Cách chọn kích thước lỗ khoét đèn âm trần Panasonic

Khi chọn kích thước lỗ khoét cho đèn âm trần Panasonic, yếu tố cần ưu tiên là đúng mã sản phẩm, không phải chỉ nhìn công suất. Hai mẫu cùng 6W, 9W hay 12W vẫn có thể dùng cut-out khác nhau do khác dòng, cấu trúc tản nhiệt, kiểu viền, driver hoặc thiết kế quang học. Vì vậy, thông số Cut-out trên catalogue, datasheet, thân đèn hoặc bao bì mới là căn cứ chính xác để thi công.

Các kích thước phổ biến thường nằm trong khoảng 75 mm, 90 mm, 100–110 mm, 125 mm và 135–150 mm, nhưng đây chỉ là nhóm tham khảo. Khi thay đèn cũ, cần đo trực tiếp lỗ trần, không đo theo đường kính mặt đèn. Với lỗ tròn nên đo qua tâm theo nhiều hướng; với lỗ vuông cần đo riêng chiều dài và chiều rộng, đồng thời kiểm tra độ méo và khả năng che phủ của mặt đèn mới.

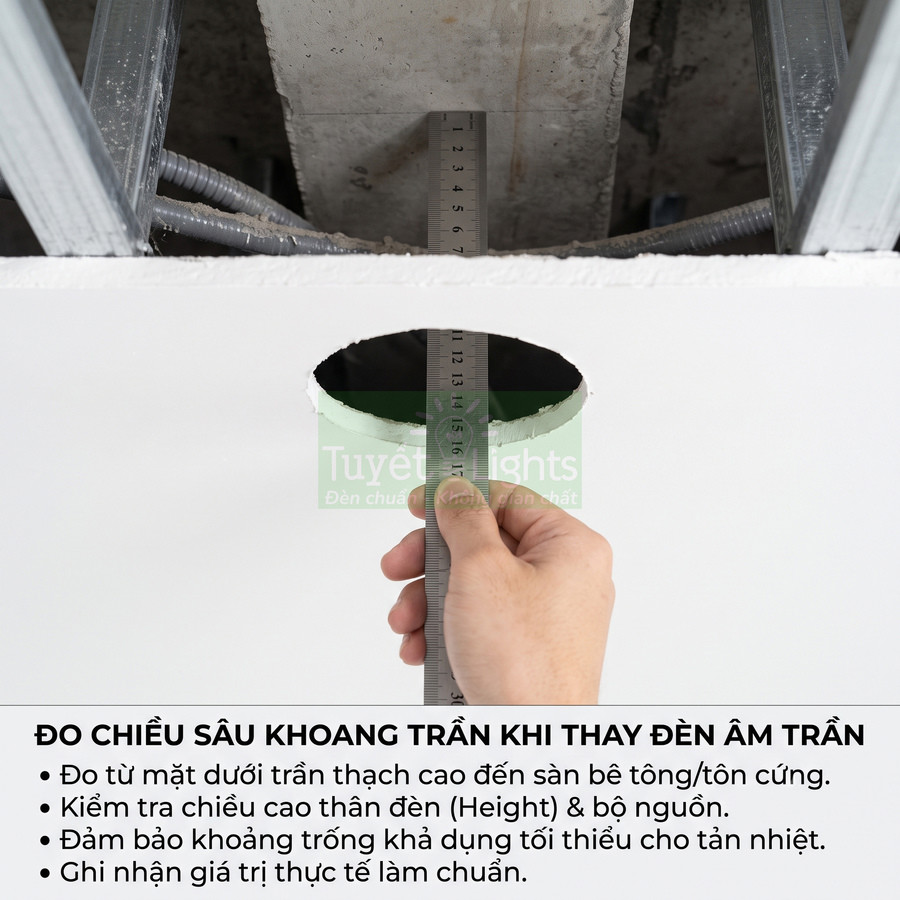

Ngoài lỗ khoét, cần kiểm tra thêm chiều sâu khoang trần, chiều cao thân đèn, vị trí driver và độ dày trần để đảm bảo đèn lắp vừa, tai cài bám chắc và có đủ không gian tản nhiệt. Các dòng như DN 2G, EZ-P hay Neo Slim có cấu trúc khác nhau nên không thể dùng một bảng quy đổi công suất sang lỗ khoét chung. Cách an toàn nhất là chọn model trước, xác nhận cut-out và kích thước cơ khí, lắp thử một điểm rồi mới khoét hàng loạt.

Kích thước lỗ khoét đèn âm trần Panasonic phải chọn theo đúng mã sản phẩm, không chỉ theo công suất

Khi thiết kế và thi công đèn âm trần Panasonic, yếu tố quan trọng nhất không phải là công suất mà là kích thước lỗ khoét đúng theo từng mã đèn. Mỗi mã sản phẩm được tối ưu riêng về kích thước mặt đèn, cut-out và chiều cao thân, phụ thuộc vào thiết kế tản nhiệt, kiểu viền, driver và góc chiếu. Vì vậy, hai mẫu cùng 9W, 12W hay 18W vẫn có thể dùng lỗ khoét hoàn toàn khác nhau, đặc biệt khi khác dòng (DN 2G, Neo Slim, chống chói, siêu mỏng) hoặc khác thế hệ.

Thông số cut-out được Panasonic công bố rõ trong catalog, datasheet và trên bao bì, là căn cứ duy nhất để khoét trần cho cả đèn tròn (ký hiệu Ø) lẫn đèn vuông (WxL). Việc chỉ suy luận theo công suất hoặc “kinh nghiệm chung” dễ dẫn đến sai lỗ khoét hàng loạt, phải vá trần, dùng vòng chuyển hoặc đổi mẫu đèn, gây tốn kém và ảnh hưởng thẩm mỹ. Do đó, cần luôn đối chiếu đúng mã sản phẩm và kiểm tra lại thông số kỹ thuật trước khi khoét hàng loạt.

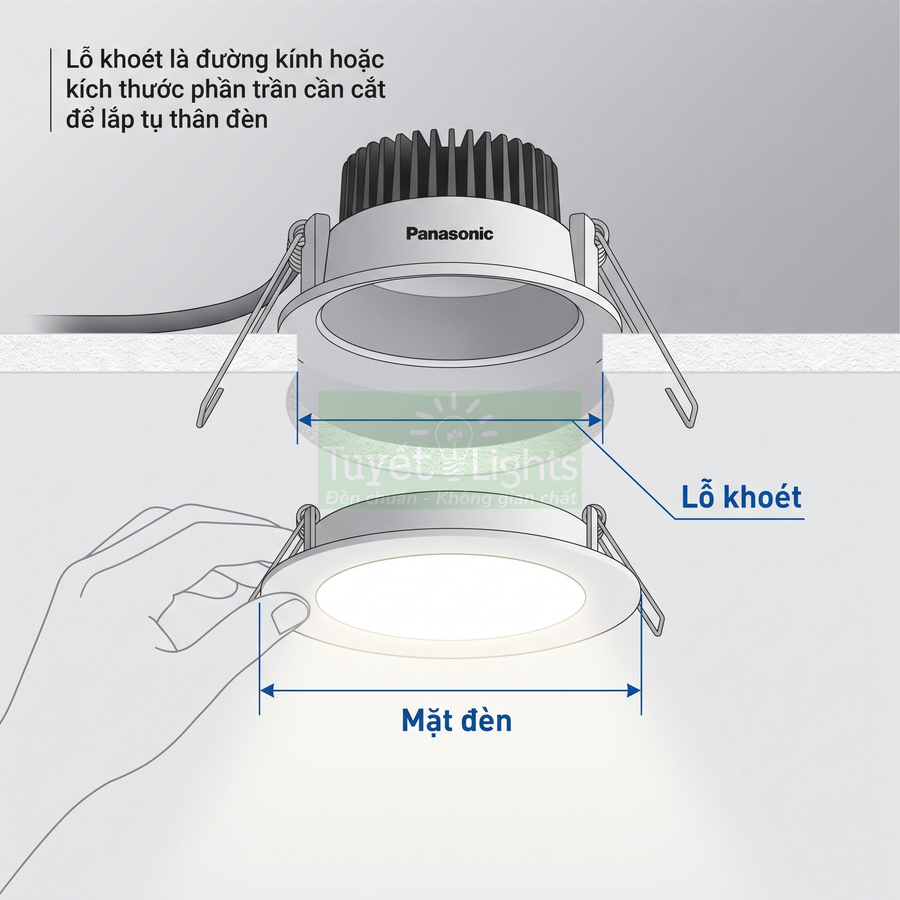

Lỗ khoét là đường kính hoặc kích thước phần trần cần cắt để lắp thân đèn

Lỗ khoét (cut-out) của đèn âm trần Panasonic là phần kích thước trần thạch cao, trần gỗ hoặc trần nhôm cần cắt bỏ để thân đèn, tai cài và cụm tản nhiệt có thể lọt qua và giữ chặt. Về mặt kỹ thuật, đây là vùng mở trên trần cho phép toàn bộ phần housing của đèn đi qua, đồng thời tạo điểm tựa cho hệ tai lò xo bám vào mép trần.

Với đèn tròn, lỗ khoét là đường kính hình tròn; với đèn vuông, lỗ khoét là chiều dài × chiều rộng của hình vuông hoặc hình chữ nhật. Kích thước này phải được kiểm soát trong dung sai rất nhỏ (thường ±1 mm) để đảm bảo:

• Thân đèn đi qua lỗ khoét mà không bị cạ, không làm sứt mẻ trần.
• Tai cài lò xo bung ra đủ lực, bám chắc vào mép trần.

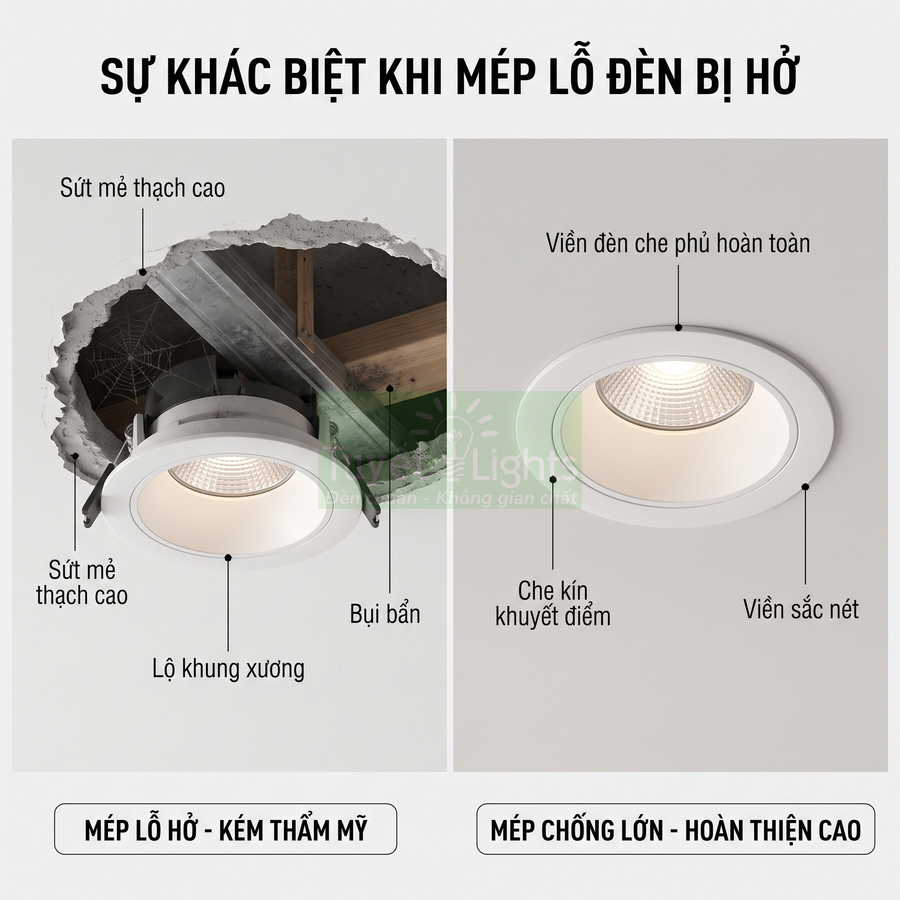

• Mặt đèn che kín hoàn toàn mép cắt, không hở khe sáng, không lộ vết nứt trần.

Trong cấu tạo đèn âm trần Panasonic, phần thân đèn (housing), bộ tản nhiệt, driver rời hoặc driver tích hợp thường nằm phía trên trần, chỉ có mặt đèn (face plate/trim) lộ ra bên ngoài. Lỗ khoét phải đủ lớn để toàn bộ cụm thân đèn đi qua, nhưng không được quá lớn khiến tai cài không còn điểm tựa hoặc mép mặt đèn không đủ che phủ.

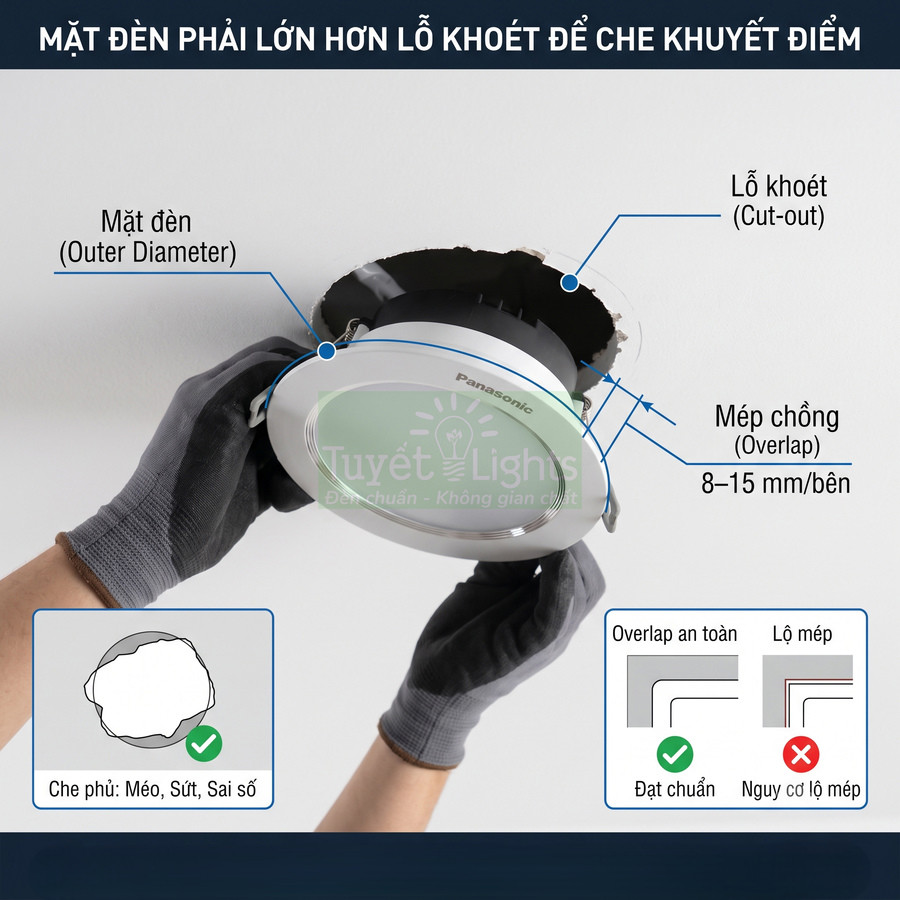

Khi nói đến “kích thước đèn âm trần”, cần phân biệt rõ giữa:

• Kích thước mặt đèn (outer diameter/outer size): phần nhìn thấy từ dưới lên, quyết định thẩm mỹ, độ che phủ mép trần.
• Kích thước lỗ khoét (cut-out): phần trần phải cắt bỏ, quyết định khả năng lắp đặt và độ chắc chắn của đèn.

Hai thông số này luôn khác nhau, thường chênh nhau từ 5–20 mm tùy dòng sản phẩm. Không thể dùng kích thước mặt đèn để suy ra chính xác cut-out trong thiết kế và thi công, đặc biệt với các dòng đèn viền mỏng, viền chìm hoặc đèn có gờ trang trí.

Mỗi mã Panasonic có kích thước mặt đèn và lỗ khoét riêng

Mỗi mã sản phẩm đèn âm trần Panasonic được thiết kế với bộ kích thước riêng: kích thước mặt đèn, kích thước lỗ khoét và chiều cao thân đèn. Ngay cả khi cùng công suất, cùng nhiệt độ màu hoặc cùng dòng sản phẩm, các phiên bản khác nhau (thế hệ mới, cải tiến tản nhiệt, thay đổi driver) vẫn có thể thay đổi kích thước.

Nhà sản xuất tối ưu kích thước dựa trên nhiều yếu tố kỹ thuật:

• Độ rộng góc chiếu (beam angle) và thiết kế chóa phản quang hoặc thấu kính.
• Kiểu tản nhiệt (nhôm đúc, nhôm ép, nhựa pha nhôm) và diện tích bề mặt tản nhiệt.
• Kiểu viền (viền mỏng, viền dày, viền âm, viền nổi) và yêu cầu thẩm mỹ của từng phân khúc.
• Kiểu driver (tích hợp trong thân đèn hay driver rời) và không gian bố trí driver phía trên trần.

Vì vậy, khi chọn kích thước lỗ khoét, cần dựa trên mã đèn cụ thể được ghi trên thân đèn, trên hộp, trên báo giá hoặc trong catalog kỹ thuật. Không nên suy đoán theo cảm tính hoặc dựa vào “nhớ mang máng” từ một mã khác, dù cùng công suất.

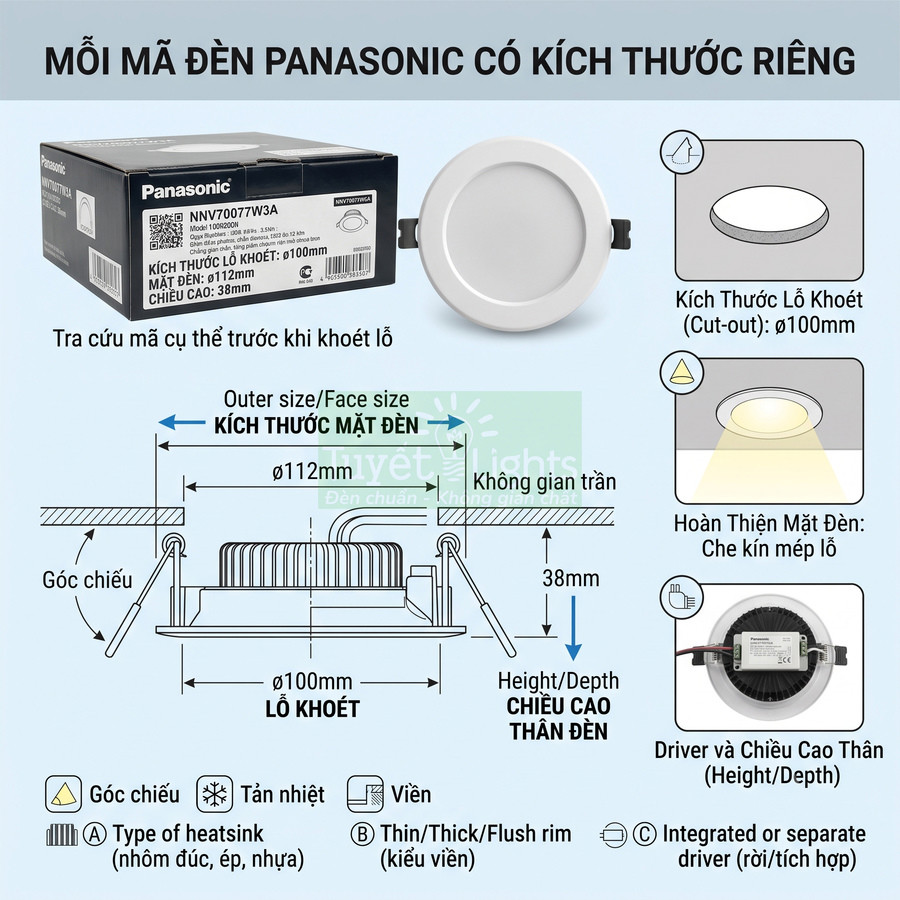

Trong tài liệu kỹ thuật, Panasonic luôn công bố tối thiểu ba nhóm thông số kích thước:

• Cut-out (lỗ khoét): kích thước lỗ trần cần cắt.
• Outer size/Face size (kích thước mặt đèn): đường kính hoặc cạnh ngoài của mặt đèn.
• Height/Depth (chiều cao thân đèn): chiều sâu tối đa của cụm đèn phía trên trần, bao gồm cả phần tản nhiệt.

Ba thông số này kết hợp với nhau giúp người thiết kế và thợ thi công xác định:

• Lỗ cần khoét bao nhiêu để lắp vừa thân đèn.
• Mặt đèn có che kín mép trần và sai số thi công hay không.
• Khoảng trống phía trên trần có đủ để đặt thân đèn, driver, dây nối và ống gen bảo vệ hay không.

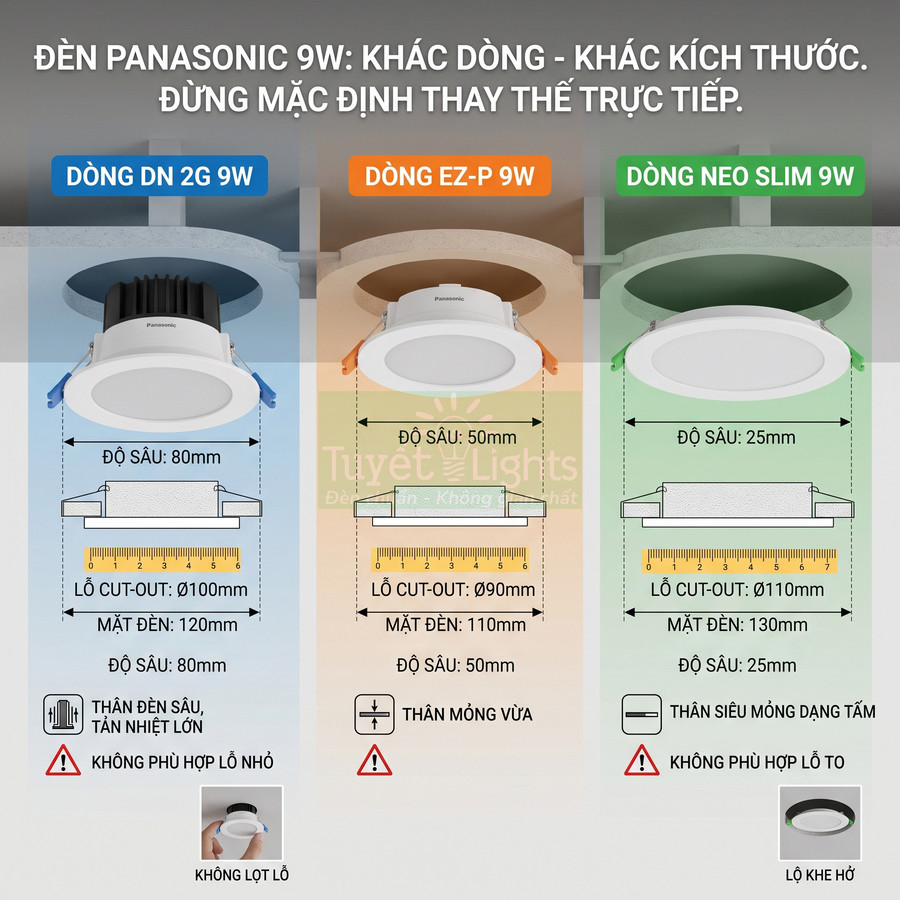

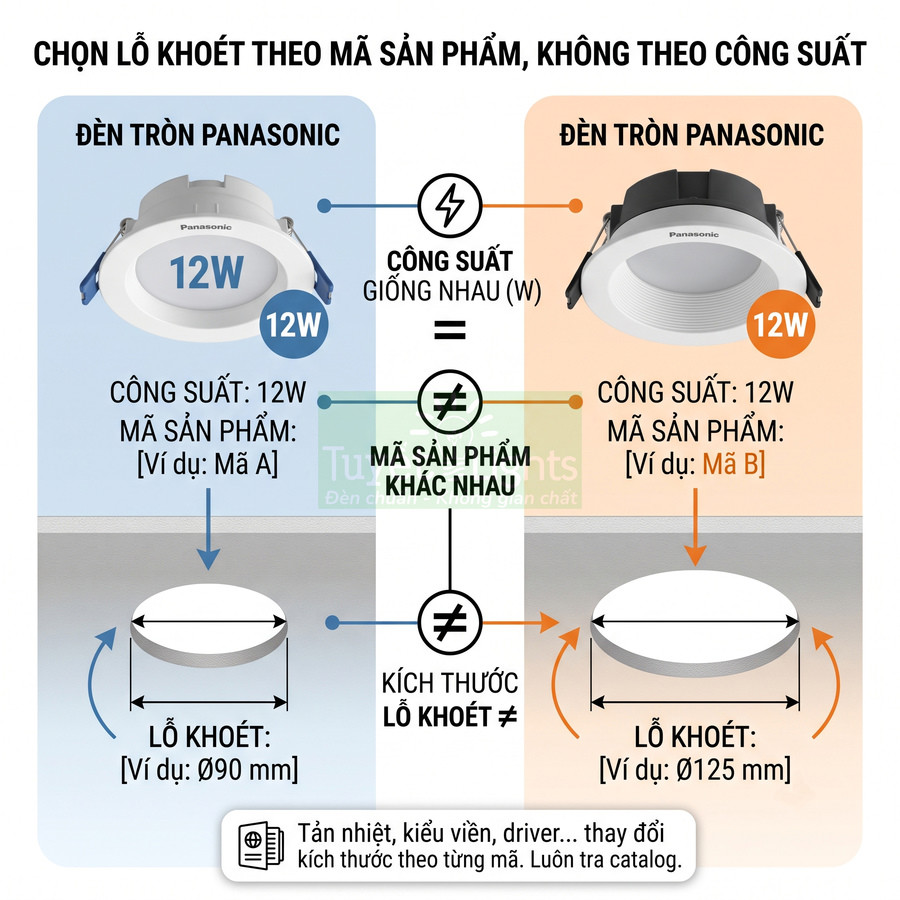

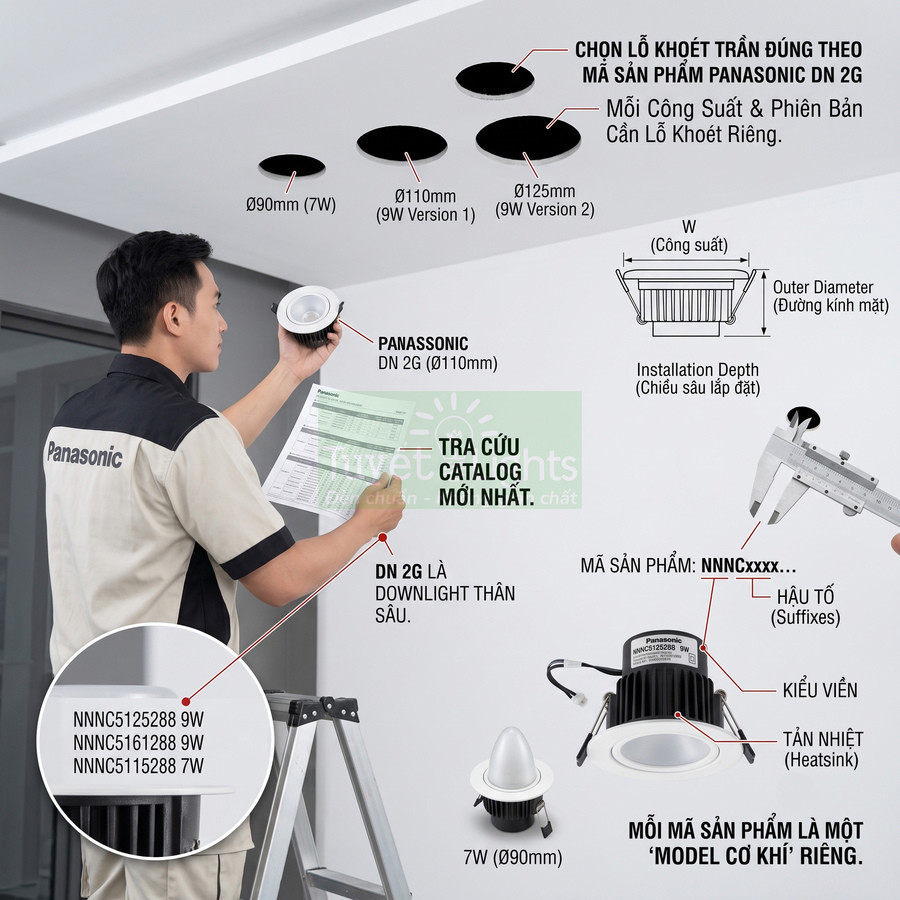

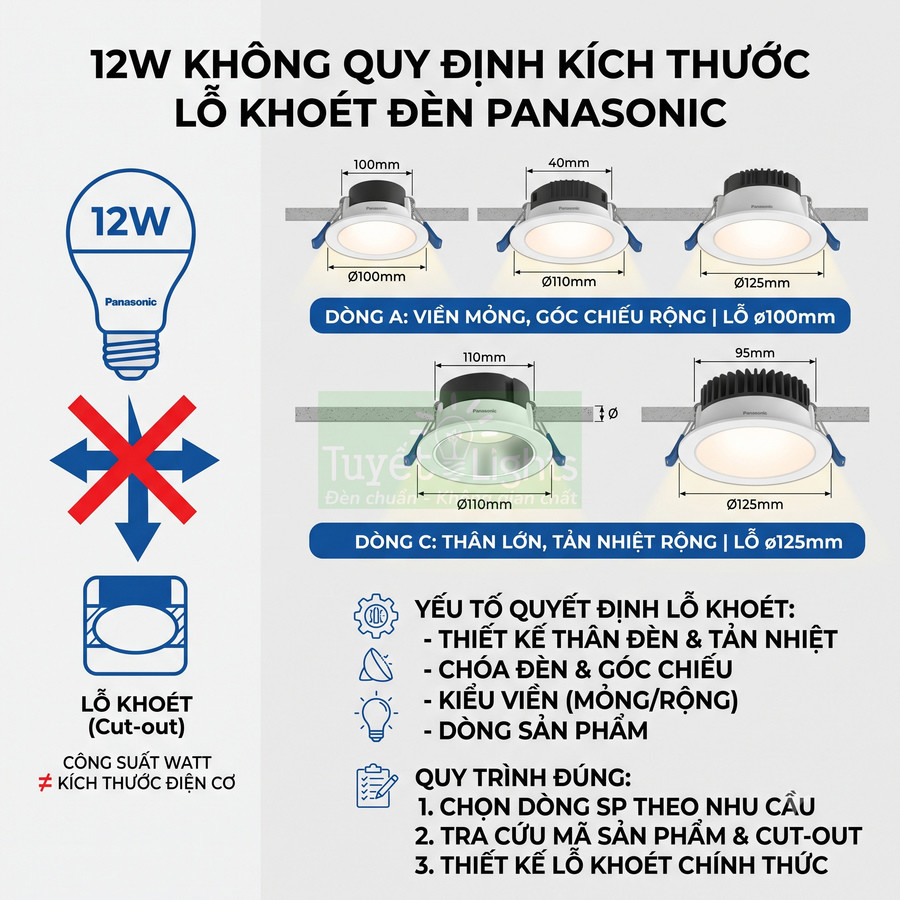

Hai đèn cùng công suất vẫn có thể dùng lỗ khoét khác nhau

Công suất (Watt) chỉ phản ánh lượng điện năng tiêu thụ và phần nào gợi ý về quang thông, không quyết định trực tiếp kích thước lỗ khoét. Cùng là 9W, 12W hay 18W, Panasonic có thể thiết kế nhiều dòng đèn với kích thước hoàn toàn khác nhau để đáp ứng các nhu cầu chiếu sáng và kiến trúc khác nhau.

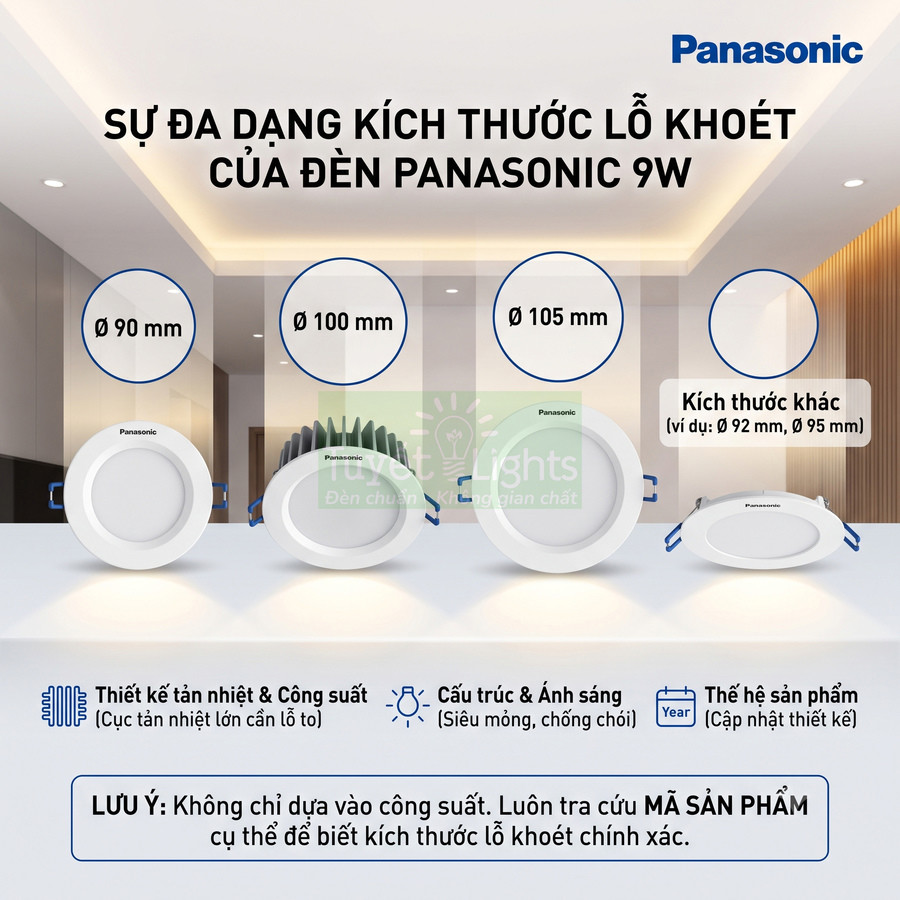

Hai mẫu đèn Panasonic cùng công suất 9W hoặc 12W có thể có kích thước cut-out hoàn toàn khác nhau do:

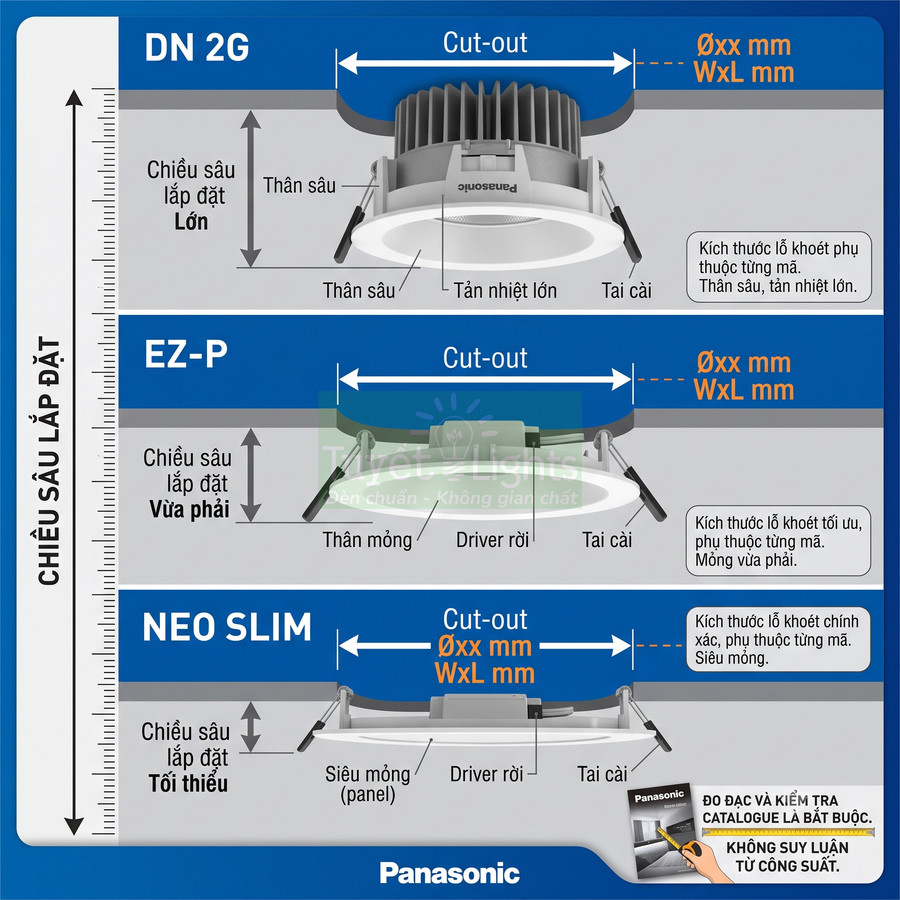

• Khác dòng sản phẩm (ví dụ DN 2G, Neo Slim, Downlight chống chói, Downlight siêu mỏng).
• Khác kiểu thiết kế (viền tròn, viền vuông, viền âm, viền nổi, có vành phản quang sâu).
• Khác thế hệ (phiên bản cải tiến với tản nhiệt lớn hơn hoặc driver tích hợp).

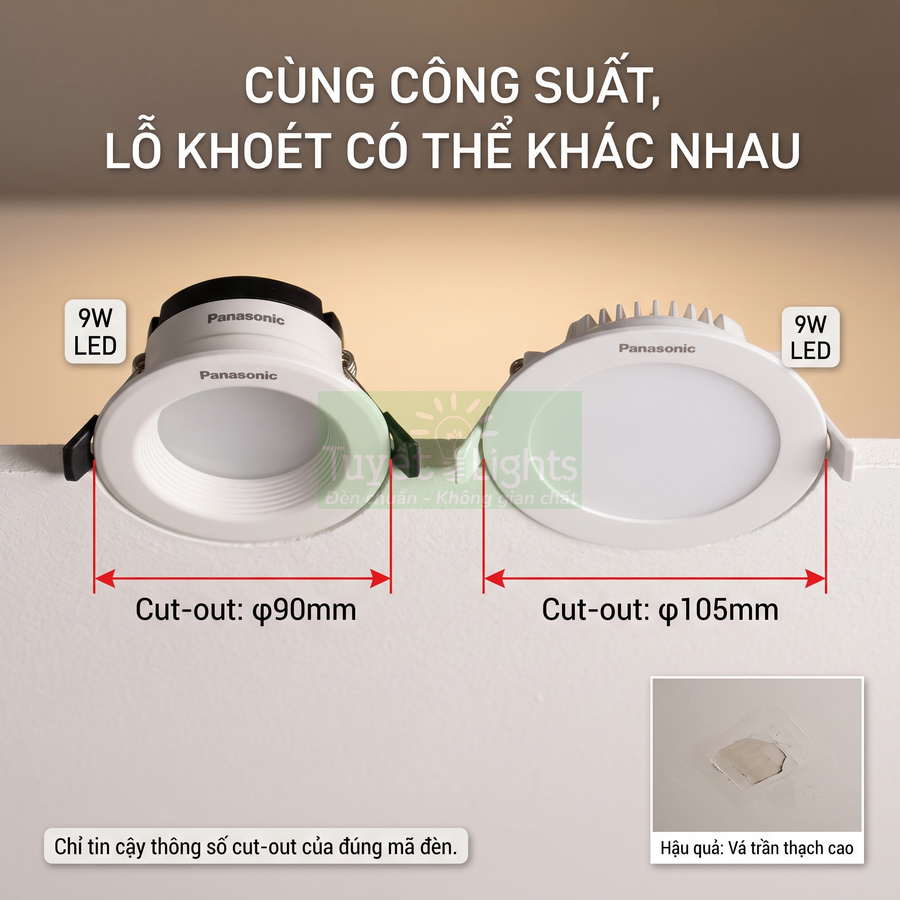

Ví dụ, một mẫu 9W dòng DN 2G có thể dùng lỗ khoét 90 mm, trong khi một mẫu 9W dòng Neo Slim có thể dùng lỗ khoét 100 mm hoặc 105 mm. Nếu chỉ nhìn công suất 9W mà mặc định “đèn 9W thì khoét 90 mm” sẽ dẫn đến sai số nghiêm trọng.

Các suy luận dạng:

• “Đèn 9W thì chắc chắn khoét 90 mm”.
• “Đèn 12W thì chắc chắn khoét 125 mm”.
• “Đèn 18W thì chắc chắn khoét 150 mm”.

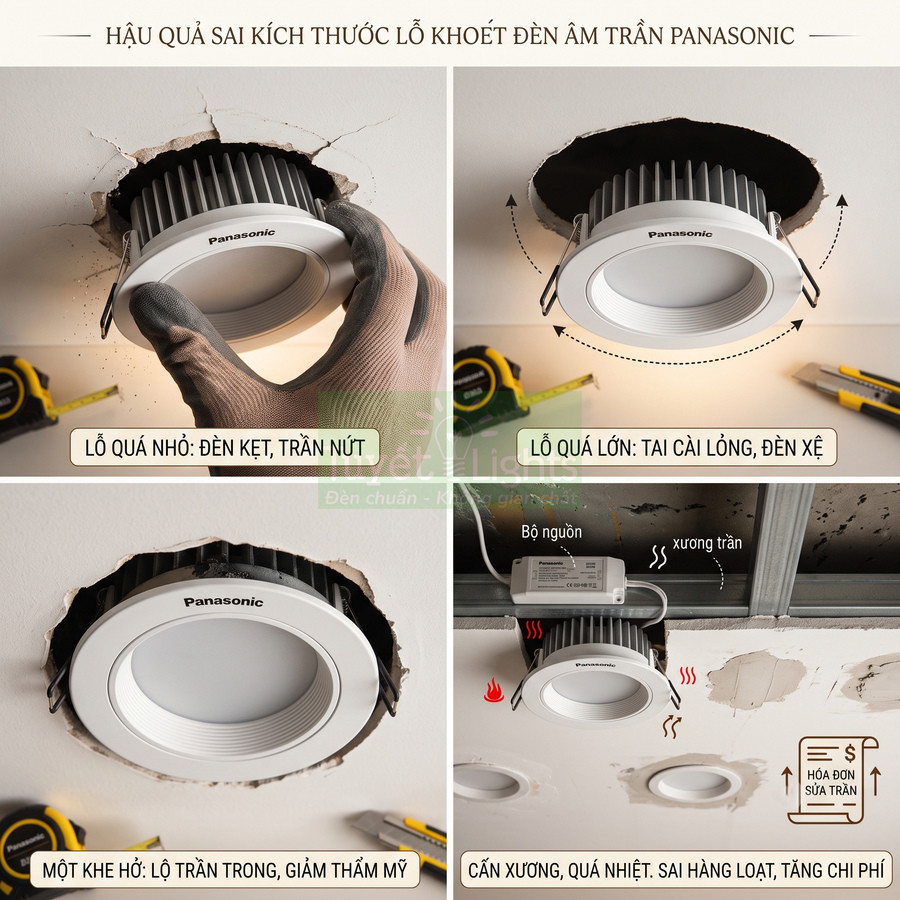

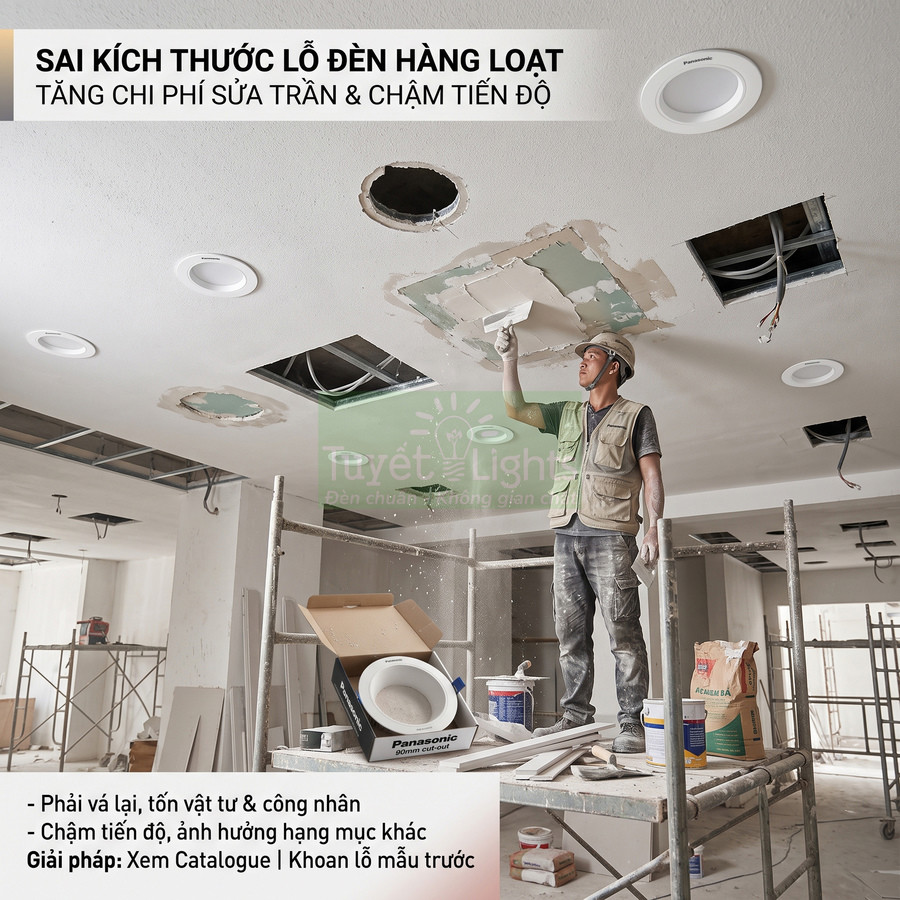

là nguyên nhân phổ biến dẫn đến sai lỗ khoét hàng loạt trong các công trình. Khi đó, trần đã khoét xong theo một kích thước cố định, nhưng đèn giao đến lại có cut-out khác, buộc phải:

• Sửa trần, vá lại, sơn lại, rất tốn thời gian và dễ để lại vết.

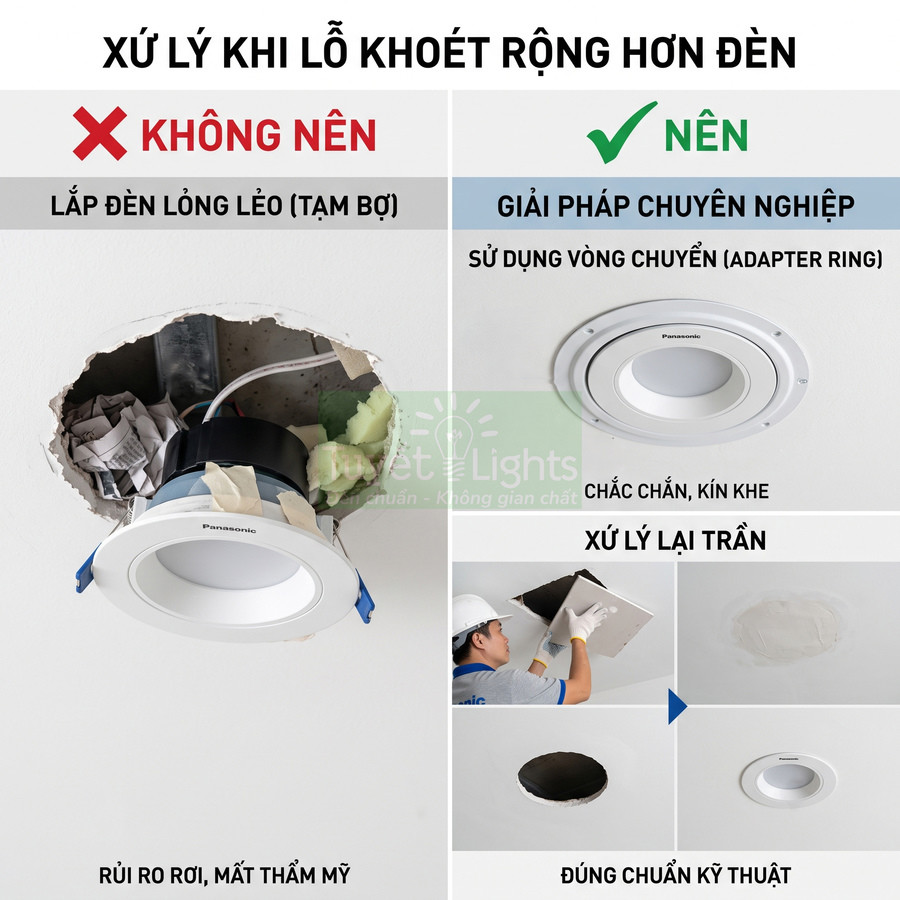

• Dùng vòng chuyển (ring) để che lỗ khoét quá lớn, làm giảm thẩm mỹ và có thể ảnh hưởng tản nhiệt.
• Đổi mẫu đèn sang loại có cut-out phù hợp, phát sinh chi phí và chậm tiến độ.

Công suất chỉ nên xem là thông tin tham khảo về độ sáng, không dùng làm căn cứ chính để chọn kích thước lỗ khoét. Căn cứ duy nhất đáng tin cậy là thông số cut-out của đúng mã đèn Panasonic sẽ lắp.

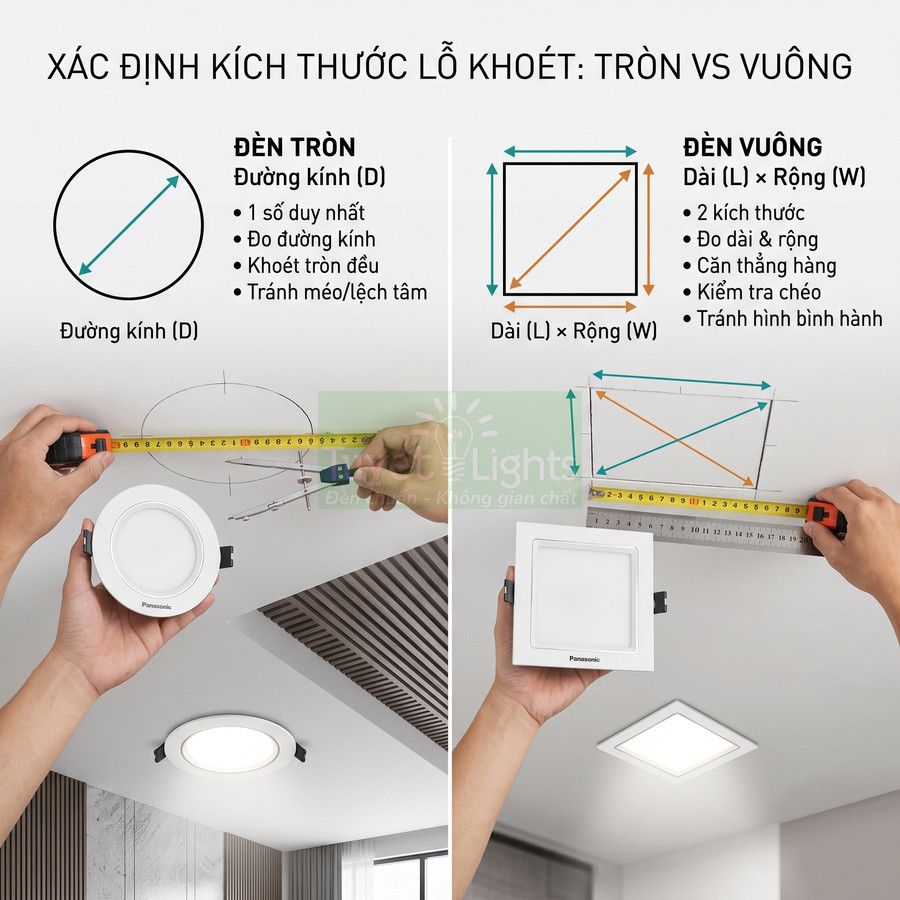

Đèn tròn và đèn vuông cần cách xác định kích thước lỗ khoét khác nhau

Đối với đèn âm trần tròn Panasonic, kích thước lỗ khoét được biểu diễn bằng một con số duy nhất, ví dụ 75 mm, 90 mm, 100 mm, 125 mm, 150 mm. Đây là đường kính của vòng tròn cần cắt trên trần. Khi đo hoặc khoét, cần:

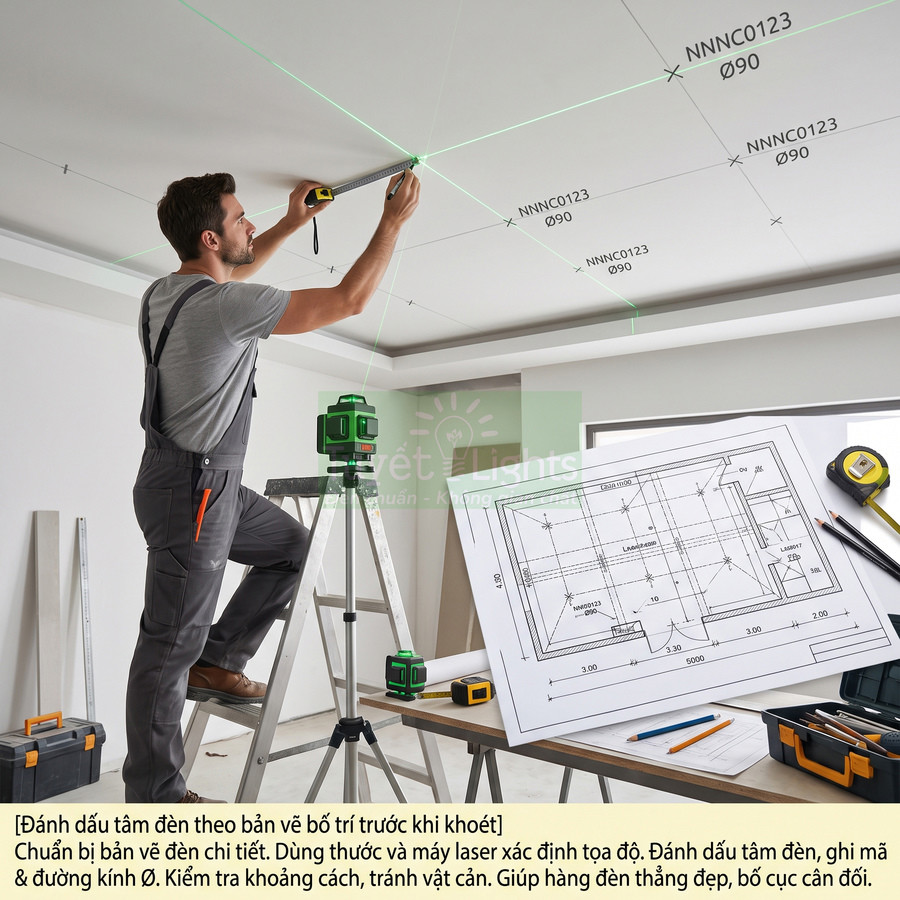

• Xác định chính xác tâm lỗ theo bản vẽ bố trí đèn.

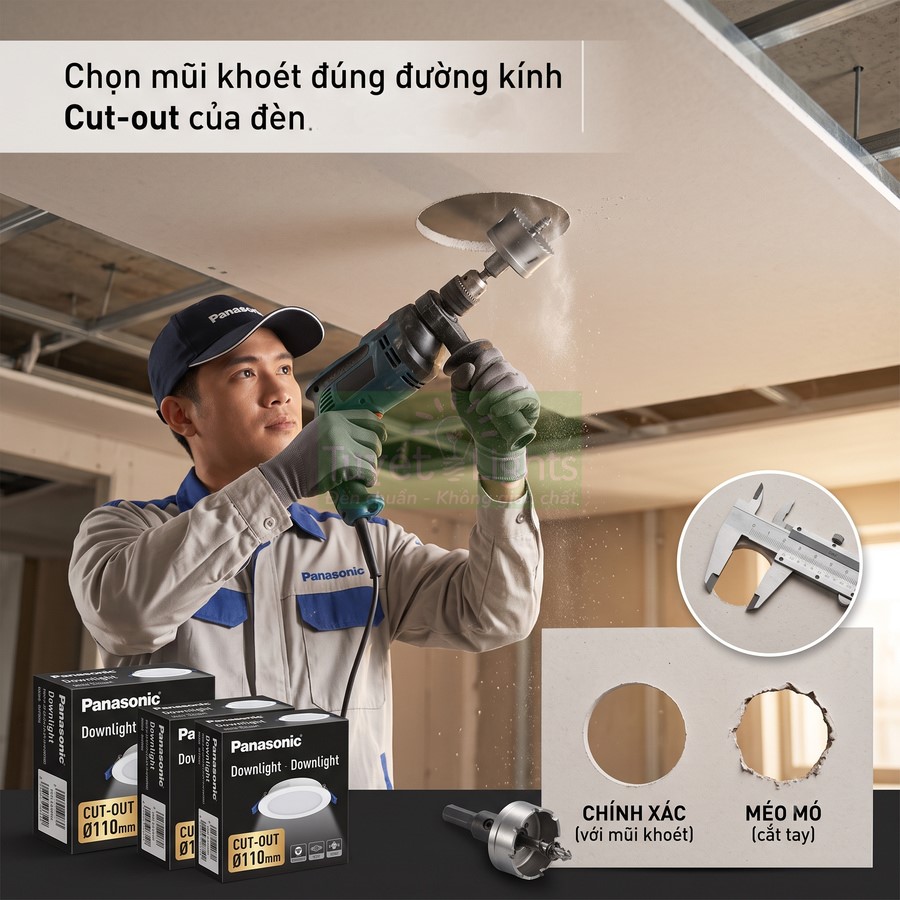

• Dùng mũi khoét tròn chuyên dụng hoặc compa để vạch đường tròn đều.

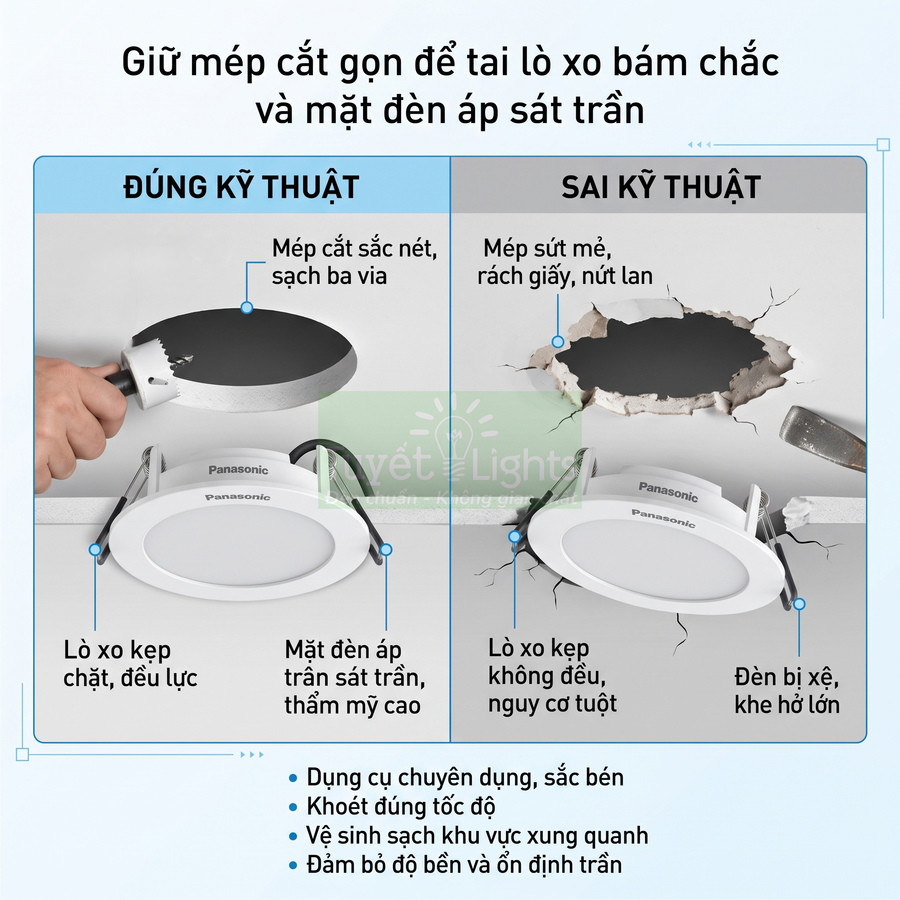

• Đảm bảo đường cắt không bị méo, không răng cưa, để tai cài bám đều quanh chu vi.

Với đèn tròn, nếu lỗ khoét bị méo hoặc lệch tâm, tai cài có thể bám không đều, một bên quá chặt, một bên quá lỏng, dẫn đến nguy cơ đèn bị xệ, hở mép hoặc thậm chí rơi khỏi trần khi có rung động.

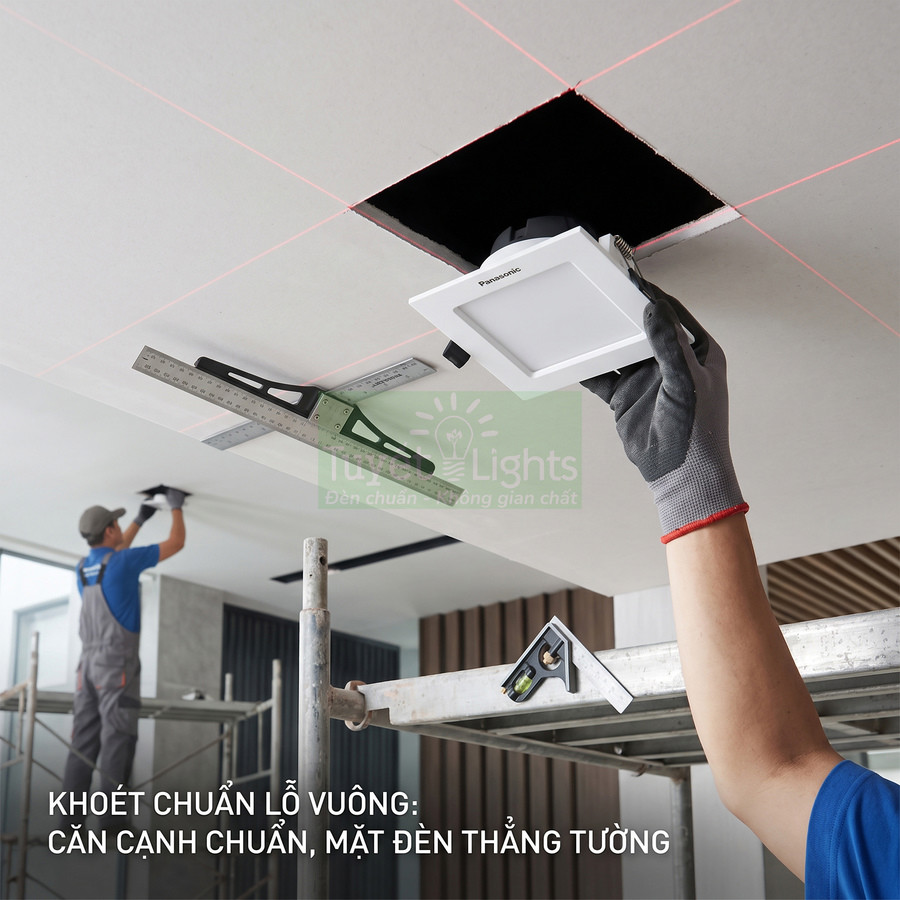

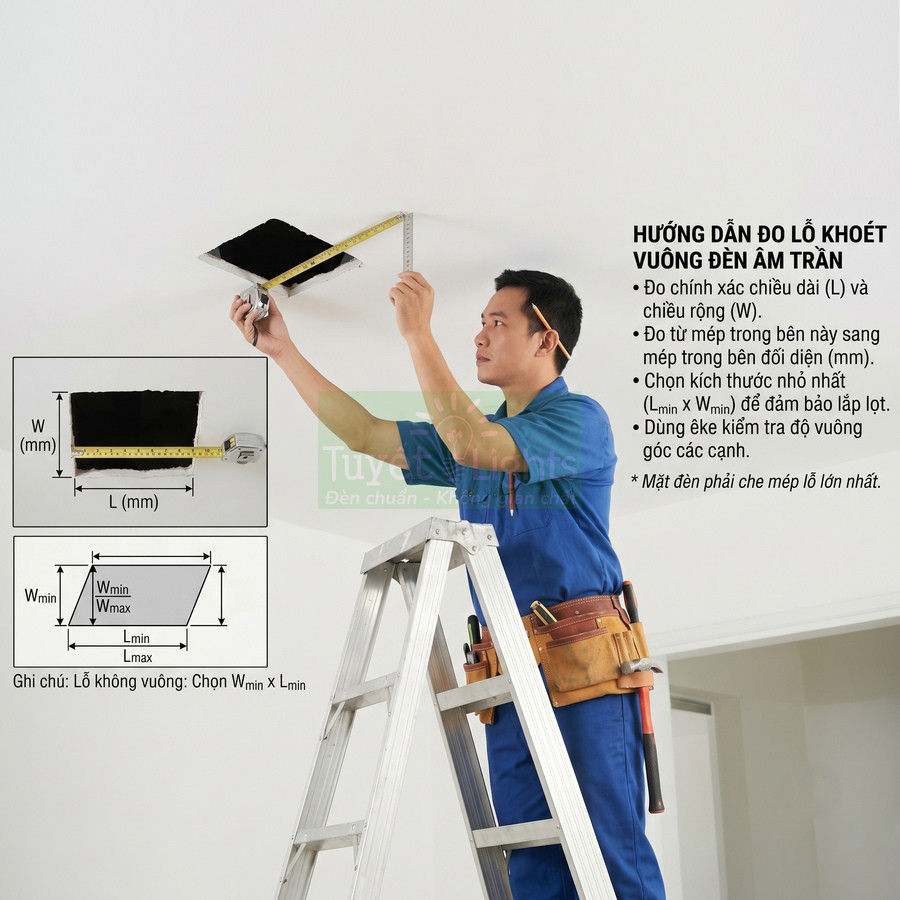

Đối với đèn âm trần vuông, lỗ khoét được biểu diễn bằng hai kích thước, ví dụ 90 × 90 mm, 100 × 100 mm hoặc 120 × 120 mm. Khi đo lỗ cũ hoặc khoét lỗ mới, cần:

• Đo và đánh dấu cả chiều dài và chiều rộng theo đúng kích thước cut-out.
• Căn chỉnh sao cho các cạnh song song với tường hoặc với trục chính của không gian.
• Kiểm tra đường chéo để đảm bảo lỗ thực sự vuông, không bị hình bình hành.

Nếu lỗ vuông bị lệch hoặc xoay chéo, mặt đèn khi lắp sẽ bị xoay so với trần, gây mất thẩm mỹ, đặc biệt trong các không gian yêu cầu đường nét thẳng hàng như showroom, văn phòng, hành lang khách sạn hoặc khu vực trần giật cấp. Với các dãy đèn vuông liên tiếp, chỉ cần một lỗ khoét xoay lệch vài độ cũng đủ để người nhìn nhận ra sự sai khác.

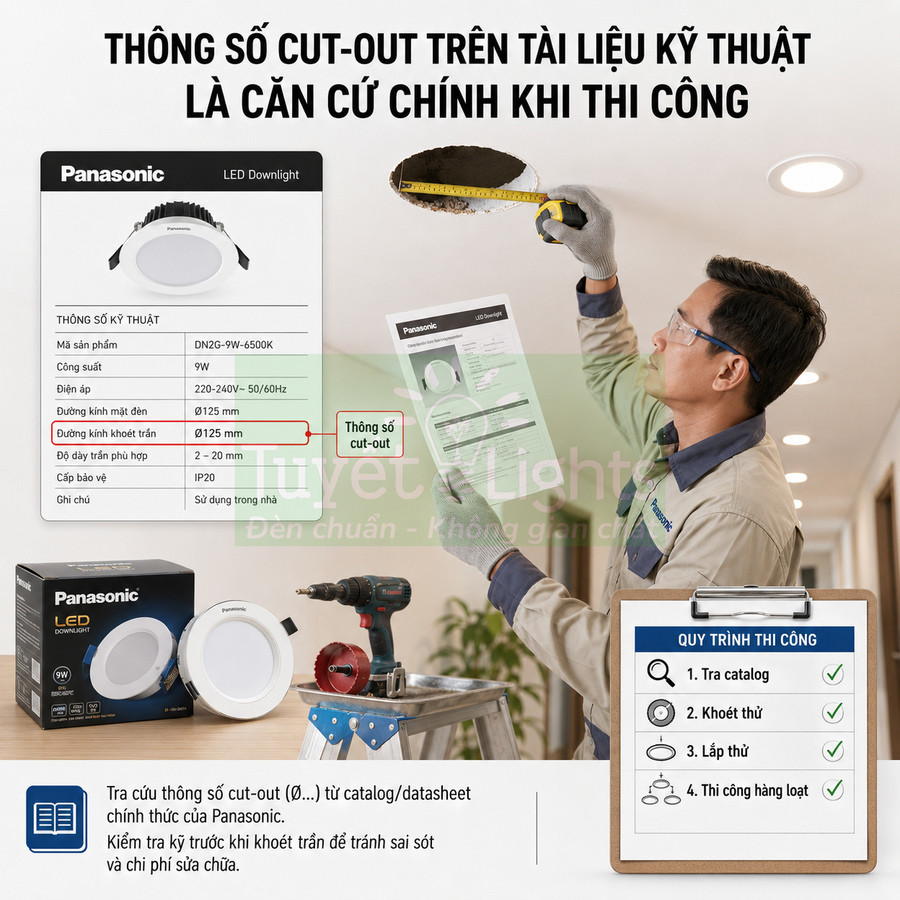

Thông số Cut-out trên tài liệu kỹ thuật là căn cứ chính khi thi công

Trong catalog, datasheet hoặc trên bao bì đèn âm trần Panasonic, thông số Cut-out luôn được in rõ ràng, thường kèm ký hiệu “Ø” đối với đèn tròn (ví dụ Ø90 mm) hoặc dạng “WxL” đối với đèn vuông (ví dụ 100 × 100 mm). Đây là căn cứ chính để thợ khoét trần, không thay thế bằng kích thước mặt đèn, không dựa vào công suất, cũng không dựa vào kinh nghiệm chung chung.

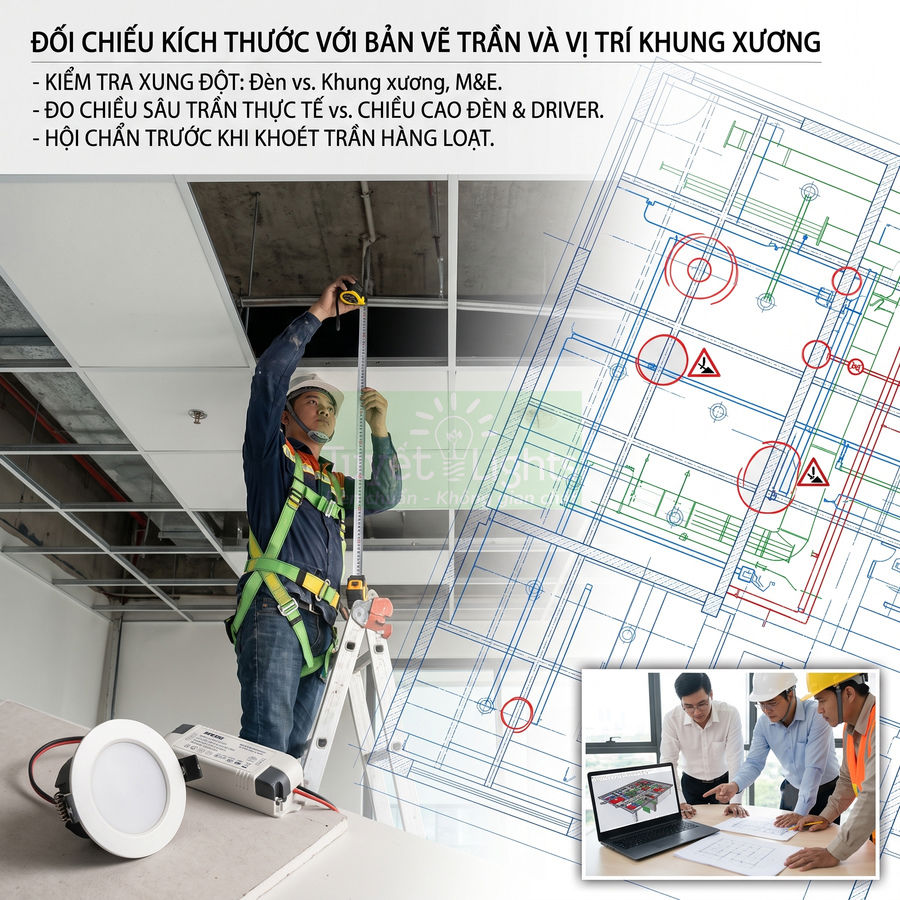

Khi nhận báo giá, bản vẽ M&E hoặc bản vẽ bố trí đèn, nên yêu cầu nhà cung cấp, đơn vị thiết kế ghi rõ:

• Mã đèn Panasonic đầy đủ cho từng vị trí.
• Thông số cut-out tương ứng với từng mã.
• Các lưu ý đặc biệt nếu đèn có driver rời hoặc chiều cao thân đèn lớn.

Trong thực tế, nhiều đơn vị thi công chỉ dựa vào kinh nghiệm hoặc “bảng quy đổi” công suất – lỗ khoét chung chung, dẫn đến sai số khi Panasonic thay đổi thiết kế, ra phiên bản mới hoặc khi sử dụng lẫn lộn nhiều dòng sản phẩm khác nhau trong cùng một công trình.

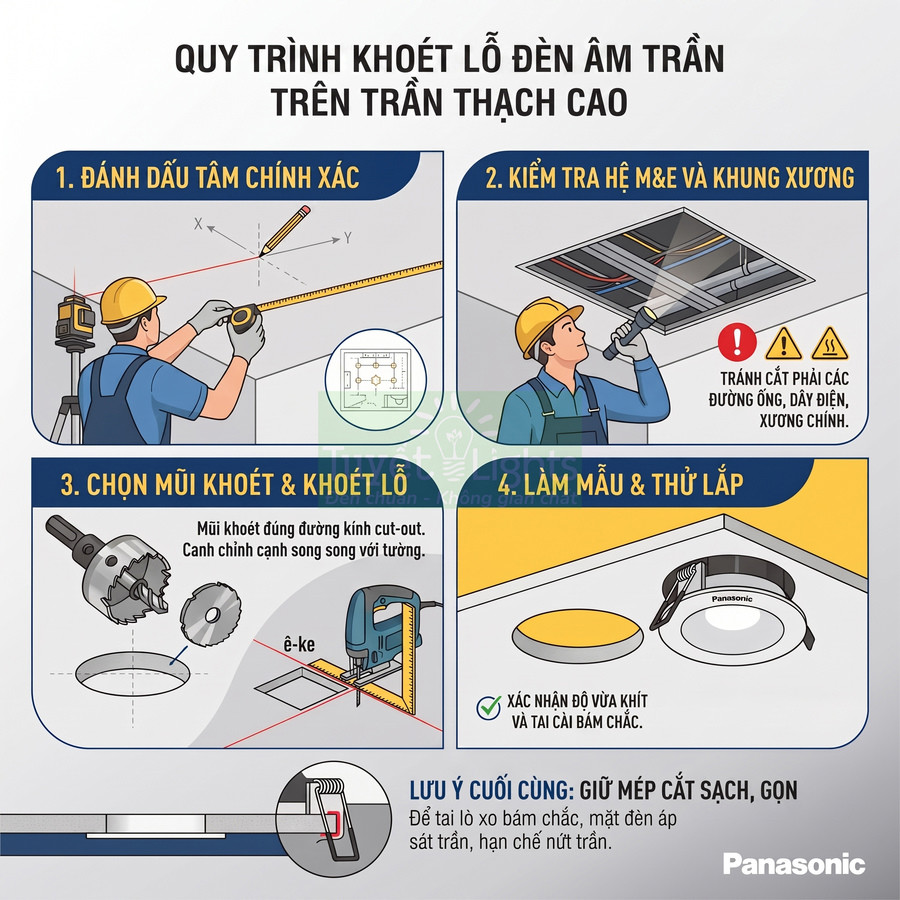

Quy trình thi công chuyên nghiệp với đèn âm trần Panasonic thường bao gồm các bước kiểm tra sau:

• Đối chiếu mã đèn thực tế với danh mục thiết kế và báo giá.
• Tra catalog hoặc datasheet chính thức để lấy thông số cut-out, outer size, height.
• Khoan thử 1–2 lỗ mẫu, lắp thử đèn để kiểm tra độ khít, độ che phủ mép trần.
• Sau khi xác nhận đúng, mới tiến hành khoét hàng loạt cho toàn bộ khu vực.

Việc luôn kiểm tra lại thông số Cut-out chính thức trước khi khoét trần là bước bắt buộc trong các công trình số lượng lớn như chung cư, khách sạn, văn phòng, trung tâm thương mại. Chỉ một sai số nhỏ ở giai đoạn này có thể kéo theo chi phí sửa chữa, chậm tiến độ và ảnh hưởng chất lượng hoàn thiện của toàn bộ dự án.

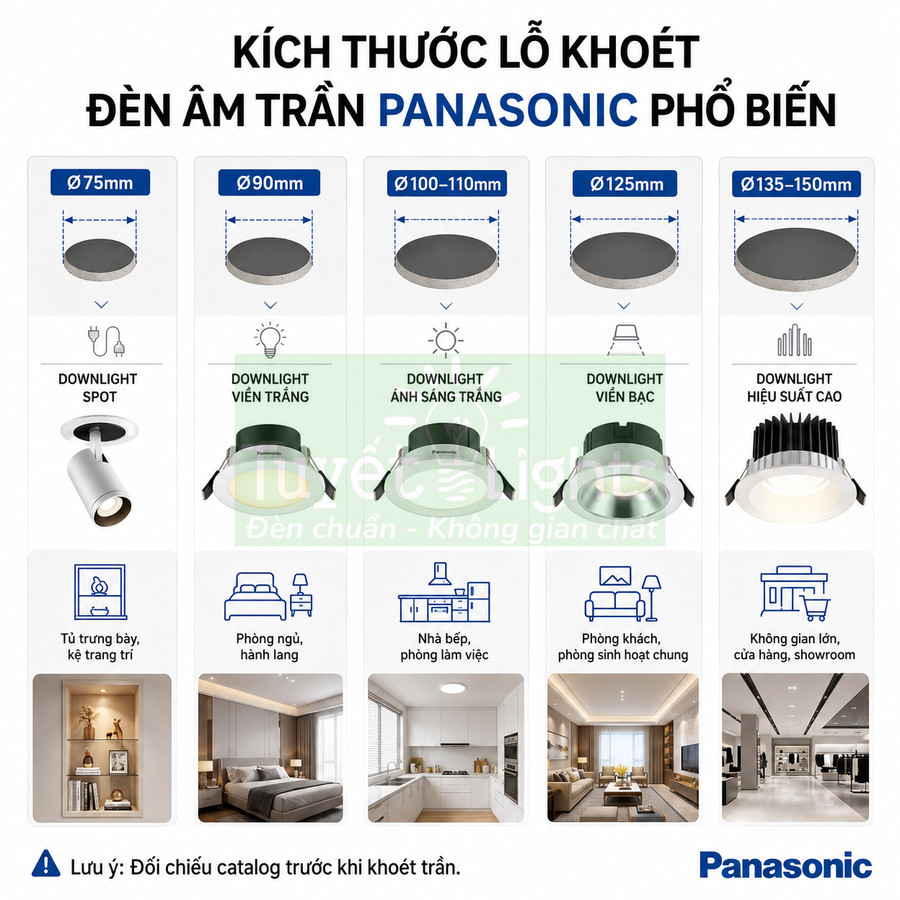

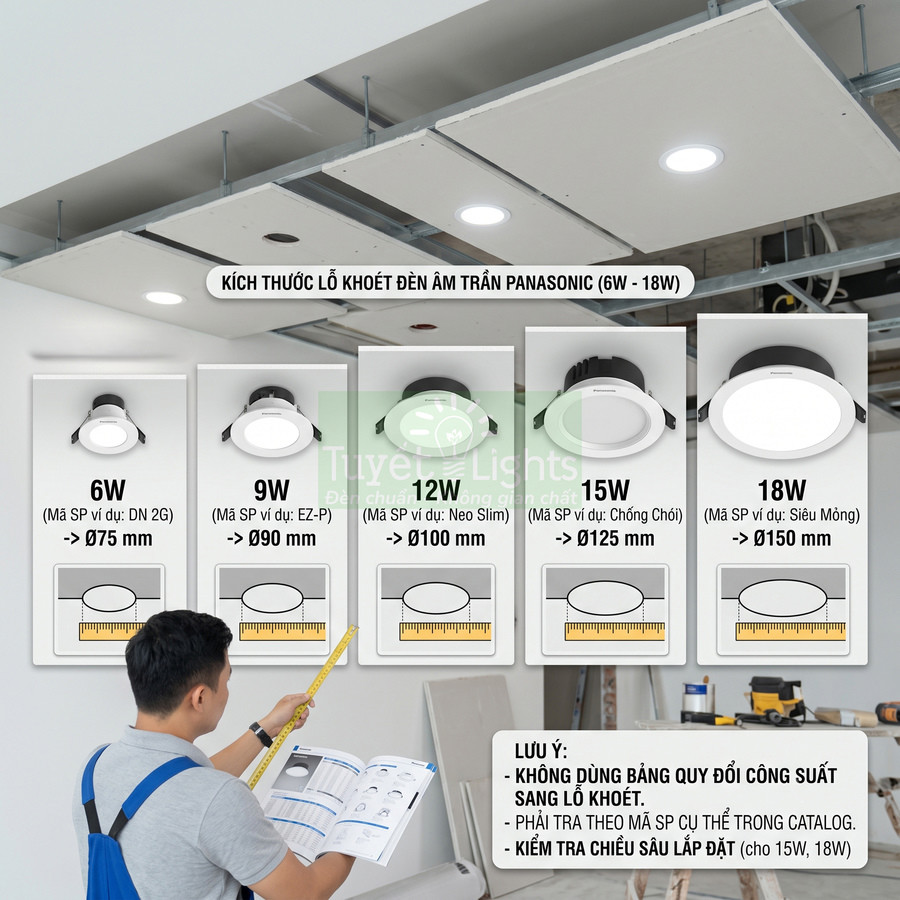

Các kích thước lỗ khoét đèn âm trần Panasonic phổ biến cần nhận biết trước khi mua

Các kích thước lỗ khoét đèn âm trần Panasonic phổ biến trải dài từ khoảng 75 mm đến 150 mm, mỗi nhóm phù hợp một dải công suất và không gian sử dụng khác nhau. Nhóm nhỏ khoảng 75 mm thường dùng cho đèn công suất thấp, chiếu điểm hoặc chiếu nhấn ở hành lang, tủ kệ, hốc trang trí, ưu tiên sự gọn gàng và tập trung ánh sáng. Kích thước trung bình như 90 mm và 100–110 mm xuất hiện nhiều ở các dòng downlight dân dụng, đáp ứng tốt chiếu sáng chung cho phòng ngủ, bếp, phòng khách, khu sinh hoạt với quang thông vừa phải, dễ phối hợp bố trí. Các lỗ lớn hơn, khoảng 125 mm và 135–150 mm, thường dành cho đèn công suất cao, mặt đèn bản rộng, dùng ở sảnh, phòng lớn, khu thương mại, nơi cần ít điểm đèn nhưng độ sáng mạnh và phủ rộng.

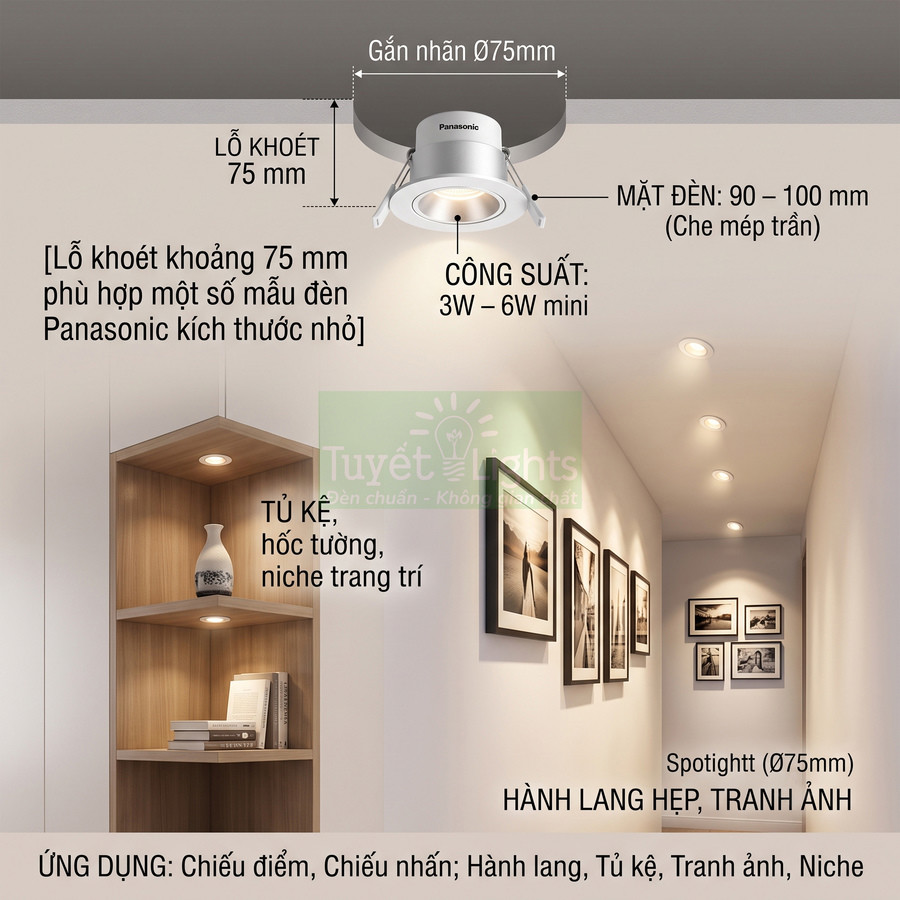

Lỗ khoét khoảng 75 mm phù hợp một số mẫu đèn Panasonic kích thước nhỏ

Kích thước lỗ khoét khoảng 75 mm thường xuất hiện ở các mẫu đèn âm trần Panasonic công suất nhỏ (thường 3W–5W, đôi khi 6W dạng mini), chuyên dùng cho chiếu điểm, chiếu nhấn hoặc các khu vực cần ánh sáng vừa phải như hành lang hẹp, tủ kệ, hốc tường, khu vực trang trí tranh ảnh, niche trang trí. Với kích thước này, đèn thường có góc chiếu hẹp đến trung bình, giúp tập trung ánh sáng vào một vùng cụ thể, hạn chế tràn sáng ra xung quanh.

Các mẫu đèn lỗ 75 mm có ưu điểm là kích thước gọn, trọng lượng nhẹ, dễ bố trí dày hơn trên trần để tạo hiệu ứng ánh sáng đồng đều hoặc tạo chuỗi điểm nhấn liên tục. Trong thiết kế chiếu sáng, nhóm đèn này thường được dùng để:

• Tạo lớp ánh sáng nhấn (accent lighting) bổ sung cho lớp chiếu sáng chung.
• Chiếu rọi vào kệ trưng bày, tủ bếp trên, tủ quần áo âm tường.
• Chiếu dọc hành lang hẹp, lối đi, khu vực chuyển tiếp giữa các phòng.

Khi sử dụng lỗ khoét 75 mm, cần chú ý rằng kích thước mặt đèn (outer diameter) thường lớn hơn, khoảng 90–100 mm để che kín mép trần và sai số khi khoan cắt. Điều này giúp mép trần dù hơi sứt mẻ vẫn không bị lộ ra ngoài. Với trần thạch cao, sai số khoan cắt ±2–3 mm thường được chấp nhận nếu mặt đèn đủ rộng.

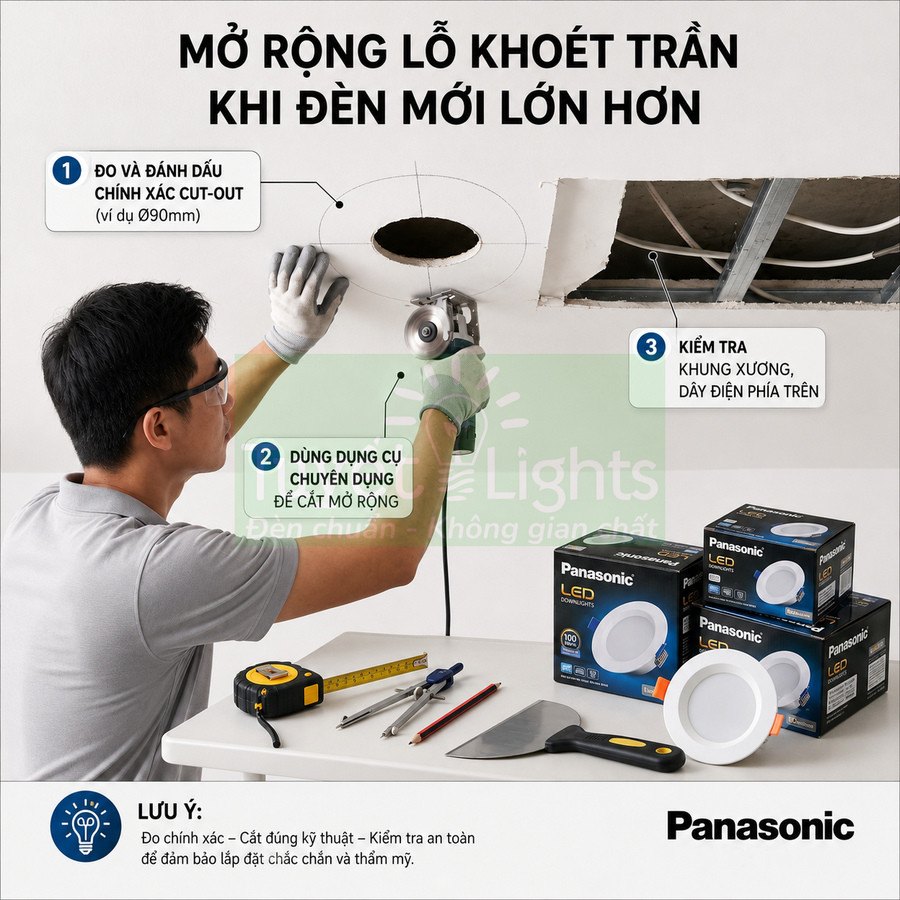

Nếu đang có sẵn lỗ khoét 70–72 mm, thợ có thể mở rộng lên 75 mm bằng mũi khoét chuyên dụng hoặc cưa lọng, miễn là kết cấu trần cho phép và không cắt vào khung xương. Ngược lại, nếu lỗ cũ lớn hơn 75 mm đáng kể (ví dụ 80–85 mm), việc dùng đèn 75 mm sẽ cần đến vòng chuyển lỗ (adapter ring) hoặc xử lý lại trần để đảm bảo:

• Tai cài (spring clip) bám chắc, không bị tuột khi tháo lắp bảo trì.
• Mặt đèn che kín hoàn toàn lỗ cũ, không hở sáng, không lộ khe hở mất thẩm mỹ.

Với các không gian yêu cầu độ chói thấp, nên ưu tiên các mẫu có góc chiếu sâu (deep reflector) hoặc có viền chống chói (anti-glare trim) dù vẫn dùng lỗ khoét 75 mm, để tránh gây chói mắt khi nhìn trực diện ở khoảng cách gần.

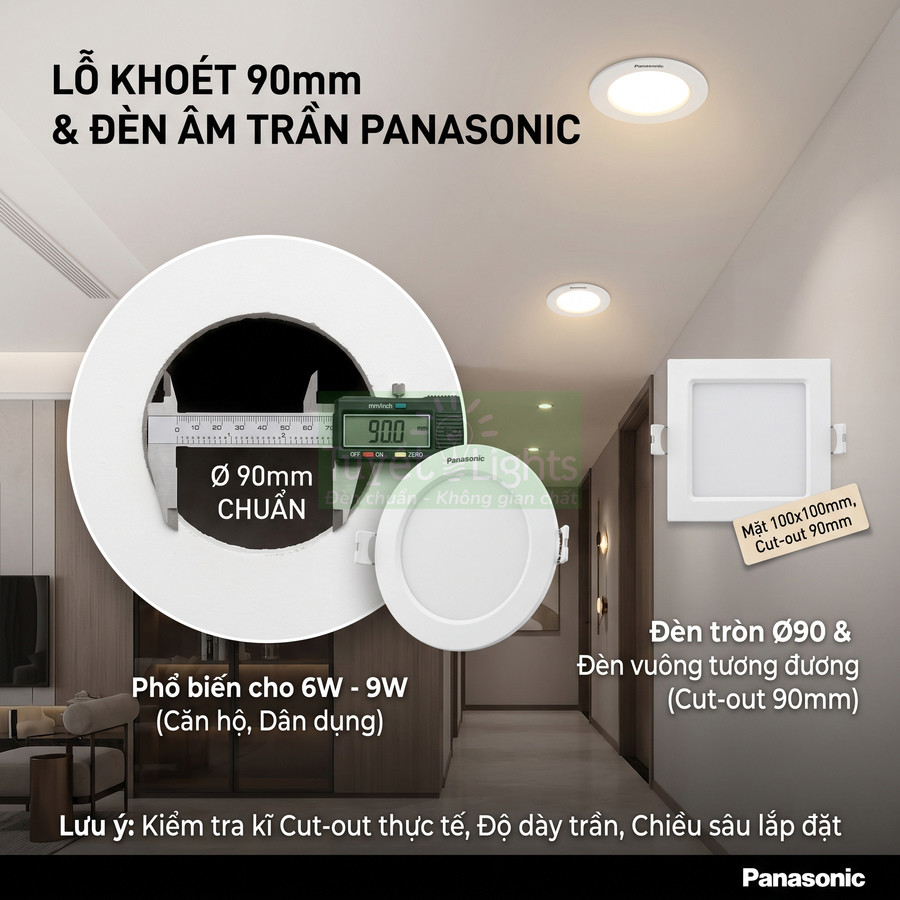

Lỗ khoét khoảng 90 mm thường xuất hiện ở nhóm đèn âm trần công suất thấp đến trung bình

Lỗ khoét 90 mm là một trong những kích thước phổ biến nhất của đèn âm trần Panasonic ở nhóm công suất thấp đến trung bình, thường từ 6W đến khoảng 9W tùy dòng sản phẩm. Đây là kích thước được nhiều đơn vị thiết kế và nhà thầu chọn làm “chuẩn” cho các công trình dân dụng, căn hộ, nhà phố vì:

• Độ sáng đáp ứng tốt cho phòng ngủ, bếp, khu vệ sinh, hành lang.
• Kích thước mặt đèn vừa phải, không quá nhỏ gây cảm giác lỗ chỗ, cũng không quá lớn làm trần bị nặng nề.
• Dễ phối hợp với các kích thước khác (75 mm, 100 mm) trong cùng một công trình mà vẫn hài hòa.

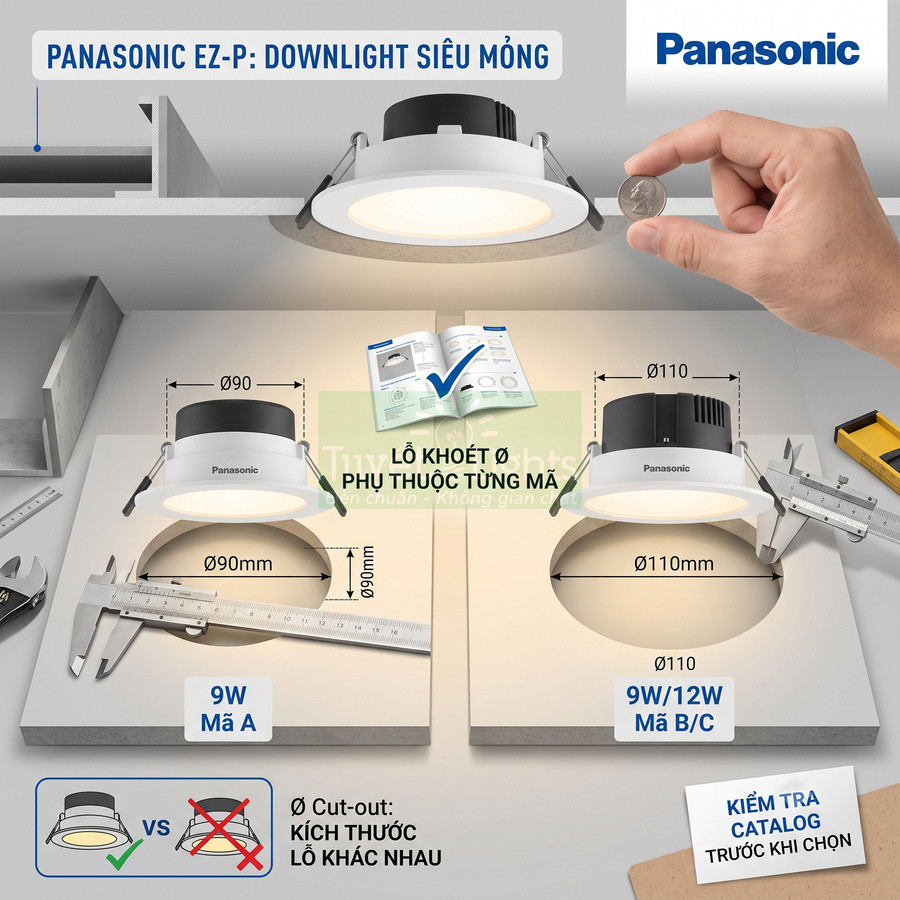

Khi làm việc với lỗ khoét 90 mm, cần phân biệt rõ giữa đèn tròn Ø90 và các mẫu đèn vuông có kích thước tương đương (ví dụ 90×90 mm hoặc 100×100 mm nhưng cut-out vẫn khoảng 90 mm). Với đèn vuông, mép che phủ ở bốn góc thường nhạy cảm hơn với sai số khoan cắt, nên cần đo chính xác và cắt gọn mép trần.

Cần lưu ý rằng không phải mọi đèn 6W hoặc 9W của Panasonic đều dùng lỗ 90 mm. Một số dòng:

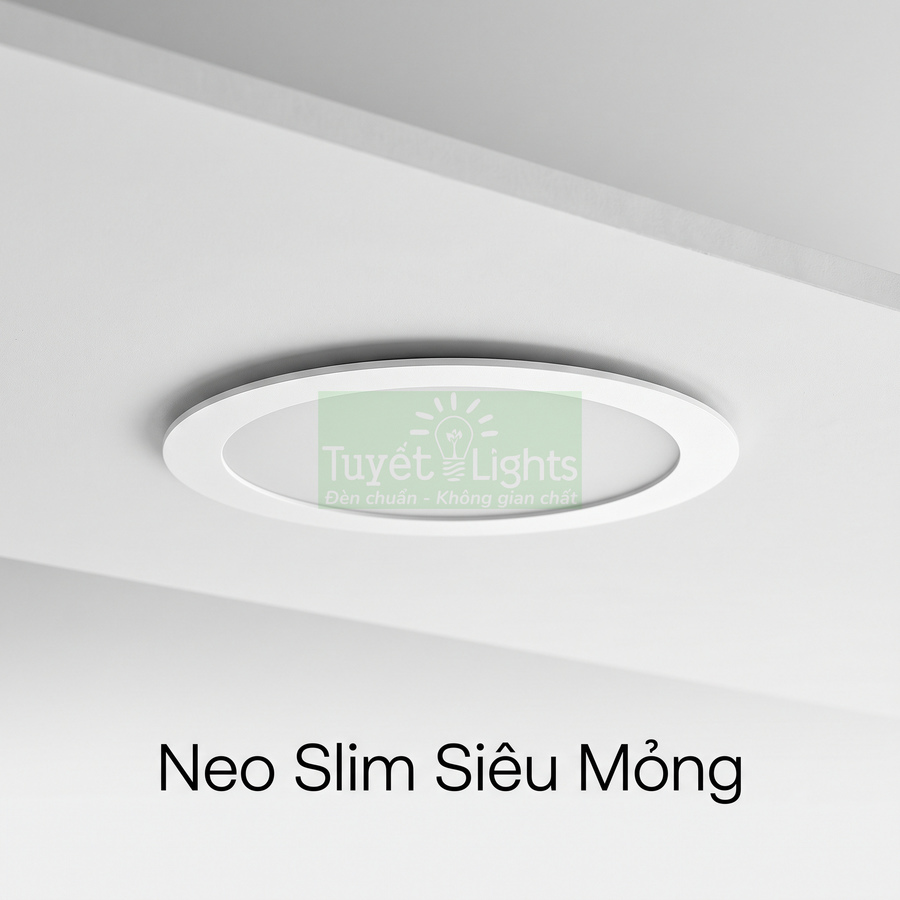

• Dòng mỏng (slim) có thể dùng lỗ 100 mm để tăng diện tích tản nhiệt và góc chiếu.
• Dòng cao cấp có thiết kế chống chói, reflector sâu, có thể dùng lỗ 75 mm hoặc 100 mm tùy cấu trúc quang học.
• Dòng chuyên dụng (IP cao, dùng cho phòng tắm, ngoài hiên) có thể thay đổi kích thước cut-out để đáp ứng tiêu chuẩn kín nước, kín bụi.

Vì vậy, lỗ 90 mm chỉ nên xem là kích thước phổ biến, không phải chuẩn duy nhất cho mọi đèn cùng công suất. Khi cải tạo công trình cũ, nếu trần đã khoét sẵn 90 mm, việc thay thế bằng đèn Panasonic mới cần kiểm tra:

• Cut-out thực tế của mã đèn mới có đúng 90 mm hay không.
• Độ dày trần và độ mở của tai cài có phù hợp (một số mẫu yêu cầu trần dày tối thiểu).
• Chiều sâu lắp đặt (recessed depth) có đủ cho thân đèn và driver, nhất là với trần có nhiều lớp hoặc có vật cản phía trên.

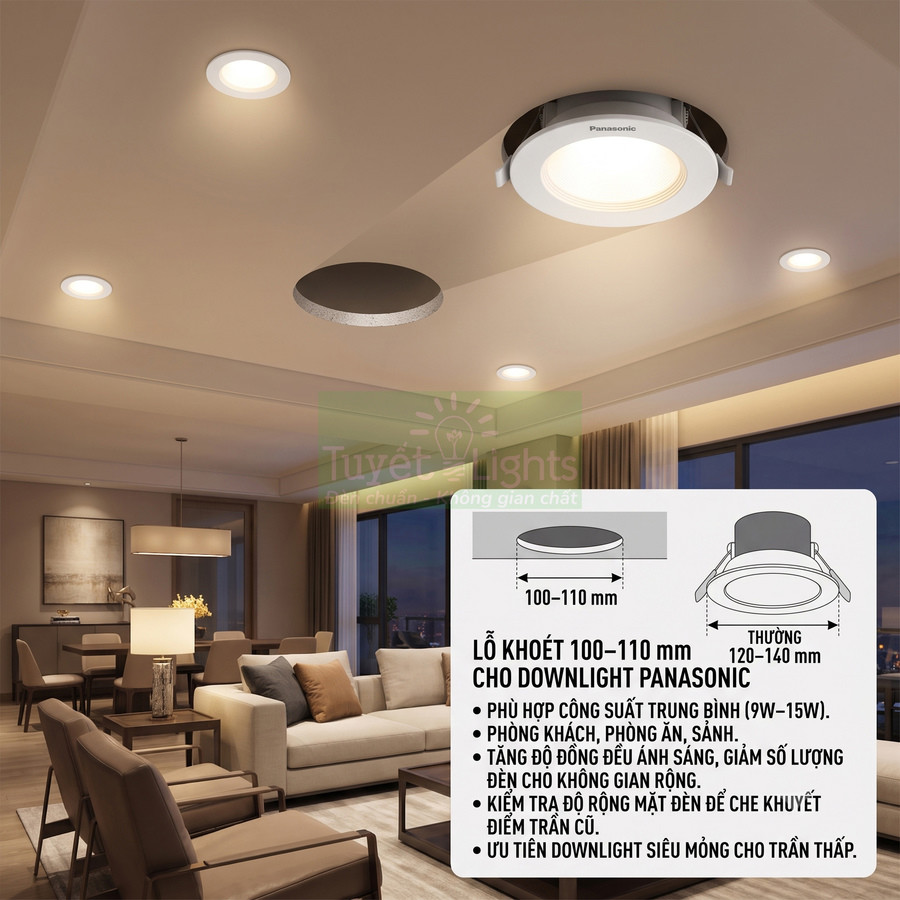

Lỗ khoét khoảng 100–110 mm phù hợp một số dòng downlight Panasonic phổ biến

Nhóm lỗ khoét từ 100 đến 110 mm thường được dùng cho các mẫu downlight Panasonic công suất trung bình (thường 9W–15W tùy dòng), phù hợp phòng khách, phòng ăn, khu vực sinh hoạt chung, sảnh căn hộ hoặc các không gian cần độ sáng cao hơn phòng ngủ. Một số dòng đèn mỏng (slim) hoặc dòng có góc chiếu rộng cũng sử dụng kích thước này để tối ưu phân bố ánh sáng và thiết kế mặt đèn phẳng, hiện đại.

Với lỗ khoét 100–110 mm, quang thông mỗi đèn thường cao hơn nhóm 90 mm, cho phép:

• Giảm số lượng đèn trên trần mà vẫn đảm bảo độ rọi yêu cầu.
• Tăng độ đồng đều ánh sáng cho không gian rộng, trần cao vừa phải.
• Kết hợp linh hoạt giữa chiếu sáng chung (general lighting) và chiếu sáng nhấn bằng các đèn nhỏ hơn.

Khi gặp thông số cut-out 100 mm hoặc 105–110 mm, cần kiểm tra thêm kích thước mặt đèn (thường 120–140 mm) để đảm bảo mặt che phủ đủ rộng, đặc biệt nếu trần đã có sẵn lỗ cũ hơi méo hoặc bị sứt mẻ mép. Với trần đã sử dụng lâu năm, mép lỗ có thể bị bở, nên ưu tiên các mẫu có viền mặt rộng hơn để che khuyết điểm.

Trong nhiều trường hợp, lỗ 100 mm có thể thay thế cho lỗ 90 mm bằng cách mở rộng, nhưng cần kiểm tra kỹ:

• Chiều sâu trần: đèn công suất cao hơn thường dày hơn, driver lớn hơn.

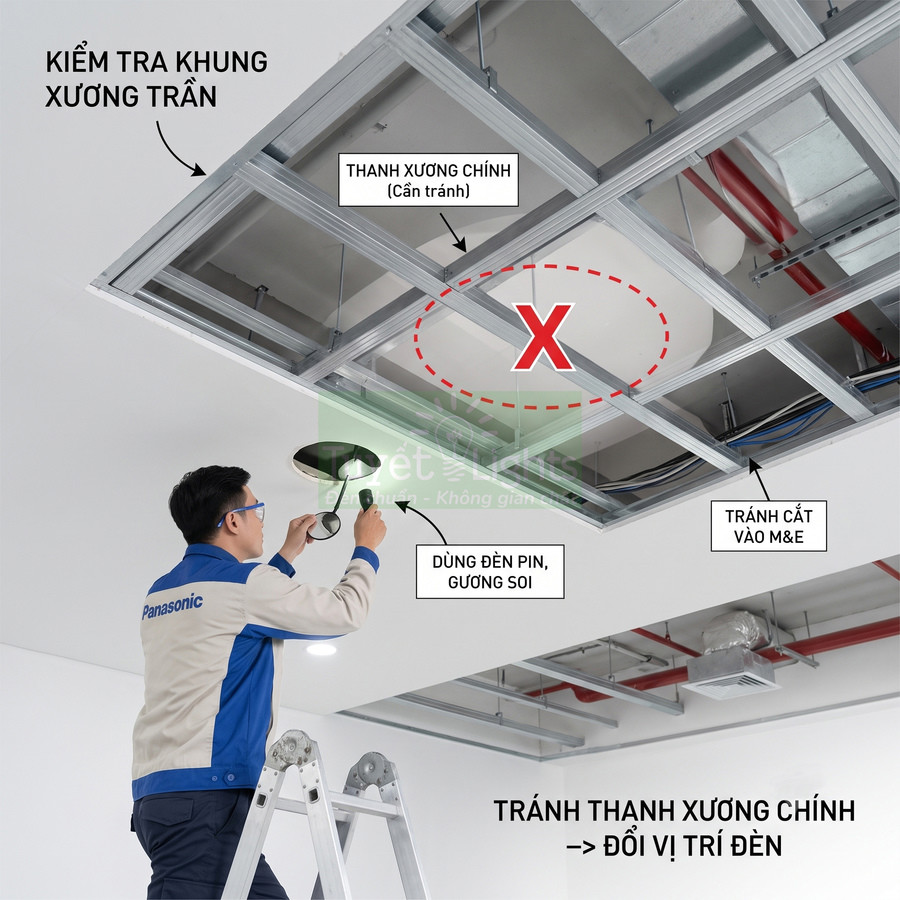

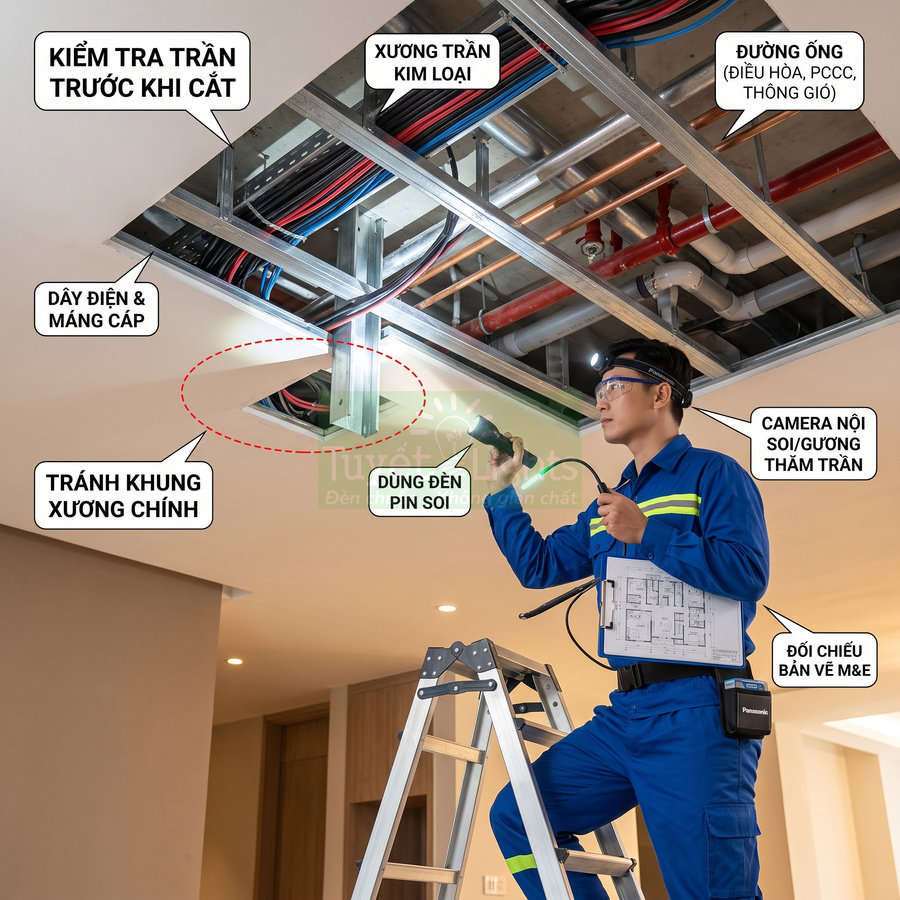

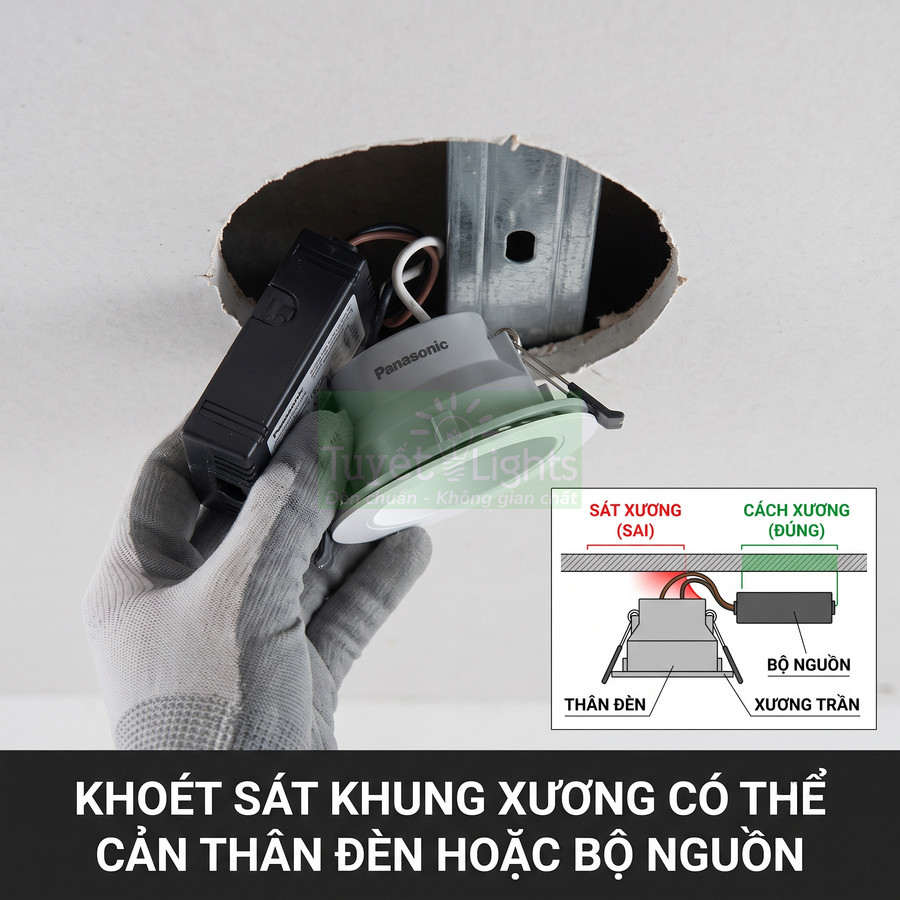

• Vị trí khung xương: tránh cắt trúng xương hoặc làm yếu kết cấu trần; nếu lỗ mới sát xương, có thể phải gia cố lại.
• Khoảng cách tới các đường ống, dây điện phía trên trần để không ảnh hưởng an toàn điện và khả năng tản nhiệt.

Với các không gian có trần thấp, nên ưu tiên các mẫu downlight siêu mỏng (ultra-slim) dùng lỗ 100–110 mm nhưng chiều cao thân đèn nhỏ, giúp giảm nguy cơ chạm vào ống kỹ thuật hoặc dầm phụ phía trên.

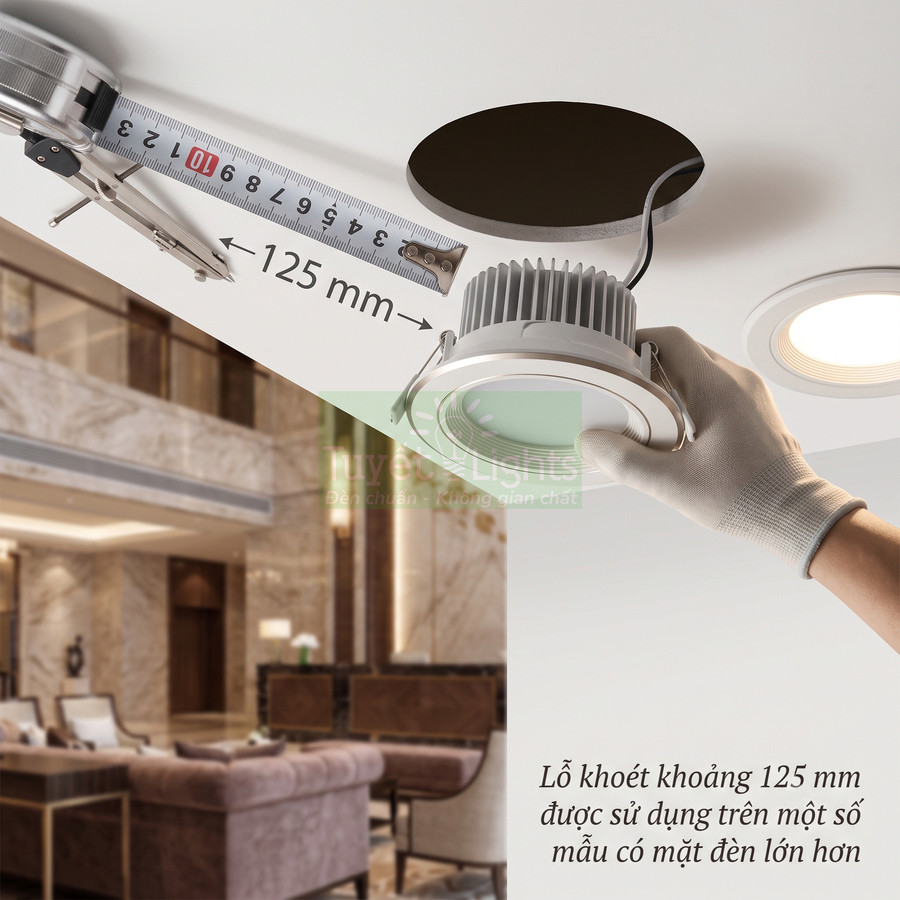

Lỗ khoét khoảng 125 mm được sử dụng trên một số mẫu có mặt đèn lớn hơn

Lỗ khoét 125 mm thường xuất hiện ở các mẫu đèn âm trần Panasonic công suất trung bình đến cao (thường 12W–18W hoặc hơn tùy dòng), hoặc các mẫu có mặt đèn lớn để tạo cảm giác sang trọng, ánh sáng phủ rộng, giảm độ chói bề mặt. Kích thước này phù hợp cho phòng khách lớn, sảnh, khu vực thông tầng, khu vực tiếp khách văn phòng hoặc các không gian cần ít đèn nhưng mỗi đèn cho quang thông cao.

Với lỗ 125 mm, mặt đèn thường đạt 145–170 mm, tạo tỷ lệ mặt đèn/trần khá nổi bật. Điều này giúp:

• Tăng diện tích phát sáng, ánh sáng mềm hơn, ít tạo vùng tối giữa các đèn.
• Dễ kết hợp với các chi tiết trần giật cấp, phào chỉ, hốc đèn trang trí.
• Tạo điểm nhấn thị giác cho các khu vực trung tâm như bàn ăn, sofa, quầy lễ tân.

Khi làm việc với lỗ 125 mm, cần lưu ý:

• Chiều sâu trần phải đủ để chứa thân đèn và driver; nhiều mẫu công suất cao có bộ tản nhiệt nhôm lớn, chiều cao thân đèn đáng kể.
• Khoảng cách giữa các đèn nên được tính toán lại theo quang thông và góc chiếu; bố trí quá dày có thể gây chói, lãng phí công suất và làm trần bị “nặng mắt”.
• Nếu thay thế đèn cũ lỗ 110–120 mm bằng đèn 125 mm, cần kiểm tra khung xương trần để tránh cắt trúng xương hoặc làm yếu kết cấu; trong một số trường hợp phải di chuyển xương hoặc gia cố bổ sung.

Với các không gian yêu cầu độ hoàn màu cao (CRI cao) như khu trưng bày sản phẩm, khu vực tiếp khách cao cấp, nên ưu tiên các dòng Panasonic có CRI ≥ 80 hoặc ≥ 90 ở kích thước lỗ 125 mm để đảm bảo chất lượng ánh sáng.

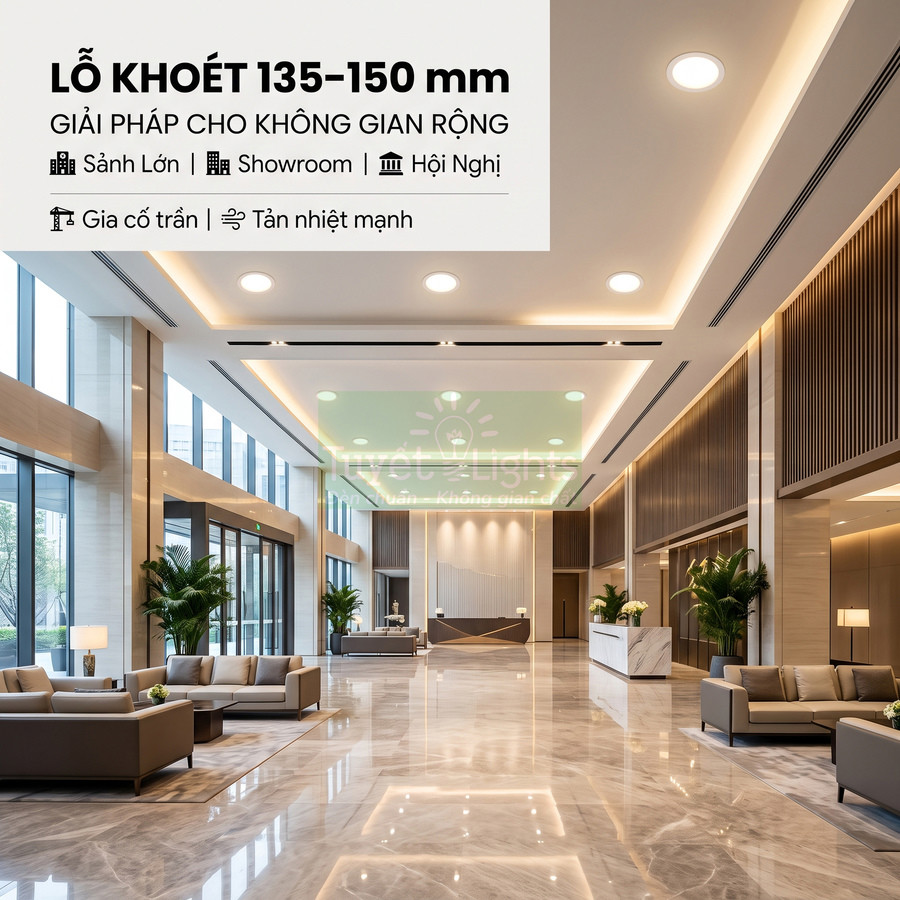

Lỗ khoét khoảng 135–150 mm thường gặp ở nhóm công suất hoặc kích thước lớn hơn

Nhóm lỗ khoét từ 135 đến 150 mm thường dành cho các mẫu đèn âm trần Panasonic công suất lớn, đèn chiếu sáng khu vực rộng hoặc các mẫu có thiết kế mặt đèn bản lớn, tản nhiệt mạnh. Những kích thước này thường xuất hiện trong các không gian như sảnh lớn, phòng hội nghị, khu thương mại, nhà hàng, showroom, khu vực trần cao hoặc không gian mở (open space) cần độ sáng cao và ít điểm đèn.

Với lỗ khoét lớn 135–150 mm, quang thông mỗi đèn có thể tương đương nhiều đèn nhỏ cộng lại, do đó việc bố trí cần dựa trên tính toán độ rọi (lux) và độ đồng đều ánh sáng. Các yếu tố cần chú ý gồm:

• Độ bền trần: trần thạch cao phải được gia cố khung xương hợp lý (khoảng cách xương, loại xương, cách treo) để chịu được trọng lượng đèn và tránh nứt vỡ mép lỗ theo thời gian.
• Khoảng cách tới tường: lỗ quá gần tường có thể làm ánh sáng phân bố không đều, tạo vùng sáng gắt sát tường và bóng đổ mạnh; thường nên giữ khoảng cách tối thiểu bằng 1/3–1/2 chiều cao trần.
• Khả năng thay thế: nếu sau này muốn đổi sang đèn nhỏ hơn, gần như chắc chắn phải dùng vòng chuyển hoặc xử lý lại trần (bịt lỗ, sơn lại), do kích thước lỗ đã quá lớn.

Với nhóm kích thước này, cần đặc biệt quan tâm đến tản nhiệt và tuổi thọ của đèn. Không gian phía trên trần phải thông thoáng, không bị bít kín bởi bông cách nhiệt hoặc vật liệu dễ cháy, để đảm bảo nhiệt lượng từ bộ tản nhiệt và driver được thoát ra hiệu quả, duy trì tuổi thọ LED và driver theo đúng thông số của Panasonic.

Kích thước thực tế phải đối chiếu đúng catalog của từng mã Panasonic trước khi khoét trần

Mặc dù có các kích thước lỗ khoét phổ biến như 75, 90, 100, 125, 150 mm, nhưng kích thước thực tế cho từng mã đèn Panasonic có thể chênh lệch vài mm hoặc hoàn toàn khác, tùy theo thế hệ sản phẩm, thị trường (nội địa, xuất khẩu) và tiêu chuẩn thiết kế. Một số dòng mới, dòng chuyên dụng hoặc phiên bản cải tiến có thể thay đổi cut-out so với thế hệ trước để tối ưu hiệu suất quang, tản nhiệt hoặc đáp ứng tiêu chuẩn an toàn mới.

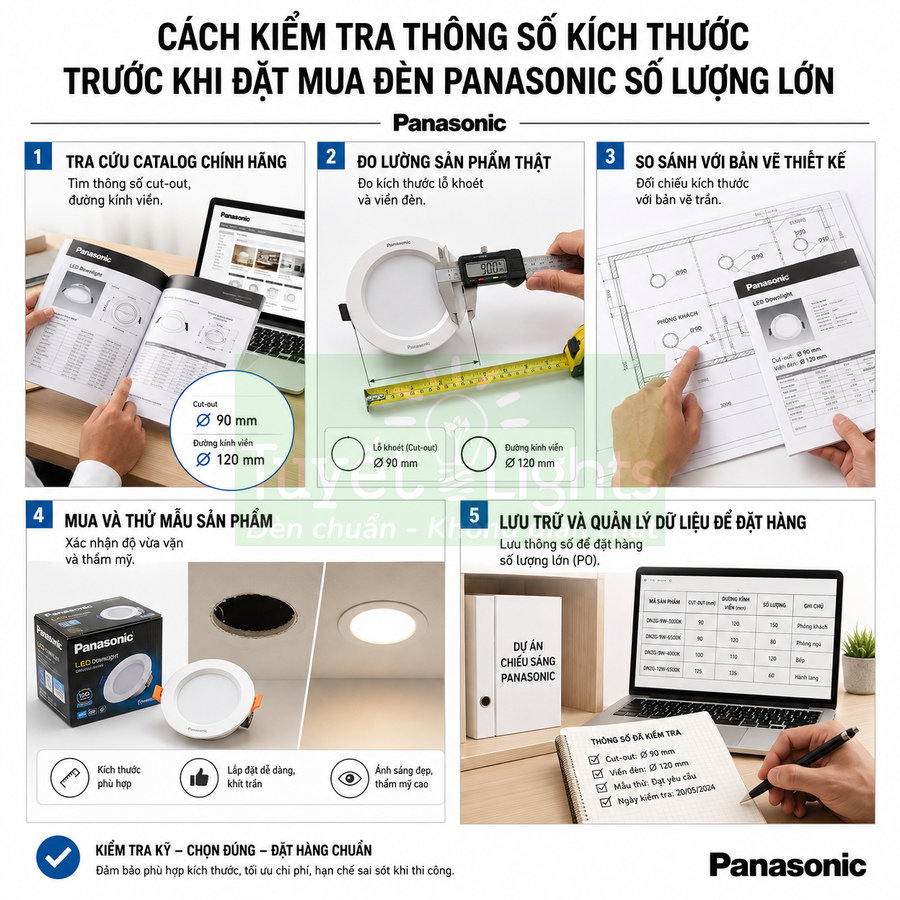

Trước khi khoét trần, cần:

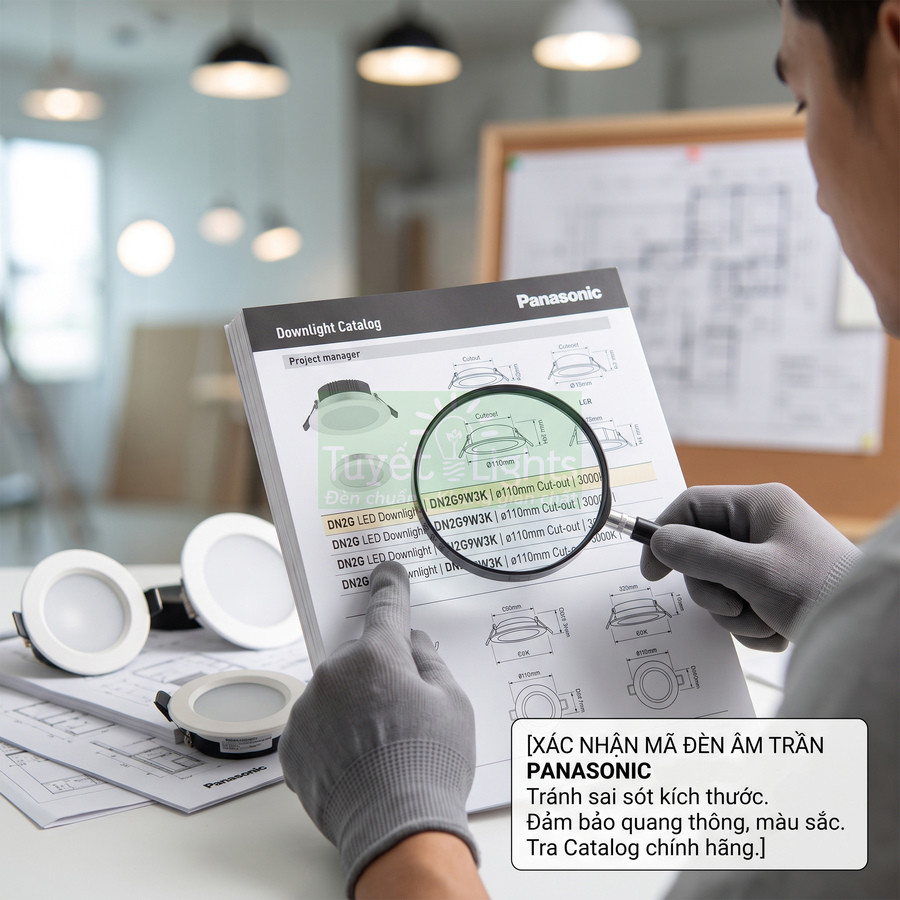

• Tra cứu catalog chính thức của Panasonic cho đúng mã sản phẩm, đúng phiên bản (mã có hậu tố khác nhau có thể khác kích thước).
• Đối chiếu thông số Cut-out trên thân đèn hoặc trên hộp nếu đã có mẫu thực tế; nhiều sản phẩm in rõ “Cut-out: xx mm” ngay trên tem.

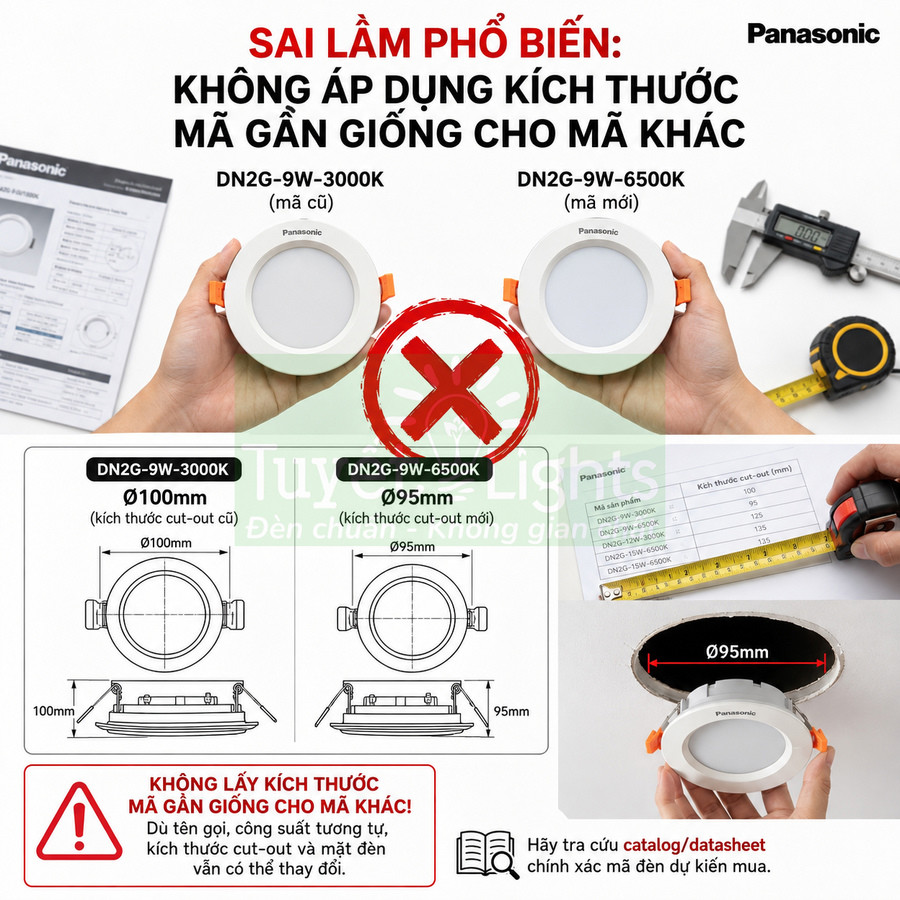

• Không sử dụng kích thước của một mã gần giống để áp cho mã khác, kể cả khi tên gọi, công suất hoặc hình dáng tương tự; sai lệch 2–3 mm cũng có thể khiến tai cài không bám chắc hoặc mặt đèn không che kín lỗ.

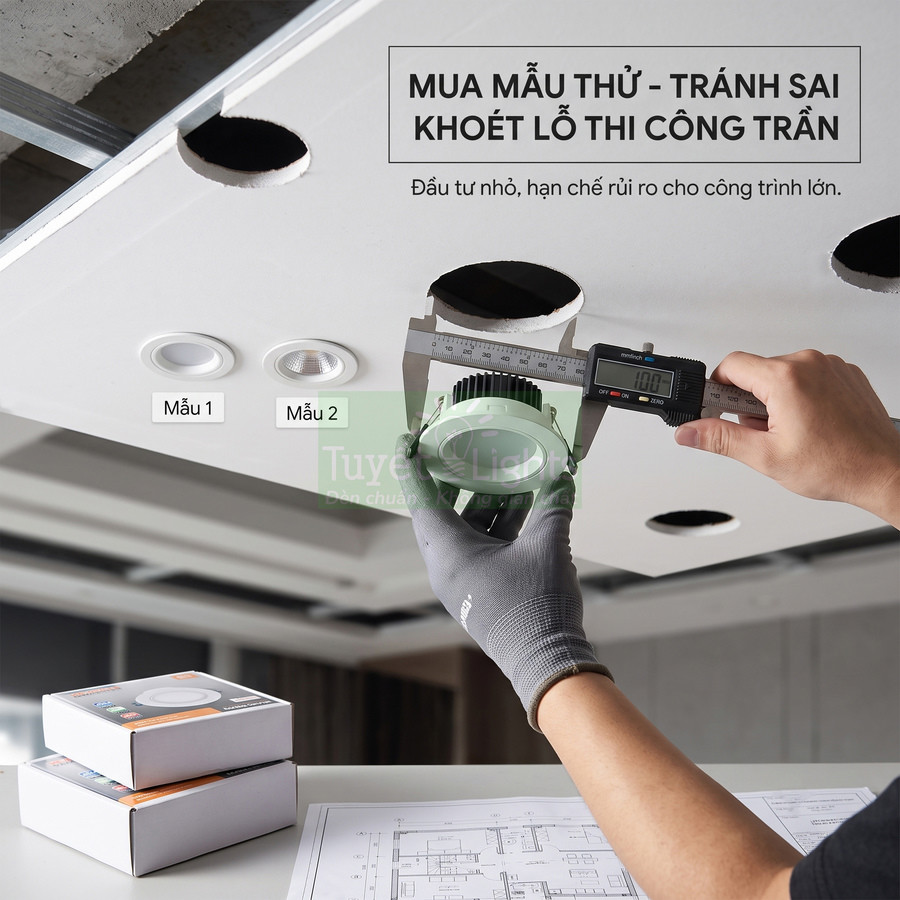

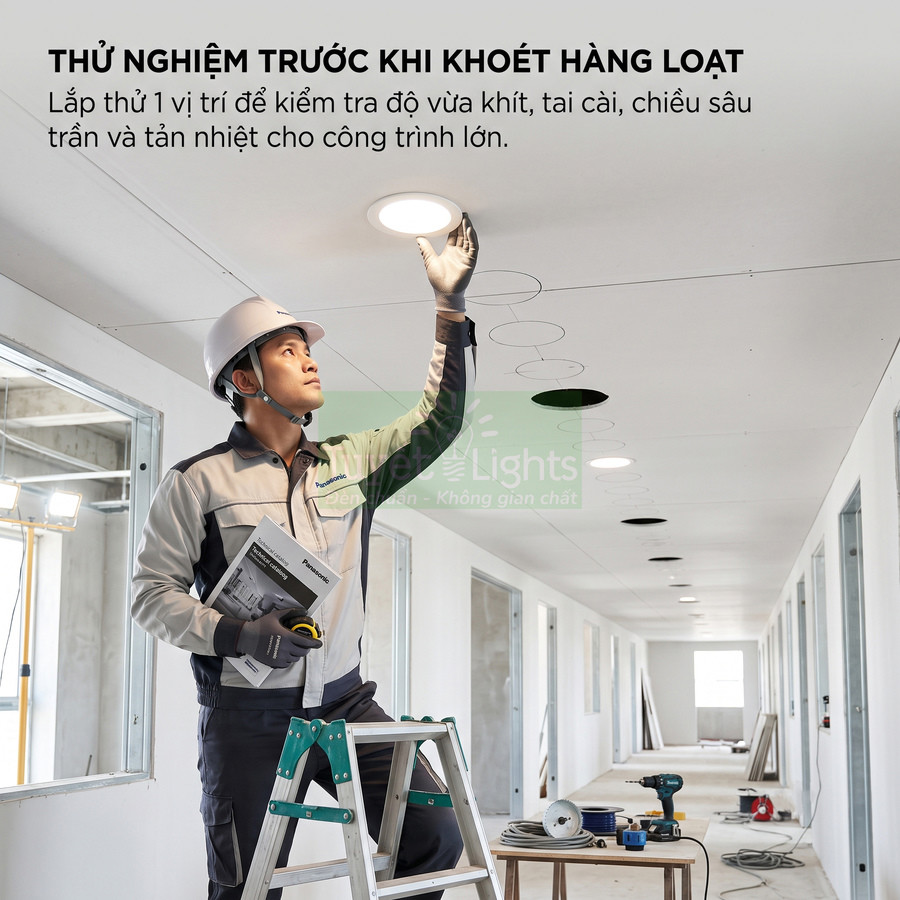

Với các công trình lớn, nên khoan thử một vài lỗ mẫu dựa trên đèn thực tế, lắp thử để kiểm tra độ khít, độ bám tai cài, sau đó mới triển khai đồng loạt. Điều này giúp tránh rủi ro khoét sai hàng loạt, gây tốn kém chi phí sửa trần.

Bảng dưới đây minh họa cách phân loại kích thước lỗ khoét theo nhóm (mang tính ví dụ, không thay thế catalog chính thức):

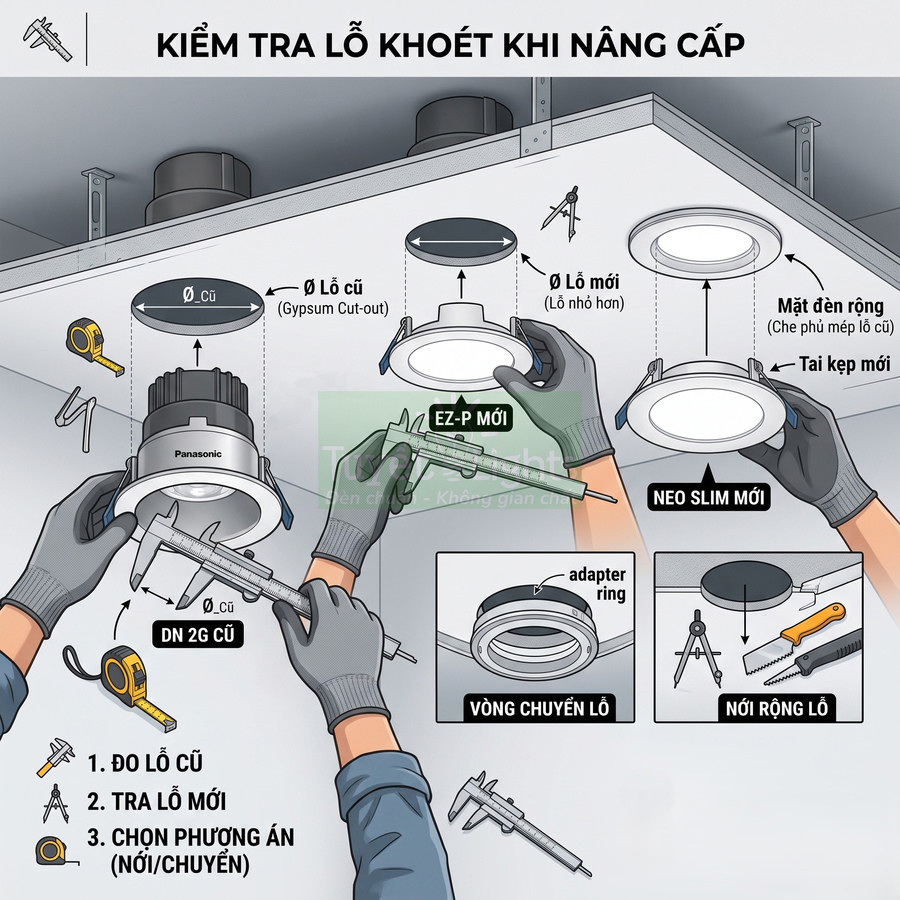

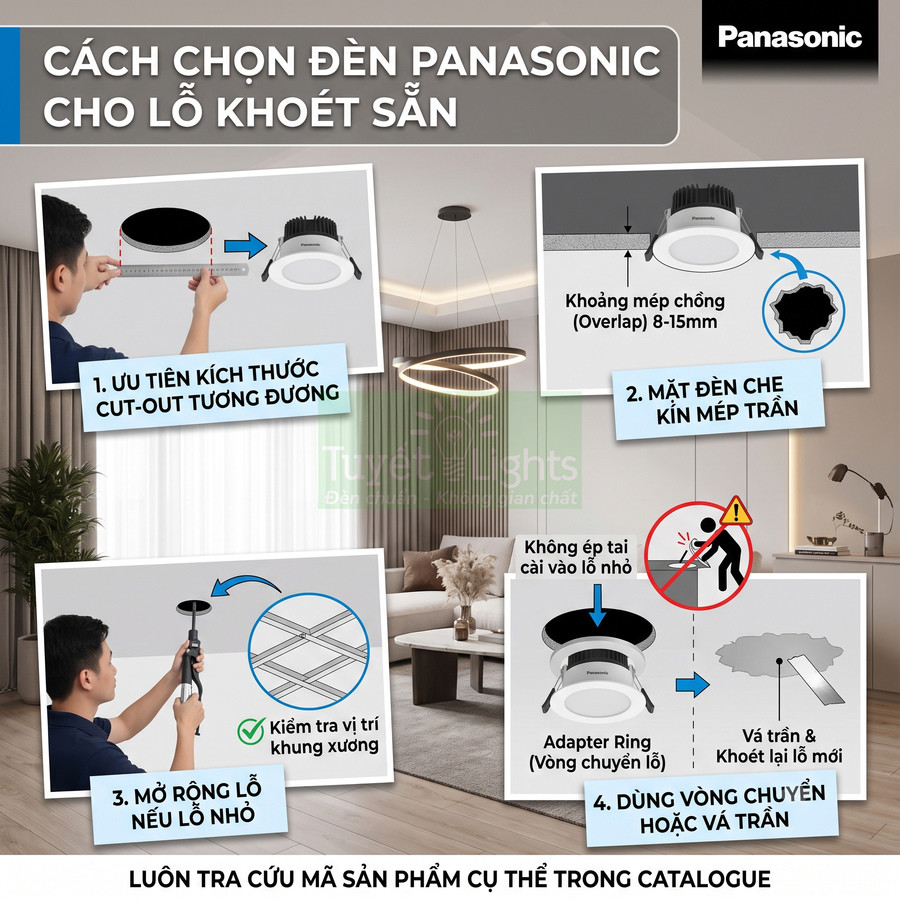

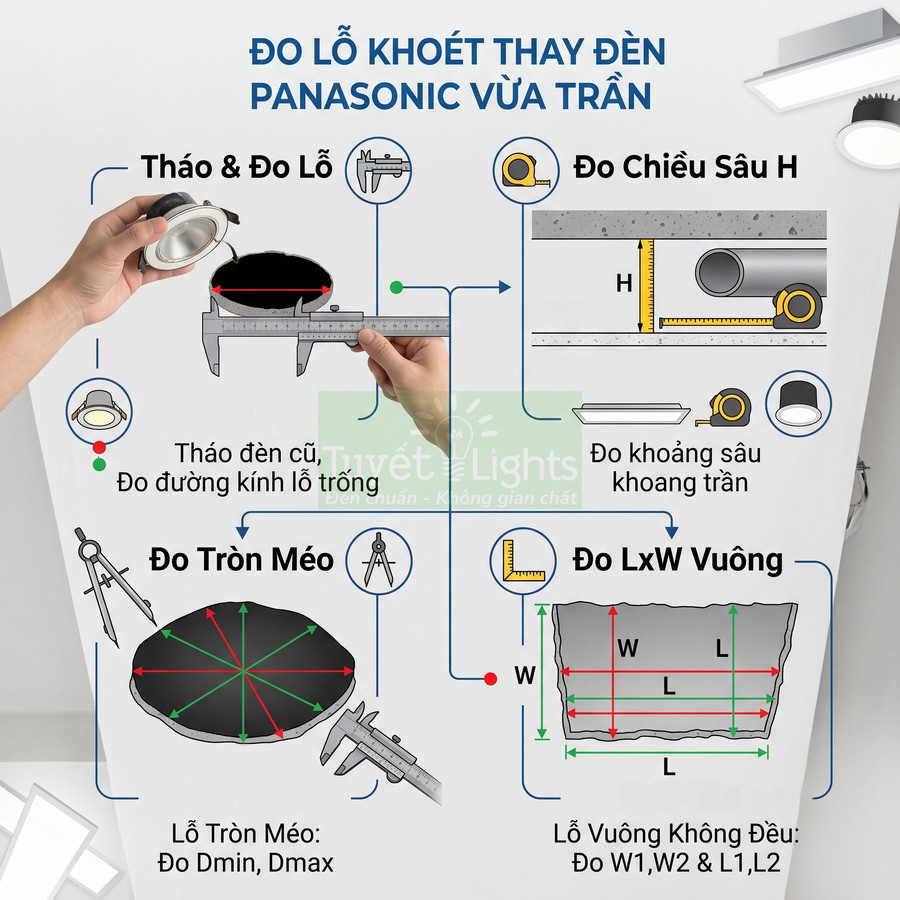

Cách đo lỗ khoét cũ để chọn đèn âm trần Panasonic thay thế vừa trần

Để chọn đèn âm trần Panasonic thay thế vừa trần, cần tập trung vào hai nhóm thông số chính: kích thước lỗ khoét (Cut-out) và chiều sâu khoang trần. Trước hết, phải tháo đèn cũ, đo trực tiếp lỗ khoét thay vì đo mặt đèn, phân biệt rõ lỗ tròn hay vuông/chữ nhật, ghi nhận tình trạng mép lỗ và mức độ méo. Với lỗ tròn, đo đường kính đi qua tâm, kiểm tra nhiều hướng để xác định Dmin, Dmax; với lỗ vuông, đo riêng chiều dài, chiều rộng, lấy Wmin, Hmin làm chuẩn và so Outer size để đảm bảo mặt đèn che kín mép. Đồng thời, đo chiều sâu khoảng trống phía trên trần, đối chiếu với chiều cao thân đèn và driver, ưu tiên các dòng slim khi khoang trần thấp, từ đó chọn model Panasonic lắp vừa khít, an toàn và thẩm mỹ.

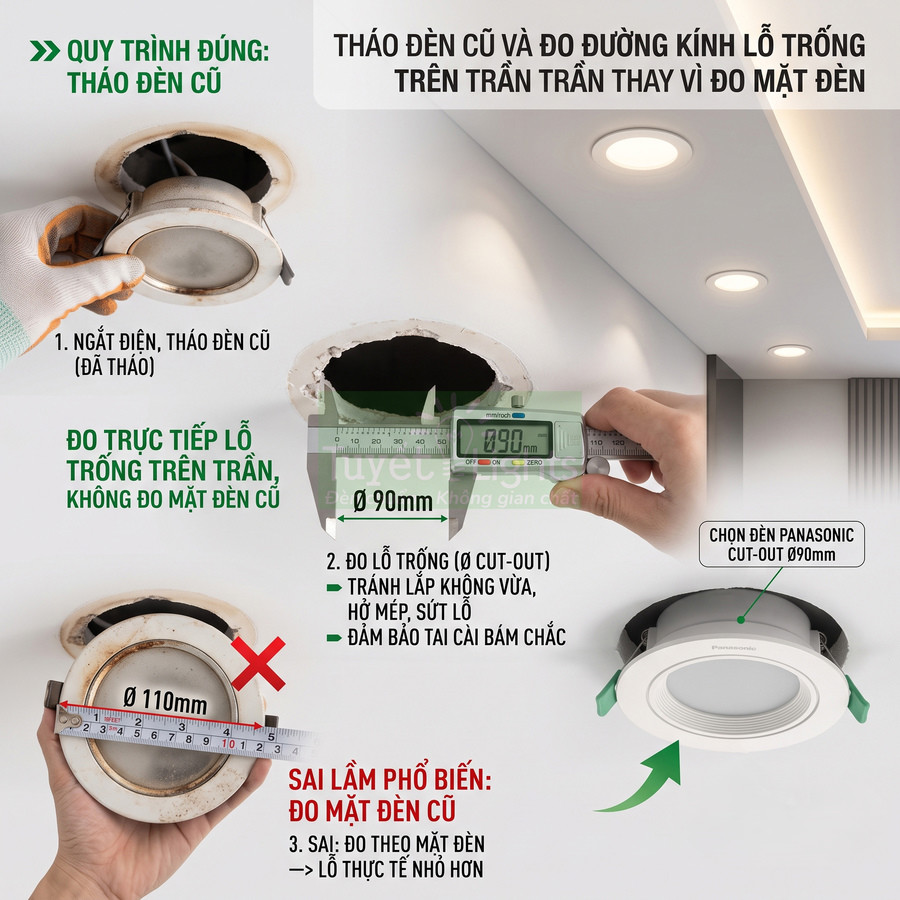

Tháo đèn cũ và đo đường kính phần lỗ trống trên trần thay vì đo mặt đèn

Khi cần thay thế đèn âm trần cũ bằng đèn Panasonic mới, bước quan trọng nhất là đo chính xác kích thước lỗ khoét hiện hữu trên trần. Về mặt kỹ thuật, kích thước này được nhà sản xuất ký hiệu là Cut-out (Ø hoặc WxH), là cơ sở để đảm bảo đèn mới lắp vừa khít, tai cài bám chắc và mặt đèn che kín toàn bộ mép trần cũ.

Sai lầm phổ biến trong thực tế thi công là người dùng hoặc thợ chỉ đo đường kính mặt đèn cũ rồi suy ra lỗ khoét. Mặt đèn luôn lớn hơn lỗ khoét từ 5–20 mm (tùy dòng đèn, có loại viền mỏng, có loại viền dày), nên nếu chọn đèn Panasonic mới theo kích thước mặt đèn sẽ dẫn đến:

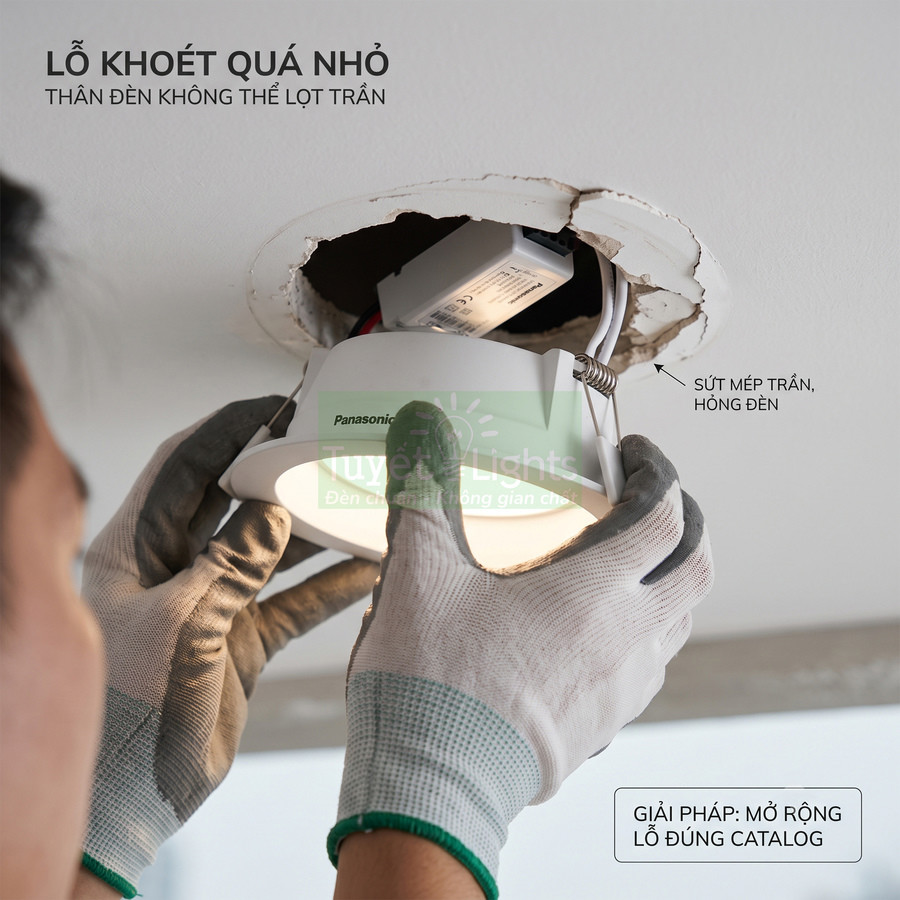

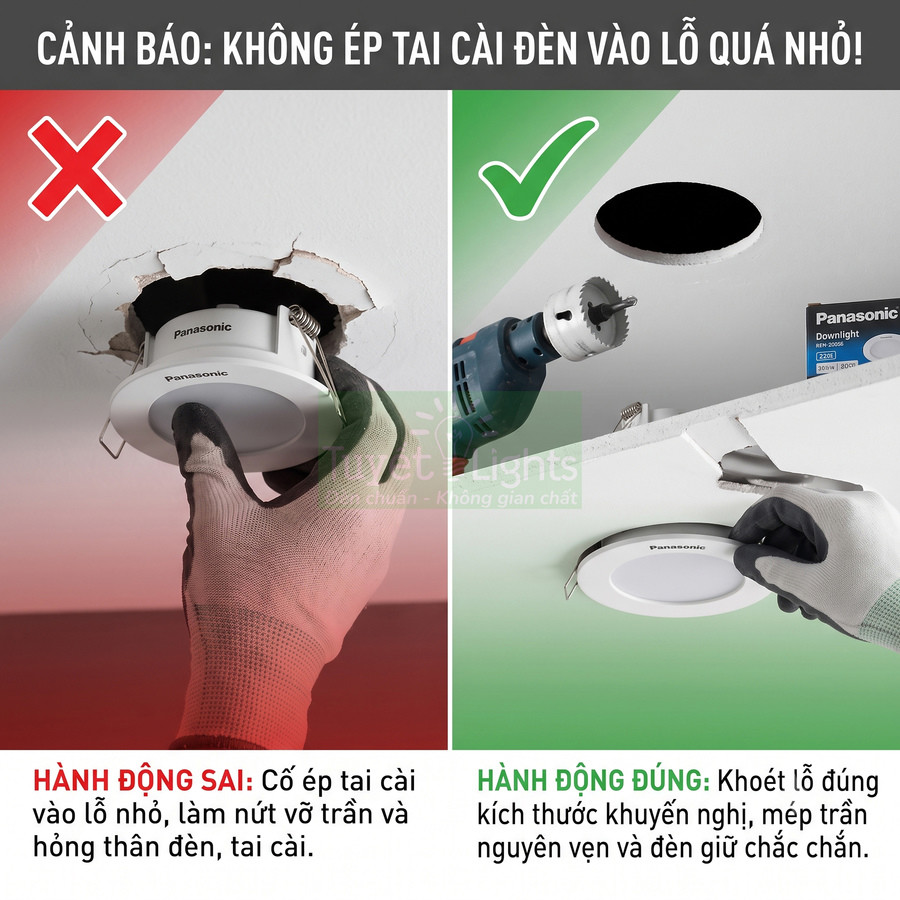

• Lỗ khoét thực tế nhỏ hơn cut-out yêu cầu, phải khoét rộng thêm, dễ làm sứt mẻ trần.

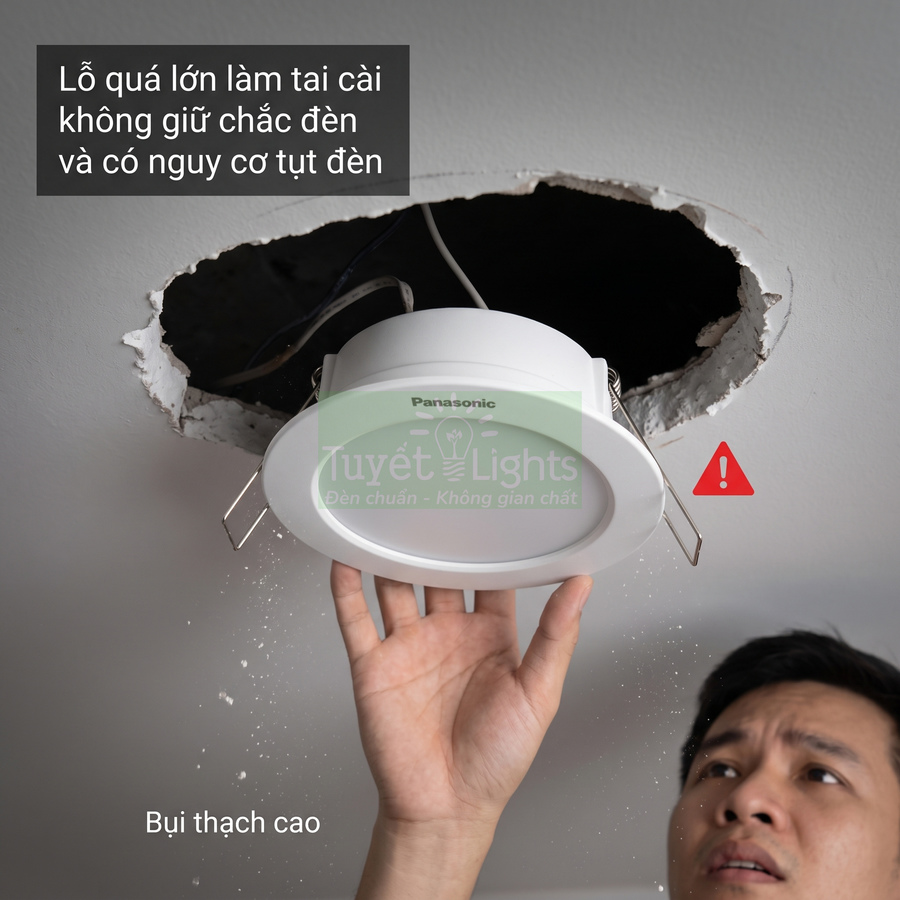

• Hoặc lỗ khoét lớn hơn cut-out, tai cài không bám, đèn bị rơi hoặc xệ xuống.
• Mép trần cũ bị hở, không được mặt đèn mới che kín, gây mất thẩm mỹ và lộ vết nứt.

Quy trình đúng về mặt kỹ thuật khi thay đèn âm trần Panasonic:

• Cắt điện hoàn toàn tại khu vực thi công, tốt nhất là ngắt aptomat nhánh để đảm bảo an toàn điện.
• Tháo đèn cũ ra khỏi trần:
  • Dùng tay giữ mặt đèn, bóp nhẹ hai tai cài lò xo để rút đèn ra khỏi lỗ.
  • Ngắt kết nối dây nguồn (jack cắm nhanh hoặc domino), tránh kéo mạnh gây đứt dây âm trần.
• Quan sát kỹ phần lỗ trống trên trần sau khi tháo đèn:
  • Kiểm tra xem lỗ là tròn, vuông hay chữ nhật.
  • Ghi nhận tình trạng mép lỗ: có bị sứt, mẻ, méo, rạn nứt hay không.
• Đo trực tiếp kích thước lỗ khoét, tuyệt đối không đo theo mặt đèn cũ vì mỗi hãng, mỗi dòng đèn có thiết kế viền khác nhau.

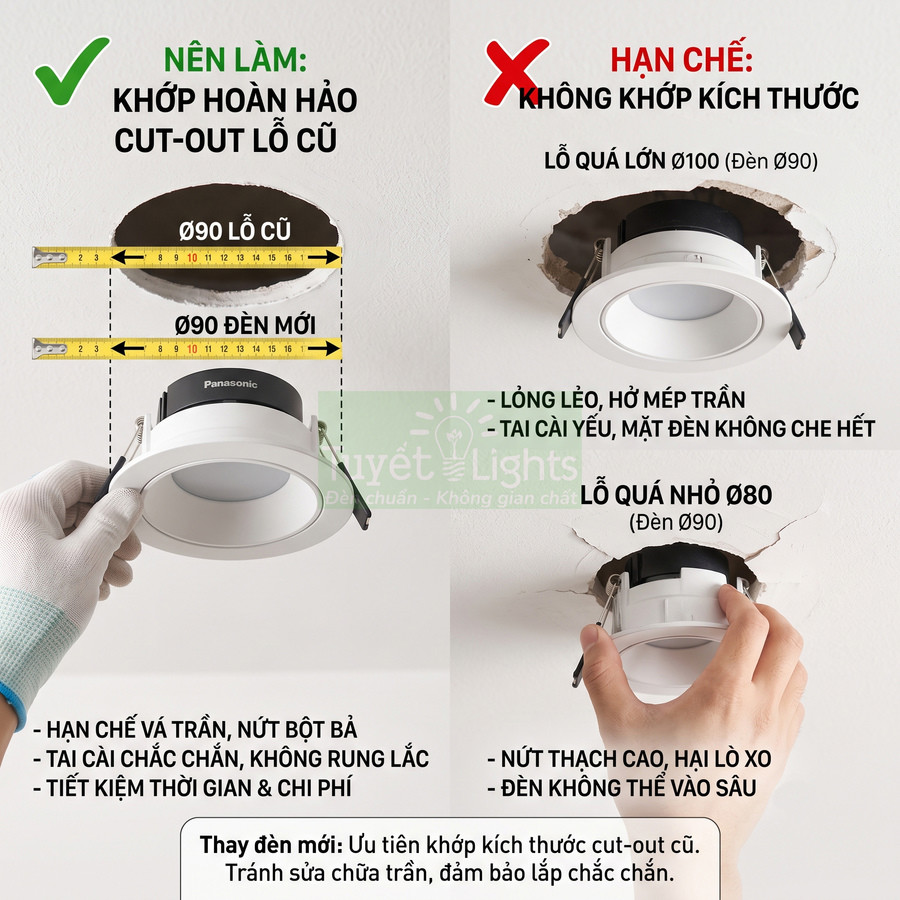

Việc đo đúng lỗ khoét giúp chọn được đèn Panasonic có Cut-out tương đương hoặc chênh lệch rất nhỏ, hạn chế tối đa việc phải sửa trần, trám vá hoặc dùng vòng chuyển lỗ. Đồng thời, tai cài của đèn sẽ làm việc trong đúng dải kích thước thiết kế, đảm bảo lực kẹp ổn định, tránh rung lắc khi trần bị rung hoặc khi có tác động cơ học nhẹ.

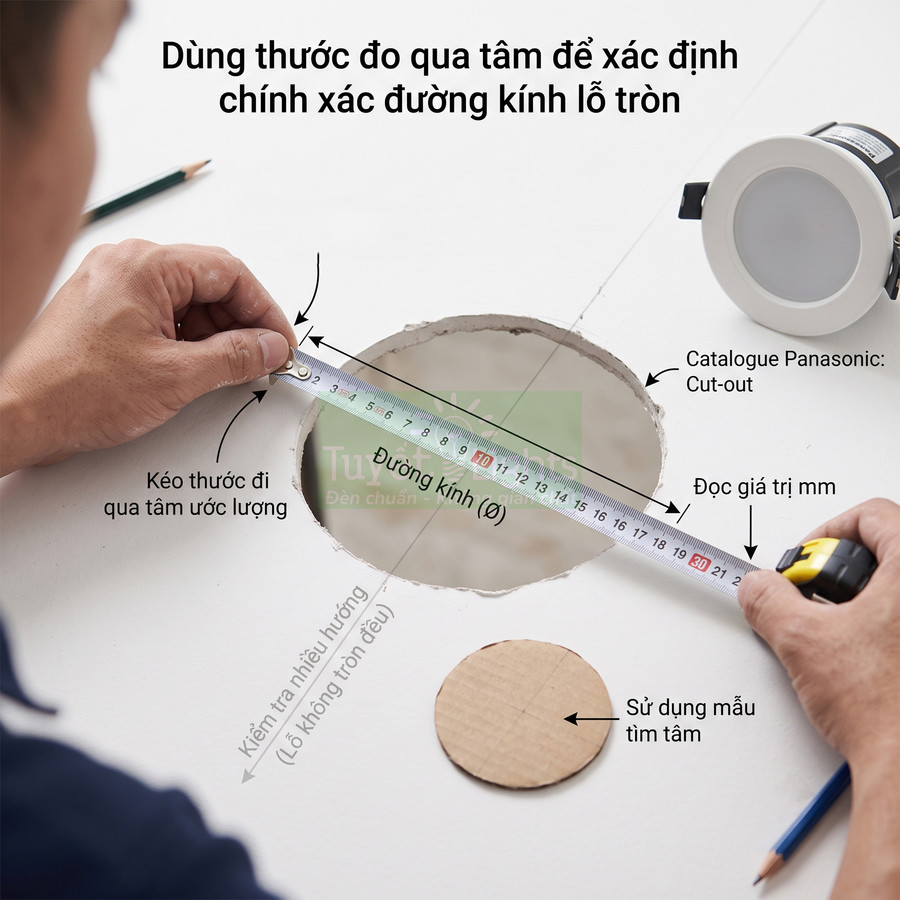

Dùng thước đo qua tâm để xác định chính xác đường kính lỗ tròn

Với lỗ khoét tròn, thông số cần xác định là đường kính lỗ khoét. Về mặt hình học, đường kính chính xác phải được đo đi qua tâm hình tròn. Nếu đo lệch tâm, kết quả sẽ nhỏ hơn thực tế, dẫn đến chọn nhầm đèn có cut-out nhỏ, tai cài bị căng quá mức hoặc không bám đều.

Các bước thao tác chi tiết:

• Xác định tương đối tâm lỗ:
  • Có thể ước lượng bằng mắt, căn theo mép lỗ và trần xung quanh.
  • Hoặc dùng một miếng bìa tròn/compa có đường kính gần bằng lỗ, đặt vào để tìm vị trí tâm tương đối.
• Dùng thước dây mềm hoặc thước thép:
  • Đặt một đầu thước tại mép trong của lỗ.
  • Kéo thước đi qua vị trí tâm ước lượng, đến mép đối diện.
  • Đọc giá trị đường kính, ghi lại với đơn vị mm để dễ đối chiếu với catalogue Panasonic.
• Đo kiểm tra theo nhiều hướng:
  • Đo ít nhất hai hướng vuông góc nhau (0°–180° và 90°–270°).
  • Nếu cần độ chính xác cao hơn, đo thêm một hướng chéo (khoảng 45°).

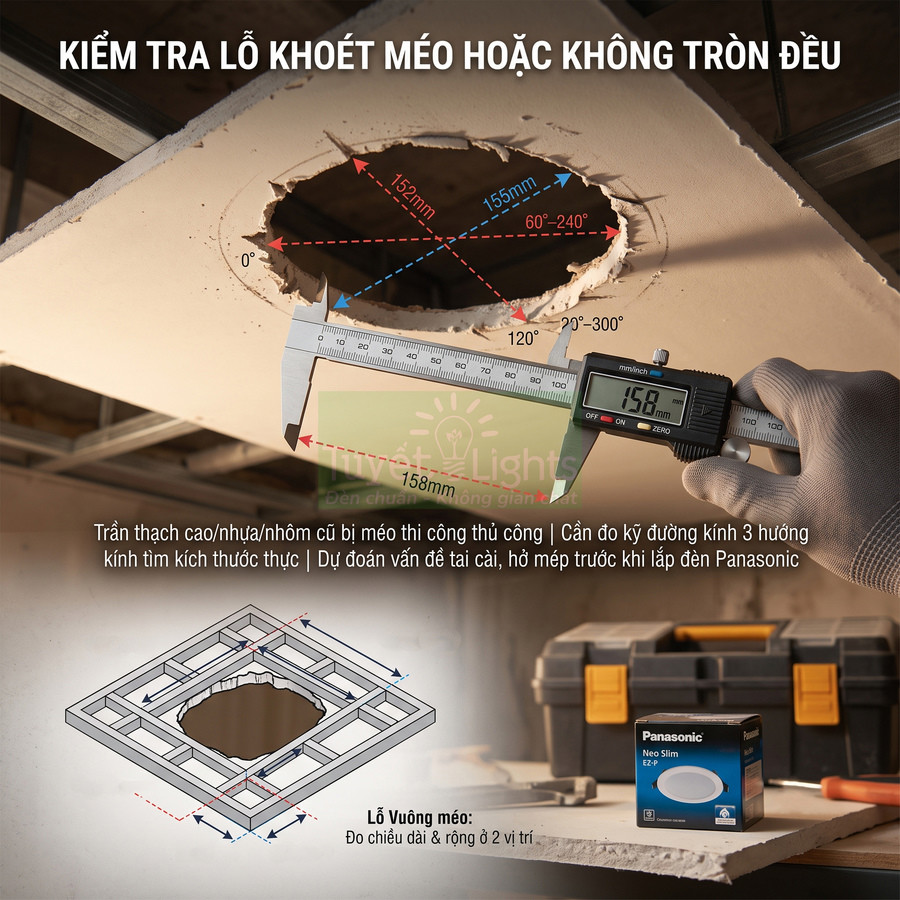

Nếu các giá trị đo được chênh lệch nhau, nghĩa là lỗ khoét không tròn đều (thường gặp ở trần khoét bằng tay hoặc dùng cưa lọng). Khi đó nên:

• Ghi lại kích thước nhỏ nhất (Dmin) và kích thước lớn nhất (Dmax).
• Ưu tiên chọn đèn Panasonic có cut-out gần với Dmin để đảm bảo đèn lắp lọt toàn bộ chu vi.
• Đồng thời kiểm tra kích thước mặt đèn (Outer diameter) trong catalogue:
  • Mặt đèn phải lớn hơn Dmax ít nhất 5–8 mm để che kín phần mép không đều.
  • Với các dòng viền mỏng, cần đặc biệt chú ý vì biên độ che phủ nhỏ.

Trong thi công chuyên nghiệp, thợ thường ghi chú kích thước lỗ khoét theo dạng: “Lỗ cũ Ø(75–78) mm, méo nhẹ”, từ đó chọn model Panasonic có cut-out 75 mm, mặt đèn Ø90–100 mm để vừa kỹ thuật, vừa đảm bảo thẩm mỹ.

Lỗ vuông cần đo cả chiều dài và chiều rộng của phần khoét

Với lỗ khoét vuông hoặc chữ nhật, thông số cut-out được biểu diễn dưới dạng WxH (Width x Height) hoặc LxW (Length x Width). Để chọn đúng đèn âm trần Panasonic dạng vuông, cần đo riêng từng chiều, không suy đoán theo kích thước mặt đèn hay theo cảm tính.

Quy trình đo chi tiết:

• Xác định hai cạnh dài – ngắn:
  • Nếu lỗ gần vuông, hai cạnh xấp xỉ nhau, có thể coi là W ≈ H.
  • Nếu lỗ chữ nhật, cạnh dài hơn được ghi là chiều dài, cạnh ngắn hơn là chiều rộng.
• Đo chiều dài:
  • Đặt thước dọc theo một cạnh trong của lỗ, áp sát mép trần.
  • Đo từ mép trong bên này sang mép trong đối diện.
  • Ghi lại giá trị với đơn vị mm.
• Đo chiều rộng:
  • Đặt thước vuông góc với cạnh vừa đo, dọc theo cạnh còn lại.
  • Đo tương tự từ mép trong này sang mép trong kia.
• Kiểm tra độ vuông góc và song song:
  • Đo ở cả hai đầu mỗi cạnh (đầu này và đầu kia) để xem kích thước có chênh lệch không.
  • Nếu có êke hoặc thước vuông, áp vào góc lỗ để kiểm tra góc có gần 90° hay không.

Trong trường hợp lỗ không hoàn toàn vuông (các cạnh hơi xiên, góc không vuông), nên:

• Ghi nhận kích thước nhỏ nhất theo từng chiều (Wmin, Hmin) và kích thước lớn nhất (Wmax, Hmax).
• Chọn đèn Panasonic có cut-out tương ứng với Wmin x Hmin để đảm bảo thân đèn và tai cài lắp lọt.
• Đối chiếu kích thước mặt đèn vuông (Outer size):
  • Mặt đèn phải lớn hơn Wmax và Hmax một khoảng đủ để che kín toàn bộ mép lỗ.
  • Nếu lỗ bị xéo nhiều, ưu tiên các model có viền rộng hơn để bù sai số thi công cũ.

Với các công trình cũ, lỗ vuông thường bị “bóp góc” hoặc cạnh không thẳng do cắt bằng dao rọc hoặc cưa tay. Khi đó, việc đo nhiều điểm trên cùng một cạnh giúp đánh giá chính xác mức độ sai lệch, từ đó quyết định có cần chỉnh sửa lỗ hay dùng vòng che trang trí bổ sung.

Kiểm tra nhiều hướng nếu lỗ cũ bị méo hoặc thi công không tròn đều

Trong thực tế, rất nhiều trần thạch cao, trần nhựa hoặc trần nhôm được khoét lỗ bằng dụng cụ thủ công (cưa lọng, dao rọc, khoan nhiều lỗ rồi bẻ) nên lỗ khoét thường méo, không tròn đều hoặc không vuông góc. Điều này ảnh hưởng trực tiếp đến khả năng bám của tai cài và độ kín khít của mặt đèn Panasonic.

Để đánh giá chính xác hình dạng lỗ, cần đo ở nhiều hướng khác nhau:

• Với lỗ tròn:
  • Đo theo ít nhất ba hướng cách nhau khoảng 60° (ví dụ: 0°–180°, 60°–240°, 120°–300°).
  • Ghi lại từng giá trị, so sánh để xem lỗ bị “bầu dục” hay méo lệch về một phía.
• Với lỗ vuông/chữ nhật:
  • Đo chiều dài ở cả hai mép song song (mép gần và mép xa) để kiểm tra độ song song.
  • Đo chiều rộng tương tự, ở hai vị trí khác nhau.
  • Nếu chênh lệch lớn, có thể lỗ bị xòe hoặc bóp lại ở một đầu.

Nếu độ méo quá lớn (chênh lệch kích thước trên 5–8 mm), có thể cân nhắc các giải pháp kỹ thuật:

• Mở rộng lỗ lên kích thước chuẩn lớn hơn:
  • Dùng cưa khoét lỗ chuyên dụng hoặc cưa lọng để chỉnh lại lỗ cho tròn/vuông đều.
  • Chọn model Panasonic có cut-out lớn hơn, tương ứng với kích thước lỗ sau khi chỉnh.
  • Cần kiểm tra trước kết cấu trần (khung xương, vị trí xương chính/phụ) để tránh cắt trúng khung.
• Dùng vòng chuyển lỗ hoặc mặt che lớn:
  • Áp dụng khi không thể hoặc không muốn can thiệp sâu vào trần (trần yếu, có nguy cơ nứt).
  • Vòng chuyển giúp “thu nhỏ” hoặc “chuẩn hóa” lỗ cũ về kích thước tiêu chuẩn của đèn Panasonic.
  • Mặt che lớn hơn giúp che kín toàn bộ phần mép lỗ méo, đảm bảo thẩm mỹ nhìn từ dưới lên.

Đo kỹ lưỡng theo nhiều hướng không chỉ giúp chọn đúng kích thước cut-out, mà còn giúp dự đoán trước các vấn đề có thể phát sinh khi lắp đèn mới (tai cài không bám đều, mép trần hở, đèn bị lệch tâm), từ đó có phương án xử lý ngay từ khâu chọn model.

Đo chiều sâu khoảng trống phía trên trần để kiểm tra khả năng đặt thân đèn và bộ nguồn

Bên cạnh kích thước lỗ khoét, chiều sâu khoảng trống phía trên trần (còn gọi là chiều cao khoang trần, chiều dày không gian kỹ thuật) là thông số bắt buộc phải kiểm tra khi thay đèn âm trần Panasonic, đặc biệt với các dòng đèn có thân sâu hoặc driver rời.

Một số loại trần thạch cao đóng sát sàn bê tông, trần nhôm hộp hoặc trần tôn có khoảng cách rất hạn chế, chỉ 30–50 mm. Nếu chọn nhầm đèn có chiều cao thân lớn hơn khoảng trống này, đèn sẽ:

• Không đẩy lọt lên trần, bị cấn vào bê tông hoặc tôn.
• Driver rời không có chỗ đặt, phải để nghiêng hoặc ép sát, gây nóng cục bộ.
• Tai cài không bung hết hành trình, lực kẹp yếu, dễ tụt đèn.

Cách kiểm tra chiều sâu khoang trần:

• Dùng thước hoặc que đo cứng:
  • Chuẩn bị thước thép, thước gỗ hoặc một que thẳng có chia vạch.
  • Đưa thước xuyên qua lỗ khoét, cho đến khi chạm bề mặt cứng phía trên (bê tông, tôn, sàn).
  • Đánh dấu vị trí ngang với mặt dưới trần, sau đó rút thước ra và đo lại khoảng cách.
• Ghi nhận chiều sâu tối đa sử dụng được:
  • Nếu có vật cản như ống điện, ống điều hòa, xương trần, cần đo tại nhiều điểm quanh lỗ.
  • Lấy giá trị nhỏ nhất làm chuẩn để đảm bảo đèn và driver không chạm vào vật cản.
• Đối chiếu với thông số kỹ thuật của đèn Panasonic:
  • So sánh với thông số Height/Depth (chiều cao thân đèn) trong catalogue.
  • Nếu đèn có driver rời, cần cộng thêm không gian cho driver và dây nối, tránh để driver bị gập hoặc ép sát trần.

Nếu khoảng trống hạn chế, nên ưu tiên các dòng mỏng (slim) như Neo Slim hoặc các mẫu downlight siêu mỏng có driver dẹt. Các dòng này được thiết kế với chiều cao thân nhỏ, phù hợp với trần có khoang kỹ thuật thấp, đồng thời vẫn đảm bảo tản nhiệt tốt nhờ cấu trúc nhôm và bố trí driver hợp lý.

Trong các công trình có yêu cầu cao về an toàn nhiệt và độ bền, không nên “nhét” đèn thân sâu vào khoang trần quá chật, vì:

• Nhiệt không thoát được, làm giảm tuổi thọ chip LED và driver.
• Có nguy cơ ảnh hưởng đến vật liệu trần (thạch cao, nhựa, xốp) nếu nhiệt tích tụ lâu dài.
• Khó bảo trì, thay thế driver khi hỏng, do không có không gian thao tác.

Kết hợp đồng thời hai nhóm thông số: kích thước lỗ khoét (Cut-out) và chiều sâu khoang trần sẽ giúp lựa chọn đúng model đèn âm trần Panasonic thay thế, đảm bảo vừa kỹ thuật, vừa an toàn, vừa đạt thẩm mỹ cho trần hiện hữu.

Chọn kích thước lỗ khoét Panasonic theo công suất 6W, 9W, 12W, 15W và 18W như thế nào?

Khi lựa chọn kích thước lỗ khoét cho đèn âm trần Panasonic công suất 6W, 9W, 12W, 15W, 18W, yếu tố quyết định không phải là watt mà là dòng và mã sản phẩm cụ thể. Mỗi series (DN 2G, EZ-P, Neo Slim, chống chói, siêu mỏng, IP cao, v.v.) có thiết kế tản nhiệt, thân đèn, viền và driver khác nhau, dẫn tới kích thước cut-out, đường kính mặt ngoài và chiều sâu lắp đặt khác nhau. Vì vậy, không thể dùng “chuẩn 6W, 9W, 12W…” hay các bảng quy đổi công suất → lỗ khoét để khoét trần chính thức. Quy trình đúng là chọn model, tra catalog/datasheet để xác nhận cut-out, chiều cao thân, không gian cho driver, sau đó mới thiết kế và thi công lỗ khoét, đặc biệt quan trọng với các công suất lớn 15W, 18W.

Đèn Panasonic 6W cần đối chiếu lỗ khoét của đúng dòng và mã sản phẩm

Đèn âm trần Panasonic công suất 6W thường được dùng cho phòng nhỏ, hành lang, khu vệ sinh, logia, ban công hoặc làm đèn bổ sung cho các khu vực thiếu sáng cục bộ. Tuy nhiên, trong thiết kế kỹ thuật chiếu sáng, công suất 6W không bao hàm bất kỳ thông tin chuẩn hóa nào về kích thước lỗ khoét. Mỗi dòng sản phẩm (DN 2G, EZ-P, Neo Slim, Downlight chống chói, Downlight siêu mỏng, v.v.) được Panasonic thiết kế với:

• Kích thước cut-out khác nhau (75 mm, 76 mm, 85 mm, 90 mm hoặc các kích thước đặc thù khác).
• Cấu trúc tản nhiệt riêng (nhôm đúc, nhôm dập, thân nhựa có tản nhiệt tích hợp) ảnh hưởng trực tiếp đến đường kính thân đèn và tai cài.
• Kiểu viền (viền mỏng, viền dày, viền âm) dẫn tới đường kính mặt ngoài lớn nhỏ khác nhau so với lỗ khoét.

Vì vậy, khi chọn đèn 6W, quy trình kỹ thuật nên thực hiện theo các bước:

• Xác định dòng sản phẩm (ví dụ: DN 2G 6W, EZ-P 6W, Neo Slim 6W, Downlight chống chói 6W).
• Ghi nhận mã sản phẩm đầy đủ (model code) thay vì chỉ ghi “Panasonic 6W”. Mã này thường in trên vỏ hộp, thân đèn hoặc catalog.
• Tra cứu kích thước cut-out chính xác trong catalog kỹ thuật, datasheet, hoặc trên tem nhãn đèn. Một số model còn ghi rõ “Cut-out: 75 mm” ngay trên thân.
• Đối chiếu kích thước lỗ khoét với độ dày trần cho phép của tai cài (thường có giới hạn, ví dụ 5–15 mm).

Không nên áp dụng một kích thước lỗ khoét chung cho mọi đèn 6W, vì:

• Các thế hệ sản phẩm mới có thể thay đổi kích thước để tối ưu tản nhiệt hoặc thẩm mỹ.
• Cùng 6W nhưng đèn chống chói, đèn siêu mỏng, đèn gắn nổi âm trần giả đều có cấu trúc thân khác nhau.
• Nhà sản xuất có thể điều chỉnh kích thước để đồng bộ với các dòng công suất khác trong cùng series.

Cách làm đúng trong thi công là không khoét trần theo “chuẩn 6W” rồi mới đi tìm đèn, mà phải chọn được model cụ thể, xác nhận cut-out, sau đó mới ra kích thước lỗ khoét. Điều này giúp tránh phải vá trần, nới lỗ hoặc đổi sang mẫu đèn khác khi kích thước không khớp.

Đèn Panasonic 9W có thể có nhiều kích thước khoét dù cùng công suất

Đối với công suất 9W, sự đa dạng về kích thước lỗ khoét càng rõ rệt hơn do đây là mức công suất phổ biến cho nhiều không gian như phòng ngủ, bếp, phòng làm việc nhỏ. Trong danh mục Panasonic, có thể gặp:

• Đèn 9W dùng lỗ khoét 90 mm, phù hợp thay thế cho các lỗ nhỏ sẵn có.
• Đèn 9W dùng lỗ khoét 100 mm hoặc 105 mm, thường là các dòng có tản nhiệt lớn hơn hoặc mặt đèn rộng hơn.
• Các mẫu 9W siêu mỏng hoặc chống chói có thể dùng lỗ khoét khác biệt (ví dụ 92 mm, 95 mm) để tối ưu góc chiếu và độ chói.

Sự khác biệt này xuất phát từ nhiều yếu tố kỹ thuật:

• Thiết kế tản nhiệt: khối tản nhiệt lớn giúp tăng tuổi thọ LED nhưng làm tăng đường kính thân đèn, kéo theo cut-out lớn hơn.
• Cấu trúc thân đèn: thân tròn, thân vuông, thân âm sâu chống chói hay thân nông siêu mỏng đều yêu cầu kích thước khoét khác nhau.
• Kiểu ánh sáng: đèn có góc chiếu hẹp, chóa sâu chống chói thường cần thân sâu hơn, đôi khi đường kính thân cũng thay đổi để đạt phân bố quang học mong muốn.
• Thế hệ sản phẩm: phiên bản mới có thể tối ưu lại kích thước để đồng bộ với các công suất khác, hoặc để phù hợp với tiêu chuẩn lắp đặt mới.

Trong thực tế tư vấn và thi công, câu hỏi dạng “Đèn 9W khoét lỗ bao nhiêu?” là không đủ thông tin để trả lời chính xác. Cách tiếp cận đúng là:

• Luôn gắn câu hỏi với mã sản phẩm cụ thể (ví dụ: “Mã XX-9W của Panasonic khoét lỗ bao nhiêu?”).
• Nếu chỉ biết công suất 9W mà không có mã, chỉ có thể đưa ra khoảng tham khảo, không dùng để khoét trần chính thức.
• Trong hồ sơ thiết kế, nên ghi rõ: “Đèn âm trần Panasonic 9W, model …, cut-out … mm” thay vì chỉ ghi “9W, khoét 90 mm”.

Chỉ khi có mã sản phẩm, việc tra cứu cut-out mới chính xác và đáng tin cậy, đồng thời tránh được rủi ro khi Panasonic thay đổi thiết kế hoặc khi công trình sử dụng nhiều dòng 9W khác nhau trong cùng một khu vực.

Đèn Panasonic 12W thường có mặt đèn lớn hơn nhưng không thể suy ra lỗ khoét chỉ từ watt

Đèn âm trần Panasonic 12W thường được dùng cho phòng khách, phòng ăn, khu vực sinh hoạt chung, sảnh nhỏ hoặc các không gian cần độ rọi cao hơn. Để tạo cảm giác cân đối với không gian, nhiều dòng 12W được thiết kế với:

• Mặt đèn lớn hơn, viền rộng hơn để tạo hiệu ứng ánh sáng mềm và thẩm mỹ tốt.
• Góc chiếu rộng, phân bố quang học đều để giảm hiện tượng vùng sáng – vùng tối.
• Thân đèn và tản nhiệt lớn hơn nhằm đảm bảo tuổi thọ LED ở mức công suất cao hơn 9W.

Tuy nhiên, mặt đèn lớn không đồng nghĩa với lỗ khoét lớn theo một chuẩn cố định. Một số mẫu 12W có thể dùng lỗ 100 mm, một số dùng 110 mm, 125 mm hoặc kích thước trung gian, tùy theo:

• Thiết kế viền: viền mỏng (slim bezel) cho phép mặt đèn lớn nhưng cut-out không tăng tương ứng.
• Độ sâu chóa: đèn chống chói với chóa sâu có thể cần thân lớn hơn, dẫn đến cut-out khác.
• Định hướng series: có dòng 6W–9W–12W dùng chung một kích thước cut-out để dễ thay thế, có dòng lại tách biệt hoàn toàn.

Về mặt kỹ thuật, cần phân biệt rõ:

• Công suất 12W: chỉ cho biết mức tiêu thụ điện và phần nào gợi ý quang thông (lumen), không quy định kích thước cơ khí.
• Kích thước mặt đèn: được thiết kế theo thẩm mỹ, phong cách kiến trúc, yêu cầu phân bố ánh sáng và độ chói.
• Lỗ khoét (cut-out): được tối ưu theo cấu trúc thân đèn, tai cài, tản nhiệt và điều kiện lắp đặt trên trần (thạch cao, bê tông giả, gỗ, v.v.).

Ba yếu tố này không tỷ lệ tuyến tính với nhau, nên không thể suy ra lỗ khoét chỉ từ watt. Quy trình đúng khi làm việc với đèn 12W là:

• Chọn dòng sản phẩm theo yêu cầu chiếu sáng (chống chói, siêu mỏng, ánh sáng tán xạ, đổi màu CCT, v.v.).
• Ghi nhận mã sản phẩm và tra cứu cut-out, đường kính mặt ngoài, chiều cao thân đèn trong tài liệu kỹ thuật.
• Thiết kế lỗ khoét dựa trên cut-out chính thức, đồng thời kiểm tra khoảng cách tới khung xương trần và các vật cản phía trên.

Đèn Panasonic 15W và 18W cần kiểm tra cả đường kính mặt ngoài và chiều sâu lắp đặt

Với các công suất lớn hơn như 15W và 18W, đèn âm trần Panasonic thường được sử dụng cho phòng khách lớn, sảnh, khu vực thương mại nhỏ, hành lang rộng hoặc các không gian trần cao hơn. Đặc điểm chung của nhóm công suất này là:

• Mặt đèn lớn, lỗ khoét thường từ khoảng 125 mm trở lên (tùy dòng và kiểu thiết kế).
• Thân đèn dày hơn, khối tản nhiệt lớn hơn để đảm bảo nhiệt độ làm việc an toàn cho LED.
• Driver có thể tách rời, kích thước lớn hơn, đôi khi yêu cầu không gian riêng phía trên trần.

Khi chọn đèn 15W hoặc 18W, ngoài cut-out, cần kiểm tra kỹ các yếu tố cơ khí sau:

• Đường kính mặt ngoài: phải đủ lớn để che kín mép trần, đặc biệt khi:
  • Tận dụng lại lỗ cũ đã bị sứt mẻ hoặc khoét không tròn.
  • Thay thế đèn cũ có mặt lớn hơn, tránh lộ mép trần xấu.
• Chiều cao thân đèn: so sánh với khoảng trống phía trên trần (khoảng không kỹ thuật). Nếu trần quá thấp, cần cân nhắc dùng dòng siêu mỏng hoặc công suất thấp hơn.
• Kích thước và vị trí driver: driver rời cần có chỗ đặt an toàn, không bị ép sát vật liệu dễ cháy, không cấn khung xương trần.
• Vị trí khung xương trần: tránh khoét lỗ trùng với xương chính hoặc xương phụ. Nếu không kiểm tra trước, có thể phải cắt xương, ảnh hưởng kết cấu trần.

Việc chỉ quan tâm đến lỗ khoét mà bỏ qua chiều sâu lắp đặt có thể dẫn đến các tình huống:

• Đèn không lắp lọt do thân quá cao, chạm trần bê tông hoặc ống kỹ thuật phía trên.
• Driver không có chỗ đặt, phải để lệch hoặc treo lơ lửng, gây mất an toàn điện và khó bảo trì.
• Phải cắt thêm trần hoặc thay đổi vị trí đèn, làm phát sinh chi phí và ảnh hưởng thẩm mỹ.

Trong các công trình có trần kỹ thuật phức tạp (nhiều ống gió, ống PCCC, cáp điện), việc kiểm tra chiều sâu lắp đặt cho đèn 15W, 18W là bước bắt buộc trong giai đoạn khảo sát và thiết kế chi tiết.

Không dùng bảng quy đổi công suất sang lỗ khoét nếu chưa xác nhận mã đèn cụ thể

Một số đơn vị thi công hoặc người dùng hay sử dụng các “bảng quy đổi” kiểu:

• 6W → khoét 90 mm
• 9W → khoét 110 mm
• 12W → khoét 125 mm

Các bảng này thực chất chỉ mang tính tham khảo chung cho một số dòng đèn nhất định, thường dựa trên kinh nghiệm với một vài series sản phẩm. Chúng không đại diện cho toàn bộ danh mục sản phẩm Panasonic, đặc biệt khi:

• Panasonic liên tục cập nhật mẫu mới, thay đổi kích thước để tối ưu hiệu suất và thẩm mỹ.
• Cùng công suất nhưng có nhiều dòng: chống chói, siêu mỏng, đổi màu, IP cao cho khu vực ẩm, v.v.
• Các thị trường khác nhau có thể có phiên bản kích thước khác nhau dù cùng công suất.

Nếu áp dụng cứng nhắc các bảng quy đổi mà không xác nhận mã đèn cụ thể, nguy cơ sai lỗ khoét rất cao, dẫn đến:

• Khoét lỗ quá lớn, đèn không che kín, phải dùng vòng che hoặc thay mẫu mặt lớn hơn.
• Khoét lỗ quá nhỏ, phải khoét lại, gây sứt mẻ mép trần và mất thời gian thi công.
• Không đồng bộ kích thước giữa các khu vực trong cùng công trình, khó bảo trì và thay thế sau này.

Nguyên tắc an toàn trong thiết kế và thi công là:

• Chỉ dùng bảng quy đổi như gợi ý sơ bộ trong giai đoạn ước lượng sơ khối lượng hoặc lập phương án sơ bộ.
• Trước khi khoét trần, luôn xác nhận lại cut-out theo mã đèn trên catalog, datasheet hoặc mẫu thực tế.

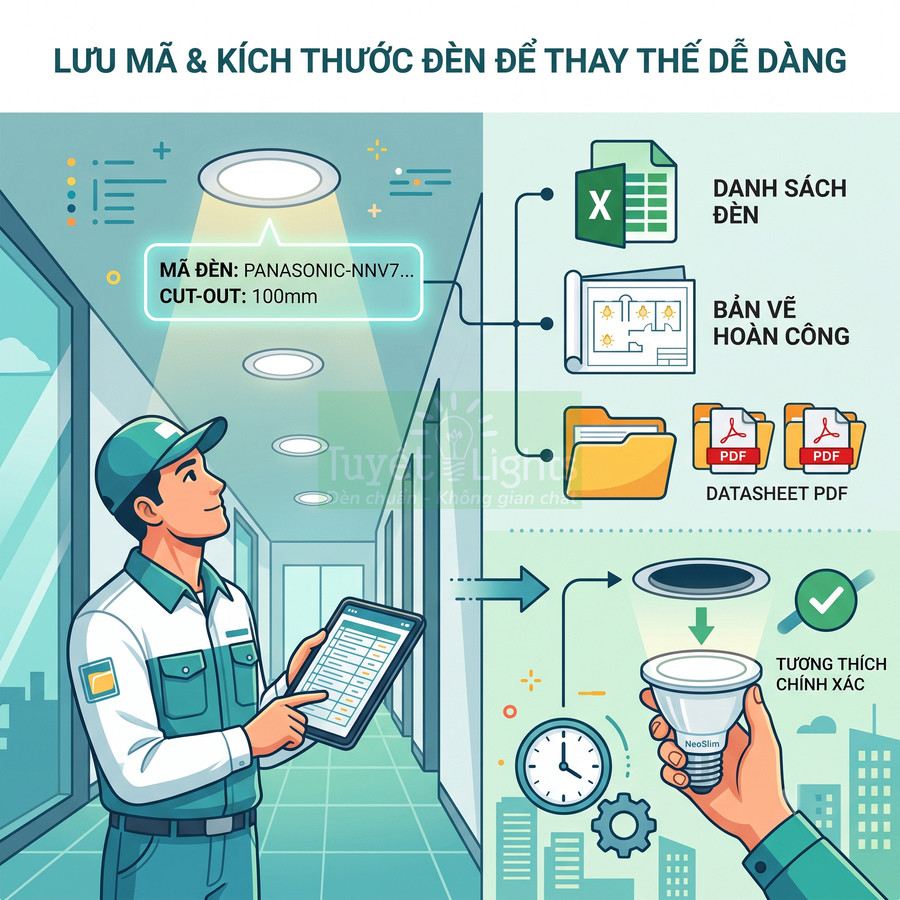

• Lưu trữ tài liệu kỹ thuật (catalog, bản vẽ lắp đặt) kèm theo hồ sơ công trình để thuận tiện cho việc bảo trì, thay thế sau này.

Kích thước lỗ khoét của Panasonic DN 2G, EZ-P và Neo Slim khác nhau thế nào?

Cả ba dòng Panasonic DN 2G, EZ-P và Neo Slim đều là đèn downlight âm trần nhưng kích thước lỗ khoét không thể suy luận chỉ từ công suất. DN 2G thuộc nhóm thân sâu, mỗi mã là một “model cơ khí” riêng với cut-out, đường kính mặt và chiều sâu lắp đặt khác nhau, ngay cả khi cùng watt. EZ-P mỏng hơn, tối ưu cho trần có khoảng không vừa phải, song kích thước lỗ khoét vẫn thay đổi theo từng mã, phiên bản và thị trường. Neo Slim siêu mỏng, phù hợp trần rất hạn chế chiều sâu, nhưng lại “nhạy” với sai số cut-out, yêu cầu đo đạc chính xác và so sánh với catalog. Khi thay thế chéo giữa các dòng, cần kiểm tra đồng thời cut-out, mặt đèn và chiều sâu lắp đặt.

Panasonic DN 2G cần chọn lỗ khoét theo từng công suất và phiên bản

Dòng Panasonic DN 2G thuộc nhóm downlight âm trần truyền thống, thường có thân đèn sâu hơn so với các dòng siêu mỏng. Mỗi mã DN 2G được Panasonic thiết kế với tổ hợp riêng giữa:

• Công suất (W).
• Đường kính mặt đèn (face size).
• Kích thước lỗ khoét (cut-out).
• Chiều sâu lắp đặt (installation depth).

Trong cùng dòng DN 2G, hai mã 9W khác nhau (ví dụ khác nhiệt độ màu, khác phiên bản cải tiến, khác kiểu viền) vẫn có khả năng không dùng chung kích thước lỗ khoét. Lý do là nhà sản xuất có thể thay đổi:

• Thiết kế tản nhiệt (heatsink) làm thân đèn to/nhỏ hơn.
• Thiết kế tai cài (spring clip) với biên độ mở khác nhau.
• Độ dày viền mặt đèn, làm thay đổi đường kính che phủ.

Khi làm việc với DN 2G, nên coi mỗi mã sản phẩm là một “model cơ khí” riêng, không chỉ là khác nhau về điện hoặc quang. Do đó cần:

• Ghi nhận đầy đủ mã sản phẩm in trên vỏ hộp hoặc thân đèn, bao gồm:
  • Chuỗi ký tự chính (ví dụ: NNNCxxxx, NNPxxxx).
  • Các hậu tố thể hiện màu ánh sáng, phiên bản, series cải tiến.
• Tra cứu catalog DN 2G mới nhất hoặc datasheet kỹ thuật để lấy:
  • Kích thước lỗ khoét (cut-out, thường ghi Øxx mm).
  • Đường kính mặt đèn (outer diameter).
  • Chiều sâu lắp đặt tối thiểu.
• Tránh suy luận theo kiểu:
  • “DN 2G 7W khoét 90 mm thì 9W chắc cũng 90 mm”.
  • “Phiên bản mới chắc giữ nguyên kích thước cơ khí”.

Với các công trình dùng nhiều công suất DN 2G trên cùng một mặt trần (ví dụ: 5W cho hành lang, 9W cho phòng khách, 15W cho sảnh), việc không phân biệt rõ từng mã rất dễ dẫn đến:

• Lỗ khoét bị khoan đồng loạt một kích thước, sau đó phát hiện một số mã không lắp vừa.
• Phải xử lý lại trần (nới rộng hoặc thu nhỏ lỗ), gây tốn thời gian và chi phí.
• Mặt trần mất thẩm mỹ do phải dùng vòng che hoặc vá lại mép trần.

Trong giai đoạn thiết kế, nên lập bảng thống kê riêng cho DN 2G, gồm: mã đèn, công suất, cut-out, đường kính mặt, chiều sâu lắp đặt, vị trí lắp. Điều này giúp đội thi công khoan lỗ chính xác ngay từ đầu, không phụ thuộc vào suy đoán tại công trường.

Panasonic EZ-P có thiết kế mỏng nhưng kích thước khoét vẫn phụ thuộc từng mã

Dòng Panasonic EZ-P được định vị là downlight mỏng, phù hợp với trần có khoảng không phía trên hạn chế hơn so với DN 2G. Tuy nhiên, “mỏng” chỉ phản ánh chiều sâu lắp đặt, không đồng nghĩa với việc tất cả các mã EZ-P có cùng:

• Đường kính lỗ khoét.
• Đường kính mặt đèn.
• Thiết kế tai cài và biên độ kẹp trần.

Mỗi mã EZ-P được tối ưu theo tổ hợp: công suất – quang thông – góc chiếu – kiểu mặt (mờ, trong, chống chói…). Vì vậy, nhà sản xuất có thể thay đổi kích thước cut-out để:

• Đảm bảo phân bố ánh sáng (beam distribution) phù hợp.
• Đảm bảo diện tích tản nhiệt đủ cho công suất tương ứng.
• Đảm bảo tai cài bám chắc trên nhiều loại trần (thạch cao, gỗ, tấm xi măng…).

Khi chọn EZ-P, cần lưu ý một số nguyên tắc kỹ thuật:

• Không mặc định “tất cả EZ-P 9W khoét 90 mm” hoặc tương tự, vì:
  • Cùng 9W nhưng phiên bản đời sau có thể thay đổi kích thước.
  • Các thị trường khác nhau đôi khi có biến thể kích thước riêng.
• Luôn đối chiếu cut-out trên catalog hoặc trên thân đèn:
  • Trên thân đèn thường in ký hiệu Øxx thể hiện đường kính lỗ khoét.
  • Nếu thông tin trên thân đèn mờ hoặc thiếu, phải tra lại datasheet chính thức.
• Kiểm tra thêm chiều sâu lắp đặt:
  • Dù EZ-P mỏng hơn DN 2G, nhưng vẫn cần khoảng trống cho driver, đầu nối dây.
  • Nếu trần có lớp cách nhiệt hoặc ống kỹ thuật phía trên, phải tính thêm khoảng an toàn.

Trong thực tế, nhiều đội thi công chỉ quan tâm đến đường kính lỗ khoét mà quên kiểm tra chiều sâu. Với EZ-P, việc này ít rủi ro hơn DN 2G nhưng vẫn có thể gặp tình huống:

• Driver rời không có chỗ đặt, phải để lệch sang vị trí khác, khó bảo trì.
• Dây nối bị gập hoặc căng, ảnh hưởng đến độ bền tiếp xúc điện.

Vì vậy, khi chuyển từ DN 2G sang EZ-P, ngoài việc so sánh cut-out, nên kiểm tra cả bố trí driver và không gian phía trên trần để đảm bảo lắp đặt an toàn, thuận tiện bảo trì.

Panasonic Neo Slim phù hợp trần có khoảng sâu hạn chế nhưng cần đúng đường kính lỗ

Panasonic Neo Slim là dòng downlight siêu mỏng, thường có thân đèn dạng tấm (panel tròn) với driver rời, chuyên dùng cho trần có khoảng trống rất hạn chế. Thân đèn mỏng giúp:

• Giảm yêu cầu chiều sâu lắp đặt xuống mức tối thiểu.
• Dễ lách qua các vị trí có ống kỹ thuật, dầm, xà gồ phía trên.

Tuy nhiên, đường kính lỗ khoét vẫn là tham số bắt buộc phải tuân thủ. Với Neo Slim, mối quan hệ giữa lỗ khoét – thân đèn – tai cài thường “nhạy” hơn vì:

• Thân đèn mỏng, tai cài thường được thiết kế để làm việc trong một dải kích thước lỗ khá hẹp.
• Nếu lỗ khoét quá lớn, tai cài có thể không đủ lực kẹp, đèn dễ bị xệ hoặc rơi.
• Nếu lỗ khoét quá nhỏ, dù thân mỏng nhưng mép đèn không thể lọt qua, dễ làm sứt mép trần khi cố ép.

Khi sử dụng Neo Slim để thay thế đèn cũ, quy trình kỹ thuật nên gồm:

• Đo chính xác lỗ khoét hiện tại:
  • Dùng thước kẹp hoặc thước dây đo đường kính trong của lỗ.
  • Nếu lỗ không tròn hoàn hảo, đo tại nhiều vị trí để lấy giá trị lớn nhất.
• Chọn mã Neo Slim có cut-out gần nhất với lỗ cũ:
  • Chênh lệch nhỏ (±2–3 mm) thường vẫn chấp nhận được, tùy thiết kế tai cài.
  • Nếu chênh lệch lớn, nên cân nhắc giải pháp vòng chuyển hoặc xử lý lại lỗ.
• Đảm bảo mặt đèn Neo Slim đủ lớn để che kín mép trần cũ:
  • Đường kính mặt đèn nên lớn hơn đường kính lỗ khoét ít nhất 10–15 mm.
  • Nếu mép lỗ cũ bị sứt, cần biên che phủ lớn hơn để đảm bảo thẩm mỹ.

Với Neo Slim, do mặt đèn thường phẳng và mỏng, bất kỳ sai lệch nào về kích thước lỗ khoét cũng dễ bị lộ. Vì vậy, việc đo đạc và so sánh kích thước trước khi đặt hàng là đặc biệt quan trọng, nhất là khi dùng để retrofit các lỗ khoét sẵn có.

Không nên mặc định các dòng Panasonic cùng watt có thể thay thế trực tiếp cho nhau

Một sai lầm phổ biến trong thi công là cho rằng “đèn Panasonic 9W dòng DN 2G có thể thay bằng 9W dòng EZ-P hoặc Neo Slim mà không cần sửa trần”. Cách suy nghĩ này chỉ dựa trên công suất điện, trong khi về mặt cơ khí, mỗi dòng là một thiết kế hoàn toàn khác nhau.

Dù cùng 9W, các thông số sau có thể khác biệt đáng kể giữa DN 2G, EZ-P và Neo Slim:

• Cut-out (kích thước lỗ khoét):
  • DN 2G thường có cut-out phù hợp thân sâu, tản nhiệt lớn.
  • EZ-P có cut-out tối ưu cho thân mỏng vừa phải.
  • Neo Slim có cut-out tối ưu cho thân siêu mỏng dạng tấm.
• Kích thước mặt đèn:
  • DN 2G có thể có viền dày hơn, mặt đèn nhô xuống.
  • EZ-P thường có viền mỏng hơn, kiểu dáng hiện đại.
  • Neo Slim mặt phẳng, viền rất mỏng, dễ lộ mép lỗ nếu chọn sai kích thước.
• Chiều sâu lắp đặt và bố trí driver.

Nếu lắp trực tiếp mà không kiểm tra, có thể gặp các tình huống:

• Lỗ khoét nhỏ hơn yêu cầu:
  • Thân đèn không lọt, phải khoan nới rộng, dễ làm sứt mép trần.
  • Gây bụi bẩn, ảnh hưởng các hạng mục hoàn thiện khác (sơn, giấy dán tường…).
• Lỗ khoét lớn hơn yêu cầu:
  • Tai cài không giữ chắc, đèn lỏng lẻo, có thể rung khi có gió từ điều hòa.
  • Nguy cơ đèn rơi nếu tai cài tuột khỏi mép trần.
• Mặt đèn mới nhỏ hơn:
  • Không che kín mép trần cũ, lộ khe hở, vết nứt, vết sơn cũ.
  • Mất thẩm mỹ tổng thể, đặc biệt với trần sơn màu hoặc trần trang trí.

Do đó, khi đổi dòng sản phẩm, cần so sánh song song:

• Cut-out cũ và cut-out mới.
• Đường kính mặt đèn cũ và mới.
• Chiều sâu lắp đặt và không gian thực tế phía trên trần.

Chỉ khi cả ba yếu tố này tương thích, việc thay thế mới thực sự “plug & play” mà không cần can thiệp thêm vào kết cấu trần.

Khi đổi từ DN 2G sang EZ-P hoặc Neo Slim cần kiểm tra lại lỗ khoét và mặt che phủ

Khi nâng cấp hoặc thay thế từ DN 2G sang EZ-P hoặc Neo Slim, cần coi đây là một bài toán cơ khí – kiến trúc, không chỉ là bài toán điện – quang. Quy trình an toàn nên gồm các bước:

• Ghi nhận kích thước lỗ khoét hiện tại của DN 2G:
  • Tháo một số đèn mẫu ở các khu vực khác nhau để kiểm tra, tránh trường hợp lỗ khoét không đồng nhất do thi công.
  • Đo cả đường kính lỗ và độ dày tấm trần để đánh giá khả năng kẹp của tai cài mới.
• Tra cứu catalog để biết:
  • Cut-out và kích thước mặt đèn của EZ-P hoặc Neo Slim dự định dùng.
  • Khoảng dày trần cho phép (min–max) mà tai cài có thể kẹp chắc.
• So sánh và đưa ra phương án xử lý:
  • Nếu cut-out mới lớn hơn lỗ cũ:
    • Xem có thể mở rộng lỗ không mà không chạm vào khung xương trần, ống kỹ thuật.
    • Kiểm tra xem mặt đèn mới có đủ lớn để che phần lỗ đã nới rộng.
  • Nếu cut-out mới nhỏ hơn lỗ cũ:
    • Cân nhắc dùng vòng chuyển (adapter ring) để thu nhỏ lỗ.
    • Hoặc chọn mã có mặt đèn lớn hơn, đảm bảo che kín mép lỗ cũ và vẫn kẹp chắc.

Với các công trình đã hoàn thiện nội thất, việc hạn chế tối đa khoan cắt lại trần là rất quan trọng. Do đó, trong nhiều trường hợp, giải pháp tối ưu không phải là chọn đèn “đúng công suất” mà là chọn đèn có kích thước cut-out và mặt che phủ phù hợp nhất với lỗ hiện hữu, sau đó điều chỉnh số lượng đèn hoặc bố trí chiếu sáng để đạt độ rọi mong muốn.

Cách chọn đèn Panasonic mới khi lỗ khoét trần đã có sẵn

Khi lỗ khoét trần đã có sẵn, cần ưu tiên yếu tố kỹ thuật để việc thay sang đèn Panasonic mới vừa vặn, an toàn và thẩm mỹ. Trước hết, nên chọn mẫu có kích thước cut-out tương đương lỗ hiện tại, đồng thời kiểm tra kỹ kích thước mặt đèn để đảm bảo che kín mép trần và có đủ mép chồng an toàn. Nếu lỗ nhỏ hơn yêu cầu, có thể mở rộng khi kết cấu trần cho phép; ngược lại, nếu lỗ lớn hơn, nên dùng vòng chuyển lỗ hoặc xử lý lại trần thay vì lắp đèn lỏng. Trong mọi trường hợp, cần khảo sát vị trí khung xương, đường ống, dây điện phía trên và tuyệt đối không ép tai cài vào lỗ quá nhỏ để tránh hư hỏng trần, biến dạng đèn và mất an toàn.

Ưu tiên mẫu có kích thước Cut-out tương đương lỗ hiện tại

Khi trần đã được khoét sẵn (do dùng đèn cũ hoặc do thi công trước), nguyên tắc kỹ thuật quan trọng nhất khi thay sang đèn Panasonic mới là ưu tiên chọn mẫu có kích thước cut-out trùng hoặc gần trùng với lỗ hiện tại. Cut-out là kích thước lỗ khoét thực tế trên trần, thường được nhà sản xuất ghi rõ trong catalogue hoặc trên vỏ hộp (ví dụ: Ø68, Ø90, 75×75 mm…). Việc khớp cut-out giúp:

• Giảm thiểu tối đa việc phải sửa chữa, vá trần, hạn chế nguy cơ nứt, vỡ, bong tróc bề mặt sơn hoặc bột bả.
• Đảm bảo tai cài (spring clip) làm việc đúng hành trình thiết kế, lực ép đều lên mép trần, giữ đèn chắc chắn, không rung lắc.
• Tiết kiệm thời gian thi công, không phải mang thêm dụng cụ khoét/cắt, đồng thời giảm chi phí vật tư phụ như bột vá, sơn dặm, vòng chuyển.

Về mặt kỹ thuật, có thể chấp nhận sai số nhỏ giữa cut-out của đèn và lỗ thực tế, nhưng nên kiểm soát trong khoảng an toàn. Một số nguyên tắc tham khảo:

• Nếu lỗ hiện tại lớn hơn cut-out danh định của đèn khoảng 2–3 mm: vẫn có thể lắp được nếu mặt đèn đủ lớn và tai cài còn điểm tựa tốt.
• Nếu lỗ hiện tại nhỏ hơn cut-out danh định khoảng 2–3 mm: có thể mài nhẹ hoặc chỉnh sửa mép lỗ, nhưng không nên ép tai cài quá mức.

Trong trường hợp không tìm được mẫu đèn Panasonic có cut-out trùng khớp, có thể cân nhắc hai hướng xử lý:

• Chọn mẫu có cut-out nhỏ hơn một chút so với lỗ hiện tại và sử dụng vòng chuyển lỗ (adapter ring) để thu nhỏ lỗ về đúng kích thước yêu cầu.
• Chọn mẫu có cut-out lớn hơn một chút và tiến hành mở rộng lỗ, với điều kiện kết cấu trần cho phép và không ảnh hưởng đến xương trần, hệ thống cơ điện phía trên.

Khi tra cứu catalogue đèn Panasonic, nên chú ý đồng thời ba thông số: cut-out, kích thước mặt đèn (outer size) và chiều cao thân đèn để đảm bảo vừa lỗ, vừa phù hợp khoảng không phía trên trần (khoảng trống kỹ thuật).

Mặt đèn phải lớn hơn lỗ khoét đủ để che kín mép trần

Bên cạnh cut-out, kích thước mặt đèn (outer diameter/outer size) là yếu tố quyết định trực tiếp đến tính thẩm mỹ và khả năng che phủ khuyết điểm của lỗ khoét. Về nguyên tắc, mặt đèn phải lớn hơn lỗ khoét đủ để:

• Che kín toàn bộ mép trần, kể cả khi lỗ khoét cũ bị méo, sứt mẻ, hoặc có sai số do thi công thủ công.
• Tạo một khoảng mép chồng (overlap) an toàn, thường nên đạt từ 8–15 mm mỗi bên (tức đường kính mặt đèn lớn hơn đường kính lỗ từ 16–30 mm).

Khoảng mép chồng này có vai trò:

• Đảm bảo khi đèn bị dịch chuyển nhẹ trong quá trình lắp đặt hoặc bảo trì, mép trần vẫn không bị lộ.
• Giúp phân bố lực ép của tai cài đều hơn lên bề mặt trần, giảm nguy cơ bể mép lỗ.
• Tăng độ “khoan dung” cho sai số thi công, đặc biệt với trần thạch cao hoặc trần gỗ khoét thủ công.

Nếu mặt đèn quá sát với lỗ khoét (mép chồng chỉ 3–4 mm mỗi bên), chỉ cần:

• Lỗ khoét lệch tâm vài mm, hoặc
• Đèn bị xoay, xô nhẹ khi lắp, hoặc
• Trần bị co ngót, nứt chân chim theo thời gian

là mép trần có thể bị lộ, gây mất thẩm mỹ và khó xử lý lại. Vì vậy, khi chọn đèn Panasonic mới để thay thế, cần kiểm tra kỹ thông số outer size trên tài liệu kỹ thuật, so sánh với kích thước lỗ hiện tại bằng thước kẹp hoặc thước thép, không ước lượng bằng mắt.

Với các dòng đèn âm trần viền mỏng (slim bezel), yêu cầu về độ chính xác của lỗ khoét càng cao. Trong trường hợp lỗ cũ không đẹp hoặc bị sứt mẻ nhiều, nên ưu tiên các mẫu có viền rộng hơn một chút để che phủ tốt hơn.

Lỗ nhỏ hơn yêu cầu có thể mở rộng nếu kết cấu trần cho phép

Khi lỗ khoét hiện tại nhỏ hơn cut-out yêu cầu của đèn Panasonic mới, giải pháp kỹ thuật chuẩn là mở rộng lỗ thay vì cố ép đèn. Quy trình cơ bản có thể thực hiện như sau:

• Đo chính xác cut-out theo khuyến nghị của Panasonic (ví dụ Ø90 mm) và đánh dấu lại đường tròn hoặc hình vuông tương ứng trên trần, dùng compa, thước hoặc khuôn khoét.
• Sử dụng mũi khoét chuyên dụng cho thạch cao/gỗ, cưa lọng, hoặc dao rọc thạch cao để cắt mở rộng theo đường đã đánh dấu, thao tác nhẹ tay để tránh làm rách bề mặt sơn.
• Trong quá trình cắt, thường xuyên dừng lại để kiểm tra độ sâu, tránh cắt quá đà làm hỏng lớp vật liệu phía trên (ví dụ tấm cách nhiệt, màng chống ẩm).
• Trước khi cắt, cần kiểm tra kỹ vị trí khung xương, dây điện, ống điều hòa, ống PCCC phía trên trần để không cắt trúng hoặc làm hư hại.

Việc mở rộng lỗ chỉ nên thực hiện khi kết cấu trần cho phép. Một số lưu ý chuyên môn:

• Không cắt vào xương chính hoặc xương phụ chịu lực của hệ trần; nếu lỗ mới chạm xương, cần đánh giá lại phương án bố trí đèn.
• Với trần thạch cao hai lớp, cần chú ý lớp dưới và lớp trên có thể lệch mạch; thao tác phải đồng đều để tránh tạo bậc, gây khó lắp tai cài.
• Với trần bê tông có ốp thạch cao, chỉ được khoét trong phạm vi tấm ốp, không tác động vào bê tông kết cấu.

Nếu lỗ nằm quá sát xương hoặc việc mở rộng làm suy yếu mép tấm (khoảng cách từ mép lỗ đến xương quá nhỏ), nên cân nhắc:

• Đổi sang mẫu đèn Panasonic có cut-out nhỏ hơn, phù hợp với lỗ hiện tại.
• Điều chỉnh vị trí đèn, khoét lỗ mới ở vị trí an toàn hơn, sau đó vá lỗ cũ.

Lỗ lớn hơn yêu cầu cần vòng chuyển hoặc xử lý lại trần thay vì lắp đèn lỏng

Khi lỗ khoét hiện tại lớn hơn cut-out yêu cầu của đèn Panasonic mới, việc cố gắng lắp đèn trực tiếp vào lỗ quá rộng là không đạt chuẩn kỹ thuật. Các rủi ro thường gặp:

• Tai cài không có điểm tựa hoặc chỉ bám được một phần rất nhỏ mép trần, dẫn đến đèn dễ bị tụt, xoay, hoặc rơi hẳn khỏi trần.
• Mặt đèn không che kín toàn bộ lỗ, để lộ mép trần xấu, khe hở lớn gây lọt sáng, lọt bụi, thậm chí nhìn thấy không gian kỹ thuật phía trên.

Các giải pháp an toàn và chuyên nghiệp hơn gồm:

• Sử dụng vòng chuyển lỗ (adapter ring) bằng kim loại hoặc nhựa chịu nhiệt, được thiết kế để:
  • Che kín lỗ khoét cũ lớn hơn.
  • Tạo một lỗ cut-out mới nhỏ hơn, đúng theo kích thước yêu cầu của đèn Panasonic.
  • Cung cấp bề mặt chắc chắn cho tai cài bám vào.
• Xử lý lại trần:
  • Vá lỗ cũ bằng tấm thạch cao hoặc vật liệu tương đương, bắt vít vào xương, bả và sơn hoàn thiện.
  • Sau khi bề mặt ổn định, khoét lại lỗ mới đúng kích thước cut-out của đèn cần lắp.

Việc lắp đèn “lỏng lẻo” trong lỗ quá lớn, chèn tạm bằng giấy, xốp, băng dính hoặc các vật liệu không đúng chuẩn là không an toàn, có thể gây rơi đèn, chập điện, và chắc chắn không đáp ứng yêu cầu thẩm mỹ cũng như tiêu chuẩn thi công chuyên nghiệp.

Kiểm tra vị trí khung xương trần trước khi mở rộng lỗ khoét

Trước khi quyết định mở rộng lỗ khoét để lắp đèn Panasonic có cut-out lớn hơn, cần đánh giá kỹ vị trí khung xương trần (xương sắt, xương nhôm, xương gỗ) và các hệ thống cơ điện phía trên. Nếu lỗ mới cắt trúng xương chính, trần có thể bị yếu, nứt, võng hoặc mất liên kết giữa các tấm.

Một số cách kiểm tra thực tế:

• Dùng đèn pin soi qua lỗ hiện tại để quan sát vị trí xương, dây điện, ống kỹ thuật; có thể dùng gương nhỏ để tăng góc quan sát.
• Dùng que, thước thép hoặc thanh nhựa mỏng đưa qua lỗ để thăm dò, đánh dấu lại vị trí xương theo các hướng khác nhau quanh lỗ.
• Đối chiếu với bản vẽ trần, bản vẽ M&E nếu có, để biết sơ đồ bố trí xương và đường ống, tránh cắt trúng các tuyến quan trọng.

Nếu sau khi kiểm tra thấy lỗ mới dự kiến:

• Nằm sát xương chính hoặc trùng với vị trí xương.
• Có nguy cơ làm mất liên kết giữa hai tấm thạch cao.
• Có khả năng cắt vào ống điều hòa, ống PCCC, ống thông gió hoặc bó dây điện.

thì nên cân nhắc đổi vị trí đèn, bố trí lại sơ đồ chiếu sáng, hoặc chọn mẫu đèn có cut-out nhỏ hơn để tránh phải cắt xương, đảm bảo an toàn kết cấu và an toàn điện.

Không ép tai cài vào lỗ quá nhỏ vì có thể làm hỏng trần hoặc thân đèn

Một số thợ thi công có thói quen cố ép tai cài (spring clip) của đèn vào lỗ khoét nhỏ hơn kích thước cut-out khuyến nghị, với suy nghĩ “lọt là được”. Cách làm này tiềm ẩn nhiều rủi ro kỹ thuật và an toàn:

• Mép trần, đặc biệt là trần thạch cao, rất dễ bị bể, nứt, mẻ cạnh do lực ép tập trung từ tai cài, làm giảm khả năng giữ đèn về lâu dài.
• Tai cài có thể bị cong, gãy, mất đàn hồi, khiến lực kẹp giảm, đèn dễ bị xệ hoặc rơi.
• Thân đèn, đặc biệt là các dòng đèn có khung nhôm mỏng hoặc nhựa, có thể bị biến dạng, ảnh hưởng đến khả năng tản nhiệt, từ đó làm giảm tuổi thọ chip LED và driver.

Giải pháp đúng về mặt kỹ thuật là luôn khoét lỗ đúng theo kích thước cut-out khuyến nghị của Panasonic, cho phép tai cài làm việc trong khoảng đàn hồi thiết kế. Khi đó:

• Lực ép đủ để giữ đèn chắc chắn nhưng không phá hỏng mép trần.
• Đèn nằm phẳng với bề mặt trần, không bị vênh, không tạo khe hở gây lọt sáng.
• Hệ thống tản nhiệt của đèn hoạt động đúng, không bị bó chặt hoặc biến dạng.

Nếu lỗ hiện tại nhỏ hơn nhiều so với cut-out yêu cầu, thay vì ép tai cài, cần:

• Mở rộng lỗ theo đúng kích thước kỹ thuật, hoặc
• Đổi sang mẫu đèn Panasonic có cut-out nhỏ hơn, phù hợp với lỗ sẵn có.

Lỗ khoét quá lớn hoặc quá nhỏ ảnh hưởng thế nào đến việc lắp đèn âm trần Panasonic?

Kích thước lỗ khoét ảnh hưởng trực tiếp đến khả năng lắp đặt, độ an toàn và thẩm mỹ của đèn âm trần Panasonic. Nếu lỗ quá nhỏ, thân đèn, tai cài và driver khó đưa qua trần, dễ gây kẹt, biến dạng đèn, nứt mép trần, giảm tản nhiệt và làm phức tạp việc đấu nối, bảo trì. Ngược lại, lỗ quá lớn khiến tai cài không bám chắc, đèn dễ rung, xệ hoặc tụt khỏi trần, đồng thời để lộ mép trần, bụi bẩn, làm xấu không gian. Lỗ khoét sai vị trí, sát khung xương còn cản trở thân đèn, driver, gây quá nhiệt và gập dây. Khi sai kích thước hàng loạt điểm đèn, chi phí vá trần, lắp vòng chuyển và thời gian thi công tăng đáng kể.

Lỗ quá nhỏ khiến thân đèn không thể lọt qua trần

Khi kích thước lỗ khoét nhỏ hơn kích thước cut-out tiêu chuẩn mà nhà sản xuất Panasonic khuyến nghị, toàn bộ cụm đèn (bao gồm thân đèn, tai cài, driver/bộ nguồn và đầu nối) sẽ không thể được đưa lên phía trên trần một cách trọn vẹn. Vấn đề không chỉ nằm ở việc “lọt lỗ” hay không, mà còn liên quan đến không gian thao tác, khoảng hở để tản nhiệt và độ an toàn cơ điện.

Trong thực tế thi công, lỗ khoét nhỏ thường gây ra các tình huống:

• Không thể đưa toàn bộ thân đèn, đặc biệt là phần vành tản nhiệt và driver, lên phía trên trần; thợ buộc phải xoay, vặn, ép đèn, dễ làm trầy xước bề mặt hoặc gãy tai cài.
• Đèn chỉ lọt được một phần, khiến mặt đèn không áp sát bề mặt trần, tạo khe hở không đồng đều quanh viền, gây mất thẩm mỹ và có thể làm lọt ánh sáng, bụi, côn trùng.
• Khoảng trống thao tác đấu nối dây dẫn bị hạn chế; việc đưa domino, đầu nối nhanh hoặc hộp nối lên trần trở nên khó khăn, tăng nguy cơ đấu nối sai, lỏng tiếp xúc hoặc làm hỏng lớp cách điện của dây.
• Việc tháo lắp, bảo trì sau này rất khó khăn vì không thể rút đèn xuống đủ sâu để kiểm tra driver, thay thế hoặc đo kiểm điện áp, dòng điện.

Về mặt kỹ thuật, khi lỗ khoét nhỏ hơn cut-out, lực ma sát giữa mép trần và thân đèn tăng cao, có thể:

• Làm biến dạng thân đèn, đặc biệt với các dòng đèn có vỏ nhôm mỏng hoặc viền trang trí tinh xảo.
• Gây nứt, sứt mẻ mép trần thạch cao, làm giảm độ bền cơ học của khu vực xung quanh lỗ.
• Ảnh hưởng đến khả năng tản nhiệt của đèn vì các khe thoát nhiệt bị che khuất hoặc bị ép sát vào vật liệu trần.

Trong trường hợp này, giải pháp đúng về mặt chuyên môn là mở rộng lỗ khoét đến đúng kích thước cut-out theo catalogue hoặc datasheet của từng mã đèn Panasonic. Không nên cố ép đèn vào lỗ nhỏ bằng cách gõ, nạy, bẻ tai cài hoặc mài bớt thân đèn, vì:

• Làm mất bảo hành do can thiệp cơ khí vào cấu trúc đèn.
• Tăng nguy cơ chạm chập, hở điện nếu lớp sơn cách điện hoặc lớp phủ bảo vệ bị trầy xước.
• Gây sai lệch góc chiếu, độ kín sáng và phân bố quang học so với thiết kế ban đầu.

Lỗ quá lớn làm tai cài không giữ chắc đèn và có nguy cơ tụt đèn

Khi lỗ khoét lớn hơn đáng kể so với kích thước cut-out của đèn âm trần Panasonic, hệ thống tai cài (spring clip) không còn điểm tựa đủ vững trên mép trần. Tai cài vốn được thiết kế để bám vào phần mép trần có độ dày và độ rộng nhất định; nếu lỗ quá lớn, lực kẹp bị giảm hoặc mất hoàn toàn.

Các hậu quả thường gặp:

• Đèn bị lỏng, rung khi có tác động cơ học nhỏ như đóng mở cửa, rung sàn, hoặc khi vệ sinh trần; lâu dài có thể làm lỏng đầu nối dây, gây tiếp xúc kém.
• Nguy cơ tụt đèn khỏi trần, đặc biệt với các mẫu đèn có trọng lượng lớn hoặc trần thạch cao mỏng, gây mất an toàn cho người bên dưới và có thể làm hỏng bề mặt đèn khi rơi.
• Mặt đèn không che kín toàn bộ lỗ khoét, để lộ mép trần, lớp bột bả, sơn cũ hoặc thậm chí khoảng trống bên trên trần, làm giảm mạnh tính thẩm mỹ của không gian.

Về mặt cơ học, tai cài được tính toán để tạo lực ép lên mép trần trong một khoảng dung sai nhất định. Khi lỗ quá lớn:

• Góc mở của lò xo tai cài vượt quá giới hạn làm việc tối ưu, lực đàn hồi giảm, không đủ để giữ đèn.
• Mép trần không còn đủ bề mặt tiếp xúc để phân tán lực, dễ bị bể, mẻ khi có va chạm.
• Đèn có xu hướng “xệ” xuống, tạo khe hở không đều giữa mặt đèn và trần.

Trong mọi trường hợp, không nên chấp nhận lắp đèn trong lỗ quá lớn mà không có giải pháp kỹ thuật. Một số phương án xử lý thường dùng:

• Sử dụng vòng chuyển (adapter ring) hoặc viền che chuyên dụng có kích thước ngoài lớn hơn lỗ hiện hữu và kích thước trong phù hợp với cut-out của đèn Panasonic.
• Xử lý lại trần: vá lỗ cũ bằng tấm thạch cao, bả, chà nhám và sơn lại, sau đó khoét lỗ mới đúng kích thước và vị trí.
• Trong một số trường hợp đặc biệt, có thể thay đổi sang mẫu đèn có mặt lớn hơn, nhưng vẫn phải đảm bảo driver, công suất và quang thông phù hợp với thiết kế chiếu sáng ban đầu.

Mép lỗ bị hở làm giảm thẩm mỹ và dễ lộ phần trần bên trong

Ngay cả khi tai cài vẫn giữ được đèn, nếu đường kính mặt đèn nhỏ hơn hoặc chỉ vừa khít lỗ khoét, mép trần rất dễ bị hở. Khi đó, người quan sát có thể nhìn thấy:

• Phần thạch cao chưa hoàn thiện, xương trần kim loại hoặc gỗ, lớp sơn cũ, bột bả chưa được xử lý.
• Các khuyết điểm như sứt mẻ, nứt mép lỗ, vết nứt chân chim do quá trình khoan cắt hoặc do trần bị võng.
• Bụi bẩn, mạng nhện, vết ố do ẩm mốc bên trong khoang trần.

Điều này làm:

• Giảm thẩm mỹ tổng thể của trần, đặc biệt trong các không gian yêu cầu hoàn thiện cao như khách sạn, showroom, văn phòng hạng A.
• Tạo cảm giác công trình thi công thiếu chuyên nghiệp, dù bản thân đèn Panasonic có chất lượng và ánh sáng tốt.
• Khó vệ sinh, bụi bẩn dễ bám vào khe hở; khi vệ sinh có thể làm bụi rơi xuống không gian sử dụng.

Về mặt thiết kế, cần đảm bảo đường kính mặt đèn lớn hơn lỗ khoét một khoảng an toàn (thường từ 5–10 mm mỗi bên, tùy mẫu đèn). Khoảng này giúp:

• Che phủ hoàn toàn mép lỗ kể cả khi lỗ khoét có sai số nhỏ do tay nghề hoặc dụng cụ khoan cắt.
• Hạn chế ánh sáng lọt ra mép, tránh hiện tượng quầng sáng không mong muốn trên trần.
• Tạo cảm giác viền đèn sắc nét, đồng đều giữa các điểm đèn trong cùng một không gian.

Khi cải tạo công trình cũ, nếu lỗ khoét đã tồn tại và không thể thu nhỏ, cần:

• Đối chiếu kích thước lỗ với catalogue đèn Panasonic để chọn mẫu có mặt đủ lớn.
• Cân nhắc dùng viền che phụ hoặc vòng chuyển để tăng đường kính che phủ mà không ảnh hưởng đến cut-out.
• Kiểm tra lại độ phẳng của trần quanh lỗ để tránh tình trạng mặt đèn áp không đều, tạo khe hở cục bộ.

Khoét sát khung xương có thể cản thân đèn hoặc bộ nguồn

Khi vị trí lỗ khoét nằm quá sát hoặc trùng với khung xương trần (xương chính hoặc xương phụ), thân đèn hoặc driver Panasonic có thể bị cấn vào xương, không thể đưa lên đủ sâu. Điều này thường xảy ra khi:

• Thiết kế điểm đèn không được phối hợp với bản vẽ bố trí xương trần thạch cao.
• Đội thi công trần thay đổi khoảng cách xương so với thiết kế ban đầu mà không cập nhật cho đội điện.
• Sử dụng mẫu đèn có chiều cao thân và driver lớn hơn so với không gian trần thực tế.

Hậu quả kỹ thuật:

• Đèn không áp sát mặt trần, tạo khe hở, hoặc bị nghiêng do một phần thân đèn tì vào xương.
• Driver bị ép chặt giữa xương và mặt sau trần, làm giảm khả năng tản nhiệt, tăng nhiệt độ làm việc, từ đó rút ngắn tuổi thọ linh kiện điện tử bên trong.
• Không đủ không gian để uốn dây, đấu nối, hoặc đặt hộp nối; dây có thể bị gập gắt, tăng nguy cơ gãy lõi đồng hoặc hỏng lớp cách điện.

Trong giai đoạn thiết kế, cần:

• Đối chiếu vị trí điểm đèn với sơ đồ khung xương, đảm bảo tâm lỗ khoét cách xương chính một khoảng tối thiểu (thường từ 50–100 mm tùy cấu tạo đèn và chiều cao trần).
• Kiểm tra chiều cao lắp đặt tối thiểu (minimum installation depth) trong tài liệu kỹ thuật của từng mã đèn Panasonic để đảm bảo đủ không gian cho thân đèn và driver.
• Thống nhất giữa đội thiết kế, đội thi công trần và đội điện về cao độ trần, khoảng cách xương và vị trí điểm đèn trước khi thi công hàng loạt.

Nếu đã lỡ khoét sát xương, có thể:

• Dịch chuyển vị trí đèn sang vị trí mới phù hợp hơn, sau đó vá và hoàn thiện lại lỗ cũ.
• Chọn mẫu đèn siêu mỏng, thân nhỏ hơn, driver rời có thể đặt lệch sang vùng không vướng xương.
• Điều chỉnh cục bộ khung xương (nếu kết cấu cho phép) để tạo khoảng trống cho đèn, nhưng cần tính toán lại độ ổn định của hệ trần.

Sai kích thước nhiều điểm đèn làm tăng chi phí sửa trần và thời gian thi công

Khi sai kích thước lỗ khoét chỉ ở một vài điểm, việc sửa chữa còn tương đối đơn giản. Tuy nhiên, nếu sai hàng loạt điểm đèn trong một công trình (ví dụ cả tầng, cả tòa nhà), hậu quả về chi phí và tiến độ rất lớn, đặc biệt với các dự án sử dụng số lượng đèn âm trần Panasonic lớn.

Các hệ quả thường gặp:

• Phải vá, khoét lại nhiều lỗ, tốn nhân công, vật tư (thạch cao, bột bả, sơn, vòng chuyển, phụ kiện), đồng thời tăng rủi ro nứt, lộ mối vá về sau.
• Tiến độ thi công bị chậm, ảnh hưởng dây chuyền đến các hạng mục khác như lắp đặt nội thất, nghiệm thu hệ thống M&E, bàn giao mặt bằng.
• Chi phí phát sinh cho vòng chuyển, sơn sửa, thay đèn hoặc đổi model tăng cao, làm vượt ngân sách dự toán ban đầu.

Nguyên nhân phổ biến:

• Không kiểm tra kỹ kích thước cut-out theo từng mã đèn Panasonic trước khi khoét trần, chỉ dựa vào kinh nghiệm hoặc suy đoán theo công suất.
• Sử dụng bảng quy đổi công suất – lỗ khoét không chính xác, hoặc nhầm lẫn giữa các dòng sản phẩm (ví dụ downlight âm trần, spotlight âm trần, panel âm trần).
• Thay đổi model đèn trong quá trình thi công (do hết hàng, thay đổi thiết kế) nhưng không cập nhật lại kích thước lỗ khoét tương ứng.

Để hạn chế rủi ro, trong quy trình thi công chuyên nghiệp cần:

• Lấy thông số cut-out trực tiếp từ catalogue, datasheet hoặc nhãn trên vỏ hộp đèn Panasonic, không suy luận theo công suất.
• Khoan thử một số lỗ mẫu, lắp thử đèn thực tế trước khi triển khai khoét hàng loạt trên toàn bộ mặt bằng.
• Ghi chú rõ ràng kích thước lỗ khoét trên bản vẽ thi công, kèm theo mã đèn cụ thể, để đội trần và đội điện thống nhất sử dụng.
• Kiểm tra ngẫu nhiên một tỷ lệ lỗ khoét sau mỗi giai đoạn thi công để phát hiện sai lệch sớm, tránh lan rộng.

Cách khoét lỗ đèn Panasonic trên trần thạch cao để hạn chế sai số và nứt trần

Quy trình khoét lỗ đèn Panasonic trên trần thạch cao cần được thực hiện có kế hoạch để vừa đảm bảo thẩm mỹ, vừa hạn chế nứt trần và sai số. Trước hết, phải chuẩn bị bản vẽ bố trí điểm đèn, đánh dấu tâm chính xác và kiểm tra kỹ khung xương, dây điện, đường ống phía trên trần nhằm tránh va chạm kết cấu, hệ M&E. Tiếp theo, lựa chọn đúng mũi khoét theo đường kính cut-out hoặc kích thước lỗ vuông, căn chỉnh song song với tường, trục thiết kế để mặt đèn không bị lệch. Với công trình dùng nhiều đèn, nên khoét và lắp thử một vị trí mẫu trước khi làm hàng loạt. Cuối cùng, cần giữ mép cắt gọn, sạch, đủ cứng để tai lò xo bám chắc, giúp đèn áp sát trần và giảm nguy cơ nứt vỡ về lâu dài.

Đánh dấu tâm đèn theo bản vẽ bố trí trước khi khoét

Để khoét lỗ đèn âm trần Panasonic chính xác, bước đầu tiên mang tính quyết định là chuẩn bị bản vẽ bố trí điểm đèn chi tiết, thể hiện rõ kích thước phòng, trục tường, dầm, vị trí đồ nội thất chính và hệ trần thạch cao. Từ bản vẽ này, thợ thi công sẽ:

• Xác định vị trí từng điểm đèn trên trần dựa trên trục tọa độ (trục X, Y) hoặc khoảng cách từ tường, dầm, cột, đảm bảo tuân thủ thiết kế chiếu sáng và tránh vùng bị che khuất.
• Dùng thước thép, thước rút laser hoặc máy cân bằng tia laser để chuyển chính xác kích thước từ bản vẽ lên trần, hạn chế sai số do đo tay.
• Đánh dấu tâm lỗ bằng bút chì, bút dạ mảnh hoặc bút lông chuyên dụng cho bề mặt thạch cao; nên ghi kèm ký hiệu mã đèn (ví dụ: NNNCxxxx, đường kính cut-out) ngay cạnh dấu tâm để tránh nhầm lẫn giữa các loại đèn.
• Kiểm tra lại khoảng cách tới tường, tới các điểm đèn khác, tới quạt trần, miệng gió điều hòa, đầu báo cháy… để đảm bảo bố cục cân đối, không gây chói, không bị giao thoa ánh sáng quá mức.

Việc đánh dấu tâm chính xác giúp các lỗ khoét thẳng hàng theo một trục tham chiếu (thường là trục tường hoặc trục dầm), tạo bố cục ánh sáng đều và đẹp. Đồng thời, thao tác này giảm thiểu nguy cơ phải khoét lại do lệch vị trí, vốn dễ dẫn đến nứt mép trần, yếu kết cấu tấm thạch cao và phát sinh chi phí xử lý bả vá, sơn lại.

Trong các công trình cao cấp, thợ thường kết hợp máy laser vạch tia ngang – dọc để canh hàng đèn, đặc biệt với các dãy đèn chạy dài theo hành lang hoặc theo trục bàn ăn, đảo bếp. Sai lệch chỉ 5–10 mm cũng có thể bị nhận ra bằng mắt thường khi nhìn dọc trục, nên khâu đánh dấu tâm cần được thực hiện tỉ mỉ, có người kiểm tra chéo.

Kiểm tra khung xương, dây điện và đường ống phía trên trần trước khi cắt

Trần thạch cao là hệ kết cấu gồm tấm thạch cao, khung xương kim loại, lớp bông cách âm (nếu có) và hệ thống M&E (điện, điều hòa, PCCC…) chạy phía trên. Trước khi cắt, cần kiểm tra kỹ để tránh cắt trúng khung xương, dây điện, ống điều hòa, ống PCCC, gây hư hỏng hoặc mất an toàn. Có thể thực hiện bằng các cách sau:

• Soi đèn pin hoặc đèn đội đầu qua các lỗ kỹ thuật, lỗ thăm trần, miệng gió hoặc các lỗ đã khoét gần đó để quan sát sơ bộ vị trí xương chính, xương phụ và đường ống.
• Dùng camera nội soi (endoscope) luồn qua khe hở hoặc lỗ kỹ thuật để kiểm tra chi tiết hơn, đặc biệt hữu ích khi trần kín, không có nhiều vị trí mở.
• Đối chiếu với bản vẽ hệ thống M&E (điện, điều hòa, PCCC, thông gió) để biết trước các tuyến ống gió, ống đồng, ống nước ngưng, ống chữa cháy, máng cáp… chạy ở khu vực nào, cao độ bao nhiêu.
• Gõ nhẹ lên trần để cảm nhận vị trí xương (tiếng gõ cứng, đanh) so với vùng trống (tiếng gõ rỗng), từ đó ước lượng khu vực an toàn để khoét.

Nếu phát hiện vị trí điểm đèn trùng với xương hoặc đường ống, nên dịch chuyển vị trí trong phạm vi cho phép của thiết kế, hoặc trao đổi với tư vấn thiết kế để điều chỉnh. Tuyệt đối không tự ý cắt xương chính, xương phụ hoặc khoan xuyên ống kỹ thuật, vì có thể làm suy yếu hệ trần, gây võng, nứt, hoặc gây rò rỉ nước, rò rỉ môi chất lạnh, chập điện.

Với các trần có mật độ đường ống dày (trung tâm thương mại, khách sạn, văn phòng lớn), việc phối hợp giữa đội trần thạch cao và đội M&E ngay từ giai đoạn thi công thô là rất quan trọng. Khi đó, vị trí đèn Panasonic sẽ được “chừa chỗ” trên bản vẽ và trên thực tế, giúp quá trình khoét lỗ sau này diễn ra an toàn, không phải xử lý xung đột hệ thống.

Chọn mũi khoét đúng đường kính Cut-out của đèn Panasonic

Mỗi model đèn âm trần Panasonic đều có thông số đường kính lỗ khoét (Cut-out) được ghi rõ trong catalog hoặc trên vỏ hộp sản phẩm. Khi khoét lỗ tròn trên trần thạch cao, nên sử dụng mũi khoét chuyên dụng (hole saw) có đường kính đúng bằng cut-out này để:

• Đảm bảo lỗ tròn đều, đúng kích thước, mép cắt sắc nét, hạn chế sứt mẻ bề mặt giấy của tấm thạch cao.
• Giảm sai số do cắt tay bằng cưa lọng hoặc dao, vốn dễ làm lỗ bị méo, không tròn đều, gây khó khăn khi lắp đèn.
• Rút ngắn thời gian thi công, đặc biệt khi số lượng đèn lớn, giúp tiến độ công trình ổn định và đồng đều chất lượng giữa các vị trí.

Nếu không có mũi khoét đúng kích thước, có thể dùng mũi khoét điều chỉnh được (adjustable hole cutter) hoặc vẽ vòng tròn theo compa rồi dùng cưa lọng. Tuy nhiên, cần thao tác cực kỳ cẩn thận để tránh lỗ bị méo hoặc quá lớn. Với đèn Panasonic, nếu lỗ khoét lớn hơn cut-out khuyến nghị quá 3–5 mm, tai lò xo có thể không bám chắc, mặt đèn không áp sát trần, tạo khe hở gây lọt sáng và mất thẩm mỹ.

Trong thực tế, thợ chuyên nghiệp thường:

• Đo thử đường kính thực tế của thân đèn (phần chôn âm) bằng thước kẹp để đối chiếu với thông số catalog, phòng trường hợp sai lệch do lô sản xuất.
• Khoan thử trên một tấm thạch cao rời hoặc khu vực không quan trọng để kiểm tra độ khít giữa lỗ khoét và thân đèn trước khi áp dụng hàng loạt.
• Điều chỉnh tốc độ quay của máy khoan ở mức vừa phải, kết hợp lực tỳ ổn định để tránh làm cháy mép thạch cao hoặc rung lắc gây nứt chân tấm.

Việc chọn đúng mũi khoét và thao tác chuẩn không chỉ giúp lắp đèn Panasonic chắc chắn mà còn góp phần hạn chế nứt trần về lâu dài, do mép lỗ được phân bố lực đều, không tạo điểm tập trung ứng suất.

Khoét vuông cần căn đúng cạnh để mặt đèn không bị lệch so với tường

Với các model đèn vuông Panasonic, yêu cầu về thẩm mỹ càng khắt khe hơn vì mắt người rất dễ nhận ra sự xoay lệch của hình vuông so với tường hoặc trục không gian. Việc khoét lỗ vuông đòi hỏi căn chỉnh cạnh song song với tường hoặc với trục thiết kế. Các bước cơ bản:

• Dùng thước thép, thước dây và ê-ke vuông để vẽ hình vuông đúng kích thước cut-out lên bề mặt trần, xuất phát từ tâm đã đánh dấu. Nên kiểm tra lại từng cạnh bằng cách đo chéo hai đường chéo; nếu hai đường chéo bằng nhau, hình vuông/ chữ nhật đã chuẩn.
• Đảm bảo các cạnh vuông góc và song song với các đường tham chiếu (tường, dầm, trục laser). Có thể dùng máy laser vạch tia để tạo đường chuẩn song song với tường, sau đó đặt ê-ke theo tia laser để vẽ cạnh.
• Khoan mồi 4 lỗ ở 4 góc hình vuông, sau đó dùng cưa lọng hoặc dao chuyên dụng cắt nối các lỗ khoan theo đường vẽ. Cách này giúp giảm nguy cơ nứt góc và dễ điều khiển đường cắt.

Nếu lỗ vuông bị xoay chéo, mặt đèn khi lắp sẽ lệch so với tường, rất dễ nhận thấy, đặc biệt khi có nhiều đèn vuông trên cùng một trục. Việc chỉnh sửa sau khi đã khoét thường rất khó, vì chỉ cần “ăn” thêm một chút ở một cạnh là hình vuông có thể bị méo, tạo khe hở lớn ở một bên.

Để hạn chế sai số, thợ nên:

• Kiểm tra song song cạnh lỗ với tường bằng cách đo khoảng cách từ hai góc cạnh đó tới tường; nếu hai khoảng cách bằng nhau, cạnh đã song song.
• Dùng băng keo giấy dán theo đường cắt trước khi cưa để giảm sứt mẻ lớp giấy bề mặt tấm thạch cao.
• Cắt từng lớp mỏng, không dùng lực quá mạnh một lần, tránh làm rách mép và gây nứt lan.

Thử một vị trí trước khi khoét hàng loạt nếu công trình sử dụng số lượng lớn

Trong các công trình sử dụng số lượng lớn đèn Panasonic như chung cư, khách sạn, văn phòng, trung tâm thương mại, việc khoét lỗ hàng loạt mà không kiểm tra mẫu rất dễ dẫn đến sai sót trên diện rộng. Quy trình nên áp dụng:

• Chọn một vị trí mẫu đại diện (thường là khu vực có điều kiện trần phức tạp nhất: gần dầm, gần ống điều hòa, hoặc khu vực trần thấp nhất) và khoét lỗ theo kích thước dự kiến.
• Lắp thử một bộ đèn thực tế đúng model sẽ dùng cho toàn bộ công trình để kiểm tra:
  • Độ vừa khít giữa thân đèn và lỗ khoét.
  • Độ bám của tai cài lò xo vào mép thạch cao, xem có bị tuột hoặc quá lỏng không.
  • Khoảng sâu trần (khoảng cách từ mặt dưới trần đến sàn bê tông hoặc vật cản phía trên) có đủ cho chiều cao thân đèn, driver, hộp nối dây hay không.
  • Khả năng tản nhiệt của đèn trong khoang trần, tránh đặt quá sát vật liệu dễ cháy.
• Nếu mọi thông số đạt yêu cầu, mới tiến hành khoét hàng loạt theo cùng kích thước và phương pháp. Nếu phát hiện sai lệch, điều chỉnh ngay kích thước lỗ, vị trí hoặc chọn lại model đèn phù hợp hơn.

Cách làm này giúp phát hiện sớm các sai lệch giữa bản vẽ, catalog và thực tế thi công, ví dụ: trần thực tế thấp hơn so với thiết kế, xương trần bố trí khác bản vẽ, đường ống M&E chiếm mất không gian lắp đèn… Nhờ đó, tránh được tình trạng hàng chục, hàng trăm lỗ khoét sai phải vá lại, vừa tốn chi phí, vừa làm suy yếu bề mặt trần, tăng nguy cơ nứt về sau.

Giữ mép cắt gọn để tai lò xo bám chắc và mặt đèn áp sát trần

Mép lỗ khoét là vùng chịu lực trực tiếp từ tai lò xo của đèn Panasonic. Nếu mép bị sứt mẻ, rỗ, nứt chân hoặc bong lớp giấy bề mặt, lực kẹp sẽ không đều, dễ dẫn đến tuột đèn, xệ đèn hoặc nứt lan quanh lỗ. Vì vậy, mép lỗ khoét cần được cắt gọn, không sứt mẻ. Một số lưu ý chuyên môn:

• Dùng lưỡi cắt sắc, phù hợp cho thạch cao (lưỡi cưa lọng răng mịn, dao rọc thạch cao chuyên dụng). Tránh dùng lưỡi cùn hoặc dụng cụ không đúng loại, vì sẽ “xé” tấm thay vì cắt, làm hỏng mép.
• Khi dùng mũi khoét, nên để tốc độ quay vừa phải, kết hợp lực tỳ ổn định, không giật cục. Có thể khoan từ một mặt đến gần xuyên qua, sau đó khoan tiếp từ mặt còn lại (nếu tiếp cận được) để mép hai bên đều gọn.
• Sau khi cắt, có thể dùng giấy nhám mịn hoặc dũa nhỏ chỉnh lại mép, loại bỏ các ba via, mảnh vụn, giúp tai lò xo tiếp xúc đều với bề mặt thạch cao.
• Không để lại các mảnh vụn lớn bám vào mép lỗ; cần hút bụi, vệ sinh sạch khu vực xung quanh để khi lắp đèn, mặt đèn có thể áp sát trần, không bị đội lên bởi dị vật.

Mép lỗ gọn không chỉ giúp lắp đèn chắc chắn mà còn giảm nguy cơ nứt lan, vỡ mép trần trong quá trình sử dụng lâu dài. Khi tai lò xo bung ra, lực kẹp tập trung lên một dải hẹp của mép lỗ; nếu mép yếu hoặc đã có vết nứt nhỏ, theo thời gian rung động, co ngót nhiệt độ, vết nứt sẽ lan rộng. Do đó, việc xử lý mép lỗ kỹ lưỡng là một phần quan trọng trong quy trình thi công, đặc biệt với các công trình yêu cầu tuổi thọ và thẩm mỹ cao.

Trong một số trường hợp trần đã bị nứt mép hoặc lỗ khoét quá rộng, có thể gia cường bằng cách gắn thêm viền gia cố bằng tấm thạch cao mỏng hoặc profile kim loại mảnh phía trên, sau đó mới lắp đèn. Tuy nhiên, đây chỉ là giải pháp khắc phục, tốt nhất vẫn là khoét đúng kỹ thuật ngay từ đầu để đảm bảo độ bền và tính ổn định cho toàn bộ hệ trần.

Cách kiểm tra thông số kích thước trước khi đặt mua đèn Panasonic số lượng lớn

Trong các dự án mua đèn âm trần Panasonic số lượng lớn, cần xây dựng quy trình kiểm tra kích thước thật chặt chẽ để tránh sai lỗ khoét và phát sinh chi phí sửa chữa. Trước hết, phải xác nhận chính xác mã sản phẩm đầy đủ trên báo giá, hợp đồng và catalog, vì chỉ một ký tự sai cũng có thể dẫn đến khác biệt về cut-out hoặc chiều cao thân đèn. Sau đó, tra cứu catalog/datasheet để kiểm tra đồng thời cut-out, kích thước mặt đèn và chiều cao, rồi đối chiếu với bản vẽ trần, vị trí khung xương và hệ thống cơ điện. Không được suy đoán kích thước từ mã gần giống, nên mua mẫu thử để đo và lắp thử thực tế, đồng thời lưu lại mã đèn và kích thước lỗ khoét để thuận tiện bảo trì, thay thế về sau.

Xác nhận mã sản phẩm đầy đủ trên báo giá hoặc catalog Panasonic

Đối với các dự án mua đèn âm trần Panasonic số lượng lớn, bước kiểm soát rủi ro quan trọng nhất là xác nhận chính xác mã sản phẩm đầy đủ cho từng chủng loại đèn trước khi chốt đơn hàng hoặc triển khai khoét trần. Mã sản phẩm của Panasonic thường bao gồm:

• Nhóm ký tự thể hiện dòng sản phẩm (ví dụ: DN2G, EZP, NeoSlim…).
• Thông tin công suất (6W, 9W, 12W…).
• Hậu tố thể hiện màu ánh sáng (3000K, 4000K, 6500K hoặc ký hiệu tương đương).
• Các ký hiệu bổ sung cho phiên bản, thế hệ, kiểu viền, kiểu tản nhiệt, driver…

Chỉ khi có mã đầy đủ và chính xác, việc tra cứu catalog hoặc datasheet chính hãng mới cho ra thông số kích thước đúng với sản phẩm thực tế. Nếu thiếu một ký tự hoặc nhầm hậu tố, rất dễ dẫn đến việc lấy nhầm thông số của một biến thể khác, gây sai lệch cut-out hoặc chiều cao thân đèn.

Trên báo giá, hợp đồng, bản vẽ M&E hoặc bản vẽ shopdrawing, nên yêu cầu nhà cung cấp và đơn vị thiết kế ghi rõ mã sản phẩm Panasonic đầy đủ, không chấp nhận mô tả chung chung như “đèn âm trần 9W”, “đèn downlight 12W” hay “đèn tròn 7W”. Cách ghi thiếu chi tiết này thường dẫn đến:

• Nhầm lẫn giữa các dòng DN 2G, EZ-P, Neo Slim, hoặc các series chuyên dụng khác.
• Không phân biệt được phiên bản đổi mới (new model) và phiên bản cũ đã ngừng sản xuất.
• Khó truy vết lại catalog chính xác khi cần kiểm tra kích thước hoặc thông số quang học.

Trong giai đoạn chuẩn bị, nên yêu cầu nhà cung cấp gửi kèm catalog chính hãng hoặc datasheet tương ứng với từng mã đèn được báo giá. Đội thiết kế và thi công cần đối chiếu mã trên báo giá với mã in trên catalog, tránh trường hợp catalog một kiểu, hàng giao một kiểu khác.

Kiểm tra đồng thời Cut-out, kích thước mặt ngoài và chiều cao thân đèn

Sau khi đã xác định đúng mã sản phẩm, bước tiếp theo là tra cứu và kiểm tra đồng thời ba nhóm kích thước quan trọng để đảm bảo tương thích với cấu trúc trần và yêu cầu thẩm mỹ:

• Cut-out: kích thước lỗ khoét trần, thường là đường kính (mm) đối với đèn tròn hoặc cạnh (mm) đối với đèn vuông.
• Outer size/Face size: kích thước mặt đèn nhìn thấy từ dưới lên, ảnh hưởng trực tiếp đến thẩm mỹ và khoảng cách giữa các đèn.
• Height/Depth: chiều cao thân đèn, bao gồm cả phần tản nhiệt, driver gắn liền (nếu có) và phần nhô lên trên trần.

Không nên chỉ kiểm tra duy nhất cut-out, vì trong thực tế thi công:

• Mặt đèn quá lớn so với khoảng cách giữa các đèn sẽ gây cảm giác dày đặc, mất cân đối.
• Mặt đèn quá nhỏ so với lỗ khoét sẽ không che kín mép trần, dễ lộ khe hở, giảm thẩm mỹ.
• Chiều cao thân đèn lớn hơn chiều sâu trần sẽ gây cấn xương, cấn ống hoặc không lắp được.

Bảng kiểm nhanh có thể được lập như sau (mang tính minh họa):

Các số liệu trong bảng chỉ mang tính ví dụ, nhưng cách trình bày dạng bảng giúp:

• Đội thi công dễ dàng đối chiếu nhanh với bản vẽ trần và kích thước thực tế tại công trường.
• Đội thiết kế kiểm tra được tính đồng bộ giữa các khu vực: hành lang, phòng khách, phòng ngủ, khu vệ sinh…
• Chủ đầu tư nắm được sự khác biệt giữa các dòng đèn về kích thước, không chỉ về công suất.

Khi lập bảng kiểm, nên thêm cột ghi chú để đánh dấu:

• Khu vực sử dụng (sảnh, phòng họp, hành lang…).
• Loại trần (thạch cao khung chìm, khung nổi, trần bê tông ốp tấm…).
• Yêu cầu đặc biệt: chống ẩm, chống chói, góc chiếu hẹp/rộng…

Đối chiếu kích thước với bản vẽ trần và vị trí khung xương

Sau khi có đầy đủ thông số kích thước, cần đối chiếu chi tiết với bản vẽ trần, bản vẽ bố trí đèn và sơ đồ khung xương để đảm bảo tính khả thi khi thi công. Các bước nên thực hiện:

• Kiểm tra vị trí từng đèn trên bản vẽ so với hệ khung xương trần (xương chính, xương phụ, thanh treo).
• Đối chiếu với bản vẽ hệ thống cơ điện (ống điều hòa, ống PCCC, ống cấp thoát nước, máng cáp…) để tránh trùng vị trí.
• Đo và xác nhận chiều sâu trần thực tế so với chiều cao thân đèn và driver.

Các yêu cầu kỹ thuật cần đảm bảo:

• Lỗ khoét không trùng với xương chính hoặc các thanh treo, tránh làm suy yếu kết cấu trần hoặc buộc phải cắt xương.
• Khoảng cách giữa các đèn phải phù hợp với kích thước mặt đèn, tránh trường hợp hai mặt đèn gần chạm nhau hoặc quá sát mép tường, mép hộc trần.
• Chiều sâu trần phải đủ cho toàn bộ thân đèn và driver, kể cả không gian để thao tác đấu nối dây.

Việc đối chiếu này nên được thực hiện trước khi khoét trần hàng loạt, đặc biệt trong các công trình lớn như khách sạn, văn phòng, trung tâm thương mại. Nên tổ chức buổi phối hợp giữa:

• Đơn vị thiết kế kiến trúc và nội thất.
• Đơn vị thiết kế M&E (điện, điều hòa, PCCC…).
• Nhà thầu trần thạch cao và nhà thầu điện.

Trong buổi này, có thể sử dụng bản vẽ 2D/3D hoặc mô hình BIM (nếu có) để kiểm tra xung đột giữa đèn và các hệ khác, từ đó điều chỉnh vị trí đèn hoặc chọn lại dòng đèn có chiều cao thân phù hợp hơn.

Không lấy kích thước từ một mã gần giống để áp dụng cho mã khác

Một sai lầm phổ biến trong thực tế là suy đoán kích thước dựa trên một mã đèn gần giống, thay vì tra cứu đúng mã. Điều này thường xảy ra khi:

• Thay đổi màu ánh sáng (3000K sang 6500K) nhưng cho rằng kích thước không đổi.
• Chuyển sang phiên bản cải tiến (new generation) nhưng vẫn dùng kích thước của phiên bản cũ.
• Thay đổi kiểu viền, kiểu tản nhiệt hoặc driver rời/gắn liền.

Dù tên gọi tương tự, cut-out và kích thước mặt đèn vẫn có thể thay đổi do nhà sản xuất tối ưu thiết kế, thay đổi vật liệu hoặc nâng cấp hiệu suất. Do đó:

• Không dùng kích thước của “DN2G-9W-3000K” để áp cho “DN2G-9W-6500K” nếu chưa kiểm tra lại catalog hoặc datasheet.
• Không dùng kích thước của phiên bản cũ để áp cho phiên bản mới, kể cả khi công suất và quang thông tương đương.
• Không suy luận rằng “cùng 9W thì cut-out chắc giống nhau” giữa các dòng DN2G, EZP, NeoSlim…

Nguyên tắc an toàn là luôn tra cứu kích thước theo đúng mã dự kiến mua, không dựa trên suy đoán hoặc tương đồng tên gọi. Khi nhà cung cấp đề xuất đổi mã do hết hàng, cần yêu cầu:

• Gửi datasheet của mã thay thế.
• So sánh chi tiết cut-out, mặt đèn, chiều cao thân đèn.
• Chỉ chấp nhận đổi nếu kích thước tương thích với lỗ khoét đã thi công hoặc chưa thi công.

Mua mẫu thử trước khi thi công hàng loạt giúp hạn chế sai lỗ khoét

Đối với các dự án có số lượng đèn lớn hoặc yêu cầu thẩm mỹ cao, một thực hành chuyên nghiệp là mua một vài bộ đèn mẫu trước khi đặt số lượng lớn và trước khi khoét trần hàng loạt. Việc này mang lại nhiều lợi ích kỹ thuật:

• Đội thi công có thể đo lại cut-out, mặt đèn, chiều cao thân đèn bằng thước kẹp, thước thép để xác nhận số liệu catalog.
• Có thể lắp thử trên một vài vị trí thực tế để kiểm tra:
  • Độ vừa khít của lỗ khoét và mặt đèn.
  • Độ chói, góc chiếu, độ đồng đều ánh sáng trên bề mặt trần và sàn.
  • Mức độ lóa đối với người ngồi làm việc hoặc nằm nghỉ.
• Có cơ hội điều chỉnh bản vẽ hoặc kích thước lỗ khoét nếu phát hiện bất hợp lý.

Đối với chủ đầu tư, mẫu thực tế giúp đánh giá trực quan:

• Màu ánh sáng có phù hợp với không gian nội thất, màu sơn tường, vật liệu hoàn thiện hay không.
• Kiểu viền, độ dày mặt đèn, độ chìm của nguồn sáng so với mặt trần.
• Mức độ hoàn thiện bề mặt, cảm giác khi nhìn từ nhiều góc khác nhau.

Việc đầu tư một số lượng nhỏ đèn mẫu giúp giảm thiểu rủi ro sai kích thước và sai lựa chọn dòng đèn trên diện rộng, đặc biệt khi đã khoét trần xong mới phát hiện không phù hợp. Chi phí cho vài bộ mẫu thường rất nhỏ so với chi phí sửa chữa, trám vá trần, sơn lại và thay toàn bộ đèn.

Lưu mã đèn và kích thước lỗ khoét để thuận tiện thay thế về sau

Sau khi hoàn thành lắp đặt, nên xây dựng một bộ hồ sơ lưu trữ thông tin đèn cho toàn bộ công trình, bao gồm:

• Mã đèn Panasonic sử dụng cho từng khu vực, từng tầng, từng phòng.
• Kích thước lỗ khoét (cut-out) tương ứng với từng mã đèn.
• Vị trí lắp đặt trên bản vẽ hoặc sơ đồ, có thể đánh số đèn để dễ truy vết.

Hồ sơ này có thể được lập dưới dạng:

• Bảng Excel liệt kê mã đèn, cut-out, vị trí, số lượng.
• Bản vẽ hoàn công (as-built) có ký hiệu rõ từng loại đèn.
• Thư mục lưu datasheet/catalog PDF của từng mã đèn đã sử dụng.

Thông tin được lưu trữ đầy đủ sẽ rất hữu ích khi cần thay thế hoặc nâng cấp đèn sau nhiều năm sử dụng. Đội bảo trì chỉ cần:

• Tra cứu hồ sơ để biết chính xác cut-out hiện hữu.
• Tìm mẫu đèn Panasonic tương thích về kích thước, không cần đo lại từng lỗ khoét.
• Đánh giá khả năng chuyển sang dòng đèn mới (ví dụ NeoSlim) mà vẫn giữ nguyên lỗ khoét.

Cách làm này giúp tiết kiệm thời gian khảo sát, giảm sai sót khi đặt hàng thay thế, đồng thời đảm bảo tính đồng bộ thẩm mỹ của hệ thống chiếu sáng trong suốt vòng đời công trình.

Câu hỏi thường gặp về kích thước lỗ khoét đèn âm trần Panasonic

Các câu hỏi thường gặp xoay quanh việc xác định kích thước lỗ khoét phù hợp với từng công suất và từng dòng đèn âm trần Panasonic, tránh nhầm lẫn giữa công suất (W) và cut-out. Mỗi mã đèn 6W, 9W, 12W, 15W, 18W có thể dùng lỗ khoét khác nhau, vì vậy luôn phải tra catalog và thông số kỹ thuật thay vì suy đoán. Người dùng cũng quan tâm đến khả năng tận dụng lỗ sẵn có như 90 mm, 125 mm, cách lắp đèn nhỏ vào lỗ lớn bằng vòng chuyển, đổi đèn tròn sang vuông, hoặc thay dòng DN 2G bằng EZ-P. Nguyên tắc chung là ưu tiên đúng cut-out, kiểm tra chiều sâu trần, độ dày trần và đảm bảo an toàn cơ khí, điện.

Đèn âm trần Panasonic 6W khoét lỗ bao nhiêu?

Đèn âm trần Panasonic 6W không có một kích thước lỗ khoét cố định duy nhất. Tùy dòng sản phẩm (DN 2G, EZ-P, Neo Slim, v.v.) và từng mã cụ thể, cut-out có thể là 75 mm, 90 mm hoặc kích thước khác. Để biết chính xác, cần tra cứu catalog theo đúng mã đèn 6W hoặc xem thông số in trên thân đèn/hộp.

Về mặt kỹ thuật, mỗi mã đèn 6W sẽ có:

• Kích thước lỗ khoét (cut-out): đường kính lỗ trần cần khoét, thường ghi rõ “Øxx mm”.
• Đường kính mặt đèn: lớn hơn cut-out từ 10–25 mm để che kín mép trần.
• Chiều sâu lắp đặt: độ dày tối thiểu của khoang trần để chứa thân đèn và driver.

Trong thực tế thi công, với đèn 6W Panasonic, các kích thước cut-out thường gặp là:

• Khoảng Ø70–75 mm: thường là các dòng downlight nhỏ, ánh sáng tập trung, dùng cho hành lang, tủ, khu vực điểm nhấn.
• Ø90 mm: kích thước rất phổ biến, dùng cho phòng ngủ, phòng khách nhỏ, bếp, ban công.

Khi chọn đèn 6W cho lỗ khoét có sẵn, cần kiểm tra thêm:

• Khoảng hở phía trên trần: nếu trần quá nông, dù cut-out đúng nhưng đèn có thể không lắp vừa.
• Loại trần (thạch cao, gỗ, nhôm): ảnh hưởng đến độ bám của tai cài và cách khoan/khoét.
• Khoảng cách giữa các đèn: để đảm bảo phân bố ánh sáng đồng đều, tránh chỗ quá sáng hoặc quá tối.

Đèn âm trần Panasonic 9W khoét lỗ bao nhiêu?

Tương tự 6W, đèn âm trần Panasonic 9W cũng không có một kích thước lỗ khoét chung. Một số mẫu 9W dùng lỗ 90 mm, một số dùng 100 mm hoặc kích thước khác, tùy dòng và thiết kế. Câu trả lời chính xác chỉ có khi biết mã sản phẩm 9W cụ thể và tra cứu thông số cut-out trong tài liệu kỹ thuật.

Về mặt thiết kế quang học, 9W thường được dùng cho:

• Phòng khách, phòng ngủ diện tích trung bình (12–18 m²).
• Khu vực làm việc tại nhà, bếp, phòng ăn.

Các kích thước cut-out 9W thường gặp:

• Ø90 mm: dùng chung với một số mẫu 6W, thuận tiện khi muốn tăng sáng mà không sửa lỗ.
• Ø100 mm: cho mặt đèn lớn hơn, góc chiếu rộng, phù hợp trần cao hoặc không gian rộng hơn.

Khi thay đèn 9W vào lỗ có sẵn, cần lưu ý:

• Nếu lỗ cũ nhỏ hơn cut-out yêu cầu: phải khoét rộng thêm, kiểm tra kết cấu xương trần trước khi khoét.
• Nếu lỗ cũ lớn hơn cut-out: cần dùng vòng chuyển lỗ hoặc chọn dòng đèn có mặt lớn để che kín.
• Không nên ép tai cài làm việc quá giới hạn, dễ gây tuột đèn hoặc nứt mép trần.

Đèn âm trần Panasonic 12W khoét lỗ bao nhiêu?

Đèn âm trần Panasonic 12W thường có lỗ khoét lớn hơn 9W, nhưng không có chuẩn duy nhất. Một số mẫu 12W có thể dùng lỗ 100 mm, một số dùng 125 mm hoặc kích thước khác. Không thể suy ra lỗ khoét chỉ từ công suất 12W. Cần dựa vào mã đèn 12W cụ thể để tra cứu cut-out.

Với 12W, nhà sản xuất có thể tối ưu:

• Góc chiếu rộng hơn (beam angle lớn) để phủ sáng không gian lớn.
• Khả năng tản nhiệt tốt hơn nhờ thân đèn lớn, giúp tuổi thọ LED cao hơn.

Các kích thước thường gặp:

• Ø100 mm: dùng cho phòng khách, phòng làm việc, khu vực sinh hoạt chung.
• Ø120–125 mm: cho trần cao, không gian rộng, yêu cầu độ rọi lớn hơn.

Khi thiết kế mới, nên:

• Xác định lux yêu cầu cho từng khu vực (phòng khách, bếp, hành lang, v.v.).
• Tính toán số lượng đèn 12W và khoảng cách bố trí, sau đó mới chốt kích thước cut-out.
• Tránh chỉ dựa vào “12W là đủ” mà không tính đến chiều cao trần và màu sơn tường (ảnh hưởng phản xạ ánh sáng).

Đèn Panasonic 15W và 18W có cùng kích thước lỗ khoét không?

Không thể khẳng định 15W và 18W luôn dùng chung kích thước lỗ khoét. Trong một số dòng, hai công suất này có thể dùng cùng cut-out; trong các dòng khác, cut-out có thể khác nhau. Chỉ có catalog của từng dòng và từng mã mới cho câu trả lời chính xác. Do đó, không nên mặc định 15W và 18W thay thế trực tiếp cho nhau mà không kiểm tra cut-out.

Về mặt cấu trúc sản phẩm, nhà sản xuất có thể:

• Dùng cùng kích thước thân cho 15W và 18W, chỉ thay đổi cấu hình LED/driver.
• Thiết kế thân lớn hơn cho 18W để tăng diện tích tản nhiệt, dẫn đến cut-out khác.

Khi cần nâng công suất từ 15W lên 18W (hoặc ngược lại) mà vẫn muốn giữ lỗ khoét:

• Tra cứu cut-out chính xác của cả hai mã đèn trong cùng dòng.
• Nếu cut-out giống nhau: có thể thay trực tiếp, chỉ cần kiểm tra thêm dòng điện, driver, kích thước mặt.
• Nếu cut-out khác nhau: cân nhắc dùng vòng chuyển, hoặc chọn công suất khác cùng dòng nhưng cùng cut-out.

Lỗ khoét 90 mm dùng được những loại đèn Panasonic nào?

Lỗ khoét 90 mm là kích thước phổ biến, có thể phù hợp với nhiều mẫu đèn âm trần Panasonic ở các công suất khác nhau (thường là 6W, 7W, 9W tùy dòng). Tuy nhiên, không phải mọi đèn Panasonic đều dùng được cho lỗ 90 mm. Để chọn đúng, cần:

• Tìm các mã đèn Panasonic có cut-out = 90 mm trong catalog.
• Kiểm tra thêm kích thước mặt đèn để đảm bảo che kín mép trần.

Trong thực tế, lỗ 90 mm thường tương thích với:

• Các dòng downlight tròn phổ thông 6–9W.
• Một số dòng đèn đổi màu (3CCT) hoặc dimmable cùng kích thước thân.

Khi tận dụng lỗ 90 mm có sẵn:

• Ưu tiên chọn đúng cut-out 90 mm để tai cài làm việc trong vùng thiết kế tối ưu.
• Nếu chọn đèn có cut-out 85–88 mm: cần kiểm tra kỹ độ bám của tai cài, tránh trường hợp đèn bị lỏng.
• Đảm bảo đường kính mặt đèn lớn hơn 100–110 mm để che kín toàn bộ mép lỗ và phần trần bị sứt mẻ.

Lỗ khoét 125 mm có thể thay bằng đèn Panasonic công suất khác không?

Lỗ khoét 125 mm có thể lắp được nhiều mẫu đèn Panasonic công suất khác nhau, miễn là các mẫu đó có cut-out 125 mm hoặc gần tương đương và mặt đèn đủ lớn để che kín. Công suất (W) không phải là yếu tố quyết định duy nhất. Khi thay đèn, nên ưu tiên các mẫu có cut-out trùng hoặc rất gần 125 mm, đồng thời kiểm tra chiều sâu trần và yêu cầu ánh sáng của không gian.

Các tình huống thường gặp:

• Đèn cũ 18W cut-out 125 mm, muốn giảm công suất xuống 12W hoặc 15W để bớt chói, tiết kiệm điện.
• Đèn cũ đã hỏng, không còn đúng mã, cần tìm mã mới tương thích lỗ 125 mm.

Nguyên tắc kỹ thuật khi thay:

• Ưu tiên cut-out 125 mm: đảm bảo tai cài bám chắc, không phải xử lý thêm trần.
• Nếu chọn đèn có cut-out 120 mm: có thể vẫn lắp được, nhưng cần kiểm tra độ đàn hồi tai cài và độ dày trần.
• Không nên dùng đèn có cut-out quá nhỏ (≤110 mm) cho lỗ 125 mm nếu không có vòng chuyển, vì tai cài sẽ không giữ được.

Có thể lắp đèn Panasonic nhỏ hơn vào lỗ khoét lớn hơn không?

Có thể lắp đèn Panasonic có cut-out nhỏ hơn vào lỗ khoét lớn hơn nếu sử dụng vòng chuyển lỗ hoặc xử lý lại trần để thu nhỏ lỗ. Không nên lắp trực tiếp đèn nhỏ vào lỗ lớn mà không có giải pháp kỹ thuật, vì tai cài sẽ không bám được và mặt đèn có thể không che kín lỗ, gây mất an toàn và mất thẩm mỹ.

Các giải pháp kỹ thuật thường dùng:

• Vòng chuyển lỗ (adapter ring): tấm tròn hoặc vuông, che lỗ lớn và tạo lỗ mới nhỏ hơn đúng cut-out của đèn.
• Bịt lỗ và khoét lại: trám lại phần trần, sơn hoàn thiện rồi khoét lỗ mới đúng kích thước.
• Chuyển sang đèn mặt lớn: chọn đèn có mặt rất rộng, dù cut-out nhỏ hơn nhưng mặt đủ lớn để che kín lỗ cũ.

Về an toàn điện và cơ khí:

• Không để đèn “treo” chỉ bằng dây điện, bắt buộc tai cài phải bám chắc vào trần hoặc vòng chuyển.
• Đảm bảo không có khe hở lớn quanh đèn, tránh côn trùng, bụi bẩn lọt vào trần.
• Giữ khoảng cách an toàn với vật liệu dễ cháy phía trên trần (gỗ, xốp, vật liệu cách nhiệt).

Đổi từ đèn âm trần tròn sang vuông có phải sửa lỗ trần không?

Khi đổi từ đèn âm trần tròn sang vuông, thường phải sửa lỗ trần vì:

• Lỗ tròn và lỗ vuông có hình dạng khác nhau, khó trùng khớp hoàn toàn.
• Cut-out của đèn vuông thường được tính theo cạnh, không theo đường kính.

Có thể xử lý bằng cách:

• Mở rộng lỗ tròn thành lỗ vuông lớn hơn, nếu trần cho phép.
• Dùng mặt đèn vuông lớn để che kín phần lỗ tròn cũ.

Về mặt kích thước, cần lưu ý:

• Lỗ tròn Ø90 mm tương đương cạnh vuông khoảng 80–85 mm nếu muốn che kín tốt.
• Nếu chọn đèn vuông có cut-out quá nhỏ so với lỗ tròn, tai cài sẽ không giữ được, bắt buộc phải dùng tấm che hoặc vòng chuyển.

Khi thiết kế mới, nên xác định ngay từ đầu sẽ dùng đèn tròn hay vuông để tránh phải sửa lỗ nhiều lần, ảnh hưởng thẩm mỹ trần.

Thay Panasonic DN 2G bằng EZ-P có giữ nguyên lỗ khoét được không?

Việc thay DN 2G bằng EZ-P có giữ nguyên lỗ khoét được hay không phụ thuộc vào cut-out cụ thể của từng mã. Trong một số trường hợp, hai dòng có cut-out giống hoặc rất gần nhau, có thể thay thế trực tiếp. Trong các trường hợp khác, cut-out khác nhau, cần mở rộng hoặc thu nhỏ lỗ bằng vòng chuyển. Trước khi quyết định, cần:

• Đo lỗ khoét hiện tại của DN 2G.
• Tra cứu cut-out của mã EZ-P dự định dùng.
• So sánh và chọn giải pháp phù hợp.

Các bước thao tác chuyên môn:

• Tháo đèn DN 2G cũ, đo đường kính lỗ thực tế (không chỉ dựa vào lý thuyết).
• Kiểm tra độ dày trần và khoảng hở phía trên để đảm bảo EZ-P lắp vừa.
• Nếu cut-out EZ-P lớn hơn: đánh dấu và khoét rộng đều, tránh làm mẻ mép trần.
• Nếu cut-out EZ-P nhỏ hơn: cân nhắc dùng vòng chuyển hoặc chọn mã EZ-P khác có cut-out lớn hơn.

Nên khoét trần trước hay mua đèn Panasonic trước?

Trong thực hành chuyên nghiệp, nên chọn và xác định mã đèn Panasonic trước, sau đó mới khoét trần theo cut-out chính thức của từng mã. Cách làm này đảm bảo:

• Lỗ khoét khớp chính xác với đèn thực tế.
• Giảm thiểu rủi ro phải sửa trần, dùng vòng chuyển.
• Đảm bảo tai cài và mặt đèn làm việc đúng thiết kế.

Các bước làm việc chuẩn:

• Xác định nhu cầu chiếu sáng (công năng phòng, độ sáng mong muốn, phong cách thẩm mỹ).
• Chọn dòng đèn, công suất, nhiệt độ màu phù hợp (ví dụ: 3000K cho phòng ngủ, 4000K cho bếp, 6500K cho khu vực làm việc).
• Tra catalog để lấy cut-out, đường kính mặt, chiều sâu lắp đặt của từng mã.
• Lập bản vẽ bố trí đèn, đánh dấu vị trí trên trần, sau đó mới tiến hành khoét.

Chỉ trong các trường hợp đặc biệt (ví dụ trần đã khoét sẵn do dùng đèn cũ), mới phải chọn đèn Panasonic theo lỗ khoét hiện có, với các nguyên tắc đã trình bày ở các phần trên.
