Cách đấu dây đèn âm trần Panasonic an toàn

Đấu dây đèn âm trần Panasonic an toàn cần ngắt nguồn, xác nhận hết điện và đối chiếu sơ đồ của đúng mã sản phẩm. Cần nhận diện dây pha, trung tính, tiếp địa; phân biệt đèn tích hợp driver với loại dùng driver rời. Màu dây chỉ hỗ trợ nhận biết, không thay thế đo kiểm, nhất là khi hệ thống cũ hoặc có nhiều nguồn cấp.

Về nguyên tắc, dây pha qua công tắc đến đầu L, trung tính nối vào đầu N, còn tiếp địa đấu theo cấp cách điện và hướng dẫn sản phẩm. Với driver rời, nguồn lưới vào phía AC; phía đầu ra nối với module LED đúng cực và thông số. Nhiều bộ đèn dùng nguồn lưới thường đấu song song, chia nhóm theo nhu cầu; dây dẫn, công tắc và thiết bị bảo vệ phải phù hợp tổng tải, điều kiện lắp đặt.

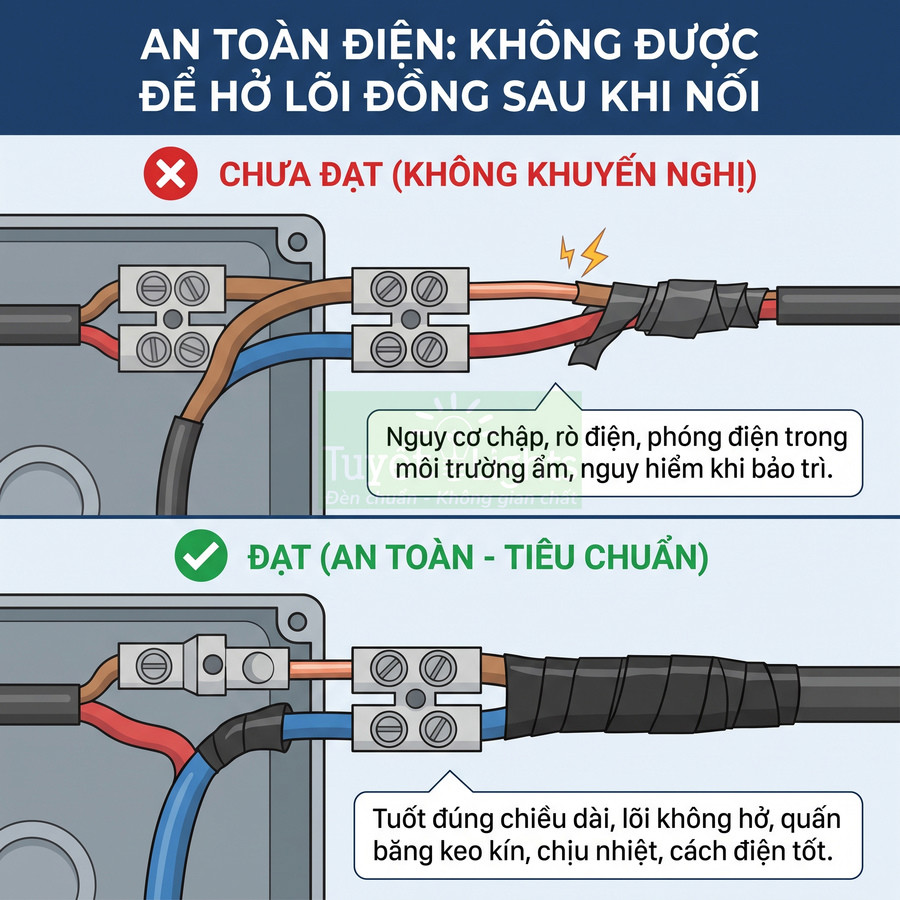

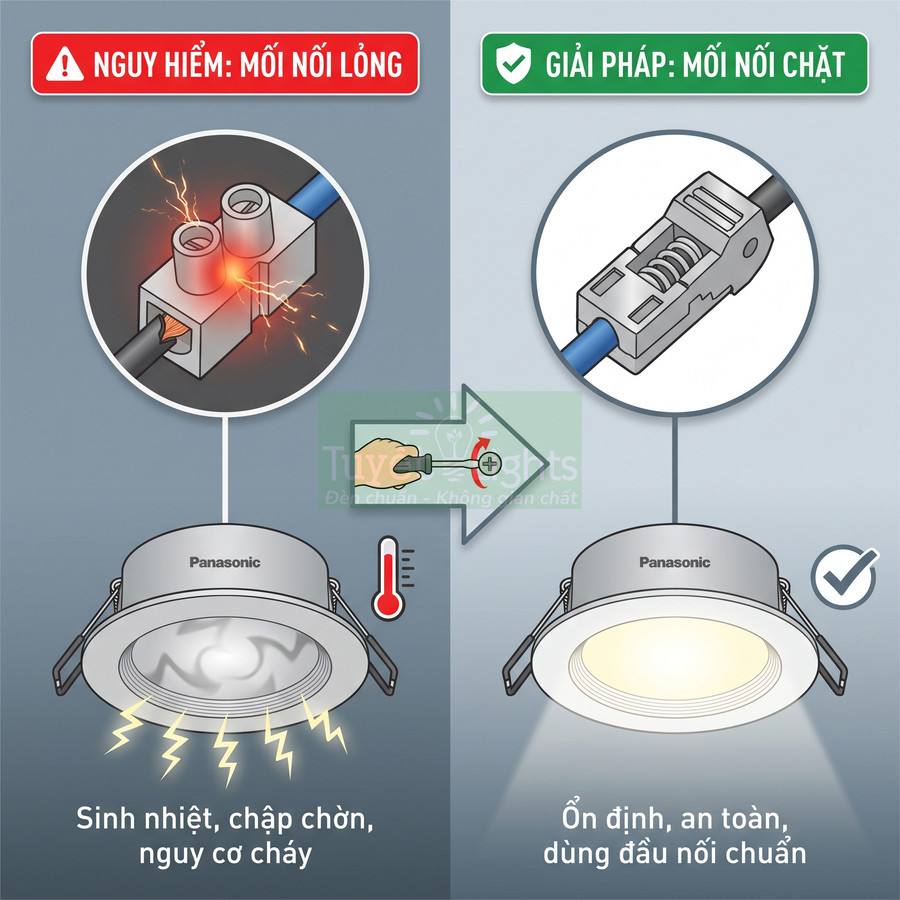

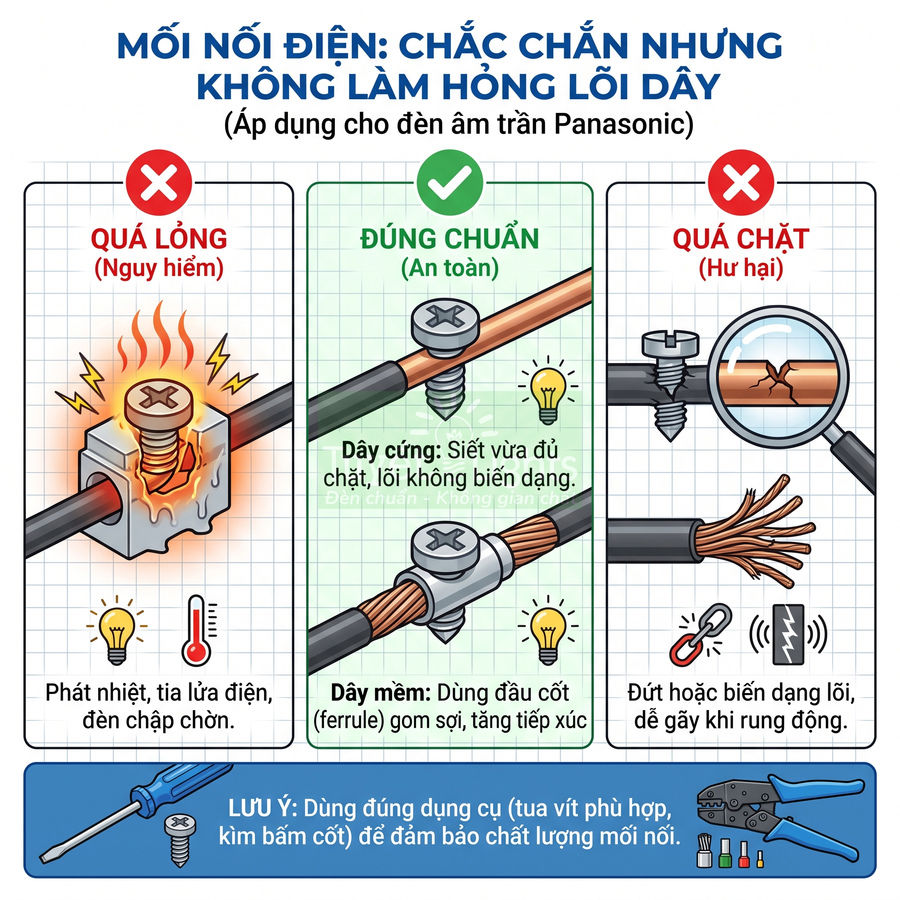

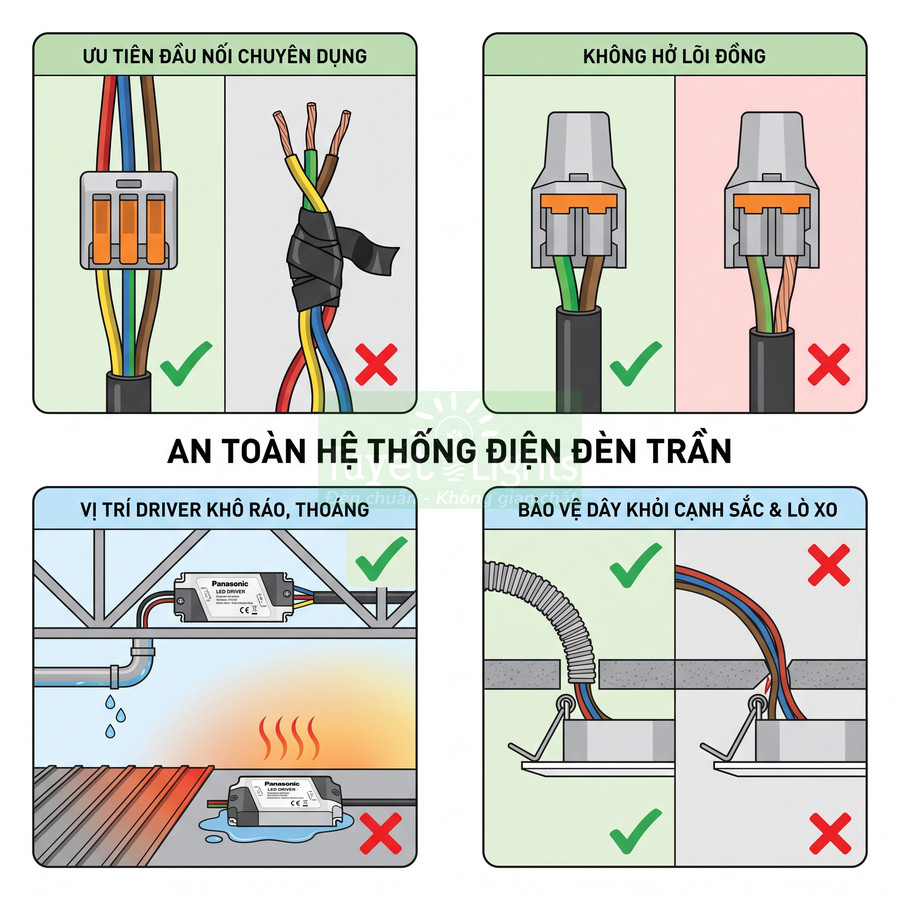

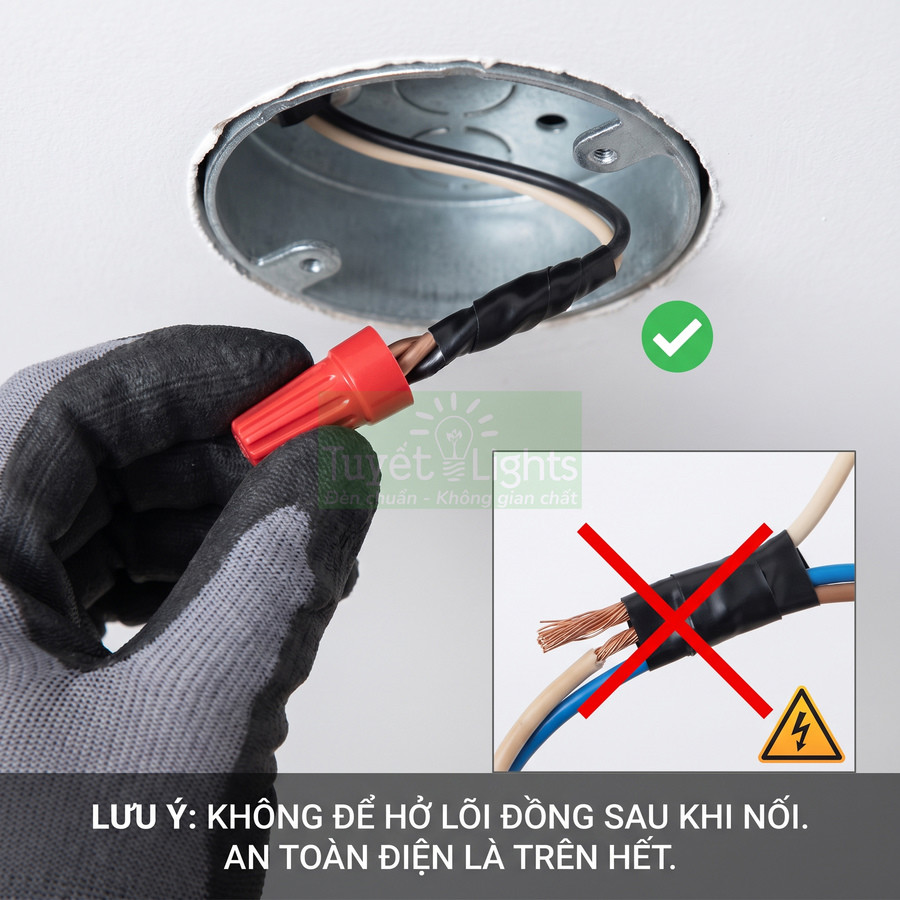

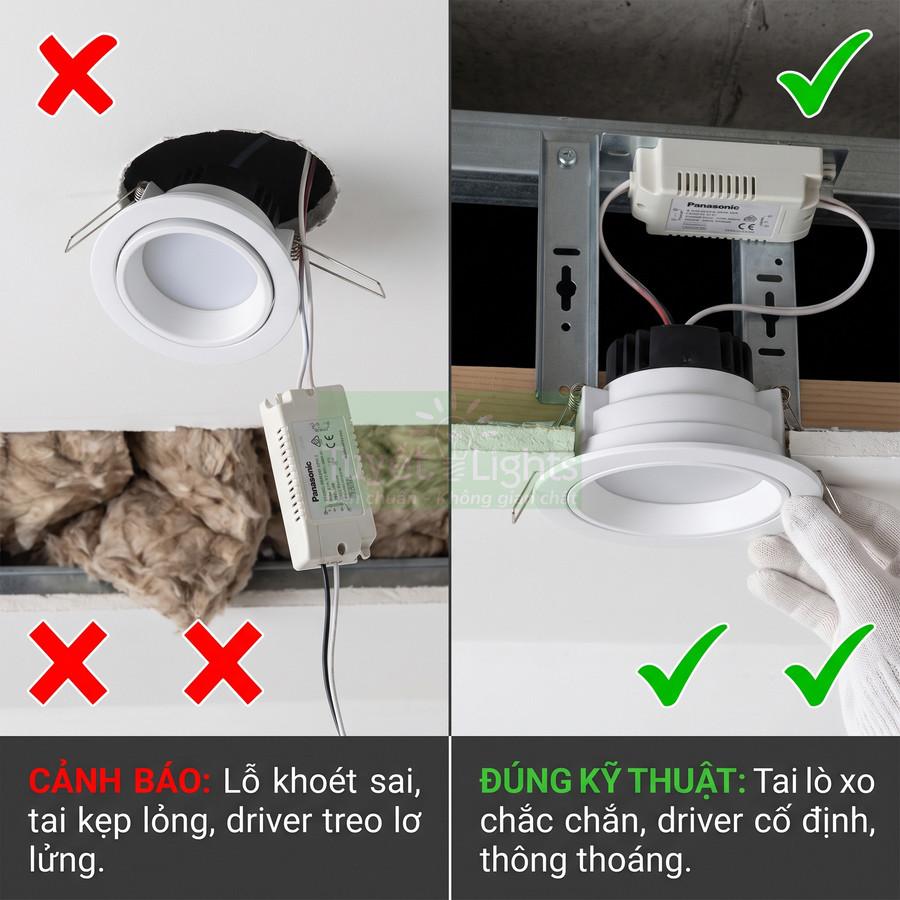

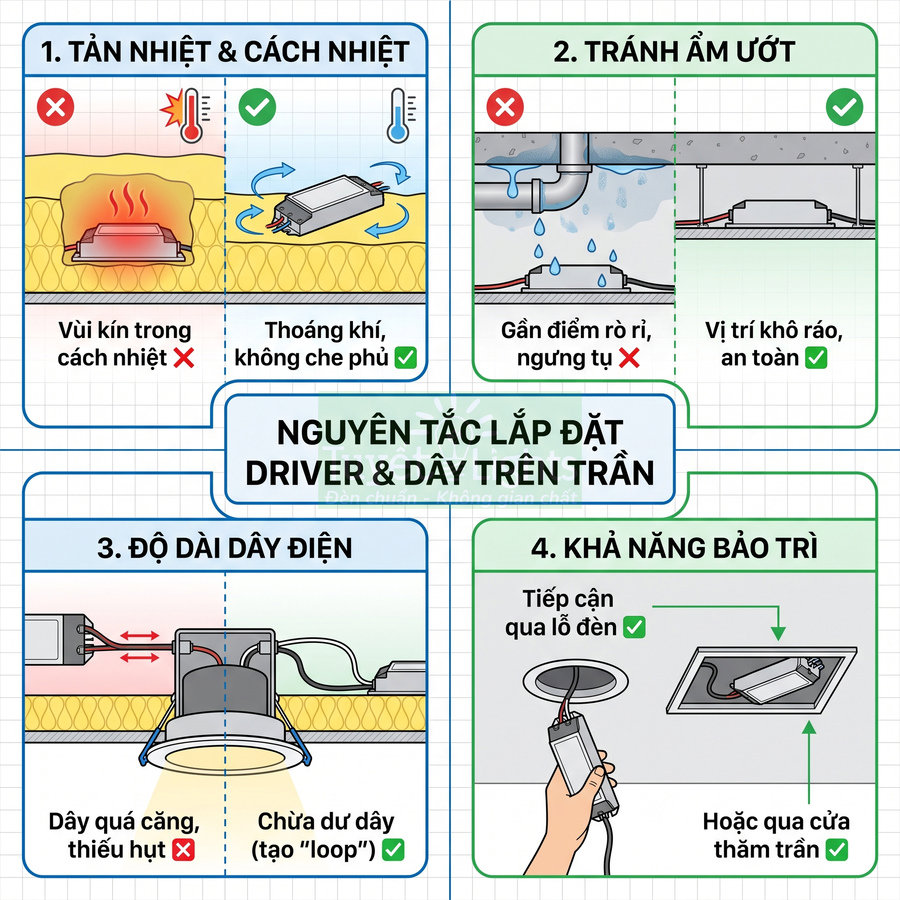

Mối nối chắc, cách điện kín và bố trí driver đúng cách quyết định độ an toàn lâu dài. Dùng đầu nối phù hợp, không để lõi đồng hở, dây căng hoặc kẹp vào tai lò xo; giữ driver khô ráo, tản nhiệt và dễ bảo trì. Trước khi cấp điện, rà soát đấu nối rồi thử từng nhóm. Nếu nhấp nháy, mùi khét, nóng bất thường hoặc aptomat nhảy, ngắt nguồn và gọi thợ; đèn đổi màu, cảm biến, dimmer cần đúng sơ đồ và thiết bị tương thích.

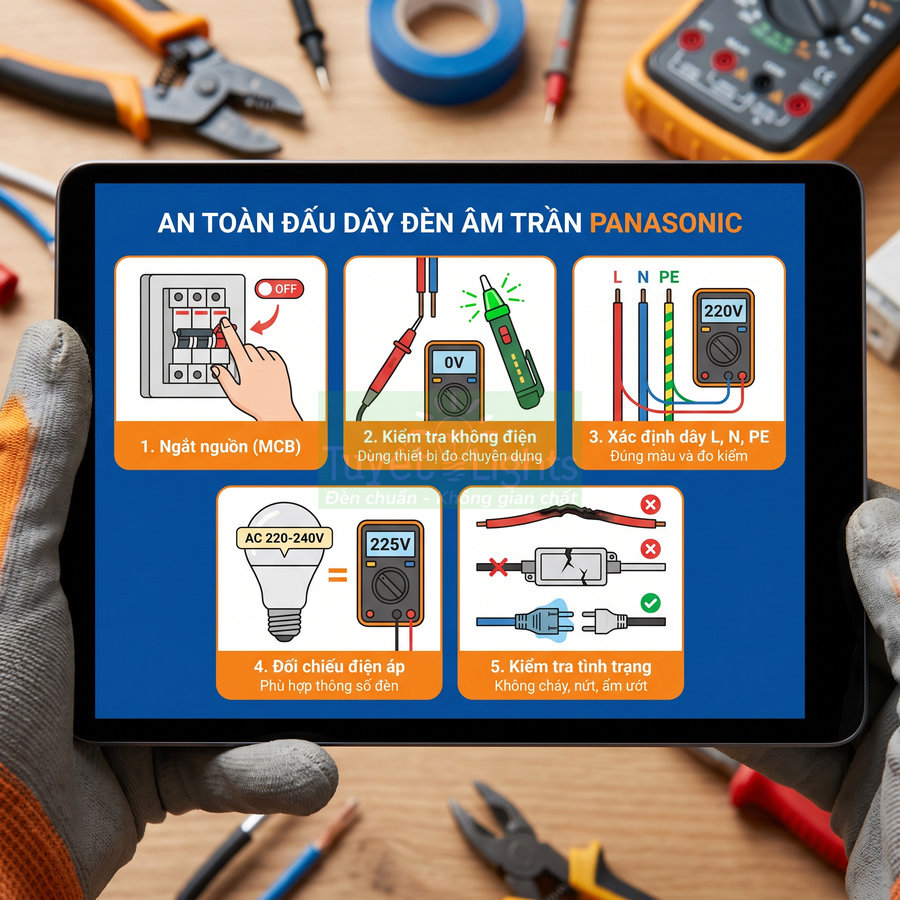

Trước khi đấu dây đèn âm trần Panasonic cần ngắt nguồn và xác định đúng hệ thống điện

Khi chuẩn bị đấu dây đèn âm trần Panasonic, cần ưu tiên tuyệt đối cho an toàn điện và độ bền hệ thống. Trước hết phải cách ly hoàn toàn nguồn bằng aptomat nhánh, không chỉ tắt công tắc, sau đó dùng thiết bị đo chuyên dụng để xác nhận dây đã hết điện. Tiếp theo, xác định chính xác dây pha, trung tính và tiếp địa bằng cả màu sắc lẫn đo kiểm, đồng thời đối chiếu điện áp nguồn thực tế với thông số trên tem đèn, driver và tài liệu kỹ thuật để tránh quá áp hoặc thấp áp. Cuối cùng, kiểm tra kỹ tình trạng dây dẫn, driver, đầu nối và môi trường xung quanh, tuyệt đối không đấu nối khi có dấu hiệu cháy xém, nứt vỡ, ẩm ướt hay thấm nước nhằm phòng ngừa rò điện, chập cháy và đảm bảo vận hành ổn định lâu dài.

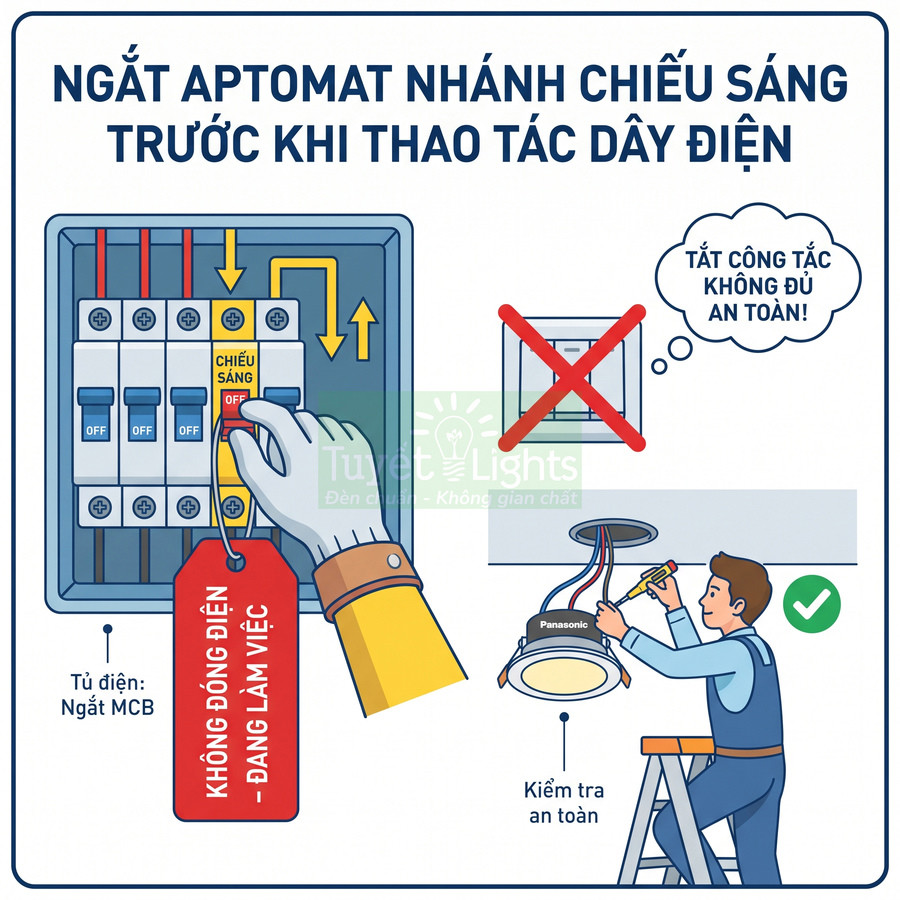

Ngắt aptomat nhánh chiếu sáng trước khi thao tác với dây điện

Khi chuẩn bị đấu dây đèn âm trần Panasonic, thao tác đầu tiên mang tính bắt buộc về an toàn là cách ly hoàn toàn nguồn điện của nhánh chiếu sáng liên quan. Không được chỉ dừng ở việc tắt công tắc đèn trên tường, vì:

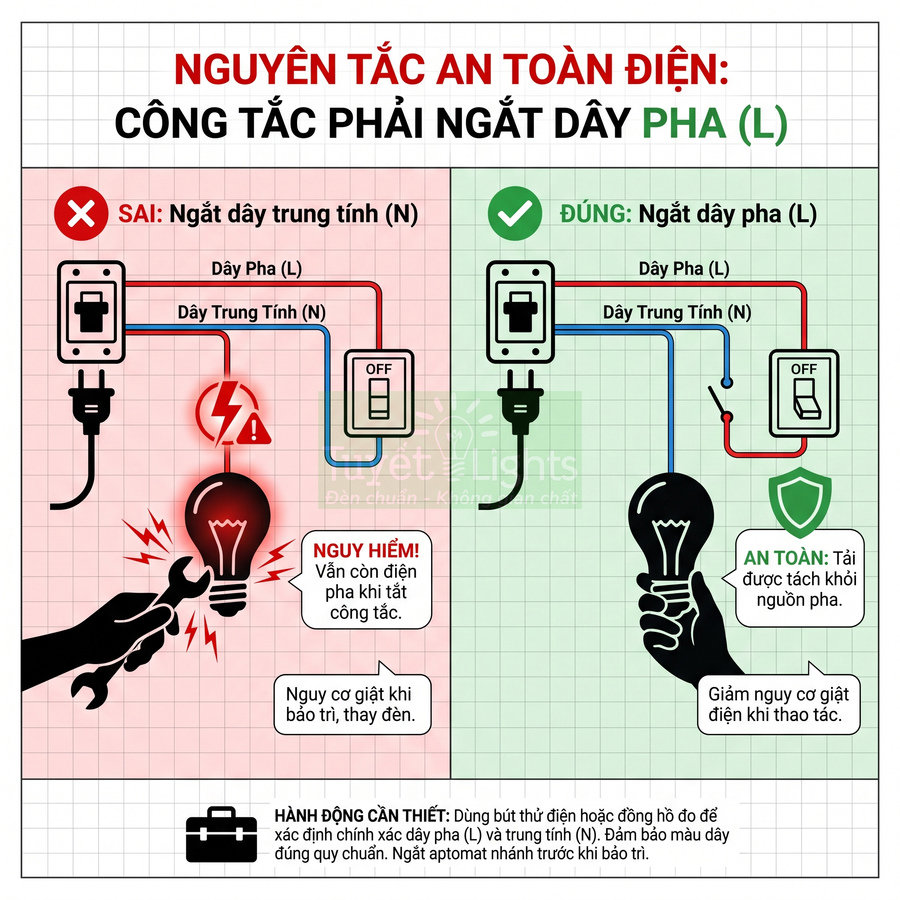

• Công tắc thông thường chỉ ngắt một cực (thường là dây pha L), dây trung tính N vẫn còn nối với hệ thống.
• Một số công trình bị đấu nhầm, công tắc lại đang ngắt dây trung tính, dây pha vẫn còn điện tại điểm đấu trần.
• Các mạch chiếu sáng có thể được cấp nguồn từ nhiều điểm, việc chỉ tắt công tắc không đảm bảo cách ly hoàn toàn.

Giải pháp đúng là ngắt aptomat (MCB) của nhánh chiếu sáng tại tủ điện. Quy trình nên thực hiện theo các bước chuyên môn sau:

• Xác định chính xác tủ điện cấp cho khu vực thi công (tầng, căn hộ, khu vực chức năng).
• Đối chiếu sơ đồ tủ điện, nhãn mạch (nếu có) để tìm đúng MCB điều khiển nhánh chiếu sáng khu vực trần đang lắp đèn.
• Gạt cần MCB về vị trí OFF, kiểm tra lại bằng mắt thường xem cần gạt đã về hết hành trình.
• Trong môi trường có nhiều đội thợ cùng làm việc, nên:
  • Gắn nhãn cảnh báo như “Không đóng điện – Đang có người làm việc” lên tay gạt MCB.
  • Nếu có khóa liên động, sử dụng khóa để tránh người khác vô tình bật lại.
• Với hệ thống có nhiều tủ điện hoặc nhiều tầng, nên:
  • Thử bật/tắt MCB và quan sát các đèn trong khu vực để xác nhận đúng nhánh.
  • Ghi chú lại mã số MCB, vị trí tủ điện để tiện cho các lần bảo trì sau.

Việc ngắt MCB không chỉ giúp ngắt cả dây pha và dây trung tính (trong trường hợp MCB 2 cực), mà còn giúp bảo vệ khi có sự cố chạm chập trong quá trình đấu nối, tránh gây hư hỏng hệ thống và thiết bị.

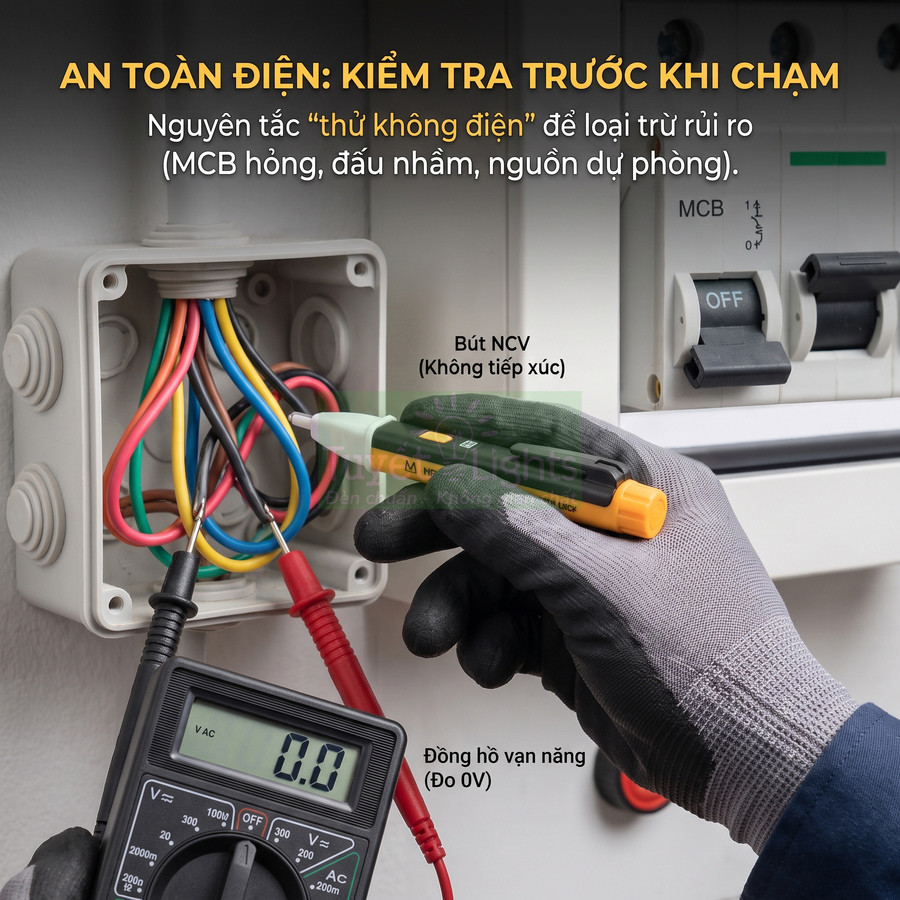

Dùng thiết bị kiểm tra để xác nhận dây đã hết điện trước khi chạm vào

Sau khi đã ngắt aptomat, vẫn cần xác nhận lại tình trạng không còn điện áp trên dây dẫn trước khi chạm tay hoặc tiến hành đấu nối. Trong kỹ thuật điện, đây là bước “thử không điện” bắt buộc, nhằm loại trừ các rủi ro sau:

• MCB bị hỏng, tiếp điểm không ngắt hoàn toàn.
• Đấu nhầm mạch, dây tại vị trí thi công được cấp nguồn từ một MCB khác.
• Hệ thống có nguồn dự phòng (máy phát, UPS) tự động chuyển mạch.

Các thiết bị thường dùng để kiểm tra gồm:

• Bút thử điện không tiếp xúc (NCV):
  • Đưa đầu bút lại gần từng lõi dây, đặc biệt là dây nghi ngờ là dây pha.
  • Nếu bút không phát sáng, không rung hoặc không phát âm thanh (tùy loại), có thể tạm coi là không có điện áp xoay chiều đáng kể.
  • Ưu điểm: an toàn vì không cần chạm trực tiếp vào lõi dẫn điện.
• Đồng hồ vạn năng (multimeter):
  • Chọn thang đo điện áp AC, thường là 250V hoặc 600V.
  • Đo giữa hai dây bất kỳ:
    • Nếu là L–N: khi còn điện sẽ hiển thị khoảng 220–240V.
    • Nếu là L–PE: cũng sẽ hiển thị gần 220–240V khi hệ thống nối đất tốt.
    • Nếu đã ngắt đúng, giá trị phải gần 0V (thường < 5V do nhiễu).
  • Đo giữa dây và kết cấu kim loại đã nối đất (nếu có) để kiểm tra rò điện.
• Bút thử điện truyền thống:
  • Chạm đầu bút vào lõi dây, tay chạm vào phần kim loại hoặc nút bấm theo hướng dẫn.
  • Nếu đèn neon trong bút sáng, dây đó đang có điện áp xoay chiều.
  • Chỉ nên dùng như phương án phụ, vì độ nhạy và độ an toàn kém hơn NCV.

Nguyên tắc an toàn chuyên môn là: không bao giờ tin hoàn toàn vào trạng thái “đã tắt MCB” nếu chưa đo kiểm. Chỉ khi tất cả phép đo đều cho thấy không còn điện áp nguy hiểm mới được phép thao tác trực tiếp lên dây dẫn và đầu nối.

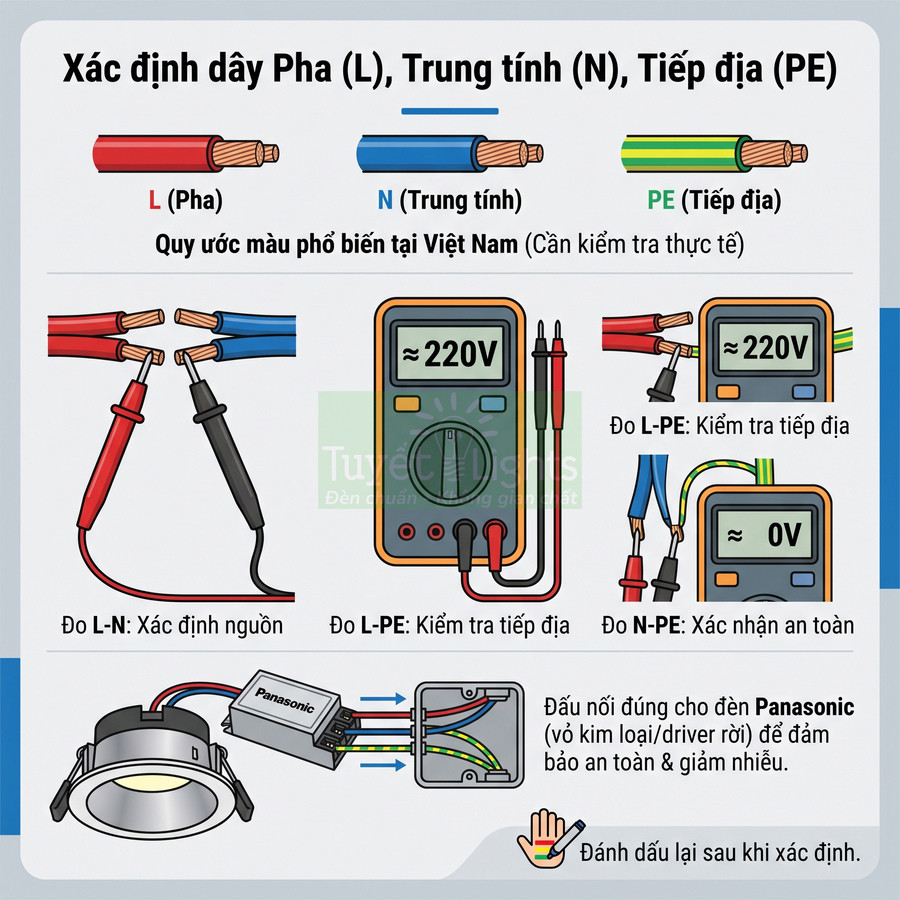

Xác định dây pha, dây trung tính và dây tiếp địa nếu hệ thống có trang bị

Trong hệ thống điện dân dụng tại Việt Nam, quy ước màu dây phổ biến như sau:

• Dây pha (L): thường màu đỏ, nâu hoặc đen.
• Dây trung tính (N): thường màu xanh dương.
• Dây tiếp địa (PE): thường màu xanh – vàng sọc.

Tuy nhiên, trong thực tế nhiều công trình cũ hoặc thi công không tuân thủ chuẩn màu, nên không được chỉ dựa vào màu sắc để kết luận. Cần kết hợp giữa quan sát, truy vết đường dây và đo kiểm bằng đồng hồ:

• Dùng đồng hồ vạn năng đo:
  • Đo giữa dây nghi là L và dây nghi là N:
    • Nếu hiển thị khoảng 220–240V, có thể xác định đây là cặp L–N.
  • Đo giữa dây nghi là L và dây nghi là PE:
    • Điện áp thường xấp xỉ L–N nếu hệ thống nối đất tốt.
  • Đo giữa dây nghi là N và PE:
    • Điện áp lý tưởng gần 0V, có thể dao động vài volt do sụt áp và nhiễu.
• Truy vết dây tiếp địa:
  • Quan sát xem dây có được nối về thanh cái tiếp địa trong tủ điện hay không.
  • Kiểm tra xem dây có được nối với vỏ kim loại của các thiết bị khác (quạt hút, máng đèn, vỏ tủ điện) hay không.

Việc xác định đúng L, N, PE đặc biệt quan trọng khi đấu đèn âm trần Panasonic, nhất là các mẫu:

• Có vỏ kim loại hoặc khung kim loại tiếp xúc với kết cấu trần.
• Có driver rời, yêu cầu đấu nối đúng cực để đảm bảo chế độ bảo vệ.
• Có yêu cầu nối đất theo khuyến cáo của nhà sản xuất để:
  • Giảm nguy cơ giật điện khi có sự cố chạm vỏ.
  • Giảm nhiễu điện từ, hạn chế ảnh hưởng đến các thiết bị điện tử khác.

Khi đã xác định được L, N, PE, nên đánh dấu lại bằng băng dính màu hoặc ống co nhiệt có màu chuẩn, giúp cho các lần bảo trì, thay thế đèn sau này được nhanh chóng và an toàn hơn.

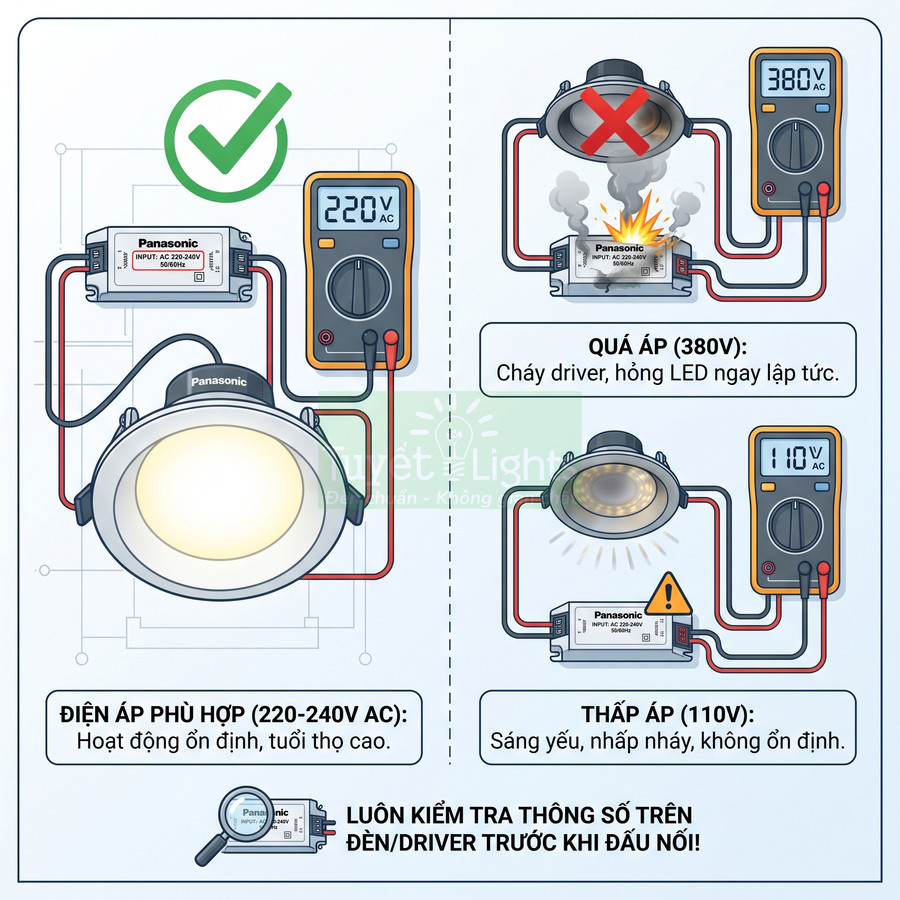

Kiểm tra điện áp nguồn phù hợp với thông số của đúng mã đèn Panasonic

Mỗi mã đèn âm trần Panasonic đều có thông số điện áp hoạt động và các thông số điện khác (dòng điện, công suất, hệ số công suất, tần số) được in trên:

• Tem trên thân đèn.
• Vỏ hoặc thân driver (bộ nguồn LED).
• Tài liệu kỹ thuật, catalogue hoặc datasheet đi kèm.

Phần lớn đèn âm trần dân dụng Panasonic sử dụng AC 220–240V, 50/60Hz. Tuy nhiên, vẫn tồn tại các dòng sản phẩm đặc biệt:

• Đèn dùng điện áp thấp DC (ví dụ 12V, 24V) kết hợp với bộ nguồn riêng.
• Đèn dùng driver dimming (0–10V, DALI, PWM) yêu cầu đấu nối đúng chuẩn điều khiển.
• Đèn thiết kế cho thị trường có điện áp danh định khác (110–120V AC).

Trước khi đấu dây, cần:

• Đối chiếu điện áp nguồn thực tế của công trình (thường ~220V AC) với thông số trên đèn.
• Nếu hệ thống sử dụng ổn áp, UPS, máy phát điện:
  • Kiểm tra dải điện áp đầu ra trong các chế độ tải khác nhau.
  • Đảm bảo điện áp không vượt quá giới hạn cho phép của driver đèn.
• Trong các tòa nhà cao tầng, khu công nghiệp:
  • Kiểm tra xem có sử dụng hệ thống phân phối 3 pha 380/220V hay không.
  • Đảm bảo không đấu nhầm đèn vào điện áp pha–pha 380V, vì sẽ gây hỏng ngay lập tức.

Đấu đèn vào nguồn có điện áp cao hơn định mức có thể gây:

• Quá nhiệt driver, làm giảm tuổi thọ linh kiện bán dẫn bên trong.
• Cháy nổ tụ lọc, IC nguồn, gây mất an toàn cháy nổ.
• Hỏng module LED do dòng điện vượt quá giới hạn thiết kế.

Ngược lại, nếu điện áp quá thấp so với định mức, đèn có thể:

• Không sáng hoặc sáng yếu, nhấp nháy.
• Driver làm việc không ổn định, dễ hỏng về lâu dài.

Vì vậy, việc kiểm tra và đảm bảo tương thích điện áp giữa nguồn cấp và thông số của đúng mã đèn Panasonic là bước quan trọng để đảm bảo độ bền và hiệu suất chiếu sáng.

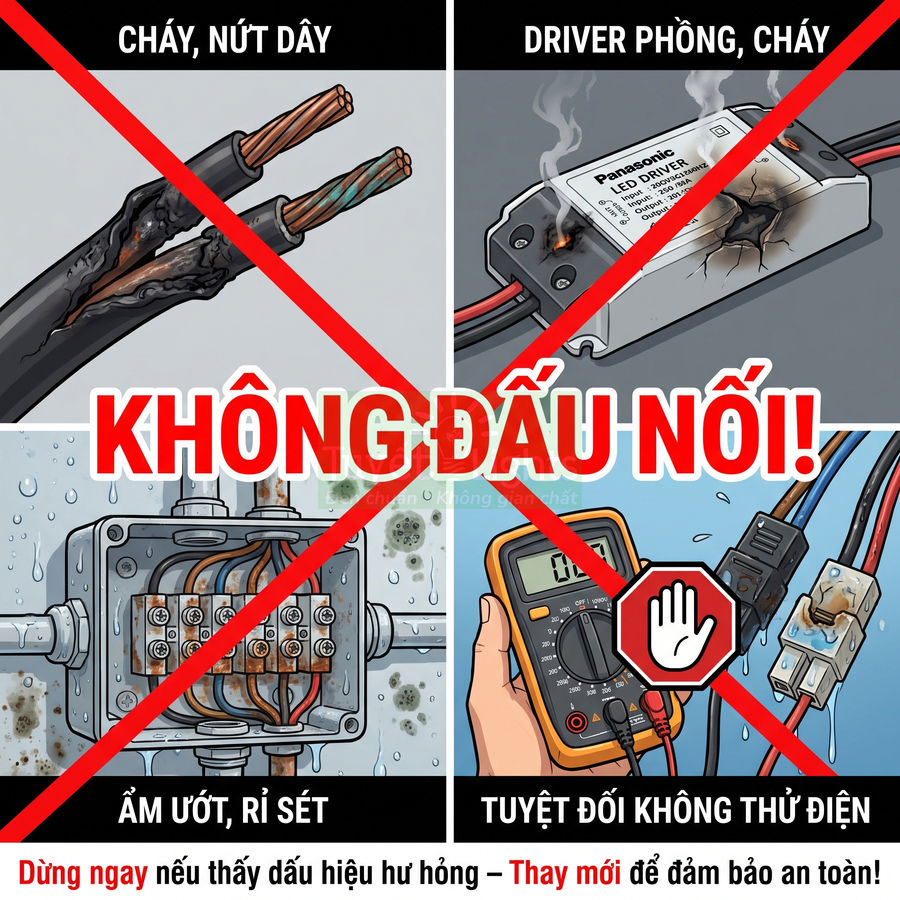

Không đấu nối khi dây dẫn, driver hoặc đầu nối có dấu hiệu cháy, nứt hoặc ẩm ướt

Trước khi tiến hành đấu dây đèn âm trần Panasonic, cần thực hiện kiểm tra trực quan chi tiết toàn bộ các thành phần liên quan trong khoang trần:

• Dây dẫn:
  • Quan sát lớp cách điện xem có bị cháy xém, biến màu nâu đen, bong tróc hay không.

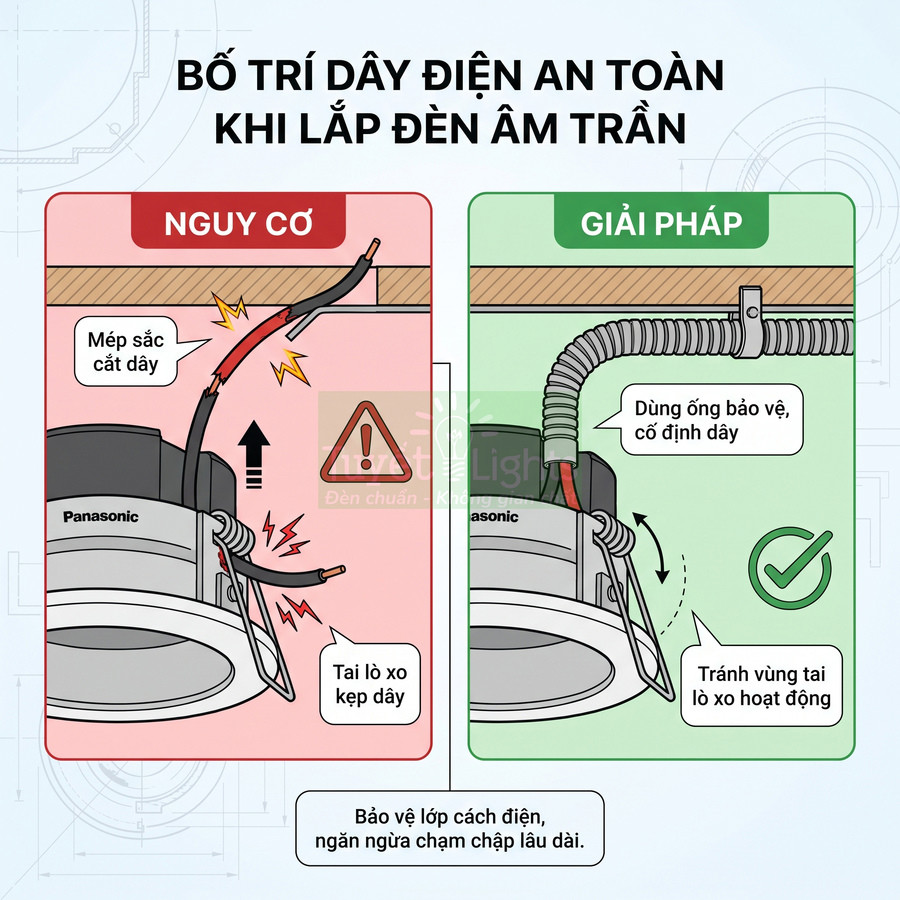

  • Kiểm tra xem dây có bị kẹp, cấn, gãy gập tại các góc trần, lỗ khoan hay không.
  • Nếu lõi đồng bị lộ ra ngoài, bị oxy hóa xanh, cần cắt bỏ đoạn hư và đấu nối lại bằng đoạn dây mới.
• Driver (bộ nguồn) của đèn:
  • Kiểm tra bề mặt vỏ xem có vết nứt, phồng, cháy xém hoặc mùi khét bất thường.
  • Nếu driver đã từng bị quá nhiệt, bề mặt có thể bị ngả màu, biến dạng.
  • Trong trường hợp nghi ngờ, nên thay driver mới đúng chủng loại, không sử dụng lại.
• Đầu nối, domino, hộp nối:
• Kiểm tra các điểm siết ốc, lò xo xem có bị lỏng, cháy đen, chảy nhựa hay không.
• Nếu sử dụng đầu nối nhanh, đảm bảo lò xo kẹp còn đàn hồi tốt, không bị gãy.

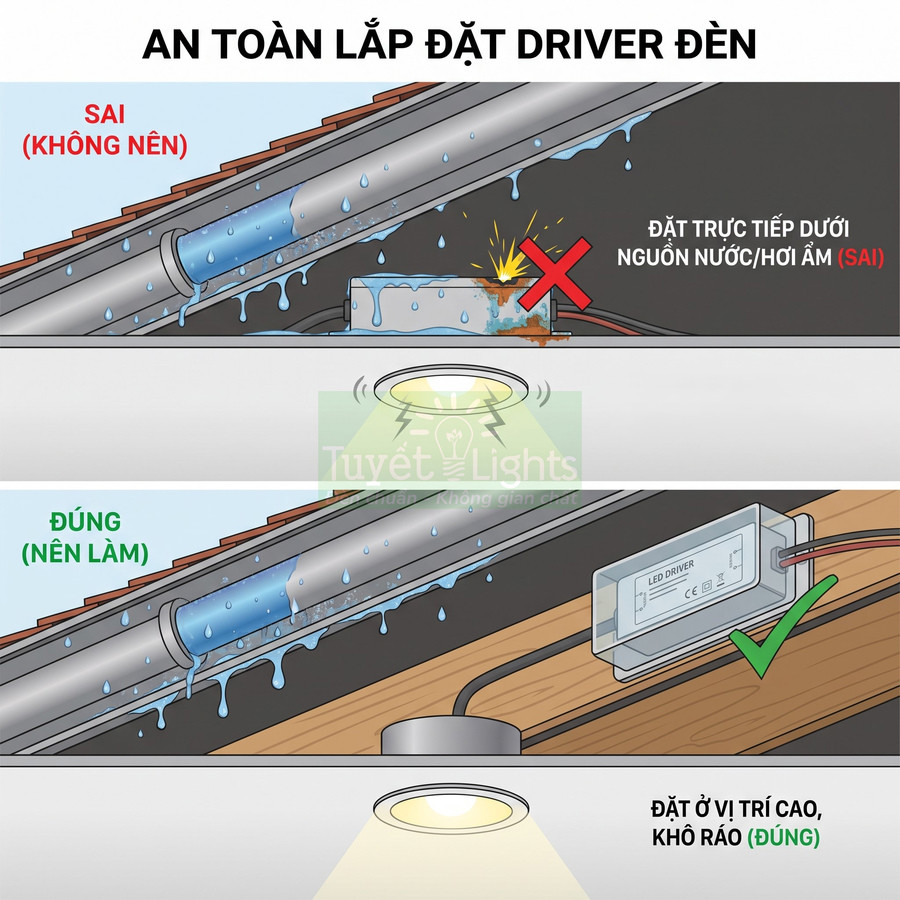

Đặc biệt chú ý đến yếu tố ẩm ướt và thấm nước trong khoang trần:

• Nếu phát hiện trần bị thấm nước, có vết loang, nấm mốc, hoặc nước đọng trong hộp nối:
  • Tuyệt đối không cấp điện thử đèn trong tình trạng này.
  • Cần xử lý triệt để nguồn nước rò rỉ (ống nước, mái, điều hòa) trước.
  • Thay thế toàn bộ đoạn dây, đầu nối, driver đã bị ẩm hoặc ngâm nước.
• Độ ẩm cao làm tăng nguy cơ:
  • Rò điện qua lớp cách điện bị suy giảm.
  • Phóng điện bề mặt giữa các cực gần nhau.
  • Chập cháy khi có tia lửa điện tại điểm tiếp xúc lỏng.

Trong môi trường có nguy cơ ẩm cao (nhà tắm, ban công, khu vực gần mái tôn), nên ưu tiên sử dụng:

• Dây dẫn có lớp cách điện chịu ẩm, chịu nhiệt tốt.
• Hộp nối, đầu nối có cấp bảo vệ IP phù hợp.
• Đèn âm trần Panasonic có cấp bảo vệ IP cao hơn (ví dụ IP44, IP65) nếu nhà sản xuất khuyến cáo.

Chỉ khi toàn bộ dây dẫn, driver, đầu nối và khu vực xung quanh khô ráo, không có dấu hiệu hư hỏng cơ học hoặc nhiệt mới được phép tiến hành đấu nối và cấp điện cho đèn hoạt động.

Cấu tạo dây điện của đèn âm trần Panasonic cần nhận biết trước khi đấu nối

Hệ thống dây điện của đèn âm trần Panasonic được thiết kế theo chuẩn an toàn, trong đó cần phân biệt rõ giữa đèn tích hợp driver và đèn dùng driver rời. Ở loại tích hợp, người thi công chỉ làm việc với nhóm dây AC (L, N, có thể thêm PE), đấu trực tiếp vào nguồn 220V qua domino hoặc terminal, thuận tiện nhưng ít linh hoạt khi cần thay driver. Với loại driver rời, cần nhận diện hai nhóm dây tách biệt: AC input nhận nguồn từ lưới điện và DC output cấp cho module LED, tuyệt đối không nhầm lẫn hai đầu này. Việc hiểu đúng ký hiệu L, N, PE, sơ đồ in trên driver và cấp bảo vệ Class I, Class II giúp đảm bảo an toàn, tránh cháy nổ, đồng thời duy trì tuổi thọ, hiệu suất chiếu sáng tối ưu cho từng mẫu đèn Panasonic.

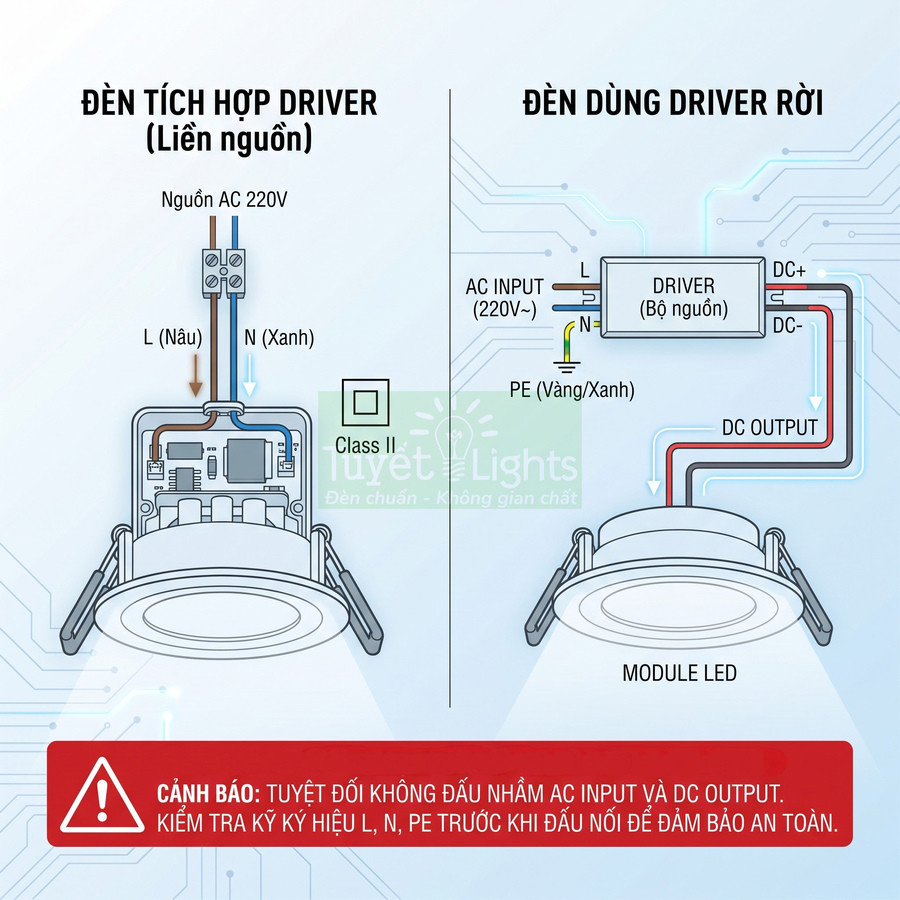

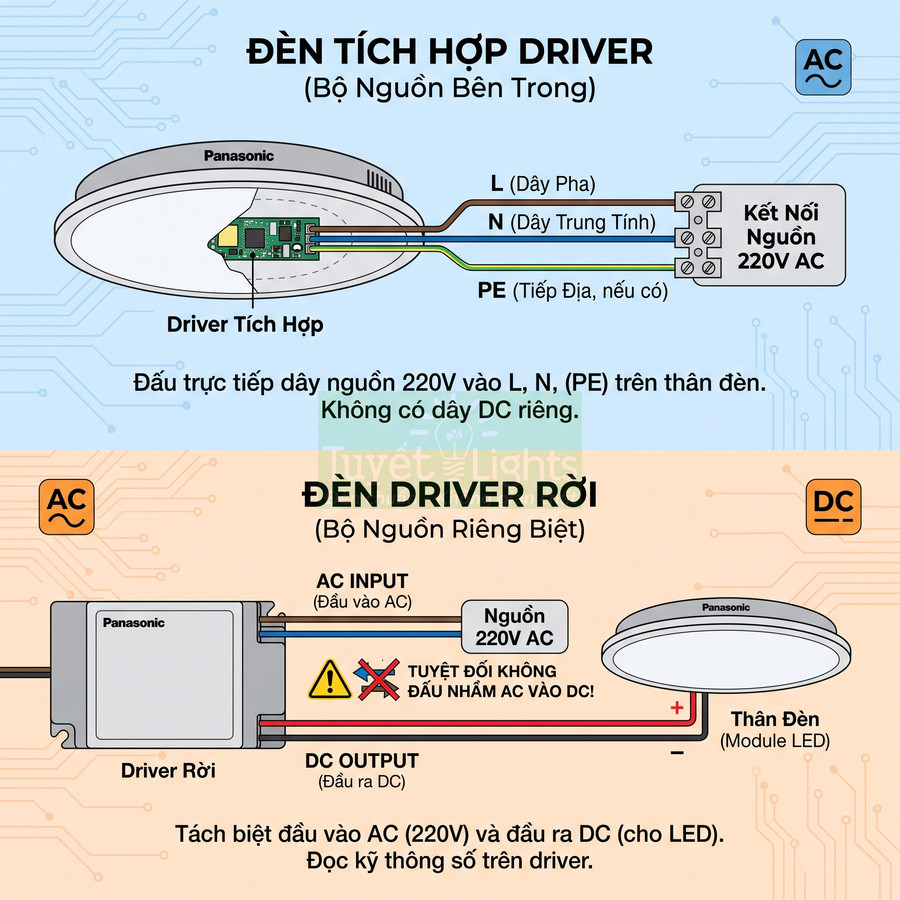

Đèn Panasonic tích hợp driver và đèn sử dụng driver rời có cách bố trí khác nhau

Đèn âm trần Panasonic thuộc nhóm đèn LED chiếu sáng dân dụng – thương mại, trong đó phần dây điện và driver (bộ nguồn) được thiết kế rất chặt chẽ theo tiêu chuẩn an toàn điện. Về cấu tạo tổng thể, có hai dạng chính: đèn tích hợp driver bên trong thân đèn và đèn sử dụng driver rời. Việc phân biệt rõ hai dạng này là bước đầu tiên trước khi tiến hành đấu nối, đặc biệt trong các công trình có số lượng đèn lớn, đi dây phức tạp.

Với loại tích hợp driver, toàn bộ mạch nguồn chuyển đổi từ AC 220V sang DC cho LED được đặt trong khoang thân đèn. Từ thân đèn thường đi ra một đoạn dây ngắn 2 hoặc 3 lõi:

• L (Line/Live) – dây pha, thường có màu nâu, đen hoặc xám.
• N (Neutral) – dây trung tính, thường có màu xanh dương.
• PE (Protective Earth) – dây tiếp địa, nếu có, thường màu xanh – vàng.

Người lắp chỉ cần đấu trực tiếp dây nguồn 220V vào các lõi này thông qua domino, terminal hoặc hộp nối. Do driver đã được tích hợp, không có dây DC riêng cho module LED, giúp giảm nguy cơ đấu nhầm nhưng lại đòi hỏi phải tuân thủ đúng tải và môi trường làm việc mà nhà sản xuất quy định, vì driver không thể thay thế linh hoạt.

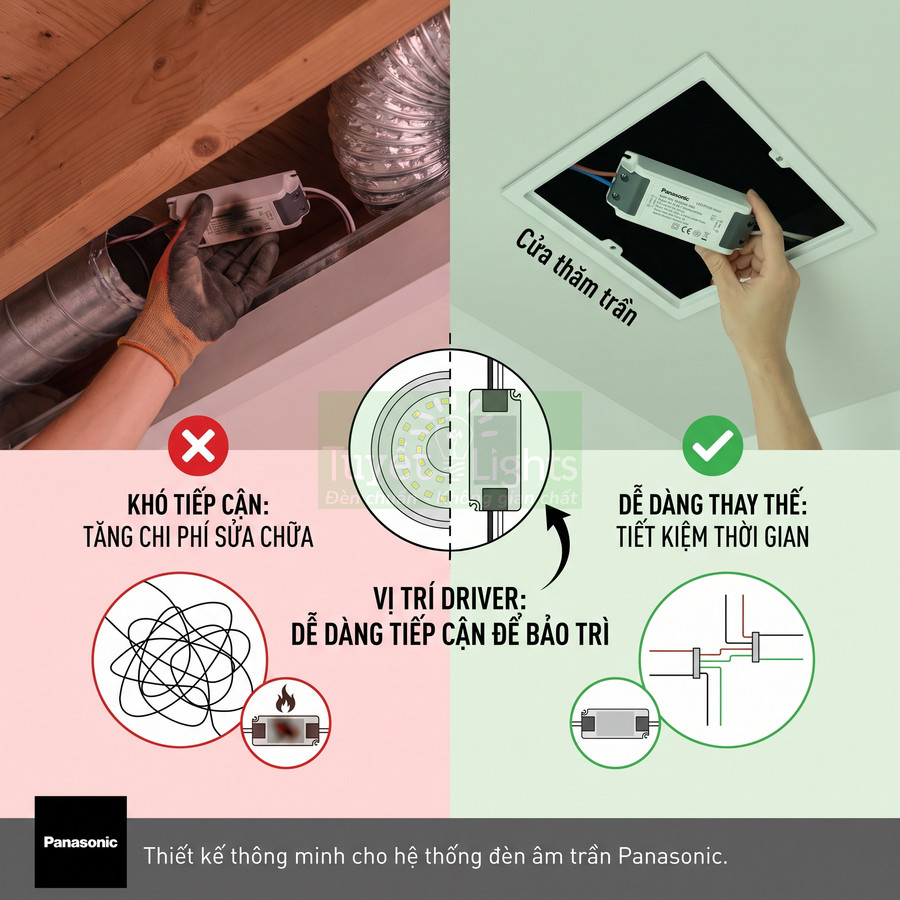

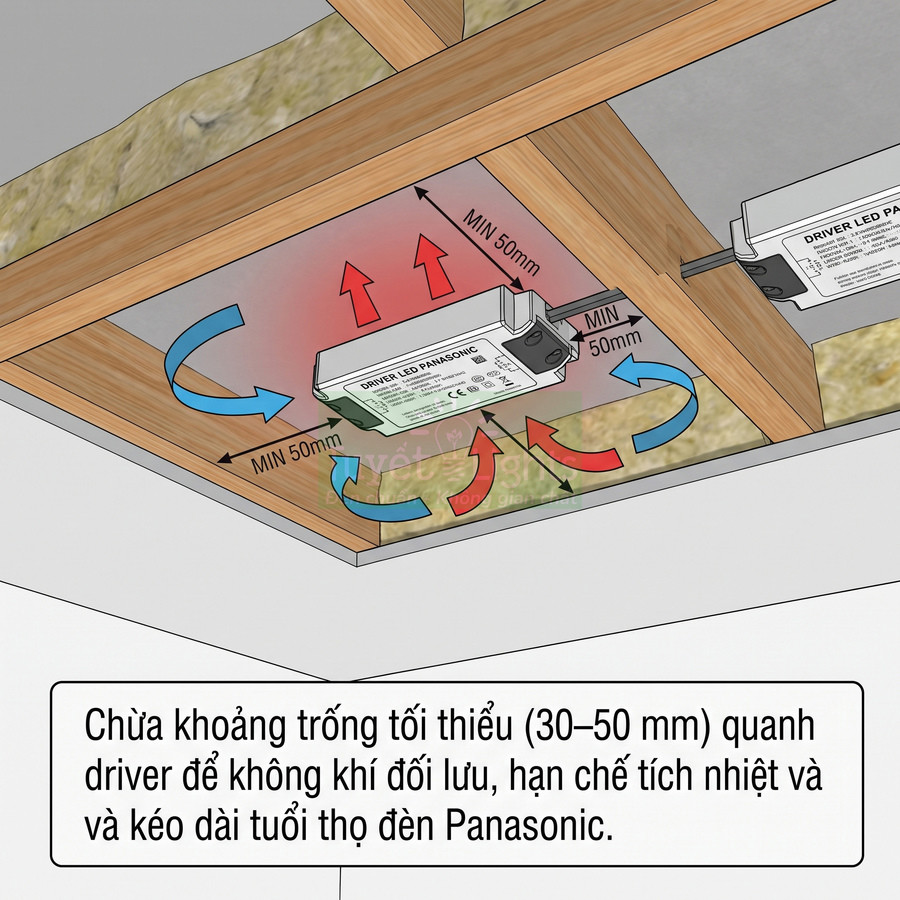

Với loại driver rời, driver là một hộp nhỏ riêng biệt, thường đặt trong trần thạch cao hoặc trong hộp kỹ thuật. Driver có hai nhóm dây tách biệt:

• Nhóm dây AC input – nhận nguồn từ hệ thống điện 220V.
• Nhóm dây DC output – cấp nguồn một chiều cho module LED của đèn.

Trên thân driver thường in rõ sơ đồ đấu dây, điện áp, dòng điện, công suất, hệ số công suất (PF), cấp bảo vệ cách điện (Class I, Class II) và dải nhiệt độ làm việc. Người thi công cần đọc kỹ các thông số này để tránh nhầm lẫn giữa đầu vào AC và đầu ra DC, đặc biệt khi thi công nhiều đèn cùng lúc hoặc khi có nhiều driver với thông số khác nhau trên cùng một tuyến trần.

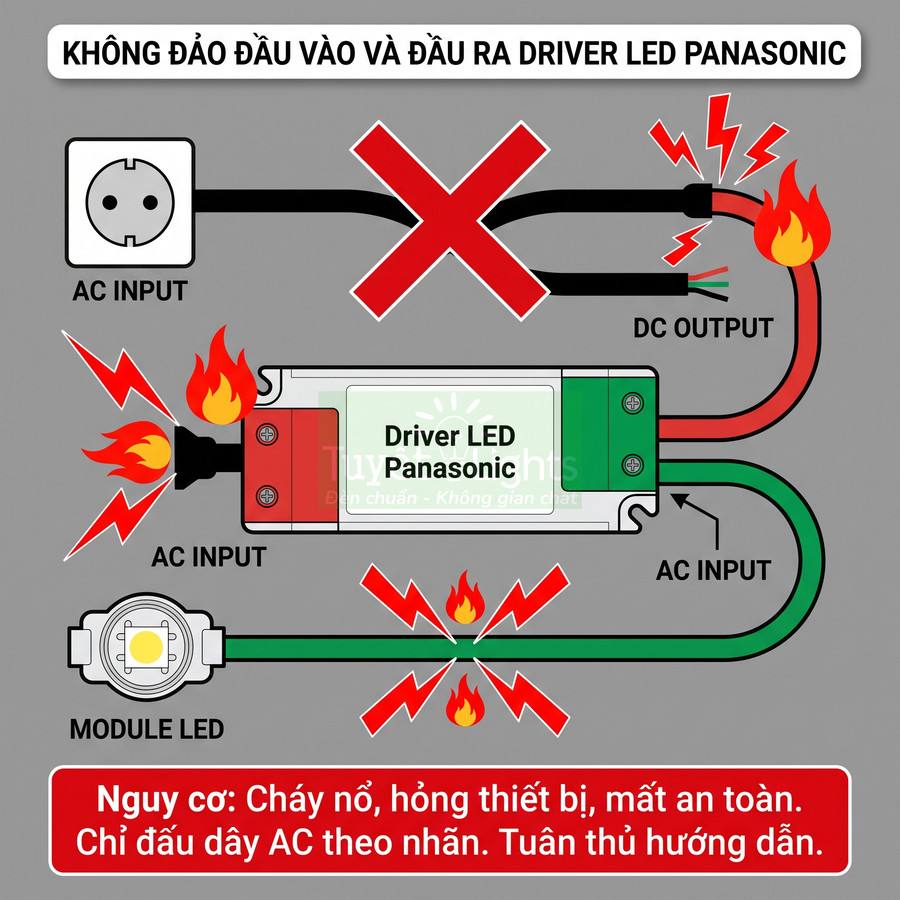

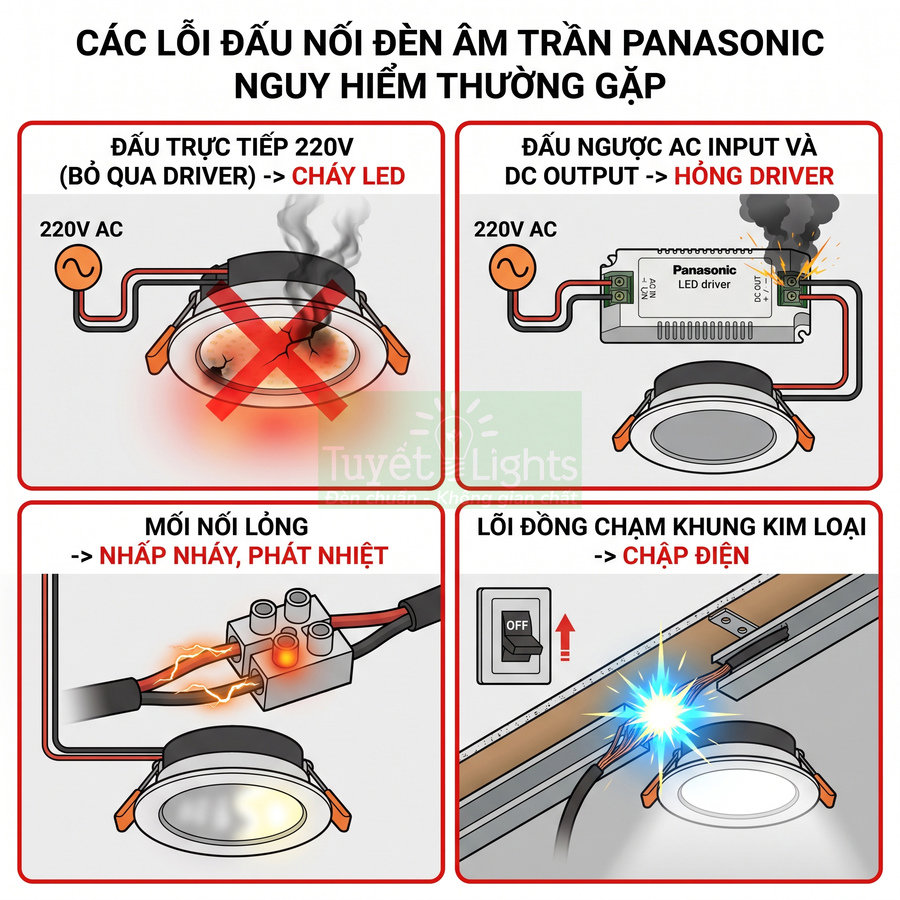

Trong thực tế, nhầm lẫn phổ biến là đấu dây nguồn 220V vào cặp dây DC output hoặc đấu lẫn driver của mã đèn này cho mã đèn khác. Những lỗi này có thể gây cháy nổ driver, hỏng chip LED, hoặc làm giảm tuổi thọ đèn một cách nghiêm trọng. Vì vậy, việc nhận diện đúng cấu tạo dây điện của từng loại đèn Panasonic là yêu cầu bắt buộc trước khi thao tác.

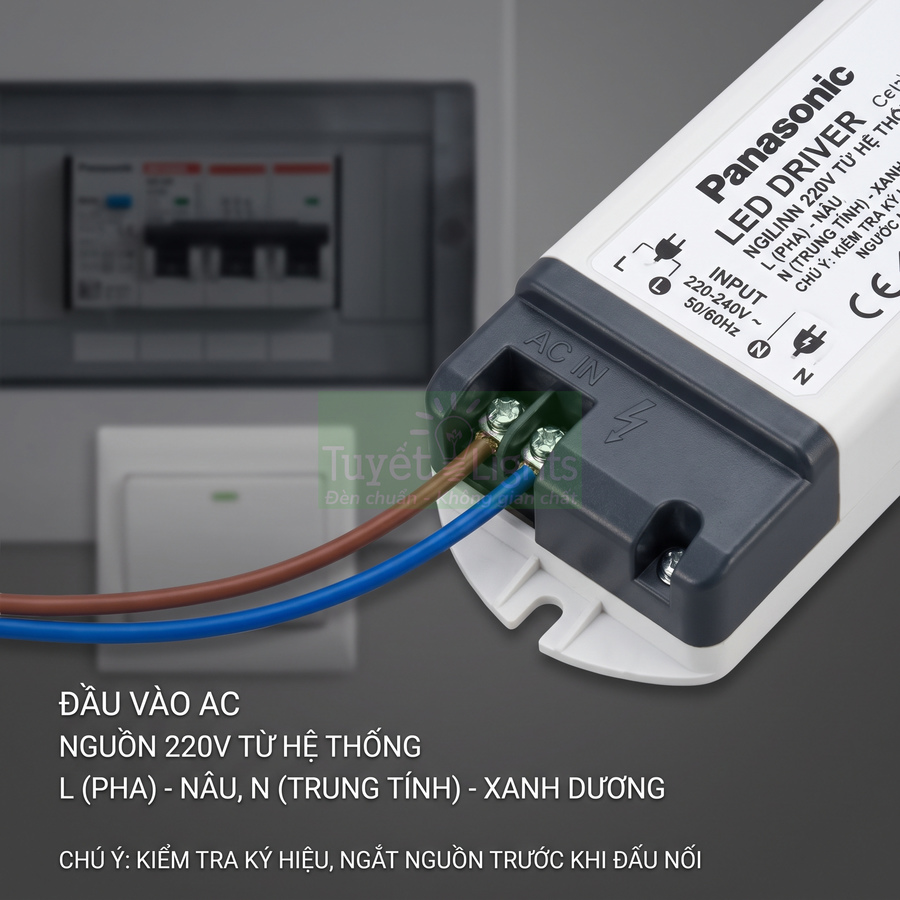

Đầu vào AC của driver nhận nguồn điện từ hệ thống chiếu sáng

Trên driver rời của đèn âm trần Panasonic, đầu vào AC (AC input) là nơi tiếp nhận nguồn điện xoay chiều từ hệ thống chiếu sáng. Khu vực này thường được ký hiệu rõ ràng bằng chữ “AC IN”, “INPUT”, “PRI” hoặc biểu tượng sóng xoay chiều (~). Một số driver còn in thêm dải điện áp cho phép, ví dụ: 220–240V AC, 50/60Hz, để người lắp xác định sự tương thích với lưới điện.

Hai dây đầu vào AC thường có màu tương ứng với:

• L (pha) – màu nâu, đen hoặc xám, là dây mang điện áp so với đất.
• N (trung tính) – màu xanh dương, là dây tham chiếu về điện thế gần bằng 0V.

Trong nhiều mẫu driver, hai dây này được đưa ra dạng dây trần có bọc cách điện, để người lắp đấu vào domino hoặc terminal của hệ thống. Một số dòng cao cấp hoặc dùng cho dự án có thể tích hợp sẵn đầu nối nhanh (quick connector) hoặc terminal dạng lẫy, giúp thao tác nhanh và giảm nguy cơ tuột dây.

Đây là nơi kết nối với dây nguồn 220V từ công tắc, cảm biến, dimmer (nếu tương thích) và từ tủ điện. Trình tự chuẩn thường là: nguồn 220V từ tủ điện → công tắc/cảm biến → L, N vào driver → DC output ra đèn. Khi đấu sai, ví dụ đưa 220V vào cặp dây DC output, driver có thể bị đánh thủng linh kiện, cháy cầu chì nội bộ hoặc gây phóng điện làm hỏng hoàn toàn module LED.

Để hạn chế rủi ro, nên:

• Kiểm tra lại ký hiệu “AC IN”, “INPUT”, “PRI” trước khi cấp nguồn.
• Dùng bút thử điện hoặc đồng hồ đo để xác định dây pha L và dây trung tính N trên tuyến cấp nguồn.
• Không đấu nối khi driver đang cấp điện; luôn ngắt nguồn trước khi thao tác.
• Ghi nhãn hoặc đánh dấu màu trên dây nguồn trong trần để tránh nhầm lẫn giữa các tuyến.

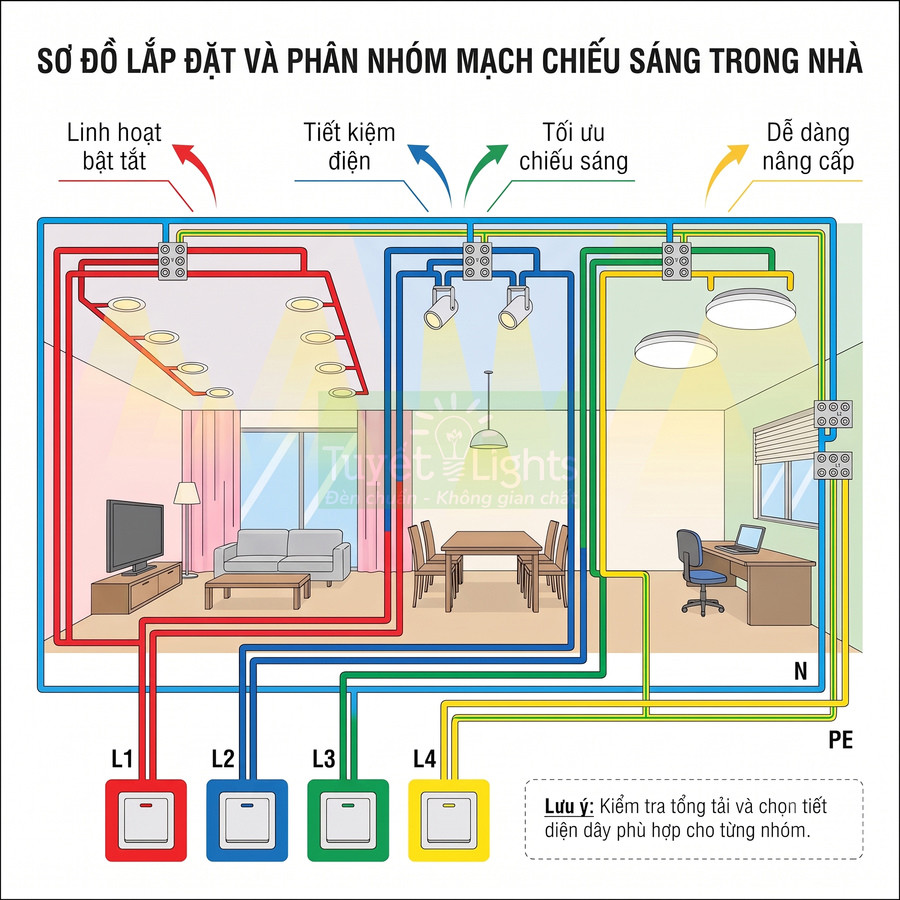

Đối với các hệ thống có nhiều mạch chiếu sáng, việc phân tách rõ ràng từng nhóm dây AC input cho từng driver giúp dễ dàng bảo trì, kiểm tra sự cố và tránh cấp nhầm nguồn từ mạch khác.

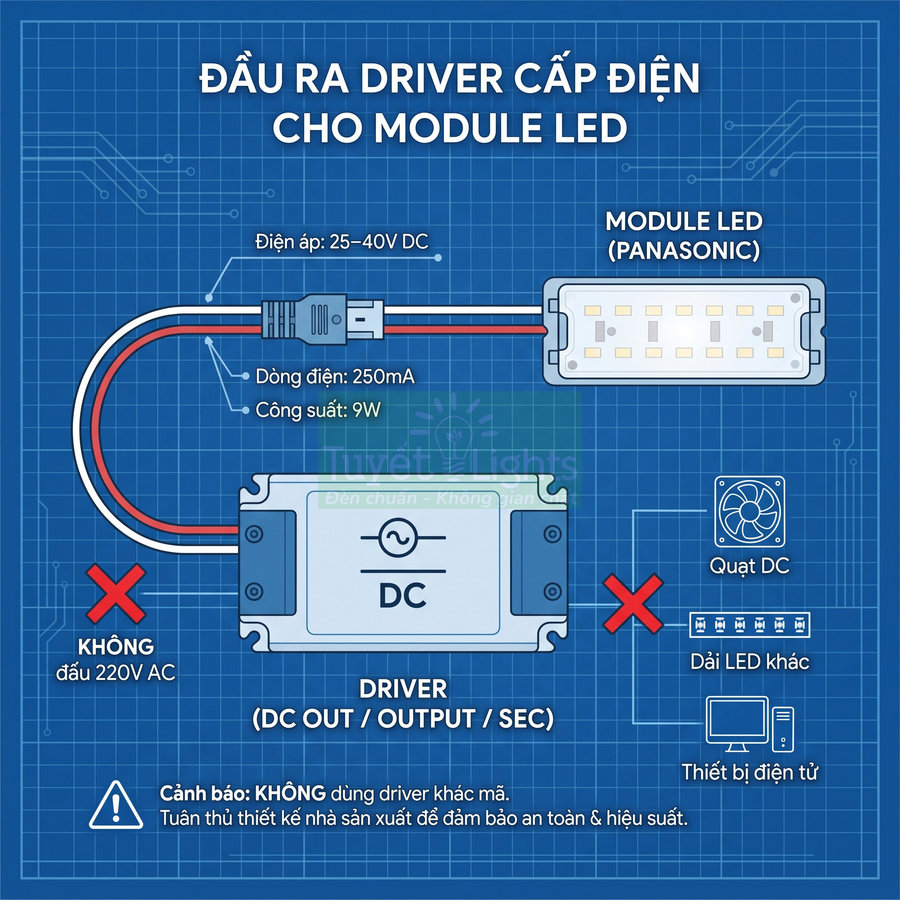

Đầu ra driver cấp điện cho module LED theo thiết kế của nhà sản xuất

Đầu ra của driver (DC output) là phần mạch đã được chuyển đổi từ AC sang DC, với điện áp và dòng điện được thiết kế phù hợp với module LED cụ thể của từng mã đèn Panasonic. Khu vực này thường được ký hiệu “DC OUT”, “OUTPUT”, “SEC” hoặc có biểu tượng điện áp một chiều (đường thẳng và đường gạch đứt bên dưới).

Các thông số điển hình có thể gặp:

• Điện áp ra: 25–40V DC, 30–42V DC, 12V DC, tùy cấu trúc chuỗi LED.
• Dòng điện ra: 250mA, 300mA, 350mA, 500mA… (driver dòng không đổi – constant current).
• Công suất danh định: 6W, 9W, 12W, 18W… tương ứng với từng mã đèn.

Hai dây đầu ra DC thường có màu khác với dây AC, ví dụ trắng – trắng, đỏ – đen, hoặc được kết thúc bằng đầu cắm chuyên dụng (plug) để kết nối trực tiếp với module LED hoặc đầu cắm trên thân đèn. Một số driver thiết kế dạng giắc cắm chống nhầm lẫn, chỉ cắm được đúng chiều, giúp giảm nguy cơ đấu sai cực.

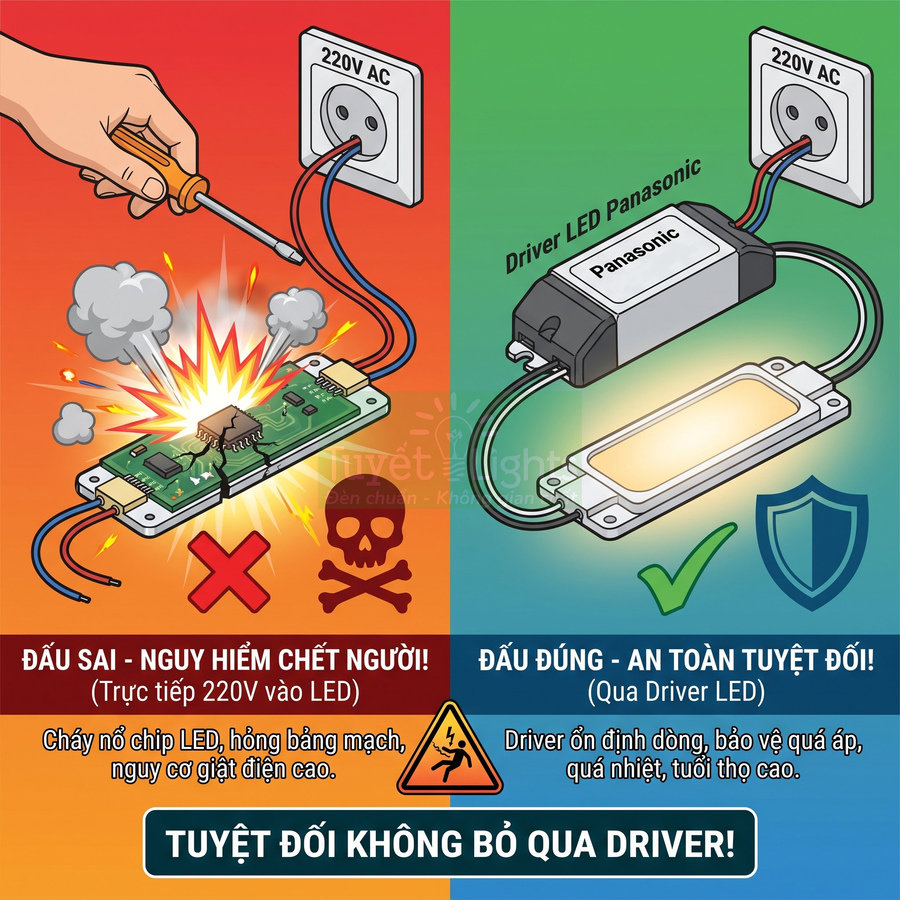

Người lắp không được đấu đầu ra DC này vào nguồn 220V, cũng không được đấu trực tiếp vào các tải khác như dải LED không cùng thông số, quạt DC, hay thiết bị điện tử khác. Điện áp và dòng điện của driver được tính toán riêng cho chuỗi LED bên trong đèn; nếu dùng sai tải, driver có thể hoạt động ngoài vùng an toàn, gây quá nhiệt, nhấp nháy, suy giảm quang thông hoặc cháy hỏng.

Không nên dùng driver của mã đèn khác nếu không được nhà sản xuất xác nhận tương thích. Ngay cả khi thông số điện áp và dòng điện có vẻ tương đương, các yếu tố như:

• Đặc tuyến dòng – áp của LED (I–V curve).
• Giới hạn nhiệt độ làm việc của driver và module LED.
• Chế độ bảo vệ quá áp, quá dòng, ngắn mạch.

cũng có thể khác nhau, dẫn đến tuổi thọ thực tế giảm mạnh. Trong các hệ thống chiếu sáng chuyên nghiệp, việc thay thế driver luôn phải dựa trên mã linh kiện hoặc tài liệu kỹ thuật chính thức của Panasonic.

Ký hiệu L và N giúp xác định đúng đầu dây nguồn

Trên thân đèn, driver hoặc đầu nối của đèn âm trần Panasonic, ký hiệu L (Line/Live) và N (Neutral) được in rõ để hướng dẫn đấu dây. Đây là chuẩn ký hiệu quốc tế, giúp thợ điện, kỹ sư và người dùng dễ dàng nhận biết mà không phụ thuộc vào màu dây duy nhất.

L là dây pha, thường được nối qua công tắc, cảm biến hoặc thiết bị điều khiển trước khi vào đèn. Khi công tắc ở trạng thái OFF, dây L đến đèn sẽ bị ngắt, giúp giảm nguy cơ chạm phải phần mang điện khi bảo trì. N là dây trung tính, thường được nối trực tiếp từ nguồn đến đèn, không đi qua công tắc (trừ một số sơ đồ đặc biệt).

Đấu đúng L và N mang lại các lợi ích:

• Hệ thống hoạt động ổn định, giảm nhiễu điện từ và giảm nguy cơ kích hoạt sai các thiết bị điều khiển.
• Công tắc ngắt đúng dây pha, đảm bảo an toàn khi thao tác bảo trì, thay thế đèn.
• Tương thích tốt hơn với dimmer, cảm biến chuyển động, cảm biến ánh sáng, relay điều khiển… vốn thường yêu cầu phân biệt rõ L và N.

Một số mẫu đèn vẫn có thể sáng nếu đảo L và N, do mạch chỉnh lưu bên trong driver xử lý được nguồn xoay chiều không phân cực. Tuy nhiên, cách đấu này không đúng chuẩn an toàn, đặc biệt khi kết hợp với các thiết bị điều khiển điện tử hoặc khi hệ thống có yêu cầu cao về chống giật, chống nhiễu. Trong các tiêu chuẩn lắp đặt chuyên nghiệp, việc tuân thủ đúng L và N là bắt buộc.

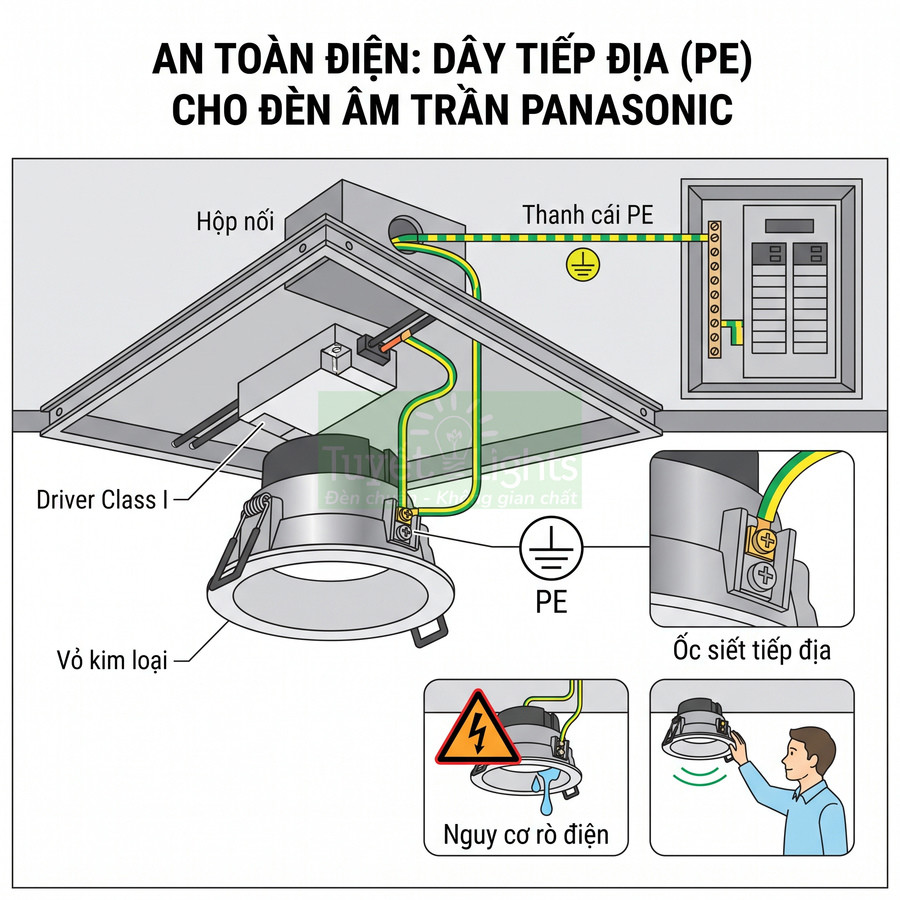

Dây tiếp địa chỉ đấu theo cấu tạo và hướng dẫn của đúng mẫu đèn Panasonic

Không phải tất cả đèn âm trần Panasonic đều có điểm nối tiếp địa (PE). Sự có mặt của dây PE phụ thuộc vào cấp bảo vệ cách điện của đèn:

• Class I – yêu cầu nối đất vỏ kim loại, khung kim loại để bảo vệ khi có rò điện.
• Class II – cách điện kép hoặc tăng cường, thường không cần dây PE.

Những mẫu đèn có vỏ kim loại, khung kim loại lớn hoặc dùng trong môi trường có nguy cơ rò điện cao (ẩm ướt, nhiều bụi dẫn điện, gần kết cấu kim loại lớn) thường được thiết kế điểm nối đất riêng. Khi trên thân đèn hoặc driver có ký hiệu tiếp địa (biểu tượng ba gạch), cần nối dây PE của hệ thống vào đúng vị trí này bằng ốc siết hoặc terminal chuyên dụng.

Dây PE trong hệ thống thường có màu xanh – vàng, được nối liên tục từ tủ điện, qua các hộp nối, đến từng điểm tiêu thụ. Khi đấu nối cho đèn âm trần Panasonic:

• Chỉ nối dây PE vào đúng điểm được nhà sản xuất quy định, thường là vít hoặc cọc nối có ký hiệu tiếp địa.
• Không tự ý kẹp dây PE vào khung đèn, máng treo, thanh xương trần nếu không có hướng dẫn, vì có thể tạo ra đường dẫn điện không kiểm soát.
• Đảm bảo tiếp xúc cơ – điện tốt: siết chặt ốc, loại bỏ sơn cách điện tại điểm tiếp xúc nếu nhà sản xuất yêu cầu.

Việc nối đất đúng chuẩn giúp giảm nguy cơ giật điện khi có sự cố cách điện bên trong đèn, đồng thời hỗ trợ hoạt động của các thiết bị bảo vệ như aptomat chống rò (RCD/RCBO). Trong các công trình công cộng, thương mại, văn phòng, tiêu chuẩn nối đất thường được kiểm tra nghiêm ngặt; do đó, khi lắp đèn âm trần Panasonic, cần tuân thủ đúng hướng dẫn kỹ thuật của từng mẫu đèn, không bỏ qua dây PE chỉ vì đèn vẫn sáng khi không nối đất.

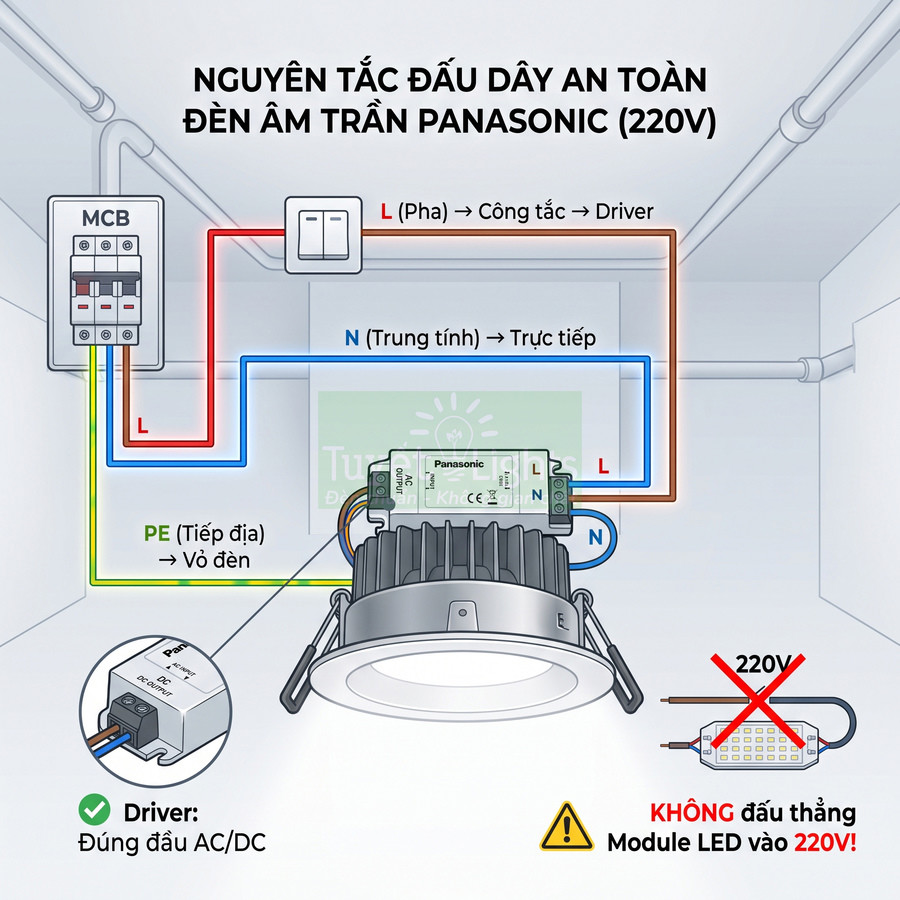

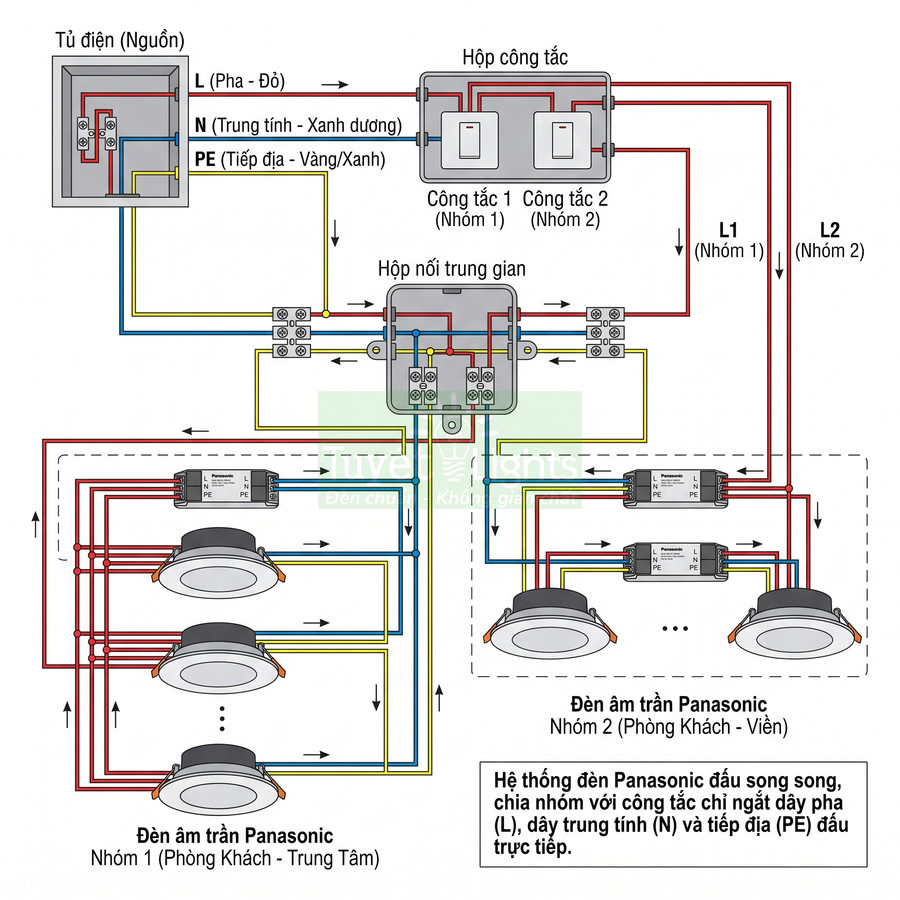

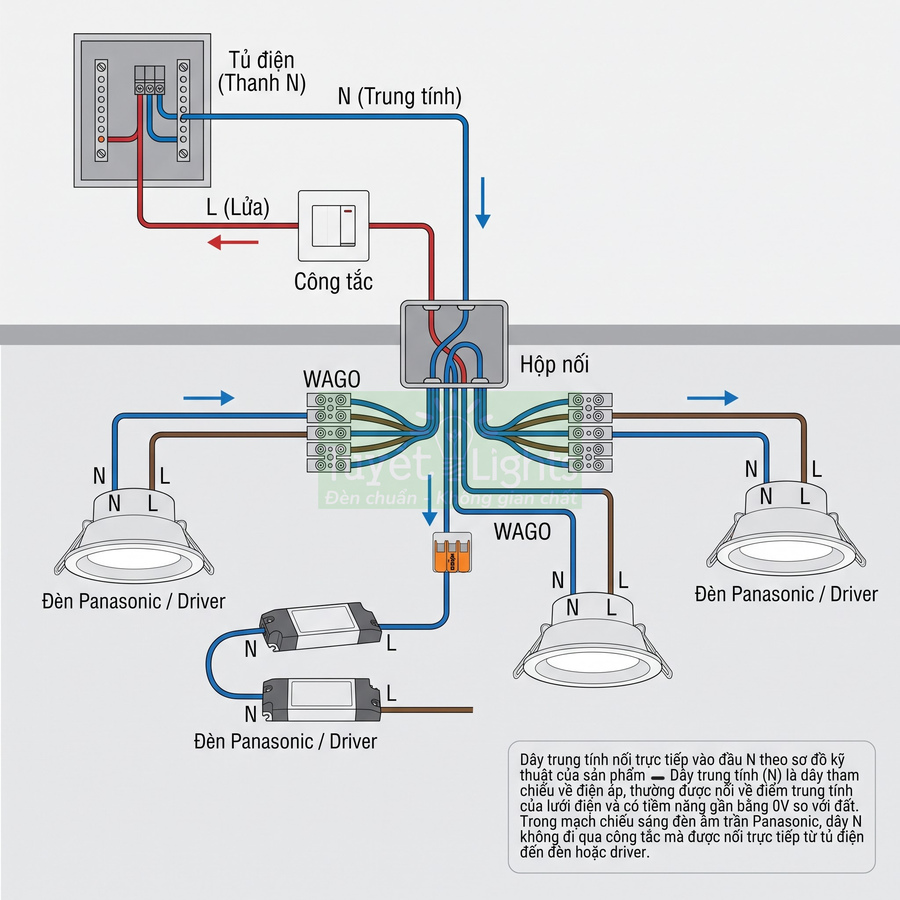

Cách đấu dây đèn âm trần Panasonic với nguồn điện 220V đúng nguyên tắc

Hệ thống đấu dây đèn âm trần Panasonic với nguồn 220V phải tuân thủ chặt chẽ nguyên tắc an toàn điện để bảo vệ người dùng và thiết bị. Dây pha luôn được đưa qua công tắc trước khi cấp vào đầu L của đèn hoặc driver, giúp khi tắt công tắc, toàn bộ phần sau công tắc không còn mang điện áp pha, giảm nguy cơ giật điện khi bảo trì. Dây trung tính N được nối trực tiếp theo sơ đồ kỹ thuật, chia nhánh đúng cách và siết chặt mối nối để tránh nhấp nháy, quá tải hoặc điện áp ảo. Với các bộ đèn có yêu cầu, dây tiếp địa PE phải được đấu đúng điểm tiếp địa trên thân đèn/driver, đặc biệt quan trọng ở môi trường ẩm. Driver LED cần được đấu đúng phía AC input và DC output, tuyệt đối không đảo chiều hay cấp trực tiếp 220V vào module LED, thay vào đó phải dùng driver tương thích, lắp đặt bởi thợ có chuyên môn.

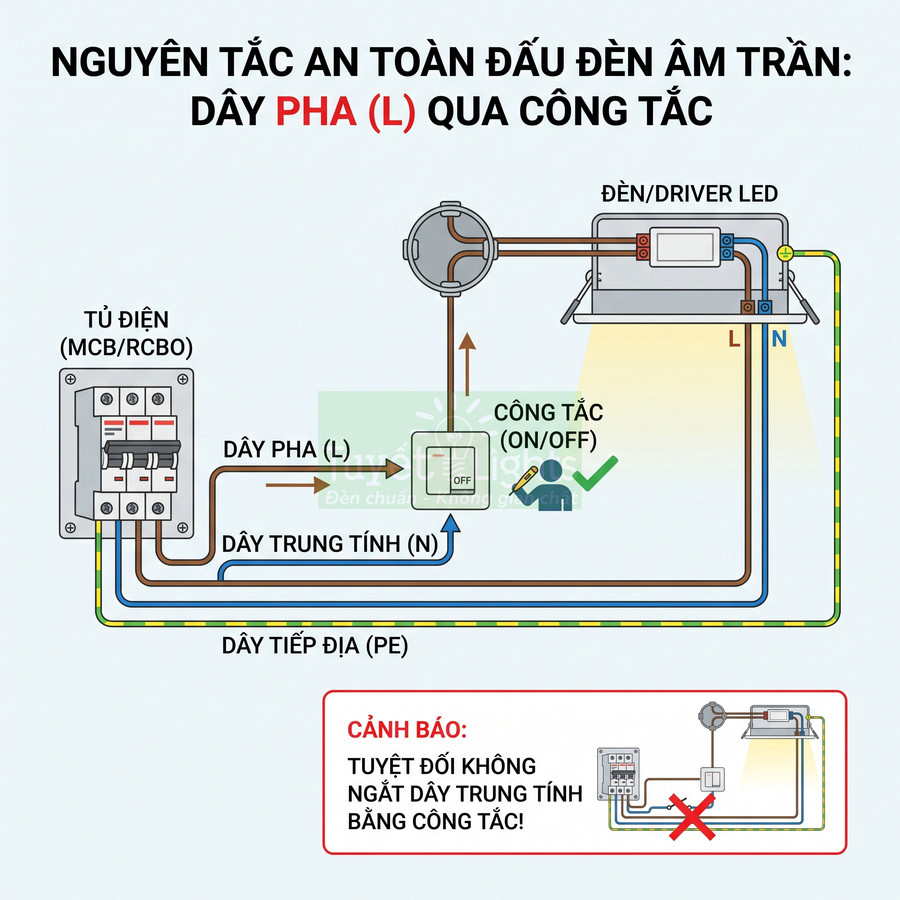

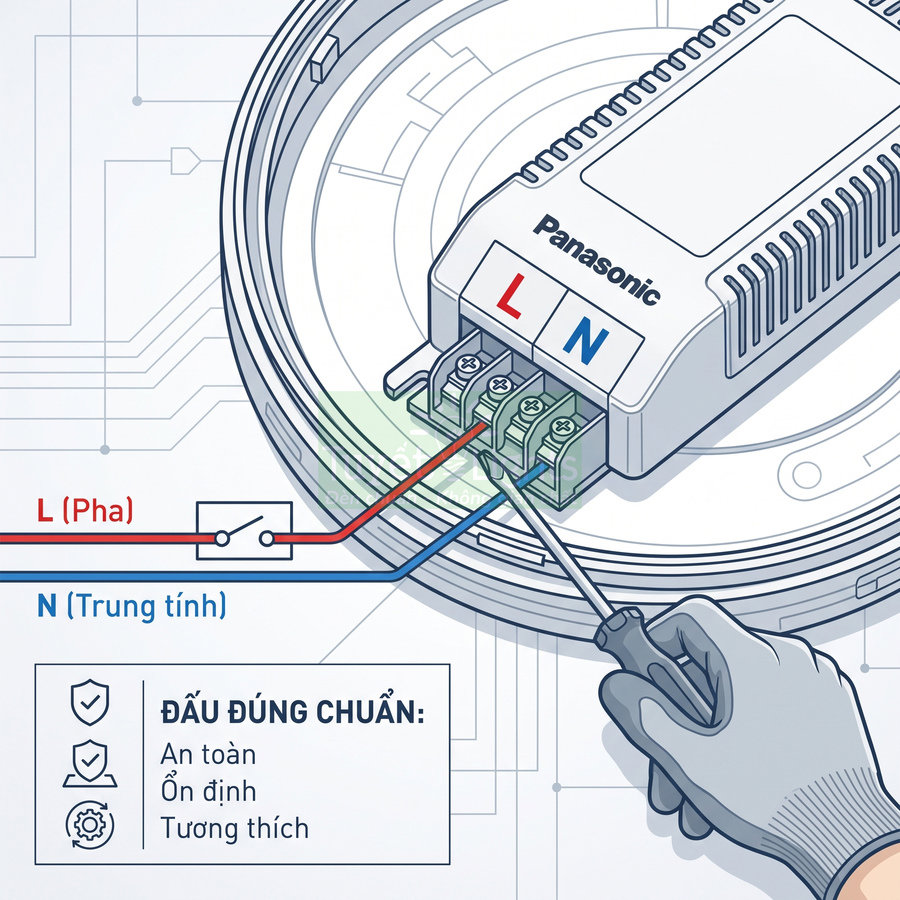

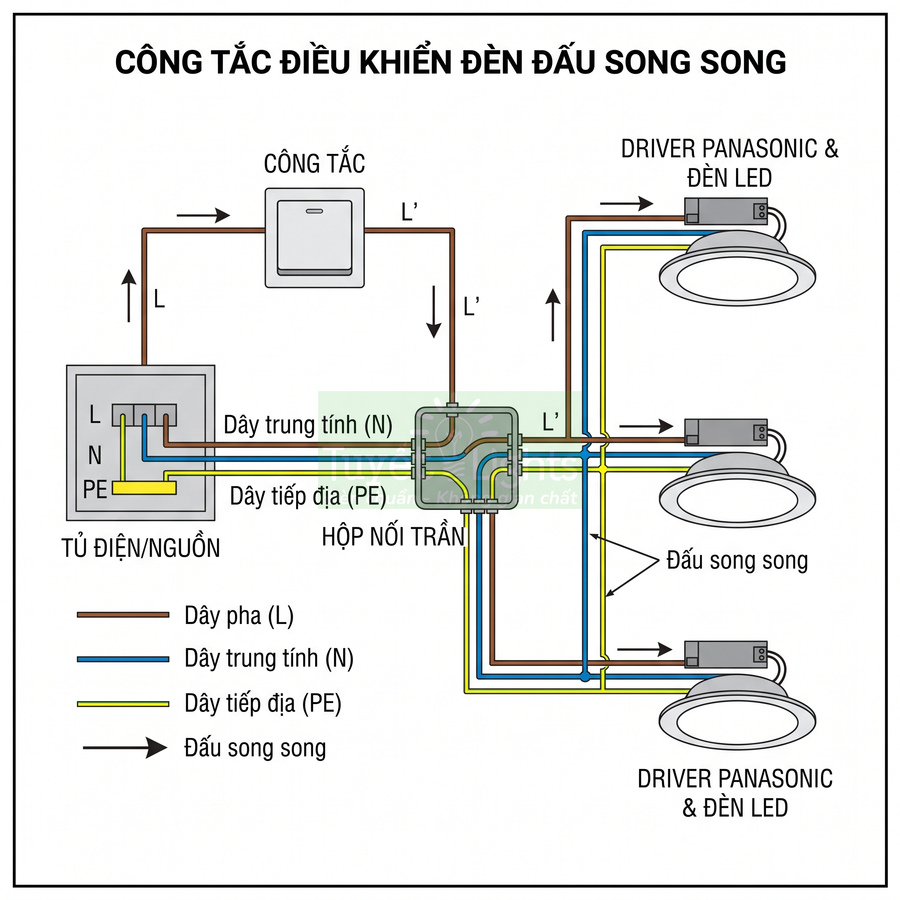

Dây pha từ nguồn được đưa qua công tắc trước khi cấp vào đầu L của đèn hoặc driver

Trong hệ thống điện 1 pha 220V, dây pha (L) là dây mang điện áp xoay chiều so với đất, có khả năng gây giật điện nguy hiểm khi chạm phải. Vì vậy, nguyên tắc an toàn cơ bản khi đấu đèn âm trần Panasonic là bắt buộc phải cắt – đóng dây pha bằng công tắc, tuyệt đối không dùng công tắc để ngắt dây trung tính.

Sơ đồ nguyên tắc:

• Từ tủ điện (MCB/RCBO), dây pha L đi ra khỏi aptomat bảo vệ mạch chiếu sáng.
• Dây L được dẫn đến hộp công tắc trên tường, đấu vào chân IN (hoặc COM) của công tắc.
• Từ chân OUT của công tắc, dây L sau công tắc được dẫn lên trần, đấu vào đầu L (Line) của đèn hoặc đầu L của driver LED.
• Dây trung tính N đi riêng, không đi qua công tắc, sẽ được đấu trực tiếp vào đầu N của đèn/driver (trình bày ở phần sau).

Cách đấu này đảm bảo rằng khi công tắc ở trạng thái OFF, toàn bộ phần mạch phía sau công tắc (đèn, driver, dây dẫn trên trần) không còn nối với dây pha, giảm tối đa nguy cơ điện giật khi bảo trì, tháo đèn, kiểm tra driver.

Nếu đấu sai, để công tắc ngắt dây trung tính, trong khi dây pha được nối trực tiếp đến đèn, sẽ xuất hiện các rủi ro:

• Khi công tắc OFF, đèn tắt nhưng toàn bộ mạch vẫn đang mang điện áp pha, chỉ bị “treo” so với trung tính, người thao tác dễ chủ quan tưởng là đã mất điện.
• Khi chạm vào đầu dây hoặc phần kim loại có rò điện, vẫn có thể bị giật do chênh lệch điện áp giữa người (đang ở thế nối đất) và dây pha.
• Gây khó khăn cho việc đo kiểm, vì đồng hồ đo có thể vẫn phát hiện điện áp trên dây dù công tắc đã tắt.

Trong thi công thực tế, để đảm bảo đúng dây pha đi qua công tắc, thợ điện chuyên nghiệp thường:

• Sử dụng bút thử điện hoặc đồng hồ đo để xác định chính xác dây L và N tại tủ điện, hộp nối, hộp công tắc.
• Quy ước màu dây rõ ràng: thường dùng màu nâu, đen, đỏ cho dây pha; màu xanh dương cho dây trung tính; màu xanh – vàng cho dây tiếp địa.
• Ghi chú trên bản vẽ hoặc đánh dấu trên dây để tránh nhầm lẫn khi đấu nối nhiều mạch đèn âm trần Panasonic trong cùng một khu vực.

Với các hệ thống có nhiều công tắc điều khiển nhiều nhóm đèn âm trần (phòng khách, bếp, hành lang…), mỗi nhóm đèn sẽ có một dây pha sau công tắc riêng, nhưng vẫn tuân thủ nguyên tắc: pha từ tủ điện → công tắc → đầu L của từng nhóm đèn/driver.

Dây trung tính nối trực tiếp vào đầu N theo sơ đồ kỹ thuật của sản phẩm

Dây trung tính (N) là dây tham chiếu về điện áp, thường được nối về điểm trung tính của lưới điện và có tiềm năng gần bằng 0V so với đất. Trong mạch chiếu sáng đèn âm trần Panasonic, dây N không đi qua công tắc mà được nối trực tiếp từ tủ điện đến đèn hoặc driver.

Nguyên tắc đấu dây trung tính:

• Từ thanh trung tính (N-bar) trong tủ điện, kéo dây N đến hộp nối trên trần hoặc hộp kỹ thuật gần khu vực đèn.
• Từ hộp nối, chia nhánh dây N đến từng đèn âm trần hoặc từng driver LED theo sơ đồ lắp đặt.
• Đấu dây N vào đúng đầu N (Neutral) được ký hiệu trên thân đèn hoặc trên driver Panasonic.

Khi lắp nhiều đèn âm trần Panasonic song song trên cùng một mạch, dây N thường được chia nhánh theo các cách:

• Sử dụng domino, kẹp nối chuyên dụng (WAGO, terminal block) trong hộp nối để chia một dây N chính thành nhiều nhánh.
• Dùng thanh cái trung tính nhỏ trong hộp kỹ thuật để đấu nhiều dây N, đảm bảo tiếp xúc tốt và dễ kiểm tra.
• Đi dây “xuyên” qua từng đèn: từ đèn thứ nhất kéo tiếp sang đèn thứ hai, thứ ba… nhưng vẫn đảm bảo tiết diện dây phù hợp với tổng dòng tải.

Mối nối trung tính phải chắc chắn, siết chặt, không bị oxy hóa. Trung tính bị đứt, lỏng hoặc tiếp xúc kém có thể gây:

• Đèn nhấp nháy, chập chờn, đặc biệt khi có nhiều đèn LED dùng chung một mạch.
• Một số đèn không sáng hoặc sáng yếu, trong khi các đèn khác vẫn hoạt động.
• Xuất hiện điện áp “ảo” trên thân đèn hoặc trên dây do hiện tượng hồi tiếp qua tải khác, gây khó khăn khi đo kiểm.

Trên mỗi sản phẩm đèn âm trần hoặc driver Panasonic đều có sơ đồ kỹ thuật in trên nhãn, thể hiện rõ vị trí đầu L, N, PE. Khi đấu dây, cần đối chiếu:

• Không đấu nhầm N vào vị trí L, vì có thể làm sai cực tính, gây mất an toàn khi kết hợp với các thiết bị bảo vệ, cảm biến, dimmer.
• Không dùng chung dây N của mạch chiếu sáng với các mạch công suất lớn (ổ cắm, điều hòa) nếu không được tính toán kỹ, để tránh quá tải dây trung tính.

Dây tiếp địa phải nối đúng điểm tiếp địa nếu bộ đèn yêu cầu

Dây tiếp địa (PE – Protective Earth) là lớp bảo vệ an toàn bổ sung, đặc biệt quan trọng với các mẫu đèn âm trần Panasonic có vỏ kim loại, khung kim loại hoặc driver dạng Class I. Khi trên thân đèn hoặc driver có ký hiệu tiếp địa, cần bắt buộc đấu dây PE đúng vị trí.

Cấu trúc hệ thống tiếp địa trong mạch đèn âm trần thường gồm:

• Dây PE từ hệ thống tiếp địa tổng của công trình (thanh cái PE trong tủ điện).
• Hộp nối trên trần, nơi dây PE được chia nhánh đến từng đèn hoặc đến khung trần giả.
• Điểm bắt tiếp địa trên thân đèn/driver, thường là ốc siết hoặc đầu cốt có ký hiệu ⏚ hoặc chữ PE.

Quy trình đấu dây tiếp địa cho đèn âm trần Panasonic:

• Kiểm tra trên thân đèn hoặc driver có ký hiệu tiếp địa hay không. Nếu có, chuẩn bị dây PE cùng tiết diện với dây pha và trung tính.
• Từ hộp nối, kéo dây PE đến từng đèn, đấu chắc chắn bằng cốt cáp hoặc ốc siết, tránh để dây tuột khi có rung động.
• Nếu trần giả có khung kim loại được thiết kế nối đất, có thể nối dây PE vào khung, sau đó từ khung nối tiếp đến từng đèn, nhưng phải đảm bảo điện trở tiếp địa đạt yêu cầu tiêu chuẩn.

Việc bỏ qua tiếp địa trên các mẫu đèn yêu cầu có thể làm mất lớp bảo vệ khi xảy ra:

• Rò điện từ driver LED ra vỏ kim loại do hỏng cách điện, ẩm ướt, lão hóa linh kiện.
• Dây dẫn bị cọ xát, đứt vỏ cách điện và chạm vào thân đèn hoặc khung kim loại.
• Điện áp cảm ứng xuất hiện trên thân đèn khi lắp gần các mạch công suất lớn.

Trong các môi trường ẩm, có hơi nước (nhà tắm, ban công có mái che, khu vực gần bếp), việc nối tiếp địa đúng chuẩn cho đèn âm trần Panasonic càng quan trọng, vì độ ẩm làm tăng nguy cơ rò điện và giảm điện trở cách điện của vật liệu.

Không đảo đầu vào và đầu ra của driver LED

Driver LED của đèn âm trần Panasonic là bộ nguồn chuyển đổi, tách biệt rõ ràng giữa đầu vào AC (thường 220–240V~) và đầu ra DC hoặc dòng không đổi cấp cho module LED. Hai phía này được cách ly điện, có đặc tính điện áp – dòng điện hoàn toàn khác nhau.

Các ký hiệu thường gặp trên driver:

• Phía AC input: ký hiệu ~, 220–240V, 50/60Hz, L – N, đôi khi có thêm ký hiệu cầu chì hoặc biểu tượng Class I/Class II.
• Phía DC output: ký hiệu ⎓ (DC), Vout, Iout, hoặc biểu tượng LED, kèm thông số như 25–40V DC, 300mA, 500mA…

Khi đấu dây, cần tuân thủ tuyệt đối:

• Không đấu nguồn 220V AC vào đầu ra DC của driver, vì mạch đầu ra không được thiết kế chịu điện áp lưới, sẽ gây cháy nổ linh kiện, hỏng driver, thậm chí chập mạch.
• Không đấu module LED vào phía AC input, vì module LED chỉ chịu được điện áp thấp, ổn định; cấp trực tiếp 220V sẽ làm nổ chip LED, cháy bảng mạch.
• Không cắt bỏ, đảo lộn các đầu cắm nguyên bản giữa driver và module LED nếu không hiểu rõ sơ đồ, vì dễ đấu nhầm cực tính hoặc nhầm phía AC/DC.

Hậu quả của việc đảo đầu vào – đầu ra driver có thể gồm:

• Driver bị phá hủy ngay lập tức, cháy đen, bốc mùi khét, gây mất an toàn cho mạch điện xung quanh.
• Module LED bị hỏng hoàn toàn, phải thay mới cả bộ đèn hoặc cụm LED.
• Nguy cơ chập điện, làm nhảy aptomat, hỏng các thiết bị khác trên cùng đường dây.
• Mất hiệu lực bảo hành do lắp đặt sai quy cách so với hướng dẫn của Panasonic.

Giải pháp an toàn khi lắp đặt driver LED Panasonic:

• Giữ nguyên đầu cắm, jack nối đi kèm giữa driver và module LED, không tự ý thay đổi nếu không cần thiết.
• Chỉ đấu dây tại phía AC input (L, N, PE) – đây là phần được nhà sản xuất cho phép kết nối với hệ thống điện công trình.
• Đọc kỹ nhãn trên driver, đối chiếu với tài liệu kỹ thuật, đặc biệt khi thay thế driver mới cho bộ đèn cũ.

Không đấu trực tiếp module LED vào nguồn điện lưới khi sản phẩm sử dụng driver riêng

Module LED trong đèn âm trần Panasonic được thiết kế để hoạt động với điện áp thấp, dòng điện được điều khiển ổn định do driver cung cấp. Khi driver hỏng, một số người có thói quen “thử” bằng cách đấu trực tiếp module LED vào nguồn 220V, đây là thao tác cực kỳ nguy hiểm và sai hoàn toàn về mặt kỹ thuật.

Đặc điểm của module LED:

• Gồm nhiều chip LED mắc nối tiếp hoặc song song – nối tiếp, yêu cầu điện áp làm việc chỉ vài chục volt DC.
• Dòng làm việc được giới hạn ở mức vài trăm mA, do driver dòng không đổi điều khiển.
• Không có khả năng tự giới hạn dòng khi cấp trực tiếp điện áp cao như 220V AC.

Khi cấp trực tiếp 220V AC vào module LED:

• Điện áp tức thời vượt xa ngưỡng chịu đựng của chip LED, gây phóng điện, nổ chip, cháy mạch in.
• Có thể tạo hồ quang điện, bắn tia lửa, gây bỏng hoặc làm cháy vật liệu dễ cháy xung quanh.
• Người thao tác có nguy cơ bị giật điện trực tiếp từ lưới 220V, đặc biệt khi không sử dụng găng tay, dụng cụ cách điện.

Khi driver hỏng, hướng xử lý đúng về mặt kỹ thuật:

• Ngắt nguồn điện, tháo driver ra khỏi mạch, kiểm tra mã sản phẩm, thông số điện áp – dòng điện đầu ra.
• Thay thế bằng driver mới tương thích về điện áp, dòng, công suất với module LED Panasonic, ưu tiên dùng driver chính hãng hoặc loại được nhà sản xuất khuyến nghị.
• Không sử dụng các “giải pháp tạm thời” như dùng nguồn không rõ thông số, đấu nối tắt, bỏ qua bảo vệ, vì có thể gây hỏng thêm module LED và mất an toàn cho toàn bộ hệ thống.

Trong các công trình chuyên nghiệp, việc sửa chữa, thay driver đèn âm trần Panasonic nên được thực hiện bởi thợ điện có chuyên môn, có dụng cụ đo kiểm (đồng hồ vạn năng, máy đo cách điện) để xác định chính xác nguyên nhân hỏng (driver, module LED hay dây dẫn), tránh thao tác thử sai bằng cách cấp trực tiếp 220V vào module LED.

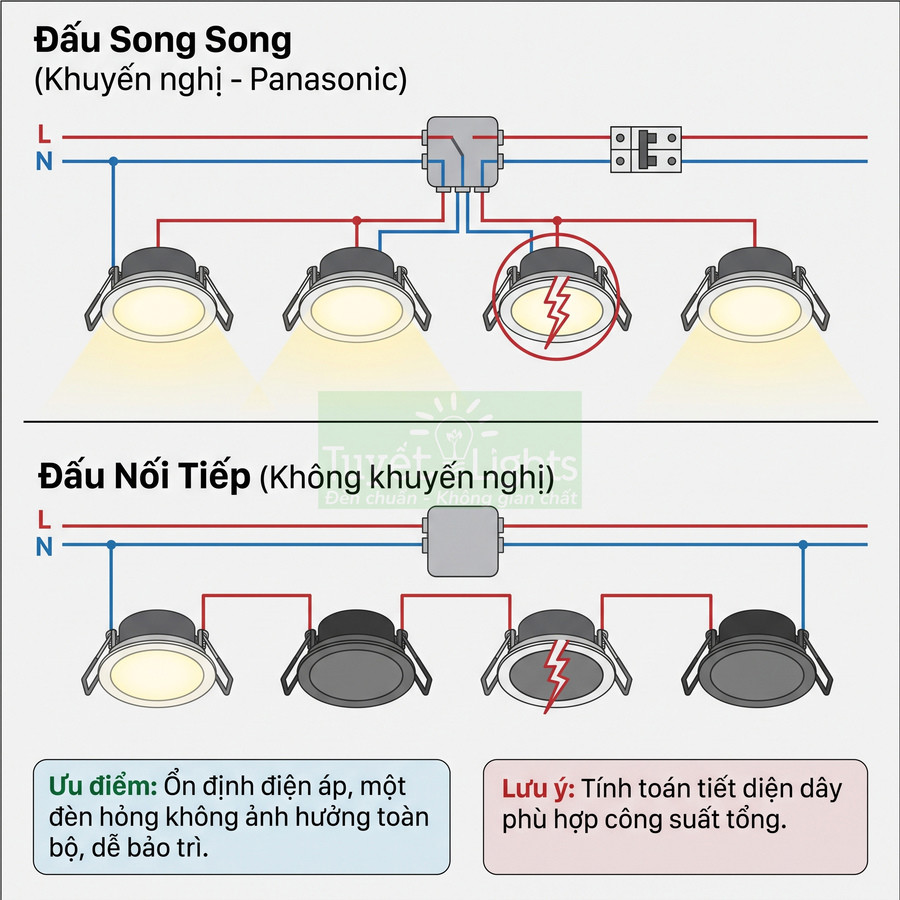

Đấu nhiều đèn âm trần Panasonic nên sử dụng mạch song song thay vì nối tiếp

Trong hệ thống đèn âm trần Panasonic, việc lựa chọn mạch song song giúp từng đèn nhận đúng điện áp danh định, đảm bảo độ sáng ổn định và tương thích với driver LED tích hợp. Mỗi đèn hoạt động như một tải độc lập, nên khi một đèn hỏng sẽ không làm tắt toàn bộ nhóm, thuận tiện cho khoanh vùng và xử lý sự cố. Thiết kế mạch cần tính tổng công suất để chọn tiết diện dây phù hợp, hạn chế sụt áp và phát nhiệt, đồng thời phân bổ số lượng đèn trên từng nhánh theo dòng định mức aptomat, giữ tải ở mức 70–80% để tăng độ bền. Các mối nối phải đặt trong hộp nối hoặc dùng đầu nối chuyên dụng, đảm bảo tiếp xúc tốt, cách điện an toàn và dễ bảo trì.

Các đèn đấu song song nhận cùng điện áp nguồn theo thiết kế hệ thống

Trong hệ thống chiếu sáng dân dụng sử dụng đèn âm trần Panasonic, phương án đấu chuẩn về mặt kỹ thuật và an toàn là đấu song song. Về bản chất, mỗi đèn được coi như một tải độc lập, được nối trực tiếp vào hai thanh cái L (Line) và N (Neutral) của mạch chiếu sáng. Nhờ đó, tất cả các đèn đều nhận cùng một mức điện áp danh định khoảng 220–230V AC, đúng với dải điện áp mà nhà sản xuất thiết kế cho driver tích hợp trong đèn.

Khi đấu song song, điện áp trên mỗi đèn là như nhau, còn dòng điện sẽ phân bố theo công suất từng đèn. Điều này mang lại các lợi ích kỹ thuật quan trọng:

• Độ sáng đồng đều: Vì mỗi đèn đều làm việc ở đúng điện áp danh định, quang thông (lumen) đạt đúng theo thông số công bố. Nếu đấu nối tiếp, điện áp sẽ bị chia cho nhiều đèn, dẫn đến từng đèn không đạt đủ điện áp, gây hiện tượng mờ, chập chờn hoặc không khởi động được.
• Tương thích với driver LED: Đèn âm trần Panasonic dân dụng thường tích hợp driver LED kiểu nguồn dòng/nguồn áp ổn định, được thiết kế để cấp trực tiếp từ lưới 220V. Driver này đã bao gồm mạch chỉnh lưu, lọc, giới hạn dòng và bảo vệ. Khi đấu nối tiếp nhiều đèn, đặc tính điện của toàn mạch thay đổi, driver có thể làm việc ngoài vùng thiết kế, gây quá áp, quá dòng hoặc không kích được LED.
• Dễ mở rộng và thay thế: Khi cần bổ sung thêm đèn, chỉ cần đấu thêm một nhánh song song mới vào hai dây L và N, không ảnh hưởng đến hoạt động của các đèn còn lại. Việc thay thế một đèn cũng không làm thay đổi điều kiện làm việc của các đèn khác.

Đấu nối tiếp chỉ phù hợp với một số hệ thống LED chuyên dụng, ví dụ: dải LED công nghiệp dùng driver dòng không đổi, các module LED công suất cao được thiết kế để mắc nối tiếp trong một chuỗi có điện áp tổng lớn. Những hệ thống này có driver riêng, tính toán chính xác số lượng LED và điện áp tổng. Không nên áp dụng nguyên lý đó cho đèn âm trần Panasonic dân dụng, vì driver tích hợp đã được tối ưu cho chế độ đấu song song với nguồn 220V.

Một đèn hỏng không làm toàn bộ chuỗi đèn ngừng hoạt động như cách đấu nối tiếp

Ưu điểm vận hành quan trọng của đấu song song là tính dự phòng cục bộ. Khi một đèn gặp sự cố (driver cháy, LED hỏng, dây dẫn bị đứt, đầu nối lỏng), mạch điện của các đèn khác vẫn còn nguyên vẹn vì mỗi đèn là một nhánh độc lập. Do đó, các đèn còn lại vẫn hoạt động bình thường, chỉ mất đi ánh sáng tại vị trí đèn hỏng.

Trong thực tế vận hành, điều này mang lại nhiều lợi ích:

• Không làm tối toàn bộ khu vực: Ở các không gian như phòng khách, hành lang, sảnh, khu thương mại…, việc toàn bộ đèn tắt cùng lúc sẽ gây bất tiện và mất an toàn. Đấu song song giúp khu vực vẫn có đủ ánh sáng tối thiểu khi một vài đèn bị hỏng.
• Dễ khoanh vùng và xử lý sự cố: Khi một đèn tắt nhưng các đèn khác vẫn sáng, người dùng dễ dàng nhận biết chính xác vị trí đèn lỗi. Thợ điện chỉ cần kiểm tra tại điểm đó (đèn, driver, đầu nối) thay vì phải dò từng điểm trong một chuỗi nối tiếp dài.
• Giảm nguy cơ quá tải cục bộ: Trong mạch nối tiếp, khi một đèn hỏng theo kiểu chập, có thể làm thay đổi điện áp phân bố trên các đèn còn lại, gây quá áp, giảm tuổi thọ hoặc hỏng dây chuyền. Với mạch song song, sự cố của một nhánh ít ảnh hưởng đến điện áp trên các nhánh khác, miễn là aptomat và dây dẫn được thiết kế đúng.

Ngược lại, nếu đấu nối tiếp, chỉ cần một đèn mất kết nối (hở mạch), toàn bộ chuỗi sẽ tắt như một bóng đèn dây tóc bị đứt trong chuỗi đèn trang trí. Việc xác định vị trí đứt trong trần thạch cao, đặc biệt khi không có hộp nối rõ ràng, sẽ rất tốn thời gian và công sức. Vì vậy, trong mọi thiết kế chiếu sáng trần với đèn Panasonic dân dụng, không nên áp dụng đấu nối tiếp giữa các đèn.

Dây nguồn chính cần có tiết diện phù hợp với tổng tải của nhóm đèn

Khi đấu nhiều đèn âm trần Panasonic trên cùng một nhánh, ngoài việc chọn phương án đấu song song, cần tính tổng công suất tác dụng của nhóm đèn để lựa chọn tiết diện dây dẫn phù hợp. Tổng công suất được tính bằng cách cộng công suất từng đèn:

• Ví dụ: 20 đèn, mỗi đèn 9W → tổng công suất P ≈ 180W.

Dòng điện xấp xỉ trên nhánh chiếu sáng được tính theo công thức:

I ≈ P / (U × cosφ)

Với đèn LED dân dụng, cosφ thường khoảng 0,5–0,9 tùy loại driver. Để đơn giản, có thể ước lượng gần đúng:

• Với P = 180W, U = 220V, cosφ ≈ 0,8 → I ≈ 180 / (220 × 0,8) ≈ 1,02A.

Mặc dù dòng không lớn, nhưng cần xét thêm:

• Chiều dài đường dây: Dây càng dài, điện trở càng tăng, gây sụt áp. Sụt áp lớn có thể làm đèn ở cuối tuyến sáng yếu hơn, driver làm việc không ổn định.
• Điều kiện lắp đặt: Dây đi trong ống nhựa, ống kim loại, đi chung với nhiều dây khác, hoặc nằm trong trần kín sẽ khó tản nhiệt hơn, làm giảm khả năng chịu dòng của dây.
• Tiêu chuẩn an toàn và dự phòng: Nên chọn tiết diện dây có hệ số dự phòng, không làm việc sát giới hạn cho phép để tăng tuổi thọ và giảm nguy cơ phát nhiệt.

Bảng tham khảo đơn giản:

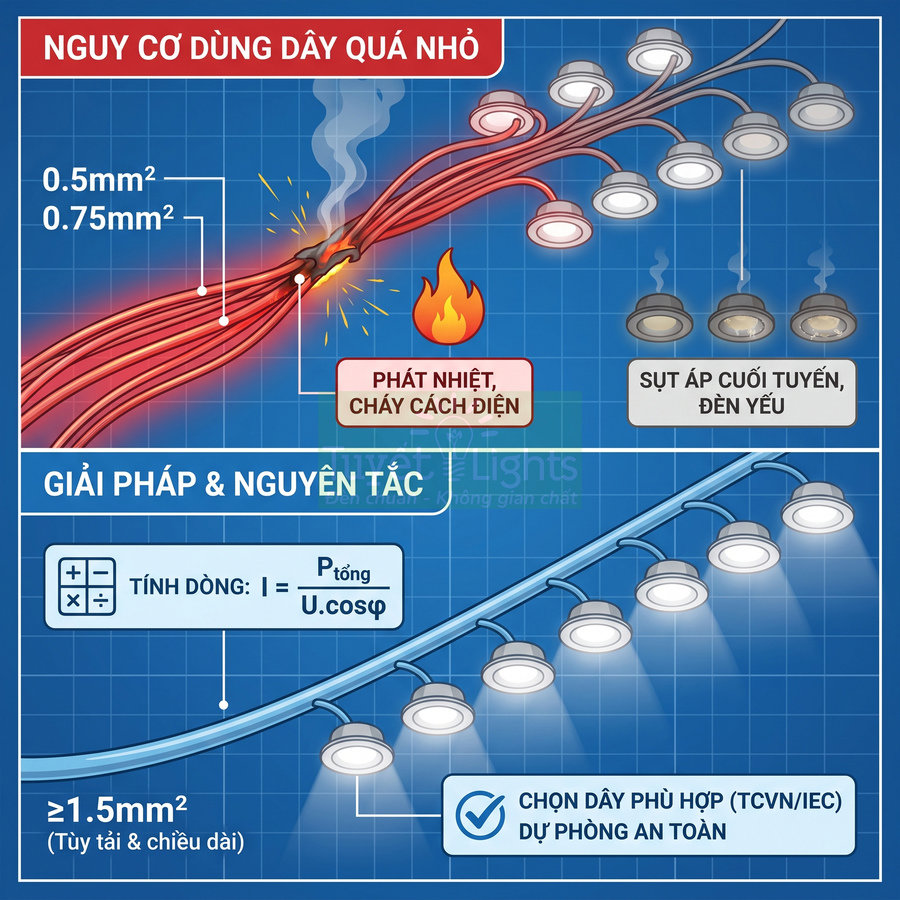

Việc dùng dây quá nhỏ có thể dẫn đến phát nhiệt cục bộ, sụt áp đáng kể, giảm tuổi thọ driver và LED, đồng thời tăng nguy cơ chập cháy, đặc biệt khi dây đi trong ống hoặc trần kín, nơi khả năng tản nhiệt kém. Ngược lại, chọn dây quá lớn sẽ làm tăng chi phí không cần thiết, do đó cần cân bằng giữa an toàn, hiệu quả và kinh tế, tuân thủ các tiêu chuẩn điện hiện hành.

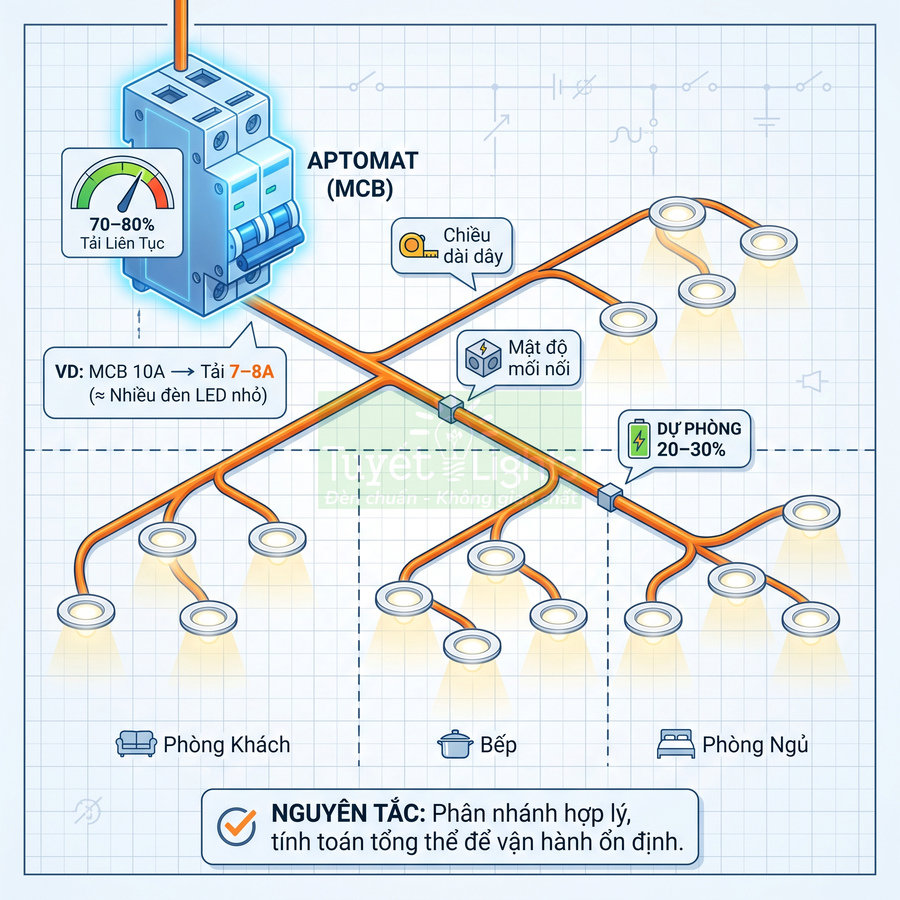

Số lượng đèn trên một nhánh cần phù hợp aptomat và thiết kế điện của công trình

Aptomat (MCB) bảo vệ nhánh chiếu sáng thường có dòng định mức 6A, 10A hoặc 16A, tùy quy mô và thiết kế công trình. Khi bố trí số lượng đèn âm trần Panasonic trên một nhánh, cần đảm bảo tổng dòng tải liên tục không vượt quá khoảng 70–80% dòng định mức aptomat. Quy tắc này giúp aptomat không làm việc sát ngưỡng, giảm nguy cơ nhảy giả do quá tải nhẹ hoặc do nhiệt độ môi trường cao.

• Ví dụ: Aptomat 10A → nên giới hạn dòng tải liên tục khoảng 7–8A.
• Nếu mỗi đèn 9W, cosφ ≈ 0,8 → dòng mỗi đèn khoảng 0,05A. Về lý thuyết, có thể mắc hàng trăm đèn trên một aptomat 10A, nhưng thực tế cần giới hạn vì nhiều yếu tố khác (chiều dài dây, số lượng mối nối, phân vùng chiếu sáng…).

Các nguyên tắc nên áp dụng:

• Phân chia thành nhiều nhánh hợp lý: Thay vì dồn toàn bộ đèn của một tầng vào một aptomat lớn, nên chia thành các nhánh theo khu vực (phòng khách, bếp, hành lang, phòng ngủ…) để dễ quản lý, bảo trì và cô lập sự cố.
• Giảm mật độ mối nối trên một đường dây: Quá nhiều điểm rẽ nhánh trên cùng một tuyến sẽ làm tăng nguy cơ lỏng, chập, khó kiểm tra. Chia nhỏ nhánh giúp số mối nối trên mỗi tuyến ở mức hợp lý.
• Tính đến phụ tải tương lai: Khi thiết kế, nên dự trù khả năng bổ sung thêm đèn hoặc thiết bị chiếu sáng khác. Việc để sẵn khoảng 20–30% dung lượng dự phòng trên mỗi nhánh là thực tế và an toàn.

Với đèn LED công suất nhỏ, số lượng đèn trên một nhánh có thể khá lớn mà vẫn không vượt quá giới hạn dòng của aptomat. Tuy nhiên, cần luôn kết hợp tính toán dòng, chiều dài dây, tiết diện dây và bố trí không gian để đảm bảo hệ thống vận hành ổn định, dễ bảo trì.

Các điểm nối phải nằm trong hộp nối hoặc sử dụng đầu nối điện phù hợp

Khi đấu nhiều đèn âm trần, thường phải chia nhánh dây tại các vị trí trên trần thạch cao hoặc trần bê tông. Tất cả các mối nối này nên được đặt trong hộp nối điện hoặc sử dụng đầu nối chuyên dụng (như domino, terminal block, connector lò xo…) có khả năng cách điện tốt, chịu nhiệt và bảo vệ cơ học.

Các yêu cầu kỹ thuật quan trọng đối với mối nối:

• Tiếp xúc điện tốt: Dây phải được tuốt vỏ đúng chiều dài, siết chặt trong đầu nối, không để lộ lõi đồng ra ngoài. Tiếp xúc kém sẽ gây phát nhiệt, oxy hóa, dẫn đến cháy đen mối nối và có thể gây chập.
• Cách điện và bảo vệ cơ học: Không nên để mối nối trần, treo lơ lửng trong trần thạch cao, hoặc chỉ quấn băng keo sơ sài. Hộp nối giúp bảo vệ mối nối khỏi bụi, côn trùng, ẩm, đồng thời tránh tác động cơ học khi thi công các hạng mục khác.
• Dễ truy cập khi bảo trì: Hộp nối nên được bố trí ở vị trí có thể tiếp cận được (qua lỗ đèn, cửa thăm trần…) để khi cần kiểm tra, đo đạc hoặc sửa chữa, thợ điện không phải phá trần.

Trong hệ thống đèn âm trần Panasonic, mỗi đèn thường có đầu dây mềm ra khỏi thân đèn. Khi đấu nối, nên:

• Dùng đầu nối trung gian (connector) để nối dây mềm của đèn với dây cứng đi trong ống.
• Đặt toàn bộ cụm nối trong hộp nối hoặc trong khoang trần nhưng được cố định chắc chắn, tránh để dây treo căng gây đứt gãy theo thời gian.
• Phân biệt rõ dây L và N, có thể dùng màu dây theo quy ước (nâu/đen cho L, xanh dương cho N, xanh-vàng cho PE nếu có dây tiếp địa).

Việc tuân thủ đúng nguyên tắc đấu song song, chọn tiết diện dây phù hợp, giới hạn số lượng đèn trên mỗi nhánh theo aptomat, và xử lý mối nối đúng kỹ thuật sẽ giúp hệ thống đèn âm trần Panasonic vận hành ổn định, an toàn, đạt hiệu suất chiếu sáng và tuổi thọ tối ưu.

Cách đấu đèn Panasonic với một công tắc, nhiều công tắc và chia vùng chiếu sáng

Hệ thống đèn Panasonic trong nhà ở dân dụng nên được thiết kế theo nguyên tắc: đấu song song, chia nhóm hợp lý và luôn ngắt trên dây pha. Với không gian nhỏ, một công tắc điều khiển một nhóm đèn đấu song song giúp sơ đồ dây gọn, dễ thi công, thao tác nhanh. Khi diện tích lớn hơn, việc chia thành nhiều nhóm đèn với dây pha điều khiển riêng (L1, L2, L3…) cho từng nhóm giúp linh hoạt bật/tắt, tạo nhiều lớp chiếu sáng và tiết kiệm điện. Ở phòng khách, có thể tách đèn trung tâm, đèn viền, đèn trang trí; phòng ngủ nên tách khu vực giường, tủ, bàn làm việc. Mọi nhóm đèn dùng chung N và PE, nhưng bắt buộc công tắc phải đặt trên dây pha, tránh đấu nhầm vào trung tính gây mất an toàn khi bảo trì.

Một công tắc có thể điều khiển một nhóm đèn đấu song song

Cách cơ bản và ít sai sót nhất trong dân dụng là dùng một công tắc điều khiển một nhóm đèn đấu song song. Về nguyên tắc, toàn bộ các đèn trong cùng nhóm sẽ được cấp chung một dây pha sau công tắc, trong khi dây trung tính (N) và dây tiếp địa (PE) được phân nhánh riêng đến từng đèn.

Sơ đồ nguyên lý có thể hình dung như sau: từ tủ điện hoặc hộp phân phối, dây pha (L) đi vào chân vào (COM) của công tắc. Từ chân ra của công tắc, dây pha được kéo lên trần, đi vào hộp nối hoặc máng cáp, sau đó được chia nhánh đến chân L của từng đèn hoặc driver đèn Panasonic. Dây trung tính (N) và dây tiếp địa (PE) không đi qua công tắc mà được nối trực tiếp từ nguồn đến từng đèn, cũng theo kiểu phân nhánh song song.

Với cách đấu này, khi công tắc ở trạng thái ON, toàn bộ nhóm đèn sẽ sáng đồng thời; khi OFF, tất cả đều tắt. Cách bố trí này phù hợp với phòng nhỏ, khu vực ít yêu cầu chia vùng chiếu sáng như phòng ngủ nhỏ, nhà vệ sinh, kho, hành lang ngắn. Ưu điểm là:

• Sơ đồ dây đơn giản, dễ thi công, ít nhầm lẫn.
• Giảm số lượng công tắc, mặt che, dây pha điều khiển.
• Thao tác bật/tắt nhanh, không phải tìm nhiều công tắc.

Khi thi công thực tế, nên:

• Sử dụng hộp nối trần hoặc hộp kỹ thuật để gom dây pha, trung tính, tiếp địa, tránh nối dây treo lơ lửng.
• Dùng domino, kẹp nối chuyên dụng hoặc thanh cài (terminal block) để chia nhánh, hạn chế xoắn dây thủ công gây lỏng, nóng cục bộ.
• Đánh dấu màu dây rõ ràng: L (thường màu đỏ, nâu), N (xanh dương), PE (vàng xanh) để dễ bảo trì.

Với các đèn Panasonic có driver rời, dây pha sau công tắc sẽ đi vào đầu vào AC của driver, từ driver mới cấp ra LED. Không nên đấu trực tiếp LED vào lưới điện nếu không đúng thiết kế của nhà sản xuất.

Chia phòng thành nhiều nhóm đèn giúp linh hoạt bật tắt và tiết kiệm điện

Đối với các không gian lớn như phòng khách, phòng ăn, phòng làm việc, phòng họp, việc chia đèn thành nhiều nhóm độc lập là giải pháp chuyên nghiệp để tối ưu chiếu sáng và tiết kiệm năng lượng. Mỗi nhóm đèn được đấu song song nội bộ, nhưng có dây pha riêng đi qua công tắc tương ứng.

Về cấu trúc, trong hộp nối hoặc trần giả sẽ có:

• Một thanh hoặc điểm nối chung cho dây trung tính (N) cấp cho tất cả các nhóm đèn.
• Một thanh hoặc điểm nối chung cho dây tiếp địa (PE) nối đến thân đèn, máng đèn, khung kim loại.
• Nhiều dây pha điều khiển (L1, L2, L3, …) được kéo từ các công tắc khác nhau, mỗi dây cấp cho một nhóm đèn riêng.

Các dây L1, L2, L3… nên được đánh dấu bằng ống co nhiệt, băng màu hoặc in nhãn để phân biệt nhóm. Mỗi nhóm đèn Panasonic (âm trần, ốp trần, downlight, spotlight) sẽ được nối chân L vào đúng dây pha điều khiển của nhóm đó, còn chân N và PE nối vào thanh chung.

Cách chia nhóm hợp lý mang lại các lợi ích kỹ thuật và vận hành:

• Chỉ bật những khu vực cần thiết: giảm công suất tiêu thụ, giảm tải cho dây dẫn và thiết bị bảo vệ.
• Tạo nhiều lớp chiếu sáng: chiếu sáng chung, chiếu sáng điểm, chiếu sáng nhấn, chiếu sáng trang trí.
• Dễ dàng nâng cấp sau này: có thể thay một nhóm đèn bằng loại dimmable, RGB, cảm biến mà không ảnh hưởng nhóm khác.

Trong thiết kế chuyên sâu, kỹ sư thường tính toán công suất từng nhóm, chọn tiết diện dây phù hợp (1.5 mm², 2.5 mm²…) và bố trí aptomat nhánh riêng nếu nhóm có công suất lớn. Với đèn LED Panasonic, công suất mỗi đèn thường nhỏ, nhưng khi số lượng nhiều vẫn cần kiểm tra tổng tải để tránh quá dòng.

Phòng khách có thể tách đèn trung tâm, đèn viền và đèn trang trí thành các mạch riêng

Trong phòng khách, một cấu hình phổ biến và mang tính thẩm mỹ cao là chia thành các nhóm sau:

• Nhóm đèn trung tâm: thường là đèn chùm, đèn ốp trần công suất lớn hoặc cụm đèn âm trần tập trung ở giữa, đảm nhiệm chiếu sáng chính khi cần độ rọi cao.
• Nhóm đèn viền trần: là các đèn âm trần Panasonic bố trí xung quanh, tạo ánh sáng nền mềm, đồng đều, giảm chói, phù hợp khi tiếp khách, xem TV.
• Nhóm đèn trang trí: đèn hắt tường, đèn rọi tranh, đèn hắt khe trần, đèn LED dây trong hốc trần.

Mỗi nhóm được đấu song song nội bộ và có công tắc riêng. Về mặt đấu dây:

• Dây pha L1 từ công tắc 1 cấp cho nhóm đèn trung tâm.
• Dây pha L2 từ công tắc 2 cấp cho nhóm đèn viền trần.
• Dây pha L3 từ công tắc 3 cấp cho nhóm đèn trang trí.

Tất cả các đèn vẫn dùng chung thanh trung tính N và tiếp địa PE. Khi bố trí trên mặt tường, có thể dùng công tắc Panasonic nhiều nút (2, 3, 4 nút) để gom các mạch vào cùng một mặt che, giúp thao tác thuận tiện và thẩm mỹ.

Cấu hình này cho phép tạo nhiều “kịch bản chiếu sáng”:

• Chỉ bật đèn viền và đèn trang trí khi xem TV để giảm chói, tạo không gian ấm.
• Bật toàn bộ khi dọn dẹp, sinh hoạt chung, cần ánh sáng mạnh.
• Chỉ bật đèn trang trí khi tiếp khách thân mật, tạo điểm nhấn cho tranh, kệ, mảng tường.

Về chuyên môn, khi số lượng đèn viền và trang trí nhiều, nên:

• Tính tổng công suất từng nhóm để chọn đúng dòng định mức cho công tắc và aptomat.
• Hạn chế dồn quá nhiều đèn công suất lớn vào một công tắc cơ, nếu cần có thể dùng rơ-le trung gian hoặc dimmer chuyên dụng.
• Kiểm tra sụt áp trên đường dây nếu chiều dài dây lớn, đặc biệt với trần cao, phòng rộng.

Phòng ngủ nên tách khu vực giường, tủ và bàn làm việc nếu cần sử dụng độc lập

Trong phòng ngủ, mục tiêu chính là tính tiện nghi và khả năng điều khiển ánh sáng linh hoạt. Việc chia nhóm đèn giúp người dùng không phải di chuyển nhiều, đồng thời tránh chiếu sáng quá mạnh gây khó ngủ.

• Nhóm đèn khu vực giường: thường là đèn âm trần công suất nhỏ, đèn hắt gián tiếp hoặc đèn đầu giường. Ánh sáng nên dịu, nhiệt độ màu ấm (2700–3000K). Có thể kết hợp với công tắc gần đầu giường hoặc công tắc hai chiều để bật/tắt từ cả cửa ra vào và đầu giường.
• Nhóm đèn khu vực tủ quần áo: dùng đèn có độ rọi cao, CRI tốt để phân biệt màu sắc quần áo. Chỉ bật khi cần chọn đồ, nên tách công tắc riêng để không làm sáng toàn bộ phòng.
• Nhóm đèn khu vực bàn làm việc hoặc bàn trang điểm: ánh sáng tập trung, có thể là đèn downlight kết hợp đèn bàn. Nên bố trí sao cho không gây bóng đổ lên mặt khi soi gương hoặc làm việc.

Mỗi nhóm đèn âm trần Panasonic được đấu song song, dây pha đi qua các công tắc riêng hoặc công tắc hai chiều nếu cần điều khiển từ nhiều vị trí. Sơ đồ hai chiều (3-way) thường dùng hai công tắc hai cực đơn (SPDT) đấu liên động, cho phép bật/tắt cùng một nhóm đèn từ hai điểm khác nhau.

Khi thiết kế chi tiết, nên lưu ý:

• Đưa dây pha điều khiển của nhóm đèn giường đến cả hộp công tắc cửa và hộp công tắc đầu giường nếu dùng mạch hai chiều.
• Giữ dây trung tính và tiếp địa đi theo tuyến ngắn nhất, tránh vòng vèo gây rối hộp nối.
• Đảm bảo tiết diện dây phù hợp với tổng công suất nhóm, dù đèn LED thường tiêu thụ ít.

Cách chia nhóm hợp lý giúp giảm ánh sáng dư thừa, tạo không gian thư giãn, đồng thời tránh phải bật sáng toàn bộ phòng chỉ để sử dụng một khu vực nhỏ.

Không để công tắc chỉ ngắt dây trung tính trong khi dây pha vẫn cấp tới đèn

Một lỗi khá phổ biến trong các hệ thống cũ hoặc thi công thiếu kiểm soát là công tắc được đấu trên dây trung tính, trong khi dây pha đi thẳng đến đèn. Khi tắt công tắc, đèn không sáng nhưng toàn bộ phần đèn, driver và dây dẫn phía trên vẫn đang mang điện pha, gây nguy hiểm khi bảo trì, thay đèn hoặc chạm vào phần kim loại.

Về nguyên tắc an toàn điện, công tắc luôn phải ngắt dây pha (L), không được ngắt dây trung tính (N). Khi công tắc ở trạng thái OFF, toàn bộ tải phía sau phải được tách khỏi nguồn pha, chỉ còn nối với trung tính và tiếp địa, giảm nguy cơ giật điện khi thao tác.

Khi lắp mới hoặc cải tạo, cần:

• Dùng bút thử điện hoặc đồng hồ đo để xác định chính xác đâu là dây pha, đâu là dây trung tính tại hộp công tắc.
• Nếu phát hiện công tắc đang ngắt trung tính, phải đảo lại dây tại hộp công tắc hoặc hộp nối, ưu tiên để dây pha đi qua công tắc và dây trung tính nối trực tiếp đến đèn.
• Đảm bảo màu dây tuân thủ quy chuẩn: không dùng màu xanh dương (N) hoặc vàng xanh (PE) làm dây pha.

Trong các hệ thống dùng nhiều công tắc, công tắc hai chiều, công tắc cầu thang, nguyên tắc này vẫn giữ nguyên: mọi điểm ngắt/mở đều phải nằm trên dây pha. Khi cần bảo trì, ngoài việc tắt công tắc, nên ngắt luôn aptomat nhánh để đảm bảo an toàn tuyệt đối, đặc biệt với các cụm đèn Panasonic lắp trên trần kim loại hoặc gần kết cấu dẫn điện.

Đấu dây đèn Panasonic đổi 3 màu, cảm biến hoặc dimmer cần theo đúng loại driver

Việc đấu dây cho đèn Panasonic đổi 3 màu, cảm biến hoặc dimming phải tuân thủ đúng loại driver được thiết kế cho từng chức năng. Với đèn đổi 3 màu, driver đã tích hợp sẵn cơ chế nhận biết thao tác bật/tắt nhanh nên chỉ cần cấp đúng hai dây L, N, không tự ý thêm dây điều khiển hay gắn dimmer ngoài nếu không được khuyến nghị. Khi muốn tích hợp nhà thông minh, cần ưu tiên công tắc on/off thuần hoặc driver có công bố hỗ trợ chuẩn điều khiển cụ thể. Đèn cảm biến và đèn dimmable thường có sơ đồ cấp nguồn, dây tín hiệu và chuẩn dimming riêng; đấu sai dễ gây nhấp nháy, nóng driver, mất bảo hành hoặc hỏng mạch, vì vậy phải luôn đối chiếu datasheet và hướng dẫn của nhà sản xuất.

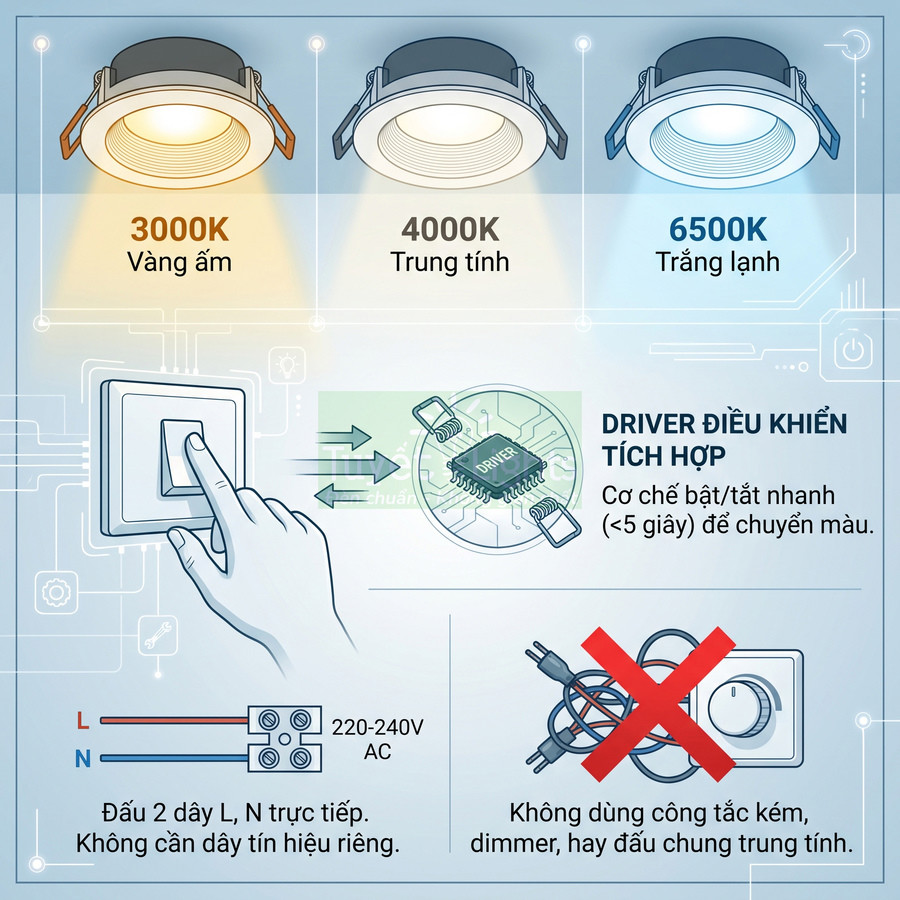

Đèn đổi 3 màu thường chuyển nhiệt độ màu bằng cơ chế điều khiển tích hợp của từng mã

Đèn âm trần Panasonic đổi 3 màu (thường là 3000K – 4000K – 6500K) sử dụng cơ chế điều khiển được tích hợp sẵn trong driver hoặc trong chính module LED. Về bản chất, driver đã được lập trình để nhận biết trạng thái bật/tắt nguồn trong một khoảng thời gian rất ngắn và chuyển qua từng chế độ màu tương ứng. Điều này giúp người dùng không cần thêm dây điều khiển riêng, không cần công tắc 3 nấc hay bộ điều khiển chuyên dụng.

Trong đa số trường hợp, đèn chỉ có hai dây nguồn L (Line) và N (Neutral) để đấu trực tiếp vào lưới điện 220–240V AC. Không có dây thứ ba dành cho tín hiệu điều khiển như ở các hệ thống chiếu sáng chuyên nghiệp (DALI, 0–10V…). Khi lắp đặt, thợ điện chỉ cần:

• Xác định đúng dây L và N từ nguồn cấp.
• Đấu nối chắc chắn, dùng domino, kẹp nối hoặc đầu cos đúng chuẩn.
• Đảm bảo tiếp xúc tốt, không để lộ lõi đồng, tránh chạm chập.

Cơ chế đổi 3 màu thường hoạt động theo nguyên tắc:

• Bật đèn lần đầu: đèn ở chế độ màu 1 (ví dụ 3000K – vàng ấm).
• Tắt rồi bật lại trong khoảng thời gian ngắn (thường < 5 giây): chuyển sang màu 2 (4000K – trung tính).
• Lặp lại thao tác tắt/bật: chuyển sang màu 3 (6500K – trắng lạnh).

Driver sẽ “ghi nhớ” trạng thái màu cuối cùng trong một khoảng thời gian nhất định. Nếu tắt đèn lâu hơn ngưỡng này, khi bật lại đèn có thể quay về màu mặc định hoặc giữ màu cuối, tùy thiết kế từng mã sản phẩm. Thông tin chi tiết thường được ghi trong datasheet hoặc tờ hướng dẫn lắp đặt đi kèm.

Khi đấu dây cho loại đèn này, không nên tự ý:

• Đấu thêm dây trung tính chung với các tải khác gây nhiễu.
• Dùng công tắc kém chất lượng khiến tiếp điểm chập chờn, làm driver hiểu sai số lần bật/tắt.
• Đấu qua các thiết bị điều khiển không được khuyến nghị (dimmer, module triac rẻ tiền…).

Chỉ cần đảm bảo đấu đúng L, N, sử dụng công tắc cơ hoặc rơ-le đóng/cắt nguồn ổn định, driver sẽ tự xử lý việc chuyển màu theo đúng thiết kế. Nếu tài liệu kỹ thuật không yêu cầu thêm dây điều khiển hoặc phụ kiện đặc biệt, không cần bổ sung thêm bất kỳ đường dây tín hiệu nào.

Không tự ý thêm bộ điều khiển ngoài nếu nhà sản xuất không xác nhận tương thích

Nhiều người dùng muốn tích hợp đèn âm trần Panasonic vào hệ thống nhà thông minh, điều khiển bằng remote, Wi-Fi, Zigbee, Z-Wave hoặc các nền tảng automation khác. Về mặt kỹ thuật, có thể chèn thêm một thiết bị điều khiển ở giữa nguồn và đèn (ví dụ công tắc thông minh, module đóng/cắt, dimmer thông minh). Tuy nhiên, nếu nhà sản xuất không ghi rõ tương thích với loại điều khiển đó, việc tự ý lắp thêm có thể gây nhiều rủi ro.

Các rủi ro thường gặp khi gắn bộ điều khiển ngoài không phù hợp:

• Nhấp nháy ánh sáng do dạng sóng điện áp bị méo, đặc biệt với các module triac giá rẻ.
• Driver quá nhiệt vì phải làm việc trong điều kiện điện áp không ổn định, dẫn đến giảm tuổi thọ.
• Mất bảo hành nếu nhà sản xuất xác định nguyên nhân hỏng do đấu nối sai chuẩn hoặc dùng thiết bị không được khuyến nghị.
• Đèn có thể không tắt hẳn, vẫn le lói do dòng rò qua mạch điều khiển thông minh.

Đặc biệt, các bộ dimmer không phù hợp (dimmer cắt pha, dimmer điện tử, dimmer tích hợp trong công tắc thông minh) có thể gây:

• Không đổi được 3 màu đúng logic vì driver không nhận diện chính xác thao tác bật/tắt.
• Đèn chỉ sáng ở một số mức, không ổn định ở dải điều chỉnh thấp.
• Tiếng kêu rít hoặc ù trong driver do linh kiện hoạt động ngoài dải thiết kế.

Khi cần tích hợp điều khiển thông minh, nên:

• Chọn mã đèn hoặc driver được Panasonic công bố hỗ trợ điều khiển qua chuẩn cụ thể (DALI, 0–10V, PWM…).
• Hoặc sử dụng công tắc thông minh dạng on/off thuần (không dimming) đã được nhà cung cấp xác nhận tương thích với tải LED driver.
• Tra cứu tài liệu kỹ thuật, hỏi trực tiếp nhà phân phối hoặc kỹ sư kỹ thuật trước khi triển khai hàng loạt.

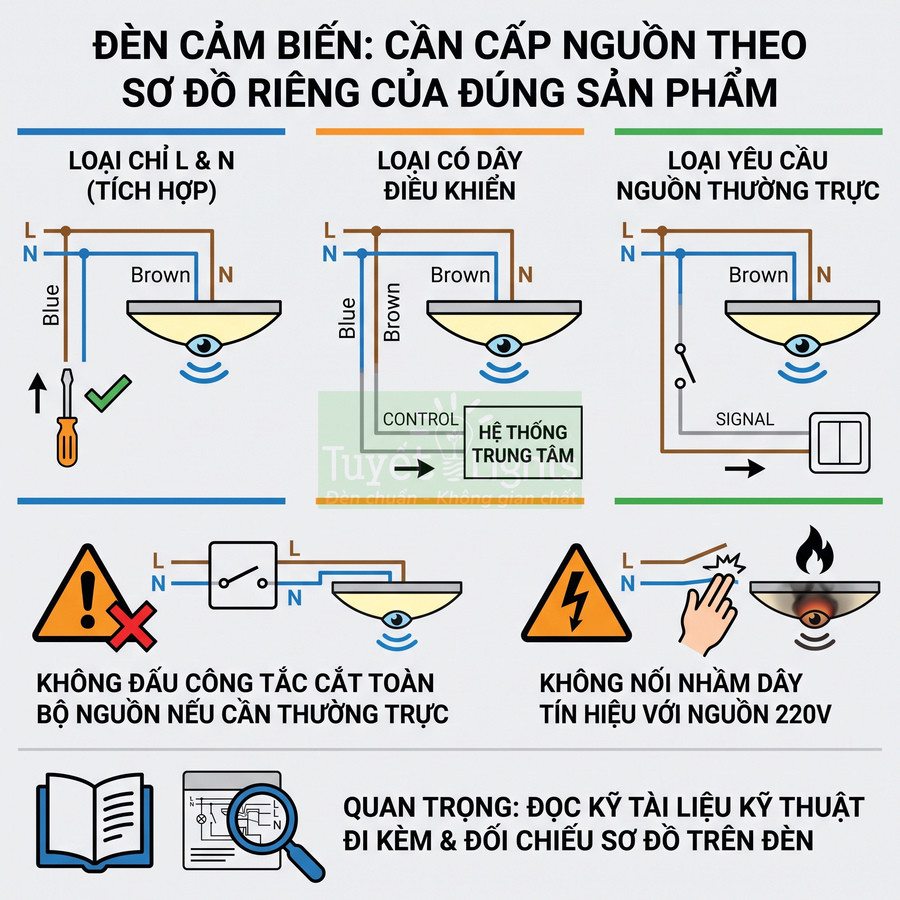

Đèn cảm biến cần cấp nguồn theo sơ đồ riêng của đúng sản phẩm

Đèn âm trần Panasonic tích hợp cảm biến chuyển động, cảm biến ánh sáng có cấu trúc driver và sơ đồ đấu dây phức tạp hơn so với đèn thường. Tùy từng dòng sản phẩm, có thể gặp các kiểu thiết kế sau:

• Loại chỉ cần L và N: cảm biến được tích hợp hoàn toàn bên trong, đèn tự động bật/tắt khi phát hiện chuyển động hoặc khi độ sáng môi trường thấp hơn ngưỡng cài đặt.
• Loại có thêm dây điều khiển (ví dụ dây cho tín hiệu ra, dây cho tín hiệu vào từ hệ thống trung tâm).
• Loại yêu cầu nguồn cấp thường trực (luôn có điện), còn việc bật/tắt logic do cảm biến hoặc hệ thống điều khiển quyết định, không được cắt nguồn hoàn toàn bằng công tắc.

Với các mẫu chỉ có L và N, việc đấu dây tương đối đơn giản: cấp nguồn đúng cực, đảm bảo tiếp xúc tốt, sau đó cấu hình các tham số cảm biến (thời gian trễ, độ nhạy, ngưỡng lux…) nếu sản phẩm cho phép. Tuy nhiên, với các mẫu có thêm dây điều khiển hoặc yêu cầu nguồn thường trực, cần đặc biệt chú ý:

• Không đấu công tắc cắt trực tiếp toàn bộ nguồn nếu tài liệu ghi rõ phải cấp nguồn liên tục.
• Không nối nhầm dây tín hiệu với dây nguồn 220V, tránh cháy mạch cảm biến.
• Tuân thủ đúng sơ đồ đấu dây in trên thân đèn hoặc trên driver, kể cả màu dây và ký hiệu.

Đấu sai có thể dẫn đến các hiện tượng:

• Cảm biến không kích hoạt, đèn luôn tắt hoặc luôn sáng.
• Đèn bật/tắt liên tục, không ổn định do cảm biến bị nhiễu hoặc không được cấp nguồn đúng cách.
• Giảm tuổi thọ cảm biến, hỏng mạch điều khiển, phải thay cả bộ đèn.

Vì vậy, trước khi đấu dây, cần đọc kỹ tài liệu kỹ thuật đi kèm, đối chiếu với sơ đồ thực tế tại công trình. Nếu không chắc chắn, nên tham khảo ý kiến kỹ thuật viên của hãng hoặc nhà phân phối, tránh thử nghiệm tùy ý trên sản phẩm cảm biến.

Đèn dimming chỉ kết nối với dimmer khi driver hỗ trợ chức năng điều chỉnh độ sáng

Không phải mọi đèn âm trần Panasonic đều hỗ trợ dimming (điều chỉnh độ sáng). Chỉ những mẫu có ghi rõ “dimmable” trên bao bì, trên thân đèn hoặc trong datasheet, hoặc được trang bị driver chuyên dụng cho dimming, mới được phép kết nối với dimmer. Nếu driver không được thiết kế để làm việc với điện áp hoặc dòng điện thay đổi theo thời gian, việc gắn dimmer sẽ khiến mạch nguồn hoạt động bất thường.

Các chuẩn dimming phổ biến mà driver có thể hỗ trợ:

• Dimming cắt pha (triac): điều chỉnh bằng cách cắt một phần chu kỳ sóng AC. Thường dùng với dimmer gắn tường truyền thống, nhưng phải là loại tương thích LED.
• 0–10V: dùng hai dây tín hiệu riêng, thay đổi điện áp DC 0–10V để điều chỉnh độ sáng. Nguồn cấp chính cho đèn vẫn là 220V AC.
• DALI: giao thức số hai dây, cho phép điều khiển nhóm đèn, địa chỉ hóa từng đèn, lập kịch bản chiếu sáng.

Khi lắp đặt, cần xác định rõ driver thuộc chuẩn nào để chọn dimmer tương thích:

• Driver dimmable cắt pha: dùng dimmer triac hoặc dimmer điện tử được nhà sản xuất khuyến nghị.
• Driver 0–10V: dùng bộ điều khiển 0–10V, không dùng dimmer cắt pha trên đường cấp 220V.
• Driver DALI: kết nối vào bus DALI, cấu hình bằng phần mềm/hệ thống DALI, không dùng dimmer cơ học thông thường.

Đấu dimmer cho đèn không hỗ trợ dimming có thể gây:

• Nhấp nháy, rung ánh sáng ở hầu hết các mức điều chỉnh.
• Driver phát tiếng kêu (rít, ù) do linh kiện từ hóa bị kích thích bất thường.
• Đèn nóng hơn bình thường, giảm tuổi thọ tụ, IC và LED.

Dùng sai dimmer có thể gây nhấp nháy, không điều chỉnh được hoặc làm giảm độ ổn định của đèn

Kể cả khi driver hỗ trợ dimming, việc chọn sai loại dimmer (ví dụ dùng dimmer cắt pha cho driver yêu cầu 0–10V, hoặc dùng dimmer công suất không phù hợp) vẫn có thể làm hệ thống hoạt động không ổn định. Mỗi loại driver có dải công suất, dải điện áp và đặc tính tải riêng, nếu dimmer không tương thích sẽ xuất hiện nhiều hiện tượng khó chịu.

Các vấn đề thường gặp khi dùng sai dimmer:

• Đèn nhấp nháy ở một số mức sáng, đặc biệt ở dải thấp.
• Không thể giảm sáng xuống mức mong muốn, đèn tắt đột ngột khi vặn xuống dưới một ngưỡng nào đó.
• Driver phát tiếng kêu lạ khi điều chỉnh, nhất là khi tải nhỏ hơn nhiều so với dải công suất tối ưu của dimmer.
• Đèn nóng hơn bình thường, tuổi thọ LED và driver giảm đáng kể.

Nguyên nhân có thể do:

• Dùng dimmer cắt pha leading-edge cho driver yêu cầu trailing-edge hoặc ngược lại.
• Tổng công suất đèn nhỏ hơn công suất tối thiểu của dimmer, khiến mạch điều khiển không ổn định.
• Dùng dimmer 0–10V nhưng đấu sai dây tín hiệu, hoặc không cấp nguồn đúng cách cho bộ điều khiển.

Để tránh các vấn đề này, cần đối chiếu kỹ tài liệu kỹ thuật của driver và dimmer, kiểm tra:

• Chuẩn dimming (triac, 0–10V, DALI…).
• Dải công suất hỗ trợ, số lượng đèn tối đa trên một dimmer.
• Khuyến nghị cụ thể từ nhà sản xuất hoặc nhà cung cấp hệ thống chiếu sáng.

Ưu tiên sử dụng bộ đôi driver – dimmer đã được nhà sản xuất hoặc nhà cung cấp khuyến nghị, hạn chế trộn lẫn nhiều thương hiệu, nhiều chuẩn điều khiển khác nhau trên cùng một mạch nếu không có tính toán và thử nghiệm kỹ lưỡng.

Đầu nối và cách cách điện quyết định độ an toàn của hệ thống đèn âm trần Panasonic

Hệ thống đèn âm trần Panasonic chỉ thực sự an toàn khi toàn bộ chuỗi từ mối nối, cách điện đến bố trí driver và đường dây được thiết kế đồng bộ, tuân thủ tiêu chuẩn. Việc ưu tiên đầu nối chuyên dụng thay cho xoắn dây thủ công giúp đảm bảo tiếp xúc điện ổn định, giảm phát nhiệt và hạn chế phụ thuộc tay nghề thợ. Song song, mọi đoạn lõi đồng phải được che kín, mối nối vừa chắc vừa không làm tổn thương lõi để tránh đứt gãy, tia lửa điện và hiện tượng nhấp nháy. Driver, hộp nối cần đặt ở vị trí khô ráo, thoáng, tránh nguồn nhiệt và điểm đọng nước. Cuối cùng, dây điện phải được sắp xếp, bảo vệ khỏi mép kim loại sắc và tai lò xo, nhờ đó duy trì an toàn điện lâu dài cho toàn bộ công trình.

Ưu tiên terminal hoặc đầu nối chuyên dụng thay cho xoắn dây thủ công

Trong hệ thống đèn âm trần Panasonic, khu vực mối nối dây là một trong những điểm có nguy cơ sự cố cao nhất, vì tại đây vừa có dòng điện tập trung, vừa chịu tác động cơ học (kéo, rung, giật) và nhiệt độ. Do đó, việc lựa chọn loại đầu nối và phương pháp đấu nối có ảnh hưởng trực tiếp đến độ an toàn điện, độ ổn định chiếu sáng và tuổi thọ của toàn bộ hệ thống.

Nên ưu tiên sử dụng các loại terminal, domino, đầu nối lò xo (spring connector), WAGO hoặc các đầu nối chuyên dụng đạt chuẩn. Các loại đầu nối này thường được thiết kế theo tiêu chuẩn IEC/UL, có thông số rõ ràng về:

• Dòng điện định mức (current rating) phù hợp với công suất tổng của cụm đèn.
• Tiết diện dây cho phép (mm²) tương ứng với loại dây sử dụng cho đèn âm trần Panasonic.
• Điện áp làm việc, cấp cách điện, vật liệu vỏ (thường là nhựa chịu nhiệt, chống cháy).

Ưu điểm kỹ thuật của đầu nối chuyên dụng so với xoắn dây thủ công:

• Đảm bảo tiếp xúc điện tốt, ổn định lâu dài: Lò xo hoặc ốc siết tạo lực ép đều lên lõi đồng, giảm điện trở tiếp xúc, hạn chế phát nhiệt tại mối nối khi đèn hoạt động liên tục.
• Giảm nguy cơ tuột dây, lỏng mối nối: Khi trần bị rung do đóng mở cửa, gió, hoặc giãn nở nhiệt, dây vẫn được giữ chặt trong khoang kẹp, không bị trượt ra như kiểu xoắn tay rồi quấn băng keo.
• Tối ưu cho bảo trì, mở rộng: Khi cần thay driver, thay đèn hoặc đấu thêm nhánh, kỹ thuật viên chỉ cần mở khóa lò xo hoặc nới ốc, không phải cắt bỏ đoạn dây cũ, giúp giữ nguyên chiều dài dây và giảm nguy cơ làm hỏng lõi.
• Giảm sai sót do tay nghề: Đầu nối có cấu trúc định sẵn, chỉ cần tuân thủ đúng chiều dài tuốt vỏ và cách đưa dây vào, hạn chế phụ thuộc vào kỹ năng xoắn dây của từng thợ.

Xoắn dây thủ công rồi quấn băng keo chỉ nên coi là giải pháp tạm thời hoặc dùng trong các tình huống khẩn cấp. Về mặt kỹ thuật, kiểu nối này dễ dẫn đến:

• Lỏng mối nối theo thời gian: Lõi đồng bị oxy hóa, co ngót, rung động cơ học làm các vòng xoắn không còn ép chặt vào nhau.
• Oxy hóa bề mặt tiếp xúc: Nếu băng keo quấn không kín, hơi ẩm và bụi có thể xâm nhập, tạo lớp oxit làm tăng điện trở, gây phát nhiệt cục bộ.
• Hở lõi đồng: Đầu dây xoắn thường không đồng đều, dễ có sợi đồng lòi ra ngoài lớp băng keo, đặc biệt nguy hiểm trong không gian trần kín, khó kiểm tra định kỳ.

Với các công trình sử dụng nhiều đèn âm trần Panasonic, nên chuẩn hóa việc dùng một loại đầu nối chất lượng cao, có nguồn gốc rõ ràng, tránh dùng hàng trôi nổi, nhựa kém chất lượng dễ chảy, biến dạng khi nhiệt độ tăng.

Phần lõi đồng không được để hở sau khi hoàn thành mối nối

Sau khi đấu dây, yêu cầu quan trọng là không được để bất kỳ đoạn lõi đồng nào lộ ra ngoài khỏi thân đầu nối hoặc ngoài lớp băng keo cách điện. Chỉ cần một đoạn lõi hở vài milimet cũng đủ tạo nguy cơ:

• Chạm vào khung kim loại trần, máng cáp, ống thép, gây chập mạch hoặc rò điện ra vỏ kim loại.
• Phóng điện khi khoảng cách đến vật dẫn khác quá nhỏ, đặc biệt ở môi trường ẩm hoặc bụi bẩn.
• Nguy hiểm cho người khi thò tay vào trần để bảo trì mà không phát hiện đoạn lõi hở.

Khi sử dụng đầu nối dạng ốc siết hoặc lò xo, cần tuân thủ đúng chiều dài tuốt vỏ dây mà nhà sản xuất khuyến nghị (thường in trên thân đầu nối hoặc trong catalogue). Tuốt quá ngắn sẽ làm lõi không vào đủ sâu, tiếp xúc kém; tuốt quá dài sẽ làm phần lõi thừa lộ ra ngoài mép đầu nối.

Với trường hợp buộc phải dùng băng keo cách điện, cần lưu ý:

• Quấn nhiều vòng, lực tay đều và chặt, không để hở khe hở giữa các vòng quấn.
• Phủ kín toàn bộ phần lõi đồng và chồng lên một đoạn vỏ cách điện của dây ở hai bên mối nối để tránh băng keo tuột.
• Ưu tiên băng keo cách điện chuyên dụng, có khả năng chịu nhiệt, chịu ẩm, không dùng băng keo văn phòng hoặc băng keo giấy.

Trong môi trường trần kín, nơi khó kiểm tra định kỳ, việc đảm bảo không có lõi đồng hở là yếu tố then chốt để hạn chế sự cố chập cháy âm ỉ, vốn rất khó phát hiện sớm.

Mối nối phải chắc nhưng không làm đứt hoặc biến dạng lõi dây

Chất lượng cơ học của mối nối ảnh hưởng trực tiếp đến độ bền và độ ổn định của hệ thống đèn âm trần Panasonic. Mối nối phải đạt đồng thời hai yêu cầu: giữ chặt dây và không làm tổn thương lõi đồng.

Khi siết ốc trên domino hoặc terminal:

• Dùng tua vít phù hợp kích thước rãnh ốc để lực siết truyền đều, tránh trượt làm hỏng đầu ốc.
• Siết đến khi cảm nhận dây không thể rút ra bằng lực kéo tay bình thường, nhưng không cố gắng siết thêm quá mức gây bẹp, cắt lõi.
• Với dây cứng (solid), cần đảm bảo lõi không bị nứt gãy tại vị trí mép ốc siết.

Với dây mềm nhiều sợi (stranded), nên sử dụng đầu cốt (ferrule) để:

• Gom toàn bộ sợi đồng vào một khối đồng nhất, tránh hiện tượng sợi xòe ra ngoài, bị kẹp lệch.
• Tăng diện tích tiếp xúc với bề mặt kẹp của đầu nối, giảm điện trở tiếp xúc.
• Giảm nguy cơ gãy sợi do lực siết tập trung lên một vài sợi riêng lẻ.

Mối nối lỏng sẽ gây ra nhiều hiện tượng bất lợi:

• Phát nhiệt cục bộ: Điện trở tiếp xúc tăng làm mối nối nóng lên, lâu ngày có thể làm chảy nhựa đầu nối, lão hóa cách điện dây.
• Đèn chập chờn, nhấp nháy: Dòng điện không ổn định, đặc biệt dễ thấy khi bật nhiều đèn cùng lúc.
• Tia lửa điện nhỏ (arcing): Khi tiếp xúc chập chờn, có thể xuất hiện tia lửa tại mối nối, là nguồn gây cháy tiềm ẩn trong trần.

Ngược lại, nếu siết quá chặt, lõi đồng có thể bị cắt hoặc nứt gãy bên trong, tạo điểm yếu cơ học. Khi có rung động, kéo dây hoặc thao tác bảo trì, đoạn lõi này rất dễ đứt, làm mất nguồn cho đèn hoặc gây chập nếu phần đứt chạm vào điểm khác.

Driver và đầu nối không nên đặt tại vị trí dễ đọng nước hoặc quá nóng

Driver đèn âm trần Panasonic và các hộp nối dây thường được đặt trên trần, nơi điều kiện môi trường không được kiểm soát tốt như trong phòng. Một số khu vực trên trần có nguy cơ cao:

• Gần ống điều hòa, ống nước lạnh dễ đọng sương, rò rỉ nước.
• Ngay dưới mái tôn, mái fibro xi măng không có lớp cách nhiệt, nhiệt độ có thể tăng rất cao vào buổi trưa.
• Gần các nguồn nhiệt như ống khói, khu vực gần đèn công suất lớn khác.

Nước rò rỉ hoặc hơi ẩm ngưng tụ có thể chảy vào driver hoặc hộp nối, gây:

• Chập mạch, cháy nổ linh kiện bên trong driver.
• Rò điện ra vỏ kim loại của đèn hoặc khung trần, tạo nguy cơ giật điện.
• Ăn mòn chân linh kiện, đầu nối, làm giảm tuổi thọ và gây lỗi ngắt quãng.

Nhiệt độ môi trường quá cao cũng là kẻ thù của driver. Các linh kiện như tụ điện, IC nguồn, điện trở công suất đều có giới hạn nhiệt độ làm việc. Khi driver đặt sát mái tôn nóng, nhiệt độ bên trong có thể vượt ngưỡng thiết kế, dẫn đến:

• Giảm đáng kể tuổi thọ tụ hóa, gây hiện tượng suy giảm quang thông, nhấp nháy hoặc tắt đèn sớm.
• Kích hoạt cơ chế bảo vệ nhiệt (nếu có), làm đèn tự tắt rồi bật lại, gây khó chịu cho người dùng.
• Biến dạng vỏ nhựa, lão hóa cách điện, tăng nguy cơ chập cháy.

Khi bố trí driver và hộp nối, nên chọn vị trí khô ráo, thông thoáng, có khoảng cách nhất định với mái tôn hoặc nguồn nhiệt. Nếu bắt buộc phải đi gần khu vực có nguy cơ đọng nước, cần có biện pháp che chắn, treo driver cao hơn đường đi của nước, tránh đặt ngay dưới điểm có khả năng rò rỉ.

Dây điện cần được sắp xếp tránh mép kim loại sắc và vị trí tai lò xo của đèn

Trong quá trình lắp đèn âm trần Panasonic, dây điện thường phải luồn qua lỗ khoét trần và đi gần các chi tiết kim loại như mép tấm trần, khung xương, tai lò xo giữ đèn. Nếu không được sắp xếp và bảo vệ đúng cách, các điểm tiếp xúc này có thể cọ xát, cắt mòn lớp cách điện theo thời gian.

Các nguy cơ chính:

• Mép lỗ khoét trần (thạch cao, tôn, nhôm) thường sắc, khi kéo đẩy đèn ra vào nhiều lần sẽ làm rách lớp vỏ PVC của dây.
• Tai lò xo của đèn có lực ép lớn, nếu dây nằm đúng vị trí lò xo gập vào, dây có thể bị kẹp chặt, cấn, lâu ngày nứt vỏ.
• Dây bị treo lơ lửng, không cố định, dễ dao động khi có gió hoặc rung, làm tăng ma sát với cạnh kim loại.

Để hạn chế rủi ro, khi đưa dây vào lỗ khoét cần:

• Điều hướng dây tránh vùng hoạt động của tai lò xo, không để dây nằm ngay dưới chân lò xo khi gập vào.
• Sử dụng ống gen, ống ruột gà hoặc ống nhựa bọc ngoài dây tại các đoạn đi qua mép kim loại, tạo thêm một lớp bảo vệ cơ học.
• Cố định dây bằng kẹp, ghim hoặc dây rút tại một số điểm trên trần để dây không bị kéo căng hoặc cọ xát tự do.

Với các công trình có nhiều lần tháo lắp đèn để bảo trì, vệ sinh, việc bảo vệ dây bằng ống gen hoặc ống ruột gà càng quan trọng, vì mỗi lần thao tác là một lần tăng nguy cơ cọ xát. Lớp cách điện bị mòn dần có thể không lộ lõi ngay lập tức, nhưng sau một thời gian sẽ xuất hiện vết nứt nhỏ, tạo điểm rò điện hoặc chạm chập với thân đèn, khung kim loại.

Lắp driver và dây điện phía trên trần cần bảo đảm tản nhiệt và khả năng bảo trì

Việc bố trí driver và dây điện phía trên trần cần ưu tiên hai yếu tố chính: tản nhiệt hiệu quả và khả năng bảo trì lâu dài. Driver LED không được chôn kín trong lớp vật liệu cách nhiệt nếu không được nhà sản xuất cho phép, đồng thời phải có khoảng không khí tự do xung quanh để hạn chế tích nhiệt và kéo dài tuổi thọ linh kiện. Khu vực lắp đặt cũng cần tránh các vị trí dễ đọng nước, ngưng tụ hơi ẩm, hoặc rò rỉ, đặc biệt với driver có cấp bảo vệ IP thấp. Dây nguồn phải đủ dài, không bị căng khi thao tác lắp đèn, tránh kẹp vào mép lỗ khoét. Cuối cùng, vị trí driver nên được thiết kế sao cho có thể tiếp cận thuận tiện khi cần kiểm tra, thay thế hoặc nâng cấp.

Driver không nên bị phủ kín bởi vật liệu cách nhiệt nếu hướng dẫn sản phẩm không cho phép

Trong các hệ trần sử dụng bông thủy tinh, xốp EPS/XPS, rockwool, foam PU, tấm cách nhiệt nhôm, vùng phía trên trần thường có hệ số cản nhiệt rất cao. Nếu đặt driver đèn âm trần Panasonic bị chôn hoàn toàn trong lớp vật liệu này, khả năng tản nhiệt đối lưu và bức xạ của driver sẽ bị suy giảm mạnh, dẫn đến hiện tượng tích nhiệt cục bộ.

Về mặt kỹ thuật, đa số driver LED được thiết kế làm việc trong dải nhiệt độ môi trường xung quanh (ta) khoảng 40–50 °C. Khi bị phủ kín bởi vật liệu cách nhiệt, nhiệt độ vỏ driver (tc) có thể vượt ngưỡng thiết kế, làm:

• Giảm tuổi thọ tụ điện điện phân: mỗi 10 °C tăng thêm so với nhiệt độ danh định có thể làm giảm một nửa tuổi thọ tụ.
• Gây lão hóa nhanh IC nguồn, MOSFET, diode chỉnh lưu, dẫn đến suy giảm hiệu suất, nhấp nháy hoặc cháy driver.
• Tăng nguy cơ mất ổn định nhiệt (thermal runaway) ở các linh kiện công suất nếu thiết kế tản nhiệt không đủ dư.

Do đó, nếu trong tài liệu kỹ thuật hoặc nhãn trên driver không ghi rõ là loại “IC-Driver” hoặc “suitable for covering with insulation”, cần tuân thủ nguyên tắc:

• Không phủ kín driver bằng bông thủy tinh, xốp hoặc vật liệu cách nhiệt dày.
• Chừa khoảng không khí tự do xung quanh driver để nhiệt có thể thoát ra.
• Ưu tiên bố trí driver ở vùng trần ít hoặc không có vật liệu cách nhiệt, hoặc tạo khoang kỹ thuật riêng cho driver.

Trong các công trình có yêu cầu cách nhiệt cao (nhà ở sử dụng điều hòa liên tục, công trình tiết kiệm năng lượng), nên trao đổi với đơn vị thiết kế M&E hoặc tham khảo kỹ datasheet driver Panasonic để xác định rõ: khoảng cách tối thiểu tới vật liệu cách nhiệt, nhiệt độ môi trường cho phép, và có được phép “buried in insulation” hay không.

Chừa khoảng trống phù hợp quanh driver để hạn chế tích nhiệt

Không gian trống xung quanh driver có vai trò như một “ống khói” nhỏ giúp không khí nóng bốc lên và không khí mát từ các khe hở khác tràn vào. Khi bố trí driver đèn âm trần Panasonic, nên chú ý:

• Không ép driver sát bề mặt tấm trần, xà gồ, dầm thép hoặc các tấm cách nhiệt dày.
• Giữ một khoảng hở tối thiểu (ví dụ 30–50 mm mỗi phía, tùy khuyến cáo của nhà sản xuất) để luồng khí đối lưu có thể hình thành.
• Tránh đặt driver trong các khoang trần hoàn toàn kín không có khe thông gió, đặc biệt ở khu vực mái tôn nóng.

Khi lắp nhiều driver gần nhau (cụm đèn hành lang, phòng khách lớn, showroom), cần tính đến tổng công suất tỏa nhiệt của cả nhóm. Nếu các driver đặt sát nhau, nhiệt độ môi trường xung quanh từng driver sẽ tăng thêm do hiệu ứng cộng dồn, làm:

• Giảm tuổi thọ L70 của hệ thống chiếu sáng (thời gian duy trì 70% quang thông ban đầu).
• Tăng xác suất hỏng sớm (early failure) của một số driver trong nhóm.
• Gây hiện tượng giảm dòng ra hoặc tự ngắt nếu driver có mạch bảo vệ nhiệt.

Giải pháp thực tế:

• Giãn cách driver theo phương ngang, không “gom” tất cả vào một điểm dễ thi công.
• Ưu tiên đặt driver gần các vị trí có khe hở, cửa thăm, hoặc khu vực trần thông thoáng hơn.
• Với các khu vực công suất chiếu sáng cao, có thể cân nhắc tăng cường thông gió cho khoang trần để giảm nhiệt độ nền.

Nhiệt độ môi trường xung quanh driver càng thấp, độ tin cậy và tuổi thọ hệ thống chiếu sáng càng cao, đồng thời giảm nguy cơ cháy nổ do quá nhiệt ở các điểm nối, đầu cáp, hoặc vật liệu dễ cháy lân cận.

Không đặt driver trực tiếp trên vị trí thường xuyên có nước hoặc hơi ẩm ngưng tụ

Trong các không gian như phòng tắm, khu vệ sinh, ban công, logia, tầng áp mái, khu vực dưới mái tôn, độ ẩm tương đối thường cao, dễ xuất hiện hiện tượng:

• Ngưng tụ hơi nước trên bề mặt tấm trần, xà gồ, tôn mái.
• Nước mưa thấm, rò rỉ tại các mối nối mái, chân ống xuyên mái, máng xối.
• Đọng sương và chảy thành dòng nhỏ dọc theo cấu kiện kim loại.

Nếu đặt driver ngay dưới các điểm có dấu hiệu ẩm, rỉ nước, đọng sương, nguy cơ gặp phải là:

• Chập mạch, phóng điện bề mặt, oxy hóa chân linh kiện, ăn mòn bản mạch.
• Giảm điện trở cách điện, gây rò điện ra vỏ kim loại hoặc ra hệ trần.
• Tăng nguy cơ mất an toàn điện cho người sử dụng và đội bảo trì.

Khi bắt buộc phải lắp đèn âm trần Panasonic tại các khu vực ẩm ướt, cần:

• Chọn mẫu đèn và driver có cấp bảo vệ IP phù hợp với vùng lắp đặt (ví dụ IP44, IP54, IP65 tùy khu vực).
• Bố trí driver ở vị trí cao hơn và lệch khỏi đường chảy nước, tránh ngay dưới điểm ngưng tụ hoặc rò rỉ.
• Có thể sử dụng hộp bảo vệ kín (enclosure) đạt chuẩn IP tương đương hoặc cao hơn, đảm bảo vẫn có không gian tản nhiệt hợp lý.

Cần lưu ý phân biệt giữa cấp bảo vệ IP của thân đèn và cấp bảo vệ của driver. Nhiều model đèn âm trần Panasonic có thân đèn đạt IP cao ở phía dưới trần, nhưng driver lại chỉ ở mức IP20–IP30. Vì vậy, việc đặt driver ở vùng ít nguy cơ tiếp xúc với nước, hơi ẩm ngưng tụ là rất quan trọng để đảm bảo an toàn điện và độ bền hệ thống.

Dây nguồn không được căng khi đưa thân đèn vào lỗ khoét

Trong quá trình thi công, lỗi thường gặp là cắt dây quá ngắn hoặc không chừa đủ chiều dài dây giữa hộp nối (junction box) và driver/thân đèn. Khi đưa thân đèn vào lỗ khoét, dây bị kéo căng sẽ gây:

• Tuột, đứt hoặc lỏng mối nối tại domino, connector, hoặc điểm đấu nối trong hộp kỹ thuật.
• Đứt gãy lõi đồng bên trong do ứng suất cơ học lặp lại khi tháo lắp, rung động.
• Tăng nguy cơ phát sinh tia lửa điện tại mối nối lỏng, gây nóng cục bộ và cháy xém cách điện.

Để đảm bảo an toàn và độ bền cơ – điện, nên:

• Chừa độ dài dây đủ để thao tác, thông thường 15–30 cm tính từ hộp nối đến vị trí driver/thân đèn, tùy chiều dày trần và cấu trúc khoang trần.
• Khi lắp, đẩy nhẹ phần dây thừa lên phía trên trần, tạo vòng lỏng (loop) để dây có thể dịch chuyển nhẹ mà không gây căng.
• Tránh để dây bị kẹp giữa thân đèn và mép lỗ khoét, vì lâu ngày cạnh sắc của tấm trần có thể cắt vào lớp cách điện.

Nên sử dụng dây có tiết diện phù hợp với dòng tải và chiều dài đường dây, đồng thời tuân thủ màu dây theo quy chuẩn (L, N, PE) để thuận tiện cho việc kiểm tra, bảo trì. Với các hệ thống có nhiều đèn nối tiếp hoặc mắc song song trên cùng một mạch, việc bố trí dây đủ dài, không căng, kết hợp kẹp giữ dây (cable clamp) sẽ giúp giảm đáng kể nguy cơ sự cố do cơ học trong suốt vòng đời công trình.

Vị trí driver nên có khả năng tiếp cận khi cần kiểm tra hoặc thay thế

Trong nhiều hệ thống chiếu sáng LED, module LED có tuổi thọ danh định cao hơn driver. Khi xảy ra hỏng hóc, kịch bản phổ biến là driver hỏng trước, trong khi LED vẫn còn tốt. Nếu driver được đặt ở vị trí khó tiếp cận, chi phí và thời gian bảo trì sẽ tăng đáng kể.

Khi thiết kế và thi công, nên xem xét driver như một thiết bị cần bảo trì định kỳ và bố trí:

• Ở vị trí có thể thò tay tới thông qua lỗ đèn hoặc qua cửa thăm trần (access panel).
• Không cố định cứng driver vào vị trí bị che bởi dầm, xà gồ, ống gió, ống PCCC khiến việc tháo lắp trở nên khó khăn.
• Hạn chế sử dụng các phương án “chôn chết” driver trong lớp trần mà không có đường tiếp cận kỹ thuật.

Về mặt vận hành, khả năng tiếp cận tốt mang lại các lợi ích:

• Giảm thời gian ngừng hoạt động của khu vực khi cần sửa chữa, đặc biệt trong công trình thương mại, văn phòng.
• Giảm chi phí nhân công do không phải tháo dỡ nhiều tấm trần, không cần giàn giáo phức tạp.
• Tăng tính linh hoạt khi cần nâng cấp driver (thay đổi công suất, nhiệt độ màu, giao tiếp điều khiển DALI/0–10V, v.v.).

Khi lập hồ sơ thiết kế hoặc bản vẽ hoàn công, nên thể hiện rõ vị trí driver và đường tiếp cận để đội bảo trì sau này có thể tra cứu nhanh. Đối với các khu vực trần kín hoàn toàn, việc bố trí thêm cửa thăm trần tại các vị trí tập trung nhiều driver sẽ giúp công tác bảo trì hệ thống đèn âm trần Panasonic trở nên chủ động và hiệu quả hơn.

Những lỗi đấu dây đèn âm trần Panasonic dễ gây chập điện, nhấp nháy hoặc hỏng đèn

Thi công và đấu dây đèn âm trần Panasonic nếu làm sai kỹ thuật rất dễ dẫn đến chập điện, nhấp nháy hoặc cháy hỏng toàn bộ hệ thống. Nguyên nhân thường xuất phát từ việc bỏ qua vai trò của driver, đấu sai cực tính hoặc nhầm lẫn giữa đầu vào AC và đầu ra DC, khiến module LED phải làm việc ngoài dải điện áp cho phép. Bên cạnh đó, các lỗi cơ học như mối nối lỏng, dùng dây dẫn tiết diện quá nhỏ, để lõi đồng trần chạm khung kim loại làm tăng điện trở tiếp xúc, phát nhiệt và tạo nguy cơ phóng điện. Yếu tố môi trường ẩm, hơi nước xâm nhập driver mà không có biện pháp bảo vệ cũng góp phần rút ngắn tuổi thọ đèn và tiềm ẩn rủi ro mất an toàn điện.

Đấu module LED trực tiếp vào nguồn điện khi bỏ qua driver

Một trong những lỗi nghiêm trọng nhất trong thi công đèn âm trần Panasonic là bỏ qua driver và đấu trực tiếp module LED vào lưới 220V AC. Về bản chất, module LED là tải một chiều, điện áp thấp, được thiết kế để hoạt động với dòng điện không đổi hoặc điện áp đã được giới hạn. Khi cấp trực tiếp 220V AC:

• Điện áp tức thời trên chip LED vượt xa ngưỡng chịu đựng, gây phóng điện, đánh thủng lớp bán dẫn.
• Dòng khởi động cực lớn làm nổ chip LED, cháy bảng mạch, cháy đường mạch in.
• Có thể xuất hiện tia lửa điện tại điểm tiếp xúc, gây nguy hiểm cho người thao tác, đặc biệt khi tay ướt hoặc đứng trên thang kim loại.

Driver LED có nhiệm vụ chuyển đổi 220V AC sang điện áp DC hoặc dòng DC phù hợp với đặc tính của module LED (ví dụ: 24–40V DC, 300–350mA…). Bên trong driver thường có:

• Mạch chỉnh lưu và lọc để biến AC thành DC.
• Mạch giới hạn dòng, ổn định dòng để bảo vệ chip LED.
• Mạch bảo vệ quá áp, quá dòng, quá nhiệt (tùy loại).

Khi bỏ qua driver, toàn bộ các cơ chế bảo vệ này đều không tồn tại. Ngay cả khi module LED không cháy ngay lập tức, việc cấp sai dạng nguồn sẽ gây:

• Giảm mạnh tuổi thọ của LED do làm việc ở nhiệt độ junction quá cao.
• Xuất hiện hiện tượng giảm quang thông nhanh, ánh sáng ngả màu, loang lổ.
• Nguy cơ rò điện ra thân đèn nếu mạch bị đánh thủng cách điện.

Trong thực tế thi công, tuyệt đối không “thử nhanh” bằng cách chích trực tiếp 220V vào hai đầu module LED. Mọi thao tác kiểm tra đều phải thông qua driver đúng thông số, hoặc sử dụng nguồn DC thí nghiệm có điều chỉnh điện áp và dòng với giới hạn an toàn.

Đấu sai đầu AC input và DC output của driver

Khi sử dụng driver rời cho đèn âm trần Panasonic, đặc biệt là các driver đã cắt bỏ đầu cắm nguyên bản, nguy cơ nhầm lẫn giữa dây AC input và DC output rất cao nếu không đọc kỹ nhãn. Về mặt kỹ thuật, driver là một bộ nguồn chuyển đổi, trong đó:

• Đầu AC IN (thường ký hiệu L, N, đôi khi có thêm ký hiệu sóng sin) được thiết kế để nhận 220V AC.
• Đầu DC OUT (thường ký hiệu +, - hoặc V+, V-) cung cấp điện áp thấp, cách ly, an toàn cho LED.

Khi đấu sai:

• Cấp 220V AC vào đầu ra DC:
  • Làm cháy tức thì mạch công suất phía thứ cấp của driver.
  • Có thể truyền ngược điện áp cao lên module LED, gây hỏng toàn bộ dãy chip.
  • Tạo ra hiện tượng nổ tụ, cháy linh kiện trên bo mạch driver.
• Cấp điện sai cực tính cho module LED:
  • Nếu driver là nguồn DC có phân cực rõ, đấu ngược cực (+) và (-) có thể làm LED không sáng hoặc hỏng dần do phân cực ngược.
  • Một số module có mạch bảo vệ diode ngược, nhưng vẫn gây sinh nhiệt cục bộ, giảm tuổi thọ.

Để hạn chế rủi ro, cần:

• Đọc kỹ nhãn trên driver, xác định rõ các ký hiệu: AC IN, DC OUT, L, N, +, -.
• Quan sát màu dây: nhiều driver dùng chuẩn nâu (L), xanh dương (N), đỏ (+), đen (-), nhưng không phải lúc nào cũng đúng, nên không được chỉ dựa vào màu.
• Dùng bút thử điện hoặc đồng hồ đo để xác định đâu là phía có điện áp 220V, đâu là phía điện áp thấp.
• Nếu không chắc chắn, nên tham khảo datasheet, tài liệu kỹ thuật hoặc hỏi ý kiến thợ điện có chuyên môn, tránh thử “đoán mò”.

Mối nối lỏng gây phát nhiệt, chập chờn và nhấp nháy

Mối nối lỏng là một trong những nguyên nhân phổ biến nhất gây nhấp nháy đèn, chập chờn, phát nhiệt tại điểm nối trong hệ thống đèn âm trần Panasonic. Về mặt điện học, khi tiếp xúc không tốt:

• Diện tích tiếp xúc thực tế giữa hai lõi dẫn nhỏ, tạo điện trở tiếp xúc cao.
• Dòng điện đi qua điểm có điện trở cao sẽ sinh nhiệt theo công thức P = I².R, dẫn đến tăng nhiệt cục bộ.
• Nhiệt độ cao lâu ngày làm lão hóa, chảy, biến dạng lớp cách điện, tăng nguy cơ chập cháy.

Biểu hiện thường gặp:

• Đèn nhấp nháy khi bật, sau vài phút thì ổn định hoặc ngược lại.
• Khi gõ nhẹ vào trần hoặc lắc công tắc, đèn sáng tắt thất thường.
• Tại hộp nối hoặc đầu nối driver có cảm giác khi chạm tay (đã cắt điện kiểm tra).

Các vị trí dễ xuất hiện mối nối lỏng:

• Hộp nối trần, nơi đấu nối dây nguồn với dây cấp cho nhóm đèn.
• Đầu vào driver, đặc biệt khi dùng domino, cosse nhưng siết không chặt.
• Công tắc, ổ cắm điều khiển đèn, nơi vít kẹp dây bị lỏng theo thời gian.

Khi xử lý hiện tượng nhấp nháy, cần ưu tiên:

• Cắt nguồn tại aptomat, kiểm tra lần lượt từng mối nối.
• Siết chặt lại vít kẹp, thay domino kém chất lượng bằng đầu nối chuyên dụng có lò xo hoặc cosse ép.
• Không xoắn tay trần rồi quấn băng keo sơ sài; nên dùng ống nối, kẹp nối đạt chuẩn.

Dùng dây dẫn quá nhỏ cho tổng tải của nhiều đèn

Mỗi đèn âm trần Panasonic thường chỉ vài watt đến vài chục watt, khiến nhiều người chủ quan chọn dây dẫn nhỏ để “tiết kiệm”. Tuy nhiên, khi số lượng đèn lớn trên cùng một tuyến dây, tổng công suất tăng lên đáng kể. Nếu tiết diện dây không đủ:

• Dòng điện chạy trong dây vượt quá khả năng chịu tải lâu dài, gây phát nhiệt trên toàn tuyến.
• Xuất hiện sụt áp đáng kể ở cuối đường dây, làm đèn cuối tuyến sáng yếu hơn, dễ nhấp nháy khi tải biến thiên.
• Nhiệt độ dây tăng cao lâu ngày làm lão hóa, nứt, chảy lớp PVC cách điện, tăng nguy cơ rò điện, chập cháy.

Đặc biệt nguy hiểm khi dây đi trong ống nhựa, ống ruột gà hoặc bó chung với nhiều dây khác, khả năng tản nhiệt kém, nhiệt tích tụ càng nhanh. Một số lưu ý kỹ thuật:

• Tính toán tổng công suất nhóm đèn (P tổng), từ đó suy ra dòng I = P / (U.cosφ) với U ≈ 220V.
• Đối chiếu với bảng chọn tiết diện dây theo tiêu chuẩn (TCVN hoặc IEC) để chọn tiết diện phù hợp cho chế độ làm việc lâu dài.
• Không chọn dây “sát ngưỡng”; nên có hệ số dự phòng cho khả năng mở rộng thêm đèn hoặc tăng thời gian sử dụng.

Trong nhiều công trình, lỗi phổ biến là dùng dây 0.5 mm² hoặc 0.75 mm² cho cả tuyến cấp hàng chục đèn, trong khi tiêu chuẩn yêu cầu tối thiểu 1.0–1.5 mm² tùy chiều dài và cách lắp đặt. Việc “tiết kiệm” dây như vậy không chỉ làm giảm độ ổn định ánh sáng mà còn đe dọa an toàn cháy nổ của toàn bộ hệ thống trần.

Để lõi dây trần chạm khung kim loại hoặc bộ phận dẫn điện khác

Khi tuốt vỏ dây quá dài, không dùng đầu cosse hoặc quấn băng keo không kín, phần lõi đồng có thể lộ ra và chạm vào khung kim loại trần, thân đèn, máng kim loại hoặc dây khác. Về mặt an toàn điện, đây là lỗi rất nguy hiểm:

• Tạo đường dẫn chập mạch giữa dây pha và trung tính, hoặc giữa pha và đất (khung kim loại nối đất).
• Khi chập, dòng ngắn mạch lớn gây tia lửa điện, nhiệt độ cực cao tại điểm chạm.
• Aptomat có thể nhảy, nhưng nếu bảo vệ không đúng cấp hoặc tiếp xúc không đủ nhanh, nguy cơ cháy vật liệu xung quanh là rất lớn.

Trong không gian trần kín, bụi, sợi bông cách âm, mạt gỗ, xác côn trùng… dễ tích tụ quanh mối nối. Khi có tia lửa, các vật liệu này trở thành nguồn mồi cháy lý tưởng. Một số thực hành tốt cần tuân thủ:

• Tuốt vỏ dây vừa đủ chiều dài để kẹp vào domino hoặc cosse, không để phần lõi thừa ra ngoài.
• Sử dụng cosse bấm cho dây mềm nhiều sợi, tránh sợi lạc ra ngoài khi siết vít.
• Sau khi đấu nối, kiểm tra bằng mắt thường và tay (khi đã cắt điện) để đảm bảo không có sợi đồng nào lộ ra hoặc chạm vào khung kim loại.
• Ưu tiên dùng đầu nối có vỏ cách điện kín, hạn chế tối đa việc phải quấn băng keo thủ công.

Lắp driver tại khu vực ẩm mà không có biện pháp bảo vệ phù hợp

Driver đèn âm trần Panasonic thường được đặt trên trần, gần vị trí đèn. Nếu khu vực này ẩm, có hơi nước, gần mái dột, gần phòng tắm, ban công, logia mà không có biện pháp bảo vệ, driver rất dễ bị:

• Oxy hóa chân linh kiện, mối hàn, làm tăng điện trở, gây nóng cục bộ.
• Chập mạch do nước hoặc hơi ẩm tạo đường dẫn dẫn điện giữa các chân linh kiện.
• Rò điện ra vỏ kim loại hoặc ra dây, gây nguy hiểm giật điện cho người sử dụng.

Nước có thể xâm nhập vào driver qua:

• Khe hở vỏ nhựa, lỗ bắt vít, khe tản nhiệt.
• Đường dây dẫn, theo hiện tượng mao dẫn, kéo nước vào sâu bên trong.
• Vết nứt nhỏ trên vỏ do va đập hoặc lão hóa vật liệu.

Khi cần lắp đèn âm trần Panasonic ở khu vực có nguy cơ ẩm cao, nên:

• Chọn mẫu đèn và driver có cấp bảo vệ IP phù hợp với môi trường (ví dụ IP44, IP54 cho khu vực có hơi nước, IP65 cho vùng có thể bị nước bắn trực tiếp).
• Bố trí driver ở vị trí cao, khô ráo, tránh ngay dưới điểm có nguy cơ mái dột, tránh gần đường ống nước, ống điều hòa có thể đọng sương.
• Cân nhắc sử dụng hộp bảo vệ kín hoặc hộp kỹ thuật có nắp đậy, có gioăng chống ẩm cho driver, đồng thời vẫn đảm bảo tản nhiệt.
• Đảm bảo hệ thống tiếp địa (nối đất) cho các phần kim loại của đèn và khung trần, để khi có rò điện, thiết bị bảo vệ (ELCB, RCCB) có thể cắt nhanh.

Bỏ qua các biện pháp này không chỉ làm giảm tuổi thọ driver và đèn, mà còn có thể dẫn đến sự cố điện nghiêm trọng, gây mất an toàn cho người sử dụng và khó khăn trong công tác bảo trì, sửa chữa sau này.

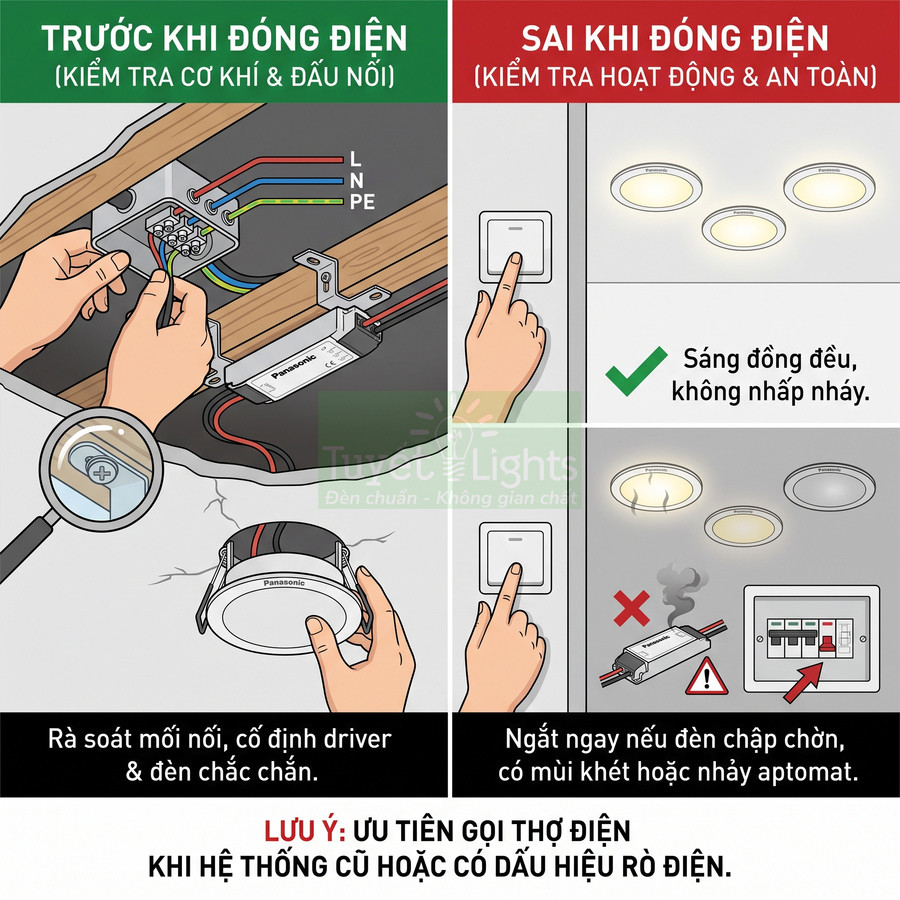

Kiểm tra hệ thống sau khi đấu dây đèn Panasonic trước khi đưa vào sử dụng

Khâu kiểm tra hệ thống sau khi đấu dây đèn Panasonic tập trung vào hai nhóm chính: an toàn điện và độ ổn định cơ khí. Trước khi cấp điện, cần rà soát toàn bộ mối nối, đường đi dây, vị trí driver, hộp nối và công tắc để loại bỏ nguy cơ chập, lỏng, kẹp, xoắn hoặc quá nhiệt. Tiếp đó, đánh giá độ chắc chắn của thân đèn, tai lò xo và driver trên trần, tránh treo lơ lửng hoặc tỳ vào vật liệu dễ cháy. Khi đóng nguồn, phải thử theo từng nhóm công tắc, quan sát hiện tượng nhấp nháy, tiếng kêu, mùi khét, nhiệt bất thường và phản ứng của aptomat. Nếu hệ thống dây cũ, khó xác định dây hoặc có dấu hiệu rò điện, nên ưu tiên nhờ thợ điện chuyên môn để đảm bảo an toàn lâu dài.

Kiểm tra lại toàn bộ đầu nối trước khi đóng aptomat

Sau khi hoàn thành đấu dây, trước khi cấp điện, cần kiểm tra lại toàn bộ mối nối một cách hệ thống, không chỉ nhìn qua cho có. Tại mỗi vị trí sau phải kiểm tra chi tiết:

• Tại hộp nối: mở nắp hộp, kiểm tra từng domino, cosse, kẹp nối:
  • Đảm bảo dây pha (L), trung tính (N) và tiếp địa (PE, nếu có) được phân tách rõ ràng, không chạm chập.
  • Ốc siết phải được vặn chặt, thử kéo nhẹ từng sợi dây; nếu dây tuột ra dễ dàng là chưa đạt.
  • Không để lộ lõi đồng ra ngoài thân domino; phần đồng trần phải nằm hoàn toàn trong vùng siết.
  • Nếu dùng băng keo điện, cần quấn tối thiểu 2–3 vòng, phủ kín phần kim loại hở.
• Tại driver (bộ nguồn LED):
  • Kiểm tra đầu vào (AC IN) đã đấu đúng L–N, không đảo lẫn với đầu ra (DC OUT).
  • Đảm bảo đầu nối dạng kẹp lò xo hoặc domino trên driver được siết chặt, không có dây lỏng.
  • Quan sát vỏ driver, tem nhãn, không có vết nứt, cháy xém, biến dạng do nhiệt.
• Tại thân đèn:
  • Đảm bảo giắc cắm giữa driver và thân đèn (nếu là loại jack cắm nhanh) đã cắm hết hành trình, nghe/ cảm nhận được tiếng “tách” hoặc cảm giác khóa chặt.
  • Không để dây bị xoắn, căng hoặc bị ép sát vào cạnh sắc của thân đèn.
• Tại công tắc:
  • Kiểm tra dây pha đi qua công tắc, không đấu nhầm dây trung tính vào công tắc (tránh hiện tượng đèn vẫn còn điện trên thân khi tắt).
  • Ốc siết trên công tắc phải chặt, dây không bị gãy gập tại điểm vào.

Đồng thời, cần kiểm tra đường đi của dây trên toàn tuyến:

• Không để dây bị kẹp giữa tấm trần và khung xương, đặc biệt tại các vị trí bắt vít hoặc thanh sắt.
• Tránh để dây cọ vào mép tôn, mép nhôm sắc; nếu bắt buộc đi qua, nên bọc ống gen hoặc ống ruột gà.
• Đảm bảo bán kính uốn dây không quá nhỏ, tránh gãy gập lõi đồng, nhất là với dây cứng.

Bước kiểm tra này giúp phát hiện sớm các lỗi có thể gây chập, nhảy aptomat, phát nhiệt cục bộ hoặc nhấp nháy khi cấp điện, đồng thời kéo dài tuổi thọ cho driver và đèn.

Đảm bảo thân đèn, tai lò xo và driver được đặt chắc chắn trên trần

Thân đèn âm trần Panasonic được giữ trên trần bằng tai lò xo, đây là chi tiết cơ khí quan trọng ảnh hưởng trực tiếp đến độ an toàn và độ bền của hệ thống. Khi lắp đặt cần lưu ý:

• Kiểm tra kích thước lỗ khoét:
  • Lỗ khoét phải đúng theo khuyến nghị của nhà sản xuất (thường ghi trên vỏ hộp hoặc thân đèn).
  • Nếu lỗ quá rộng, tai lò xo sẽ kẹp không chặt, đèn dễ bị xệ hoặc rơi; nếu quá nhỏ, tai lò xo bị ép quá mức, dễ biến dạng hoặc làm sứt mẻ trần.
• Đảm bảo tai lò xo bật đúng vị trí:
  • Khi đẩy đèn lên trần, tai lò xo phải bật hoàn toàn ra phía sau tấm trần, kẹp đều hai bên mép lỗ.
  • Không để tai lò xo vướng dây điện hoặc driver; điều này có thể làm tai không bung hết, lực kẹp giảm.
  • Sau khi lắp, dùng tay ấn nhẹ quanh viền đèn để kiểm tra độ chắc chắn, đèn không được lắc lư.
• Bố trí driver và hộp nối:
• Driver và hộp nối nên được đặt nằm ổn định trên bề mặt trần bê tông hoặc trên khung xương, tránh treo lơ lửng chỉ bằng dây điện.
• Với trần thạch cao mỏng hoặc khoảng trống trần lớn, nên dùng dây rút, dây treo hoặc giá đỡ chuyên dụng để cố định driver, tránh rung lắc.
• Không đặt driver sát vật liệu dễ cháy (bông cách nhiệt, xốp) mà không có khoảng hở thông gió.

Việc cố định chắc chắn giúp tránh rung lắc, va đập, giảm nguy cơ đứt dây, lỏng mối nối theo thời gian và hạn chế truyền rung xuống trần gây tiếng kêu khó chịu.

Đóng nguồn và thử từng nhóm công tắc riêng biệt

Sau khi hoàn tất kiểm tra cơ khí và mối nối, tiến hành đóng aptomat nhánh chiếu sáng theo trình tự an toàn:

• Đảm bảo tất cả công tắc đèn đang ở trạng thái OFF trước khi đóng aptomat.
• Đóng aptomat tổng (nếu có) rồi đến aptomat nhánh cấp cho khu vực lắp đèn.

Tiếp theo, bật từng công tắc điều khiển nhóm đèn riêng biệt để kiểm tra:

• Quan sát xem tất cả đèn trong nhóm có sáng đồng đều về độ sáng và màu sắc hay không.
• Kiểm tra từng đèn:
  • Có đèn nào không sáng hoàn toàn (có thể do đứt mạch, đấu nhầm hoặc driver lỗi).
  • Có đèn nào sáng yếu hơn rõ rệt so với các đèn còn lại (có thể do sụt áp, tiếp xúc kém, driver không đúng công suất).
  • Có hiện tượng nhấp nháy nhẹ khi bật/tắt hoặc khi ổn định.

Nếu phát hiện bất thường, cần ngắt lại aptomat trước khi kiểm tra mối nối liên quan. Tuyệt đối không thao tác trên dây, hộp nối hoặc driver khi vẫn còn điện, kể cả chỉ “chỉnh nhẹ” vị trí dây, để tránh nguy cơ điện giật và chập mạch.

Kiểm tra hiện tượng nhấp nháy, tiếng kêu, mùi khét hoặc nhiệt bất thường

Trong vài phút đầu sau khi cấp điện, nên quan sát và kiểm tra kỹ các dấu hiệu vận hành bất thường. Một số hiện tượng cần chú ý:

• Nhấp nháy hoặc chập chờn:
  • Nhấp nháy ngay khi bật: thường liên quan đến mối nối lỏng, dây pha/trung tính tiếp xúc kém hoặc driver lỗi.
  • Nhấp nháy theo chu kỳ, đặc biệt khi dùng dimmer: có thể do dimmer không tương thích với driver LED Panasonic hoặc tải không đủ tối thiểu của dimmer.
  • Nhấp nháy nhẹ khi tắt đèn: có thể do đèn bị ảnh hưởng bởi đèn báo trên công tắc, tụ bù hoặc dây dẫn song song gây cảm ứng.
• Tiếng kêu lạ từ driver hoặc công tắc:
  • Tiếng rè, rít cao tần từ driver: có thể do linh kiện bên trong hoạt động ở chế độ quá tải hoặc chất lượng kém.
  • Tiếng lách tách tại công tắc hoặc hộp nối: dấu hiệu của tiếp xúc kém, hồ quang điện nhỏ tại điểm nối, cần xử lý ngay.
• Mùi khét:
  • Mùi nhựa cháy, mùi khét nhẹ lan ra từ trần hoặc vị trí hộp nối là dấu hiệu của quá nhiệt, chập điện.
  • Cần lập tức ngắt nguồn, không tiếp tục thử đi thử lại vì có thể làm hỏng hoàn toàn driver, cháy dây hoặc gây cháy lan.
• Nhiệt độ bất thường tại driver hoặc mối nối:
  • Sau khi đèn hoạt động khoảng 10–15 phút, có thể sờ nhẹ (khi đã đảm bảo an toàn, tay khô, không chạm vào phần mang điện) lên vỏ driver và vùng hộp nối.
  • Driver LED thường ấm đến nóng vừa là bình thường, nhưng nếu quá nóng, khó chạm tay lâu, cần xem lại:
    • Tiết diện dây có đủ theo dòng tải hay không.
    • Mối nối có bị lỏng gây phát nhiệt cục bộ.
    • Không gian trần có thông gió, tản nhiệt tốt hay đang bị bít kín.

Phát hiện sớm các dấu hiệu này giúp ngăn chặn sự cố lớn, bảo vệ cả hệ thống điện, thiết bị chiếu sáng và kết cấu công trình xung quanh.

Ngắt nguồn ngay nếu aptomat tác động hoặc đèn hoạt động không ổn định

Nếu sau khi đóng aptomat, aptomat nhảy ngay lập tức hoặc sau một thời gian ngắn, cần xử lý theo hướng an toàn:

• Ngắt hoàn toàn nguồn cấp cho nhánh chiếu sáng, không cố gắng bật lại nhiều lần.
• Kiểm tra lại sơ đồ đấu dây:
  • Đảm bảo không có hiện tượng chập dây giữa pha và trung tính hoặc pha với tiếp địa.
  • Không đấu nhầm L–N tại driver hoặc đấu chéo giữa các nhóm đèn.
  • Không để dây pha chạm vào khung kim loại, máng treo, xương trần.
• Tháo từng nhóm đèn hoặc từng driver ra khỏi mạch (khi đã cắt điện) để cô lập, sau đó cấp điện thử lại theo từng phần để xác định vị trí gây sự cố.

Tương tự, nếu đèn hoạt động không ổn định (nhấp nháy liên tục, tự tắt mở, đổi độ sáng bất thường), không nên tiếp tục sử dụng mà không kiểm tra, vì có thể gây quá nhiệt, hỏng thiết bị hoặc làm giảm tuổi thọ LED nghiêm trọng.

Trong các trường hợp này, nếu không xác định được nguyên nhân hoặc không có dụng cụ đo (bút thử điện, đồng hồ vạn năng, ampe kìm), nên nhờ thợ điện có chuyên môn hỗ trợ để tránh tự ý xử lý dẫn đến hư hỏng lan rộng hoặc mất an toàn.

Nên sử dụng thợ điện có chuyên môn khi hệ thống dây cũ, không xác định được dây hoặc có dấu hiệu rò điện

Với các công trình cũ, hệ thống dây điện thường tiềm ẩn nhiều rủi ro:

• Không theo chuẩn màu: dây pha, trung tính, tiếp địa có thể dùng chung màu, gây nhầm lẫn khi đấu nối.
• Không có sơ đồ: không biết rõ tuyến đi dây, điểm nối trung gian, hộp nối ẩn trong trần hoặc tường.
• Dây đã lão hóa: lớp cách điện nứt, bong, giòn; lõi đồng oxy hóa, tăng điện trở, dễ phát nhiệt.

Nếu trong quá trình kiểm tra và đấu nối đèn âm trần Panasonic gặp các tình huống sau, nên dừng lại và gọi thợ điện:

• Không xác định được dây pha, trung tính, tiếp địa dù đã dùng bút thử điện hoặc đồng hồ đo.
• Phát hiện dấu hiệu rò điện như:
  • Cảm giác tê nhẹ khi chạm vào khung kim loại, viền đèn hoặc công tắc.
  • Aptomat chống rò (RCD/ELCB) nhảy bất thường khi bật đèn.
• Nghe tiếng lách tách trong trần, ngửi thấy mùi khét thoang thoảng nhưng không xác định được vị trí.
• Aptomat nhảy ngẫu nhiên, không theo quy luật tải, đặc biệt khi bật nhiều nhóm đèn cùng lúc.

Trong các trường hợp này, thợ điện có chuyên môn sẽ:

• Dùng thiết bị đo chuyên dụng để kiểm tra cách điện, phát hiện điểm rò, điểm chập ẩn.
• Đánh giá lại toàn bộ tuyến dây, đề xuất thay dây mới, tách mạch, bổ sung tiếp địa nếu cần.
• Đảm bảo hệ thống sau khi cải tạo đáp ứng các yêu cầu an toàn lâu dài cho công trình và phù hợp với công suất, số lượng đèn Panasonic lắp đặt.

Câu hỏi thường gặp về cách đấu dây đèn âm trần Panasonic

Phần giải đáp tập trung làm rõ các thắc mắc phổ biến khi lắp đặt và đấu dây đèn âm trần Panasonic, giúp người dùng hiểu đúng về nguồn cấp, cách đấu dây và các lưu ý an toàn. Nội dung nhấn mạnh sự khác biệt giữa đèn tích hợp driver và đèn dùng driver rời, nguyên tắc đấu dây pha (L), trung tính (N), tiếp địa (PE), cũng như việc bắt buộc đấu song song nhiều đèn trên lưới 220–240V. Bên cạnh đó, bài viết giải thích giới hạn số đèn trên một công tắc, điều kiện sử dụng dimmer, cơ chế đổi 3 màu, nhu cầu nối đất, nguyên nhân đèn nhấp nháy và các dấu hiệu cho thấy nên dừng tự làm để gọi thợ điện chuyên nghiệp nhằm đảm bảo an toàn và độ bền hệ thống.

Đèn âm trần Panasonic có đấu trực tiếp vào điện 220V được không?

Phần lớn đèn âm trần Panasonic dân dụng được thiết kế để hoạt động với nguồn 220–240V AC, nhưng cách đấu cụ thể phụ thuộc vào kiểu driver và cấu trúc mạch nguồn của từng model.

Với đèn tích hợp driver (driver gắn liền trong thân đèn):

• Trên thân đèn thường chỉ có 2 dây hoặc 3 dây đưa ra: L, N (và có thể có PE).
• Có thể đấu trực tiếp dây pha (L) và dây trung tính (N) từ nguồn 220V vào đúng ký hiệu trên đèn.
• Nếu có dây tiếp địa (màu xanh-vàng), đấu vào hệ thống PE của công trình để tăng an toàn.
• Không cần thêm driver ngoài, vì mạch chuyển đổi AC–DC, ổn áp, giới hạn dòng đã tích hợp sẵn.

Với đèn driver rời (bộ nguồn tách riêng khỏi thân đèn):

• Chỉ được phép đưa nguồn 220–240V AC vào đầu AC input của driver, theo đúng ký hiệu L, N.
• Đầu ra của driver thường là DC dòng không đổi (constant current) hoặc DC áp không đổi (constant voltage) với giá trị được ghi rõ (ví dụ: 30–42V DC, 300mA).
• Tuyệt đối không đấu trực tiếp module LED (chip LED, tấm LED) vào 220V nếu trên nhãn sản phẩm ghi rõ yêu cầu dùng driver riêng, vì module LED chỉ chịu được điện áp thấp.
• Đấu trực tiếp 220V vào module LED có thể gây chập cháy tức thời, nổ chip LED, hỏng mạch và mất bảo hành.

Khi không chắc chắn đèn thuộc loại nào, cần kiểm tra tem nhãn trên thân đèn, trên driver và tài liệu kỹ thuật đi kèm. Các thông số như “Input: 220–240V AC” in trực tiếp trên thân đèn thường cho thấy đèn có thể đấu trực tiếp vào lưới điện, trong khi nếu chỉ ghi trên driver thì phải qua driver.

Đèn Panasonic có driver rời phải đấu dây như thế nào?

Với đèn âm trần Panasonic dùng driver rời, cần tuân thủ đúng trình tự và phân biệt rõ phía AC – phía DC để tránh nhầm lẫn:

• Bước 1 – Xác định phía AC input của driver: thường được ký hiệu “AC IN”, “PRI”, hoặc có biểu tượng ~ cùng hai cực L, N.
• Bước 2 – Đấu dây pha (L) từ công tắc và dây trung tính (N) từ nguồn vào đúng vị trí L, N của driver:
  • Dây pha (thường màu nâu, đỏ hoặc đen) đi từ aptomat đến công tắc, rồi từ công tắc lên driver.
  • Dây trung tính (thường màu xanh dương) đi trực tiếp từ thanh trung tính trong tủ điện đến driver.
• Bước 3 – Nối tiếp địa (nếu có):
  • Nếu driver hoặc thân đèn có ký hiệu tiếp địa (biểu tượng 3 gạch), đấu dây PE (xanh-vàng) vào đúng điểm này.
  • Nếu không có ký hiệu tiếp địa, không tự ý đấu PE vào bất kỳ điểm kim loại nào trên driver.
• Bước 4 – Đấu đầu ra DC của driver với module LED:
  • Đầu ra DC thường có ký hiệu “DC OUT”, “SEC”, hoặc dấu + / -.
  • Nhiều driver dùng jack cắm nhanh tương thích với đầu cắm trên đèn; nên giữ nguyên đầu cắm nguyên bản, không cắt bỏ.
  • Nếu là dây trần, cần đấu đúng cực tính (+ vào +, - vào -) theo ký hiệu trên module LED.
• Bước 5 – Kiểm tra cơ khí và cách điện:
  • Đảm bảo các mối nối được siết chặt, dùng domino, kẹp nối hoặc hộp nối đạt chuẩn.
  • Không để phần dây đồng trần lộ ra ngoài, tránh chạm chập với khung trần kim loại.
  • Driver nên được đặt ở vị trí thoáng khí, tránh bị bọc kín bởi bông cách nhiệt để không quá nhiệt.

Trong mọi trường hợp, nên ngắt aptomat trước khi thao tác, dùng bút thử điện hoặc đồng hồ đo để xác nhận không còn điện trên dây.

Nhiều đèn âm trần Panasonic nên đấu nối tiếp hay song song?

Nhiều đèn âm trần Panasonic trong một phòng hoặc một khu vực luôn nên đấu song song trên lưới 220–240V AC, không đấu nối tiếp. Đấu song song nghĩa là:

• Tất cả các dây pha (L) của các đèn được nối chung với nhau và về cùng một dây pha nguồn (qua công tắc).
• Tất cả các dây trung tính (N) của các đèn được nối chung với nhau và về cùng một dây trung tính nguồn.
• Nếu có dây PE, các dây PE của đèn được nối chung với dây PE của hệ thống.

Cách đấu song song giúp:

• Mỗi đèn nhận điện áp 220V ổn định, không bị chia áp như mạch nối tiếp.
• Khi một đèn hỏng hoặc tháo ra, các đèn còn lại vẫn hoạt động bình thường.
• Dễ dàng mở rộng hoặc giảm số lượng đèn mà không phải tính toán lại toàn bộ mạch.

Đấu nối tiếp chỉ áp dụng cho một số hệ thống LED đặc biệt, thường là:

• Chuỗi module LED được thiết kế riêng để chạy với driver dòng không đổi.
• Có thông số rõ ràng về số lượng module tối đa trên một chuỗi và dòng làm việc.

Đối với đèn âm trần Panasonic dân dụng thông thường, việc đấu nối tiếp trên lưới 220V có thể gây:

• Đèn sáng yếu, không ổn định, dễ nhấp nháy.
• Phân bố điện áp không đều, một số đèn chịu áp cao hơn, nhanh hỏng.
• Khó chẩn đoán lỗi khi một đèn trong chuỗi gặp sự cố.

Một công tắc có thể điều khiển bao nhiêu đèn Panasonic?

Số lượng đèn âm trần Panasonic trên một công tắc phụ thuộc vào tổng công suất tải và dòng chịu tải của thiết bị đóng cắt (công tắc, aptomat). Các yếu tố chính:

• Công suất mỗi đèn: ví dụ 6W, 9W, 12W, 18W…
• Dòng chịu tải của công tắc: thường ghi 10A, 16A tại 250V AC.
• Dòng định mức của aptomat bảo vệ nhánh: 6A, 10A, 16A…

Cách ước tính nhanh:

• Tổng công suất cho phép xấp xỉ: P = U × I × hệ số an toàn.
• Với U ≈ 220V, công tắc 10A, nếu dùng 80% tải: P ≈ 220 × 10 × 0,8 ≈ 1760W.
• Nếu mỗi đèn 10W, về lý thuyết có thể điều khiển khoảng 170 đèn, nhưng thực tế nên giới hạn ít hơn nhiều để dễ quản lý vùng chiếu sáng.

Khuyến nghị kỹ thuật:

• Không nên để tổng công suất vượt quá 70–80% khả năng chịu tải của công tắc và aptomat.
• Nên chia thành nhiều nhóm đèn theo khu vực (phòng khách, bếp, hành lang…) để linh hoạt trong sử dụng.
• Với đèn LED công suất nhỏ (6–12W), một công tắc 10A điều khiển 20–40 đèn là mức thường gặp và an toàn trong thực tế, tùy cấu hình hệ thống.

Đèn Panasonic đổi 3 màu có cần công tắc đặc biệt không?

Đa số đèn âm trần Panasonic đổi 3 màu không cần công tắc đặc biệt. Cơ chế đổi màu được tích hợp trong driver, hoạt động với công tắc bật/tắt thông thường:

• Mỗi lần bật/tắt trong khoảng thời gian ngắn, driver sẽ chuyển sang chế độ màu tiếp theo (ví dụ: trắng lạnh → trung tính → trắng ấm).
• Nếu tắt đèn trong thời gian dài, một số model sẽ ghi nhớ màu cuối cùng, một số khác sẽ quay về màu mặc định.

Tuy nhiên, cần lưu ý:

• Đọc kỹ tài liệu sản phẩm để biết chính xác logic đổi màu (số lần nhấn, khoảng thời gian giữa các lần bật/tắt).
• Một số hệ thống điều khiển nâng cao (dùng remote, dimmer, Zigbee, Bluetooth…) có thể yêu cầu bộ điều khiển riêng hoặc công tắc chuyên dụng.
• Nếu dùng chung với dimmer không tương thích, chức năng đổi màu có thể hoạt động không ổn định hoặc gây nhấp nháy.

Có thể dùng dimmer cho mọi loại đèn âm trần Panasonic không?

Không thể dùng dimmer cho mọi loại đèn âm trần Panasonic. Chỉ những mẫu đèn hoặc driver được ghi rõ “dimmable”, “triac dimmable”, “1–10V dimming”, “DALI”... mới được phép kết nối với dimmer.

Các rủi ro khi dùng dimmer cho đèn không hỗ trợ dimming:

• Nhấp nháy ở mọi mức hoặc tại một số mức điều chỉnh.
• Không thay đổi được độ sáng, chỉ bật/tắt hoặc sáng rất yếu.
• Phát tiếng kêu (rè, ù) từ driver hoặc dimmer do mạch không tương thích.
• Giảm tuổi thọ driver, thậm chí cháy nổ linh kiện do làm việc ngoài dải thiết kế.

Khi muốn điều chỉnh độ sáng, cần:

• Chọn đèn/driver có hỗ trợ dimming đúng chuẩn (triac, 1–10V, DALI…).
• Chọn dimmer tương thích với chuẩn dimming của đèn.
• Ưu tiên sử dụng bộ dimmer và đèn được nhà sản xuất khuyến nghị để đảm bảo độ ổn định và tuổi thọ.

Dây pha và dây trung tính đấu vào đèn Panasonic thế nào?

Nguyên tắc đấu dây cho đèn âm trần Panasonic trong hệ thống điện dân dụng:

• Dây pha (L):
  • Đi từ tủ điện (qua aptomat) đến công tắc.
  • Từ công tắc đi lên trần và đấu vào đầu L của đèn hoặc driver.
  • Công tắc luôn phải ngắt dây pha, không ngắt dây trung tính.
• Dây trung tính (N):
  • Đi trực tiếp từ thanh trung tính trong tủ điện lên trần.
  • Đấu vào đầu N của đèn hoặc driver, không đi qua công tắc.

Cách nhận biết dây:

• Trong hệ thống mới, dây pha thường màu nâu/đỏ/đen, dây trung tính màu xanh dương, dây PE màu xanh-vàng.
• Trong hệ thống cũ, màu dây có thể không chuẩn, cần dùng bút thử điện hoặc đồng hồ đo để xác định chính xác.

Đảm bảo công tắc ngắt dây pha giúp khi tắt công tắc, phần đèn không còn mang điện áp nguy hiểm, giảm nguy cơ giật điện khi bảo trì, thay thế.

Đèn âm trần Panasonic có cần nối dây tiếp địa không?

Nhu cầu nối tiếp địa phụ thuộc vào cấu tạo từng mẫu đèn và hệ thống điện của công trình:

• Nếu đèn có vỏ kim loại, khung kim loại lớn và trên thân có ký hiệu tiếp địa:
  • Cần nối dây PE của hệ thống vào đúng điểm này.
  • Khi có sự cố rò điện, dòng rò sẽ đi về đất, làm aptomat chống giật (RCD) hoặc CB nhảy, bảo vệ người sử dụng.
• Nếu đèn hoàn toàn bằng nhựa cách điện và không có điểm nối đất:
  • Thường không yêu cầu nối tiếp địa trực tiếp vào thân đèn.
  • Tuy nhiên, hệ thống PE của công trình vẫn nên được triển khai đầy đủ cho các thiết bị khác.
• Nếu hệ thống điện của công trình có dây tiếp địa đầy đủ:
  • Nên tận dụng để tăng mức độ an toàn tổng thể.
  • Các hộp nối kim loại, khung trần kim loại cũng nên được nối PE.

Nối đất đúng chuẩn giúp giảm nguy cơ giật điện khi có sự cố rò điện bên trong đèn hoặc driver, đặc biệt trong môi trường ẩm như nhà tắm, ban công, khu vực gần bếp.

Vì sao đèn Panasonic nhấp nháy sau khi đấu dây?

Đèn âm trần Panasonic nhấp nháy sau khi đấu dây có thể do nhiều nguyên nhân, cần kiểm tra theo từng nhóm:

• Mối nối lỏng hoặc tiếp xúc kém:
  • Tại hộp nối, công tắc, domino, đầu nối driver.
  • Dây bị kẹp không chặt, oxy hóa, hoặc dùng sai loại kẹp nối.
• Dùng dimmer không tương thích:
  • Dimmer thiết kế cho đèn sợi đốt/halogen nhưng dùng cho LED.
  • Đèn không hỗ trợ dimming nhưng vẫn đấu qua dimmer.
• Điện áp nguồn không ổn định:
  • Sụt áp do dây dẫn tiết diện quá nhỏ, đường dây quá dài.
  • Nhiều tải công suất lớn bật/tắt gây dao động điện áp.
• Driver bị lỗi hoặc quá nhiệt:
  • Driver đặt trong không gian kín, không tản nhiệt tốt.
  • Làm việc liên tục ở nhiệt độ cao, linh kiện suy giảm.
• Dòng rò qua công tắc hoặc thiết bị điều khiển:
  • Công tắc có đèn báo, cảm biến, hoặc module điều khiển điện tử cho phép dòng rò rất nhỏ đi qua ngay cả khi tắt.
  • Dòng rò này có thể làm LED nhấp nháy nhẹ hoặc chớp sáng định kỳ.

Cách xử lý cơ bản:

• Kiểm tra và siết chặt lại toàn bộ mối nối, thay kẹp nối kém chất lượng.
• Thử bỏ dimmer hoặc thay bằng loại tương thích với LED.
• Đo điện áp tại điểm đấu đèn khi tải lớn hoạt động để đánh giá sụt áp.
• Đặt lại driver ở vị trí thoáng hơn, tránh gần nguồn nhiệt.
• Nếu nghi ngờ dòng rò qua công tắc, có thể:
  • Thay công tắc thường (không đèn báo, không mạch điện tử).
  • Hoặc tham khảo giải pháp kỹ thuật như lắp thêm điện trở/xả tải theo khuyến nghị của nhà sản xuất.

Khi nào nên dừng tự đấu nối và gọi thợ điện chuyên nghiệp?

Nên dừng tự đấu nối và gọi thợ điện có chuyên môn khi gặp các tình huống sau:

• Không xác định được dây pha, trung tính, tiếp địa dù đã dùng bút thử hoặc đồng hồ đo, hoặc kết quả đo không nhất quán.
• Hệ thống dây điện cũ, xuống cấp, không có sơ đồ, nhiều mối nối tạm bợ, dây chắp vá.
• Aptomat liên tục nhảy sau khi đấu đèn mà không rõ nguyên nhân, kể cả khi đã kiểm tra lại mối nối.
• Phát hiện mùi khét, nhiệt độ bất thường, dấu hiệu rò điện trên thân đèn, driver, hộp nối hoặc khung trần.
• Cần tích hợp với dimmer, cảm biến, hệ thống nhà thông minh, relay điều khiển từ xa mà không nắm rõ yêu cầu kỹ thuật và sơ đồ đấu nối.

Trong các trường hợp này, thợ điện chuyên nghiệp có thể:

• Dùng dụng cụ đo chuyên dụng (ampekìm, megger, đồng hồ số) để kiểm tra chính xác.
• Đánh giá lại toàn bộ cấu trúc mạch nhánh, tiết diện dây, khả năng chịu tải.
• Đề xuất giải pháp nâng cấp, chia tải, thay thế thiết bị đóng cắt phù hợp với hệ thống đèn âm trần Panasonic.
