Cách chọn ray, nguồn và phụ kiện cho đèn rọi ray nam châm

Nên ưu tiên chọn ray, nguồn và phụ kiện theo nguyên tắc đồng bộ cùng hệ, đúng điện áp và đủ tải an toàn, thay vì mua rời từng món chỉ vì giá hoặc mẫu mã. Thanh ray cần khớp với module về chuẩn 48V DC, kích thước 20mm, 25mm hoặc 35mm, chân tiếp xúc và cơ cấu nam châm để đèn bám chắc, ăn điện ổn định, không chập chờn khi tháo lắp. Bộ nguồn phải lớn hơn tổng công suất module, chỉ nên khai thác khoảng 70–80% công suất danh định để giảm nhiệt, tránh nhấp nháy, sụt áp và còn dư địa mở rộng sau này. Các phụ kiện như đầu cấp nguồn, đầu nối thẳng, nối góc, nối chữ T, nắp bịt, dây 48V, cửa thăm trần, dimmer, công tắc chia vùng và bộ điều khiển thông minh cần được tính ngay từ bản vẽ để thi công gọn, an toàn và dễ bảo trì. Tính tương thích là yếu tố quyết định: dimmer phải khớp bộ nguồn, nguồn phải khớp ray, module phải khớp cơ khí và tiếp điểm. Trước khi đóng trần, cần chốt sơ đồ tuyến ray, vị trí đặt nguồn, điểm nối, tải từng line và lối tiếp cận bảo trì. Làm đúng từ đầu giúp hệ ray nam châm vận hành ổn định, ánh sáng linh hoạt, dễ nâng cấp và bền đẹp lâu dài.

Hệ phụ kiện điều khiển cho đèn rọi ray nam châm

Hệ phụ kiện điều khiển cho đèn rọi ray nam châm đóng vai trò trung tâm trong việc tạo nên một hệ chiếu sáng linh hoạt, tiết kiệm và dễ nâng cấp. Thay vì chỉ bật/tắt đơn thuần, hệ này kết hợp công tắc chia vùng, dimmer tương thích và bộ điều khiển thông minh để kiểm soát từng tuyến ray theo khu vực và chức năng ánh sáng. Việc phân tách phòng khách, bếp, hành lang, khu trưng bày thành các kênh riêng giúp tạo nhiều lớp ánh sáng ambient – task – accent, tối ưu trải nghiệm sử dụng và giảm điện năng. Dimmer và bộ nguồn cần được chọn theo cùng chuẩn điều khiển (Triac, 0–10V, DALI…) và điện áp 48V DC của ray, đảm bảo tương thích với module đèn. Khi tích hợp smart home, các kịch bản ánh sáng, hẹn giờ và điều khiển từ xa được triển khai ổn định, an toàn và dễ bảo trì.

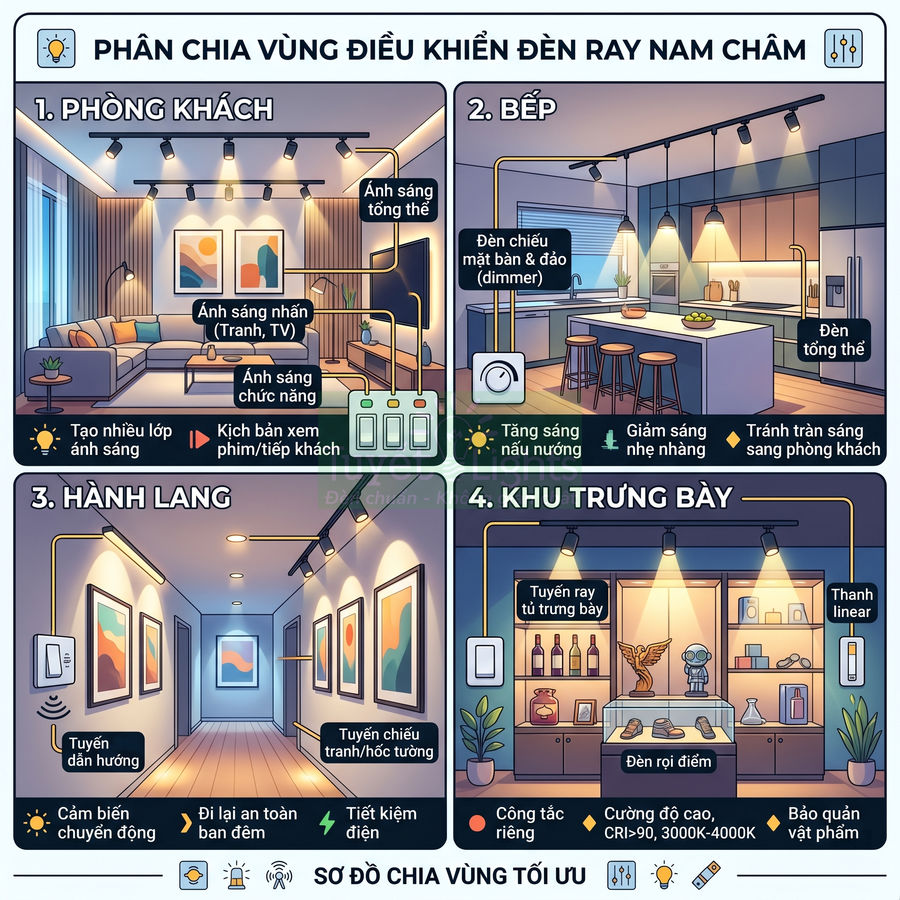

Công tắc chia vùng cho phòng khách, bếp, hành lang và khu trưng bày

Khi thiết kế hệ đèn rọi ray nam châm cho nhà ở hoặc showroom, việc chia vùng điều khiển bằng công tắc không chỉ là bước nền tảng mà còn là “xương sống” của toàn bộ giải pháp chiếu sáng. Cách tổ chức kênh công tắc sẽ quyết định mức độ linh hoạt khi vận hành, khả năng tiết kiệm điện và cả khả năng nâng cấp sau này. Thay vì gom toàn bộ đèn vào một công tắc duy nhất, nên phân tách thành các nhóm chức năng như phòng khách, bếp, hành lang, khu trưng bày và các khu vực nhấn khác (vách trang trí, quầy bar, góc đọc sách…). Một sơ đồ chia vùng tốt cho phép tạo nhiều lớp ánh sáng (ambient – task – accent) chỉ bằng vài thao tác bật tắt.

Trong phòng khách, hệ ray nam châm thường được bố trí quanh sofa, tường TV, tủ trưng bày hoặc tranh treo tường. Ở mức chuyên sâu hơn, có thể chia theo chức năng ánh sáng:

• Ánh sáng tổng thể (ambient): tuyến ray chạy viền trần, ray dọc theo chu vi phòng, dùng module linear hoặc spotlight góc rộng.
• Ánh sáng nhấn (accent): ray chiếu tranh, ray chiếu tường TV, ray chiếu vách ốp đá/gỗ, dùng module spotlight góc hẹp hoặc wall-washer.
• Ánh sáng chức năng (task): ray chiếu khu đọc sách, bàn làm việc nhỏ trong phòng khách, dùng module có CRI cao, độ rọi lớn.

Mỗi tuyến ray có thể được gán vào một kênh công tắc riêng, hoặc gom các tuyến có chức năng tương tự vào cùng một kênh. Ví dụ, tuyến ray chiếu tranh và tuyến ray chiếu tường nhấn có thể chung một công tắc, trong khi tuyến ray chiếu tổng thể khu vực ngồi lại thuộc công tắc khác. Cách chia này cho phép linh hoạt bật riêng ánh sáng nhấn khi xem phim, hoặc bật toàn bộ khi tiếp khách, đồng thời hạn chế hiện tượng chói lóa trên màn hình TV bằng cách tắt bớt các tuyến chiếu trực diện.

Ở khu vực bếp, nên tách đèn chiếu mặt bàn bếp và đèn chiếu tổng thể thành hai vùng điều khiển độc lập. Đèn chiếu mặt bàn thường cần độ rọi cao (300–500 lux hoặc hơn), chùm sáng tập trung, CRI cao để nhận diện màu thực phẩm chính xác, trong khi đèn tổng thể có thể dịu hơn để tạo cảm giác thoải mái. Nếu dùng ray nam châm chạy dọc theo đảo bếp hoặc mặt bàn, tuyến ray này nên được điều khiển bởi một công tắc riêng, thậm chí kết hợp dimmer để:

• Tăng sáng tối đa khi sơ chế, nấu nướng.
• Giảm sáng khi chỉ dùng đảo bếp như quầy bar, bàn ăn nhanh.
• Giảm thêm vào đêm khuya để làm đèn dẫn hướng nhẹ.

Đối với bếp mở liên thông phòng khách, việc tách riêng kênh công tắc cho bếp giúp tránh “tràn sáng” sang khu vực tiếp khách khi không cần, đồng thời giảm tải cho từng kênh công tắc.

Hành lang và lối đi là khu vực có tần suất bật tắt cao nhưng thời gian sử dụng ngắn. Với ray nam châm, thường dùng các module spotlight nhỏ hoặc module wall-washer để tạo hiệu ứng ánh sáng dẫn đường, nhấn nhá các mảng tường, hốc trang trí. Nên bố trí công tắc riêng cho hành lang, có thể kết hợp cảm biến chuyển động hoặc cảm biến hiện diện nếu muốn tự động hóa. Ở mức thiết kế chi tiết, có thể:

• Chia riêng tuyến ray dẫn hướng (ánh sáng thấp, đều) và tuyến ray chiếu tranh/hốc tường (ánh sáng nhấn, cường độ cao hơn).
• Cài đặt cảm biến chỉ điều khiển tuyến dẫn hướng, còn tuyến nhấn bật bằng tay khi cần trưng bày.

Việc tách riêng giúp không phải bật toàn bộ hệ đèn khi chỉ cần đi qua hành lang, đồng thời tránh làm chói mắt khu vực nghỉ ngơi khi di chuyển ban đêm, đặc biệt trong nhà có người già hoặc trẻ nhỏ.

Đối với khu trưng bày trong nhà ở (tủ rượu, tủ đồ sưu tầm, kệ sách) hoặc trong showroom, việc tách công tắc riêng là gần như bắt buộc. Ánh sáng trưng bày thường có cường độ cao hơn, nhiệt độ màu được chọn kỹ (thường 3000K–4000K, CRI > 90) và có thể cần bật trong thời gian dài. Khi dùng ray nam châm, các module rọi tập trung, module thanh linear và module wall-washer có thể được gắn chung trên một tuyến ray, nhưng toàn bộ tuyến này nên được điều khiển bởi một công tắc hoặc một kênh dimmer riêng để:

• Dễ dàng tắt toàn bộ khu trưng bày khi không có khách hoặc khi đi ngủ.
• Điều chỉnh độ sáng phù hợp từng loại chất liệu (kính, gốm, tranh sơn dầu, sản phẩm thời trang).
• Giảm nguy cơ bạc màu, lão hóa vật trưng bày do chiếu sáng quá mạnh, quá lâu.

Bảng gợi ý chia vùng công tắc theo không gian sử dụng:

Khi thiết kế sơ đồ điện, nên ghi rõ mã tuyến ray, số lượng module, công suất từng module và kênh công tắc tương ứng để đội thi công không nhầm lẫn. Đồng thời, cần tính toán tổng công suất từng vùng để lựa chọn bộ nguồn và thiết bị điều khiển phù hợp, tránh tình trạng một công tắc điều khiển quá nhiều đèn dẫn đến sụt áp, khó dim mượt hoặc khó nâng cấp sau này (ví dụ muốn tách thêm kênh dimmer hoặc tích hợp smart home).

Dimmer tương thích giúp điều chỉnh độ sáng theo khung giờ và mood không gian

Đối với hệ đèn rọi ray nam châm, dimmer không chỉ là phụ kiện phụ mà là thành phần quan trọng để khai thác tối đa giá trị của ánh sáng. Khả năng điều chỉnh độ sáng theo khung giờ và tâm trạng (mood) giúp không gian linh hoạt hơn, giảm mỏi mắt, tối ưu tiêu thụ điện và bảo vệ tuổi thọ LED. Tuy nhiên, không phải dimmer nào cũng tương thích với bộ nguồn và module đèn ray nam châm, đặc biệt khi hệ sử dụng điện áp thấp 48V DC với driver tích hợp.

Về nguyên tắc, dimmer có thể được đặt ở phía sơ cấp (AC) hoặc phía thứ cấp (DC):

• Dimmer phía AC: điều khiển trực tiếp nguồn 220V cấp vào bộ nguồn 48V (phase-cut, 0–10V, DALI…).
• Dimmer phía DC: điều khiển dòng/áp 48V cấp lên ray (ít phổ biến hơn, thường là giải pháp riêng của hãng).

Với hệ ray nam châm 48V, phổ biến nhất là dùng bộ nguồn dimmable (dimmable driver) điều khiển bằng triac, 0–10V, DALI hoặc giao thức riêng. Dimmer tường (wall dimmer) sẽ điều khiển bộ nguồn, bộ nguồn điều chỉnh dòng/áp cấp cho ray, và module đèn sẽ giảm hoặc tăng độ sáng tương ứng. Việc lựa chọn loại dimmer phụ thuộc vào chuẩn điều khiển mà bộ nguồn hỗ trợ, đồng thời phải xét đến tổng công suất tải và số lượng tuyến ray.

Trong nhà ở, dimmer triac gắn tường thường được ưu tiên vì dễ thay thế công tắc truyền thống, không cần đi dây tín hiệu riêng. Tuy nhiên, không phải bộ nguồn 48V nào cũng hỗ trợ triac. Khi chọn, cần kiểm tra rõ thông số như “Triac dimmable”, “Leading edge / Trailing edge” hoặc “Phase-cut dimming”. Nếu bộ nguồn chỉ hỗ trợ 0–10V, cần dùng dimmer 0–10V và đi thêm cặp dây tín hiệu từ dimmer đến nguồn, điều này cần được tính trước trong bản vẽ điện để tránh phải đục tường, đi lại dây sau này.

Đối với showroom, văn phòng cao cấp hoặc công trình cần kịch bản ánh sáng phức tạp, nên ưu tiên dimmer 0–10V hoặc DALI vì độ ổn định cao, khả năng điều khiển nhóm linh hoạt và ít gây nhiễu. Hệ ray nam châm khi kết hợp với nguồn DALI cho phép lập trình từng tuyến ray, thậm chí từng nhóm module nếu dùng driver riêng, tạo ra các cảnh (scene) ánh sáng khác nhau cho trưng bày sản phẩm, hội thảo, sự kiện, vệ sinh, bảo trì. Ở mức triển khai chi tiết, có thể:

• Gán ID DALI cho từng bộ nguồn cấp cho từng tuyến ray.
• Nhóm các tuyến ray theo khu vực (zone) và theo chức năng (ambient, accent, task).
• Lập trình các scene với mức dim khác nhau (ví dụ: Scene “Event” 100%, “Daily” 70%, “Cleaning” 100% nhưng chỉ trong khung giờ nhất định).

Bảng so sánh nhanh các loại dimmer thường gặp với hệ ray nam châm 48V:

Khi thiết kế dimmer cho từng không gian, nên cân nhắc khung giờ sử dụng và mood ánh sáng mong muốn:

• Phòng khách: dải điều chỉnh rộng (khoảng 5–100%) để chuyển từ ánh sáng sinh hoạt sáng rõ sang ánh sáng thư giãn dịu nhẹ, kết hợp với nhiệt độ màu cố định hoặc CCT tunable nếu hệ cho phép.
• Bếp: ưu tiên độ sáng cao khi nấu ăn (80–100%), nhưng có thể giảm xuống 30–50% khi chỉ ngồi uống nước hoặc ăn nhẹ.
• Hành lang: có thể giảm độ sáng vào ban đêm xuống 10–20% để tránh chói mắt, vẫn đủ dẫn hướng.
• Khu trưng bày: cần khả năng tăng giảm để phù hợp với từng loại sản phẩm, chất liệu và màu sắc, đồng thời giảm sáng khi không có khách để bảo vệ vật trưng bày.

Một lưu ý quan trọng là khả năng dim tối thiểu của hệ thống. Nhiều bộ nguồn và module đèn chỉ dim được từ 100% xuống khoảng 10–20%, dưới mức đó sẽ nhấp nháy hoặc tắt hẳn. Nếu công trình yêu cầu ánh sáng rất thấp vào ban đêm (ví dụ đèn dẫn hướng trong khách sạn, homestay), cần chọn module và driver hỗ trợ dim sâu (deep dimming) xuống 1% hoặc thấp hơn, đồng thời thử nghiệm thực tế trước khi triển khai hàng loạt để kiểm tra hiện tượng nhấp nháy, độ đồng đều giữa các tuyến ray và độ ổn định khi hoạt động lâu dài.

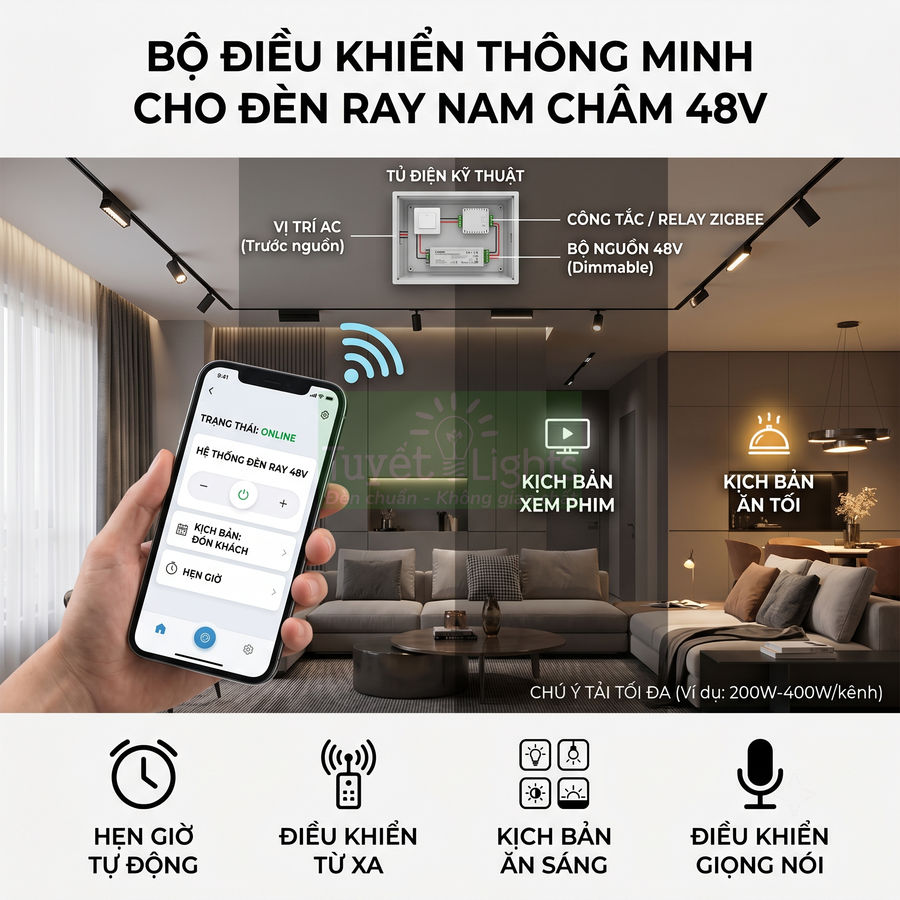

Bộ điều khiển thông minh cho hẹn giờ, điều khiển từ xa và kịch bản ánh sáng

Bên cạnh công tắc và dimmer truyền thống, bộ điều khiển thông minh đang trở thành xu hướng trong các hệ đèn rọi ray nam châm, đặc biệt ở nhà phố cao cấp, biệt thự và showroom. Các bộ điều khiển này có thể là công tắc cảm ứng Wi-Fi, bộ điều khiển Zigbee/Z-Wave, hoặc module relay thông minh lắp trong tủ điện, cho phép điều khiển qua điện thoại, giọng nói và lập lịch hẹn giờ, thậm chí tích hợp với cảm biến và hệ thống an ninh.

Với hệ ray nam châm 48V, bộ điều khiển thông minh thường được đặt ở phía AC, trước bộ nguồn. Điều này giúp giữ nguyên cấu trúc điện áp thấp ở phía ray, đồng thời tận dụng được đa dạng thiết bị smart home có sẵn trên thị trường. Người dùng có thể tạo các kịch bản ánh sáng như “Đón khách”, “Xem phim”, “Ăn tối”, “Nghỉ ngơi” bằng cách bật/tắt từng tuyến ray hoặc điều chỉnh độ sáng nếu bộ nguồn hỗ trợ dimming và được tích hợp với hệ thống điều khiển. Ở mức cấu hình chi tiết, có thể:

• Gán từng kênh relay thông minh cho từng nhóm ray (phòng khách, bếp, hành lang, trưng bày).
• Thiết lập automation theo thời gian (time-based), theo cảm biến chuyển động, hoặc theo trạng thái hệ thống an ninh.
• Đồng bộ với trợ lý giọng nói để gọi nhanh các scene ánh sáng.

Trong showroom, bộ điều khiển thông minh cho phép lập lịch hẹn giờ bật/tắt theo giờ mở cửa, giảm độ sáng vào giờ trưa hoặc cuối ngày, và kích hoạt các cảnh ánh sáng đặc biệt khi có sự kiện. Việc này không chỉ nâng cao trải nghiệm khách hàng mà còn giúp tiết kiệm điện và kéo dài tuổi thọ module đèn, vì đèn không phải hoạt động ở mức công suất tối đa liên tục. Ngoài ra, có thể kết hợp với cảm biến ánh sáng tự nhiên để tự động điều chỉnh mức dim theo lượng ánh sáng trời lọt vào không gian trưng bày.

Để hệ thống hoạt động ổn định, cần chú ý đến tải tối đa của từng kênh điều khiển thông minh. Nhiều công tắc Wi-Fi hoặc relay thông minh chỉ chịu được 200–400W mỗi kênh, trong khi một bộ nguồn cấp cho nhiều tuyến ray có thể đã đạt 200–300W. Do đó, cần tính toán tổng công suất bộ nguồn và phân bổ hợp lý vào các kênh điều khiển, tránh vượt quá giới hạn của thiết bị smart, đồng thời kiểm tra khả năng chịu dòng khởi động (inrush current) của bộ nguồn LED khi bật đồng thời nhiều tuyến ray.

Bảng minh họa cấu trúc điều khiển thông minh cho hệ ray nam châm:

Khi tích hợp bộ điều khiển thông minh, nên ưu tiên hệ sinh thái ổn định (các nền tảng lớn hoặc giải pháp chuyên nghiệp) để tránh tình trạng mất kết nối, trễ lệnh hoặc không tương thích sau khi cập nhật phần mềm. Đồng thời, cần đảm bảo an toàn điện bằng cách sử dụng thiết bị có chứng nhận, lắp đặt trong hộp kỹ thuật hoặc tủ điện đúng chuẩn, tránh để lộ dây dẫn hoặc thiết bị trong trần thạch cao mà không có nắp bảo vệ, và bố trí không gian tản nhiệt đủ cho bộ nguồn, relay, gateway.

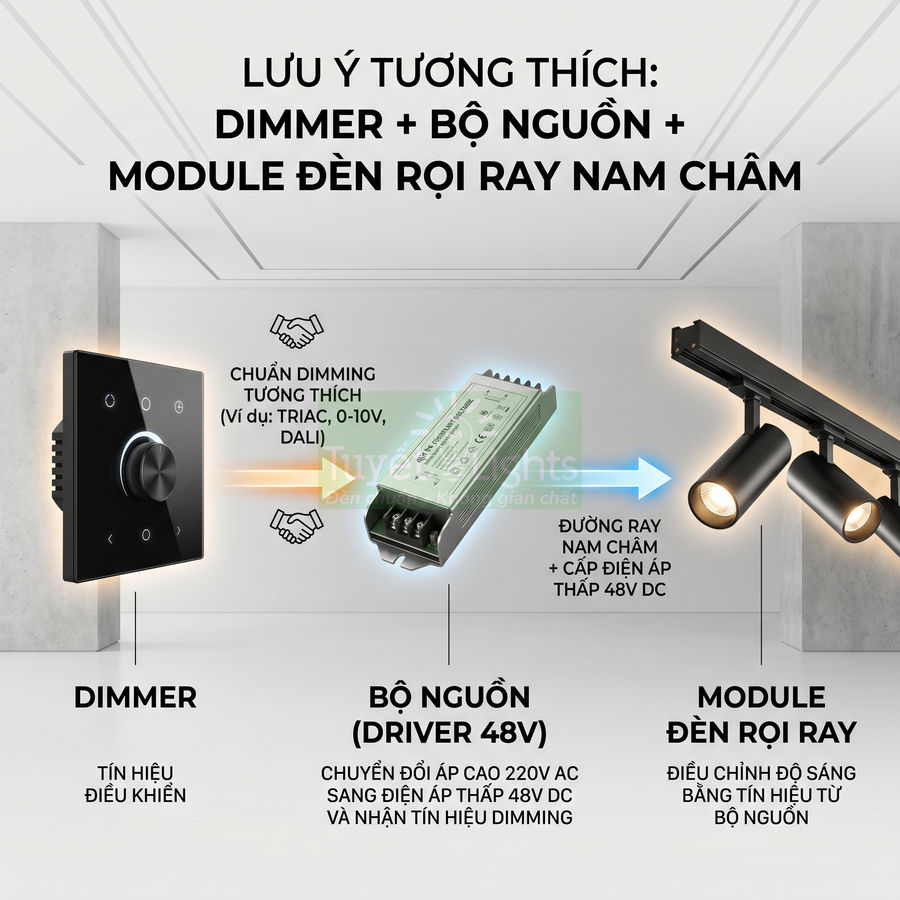

Lưu ý tương thích giữa dimmer, bộ nguồn và module đèn ray nam châm

Hệ đèn rọi ray nam châm hoạt động ổn định hay không phụ thuộc rất lớn vào tính tương thích giữa dimmer, bộ nguồn và module đèn. Nếu chỉ chọn từng thành phần riêng lẻ theo thông số cơ bản mà không kiểm tra khả năng phối hợp, rất dễ gặp hiện tượng nhấp nháy, không dim được, đèn tắt bất thường hoặc nóng quá mức. Do đó, cần xem hệ thống như một chuỗi liên kết: nguồn điện AC → dimmer / bộ điều khiển → bộ nguồn 48V → ray nam châm → module đèn.

Trước hết, cần xác định chuẩn dimming mà bộ nguồn hỗ trợ. Nếu bộ nguồn chỉ là loại on/off, việc gắn thêm dimmer triac phía trước có thể khiến nguồn hoạt động không ổn định, vì mạch bên trong không được thiết kế để làm việc với điện áp bị cắt pha. Ngược lại, nếu bộ nguồn ghi rõ hỗ trợ “Triac dimmable”, cần chọn dimmer có cùng kiểu cắt pha (leading edge hoặc trailing edge) theo khuyến nghị của nhà sản xuất để đạt hiệu quả tốt nhất, đồng thời kiểm tra dải dim (ví dụ 5–100% hay 10–100%).

Với bộ nguồn hỗ trợ 0–10V, dimmer phải là loại 0–10V, và module đèn trên ray cần tương thích với dải điện áp điều khiển này. Một số module đèn ray nam châm có driver tích hợp chỉ hỗ trợ on/off, khi kết nối với nguồn 0–10V sẽ chỉ bật ở một mức sáng cố định, không dim được. Trong trường hợp cần dimming mượt, nên chọn module có driver dimmable hoặc sử dụng giải pháp đồng bộ từ một hãng, nơi driver và nguồn được thiết kế để làm việc cùng nhau, có tài liệu xác nhận tương thích.

Về phía module đèn, cần chú ý dải điện áp làm việc và công suất danh định. Hầu hết hệ ray nam châm dân dụng sử dụng 48V DC, nhưng vẫn có một số hệ đặc thù dùng 24V hoặc điện áp khác. Nếu vô tình dùng module 24V trên ray 48V, driver tích hợp trong module có thể bị quá áp, dẫn đến nóng, nhấp nháy hoặc hỏng sớm. Ngược lại, module 48V gắn vào hệ 24V sẽ không đạt đủ độ sáng, thậm chí không sáng. Ngoài ra, cần kiểm tra chuẩn cơ khí của ray (size, biên dạng, vị trí chân tiếp xúc) để tránh tình trạng module không gắn khít, tiếp xúc điện không ổn định.

Bảng tóm tắt các điểm cần kiểm tra về tương thích:

Để giảm thiểu rủi ro, nên ưu tiên chọn trọn bộ hệ ray, nguồn, module và phụ kiện từ cùng một nhà sản xuất hoặc từ các hãng đã công bố rõ ràng khả năng tương thích chéo. Nếu bắt buộc phải kết hợp nhiều hãng, cần yêu cầu nhà cung cấp cung cấp tài liệu kỹ thuật chi tiết, đồng thời thử nghiệm mẫu thực tế với dimmer và bộ điều khiển dự kiến sử dụng trước khi đặt hàng số lượng lớn, kiểm tra kỹ các hiện tượng như nhấp nháy ở mức dim thấp, tiếng ồn của nguồn (buzzing), nhiệt độ vận hành của module và độ ổn định sau nhiều giờ hoạt động liên tục.

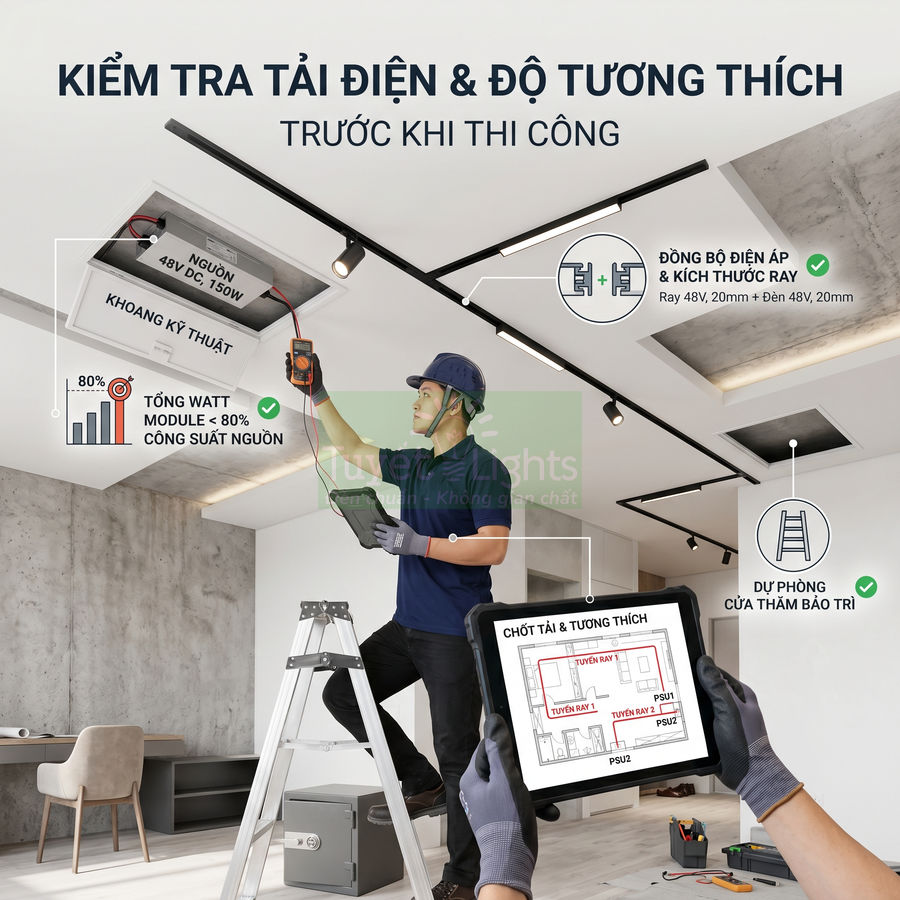

Kiểm tra tải điện và độ tương thích trước khi thi công

Việc kiểm tra tải điện và độ tương thích trước thi công giúp hệ đèn rọi ray nam châm vận hành an toàn, ổn định và dễ bảo trì. Trước hết, cần tính toán tổng công suất module trên từng tuyến ray, so sánh với công suất bộ nguồn và khả năng chịu tải của ray, đồng thời chỉ khai thác khoảng 70–80% công suất danh định để giảm nhiệt, tăng tuổi thọ và có dư địa mở rộng. Song song, phải đảm bảo điện áp, kích thước ray và chân đèn đồng bộ trong cùng một hệ sản phẩm, tránh lắp lẫn gây lỏng, lệch tiếp điểm hoặc hỏng driver. Cuối cùng, cần chốt sơ đồ tuyến ray, vị trí nguồn, điểm nối trước khi đóng trần và chủ động bố trí các vị trí cửa thăm, khoang kỹ thuật để bảo trì nguồn, đầu nối, dimmer và thiết bị điều khiển về sau.

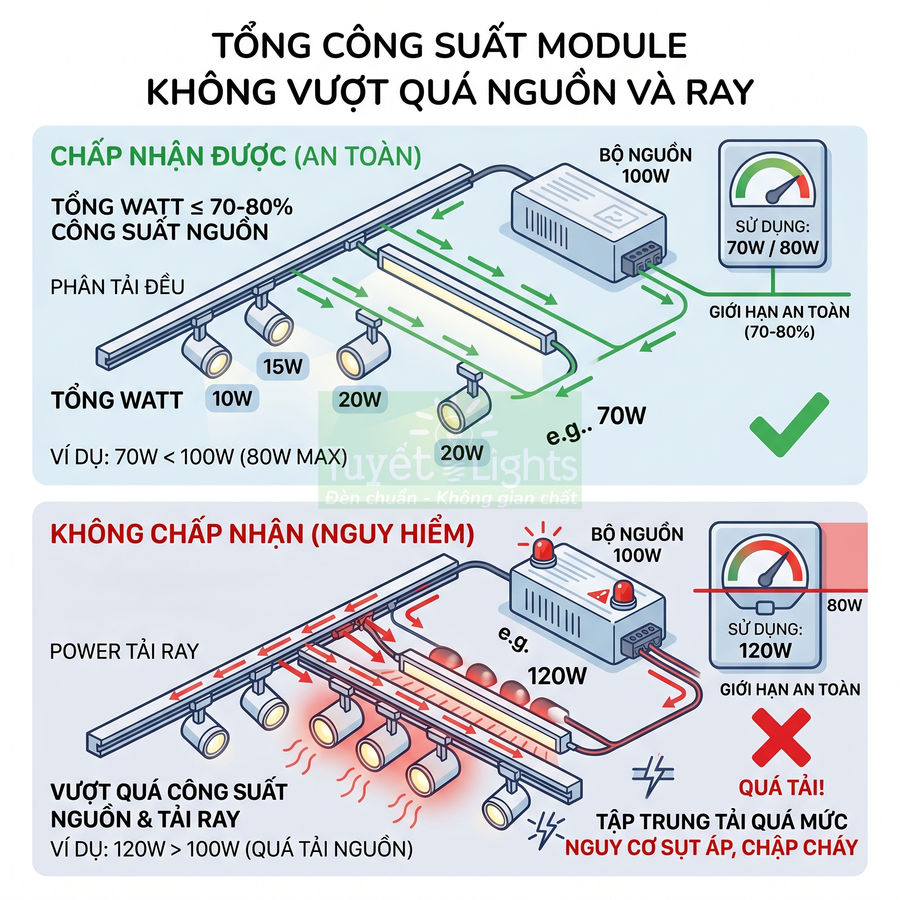

Tổng watt module không vượt công suất nguồn và tải cho phép của ray

Trước khi thi công hệ đèn rọi ray nam châm, bước quan trọng là tính toán tổng công suất (watt) của các module trên từng tuyến ray và so sánh với công suất danh định của bộ nguồn cũng như khả năng chịu tải của thanh ray. Đây không chỉ là phép cộng đơn giản mà là một bước kiểm tra kỹ thuật nhằm đảm bảo dòng điện, tổn hao và nhiệt độ làm việc đều nằm trong giới hạn an toàn, tránh quá tải, sụt áp, chập cháy hoặc lão hóa sớm linh kiện.

Cách tính cơ bản là cộng toàn bộ công suất của các module dự kiến gắn trên một bộ nguồn. Ví dụ, nếu một tuyến ray có 6 module rọi 10W và 2 module linear 15W, tổng công suất là: 6 × 10 + 2 × 15 = 90W. Nếu bộ nguồn là 100W, về lý thuyết vẫn đủ, nhưng không nên khai thác 100% công suất danh định. Thông thường, nên giới hạn ở mức 70–80% để đảm bảo độ bền, giảm nhiệt độ làm việc của nguồn, tăng tuổi thọ tụ lọc và driver LED, đồng thời có dự phòng cho việc bổ sung module sau này.

Ở mức chuyên sâu hơn, nên quan tâm thêm:

• Dòng làm việc thực tế (A) = Tổng công suất (W) / Điện áp hệ ray (V). Ví dụ 90W ở hệ 48V tương đương khoảng 1,9A.
• Hệ số công suất (PF) của bộ nguồn: với nguồn PF > 0,9, dòng phía AC sẽ thấp hơn so với nguồn PF kém, giảm tải cho dây cấp và aptomat.
• Nhiệt độ môi trường trong khoang trần: nếu trần kín, ít thông gió, nên giảm thêm 10–15% tải so với mức 70–80% để tránh nguồn làm việc quá nóng.

Bên cạnh công suất nguồn, cần xem xét khả năng chịu dòng và công suất của thanh ray. Một số hệ ray nam châm mini hoặc siêu mỏng chỉ được thiết kế cho công suất vừa phải, tiết diện thanh dẫn nhỏ, lớp cách điện mỏng. Nếu gắn quá nhiều module công suất cao trên một đoạn ray dài, dòng điện tập trung có thể làm nóng thanh ray, gây sụt áp ở cuối tuyến, làm ánh sáng cuối tuyến yếu hơn, hoặc ảnh hưởng đến độ bền lớp cách điện, nguy cơ phóng điện bề mặt.

Nhà sản xuất thường cung cấp thông số dòng tối đa (A) hoặc công suất tối đa trên mỗi mét ray. Khi thiết kế, nên:

• Kiểm tra tài liệu kỹ thuật: ví dụ ray chịu tối đa 6A, tương đương khoảng 288W ở 48V cho toàn tuyến, nhưng vẫn nên áp dụng nguyên tắc 70–80%.
• Ưu tiên phân tán tải: chia tuyến dài thành nhiều đoạn cấp nguồn, tránh dồn toàn bộ tải vào một đầu ray.
• Hạn chế tập trung nhiều module công suất lớn (20–30W) tại cùng một khu vực ngắn trên ray, vì sẽ tạo điểm nóng cục bộ.

Bảng minh họa cách phân bổ công suất theo bộ nguồn:

Khi thiết kế, nên lập bảng thống kê module theo từng tuyến ray và từng bộ nguồn, ghi rõ công suất từng module, tổng công suất và phần trăm so với công suất nguồn. Có thể bổ sung thêm các cột:

• Chiều dài tuyến ray (m) và vị trí cấp nguồn.
• Dòng dự kiến trên tuyến (A) để so với dòng tối đa cho phép của ray.
• Loại module (rọi, linear, wallwasher, spotlight) để tiện kiểm soát phân bố ánh sáng.

Tài liệu này giúp đội thi công, tư vấn giám sát và chủ đầu tư dễ dàng kiểm tra, đồng thời là cơ sở kỹ thuật quan trọng khi cần nâng cấp, thay đổi cấu hình ánh sáng hoặc thay thế bộ nguồn trong tương lai.

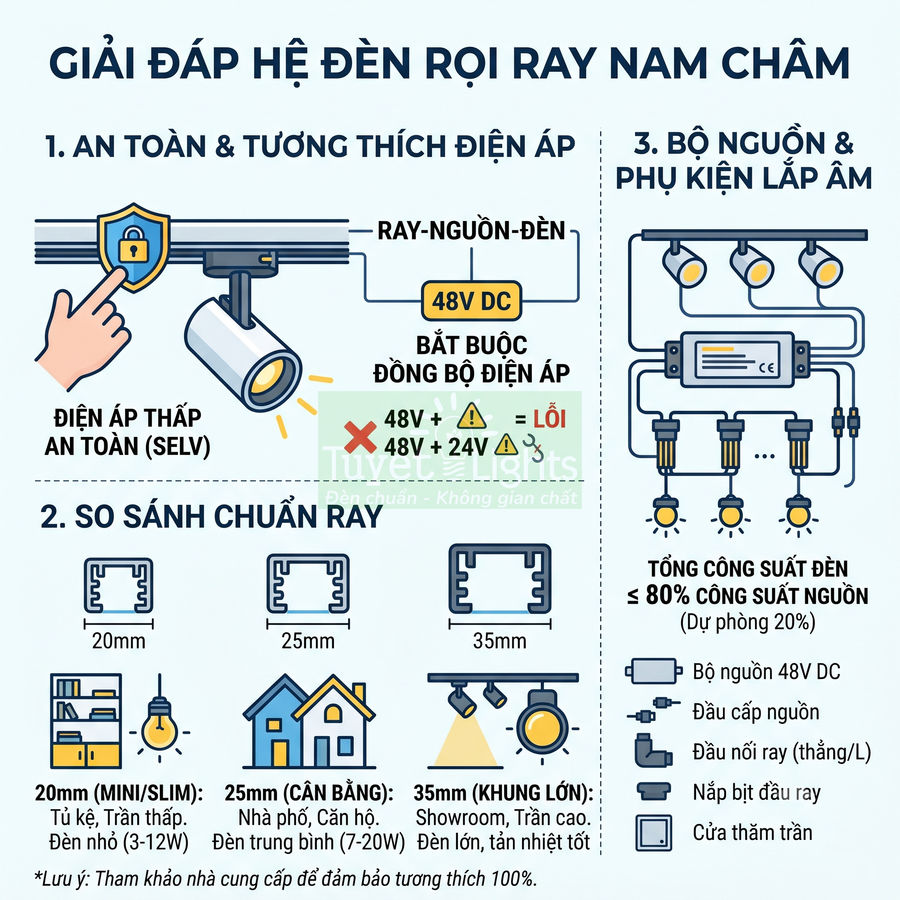

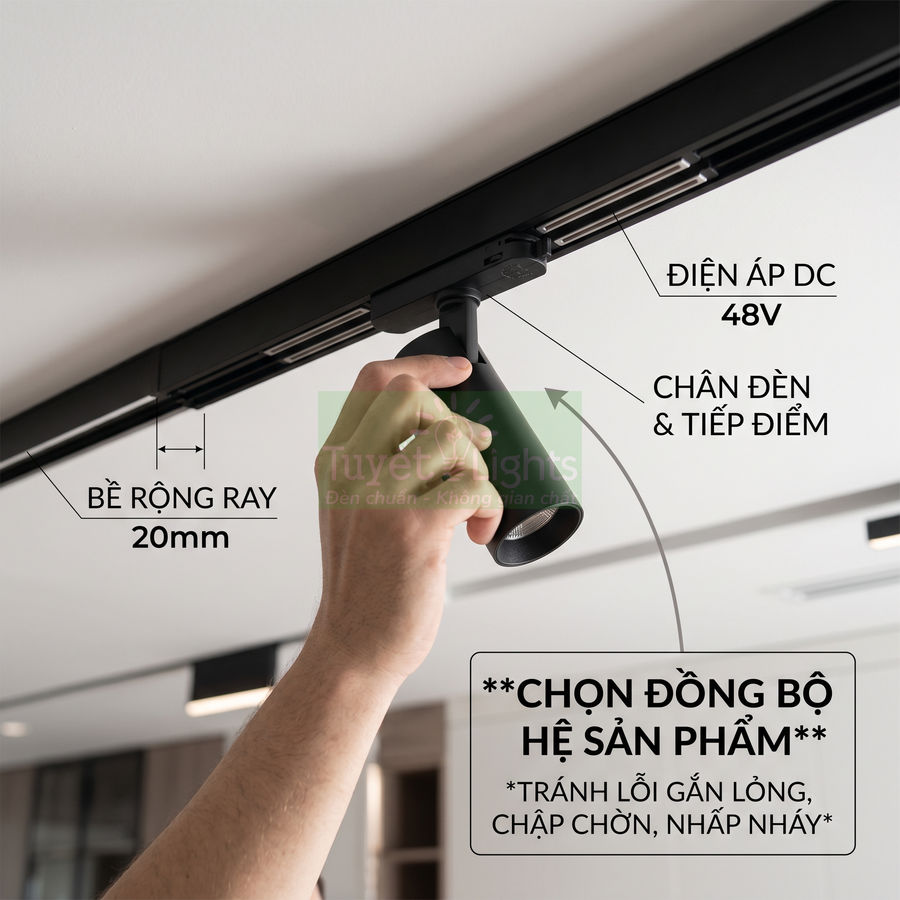

Chuẩn điện áp, kích thước ray và chân đèn cần đồng bộ cùng hệ sản phẩm

Hệ đèn rọi ray nam châm chỉ hoạt động ổn định khi điện áp, kích thước ray và chân đèn được đồng bộ trong cùng một hệ sản phẩm. Mỗi hãng thường thiết kế một hoặc vài dòng ray với kích thước, biên dạng nhôm, vị trí rãnh nam châm và cấu trúc chân tiếp xúc riêng, dù cùng sử dụng điện áp 48V. Nếu trộn lẫn ray và module của các hệ khác nhau, rất dễ gặp tình trạng không gắn vừa, không hút nam châm đủ lực, lệch tiếp điểm hoặc không tiếp xúc điện tốt, gây chập chờn, nhấp nháy.

Về điện áp, phần lớn hệ ray nam châm dân dụng và thương mại sử dụng 48V DC vì đây là mức điện áp an toàn, giảm nguy cơ giật điện khi chạm vào ray, đồng thời tối ưu cho driver LED tích hợp. Tuy nhiên, vẫn tồn tại một số hệ 24V hoặc 36V cho ứng dụng đặc thù (tủ trưng bày, tủ bếp, hệ chiếu sáng điểm nhỏ). Khi chọn bộ nguồn, cần đảm bảo điện áp ra đúng với điện áp làm việc của ray và module. Không nên dùng bộ nguồn đa điện áp không rõ nguồn gốc, vì dao động điện áp, ripple cao hoặc quá áp có thể làm giảm tuổi thọ driver tích hợp trong module, gây hiện tượng nhấp nháy, đổi màu ánh sáng hoặc cháy LED.

Về kích thước ray, các chuẩn phổ biến hiện nay gồm 20mm, 25mm và 35mm (tính theo bề rộng mặt ray). Mỗi chuẩn đi kèm với kiểu chân module, khoảng cách tiếp điểm và độ sâu rãnh khác nhau. Module thiết kế cho ray 20mm thường không thể gắn lên ray 35mm và ngược lại, hoặc nếu gắn được thì nam châm không áp sát, lực giữ yếu, dễ rơi khi có rung động.

Ngoài ra, còn có sự khác biệt giữa ray âm trần, ray nổi và ray thả, dù cùng bề rộng nhưng cấu trúc khung nhôm, tai treo, nắp che và phụ kiện lắp đặt khác nhau. Ray âm trần yêu cầu độ chính xác cao về cao độ trần, khe hở hoàn thiện; ray nổi và ray thả linh hoạt hơn nhưng lại cần xử lý thẩm mỹ phần dây treo, dây cấp nguồn.

Bảng so sánh một số thông số cơ bản cần đồng bộ:

Khi đặt hàng, nên ghi rõ mã hệ ray (ví dụ hệ 20mm âm trần 48V của hãng X) và yêu cầu nhà cung cấp cung cấp module, nguồn, đầu nối, nắp bịt đúng hệ đó. Nên kiểm tra thực tế mẫu ray và một vài module trước khi chốt số lượng lớn, đặc biệt với các dự án có nhiều tuyến ray, để tránh sai số cơ khí nhỏ nhưng đủ gây khó khăn khi lắp đặt, phải mài, chỉnh sửa hoặc đổi trả hàng.

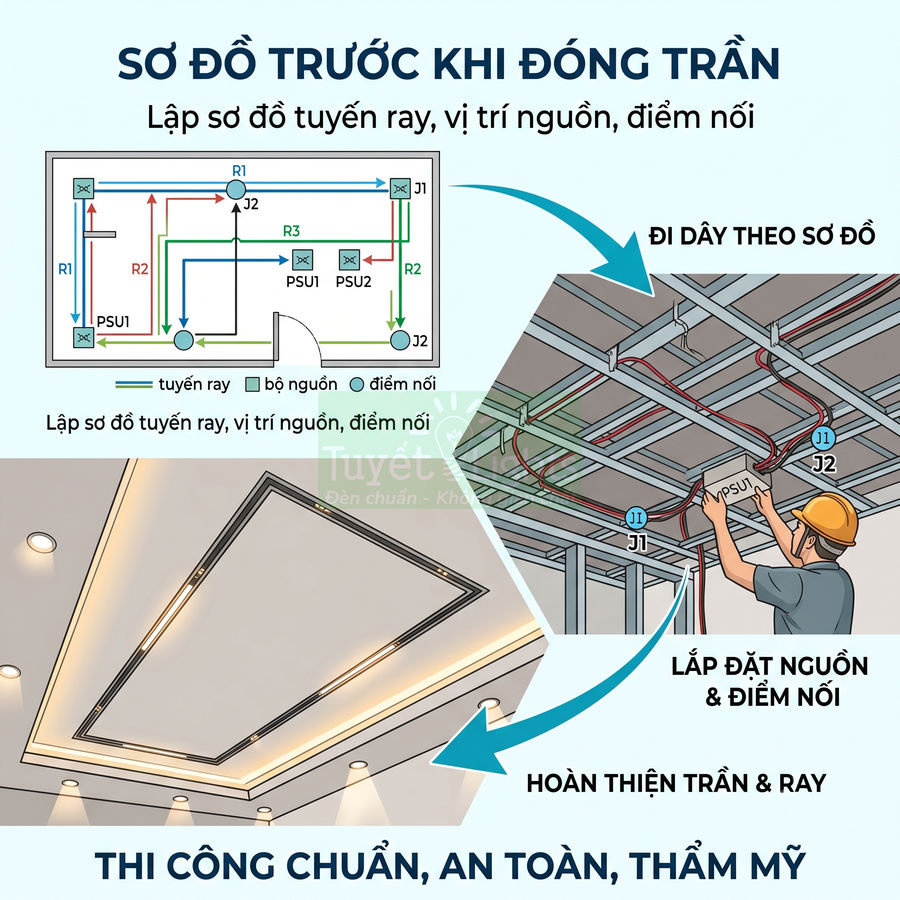

Sơ đồ tuyến ray, vị trí nguồn và điểm nối cần chốt trước khi đóng trần

Đối với hệ ray nam châm âm trần, việc lên sơ đồ tuyến ray, vị trí bộ nguồn và các điểm nối trước khi đóng trần là bắt buộc. Sơ đồ này đóng vai trò như “bản đồ điện” cho toàn bộ hệ thống chiếu sáng ray, giúp kiểm soát đường đi dây, vị trí cấp nguồn, điểm nối, tránh xung đột với các hệ khác như điều hòa, PCCC, loa âm trần, camera.

Sơ đồ cần thể hiện rõ:

• Hướng chạy của từng tuyến ray, chiều dài, cao độ lắp đặt.
• Điểm cấp nguồn cho mỗi tuyến, ký hiệu rõ ràng để đội điện kéo dây đúng vị trí.
• Các đầu nối góc, nối thẳng, nối chữ T và mối liên hệ giữa các tuyến (tuyến chính, tuyến nhánh).

Với những tuyến ray dài hoặc có nhiều nhánh, có thể cần cấp nguồn từ nhiều điểm để tránh sụt áp và phân bổ tải đều. Ví dụ, tuyến dài 10–12m với nhiều module công suất cao nên được cấp nguồn ở giữa tuyến hoặc hai đầu, thay vì chỉ một đầu, để giảm tổn hao trên thanh dẫn.

Vị trí bộ nguồn nên được bố trí tại hộp kỹ thuật trên trần, tủ điện phụ hoặc hốc trần có cửa thăm, đảm bảo có thể tiếp cận khi cần kiểm tra hoặc thay thế. Nên ghi chú rõ trên bản vẽ:

• Ký hiệu bộ nguồn (PSU1, PSU2...), công suất, điện áp ra.
• Tuyến ray mà bộ nguồn đó cấp (R1, R2...).
• Đường đi dây từ tủ điện chính đến bộ nguồn và từ bộ nguồn đến ray.

Trong bản vẽ, nên đánh số tuyến ray (R1, R2, R3...), bộ nguồn (PSU1, PSU2...) và điểm nối (J1, J2...), đồng thời ghi chú công suất dự kiến trên từng tuyến. Điều này giúp đội điện, đội trần thạch cao và đội nội thất phối hợp nhịp nhàng, tránh xung đột vị trí với ống điều hòa, ống PCCC, dầm kết cấu hoặc các chi tiết trang trí như khe sáng, phào chỉ.

Đối với ray thả hoặc ray nổi, yêu cầu về sơ đồ vẫn tương tự, nhưng việc bố trí nguồn có thể linh hoạt hơn, ví dụ đặt trong máng trần, hộp kỹ thuật trên tường hoặc trần bê tông. Tuy nhiên, vẫn cần đi dây nguồn đến đúng vị trí treo ray, tính toán điểm neo, khoảng cách treo, và đảm bảo có không gian để giấu bộ nguồn nếu dùng loại nguồn rời gắn gần ray, tránh để nguồn lộ ra gây mất thẩm mỹ hoặc khó bảo trì.

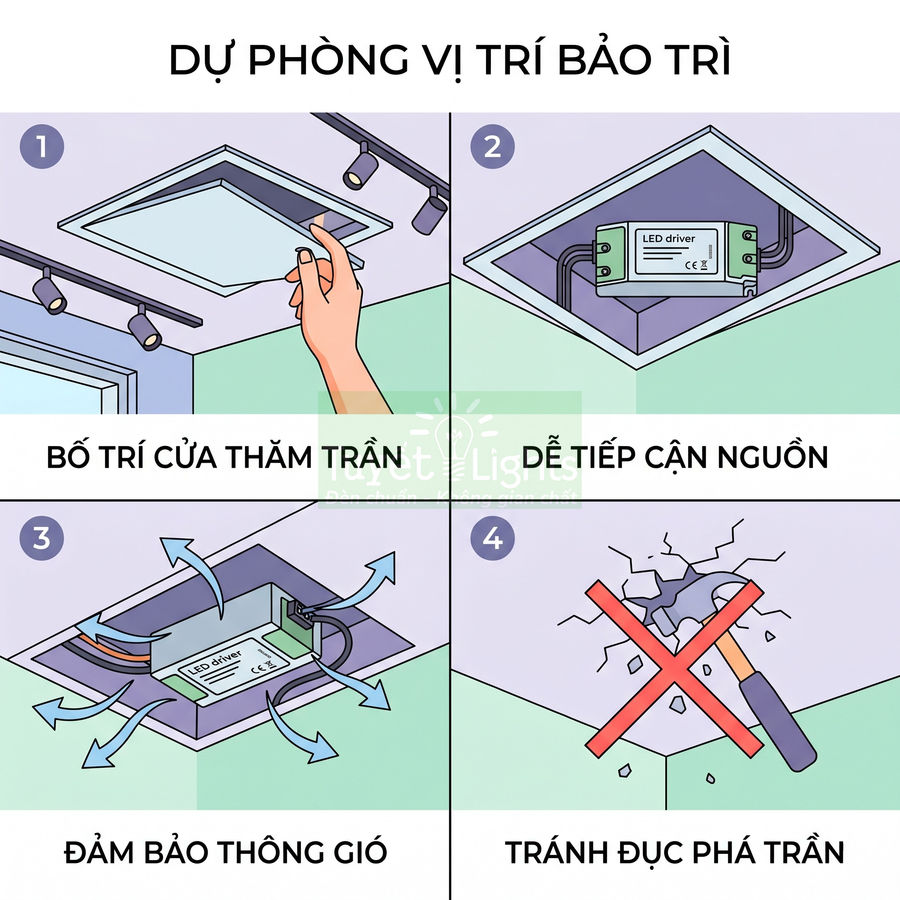

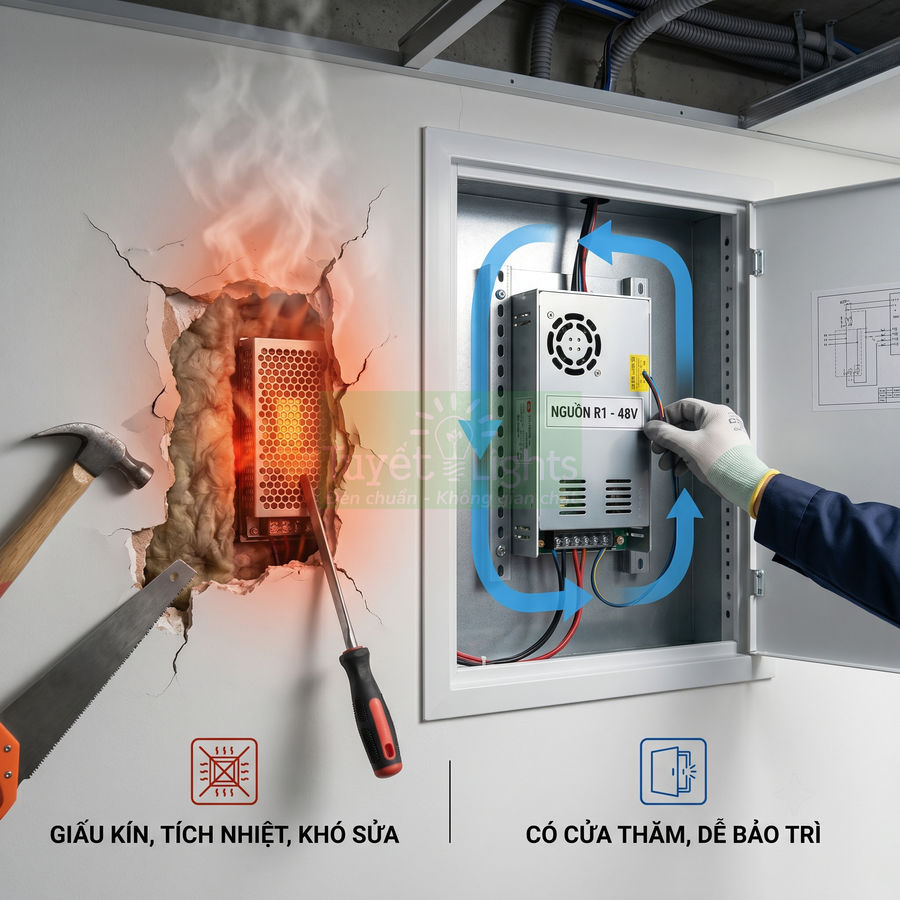

Dự phòng vị trí bảo trì nguồn, đầu nối và phụ kiện điện sau khi hoàn thiện

Một trong những sai sót phổ biến khi thi công hệ ray nam châm là không chừa vị trí bảo trì cho bộ nguồn, đầu nối và phụ kiện điện. Khi có sự cố như nguồn hỏng, tiếp điểm lỏng, dây cháy cục bộ hoặc cần nâng cấp hệ thống (thêm dimmer, thêm module), việc không có cửa thăm hoặc không gian thao tác sẽ khiến chi phí sửa chữa tăng cao, thời gian gián đoạn sử dụng dài, thậm chí phải phá trần, ảnh hưởng lớn đến nội thất.

Để tránh tình trạng này, ngay từ giai đoạn thiết kế cần xác định vị trí đặt bộ nguồn sao cho có thể tiếp cận được sau khi hoàn thiện. Thông thường, nên bố trí nguồn trong:

• Hộp kỹ thuật trần có nắp mở được.
• Khoang trần gần cửa phòng để dễ tiếp cận bằng thang.
• Tủ điện phụ hoặc tủ kỹ thuật tích hợp nhiều thiết bị điều khiển.
• Hốc trần có cửa thăm kích thước đủ lớn cho thao tác tay và thay thế nguồn.

Cửa thăm nên được thiết kế đồng bộ với trần (cùng màu, cùng chất liệu) để đảm bảo thẩm mỹ nhưng vẫn dễ mở khi cần. Nên ưu tiên cơ cấu mở nhanh (nam châm, khóa bật) thay vì bắt vít cố định khó tháo.

Đối với các đầu nối góc, nối chữ T, nối chữ L nằm ẩn trong trần, nếu có khả năng phát sinh sự cố (ví dụ khu vực có độ ẩm cao, gần ống điều hòa, gần cửa mái), nên cân nhắc bố trí chúng gần cửa thăm hoặc trong khu vực có thể tháo một phần trần mà không ảnh hưởng nhiều đến nội thất. Ngoài ra, nên sử dụng phụ kiện chính hãng có chất lượng tốt, tiếp điểm mạ tốt, vỏ chịu nhiệt, tránh dùng đầu nối không rõ nguồn gốc dễ bị lỏng, nóng hoặc oxy hóa theo thời gian.

Việc dự phòng vị trí bảo trì không chỉ áp dụng cho nguồn và đầu nối mà còn cho thiết bị điều khiển thông minh, dimmer, relay, bộ điều khiển DALI, Zigbee, Wi-Fi nếu chúng được đặt trên trần. Các thiết bị này có thể cần reset, thay thế hoặc nâng cấp firmware, do đó cần đảm bảo có thể tiếp cận mà không phải tháo dỡ nhiều hạng mục hoàn thiện khác. Khi bố trí, nên:

• Ghi chú rõ vị trí trên bản vẽ và trên thực tế (nhãn dán trong tủ điện, hộp kỹ thuật).
• Dự phòng không gian cho việc thay thế thiết bị kích thước lớn hơn trong tương lai.
• Đảm bảo thông gió tối thiểu để thiết bị không bị quá nhiệt trong khoang trần kín.

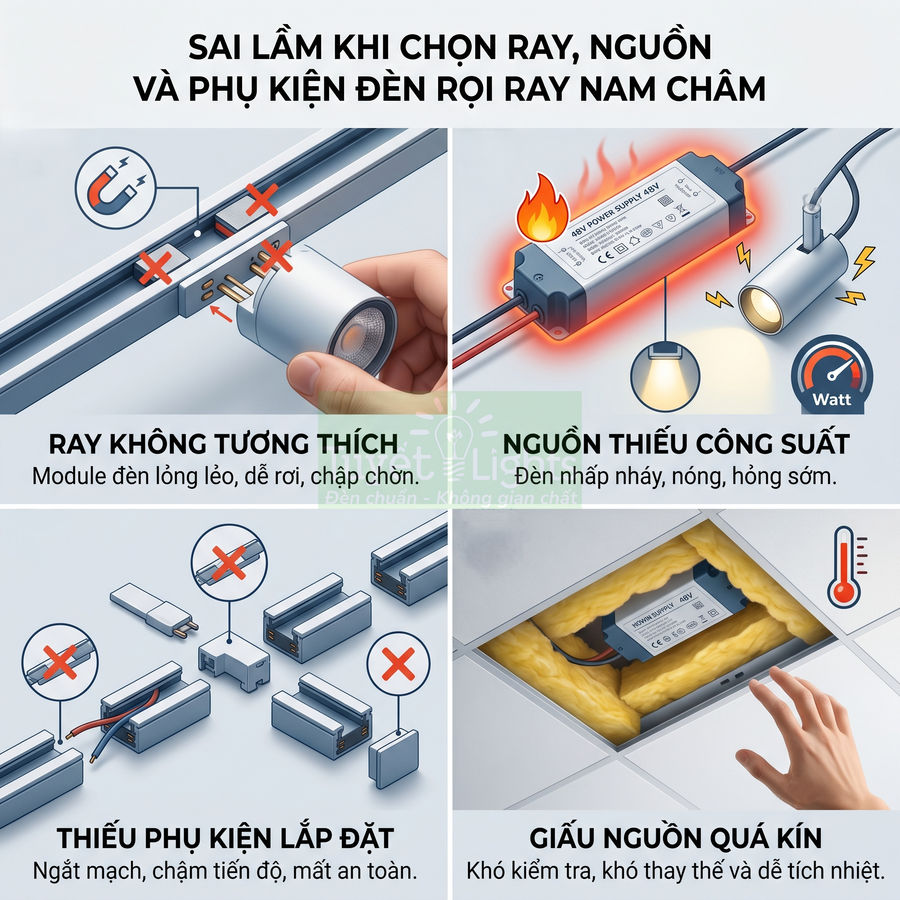

Sai lầm khi chọn ray, nguồn và phụ kiện đèn rọi ray nam châm

Việc lựa chọn ray, nguồn và phụ kiện cho đèn rọi ray nam châm đòi hỏi tư duy “đồng bộ hệ thống” thay vì mua rời từng món. Nếu chọn ray không cùng hệ với module, chỉ cần sai khác nhỏ về kích thước, chuẩn chân và tiếp điểm đã khiến đèn lỏng lẻo, chập chờn, thậm chí rơi khỏi ray, mất an toàn và giảm tuổi thọ toàn bộ tuyến chiếu sáng. Tương tự, chọn nguồn thiếu công suất hoặc giấu nguồn quá kín đều làm tăng nhiệt, gây nhấp nháy, hỏng sớm và cực kỳ khó bảo trì. Nhóm phụ kiện như đầu nối, đầu cấp nguồn, nắp bịt cũng phải được tính toán chi tiết ngay từ bản vẽ, ưu tiên dùng đồng bộ chính hãng, có dự phòng, để đảm bảo tuyến ray thẳng, đủ điện và an toàn lâu dài.

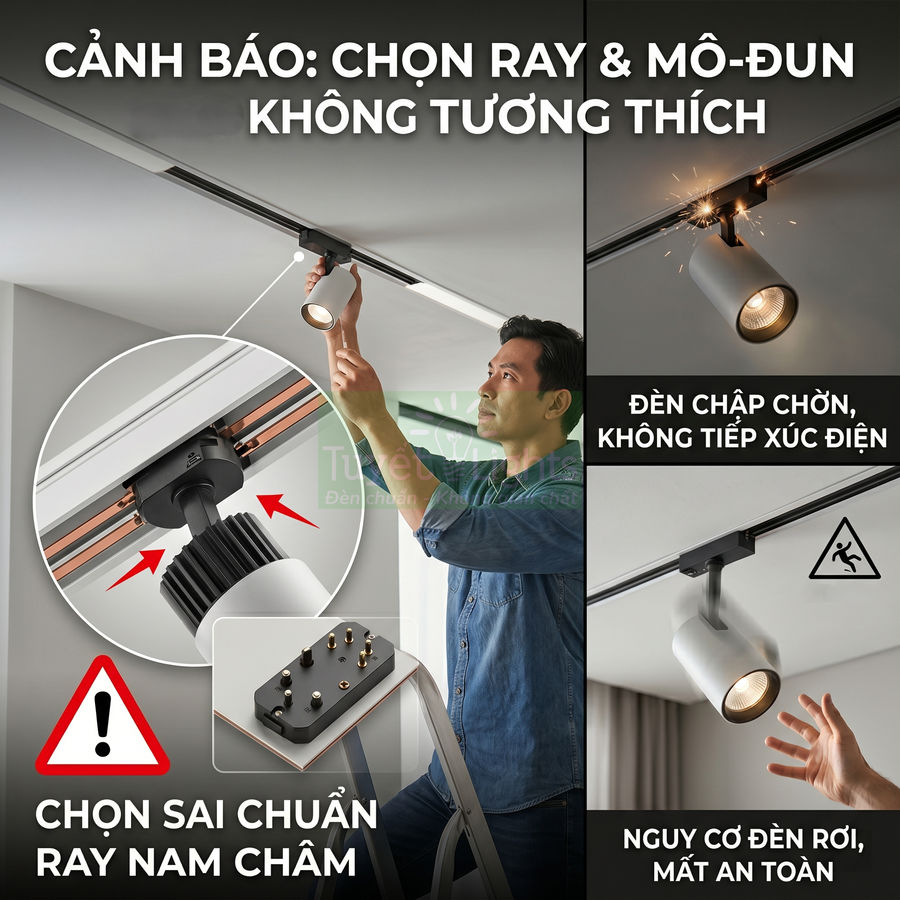

Chọn ray không tương thích khiến module đèn không bám chắc hoặc không ăn điện

Một sai lầm mang tính “kỹ thuật hệ thống” rất phổ biến là chọn thanh ray nam châm không cùng hệ với module đèn. Về bản chất, mỗi hãng sẽ thiết kế một “hệ cơ – điện” riêng: kích thước lòng ray, vị trí và hình dạng tiếp điểm, cấu trúc nam châm, độ sâu ngàm, biên dạng chân module… chỉ cần sai lệch vài milimet hoặc khác chuẩn tiếp điểm là đã đủ khiến module không bám chắc, dễ rơi hoặc tiếp xúc điện không ổn định.

Nhiều người chỉ nhìn thông số tổng quát như “ray 48V”, “ray 20mm”, “ray âm trần” và cho rằng có thể dùng chung, trong khi chuẩn chân module (2 chân, 4 chân, dạng lưỡi gà, dạng thanh đồng) và cấu trúc tiếp điểm (tiếp điểm nổi, chìm, dạng lò xo, dạng thanh phẳng) mới là yếu tố quyết định. Chỉ cần chân module chạm không đều lên hai thanh dẫn điện hoặc nam châm không ép sát được module vào đáy ray là hệ thống sẽ hoạt động chập chờn.

Khi ray và module không tương thích hoàn toàn, thường xuất hiện các hiện tượng:

• Module lắc lư khi chạm tay hoặc khi có rung động nhẹ từ trần, điều hòa, cửa đóng mở.
• Nam châm không hút sát, tạo khe hở giữa module và ray, vừa xấu thẩm mỹ vừa làm giảm lực giữ cơ khí.
• Đèn chập chờn khi chạm nhẹ vào ray, do tiếp điểm chỉ tiếp xúc một phần, dễ phát sinh tia lửa nhỏ tại điểm tiếp xúc.
• Đèn chỉ sáng ở một số vị trí nhất định trên ray, những đoạn khác thì không sáng hoặc sáng yếu do sai lệch vị trí thanh dẫn điện.

Về mặt an toàn, module có thể rơi khỏi ray khi bị va chạm hoặc sau thời gian dài sử dụng, khi lực từ của nam châm suy giảm hoặc các chi tiết nhựa bị lão hóa. Điều này đặc biệt nguy hiểm với trần cao, khu vực có người qua lại thường xuyên, hoặc trên các khu vực trưng bày sản phẩm giá trị cao.

Để tránh sai lầm này, cần tiếp cận theo hướng “đồng bộ hệ thống” thay vì mua lẻ từng phần:

• Ưu tiên chọn ray và module cùng hãng hoặc cùng hệ đã được nhà sản xuất công bố là tương thích, có catalog kỹ thuật rõ ràng (profile ray, mặt cắt, sơ đồ tiếp điểm).
• Yêu cầu mẫu thực tế gồm ít nhất 1 đoạn ray ngắn và 1–2 loại module khác nhau để thử gắn, kiểm tra độ bám, độ lắc, khả năng tháo lắp nhiều lần.
• Kiểm tra độ chắc chắn cơ khí bằng cách:
  • Gắn module lên ray, rung nhẹ ray theo nhiều hướng.
  • Thử xoay module, kéo ra – gắn vào liên tục để đánh giá độ mòn cơ cấu kẹp.
  • Quan sát xem có khe hở ánh sáng giữa module và ray hay không.
• Đảm bảo tiếp điểm điện ăn khớp:
  • Không có tia lửa nhỏ khi gắn hoặc tháo module trong điều kiện bình thường.
  • Không có hiện tượng “mất điện chốc lát” khi xoay hoặc chỉnh hướng module.
  • Đo thử điện áp tại các điểm khác nhau trên ray để kiểm tra tính liên tục của thanh dẫn điện.

Với các hệ ray nam châm cao cấp, nhà sản xuất thường cung cấp bản vẽ mặt cắt ray và bản vẽ chân module. Nên đối chiếu kỹ hai bản vẽ này nếu có ý định kết hợp module của hãng khác, tránh tình trạng “lắp được nhưng không chuẩn”, gây lỗi tiềm ẩn về sau.

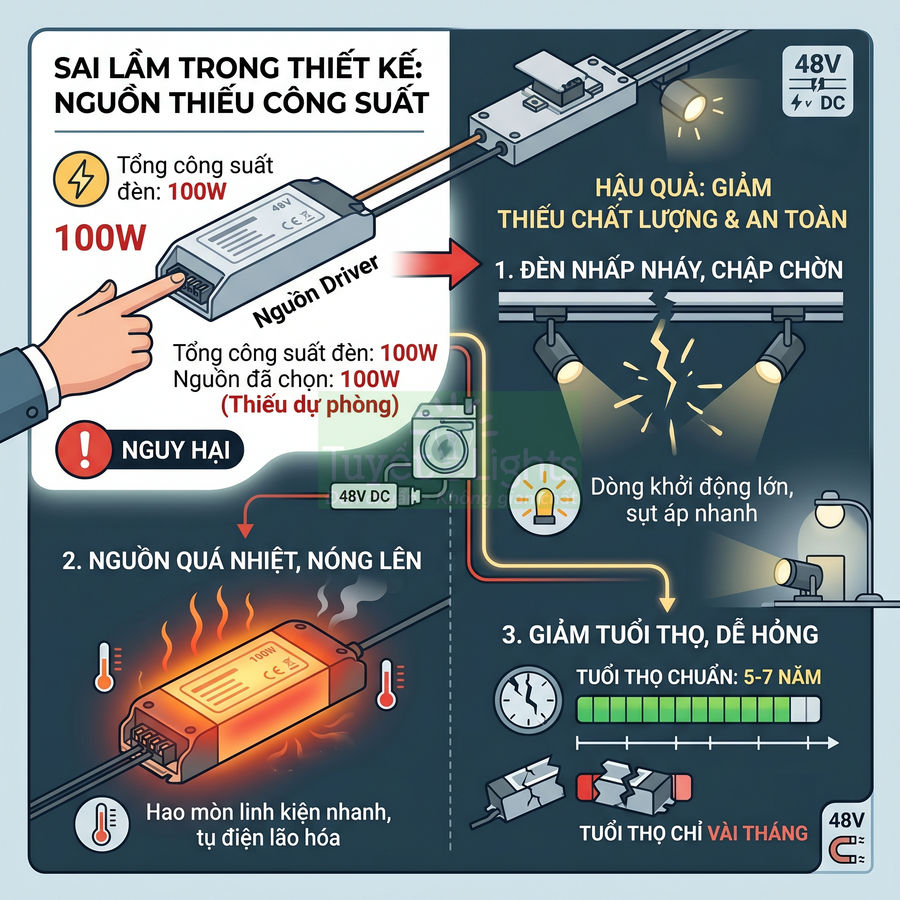

Chọn nguồn thiếu công suất khiến đèn nhấp nháy, nóng và giảm tuổi thọ

Trong hệ đèn rọi ray nam châm 48V, bộ nguồn (driver tổng) đóng vai trò chuyển đổi từ 220V AC sang 48V DC ổn định. Sai lầm thường gặp là chọn bộ nguồn có công suất danh định gần bằng hoặc thấp hơn tổng công suất module, khiến nguồn luôn làm việc ở vùng tải cao, nhiệt độ linh kiện tăng mạnh, dẫn đến suy giảm tuổi thọ và gây hiện tượng nhấp nháy khi bật nhiều đèn cùng lúc.

Nhiều người chỉ cộng đơn giản tổng watt của module (ví dụ 10 module x 10W = 100W) rồi chọn nguồn 100W, mà không tính đến hệ số dự phòng, tổn hao trên dây dẫn, dòng khởi động và sai số công suất thực tế của module (thường cao hơn công bố 5–10%). Khi nguồn bị đẩy lên gần 100% tải liên tục, các tụ điện, MOSFET, biến áp xung bên trong sẽ làm việc ở nhiệt độ cao, dễ lão hóa sớm.

Khi nguồn bị quá tải hoặc làm việc sát ngưỡng, có thể xuất hiện:

• Đèn nhấp nháy khi bật đồng thời nhiều module, đặc biệt ở thời điểm khởi động.
• Đèn tắt bật liên tục do mạch bảo vệ quá tải hoặc quá nhiệt kích hoạt rồi tự reset.
• Nguồn nóng bất thường, vỏ nguồn hoặc khu vực xung quanh ấm lên rõ rệt, nhất là khi đặt trong khoang trần kín.
• Tuổi thọ nguồn giảm mạnh, dễ hỏng sau vài tháng đến 1–2 năm, trong khi thiết kế chuẩn có thể đạt 5–7 năm.

Về nguyên tắc thiết kế, nên coi công suất danh định của nguồn là “giới hạn kỹ thuật”, còn công suất khai thác thực tế chỉ nên ở mức 70–80%. Ví dụ, nếu tổng công suất module là 80W, nên chọn nguồn 100–120W thay vì 80W. Điều này giúp:

• Giảm nhiệt độ làm việc trung bình của linh kiện bên trong nguồn.
• Tăng độ ổn định điện áp 48V, hạn chế sụt áp khi tải biến thiên.
• Dễ dàng bổ sung thêm 1–2 module trong tương lai mà không phải thay nguồn.

Khi lựa chọn nguồn, nên ưu tiên:

• Nhà sản xuất uy tín, có thông số rõ ràng về bảo vệ quá tải, quá nhiệt, ngắn mạch, dải điện áp vào, dải nhiệt độ làm việc.
• Thiết kế vỏ có khe tản nhiệt, có thể gắn trên bề mặt kim loại hoặc khung xương trần để hỗ trợ thoát nhiệt.
• Đảm bảo thông gió cho khu vực đặt nguồn:
  • Không đặt sát vật liệu cách nhiệt như bông thủy tinh, xốp PU.
  • Không nhét nguồn vào khoang quá kín, không có khe hở lưu thông không khí.
• Dự phòng khả năng mở rộng nếu có kế hoạch bổ sung module:
  • Tính thêm 10–20% công suất cho các module dự kiến lắp thêm.
  • Chia tải ra nhiều nguồn nếu tuyến ray quá dài hoặc tổng công suất lớn.

Với các công trình lớn, nên lập bảng tính chi tiết: công suấ

t từng loại module, số lượng trên mỗi tuyến ray, chiề

u dài dây cấp 48V, từ đó chọn công suất và vị trí đặt nguồn hợp lý để hạn chế sụt áp và phân bố nhiệt đều.

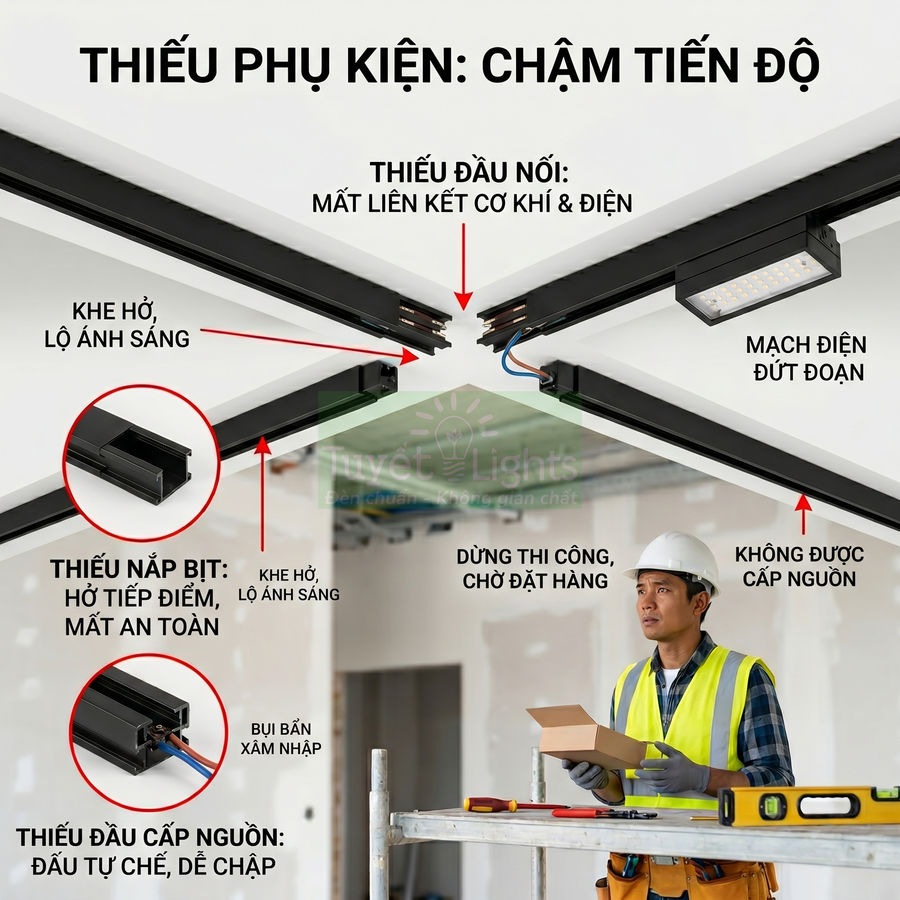

Thiếu đầu nối, đầu cấp nguồn và nắp bịt làm chậm tiến độ thi công

Trong hệ ray nam châm, ngoài thanh ray và module đèn, các phụ kiện như đầu nối thẳng, nối góc, đầu cấp nguồn, nắp bịt là những thành phần không thể thiếu để hoàn thiện cả về cơ khí lẫn điện. Sai lầm thường gặp là chỉ tính số mét ray và số lượng module, bỏ qua hoặc ước lượng sơ sài phụ kiện, dẫn đến khi thi công mới phát hiện thiếu, phải chờ đặt thêm, làm chậm tiến độ và phát sinh chi phí nhân công, vận chuyển.

Về mặt kỹ thuật, các phụ kiện này đảm nhiệm hai vai trò:

• Liên kết cơ khí: nối các đoạn ray, tạo góc vuông, góc chữ L, chữ U, chữ T, đảm bảo tuyến ray thẳng, phẳng, không bị võng hoặc lệch cao độ.
• Đảm bảo liên tục mạch điện và an toàn cách điện:
  • Đầu nối thẳng và nối góc truyền điện 48V từ đoạn ray này sang đoạn ray khác.
  • Đầu cấp nguồn là điểm chuyển tiếp từ dây điện 48V vào thanh ray, nếu dùng giải pháp tự chế (đấu dây trực tiếp vào thanh dẫn) rất dễ gây lỏng, chập, mất an toàn và mất thẩm mỹ.
  • Nắp bịt che kín đầu ray, tránh lộ tiếp điểm điện, hạn chế bụi bẩn, côn trùng xâm nhập vào lòng ray.

Thiếu phụ kiện hoặc dùng phụ kiện không đúng chuẩn có thể dẫn đến:

• Tuyến ray không thẳng, xuất hiện khe hở tại vị trí nối, làm lộ ánh sáng hoặc tạo cảm giác “đứt đoạn”.
• Mạch điện không liên tục, một số đoạn ray không có điện, gây khó khăn khi bố trí module.
• Đầu ray hở, lộ thanh dẫn điện, tiềm ẩn nguy cơ chạm chập khi có vật kim loại rơi vào hoặc khi vệ sinh trần.

Để kiểm soát tốt, nên lập kế hoạch phụ kiện ngay từ giai đoạn thiết kế:

• Lập danh sách chi tiết cho từng tuyến ray:
  • Chiều dài từng đoạn ray tiêu chuẩn (1m, 1.5m, 2m…).
  • Số lượng đầu nối thẳng, nối góc trong, góc ngoài, nối chữ T (nếu có).
  • Số lượng đầu cấp nguồn (mỗi tuyến tối thiểu 1 đầu, có thể 2 nếu cấp nguồn hai đầu).
  • Số lượng nắp bịt cho mỗi đầu ray hở.
• Vẽ sơ đồ ray trên mặt bằng, thể hiện rõ các đoạn thẳng, góc, nhánh, điểm cấp nguồn, từ đó tính chính xác số lượng phụ kiện.
• Đặt dư 5–10% phụ kiện để dự phòng:
  • Sai số khi cắt ray tại công trường.
  • Thay đổi nhỏ về bố trí nội thất, tường, vách sau khi thi công.
• Ưu tiên dùng phụ kiện chính hãng cùng hệ với ray:
  • Đảm bảo khớp cơ khí, không bị hở mép, lệch cao độ.
  • Đảm bảo tiếp xúc điện tốt, không phát sinh tia lửa tại mối nối.

Với các tuyến ray phức tạp (nhiều góc, nhiều nhánh), nên mô phỏng trên phần mềm hoặc vẽ chi tiết tỷ lệ 1:20 để tránh thiếu hoặc nhầm loại phụ kiện khi đặt hàng.

Giấu nguồn quá kín khiến khó kiểm tra, khó thay thế và dễ tích nhiệt

Một sai lầm khác mang tính “thi công – thẩm mỹ” là giấu bộ nguồn quá kín trong trần hoặc hốc tường để không lộ bất kỳ thiết bị nào, nhưng lại không chừa lối tiếp cận và không đảm bảo thông gió. Bộ nguồn là thiết bị điện tử công suất, luôn sinh nhiệt trong quá trình hoạt động; nếu đặt trong không gian kín, không có luồng không khí lưu thông, nhiệt độ bên trong sẽ tăng cao, làm giảm tuổi thọ linh kiện và tăng nguy cơ hỏng hóc.

Khi nguồn hỏng hoặc cần kiểm tra, nếu không có cửa thăm hoặc không gian thao tác tối thiểu, đội kỹ thuật buộc phải tháo trần, cắt tấm thạch cao hoặc phá một phần hoàn thiện, gây tốn kém và ảnh hưởng lớn đến thẩm mỹ, đặc biệt trong các công trình nội thất cao cấp, khách sạn, showroom.

Về mặt thiết kế kỹ thuật, nên coi bộ nguồn như một “thiết bị cần bảo trì định kỳ” thay vì một chi tiết ẩn hoàn toàn. Giải pháp hợp lý gồm:

• Đặt nguồn trong khoang có cửa thăm, tủ điện phụ hoặc hộp kỹ thuật:
  • Cửa thăm nên đủ kích thước để thao tác tháo – lắp nguồn (thường tối thiểu 200x200mm).
  • Vị trí cửa thăm nên tránh ngay trên khu vực dễ bám bụi hoặc khó tiếp cận (trên tủ cao, trên bồn tắm…).
• Đảm bảo khoảng cách tối thiểu giữa nguồn và vật liệu xung quanh:
  • Không áp sát nguồn vào bề mặt cách nhiệt, bông thủy tinh, xốp, gỗ.
  • Chừa khoảng hở vài centimet xung quanh để không khí lưu thông.
• Nếu phải đặt trên trần kín, nên bố trí lỗ thông gió hoặc khe hở:
  • Có thể dùng lưới thông gió nhỏ, khe hở dọc theo mép trần thả.
  • Tránh để nguồn ở điểm cao nhất của khoang trần nơi nhiệt tích tụ nhiều nhất, nếu không có thông gió.
• Ghi chú vị trí nguồn trên bản vẽ hoàn công:
  • Thể hiện rõ tuyến dây 220V vào, 48V ra, vị trí lắp nguồn trên mặt bằng và mặt cắt.
  • Lưu trữ bản vẽ cho chủ nhà, ban quản lý tòa nhà để thuận tiện bảo trì về sau.

Trong các công trình có nhiều tuyến ray và nhiều bộ nguồn, nên đánh số hoặc dán nhãn từng nguồn (ví dụ: Nguồn R1, R2…) tương ứng với tuyến ray trên bản vẽ. Cách làm này giúp kỹ thuật viên nhanh chóng xác định đúng nguồn cần kiểm tra hoặc thay thế, giảm thời gian dừng hệ thống chiếu sáng.

Câu hỏi thường gặp về ray, nguồn và phụ kiện đèn rọi ray nam châm

Hệ đèn rọi ray nam châm vận hành an toàn nhờ sử dụng điện áp thấp một chiều, phổ biến là 48V DC SELV, nhưng một số hệ chuyên dụng có thể dùng 24V hoặc 36V. Điều quan trọng là đèn, ray và nguồn phải cùng điện áp, nếu không sẽ gây quá áp, sụt áp, nhấp nháy, mất bảo hành và nguy cơ mất an toàn. Khi thiết kế, cần kiểm tra kỹ nhãn trên ray, module, datasheet và ưu tiên bộ nguồn chuẩn, có chứng nhận an toàn, hệ số công suất cao. Việc “tận dụng” nguồn khác điện áp, trộn lẫn linh kiện không cùng hệ hoặc không rõ thông số kỹ thuật dễ dẫn đến lỗi hệ thống, giảm tuổi thọ và khó khăn cho bảo trì, mở rộng về sau.

Đèn rọi ray nam châm có bắt buộc dùng nguồn 48V không?

Trong kỹ thuật chiếu sáng kiến trúc, phần lớn các hệ đèn rọi ray nam châm hiện nay được chuẩn hóa quanh mức 48V DC SELV (Safety Extra Low Voltage). Đây là mức điện áp thấp an toàn, đáp ứng các tiêu chuẩn an toàn điện cho phép người dùng có thể chạm tay vào thanh ray trong điều kiện vận hành bình thường mà không gây nguy hiểm, đồng thời vẫn đảm bảo hiệu suất truyền tải tốt trên các tuyến ray dài.

Tuy nhiên, không phải mọi hệ ray nam châm đều bắt buộc dùng 48V. Một số hệ chuyên dụng, đặc biệt là:

• Hệ mini / micro track cho tủ, kệ trưng bày, nội thất chi tiết.
• Hệ chiếu sáng nội thất tích hợp trong đồ gỗ, vách trang trí.
• Một số hệ ray custom cho dự án đặc thù.

có thể được thiết kế với điện áp 24V DC hoặc 36V DC để tối ưu cho chiều dài tuyến ngắn, công suất nhỏ, hoặc yêu cầu đồng bộ với các hệ LED strip, profile nhôm 24V sẵn có.

Nguyên tắc kỹ thuật quan trọng nhất là phải tuân thủ đúng điện áp hệ thống mà nhà sản xuất quy định cho cả thanh ray và module đèn:

• Nếu hệ ray được thiết kế cho 48V DC, bắt buộc phải dùng bộ nguồn 48V DC. Dùng nguồn 24V hoặc 12V sẽ khiến:
  • Driver tích hợp trong module không đủ điện áp làm việc.
  • Đèn sáng rất yếu, không khởi động được, hoặc nhấp nháy.
  • Hệ điều khiển dimming (nếu có) hoạt động không ổn định.
• Nếu hệ ray được thiết kế cho 24V DC mà cấp 48V:
  • Driver hoặc mạch LED bị quá áp, sinh nhiệt cao, nhanh hỏng.
  • Nguy cơ cháy nổ, chập mạch, mất an toàn điện.
  • Mất hiệu lực bảo hành do sử dụng sai thông số kỹ thuật.

Về mặt nhận diện, khi mua sắm hoặc thiết kế hệ thống, cần kiểm tra kỹ trên:

• Nhãn trên thanh ray: thường ghi “System voltage: 48V DC” hoặc “Track: 48V DC”.
• Nhãn trên module đèn: “Input: 48V DC”, “DC 24V only”, “36V DC track system”…
• Tài liệu kỹ thuật (datasheet): mục “Electrical parameters”, “Rated voltage”.

Nếu không chắc chắn, nên:

• Yêu cầu nhà cung cấp cung cấp bản vẽ kỹ thuật, catalogue, datasheet.
• Hạn chế tối đa việc “tận dụng” bộ nguồn cũ khác điện áp, kể cả khi cùng công suất.
• Kiểm tra thử trên một đoạn ray ngắn, có đồng hồ đo điện áp, trước khi triển khai toàn hệ thống.

Trong các dự án chuyên nghiệp, kỹ sư thường lựa chọn bộ nguồn 48V DC loại constant voltage, có chứng nhận an toàn (CE, CB, TUV…) và hệ số công suất (PF) cao, sau đó để driver tích hợp trong từng module xử lý việc điều khiển dòng cho LED. Cách làm này giúp hệ ray nam châm linh hoạt, dễ mở rộng và dễ tích hợp các giao thức dimming như DALI, 0–10V, PWM, Zigbee, BLE… thông qua các phiên bản nguồn hoặc module chuyên dụng.

Ray nam châm 20mm, 25mm và 35mm khác nhau thế nào?

Các kích thước 20mm, 25mm, 35mm thường dùng để chỉ bề rộng mặt ray (track width) của hệ ray nam châm. Tuy chỉ là con số kích thước cơ khí, nhưng nó kéo theo nhiều khác biệt về:

• Khả năng chịu tải cơ học (trọng lượng module, chiều dài module).
• Khả năng tản nhiệt cho các module công suất cao.
• Không gian bố trí tiếp điểm điện, nam châm, driver tích hợp.
• Ngữ cảnh ứng dụng (nhà ở, showroom, trần cao, tủ kệ…).

Ray 20mm thường là loại mini hoặc slim với mặt cắt nhôm nhỏ, chiều cao profile thấp, phù hợp cho:

• Không gian trần thấp, cần cảm giác “gọn, nhẹ”, ít chi tiết cơ khí lộ ra.
• Ứng dụng trong tủ, kệ, hốc tường, niche nơi kích thước lắp đặt bị hạn chế.
• Các thiết kế nội thất tối giản, cần đường ray mảnh, gần như “biến mất” trên trần.

Module đi kèm ray 20mm thường có:

• Công suất nhỏ đến trung bình (thường 3–12W/spot, 5–20W/linear mini).
• Kích thước thân đèn nhỏ, đường kính đầu rọi nhỏ, phù hợp chiếu điểm nhẹ.
• Ứng dụng chính: chiếu nhấn vật trang trí, tranh ảnh nhỏ, chiếu dẫn hướng, ánh sáng nền nhẹ.

Ray 25mm là lựa chọn trung gian, cân bằng giữa thẩm mỹ và khả năng chịu tải:

• Profile nhôm lớn hơn 20mm, tản nhiệt tốt hơn, gắn được module công suất cao hơn.
• Vẫn giữ được cảm giác gọn gàng, không quá “nặng” như hệ 35mm.
• Phù hợp cho nhà phố, căn hộ cao cấp, cửa hàng, văn phòng nhỏ đến trung bình.

Module cho ray 25mm thường bao gồm:

• Spot công suất trung bình (7–20W), có nhiều góc chiếu (narrow, medium, wide).
• Linear vừa (10–30W), chiều dài 300–1200mm, dùng cho chiếu sáng tổng thể.
• Các module accent như wall-washer nhỏ, module downlight ẩn, module decorative.

Ray 35mm có khung nhôm lớn, chắc, mặt cắt sâu, cho phép:

• Gắn các module kích thước lớn, trọng lượng nặng hơn (spot công suất cao, projector nhỏ).
• Tản nhiệt tốt cho các module linear dài, wall-washer công suất lớn.
• Tích hợp nhiều đường mạch hơn (một số hệ 35mm có 3–4 đường mạch cho nhiều kênh điều khiển).

Hệ 35mm phù hợp cho:

• Phòng khách lớn, sảnh, không gian trần cao (3,5–6m).
• Showroom, cửa hàng thời trang, gallery, văn phòng open space.
• Các dự án thương mại cần độ rọi cao, linh hoạt bố trí nhiều loại module.

Bảng so sánh tổng quan:

Khi lựa chọn chuẩn ray, ngoài yếu tố kích thước, nên cân nhắc thêm:

• Chiều cao trần và độ rọi yêu cầu: trần càng cao, càng nên ưu tiên hệ 25mm hoặc 35mm để dùng module công suất lớn, góc chiếu phù hợp.
• Phong cách nội thất: nội thất tối giản, trần phẳng, ít chi tiết nên ưu tiên ray 20mm hoặc 25mm; không gian công nghiệp, trần cao có thể dùng 35mm.
• Loại module dự kiến sử dụng: nếu cần nhiều wall-washer, linear dài, spot công suất cao thì nên chọn hệ 35mm ngay từ đầu.
• Khả năng mở rộng trong tương lai: chọn chuẩn ray phổ biến, dễ tìm module bổ sung cùng chuẩn sau này.

Có thể dùng module đèn khác hãng với thanh ray nam châm không?

Về mặt lý thuyết, hoàn toàn có thể dùng module đèn khác hãng với thanh ray nam châm nếu đảm bảo tương thích 100% về cơ khí và điện. Tuy nhiên, trong thực tế, mỗi hãng thường phát triển một “hệ sinh thái ray” riêng, với:

• Hình dạng profile nhôm, độ sâu rãnh ray, bề rộng lòng ray khác nhau.
• Kiểu chân tiếp xúc (số lượng, hình dạng, độ lò xo), khoảng cách tiếp điểm riêng.
• Cấu trúc nam châm, vị trí nam châm trên module và trên ray không đồng nhất.

Ngay cả khi hai hệ cùng bề rộng 25mm và cùng điện áp 48V DC, vẫn có thể xảy ra:

• Module hãng A gắn vào ray hãng B bị lỏng, không “ăn” nam châm đủ chắc.
• Chân tiếp xúc không chạm đúng vào thanh dẫn điện, gây chập chờn, nhấp nháy.
• Module gắn được nhưng lệch trục, không thẳng hàng, ảnh hưởng thẩm mỹ.

Nếu bắt buộc hoặc mong muốn kết hợp module khác hãng, cần kiểm tra kỹ các yếu tố sau:

• Điện áp làm việc của module:
  • Phải trùng với điện áp hệ ray (thường 48V DC, đôi khi 24V hoặc 36V).
  • Không nên “cố” dùng module 24V trên ray 48V với hy vọng có thể dim xuống.
• Kiểu chân tiếp xúc và khoảng cách tiếp điểm:
  • Quan sát trực tiếp hoặc đo bằng thước cặp khoảng cách giữa các chân.
  • So sánh với khoảng cách giữa hai thanh dẫn điện trong lòng ray.
• Lực hút nam châm và độ bám cơ khí:
  • Thử gắn module lên ray, lắc nhẹ để kiểm tra độ chắc chắn.
  • Đặc biệt chú ý với module nặng, spot dài, linear dài.
• Độ ổn định điện:
  • Kiểm tra hiện tượng chập chờn, nhấp nháy khi chạm nhẹ vào module.
  • Đo dòng và điện áp nếu có điều kiện, đảm bảo không có hiện tượng quá nhiệt.

Về mặt vận hành và bảo trì, việc trộn lẫn nhiều hãng trong cùng một tuyến ray có thể gây ra:

• Khó khăn trong bảo hành: nhà sản xuất có thể từ chối bảo hành nếu phát hiện dùng module khác hệ.
• Thiếu đồng bộ ánh sáng: nhiệt độ màu (CCT), chỉ số hoàn màu (CRI), độ sáng, kiểu chóa, góc chiếu không đồng đều.
• Khó khăn khi thay thế, mở rộng sau này do phải nhớ từng loại module thuộc hãng nào.

Vì vậy, trong đa số trường hợp, giải pháp an toàn và chuyên nghiệp là sử dụng trọn bộ ray, nguồn, module và phụ kiện từ cùng một hệ sản phẩm. Cách này giúp đảm bảo:

• Tính tương thích cơ khí và điện tuyệt đối.
• Đồng bộ ánh sáng, dễ kiểm soát thiết kế chiếu sáng tổng thể.
• Đơn giản hóa công tác bảo trì, thay thế, nâng cấp.

Một bộ nguồn ray nam châm chịu được bao nhiêu đèn?

Khả năng “chịu được bao nhiêu đèn” của một bộ nguồn ray nam châm thực chất là bài toán tổng công suất tải so với công suất danh định của bộ nguồn. Không có con số cố định theo số lượng module, mà phải tính theo tổng watt của toàn bộ module gắn trên tuyến ray.

Công thức thiết kế cơ bản:

Tổng công suất module ≤ 70–80% công suất danh định của bộ nguồn

Ví dụ chi tiết:

• Bộ nguồn 48V DC – 100W.
• Module rọi A: 10W/đèn, số lượng 6 chiếc → 60W.
• Module linear B: 15W/đèn, số lượng 2 chiếc → 30W.

Tổng công suất tải: 60W + 30W = 90W. Con số này bằng 90% công suất nguồn, vượt quá ngưỡng khuyến nghị 70–80%, dẫn đến:

• Nguồn hoạt động gần mức tối đa, nhiệt độ cao, tuổi thọ giảm.
• Ít dư địa cho việc bổ sung thêm module trong tương lai.

Trong trường hợp này, nên:

• Giảm số lượng module, hoặc
• Chia tuyến ray thành hai nhóm, dùng hai bộ nguồn riêng, hoặc
• Chọn bộ nguồn công suất lớn hơn (ví dụ 150W) để tổng tải ~60–70%.

Ngoài công suất, cần chú ý thêm:

• Chiều dài tuyến ray:
  • Tuyến càng dài, dòng chạy trên thanh dẫn càng xa, nguy cơ sụt áp tăng.
  • Với tải lớn, nên cân nhắc cấp nguồn từ hai đầu hoặc từ giữa tuyến.
• Phân bố module trên ray:
  • Nếu dồn nhiều module công suất cao ở một đầu ray, đoạn đó sẽ chịu dòng lớn, dễ nóng cục bộ.
  • Nên phân bổ đều module dọc theo ray để cân bằng tải và nhiệt.
• Điều kiện làm việc của bộ nguồn:
  • Nếu bộ nguồn đặt trong trần kín, ít thông gió, nên giảm tải xuống khoảng 60–70% công suất danh định.
  • Chú ý nhiệt độ môi trường (Ta) và nhiệt độ vỏ nguồn (Tc) theo datasheet.

Trong thiết kế chuyên nghiệp, kỹ sư thường:

• Lập bảng thống kê từng loại module, công suất, số lượng trên mỗi tuyến ray.
• Tính tổng công suất cho từng tuyến, áp dụng hệ số dự phòng (safety factor) 1,25–1,3.
• Chọn bộ nguồn có công suất ≥ tổng công suất × hệ số dự phòng.

Lắp ray nam châm âm trần cần mua thêm phụ kiện nào?

Khi lắp ray nam châm âm trần, ngoài thanh ray và module đèn, hệ thống hoàn chỉnh cần một tập hợp phụ kiện và vật tư để đảm bảo lắp đặt đúng kỹ thuật, an toàn và đạt thẩm mỹ. Các nhóm phụ kiện chính gồm:

• Bộ nguồn 48V DC (hoặc 24V/36V tùy hệ):
  • Chọn công suất phù hợp với tổng tải, có dự phòng 20–30%.
  • Có thể là loại on/off, hoặc loại dimmable (DALI, 0–10V, TRIAC, PWM…).
  • Ưu tiên nguồn có bảo vệ quá tải, quá áp, quá nhiệt.
• Đầu cấp nguồn cho ray (power feed):
  • Là phụ kiện trung gian kết nối dây 48V DC từ bộ nguồn vào thanh ray.
  • Có thể là đầu cấp một đầu, đầu cấp giữa, hoặc đầu cấp dạng connector đặc biệt tùy hệ.
• Đầu nối ray:
  • Nối thẳng (straight connector) cho các đoạn ray nối dài trên cùng một trục.
  • Nối góc (L-connector) cho góc vuông, chuyển hướng 90°.
  • Nối chữ T, chữ X cho các tuyến ray phân nhánh phức tạp.
  • Một số hệ có thêm connector linh hoạt (flex connector) cho góc tù.
• Nắp bịt đầu ray:
  • Che kín các đầu hở của thanh ray, tránh lộ thanh dẫn điện.
  • Tăng tính thẩm mỹ, giảm bám bụi, côn trùng chui vào.
• Phụ kiện treo / giữ ray, khung đỡ:
  • Với trần thạch cao, thường cần khung nhôm phụ hoặc thanh treo để cố định ray vào kết cấu trần bê tông.
  • Đảm bảo ray thẳng, không võng, không xoắn, khe hở với trần đều.
• Dây điện 2 lõi cho đường 48V DC:
  • Tiết diện dây chọn theo tổng dòng tải và chiều dài đường dây.
  • Dây nên là loại chống cháy lan, đạt tiêu chuẩn cho lắp đặt âm trần.
• Cửa thăm trần hoặc giải pháp tương đương:
  • Giúp tiếp cận bộ nguồn, đầu nối, dây điện để bảo trì, thay thế.
  • Vị trí cửa thăm nên gần điểm đặt nguồn, dễ thao tác.

Tùy theo thiết kế cụ thể, có thể cần thêm:

• Phụ kiện chuyển tiếp giữa ray âm và ray nổi/thả:
  • Dùng khi một phần tuyến ray đi âm trần, phần khác chuyển sang nổi hoặc thả.
  • Đảm bảo liên tục điện và cơ khí giữa hai kiểu lắp đặt.
• Khung nhôm phụ hoặc hộp kỹ thuật:
  • Để gom dây, đặt nguồn, đặt bộ điều khiển dimming.
  • Giúp bố trí gọn gàng trong khoang trần, tránh chồng chéo dây.

Trước khi đặt hàng, nên dựa trên bản vẽ mặt bằng chiếu sáng và mặt cắt trần để lập danh sách đầy đủ phụ kiện, bao gồm số lượng từng loại connector, đầu cấp nguồn, nắp bịt, chiều dài từng đoạn ray. Cách làm này giúp tránh thiếu sót, giảm rủi ro phải bổ sung vật tư trong quá trình thi công, đồng thời kiểm soát tốt hơn chi phí và tiến độ.
