Kích thước thanh ray đèn rọi phổ biến hiện nay là bao nhiêu?

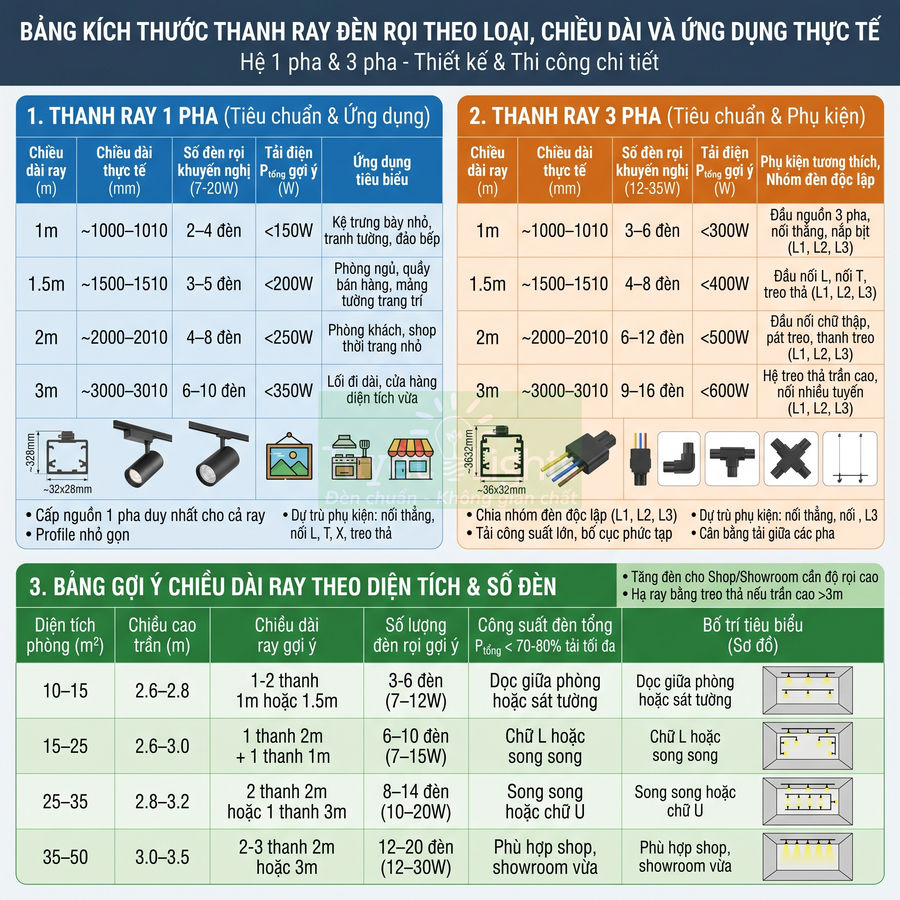

Kích thước thanh ray đèn rọi phổ biến hiện nay thường gồm 1m, 1.5m, 2m và 3m, phù hợp với nhiều nhu cầu chiếu sáng từ nhà ở, cửa hàng nhỏ đến showroom, gallery và không gian thương mại lớn. Mỗi chiều dài ray có ưu điểm riêng: ray 1m gọn, linh hoạt cho tranh treo tường, kệ trưng bày, đảo bếp hoặc các điểm nhấn cục bộ; ray 1.5m phù hợp phòng nhỏ, quầy bán hàng, mảng tường trang trí cần nhiều đèn hơn nhưng vẫn giữ sự tinh tế; ray 2m thường dùng cho phòng khách, shop thời trang, showroom vừa nhờ khả năng tạo dải sáng liên tục; còn ray 3m tối ưu cho không gian dài, trần cao, hệ chiếu sáng thương mại cần giảm mối nối và tăng độ ổn định.

Bên cạnh chiều dài, người dùng cũng cần quan tâm đến chiều rộng, chiều cao, rãnh tiếp điện, loại ray 1 pha hay 3 pha để đảm bảo đèn rọi, đầu nối và phụ kiện tương thích. Việc lựa chọn thanh ray nên dựa trên diện tích phòng, chiều cao trần, vùng cần chiếu sáng, số lượng đèn, công suất và phong cách bố trí ánh sáng. Chọn đúng kích thước ray không chỉ giúp hệ đèn vận hành an toàn, bền bỉ mà còn nâng cao thẩm mỹ và hiệu quả chiếu sáng tổng thể. Khi chọn chiều dài thanh ray, cần tính đồng thời số lượng đèn rọi ray dự kiến lắp trên mỗi tuyến. Ray quá ngắn dễ làm ánh sáng bị dồn cục bộ, còn ray quá dài nhưng ít đèn sẽ gây trống trải. Sự cân đối giữa chiều dài ray, khoảng cách đèn và vùng chiếu giúp không gian sáng rõ, gọn và thẩm mỹ hơn.

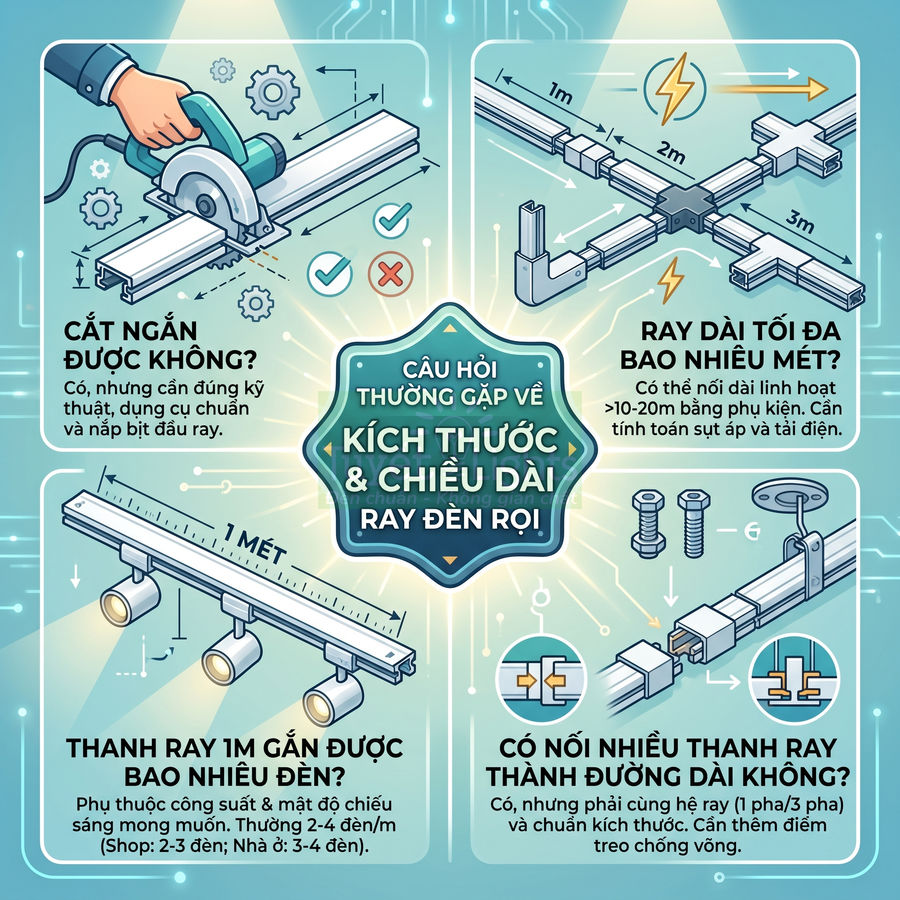

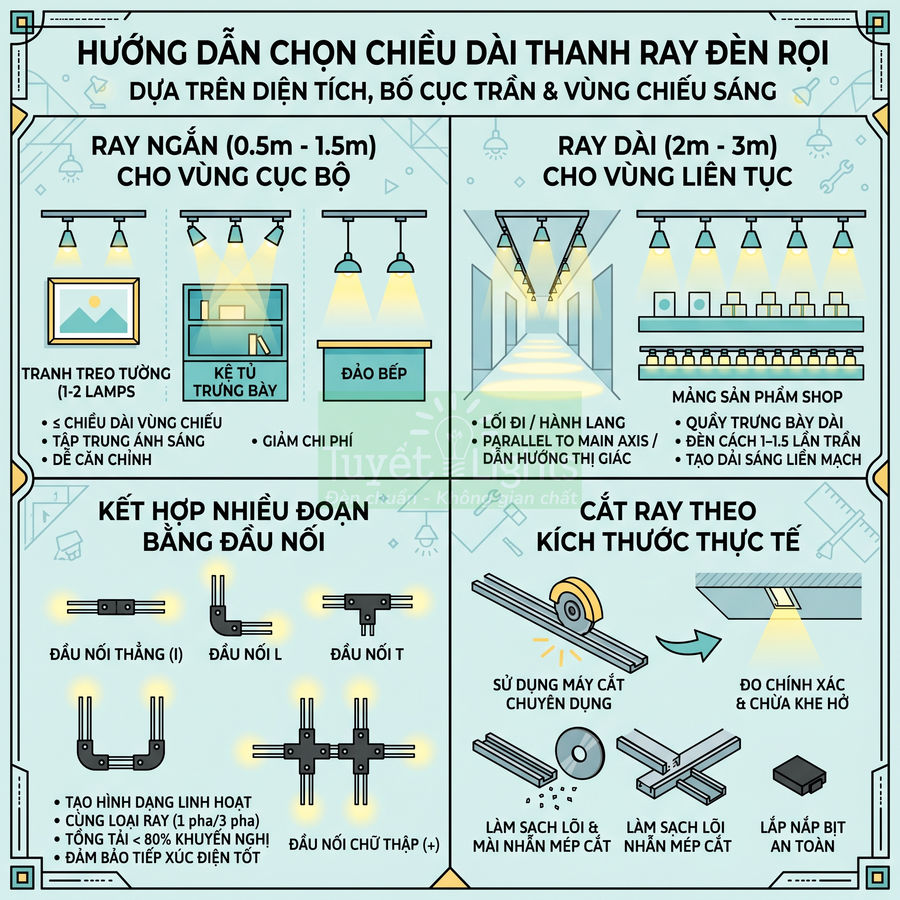

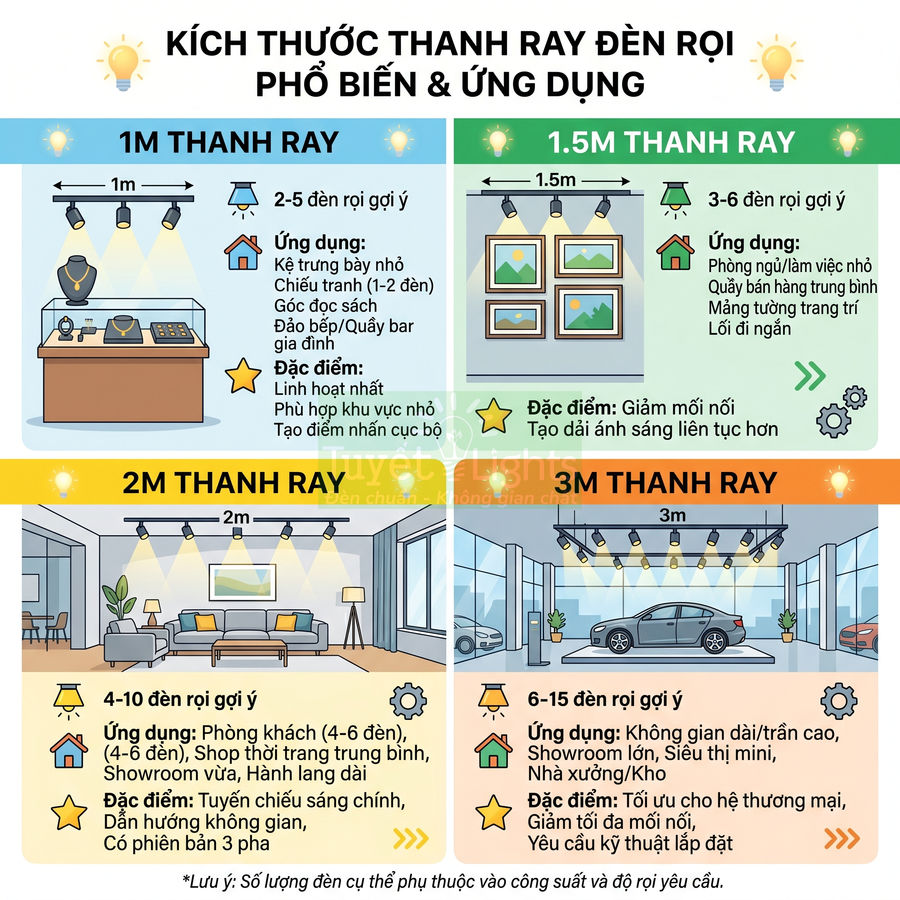

Kích thước thanh ray đèn rọi phổ biến gồm 1m, 1.5m, 2m và 3m theo chiều dài tiêu chuẩn

Các kích thước thanh ray đèn rọi phổ biến 1m, 1.5m, 2m và 3m được lựa chọn dựa trên diện tích, chiều cao trần và mục đích chiếu sáng. Ray 1m thích hợp cho khu vực nhỏ, chiếu sáng cục bộ, dễ linh hoạt bố trí và thay đổi. Ray 1.5m đáp ứng tốt phòng nhỏ, quầy bán hàng, mảng tường trang trí với số lượng đèn vừa phải, giảm mối nối nhưng vẫn gọn gàng. Ray 2m phù hợp phòng khách, shop thời trang, showroom vừa, tạo tuyến sáng chính và dải ánh sáng liên tục. Ray 3m ưu thế trong không gian dài, trần cao, hệ chiếu sáng thương mại nhờ giảm số thanh, tối ưu chi phí và tăng độ ổn định hệ thống.

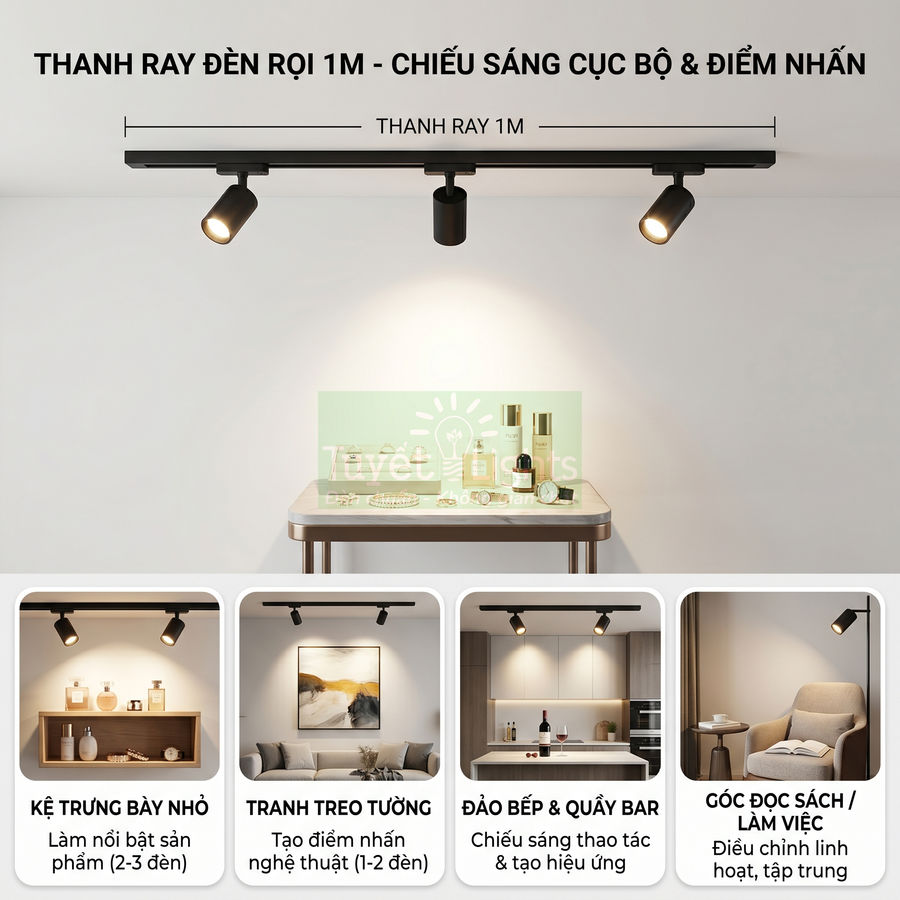

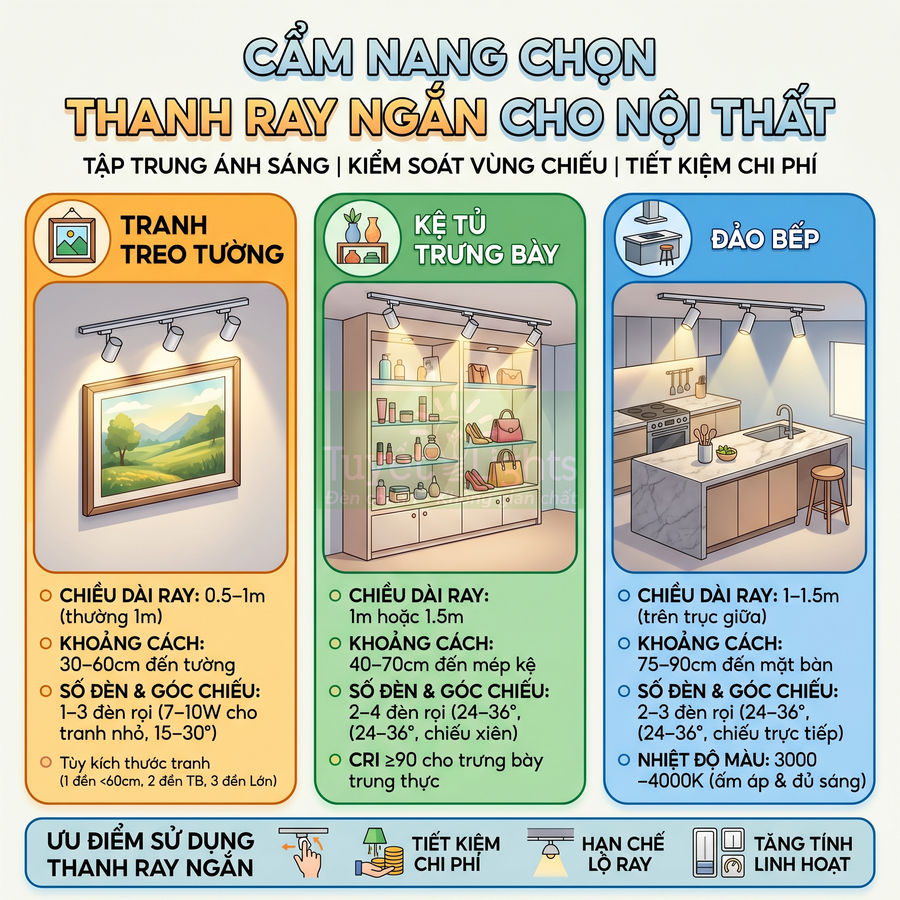

Thanh ray đèn rọi 1m phù hợp khu vực nhỏ, kệ trưng bày và điểm nhấn cục bộ

Thanh ray đèn rọi chiều dài 1m là kích thước cơ bản và linh hoạt nhất trong hệ chiếu sáng bằng đèn rọi ray. Với chiều dài ngắn, thanh ray 1m dễ dàng bố trí trong các không gian hạn chế về diện tích, các mảng trần bị chia cắt bởi dầm, hoặc những khu vực chỉ cần chiếu sáng điểm nhấn mà không muốn chiếm quá nhiều diện tích trần.

Về mặt thiết kế chiếu sáng, ray 1m thường được sử dụng để tạo các cụm chiếu sáng độc lập, tách biệt với hệ chiếu sáng tổng thể. Điều này cho phép điều chỉnh ánh sáng theo từng khu vực chức năng nhỏ, tăng tính linh hoạt khi thay đổi bố cục nội thất hoặc thay đổi sản phẩm trưng bày.

Trong thực tế, thanh ray 1m thường được ứng dụng cho:

• Kệ trưng bày nhỏ trong cửa hàng mỹ phẩm, phụ kiện, đồng hồ, trang sức, nơi cần 2–3 đèn rọi tập trung chiếu vào sản phẩm để tăng độ lấp lánh, làm nổi bật chất liệu và màu sắc. Khoảng cách giữa các đèn thường từ 25–40 cm tùy kích thước kệ và góc chiếu của đèn.
• Chiếu tranh treo tường trong phòng khách, phòng làm việc, gallery nhỏ, với 1–2 đèn rọi có góc chiếu hẹp (15–24°) để tạo điểm nhấn, hạn chế chói lóa và tránh bóng đổ không mong muốn trên bề mặt tranh. Ray 1m thường được đặt cách tường 30–60 cm tùy chiều cao trần.
• Đảo bếp hoặc quầy bar gia đình, dùng 2–3 đèn rọi chiếu trực tiếp xuống bề mặt thao tác, kết hợp với đèn tổng thể để vừa đảm bảo độ rọi (lux) cho nấu nướng, vừa tạo hiệu ứng ánh sáng tập trung cho khu vực bar.
• Góc đọc sách, góc làm việc, khu vực trang điểm, nơi chỉ cần một đoạn ray ngắn để điều chỉnh hướng sáng linh hoạt theo vị trí ghế, bàn hoặc gương. Việc dùng ray 1m giúp dễ dàng thay đổi vị trí đèn mà không phải đi lại dây điện.

Về mặt kỹ thuật, thanh ray 1m thường có:

• Chiều dài thực tế khoảng 1000–1010 mm (tùy nhà sản xuất, có thể cộng thêm vài mm cho phần nắp bịt và đầu nối). Sai số này cần được tính đến khi bố trí ray sát tường hoặc trong các hốc trần thạch cao.
• Khả năng lắp từ 2–5 đèn rọi tùy công suất đèn (thường 7W, 10W, 12W, 20W) và tải điện cho phép của ray. Với các hệ ray chất lượng tốt, tổng công suất trên 1m ray 1 pha thường có thể đạt 200–300W, nhưng trong thực tế nên giới hạn thấp hơn để đảm bảo độ bền tiếp điểm.
• Phù hợp với cả ray 1 pha và ray 3 pha. Trong nhà ở, cửa hàng nhỏ, ray 1 pha 1m là lựa chọn phổ biến vì dễ đấu nối, chi phí thấp. Ray 3 pha 1m thường dùng khi cần tách nhóm điều khiển đèn ngay trên cùng một thanh ray (ví dụ: nhóm chiếu sản phẩm, nhóm chiếu nền).
• Tiết diện ray thường bằng nhôm định hình, bề mặt sơn tĩnh điện màu trắng, đen hoặc xám. Lõi dẫn điện bên trong là thanh đồng hoặc hợp kim đồng, được cách điện bằng nhựa chịu nhiệt, đảm bảo an toàn khi thao tác tháo lắp đèn.

Thanh ray 1m đặc biệt hữu ích khi cần tối ưu bố cục chiếu sáng cục bộ, tránh việc dùng ray quá dài gây thừa chiều dài, khó bố trí trên trần nhỏ hoặc mảng tường hẹp. Ngoài ra, việc chia nhỏ thành nhiều đoạn 1m còn giúp dễ dàng thay đổi cấu trúc hệ ray trong tương lai, chỉ cần tháo lắp lại các đoạn mà không phải xử lý các thanh quá dài.

Thanh ray đèn rọi 1.5m phù hợp phòng nhỏ, quầy bán hàng và mảng tường trang trí

Thanh ray đèn rọi 1.5m là kích thước trung gian giữa 1m và 2m, thường được lựa chọn khi không gian cần nhiều đèn hơn ray 1m nhưng vẫn muốn giữ sự gọn gàng, hạn chế số lượng mối nối. Chiều dài 1.5m phù hợp với các không gian có chiều ngang khoảng 2.5–3.5m, nơi một thanh ray duy nhất có thể bao phủ gần như toàn bộ chiều dài khu vực cần chiếu sáng.

So với ray 1m, ray 1.5m cho phép bố trí nhiều đèn hơn trên cùng một tuyến, tạo dải ánh sáng liên tục hơn, giảm hiện tượng vùng sáng – vùng tối xen kẽ. Đồng thời, việc sử dụng ít đầu nối hơn giúp hệ ray ổn định cơ khí tốt hơn, giảm nguy cơ lỏng tiếp điểm theo thời gian.

Các ứng dụng điển hình của thanh ray 1.5m gồm:

• Phòng ngủ, phòng làm việc nhỏ cần 3–4 đèn rọi chiếu vào tủ quần áo, bàn làm việc, kệ sách. Ray 1.5m có thể đặt dọc theo mép giường hoặc song song với bàn làm việc, cho phép điều chỉnh từng đèn theo từng khu vực chức năng.
• Quầy bán hàng trong cửa hàng thời trang, phụ kiện, nơi cần chiếu sáng dọc theo một đoạn quầy dài 1.5–2m. Các đèn rọi có thể được bố trí so le để giảm bóng đổ trên sản phẩm, đặc biệt với quầy kính hoặc bề mặt bóng.
• Mảng tường trang trí có treo nhiều tranh, ảnh, gương hoặc vật trang trí, cần 3–5 điểm sáng phân bố đều. Ray 1.5m cho phép điều chỉnh khoảng cách giữa các đèn linh hoạt theo bố cục tranh, dễ dàng thay đổi khi thay tranh mới.
• Lối đi ngắn trong nhà ở, homestay, căn hộ dịch vụ, nơi cần ánh sáng đều nhưng vẫn có thể điều chỉnh hướng chiếu để tránh chói mắt người di chuyển. Đèn rọi trên ray có thể xoay hướng về tường để tạo ánh sáng gián tiếp, tăng tính thẩm mỹ.

Về thông số kích thước, thanh ray 1.5m thường có:

• Chiều dài thực tế khoảng 1500–1510 mm, cần tính toán khi lắp đặt trong các hốc trần hoặc giữa hai vách tường để tránh bị kích thước dư hoặc thiếu.
• Khả năng bố trí 3–6 đèn rọi tùy công suất và khoảng cách giữa các đèn. Với đèn 10–12W, khoảng cách phổ biến giữa các đèn là 30–60 cm, đảm bảo độ rọi tương đối đồng đều trên mặt phẳng làm việc hoặc bề mặt trưng bày.
• Thường được dùng trong hệ ray 1 pha cho nhà ở, cửa hàng nhỏ; ray 3 pha 1.5m ít phổ biến hơn nhưng vẫn có ở một số thương hiệu chuyên nghiệp, phục vụ nhu cầu chia nhóm điều khiển đèn ngay trên cùng một thanh ray.
• Cấu trúc cơ khí tương tự ray 1m và 2m, có rãnh để gắn phụ kiện treo trần, treo thả hoặc gắn tường. Một số hệ ray cao cấp còn có phụ kiện nối góc, nối chữ T, chữ X để tạo thành mạng lưới chiếu sáng phức tạp.

Thanh ray 1.5m giúp giảm số lượng mối nối so với việc dùng hai thanh 1m, đồng thời tạo cảm giác liền mạch hơn trên trần hoặc tường, đặc biệt quan trọng trong các không gian yêu cầu thẩm mỹ cao như showroom nhỏ, studio chụp ảnh, spa. Việc giảm mối nối cũng đồng nghĩa với việc giảm nguy cơ phát sinh điểm nóng (hot spot) tại tiếp điểm điện, tăng độ an toàn và tuổi thọ hệ thống.

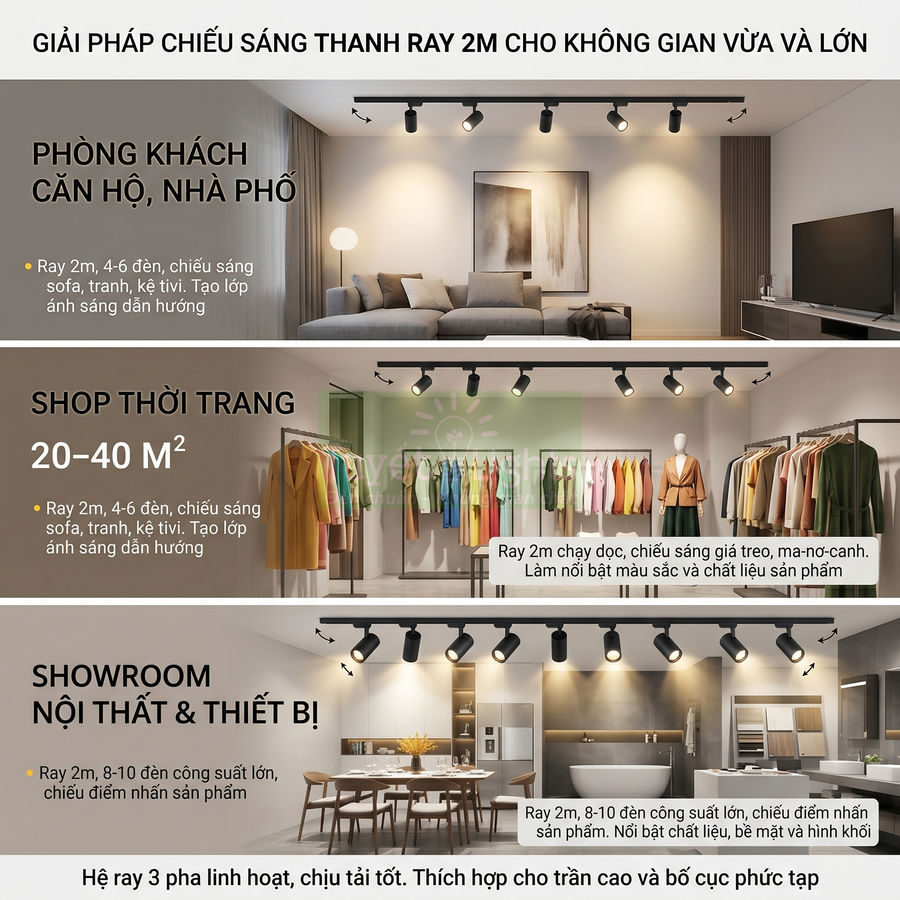

Thanh ray đèn rọi 2m phù hợp phòng khách, shop thời trang và showroom vừa

Thanh ray đèn rọi 2m là kích thước rất phổ biến trong các không gian có diện tích trung bình đến lớn. Với chiều dài 2m, ray có thể chứa được nhiều đèn rọi hơn, phù hợp cho các khu vực cần chiếu sáng liên tục hoặc tạo dải ánh sáng dài, dẫn hướng tầm nhìn theo trục không gian.

Trong thiết kế chiếu sáng nội thất, ray 2m thường được sử dụng để tạo các tuyến chiếu sáng chính trong phòng khách, khu vực trưng bày sản phẩm hoặc hành lang dài. Khi kết hợp nhiều thanh 2m với các đầu nối thẳng, nối góc, có thể hình thành các bố cục chiếu sáng dạng chữ L, chữ U hoặc dạng lưới.

Các ứng dụng tiêu biểu của thanh ray 2m:

• Phòng khách căn hộ, nhà phố, nơi cần 4–6 đèn rọi chiếu vào sofa, kệ tivi, tranh tường, kệ trang trí. Ray 2m có thể đặt song song với ghế sofa hoặc vuông góc với tường treo tivi để tạo các lớp ánh sáng khác nhau.

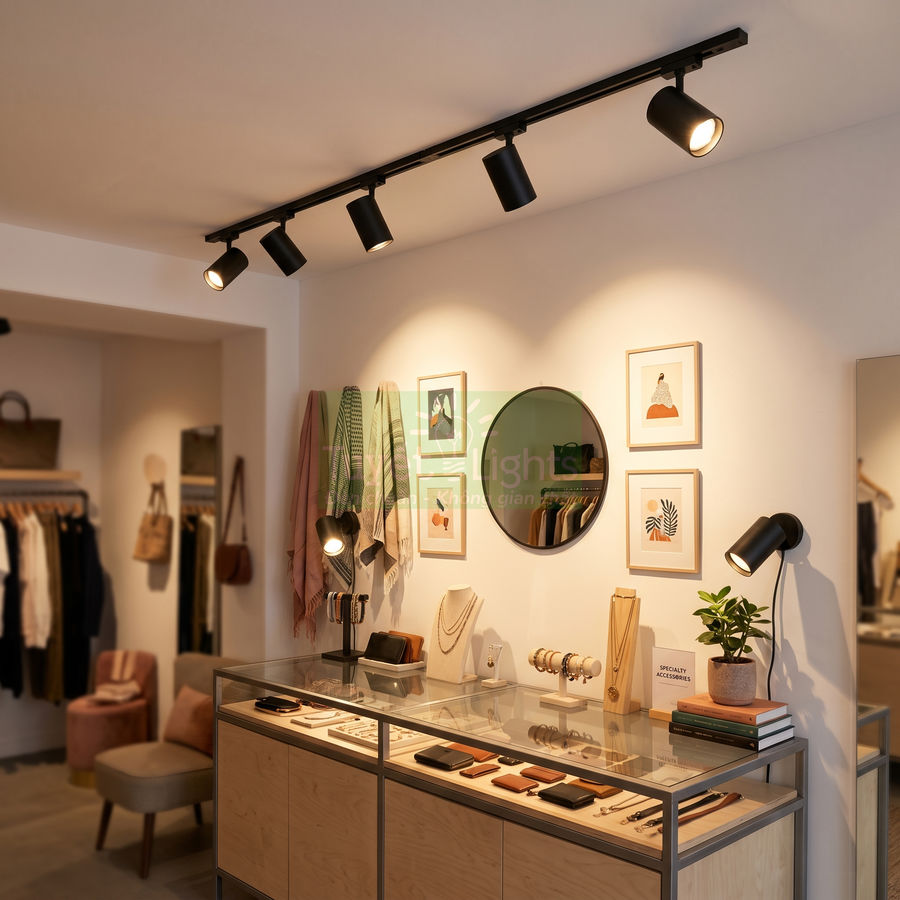

• Shop thời trang diện tích 20–40 m², dùng ray 2m dọc theo hai bên tường hoặc giữa trần để chiếu vào giá treo quần áo, ma-nơ-canh. Khoảng cách giữa các tuyến ray thường từ 1.2–1.8m tùy chiều cao trần và độ rộng lối đi.
• Showroom vừa trưng bày nội thất, thiết bị vệ sinh, đèn trang trí, nơi cần nhiều điểm sáng tập trung trên một dải sản phẩm. Ray 2m cho phép bố trí dày đèn rọi công suất 20–30W, góc chiếu khác nhau để nhấn mạnh chất liệu, bề mặt và hình khối sản phẩm.
• Hành lang dài trong khách sạn, văn phòng, phòng trưng bày, cần ánh sáng đều và có thể điều chỉnh hướng chiếu. Đèn rọi có thể hướng vào tường để tạo ánh sáng gián tiếp, giảm chói cho người di chuyển, đồng thời làm nổi bật tranh, biển chỉ dẫn.

Đặc điểm kỹ thuật thường gặp của thanh ray 2m:

• Chiều dài thực tế khoảng 2000–2010 mm, cần lưu ý khi vận chuyển bằng thang máy hoặc qua các lối đi hẹp. Một số công trình phải đưa ray lên theo đường ban công hoặc cầu thang bộ do hạn chế kích thước thang máy.
• Khả năng lắp 4–10 đèn rọi tùy công suất, góc chiếu và tải điện cho phép. Với hệ ray 3 pha, có thể chia đèn trên cùng một thanh thành 2–3 nhóm điều khiển độc lập (ví dụ: nhóm chiếu sản phẩm, nhóm chiếu nền, nhóm chiếu điểm nhấn).
• Có đầy đủ phiên bản 1 pha và 3 pha, trong đó ray 3 pha 2m rất phổ biến trong showroom, gallery, studio vì cho phép linh hoạt trong điều khiển ánh sáng, kết hợp với dimmer hoặc hệ thống điều khiển thông minh.
• Khả năng chịu tải cơ khí tốt hơn so với các đoạn ray ngắn khi treo nhiều đèn công suất lớn. Tuy nhiên, khi treo thả ở độ cao lớn, cần sử dụng đủ số lượng ty treo hoặc cáp treo để tránh võng ray.

Thanh ray 2m giúp giảm số lượng đầu nối, tăng độ ổn định cơ khí và điện, đồng thời tạo cảm giác không gian được dẫn hướng rõ ràng hơn nhờ dải ray dài. Khi kết hợp nhiều thanh 2m thành các đường song song hoặc vuông góc, có thể tạo nên bố cục chiếu sáng mang tính kiến trúc, vừa đảm bảo công năng vừa tạo điểm nhấn thị giác mạnh.

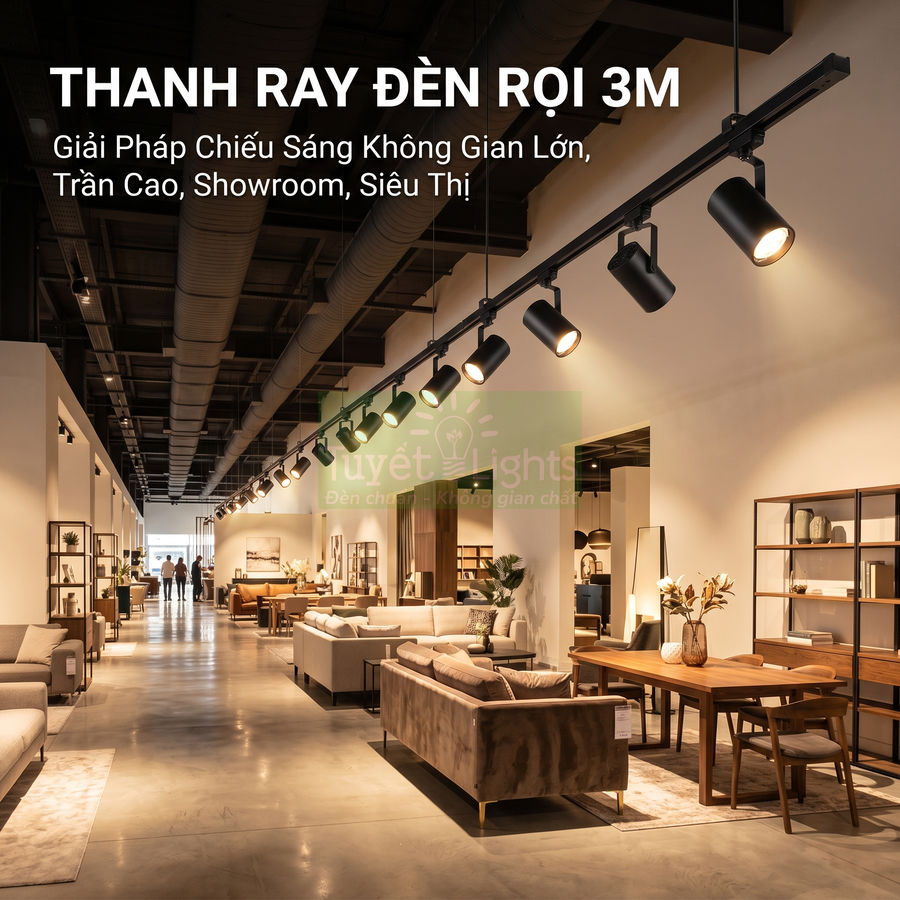

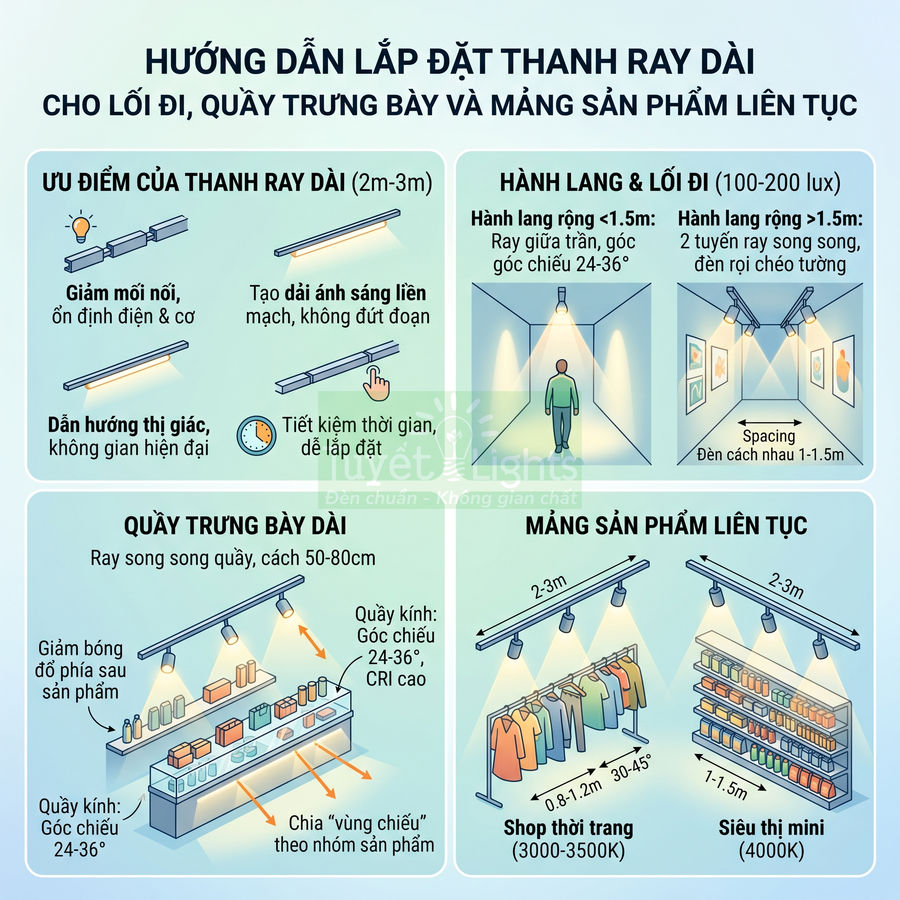

Thanh ray đèn rọi 3m phù hợp không gian dài, trần cao và hệ chiếu sáng thương mại

Thanh ray đèn rọi 3m là kích thước lớn, thường dùng trong các công trình thương mại, showroom, nhà xưởng, siêu thị mini hoặc không gian có trần cao, chiều dài lớn. Với chiều dài 3m, ray có thể chứa số lượng đèn rọi nhiều hơn đáng kể, đồng thời giảm tối đa số lượng mối nối trên một tuyến ray, từ đó tăng độ ổn định và giảm tổn hao tại các điểm tiếp xúc.

Trong các hệ chiếu sáng chuyên nghiệp, ray 3m thường được sử dụng như các “tuyến trục” chính, từ đó phân nhánh ra các tuyến phụ bằng các đầu nối chữ T hoặc chữ X. Cách bố trí này giúp tối ưu đường dây cấp điện, dễ dàng quản lý và bảo trì.

Các ứng dụng điển hình của thanh ray 3m:

• Không gian dài và trần cao như sảnh, hành lang rộng, khu vực lễ tân, khu vực chờ. Ray 3m có thể treo thả song song với hướng di chuyển, tạo cảm giác dẫn hướng rõ ràng, đồng thời cho phép bố trí nhiều đèn rọi chiếu vào các khu vực chức năng khác nhau.
• Hệ chiếu sáng thương mại trong showroom ô tô, nội thất, thiết bị điện, nơi cần nhiều đèn rọi công suất lớn (30–50W) với góc chiếu đa dạng. Ray 3m giúp giảm số lượng điểm cấp điện, thuận tiện cho việc điều khiển tập trung và lắp đặt hệ thống điều khiển thông minh.
• Siêu thị mini, cửa hàng tiện lợi cần dải ánh sáng liên tục dọc theo kệ hàng. Đèn rọi trên ray 3m có thể kết hợp với đèn linear hoặc panel để vừa đảm bảo độ rọi chung, vừa tạo điểm nhấn cho các khu vực khuyến mãi, khu vực thương hiệu.
• Nhà xưởng, kho hàng có yêu cầu chiếu sáng linh hoạt, dễ thay đổi bố trí đèn theo dây chuyền sản xuất. Khi thay đổi layout máy móc, chỉ cần di chuyển đèn trên ray mà không phải đi lại toàn bộ hệ thống điện chiếu sáng.

Thông số kỹ thuật thường gặp của thanh ray 3m:

• Chiều dài thực tế khoảng 3000–3010 mm. Do kích thước lớn, việc vận chuyển cần xe có thùng dài hoặc phương án vận chuyển chuyên dụng, tránh va đập làm cong vênh ray.
• Khả năng bố trí 6–15 đèn rọi tùy công suất và tải điện cho phép. Với hệ ray 3 pha, tổng công suất có thể rất lớn, nhưng vẫn cần tuân thủ giới hạn dòng điện của thanh dẫn và tiêu chuẩn an toàn điện.
• Thường được sản xuất nhiều ở phiên bản 3 pha cho hệ chiếu sáng chuyên nghiệp; ray 1 pha 3m cũng có nhưng ít phổ biến hơn trong nhà ở do khó vận chuyển, lắp đặt và thường vượt quá nhu cầu chiếu sáng dân dụng.
• Yêu cầu kỹ thuật lắp đặt cao hơn: cần căn thẳng, cân bằng, sử dụng đủ số lượng điểm treo để tránh võng; khi nối nhiều thanh 3m liên tiếp, phải đảm bảo tiếp điểm điện chắc chắn, tránh phát sinh tia lửa điện tại mối nối.

Thanh ray 3m giúp tối ưu chi phí lắp đặt trong các không gian lớn vì giảm số lượng thanh ray, giảm số lượng đầu nối, giảm thời gian thi công. Tuy nhiên, việc vận chuyển, thao tác lắp đặt và căn chỉnh ray 3m đòi hỏi kỹ thuật tốt hơn, đặc biệt khi lắp treo thả ở độ cao lớn hoặc trong các không gian có nhiều vật cản trên trần (ống gió, ống chữa cháy, máng cáp). Việc lựa chọn giữa ray 2m và 3m thường cần cân nhắc giữa yếu tố thẩm mỹ, chi phí, khả năng vận chuyển và điều kiện thi công thực tế tại công trình.

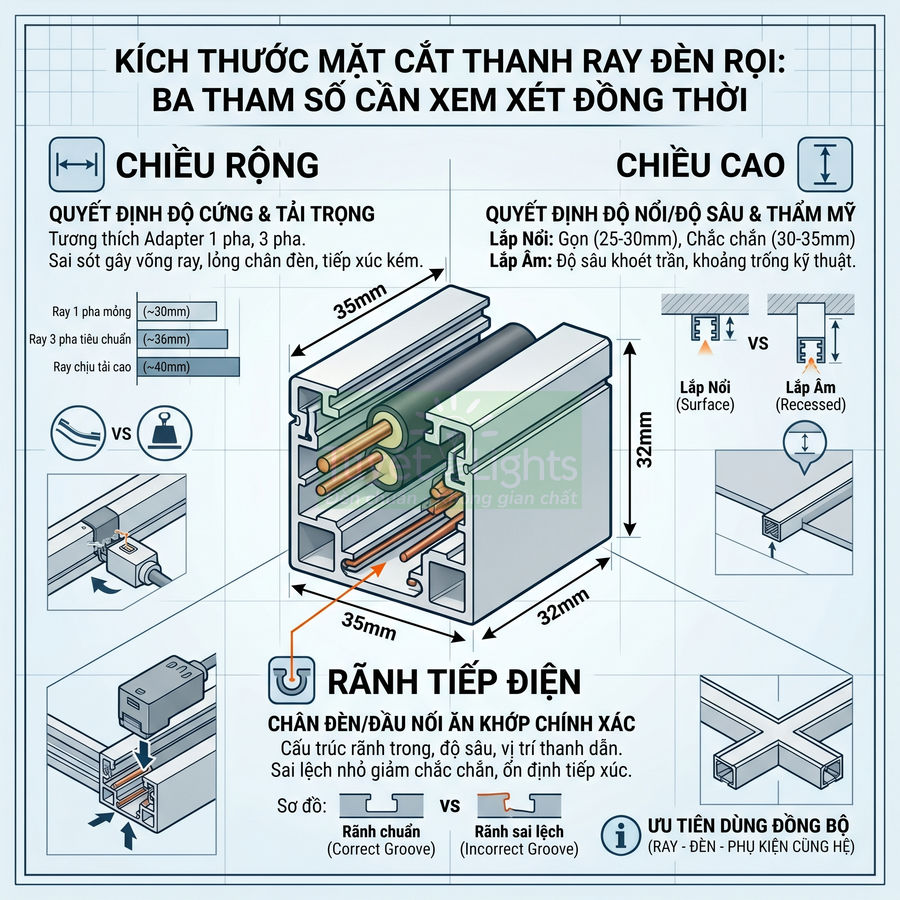

Kích thước mặt cắt thanh ray đèn rọi theo chiều rộng, chiều cao và rãnh tiếp điện

Kích thước mặt cắt thanh ray cần được xem xét đồng thời theo ba tham số: chiều rộng, chiều cao và cấu trúc rãnh tiếp điện để đảm bảo vừa an toàn điện, vừa đạt yêu cầu cơ khí và thẩm mỹ. Chiều rộng quyết định độ cứng, khả năng chịu tải và mức độ tương thích với adapter 1 pha, 3 pha; lựa chọn sai có thể gây võng ray, lỏng chân đèn hoặc tiếp xúc điện kém. Chiều cao ảnh hưởng trực tiếp cảm giác “nổi” trên trần khi lắp nổi và độ sâu khoét trần, khoảng trống kỹ thuật khi lắp âm, đồng thời chi phối khả năng bố trí gân tăng cứng, lớp cách điện. Rãnh ray là yếu tố then chốt để chân đèn, đầu nối, đầu cấp nguồn ăn khớp chính xác; chỉ cần sai lệch nhỏ về bề rộng, độ sâu, vị trí thanh dẫn điện đã có thể làm giảm độ chắc chắn và độ ổn định tiếp xúc, vì vậy nên ưu tiên dùng đồng bộ ray – đèn – phụ kiện cùng hệ.

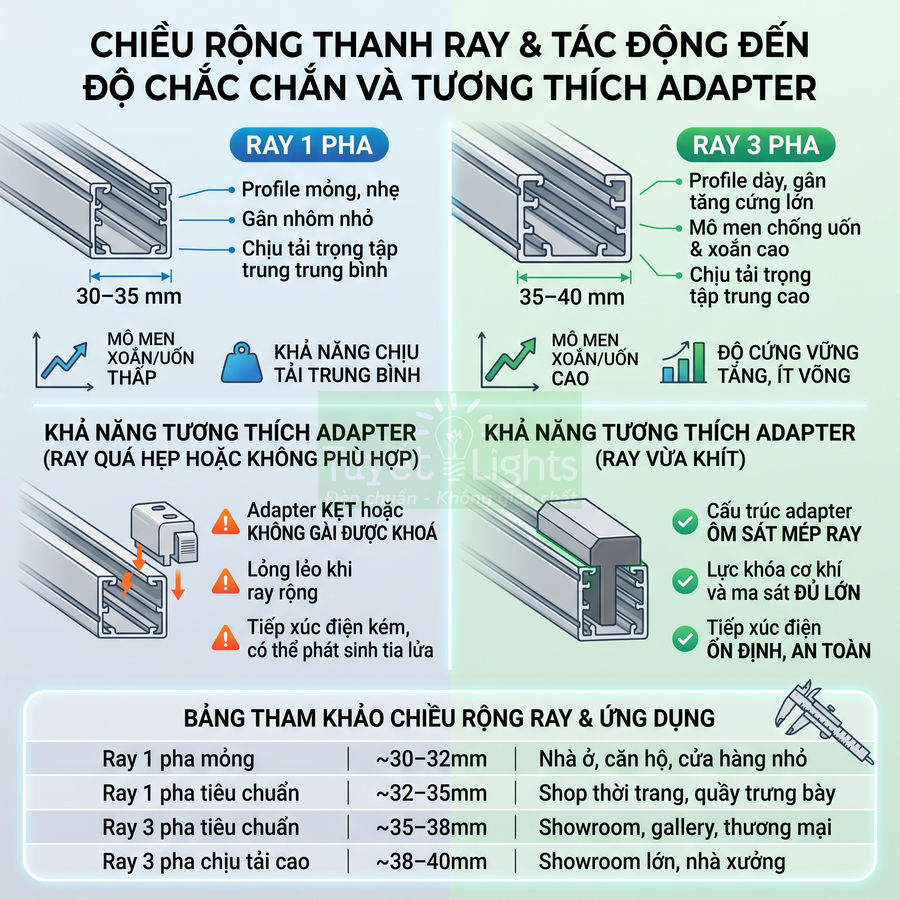

Chiều rộng thanh ray ảnh hưởng đến độ chắc chắn và khả năng tương thích adapter

Bên cạnh chiều dài, kích thước mặt cắt của thanh ray là tham số cơ bản trong thiết kế cơ – điện, quyết định trực tiếp đến độ cứng vững, khả năng chịu tải trọng tập trung của cụm đèn rọi và mức độ tương thích với chân đèn rọi (adapter). Chiều rộng ray thường dao động trong khoảng 30–40 mm tùy hệ 1 pha hoặc 3 pha, tùy thương hiệu, tiêu chuẩn sản xuất (chuẩn châu Âu, chuẩn nội địa, profile mỏng – slim hay profile chịu lực).

Với các hệ ray phổ biến:

• Ray 1 pha thường có chiều rộng khoảng 30–35 mm, tiết diện nhôm nhỏ, trọng lượng nhẹ, phù hợp nhà ở, căn hộ, cửa hàng nhỏ, nơi mật độ đèn và công suất tổng không quá lớn.
• Ray 3 pha thường có chiều rộng khoảng 35–40 mm, do phải bố trí nhiều thanh dẫn điện hơn (3 pha + 1 trung tính hoặc 3 pha dùng chung trung tính), đồng thời tăng bề rộng gân nhôm để nâng cao mô men quán tính, giúp ray cứng hơn, ít võng khi treo nhiều đèn công suất cao.

Chiều rộng ray ảnh hưởng trực tiếp đến:

• Độ chắc chắn cơ khí: ray rộng hơn thường đi kèm với:
  • Thành nhôm dày hơn, gân tăng cứng lớn hơn, làm tăng mô men chống uốn và chống xoắn.
  • Khả năng chịu tải trọng tập trung tại các vị trí gắn đèn tốt hơn, giảm hiện tượng võng ở nhịp dài > 1,5–2 m.
  • Độ ổn định khi ray được treo bằng ty ren hoặc cáp treo trong không gian trần cao, hạn chế rung lắc khi có gió hoặc khi di chuyển đèn.
• Khả năng tương thích adapter: mỗi loại chân đèn rọi được thiết kế cho một chuẩn chiều rộng và cấu trúc rãnh ray nhất định. Về mặt kỹ thuật:
  • Adapter có “cánh kẹp” và chốt khóa cơ khí được tính toán để ôm sát hai mép ray, đảm bảo lực ma sát và lực khóa đủ lớn.
  • Nếu ray quá hẹp so với chuẩn adapter, phần nhựa hoặc kim loại của chân đèn sẽ không thể trượt vào rãnh, gây kẹt hoặc không gài được khóa.
  • Nếu ray quá rộng, adapter sẽ bị lỏng, dẫn đến:
    • Đèn dễ bị xê dịch, xoay lệch khỏi vị trí chiếu sáng mong muốn.
    • Tiếp xúc điện không ổn định, có thể phát sinh tia lửa nhỏ (arcing) tại điểm tiếp xúc, gây nóng cục bộ và giảm tuổi thọ.
• Thẩm mỹ trần: chiều rộng ray là yếu tố hình khối dễ nhận thấy khi nhìn từ dưới lên:
  • Ray quá rộng trên trần thấp (2,6–2,8 m) tạo cảm giác nặng nề, “đè” không gian, đặc biệt khi kết hợp với đèn rọi thân to.
  • Ray quá nhỏ trong không gian thương mại lớn có thể tạo cảm giác “yếu”, không tương xứng với kích thước đèn và không gian, đồng thời dễ bị cong võng, làm đường ray không thẳng, ảnh hưởng thẩm mỹ tổng thể.

Bảng tham khảo chiều rộng ray phổ biến:

Một số lưu ý chuyên môn khi lựa chọn chiều rộng ray:

• Nên xem catalog kỹ thuật để biết tải trọng tối đa cho phép trên mỗi mét ray (tính cả trọng lượng đèn và phụ kiện).
• Với các tuyến ray dài > 3 m và mật độ đèn dày, nên ưu tiên profile rộng hơn hoặc loại “chịu tải cao” để hạn chế võng.
• Trong cùng một hệ, không nên trộn lẫn ray của nhiều hãng nếu không kiểm chứng được kích thước mặt cắt và rãnh, dù cùng ghi “1 pha” hoặc “3 pha”.

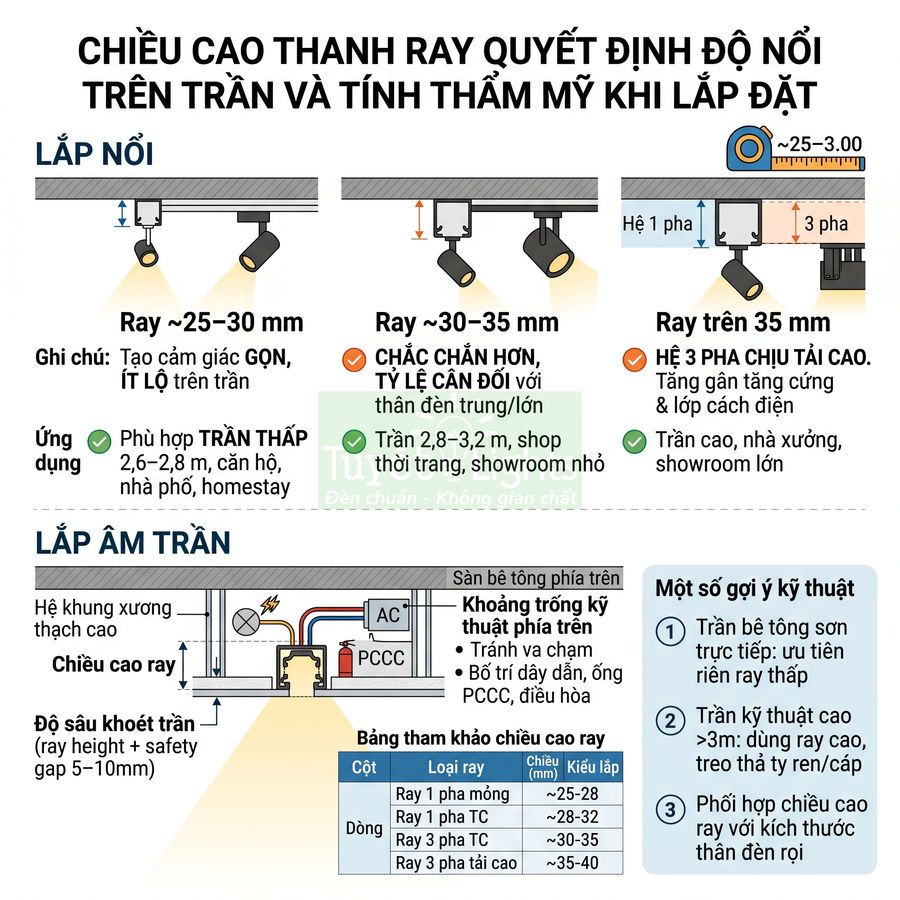

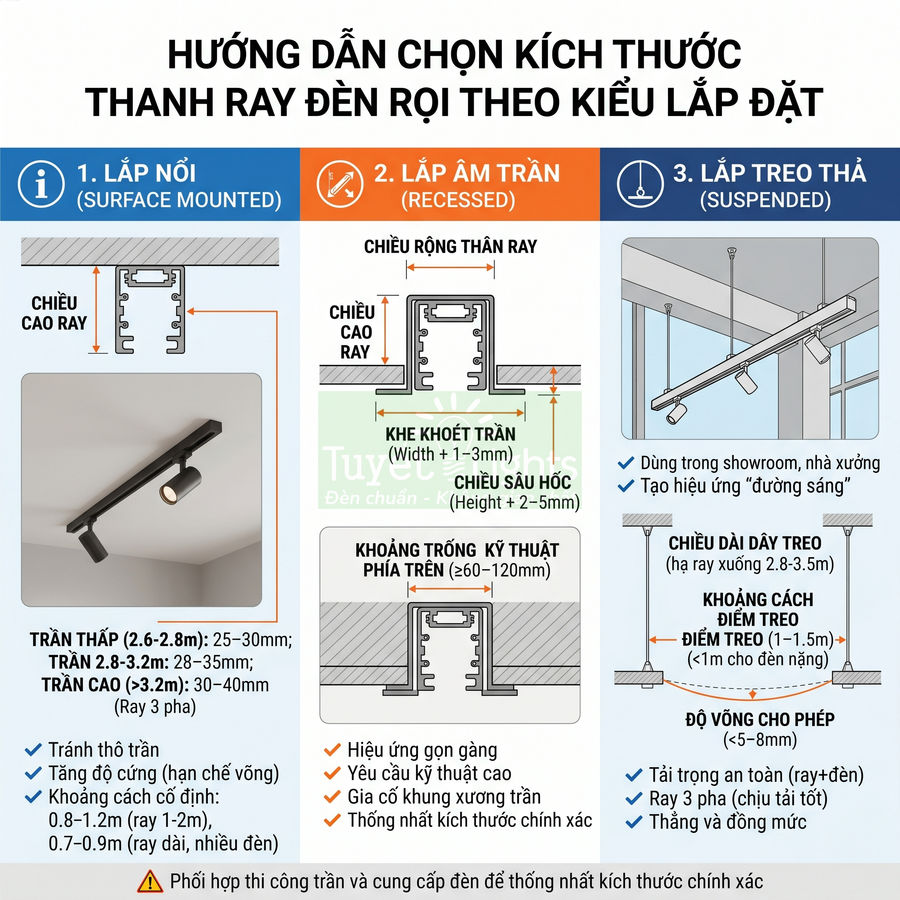

Chiều cao thanh ray quyết định độ nổi trên trần và tính thẩm mỹ khi lắp đặt

Chiều cao thanh ray (độ dày nhìn từ cạnh bên) thường nằm trong khoảng 25–40 mm. Tham số này không chỉ quyết định mức độ “nổi” của ray trên trần khi lắp nổi, mà còn ảnh hưởng đến thiết kế kết cấu trần khi lắp âm, bao gồm độ sâu khoét trần, khoảng trống kỹ thuật và cách bố trí dây dẫn.

Đối với lắp nổi:

• Ray có chiều cao khoảng 25–30 mm:
  • Tạo cảm giác gọn, ít lộ trên trần, phù hợp trần thấp 2,6–2,8 m, căn hộ, nhà phố, homestay.
  • Thường dùng cho hệ 1 pha, công suất đèn vừa phải, số lượng đèn trên mỗi tuyến không quá nhiều.
• Ray cao khoảng 30–35 mm:
  • Cho cảm giác chắc chắn hơn, tỷ lệ hình khối cân đối với thân đèn rọi cỡ trung và lớn.
  • Phù hợp trần 2,8–3,2 m hoặc không gian thương mại như shop thời trang, showroom nhỏ, quầy trưng bày.
• Ray cao trên 35 mm:
  • Thường dùng cho hệ 3 pha chịu tải cao, trần cao, nhà xưởng, showroom lớn.
  • Chiều cao lớn cho phép bố trí thêm gân tăng cứng và lớp cách điện dày hơn, tăng độ an toàn khi dòng tải lớn.

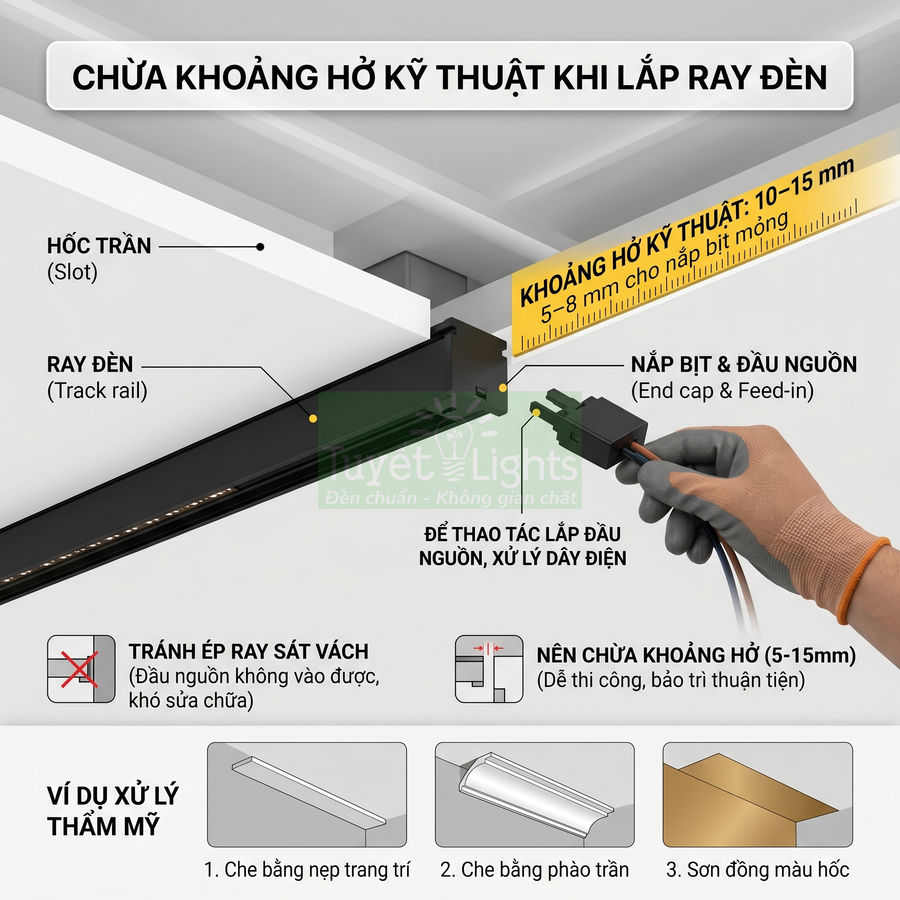

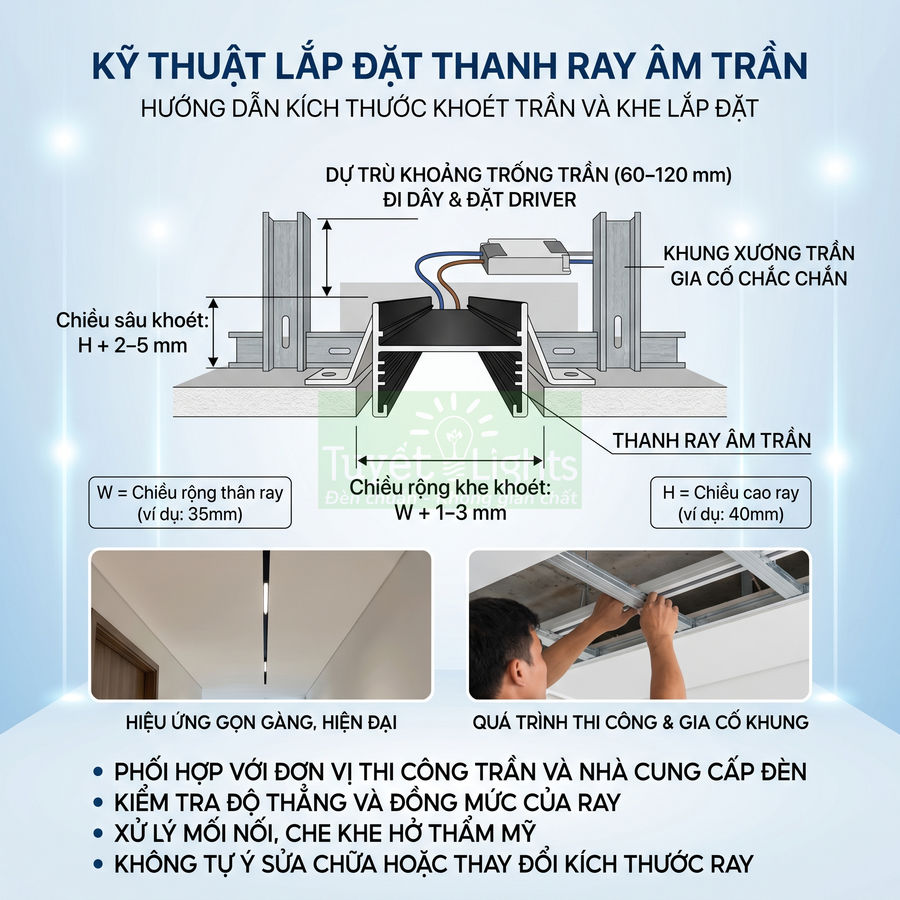

Đối với lắp âm trần:

• Chiều cao ray quyết định độ sâu khoét trần:
  • Với trần thạch cao, cần đảm bảo chiều cao ray + biên độ an toàn (thường 5–10 mm) không chạm vào sàn bê tông hoặc hệ khung xương phía trên.
  • Nếu ray quá cao so với chiều dày trần, phải điều chỉnh lại cao độ khung xương, làm tăng chi phí và thời gian thi công.
• Ray càng cao, yêu cầu khoảng trống kỹ thuật phía trên trần càng lớn:
  • Cần đủ không gian để đi dây nguồn, dây điều khiển (nếu có DALI, 0–10V, v.v.).
  • Phải tính đến vị trí các ống điều hòa, ống PCCC, máng cáp để tránh xung đột không gian.

Bảng tham khảo chiều cao ray:

Một số gợi ý kỹ thuật khi chọn chiều cao ray:

• Với trần bê tông sơn trực tiếp, nên ưu tiên ray thấp để giảm cảm giác “nặng” và hạn chế va chạm khi bảo trì.

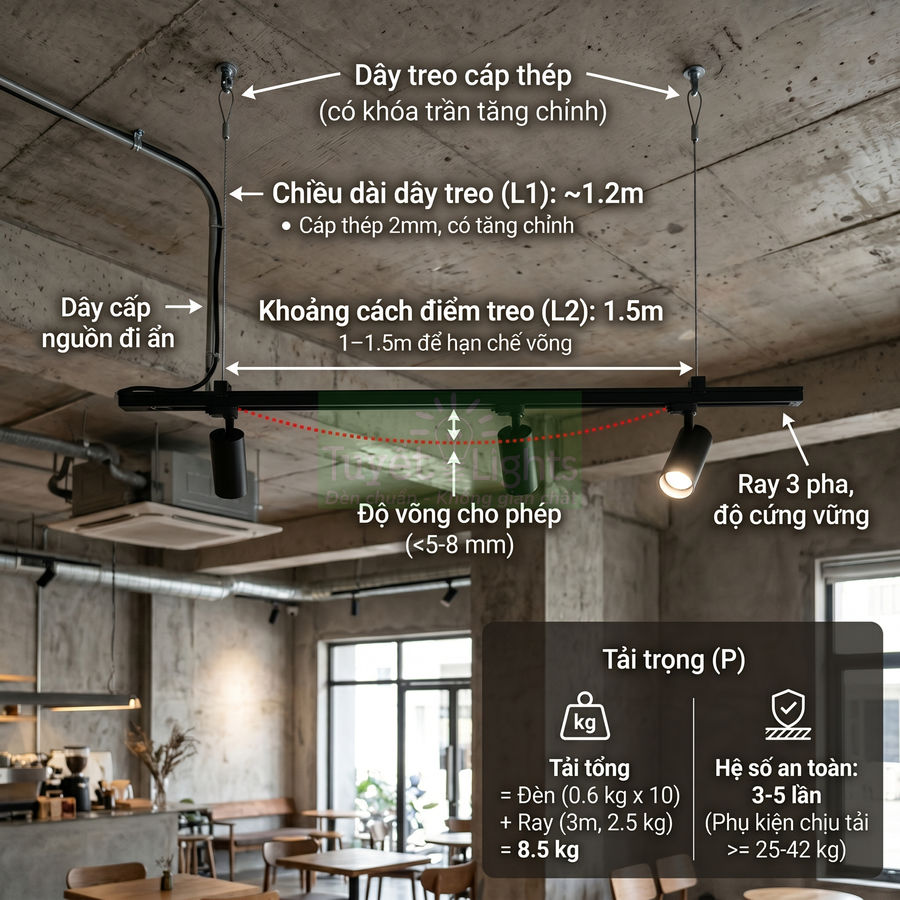

• Với trần kỹ thuật cao > 3 m, có thể dùng ray cao hơn, treo thả bằng ty ren hoặc cáp để tạo hiệu ứng kiến trúc và dễ bố trí đèn.
• Nên phối hợp chiều cao ray với kích thước thân đèn rọi để tổng thể hài hòa, tránh trường hợp ray quá dày nhưng đèn quá nhỏ hoặc ngược lại.

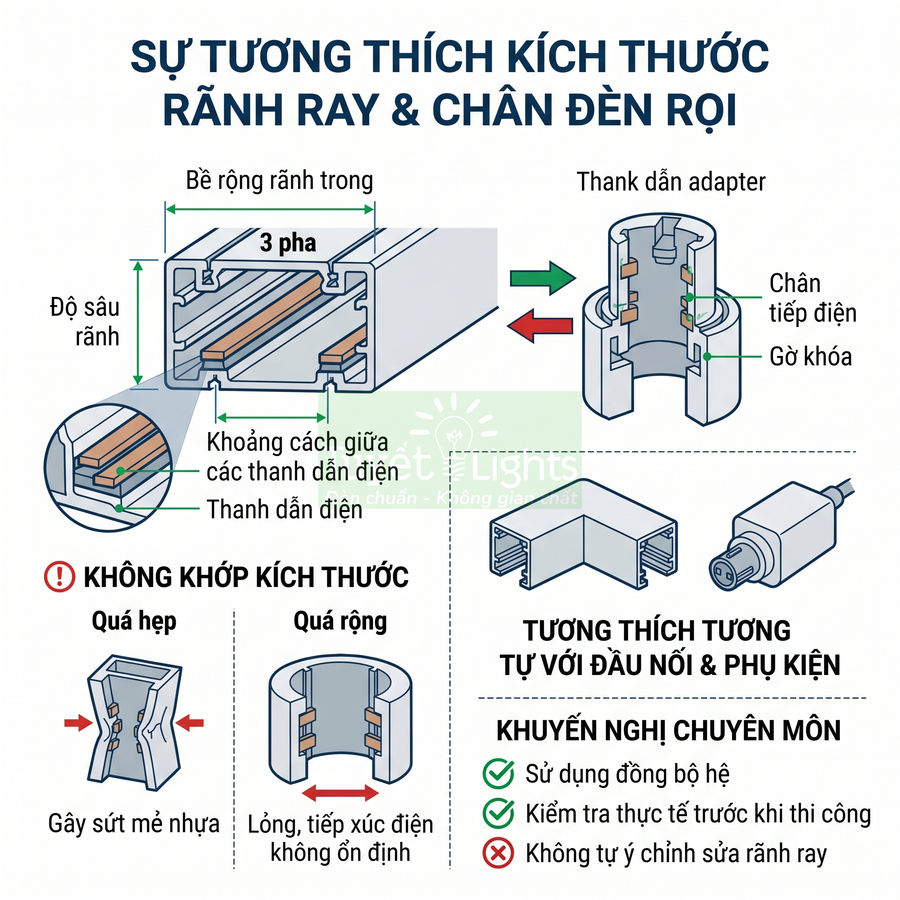

Kích thước rãnh ray cần khớp với chân đèn rọi và đầu nối nguồn

Rãnh ray là phần lõm bên trong thanh ray, nơi chân đèn rọi (adapter) trượt vào, khóa cơ khí và tiếp xúc với các thanh dẫn điện. Về mặt hình học, kích thước rãnh bao gồm:

• Bề rộng rãnh trong: khoảng cách hữu dụng giữa hai thành ray, quyết định loại adapter có thể lắp được.
• Độ sâu rãnh: khoảng cách từ miệng ray đến đáy, nơi đặt thanh dẫn điện và các chi tiết cách điện.
• Khoảng cách giữa các thanh dẫn điện: đặc biệt quan trọng với ray 3 pha có 3–4 thanh dẫn, ảnh hưởng đến cách điện, khả năng chịu điện áp và cấu trúc chân tiếp điện của adapter.

Kích thước rãnh ray phải tương thích tuyệt đối với:

• Chân đèn rọi:
  • Nếu rãnh quá hẹp, chân đèn không trượt vào được, dễ gây sứt mẻ phần nhựa adapter khi cố gắng lắp.
  • Nếu rãnh quá rộng, đèn lỏng, dễ rơi hoặc tiếp xúc điện không ổn định, có thể gây nhấp nháy, nóng cục bộ tại điểm tiếp xúc.
  • Hình dạng gờ khóa, vị trí lưỡi gà tiếp điện trên adapter được thiết kế theo profile rãnh cụ thể; chỉ cần sai lệch nhỏ cũng có thể khiến cơ cấu khóa không hoạt động đúng.

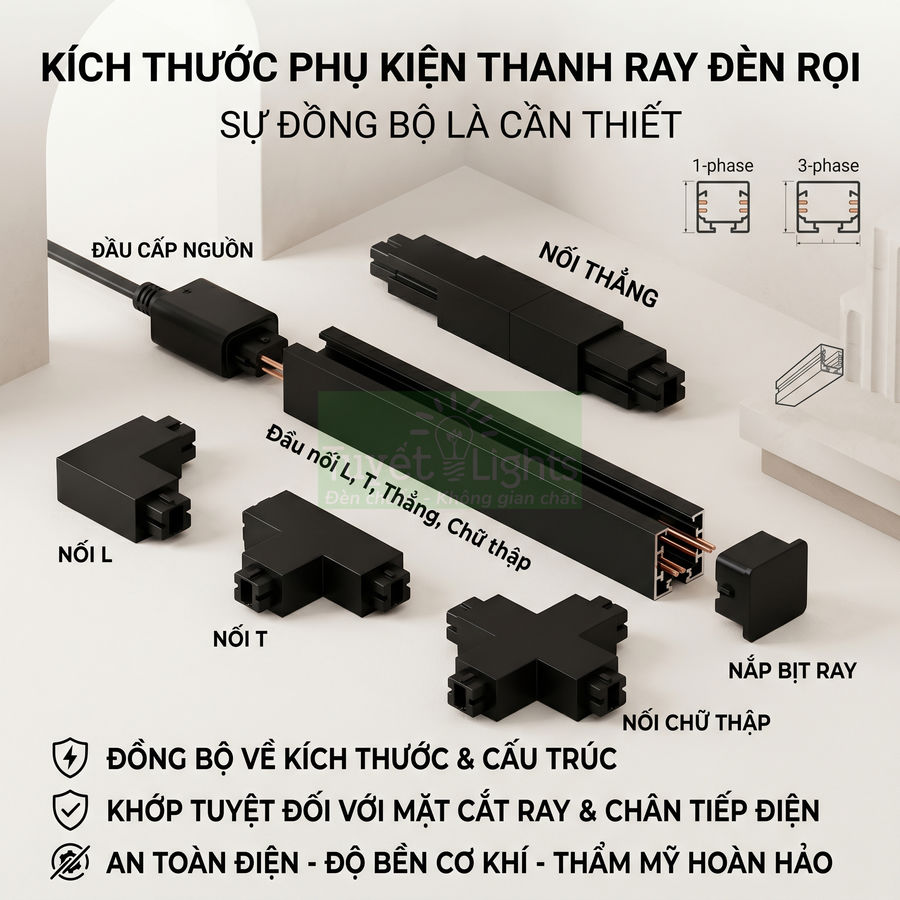

• Đầu cấp nguồn và đầu nối:
  • Các phụ kiện này có cấu trúc chân tiếp điện giống chân đèn, nên cũng yêu cầu rãnh đúng chuẩn để đảm bảo tiếp xúc tốt và khóa cơ khí chắc chắn.

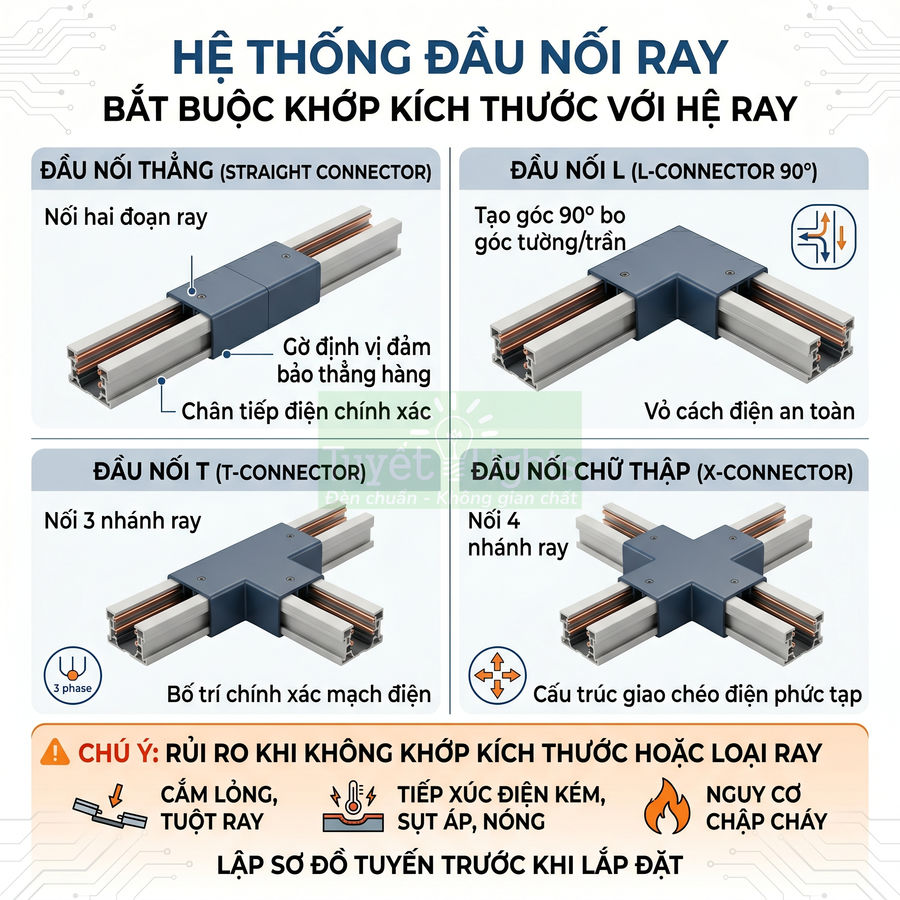

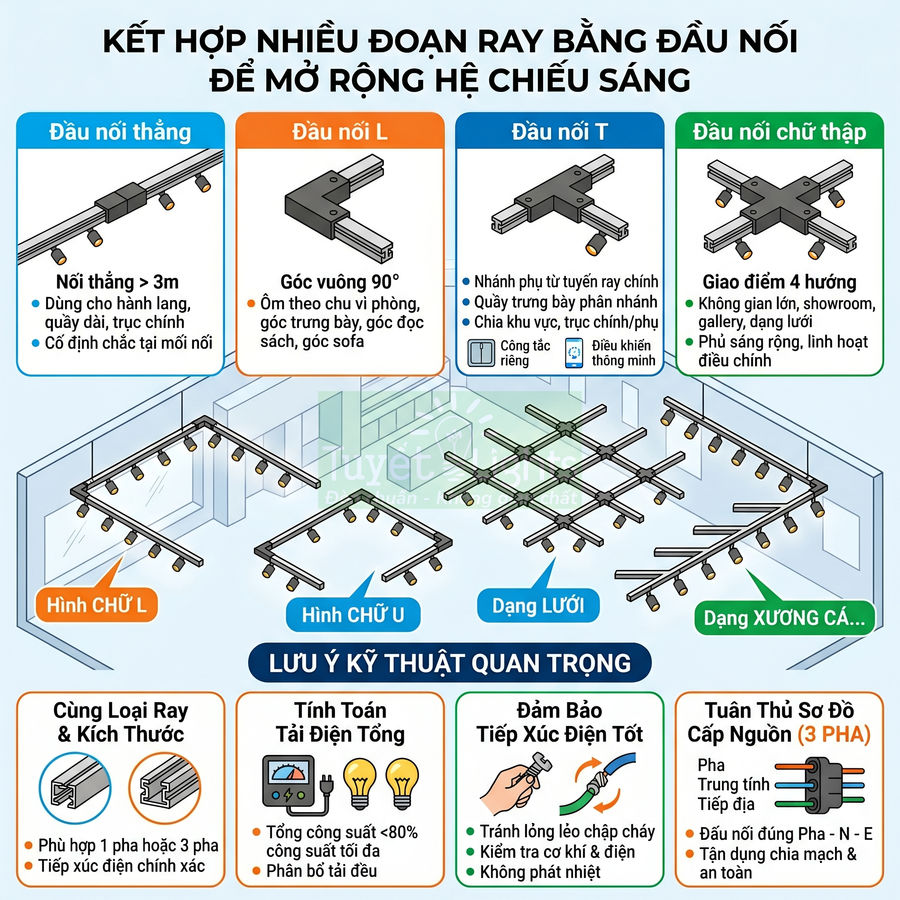

  • Đầu nối chữ L, T, X… thường có nhiều điểm tiếp xúc; nếu rãnh không chuẩn, lực kẹp không đều, dễ gây lỏng tại một hoặc nhiều cực.

Trong thực tế, mỗi nhà sản xuất có thể có sai số nhỏ về kích thước rãnh, nhưng vẫn tuân theo một số chuẩn chung (ví dụ chuẩn 1 pha kiểu “global”, chuẩn 3 pha kiểu “euro standard”). Tuy nhiên, sai số về:

• Bề rộng rãnh trong (chênh 0,3–0,5 mm).
• Độ sâu rãnh và vị trí thanh dẫn điện.
• Độ dày lớp cách điện và hình dạng gờ khóa.

đều có thể ảnh hưởng đến độ ăn khớp của adapter, đặc biệt khi sử dụng đèn của hãng A với ray của hãng B.

Khuyến nghị chuyên môn:

• Nên sử dụng đồng bộ ray, đèn và phụ kiện cùng hệ (cùng hãng hoặc cùng chuẩn kỹ thuật) để đảm bảo an toàn điện, độ bền cơ khí và hạn chế sự cố trong quá trình vận hành.
• Khi bắt buộc phải trộn lẫn (do thay thế, mở rộng hệ thống cũ), nên:
  • Kiểm tra thực tế bằng cách lắp thử vài mẫu đèn và phụ kiện trước khi thi công hàng loạt.
  • Ưu tiên dùng cùng chuẩn 1 pha hoặc 3 pha đã được nhà sản xuất xác nhận tương thích.
• Không nên tự ý mài, cắt, chỉnh sửa rãnh ray hoặc adapter để “ép” tương thích, vì có thể làm hỏng lớp cách điện, giảm khoảng cách an toàn giữa các cực, tăng nguy cơ chập cháy.

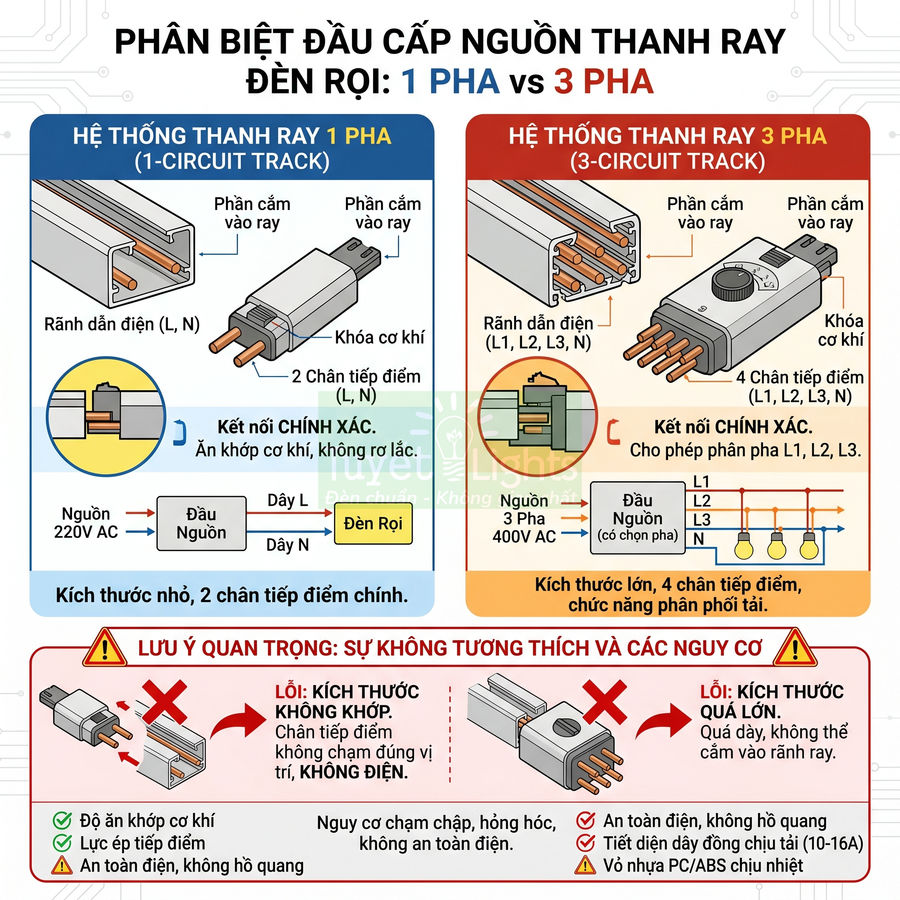

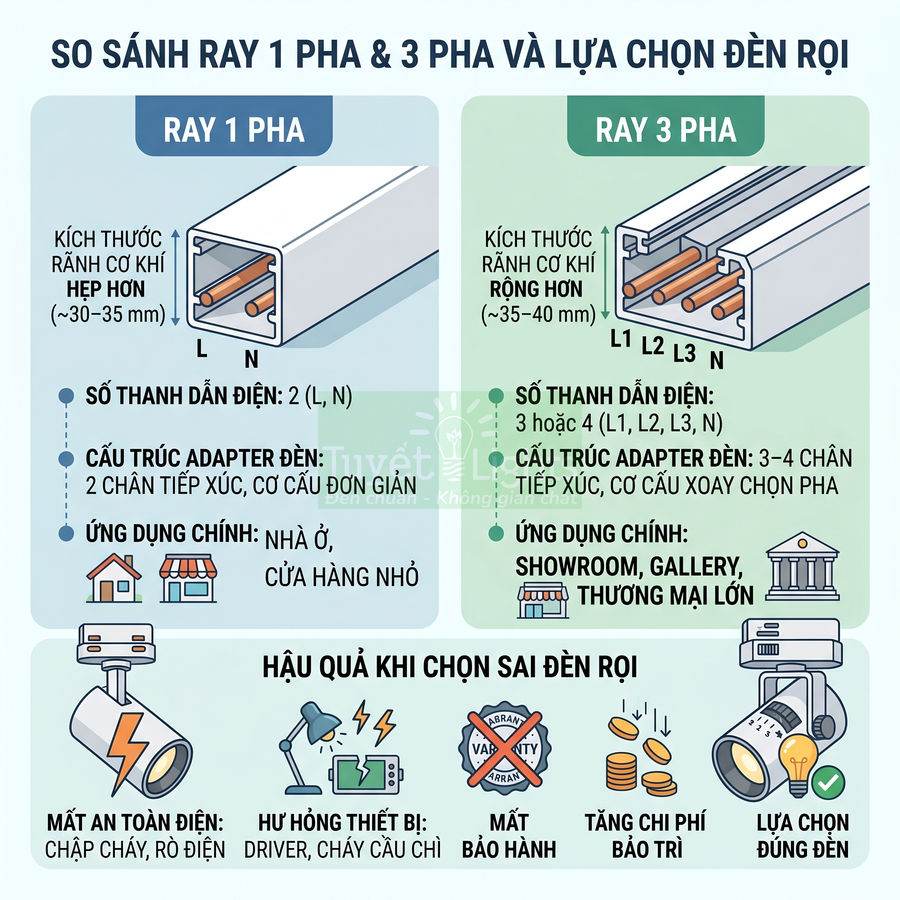

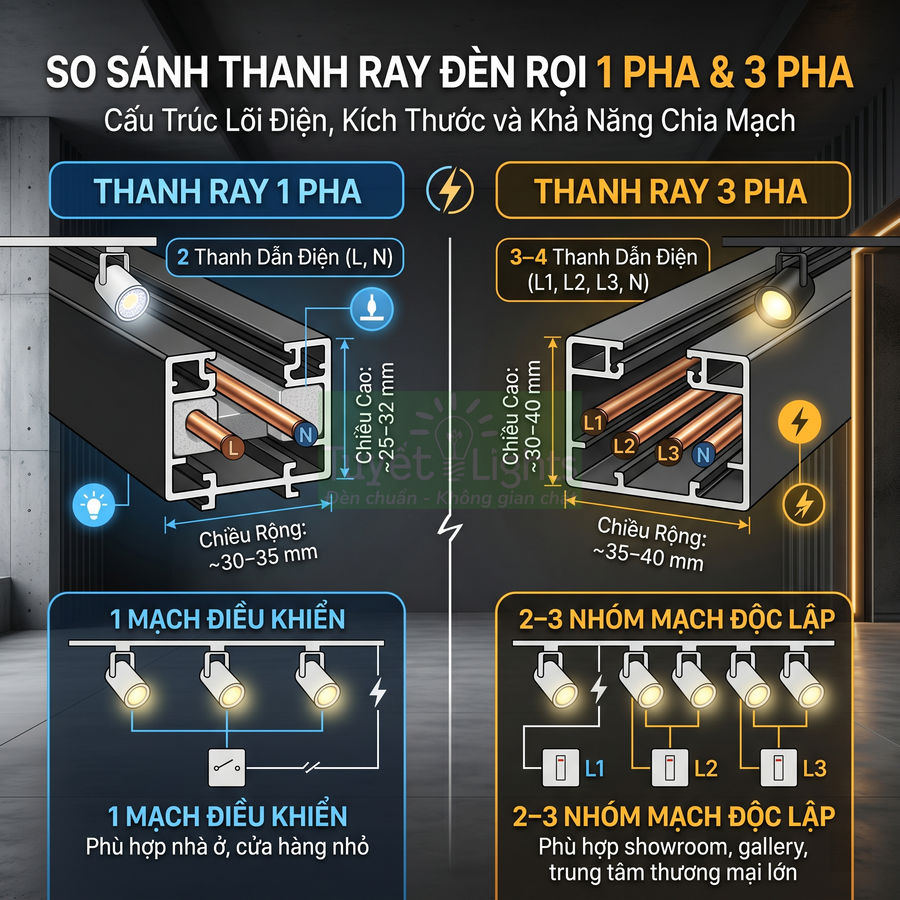

Kích thước thanh ray đèn rọi 1 pha và 3 pha khác nhau về cấu trúc lõi điện và khả năng chia mạch

Thanh ray đèn rọi 1 pha và 3 pha khác nhau chủ yếu ở số lượng thanh dẫn điện, kích thước tiết diện nhôm và khả năng chia mạch điều khiển. Ray 1 pha chỉ có 2 thanh dẫn (L, N), kích thước gọn (rộng khoảng 30–35 mm, cao 25–32 mm), phù hợp nhà ở, cửa hàng nhỏ, toàn bộ đèn trên ray thường bật/tắt cùng lúc, không chia được nhiều nhóm mạch độc lập nếu chỉ dùng dây dẫn thông thường.

Ray 3 pha có 3–4 thanh dẫn (L1, L2, L3, N), kích thước lớn và chắc hơn (rộng 35–40 mm, cao 30–40 mm), cho phép chia 2–3 nhóm đèn độc lập trên cùng một thanh, đáp ứng yêu cầu chiếu sáng linh hoạt cho showroom, gallery và không gian thương mại lớn.

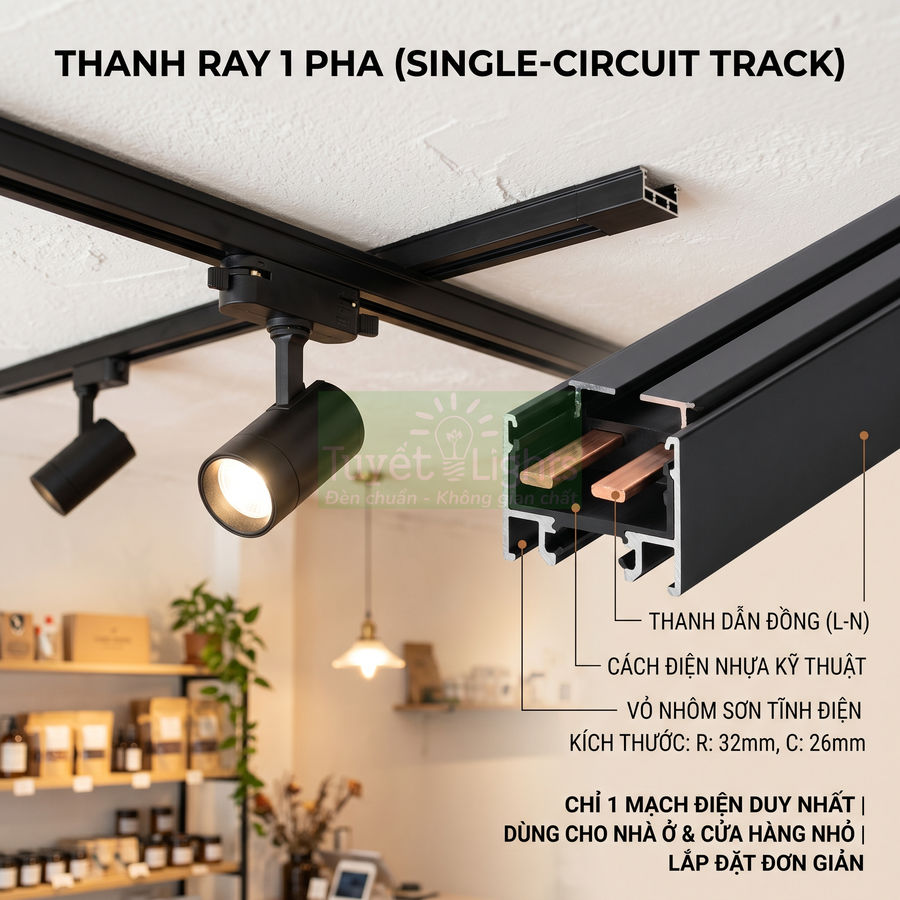

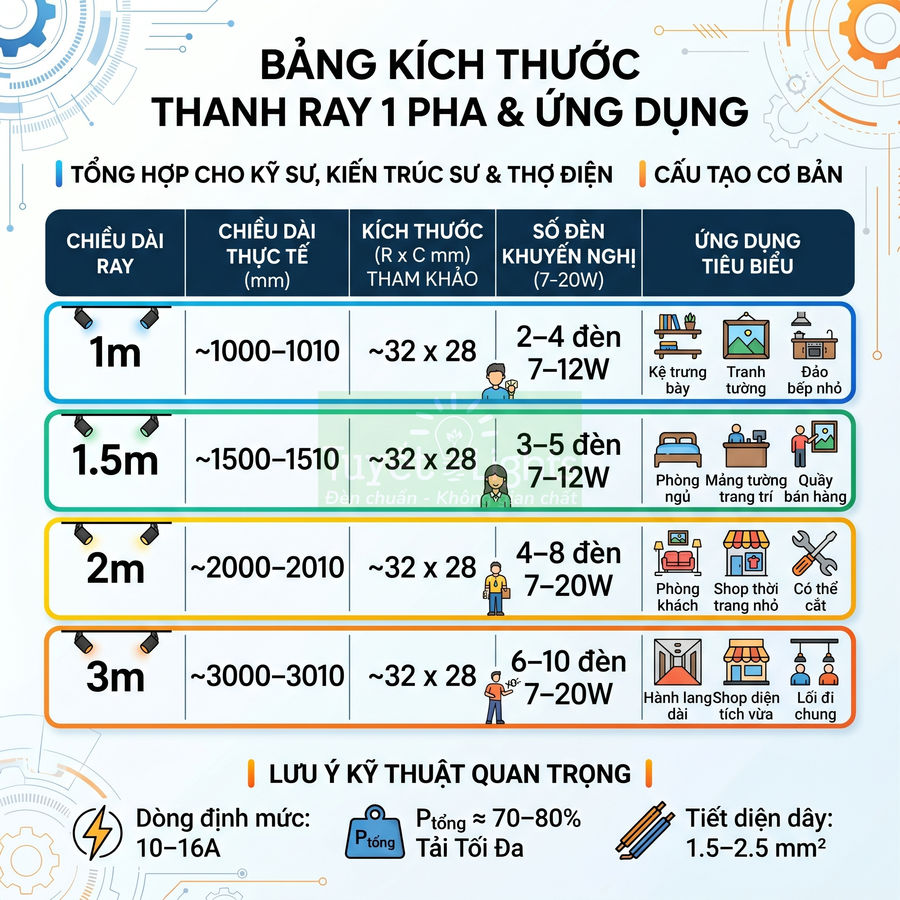

Thanh ray 1 pha thường dùng cho nhà ở, cửa hàng nhỏ và hệ đèn đơn giản

Thanh ray 1 pha là loại ray có cấu trúc điện đơn giản nhất trong hệ thống đèn rọi ray. Bên trong thân ray thường chỉ có 2 thanh dẫn điện chạy song song dọc theo chiều dài: một dây pha (L – dây nóng) và một dây trung tính (N – dây nguội). Hai thanh dẫn này được bọc cách điện bằng nhựa kỹ thuật, đặt trong khung nhôm định hình, vừa đảm bảo an toàn điện vừa đóng vai trò kết cấu cơ khí để gắn đèn.

Về kích thước tổng thể, ray 1 pha được thiết kế tương đối gọn, ưu tiên tính thẩm mỹ và dễ lắp đặt trong các không gian trần thấp hoặc diện tích nhỏ. Phần nhôm định hình thường có tiết diện nhỏ hơn so với ray 3 pha, do không cần chứa nhiều thanh dẫn điện và không phải chịu tải quá lớn.

Đặc điểm kích thước và cấu trúc cơ bản của ray 1 pha:

• Chiều dài tiêu chuẩn: 1m, 1.5m, 2m, 3m, có thể cắt ngắn theo yêu cầu thực tế bằng máy cắt nhôm, nhưng cần xử lý lại đầu ray và nắp bịt để đảm bảo an toàn.
• Chiều rộng điển hình: khoảng 30–35 mm, phù hợp để giấu gọn trên trần thạch cao, trần bê tông sơn đen hoặc trần gỗ.
• Chiều cao điển hình: khoảng 25–32 mm, đủ không gian cho 2 thanh dẫn điện, lớp cách điện và rãnh cơ khí để khóa chân đèn.
• Vật liệu thân ray: thường là nhôm định hình sơn tĩnh điện (trắng, đen hoặc xám), vừa tản nhiệt tốt vừa nhẹ, dễ thi công.
• Cấu trúc rãnh ray: gồm rãnh trượt để adapter đèn bám vào, kèm cơ cấu khóa cơ khí (lẫy xoay hoặc lẫy gạt) giúp đèn cố định chắc chắn, hạn chế lỏng tiếp điểm khi có rung động.

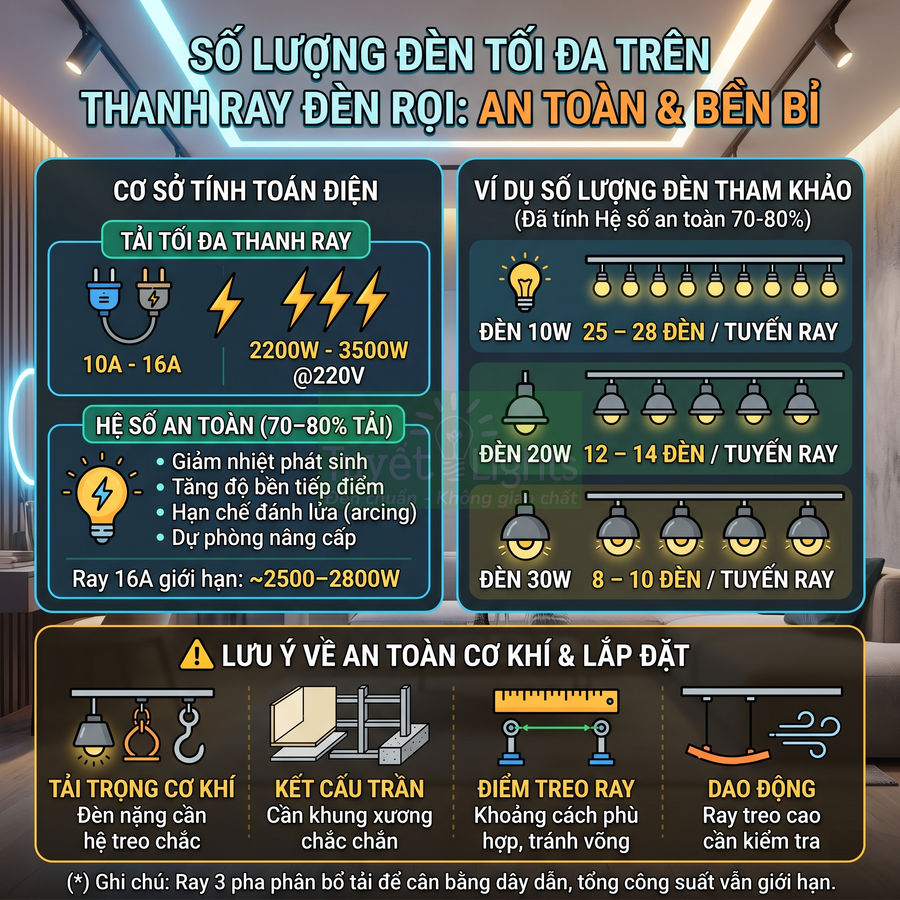

Đặc tính điện và khả năng chịu tải của ray 1 pha:

• Dòng tải định mức thường khoảng 10–16A (tùy thương hiệu và tiêu chuẩn sản xuất).
• Ở điện áp 220V, công suất tổng cho phép thường trong khoảng 2000–3500W, đủ cho số lượng lớn đèn LED rọi công suất 7–30W.
• Thanh dẫn điện thường bằng đồng hoặc hợp kim đồng, tiết diện được tính toán để không quá nóng khi tải đủ dòng định mức.
• Cách điện bằng nhựa chịu nhiệt, chịu cháy (thường là PVC hoặc PC), đảm bảo không bị chảy, nứt khi hoạt động lâu dài.

Ứng dụng điển hình của ray 1 pha:

• Nhà ở, căn hộ, phòng khách, phòng bếp, khu vực tranh ảnh, tủ kệ trang trí.
• Cửa hàng nhỏ, shop thời trang, quầy trưng bày sản phẩm, quầy thu ngân.
• Homestay, café nhỏ, studio chụp ảnh quy mô vừa và nhỏ.
• Văn phòng nhỏ, phòng họp, khu lễ tân, sảnh chờ.

Về mặt điều khiển, ray 1 pha chỉ có 1 mạch điện duy nhất. Toàn bộ đèn gắn trên cùng một đoạn ray sẽ bật/tắt cùng lúc theo một công tắc hoặc một kênh dimmer. Không thể chia thành nhiều nhóm đèn độc lập trên cùng một thanh ray bằng giải pháp dây dẫn thông thường. Nếu muốn điều khiển riêng từng đèn hoặc từng nhóm, cần sử dụng:

• Đèn tích hợp bộ điều khiển thông minh (Wi-Fi, Zigbee, Bluetooth) điều khiển qua app.
• Công tắc thông minh gắn trực tiếp trên từng đèn (ít phổ biến hơn).

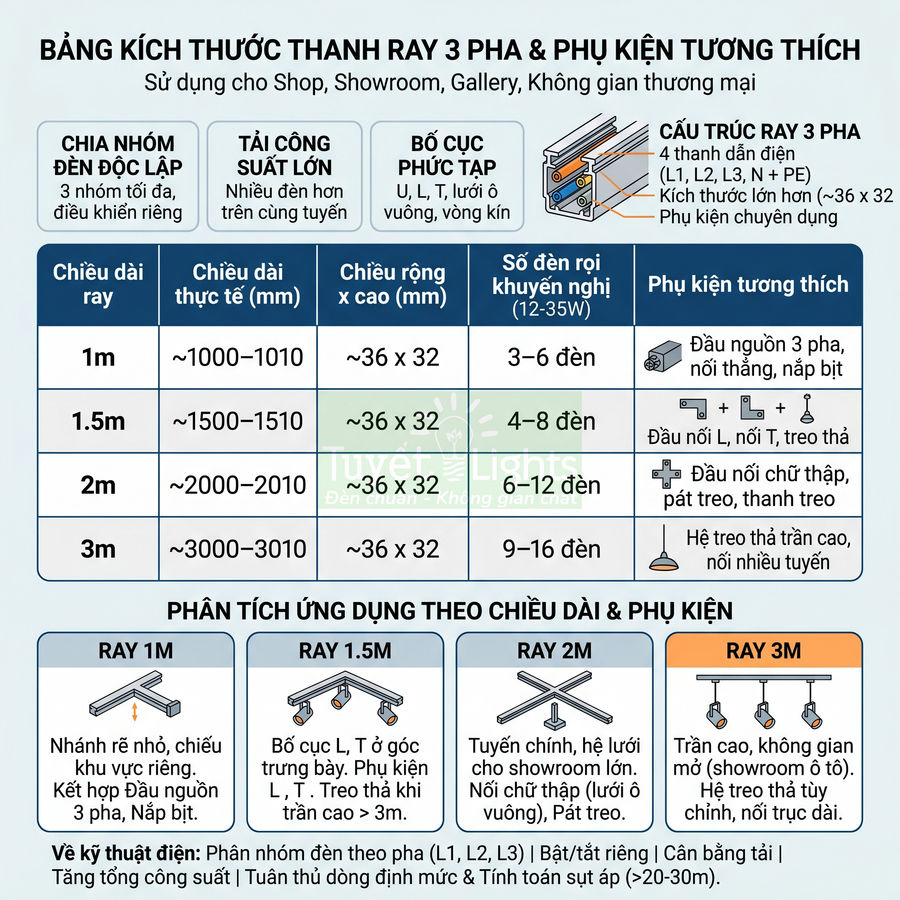

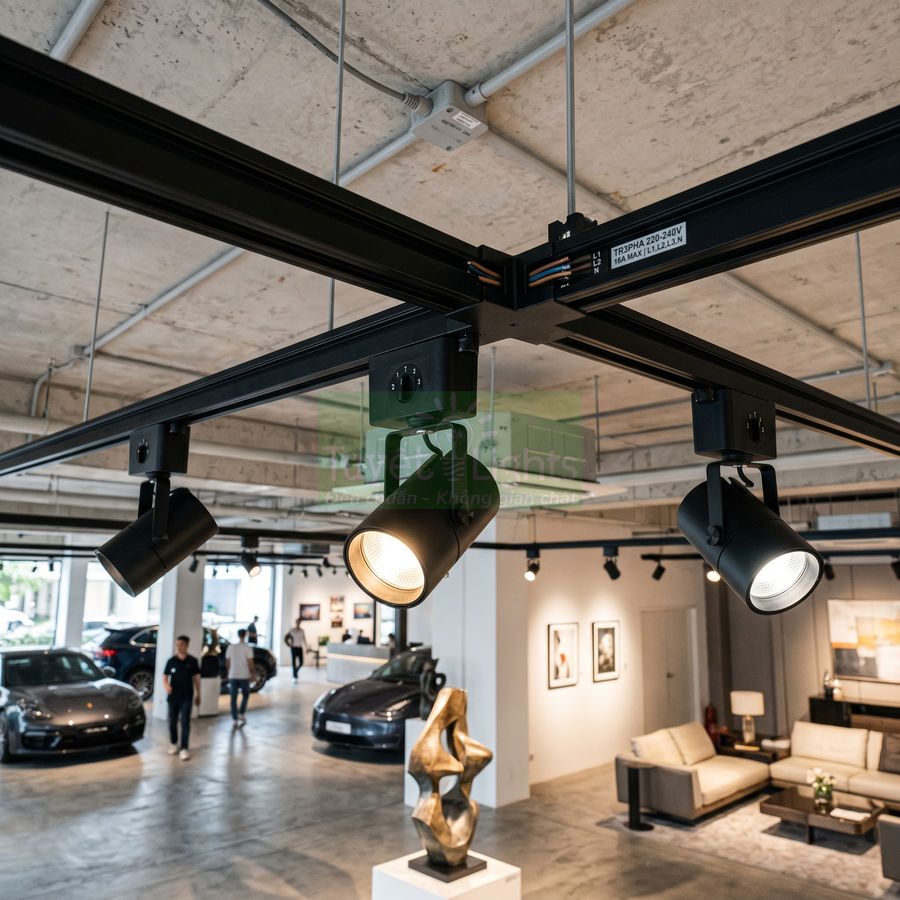

Thanh ray 3 pha thường dùng cho showroom, gallery và không gian thương mại lớn

Thanh ray 3 pha được thiết kế cho các hệ thống chiếu sáng phức tạp hơn, nơi cần chia nhiều nhóm đèn độc lập trên cùng một tuyến ray. Bên trong ray thường có 3 hoặc 4 thanh dẫn điện:

• 3 dây pha: L1, L2, L3 – cho phép cấp nguồn cho 3 mạch chiếu sáng khác nhau.
• 1 dây trung tính: N – dùng chung cho các pha.

Cấu trúc này cho phép mỗi đèn rọi, thông qua adapter 3 pha, lựa chọn kết nối với một trong các pha L1, L2 hoặc L3, trong khi vẫn dùng chung dây N. Nhờ đó, trên cùng một thanh ray, có thể tạo ra 2–3 nhóm mạch chiếu sáng độc lập, mỗi nhóm điều khiển bằng một công tắc hoặc một kênh dimmer riêng.

Đặc điểm kích thước và cấu trúc của ray 3 pha:

• Chiều dài tiêu chuẩn: 1m, 1.5m, 2m, 3m, trong đó các kích thước 2m và 3m được sử dụng nhiều nhất trong showroom, gallery, hành lang trung tâm thương mại.
• Chiều rộng điển hình: khoảng 35–40 mm, lớn hơn ray 1 pha để bố trí thêm thanh dẫn điện và tăng độ cứng cơ khí.
• Chiều cao điển hình: khoảng 30–40 mm, tạo đủ không gian cho 3–4 thanh dẫn, lớp cách điện dày hơn và rãnh cơ khí chắc chắn.
• Thân ray bằng nhôm định hình dày hơn, chịu lực tốt hơn, phù hợp cho số lượng đèn nhiều và trọng lượng lớn.
• Cấu trúc rãnh phức tạp hơn, adapter đèn 3 pha có nhiều chân tiếp xúc, bố trí chính xác theo vị trí các thanh dẫn L1, L2, L3, N.

Đặc tính điện và khả năng chịu tải của ray 3 pha:

• Dòng tải định mức thường cao hơn ray 1 pha, phù hợp cho nhiều đèn công suất lớn (20–50W/đèn hoặc hơn, tùy thiết kế).
• Do có nhiều pha, tải có thể được phân bố đều trên các pha, giảm nguy cơ quá tải một đường dây.
• Thanh dẫn điện thường có tiết diện lớn hơn, lớp cách điện dày hơn để đảm bảo an toàn khi vận hành liên tục trong môi trường thương mại.

Ứng dụng điển hình của ray 3 pha:

• Showroom ô tô, xe máy, nội thất, thời trang cao cấp.
• Gallery, bảo tàng, không gian triển lãm nghệ thuật cần nhiều kịch bản ánh sáng.
• Trung tâm thương mại, cửa hàng lớn, siêu thị mini, chuỗi bán lẻ.
• Nhà xưởng, khu sản xuất, kho hàng cần chiếu sáng linh hoạt theo từng khu vực.

Với ray 3 pha, có thể chia đèn trên cùng một thanh ray thành 2–3 nhóm mạch độc lập. Một số ứng dụng kỹ thuật:

• Tạo kịch bản ánh sáng khác nhau: nhóm đèn chiếu sản phẩm chủ đạo, nhóm đèn nền, nhóm đèn nhấn điểm.
• Tiết kiệm điện: tắt bớt một hoặc hai nhóm đèn trong giờ thấp điểm, chỉ giữ lại nhóm đèn cần thiết.
• Điều chỉnh độ sáng từng khu vực bằng dimmer riêng cho từng pha, phù hợp với từng thời điểm trong ngày hoặc từng chương trình trưng bày.

Sai khác kích thước giữa ray 1 pha và 3 pha ảnh hưởng đến lựa chọn đèn rọi tương thích

Mặc dù khi nhìn từ bên ngoài, nhiều mẫu ray 1 pha và 3 pha có kiểu dáng tương đối giống nhau (màu sắc, chiều dài, dạng hộp nhôm chữ nhật), nhưng bên trong lại có sự khác biệt đáng kể về:

• Kích thước rãnh cơ khí: độ rộng, độ sâu, hình dạng gờ khóa, vị trí lẫy giữ adapter.
• Vị trí và số lượng thanh dẫn điện: 2 thanh (L, N) ở ray 1 pha so với 3–4 thanh (L1, L2, L3, N) ở ray 3 pha.
• Cấu trúc adapter của đèn rọi: số chân tiếp xúc, khoảng cách giữa các chân, cơ cấu xoay chọn pha (đối với đèn 3 pha).

Những khác biệt này dẫn đến các vấn đề kỹ thuật quan trọng:

• Đèn rọi thiết kế cho ray 1 pha thường không gắn được lên ray 3 pha (và ngược lại) nếu không cùng chuẩn hệ ray của nhà sản xuất.
• Ngay cả khi adapter đèn có thể “lọt” vào rãnh ray về mặt cơ khí, vị trí tiếp xúc điện có thể không trùng khớp với thanh dẫn, gây:
  • Mất tiếp xúc một phần hoặc toàn bộ, đèn chập chờn hoặc không sáng.
  • Tiếp xúc sai pha, gây chập điện, đánh lửa tại điểm tiếp xúc.
  • Hư hỏng driver đèn, cháy cầu chì, ảnh hưởng đến toàn bộ tuyến ray.

Bảng so sánh khái quát kích thước và cấu trúc:

Khi lựa chọn đèn rọi ray, cần xác định rõ loại ray đang sử dụng (1 pha hay 3 pha), đồng thời kiểm tra chuẩn hệ ray (chuẩn châu Âu, chuẩn riêng của từng hãng, v.v.) để chọn đúng loại đèn có adapter tương ứng. Việc cố gắng “chế” adapter, hoán đổi chân tiếp xúc hoặc dùng sai loại ray có thể:

• Gây mất an toàn điện: chập cháy, rò điện, nguy cơ giật điện.
• Làm mất bảo hành thiết bị từ nhà sản xuất hoặc nhà cung cấp.
• Tăng chi phí bảo trì, thay thế do hư hỏng driver, cháy đèn, hỏng ray.

Bảng kích thước thanh ray đèn rọi theo loại ray, chiều dài và ứng dụng thực tế

Thanh ray đèn rọi được tiêu chuẩn hóa theo chiều dài 1m, 1.5m, 2m, 3m cho cả hệ 1 pha và 3 pha, giúp việc thiết kế, tính toán và thi công trở nên nhất quán, dễ mở rộng. Với ray 1 pha, kích thước profile nhỏ gọn, phù hợp nhà ở, shop nhỏ, cho phép bố trí linh hoạt dọc – ngang, sát tường hoặc giữa phòng, đồng thời tối ưu số lượng đèn theo tải cho phép. Ray 3 pha có profile lớn hơn, tích hợp 3 đường pha độc lập, tăng tổng công suất, chia nhóm đèn riêng và hỗ trợ bố cục phức tạp dạng L, U, T, lưới. Việc chọn chiều dài ray còn phải gắn với diện tích phòng, chiều cao trần, độ rọi yêu cầu và phong cách chiếu sáng (ambient, accent, highlight) để đạt hiệu quả thẩm mỹ và kỹ thuật.

Bảng kích thước thanh ray 1 pha theo chiều dài 1m, 1.5m, 2m, 3m

Thanh ray 1 pha là loại ray phổ biến trong chiếu sáng dân dụng và thương mại nhỏ, sử dụng chung một pha cấp nguồn cho toàn bộ hệ đèn trên ray. Việc nắm rõ kích thước tiêu chuẩn giúp kỹ sư, kiến trúc sư và thợ điện:

• Tính toán chính xác số lượng thanh ray cần dùng theo chiều dài không gian.
• Ước lượng số đèn tối ưu để tránh quá tải và đảm bảo thẩm mỹ.
• Lên phương án bố trí ray (dọc, ngang, sát tường, giữa phòng) phù hợp công năng.
• Dự trù phụ kiện cơ khí (pát, ty treo, vít nở) và dây dẫn điện.

Về cấu tạo cơ bản, thanh ray 1 pha thường gồm:

• Vỏ nhôm định hình (profile) kích thước khoảng 32 x 28 mm, đóng vai trò khung cơ khí và tản nhiệt.
• Thanh dẫn điện bằng đồng hoặc hợp kim đồng, cách điện với vỏ bằng nhựa kỹ thuật.
• Rãnh trượt và khóa cơ khí để gắn chân đèn rọi (adapter) chắc chắn, hạn chế lỏng tiếp điểm.

Các chiều dài tiêu chuẩn giúp đồng bộ với phụ kiện nối thẳng, nối góc, nắp bịt, đồng thời tối ưu vận chuyển và thi công.

Số đèn rọi khuyến nghị phụ thuộc tải điện cho phép của ray và công suất từng đèn, cần kiểm tra thông số cụ thể của nhà sản xuất.

Phân tích chuyên sâu hơn theo từng chiều dài:

• Ray 1m: phù hợp các không gian nhỏ, chiều dài chiếu sáng ngắn, thường dùng:
  • Chiếu điểm cho 1–2 bức tranh, poster, bảng hiệu trong nhà.
  • Chiếu tập trung cho đảo bếp, quầy bar gia đình, tủ rượu, tủ trưng bày nhỏ.
  • Lắp đơn lẻ hoặc kết hợp nhiều đoạn 1m để linh hoạt bố trí theo mảng tường.
• Ray 1.5m: tạo được dải chiếu sáng dài hơn mà vẫn dễ vận chuyển, lắp đặt:
  • Phòng ngủ, phòng làm việc nhỏ: bố trí dọc theo mép giường, bàn làm việc, tủ áo.
  • Quầy bán hàng: chiếu dọc theo mặt quầy, tủ kính, kệ trưng bày sản phẩm.
  • Mảng tường trang trí: kết hợp đèn góc chiếu hẹp (15–24°) để tạo điểm nhấn.
• Ray 2m: kích thước được dùng nhiều trong phòng khách, shop nhỏ:
  • Phòng khách căn hộ: chạy dọc trục giữa phòng hoặc song song tivi – sofa.
  • Shop thời trang nhỏ: chiếu dọc theo dãy kệ treo quần áo, mannequin.
  • Có thể cắt ngắn theo kích thước thực tế công trình (cần xử lý lại đầu ray và cách điện).
• Ray 3m: phù hợp không gian dài, ít mối nối:
  • Lối đi hành lang, sảnh dài, khu vực trưng bày liên tục.
  • Cửa hàng diện tích vừa: giảm số lượng mối nối, tăng độ ổn định cơ khí và điện.
  • Thường kết hợp treo thả khi trần cao để tối ưu góc chiếu và độ chói.

Về mặt kỹ thuật điện, khi lựa chọn số lượng đèn trên ray 1 pha cần chú ý:

• Dòng định mức tối đa của thanh ray (thường 10–16A tùy hãng).
• Tổng công suất P_tổng = ΣP_đèn, nên giữ ở mức 70–80% tải tối đa để tăng độ bền.
• Chiều dài dây cấp nguồn đến ray, tiết diện dây (1.5–2.5 mm²) để hạn chế sụt áp.

Bảng kích thước thanh ray 3 pha theo chiều dài tiêu chuẩn và phụ kiện tương thích

Thanh ray 3 pha được sử dụng nhiều trong shop, showroom, gallery, không gian thương mại cần:

• Chia nhóm đèn độc lập (tối đa 3 nhóm trên cùng một ray) để điều khiển riêng.
• Tải công suất lớn hơn, số lượng đèn nhiều hơn trên cùng tuyến ray.
• Bố cục ray phức tạp: chữ U, L, T, lưới ô vuông, vòng kín.

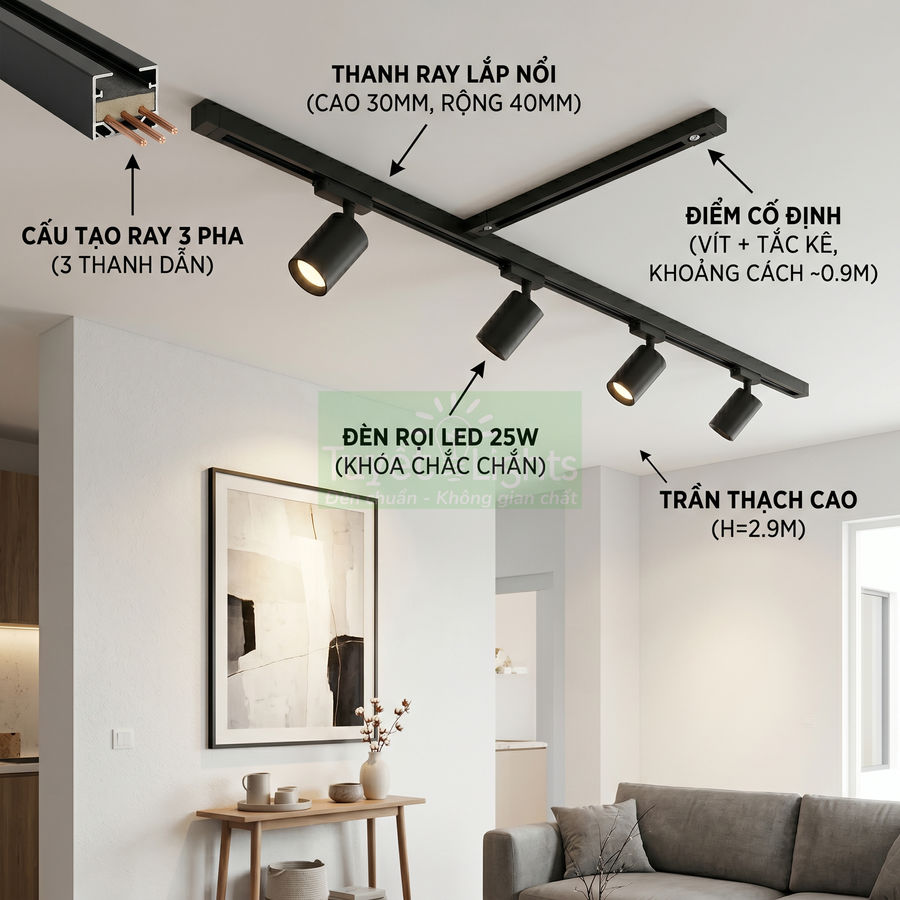

Cấu trúc ray 3 pha thường có:

• 4 thanh dẫn điện: 3 pha nóng (L1, L2, L3) + 1 dây trung tính (N), đôi khi có thêm tiếp địa PE tùy chuẩn.
• Kích thước nhôm profile lớn hơn ray 1 pha, khoảng 36 x 32 mm để đảm bảo cách điện và cơ khí.
• Hệ phụ kiện chuyên dụng: đầu nguồn 3 pha, nối thẳng, nối L, nối T, nối chữ thập, nắp bịt, bộ treo thả.

Số đèn rọi khuyến nghị mang tính tham khảo, cần tính toán theo tải điện tối đa và công suất thực tế từng đèn.

Phân tích ứng dụng theo chiều dài và phụ kiện:

• Ray 3 pha 1m:
  • Dùng làm đoạn nhánh rẽ từ tuyến chính, chiếu cho một khu vực nhỏ riêng biệt.
  • Kết hợp đầu nguồn 3 pha để cấp nguồn từ tủ điện hoặc hộp kỹ thuật gần đó.
  • Nắp bịt giúp cách điện an toàn tại đầu hở, tránh hồ quang và chạm chập.
• Ray 3 pha 1.5m:
  • Thường dùng trong bố cục chữ L, chữ T cho các góc trưng bày.
  • Phụ kiện nối L, nối T cho phép chia tuyến ray thành nhiều nhánh điều khiển độc lập.
  • Kết hợp bộ treo thả để hạ ray xuống gần mặt hàng trưng bày khi trần cao > 3m.
• Ray 3 pha 2m:
  • Là tuyến chính trong hệ lưới ray cho showroom, gallery, cửa hàng diện tích lớn.
  • Đầu nối chữ thập dùng để tạo mạng lưới ô vuông, thuận tiện thay đổi layout trưng bày.

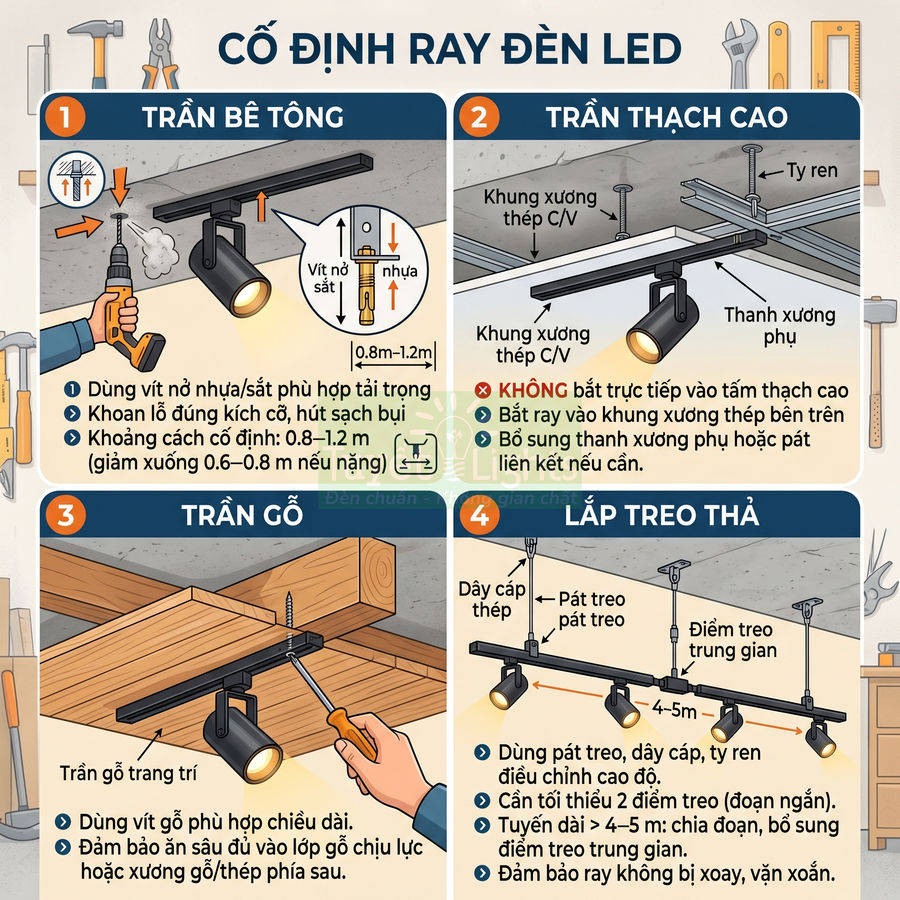

  • Pát treo, thanh treo giúp cố định ray trên trần bê tông, trần thạch cao hoặc khung thép.
• Ray 3 pha 3m:
  • Phù hợp trần cao, không gian mở: showroom ô tô, nội thất, siêu thị khu vực.
  • Hệ treo thả trần cao cho phép điều chỉnh cao độ ray để tối ưu độ rọi trên sản phẩm.
  • Nối nhiều tuyến 3m liên tiếp để tạo trục chiếu sáng dài, giảm số mối nối trung gian.

Về kỹ thuật điện, ray 3 pha cho phép:

• Phân nhóm đèn theo pha (L1, L2, L3) để:
  • Bật/tắt từng nhóm độc lập bằng công tắc hoặc dimmer riêng.
  • Cân bằng tải giữa các pha trong hệ thống điện 3 pha của công trình.
• Tăng tổng công suất cho phép trên cùng tuyến ray so với 1 pha, nhưng vẫn cần:
  • Tuân thủ dòng định mức ray và chân đèn.
  • Tính toán sụt áp khi chiều dài tuyến lớn (> 20–30m).

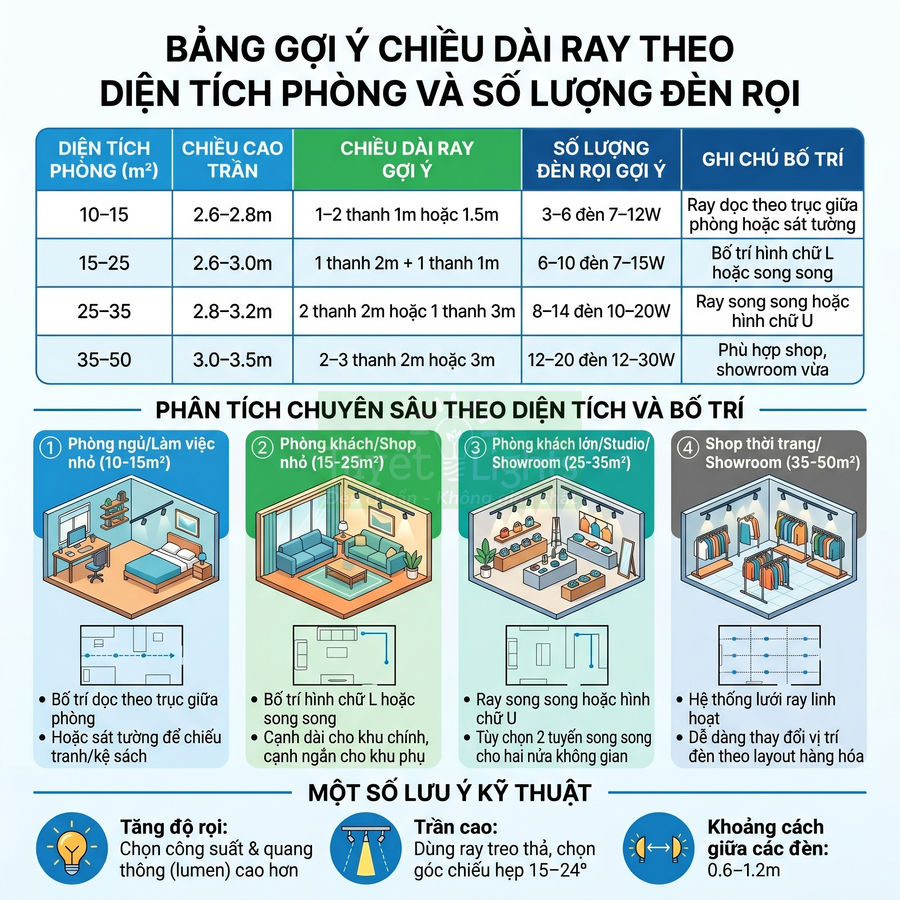

Bảng gợi ý chiều dài ray theo diện tích phòng và số lượng đèn rọi

Việc chọn chiều dài ray không chỉ dựa trên kích thước vật lý của phòng mà còn liên quan đến:

• Độ rọi yêu cầu (lux) theo tiêu chuẩn chiếu sáng cho từng loại không gian.
• Công suất và quang thông của từng đèn rọi (lm/W, tổng lumen).
• Chiều cao trần và góc chiếu của đèn (beam angle) ảnh hưởng đến độ phủ sáng.
• Phong cách chiếu sáng: chiếu nền (ambient), chiếu điểm (accent), chiếu nhấn (highlight).

Phân tích chuyên sâu theo diện tích và bố trí:

• Phòng 10–15 m², trần 2.6–2.8m:
  • Thường là phòng ngủ, phòng làm việc nhỏ, góc đọc sách, studio mini.
  • 1 thanh 1.5m hoặc 2 thanh 1m bố trí dọc trục giữa phòng giúp ánh sáng phân bố đều.
  • Nếu dùng chiếu nhấn tường (tranh, kệ sách), có thể đặt ray sát tường, đèn chiếu xiên 30–45°.
• Phòng 15–25 m², trần 2.6–3.0m:
  • Phòng khách căn hộ, phòng ăn, shop nhỏ.
  • Kết hợp 1 thanh 2m + 1 thanh 1m tạo bố cục chữ L:
    • Cạnh dài chiếu dọc khu vực chính (sofa, bàn ăn, kệ trưng bày).
    • Cạnh ngắn chiếu nhấn khu vực phụ (tủ, tranh, góc decor).
  • Bố trí song song khi không gian dạng hình chữ nhật dài, cần phân bố sáng đều hai bên.
• Phòng 25–35 m², trần 2.8–3.2m:
  • Phòng khách lớn, studio, showroom nhỏ.
  • 2 thanh 2m song song: tạo hai tuyến chiếu sáng chính, mỗi tuyến chiếu về một nửa không gian.
  • Hoặc 1 thanh 3m chạy dọc, kết hợp thêm đèn âm trần/ốp trần để bổ sung ánh sáng nền.
  • Bố cục chữ U phù hợp không gian trưng bày ba mặt tường, tạo hiệu ứng bao quanh.
• Không gian 35–50 m², trần 3.0–3.5m:
  • Shop thời trang, showroom nội thất vừa, khu trưng bày sản phẩm.
  • 2–3 thanh 2m hoặc 3m cho phép:
    • Tạo lưới ray cơ bản, dễ dàng thay đổi vị trí đèn theo layout hàng hóa.
    • Kết hợp chiếu nền và chiếu nhấn trên cùng hệ ray.
  • Công suất đèn 12–30W phù hợp trần cao, đảm bảo độ rọi trên mặt hàng trưng bày.

Một số lưu ý kỹ thuật khi áp dụng bảng gợi ý:

• Đối với không gian cần độ rọi cao (showroom, shop), có thể:
  • Tăng số lượng đèn trên cùng chiều dài ray.
  • Hoặc giữ số lượng đèn nhưng chọn công suất và quang thông cao hơn.
• Với trần cao:
  • Nên dùng ray treo thả để giảm khoảng cách từ đèn đến mặt làm việc/xuất hàng.
  • Chọn góc chiếu hẹp hơn (15–24°) để tập trung ánh sáng, tránh lãng phí quang thông.

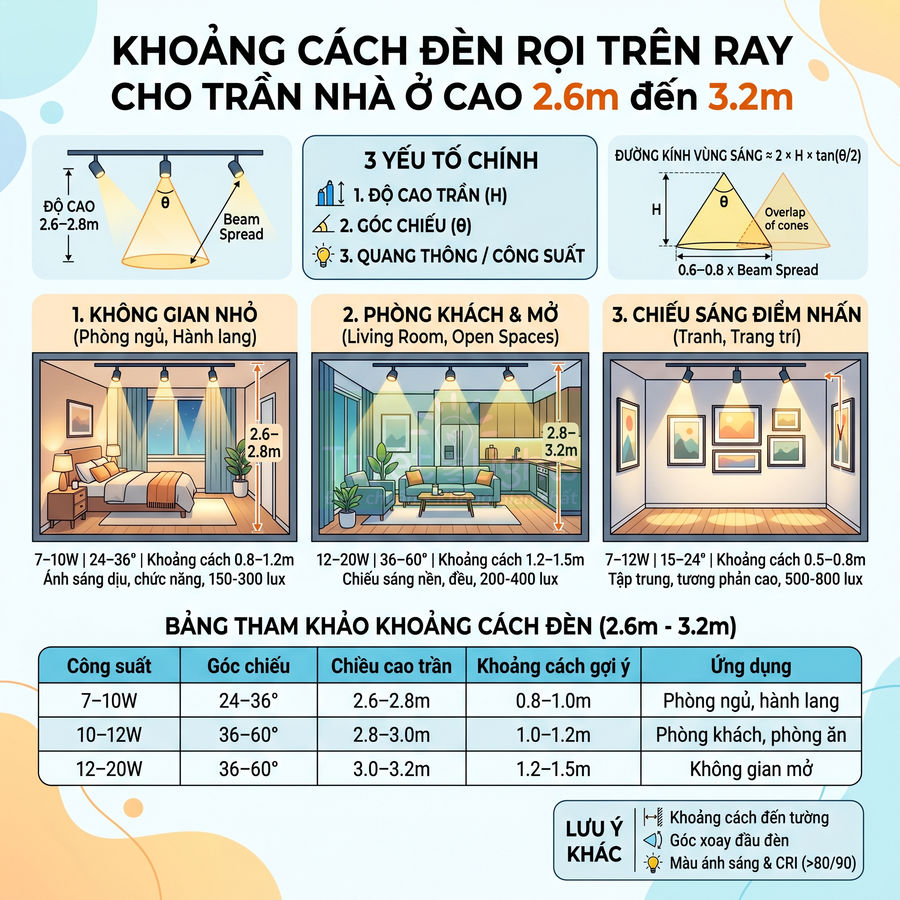

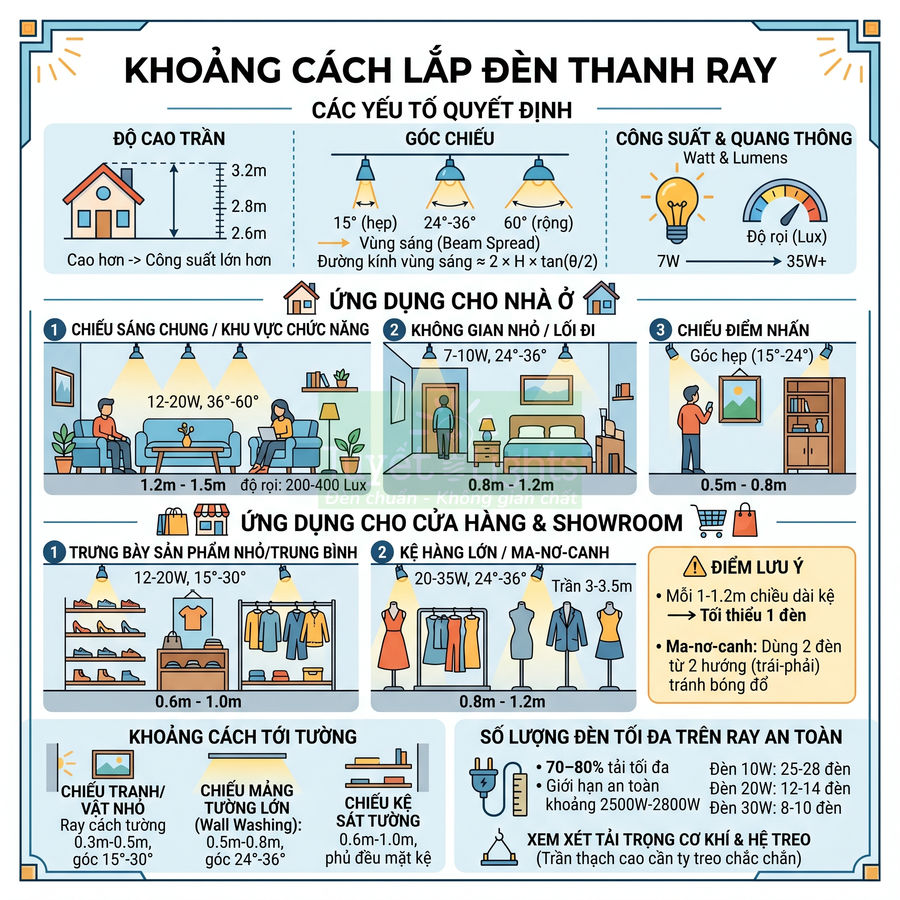

• Khoảng cách giữa các đèn trên ray thường từ 0.6–1.2m tùy:
  • Góc chiếu và độ cao treo đèn.
  • Mức độ chồng lấp vùng sáng mong muốn (uniformity).

Cách chọn chiều dài thanh ray đèn rọi theo diện tích, bố cục trần và vùng cần chiếu sáng

Việc chọn chiều dài thanh ray đèn rọi cần dựa trên diện tích khu vực, bố cục trần và tính chất vùng chiếu sáng để đạt hiệu quả thẩm mỹ và công năng. Với các vùng nhỏ, cục bộ như tranh, kệ, đảo bếp, thanh ray ngắn giúp tập trung ánh sáng, dễ căn chỉnh, giảm chi phí và hạn chế lộ ray. Ngược lại, với lối đi, quầy trưng bày, mảng sản phẩm dài, thanh ray 2–3m tạo dải sáng liên tục, dẫn hướng không gian và tối ưu lắp đặt. Khi chiều dài tiêu chuẩn không phù hợp, có thể kết hợp nhiều đoạn ray bằng đầu nối hoặc cắt ray theo kích thước thực tế để bám sát bố cục trần, đảm bảo an toàn điện, thẩm mỹ và khả năng mở rộng hệ chiếu sáng về sau.

Chọn thanh ray ngắn cho tranh treo tường, kệ tủ và đảo bếp

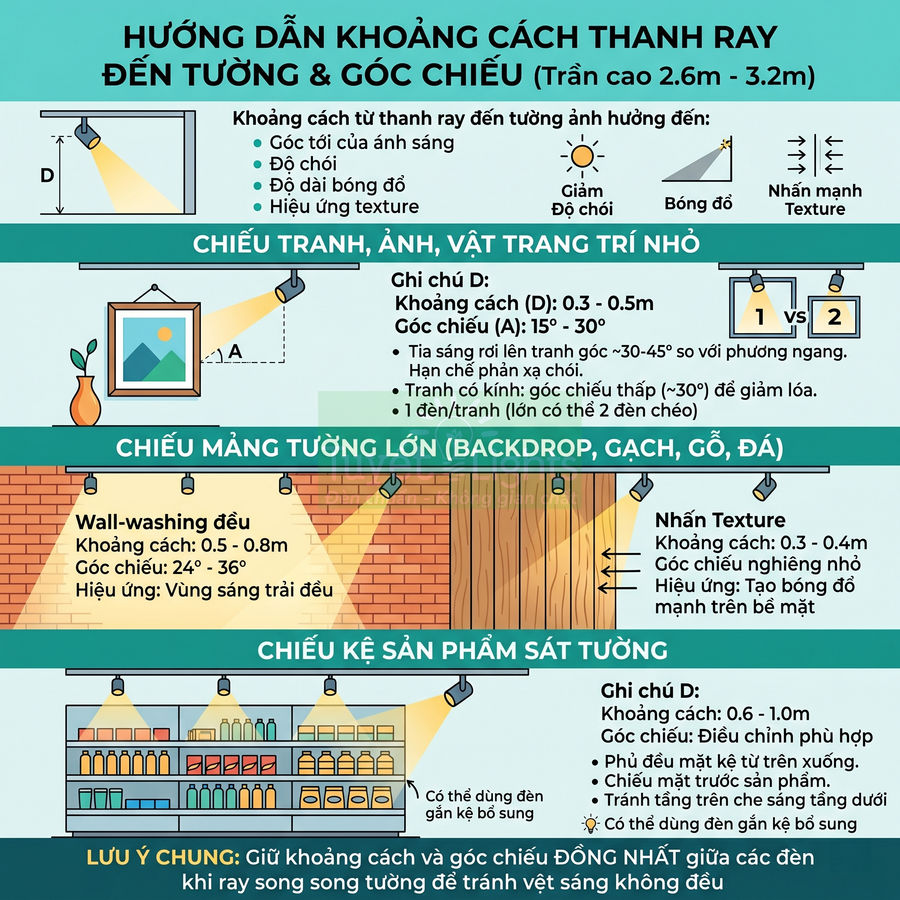

Đối với các khu vực cục bộ, diện tích nhỏ như tranh treo tường, kệ tủ, đảo bếp, việc sử dụng thanh ray ngắn không chỉ giúp tập trung ánh sáng mà còn cho phép kiểm soát chính xác vùng chiếu, hạn chế chói lóa và tối ưu chi phí đầu tư – vận hành.

Nguyên tắc chung khi chọn ray ngắn:

• Chiều dài ray thường nên ngắn hơn hoặc xấp xỉ chiều dài vùng cần chiếu, tránh dư thừa quá nhiều gây lộ ray và lãng phí.
• Khoảng cách từ ray đến đối tượng (tường, kệ, mặt bàn) quyết định góc chiếu và độ loang sáng; càng xa tường thì vùng sáng càng rộng nhưng độ nhấn giảm.
• Công suất đèn rọi thường 7–20W cho khu vực nhỏ; chọn công suất thấp hơn cho không gian nhà ở, cao hơn cho trưng bày thương mại.

• Tranh treo tường: chọn ray 0.5–1m (thường dùng ray 1m) đặt cách tường 30–60 cm, lắp 1–3 đèn rọi góc chiếu 15–30°.
  • Với tranh nhỏ (<60 cm): 1 đèn rọi 7–10W, góc chiếu hẹp 15–24° để tạo điểm nhấn mạnh.
  • Với tranh trung bình (60–120 cm): 2 đèn rọi bố trí lệch tâm, chùm sáng giao nhau ở giữa tranh để tránh vùng tối ở trung tâm.
  • Với tranh dài (>120 cm): 3 đèn rọi, khoảng cách giữa các đèn 40–70 cm tùy chiều cao trần.
  • Chiều cao trần lý tưởng 2.7–3.2 m; nếu trần cao hơn, nên tăng công suất hoặc giảm góc chiếu để giữ độ rọi trên bề mặt tranh.
• Kệ tủ trưng bày: dùng ray 1m hoặc 1.5m chạy song song với kệ, lắp 2–4 đèn rọi chiếu xiên xuống sản phẩm.
  • Khoảng cách ray – mép kệ: 40–70 cm để ánh sáng rọi chéo, tạo chiều sâu cho sản phẩm.
  • Góc chiếu 24–36° phù hợp cho kệ cao 1.8–2.2 m, giúp phủ đều từ tầng trên xuống tầng dưới.
  • Với sản phẩm có bề mặt bóng (kính, kim loại), nên chỉnh đèn lệch góc nhìn của khách để giảm phản xạ chói.
  • Có thể kết hợp đèn rọi CRI ≥90 cho trưng bày thời trang, mỹ phẩm để tái hiện màu sắc trung thực.
• Đảo bếp: ray 1–1.5m đặt trên trục giữa đảo bếp, lắp 2–3 đèn rọi chiếu trực tiếp xuống mặt bàn.
  • Khoảng cách từ ray đến mặt bàn: 75–90 cm (tương ứng trần cao 2.5–2.7 m) cho vùng sáng tập trung, hạn chế đổ bóng khi thao tác.
  • Chọn góc chiếu 24–36° để vừa đủ tập trung, vừa không tạo vệt sáng quá gắt trên mặt đá.
  • Với đảo bếp kết hợp bar, có thể bố trí 1–2 đèn chiếu nhẹ vào ghế ngồi, công suất thấp hơn để tạo cảm giác ấm cúng.
  • Nên ưu tiên nhiệt độ màu 3000–4000K cho không gian bếp, vừa ấm áp vừa đủ sáng cho thao tác nấu nướng.

Thanh ray ngắn giúp:

• Dễ căn chỉnh vị trí so với đối tượng cần chiếu sáng, đặc biệt khi cần xoay, trượt đèn để thay đổi bố cục tranh hoặc sắp xếp lại đồ nội thất.
• Giảm chi phí so với dùng ray dài nhưng không sử dụng hết chiều dài, đồng thời giảm số lượng đèn phải lắp để tránh dư sáng.
• Hạn chế lộ ray trên trần, đặc biệt trong không gian nhà ở cần sự tinh tế; ray ngắn dễ “ẩn” trong các đường gân trần, hốc trần hoặc song song với các chi tiết kiến trúc.
• Tăng tính linh hoạt: có thể lắp nhiều đoạn ray ngắn độc lập cho từng khu vực (tranh, kệ, đảo bếp) để điều khiển riêng biệt theo công tắc hoặc dimmer.

Chọn thanh ray dài cho lối đi, quầy trưng bày và mảng sản phẩm liên tục

Với các khu vực dài, liên tục như lối đi, quầy trưng bày, dãy sản phẩm, nên ưu tiên thanh ray dài 2m hoặc 3m để tạo dải ánh sáng liền mạch, giảm cảm giác đứt đoạn và đảm bảo độ rọi đồng đều trên toàn tuyến.

Nguyên tắc bố trí ray dài:

• Ray nên chạy song song với trục di chuyển chính hoặc trục trưng bày để dẫn hướng thị giác.
• Khoảng cách giữa các đèn rọi thường bằng 1–1.5 lần chiều cao trần để tránh vùng tối xen kẽ.
• Có thể kết hợp nhiều loại góc chiếu (15°, 24°, 36°) trên cùng một ray để vừa tạo nền sáng, vừa tạo điểm nhấn.

• Lối đi trong nhà, khách sạn, văn phòng: dùng ray 2m hoặc 3m chạy dọc theo lối đi, lắp đèn cách nhau 1–1.5m.
  • Với hành lang rộng <1.5 m: đặt ray giữa trần, dùng góc chiếu 24–36° để phủ đều hai bên.
  • Với hành lang rộng >1.5 m: có thể dùng 2 tuyến ray song song hai bên, đèn rọi chéo vào tường để kết hợp chiếu sáng và trang trí mảng tường.
  • Độ rọi khuyến nghị cho hành lang khách sạn, văn phòng: 100–200 lux; có thể giảm công suất hoặc tăng khoảng cách đèn để đạt mức này.

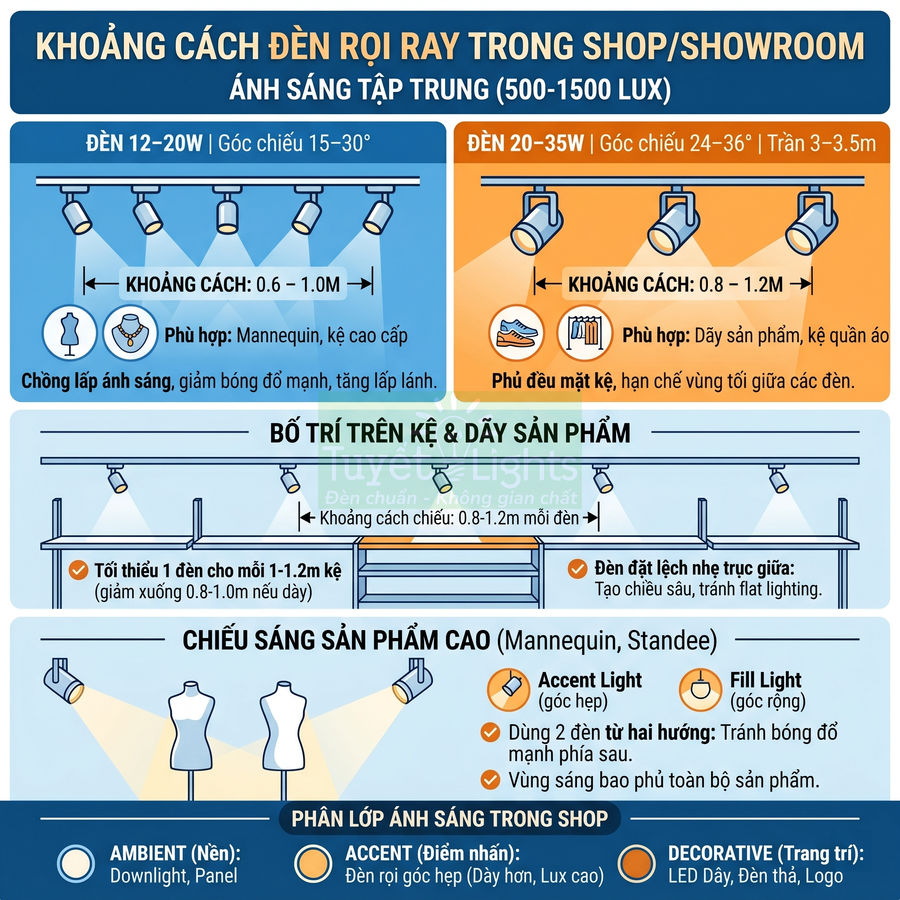

• Quầy trưng bày dài: ray 2m hoặc 3m đặt song song với quầy, chiếu đều lên toàn bộ mặt quầy.
  • Khoảng cách ray – mép quầy: 50–80 cm, tùy chiều cao trần và chiều sâu quầy.
  • Đèn rọi nên bố trí so le, hướng chéo để giảm bóng đổ phía sau sản phẩm.
  • Với quầy kính, nên dùng góc chiếu trung bình (24–36°) và CRI cao để sản phẩm bên trong không bị “xỉn màu”.
  • Có thể chia tuyến ray dài thành các “vùng chiếu” tương ứng với từng nhóm sản phẩm, dễ điều chỉnh khi thay đổi layout trưng bày.
• Mảng sản phẩm liên tục trong shop thời trang, siêu thị mini: dùng nhiều thanh 2–3m nối tiếp nhau, tạo tuyến ánh sáng liên tục.
  • Ray chạy song song với dãy treo quần áo hoặc kệ hàng, đèn rọi hướng 30–45° so với phương thẳng đứng để làm nổi chất liệu vải, bề mặt bao bì.
  • Khoảng cách giữa các đèn 0.8–1.2 m cho shop thời trang, 1–1.5 m cho siêu thị mini.
  • Nhiệt độ màu có thể phân vùng: 3000–3500K cho khu vực thời trang cao cấp, 4000K cho khu vực hàng tiêu dùng.
  • Ray dài giúp dễ dàng mở rộng số lượng đèn khi tăng mật độ sản phẩm mà không phải thay đổi kết cấu trần.

Thanh ray dài giúp:

• Giảm số lượng mối nối, tăng độ ổn định cơ khí và điện, hạn chế điểm tiếp xúc gây suy hao hoặc phát nhiệt.
• Tạo cảm giác không gian được dẫn hướng, khách hàng dễ theo dõi dải sản phẩm, đồng thời kiến trúc sư dễ “vẽ” đường dẫn thị giác bằng ánh sáng.
• Tiết kiệm thời gian lắp đặt so với việc ghép nhiều thanh ngắn, giảm công đoạn căn chỉnh thẳng hàng và xử lý khe hở.
• Tối ưu thẩm mỹ: ít mối nối hơn đồng nghĩa với bề mặt ray liền mạch, phù hợp phong cách tối giản, hiện đại.

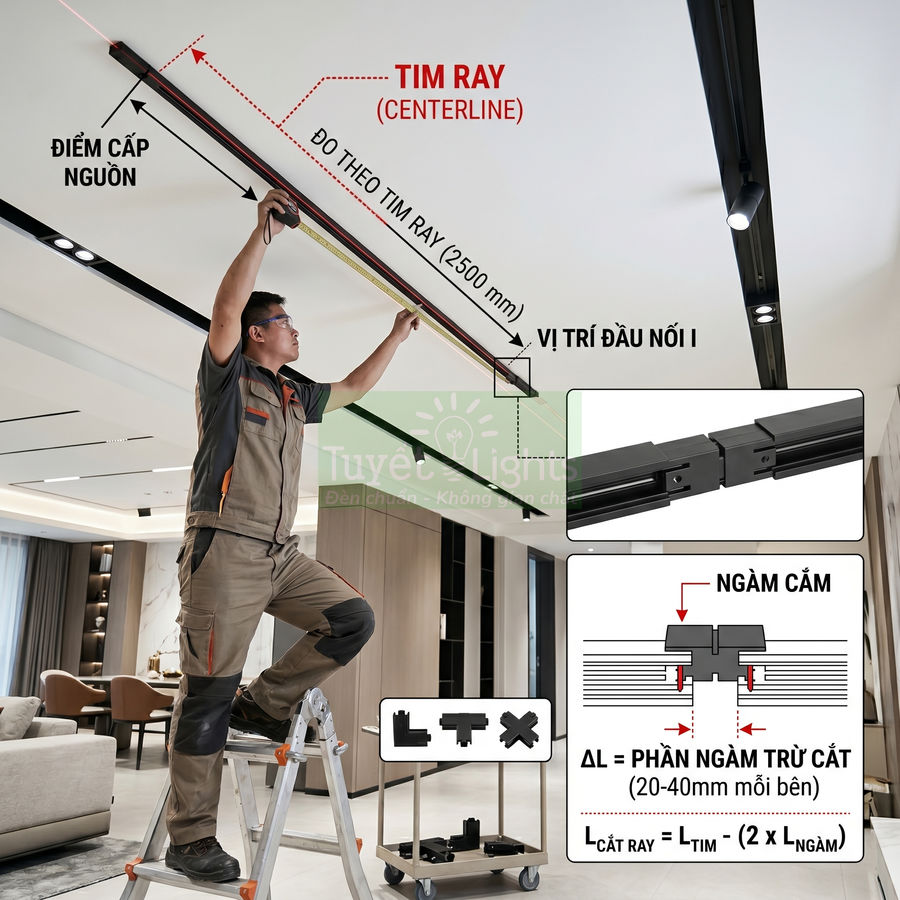

Kết hợp nhiều đoạn ray bằng đầu nối để mở rộng hệ chiếu sáng

Khi chiều dài cần thiết vượt quá 3m hoặc bố cục trần phức tạp, có thể kết hợp nhiều đoạn ray bằng các loại đầu nối để tạo thành hệ thống chiếu sáng linh hoạt, bám sát hình dạng mặt bằng (chữ L, chữ U, dạng lưới, dạng xương cá…).

• Đầu nối thẳng: nối hai thanh ray theo một đường thẳng, tạo tuyến ray dài hơn 3m.
  • Phù hợp cho hành lang dài, dãy quầy liên tục, hoặc các không gian cần một “trục sáng” chính.
  • Cần đảm bảo ray được cố định chắc tại các điểm gần mối nối để tránh võng hoặc xoắn.
• Đầu nối L: tạo góc vuông 90°, phù hợp bố trí ray chạy dọc hai cạnh phòng.
  • Thường dùng để ôm theo chu vi phòng, chiếu sáng kết hợp tường và sàn.
  • Có thể tận dụng để chiếu nhấn các góc trưng bày, góc đọc sách, góc sofa.
• Đầu nối T: tạo nhánh phụ từ một tuyến ray chính, dùng cho quầy trưng bày phân nhánh.
  • Giúp chia hệ chiếu sáng thành “trục chính” và “nhánh phụ”, thuận tiện cho bố trí sản phẩm theo khu vực.
  • Có thể kết hợp với công tắc hoặc mạch điều khiển riêng cho từng nhánh (với ray 3 pha hoặc hệ điều khiển thông minh).
• Đầu nối chữ thập: tạo giao điểm 4 hướng, phù hợp cho không gian lớn, bố cục dạng lưới.
  • Thường dùng trong showroom, gallery, siêu thị, nơi cần phủ sáng đều trên diện rộng nhưng vẫn linh hoạt điều chỉnh từng đèn.
  • Cấu trúc dạng lưới giúp dễ dàng thay đổi hướng trưng bày mà không phải lắp thêm ray mới.

Khi kết hợp nhiều đoạn ray, cần chú ý:

• Đảm bảo cùng loại ray (1 pha hoặc 3 pha) và cùng chuẩn kích thước để đầu nối tiếp xúc chính xác với thanh dẫn điện bên trong.
• Tính toán tải điện tổng trên toàn tuyến ray, không vượt quá khả năng chịu tải của hệ thống:
  • Tổng công suất đèn trên một tuyến ray thường nên <80% công suất tối đa mà nhà sản xuất khuyến nghị.
  • Cân nhắc phân bổ tải đều giữa các tuyến ray khác nhau để tránh tập trung quá nhiều đèn trên một nhánh.
• Đảm bảo tiếp xúc điện tốt tại các đầu nối, tránh lỏng lẻo gây chập cháy:
  • Kiểm tra cơ khí (độ khít, độ chắc) và điện (không phát nhiệt bất thường sau khi vận hành một thời gian).
  • Tránh để dây nguồn bị kéo căng tại vị trí đầu nối, dễ gây tuột hoặc đứt ngầm.
• Tuân thủ sơ đồ cấp nguồn: với ray 3 pha, cần đấu nối đúng pha – trung tính – tiếp địa để tận dụng khả năng chia mạch và đảm bảo an toàn.

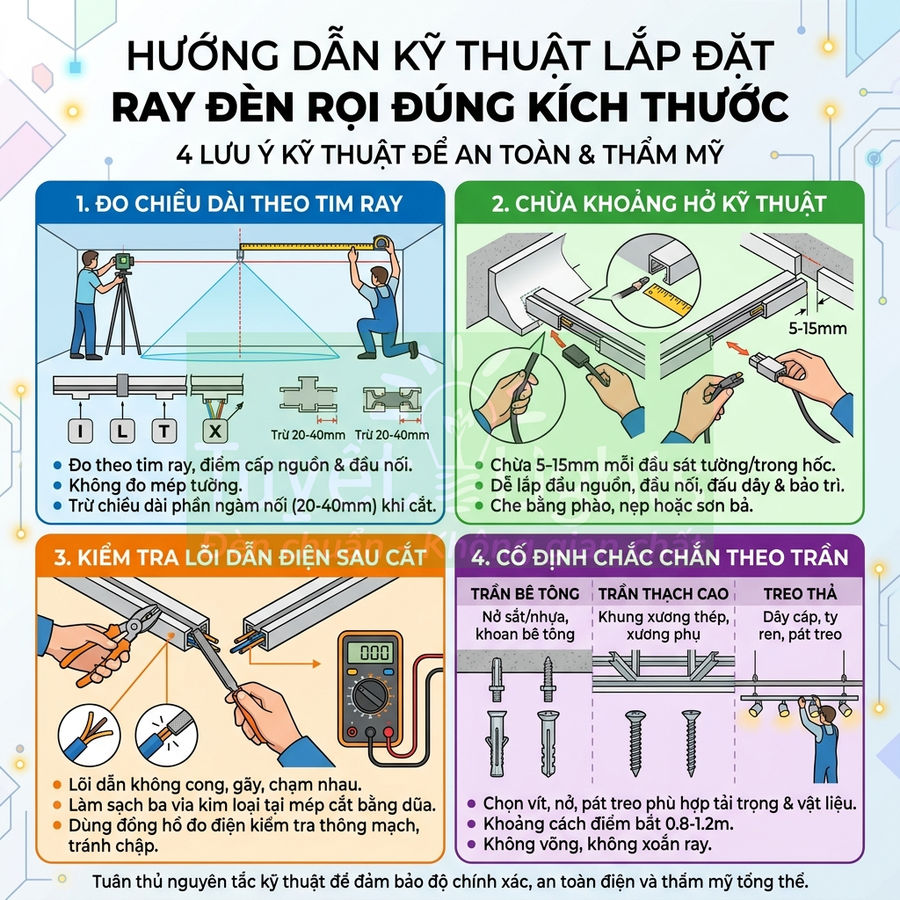

Cắt thanh ray theo kích thước thực tế khi cần lắp vừa hốc trần hoặc mảng tường

Trong nhiều trường hợp, chiều dài tiêu chuẩn 1m, 1.5m, 2m, 3m không khớp hoàn toàn với kích thước thực tế của hốc trần hoặc mảng tường. Khi đó, có thể cắt thanh ray để đạt chiều dài mong muốn, đảm bảo ray “lọt lòng” chính xác, khe hở đều và thẩm mỹ cao.

Các nguyên tắc khi cắt ray:

• Sử dụng máy cắt chuyên dụng (máy cắt nhôm, cưa lọng) để đảm bảo đường cắt thẳng, không làm biến dạng thân ray.
  • Nên dùng lưỡi cắt chuyên cho nhôm để giảm ba via và hạn chế làm nóng chảy hoặc biến dạng lớp sơn tĩnh điện.
  • Cố định ray chắc chắn trước khi cắt để đường cắt không bị lệch.
• Đo chính xác chiều dài cần cắt, tính thêm khoảng hở kỹ thuật cho nắp bịt và đầu nối.
  • Thông thường chừa khe hở 2–5 mm mỗi bên trong hốc trần để dễ lắp đặt và bù sai số thi công.
  • Nếu có dùng đầu nối ẩn trong hốc, cần trừ thêm chiều dài phần đầu nối ăn vào ray.

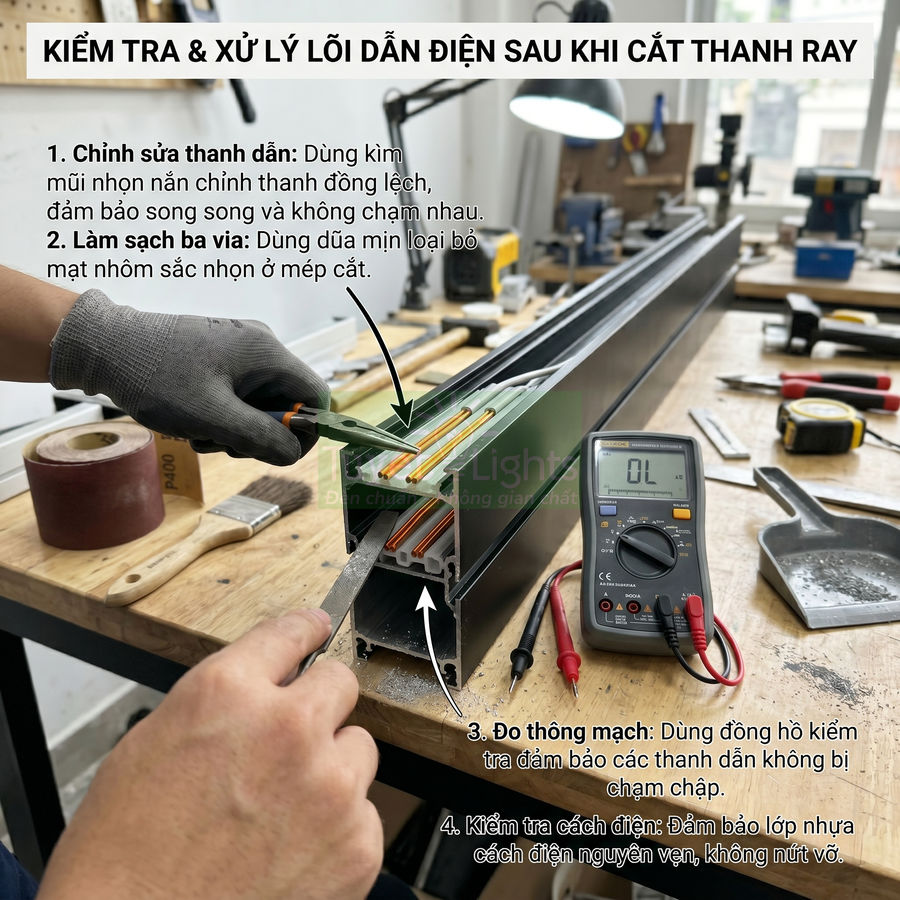

• Sau khi cắt, kiểm tra và làm sạch phần lõi dẫn điện, tránh ba via kim loại gây chập.
  • Dùng giấy nhám mịn hoặc dũa để làm phẳng mép cắt, tránh làm rách lớp cách điện bên trong.
  • Thổi sạch bụi kim loại, không để vụn nhôm rơi vào rãnh dẫn điện hoặc tiếp điểm.

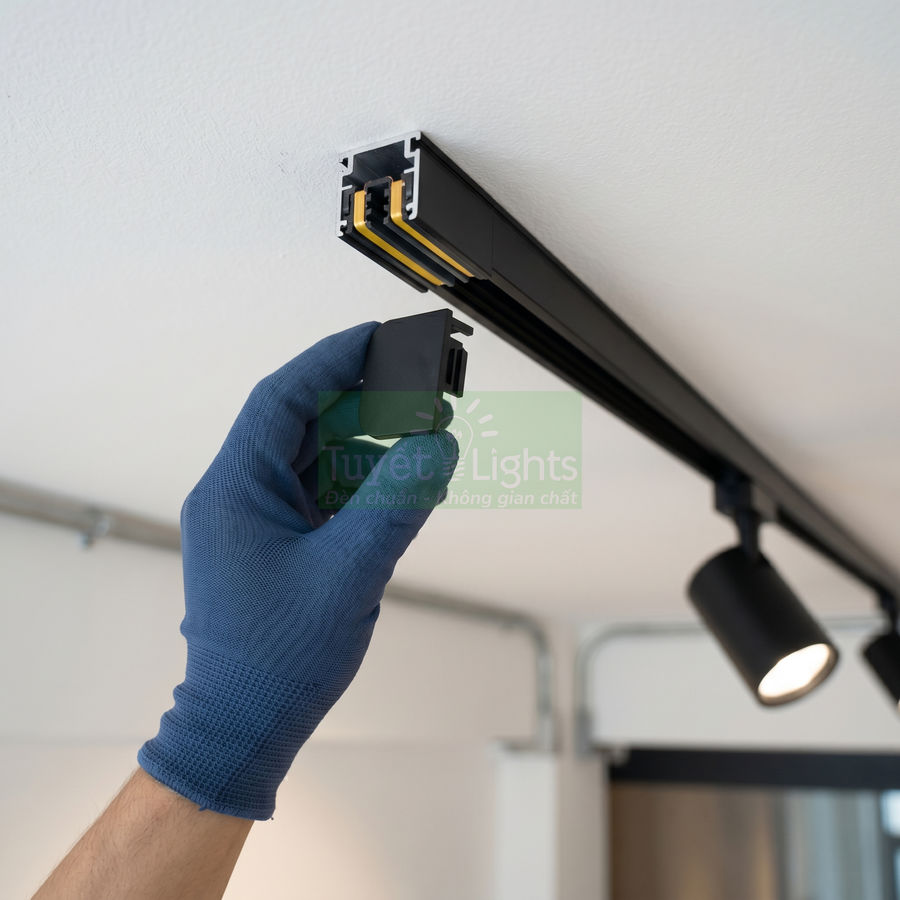

• Lắp nắp bịt vào đầu ray đã cắt để đảm bảo an toàn điện và thẩm mỹ.
  • Nắp bịt giúp che phần lõi dẫn điện, tránh chạm tay trực tiếp và ngăn bụi bẩn, côn trùng xâm nhập.
  • Chọn nắp bịt đồng bộ màu sắc với ray (trắng, đen, xám…) để tổng thể trần không bị “gãy” màu.
• Kiểm tra lại khả năng lắp đèn sau khi cắt:
  • Đảm bảo rãnh ray không bị bóp méo, chân đèn vẫn trượt và khóa vào ray một cách trơn tru.
  • Nếu ray bị biến dạng nhẹ, có thể dùng kìm chuyên dụng chỉnh lại tiết diện trước khi lắp đèn.

Việc cắt ray theo kích thước thực tế đặc biệt hữu ích khi:

• Lắp ray âm trong hốc trần thạch cao, cần khít với chiều dài hốc để không lộ khe hở lớn.
• Lắp ray sát mép tường hoặc trong các ô trang trí gỗ, đá, nơi kích thước đã cố định từ bản vẽ nội thất.
• Cần căn ray theo trục của đồ nội thất (tủ, kệ, bàn) để ánh sáng thẳng hàng với bố cục kiến trúc.

Khoảng cách lắp đèn trên thanh ray theo công suất, góc chiếu và độ cao trần

Khoảng cách lắp đèn trên thanh ray cần được tính theo mối quan hệ giữa độ cao trần, công suất/quang thông và góc chiếu để đạt độ rọi phù hợp từng loại không gian. Với trần nhà ở 2.6–3.2m, khoảng cách đèn thường dao động từ khoảng 0.8–1.5m tùy công suất và góc chiếu, có thể rút ngắn xuống 0.5–0.8m khi cần chiếu điểm nhấn. Trong shop, showroom, đèn được bố trí dày hơn (0.6–1.2m) để tạo độ rọi cao, nhấn mạnh sản phẩm và hạn chế bóng đổ. Khoảng cách thanh ray tới tường thường 0.3–1.0m, điều chỉnh theo loại bề mặt (tranh, kệ, mảng tường lớn). Số lượng đèn tối đa trên ray phải tuân theo tải điện an toàn (khoảng 70–80% tải danh định) và khả năng chịu lực cơ khí của hệ treo.

Khoảng cách đèn rọi trên ray cho trần nhà ở cao 2.6m đến 3.2m

Với trần nhà ở phổ biến cao 2.6–3.2m, việc xác định khoảng cách giữa các đèn rọi trên ray cần dựa trên ba yếu tố kỹ thuật chính: độ cao trần, góc chiếu (beam angle) và quang thông/công suất đèn. Mục tiêu là đạt được phân bố độ rọi (lux) tương đối đồng đều trên mặt sàn hoặc trên bề mặt cần chiếu, hạn chế vùng tối (underlit) và vùng chói gắt (overlit, hotspot).

Với trần thấp đến trung bình 2.6–3.2m, đường kính vùng sáng (beam spread) của đèn rọi có thể ước tính nhanh theo công thức gần đúng:

• Đường kính vùng sáng ≈ 2 × H × tan(θ/2), trong đó:
  • H: chiều cao từ đèn đến mặt phẳng chiếu (thường xấp xỉ chiều cao trần trừ chiều cao vật thể).
  • θ: góc chiếu danh định của đèn (15°, 24°, 36°, 60°...).
• Khoảng cách giữa các đèn thường chọn bằng khoảng 0.6–0.8 lần đường kính vùng sáng để các vùng sáng giao thoa nhẹ, tạo cảm giác đều mà không quá chồng chéo.

Áp dụng nguyên tắc trên cho trần 2.6–3.2m, có thể sử dụng các khoảng cách tham khảo sau:

• Với đèn rọi 7–10W, góc chiếu 24–36°: khoảng cách giữa các đèn nên từ 0.8–1.2m. Đây là dải phù hợp cho:
  • Không gian nhỏ, cần ánh sáng dịu: phòng ngủ, hành lang, lối đi.
  • Các khu vực chức năng cục bộ: góc đọc sách, bàn làm việc nhỏ, tủ trang trí.
  • Độ rọi mục tiêu thường trong khoảng 150–300 lux cho sinh hoạt, có thể cao hơn 300–500 lux tại các điểm làm việc.
• Với đèn rọi 12–20W, góc chiếu 36–60°: khoảng cách có thể tăng lên 1.2–1.5m nhờ:
  • Quang thông lớn hơn, vùng sáng rộng hơn, phù hợp chiếu sáng nền (general lighting).
  • Ứng dụng cho phòng khách, phòng ăn, không gian liên thông bếp – khách, khu sinh hoạt chung.
  • Độ rọi trung bình mong muốn thường 200–400 lux, có thể kết hợp thêm đèn âm trần hoặc đèn trang trí.
• Với mục tiêu chiếu sáng điểm nhấn (tranh, vật trang trí, niche tường):
  • Khoảng cách có thể ngắn hơn, 0.5–0.8m tùy kích thước đối tượng và độ tương phản mong muốn.
  • Góc chiếu nên chọn hẹp hơn (15–24°) để tạo vùng sáng tập trung, tăng độ tương phản với nền xung quanh.
  • Độ rọi trên đối tượng có thể cao hơn nền 3–5 lần (ví dụ nền 150 lux, điểm nhấn 500–800 lux) để tạo hiệu ứng thị giác mạnh.

Bảng tham khảo khoảng cách đèn cho trần nhà ở:

Khi bố trí thực tế, ngoài khoảng cách dọc theo thanh ray, cần chú ý:

• Khoảng cách từ đèn đến tường để tránh tạo vệt sáng quá gắt sát mép trần.
• Góc xoay đầu đèn (tilt, rotation) để điều chỉnh vùng sáng trùng với khu vực sử dụng.
• Màu ánh sáng (CCT) và chỉ số hoàn màu (CRI > 80 hoặc > 90) để đảm bảo chất lượng thị giác trong không gian ở.

Khoảng cách đèn rọi trên ray cho shop và showroom cần ánh sáng tập trung

Trong shop và showroom, yêu cầu chiếu sáng thường mang tính thương mại và trưng bày, ưu tiên làm nổi bật sản phẩm, chất liệu, màu sắc và tạo cảm xúc mua sắm. Do đó, thiết kế khoảng cách đèn trên ray có xu hướng dày hơn so với nhà ở, với độ rọi mục tiêu cao hơn (thường 500–1000 lux, thậm chí 1500 lux tại các điểm nhấn).

• Với đèn 12–20W, góc chiếu 15–30°:
  • Khoảng cách giữa các đèn thường từ 0.6–1.0m trên cùng một tuyến ray.
  • Góc chiếu hẹp 15–24° phù hợp chiếu mannequin, kệ trưng bày cao cấp, sản phẩm giá trị cao.
  • Góc 24–30° phù hợp chiếu dãy sản phẩm trung bình, tủ kệ quần áo, giày dép, phụ kiện.
  • Khoảng cách dày giúp tạo lớp ánh sáng chồng lấp, giảm bóng đổ mạnh trên sản phẩm và tăng độ lấp lánh bề mặt.
• Với đèn 20–35W, góc chiếu 24–36° cho trần cao 3–3.5m:
  • Khoảng cách từ 0.8–1.2m là hợp lý để đảm bảo độ rọi cao trên mặt kệ hoặc sàn trưng bày.
  • Công suất lớn hơn cho phép treo ray cao hơn mà vẫn đạt độ rọi yêu cầu.
  • Góc chiếu 24–36° giúp vùng sáng đủ rộng để phủ đều mặt kệ, hạn chế vùng tối giữa các đèn.

Đối với dãy sản phẩm treo tường hoặc trên kệ, cần quan tâm đến khoảng cách chiếu theo chiều dài kệ và chiều cao sản phẩm:

• Mỗi 1–1.2m chiều dài kệ nên có ít nhất 1 đèn rọi chiếu trực tiếp:
  • Với kệ dày sản phẩm, có thể giảm xuống 0.8–1.0m/đèn để tránh vùng tối giữa hai đèn.
  • Đèn nên được đặt lệch nhẹ so với trục giữa sản phẩm để tạo chiều sâu, tránh ánh sáng phẳng (flat lighting).
• Với sản phẩm cao (ma-nơ-canh, kệ đứng, standee):
  • Có thể dùng 2 đèn chiếu từ hai hướng (trái – phải hoặc trước – chéo) để tránh bóng đổ mạnh phía sau hoặc một bên.
  • Một đèn có thể dùng góc chiếu hẹp để tạo điểm nhấn, đèn còn lại góc rộng hơn để “fill light” làm mềm bóng.
  • Chiều cao treo ray và góc nghiêng đèn nên điều chỉnh sao cho vùng sáng bao phủ từ đầu đến chân sản phẩm.

Trong shop, cũng cần phân lớp ánh sáng:

• Ambient lighting: ánh sáng nền, có thể từ đèn panel, downlight, hoặc một phần đèn ray góc rộng.
• Accent lighting: đèn rọi trên ray góc hẹp, công suất cao hơn, bố trí dày hơn tại khu vực trưng bày chính.
• Decorative lighting: đèn trang trí, strip LED, wall washer để tạo điểm nhấn không gian, logo, backdrop.

Khoảng cách từ thanh ray đến tường để chiếu tranh, sản phẩm hoặc mảng trang trí

Khoảng cách từ thanh ray đến tường quyết định góc tới của ánh sáng lên bề mặt tường, từ đó ảnh hưởng đến độ chói, độ dài bóng đổ và hiệu ứng texture (nhấn mạnh bề mặt gồ ghề, vân gỗ, gạch thô...). Với trần cao 2.6–3.2m, khoảng cách này thường nằm trong khoảng 0.3–1.0m, tùy mục đích chiếu.

• Chiếu tranh, ảnh, vật trang trí nhỏ:
  • Đặt ray cách tường 0.3–0.5m, dùng góc chiếu 15–30°.
  • Khoảng cách này giúp tia sáng rơi lên tranh với góc khoảng 30–45° so với phương ngang, hạn chế phản xạ chói vào mắt người xem.
  • Với tranh có kính, nên ưu tiên góc chiếu thấp hơn (gần 30°) để giảm hiện tượng lóa gương (specular reflection).
  • Mỗi bức tranh thường cần 1 đèn; với tranh lớn có thể dùng 2 đèn chiếu chéo để phân bố sáng đều.
• Chiếu mảng tường lớn (tường gạch, tường ốp gỗ, backdrop):
  • Đặt ray cách tường 0.5–0.8m, dùng góc chiếu 24–36°.
  • Khoảng cách lớn hơn giúp vùng sáng “trải” đều trên mảng tường, tạo hiệu ứng wall-washing hoặc wall-grazing nhẹ.
  • Nếu muốn nhấn mạnh texture (gạch thô, đá, gỗ xẻ), có thể đặt ray gần hơn (0.3–0.4m) và chiếu với góc nghiêng nhỏ để tạo bóng đổ mạnh trên bề mặt.
• Chiếu kệ sản phẩm sát tường:
  • Đặt ray cách tường 0.6–1.0m, điều chỉnh góc chiếu để ánh sáng phủ đều mặt kệ từ trên xuống.
  • Khoảng cách lớn hơn giúp tia sáng đi vào mặt trước sản phẩm, tránh chỉ chiếu lên mép trên kệ.
  • Với kệ nhiều tầng, nên điều chỉnh góc đèn sao cho tầng trên không che sáng tầng dưới; có thể dùng thêm đèn gắn trực tiếp vào kệ nếu cần.

Khi bố trí ray song song tường, nên giữ khoảng cách và góc chiếu đồng nhất giữa các đèn để tránh các vệt sáng không đều, đặc biệt trên các bề mặt phẳng như backdrop, logo, tường sơn trơn.

Số lượng đèn tối đa trên một đoạn ray theo tải điện an toàn

Số lượng đèn tối đa trên một đoạn ray phụ thuộc vào tải điện cho phép của ray, công suất từng đèn và cách cấp nguồn (1 pha hay 3 pha). Thông thường, ray 1 pha và 3 pha trên thị trường có khả năng chịu dòng khoảng 10–16A, tương đương 2200–3500W ở điện áp 220V.

Cách tính cơ bản:

• Tổng công suất đèn trên một tuyến ray không nên vượt quá 70–80% tải tối đa cho phép để:
  • Giảm phát nhiệt trên thanh ray và đầu nối.
  • Tăng độ bền tiếp điểm, hạn chế đánh lửa (arcing) khi tháo lắp đèn.
  • Dự phòng cho sai số công suất thực tế và khả năng nâng cấp sau này.
• Ví dụ: ray chịu tải 16A (~3500W), nên giới hạn khoảng 2500–2800W để đảm bảo an toàn:
  • Nếu dùng toàn bộ đèn 20W, số lượng lý thuyết tối đa ≈ 2800 / 20 = 140 đèn, nhưng thực tế còn phụ thuộc chiều dài ray, sụt áp, phân pha.
  • Trong ứng dụng dân dụng và shop nhỏ, thường giới hạn thấp hơn nhiều để dễ quản lý và bảo trì.

Ví dụ số lượng đèn tối đa tham khảo trên một tuyến ray, giả sử đã áp dụng hệ số an toàn 70–80%:

• Đèn 10W: tối đa khoảng 25–28 đèn trên một tuyến ray (tùy tải danh định của ray và cách cấp nguồn).
• Đèn 20W: tối đa khoảng 12–14 đèn.
• Đèn 30W: tối đa khoảng 8–10 đèn.

Ngoài tải điện, cũng cần xem xét khả năng chịu lực cơ khí của ray và hệ treo:

• Với đèn công suất lớn, thân nặng (20–35W, vỏ nhôm dày), lực tác dụng lên ray và điểm neo trần tăng đáng kể.
• Trần thạch cao cần có khung xương chắc chắn, sử dụng ty ren hoặc pat thép liên kết với kết cấu bê tông để treo ray.
• Khoảng cách giữa các điểm treo ray (bracket, ty treo) nên được tính toán theo tải trọng tổng và khuyến cáo của nhà sản xuất, tránh võng ray gây lỏng tiếp điểm.
• Trong không gian trần cao, ray treo thả bằng cáp hoặc ty ren cần kiểm tra thêm về dao động, rung lắc do gió hoặc hệ thống điều hòa.

Đối với hệ ray 3 pha, có thể phân bổ đèn theo từng pha để cân bằng tải, giảm dòng trên mỗi dây dẫn, nhưng tổng công suất vẫn phải nằm trong giới hạn cho phép của hệ thống dây và aptomat bảo vệ.

Kích thước phụ kiện thanh ray đèn rọi cần đồng bộ với đầu cấp nguồn, đầu nối và nắp bịt

Phụ kiện thanh ray đèn rọi phải được thiết kế đồng bộ về kích thước và cấu trúc với hệ ray 1 pha hoặc 3 pha để đảm bảo an toàn điện, độ bền cơ khí và tính thẩm mỹ. Đầu cấp nguồn cần khớp tuyệt đối với mặt cắt ray, số lượng và vị trí chân tiếp điện, đồng thời đáp ứng yêu cầu cách điện, chịu dòng và che chắn dây dẫn. Các loại đầu nối thẳng, nối L, nối T, nối chữ thập phải có phần “lưỡi cắm” và hệ tiếp điểm tương ứng với số pha, tránh lỏng, lệch hoặc chạm chập khi vận hành. Nắp bịt ray, tuy nhỏ, nhưng cần đúng mặt cắt, gờ khóa và vật liệu cách điện, giúp che kín lõi dẫn điện, tăng thẩm mỹ và hạn chế bụi bẩn, côn trùng xâm nhập.

Đầu cấp nguồn phải đúng loại ray 1 pha hoặc 3 pha

Đầu cấp nguồn là điểm giao tiếp quan trọng giữa hệ thống dây dẫn âm trần/âm tường và thanh ray đèn rọi. Về mặt kỹ thuật, đây là cụm phụ kiện vừa đảm nhiệm chức năng cơ khí (cố định, định vị trên ray) vừa đảm nhiệm chức năng điện (dẫn điện, cách điện, chống hồ quang). Do đó, kích thước hình học và cấu trúc chân tiếp điện của đầu nguồn phải khớp hoàn toàn với loại ray sử dụng để đảm bảo:

• Độ ăn khớp cơ khí: không rơ lắc, không cong vênh, không tạo khe hở.
• Độ tiếp xúc điện: diện tích tiếp xúc đủ lớn, lực ép tiếp điểm ổn định.
• Độ an toàn điện: không hở phần dẫn điện, không lộ đồng, không chạm vỏ.

Với ray 1 pha, cấu trúc cơ bản như sau:

• Đầu nguồn có 2 chân tiếp điện chính (L, N), đôi khi kèm thêm chân PE nếu hệ ray có dây tiếp địa riêng.
• Kích thước phần “lưỡi cắm” được thiết kế vừa khít với rãnh ray 1 pha, chiều rộng và chiều cao nhỏ hơn so với hệ 3 pha.
• Khoảng cách tâm–tâm giữa các chân tiếp điện trùng với khoảng cách giữa hai thanh dẫn điện bên trong ray.
• Lực kẹp cơ khí thường được tạo bởi lò xo hoặc chốt trượt, đảm bảo khi xoay khóa sẽ siết chặt vào ray.

Với ray 3 pha, yêu cầu kỹ thuật phức tạp hơn:

• Đầu nguồn có 3–4 chân tiếp điện (L1, L2, L3, N), một số hệ có thêm chân PE riêng biệt.
• Kích thước tổng thể lớn hơn, phần thân dày hơn để bố trí được nhiều đường dẫn điện và lớp cách điện.
• Bố trí chân tiếp điện theo cấu trúc đặc thù của từng hệ ray 3 pha (thường là dạng hàng song song hoặc so le), không thể dùng chung với ray 1 pha.
• Khả năng phân pha: có loại đầu nguồn cho phép chọn pha cấp cho từng đoạn ray hoặc từng nhánh, đòi hỏi cấu trúc tiếp điểm chính xác.

Khi chọn đầu nguồn, cần chú ý các thông số kích thước và cấu trúc sau:

• Chiều rộng và chiều cao phần cắm vào ray: phải trùng với kích thước rãnh ray, sai lệch chỉ vài mm cũng có thể khiến không cắm được hoặc cắm quá lỏng.
• Chiều sâu cắm: đảm bảo khi đẩy hết hành trình, chân tiếp điện chạm hoàn toàn vào thanh dẫn điện, không bị “hở nửa chừng”.
• Vị trí chân tiếp điện: phải trùng với vị trí thanh dẫn điện bên trong ray; nếu lệch sẽ gây chạm chập giữa các pha hoặc không có điện.
• Tiết diện và vật liệu chân tiếp điện: thường dùng đồng hoặc hợp kim đồng, tiết diện đủ lớn để chịu được dòng định mức (thường 10–16A) mà không bị nóng quá mức.
• Vỏ đầu nguồn phải che kín phần dây điện, có gờ chặn hoặc nắp che để không lộ lõi đồng, đồng thời có chỗ siết cáp (cable gland) hoặc kẹp dây chống tuột.
• Cấp cách điện (thường là nhựa PC, ABS chịu nhiệt): đảm bảo không bị nứt, chảy khi làm việc lâu dài ở nhiệt độ cao gần trần.

Về mặt tiêu chuẩn, nên ưu tiên các hệ ray và đầu nguồn tuân thủ chuẩn kích thước phổ biến (ví dụ hệ ray châu Âu, hệ ray châu Á) để dễ dàng thay thế, mở rộng. Không nên trộn lẫn đầu nguồn của hãng này với ray của hãng khác nếu không có thông số tương thích rõ ràng, vì chỉ cần sai khác nhỏ về kích thước rãnh hoặc vị trí thanh dẫn điện cũng có thể gây mất an toàn.

Đầu nối thẳng, nối L, nối T và nối chữ thập cần khớp kích thước ray

Các loại đầu nối là mắt xích trung gian giúp ghép nhiều đoạn ray thành một hệ thống liên tục, vừa đảm bảo liên kết cơ khí, vừa duy trì tính liên tục của mạch điện. Mỗi loại đầu nối đều được thiết kế theo đúng mặt cắt và cấu trúc dẫn điện của hệ ray tương ứng, vì vậy việc đồng bộ kích thước là bắt buộc.

Đầu nối thẳng (straight connector):

• Chiều rộng và chiều cao phần cắm vào ray phải trùng khít với mặt cắt ray; nếu nhỏ hơn sẽ lỏng, lớn hơn sẽ không lắp được.
• Cấu trúc chân tiếp điện bên trong đầu nối phải tương ứng với số lượng và vị trí thanh dẫn điện của ray (2 đường với ray 1 pha, 3–4 đường với ray 3 pha).
• Chiều dài phần cắm vào mỗi bên ray thường khoảng 20–40 mm, đủ để tạo lực kẹp và diện tích tiếp xúc điện lớn, giảm điện trở tiếp xúc.
• Thân đầu nối thường có gờ định vị để khi lắp hai đoạn ray sẽ thẳng hàng, không bị lệch tâm, tránh cong võng hệ ray dài.

Đầu nối L (corner connector 90°):

• Tạo góc 90° giữa hai đoạn ray, dùng để bo góc tường, góc trần hoặc tạo hình khung chữ nhật.
• Kích thước phần cắm vào ray tương tự đầu nối thẳng, nhưng phần thân góc có thêm khoang dẫn điện uốn cong, đảm bảo các pha L, N (và các pha L1, L2, L3 với ray 3 pha) không bị chéo hoặc đảo lẫn.
• Cần chú ý hướng L (trái/phải, trong/ngoài) vì một số hệ ray có phiên bản L trong và L ngoài, kích thước phần thân khác nhau để phù hợp bố trí kiến trúc.
• Vỏ cách điện phải che kín toàn bộ phần góc, tránh lộ thanh dẫn điện tại vị trí chuyển hướng – nơi thường dễ bị chạm tay hoặc va chạm cơ khí.

Đầu nối T và chữ thập (T connector, X connector):

• Có nhiều nhánh cắm vào ray, mỗi nhánh đều phải có kích thước và cấu trúc chân tiếp điện tương tự đầu nối thẳng.
• Kích thước tổng thể lớn hơn do phải chứa nhiều đường dẫn điện giao nhau; bố trí bên trong phải chính xác để không xảy ra giao chéo, chạm chập giữa các pha.
• Độ chính xác cơ khí cao: chỉ cần sai lệch nhỏ về vị trí chân tiếp điện ở một nhánh cũng có thể làm mất điện cục bộ hoặc gây hiện tượng nhấp nháy khi tải thay đổi.
• Một số hệ ray 3 pha cho phép chọn pha cấp cho từng nhánh T hoặc chữ thập; khi đó, cấu trúc tiếp điểm bên trong đầu nối phức tạp hơn, càng đòi hỏi độ đồng bộ kích thước và ký hiệu pha rõ ràng.

Việc sử dụng đầu nối không đúng kích thước hoặc không đúng loại ray có thể dẫn đến nhiều rủi ro kỹ thuật:

• Không cắm được vào ray hoặc cắm lỏng, dễ tuột khi có rung động, va chạm hoặc khi tháo lắp đèn nhiều lần.
• Tiếp xúc điện kém: diện tích tiếp xúc nhỏ, lực ép tiếp điểm yếu làm tăng điện trở tiếp xúc, gây sụt áp, nhấp nháy, nóng cục bộ tại vị trí đầu nối.
• Nguy cơ chập cháy: khi tiếp điểm nóng lên, nhựa cách điện có thể biến dạng, làm lệch chân tiếp điện, dẫn đến phóng điện, hồ quang, cháy xém thanh ray.
• Mất tính liên tục cơ khí: hệ ray dài có thể bị võng, lệch cao độ giữa các đoạn, ảnh hưởng đến thẩm mỹ và độ bền của toàn bộ tuyến đèn rọi.

Khi thiết kế, nên lập sơ đồ tuyến ray trước, xác định chính xác vị trí cần dùng đầu nối thẳng, L, T, chữ thập, sau đó chọn phụ kiện đúng hệ ray (1 pha hoặc 3 pha) và đúng kích thước mặt cắt. Tránh cắt gọt, mài bớt nhựa hoặc kim loại của đầu nối để “ép” cho vừa, vì sẽ làm suy giảm nghiêm trọng độ bền cơ khí và độ an toàn điện.

Nắp bịt ray giúp hoàn thiện đầu thanh ray và tăng an toàn tiếp xúc điện

Nắp bịt ray tuy là phụ kiện nhỏ nhưng đóng vai trò quan trọng trong việc hoàn thiện hệ thống và đảm bảo an toàn. Về bản chất, nắp bịt là chi tiết kết thúc cơ khí và cách điện cho đầu ray, được lắp ở đầu còn lại của thanh ray (đầu không cấp nguồn) hoặc ở các đầu ray bị cắt ngắn trong quá trình thi công.

Các chức năng chính của nắp bịt:

• Che kín phần lõi dẫn điện, tránh chạm phải gây giật điện, đặc biệt ở các vị trí thấp, gần tay với hoặc gần khu vực bảo trì.
• Tăng thẩm mỹ, giúp đầu ray gọn gàng, không lộ lõi kim loại, không thấy các rãnh kỹ thuật và thanh dẫn điện bên trong.
• Hạn chế bụi bẩn, côn trùng chui vào bên trong ray, giảm nguy cơ oxy hóa tiếp điểm, giảm tiếng kêu lạ khi côn trùng bị kẹt, đồng thời kéo dài tuổi thọ hệ ray.

Kích thước nắp bịt phải trùng với mặt cắt ray (chiều rộng, chiều cao, hình dạng gờ khóa). Một số điểm kỹ thuật cần lưu ý:

• Nắp bịt thường được thiết kế riêng cho từng hệ ray, kể cả khi hai hệ có cùng chiều rộng danh nghĩa, hình dạng gờ khóa và vị trí thanh dẫn điện vẫn có thể khác nhau.
• Phần gờ cài hoặc chốt khóa của nắp bịt phải ăn khớp với rãnh ray, đảm bảo khi lắp vào không bị rơi ra khi có rung động hoặc khi tháo lắp đèn.
• Vật liệu nắp bịt thường là nhựa cách điện chịu nhiệt, màu sắc đồng bộ với màu ray (trắng, đen, xám), giúp tổng thể hệ thống đồng nhất.
• Một số nắp bịt có thêm gờ che phủ nhẹ ra ngoài mép ray, tạo cảm giác liền mạch với trần hoặc vách, đồng thời tăng diện tích che chắn phần dẫn điện.

Khi cắt ray ngắn lại trong quá trình thi công (điều chỉnh theo kích thước thực tế của trần, tường hoặc theo bố trí nội thất), luôn cần lắp nắp bịt mới ở đầu cắt để đảm bảo an toàn. Không nên để đầu ray hở hoặc chỉ dùng băng dính, băng keo quấn tạm, vì:

• Lớp băng dính không đảm bảo khoảng cách cách điện tối thiểu, dễ bong tróc theo thời gian.
• Không tạo được liên kết cơ khí chắc chắn, dễ bị bóc ra khi vệ sinh, bảo trì.
• Không đạt yêu cầu thẩm mỹ trong các không gian thương mại, showroom, nhà hàng, khách sạn.

Trong các hệ ray 3 pha, đầu ray có thể mang nhiều pha khác nhau, do đó việc che kín bằng nắp bịt đúng kích thước càng quan trọng để tránh vô tình chạm vào các thanh dẫn điện đang mang điện áp khác nhau. Đối với các công trình yêu cầu tiêu chuẩn an toàn cao (trung tâm thương mại, không gian công cộng), việc sử dụng nắp bịt đồng bộ với hệ ray là một trong những tiêu chí kiểm tra nghiệm thu hệ thống chiếu sáng thanh ray.

Kích thước thanh ray đèn rọi theo kiểu lắp nổi, âm trần và treo thả

Thanh ray đèn rọi cần được lựa chọn kích thước dựa trên kiểu lắp đặt, chiều cao trần và yêu cầu thẩm mỹ – kỹ thuật của không gian. Với ray lắp nổi, chiều cao và bề rộng ray phải tương xứng chiều cao trần để tránh cảm giác trần bị hạ thấp, đồng thời vẫn đảm bảo độ cứng, hạn chế võng, xoắn khi gắn nhiều đèn. Ray âm trần đòi hỏi tính toán chính xác kích thước khoét trần, chiều sâu hốc và khoảng trống kỹ thuật phía trên để lắp vừa thân ray, mặt bích và phụ kiện, không làm suy yếu kết cấu trần. Với hệ ray treo thả, ngoài kích thước ray, cần chú trọng chiều dài dây treo, khoảng cách điểm treo và tải trọng đèn để kiểm soát độ võng, giữ ray thẳng, đồng mức và an toàn trong vận hành lâu dài.

Thanh ray lắp nổi cần chọn chiều cao phù hợp để không gây thô trần

Với lắp nổi, thanh ray được bắt trực tiếp lên bề mặt trần bê tông, trần thạch cao hoặc trần gỗ. Khi đó, chiều cao ray sẽ quyết định mức độ “lộ” của ray trên trần, đồng thời ảnh hưởng đến cảm giác không gian và độ cứng vững của toàn bộ hệ thống đèn rọi.

Về cấu tạo, thanh ray lắp nổi thường là loại ray nhôm định hình, bên trong có 2 hoặc 3 thanh dẫn điện (ray 1 pha hoặc 3 pha), lớp cách điện và nắp che. Chiều cao ray (tính từ mặt trần đến mép dưới của ray) là tham số quan trọng khi thiết kế chiếu sáng nội thất, đặc biệt với các không gian dân dụng có trần thấp.

• Trần thấp 2.6–2.8m: nên chọn ray chiều cao 25–30 mm để không gây cảm giác trần bị hạ thấp. Với chiều cao này, ray vẫn đủ không gian bố trí thanh dẫn điện và ngàm khóa đèn, nhưng không tạo khối “dày” gây rối mắt. Nên ưu tiên các profile ray có thiết kế bo cạnh, bề mặt sơn tĩnh điện mịn để giảm cảm giác nặng nề.
• Trần 2.8–3.2m: có thể dùng ray 28–35 mm, vừa đảm bảo thẩm mỹ vừa tăng độ cứng. Chiều cao ray lớn hơn giúp hạn chế xoắn, vặn khi treo nhiều đèn rọi công suất lớn (20–30W). Ở dải chiều cao trần này, ray có thể đóng vai trò như một chi tiết trang trí tuyến tính, nên có thể chọn màu sắc (đen, trắng, xám) đồng bộ với hệ trần và nội thất.
• Trần cao trên 3.2m: chiều cao ray không còn là vấn đề lớn về mặt cảm giác không gian, có thể dùng ray 3 pha cao 30–40 mm để tăng khả năng chịu tải và linh hoạt trong điều khiển nhiều nhóm đèn. Với trần rất cao (trên 4m), ray cao hơn còn giúp hạn chế biến dạng khi phải dùng thanh dài 3m hoặc ghép nhiều đoạn liên tiếp.

Khi lắp nổi, ngoài chiều cao ray, cần quan tâm đến bề rộng ray (thường 30–40 mm với ray 1 pha, 35–45 mm với ray 3 pha). Bề rộng lớn hơn giúp tăng mô men quán tính, giảm võng nhưng cũng làm ray “lộ” hơn trên trần. Trong các không gian yêu cầu tối giản, có thể ưu tiên profile ray hẹp, kết hợp sơn cùng màu trần để giảm tương phản thị giác.

Về kỹ thuật cố định, cần tính toán vị trí bắt vít, khoảng cách giữa các điểm cố định để ray không bị võng, xoắn hoặc rung khi thao tác chỉnh hướng đèn:

• Khoảng cách giữa các điểm cố định thường 0.8–1.2m đối với thanh ray dài 1–2m. Với thanh 3m hoặc lắp nhiều đèn nặng, nên giảm xuống 0.7–0.9m để hạn chế võng.
• Các điểm bắt vít nên được bố trí gần các vị trí nối ray, đầu ray hoặc tại nơi tập trung nhiều đèn để giảm tải cho mối nối và hạn chế biến dạng cục bộ.
• Nên sử dụng tắc kê, vít phù hợp với từng loại trần (bê tông, thạch cao, gỗ). Với trần thạch cao, bắt trực tiếp vào khung xương hoặc dùng bát treo trung gian để tránh bong trần.

Với các hệ ray lắp nổi dài, có nhiều đoạn nối, cần kiểm soát độ thẳng tuyến của ray. Sai lệch quá lớn sẽ làm đèn rọi bị lệch phương, ánh sáng không đồng đều. Khi thiết kế, nên bố trí ray song song hoặc vuông góc với các đường kiến trúc chính (dầm, vách, mép trần) để đảm bảo tính thẩm mỹ tổng thể.

Thanh ray âm trần cần tính kích thước khoét trần và khe lắp đặt

Với lắp âm trần, thanh ray được đặt chìm trong trần thạch cao hoặc trần gỗ, chỉ lộ phần rãnh để gắn đèn. Kiểu lắp này mang lại hiệu ứng thị giác gọn gàng, hiện đại, giảm tối đa cảm giác “lộ kỹ thuật” của hệ ray. Tuy nhiên, yêu cầu kỹ thuật về kích thước khoét trần, cấu tạo trần và khoảng trống phía trên cao hơn nhiều so với lắp nổi.

Thanh ray âm trần thường là loại ray chuyên dụng, có mặt bích hoặc khung viền để tựa lên mép trần, giúp che kín khe khoét và cố định chắc chắn. Kích thước ray (rộng, cao) phải được đối chiếu chính xác với bản vẽ kỹ thuật của nhà sản xuất trước khi thi công trần, tránh tình trạng khoét sai kích thước gây hở khe hoặc không lắp vừa.

• Chiều rộng khe khoét thường lớn hơn 1–3 mm so với chiều rộng thân ray (không tính mặt bích) để dễ lắp. Ví dụ, nếu thân ray rộng 35 mm, khe khoét nên khoảng 36–38 mm. Độ dư này cho phép căn chỉnh ray trong quá trình lắp, đồng thời bù trừ sai số thi công trần.
• Chiều sâu khoét phải lớn hơn 2–5 mm so với chiều cao ray để có không gian thao tác, đi dây và bố trí phụ kiện. Nếu ray cao 40 mm, hốc trần nên sâu tối thiểu 42–45 mm. Với trần thạch cao nhiều lớp hoặc có lớp cách âm, cần kiểm tra tổng bề dày để tránh chạm dầm, ống kỹ thuật.
• Cần đảm bảo phía trên trần có đủ khoảng trống kỹ thuật để đặt ray, dây điện, đầu nối, bộ chuyển nguồn (nếu không tích hợp trong thân đèn) và các phụ kiện khác. Khoảng trống tối thiểu thường từ 60–80 mm, nhưng với hệ đèn công suất lớn hoặc có driver rời, nên dự trù 100–120 mm.

Trong quá trình thiết kế, cần phối hợp giữa đơn vị thi công trần và đơn vị cung cấp đèn để thống nhất:

• Kích thước chính xác của thân ray, mặt bích, vị trí lỗ bắt vít, chiều dài từng đoạn ray (1m, 1.5m, 2m, 3m).
• Vị trí các đoạn nối, góc L, T, X nếu hệ ray chạy theo hình dạng phức tạp (chữ U, chữ L, vòng quanh không gian).
• Hướng mở của rãnh ray so với không gian sử dụng để tối ưu hướng chiếu sáng (chiếu vào kệ, tranh, quầy bar, khu trưng bày).

Do yêu cầu kỹ thuật cao, ray âm trần thường được thiết kế riêng với mặt bích hoặc khung viền để bắt vào trần, kích thước chi tiết cần theo đúng bản vẽ kỹ thuật của nhà sản xuất. Việc tự ý thay đổi kích thước khoét, cắt bớt mặt bích hoặc mài thân ray có thể làm mất độ cứng, giảm khả năng cách điện và gây mất an toàn.

Khi lắp đặt, cần chú ý:

• Gia cố khung xương trần tại vị trí đặt ray để tránh võng trần, nứt mối nối tấm thạch cao theo thời gian.
• Kiểm tra độ thẳng và đồng mức của ray với mặt trần hoàn thiện; sai lệch nhỏ cũng dễ bị lộ do đường ray là một “đường thẳng” rất dễ nhận thấy.
• Niêm kín các khe hở không mong muốn bằng sơn, bột trét hoặc gioăng chuyên dụng, nhưng không được làm cản trở khả năng tháo lắp đèn và bảo trì ray.

Thanh ray treo thả cần tính chiều dài dây treo, độ võng và tải trọng đèn

Với lắp treo thả, thanh ray được treo cách trần một khoảng nhất định bằng dây cáp thép hoặc ty ren. Kiểu lắp này thường dùng trong showroom, nhà xưởng, quán cà phê trần cao, không gian công nghiệp hoặc các khu vực muốn tạo hiệu ứng “đường sáng” lơ lửng trong không gian. Về mặt kỹ thuật, ngoài kích thước ray, cần tính toán kỹ chiều dài dây treo, khoảng cách giữa các điểm treo, tải trọng và độ võng cho phép.

• Chiều dài dây treo: quyết định độ cao của ray so với sàn; thường từ 0.5–2m tùy chiều cao trần và mục đích chiếu sáng. Với trần 4–6m, ray thường được hạ xuống ở cao độ 2.8–3.5m để đảm bảo độ rọi và góc chiếu hợp lý. Dây treo nên có cơ cấu tăng chỉnh (tăng đơ, khóa cáp) để tinh chỉnh cao độ sau khi lắp.
• Khoảng cách giữa các điểm treo: thường 1–1.5m để hạn chế võng ray, đặc biệt với thanh 2m, 3m. Với hệ ray treo nhiều đèn nặng, nên giảm khoảng cách xuống 0.8–1.0m. Các điểm treo nên bố trí gần mối nối ray, đầu ray và tại vị trí có mật độ đèn cao để phân bố tải đều.
• Tải trọng đèn: cần tính tổng trọng lượng đèn + trọng lượng ray, so sánh với khả năng chịu tải của dây treo, phụ kiện treo và điểm neo trên trần. Ví dụ, với ray 3m, nặng khoảng 2–3 kg, gắn 10 đèn rọi 0.5–0.8 kg/đèn, tổng tải có thể lên tới 7–11 kg. Mỗi dây treo, ty ren và tắc kê phải có khả năng chịu tải lớn hơn nhiều lần (hệ số an toàn 3–5 lần) so với tải thực tế.

Về kích thước, ray treo thả thường dùng loại ray 3 pha hoặc ray 1 pha tiêu chuẩn, chiều rộng và chiều cao lớn hơn để đảm bảo độ cứng vững khi treo nhiều đèn. Ray 3 pha không chỉ cho phép chia nhóm điều khiển (bật/tắt từng khu vực, dimming từng nhóm) mà còn có tiết diện nhôm lớn hơn, tăng khả năng chống võng và xoắn khi chịu tải lệch.

Khi thiết kế hệ ray treo thả, cần lưu ý thêm:

• Đảm bảo độ thẳng và đồng mức của ray trong không gian; sai lệch nhỏ về cao độ giữa các điểm treo sẽ tạo cảm giác ray bị “gợn sóng”.
• Kiểm soát độ võng cho phép của ray: với chiều dài 2–3m, độ võng giữa nhịp nên nhỏ hơn 5–8 mm để không bị nhận thấy rõ bằng mắt thường.
• Bố trí đường đi dây cấp nguồn sao cho gọn, có thể đi trong ống mềm, ống thép hoặc đi ẩn trong cáp treo để không làm rối không gian trần mở.

Trong các không gian trần cao, ray treo thả còn đóng vai trò như một “đường kỹ thuật” linh hoạt. Việc lựa chọn kích thước ray (cao, rộng, dày) cần cân nhắc đồng thời giữa yếu tố cơ khí (độ cứng, tải trọng), điện (dòng tải tối đa, số lượng đèn) và thẩm mỹ (tỷ lệ với không gian, màu sắc, hình khối). Sự kết hợp hợp lý giữa chiều dài ray, số điểm treo, loại dây treo và cấu trúc trần sẽ quyết định độ an toàn và độ bền của toàn bộ hệ thống chiếu sáng.

Lưu ý kỹ thuật khi đo, cắt và lắp thanh ray đèn rọi đúng kích thước

Việc đo, cắt và lắp thanh ray đèn rọi đúng kích thước đòi hỏi tuân thủ chặt chẽ các nguyên tắc kỹ thuật để đảm bảo độ chính xác, an toàn điện và thẩm mỹ tổng thể. Trước hết, cần đo theo tim ray, tính đủ phần chiếm chỗ của đầu nối, đầu nguồn để tránh sai số chiều dài, hở khe hoặc chồng mí khi lắp. Đồng thời, phải chừa khoảng hở kỹ thuật hợp lý ở hai đầu ray nhằm thao tác đấu nối, bảo trì thuận tiện mà vẫn xử lý được yếu tố thẩm mỹ bằng phào, nẹp hoặc sơn bả. Sau khi cắt, cần kiểm tra kỹ lõi dẫn điện, làm sạch ba via, đo thông mạch để tránh chập, mất tiếp xúc. Cuối cùng, lựa chọn vít nở, pát treo, khung xương phù hợp từng loại trần giúp ray chắc chắn, không võng, không xoắn khi sử dụng lâu dài.

Đo chiều dài thực tế theo tim ray, điểm cấp nguồn và vị trí đầu nối

Khi thiết kế và lắp đặt hệ thống đèn rọi ray, việc đo chiều dài ray cần dựa trên tim ray và vị trí các điểm cấp nguồn, đầu nối, thay vì chỉ đo theo mép tường hoặc mép trần. Cách tiếp cận này giúp đảm bảo toàn bộ tuyến ray ăn khớp chính xác với bố cục chiếu sáng, hạn chế sai số do độ cong, độ vênh của tường và trần.

• Xác định tuyến ray trên bản vẽ hoặc trực tiếp trên trần:
  • Dùng dây mực hoặc máy laser line để lấy tim ray, đảm bảo tuyến ray thẳng, song song với tường hoặc theo đúng trục kiến trúc.
  • Trong các không gian lớn (showroom, gallery), nên chia tuyến ray thành các đoạn chuẩn 1m, 1.5m, 2m trên bản vẽ để dễ kiểm soát kích thước và vị trí đầu nối.
• Đo chiều dài từ vị trí đầu nguồn đến vị trí đầu nối hoặc điểm kết thúc ray:
  • Đo theo tim ray, không đo theo mép tường, vì tường có thể không vuông góc hoặc bị lượn, gây sai lệch khi lắp thực tế.
  • Với tuyến ray có nhiều đoạn nối (I, L, T, X), cần đo từng đoạn theo khoảng cách tim–tim giữa các đầu nối để tính chính xác chiều dài từng thanh ray.
• Tính toán chiều dài đầu nối để trừ bớt chiều dài ray tương ứng:
  • Các loại đầu nối (nối thẳng, nối góc, nối chữ T, nối chữ X) thường có phần ngàm cắm ăn sâu vào trong thân ray từ 20–40 mm mỗi bên.
  • Khi cắt ray, cần trừ đi tổng chiều dài phần ngàm này để sau khi lắp, tổng chiều dài tuyến ray đúng với kích thước thiết kế theo tim.
  • Nên đo thực tế từng loại phụ kiện của nhà sản xuất (vì kích thước có thể khác nhau) và ghi chú lại để dùng cho các tuyến ray khác trong cùng công trình.

Cách đo chính xác theo tim ray giúp tránh tình trạng ray quá dài không lắp vừa, hoặc quá ngắn tạo khe hở lớn giữa các đoạn, ảnh hưởng đến thẩm mỹ, độ cứng cơ khí và tiếp xúc điện giữa các thanh ray và đầu nối.

Chừa khoảng hở kỹ thuật ở hai đầu ray để lắp phụ kiện an toàn

Khi lắp ray sát tường, trong hốc trần hoặc trong các rãnh kỹ thuật hẹp, cần chừa khoảng hở kỹ thuật ở hai đầu để thao tác lắp đầu nguồn, đầu nối, nắp bịt và xử lý dây điện. Khoảng hở này là yếu tố quan trọng nhưng thường bị bỏ qua trong giai đoạn thiết kế kiến trúc, dẫn đến khó thi công hoặc phải cắt sửa lại trần.

• Khoảng hở mỗi đầu thường từ 5–15 mm tùy kích thước phụ kiện:
  • Với đầu nguồn dạng nhỏ, nắp bịt mỏng, có thể chừa 5–8 mm.
  • Với đầu nguồn tích hợp driver, đầu nối có vỏ bọc lớn, nên chừa 10–15 mm để dễ đưa phụ kiện vào và rút ra khi bảo trì.
• Không nên ép ray sát vào hai vách tường hoặc hai cạnh hốc trần:
  • Khoảng hở quá nhỏ khiến việc cắm đầu nguồn, siết vít, đấu dây trở nên rất khó khăn, đặc biệt khi trần cao hoặc không có nhiều không gian thao tác.
  • Trong trường hợp cần thay thế phụ kiện, khoảng hở không đủ sẽ buộc phải tháo cả tuyến ray hoặc cắt phá trần, gây tốn kém và mất thẩm mỹ.
• Xử lý thẩm mỹ khoảng hở:
  • Khoảng hở nhỏ có thể được che bằng phào trần, nẹp trang trí hoặc xử lý sơn bả để tạo cảm giác liền mạch.
  • Với các rãnh ray âm trần, có thể thiết kế sẵn khe kỹ thuật rộng hơn 5–10 mm so với tổng chiều rộng ray và phụ kiện, sau đó dùng sơn đen hoặc trắng đồng màu để giảm cảm giác khe hở.

Khi triển khai bản vẽ thi công, nên thể hiện rõ khoảng hở kỹ thuật ở hai đầu tuyến ray và ghi chú kích thước tối thiểu để đội thi công trần, thạch cao, gỗ phối hợp ngay từ đầu, tránh phải chỉnh sửa sau.

Kiểm tra lõi dẫn điện sau khi cắt ray để tránh chập hoặc mất tiếp xúc

Sau khi cắt ray theo kích thước thiết kế, cần kiểm tra kỹ lõi dẫn điện bên trong để đảm bảo an toàn điện và độ ổn định tiếp xúc. Thanh ray thường gồm vỏ nhôm, lớp cách điện và các thanh dẫn đồng hoặc hợp kim, nên thao tác cắt không đúng có thể làm biến dạng hoặc làm lộ phần dẫn điện.

• Đảm bảo thanh dẫn điện không bị cong, gãy, chạm nhau:
  • Sau khi cắt, quan sát trực diện đầu ray, kiểm tra xem các thanh dẫn có còn nằm đúng vị trí, song song và cách nhau bởi lớp nhựa cách điện hay không.
  • Nếu thanh dẫn bị đẩy lệch, cần dùng kìm mũi nhỏ chỉnh lại nhẹ nhàng, tránh làm nứt vỡ lớp nhựa cách điện.
• Dùng giấy nhám mịn hoặc dũa để làm sạch ba via kim loại tại vị trí cắt:
  • Ba via nhôm hoặc thép tại mép cắt có thể làm sước lớp cách điện, gây nguy cơ chạm chập hoặc làm khó cắm đầu nối, đầu nguồn.
  • Nên dùng giấy nhám mịn (P400–P600) hoặc dũa nhỏ để mài phẳng mép cắt, sau đó thổi sạch bụi kim loại, tránh để bụi rơi vào vùng tiếp xúc điện.
• Kiểm tra bằng đồng hồ đo điện (nếu có) để đảm bảo không chạm chập giữa các thanh dẫn:
  • Dùng chế độ đo điện trở hoặc kiểm tra thông mạch để đo giữa các cực dẫn điện; giá trị đo phải là hở mạch (điện trở rất lớn) giữa các cực khác nhau.
  • Có thể kiểm tra thêm từ đầu này sang đầu kia của cùng một thanh dẫn để đảm bảo không bị đứt mạch sau khi cắt.

Sau khi kiểm tra, lắp nắp bịt hoặc đầu nối vào đầu ray đã cắt để cố định và bảo vệ lõi dẫn điện, đồng thời tránh bụi bẩn, côn trùng hoặc vật lạ lọt vào bên trong gây oxy hóa hoặc chập chờn tiếp xúc về sau.

Cố định ray bằng vít nở, pát treo hoặc khung xương phù hợp vật liệu trần

Cách cố định ray phụ thuộc vào vật liệu trần, kết cấu phía trên và kiểu lắp đặt (ốp sát trần, treo thả, âm trần). Việc lựa chọn sai loại vít, nở hoặc pát treo có thể dẫn đến võng ray, lỏng liên kết hoặc nguy hiểm rơi rớt khi sử dụng lâu dài.

• Trần bê tông:
  • Dùng vít nở nhựa hoặc nở sắt, đường kính và chiều dài phù hợp với tải trọng tuyến ray và số lượng đèn.
  • Khoảng cách giữa các điểm bắt thường từ 0.8–1.2 m; với tuyến ray dài hoặc gắn nhiều đèn nặng, nên giảm khoảng cách xuống 0.6–0.8 m.
  • Khi khoan bê tông, cần dùng mũi khoan đúng kích cỡ nở, hút sạch bụi lỗ khoan để nở bám chắc, tránh hiện tượng tuột nở sau một thời gian sử dụng.
• Trần thạch cao:
  • Không bắt trực tiếp ray vào tấm thạch cao vì tấm không chịu được tải trọng tập trung lâu dài.
  • Bắt ray vào khung xương thép bên trên; nếu vị trí ray không trùng với khung xương, cần bổ sung thanh xương phụ hoặc pát liên kết từ khung chính ra vị trí tim ray.
  • Trong trường hợp trần thạch cao treo dưới trần bê tông cao, có thể dùng ty ren hoặc pát treo từ bê tông xuống khung xương, sau đó cố định ray vào khung để tăng độ cứng tổng thể.
• Trần gỗ:
  • Dùng vít gỗ phù hợp chiều dài, đảm bảo ăn sâu đủ vào lớp gỗ chịu lực nhưng không xuyên thủng bề mặt trang trí phía trên.
  • Với trần gỗ ốp trang trí mỏng, nên kiểm tra phía sau có xương gỗ hoặc thép hay không; nếu có, ưu tiên bắt vào xương để tăng độ chắc chắn.
• Lắp treo thả:
  • Dùng pát treo, dây cáp thép, ty ren kết nối từ trần bê tông xuống ray, cho phép điều chỉnh cao độ và cân bằng tuyến ray.
  • Cần bố trí tối thiểu 2 điểm treo cho đoạn ray ngắn và nhiều hơn cho đoạn dài, đảm bảo ray không bị xoay, không bị vặn xoắn khi điều chỉnh hướng đèn.

Khoảng cách giữa các điểm cố định cần được tính toán theo chiều dài ray, số lượng đèn và trọng lượng từng đèn để tránh võng, xoắn ray khi lắp nhiều đèn nặng. Với các tuyến ray dài trên 4–5 m, nên chia thành nhiều đoạn có đầu nối cơ khí và bổ sung điểm treo trung gian để giảm tải cho từng đoạn ray.

Câu hỏi thường gặp về kích thước thanh ray đèn rọi và lựa chọn chiều dài ray

Phần câu hỏi thường gặp này tập trung giải đáp các thắc mắc xoay quanh kích thước, khả năng cắt, nối và giới hạn chiều dài của thanh ray đèn rọi, đồng thời gợi ý cách lựa chọn chiều dài ray phù hợp với từng không gian. Nội dung làm rõ việc thanh ray có thể cắt ngắn, nối dài linh hoạt bằng phụ kiện chuyên dụng, nhưng phải tuân thủ chặt chẽ các nguyên tắc về kỹ thuật điện và cơ khí để đảm bảo an toàn và độ bền. Bên cạnh đó, phần này cũng hướng dẫn cách ước lượng số lượng đèn trên mỗi mét ray dựa trên công suất, mục đích chiếu sáng và yếu tố thẩm mỹ, giúp người dùng tối ưu hệ thống chiếu sáng mà không vượt quá khả năng chịu tải của ray và nguồn điện.

Thanh ray đèn rọi có cắt ngắn được không?

Thanh ray đèn rọi hoàn toàn có thể cắt ngắn để phù hợp với kích thước thực tế của trần, tường hoặc module nội thất. Tuy nhiên, vì thanh ray là tổ hợp giữa phần cơ khí (nhôm định hình) và phần điện (thanh dẫn, cách điện), việc cắt cần được thực hiện một cách có kiểm soát, đúng kỹ thuật để không làm suy giảm độ an toàn và độ bền của hệ thống.

Một số nguyên tắc kỹ thuật quan trọng khi cắt thanh ray:

• Chọn đúng dụng cụ cắt:
  • Ưu tiên dùng máy cắt nhôm, máy cắt bàn có lưỡi cắt kim loại màu để đường cắt phẳng, không làm bóp méo tiết diện ray.
  • Có thể dùng cưa sắt tay cho khối lượng ít, nhưng cần cố định ray chắc chắn bằng ê-tô hoặc kẹp chữ C để tránh rung lắc.
  • Không dùng máy mài cầm tay với đá mài dày nếu không có kinh nghiệm, vì dễ làm cháy, sứt mép nhôm và bắn tia lửa vào phần nhựa cách điện.
• Đo và đánh dấu chính xác:
  • Dùng thước thép và bút dạ mảnh để đánh dấu vị trí cắt, nên đo ít nhất hai lần trước khi cắt.
  • Đánh dấu cả trên hai cạnh bên của thanh ray để khi cắt không bị lệch góc.
  • Nếu ray cần ghép nối với thanh khác, nên trừ hao 1–2 mm để dễ lắp đầu nối, tránh bị “căng” hoặc hở khe.
• Làm sạch ba via và kiểm tra lõi dẫn điện:
  • Sau khi cắt, dùng giũa kim loại hoặc giấy nhám mịn để làm sạch ba via, tránh cạnh sắc gây đứt dây, rách lớp cách điện hoặc làm xước tay khi lắp đặt.
  • Kiểm tra thanh dẫn điện bên trong (thường là thanh đồng hoặc hợp kim dẫn điện) xem có bị cong, nứt, cháy xém hay không.
  • Đảm bảo lớp nhựa cách điện không bị vỡ, nứt; nếu có, cần thay đoạn ray khác để đảm bảo an toàn điện.
• Lắp nắp bịt hoặc đầu nối sau khi cắt:
  • Luôn lắp nắp bịt cuối ray hoặc một loại đầu nối (đầu nối thẳng, đầu nối chữ L, chữ T…) vào đầu ray đã cắt.
  • Nắp bịt giúp che kín thanh dẫn điện, tránh chạm chập, chống bụi và tăng độ hoàn thiện thẩm mỹ.
  • Đảm bảo nắp bịt hoặc đầu nối được siết chặt, không lỏng lẻo, tránh tạo điểm tiếp xúc kém gây phát nhiệt.
• Lưu ý về bảo hành và an toàn:
  • Một số nhà sản xuất có thể giới hạn bảo hành nếu thanh ray bị cắt, khoan, đục sai quy cách; nên kiểm tra trước điều kiện bảo hành.
  • Nếu không có kinh nghiệm về điện, nên để thợ điện hoặc đơn vị thi công chuyên nghiệp thực hiện việc cắt và đấu nối.

Thanh ray đèn rọi dài tối đa bao nhiêu mét?

Trong thực tế, chiều dài một thanh ray đơn phổ biến trên thị trường thường là 1m, 1.5m, 2m và tối đa khoảng 3m. Đây là giới hạn hợp lý để thuận tiện cho vận chuyển, thi công và hạn chế cong vênh. Tuy nhiên, hệ thống ray không bị giới hạn ở 3m, vì có thể nối nhiều thanh ray với nhau bằng các đầu nối chuyên dụng để tạo thành tuyến ray dài hơn, có thể đạt 10–20m hoặc hơn tùy thiết kế và điều kiện cấp điện.

Khi thiết kế tuyến ray dài, cần quan tâm đến các yếu tố kỹ thuật sau:

• Tải điện tổng trên toàn tuyến:
  • Mỗi hệ ray (1 pha hoặc 3 pha) đều có dòng định mức tối đa, thường nằm trong khoảng 10–16A tùy loại và nhà sản xuất.
  • Tổng công suất đèn trên tuyến ray được tính theo công thức: P_tổng = P₁ + P₂ + … + P_n
  • Để an toàn, nên sử dụng tối đa khoảng 70–80% công suất cho phép của ray và dây nguồn, tránh chạy sát ngưỡng.
  • Ví dụ: nếu ray và dây nguồn được thiết kế cho 16A ở 220V (≈ 3500W), nên giới hạn tải khoảng 2500–2800W.
• Độ dài tuyến và sụt áp:
  • Khi tuyến ray kéo dài trên 10–15m, sụt áp trên đường dây có thể khiến các đèn ở cuối tuyến sáng yếu hơn.
  • Để giảm sụt áp, có thể:
    • Tăng tiết diện dây cấp nguồn cho ray.
    • Bố trí điểm cấp nguồn ở giữa tuyến thay vì chỉ cấp từ một đầu.
    • Chia tuyến dài thành hai hoặc nhiều nhánh độc lập, mỗi nhánh có nguồn riêng.
• Số lượng điểm cố định và chống võng:
  • Với lắp áp trần, khoảng cách giữa các điểm bắt vít thường từ 60–100 cm, tùy độ cứng của ray và trọng lượng đèn.
  • Với lắp treo thả (dùng ty treo, cáp treo), cần tăng số điểm treo để tránh võng, xoắn ray khi có nhiều đèn công suất lớn.
  • Ở các đoạn nối giữa hai thanh ray, nên có ít nhất một điểm cố định gần vị trí đầu nối để giảm lực tác động lên đầu nối.
• Vị trí đầu cấp nguồn:
  • Có thể cấp nguồn từ:
    • Đầu ray (đầu cấp nguồn thẳng).
    • Giữa ray (đầu cấp nguồn giữa tuyến).
    • Hoặc thông qua các đầu nối chữ L, chữ T nếu tuyến ray đổi hướng.
  • Với tuyến dài, cấp nguồn ở gần trung tâm tuyến giúp phân bố đều điện áp, giảm chênh lệch độ sáng giữa hai đầu.

Thanh ray 1m gắn được bao nhiêu đèn rọi?

Số lượng đèn rọi có thể gắn trên một đoạn ray 1m không chỉ phụ thuộc vào khả năng chịu tải điện, mà còn phụ thuộc mạnh vào mật độ chiếu sáng mong muốn, góc chiếu, công suất đèn và yêu cầu thẩm mỹ của không gian.

Các yếu tố chính cần cân nhắc:

• Công suất và quang thông của đèn:
  • Đèn 7–10W (thường dùng cho nhà ở, căn hộ, quán nhỏ) có quang thông khoảng 600–900 lm, phù hợp chiếu điểm hoặc chiếu bổ sung.
  • Đèn 12–20W (thường dùng cho shop, showroom, cửa hàng thời trang) có quang thông cao hơn, chiếu sáng mạnh hơn, nên không cần bố trí quá dày.
• Khoảng cách giữa các đèn trên ray:
  • Với không gian nhà ở, hành lang, phòng khách:
    • Đèn 7–10W: thường bố trí 2–4 đèn trên ray 1m, tương đương khoảng cách 25–50 cm giữa các đèn.
    • Mật độ này cho phép điều chỉnh góc chiếu linh hoạt mà không bị “dày đặc” gây chói.
  • Với shop, cửa hàng, trưng bày sản phẩm:
    • Đèn 12–20W: thường bố trí 2–3 đèn trên ray 1m để mỗi đèn có không gian chiếu riêng, tránh chồng chéo quá nhiều.
    • Nếu cần nhấn mạnh nhiều điểm sản phẩm, có thể tăng số lượng đèn nhưng nên tính toán lại góc chiếu và độ chói.
• Tải điện cho phép của ray:
  • Về mặt điện, ray 1m, 2m hay 3m không khác nhau về khả năng chịu tải, vì tải được tính cho toàn tuyến và phụ thuộc vào tiết diện thanh dẫn, không phụ thuộc chiều dài từng đoạn.
  • Tuy nhiên, khi dồn quá nhiều đèn vào một đoạn 1m, tổng công suất trên khu vực đó tăng cao, có thể gây:
    • Tăng nhiệt cục bộ quanh ray và trần.
    • Gây chói, mất cân bằng ánh sáng so với các khu vực khác.
• Thẩm mỹ và khả năng điều chỉnh:
  • Nếu gắn quá nhiều đèn sát nhau trên 1m, khi xoay đèn để chiếu các hướng khác nhau, phần thân đèn dễ va chạm, hạn chế góc xoay.
  • Về thẩm mỹ, một đoạn ray 1m thường nên giới hạn khoảng:
    • 2–3 đèn cho không gian cao cấp, cần sự thoáng và tối giản.
    • 3–4 đèn cho không gian cần nhiều điểm nhấn, nhưng vẫn tránh cảm giác “quá tải”.

Tóm lại, số lượng đèn trên ray 1m nên được quyết định dựa trên tổng công suất tuyến ray, mục đích chiếu sáng và bố cục nội thất, không nên chỉ dựa vào khả năng “gắn được bao nhiêu là tối đa”.

Có nối nhiều thanh ray đèn rọi thành một đường dài không?

Hệ thống ray đèn rọi được thiết kế để có thể nối nhiều thanh ray với nhau, tạo thành một đường dài liên tục hoặc một mạng lưới ray theo hình chữ L, chữ U, chữ T, chữ X… tùy theo mặt bằng kiến trúc. Việc nối ray được thực hiện thông qua các đầu nối thẳng hoặc đầu nối góc, đầu nối chữ T, chữ X tương ứng với loại ray đang sử dụng.

• Đảm bảo cùng loại ray và cùng chuẩn kích thước:
  • Ray 1 pha và ray 3 pha có cấu trúc thanh dẫn khác nhau, không thể dùng chung đầu nối hoặc lẫn lộn phụ kiện.
  • Cần đảm bảo:
    • Cùng hệ: 1 pha – 2 dây dẫn, hoặc 3 pha – 4 dây dẫn (3 pha + trung tính).
    • Cùng chuẩn kích thước: chiều rộng, chiều cao, vị trí rãnh lắp đèn và thanh dẫn điện.
  • Nếu dùng ray và đầu nối từ các hãng khác nhau, phải kiểm tra kỹ độ tương thích cơ khí và điện, tránh trường hợp lắp được cơ khí nhưng tiếp xúc điện không chuẩn.
• Sử dụng đầu nối chất lượng tốt, lắp đúng kỹ thuật:
  • Đầu nối thẳng không chỉ có nhiệm vụ “ghép cơ khí” mà còn là điểm tiếp xúc điện giữa hai thanh ray, nên chất lượng vật liệu và độ chính xác gia công rất quan trọng.
  • Khi lắp:
    • Đảm bảo đầu nối được cắm hết hành trình vào lòng ray, không bị hở.
    • Siết chặt các vít cố định (nếu có) để tránh lỏng, gây đánh lửa tại điểm tiếp xúc.
    • Kiểm tra lại bằng mắt thường xem các thanh dẫn đã ăn khớp đúng vị trí chưa.
  • Nên ưu tiên đầu nối có tiếp điểm bằng đồng hoặc hợp kim dẫn điện tốt, có xử lý chống oxy hóa để tăng tuổi thọ.
• Tính toán tải điện tổng và số lượng điểm cố định:
  • Khi nối nhiều thanh ray thành tuyến dài, tổng số đèn tăng lên, do đó:
    • Cần tính lại tổng công suất và so sánh với khả năng chịu tải của ray, dây nguồn và thiết bị bảo vệ (aptomat, cầu chì).
    • Nếu tải quá lớn, nên chia tuyến thành nhiều nhánh độc lập với nguồn riêng, thay vì dồn tất cả lên một tuyến.
  • Về cơ khí:
    • Mỗi mối nối giữa hai thanh ray là một điểm nhạy cảm về độ cứng, dễ bị võng nếu không có điểm treo hoặc bắt vít gần đó.
    • Với tuyến dài, nên bố trí thêm giá đỡ, ty treo tại hoặc gần các vị trí nối để giảm tải cơ học lên đầu nối.

Việc nối nhiều thanh ray thành một đường dài là giải pháp tiêu chuẩn trong chiếu sáng thương mại và trưng bày, nhưng cần được thiết kế và thi công theo đúng quy chuẩn điện và cơ khí để đảm bảo an toàn, độ bền và hiệu quả chiếu sáng lâu dài.
