Cách lắp đèn rọi ray đúng kỹ thuật cho người mới bắt đầu

Việc lắp đặt đèn rọi ray cần được thực hiện theo đúng trình tự để hệ thống chiếu sáng vừa đẹp, vừa an toàn và bền ổn định. Trước khi thi công, người lắp nên xác định rõ khu vực cần nhấn sáng, mục đích sử dụng, chiều cao trần, khoảng cách ray đến tường, số lượng đèn và hướng chiếu phù hợp. Đây là bước quan trọng giúp hạn chế tình trạng ánh sáng bị lệch, gây chói mắt, tạo bóng đổ hoặc không làm nổi bật đúng vị trí mong muốn.

Bên cạnh yếu tố thẩm mỹ, an toàn điện luôn phải được ưu tiên. Cần ngắt aptomat trước khi thao tác, kiểm tra dây nóng, dây nguội, dây tiếp địa và sử dụng dây dẫn, domino, đầu cấp nguồn, đầu nối ray đúng chuẩn. Thanh ray phải được đo đạc, đánh dấu, khoan bắt vít chắc chắn theo từng loại bề mặt như trần bê tông, trần thạch cao hoặc tường đứng. Khi gài đèn vào ray, cần lắp đúng chiều chân tiếp xúc, khóa chắc cơ cấu giữ đèn và điều chỉnh góc xoay phù hợp với tranh, kệ, quầy hàng hoặc khu vực chức năng. Việc chọn đúng công suất, góc chiếu, nhiệt độ màu và chỉ số hoàn màu cũng giúp ánh sáng hài hòa, tiết kiệm điện và nâng cao hiệu quả sử dụng lâu dài.

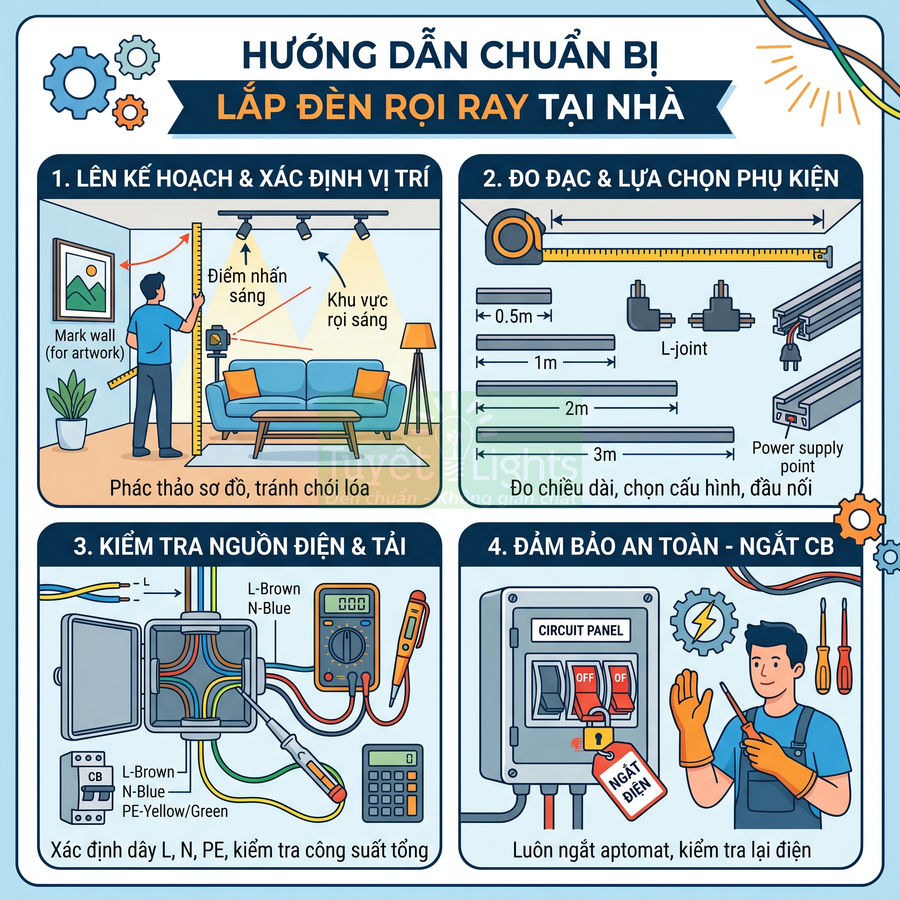

Chuẩn bị trước khi lắp đèn rọi ray tại nhà

Trước khi lắp đèn rọi ray, cần lên kế hoạch chiếu sáng tổng thể cho không gian, xác định rõ khu vực cần nhấn sáng, chiếu sáng chức năng và ánh sáng nền để tránh lắp sai vị trí hoặc thiếu sáng. Người lắp nên khảo sát kỹ hiện trạng trần, tường, vật liệu bề mặt, nguồn sáng tự nhiên và hệ chiếu sáng sẵn có, từ đó phác thảo sơ đồ vị trí ray, số lượng đèn, hướng chiếu và khoảng cách giữa các đèn. Đồng thời, đo đạc chính xác chiều dài khu vực lắp ray, lựa chọn cấu hình ray, đầu nối và điểm cấp nguồn phù hợp, đảm bảo tính thẩm mỹ, an toàn điện và khả năng mở rộng. Cuối cùng, kiểm tra tải điện, công tắc, dây dẫn và luôn ngắt aptomat trước khi thao tác.

Xác định vị trí chiếu sáng, điểm nhấn và khu vực cần rọi sáng

Trước khi cầm khoan hay đấu dây, bước quan trọng nhất là xác định rõ khu vực cần chiếu sáng và mục đích sử dụng, càng chi tiết càng tốt. Hệ đèn rọi ray thường được dùng để tạo điểm nhấn ánh sáng cho tranh treo tường, kệ trưng bày, quầy hàng, bàn tiếp tân, khu bếp, tủ quần áo hoặc các mảng tường trang trí, nhưng mỗi loại khu vực lại có yêu cầu kỹ thuật khác nhau về độ rọi, góc chiếu và khoảng cách lắp đặt.

Nên bắt đầu bằng việc khảo sát không gian thực tế: chiều cao trần, màu sơn tường, chất liệu bề mặt (bóng, mờ, gồ ghề), mức độ ánh sáng tự nhiên ban ngày và ánh sáng nền hiện có. Các bề mặt bóng như kính, gạch bóng kiếng, tranh phủ kính dễ gây chói lóa nếu chiếu trực diện, do đó cần tính toán góc chiếu lệch và khoảng cách hợp lý. Với tường sơn màu tối, cần công suất đèn lớn hơn hoặc mật độ đèn dày hơn để đạt được độ sáng mong muốn.

Người lắp nên phác thảo sơ bộ trên giấy hoặc ngay trên trần, tường vị trí dự kiến đặt thanh ray, hướng chiếu của từng đèn và khoảng cách giữa các đèn. Có thể dùng thước laser hoặc dây căng để căn thẳng, kết hợp đánh dấu bằng bút chì các điểm bắt vít, điểm cấp nguồn. Việc này giúp tránh tình trạng lắp xong mới phát hiện ánh sáng không đúng chỗ, bị khuất bởi tủ, kệ hoặc chiếu vào vị trí không cần thiết, đồng thời giảm số lần khoan sai phải trám lại.

Khi xác định vị trí chiếu sáng, cần phân biệt rõ ánh sáng nền (general lighting) và ánh sáng điểm nhấn (accent lighting). Đèn rọi ray chủ yếu đảm nhiệm vai trò ánh sáng điểm nhấn, tạo chiều sâu và tập trung thị giác, do đó không nên cố gắng dùng chúng để thay thế hoàn toàn đèn chiếu sáng chung cho cả phòng, trừ khi đã tính toán kỹ mật độ đèn, công suất và phân bố chùm sáng. Trong thiết kế chiếu sáng chuyên nghiệp, đèn rọi ray thường được kết hợp với đèn âm trần, đèn ốp trần hoặc đèn hắt trần để tạo nhiều lớp ánh sáng (layered lighting).

Với tranh treo tường, nên xác định tâm bức tranh và hướng chiếu từ trên xuống với góc khoảng 30°–45° để hạn chế bóng đổ và phản xạ chói. Góc 30° thường được xem là “góc vàng” cho tranh vì vừa tránh được bóng của người xem, vừa giảm hiện tượng lóa trên bề mặt tranh có kính. Khoảng cách từ thanh ray đến tường thường dao động 0,5–1 m tùy chiều cao trần; trần càng cao có thể đặt ray càng xa tường để chùm sáng phủ đều hơn. Với tranh kích thước lớn, có thể cần 2–3 đèn rọi phân bố đều theo chiều ngang, mỗi đèn chiếu chồng nhẹ lên vùng sáng của đèn kế bên để tránh vùng tối ở giữa.

Với kệ trưng bày, cần xác định từng tầng kệ, chiều cao sản phẩm và khoảng cách từ thanh ray đến mặt kệ để chọn góc chiếu phù hợp. Đèn nên chiếu từ phía trước chếch xuống, tránh chiếu từ phía sau gây bóng đổ lên mặt sản phẩm. Nếu kệ nhiều tầng, có thể bố trí ray song song với mép kệ, mỗi đèn điều chỉnh góc chiếu riêng cho từng tầng. Trong các cửa hàng, showroom, nên ưu tiên sử dụng đèn có góc chiếu hẹp (15°–30°) cho sản phẩm cần nhấn mạnh và góc chiếu rộng (36°–60°) cho khu vực trưng bày chung.

Đối với khu bếp hoặc bàn đảo, cần tính đến vùng thao tác thực tế: bồn rửa, bếp nấu, mặt bàn sơ chế. Đèn rọi ray nên được đặt sao cho ánh sáng chiếu từ phía trước hoặc hơi chếch sang bên, tránh để người đứng thao tác che mất ánh sáng. Với tủ quần áo mở, có thể bố trí ray song song với mép tủ, đèn chiếu vào bên trong, ưu tiên nhiệt độ màu 3000K–4000K để tái hiện màu sắc quần áo trung thực, hạn chế sai lệch màu.

Trong không gian có nhiều khu vực chức năng (phòng khách kết hợp góc làm việc, góc đọc sách, khu trưng bày), nên phân nhóm đèn theo từng khu vực và cân nhắc điều khiển bằng nhiều công tắc hoặc dimmer riêng. Điều này cho phép linh hoạt thay đổi kịch bản chiếu sáng: chỉ bật đèn rọi cho tranh khi cần, giảm sáng khu vực không sử dụng, tối ưu cả về thẩm mỹ lẫn tiêu thụ điện năng.

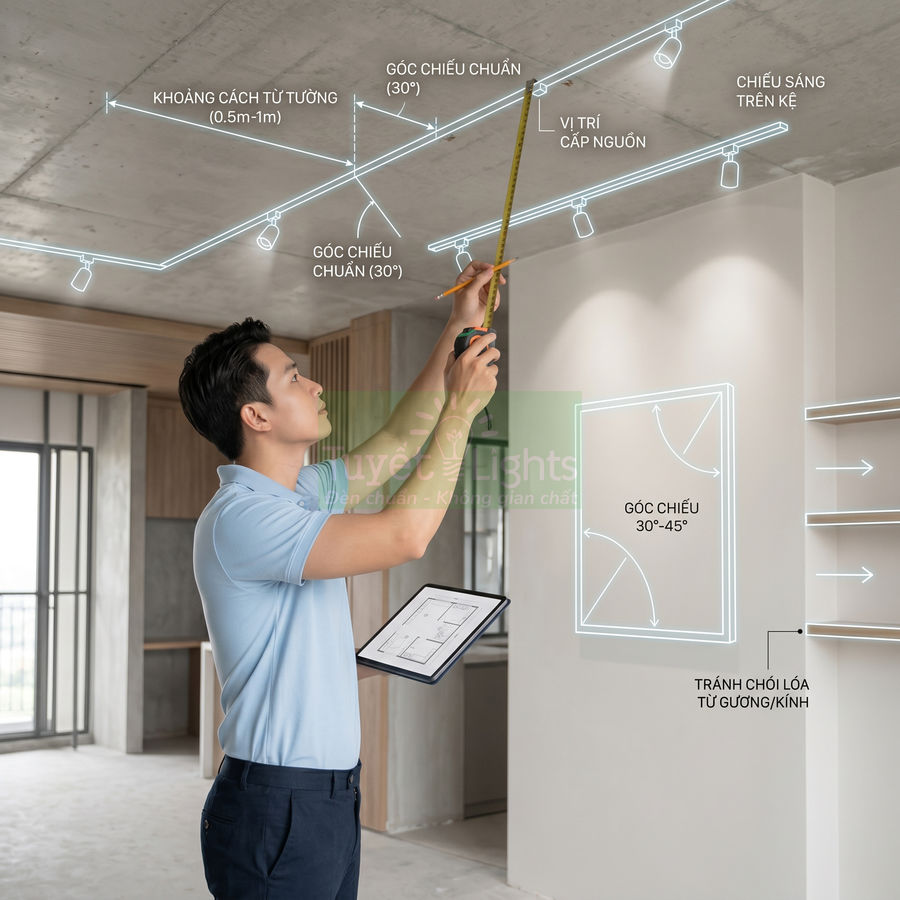

Đo chiều dài thanh ray theo kích thước trần, tường hoặc khu trưng bày

Sau khi đã có ý tưởng về vị trí chiếu sáng, bước tiếp theo là đo đạc chính xác chiều dài khu vực cần lắp thanh ray. Dùng thước cuộn đo theo phương ngang trên trần hoặc tường, ghi lại kích thước thực tế và so sánh với các kích thước thanh ray tiêu chuẩn (thường có các loại 0,5 m; 1 m; 1,5 m; 2 m; 3 m). Nên lập một sơ đồ kích thước đơn giản, ghi rõ chiều dài từng đoạn ray, vị trí mối nối, điểm cấp nguồn và hướng đi của hệ ray để tránh nhầm lẫn khi thi công.

Có thể kết hợp nhiều thanh ray bằng các đầu nối thẳng, nối góc L, nối chữ T để tạo thành hệ ray dài hoặc uốn theo hình dạng không gian. Khi thiết kế, cần chú ý hướng cực tính của ray và đầu nối (L, N) để toàn bộ hệ ray nhận điện đúng chiều, tránh trường hợp một đoạn ray không sáng do đấu ngược cực. Với các bố cục phức tạp như dạng chữ U, dạng vòng, dạng lưới, nên kiểm tra kỹ catalog của nhà sản xuất để chọn đúng loại phụ kiện nối tương thích.

Khi đo, nên chừa khoảng cách nhất định so với tường hoặc mép trần để tránh va chạm với phào chỉ, đèn âm trần hoặc các thiết bị khác. Khoảng lùi này thường từ 10–30 cm tùy kiểu trần và mục đích chiếu sáng. Nếu dự kiến lắp ray song song với tường để chiếu tranh, cần đo song song với mép tường và đánh dấu các điểm mốc bằng bút chì, có thể dùng thước nivo hoặc laser để đảm bảo ray thẳng, không bị xô lệch gây mất thẩm mỹ.

Với khu trưng bày dài, nên chia thanh ray thành các đoạn hợp lý để thuận tiện cho việc cấp nguồn và bảo trì. Thay vì dùng một thanh ray quá dài, có thể chia thành nhiều đoạn 2 m hoặc 3 m nối với nhau, vừa dễ vận chuyển, vừa dễ thay thế từng đoạn khi hỏng. Ngoài ra, việc chia đoạn còn giúp phân bổ tải điện đều hơn, tránh dồn quá nhiều đèn về một đầu ray.

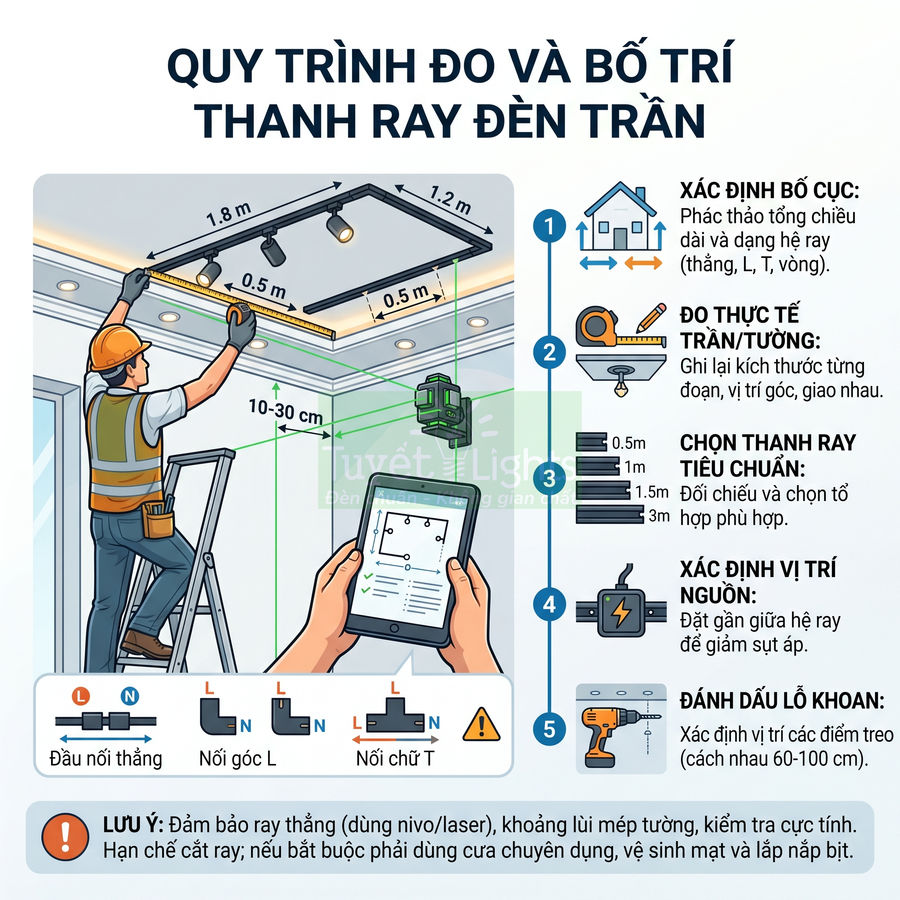

Listing các bước đo và bố trí thanh ray có thể thực hiện như sau:

• Xác định tổng chiều dài khu vực cần chiếu sáng và dạng bố cục mong muốn (thẳng, chữ L, chữ T, vòng, song song).
• Đo thực tế trên trần/tường, ghi lại từng đoạn chiều dài, vị trí góc, vị trí giao nhau.
• Đối chiếu với kích thước thanh ray tiêu chuẩn để chọn tổ hợp phù hợp, hạn chế tối đa việc phải cắt ray.
• Xác định vị trí cấp nguồn chính cho hệ ray, ưu tiên đặt gần giữa hệ để giảm sụt áp trên đường ray dài.
• Đánh dấu vị trí lỗ khoan bắt thanh ray, khoảng cách giữa các điểm treo thường 60–100 cm tùy loại trần và trọng lượng đèn.

Việc đo chính xác giúp hạn chế cắt ray tại công trình, vốn đòi hỏi dụng cụ chuyên dụng và có thể làm hỏng lớp cách điện bên trong nếu thao tác sai. Nếu bắt buộc phải cắt, cần dùng cưa chuyên dụng cho nhôm, cắt dứt khoát, sau đó vệ sinh sạch ba via, tránh để mạt kim loại rơi vào bên trong ray gây chập điện. Đồng thời, phải lắp lại nắp bịt đầu ray đúng chuẩn để bảo vệ thanh dẫn điện bên trong.

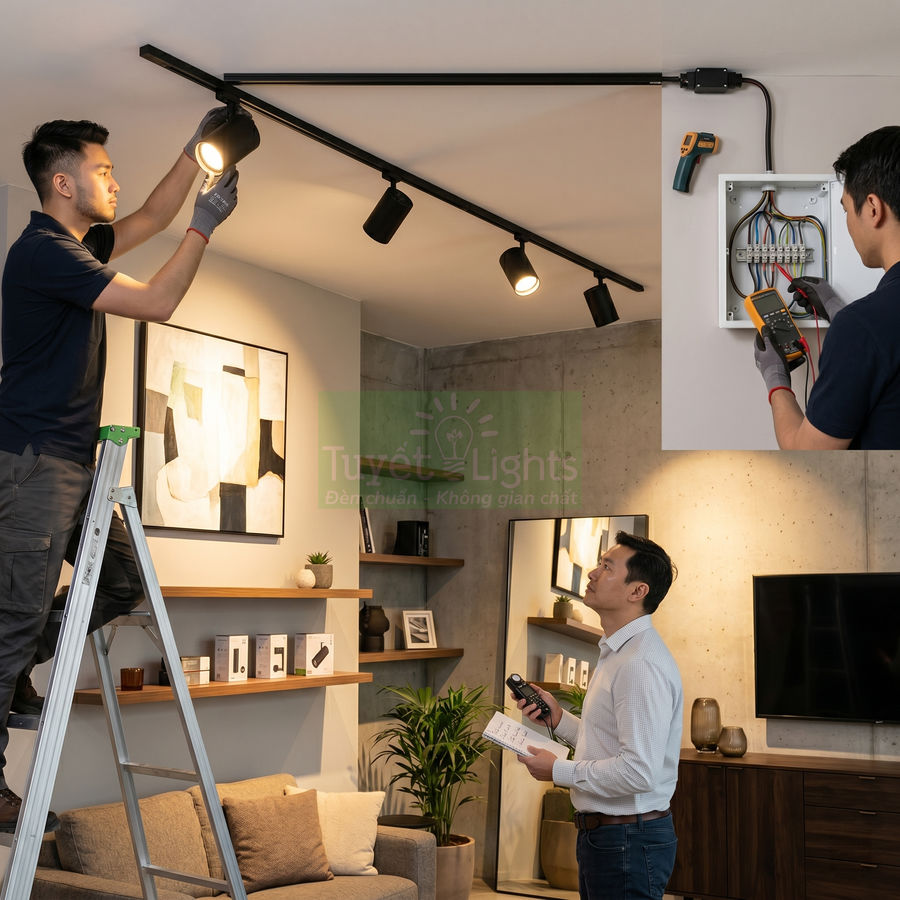

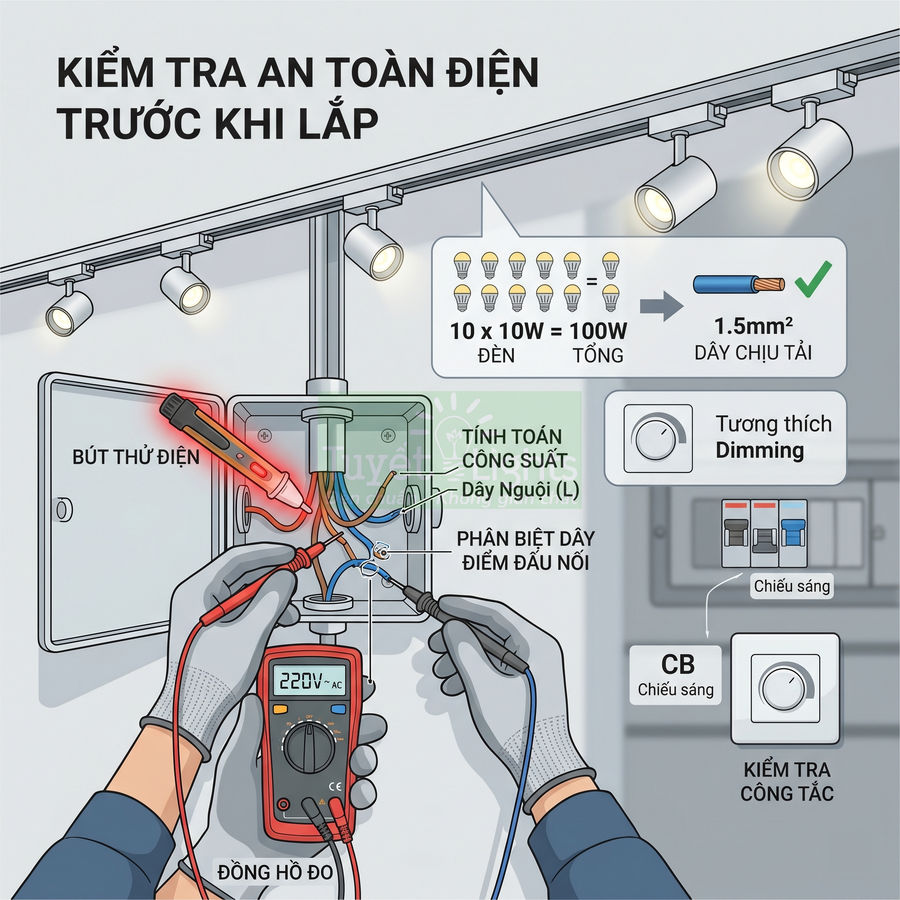

Kiểm tra nguồn điện, công tắc và đường dây cấp cho thanh ray

Hệ đèn rọi ray hoạt động ổn định hay không phụ thuộc rất nhiều vào nguồn điện cấp. Trước khi lắp, cần xác định rõ sẽ lấy nguồn từ đâu: từ hộp đấu nối trên trần, từ đường dây chờ sẵn cho đèn hay từ ổ cắm, công tắc gần đó. Mỗi phương án cấp nguồn có ưu nhược điểm riêng về thẩm mỹ, độ an toàn và khả năng mở rộng sau này.

Dùng bút thử điện hoặc đồng hồ đo để kiểm tra có điện hay không, đồng thời xác định dây nóng (L), dây nguội (N) và nếu có, dây tiếp địa (PE). Với hệ thống điện ba dây, nên ưu tiên đấu nối dây tiếp địa cho thân ray hoặc hộp nối kim loại để tăng mức độ an toàn. Việc phân biệt đúng dây giúp đấu nối chuẩn, tránh đảo cực gây mất an toàn hoặc làm giảm tuổi thọ thiết bị, đặc biệt với các driver LED nhạy cảm với dao động điện áp.

Nên kiểm tra công suất tổng của toàn bộ đèn dự kiến lắp trên thanh ray và so sánh với khả năng chịu tải của đường dây, aptomat và công tắc hiện có. Ngoài công suất danh định (W), cần chú ý đến dòng điện (A) và tiết diện dây dẫn. Ví dụ, dây 1,5 mm² thường phù hợp cho mạch chiếu sáng gia đình với tổng công suất vài trăm watt, trong khi dây 2,5 mm² thích hợp hơn cho hệ thống lớn, nhiều đèn hoặc chiều dài dây xa.

Ví dụ, nếu mỗi đèn rọi ray LED 10 W và dự kiến lắp 10 đèn, tổng công suất là 100 W, thường vẫn nằm trong giới hạn an toàn của đa số đường dây chiếu sáng gia đình. Tuy nhiên, với các hệ thống lớn trong cửa hàng, showroom, có thể sử dụng hàng chục đến hàng trăm đèn, khi đó cần tính toán kỹ hơn và có thể phải tách riêng mạch chiếu sáng, sử dụng nhiều aptomat nhánh để phân tải. Trong một số trường hợp, nên bố trí nhiều điểm cấp nguồn cho cùng một hệ ray dài để giảm sụt áp và đảm bảo độ sáng đồng đều.

Nếu không chắc chắn về đường dây âm trần, nên mở hộp đấu nối (nếu có) để kiểm tra hoặc tham khảo sơ đồ điện của công trình. Khi mở hộp, cần quan sát tình trạng cách điện của dây, mối nối cũ có bị oxy hóa, cháy xém hay không. Các mối nối cũ nên được siết lại, bọc băng keo điện hoặc dùng domino, connector chuyên dụng để đảm bảo tiếp xúc tốt. Trong môi trường ẩm, trần nhà gần khu vực nhà tắm, bếp, cần đặc biệt chú ý đến nguy cơ ẩm ướt, rò rỉ điện.

Ngoài ra, nên cân nhắc việc sử dụng dimmer hoặc công tắc điều chỉnh độ sáng nếu hệ đèn rọi ray dùng driver tương thích dimming (triac, 0–10V, DALI...). Điều này cho phép điều chỉnh cường độ ánh sáng phù hợp với từng thời điểm, vừa tăng tính linh hoạt, vừa kéo dài tuổi thọ đèn do không phải luôn hoạt động ở công suất tối đa.

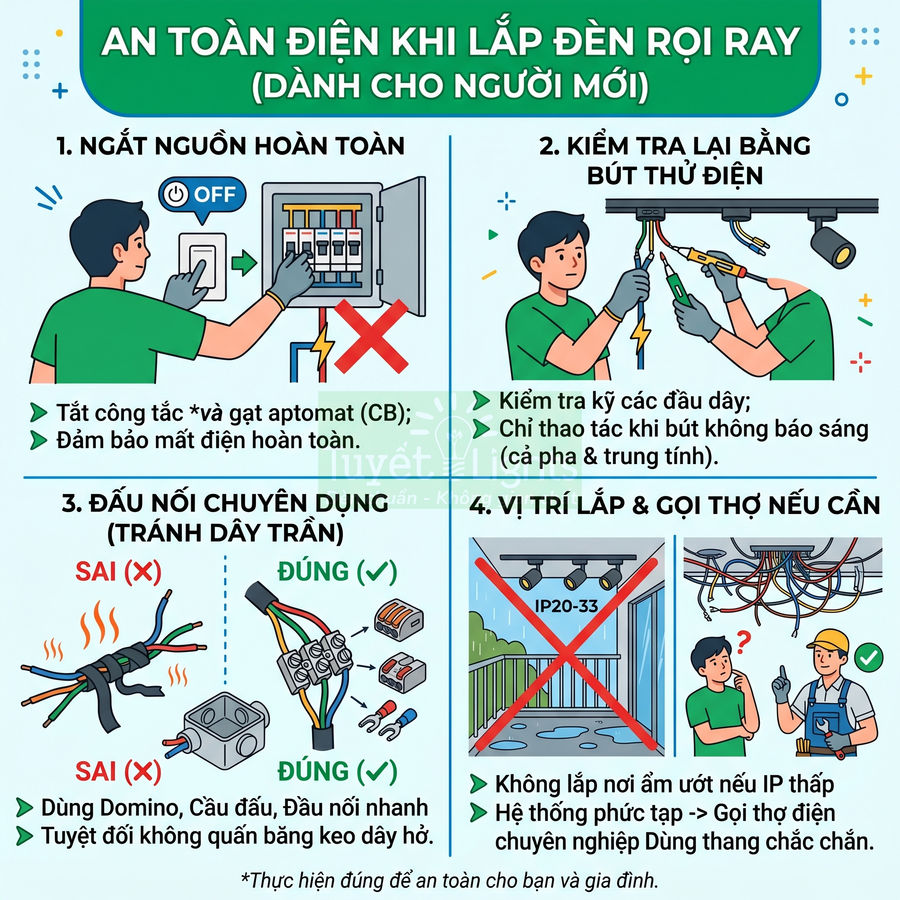

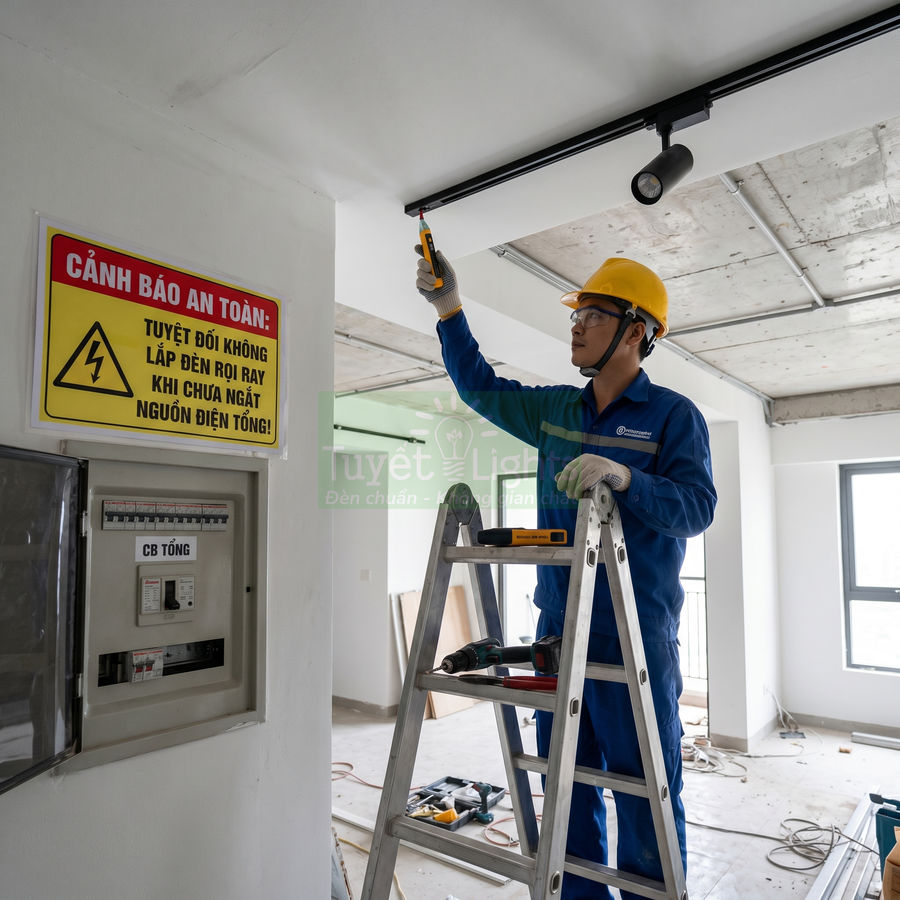

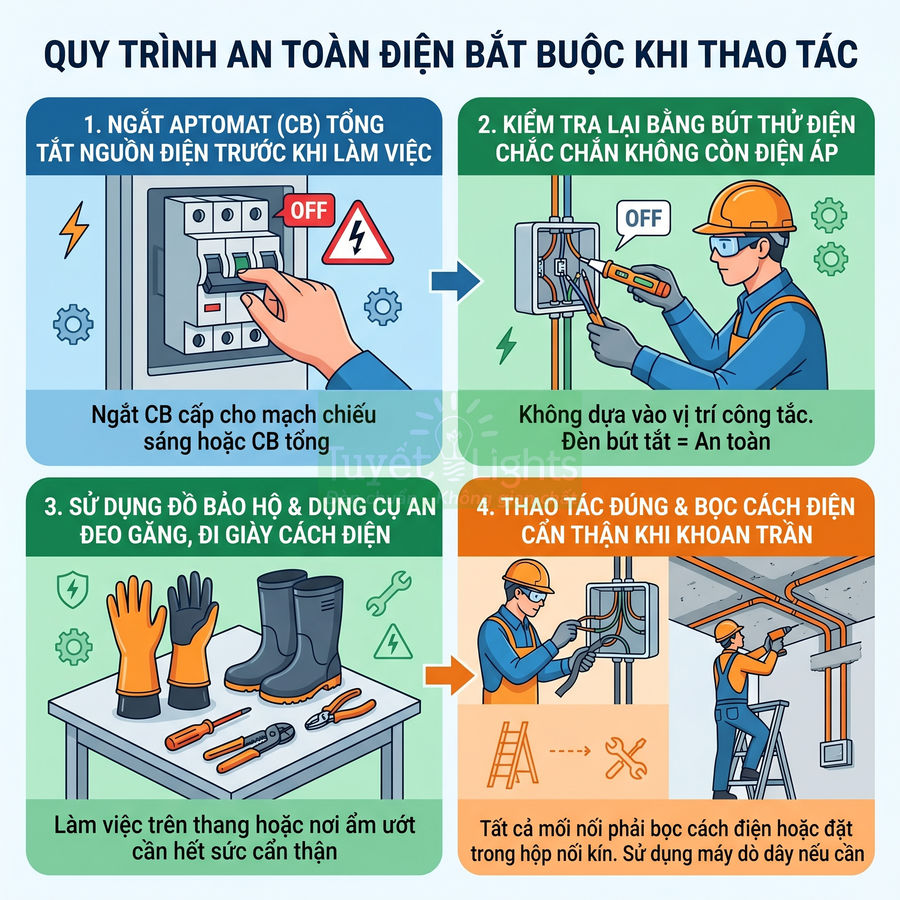

Ngắt aptomat trước khi thao tác với hệ thống điện

Nguyên tắc an toàn cơ bản nhưng thường bị bỏ qua là luôn ngắt nguồn điện trước khi thao tác. Không chỉ tắt công tắc đèn, mà cần ngắt aptomat (CB) cấp cho mạch chiếu sáng hoặc tốt hơn là aptomat tổng nếu không xác định được mạch riêng. Sau khi ngắt, dùng bút thử điện kiểm tra lại tại điểm đấu dây để chắc chắn không còn điện áp, tránh chủ quan dựa vào vị trí công tắc.

Việc ngắt aptomat giúp tránh nguy cơ giật điện, chập cháy khi vô tình để dây chạm nhau trong lúc đấu nối. Đặc biệt khi khoan trần, nếu không nắm rõ vị trí đường dây âm, cần hết sức cẩn thận, tránh khoan trúng dây điện đang mang điện. Có thể sử dụng thiết bị dò dây âm tường để giảm rủi ro. Với các công trình cũ, dây có thể đã xuống cấp, lớp cách điện mỏng, việc thao tác khi chưa ngắt điện càng tiềm ẩn rủi ro cao hơn.

Listing các lưu ý an toàn khi thao tác với hệ thống điện:

• Luôn ngắt aptomat trước khi chạm vào dây dẫn, hộp nối, thanh ray có liên quan đến nguồn điện.
• Dùng bút thử điện kiểm tra lại sau khi ngắt aptomat, không dựa hoàn toàn vào nhãn mạch trên tủ điện.
• Đeo găng tay cách điện, đi giày đế cách điện khi thao tác trên thang hoặc khu vực ẩm ướt.
• Không làm việc một mình nếu phải thao tác trên cao hoặc trong không gian chật hẹp, nên có người hỗ trợ quan sát.
• Không để dây trần, mối nối hở; tất cả mối nối phải được bọc cách điện hoặc đặt trong hộp nối kín.

Người mới bắt đầu nên coi việc ngắt aptomat là bước bắt buộc trước mọi thao tác liên quan đến hệ thống điện. Bên cạnh đó, cần chuẩn bị đầy đủ dụng cụ phù hợp: tua vít cách điện, kìm cắt/kìm tuốt dây chuyên dụng, thang chắc chắn, đèn pin hoặc đèn làm việc độc lập với lưới điện. Việc tuân thủ nghiêm ngặt các nguyên tắc an toàn không chỉ bảo vệ bản thân mà còn giảm nguy cơ sự cố về sau như chập cháy, hỏng thiết bị, rò điện lên thân ray hoặc thân đèn.

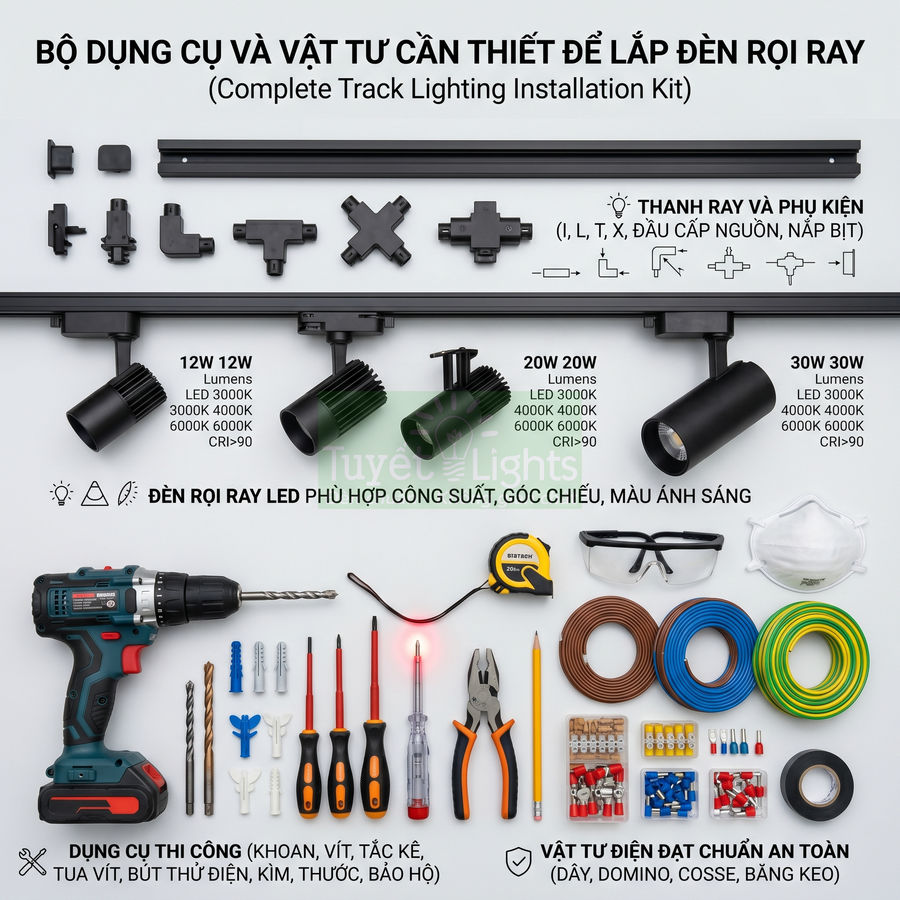

Dụng cụ và vật tư cần có để lắp đèn rọi ray

Hệ thống đèn rọi ray hoàn chỉnh cần được chuẩn bị đầy đủ cả phần cơ khí lẫn điện để đảm bảo an toàn, độ bền và tính linh hoạt khi sử dụng. Về phần ray, cần có thanh ray chất lượng tốt, đầu cấp nguồn, các loại đầu nối (I, L, T, X) và nắp bịt để vừa dẫn điện ổn định, vừa tạo bố cục tuyến ray linh hoạt, thẩm mỹ. Phần đèn rọi ray LED phải được chọn theo công suất, quang thông, góc chiếu, nhiệt độ màu và CRI phù hợp từng không gian, ưu tiên driver tốt, vỏ nhôm tản nhiệt hiệu quả. Bên cạnh đó, bộ dụng cụ thi công (khoan, vít, tắc kê, tua vít, bút thử điện, kìm tuốt dây) và vật tư điện (dây đồng đúng tiết diện, domino, cosse, băng keo điện) cần đạt chuẩn, thi công đúng kỹ thuật để hệ thống vận hành ổn định, an toàn lâu dài.

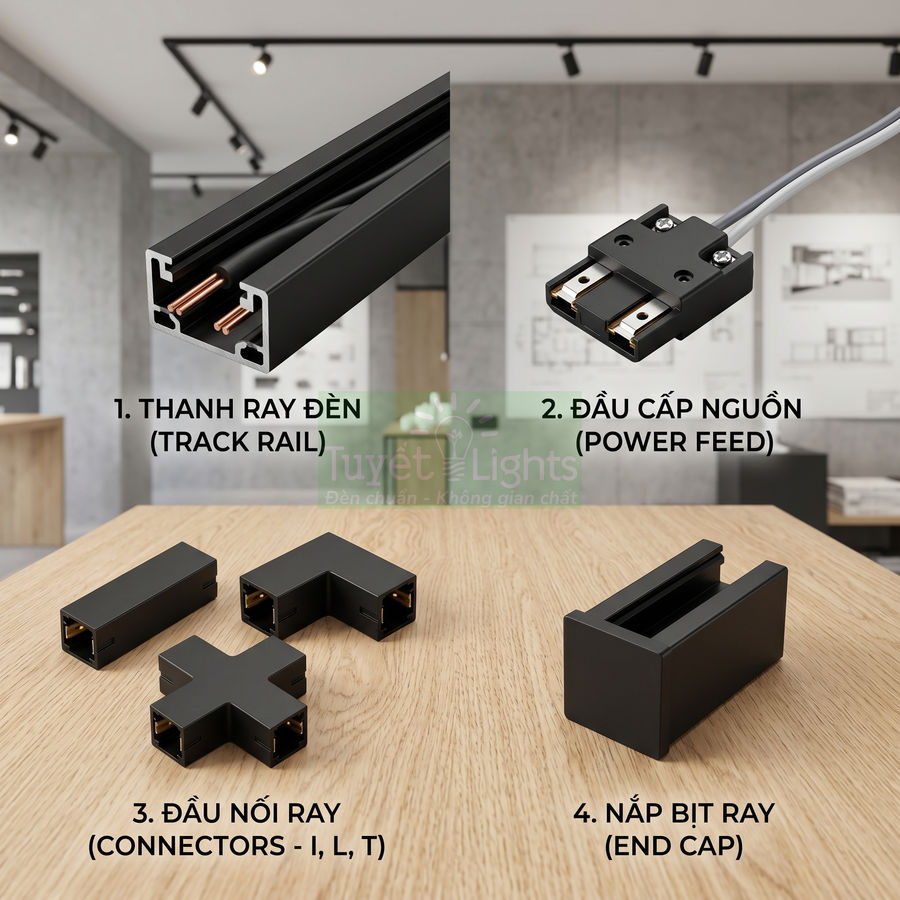

Thanh ray đèn, đầu cấp nguồn, đầu nối ray và nắp bịt ray

Hệ đèn rọi ray hoàn chỉnh là một tổ hợp cơ – điện, trong đó thanh ray đèn đóng vai trò vừa là kết cấu cơ khí treo đèn, vừa là thanh dẫn điện phân phối nguồn cho toàn bộ hệ thống. Bên trong thanh ray có các thanh dẫn bằng đồng hoặc hợp kim đồng, thường là 2, 3 hoặc 4 cực tùy theo chuẩn 1 pha, 3 pha hay ray có dây tiếp địa riêng. Lớp vỏ bên ngoài thường là nhôm định hình hoặc thép sơn tĩnh điện, có rãnh để gắn chân đèn và các phụ kiện. Vỏ nhôm chất lượng tốt giúp tăng độ cứng, hạn chế cong võng khi treo nhiều đèn, đồng thời hỗ trợ tản nhiệt cục bộ cho chân đèn.

Đầu cấp nguồn (power feed) là chi tiết trung gian chuyển tiếp từ dây điện nguồn sang thanh ray. Về cấu tạo, bên trong đầu cấp nguồn có các lá đồng hoặc cosse tiếp xúc với thanh dẫn trong ray, bên ngoài là vỏ nhựa chịu nhiệt, có sẵn vị trí siết dây bằng vít. Có hai dạng phổ biến:

• Đầu cấp nguồn đầu ray: gắn ở một đầu thanh ray, phù hợp khi nguồn điện được đưa đến từ một phía.
• Đầu cấp nguồn giữa ray (power feed connector): gắn ở vị trí bất kỳ trên tuyến ray, thường dùng khi cần cấp nguồn giữa tuyến dài hoặc chia tải cho nhiều nhánh.

Khi thiết kế bố cục, cần tính toán vị trí đầu cấp nguồn sao cho đường đi dây điện ngắn, dễ giấu trong trần hoặc ống gen, đồng thời thuận tiện cho việc bảo trì. Với tuyến ray dài hoặc số lượng đèn lớn, nên cân nhắc cấp nguồn từ hai đầu hoặc từ giữa để giảm sụt áp trên thanh dẫn.

Để mở rộng hoặc thay đổi hướng tuyến ray, sử dụng các loại đầu nối ray chuyên dụng. Mỗi loại đầu nối vừa đảm bảo liên kết cơ khí, vừa đảm bảo liên tục mạch điện:

• Đầu nối thẳng (I): dùng để nối dài hai đoạn ray trên cùng một trục, thích hợp cho các tuyến ray chạy dọc hành lang, theo chiều dài cửa hàng hoặc dọc theo kệ trưng bày.
• Đầu nối góc (L): cho phép đổi hướng 90°, thường dùng ở góc phòng, góc quầy hoặc khi muốn tạo khung chữ L theo mép trần.
• Đầu nối chữ T: tạo một nhánh rẽ vuông góc từ tuyến chính, phù hợp cho các không gian cần chiếu sáng phân nhánh như khu vực trung tâm và hai bên kệ.
• Đầu nối chữ X: dùng khi cần chia tuyến ray thành bốn hướng, thường gặp trong không gian mở, khu trưng bày trung tâm hoặc sảnh lớn.

Ở các đầu thanh ray không dùng để cấp nguồn hoặc nối tiếp, bắt buộc phải lắp nắp bịt ray. Nắp bịt có nhiệm vụ che kín phần đầu hở, tránh bụi bẩn, côn trùng, hơi ẩm xâm nhập vào vùng tiếp xúc điện, đồng thời giảm nguy cơ chạm chập khi có vật kim loại vô tình chạm vào. Về mặt thẩm mỹ, nắp bịt giúp tuyến ray trông hoàn chỉnh, không lộ lõi dẫn điện.

Khi lựa chọn thanh ray và phụ kiện, cần chú ý đến chuẩn kỹ thuật của hệ ray: 2 dây, 3 dây hay 4 dây; 1 pha hay 3 pha; chuẩn chân đèn (track head) tương ứng. Nên ưu tiên sử dụng các sản phẩm cùng hãng hoặc cùng hệ chuẩn để đảm bảo tương thích cơ khí và điện. Việc trộn lẫn ray và phụ kiện khác chuẩn có thể dẫn đến:

• Chân đèn không khớp rãnh ray, lỏng lẻo, dễ rơi hoặc mất tiếp xúc.
• Thanh dẫn không trùng vị trí, gây mất pha, chập pha hoặc không lên đèn.
• Tăng điện trở tiếp xúc tại điểm nối, sinh nhiệt cục bộ, tiềm ẩn nguy cơ chập cháy.

Với hệ 3 pha, cần đặc biệt chú ý sơ đồ đấu dây trong đầu cấp nguồn và đầu nối, đảm bảo phân pha hợp lý, tránh dồn tải lên một pha và tuân thủ đúng quy chuẩn an toàn điện.

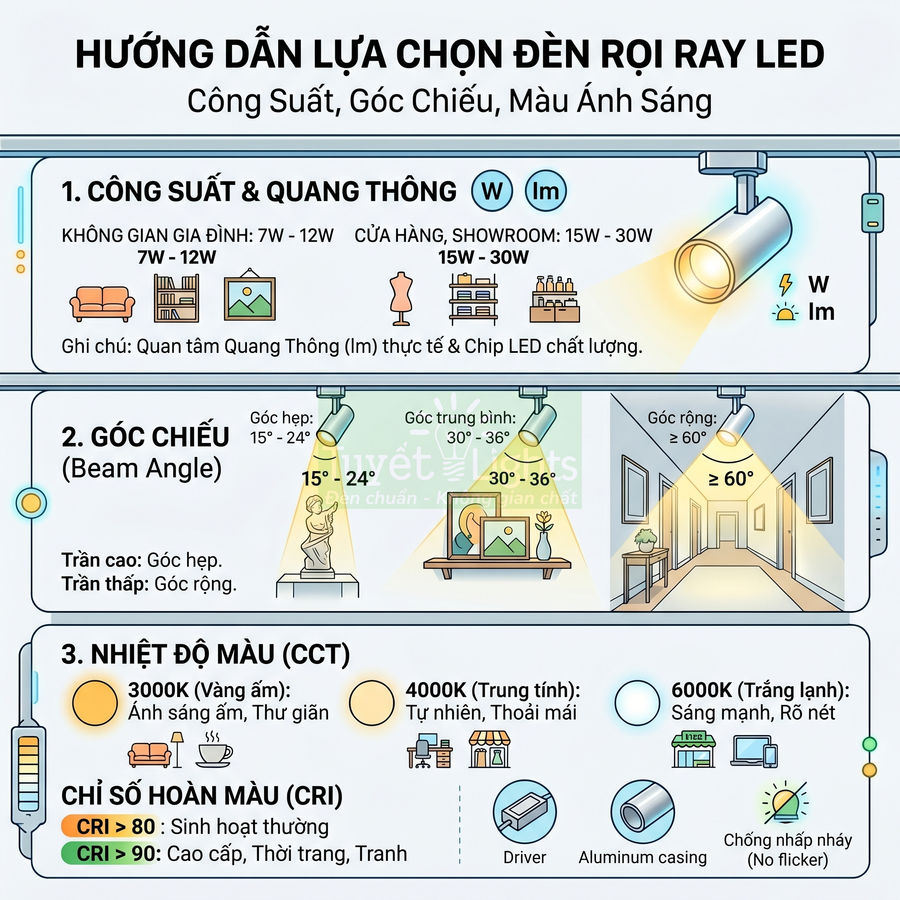

Đèn rọi ray LED phù hợp công suất, góc chiếu và màu ánh sáng

Đèn rọi ray LED là thành phần trực tiếp tạo ra ánh sáng, quyết định chất lượng chiếu sáng và hiệu quả thẩm mỹ. Khi lựa chọn, không chỉ dừng ở công suất (W) mà cần xem xét đồng thời quang thông (lm), hiệu suất phát quang (lm/W), góc chiếu (beam angle), nhiệt độ màu (CCT) và chỉ số hoàn màu (CRI).

Về công suất, với không gian gia đình hoặc căn hộ, đèn rọi ray LED công suất 7–12 W thường đủ để tạo điểm nhấn cho tranh treo tường, kệ sách, góc sofa. Trong cửa hàng, showroom, nơi trần cao và yêu cầu độ rọi lớn, thường sử dụng dải 15–30 W cho mỗi đèn. Tuy nhiên, cần quan tâm đến quang thông thực tế: hai đèn cùng 12 W nhưng loại chip LED tốt có thể cho quang thông cao hơn 20–30% so với loại kém chất lượng.

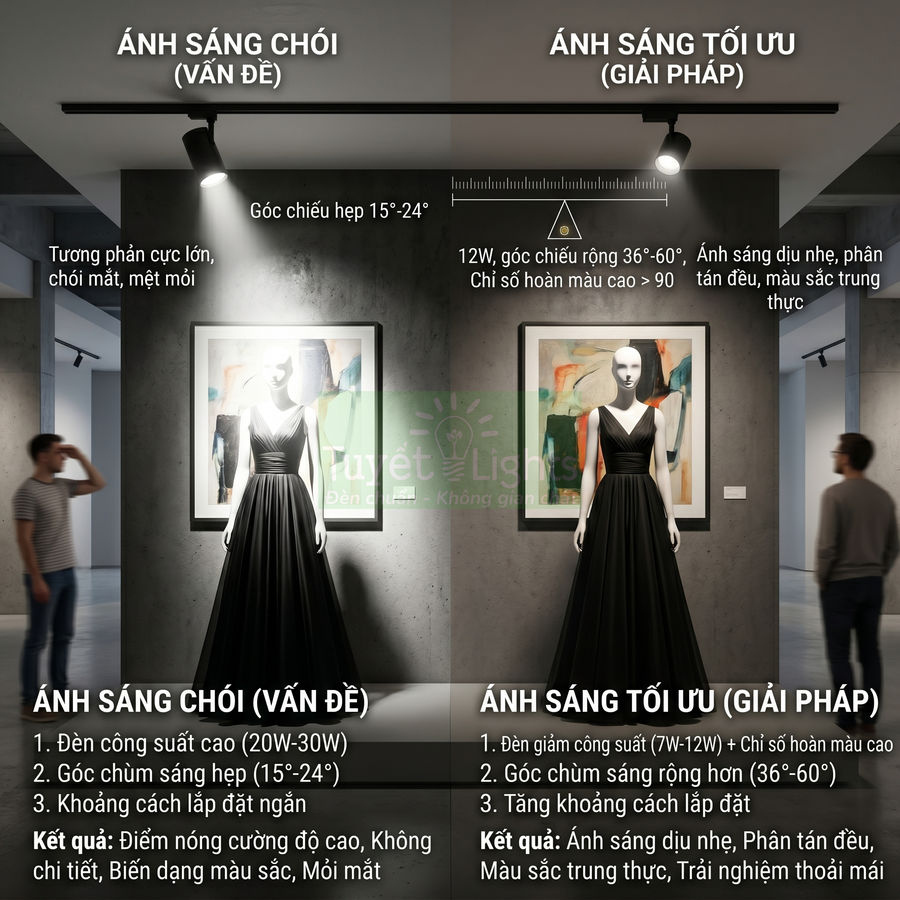

Góc chiếu (beam angle) là tham số quan trọng để kiểm soát vùng sáng:

• Góc chiếu hẹp 15°–24°: tạo vùng sáng tập trung, độ rọi cao, thích hợp chiếu điểm sản phẩm, tượng, chi tiết kiến trúc, hoặc tạo hiệu ứng spotlight trên tranh.
• Góc chiếu trung bình 30°–36°: phù hợp chiếu tranh, kệ trưng bày, quầy hàng, vừa đủ tập trung nhưng không quá gắt, dễ phối hợp nhiều đèn để tạo lớp sáng đồng đều.
• Góc chiếu rộng 60° trở lên: dùng cho chiếu sáng vùng lớn, hành lang, khu vực chung, hoặc làm lớp sáng nền kết hợp với các đèn chiếu điểm.

Với trần cao, nên ưu tiên góc chiếu hẹp hơn để tránh ánh sáng bị loãng; với trần thấp, có thể dùng góc rộng để giảm hiện tượng chói lóa cục bộ.

Về nhiệt độ màu (CCT), việc lựa chọn cần dựa trên công năng không gian và cảm xúc mong muốn:

• 3000K (vàng ấm): ánh sáng ấm, tạo cảm giác thư giãn, gần gũi, phù hợp phòng khách, phòng ngủ, quán cà phê, nhà hàng, khu vực lounge. Ánh sáng 3000K cũng giúp tôn màu gỗ, vật liệu tự nhiên và da người.
• 4000K (trung tính): cân bằng giữa ấm và lạnh, phù hợp văn phòng, cửa hàng thời trang, showroom nội thất, nơi cần vừa đảm bảo độ sáng, vừa giữ được cảm giác dễ chịu.
• 6000K (trắng lạnh): cho cảm giác sáng mạnh, rõ nét, thường dùng trong siêu thị, showroom điện máy, khu vực cần độ tương phản cao để nhận diện chi tiết sản phẩm.

Chỉ số hoàn màu (CRI) phản ánh độ trung thực màu sắc dưới nguồn sáng. CRI > 80 là mức tối thiểu cho sinh hoạt và kinh doanh thông thường. Với trưng bày sản phẩm cao cấp, thời trang, mỹ phẩm, tranh nghệ thuật, nên chọn CRI > 90 để màu sắc lên đúng, hạn chế sai lệch tông màu, đặc biệt là các gam đỏ, da và pastel.

Về cấu tạo, nên ưu tiên đèn sử dụng driver chất lượng cao (có mạch lọc, bảo vệ quá áp, quá nhiệt), vỏ nhôm đúc hoặc nhôm định hình có cánh tản nhiệt rõ ràng, giúp LED hoạt động ở nhiệt độ thấp hơn, kéo dài tuổi thọ. Đèn kém chất lượng thường có hiện tượng nhấp nháy (flicker) khi quay video hoặc gây mỏi mắt khi sử dụng lâu dài; vì vậy, với không gian làm việc, studio, cửa hàng thời trang, nên chọn loại driver có hệ số nhấp nháy thấp.

Trong các hệ ray 3 pha, có thể chọn đèn rọi ray 3 mạch, cho phép chia nhóm điều khiển khác nhau trên cùng một tuyến ray (ví dụ: nhóm chiếu sản phẩm, nhóm chiếu nền, nhóm chiếu trang trí), tăng tính linh hoạt trong vận hành và tiết kiệm năng lượng.

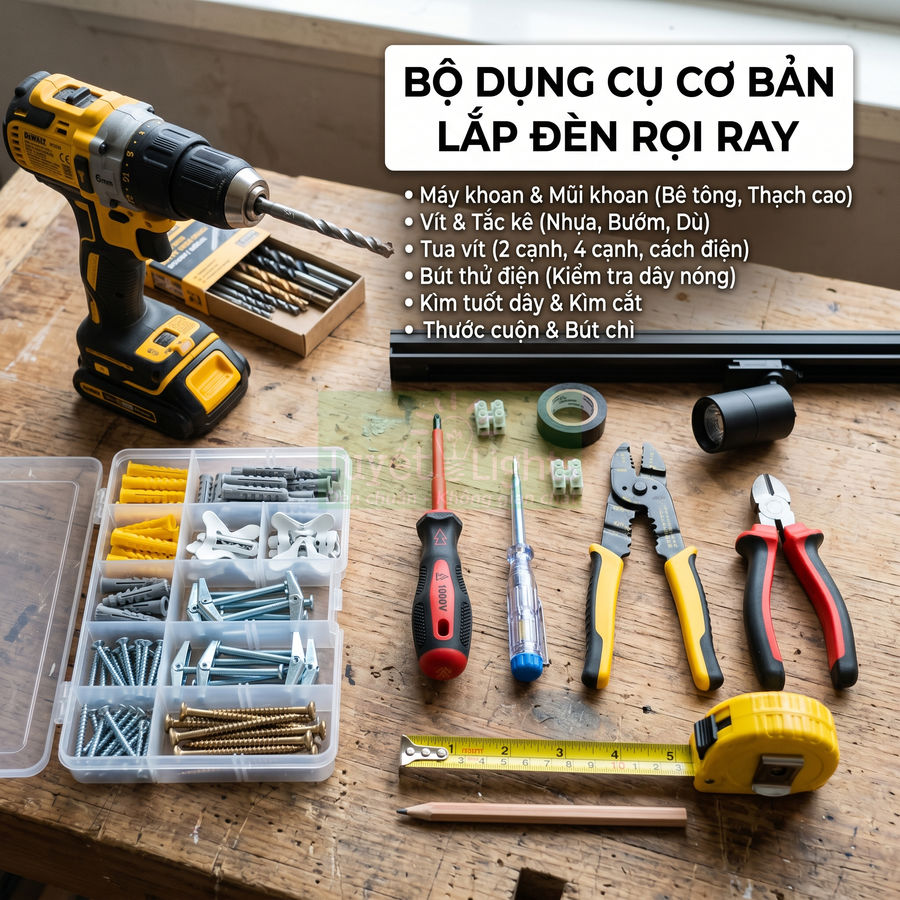

Khoan, vít, tắc kê, tua vít, bút thử điện và kìm tuốt dây

Bộ dụng cụ cơ bản để lắp đèn rọi ray cần đáp ứng cả yêu cầu cơ khí và an toàn điện. Máy khoan là thiết bị chính để tạo lỗ bắt vít lên trần hoặc tường. Với trần bê tông, nên dùng máy khoan có chức năng khoan búa, kết hợp mũi khoan bê tông đường kính 6–8 mm tùy loại tắc kê. Với trần gỗ hoặc xương thép hộp, sử dụng mũi khoan gỗ hoặc mũi khoan sắt, điều chỉnh tốc độ vừa phải để tránh cháy mũi hoặc làm hỏng bề mặt.

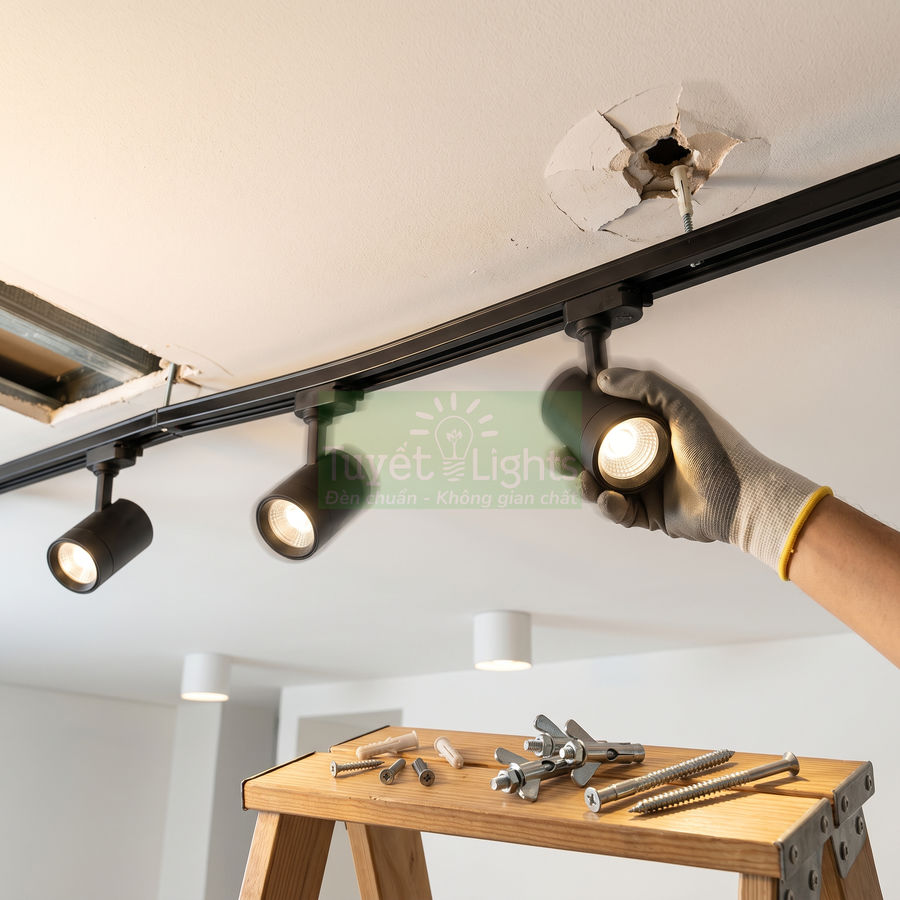

Vít nở và tắc kê nhựa là bộ đôi chịu lực chính giữ thanh ray trên bề mặt. Cần chọn kích thước phù hợp với tải trọng tuyến ray và số lượng đèn. Với trần bê tông, tắc kê nhựa 6–8 mm kèm vít tương ứng là lựa chọn phổ biến; khoảng cách giữa các điểm treo thường từ 60–100 cm, tùy độ cứng của ray và số lượng đèn. Với trần thạch cao, do khả năng chịu lực kém hơn, nên dùng:

• Tắc kê bướm hoặc tắc kê dù: khi siết vít, cánh bướm bung ra phía sau tấm thạch cao, tăng diện tích bám.
• Các loại tắc kê chuyên dụng cho thạch cao: có ren đặc biệt, bám tốt vào lõi thạch cao, hạn chế tuột.

Tua vít 2 cạnh, 4 cạnh dùng để siết vít tắc kê, vít domino, vít trong đầu cấp nguồn và chân đèn. Nên chọn tua vít có cách điện phần thân, tay cầm bọc nhựa chống trượt để tăng an toàn khi thao tác gần nguồn điện.

Bút thử điện là dụng cụ bắt buộc để kiểm tra dây nóng, dây nguội trước khi đấu nối. Trước khi chạm vào bất kỳ đầu dây trần nào, cần dùng bút thử điện kiểm tra, đảm bảo đã ngắt nguồn hoặc xác định đúng dây pha. Việc này giúp tránh nhầm lẫn khi đấu dây vào đầu cấp nguồn, đặc biệt trong các hệ thống có nhiều mạch điện chạy song song.

Kìm tuốt dây và kìm cắt giúp xử lý đầu dây gọn gàng, không làm đứt hoặc sứt lõi đồng. Khi tuốt dây, chỉ nên bóc lớp cách điện với chiều dài vừa đủ để đưa vào domino hoặc cosse, tránh để lõi đồng trần quá dài gây nguy cơ chạm chập. Thước cuộn và bút chì dùng để đo, lấy dấu vị trí khoan, căn thẳng tuyến ray theo trục trần hoặc theo mép tường, đảm bảo bố cục thẩm mỹ và đồng đều.

Trong quá trình khoan và lắp đặt, nên sử dụng thêm kính bảo hộ, khẩu trang và thang chắc chắn, đặc biệt khi làm việc trên cao hoặc khoan trần bê tông để tránh bụi và mảnh vỡ rơi vào mắt.

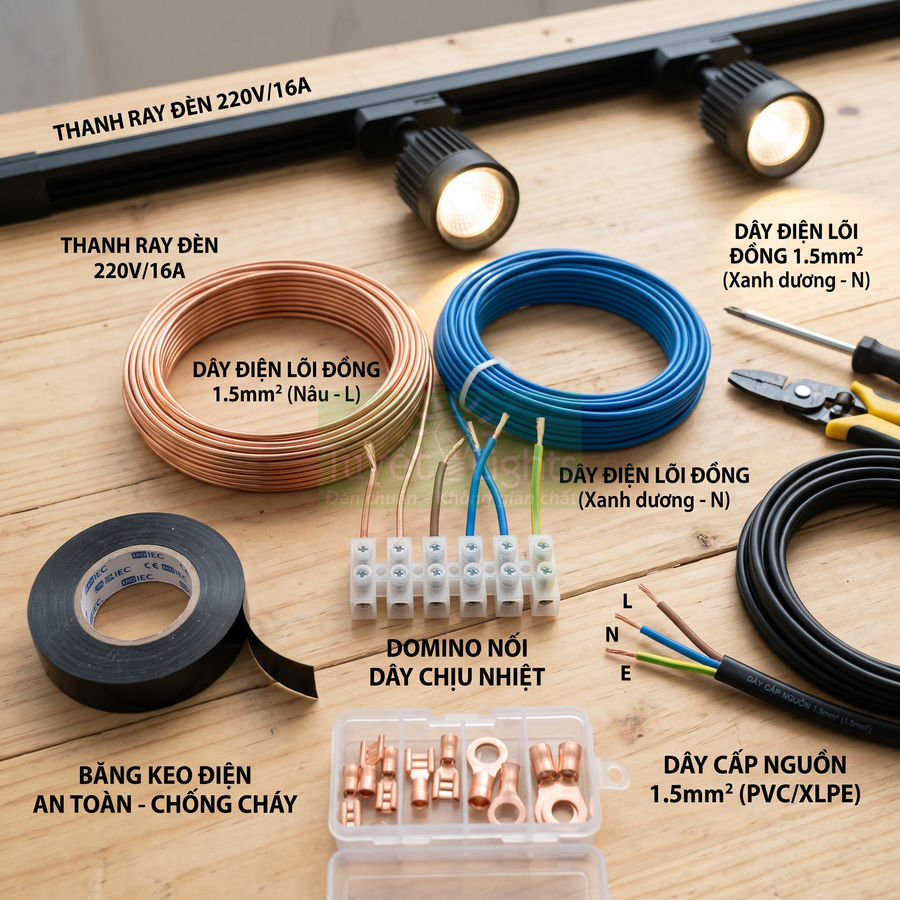

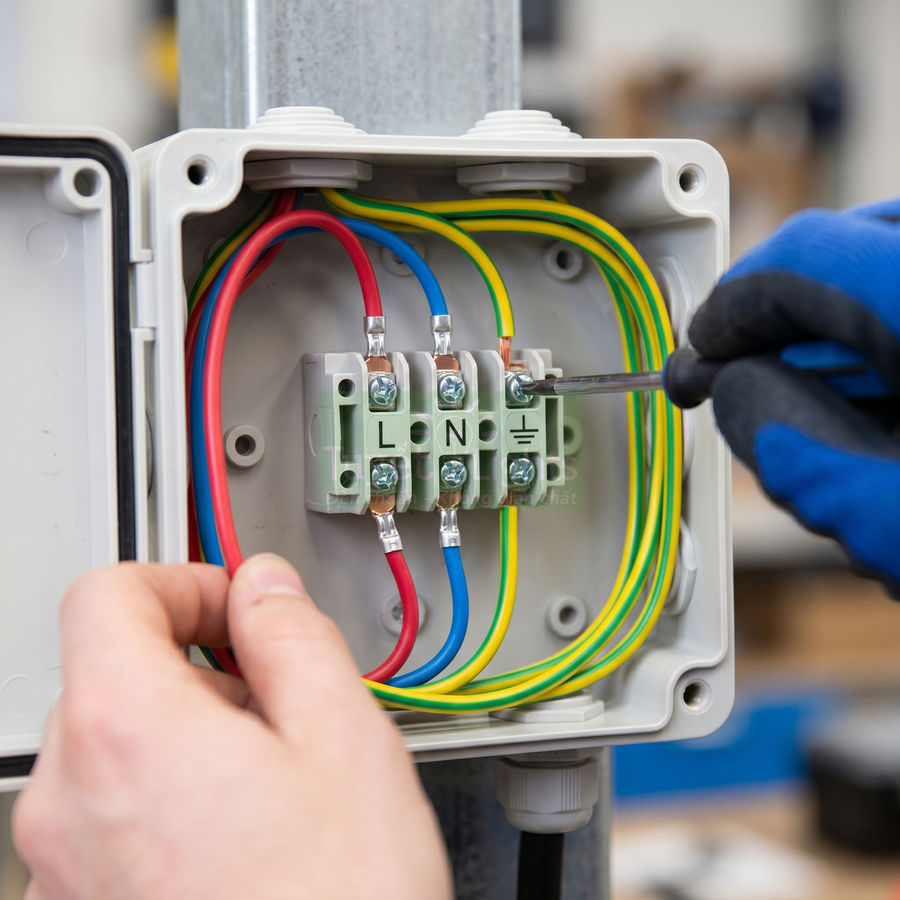

Dây điện, băng keo điện và domino nối dây đạt chuẩn an toàn

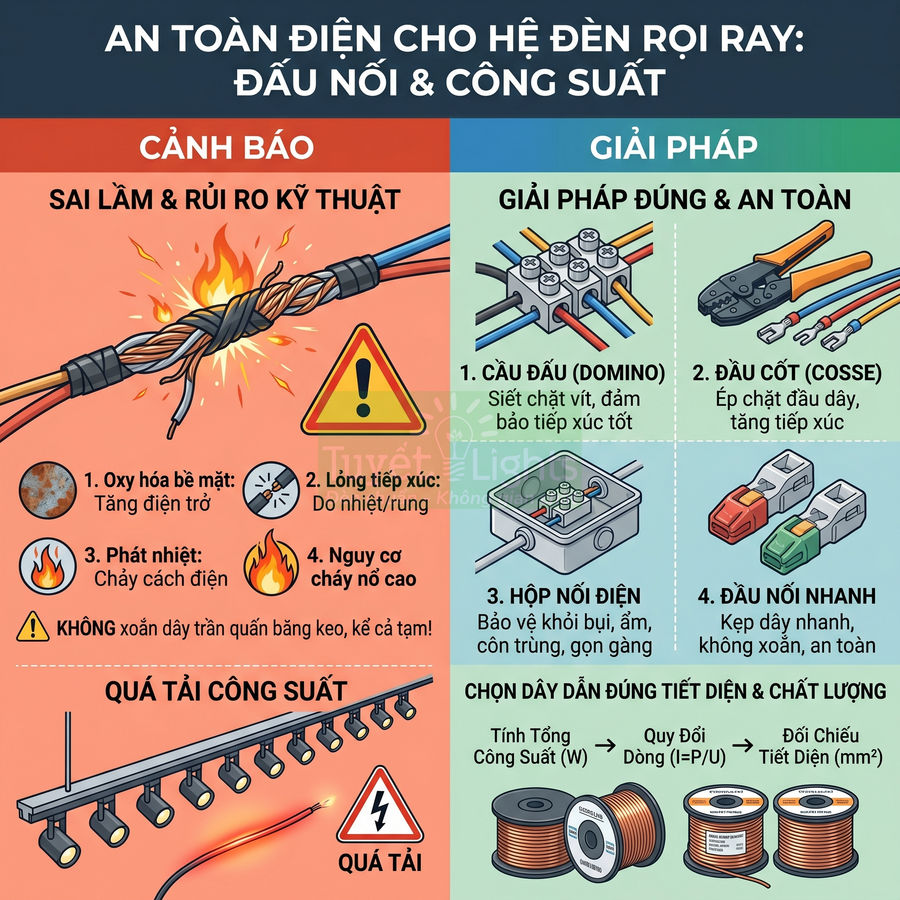

Để cấp nguồn cho thanh ray, cần sử dụng dây điện lõi đồng có tiết diện phù hợp với tổng công suất tải và chiều dài tuyến. Với hệ đèn rọi ray gia đình, dây 1.0 mm² hoặc 1.5 mm² thường đủ, nhưng với hệ thống lớn, nhiều đèn hoặc tuyến dây dài, có thể cần dây 2.5 mm² để giảm sụt áp và tránh quá nhiệt. Dây nên có vỏ cách điện PVC hoặc XLPE đạt chuẩn, chịu được nhiệt độ và điện áp làm việc, đồng thời có khả năng chống cháy lan tốt.

Màu sắc dây cần phân biệt rõ ràng: dây nóng (thường là màu nâu, đỏ hoặc đen), dây nguội (màu xanh dương) và dây tiếp địa (màu xanh – vàng) nếu hệ thống có nối đất. Việc tuân thủ mã màu giúp dễ dàng kiểm tra, bảo trì và giảm nguy cơ đấu nhầm trong tương lai. Không nên tận dụng dây cũ, dây đã xuống cấp, nứt vỏ hoặc dây không rõ nguồn gốc vì có thể không đáp ứng được tiết diện thực và tiêu chuẩn an toàn.

Để nối dây, nên sử dụng domino nối dây, cosse hoặc hộp nối chuyên dụng. Domino có cấu tạo gồm thân nhựa chịu nhiệt và vít siết giữ lõi đồng, đảm bảo tiếp xúc điện tốt và cơ khí chắc chắn. Khi chọn domino, cần:

• Chọn kích thước phù hợp với tiết diện dây (1.0, 1.5, 2.5 mm²…).
• Đảm bảo vít siết chắc, không trờn ren, không làm cắt đứt lõi đồng khi siết mạnh.
• Vỏ nhựa chịu nhiệt, không bị mềm hoặc biến dạng khi làm việc lâu dài ở nhiệt độ cao.

Cosse (đầu cốt) được dùng khi cần cố định dây vào domino dạng clamp, vào thanh cái hoặc vào đầu cấp nguồn có cấu trúc bắt cosse. Việc bấm cosse đúng kỹ thuật giúp tăng diện tích tiếp xúc, giảm điện trở tại điểm nối, từ đó giảm phát nhiệt. Với các mối nối tập trung (ví dụ trong hộp nối trên trần), nên sử dụng hộp nối chuyên dụng để bảo vệ cơ học và cách điện cho toàn bộ cụm nối.

Băng keo điện chỉ nên dùng để gia cố, bọc ngoài các mối nối đã được cố định bằng domino hoặc cosse, không nên dùng thay thế cho thiết bị nối dây. Việc xoắn dây trần rồi quấn băng keo sơ sài dễ dẫn đến lỏng mối nối theo thời gian, tăng điện trở tiếp xúc, sinh nhiệt và có thể gây cháy. Khi quấn băng keo, cần quấn chồng lớp, kéo căng vừa phải để băng keo bám chắc, không hở lõi đồng.

Việc sử dụng vật tư đạt chuẩn và thi công đúng kỹ thuật giúp hệ thống đèn rọi ray hoạt động ổn định, giảm nguy cơ phát nhiệt tại điểm nối, hạn chế cháy nổ và kéo dài tuổi thọ cho cả đèn lẫn dây dẫn. Trong các công trình thương mại hoặc không gian công cộng, nên tuân thủ thêm các quy định, tiêu chuẩn điện lực và phòng cháy chữa cháy hiện hành.

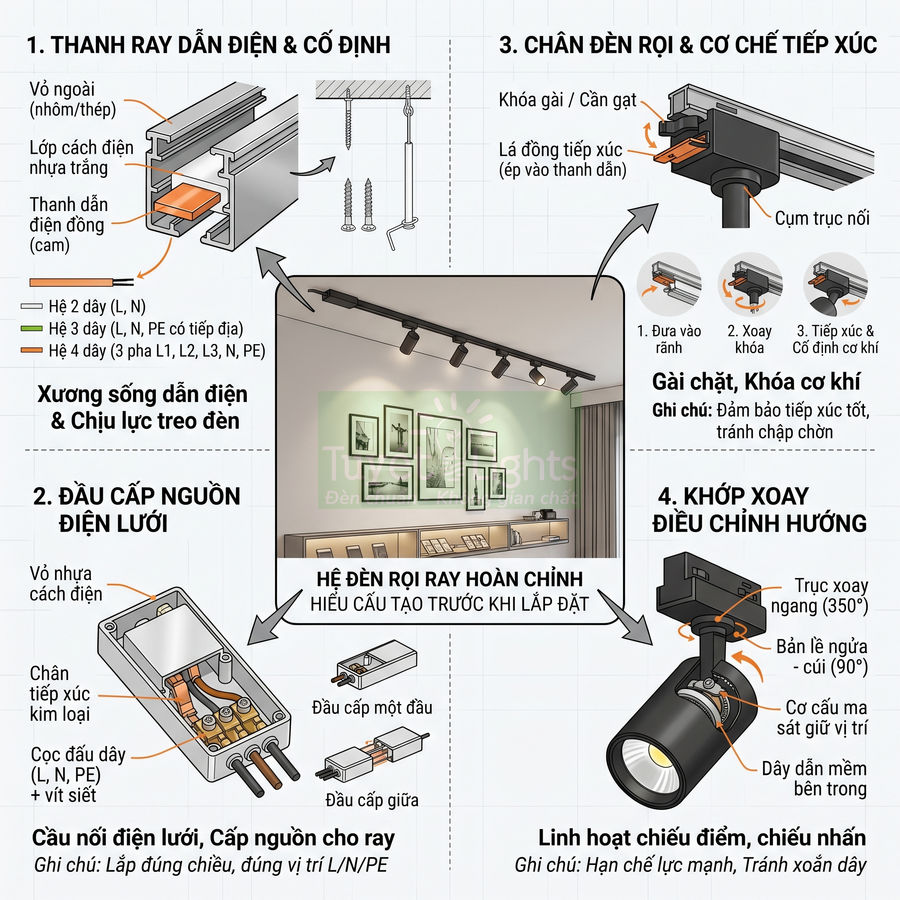

Cấu tạo hệ đèn rọi ray cần hiểu trước khi lắp đặt

Hệ đèn rọi ray gồm ba nhóm bộ phận chính: thanh ray dẫn điện kiêm giá đỡ, đầu cấp nguồn nối với điện lưới và cụm chân đèn – khớp xoay. Thanh ray đóng vai trò xương sống, chứa các thanh dẫn điện bằng đồng/hợp kim, được bọc nhựa cách điện và bảo vệ bởi vỏ kim loại sơn tĩnh điện, vừa dẫn điện vừa chịu lực treo đèn. Đầu cấp nguồn là cầu nối giữa dây L, N, PE và ray, sử dụng vỏ nhựa cách điện, cọc đấu dây và chân tiếp xúc chuyên dụng, có nhiều dạng để tối ưu đường dây và thẩm mỹ. Chân đèn, khóa gài và khớp xoay đảm bảo tiếp xúc điện ổn định, cố định cơ khí chắc chắn, đồng thời cho phép xoay – ngửa linh hoạt để điều chỉnh hướng chiếu sáng.

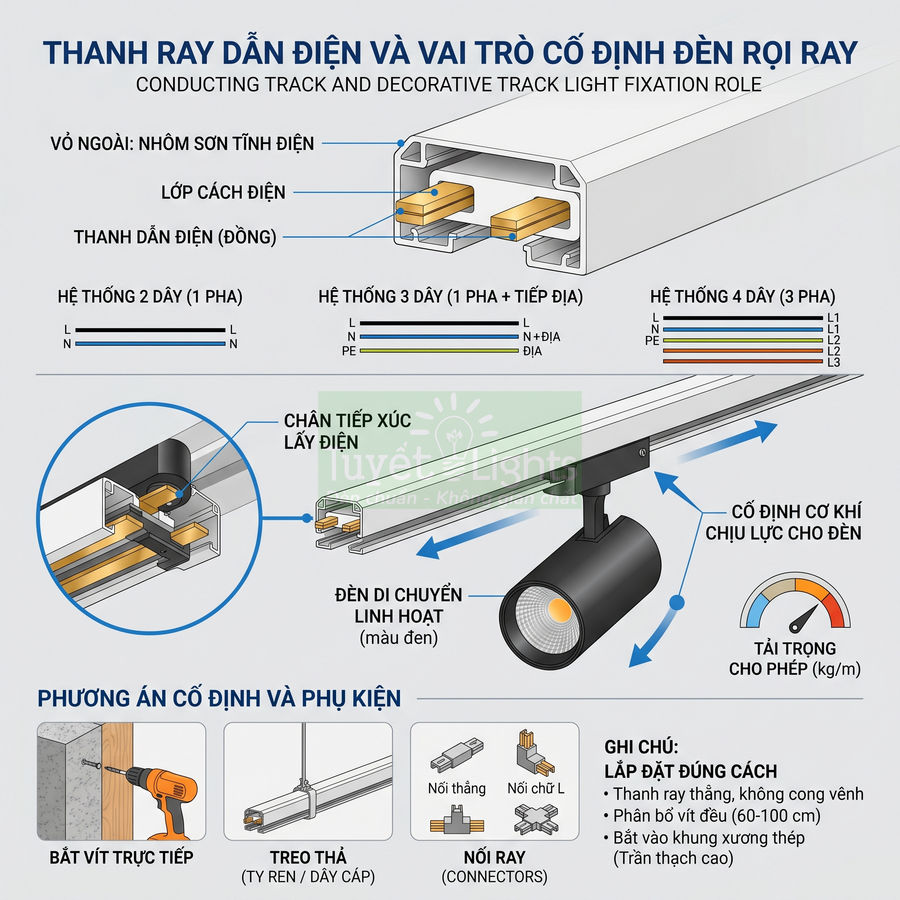

Thanh ray dẫn điện và vai trò cố định đèn rọi ray

Thanh ray là xương sống của toàn bộ hệ thống đèn rọi ray, vừa đảm nhiệm chức năng dẫn điện, vừa đóng vai trò kết cấu cơ khí chịu lực. Về cấu tạo chi tiết, thanh ray tiêu chuẩn gồm các phần chính:

• Vỏ ngoài: thường làm bằng nhôm định hình hoặc thép sơn tĩnh điện, có tiết diện chữ U, chữ H hoặc dạng hộp kín. Lớp sơn tĩnh điện không chỉ tăng tính thẩm mỹ (màu trắng, đen, xám…) mà còn giúp chống oxy hóa, hạn chế rò điện ra vỏ.
• Hệ thanh dẫn điện bên trong: là các thanh đồng hoặc hợp kim dẫn điện, được đặt song song dọc theo chiều dài ray, cố định bằng nhựa cách điện. Tùy cấu hình hệ thống, thanh ray có thể:
  • 2 dây (1 pha): chỉ gồm dây nóng (L) và dây nguội (N), thường dùng cho các hệ đơn giản, không yêu cầu tiếp địa.
  • 3 dây (1 pha có tiếp địa): gồm L, N và PE (tiếp địa), phù hợp tiêu chuẩn an toàn cao hơn, đặc biệt trong môi trường ẩm hoặc có kết cấu kim loại nhiều.
  • 4 dây (3 pha): cho phép phân chia tải theo 3 pha hoặc chia nhóm điều khiển khác nhau trên cùng một thanh ray, thường dùng trong showroom, trung tâm thương mại, xưởng trưng bày lớn.
• Lớp cách điện: là nhựa kỹ thuật (thường là PVC, PC hoặc ABS chịu nhiệt) bao bọc và định vị các thanh dẫn điện, đảm bảo khoảng cách cách điện an toàn với vỏ kim loại.

Các thanh dẫn điện này chính là nơi chân đèn tiếp xúc để lấy điện. Nhờ cấu trúc dạng thanh liên tục, đèn có thể di chuyển linh hoạt dọc theo ray, thay đổi vị trí chiếu sáng mà không cần tháo đấu dây lại từng đèn. Đây là ưu điểm lớn so với hệ đèn cố định truyền thống.

Về mặt cơ khí, thanh ray đóng vai trò giá đỡ chịu lực cho toàn bộ đèn rọi. Khi thiết kế, cần tính đến:

• Tải trọng cho phép: mỗi loại ray có giới hạn tải trọng (số lượng và khối lượng đèn tối đa trên 1 mét). Với các đèn công suất lớn, thân nặng (đèn chip COB, thân nhôm dày), nên chọn ray dày, vỏ cứng, có gân tăng cứng.
• Phương án cố định: thanh ray thường có:
  • Các lỗ bắt vít sẵn dọc thân, cho phép bắt trực tiếp lên trần bê tông, trần gỗ, khung sắt.
  • Hoặc rãnh để bắt pat treo, kẹp treo, ty ren, giúp treo ray cách trần một khoảng nhất định, phù hợp với trần cao hoặc trần kỹ thuật.

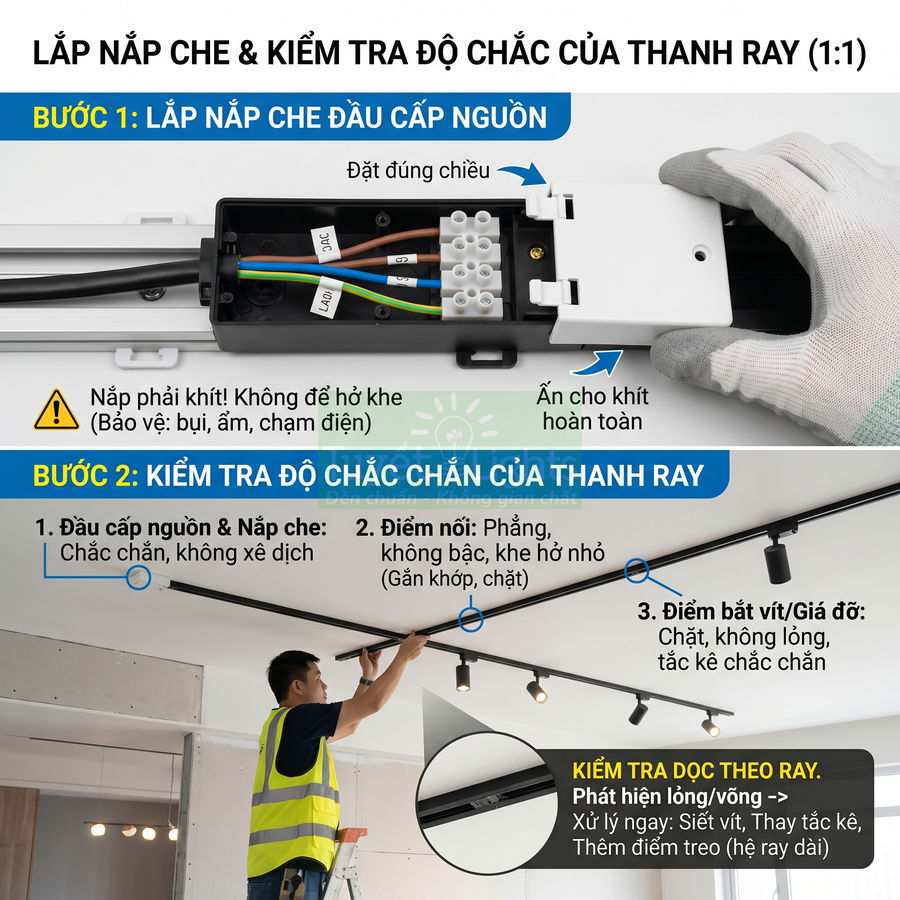

Khi lắp đặt, cần đảm bảo thanh ray thẳng, không cong vênh, không xoắn. Các điểm bắt vít phải được phân bố đều theo chiều dài, khoảng cách hợp lý (thường 60–100 cm một điểm, tùy tải trọng). Đặc biệt, tại các đoạn nối giữa hai thanh ray, nên:

• Dùng connector nối ray đúng chủng loại (thẳng, chữ L, chữ T, chữ X) để vừa đảm bảo dẫn điện, vừa giữ thẳng cơ khí.
• Bổ sung thêm pat đỡ hoặc vít phụ gần vị trí nối để tránh xệ hoặc lệch khi treo nhiều đèn ở khu vực này.

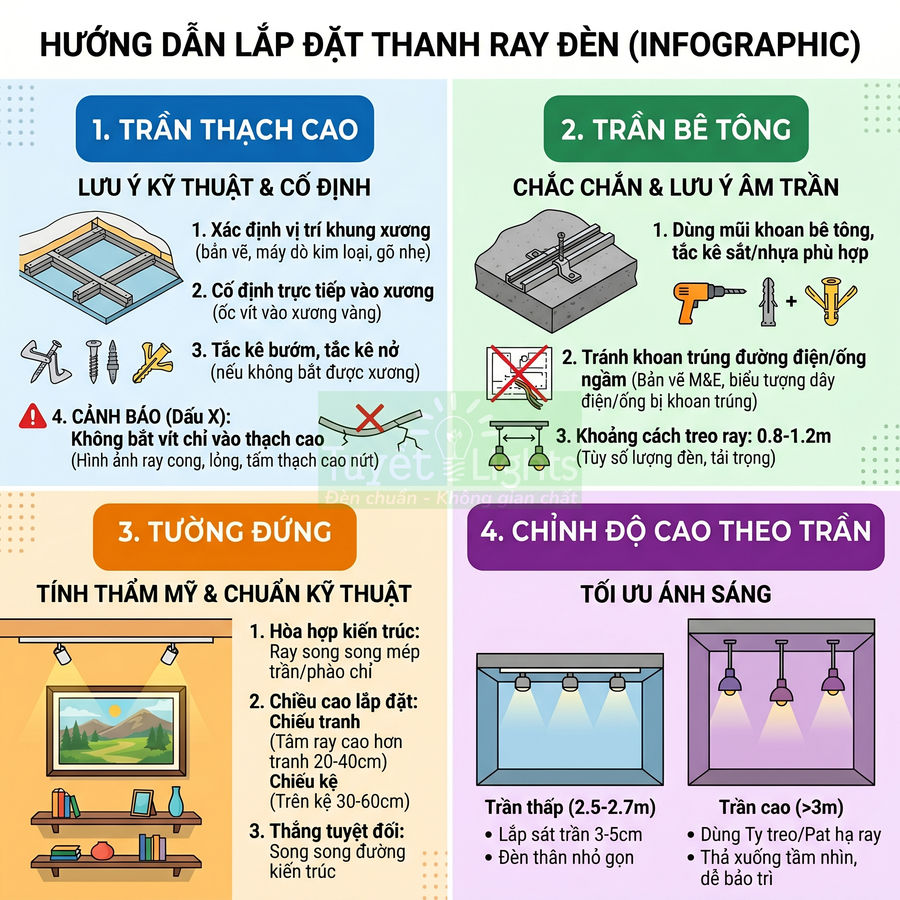

Với trần thạch cao, cần lưu ý bắt thanh ray vào khung xương thép bên trên, không bắt trực tiếp vào tấm thạch cao để tránh bong tróc, sập trần khi tải trọng lớn.

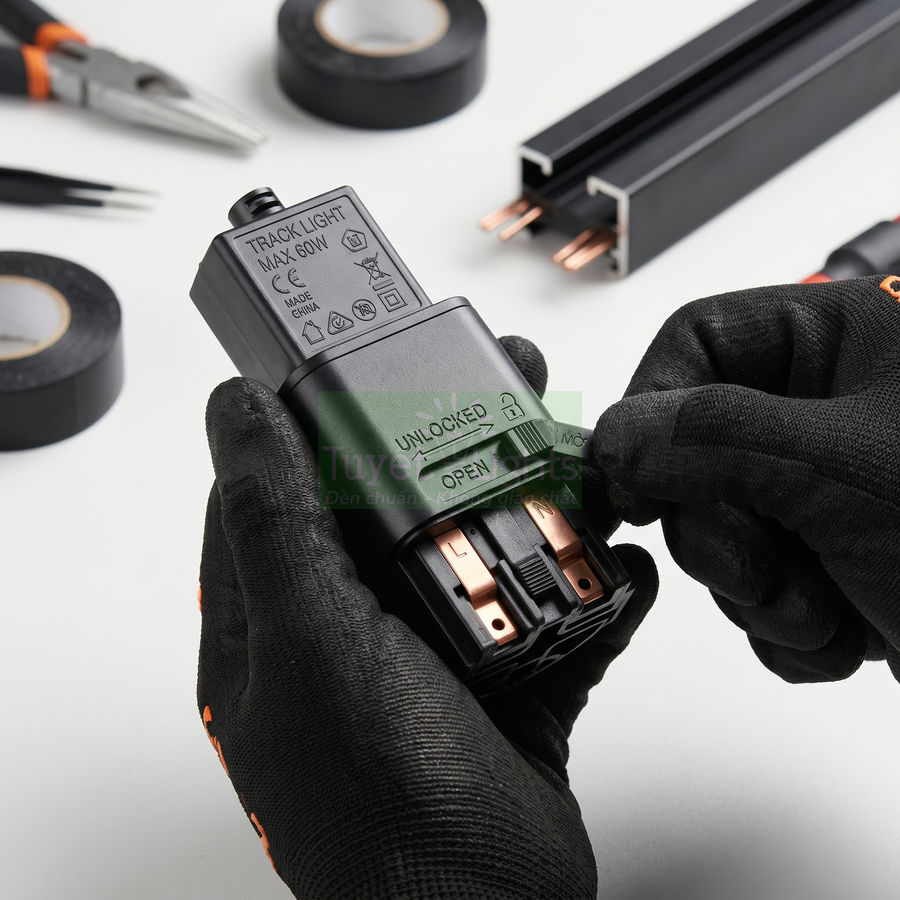

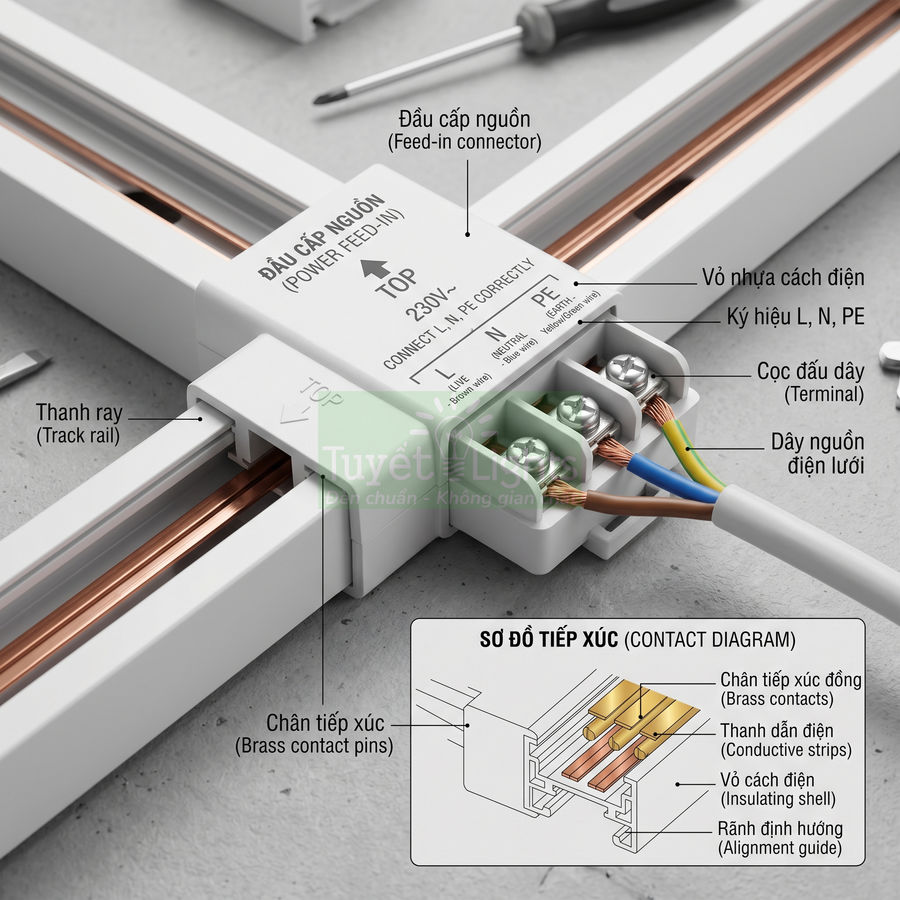

Đầu cấp nguồn kết nối điện lưới với thanh ray

Đầu cấp nguồn là bộ phận trung gian giữa dây điện lưới và thanh ray, đảm bảo vừa an toàn điện, vừa thuận tiện thi công. Cấu tạo chi tiết thường gồm:

• Vỏ nhựa cách điện: làm từ nhựa chịu nhiệt, chịu va đập, che kín các phần dẫn điện bên trong, hạn chế nguy cơ chạm chập, rò điện khi người dùng thao tác gần khu vực ray.
• Các chân tiếp xúc: là các lá đồng hoặc chấu kim loại được thiết kế hình dạng tương thích với thanh dẫn điện trong ray. Khi lắp đúng chiều, các chân này sẽ trượt vào khe dẫn điện và ép sát, tạo tiếp xúc ổn định.
• Cọc đấu dây: dạng domino hoặc terminal có vít siết, dùng để đấu nối dây nguồn từ điện lưới (L, N, PE) vào đầu cấp. Một số loại có nắp che riêng cho khu vực đấu dây để tăng an toàn.

Đầu cấp nguồn có nhiều biến thể để phù hợp với từng phương án cấp điện và yêu cầu thẩm mỹ:

• Đầu cấp một đầu: cấp điện từ một đầu thanh ray, thường dùng cho tuyến ray ngắn, tải không quá lớn.
• Đầu cấp giữa: đặt ở vị trí giữa tuyến ray, giúp phân bố dòng điện đều hai phía, giảm sụt áp trên các tuyến ray dài hoặc khi số lượng đèn nhiều.
• Đầu cấp dạng hộp nổi: tích hợp hộp che đấu dây, phù hợp khi dây nguồn đi nổi trên trần hoặc tường, giúp che giấu mối nối, tăng tính thẩm mỹ.

Khi lắp, cần xác định đúng chiều lắp đầu cấp nguồn. Mỗi hệ ray (2 dây, 3 dây, 4 dây) thường có chuẩn định vị riêng, ví dụ:

• Một cạnh có gờ hoặc rãnh định hướng, phải trùng với cạnh tương ứng trên thanh ray.
• Ký hiệu trên thân đầu cấp (mũi tên, chữ “TOP”, “L”, “N”, “PE”) chỉ rõ hướng và vị trí dây.

Nếu lắp ngược hoặc lệch, các chân tiếp xúc có thể không chạm đúng thanh dẫn điện, dẫn đến đèn không sáng, chập chờn hoặc tệ hơn là gây chập mạch. Khi đấu dây, cần:

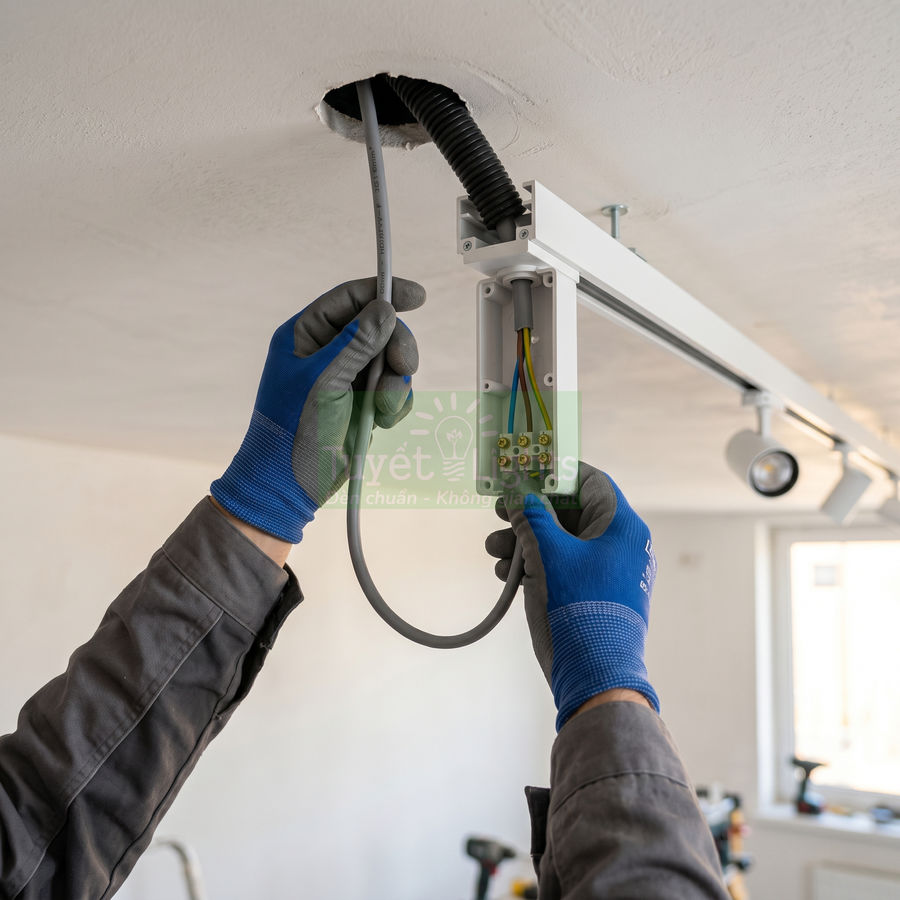

• Xác định rõ dây nóng (L), dây nguội (N) và dây tiếp địa (PE) từ nguồn.
• Đấu đúng vào các cọc tương ứng, siết vít chặt, tránh để lộ lõi đồng ra ngoài.
• Kiểm tra lại bằng mắt thường và có thể dùng bút thử điện để chắc chắn không có điểm rò.

Một số hệ ray cao cấp có ký hiệu L, N, PE in trực tiếp trên đầu cấp nguồn và trên thân ray, giúp người lắp dễ dàng đối chiếu. Việc tuân thủ đúng chuẩn này rất quan trọng để đảm bảo an toàn điện, đặc biệt trong các công trình công cộng.

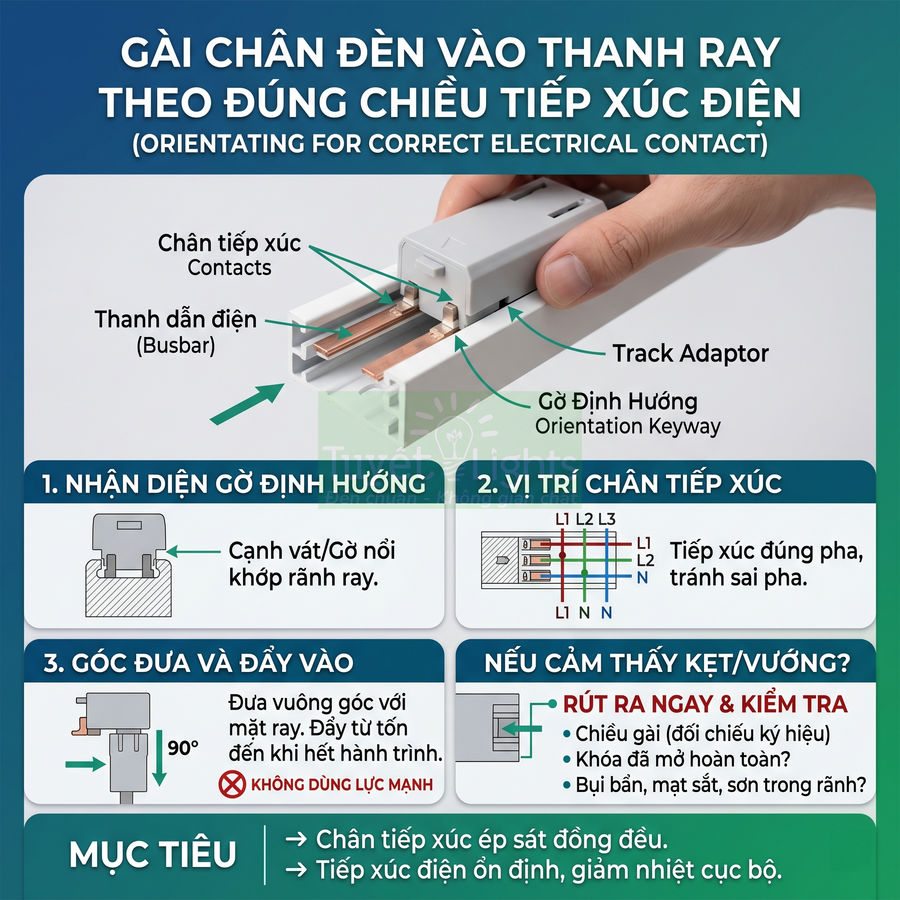

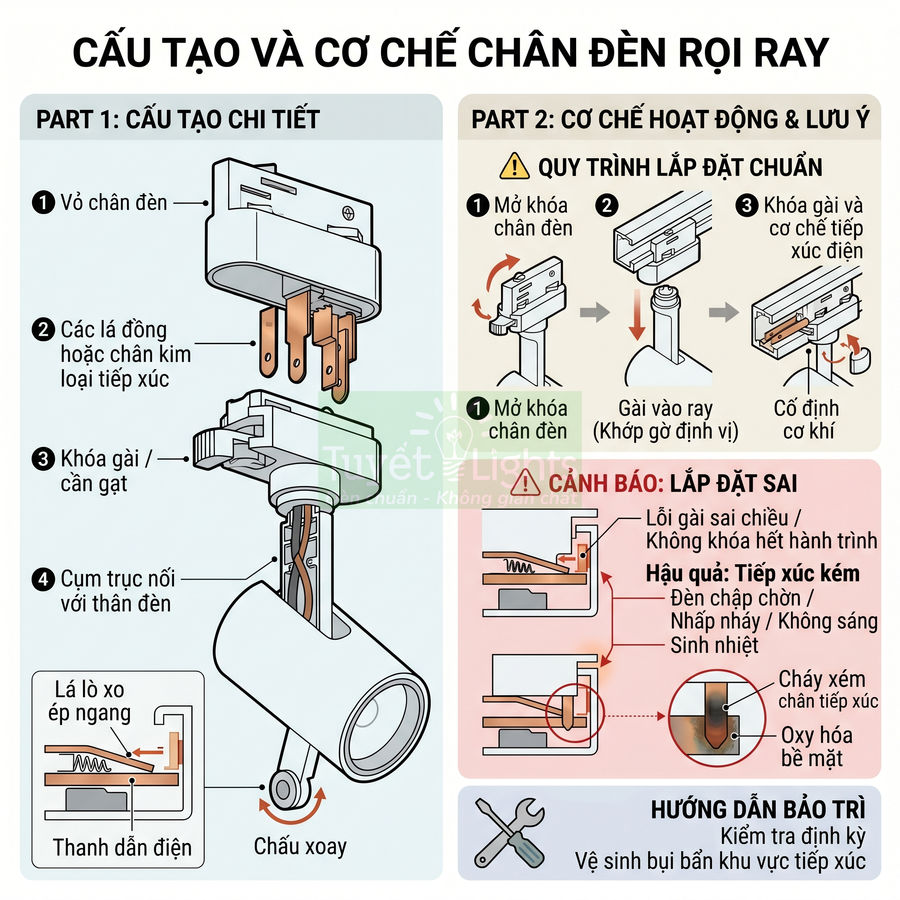

Chân đèn rọi ray, khóa gài và cơ chế tiếp xúc điện

Chân đèn rọi ray là phần kết nối giữa thân đèn và thanh ray, đồng thời là nơi tiếp xúc điện và chịu lực treo đèn. Cấu tạo chi tiết của chân đèn thường gồm:

• Vỏ chân đèn: bằng nhựa kỹ thuật hoặc kim loại, tạo hình dạng phù hợp với rãnh ray, đồng thời che chắn các tiếp điểm điện bên trong.
• Các lá đồng hoặc chân kim loại tiếp xúc: được bố trí sao cho khi gài vào ray, chúng trượt và ép sát vào các thanh dẫn điện. Hình dạng có thể là:
  • Lá lò xo ép ngang, tạo lực tỳ liên tục lên thanh dẫn điện.
  • Chấu xoay, khi xoay khóa sẽ quay vào vị trí tiếp xúc.
• Khóa gài / cần gạt: cơ cấu cơ khí cho phép:
  • Mở ra để đưa chân đèn vào rãnh ray.
  • Xoay hoặc gạt để cố định, đồng thời ép các chân tiếp xúc vào thanh dẫn điện.
• Cụm trục nối với thân đèn: vừa là giá đỡ cơ khí, vừa là đường đi của dây dẫn từ chân đèn xuống driver và chip LED.

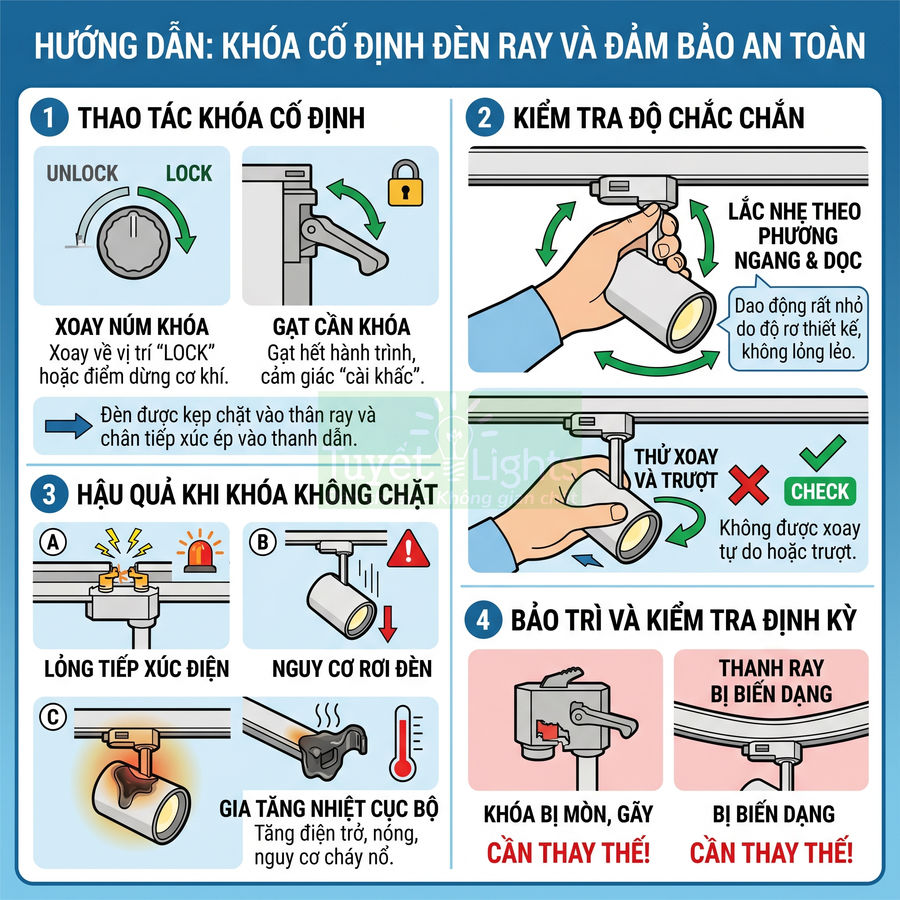

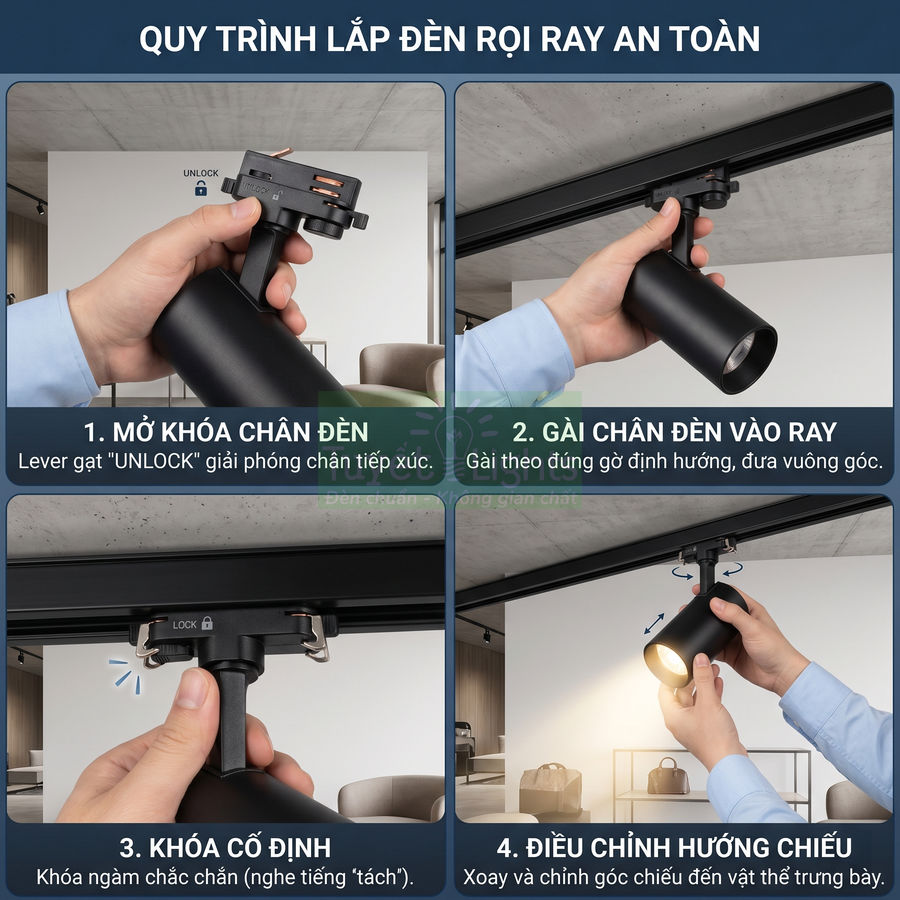

Cơ chế hoạt động cơ bản:

• Người lắp mở khóa chân đèn (nhấn, gạt hoặc xoay tùy loại).
• Đưa chân đèn vào đúng rãnh của thanh ray, đảm bảo phần gờ định vị khớp với rãnh tương ứng.
• Xoay hoặc gạt khóa về vị trí khóa, lúc này:
  • Các chân tiếp xúc sẽ xoay và ép vào thanh dẫn điện.
  • Vỏ chân đèn được cố định cơ khí, không tuột khỏi ray khi có rung lắc.

Nếu thao tác không đúng chiều hoặc không khóa hết hành trình, chân tiếp xúc có thể không chạm đủ, dẫn đến tiếp xúc kém, sinh nhiệt tại điểm tiếp xúc, gây hiện tượng đèn chập chờn, nhấp nháy hoặc không sáng. Về lâu dài, tiếp xúc kém còn có thể làm cháy xém chân tiếp xúc, oxy hóa bề mặt, khiến việc dẫn điện càng kém hơn.

Để đảm bảo độ tin cậy:

• Quan sát kỹ hướng dẫn của nhà sản xuất, đặc biệt là sơ đồ minh họa cách gài và xoay khóa.
• Sau khi gài, nên thử kéo nhẹ thân đèn xuống để kiểm tra độ chắc chắn, tránh trường hợp khóa chưa vào khớp.
• Với hệ thống sử dụng lâu năm, nên định kỳ kiểm tra, vệ sinh bụi bẩn tại khu vực tiếp xúc, tránh bụi và oxy hóa làm tăng điện trở tiếp xúc.

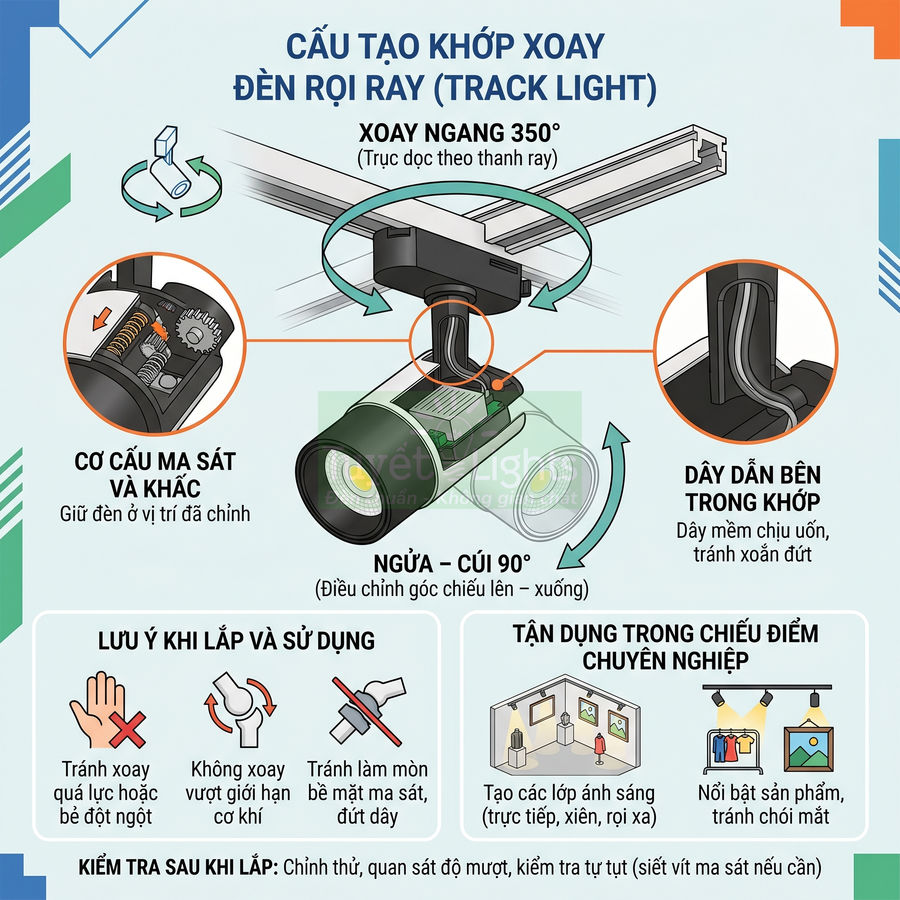

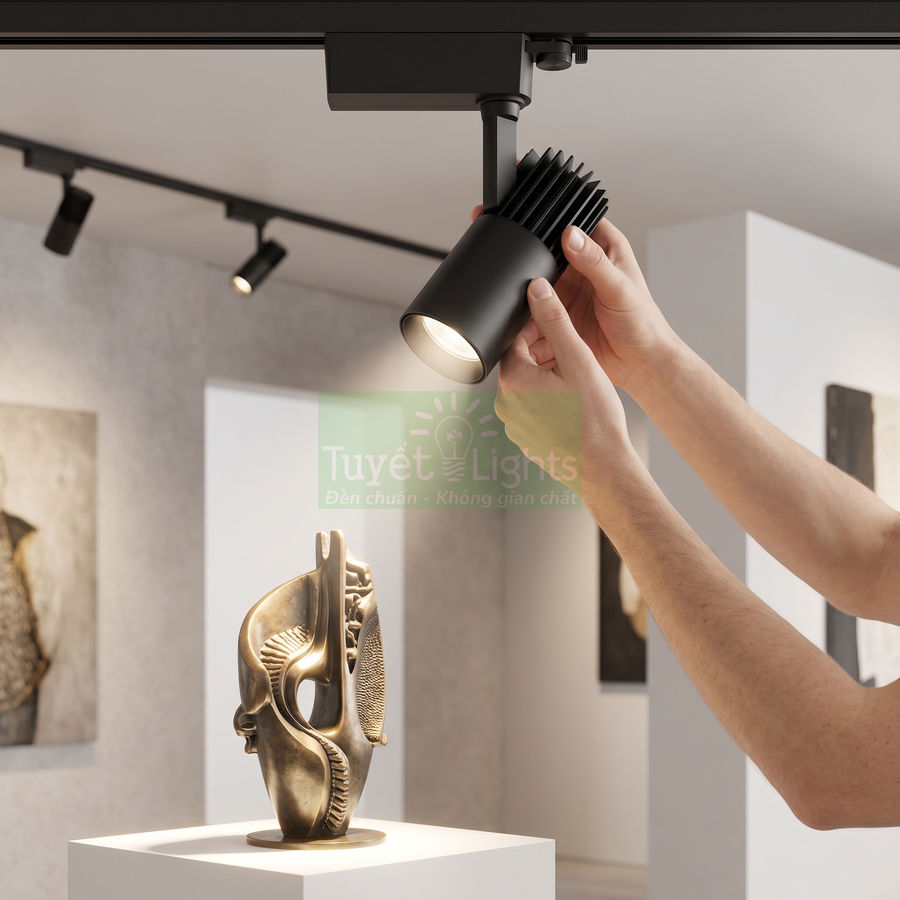

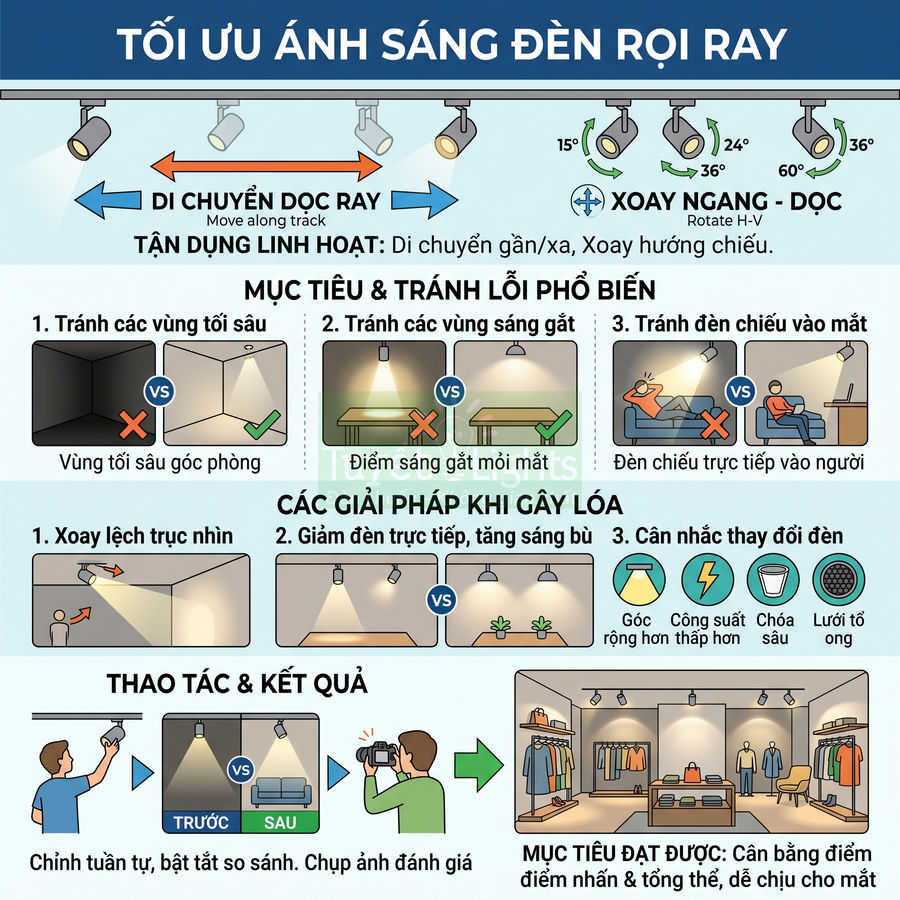

Khớp xoay giúp chỉnh hướng chiếu sau khi lắp đèn

Đèn rọi ray được ưa chuộng vì khả năng xoay, chỉnh hướng linh hoạt, phù hợp chiếu điểm, chiếu nhấn sản phẩm, tranh ảnh, quầy kệ. Bộ phận đảm nhiệm chức năng này là khớp xoay giữa chân đèn và thân đèn. Cấu tạo khớp xoay thường gồm:

• Trục xoay ngang: cho phép đèn quay quanh trục dọc theo thanh ray, thường đạt góc xoay khoảng 350°. Một số nhà sản xuất cố tình không cho xoay đủ 360° để tránh xoắn đứt dây bên trong.
• Bản lề ngửa – cúi: cho phép điều chỉnh góc chiếu lên – xuống, thường trong khoảng 90° (từ gần ngang đến gần thẳng đứng).
• Cơ cấu ma sát hoặc khấc: dùng lò xo, vòng ma sát hoặc các nấc khấc nhỏ để giữ đèn ở vị trí đã chỉnh, tránh tự tụt xuống do trọng lượng thân đèn.
• Dây dẫn bên trong khớp: dây mềm, chịu uốn, đi xuyên qua trục xoay để cấp điện từ chân đèn xuống driver và chip LED.

Khi lắp và sử dụng, cần lưu ý:

• Tránh xoay quá lực hoặc bẻ đột ngột tại các khớp, đặc biệt với đèn có thân nặng. Lực xoay quá lớn có thể làm mòn nhanh bề mặt ma sát, gãy trục hoặc nứt vỏ nhựa.
• Không cố xoay vượt quá giới hạn thiết kế (thường có cảm giác cứng hoặc chặn cơ khí khi đến giới hạn). Nếu cố ép, dây dẫn bên trong có thể bị xoắn, đứt hoặc chạm vỏ, gây chập.
• Sau khi lắp xong, nên:
  • Chỉnh thử hướng chiếu của từng đèn theo các góc khác nhau.
  • Quan sát xem khớp xoay có mượt, không bị kẹt, không phát ra tiếng kêu bất thường.
  • Để đèn ở các góc nghiêng lớn và theo dõi xem đèn có bị tự tụt xuống hay không; nếu có, cần siết lại vít ma sát (nếu nhà sản xuất cho phép) hoặc thay khớp.

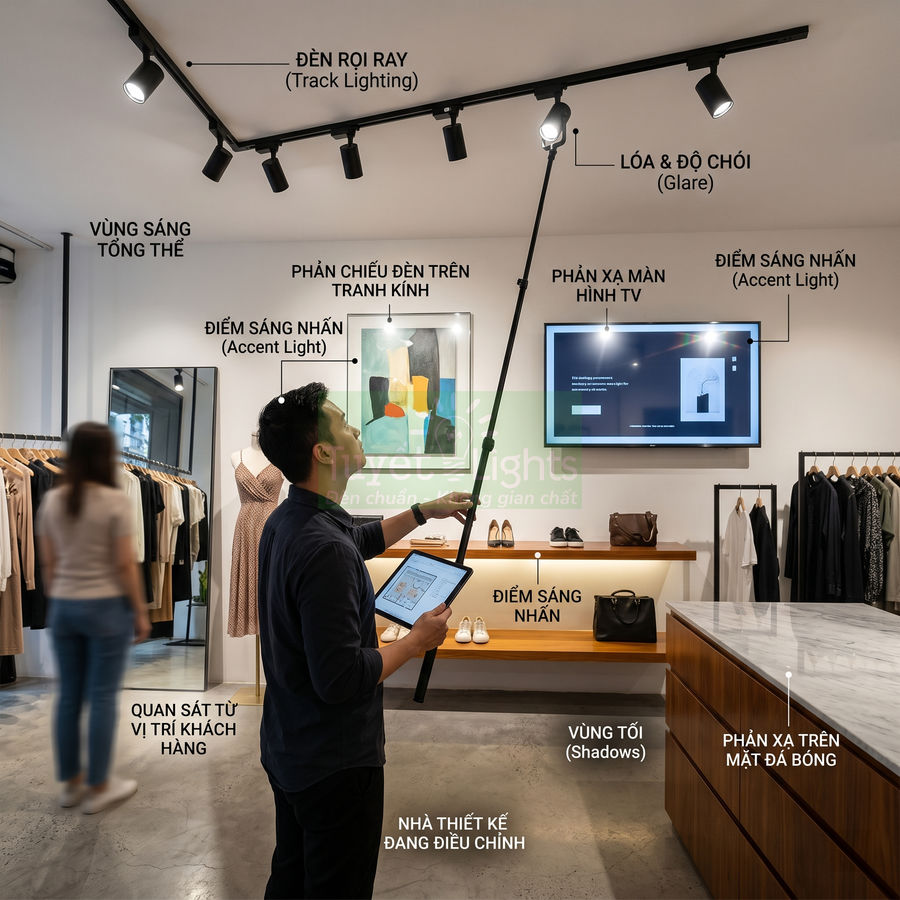

Trong các ứng dụng chiếu điểm chuyên nghiệp (gallery, showroom thời trang, cửa hàng trang sức), việc tận dụng tối đa khả năng xoay 350° và ngửa – cúi 90° giúp tạo ra các lớp ánh sáng khác nhau (chiếu trực tiếp, chiếu xiên, chiếu rọi từ xa), làm nổi bật sản phẩm mà vẫn tránh chói mắt khách hàng. Do đó, hiểu rõ cấu tạo và giới hạn cơ học của khớp xoay là yếu tố quan trọng để khai thác hết ưu điểm của hệ đèn rọi ray.

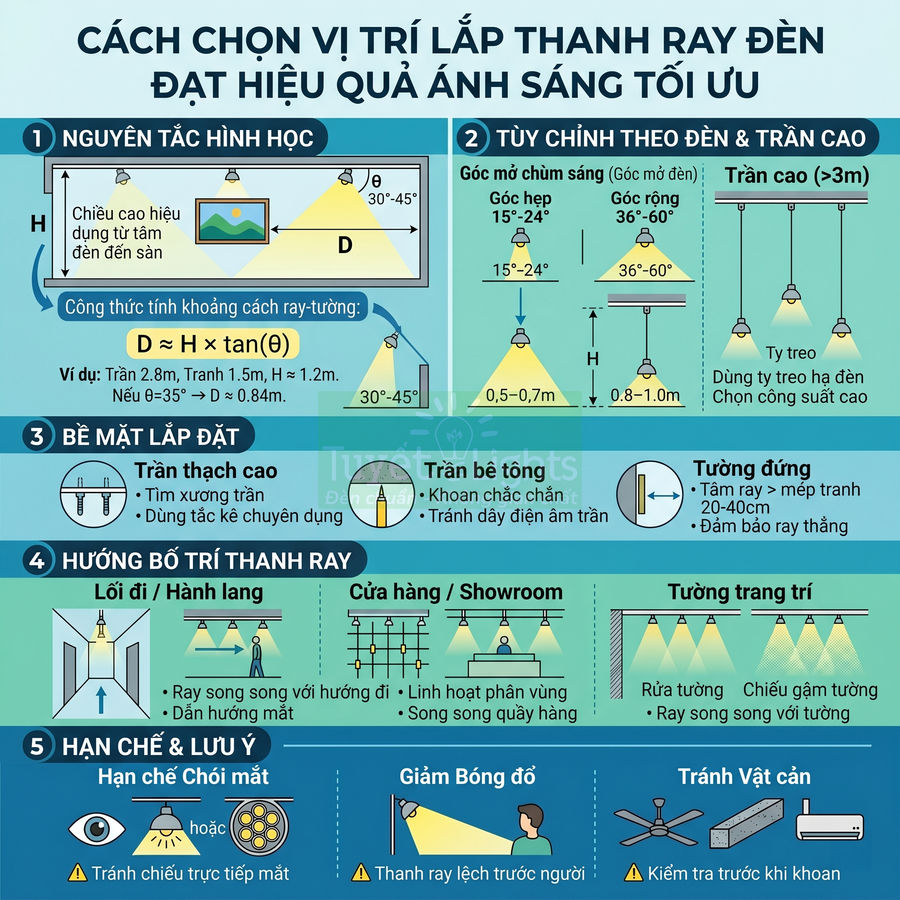

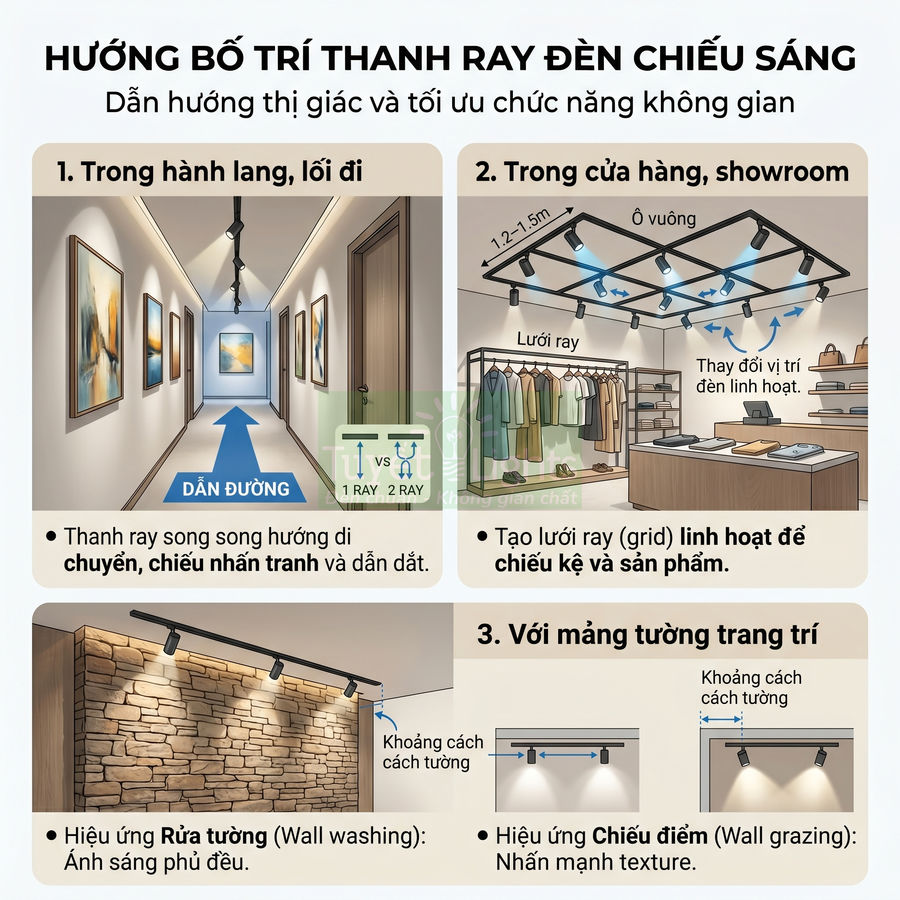

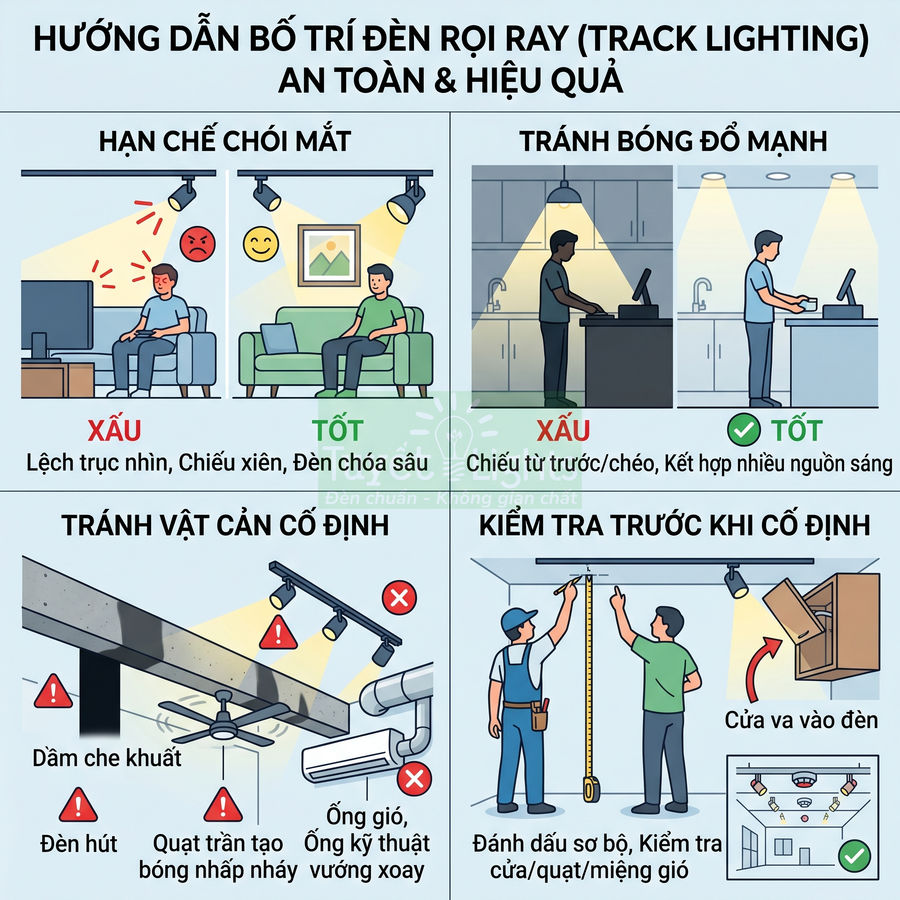

Cách chọn vị trí lắp thanh ray để ánh sáng hiệu quả

Việc chọn vị trí lắp thanh ray cần dựa trên mối quan hệ giữa chiều cao trần, khoảng cách tới tường, góc chiếu và góc mở đèn để đạt hiệu quả chiếu sáng tối ưu. Với tranh, kệ hoặc sản phẩm sát tường, nên duy trì góc chiếu khoảng 30°–45°, tính khoảng cách ray theo nguyên tắc hình học ánh sáng, đồng thời điều chỉnh theo kích thước vật trưng bày và beam angle của đèn để giữ được điểm nhấn mà không gây chói hay tràn sáng. Bên cạnh đó, loại bề mặt lắp đặt (trần thạch cao, bê tông hay tường đứng) quyết định cách cố định, khoảng cách điểm treo và giải pháp kỹ thuật nhằm đảm bảo độ chắc chắn, hạn chế võng ray, thuận tiện bảo trì và hài hòa với kiến trúc tổng thể.

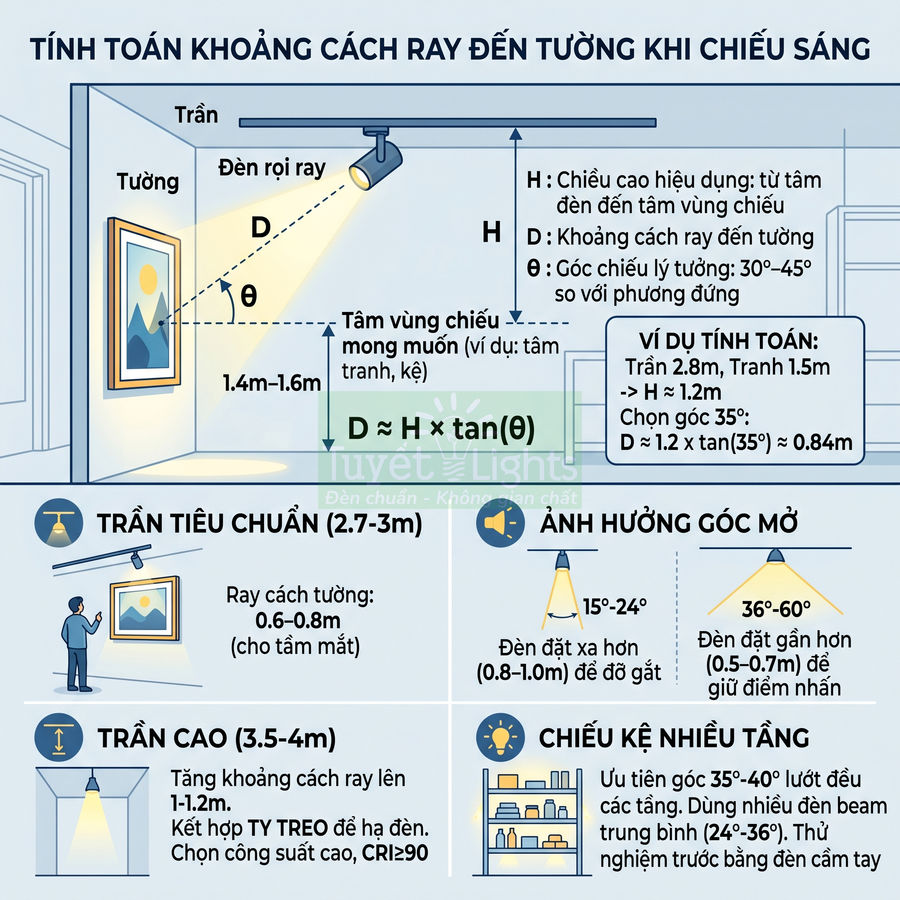

Khoảng cách thanh ray đến tường khi chiếu tranh, kệ hoặc sản phẩm

Khi thiết kế hệ đèn rọi ray cho tranh, kệ hoặc sản phẩm trưng bày sát tường, cần hiểu rõ mối quan hệ giữa: chiều cao trần – khoảng cách ray tới tường – góc chiếu – góc mở của đèn. Khoảng cách 0,5–1,2 m chỉ là khung tham chiếu; để tối ưu, nên tính theo nguyên tắc hình học ánh sáng:

• Góc chiếu lý tưởng: 30°–45° so với phương thẳng đứng.
• Chiều cao treo đèn (H): từ mặt sàn đến tâm đèn rọi.
• Khoảng cách ray đến tường (D): D ≈ H × tan(θ), với θ là góc chiếu mong muốn.

Ví dụ với trần cao 2,8 m, tranh treo cao 1,5 m, tâm vùng cần chiếu khoảng 1,5 m so với sàn, tâm đèn ở 2,7 m (đèn cách trần 0,1 m). Khi đó H hiệu dụng ≈ 2,7 – 1,5 = 1,2 m. Nếu chọn góc chiếu 35°:

• D ≈ 1,2 × tan(35°) ≈ 0,84 m → khoảng 0,8–0,85 m là hợp lý.

Với trần 2,7–3 m, khoảng 0,6–0,8 m thường cho hiệu quả tốt khi chiếu tranh/kệ ở tầm mắt (1,4–1,6 m). Tuy nhiên, cần tinh chỉnh theo:

• Góc mở của đèn (beam angle):
  • Đèn 15°–24° (góc hẹp): có thể đặt ray xa hơn một chút (0,8–1 m) để vùng sáng không quá gắt.
  • Đèn 36°–60° (góc rộng): nên giữ ray gần tường hơn (0,5–0,7 m) để tránh ánh sáng tràn quá rộng, mất điểm nhấn.
• Kích thước tranh/sản phẩm:
  • Tranh nhỏ, sản phẩm đơn lẻ: ưu tiên góc chiếu 30°–35°, ray gần tường hơn để tập trung.
  • Mảng tranh lớn, kệ dài: có thể tăng khoảng cách ray và dùng nhiều đèn, mỗi đèn chồng sáng nhẹ lên nhau (overlap 10–20%).

Với trần cao 3,5–4 m, nếu vẫn gắn đèn sát trần, góc chiếu sẽ bị “dốc” xuống, dễ tạo bóng đổ dài và chói. Khi đó, khoảng cách ray đến tường nên tăng lên 1–1,2 m để giữ góc chiếu trong khoảng 30°–45°. Tuy nhiên, nếu trần quá cao (trên 3,8–4 m), nên kết hợp:

• Dùng ty treo để hạ đèn xuống thấp hơn.
• Chọn đèn công suất cao hơn, CRI ≥ 90 để giữ chất lượng màu sắc cho tranh/sản phẩm.

Khi chiếu kệ nhiều tầng (kệ thời trang, kệ mỹ phẩm, kệ sách), cần kiểm soát sao cho mỗi tầng đều nhận đủ sáng mà không bị bóng che từ tầng trên. Một số nguyên tắc thực hành:

• Ưu tiên góc chiếu khoảng 35°–40° để ánh sáng “lướt” đều qua các tầng.
• Dùng nhiều đèn với beam angle trung bình (24°–36°) thay vì ít đèn beam quá rộng.
• Thử nghiệm thực tế:
  • Cầm tạm một đèn rọi hoặc đèn pin có beam tương đương.
  • Đứng tại vị trí dự kiến đặt ray, chiếu vào kệ ở các khoảng cách 0,5 m – 0,7 m – 1 m.
  • Quan sát: tầng nào bị tối, vùng nào bị chói, có bóng đổ mạnh hay không.

Cách thử bằng đèn cầm tay trước khi khoan cố định giúp tránh sai số, đặc biệt trong không gian có nhiều vật thể với chiều sâu khác nhau (kệ sâu 30–40 cm, sản phẩm nhô ra, khung tranh dày…).

Vị trí thanh ray trên trần thạch cao, trần bê tông và tường đứng

Mỗi loại bề mặt lắp đặt không chỉ khác về kỹ thuật cố định mà còn ảnh hưởng đến độ ổn định, độ võng của thanh ray và khả năng xoay chỉnh đèn lâu dài.

Với trần thạch cao, cần đặc biệt chú ý:

• Xác định chính xác vị trí khung xương (xương sắt hộp, xương V, C, U…) bằng:
  • Bản vẽ thi công trần (nếu có).
  • Dùng thiết bị dò kim loại, hoặc gõ nhẹ để nhận biết vùng có xương.
• Sử dụng tắc kê bướm, tắc kê nở chuyên dụng cho thạch cao nếu không bắt được trực tiếp vào xương.
• Không bắt vít chỉ vào tấm thạch cao mỏng với tải trọng lớn (nhiều đèn, ray dài trên 2 m), vì:
  • Dễ bị võng ray, lỏng vít theo thời gian.
  • Nguy cơ bung trần cục bộ nếu có va chạm hoặc rung động.

Với trần bê tông, ưu điểm là độ chắc chắn cao, nhưng cần lưu ý:

• Dùng mũi khoan bê tông phù hợp, khoan đúng đường kính tắc kê nhựa hoặc tắc kê sắt.
• Tránh khoan trúng đường dây điện âm trần, ống nước, ống điều hòa:
  • Tham khảo bản vẽ M&E nếu có.
  • Quan sát vị trí đèn âm trần, miệng gió, ống kỹ thuật để suy đoán đường đi của ống/dây.
• Khoảng cách giữa các điểm treo ray: thường 0,8–1,2 m tùy độ dày ray và số lượng đèn; ray càng dài, càng nhiều đèn thì càng cần nhiều điểm treo để tránh võng.

Với tường đứng, thanh ray có thể đóng vai trò vừa là đường kỹ thuật vừa là chi tiết trang trí:

• Thường lắp song song với mép trần hoặc theo các đường phào chỉ, nẹp trang trí để hòa vào kiến trúc.
• Chiều cao lắp đặt:
  • Chiếu tranh: tâm ray thường cao hơn mép trên tranh 20–40 cm, tùy góc xoay đèn.
  • Chiếu kệ: ray có thể đặt ngay phía trên kệ hoặc cao hơn 30–60 cm để ánh sáng phủ đều.
• Đảm bảo ray thẳng tuyệt đối, song song với các đường kiến trúc chính (mép trần, mép tường, phào chỉ) để tránh cảm giác lệch, méo không gian.

Về chiều cao lắp đặt tổng thể:

• Trần thấp (2,5–2,7 m):
  • Nên đặt thanh ray sát trần hoặc cách trần 3–5 cm để không làm không gian bị “đè” thấp.
  • Ưu tiên đèn thân nhỏ, gọn, tránh loại quá dài gây cảm giác nặng nề.
• Trần cao (trên 3 m):
  • Có thể dùng ty treo hoặc pat hạ ray để đưa đèn xuống gần khu vực cần chiếu, giảm thất thoát ánh sáng và tăng độ rọi.
  • Chiều dài ty treo nên được tính toán sao cho đèn vẫn nằm ngoài tầm với tay thông thường (tránh va chạm) nhưng đủ thấp để bảo trì.

Hướng bố trí thanh ray theo lối đi, quầy hàng hoặc mảng tường trang trí

Hướng của thanh ray không chỉ quyết định vị trí đèn mà còn tạo nên “ngôn ngữ” thị giác cho không gian, dẫn hướng mắt người dùng theo trục di chuyển hoặc trục trưng bày.

Trong hành lang, lối đi:

• Thanh ray thường lắp song song với hướng di chuyển:
  • Cho phép bố trí đèn dọc theo đường đi, chiếu nhấn vào tranh treo tường, cửa phòng, bảng chỉ dẫn.
  • Tạo cảm giác dẫn dắt, kéo dài không gian, đặc biệt hiệu quả trong hành lang hẹp.
• Có thể dùng 1 hoặc 2 đường ray song song:
  • 1 ray: đặt lệch về phía tường có tranh hoặc điểm nhấn.
  • 2 ray: mỗi bên một ray, chiếu chéo vào hai bên tường, tạo hiệu ứng sáng đều và giảm bóng đổ.

Trong cửa hàng, showroom:

• Thanh ray có thể:
  • Chạy song song với quầy hàng để chiếu trực tiếp lên mặt quầy, sản phẩm trưng bày.
  • Chạy vuông góc với kệ trưng bày để mỗi đèn chiếu vào một đoạn kệ, dễ phân vùng sản phẩm.
  • Tạo lưới ray (grid) trên trần: kết hợp các đường ray song song và vuông góc, cho phép linh hoạt thay đổi vị trí đèn khi thay đổi layout trưng bày.
• Khi bố trí theo lưới, nên:
  • Giữ khoảng cách giữa các ray tương đối đều (ví dụ 1,2–1,5 m) để không gian nhìn cân đối.
  • Đặt ray trùng hoặc song song với các trục kiến trúc (dầm, khe trần, line điều hòa) để tổng thể gọn gàng.

Với mảng tường trang trí (tranh lớn, tường ốp đá, tường gỗ, backdrop thương hiệu):

• Thanh ray thường lắp song song với tường, cách tường một khoảng đã tính toán để tạo:
  • Hiệu ứng rửa tường (wall washing): ánh sáng phủ đều, làm phẳng bề mặt, phù hợp với tường phẳng, tranh lớn, backdrop.
  • Hiệu ứng chiếu điểm (wall grazing): đặt ray gần tường hơn, dùng beam hẹp để nhấn mạnh texture (đá thô, gạch, gỗ có vân nổi).
• Khi chọn hướng bố trí ray, cần cân bằng:
  • Thẩm mỹ: đường ray tạo thành các line trên trần, nên hài hòa với kiến trúc, không bị “lạc quẻ”.
  • Chức năng: ưu tiên chiếu đúng nơi cần sáng, tránh đặt ray chỉ vì “đẹp” nhưng đèn không chiếu tới được các điểm quan trọng.

Tránh vị trí gây chói mắt, bóng đổ mạnh và vướng vật cản

Vấn đề chói và bóng đổ thường không xuất phát từ bản thân đèn mà từ vị trí ray và hướng chiếu. Cần phân tích trước các “góc nhìn chính” trong không gian:

• Ghế sofa, ghế xem tivi, ghế tiếp khách.
• Bàn ăn, bàn làm việc, quầy thu ngân.
• Lối đi chính, khu vực đứng chờ, quầy thử đồ.

Không nên đặt đèn rọi ở vị trí mà khi người dùng ngồi hoặc đứng nhìn về phía chính diện, ánh sáng từ đèn chiếu trực tiếp vào mắt. Một số cách hạn chế chói:

• Đặt ray lệch khỏi trục nhìn, để đèn chiếu xiên vào tường hoặc vật thể, ánh sáng phản xạ gián tiếp sẽ dịu hơn.
• Chọn đèn có góc cắt (cut-off) tốt, có chóa sâu hoặc phụ kiện chống chói (lưới tổ ong, vành chắn).
• Hạn chế dùng beam quá hẹp chiếu thẳng vào vùng người thường xuyên nhìn tới, vì cường độ sáng trên một điểm sẽ rất cao.

Về bóng đổ, cần tránh bố trí ray sao cho ánh sáng đi từ phía sau lưng người sử dụng khi họ thao tác (ví dụ đứng ở quầy, đứng ở bếp, đứng ở gương). Khi đó, cơ thể sẽ che sáng và tạo bóng đổ lên bề mặt làm việc. Giải pháp:

• Đặt ray hơi lệch về phía trước người sử dụng, để ánh sáng chiếu từ trước hoặc chéo bên, giảm bóng đổ.
• Kết hợp nhiều nguồn sáng: đèn rọi ray + đèn âm trần/đèn ốp trần để “lấp” bóng.

Cần tránh lắp thanh ray ở nơi có vật cản như:

• Dầm bê tông, xà ngang: có thể che khuất một phần ánh sáng, làm vùng sáng bị cắt, tạo mảng tối không mong muốn.
• Ống điều hòa, ống kỹ thuật: hạn chế góc xoay của đèn, gây vướng khi bảo trì.
• Quạt trần: nguy cơ va chạm cánh quạt, tạo bóng nhấp nháy khó chịu khi quạt quay.
• Cửa mở lên (cửa tủ, cửa kho): có thể va vào ray hoặc đèn khi mở, gây hỏng hóc.

Trước khi khoan cố định, nên:

• Quan sát kỹ toàn bộ không gian ở cả trạng thái “đóng” và “mở” (mở cửa, mở tủ, bật quạt…).
• Đánh dấu sơ bộ vị trí ray trên trần/tường bằng bút, sau đó:
  • Mở thử cửa, kiểm tra khoảng quét của quạt trần.
  • Kiểm tra vị trí miệng gió điều hòa, ống sprinkler, cảm biến khói… để tránh xung đột.

Việc tính toán kỹ vị trí thanh ray ngay từ đầu giúp hệ thống đèn rọi ray không chỉ đạt hiệu quả chiếu sáng cao, mà còn đảm bảo an toàn, thẩm mỹ và dễ dàng điều chỉnh khi thay đổi bố cục nội thất hoặc trưng bày.

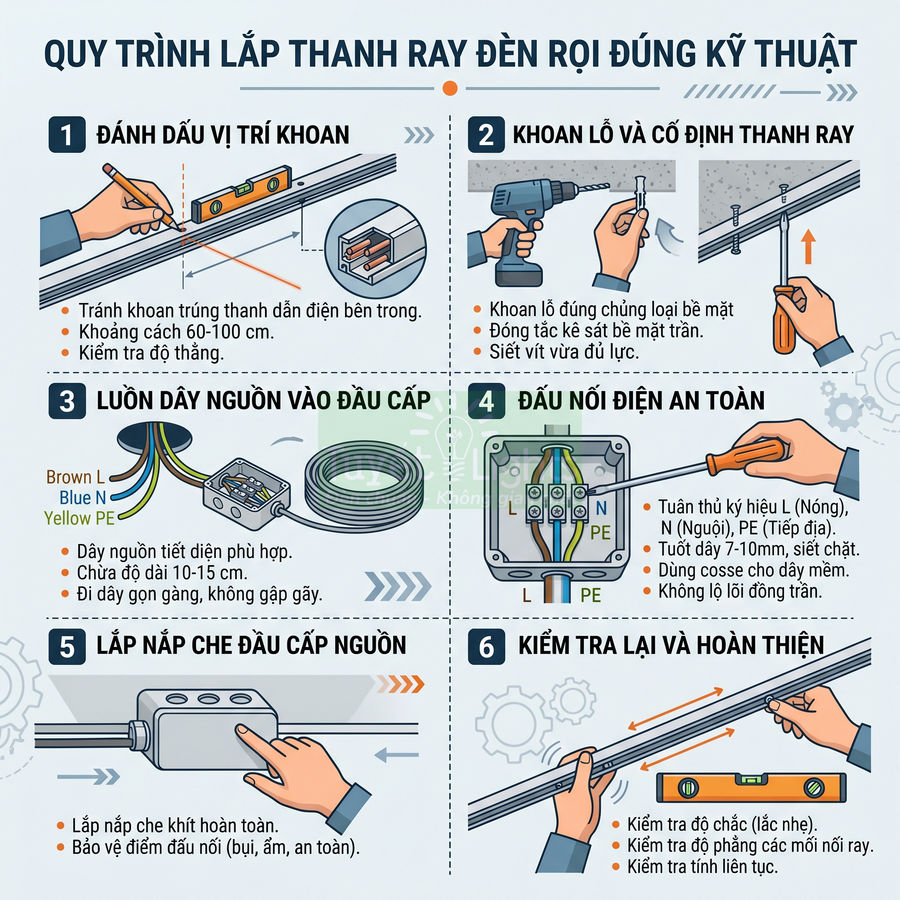

Quy trình lắp thanh ray đèn rọi đúng kỹ thuật

Quy trình lắp thanh ray đèn rọi đúng kỹ thuật tập trung vào ba nhóm thao tác chính: định vị – cố định cơ khí – đấu nối điện an toàn. Trước hết, cần căn chỉnh ray theo tim thiết kế, dùng thước thủy hoặc thước laser để đảm bảo thẳng hàng, sau đó đánh dấu chính xác vị trí lỗ bắt vít, tính toán khoảng cách neo phù hợp với chiều dài ray và tổng tải trọng đèn. Bước tiếp theo là khoan lỗ, đóng tắc kê đúng chủng loại theo từng loại trần, bắt vít siết vừa đủ lực để ray áp sát bề mặt mà không bị biến dạng. Cuối cùng, luồn dây nguồn, đấu đúng cực L, N, PE, siết chặt cọc đấu, lắp nắp che và kiểm tra lại độ chắc chắn, độ phẳng và tính liên tục của toàn tuyến ray trước khi lắp đèn.

Đánh dấu điểm khoan theo lỗ bắt vít trên thanh ray

Sau khi xác định vị trí, hướng ray và phương án cấp điện, đặt thanh ray lên trần hoặc tường đúng theo tim thiết kế, áp sát bề mặt và cố định tạm bằng tay hoặc dùng người phụ giữ. Dùng bút chì hoặc bút dạ mảnh đánh dấu chính xác các lỗ bắt vít qua thân ray xuống bề mặt. Với ray có sẵn lỗ, cần đánh dấu đúng tâm lỗ để khi khoan không bị lệch, tránh tình trạng vít không chui lọt hoặc làm méo ray khi siết.

Nếu thanh ray không có sẵn lỗ, có thể chủ động đánh dấu vị trí dự kiến khoan trên thân ray. Khi đó cần đặc biệt lưu ý cấu tạo bên trong: đa số ray 1 pha, 2 pha, 3 pha đều có các thanh dẫn điện bằng đồng hoặc hợp kim chạy dọc theo chiều dài. Khi chọn vị trí lỗ, phải đảm bảo mũi khoan chỉ xuyên qua phần vỏ nhôm/thép, không làm hỏng thanh dẫn điện bên trong, không chạm vào lớp cách điện. Nên quan sát kỹ mặt cắt ray hoặc bản vẽ kỹ thuật của nhà sản xuất trước khi khoan.

Khoảng cách giữa các điểm bắt vít nên từ 60–100 cm, tùy chiều dài ray, trọng lượng từng đèn và tổng số lượng đèn treo trên ray. Với ray dài trên 2 m hoặc treo nhiều đèn công suất lớn, nên giảm khoảng cách xuống 50–70 cm để hạn chế võng. Tại các vị trí nối ray, đầu cấp nguồn, đầu bịt hoặc các đoạn treo đèn tập trung, nên ưu tiên bố trí thêm điểm bắt vít để tăng độ cứng vững.

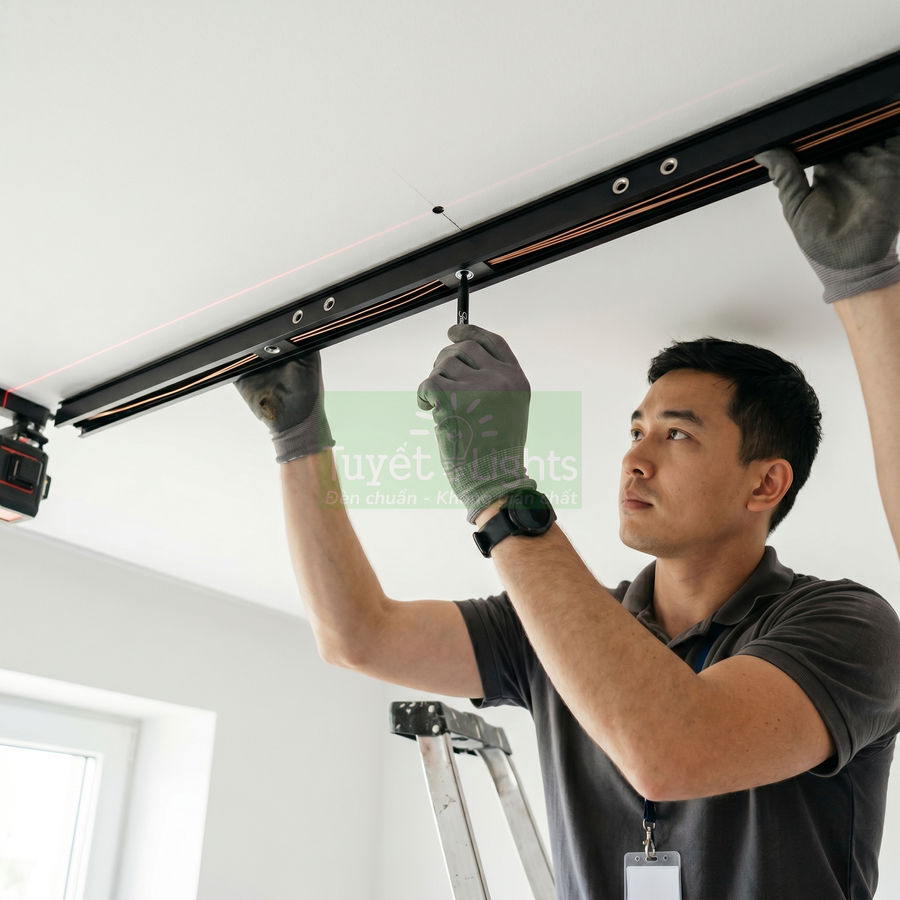

Nên dùng thước thủy hoặc thước laser để kiểm tra độ thẳng của thanh ray trước khi đánh dấu. Đặt thước dọc theo thân ray, điều chỉnh cho bọt nước nằm đúng tâm (hoặc tia laser trùng với đường chuẩn trên trần/tường), sau đó mới tiến hành đánh dấu. Cách này giúp tránh tình trạng lắp xong mới phát hiện ray bị nghiêng, gây mất thẩm mỹ và làm chùm sáng đèn không đồng đều.

Với các hệ ray nối dài nhiều đoạn, nên thao tác theo từng phần:

• Lắp thử các đoạn ray với nhau trên mặt đất, kiểm tra chiều dài tổng, hướng đầu cấp nguồn, đầu nối chữ L, T, X (nếu có).
• Đưa từng đoạn lên vị trí, áp sát theo đường chuẩn đã xác định, đánh dấu lỗ bắt vít cho từng đoạn riêng biệt.
• Sau khi đánh dấu xong toàn bộ, kiểm tra lại một lần nữa bằng thước laser để đảm bảo các đoạn ray thẳng hàng, không bị lệch tim hoặc lệch cao độ tại vị trí mối nối.

Trong trường hợp trần có nhiều cao độ khác nhau, dầm bê tông hoặc ống kỹ thuật cản trở, có thể phải điều chỉnh nhẹ vị trí ray. Khi đó, nên ưu tiên giữ thẳng toàn tuyến ray, chấp nhận dịch chuyển vài centimet so với bản vẽ, miễn vẫn đảm bảo bố cục chiếu sáng và không ảnh hưởng đến kết cấu.

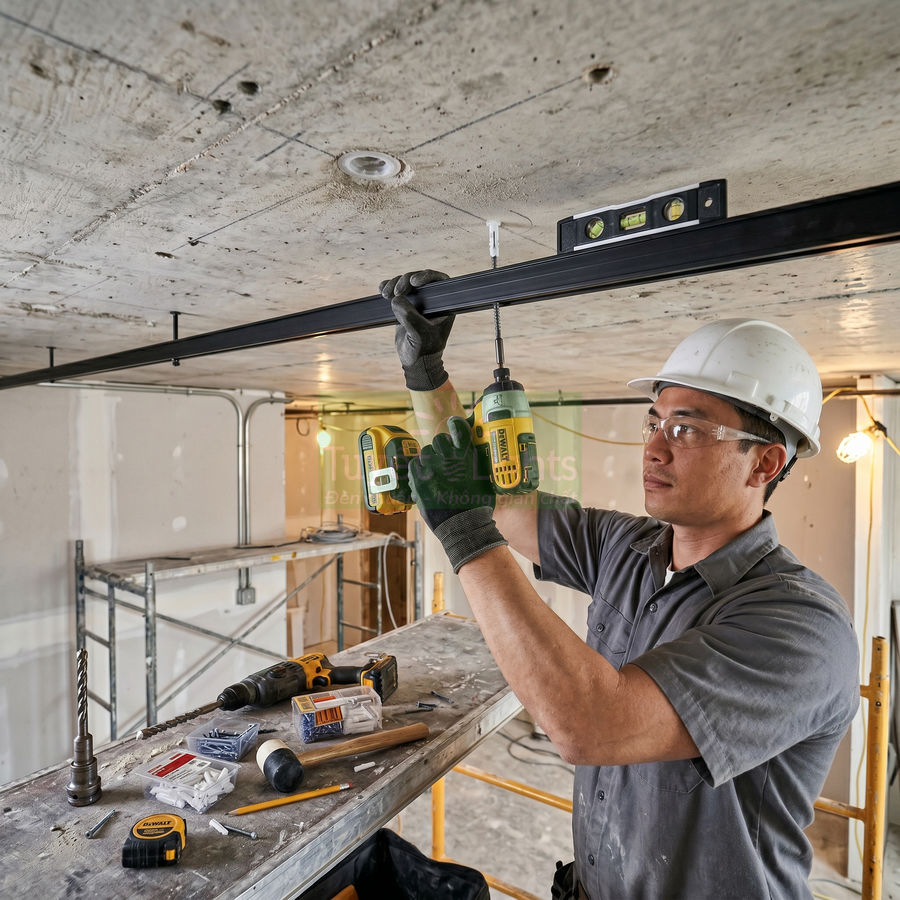

Khoan lỗ, đóng tắc kê và cố định thanh ray chắc chắn

Sau khi hoàn tất việc đánh dấu, tháo thanh ray xuống và tiến hành khoan lỗ tại các vị trí đã đánh dấu trên trần hoặc tường. Chọn mũi khoan phù hợp với loại bề mặt (bê tông, gạch, thạch cao, gỗ, thép) và kích thước tắc kê/vít sử dụng. Thông thường, với ray nhôm gắn trần bê tông, có thể dùng tắc kê nhựa 6–8 mm kết hợp vít tương ứng; với trần thạch cao nên dùng tắc kê bướm hoặc tắc kê chuyên dụng để tăng độ bám.

Khi khoan trần bê tông, nên:

• Dùng máy khoan búa công suất đủ lớn, mũi khoan bê tông sắc, đúng đường kính.
• Khoan từ từ, giữ máy khoan vuông góc với bề mặt để lỗ khoan tròn và thẳng, tránh bị xéo làm vít khó siết.
• Không ấn quá mạnh khiến mũi khoan bị kẹt hoặc nứt bề mặt bê tông xung quanh lỗ.

Với trần thạch cao, cần khoan nhẹ tay, tốc độ vừa phải, không bật chế độ búa. Khoan quá mạnh có thể làm vỡ mép lỗ, khiến tắc kê không còn điểm tựa. Đường kính lỗ khoan phải tương ứng với loại tắc kê; nếu lỗ quá rộng, tắc kê sẽ bị lỏng, giảm khả năng chịu lực. Trong trường hợp lỗ bị rộng, nên chuyển sang tắc kê lớn hơn hoặc dùng keo chuyên dụng để gia cố.

Sau khi khoan, dùng chổi nhỏ hoặc máy hút bụi làm sạch bụi trong lỗ, rồi đóng tắc kê vào. Tắc kê phải vào hết chiều sâu, mặt tắc kê sát với bề mặt trần/tường, không bị nghiêng hoặc thò ra ngoài. Có thể dùng búa cao su hoặc búa thép gõ nhẹ, tránh làm vỡ bề mặt xung quanh.

Đặt thanh ray lên lại vị trí, căn cho các lỗ trên ray trùng với lỗ tắc kê. Dùng vít bắt qua lỗ ray vào tắc kê, siết bằng tua vít tay hoặc máy bắt vít với lực vừa phải. Mục tiêu là để ray áp sát bề mặt, không tạo khe hở, nhưng cũng không siết quá chặt gây biến dạng thân ray, làm kẹt chân tiếp xúc của đèn về sau.

Với thanh ray dài, nên bắt vít từ hai đầu trước, sau đó mới bắt các vít ở giữa. Cách này giúp căn chỉnh thẳng tuyến ray, hạn chế hiện tượng “cong lưng” hoặc xoắn. Trong quá trình siết, có thể kết hợp kiểm tra lại bằng thước thủy để đảm bảo ray không bị vênh.

Sau khi cố định xong, kiểm tra lại bằng tay, lắc nhẹ thanh ray theo nhiều hướng để đánh giá độ chắc chắn. Nếu cảm nhận được độ rung lắc lớn, cần kiểm tra lại:

• Độ bám của tắc kê trong tường/trần (có bị tuột, quay tròn hay không).
• Độ siết của vít (có bị non hoặc quá đà làm hỏng tắc kê).
• Khoảng cách giữa các điểm bắt (có cần bổ sung thêm điểm treo ở đoạn giữa hoặc gần mối nối).

Luồn dây nguồn vào đầu cấp điện của thanh ray

Trước khi đấu dây, cần luồn dây nguồn qua các lỗ chờ trên trần hoặc tường vào đúng vị trí đầu cấp nguồn đã thiết kế. Dây nguồn nên là loại đạt chuẩn, tiết diện phù hợp với tổng công suất đèn trên ray và chiều dài tuyến cấp. Thông thường, với hệ ray chiếu sáng dân dụng, dây 2×1.0 mm² hoặc 3×1.0 mm² là đủ; với hệ công suất lớn, có thể cần tiết diện 1.5–2.5 mm².

Nếu sử dụng đầu cấp nguồn dạng hộp nổi, dây có thể được đưa vào từ phía sau (đi âm tường/trần) hoặc từ bên hông hộp (đi nổi trong ống gen, ống ruột gà). Cần lựa chọn hướng vào sao cho dây đi gọn, không bị gập gãy, không cắt ngang các chi tiết cơ khí của hộp. Với đầu cấp nguồn gắn trực tiếp vào đầu ray, dây nguồn thường được luồn từ trần xuống ngay tại vị trí đầu ray, xuyên qua lỗ chờ hoặc hộp nối âm trần.

Nên chừa độ dài dây vừa đủ để thao tác đấu nối thoải mái, thường khoảng 10–15 cm tính từ miệng hộp hoặc lỗ chờ đến cọc đấu dây. Dây quá căng sẽ gây áp lực lên cọc đấu, dễ tuột hoặc gãy lõi đồng; dây quá dài gây rối, khó sắp xếp gọn trong khoang đầu cấp nguồn, có thể bị kẹp khi đóng nắp.

Nếu dây đi trong ống gen cứng, ống ruột gà hoặc máng cáp, cần đảm bảo:

• Ống được cố định chắc chắn vào kết cấu, không bị xê dịch khi kéo dây.
• Không có đoạn gập gắt, bán kính uốn quá nhỏ làm tổn hại lớp cách điện.
• Các đầu ống được bo tròn hoặc có đầu nối, tránh cạnh sắc cắt vào vỏ dây.

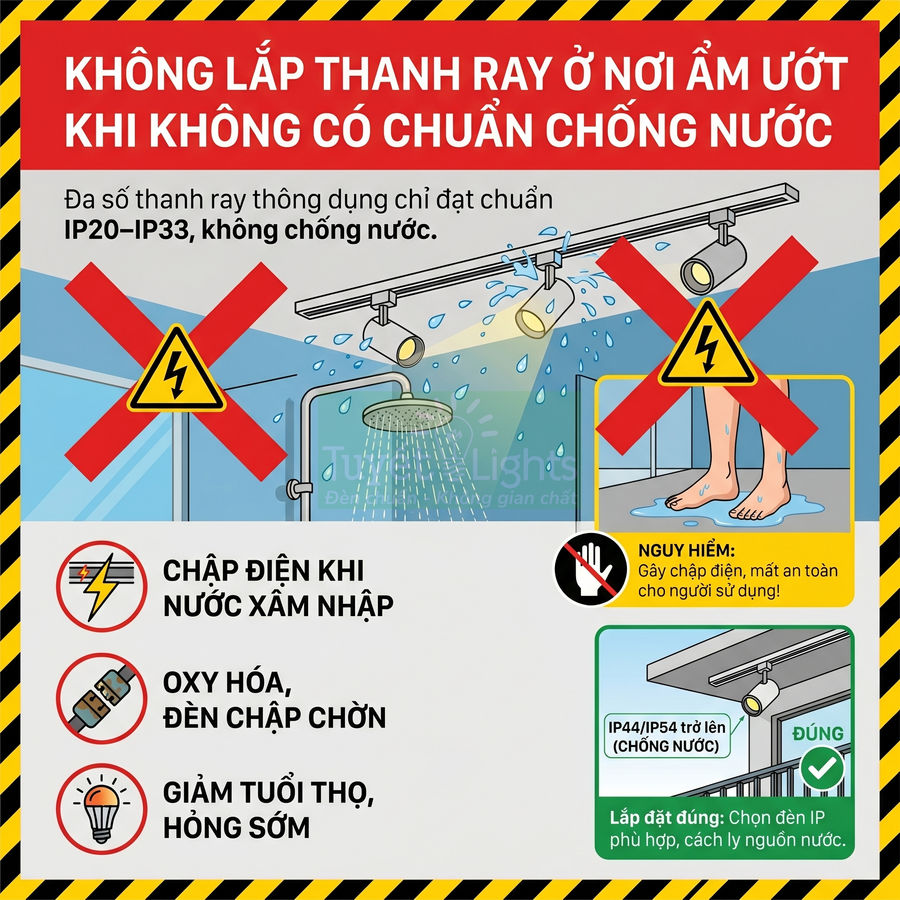

Trong môi trường ẩm, bụi hoặc có nguy cơ côn trùng, nên ưu tiên đi dây trong ống kín, kết hợp bịt kín các đầu chờ để hạn chế hơi ẩm và sinh vật xâm nhập vào hộp đấu nối và thanh ray.

Đấu dây nóng, dây nguội và siết chặt đầu nối điện

Mở nắp đầu cấp nguồn, quan sát sơ đồ hoặc ký hiệu trên thân để xác định vị trí các cọc đấu dây. Thông thường, đầu cấp nguồn sẽ có ký hiệu L (Line) cho dây nóng, N (Neutral) cho dây nguội và ký hiệu tiếp địa (PE) nếu có chân tiếp địa. Việc tuân thủ đúng ký hiệu giúp hệ thống an toàn, dễ kiểm tra và bảo trì.

Dùng kìm tuốt dây bóc lớp cách điện ở đầu dây khoảng 7–10 mm, tùy theo kích thước cọc đấu. Chiều dài phần lõi đồng trần phải đủ để tiếp xúc hết trong cọc nhưng không thừa ra ngoài. Sau khi tuốt, kiểm tra xem lõi đồng có bị đứt sợi, dập nát hay không; nếu có, nên cắt bỏ và tuốt lại để đảm bảo tiếp xúc tốt.

Đưa từng dây vào đúng cọc tương ứng: dây nóng vào L, dây nguội vào N, dây tiếp địa (nếu có) vào chân PE. Nên tuân thủ chuẩn màu dây: nâu/đỏ cho L, xanh dương cho N, vàng xanh cho PE. Trong trường hợp hệ thống cũ không theo chuẩn màu, cần dùng bút thử điện hoặc đồng hồ đo để xác định lại trước khi đấu.

Sau khi đưa dây vào cọc, dùng tua vít siết chặt vít giữ dây. Nên siết từ từ, cảm nhận lực tay; siết quá nhẹ dây sẽ lỏng, siết quá mạnh có thể làm đứt lõi hoặc hỏng ren cọc. Sau khi siết, kéo nhẹ từng dây theo phương dọc để kiểm tra, nếu dây không xê dịch là đạt. Tuyệt đối không để phần lõi đồng trần lộ ra ngoài cọc đấu; nếu thấy lộ, cần tháo ra, cắt ngắn và tuốt lại.

Với dây nhiều sợi nhỏ (dây mềm), nên xoắn gọn đầu dây hoặc tốt hơn là dùng cosse (đầu cốt) bấm vào trước khi đưa vào cọc. Cách này giúp tăng diện tích tiếp xúc, tránh hiện tượng sợi lẻ bị gập, gãy hoặc chạm sang cọc bên cạnh gây chập. Khi dùng cosse, cần chọn kích thước phù hợp với tiết diện dây và loại cọc đấu.

Sau khi đấu xong, sắp xếp dây gọn gàng trong khoang đầu cấp nguồn, ưu tiên để dây chạy dọc theo thành hộp, không chèn vào cơ cấu khóa, lò xo hoặc chân tiếp xúc với ray. Có thể dùng dây rút nhựa nhỏ để bó gọn nếu khoang rộng. Việc bố trí dây ngăn nắp không chỉ giúp dễ kiểm tra sau này mà còn giảm nguy cơ kẹp đứt dây khi đóng nắp.

Lắp nắp che đầu cấp nguồn và kiểm tra độ chắc của thanh ray

Sau khi hoàn tất đấu dây, lắp lại nắp che của đầu cấp nguồn. Đặt nắp đúng chiều, kiểm tra các ngàm khóa, lẫy hoặc vít giữ, sau đó ấn hoặc siết cho đến khi nắp khít hoàn toàn với thân. Không để hở khe lớn vì nắp che không chỉ mang tính thẩm mỹ mà còn bảo vệ điểm đấu nối khỏi bụi, hơi ẩm, côn trùng và tránh người vô tình chạm phải phần mang điện.

Nếu đầu cấp nguồn gắn rời so với thanh ray, cần kiểm tra lại vị trí gắn với ray: chân tiếp xúc đã ăn khớp đúng rãnh, không bị lệch pha, không lỏng. Một số loại đầu cấp có khóa cơ khí hoặc vít cố định với thân ray, cần siết chặt để tránh sau này bị xê dịch khi tháo lắp đèn.

Trước khi chuyển sang bước lắp đèn, nên kiểm tra lại toàn bộ thanh ray:

• Dùng tay lắc nhẹ dọc theo chiều dài ray, đặc biệt tại các điểm nối, đầu cấp nguồn, đầu bịt.
• Quan sát các điểm bắt vít xem có bị hở, vít có bị lỏng hoặc tắc kê có bị tuột ra khỏi tường/trần.
• Kiểm tra các đoạn nối ray: mặt đáy có phẳng, không bị bậc; khe hở giữa hai đoạn không quá lớn; không có hiện tượng xoắn hoặc lệch cao độ.

Nếu phát hiện ray bị võng, lỏng hoặc có khe hở lớn tại điểm nối, cần xử lý ngay: siết lại vít, thay tắc kê lớn hơn hoặc bổ sung thêm điểm treo ở vị trí giữa nhịp. Với hệ ray dài, việc bố trí thêm giá đỡ trung gian hoặc thanh treo từ trần bê tông phía trên cũng là giải pháp hiệu quả để tăng độ ổn định cơ học, đảm bảo an toàn khi treo nhiều đèn công suất lớn.

Cách lắp đèn rọi ray vào thanh ray an toàn

Quy trình lắp đèn rọi ray vào thanh ray cần tuân thủ đúng kỹ thuật để đảm bảo an toàn điện và độ bền cơ khí. Trước hết, phải mở khóa chân đèn, hiểu rõ cơ cấu cần gạt hoặc núm xoay để tránh gãy ngàm, cong chân tiếp xúc và lắp sai chiều. Tiếp theo, gài chân đèn vào ray theo đúng gờ định hướng, vị trí chân tiếp xúc và góc đưa chân, luôn kiểm tra rãnh ray sạch, không có vật cản. Sau đó, khóa cố định đèn bằng thao tác xoay hoặc gạt đến khi ngàm ăn khớp, kiểm tra độ chắc chắn để tránh lỏng, rơi hoặc chập chờn ánh sáng. Cuối cùng, điều chỉnh góc xoay, hướng chiếu theo vật thể cần làm nổi bật, tối ưu hiệu ứng chiếu sáng và hạn chế bóng đổ khó chịu.

Mở khóa chân đèn trước khi đưa đèn vào rãnh ray

Mỗi dòng đèn rọi ray (track light) trên thị trường có cơ chế khóa chân đèn hơi khác nhau, tùy theo chuẩn ray (1 pha, 2 pha, 3 pha), hãng sản xuất và vật liệu cấu tạo. Tuy nhiên, nguyên tắc kỹ thuật chung là phải giải phóng cơ cấu khóa – thường là xoay hoặc gạt – để các chân tiếp xúc và ngàm cơ khí chuyển về trạng thái “chuẩn bị lắp” trước khi đưa vào thanh ray.

Trên đa số chân đèn, sẽ có một trong hai dạng cơ cấu:

• Cần gạt (lever): Khi gạt về vị trí mở, các chân tiếp xúc bằng đồng hoặc hợp kim sẽ thu lại, tách khỏi vị trí ép sát vào thanh dẫn điện, đồng thời các ngàm nhựa/kim loại hơi co vào, tạo khe hở đủ để đưa chân đèn vào rãnh ray.
• Núm xoay (rotary lock): Khi xoay núm về ký hiệu “OPEN” hoặc về phía mũi tên chỉ dẫn, cụm chân tiếp xúc sẽ xoay lệch trục, tránh khỏi vị trí tiếp xúc trực tiếp với thanh dẫn điện, giúp việc đưa chân đèn vào rãnh ray diễn ra trơn tru hơn.

Người mới lắp nên dành vài phút quan sát kỹ hình dạng rãnh ray (track profile) và cấu trúc chân đèn. Có thể thao tác thử trên tay: xoay/gạt khóa, quan sát xem khi mở khóa thì các chân tiếp xúc di chuyển như thế nào, ngàm cơ khí co – giãn ra sao. Việc hiểu rõ cơ chế này giúp tránh được các lỗi thường gặp như:

• Cố gắng nhét chân đèn vào ray khi khóa đang ở vị trí đóng, gây gãy ngàm nhựa hoặc cong chân tiếp xúc.
• Lắp sai chiều, khiến chân tiếp xúc không thể ăn khớp với thanh dẫn điện, làm đèn không sáng hoặc chập chờn.
• Làm xước, biến dạng bề mặt ray do dùng lực quá mạnh trong khi khóa chưa được mở hoàn toàn.

Nếu đèn có kèm theo tài liệu hướng dẫn kỹ thuật hoặc sơ đồ in trên thân chân đèn, nên đọc kỹ để xác định:

• Chiều xoay hoặc hướng gạt để mở khóa.
• Ký hiệu “LOCK/UNLOCK”, “OPEN/CLOSE” hoặc biểu tượng ổ khóa mở/đóng.
• Vị trí các cực tiếp xúc (L, N, PE) đối với các hệ ray nhiều pha.

Trong môi trường thi công chuyên nghiệp, kỹ thuật viên thường kiểm tra nhanh bằng cách mở khóa, đưa thử chân đèn vào một đoạn ray mẫu trên bàn, đảm bảo mọi thao tác trơn tru trước khi leo lên cao lắp đặt thực tế. Điều này giúp giảm rủi ro thao tác sai khi đang ở trên thang hoặc giàn giáo, nơi việc sửa lỗi khó khăn và tiềm ẩn nguy hiểm hơn.

Gài chân đèn vào thanh ray theo đúng chiều tiếp xúc điện

Sau khi đã mở khóa đúng cách, bước tiếp theo là định hướng chân đèn so với thanh ray. Hầu hết các hệ ray đều được thiết kế có gờ định hướng hoặc rãnh dẫn, đảm bảo chân đèn chỉ có thể lắp theo một hoặc một vài chiều cho phép, nhằm tránh đảo cực hoặc lắp sai pha.

Các điểm cần lưu ý khi gài chân đèn vào ray:

• Nhận diện gờ định hướng: Trên chân đèn thường có một cạnh vát, một gờ nổi hoặc một rãnh nhỏ tương ứng với hình dạng bên trong của thanh ray. Cạnh này phải trùng với phần rãnh tương ứng trên ray, nếu không sẽ không thể đưa chân đèn vào hết hành trình.
• Vị trí chân tiếp xúc: Các chân tiếp xúc bằng kim loại phải nằm đúng vị trí tương ứng với các thanh dẫn điện (busbar) bên trong ray. Với ray 3 pha, việc lắp sai vị trí có thể khiến đèn ăn nhầm pha hoặc không có nguồn.
• Góc đưa chân đèn: Thông thường, chân đèn được đưa vào theo phương gần như vuông góc với mặt ray, sau đó mới xoay nhẹ để khóa. Không nên đưa theo phương chéo quá lớn vì dễ làm kẹt ngàm.

Khi gài, dùng tay đỡ thân đèn để tránh toàn bộ lực dồn lên chân đèn. Đưa chân đèn vào rãnh ray một cách từ tốn, đẩy lên cho đến khi cảm nhận được nó đã nằm gọn trong lòng ray, không còn cảm giác “vướng” ở mép. Ở giai đoạn này, khóa vẫn đang ở trạng thái mở, nên chân đèn có thể hơi lỏng, đó là bình thường.

Nếu cảm thấy khó đưa vào, không nên dùng lực quá mạnh. Thay vào đó, nên:

• Rút chân đèn ra, kiểm tra lại chiều lắp có đúng với ký hiệu trên ray và trên chân đèn hay không.
• Kiểm tra vị trí khóa đã thực sự ở trạng thái mở chưa; đôi khi khóa chỉ mới mở một phần, vẫn gây cản trở.

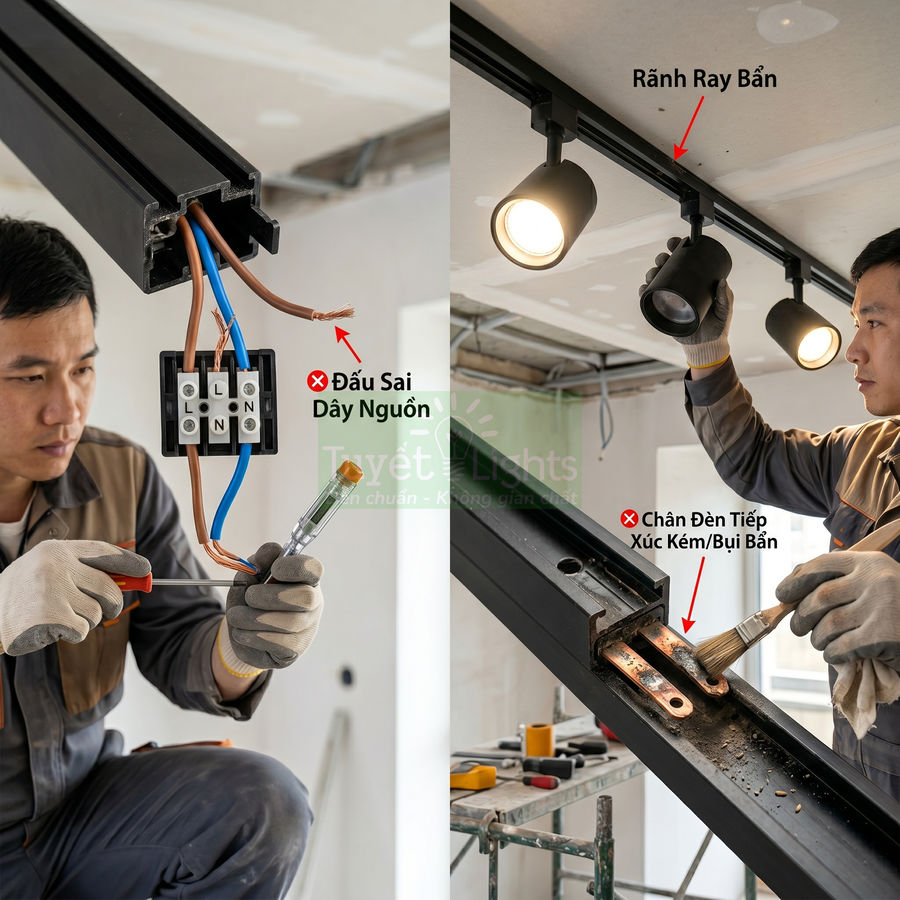

• Quan sát bên trong rãnh ray xem có bụi bẩn, mạt kim loại, sơn, hoặc vật cản cơ khí nào không; nếu có, cần vệ sinh sạch trước khi lắp.

Việc gài đúng chiều và đúng vị trí là điều kiện tiên quyết để khi thực hiện thao tác khóa, các chân tiếp xúc có thể ép sát, đồng đều lên thanh dẫn điện, tạo nên tiếp xúc điện ổn định, giảm điện trở tiếp xúc và hạn chế hiện tượng phát nhiệt cục bộ tại điểm nối.

Khóa cố định đèn để tránh lỏng, rơi hoặc chập chờn ánh sáng

Sau khi chân đèn đã nằm đúng trong rãnh ray, bước quan trọng tiếp theo là khóa cố định. Đây là thao tác vừa đảm bảo an toàn điện, vừa đảm bảo an toàn cơ khí cho toàn bộ hệ thống chiếu sáng.

Thao tác khóa thường được thực hiện bằng một trong hai cách:

• Xoay núm khóa về vị trí “LOCK” hoặc đến khi cảm nhận được điểm dừng cơ khí. Khi đó, các chân tiếp xúc sẽ xoay hoặc bật ra, ép chặt vào thanh dẫn điện, đồng thời các ngàm cơ khí bung ra, kẹp chặt chân đèn vào thân ray.
• Gạt cần khóa về phía ký hiệu ổ khóa đóng. Khi gạt hết hành trình, sẽ có cảm giác “cài khấc” nhẹ, báo hiệu ngàm đã ăn khớp. Một số mẫu còn phát ra tiếng “tách” nhỏ khi khóa hoàn toàn.

Sau khi khóa, nên dùng tay kiểm tra lại độ chắc chắn:

• Nắm vào thân đèn, lắc nhẹ theo phương ngang (song song với ray) và phương dọc (vuông góc với ray). Đèn chỉ nên dao động rất nhỏ do độ rơ thiết kế, không được có cảm giác “lỏng lẻo”.
• Thử xoay nhẹ chân đèn quanh trục ray. Nếu chân đèn xoay tự do hoặc trượt dọc ray mà không cần mở khóa, nghĩa là khóa chưa ăn hoặc đã bị mòn/gãy.

Nếu khóa không chặt, có thể phát sinh các vấn đề:

• Lỏng tiếp xúc điện: Dẫn đến hiện tượng nhấp nháy, mất pha chập chờn, hoặc phát sinh tia lửa nhỏ tại điểm tiếp xúc khi có dao động cơ học.
• Nguy cơ rơi đèn: Đặc biệt nguy hiểm với các đèn có trọng lượng lớn (đèn công suất cao, thân nhôm dày, có driver rời). Va chạm mạnh hoặc rung lắc từ trần có thể làm đèn tuột khỏi ray.
• Gia tăng nhiệt cục bộ: Tiếp xúc kém làm tăng điện trở, gây nóng tại điểm nối, lâu dài có thể làm biến dạng nhựa, oxy hóa chân tiếp xúc, thậm chí tiềm ẩn nguy cơ cháy nổ.

Với các hệ thống chiếu sáng chuyên nghiệp, đặc biệt trong cửa hàng, showroom, nhà xưởng, nên định kỳ kiểm tra cơ cấu khóa của từng đèn. Nếu phát hiện:

• Khóa bị mòn, gãy, hoặc cần gạt không còn giữ được vị trí.
• Thanh ray bị biến dạng, cong, hoặc nứt vỡ tại vị trí gắn đèn.

thì cần thay thế linh kiện hoặc thay mới đoạn ray trước khi tiếp tục lắp thêm nhiều đèn, nhằm đảm bảo an toàn lâu dài cho toàn bộ hệ thống.

Điều chỉnh góc xoay và hướng chiếu theo vật thể cần làm nổi bật

Sau khi đã lắp và khóa chân đèn chắc chắn, bước cuối cùng là tinh chỉnh hướng chiếu để đạt hiệu quả chiếu sáng và thẩm mỹ tối ưu. Đèn rọi ray thường có hai bậc tự do chính:

• Xoay quanh trục ray (pan): Điều chỉnh hướng chiếu sang trái – phải, quét dọc theo không gian trưng bày.
• Ngửa – cúi theo phương dọc (tilt): Điều chỉnh góc chiếu lên trần, ngang tầm mắt hoặc xuống sàn, tùy mục tiêu chiếu sáng.

Khi chỉnh, nên dùng tay nắm vào phần thân đèn hoặc vòng tản nhiệt, tránh bẻ trực tiếp vào phần khớp xoay nhỏ để không tạo lực tập trung gây nứt gãy. Thao tác nhẹ nhàng, liên tục, không giật cục. Nếu cảm thấy khớp xoay quá cứng, có thể do:

• Thiết kế ma sát cao để giữ đèn cố định, tránh tự xoay khi có rung động.
• Bụi bẩn hoặc sơn bám vào khớp, làm tăng ma sát.
• Đèn mới, lớp bôi trơn hoặc bề mặt ma sát chưa “chạy rà”.

Không nên dùng lực quá lớn hoặc dụng cụ như kìm, mỏ lết để bẻ khớp, vì có thể làm gãy trục xoay hoặc nứt vỏ nhựa. Trong trường hợp khớp quá cứng bất thường, nên kiểm tra lại thiết kế hoặc liên hệ nhà cung cấp.

Về mặt chiếu sáng, nên chỉnh từng đèn một, đồng thời quan sát tổng thể không gian:

• Hướng ánh sáng vào đúng vật thể cần nhấn mạnh: tranh, tượng, kệ sản phẩm, quầy thu ngân, bàn làm việc, v.v.
• Tránh để các vùng sáng chồng chéo quá mức gây lóa hoặc tạo vùng sáng quá gắt so với xung quanh.
• Hạn chế tạo bóng đổ khó chịu trên mặt người, mặt bàn hoặc bề mặt sản phẩm; nếu cần, có thể dùng nhiều đèn với góc chiếu khác nhau để “phá bóng”.

Trong các dự án chuyên nghiệp, kỹ thuật viên thường kết hợp:

• Sơ đồ bố trí đèn trên mặt bằng (layout).
• Góc chiếu và khoảng cách từ đèn đến vật thể.
• Góc mở chùm sáng (beam angle) của từng loại đèn.

Sau khi hoàn tất việc chỉnh hướng, nên ghi chú hoặc chụp lại sơ đồ bố trí và góc chiếu tương đối, để khi cần bảo trì, thay đèn hoặc thay đổi trưng bày, có thể tham chiếu lại, đảm bảo tính nhất quán về ánh sáng trong không gian.

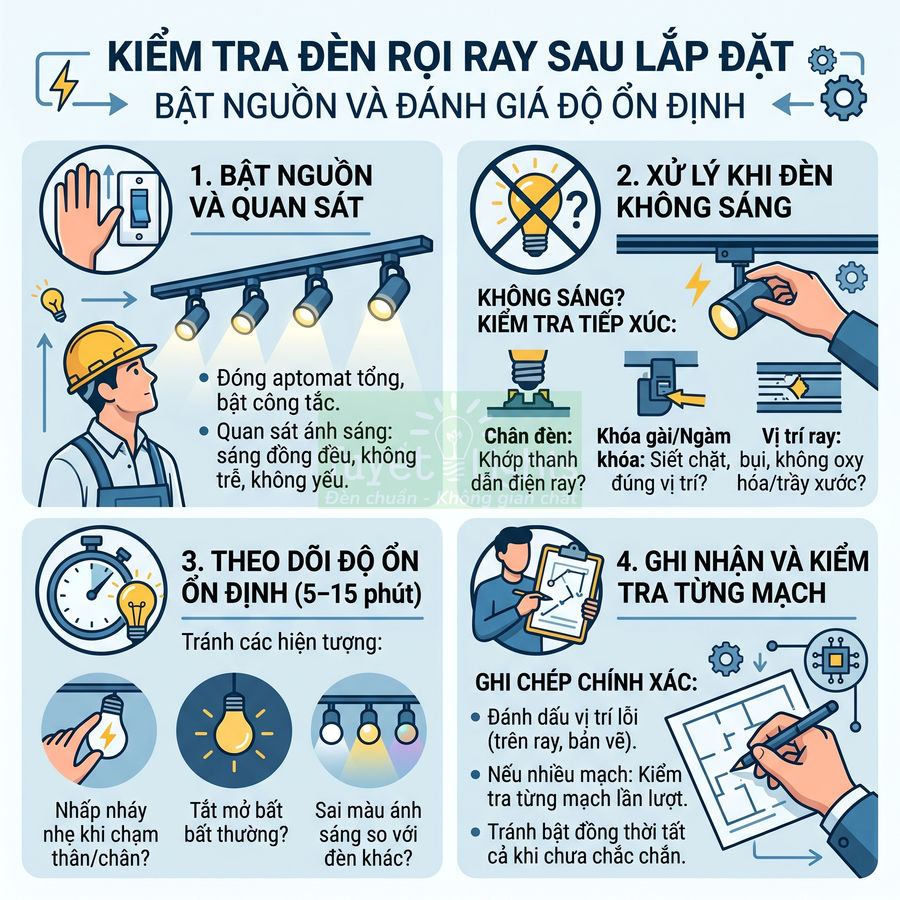

Kiểm tra hệ thống sau khi lắp đèn rọi ray

Sau khi lắp đặt xong, cần vận hành thử toàn bộ hệ thống để đánh giá cả yếu tố kỹ thuật lẫn cảm quan. Trước hết, bật nguồn và kiểm tra từng đèn xem có sáng ổn định, đồng đều, không nhấp nháy hay chậm sáng; nếu có đèn bất thường, kiểm tra lại chân tiếp xúc với ray, khóa gài và bề mặt ray tại vị trí lắp. Tiếp đó, cho hệ thống chạy liên tục để quan sát hiện tượng quá nhiệt tại đầu cấp nguồn, điểm nối dây và thân đèn, đồng thời mở hộp kỹ thuật kiểm tra mối nối, dấu vết cháy xém, mùi khét để xử lý kịp thời. Cuối cùng, đánh giá vùng sáng thực tế trong không gian, điều chỉnh vị trí và góc chiếu từng đèn nhằm giảm lóa, xóa góc tối và đạt sự cân bằng ánh sáng giữa tổng thể và điểm nhấn.

Bật nguồn và kiểm tra từng đèn có sáng ổn định không

Sau khi hoàn tất lắp thanh ray, đầu cấp nguồn và gắn toàn bộ đèn rọi lên ray, đóng lại aptomat tổng và bật công tắc điều khiển mạch chiếu sáng để kiểm tra. Quan sát kỹ xem tất cả các đèn trên từng đoạn ray có sáng đồng đều hay không, có đèn nào không sáng, sáng yếu hơn hẳn hoặc chậm sáng so với các đèn còn lại.

Nếu phát hiện đèn không sáng, không nên vội kết luận hỏng đèn hoặc lỗi nguồn mà cần kiểm tra lần lượt:

• Chân đèn tiếp xúc với ray: đảm bảo hai chân tiếp điểm đã ăn khớp hoàn toàn vào hai thanh dẫn điện của ray, không bị lệch rãnh hoặc cắm hờ.
• Khóa gài / ngàm khóa: kiểm tra cần gạt hoặc vít khóa trên chân đèn đã được xoay đúng vị trí, siết chặt để cố định đèn, tránh tình trạng tiếp xúc chập chờn.
• Vị trí tiếp xúc trên ray: quan sát bề mặt ray tại vị trí gắn đèn, tránh lắp vào đoạn ray bị trầy xước sâu, oxy hóa hoặc có bụi bẩn, sơn, vữa bám làm giảm chất lượng tiếp xúc.

Nên để hệ thống hoạt động liên tục trong khoảng 5–15 phút để đánh giá độ ổn định ánh sáng. Trong thời gian này, chú ý các hiện tượng:

• Đèn nhấp nháy nhẹ hoặc chập chờn khi chạm nhẹ vào thân đèn hoặc chân đèn.
• Đèn tắt mở bất thường, lúc sáng lúc tắt mà không tác động vào công tắc.
• Một số đèn sáng ngả màu khác so với các đèn còn lại (có thể do khác nhiệt độ màu hoặc driver hoạt động không ổn định).

Cần ghi nhận chính xác vị trí đèn gặp vấn đề (theo thứ tự trên ray, theo khu vực trần hoặc theo ký hiệu trên bản vẽ) để thuận tiện cho việc kiểm tra chi tiết ở các bước sau. Với hệ thống nhiều ray hoặc nhiều mạch chiếu sáng, nên kiểm tra lần lượt từng mạch, tránh bật đồng thời tất cả nếu chưa chắc chắn về tải và dây dẫn.

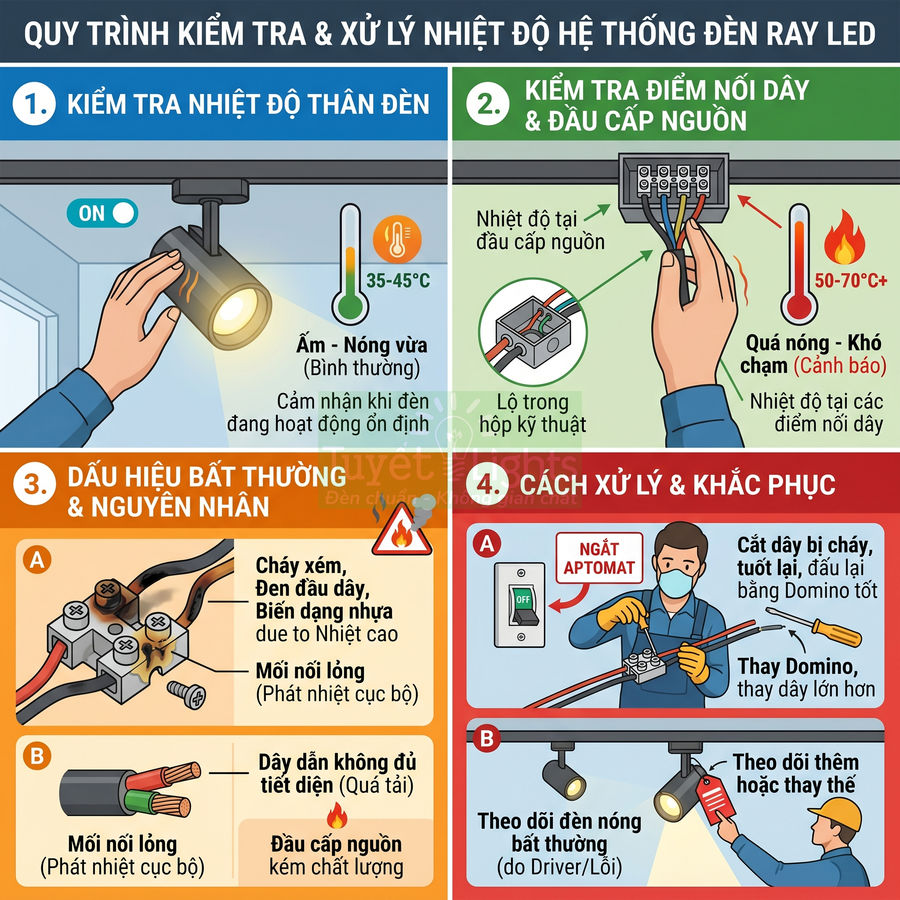

Kiểm tra điểm nối dây, đầu cấp nguồn và nhiệt độ thân đèn

Sau khi hệ thống đã hoạt động ổn định trong một thời gian ngắn, tiến hành kiểm tra nhiệt độ làm việc của các thành phần quan trọng. Dùng tay (cẩn thận, tuyệt đối không chạm vào phần mang điện hở) để cảm nhận nhiệt độ tại đầu cấp nguồn, các điểm nối dây (nếu lộ trong hộp kỹ thuật) và thân đèn.

Đối với đèn LED, việc thân đèn ấm hoặc hơi nóng là bình thường vì driver và chip LED tỏa nhiệt trong quá trình hoạt động. Tuy nhiên, cần phân biệt:

• Nhiệt độ ấm – nóng vừa: có thể chạm tay liên tục trong vài giây mà không bị bỏng, thường là trạng thái làm việc bình thường.
• Quá nóng, khó chạm tay: đặc biệt tại điểm nối dây, đầu cấp nguồn hoặc khu vực driver của đèn, có thể là dấu hiệu:
  • Tiếp xúc điện kém, mối nối lỏng, gây phát nhiệt cục bộ.
  • Dây dẫn không đủ tiết diện, bị quá tải so với tổng công suất đèn trên ray.
  • Đầu cấp nguồn hoặc domino chất lượng kém, vật liệu dẫn điện nhỏ, dễ nóng.

Sau khi cảm nhận nhiệt độ, nên ngắt aptomat trước khi mở lại nắp đầu cấp nguồn hoặc hộp nối dây để kiểm tra trực quan. Bên trong, cần quan sát kỹ:

• Các cọc đấu dây có siết chặt hay không, dây có bị tuột, lộ lõi đồng hoặc kẹp vào vỏ nhựa không.
• Có dấu hiệu cháy xém, đen đầu dây, đen cọc đấu hoặc nhựa biến dạng do nhiệt độ cao.
• Có xuất hiện mùi khét, mùi nhựa cháy hoặc mùi lạ khi mở hộp kỹ thuật.

Nếu phát hiện bất thường, cần xử lý ngay:

• Cắt bỏ phần dây bị cháy xém, tuốt lại và đấu lại dây bằng domino hoặc cọc đấu chất lượng tốt, đúng tiết diện.
• Thay domino, cọc đấu hoặc đầu cấp nguồn mới nếu thấy có dấu hiệu quá nhiệt, nứt vỡ hoặc biến dạng.
• Kiểm tra lại tiết diện dây nguồn so với tổng công suất đèn trên ray; nếu dây quá nhỏ, cần cân nhắc tách mạch hoặc thay dây lớn hơn.

Đối với thân đèn, nếu một số đèn nóng bất thường so với các đèn khác cùng loại, cùng công suất và cùng điều kiện lắp đặt, có thể driver bên trong đèn hoạt động không ổn định hoặc đèn bị lỗi. Nên đánh dấu các đèn này để theo dõi thêm hoặc thay thế sớm, tránh gây ảnh hưởng đến toàn hệ thống.

Quan sát vùng sáng, điểm sáng và độ chói trong không gian thực tế

Ánh sáng trên bản vẽ thiết kế, phần mềm mô phỏng hoặc trong tưởng tượng thường khác với cảm nhận thực tế khi công trình đã hoàn thiện nội thất, màu sơn, chất liệu bề mặt. Sau khi bật toàn bộ đèn rọi ray, nên di chuyển và đứng ở nhiều vị trí khác nhau trong phòng để quan sát:

• Vùng sáng tổng thể: khu vực nào được chiếu sáng tốt, khu vực nào bị thiếu sáng hoặc tối góc.
• Điểm sáng nhấn: các tranh, kệ, sản phẩm trưng bày, quầy bar, bàn tiếp tân… có được nhấn sáng đúng ý đồ hay không.
• Độ chói và độ gắt: xem ánh sáng có quá gắt, gây chói mắt khi nhìn trực diện vào đèn hoặc vào bề mặt được chiếu sáng không.
• Sự phân bố ánh sáng: các vùng sáng có chuyển tiếp mềm mại hay bị loang lổ, tạo mảng sáng – tối quá tương phản.

Đặc biệt cần chú ý đến ánh sáng phản xạ trên các bề mặt có độ phản xạ cao như kính, gương, mặt đá bóng, màn hình TV, tranh kính, tủ kính trưng bày. Nếu đèn chiếu trực tiếp vào các bề mặt này, có thể gây:

• Hiện tượng lóa, chói mắt khi người dùng đứng hoặc ngồi ở vị trí thường xuyên.
• Phản chiếu hình ảnh đèn trên màn hình TV, màn hình máy tính, làm giảm trải nghiệm xem.
• Tạo các vệt sáng không mong muốn trên tranh kính hoặc mặt bàn, làm mất thẩm mỹ.

Trong trường hợp phát hiện lóa hoặc phản xạ khó chịu, cần cân nhắc:

• Điều chỉnh lại hướng chiếu của đèn, xoay đèn lệch khỏi bề mặt phản xạ trực tiếp.
• Di chuyển đèn sang vị trí khác trên ray để thay đổi góc tới của tia sáng.
• Giảm công suất hoặc thay đèn có góc chiếu rộng hơn để ánh sáng phân tán, giảm độ chói.

Với các không gian trưng bày chuyên nghiệp (gallery, showroom, cửa hàng thời trang), nên quan sát ánh sáng ở cả hai trạng thái: khi không có khách (đứng ở nhiều góc khác nhau) và khi giả lập vị trí khách hàng (đứng trước gương, trước kệ sản phẩm, tại quầy thanh toán) để đánh giá chính xác trải nghiệm thị giác.

Chỉnh lại vị trí đèn nếu ánh sáng lệch, tối góc hoặc gây lóa

Dựa trên các quan sát thực tế, tiến hành chỉnh lại vị trí và hướng chiếu của từng đèn rọi ray. Ưu điểm của hệ đèn ray là khả năng linh hoạt cao, có thể:

• Di chuyển đèn dọc theo ray để thay đổi vị trí chiếu sáng, kéo đèn lại gần khu vực cần nhấn mạnh hoặc lùi ra xa để mở rộng vùng sáng.
• Xoay đèn theo trục ngang – dọc để điều chỉnh góc chiếu, hướng ánh sáng vào đúng đối tượng (tranh, sản phẩm, bàn làm việc…).
• Kết hợp nhiều đèn với các góc chiếu khác nhau (15°, 24°, 36°, 60°…) để tạo lớp ánh sáng nền, ánh sáng nhấn và ánh sáng trang trí.

Mục tiêu là đạt được sự cân bằng giữa ánh sáng điểm nhấn và ánh sáng tổng thể, tránh:

• Các vùng tối sâu ở góc phòng, gầm kệ, khu vực lối đi.
• Các vùng sáng gắt tập trung quá nhiều trên một điểm, gây mỏi mắt khi nhìn lâu.
• Đèn chiếu trực tiếp vào mắt người ở vị trí ngồi hoặc đứng thường xuyên (ghế sofa, bàn ăn, quầy thu ngân, bàn làm việc).

Nếu một số đèn gây lóa khi nhìn từ các vị trí sử dụng chính, có thể áp dụng các cách xử lý:

• Xoay đèn lệch trục nhìn, hướng ánh sáng quét dọc tường hoặc hắt lên trần để tạo ánh sáng phản xạ gián tiếp, mềm hơn.
• Giảm số lượng đèn chiếu trực tiếp vào khu vực đó, tăng cường ánh sáng từ các hướng khác để bù sáng.
• Trong một số trường hợp, cân nhắc thay đổi loại đèn:
  • Chọn đèn có góc chiếu rộng hơn để giảm độ tập trung, ánh sáng phân tán đều hơn.
  • Chọn đèn công suất thấp hơn hoặc quang thông nhỏ hơn để giảm độ chói.
  • Sử dụng đèn có chóa sâu, viền chống chói hoặc phụ kiện lưới tổ ong (honeycomb) để hạn chế ánh sáng chói trực tiếp.

Trong quá trình chỉnh đèn, nên thao tác tuần tự từng khu vực, bật tắt so sánh trước – sau để đánh giá hiệu quả. Với các không gian yêu cầu cao về thẩm mỹ và thị giác, có thể chụp ảnh trước và sau khi chỉnh để so sánh độ đồng đều ánh sáng, độ nổi khối của vật thể và cảm giác dễ chịu cho mắt.

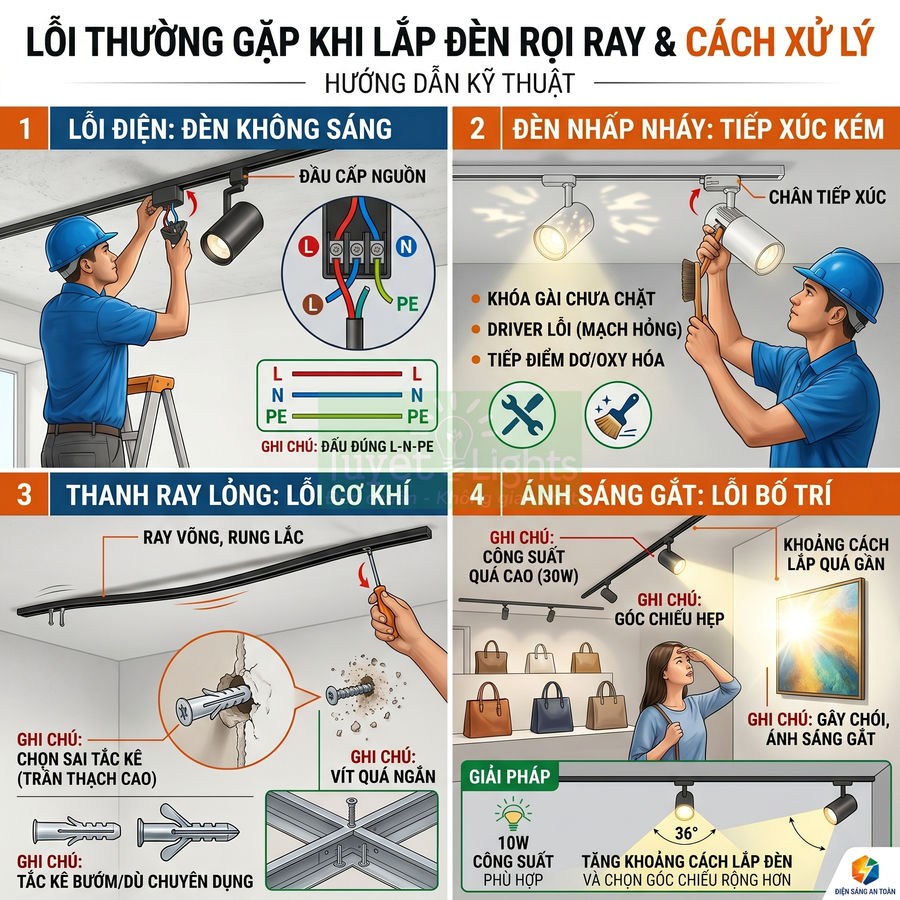

Lỗi thường gặp khi lắp đèn rọi ray và cách xử lý

Khi lắp đặt đèn rọi ray, các lỗi thường gặp chủ yếu liên quan đến điện, tiếp xúc cơ – điện, liên kết cơ khí và bố trí chiếu sáng. Về điện, dễ xảy ra đấu sai L–N, bỏ hoặc đấu nhầm dây tiếp địa, khiến đèn không sáng hoặc hoạt động chập chờn. Ở mức thiết bị, chân tiếp xúc lỏng, oxy hóa, khóa gài chưa chặt hoặc driver hỏng gây hiện tượng không sáng, nhấp nháy, quá nhiệt. Về cơ khí, thanh ray có thể bị lỏng, võng do chọn sai vít, tắc kê hoặc bề mặt trần yếu, không đủ khả năng chịu lực. Cuối cùng, việc chọn sai công suất, góc chiếu, khoảng cách lắp dễ dẫn đến ánh sáng quá gắt, gây chói và mất thoải mái thị giác.

Đèn rọi ray không sáng do đấu dây sai hoặc tiếp xúc chân đèn kém

Một trong những lỗi phổ biến nhất khi thi công hệ đèn rọi ray là đèn không sáng hoàn toàn sau khi đã lắp đặt xong. Về mặt kỹ thuật, lỗi này thường xuất phát từ hai nhóm nguyên nhân chính: sai sót trong đấu nối điện và vấn đề cơ – điện tại chân tiếp xúc của đèn với thanh ray.

Ở đầu cấp nguồn cho thanh ray, nhiều thợ mới hoặc người tự lắp dễ mắc lỗi đấu nhầm dây nóng (L) và dây nguội (N), hoặc đấu lỏng, không siết chặt ốc kẹp dây. Một số trường hợp khác, dây tiếp địa (PE) bị bỏ qua hoặc đấu sai vị trí, gây mất an toàn điện, đặc biệt với hệ thống ray kim loại. Khi đấu sai cực L – N, một số loại driver hoặc bộ nguồn tích hợp trong đèn có thể không khởi động, dẫn đến hiện tượng đèn không sáng dù điện áp vẫn có mặt trên đường dây.

Để xử lý đúng kỹ thuật, cần:

• Ngắt hoàn toàn nguồn điện bằng aptomat hoặc cầu dao, kiểm tra chắc chắn không còn điện trên ray bằng bút thử điện hoặc đồng hồ đo.
• Mở nắp đầu cấp nguồn của thanh ray, quan sát sơ đồ đấu dây (thường in trên nắp hoặc thân phụ kiện) và đối chiếu với thực tế.
• Đảm bảo dây L (Line) và N (Neutral) được đấu đúng vào cọc tương ứng, siết chặt ốc, không để lộ lõi đồng ra ngoài gây chạm chập.
• Nếu có dây tiếp địa, đấu đúng vào cọc ký hiệu PE hoặc ký hiệu tiếp địa, tránh đấu nhầm sang cọc L hoặc N.

Với trường hợp chỉ một hoặc vài đèn không sáng trong khi các đèn khác trên cùng thanh ray vẫn hoạt động bình thường, nguyên nhân thường nằm ở chân đèn hoặc cụm driver bên trong đèn. Cần thao tác theo trình tự:

• Tháo đèn ra khỏi ray, kiểm tra kỹ chân tiếp xúc (các lá đồng hoặc chấu kim loại) xem có bị cong, gãy, oxy hóa, cháy xém hay không.
• Dùng khăn khô hoặc chổi mềm vệ sinh bụi bẩn, mạt sơn, vữa… bám trên chân đèn và trong rãnh tiếp xúc của thanh ray.
• Khi lắp lại, chú ý thao tác đúng: mở khóa gài, đưa chân đèn vào đúng rãnh, xoay đúng chiều cho đến khi nghe tiếng “tách” hoặc cảm nhận được khóa đã gài chặt.
• Thử đổi vị trí đèn sang một đoạn ray khác hoặc sang một thanh ray khác trong cùng hệ thống để loại trừ khả năng đoạn ray bị hỏng mạch dẫn điện.

Nếu đèn vẫn không sáng ở mọi vị trí, khả năng cao là driver tích hợp hoặc module LED bên trong đèn đã hỏng. Khi đó, nên:

• Thử cấp nguồn trực tiếp cho đèn bằng một đoạn ray mẫu đã biết chắc hoạt động tốt.
• Nếu vẫn không có tín hiệu, thay mới đèn hoặc gửi bảo hành, tránh tự ý tháo driver nếu không có chuyên môn vì có thể làm mất bảo hành và mất an toàn điện.

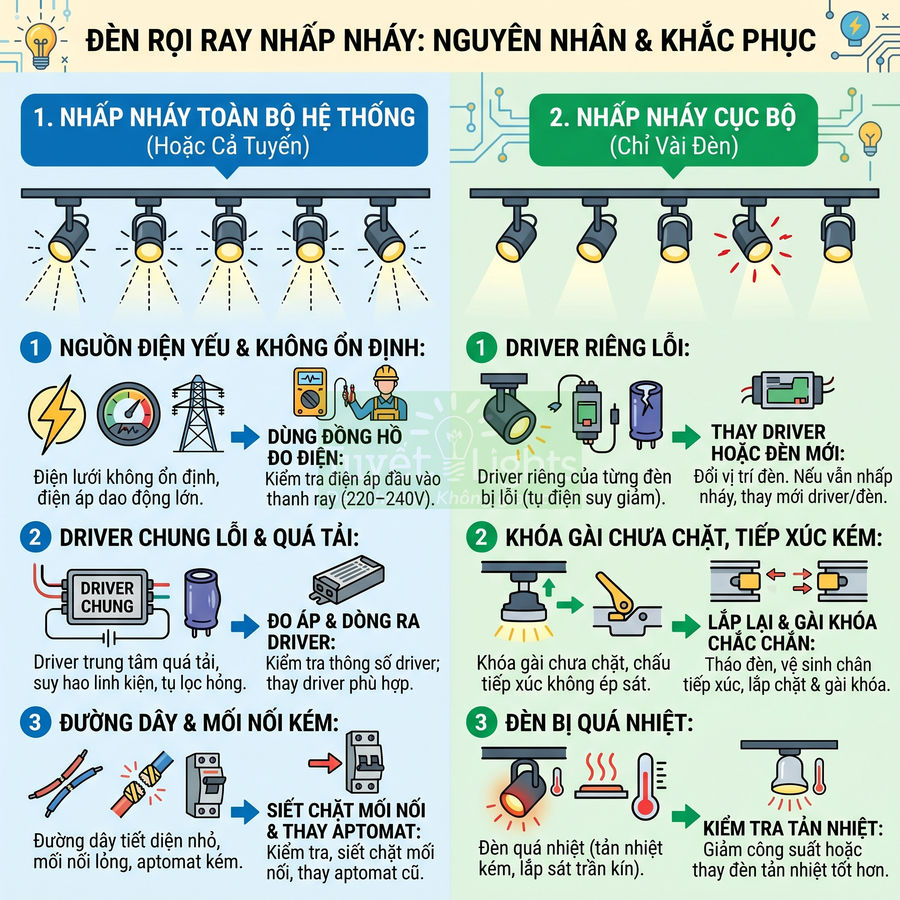

Đèn nhấp nháy do nguồn điện yếu, driver lỗi hoặc khóa gài chưa chặt

Hiện tượng đèn rọi ray nhấp nháy là dấu hiệu cho thấy hệ thống đang gặp vấn đề về ổn định điện áp hoặc ổn định dòng cung cấp cho LED. Cần phân biệt rõ giữa trường hợp nhấp nháy toàn bộ hệ và nhấp nháy cục bộ từng đèn để khoanh vùng nguyên nhân.

Nếu tất cả đèn trên cùng một thanh ray hoặc trên cả tuyến đều nhấp nháy đồng thời, các nguyên nhân thường gặp gồm:

• Nguồn điện lưới không ổn định, điện áp dao động lớn, đặc biệt ở cuối đường dây, khu vực xa trạm biến áp hoặc giờ cao điểm tải.
• Driver chung (trong các hệ dùng bộ nguồn trung tâm cấp cho nhiều đèn) bị quá tải, suy hao linh kiện, tụ lọc khô hoặc hỏng.
• Đường dây cấp nguồn tiết diện quá nhỏ, đi dây quá dài, mối nối nhiều và lỏng, gây sụt áp và phát sinh nhiễu.
• Aptomat hoặc công tắc chất lượng kém, tiếp điểm bị cháy xém, tạo điện trở tiếp xúc lớn, làm điện áp cấp cho ray không ổn định.

Trong trường hợp này, nên:

• Dùng đồng hồ đo điện kiểm tra điện áp tại đầu vào thanh ray khi hệ thống đang hoạt động, so sánh với điện áp danh định (thường 220–240V).
• Kiểm tra lại aptomat, công tắc, hộp nối, siết chặt các mối nối, thay thế thiết bị đã cũ hoặc có dấu hiệu cháy đen.
• Nếu dùng driver chung, đo điện áp và dòng ra của driver, so với thông số nhà sản xuất; nếu sai lệch lớn, cần thay driver có công suất và dải điện áp phù hợp.

Nếu chỉ một vài đèn nhấp nháy trong khi các đèn khác vẫn sáng ổn định, nguyên nhân thường nằm ở:

• Driver riêng của từng đèn bị lỗi: tụ lọc suy giảm, mạch ổn áp hỏng, dẫn đến dòng cấp cho LED dao động.
• Tiếp xúc chân đèn kém: khóa gài chưa chặt, chấu tiếp xúc không ép sát vào thanh dẫn điện, gây chập chờn.
• Đèn bị quá nhiệt do tản nhiệt kém, lắp quá sát trần kín, khiến driver tự bảo vệ bằng cách ngắt – cấp lại liên tục, tạo cảm giác nhấp nháy.

Cách xử lý chi tiết:

• Tháo đèn ra, kiểm tra và vệ sinh chân tiếp xúc, đảm bảo không có lớp sơn, bụi mịn hoặc gỉ sét cản trở tiếp xúc.
• Lắp lại đèn, gài khóa chắc chắn, thử xoay nhẹ để kiểm tra độ cứng; nếu chỉ cần chạm nhẹ đã nhấp nháy, cần thay chân đèn hoặc thay cả bộ đèn.
• Đổi vị trí đèn sang một đoạn ray khác; nếu đèn vẫn nhấp nháy ở mọi vị trí, gần như chắc chắn driver của đèn đã lỗi, nên thay mới.
• Kiểm tra điều kiện tản nhiệt: nếu đèn lắp trong hốc trần kín, không có khe thoát nhiệt, nên giảm công suất hoặc thay sang mẫu đèn có thiết kế tản nhiệt tốt hơn.

Thanh ray bị lỏng do chọn sai vít, tắc kê hoặc bề mặt trần yếu

Thanh ray bị lỏng, rung, võng khi chạm vào hoặc khi xoay đèn là dấu hiệu cho thấy hệ treo – liên kết cơ khí không đạt yêu cầu chịu lực. Về lâu dài, điều này không chỉ gây mất thẩm mỹ mà còn tiềm ẩn nguy cơ rơi ray, rơi đèn, đặc biệt ở khu vực có người qua lại thường xuyên.

Các nguyên nhân kỹ thuật thường gặp:

• Chọn sai loại tắc kê so với vật liệu trần: dùng tắc kê nhựa thông thường cho trần thạch cao hoặc trần rỗng, khiến lực bám rất yếu.
• Vít quá ngắn, không đủ chiều sâu neo vào lớp bê tông hoặc gạch đặc, dẫn đến lực giữ kém.
• Khoan lỗ quá rộng so với kích thước tắc kê, khiến tắc kê không nở chặt trong lỗ khoan.
• Bề mặt trần yếu, vữa rỗng, gạch rỗng, hoặc lớp thạch cao mỏng, không có khung xương gia cố tại vị trí bắt ray.

Quy trình khắc phục nên thực hiện theo các bước:

• Tháo toàn bộ thanh ray xuống, kiểm tra lại vị trí lỗ khoan cũ, đánh giá độ chắc của vật liệu nền.
• Chọn tắc kê và vít phù hợp với từng loại trần:
  • Trần bê tông: dùng tắc kê nhựa hoặc tắc kê sắt chuyên dụng, vít dài, đường kính phù hợp.
  • Tường gạch đặc: có thể dùng tắc kê nhựa chất lượng tốt, khoan đúng đường kính khuyến nghị.
  • Trần thạch cao: ưu tiên tắc kê bướm hoặc tắc kê dù để tăng diện tích bám, hạn chế dùng tắc kê nhựa thông thường.
• Nếu trần quá yếu hoặc là trần thạch cao không có khung xương tại vị trí cần lắp, nên:
  • Gia cố khung xương thép hộp hoặc xương V tại vị trí bắt ray.
  • Hoặc chuyển sang giải pháp lắp ray trên tường hoặc dùng ray treo độc lập với hệ thanh treo riêng gắn vào kết cấu bê tông phía trên.
• Trong trường hợp ray dài, nên bổ sung pat treo trung gian hoặc thanh phụ để phân tán lực, tránh để toàn bộ tải trọng dồn vào hai đầu ray.

Ánh sáng quá gắt do chọn sai công suất, góc chiếu hoặc khoảng cách lắp

Ánh sáng quá gắt, chói là vấn đề thường gặp trong các không gian trưng bày, showroom, gallery khi sử dụng đèn rọi ray nhưng không tính toán kỹ về công suất, góc chiếu và bố trí khoảng cách. Về mặt quang học, khi cường độ sáng trên bề mặt vật thể quá cao so với nền xung quanh, mắt phải liên tục điều tiết, gây mỏi và khó chịu.

Các nguyên nhân chính:

• Chọn đèn công suất quá cao so với diện tích và độ phản xạ của bề mặt (tường trắng, kính, gạch bóng… phản xạ mạnh sẽ càng gây chói).
• Góc chiếu quá hẹp (ví dụ 15°–24°) nhưng lại chiếu trực tiếp vào tường gần hoặc vật thể nhỏ, tạo vùng sáng rất tập trung, độ tương phản cực lớn.
• Khoảng cách từ đèn đến vật thể quá gần, đặc biệt khi ray đặt sát tường hoặc trần thấp, khiến cường độ sáng trên bề mặt tăng cao.

Giải pháp xử lý mang tính kỹ thuật chiếu sáng:

• Giảm công suất đèn:
  • Thay đèn 20–30W bằng các mẫu 7–12W cho không gian nhỏ, trần thấp.
  • Ưu tiên đèn có CRI cao (chỉ số hoàn màu tốt) thay vì chỉ tăng công suất để “cho sáng hơn”.
• Điều chỉnh góc chiếu:
  • Thay sang đèn có góc chiếu rộng hơn (36°–60°) để phân tán ánh sáng, giảm độ chói tại một điểm.
  • Với các điểm nhấn nhỏ, có thể giữ góc hẹp nhưng cần kết hợp ánh sáng nền để giảm tương phản.
• Tăng khoảng cách lắp đặt:
  • Di chuyển thanh ray ra xa tường hơn, giúp chùm sáng loe rộng trước khi chạm vào bề mặt.
  • Nếu có thể, nâng cao vị trí ray hoặc chọn giải pháp treo ray thấp hơn nhưng chiếu gián tiếp, tránh chiếu thẳng vào tầm mắt.

Trong một số trường hợp, có thể áp dụng các biện pháp bổ sung:

• Giảm số lượng đèn trên một đoạn ray, tắt bớt các đèn không cần thiết để giảm tổng lượng quang thông.
• Điều chỉnh hướng chiếu để ánh sáng phản xạ gián tiếp qua tường hoặc trần (chiếu hắt), thay vì chiếu trực tiếp lên vật thể hoặc vào mắt người quan sát.
• Nếu hệ thống cho phép, sử dụng driver dimmable hoặc công tắc điều chỉnh độ sáng để tinh chỉnh mức độ phù hợp với từng thời điểm.

Lưu ý an toàn điện cho người mới lắp đèn rọi ray

Người mới lắp đèn rọi ray cần ưu tiên an toàn điện bằng cách ngắt hoàn toàn nguồn, không chỉ tắt công tắc, và luôn kiểm tra lại bằng bút thử điện trước khi thao tác. Khi làm việc trên cao phải dùng thang chắc chắn, tránh với tay quá xa và hạn chế để dụng cụ rơi. Mọi mối nối cần dùng domino, cosse, hộp nối hoặc đầu nối nhanh, đồng thời chọn tiết diện dây phù hợp công suất để tránh quá tải, phát nhiệt. Không lắp thanh ray ở nơi ẩm ướt nếu hệ không có chuẩn IP chống nước tương ứng; nên thay bằng đèn IP cao hơn khi cần. Với hệ thống âm trần phức tạp, khó xác định dây, nên gọi thợ điện chuyên nghiệp để đo đạc và đấu nối đúng kỹ thuật.

Không lắp đèn khi chưa ngắt nguồn điện tổng

Nguyên tắc an toàn quan trọng nhất trong mọi công việc liên quan đến lắp đặt đèn rọi ray là tuyệt đối không thao tác trên hệ thống khi còn điện áp. Việc chỉ tắt công tắc đèn trên tường không đủ an toàn, vì phía sau công tắc, dây pha vẫn có thể đang mang điện. Nếu vô tình chạm vào phần dẫn điện hở, nguy cơ bị điện giật là rất lớn, đặc biệt trong không gian chật hẹp trên trần hoặc khi tay đang ẩm.

Trước khi tháo lắp thanh ray, đấu dây đầu cấp nguồn hoặc kiểm tra các điểm nối, cần thao tác theo trình tự:

• Xác định aptomat (CB) đang cấp cho mạch chiếu sáng khu vực cần lắp đèn.
• Gạt aptomat nhánh về vị trí OFF; nếu không chắc mạch nào, nên ngắt aptomat tổng để an toàn tối đa.
• Chờ vài chục giây để các thiết bị điện tử, tụ điện trong mạch xả bớt điện áp dư.

Sau khi ngắt aptomat, không nên chủ quan cho rằng mạch đã hoàn toàn mất điện. Cần dùng bút thử điện hoặc bút dò không tiếp xúc để kiểm tra trực tiếp tại:

• Đầu dây cấp nguồn cho thanh ray.
• Các đầu dây trong hộp nối, hộp kỹ thuật trên trần.
• Thanh ray (nếu đã lắp sẵn dây nguồn trước đó).

Chỉ khi bút thử điện không báo sáng ở cả dây pha lẫn các điểm nghi ngờ mang điện mới được phép thao tác. Không nên tin hoàn toàn vào nhãn mạch trên tủ điện, vì trong quá trình sửa chữa, cải tạo, có thể đã có người thay đổi cách đấu nối mà không cập nhật lại sơ đồ. Với nhà cũ, nhà cải tạo nhiều lần, nguy cơ này càng cao.

Khi làm việc trên cao (thang, giàn giáo) trong lúc lắp ray, cần:

• Dùng thang chắc chắn, đặt trên nền phẳng, không trơn trượt.
• Không đứng với tay quá xa, tránh mất thăng bằng khi đang cầm dây điện hoặc dụng cụ kim loại.
• Không để dây điện, tua vít, kìm rơi xuống khu vực có người qua lại.

Trong mọi trường hợp, nếu không thể ngắt được nguồn tổng (ví dụ chung cư, cửa hàng đang hoạt động), người mới không nên cố lắp đèn rọi ray khi chưa có phương án cô lập mạch điện an toàn.

Không đấu nối dây trần, dây hở hoặc dây quá tải công suất

Thói quen xoắn dây trần rồi quấn băng keo tưởng như đơn giản nhưng tiềm ẩn rất nhiều rủi ro kỹ thuật. Khi dây đồng bị để trần và chỉ được bảo vệ bằng một lớp băng keo mỏng, các vấn đề sau rất dễ xảy ra:

• Oxy hóa bề mặt tiếp xúc: Đồng bị oxy hóa tạo lớp màng cản trở tiếp xúc điện, làm tăng điện trở tại mối nối.
• Lỏng tiếp xúc theo thời gian: Nhiệt độ thay đổi, rung động cơ học, kéo căng dây… khiến mối xoắn bị lỏng, tiếp xúc kém.
• Phát nhiệt cục bộ: Điện trở tăng làm mối nối nóng lên, có thể làm chảy băng keo, cháy lớp cách điện xung quanh, dẫn đến chập cháy.

Đặc biệt với hệ đèn rọi ray, số lượng đèn có thể tăng dần theo thời gian, dòng điện qua mạch cũng tăng, khiến các mối nối tạm bợ càng nguy hiểm. Người mới nên tuyệt đối tránh kiểu đấu nối thủ công này, kể cả khi chỉ lắp tạm.

Giải pháp đúng kỹ thuật là sử dụng các phụ kiện đấu nối chuyên dụng:

• Domino (cầu đấu): Cho phép siết chặt dây bằng vít, đảm bảo tiếp xúc cơ – điện tốt, dễ kiểm tra và thay thế.
• Cosse (đầu cốt): Dùng kìm ép cosse để cố định dây, sau đó bắt vào domino hoặc thanh cái, giúp tăng diện tích tiếp xúc.
• Hộp nối điện: Bảo vệ mối nối khỏi bụi, côn trùng, ẩm, đồng thời giúp bố trí gọn gàng trên trần hoặc trong tường.
• Đầu nối nhanh chuyên dụng: Một số loại cho phép kẹp dây mà không cần xoắn, phù hợp cho dây mềm, dây đơn lõi đồng.

Bên cạnh kỹ thuật nối dây, cần đặc biệt chú ý đến tiết diện dây dẫn. Nếu sử dụng dây có tiết diện quá nhỏ so với tổng công suất đèn rọi ray, dây sẽ bị:

• Nóng lên khi mang dòng lớn trong thời gian dài.
• Làm lão hóa nhanh lớp cách điện PVC hoặc XLPE.
• Tăng nguy cơ chảy cách điện, chạm chập giữa các lõi hoặc với vỏ kim loại.

Trước khi lắp, nên ước tính tổng công suất hệ đèn:

• Tính tổng công suất tất cả đèn dự kiến lắp trên một thanh ray (ví dụ: 10 đèn x 12W = 120W).
• Quy đổi dòng điện theo điện áp sử dụng (thường 220–240V): I ≈ P / U.
• Đối chiếu với khả năng chịu dòng của dây (theo tiết diện 0.75mm², 1.0mm², 1.5mm²…).

Nên ưu tiên dây lõi đồng chất lượng tốt, có nguồn gốc rõ ràng, lớp cách điện dày, chịu nhiệt tốt. Tránh dùng dây nhôm hoặc dây đồng pha tạp chất cho các mạch chiếu sáng thường xuyên bật tắt, vì dễ gãy, lỏng chân, sinh nhiệt tại điểm tiếp xúc.

Không lắp thanh ray ở nơi ẩm ướt nếu không có chuẩn chống nước phù hợp

Đa số hệ đèn rọi ray và thanh ray thông dụng trên thị trường chỉ đạt chuẩn bảo vệ IP20–IP33. Điều này có nghĩa là chúng chỉ được thiết kế cho môi trường trong nhà khô ráo, ít bụi, không có khả năng chống nước đáng kể. Khi lắp ở những khu vực:

• Ẩm ướt, có hơi nước thường xuyên (nhà tắm, phòng xông hơi).
• Ngoài trời, ban công, sân hiên không có mái che.
• Gần khu vực nấu nướng, có nhiều hơi nước, dầu mỡ, khói.

Các rủi ro sau rất dễ xảy ra:

• Oxy hóa chân tiếp xúc giữa đầu đèn và thanh ray, làm đèn chập chờn, nhấp nháy, khó tiếp xúc.
• Chập điện khi nước hoặc hơi ẩm xâm nhập vào bên trong thanh ray, đầu nối, hộp kỹ thuật.
• Giảm tuổi thọ đèn do bảng mạch LED, driver bị ẩm, ăn mòn, gây hỏng sớm.

Nếu bắt buộc phải lắp ở khu vực có độ ẩm cao, cần lựa chọn hệ ray và đèn có chuẩn IP cao hơn (ví dụ IP44, IP54 trở lên) và kết hợp các biện pháp:

• Che chắn bằng mái, hộp kỹ thuật, máng bảo vệ để hạn chế nước tạt trực tiếp.
• Đảm bảo các đầu nối, hộp đấu dây được bịt kín, dùng gioăng hoặc keo chuyên dụng nếu cần.
• Không đặt thanh ray ngay phía trên khu vực có tia nước bắn trực tiếp (vòi sen, vòi rửa áp lực cao).

Trong nhà tắm, khu vực bếp gần bếp nấu, khu vực ngoài hiên không có mái che, nên cân nhắc sử dụng:

• Đèn âm trần chống ẩm với chuẩn IP phù hợp từng vùng trong nhà tắm (vùng 1, vùng 2…).
• Đèn gắn tường, đèn ốp trần IP cao có chụp kín, gioăng cao su chống nước.

Việc lựa chọn sai môi trường lắp đặt không chỉ làm giảm tuổi thọ thiết bị mà còn có thể gây mất an toàn cho người sử dụng, đặc biệt khi người dùng chân trần, tay ướt, tiếp xúc gần với khu vực có thiết bị điện.

Gọi thợ điện khi đường dây âm trần phức tạp hoặc không xác định được dây nguồn

Không phải hệ thống điện nào cũng được thi công theo sơ đồ đơn giản, dễ hiểu. Với các công trình có đường dây âm trần phức tạp, nhiều mạch chiếu sáng, ổ cắm, công tắc đi chung ống, hoặc đã qua nhiều lần cải tạo, việc tự xác định dây nguồn, dây công tắc, dây trung tính là rất khó đối với người mới.

Khi mở hộp kỹ thuật trên trần, nếu gặp các tình huống sau, không nên tự ý đấu nối:

• Nhiều bó dây với màu sắc giống nhau, không có ký hiệu, không có sơ đồ.
• Không phân biệt được đâu là dây pha, đâu là dây trung tính, đâu là dây điều khiển công tắc.
• Có nhiều mạch đi chung, chỉ cần đấu nhầm có thể làm mất điện cả khu vực khác.

Trong trường hợp này, nên gọi thợ điện chuyên nghiệp để:

• Kiểm tra và đo đạc bằng dụng cụ chuyên dụng.
• Xác định chính xác dây nguồn, dây công tắc, dây trung tính, dây nối đất (nếu có).
• Đề xuất phương án cấp nguồn cho thanh ray sao cho an toàn và thuận tiện sử dụng.

Việc tự ý đấu nối khi không hiểu rõ sơ đồ điện có thể dẫn đến:

• Đấu nhầm mạch, khiến công tắc điều khiển sai đèn, hoặc một công tắc điều khiển quá nhiều tải.
• Làm hỏng thiết bị như driver LED, công tắc cảm ứng, dimmer do đấu sai dây hoặc sai điện áp.
• Gây chập cháy nếu vô tình nối ngắn mạch pha – trung tính, hoặc pha – đất.

Thợ điện có các dụng cụ như:

• Bút dò dây để xác định dây đang mang điện mà không cần bóc cách điện.
• Đồng hồ đo cách điện, đồng hồ vạn năng để kiểm tra điện áp, điện trở, tính liên tục của dây.
• Máy dò dây âm tường để lần theo đường đi của ống điện, tránh khoan cắt trúng dây khi lắp thanh ray.

Đối với người mới, chi phí thuê thợ điện thường nhỏ hơn rất nhiều so với rủi ro hỏng thiết bị, cháy nổ hoặc tai nạn điện có thể xảy ra khi tự làm mà thiếu kiến thức và dụng cụ chuyên môn.

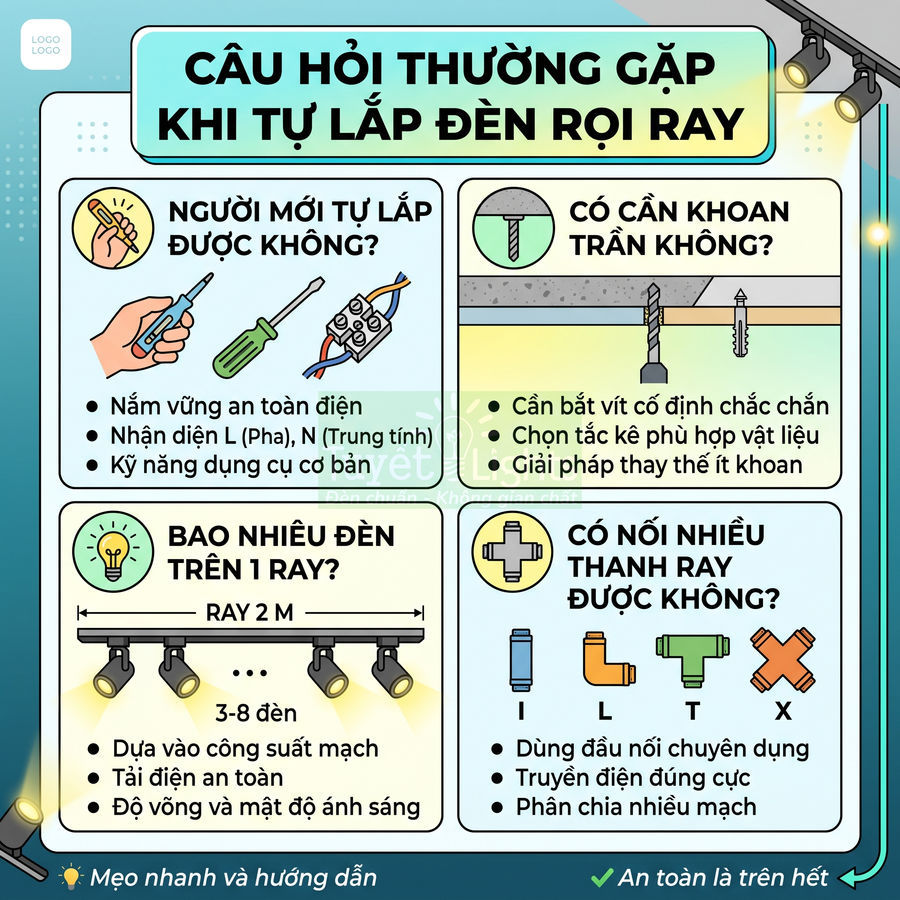

Câu hỏi thường gặp khi tự lắp đèn rọi ray

Người mới có thể tự lắp đèn rọi ray nếu nắm vững nguyên tắc an toàn điện, nhận diện đúng dây pha – trung tính – tiếp địa và biết sử dụng cơ bản các dụng cụ như khoan, tua vít, kìm tuốt dây. Hệ ray gồm thanh ray, đầu cấp nguồn, đèn rọi và phụ kiện nối, nên có thể tách việc thành phần cơ khí (bắt ray, căn thẳng, gắn đèn) và phần điện (đấu dây, kiểm tra cách điện). Thường phải khoan trần/tường, chọn đúng tắc kê cho bê tông, gạch yếu hoặc trần thạch cao; với thạch cao nên ưu tiên tắc kê bướm, bắt vào khung xương. Số đèn trên một ray phụ thuộc tải điện, độ võng ray và mật độ ánh sáng; ray 2 m thường lắp khoảng 3–8 đèn và nên chia nhiều mạch, aptomat riêng để an toàn, dễ quản lý.

Người mới có tự lắp đèn rọi ray được không?

Người mới hoàn toàn có thể tự lắp đèn rọi ray nếu đáp ứng một số điều kiện cơ bản về kỹ thuật và an toàn. Không chỉ dừng ở mức “biết dùng tua vít, khoan”, người lắp nên nắm được:

• Nguyên tắc an toàn điện cơ bản: luôn ngắt aptomat trước khi thao tác, kiểm tra mất điện bằng bút thử điện, không chạm tay ướt vào dây dẫn, không để dây trần hở, sử dụng băng keo điện hoặc domino đấu nối đúng chuẩn.
• Nhận diện dây pha, dây trung tính, dây tiếp địa: thông thường dây pha màu đỏ/nâu, dây trung tính màu xanh dương, dây tiếp địa màu xanh – vàng (tuy nhiên ở nhiều nhà cũ màu dây có thể không chuẩn, nên kiểm tra lại bằng bút thử điện hoặc đồng hồ đo).
• Kỹ năng sử dụng dụng cụ cầm tay: khoan bê tông/thạch cao, bắt vít, tuốt dây, siết domino, cắt tỉa dây gọn gàng để tránh chạm chập.
• Khả năng đọc và tuân thủ sơ đồ đấu nối: hiểu được ký hiệu L (Line – pha), N (Neutral – trung tính), ký hiệu tiếp địa, vị trí đầu cấp nguồn ray, chiều lắp chân đèn lên ray.

Hệ đèn rọi ray về cấu trúc không quá phức tạp, chủ yếu gồm thanh ray, đầu cấp nguồn, đèn rọi và một số phụ kiện nối ray. Công việc chia thành hai phần:

• Phần cơ khí: đo đạc, lấy cốt, khoan bắt ray, căn thẳng, siết vít, gắn đèn lên ray.
• Phần điện: đấu dây nguồn vào đầu cấp ray, kiểm tra cách điện, thử điện, phân pha nếu hệ ray nhiều mạch.

Với người chưa từng thao tác với điện, rủi ro lớn nhất nằm ở đấu dây sai hoặc không đảm bảo cách điện, có thể gây chập cháy hoặc giật điện. Trong các trường hợp:

• Hệ thống điện trong nhà không rõ sơ đồ, dây đi âm tường, không có hộp nối dễ tiếp cận.
• Không có dây chờ sẵn trên trần cho mạch chiếu sáng ray.
• Người lắp chưa từng đấu nối ổ cắm, công tắc, đèn trước đó.

Nên cân nhắc nhờ thợ điện hoặc người có chuyên môn hỗ trợ phần đấu dây nguồn, kiểm tra aptomat, tiết diện dây và điểm nối. Phần cơ khí như bắt ray, căn thẳng, bố trí vị trí đèn người dùng hoàn toàn có thể tự làm để tiết kiệm chi phí. Cách chia việc này giúp:

• Đảm bảo an toàn điện và tuân thủ đúng tiêu chuẩn.
• Vẫn chủ động được về bố trí thẩm mỹ, vị trí ray, hướng chiếu đèn.
• Giảm chi phí so với thuê trọn gói thi công – thiết kế.

Lắp đèn rọi ray có cần khoan trần không?

Trong đa số trường hợp, cần khoan trần hoặc tường để bắt vít cố định thanh ray. Thanh ray chỉ thực sự an toàn khi được gắn chắc chắn bằng vít và tắc kê phù hợp với vật liệu trần. Một số điểm cần lưu ý chuyên sâu hơn:

• Trần bê tông: dùng mũi khoan bê tông, tắc kê nhựa hoặc tắc kê sắt, đường kính 6–8 mm tùy loại vít. Khoan đủ sâu để tắc kê bám chắc, tránh khoan quá rộng làm tắc kê lỏng.
• Trần gạch, trần vữa yếu: nên dùng tắc kê chuyên dụng có cánh nở lớn, tránh dùng loại nhỏ dễ tuột khi ray mang nhiều đèn.
• Trần thạch cao: hạn chế bắt trực tiếp vào tấm, ưu tiên bắt vào khung xương hoặc dùng tắc kê bướm/tắc kê dù.

Một số giải pháp không khoan trực tiếp vào trần có thể áp dụng khi không muốn tác động lên bề mặt trần:

• Dùng thanh treo trung gian (thanh sắt/hộp kỹ thuật) được bắt vào tường hoặc cột, sau đó bắt ray lên thanh này.
• Sử dụng khung kim loại hoặc khung gỗ treo độc lập, vừa là chi tiết trang trí, vừa là giá đỡ cho ray.
• Dùng hệ ray treo cáp (treo bằng ty ren, cáp thép) từ các điểm kết cấu có sẵn, hạn chế khoan vào trần hoàn thiện.

Nếu muốn giảm số lỗ khoan, có thể dùng thanh ray ngắn hơn hoặc tăng độ cứng bằng cách:

• Chọn loại ray dày, cứng, ít bị võng khi treo nhiều đèn.
• Giữ khoảng cách giữa các điểm treo trong ngưỡng khuyến nghị (xem bảng bên dưới), không kéo giãn quá mức.

Một thanh ray lắp được bao nhiêu đèn rọi?

Số lượng đèn rọi trên một thanh ray phụ thuộc đồng thời vào chiều dài ray, công suất từng đèn, tổng công suất mạch và khả năng chịu tải của dây, aptomat, đầu cấp nguồn. Có hai khía cạnh cần tách bạch:

• Giới hạn cơ khí: ray 1–2 m về lý thuyết có thể gắn rất nhiều chân đèn nếu chỉ xét “chỗ gắn”. Tuy nhiên, nếu treo quá dày, ray có thể bị võng, lỏng vít, đặc biệt với trần yếu.
• Giới hạn điện: tổng công suất đèn không được vượt quá khả năng chịu tải an toàn của dây dẫn và thiết bị bảo vệ.

Ví dụ chuyên sâu hơn về tính toán:

• Mạch chiếu sáng dùng dây 1.5 mm², aptomat 10 A, điện áp 220 V.
• Công suất tối đa lý thuyết: P = U × I = 220 × 10 = 2200 W.
• Để an toàn, chỉ nên dùng khoảng 70–80% tải: 1500–1800 W.
• Nếu dùng đèn LED 10 W: về mặt điện, có thể lắp 150–180 đèn trên cùng một mạch, nhưng thực tế không ai bố trí dày như vậy trên một ray.

Trong thực tế thiết kế, ngoài tải điện còn phải xét:

• Mật độ ánh sáng: tránh quá chói, loá, gây khó chịu mắt.
• Khoảng cách giữa các đèn: thường 30–80 cm tùy mục đích (chiếu tranh, chiếu hàng hóa, chiếu tổng thể).
• Thẩm mỹ: số lượng đèn phải hài hòa với chiều dài ray và không gian.

Thông thường, trên một thanh ray 2 m, người ta lắp khoảng 3–8 đèn:

• 3–4 đèn: chiếu điểm, chiếu tranh, chiếu vật thể nổi bật.
• 5–6 đèn: chiếu kệ hàng, quầy trưng bày nhỏ.
• 7–8 đèn: chiếu tổng thể cho khu vực hẹp, cần độ rọi cao.

Với hệ thống lớn (nhiều ray, nhiều đèn), nên chia thành nhiều mạch cấp nguồn riêng, mỗi mạch có aptomat phù hợp, tránh dồn toàn bộ tải vào một đường dây.

Đèn rọi ray có lắp được trên trần thạch cao không?

Đèn rọi ray hoàn toàn có thể lắp trên trần thạch cao và đây là ứng dụng rất phổ biến trong nhà ở, cửa hàng, showroom. Tuy nhiên, trần thạch cao có khả năng chịu lực kém hơn bê tông, nên cần chú ý đến loại tắc kê và vị trí bắt:

• Không nên bắt vít trực tiếp vào tấm thạch cao bằng tắc kê nhựa thông thường, vì lực bám yếu, dễ bung khi ray mang nhiều đèn hoặc khi có rung lắc.
• Ưu tiên dùng tắc kê bướm, tắc kê dù chuyên dụng cho thạch cao, khi siết sẽ bung cánh phía sau tấm, tăng diện tích bám.
• Nếu xác định được vị trí khung xương trần (xương sắt, xương gỗ), nên bắt pat treo hoặc vít trực tiếp vào khung để chịu lực tốt hơn.

Khi khoan trần thạch cao:

• Dùng mũi khoan phù hợp, khoan nhẹ tay, tránh làm vỡ mép lỗ hoặc nứt tấm.
• Không khoan quá sát mép tấm thạch cao, dễ gây nứt vỡ.
• Sau khi bắt ray, nên kiểm tra bằng cách lắc nhẹ thanh ray, quan sát xung quanh điểm treo xem có dấu hiệu nứt, lún, võng không.

Với trần thạch cao giật cấp, có thể:

• Lắp ray trong lòng cấp trần để chiếu tranh, chiếu tường.
• Lắp ray song song mép cấp để chiếu nhấn các mảng tường, kệ tivi, tủ trưng bày.

Có thể nối nhiều thanh ray đèn rọi với nhau không?

Có thể nối nhiều thanh ray với nhau bằng các đầu nối chuyên dụng như nối thẳng (I), nối góc (L), nối chữ T, nối chữ X. Các đầu nối này đảm nhiệm đồng thời hai chức năng:

• Liên kết cơ khí: giữ cho các đoạn ray thẳng hàng, vuông góc hoặc tạo hình theo thiết kế.
• Truyền điện: dẫn pha và trung tính (và có thể cả mạch điều khiển nếu là ray nhiều mạch) giữa các đoạn ray.

Khi thiết kế, có thể tạo các hình dạng:

• Chữ L: chạy dọc hai cạnh trần, phù hợp góc phòng, quầy bar, quầy thu ngân.
• Chữ U: bao quanh khu vực trưng bày trung tâm.
• Dạng lưới ray: cho showroom, gallery, cửa hàng lớn cần linh hoạt bố trí đèn.

Khi nối nhiều thanh ray, cần chú ý:

• Hướng pha và cực tính: mỗi loại ray có cấu trúc rãnh dẫn điện riêng, cần lắp đúng chiều để chân đèn luôn tiếp xúc đúng L và N. Lắp ngược có thể khiến một số đoạn ray không lên điện.
• Vị trí đầu cấp nguồn: có thể cấp nguồn ở một đầu, giữa hệ ray hoặc nhiều điểm khác nhau tùy thiết kế tải và chiều dài.
• Không nên nối quá nhiều thanh ray dài liên tiếp trên một mạch nếu tiết diện dây cấp nguồn không đủ, tránh sụt áp và quá tải cục bộ.

Trong các hệ thống lớn, nên chia thành nhiều mạch ray độc lập, mỗi mạch có điểm cấp nguồn riêng và aptomat riêng, giúp:

• Dễ quản lý, bật/tắt từng khu vực.
• Giảm tải cho từng đường dây.
• Tăng độ an toàn và khả năng mở rộng sau này.
