Cách đấu điện đèn rọi ray an toàn và đơn giản

Cách đấu điện đèn rọi ray an toàn và đơn giản không chỉ là việc nối dây để đèn sáng, mà còn là quy trình kỹ thuật cần tuân thủ đúng từ khâu kiểm tra nguồn, nhận diện dây điện, chọn vật tư đến lắp đặt và vận hành thử. Trước khi thi công, người lắp cần ngắt aptomat, dùng bút thử điện hoặc đồng hồ đo để chắc chắn mạch đã hết điện, đồng thời xác định đúng dây pha L, dây trung tính N và dây tiếp địa PE. Hệ thống đèn rọi ray gồm nhiều bộ phận liên kết như thanh ray dẫn điện, đầu cấp nguồn, đầu nối, đầu bịt, chân tiếp điện và khóa cố định, vì vậy mỗi điểm đấu nối đều phải được siết chặt, bọc cách điện và đặt gọn trong hộp nối. Tùy nhu cầu sử dụng, có thể chọn ray 1 pha cho nhà ở, shop nhỏ hoặc ray nhiều pha, ray nam châm cho showroom, không gian thương mại cần chia nhóm chiếu sáng linh hoạt. Để đảm bảo an toàn, thẩm mỹ và độ bền lâu dài, cần tính toán tổng công suất đèn, chọn dây dẫn, aptomat, phụ kiện đúng tải và kiểm tra kỹ sau khi bật thử. Nếu không xác định rõ sơ đồ điện hoặc hệ thống phức tạp, nên gọi thợ điện chuyên nghiệp để tránh rủi ro chập cháy, rò điện.

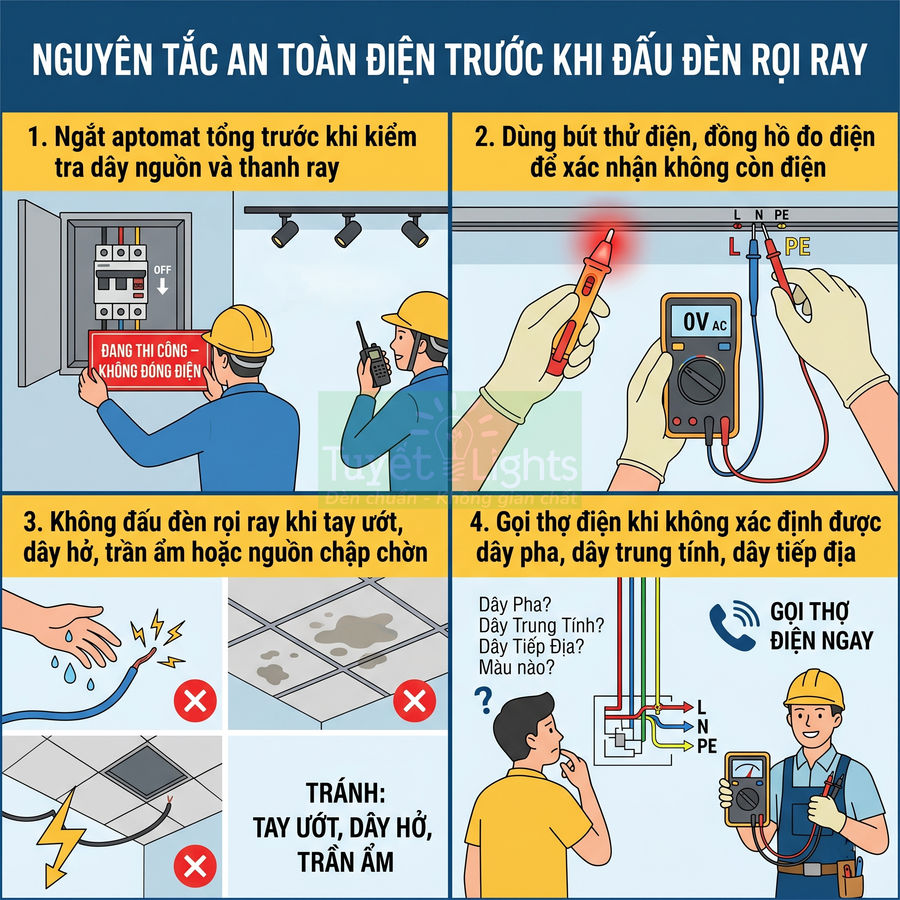

Nguyên tắc an toàn điện trước khi đấu đèn rọi ray

Tuân thủ nguyên tắc an toàn điện trước khi đấu đèn rọi ray là bước bắt buộc để tránh điện giật, chập cháy và hư hỏng thiết bị. Trước hết, cần cô lập hoàn toàn nguồn điện bằng cách ngắt đúng aptomat tổng hoặc nhánh, kết hợp quy trình khóa – treo biển và thông báo cho mọi người xung quanh. Sau đó, dùng bút thử điện và đồng hồ đo điện để xác nhận không còn điện áp trên dây nguồn, thanh ray và các hộp nối. Tuyệt đối không thao tác khi tay ướt, trần ẩm, dây hở hoặc nguồn chập chờn; phải xử lý chống thấm, thay dây hỏng, tính toán lại tải. Khi không xác định được dây pha, trung tính, tiếp địa hoặc hệ thống phức tạp, nên gọi thợ điện chuyên nghiệp để đảm bảo an toàn lâu dài.

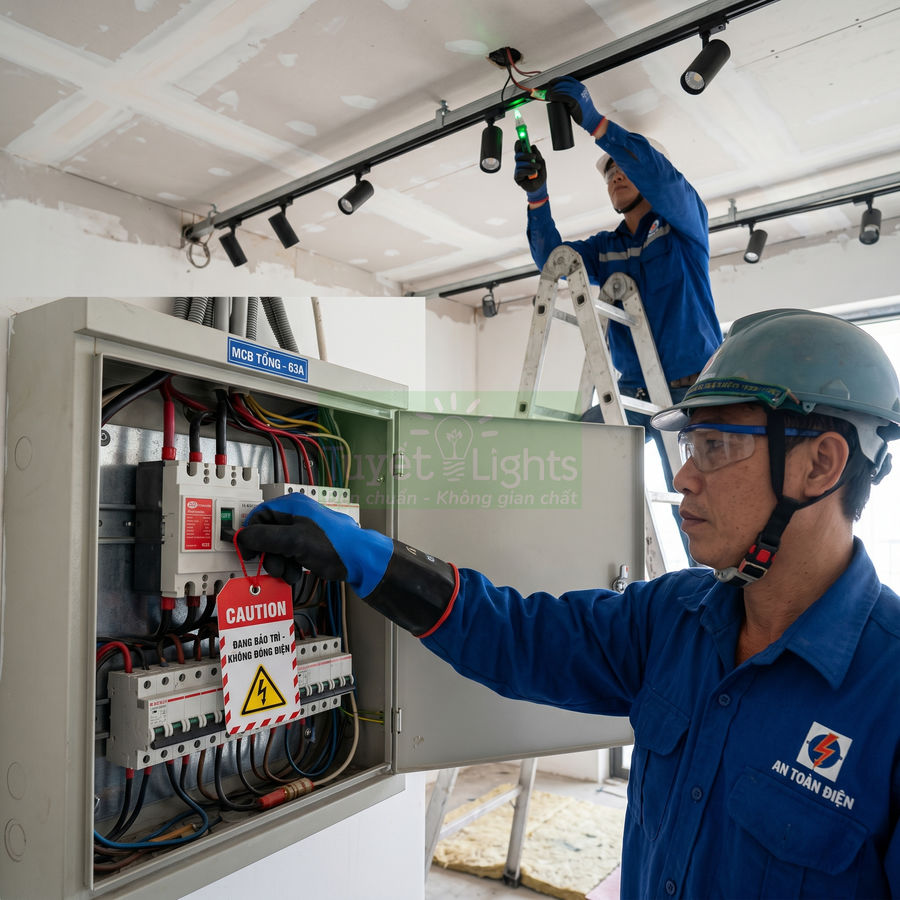

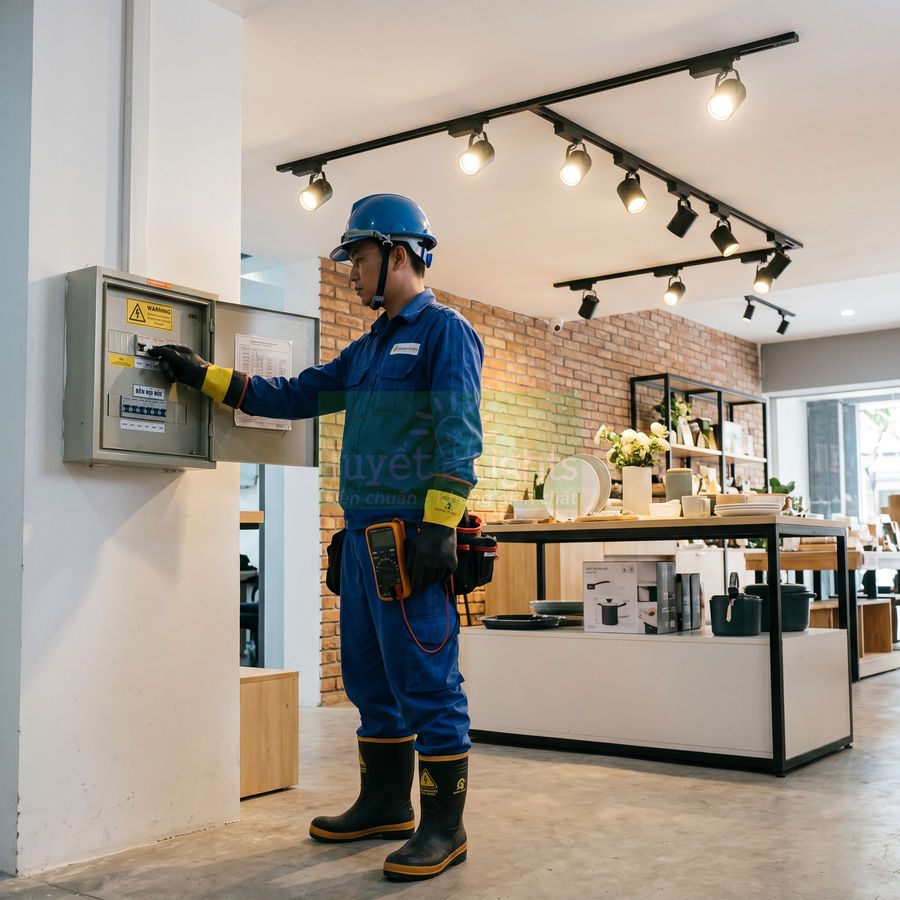

Ngắt aptomat tổng trước khi kiểm tra dây nguồn và thanh ray

Trong kỹ thuật điện, nguyên tắc an toàn cơ bản nhất trước khi thao tác với bất kỳ thiết bị nào, đặc biệt là hệ thống đèn rọi ray gắn trần, là phải cô lập hoàn toàn nguồn điện. Điều này được thực hiện bằng cách ngắt aptomat tổng hoặc ít nhất là aptomat nhánh cấp cho khu vực đang thi công. Việc chỉ tắt công tắc đèn là không đáp ứng yêu cầu an toàn, vì công tắc thường chỉ ngắt một cực (pha), trong khi dây trung tính hoặc các nhánh khác vẫn có thể tồn tại điện áp hoặc xuất hiện điện áp cảm ứng.

Khi ngắt aptomat, nên áp dụng quy trình “khóa – treo biển” (lockout – tagout ở mức đơn giản):

• Ngắt đúng aptomat tổng hoặc aptomat nhánh cấp cho khu vực lắp đèn rọi ray.
• Dán nhãn hoặc treo biển cảnh báo “Đang thi công – Không đóng điện” ngay trên tủ điện hoặc aptomat tương ứng.
• Thông báo cho các thành viên trong gia đình, đội thi công hoặc quản lý tòa nhà để tránh việc vô tình bật lại aptomat trong lúc đang thao tác.

Trong các công trình có nhiều tủ điện hoặc nhiều tầng, việc xác định đúng aptomat cấp nguồn cho tuyến dây của thanh ray là rất quan trọng. Nên dùng người hỗ trợ: một người đứng tại tủ điện, một người tại vị trí thi công liên lạc qua điện thoại hoặc bộ đàm để xác nhận chính xác mạch đã được ngắt. Với hệ thống đèn rọi ray dài, nhiều thanh ray nối tiếp, có thể có nhiều điểm cấp nguồn hoặc nhiều nhánh rẽ, vì vậy việc cô lập nguồn phải được kiểm tra trên toàn tuyến, không chỉ tại một điểm duy nhất.

Khi thao tác trong tủ điện, cần tuân thủ thêm một số nguyên tắc an toàn chuyên môn:

• Đứng trên nền khô, tốt nhất là thảm cách điện hoặc gỗ khô; tránh đứng trực tiếp trên nền gạch ẩm.
• Tay phải khô, không dính mồ hôi, dầu mỡ; nếu tủ điện cũ, ẩm, có bụi bẩn hoặc oxy hóa, nên sử dụng găng tay cách điện mỏng đạt chuẩn.
• Không chạm tay trần vào các thanh cái, đầu cốt, vỏ kim loại hở trong tủ điện; chỉ thao tác trên tay gạt aptomat hoặc cầu dao.

Sau khi ngắt aptomat, không được chủ quan cho rằng mạch đã an toàn. Cần kiểm tra lại bằng bút thử điện hoặc đồng hồ đo điện tại điểm đấu nối của thanh ray, hộp nối trần, đầu cấp nguồn. Điều này giúp loại trừ các trường hợp đấu chéo nguồn, cấp nguồn từ nhánh khác, hoặc aptomat bị hỏng không ngắt hoàn toàn. Trong môi trường công trình cũ, dây dẫn có thể được đấu tạm, câu nối từ nhiều nguồn khác nhau, nên việc xác nhận bằng thiết bị đo là bắt buộc nếu muốn đảm bảo an toàn ở mức chuyên nghiệp.

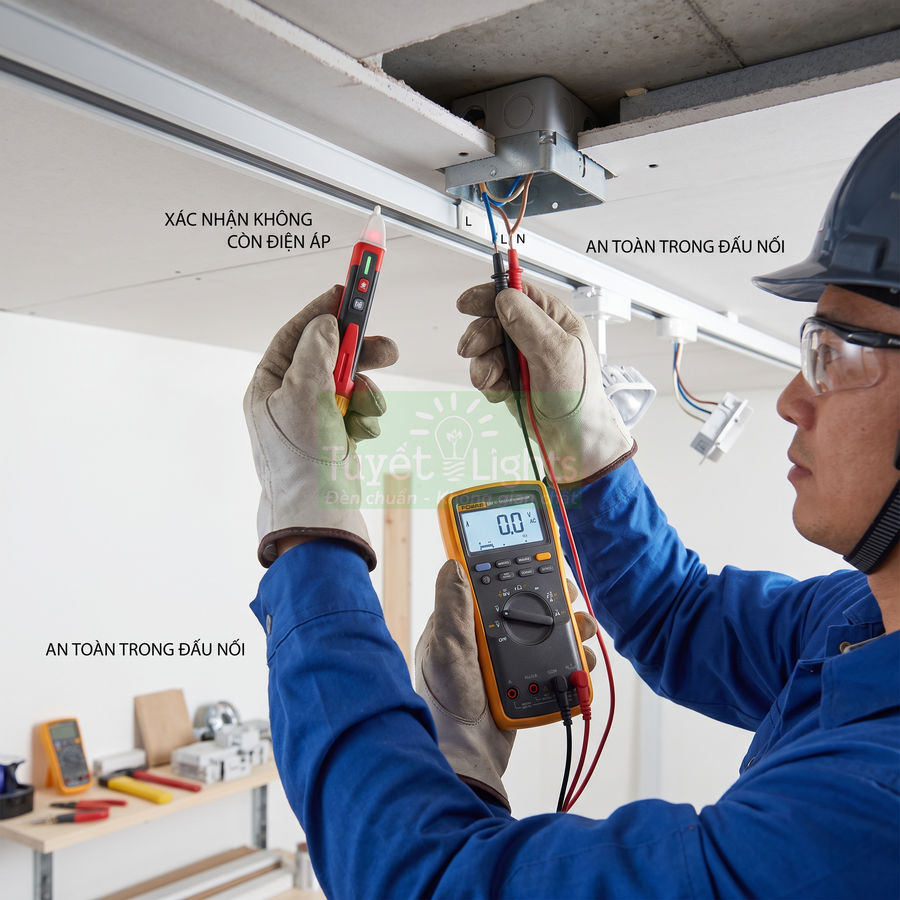

Dùng bút thử điện, đồng hồ đo điện để xác nhận không còn điện

Bước xác nhận không còn điện áp trên dây nguồn và thanh ray là khâu quan trọng để tránh tai nạn điện giật và chập cháy trong quá trình đấu nối. Hai dụng cụ cơ bản thường dùng là bút thử điện và đồng hồ đo điện (multimeter). Mỗi loại có ưu, nhược điểm và phạm vi sử dụng riêng, nên trong thi công chuyên nghiệp thường kết hợp cả hai.

Với bút thử điện kiểu cổ điển (loại có đèn neon hoặc LED nhỏ bên trong), quy trình sử dụng như sau:

• Đặt bút ở chế độ kiểm tra điện xoay chiều (nếu là loại đa năng).
• Chạm đầu bút vào phần kim loại hở của dây hoặc domino, đầu cốt; tay còn lại chạm vào phần đuôi bút theo đúng hướng dẫn của nhà sản xuất.
• Nếu đèn trong bút sáng, dây đó đang mang điện hoặc có điện áp rò; nếu không sáng, có thể coi là không có điện, nhưng vẫn nên kiểm tra chéo bằng đồng hồ đo điện.

Với bút thử điện điện tử không tiếp xúc (NCV), chỉ cần đưa đầu bút lại gần dây hoặc thanh ray; nếu có điện áp, bút sẽ phát sáng hoặc phát âm thanh cảnh báo. Loại này an toàn hơn vì không cần chạm trực tiếp vào lõi dẫn, nhưng có thể bị nhiễu trong môi trường nhiều dây chằng chịt, do đó cần kiểm tra từng dây riêng biệt, tránh để các dây chồng lên nhau.

Đối với đồng hồ đo điện, nên sử dụng loại có cách điện tốt, que đo còn nguyên vỏ, không nứt gãy. Thiết lập thang đo AC ở mức 250V hoặc 600V (tùy loại đồng hồ) để đo điện áp lưới 220V. Trình tự đo nên thực hiện:

• Đo giữa L – N (dây pha – dây trung tính): nếu giá trị gần 0V, aptomat đã ngắt hoặc mạch bị hở.
• Đo giữa L – PE (dây pha – dây tiếp địa): giá trị cũng phải gần 0V khi đã ngắt nguồn.
• Đo giữa N – PE (dây trung tính – dây tiếp địa): trong điều kiện lý tưởng, gần 0V; nếu có vài volt là do chênh lệch tiềm năng hoặc nhiễu, nhưng không được ở mức nguy hiểm.

Khi đo, tay không được chạm vào phần kim loại trần của que đo; chỉ cầm vào phần nhựa cách điện. Không đo khi tay ướt, nền ẩm, hoặc đồng hồ có dấu hiệu hư hỏng, nứt vỡ vỏ. Với hệ thống đèn rọi ray có nhiều nhánh, nhiều hộp nối, cần kiểm tra tại tất cả các điểm dự kiến đấu nối, không chỉ tại một đầu nguồn, vì có thể tồn tại nguồn cấp phụ hoặc dây câu từ mạch khác.

Trong thi công chuyên sâu, kỹ thuật viên còn có thể sử dụng thêm ampe kìm để kiểm tra dòng tải trên từng nhánh trước khi đấu thêm đèn rọi ray, nhằm đánh giá nguy cơ quá tải. Tuy nhiên, đối với người dùng phổ thông, việc sử dụng đúng và an toàn bút thử điện cùng đồng hồ đo điện đã là bước tiến lớn trong đảm bảo an toàn.

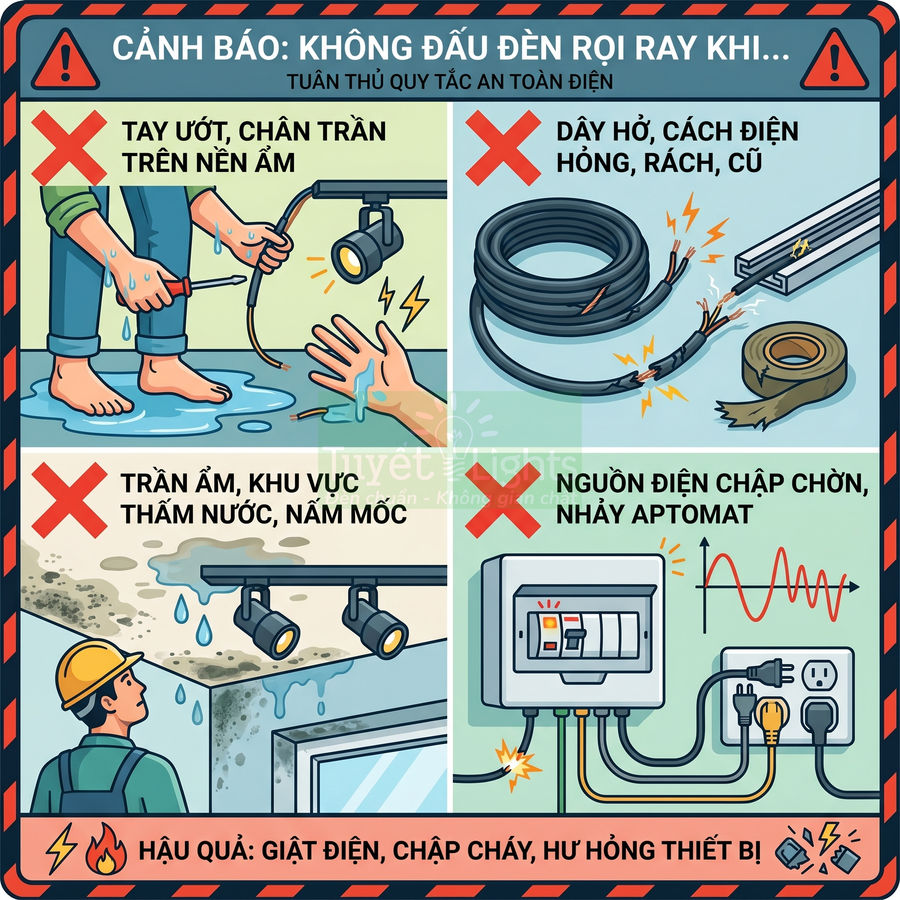

Không đấu đèn rọi ray khi tay ướt, dây hở, trần ẩm hoặc nguồn chập chờn

Môi trường thi công là yếu tố quyết định đến an toàn điện và tuổi thọ của hệ thống đèn rọi ray. Nước và độ ẩm cao làm giảm điện trở cách điện, tăng nguy cơ rò điện, phóng điện bề mặt và chập cháy. Vì vậy, tuyệt đối không tiến hành đấu nối khi:

• Tay ướt, dính mồ hôi nhiều hoặc vừa tiếp xúc với nước.
• Đứng chân trần hoặc đi dép ướt trên nền gạch, bê tông, đặc biệt là nền ẩm.
• Trần nhà, khu vực lắp thanh ray đang thấm nước, có vết ố vàng, nấm mốc hoặc nước rỉ từ mái.

Trong trường hợp trần ẩm, cần xử lý chống thấm, kiểm tra lại kết cấu trần, đảm bảo khu vực lắp thanh ray khô ráo, ổn định. Hộp nối, domino, đầu cấp nguồn nên được đặt trong hộp kỹ thuật hoặc hộp nối có nắp đậy, tránh để nước ngưng tụ hoặc hơi ẩm xâm nhập trực tiếp. Với các không gian có độ ẩm cao như nhà tắm, ban công, khu vực gần cửa sổ hở, nên cân nhắc sử dụng thiết bị có cấp bảo vệ IP phù hợp và bố trí đường dây, thanh ray tránh xa nguồn nước.

Các đoạn dây hở, lớp cách điện bị nứt, cháy xém, đổi màu là dấu hiệu dây đã bị lão hóa hoặc từng chịu quá tải. Những đoạn này phải được cắt bỏ, thay mới hoặc bọc lại bằng băng keo điện chất lượng cao hoặc ống gen co nhiệt. Không nên tận dụng dây cũ, dây không rõ nguồn gốc, dây có tiết diện nhỏ hơn yêu cầu, vì khi đấu nhiều đèn rọi ray, dòng tải tăng sẽ làm dây nóng lên, dễ gây chảy vỏ, chập cháy.

Nếu nguồn điện trong nhà thường xuyên chập chờn, sụt áp, nhảy aptomat, cần kiểm tra lại toàn bộ hệ thống điện tổng: tiết diện dây cấp chính, chất lượng mối nối, tình trạng aptomat, khả năng chịu tải của từng nhánh. Không nên đấu thêm nhiều đèn rọi ray vào một đường dây đã có nhiều thiết bị công suất lớn như điều hòa, bình nóng lạnh, bếp điện. Trong trường hợp cần lắp nhiều đèn rọi ray cho showroom, cửa hàng, nên thiết kế riêng một nhánh cấp nguồn với aptomat và dây dẫn có tiết diện phù hợp, tránh quá tải cục bộ.

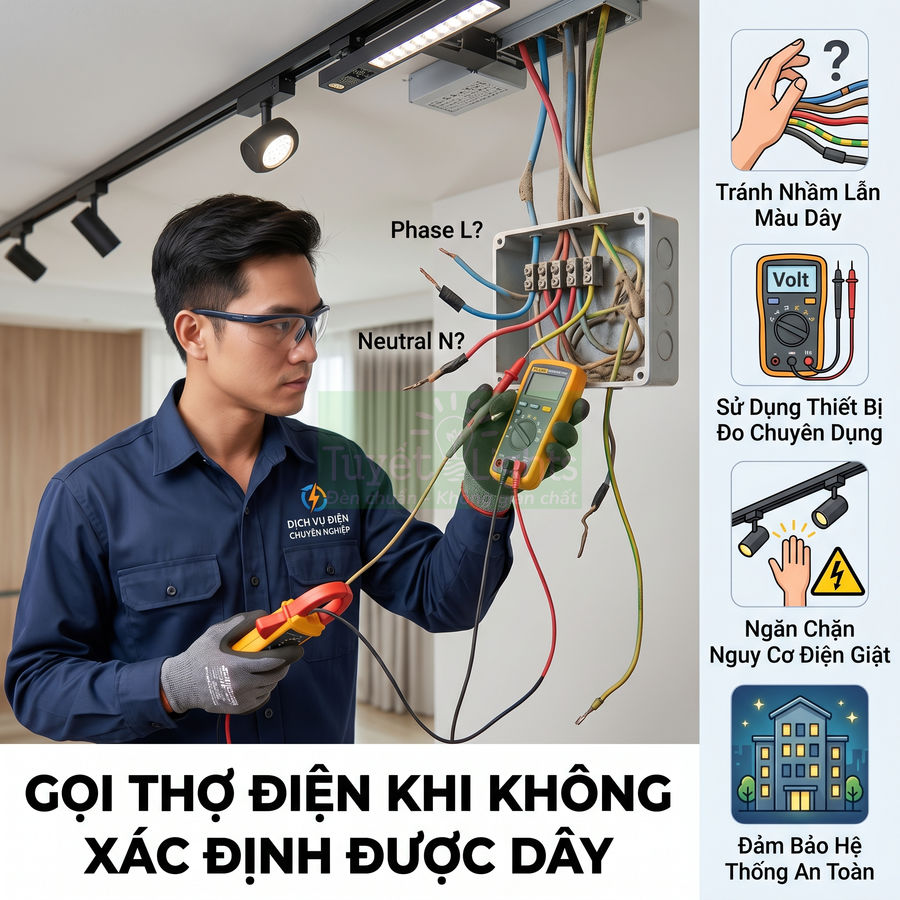

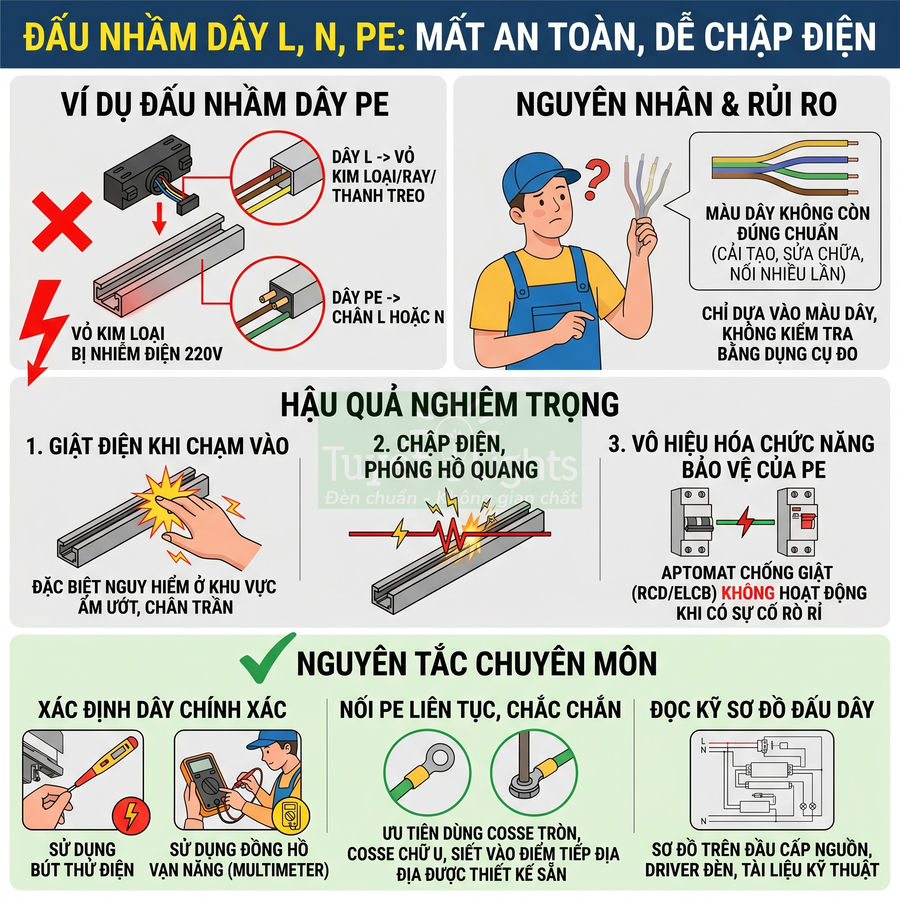

Gọi thợ điện khi không xác định được dây pha, dây trung tính, dây tiếp địa

Trong thực tế, nhiều công trình cũ hoặc thi công không theo chuẩn màu dây, dẫn đến việc nhận diện dây pha (L), dây trung tính (N), dây tiếp địa (PE) bằng màu sắc là không đáng tin cậy. Có trường hợp dây pha lại dùng màu xanh, dây trung tính dùng màu đỏ, hoặc dây tiếp địa không được kéo đầy đủ. Khi không chắc chắn về chức năng từng dây, hoặc không có dụng cụ đo đạt chuẩn, lựa chọn an toàn nhất là gọi thợ điện chuyên nghiệp.

Thợ điện có kinh nghiệm sẽ sử dụng kết hợp:

• Đồng hồ đo điện để đo điện áp giữa các dây, xác định chính xác dây pha, dây trung tính, dây tiếp địa.
• Bút thử điện để kiểm tra nhanh dây mang điện, phát hiện dây bị rò hoặc đấu sai.
• Ampe kìm để đo dòng tải trên từng nhánh, đánh giá khả năng chịu tải khi lắp thêm hệ thống đèn rọi ray.

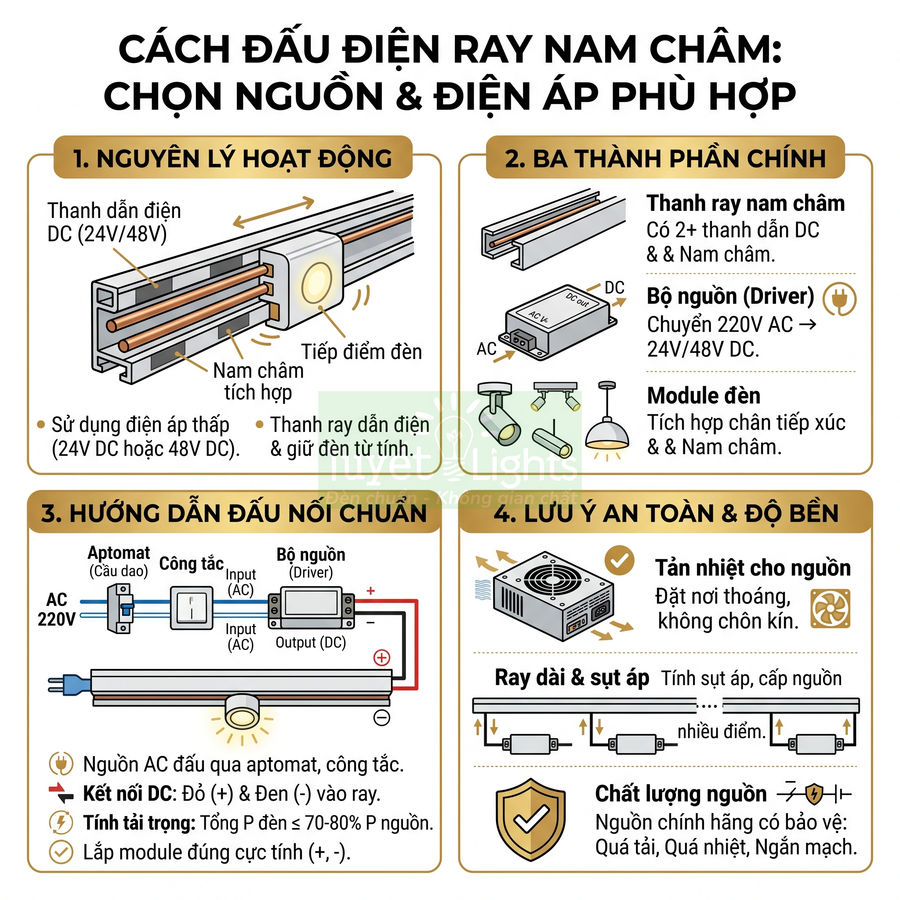

Với các hệ thống đèn rọi ray 3 pha, ray nam châm, ray dài nhiều mét, việc phân pha, chia tải, chọn tiết diện dây dẫn, chọn aptomat bảo vệ (MCB, RCCB, RCBO) phù hợp đòi hỏi kiến thức chuyên môn về tính toán dòng tải, sụt áp, bảo vệ ngắn mạch và chống giật. Đấu nhầm dây hoặc phân pha không hợp lý có thể dẫn đến:

• Vỏ kim loại của thanh ray, thân đèn, hộp nối bị nhiễm điện, gây nguy cơ điện giật khi chạm vào.
• Dòng tải không cân bằng giữa các pha, gây nóng dây, nhảy aptomat, giảm tuổi thọ thiết bị.
• Hư hỏng driver đèn, cháy LED, nhiễu điện từ ảnh hưởng đến các thiết bị khác trong cùng hệ thống.

Khi không nắm rõ sơ đồ điện hiện hữu, không hiểu nguyên lý hoạt động của ray 1 pha, 2 dây, 3 dây hoặc ray 3 pha, không có kinh nghiệm xử lý các tình huống như đảo cực, đảo pha, mất trung tính, tốt nhất không nên tự ý đấu nối. Chi phí thuê thợ điện chuyên nghiệp thường nhỏ hơn rất nhiều so với thiệt hại do chập cháy, hỏng thiết bị hoặc tai nạn điện gây ra. Việc tuân thủ nghiêm ngặt các nguyên tắc an toàn điện không chỉ bảo vệ bản thân mà còn đảm bảo hệ thống đèn rọi ray vận hành ổn định, bền bỉ về lâu dài.

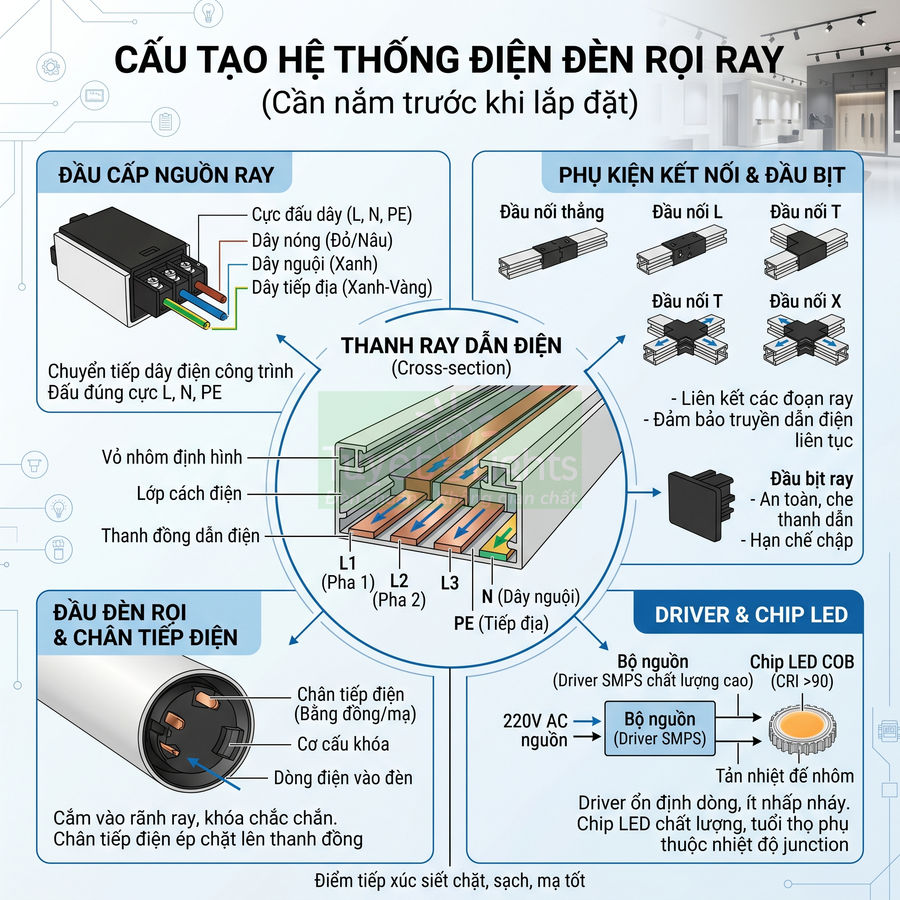

Cấu tạo hệ thống điện đèn rọi ray cần nắm trước khi lắp

Hệ thống điện cho đèn rọi ray là một chuỗi liên kết cơ – điện, trong đó mỗi chi tiết đều ảnh hưởng trực tiếp đến độ an toàn và ổn định chiếu sáng. Thanh ray dẫn điện, đầu cấp nguồn, đầu nối ray và đầu bịt ray phối hợp để vừa tạo khung cơ khí chịu lực, vừa đảm bảo truyền dẫn điện liên tục, hạn chế sụt áp và nguy cơ chập cháy. Đầu đèn rọi ray với chân tiếp điện và khóa cố định quyết định độ chắc chắn, khả năng xoay chỉnh và chất lượng tiếp xúc. Bên trong mạch, việc đấu đúng dây nóng, dây nguội, dây tiếp địa kết hợp driver và chip LED chất lượng, cùng các điểm tiếp xúc được siết chặt, sạch và mạ tốt, sẽ giúp hệ đèn vận hành bền bỉ, ánh sáng ổn định, an toàn lâu dài.

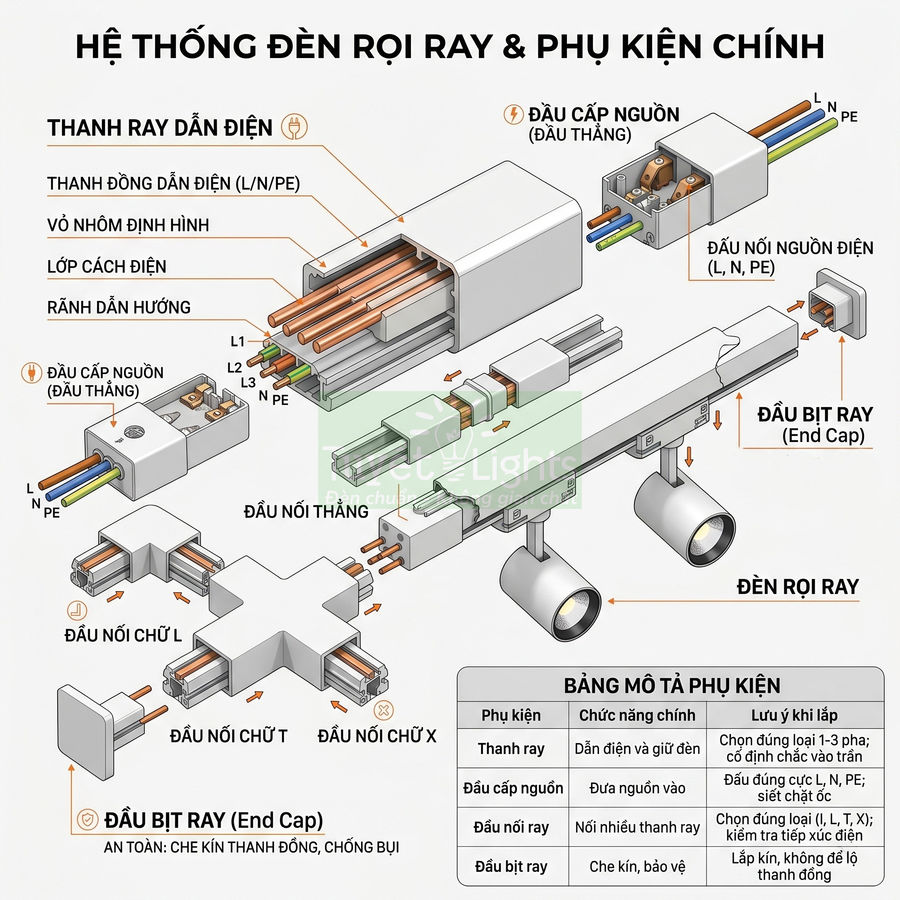

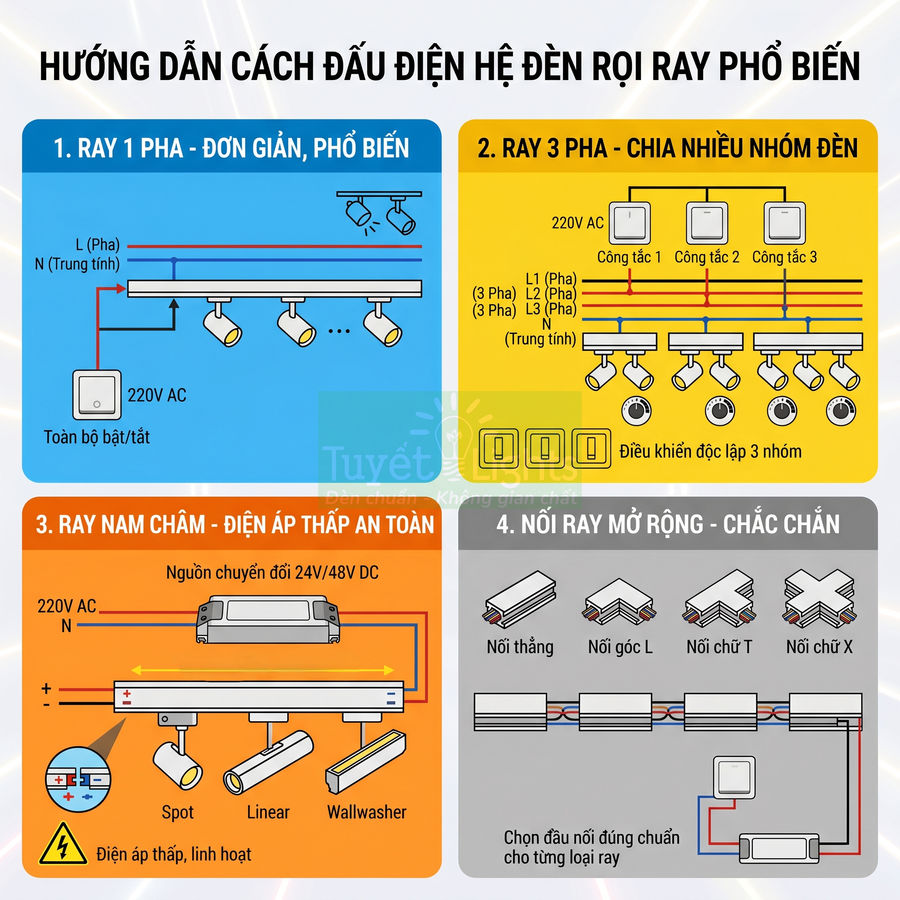

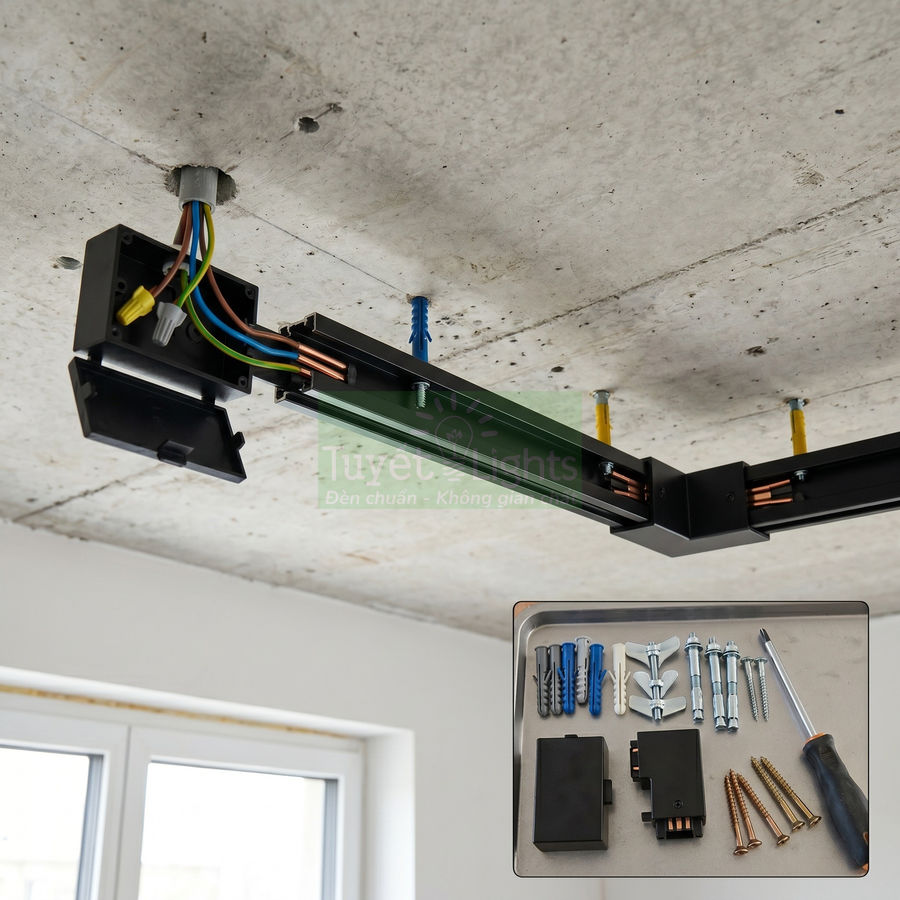

Thanh ray dẫn điện, đầu cấp nguồn, đầu nối ray, đầu bịt ray

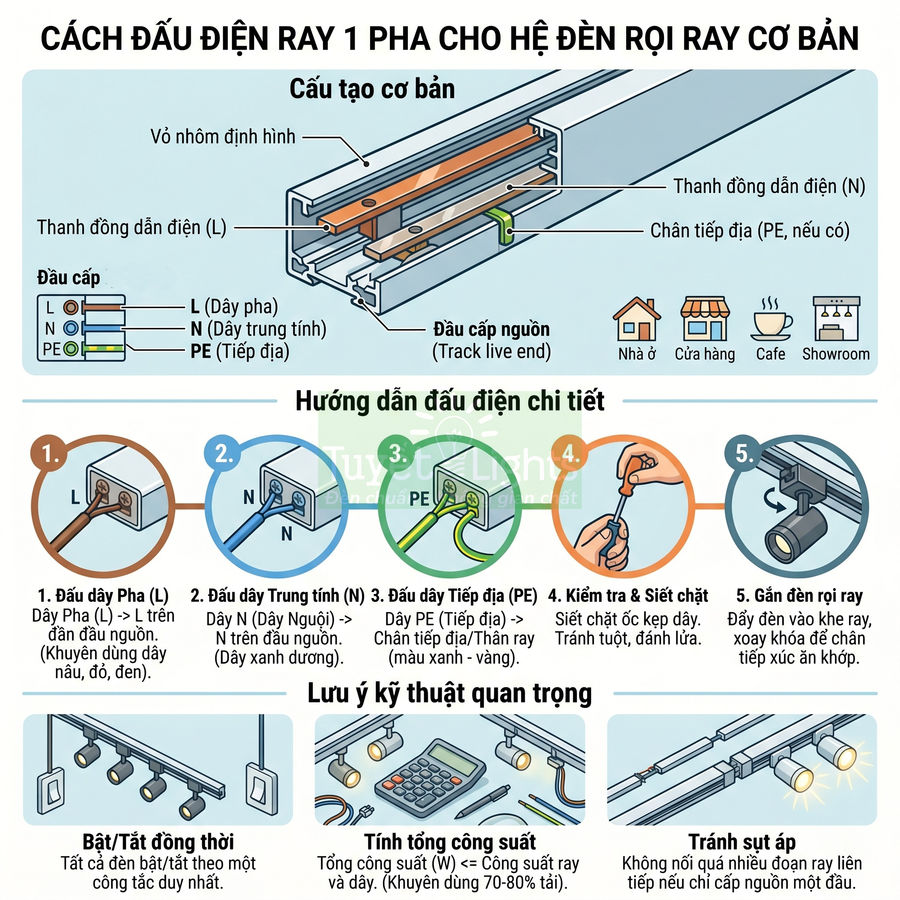

Hệ thống đèn rọi ray là một tổ hợp cơ – điện hoàn chỉnh, trong đó thanh ray dẫn điện vừa đóng vai trò là kết cấu cơ khí chịu lực, vừa là “thanh cái” phân phối điện cho toàn bộ các đầu đèn gắn trên ray. Việc hiểu sâu cấu tạo từng thành phần giúp thiết kế, lắp đặt và bảo trì an toàn, ổn định, hạn chế tối đa sự cố chập cháy hoặc nhấp nháy.

Thanh ray dẫn điện thường được chế tạo từ nhôm định hình hoặc thép sơn tĩnh điện. Nhôm có ưu điểm nhẹ, tản nhiệt tốt, dễ gia công, còn thép cho độ cứng cao, ít biến dạng khi ray dài hoặc treo nhiều đèn công suất lớn. Bên trong thân ray là các thanh đồng dẫn điện được bố trí song song, cách điện với vỏ bằng nhựa kỹ thuật (thường là PVC, PC hoặc ABS chịu nhiệt). Số lượng thanh đồng tương ứng với cấu hình pha:

• Ray 1 pha: 2 thanh đồng (L, N)
• Ray 2 pha: 3 thanh đồng (L1, L2, N) hoặc (L, N1, N2) tùy chuẩn hệ thống
• Ray 3 pha: 4 thanh đồng (L1, L2, L3, N) hoặc 3 pha + 1 PE theo một số tiêu chuẩn riêng

Cấu trúc rãnh trên bề mặt ray được thiết kế để:

• Định vị và dẫn hướng chân tiếp điện của đầu đèn khi trượt vào ray
• Che chắn các thanh đồng, tránh chạm tay trực tiếp vào phần mang điện
• Tạo điểm tựa cơ khí cho cơ cấu khóa của đầu đèn, giúp đèn bám chắc khi xoay chỉnh

Độ dày thanh đồng, tiết diện mặt cắt và chất lượng lớp mạ (thường là mạ thiếc hoặc mạ niken) ảnh hưởng trực tiếp đến khả năng chịu dòng và độ ổn định tiếp xúc. Với hệ thống ray dài, nhiều đèn công suất cao, nên ưu tiên loại ray có thanh đồng dày, tiết diện lớn để giảm sụt áp dọc ray.

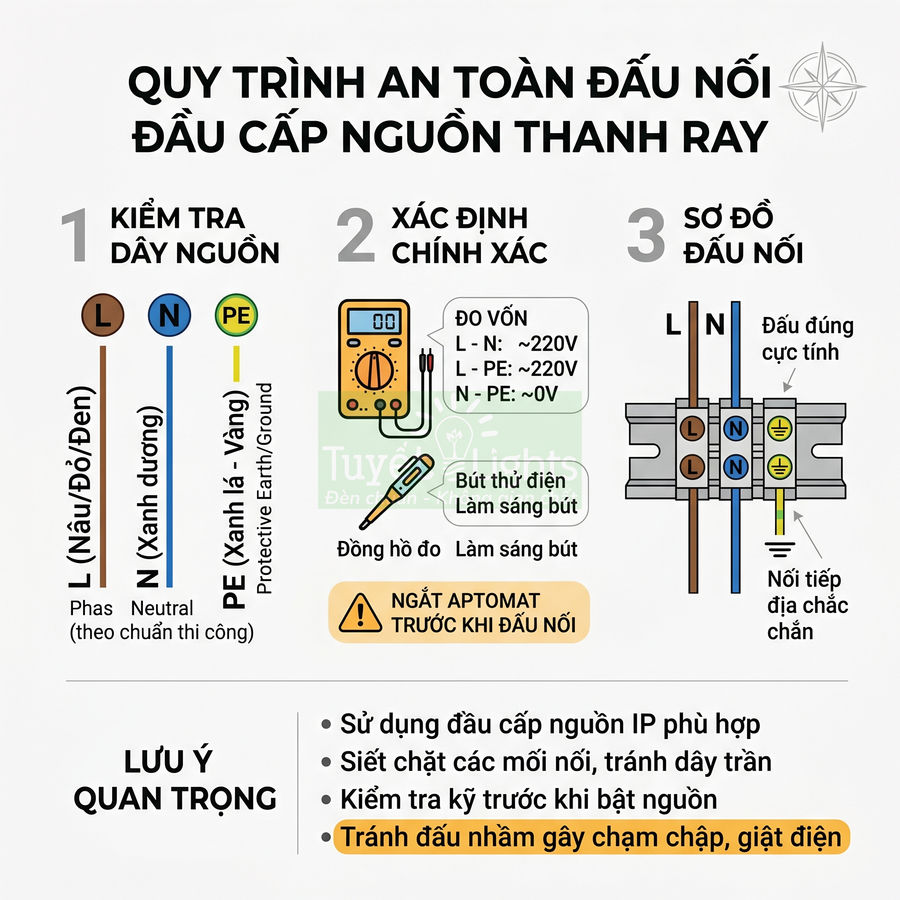

Đầu cấp nguồn thanh ray là điểm chuyển tiếp giữa dây điện công trình và hệ ray. Bên trong đầu cấp nguồn có các chân tiếp xúc lò xo hoặc dạng thanh trượt, được bố trí trùng với vị trí các thanh đồng trong ray. Khi lắp, đầu cấp nguồn sẽ “cắm” vào đầu ray, các chân tiếp xúc ép chặt lên thanh đồng, tạo thành mối nối điện – cơ ổn định.

Trên đầu cấp nguồn thường có các vị trí đánh dấu rõ ràng:

• L – dây nóng (pha)
• N – dây nguội (trung tính)
• PE – dây tiếp địa (nếu đầu nguồn hỗ trợ tiếp địa cho thân ray)

Đầu cấp nguồn có thể ở dạng:

• Đầu thẳng: cấp nguồn từ một đầu ray, thường dùng cho tuyến ray đơn giản, chạy dọc tường hoặc trần
• Đầu giữa: cấp nguồn tại vị trí giữa tuyến ray, phù hợp khi nguồn điện nằm ở trung tâm không gian
• Đầu góc: kết hợp chức năng cấp nguồn và đổi hướng ray (thường dùng khi nguồn nằm ở góc phòng hoặc cần chuyển hướng ngay tại điểm cấp nguồn)

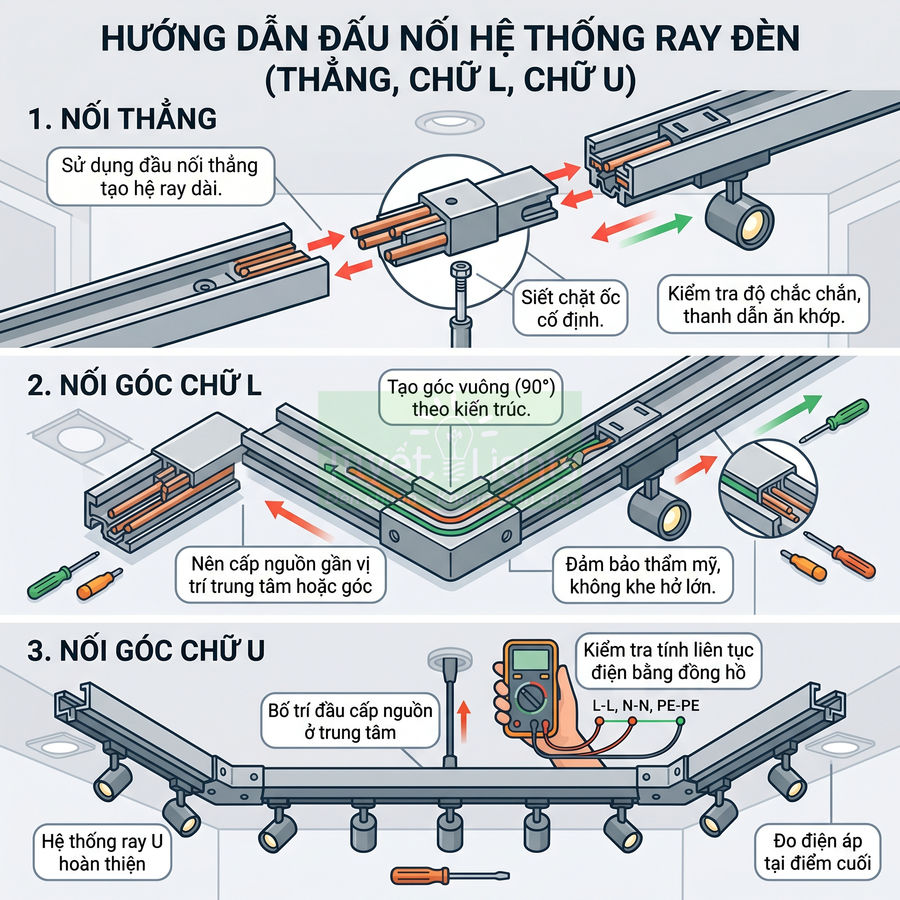

Đầu nối ray là phụ kiện cơ – điện dùng để liên kết hai hoặc nhiều đoạn ray, đảm bảo vừa liên tục về cơ khí, vừa liên tục về điện. Bên trong đầu nối có các thanh dẫn hoặc tiếp điểm lò xo, ăn khớp với thanh đồng của hai đầu ray. Các dạng đầu nối phổ biến:

• Nối thẳng: dùng kéo dài tuyến ray theo một đường thẳng
• Nối chữ L: đổi hướng 90°, thường dùng ôm theo góc trần hoặc góc tường
• Nối chữ T: tạo nhánh rẽ vuông góc, phù hợp cho không gian trưng bày chia luồng
• Nối chữ X: chia tuyến ray thành bốn nhánh, thường dùng ở khu vực trung tâm phòng

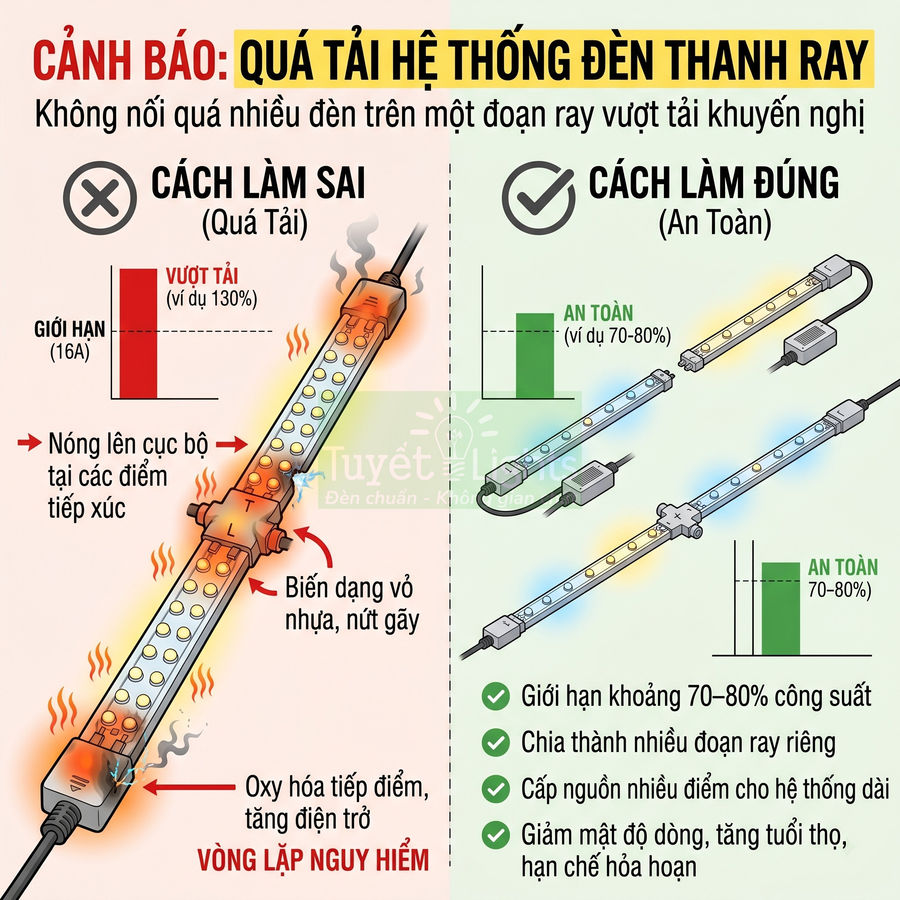

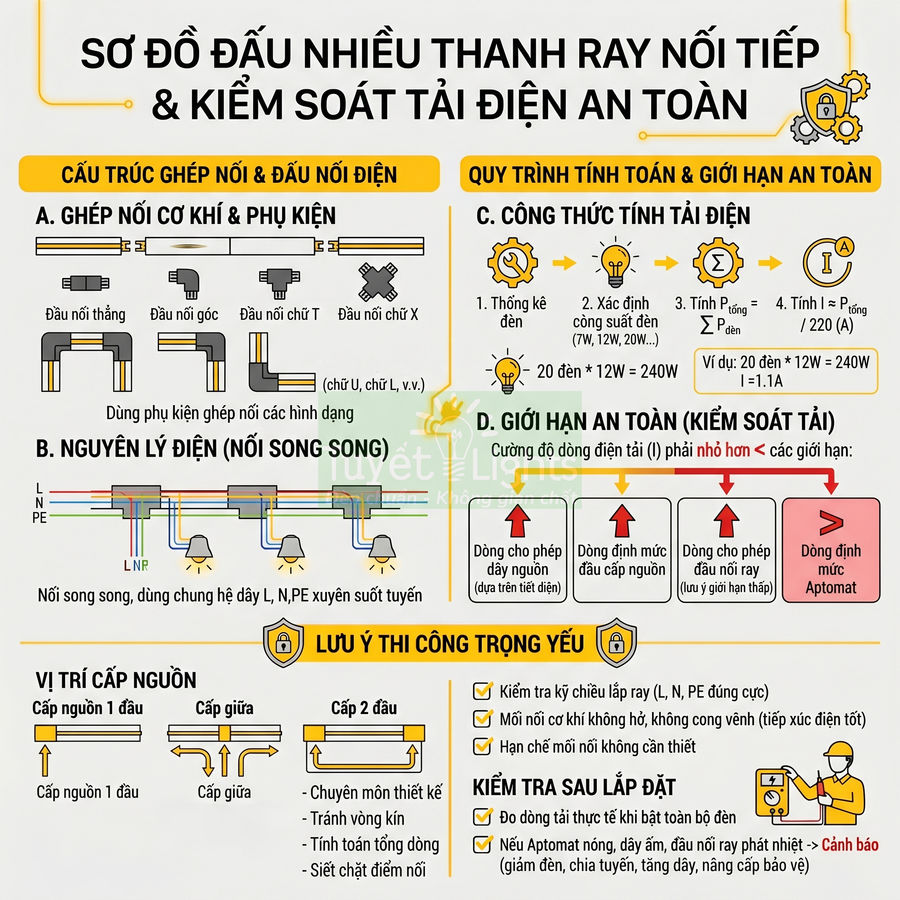

Khi thiết kế, cần tính toán tổng dòng tải trên từng nhánh để lựa chọn cấu hình pha (đặc biệt với ray 3 pha) nhằm phân bố tải đều, tránh quá tải cục bộ trên một pha.

Đầu bịt ray là chi tiết tưởng chừng đơn giản nhưng có vai trò an toàn quan trọng. Đầu bịt che kín phần thanh đồng lộ ra ở đầu ray, ngăn bụi, côn trùng, vật kim loại nhỏ rơi vào gây chập, đồng thời hoàn thiện thẩm mỹ. Một số loại đầu bịt còn có gioăng hoặc gờ chặn giúp cố định tốt hơn, hạn chế lỏng rơi khi ray bị rung.

Bảng mô tả một số phụ kiện cơ bản của hệ đèn rọi ray:

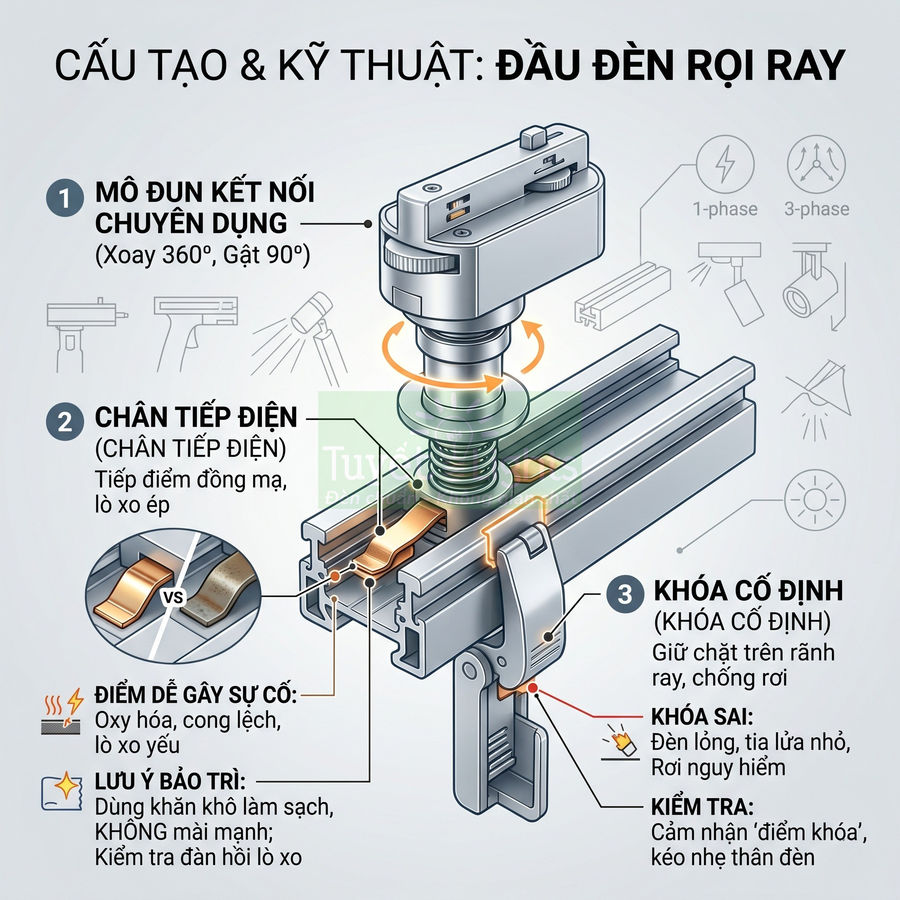

Đầu đèn rọi ray, chân tiếp điện, khóa cố định trên ray

Mỗi đèn rọi ray được thiết kế với một đầu đèn chuyên dụng để tương thích với chuẩn ray (1 pha, 3 pha, chuẩn châu Âu, chuẩn Nhật…). Đầu đèn là nơi hội tụ cả ba yếu tố: tiếp điện, khóa cơ khí và khả năng xoay chỉnh. Cấu tạo chi tiết thường gồm:

• Vỏ đầu đèn: bằng nhựa chịu nhiệt hoặc hợp kim nhôm, chứa toàn bộ cơ cấu bên trong
• Chân tiếp điện: 2, 3 hoặc 4 tiếp điểm bằng đồng hoặc đồng mạ, bố trí đúng khoảng cách với thanh đồng trong ray
• Cơ cấu khóa: dạng cần gạt, nút xoay hoặc chốt trượt, ăn khớp với rãnh ray
• Khớp xoay: cho phép xoay ngang 350–360° và gật dọc 90–180° tùy mẫu đèn

Khi thao tác lắp, đầu đèn được đưa vào rãnh ray theo một góc nhất định (thường 30–45°), sau đó xoay hoặc gạt khóa để chân tiếp điện ép sát vào thanh đồng. Nếu thao tác đúng, người lắp sẽ cảm nhận được “điểm khóa” rõ ràng, đèn không lắc ngang và không tự tuột khi kéo nhẹ.

Chân tiếp điện là điểm dễ phát sinh sự cố nhất nếu chất lượng vật liệu kém hoặc lắp đặt sai. Một số hiện tượng thường gặp:

• Bề mặt tiếp điểm bị oxy hóa, xỉn màu, làm tăng điện trở tiếp xúc
• Lò xo ép tiếp điểm bị yếu, không tạo đủ lực ép lên thanh đồng
• Chân tiếp điện bị cong lệch do lắp sai thao tác, khiến tiếp xúc không đồng đều

Khi điện trở tiếp xúc tăng, tại điểm tiếp xúc sẽ sinh nhiệt cục bộ, lâu ngày có thể làm chảy nhựa, cháy sém đầu ray hoặc gây đèn chập chờn, nhấp nháy. Trong bảo trì, nên:

• Tháo đèn khỏi ray, dùng khăn khô hoặc chổi mềm làm sạch bụi bám trên chân tiếp điện
• Không dùng giấy nhám thô mài mạnh, tránh làm mỏng lớp mạ bảo vệ
• Kiểm tra độ đàn hồi lò xo, nếu lò xo yếu hoặc tiếp điểm biến dạng nên thay đầu đèn

Khóa cố định có nhiệm vụ giữ đầu đèn bám chặt vào ray, chống rơi khi có rung động (từ cửa đóng mạnh, máy lạnh, loa công suất lớn…) hoặc khi người dùng xoay chỉnh nhiều lần. Nếu khóa không vào đúng vị trí:

• Đèn có thể bị tuột khỏi ray, gây nguy hiểm cho người đứng bên dưới
• Chân tiếp điện chỉ tiếp xúc một phần, dễ phát sinh tia lửa nhỏ khi bật tắt
• Độ ổn định cơ học kém, đèn dễ bị xệ, lệch hướng chiếu

Khi lắp mới, nên kiểm tra bằng cách kéo nhẹ thân đèn xuống sau khi khóa; nếu đèn vẫn chắc, không xê dịch, khóa đã hoạt động đúng. Với các hệ thống treo cao (showroom, nhà xưởng), việc đảm bảo khóa hoạt động tốt là yêu cầu an toàn bắt buộc.

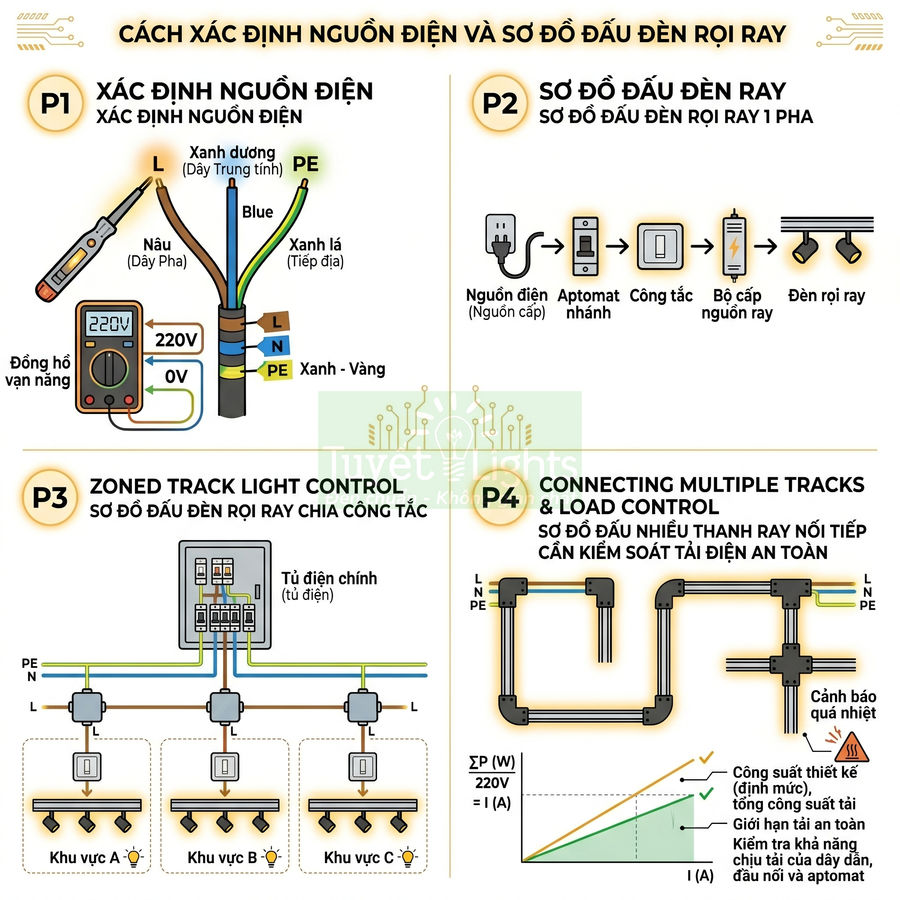

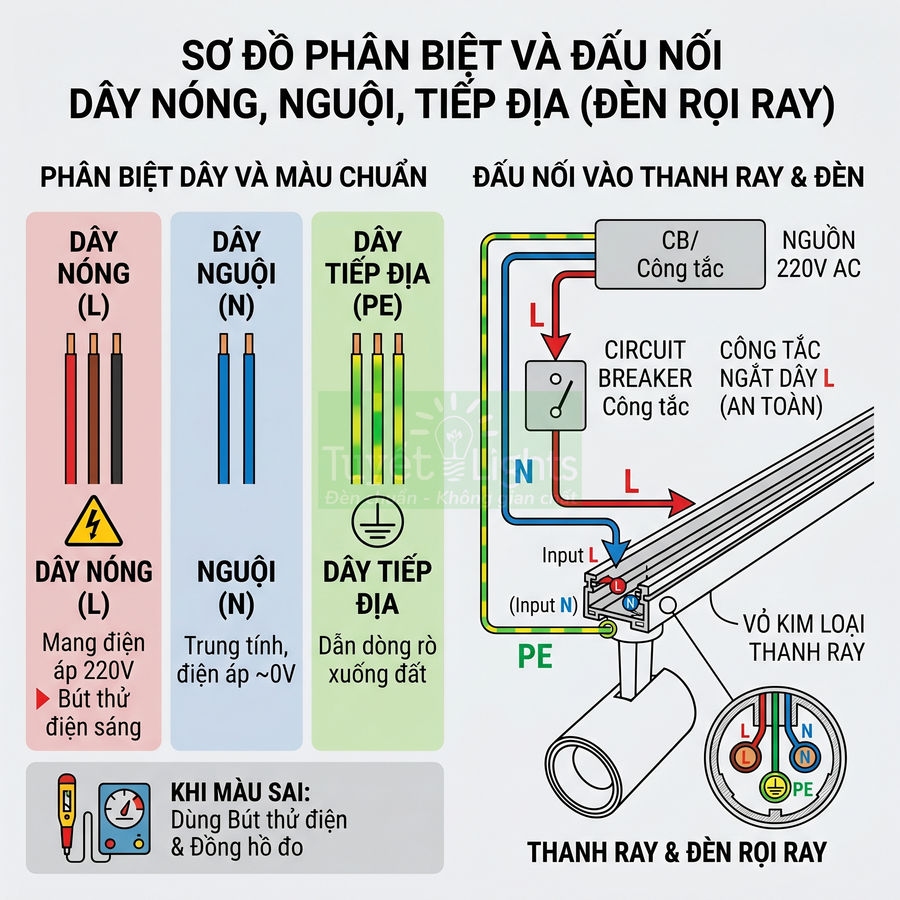

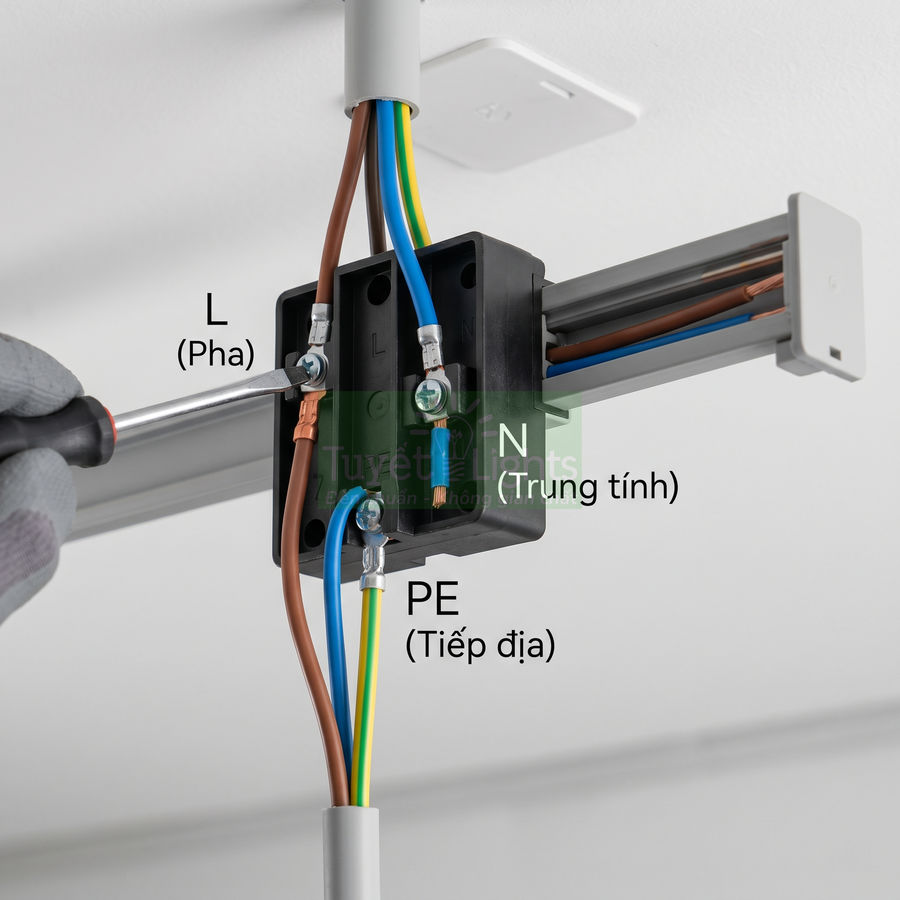

Dây nóng, dây nguội, dây tiếp địa trong mạch đèn rọi ray

Trong mạch điện đèn rọi ray, việc phân biệt chính xác dây nóng (L), dây nguội (N) và dây tiếp địa (PE) không chỉ để đèn sáng đúng mà còn liên quan trực tiếp đến an toàn điện và khả năng phối hợp với các thiết bị bảo vệ (CB, RCCB, RCBO…).

Dây nóng (L) là dây mang điện áp xoay chiều 220V so với đất. Khi chạm vào dây này trong điều kiện người đang tiếp đất, dòng điện sẽ đi qua cơ thể gây giật. Dây nguội (N) là dây trung tính, được nối về điểm trung tính của lưới điện; trong điều kiện hệ thống tiếp địa và trung tính chuẩn, điện áp giữa N và đất gần bằng 0V. Dây tiếp địa (PE) được nối với hệ thống cọc tiếp đất, có nhiệm vụ dẫn dòng rò hoặc dòng sự cố xuống đất, làm sụt áp trên thiết bị, giúp thiết bị bảo vệ ngắt nhanh.

Quy ước màu dây trong hệ thống chuẩn:

• L: đỏ, nâu hoặc đen
• N: xanh dương
• PE: xanh – vàng

Tuy nhiên, trong thực tế nhiều công trình cũ hoặc thi công không tuân thủ chuẩn màu, màu dây có thể bị đảo lộn. Khi đó, cần sử dụng:

• Bút thử điện: để nhận diện nhanh dây nóng (bút sáng khi chạm vào L)
• Đồng hồ đo điện (multimeter): đo điện áp giữa các dây, xác định chính xác L – N – PE

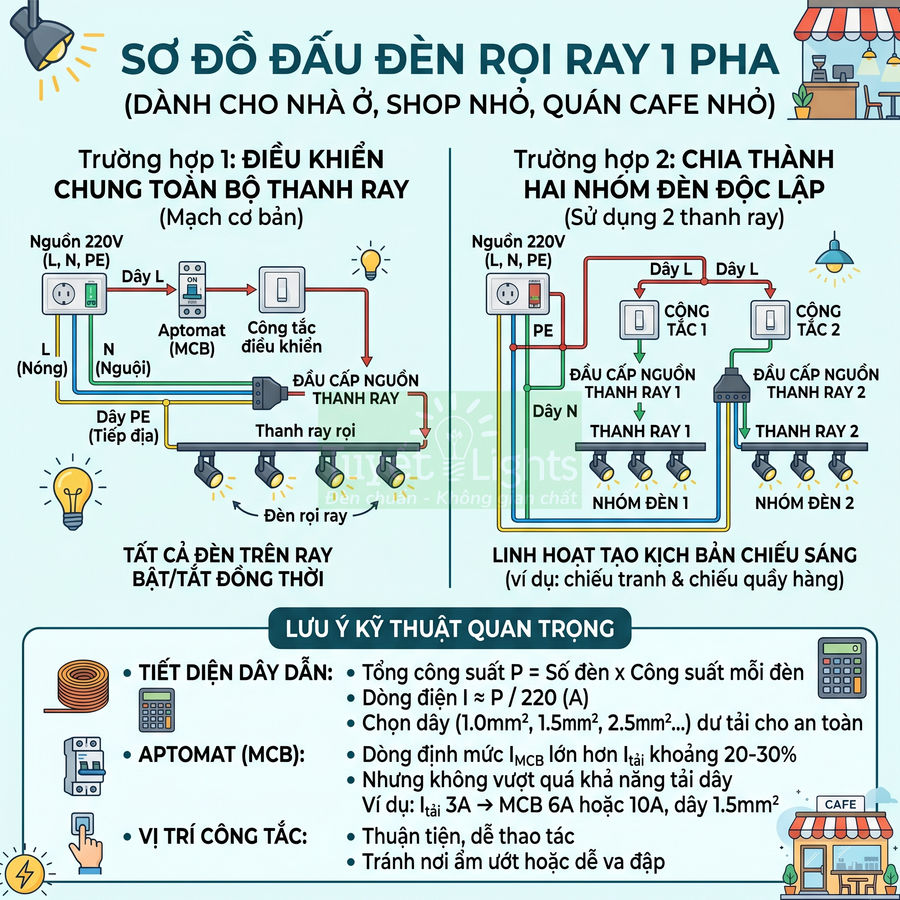

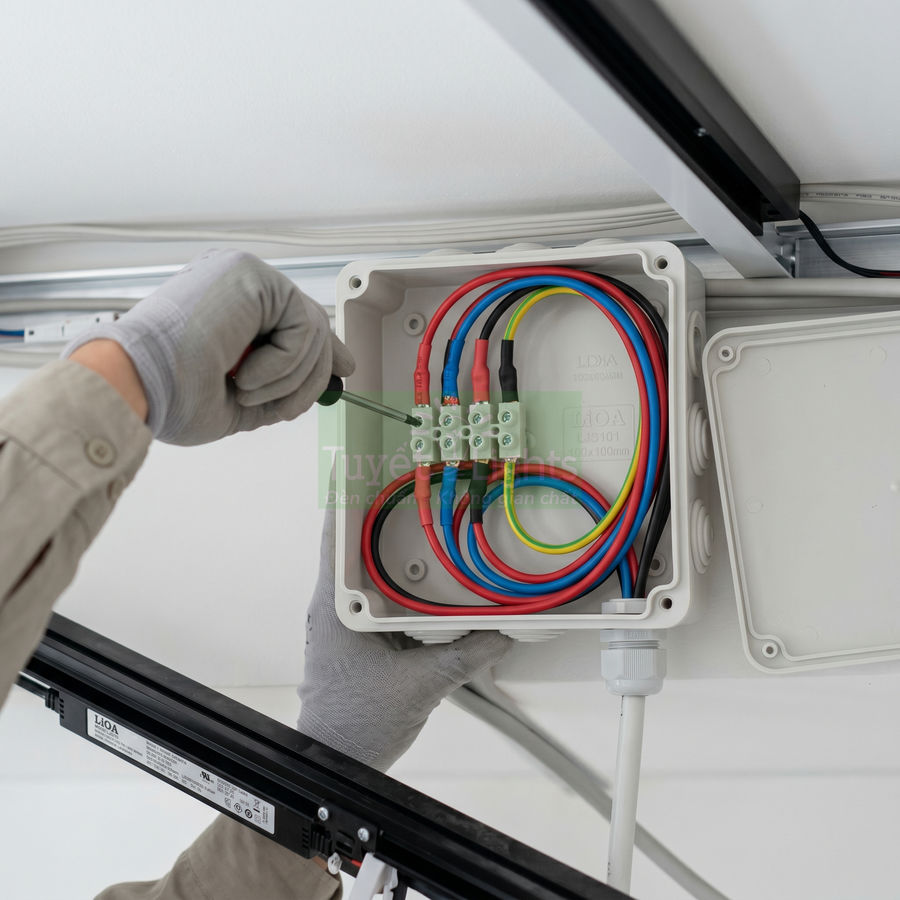

Khi đấu vào đầu cấp nguồn thanh ray:

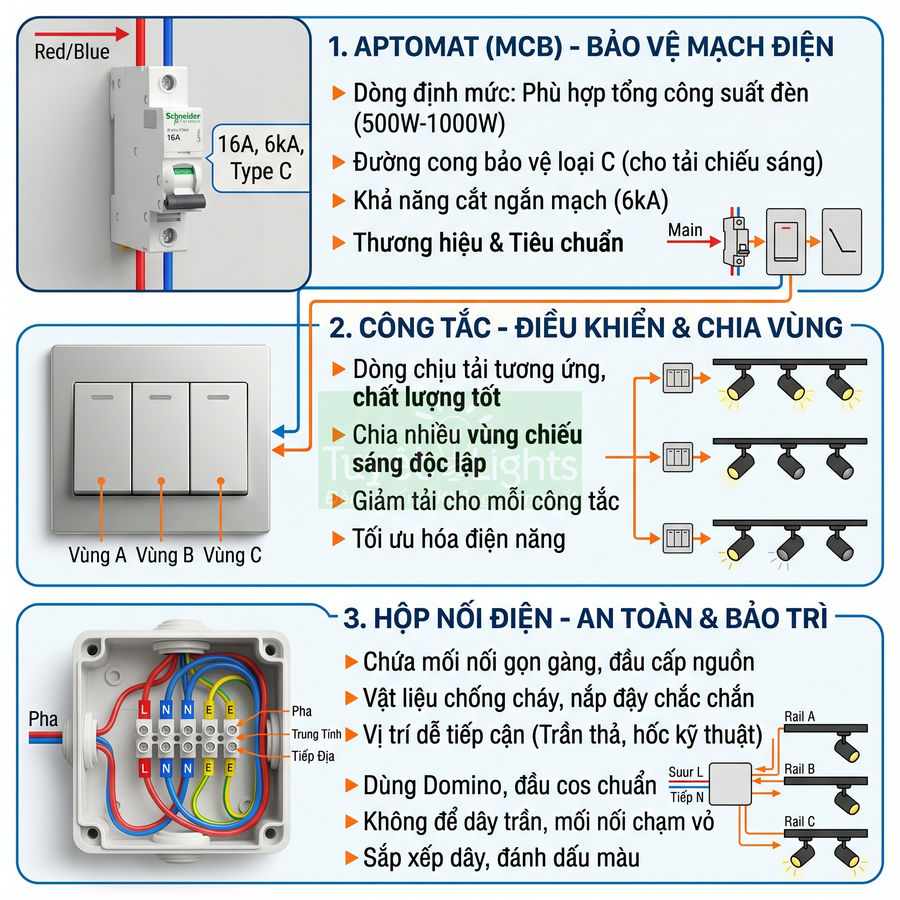

• Dây L phải đi qua thiết bị đóng cắt (công tắc, dimmer, CB nhánh) trước khi vào ray, tránh trường hợp tắt công tắc nhưng ray vẫn còn “sống” điện
• Dây N được nối trực tiếp về đầu N của ray, không nên cắt qua nhiều mối nối trung gian gây lỏng, nóng
• Dây PE nếu có, nên được nối chắc chắn vào điểm tiếp địa của đầu ray hoặc thân ray, đảm bảo khi có rò điện từ driver hoặc dây bên trong đèn, dòng rò sẽ đi xuống đất thay vì qua người sử dụng

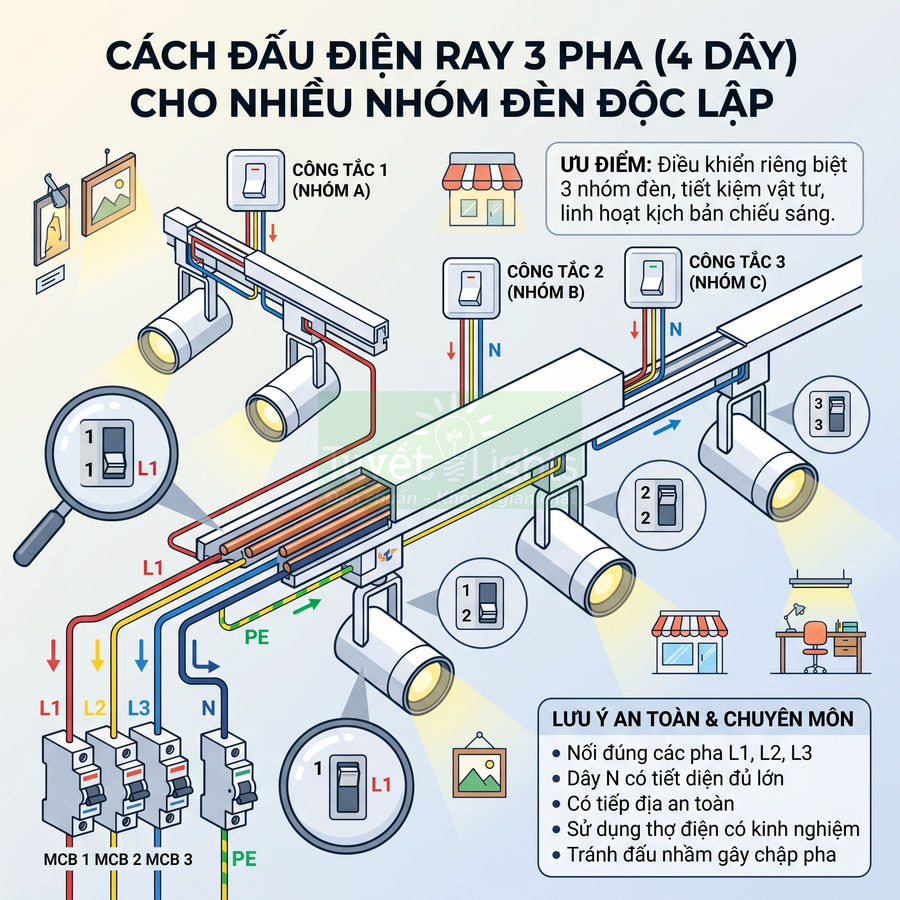

Với hệ ray 3 pha, việc phân bố tải trên các pha L1, L2, L3 cần được tính toán: không nên dồn toàn bộ đèn công suất lớn lên một pha, dễ gây quá tải cục bộ, sụt áp và làm giảm tuổi thọ driver. Nên chia đều số lượng đèn hoặc tổng công suất trên từng pha, đồng thời đánh dấu rõ trên bản vẽ và trên thực tế (nhãn pha tại tủ điện, trên đầu cấp nguồn).

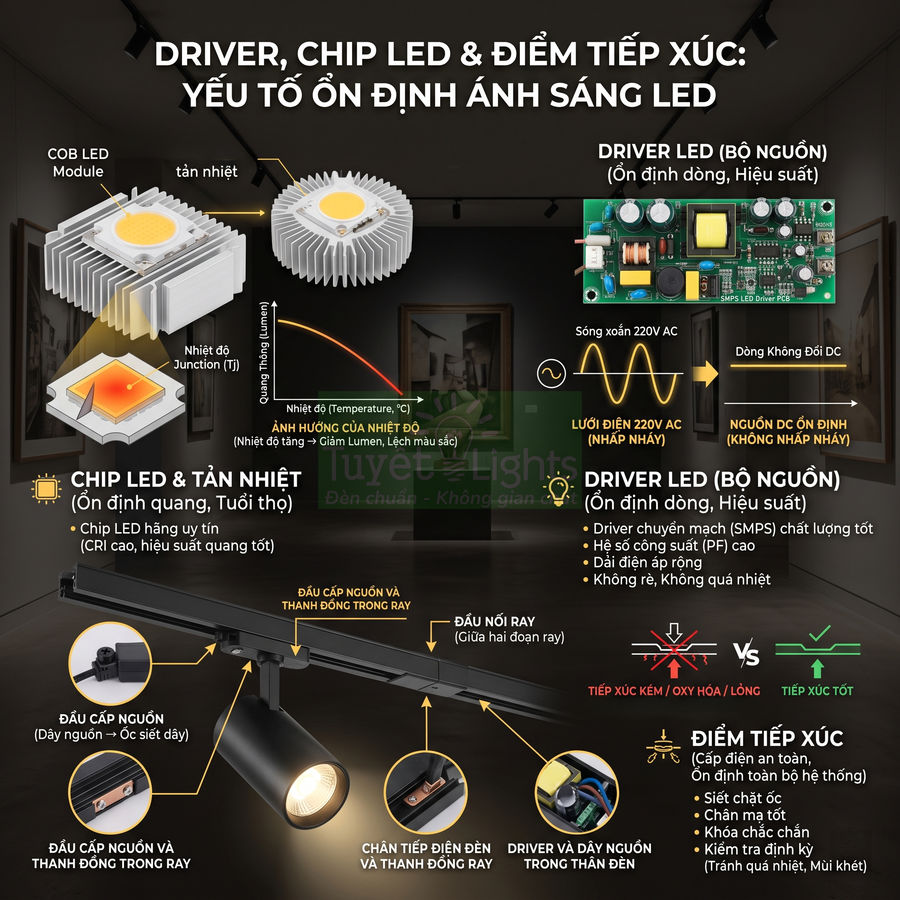

Driver, chip LED và điểm tiếp xúc ảnh hưởng độ ổn định ánh sáng

Trong đèn rọi ray LED, driver (bộ nguồn LED) và chip LED là hai thành phần quyết định chất lượng ánh sáng, hiệu suất và tuổi thọ. Hệ thống ray chỉ cung cấp điện 220V AC đến đầu đèn; từ đó, driver sẽ chuyển đổi thành điện áp DC hoặc dòng không đổi phù hợp với đặc tính của chip LED.

Driver LED có thể là loại:

• Driver tuyến tính đơn giản: ít linh kiện, giá rẻ, nhưng dễ nhấp nháy theo tần số lưới, ít khả năng chống nhiễu
• Driver chuyển mạch (SMPS): có mạch chỉnh lưu, lọc, ổn áp, thường cho ánh sáng ổn định, ít nhấp nháy, hiệu suất cao
• Driver dimmable: cho phép điều chỉnh độ sáng bằng dimmer (TRIAC, 0–10V, DALI…), yêu cầu tương thích với hệ điều khiển

Driver kém chất lượng thường có các biểu hiện:

• Đèn chập chờn, nhấp nháy khi điện áp nguồn dao động
• Phát tiếng rè, ù do cuộn cảm hoặc biến áp rung
• Nóng bất thường, vỏ driver hoặc thân đèn rất nóng dù công suất không lớn

Chip LED là phần tử phát sáng, thường được gắn trên đế nhôm tản nhiệt hoặc module COB. Nhiệt độ làm việc của chip LED có ảnh hưởng trực tiếp đến suy giảm quang thông (lumen depreciation) và tuổi thọ. Khi nhiệt độ junction (Tj) tăng cao, tốc độ lão hóa chip tăng nhanh, màu sắc ánh sáng có thể lệch (ngả vàng, xanh) theo thời gian.

Để đảm bảo tản nhiệt tốt cho driver và chip LED:

• Thân đèn nên có nhiều khe thoát nhiệt, không bị che kín bởi vật liệu cách nhiệt, trần thạch cao hoặc hộp trang trí
• Khi bố trí ray sát trần, cần chừa khoảng không lưu thông không khí phía trên đèn
• Không lắp đèn công suất lớn quá sát vật liệu dễ cháy (gỗ, vải, mút tiêu âm) nếu không có giải pháp tản nhiệt phù hợp

Các điểm tiếp xúc trong toàn bộ chuỗi cấp điện cho đèn rọi ray gồm:

• Tiếp xúc giữa dây nguồn và đầu cấp nguồn (các ốc siết dây)
• Tiếp xúc giữa đầu cấp nguồn và thanh đồng trong ray
• Tiếp xúc giữa đầu nối ray và hai đoạn ray
• Tiếp xúc giữa chân tiếp điện của đầu đèn và thanh đồng trong ray
• Mối nối giữa driver và dây nguồn bên trong thân đèn

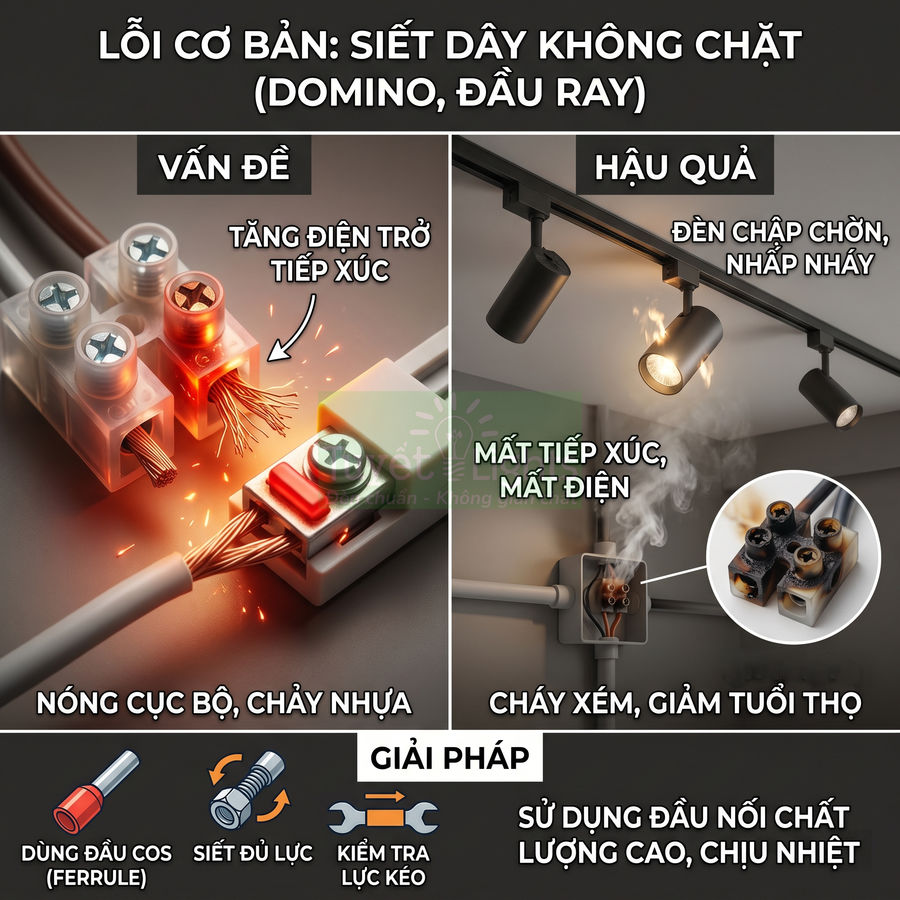

Chỉ cần một trong các điểm trên bị lỏng, oxy hóa hoặc tiếp xúc không đều, toàn bộ hệ thống đèn trên ray có thể hoạt động không ổn định: nhấp nháy đồng loạt, một đoạn ray mất điện, hoặc phát sinh nhiệt cục bộ. Vì vậy, trong quá trình lắp đặt và bảo trì, cần:

• Siết chặt toàn bộ ốc kẹp dây, tránh siết quá mạnh làm đứt lõi hoặc quá nhẹ gây lỏng
• Kiểm tra định kỳ các đầu nối ray, đặc biệt ở những tuyến ray dài, nhiều mối nối

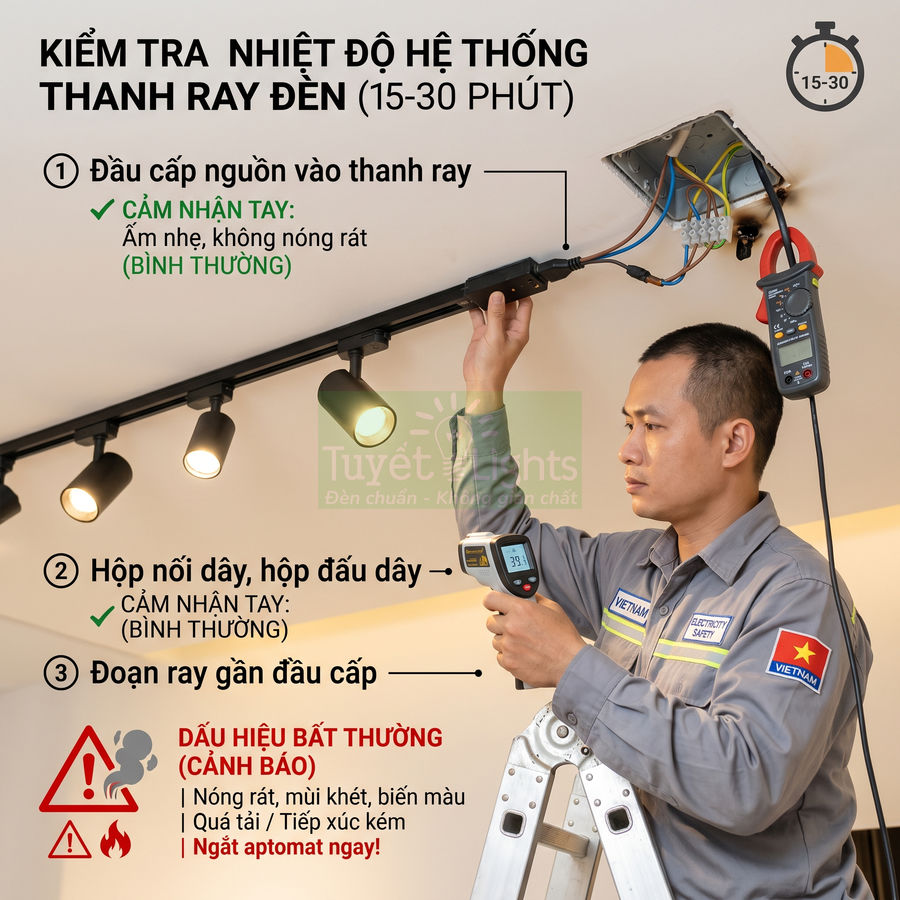

• Quan sát dấu hiệu nóng bất thường (màu nhựa đổi, mùi khét nhẹ) tại các đầu nối, đầu cấp nguồn để xử lý sớm

Khi thiết kế hệ thống đèn rọi ray cho không gian yêu cầu độ ổn định cao (studio, showroom cao cấp, phòng trưng bày nghệ thuật), nên ưu tiên:

• Driver chất lượng tốt, có hệ số công suất (PF) cao, dải điện áp làm việc rộng
• Chip LED từ các hãng uy tín, CRI cao, hiệu suất quang tốt
• Thanh ray và phụ kiện có tiếp điểm mạ tốt, cơ cấu khóa chắc chắn

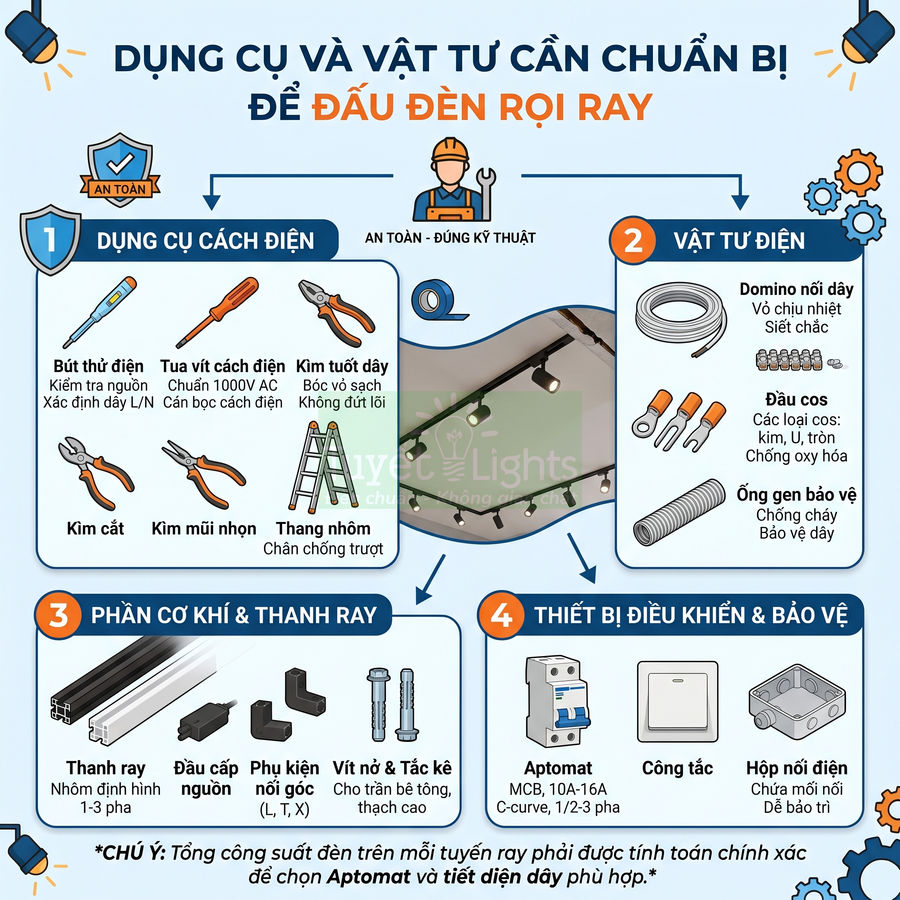

Dụng cụ và vật tư cần chuẩn bị để đấu đèn rọi ray

Chuẩn bị đầy đủ dụng cụ và vật tư giúp quá trình đấu đèn rọi ray diễn ra an toàn, đúng kỹ thuật và bền lâu. Nhóm dụng cụ cách điện như bút thử điện, tua vít cách điện, kìm tuốt dây, kìm cắt, kìm mũi nhọn và băng keo điện hỗ trợ kiểm tra nguồn, thao tác trên dây dẫn, xử lý mối nối gọn gàng, hạn chế chạm chập. Về vật tư điện, cần chọn dây đúng tiết diện, domino, đầu cos và ống gen bảo vệ đạt chuẩn để đảm bảo khả năng dẫn điện, chống cháy và dễ bảo trì. Phần cơ khí gồm thanh ray, đầu cấp nguồn, phụ kiện nối góc, vít nở, tắc kê phù hợp từng loại trần, kết hợp với aptomat, công tắc và hộp nối điện được tính toán tải chính xác, tạo nên một hệ thống chiếu sáng an toàn, ổn định và thẩm mỹ.

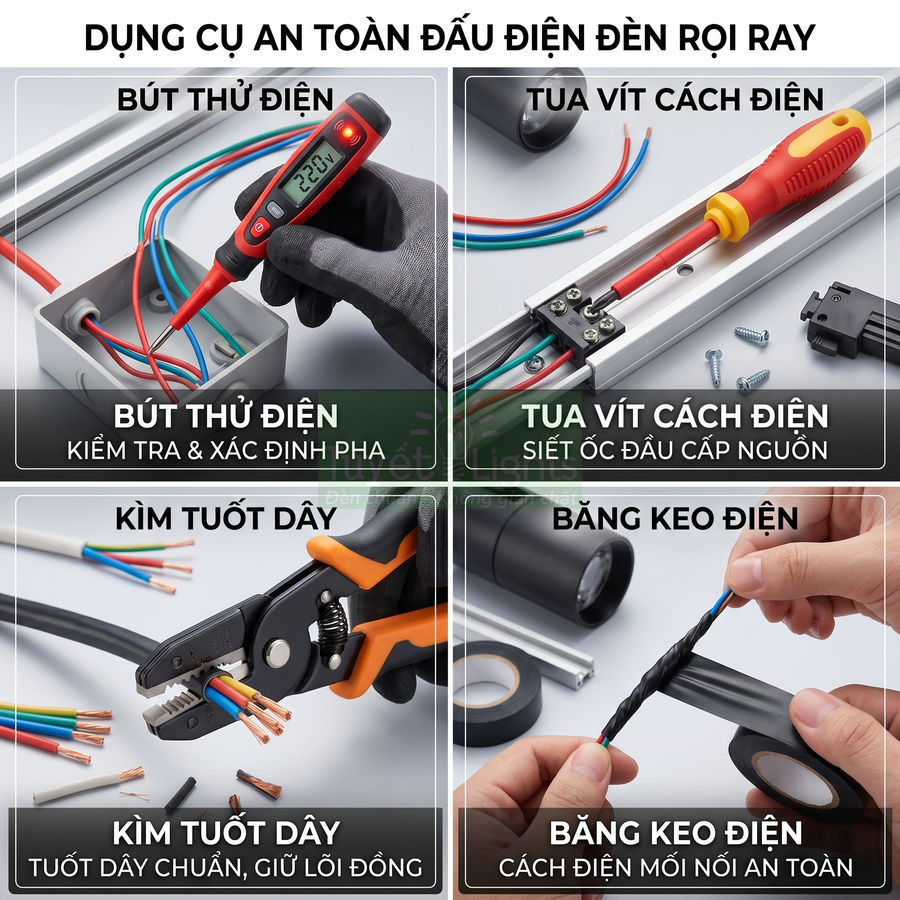

Bút thử điện, tua vít cách điện, kìm tuốt dây, băng keo điện

Để đấu điện đèn rọi ray an toàn, ngoài việc nắm vững sơ đồ mạch và nguyên lý hoạt động của thanh ray, cần chuẩn bị đầy đủ dụng cụ cách điện đạt chuẩn, được kiểm định chất lượng. Mỗi loại dụng cụ không chỉ phục vụ thao tác cơ bản mà còn giúp giảm thiểu nguy cơ phóng điện, chạm chập và hư hỏng thiết bị.

Bút thử điện nên dùng loại có dải điện áp phù hợp với lưới điện 220V, ưu tiên bút thử điện điện tử có hiển thị hoặc cảnh báo bằng âm thanh/đèn LED để dễ nhận biết. Bút được dùng để:

• Kiểm tra dây còn điện hay không trước khi thao tác, đảm bảo đã cắt nguồn hoàn toàn.
• Xác định dây pha (L) và dây trung tính (N) trong hộp nối, công tắc, đầu cấp nguồn ray.
• Kiểm tra nhanh tình trạng cấp điện trên thanh ray sau khi đấu nối, phát hiện điểm mất pha.

Tua vít cách điện cần có cán bọc nhựa hoặc cao su, đạt chuẩn cách điện tối thiểu 1000V AC, phần kim loại được bọc đến sát đầu mũi để hạn chế lộ kim loại. Nên chuẩn bị cả tua vít 2 cạnh và 4 cạnh với nhiều kích cỡ để:

• Siết ốc trên domino, đầu cos, đầu cấp nguồn ray, hộp nối điện.
• Điều chỉnh, cố định các tiếp điểm trong thanh ray hoặc đèn rọi ray có cơ cấu kẹp vít.
• Hạn chế tối đa việc chạm tay vào phần kim loại đang gần nguồn điện, giảm nguy cơ giật điện.

Kìm tuốt dây chuyên dụng giúp bóc lớp vỏ cách điện gọn gàng, đúng chiều dài cần thiết, không làm đứt gãy lõi đồng, không làm xước sợi dẫn. Khi tuốt dây đúng kỹ thuật, phần lõi đồng tiếp xúc với domino hoặc đầu cos sẽ:

• Đảm bảo diện tích tiếp xúc lớn, giảm điện trở tiếp xúc, hạn chế phát nóng tại mối nối.
• Giảm nguy cơ gãy gập dây tại điểm tuốt, tăng độ bền cơ học của đường dây.
• Giúp mối nối gọn, dễ sắp xếp trong hộp nối hoặc trong ống gen.

Băng keo điện là vật tư không thể thiếu để bọc các mối nối, đầu dây hở, tăng cường cách điện và cố định dây. Nên chọn băng keo điện chất lượng tốt, có:

• Độ bám dính cao, không bong tróc sau thời gian dài sử dụng.
• Khả năng chịu nhiệt, chịu ẩm, không chảy keo khi nhiệt độ tăng do tải.
• Độ đàn hồi tốt để ôm sát mối nối, không bị nứt khi dây bị rung hoặc giãn nở.

Không nên dùng băng keo văn phòng, băng dính giấy hoặc các loại băng dính không chuyên dụng vì lớp keo dễ lão hóa, mất bám dính, không có khả năng cách điện ổn định, dễ gây chạm chập sau một thời gian vận hành.

Ngoài ra, có thể chuẩn bị thêm kìm cắt, kìm mũi nhọn, thang nhôm chắc chắn để thao tác trên cao và trong không gian hẹp:

• Kìm cắt dùng để cắt dây điện đúng tiết diện, cắt thanh ray nhôm mỏng (nếu cần chỉnh chiều dài), tránh dùng dao hoặc dụng cụ không chuyên gây bẹp lõi đồng.
• Kìm mũi nhọn hỗ trợ luồn dây qua các khe nhỏ, chỉnh sửa các tiếp điểm kim loại trong đầu cấp nguồn, gắp dây trong hộp nối chật hẹp.
• Thang nhôm chắc chắn phải có tải trọng phù hợp, chân thang chống trượt, ưu tiên loại thang cách điện hoặc có đế cao su, đặt trên bề mặt phẳng khi thao tác trên trần.

Tất cả dụng cụ nên được kiểm tra tình trạng trước khi dùng: không sử dụng tua vít, kìm bị nứt cán, lỏng khớp, gỉ sét, bút thử điện hỏng đèn báo hoặc nứt vỏ. Việc định kỳ vệ sinh, bảo dưỡng dụng cụ cũng là một phần quan trọng trong quy trình thi công an toàn.

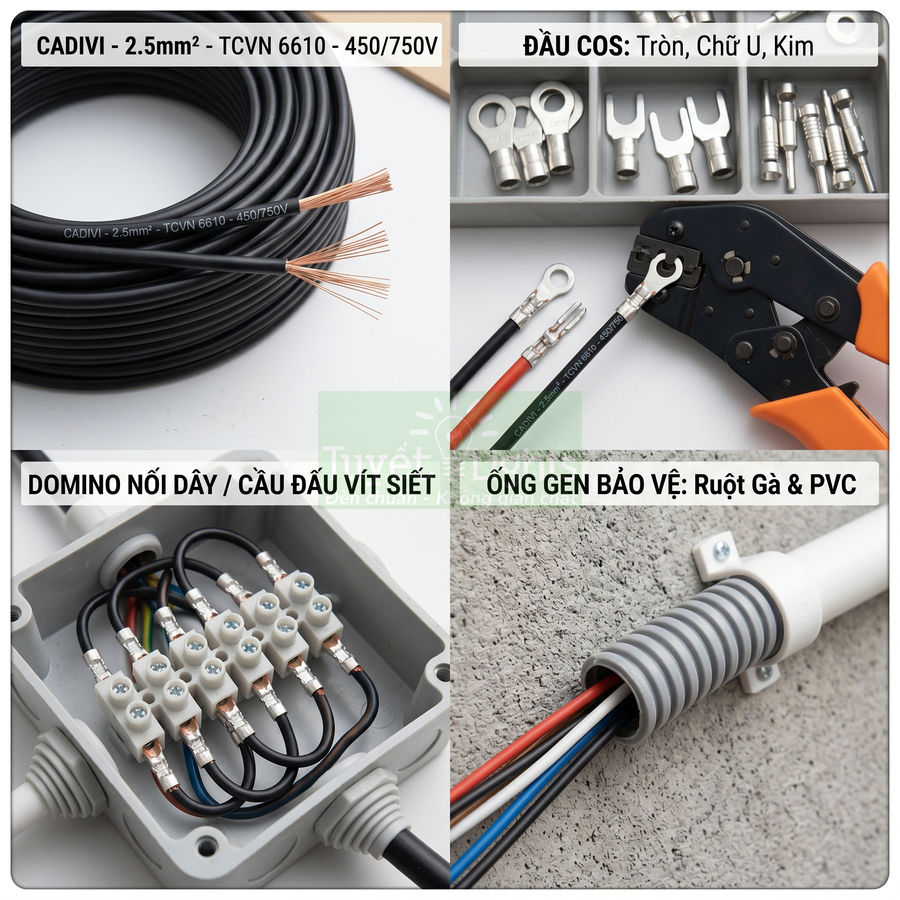

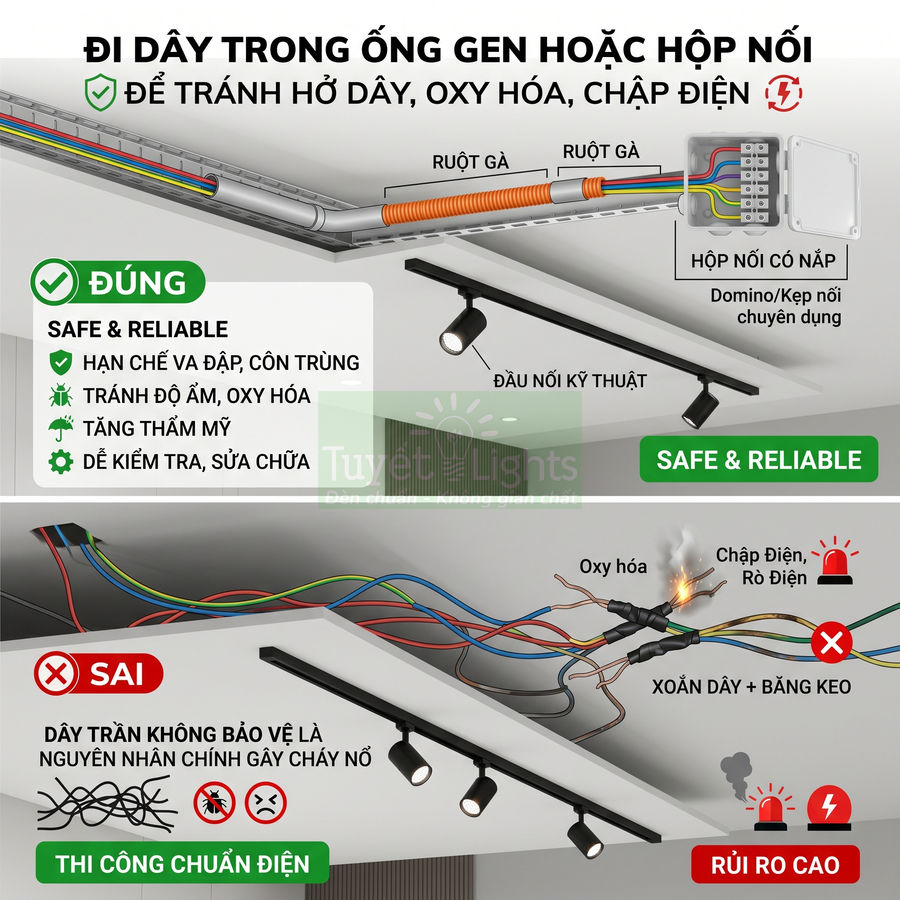

Dây điện đúng tiết diện, domino nối dây, đầu cos, ống gen bảo vệ

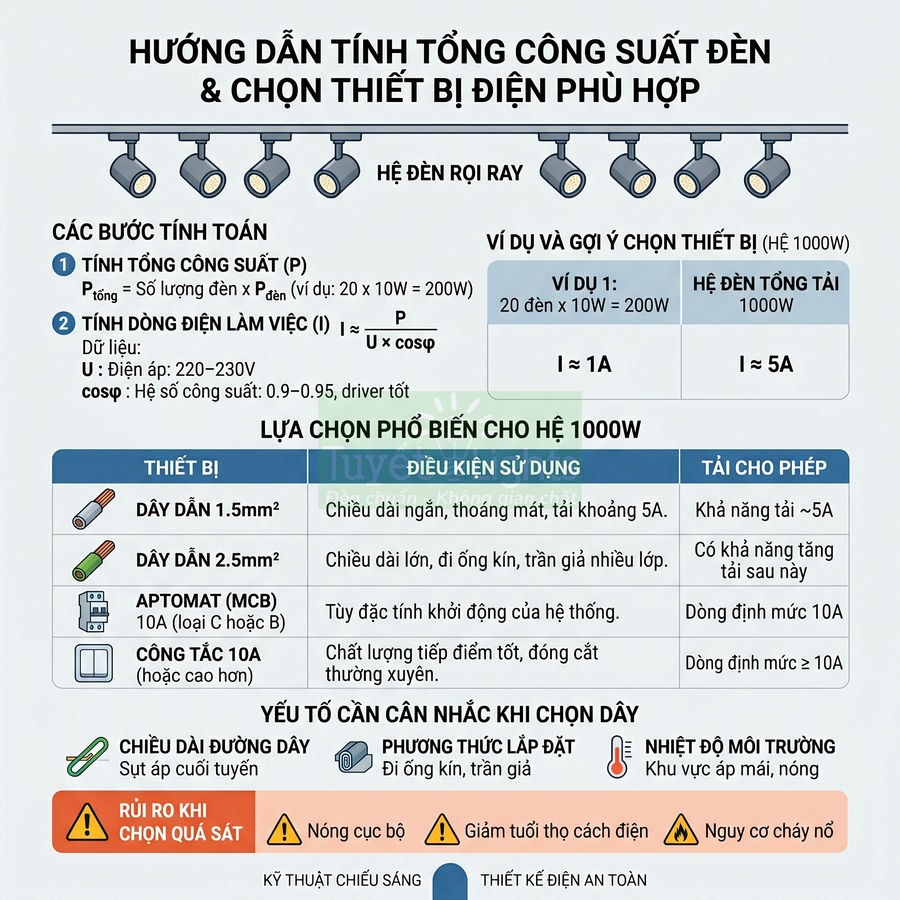

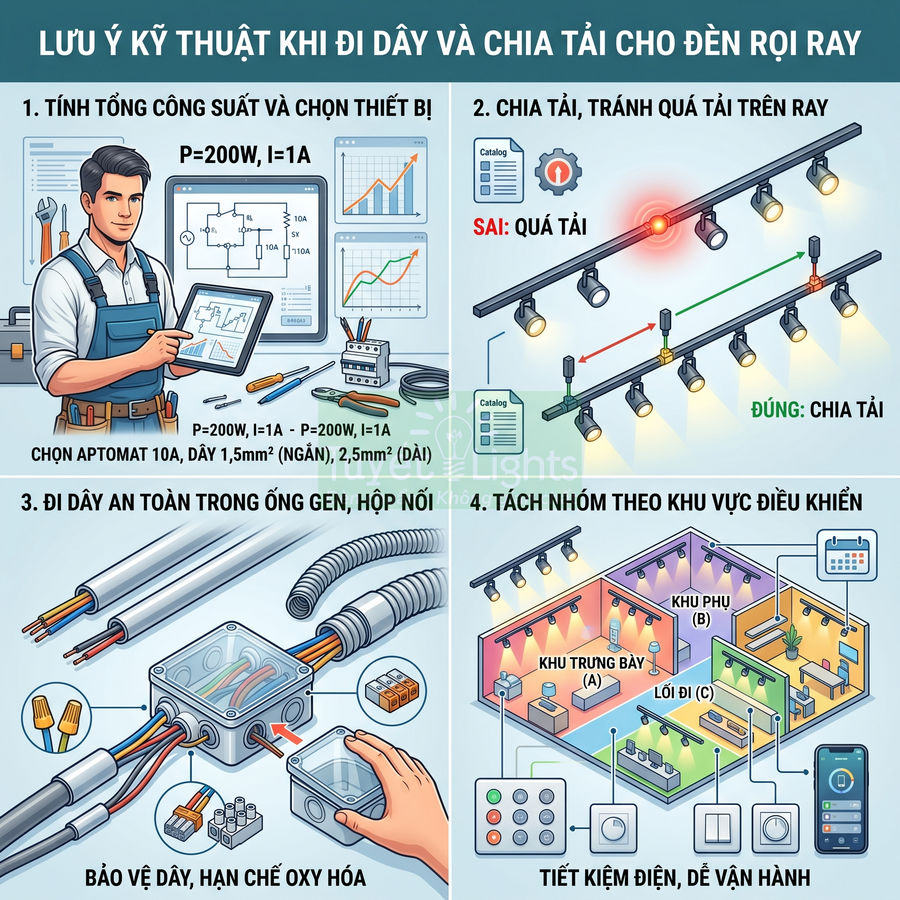

Dây điện dùng cho hệ thống đèn rọi ray cần có tiết diện phù hợp với tổng công suất đèn và chiều dài đường dây, đồng thời đáp ứng tiêu chuẩn cách điện và chống cháy. Việc chọn sai tiết diện có thể dẫn đến sụt áp, nóng dây, giảm tuổi thọ đèn hoặc thậm chí gây cháy nổ.

Thông thường, với các hệ đèn rọi ray cho nhà ở, shop nhỏ, có thể dùng dây 1.0mm² hoặc 1.5mm². Với hệ thống dài, nhiều đèn, nên dùng dây 2.5mm² để giảm sụt áp và tránh nóng dây. Khi tính toán, cần xét:

• Tổng công suất đèn trên một tuyến ray (W), quy đổi ra dòng điện (A) theo điện áp sử dụng.
• Chiều dài đường dây từ nguồn đến điểm xa nhất của thanh ray.
• Điều kiện lắp đặt: dây đi trong ống, đi nổi, đi trong trần kín, có tập trung nhiều dây hay không.

Dây nên là loại đồng mềm, bọc PVC, đạt tiêu chuẩn an toàn (VD: TCVN, IEC), có in thông số trên vỏ như tiết diện, cấp điện áp, tiêu chuẩn sản xuất. Dây đồng mềm nhiều sợi giúp dễ uốn, dễ luồn trong ống gen, hạn chế gãy gập khi điều chỉnh vị trí thanh ray.

Domino nối dây (cầu đấu) dùng để nối các đoạn dây với nhau hoặc nối dây nguồn với dây vào đầu cấp ray. Nên chọn domino:

• Có kích thước phù hợp với tiết diện dây, không quá rộng (dễ lỏng) hoặc quá chật (làm dập lõi đồng).
• Vỏ nhựa chịu nhiệt, chống cháy, không bị biến dạng khi dòng tải cao trong thời gian dài.
• Ốc siết chắc, ren mịn, không bị trờn ren, đảm bảo lực kẹp ổn định.

Trong các hệ thống yêu cầu độ tin cậy cao, có thể ưu tiên dùng cầu đấu dạng bắt ray hoặc cầu đấu có nắp che, giúp mối nối gọn và an toàn hơn.

Đầu cos (cosse) giúp tăng độ chắc chắn cho mối nối, đặc biệt khi đấu dây vào aptomat, công tắc, hộp nối hoặc đầu cấp nguồn ray có cọc siết. Khi dùng đầu cos:

• Chọn loại cos phù hợp tiết diện dây (cos tròn, cos chữ U, cos kim…), vật liệu đồng mạ thiếc để chống oxy hóa.
• Dùng kìm bấm cos chuyên dụng để ép chặt, tạo liên kết cơ – điện tốt, không dùng kìm thường dễ làm lỏng hoặc gãy cos.
• Đảm bảo phần dây trần không lộ ra ngoài sau khi bấm và siết vào thiết bị.

Ống gen bảo vệ hoặc ống ruột gà, ống PVC dùng để luồn dây, tránh dây bị cọ xát với cạnh sắc của trần, dầm, hoặc bị chuột cắn, đồng thời tăng tính thẩm mỹ và dễ quản lý tuyến dây. Khi lựa chọn và thi công ống gen cần chú ý:

• Đường kính ống phù hợp với số lượng và tiết diện dây, không nhồi quá chặt gây khó tản nhiệt.
• Vật liệu ống có khả năng chống cháy lan, chịu được môi trường ẩm hoặc có bụi.
• Cố định ống chắc chắn vào kết cấu trần/tường bằng kẹp, đai, tránh để ống võng hoặc bị đè nén.

Thanh ray, đầu cấp nguồn, phụ kiện nối góc, vít nở, tắc kê phù hợp trần

Về vật tư cơ khí, cần chuẩn bị thanh ray đúng chiều dài và loại pha (1 pha, 2 pha, 3 pha), đầu cấp nguồn tương thích với loại ray, phụ kiện nối góc (L, T, X) nếu hệ thống có nhiều nhánh. Mỗi loại ray (chuẩn châu Âu, chuẩn châu Á, ray nam châm) có thiết kế khác nhau về kích thước, cấu trúc tiếp điểm, cách cố định đèn, nên phải dùng đúng phụ kiện đồng bộ, tránh lắp lẫn gây lỏng, mất tiếp xúc hoặc chập điện.

Thanh ray thường được làm bằng nhôm định hình, bên trong có thanh dẫn điện bằng đồng hoặc hợp kim dẫn điện, được bọc cách điện. Khi lựa chọn cần chú ý:

• Chiều dài thanh ray phù hợp với bố trí không gian, hạn chế cắt nối quá nhiều gây tăng số mối nối điện.
• Khả năng chịu tải cơ học theo số lượng đèn rọi ray dự kiến treo trên mỗi đoạn.
• Màu sắc, hoàn thiện bề mặt (sơn tĩnh điện đen, trắng…) để đồng bộ với trần và phong cách nội thất.

Đầu cấp nguồn là bộ phận trung gian đưa điện từ dây nguồn vào thanh ray. Tùy loại ray (1 pha, 3 pha, ray nam châm) mà đầu cấp nguồn có cấu tạo tiếp điểm khác nhau. Khi lắp đặt cần:

• Đấu đúng thứ tự dây pha, trung tính, dây tiếp địa (nếu có) theo sơ đồ của nhà sản xuất.
• Đảm bảo tiếp điểm trong đầu cấp ăn khớp hoàn toàn với thanh dẫn của ray, không bị lệch hoặc hở.
• Cố định cơ khí chắc chắn để khi tháo lắp đèn hoặc di chuyển đèn không làm lỏng đầu cấp.

Phụ kiện nối góc (L, T, X) dùng để tạo hình tuyến ray theo mặt bằng kiến trúc: chạy dọc tường, vuông góc, chia nhánh. Các phụ kiện này vừa đảm nhiệm chức năng cơ khí (liên kết thanh ray) vừa đảm nhiệm chức năng dẫn điện. Vì vậy:

• Phải chọn đúng loại phụ kiện cùng hệ với thanh ray (chuẩn kích thước, chuẩn tiếp điểm).
• Kiểm tra kỹ các tiếp điểm bên trong phụ kiện, tránh bụi bẩn, oxy hóa làm tăng điện trở tiếp xúc.
• Siết chặt các vít cố định, đảm bảo tuyến ray thẳng, không bị võng hoặc xoắn.

Để cố định thanh ray lên trần, cần dùng vít nở, tắc kê phù hợp với vật liệu trần: trần bê tông, trần gạch, trần thạch cao, trần gỗ. Với trần bê tông, nên dùng tắc kê nhựa hoặc tắc kê sắt và vít dài, khoan lỗ bằng mũi khoan bê tông đúng đường kính. Với trần thạch cao, cần dùng tắc kê bướm, ty ren, pat treo để treo ray vào khung xương, tránh bắt trực tiếp vào tấm thạch cao gây xệ, bung.

Khi bố trí điểm bắt, cần tính đến:

• Khoảng cách giữa các điểm bắt vít nên từ 60–100cm, tùy độ cứng của thanh ray và số lượng đèn.
• Vị trí bắt không trùng với các đường ống kỹ thuật khác (ống nước, ống điều hòa, ống PCCC).
• Hướng ray thẳng hàng, song song với các đường kiến trúc chính để đảm bảo thẩm mỹ.

Aptomat, công tắc, hộp nối điện đạt tải theo số lượng đèn

Aptomat (MCB) và công tắc là hai thiết bị bảo vệ và điều khiển quan trọng trong hệ thống đèn rọi ray. Aptomat có nhiệm vụ bảo vệ quá tải, ngắn mạch cho tuyến cấp đèn, trong khi công tắc đảm nhiệm việc đóng cắt theo nhu cầu sử dụng, có thể chia nhiều vùng chiếu sáng khác nhau.

Cần chọn aptomat có dòng định mức phù hợp với tổng công suất đèn và các thiết bị khác trên cùng đường dây. Ví dụ, với hệ đèn rọi ray tổng công suất khoảng 500–1000W, aptomat 10A hoặc 16A thường là phù hợp, tùy theo tiết diện dây và cách bố trí mạch. Ngoài dòng định mức, nên chú ý:

• Đường cong bảo vệ (thường dùng loại C cho tải chiếu sáng thông thường).
• Khả năng cắt ngắn mạch (kA) phù hợp với hệ thống điện của công trình.
• Thương hiệu, tiêu chuẩn sản xuất, độ tin cậy của cơ cấu đóng cắt.

Công tắc cũng cần có dòng chịu tải tương ứng, tránh dùng công tắc nhỏ, kém chất lượng dễ bị nóng, cháy tiếp điểm khi đóng cắt nhiều lần hoặc khi dòng khởi động của một số loại đèn cao. Khi thiết kế, có thể chia nhiều công tắc để:

• Điều khiển từng đoạn ray hoặc từng nhóm đèn độc lập, linh hoạt trong bố trí ánh sáng.
• Giảm tải cho mỗi công tắc, tăng tuổi thọ thiết bị.
• Tối ưu hóa mức tiêu thụ điện năng theo từng khu vực sử dụng.

Hộp nối điện dùng để chứa các mối nối dây, đầu cấp nguồn, domino, giúp mạch điện gọn gàng, an toàn, dễ bảo trì. Hộp nối nên có nắp đậy chắc chắn, vật liệu chống cháy, kích thước đủ rộng để không ép dây quá chặt, đảm bảo bán kính uốn dây không quá nhỏ gây gãy gập.

Khi thiết kế, nên bố trí hộp nối ở vị trí dễ tiếp cận (trên trần thả, trong hốc kỹ thuật), tránh chôn kín hoàn toàn trong tường hoặc trần bê tông, gây khó khăn khi cần kiểm tra, sửa chữa. Bên trong hộp nối, nên:

• Sắp xếp dây theo nhóm (pha, trung tính, tiếp địa), có đánh dấu màu hoặc nhãn để nhận diện.
• Dùng domino, đầu cos đúng chuẩn, không xoắn tay trần dây đồng rồi bọc băng keo đơn thuần.
• Đảm bảo không có dây trần lộ ra ngoài, không để mối nối chạm vào nắp hoặc thành hộp.

Cách xác định nguồn điện và sơ đồ đấu đèn rọi ray

Hệ thống đèn rọi ray muốn vận hành an toàn cần bắt đầu từ việc xác định đúng dây L, N, PE và đấu chuẩn vào đầu cấp nguồn của thanh ray. Không nên chỉ tin vào màu dây mà phải kết hợp bút thử điện, đồng hồ đo để kiểm tra, sau đó đánh dấu lại bằng băng keo màu hoặc nhãn để thuận tiện bảo trì. Khi đấu, dây L, N, PE phải vào đúng chân ký hiệu, ưu tiên đầu cấp và hộp nối có cấp bảo vệ IP phù hợp, luôn thao tác trong trạng thái đã ngắt aptomat.

Với hệ 1 pha cho nhà ở, shop nhỏ, quán cafe, mạch thường đi theo chuỗi: nguồn → aptomat → công tắc → đầu cấp nguồn → ray → đèn. Có thể chia nhiều nhóm đèn bằng nhiều thanh ray độc lập, mỗi nhóm một công tắc để tạo kịch bản chiếu sáng linh hoạt. Ở các showroom, cửa hàng lớn, nên phân khu vực chiếu sáng theo chức năng, mỗi khu một nhánh riêng với aptomat, công tắc, dây L phân nhánh, còn N và PE đi tuyến chính rồi tách ra tại hộp nối. Tất cả nhánh cần được ghi chú, đánh dấu rõ trên tủ điện và mặt công tắc.

Khi dùng nhiều thanh ray nối tiếp tạo đường ray dài hoặc hình chữ U, L, T, X, về điện chúng vẫn là một hệ thống song song dùng chung bộ dây L, N, PE. Cần tính tổng công suất, dòng tải, so sánh với khả năng chịu tải của dây, đầu cấp nguồn, đầu nối ray và aptomat. Vị trí cấp nguồn có thể ở đầu hoặc giữa ray để giảm sụt áp; với tuyến rất dài có thể cấp từ hai đầu nhưng phải do người có chuyên môn thiết kế, tránh tạo vòng kín và đảm bảo tiết diện dây, thiết bị bảo vệ phù hợp. Trong thi công, phải lắp đúng chiều ray, đảm bảo tiếp xúc cơ khí – điện chắc chắn, hạn chế mối nối thừa và luôn kiểm tra nhiệt độ dây, aptomat, đầu nối sau khi vận hành thử để kịp thời điều chỉnh tải.

Xác định dây L, N, PE trước khi nối vào đầu cấp nguồn thanh ray

Trong hệ thống chiếu sáng dùng đèn rọi ray, bước đầu tiên và quan trọng nhất là xác định chính xác dây L (pha), N (trung tính), PE (tiếp địa) trước khi đấu vào đầu cấp nguồn thanh ray. Việc nhầm lẫn dây có thể dẫn đến chạm chập, rò điện lên thân ray hoặc thân đèn, gây nguy hiểm cho người sử dụng và làm hỏng thiết bị.

Về nguyên tắc, nếu hệ thống điện được thi công đúng chuẩn, có thể nhận diện sơ bộ theo màu dây:

• Dây L (pha): thường là màu nâu, đen hoặc đỏ.
• Dây N (trung tính): thường là màu xanh dương.
• Dây PE (tiếp địa): thường là màu xanh – vàng hoặc xanh lá.

Tuy nhiên, trong thực tế thi công, màu dây đôi khi không tuân thủ đúng tiêu chuẩn (do thay dây, nối dây, hoặc thợ dùng dây còn dư). Vì vậy, cần kiểm tra lại bằng bút thử điện và đồng hồ đo trước khi đấu:

• Bút thử điện: bật aptomat cấp nguồn, chạm đầu bút vào từng dây. Dây L sẽ làm đèn trong bút sáng hoặc hiện tín hiệu; dây N và PE thường không làm sáng bút. Sau khi xác định xong, phải ngắt lại aptomat trước khi thao tác đấu nối.
• Đồng hồ đo (multimeter): đặt thang đo AC 250V hoặc 600V, đo giữa các cặp dây:
  • L – N: điện áp xấp xỉ 220V.
  • L – PE: điện áp gần bằng L – N (thường 200–230V tùy chất lượng tiếp địa).
  • N – PE: điện áp rất nhỏ, lý tưởng gần 0V.

Sau khi xác định, nên đánh dấu dây bằng băng keo màu, ống gen co nhiệt hoặc nhãn in, đặc biệt khi trong hộp nối có nhiều dây đi qua. Việc đánh dấu giúp dễ dàng bảo trì, sửa chữa và tránh nhầm lẫn khi mở lại hộp nối sau này.

Khi đấu vào đầu cấp nguồn thanh ray, cần tuân thủ đúng sơ đồ của nhà sản xuất:

• Dây L đấu vào chân ký hiệu L.
• Dây N đấu vào chân ký hiệu N.
• Dây PE đấu vào chân tiếp địa (thường có ký hiệu hình “đất” hoặc ký hiệu tiếp địa).

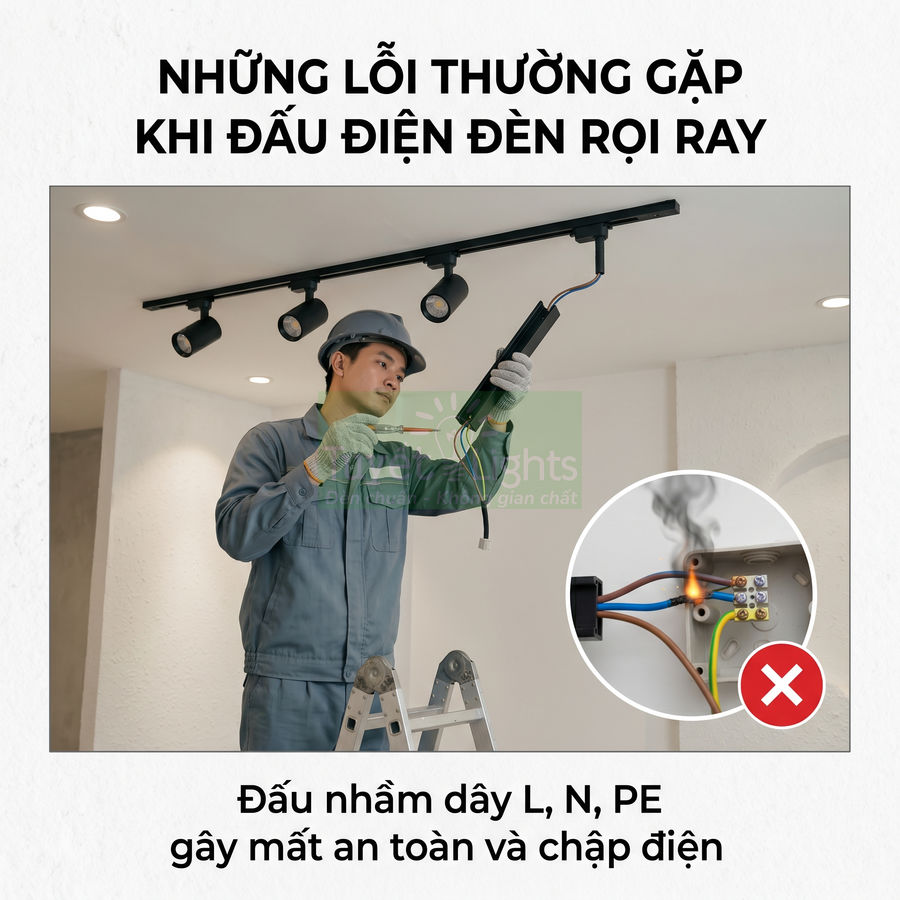

Đấu sai cực, ví dụ đưa dây L vào chân N hoặc bỏ qua dây PE, có thể khiến thanh ray hoặc thân đèn bị nhiễm điện khi có sự cố rò, làm tăng nguy cơ giật điện. Nếu đầu cấp nguồn không có chân PE riêng, dây tiếp địa nên được nối chắc chắn vào thân kim loại của ray hoặc vào thanh cái tiếp địa trong hộp nối gần đó, sử dụng cosse và ốc siết để đảm bảo tiếp xúc tốt, tránh nối tạm bằng xoắn tay.

Trong môi trường ẩm, nhiều bụi (quán cafe, shop thời trang, showroom), nên ưu tiên dùng phụ kiện đầu cấp nguồn và hộp nối có cấp bảo vệ IP phù hợp, siết chặt đầu cáp chống tuột, tránh để dây trần lộ ra ngoài. Tất cả thao tác đo, kiểm tra, đấu nối phải được thực hiện khi đã ngắt aptomat, chỉ bật lại để kiểm tra sau khi hoàn tất và kiểm tra kỹ mối nối.

Sơ đồ đấu đèn rọi ray 1 pha cho nhà ở, shop nhỏ, quán cafe nhỏ

Với hệ đèn rọi ray 1 pha, cấu trúc mạch điện đơn giản, dễ thi công và phù hợp cho nhà ở, shop nhỏ, quán cafe nhỏ. Sơ đồ cơ bản:

• Nguồn 220V (L, N, PE)
• → aptomat nhánh (MCB bảo vệ quá tải, ngắn mạch)
• → công tắc điều khiển
• → đầu cấp nguồn thanh ray
• → thanh ray
• → đèn rọi ray gắn trên ray

Trong sơ đồ này, tất cả đèn trên cùng một thanh ray sẽ bật/tắt đồng thời theo công tắc. Dây L đi từ nguồn qua aptomat, qua công tắc rồi đến đầu cấp nguồn; dây N đi thẳng từ nguồn đến đầu cấp nguồn; dây PE đi kèm theo tuyến, nối vào thân ray hoặc hộp nối.

Một số điểm kỹ thuật cần lưu ý:

• Tiết diện dây dẫn: với các không gian nhỏ, tổng công suất đèn thường không lớn, nhưng vẫn nên tính toán:
  • Tổng công suất P (W) = số lượng đèn × công suất mỗi đèn.
  • Dòng điện I ≈ P / 220 (A).
  • Chọn tiết diện dây (1.0mm², 1.5mm², 2.5mm²…) theo dòng tải và chiều dài tuyến, ưu tiên dư tải để an toàn.
• Chọn aptomat: dòng định mức MCB nên lớn hơn dòng tải tính toán khoảng 20–30%, nhưng không vượt quá khả năng chịu tải của dây. Ví dụ: tải 3A có thể dùng MCB 6A hoặc 10A, với dây 1.5mm².
• Vị trí công tắc: nên đặt ở vị trí thuận tiện, dễ thao tác, tránh đặt trong vùng ẩm ướt hoặc nơi dễ bị va đập.

Khi muốn chia thành hai nhóm đèn trên cùng một không gian nhỏ, có thể dùng hai thanh ray độc lập, mỗi thanh có đầu cấp nguồn riêng, được điều khiển bởi hai công tắc khác nhau. Sơ đồ lúc này sẽ là:

• Nguồn 220V → aptomat nhánh
• → tách dây L qua 2 công tắc riêng:
  • Công tắc 1 → đầu cấp nguồn thanh ray 1 → ray 1 → nhóm đèn 1.
  • Công tắc 2 → đầu cấp nguồn thanh ray 2 → ray 2 → nhóm đèn 2.
• Dây N và PE đi chung, sau đó phân nhánh đến từng đầu cấp nguồn.

Cách chia nhóm này giúp tạo kịch bản chiếu sáng linh hoạt, ví dụ: một nhóm chiếu tranh, một nhóm chiếu quầy hàng, hoặc một nhóm chiếu sáng chung, một nhóm tạo điểm nhấn. Khi thiết kế, cần tính tổng công suất của cả hai nhóm để chọn dây và aptomat phù hợp, tránh tình trạng quá tải khi bật đồng thời.

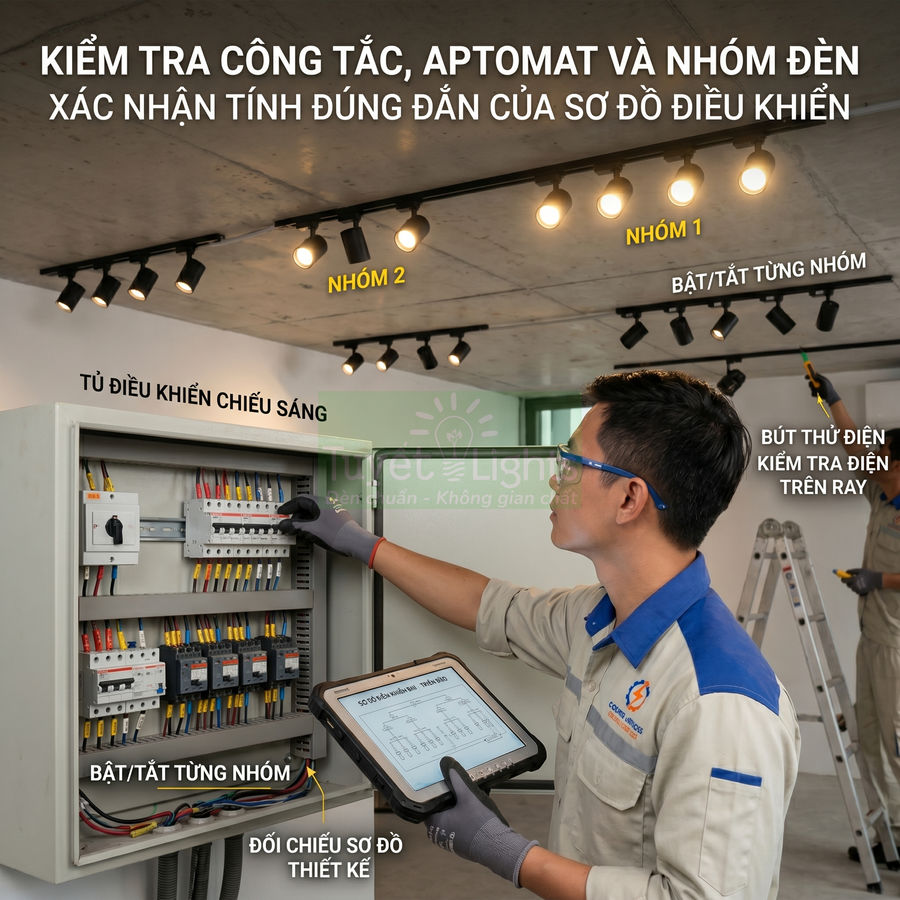

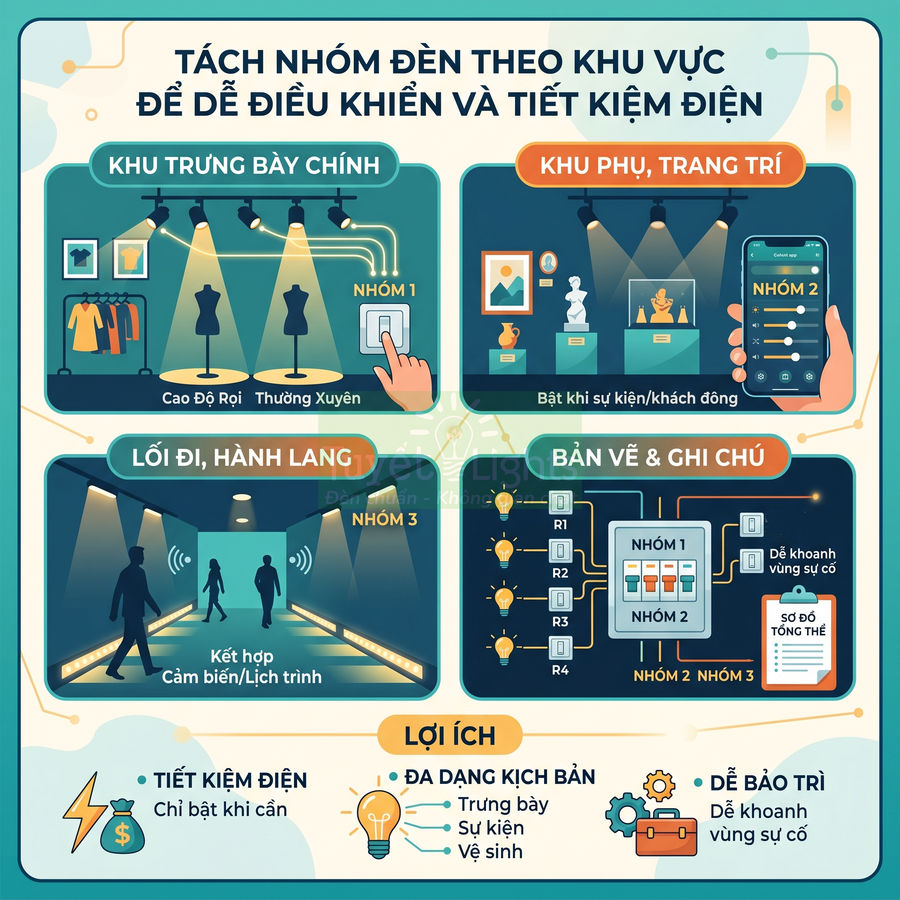

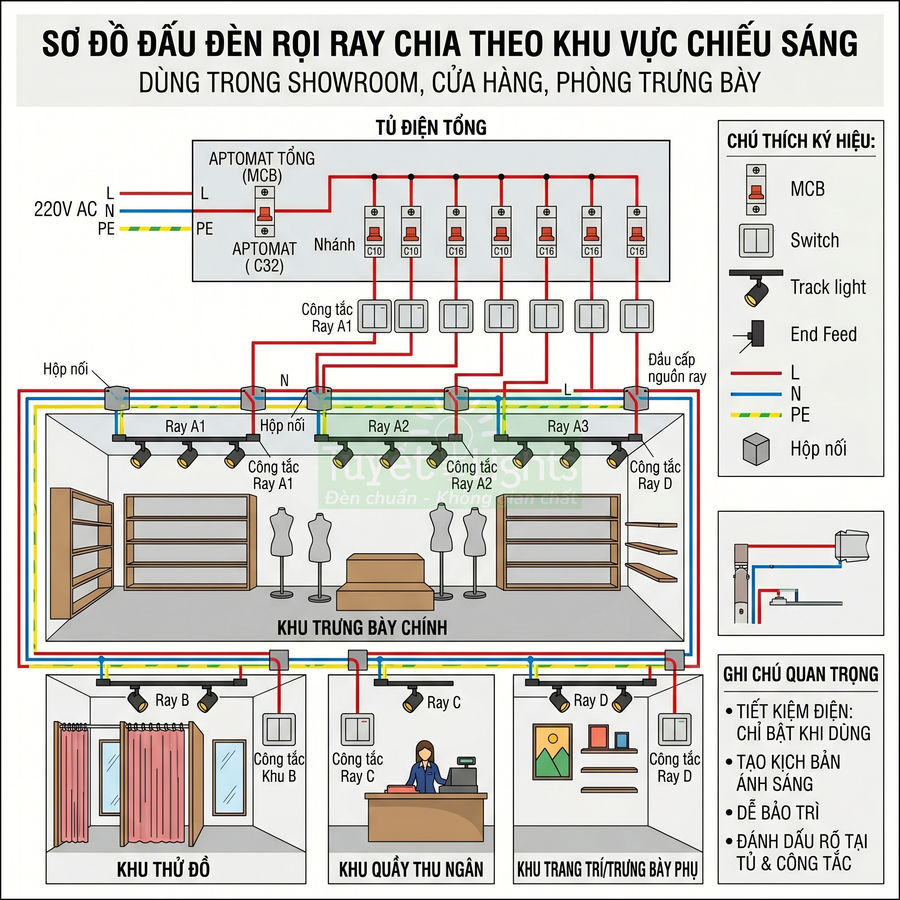

Sơ đồ đấu đèn rọi ray chia công tắc theo từng khu vực chiếu sáng

Trong các không gian như showroom, cửa hàng thời trang, phòng trưng bày, nhu cầu chiếu sáng thường được chia theo khu vực chức năng: khu trưng bày chính, khu thử đồ, khu quầy thu ngân, khu trang trí, khu kho, v.v. Khi đó, sơ đồ điện nên được thiết kế theo hướng phân vùng điều khiển:

• Nguồn 220V tổng (L, N, PE)
• → aptomat tổng (bảo vệ toàn bộ khu vực chiếu sáng)
• → nhiều aptomat nhánh hoặc trực tiếp nhiều nhánh công tắc
• → mỗi nhánh cấp cho một hoặc nhiều thanh ray thuộc cùng một khu vực.

Mỗi khu vực sẽ có một hoặc nhiều thanh ray riêng, được điều khiển độc lập bởi một hoặc nhiều công tắc. Cách chia này mang lại các lợi ích:

• Tiết kiệm điện: chỉ bật những khu vực đang sử dụng, tắt bớt khu vực ít người qua lại.
• Tạo kịch bản ánh sáng: có thể bật sáng mạnh khu trưng bày chính khi có sự kiện, giảm bớt ánh sáng ở khu phụ trợ; hoặc chỉ bật khu vực gần cửa khi mở cửa buổi tối.
• Dễ bảo trì: khi cần sửa chữa một khu vực, có thể tắt riêng nhánh đó mà không ảnh hưởng đến toàn bộ hệ thống.

Về bố trí dây dẫn:

• Dây L từ aptomat tổng sẽ được phân nhánh qua các công tắc (hoặc qua các aptomat nhánh rồi đến công tắc), sau đó đi đến từng đầu cấp nguồn ray của từng khu vực.
• Dây N và PE có thể đi chung theo một tuyến chính (trunk line), sau đó phân nhánh tại các hộp nối gần từng ray. Cách này giúp giảm số lượng dây chạy trong tường hoặc trần, nhưng cần đánh dấu rõ ràng từng nhánh.

Để tránh nhầm lẫn, cần đánh dấu rõ từng nhánh trên tủ điện và trên mặt công tắc (ví dụ: “Ray khu trưng bày A”, “Ray phòng thử đồ”, “Ray quầy thu ngân”). Trong tủ điện, nên ghi chú sơ đồ phân nhánh, dòng định mức từng aptomat, tiết diện dây, và khu vực phụ trách, giúp kỹ thuật viên dễ dàng kiểm tra khi có sự cố.

Trong các showroom lớn, có thể kết hợp công tắc cơ với thiết bị điều khiển thông minh (timer, dimmer, điều khiển từ xa, hệ thống chiếu sáng thông minh), nhưng nguyên tắc đấu dây L, N, PE và phân nhánh theo khu vực vẫn giữ như trên, chỉ bổ sung thêm thiết bị điều khiển vào chuỗi mạch L trước khi đến đầu cấp nguồn ray.

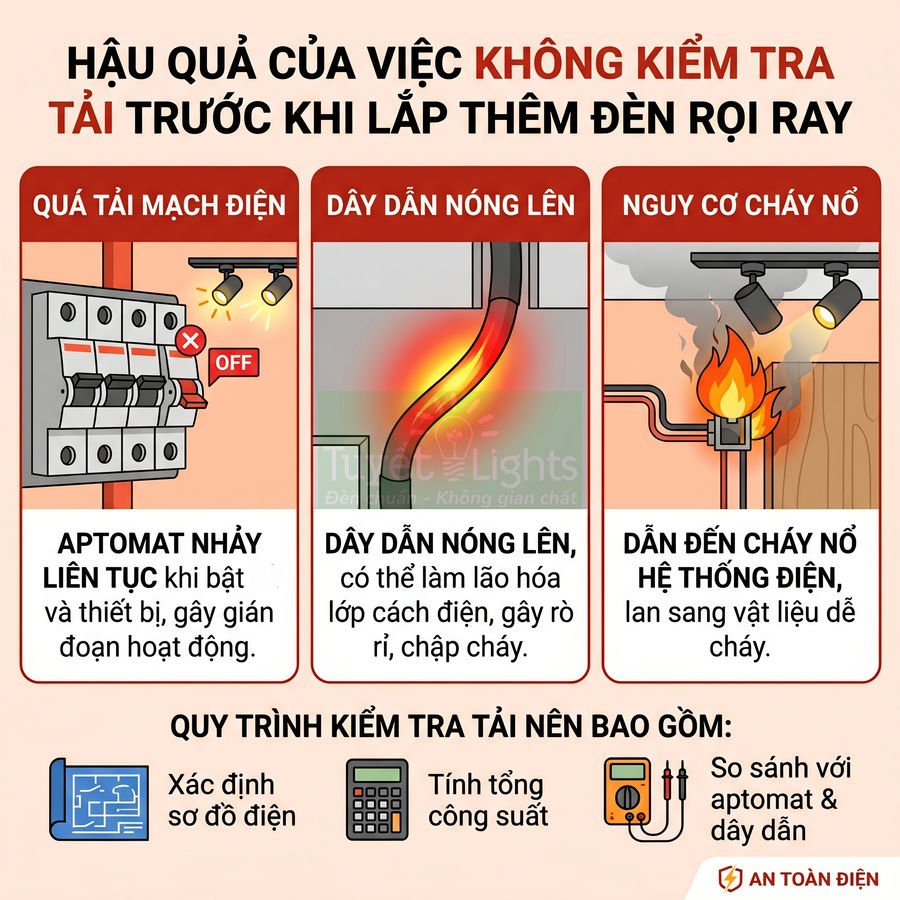

Sơ đồ đấu nhiều thanh ray nối tiếp cần kiểm soát tải điện an toàn

Khi cần lắp nhiều thanh ray nối tiếp để tạo thành một đường ray dài hoặc các hình dạng như chữ U, chữ L, vòng quanh trần, có thể sử dụng các phụ kiện như đầu nối ray thẳng, đầu nối góc, đầu nối chữ T, chữ X (tùy hệ ray). Về mặt điện, các thanh ray này thường được nối song song thông qua các đầu nối, nghĩa là toàn bộ hệ ray dùng chung một bộ dây L, N, PE chạy xuyên suốt.

Trong cấu hình này, tổng công suất đèn trên toàn bộ hệ ray phải được tính toán kỹ để không vượt quá:

• Khả năng chịu tải của dây nguồn cấp đến ray.
• Dòng định mức của đầu cấp nguồn thanh ray.
• Dòng cho phép của các đầu nối ray (một số loại đầu nối có giới hạn dòng thấp hơn thanh ray chính).
• Dòng định mức của aptomat bảo vệ mạch đó.

Quy trình tính toán cơ bản:

• Thống kê số lượng đèn dự kiến gắn trên toàn bộ hệ ray.
• Xác định công suất mỗi đèn (ví dụ 7W, 12W, 20W…).
• Tính tổng công suất P_tổng = Σ P_đèn.
• Tính dòng tải I ≈ P_tổng / 220 (A).
• So sánh I với:
  • Dòng cho phép của dây (theo tiết diện).
  • Dòng định mức của đầu cấp nguồn, đầu nối ray, thanh ray.
  • Dòng định mức của aptomat.

Trong sơ đồ này, đầu cấp nguồn có thể đặt ở một đầu ray hoặc ở giữa hệ ray (dùng đầu cấp giữa), tùy bố trí không gian và cách đi dây. Nếu đầu cấp đặt ở giữa, dòng điện sẽ phân bố về hai phía, giúp giảm sụt áp ở các đoạn xa. Với hệ ray rất dài hoặc số lượng đèn lớn, có thể cân nhắc cấp nguồn từ hai đầu (hai đầu cấp nguồn nối về cùng một mạch) để giảm sụt áp trên toàn tuyến.

Tuy nhiên, việc cấp nguồn từ hai đầu cần được thiết kế bởi người có chuyên môn, đảm bảo:

• Không tạo thành vòng kín gây dòng tuần hoàn không mong muốn.
• Tiết diện dây và thiết bị bảo vệ được tính toán cho tổng dòng đi qua.
• Các điểm nối, đầu nối ray được siết chặt, tiếp xúc tốt, tránh phát nhiệt cục bộ.

Trong quá trình thi công nhiều thanh ray nối tiếp, cần:

• Kiểm tra kỹ chiều lắp ray và đầu nối để đảm bảo chân L, N, PE được nối đúng tương ứng giữa các thanh, tránh đảo cực.
• Không để mối nối cơ khí bị hở, cong vênh, vì có thể làm lỏng tiếp xúc điện bên trong.
• Hạn chế số lượng mối nối không cần thiết; với tuyến quá dài, nên dùng thanh ray dài hơn thay vì ghép quá nhiều đoạn ngắn.

Kiểm soát tải điện an toàn là yếu tố then chốt khi đấu nhiều thanh ray nối tiếp. Sau khi lắp đặt, nên đo thử dòng tải thực tế khi bật toàn bộ đèn, so sánh với dòng tính toán và dòng định mức của thiết bị. Nếu phát hiện aptomat nóng, dây dẫn ấm lên bất thường, hoặc đầu nối ray có dấu hiệu phát nhiệt, cần giảm bớt số lượng đèn, chia lại tuyến, hoặc tăng tiết diện dây và nâng cấp thiết bị bảo vệ.

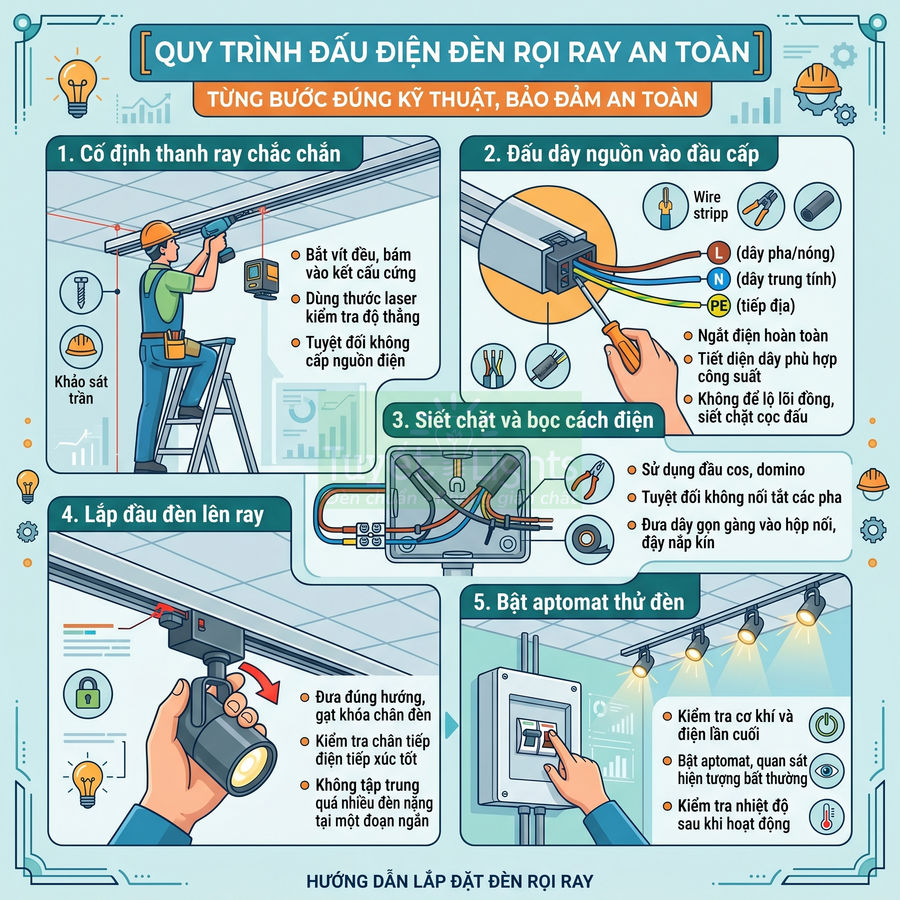

Quy trình đấu điện đèn rọi ray an toàn theo từng bước

Quy trình đấu điện đèn rọi ray an toàn cần tuân thủ chặt chẽ từ khâu cơ khí đến điện. Trước hết, thanh ray phải được cố định chắc chắn, thẳng hàng, khoảng cách vít hợp lý và bám vào kết cấu cứng để tránh võng, rung, đặc biệt với trần thạch cao hoặc ray treo thả. Tiếp theo, đấu dây nguồn đúng cực L, N, PE, chọn tiết diện dây phù hợp công suất, siết chặt cọc đấu, không để lộ lõi đồng, tuyệt đối không nối tắt các pha khi chưa được tính toán. Các mối nối phải dùng domino, đầu cos, ống co nhiệt, đặt gọn trong hộp nối có nắp kín. Sau đó lắp đầu đèn lên ray, khóa chân đèn, kiểm tra tiếp điểm và cuối cùng bật aptomat thử, quan sát hiện tượng bất thường, kiểm tra nhiệt độ để đảm bảo vận hành lâu dài, an toàn.

Cố định thanh ray chắc chắn trước khi cấp nguồn điện

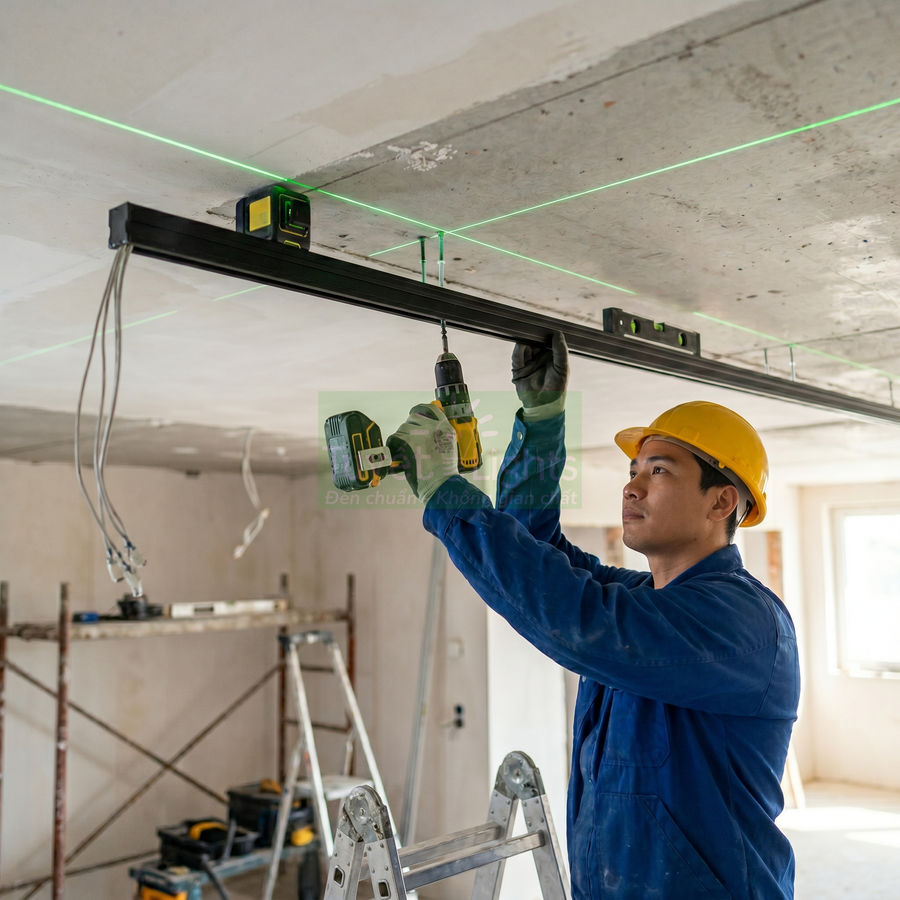

Bước đầu tiên trong quy trình lắp đặt là xác định vị trí và cố định thanh ray. Cần khảo sát hiện trạng trần, bản vẽ kiến trúc và bản vẽ điện (nếu có) để xác định chính xác tuyến ray, chiều dài, vị trí đầu cấp nguồn và các điểm nối. Sau đó đo đạc, đánh dấu trên trần theo bố cục chiếu sáng mong muốn, đảm bảo thanh ray thẳng, song song với tường hoặc theo trục thiết kế, hạn chế tối đa sai lệch để tránh gây cảm giác lệch, xô khi nhìn tổng thể không gian.

Khi đánh dấu, nên dùng thước laser hoặc thước nivo để kiểm tra độ thẳng và độ cân bằng của tuyến ray. Với các tuyến ray dài hoặc ghép nhiều đoạn, cần đánh dấu sẵn vị trí mối nối, vị trí treo đèn tập trung (khu vực có mật độ đèn cao) để bố trí thêm điểm đỡ. Khoảng cách giữa các vít nên đều nhau, thông thường 60–80cm đối với ray nhôm tiêu chuẩn; với ray dài, treo nhiều đèn công suất lớn, có thể giảm xuống 40–50cm để hạn chế võng.

Tiến hành khoan lỗ, lắp tắc kê, bắt vít cố định thanh ray. Nên chọn loại tắc kê, vít phù hợp với vật liệu trần (bê tông, gạch, thạch cao, gỗ…). Với trần bê tông, dùng tắc kê nhựa hoặc tắc kê sắt; với trần gạch hoặc trần yếu, nên dùng tắc kê chuyên dụng, tránh bị tuột khi chịu tải. Khi siết vít, cần siết đều tay, không siết quá mạnh làm biến dạng thân ray, gây khó khăn cho việc lắp đầu đèn và làm sai lệch tiếp điểm bên trong.

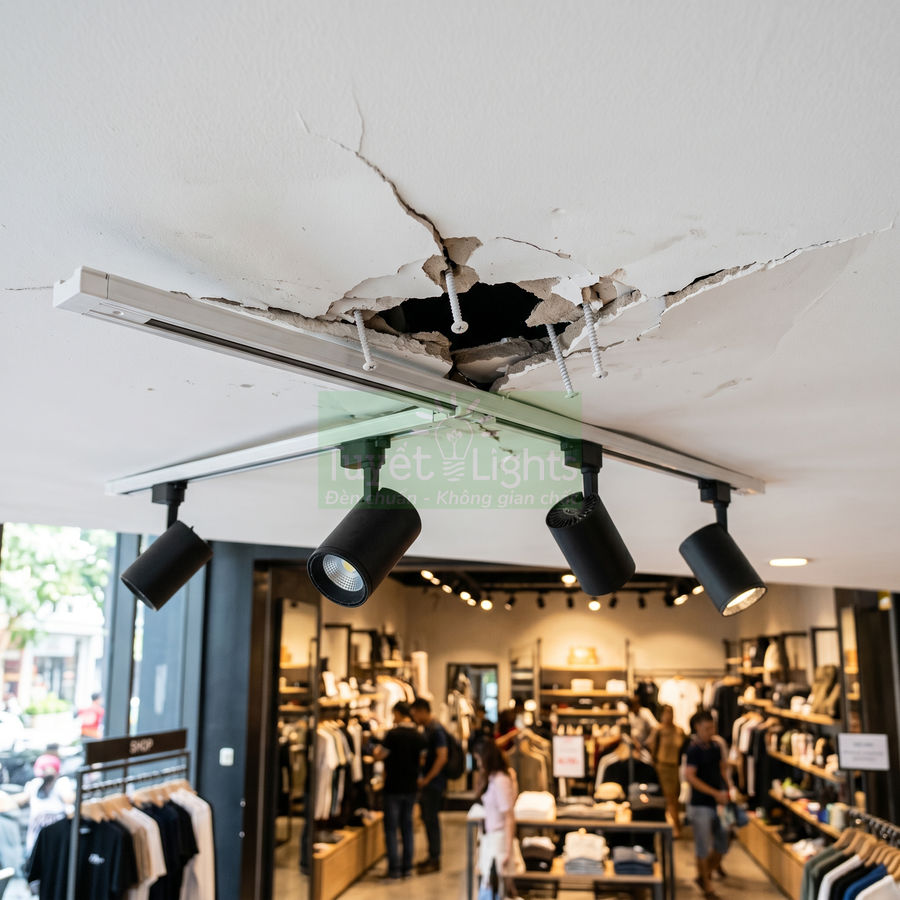

Trong quá trình cố định, cần kiểm tra độ phẳng của trần. Nếu trần bị lượn sóng, lồi lõm, nên dùng thêm long đen, pat đỡ hoặc ty ren điều chỉnh cao độ để thanh ray nằm trên một mặt phẳng tương đối, tránh lắp ray bám sát bề mặt lồi lõm làm ray bị vênh, ảnh hưởng đến tiếp xúc của đầu đèn và gây mất thẩm mỹ. Với trần thạch cao, tuyệt đối không chỉ bắt ray vào tấm thạch cao; nên bắt ray vào khung xương thép hoặc dùng ty treo liên kết lên kết cấu cứng (dầm, sàn bê tông) để đảm bảo độ chắc chắn lâu dài.

Trong trường hợp ray treo thả (không áp trần), cần thiết kế hệ ty treo, tăng đơ, pat liên kết phù hợp, tính toán chiều cao đồng đều, tránh để ray bị nghiêng. Chỉ khi thanh ray đã được cố định vững chắc, không rung lắc khi tác động lực nhẹ, mới tiến hành đấu dây và cấp nguồn, tránh vừa đấu điện vừa chỉnh cơ khí gây nguy hiểm và làm hỏng tiếp điểm bên trong ray.

Đấu dây nguồn vào đầu cấp ray đúng cực L, N, PE

Sau khi thanh ray đã được cố định, tiến hành đấu dây nguồn vào đầu cấp ray. Trước khi thao tác, phải ngắt hoàn toàn nguồn điện tại aptomat hoặc cầu dao tổng, kiểm tra lại bằng bút thử điện để đảm bảo an toàn. Lựa chọn tiết diện dây dẫn phù hợp với tổng công suất đèn trên tuyến ray và chiều dài đường dây, thông thường tối thiểu 1.5mm² cho tải nhỏ, 2.5mm² trở lên cho tuyến dài hoặc công suất lớn.

Tuốt vỏ dây với chiều dài vừa đủ (thường 7–10mm), không để lõi đồng quá dài lộ ra ngoài, tránh nguy cơ chạm chập. Nếu dùng dây mềm nhiều sợi, nên bấm đầu cos (ferrule) trước khi siết vào cọc để tăng độ chắc chắn và giảm nguy cơ gãy sợi. Nối dây L vào cọc L, dây N vào cọc N, dây PE vào cọc tiếp địa trên đầu cấp nguồn. Dùng tua vít cách điện siết chặt ốc, đảm bảo dây không bị tuột khi kéo nhẹ. Không siết lệch, không để sợi đồng xòe ra ngoài cọc đấu.

Đối với hệ ray 1 pha, đầu cấp thường chỉ có 2 cực L, N (và có thể có thêm cực PE tùy loại). Với ray 2 pha, 3 pha, đầu cấp nguồn có nhiều chân hơn, cho phép chia nhóm đèn điều khiển độc lập. Trong trường hợp đầu cấp nguồn có nhiều chân, cần đọc kỹ sơ đồ trên thân phụ kiện hoặc tài liệu kỹ thuật để đấu đúng chân. Không được nối tắt các chân pha với nhau nếu không có chủ đích thiết kế và không được kỹ sư điện tính toán trước, vì có thể gây chập giữa các mạch độc lập, làm mất chức năng chia pha, thậm chí gây quá tải cục bộ.

Nếu hệ thống có dây tiếp địa (PE), cần đấu đúng vào cọc tiếp địa của đầu cấp và đảm bảo thanh ray, vỏ kim loại của đèn được nối đất gián tiếp hoặc trực tiếp theo khuyến cáo của nhà sản xuất, đặc biệt trong các công trình thương mại, không gian ẩm hoặc có yêu cầu an toàn cao. Sau khi đấu xong, nên kiểm tra lại bằng mắt, đảm bảo không có sợi đồng thừa lộ ra, sau đó kéo nhẹ từng dây để chắc chắn mối nối đã vững, không bị tuột khi ray hoặc đầu cấp bị rung trong quá trình sử dụng.

Siết chặt điểm nối dây, bọc cách điện và đưa dây vào hộp nối gọn gàng

Các điểm nối dây giữa nguồn và đầu cấp ray, giữa các đoạn dây với nhau cần được siết chặt và bọc cách điện cẩn thận theo đúng tiêu chuẩn kỹ thuật. Nên sử dụng:

• Domino (cầu đấu) chất lượng tốt, đúng tiết diện dây
• Đầu cos bấm chuyên dụng cho dây mềm hoặc dây cứng
• Ống co nhiệt để gia tăng độ bền cách điện tại mối nối

Không xoắn tay trần rồi bọc băng keo sơ sài, vì theo thời gian, mối xoắn có thể lỏng, tạo tia lửa điện, gây nóng cục bộ và cháy nổ. Sau khi siết ốc trên domino hoặc cọc đấu, nên kiểm tra lại bằng cách kéo nhẹ từng dây, đảm bảo không có dây nào bị tuột hoặc lỏng. Toàn bộ mối nối nên được bọc thêm băng keo điện hoặc ống co nhiệt, sau đó đặt trong hộp nối để tránh tiếp xúc với các phần kim loại khác, tránh ẩm, bụi và tác động cơ học.

Dây thừa nên được cuộn gọn theo vòng lớn, không bẻ gập gắt, không để chằng chịt, đè lên nhau trong hộp nối. Khi đưa dây vào hộp, cần tránh để dây bị gập góc quá gắt (bán kính uốn quá nhỏ), vì có thể làm gãy lõi đồng hoặc làm suy yếu lớp cách điện theo thời gian. Nên cố định dây bằng kẹp dây hoặc lỗ siết cáp trên hộp để tránh dây bị kéo căng trực tiếp lên mối nối.

Hộp nối phải có nắp đậy kín, bắt vít chắc chắn, không để lộ mối nối ra ngoài trần hoặc không gian sử dụng. Nếu hộp nối nằm trên trần thạch cao, cần bố trí vị trí sao cho vẫn có thể tiếp cận để bảo trì (qua cửa thăm trần) theo đúng yêu cầu kỹ thuật. Việc bố trí dây gọn gàng không chỉ tăng tính an toàn điện, giảm nguy cơ phóng điện, mà còn giúp dễ dàng kiểm tra, đo đạc, sửa chữa sau này, đặc biệt khi cần mở rộng hoặc thay đổi tuyến ray, thay driver đèn.

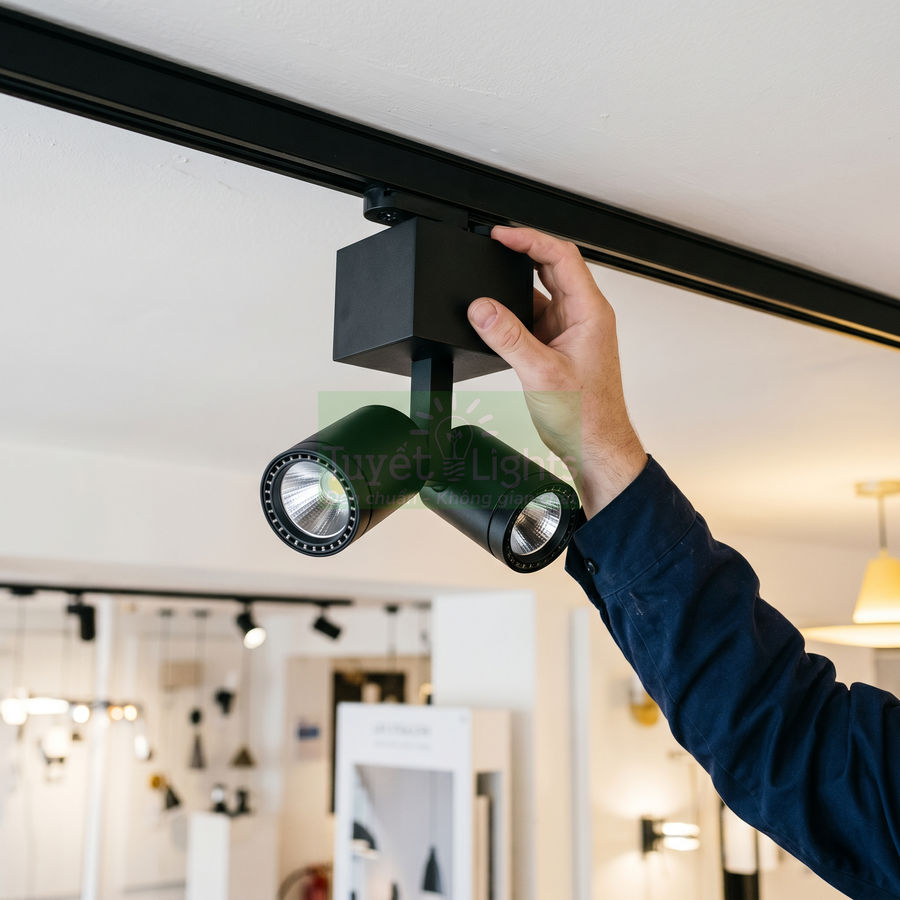

Lắp đầu đèn lên ray, khóa chân đèn và kiểm tra tiếp điểm

Khi hệ thống ray đã được cấp nguồn đến đầu cấp (nhưng vẫn đang ngắt aptomat), tiến hành lắp đèn rọi lên ray. Trước khi lắp, nên kiểm tra từng thân đèn: vỏ không nứt vỡ, chân tiếp điện không cong, gãy, dây trên đầu đèn không bị tuột, driver không có dấu hiệu cháy nổ. Đưa đầu đèn vào rãnh ray theo đúng hướng dẫn của nhà sản xuất, thường là đưa nghiêng, gài chân, xoay hoặc gạt khóa để chân tiếp điện ép sát vào thanh dẫn điện bên trong ray.

Cần đảm bảo chân tiếp điện của đèn tiếp xúc đúng với thanh dẫn điện bên trong ray, không bị lệch hoặc kẹt vào phần nhựa. Một số loại ray 3 pha cho phép chọn pha bằng cách xoay đầu đèn; khi đó phải xoay đúng vị trí pha mong muốn (P1, P2, P3) theo thiết kế chiếu sáng, tránh lắp sai pha dẫn đến đèn không sáng khi bật công tắc tương ứng.

Sau khi gắn, khóa cố định phải được gạt hoặc xoay đến vị trí khóa. Kiểm tra bằng cách kéo nhẹ thân đèn theo nhiều hướng xem có bị tuột hoặc lỏng không. Đồng thời, nên xoay nhẹ đèn theo trục xoay, gập lên xuống để kiểm tra độ trơn tru, không bị cấn, không phát ra tiếng kêu bất thường. Nếu cảm thấy lỏng, cần tháo ra, kiểm tra lại chân đèn và rãnh ray, làm sạch bụi bẩn hoặc dị vật, tránh cố gắng ép mạnh gây gãy chân tiếp điện hoặc biến dạng ray.

Khi bố trí nhiều đèn trên cùng một tuyến ray, nên phân bố khoảng cách hợp lý để tránh tập trung quá nhiều đèn nặng tại một đoạn ngắn, gây võng ray hoặc quá tải cục bộ tại tiếp điểm. Có thể lắp tạm toàn bộ đèn, sau đó điều chỉnh lại vị trí theo yêu cầu chiếu sáng (tập trung vào tranh, sản phẩm, khu vực làm việc…). Lặp lại thao tác cho tất cả các đèn trên hệ ray, luôn đảm bảo mỗi đèn đều được khóa chắc chắn và tiếp điểm tiếp xúc tốt.

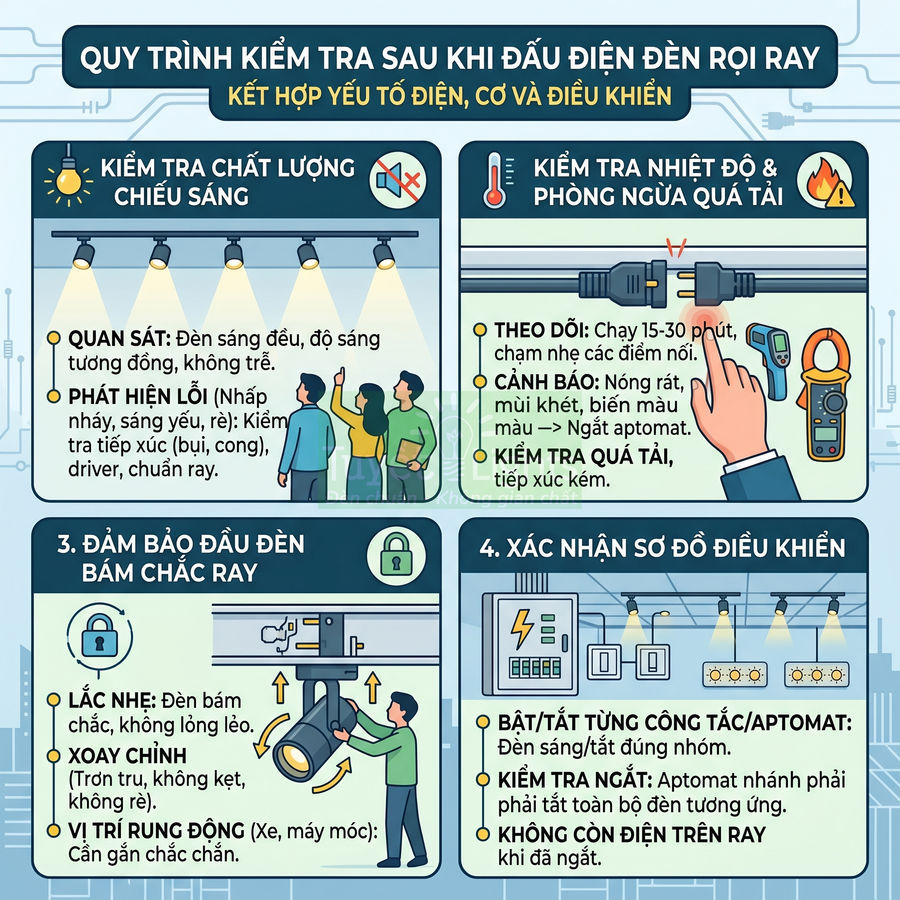

Bật aptomat thử đèn sau khi hoàn tất kiểm tra cơ khí và điện

Khi đã hoàn tất lắp đặt cơ khí và đấu nối điện, tiến hành kiểm tra lại toàn bộ: thanh ray chắc chắn, hộp nối đóng kín, dây không hở, đèn gắn chắc, không có dây trần, không có vít thừa hoặc vật kim loại rơi trong ray. Dùng đồng hồ đo điện (nếu có) để kiểm tra điện áp tại đầu cấp ray, kiểm tra liên tục dây L, N, PE, đảm bảo không bị đảo cực hoặc chạm đất ngoài ý muốn.

Sau đó, đứng ở vị trí an toàn, tay khô, giày cách điện, bật aptomat và công tắc để thử đèn. Quan sát xem tất cả đèn có sáng không, có hiện tượng nhấp nháy, tắt mở bất thường, phát tiếng rè hay không. Đèn không sáng có thể do lắp sai pha (với ray 3 pha), tiếp điểm chưa tiếp xúc tốt, driver lỗi hoặc bóng hỏng; cần tắt aptomat, kiểm tra lại từng yếu tố.

Nếu phát hiện bất thường như tia lửa tại mối nối, mùi khét, aptomat nhảy liên tục, cần ngắt aptomat ngay và kiểm tra lại mạch điện, mối nối, driver đèn, đồng thời rà soát lại tổng công suất tải so với khả năng chịu tải của dây dẫn và aptomat bảo vệ. Không được bật lại nhiều lần liên tiếp khi chưa xác định rõ nguyên nhân sự cố.

Trong lần thử đầu tiên, nên để đèn hoạt động liên tục khoảng 15–30 phút, sau đó kiểm tra nhiệt độ tại đầu cấp nguồn, hộp nối, thanh ray bằng tay (chạm nhẹ, không giữ lâu). Các vị trí này có thể ấm lên là bình thường, nhưng nếu thấy nóng rát, có mùi khét, đổi màu nhựa hoặc vỏ, cần dừng sử dụng và kiểm tra lại tải, mối nối, chất lượng thiết bị. Việc kiểm tra nhiệt độ giúp phát hiện sớm các mối nối lỏng, tiếp xúc kém, dây tiết diện nhỏ hoặc thiết bị kém chất lượng, từ đó kịp thời xử lý để đảm bảo an toàn lâu dài cho hệ thống đèn rọi ray.

Cách đấu đèn rọi ray theo từng loại ray phổ biến

Hệ đèn rọi ray phổ biến hiện nay gồm ba nhóm chính: ray 1 pha, ray 2–3 pha và ray nam châm, mỗi loại phù hợp một nhu cầu chiếu sáng khác nhau. Ray 1 pha có cấu trúc đơn giản với hai thanh dẫn L, N (có thể thêm PE), dễ thiết kế, lắp đặt và bảo trì, thích hợp cho nhà ở, quán nhỏ, không cần chia nhóm đèn phức tạp. Ray 2–3 pha cho phép chia nhiều nhóm đèn độc lập trên cùng một tuyến, điều khiển bằng các công tắc/aptomat riêng, rất hữu ích trong showroom, cửa hàng, gallery. Ray nam châm dùng điện áp thấp 24/48V DC qua bộ nguồn trung tâm, an toàn, linh hoạt, dễ thay đổi module đèn. Khi mở rộng hệ ray theo dạng thẳng, chữ L, U, T cần dùng đầu nối đúng chuẩn, đảm bảo tiếp xúc điện và liên kết cơ khí chắc chắn.

Cách đấu điện ray 1 pha cho hệ đèn rọi ray cơ bản

Ray 1 pha là loại phổ biến nhất trong nhà ở, cửa hàng nhỏ, quán cafe, showroom quy mô vừa và nhỏ. Cấu trúc điện đơn giản, thường chỉ gồm 2 thanh dẫn điện chính (L và N), đôi khi có thêm đường tiếp địa (PE) chạy dọc thân ray. Nhờ cấu trúc này, việc thiết kế, thi công và bảo trì tương đối dễ, phù hợp cho người mới hoặc hệ thống không yêu cầu điều khiển phức tạp.

Cấu tạo cơ bản của ray 1 pha:

• Vỏ ray bằng nhôm định hình, vừa làm khung cơ khí, vừa hỗ trợ tản nhiệt.
• Bên trong có 2 thanh đồng hoặc hợp kim dẫn điện: một thanh cho dây pha (L), một thanh cho dây trung tính (N).
• Một số loại có thêm thanh tiếp địa (PE) hoặc dùng chính thân nhôm làm tiếp địa (tùy tiêu chuẩn nhà sản xuất).
• Đầu cấp nguồn (track live end) có các chân tiếp xúc tương ứng với L, N, PE.

Nguyên tắc đấu điện ray 1 pha là đưa nguồn 220V AC vào đúng chân L, N (và PE nếu có), sau đó toàn bộ đèn gắn trên ray sẽ lấy điện từ hai thanh dẫn này. Cách đấu điện ray 1 pha chi tiết:

• Đấu dây L (pha) từ công tắc hoặc aptomat chiếu sáng vào chân L của đầu cấp nguồn ray. Nên dùng dây có màu quy ước (thường là màu nâu, đen hoặc đỏ) để dễ nhận biết.
• Đấu dây N (trung tính) từ nguồn điện vào chân N của đầu cấp nguồn, thường dùng dây màu xanh dương.
• Nếu có dây PE (tiếp địa), nối vào chân tiếp địa trên đầu cấp nguồn hoặc bắt trực tiếp vào thân ray/khung kim loại theo hướng dẫn của nhà sản xuất. Dây PE thường màu xanh-vàng.
• Kiểm tra lại siết chặt ốc kẹp dây, tránh tuột dây gây đánh lửa hoặc tiếp xúc kém.
• Gắn đèn rọi ray 1 pha (đầu đèn 2 chân hoặc 3 chân tùy loại) lên ray, đẩy đầu đèn vào khe ray rồi xoay hoặc gạt chốt khóa để chân tiếp xúc ăn khớp với hai thanh dẫn L và N.

Lưu ý kỹ thuật khi sử dụng ray 1 pha:

• Toàn bộ đèn trên ray 1 pha sẽ bật/tắt đồng thời theo một công tắc hoặc một kênh điều khiển duy nhất (trừ khi từng đèn có driver dim riêng hoặc điều khiển không dây).
• Khi thiết kế, cần tính tổng công suất đèn trên một ray: tổng P (W) = cộng công suất từng đèn. Đảm bảo không vượt quá:
  • Dòng cho phép của dây cấp nguồn (tiết diện dây).
  • Dòng định mức của đầu cấp nguồn ray.
  • Dòng chịu tải của aptomat/công tắc điều khiển.
• Với hệ LED, nên chọn tổng tải khoảng 70–80% công suất danh định của ray và bộ dây để tăng độ bền, tránh quá nhiệt.
• Không nên nối quá nhiều đoạn ray 1 pha liên tiếp mà chỉ cấp nguồn một đầu nếu tiết diện thanh dẫn nhỏ, vì sụt áp có thể làm đèn cuối ray bị tối hơn.
• Ray 1 pha phù hợp cho các không gian không cần chia nhóm đèn phức tạp, ví dụ: chiếu sáng tổng thể, chiếu sáng trang trí đơn giản, hoặc các tuyến đèn đồng loạt.

Cách đấu điện ray 2 pha, 3 pha cho nhiều nhóm đèn độc lập

Ray 2 pha, 3 pha (thực tế phổ biến là ray 3 pha 4 dây) cho phép chia nhiều nhóm đèn độc lập trên cùng một thanh ray, rất hữu ích trong cửa hàng, showroom, gallery, sảnh lớn, nơi cần tạo nhiều kịch bản chiếu sáng khác nhau trên cùng một tuyến ray.

Cấu trúc điển hình của ray 3 pha:

• 3 đường pha riêng biệt: L1, L2, L3.
• 1 đường trung tính chung: N.
• Có thể có thêm tiếp địa (PE) tùy chuẩn.
• Đầu đèn rọi ray 3 pha có cơ cấu chọn pha (gạt hoặc xoay) để kết nối với L1, L2 hoặc L3.

Cách đấu cơ bản ray 2 pha, 3 pha (mô tả với ray 3 pha, ray 2 pha tương tự nhưng ít đường pha hơn):

• Đấu L1, L2, L3 từ các công tắc hoặc aptomat riêng vào các chân tương ứng trên đầu cấp nguồn ray. Mỗi đường pha nên có thiết bị bảo vệ riêng (MCB) để dễ cô lập khi bảo trì.
• Đấu N chung vào chân N trên đầu cấp nguồn. Dây N phải có tiết diện đủ lớn để chịu tổng dòng của cả 3 pha tải.
• Đấu PE vào thân ray hoặc chân tiếp địa trên đầu cấp nguồn, đảm bảo toàn bộ hệ ray và thân đèn kim loại được nối đất an toàn.
• Sử dụng đèn rọi ray có đầu đèn tương thích với ray 2 pha/3 pha. Trên đầu đèn thường có:
  • Công tắc gạt nhỏ (3 vị trí) để chọn L1/L2/L3.
  • Hoặc cơ cấu xoay để chuyển tiếp điểm sang từng pha.
• Khi lắp, chọn nhóm pha cho từng đèn theo sơ đồ thiết kế (ví dụ: nhóm A dùng L1, nhóm B dùng L2, nhóm C dùng L3).

Ưu điểm và ứng dụng:

• Trên cùng một thanh ray, có thể điều khiển nhóm đèn A, B, C độc lập bằng 3 công tắc/aptomat khác nhau.
• Dễ dàng tạo kịch bản chiếu sáng: ví dụ nhóm đèn chiếu sản phẩm, nhóm chiếu tường, nhóm chiếu lối đi có thể bật/tắt riêng.
• Giảm số lượng ray phải lắp, tối ưu thẩm mỹ trần và chi phí cơ khí.

Lưu ý an toàn và chuyên môn:

• Việc đấu ray 2 pha, 3 pha đòi hỏi hiểu rõ sơ đồ pha, ký hiệu trên đầu cấp nguồn và trên ray. Đấu nhầm giữa các pha có thể gây:
  • Chập giữa L1–L2–L3, tạo ngắn mạch nghiêm trọng.
  • Chênh lệch điện áp nguy hiểm nếu hệ thống dùng nhiều nguồn khác nhau.
• Phải tuân thủ đúng màu dây pha, trung tính, tiếp địa theo tiêu chuẩn để dễ kiểm tra, bảo trì.
• Không được nối chung N của ray 3 pha với N của mạch khác nếu không tính toán kỹ, tránh dòng hồi bất thường.
• Nên để thợ điện có kinh nghiệm hoặc kỹ sư điện thực hiện loại hệ thống này, đặc biệt trong công trình thương mại lớn.
• Khi đo kiểm, dùng bút thử điện hoặc đồng hồ vạn năng để xác định đúng L1, L2, L3, N trước khi cấp điện chính thức.

Cách đấu điện ray nam châm cần bộ nguồn và điện áp phù hợp

Ray nam châm (magnetic track) là hệ đèn rọi ray hiện đại, sử dụng điện áp thấp (thường 24V DC hoặc 48V DC) và bộ nguồn (driver) trung tâm. Thanh ray vừa là đường dẫn điện áp thấp, vừa là đường ray nam châm để gắn module đèn, cho phép thay đổi vị trí, loại đèn rất linh hoạt mà không cần tháo lắp cơ khí phức tạp.

Thành phần chính của hệ ray nam châm:

• Thanh ray nam châm: có 2 (hoặc nhiều hơn) thanh dẫn điện DC chạy dọc, kết hợp nam châm để giữ module đèn.
• Bộ nguồn chuyển đổi (driver): chuyển 220V AC sang 24V DC hoặc 48V DC, có thể là loại:
  • Constant Voltage (CV) – điện áp không đổi, phù hợp đa số hệ ray nam châm.
  • Có hoặc không có chức năng dim (DALI, 0–10V, PWM, v.v.).
• Các module đèn: spot, linear, wallwasher, pendant… có chân tiếp xúc và nam châm tích hợp.

Cách đấu cơ bản:

• Dùng bộ nguồn chuyển đổi 220V AC sang 24V/48V DC với công suất phù hợp tổng công suất đèn:
  • Tổng công suất đèn (W) ≤ 70–80% công suất danh định của bộ nguồn để đảm bảo tuổi thọ.
  • Nếu hệ lớn, có thể chia nhiều bộ nguồn cấp cho các đoạn ray khác nhau.
• Đấu đầu ra DC (+, -) của bộ nguồn vào hai thanh dẫn điện trong ray nam châm (theo ký hiệu của nhà sản xuất). Thường:
  • Cực dương (+) ký hiệu màu đỏ hoặc dấu “+”.
  • Cực âm (-) ký hiệu màu đen hoặc dấu “-”.
• Đầu vào 220V AC của bộ nguồn đấu qua aptomat, công tắc như mạch đèn thông thường, có thể kết hợp thêm thiết bị điều khiển thông minh (smart switch, dimmer) nếu bộ nguồn hỗ trợ.
• Gắn các module đèn nam châm lên ray, đảm bảo cực tính đúng (+, -) nếu có quy định. Một số hệ cho phép cắm đảo chiều mà vẫn đúng cực, nhưng nhiều hệ yêu cầu đúng chiều để tránh không sáng hoặc hỏng module.

Lưu ý về an toàn và độ bền:

• Vì sử dụng điện áp thấp, ray nam châm an toàn hơn khi chạm vào, giảm nguy cơ giật điện trực tiếp trên ray.
• Bộ nguồn trung tâm là điểm quan trọng về tải và tản nhiệt:
  • Phải được đặt ở nơi thoáng, dễ tản nhiệt, dễ bảo trì, không chôn kín trong trần bê tông hoặc hộp kín không thông gió.
  • Nên có khoảng trống xung quanh bộ nguồn, tránh đặt sát vật liệu dễ cháy.
• Cần chọn bộ nguồn chính hãng, có bảo vệ quá tải, quá nhiệt, quá áp, ngắn mạch để đảm bảo độ bền cho hệ thống và an toàn cháy nổ.
• Khi chiều dài ray lớn, cần tính toán sụt áp trên đường DC, có thể phải cấp nguồn từ nhiều điểm hoặc dùng dây dẫn tiết diện lớn hơn giữa bộ nguồn và ray.

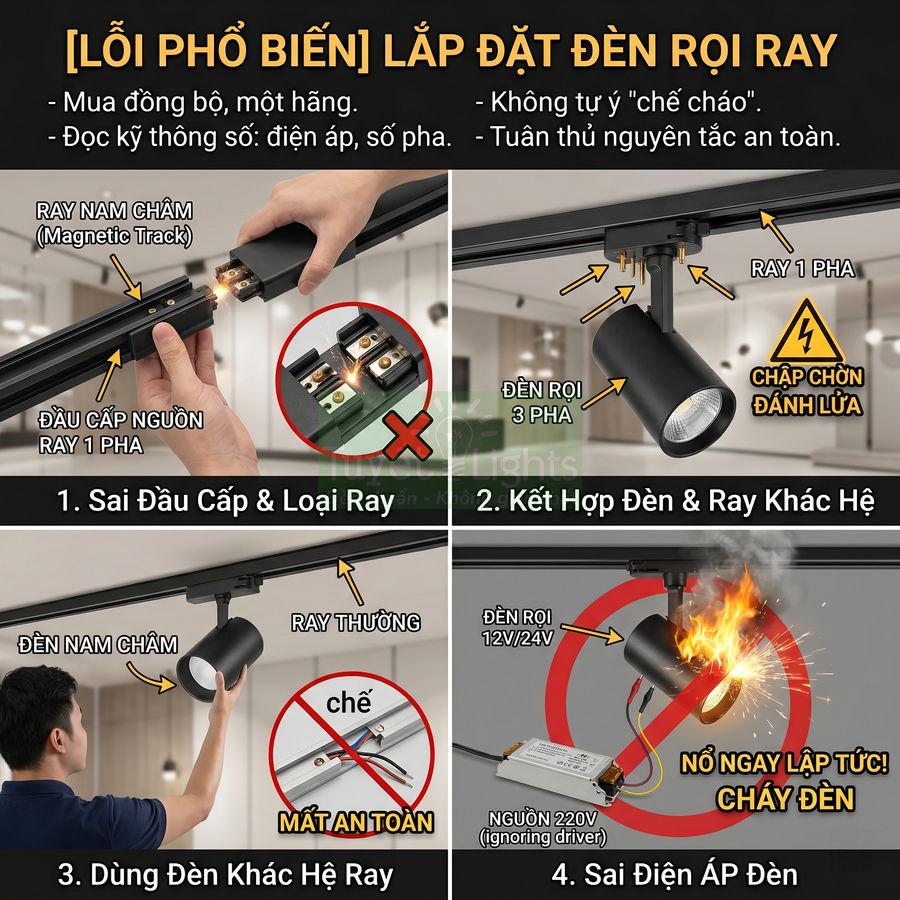

Cách đấu ray nối thẳng, nối góc chữ L, chữ U trong cùng hệ thống

Khi cần tạo hệ ray dài, uốn theo kiến trúc trần, có thể sử dụng các đầu nối thẳng, nối góc chữ L, chữ T, chữ X. Các đầu nối này vừa có chức năng liên kết cơ khí, vừa truyền điện giữa các đoạn ray, đảm bảo tính liên tục của cả cơ cấu treo đèn và mạch điện bên trong.

Nguyên tắc sử dụng đầu nối:

• Chọn đầu nối đúng loại và đúng chuẩn với thanh ray:
  • Phân biệt ray 1 pha, 3 pha, ray nam châm – mỗi loại có cấu trúc thanh dẫn khác nhau.
  • Phân biệt hệ ray nổi, ray âm trần, ray âm trần nam châm… vì kích thước cơ khí khác nhau.
• Gắn đầu nối vào hai đầu thanh ray, đảm bảo các thanh dẫn điện bên trong ăn khớp với nhau, không bị lệch hoặc cong.
• Siết chặt ốc cố định (nếu có), kiểm tra độ chắc chắn và độ phẳng của mối nối để tránh:
  • Ray bị võng hoặc lệch cao độ.
  • Đèn bị kẹt, không trượt qua được mối nối.
• Đảm bảo không có khe hở lớn gây lộ thanh dẫn điện hoặc làm đèn bị vướng khi trượt qua mối nối, đồng thời đảm bảo thẩm mỹ.

Bố trí đầu cấp nguồn và kiểm tra điện:

• Với hệ ray chữ U, chữ L, chữ T, nên bố trí đầu cấp nguồn ở vị trí trung tâm hoặc vị trí thuận tiện cho việc đi dây, nhằm:
  • Giảm chiều dài dây nguồn phải kéo.
  • Giảm sụt áp trên ray (đặc biệt với hệ DC hoặc tải lớn).
• Khi nối nhiều đoạn ray, cần kiểm tra tính liên tục điện bằng đồng hồ đo:
  • Đo điện trở giữa các đầu L–L, N–N, PE–PE của các đoạn sau khi nối, đảm bảo thông mạch.
  • Đo điện áp tại các điểm cuối ray khi cấp nguồn, đảm bảo không có đoạn nào mất tiếp xúc, gây mất điện cục bộ cho một phần ray.
• Nếu phát hiện đoạn ray không có điện, cần kiểm tra lại:
  • Hướng lắp đầu nối (nhiều loại có chiều, lắp ngược sẽ không tiếp điện).
  • Độ siết ốc, độ ăn khớp của thanh dẫn bên trong.
  • Khả năng hư hỏng cơ khí hoặc cháy xém tại mối nối do quá tải trước đó.

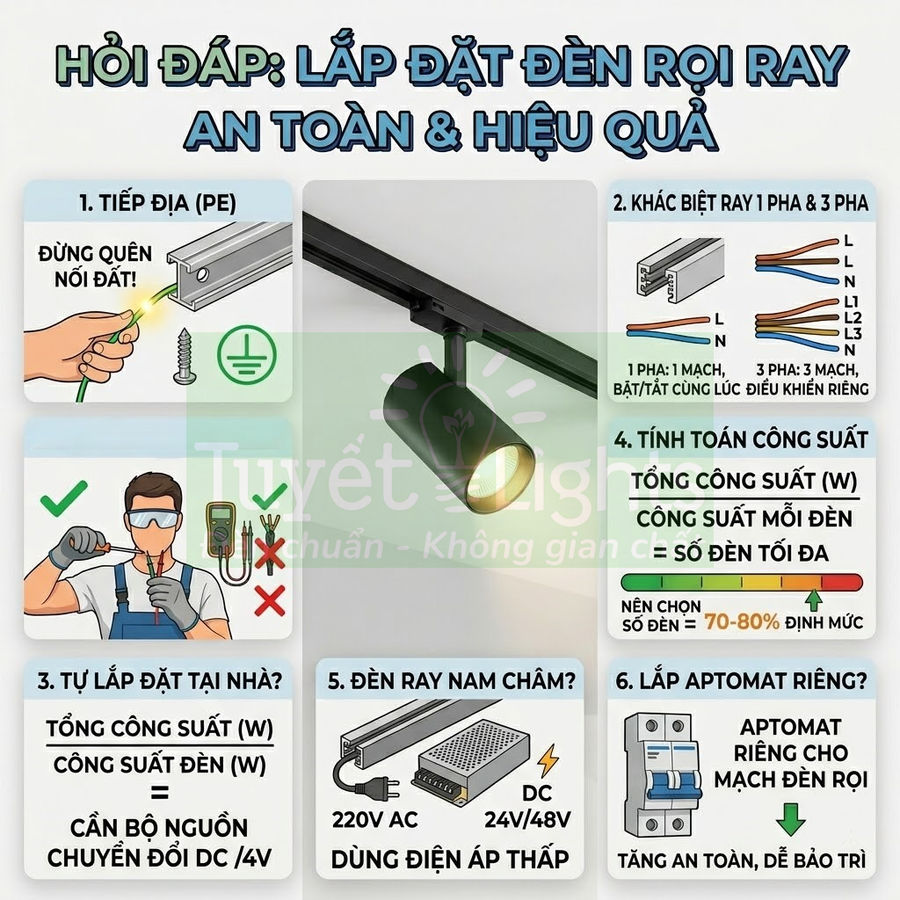

Lưu ý kỹ thuật khi đi dây và chia tải cho đèn rọi ray

Thiết kế kỹ thuật cho hệ đèn rọi ray cần bắt đầu từ việc tính toán tổng công suất và dòng điện để chọn đúng tiết diện dây, công tắc, aptomat, đồng thời chừa hệ số an toàn cho khả năng mở rộng. Mỗi mạch, mỗi đoạn ray và phụ kiện đi kèm đều có giới hạn dòng cho phép, vì vậy phải kiểm tra catalog, tránh dồn quá nhiều đèn lên một tuyến, nên chia tải thành nhiều ray, nhiều mạch riêng để giảm mật độ dòng và hiện tượng quá nhiệt. Hệ thống dây cấp nguồn cần được luồn trong ống gen, hộp kỹ thuật, mối nối đặt trong hộp nối có nắp, dùng đầu nối chuyên dụng để hạn chế chập, rò, oxy hóa. Cuối cùng, nên tách nhóm đèn theo khu vực, chức năng và điều khiển độc lập nhằm tiết kiệm điện, dễ vận hành và bảo trì.

Tính tổng công suất đèn để chọn dây điện, công tắc, aptomat phù hợp

Trước khi bố trí bất kỳ hệ thống đèn rọi ray nào, bước đầu tiên mang tính bắt buộc là tính toán tổng công suất và dòng điện làm việc cho từng mạch. Không chỉ dừng ở việc cộng công suất các đèn, người thiết kế cần xét thêm hệ số công suất, hệ số dự phòng và điều kiện lắp đặt thực tế.

Giả sử mỗi đèn rọi ray LED có công suất danh định 10W, số lượng 20 đèn trên một mạch, tổng công suất P_tổng = 20 × 10 = 200W. Dòng điện làm việc được tính gần đúng theo công thức:

I = P / (U × cosφ)

Trong đó:

• P: tổng công suất (W)
• U: điện áp lưới (V), thường 220–230V
• cosφ: hệ số công suất của bộ nguồn LED, thường khoảng 0,9–0,95 đối với driver chất lượng tốt

Với P = 200W, U = 220V, cosφ = 0,9, ta có:

I ≈ 200 / (220 × 0,9) ≈ 1,01A, có thể làm tròn khoảng 1A. Tuy dòng điện không lớn, nhưng khi thiết kế cần áp dụng hệ số an toàn 1,5–2 lần để bù cho các yếu tố như tăng nhiệt độ môi trường, suy hao dây dẫn, khả năng mở rộng số lượng đèn trong tương lai.

Với hệ đèn tổng công suất 1000W, giả sử cosφ = 0,9:

I ≈ 1000 / (220 × 0,9) ≈ 5,05A, có thể coi là khoảng 5A. Trong trường hợp này, lựa chọn phổ biến là:

• Dây dẫn 1,5mm² cho chiều dài ngắn, tải khoảng 5A, điều kiện thoáng mát.
• Dây dẫn 2,5mm² khi chiều dài đường dây lớn, đi trong ống kín, trần giả nhiều lớp hoặc có khả năng tăng tải sau này.
• Aptomat (MCB) 10A loại C hoặc B tùy đặc tính khởi động của hệ thống.
• Công tắc 10A hoặc cao hơn, có chất lượng tiếp điểm tốt, phù hợp cho đóng cắt thường xuyên.

Khi chọn tiết diện dây, ngoài dòng điện cho phép, cần xét thêm:

• Chiều dài đường dây: dây càng dài, sụt áp càng lớn; với hệ đèn trang trí, sụt áp quá cao có thể làm giảm độ sáng ở cuối tuyến.
• Phương thức lắp đặt: đi trong ống kín, trần thạch cao, trần gỗ… làm khả năng tản nhiệt kém, cần tăng tiết diện dây.
• Nhiệt độ môi trường: khu vực áp mái, gần mái tôn, nhà kính… nhiệt độ cao làm giảm dòng cho phép của dây.

Không nên chọn dây, aptomat, công tắc có dòng định mức quá sát tải. Khi nhiệt độ môi trường tăng, tiếp điểm lỏng, hoặc có thêm vài đèn mới gắn bổ sung, dòng thực tế có thể vượt nhẹ dòng định mức, gây:

• Nóng cục bộ tại đầu nối, hộp nối, công tắc.
• Giảm tuổi thọ lớp cách điện của dây.
• Nguy cơ chảy nhựa, cháy xém, thậm chí cháy nổ nếu không được phát hiện kịp thời.

Trong các công trình thương mại, nên lập bảng thống kê chi tiết cho từng mạch:

• Số lượng đèn, công suất từng đèn.
• Tổng công suất, dòng tính toán, dòng thiết kế.
• Tiết diện dây, loại dây (VCm, CV, CVV…), chiều dài ước tính.
• Dòng định mức aptomat, loại đường cong (B, C, D).

Không nối quá nhiều đèn trên một đoạn ray vượt tải khuyến nghị

Mỗi thanh ray, đầu cấp nguồn, đầu nối, co nối đều có giới hạn dòng điện tối đa do nhà sản xuất công bố. Giới hạn này phụ thuộc vào:

• Tiết diện và vật liệu thanh dẫn bên trong ray (đồng, hợp kim đồng, nhôm…).
• Chất lượng nhựa cách điện, khả năng chịu nhiệt của vỏ ray.
• Cấu trúc tiếp điểm giữa chân đèn và thanh ray.

Nếu gắn quá nhiều đèn trên một đoạn ray, tổng dòng chạy qua thanh dẫn vượt quá giới hạn, dẫn đến:

• Nóng lên cục bộ tại các điểm tiếp xúc, đặc biệt ở đầu cấp nguồn và các khớp nối ray.
• Biến dạng cơ học của vỏ nhựa, cong vênh, nứt gãy sau thời gian dài.
• Oxy hóa tiếp điểm, tăng điện trở tiếp xúc, càng làm nóng hơn, tạo vòng lặp nguy hiểm.

Vì vậy, cần đọc kỹ catalog kỹ thuật của nhà sản xuất để biết:

• Dòng tối đa cho phép trên mỗi thanh ray (ví dụ 10A, 16A…).
• Công suất tối đa hoặc số lượng đèn tối đa khuyến nghị cho một đoạn ray ở điện áp 220–240V.
• Giới hạn số lượng điểm nối liên tiếp (số co, T, X) trên một tuyến ray.

Trong thực tế thi công, nên áp dụng nguyên tắc không chạy sát giới hạn. Nếu nhà sản xuất cho phép 30 đèn 10W trên một ray, nên giới hạn khoảng 70–80% con số này, đặc biệt trong môi trường nóng hoặc ray lắp sát trần kín.

Thay vì gắn 40 đèn trên một ray dài duy nhất, giải pháp an toàn và chuyên nghiệp hơn là:

• Chia thành hai ray, mỗi ray 20 đèn, mỗi ray có đầu cấp nguồn riêng.
• Có thể chia thành hai mạch công tắc khác nhau, cho phép bật/tắt từng nửa không gian.
• Giảm mật độ dòng trên từng thanh dẫn, tăng tuổi thọ tiếp điểm và hạn chế rủi ro quá nhiệt.

Với các hệ ray dài, nhiều nhánh, nên bố trí cấp nguồn từ nhiều điểm (feed-in ở giữa tuyến hoặc hai đầu) thay vì chỉ cấp từ một đầu duy nhất, để giảm chiều dài đường dẫn dòng lớn trong ray. Tuy nhiên, việc cấp nguồn nhiều điểm phải được thiết kế đồng bộ, tránh tạo vòng kín gây khó kiểm soát dòng và bảo vệ.

Đi dây trong ống gen hoặc hộp nối để tránh hở dây, oxy hóa, chập điện

Đi dây trần, không bảo vệ là một trong những nguyên nhân chính gây chập điện, rò điện, oxy hóa trong hệ thống chiếu sáng, đặc biệt ở các khu vực trần giả, kho, trần gỗ, nơi ít được kiểm tra định kỳ. Khi lắp đèn rọi ray, nên:

• Luồn dây trong ống gen, ống ruột gà, ống PVC cứng hoặc ống thép luồn dây tùy theo tiêu chuẩn công trình.
• Đi dây trong hộp kỹ thuật, máng cáp nếu là công trình thương mại, showroom, trung tâm thương mại.

Việc bảo vệ dây bằng ống và hộp mang lại nhiều lợi ích kỹ thuật:

• Giảm nguy cơ va đập cơ học, kẹp, đè, cắt đứt dây trong quá trình thi công các hạng mục khác.
• Hạn chế tác động của côn trùng, chuột, độ ẩm, hóa chất lên lớp cách điện.
• Tăng tính thẩm mỹ, đặc biệt khi đường dây đi nổi trên trần hoặc tường.

Các mối nối phải được đặt trong hộp nối có nắp, có thể mở ra kiểm tra, không để lộ trực tiếp trong trần hoặc không gian sử dụng. Một số nguyên tắc chuyên môn cần tuân thủ:

• Không xoắn dây trần rồi quấn băng keo đơn thuần; nên dùng cosse, domino, kẹp nối chuyên dụng phù hợp tiết diện dây.
• Không chôn mối nối trực tiếp trong tường hoặc trần bê tông mà không có hộp bảo vệ; khi cần sửa chữa sẽ phải đục phá, gây hư hại kết cấu và tốn chi phí.
• Đảm bảo phân biệt rõ dây pha, dây trung tính, dây tiếp địa bằng màu sắc hoặc đánh dấu, tránh nhầm lẫn khi bảo trì.

Việc đi dây gọn gàng, có bảo vệ giúp:

• Dễ dàng kiểm tra, đo đạc khi có sự cố như nhảy aptomat, chập mạch, đèn chập chờn.
• Dễ nâng cấp, mở rộng hệ thống, thêm ray, thêm đèn mà không phải tháo dỡ nhiều hạng mục hoàn thiện.
• Đáp ứng tốt hơn các yêu cầu về an toàn điện trong tiêu chuẩn xây dựng và nghiệm thu.

Tách nhóm đèn theo khu vực để dễ điều khiển và tiết kiệm điện

Trong thiết kế chiếu sáng chuyên nghiệp, tách nhóm đèn theo khu vực và chức năng là nguyên tắc quan trọng để tiết kiệm điện, tối ưu trải nghiệm ánh sáng và thuận tiện vận hành. Thay vì gom toàn bộ đèn rọi ray vào một công tắc duy nhất, nên phân chia theo:

• Khu trưng bày chính: nơi cần độ rọi cao, thường xuyên sử dụng.
• Khu phụ, khu trang trí: có thể chỉ bật khi có sự kiện, khách đông, hoặc cần tạo điểm nhấn.
• Lối đi, hành lang: có thể kết hợp với cảm biến chuyển động hoặc lịch trình bật/tắt.

Mỗi nhóm có thể bao gồm một hoặc nhiều thanh ray, được điều khiển bởi công tắc riêng hoặc bộ điều khiển thông minh (dimmer, điều khiển qua app, hệ thống BMS…). Cách tách nhóm này mang lại các lợi ích:

• Người dùng chỉ bật những khu vực cần thiết, giảm đáng kể điện năng tiêu thụ trong giờ thấp điểm.
• Có thể tạo nhiều kịch bản ánh sáng cho cùng một không gian: kịch bản trưng bày, kịch bản sự kiện, kịch bản vệ sinh, kịch bản đóng cửa.
• Khi có sự cố trên một nhóm, chỉ một phần hệ thống bị ảnh hưởng, dễ khoanh vùng và sửa chữa.

Khi thiết kế bản vẽ điện, cần thể hiện rõ:

• Sơ đồ nhóm đèn, ký hiệu từng tuyến ray và mạch điều khiển.
• Vị trí công tắc, bộ điều khiển, tủ điện liên quan đến từng nhóm.
• Thông tin nhóm được ghi chú, đánh số trên bản vẽ và trên thực tế (dán nhãn trong tủ điện, trên công tắc).

Việc dán nhãn công tắc tương ứng với khu vực điều khiển giúp tránh nhầm lẫn trong quá trình sử dụng và bảo trì. Trong các công trình lớn, nên có sơ đồ tổng thể đặt tại tủ điện chính, thể hiện mối liên hệ giữa từng aptomat, từng nhóm ray và khu vực chiếu sáng, giúp kỹ thuật viên nhanh chóng thao tác khi cần cắt điện, kiểm tra hoặc nâng cấp hệ thống.

Cách kiểm tra sau khi đấu điện đèn rọi ray

Sau khi hoàn tất đấu điện đèn rọi ray, cần xây dựng một quy trình kiểm tra tổng thể, kết hợp cả yếu tố điện, cơ và điều khiển. Trước hết, đánh giá chất lượng chiếu sáng: đèn phải sáng đều, không nhấp nháy, không phát tiếng rè, không có hiện tượng trễ sáng bất thường; đồng thời kiểm tra kỹ driver, chân tiếp xúc và chuẩn ray – đầu đèn để loại trừ lỗi tương thích. Tiếp theo, theo dõi hiện tượng nóng bất thường tại đầu cấp nguồn, hộp nối, thanh ray, so sánh với công suất thiết kế và tiết diện dây dẫn nhằm phòng ngừa chập cháy. Bên cạnh đó, xác nhận độ chắc chắn cơ khí của đầu đèn trên ray, đặc biệt ở khu vực có rung động. Cuối cùng, kiểm tra công tắc, aptomat và từng nhóm đèn có hoạt động đúng sơ đồ điều khiển đã thiết kế hay không.

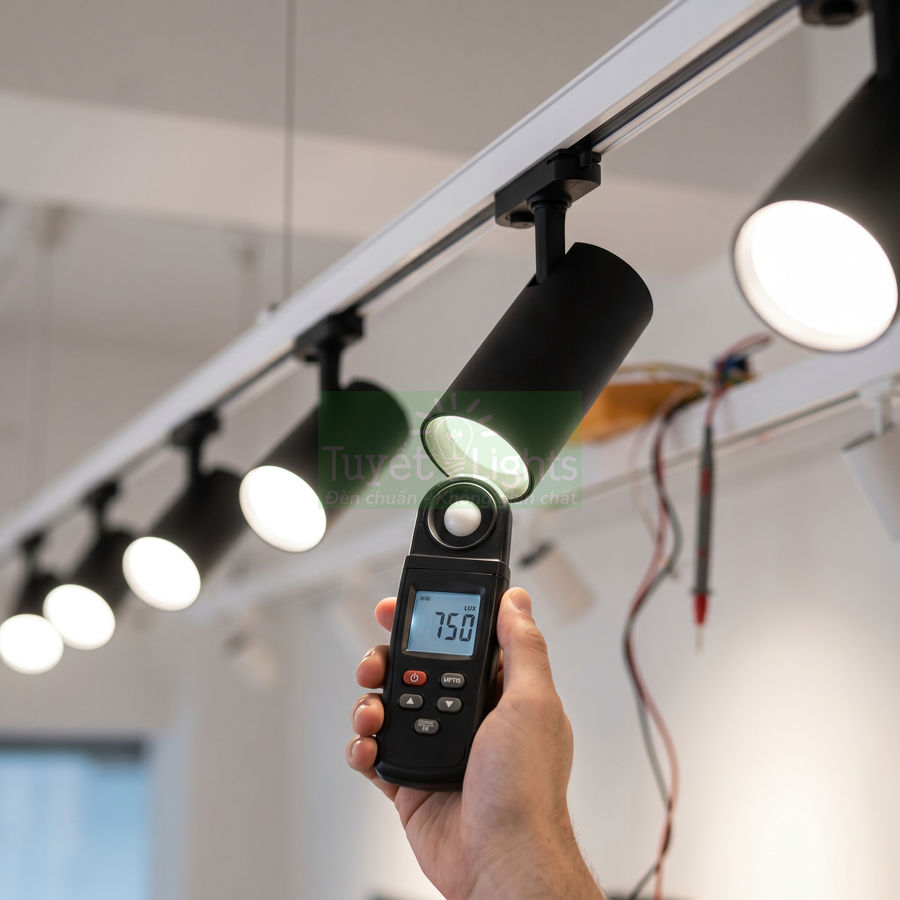

Kiểm tra đèn sáng đều, không nhấp nháy, không phát tiếng rè

Sau khi hoàn tất đấu điện và cấp nguồn thử nghiệm lần đầu, cần tiến hành một quy trình kiểm tra chi tiết thay vì chỉ nhìn qua cho có. Trước hết, quan sát toàn bộ các đèn trên cùng một tuyến ray trong điều kiện điện áp ổn định. Mỗi đèn phải sáng đều, độ sáng tương đồng, không nhấp nháy, không trễ sáng quá lâu (thông thường đèn LED chất lượng tốt gần như sáng tức thì). Nếu phát hiện:

• Một hoặc vài đèn sáng yếu hơn so với các đèn còn lại
• Đèn nhấp nháy theo chu kỳ hoặc chớp tắt bất thường
• Đèn không sáng dù đã chắc chắn có điện trên ray

thì cần kiểm tra lại lần lượt các thành phần sau:

• Đầu đèn (adapter gắn ray): Kiểm tra xem các chân tiếp xúc có bị cong, lệch, lún sâu hoặc bị kẹt bởi bụi bẩn hay không. Đảm bảo cơ cấu khóa đã xoay đúng vị trí, các chân tiếp điện đã ăn khớp vào thanh ray.
• Chân tiếp điện trên ray: Quan sát bề mặt tiếp xúc trên thanh ray, xem có dấu hiệu oxy hóa, cháy xém, biến màu hay không. Những điểm này dễ gây tăng điện trở tiếp xúc, dẫn đến sụt áp cục bộ và làm đèn sáng yếu hoặc chập chờn.
• Driver (bộ nguồn LED): Nếu đèn sáng yếu, nhấp nháy hoặc phát tiếng rè, rất có thể driver bị lỗi linh kiện, thiết kế kém chất lượng hoặc không tương thích với dải điện áp lưới. Nên so sánh hiện tượng giữa các đèn cùng loại, cùng công suất để khoanh vùng driver lỗi.

Hiện tượng tiếng rè, ù, rít nhẹ phát ra từ thân đèn, driver hoặc đầu cấp nguồn thường liên quan đến:

• Driver kém chất lượng, cuộn cảm hoặc biến áp xung bị rung cơ học khi hoạt động ở tần số cao.
• Tiếp xúc lỏng tại các mối nối, đầu cos, chân ray, làm phát sinh tia lửa nhỏ (micro arcing) và rung động cơ học.
• Nguồn điện không ổn định, dao động điện áp lớn, méo dạng sóng, khiến driver phải làm việc quá tải hoặc không ở vùng làm việc tối ưu.

Nên thực hiện thao tác bật/tắt nhiều lần, kết hợp xoay, trượt nhẹ vị trí đèn trên ray để kiểm tra tính ổn định của tiếp xúc. Khi xoay chỉnh góc chiếu, nếu có đèn bị mất sáng, chập chờn hoặc thay đổi độ sáng, cần tháo đèn ra kiểm tra:

• Chân đèn có bị mòn, gãy, cong hoặc lắp sai chuẩn so với loại ray (1 pha, 2 dây; 1 pha, 3 dây; 3 pha, 4 dây) hay không.
• Rãnh ray có bị bám bụi, cát, sơn, vữa hoặc bị oxy hóa, gỉ sét tại vị trí tiếp xúc không.
• Đảm bảo chuẩn ray và chuẩn đầu đèn trùng khớp; việc dùng đầu đèn khác chuẩn với thanh ray thường gây tiếp xúc kém, dễ phát sinh sự cố.

Trong các hệ thống chiếu sáng chuyên nghiệp, có thể sử dụng thêm:

• Bút thử điện hoặc đồng hồ đo để kiểm tra có điện trên hai thanh dẫn của ray tại vị trí lắp đèn.
• Thiết bị đo độ rọi (lux meter) để so sánh độ sáng giữa các đèn, phát hiện sớm driver suy hao hoặc LED xuống cấp không đồng đều.

Kiểm tra đầu cấp nguồn, điểm nối dây, thanh ray có nóng bất thường không

Sau khi hệ thống vận hành ổn định trong khoảng 15–30 phút (ưu tiên chạy ở chế độ tải gần với thực tế sử dụng, tức là bật đủ số lượng đèn), tiến hành kiểm tra nhiệt độ tại các vị trí quan trọng. Dùng tay chạm nhẹ vào:

• Đầu cấp nguồn vào thanh ray (đầu nối nguồn, connector cấp điện)
• Hộp nối, hộp đấu dây, hộp kỹ thuật gần khu vực cấp nguồn cho ray
• Đoạn ray gần đầu cấp, nơi thường tập trung dòng điện lớn nhất

Nếu cảm nhận chỉ ấm nhẹ, có thể chạm tay liên tục mà không khó chịu, đó là trạng thái bình thường do tổn hao điện trở và tỏa nhiệt tự nhiên. Tuy nhiên, nếu bề mặt:

• Nóng rát, khó chạm lâu, phải rụt tay lại nhanh
• Có mùi khét nhẹ, mùi nhựa nóng hoặc dấu hiệu biến màu, cháy xém

thì có khả năng đang tồn tại một hoặc nhiều vấn đề sau:

• Quá tải công suất: Tổng công suất các đèn trên một tuyến ray vượt quá khả năng chịu tải của thanh ray, đầu cấp nguồn, aptomat nhánh hoặc dây dẫn.
• Tiếp xúc kém tại mối nối, đầu cos, vít siết, gây tăng điện trở tiếp xúc, làm nóng cục bộ.
• Dây dẫn nhỏ hơn tiết diện yêu cầu, không đáp ứng được dòng tải, dẫn đến sụt áp và phát nhiệt trên dây.

Trong các trường hợp này, cần ngắt ngay aptomat cấp cho tuyến ray đó, sau đó mở hộp nối để kiểm tra chi tiết:

• Kiểm tra mối nối dây: dây có được tuốt đúng chiều dài, siết chặt trong domino, cos, kẹp hay không; có hiện tượng cháy xém, đen đầu dây, chảy nhựa cách điện hay không.
• Siết lại ốc, vít tại các điểm đấu nối, đầu cos, thanh cái, đảm bảo không còn lỏng lẻo.
• Đánh giá lại tổng công suất tuyến ray, so sánh với:
  • Dòng định mức của aptomat nhánh
  • Dòng cho phép của dây dẫn (theo tiết diện và phương pháp lắp đặt)
  • Dòng tối đa khuyến nghị của nhà sản xuất thanh ray và đầu cấp nguồn

Không được bỏ qua bất kỳ dấu hiệu nóng bất thường nào, vì đây là một trong những nguyên nhân phổ biến dẫn đến chập cháy, cháy nổ hệ thống điện. Nếu không xác định được nguyên nhân bằng mắt thường và thao tác cơ bản, nên nhờ thợ điện có chuyên môn sử dụng:

• Ampe kìm để đo dòng thực tế trên tuyến ray, so sánh với dòng định mức.
• Nhiệt kế hồng ngoại để quét nhiệt độ bề mặt tại các điểm nghi ngờ, phát hiện điểm nóng cục bộ (hotspot) mà tay thường khó cảm nhận chính xác.

Kiểm tra đầu đèn bám chắc ray và không bị lỏng khi xoay chỉnh

Độ chắc chắn của đầu đèn trên ray không chỉ ảnh hưởng đến tính thẩm mỹ mà còn liên quan trực tiếp đến an toàn cơ khí và an toàn điện. Sau khi lắp xong toàn bộ đèn, cần kiểm tra từng đèn theo các bước:

• Dùng tay kéo nhẹ xuống, lắc nhẹ sang hai bên để cảm nhận độ bám của đầu đèn với thanh ray.
• Đèn phải bám chắc, không xê dịch nhiều, không có cảm giác sắp tuột hoặc rơi khỏi ray.
• Khi xoay chỉnh góc chiếu (ngửa lên, cúi xuống, xoay trái, xoay phải), đèn phải xoay trơn tru, không bị kẹt, không phát tiếng kêu lạ, đồng thời không làm lỏng chân tiếp điện.

Nếu phát hiện đèn dễ tuột, lỏng lẻo hoặc chỉ cần tác động nhẹ đã bị lệch, cần tháo ra kiểm tra lại:

• Khóa cố định cơ khí trên đầu đèn: lẫy khóa có bị gãy, mòn, thiếu chi tiết hoặc chưa xoay đúng vị trí khóa hay không.
• Chân đèn: có bị nứt, gãy, biến dạng do va đập hoặc do lắp sai nhiều lần.
• Rãnh ray: có bị biến dạng cơ khí, móp méo, cong vênh hoặc bị vật lạ chèn vào làm giảm độ ăn khớp của đầu đèn.

Trong các không gian có rung động thường xuyên như:

• Khu vực gần đường lớn, nơi có xe tải, xe container qua lại
• Nhà máy, xưởng sản xuất có máy móc rung lắc
• Khu vực có loa công suất lớn, hệ thống âm thanh mạnh gây rung trần, tường

việc gắn đèn chắc chắn càng trở nên quan trọng. Nên cân nhắc sử dụng:

• Đầu đèn có khóa cơ khí tốt hơn, có cơ cấu lẫy kép hoặc vít siết bổ sung để chống tuột.
• Thanh ray chất lượng cao, có độ dày vật liệu tốt, biên dạng chính xác, giúp đầu đèn ăn khớp chắc chắn và ổn định lâu dài.

Trong một số ứng dụng đặc biệt (trần cao, khu vực công cộng, nơi có nguy cơ va chạm), có thể bổ sung thêm dây an toàn cơ khí hoặc phụ kiện chống rơi cho các đèn có trọng lượng lớn, nhằm giảm rủi ro nếu cơ cấu khóa bị hỏng theo thời gian.

Kiểm tra công tắc, aptomat, nhóm đèn hoạt động đúng sơ đồ

Sau khi hoàn thiện phần cơ khí và kiểm tra điện cơ bản, bước tiếp theo là xác nhận tính đúng đắn của sơ đồ điều khiển. Cần kiểm tra từng công tắc, từng aptomat nhánh xem có điều khiển đúng nhóm đèn theo thiết kế ban đầu hay không. Thao tác như sau:

• Bật tắt lần lượt từng công tắc trên tường hoặc trong tủ điều khiển.
• Quan sát nhóm đèn tương ứng trên từng tuyến ray xem có sáng/tắt đúng như ký hiệu trên bản vẽ hoặc theo yêu cầu phân khu chiếu sáng.
• Nếu có công tắc điều khiển sai nhóm, một phần đèn không theo logic mong muốn, có thể đã đấu nhầm dây L (dây pha) trong hộp nối, hộp công tắc hoặc tủ điện.

Trong trường hợp phát hiện sai lệch, cần:

• Đối chiếu lại sơ đồ thiết kế hoặc bản vẽ hoàn công.
• Đánh dấu lại từng tuyến dây, từng nhóm ray, tránh nhầm lẫn khi chỉnh sửa.
• Điều chỉnh lại cách đấu dây L tại hộp nối hoặc tủ điện sao cho mỗi công tắc/aptomat nhánh chỉ cấp cho đúng nhóm đèn được chỉ định.

Đồng thời, cần thử ngắt lần lượt từng aptomat nhánh để đảm bảo rằng khi ngắt:

• Toàn bộ nhóm đèn tương ứng tắt hoàn toàn, không còn đèn nào trên tuyến đó sáng hoặc le lói.
• Không còn điện trên thanh ray của nhóm đó (có thể kiểm tra thêm bằng bút thử điện hoặc đồng hồ đo).

Việc xác nhận sơ đồ đấu nối thực tế trùng khớp với sơ đồ thiết kế giúp:

• Thuận tiện cho công tác bảo trì, sửa chữa, nâng cấp sau này.
• Giảm nguy cơ thao tác nhầm khi cần cắt điện một phần hệ thống để làm việc.
• Đảm bảo tính an toàn cho người vận hành và kỹ thuật viên, đặc biệt trong các công trình lớn, nhiều tuyến ray và nhiều nhóm chiếu sáng khác nhau.

Những lỗi thường gặp khi đấu điện đèn rọi ray

Trong quá trình thi công và sử dụng đèn rọi ray, các lỗi thường gặp chủ yếu xoay quanh ba nhóm: điện, cơ khí và lựa chọn thiết bị. Về điện, việc đấu nhầm dây L, N, PE hoặc siết dây lỏng dễ gây chập cháy, rò điện, làm nóng cục bộ, khiến đèn chập chờn và mất an toàn nghiêm trọng cho người sử dụng. Về cơ khí, gắn ray lên trần yếu, không có gia cường hoặc tắc kê phù hợp làm ray rung, xệ, có nguy cơ rơi cả cụm đèn. Ngoài ra, dùng sai loại ray, sai đầu cấp nguồn, trộn lẫn hệ 1 pha, 3 pha, ray nam châm, hoặc không tính toán tải khi lắp nhiều đèn trên cùng mạch đều có thể dẫn đến quá tải, nhảy aptomat, hư hỏng thiết bị và tiềm ẩn nguy cơ cháy nổ.

Đấu nhầm dây L, N, PE gây mất an toàn và dễ chập điện

Một trong những lỗi nghiêm trọng và nguy hiểm nhất khi thi công hệ thống đèn rọi ray là đấu nhầm dây L, N, PE. Về nguyên tắc, dây L (pha) là dây mang điện, dây N (trung tính) là dây hồi về nguồn, còn dây PE (tiếp địa) chỉ dùng để bảo vệ an toàn, không mang dòng trong điều kiện vận hành bình thường. Khi đấu nhầm dây PE vào chân L hoặc N, hoặc tệ hơn là đấu dây L vào thân ray, vỏ kim loại, thanh treo, toàn bộ phần kim loại có thể bị nhiễm điện áp 220V.

Trong thực tế, nhiều thợ thi công chỉ dựa vào màu dây (ví dụ: nâu là L, xanh là N, vàng xanh là PE) mà không kiểm tra lại bằng dụng cụ đo. Tuy nhiên, ở các công trình cải tạo, sửa chữa, hoặc khi dây đã bị nối nối nhiều lần, màu dây có thể không còn đúng chuẩn. Khi đó, nếu không dùng bút thử điện, đồng hồ đo đa năng để xác định chính xác dây pha, dây trung tính, dây tiếp địa, nguy cơ đấu nhầm là rất cao.

Hậu quả của việc đấu nhầm có thể bao gồm:

• Vỏ kim loại của ray, thân đèn, máng treo bị nhiễm điện, gây giật khi chạm vào, đặc biệt nguy hiểm ở những khu vực có độ ẩm cao hoặc người dùng đi chân trần.
• Chập điện, phóng hồ quang khi có sự cố rò rỉ hoặc khi một điểm kim loại khác vô tình chạm vào phần đã bị đấu nhầm.
• Vô hiệu hóa chức năng bảo vệ của dây PE, khiến aptomat chống giật (RCD/ELCB) không hoạt động đúng khi xảy ra sự cố.

Để hạn chế tối đa rủi ro, cần tuân thủ một số nguyên tắc chuyên môn:

• Xác định dây bằng dụng cụ đo (bút thử điện, đồng hồ vạn năng), không dựa hoàn toàn vào màu sắc.
• Đọc kỹ sơ đồ đấu dây in trên đầu cấp nguồn ray, trên driver đèn, hoặc trong tài liệu kỹ thuật của nhà sản xuất.
• Đảm bảo dây PE được nối liên tục, chắc chắn, ưu tiên dùng cosse tròn, cosse chữ U và siết vào thân kim loại được thiết kế sẵn điểm tiếp địa.
• Không đấu tạm, không xoắn tay rồi quấn băng keo cho các mối nối quan trọng liên quan đến L, N, PE.

Siết dây lỏng làm đèn chập chờn, nóng điểm nối, giảm tuổi thọ

Siết dây không chặt trong domino, đầu cấp nguồn, hộp nối, đầu nối ray là lỗi cơ bản nhưng lại xuất hiện rất thường xuyên. Về mặt điện học, khi mối nối không chặt, diện tích tiếp xúc thực tế giữa lõi đồng và cực kẹp bị giảm, dẫn đến tăng điện trở tiếp xúc. Khi dòng điện chạy qua điểm có điện trở cao, nhiệt lượng sinh ra lớn (theo công thức P = I².R), gây nóng cục bộ, thậm chí có thể làm chảy nhựa, cháy xém đầu dây.

Các biểu hiện thường gặp trong quá trình sử dụng:

• Đèn chập chờn, nhấp nháy khi chạm nhẹ vào ray hoặc khi bật/tắt các thiết bị khác trong cùng mạch.
• Một đoạn ray hoặc một nhóm đèn mất điện do mối nối bị nóng, oxy hóa, dẫn đến mất tiếp xúc hoàn toàn.
• Ngửi thấy mùi khét nhẹ ở khu vực đầu cấp nguồn, hộp nối, hoặc thấy vết cháy đen, ám khói quanh domino, đầu nối.

Về kỹ thuật thi công, cần chú ý:

• Dùng tua vít đúng cỡ và đúng loại (dẹt, bake, lục giác) tương ứng với ốc siết trên domino, đầu cấp nguồn ray. Tua vít quá nhỏ hoặc quá lớn đều làm giảm lực siết hiệu quả.
• Siết ốc đến khi cảm nhận được lực cản rõ ràng, sau đó kéo thử từng dây để chắc chắn dây không tuột ra khi có rung lắc.
• Không siết quá mạnh làm bẹp, gãy, đứt sợi đồng, đặc biệt với dây lõi đơn tiết diện nhỏ; nhưng cũng không được siết hời hợt chỉ vừa chạm.
• Với dây mềm nhiều sợi, nên dùng đầu cos (ferrule) để gom sợi, tránh xòe sợi gây chạm chập giữa các cực, đồng thời tăng độ chắc chắn khi siết.

Trong các hệ thống đèn rọi ray công suất lớn, chạy dài, nên ưu tiên sử dụng đầu nối chuyên dụng, domino chất lượng cao, vỏ chịu nhiệt, tránh dùng các loại domino rẻ tiền, nhựa giòn, dễ nứt khi siết hoặc khi nóng.

Gắn ray vào trần yếu khiến thanh ray rung, xệ hoặc bung vít

Lỗi cơ khí thường gặp là bắt ray vào trần thạch cao, trần gỗ mỏng mà không có khung xương hoặc tắc kê phù hợp. Thanh ray, về bản chất, không chỉ chịu tải trọng bản thân mà còn chịu tải của nhiều đèn rọi, cộng với lực rung, lực kéo khi người dùng điều chỉnh hướng đèn. Nếu chỉ bắt vít trực tiếp vào lớp trần yếu, sau một thời gian, ray sẽ rung, xệ, thậm chí bung vít.

Hậu quả có thể bao gồm:

• Đèn bị lỏng, mất tiếp xúc điện, dẫn đến chập chờn, lúc sáng lúc tắt khi ray rung.
• Nguy cơ rơi đèn hoặc cả thanh ray xuống khu vực bên dưới, đặc biệt nguy hiểm ở cửa hàng, showroom, khu vực có nhiều người qua lại.
• Biến dạng trần, nứt vỡ tấm thạch cao, phải tháo dỡ và thi công lại, tốn kém chi phí và thời gian.

Giải pháp thi công an toàn và bền vững cần dựa trên việc khảo sát kỹ cấu trúc trần trước khi lắp đặt:

• Với trần bê tông: sử dụng tắc kê nhựa, tắc kê sắt, nở đạn phù hợp với loại vít và tải trọng; khoan đúng đường kính, đúng độ sâu.
• Với trần thạch cao: không bắt trực tiếp vào tấm; cần bắt vào xương thép, xà gỗ, hoặc dùng ty ren, pat treo liên kết lên kết cấu bê tông phía trên.
• Với trần gỗ mỏng: gia cường thêm thanh gỗ, thanh thép hộp phía trên hoặc phía sau, sau đó bắt ray vào phần gia cường này.
• Không tiết kiệm số lượng vít: khoảng cách giữa các điểm treo phải hợp lý theo chiều dài ray, trọng lượng đèn, khoảng cách giữa các đèn. Thông thường, nên bố trí điểm treo cách đầu ray khoảng 10–20 cm và các điểm giữa cách nhau 60–100 cm tùy tải.

Dùng sai đầu cấp nguồn, sai loại ray, sai điện áp đèn

Hệ đèn rọi ray trên thị trường hiện nay rất đa dạng: ray 1 pha, ray 3 pha, ray nam châm (magnetic track), ray âm trần, ray nổi, cùng với nhiều loại đầu cấp nguồn, đầu nối, đèn rọi khác nhau. Lỗi thường gặp là dùng đầu cấp nguồn không đúng chuẩn với thanh ray, hoặc kết hợp đèn và ray khác hệ, dẫn đến các vấn đề về tiếp xúc và an toàn.

Một số tình huống sai phổ biến:

• Dùng đèn 3 pha cho ray 1 pha (hoặc ngược lại), khiến chân tiếp xúc không khớp, chỉ chạm một phần, gây chập chờn, đánh lửa tại điểm tiếp xúc.
• Dùng đèn ray nam châm cho ray thường hoặc cố gắng “chế” ray thường thành ray nam châm, làm mất hoàn toàn tính năng an toàn, dễ gây chập khi nam châm chạm sai cực.
• Dùng đầu cấp nguồn của hãng A cho ray của hãng B trong khi hai hệ này có cấu trúc cơ khí và chân dẫn điện khác nhau, dẫn đến không tiếp xúc hoặc tiếp xúc lệch.
• Dùng đèn điện áp thấp (12V, 24V) đấu trực tiếp vào nguồn 220V mà không qua bộ nguồn (driver, biến áp), gây cháy nổ tức thì, hỏng hoàn toàn đèn và có thể làm hư cả ray.

Về mặt chuyên môn, cần tuân thủ các nguyên tắc:

• Mua đồng bộ ray, đầu cấp nguồn, đầu nối, đèn rọi từ cùng một hệ hoặc cùng nhà sản xuất, hạn chế trộn lẫn linh kiện không tương thích.
• Đọc kỹ thông số điện áp, số pha, dòng định mức in trên thân đèn, driver, đầu cấp nguồn, ray. Đảm bảo đèn 220–240V chỉ đấu vào lưới 220V, đèn 12/24V phải qua bộ nguồn phù hợp công suất.
• Không tự ý “chế cháo” chân tiếp xúc, mài, cắt, bẻ chân đèn hoặc ray để cố gắng lắp cho khớp, vì có thể tạo ra điểm tiếp xúc hở, dễ phóng điện.
• Với hệ ray 3 pha, cần hiểu rõ cách phân pha, tránh đấu nhầm gây ngắn mạch giữa các pha hoặc gây mất cân bằng tải.

Không kiểm tra tải trước khi lắp nhiều đèn trên cùng một đường điện

Nhiều người có thói quen lắp thêm đèn rọi ray vào đường điện sẵn có (thường là đường đèn chiếu sáng chung hoặc đường ổ cắm) mà không kiểm tra tải hiện hữu. Về mặt kỹ thuật, mỗi đường dây được thiết kế với tiết diện dây dẫn và aptomat bảo vệ tương ứng với một dòng điện tối đa cho phép. Khi gắn thêm nhiều đèn, tổng công suất tăng lên, kéo theo dòng điện tăng, có thể vượt quá khả năng chịu tải của dây và aptomat.

Các hậu quả thường gặp:

• Aptomat nhảy liên tục khi bật toàn bộ đèn và thiết bị trên cùng mạch, gây gián đoạn hoạt động.
• Dây dẫn nóng lên, đặc biệt tại các đoạn đi âm tường, âm trần, trong ống gen; lâu ngày có thể làm lão hóa lớp cách điện, gây rò rỉ, chập cháy.
• Trong trường hợp xấu, khi aptomat không cắt kịp hoặc chọn sai loại, có thể dẫn đến cháy nổ hệ thống điện, lan sang vật liệu dễ cháy xung quanh.

Quy trình kiểm tra tải trước khi lắp thêm đèn rọi ray nên bao gồm:

• Kiểm tra sơ đồ điện (nếu có) hoặc truy vết thực tế để xác định đường dây dự định đấu thêm đang cấp cho những thiết bị nào.
• Ước tính tổng công suất hiện tại trên đường dây (cộng công suất các thiết bị: đèn, ổ cắm, máy lạnh, tủ lạnh, quạt, v.v.).
• Tính toán dòng điện dự kiến theo công thức I ≈ P / (U × cosφ), với U ≈ 220V, cosφ khoảng 0,8–1 tùy loại tải.
• So sánh với tiết diện dây dẫn (1.5 mm², 2.5 mm², 4 mm², …) và dòng định mức của aptomat (10A, 16A, 20A, …) để đánh giá mức độ an toàn.

Nếu kết quả cho thấy tải đã gần hoặc vượt ngưỡng an toàn, nên:

• Kéo đường dây mới riêng cho hệ đèn rọi ray, với tiết diện dây và aptomat được tính toán phù hợp với tổng công suất đèn.
• Chia tải sang mạch khác ít sử dụng hơn, tránh dồn quá nhiều thiết bị công suất lớn lên cùng một mạch.
• Xem xét sử dụng đèn công suất thấp hơn, hiệu suất cao hơn (ví dụ LED chất lượng tốt) để giảm tổng công suất mà vẫn đảm bảo độ sáng.

Câu hỏi thường gặp về cách đấu điện đèn rọi ray

Các câu hỏi thường gặp xoay quanh việc đảm bảo an toàn điện, tối ưu hiệu suất và độ bền cho hệ đèn rọi ray. Trước hết, hệ thống có thân, thanh ray kim loại nên được nối dây tiếp địa đúng chuẩn để tránh rò điện, giật điện khi có sự cố. Người dùng có thể tự đấu đèn 1 pha đơn giản nếu nắm vững khái niệm L, N, PE và tuân thủ quy trình an toàn, còn các hệ 3 pha, ray nam châm, nhiều nhóm điều khiển độc lập nên giao cho thợ chuyên nghiệp. Cần phân biệt rõ ray 1 pha – 3 pha, tính toán tổng công suất cho phép trên mỗi thanh ray, nhận diện và xử lý hiện tượng chập chờn do tiếp xúc kém, driver lỗi hoặc nguồn sụt áp. Hệ ray nam châm đa số dùng điện áp thấp DC qua bộ nguồn trung tâm, không cấp trực tiếp 220V. Việc bố trí aptomat riêng cho mạch đèn rọi ray giúp dễ quản lý, bảo trì và tăng mức độ an toàn cho toàn bộ công trình.

Đèn rọi ray có cần dây tiếp địa không?

Với các hệ thống đèn rọi ray có thân kim loại, thanh ray kim loại, việc bố trí và đấu nối dây tiếp địa (PE) không chỉ là “nên làm” mà trong nhiều tiêu chuẩn kỹ thuật còn được xem là một yêu cầu bắt buộc để đảm bảo an toàn điện. Về nguyên tắc, mọi phần kim loại có khả năng chạm tay được (accessible metal parts) và có nguy cơ bị nhiễm điện khi xảy ra sự cố cách điện đều phải được nối với hệ thống tiếp địa bảo vệ.

Dây tiếp địa có nhiệm vụ tạo một đường dẫn có điện trở rất thấp từ vỏ kim loại của đèn, thanh ray, máng, phụ kiện kim loại… về điểm trung tính nối đất của hệ thống. Khi xảy ra dòng rò do hỏng cách điện của dây pha, driver, hoặc do ẩm ướt, vỏ kim loại có thể bị mang điện áp nguy hiểm. Khi đó, dây PE sẽ dẫn dòng sự cố xuống đất, làm cho thiết bị bảo vệ (aptomat, RCD) tác động nhanh, ngắt mạch, tránh để vỏ kim loại duy trì điện áp gây giật khi chạm vào.

Trong các công trình mới, hệ thống tiếp địa thường đã được thiết kế sẵn theo tiêu chuẩn (TCVN/IEC), bao gồm cọc tiếp địa, dây tiếp địa chính, thanh cái tiếp địa trong tủ điện. Khi lắp đặt đèn rọi ray, nên tận dụng và đấu nối đầy đủ dây PE từ tủ điện đến hộp đấu nối, đầu cấp nguồn của ray, sau đó nối tiếp địa đến thân ray hoặc phụ kiện kim loại theo đúng hướng dẫn của nhà sản xuất. Nhiều loại ray kim loại có sẵn vít hoặc điểm bắt dây tiếp địa, cần siết chặt, tránh lỏng lẻo gây tăng điện trở tiếp xúc.

Ở các nhà ở cũ không có hệ thống tiếp địa, việc bổ sung cọc tiếp địa, dây PE về tủ điện có thể phức tạp, đòi hỏi can thiệp sâu vào hệ thống điện. Trong trường hợp không thể bổ sung ngay, cần:

• Đảm bảo chất lượng cách điện của dây dẫn, ống luồn, hộp nối, driver, đầu nối ray.
• Sử dụng thiết bị đạt chuẩn, có chứng nhận an toàn, ưu tiên các đèn có cấp bảo vệ cách điện cao (Class II, ký hiệu hai hình vuông lồng nhau).
• Hạn chế tối đa việc chạm tay trực tiếp vào thanh ray, thân đèn khi hệ thống đang hoạt động, đặc biệt trong môi trường ẩm.
• Cân nhắc lắp thêm RCD (thiết bị chống rò) cho mạch chiếu sáng để tăng mức độ bảo vệ gián tiếp.

Có thể tự đấu điện đèn rọi ray tại nhà không?

Người dùng có kiến thức cơ bản về điện, hiểu được khái niệm dây L (pha), N (trung tính), PE (tiếp địa), biết sử dụng bút thử điện, đồng hồ đo vạn năng, hoàn toàn có thể tự đấu một hệ đèn rọi ray 1 pha đơn giản cho nhà ở, cửa hàng nhỏ. Tuy nhiên, điều kiện tiên quyết là phải tuân thủ nghiêm ngặt các nguyên tắc an toàn điện và thao tác đúng quy trình.

Các bước an toàn cơ bản khi tự đấu:

• Ngắt aptomat cấp cho mạch chiếu sáng, tốt nhất là ngắt luôn aptomat tổng khi thao tác nếu không xác định rõ mạch.
• Dùng bút thử điện hoặc đồng hồ đo để kiểm tra chắc chắn không còn điện tại dây nguồn trước khi chạm tay vào.
• Sử dụng dụng cụ có tay cầm cách điện, không dùng kìm, tua vít bị bong tróc lớp cách điện.
• Không làm việc khi tay ướt, chân trần, nền nhà hoặc trần đang ẩm ướt; tránh đứng trên bề mặt kim loại không cách điện.
• Đấu nối dây bằng domino, connector, hoặc kẹp chuyên dụng, không xoắn trần dây rồi quấn băng keo sơ sài.

Với các hệ thống phức tạp hơn như ray 3 pha, ray nam châm công suất lớn, nhiều nhóm đèn điều khiển độc lập, hoặc khi không xác định được dây pha, dây trung tính do hệ thống điện cũ, dây không màu chuẩn, nên thuê thợ điện chuyên nghiệp. Việc đấu sai có thể gây chập cháy, hư hỏng thiết bị, hoặc tạo ra các điểm nối quá nhiệt về lâu dài.

Đấu đèn rọi ray 1 pha khác gì ray 3 pha?

Ray 1 pha thường có cấu trúc đơn giản với một đường L và một đường N (và có thể có thêm một thanh tiếp địa nếu là ray kim loại). Tất cả đèn gắn trên ray sẽ dùng chung một mạch cấp nguồn, vì vậy bật/tắt cùng lúc bằng một công tắc hoặc một kênh điều khiển. Loại ray này phù hợp cho không gian nhỏ, ít yêu cầu chia vùng chiếu sáng, như căn hộ, cửa hàng nhỏ, quán cà phê diện tích hạn chế.

Ray 3 pha có cấu trúc phức tạp hơn, với ba đường pha L1, L2, L3 và một đường trung tính N chung. Mỗi module đèn rọi ray 3 pha có thể được gạt chân tiếp xúc để chọn pha L1, L2 hoặc L3, nhờ đó trên cùng một thanh ray có thể tạo thành nhiều nhóm đèn độc lập, mỗi nhóm được điều khiển bởi công tắc, dimmer hoặc mạch điều khiển riêng. Điều này rất hữu ích trong các không gian như showroom, trung tâm thương mại, phòng trưng bày, nơi cần nhiều kịch bản chiếu sáng khác nhau.

Khi đấu ray 3 pha, cần chú ý:

• Phân pha hợp lý để tránh dồn quá nhiều tải lên một pha, gây mất cân bằng và quá tải cục bộ.
• Đấu đúng sơ đồ chân pha trên đầu cấp nguồn ray và đảm bảo các đèn được gạt đúng vị trí pha mong muốn.
• Không được đấu nhầm hoặc chập trực tiếp giữa các pha với nhau, vì có thể gây chập điện nghiêm trọng, làm nổ aptomat, hư hỏng dây dẫn và thiết bị.

Do mức độ phức tạp và rủi ro cao hơn, ray 3 pha thường được thiết kế, tính toán và thi công bởi đơn vị chuyên nghiệp, có bản vẽ sơ đồ điện và bảng phân pha rõ ràng.

Một thanh ray lắp được tối đa bao nhiêu đèn?

Số lượng đèn tối đa trên một thanh ray phụ thuộc vào nhiều yếu tố kỹ thuật, không chỉ đơn thuần là chiều dài ray. Các yếu tố chính gồm: công suất mỗi đèn, tổng công suất tải, khả năng chịu dòng của thanh ray, đầu cấp nguồn, dây nguồn cấp đến ray, cũng như thiết bị bảo vệ (aptomat, nguồn driver trung tâm nếu có).

Nhà sản xuất thường đưa ra giới hạn công suất tối đa cho mỗi mét ray hoặc cho mỗi mạch/đầu cấp nguồn, ví dụ: 500W, 800W hoặc 1000W. Giới hạn này được tính dựa trên tiết diện thanh dẫn bên trong ray, nhiệt độ làm việc cho phép, và tiêu chuẩn an toàn. Khi thiết kế, cần đọc kỹ datasheet hoặc catalogue kỹ thuật để biết rõ thông số này.

Cách ước tính sơ bộ:

• Xác định tổng công suất tối đa cho phép của mạch ray (ví dụ 500W).
• Xác định công suất danh định của từng đèn (ví dụ 10W/đèn).
• Lấy tổng công suất cho phép chia cho công suất mỗi đèn: 500W / 10W = 50 đèn (về lý thuyết).

Tuy nhiên, trong thực tế nên giảm bớt 20–30% so với giới hạn lý thuyết để dự phòng sai số công suất, tăng độ bền cho ray, đầu nối, dây nguồn và hạn chế hiện tượng sụt áp, quá nhiệt. Ngoài ra, nếu ray rất dài, cấp nguồn một đầu, dòng điện ở đoạn đầu ray sẽ lớn hơn, có thể cần cấp nguồn hai đầu hoặc chia thành nhiều đoạn ray độc lập để tối ưu.

Đèn rọi ray bị chập chờn sau khi đấu điện do đâu?

Hiện tượng đèn rọi ray chập chờn (lúc sáng lúc tắt, nhấp nháy, độ sáng không ổn định) sau khi lắp đặt có thể xuất phát từ nhiều nguyên nhân khác nhau, liên quan cả đến phần cơ khí tiếp xúc lẫn phần điện tử bên trong đèn.

• Mối nối dây lỏng, tiếp xúc kém tại đầu cấp nguồn, domino, hộp nối, hoặc trong tủ điện. Khi dòng điện đi qua điểm tiếp xúc kém sẽ gây phát nhiệt, điện áp rơi không ổn định, dẫn đến đèn chập chờn.
• Chân tiếp điện của đèn không tiếp xúc tốt với thanh dẫn trong ray: chân bị lệch, lò xo yếu, bề mặt tiếp xúc bị bẩn, oxy hóa, hoặc ray bị biến dạng cơ khí.
• Driver đèn kém chất lượng hoặc đã bị lỗi: nhiều driver giá rẻ không có mạch ổn áp tốt, khi điện áp lưới dao động hoặc có nhiễu sẽ gây nhấp nháy, reset liên tục.
• Nguồn điện chập chờn, sụt áp do đường dây cấp quá dài, tiết diện dây nhỏ, hoặc mạch đang bị quá tải bởi nhiều thiết bị khác.

Quy trình kiểm tra nên thực hiện theo thứ tự:

• Ngắt điện, kiểm tra và siết chặt lại toàn bộ mối nối trong hộp nối, đầu cấp ray, tủ điện.
• Vệ sinh chân tiếp xúc của đèn và thanh ray, đảm bảo đèn được gài đúng vị trí, xoay chặt theo hướng dẫn.
• Thử đổi vị trí đèn: nếu chỉ một vài đèn bị chập chờn dù gắn ở vị trí nào, khả năng cao là driver của chính đèn đó có vấn đề.
• Dùng đồng hồ đo để đo điện áp tại đầu cấp nguồn ray khi hệ thống đang tải; nếu điện áp dao động mạnh hoặc thấp hơn nhiều so với 220V, cần xử lý lại đường dây cấp nguồn.

Đèn rọi ray nam châm dùng điện 220V hay điện áp thấp?

Đèn rọi ray nam châm (magnetic track light) trong đa số hệ thống hiện nay sử dụng điện áp thấp DC, thường là 24V hoặc 48V. Cấu trúc cơ bản gồm: nguồn 220V AC được đưa vào bộ nguồn (driver) trung tâm, bộ nguồn này chuyển đổi thành điện áp DC thấp và cấp vào hai thanh dẫn tích hợp trong ray nam châm. Các module đèn, thanh LED, spotlight… gắn lên ray sẽ lấy điện áp thấp này để hoạt động.

Do đó, không được cấp trực tiếp 220V AC vào ray nam châm nếu ray được thiết kế cho điện áp thấp, vì sẽ gây hư hỏng ngay lập tức cho module đèn, có thể gây chập cháy. Chỉ trong một số hệ đặc biệt, nhà sản xuất thiết kế ray nam châm dùng trực tiếp 220V (rất hiếm) và sẽ ghi rõ trong tài liệu kỹ thuật, nhãn sản phẩm.

Khi lắp đặt hệ ray nam châm, cần:

• Xác định rõ điện áp làm việc (24VDC, 48VDC…) của hệ thống ray và module đèn.
• Chọn bộ nguồn phù hợp về điện áp và công suất, đảm bảo tổng công suất đèn không vượt quá 70–80% công suất danh định của nguồn để tăng tuổi thọ.
• Đấu đúng cực tính (+, -) nếu nhà sản xuất yêu cầu; một số hệ có cơ chế chống đấu ngược, nhưng không nên phụ thuộc hoàn toàn vào tính năng này.
• Bố trí bộ nguồn ở vị trí thông thoáng, dễ bảo trì, tránh nơi quá nóng hoặc ẩm ướt.

Có cần aptomat riêng cho hệ đèn rọi ray không?

Việc sử dụng aptomat riêng cho hệ đèn rọi ray là một khuyến nghị tốt cả về an toàn lẫn quản lý vận hành. Khi có sự cố như chập, quá tải, rò điện trên hệ đèn rọi ray, aptomat riêng sẽ ngắt mạch cục bộ, không làm mất điện các mạch ổ cắm, điều hòa, thiết bị khác trong nhà hoặc công trình.

Ưu điểm của việc tách mạch riêng cho đèn rọi ray:

• Dễ dàng bảo trì, nâng cấp hệ đèn mà không cần cắt điện toàn bộ khu vực.
• Quản lý tải rõ ràng, tránh tình trạng một aptomat phải gánh quá nhiều loại tải khác nhau.
• Có thể lựa chọn dòng định mức và đặc tính aptomat phù hợp với đặc thù tải chiếu sáng (dòng khởi động, số lượng driver, nguồn xung…).

Trong các công trình lớn, hệ đèn rọi ray thường được thiết kế thành mạch riêng với aptomat riêng, thậm chí có thêm RCD (thiết bị chống rò) để tăng mức độ bảo vệ chống giật. Ở nhà ở nhỏ, nếu số lượng đèn ít, có thể dùng chung aptomat với mạch chiếu sáng khác, nhưng vẫn nên tính toán tổng tải, chọn tiết diện dây phù hợp và dán nhãn rõ ràng trên tủ điện để thuận tiện khi thao tác.

Khi nào nên thuê thợ điện lắp đèn rọi ray?

Thuê thợ điện chuyên nghiệp là lựa chọn an toàn trong nhiều trường hợp, đặc biệt khi hệ thống phức tạp hoặc người dùng không tự tin về kỹ năng điện. Một số tình huống điển hình nên thuê thợ:

• Không xác định được dây L, N, PE, không có dụng cụ đo, hoặc không quen sử dụng bút thử điện, đồng hồ đo.
• Cần lắp ray 3 pha, ray nam châm công suất lớn, nhiều nhóm đèn độc lập, có yêu cầu điều khiển theo vùng, theo kịch bản.
• Hệ thống điện hiện hữu phức tạp, nhiều nhánh, nhiều aptomat, sơ đồ không rõ ràng, dây không đánh dấu màu chuẩn.
• Trần cao, vị trí lắp đặt khó tiếp cận, cần giàn giáo, thang cao, tiềm ẩn nguy cơ té ngã, tai nạn lao động.
• Không tự tin về kỹ năng đấu nối, đọc sơ đồ điện, hoặc đã tự lắp nhưng đèn hoạt động không ổn định, nhấp nháy, nóng bất thường.

Thợ điện có kinh nghiệm sẽ hỗ trợ thiết kế sơ đồ hợp lý, chia tải an toàn, lựa chọn tiết diện dây, aptomat, nguồn phù hợp, đồng thời đảm bảo tuân thủ chuẩn an toàn điện cho toàn bộ hệ thống đèn rọi ray, giảm thiểu rủi ro sự cố trong quá trình sử dụng lâu dài.
