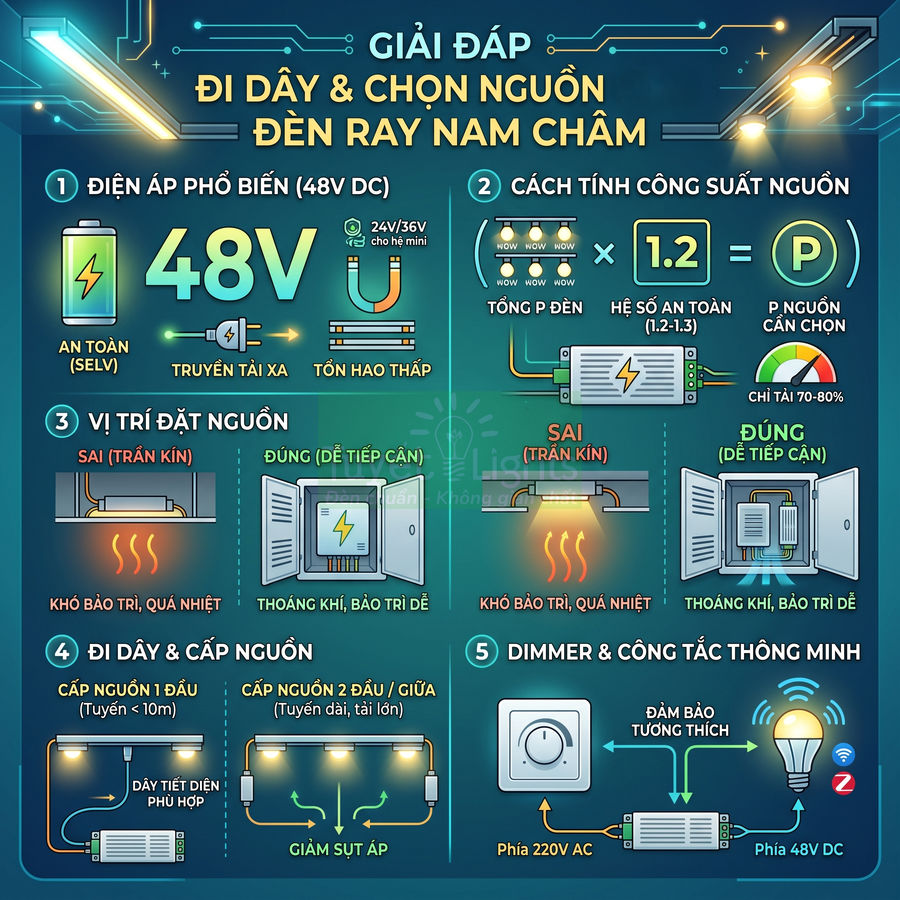

Cách đi dây và chọn nguồn cho hệ đèn rọi ray nam châm

Cách đi dây và chọn nguồn cho hệ đèn rọi ray nam châm cần được tính toán như một hệ thống điện 48V hoàn chỉnh, không chỉ là việc kéo dây và gắn đèn lên ray. Trọng tâm là tách bạch rõ phần 220V AC cấp vào bộ nguồn và phần 48V DC cấp cho thanh ray, từ đó chọn đúng tiết diện dây, điểm cấp nguồn, công suất driver và phương án bảo vệ an toàn. Mỗi tuyến ray cần được xác định chiều dài, số lượng module, tổng công suất đèn rọi, đèn linear, đèn thả hoặc wallwasher để chọn bộ nguồn có dự phòng khoảng 120–150%, tránh quá tải, nóng nguồn, nhấp nháy hoặc giảm tuổi thọ thiết bị. Bên cạnh đó, vị trí đặt bộ nguồn phải thoáng nhiệt, dễ tiếp cận, không bị chôn kín trong trần và cần có cửa thăm, hộp kỹ thuật hoặc tủ điện phụ để thuận tiện bảo trì. Với ray âm trần, dây nguồn, khe ray và vị trí driver phải được chuẩn bị trước khi đóng thạch cao; với ray nổi hoặc treo thả, dây cần được xử lý gọn, đúng điểm cấp và đồng bộ với phụ kiện. Một hệ ray bền, đẹp và an toàn luôn cần sơ đồ dây rõ ràng, chia nhóm công tắc hợp lý, đánh dấu cực tính, kiểm soát sụt áp và đảm bảo khả năng mở rộng trong tương lai.

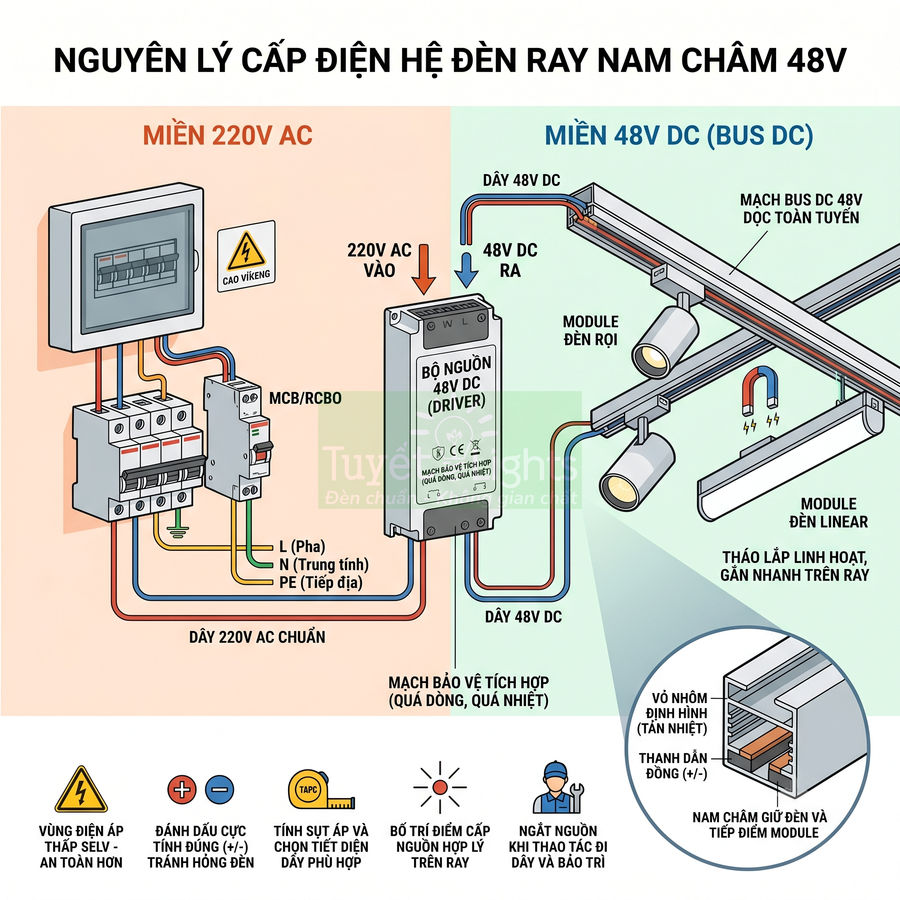

Nguyên lý cấp điện 48V của hệ đèn rọi ray nam châm cần hiểu trước khi đi dây

Hệ đèn rọi ray nam châm 48V hoạt động theo nguyên lý tách bạch rõ ràng giữa miền 220V AC và miền 48V DC. Bộ nguồn chuyển đổi được đặt ở vị trí trung gian, nhận 220V AC từ tủ điện và xuất ra 48V DC cấp cho ray, tạo thành “bus DC” an toàn, giảm rủi ro giật điện và linh hoạt trong bố trí chiếu sáng. Thanh ray vừa là kết cấu cơ khí, vừa là đường dẫn điện qua hai thanh đồng và cụm nam châm, cho phép gắn/tháo module nhanh mà không cần đấu dây riêng. Tuy điện áp 48V thuộc nhóm SELV an toàn tương đối, việc thiết kế vẫn phải tính toán sụt áp, chọn tiết diện dây, bố trí điểm cấp nguồn, bảo vệ quá dòng và đánh dấu cực tính để tránh nhầm lẫn, cháy hỏng thiết bị và khó khăn khi bảo trì.

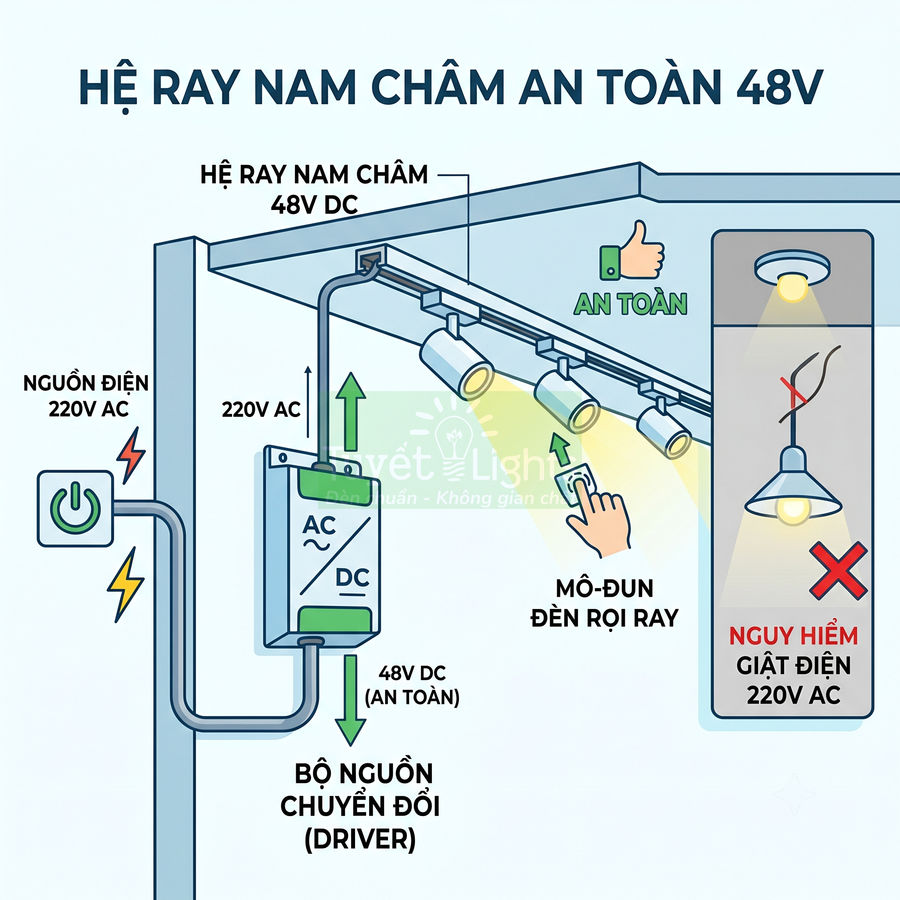

Hệ ray nam châm dùng bộ nguồn chuyển đổi điện 220V sang 48V để cấp cho module đèn

Hệ đèn rọi ray nam châm là một hệ chiếu sáng điện áp thấp, trong đó toàn bộ phần điện áp lưới 220V AC được tách biệt hoàn toàn khỏi khu vực người dùng có thể chạm tới. Nguyên lý cốt lõi là sử dụng bộ nguồn chuyển đổi 220V AC sang 48V DC (driver, PSU) đặt ở vị trí trung gian: tủ điện phụ, trần kỹ thuật, hốc trần thạch cao hoặc hộp kỹ thuật. Từ bộ nguồn này, điện áp 48V DC được đưa vào hai thanh dẫn của ray nam châm, tạo thành một “bus DC” chạy dọc theo toàn tuyến ray.

Về mặt cấu trúc hệ thống, có thể chia thành hai miền điện áp rõ ràng:

• Miền điện áp cao 220V AC: từ tủ điện chính/tủ tầng đến đầu vào bộ nguồn 48V. Đoạn này tuân thủ đầy đủ tiêu chuẩn điện dân dụng (TCVN/IEC), yêu cầu dây dẫn có cách điện phù hợp, tiết diện đủ dòng, lắp đặt trong ống gen, máng cáp hoặc âm tường đúng quy cách.
• Miền điện áp thấp 48V DC: từ đầu ra bộ nguồn đến các thanh ray nam châm. Điện áp thấp hơn nên an toàn hơn, tuy nhiên dòng có thể khá lớn (vài ampe đến vài chục ampe tùy công suất), do đó vẫn phải tính toán kỹ về sụt áp, tiết diện dây và chiều dài tuyến.

Phía trước bộ nguồn 48V thường có mạch bảo vệ và đóng cắt gồm:

• Aptomat/MCB hoặc RCBO bảo vệ quá dòng, ngắn mạch và rò điện.
• Công tắc, relay, dimmer hoặc module điều khiển thông minh (Wi-Fi, Zigbee, KNX…) để điều khiển đóng/cắt nguồn 220V cấp cho PSU.
• Có thể bổ sung chống sét lan truyền (SPD) cho các tuyến dài hoặc khu vực có nguy cơ sét cao.

Bộ nguồn 48V cho ray nam châm đa số là nguồn xung (switching power supply) với các đặc điểm kỹ thuật:

• Hiệu suất cao (thường 85–92%), giảm tổn hao nhiệt, phù hợp lắp âm trần.
• Kích thước nhỏ gọn, dạng thanh, dạng hộp mỏng hoặc dạng module để dễ giấu trong trần thạch cao.
• Dải điện áp vào rộng (thường 100–240V AC), phù hợp điều kiện lưới điện dao động.
• Có mạch power factor correction (PFC) ở các dòng cao cấp, giúp hệ số công suất tốt hơn, giảm dòng phản kháng.

Một số hệ chuyên nghiệp sử dụng nguồn chuyên dụng cho lighting với các tính năng:

• Bảo vệ quá dòng, quá áp, quá nhiệt, chống ngắn mạch, tự phục hồi sau khi lỗi được loại bỏ.
• Đáp ứng tiêu chuẩn EMC, hạn chế nhiễu điện từ ảnh hưởng đến thiết bị khác.

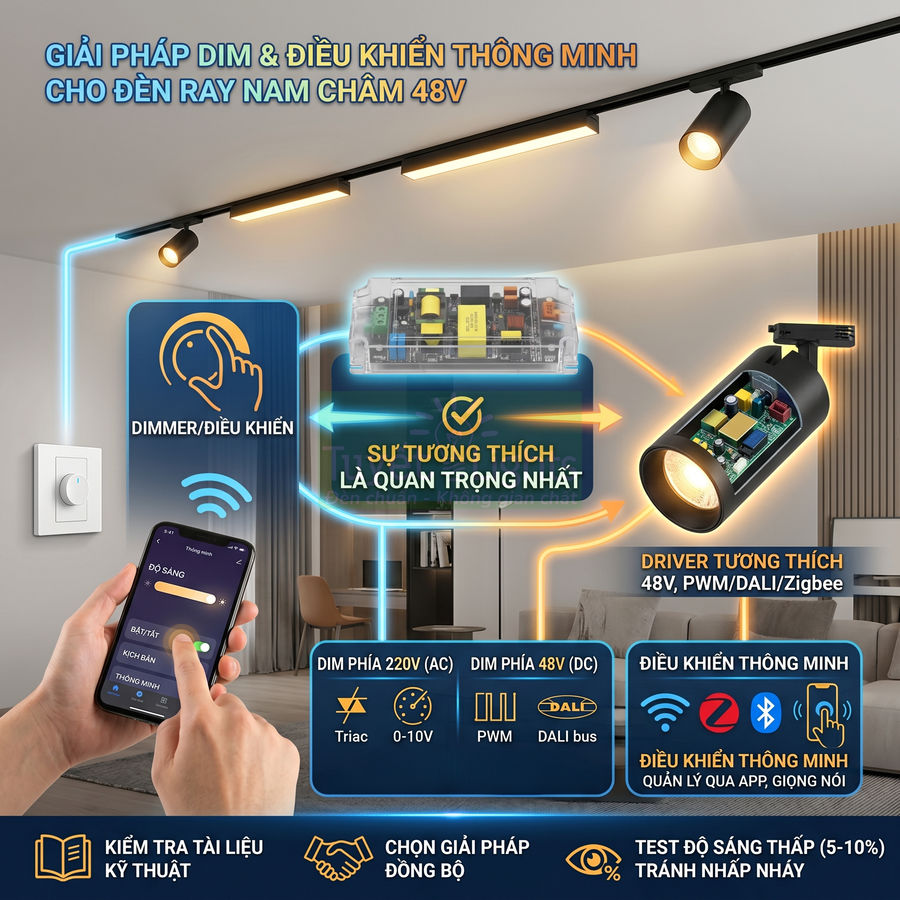

• Tích hợp giao thức điều khiển: DALI, 0–10V, PWM, DMX hoặc Zigbee, cho phép điều khiển độ sáng, chia nhóm, lập kịch bản chiếu sáng.

Khi thiết kế, cần phân biệt rõ hai loại dây:

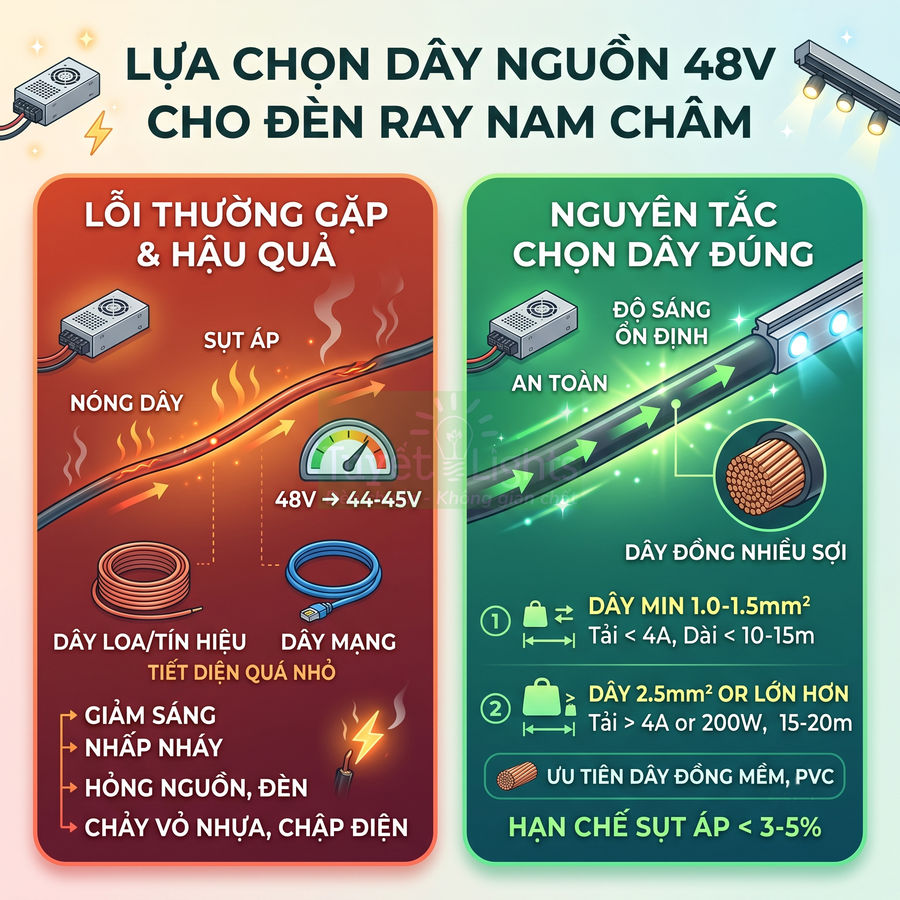

• Dây 220V AC: chọn theo tiêu chuẩn điện lực, xét đến dòng tải, chiều dài tuyến, phương thức lắp đặt (trong ống, trong tường, trong máng cáp). Thường dùng dây lõi đồng, cách điện PVC hoặc XLPE, tiết diện 1.5–2.5 mm² cho các nhánh chiếu sáng thông thường.
• Dây 48V DC: có thể dùng tiết diện nhỏ hơn nhưng phải tính toán sụt áp theo công thức ΔV = I × R × 2 (với mạch đi-về), trong đó R phụ thuộc tiết diện và vật liệu dây. Với tuyến dài và tải lớn, nên tăng tiết diện hoặc bố trí điểm cấp nguồn gần trung tâm tuyến để giảm sụt áp.

Sự nhầm lẫn giữa hai miền điện áp (dùng dây 220V cho 48V hoặc ngược lại, hoặc đấu nhầm 220V trực tiếp vào ray 48V) có thể gây:

• Cháy hỏng toàn bộ module đèn do chịu quá áp.
• Nguy cơ giật điện nguy hiểm nếu ray bị cấp nhầm 220V AC.
• Khó khăn trong bảo trì, chẩn đoán lỗi do không phân biệt được tuyến AC/DC trên trần kỹ thuật.

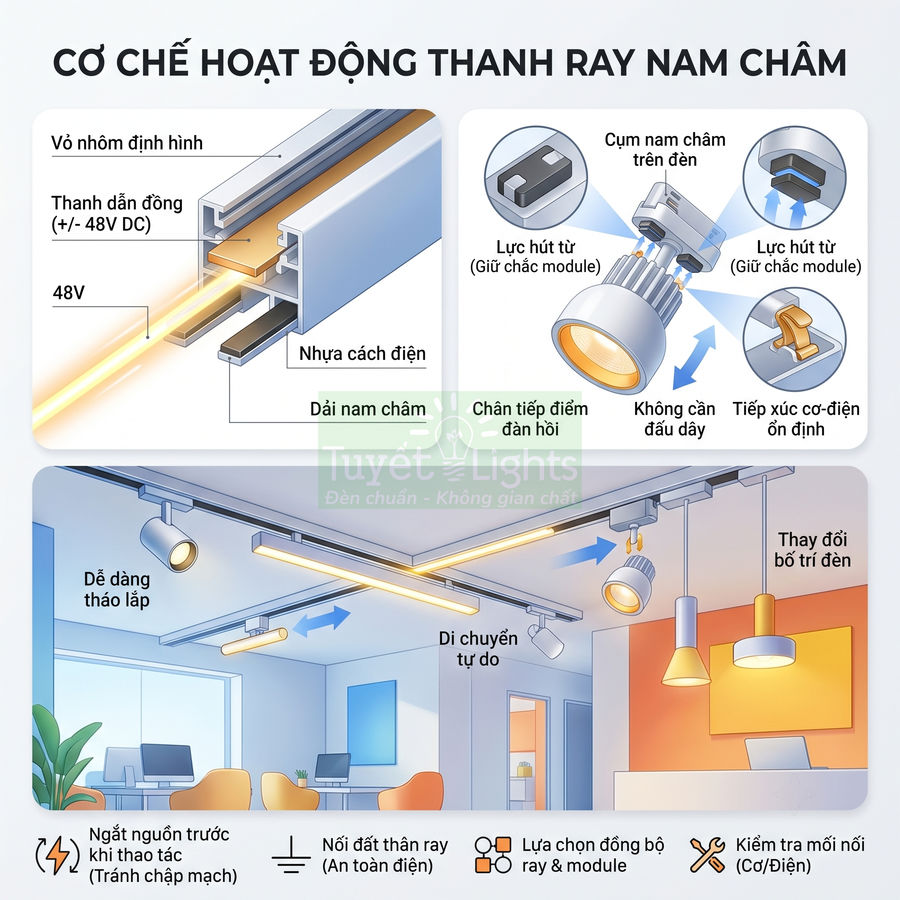

Thanh ray nam châm dẫn điện qua lõi đồng và tiếp điểm module gắn bằng lực hút từ

Thanh ray nam châm vừa là kết cấu cơ khí treo/đỡ đèn, vừa là đường dẫn điện áp 48V DC. Cấu tạo cơ bản gồm:

• Vỏ nhôm định hình: tạo hình dạng ray (âm trần, nổi trần, treo, gắn tường), đồng thời đóng vai trò tản nhiệt và kết cấu chịu lực.
• Thanh dẫn đồng: thường là hai thanh (cực + và –) chạy dọc theo ray, có thể là dạng thanh cứng hoặc dải đồng mềm, được cố định và cách điện với thân nhôm bằng nhựa kỹ thuật hoặc vật liệu cách điện chuyên dụng.
• Dải nam châm hoặc các cụm nam châm: bố trí dọc theo ray hoặc tại các vị trí định sẵn, tạo lực hút giữ module đèn bám chắc vào ray.

Mỗi module đèn rọi, đèn linear, đèn thả… được thiết kế với chân tiếp điểm và cụm nam châm tương thích với chuẩn ray của hãng. Khi gắn module lên ray:

• Lực hút từ kéo module áp sát vào mặt ray, đảm bảo vị trí cơ khí ổn định.
• Các chân tiếp điểm bằng đồng hoặc hợp kim đàn hồi ép chặt lên thanh dẫn đồng trong ray, tạo tiếp xúc cơ – điện ổn định.
• Không cần đấu dây riêng cho từng đèn; toàn bộ cấp điện thông qua cơ chế tiếp xúc này, cho phép tháo lắp, di chuyển, thay đổi bố trí đèn rất linh hoạt.

Về an toàn điện, thân ray nhôm thường được nối đất (PE) thông qua:

• Dây tiếp địa riêng bắt vào thân ray tại một hoặc nhiều điểm.
• Hoặc gián tiếp qua vít bắt ray vào khung trần kim loại đã được nối đất tổng.

Các thanh dẫn đồng được bọc kín trong lòng ray, chỉ lộ ra tại vùng tiếp điểm, nên trong điều kiện sử dụng bình thường, người dùng khó chạm trực tiếp vào phần dẫn điện. Tuy nhiên, trong quá trình thi công hoặc bảo trì, kỹ thuật viên cần:

• Ngắt nguồn 48V trước khi thao tác trên ray để tránh chập mạch do dụng cụ kim loại chạm vào hai cực.
• Không cắt, khoan, đục ray khi chưa xác định rõ vị trí thanh dẫn đồng bên trong.

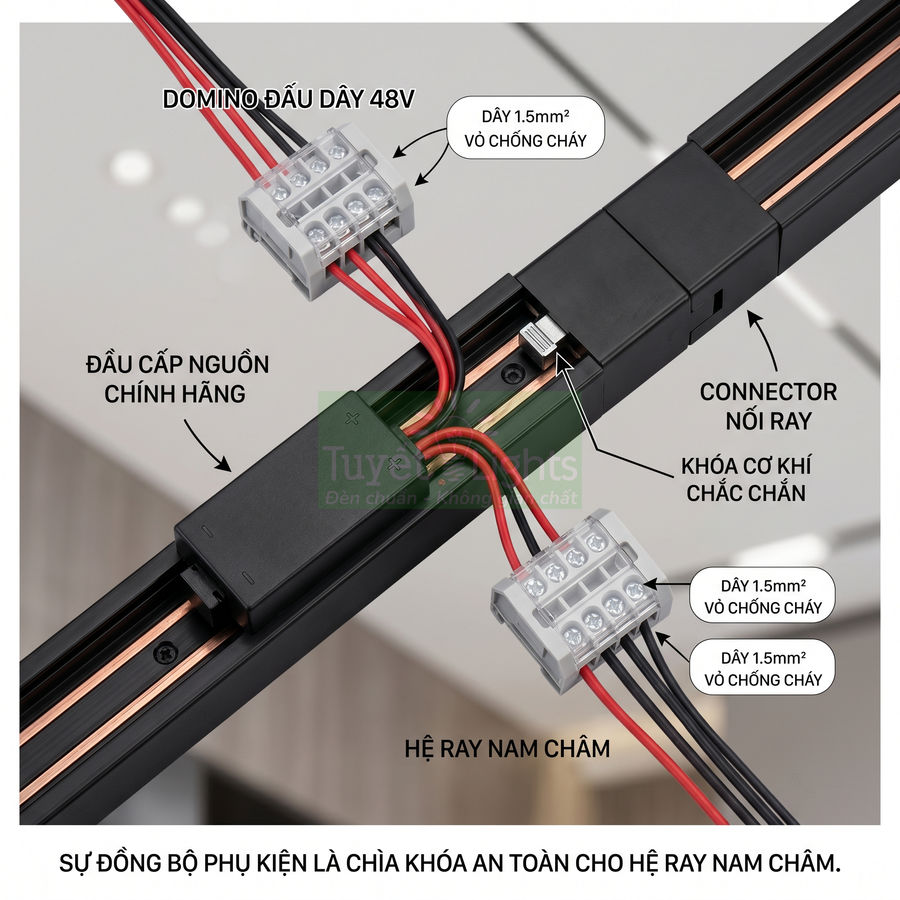

• Kiểm tra độ siết chặt của các mối nối ray – ray, ray – đầu cấp nguồn, vì các mối nối này vừa là liên kết cơ khí vừa là liên kết điện.

Việc lựa chọn ray và module đồng bộ từ cùng một hệ là yếu tố then chốt. Mỗi hãng có chuẩn tiếp điểm, khoảng cách cực, cấu trúc nam châm, chiều sâu lắp đặt khác nhau. Nếu dùng lẫn lộn:

• Chân tiếp điểm có thể không chạm đúng vị trí thanh dẫn, gây mất điện hoặc chập chờn.
• Áp lực tiếp xúc không đủ, dẫn đến điện trở tiếp xúc cao, sinh nhiệt cục bộ, lâu dài có thể cháy đen tiếp điểm.
• Nam châm không khớp vị trí, module dễ bị xê dịch, rơi hoặc rung khi có tác động cơ học.

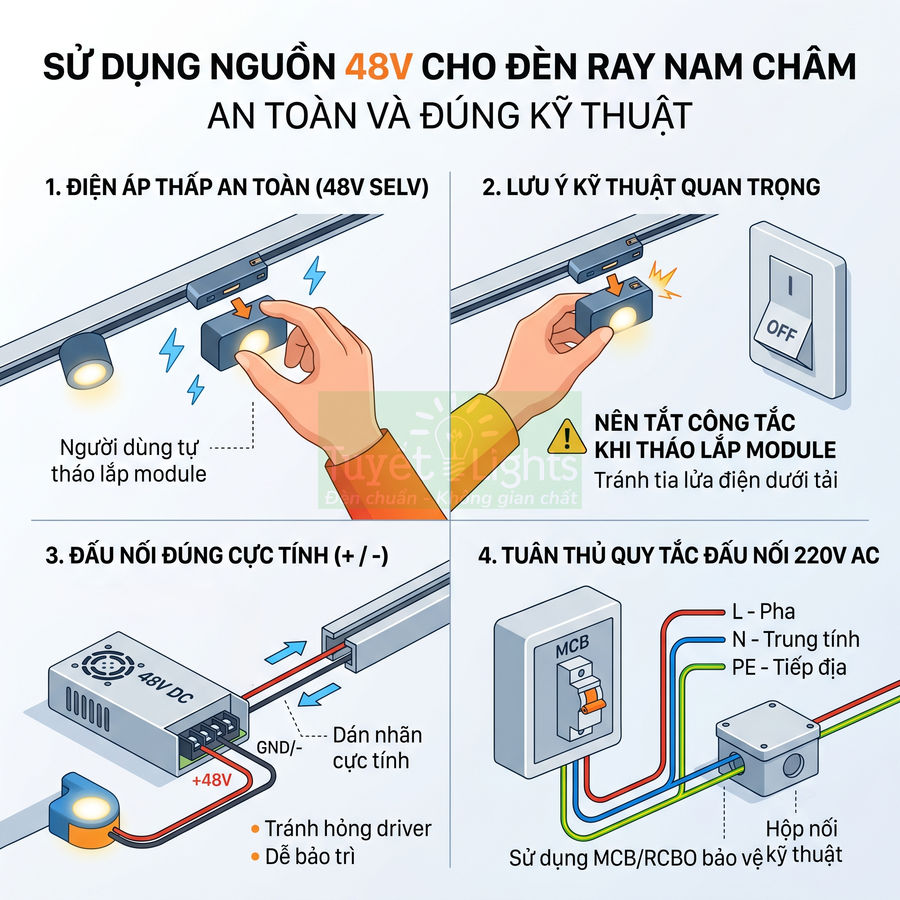

Nguồn 48V giúp tháo lắp module an toàn hơn nhưng vẫn cần đấu nối đúng kỹ thuật

Điện áp 48V DC được xếp vào nhóm điện áp an toàn tương đối (SELV – Safety Extra Low Voltage) trong môi trường dân dụng và thương mại. Khi hệ thống được lắp đặt đúng chuẩn, người dùng cuối có thể:

• Tự tháo lắp, thay đổi vị trí module đèn trên ray.
• Bổ sung hoặc bớt module mà không cần can thiệp vào dây âm tường.
• Thực hiện các thay đổi bố trí chiếu sáng theo nhu cầu sử dụng không gian.

Tuy nhiên, 48V DC vẫn có thể gây tia lửa điện khi cắm/rút module dưới tải, đặc biệt khi:

• Module có công suất lớn (đèn linear dài, đèn thả nhiều chip LED).
• Tổng tải trên ray gần sát công suất danh định của bộ nguồn, dòng tức thời khi cắm vào khá cao.
• Driver trong module có mạch nạp tụ đầu vào, tạo dòng xung khi kết nối.

Khuyến nghị kỹ thuật:

• Thay đổi module khi đã tắt công tắc hoặc ngắt nguồn 48V ở phía trước PSU.
• Với hệ dùng dimmer hoặc điều khiển thông minh, đảm bảo trạng thái OFF thực sự (ngắt nguồn 220V vào PSU), không chỉ giảm độ sáng về 0% nếu PSU vẫn còn cấp 48V ra ray.
• Tránh cắm/rút liên tục nhiều module khi hệ đang tải nặng để giảm mài mòn tiếp điểm và hạn chế tia lửa.

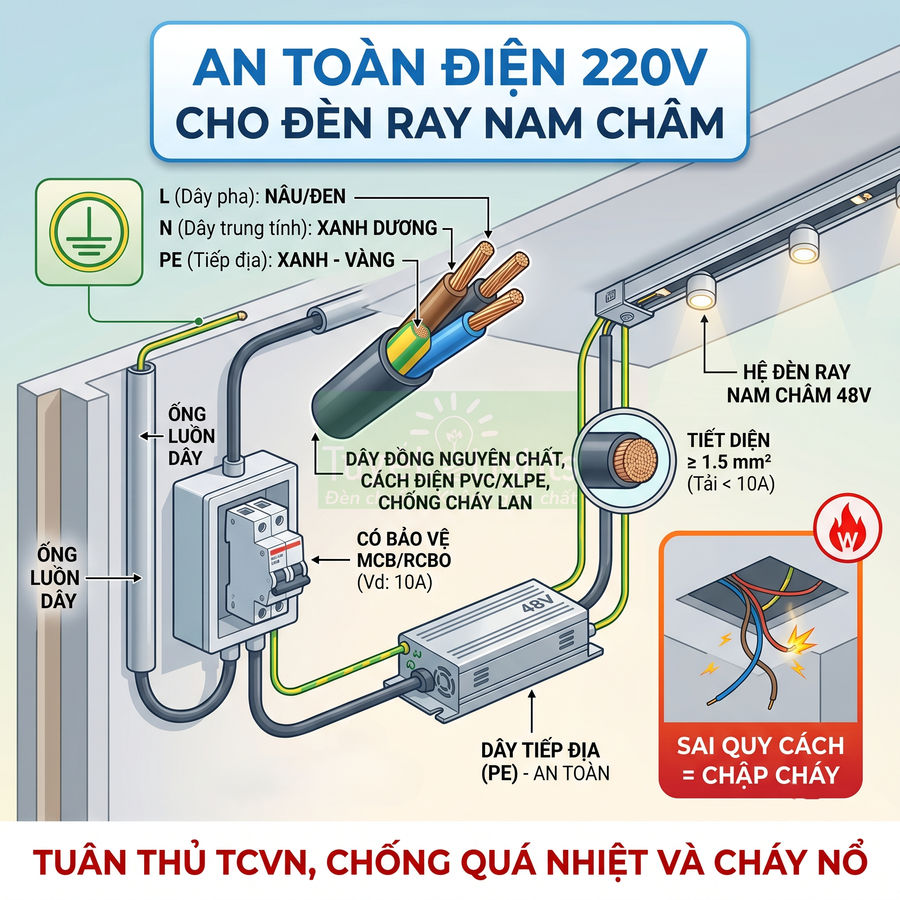

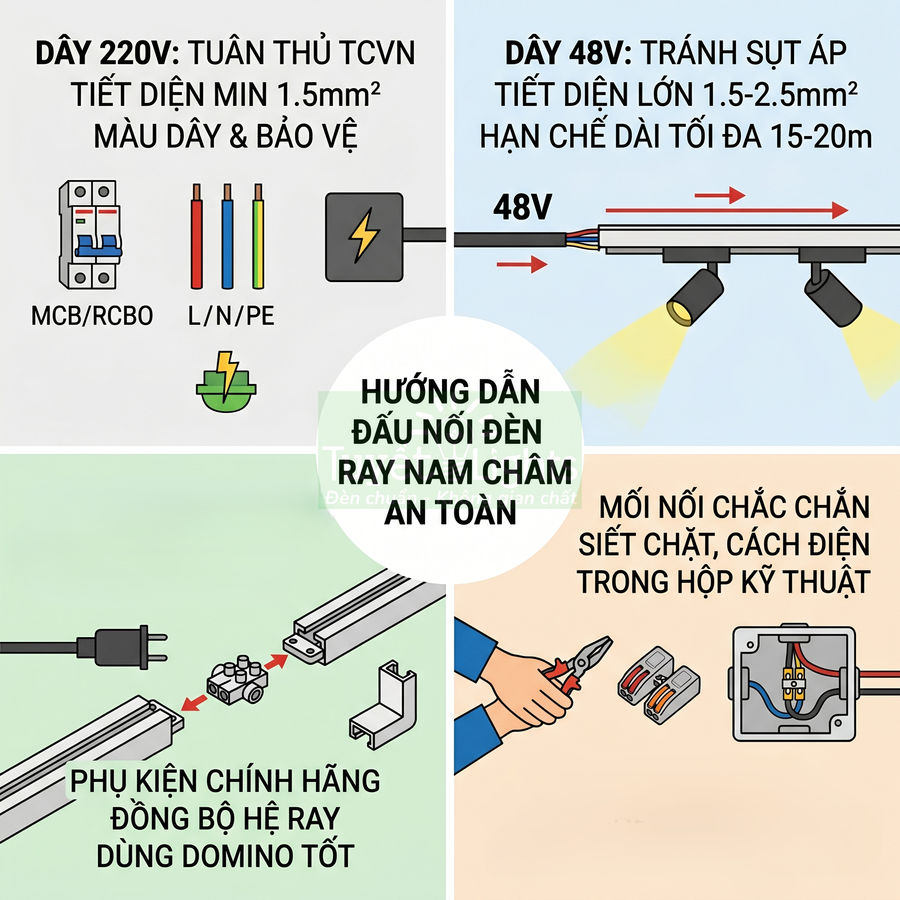

Về đấu nối, đoạn nguy hiểm nhất vẫn là tuyến 220V AC từ tủ điện đến bộ nguồn:

• Bắt buộc phải có thiết bị bảo vệ: MCB/RCBO, cầu chì phù hợp dòng tải.
• Đấu dây đúng màu, đúng cực: L (pha), N (trung tính), PE (tiếp địa), tuân thủ quy ước màu dây theo tiêu chuẩn.
• Bố trí hộp nối, hộp kỹ thuật để thao tác, không nối “chìm” trong tường hoặc trần mà không có hộp bảo vệ.

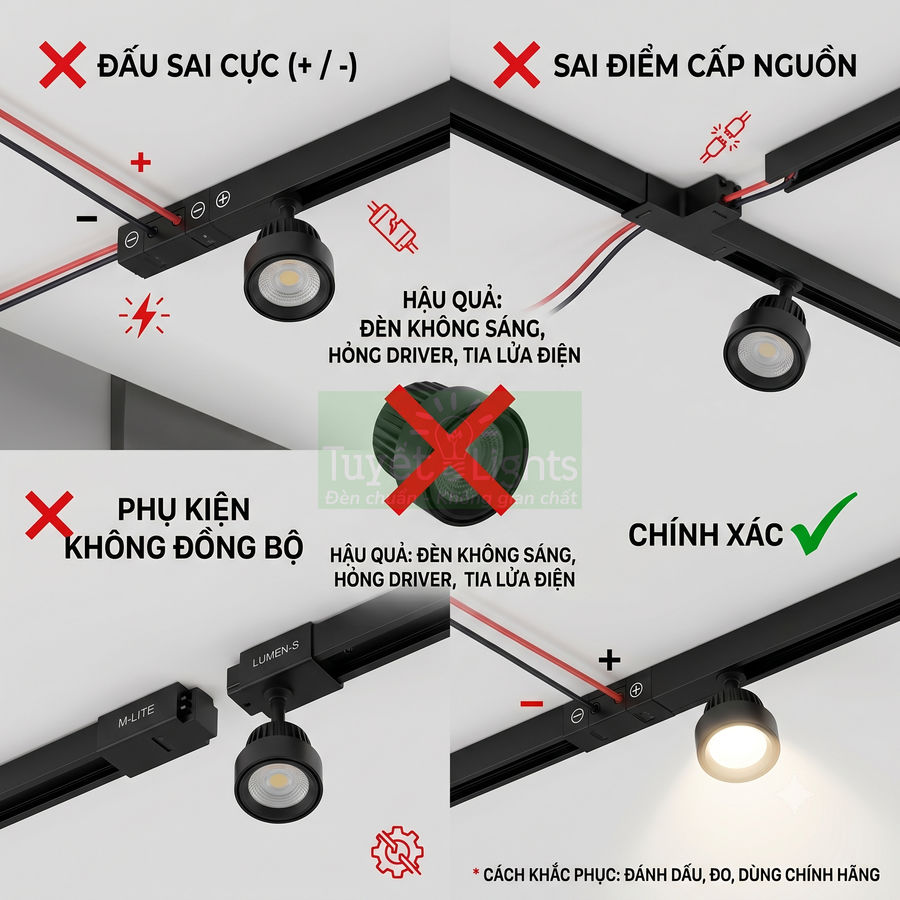

Đầu ra 48V DC tuy an toàn hơn nhưng vẫn cần:

• Đấu đúng cực tính (+ và –) theo hướng dẫn nhà sản xuất ray và module.
• Đánh dấu rõ cực tính trên cầu đấu, dây dẫn, đầu cấp nguồn ray để tránh nhầm lẫn khi bảo trì.
• Tránh đấu song song nhiều bộ nguồn vào cùng một tuyến ray nếu không có thiết kế chia vùng và diode cách ly rõ ràng, vì có thể gây dòng cân bằng giữa các nguồn.

Đấu ngược cực 48V DC có thể gây:

• Hỏng driver tích hợp trong module (nếu không có bảo vệ ngược cực).
• Đèn không sáng, nhấp nháy hoặc hoạt động bất thường, khó chẩn đoán nếu không kiểm tra cực tính.

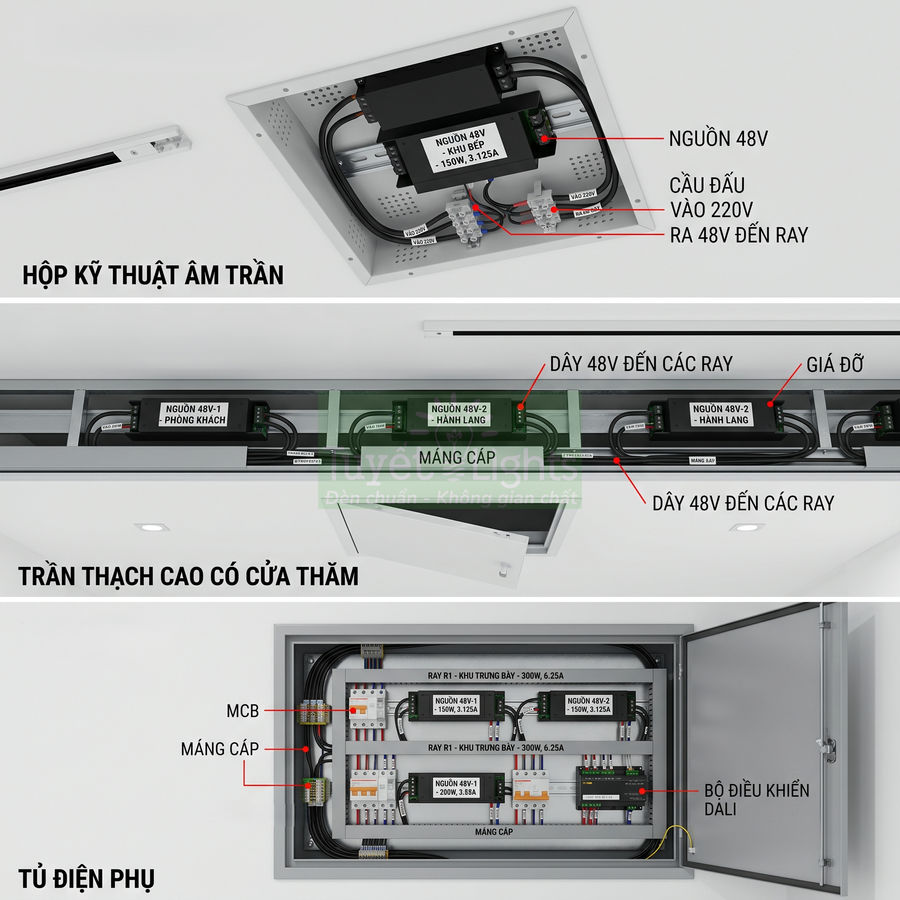

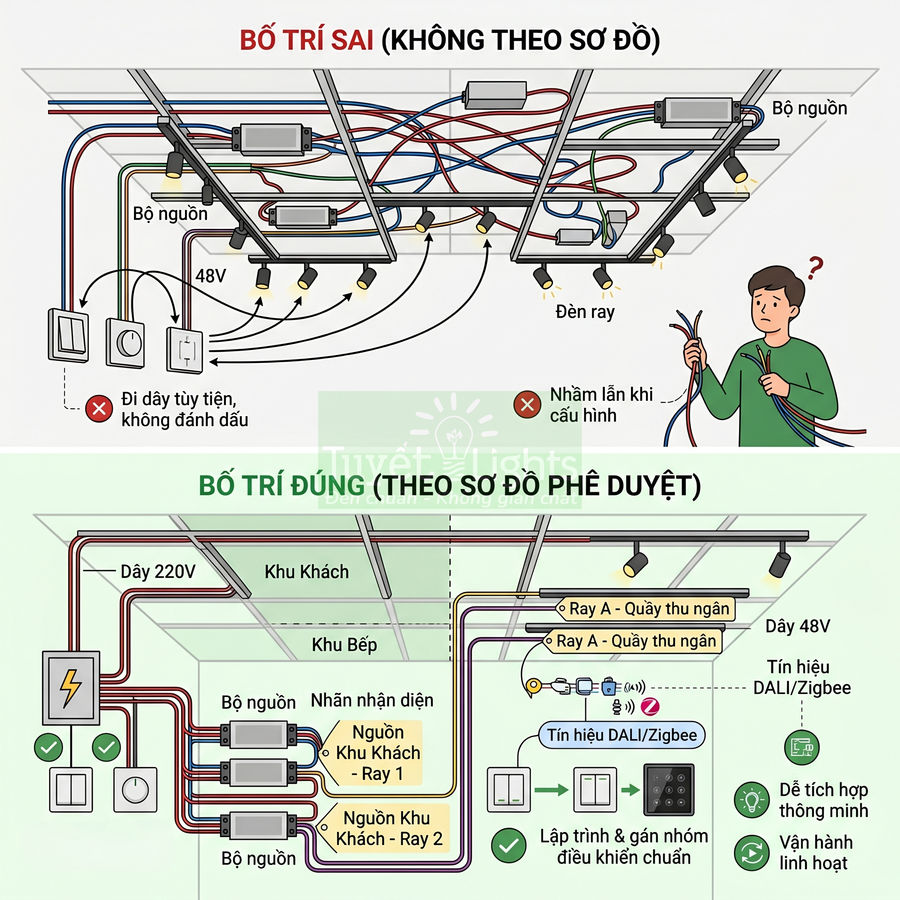

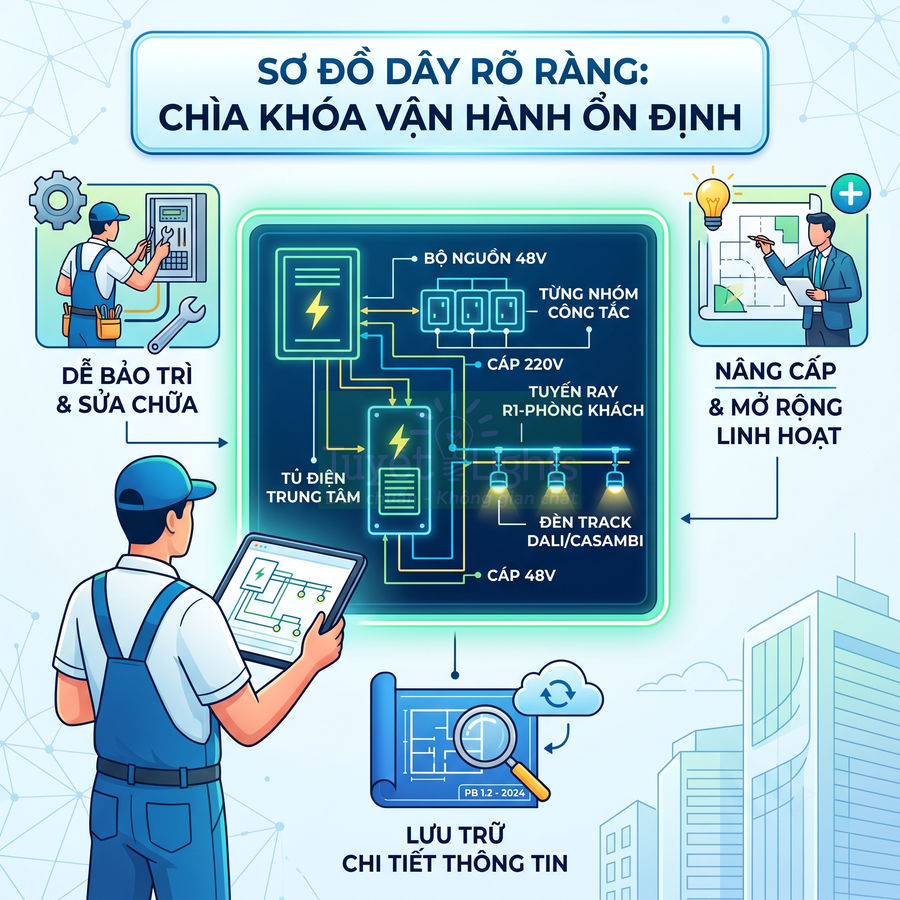

Trong các hệ phức tạp, kỹ sư thường bố trí cầu đấu trung gian 48V DC trong trần kỹ thuật hoặc tủ phụ, với các thao tác:

• Đánh dấu rõ tuyến ray, nhóm đèn, cực tính (+/–) và công suất tải tương ứng.
• Phân chia từng nhánh 48V riêng cho từng tuyến ray hoặc từng khu vực, giúp dễ cô lập khi bảo trì.

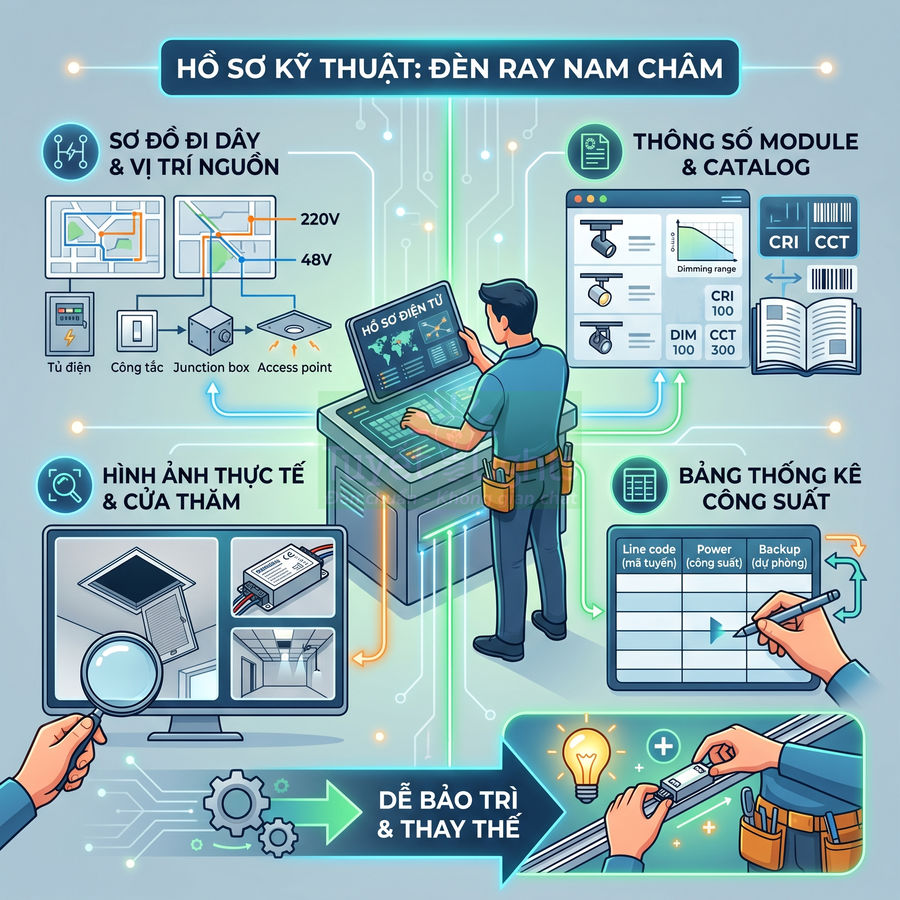

• Lập sơ đồ tuyến dây, dán nhãn trong tủ điện để người bảo trì sau này dễ nhận biết.

Mỗi tuyến ray cần xác định điểm cấp nguồn, chiều dài ray và tổng công suất đèn

Trong thiết kế chuyên nghiệp, mỗi tuyến ray nam châm được coi như một mạch chiếu sáng DC độc lập với các tham số riêng: chiều dài, tổng công suất, dòng tải, vị trí cấp nguồn, phương án điều khiển. Việc gom nhiều ray vào chung một nguồn hoặc một tuyến dây mà không tính toán thường dẫn đến:

• Sụt áp lớn ở cuối tuyến, đèn mờ hơn hoặc màu ánh sáng lệch.
• Quá tải bộ nguồn, làm giảm tuổi thọ hoặc gây ngắt bảo vệ liên tục.
• Khó kiểm soát khi vận hành, khó chia nhóm điều khiển độc lập.

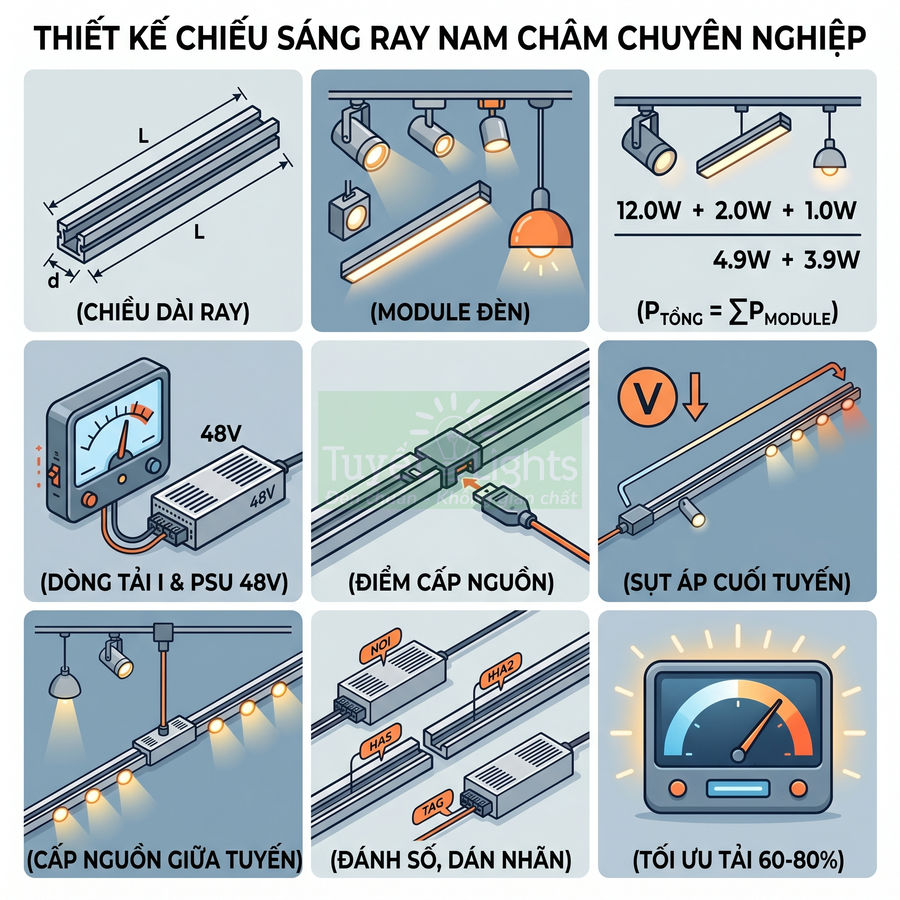

Quy trình thiết kế cơ bản cho từng tuyến ray gồm:

• Xác định chiều dài ray: tổng chiều dài các đoạn ray nối liên tục (kể cả góc, chữ T, chữ L) và vị trí lắp (trần, tường, treo).
• Lập danh sách module dự kiến lắp trên tuyến: loại đèn (rọi, linear, thả), công suất từng module, góc chiếu, nhiệt độ màu.
• Tính tổng công suất P_tổng = ΣP_module và cộng thêm hệ số dự phòng (thường 20–30%) cho khả năng lắp thêm sau này.
• Từ P_tổng suy ra dòng tải I = P_tổng / 48 (A), dùng để chọn tiết diện dây 48V và kiểm tra khả năng chịu dòng của thanh dẫn trong ray.
• Chọn điểm cấp nguồn trên ray: đầu ray, giữa ray, hay nhiều điểm cấp đối xứng để giảm sụt áp dọc tuyến.
• Quyết định nguồn dùng riêng cho tuyến hay dùng chung với tuyến khác, dựa trên tổng tải, khoảng cách đến nguồn và yêu cầu điều khiển (bật/tắt, dimming độc lập).

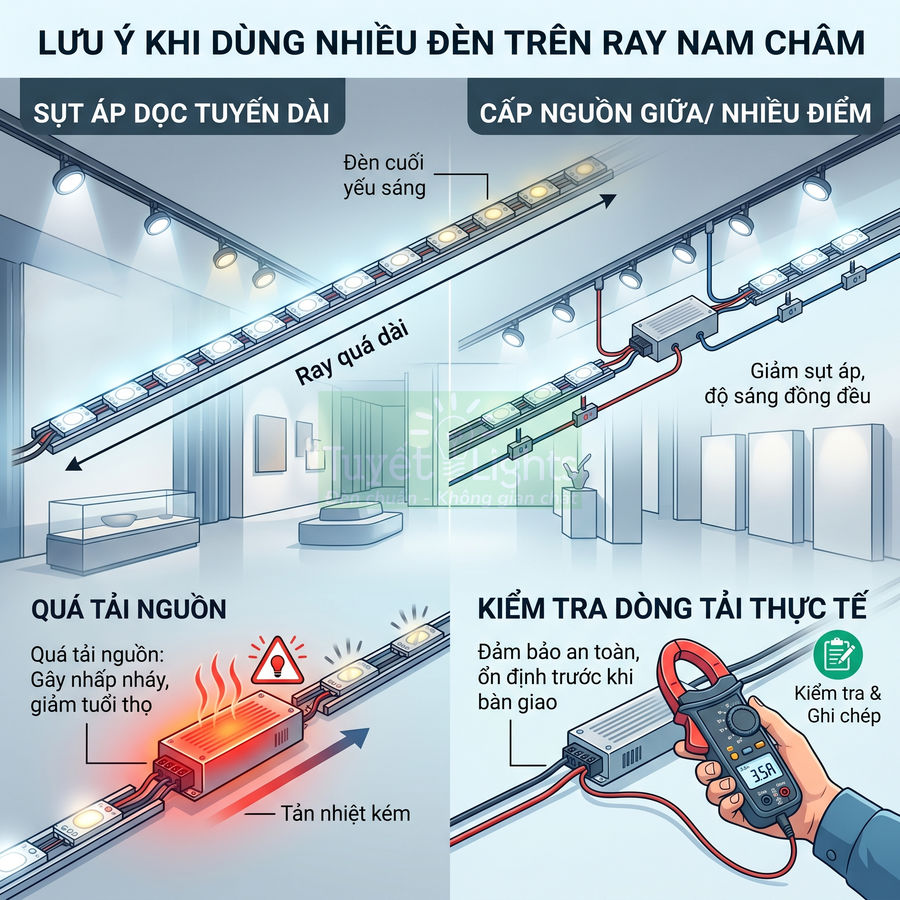

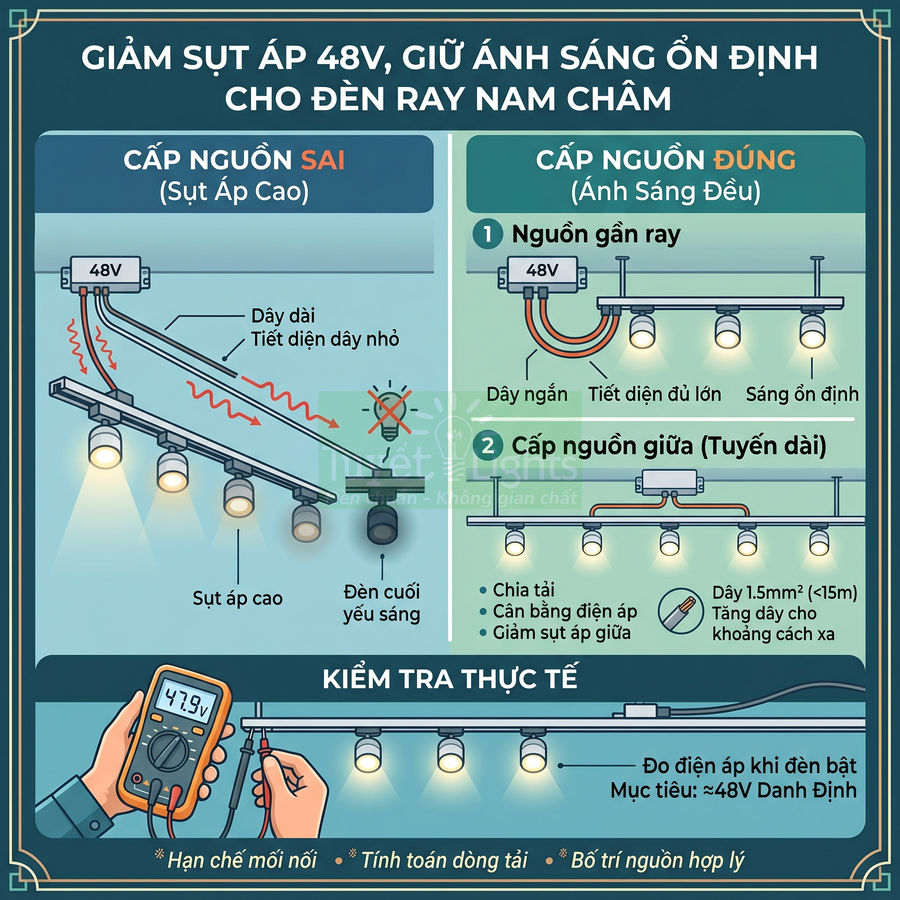

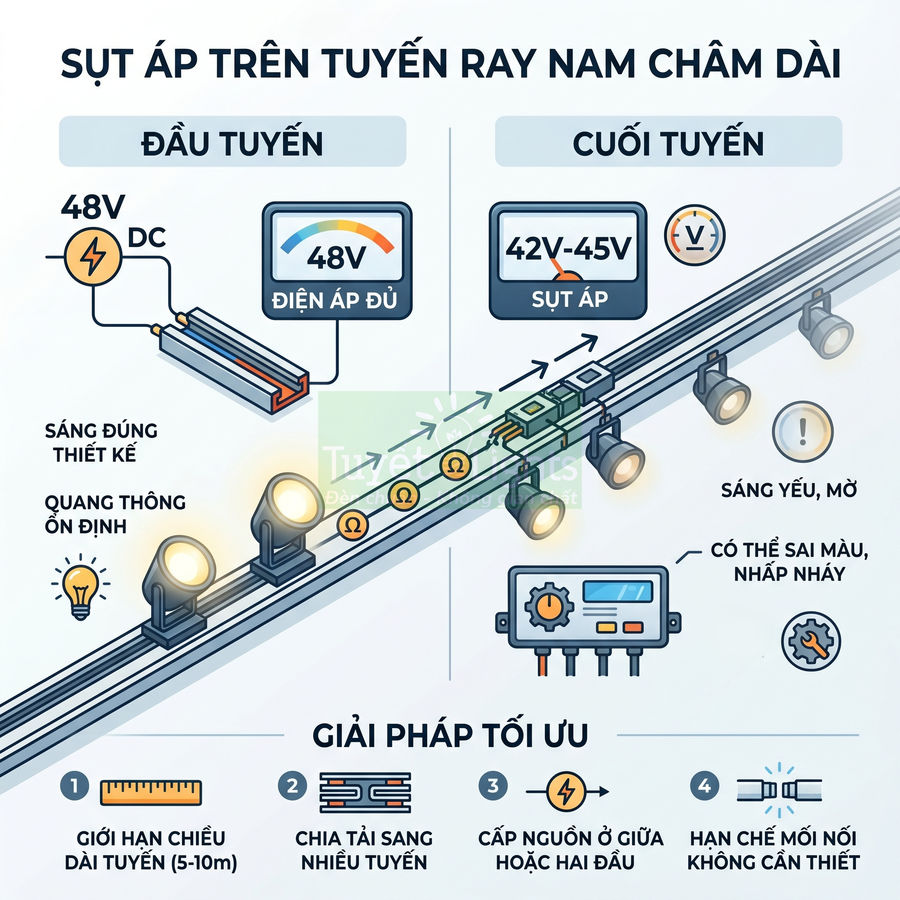

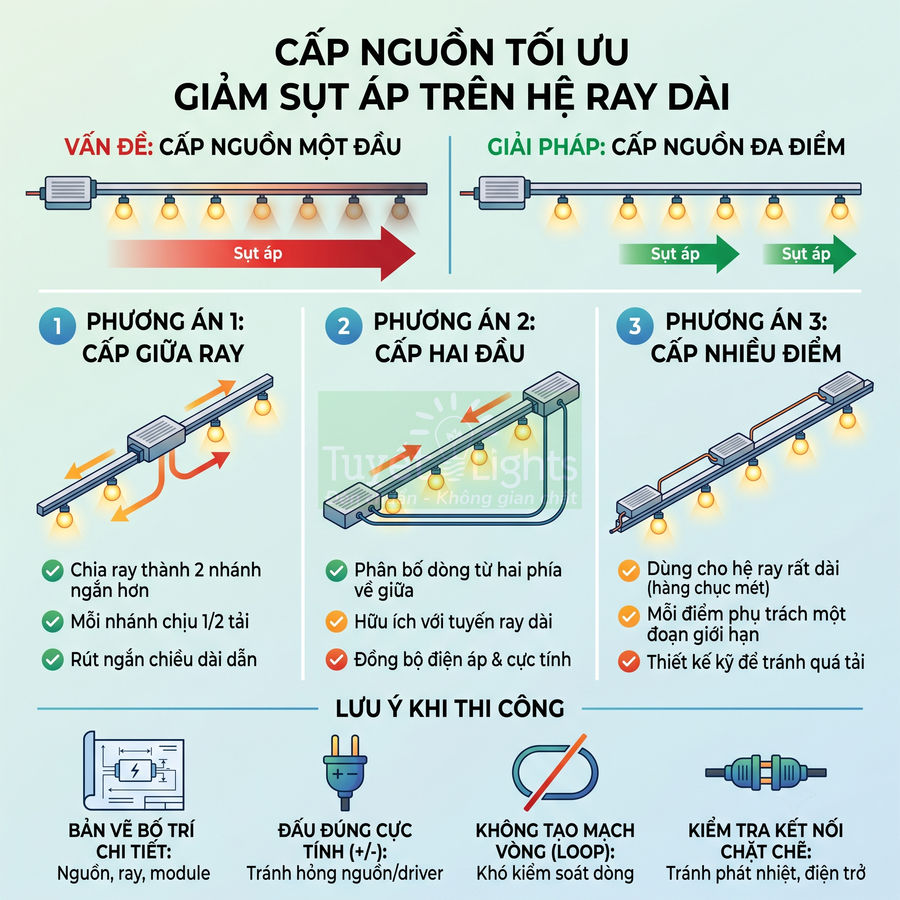

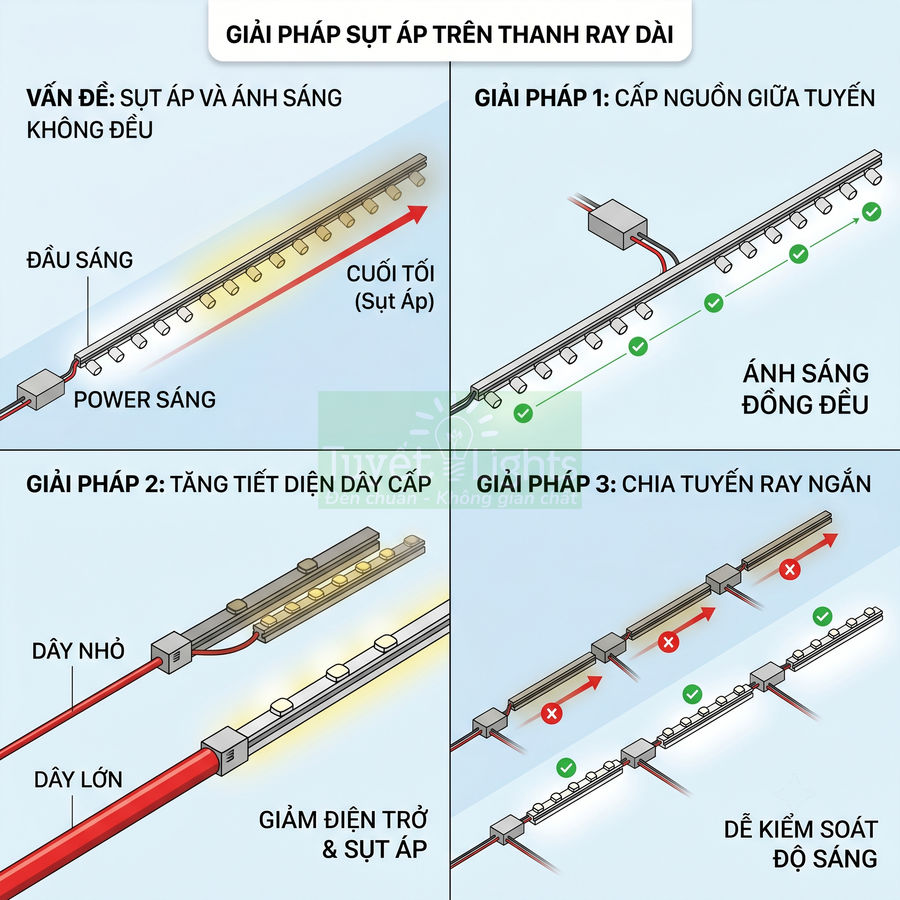

Với các tuyến ray dài (đặc biệt > 10–15 m), cấp nguồn ở một đầu duy nhất thường gây sụt áp đáng kể trên thanh dẫn và dây cấp, dẫn đến:

• Đèn ở cuối tuyến sáng yếu hơn, nhất là các module công suất cao.
• Màu ánh sáng có thể lệch nhẹ do driver LED làm việc ở điện áp thấp hơn danh định.

Các giải pháp kỹ thuật thường dùng:

• Cấp nguồn ở giữa tuyến để chiều dài dẫn điện về hai phía gần như bằng nhau, giảm sụt áp tối đa.
• Chia tuyến thành hai nhánh cấp từ hai đầu, đảm bảo cực tính thống nhất và tránh tạo vòng kín (loop) gây phân bố dòng khó kiểm soát.
• Tăng tiết diện dây 48V từ PSU đến điểm cấp nguồn ray, đặc biệt với khoảng cách xa (> 10–15 m) và tải lớn.
• Trong một số trường hợp, dùng nhiều bộ nguồn 48V nhỏ hơn, đặt gần từng cụm ray, thay vì một nguồn lớn cấp cho toàn bộ hệ thống.

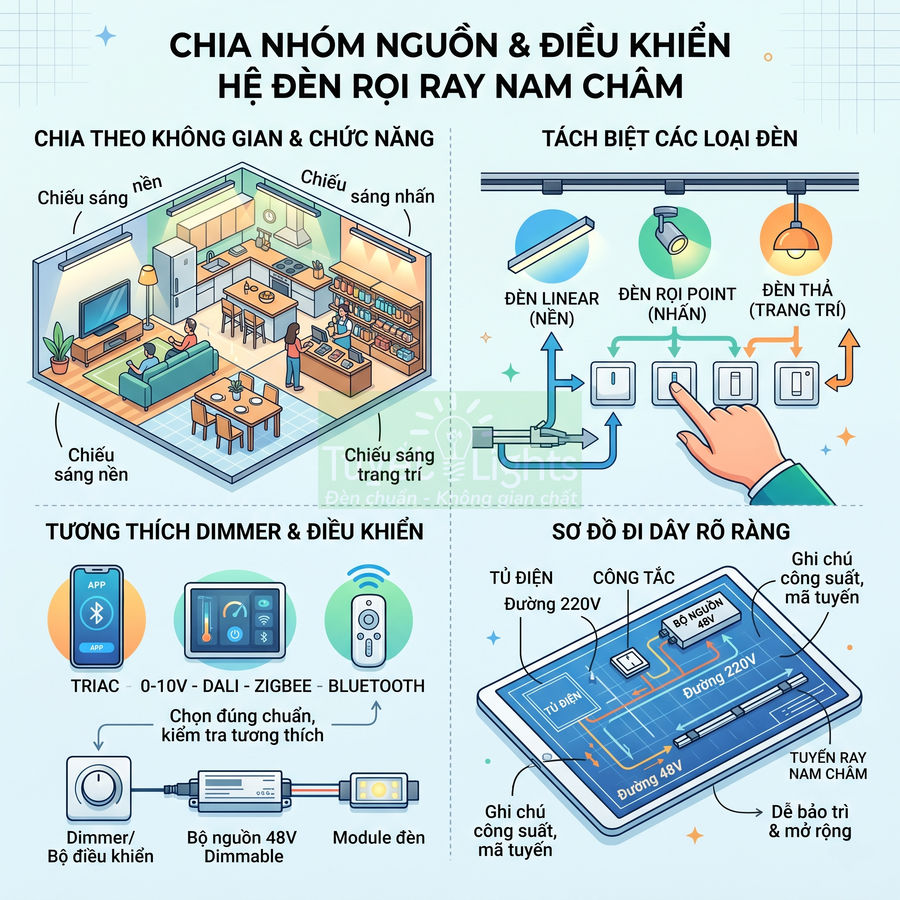

Khi bố trí nhiều tuyến ray và nhiều bộ nguồn trong cùng một trần kỹ thuật, nên:

• Đánh số, dán nhãn từng tuyến ray, từng bộ nguồn, ghi rõ khu vực phục vụ.
• Lập bảng tổng hợp: chiều dài tuyến, công suất lắp đặt, công suất dự phòng, vị trí PSU, phương án điều khiển.
• Đảm bảo mỗi bộ nguồn làm việc trong vùng tải tối ưu (khoảng 60–80% công suất danh định) để tăng tuổi thọ và giảm nhiệt.

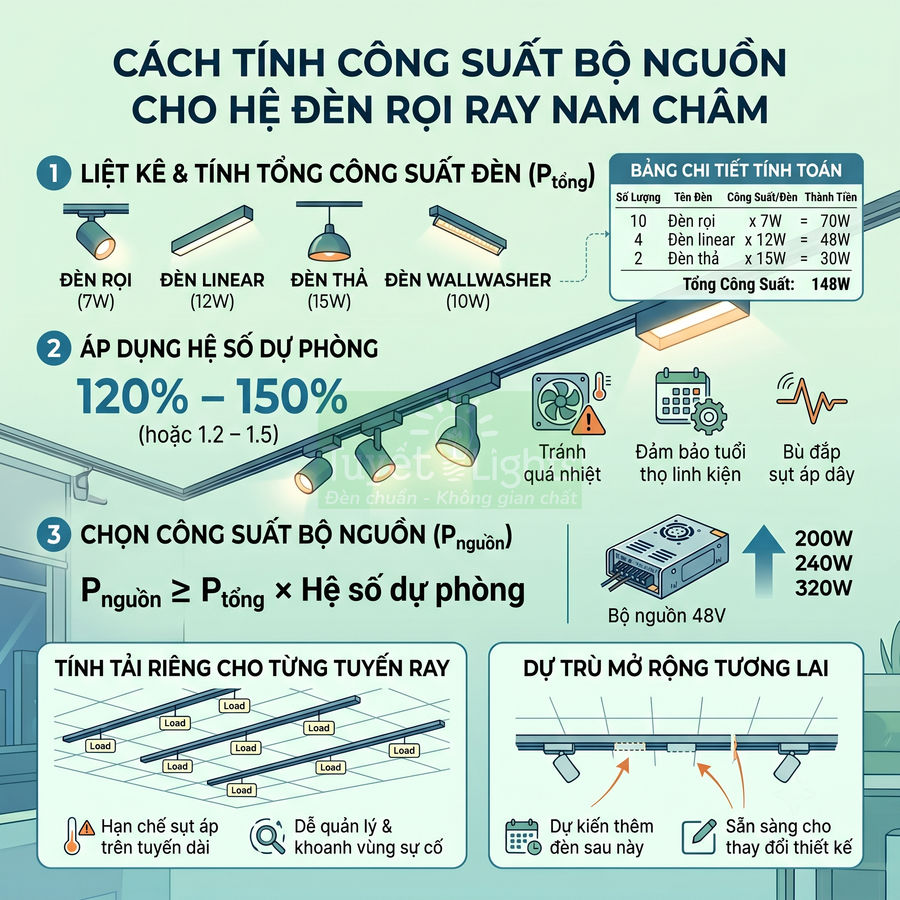

Cách tính công suất bộ nguồn cho hệ đèn rọi ray nam châm

Công suất bộ nguồn cho hệ đèn rọi ray nam châm cần được tính toán dựa trên tổng công suất module đèn của từng tuyến ray, không gom chung cảm tính. Mỗi loại đèn rọi, linear, thả, wallwasher… phải được liệt kê rõ số lượng và công suất danh định để xác định tải tối đa trong kịch bản tất cả đèn bật 100%. Từ tổng tải này, bộ nguồn 48V nên được chọn với hệ số dự phòng khoảng 120–150% nhằm tránh quá tải, quá nhiệt và đảm bảo tuổi thọ linh kiện. Mỗi tuyến ray, đặc biệt tuyến dài hoặc nhiều module, cần tính tải và dòng riêng để hạn chế sụt áp, dễ quản lý chiếu sáng và khoanh vùng sự cố. Đồng thời, công suất nguồn phải tính đến khả năng mở rộng số lượng đèn trong tương lai.

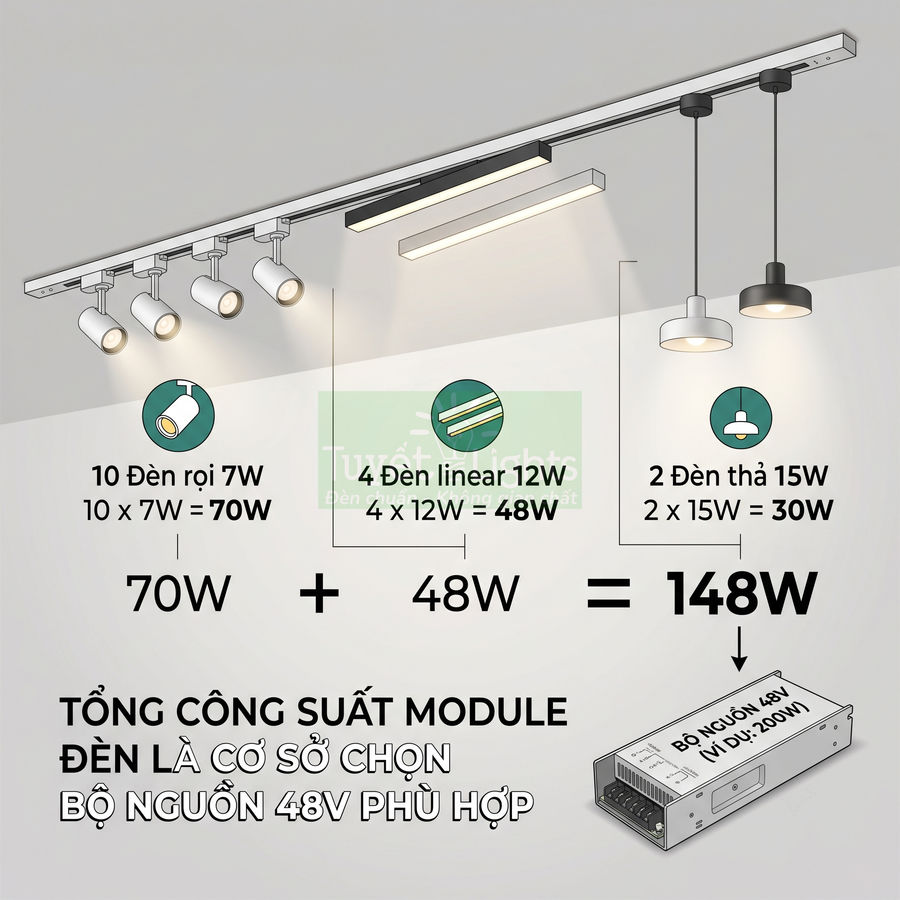

Tổng công suất module đèn là cơ sở chọn bộ nguồn 48V phù hợp

Công suất bộ nguồn 48V là tham số quyết định khả năng tải của toàn bộ tuyến ray, đồng thời ảnh hưởng trực tiếp đến độ ổn định, tuổi thọ và khả năng mở rộng của hệ thống. Để chọn đúng, cần bắt đầu từ tổng công suất module đèn dự kiến lắp trên từng tuyến ray cụ thể, không tính gộp chung một cách cảm tính.

Mỗi module đèn rọi, đèn linear, đèn thả, đèn wallwasher… đều có công suất danh định (W) ghi trên thân đèn, tem nhãn hoặc trong datasheet kỹ thuật. Công suất này thường đã bao gồm tổn hao trên driver tích hợp bên trong module. Tuy nhiên, với các dòng đèn chất lượng thấp, công suất ghi trên nhãn có thể chênh lệch so với thực tế, vì vậy trong thiết kế chuyên nghiệp thường ưu tiên dùng sản phẩm có tài liệu kỹ thuật rõ ràng, đường cong quang thông (photometric file) và chứng nhận thử nghiệm.

Cách tính cơ bản:

• Liệt kê chi tiết từng loại module trên tuyến ray:
  • 10 đèn rọi 7W (góc chiếu 24°, CRI > 90)
  • 4 đèn linear 12W (ánh sáng gián tiếp, 3000K)
  • 2 đèn thả 15W (trang trí khu vực bàn ăn)
• Tính công suất từng nhóm:
  • 10 × 7W = 70W
  • 4 × 12W = 48W
  • 2 × 15W = 30W
• Tổng công suất tải tuyến ray: 70 + 48 + 30 = 148W.

Giá trị 148W là tải danh định trong kịch bản tất cả module đều bật ở 100% độ sáng, không dim, không cắt bớt nhóm. Trong thực tế, nếu có dimmer, DALI, 0–10V, Zigbee hoặc các hệ điều khiển thông minh khác, tải tức thời có thể thấp hơn đáng kể. Tuy nhiên, khi thiết kế bộ nguồn, luôn phải lấy theo kịch bản xấu nhất: toàn bộ đèn bật tối đa, đồng thời giả định điều kiện môi trường bất lợi (nhiệt độ cao, thông gió kém).

Về mặt kỹ thuật, tổng công suất tính toán có thể được hiệu chỉnh bởi:

• Hiệu suất driver tích hợp trong module (thường 0,85–0,95). Tuy nhiên, đa số nhà sản xuất uy tín đã tính phần này trong công suất danh định, nên kỹ sư chỉ cần dùng giá trị W ghi trên nhãn.
• Hệ số đồng thời (diversity factor): trong một số công trình lớn, không phải lúc nào 100% đèn cũng bật cùng lúc. Tuy nhiên, với hệ ray nam châm trong nhà ở, shop, showroom, thường giả định hệ số đồng thời ~1 để đảm bảo an toàn.
• Sai số công suất do dung sai linh kiện, nhiệt độ, điện áp đầu vào dao động. Với nguồn chất lượng tốt, sai số này không lớn nhưng vẫn nên được bù bằng hệ số dự phòng khi chọn nguồn.

Đối với các hệ lớn, nên lập bảng tính công suất cho từng tuyến ray, từng khu vực để tránh nhầm lẫn, đặc biệt khi có nhiều loại module với công suất khác nhau, hoặc khi có nhiều pha cấp nguồn trong cùng một không gian.

Từ bảng này, kỹ sư có thể nhanh chóng xác định tổng tải từng tuyến, so sánh với khả năng cấp dòng của bộ nguồn 48V, đồng thời dễ dàng kiểm tra lại khi có thay đổi thiết kế (thêm bớt module, đổi loại đèn công suất lớn hơn, thay đổi mục đích sử dụng không gian).

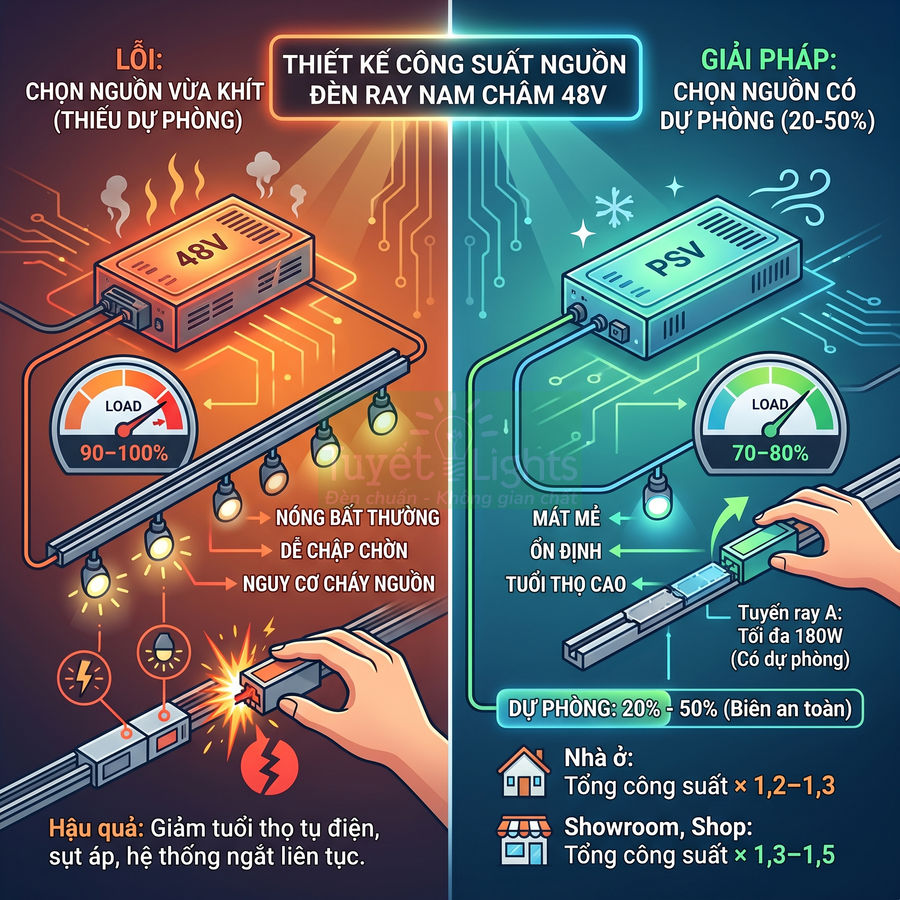

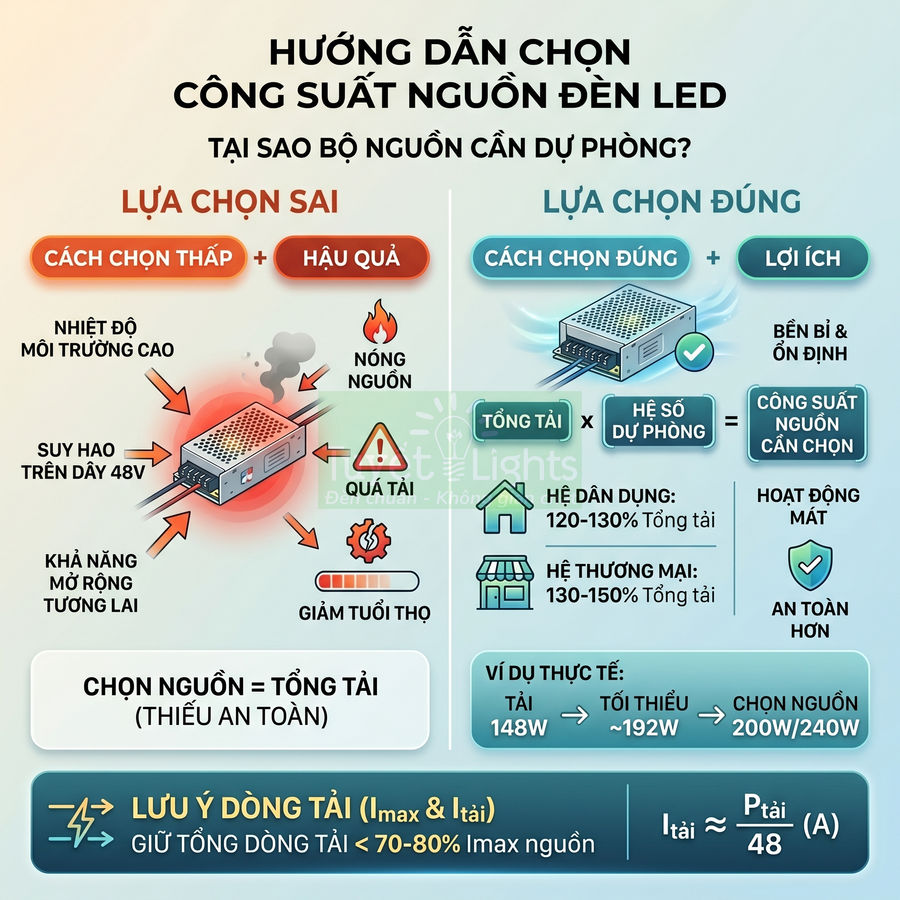

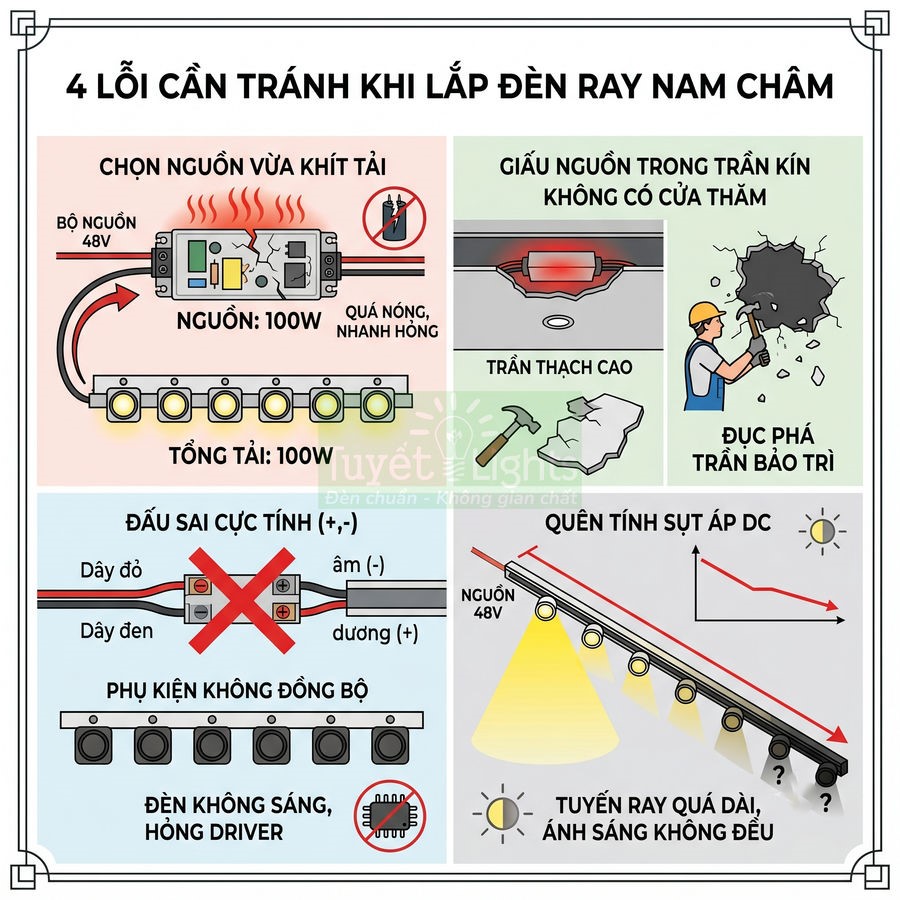

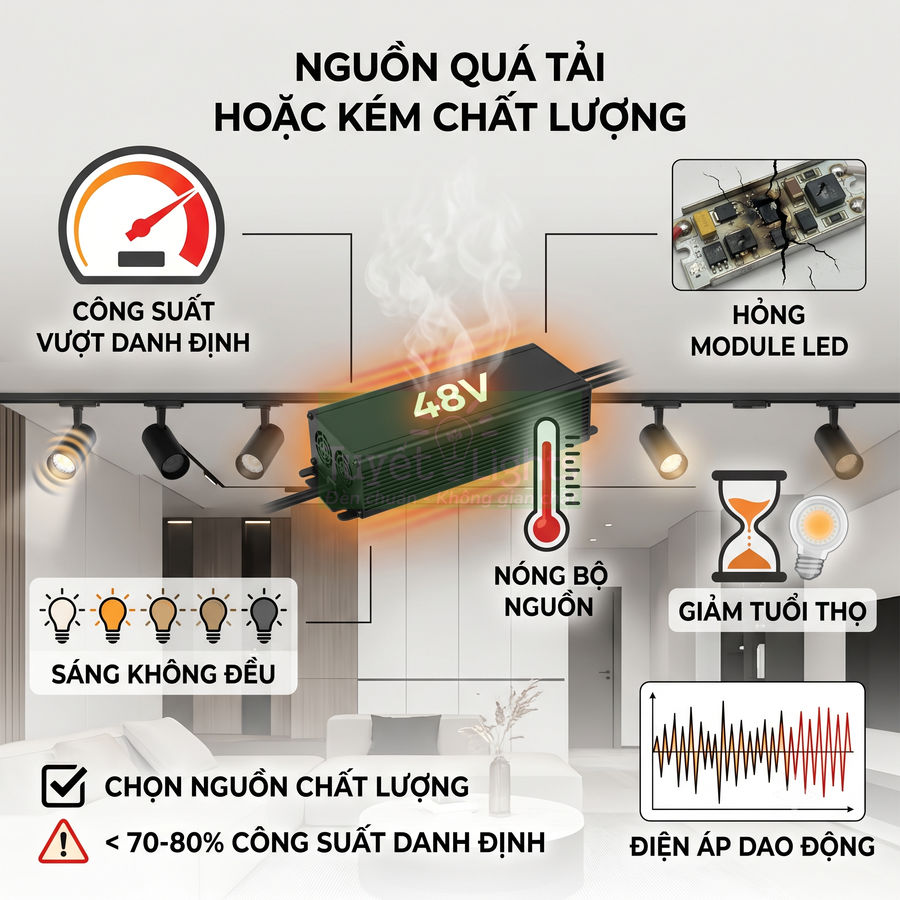

Bộ nguồn nên có công suất dự phòng để tránh quá tải, nóng nguồn và giảm tuổi thọ

Sau khi có tổng công suất tải, bước tiếp theo là xác định hệ số dự phòng cho bộ nguồn. Việc chọn nguồn có công suất đúng bằng tổng tải là cách làm thiếu an toàn, vì trong vận hành thực tế, các yếu tố như:

• Nhiệt độ môi trường cao (trần kín, không có khe thoát nhiệt cho nguồn)
• Suy hao trên dây dẫn 48V, đầu nối, cầu đấu
• Sai số công suất module so với nhãn
• Khả năng mở rộng thêm đèn trong tương lai

sẽ khiến nguồn phải làm việc gần hoặc vượt ngưỡng tối đa, dẫn đến quá nhiệt, giảm tuổi thọ tụ điện, giảm độ tin cậy hoặc kích hoạt mạch bảo vệ quá dòng, quá nhiệt.

Thông thường, nên chọn bộ nguồn có công suất danh định bằng:

• 120–130% tổng công suất tải đối với hệ dân dụng, ít thay đổi, số lần bật/tắt không quá nhiều.
• 130–150% tổng công suất tải đối với hệ thương mại, shop, showroom, nơi layout thay đổi thường xuyên, thời gian bật đèn kéo dài, mật độ đèn dày.

Ví dụ, tổng tải 148W, nếu áp dụng hệ số 1,3 thì công suất nguồn tối thiểu nên là: 148 × 1,3 ≈ 192W. Trong thực tế, sẽ chọn nguồn 200W hoặc 240W tùy dòng sản phẩm sẵn có. Chọn nguồn lớn hơn một chút không gây hại, miễn là:

• Hiệu suất nguồn cao (thường > 88–90%) để tránh lãng phí điện năng khi tải thấp.
• Nguồn có mạch bảo vệ quá áp, quá dòng, quá nhiệt, ngắn mạch.
• Thiết kế tản nhiệt tốt, có khe thoáng xung quanh, không bị bọc kín trong trần thạch cao.

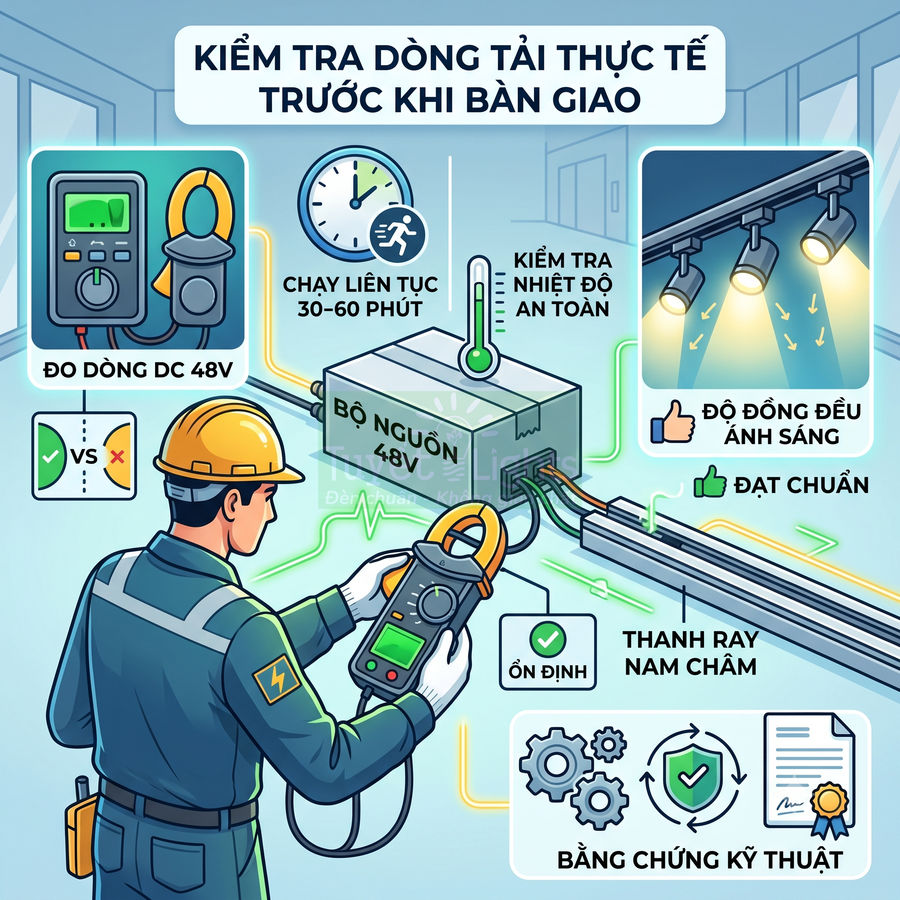

Ngoài công suất, cần chú ý đến dòng định mức của nguồn ở 48V. Dòng tối đa Imax = P / U. Với nguồn 200W, Imax ≈ 200 / 48 ≈ 4,17A. Tổng dòng tải của các module trên tuyến không nên vượt quá giá trị này, và tốt nhất nên giữ ở mức 70–80% để nguồn hoạt động mát, ổn định, giảm stress cho linh kiện công suất (MOSFET, diode, tụ điện).

Trong thiết kế chi tiết, có thể tính gần đúng dòng tải tuyến ray bằng:

• Itải ≈ Ptải / 48 (A)
• So sánh Itải với 0,7 × Imaxnguồn để đảm bảo vùng làm việc an toàn.

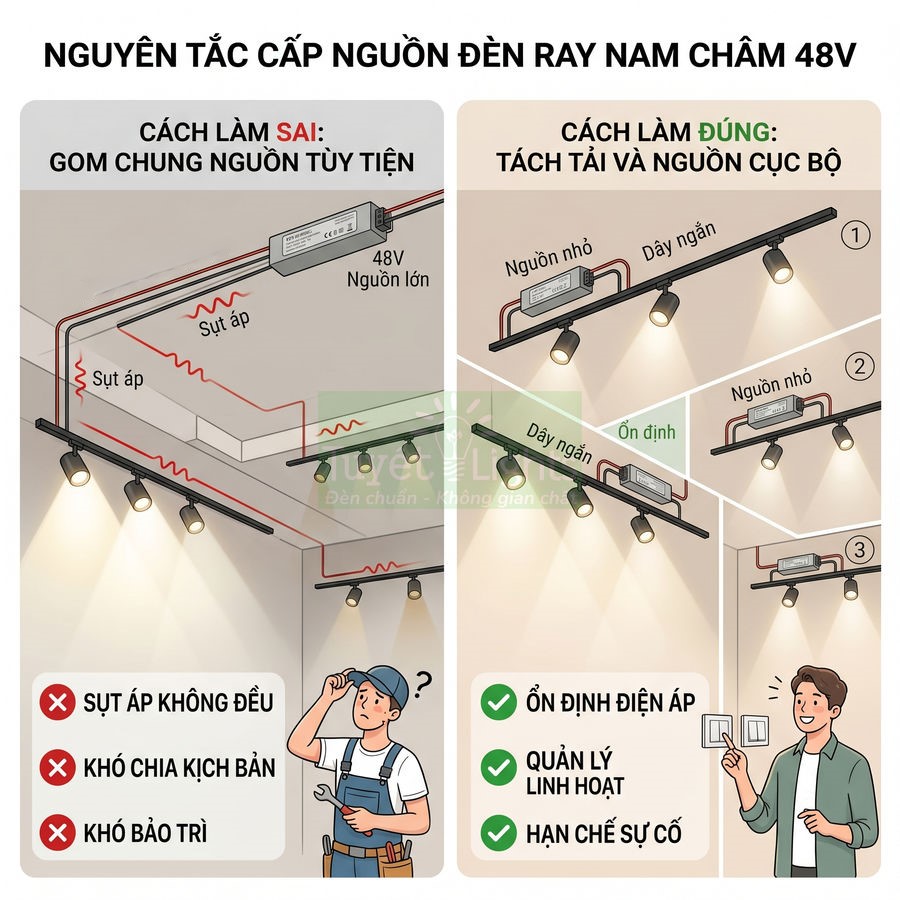

Mỗi tuyến ray dài hoặc nhiều module cần tính tải riêng thay vì gom chung tùy tiện

Một sai lầm phổ biến là dùng một bộ nguồn lớn để cấp cho nhiều tuyến ray khác nhau mà không tính toán tải riêng từng tuyến và chiều dài dây. Cách làm này có thể tiết kiệm chi phí ban đầu nhưng dễ dẫn đến:

• Sụt áp không đều giữa các tuyến, tuyến xa nguồn bị tối hơn.
• Khó kiểm soát nhóm đèn, khó tách công tắc hoặc kịch bản chiếu sáng.
• Khó khoanh vùng khi có sự cố, bảo trì phức tạp.

Đặc biệt với các tuyến ray dài, việc kéo dây 48V từ một nguồn trung tâm đến nhiều điểm xa nhau sẽ làm tăng điện trở đường dây, gây tổn hao và chênh lệch độ sáng. Khi dòng tăng, tổn hao trên dây tỉ lệ với I²R, nên việc dồn quá nhiều tải vào một nguồn duy nhất càng làm vấn đề trầm trọng.

Nguyên tắc nên áp dụng:

• Mỗi tuyến ray chính (hoặc cụm ray gần nhau, cùng khu vực chức năng) nên có tính toán tải riêng và cân nhắc dùng nguồn riêng, đặt gần khu vực đó để rút ngắn chiều dài dây 48V.
• Nếu bắt buộc dùng chung nguồn cho nhiều tuyến, cần:
  • Chia nhánh bằng cầu đấu hoặc hộp phân phối DC chuyên dụng.
  • Tính toán dòng trên từng nhánh, tiết diện dây phù hợp với dòng và chiều dài.
  • Đảm bảo tổng dòng không vượt quá khả năng nguồn, đồng thời từng nhánh không vượt quá khả năng chịu tải của dây và ray.
• Với các tuyến có chiều dài khác nhau, nên cân nhắc dùng dây 48V tiết diện lớn hơn cho tuyến dài để giảm sụt áp, hoặc cấp nguồn từ hai đầu ray (nếu hệ thống cho phép) để cân bằng điện áp.

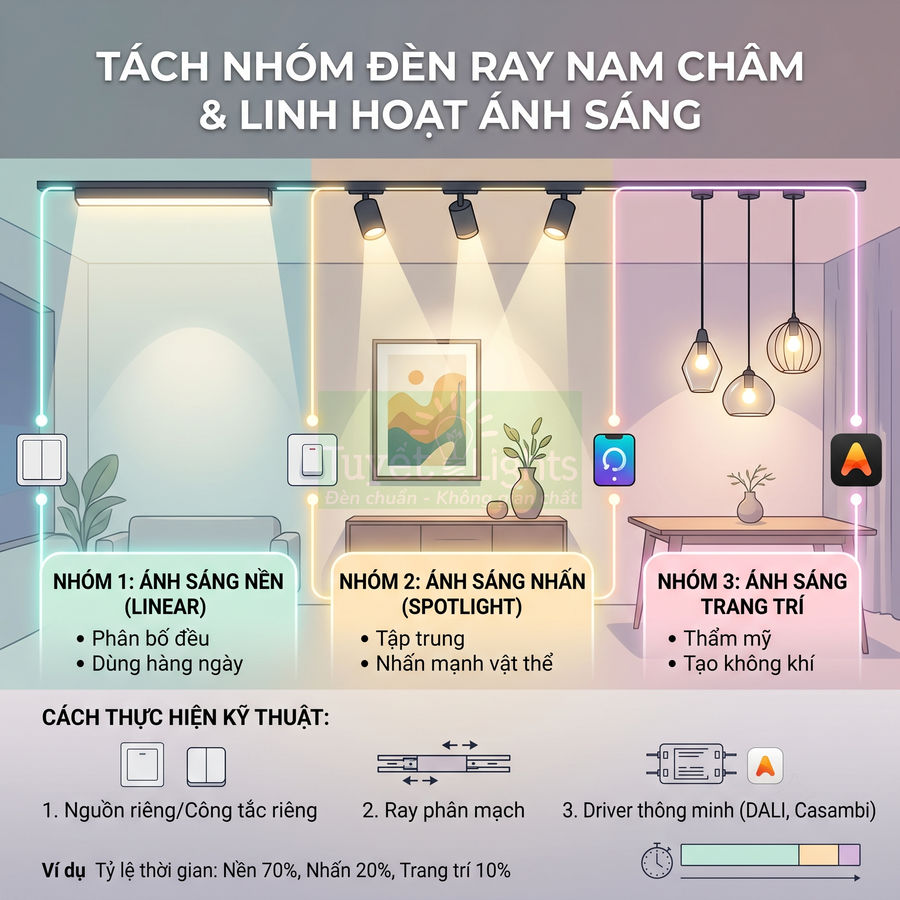

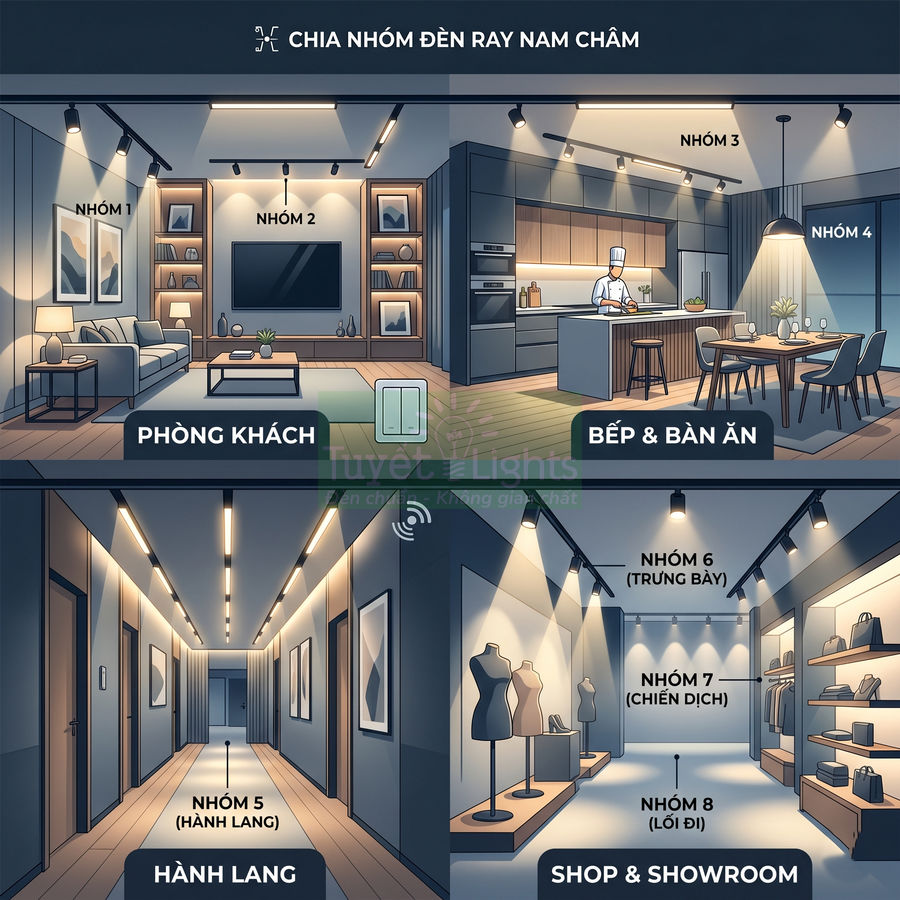

Việc tách tải theo tuyến cũng giúp quản lý chiếu sáng linh hoạt: có thể tắt riêng từng khu vực, từng phòng, từng dãy trưng bày mà không ảnh hưởng đến khu vực khác. Khi có sự cố trên một tuyến (chập module, hỏng ray, lỏng tiếp điểm nam châm), chỉ tuyến đó bị ảnh hưởng, các tuyến khác vẫn hoạt động bình thường, giảm rủi ro mất sáng toàn bộ không gian.

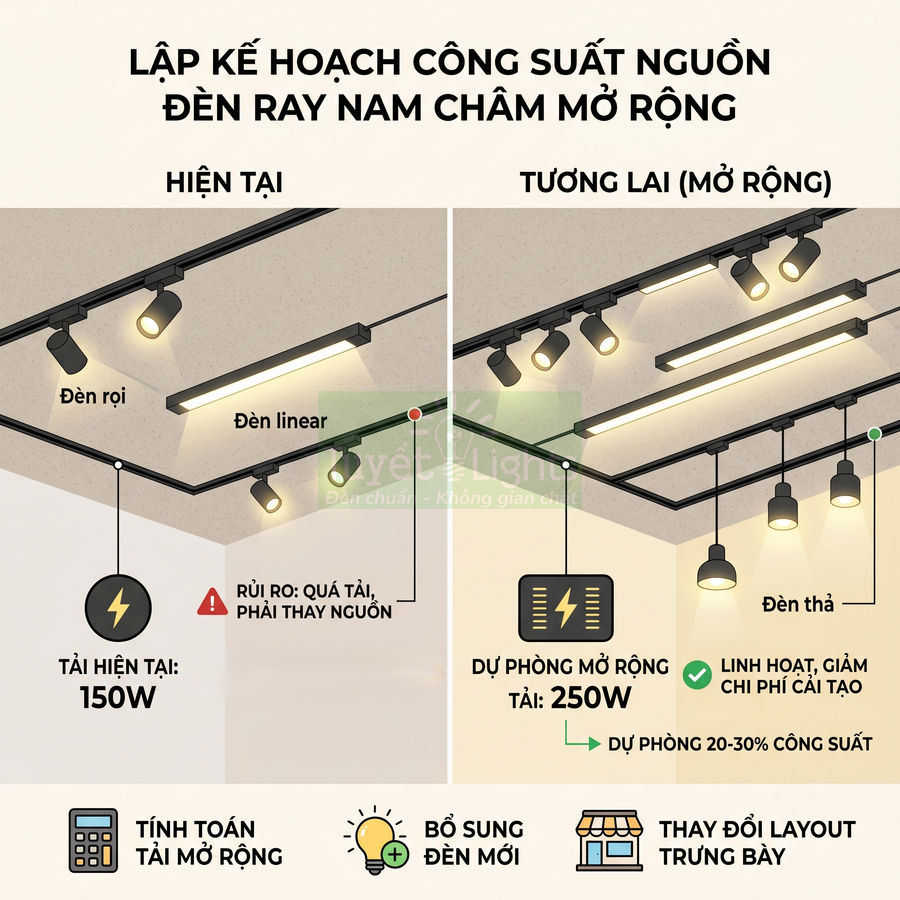

Công suất nguồn cần phù hợp kế hoạch mở rộng thêm đèn rọi, đèn linear hoặc đèn thả sau này

Hệ đèn rọi ray nam châm thường được lựa chọn vì tính linh hoạt và khả năng mở rộng. Chủ nhà hoặc chủ shop có thể bổ sung thêm đèn rọi, thay đèn linear, thêm đèn thả trang trí khi thay đổi nội thất hoặc layout trưng bày. Nếu ngay từ đầu chọn nguồn quá sát tải, mọi ý tưởng mở rộng sau này sẽ bị giới hạn hoặc buộc phải thay nguồn mới, gây tốn kém và phức tạp thi công (phải mở trần, đi lại dây, dừng hoạt động kinh doanh).

Khi thiết kế, nên trao đổi trước với chủ đầu tư về khả năng mở rộng trong 1–3 năm tới:

• Dự kiến có tăng thêm khu vực trưng bày không?
• Có khả năng thay module công suất lớn hơn (ví dụ từ 7W lên 12W) để tăng độ sáng không?
• Có nhu cầu bổ sung đèn thả trang trí, đèn wallwasher, đèn line chạy dọc tường không?

Nếu dự kiến có thể tăng thêm 20–30% số lượng đèn, nên cộng phần tải này vào ngay trong giai đoạn tính toán. Ví dụ, hiện tại cần 150W, nhưng dự kiến có thể thêm 50W trong tương lai, nên chọn nguồn khoảng 250–300W thay vì 200W. Khi đó, hệ số dự phòng không chỉ bù cho điều kiện vận hành mà còn bao gồm cả biên độ mở rộng.

Trong các dự án thương mại, việc thay đổi layout trưng bày là rất thường xuyên. Do đó, nhiều đơn vị thiết kế chiếu sáng chuyên nghiệp thường:

• Chuẩn hóa nguồn ở mức cao hơn (ví dụ mặc định dùng 240W hoặc 320W cho mỗi cụm ray), sau đó phân bổ tải linh hoạt.
• Chia tải theo tuyến, ghi rõ giới hạn tải tối đa cho từng tuyến ray trên bản vẽ và trong tài liệu bàn giao, giúp chủ shop không lắp vượt tải khi tự bổ sung đèn.
• Đề xuất sơ đồ cấp nguồn dạng module: mỗi nguồn phụ trách một khu vực, dễ nâng cấp hoặc thay thế từng phần mà không ảnh hưởng toàn hệ thống.

Nhờ đó, hệ đèn rọi ray nam châm không chỉ đáp ứng tốt nhu cầu hiện tại mà còn duy trì được dư địa kỹ thuật cho các thay đổi trong tương lai, giảm chi phí cải tạo và hạn chế rủi ro quá tải nguồn khi mở rộng số lượng module đèn.

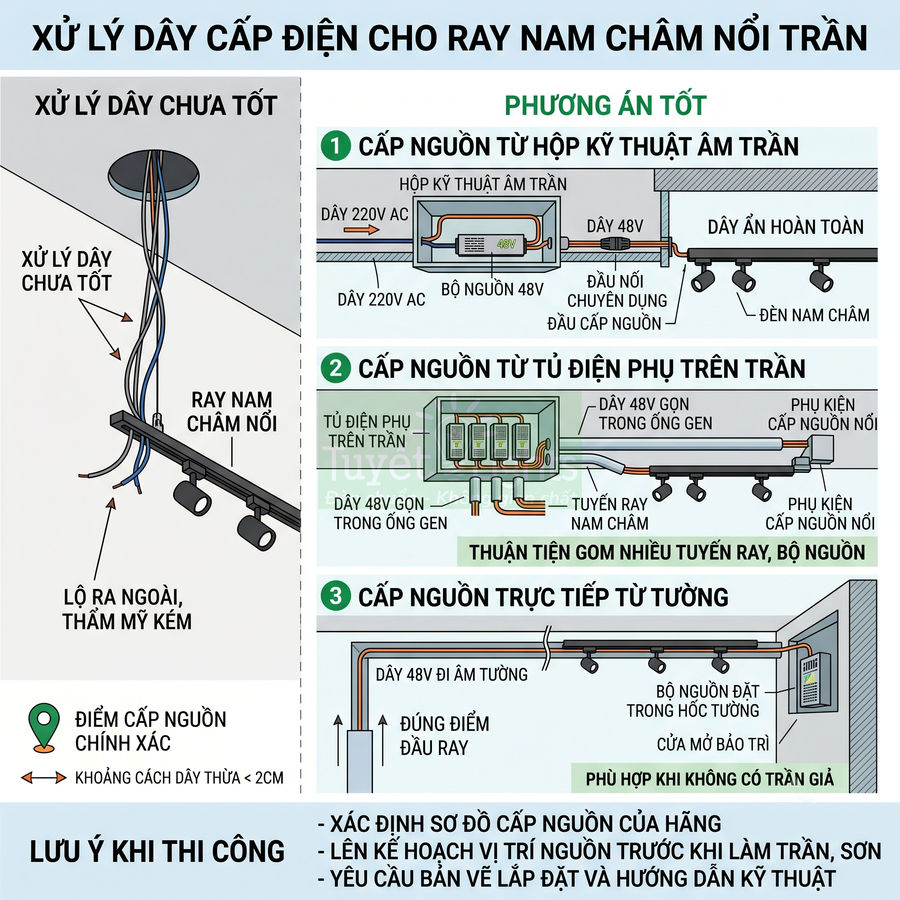

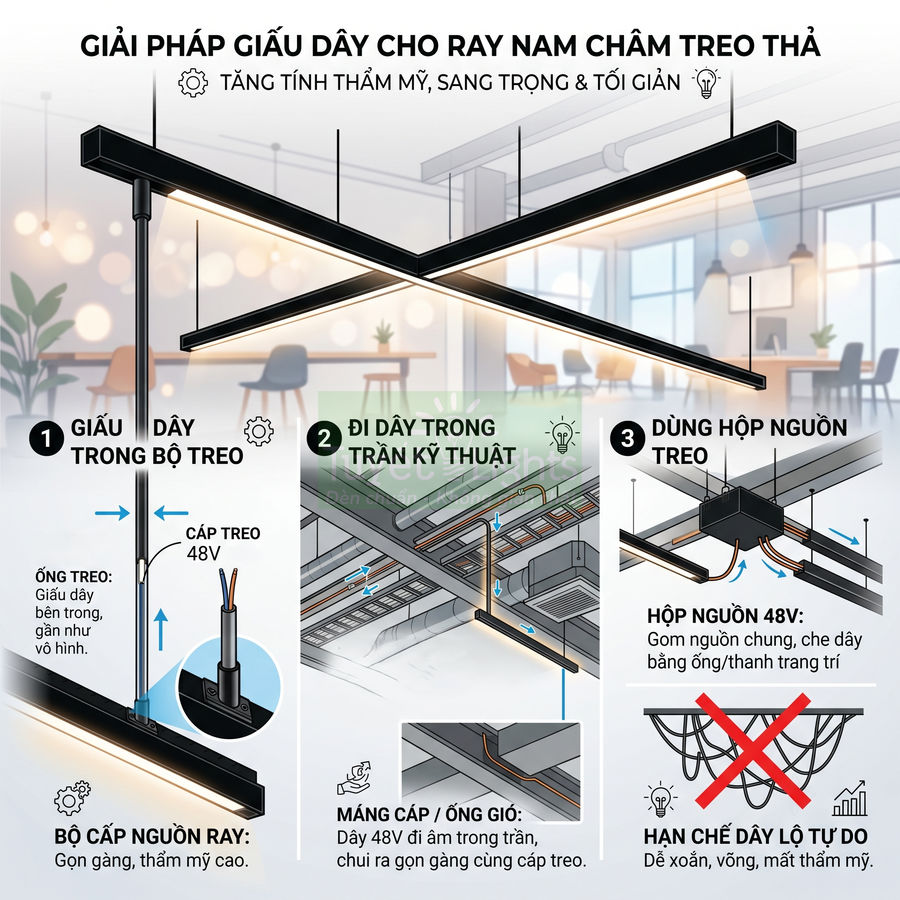

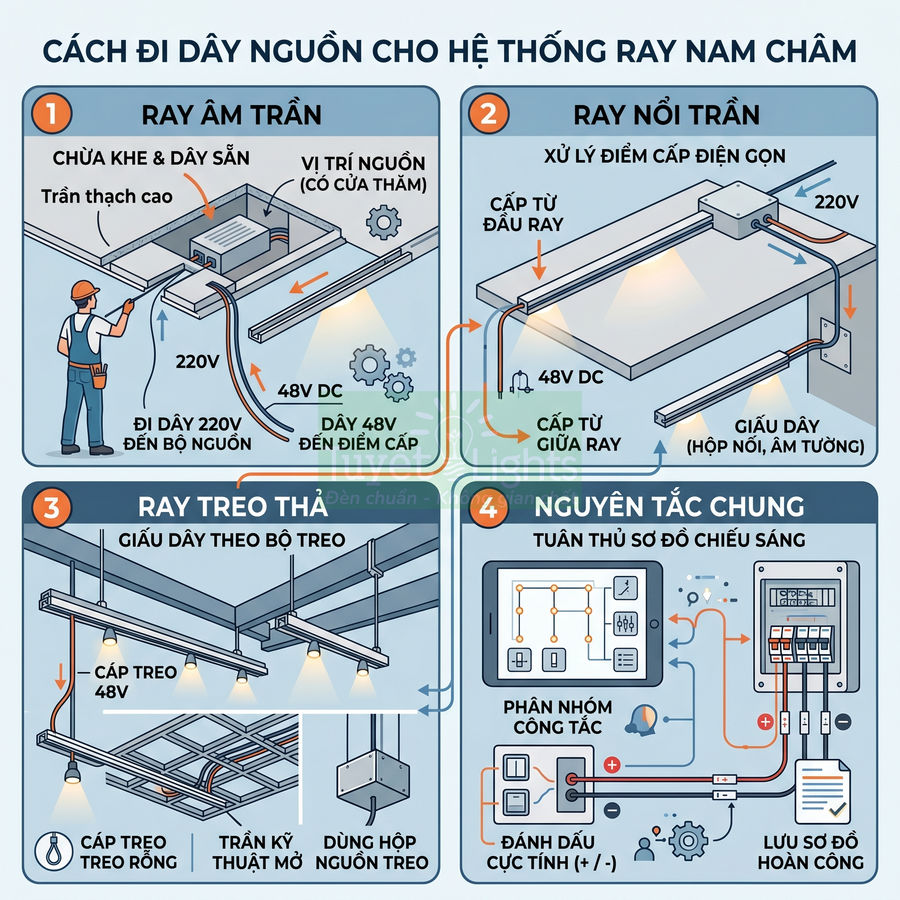

Cách đi dây nguồn cho ray nam châm âm trần, nổi trần và treo thả

Hệ thống ray nam châm cần được lên kế hoạch đi dây nguồn ngay từ giai đoạn thiết kế, đảm bảo đồng bộ giữa kiến trúc, trần và sơ đồ chiếu sáng. Với ray âm trần, trọng tâm là chừa sẵn dây, khe ray đúng profile và vị trí đặt nguồn có cửa thăm để tránh đục phá về sau. Ray nổi trần ưu tiên xử lý điểm cấp điện gọn tại đầu ray, hộp kỹ thuật hoặc tủ điện phụ, che tối đa dây 220V và 48V bằng phụ kiện chuyên dụng. Với ray treo thả, dây phải được giấu trong bộ treo, trần kỹ thuật hoặc hộp nguồn treo để giữ vẻ “nhẹ” và tinh gọn. Tất cả dây 220V, 48V cần tuân thủ sơ đồ chiếu sáng, phân nhóm công tắc rõ ràng, có nhãn nhận diện và bản vẽ hoàn công để vận hành, bảo trì thuận lợi.

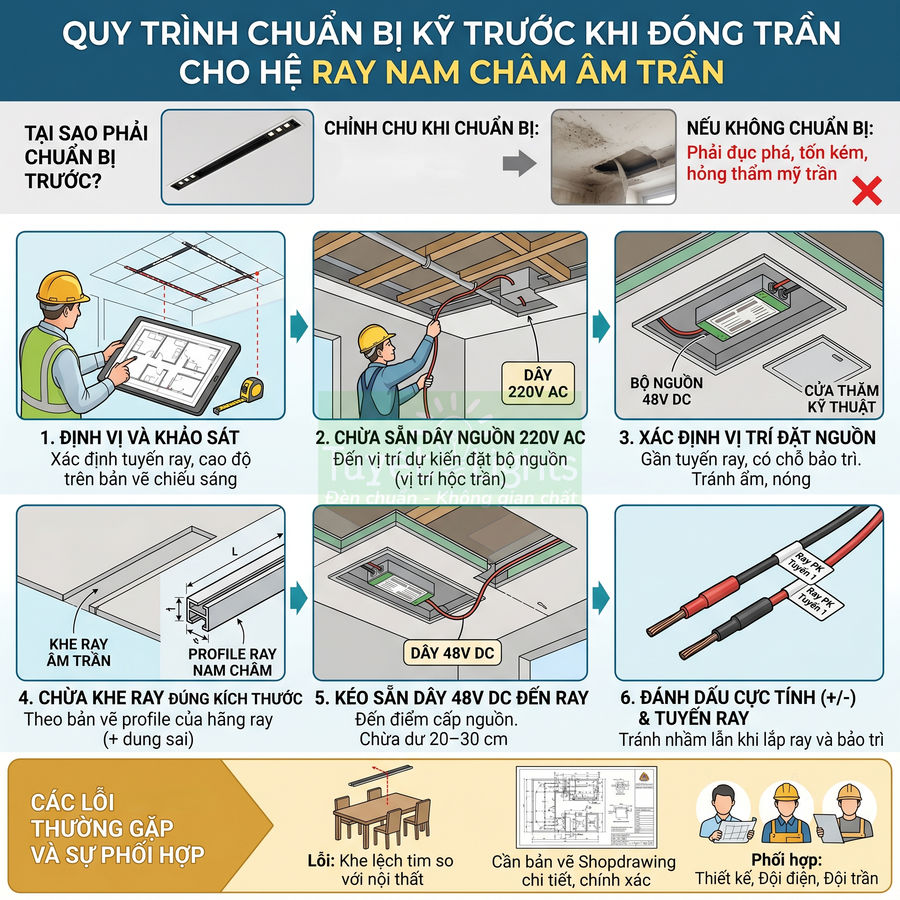

Ray nam châm âm trần cần chừa dây nguồn, khe ray và vị trí đặt nguồn trước khi đóng thạch cao

Với hệ ray nam châm âm trần, toàn bộ profile nhôm, thanh dẫn điện và phần lớn dây dẫn được giấu trong khoang trần thạch cao, trần gỗ hoặc trần bê tông hộp kỹ thuật, chỉ lộ phần khe ray để gắn đèn. Vì vậy, giai đoạn thiết kế và chuẩn bị trước khi đóng trần mang tính quyết định. Nếu không chừa sẵn dây nguồn, không định vị chính xác vị trí đặt nguồn, không tạo khe ray đúng kích thước theo profile, việc xử lý lại sau khi trần đã hoàn thiện sẽ phải đục phá, rất tốn kém và dễ làm hỏng kết cấu, thẩm mỹ.

Các bước cơ bản khi đi dây cho ray âm trần cần được triển khai theo trình tự kỹ thuật rõ ràng:

• Khảo sát và định vị trên bản vẽ: Dựa trên bản vẽ kiến trúc và bản vẽ chiếu sáng, xác định chính xác tuyến ray, chiều dài, cao độ và hướng ray. Cần thể hiện ray trên bản vẽ trần thạch cao để đội trần biết vị trí chừa khe. Nên sử dụng bản vẽ CAD hoặc BIM có layer riêng cho hệ ray nam châm.
• Chừa khe ray đúng profile: Mỗi hãng ray có kích thước profile nhôm khác nhau (chiều rộng khe, chiều sâu, tai bắt, không gian cho phụ kiện nguồn). Cần cung cấp bản vẽ chi tiết profile cho đội trần để họ chừa khe đúng: thường là chiều rộng khe + dung sai 1–2 mm, chiều sâu đủ để chứa thân ray, đầu nối, đầu cấp nguồn và khoảng trống tản nhiệt. Nếu khe nhỏ hơn chuẩn, ray sẽ không lắp được hoặc bị kẹt, cong.

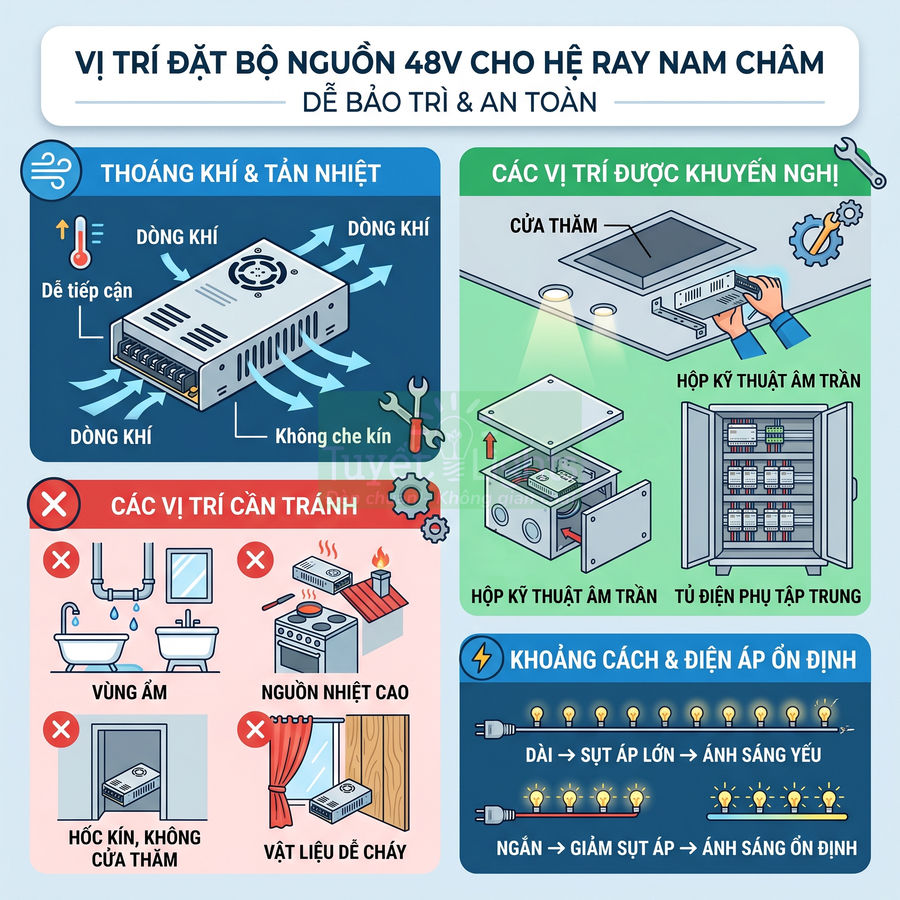

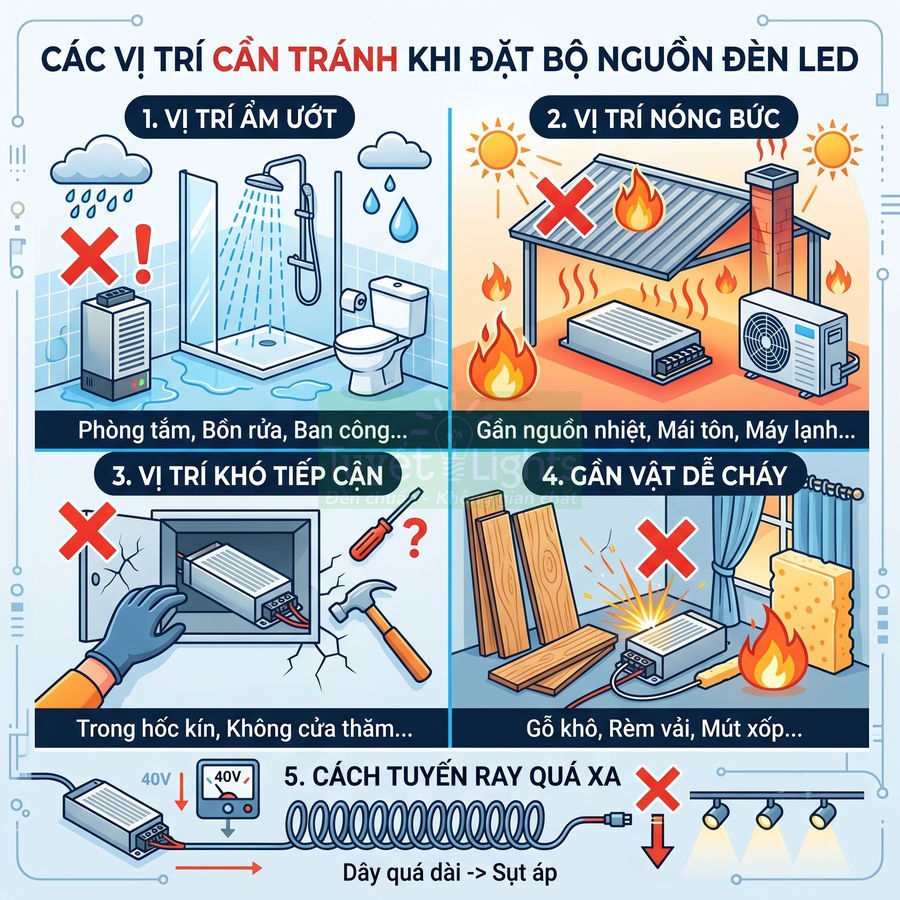

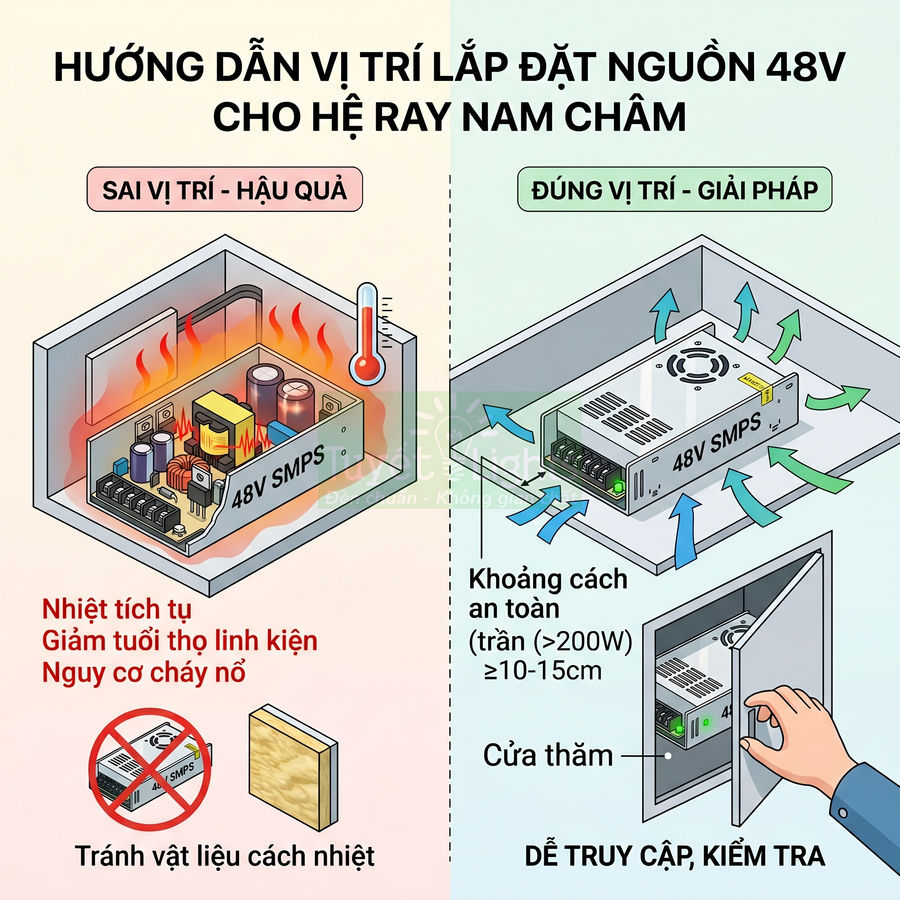

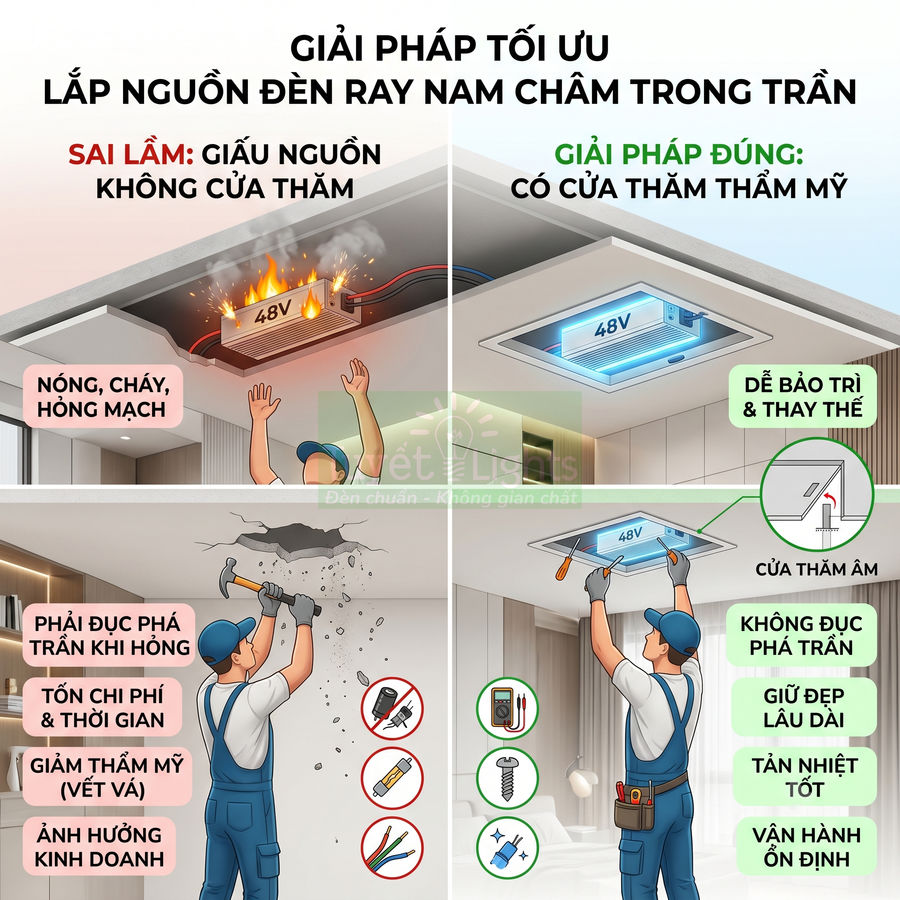

• Bố trí vị trí đặt bộ nguồn: Chọn vị trí đặt driver/bộ nguồn 48V sao cho:
  • Gần tuyến ray để giảm sụt áp trên đường dây 48V DC, đặc biệt với tuyến dài hoặc tải lớn.
  • Có cửa thăm hoặc hốc kỹ thuật để bảo trì, thay thế nguồn khi cần.
  • Không nằm ngay trên khu vực dễ bị ẩm, nóng (gần ống điều hòa, ống nước nóng…).
  Vị trí phổ biến: trong trần thạch cao có cửa thăm, trong hộp kỹ thuật âm trần, trong tủ điện phụ hoặc hộc kỹ thuật trên trần.
• Kéo dây 220V AC đến bộ nguồn: Từ tủ điện hoặc hộp công tắc, kéo dây 220V AC đến vị trí bộ nguồn theo đúng nhóm công tắc, MCB đã thiết kế. Dây nên đi trong ống gen cứng, ống ruột gà hoặc máng cáp, tuân thủ tiết diện dây theo công suất tổng của các bộ nguồn. Nên bố trí dây 220V đi riêng, không bó chung với dây tín hiệu điều khiển để tránh nhiễu.
• Kéo dây 48V DC từ nguồn đến ray: Từ đầu ra của bộ nguồn, kéo dây 48V DC đến điểm cấp nguồn của ray (đầu ray, đoạn ray giữa hoặc module cấp nguồn chuyên dụng). Cần:
  • Tính toán tiết diện dây 48V dựa trên chiều dài tuyến và tổng công suất đèn để hạn chế sụt áp.
  • Chừa dư tối thiểu 20–30 cm tại điểm đấu nối để thao tác đấu dây, thay phụ kiện dễ dàng.
  • Ưu tiên đi dây theo tuyến ngắn nhất, tránh vòng vèo, giao cắt nhiều với các đường ống khác.
• Đánh dấu cực tính và tuyến ray: Dây 48V cần được đánh dấu rõ cực dương (+) và cực âm (–) bằng màu dây (ví dụ: đỏ – dương, đen – âm) hoặc bằng ống co nhiệt, nhãn dán. Đồng thời, ghi chú trên dây hoặc tại hộp đấu: “Ray âm trần Phòng khách – Tuyến 1”, “Ray âm trần Bếp – Tuyến 2”… để tránh nhầm lẫn khi lắp ray và khi bảo trì.

Trong thực tế, nhiều đội thi công trần thạch cao không nắm rõ yêu cầu kỹ thuật của hệ ray nam châm, dẫn đến các lỗi phổ biến:

• Khe ray bị lệch tim so với trục kiến trúc hoặc so với đồ nội thất bên dưới (bàn ăn, đảo bếp, quầy bar).
• Khe ray sai kích thước, quá hẹp hoặc quá nông, không đủ chỗ cho thân ray, đầu nối, phụ kiện cấp nguồn.
• Không chừa khoảng trống cho bộ nguồn hoặc không có cửa thăm, khiến việc thay nguồn sau này gần như không thể.

Để tránh các lỗi này, cần phối hợp chặt chẽ giữa đội thiết kế chiếu sáng, đội điện, đội trần và đơn vị cung cấp ray. Nên có bản vẽ shopdrawing thể hiện chi tiết: mặt bằng ray, mặt cắt trần tại vị trí ray, vị trí bộ nguồn, tuyến dây 220V và 48V, loại phụ kiện cấp nguồn sử dụng.

Ray nam châm nổi trần cần xử lý dây cấp điện gọn, đúng điểm đầu ray hoặc hộp kỹ thuật

Với ray nam châm nổi trần, thanh ray được bắt trực tiếp lên bề mặt trần bê tông, trần thạch cao phẳng hoặc tường, không cần khoét khe. Cấu trúc cơ khí đơn giản hơn, dễ lắp đặt và dễ thay đổi vị trí sau này. Tuy nhiên, dây cấp điện nếu không được xử lý khéo léo sẽ làm giảm đáng kể tính thẩm mỹ của không gian, đặc biệt ở các khu vực trần thấp hoặc tường trống.

Các phương án cấp điện cho ray nổi trần thường được áp dụng như sau:

• Cấp từ hộp kỹ thuật âm trần:
  • Dây 220V AC đi âm trong trần đến một hộp kỹ thuật âm trần (hộp nối, hộp đèn) nằm gần đầu ray.
  • Bộ nguồn 48V được đặt trong hộp này, đảm bảo có nắp che, lỗ thoát nhiệt và khả năng tiếp cận khi cần bảo trì.
  • Từ bộ nguồn, kéo dây 48V ra đầu ray thông qua phụ kiện cấp nguồn âm hoặc đầu nối chuyên dụng, sao cho dây gần như không lộ ra ngoài.
• Cấp từ tủ điện phụ trên trần:
  • Bộ nguồn đặt tập trung trong một tủ điện phụ hoặc hộp kỹ thuật lớn trên trần, thuận tiện cho việc gom nhiều tuyến ray, nhiều bộ nguồn.
  • Dây 48V đi nổi trong ống gen, ống thép luồn dây hoặc máng cáp nhỏ đến từng tuyến ray.
  • Tại vị trí đầu ray, sử dụng phụ kiện cấp nguồn nổi hoặc hộp nối nhỏ để chuyển tiếp dây 48V vào ray, đảm bảo kín, an toàn và gọn.
• Cấp trực tiếp từ tường:
  • Dây 48V đi âm trong tường, chui ra đúng vị trí đầu ray hoặc ngay sau thân ray.
  • Bộ nguồn đặt trong hốc tường, tủ âm tường hoặc hộp kỹ thuật gần đó, có cửa mở để thao tác.
  • Phương án này phù hợp khi ray gắn tường hoặc ray gắn trần nhưng nguồn không thể đặt trên trần (ví dụ trần bê tông không có trần giả).

Khi đi dây cho ray nổi, cần đặc biệt chú ý đến điểm cấp nguồn và loại phụ kiện mà hệ ray hỗ trợ:

• Một số hệ ray cho phép cấp nguồn tại bất kỳ vị trí nào trên tuyến thông qua connector cấp nguồn gắn giữa ray, giúp linh hoạt khi không thể đưa dây đến đúng đầu ray.
• Một số hệ chỉ cho phép cấp nguồn tại đầu ray hoặc tại đoạn ray chuyên dụng có hộp nguồn tích hợp. Khi đó, dây phải được đưa chính xác đến vị trí này, nếu lệch sẽ phải khoan cắt, đi dây nổi rất xấu.

Việc hiểu rõ cấu trúc hệ ray, catalog phụ kiện, sơ đồ cấp nguồn của từng hãng là bắt buộc trước khi thi công. Nên yêu cầu nhà cung cấp ray cung cấp bản vẽ lắp đặt và hướng dẫn kỹ thuật để đội điện bố trí dây hợp lý, tránh phải xử lý lại sau khi trần, sơn, hoàn thiện nội thất.

Ray nam châm treo thả cần giấu dây theo bộ treo, trần kỹ thuật hoặc hộp nguồn riêng

Hệ ray nam châm treo thả thường được sử dụng trong các không gian trần cao, phong cách mở như văn phòng co-working, showroom, quán cà phê, nhà hàng, studio. Ray được treo bằng cáp thép hoặc ty ren, tạo thành dải chiếu sáng lơ lửng, có tính trang trí cao. Do ray nằm hoàn toàn lộ thiên, mọi chi tiết dây dẫn, phụ kiện cấp nguồn nếu không xử lý tốt sẽ dễ dàng bị nhìn thấy, làm giảm tính thẩm mỹ và chuyên nghiệp.

Các cách xử lý dây cho ray treo thả thường gặp:

• Giấu dây trong bộ treo:
  • Một số hệ ray được thiết kế cáp treo rỗng hoặc có kênh riêng bên trong để luồn dây 48V. Khi đó, dây đi từ trần xuống ray sẽ nằm hoàn toàn trong cáp treo hoặc trong ống treo, gần như vô hình.
  • Giải pháp này mang lại tính thẩm mỹ cao, phù hợp với không gian sang trọng, yêu cầu tối giản chi tiết kỹ thuật.
• Đi dây trong trần kỹ thuật:
  • Trong các không gian có trần kỹ thuật mở (trần công nghiệp), dây 48V được đi âm trong máng cáp, ống thép hoặc ống nhựa trên cao.
  • Tại mỗi điểm treo ray, dây 48V chỉ chui ra một đoạn ngắn, đi kèm với cáp treo hoặc ty ren, sau đó vào phụ kiện cấp nguồn gắn trên ray.
  • Cần bố trí tuyến dây sao cho nhìn từ dưới lên, dây được che khuất tối đa bởi dầm, ống gió, máng cáp hoặc chính thân ray.
• Dùng hộp nguồn treo:
  • Bộ nguồn 48V được đặt trong hộp kim loại treo trên trần hoặc gắn sát dầm, có màu sắc đồng bộ với hệ trần (đen, trắng, xám).
  • Từ hộp nguồn, dây 48V đi đến ray theo đường cáp treo, ống dẫn nhỏ hoặc thanh nhôm trang trí, giúp che dây.
  • Giải pháp này phù hợp khi cần gom nhiều tuyến ray treo thả về một cụm nguồn chung, dễ quản lý và bảo trì.

Với ray treo thả, nên hạn chế tối đa việc để dây 48V lộ tự do chạy song song với cáp treo, vì:

• Dây dễ bị xoắn, võng, tạo hình dạng lộn xộn, khó kiểm soát.
• Dễ bị tác động cơ học khi vệ sinh, di chuyển thiết bị, gây lỏng đầu nối hoặc đứt dây.
• Làm mất cảm giác “nhẹ” và tinh gọn của hệ treo thả, đặc biệt trong không gian thiết kế tối giản.

Giải pháp tốt là lựa chọn hệ ray có phụ kiện treo tích hợp đường dây hoặc thiết kế riêng ống dẫn nhỏ, thanh nhôm mảnh màu trùng với trần hoặc ray để che dây. Khi thiết kế, cần thể hiện rõ trên bản vẽ: vị trí hộp nguồn, tuyến dây 48V, loại bộ treo, cao độ treo, để đội thi công không phải tự xử lý tại hiện trường một cách tùy tiện.

Dây nguồn cần đi theo tuyến ray, nhóm công tắc và sơ đồ chiếu sáng đã thiết kế

Toàn bộ dây nguồn 220V và 48V cần được bố trí theo sơ đồ chiếu sáng đã được phê duyệt, trong đó mỗi nhóm đèn, mỗi tuyến ray được gán với một hoặc nhiều công tắc, dimmer, cảm biến hoặc kênh điều khiển thông minh (DALI, 0–10V, Zigbee, KNX…). Việc đi dây tùy tiện, không theo sơ đồ sẽ khiến hệ thống khó vận hành, khó sửa chữa và dễ nhầm lẫn khi cần thay đổi cấu hình chiếu sáng.

Nguyên tắc bố trí dây nguồn và phân nhóm điều khiển:

• Dây 220V:
  • Đi từ tủ điện đến từng bộ nguồn theo nhóm công tắc hoặc kênh điều khiển đã định. Mỗi nhóm có thể cấp cho một hoặc nhiều bộ nguồn nếu tổng tải cho phép.
  • Cần tính toán dòng tải, chọn tiết diện dây và MCB phù hợp, có thể dùng chung đường dây cho nhiều nguồn nhưng phải đảm bảo dòng định mức MCB <= 80% dòng chịu tải của dây.
  • Nên phân tách rõ các nhóm: khu vực tiếp khách, khu vực bếp, hành lang, quầy thu ngân, khu trưng bày… để vận hành linh hoạt.
• Dây 48V:
  • Đi từ từng bộ nguồn đến tuyến ray tương ứng, mỗi bộ nguồn nên cấp cho một hoặc một vài tuyến ray có công suất tổng nằm trong dải làm việc tối ưu của nguồn.
  • Không nên để dây 48V của nhiều tuyến ray chồng chéo, bó chung mà không có đánh dấu rõ ràng, vì sẽ rất khó truy vết khi cần kiểm tra.
  • Với tuyến ray dài hoặc tải lớn, nên chia thành nhiều điểm cấp nguồn hoặc nhiều bộ nguồn để tránh sụt áp, đảm bảo độ sáng đồng đều trên toàn tuyến.
• Nhãn nhận diện và sơ đồ:
  • Mỗi tuyến ray nên có nhãn nhận diện (Ray 1 – Phòng khách, Ray 2 – Bếp, Ray A – Quầy thu ngân…) gắn tại cầu đấu, trong hộp nguồn hoặc trên dây gần bộ nguồn.
  • Nên lưu lại sơ đồ chiếu sáng hoàn công thể hiện: mã nguồn, vị trí nguồn, tuyến ray được cấp, nhóm công tắc/dimmer điều khiển, loại giao thức điều khiển (nếu có).
  • Việc này giúp kỹ thuật viên nhanh chóng xác định dây nào thuộc tuyến nào, nguồn nào cấp cho ray nào, giảm thời gian dò tìm khi bảo trì.

Tuân thủ sơ đồ chiếu sáng và nguyên tắc phân nhóm giúp đảm bảo khi bật một công tắc, chỉ nhóm đèn mong muốn sáng lên, tránh tình trạng một công tắc điều khiển nhiều khu vực không liên quan hoặc phải bật nhiều công tắc mới đủ sáng một khu vực. Đồng thời, khi cần nâng cấp lên hệ điều khiển thông minh, việc tích hợp sẽ dễ dàng hơn vì cấu trúc dây đã được tổ chức khoa học ngay từ đầu.

Vị trí đặt bộ nguồn 48V cho hệ ray nam châm để dễ bảo trì và an toàn

Vị trí đặt bộ nguồn 48V cho hệ ray nam châm cần ưu tiên thoáng khí, dễ tiếp cận và an toàn cháy nổ. Bộ nguồn sinh nhiệt lớn, nếu bị che kín hoặc đặt sát vật liệu cách nhiệt, tuổi thọ tụ điện, MOSFET giảm mạnh, dễ gây chập cháy hoặc tự ngắt do quá nhiệt. Nên bố trí nguồn trong trần thạch cao có cửa thăm, hộp kỹ thuật âm trần hoặc tủ điện phụ, có khoảng trống xung quanh và lỗ thoáng để tản nhiệt tự nhiên hay cưỡng bức. Tránh các vị trí ẩm, nóng, gần vật liệu dễ cháy hoặc hốc kín không thể bảo trì. Đồng thời, cần tính toán khoảng cách nguồn – ray để hạn chế sụt áp, giữ điện áp gần 48V, đảm bảo ánh sáng ổn định.

Bộ nguồn nên đặt nơi thoáng nhiệt, dễ kiểm tra và không bị che kín hoàn toàn

Bộ nguồn 48V cho hệ ray nam châm thường là bộ nguồn chuyển mạch (SMPS), bên trong có biến áp xung, MOSFET công suất, diode chỉnh lưu, tụ điện dung lớn… Tất cả các linh kiện này đều sinh nhiệt trong quá trình hoạt động. Khi nhiệt độ môi trường xung quanh tăng cao, nhiệt độ mối nối (junction temperature) của linh kiện bán dẫn tăng theo, làm giảm đáng kể tuổi thọ, đặc biệt là tụ điện và MOSFET. Nếu bộ nguồn bị đặt trong không gian kín, không có đối lưu không khí, nhiệt tích tụ lâu ngày có thể dẫn đến:

• Giảm tuổi thọ linh kiện: tụ hóa khô nhanh, ESR tăng, dễ gây nổ tụ hoặc sụt áp đầu ra.
• Hỏng sớm, chập cháy: lớp cách điện suy giảm, linh kiện quá nhiệt gây chập mạch, có nguy cơ cháy cục bộ.
• Tự ngắt do bảo vệ nhiệt: nhiều bộ nguồn có mạch bảo vệ quá nhiệt, khi nóng quá sẽ tự ngắt, làm hệ ray tắt bật thất thường.

Vì vậy, vị trí đặt nguồn phải đảm bảo thoáng khí, dễ tiếp cận, có khoảng trống xung quanh để tản nhiệt tự nhiên hoặc hỗ trợ tản nhiệt cưỡng bức nếu cần. Khi thiết kế, nên hình dung luồng không khí có thể đi vào – đi ra quanh bộ nguồn, tránh tạo “túi nhiệt” phía trên trần hoặc trong hộp kỹ thuật.

Các yêu cầu cơ bản khi chọn vị trí đặt nguồn:

• Không đặt nguồn sát vật liệu cách nhiệt như bông thủy tinh, xốp PU, mút tiêu âm, bông khoáng… vì các vật liệu này giữ nhiệt, làm nhiệt độ vỏ nguồn tăng cao, đồng thời có thể là vật liệu dễ cháy nếu bị quá nhiệt cục bộ.
• Không bọc nguồn trong hộp kín hoàn toàn không có lỗ thoáng. Nếu bắt buộc phải dùng hộp, cần bố trí lỗ thoát nhiệt phía trên và lỗ lấy gió phía dưới, ưu tiên dạng lưới hoặc khe dài để tăng diện tích trao đổi nhiệt.
• Đảm bảo có khoảng cách tối thiểu 5–10 cm giữa nguồn và các bề mặt xung quanh (trần, vách, nắp hộp). Với bộ nguồn công suất lớn (>200W), nên tăng khoảng cách lên 10–15 cm để hạn chế truyền nhiệt bức xạ sang vật liệu xung quanh.
• Ưu tiên vị trí có thể mở nắp, tháo tấm trần để kiểm tra, đo điện áp, thay nguồn khi cần. Khoảng không thao tác tay tối thiểu 20–30 cm là hợp lý để kỹ thuật viên có thể tháo dây, siết ốc, đo kiểm an toàn.

Trong các công trình dân dụng, nguồn thường được đặt trong trần thạch cao. Khi đó, nên bố trí cửa thăm gần vị trí nguồn để kỹ thuật viên có thể chui tay vào thao tác, đồng thời có thể quan sát trực tiếp tình trạng nguồn (đèn báo, tem nhiệt, dấu hiệu cháy xém…). Với công trình thương mại, văn phòng, showroom, có thể đặt nguồn trong hộp kỹ thuật trên trần hoặc tủ điện phụ để việc kiểm tra định kỳ, bảo trì, thay thế được thực hiện theo quy trình, không ảnh hưởng đến không gian sử dụng.

Nguồn có thể đặt trong hộp kỹ thuật, trần thạch cao có cửa thăm hoặc tủ điện phụ

Tùy quy mô và tính chất công trình, có ba vị trí đặt nguồn phổ biến, mỗi phương án có ưu – nhược điểm riêng về an toàn, thẩm mỹ, chi phí và khả năng mở rộng hệ thống:

• Hộp kỹ thuật âm trần: Thích hợp cho căn hộ, nhà phố, cửa hàng nhỏ.
• Hộp có nắp đậy, bên trong chứa 1–2 bộ nguồn, cầu đấu 48V, dây 220V vào, đôi khi kèm theo thiết bị bảo vệ như MCB, cầu chì.
• Ưu điểm:
  • Gọn, thẩm mỹ, không lộ thiết bị ra ngoài.
  • Dễ tiếp cận khi mở nắp, có thể bố trí gần tuyến ray để giảm chiều dài dây 48V.
  • Có thể gom các kết nối 220V – 48V tại một điểm, dễ kiểm soát sơ đồ đấu nối.
• Nhược điểm:
• Không gian trong hộp hạn chế, nếu bố trí quá nhiều nguồn sẽ khó tản nhiệt.
• Cần chọn hộp có kích thước đủ lớn, có lỗ thoáng hoặc khe gió, tránh kín hoàn toàn.

• Trần thạch cao có cửa thăm: Phù hợp cho nhà ở cao cấp, văn phòng vừa, showroom.
  • Nguồn đặt trên trần, gần tuyến ray, phía dưới có cửa thăm kích thước đủ lớn (thường 30×30 cm hoặc 40×40 cm, với tuyến nhiều nguồn có thể tăng lên 40×60 cm).
  • Cách này linh hoạt, dễ bố trí nhiều nguồn cho nhiều tuyến ray khác nhau, có thể phân tán nguồn theo từng khu vực chiếu sáng.
  • Khi thiết kế, nên:
    • Đánh dấu vị trí nguồn trên bản vẽ trần và trên thực tế (ví dụ ký hiệu trên mặt trần hoặc trên cửa thăm).
    • Bố trí nguồn trên các thanh treo trần hoặc giá đỡ riêng, tránh đặt trực tiếp lên tấm thạch cao.
    • Đảm bảo khoảng cách an toàn với lớp bông cách nhiệt phía trên trần.
• Tủ điện phụ: Dùng cho văn phòng, showroom lớn, trung tâm thương mại, không gian có nhiều tuyến ray nam châm.
  • Tủ chứa nhiều bộ nguồn, cầu đấu, thiết bị điều khiển thông minh (dimmer, bộ điều khiển DALI, KNX, Zigbee, Wi-Fi…), thiết bị bảo vệ (MCB, RCBO, SPD).
  • Từ tủ, dây 48V đi đến các tuyến ray, có thể tỏa đi nhiều hướng, chia theo từng khu vực chiếu sáng.
  • Ưu điểm:
    • Tập trung, dễ quản lý, dễ bảo trì, dễ mở rộng thêm nguồn khi tăng tải.
    • Có thể kiểm soát tốt an toàn điện nhờ bố trí đầy đủ thiết bị bảo vệ, tiếp địa, thanh cái.
    • Thuận tiện cho việc tích hợp điều khiển thông minh, lập trình kịch bản chiếu sáng.
  • Nhược điểm:
    • Cần tính toán kỹ sụt áp do dây 48V dài, đặc biệt với tuyến tải lớn, chiều dài >15–20 m.
    • Chi phí tủ, dây dẫn, nhân công lắp đặt cao hơn so với giải pháp phân tán nguồn.

Khi đặt nguồn trong hộp hoặc tủ, nên bố trí thanh gắn nguồn hoặc ray DIN để cố định chắc chắn, tránh rung lắc, đồng thời tạo khoảng cách đều giữa các bộ nguồn nhằm tăng hiệu quả tản nhiệt. Cần:

• Đánh số từng nguồn, ghi rõ:
  • Tuyến ray tương ứng (ví dụ: Ray R1 – Khu vực quầy lễ tân).
  • Công suất định mức (W), dòng tối đa (A), điện áp danh định (48VDC).
  • Mã nguồn, ngày lắp đặt để phục vụ bảo trì, thay thế.

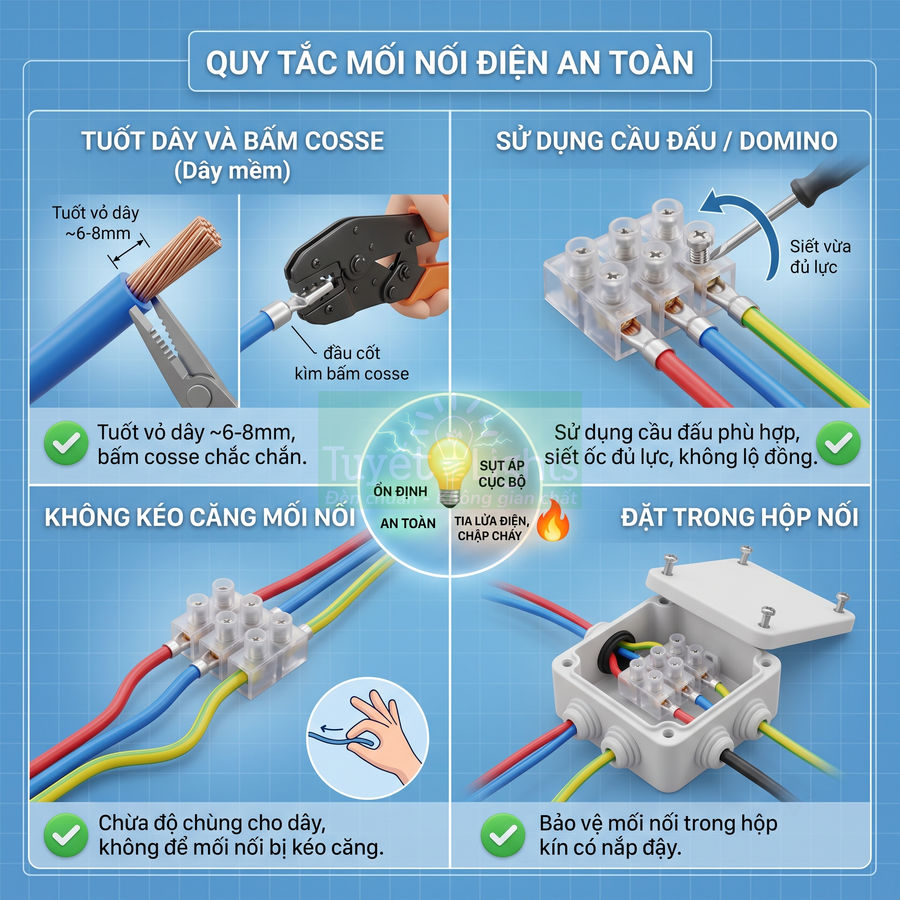

• Sử dụng cầu đấu, domino, terminal block chất lượng tốt, có nắp che, ghi nhãn rõ ràng từng cực (+, −, L, N, PE).
• Bố trí dây gọn gàng, có máng cáp hoặc ống gen, tránh chồng chéo gây khó kiểm tra và tăng nguy cơ chạm chập.

Không nên đặt bộ nguồn ở vị trí ẩm, nóng, khó tiếp cận hoặc gần vật dễ cháy

Bộ nguồn là thiết bị điện tử có linh kiện nhạy cảm với ẩm, nhiệt và bụi. Độ ẩm cao có thể gây oxy hóa chân linh kiện, ăn mòn mạch in, tạo đường dẫn rò rỉ, trong khi bụi bẩn kết hợp với ẩm có thể dẫn đến phóng điện bề mặt, gây chập cháy. Nhiệt độ môi trường cao làm giảm tuổi thọ tụ điện và bán dẫn, đồng thời làm giảm biên độ an toàn của các mạch bảo vệ.

Các vị trí cần tránh:

• Gần khu vực ẩm ướt như phòng tắm, khu rửa bát, khu giặt phơi, mái tôn dễ dột, ban công không che chắn. Nếu bắt buộc phải đi dây qua khu vực ẩm, nên:
  • Đặt nguồn ở khu vực khô ráo hơn, chỉ cho dây 48V đi qua vùng ẩm.
  • Sử dụng ống luồn kín nước, hộp nối đạt chuẩn IP phù hợp (IP54 trở lên nếu có nguy cơ nước bắn).
• Gần nguồn nhiệt như ống khói, máy lạnh cục nóng, đèn halogen công suất lớn, trần mái tôn không cách nhiệt, khu vực áp mái nóng bức. Nhiệt độ môi trường cao cộng với nhiệt tự sinh của nguồn sẽ đẩy nhiệt độ linh kiện vượt giới hạn cho phép.
• Trong hốc kín không có cửa thăm, phải phá trần mới tiếp cận được. Điều này làm cho mọi thao tác kiểm tra, đo đạc, thay thế trở nên khó khăn, tốn kém, thậm chí không thể thực hiện an toàn khi hệ thống đang vận hành.
• Gần vật liệu dễ cháy như gỗ khô, rèm vải, giấy, vật liệu trang trí dễ bắt lửa, mút xốp trang trí. Trong trường hợp sự cố, tia lửa hoặc nhiệt độ cao cục bộ có thể làm các vật liệu này bốc cháy nhanh chóng.

Ngoài ra, không nên đặt nguồn ở vị trí quá xa tuyến ray chỉ vì tiện đường dây 220V. Việc này làm tăng chiều dài dây 48V, gây sụt áp, khó kiểm soát chất lượng điện áp tại ray, đồng thời khó truy vết khi có sự cố (vì nguồn ở xa khu vực chiếu sáng). Cần cân bằng giữa an toàn, dễ tiếp cận và khoảng cách hợp lý đến tuyến ray, ưu tiên vị trí trung gian: gần khu vực chiếu sáng nhưng vẫn nằm trong vùng khô ráo, mát, dễ thao tác.

Khoảng cách từ bộ nguồn đến ray cần tính để giảm sụt áp và giữ ánh sáng ổn định

Sụt áp trên dây 48V là yếu tố quan trọng ảnh hưởng đến độ sáng và độ ổn định của hệ đèn ray nam châm. Điện áp danh định 48VDC thường là mức tối ưu để driver trong các module đèn hoạt động đúng dải thiết kế. Khi khoảng cách từ nguồn đến ray quá xa, điện áp tại đầu ray có thể giảm đáng kể so với 48V, đặc biệt khi dòng tải lớn (nhiều module đèn, công suất tổng cao). Hậu quả:

• Đèn yếu sáng, không đạt công suất thiết kế, màu sắc có thể lệch nhẹ nếu driver không bù được.
• Driver trong module hoạt động không ổn định, dễ nhấp nháy khi tải thay đổi hoặc khi nhiệt độ tăng.
• Trong một số trường hợp, module ở cuối tuyến có thể không khởi động được nếu điện áp rơi xuống dưới ngưỡng tối thiểu.

Để hạn chế sụt áp, cần:

• Giữ khoảng cách nguồn – ray càng ngắn càng tốt, ưu tiên đặt nguồn gần tuyến ray hoặc gần điểm giữa của tuyến để giảm chiều dài đường dẫn hiệu dụng.
• Chọn dây 48V có tiết diện đủ lớn (thường từ 1,0 mm² đến 2,5 mm² tùy dòng tải và chiều dài). Dòng càng lớn, chiều dài càng xa thì tiết diện càng phải tăng để giảm điện trở dây.
• Với tuyến dài, cân nhắc cấp nguồn ở giữa ray hoặc cấp từ hai đầu để giảm chiều dài đường dẫn hiệu dụng và phân bố đều dòng trên dây.
• Hạn chế đấu nối trung gian không cần thiết (nhiều mối nối làm tăng điện trở tiếp xúc, gây nóng cục bộ và sụt áp thêm).

Trong các dự án lớn, kỹ sư có thể tính toán sụt áp theo công thức kỹ thuật dựa trên điện trở dây, chiều dài, dòng tải. Điện trở dây phụ thuộc vào vật liệu (đồng, nhôm), tiết diện và nhiệt độ làm việc. Từ đó, có thể xác định chính xác điện áp tại đầu ray và điều chỉnh vị trí nguồn, tiết diện dây, hoặc phương án cấp nguồn (một đầu, hai đầu, cấp giữa) cho phù hợp.

Với công trình dân dụng nhỏ, có thể áp dụng kinh nghiệm thực tế:

• Giữ chiều dài dây 48V từ nguồn đến ray dưới 10–15 m với tiết diện 1,5 mm² cho tải dưới 5A (tương đương khoảng 240W ở 48V) để sụt áp ở mức chấp nhận được.
• Nếu chiều dài bắt buộc phải lớn hơn, nên:
  • Tăng tiết diện dây lên 2,5 mm².
  • Giảm số lượng module trên tuyến đó hoặc chia tuyến thành hai nhánh với hai nguồn riêng.
  • Xem xét phương án cấp nguồn từ hai đầu ray để giảm sụt áp ở giữa tuyến.

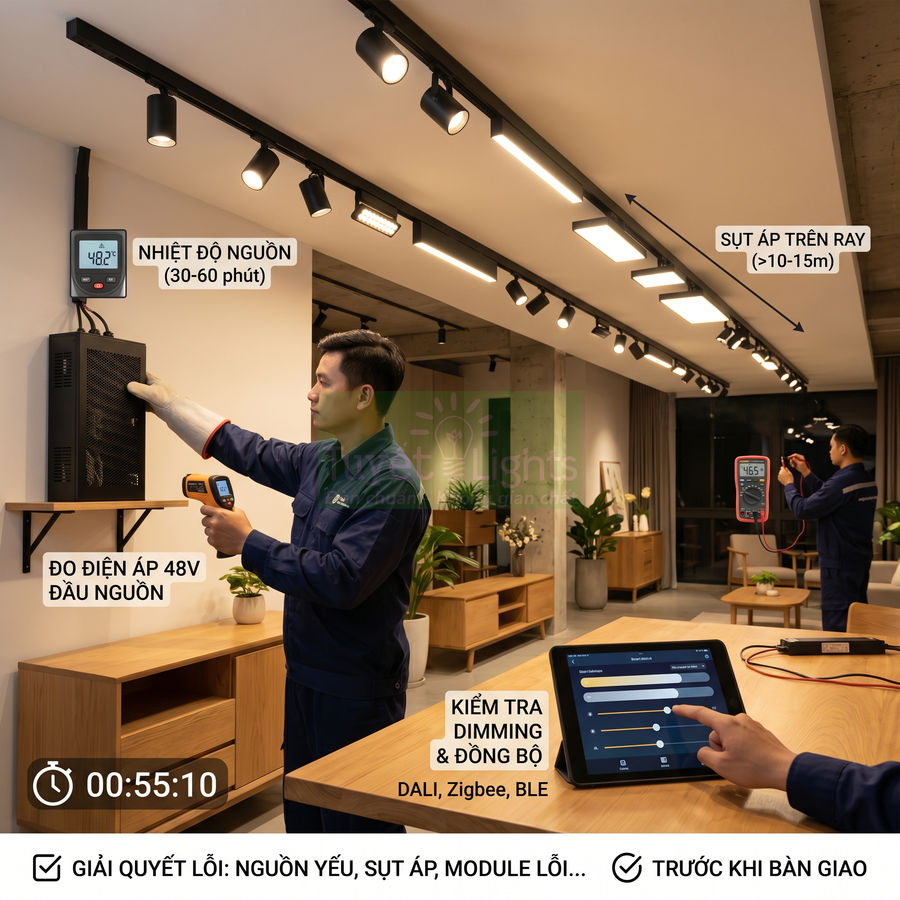

Khi nghiệm thu, nên đo trực tiếp điện áp 48V tại đầu ray ở chế độ tải thực tế (tất cả đèn bật) để đánh giá sụt áp. Nếu điện áp thấp hơn nhiều so với 48V danh định, cần điều chỉnh lại vị trí nguồn, tiết diện dây hoặc phương án cấp nguồn để đảm bảo hệ ray nam châm vận hành ổn định, ánh sáng đồng đều trên toàn tuyến.

Cách chia nhóm nguồn, công tắc và điều khiển cho hệ đèn rọi ray nam châm

Việc chia nhóm nguồn, công tắc và điều khiển cho hệ đèn ray nam châm cần dựa trên không gian sử dụng và chức năng ánh sáng. Ở từng khu vực như phòng khách, bếp, hành lang, phòng ngủ hay shop, nên tách nhóm theo công năng chi tiết: chiếu sáng hoạt động, chiếu sáng nhấn, chiếu sáng trang trí và chiếu sáng an ninh. Song song, cần tách riêng đèn linear, đèn rọi điểm và đèn thả để linh hoạt tạo kịch bản ánh sáng, tối ưu thẩm mỹ và tiết kiệm điện.

Khi dùng dimmer hoặc điều khiển thông minh, phải đảm bảo sự tương thích giữa dimmer, bộ nguồn và module đèn, lựa chọn đúng chuẩn dim (Triac, 0–10V, DALI, PWM…). Mỗi nhóm công tắc cần có sơ đồ dây rõ ràng, thể hiện vị trí tủ điện, tuyến ray, đường dây 220V/48V, công suất và mã tuyến để dễ bảo trì, mở rộng và lập kịch bản ánh sáng sau này.

Chia nhóm đèn theo phòng khách, bếp, hành lang, shop hoặc khu trưng bày để dễ kiểm soát

Việc chia nhóm nguồn và công tắc cho hệ đèn ray nam châm không chỉ dừng ở mức “mỗi phòng một công tắc”, mà cần được tính toán theo công năng chi tiết, mật độ sử dụng và yêu cầu thẩm mỹ – thị giác của từng khu vực. Ở các công trình dân dụng và thương mại, cách chia nhóm hợp lý sẽ quyết định khả năng tạo kịch bản ánh sáng, mức độ tiết kiệm điện và sự thuận tiện khi vận hành, bảo trì.

Một số nguyên tắc chuyên sâu khi chia nhóm theo không gian:

• Phòng khách:
  • Nên tách riêng nhóm chiếu sáng khu sofa (chiếu sáng hoạt động, tiếp khách) và nhóm chiếu sáng trang trí tường TV, tranh, kệ.
  • Nếu phòng khách có trần cao hoặc có mảng tường nhấn, có thể bố trí thêm một nhóm đèn rọi độc lập để điều chỉnh góc chiếu, tạo chiều sâu không gian.
• Bếp và bàn ăn:
  • Khu vực bàn ăn nên có nhóm riêng để có thể giảm sáng hoặc tắt khi không dùng, hoặc dùng ánh sáng ấm, tập trung.
  • Khu bếp (khu vực nấu, đảo bếp) cần ánh sáng mạnh, đều, nên tách thành nhóm chiếu sáng chức năng, ưu tiên CRI cao để nhìn rõ màu thực phẩm.
• Hành lang, sảnh, lối đi:
  • Thường sử dụng theo thời điểm, có thể gom thành một nhóm riêng cho toàn tuyến hành lang hoặc chia theo từng đoạn nếu công trình lớn.
  • Có thể kết hợp với cảm biến chuyển động hoặc cảm biến ánh sáng để tự động bật/tắt, giảm tải cho người dùng.
• Phòng ngủ:
  • Nhóm chiếu sáng tổng (linear trên ray) nên tách khỏi nhóm đèn rọi đầu giường, đèn nhấn tranh hoặc kệ sách.
  • Ưu tiên chia nhóm sao cho có thể tạo chế độ “thư giãn” với mức sáng thấp, không gây chói mắt khi sử dụng ban đêm.
• Shop, showroom, khu trưng bày:
  • Chia theo khu trưng bày sản phẩm (kệ chính, kệ phụ, mannequin, backdrop thương hiệu).
  • Tách riêng nhóm cho lối đi để có thể duy trì ánh sáng tối thiểu khi đóng cửa nhưng vẫn cần an ninh.
  • Quầy thu ngân nên có nhóm độc lập, đảm bảo đủ sáng cho thao tác, kiểm tiền, ký giấy tờ.
  • Khu thử đồ nên có nhóm riêng với nhiệt độ màu và CRI phù hợp, tránh làm sai lệch màu sắc quần áo.

Với các không gian mở như phòng khách liền bếp, nên thiết kế ít nhất 2–3 nhóm công tắc cho hệ ray nam châm:

• Nhóm 1: Khu sofa – ưu tiên ánh sáng ấm, có thể dim để tạo không khí thư giãn.
• Nhóm 2: Khu bàn ăn – ánh sáng tập trung, có thể kết hợp đèn thả và đèn rọi.
• Nhóm 3: Khu bếp – ánh sáng mạnh, đều, ưu tiên độ rọi cao.

Trong shop, showroom, việc chia nhóm còn gắn với chiến lược trưng bày và thay đổi layout sản phẩm theo mùa:

• Nhóm chiếu sáng “core” cho các kệ sản phẩm cố định.
• Nhóm chiếu sáng “campaign” cho khu vực trưng bày sản phẩm mới, khuyến mãi – có thể bật tắt linh hoạt theo từng chiến dịch.
• Nhóm chiếu sáng nền cho lối đi, khu vực chờ, quầy thu ngân.

Việc chia nhóm hợp lý giúp tạo được kịch bản ánh sáng như:

• Nhóm “tiếp khách”: bật đầy đủ khu sofa, bàn ăn, giảm sáng khu bếp.
• Nhóm “xem TV”: tắt bớt đèn rọi, chỉ giữ ánh sáng nền nhẹ phía sau TV hoặc hai bên tường.
• Nhóm “đóng cửa shop”: tắt nhóm trưng bày, chỉ giữ lại nhóm lối đi và quầy thu ngân ở mức sáng thấp.

Tách nhóm đèn rọi điểm, đèn linear và đèn trang trí giúp linh hoạt ánh sáng theo tình huống

Trong cùng một tuyến ray nam châm, thường kết hợp nhiều loại module với đặc tính quang học khác nhau. Để khai thác tối đa ưu điểm của hệ ray, cần tách nhóm điều khiển theo chức năng ánh sáng thay vì chỉ theo vị trí.

Phân loại chức năng cơ bản:

• Đèn linear:
  • Tạo ánh sáng nền (ambient light), phân bố đều, độ chói thấp.
  • Thường sử dụng lâu, tần suất bật cao, nên được bố trí ở nhóm “cơ bản” dùng hàng ngày.
• Đèn rọi điểm (spotlight):
  • Dùng để nhấn mạnh vật thể: tranh, tượng, kệ sản phẩm, backdrop.
  • Góc chiếu hẹp, cường độ cao, dễ gây chói nếu bật không đúng lúc, nên tách nhóm để chủ động bật khi cần.
• Đèn thả trang trí:
  • Tạo điểm nhấn thẩm mỹ, không nhất thiết phải bật liên tục.
  • Thường dùng trong các kịch bản “tiếp khách”, “dùng bữa”, “trưng bày cao cấp”.

Cấu trúc nhóm điều khiển gợi ý:

• Nhóm 1: Đèn linear – chiếu sáng nền, luôn có sẵn để đảm bảo độ rọi tối thiểu.
• Nhóm 2: Đèn rọi điểm – chỉ bật khi cần nhấn mạnh sản phẩm hoặc chi tiết nội thất.
• Nhóm 3: Đèn thả trang trí – dùng cho các tình huống cần tạo không khí ấm cúng, sang trọng.

Cách tách nhóm về mặt kỹ thuật có thể thực hiện theo nhiều cấp độ:

• Nhiều tuyến ray riêng:
  • Mỗi tuyến ray được cấp nguồn qua một bộ nguồn hoặc một kênh công tắc riêng.
  • Ưu điểm: sơ đồ dây rõ ràng, dễ bảo trì, ít phụ thuộc vào driver thông minh.
  • Nhược điểm: tăng số lượng ray, có thể ảnh hưởng bố cục kiến trúc nếu không tính từ đầu.
• Dùng nguồn và điều khiển riêng cho từng loại module:
  • Các module linear, rọi, thả được cấp từ các kênh nguồn 48V khác nhau, dù cùng nằm trên một hệ ray.
  • Yêu cầu hệ ray hỗ trợ phân tách mạch hoặc sử dụng phụ kiện cấp nguồn riêng cho từng đoạn.
• Driver địa chỉ hóa (DALI, Casambi, v.v.):
  • Mỗi module hoặc nhóm module có địa chỉ riêng, điều khiển độc lập trên cùng một ray.
  • Cho phép lập kịch bản ánh sáng phức tạp, thay đổi layout mà không cần đi lại dây.
  • Phù hợp cho showroom, khách sạn, biệt thự cao cấp, nơi yêu cầu linh hoạt và tự động hóa cao.

Khi thiết kế, nên xác định trước tỷ lệ thời gian sử dụng của từng loại ánh sáng. Ví dụ, ánh sáng nền có thể dùng 70–80% thời gian, ánh sáng nhấn 30–50%, ánh sáng trang trí 10–30%. Từ đó quyết định số lượng module mỗi nhóm và công suất nguồn tương ứng.

Dùng dimmer hoặc điều khiển thông minh cần chọn nguồn và module tương thích

Khi tích hợp dimming và điều khiển thông minh cho hệ đèn ray nam châm 48V, yếu tố quan trọng nhất là sự tương thích giữa dimmer – bộ nguồn – driver của module đèn. Nếu chỉ thay công tắc thường bằng công tắc dim hoặc công tắc thông minh mà không kiểm tra thông số kỹ thuật, rất dễ gặp hiện tượng nhấp nháy, hú nguồn, nóng bất thường.

Các phương án dim phổ biến và lưu ý kỹ thuật:

• Dim phía 220V (AC side):
  • Dùng dimmer trên đường cấp 220V vào bộ nguồn 48V.
  • Bộ nguồn phải là loại tương thích dim AC (Triac, 0–10V, DALI…) và được nhà sản xuất ghi rõ khả năng dim.
  • Module đèn trên ray cần có driver phù hợp với 48V dimmable, tránh dùng module chỉ hỗ trợ on/off.
  • Cần kiểm tra:
    • Dải công suất làm việc ổn định của dimmer (tránh tải quá thấp hoặc quá cao).
    • Loại dim (leading edge, trailing edge) có phù hợp với bộ nguồn hay không.
• Dim phía 48V (DC side):
  • Dùng bộ điều khiển 48V PWM hoặc 0–10V đặt giữa nguồn và ray.
  • Module đèn phải hỗ trợ dim bằng tín hiệu tương ứng (PWM, 0–10V, DALI bus, v.v.).
  • Ưu điểm: điều khiển chính xác hơn, ít phụ thuộc vào chất lượng lưới điện 220V.
  • Cần chú ý đến tần số PWM để tránh nhấp nháy nhìn thấy được hoặc gây mỏi mắt khi quay video.
• Điều khiển thông minh:
  • Công tắc thông minh 220V: điều khiển on/off hoặc dim (nếu hỗ trợ) cho bộ nguồn 48V.
    • Phù hợp khi chỉ cần điều khiển theo nhóm lớn, không cần địa chỉ hóa từng đèn.
  • Driver thông minh tích hợp (Wi-Fi, Zigbee, Bluetooth):
    • Tích hợp trong bộ nguồn hoặc trong từng module đèn.
    • Cho phép điều khiển qua app, giọng nói, kịch bản tự động (theo giờ, cảm biến, trạng thái hệ thống nhà thông minh).

Một số lưu ý chuyên môn khi chọn giải pháp dim và điều khiển thông minh:

• Kiểm tra tài liệu kỹ thuật của nhà sản xuất: loại dim hỗ trợ, dải điện áp, dải công suất, chuẩn giao tiếp (DALI, 0–10V, PWM, Zigbee, v.v.).
• Tránh kết hợp nhiều chuẩn dim trên cùng một nhóm nếu không có bộ giao tiếp trung gian.
• Với hệ thống lớn, nên chọn trọn bộ giải pháp từ một nhà cung cấp để đảm bảo tương thích và có hỗ trợ kỹ thuật khi cần.
• Khi test tại công trình, nên thử dim ở các mức thấp (5–10%) để kiểm tra hiện tượng nhấp nháy, hú nguồn, hoặc reset thiết bị thông minh.

Mỗi nhóm công tắc cần có sơ đồ dây rõ ràng để dễ sửa chữa, bảo trì và mở rộng

Trong giai đoạn thiết kế và thi công, việc lập và lưu trữ sơ đồ dây chi tiết cho từng nhóm công tắc, từng bộ nguồn và từng tuyến ray là yêu cầu bắt buộc nếu muốn hệ thống vận hành ổn định lâu dài. Sơ đồ không chỉ phục vụ cho việc sửa chữa, mà còn là cơ sở để nâng cấp, mở rộng hoặc thay đổi kịch bản ánh sáng trong tương lai.

Một sơ đồ dây tối thiểu nên thể hiện rõ:

• Vị trí tủ điện, công tắc, bộ nguồn, tuyến ray trên mặt bằng kiến trúc:
  • Ghi chú cao độ lắp đặt (trần thạch cao, trần bê tông, hốc kỹ thuật).
  • Thể hiện hướng ray, điểm nối, điểm cấp nguồn trên ray.
• Đường đi của dây 220V:
  • Từ tủ điện đến từng công tắc hoặc module điều khiển thông minh.
  • Từ công tắc đến từng bộ nguồn 48V, ghi rõ tiết diện dây, loại cáp sử dụng.
• Đường đi của dây 48V:
  • Từ bộ nguồn đến từng tuyến ray, từng điểm cấp nguồn.
  • Chiều dài dây, cách đi dây (trong trần, trong ống gen, máng cáp) để tính toán sụt áp nếu tuyến dài.
• Ký hiệu tên tuyến, công suất nguồn, tổng tải, nhóm công tắc điều khiển:
  • Mỗi tuyến ray nên có mã số (ví dụ: R1-Living, R2-Kitchen, R3-Hallway).
  • Ghi rõ công suất bộ nguồn (W), tổng công suất module trên tuyến, hệ số dự phòng (thường 20–30%).
  • Liên kết mã tuyến với mã công tắc hoặc kênh điều khiển trên hệ thống nhà thông minh.

Sơ đồ nên được lưu ở dạng bản in đặt trong tủ điện (hoặc trong hộp kỹ thuật gần khu vực lắp đặt) và bản mềm (PDF, DWG) để chủ nhà, chủ đầu tư hoặc đơn vị quản lý tòa nhà có thể cung cấp cho kỹ thuật viên khi cần can thiệp. Khi có thay đổi layout, thêm bớt module trên ray, cần cập nhật lại sơ đồ và ghi chú ngày cập nhật để tránh nhầm lẫn về sau.

Đối với các hệ thống có tích hợp DALI, Casambi hoặc các nền tảng điều khiển thông minh khác, ngoài sơ đồ dây, nên có thêm:

• Bảng mapping địa chỉ (address) của từng driver/module với vị trí thực tế trên mặt bằng.
• Mô tả ngắn gọn kịch bản ánh sáng tương ứng với từng nhóm hoặc từng scene trên hệ thống điều khiển.

Tiết diện dây và phụ kiện đấu nối cần phù hợp tải của đèn ray nam châm

Hệ thống đèn ray nam châm chỉ vận hành ổn định khi tiết diện dây dẫn và phụ kiện đấu nối được thiết kế đồng bộ với tải. Phần 220V vào bộ nguồn là đoạn nguy hiểm nhất, cần tuân thủ TCVN/IEC về tiết diện, vật liệu, bảo vệ quá dòng và cách thức đi dây trong ống, máng cáp, đồng thời chọn đúng màu dây L, N, PE và bảo vệ bằng MCB/RCBO phù hợp. Phần 48V tuy an toàn hơn về điện giật nhưng mang dòng lớn, nên phải tính toán sụt áp, chọn tiết diện đủ lớn, tránh dùng dây mỏng, dây tín hiệu hoặc dây không rõ chuẩn. Bên cạnh đó, phụ kiện ray, đầu cấp nguồn, domino và mọi mối nối phải đồng bộ, siết chặt, cách điện tốt, đặt trong hộp kỹ thuật và không bị kéo căng để hạn chế nóng cục bộ, tia lửa, cháy lan.

Dây cấp 220V vào bộ nguồn cần đúng tải, đúng chuẩn điện dân dụng và có bảo vệ an toàn

Dây 220V cấp cho bộ nguồn 48V là phần điện áp cao quan trọng nhất của toàn bộ hệ đèn ray nam châm, phải tuân thủ chặt chẽ TCVN/IEC về lắp đặt điện trong nhà (ví dụ TCVN 7447-5-52, TCVN 9207…) về tiết diện, vật liệu, cách điện, phương pháp lắp đặt và bảo vệ quá dòng, quá áp. Thiết kế sai tiết diện, chọn dây kém chất lượng hoặc thi công không đúng quy cách có thể gây quá nhiệt, phóng điện bề mặt, chập cháy và lan truyền sự cố sang các khu vực khác của công trình.

Các nguyên tắc cơ bản cần tuân thủ khi chọn và lắp dây 220V cho bộ nguồn:

• Dùng dây đồng nguyên chất (không dùng dây nhôm hoặc dây pha tạp), cách điện PVC hoặc XLPE, đạt chuẩn chống cháy lan (VD: IEC 60227, IEC 60502). Tiết diện tối thiểu:
  • 1,5 mm² cho mạch chiếu sáng thông thường, chiều dài không quá lớn, dòng làm việc < 10A.
  • 2,5 mm² cho mạch cấp cho nhiều bộ nguồn, tải tổng lớn hơn, hoặc chiều dài đường dây xa tủ điện.
• Tính toán dòng làm việc của mạch cấp nguồn:
  • Tổng công suất bộ nguồn: P_tổng (W).
  • Dòng định mức gần đúng: I ≈ P_tổng / (U × cosφ) với U = 220V, cosφ ≈ 0,9–1 cho bộ nguồn LED chất lượng tốt.
  • Chọn tiết diện dây sao cho mật độ dòng điện ≤ 6 A/mm² với dây đi trong ống, trần kín; ưu tiên thấp hơn để dây mát và bền hơn.
• Mỗi mạch cấp cho một hoặc nhiều bộ nguồn phải được bảo vệ bằng MCB hoặc RCBO:
  • Dòng định mức thường 6–16A tùy tổng tải và tiết diện dây.
  • Đặc tính cắt (curve B hoặc C) phù hợp với tải điện tử (bộ nguồn LED có dòng khởi động).
  • Ưu tiên RCBO (kết hợp chống giật và quá dòng) cho các khu vực ẩm, có khả năng người dùng tiếp cận.
• Dây phải đi trong ống gen, ống cứng, ống luồn nhựa PVC, ống thép hoặc máng cáp:
  • Không để dây trần chạy tự do trong trần thạch cao, khoang kỹ thuật hoặc âm tường không ống.
  • Tránh đi chung ống với dây tín hiệu, dây mạng để giảm nhiễu và dễ bảo trì.
  • Đảm bảo bán kính uốn tối thiểu theo khuyến cáo của nhà sản xuất dây.
• Đấu dây đúng màu và đúng chức năng:
  • L (pha): thường màu nâu, đen hoặc xám.
  • N (trung tính): màu xanh dương.
  • PE (tiếp địa): xanh – vàng, nối liên tục từ tủ điện đến vỏ kim loại của bộ nguồn, ray kim loại (nếu có điểm tiếp địa).

Đoạn 220V là nơi có năng lượng sự cố lớn nhất (dòng ngắn mạch cao, hồ quang mạnh), vì vậy mọi sai sót như dùng dây nhỏ hơn thiết kế, không có bảo vệ MCB/RCBO, không tiếp địa hoặc đấu nối sơ sài đều làm tăng nguy cơ quá nhiệt cục bộ, cháy lan trong trần, cháy vỏ nhựa của bộ nguồn và ray.

Dây 48V từ nguồn ra ray cần đủ tiết diện để hạn chế nóng dây và sụt áp

Dây 48V DC tuy có mức điện áp thấp, giảm nguy cơ điện giật trực tiếp, nhưng lại thường mang dòng lớn do điện áp thấp hơn 220V rất nhiều. Với cùng công suất, dòng trên đường 48V sẽ cao gấp khoảng 4–5 lần so với phía 220V, nên nếu chọn tiết diện dây không phù hợp sẽ gây sụt áp, nóng dây, tổn hao công suất và làm giảm tuổi thọ bộ nguồn, đèn ray nam châm.

Ví dụ, với tải 200W ở 48V:

• Dòng I ≈ 200 / 48 ≈ 4,17A.
• Nếu chiều dài dây từ bộ nguồn đến ray là 15 m (tính cả đi và về là 30 m), điện trở dây càng lớn thì sụt áp càng đáng kể, có thể làm điện áp tại ray chỉ còn 44–45V, khiến đèn giảm sáng hoặc nhấp nháy.

Nguyên tắc chọn dây 48V:

• Dùng dây tối thiểu 1,0–1,5 mm² cho:
  • Tải dưới khoảng 4A (≈ 180–200W ở 48V).
  • Chiều dài tuyến dây (từ nguồn đến ray) dưới 10–15 m.
• Dùng dây 2,5 mm² hoặc lớn hơn khi:
  • Tổng tải trên 4A hoặc công suất > 200W.
  • Chiều dài dây lớn hơn 15–20 m, hoặc đi vòng vèo qua nhiều hộp kỹ thuật.
  • Cần hạn chế sụt áp < 3–5% để đảm bảo độ sáng ổn định cho toàn tuyến ray.
• Ưu tiên dây đồng mềm bọc PVC (dạng nhiều sợi nhỏ) để:
  • Dễ luồn trong trần thạch cao, hộp kỹ thuật, ống gen mềm.
  • Giảm nguy cơ gãy gập tại các điểm uốn, đầu nối.

Cần tránh các lỗi thường gặp:

• Dùng dây mỏng, không rõ nguồn gốc, không có thông số tiết diện in trên vỏ, không chứng nhận tiêu chuẩn.
• Dùng dây loa, dây tín hiệu, dây mạng để cấp nguồn 48V cho tải lớn:
  • Các loại dây này thường có tiết diện rất nhỏ (0,2–0,5 mm²), chỉ phù hợp cho tín hiệu hoặc dòng rất nhỏ.
  • Lớp cách điện mỏng, không thiết kế cho dòng liên tục vài ampere, dễ nóng, lão hóa nhanh.
• Không tính đến tổng tải khi nhiều đoạn ray, nhiều cụm đèn được cấp chung một đường 48V, dẫn đến quá tải dây ở đoạn đầu.

Mặc dù 48V an toàn hơn về điện giật, nhưng dòng cao vẫn có thể làm dây nóng vượt quá 70–80°C, gây lão hóa cách điện, chảy vỏ nhựa, thậm chí chập với các dây khác trong cùng ống hoặc máng cáp.

Đầu nối ray, đầu cấp nguồn và domino đấu dây cần đồng bộ với hệ ray đang sử dụng

Hệ ray nam châm là một tổ hợp cơ – điện – từ, trong đó các phụ kiện đấu nối chuyên dụng (đầu cấp nguồn, connector nối ray, góc L, góc T, góc X, hộp nguồn tích hợp…) đóng vai trò vừa dẫn điện, vừa định vị cơ khí, vừa đảm bảo an toàn cách điện. Mỗi hãng sản xuất thiết kế hình dạng, kích thước, cấu trúc thanh dẫn đồng, vị trí cực tính khác nhau, nên thường không tương thích chéo giữa các hệ ray.

Yêu cầu khi lựa chọn và lắp đặt phụ kiện:

• Sử dụng đúng phụ kiện chính hãng cho hệ ray đã chọn:
  • Không trộn lẫn ray, đầu nối, đầu cấp nguồn của các hãng khác nhau dù hình thức tương tự.
  • Kiểm tra tài liệu kỹ thuật hoặc catalogue để xác nhận mã sản phẩm, dòng tải cho phép, cực tính.
• Đảm bảo đầu cấp nguồn được lắp đúng chiều, đúng cực:
  • Tuân thủ ký hiệu + / – hoặc ký hiệu cực trên thân đầu cấp nguồn và trên ray.
  • Khóa chặt cơ khí: đầu cấp nguồn phải được gài, bắt vít hoặc khóa lẫy chắc chắn, không lỏng lẻo.
• Dùng domino, cầu đấu chất lượng tốt cho các mối nối 48V:
  • Ưu tiên loại có vỏ nhựa chống cháy, có nắp che, đạt chuẩn cách điện > 300V.
  • Tiết diện kẹp phù hợp với dây 1,0–2,5 mm², có vít siết hoặc cơ cấu lò xo chắc chắn.
• Không tự chế đầu nối bằng cách kẹp dây trực tiếp vào thanh đồng trong ray:
  • Dễ gây tiếp xúc kém, điện trở tiếp xúc cao, sinh nhiệt tại điểm kẹp.
  • Không đảm bảo khoảng cách cách điện, dễ phóng điện khi có xung quá áp từ bộ nguồn.

Việc đầu tư đúng phụ kiện ngay từ đầu giúp hệ thống hoạt động ổn định, giảm nguy cơ tia lửa, nóng cục bộ tại các điểm tiếp xúc, đồng thời tạo điều kiện thuận lợi cho việc bảo trì, thay thế, nâng cấp khi cần mà không phải can thiệp sâu vào phần dây âm trần.

Mối nối cần chắc, cách điện tốt và không bị kéo căng trong quá trình lắp đặt

Mọi mối nối trên đường dây 220V và 48V đều phải được thực hiện theo quy trình kỹ thuật điện chuẩn, vì đây là những điểm có nguy cơ phát sinh nhiệt cục bộ, tia lửa điện và suy giảm tiếp xúc theo thời gian. Mối nối lỏng, không được bảo vệ hoặc bị kéo căng là nguyên nhân phổ biến gây tia lửa, nóng, chập cháy, làm đèn nhấp nháy, bộ nguồn hỏng sớm.

Các nguyên tắc khi thực hiện mối nối:

• Tuốt dây đúng độ dài:
  • Chỉ tuốt phần lõi đồng vừa đủ để kẹp trong domino/cầu đấu (thường 6–8 mm tùy loại).
  • Không để lõi đồng trần lộ ra ngoài vỏ domino, tránh phóng điện hoặc chạm chập với dây khác.
• Không xoắn dây trần rồi bọc băng keo đơn thuần, đặc biệt với dây 220V:
  • Cách làm này không đảm bảo lực siết ổn định, dễ lỏng theo thời gian do giãn nở nhiệt.
  • Băng keo cách điện có thể lão hóa, bong tróc, mất tác dụng cách điện.
• Sử dụng domino, cầu đấu, cosse phù hợp:
  • Với dây mềm nhiều sợi, nên bấm cosse (đầu cốt) trước khi siết vào cầu đấu để tránh gãy sợi, giảm tiết diện thực.
  • Siết ốc đủ lực, không quá chặt gây đứt sợi, không quá lỏng gây tiếp xúc kém.
• Không để mối nối bị kéo căng:
  • Chừa chiều dài dây đủ rộng để khi thao tác, bảo trì không làm căng mối nối.
  • Không treo tải (trọng lượng dây, phụ kiện) trực tiếp lên mối nối.
• Đặt mối nối trong hộp nối, hộp kỹ thuật:
  • Không để mối nối trần trong trần thạch cao, hốc tường, nơi có vật liệu dễ cháy.
  • Hộp nối phải có nắp che, dễ tiếp cận để kiểm tra, bảo trì.
• Kiểm tra lại độ chắc chắn:
  • Sau khi siết ốc, kéo nhẹ từng dây để đảm bảo không tuột khỏi domino/cầu đấu.
  • Kiểm tra lại bằng mắt thường xem có lõi đồng lộ ra, có dây nào bị kẹp lệch hay không.

Với đường 48V, dù mức nguy hiểm về điện giật thấp hơn, vẫn nên áp dụng đầy đủ các nguyên tắc trên để đảm bảo độ ổn định lâu dài cho hệ thống. Mối nối kém chất lượng trên đường 48V có thể gây sụt áp cục bộ, làm đèn ở cuối tuyến ray mờ hơn, nhấp nháy hoặc tắt mở bất thường, khó chẩn đoán nếu không kiểm tra kỹ từng điểm nối.

Lưu ý chống sụt áp, quá tải và nhấp nháy khi dùng nhiều đèn trên một tuyến ray

Thiết kế hệ ray nam châm 48V cho không gian lớn cần chú ý đồng thời đến sụt áp dọc tuyến, phân bố tải và chất lượng nguồn để tránh hiện tượng đèn cuối tuyến yếu sáng, nhấp nháy hoặc quá nhiệt. Thanh ray có điện trở tuyến tính nên khi chiều dài và tổng công suất tăng, điện áp cuối tuyến giảm, làm giảm quang thông và có thể gây sai màu. Vì vậy, cần giới hạn chiều dài mỗi tuyến, phân tán bớt các module công suất cao, giảm số mối nối và ưu tiên ray, connector chất lượng tốt.

Việc tối ưu vị trí cấp nguồn (cấp giữa ray, hai đầu hoặc nhiều điểm) giúp rút ngắn chiều dài dẫn điện hiệu dụng, giảm ΔU và cân bằng độ sáng. Nguồn phải có dự phòng 20–30% công suất, tản nhiệt tốt, thương hiệu rõ ràng để hạn chế nhấp nháy, nóng và giảm tuổi thọ module. Sau lắp đặt, cần đo dòng tải thực tế, kiểm tra nhiệt độ nguồn, độ đồng đều ánh sáng và ghi chép thông số như một bằng chứng kỹ thuật trước khi bàn giao.

Tuyến ray quá dài hoặc quá nhiều module có thể làm đèn cuối tuyến yếu sáng hơn

Khi thiết kế hệ ray nam châm 48V cho không gian lớn (shop, gallery, nhà ở cao cấp…), yếu tố thường bị bỏ qua là sụt áp dọc tuyến. Về bản chất, thanh ray là một đường dẫn điện dài bằng đồng hoặc hợp kim đồng, luôn tồn tại điện trở tuyến tính (mΩ/m). Khi dòng tổng của các module LED chạy qua, sẽ xuất hiện độ sụt áp theo công thức gần đúng: ΔU = I × R. Chiều dài càng lớn, dòng tổng càng cao, điện trở tương đương càng lớn, dẫn đến điện áp tại cuối tuyến thấp hơn đáng kể so với đầu tuyến.

Hệ quả thực tế:

• Các module ở đầu tuyến nhận gần đủ 48V, sáng đúng quang thông thiết kế, màu sắc ổn định.
• Các module ở cuối tuyến chỉ còn khoảng 42–45V (tùy tải và chất lượng ray), dẫn đến giảm quang thông, ánh sáng yếu hơn, đôi khi có cảm giác “xỉn màu”.
• Với một số driver LED không có dải hoạt động rộng, điện áp thấp có thể làm driver hoạt động ở vùng biên, gây nhấp nháy nhẹ, sai nhiệt độ màu hoặc giảm CRI.

Hiện tượng này rõ rệt hơn trong các trường hợp:

• Dùng nguồn sát tải, ví dụ tổng công suất module ~90–100% công suất danh định của nguồn. Khi đó, bất kỳ dao động nào của tải cũng làm điện áp ra suy giảm, cộng hưởng với sụt áp trên ray.
• Thanh ray sử dụng thanh dẫn đồng tiết diện nhỏ, hoặc lớp mạ, chất lượng vật liệu kém, làm tăng điện trở trên mỗi mét ray.
• Có nhiều mối nối ray (connector, joint) trên cùng tuyến. Mỗi mối nối là một điểm tiếp xúc cơ – điện, nếu lắp không chặt, oxy hóa hoặc bám bụi, điện trở tiếp xúc tăng lên, gây nóng cục bộ và sụt áp bổ sung.

Để hạn chế sụt áp và chênh lệch độ sáng giữa đầu – cuối tuyến, nên áp dụng một số nguyên tắc thiết kế:

• Tuân thủ chiều dài tối đa cho mỗi tuyến ray theo khuyến cáo của nhà sản xuất. Thông thường, với hệ 48V, chiều dài hiệu quả cho một điểm cấp nguồn chỉ nên từ 5–10 m tùy tiết diện thanh dẫn và tổng công suất.
• Không gắn quá nhiều module công suất cao (spot 20–30W, linear 30–40W) trên một tuyến duy nhất. Nên phân tán tải sang nhiều tuyến hoặc nhiều nguồn khác nhau.
• Cân nhắc chia tuyến thành nhiều đoạn độc lập, hoặc bố trí điểm cấp nguồn ở vị trí tối ưu (giữa tuyến, hai đầu) để rút ngắn chiều dài dẫn điện hiệu dụng.
• Hạn chế số lượng mối nối không cần thiết, ưu tiên dùng ray dài liền đoạn, connector chất lượng tốt, tiếp xúc chắc, bề mặt tiếp điểm sạch.

Trong các dự án yêu cầu độ đồng đều ánh sáng cao (showroom thời trang, trưng bày sản phẩm cao cấp), nên tính toán sơ bộ sụt áp bằng cách ước lượng tổng dòng trên tuyến và điện trở mỗi mét ray, từ đó quyết định vị trí cấp nguồn và số lượng module tối đa cho phép trên một nhánh.

Cấp nguồn ở giữa ray hoặc chia nhiều điểm cấp giúp giảm sụt áp trên hệ dài

Một trong những biện pháp kỹ thuật hiệu quả nhất để giảm sụt áp là tối ưu vị trí cấp nguồn. Thay vì cấp từ một đầu và để dòng phải “chạy” toàn bộ chiều dài ray, có thể bố trí nguồn sao cho chiều dài dẫn điện từ điểm cấp đến module xa nhất được rút ngắn tối đa.

Các phương án cấp nguồn thường dùng:

• Cấp giữa ray: Sử dụng phụ kiện cấp nguồn đặt tại vị trí gần trung tâm tuyến. Khi đó, tuyến được chia thành hai nhánh trái – phải, mỗi nhánh chỉ chịu một nửa chiều dài và một phần tải. Dòng trên mỗi nhánh giảm, điện trở tương đương giảm, ΔU trên mỗi nhánh nhỏ hơn, giúp các module ở hai đầu nhánh sáng đều hơn.
• Cấp hai đầu: Dùng hai dây 48V (cùng cực tính) từ cùng một bộ nguồn hoặc từ hai bộ nguồn đã được đồng bộ điện áp. Mỗi đầu ray được cấp điện, dòng phân bố từ hai phía về giữa. Cách này đặc biệt hữu ích với tuyến dài, tải phân bố tương đối đều. Cần đảm bảo đấu đúng cực (+/–) và không tạo thành mạch vòng khép kín gây khó kiểm soát dòng.
• Cấp nhiều điểm: Với hệ rất dài (nhiều chục mét) hoặc công suất lớn, có thể bố trí nhiều điểm cấp nguồn dọc tuyến. Mỗi điểm cấp phụ trách một đoạn ray giới hạn. Phương án này đòi hỏi thiết kế kỹ lưỡng để tránh hiện tượng dòng phân bố không đều, chỗ quá tải, chỗ nhàn tải, và phải đảm bảo tất cả điểm cấp đều tuân thủ cùng chuẩn điện áp, cực tính.

Khi triển khai các phương án trên, cần chuẩn bị bản vẽ bố trí chi tiết thể hiện rõ:

• Vị trí từng bộ nguồn, công suất, mã nguồn.
• Chiều dài từng đoạn ray, số lượng và công suất từng module trên mỗi đoạn.
• Điểm cấp nguồn, hướng cấp (từ giữa, từ hai đầu), sơ đồ dây dẫn 48V.

Việc thi công nên do kỹ thuật viên có kinh nghiệm thực hiện, đặc biệt chú ý:

• Không đấu nhầm cực (+/–), tránh gây hư hỏng driver hoặc nguồn.
• Không tạo mạch vòng (loop) giữa các điểm cấp, vì sẽ làm khó dự đoán đường đi của dòng, có thể gây quá tải cục bộ trên một số đoạn ray.
• Kiểm tra độ siết chặt của các đầu nối, tránh tiếp xúc lỏng gây phát nhiệt, oxy hóa và tăng điện trở theo thời gian.

Nguồn quá tải hoặc kém chất lượng dễ gây nhấp nháy, nóng nguồn và giảm tuổi thọ module

Trong hệ ray nam châm 48V, bộ nguồn (power supply) là thành phần quyết định độ ổn định của toàn hệ thống. Nhiều hiện tượng đèn nhấp nháy, chập chờn, sáng không đều thực chất bắt nguồn từ việc lựa chọn nguồn không phù hợp hoặc vận hành nguồn ở trạng thái quá tải kéo dài.

Khi nguồn phải làm việc gần hoặc vượt công suất danh định, các linh kiện bên trong (MOSFET, diode, tụ lọc, biến áp) hoạt động ở ngưỡng cao, dẫn đến:

• Điện áp đầu ra dao động theo tải, đặc biệt khi nhiều module bật/tắt cùng lúc, gây nhấp nháy nhìn thấy được hoặc nhấp nháy tần số cao gây mỏi mắt.
• Nhiệt độ vỏ nguồn tăng nhanh, nguồn rất nóng khi chạm tay, có thể xuất hiện mùi khét nhẹ sau một thời gian sử dụng.
• Mạch bảo vệ nhiệt hoặc bảo vệ quá dòng kích hoạt, nguồn tự ngắt sau một thời gian bật, sau đó tự khởi động lại khi nguội, tạo chu kỳ tắt – bật lặp lại.

Các dấu hiệu nhận biết nguồn không phù hợp hoặc chất lượng kém:

• Đèn nhấp nháy rõ rệt khi bật nhiều module đồng thời, nhưng trở nên ổn định khi tắt bớt một phần tải.
• Nguồn phát tiếng kêu rít nhẹ, ù hoặc rung khi tải thay đổi, cho thấy mạch điều khiển đang làm việc ở vùng không ổn định.
• Nguồn đặt trong hốc trần, hộp kỹ thuật nhưng nhiệt độ bên trong tăng cao, làm giảm tuổi thọ tụ điện và linh kiện công suất.

Để tránh các vấn đề trên, nên tuân thủ một số nguyên tắc lựa chọn và lắp đặt nguồn:

• Chọn nguồn có thương hiệu, thông số rõ ràng, được thiết kế chuyên cho chiếu sáng LED (dải điện áp ổn định, ripple thấp, bảo vệ đầy đủ).
• Tính toán tổng công suất module trên mỗi nguồn và chỉ khai thác ở mức 70–80% công suất danh định. Ví dụ, với nguồn 200W, tổng công suất module nên giữ ở khoảng 140–160W để có dự phòng cho tăng nhiệt, suy hao và mở rộng sau này.
• Đảm bảo nguồn được tản nhiệt tốt: bố trí ở nơi thông thoáng, tránh đặt trong hộp kín không có khe thoát khí, không che phủ bằng vật liệu cách nhiệt.
• Ưu tiên nguồn có dải điện áp vào rộng, hệ số công suất (PF) cao, hiệu suất tốt để giảm tổn hao và nhiệt lượng.

Việc đầu tư vào nguồn chất lượng cao không chỉ giảm nguy cơ nhấp nháy và hỏng hóc, mà còn kéo dài tuổi thọ module LED, vì driver trong module được cấp điện áp ổn định, ít chịu sốc điện và nhiệt.

Kiểm tra dòng tải thực tế sau khi lắp giúp phát hiện lỗi trước khi bàn giao

Sau khi hoàn thiện lắp đặt hệ ray nam châm, bước thường bị bỏ qua nhưng rất quan trọng là đo kiểm dòng tải thực tế trên từng bộ nguồn và từng tuyến ray. Đây là cách xác nhận khách quan rằng hệ thống đang vận hành trong giới hạn thiết kế, không có tuyến nào bị quá tải, sụt áp bất thường hoặc phân bố tải không đều.

Các bước kiểm tra cơ bản:

• Sử dụng ampe kìm DC hoặc đồng hồ đo dòng DC chất lượng tốt, kẹp vào dây 48V ra của từng bộ nguồn khi bật toàn bộ đèn ở chế độ sáng tối đa.
• Ghi lại giá trị dòng đo được và so sánh với dòng tối đa cho phép của nguồn, tính theo công thức: Imax = Pđm / U. Ví dụ, nguồn 200W – 48V có Imax lý thuyết khoảng 4,16A; dòng đo thực tế nên thấp hơn 70–80% giá trị này.
• Nếu dòng đo được vượt quá ngưỡng an toàn, cần giảm số module trên tuyến đó, chia tải sang nguồn khác hoặc nâng cấp lên nguồn công suất lớn hơn.
• Cho hệ thống chạy liên tục 30–60 phút, sau đó kiểm tra nhiệt độ bề mặt nguồn và các điểm nối chính. Nguồn không nên quá nóng đến mức khó chạm tay, các mối nối không được có dấu hiệu nóng cục bộ.

Song song với đo dòng, có thể kiểm tra thêm:

• Độ đồng đều độ sáng giữa đầu và cuối tuyến, quan sát bằng mắt hoặc dùng luxmeter để phát hiện sụt áp quá lớn.
• Hiện tượng nhấp nháy khi bật/tắt nhóm đèn lớn, để đánh giá khả năng đáp ứng của nguồn.
• Độ chắc chắn của các module trên ray, tránh tiếp xúc lỏng gây chập chờn.

Việc đo kiểm và ghi chép lại các thông số này không chỉ giúp phát hiện sớm lỗi thiết kế hoặc thi công, mà còn là bằng chứng kỹ thuật quan trọng khi bàn giao cho chủ nhà hoặc chủ đầu tư, chứng minh rằng hệ thống đã được kiểm tra tải, nhiệt và độ ổn định trước khi đưa vào sử dụng lâu dài.

Lỗi thường gặp khi đi dây và chọn nguồn cho đèn rọi ray nam châm

Trong thiết kế và thi công hệ đèn rọi ray nam châm, phần nguồn và đi dây thường bị xem nhẹ so với yếu tố thẩm mỹ, dẫn đến nhiều rủi ro vận hành. Nếu chỉ tính đúng tổng công suất đèn mà không chừa biên dự phòng, nguồn sẽ luôn chạy “hết ga”, nóng, nhanh lão hóa linh kiện và gần như không còn khả năng mở rộng thêm đèn. Bên cạnh đó, việc giấu nguồn kín trong trần, không có cửa thăm khiến mọi thao tác kiểm tra, thay thế trở nên tốn kém và phá vỡ hoàn thiện nội thất. Các lỗi đấu sai cực, dùng phụ kiện không đồng bộ hay bỏ qua bài toán sụt áp trên tuyến dài đều có thể làm hệ thống chập chờn, ánh sáng không đều, giảm mạnh tuổi thọ và độ tin cậy toàn bộ hệ ray.

Chọn nguồn vừa khít tổng công suất đèn khiến hệ hoạt động nóng và thiếu dự phòng

Một lỗi rất thường gặp trong thiết kế hệ đèn ray nam châm 48V là chỉ cộng tổng công suất các module (ví dụ: số lượng đèn × công suất từng đèn) rồi chọn nguồn có công suất bằng đúng hoặc chỉ nhỉnh hơn rất ít so với tổng tải. Cách làm này bỏ qua các yếu tố kỹ thuật như tổn hao trên dây dẫn, hiệu suất nguồn, điều kiện tản nhiệt và khả năng mở rộng hệ thống trong tương lai.

Khi nguồn phải làm việc thường xuyên ở mức 90–100% công suất danh định, các linh kiện bên trong (MOSFET, diode, tụ điện, cuộn cảm…) luôn ở trạng thái tải nặng và nhiệt độ cao. Nhiệt độ vỏ nguồn tăng cao kéo theo nhiệt độ bên trong tăng, làm:

• Giảm tuổi thọ tụ điện (tụ hóa thường là điểm yếu nhất, tuổi thọ giảm mạnh khi tăng mỗi 10°C).
• Tăng nguy cơ sụt áp, chập chờn khi điện áp lưới dao động hoặc khi bật/tắt nhiều lần.
• Dễ kích hoạt cơ chế bảo vệ quá tải, quá nhiệt, khiến nguồn tự ngắt, reset liên tục.

Trong thực tế, khi chủ nhà hoặc chủ shop muốn bổ sung thêm vài module đèn để tăng độ sáng hoặc thay module công suất lớn hơn, nguồn lập tức bị quá tải. Hệ quả có thể là:

• Nguồn nóng bất thường, quạt (nếu có) chạy ồn, rung.
• Đèn nhấp nháy, sáng yếu dần khi bật lâu.
• Nguồn cháy hỏng, gây mất điện cục bộ cho cả tuyến ray.

Để tránh tình trạng này, cần áp dụng hệ số dự phòng 20–50% tùy loại công trình và điều kiện vận hành:

• Nhà ở, căn hộ: nên chọn nguồn có công suất tối thiểu bằng tổng tải × 1,2–1,3.
• Shop, showroom, văn phòng mở, nhà hàng: nên chọn nguồn bằng tổng tải × 1,3–1,5 vì tần suất sử dụng cao, thời gian bật dài.

Bên cạnh đó, cần tư vấn rõ cho chủ đầu tư về giới hạn tải tối đa cho từng tuyến ray. Có thể ghi chú ngay trong hồ sơ thiết kế hoặc trên nắp hộp kỹ thuật:

• Ghi tổng công suất tối đa cho phép trên tuyến (ví dụ: “Tuyến ray A: tối đa 180W”).
• Khuyến cáo không tự ý lắp thêm module khi chưa kiểm tra công suất nguồn.
• Đề xuất phương án: nếu cần tăng số lượng đèn, có thể chia tuyến hoặc bổ sung thêm nguồn thay vì dồn tải lên một nguồn duy nhất.

Việc thiết kế nguồn có dự phòng không chỉ giúp hệ thống vận hành mát, ổn định, mà còn tạo “biên an toàn” khi có sai số trong tính toán công suất đèn (một số module thực tế tiêu thụ cao hơn công suất ghi trên nhãn) hoặc khi điện áp lưới dao động.

Giấu nguồn kín trong trần không có cửa thăm gây khó bảo trì khi hỏng hóc

Trong nhiều công trình cao cấp, kiến trúc sư và chủ đầu tư ưu tiên thẩm mỹ tối đa, mong muốn trần phẳng, sạch, không thấy bất kỳ nắp hộp hay cửa thăm nào. Vì vậy, nguồn 48V cho hệ ray nam châm thường được giấu sâu trong trần thạch cao, hốc kỹ thuật hoặc trên trần bê tông, nhưng lại không chừa cửa thăm để tiếp cận.

Khi hệ thống vận hành một thời gian, nguồn có thể gặp các vấn đề như:

• Hỏng tụ, cháy cầu chì, hỏng mạch công suất do quá nhiệt hoặc quá tải.
• Đấu nối lỏng, oxy hóa đầu cốt, gây chập chờn.
• Quạt tản nhiệt (nếu có) bám bụi, kẹt, làm nguồn quá nóng.

Lúc này, kỹ thuật viên không thể tiếp cận nguồn để kiểm tra hoặc thay thế nếu không đục phá trần. Việc này gây:

• Tốn kém chi phí sửa chữa, sơn bả lại trần.
• Ảnh hưởng đến tiến độ vận hành của công trình (đặc biệt với shop, nhà hàng đang kinh doanh).
• Giảm chất lượng thẩm mỹ do vết vá trần khó đạt lại trạng thái như ban đầu.

Giải pháp đúng về mặt kỹ thuật là luôn bố trí cửa thăm hoặc hộp kỹ thuật tại vị trí đặt nguồn. Một số nguyên tắc nên áp dụng:

• Chọn vị trí nguồn gần tuyến ray để giảm chiều dài dây 48V, nhưng vẫn phải dễ tiếp cận từ dưới trần.
• Cửa thăm nên có kích thước đủ lớn để:
  • Tháo lắp nguồn dễ dàng (thường cần tối thiểu 200×200 mm hoặc lớn hơn tùy kích thước nguồn).
  • Thao tác đo kiểm, siết lại đầu cốt, thay dây nếu cần.
• Có thể dùng cửa thăm đồng màu với trần, dạng âm, có nam châm hoặc khóa ẩn, để giảm tối đa ảnh hưởng thẩm mỹ.
• Bố trí nguồn ở nơi có khả năng tản nhiệt tốt, tránh đặt sát lớp bông cách âm, vật liệu dễ cháy hoặc khu vực quá kín không có lưu thông không khí.

Với các công trình lớn (văn phòng, trung tâm thương mại), nên quy hoạch hệ thống nguồn 48V trong phòng kỹ thuật điện nhẹ hoặc trục kỹ thuật có lối đi, thay vì rải rác từng nguồn nhỏ trong trần. Cách này giúp việc bảo trì, thay thế, nâng cấp hệ thống chiếu sáng trở nên nhanh chóng và an toàn hơn.

Đấu sai cực, sai điểm cấp hoặc dùng phụ kiện không đồng bộ làm đèn không sáng

Hệ ray nam châm 48V sử dụng điện áp một chiều (DC), do đó cực tính (+, –) là yếu tố bắt buộc phải tuân thủ. Một số lỗi thường gặp trong thi công bao gồm:

• Đấu ngược cực 48V DC: dây dương (+) của nguồn nối vào cực âm (–) của ray và ngược lại.
• Đấu nhầm dây vào điểm không phải đầu cấp nguồn của ray, ví dụ cắm vào đoạn nối, đoạn chuyển hướng không có tiếp điểm cấp điện.
• Sử dụng phụ kiện không đúng hệ (khác hãng, khác chuẩn ray, khác tiết diện thanh dẫn), khiến tiếp xúc điện không đảm bảo hoặc không khớp cực tính.

Hậu quả có thể là:

• Đèn không sáng hoặc sáng chập chờn, dễ gây nhầm lẫn là do hỏng module.
• Trong một số trường hợp, đấu sai cực có thể làm hỏng driver tích hợp trong module đèn, đặc biệt với các driver không có bảo vệ ngược cực.
• Gây tia lửa điện tại điểm tiếp xúc lỏng, lâu dài làm cháy xém chân tiếp xúc, oxy hóa, tăng điện trở tiếp xúc.

Để hạn chế các lỗi này, cần tuân thủ một số nguyên tắc thi công:

• Đánh dấu rõ cực tính dây 48V:
  • Dùng màu dây khác nhau cho cực dương và cực âm (ví dụ: đỏ cho +, đen cho –).
  • Dán nhãn, in băng keo đánh dấu tại cả hai đầu dây, trong hộp kỹ thuật và tại điểm đấu vào ray.
• Đọc kỹ tài liệu kỹ thuật của hệ ray:
  • Xác định chính xác vị trí đầu cấp nguồn trên ray (đầu, giữa, hay module cấp nguồn riêng).
  • Kiểm tra sơ đồ cực tính trên thanh ray hoặc trên phụ kiện cấp nguồn (thường có ký hiệu +, – hoặc ký hiệu riêng của hãng).
• Không trộn lẫn phụ kiện của các hãng khác nhau trên cùng một hệ ray:
  • Mỗi hãng có thiết kế cơ khí, cấu trúc thanh dẫn, cách bố trí cực tính khác nhau.
  • Việc trộn phụ kiện có thể khiến chân tiếp xúc không ăn khớp, dẫn đến mất điện hoặc chập chờn.
• Trước khi lắp toàn bộ module, nên kiểm tra điện áp và cực tính trên ray bằng đồng hồ đo:
  • Đảm bảo có đủ 48V DC (hoặc giá trị danh định của hệ) giữa hai thanh dẫn.
  • Xác nhận cực tính đúng với sơ đồ của nhà sản xuất.

Việc kiểm soát chặt chẽ khâu đấu nối không chỉ tránh hỏng thiết bị mà còn giảm thời gian xử lý lỗi, tránh phải tháo lắp nhiều lần trên trần, đặc biệt trong các công trình đã hoàn thiện nội thất.

Không tính sụt áp cho tuyến ray dài khiến ánh sáng không đều giữa các module

Trong các không gian dài như hành lang, showroom, văn phòng mở, tuyến ray nam châm có thể kéo dài hàng chục mét. Nếu khi thiết kế chỉ quan tâm đến tổng công suất mà bỏ qua sụt áp dọc tuyến, rất dễ xuất hiện hiện tượng:

• Đèn đầu tuyến sáng hơn rõ rệt so với đèn cuối tuyến.
• Một số module ở cuối tuyến không khởi động được khi điện áp rơi xuống dưới ngưỡng làm việc của driver.

Sụt áp phụ thuộc vào nhiều yếu tố:

• Chiều dài tuyến ray: tuyến càng dài, tổng điện trở càng lớn, sụt áp càng nhiều.
• Tiết diện thanh dẫn trong ray: thanh dẫn nhỏ, điện trở cao, sụt áp lớn.
• Dòng tải: tổng công suất càng lớn, dòng càng cao, sụt áp càng tăng.
• Cách bố trí điểm cấp nguồn: cấp nguồn một đầu, hai đầu hay giữa tuyến.

Nếu không tính toán hoặc ít nhất là ước lượng sụt áp, hệ quả là chất lượng chiếu sáng tổng thể bị giảm, dù bản thân module đèn và nguồn có chất lượng tốt. Để khắc phục, cần áp dụng các biện pháp sau:

• Tính toán hoặc ước lượng sụt áp:
  • Dựa trên chiều dài tuyến, tiết diện thanh dẫn (hoặc dây cấp 48V), và tổng dòng tải.
  • Đảm bảo điện áp tại điểm xa nhất vẫn nằm trong khoảng làm việc cho phép của driver (thường ±10% so với 48V).
• Cấp nguồn giữa tuyến:
  • Thay vì cấp nguồn từ một đầu, đưa điểm cấp nguồn vào gần giữa tuyến để chiều dài dẫn điện về hai phía được rút ngắn.
  • Có thể dùng phụ kiện cấp nguồn trung tâm nếu hệ ray hỗ trợ.
• Dùng dây 48V lớn hơn cho đoạn từ nguồn đến ray:
  • Tăng tiết diện dây giúp giảm điện trở, từ đó giảm sụt áp.
  • Đặc biệt quan trọng khi nguồn đặt xa tuyến ray (nguồn tập trung trong phòng kỹ thuật).
• Chia tuyến:
  • Thay vì một tuyến rất dài, có thể chia thành 2–3 tuyến ngắn hơn, mỗi tuyến có nguồn riêng hoặc điểm cấp riêng.
  • Giảm tải trên từng tuyến, đồng thời dễ kiểm soát độ đồng đều ánh sáng.

Trong giai đoạn thiết kế, nên phối hợp giữa đơn vị thiết kế chiếu sáng và đơn vị thi công điện để thống nhất phương án đi dây, vị trí đặt nguồn, tiết diện dây và cách cấp nguồn cho từng tuyến ray. Việc này giúp đảm bảo độ đồng đều độ rọi trên toàn tuyến, tránh hiện tượng “đầu sáng, cuối tối” gây khó chịu về thị giác và làm giảm giá trị thẩm mỹ của không gian.

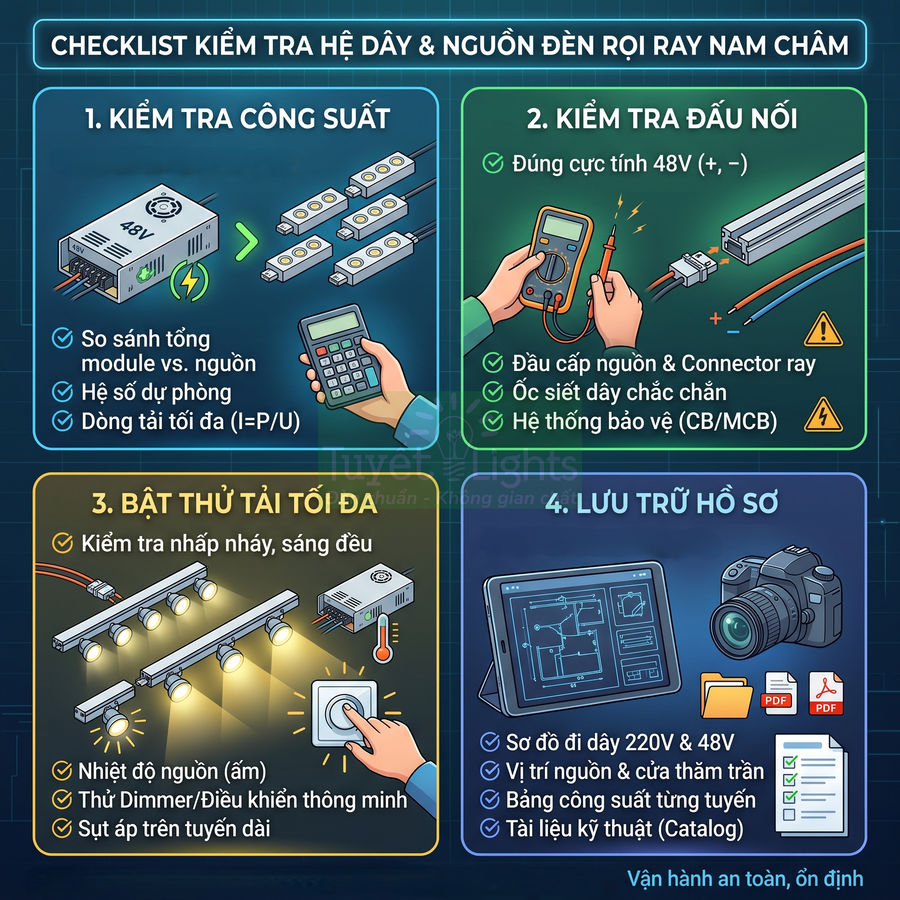

Checklist kiểm tra hệ dây và nguồn trước khi vận hành đèn rọi ray nam châm

Checklist này tập trung đảm bảo hệ dây và nguồn của đèn rọi ray nam châm vận hành an toàn, ổn định và dễ bảo trì. Trước hết, cần rà soát bảng công suất từng tuyến, đối chiếu thiết kế với thực tế lắp đặt, kiểm tra hệ số dự phòng, dòng tối đa và khả năng chịu tải của ray, dây, đầu nối. Tiếp theo là bước kiểm tra cực tính, đầu cấp nguồn, connector, mối nối dây, thiết bị bảo vệ và tiếp địa để loại bỏ nguy cơ chập cháy, tia lửa. Sau khi đấu nối đạt yêu cầu, tiến hành chạy thử tải tối đa, quan sát nhấp nháy, sụt áp, độ nóng nguồn, độ đồng đều ánh sáng và hoạt động của dimmer/điều khiển thông minh. Cuối cùng, chuẩn hóa và lưu trữ đầy đủ sơ đồ đi dây, vị trí nguồn, bảng công suất, hình ảnh hiện trường và tài liệu kỹ thuật nhằm phục vụ bảo trì, nâng cấp và xử lý sự cố lâu dài.

Kiểm tra tổng công suất module, công suất nguồn và mức dự phòng tải

Trước khi cấp điện lần đầu cho hệ đèn rọi ray nam châm, cần thực hiện rà soát chi tiết bảng công suất cho từng tuyến ray và từng bộ nguồn. Không chỉ dừng ở việc cộng tổng công suất, nên kiểm tra lại toàn bộ giả thiết thiết kế, bao gồm:

• Tổng công suất module trên mỗi tuyến không vượt quá công suất danh định của nguồn chia cho hệ số dự phòng đã chọn (thường 0,7–0,8). Ví dụ: nguồn 200W, nếu chọn dự phòng 80% thì tổng công suất module không nên vượt 160W.

• Đối chiếu lại danh sách module thực tế lắp trên ray với bản vẽ thiết kế: loại module, công suất từng module (W), số lượng, vị trí. Đảm bảo không có tuyến nào lắp thêm module ngoài thiết kế mà chưa cập nhật lại tính toán tải.
• Kiểm tra xem có module nào đã được thay đổi công suất so với ban đầu (ví dụ từ 10W lên 15W) nhưng chưa điều chỉnh lại bảng công suất.
• Các bộ nguồn được dán nhãn rõ ràng ghi: công suất danh định (W), điện áp ra (48V DC), tuyến ray cấp (ký hiệu tuyến, khu vực, tầng), ngày lắp đặt, đơn vị thi công. Nên dùng nhãn chịu nhiệt, chống ẩm để tránh bong tróc sau thời gian vận hành.
• Đối với hệ có nhiều bộ nguồn cấp cho cùng một khu vực, cần ghi chú thêm thứ tự ưu tiên hoặc mã đánh dấu để dễ truy vết khi bảo trì (ví dụ: PSU-48V-01, PSU-48V-02).
• Kiểm tra lại dòng điện tối đa trên tuyến (I = P/U). Với hệ 48V, tổng công suất 150W tương đương khoảng 3,1A. So sánh với khả năng chịu dòng của ray, dây dẫn và đầu nối để đảm bảo không vượt quá giới hạn cho phép.

Việc kiểm tra chi tiết này giúp tránh tình trạng quá tải tiềm ẩn chỉ bộc lộ sau một thời gian sử dụng khi bộ nguồn suy giảm công suất, linh kiện lão hóa hoặc môi trường làm việc nóng bức. Đồng thời, nó giúp tối ưu tuổi thọ nguồn, hạn chế hiện tượng sụt áp, nhấp nháy khi bật nhiều tuyến cùng lúc.

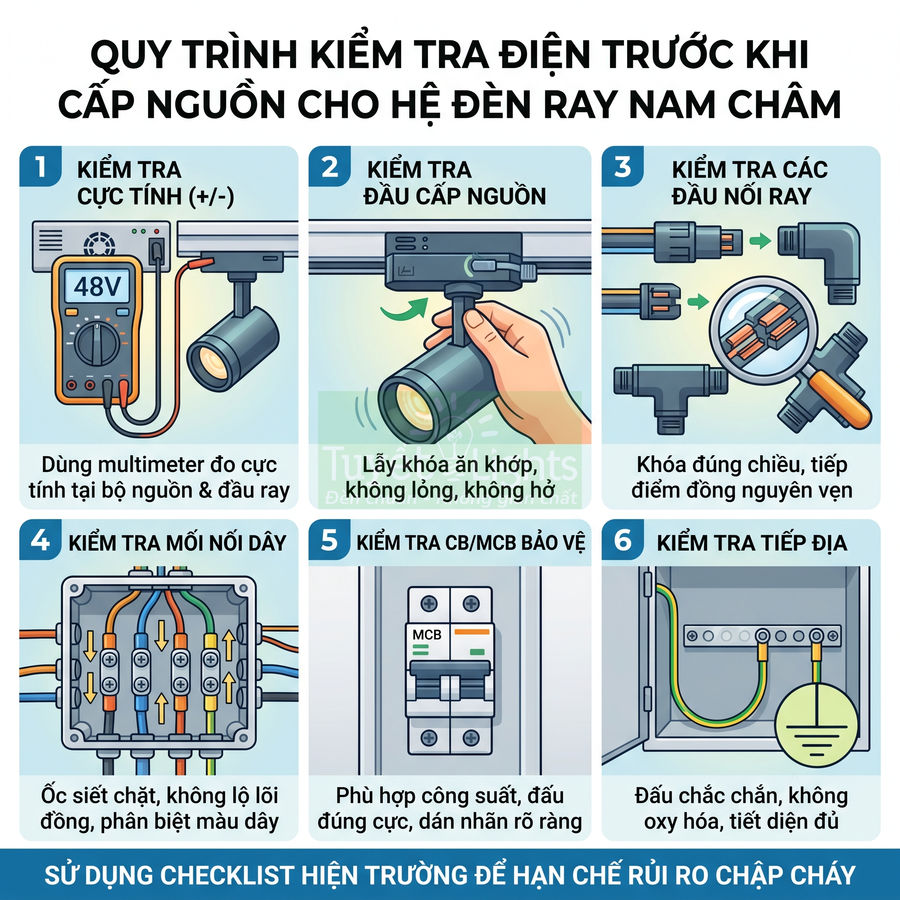

Kiểm tra cực điện, đầu cấp nguồn, tiếp điểm ray và độ chắc của từng mối nối

Sau khi xác nhận phần tính toán công suất, bước tiếp theo là kiểm tra toàn bộ đấu nối điện trước khi bật nguồn. Đây là bước quan trọng để phòng tránh chập cháy, tia lửa và các lỗi khó phát hiện bằng mắt thường:

• Dùng đồng hồ đo (multimeter) để xác nhận cực tính 48V (+, –) đúng theo thiết kế. Đo trực tiếp tại đầu ra bộ nguồn, sau đó đo lại tại đầu cấp ray để đảm bảo không bị đảo cực trong quá trình đi dây.

• Kiểm tra đầu cấp nguồn đã gắn chặt vào ray: lẫy khóa ăn khớp, không lỏng, không lệch, không có khe hở bất thường giữa đầu cấp và thân ray. Nên dùng tay lắc nhẹ để kiểm tra độ chắc chắn, tránh trường hợp tiếp xúc chập chờn.
• Kiểm tra các connector nối ray (nối thẳng, nối góc, nối chữ T, chữ X) đã khóa đúng chiều, không hở, không vênh. Quan sát kỹ phần tiếp điểm đồng bên trong, đảm bảo không bị cong, gãy hoặc oxy hóa.
• Kiểm tra mối nối dây trong hộp kỹ thuật, cầu đấu, domino:
  • Không có dây tuột, không có lõi đồng lộ ra ngoài khỏi đầu cos hoặc khỏi domino.
  • Ốc siết chặt, không bị trờn ren, không siết quá mạnh gây đứt lõi.
  • Dây nóng, dây trung tính, dây tiếp địa (nếu có) được phân biệt màu sắc rõ ràng, không nhầm lẫn.
• Đối với hệ 220V cấp cho bộ nguồn, kiểm tra lại cầu dao, CB, MCB bảo vệ:
  • Dòng định mức phù hợp với tổng công suất nguồn trên tuyến.
  • Có nhãn ghi rõ khu vực, tuyến ray tương ứng.
  • Dây vào – dây ra được đấu đúng cực, không đảo lộn.
• Kiểm tra điểm tiếp địa của tủ điện, hộp kỹ thuật (nếu hệ thống yêu cầu), đảm bảo dây tiếp địa được đấu chắc, không bị oxy hóa, tiết diện đủ lớn.

Việc kiểm tra kỹ lưỡng từng mối nối giúp giảm nguy cơ chập mạch, tia lửa khi cấp điện lần đầu, hạn chế hiện tượng nóng cục bộ tại tiếp điểm do tiếp xúc kém, đồng thời đảm bảo hệ thống hoạt động ổn định ngay từ giai đoạn nghiệm thu. Với các công trình lớn, nên lập checklist hiện trường để kỹ thuật viên tick từng hạng mục đã kiểm tra.

Bật thử toàn bộ hệ đèn để kiểm tra nhấp nháy, độ nóng nguồn và độ ổn định ánh sáng

Sau khi xác nhận đấu nối đúng và an toàn, tiến hành bật thử toàn bộ hệ đèn trong điều kiện tải tối đa (tất cả module bật, tất cả tuyến ray được cấp nguồn). Thời gian thử nên kéo dài tối thiểu 30–60 phút, với các hệ công suất lớn có thể kéo dài 2–4 giờ để đánh giá ổn định nhiệt:

• Kiểm tra xem có đèn nào không sáng, sáng yếu, nhấp nháy hay không:
• Nếu một module không sáng nhưng các module khác trên cùng tuyến vẫn sáng bình thường, cần kiểm tra lại tiếp điểm module với ray hoặc bản thân module.
• Nếu nhiều module trên cùng đoạn ray nhấp nháy, có thể do tiếp xúc ray – đầu cấp nguồn kém hoặc do nguồn không ổn định.

• Sờ nhẹ vào bộ nguồn để cảm nhận nhiệt độ:
  • Nhiệt độ bề mặt nóng nhưng vẫn chạm tay được trong vài giây thường là chấp nhận được.
  • Nếu cảm giác quá nóng, khó chạm tay, cần kiểm tra lại tải, thông gió, vị trí đặt nguồn (có bị bít kín, không có khe thoát nhiệt hay không).
• Quan sát độ đồng đều ánh sáng trên tuyến ray dài:
  • So sánh độ sáng giữa đầu và cuối tuyến, đặc biệt với tuyến dài trên 10–15m.
  • Nếu có chênh lệch rõ rệt, có thể đang xảy ra sụt áp trên ray hoặc dây cấp 48V, cần xem xét chia tuyến, tăng tiết diện dây hoặc bố trí thêm điểm cấp nguồn.
• Nếu có dimmer hoặc điều khiển thông minh (DALI, 0–10V, Zigbee, BLE, v.v.), thử dim lên xuống nhiều lần:
  • Kiểm tra độ mượt của dải dim, không bị nhảy cấp, không nhấp nháy ở mức sáng thấp.
  • Kiểm tra khả năng đồng bộ: các module trên cùng tuyến thay đổi độ sáng đồng đều, không có module phản ứng chậm hoặc lệch pha.
• Trong quá trình bật thử, nên:
  • Đo điện áp 48V tại đầu nguồn và tại cuối tuyến ray để đánh giá mức sụt áp thực tế.
  • Ghi nhận lại các thông số bất thường (nhiệt độ cao, nhấp nháy, tiếng ồn từ nguồn) để xử lý trước khi bàn giao.

Giai đoạn chạy thử tải tối đa là thời điểm thích hợp để phát hiện và xử lý các lỗi như nguồn yếu, sụt áp, module lỗi, tiếp điểm kém, sai cực tính dimmer hoặc cấu hình sai trên bộ điều khiển thông minh. Xử lý triệt để ở bước này sẽ giảm đáng kể số lần phải quay lại bảo hành, sửa chữa sau khi bàn giao cho người dùng cuối.

Lưu sơ đồ đi dây, vị trí nguồn và thông số module để bảo trì, thay thế về sau

Sau khi nghiệm thu kỹ thuật và vận hành thử đạt yêu cầu, cần tổng hợp và lưu trữ bộ hồ sơ kỹ thuật cho hệ đèn ray nam châm. Bộ hồ sơ nên được chuẩn hóa để bất kỳ kỹ thuật viên nào tiếp nhận sau này cũng có thể hiểu và thao tác nhanh chóng:

• Sơ đồ đi dây 220V và 48V, vị trí tủ điện, công tắc, bộ nguồn, tuyến ray:
• Thể hiện rõ tuyến cấp nguồn, điểm nối, hộp kỹ thuật, đường đi dây âm trần, âm tường.
• Ký hiệu từng tuyến ray bằng mã số hoặc tên khu vực (ví dụ: LR-01, LR-02 cho phòng khách, CR-01 cho phòng họp).

• Bảng thống kê công suất từng tuyến, loại module, số lượng, công suất nguồn:
  • Mỗi tuyến có một dòng riêng: mã tuyến, chiều dài ray, số lượng module, công suất từng loại module, tổng công suất, công suất nguồn cấp, hệ số dự phòng.
  • Ghi chú thêm các tuyến có dimmer, cảm biến hoặc điều khiển thông minh.
• Hình ảnh chụp vị trí đặt nguồn, cửa thăm, hộp kỹ thuật:
  • Chụp cận cảnh nhãn nguồn, sơ đồ đấu nối trong hộp kỹ thuật.
  • Chụp toàn cảnh khu vực lắp đặt để dễ nhận diện khi cần mở trần, mở nắp kiểm tra.
• Tài liệu kỹ thuật của nguồn, ray, module (catalog, hướng dẫn sử dụng):
  • Thông số điện (điện áp, dòng, công suất, hệ số công suất, hiệu suất, dải dim).
  • Thông số quang (quang thông, CRI, CCT, góc chiếu, hệ số suy giảm quang thông theo thời gian).
  • Hướng dẫn lắp đặt, giới hạn nhiệt độ môi trường, điều kiện bảo hành.

Bộ hồ sơ này nên được bàn giao cho chủ nhà hoặc chủ đầu tư ở dạng bản in và bản mềm (PDF, file CAD nếu có), đồng thời lưu tại đơn vị thi công để phục vụ bảo trì, nâng cấp, xử lý sự cố trong tương lai. Việc lưu trữ đầy đủ giúp rút ngắn thời gian chẩn đoán lỗi, tránh phải tháo dỡ nhiều hạng mục hoàn thiện chỉ để tìm đường dây hoặc vị trí nguồn, đồng thời thể hiện tính chuyên nghiệp và năng lực kỹ thuật của đơn vị thực hiện.

Câu hỏi thường gặp về đi dây và chọn nguồn cho đèn rọi ray nam châm

Hệ đèn rọi ray nam châm thường vận hành với nguồn DC thấp áp, phổ biến nhất là 48V để cân bằng giữa an toàn điện và khả năng truyền tải trên tuyến dài. Khi thiết kế, cần đồng bộ điện áp của thanh ray, module đèn và bộ nguồn, tránh trộn lẫn các hệ 24V, 36V, 48V. Công suất nguồn phải được tính toán theo tổng tải, chỉ khai thác khoảng 70–80% danh định và cộng thêm hệ số an toàn, đồng thời kiểm soát sụt áp, tiết diện dây và chiều dài tuyến. Bộ nguồn nên đặt ở vị trí dễ tiếp cận, thoáng khí, có bảo vệ và nhãn nhận diện rõ ràng. Việc phân tuyến, cấp nguồn một hay nhiều đầu, cũng như tích hợp dimmer hoặc công tắc thông minh cần tuân thủ khuyến cáo kỹ thuật để đảm bảo độ ổn định, tuổi thọ và khả năng bảo trì của toàn hệ thống.

Đèn rọi ray nam châm dùng nguồn bao nhiêu V?

Phần lớn hệ đèn rọi ray nam châm trên thị trường hiện nay sử dụng nguồn 48V DC. Đây là mức điện áp thấp an toàn (SELV – Safety Extra Low Voltage), giúp giảm nguy cơ giật điện khi thao tác lắp đặt, tháo lắp module trên ray, đặc biệt trong các không gian có người dùng cuối tự thay đổi bố cục đèn.

Một số hệ đặc biệt có thể dùng 24V hoặc 36V, thường gặp ở:

• Các hệ ray mini, công suất nhỏ, dùng cho tủ trưng bày, kệ, hộc nội thất.
• Các hệ ray chuyên dụng của một số hãng, tối ưu riêng cho hệ sinh thái sản phẩm của họ.

Tuy nhiên, 48V vẫn là chuẩn phổ biến vì cân bằng tốt giữa an toàn và khả năng truyền tải trên khoảng cách tương đối dài. Ở cùng công suất, điện áp càng cao thì dòng điện càng nhỏ, dẫn đến:

• Giảm sụt áp trên đường dây và trên thanh ray.
• Giảm tổn hao nhiệt trên dây dẫn và thanh dẫn.
• Cho phép dùng dây tiết diện nhỏ hơn hoặc kéo tuyến dài hơn với cùng mức tổn thất.

Do đó, khi thiết kế và mua sắm, cần kiểm tra kỹ các thông số sau:

• Điện áp định mức của thanh ray nam châm (thường in trên thân ray hoặc trong catalogue).
• Điện áp làm việc của module đèn (48V DC, 24V DC, hoặc loại tích hợp driver riêng).
• Loại bộ nguồn: phải là bộ nguồn chuyển đổi 220V AC sang 48V DC (hoặc 24V/36V DC) với điện áp ra ổn định, ripple thấp, ưu tiên loại có bảo vệ quá tải, quá nhiệt, ngắn mạch.

Tuyệt đối không trộn lẫn module 24V vào hệ 48V hoặc ngược lại, vì có thể gây cháy driver, giảm tuổi thọ LED hoặc làm đèn không sáng. Khi dùng nhiều hệ điện áp khác nhau trong cùng công trình, nên ghi chú rõ ràng trên tủ điện và hộp kỹ thuật để tránh nhầm lẫn khi bảo trì.

Một bộ nguồn 48V dùng được cho bao nhiêu đèn rọi ray nam châm?

Số lượng đèn mà một bộ nguồn 48V có thể cấp phụ thuộc vào công suất từng đèn, công suất nguồn và chế độ làm việc thực tế. Cách tính cơ bản:

• Tính tổng công suất các đèn: số lượng đèn × công suất/đèn.
• Đảm bảo tổng công suất này không vượt quá 70–80% công suất danh định của nguồn để có dự phòng nhiệt và tuổi thọ.

Ví dụ, nguồn 200W, mỗi đèn rọi 10W, về lý thuyết có thể cấp cho 20 đèn (200/10). Tuy nhiên, để có dự phòng, nên chỉ dùng khoảng 14–16 đèn. Nếu trên cùng tuyến còn có đèn linear, đèn thả, phải cộng cả công suất của chúng vào khi tính toán.

Ở mức chuyên sâu hơn, cần lưu ý thêm:

• Hệ số công suất (PF) của từng module: PF thấp làm dòng thực tế cao hơn so với tính toán đơn giản theo W, gây áp lực lên nguồn.
• Chế độ dim: khi dim bằng một số giao thức, driver có thể sinh thêm tổn hao, nguồn vẫn phải chịu tải đỉnh khi bật sáng tối đa.
• Nhiệt độ môi trường: nguồn lắp trong trần kín, nhiệt độ cao sẽ làm giảm công suất khả dụng so với công suất ghi trên nhãn (derating theo nhiệt độ).

Quy trình khuyến nghị:

• Xác định tổng công suất đèn ở trạng thái sáng tối đa (100%).
• Nhân thêm hệ số an toàn 1,2–1,3 để bù sai số công suất, PF và điều kiện nhiệt.
• Chọn bộ nguồn có công suất danh định lớn hơn giá trị đã nhân hệ số, nhưng vẫn nằm trong dải làm việc hiệu quả (thường 40–80% tải).

Bộ nguồn ray nam châm nên đặt ở đâu cho dễ sửa?

Bộ nguồn nên đặt tại các vị trí dễ tiếp cận như:

• Hộp kỹ thuật âm trần có nắp mở được, có không gian thao tác tối thiểu cho việc tháo lắp nguồn.
• Trần thạch cao có cửa thăm gần tuyến ray, tránh đặt quá xa để giảm chiều dài dây 48V và sụt áp.
• Tủ điện phụ trong phòng kỹ thuật hoặc góc khuất, có thông gió và khoảng trống cho nhiều bộ nguồn nếu hệ lớn.

Không nên giấu nguồn trong trần kín không có cửa thăm hoặc trong hốc tường không thể mở, vì khi nguồn hỏng sẽ rất khó sửa chữa, phải đục phá. Vị trí đặt nguồn cũng cần thoáng khí, tránh ẩm, tránh nhiệt để tăng tuổi thọ thiết bị.

Một số lưu ý chuyên môn:

• Ưu tiên lắp nguồn trên bề mặt không cháy (bê tông, gạch, kim loại), tránh đặt trực tiếp trên vật liệu dễ cháy như gỗ, xốp.
• Chừa khoảng cách tối thiểu 5–10 cm xung quanh nguồn để lưu thông không khí, đặc biệt với nguồn công suất lớn >150W.
• Nếu dùng nhiều nguồn trong cùng hộp kỹ thuật, nên bố trí cầu đấu, nhãn đánh số cho từng nguồn và từng tuyến ray để dễ truy vết khi bảo trì.
• Đường 220V cấp cho nguồn nên có aptomat hoặc cầu dao riêng, thuận tiện cô lập khi cần kiểm tra, sửa chữa.

Có cần đi dây riêng cho từng thanh ray nam châm không?

Việc có cần đi dây riêng cho từng thanh ray hay không phụ thuộc vào thiết kế chiếu sáng, tổng tải và yêu cầu điều khiển:

• Nếu mỗi thanh ray là một tuyến độc lập với công tắc riêng (bật/tắt từng khu vực, từng phòng), nên đi dây 48V riêng từ nguồn đến từng thanh để dễ quản lý và bảo trì.
• Nếu nhiều thanh ray nối liên tục thành một tuyến (qua connector thẳng, chữ L, chữ T…), có thể dùng chung dây 48V cho cả tuyến, coi như một mạch tải duy nhất.
• Nếu nhiều thanh ray ở gần nhau, tổng tải không lớn, có thể dùng chung một bộ nguồn và chia nhánh 48V bằng cầu đấu hoặc hộp nối, nhưng vẫn nên đánh dấu rõ từng nhánh để tránh nhầm lẫn.

Quan trọng là phải tính toán tổng tải trên mỗi dây 48V và đảm bảo:

• Không vượt quá khả năng của bộ nguồn.
• Không vượt quá khả năng chịu dòng của dây dẫn (theo tiết diện và tiêu chuẩn lắp đặt).
• Sụt áp trên tuyến từ nguồn đến điểm xa nhất vẫn nằm trong giới hạn cho phép (thường <3–5% điện áp danh định).

Trong các công trình lớn, nên phân nhóm ray theo:

• Khu vực chức năng (sảnh, hành lang, phòng khách, bếp…).
• Loại chiếu sáng (chiếu sáng chung, chiếu sáng điểm, chiếu sáng trang trí).
• Yêu cầu điều khiển (on/off, dim, điều khiển thông minh theo nhóm).

Cách phân nhóm hợp lý giúp tối ưu số lượng bộ nguồn, giảm chi phí dây dẫn, đồng thời tăng tính linh hoạt khi vận hành và bảo trì.

Ray nam châm dài bao nhiêu thì cần cấp nguồn hai đầu?

Không có một con số cố định cho mọi hệ, vì còn phụ thuộc vào chất lượng thanh dẫn, tiết diện đồng, tổng tải và cách bố trí module. Tuy nhiên, trong thực tế:

• Với tuyến ray dưới 10 m và tải vừa phải, cấp nguồn một đầu thường đủ, sụt áp không đáng kể nếu dùng ray và nguồn chất lượng tốt.
• Với tuyến 10–20 m có nhiều module công suất cao (spot 15–20W, linear dài, đèn thả), nên cân nhắc cấp nguồn ở giữa hoặc hai đầu để giảm sụt áp và cân bằng độ sáng.
• Với tuyến dài hơn hoặc tải rất lớn, cần tính toán chi tiết sụt áp hoặc tham khảo khuyến cáo của nhà sản xuất ray, vì mỗi hệ có cấu trúc thanh dẫn và tiết diện khác nhau.

Về mặt kỹ thuật, có thể ước lượng sụt áp dựa trên:

• Chiều dài tuyến từ điểm cấp nguồn đến điểm xa nhất.
• Dòng điện chạy trên tuyến (tổng công suất / 48V).
• Điện trở trên mét của thanh dẫn (thông số do nhà sản xuất cung cấp hoặc đo thực nghiệm).

Nếu khi thử nghiệm thấy đèn cuối tuyến yếu sáng hơn đáng kể so với đầu tuyến, hoặc màu ánh sáng có xu hướng lệch nhẹ, đó là dấu hiệu nên bổ sung điểm cấp nguồn để cải thiện. Trong một số hệ, nhà sản xuất cho phép:

• Cấp nguồn từ hai đầu cùng cực tính (song song) để giảm sụt áp.
• Cấp nguồn tại nhiều điểm dọc tuyến thông qua các hộp nối kỹ thuật.

Cần tuân thủ đúng sơ đồ đấu nối của hãng, tránh đấu nhầm cực hoặc tạo vòng kín gây phân bố dòng không kiểm soát.

Nguồn 48V bị nóng khi chạy đèn ray nam châm có bình thường không?

Bộ nguồn 48V khi hoạt động sẽ ấm hoặc hơi nóng là bình thường, đặc biệt nếu đặt trong không gian kín tương đối. Nhiệt độ vỏ nguồn 50–60°C trong điều kiện tải cao vẫn có thể chấp nhận được tùy theo thiết kế của nhà sản xuất.

Tuy nhiên, nếu nguồn rất nóng, khó chạm tay, có mùi khét nhẹ, hoặc vỏ nguồn đổi màu, đó là dấu hiệu bất thường. Các nguyên nhân có thể:

• Quá tải: tổng công suất đèn vượt quá khả năng nguồn, hoặc nguồn phải làm việc gần 100% tải trong thời gian dài.
• Thông gió kém: nguồn đặt trong hốc kín, không có lưu thông không khí, nhiệt tích tụ dần làm tăng nhiệt độ bên trong.
• Nguồn kém chất lượng: hiệu suất thấp, linh kiện rẻ tiền, thiết kế tản nhiệt không tốt nên sinh nhiệt nhiều.

Trong trường hợp này, nên:

• Đo lại tổng công suất tải và so sánh với công suất nguồn, giảm bớt số lượng đèn hoặc tách tải sang nguồn khác nếu cần.
• Cải thiện điều kiện tản nhiệt: bố trí lại vị trí nguồn, mở thêm khe thoáng, dùng hộp kỹ thuật rộng hơn.
• Thay bằng nguồn chất lượng tốt hơn, công suất lớn hơn, ưu tiên loại có hiệu suất > 88–90% và có chứng nhận an toàn.

Nhiệt độ cao kéo dài không chỉ làm giảm tuổi thọ nguồn mà còn có thể gây ảnh hưởng đến độ ổn định điện áp 48V, dẫn đến hiện tượng nhấp nháy, reset bộ điều khiển hoặc hỏng sớm driver trong module đèn.

Có dùng dimmer hoặc công tắc thông minh cho đèn rọi ray nam châm được không?

Có thể dùng dimmer và công tắc thông minh cho đèn rọi ray nam châm, nhưng phải đảm bảo tương thích giữa các thiết bị và đúng vị trí điều khiển (phía 220V hay phía 48V).

• Nếu dim phía 220V:
  • Bộ nguồn phải là loại hỗ trợ dim (Triac, 0–10V, DALI, DMX…) và được nhà sản xuất khuyến cáo dùng với loại dimmer tương ứng.
  • Module đèn phải là loại 48V dimmable, tương thích với chuẩn điều khiển mà nguồn xuất ra (ví dụ: 48V constant voltage + driver dimming bên trong module).
• Nếu dùng công tắc thông minh on/off:
  • Có thể đặt công tắc ở phía 220V trước nguồn, chỉ cần đảm bảo dòng tải và công suất của công tắc phù hợp với tổng công suất nguồn.
  • Nên chọn công tắc có tiếp điểm cơ hoặc relay, tránh loại dimmer giả lập nếu chỉ cần on/off.
• Nếu muốn điều khiển từng nhóm hoặc từng đèn độc lập:
  • Có thể dùng driver thông minh tích hợp trong module hoặc gắn trên tuyến 48V (Zigbee, Bluetooth Mesh, WiFi, DALI bus…).
  • Cần đảm bảo điện áp làm việc của driver phù hợp 48V DC và dòng tải không vượt quá giới hạn của driver.

Trước khi triển khai, nên tham khảo tài liệu kỹ thuật của nhà sản xuất ray, nguồn, module và thiết bị điều khiển, hoặc chọn giải pháp đồng bộ từ một nhà cung cấp để tránh các vấn đề như nhấp nháy, hú nguồn, mất kết nối, xung đột giao thức điều khiển hoặc suy hao tín hiệu trên tuyến dài.
