Cách dự toán số lượng đèn rọi ray nam châm trước khi thi công

Dự toán số lượng đèn rọi ray nam châm cần bắt đầu từ dữ liệu không gian, không nên chỉ ước lượng theo cảm tính hoặc theo số mét ray. Các thông tin quan trọng gồm diện tích phòng, chiều cao trần, bản vẽ nội thất, vị trí bàn ghế, kệ, tranh, hướng di chuyển, màu tường, vật liệu hoàn thiện và mục đích chiếu sáng ở từng khu vực. Từ đó có thể xác định rõ các lớp ánh sáng như nền, chiếu điểm, chiếu nhấn, trang trí rồi quy đổi sang tổng lumen, mức lux mục tiêu và số lượng module phù hợp. Cách tính đúng là dựa trên lux – lumen – diện tích, sau đó điều chỉnh theo chiều cao trần, màu sắc vật liệu, góc chiếu, hiệu suất từng module và mức hao hụt ánh sáng theo thời gian. Với hệ ray nam châm, cần phân biệt vai trò của spotlight, linear, đèn tán quang, đèn thả để bố trí đúng vùng sinh hoạt, bếp, phòng ngủ, showroom, quán cà phê hay khu trưng bày. Bên cạnh số đèn, dự toán còn phải tính chiều dài ray, đầu nối, nắp bịt, bộ nguồn 48V, dây dẫn, công tắc, dimmer và phụ kiện lắp âm, nổi hoặc treo thả. Khi có bản vẽ chi tiết và phân vùng điều khiển rõ ràng, hệ đèn sẽ đủ sáng, ít chói, dễ thi công, dễ bảo trì và hạn chế phát sinh chi phí.

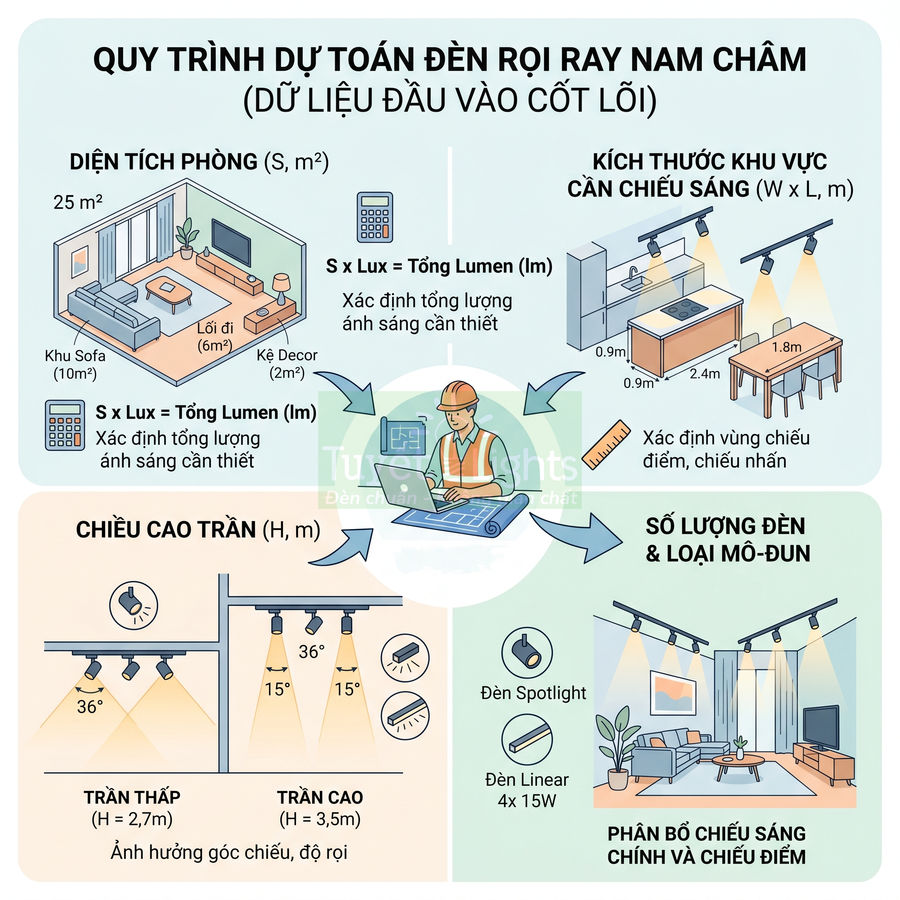

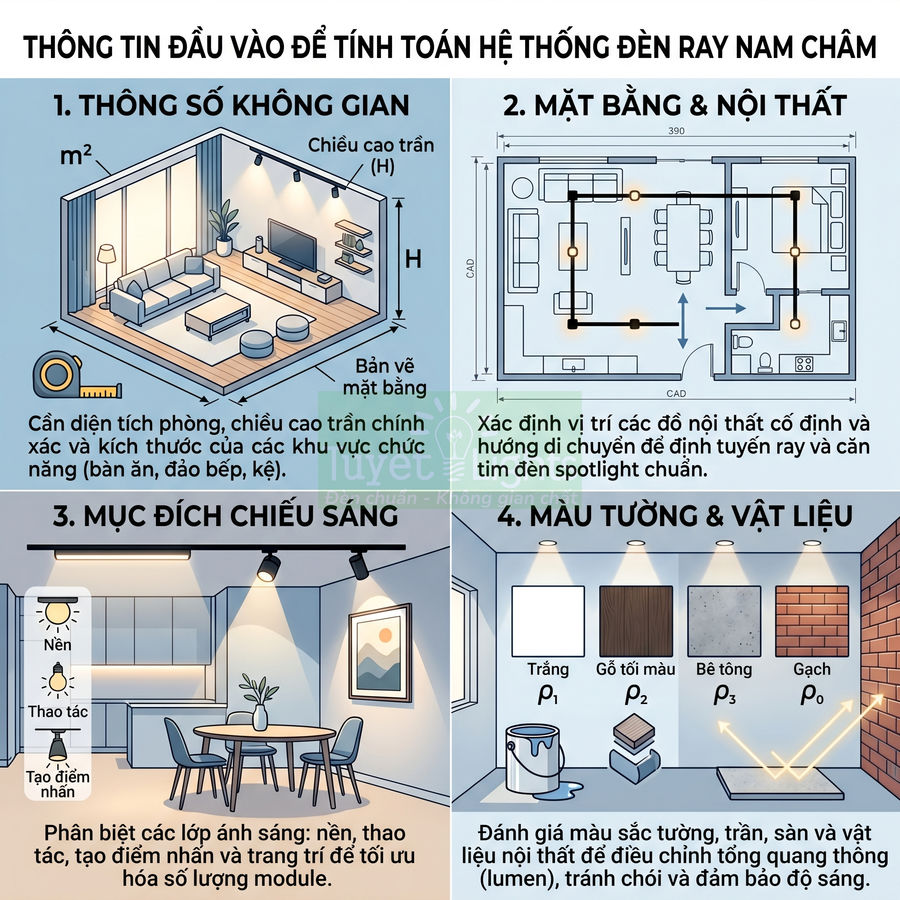

Dữ liệu cần có trước khi tính số lượng đèn rọi ray nam châm

Trước khi tính số lượng đèn rọi ray nam châm, cần thu thập một bộ dữ liệu tương đối đầy đủ về không gian. Trọng tâm là các thông số hình học như diện tích phòng, chiều cao trần, kích thước từng khu vực chức năng và bề mặt làm việc, vì chúng quyết định trực tiếp tổng quang thông, góc chiếu và mật độ module đèn. Song song, bản vẽ mặt bằng chi tiết kèm vị trí nội thất cố định, hướng di chuyển chính giúp định tuyến ray, căn tim spotlight và tối ưu số lượng đèn theo luồng giao thông. Ngoài ra, phải xác định rõ mục đích chiếu sáng (nền, điểm, nhấn, trang trí) để phân lớp ánh sáng hợp lý, đồng thời đánh giá màu tường, vật liệu nội thất và hệ số phản xạ nhằm hiệu chỉnh tổng lumen, hạn chế chói lóa và đảm bảo hiệu quả thị giác.

Diện tích phòng, chiều cao trần và kích thước khu vực cần chiếu sáng

Để dự toán chính xác số lượng đèn rọi ray nam châm, cần xem nhóm thông số diện tích – chiều cao – kích thước khu vực như bộ dữ liệu đầu vào bắt buộc cho mọi bài toán chiếu sáng kỹ thuật. Trong thiết kế chiếu sáng chuyên nghiệp, kỹ sư không chỉ ghi nhận diện tích tổng mà còn phải phân rã thành các vùng chức năng với yêu cầu độ rọi khác nhau, sau đó quy đổi sang tổng quang thông (lumen) và cuối cùng là số lượng module đèn cụ thể.

Diện tích phòng (m²) là cơ sở để tính tổng lượng ánh sáng cần thiết thông qua chỉ số lux (độ rọi). Công thức cơ bản thường dùng ở bước sơ bộ:

• Tổng lumen yêu cầu ≈ Diện tích (m²) × Lux mục tiêu (lx) × Hệ số dự trữ

Trong đó, hệ số dự trữ (0,8–1,25) dùng để bù suy hao quang thông theo thời gian, bụi bẩn, sai số thi công. Ví dụ, phòng khách 25 m², lux mục tiêu 150–200 lx, hệ số dự trữ 1,1 sẽ cần tổng quang thông khoảng 4.100–5.500 lm. Từ tổng lumen này, kỹ sư mới phân bổ cho từng tuyến ray và từng loại module (linear, spotlight, đèn thả).

Chiều cao trần (m) ảnh hưởng trực tiếp đến góc chiếu, độ loang sáng và mật độ đèn. Với trần thấp 2,6–2,8 m, góc chiếu 24–36° cho spotlight thường cho vùng sáng đủ rộng, độ chói vừa phải. Khi trần tăng lên 3,2–3,5 m, cùng một module sẽ cho vệt sáng lớn hơn nhưng độ rọi trên mặt làm việc giảm đáng kể, buộc phải:

• Tăng công suất hoặc quang thông mỗi module
• Tăng số lượng module trên cùng tuyến ray
• Hoặc chọn góc chiếu hẹp hơn (10–24°) để tập trung ánh sáng

Với trần trên 4 m (shop, showroom, sảnh cao), bài toán không chỉ là số lượng mà còn là kiểm soát độ chói và độ tương phản, tránh hiện tượng nền tối nhưng điểm chiếu quá gắt.

Kích thước khu vực cần chiếu sáng (bàn ăn, đảo bếp, kệ trưng bày, tranh, logo…) giúp xác định vùng chiếu điểm và vùng chiếu nhấn. Thay vì chia đều đèn theo diện tích, kỹ sư sẽ:

• Xác định kích thước từng bề mặt làm việc (ví dụ bàn ăn 0,9 × 1,8 m, đảo bếp 0,9 × 2,4 m)
• Tính khoảng cách từ ray đến mép bàn để chọn góc chiếu sao cho vệt sáng phủ trọn bề mặt
• Quyết định số lượng spotlight/linear cần cho mỗi bề mặt để đạt lux mục tiêu (thường 300–500 lx cho bếp, 200–300 lx cho bàn ăn)

Trong thực tế thiết kế, kỹ sư chiếu sáng thường bắt đầu bằng việc lập bảng tổng hợp diện tích cho từng phòng và từng vùng chức năng. Ví dụ, phòng khách 25 m², trần cao 2,7 m; khu sofa 10 m²; vách tivi 4 m²; khu circulation (lối đi) 6 m²; khu decor tranh 2 m². Mỗi vùng sẽ có mức lux mục tiêu khác nhau, dẫn đến tổng lumen và số lượng đèn khác nhau, dù cùng nằm trong một không gian. Với trần cao trên 3 m, cần tăng công suất hoặc số lượng module đèn, hoặc chọn góc chiếu hẹp hơn để đảm bảo độ rọi tại mặt làm việc, đồng thời kiểm soát độ chói bằng cách ưu tiên module có UGR thấp hoặc có chóa sâu.

Bảng dưới đây minh họa mối quan hệ cơ bản giữa diện tích, chiều cao trần và mức độ phức tạp khi dự toán số lượng đèn rọi ray nam châm:

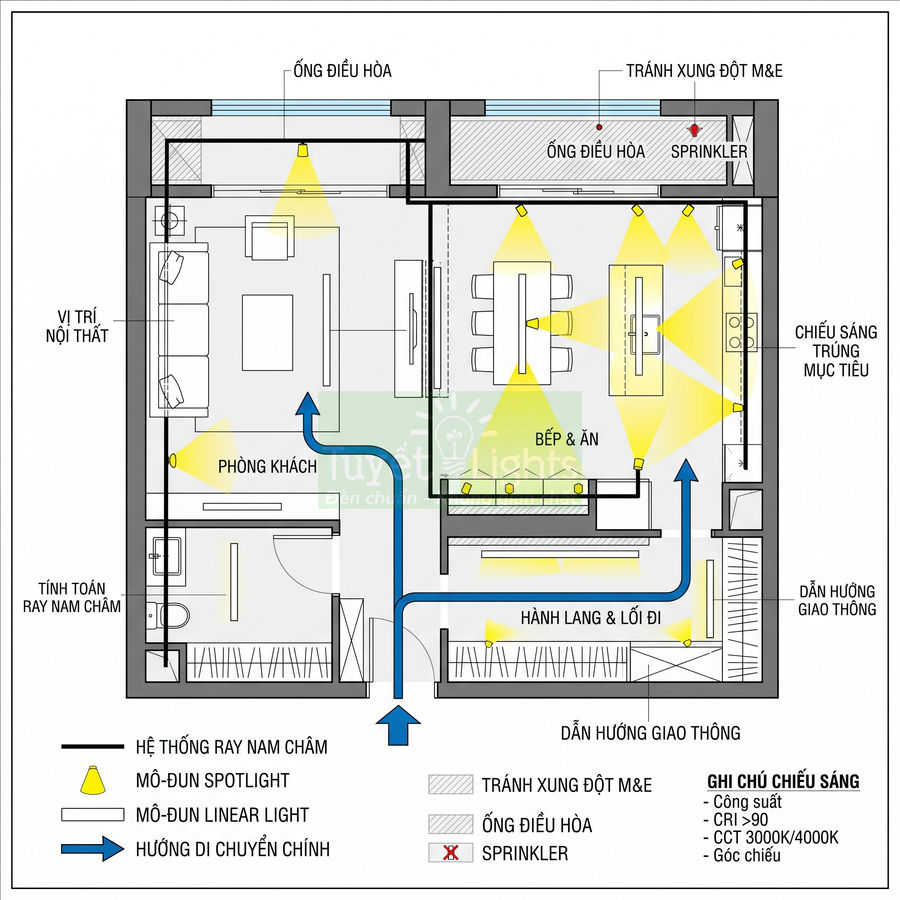

Bản vẽ mặt bằng, vị trí nội thất và hướng di chuyển trong không gian

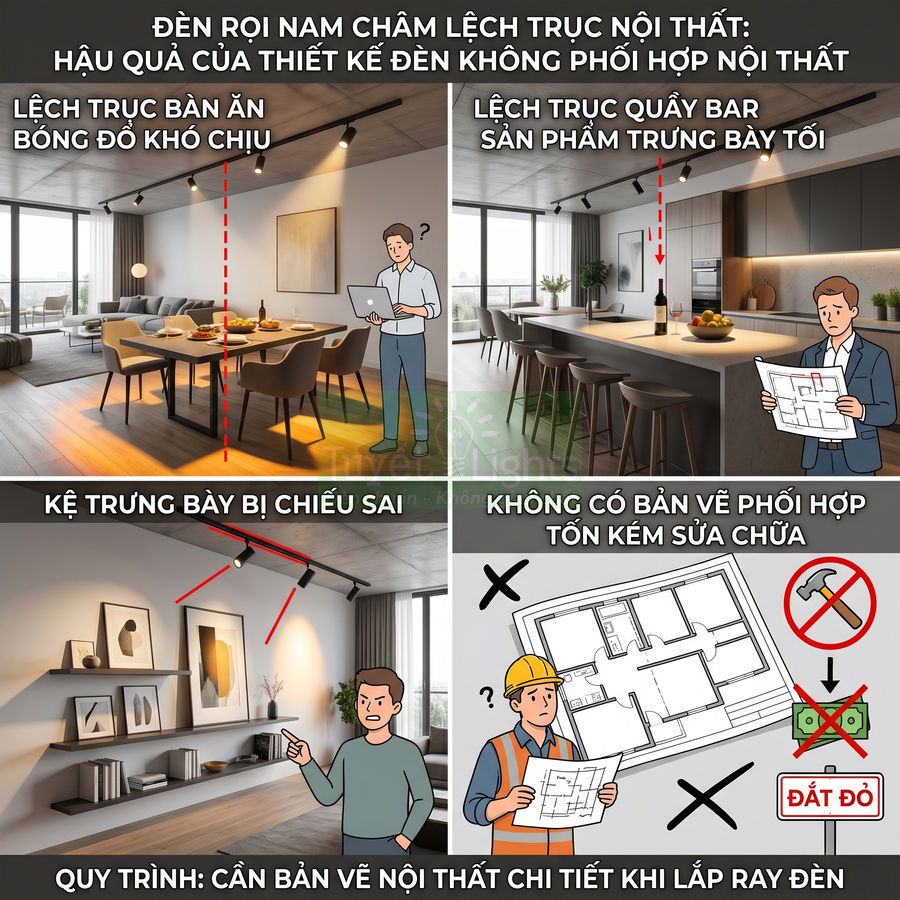

Bản vẽ mặt bằng là tài liệu bắt buộc trước khi dự toán số lượng đèn rọi ray nam châm. Ở mức độ chuyên môn, bản vẽ không chỉ thể hiện tường, cửa, cửa sổ, cột, dầm mà còn phải có đầy đủ cao độ trần, kích thước dầm, khoảng lùi trần thạch cao để xác định chính xác vị trí và cao độ lắp ray. Việc này giúp tránh xung đột giữa ray nam châm với hệ thống M&E khác (ống điều hòa, sprinkler, ống gió).

Trên bản vẽ cần thể hiện rõ vị trí nội thất cố định như sofa, bàn ăn, đảo bếp, tủ bếp, kệ tivi, tủ trưng bày, quầy bar, quầy thu ngân. Kỹ sư chiếu sáng sẽ căn tim ray so với tim bàn, tim đảo bếp hoặc mép kệ để đảm bảo:

• Spotlight chiếu đúng vào bề mặt cần nhấn, không bị lệch tâm
• Linear light chạy song song hoặc vuông góc với cạnh bàn, tạo bố cục gọn gàng

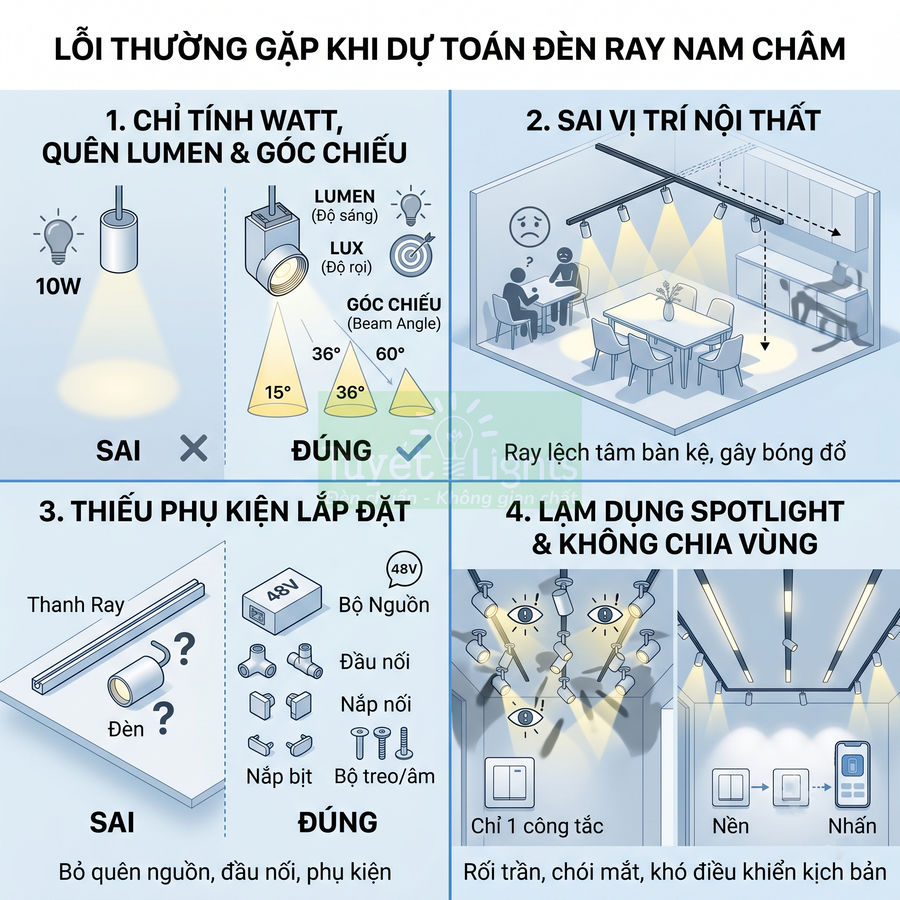

• Tránh lỗi phổ biến là đèn rọi lệch bàn, lệch kệ hoặc chiếu vào vùng không sử dụng

Bên cạnh đó, cần phân tích hướng di chuyển chính trong không gian: lối vào, hành lang, đường đi từ cửa chính đến phòng khách, từ phòng khách đến bếp, từ khu trưng bày đến quầy thanh toán… Hướng di chuyển quyết định vị trí các tuyến ray nam châm và loại module line light dùng để dẫn hướng. Khi bố trí ray song song hoặc vuông góc với hướng di chuyển, ánh sáng sẽ dẫn mắt người dùng, tạo cảm giác không gian mạch lạc và dễ định hướng, đồng thời hỗ trợ phân luồng giao thông nội bộ.

Trong bản vẽ thi công chiếu sáng, nên có ít nhất các lớp thông tin sau: mặt bằng kiến trúc, layout nội thất, tuyến ray nam châm, vị trí module đèn, điểm cấp nguồn, tuyến dây nguồn. Việc chồng lớp bản vẽ giúp kỹ sư chiếu sáng kiểm tra được khoảng cách từ ray đến nội thất, tránh bị dầm cắt ray, đồng thời tối ưu số lượng đèn bằng cách gom các vùng chiếu sáng có chức năng tương tự trên cùng một tuyến ray. Ở giai đoạn triển khai chi tiết, kỹ sư còn có thể ghi chú loại module, công suất, góc chiếu, nhiệt độ màu (CCT) và chỉ số hoàn màu (CRI) ngay trên layout để đội thi công lắp đặt chính xác.

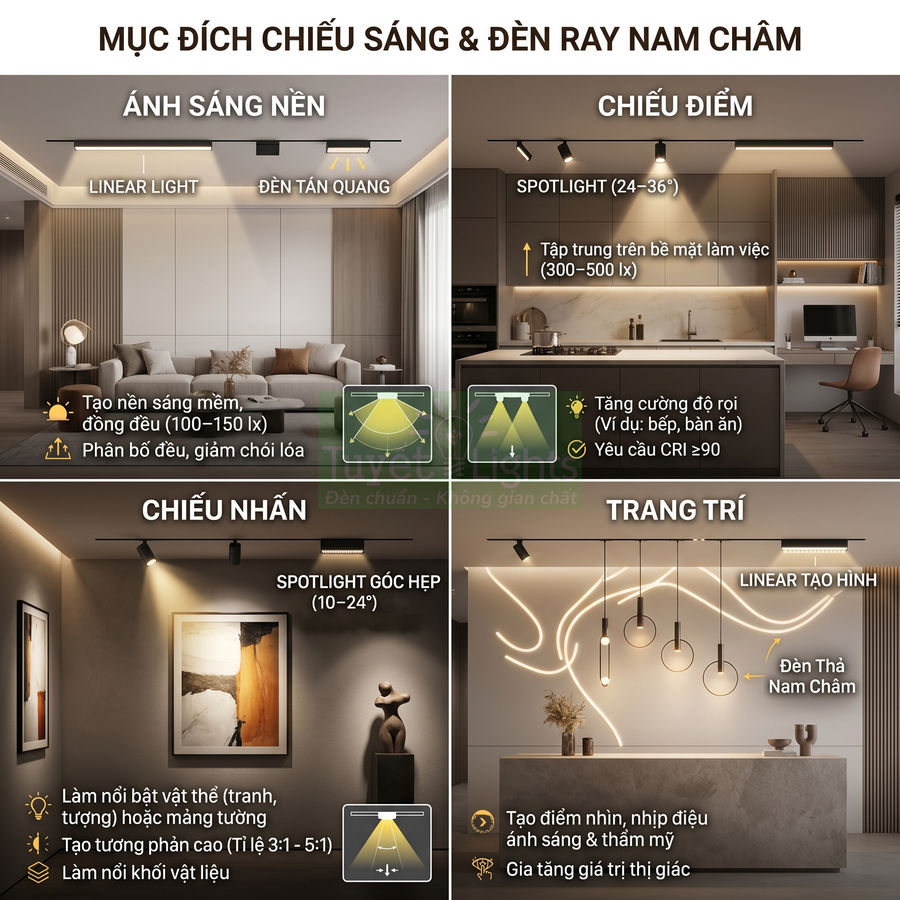

Mục đích chiếu sáng: ánh sáng nền, chiếu điểm, chiếu nhấn và trang trí

Mỗi không gian thường cần kết hợp nhiều lớp ánh sáng: ánh sáng nền (ambient), chiếu điểm (task), chiếu nhấn (accent) và trang trí. Khi dự toán số lượng đèn rọi ray nam châm, cần xác định rõ tỷ lệ và vai trò của từng lớp ánh sáng để tránh lắp quá nhiều spotlight nhưng thiếu ánh sáng nền, hoặc ngược lại ánh sáng phẳng, thiếu điểm nhấn. Cách tiếp cận chuyên môn là xây dựng “concept ánh sáng” trước, sau đó mới quy đổi sang số lượng module.

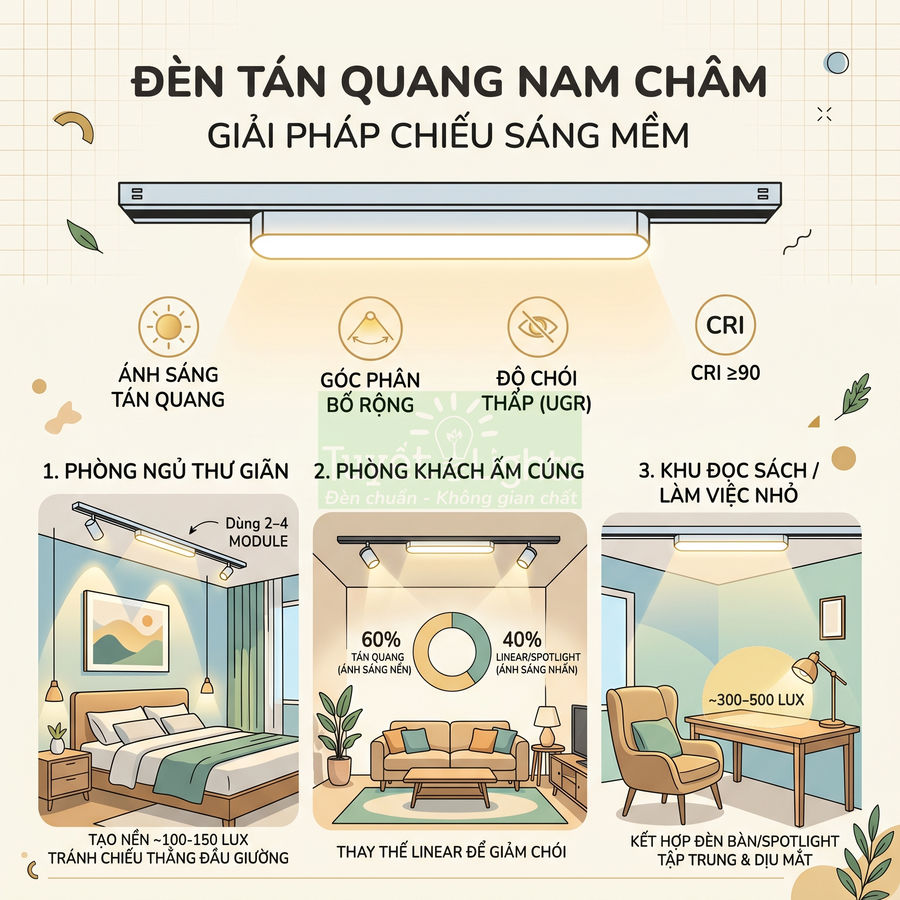

Ánh sáng nền thường được tạo bởi linear light nam châm hoặc đèn tán quang gắn trên ray, cung cấp độ rọi vừa phải, đồng đều cho toàn bộ không gian. Với căn hộ, mức lux nền thường 100–150 lx cho phòng khách, 75–100 lx cho phòng ngủ. Linear có chóa mờ, độ chói thấp giúp giảm chói lóa khi nhìn trực tiếp, đồng thời tạo nền sáng mềm cho các lớp ánh sáng khác hoạt động.

Chiếu điểm tập trung vào các bề mặt làm việc như mặt bàn bếp, bàn ăn, bàn làm việc, quầy bar, quầy thu ngân, sử dụng spotlight góc chiếu trung bình (24–36°) hoặc linear có chóa định hướng. Lux mục tiêu thường cao hơn nền 1,5–3 lần (300–500 lx tùy công năng). Khi tính số lượng spotlight, ngoài quang thông, cần xét thêm:

• Khoảng cách từ ray đến mặt làm việc
• Độ chồng lấn giữa các vệt sáng để tránh vùng tối
• Yêu cầu về CRI (≥90 cho bếp, showroom thời trang, trưng bày sản phẩm)

Chiếu nhấn dùng spotlight góc hẹp (10–24°) để làm nổi bật tranh, tượng, logo, sản phẩm trưng bày. Ở lớp này, độ tương phản quan trọng hơn tổng lumen, nên kỹ sư thường giảm lux nền xung quanh và tăng lux tại điểm nhấn, tạo tỉ lệ 3:1 hoặc 5:1 so với nền. Một số module wall-washer chuyên dụng cho ray nam châm được dùng để rửa sáng mảng tường, giúp bề mặt vật liệu (gạch, đá, sơn hiệu ứng) nổi khối rõ hơn.

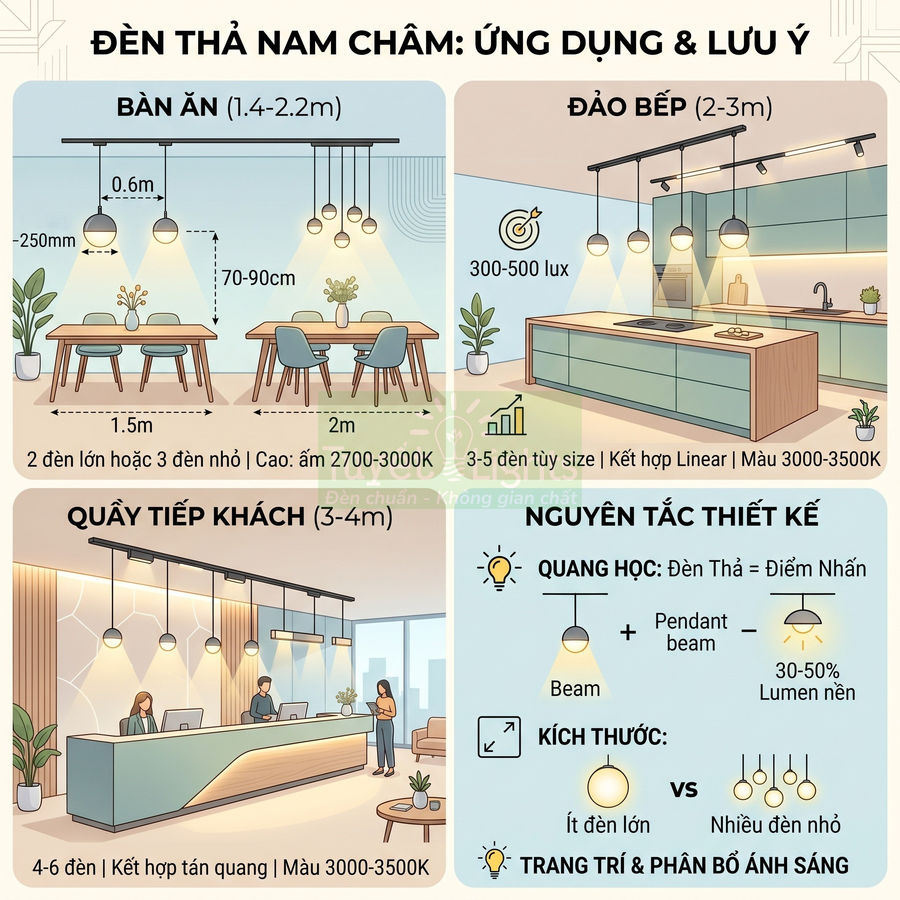

Ánh sáng trang trí có thể là đèn thả nam châm, module tạo hiệu ứng wall-washer, hoặc các dải linear tạo đường sáng trên trần. Lớp này thường không được tính theo lux tiêu chuẩn mà theo hiệu ứng thị giác, nhưng vẫn phải cộng vào tổng công suất và tổng lumen để tránh làm không gian quá sáng hoặc mất cân bằng với các lớp khác.

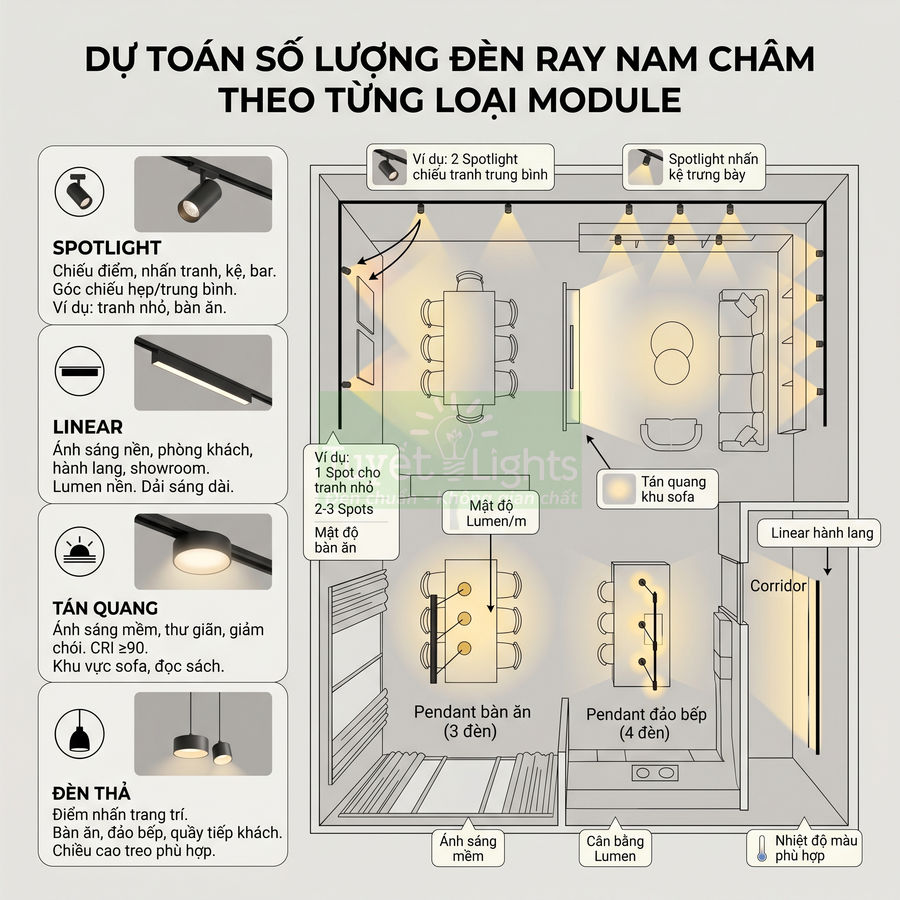

Bảng sau tóm tắt mối liên hệ giữa mục đích chiếu sáng và loại module ray nam châm thường dùng:

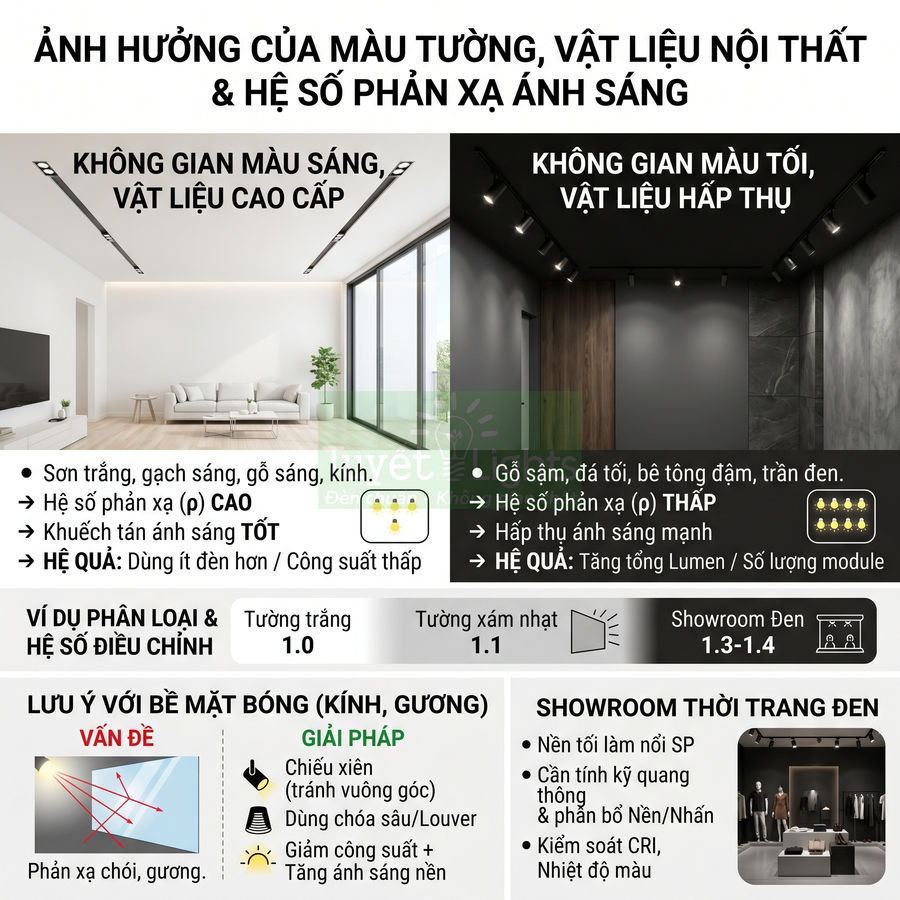

Màu tường, vật liệu nội thất và mức độ phản xạ ánh sáng

Màu tường và vật liệu nội thất ảnh hưởng rất lớn đến hiệu quả sử dụng ánh sáng. Trong tính toán chuyên sâu, mỗi bề mặt (trần, tường, sàn) được gán một hệ số phản xạ (ρ) khác nhau. Tường và trần màu sáng, vật liệu có độ phản xạ cao (sơn trắng, gạch sáng màu, gỗ sáng, kính) giúp khuếch tán ánh sáng tốt hơn, cho phép dùng ít đèn hơn hoặc công suất thấp hơn mà vẫn đạt độ sáng mong muốn. Ngược lại, tường tối màu, vật liệu hấp thụ ánh sáng (gỗ sậm, đá tối, bê tông xám đậm, trần sơn đen) làm giảm độ rọi thực tế, buộc phải tăng tổng lumen hoặc tăng số lượng module đèn.

Khi dự toán, nên phân loại không gian theo mức độ phản xạ ánh sáng để áp dụng hệ số điều chỉnh phù hợp. Ví dụ, phòng khách tường trắng, trần trắng, sàn gỗ sáng có thể dùng hệ số 1,0; phòng ngủ tường xám nhạt, rèm tối màu dùng hệ số 1,1; showroom thời trang tường đen, trần đen, nội thất tối màu có thể phải dùng hệ số 1,3–1,4. Hệ số này sẽ được áp dụng trong bước điều chỉnh số lượng đèn theo màu tường và vật liệu tối màu ở phần sau, bằng cách nhân trực tiếp vào tổng lumen yêu cầu hoặc vào số lượng module đã tính sơ bộ.

Đối với các không gian có nhiều kính, gương, bề mặt bóng, cần lưu ý thêm vấn đề chói lóa và phản xạ gương. Khi dùng spotlight nam châm, nên chọn góc chiếu và vị trí lắp sao cho tia sáng không phản xạ trực tiếp vào mắt người sử dụng. Một số nguyên tắc thường áp dụng:

• Tránh đặt spotlight quá gần mặt phẳng kính, ưu tiên chiếu xiên thay vì chiếu vuông góc
• Dùng module có chóa sâu, louver hoặc phụ kiện chống chói để giảm độ chói trực tiếp
• Giảm công suất spotlight và tăng tỷ lệ ánh sáng nền trong không gian có nhiều bề mặt bóng

Trong showroom, shop thời trang, việc kết hợp tường tối màu với trần đen và ray nam châm đen giúp làm nổi sản phẩm nhưng đồng thời làm giảm mạnh độ phản xạ chung. Khi đó, kỹ sư chiếu sáng phải tính toán kỹ hơn về tổng quang thông, phân bổ lại giữa ánh sáng nền và ánh sáng nhấn, đồng thời kiểm soát nhiệt độ màu và CRI để màu sắc sản phẩm không bị sai lệch.

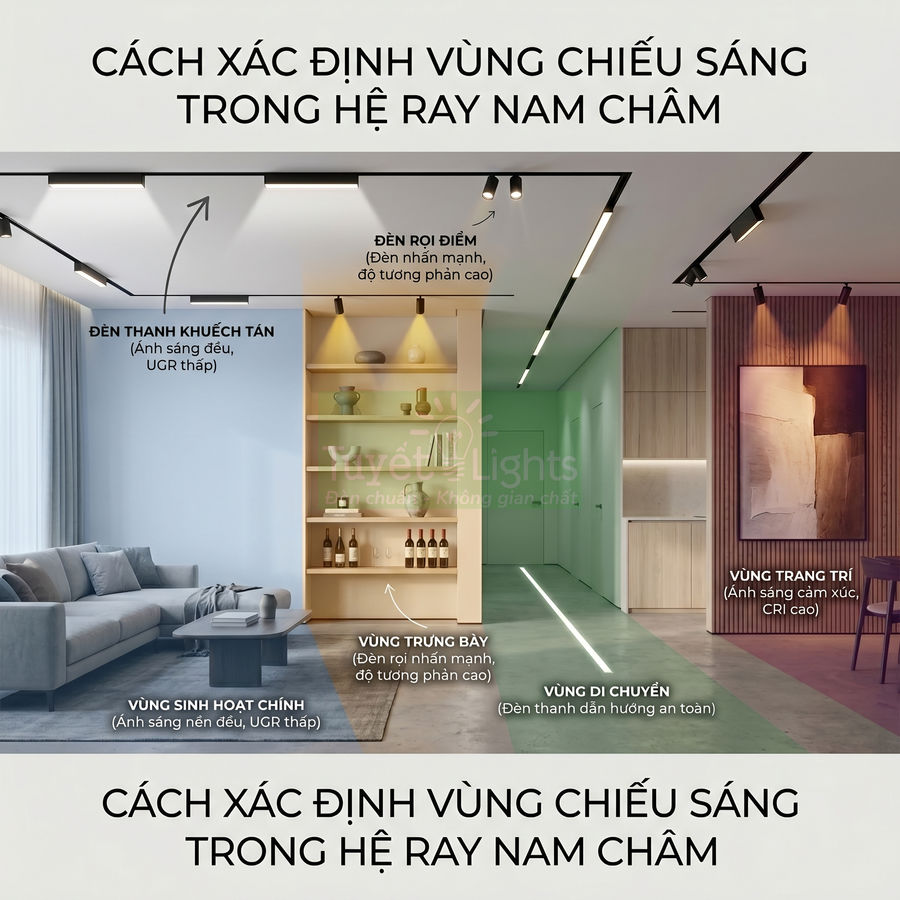

Cách xác định vùng chiếu sáng trong hệ ray nam châm

Trong hệ ray nam châm, vùng chiếu sáng cần được phân tách rõ theo chức năng để tối ưu hiệu quả và trải nghiệm thị giác. Vùng sinh hoạt chính ưu tiên ánh sáng nền đồng đều, độ chói thấp, kết hợp một lớp nhấn nhẹ nhằm tạo chiều sâu mà vẫn dễ chịu khi sử dụng lâu dài. Vùng trưng bày tập trung vào spotlight với độ rọi cao hơn nền, góc chiếu được tính toán theo kích thước sản phẩm và khoảng cách ray, tạo tương phản mạnh để thu hút ánh nhìn. Vùng di chuyển dùng linear light dẫn hướng, đảm bảo an toàn, nhận diện rõ lối đi và các điểm chuyển hướng. Vùng decor là lớp ánh sáng cảm xúc, dùng spotlight hoặc wall-washer, CRI cao, nhiệt độ màu phù hợp để tôn vật liệu, tranh, logo và hoàn thiện ngôn ngữ thiết kế tổng thể.

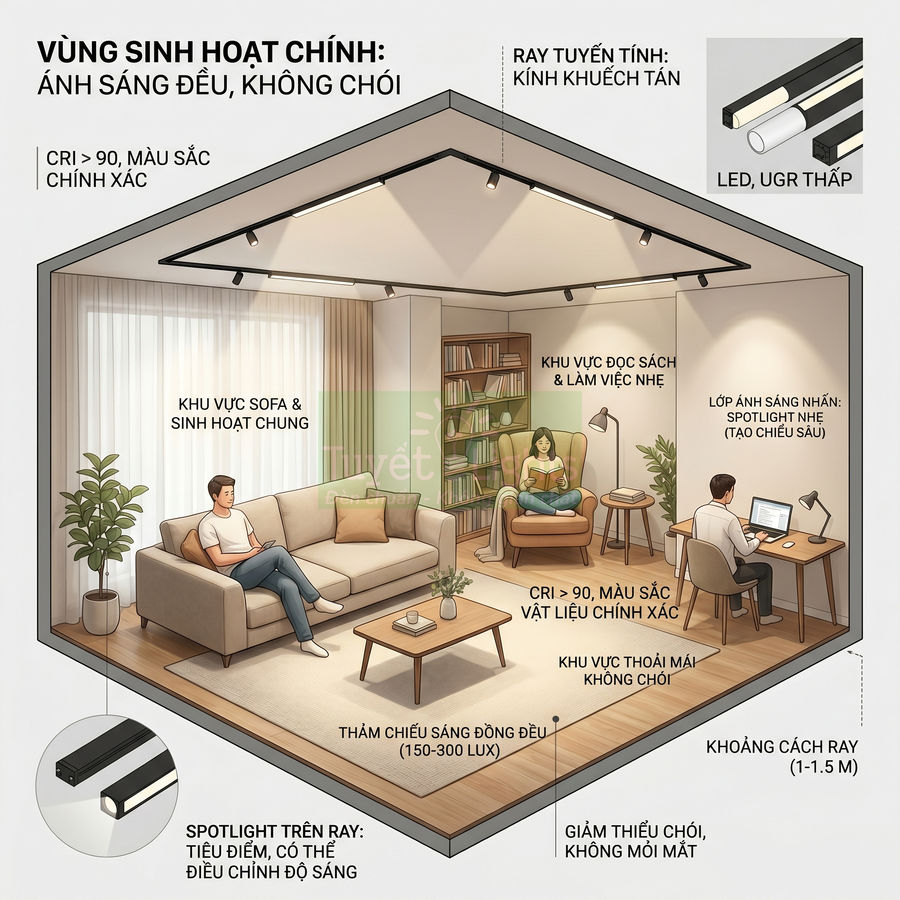

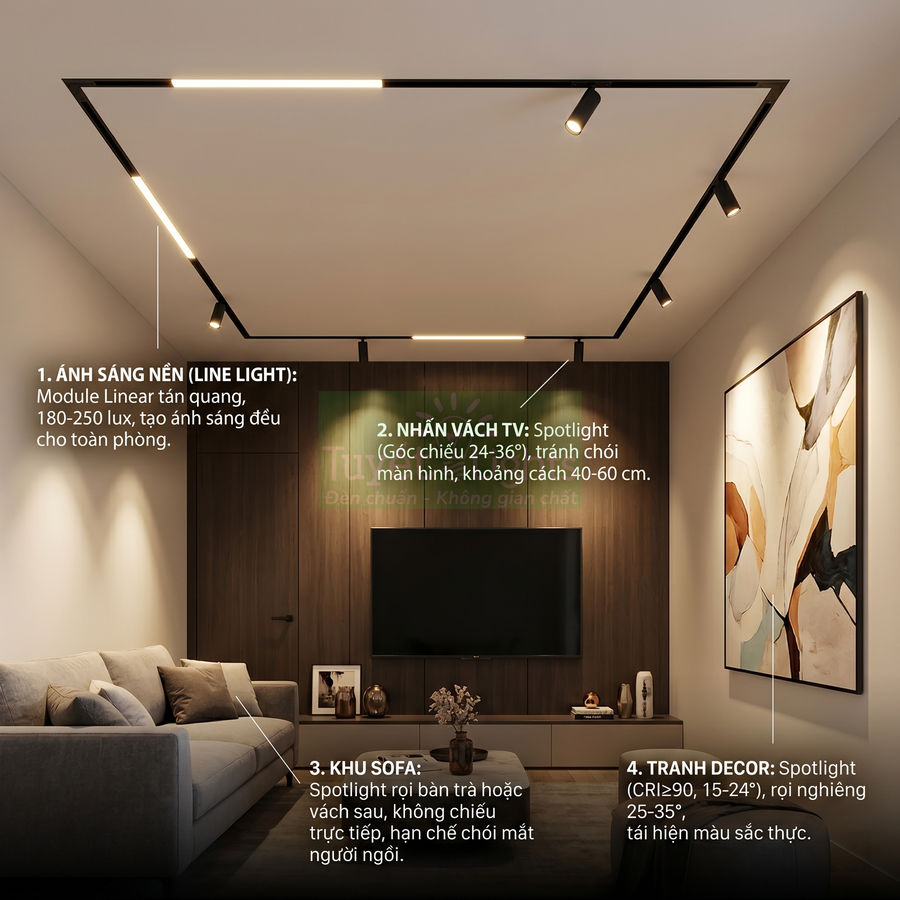

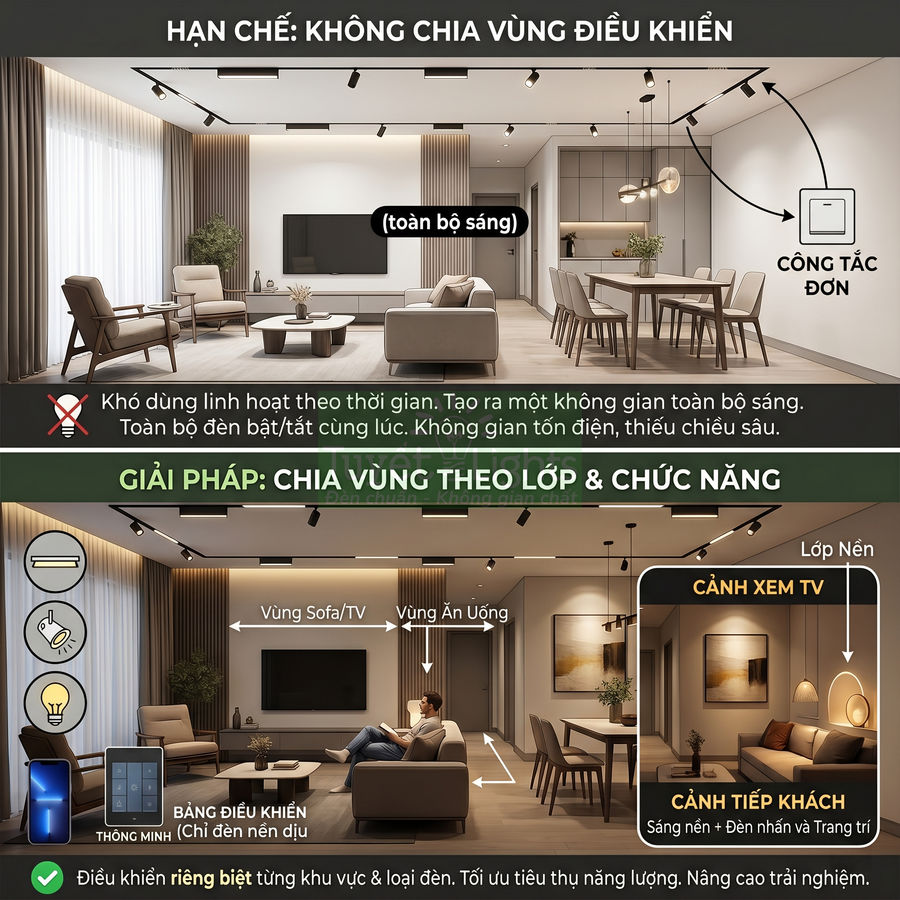

Vùng sinh hoạt chính cần ánh sáng đều, dễ quan sát và không chói

Vùng sinh hoạt chính bao gồm khu sofa phòng khách, khu sinh hoạt chung, khu làm việc nhẹ, khu đọc sách, khu chờ trong nhà hàng hoặc sảnh tiếp khách. Đặc điểm của vùng này là cần ánh sáng đều, độ chói thấp, không gây mỏi mắt khi sử dụng trong thời gian dài, đồng thời phải đảm bảo khả năng nhận diện khuôn mặt, màu sắc vật liệu và chi tiết nội thất một cách tự nhiên.

Trong thiết kế hệ ray nam châm, vùng sinh hoạt chính thường được tổ chức theo nguyên tắc chiếu sáng lớp (layered lighting):

• Lớp ánh sáng nền: sử dụng linear light hoặc đèn tán quang gắn ray để tạo độ rọi đồng đều, hạn chế bóng gắt, phù hợp cho các hoạt động chung.
• Lớp ánh sáng nhấn nhẹ: dùng một lượng vừa phải spotlight để tạo chiều sâu, nhấn vào bàn trà, mảng tường sau sofa hoặc khu đọc sách mà không gây chói.

Để xác định chính xác vùng sinh hoạt chính, cần dựa trên bản vẽ nội thất và kích thước thực tế:

• Xác định vị trí và kích thước sofa, bàn trà, ghế bành, kệ sách, bàn làm việc nhỏ.
• Đo chiều rộng – chiều dài khu vực sử dụng thực tế (vùng người ngồi, vùng đặt bàn, lối đi xung quanh).
• Xem xét chiều cao trần, màu trần và tường để ước lượng mức độ phản xạ ánh sáng.

Tuyến ray nam châm nên chạy song song hoặc vuông góc với cạnh dài của khu vực này, đảm bảo khoảng cách từ ray đến mép vùng sinh hoạt trong khoảng 0,6–1,2 m tùy chiều rộng không gian và chiều cao trần. Với trần cao trên 3 m, có thể tăng nhẹ khoảng cách để mở rộng “thảm sáng”, trong khi với trần thấp nên giữ khoảng cách nhỏ để tránh ánh sáng tràn ra ngoài vùng cần chiếu.

Mục tiêu là tạo một “thảm sáng” phủ đều khu vực sử dụng, nghĩa là khi nhìn từ trên mặt bằng, vùng có độ rọi đạt chuẩn (ví dụ 150–300 lux cho phòng khách, 300–500 lux cho khu đọc sách) phải trùng với vùng đặt ghế, bàn và lối đi gần đó. Cần tránh các tình huống:

• Người ngồi ở rìa vùng sinh hoạt bị thiếu sáng, tạo cảm giác tối và mỏi mắt khi đọc sách hoặc sử dụng thiết bị.

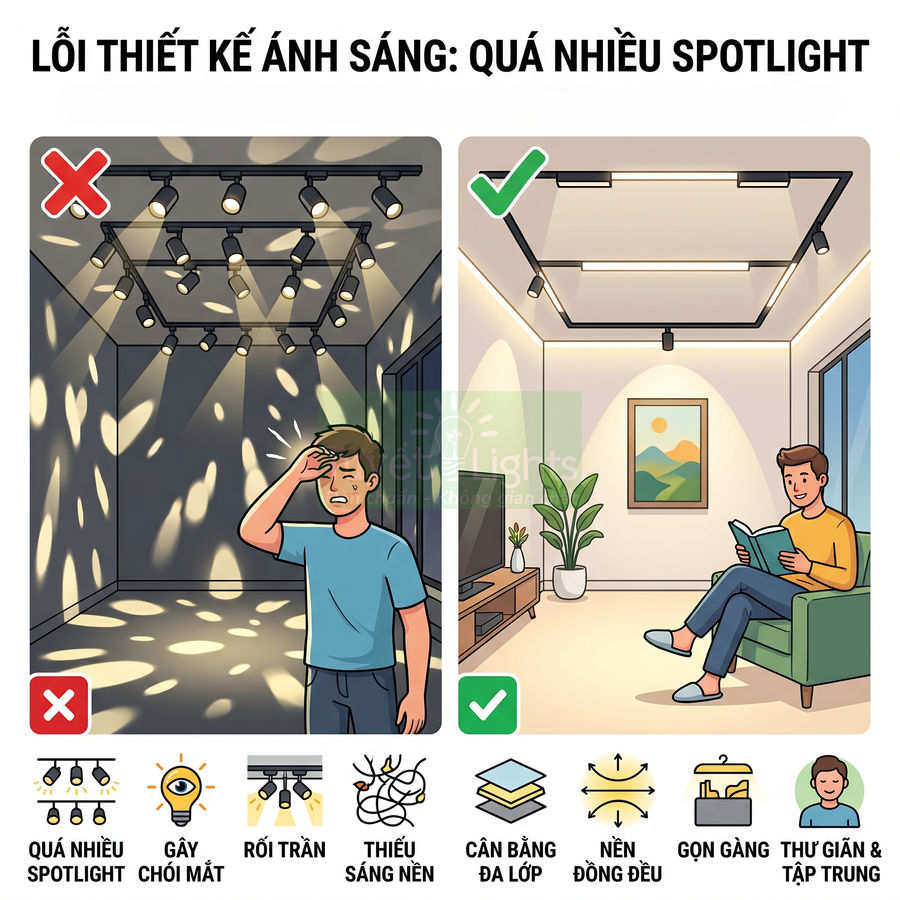

• Spotlight chiếu trực tiếp vào mắt người ngồi, gây chói, đặc biệt khi ngẩng đầu lên hoặc khi xem tivi.
• Độ chói trên bề mặt bóng (bàn kính, mặt đá bóng, sàn gạch bóng) quá cao, tạo phản xạ gương khó chịu.

Về mặt kỹ thuật, có thể ưu tiên các module linear có tán quang mờ, UGR thấp, CRI > 90 để đảm bảo chất lượng ánh sáng cho sinh hoạt dài hạn. Khoảng cách giữa các module linear trên ray nên được tính sao cho độ rọi chồng lấp, không tạo vùng tối xen kẽ, đặc biệt ở khu đọc sách và khu làm việc nhẹ.

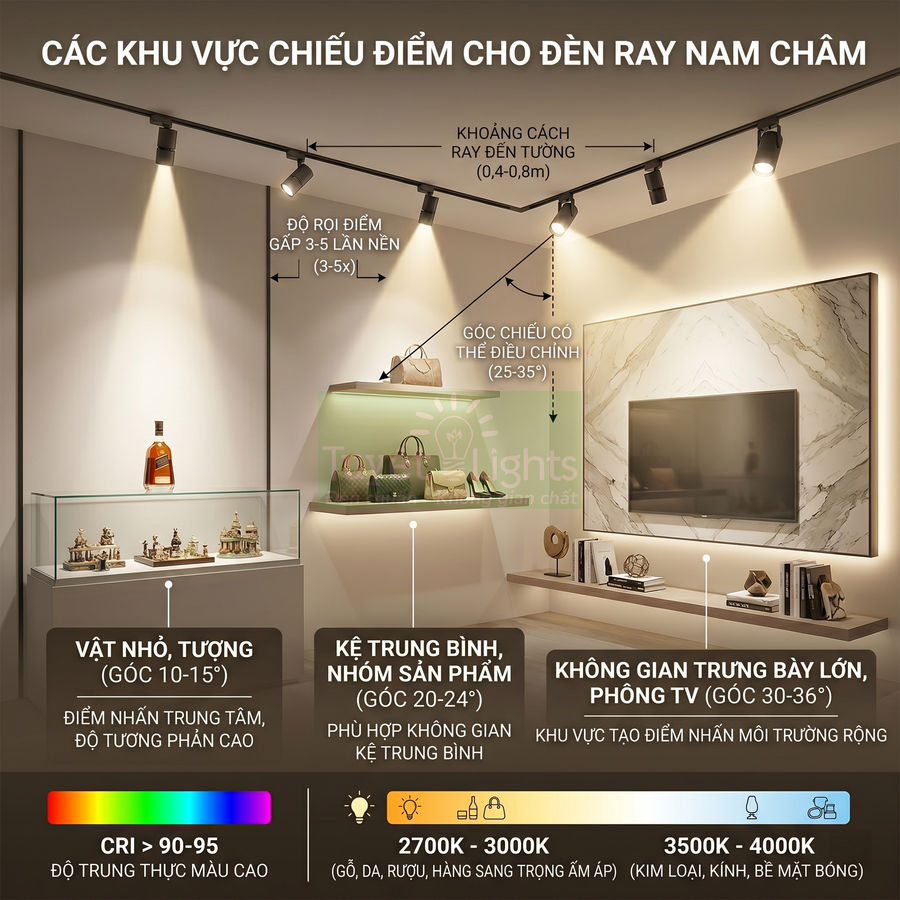

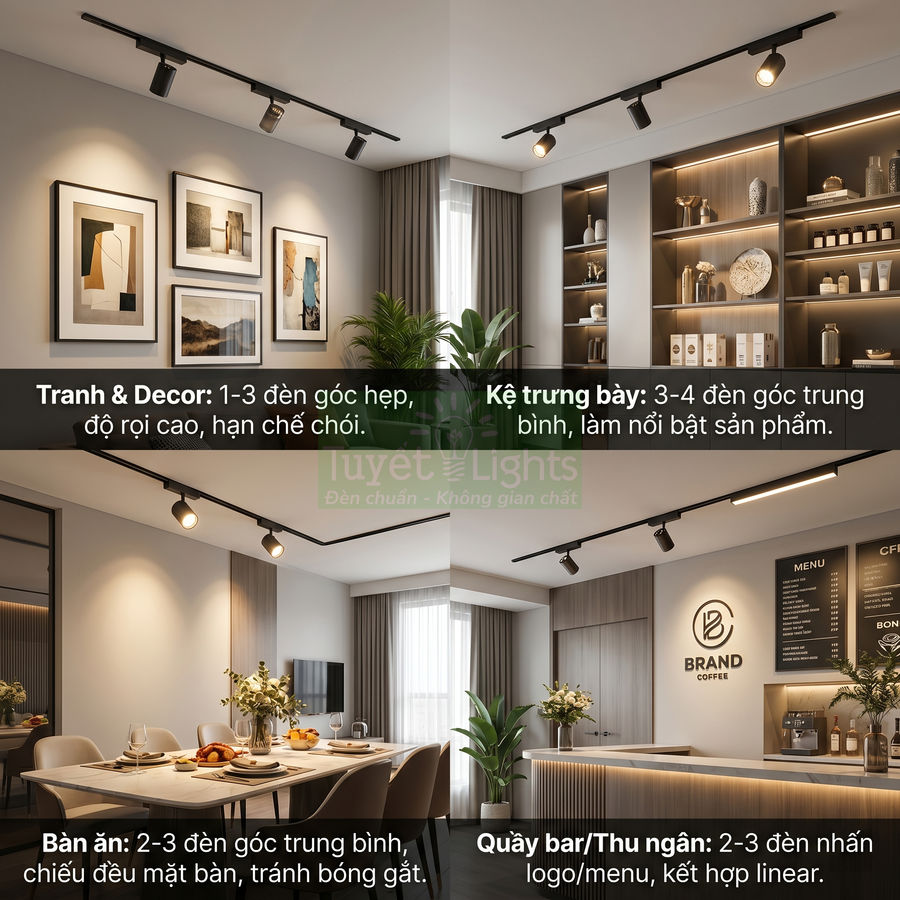

Vùng trưng bày cần spotlight nam châm tạo điểm nhấn tập trung

Vùng trưng bày bao gồm kệ sản phẩm, tủ trưng bày, vách tivi, tủ rượu, tủ giày, quầy trưng bày trong shop, gallery tranh, tượng, mô hình. Đặc trưng của vùng này là cần độ rọi cao hơn nền (thường gấp 3–5 lần độ rọi chung) và tương phản ánh sáng rõ rệt để thu hút sự chú ý, làm nổi bật hình khối, chất liệu và màu sắc sản phẩm.

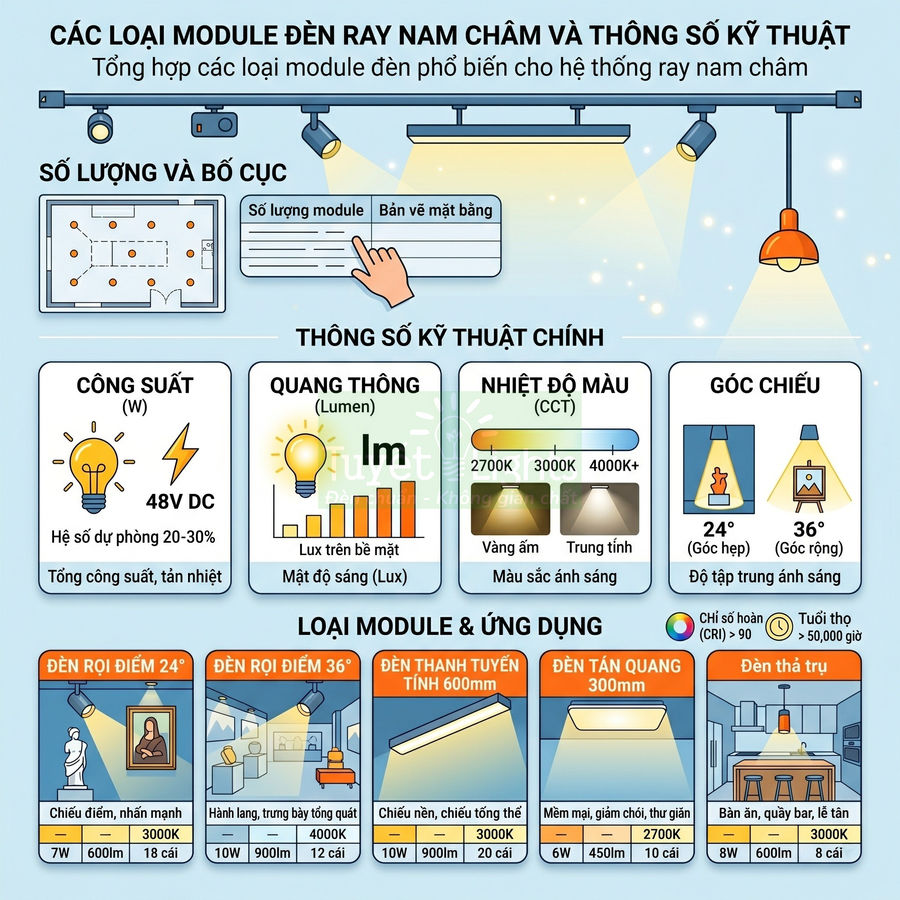

Spotlight nam châm là lựa chọn chính, với góc chiếu từ 10–36° tùy kích thước vật thể, chiều sâu kệ và khoảng cách từ ray đến bề mặt trưng bày. Có thể phân loại theo mục đích:

• Góc 10–15°: nhấn mạnh vật thể nhỏ, tượng, mô hình, chai rượu đơn lẻ, tạo vùng sáng tập trung, tương phản cao.
• Góc 20–24°: phù hợp cho ô kệ trung bình, khung tranh vừa, nhóm sản phẩm nhỏ.
• Góc 30–36°: dùng cho mảng trưng bày lớn, vách tivi, tủ trưng bày dài, cần vùng sáng rộng nhưng vẫn có điểm nhấn.

Khi xác định vùng trưng bày, cần đo và ghi nhận các thông số cơ bản:

• Chiều dài kệ, chiều cao kệ, chiều sâu kệ.
• Khoảng cách từ kệ đến trần, đặc biệt với kệ cao sát trần hoặc tủ âm tường.
• Khoảng cách dự kiến từ ray đến mặt kệ hoặc mặt phẳng trưng bày.

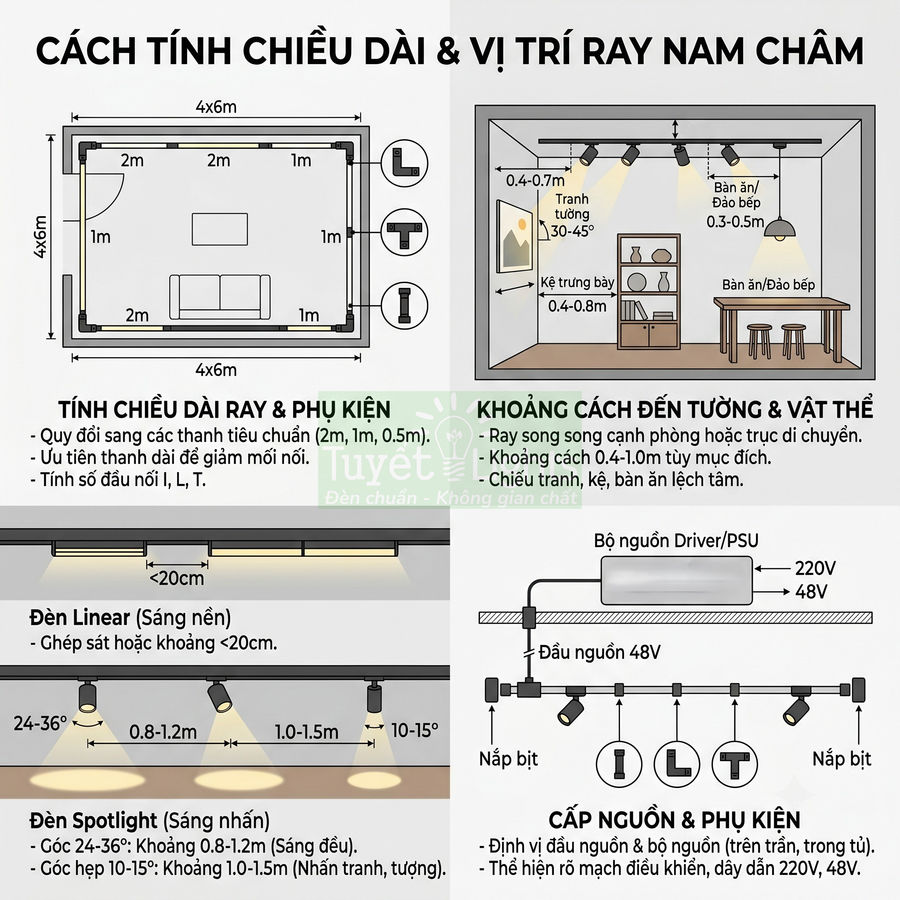

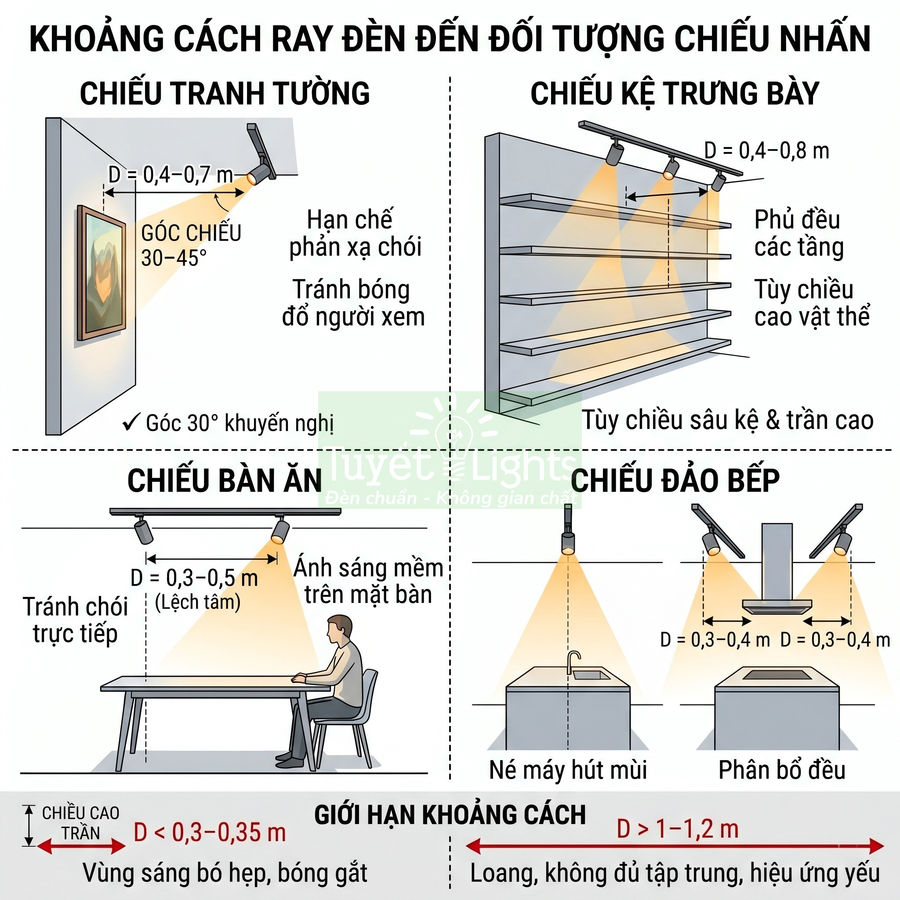

Thông thường, ray được đặt cách tường trưng bày 0,4–0,8 m để spotlight có thể chiếu xiên, tạo bóng đổ nhẹ, làm nổi khối sản phẩm. Góc chiếu xiên 25–35° giúp hạn chế bóng đổ che mất chi tiết sản phẩm và giảm phản xạ chói trên bề mặt kính hoặc bề mặt bóng.

Với kệ cao sát trần, có thể cần bố trí ray song song với mép kệ, dùng spotlight góc hẹp để tránh loang sáng lên trần quá nhiều, đồng thời điều chỉnh hướng chiếu sao cho tâm vùng sáng rơi vào khoảng 1/3 trên của sản phẩm (theo chiều cao) để tạo cảm giác cân bằng. Trong các shop hoặc showroom, nên tính toán tỷ lệ độ rọi giữa sản phẩm chủ lực và sản phẩm nền để tạo phân cấp thị giác rõ ràng.

Về chuyên môn, nên ưu tiên CRI > 90–95 cho vùng trưng bày thời trang, mỹ phẩm, thực phẩm cao cấp để màu sắc trung thực. Nhiệt độ màu có thể dao động 3000–4000K tùy phong cách thương hiệu và chất liệu sản phẩm; sản phẩm kim loại, kính, bề mặt bóng thường hợp với 3500–4000K, trong khi gỗ, da, rượu, sản phẩm cao cấp ấm áp hợp với 2700–3000K.

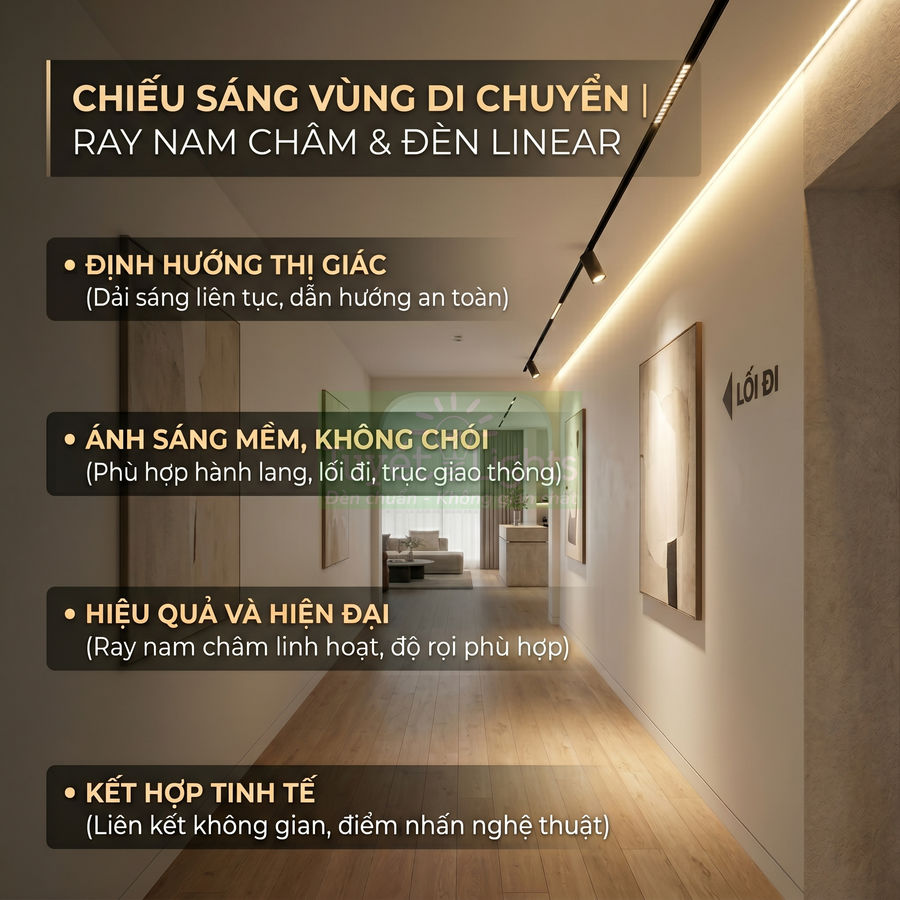

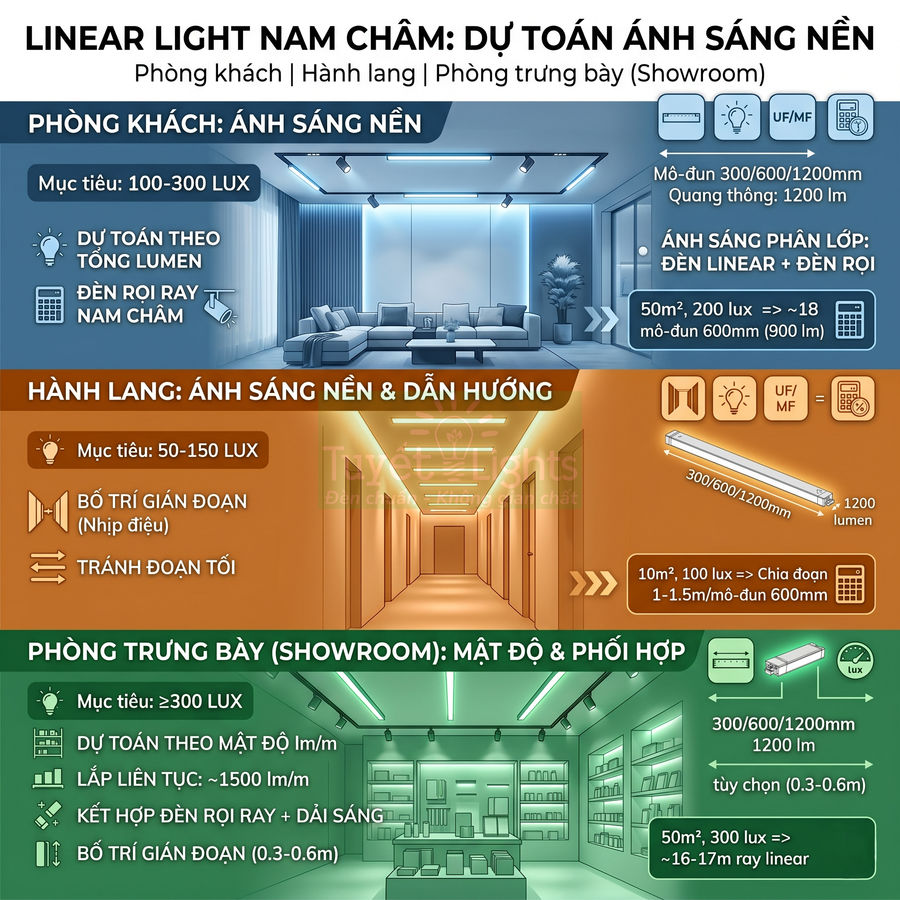

Vùng di chuyển cần line light nam châm dẫn hướng và phủ sáng mềm

Vùng di chuyển gồm hành lang, lối đi giữa các khu vực, đường dẫn từ cửa chính đến phòng khách, từ phòng khách đến bếp, từ khu trưng bày đến quầy thanh toán, từ sảnh đến khu vực bàn khách trong nhà hàng. Mục tiêu chiếu sáng vùng này là an toàn, dễ định hướng, không gây chói, đồng thời có thể tạo hiệu ứng dẫn hướng thị giác, giúp người dùng nhận biết rõ trục giao thông chính.

Linear light nam châm là giải pháp hiệu quả vì cho dải sáng liên tục, mềm, ít bóng gắt, đặc biệt khi kết hợp với tán quang mờ hoặc thiết kế chống chói. Độ rọi yêu cầu cho hành lang thường thấp hơn vùng làm việc, nhưng vẫn phải đủ để người dùng nhận diện rõ bậc thang, mép sàn, cửa ra vào và các chướng ngại vật.

Để xác định vùng di chuyển, cần phân tích sơ đồ giao thông trong mặt bằng:

• Xác định các trục di chuyển chính và phụ, điểm giao cắt, khu vực dễ xảy ra xung đột dòng người.
• Đánh dấu các điểm cần nhấn mạnh an toàn như bậc thang, chiếu nghỉ, cửa thoát hiểm, góc cua khuất tầm nhìn.
• Liên kết vùng di chuyển với vùng sinh hoạt, vùng trưng bày và vùng decor để tạo mạch ánh sáng liên tục.

Tuyến ray nam châm nên chạy dọc theo trục di chuyển chính, có thể đặt lệch tâm so với hành lang để tránh trùng với dầm hoặc các chi tiết kiến trúc, đồng thời tạo hiệu ứng thị giác hiện đại. Trong hành lang hẹp, có thể đặt ray sát một bên tường để ánh sáng rửa nhẹ lên tường, làm không gian có cảm giác rộng hơn.

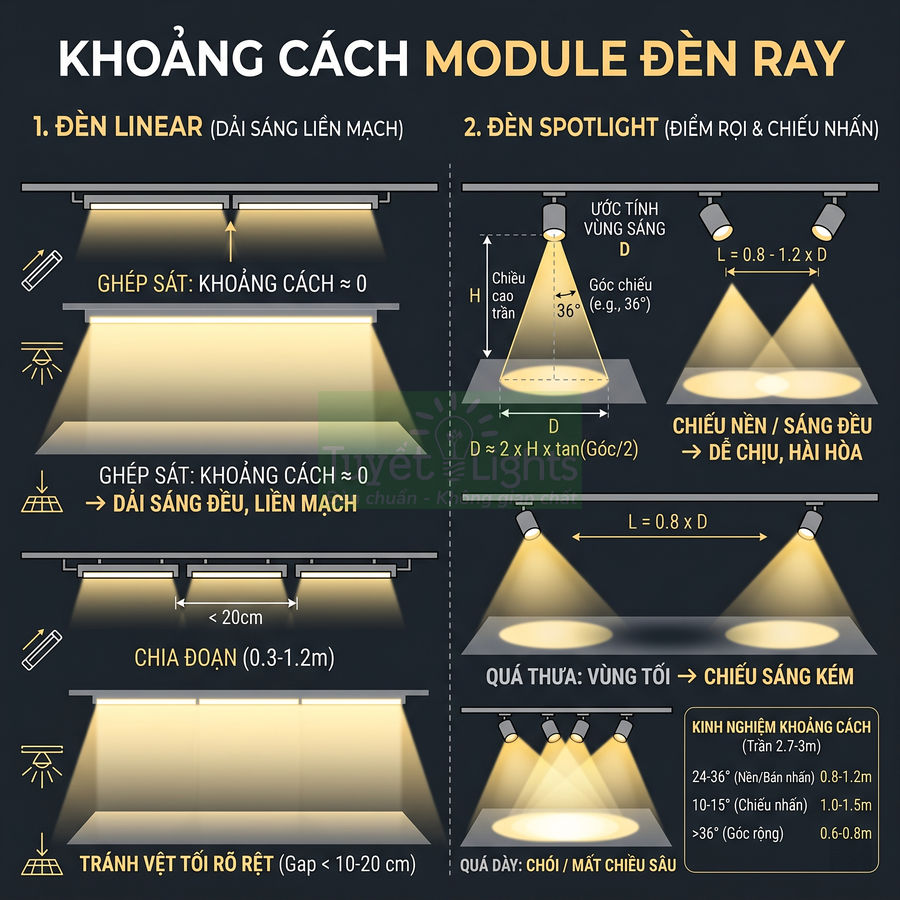

Khoảng cách giữa các module linear trên ray có thể rất nhỏ hoặc ghép nối liên tục để tạo đường sáng liền mạch. Với hành lang dài, có thể chia tuyến sáng thành các đoạn nhịp nhàng, nhưng cần đảm bảo không tạo vùng tối đột ngột. Độ rọi trung bình có thể ở mức 100–200 lux cho nhà ở, 150–300 lux cho không gian thương mại, tùy tiêu chuẩn áp dụng.

Trong một số trường hợp, có thể kết hợp thêm một số spotlight công suất nhỏ để nhấn vào các điểm chuyển hướng, tác phẩm nghệ thuật treo dọc hành lang hoặc biển chỉ dẫn, nhưng vẫn giữ linear light là lớp chiếu sáng chính để đảm bảo tính liên tục và an toàn.

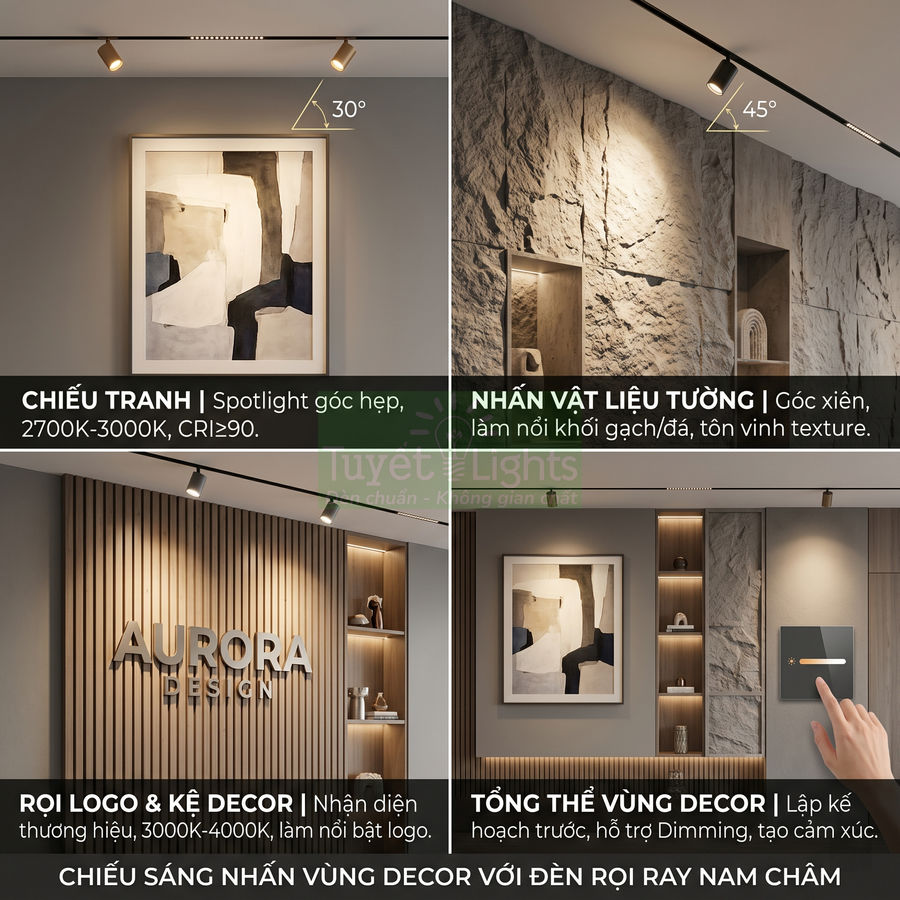

Vùng decor cần ánh sáng nhấn cho tranh, kệ, logo và mảng tường

Vùng decor bao gồm tranh treo tường, mảng tường ốp vật liệu đặc biệt, logo thương hiệu, niche trang trí, kệ decor nhỏ. Đây là nơi ánh sáng đóng vai trò tạo cảm xúc và nhận diện phong cách, góp phần định hình ngôn ngữ thiết kế tổng thể của không gian.

Khi dự toán số lượng đèn rọi ray nam châm cho vùng decor, cần ưu tiên spotlight góc hẹp hoặc module wall-washer, kết hợp với nhiệt độ màu phù hợp (thường là 2700–3000K cho nhà ở, 3000–4000K cho shop, showroom). Sự lựa chọn nhiệt độ màu nên dựa trên:

• Chất liệu bề mặt (gỗ, đá, kim loại, sơn bóng hay sơn mờ).
• Bảng màu chủ đạo của nội thất và nhận diện thương hiệu.
• Mức độ thân mật hay năng động mong muốn trong không gian.

Việc xác định vùng decor nên được thực hiện song song với thiết kế nội thất. Mỗi tranh, mỗi logo, mỗi mảng tường đặc biệt nên được gắn với ít nhất một điểm chiếu sáng nhấn, trong nhiều trường hợp là hai điểm để tránh bóng đổ quá mạnh hoặc để làm nổi khối tốt hơn. Với tranh lớn hoặc logo kích thước lớn, có thể dùng 2–3 spotlight công suất nhỏ thay vì một spotlight công suất lớn để kiểm soát độ chói tốt hơn.

Khoảng cách từ ray đến tường decor thường trong khoảng 0,4–0,7 m, góc chiếu 30–45° để tránh bóng đổ quá mạnh và hạn chế phản xạ chói. Góc chiếu khoảng 30° thường được xem là tối ưu cho tranh treo tường vì giảm thiểu phản xạ gương trên mặt kính bảo vệ tranh. Với mảng tường có texture mạnh (gạch thô, đá xẻ, lam gỗ), có thể tăng góc xiên để nhấn mạnh độ nổi khối.

Số lượng spotlight cho vùng decor thường không nhiều so với tổng số đèn trong hệ ray, nhưng lại có ảnh hưởng lớn đến cảm nhận không gian. Nếu bỏ qua trong giai đoạn dự toán, sau này rất khó bổ sung mà không ảnh hưởng đến tổng thể bố trí ray, do phải thay đổi tuyến ray, nguồn cấp hoặc phá vỡ nhịp điệu ánh sáng đã được tính toán trước.

Về mặt chuyên môn, nên ưu tiên CRI cao (≥ 90) cho vùng decor để màu sắc tranh, vật liệu và logo được thể hiện chính xác. Có thể cân nhắc sử dụng dimming cho các module spotlight decor để điều chỉnh cường độ theo thời điểm trong ngày hoặc theo kịch bản sử dụng (tiếp khách, trưng bày, sự kiện), giúp không gian linh hoạt và giàu cảm xúc hơn.

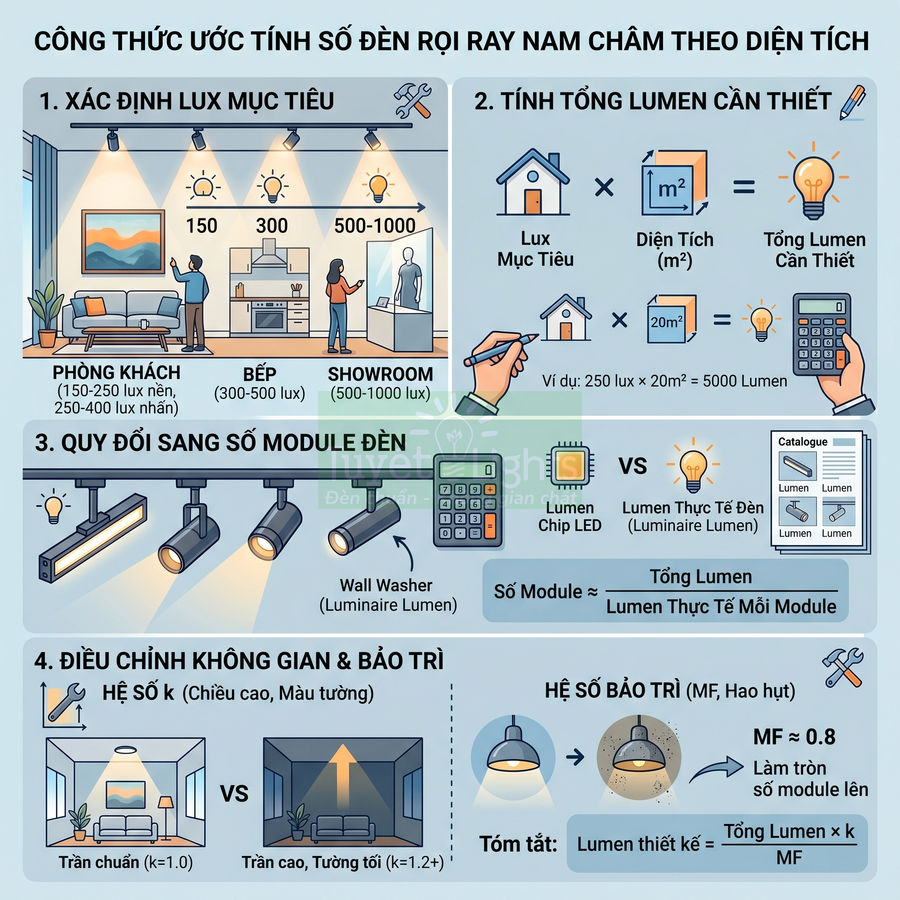

Công thức ước tính số đèn rọi ray nam châm theo diện tích

Công thức ước tính số đèn rọi ray nam châm theo diện tích dựa trên mối quan hệ giữa lux – lumen – diện tích và được hiệu chỉnh qua nhiều bước. Trước hết, xác định lux mục tiêu theo công năng từng không gian, tách rõ lớp ánh sáng nền và ánh sáng nhấn, rồi tính tổng lumen cần thiết cho toàn bộ diện tích. Tiếp theo, quy đổi tổng lumen sang số module đèn bằng cách chia cho quang thông thực tế mỗi module (luminaire lumen), có xét đến hiệu suất và loại đèn (linear, spotlight, wall washer…). Sau đó, điều chỉnh kết quả theo chiều cao trần, màu tường, vật liệu tối màu bằng hệ số k, đồng thời dự phòng hao hụt ánh sáng theo thời gian thông qua hệ số bảo trì MF, đảm bảo độ rọi thực tế luôn đạt yêu cầu.

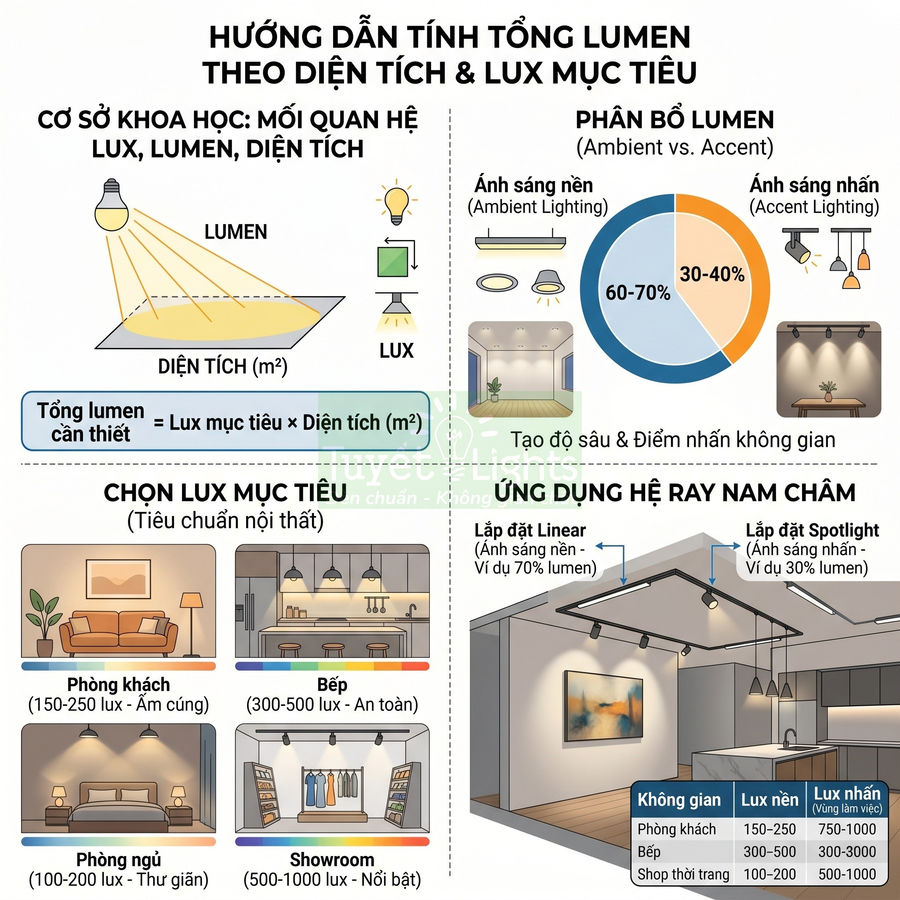

Tính tổng lumen cần thiết theo diện tích và mức lux mục tiêu

Cơ sở khoa học để dự toán số lượng đèn là mối quan hệ giữa lux (độ rọi), lumen (quang thông) và diện tích. Về bản chất, lux là “mật độ” quang thông trên một đơn vị diện tích, vì vậy khi nhân lux với diện tích ta thu được tổng quang thông cần cung cấp cho không gian. Công thức cơ bản, mang tính nền tảng trong thiết kế chiếu sáng kiến trúc:

Tổng lumen cần thiết = Lux mục tiêu × Diện tích (m²)

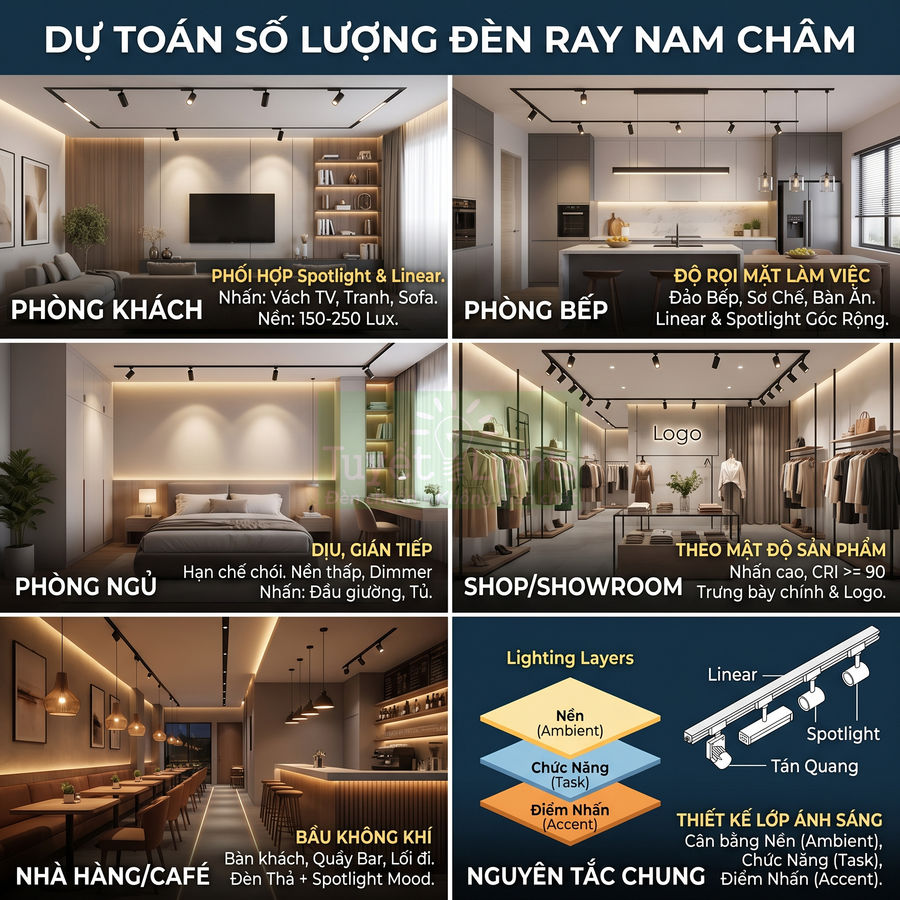

Trong thiết kế chiếu sáng bằng ray nam châm, việc chọn lux mục tiêu không chỉ dựa trên cảm giác sáng – tối mà còn liên quan đến tiêu chuẩn chiếu sáng nội thất (ví dụ các tiêu chuẩn EN, CIE, TCVN…). Mỗi loại không gian có mức lux khuyến nghị khác nhau để đảm bảo vừa đủ nhìn rõ, vừa tạo được bầu không khí phù hợp với công năng:

• Phòng khách: 150–250 lux, ưu tiên cảm giác ấm cúng, không quá chói.

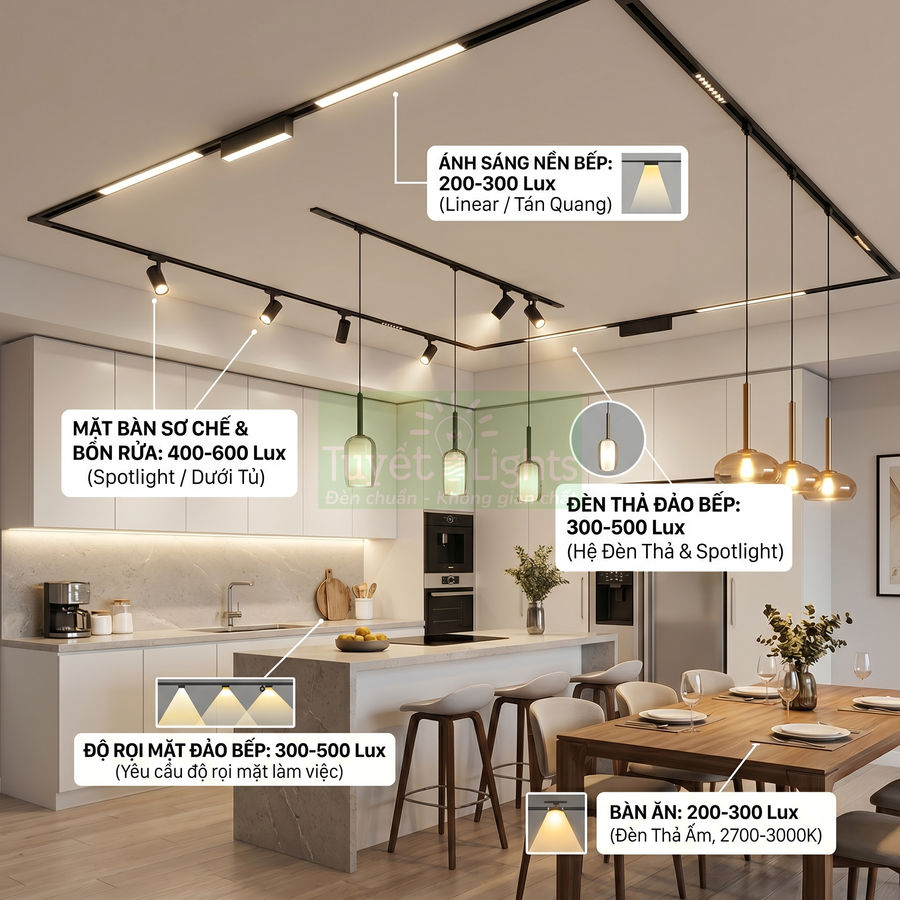

• Bếp: 300–500 lux, tập trung vào bề mặt thao tác để đảm bảo an toàn.

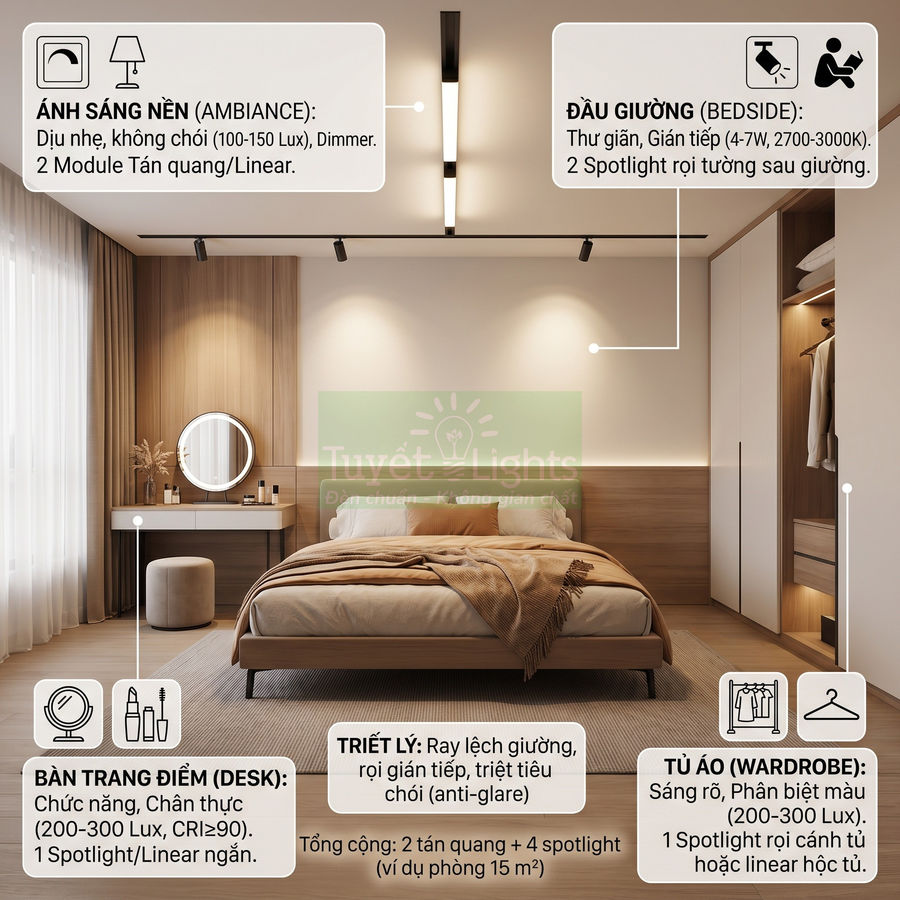

• Phòng ngủ: 100–200 lux, thiên về thư giãn, hạn chế độ chói trực tiếp.
• Showroom: 500–1000 lux tùy loại sản phẩm, cần độ tương phản cao để làm nổi bật hàng hóa.
• Nhà hàng: 150–300 lux tại bàn ăn, kết hợp ánh sáng nền thấp để tạo không khí.

Khi thiết kế hệ ray nam châm, tổng lumen thường được chia thành hai lớp chiếu sáng chính:

• Ánh sáng nền (ambient / general lighting): sử dụng linear, module tán quang, downlight gắn ray… tạo độ sáng đồng đều, đảm bảo nhìn rõ tổng thể.
• Ánh sáng nhấn (accent lighting): sử dụng spotlight, đèn thả, projector… tạo điểm nhấn lên vách tivi, tranh, kệ trưng bày, bàn ăn, quầy bar.

Tỷ lệ phân bổ lumen giữa hai lớp này ảnh hưởng mạnh đến cảm giác không gian:

• Nhà ở: thường dùng 60–70% lumen cho ánh sáng nền, 30–40% cho ánh sáng nhấn để vừa đủ sáng, vừa có chiều sâu.
• Showroom, shop: có thể đảo ngược, tăng tỷ lệ ánh sáng nhấn (thậm chí 50–70%) để sản phẩm nổi bật hơn nền.

Bảng tham khảo mức lux mục tiêu cho một số không gian phổ biến, phân tách giữa lux nền và lux tại vùng làm việc/nhấn:

Khi áp dụng bảng trên, nên hiểu rằng lux nền là giá trị trung bình trên toàn diện tích, còn lux tại vùng làm việc/nhấn là giá trị cục bộ tại khu vực cần tập trung ánh sáng. Trong thực tế, các vùng nhấn thường được chiếu sáng bằng spotlight ray nam châm với góc chiếu hẹp hơn, tạo độ tương phản cao so với nền.

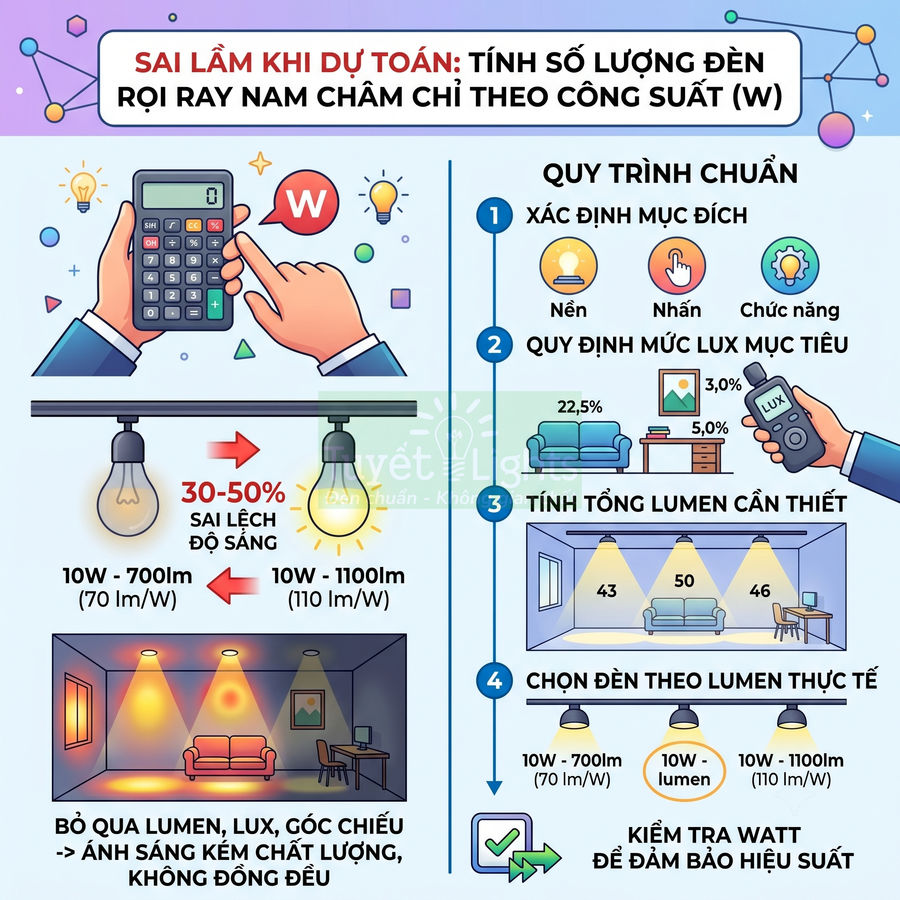

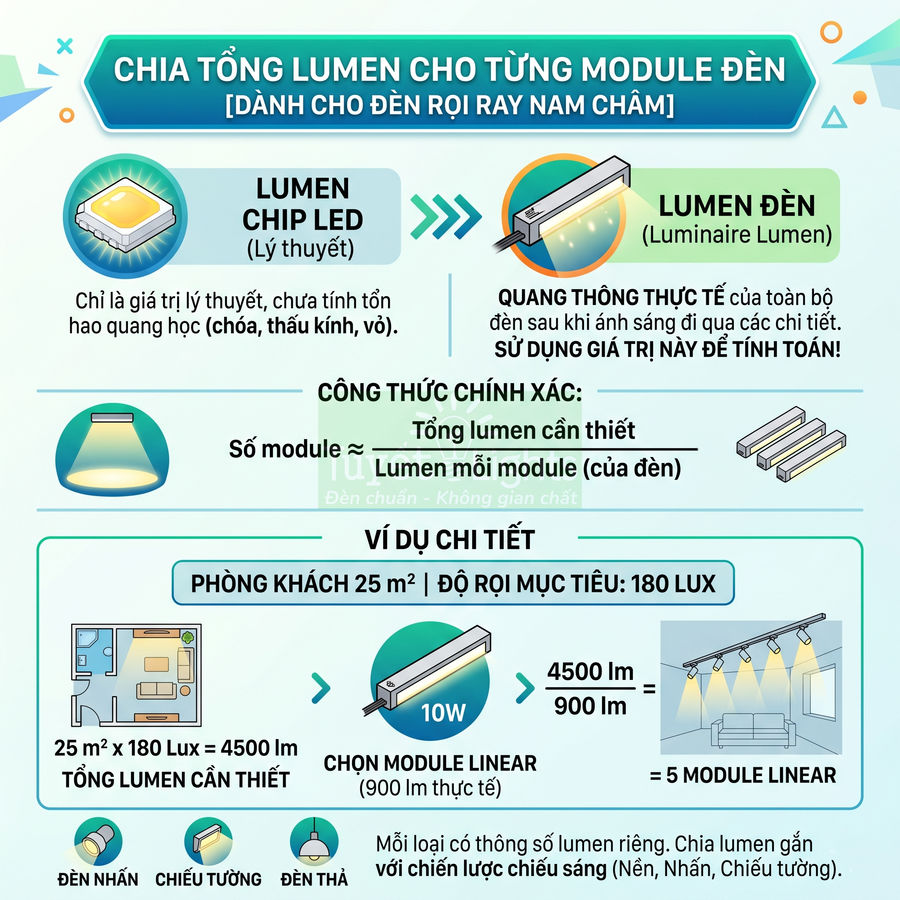

Chia tổng lumen cần thiết cho lumen thực tế của từng module đèn

Sau khi xác định được tổng lumen cần thiết cho không gian (hoặc cho từng lớp chiếu sáng nền/nhấn), bước tiếp theo là quy đổi sang số lượng module đèn rọi ray nam châm. Mỗi module spotlight, linear, đèn tán quang, đèn thả đều có thông số quang thông riêng, thường được nhà sản xuất công bố trong catalogue kỹ thuật.

Điểm quan trọng mang tính chuyên môn là phải phân biệt giữa:

• Lumen của chip LED (luminous flux of LED package): giá trị lý thuyết của LED trước khi lắp vào thân đèn, chưa tính tổn hao quang học.
• Lumen của toàn bộ đèn (luminaire lumen): quang thông thực tế sau khi ánh sáng đi qua chóa, thấu kính, tán quang, vỏ đèn… Đây mới là giá trị dùng để tính toán số lượng module.

Trong catalogue, đôi khi nhà sản xuất chỉ ghi công suất (W) và hiệu suất (lm/W). Khi đó có thể ước tính quang thông đèn bằng:

Lumen mỗi module ≈ Công suất (W) × Hiệu suất (lm/W) × Hiệu suất quang học của đèn

Tuy nhiên, để chính xác, nên ưu tiên sử dụng trực tiếp giá trị lumen của đèn do hãng cung cấp. Công thức tính số module:

Số module đèn ≈ Tổng lumen cần thiết / Lumen mỗi module

Ví dụ chi tiết:

• Phòng khách 25 m², lux nền mục tiêu 180 lux.
• Tổng lumen nền = 25 × 180 = 4500 lm.
• Chọn linear nam châm 10W, 900 lm/module (lumen thực tế của đèn).
• Số module linear nền ≈ 4500 / 900 ≈ 5 module.

Sau khi đã đảm bảo lớp ánh sáng nền, tiếp tục tính cho lớp ánh sáng nhấn:

• Giả sử cần nhấn cho vách tivi, tranh decor, kệ sách.
• Chọn spotlight ray nam châm 7W, 600 lm/module, góc chiếu 24°–36°.
• Tùy bố trí kiến trúc, có thể dùng thêm 4–6 spotlight để đạt độ rọi 250–400 lux tại các vùng nhấn.

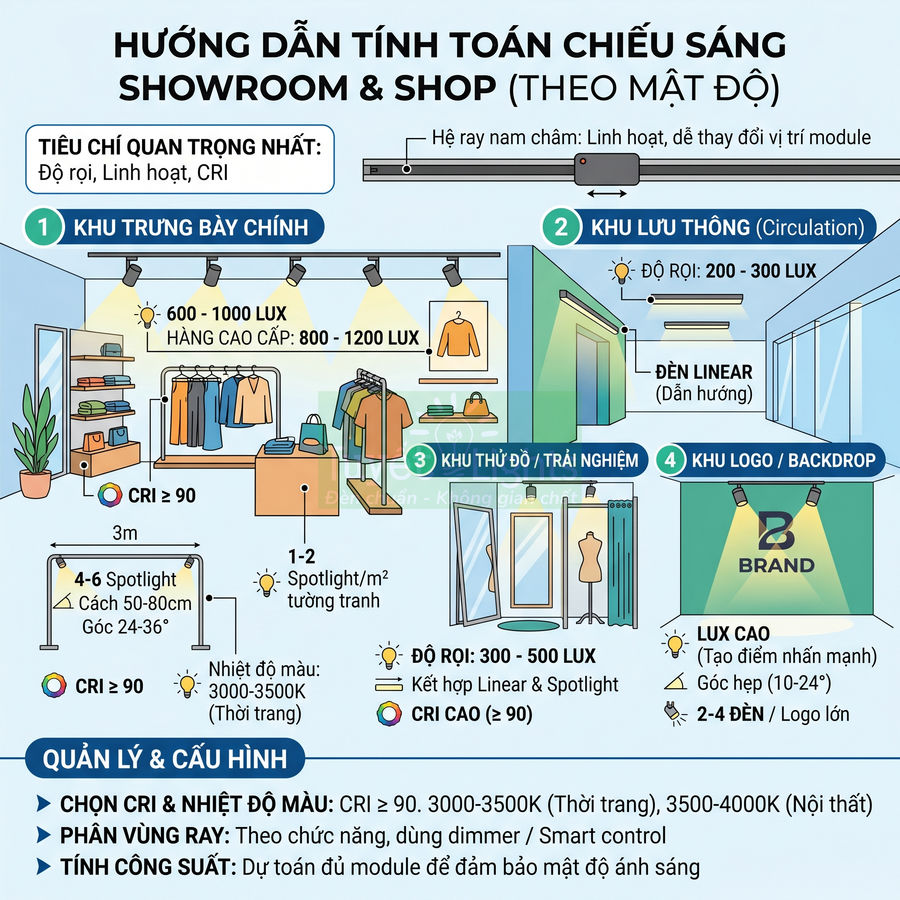

Trong các dự án phức tạp hơn (shop thời trang, showroom nội thất), việc chia lumen còn gắn với chiến lược chiếu sáng:

• Nhóm đèn chiếu tường (wall washer) để làm sáng đều backdrop, tường trưng bày.
• Nhóm đèn chiếu sản phẩm (accent) với góc chiếu hẹp, cường độ cao.
• Nhóm đèn nền (ambient) để tránh cảm giác tối tổng thể.

Mỗi nhóm có loại module và lumen/module khác nhau, nhưng nguyên tắc vẫn là: tổng lumen của từng nhóm phải đáp ứng mức lux mục tiêu tại khu vực tương ứng.

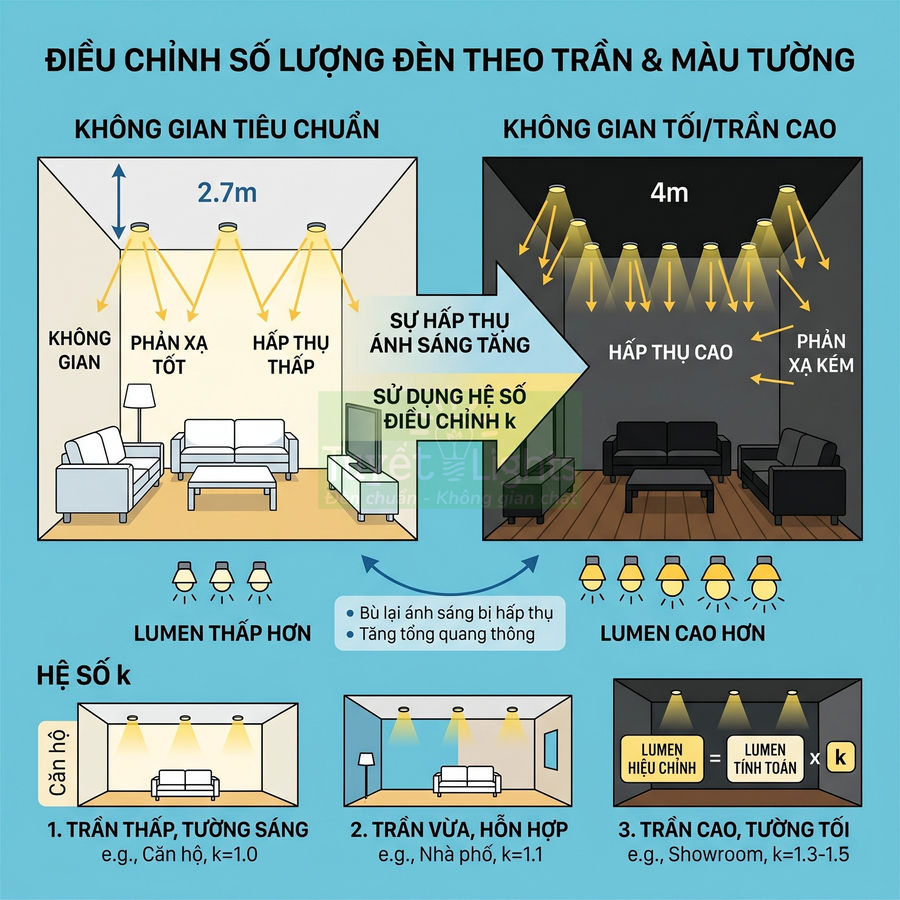

Điều chỉnh số lượng đèn theo chiều cao trần, màu tường và vật liệu tối màu

Số lượng module tính theo công thức lumen ở trên thường áp dụng cho điều kiện tiêu chuẩn: trần cao 2,7–3 m, tường sáng màu, trần trắng, vật liệu nội thất có hệ số phản xạ trung bình. Khi trần cao hơn hoặc không gian sử dụng nhiều bề mặt tối, ánh sáng bị “hấp thụ” nhiều hơn, độ rọi thực tế trên mặt phẳng làm việc sẽ thấp hơn so với tính toán lý thuyết.

Để bù lại, cần áp dụng hệ số điều chỉnh k để tăng tổng lumen thiết kế (tức là tăng số lượng đèn hoặc chọn module có lumen cao hơn):

Lumen hiệu chỉnh = Lumen tính toán × k

Trong đó k phụ thuộc vào chiều cao trần, màu tường, màu trần và mức độ tối của vật liệu nội thất. Bảng gợi ý:

Cách áp dụng trong thực hành thiết kế:

• Tính tổng lumen theo diện tích và lux mục tiêu như bình thường.
• Xác định điều kiện không gian (chiều cao trần, màu tường, màu trần, vật liệu nội thất chủ đạo).
• Chọn hệ số k phù hợp trong bảng, hoặc nội suy giữa các giá trị nếu không gian nằm giữa hai mức.
• Nhân tổng lumen với k để có lumen hiệu chỉnh, sau đó chia cho lumen/module để ra số lượng đèn.

Trong nhiều trường hợp, thay vì tăng số lượng module (dẫn đến chi phí ray, nguồn, phụ kiện tăng), có thể:

• Chọn module có công suất và lumen cao hơn nhưng vẫn giữ kích thước tương thích ray nam châm.
• Dùng góc chiếu hẹp hơn cho spotlight để tập trung quang thông vào vùng cần thiết, đặc biệt trong showroom trần cao.
• Kết hợp thêm lớp chiếu sáng gián tiếp (indirect) phản xạ từ trần/tường sáng để tăng cảm giác sáng mà không gây chói.

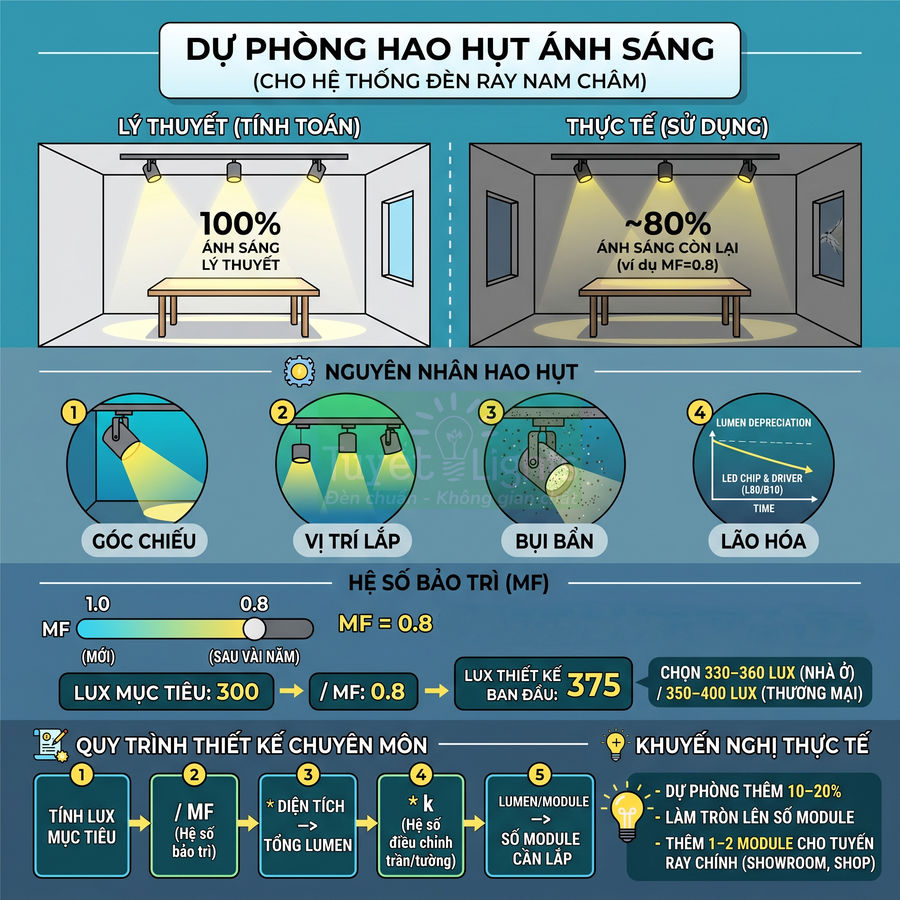

Dự phòng hao hụt ánh sáng do góc chiếu, vị trí lắp và bụi bẩn theo thời gian

Trong thực tế sử dụng, ánh sáng luôn bị hao hụt so với tính toán lý thuyết. Nguyên nhân bao gồm:

• Góc chiếu không tối ưu, một phần ánh sáng bị chiếu ra ngoài vùng cần thiết.
• Vị trí lắp đèn trên ray không đồng đều, khoảng cách đến mặt phẳng làm việc thay đổi.
• Bụi bẩn bám trên bề mặt đèn, ray, tán quang, làm giảm quang thông hữu ích.
• Lão hóa chip LED và driver theo thời gian, quang thông suy giảm (lumen depreciation).

Để đảm bảo sau vài năm sử dụng vẫn đạt độ sáng chấp nhận được, nên dự phòng thêm 10–20% tổng lumen hoặc số lượng module. Trong kỹ thuật chiếu sáng, điều này được biểu diễn thông qua hệ số bảo trì (maintenance factor – MF), thường nằm trong khoảng 0,8–0,9 đối với hệ LED chất lượng tốt và môi trường trong nhà sạch.

Cách hiểu đơn giản:

• Nếu MF = 0,8, nghĩa là sau một thời gian vận hành, hệ thống chỉ còn khoảng 80% quang thông so với ban đầu.
• Nếu muốn đạt 300 lux sau vài năm, khi tính toán ban đầu nên thiết kế khoảng 300 / 0,8 = 375 lux.
• Trong thực hành, có thể chọn mức 330–360 lux cho các không gian nhà ở, 350–400 lux cho không gian thương mại bật đèn nhiều giờ.

Trong dự toán số lượng đèn rọi ray nam châm, có thể áp dụng một số nguyên tắc thực tế:

• Làm tròn số module lên trên thay vì làm tròn xuống, đặc biệt với tuyến ray dài.
• Thêm 1–2 module dự phòng cho mỗi tuyến ray chính trong showroom, shop, nhà hàng, nơi thời gian bật đèn dài và yêu cầu độ sáng ổn định.
• Ưu tiên chọn đèn có chỉ số suy giảm quang thông thấp (ví dụ L80/B10 @ 50.000h) để giảm mức dự phòng cần thiết.

Khi kết hợp cả hệ số điều chỉnh k (do chiều cao trần, màu tường) và hệ số bảo trì MF, quy trình chuyên môn thường là:

• Tính lux mục tiêu theo công năng.
• Chia cho MF để ra lux thiết kế ban đầu.
• Nhân với diện tích để ra tổng lumen.
• Nhân với k để hiệu chỉnh theo không gian thực tế.
• Chia cho lumen/module để ra số lượng module đèn ray nam châm cần lắp đặt.

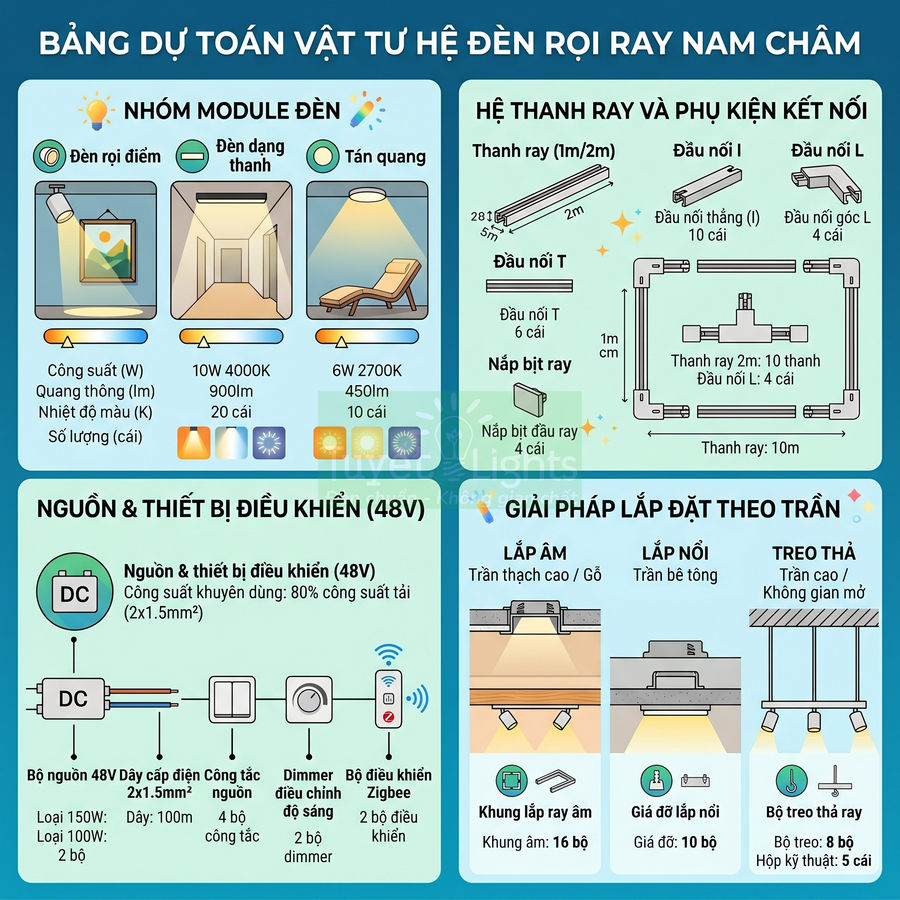

Dự toán số lượng đèn theo từng loại module ray nam châm

Việc dự toán số lượng đèn cho hệ ray nam châm cần xuất phát từ chức năng chiếu sáng và vai trò của từng loại module trong tổng thể không gian. Spotlight đảm nhiệm chiếu điểm, nhấn tranh, kệ, bàn ăn, quầy bar; linear tạo nền sáng chính cho phòng khách, hành lang, showroom; đèn tán quang mang lại ánh sáng mềm, giảm chói cho khu thư giãn; còn đèn thả tập trung vào bàn ăn, đảo bếp, quầy tiếp khách với vai trò vừa chiếu sáng vừa trang trí.

Ở mức khái quát, cần xác định diện tích, độ rọi mục tiêu, tổng lumen và cách phân bổ lumen giữa các module. Sau đó, quy đổi sang số lượng module theo chiều dài, góc chiếu, chiều cao trần và phong cách thiết kế để đạt được sự cân bằng giữa công năng và thẩm mỹ.

Spotlight nam châm cho tranh, kệ, bàn ăn, quầy bar và sản phẩm trưng bày

Spotlight nam châm là module chính để tạo chiếu điểm (accent lighting) và chiếu nhấn (highlight). Khi dự toán số lượng spotlight, cần kết hợp đồng thời ba yếu tố: kích thước đối tượng, độ rọi yêu cầu (lux) và góc chiếu của đèn.

Có thể xem xét chi tiết theo từng nhóm ứng dụng sau:

• Tranh và mảng tường decor:

  Với tranh và mảng tường, mục tiêu là tạo độ rọi cao hơn nền xung quanh khoảng 2–3 lần để mắt tự động bị thu hút nhưng không gây chói. Một số nguyên tắc chi tiết:

  • Tranh nhỏ (≤0,8 m):
    • Thường dùng 1 spotlight góc chiếu 15–24°.
    • Khoảng cách từ ray đến mặt tranh 0,6–1,0 m, góc rọi khoảng 30°–35° so với phương thẳng đứng để hạn chế phản xạ chói.
    • Độ rọi mục tiêu: 200–300 lux cho tranh decor thông thường, 300–500 lux cho tranh nghệ thuật cần nhấn mạnh.
  • Tranh trung bình (1–1,5 m):
    • Thường dùng 2 spotlight, bố trí lệch tâm để vùng sáng giao nhau ở giữa tranh.
    • Khoảng cách giữa 2 spotlight 0,6–0,8 m, tùy chiều ngang tranh.
    • Góc chiếu 15–24° nếu muốn nhấn mạnh, 24–36° nếu muốn vùng sáng mềm hơn.
  • Tranh lớn hoặc mảng tường dài:
    • Thường dùng 3 spotlight trở lên, khoảng cách 0,6–1 m giữa các đèn.
    • Với mảng tường dài >3 m, có thể chia thành các “ô chiếu sáng” 1–1,2 m, mỗi ô 1 spotlight.
    • Nên kiểm tra chồng lấp vùng sáng để tránh chỗ quá sáng – chỗ quá tối.
• Kệ trưng bày:

  Đối với kệ trưng bày sản phẩm, yêu cầu độ rọi thường cao hơn không gian sinh hoạt (300–700 lux, thậm chí 1000 lux cho sản phẩm nhỏ, chi tiết). Cách ước lượng:

  • Kệ dài 2–3 m:
    • Thường bố trí 3–4 spotlight, khoảng cách 0,6–0,8 m.
    • Góc chiếu 24–36° để vùng sáng phủ đều từng khoang kệ.
    • Nếu kệ nhiều tầng, có thể dùng thêm spotlight góc hẹp (10–15°) để nhấn các sản phẩm quan trọng.
  • Showroom, cửa hàng:
    • Mật độ spotlight có thể dày hơn, khoảng 0,4–0,6 m/đèn trên ray chạy song song với kệ.
    • Độ rọi mục tiêu: 500–1000 lux tại mặt sản phẩm, tùy phân khúc (thời trang cao cấp, trang sức, mỹ phẩm…).
    • Có thể kết hợp linear để tạo nền 200–300 lux, spotlight đảm nhiệm phần tăng sáng cục bộ.
• Bàn ăn:

  Khi không dùng đèn thả, spotlight trên ray đóng vai trò vừa chiếu sáng chức năng, vừa tạo điểm nhấn. Cần tránh bóng gắt trên mặt người và thức ăn.

  • Bàn ăn 1,4–1,8 m:
    • Dùng 2–3 spotlight, bố trí trên ray lệch tâm so với trục bàn 15–30 cm.
    • Góc chiếu 24–36°, hướng đèn hơi chéo để vùng sáng phủ đều mặt bàn.
    • Độ rọi mục tiêu trên mặt bàn: 200–300 lux cho gia đình, 300–400 lux cho nhà hàng.
  • Bàn dài hơn 2 m:
    • Có thể tăng lên 3–4 spotlight, khoảng cách 0,6–0,8 m.
    • Nên kiểm tra thực tế hoặc mô phỏng để tránh vùng tối ở hai đầu bàn.
• Quầy bar, quầy thu ngân:

  Quầy bar và quầy thu ngân cần vừa đủ sáng để thao tác, vừa tạo điểm nhấn thị giác. Spotlight thường kết hợp với linear để đạt hiệu quả tổng thể.

  • Quầy bar/quầy thu ngân 1,5–2 m:
    • 2–3 spotlight, góc chiếu 24–36°.
    • Kết hợp 1 dải linear chạy song song để tạo nền 200–300 lux.
  • Quầy dài 2–4 m:
    • 2–4 spotlight, khoảng cách 0,6–1 m.
    • Có thể dùng spotlight góc hẹp (15–24°) để nhấn khu vực logo, máy tính tiền, menu.

Khi tính số lượng spotlight, ngoài lumen, cần chú ý góc chiếu và chiều cao lắp đặt:

• Góc hẹp (10–24°): cho vùng nhấn mạnh, độ rọi cao trên diện tích nhỏ; có thể giảm số lượng spotlight nhưng yêu cầu bố trí chính xác vị trí ray và hướng rọi.
• Góc trung bình (24–36°): phù hợp vùng làm việc, bàn ăn, kệ trưng bày; cân bằng giữa độ rọi và độ phủ.
• Góc rộng (>36°): cho vùng cần phủ sáng mềm, ít tạo tương phản; thường dùng để bổ sung nền, không phải chiếu nhấn chính.

Chiều cao trần càng lớn, vùng sáng trên mặt phẳng càng rộng và độ rọi giảm, do đó với trần >3 m nên ưu tiên góc chiếu hẹp hơn hoặc tăng công suất/số lượng spotlight.

Linear light nam châm cho ánh sáng nền trong phòng khách, hành lang và showroom

Linear light nam châm thường có chiều dài module tiêu chuẩn (ví dụ 300 mm, 600 mm, 1200 mm) với quang thông tương ứng. Khi dự toán, có hai cách tiếp cận chính: tính theo tổng lumen cho cả phòng hoặc tính theo mật độ lumen trên mét ray.

Với phòng khách và hành lang, linear chủ yếu tạo ánh sáng nền (general lighting). Quy trình tính chi tiết có thể như sau:

• Xác định diện tích phòng (m²) và mức lux nền mong muốn:
  • Phòng khách: 100–200 lux nền, có thể tăng lên 300 lux cho phong cách hiện đại, sáng rõ.
  • Hành lang: 50–150 lux, tùy mức độ sử dụng và yêu cầu an toàn.
• Tính tổng lumen nền cần thiết:
  • Tổng lumen ≈ Diện tích (m²) × Lux mục tiêu / UF / MF
  • Trong thiết kế sơ bộ nhà ở, có thể lấy hệ số sử dụng (UF) × hệ số bảo trì (MF) xấp xỉ 0,6–0,7 để ước lượng nhanh.
• Chia cho lumen mỗi module linear:
  • Ví dụ: module 600 mm cho 900 lm, module 1200 mm cho 1800 lm.
  • Số module ≈ Tổng lumen nền / Lumen mỗi module.

Trong showroom, linear thường được dùng để tạo các dải sáng song song với kệ trưng bày, kết hợp spotlight. Khi đó, cách tiếp cận theo mật độ lumen trên mét ray hiệu quả hơn:

• Nếu một module linear 600 mm cho 900 lm, lắp liên tục trên ray sẽ cho khoảng 1500 lm/m.
• Giả sử cần 300 lux nền cho diện tích 50 m²:
  • Tổng lumen ≈ 50 × 300 / 0,6 ≈ 25.000 lm (ước lượng).
  • Nếu mỗi mét ray linear cho 1500 lm, cần khoảng 25.000 / 1500 ≈ 16–17 m linear.
  • Từ đó quy đổi ra số module 600 mm hoặc 1200 mm theo bố cục ray thực tế.
• Mật độ linear trên mỗi mét ray có thể điều chỉnh:
  • Lắp liên tục: cho nền sáng mạnh, đồng đều.
  • Lắp gián đoạn (khoảng hở 0,3–0,6 m): cho hiệu ứng nhịp điệu, giảm tổng lumen.

Trong không gian dài như hành lang, có thể chia đoạn 1–1,5 m/1 module 600 mm, đảm bảo không có đoạn tối kéo dài. Với phòng khách, linear thường kết hợp với spotlight hoặc đèn tán quang để tạo nhiều lớp sáng (layered lighting), do đó tổng lumen linear có thể chỉ chiếm 50–70% tổng lumen nền, phần còn lại do các module khác đảm nhiệm.

Đèn tán quang nam châm cho vùng sinh hoạt cần ánh sáng mềm

Đèn tán quang nam châm (diffused module) sử dụng bề mặt tán quang mờ, cho ánh sáng mềm, độ chói thấp, rất phù hợp vùng sinh hoạt, phòng ngủ, khu đọc sách, khu thư giãn. Về mặt quang học, có thể coi đèn tán quang tương tự linear nhưng với góc phân bố rộng hơn và lumen/m thấp hơn một chút do tổn thất qua lớp tán quang.

Đặc điểm chuyên môn:

• Độ chói thấp: giảm hiện tượng chói lóa khi nhìn trực tiếp lên trần hoặc vào đèn.
• Phân bố ánh sáng rộng: ánh sáng lan tỏa đều, ít tạo bóng gắt, phù hợp làm ánh sáng nền trong không gian thư giãn.
• CRI (chỉ số hoàn màu) nên ≥90 cho phòng ngủ, khu đọc sách để màu sắc da và vật thể tự nhiên, dễ chịu.

Khi dự toán, có thể áp dụng cách tính tương tự linear:

• Xác định tổng lumen nền mong muốn cho phòng.
• Tính lumen/m của module tán quang (thường thấp hơn linear khoảng 10–20%).
• Quy đổi ra số module theo chiều dài tiêu chuẩn.

Ví dụ ứng dụng:

• Phòng ngủ 12–18 m²:
  • Có thể dùng 2–4 module tán quang (tùy công suất và lumen mỗi module) để tạo nền 100–150 lux.
  • Kết hợp 1–3 spotlight chiếu gián tiếp lên tường hoặc trần để tạo chiều sâu, tránh ánh sáng phẳng, đơn điệu.
  • Nên bố trí đèn tán quang lệch khỏi vị trí đầu giường để khi nằm không nhìn trực diện vào nguồn sáng.
• Phòng khách:
  • Đèn tán quang có thể thay thế một phần linear để giảm độ chói khi nhìn trực tiếp lên trần, đặc biệt với trần thấp 2,6–2,8 m.
  • Số lượng module tán quang được tính dựa trên tổng lumen nền mong muốn, sau đó phân bổ giữa linear và tán quang theo tỷ lệ thẩm mỹ và công năng, ví dụ:
    • 60% lumen từ đèn tán quang (ánh sáng mềm, nền).
    • 40% lumen từ linear/spotlight (tạo nhấn, tăng độ tương phản).

Trong khu đọc sách hoặc góc làm việc nhỏ trong phòng ngủ, có thể dùng 1 module tán quang kết hợp 1 spotlight hoặc đèn bàn để vừa có nền dịu, vừa đủ sáng tập trung 300–500 lux trên mặt bàn.

Đèn thả nam châm cho bàn ăn, đảo bếp và quầy tiếp khách

Đèn thả nam châm là module gắn vào ray nhưng có dây thả xuống, tạo điểm nhấn trực quan mạnh cho bàn ăn, đảo bếp, quầy tiếp khách, quầy bar. Về mặt thiết kế, đèn thả vừa là nguồn sáng, vừa là “đồ nội thất treo”, nên khi dự toán số lượng cần cân nhắc đồng thời chiều dài bàn, chiều cao treo và phong cách thiết kế (ít đèn to hay nhiều đèn nhỏ).

• Bàn ăn 1,4–1,6 m:
  • 2 đèn thả cỡ trung (đường kính 150–250 mm) hoặc 3 đèn nhỏ (đường kính 80–120 mm).
  • Khoảng cách giữa các đèn thường 0,5–0,7 m, tâm cụm đèn trùng hoặc hơi lệch tâm bàn tùy bố cục.
  • Chiều cao treo: mép dưới đèn cách mặt bàn khoảng 70–90 cm để không che tầm nhìn.
• Bàn ăn 1,8–2,2 m:
  • 3 đèn thả cỡ trung hoặc 4–5 đèn nhỏ, bố trí đều theo chiều dài bàn.
  • Có thể dùng 1 thanh linear thả dài kết hợp 1–2 spotlight trên ray trần để bổ sung ánh sáng nền.
• Đảo bếp 2–3 m:
  • 3–5 đèn thả tùy kích thước module và phong cách (đều nhau hoặc cụm nhóm 2–3 đèn).
  • Độ rọi mục tiêu trên mặt đảo: 300–500 lux để đủ sáng cho thao tác nấu nướng, sơ chế.
  • Có thể kết hợp thêm linear âm trần hoặc linear trên ray để tránh bóng do người đứng che.
• Quầy tiếp khách dài 3–4 m:
  • 4–6 đèn thả, khoảng cách 0,6–0,9 m giữa các đèn.
  • Kết hợp linear trên ray hoặc đèn tán quang để đảm bảo đủ sáng nền cho khu vực xung quanh quầy.

Về mặt quang học, đèn thả thường không đảm nhiệm toàn bộ ánh sáng nền mà chủ yếu tạo ánh sáng điểm và trang trí. Do đó, khi tính tổng lumen cho không gian, chỉ nên tính một phần lumen của đèn thả vào tổng lumen nền (ví dụ 30–50%), phần còn lại do linear hoặc tán quang đảm nhiệm. Cách phân bổ này giúp tránh hiện tượng vùng bàn ăn hoặc đảo bếp quá sáng trong khi xung quanh lại tối, đồng thời giữ được cảm giác ấm cúng, tập trung tại khu vực bàn.

Khi chọn số lượng và công suất đèn thả, nên lưu ý:

• Đèn thả cỡ lớn: lumen cao, có thể giảm số lượng nhưng cần kiểm soát chói và bóng đổ.
• Đèn thả nhỏ, nhiều chiếc: tạo nhịp điệu thị giác, ánh sáng phân tán đều hơn, dễ điều chỉnh bố cục.
• Nhiệt độ màu: 2700–3000K cho bàn ăn, quầy bar (tạo cảm giác ấm, thân mật); 3000–3500K cho đảo bếp, quầy tiếp khách (vừa ấm vừa đủ tỉnh táo).

Dự toán số lượng đèn rọi ray nam châm theo từng không gian

Trong từng không gian, dự toán số lượng đèn rọi ray nam châm cần bám theo nguyên tắc thiết kế theo lớp ánh sáng và mục đích sử dụng. Phòng khách ưu tiên sự cân bằng giữa ánh sáng nền, ánh sáng nhấn vách tivi, khu sofa và tranh decor, tính toán theo lux nền và số “điểm nhấn” cần làm nổi bật. Phòng bếp tập trung vào độ rọi tại mặt làm việc: đảo bếp, bàn ăn, khu sơ chế, bồn rửa và tủ bếp, kết hợp linear và spotlight để vừa đủ sáng vừa đồng đều. Phòng ngủ dùng số lượng module ít hơn, chú trọng ánh sáng dịu, gián tiếp, hạn chế chói. Với shop, showroom, gallery, nhà hàng, café, cần tính đèn theo mật độ sản phẩm, bàn khách, quầy bar, lối đi và logo, đồng thời dự trù công suất nguồn và khả năng mở rộng.

Phòng khách cần phối spotlight, line light và ánh sáng nhấn theo vách tivi, sofa, tranh decor

Phòng khách là không gian điển hình để ứng dụng hệ ray nam châm vì vừa cần ánh sáng chức năng, vừa cần ánh sáng trang trí. Khi dự toán số lượng đèn, nên tiếp cận theo hướng “thiết kế theo lớp ánh sáng” (lighting layers) và chia thành các nhóm chính:

• Ánh sáng nền cho toàn phòng: dùng linear hoặc tán quang, tính theo diện tích phòng, chiều cao trần, màu tường và hệ số phản xạ. Với phòng khách nhà ở, có thể lấy lux nền 150–200 lux cho không gian sinh hoạt chung, tăng lên 200–250 lux nếu phòng khách kết hợp làm việc.
• Ánh sáng nhấn vách tivi: dùng spotlight hoặc wall-washer để tạo mảng sáng đều, tránh điểm sáng gắt gây phản xạ lên màn hình. Khoảng cách từ ray đến tường thường 40–60 cm để góc chiếu 24–36° cho vệt sáng đẹp.
• Ánh sáng cho khu sofa: ưu tiên góc chiếu lệch, rọi lên bàn trà hoặc tường phía sau sofa, hạn chế chiếu trực tiếp vào mắt người ngồi. Có thể kết hợp module tán quang để tạo cảm giác êm dịu.
• Ánh sáng cho tranh decor: dùng spotlight CRI ≥ 90 để tái hiện màu sắc trung thực, chọn góc chiếu 15–24° cho tranh nhỏ, 24–36° cho tranh lớn. Khoảng cách từ đèn đến tranh và góc nghiêng 25–35° giúp giảm bóng đổ và chói lóa.

Về mặt kỹ thuật, có thể ước tính sơ bộ số lượng đèn theo công thức:

• Tổng lumen nền ≈ Diện tích (m²) × Lux yêu cầu / Hiệu suất sử dụng (0,6–0,8). Với phòng khách tường sáng, trần 2,7–3 m, có thể lấy hệ số 0,7–0,8.
• Với spotlight, nên tính theo “số điểm nhấn” (vách tivi, tranh, decor, sofa) thay vì chỉ tính theo lumen, vì vai trò chính là tạo tương phản và chiều sâu.

Ví dụ chi tiết, phòng khách 25 m², trần 2,7 m, tường sáng:

• Ánh sáng nền: chọn lux nền trung bình 180 lux, hệ số sử dụng 0,75 → tổng lumen nền ≈ 25 × 180 / 0,75 ≈ 6000 lm. Nếu dùng module linear 900 lm, cần khoảng 6–7 module. Có thể bố trí 2 tuyến ray song song, mỗi tuyến 3–4 module để ánh sáng phân bố đều.
• Vách tivi 3 m dài: 3 spotlight 7W, 600 lm, góc chiếu 24–36°, đặt cách nhau 80–100 cm. Nếu tivi treo trên nền tường tối, có thể tăng lên 4 spotlight hoặc chọn công suất 8–10W để tạo độ tương phản cao hơn, nhưng vẫn phải tránh chiếu trực tiếp vào màn hình.
• Khu tranh decor 2 m: 2 spotlight 7W, 600 lm, CRI ≥ 90, góc chiếu 15–24° nếu tranh nhỏ, 24–36° nếu tranh khổ lớn. Khoảng cách giữa các đèn 80–100 cm, rọi chéo 25–35° xuống bề mặt tranh.
• Khu sofa: 2 spotlight góc rộng (36–60°) hoặc 1–2 module tán quang 600–900 lm, bố trí lệch trục so với vị trí đầu người ngồi để tránh chói. Nếu sofa là điểm nhấn chính, có thể tăng thêm 1–2 spotlight rọi vào mảng tường phía sau.

Trong ví dụ cơ bản, có thể dùng 5–7 linear 900 lm cho nền (tùy mức độ sáng mong muốn), 3 spotlight cho vách tivi, 2 spotlight cho tranh decor, 2 spotlight cho khu sofa. Tổng cộng khoảng 5–7 linear + 7 spotlight. Con số cụ thể điều chỉnh theo phong cách thiết kế (ánh sáng ấm, tương phản mạnh hay sáng đều, trung tính) và vật liệu nội thất (gỗ tối, đá bóng, kính nhiều sẽ cần kiểm soát chói tốt hơn).

Phòng bếp cần tính đèn cho đảo bếp, bàn ăn, mặt bàn sơ chế và tủ bếp

Phòng bếp có yêu cầu cao về độ rọi tại mặt làm việc, đặc biệt là khu sơ chế, bồn rửa, bếp nấu. Khi dự toán số lượng đèn ray nam châm, nên tách rõ các lớp ánh sáng:

• Ánh sáng nền bếp: dùng linear hoặc tán quang, lux nền 200–300 lux để đảm bảo nhìn tổng thể rõ ràng, an toàn khi di chuyển. Với bếp kết hợp ăn uống, có thể chọn 250–300 lux.
• Mặt bàn sơ chế, bồn rửa: cần 400–600 lux tại mặt bàn. Có thể dùng spotlight hoặc linear định hướng gắn trên ray trần, hoặc kết hợp đèn dưới tủ (under-cabinet). Với ray nam châm, nên chọn module có góc chiếu 36–60° để phủ đều mặt bàn.
• Đảo bếp: vừa là khu làm việc, vừa là điểm nhấn thẩm mỹ. Thường kết hợp đèn thả (tạo không khí) với spotlight/linear trên ray (bổ sung độ rọi). Lux tại mặt đảo nên đạt 300–500 lux tùy mức độ sử dụng.
• Bàn ăn: ưu tiên ánh sáng ấm, tập trung, lux 200–300 lux tại mặt bàn. Đèn thả là lựa chọn phổ biến, có thể bổ sung spotlight từ ray nếu cần linh hoạt.

Với bếp, ngoài lumen tổng, cần chú ý độ đồng đều (uniformity) trên mặt bàn: tránh chỉ có một điểm rất sáng ngay dưới đèn và vùng xung quanh tối. Khoảng cách giữa các spotlight/linear trên ray nên được tính để các vệt sáng chồng lấn nhẹ lên nhau.

Ví dụ, bếp 15 m², đảo bếp 1,8 × 0,8 m, bàn ăn 1,6 m:

• Nền bếp: chọn lux nền 250 lux, hệ số sử dụng 0,7 → tổng lumen nền ≈ 15 × 250 / 0,7 ≈ 5350 lm. Nếu dùng module linear 900 lm, cần khoảng 6 module để đạt độ sáng thoải mái. Nếu bếp có nhiều bề mặt sáng, có thể giảm còn 5 module.
• Mặt bàn sơ chế dài 3 m: 3 spotlight 7W, 600 lm, góc chiếu 36–60°, bố trí cách nhau 80–100 cm, đặt lệch về phía mép ngoài mặt bàn để ánh sáng rọi chéo, tránh bóng đổ từ người đứng làm việc.
• Đảo bếp 1,8 × 0,8 m:
  • 3 đèn thả 8–12W, lumen mỗi đèn 600–900 lm, treo cách mặt bàn 70–90 cm, khoảng cách giữa các đèn 60–80 cm.
  • Kết hợp 2 spotlight 7–10W trên ray trần, rọi chéo để tăng độ rọi khi cần nấu nướng nhiều.
• Bàn ăn 1,6 m: 2–3 đèn thả (mỗi đèn 6–10W) hoặc 3 spotlight trên ray. Nếu muốn không khí ấm cúng, có thể chọn 2 đèn thả công suất cao hơn, ánh sáng 2700–3000K.

Tổng số module trong ví dụ có thể khoảng 5–6 linear + 5–8 spotlight + 3–5 đèn thả, tùy mức độ sáng mong muốn và màu sắc vật liệu (bếp nhiều gỗ tối, đá tối sẽ cần nhiều lumen hơn so với bếp tường trắng, mặt đá sáng).

Phòng ngủ cần số lượng đèn vừa đủ, ánh sáng dịu và hướng rọi gián tiếp

Phòng ngủ ưu tiên ánh sáng dịu, không chói, hạn chế chiếu trực tiếp vào mắt khi nằm. Hệ ray nam châm trong phòng ngủ thường đơn giản hơn, với ít module hơn so với phòng khách, nhưng vẫn nên thiết kế theo lớp ánh sáng để linh hoạt sử dụng:

• Ánh sáng nền: 2–3 module tán quang hoặc linear cho phòng 12–18 m², lux nền 100–150 lux là đủ cho sinh hoạt nhẹ. Có thể dùng dimmer để giảm độ sáng vào buổi tối.
• Đầu giường: 2 spotlight rọi gián tiếp lên tường hoặc trần, hoặc 2 đèn thả nhỏ. Nên chọn góc chiếu rộng, công suất vừa phải (4–7W), ánh sáng ấm 2700–3000K để tạo cảm giác thư giãn.
• Bàn làm việc/bàn trang điểm: 1–2 spotlight hoặc linear ngắn, lux 200–300 lux tại mặt bàn. Với bàn trang điểm, ưu tiên CRI cao (≥ 90) để màu da trung thực.
• Tủ áo: 1–2 spotlight chiếu vào cánh tủ hoặc linear trong hộc tủ (nếu dùng ray trong tủ). Lux tại khu vực tủ nên đạt 200–300 lux để dễ phân biệt màu sắc quần áo.

Với phòng ngủ, ngoài số lượng đèn, cần chú ý hướng rọi: nên bố trí ray lệch trục giường, để khi nằm không nhìn trực tiếp vào nguồn sáng. Có thể dùng module có chóa sâu (anti-glare) để giảm chói.

Ví dụ, phòng ngủ 15 m²:

• Ánh sáng nền: 2 module tán quang 900 lm, bố trí trên tuyến ray chạy dọc theo mép giường hoặc giữa phòng, kết hợp dimmer để điều chỉnh độ sáng từ 30–100%.
• Đầu giường: 2 spotlight 600 lm, rọi lên tường phía sau đầu giường, tạo mảng sáng gián tiếp. Có thể dùng góc chiếu 24–36°, khoảng cách từ đèn đến tường 30–50 cm.
• Bàn trang điểm/bàn làm việc nhỏ: 1 spotlight 600 lm hoặc 1 linear ngắn 600–800 lm, rọi trực tiếp xuống mặt bàn, kết hợp gương có đèn nếu cần.
• Tủ áo: 1 spotlight 600 lm rọi vào cánh tủ, hoặc 1 linear 600–900 lm gắn trong hộc tủ nếu có ray riêng.

Tổng cộng 2 tán quang + 4 spotlight là đủ cho nhu cầu sử dụng thông thường. Nếu phòng ngủ có thêm khu đọc sách hoặc ghế thư giãn, có thể bổ sung 1 spotlight hoặc 1 đèn thả nhỏ rọi vào khu vực đó, nhưng vẫn giữ nguyên triết lý ánh sáng dịu, không chói.

Shop, showroom và gallery cần tính đèn theo mật độ sản phẩm và khu trưng bày

Trong shop, showroom, gallery, tiêu chí quan trọng nhất là độ rọi tại sản phẩm, tính linh hoạt và chỉ số hoàn màu. Hệ ray nam châm cho phép thay đổi vị trí module dễ dàng, nhưng số lượng module vẫn phải được dự toán đủ ngay từ đầu để đảm bảo mật độ ánh sáng phù hợp:

• Khu trưng bày chính: mật độ spotlight cao, lux 600–1000 lux tại sản phẩm. Với hàng thời trang cao cấp, trang sức, mỹ phẩm, có thể cần đến 800–1200 lux để làm nổi bật chất liệu.
• Khu circulation: linear dẫn hướng, lux 200–300 lux, tạo lối đi rõ ràng nhưng không lấn át khu trưng bày.
• Khu thử đồ, khu trải nghiệm: kết hợp linear và spotlight, lux 300–500 lux, CRI cao để khách thấy màu sắc trung thực.
• Khu logo, backdrop: spotlight góc hẹp (10–24°), lux cao để tạo điểm nhấn mạnh, thường dùng 2–4 đèn cho mỗi logo hoặc backdrop lớn.

Số lượng spotlight thường được tính theo mật độ trên mét dài kệ hoặc mật độ trên m² trưng bày:

• Kệ treo quần áo dài 3 m: 4–6 spotlight, khoảng cách 50–80 cm/đèn, góc chiếu 24–36°.
• Kệ giày 2 m: 3–4 spotlight, có thể dùng góc chiếu hẹp hơn (15–24°) nếu muốn nhấn từng đôi giày.
• Mỗi m² tường tranh: 1–2 spotlight tùy kích thước tranh; tranh lớn có thể cần 2–3 spotlight để phủ đều bề mặt.

Tổng số module trong showroom thường lớn, nên cần tính kỹ công suất nguồn và chia tuyến ray hợp lý. Mỗi tuyến ray nên được phân vùng theo chức năng (khu trưng bày chính, circulation, thử đồ, logo) để dễ điều khiển bằng dimmer hoặc hệ thống điều khiển thông minh. Ngoài ra, nên chọn spotlight có CRI ≥ 90, nhiệt độ màu phù hợp với loại sản phẩm (3000–3500K cho thời trang, 3500–4000K cho điện máy, nội thất hiện đại).

Nhà hàng, quán cà phê cần tính đèn theo bàn khách, quầy bar, lối đi và logo

Nhà hàng, café chú trọng bầu không khí hơn là độ sáng tuyệt đối. Tuy vậy, vẫn cần đủ sáng tại bàn ăn, quầy bar, khu phục vụ để đảm bảo tiện nghi thị giác và an toàn. Khi dự toán số lượng đèn ray nam châm, nên phân vùng rõ ràng:

• Bàn khách: mỗi bàn 2–4 người thường 1 đèn thả hoặc 1–2 spotlight; bàn dài có thể 2–3 đèn thả. Lux tại mặt bàn khoảng 150–250 lux với café “mood” tối, 200–300 lux với nhà hàng sáng sủa.
• Quầy bar/quầy pha chế: 3–6 đèn thả kết hợp linear/spotlight cho mặt làm việc, lux 300–500 lux. Đèn thả tạo điểm nhấn, spotlight/linear đảm bảo đủ sáng cho thao tác pha chế.
• Lối đi giữa các bàn: linear dẫn hướng, lux 100–200 lux, đủ để khách và nhân viên di chuyển an toàn mà không phá vỡ không khí chung.
• Logo, backdrop: 2–4 spotlight góc hẹp, lux cao để logo nổi bật từ xa. Có thể dùng nhiệt độ màu khác biệt (ấm hơn hoặc lạnh hơn) để tạo tương phản với nền.

Tổng số module phụ thuộc vào số lượng bàn, chiều cao trần và phong cách ánh sáng (ấm, tối, nhiều điểm nhấn hay sáng đều). Với café nhỏ 60–80 m², có thể dùng 10–20 đèn thả, 10–20 spotlight và 10–15 module linear tùy bố trí. Quan trọng là phải tính trước công suất nguồn và chia tuyến ray để dễ điều khiển theo từng khu vực (bàn khách, quầy bar, lối đi), đồng thời dự trù thêm 10–20% công suất cho việc bổ sung module sau này nếu thay đổi layout nội thất hoặc phong cách chiếu sáng.

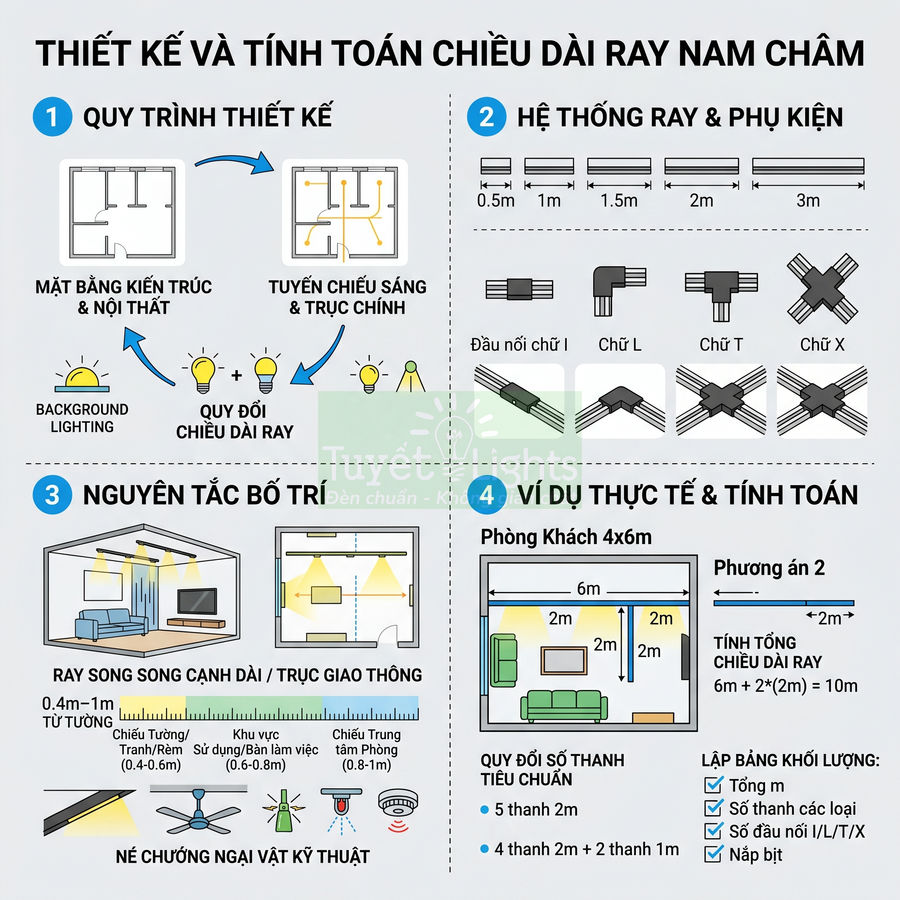

Cách tính chiều dài thanh ray nam châm và vị trí đặt đèn

Chiều dài thanh ray nam châm và vị trí đặt đèn cần được tính toán đồng thời dựa trên kích thước trần, bố cục nội thất và mục tiêu chiếu sáng. Trước hết, phải xác định các trục giao thông, vùng chức năng và kiểu chiếu sáng mong muốn (nền, nhấn, điểm), từ đó phác thảo tuyến ray trên mặt bằng. Chiều dài ray nên quy đổi về các thanh tiêu chuẩn, ưu tiên thanh dài để giảm mối nối, đồng thời bố trí song song cạnh dài phòng hoặc trục di chuyển chính để tạo cảm giác không gian gọn gàng. Vị trí đèn trên ray được quyết định bởi loại module (linear hay spotlight), góc chiếu, chiều cao trần và khoảng cách tới tường, bàn, kệ, tranh… nhằm đạt độ đồng đều sáng và hiệu ứng nhấn thẩm mỹ.

Chiều dài ray theo kích thước trần, tuyến chiếu sáng và bố cục nội thất

Chiều dài thanh ray nam châm không chỉ phụ thuộc vào kích thước phòng mà còn liên quan chặt chẽ đến bố cục nội thất, tuyến giao thông và ý đồ chiếu sáng (chiếu nền, chiếu nhấn, chiếu điểm). Khi thiết kế, nên bắt đầu từ mặt bằng kiến trúc và mặt bằng nội thất, sau đó xác định các trục chiếu sáng chính, rồi mới quy đổi thành chiều dài ray cụ thể.

Các hệ ray nam châm thường có các kích thước tiêu chuẩn như 0,5 m, 1 m, 1,5 m, 2 m, một số hãng có thêm 2,5 m hoặc 3 m. Các đoạn ray được ghép với nhau bằng phụ kiện nối: đầu nối chữ I (nối thẳng), chữ L (góc vuông), chữ T (nhánh rẽ), đôi khi có thêm nối chữ X cho các nút giao bốn hướng. Khi dự toán, cần:

• Vẽ rõ từng tuyến ray trên mặt bằng, thể hiện chiều dài từng đoạn thẳng giữa các điểm đổi hướng.
• Tính tổng chiều dài ray trên mỗi tuyến (tuyến dọc, tuyến ngang, tuyến nhánh).
• Quy đổi tổng chiều dài thành số thanh tiêu chuẩn gần đúng nhất, ưu tiên dùng các chiều dài dài trước để giảm số mối nối.
• Tính số lượng đầu nối I, L, T tương ứng với số điểm gãy tuyến hoặc giao tuyến.

Nguyên tắc bố trí ray mang tính kỹ thuật và thẩm mỹ:

• Ray chạy song song với cạnh dài của phòng hoặc theo trục di chuyển chính (hành lang, lối đi giữa sofa và kệ tivi, trục bếp – bàn ăn). Điều này giúp ánh sáng dẫn hướng và tạo cảm giác không gian gọn gàng.
• Khoảng cách từ ray đến tường thường 0,4–1 m:
  • 0,4–0,6 m: ưu tiên chiếu tường, tranh, rèm, kệ sát tường.
  • 0,6–0,8 m: chiếu kết hợp tường và vùng sử dụng gần tường (bàn làm việc, ghế đọc sách).
  • 0,8–1 m: chiếu vùng trung tâm phòng, ít nhấn vào tường.
• Ray cần tránh các chướng ngại kỹ thuật như dầm lớn, lỗ kỹ thuật, quạt trần, ống sprinkler, đầu báo cháy. Nếu bắt buộc phải đi qua, nên dùng đoạn ray ngắn kết hợp phụ kiện nối để né các vị trí này.
• Với trần thạch cao giật cấp, có thể bố trí ray theo biên giật cấp hoặc chìm trong khe hắt, nhưng phải đảm bảo khoảng trống kỹ thuật đủ để đặt bộ nguồn và dây dẫn.

Ví dụ chi tiết: phòng khách 4 × 6 m, trần phẳng cao 2,8 m, bố trí sofa dọc theo cạnh 4 m, kệ tivi đối diện. Có thể thiết kế:

• Phương án 1: 2 tuyến ray dài 4 m song song theo chiều ngang phòng, cách tường lần lượt 1 m và 3 m. Tuyến gần kệ tivi dùng nhiều spotlight chiếu nhấn, tuyến gần sofa dùng linear tạo nền sáng.
• Phương án 2: 1 tuyến ray 6 m dọc phòng, đặt gần trục giao thông chính, kết hợp 2 nhánh 2 m vuông góc tạo hình chữ T, chiếu vào khu sofa và khu bàn phụ.

Chiều dài ray thực tế là tổng các đoạn thẳng: ví dụ phương án 2 gồm 1 đoạn 6 m và 2 đoạn 2 m, tổng 10 m. Nếu dùng thanh tiêu chuẩn 2 m, có thể chọn:

• 5 thanh 2 m (cắt bớt tại công trình nếu cần tinh chỉnh),
• hoặc 4 thanh 2 m + 2 thanh 1 m nếu hệ sản phẩm có sẵn thanh 1 m, giúp hạn chế cắt.

Khi lập bảng khối lượng, nên ghi rõ: chiều dài từng tuyến, số thanh 0,5 m / 1 m / 1,5 m / 2 m, số đầu nối I, L, T, số nắp bịt, để tránh thiếu vật tư và giảm hao hụt do cắt bỏ.

Khoảng cách giữa các module đèn để vùng sáng không chồng lấn hoặc bị tối

Khoảng cách giữa các module đèn trên ray quyết định độ đồng đều chiếu sáng, mức độ chồng lấn vùng sáng và cảm giác chói. Cần phân biệt hai nhóm chính: đèn linear và đèn spotlight.

Với đèn linear lắp liên tục, các module thường ghép sát nhau, khoảng cách gần như bằng 0, tạo dải sáng liền mạch. Tuy nhiên, vẫn có thể chia thành các đoạn 0,3–1,2 m để linh hoạt điều khiển (bật tắt từng đoạn, dimming từng vùng). Khi đó, khoảng cách giữa các đoạn linear không nên quá 10–20 cm nếu muốn tránh vệt tối rõ rệt.

Với spotlight, khoảng cách phải được tính theo góc chiếu (beam angle), chiều cao trần và mục đích chiếu (chiếu nền hay chiếu nhấn). Về lý thuyết, đường kính vùng sáng trên mặt phẳng làm việc có thể ước tính bằng:

Đường kính vùng sáng ≈ 2 × H × tan(góc chiếu / 2), trong đó H là khoảng cách từ đèn đến mặt phẳng cần chiếu (thường là mặt sàn hoặc mặt bàn).

Để vùng sáng giữa hai đèn không bị tối hoặc chồng lấn quá nhiều, khoảng cách giữa hai điểm rọi thường lấy khoảng 0,8–1,2 lần đường kính vùng sáng. Từ đó suy ra quy tắc gần đúng: khoảng cách giữa hai điểm rọi ≈ 0,8–1,2 × H × tan(góc chiếu / 2). Trong thực tế, nhiều kỹ sư dùng các giá trị kinh nghiệm sau:

• Spotlight góc 24–36°, trần 2,7–3 m: khoảng cách 0,8–1,2 m cho chiếu nền hoặc chiếu bán nhấn. Khoảng cách nhỏ (0,8–0,9 m) cho không gian cần sáng đều, khoảng cách lớn (1,1–1,2 m) cho không gian ấm, nhiều vùng tối nhẹ.
• Spotlight góc hẹp 10–15°: khoảng cách 1–1,5 m, chủ yếu dùng cho chiếu nhấn tranh, tượng, sản phẩm trưng bày. Vùng sáng nhỏ, cường độ cao, nên tránh bố trí quá dày để không gây chói và không làm mất hiệu ứng nhấn.
• Spotlight góc rộng >36°: khoảng cách 0,6–0,8 m nếu muốn nền sáng tương đối đều. Góc càng rộng, vùng sáng càng lớn nhưng độ rọi trung bình giảm, nên cần tăng số lượng đèn hoặc công suất.

Khi dự toán số lượng module, có thể thực hiện theo các bước:

• Xác định chiều dài từng tuyến ray.
• Chọn loại module (linear hay spotlight), góc chiếu, công suất, quang thông (lumen).
• Ước tính khoảng cách mong muốn giữa các module theo kinh nghiệm hoặc theo công thức.
• Tính số điểm rọi: số điểm ≈ chiều dài tuyến / khoảng cách.
• So sánh với số module tính theo tổng lumen yêu cầu cho phòng (dựa trên lux tiêu chuẩn), điều chỉnh tăng/giảm khoảng cách hoặc công suất để đạt cân bằng giữa độ sáng và mật độ đèn.

Nếu số lượng module quá dày, ánh sáng có thể bị chói, mất chiều sâu, khó tạo điểm nhấn. Ngược lại, nếu quá thưa, sẽ xuất hiện các vùng tối, đặc biệt ở các góc phòng hoặc khu vực làm việc. Trong các không gian như phòng khách, bếp, phòng ngủ, thường kết hợp linear cho nền sáng và một số spotlight cho nhấn, thay vì chỉ dùng một loại.

Khoảng cách từ ray đến tường, kệ, bàn và vật thể cần chiếu nhấn

Khoảng cách từ tim ray đến tường, kệ, bàn, tranh, đảo bếp… quyết định hình dạng, kích thước và vị trí vùng sáng trên bề mặt cần chiếu. Nếu đặt ray quá gần, vùng sáng bị bó hẹp, tạo bóng gắt phía trên; nếu quá xa, ánh sáng bị loang, không đủ tập trung, giảm hiệu ứng nhấn.

Một số khoảng cách tham khảo mang tính kỹ thuật:

• Ray chiếu tranh tường: cách tường 0,4–0,7 m, kết hợp góc chiếu 30–45°. Góc 30° thường được khuyến nghị để hạn chế phản xạ chói trên bề mặt tranh kính và tránh bóng đổ của người xem. Với trần thấp, có thể giảm khoảng cách ray – tường để vẫn đạt được góc chiếu mong muốn.
• Ray chiếu kệ trưng bày: cách mép kệ 0,4–0,8 m tùy chiều sâu kệ và chiều cao trần. Với kệ sâu 0,3–0,4 m, khoảng 0,4–0,5 m là hợp lý; với kệ sâu hơn hoặc nhiều tầng, có thể tăng lên 0,6–0,8 m để vùng sáng phủ đều các tầng.
• Ray chiếu bàn ăn: có thể đặt lệch tâm 0,3–0,5 m so với trục bàn, dùng spotlight hoặc đèn thả gắn ray. Việc lệch tâm giúp tránh chói trực tiếp vào mắt người ngồi, đồng thời tạo hiệu ứng ánh sáng mềm hơn trên mặt bàn. Nếu dùng đèn thả, cần kiểm tra chiều cao treo để không vướng tầm nhìn.
• Ray chiếu đảo bếp: thường đặt ngay trên trục đảo để chiếu đều mặt đảo, hoặc lệch nhẹ để tránh trùng với vị trí máy hút mùi. Trong trường hợp có máy hút mùi dạng ống treo, có thể bố trí ray hai bên trục đảo, mỗi bên cách mép đảo 0,3–0,4 m.

Khi triển khai bản vẽ, nên thể hiện rõ khoảng cách từ tim ray đến tường, đến mép bàn, mép kệ, mép đảo bếp bằng kích thước ghi chú. Điều này giúp đội thi công định vị chính xác, tránh tình trạng ray bị xê dịch theo trần hoặc theo khung xương, làm lệch vùng sáng so với thiết kế.

Nếu khoảng cách ray – tường quá nhỏ (dưới 0,3–0,35 m với trần 2,7–3 m), vùng sáng sẽ tập trung rất sát mép trần, tạo vệt sáng hẹp và bóng đổ mạnh phía dưới. Ngược lại, nếu khoảng cách quá lớn (trên 1–1,2 m), ánh sáng chiếu vào tường sẽ yếu, khó tạo hiệu ứng rửa tường (wall-washing), đặc biệt với spotlight góc hẹp.

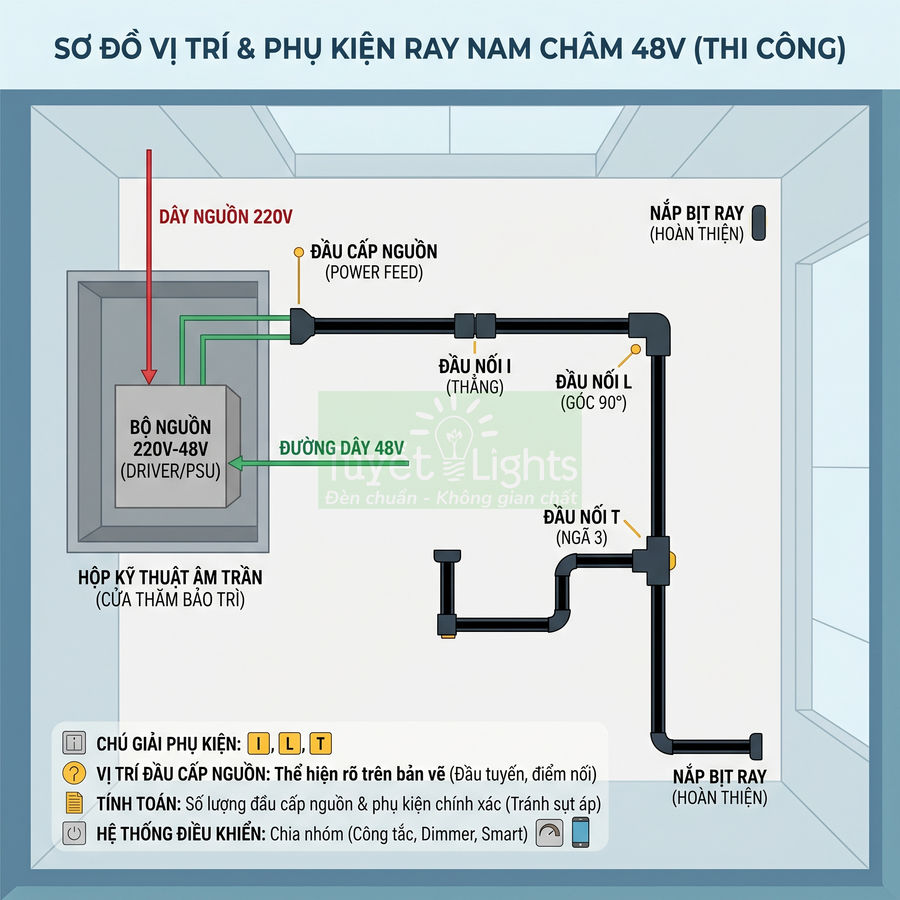

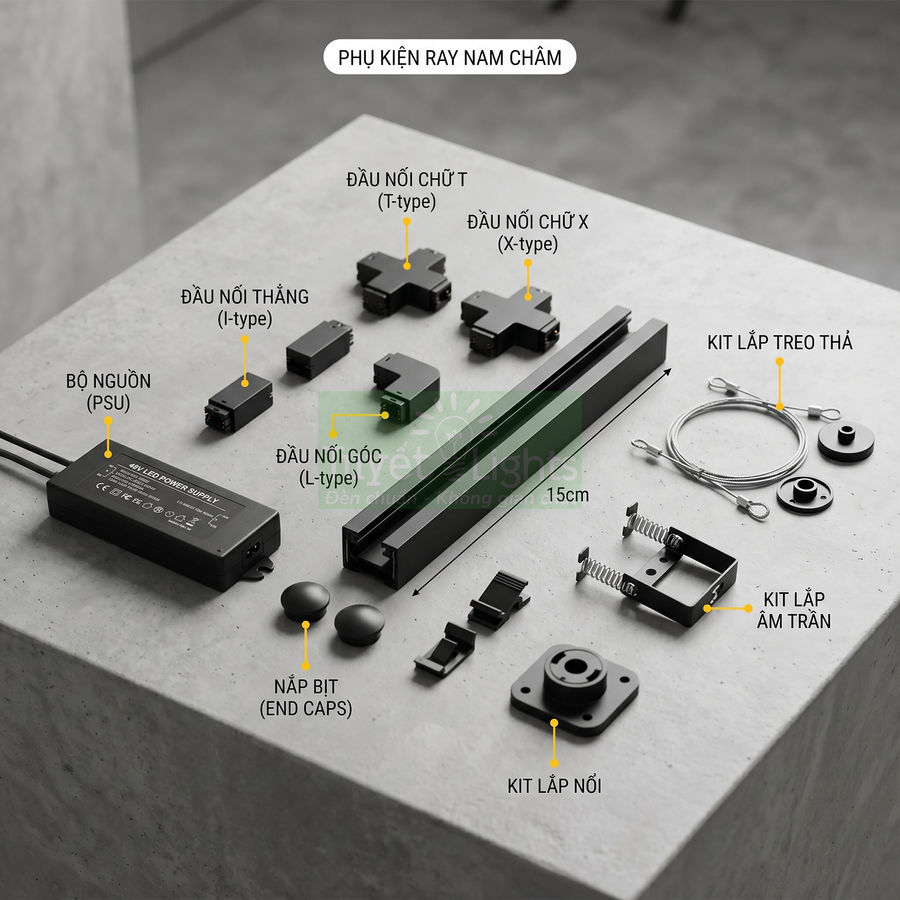

Vị trí đầu cấp nguồn, bộ nguồn và phụ kiện nối ray trong bản vẽ thi công

Hệ ray nam châm 48V hoạt động dựa trên nguồn điện áp thấp, vì vậy cần có đầu cấp nguồn (power feed) để đưa điện 48V vào thanh ray. Vị trí đầu cấp nguồn phải được thể hiện rõ trên bản vẽ thi công, thường đặt ở đầu tuyến ray, tại một điểm nối giữa hai thanh ray, hoặc tại một hộp kỹ thuật gần đó.

Bộ nguồn 220V–48V (driver hoặc PSU) có thể đặt:

• Trên trần thạch cao, trong khoang kỹ thuật, có cửa thăm để bảo trì.
• Trong hộp kỹ thuật âm trần hoặc âm tường, gần vị trí ray để giảm tổn thất điện áp.
• Trong tủ điện hoặc tủ kỹ thuật gần khu vực chiếu sáng, với dây 48V kéo đến ray.

Khi thiết kế, cần tính toán:

• Số lượng đầu cấp nguồn cho mỗi tuyến ray hoặc nhóm ray. Một số hệ cho phép cấp nguồn từ nhiều điểm trên cùng một tuyến để giảm sụt áp khi chiều dài lớn hoặc tổng công suất cao.

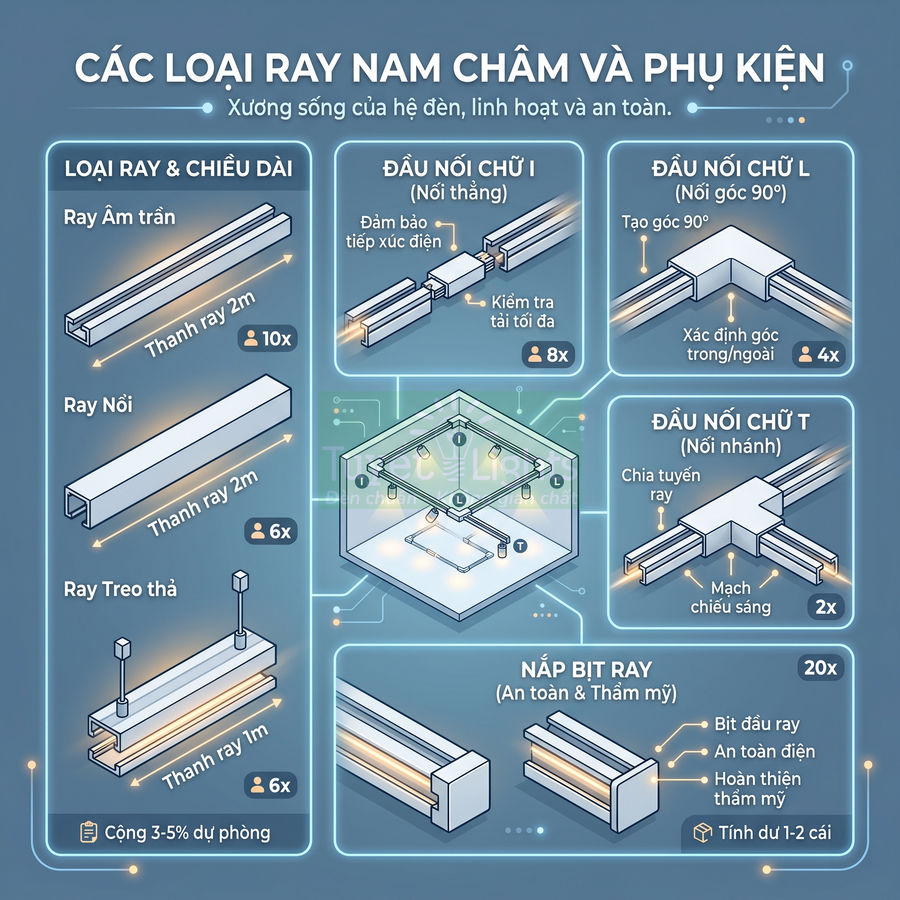

• Số lượng đầu nối chữ I, L, T để tạo hình tuyến ray theo thiết kế. Mỗi điểm đổi hướng 90° cần một đầu nối L, mỗi điểm rẽ nhánh cần một đầu nối T, mỗi đoạn nối thẳng cần một đầu nối I (nếu không dùng thanh liền).
• Nắp bịt ray ở hai đầu để hoàn thiện thẩm mỹ và bảo vệ đầu ray, tránh bụi và côn trùng.

Trên bản vẽ thi công, nên ký hiệu rõ ràng:

• Vị trí từng loại đầu nối (I, L, T) bằng ký hiệu riêng, kèm chú giải.
• Vị trí bộ nguồn 220V–48V, kích thước, công suất, cách lắp (âm trần, âm tường, trong tủ).
• Tuyến dây cấp điện 220V đến bộ nguồn, tiết diện dây, cách đi dây (trong ống, trong máng cáp).
• Cách chia nhóm điều khiển: theo công tắc, dimmer, hoặc hệ smart (zigbee, wifi, DALI…). Mỗi nhóm nên được đánh số mạch, ghi rõ công suất tổng và số lượng module đèn.

Việc thể hiện chi tiết các yếu tố này trên bản vẽ giúp tránh thiếu vật tư, giảm rủi ro lắp sai phụ kiện, đồng thời đảm bảo hệ thống ray nam châm hoạt động ổn định, dễ bảo trì và nâng cấp sau này.

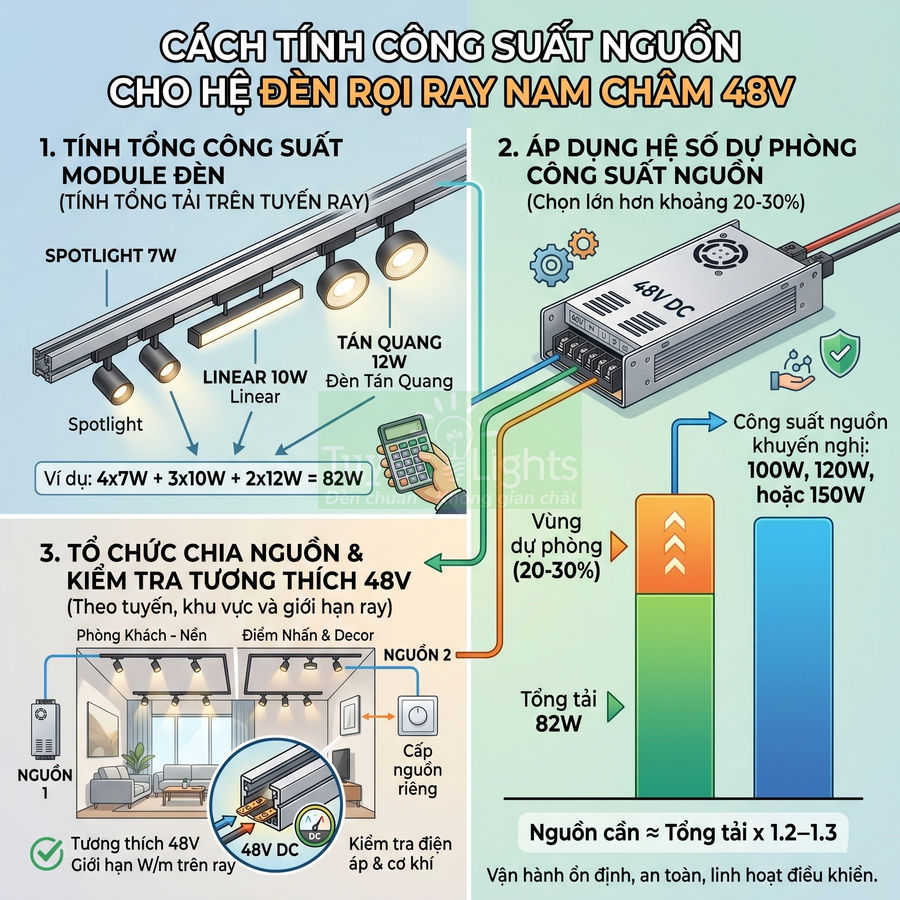

Cách tính công suất nguồn cho hệ đèn rọi ray nam châm

Tính công suất nguồn cho hệ đèn rọi ray nam châm 48V xoay quanh ba bước chính: xác định tổng công suất tải, chọn bộ nguồn với hệ số dự phòng phù hợp và tổ chức chia nguồn theo tuyến, khu vực điều khiển. Trước hết, cần cộng chính xác công suất danh định của từng module trên mỗi tuyến ray, có thể lập bảng để dễ cập nhật khi thay đổi số lượng hoặc chủng loại đèn. Tiếp theo, không vận hành nguồn ở 100% tải, mà nên chọn công suất lớn hơn tổng tải khoảng 20–30% để tăng độ bền, hiệu suất và khả năng mở rộng. Cuối cùng, cần kiểm tra tương thích 48V DC, giới hạn dòng và công suất trên ray, chiều dài tuyến, đồng thời chia nhóm nguồn theo khu vực chức năng và kịch bản điều khiển ánh sáng.

Tổng công suất module đèn trên từng tuyến ray

Khi thiết kế hệ đèn rọi ray nam châm 48V, bước đầu tiên và quan trọng nhất là tính chính xác tổng công suất tải trên từng tuyến ray. Mỗi module đèn – spotlight, linear, tán quang, đèn thả, wallwasher, projector… – đều có:

• Công suất danh định (W)
• Dòng làm việc (A hoặc mA) ở điện áp 48V DC
• Hệ số công suất (PF) nếu module tích hợp driver riêng

Trong đa số hệ ray nam châm 48V, module LED đã được thiết kế để làm việc trực tiếp với nguồn 48V DC, vì vậy khi tính tải cho bộ nguồn 48V, có thể sử dụng trực tiếp công suất danh định (W) ghi trên catalogue của từng module.

Công thức cơ bản:

Tổng công suất tuyến ray = Tổng (công suất từng module trên tuyến)

Nếu cần chi tiết hơn, có thể lập bảng cho từng tuyến ray, trong đó mỗi dòng là một loại module:

• Tên module / mã sản phẩm
• Công suất danh định (W)
• Số lượng module
• Tổng công suất của loại đó = Công suất × Số lượng

Sau đó cộng tất cả các dòng để ra tổng công suất tuyến ray. Cách làm này giúp kiểm soát được khi thay đổi số lượng hoặc chủng loại module, chỉ cần cập nhật lại bảng là có tổng mới.

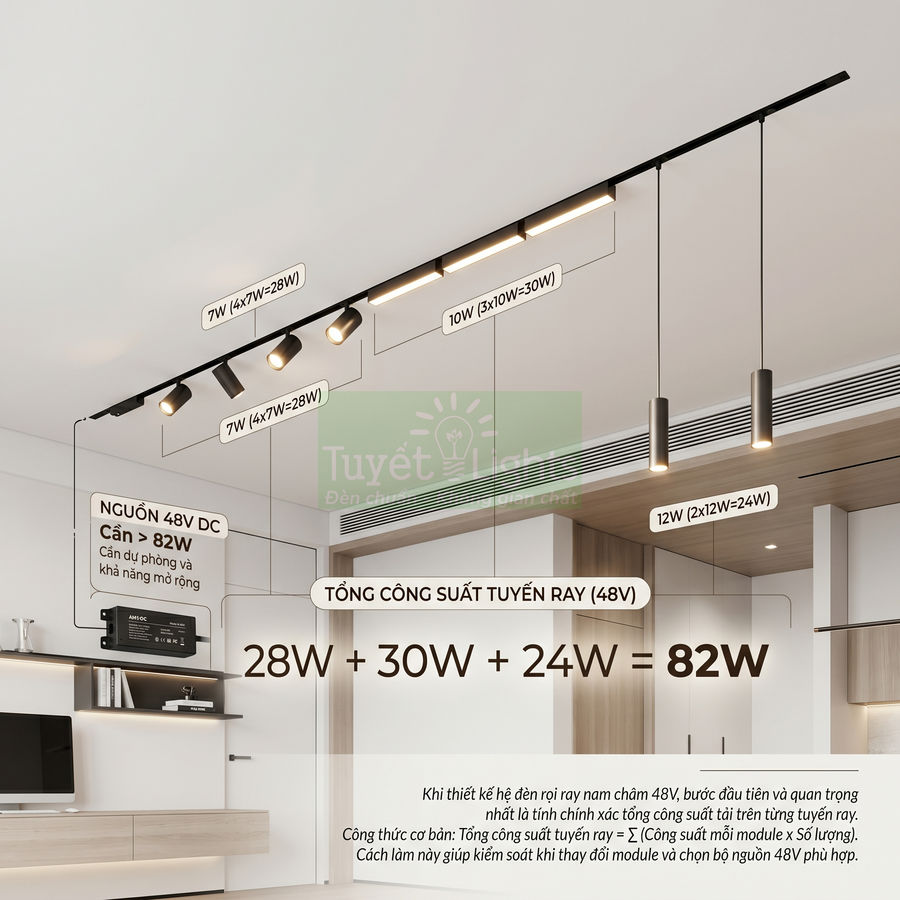

Ví dụ chi tiết:

Một tuyến ray có:

• 4 spotlight 7W
• 3 linear 10W
• 2 đèn thả 12W

Khi đó:

Tổng công suất = 4 × 7 + 3 × 10 + 2 × 12 = 28 + 30 + 24 = 82W

Trong thực tế, nên kiểm tra thêm:

• Công suất ghi trên thân đèn có trùng với catalogue hay không
• Có module dimming (DALI, 0–10V, Bluetooth…) hay không, vì một số loại có thể có tổn hao driver cao hơn
• Có module đặc biệt như track adapter cho đèn ngoài hệ 48V hay không

Tổng công suất 82W này là cơ sở để chọn bộ nguồn 48V có công suất danh định lớn hơn, có dự phòng phù hợp cho vận hành ổn định và khả năng mở rộng sau này.

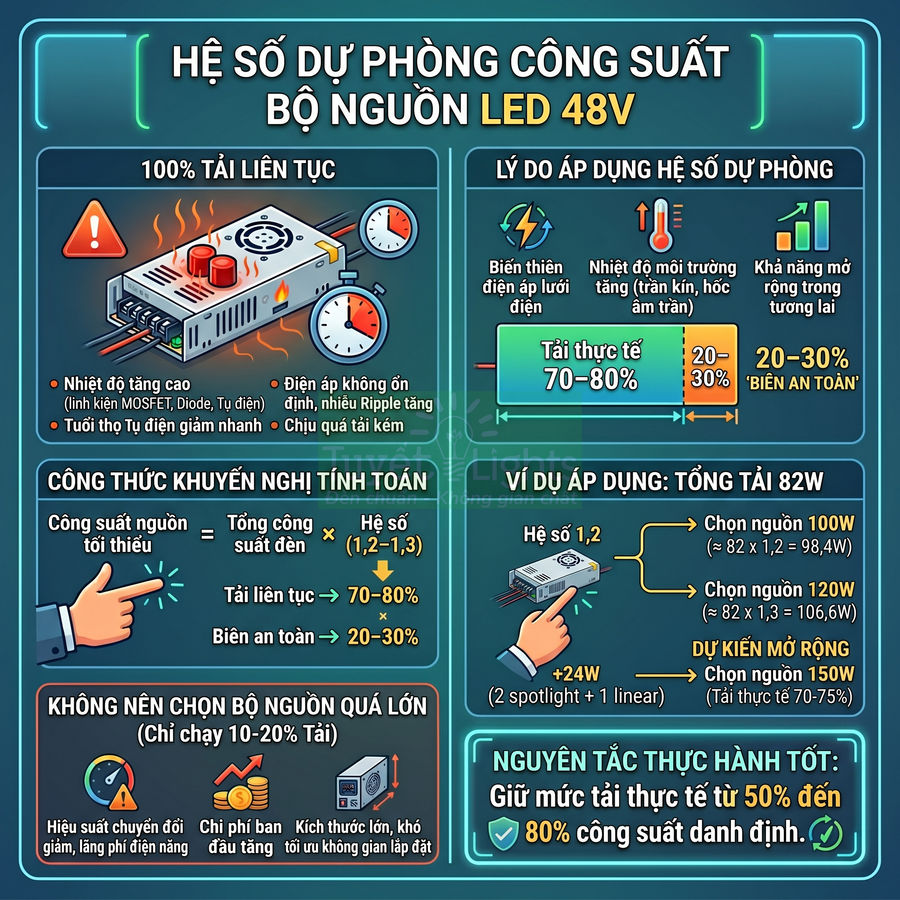

Công suất bộ nguồn cần có hệ số dự phòng để hoạt động ổn định

Bộ nguồn LED 48V DC không nên vận hành ở mức 100% tải liên tục. Về mặt kỹ thuật, khi bộ nguồn làm việc gần công suất cực đại:

• Nhiệt độ linh kiện bên trong (MOSFET, diode, tụ điện) tăng cao
• Tuổi thọ tụ điện giảm nhanh, đặc biệt là tụ điện đầu ra
• Độ ổn định điện áp và dòng ra kém hơn, ripple tăng
• Khả năng chịu quá tải tức thời (inrush, surge) giảm

Do đó, trong thiết kế chiếu sáng chuyên nghiệp, luôn áp dụng hệ số dự phòng công suất cho bộ nguồn.

Công thức khuyến nghị:

Công suất nguồn tối thiểu = Tổng công suất đèn × 1,2–1,3

Nghĩa là bộ nguồn chỉ nên làm việc ở khoảng 70–80% công suất danh định trong điều kiện vận hành bình thường. Khoảng 20–30% còn lại là biên an toàn cho:

• Biến thiên điện áp lưới đầu vào
• Gia tăng nhiệt độ môi trường (trần kín, tủ kỹ thuật, hốc âm trần)
• Khả năng mở rộng thêm module đèn trong tương lai

Áp dụng cho ví dụ 82W:

• Nếu chọn hệ số 1,2: Công suất nguồn tối thiểu ≈ 82 × 1,2 = 98,4W → chọn nguồn 100W
• Nếu chọn hệ số 1,3: Công suất nguồn tối thiểu ≈ 82 × 1,3 = 106,6W → có thể chọn nguồn 120W

Trong trường hợp dự kiến sẽ bổ sung thêm module đèn (ví dụ thêm 2 spotlight 7W và 1 linear 10W, tổng tăng thêm 24W), có thể chọn nguồn 150W để:

• Đáp ứng tải hiện tại 82W
• Dự phòng cho tải tương lai 24W
• Vẫn giữ được mức tải thực tế khoảng 70–75% công suất nguồn

Tuy nhiên, cũng không nên chọn nguồn quá lớn so với tải thực tế. Khi bộ nguồn chỉ chạy ở 10–20% công suất:

• Hiệu suất chuyển đổi có thể giảm, gây tổn hao điện năng không cần thiết
• Chi phí đầu tư ban đầu tăng
• Khó tối ưu không gian lắp đặt vì kích thước nguồn lớn hơn

Một nguyên tắc thực hành tốt là giữ mức tải thực tế trong khoảng 50–80% công suất danh định của bộ nguồn, vừa đảm bảo hiệu suất, vừa đảm bảo độ bền.

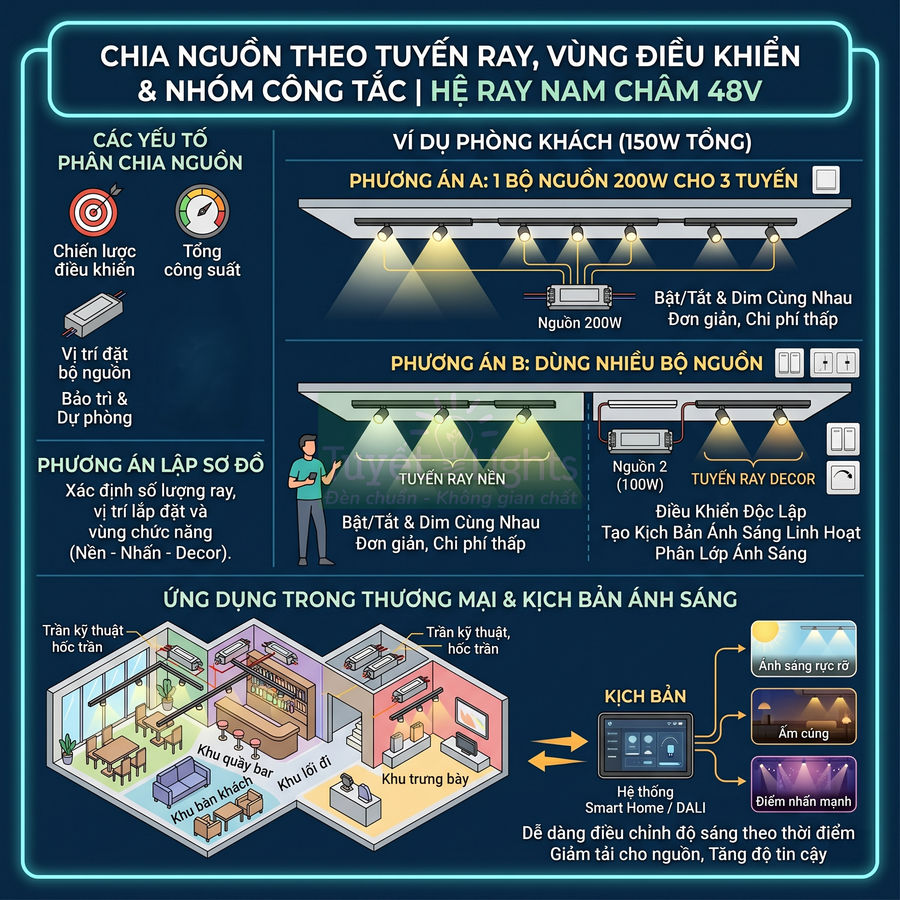

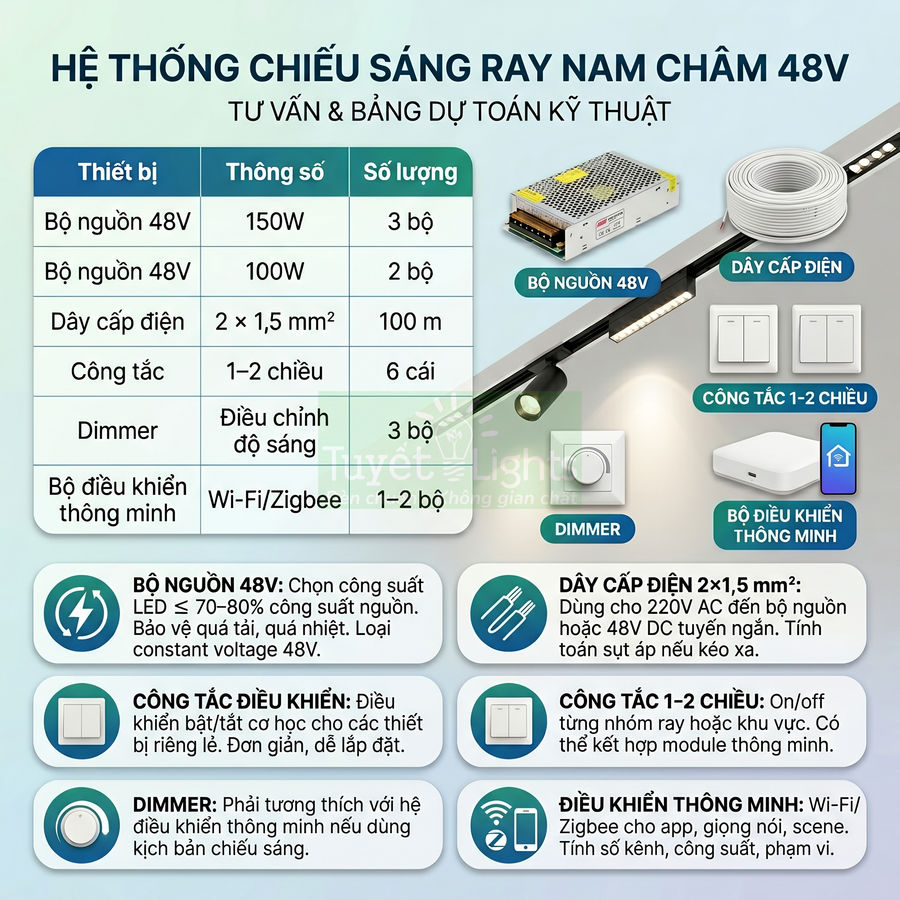

Chia nguồn theo tuyến ray, vùng điều khiển và nhóm công tắc

Hệ ray nam châm 48V cho phép linh hoạt trong việc tổ chức nguồn: có thể dùng một bộ nguồn cấp cho nhiều tuyến ray hoặc mỗi tuyến ray một bộ nguồn riêng. Cách chia phụ thuộc vào:

• Chiến lược điều khiển (bật/tắt, dimming, kịch bản ánh sáng)
• Tổng công suất từng nhóm ray
• Vị trí đặt bộ nguồn (trần kỹ thuật, tủ điện, hốc trần, trong máng ray)
• Yêu cầu dự phòng và bảo trì (dễ thay thế, dễ cô lập sự cố)

Khi lập phương án, nên xác định rõ:

• Các tuyến ray nào sẽ bật tắt cùng nhau trên cùng một công tắc hoặc cùng một kênh dim
• Các tuyến ray nào cần điều khiển độc lập (ví dụ nền – nhấn – decor)
• Các khu vực chức năng khác nhau (phòng khách, bếp, bàn ăn, hành lang, khu trưng bày…)

Ví dụ phòng khách:

Phòng khách có:

• 2 tuyến ray chính chiếu sáng nền
• 1 tuyến ray decor chiếu tranh hoặc vật trang trí

Tổng công suất cả 3 tuyến là 150W. Có hai phương án:

• Dùng 1 bộ nguồn 200W cấp cho cả 3 tuyến:
  • Tất cả bật/tắt và dim cùng nhau
  • Đơn giản hệ thống, ít thiết bị, chi phí thấp
  • Phù hợp khi không cần phân lớp ánh sáng phức tạp
• Dùng 2 bộ nguồn 100W:
  • 1 nguồn cấp cho 2 tuyến ray nền
  • 1 nguồn cấp cho tuyến ray decor
  • Có thể điều khiển độc lập nền và nhấn, tạo kịch bản ánh sáng linh hoạt hơn

Ứng dụng trong nhà hàng, khách sạn, showroom:

Trong các không gian thương mại, việc chia nguồn thường gắn với khu vực chức năng:

• Khu bàn khách (dining area)
• Khu quầy bar hoặc quầy phục vụ
• Khu circulation (lối đi, hành lang)
• Khu trưng bày sản phẩm chính, khu backdrop, khu logo

Mỗi khu vực có thể là một nhóm nguồn riêng để:

• Dễ dàng điều chỉnh độ sáng theo thời điểm trong ngày
• Tạo kịch bản ánh sáng khác nhau (buổi sáng, buổi tối, sự kiện đặc biệt)
• Giảm tải cho từng bộ nguồn, tăng độ tin cậy hệ thống

Khi chia nguồn, cần phối hợp chặt chẽ với sơ đồ điện và sơ đồ điều khiển (công tắc, dimmer, hệ thống smart home, DALI, KNX…) để tránh tình trạng:

• Một tuyến ray phải đi dây vòng vèo về nhiều tủ nguồn khác nhau
• Khó truy vết khi bảo trì do không rõ tuyến nào thuộc nguồn nào

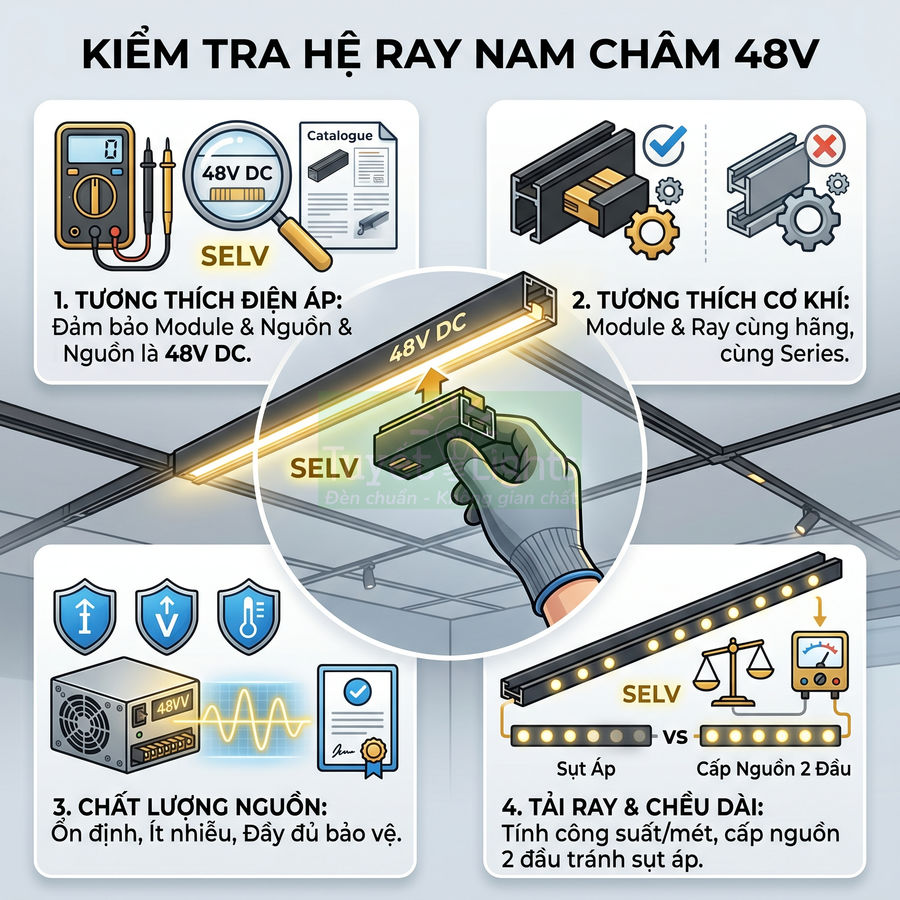

Kiểm tra điện áp 48V, tải ray và khả năng tương thích module đèn

Hệ ray nam châm hiện nay phổ biến sử dụng điện áp 48V DC vì đây là mức điện áp an toàn thấp (SELV), giảm nguy cơ giật điện và cho phép sử dụng ray kim loại hở mà vẫn đảm bảo an toàn. Khi thiết kế và dự toán, cần kiểm tra kỹ các yếu tố sau:

• Tương thích điện áp: Tất cả module đèn phải được thiết kế cho 48V DC, không dùng lẫn module 24V hoặc 12V. Kiểm tra trên:
  • Catalogue kỹ thuật
  • Tem trên thân module
  • Tài liệu của nhà sản xuất ray nam châm
• Tương thích cơ khí và chuẩn ray: Mỗi hãng có thiết kế profile ray, chân tiếp xúc, cơ cấu nam châm khác nhau. Module của hãng A thường không gắn được lên ray của hãng B, dù cùng 48V. Cần đảm bảo:
  • Module và ray cùng hệ, cùng series
  • Không tự ý lắp module “độ chế” lên ray vì có thể gây tiếp xúc kém, phát nhiệt tại điểm tiếp xúc
• Chất lượng bộ nguồn 48V: Nên chọn bộ nguồn có:
• Điện áp ra ổn định 48V ± dung sai cho phép
• Ripple & noise thấp, phù hợp với LED (tránh nhấp nháy, nhiễu dimming)
• Bảo vệ quá dòng, quá áp, quá nhiệt
• Chứng chỉ an toàn điện phù hợp tiêu chuẩn khu vực

Kiểm tra tải ray và chiều dài tuyến:

Ray nam châm không chỉ là giá đỡ cơ khí mà còn là thanh dẫn điện. Mỗi hệ ray có:

• Dòng tối đa cho phép (A)
• Công suất tối đa trên mỗi mét ray hoặc trên mỗi tuyến ray
• Giới hạn về chiều dài tuyến khi cấp nguồn một đầu

Một số hãng quy định rõ công suất tối đa trên mỗi mét ray để tránh quá nhiệt. Ví dụ, nếu giới hạn là 40W/m, một tuyến ray dài 4m chỉ nên tải tối đa 160W. Khi thiết kế, cần:

• Tính tổng công suất module trên từng đoạn ray
• Đảm bảo không vượt quá giới hạn W/m mà hãng công bố
• Phân bố đều module trên ray, tránh dồn quá nhiều tải vào một đoạn ngắn

Ngoài ra, với tuyến ray quá dài và tải lớn, có thể xảy ra sụt áp dọc theo ray, làm cho các module ở cuối tuyến nhận điện áp thấp hơn, dẫn đến:

• Độ sáng giảm nhẹ so với module gần điểm cấp nguồn
• Không đồng đều ánh sáng nếu chênh lệch lớn

Trong trường hợp này, có thể áp dụng các giải pháp:

• Cấp nguồn từ hai đầu tuyến ray để giảm sụt áp
• Chia tuyến thành hai đoạn độc lập, mỗi đoạn có bộ nguồn riêng
• Giảm tổng công suất trên mỗi tuyến bằng cách phân tán tải sang tuyến khác

Khi làm việc với hệ ray nam châm 48V, việc đọc kỹ catalogue kỹ thuật của hãng là bắt buộc. Các thông số cần chú ý gồm:

• Điện áp danh định và dải điện áp cho phép
• Dòng tối đa của ray
• Công suất tối đa khuyến nghị trên mỗi tuyến
• Nhiệt độ làm việc cho phép của ray và module

Kết hợp đầy đủ các yếu tố trên – tính đúng tổng công suất, chọn nguồn có dự phòng hợp lý, chia nguồn theo tuyến và khu vực điều khiển, kiểm tra tương thích 48V và tải ray – sẽ giúp hệ đèn rọi ray nam châm vận hành ổn định, an toàn và linh hoạt trong suốt vòng đời công trình.

Bảng dự toán vật tư cho hệ đèn rọi ray nam châm

Bảng dự toán vật tư cho hệ đèn rọi ray nam châm cần thể hiện đầy đủ các nhóm hạng mục chính để đảm bảo thiết kế chiếu sáng vừa đạt chuẩn kỹ thuật, vừa tối ưu chi phí. Trước hết là nhóm module đèn với thông số công suất, quang thông, nhiệt độ màu, góc chiếu và số lượng theo từng khu vực, giúp kiểm soát độ sáng, công năng và tính thẩm mỹ. Tiếp theo là hệ thanh ray và đầu nối (I, L, T, nắp bịt) với chiều dài, quy cách và số lượng, bảo đảm bố cục ánh sáng và an toàn cơ khí. Nhóm bộ nguồn, dây dẫn, công tắc, dimmer, điều khiển thông minh quyết định tính ổn định và khả năng nâng cấp. Cuối cùng là phụ kiện lắp âm, nổi, treo thả phù hợp hiện trạng trần, giúp thi công đồng bộ, hạn chế sai sót.

Số lượng module đèn theo từng loại, công suất và nhiệt độ màu

Khi lập bảng dự toán vật tư cho hệ đèn rọi ray nam châm, cần đi sâu vào các thông số kỹ thuật để đảm bảo đủ sáng, đúng công năng và an toàn điện. Ngoài việc liệt kê số lượng, nên kiểm tra:

• Công suất (W): liên quan trực tiếp đến tổng tải của bộ nguồn 48V và khả năng tản nhiệt của ray.
• Quang thông (lumen): dùng để tính mật độ lux trên bề mặt cần chiếu (mặt bàn, sàn, kệ trưng bày).
• Nhiệt độ màu (CCT – Correlated Color Temperature): 2700K–3000K cho không gian ấm, 4000K trung tính cho văn phòng, showroom.
• Góc chiếu: quyết định độ tập trung ánh sáng, dùng để nhấn (accent) hay chiếu tổng thể.
• Số lượng module: phải đối chiếu với bản vẽ mặt bằng, cao độ trần và mục đích sử dụng từng khu vực.

Một bảng mẫu:

Khi tính toán chuyên sâu, nên:

• Tổng hợp tổng công suất toàn bộ module: dùng để chọn bộ nguồn 48V với hệ số dự phòng 20–30%.
• Tính tổng quang thông theo từng khu vực (phòng khách, bếp, quầy bar, kệ trưng bày) để so sánh với tiêu chuẩn lux khuyến nghị.
• Phân nhóm module theo chức năng:
  • Spotlight góc 24°: chiếu điểm, nhấn tranh, tượng, sản phẩm.
  • Spotlight góc 36°: chiếu vùng rộng hơn, hành lang, khu trưng bày tổng quát.
  • Linear 600 mm: chiếu nền, chiếu tổng thể, tạo dải sáng liên tục.
  • Đèn tán quang 300 mm: tạo ánh sáng mềm, giảm chói, phù hợp khu thư giãn.
  • Đèn thả trụ: chiếu tập trung bàn ăn, đảo bếp, quầy lễ tân.
• Kiểm tra tương thích điện áp của module (thường 48V DC cho ray nam châm) với bộ nguồn.
• Ghi chú thêm trong bảng dự toán (ở file thiết kế) các thông số chuyên sâu: CRI > 90, hệ số công suất (PF), tuổi thọ LED (L70 > 50.000h) nếu cần.

Chiều dài thanh ray, đầu nối chữ I, chữ L, chữ T và nắp bịt ray

Phần ray và phụ kiện là “xương sống” của hệ đèn rọi ray nam châm, ảnh hưởng trực tiếp đến bố cục ánh sáng, tính linh hoạt và an toàn cơ khí. Khi lập bảng dự toán, ngoài số lượng, cần kiểm tra:

• Chiều dài ray so với kích thước thực tế của không gian, tránh cắt nối quá nhiều gây mất thẩm mỹ.
• Loại ray: âm trần, nổi, hay treo thả (liên quan đến phần phụ kiện ở mục sau).
• Vị trí và số lượng đầu nối chữ I, L, T để đảm bảo đúng layout chiếu sáng trên bản vẽ.
• Nắp bịt ray: đảm bảo an toàn điện, che đầu ray, hoàn thiện thẩm mỹ.

Một bảng mẫu:

Các điểm kỹ thuật cần lưu ý khi bóc tách ray và phụ kiện:

• Tính tổng chiều dài ray (2 m và 1 m) so với chu vi hoặc chiều dài tuyến ray trên bản vẽ, cộng thêm 3–5% dự phòng cho sai số thi công.
• Đầu nối chữ I:
  • Dùng cho các đoạn ray thẳng dài, cần đảm bảo tiếp xúc điện tốt.
  • Nên kiểm tra tải tối đa cho mỗi tuyến ray liên tục (theo khuyến cáo nhà sản xuất).
• Đầu nối chữ L:
  • Tạo góc 90° cho layout dạng khung, vuông góc theo tường hoặc theo trần.
  • Cần xác định rõ góc trong/góc ngoài nếu nhà sản xuất phân loại riêng.
• Đầu nối chữ T:
  • Dùng cho layout dạng nhánh, chia tuyến ray thành nhiều hướng.
  • Liên quan đến cách phân chia mạch chiếu sáng và điều khiển (on/off, dimming).
• Nắp bịt ray:
  • Bịt kín các đầu hở của ray, tránh lộ thanh dẫn điện, tăng an toàn.
  • Nên tính dư 1–2 cái cho mỗi tuyến dài để dự phòng thay thế.

Bộ nguồn, dây cấp điện, công tắc, dimmer và bộ điều khiển thông minh

Hệ thống chiếu sáng ray nam châm hoạt động trên nền tảng nguồn DC 48V, vì vậy việc chọn bộ nguồn, dây dẫn và thiết bị điều khiển phải được tính toán kỹ lưỡng để đảm bảo ổn định, tránh sụt áp và dễ dàng nâng cấp điều khiển thông minh.

Bảng dự toán nên bao gồm:

Các điểm chuyên môn cần làm rõ trong dự toán:

• Bộ nguồn 48V 150W và 100W:
  • Tổng công suất module LED không nên vượt quá 70–80% công suất danh định của bộ nguồn để tăng tuổi thọ.
  • Nên chọn bộ nguồn có bảo vệ quá tải, quá nhiệt, ngắn mạch.
  • Cân nhắc loại constant voltage 48V chuyên cho hệ ray nam châm.
• Dây cấp điện 2 × 1,5 mm²:
  • Dùng cho cấp nguồn 220V AC đến bộ nguồn 48V hoặc cấp 48V DC trên tuyến ngắn.
  • Cần tính toán sụt áp nếu kéo 48V DC đi xa, có thể phải tăng tiết diện dây hoặc chia nhiều bộ nguồn.
• Công tắc 1–2 chiều:
  • Dùng để điều khiển on/off từng nhóm ray hoặc từng khu vực.
  • Trong hệ thông minh, công tắc có thể là loại cơ truyền thống kết hợp module thông minh phía sau.
• Dimmer điều chỉnh độ sáng:
  • Cần xác định loại dimmer: dim AC phía trước bộ nguồn hay dim DC phía sau (tùy theo loại driver LED).
  • Phải tương thích với bộ điều khiển thông minh nếu dùng kịch bản chiếu sáng.
• Bộ điều khiển thông minh Wi-Fi/Zigbee:
  • Cho phép điều khiển qua app, giọng nói, lập lịch, tạo scene.
  • Cần tính số lượng kênh điều khiển, công suất mỗi kênh và phạm vi phủ sóng.

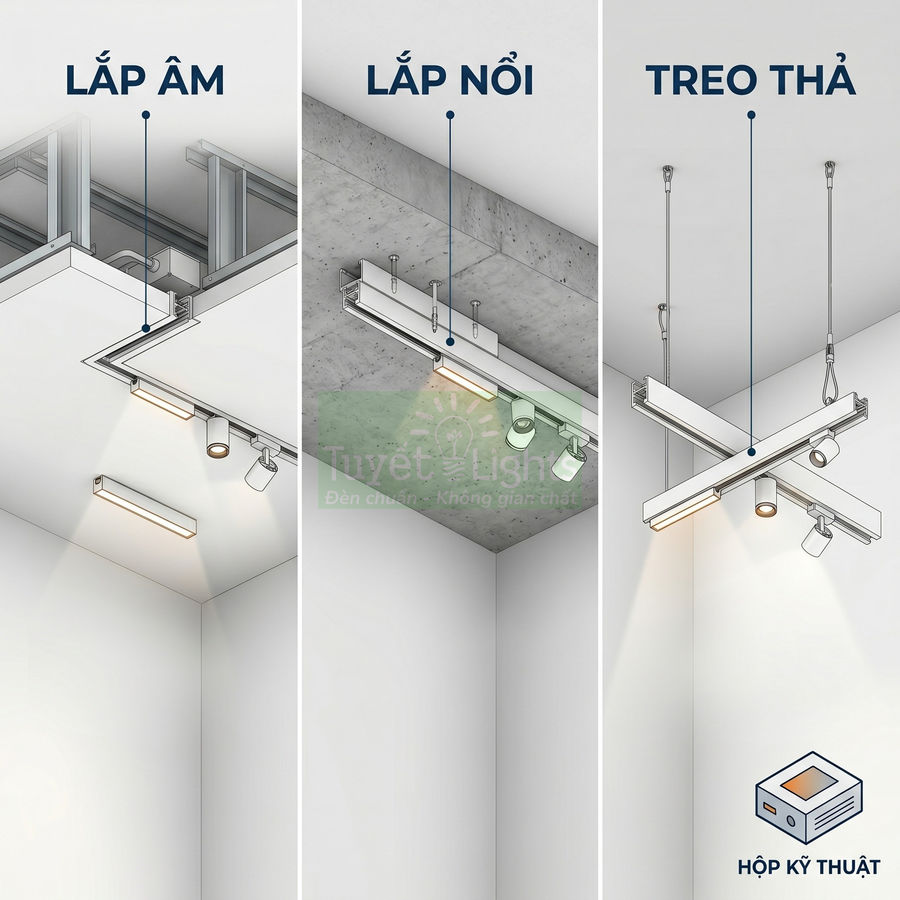

Phụ kiện lắp âm, lắp nổi hoặc treo thả theo hiện trạng trần

Hiện trạng trần (bê tông, thạch cao, gỗ, trần mở kỹ thuật) quyết định giải pháp lắp đặt ray nam châm. Trong bảng dự toán, cần phân loại rõ phụ kiện theo kiểu lắp để đội thi công không nhầm lẫn và đảm bảo tính đồng bộ thẩm mỹ.

Tùy hiện trạng trần (trần bê tông, trần thạch cao, trần gỗ, trần mở), cần chọn phụ kiện lắp âm, lắp nổi hoặc treo thả phù hợp. Bảng dự toán nên ghi rõ:

Các lưu ý kỹ thuật khi bóc tách phụ kiện:

• Khung lắp âm ray – âm trần thạch cao:
  • Dùng cho trần thạch cao hoặc trần gỗ có khoét lỗ, tạo bề mặt phẳng, giấu thân ray.
  • Cần kiểm tra độ dày trần, khoảng trống phía trên để đặt ray và bộ nguồn (nếu đặt gần).
• Giá đỡ lắp nổi – trần bê tông:
  • Phù hợp khi không thể khoét trần hoặc trần bê tông nguyên khối.
  • Cần tính số lượng tắc kê, vít nở, khoảng cách giữa các giá đỡ để ray không bị võng.
• Bộ treo thả ray – dây treo 1–2 m:
  • Dùng cho trần cao, trần mở kỹ thuật, showroom, văn phòng hiện đại.
  • Cần xác định chiều cao treo chuẩn (từ sàn đến ray) theo tiêu chuẩn chiếu sáng từng không gian.
• Hộp kỹ thuật chứa bộ nguồn:
  • Dùng để tập trung bộ nguồn 48V, module điều khiển, đấu nối dây.
  • Cần đảm bảo thông gió, dễ bảo trì, vị trí thuận tiện (trên trần kỹ thuật, trong tủ điện phụ).

Khi hoàn thiện bảng dự toán vật tư cho hệ đèn rọi ray nam châm, nên kèm theo bản vẽ layout chi tiết, sơ đồ nguyên lý cấp nguồn 48V, phân tuyến điều khiển và ghi chú rõ ràng về kiểu lắp (âm, nổi, treo thả) cho từng tuyến ray để tránh sai sót trong quá trình thi công và nghiệm thu.

Lỗi thường gặp khi dự toán đèn rọi ray nam châm trước thi công

Khi dự toán đèn rọi ray nam châm trước thi công, nhiều người chỉ nhìn vào công suất W mà quên mất lumen, lux và góc chiếu, dẫn đến bản vẽ sáng tối lệch hẳn so với nhu cầu thực tế. Bên cạnh đó, việc không bám sát bản vẽ nội thất khiến tuyến ray lệch trục bàn, kệ, sản phẩm, tạo bóng đổ khó chịu và làm giảm giá trị thẩm mỹ. Một sai sót khác là bỏ quên bộ nguồn, đầu nối, nắp bịt, phụ kiện lắp đặt nên khi thi công dễ bị thiếu vật tư, phát sinh chi phí. Cuối cùng, lạm dụng spotlight, không chia lớp ánh sáng và không phân vùng điều khiển khiến trần rối, ánh sáng chói, khó tạo các kịch bản sử dụng linh hoạt.

Tính số lượng đèn theo watt nhưng bỏ qua lumen, lux và góc chiếu

Một sai lầm mang tính “gốc rễ” trong dự toán hệ đèn rọi ray nam châm là dùng công suất (W) như thước đo duy nhất để xác định số lượng đèn. Về mặt kỹ thuật, watt chỉ phản ánh lượng điện năng tiêu thụ, không nói lên được độ sáng hữu ích mà mắt người cảm nhận. Thông số quyết định chất lượng chiếu sáng là lumen (quang thông), lux (độ rọi) và góc chiếu (beam angle).

Trong thực tế, hai module 10W của hai hãng khác nhau có thể có hiệu suất phát quang chênh lệch rất lớn, ví dụ 70 lm/W so với 110 lm/W. Khi đó, cùng 10W nhưng một bên chỉ cho 700 lumen, bên còn lại cho tới 1.100 lumen. Nếu chỉ tính theo watt, bản dự toán có thể thiếu hoặc thừa sáng từ 30–50%, gây sai lệch nghiêm trọng so với yêu cầu thiết kế ban đầu.

Bên cạnh đó, góc chiếu quyết định cách phân bố lượng lumen đó trên bề mặt. Cùng 1.000 lumen, nhưng:

• Góc chiếu hẹp 15–24° sẽ tập trung ánh sáng, tạo độ rọi (lux) rất cao trên một vùng nhỏ, phù hợp chiếu nhấn tranh, tượng, sản phẩm.
• Góc chiếu trung bình 30–36° cho vùng sáng rộng hơn, thường dùng cho bàn ăn, đảo bếp, khu vực sinh hoạt.
• Góc chiếu rộng 60° trở lên cho ánh sáng tản, mềm, nhưng độ rọi trên bề mặt sẽ thấp hơn nhiều.

Nếu chỉ nhân số lượng đèn theo watt mà không tính đến góc chiếu, có thể dẫn đến hiện tượng: khu vực cần nhấn thì bị loãng sáng, khu vực chỉ cần nền lại bị quá chói. Về mặt chuyên môn, quy trình đúng khi dự toán là:

• Xác định mục đích chiếu sáng (chiếu nền, chiếu nhấn, chiếu chức năng).
• Quy định mức lux mục tiêu cho từng khu vực (ví dụ: phòng khách 150–250 lux nền, bàn làm việc 300–500 lux, khu trưng bày 500–800 lux tại bề mặt sản phẩm).
• Tính tổng lumen cần thiết dựa trên diện tích và hệ số suy hao (hệ số phản xạ tường, trần, màu nội thất).
• Chọn module đèn theo lumen thực tế, sau đó mới kiểm tra công suất (W) để đảm bảo hiệu suất và tiết kiệm điện.

Việc bỏ qua lumen, lux và góc chiếu không chỉ làm sai lệch độ sáng mà còn ảnh hưởng đến độ đồng đều ánh sáng, độ chói và cảm giác thị giác tổng thể, đặc biệt quan trọng trong các không gian trưng bày, showroom, cửa hàng thời trang hoặc khu vực làm việc tinh xảo.

Không tính vị trí nội thất khiến đèn rọi lệch bàn, kệ hoặc sản phẩm

Một lỗi mang tính “phối hợp liên ngành” là thiết kế và dự toán hệ ray nam châm mà không bám sát bản vẽ nội thất chi tiết. Khi chỉ nhìn mặt bằng kiến trúc hoặc tự ước lượng vị trí, đội thi công rất dễ bố trí ray lệch so với:

• Trục bàn ăn, bàn trà, bàn làm việc.
• Trục đảo bếp, quầy bar, khu bếp ướt – bếp khô.
• Kệ trưng bày, tủ quần áo, tủ rượu, niche trang trí.

Kết quả là đèn rọi lệch bàn, lệch kệ hoặc lệch sản phẩm, tạo vùng sáng không đúng trọng tâm. Về mặt chiếu sáng, điều này gây ra:

• Bóng đổ khó chịu trên mặt bàn ăn hoặc mặt bếp, đặc biệt khi người ngồi che mất luồng sáng.
• Sản phẩm trưng bày bị chiếu lệch, một phần quá sáng, phần còn lại tối, làm giảm giá trị thẩm mỹ và khả năng thu hút.
• Cảm giác không gian bị “lệch trục”, thiếu sự gọn gàng và chuyên nghiệp khi nhìn từ dưới lên trần.

Về mặt quy trình, khi dự toán và bố trí ray nam châm, cần:

• Làm việc trực tiếp với kiến trúc sư nội thất để lấy bản vẽ layout bàn, ghế, tủ, kệ, thiết bị bếp, TV, tranh, decor.
• Xác định trục chiếu chính cho từng nhóm nội thất (ví dụ: trục giữa bàn ăn, trục giữa đảo bếp, trục giữa kệ trưng bày).
• Đặt tuyến ray sao cho module spotlight có thể xoay, rọi đúng vào tâm đối tượng, đồng thời vẫn đảm bảo khoảng cách hợp lý đến tường để tránh tạo vùng sáng quá gắt.

Lỗi này thường xuất hiện khi đội thi công “tự quyết” vị trí ray trên công trường, không cập nhật bản vẽ nội thất mới nhất hoặc không có bản vẽ phối hợp M&E – nội thất. Hệ quả là sau khi lắp nội thất, chủ nhà mới phát hiện đèn không ăn nhập với không gian, nhưng lúc đó việc di dời ray, cắt trần, đi lại dây sẽ rất tốn kém và ảnh hưởng thẩm mỹ.

Dự toán thiếu bộ nguồn, đầu nối, nắp bịt và phụ kiện lắp đặt

Hệ ray nam châm là một hệ thống chiếu sáng module hóa, trong đó thanh ray chỉ là một phần. Nhiều bảng dự toán chỉ liệt kê số mét ray và số lượng module đèn, bỏ qua hàng loạt thành phần bắt buộc như bộ nguồn (driver/PSU), đầu nối, nắp bịt và các phụ kiện lắp âm/nổi/treo. Về mặt kỹ thuật, thiếu bất kỳ mắt xích nào cũng có thể khiến tuyến ray không thể vận hành đúng thiết kế.




Các hạng mục thường bị bỏ sót gồm:

• Bộ nguồn: lựa chọn sai công suất hoặc sai loại (dimming/không dimming, 1–10V, DALI, Bluetooth…) sẽ ảnh hưởng trực tiếp đến khả năng điều khiển và độ bền của hệ thống.
• Đầu nối thẳng, nối góc, nối chữ T, nối chữ X: quyết định khả năng tạo hình tuyến ray theo mặt bằng kiến trúc (chạy dọc hành lang, bo góc, tạo khung quanh khu vực sofa, bàn ăn…).
• Nắp bịt đầu ray: vừa đảm bảo an toàn điện, vừa hoàn thiện thẩm mỹ, tránh lộ lõi dẫn điện.
• Bộ kit lắp âm trần, lắp nổi, treo thả: mỗi kiểu lắp đặt yêu cầu phụ kiện riêng, nếu không dự toán trước sẽ phải thay đổi phương án thi công hoặc phát sinh chi phí lớn.

Khi thi công, việc thiếu các phụ kiện này dẫn đến:

• Chậm tiến độ do phải chờ đặt thêm hàng, đặc biệt với các hệ ray nam châm theo hệ sinh thái riêng của từng hãng.
• Phát sinh chi phí bổ sung, đôi khi cao hơn nhiều so với phần chênh lệch nếu dự toán đúng ngay từ đầu.
• Buộc phải thay đổi cấu trúc tuyến ray (bỏ bớt đoạn, đổi hướng, đổi kiểu lắp), làm sai lệch ý đồ chiếu sáng và bố cục trần.

Để tránh lỗi này, cần lập bảng vật tư chi tiết cho từng tuyến ray, trong đó kiểm tra rõ:

• Số điểm cấp nguồn và công suất tổng từng tuyến.
• Số lượng đầu nối các loại theo sơ đồ mặt bằng.
• Số nắp bịt tương ứng với số đầu hở của ray.
• Kiểu lắp đặt (âm, nổi, treo) và bộ phụ kiện tương ứng cho từng đoạn.

Lắp quá nhiều spotlight gây chói, thiếu ánh sáng nền và rối trần

Spotlight trên ray nam châm tạo hiệu ứng chiếu nhấn rất ấn tượng, nhưng nếu lạm dụng, trần sẽ trở nên rối mắt, ánh sáng bị phân mảnh, thiếu một lớp nền sáng mềm và đồng đều. Về mặt thị giác, người sử dụng sẽ cảm thấy mỏi mắt, khó chịu khi ở lâu trong không gian có quá nhiều điểm sáng nhỏ, độ chói cao.




Về chuyên môn chiếu sáng, một thiết kế tốt luôn tuân theo nguyên tắc đa lớp ánh sáng:

• Lớp nền (ambient): tạo độ sáng tổng thể, thường dùng linear, downlight tán quang, hoặc module linear trên ray nam châm.
• Lớp nhấn (accent): dùng spotlight góc hẹp/trung bình để nhấn tranh, decor, sản phẩm, mảng tường đặc biệt.
• Lớp chức năng (task): tập trung cho khu vực làm việc, đọc sách, bếp, bàn trang điểm.

Khi dự toán, nếu chỉ tập trung vào spotlight mà không đảm bảo lớp nền đủ mạnh (lux nền thấp, độ đồng đều kém), không gian sẽ bị chia cắt thành nhiều “vệt sáng” rời rạc. Một số biểu hiện thường gặp:

• Trần dày đặc module spotlight, khoảng cách giữa các đèn quá gần, gây cảm giác lộn xộn.
• Khu vực giao thông, lối đi, góc phòng bị tối, trong khi khu vực nhấn lại quá sáng.
• Độ chói cao khi nhìn trực diện vào đèn, đặc biệt với spotlight CRI cao, lumen lớn nhưng không có lưới chống chói hoặc viền sâu.

Giải pháp trong giai đoạn dự toán là:

• Ưu tiên bố trí module linear hoặc tán quang trên ray để tạo nền sáng, sau đó mới thêm spotlight cho các điểm cần nhấn.
• Kiểm soát mật độ spotlight theo khu vực, tránh “rải đều” theo cảm tính mà không gắn với đối tượng chiếu cụ thể.
• Lựa chọn spotlight có thiết kế quang học tốt (chóa sâu, lưới chống chói, UGR thấp) cho các khu vực người dùng thường xuyên nhìn lên trần.

Việc cân đối giữa số lượng spotlight và linear không chỉ là vấn đề thẩm mỹ trần, mà còn liên quan đến sức khỏe thị giác, khả năng thư giãn và tập trung của người sử dụng trong dài hạn.

Không chia vùng điều khiển khiến ánh sáng khó dùng theo từng thời điểm

Một hệ ray nam châm được thiết kế đẹp về mặt bố cục nhưng chỉ điều khiển bằng một công tắc duy nhất sẽ rất khó sử dụng linh hoạt trong đời sống hàng ngày. Về mặt vận hành, người dùng không thể tách bạch các kịch bản ánh sáng cho: xem tivi, tiếp khách, ăn uống, làm việc, thư giãn, dọn dẹp…




Lỗi này thường xuất phát từ giai đoạn dự toán và thiết kế điện không tính đến phân vùng điều khiển. Khi toàn bộ đèn nền, đèn nhấn, đèn decor cùng bật/tắt một lúc, không gian sẽ luôn ở trạng thái “full sáng”, vừa tốn điện, vừa thiếu chiều sâu. Về mặt kỹ thuật, việc không chia vùng còn hạn chế khả năng ứng dụng dimmer, cảm biến hoặc hệ điều khiển thông minh.

Giải pháp chuyên môn là thiết kế hệ điều khiển theo cả hai trục:

• Theo lớp ánh sáng:
  • Nền (ambient): linear, tán quang, downlight.
  • Nhấn (accent): spotlight chiếu tranh, decor, sản phẩm.
  • Decor: đèn thả, đèn wall washer, đèn hắt khe.
• Theo khu vực chức năng:
  • Khu sofa, TV, thư giãn.
  • Bàn ăn, đảo bếp, khu bếp nấu.
  • Lối đi, sảnh, hành lang.

Trong bản vẽ và bảng dự toán, cần thể hiện rõ:

• Số lượng mạch cấp nguồn cho từng tuyến ray hoặc nhóm ray.
• Vị trí và loại công tắc/dimmer (cơ, cảm ứng, thông minh) tương ứng với từng vùng.
• Khả năng mở rộng sau này (dự phòng dây, hộp nối) nếu chủ nhà muốn nâng cấp lên hệ điều khiển thông minh.

Khi phân vùng điều khiển hợp lý, cùng một hệ ray nam châm có thể tạo ra nhiều “cảnh sáng” khác nhau: chỉ bật nền dịu khi xem phim, bật nhấn và decor khi tiếp khách, bật sáng mạnh khu bếp khi nấu ăn, hoặc chỉ bật lối đi khi di chuyển ban đêm. Điều này không chỉ nâng cao trải nghiệm sử dụng mà còn tối ưu hóa tiêu thụ năng lượng trong suốt vòng đời công trình.

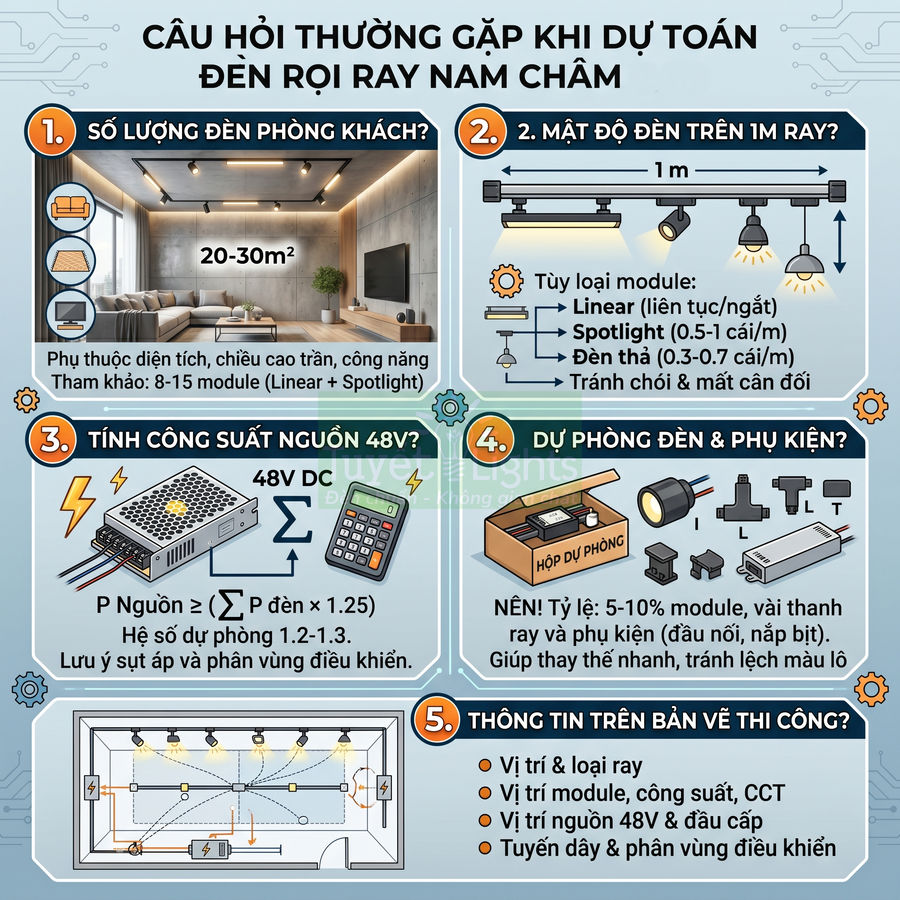

Câu hỏi thường gặp khi dự toán đèn rọi ray nam châm




Phòng khách cần bao nhiêu đèn rọi ray nam châm?

Số lượng đèn cho phòng khách phụ thuộc đồng thời vào diện tích, chiều cao trần, hệ số phản xạ bề mặt (màu tường, trần, sàn), công năng sử dụng và phong cách ánh sáng (ấm cúng, trung tính, sáng kỹ thuật…). Thay vì chỉ đếm số lượng đèn, nên tính theo lumen yêu cầu và độ rọi lux cho từng khu vực.

Với phòng khách căn hộ 20–30 m², trần 2,7 m, tường sáng (hệ số phản xạ khoảng 0,6–0,8), sử dụng chủ yếu cho sinh hoạt gia đình, có thể tham khảo mức độ rọi trung bình 150–250 lux cho ánh sáng nền, 300–500 lux cho vùng nhấn (tranh, vách tivi, decor). Từ đó, thường cần khoảng:

• Ánh sáng nền bằng module linear hoặc tán quang:
  • Diện tích 20–30 m², tổng lumen nền khoảng 3.000–6.000 lm (tùy mức sáng mong muốn).
  • Nếu dùng module linear 10–15 W, hiệu suất 90–110 lm/W, mỗi module cho ~900–1.600 lm.
  • Thực tế thường bố trí 4–6 module linear/tán quang, phân bổ dọc theo các tuyến ray chính, tạo lớp sáng đều, hạn chế vùng tối ở góc phòng.
• Spotlight chiếu nhấn:
  • Dùng cho vách tivi, tranh treo tường, kệ trang trí, tượng, cây cảnh trong nhà.
  • Mỗi spotlight 7–12 W, góc chiếu 15–36°, độ rọi tại bề mặt nhấn thường 300–500 lux.
  • Với phòng khách tiêu chuẩn, thường cần 4–8 spotlight, bố trí cách tường 30–60 cm tùy chiều cao trần và góc chiếu, sao cho vệt sáng rơi đúng vùng cần nhấn.
• Đèn thả (nếu có):
  • Dùng cho bàn trà, bàn ăn liên thông hoặc đảo bếp mở.
  • Số lượng 0–3 đèn thả, tùy chiều dài bàn và phong cách nội thất (1 đèn lớn hoặc 2–3 đèn nhỏ).
  • Nên chọn công suất và quang thông vừa phải để không gây chói, kết hợp dimmer để điều chỉnh độ sáng linh hoạt.

Tổng cộng, một phòng khách tiêu chuẩn 20–30 m² thường sử dụng khoảng 8–15 module đèn ray nam châm. Con số cụ thể nên được tính theo:

• Tổng lumen yêu cầu = Diện tích (m²) × Độ rọi mục tiêu (lux) × Hệ số dự phòng (1,2–1,3).
• Chia tổng lumen cho lumen mỗi module để ra số lượng module.
• Điều chỉnh tăng/giảm theo sở thích sáng – tối của gia chủ, màu sơn tường, có hay không ánh sáng tự nhiên.

Với trần cao hơn 3 m hoặc tường màu tối, cần tăng thêm 20–40% quang thông (hoặc số lượng module) để bù suy hao ánh sáng và giảm cảm giác u tối.

Một mét ray nam châm nên lắp bao nhiêu module đèn?

Mật độ module trên mỗi mét ray phụ thuộc vào loại module, góc chiếu, quang thông, mục đích chiếu sáng và bố cục kiến trúc. Không nên chỉ tính “số đèn/mét” mà bỏ qua tổng lumen và độ rọi trên mặt phẳng sử dụng. Một số gợi ý chuyên sâu hơn:

• Module linear lắp liên tục:
  • Thường dùng làm ánh sáng nền hoặc ánh sáng dẫn hướng (corridor, lối đi).
  • Nếu module dài 1 m: 1 module/m là mật độ tối đa (lắp kín ray).
  • Nếu module dài 0,5 m: có thể lắp 1–1,5 module/m (tức 1–3 module cho 2 m ray), tùy muốn ánh sáng liền mạch hay có khoảng ngắt.
  • Với không gian cần ánh sáng mềm, có thể chừa khe tối 10–20 cm giữa các module để giảm độ chói và tạo nhịp điệu ánh sáng.
• Spotlight chiếu nhấn:
  • Mục tiêu là tạo điểm nhấn, không phải phủ sáng đều.
  • Mật độ tham khảo: 0,5–1 spotlight/m, tương đương 1 spotlight cho mỗi 1–2 m ray.
  • Khoảng cách giữa các spotlight phụ thuộc góc chiếu:
    • Góc 15–24°: khoảng cách 1,2–1,5 lần chiều cao treo đèn so với mặt phẳng chiếu.
    • Góc 36–60°: có thể giãn cách 1,5–2 lần chiều cao treo đèn.
• Spotlight dùng làm ánh sáng nền:
  • Áp dụng khi không dùng linear, hoặc muốn không gian có nhiều vùng sáng – tối tương phản.
  • Mật độ 1–1,5 spotlight/m, tùy công suất và góc chiếu.
  • Cần bố trí so le giữa các tuyến ray song song để tránh tạo vệt sáng sọc trên sàn hoặc tường.
• Đèn thả trên ray:
  • Thường dùng cho bàn ăn, bàn đảo, quầy bar.
  • Mật độ 0,3–0,7 đèn/m, nghĩa là:
    • Bàn 1,2–1,6 m: 1–2 đèn thả.
    • Bàn 1,8–2,4 m: 2–3 đèn thả, khoảng cách giữa tâm đèn 60–90 cm.
  • Chiều cao treo đèn thả thường 70–90 cm tính từ mặt bàn, cần kiểm tra để không vướng tầm nhìn.

Khi dự toán, nên:

• Tính tổng lumen cần cho từng khu vực (nền, nhấn, bàn ăn…).
• Chọn loại module (linear, spotlight, thả) và lumen mỗi module.
• Phân bổ các module lên các tuyến ray sao cho:
  • Mật độ hợp lý, không dồn quá nhiều module vào một đoạn ray ngắn gây chói và mất cân đối.
  • Đảm bảo khoảng cách tối thiểu giữa các module để thao tác lắp đặt, tháo lắp dễ dàng.

Cách tính nguồn 48V cho hệ ray nam châm thế nào?

Hệ ray nam châm 48V sử dụng bộ nguồn chuyển đổi từ 220V AC sang 48V DC. Việc tính toán đúng công suất nguồn giúp hệ thống hoạt động ổn định, tránh quá tải, sụt áp và tăng tuổi thọ đèn. Các bước tính nguồn 48V:

• Liệt kê công suất từng module đèn (W) trên mỗi tuyến ray:
  • Ghi rõ: loại module, công suất danh định, số lượng trên từng tuyến.
  • Ví dụ: Linear 10 W × 4 cái, Spotlight 7 W × 6 cái, Đèn thả 12 W × 2 cái.
• Cộng tổng công suất trên từng tuyến hoặc từng nhóm ray điều khiển chung:
  • Tổng P (W) = Σ (P từng module × số lượng).
  • Nên tách riêng các nhóm có chế độ điều khiển khác nhau (bật/tắt riêng, dim riêng, cảm biến…).
• Nhân hệ số dự phòng 1,2–1,3 để chọn công suất nguồn:
  • Hệ số dự phòng bù cho tổn hao, sai số công suất thực tế, khả năng bổ sung thêm module sau này.
  • Ví dụ: Tổng công suất 120 W, nhân 1,25 → 150 W. Chọn nguồn ≥ 150 W.
• Chọn bộ nguồn 48V có công suất danh định ≥ công suất đã nhân dự phòng:
  • Ưu tiên nguồn có chứng chỉ an toàn, hiệu suất cao (>85–90%), có bảo vệ quá tải, quá nhiệt.
  • Nếu dùng dimming (DALI, 0–10V, PWM, Bluetooth…), chọn đúng loại nguồn tương thích.
• Kiểm tra giới hạn tải của ray và khuyến cáo của hãng về chiều dài tối đa cho mỗi nguồn:
  • Mỗi hệ ray có giới hạn dòng tối đa, chiều dài tối đa cho một điểm cấp nguồn để tránh sụt áp.
  • Với tuyến ray dài, nên cấp nguồn từ giữa hoặc từ hai đầu để giảm chênh lệch độ sáng.

Nếu tổng công suất quá lớn (ví dụ > 200–300 W cho một nhóm), nên chia thành nhiều bộ nguồn cho các nhóm ray khác nhau. Cách này giúp:

• Dễ điều khiển theo khu vực (phòng khách, bếp, hành lang…).
• Giảm tải cho từng bộ nguồn, tăng độ bền.
• Hạn chế ảnh hưởng dây chuyền khi một nguồn gặp sự cố.

Có nên dự phòng thêm đèn và phụ kiện ray trước khi thi công không?

Nên dự phòng một tỷ lệ nhất định module đèn và phụ kiện ray, đặc biệt trong công trình thương mại, văn phòng hoặc dự án lớn, nơi yêu cầu đồng nhất ánh sáng và khó chấp nhận thời gian chờ thay thế. Việc dự phòng giúp:

• Thay thế nhanh khi có hư hỏng, giảm thời gian gián đoạn sử dụng.
• Bổ sung khi thay đổi bố trí nội thất, thêm khu vực trưng bày, mở rộng quầy kệ.
• Tránh lệch màu ánh sáng giữa lô cũ và lô mới do khác batch sản xuất (CCT, CRI, độ sáng có thể chênh lệch nhẹ).

Tỷ lệ dự phòng tham khảo:

• 5–10% số lượng module đèn mỗi loại:
  • Nếu dùng 40 spotlight, nên dự phòng thêm 2–4 cái cùng công suất, cùng nhiệt độ màu, cùng góc chiếu.
  • Với linear, nên dự phòng cả loại 0,5 m và 1 m nếu công trình dùng cả hai kích thước.
• Vài thanh ray dự phòng (1–2 thanh mỗi loại chiều dài):
  • Ray âm, ray nổi, ray treo có kích thước và phụ kiện khác nhau, nên dự phòng đúng chủng loại.
  • Thanh ray dự phòng hữu ích khi cần mở rộng tuyến ray hoặc thay thế đoạn ray bị hư cơ khí.
• Một số đầu nối, nắp bịt, đầu cấp nguồn dự phòng:
  • Đầu nối chữ I, L, T, X, nắp bịt đầu ray, đầu cấp nguồn âm trần/nổi.
  • Các phụ kiện nhỏ này thường khó mua lẻ, nên dự phòng từ đầu để tránh gián đoạn thi công.

Với công trình cao cấp, có thể cân nhắc dự phòng thêm 1–2 bộ nguồn 48V cùng loại để thay thế nhanh khi cần bảo trì, đảm bảo hệ thống luôn vận hành ổn định.

Bản vẽ thi công ray nam châm cần thể hiện những thông tin nào?

Một bản vẽ thi công ray nam châm đạt yêu cầu cần thể hiện đầy đủ thông tin để đội thi công, giám sát, chủ đầu tư và đơn vị cung cấp đèn có thể phối hợp chính xác. Các nội dung quan trọng gồm:

• Tuyến ray:
  • Vị trí tuyến ray trên mặt bằng (tọa độ, khoảng cách đến tường, trục kiến trúc).
  • Chiều dài từng đoạn ray, ký hiệu loại ray (âm trần, nổi trần, treo trần).
  • Các đoạn nối, chuyển hướng (L, T, X), thể hiện rõ trên mặt bằng và mặt cắt nếu cần.
• Vị trí module đèn:
  • Loại module (linear, spotlight, wallwasher, đèn thả…), ký hiệu riêng cho từng loại.
  • Số lượng module trên từng tuyến ray, phân bố tương đối (khoảng cách giữa các module, khoảng cách đến điểm mốc như tường, cột, đồ nội thất cố định).
  • Ghi chú thông số chính: công suất, nhiệt độ màu (CCT), chỉ số hoàn màu (CRI) nếu cần kiểm soát chất lượng ánh sáng.
• Điểm cấp nguồn:
  • Vị trí đầu cấp nguồn trên ray (đầu ray, giữa ray, cấp từ hộp nối…).
  • Vị trí lắp bộ nguồn 48V (trên trần kỹ thuật, trong tủ điện, trong hộc kỹ thuật…), kèm cao độ lắp đặt.
  • Ghi rõ số lượng bộ nguồn, công suất mỗi bộ, tuyến ray tương ứng.
• Tuyến dây cấp điện:
  • Tuyến dây 220V AC từ tủ điện/công tắc đến bộ nguồn 48V.
  • Tuyến dây 48V DC từ bộ nguồn đến ray (nếu không cấp trực tiếp tại vị trí ray).
  • Tiết diện dây, loại cáp, phương án đi dây (trong ống, trong máng cáp, trên trần thạch cao…).
• Phân vùng điều khiển:
  • Nhóm công tắc, dimmer, cảm biến, khu vực điều khiển độc lập (phòng khách, bếp, hành lang, khu đọc sách…).
  • Sơ đồ logic điều khiển: nhóm nào bật chung, nhóm nào dim riêng, nhóm nào tích hợp hệ thống smart home.
• Ghi chú kỹ thuật:
  • Điện áp hệ thống (220V AC đầu vào, 48V DC trên ray), công suất tổng từng khu vực.
  • Lưu ý về chiều cao lắp đặt ray, khoảng cách đến nội thất (tủ, vách tivi, bàn ăn) để tránh chói và va chạm.
  • Yêu cầu về bảo trì: vị trí cửa thăm trần, khoảng trống kỹ thuật để thao tác với bộ nguồn và ray.

Bản vẽ càng chi tiết, việc dự toán số lượng đèn rọi ray nam châm và phụ kiện càng chính xác, giảm thiểu rủi ro phát sinh trong quá trình thi công, hạn chế việc phải đục phá, chỉnh sửa trần và đảm bảo chất lượng ánh sáng đúng với ý đồ thiết kế.
