Cách lắp đặt đèn rọi ray nam châm đúng kỹ thuật

Bắt đầu từ khảo sát trần, xác định phương án lắp phù hợp, chuẩn bị vật tư đồng bộ và kiểm soát chặt cả phần cơ khí lẫn điện. Trước khi thi công, cần kiểm tra loại trần bê tông, thạch cao, gỗ hay panel kim loại để chọn tắc kê, vít, ty treo, khoảng cách neo và phương án gia cường đúng tải. Tuyến ray phải bám theo bố cục nội thất, trục sofa, bàn ăn, đảo bếp, kệ trưng bày, tranh hoặc mảng tường cần nhấn sáng, thay vì lắp tùy tiện trên trần. Điểm quan trọng nhất là hệ ray, module, bộ nguồn 48V, đầu nối, đầu cấp nguồn và phụ kiện phải đồng bộ, đúng điện áp, đúng chuẩn tiếp điểm và đúng công suất tải. Với ray âm trần, cần chừa khe đúng kích thước nhà sản xuất, bắt ray vào hệ xương chắc chắn, xử lý mép trần phẳng và kiểm tra tiếp điểm trước khi gắn đèn. Với ray nổi hoặc ray treo, cần căn thẳng bằng laser, khoan bắt chắc, xử lý dây nguồn gọn và đấu bộ nguồn đúng cực. Sau khi lắp, phải đo điện áp, thử tải, kiểm tra độ bám module, hướng chiếu, độ chói và độ ổn định ánh sáng để hệ đèn an toàn, bền, đẹp và dễ bảo trì.

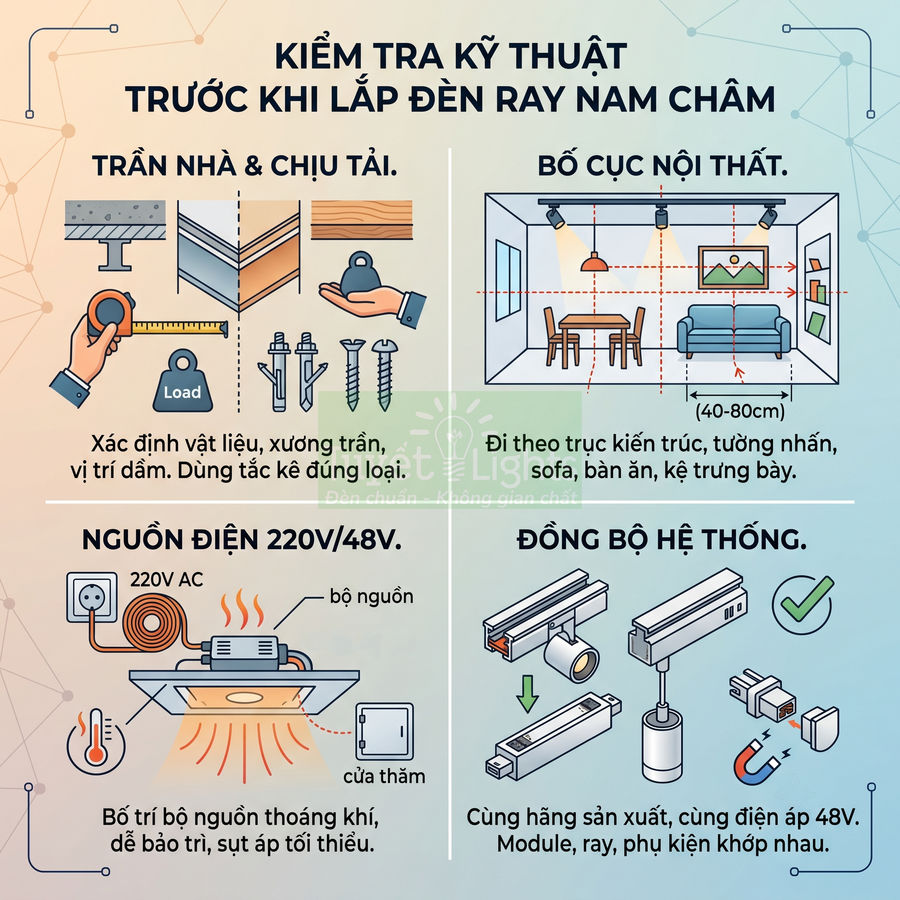

Điều kiện kỹ thuật cần kiểm tra trước khi lắp đèn rọi ray nam châm

Trước khi lắp đặt, cần đánh giá tổng thể các yếu tố kỹ thuật để hệ đèn rọi ray nam châm vận hành an toàn, bền và đẹp. Trần bê tông, thạch cao, gỗ hay panel kim loại phải được kiểm tra khả năng chịu tải, cấu tạo lớp hoàn thiện – lớp kết cấu, vị trí xương, dầm, ty treo để chọn đúng loại tắc kê, vít, khoảng cách neo và phương án gia cường. Song song đó, tuyến ray phải gắn với bố cục nội thất: đi theo trục kiến trúc, tường nhấn, bàn ăn, quầy bar, kệ trưng bày… nhằm tối ưu hướng chiếu và hạn chế chói lóa. Cuối cùng, cần tính toán nguồn 220V, vị trí bộ nguồn 48V và đảm bảo đồng bộ hệ ray – module – phụ kiện theo đúng khuyến cáo nhà sản xuất.

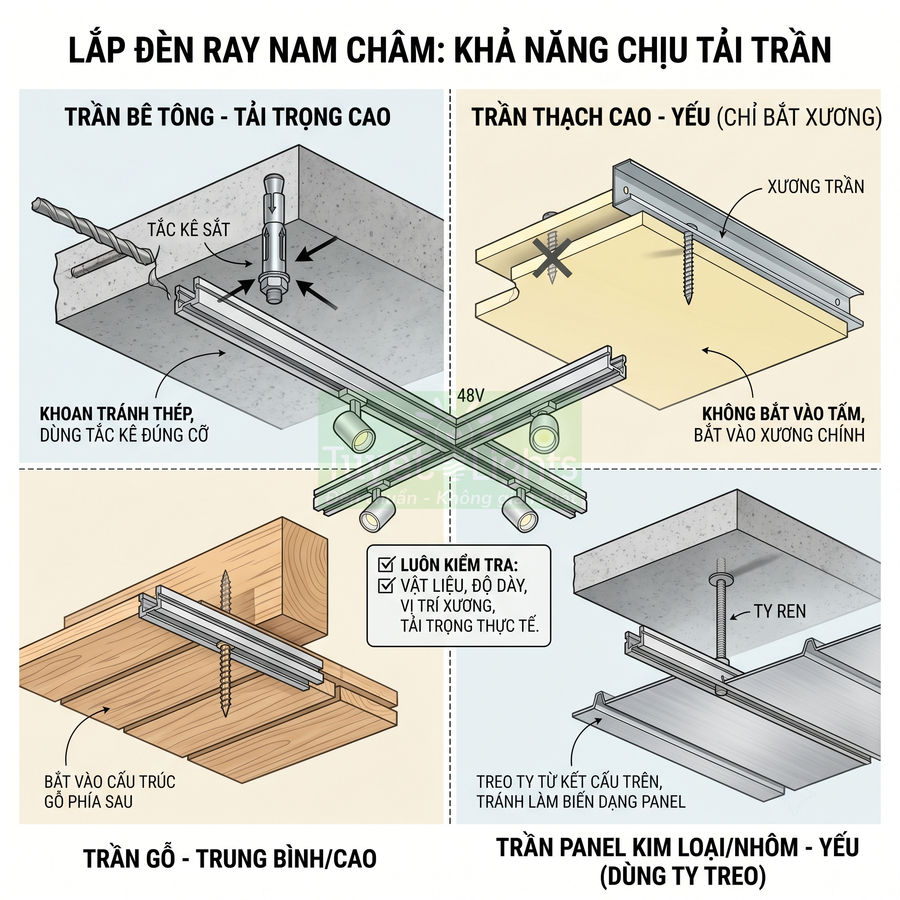

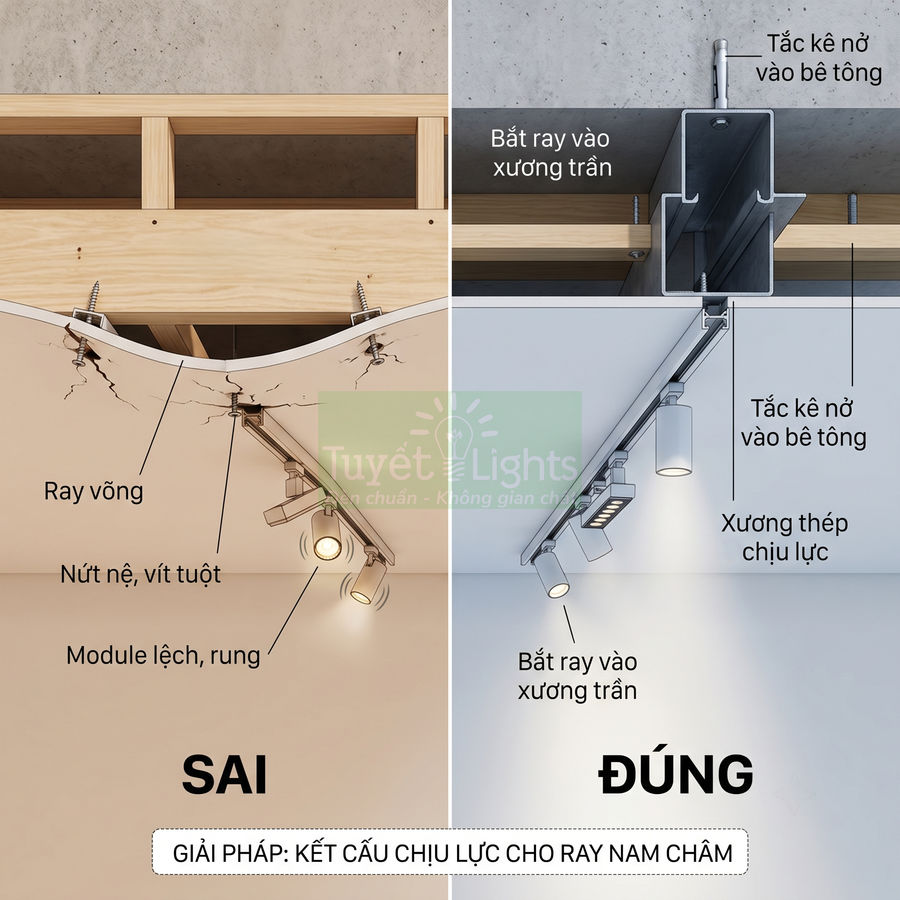

Tình trạng trần bê tông, trần thạch cao, trần gỗ và khả năng chịu tải

Đối với hệ đèn rọi ray nam châm 48V, thanh ray vừa đóng vai trò dẫn điện vừa là kết cấu treo đèn, nên mọi sai sót ở phần trần và liên kết cơ khí đều có thể dẫn đến mất an toàn điện, rơi rớt thiết bị hoặc biến dạng thẩm mỹ. Trước khi thi công, cần khảo sát hiện trạng trần, xác định rõ loại vật liệu, cấu tạo lớp hoàn thiện – lớp kết cấu, vị trí xương, dầm, ống kỹ thuật và đánh giá khả năng chịu tải theo từng điểm treo, không chỉ theo cảm tính chung cho cả bề mặt trần.

Với trần bê tông, ngoài việc kiểm tra độ dày và chất lượng bê tông, nên xác định xem trần là bê tông toàn khối, bê tông rỗng (sàn panen, sàn dự ứng lực) hay bê tông đúc sẵn có lớp vữa mỏng bên dưới. Mỗi loại sẽ quyết định chiều sâu khoan tối đa và loại tắc kê phù hợp. Với sàn dự ứng lực, tuyệt đối tránh khoan sâu vào vùng cáp ứng lực, cần tham khảo bản vẽ kết cấu hoặc dùng thiết bị dò cốt thép, dò ống trước khi khoan. Lớp trát, sơn bả dày cũng làm giảm hiệu quả bám của tắc kê nếu không khoan đủ sâu vào phần bê tông đặc.

Về liên kết, nên dùng tắc kê nhựa, tắc kê sắt hoặc tắc kê hóa chất tùy tải trọng và điều kiện môi trường. Chiều sâu khoan 35–45 mm chỉ là mức tối thiểu cho ray nhẹ; với tuyến ray dài, nhiều module đèn hoặc có đèn thả, nên tăng chiều sâu khoan và đường kính tắc kê theo khuyến cáo của nhà sản xuất phụ kiện neo. Khi dùng ray treo thả từ trần bê tông, cần tính toán:

• Khoảng cách giữa các ty treo (thường 0,8–1,2 m tùy tiết diện ray và tải trọng).
• Tải trọng tập trung tại các điểm nối ray, điểm treo đèn thả nặng.
• Độ võng cho phép của ray (thường < 3 mm trên mỗi 2 m chiều dài để không gây cảm giác cong, võng).

Với trần thạch cao, cần phân biệt trần chìm, trần thả, trần giật cấp và hệ xương sử dụng (xương Vĩnh Tường, xương hộp vuông, xương gỗ…). Tấm thạch cao chỉ là lớp hoàn thiện, gần như không được tính vào khả năng chịu tải cho hệ ray nam châm, đặc biệt khi ray dài trên 1,5–2 m hoặc có nhiều module đèn. Giải pháp đúng kỹ thuật là:

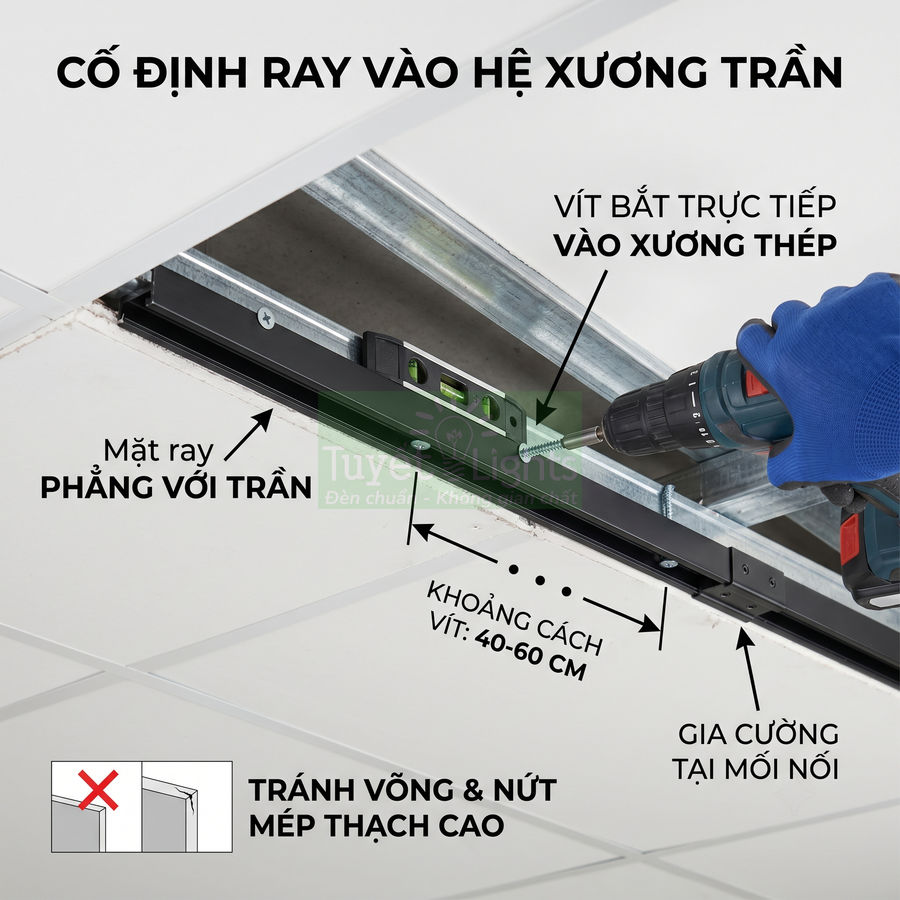

• Xác định vị trí xương chính, xương phụ bằng máy dò hoặc theo bản vẽ thi công trần.
• Bố trí tuyến ray trùng với xương chính hoặc bổ sung thanh sắt hộp, thanh gỗ gia cường tại vị trí dự kiến lắp ray.
• Dùng vít tự khoan hoặc vít bắt gỗ/bắt sắt đúng chủng loại, chiều dài đủ xuyên qua tấm thạch cao và ăn sâu vào xương.

Với trần thạch cao giật cấp, khi ray đi trong khe trần, cần kiểm tra chiều cao khe, khoảng lùi so với mép trần và khả năng thao tác lắp – tháo module đèn. Nếu khe quá hẹp, việc bảo trì, thay module sẽ rất khó khăn. Ngoài ra, cần tránh bố trí ray ngay sát mép tấm thạch cao để hạn chế nứt mép do tập trung ứng suất.

Với trần gỗ, ngoài việc xác định loại gỗ, nên kiểm tra cấu tạo: trần ốp gỗ trực tiếp vào xương thép/gỗ, hay trần gỗ treo dưới trần bê tông bằng hệ ty treo. Gỗ tự nhiên dày (15–18 mm trở lên) có thể bắt vít trực tiếp, nhưng vẫn nên ưu tiên bắt vào xương hoặc dầm gỗ phía sau để tăng độ ổn định. Với gỗ công nghiệp (MDF, HDF, gỗ nhựa, lam gỗ rỗng), cần:

• Dùng tắc kê chuyên dụng cho gỗ rỗng hoặc neo xuyên qua đến khung xương phía sau.
• Kiểm tra độ ẩm gỗ, tránh lắp trên bề mặt đang ẩm, dễ mục, bong lớp phủ.
• Sử dụng vít mạ kẽm, vít inox hoặc vít phủ chống gỉ ở khu vực có độ ẩm cao.

Với trần panel kim loại hoặc trần nhôm clip-in, bề mặt tấm rất mỏng, chỉ chịu được tải trọng nhỏ của chính nó. Hệ ray nam châm nên được treo từ kết cấu phía trên (bê tông, xương thép) bằng ty ren, thanh treo chuyên dụng, hạn chế tối đa việc bắt trực tiếp vào tấm panel để tránh biến dạng, rung lắc và tiếng ồn khi ray hoạt động.

Bảng tham khảo nhanh về khả năng chịu tải và phương án bắt ray theo loại trần:

Khi tính toán khả năng chịu tải, nên quy đổi tổng tải trọng của ray, module đèn, dây điện, bộ nguồn treo trên ray (nếu có) về đơn vị kg/m hoặc N/m, sau đó so sánh với khả năng chịu tải của từng điểm neo. Áp dụng hệ số an toàn tối thiểu 1,5–2 lần, với công trình công cộng, thương mại có lưu lượng người lớn nên ưu tiên hệ số cao hơn và bắt trực tiếp vào kết cấu cứng như bê tông, dầm thép thay vì chỉ neo vào lớp hoàn thiện.

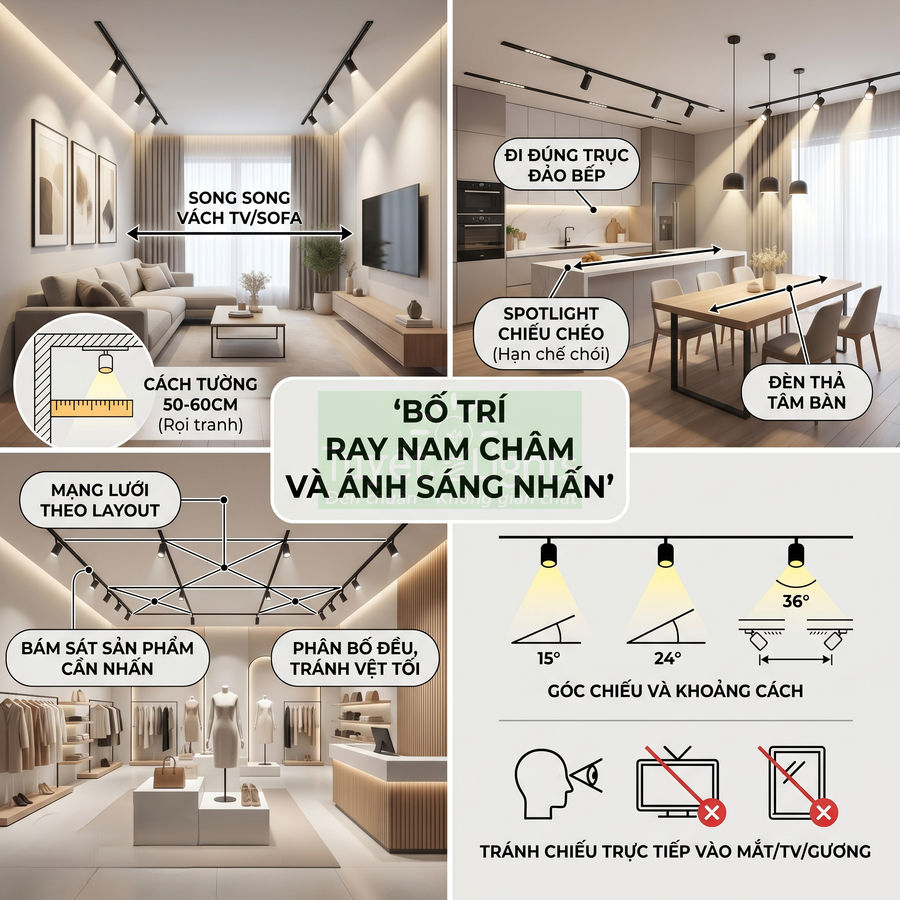

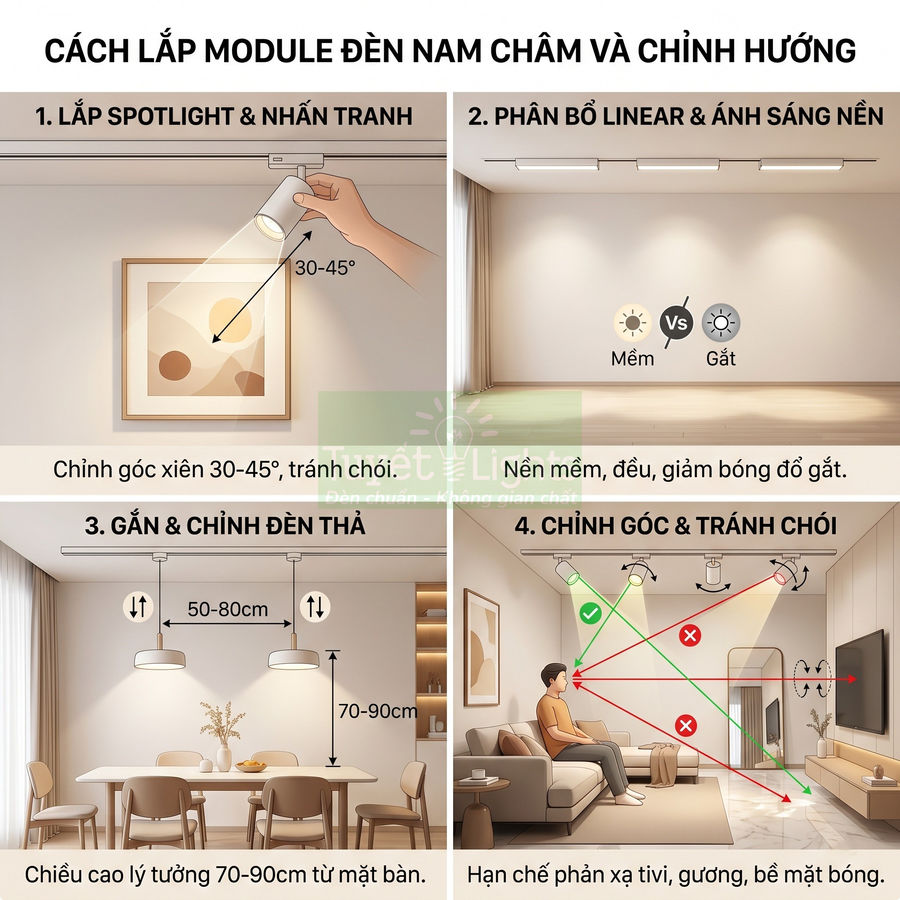

Vị trí lắp ray, hướng chiếu sáng và bố cục nội thất cần nhấn sáng

Vị trí tuyến ray nam châm phải được xem như một phần của thiết kế kiến trúc – nội thất, không chỉ là vị trí treo đèn. Cần phối hợp giữa mặt bằng nội thất, cao độ trần và đặc tính quang học của từng loại module (góc chiếu, quang thông, chỉ số hoàn màu) để đạt được hiệu quả chiếu sáng và thẩm mỹ tối ưu. Một nguyên tắc quan trọng là ray nên “đi theo” các đường kiến trúc chính hoặc trục công năng, tránh bố trí ngẫu hứng khiến không gian rối mắt.

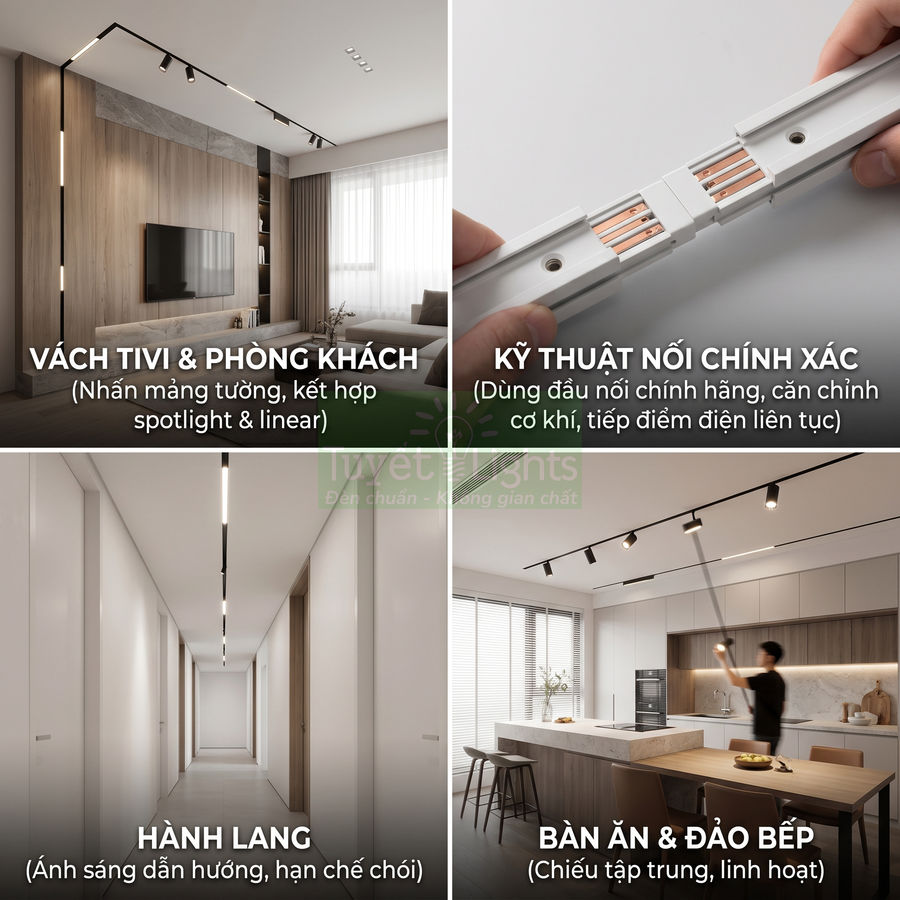

Với phòng khách, tuyến ray thường được bố trí:

• Song song với vách tivi, vách trang trí hoặc tuyến sofa chính.
• Theo trục dọc hoặc ngang của phòng, căn chỉnh song song với mép trần giật cấp, khe hắt sáng.
• Ở khoảng cách 40–80 cm tính từ tường treo tranh, kệ decor, tùy chiều cao trần và góc chiếu spotlight (15°, 24°, 36°…).

Với trần cao 2,7–3 m, khoảng cách 50–60 cm từ tường đến ray là dải thường dùng để tạo hiệu ứng rọi tranh, rọi decor mềm, không quá gắt. Nếu dùng góc chiếu hẹp (15°–24°) để nhấn mạnh tranh, có thể đưa ray ra xa hơn một chút để tia sáng “mở” đúng bề mặt tranh, tránh tạo vùng sáng quá nhỏ. Khi có trần giật cấp, ray có thể đi trong khe giật cấp, kết hợp với dải LED hắt trần để tạo hai lớp sáng: lớp nền (ambient) và lớp nhấn (accent).

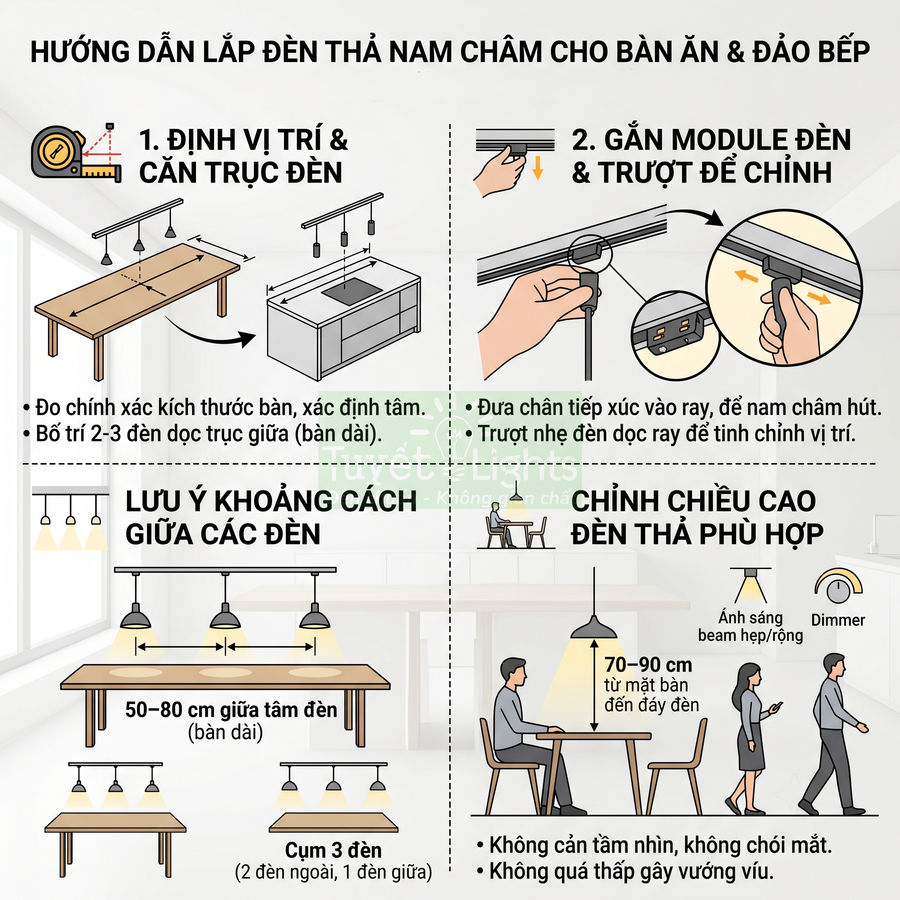

Với bếp và bàn ăn, cần xác định rõ vị trí đảo bếp, quầy bar, bàn ăn ngay từ giai đoạn thiết kế để tuyến ray đi đúng trục. Một số nguyên tắc:

• Ray chạy dọc theo trục bàn ăn hoặc đảo bếp, cho phép bố trí đèn thả nam châm đúng tâm bàn.
• Khoảng cách từ ray đến mép bàn thường 20–30 cm để đèn thả rơi xuống không bị lệch quá nhiều so với vùng sử dụng.
• Spotlight nên chiếu chéo từ phía sau hoặc hai bên người ngồi, hạn chế chiếu trực tiếp vào mắt.

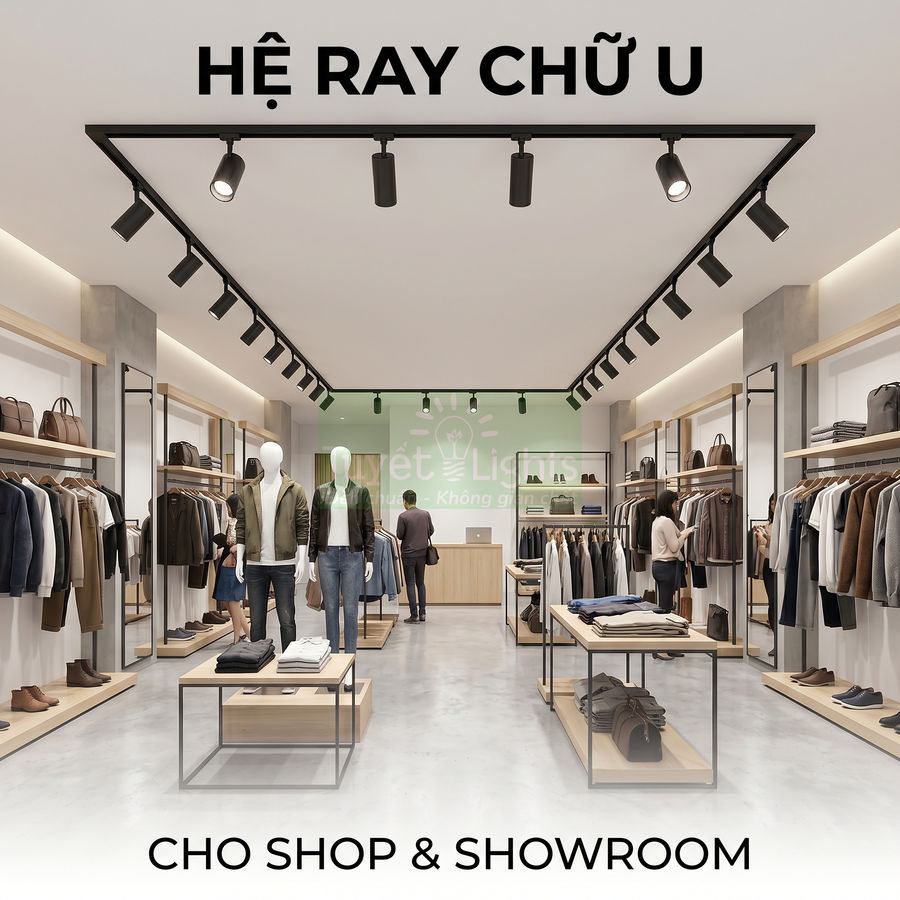

Với shop, showroom, spa, cafe, hệ ray thường được thiết kế thành mạng lưới: thẳng, chữ L, chữ U, vòng kín hoặc kết hợp nhiều tuyến song song. Vị trí ray phải bám sát layout trưng bày: kệ treo quần áo, bục trưng bày, quầy thu ngân, khu chờ, khu chụp hình. Các tuyến ray song song nên giữ khoảng cách đều (ví dụ 1,2–1,5 m) để ánh sáng phân bố đồng đều, tránh tạo “vệt tối” giữa hai tuyến.

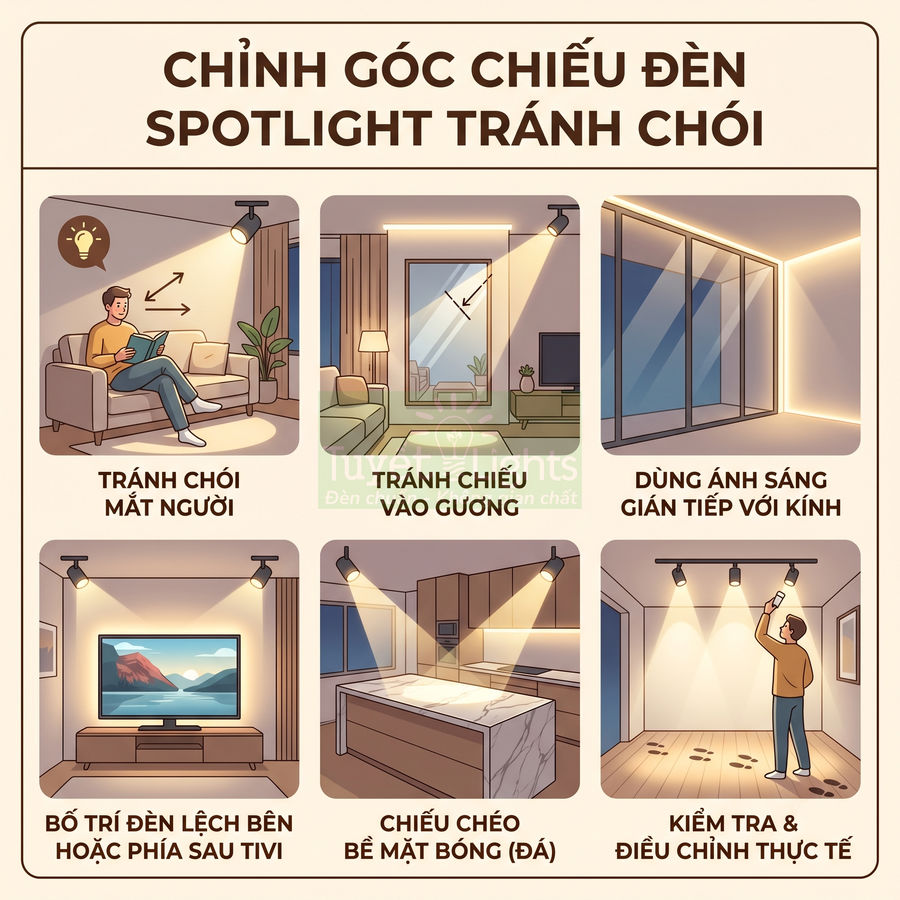

Một số điểm kỹ thuật cần lưu ý khi xác định vị trí ray và hướng chiếu:

• Không đặt ray quá sát tường (trừ ray gắn tường), vì góc chiếu sẽ gần như thẳng đứng, khó tạo vùng rọi đẹp trên tường.
• Không đặt ray ngay trên đầu ghế sofa, giường ngủ nếu dùng spotlight công suất cao, đặc biệt với góc chiếu hẹp, dễ gây chói khi người dùng ngửa đầu.
• Tránh chiếu trực tiếp vào gương, kính, tivi để hạn chế phản xạ chói, bóng gương kép và hiện tượng “hot spot” trên màn hình.
• Giữ trục ray song song hoặc vuông góc với các đường kiến trúc chính như vách, trần giật cấp, hệ lam, để tổng thể không gian gọn gàng, chuyên nghiệp.

Trong các dự án có yêu cầu cao về thẩm mỹ, nên phối hợp chặt chẽ giữa đơn vị thiết kế nội thất, đơn vị thi công trần và nhà cung cấp đèn rọi ray nam châm ngay từ giai đoạn concept. Việc này giúp chốt sớm vị trí ray, cao độ trần, vị trí cửa thăm, tuyến dây điện, tránh tình trạng sau khi hoàn thiện mới phát hiện ray bị vướng dầm, ống điều hòa hoặc chiếu sai vùng cần nhấn sáng, phải đục sửa tốn kém.

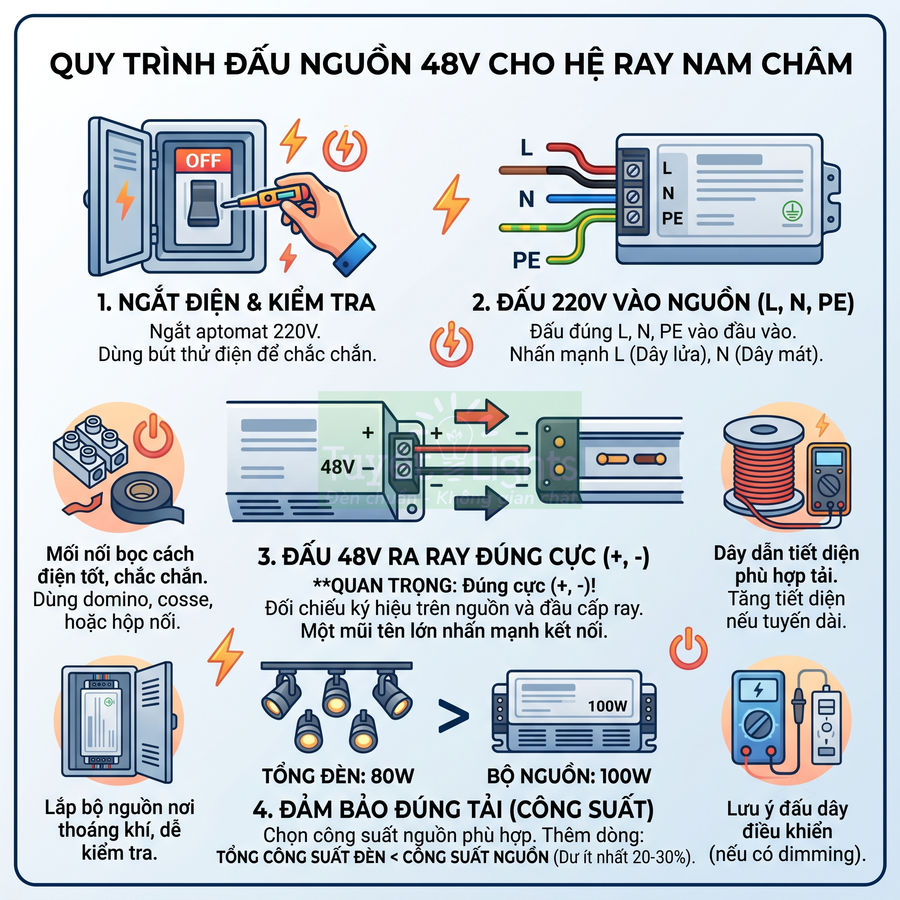

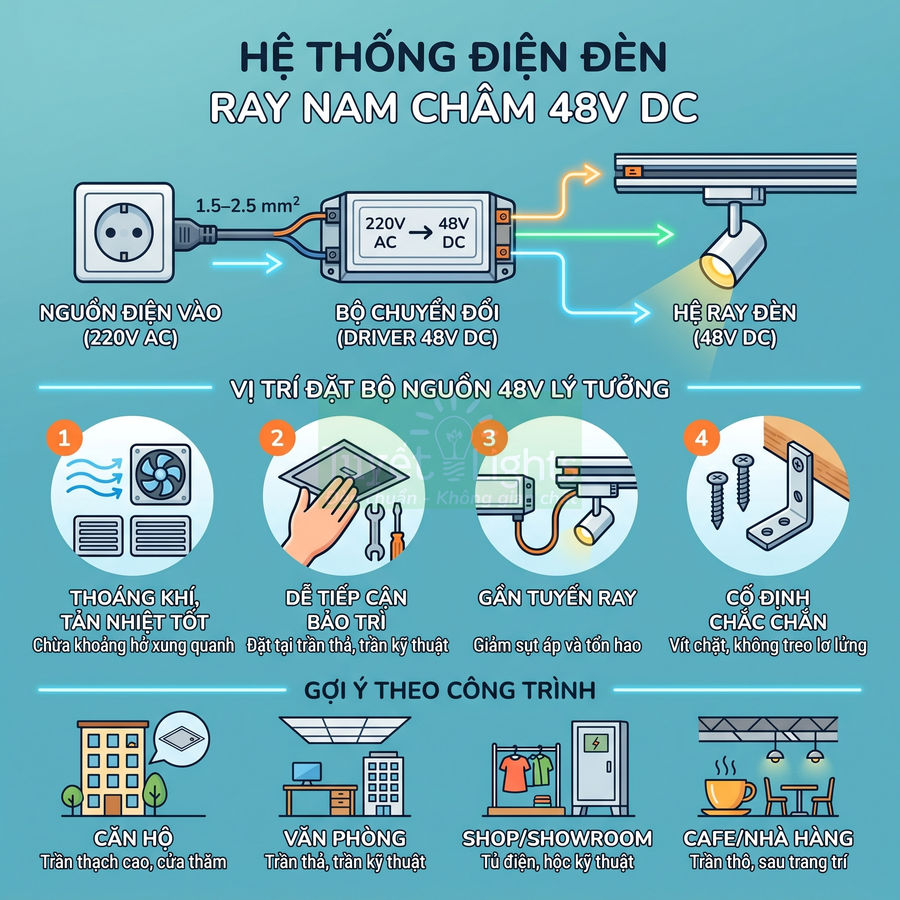

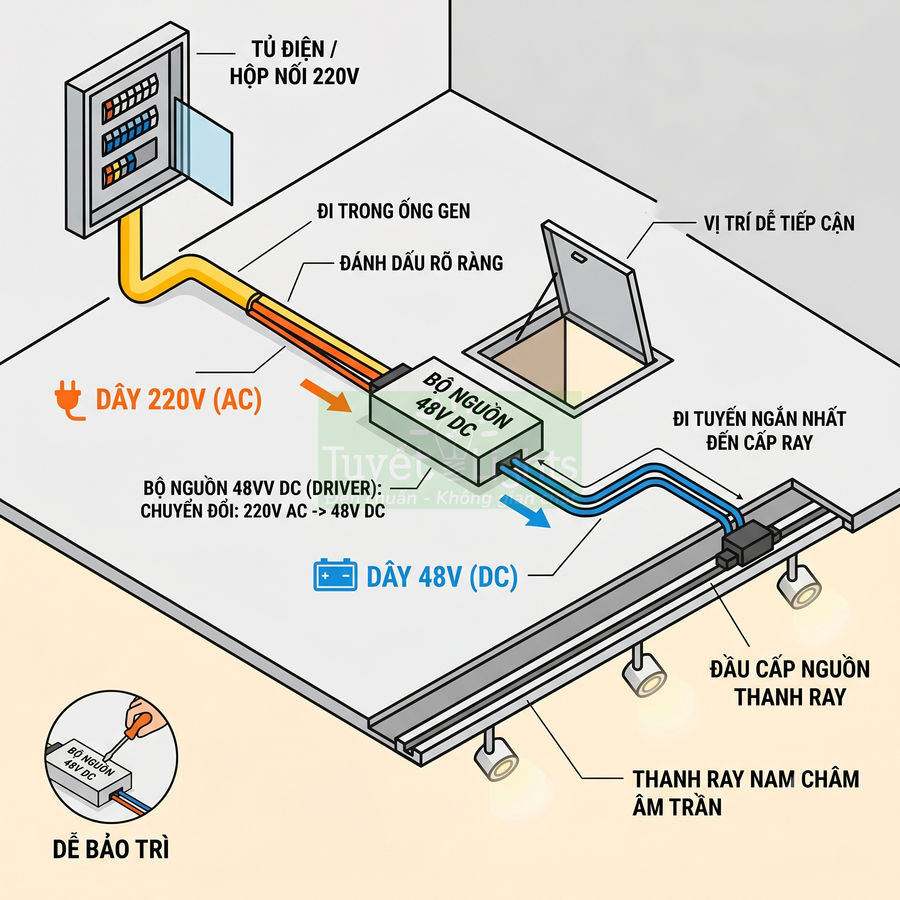

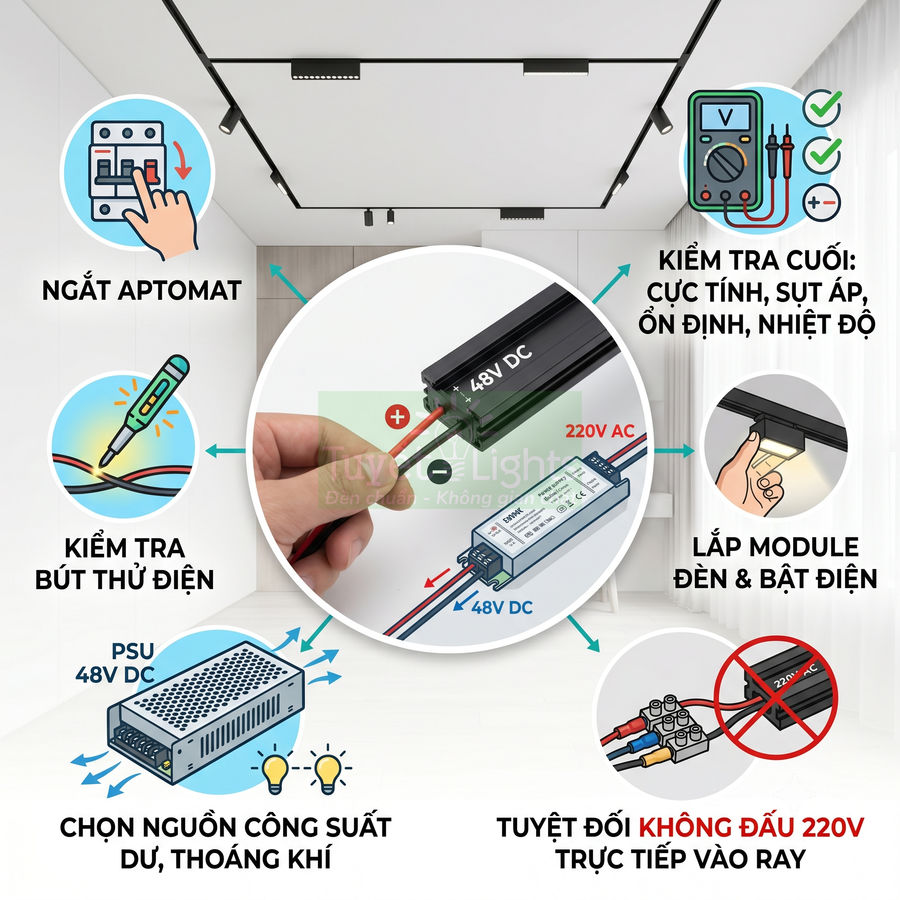

Nguồn điện 220V đầu vào và vị trí đặt bộ nguồn 48V

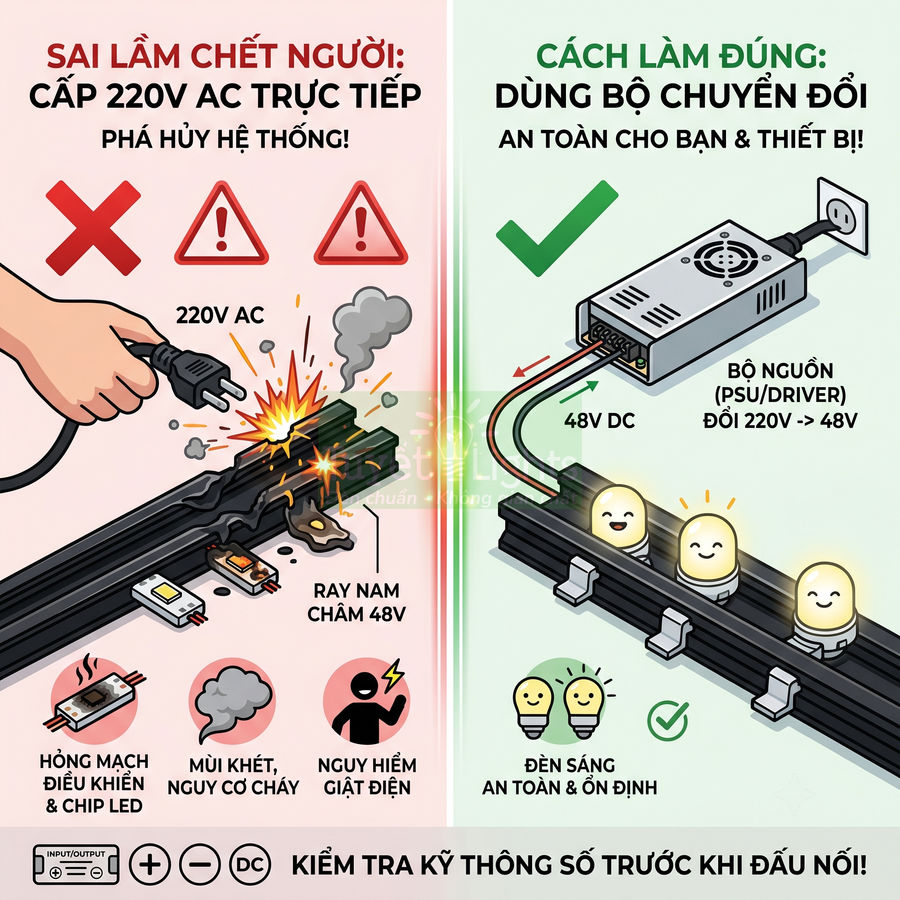

Hệ đèn rọi ray nam châm 48V DC luôn cần bộ nguồn (driver) chuyển đổi từ 220V AC sang 48V DC, có thể là nguồn tập trung cho nhiều tuyến ray hoặc nguồn riêng cho từng tuyến. Trước khi lắp đặt, cần kiểm tra kỹ điểm lấy nguồn 220V, tiết diện dây, khả năng chịu tải của mạch điện và bố trí vị trí đặt bộ nguồn sao cho an toàn, dễ bảo trì và đảm bảo thẩm mỹ.

Điểm lấy nguồn 220V thường là hộp nối trên trần, hộp đèn cũ, tủ điện nhánh hoặc ổ cắm kỹ thuật. Khi kiểm tra, cần lưu ý:

• Dây cấp phải có tiết diện đủ cho tổng công suất hệ ray và các tải khác trên cùng mạch (thường dùng 1,5–2,5 mm² cho chiếu sáng, tùy chiều dài tuyến và công suất).
• Aptomat bảo vệ phải phù hợp về dòng định mức, đặc tính cắt (loại B hoặc C) và có dây tiếp địa nếu hệ thống yêu cầu.
• Chiều dài đường dây không quá lớn gây sụt áp đáng kể, đặc biệt với các tuyến ray công suất lớn, nhiều module.

Vị trí đặt bộ nguồn 48V cần đáp ứng các tiêu chí kỹ thuật:

• Thoáng khí, tản nhiệt tốt: không bọc kín trong bông cách âm, bông thủy tinh, hộp kín không có khe thoát nhiệt; nên chừa khoảng hở xung quanh nguồn.
• Dễ tiếp cận để bảo trì: ưu tiên đặt tại trần thả, trần kỹ thuật, hộc kỹ thuật, tủ điện có cửa mở; tránh chôn cứng trong trần không có cửa thăm.
• Gần tuyến ray để hạn chế chiều dài dây 48V, giảm sụt áp và tổn hao; với tuyến ray dài, có thể chia nhiều nguồn đặt gần từng đoạn.
• Cố định chắc chắn bằng vít, giá đỡ; không treo lơ lửng bằng dây điện hoặc đặt trên tấm trần, vật liệu không chịu lực.

Bảng gợi ý vị trí đặt bộ nguồn 48V theo loại công trình:

Khi thiết kế, nên thể hiện rõ trên bản vẽ sơ đồ cấp điện: vị trí nguồn, tuyến dây 220V, tuyến dây 48V, công suất từng tuyến ray, vị trí công tắc hoặc bộ điều khiển dimmer. Việc đánh dấu, dán nhãn nguồn (tên khu vực, tuyến ray tương ứng) giúp đội bảo trì dễ dàng xác định khi cần thay thế hoặc xử lý sự cố.

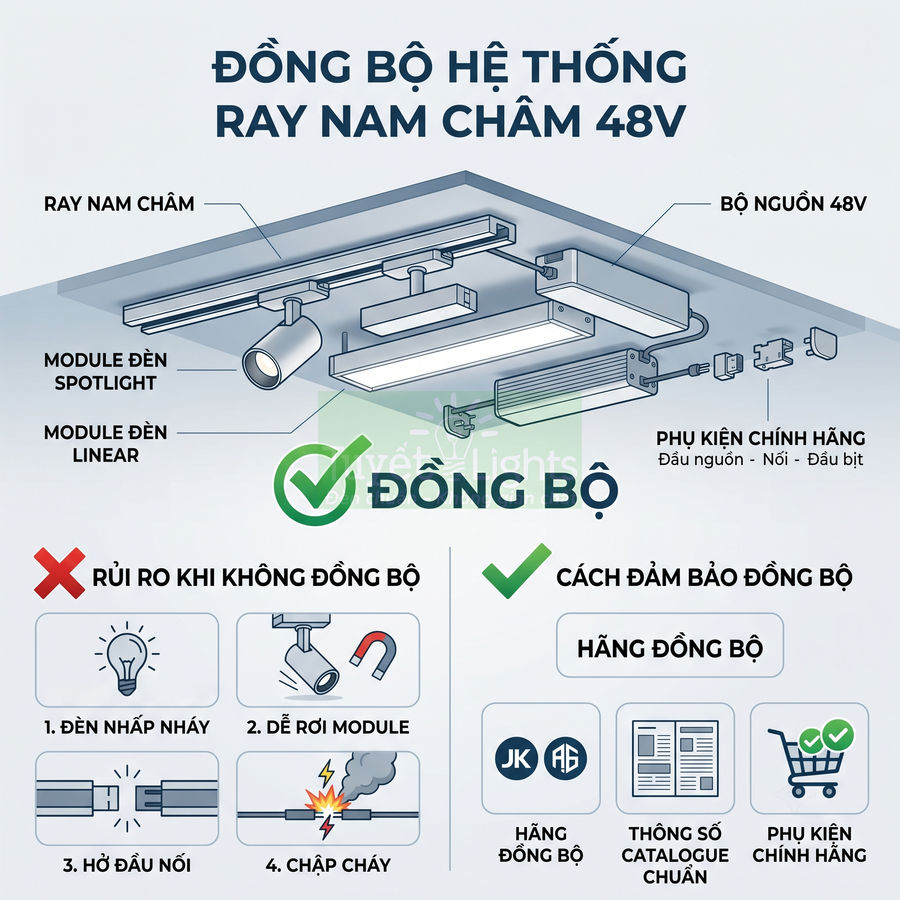

Hệ ray, module đèn, nguồn, đầu nối và phụ kiện phải đồng bộ

Hệ ray nam châm 48V là một tổ hợp đồng bộ gồm: thanh ray, module đèn (spotlight, linear, pendant), bộ nguồn, đầu cấp nguồn, đầu nối thẳng, nối góc, đầu bịt, nắp che, bass treo… Mỗi hãng sản xuất có tiêu chuẩn riêng về kích thước ray, cấu trúc tiếp điểm, tiết diện thanh dẫn điện, kiểu ngàm nam châm, nên việc trộn lẫn linh kiện từ nhiều hệ khác nhau thường dẫn đến lỗi kỹ thuật khó lường.

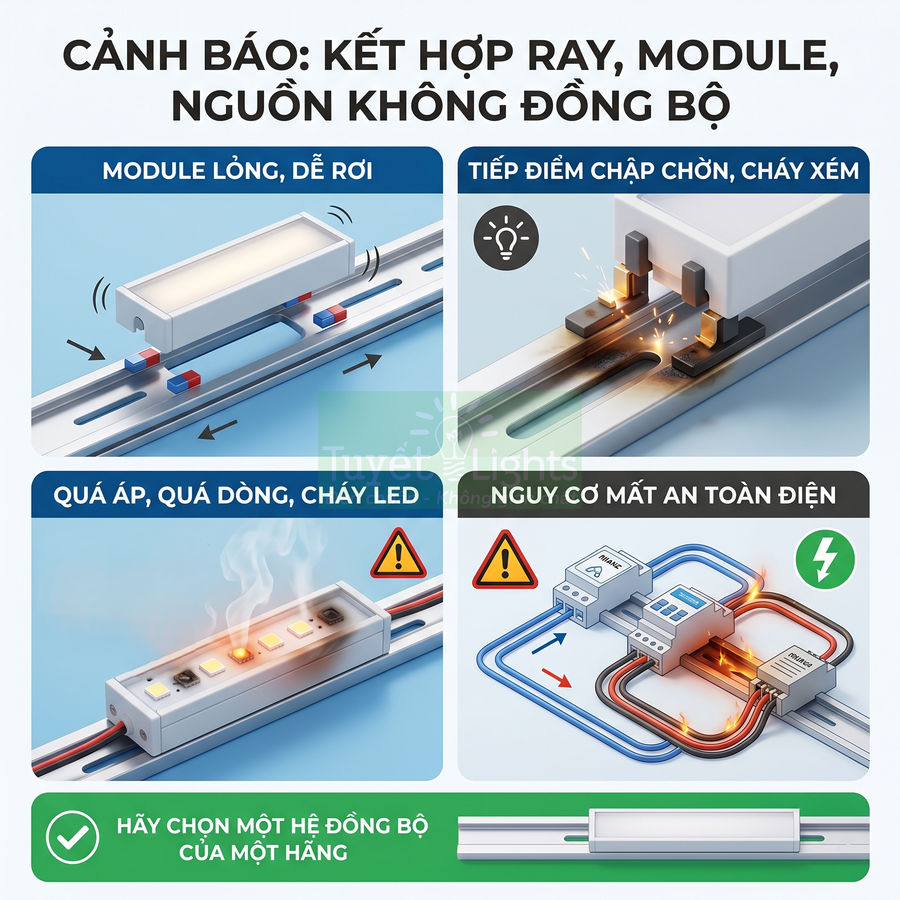

Các rủi ro khi không dùng hệ đồng bộ có thể kể đến:

• Tiếp điểm điện không khớp: chân tiếp xúc của module đèn không chạm đúng thanh dẫn điện trong ray, gây hiện tượng chập chờn, nhấp nháy, nóng cục bộ hoặc không sáng.
• Ngàm nam châm không ăn khớp: lực hút không đủ, module gắn không chắc, dễ rơi khi va chạm hoặc khi ray rung nhẹ do đóng mở cửa, rung sàn.
• Đầu nối không đồng kích thước: khe hở giữa hai thanh ray, lệch cao độ, mất thẩm mỹ và có thể gây mất tiếp xúc điện tại điểm nối, tạo điểm nóng.
• Điện áp, dòng định mức không tương thích: một số hệ dùng 24V, 48V hoặc dải điện áp khác; dùng sai nguồn có thể làm cháy module, giảm tuổi thọ LED, gây nhấp nháy khi dim.

Để đảm bảo đồng bộ và độ bền hệ thống, nên:

• Chọn một hệ ray nam châm thống nhất cho toàn bộ không gian hoặc ít nhất cho từng khu vực độc lập, tránh pha trộn nhiều hệ trên cùng tuyến.
• Kiểm tra kỹ catalogue kỹ thuật của nhà sản xuất: kích thước ray (rộng, cao, dạng âm trần hay nổi), loại điện áp (24V, 48V), công suất tối đa trên mỗi tuyến, loại đầu nối (thẳng, L, T, X).
• Đặt hàng đầy đủ phụ kiện chính hãng: đầu cấp nguồn, nối thẳng, nối góc, đầu bịt, nắp che, bass treo, ty treo… để tránh phải tự chế trong quá trình thi công.
• Hạn chế tối đa việc tự khoan ray, tự chế đầu nối, đấu nối không theo khuyến cáo của nhà sản xuất, vì có thể làm hỏng lớp cách điện, giảm tiết diện thanh dẫn, gây quá nhiệt.

Với các dự án lớn, nên yêu cầu nhà cung cấp ray nam châm cung cấp bản vẽ layout ray chi tiết, sơ đồ đấu nối nguồn, danh mục module đèn và phụ kiện đầy đủ. Đội thi công cần bám sát bản vẽ, kiểm tra đối chiếu mã sản phẩm, chiều dài ray, loại đầu nối trước khi lắp để tránh lắp sai, thiếu vật tư hoặc phải cắt ghép ray tại công trường, làm giảm độ chính xác và thẩm mỹ của hệ thống.

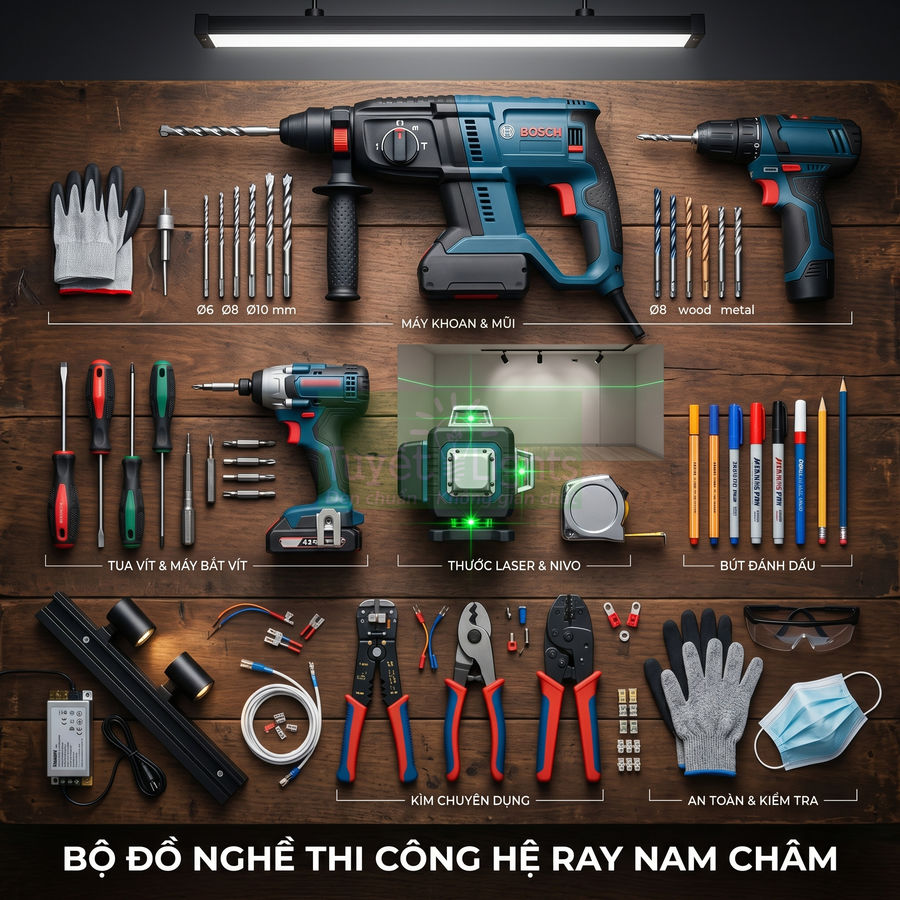

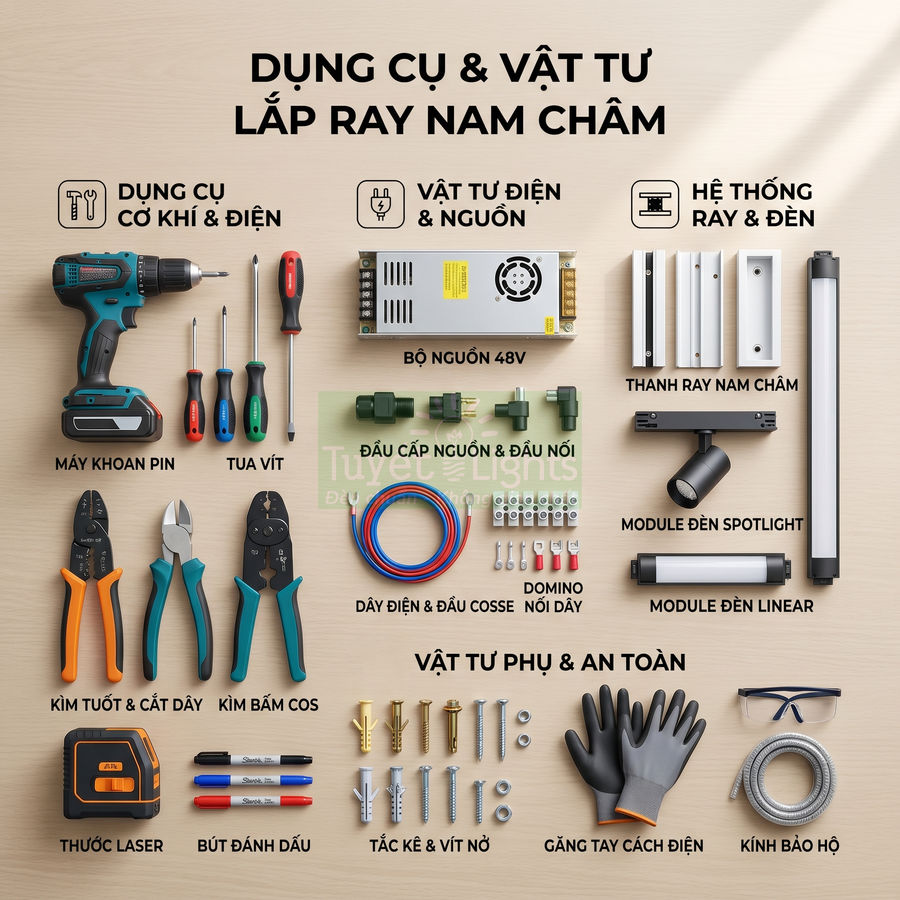

Dụng cụ và vật tư cần chuẩn bị khi lắp ray nam châm

Hệ thống ray nam châm yêu cầu chuẩn bị đầy đủ cả dụng cụ cơ khí lẫn thiết bị điện để đảm bảo thi công chính xác, an toàn và thẩm mỹ. Nhóm dụng cụ cơ bản gồm máy khoan, tua vít, máy bắt vít, thước laser, bút đánh dấu, kìm tuốt dây, kìm cắt và kìm bấm cos; chúng giúp cố định ray chắc chắn, căn thẳng tuyến ray và xử lý mối nối dây đúng kỹ thuật. Bên cạnh đó, cần trang bị thang nhôm hoặc giàn giáo, máy đo điện áp, bút thử điện, găng tay cách điện, kính bảo hộ và khẩu trang để giảm rủi ro khi thao tác trên cao và làm việc với nguồn điện. Việc chuẩn hóa bộ dụng cụ chuyên cho ray nam châm giúp rút ngắn thời gian lắp đặt và hạn chế hư hỏng vật tư.

Máy khoan, tua vít, thước laser, bút đánh dấu, kìm tuốt dây

Thi công lắp đặt đèn rọi ray nam châm là một hạng mục vừa mang tính cơ khí, vừa mang tính điện – điện tử, do đó bộ dụng cụ không chỉ “đủ dùng” mà còn phải phù hợp với từng loại trần, từng cấu trúc ray và tiêu chuẩn an toàn điện. Bộ dụng cụ tối thiểu nên được chuẩn hóa theo dạng “bộ đồ nghề” chuyên cho thi công ray nam châm, giúp giảm sai số, hạn chế hư hỏng vật tư và rút ngắn thời gian lắp đặt.

• Máy khoan:
  • Nên ưu tiên máy khoan bê tông hoặc khoan đa năng có chế độ búa, công suất từ 600–800W trở lên để khoan trần bê tông ổn định, hạn chế cháy mũi khoan.
  • Chuẩn bị bộ mũi khoan đầy đủ: mũi khoan bê tông (Ø6, Ø8, Ø10 mm), mũi khoan gỗ, mũi khoan kim loại để xử lý các bề mặt xương thép, xương gỗ, trần thạch cao, trần gỗ.
  • Nên có thêm máy khoan pin nhỏ để bắt vít ở những vị trí khó thao tác với máy khoan lớn, đặc biệt khi làm việc trên thang cao.
• Tua vít, máy bắt vít:
  • Tua vít 2 cạnh, 4 cạnh với nhiều cỡ đầu khác nhau để siết vít ray, vít nắp hộp nối, vít domino.
  • Máy bắt vít dùng pin giúp thao tác nhanh, lực siết đều, giảm nguy cơ tuôn ren hoặc gãy vít khi thi công trên cao.
  • Nên chuẩn bị thêm bộ đầu vít từ tính để giữ vít chắc, tránh rơi khi thao tác trên trần.

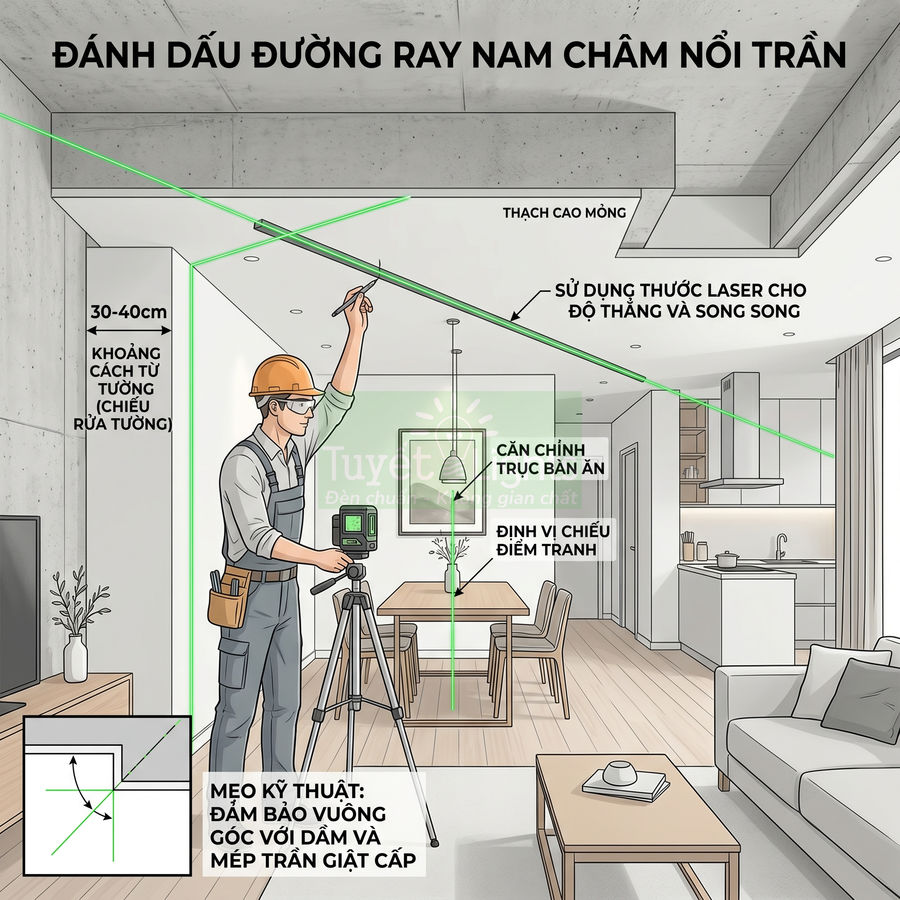

• Thước laser hoặc nivo laser:
  • Dùng để căn thẳng tuyến ray theo cả phương ngang và phương dọc, đảm bảo ray không bị cong, vênh, lệch cao độ so với trần và tường.
  • Với các không gian dài như hành lang, showroom, văn phòng mở, nên dùng nivo laser tự cân bằng có chế độ quét 360° để kiểm soát đồng thời nhiều tuyến ray song song.
  • Kết hợp thước laser với thước thép cuộn 5–10 m để đo chính xác khoảng cách từ tường, từ trục kiến trúc đến tuyến ray.
• Bút đánh dấu:
  • Bút lông, bút chì, bút sơn dùng để đánh dấu vị trí khoan, đường tim ray, điểm đặt nguồn, vị trí đầu nối góc.
  • Trên trần bê tông hoặc tường sơn, nên dùng bút sơn hoặc bút lông màu tương phản để dễ quan sát khi đứng dưới đất.
  • Nên phân biệt màu bút cho từng loại ký hiệu: màu này cho vị trí khoan, màu khác cho vị trí hộp nối, đầu cấp nguồn… giúp giảm nhầm lẫn khi thi công.
• Kìm tuốt dây, kìm cắt, kìm bấm cos:
  • Kìm tuốt dây chuyên dụng giúp tuốt lớp cách điện đúng chiều dài, không làm xước lõi đồng, đảm bảo tiếp xúc điện tốt.
  • Kìm cắt dây, cắt ty ren, cắt nẹp… nên chọn loại lưỡi cứng, chịu lực, tránh làm bẹt lõi dây.
  • Kìm bấm cos dùng để bấm cosse cho các đầu dây vào domino, đầu cấp nguồn, bộ nguồn 48V, đảm bảo mối nối chắc, không nóng tại điểm tiếp xúc.

Ngoài ra, nên chuẩn bị thêm các dụng cụ hỗ trợ an toàn và thao tác trên cao:

• Thang nhôm hoặc giàn giáo:
  • Chọn chiều cao phù hợp với cao độ trần; với trần trên 3,5 m nên ưu tiên giàn giáo hoặc thang chữ A chắc chắn.
  • Đảm bảo thang có chân chống trượt, khóa an toàn, không bị cong vênh.

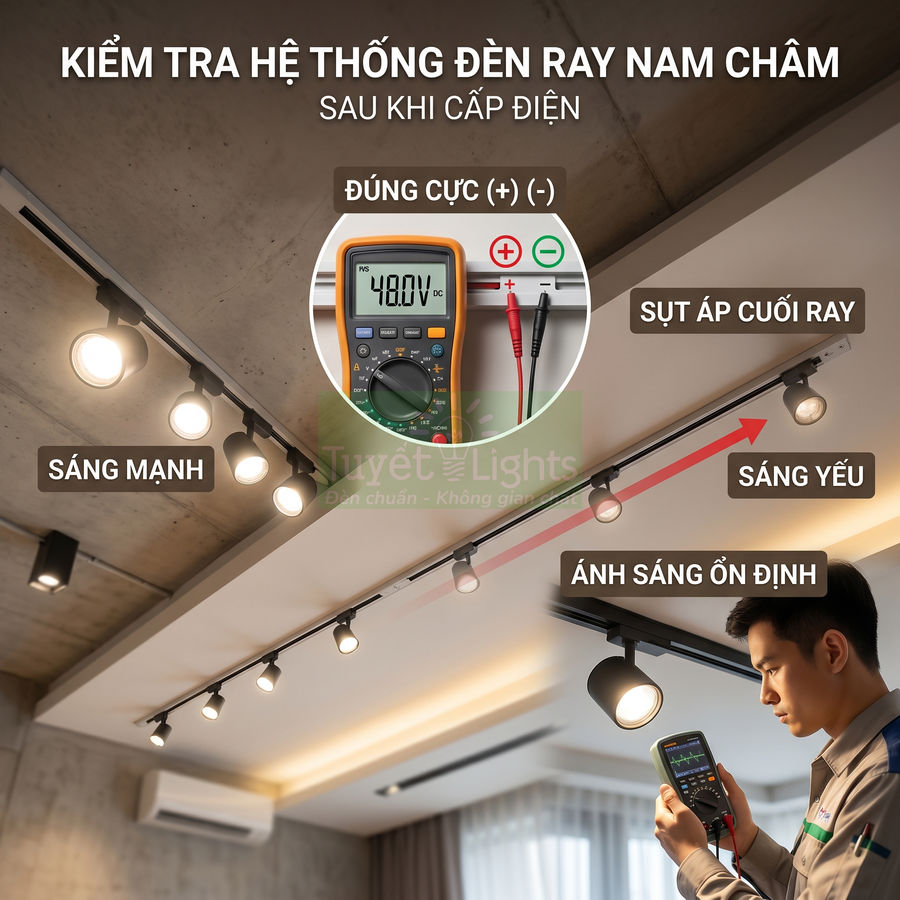

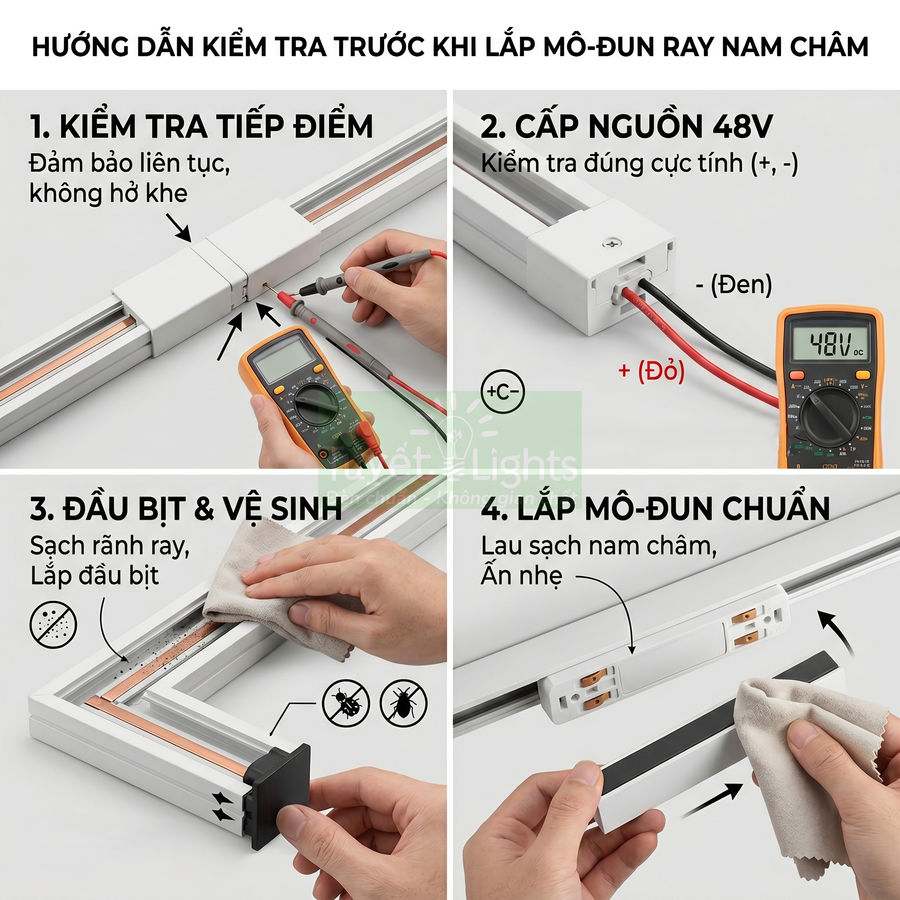

• Máy đo điện áp, bút thử điện:
  • Dùng để kiểm tra nguồn 220V trước khi đấu nối bộ nguồn 48V, kiểm tra có điện hay không trước khi thao tác trên dây.
  • Nên dùng máy đo đa năng (multimeter) để đo cả điện áp DC 48V, kiểm tra sụt áp trên tuyến ray khi tải lớn.
• Găng tay cách điện, kính bảo hộ, khẩu trang:
  • Găng tay cách điện giúp giảm nguy cơ giật điện khi vô tình chạm vào dây đang mang điện.
  • Kính bảo hộ và khẩu trang cần thiết khi khoan cắt trần bê tông, trần thạch cao để tránh bụi, mảnh vỡ bắn vào mắt, đường hô hấp.

Việc sử dụng thước laser là yếu tố then chốt để đạt độ thẳng tuyệt đối cho tuyến ray. Căn ray bằng mắt thường dễ dẫn đến sai lệch vài mm; với hệ ray dài hoặc nhiều tuyến song song, sai lệch nhỏ này sẽ làm ray bị “cong”, không song song với các đường kiến trúc (trần, vách, hệ trần nhôm, khe sáng), ảnh hưởng lớn đến thẩm mỹ tổng thể.

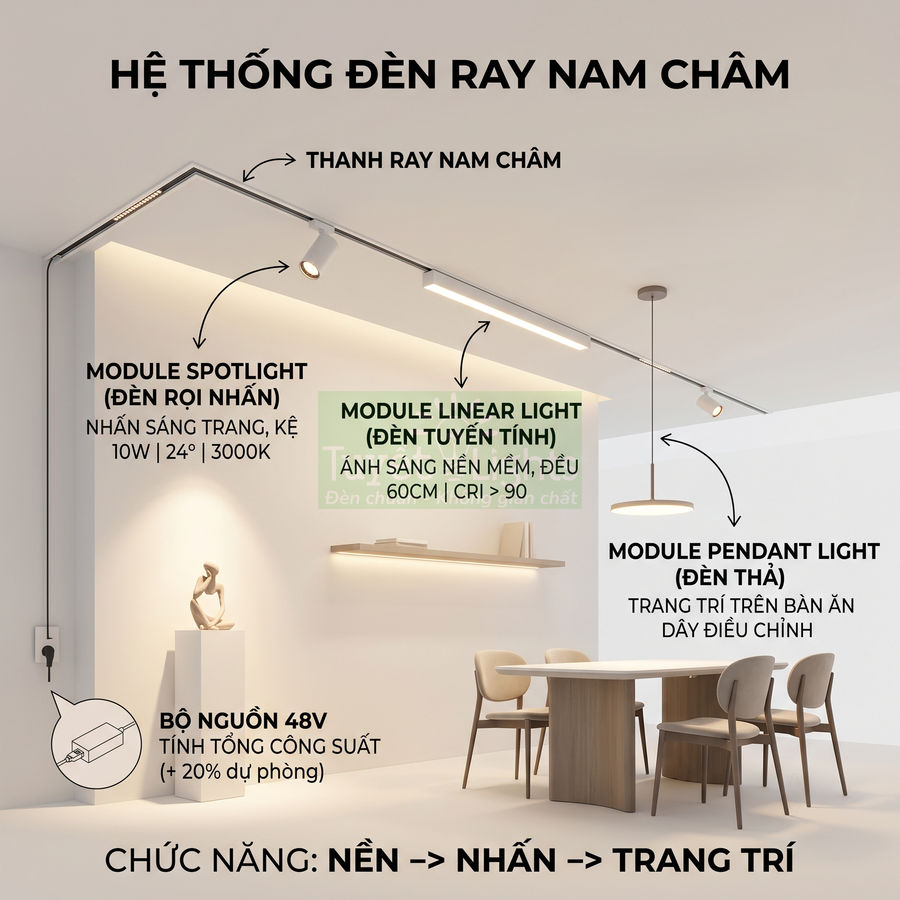

Thanh ray nam châm, module spotlight, linear light, pendant light

Vật tư chính của hệ thống là thanh ray nam châm và các loại module đèn. Việc chuẩn bị vật tư cần bám sát bản vẽ thiết kế chiếu sáng, sơ đồ bố trí ray, sơ đồ cấp nguồn và kịch bản ánh sáng (nền – nhấn – trang trí). Mỗi loại ray và module có thông số kỹ thuật riêng, nếu chọn sai chủng loại có thể dẫn đến không tương thích cơ khí hoặc điện áp.

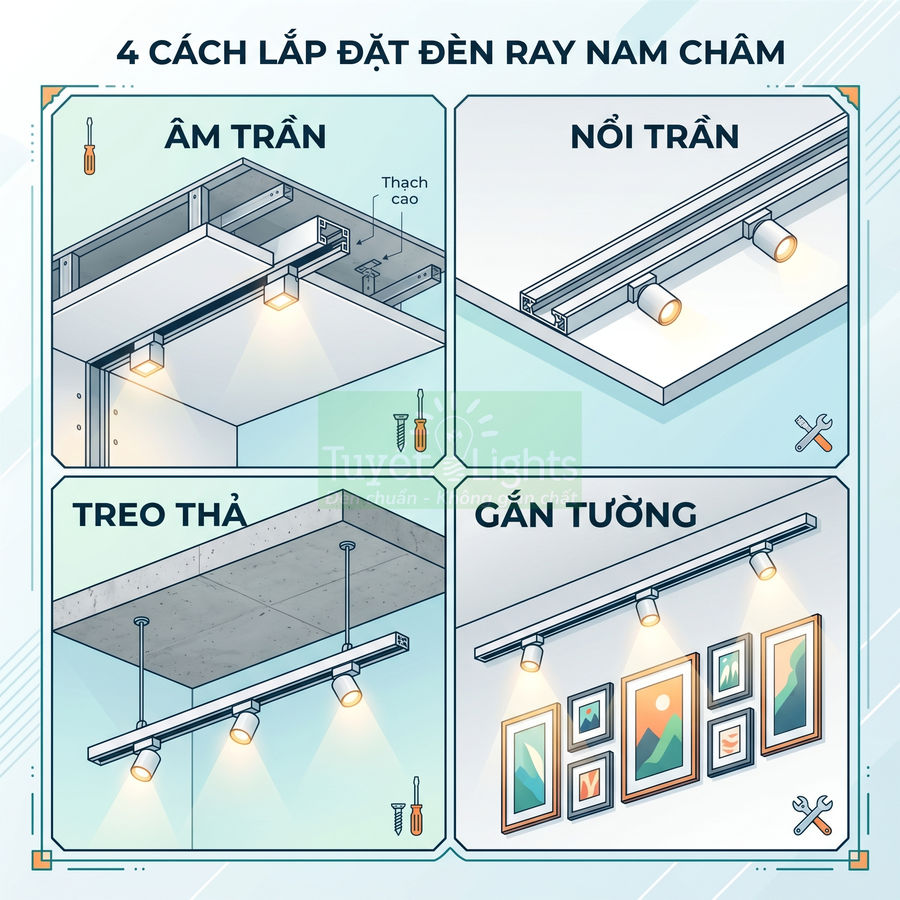

Thanh ray nam châm thường có các chiều dài tiêu chuẩn như 1 m, 1,5 m, 2 m, 3 m. Một số hãng cho phép cắt ray theo kích thước yêu cầu, nhưng việc cắt phải tuân thủ hướng dẫn để không làm hỏng thanh dẫn điện bên trong, không làm biến dạng mặt cắt ray. Ray có thể là loại âm trần, nổi trần, treo thả hoặc gắn tường, mỗi loại có cấu trúc mặt cắt, vị trí thanh dẫn điện, khe gắn module và phụ kiện cố định khác nhau.

• Ray âm trần: lắp chìm trong trần thạch cao hoặc trần gỗ, yêu cầu xử lý hộc ray, xương trần và khoảng lùi kỹ thuật. Cần kiểm tra độ dày trần, khoảng trống phía trên để bố trí bộ nguồn và dây dẫn.

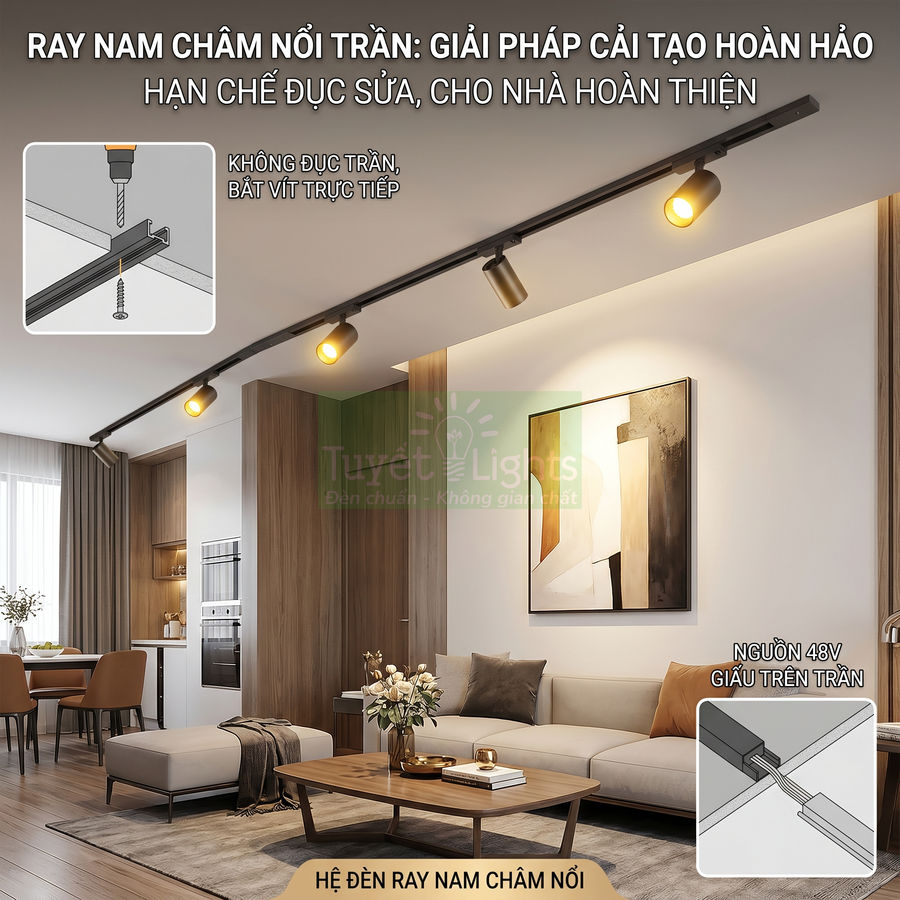

• Ray nổi trần: gắn trực tiếp lên bề mặt trần bê tông, trần thạch cao; phù hợp cải tạo công trình cũ, không cần xử lý hộc âm. Cần chú ý thẩm mỹ tại vị trí đầu cấp nguồn và đường dây nổi.

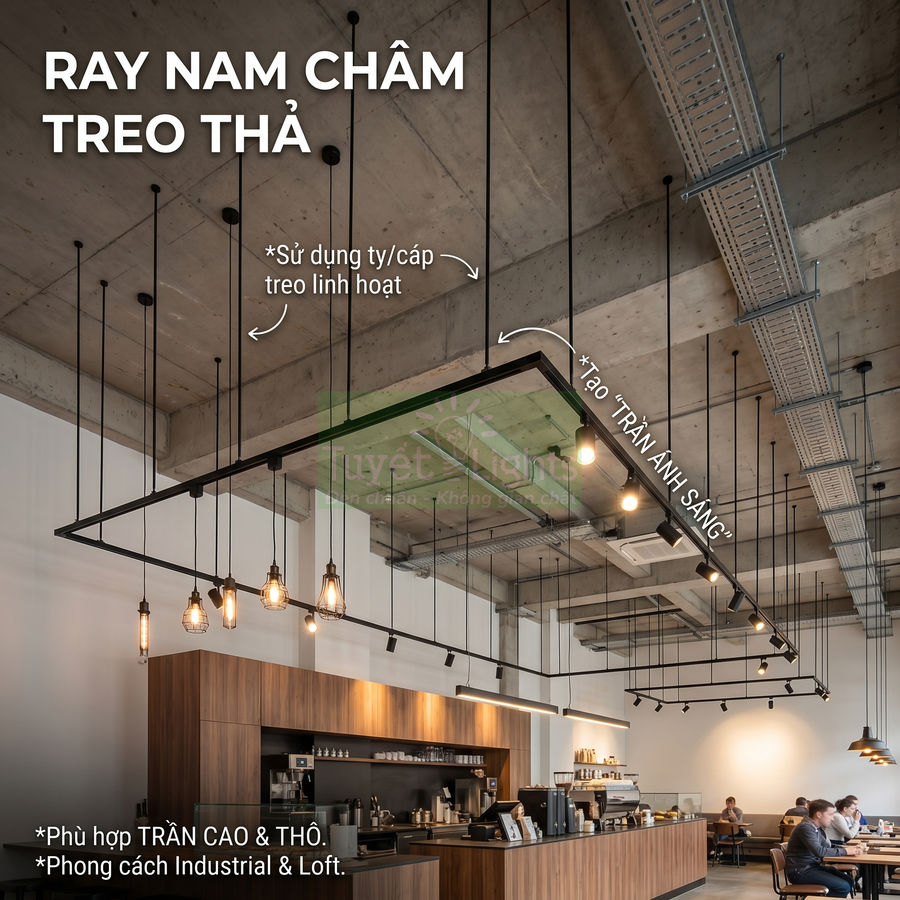

• Ray treo thả: dùng bass treo, ty ren hoặc dây cáp để treo ray cách trần, tạo hiệu ứng kiến trúc. Cần tính toán tải trọng, độ võng cho phép và khoảng cách giữa các điểm treo.

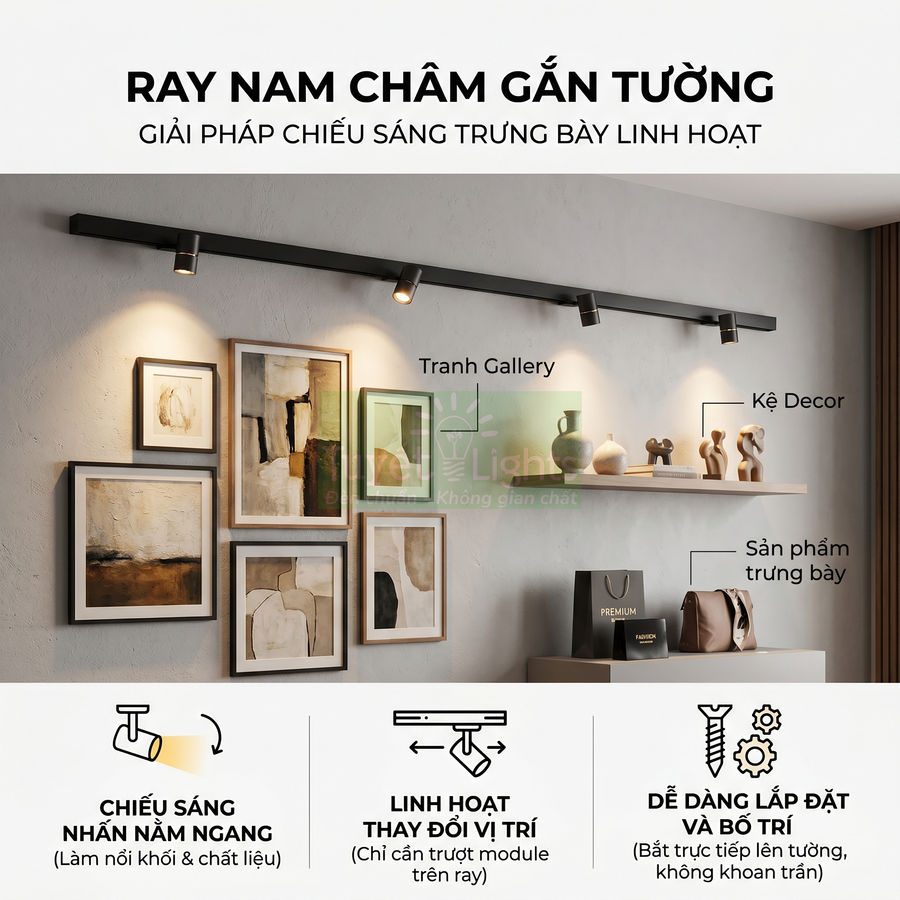

• Ray gắn tường: thường dùng để chiếu tranh, kệ trưng bày; cần đảm bảo ray song song với mép kệ, mép khung tranh để ánh sáng đều và đẹp.

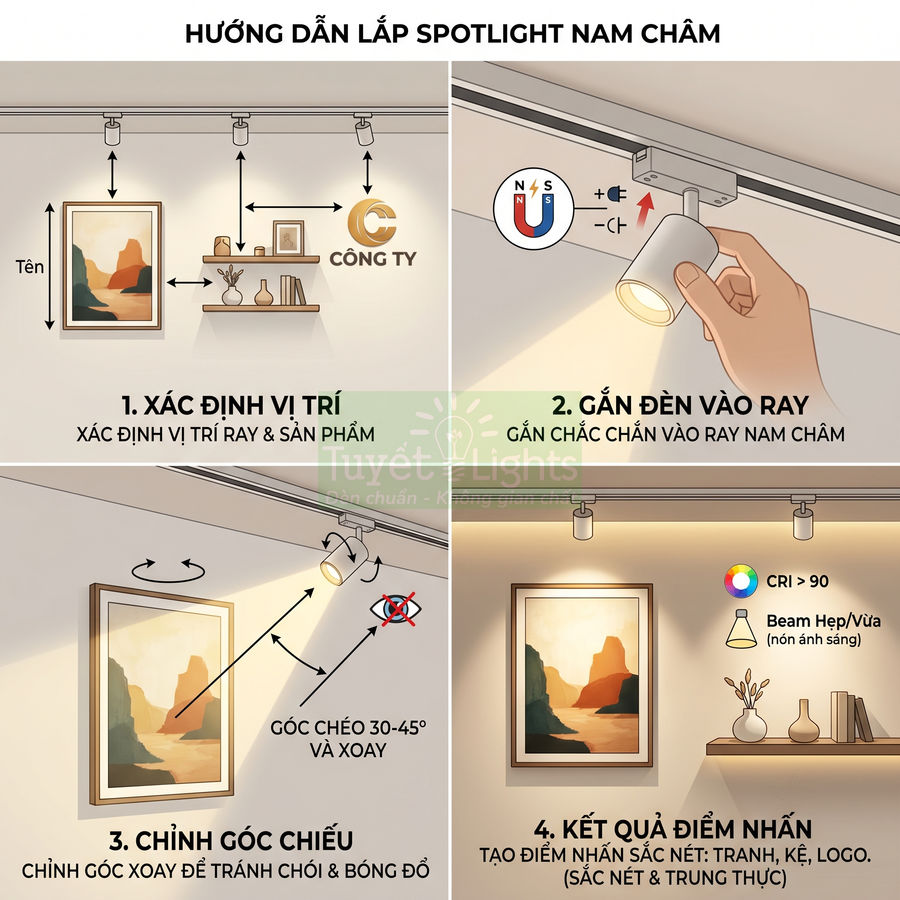

Module spotlight nam châm dùng để nhấn sáng tranh, kệ, sản phẩm, logo, chi tiết kiến trúc. Các thông số cần quan tâm:

• Công suất (thường 5W, 7W, 10W, 12W, 15W…): lựa chọn theo chiều cao trần và độ sáng mong muốn. Trần cao 3–3,2 m thường dùng 7–10W; trần cao hơn có thể cần 12–15W.
• Góc chiếu (15°, 24°, 36°, 60°…):
  • Góc hẹp 15°–24° cho chiếu điểm, nhấn mạnh vật thể nhỏ, tạo độ tương phản cao.
  • Góc trung bình 36° cho vùng trưng bày vừa, kệ sản phẩm.
  • Góc rộng 60° cho vùng chiếu tổng quát hoặc trần thấp.
• Nhiệt độ màu (2700K, 3000K, 4000K, 5000K…):
  • 2700K–3000K cho không gian ấm, nhà ở, F&B, khách sạn.
  • 4000K cho văn phòng, showroom thời trang, không gian cần trung tính.
  • 5000K cho khu vực cần độ tỉnh táo cao, khu trưng bày kỹ thuật.

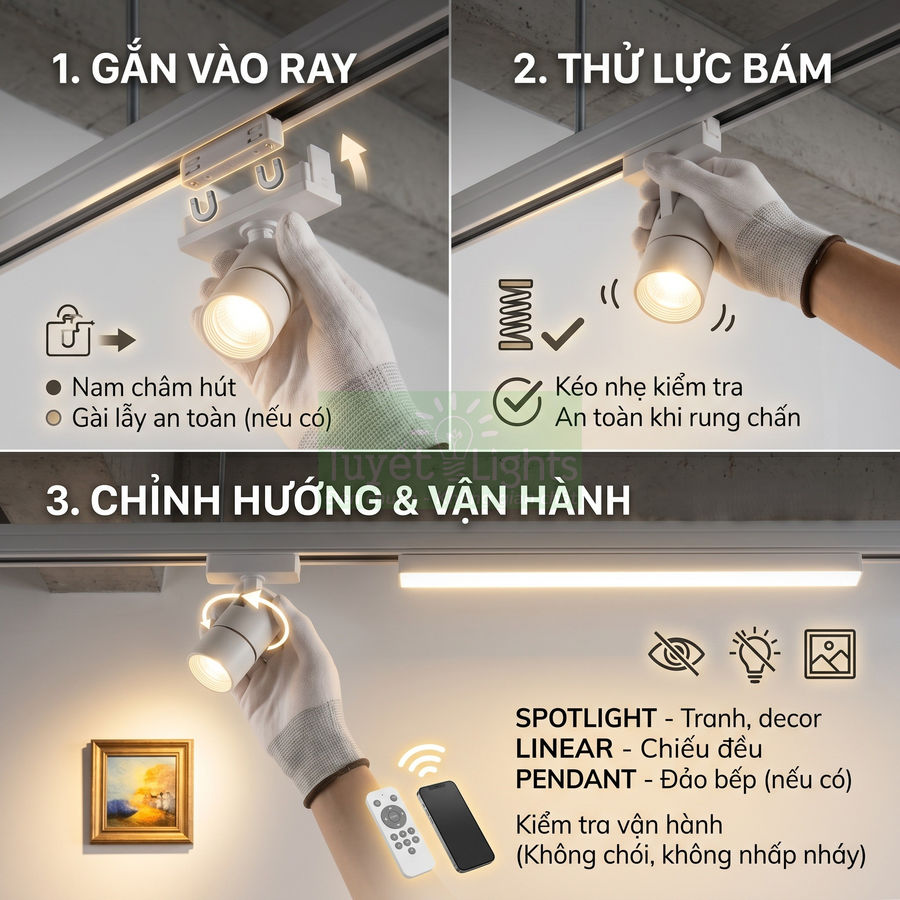

• Khả năng xoay, gật gù: nên chọn module có biên độ xoay lớn (xoay ngang 350°, gật dọc 90°) để dễ tinh chỉnh góc chiếu sau khi lắp đặt nội thất.

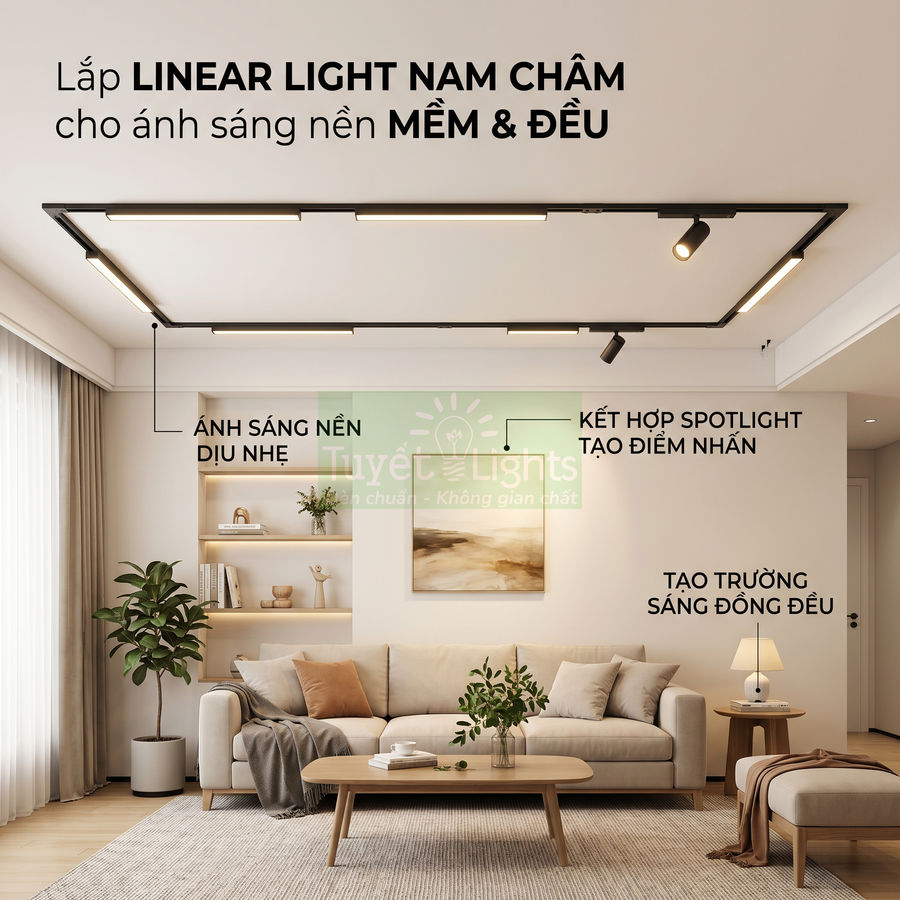

Module linear light nam châm tạo ánh sáng nền mềm, đều, thường có chiều dài 30 cm, 60 cm, 90 cm, 120 cm. Linear có thể dạng ánh sáng trực tiếp, gián tiếp, hoặc kết hợp. Chỉ số hoàn màu (CRI) nên từ 90 trở lên cho không gian trưng bày, thời trang, mỹ phẩm để màu sắc sản phẩm trung thực. Cần chú ý:

• Độ chói (UGR) và thiết kế chóa, tán quang để tránh chói lóa khi nhìn trực diện.
• Mật độ lumen/mét để đảm bảo đủ độ rọi cho không gian làm việc hoặc trưng bày.
• Khả năng dimming (0–10V, DALI, Bluetooth…) nếu hệ thống yêu cầu điều khiển cảnh sáng.

Module pendant light nam châm là các đèn thả được cấp nguồn từ ray, dùng cho bàn ăn, quầy bar, đảo bếp, bàn làm việc. Chiều dài dây thả thường điều chỉnh được, nhưng cần kiểm tra giới hạn tối đa, cơ cấu khóa dây và cách cố định để không bị tụt sau thời gian sử dụng. Nên lưu ý:

• Trọng lượng đèn thả phải nằm trong giới hạn tải trọng cho phép của ray và module nam châm.
• Chiều cao treo so với mặt bàn (thường 70–90 cm) để tránh chói mắt và đảm bảo vùng sáng hợp lý.
• Kiểu phân bố ánh sáng (trực tiếp, bán trực tiếp, đối xứng hay bất đối xứng) để phù hợp công năng.

Khi chuẩn bị module, nên phân loại rõ theo chức năng chiếu sáng:

• Module dùng cho ánh sáng nền: linear, downlight gắn ray (nếu hệ cho phép), đảm bảo độ rọi chung và độ đồng đều.
• Module dùng cho ánh sáng nhấn: spotlight, projector nhỏ, dùng để tạo điểm nhấn, tăng chiều sâu không gian.
• Module dùng cho ánh sáng trang trí: đèn thả, đèn hình khối đặc biệt, đèn wall washer tạo hiệu ứng trên tường.

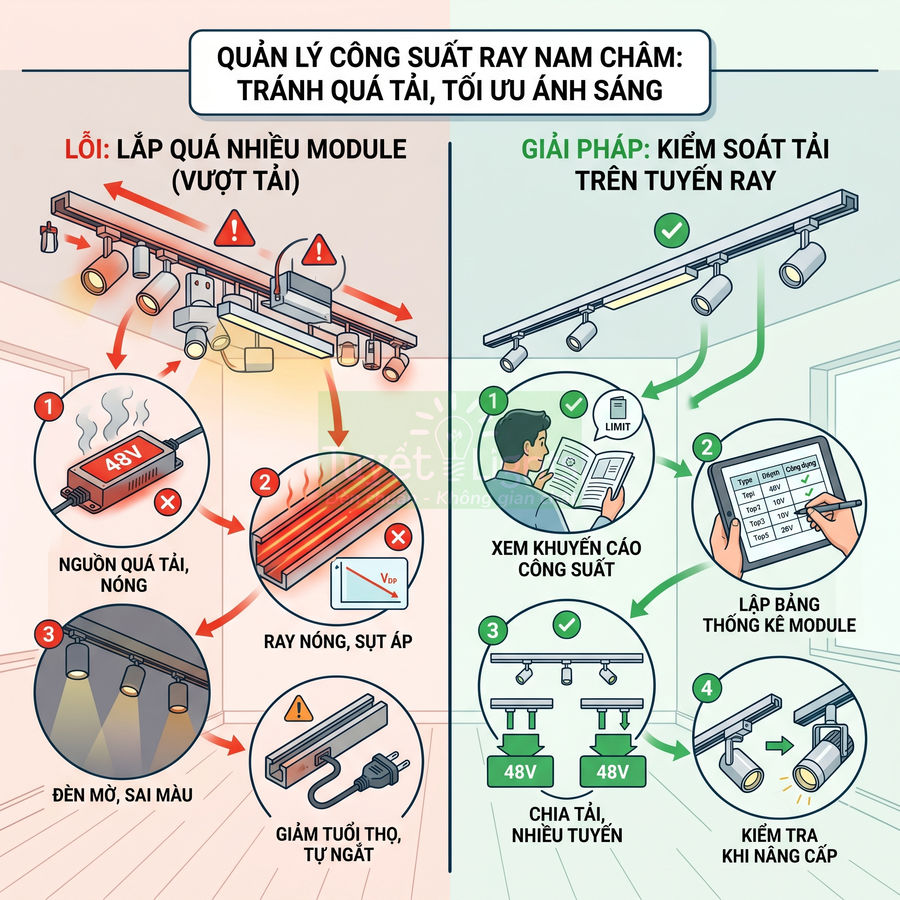

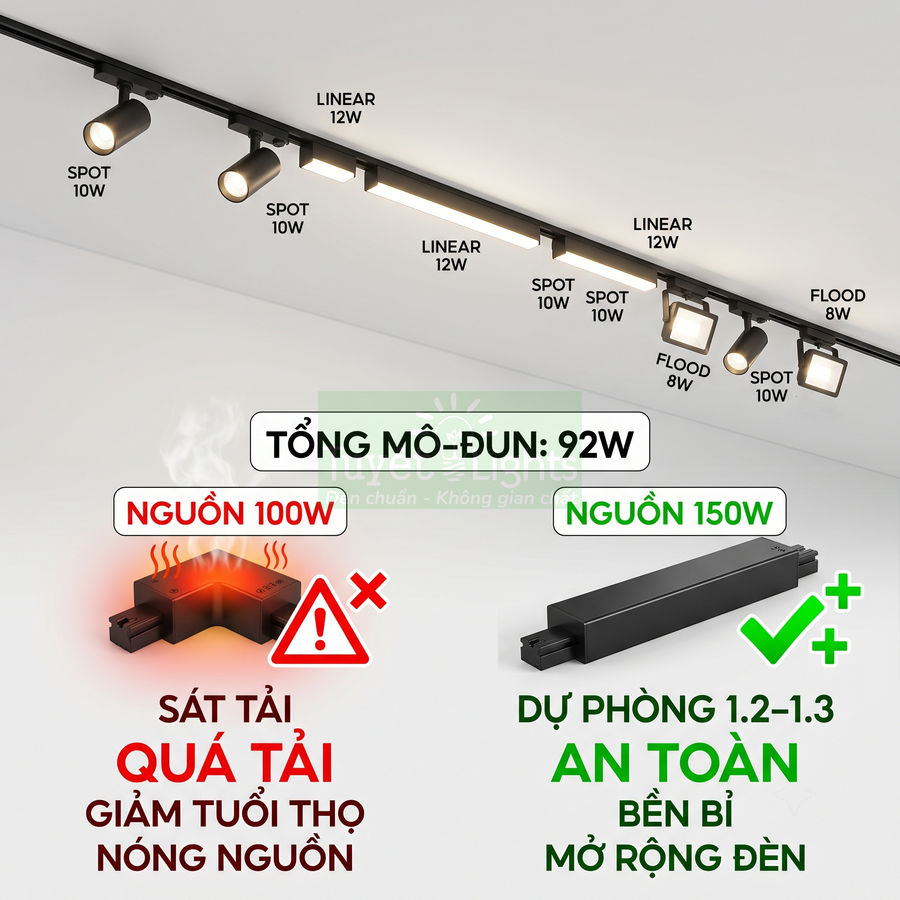

Việc tính toán tổng công suất từng tuyến ray dựa trên số lượng và công suất từng module là cơ sở để chọn bộ nguồn 48V phù hợp, tránh quá tải. Cần tính cả kịch bản “bật tối đa” (tất cả module trên tuyến cùng hoạt động) và dự phòng 20–30% để đảm bảo tuổi thọ bộ nguồn.

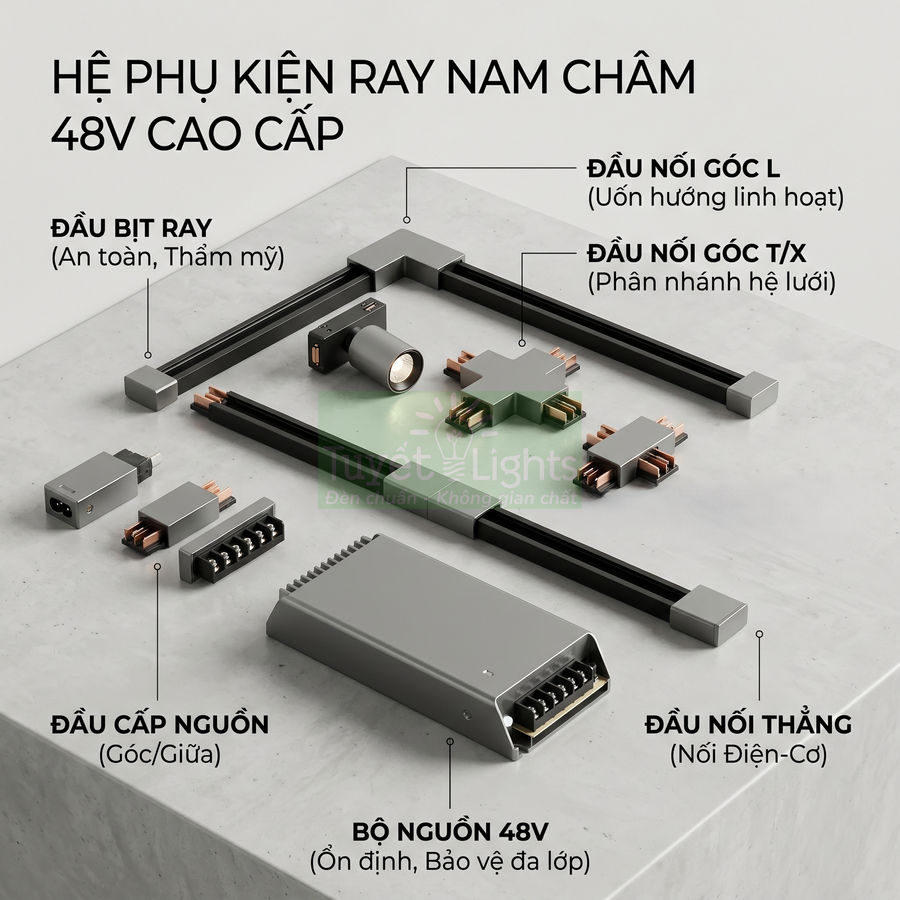

Bộ nguồn 48V, đầu cấp nguồn, đầu nối thẳng, nối góc, đầu bịt ray

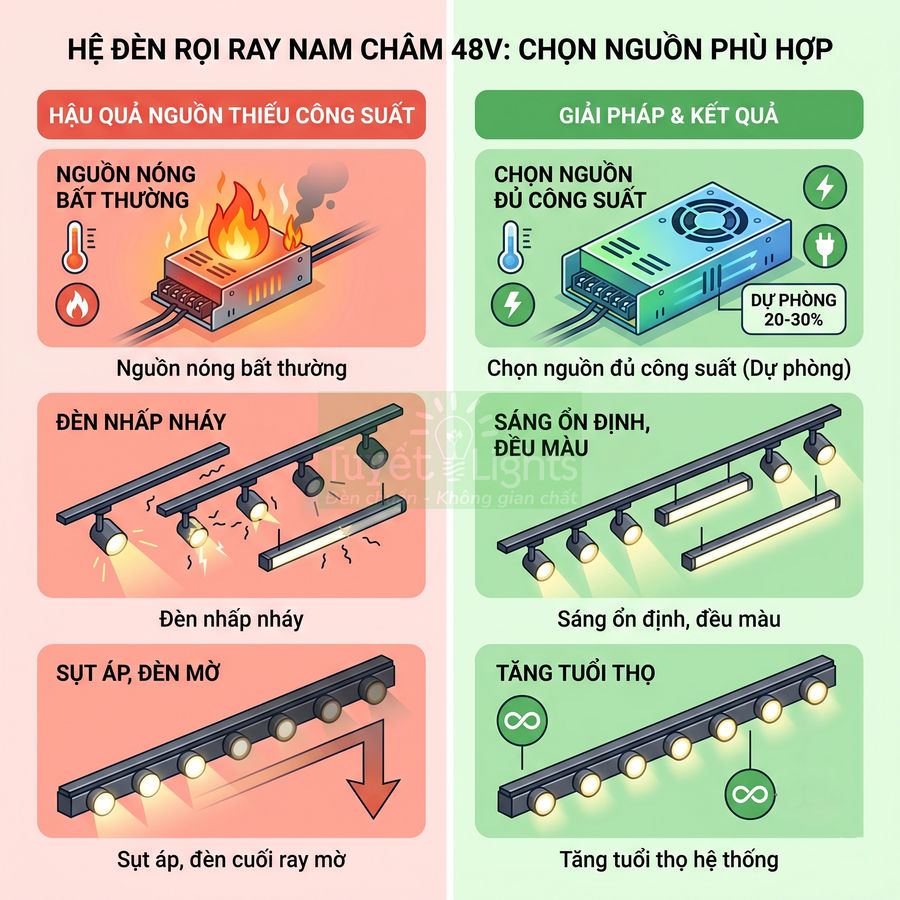

Bộ nguồn 48V là “trái tim” của hệ thống ray nam châm, chuyển đổi từ 220V AC sang 48V DC an toàn cho người dùng và tương thích với module nam châm. Khi lựa chọn bộ nguồn cần chú ý:

• Điện áp ra 48V DC ổn định, sai số nhỏ để tránh làm giảm tuổi thọ LED hoặc gây nhấp nháy.
• Công suất danh định phải phù hợp với tổng công suất module trên tuyến ray, cộng thêm 20–30% dự phòng để bộ nguồn không phải hoạt động liên tục ở mức tải tối đa.
• Hệ số công suất (PF) cao và hiệu suất tốt (thường > 0,9) để giảm tổn hao, giảm dòng phản kháng lên lưới điện.
• Có các chế độ bảo vệ: quá tải, quá nhiệt, ngắn mạch, quá áp; vỏ nguồn nên có khe thoát nhiệt hoặc quạt nếu công suất lớn.

Đầu cấp nguồn là phụ kiện kết nối bộ nguồn 48V với thanh ray. Một số hệ dùng đầu cấp nguồn gắn trực tiếp vào đầu ray, một số khác dùng hộp cấp nguồn trung gian hoặc đầu cấp giữa ray. Cần đảm bảo đầu cấp nguồn đúng loại cho hệ ray đang sử dụng, đúng cực tính (+/–) và đúng kiểu lắp (đầu, giữa, góc), tránh dùng chung giữa các hệ khác nhau vì cấu trúc tiếp điểm và kích thước có thể không tương thích.

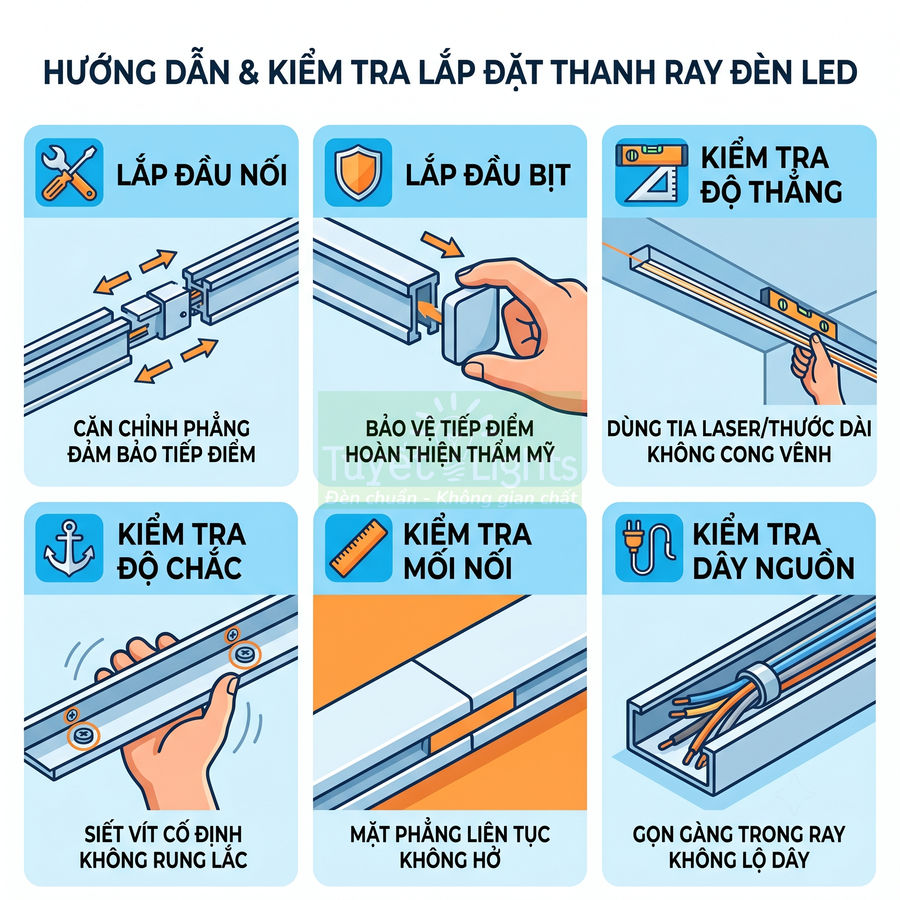

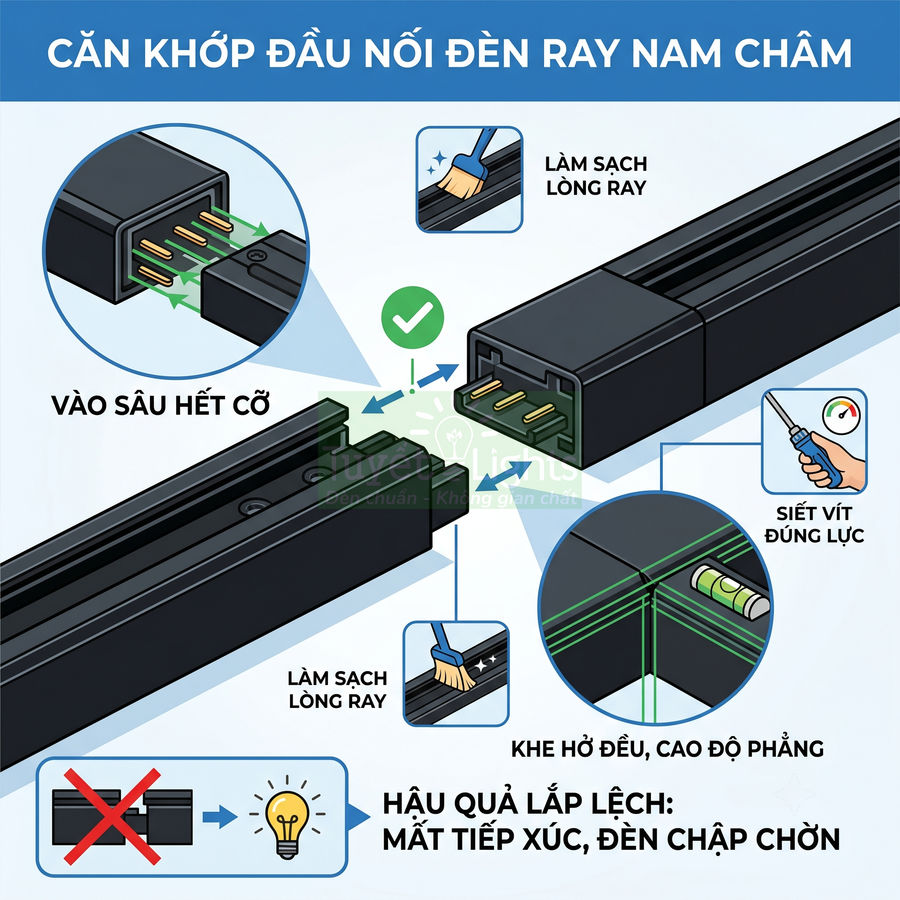

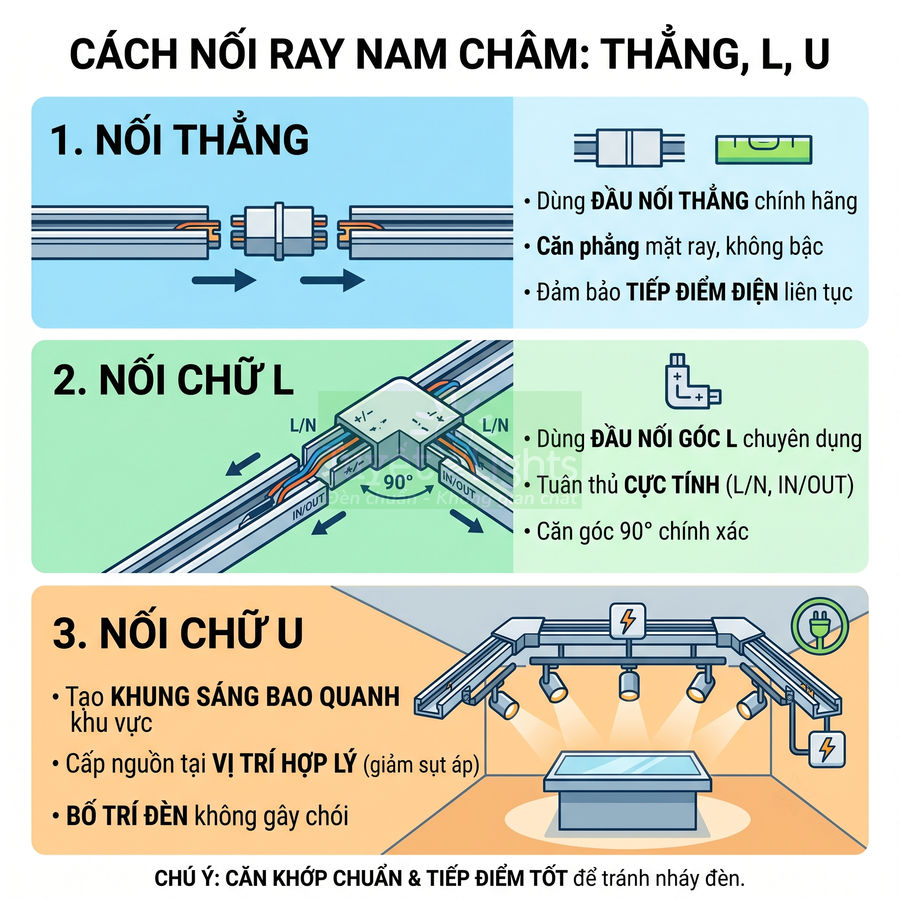

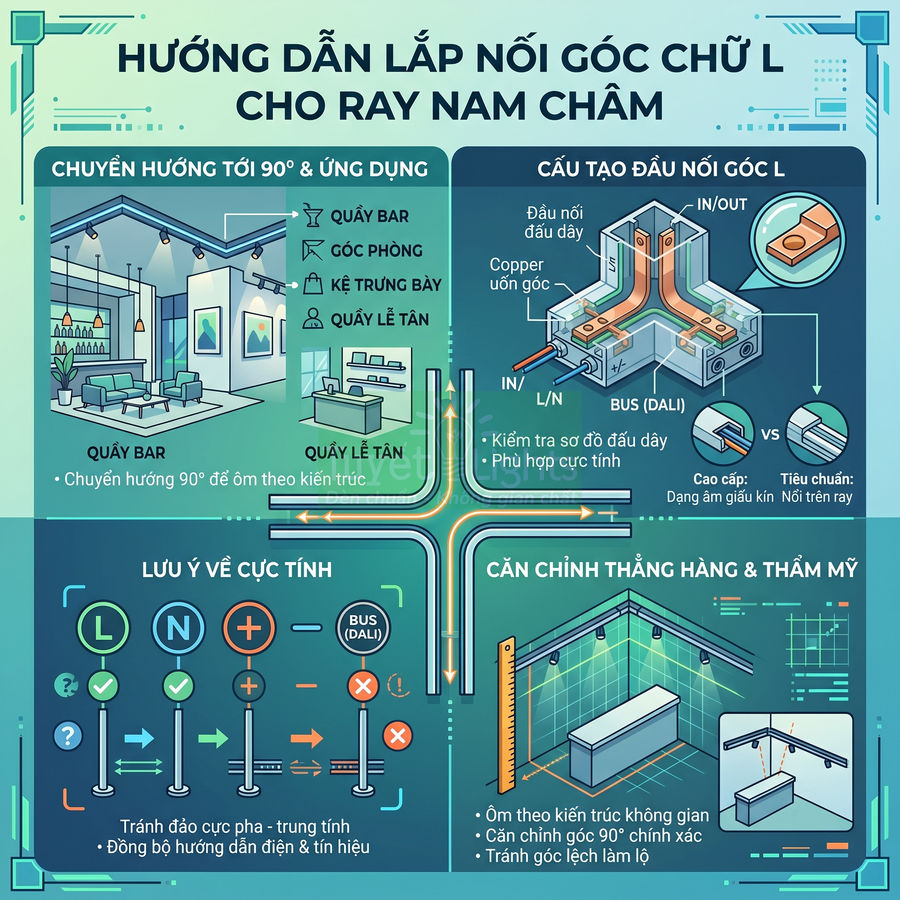

Đầu nối thẳng dùng để nối hai thanh ray theo đường thẳng, vừa đảm bảo liên kết cơ khí, vừa đảm bảo tiếp xúc điện liên tục. Đầu nối góc (chữ L, chữ T, chữ X) cho phép tạo các hình dạng hệ ray phức tạp như chữ L, chữ U, vòng kín, lưới ray. Mỗi đầu nối có chiều dài, cấu trúc tiếp điểm riêng, cần tuân thủ đúng chiều lắp, đúng cực tính để tránh đảo cực 48V trên tuyến.

Đầu bịt ray có nhiệm vụ che kín đầu ray, tránh lộ thanh dẫn điện, bụi bẩn và tăng tính thẩm mỹ. Một số hệ ray dùng đầu bịt có kèm tiếp điểm để cấp nguồn, cần lắp đúng vị trí theo hướng dẫn, đảm bảo tiếp xúc tốt và không để hở phần dẫn điện.

Bảng tóm tắt các phụ kiện chính của hệ ray nam châm:

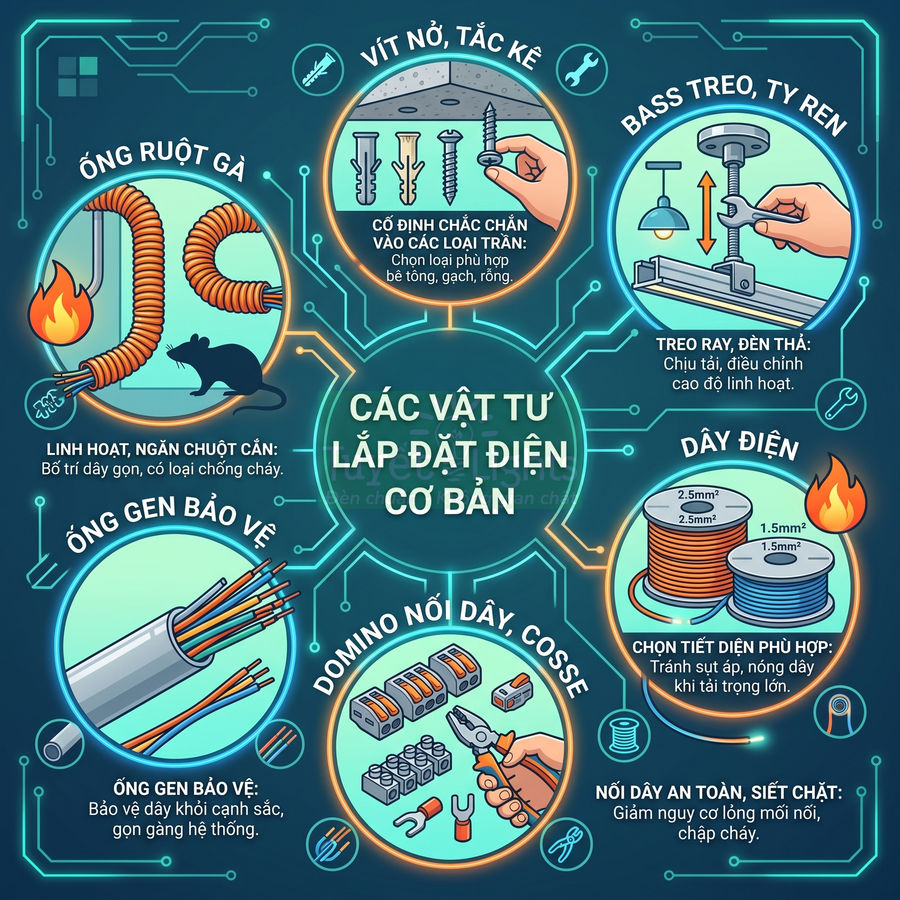

Vít nở, tắc kê, bass treo, dây điện, domino nối dây, ống gen bảo vệ

Các vật tư phụ tuy nhỏ nhưng quyết định độ chắc chắn cơ khí và an toàn điện của hệ thống. Việc lựa chọn sai loại vít nở, tắc kê hoặc dây điện có thể dẫn đến xệ ray, tuột ray, nóng dây, chập cháy. Cần chuẩn bị và tính toán theo từng loại trần, chiều dài tuyến ray và tổng công suất tải.

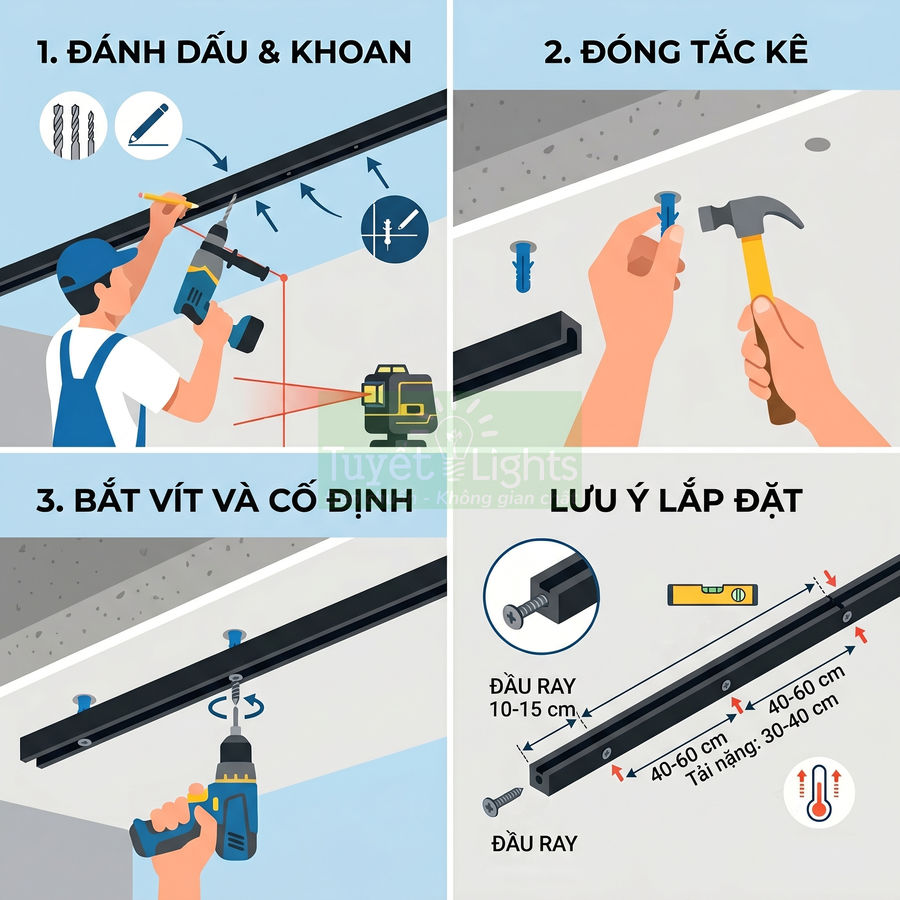

• Vít nở, tắc kê:
  • Chọn đúng đường kính và chiều dài theo loại trần. Với trần bê tông, thường dùng tắc kê nhựa 6–8 mm, chiều dài 30–50 mm; với tải trọng lớn có thể dùng tắc kê kim loại nở.
  • Với trần gạch, trần rỗng, nên dùng tắc kê chuyên dụng (tắc kê bướm, tắc kê dù) hoặc bắt trực tiếp vào xương thép, xương gỗ của trần.
  • Khoảng cách giữa các vít cố định ray thường 60–100 cm tùy loại ray và tải trọng module; không nên giãn quá xa để tránh võng ray.
• Bass treo, ty ren:
  • Dùng cho ray treo thả, giúp điều chỉnh cao độ ray so với trần. Bass phải tương thích với mặt cắt ray, có cơ cấu khóa chắc chắn.
  • Ty ren (M6, M8…) cần được neo chắc vào trần bê tông bằng tắc kê nở hoặc hóa chất, tính toán tải trọng tổng (ray + module + đèn thả).
  • Nên bố trí điểm treo tại các vị trí đầu nối ray, đầu cấp nguồn để giảm ứng suất tại mối nối.
• Dây điện:
  • Dây 2x1.0 mm², 2x1.5 mm² hoặc lớn hơn tùy công suất và chiều dài tuyến. Dây cấp 220V nên có tiết diện đủ lớn để tránh sụt áp và nóng dây.
  • Dây 48V DC cũng cần tính toán tiết diện để hạn chế sụt áp trên đường dây, đặc biệt với tuyến dài và tải lớn; có thể phải tăng lên 2x2.5 mm² cho các tuyến chính.
  • Nên dùng dây có vỏ bọc chống cháy, in rõ tiết diện và tiêu chuẩn, tránh dùng dây không rõ nguồn gốc.

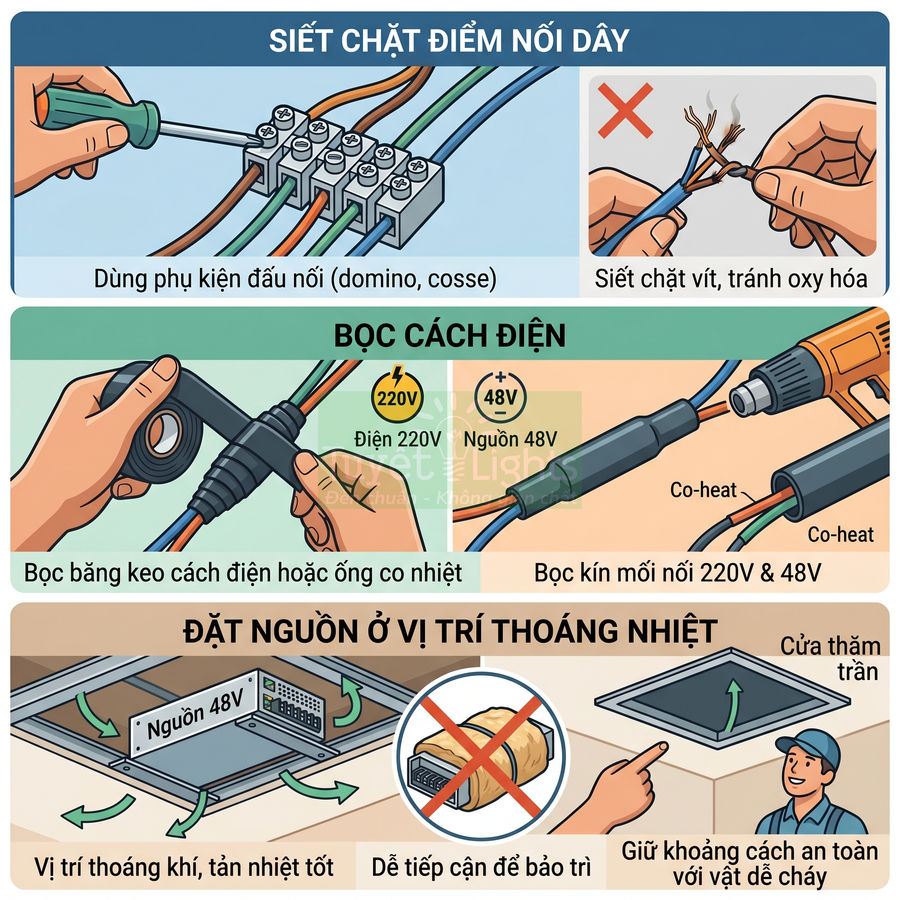

• Domino nối dây, cosse:
  • Dùng để nối dây an toàn, chắc chắn, tránh xoắn tay trần vì dễ lỏng, nóng tại điểm nối.
  • Nên dùng domino chất lượng tốt, vỏ chịu nhiệt, vít siết chắc; với dòng lớn có thể dùng domino dạng thanh đồng siết bằng ốc.
  • Cosse phải phù hợp tiết diện dây; sau khi bấm bằng kìm chuyên dụng, mối bấm không được tuột khi kéo mạnh.
• Ống gen bảo vệ, ống ruột gà:
  • Bảo vệ dây điện đi trong trần, tránh cọ xát với cạnh sắc của xương thép, tấm trần, tránh chuột cắn, đồng thời giúp bố trí gọn gàng.
  • Với các tuyến đi nổi, ống gen giúp tăng thẩm mỹ và dễ bảo trì, thay dây khi cần.
  • Nên ưu tiên ống gen, ống ruột gà chống cháy cho các công trình công cộng, văn phòng, trung tâm thương mại.

Với các công trình yêu cầu tiêu chuẩn an toàn cao (văn phòng, trung tâm thương mại), nên sử dụng dây chống cháy, ống gen chống cháy và tuân thủ quy chuẩn điện lực địa phương. Mọi mối nối dây nên đặt trong hộp nối, không để lộ trong trần mà không có bảo vệ cơ khí, đồng thời đánh dấu rõ ràng tuyến dây, vị trí hộp nối để thuận tiện cho công tác bảo trì sau này.

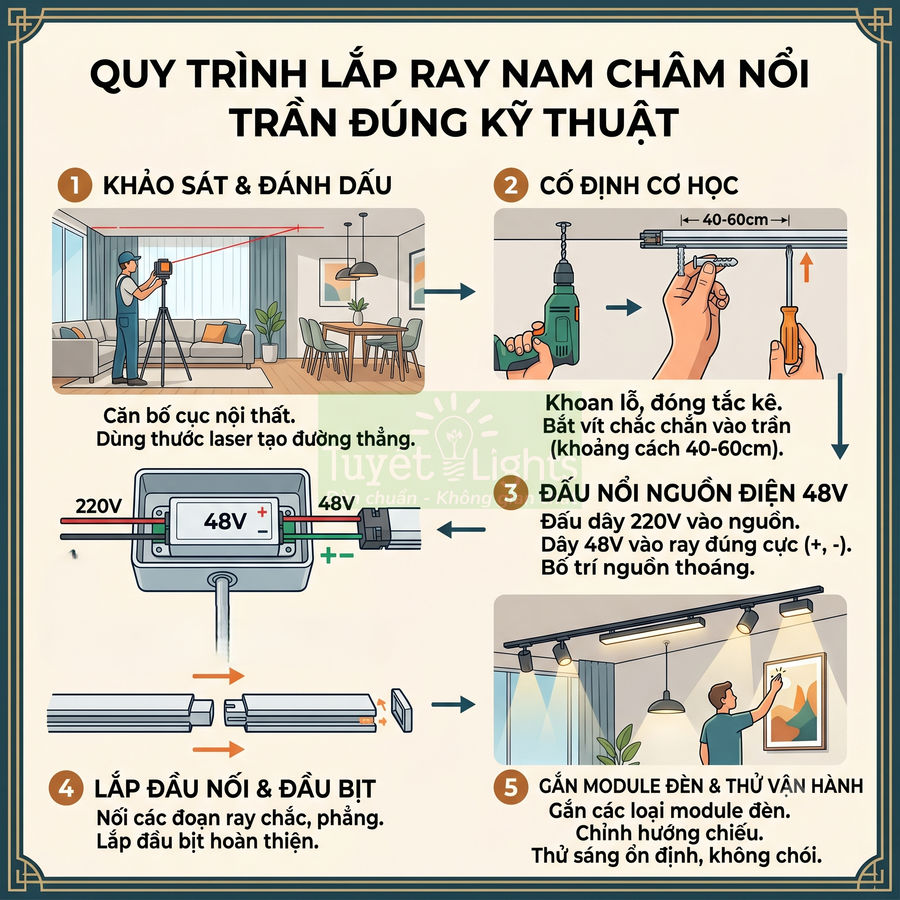

Cách chọn phương án lắp ray nam châm theo tình trạng trần

Việc chọn phương án lắp ray nam châm phụ thuộc trực tiếp vào tình trạng trần, mức độ hoàn thiện công trình và phong cách thiết kế mong muốn. Với công trình mới, trần thạch cao đang thi công, ray âm trần cho phép tích hợp như một cấu kiện kiến trúc, đạt thẩm mỹ cao, giấu gần như toàn bộ thiết bị, nhưng đòi hỏi phối hợp thiết kế – thi công rất chặt chẽ và khó thay đổi về sau. Với nhà đã hoàn thiện, cần hạn chế đục phá, ray nổi trần là giải pháp linh hoạt, thi công nhanh, dễ bổ sung tuyến ray mới, đổi lại trần có cảm giác thấp hơn và phải xử lý thẩm mỹ đường dây, độ thẳng của ray. Trong không gian trần cao, trần bê tông thô hoặc phong cách industrial, ray treo thả giúp kiểm soát cao độ chiếu sáng, tạo điểm nhấn kiến trúc và dễ đi dây trên trần thô, nhưng thi công phức tạp, cần tính tải trọng, khoảng cách ty treo và độ ổn định. Với nhu cầu chiếu sáng nhấn cho tường tranh, kệ decor, backdrop, ray gắn tường mang lại hiệu ứng ánh sáng từ ngang độc đáo, linh hoạt thay đổi bố cục trưng bày, song phải xử lý nguồn cấp âm tường hoặc bằng nẹp kỹ thuật gọn gàng, đồng thời tính toán góc chiếu, cao độ lắp để tránh chói và đảm bảo tường đủ cứng để cố định ray an toàn.

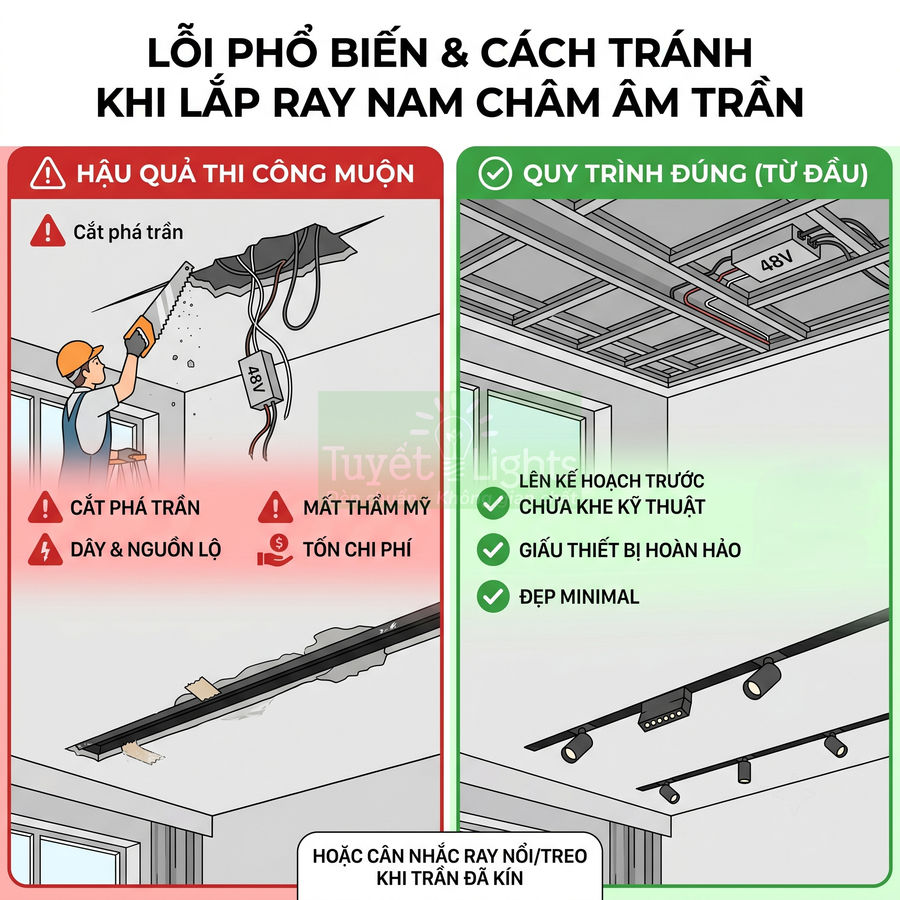

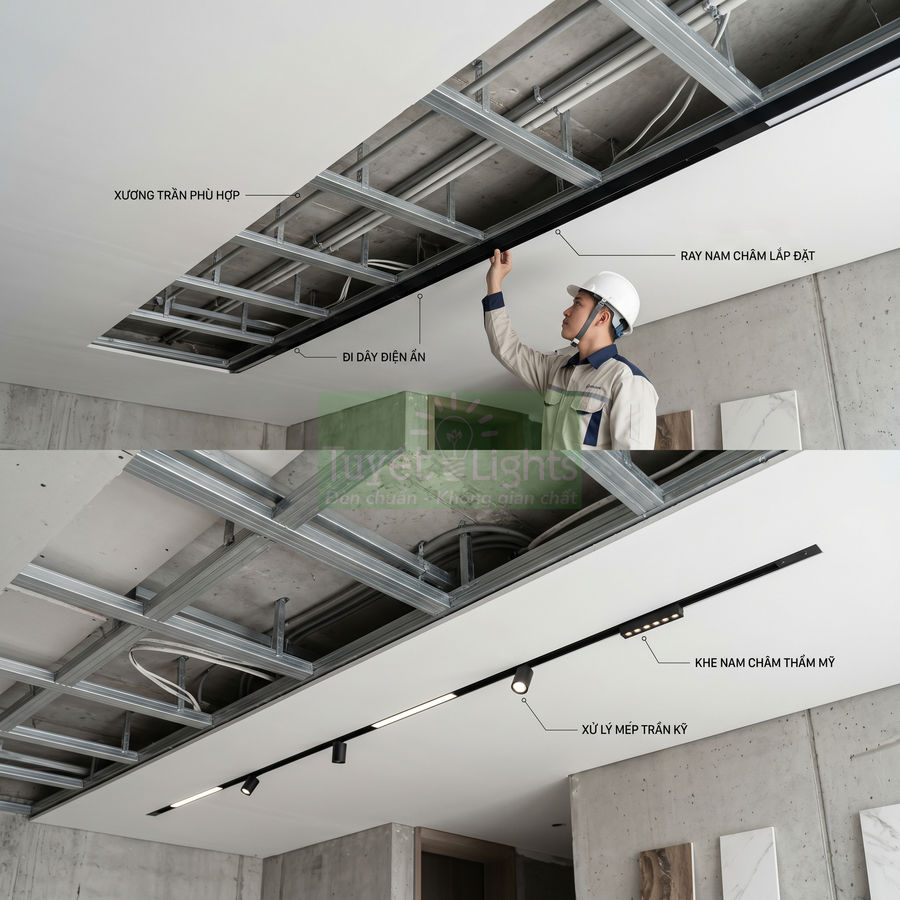

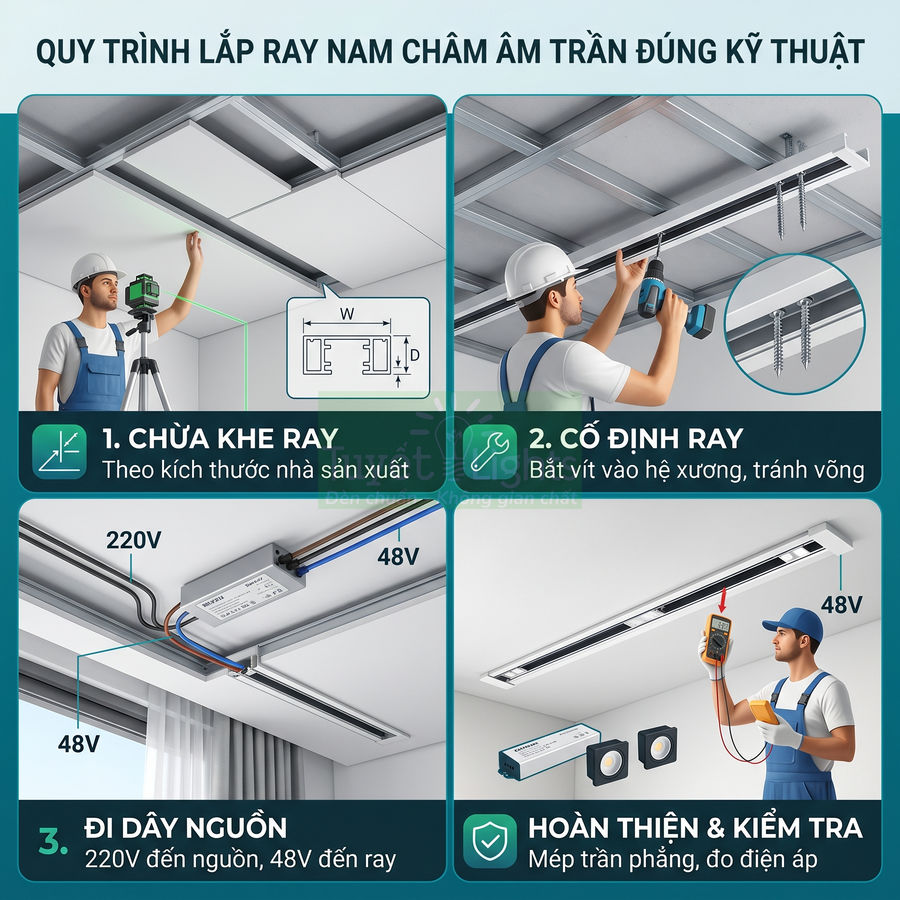

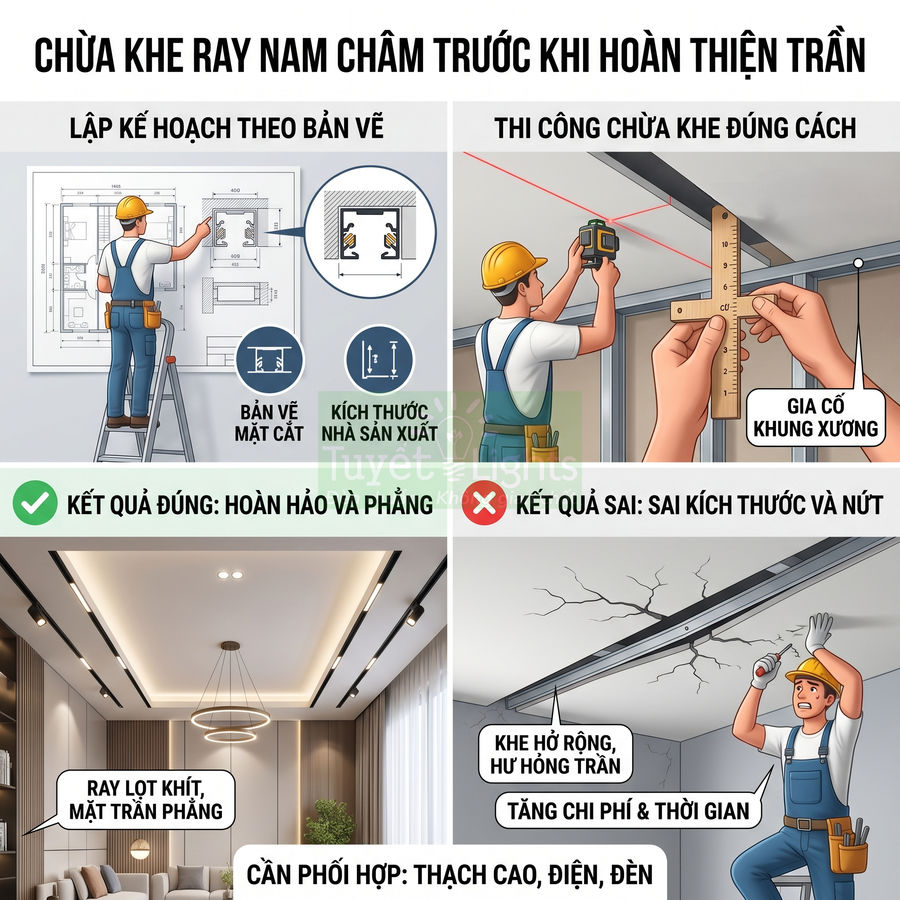

Ray nam châm âm trần cho công trình mới hoặc trần thạch cao chưa hoàn thiện

Ray nam châm âm trần là giải pháp mang tính “kiến trúc” nhiều hơn là chỉ lắp đèn, vì ray được tích hợp ngay trong hệ trần. Khi thiết kế, cần coi ray như một cấu kiện của trần thạch cao, có bản vẽ chi tiết kích thước, cao độ và vị trí xương trần tương ứng.

Phương án này đặc biệt phù hợp khi:

• Trần thạch cao đang thi công, có thể chừa khe ray đúng kích thước (rộng, sâu, chiều dài) theo catalogue nhà sản xuất, tránh phải cắt chỉnh ray hoặc phá trần sau này.
• Có thể bố trí xương trần, thanh gia cường trùng với vị trí bắt vít ray, đảm bảo ray không võng, không xoắn, nhất là với tuyến ray dài > 3 m.
• Có điều kiện đi dây 220V, 48V ẩn trong trần, bố trí nguồn 48V trong hộc kỹ thuật, trần kỹ thuật hoặc tủ điện phụ, thuận tiện bảo trì.
• Thiết kế nội thất theo phong cách tối giản, hiện đại, ưu tiên bề mặt trần phẳng, ít chi tiết, muốn “giấu” tối đa thiết bị chiếu sáng.

Về kỹ thuật, cần lưu ý:

• Xác định cao độ hoàn thiện trần trước khi chừa khe ray, tránh trường hợp ray bị lộ mép hoặc bị chôn quá sâu làm khó gắn module đèn.
• Khoảng cách từ ray đến tường, đến các khu vực chức năng (bàn ăn, sofa, đảo bếp, giường ngủ) phải được tính toán theo góc chiếu của module rọi (thường 24°–36°) để tránh bóng đổ xấu.
• Với tuyến ray dài, nên chia đoạn và bố trí nhiều bộ nguồn 48V để giảm sụt áp, đảm bảo độ sáng đồng đều trên toàn tuyến.

Ưu điểm:

• Thẩm mỹ cao, ray gần như “biến mất” trên trần, chỉ thấy khe đen và module đèn, phù hợp với các không gian cao cấp như penthouse, biệt thự, showroom.
• Dễ kết hợp với trần giật cấp, khe sáng, hắt trần, tạo thành một hệ chiếu sáng đa lớp (ambient – accent – decorative) nhưng vẫn rất gọn gàng.
• Giảm cảm giác trần thấp so với ray nổi, vì toàn bộ thân ray nằm trong kết cấu trần, chỉ còn khe mảnh, tối màu.
• Có thể thiết kế tuyến ray chạy liên tục xuyên suốt nhiều không gian (phòng khách – bếp – hành lang) tạo cảm giác liền mạch, định hướng giao thông trong nhà.

Nhược điểm và rủi ro thường gặp:

• Yêu cầu phối hợp chặt chẽ giữa kiến trúc sư, đội trần thạch cao và đội điện – đèn ngay từ giai đoạn thiết kế, nếu không rất dễ lệch vị trí, sai kích thước khe.
• Khó thay đổi tuyến ray sau khi trần hoàn thiện; mọi điều chỉnh lớn đều phải cắt phá trần, trám vá, sơn lại, ảnh hưởng tiến độ và chi phí.
• Cần xử lý mép trần quanh ray bằng băng keo lưới, bột xử lý mối nối, sơn lót kỹ để tránh nứt chân khe, hở mép sau một thời gian sử dụng.
• Nếu không tính trước vị trí nguồn 48V, lỗ thăm trần, đường dây điều khiển (Dim, DALI, Zigbee…), việc bảo trì và nâng cấp hệ thống sẽ rất khó khăn.

Ray nam châm nổi trần cho nhà đã hoàn thiện cần hạn chế đục sửa

Ray nam châm nổi trần là lựa chọn tối ưu cho các công trình đã hoàn thiện trần, sơn bả xong, hoặc đang ở, không muốn làm lại trần. Ray được bắt trực tiếp lên bề mặt trần bê tông, trần thạch cao, trần gỗ, tương tự như lắp máng đèn nổi hoặc thanh nhôm trang trí.

Quy trình thi công cơ bản:

• Khảo sát hiện trạng trần, xác định tuyến ray sao cho hạn chế tối đa việc cắt khoan, tránh dầm, ống kỹ thuật, hệ thống sprinkler, điều hòa.
• Đánh dấu tim tuyến ray, dùng laser hoặc thước dài để căn thẳng, sau đó khoan bắt tắc kê, vít giữ ray.
• Bố trí dây cấp nguồn 220V đến vị trí bộ nguồn 48V (có thể đặt trong hộp kỹ thuật nhỏ trên trần hoặc trong tủ điện gần đó), từ đó cấp 48V vào ray.

Ưu điểm:

• Thi công nhanh, ít ảnh hưởng đến kết cấu trần hiện hữu, phù hợp với công trình đang sử dụng như căn hộ ở, shop, văn phòng nhỏ.
• Dễ thay đổi, bổ sung tuyến ray mới trong tương lai; chỉ cần khoan bắt thêm ray, không phải tháo dỡ trần.
• Không cần chừa khe trần, không phải xử lý mép thạch cao quanh ray, giảm rủi ro nứt, bong sơn.
• Có thể tận dụng ray như một “đường trang trí” trên trần, kết hợp với các đường gân thạch cao, lam gỗ, tạo nhịp điệu cho không gian.

Nhược điểm và lưu ý thẩm mỹ:

• Ray lộ trên trần, làm trần trông thấp hơn một chút, đặc biệt với trần vốn đã thấp (< 2,7 m). Nên chọn ray mảnh, màu tối để giảm cảm giác nặng nề.
• Cần căn thẳng rất kỹ; chỉ một sai lệch nhỏ cũng dễ bị lộ vì ray là đường thẳng dài, thường song song với tường hoặc đồ nội thất.
• Dây cấp nguồn 48V cần được xử lý khéo léo để không lộ: có thể đi trong ống gen nhỏ cùng màu trần, giấu trong phào chỉ, hoặc gom về một góc ít nhìn thấy.
• Nếu trần là tấm thạch cao mỏng, cần bắt vít vào xương thép hoặc gia cường thêm để tránh ray bị xệ theo thời gian.

Phương án này đặc biệt phù hợp cho cải tạo căn hộ, nhà phố, shop nhỏ khi chủ nhà muốn nâng cấp ánh sáng (thêm đèn rọi tranh, đèn chiếu sản phẩm, đèn chiếu bàn ăn) mà không muốn làm lại toàn bộ trần, giảm tối đa bụi bẩn và thời gian dừng hoạt động.

Ray nam châm treo thả cho trần cao, trần bê tông thô, không gian thương mại

Ray nam châm treo thả sử dụng hệ ty treo hoặc cáp treo từ trần kết cấu xuống, tạo thành một “trần ánh sáng” thấp hơn trần bê tông. Đây là giải pháp rất linh hoạt cho các không gian trần cao, trần thô, hoặc không muốn làm trần giả nhưng vẫn cần kiểm soát cao độ chiếu sáng.

Phù hợp cho:

• Không gian có trần cao (3,5 m trở lên) như showroom, cafe, nhà hàng, văn phòng trần bê tông thô, studio chụp hình.
• Các mặt bằng cần thay đổi layout thường xuyên (văn phòng co-working, không gian sự kiện), cần hệ chiếu sáng dễ điều chỉnh.
• Phong cách thiết kế industrial, loft với trần thô, lộ dầm, ống kỹ thuật, muốn biến hệ ray – ty treo thành một phần của ngôn ngữ thiết kế.

Ưu điểm kỹ thuật và thẩm mỹ:

• Linh hoạt về cao độ ray, có thể điều chỉnh khoảng cách từ ray đến mặt sàn để đạt độ rọi phù hợp cho từng khu vực (bàn làm việc, quầy bar, khu trưng bày).
• Tạo điểm nhấn kiến trúc, ray như một “đường ánh sáng” lơ lửng trong không gian, có thể kết hợp với đèn thả trang trí, đèn line để tạo nhiều lớp ánh sáng.
• Dễ đi dây trên trần thô, kết hợp với ống ruột gà, máng cáp, ống thép luồn dây; dây có thể trở thành một phần của phong cách industrial nếu xử lý gọn gàng.
• Có thể thiết kế ray treo thành các “khung” chữ nhật, chữ L, chữ U trên cao, giúp định hình khu vực chức năng (khu ngồi, khu quầy, khu trưng bày chính).

Nhược điểm và yêu cầu kỹ thuật:

• Thi công phức tạp hơn, cần tính toán tải trọng ray + module đèn + phụ kiện, chọn khoảng cách ty treo phù hợp để tránh võng; thường 0,8–1,2 m/ty tùy loại ray.
• Cần đảm bảo ray không rung lắc khi có gió, rung động từ hệ thống điều hòa, quạt trần; với cáp treo, nên dùng thêm tăng đơ, khóa cáp chất lượng tốt.
• Đòi hỏi độ chính xác cao để ray treo thẳng, không bị xoắn; nên dùng thước laser, nivo và căn chỉnh từng điểm treo trước khi siết chặt.
• Trong không gian thương mại, cần tuân thủ quy định về an toàn cháy nổ, khoảng cách với sprinkler, đầu báo khói, đường thoát hiểm ánh sáng.

Ray nam châm gắn tường cho khu vực tranh, kệ decor, sản phẩm trưng bày

Ray nam châm gắn tường là giải pháp chuyên biệt cho chiếu sáng nhấn (accent lighting) từ ngang hoặc chéo lên, thay vì chiếu từ trên trần xuống. Ray được bắt trực tiếp lên tường, module đèn rọi từ ray ra không gian, rất linh hoạt cho các khu vực trưng bày thay đổi thường xuyên.

Ứng dụng điển hình:

• Phòng khách có tường tranh, tường gallery, cần chiếu sáng đều và có thể thay đổi vị trí tranh mà không phải khoan thêm đèn âm trần.
• Shop thời trang, mỹ phẩm với kệ trưng bày sát tường, cần ánh sáng rọi trực tiếp vào sản phẩm, tránh đổ bóng từ người mua.
• Quầy lễ tân, backdrop logo, tường ốp đá, gỗ cần nhấn sáng từ ngang để làm nổi texture bề mặt.

Ưu điểm:

• Tạo hiệu ứng ánh sáng độc đáo, khác biệt so với chiếu từ trần; ánh sáng từ ngang giúp làm nổi khối, nổi chất liệu, rất hiệu quả cho tranh, tượng, sản phẩm decor.
• Phù hợp với trần thấp, khó bố trí ray trên trần hoặc không muốn khoan cắt trần (nhà cũ, trần bê tông dày, trần có hệ thống kỹ thuật phức tạp).
• Dễ dàng thay đổi vị trí module đèn theo bố cục trưng bày; chỉ cần trượt module dọc ray, không phải thay đổi vị trí ổ điện hay đèn cố định.
• Có thể kết hợp ray tường với ray trần để tạo hệ chiếu sáng đa hướng, giảm bóng đổ và tăng chiều sâu không gian.

Nhược điểm và lưu ý thiết kế:

• Cần xử lý dây cấp nguồn dọc tường sao cho gọn; lý tưởng nhất là đi âm tường, nếu không có thể dùng nẹp kỹ thuật hoặc ống gen cùng màu tường để giảm cảm giác rối mắt.
• Đòi hỏi tường đủ cứng để bắt vít chắc chắn; với tường gạch rỗng, tường thạch cao, cần dùng tắc kê chuyên dụng hoặc gia cường phía sau.
• Cần tính toán góc chiếu và cao độ lắp ray để tránh chói mắt người đứng gần tường; thường nên đặt ray cao hơn tầm mắt và dùng module có chóa sâu, góc chiếu hẹp hơn.
• Trong không gian thương mại, nên tính đến khả năng thay đổi layout kệ, tranh; chọn chiều dài ray và vị trí lắp sao cho linh hoạt nhất.

Quy trình lắp ray nam châm âm trần đúng kỹ thuật

Quy trình lắp ray nam châm âm trần đúng kỹ thuật cần được triển khai tuần tự, phối hợp chặt chẽ giữa đội trần, đội điện và đội đèn. Trước hết, phải chừa khe ray theo đúng bản vẽ mặt bằng và mặt cắt kỹ thuật, đảm bảo chiều rộng, chiều sâu và vị trí khe chuẩn xác để ray lọt khe, mặt ray phẳng với trần và mép tấm không bị yếu, nứt. Tiếp đó, ray được cố định trực tiếp vào hệ xương thép hoặc thanh gia cường với khoảng cách vít hợp lý, tránh võng, xoắn, gãy khúc tại mối nối. Công tác đi dây 220V đến bộ nguồn và dây 48V đến đầu cấp ray phải tuân thủ tiêu chuẩn an toàn, dễ bảo trì, hạn chế mối nối ẩn. Cuối cùng, cần xử lý mép trần quanh ray phẳng, kín, đều, kiểm tra tiếp điểm, đầu nối, đầu bịt và điện áp trên ray trước khi lắp module đèn để hệ thống vận hành ổn định, thẩm mỹ.

Chừa khe ray theo kích thước nhà sản xuất trước khi hoàn thiện trần

Với ray nam châm âm trần, giai đoạn chừa khe ray trong quá trình thi công trần thạch cao là bước mang tính “quyết định”, ảnh hưởng trực tiếp đến độ phẳng, độ kín khít và khả năng lắp đặt module đèn về sau. Mỗi hệ ray (30, 35, 40, 55, 60 mm…) đều có bản vẽ mặt cắt kỹ thuật quy định rõ:

• Chiều rộng khe thô (khi chưa bả, sơn).
• Chiều rộng khe hoàn thiện (sau khi bả, sơn xong).
• Chiều sâu lắp đặt từ cốt trần bê tông đến đáy ray.
• Vị trí tương quan giữa mép tấm thạch cao và thân ray.

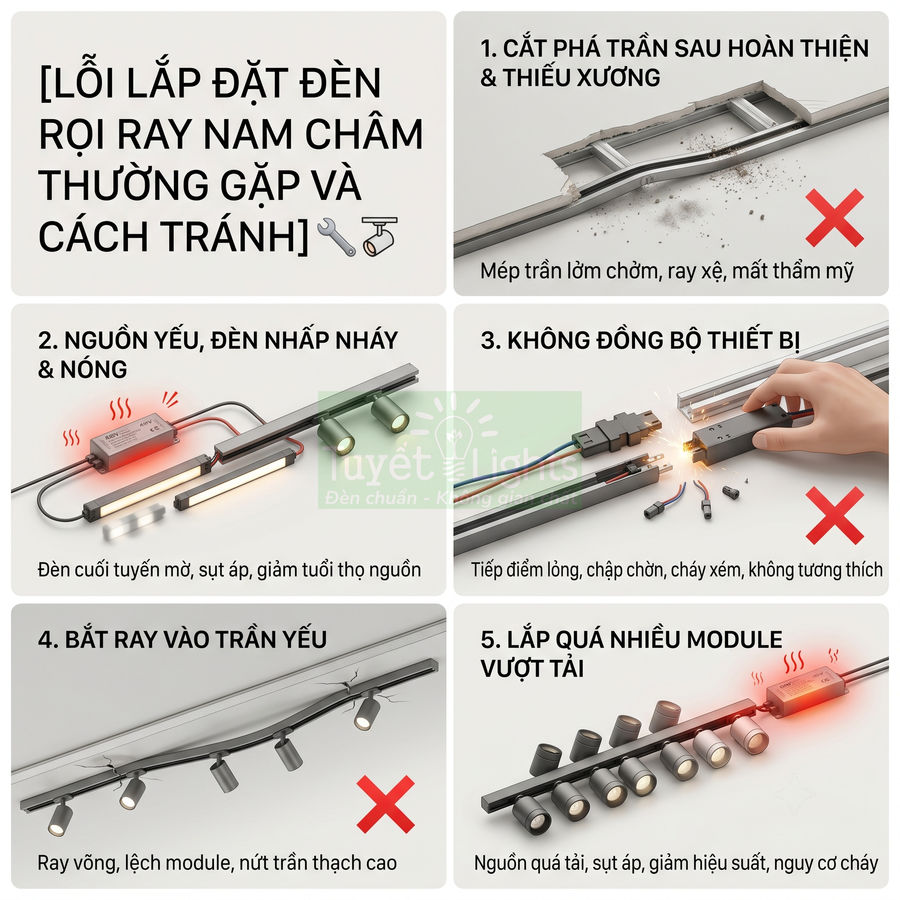

Nếu không tuân thủ đúng kích thước này, các lỗi thường gặp gồm: ray không lọt khe, khe bị hở rộng, mép tấm yếu, dễ nứt, hoặc mặt ray không phẳng với mặt trần. Vì vậy, ngay từ giai đoạn thiết kế và bóc tách khối lượng, cần yêu cầu nhà cung cấp ray cung cấp đầy đủ:

• Bản vẽ mặt bằng bố trí ray (layout chiếu sáng).
• Bản vẽ mặt cắt chi tiết từng loại ray, từng kiểu lắp (âm phẳng, âm nổi, có gờ…).
• Thông số kỹ thuật về khoảng lùi ray so với tường, dầm, khe giãn nở.

Các bước cơ bản khi chừa khe:

• Nhận bản vẽ kỹ thuật ray từ nhà cung cấp, xác định chính xác chiều rộng khe hoàn thiện (thường 35–60 mm tùy hệ) và cộng trừ bù trừ cho lớp bả, sơn (thường 1–2 mm mỗi bên).
• Dùng thước laser, dây mực để đánh dấu tuyến ray trên hệ xương trần hoặc trực tiếp trên tấm thạch cao trước khi bắn vít, đảm bảo tuyến thẳng, vuông góc hoặc song song theo thiết kế.
• Trong quá trình đóng trần, chừa khe trống theo tuyến đã đánh dấu, tuyệt đối không bắn tấm thạch cao vào vùng này; có thể dùng thanh gỗ hoặc thanh nhựa làm “cữ” tạm để giữ đúng kích thước khe trong suốt quá trình thi công.
• Bố trí xương trần hai bên khe (xương chính hoặc xương phụ gia cường) sao cho mép tấm thạch cao luôn được đỡ chắc, đồng thời tạo bề mặt vững để bắt vít ray về sau, tránh tình trạng bắt vít vào mép tấm rỗng.
• Đối với các đoạn ray giao nhau (chữ T, chữ L, chữ X), cần chừa khe liên tục, không để “bậc” hoặc lệch cốt giữa các nhánh, tránh phải cắt vá lại sau này.

Việc chừa khe cần có sự phối hợp chặt chẽ giữa đội trần thạch cao, đội điện và đội đèn. Nên tổ chức họp kỹ thuật trước khi thi công, thống nhất:

• Cao độ hoàn thiện trần và cao độ đáy ray.
• Vị trí hộp kỹ thuật, vị trí đặt bộ nguồn, tuyến dây đi trong trần.
• Trình tự thi công: lắp xương – chừa khe – đi dây – đóng tấm – lắp ray – xử lý mép.

Nếu đội trần tự chừa khe theo cảm tính, không dựa trên bản vẽ mặt cắt, rất dễ dẫn đến sai lệch 3–5 mm, đủ để ray không lắp được hoặc khe bị hở, buộc phải cắt lại tấm, vá trần, làm giảm chất lượng bề mặt và kéo dài tiến độ.

Cố định ray vào hệ xương trần để tránh võng, lệch và nứt mép thạch cao

Sau khi phần lớn trần thạch cao đã được đóng xong và khe ray đã được chừa đúng vị trí, tiến hành lắp thanh ray vào hệ xương. Nguyên tắc kỹ thuật quan trọng:

• Ray phải được bắt trực tiếp vào xương thép hoặc thanh gia cường, không được “gác” lên mép tấm thạch cao.
• Mặt ray sau khi lắp phải phẳng tuyệt đối với mặt trần hoàn thiện hoặc theo cao độ thiết kế (âm sâu, âm nông).
• Khoảng cách giữa các điểm bắt vít phải tuân theo khuyến cáo của nhà sản xuất để tránh võng.

Các bước thực hiện chi tiết:

• Đưa thanh ray lên vị trí khe, dùng nêm gỗ hoặc nêm nhựa kê tạm để căn chỉnh cao độ, đảm bảo mặt ray phẳng với mặt trần. Có thể dùng thước nhôm dài hoặc thước laser để kiểm tra liên tục trong quá trình căn chỉnh.
• Đánh dấu vị trí lỗ bắt vít trên xương, khoảng cách vít thường 40–60 cm một điểm, với các đoạn ray dài hoặc có treo nhiều module nặng (spot công suất lớn, projector…) nên giảm khoảng cách xuống 30–40 cm.
• Khoan và bắt vít xuyên qua thân ray vào xương, sử dụng vít tự khoan cho xương thép mạ kẽm, hoặc vít gỗ nếu xương là gỗ/đà phụ. Cần siết vít vừa đủ lực, tránh bóp méo thân ray làm biến dạng rãnh nam châm hoặc thanh dẫn điện.
• Ở các vị trí nối ray (nối thẳng, nối góc), nên bố trí thêm xương phụ hoặc thanh thép gia cường ngay dưới mối nối để khi bắt vít, hai thanh ray được giữ thẳng hàng, không bị “gãy khúc”.
• Sau khi bắt vít xong, kiểm tra lại toàn bộ tuyến ray bằng thước thẳng hoặc thước laser, đảm bảo không có đoạn nào bị “bập bềnh”, võng hoặc xoắn.

Nếu ray không được bắt vào xương mà chỉ “gác” lên mép tấm thạch cao, sau một thời gian sử dụng, dưới tác động của:

• Trọng lượng bản thân ray và module đèn.
• Rung động khi tháo lắp module, bảo trì.
• Co ngót của hệ trần, thay đổi nhiệt độ – độ ẩm.

Rất dễ xuất hiện hiện tượng mép trần nứt, ray võng, khe hở không đều, gây mất thẩm mỹ và tiềm ẩn nguy cơ mất an toàn (module rơi, tiếp xúc điện kém). Với các tuyến ray dài trên 3–4 m, nên tính toán thêm điểm treo độc lập từ trần bê tông xuống xương hoặc trực tiếp xuống ray bằng ty ren, nhằm giảm tải cho hệ xương thạch cao.

Đi dây nguồn 220V đến bộ nguồn và dây 48V đến đầu cấp ray

Hệ ray nam châm âm trần thường sử dụng điện áp thấp an toàn (thường 24V hoặc 48V DC), trong đó bộ nguồn (driver) chuyển đổi từ 220V AC sang điện áp DC cấp cho ray. Việc tổ chức đường dây cần đảm bảo:

• An toàn điện, tuân thủ tiêu chuẩn dây dẫn, tiết diện, bảo vệ quá tải.
• Dễ bảo trì, thay thế bộ nguồn khi hỏng.
• Hạn chế tối đa mối nối ẩn trong trần.

Trước khi trần đóng kín hoàn toàn, thực hiện:

• Kéo dây 220V từ tủ điện hoặc hộp nối đến vị trí đặt bộ nguồn 48V, đi trong ống gen cứng hoặc ống ruột gà, tránh đi nổi không bảo vệ. Nên bố trí bộ nguồn tại các vị trí có thể tiếp cận được (hộp kỹ thuật, cửa thăm trần, hốc rèm…).
• Từ bộ nguồn, kéo dây 48V đến đầu cấp nguồn của thanh ray. Dây 48V nên đi trong trần, tránh để lộ, và nên đi theo tuyến ngắn nhất để giảm sụt áp, đặc biệt với các tuyến công suất lớn.
• Đánh dấu rõ ràng dây 220V và 48V bằng màu dây, ống co nhiệt hoặc nhãn đánh dấu để tránh nhầm lẫn khi đấu nối, bảo trì. Tại các hộp nối, nên có sơ đồ hoặc ghi chú ngắn gọn.

Với hệ nhiều tuyến ray, có thể lựa chọn:

• Một bộ nguồn cấp cho nhiều tuyến nếu tổng công suất không vượt quá công suất danh định của nguồn và chiều dài dây không gây sụt áp đáng kể.
• Mỗi tuyến một bộ nguồn riêng để dễ điều khiển độc lập (bật/tắt, dimming) và dễ khoanh vùng khi có sự cố.

Cần tính toán tổng công suất module đèn trên từng tuyến (cộng công suất danh định của từng module, cộng thêm hệ số dự phòng 20–30%) để chọn bộ nguồn có công suất phù hợp. Sơ đồ đấu nối nên được vẽ rõ ràng, lưu lại cho chủ nhà và đội bảo trì, ghi chú vị trí từng bộ nguồn, từng tuyến ray, từng mạch điều khiển (công tắc, dimmer, hệ smart home nếu có).

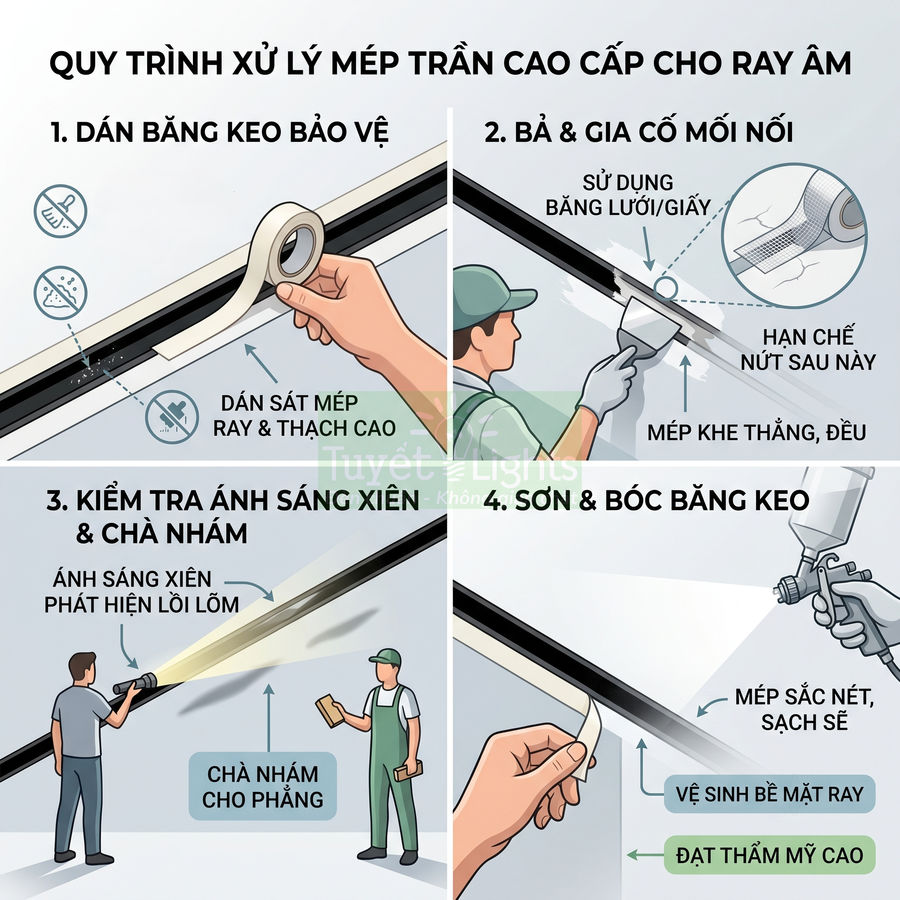

Xử lý mép trần quanh ray phẳng, kín, đều và thẩm mỹ

Sau khi ray đã được cố định chắc chắn, bước xử lý mép trần quanh ray quyết định chất lượng thẩm mỹ cuối cùng. Các yêu cầu kỹ thuật chính:

• Mép khe phải thẳng, đều, không lượn sóng khi nhìn dọc tuyến ray.
• Không xuất hiện vết nứt chân chim, nứt mép sau một thời gian sử dụng.
• Lớp sơn không lem lên bề mặt ray, không bít khe ray.

Trình tự xử lý:

• Dùng băng keo giấy hoặc băng keo chuyên dụng che mép ray, dán sát mép tiếp giáp giữa ray và tấm thạch cao để tránh bột bả, sơn dính vào bề mặt ray hoặc lọt vào trong lòng ray.
• Bả, chà nhám mép tấm thạch cao sao cho khe ray thẳng, đều. Ở các đoạn nối tấm, nên dùng băng lưới hoặc băng giấy trét mối nối để hạn chế nứt về sau, đặc biệt tại mép sát ray – nơi dễ bị co ngót.
• Kiểm tra lại toàn bộ tuyến khe dưới ánh sáng xiên (dùng đèn pin hoặc đèn công trường chiếu dọc khe) để phát hiện các điểm gồ ghề, lượn sóng, sau đó chà nhám, bả bổ sung.
• Sơn hoàn thiện trần theo quy trình chuẩn (sơn lót – sơn phủ), chú ý không để sơn chảy vào trong khe ray. Sau khi sơn khô, tháo băng keo giấy, vệ sinh lại bề mặt ray bằng khăn mềm, có thể dùng dung dịch vệ sinh nhẹ nếu cần.

Mép trần quanh ray nếu xử lý không tốt sẽ xuất hiện vết nứt chân chim, hở khe, lộ vết bả, làm giảm giá trị thẩm mỹ của toàn bộ hệ thống chiếu sáng. Do đó, nên giao công việc này cho thợ trần có kinh nghiệm với ray âm, hiểu rõ cách xử lý mép tấm, mối nối và kiểm soát độ phẳng theo chiều dài lớn.

Kiểm tra tiếp điểm ray, đầu nối, đầu bịt trước khi lắp module đèn

Trước khi gắn module đèn, cần kiểm tra toàn bộ hệ ray để đảm bảo an toàn điện và độ ổn định cơ khí. Các hạng mục cần kiểm tra gồm:

• Các đầu nối thẳng, nối góc đã lắp đúng chiều, khớp chặt, không hở khe, không bị xoắn làm lệch mặt ray. Đảm bảo các thanh dẫn điện bên trong ray được tiếp xúc liên tục, không bị đứt quãng tại mối nối.
• Đầu cấp nguồn đã được đấu dây 48V đúng cực (+, -) theo hướng dẫn của nhà sản xuất. Một số hệ ray có phân cực rõ, nếu đấu ngược có thể làm module không sáng hoặc hỏng driver tích hợp trong module.
• Lắp đầu bịt ray ở các đầu hở để bảo vệ thanh dẫn điện khỏi bụi, sơn, côn trùng, đồng thời hoàn thiện thẩm mỹ đầu tuyến ray.
• Dùng đồng hồ đo điện (multimeter) kiểm tra có điện 48V trên ray sau khi cấp nguồn (khi chưa gắn module). Nên đo tại nhiều điểm dọc tuyến, đặc biệt sau các mối nối, để đảm bảo không có đoạn nào mất áp do tiếp xúc kém.

Sau khi xác nhận hệ ray đã ổn định, tiếp điểm tốt, mới tiến hành lắp module đèn. Khi lắp, cần:

• Lau sạch bụi trên rãnh ray và bề mặt nam châm của module để đảm bảo lực hút tối ưu.
• Lắp và tháo module theo đúng hướng dẫn (thường là đưa chân tiếp điểm vào trước, sau đó ép phần nam châm lên ray), tránh bẻ xoắn làm mòn hoặc gãy chân tiếp điểm.
• Hạn chế tháo lắp nhiều lần tại cùng một vị trí trong giai đoạn hoàn thiện để tránh xước ray hoặc làm lỏng ngàm nam châm.

Việc kiểm tra kỹ lưỡng trước khi lắp module giúp giảm thiểu rủi ro phải tháo lắp lại, tránh gây xước bề mặt ray, hỏng ngàm nam châm, đồng thời đảm bảo hệ thống chiếu sáng ray nam châm âm trần vận hành ổn định, an toàn và đạt hiệu quả thẩm mỹ cao.

Quy trình lắp ray nam châm nổi trần đúng kỹ thuật

Quy trình lắp ray nam châm nổi trần đúng kỹ thuật bao gồm các bước từ khảo sát, định tuyến đến hoàn thiện chiếu sáng. Trước hết, cần xác định tuyến ray theo bố cục nội thất, khoảng cách tới tường, các điểm nhấn và các trục kiến trúc chính, sử dụng thước laser để đảm bảo ray thẳng, song song hoặc vuông góc chuẩn. Tiếp theo, khoan lỗ, đóng tắc kê và bắt vít ray theo đúng loại trần, giữ khoảng cách vít hợp lý để ray chắc, không võng. Sau đó, đấu bộ nguồn 48V đúng cực, đúng tải, bố trí vị trí nguồn thoáng, an toàn. Khi ray đã cố định, lắp đầu nối, đầu bịt, kiểm tra độ thẳng, độ chắc, rồi gắn các module đèn, chỉnh hướng chiếu, thử vận hành để đảm bảo ánh sáng ổn định, không chói, an toàn và thẩm mỹ lâu dài.

Đánh dấu đường ray thẳng theo trần, tường và khu vực cần chiếu sáng

Với ray nam châm nổi trần, bước đầu tiên là khảo sát tổng thể không gian và xác định chính xác tuyến ray trên bề mặt trần. Không chỉ đơn thuần là “vẽ một đường thẳng”, giai đoạn này quyết định trực tiếp đến tính thẩm mỹ, hiệu quả chiếu sáng và khả năng mở rộng hệ thống sau này. Cần căn cứ vào:

• Bố cục nội thất: vị trí sofa, bàn ăn, kệ tivi, quầy bar, bàn làm việc, đảo bếp, tủ trưng bày… để ray đi đúng trục của các khu vực chức năng.
• Khoảng cách từ ray đến tường: thường dao động 30–60 cm tùy chiều cao trần và mục đích chiếu (rửa tường, chiếu điểm, chiếu chung). Với chiếu rửa tường (wall-wash), nên đặt ray cách tường khoảng 30–40 cm để ánh sáng phủ đều bề mặt.
• Khoảng cách đến các điểm nhấn: tranh treo tường, mảng ốp đá, kệ decor, quầy bar… để spotlight hoặc linear trên ray có thể chiếu đúng tâm, hạn chế bóng đổ xấu.
• Độ thẳng, song song hoặc vuông góc với các đường kiến trúc chính: mép trần giật cấp, dầm, vách kính, cạnh tủ bếp, trục hành lang. Ray lệch nhẹ so với các đường này sẽ rất dễ bị phát hiện khi bật đèn.

Trước khi đánh dấu, nên phác thảo sơ đồ bố trí ray trên bản vẽ mặt bằng (có tỷ lệ) hoặc trên phần mềm thiết kế chiếu sáng để kiểm soát tổng thể. Sau đó, chuyển kích thước từ bản vẽ ra thực tế bằng thước thép, thước cuộn và thước laser hoặc nivo laser.

Các bước thao tác chi tiết:

• Đặt máy laser ở vị trí trung tâm hoặc thuận tiện, cân chỉnh cho máy nằm ngang, kiểm tra bọt nước (nếu là nivo laser cơ).
• Chiếu đường thẳng theo trục ray đã tính toán, kiểm tra lại bằng mắt xem đường chiếu có song song với tường, dầm, hoặc các đường kiến trúc liên quan hay không.
• Dùng bút lông mảnh hoặc bút chì kỹ thuật đánh dấu liên tục hoặc theo điểm mốc trên trần, tránh đánh dấu quá đậm gây khó xử lý hoàn thiện.
• Với trần có nhiều cao độ (trần giật cấp), cần kiểm tra kỹ để ray không bị “gãy cốt” khi đi qua các vùng chuyển cao độ, hoặc phải thiết kế đoạn chuyển tiếp riêng.

Việc sử dụng thước laser giúp tránh tình trạng ray bị “lượn sóng”, không song song với tường hoặc bị xoắn nhẹ theo chiều dài. Những sai lệch này tuy nhỏ nhưng khi lắp đèn và bật sáng sẽ rất dễ nhận thấy bằng mắt thường, đặc biệt trong các không gian hiện đại, đường nét tối giản.

Khoan lỗ, đóng tắc kê và bắt vít ray chắc theo đúng khoảng cách khuyến nghị

Sau khi đã đánh dấu tuyến ray, tiến hành cố định cơ học thanh ray lên trần. Giai đoạn này cần chú ý đến loại kết cấu trần, tải trọng dự kiến và yêu cầu an toàn lâu dài.

• Đặt thanh ray lên trần theo đường đã vạch, căn chỉnh lại một lần nữa bằng mắt và thước laser để đảm bảo không bị xoay hoặc lệch trục.
• Đánh dấu vị trí lỗ bắt vít trên thân ray. Một số loại ray đã có sẵn lỗ kỹ thuật, một số khác cho phép khoan bổ sung nhưng phải tuân thủ hướng dẫn nhà sản xuất để không làm hỏng đường dẫn điện bên trong.
• Khoan lỗ trên trần tại các vị trí đã đánh dấu, dùng mũi khoan phù hợp:
  • Trần bê tông: dùng mũi khoan bê tông, kết hợp máy khoan búa, đường kính mũi tương ứng với tắc kê (thường 6–8 mm).
  • Trần thạch cao: cần bắt trực tiếp vào xương trần hoặc dùng ty ren, pat treo; không nên chỉ bắt vào tấm thạch cao vì không đủ lực giữ lâu dài.
  • Trần gỗ hoặc trần kim loại: chọn mũi khoan gỗ/kim loại, có thể dùng vít chuyên dụng tự khoan nếu nhà sản xuất cho phép.
• Đóng tắc kê vào lỗ khoan, đảm bảo tắc kê vào sâu, không bị lỏng, đầu tắc kê ngang bằng hoặc hơi âm so với bề mặt trần để ray áp sát, không bị đội lên.
• Đặt lại thanh ray, dùng vít bắt xuyên qua thân ray vào tắc kê, siết chặt đều tay. Tránh siết quá mạnh gây biến dạng thân ray, làm méo khe nam châm hoặc ảnh hưởng đến tiếp xúc điện.

Khoảng cách giữa các vít thường 40–60 cm, tùy chiều dài ray, loại vật liệu trần và khuyến cáo nhà sản xuất. Với ray dài hoặc mang nhiều module nặng (đèn thả, spotlight công suất lớn, cụm đèn trang trí), nên giảm khoảng cách vít xuống 30–40 cm để tăng độ chắc chắn và hạn chế võng.

Một số lưu ý chuyên môn:

• Ở hai đầu ray và tại vị trí nối ray, nên bố trí vít gần hơn (cách đầu khoảng 10–15 cm) để tránh đầu ray bị xệ hoặc hở khe tại mối nối.
• Kiểm tra độ phẳng sau khi bắt vít: dùng thước nhôm dài hoặc tia laser quét dọc theo thân ray, nếu thấy đoạn nào bị “bập bênh” hoặc võng, cần nới vít và căn chỉnh lại.
• Với hệ ray chạy dài liên tục trên 5–6 m, nên tính đến độ giãn nở nhiệt của vật liệu, tránh siết cứng toàn bộ mà không chừa khe giãn nở theo khuyến cáo của nhà sản xuất.

Đấu bộ nguồn 48V vào đầu cấp ray đúng cực và đúng tải

Sau khi ray đã được cố định cơ học, bước tiếp theo là xử lý phần điện, cụ thể là đấu bộ nguồn 48V cho hệ ray nam châm. Đây là bước quan trọng liên quan trực tiếp đến an toàn điện và độ bền của toàn bộ hệ thống.

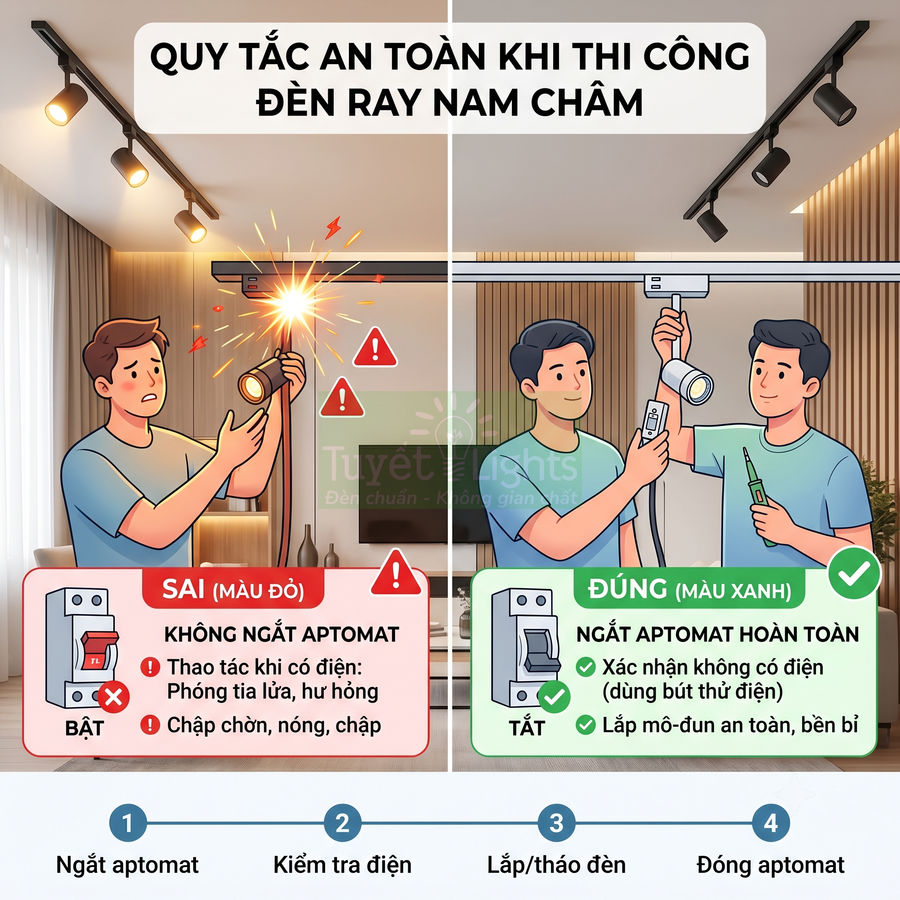

• Ngắt aptomat nguồn 220V trước khi thao tác, kiểm tra lại bằng bút thử điện hoặc đồng hồ đo để chắc chắn không còn điện trên dây.
• Đấu dây 220V vào đầu vào của bộ nguồn:
  • Chân L (Line): thường là dây màu nâu, đen hoặc đỏ.
  • Chân N (Neutral): thường là dây màu xanh dương.
  • Chân PE (tiếp địa, nếu có): dây màu xanh – vàng, nối về hệ thống tiếp địa của công trình.
• Đấu dây 48V từ đầu ra của nguồn vào đầu cấp nguồn của ray, chú ý cực tính (+, -). Một số hệ ray có ký hiệu rõ ràng trên đầu cấp, cần đối chiếu đúng để tránh đấu ngược cực gây hỏng module đèn.
• Sử dụng dây dẫn có tiết diện phù hợp với dòng tải 48V và chiều dài tuyến dây. Với tuyến dài, nên tăng tiết diện để giảm sụt áp, đảm bảo các module ở cuối tuyến vẫn nhận đủ điện áp.
• Cố định bộ nguồn ở vị trí đã chọn (trên trần, trong hộp kỹ thuật, trong hộc tủ kỹ thuật), đảm bảo thoáng khí, không bị che kín hoàn toàn bởi vật liệu cách nhiệt hoặc vật liệu dễ cháy.

Tổng công suất module đèn dự kiến lắp trên tuyến ray không được vượt quá công suất định mức của bộ nguồn. Nên để dư tối thiểu 20–30% để nguồn hoạt động mát, bền, hạn chế hiện tượng sụt áp, nhấp nháy khi bật nhiều đèn cùng lúc.

Ví dụ: nếu tổng công suất đèn dự kiến là 80 W, nên chọn bộ nguồn tối thiểu 100–120 W. Với hệ thống lớn, có thể chia thành nhiều bộ nguồn cấp cho các đoạn ray khác nhau để dễ quản lý và giảm tải từng nguồn.

Một số lưu ý chuyên sâu:

• Kiểm tra thông số điện áp ra của bộ nguồn (48V DC) bằng đồng hồ đo trước khi đấu vào ray, tránh trường hợp nhầm bộ nguồn 24V hoặc 36V.
• Với các hệ ray có điều khiển dimming (DALI, 0–10V, PWM…), cần đấu thêm dây điều khiển theo đúng sơ đồ của nhà sản xuất, không đấu nhầm vào đường nguồn.
• Đảm bảo các mối nối dây được bọc cách điện tốt, dùng domino, cosse, hoặc hộp nối chuyên dụng, không xoắn tay trần rồi quấn băng keo sơ sài.

Lắp đầu nối, đầu bịt và kiểm tra độ thẳng, độ chắc của thanh ray

Nếu hệ ray gồm nhiều đoạn, cần lắp đầu nối thẳng, nối góc hoặc nối chữ T, chữ X (tùy hệ sản phẩm) theo đúng sơ đồ thiết kế. Mục tiêu là đảm bảo cả tính cơ khí (thẳng, phẳng, không bậc) và tính điện (tiếp xúc tốt, không đánh lửa).

• Đưa đầu nối vào hai thanh ray, căn chỉnh sao cho mặt ray phẳng, không bậc, khe hở giữa hai đoạn ray nhỏ và đều. Một số loại đầu nối có chốt định vị, cần cài đúng vị trí.
• Siết vít cố định đầu nối (nếu có), đảm bảo tiếp điểm điện tiếp xúc tốt. Không siết lệch khiến đầu nối bị xoay, làm méo khe ray hoặc tạo khe hở không đều.
• Lắp đầu bịt ray ở các đầu hở để bảo vệ tiếp điểm, tránh bụi bẩn, côn trùng chui vào, đồng thời hoàn thiện thẩm mỹ.

Sau khi lắp xong, kiểm tra lại toàn bộ tuyến ray:

• Ray có thẳng, không cong vênh, không xoắn. Dùng tia laser hoặc thước dài áp dọc thân ray để phát hiện các điểm “gãy” hoặc lượn sóng.
• Các điểm bắt vít chắc chắn, không rung khi tác động nhẹ. Có thể dùng tay lắc nhẹ từng đoạn ray; nếu cảm nhận được độ rơ, cần bổ sung vít hoặc kiểm tra lại tắc kê.
• Các đầu nối không hở khe, không lệch cao độ. Mặt dưới của ray phải tạo thành một mặt phẳng liên tục, tránh hiện tượng đoạn cao đoạn thấp gây xấu khi nhìn ngang.
• Kiểm tra lại toàn bộ đường dây cấp nguồn, đảm bảo không có dây bị kẹp giữa thân ray và trần, không có đoạn dây trần lộ ra ngoài.

Gắn module đèn lên ray, thử lực bám và chỉnh hướng chiếu

Khi hệ ray đã hoàn thiện cơ khí và điện, tiến hành gắn module đèn. Với ray nam châm, thao tác lắp đặt rất linh hoạt nhưng vẫn cần tuân thủ một số nguyên tắc để đảm bảo an toàn và hiệu quả chiếu sáng.

• Đưa chân module vào khe ray, để nam châm hút vào thân ray. Một số module có thêm chốt cơ khí hoặc lẫy phụ, cần gài đúng vị trí để tăng độ an toàn.
• Kiểm tra lực bám bằng cách kéo nhẹ hoặc xoay nhẹ module, đảm bảo module không dễ rơi khi có rung chấn nhẹ (đóng cửa mạnh, rung sàn…). Với đèn thả, cần kiểm tra cả điểm treo dây cáp.
• Phân bố module dọc theo ray sao cho hợp lý:
  • Spotlight dùng để chiếu điểm vào tranh, decor, bàn ăn, nên bố trí theo trục các đối tượng này.
  • Linear dùng cho chiếu sáng chung, nên phân bổ đều, tránh dồn quá nhiều về một phía gây mất cân bằng sáng.
  • Đèn thả (pendant) nên được căn tâm với bàn ăn, đảo bếp, quầy bar hoặc khu vực làm việc.
• Chỉnh hướng chiếu của spotlight, linear, pendant theo bố cục nội thất. Với spotlight có góc xoay, nên điều chỉnh sao cho tia sáng không chiếu trực tiếp vào mắt người ngồi, đứng thường xuyên.

Sau khi gắn xong, cấp điện và kiểm tra vận hành:

• Tất cả module sáng ổn định, không nhấp nháy. Nếu có hiện tượng nhấp nháy, cần kiểm tra lại bộ nguồn, tải tổng, hoặc tiếp xúc tại chân module.
• Không có tia lửa, tiếng kêu lạ tại điểm tiếp xúc giữa module và ray. Nếu phát hiện tiếng “tạch tạch” hoặc mùi khét, phải ngắt điện ngay và kiểm tra lại cực tính, tiếp điểm.
• Ánh sáng phân bố đúng vùng cần chiếu, không gây chói mắt. Có thể điều chỉnh lại góc chiếu, vị trí module hoặc thay đổi loại thấu kính/góc chiếu của spotlight để tối ưu.
• Kiểm tra hiện tượng chói trên bề mặt bóng kính, màn hình tivi, màn hình máy tính; nếu bị phản xạ mạnh, nên xoay lại hướng đèn hoặc di chuyển module sang vị trí khác trên ray.

Sau khi hoàn tất, nên ghi chú lại sơ đồ tuyến ray, vị trí bộ nguồn, công suất từng module và tổng tải để thuận tiện cho việc bảo trì, nâng cấp hoặc thay đổi bố trí đèn trong tương lai. Hệ ray nam châm nổi trần cho phép thay đổi module rất linh hoạt, nhưng việc quản lý thông số kỹ thuật ngay từ đầu sẽ giúp hệ thống vận hành ổn định và an toàn lâu dài.

Cách đấu điện đèn rọi ray nam châm 48V an toàn

Tuân thủ quy trình đấu nối đèn rọi ray nam châm 48V giúp đảm bảo an toàn điện và độ bền hệ thống. Trước mọi thao tác, cần ngắt hoàn toàn nguồn, kiểm tra lại bằng bút thử điện hoặc đồng hồ đo, chỉ cấp điện sau khi đã rà soát mối nối, cực tính và vị trí lắp đặt. Hệ ray 48V DC phải được tách biệt với 220V AC, tuyệt đối không đấu trực tiếp 220V vào thanh ray để tránh cháy nổ, giật điện. Nên chọn bộ nguồn có công suất dư so với tổng công suất đèn, dùng phụ kiện đấu nối chất lượng, bọc cách điện kỹ và bố trí nguồn ở nơi thoáng mát. Cuối cùng, kiểm tra cực tính, sụt áp, độ ổn định ánh sáng và nhiệt độ làm việc trước khi vận hành lâu dài.

Ngắt aptomat trước khi đấu nguồn, nối ray và lắp module đèn

Nguyên tắc an toàn điện cơ bản và quan trọng nhất là luôn ngắt nguồn hoàn toàn trước khi thao tác trên bất kỳ bộ phận nào của hệ thống ray nam châm 48V. Điều này không chỉ giúp tránh giật điện mà còn hạn chế nguy cơ phóng tia lửa, chập cháy và hư hỏng thiết bị.

• Ngắt aptomat nhánh cấp cho tuyến ray, tốt nhất là aptomat riêng cho mạch chiếu sáng ray nam châm. Nếu có nhiều nhánh, cần xác định đúng aptomat điều khiển tuyến ray đang thi công.
• Sau khi ngắt aptomat, dùng bút thử điện hoặc đồng hồ đo đa năng để xác nhận không còn điện trên dây pha và dây trung tính. Nên đo trực tiếp tại đầu dây chuẩn bị đấu vào bộ nguồn 48V để chắc chắn mạch đã được cách ly.
• Chỉ cấp điện trở lại sau khi đã kiểm tra kỹ toàn bộ mối nối, đầu dây, cực tính 48V DC, vị trí lắp bộ nguồn và thanh ray, đảm bảo không có dây trần, không có khả năng chạm chập hoặc chạm vỏ kim loại.

Khi lắp module đèn lên ray, không nên thao tác khi ray đang có điện, kể cả khi điện áp chỉ là 48V DC. Chân tiếp xúc của module và thanh ray có thể tạo ra tia lửa nhỏ khi tiếp xúc đột ngột, lâu dài làm và gây hiện tượng chập chờn, nhấp nháy hoặc nóng cục bộ tại điểm tiếp xúc.

Quy trình an toàn khuyến nghị:

• Ngắt aptomat, chờ vài chục giây để tụ trong bộ nguồn xả bớt điện áp dư.
• Lắp hoặc tháo module đèn, điều chỉnh vị trí, góc chiếu, số lượng module trên ray.
• Kiểm tra lại độ chắc chắn của module, tránh lỏng lẻo gây rơi, trượt trên ray.
• Sau khi hoàn tất, mới đóng lại aptomat để cấp điện cho toàn bộ tuyến ray.

Không cấp điện 220V trực tiếp vào thanh ray nam châm 48V

Tuyệt đối không cấp điện 220V AC trực tiếp vào thanh ray nam châm được thiết kế cho hệ 48V DC. Cấu trúc cách điện, khoảng cách tiếp điểm và linh kiện bên trong module đèn 48V không được thiết kế để chịu điện áp lưới 220V, nên chỉ cần cấp nhầm một lần cũng có thể gây hư hỏng nghiêm trọng.

• Làm cháy ngay lập tức module đèn 48V: driver LED, mạch điều khiển, chip LED đều có thể bị đánh thủng, cháy nổ, để lại mùi khét và có thể làm hỏng cả thanh ray nếu tia lửa lan rộng.
• Gây nguy cơ giật điện nguy hiểm nếu có người chạm vào module hoặc ray khi đang mang điện 220V. Thanh ray nam châm thường lắp thấp, dễ chạm tay, nên rủi ro an toàn rất lớn.
• Có thể gây chập cháy, làm nhảy aptomat, hư hỏng hệ thống điện, thậm chí gây cháy lan sang các vật liệu xung quanh như trần gỗ, vách thạch cao, mút tiêu âm.

Cần phân biệt rõ hai loại hệ thống:

• Hệ ray nam châm 48V DC dùng bộ nguồn hạ áp (driver hoặc PSU) chuyển từ 220V AC xuống 48V DC. Thanh ray chỉ mang điện áp thấp, an toàn hơn khi chạm phải, phù hợp cho các hệ ray nam châm hiện đại.
• Một số hệ ray khác trên thị trường dùng 220V AC trực tiếp, nhưng cấu trúc hoàn toàn khác: tiếp điểm, cách điện, khoảng cách pha – trung tính được thiết kế cho điện áp cao, module đèn tích hợp driver 220V riêng.

Trên bộ nguồn, thanh ray và module đèn thường có ký hiệu điện áp, dòng điện, cực tính. Cần đọc kỹ các thông số như: Input: 220–240V AC, Output: 48V DC, ký hiệu cực dương (+) và cực âm (–), hoặc biểu tượng DC. Không nên đấu nối theo cảm tính hoặc theo màu dây nếu không chắc chắn, vì mỗi hãng có thể quy ước màu dây khác nhau.

Chọn công suất nguồn lớn hơn tổng công suất module để tránh quá tải

Khi tính toán công suất bộ nguồn 48V cho tuyến ray nam châm, cần đảm bảo bộ nguồn có đủ khả năng cấp dòng cho tất cả module đèn hoạt động đồng thời, kể cả khi nhiệt độ môi trường cao hoặc khi điện áp lưới dao động. Việc chọn nguồn sát tải sẽ làm bộ nguồn luôn hoạt động gần ngưỡng tối đa, gây nóng, giảm tuổi thọ và dễ sinh lỗi.

• Cộng tổng công suất tất cả module đèn dự kiến lắp trên tuyến ray. Ví dụ: 4 đèn 10W, 3 đèn 12W và 2 đèn 8W thì tổng công suất là 4×10 + 3×12 + 2×8 = 40 + 36 + 16 = 92W.
• Nhân thêm hệ số dự phòng 1,2–1,3 để chọn công suất nguồn. Hệ số này bù cho tổn hao trên dây, suy giảm hiệu suất khi nhiệt độ tăng, và khả năng mở rộng thêm đèn trong tương lai.

Ví dụ: tổng công suất module là 80W, nên chọn nguồn 100–120W. Nếu tổng là 92W như ví dụ trên, nên chọn nguồn khoảng 120–150W. Không nên chọn nguồn đúng 80W hoặc 92W vì:

• Khi hoạt động lâu dài, nguồn sẽ nóng hơn, linh kiện bên trong (tụ, MOSFET, diode) lão hóa nhanh, giảm tuổi thọ.
• Dễ gây nhấp nháy hoặc sụt áp nhẹ khi tải gần ngưỡng, đặc biệt lúc bật đồng thời nhiều đèn hoặc khi điện áp lưới giảm.
• Khó mở rộng thêm module đèn sau này nếu cần tăng độ sáng hoặc thay đổi bố trí chiếu sáng.

Ngoài công suất, nên chú ý đến kiểu nguồn (nguồn dạng thanh, nguồn hộp, nguồn âm trần), hiệu suất (càng cao càng ít nóng), và nhiệt độ làm việc cho phép. Với các công trình yêu cầu độ ổn định cao (showroom, studio, cửa hàng thời trang), nên ưu tiên nguồn có thương hiệu, có bảo vệ quá tải, quá nhiệt, ngắn mạch.

Siết chặt điểm nối dây, bọc cách điện và đặt nguồn ở vị trí thoáng nhiệt

Các mối nối dây 220V và 48V là điểm dễ phát sinh sự cố nếu thi công sơ sài. Điện trở tiếp xúc cao do lỏng, oxy hóa hoặc dùng vật tư kém chất lượng sẽ làm mối nối nóng lên, lâu dài có thể cháy sém, chảy nhựa, thậm chí gây cháy lan.

• Dùng domino, cosse chất lượng tốt, phù hợp tiết diện dây, siết chặt vít bằng tua vít đúng cỡ. Không nên xoắn dây trần rồi quấn băng keo trực tiếp mà không có phụ kiện đấu nối.
• Bọc băng keo cách điện nhiều vòng hoặc dùng ống co nhiệt để tăng độ an toàn, đặc biệt tại các mối nối 220V. Với 48V DC, vẫn nên bọc kín để tránh oxy hóa và chạm chập với các kim loại khác trong trần.
• Đặt mối nối trong hộp nối hoặc trong vùng trần nhưng không bị đè, kẹp bởi xương trần, tấm thạch cao, vật liệu cách nhiệt. Tránh để mối nối treo lơ lửng hoặc tì vào cạnh sắc kim loại.

Bộ nguồn 48V cần được bố trí hợp lý để tản nhiệt tốt và dễ bảo trì:

• Đặt ở vị trí thoáng khí, có khe hở xung quanh, không bị bọc kín bởi bông thủy tinh, xốp cách nhiệt hoặc vật liệu tiêu âm. Nhiệt tích tụ sẽ làm nguồn giảm tuổi thọ và có thể kích hoạt chế độ bảo vệ quá nhiệt.
• Giữ khoảng cách an toàn với vật liệu dễ cháy (gỗ, mút tiêu âm, vải bọc trần). Nên có khoảng hở vài cm và nếu cần có thêm tấm đỡ kim loại hoặc thạch cao giữa nguồn và vật liệu dễ cháy.
• Bố trí nguồn ở vị trí dễ tiếp cận khi cần kiểm tra, thay thế: gần cửa thăm trần, gần tủ điện phụ hoặc khu vực có thể tháo tấm trần mà không phải phá dỡ nhiều.

Nếu tuyến ray dài và công suất lớn, có thể chia thành nhiều bộ nguồn để giảm tải cho từng nguồn, đồng thời phân tán nhiệt. Khi đó, cần đánh dấu rõ từng nguồn cấp cho đoạn ray nào để thuận tiện khi bảo trì.

Kiểm tra cực tính, sụt áp và độ ổn định ánh sáng sau khi cấp điện

Sau khi hoàn tất đấu nối, cần tiến hành kiểm tra kỹ lưỡng trước khi đưa hệ thống vào vận hành lâu dài. Giai đoạn này giúp phát hiện sớm các lỗi đấu nhầm, sụt áp, hoặc hiện tượng nhấp nháy do nguồn không ổn định.

• Kiểm tra cực tính 48V đúng: dùng đồng hồ đo điện áp DC tại đầu ray hoặc tại đầu ra bộ nguồn để xác định cực dương (+) và cực âm (–) đúng như ký hiệu trên thanh ray và module. Nếu đấu ngược cực, một số module có bảo vệ sẽ không sáng, một số khác có thể hư hỏng.
• Quan sát module sáng bình thường, không bị đảo cực, không có hiện tượng sáng yếu bất thường hoặc nóng cục bộ tại chân tiếp xúc. Nếu có module không sáng, cần tháo ra kiểm tra lại cực tính và tiếp điểm.
• Kiểm tra hiện tượng sụt áp rõ rệt ở cuối tuyến ray: bật toàn bộ đèn, quan sát độ sáng của đèn đầu tuyến và cuối tuyến. Nếu đèn cuối tuyến mờ hơn nhiều so với đầu tuyến, có thể dây cấp 48V quá nhỏ, tuyến quá dài hoặc tải phân bố không đều.

Nếu phát hiện sụt áp đáng kể, có thể áp dụng các biện pháp:

• Tăng tiết diện dây 48V từ bộ nguồn đến thanh ray, đặc biệt với tuyến dài trên 10–15 m và công suất lớn.
• Cấp nguồn từ hai đầu ray hoặc chia tuyến thành hai đoạn, mỗi đoạn có dây cấp riêng từ bộ nguồn (hoặc từ hai bộ nguồn độc lập nếu thiết kế cho phép).
• Giảm số lượng module công suất lớn trên cùng một tuyến, phân tán sang tuyến khác hoặc dùng module công suất thấp hơn nếu phù hợp yêu cầu chiếu sáng.

Đồng thời, cần kiểm tra độ ổn định ánh sáng:

• Quan sát xem ánh sáng có nhấp nháy khi bật tắt, khi thêm bớt module hoặc khi các thiết bị điện khác trong nhà hoạt động (máy lạnh, máy bơm). Nhấp nháy có thể do nguồn kém chất lượng, quá tải hoặc do điện áp lưới dao động mạnh.
• Nếu có điều khiển dimming (0–10V, DALI, hoặc dimming trên module), kiểm tra dải điều chỉnh, độ mượt khi giảm tăng độ sáng, tránh hiện tượng nhảy nấc hoặc tắt đột ngột ở mức thấp.
• Kiểm tra nhiệt độ làm việc sau khi hệ thống chạy khoảng 30–60 phút: sờ nhẹ lên vỏ bộ nguồn, thanh ray, module đèn (cẩn thận tránh bỏng). Nhiệt độ ấm đến nóng vừa là bình thường, nhưng nếu quá nóng, cần xem lại thông gió, công suất nguồn và số lượng đèn.

Cách nối ray nam châm thành hệ thống thẳng, chữ L, chữ U

Hệ ray nam châm có thể được cấu hình linh hoạt thành tuyến thẳng, chữ L hoặc chữ U để phù hợp từng không gian và mục đích chiếu sáng. Tuy nhiên, để hệ thống vận hành ổn định, không nhấp nháy, không mất tiếp xúc điện, cần chú ý đồng thời đến liên kết cơ khí, tiếp xúc điện và thẩm mỹ khe nối. Với tuyến thẳng, ưu tiên dùng đầu nối chính hãng, căn chỉnh phẳng mặt ray và kiểm tra sụt áp. Với cấu hình chữ L, cần dùng đầu nối góc chuyên dụng, tuân thủ cực tính, chiều IN/OUT và có thể tách nguồn cho từng nhánh khi cần điều khiển độc lập. Với chữ U, phải tính toán vị trí cấp nguồn, tổng công suất, hướng chiếu spotlight để tránh chói và đảm bảo ánh sáng đồng đều. Ở mọi cấu hình, căn khớp đầu nối chuẩn là yếu tố quyết định độ bền và an toàn hệ thống.

Nối thẳng ray nam châm cho phòng khách, hành lang, vách tivi

Nối thẳng ray là cấu hình cơ bản nhất trong hệ ray nam châm, nhưng để vận hành ổn định, không nhấp nháy, không mất tiếp xúc điện thì cần xử lý khá kỹ về cơ khí và điện. Cấu hình này thường dùng cho:

• Phòng khách: chạy dọc trần, song song sofa, vách tivi, lối đi.
• Hành lang: tạo tuyến sáng dẫn hướng, hạn chế chói mắt.
• Vách tivi, tường trang trí: kết hợp spotlight và linear để nhấn mảng tường.
• Tuyến chiếu sáng dọc bàn ăn, đảo bếp: chiếu tập trung, dễ thay đổi vị trí đèn.

Khi nối thẳng nhiều đoạn ray nam châm, cần chú ý đồng thời ba yếu tố: liên kết cơ khí, tiếp xúc điện và thẩm mỹ khe nối.

• Dùng đầu nối thẳng chính hãng

  Đầu nối thẳng (straight connector) thường là một thanh nhôm hoặc nhựa kỹ thuật có tích hợp thanh dẫn điện bằng đồng/đồng mạ. Nên dùng đúng loại đi kèm hệ ray để:

  • Đảm bảo kích thước khớp chính xác với lòng ray, không bị rơ hoặc quá chặt.
  • Đảm bảo số cực điện (2 dây, 3 dây, 4 dây…) trùng với cấu hình hệ ray.
  • Đảm bảo lớp cách điện, khoảng cách pha – trung tính – mass đúng tiêu chuẩn an toàn.
• Quy trình căn chỉnh cơ khí khi nối thẳng

  Để mặt ray phẳng, không bậc, khe nối nhỏ, nên thao tác theo trình tự:

  • Đặt hai thanh ray lên mặt phẳng phẳng (bàn, sàn) trước khi đưa lên trần, ghép thử với đầu nối.
  • Đẩy đầu nối vào sâu đều ở cả hai bên, kiểm tra bằng cách đo khoảng cách từ mép ray đến mép đầu nối.
  • Quan sát từ cạnh bên: hai thân ray phải thẳng hàng, không xoắn, không vênh.
  • Nếu ray âm trần, cần kiểm tra thêm cao độ so với bề mặt trần thạch cao để tránh bị “gợn sóng”.
• Đảm bảo tiếp điểm điện liên tục

  Đầu nối thẳng vừa là chi tiết cơ khí, vừa là cầu nối điện. Một số lưu ý chuyên môn:

  • Kiểm tra bề mặt tiếp xúc đồng của đầu nối và ray, tránh bị oxy hóa, bám sơn, bột trét.
  • Không bẻ cong, vặn xoắn đầu nối vì có thể làm nứt lớp cách điện hoặc làm lệch thanh dẫn.
  • Sau khi lắp, dùng đồng hồ đo điện (multimeter) kiểm tra liên tục điện áp giữa hai đầu tuyến ray.
  • Với tuyến dài, nên đo sụt áp ở đầu và cuối tuyến khi tải đủ đèn để đánh giá chất lượng tiếp xúc.

Trong các công trình cao cấp, khe nối giữa hai thanh ray thường được yêu cầu gần như “vô hình”. Có thể:

• Chọn ray có màu sơn, bề mặt hoàn thiện đồng bộ với trần hoặc khe kỹ thuật.
• Căn chỉnh sao cho khe nối nằm trùng với joint trần thạch cao hoặc đường gân trang trí, giúp “giấu” mối nối.

Nối góc chữ L cho góc phòng, kệ trưng bày, quầy bar, quầy lễ tân

Nối chữ L cho phép chuyển hướng tuyến ray 90°, rất hữu ích khi cần ôm theo kiến trúc không gian: chạy quanh quầy bar, quầy lễ tân, góc trưng bày, góc phòng khách hoặc bo theo cạnh tủ/kệ. Về mặt kỹ thuật, nối chữ L phức tạp hơn nối thẳng vì liên quan đến cực tính và hướng dẫn điện.

• Dùng đầu nối góc L chuyên dụng

  Đầu nối góc L (L-connector) thường có cấu tạo dạng khối hoặc dạng thanh gập, bên trong có thanh dẫn điện uốn góc. Khi sử dụng:

  • Kiểm tra số cực và sơ đồ đấu dây in trên thân đầu nối, đảm bảo tương thích với ray.
  • Chú ý chiều “IN/OUT” hoặc ký hiệu pha – trung tính – mass, vì một số hệ ray có bố trí cực không đối xứng.
  • Đảm bảo đầu nối được đẩy vào hết hành trình ở cả hai phía, tránh hở tiếp điểm tại góc.

  Một số hệ ray nam châm cao cấp có đầu nối L dạng “âm” giấu hoàn toàn trong lòng ray, chỉ thấy một đường góc liền mạch, giúp tăng tính thẩm mỹ cho quầy bar, quầy lễ tân cao cấp, showroom.

• Dùng hai đầu cấp nguồn riêng cho hai tuyến vuông góc

  Cách này ít dùng hơn, thường chỉ áp dụng khi:

  • Không có sẵn đầu nối L phù hợp hệ ray đang dùng.
  • Muốn tách hai nhánh vuông góc thành hai mạch điều khiển độc lập (hai công tắc, hai dimmer).

  Khi đó, mỗi nhánh ray được cấp nguồn riêng, không có liên kết điện trực tiếp tại góc. Tuy nhiên, cần:

  • Tính toán kỹ sơ đồ dây nguồn để tránh nhầm pha, tránh tạo vòng lặp mạch.
  • Đảm bảo hai tuyến không bị “đảo cực” so với nhau, đặc biệt với hệ ray có điều khiển DALI, 0–10V.

Lưu ý về cực tính và chiều lắp đầu nối L

• Nhiều hệ ray nam châm có hai thanh dẫn điện bố trí lệch nhau, một bên là pha, một bên là trung tính; nếu lắp ngược chiều, pha – trung tính có thể bị đảo.
• Một số hệ có thêm bus điều khiển (DALI, 0–10V, PWM), việc lắp sai chiều có thể làm mất tín hiệu điều khiển ở một nhánh.
• Nên kiểm tra ký hiệu trên thân ray (N, L, +, –, BUS) và trên đầu nối L, lắp thử khô (chưa cấp điện), sau đó dùng đồng hồ đo để xác nhận.

Về mặt thẩm mỹ, góc chữ L nên được căn sao cho hai tuyến ray thẳng hàng với mép trần, mép tường hoặc mép quầy. Góc lệch vài độ cũng dễ bị lộ khi nhìn dọc tuyến, đặc biệt trong các không gian có nhiều đường thẳng như showroom, quầy lễ tân khách sạn.

Nối chữ U cho shop, showroom, cafe, spa cần nhiều vùng sáng

Nối chữ U là cách tạo một “khung sáng” bao quanh khu vực trưng bày, khu vực ngồi hoặc khu vực dịch vụ. Cấu hình này cho phép bố trí nhiều module spotlight, wallwasher, linear để tạo các lớp sáng khác nhau: sáng nền, sáng nhấn, sáng trang trí.

Ứng dụng điển hình:

• Shop thời trang: bao quanh khu vực treo đồ, mannequin, quầy thu ngân.
• Showroom nội thất: ôm theo bộ sofa, bàn ăn, giường ngủ để tạo vùng sáng nhấn.
• Cafe, nhà hàng: tạo khung sáng trên khu vực bàn trung tâm hoặc quầy bar.
• Spa, salon: phân vùng các khu giường, khu tư vấn, khu sản phẩm.

Cấu hình chữ U thường được tạo bởi:

• Hai đầu nối L và một đoạn ray thẳng ở giữa: phù hợp khi ba cạnh chữ U có chiều dài rõ ràng, không cần nhánh phụ.
• Các đầu nối T, X kết hợp L: dùng khi cần thêm nhánh chiếu sáng rẽ ra từ khung chữ U, ví dụ chiếu vào kệ giữa nhà, đảo trưng bày.

Tính toán vị trí cấp nguồn và sụt áp

• Với tuyến chữ U dài (tổng chu vi lớn), nếu chỉ cấp nguồn một đầu, điện áp cuối tuyến có thể bị sụt, làm đèn cuối tuyến tối hơn hoặc không ổn định.
• Có thể chọn:
  • Cấp nguồn ở giữa một cạnh chữ U để khoảng cách đến hai đầu là ngắn nhất.
  • Cấp nguồn hai đầu đối diện nhau (hai bộ nguồn) để chia tải, giảm sụt áp.
• Cần tính tổng công suất đèn trên toàn tuyến, so sánh với công suất và dòng định mức của bộ nguồn, dây cấp nguồn, thanh dẫn trong ray.

Hướng chiếu của module spotlight

• Trong shop, showroom, cafe, spa, khách hàng thường di chuyển dưới tuyến ray; nếu spotlight chiếu chéo vào mắt sẽ gây chói, khó chịu.
• Khi bố trí chữ U, nên:
  • Đặt spotlight sao cho hướng chiếu chính rọi vào sản phẩm, bàn, khu vực cần nhấn, không rọi trực tiếp vào lối đi chính.
  • Chọn góc chiếu (beam angle) phù hợp: hẹp để nhấn mạnh sản phẩm, rộng cho vùng ngồi, vùng sinh hoạt.
  • Cân nhắc chiều cao trần: trần thấp nên dùng công suất nhỏ, góc chiếu rộng, hạn chế độ chói.

Với cấu hình chữ U phức tạp, nên dựng sơ đồ mặt bằng chi tiết, thể hiện rõ vị trí đầu nối L, T, X, vị trí cấp nguồn, hướng chiếu dự kiến của từng loại module để tránh phải tháo lắp, chỉnh sửa nhiều lần khi hoàn thiện.

Căn khớp đầu nối để tránh hở khe, lệch ray và mất tiếp xúc điện

Trong mọi cấu hình (thẳng, L, U hay kết hợp), căn khớp đầu nối là bước quyết định độ ổn định lâu dài của hệ ray nam châm. Lỗi thường gặp nhất là đầu nối lỏng, lệch, dẫn đến mất tiếp xúc điện cục bộ, gây hiện tượng đèn chập chờn, lúc sáng lúc tắt.

• Đảm bảo đầu nối vào sâu hết cỡ

  Đầu nối phải được đẩy vào đến khi chạm “điểm dừng” cơ khí trong lòng ray. Nếu bị kẹt bởi ba via, bụi bẩn, sơn, bột trét:

  • Dùng chổi nhỏ, khí nén hoặc khăn khô làm sạch lòng ray trước khi lắp.
  • Không dùng vật kim loại sắc nhọn cạo mạnh vào thanh dẫn điện để tránh trầy xước, oxy hóa nhanh.
  • Nếu ray bị biến dạng do va đập, cần nắn lại hoặc thay đoạn ray, tránh cố ép đầu nối vào.
• Kiểm tra khe nối và cao độ

  Sau khi lắp, nên kiểm tra bằng mắt thường và bằng thước thẳng:

  • Khe nối giữa hai thanh ray càng nhỏ càng tốt, đều từ trên xuống dưới.
  • Không có bậc cao – thấp tại vị trí nối; nếu có, cần nới lỏng vít giữ ray với khung trần, căn chỉnh lại.
  • Với ray âm trần, mặt ray phải phẳng với mặt trần, không bị “tụt” hoặc “nhô” tại mối nối.
• Siết vít cố định đúng lực

  Một số hệ ray có vít cố định đầu nối hoặc vít cố định ray vào khung xương:

  • Siết vừa đủ để giữ chắc, tránh siết quá mạnh làm bóp méo thân ray, gây kẹt module đèn và làm lệch thanh dẫn điện.
  • Nên dùng tua vít có giới hạn lực (torque) trong các công trình lớn để đảm bảo đồng nhất.

Hậu quả của đầu nối lỏng, lệch

• Mất tiếp xúc điện từng phần: một đoạn ray hoặc một nhánh chữ L, chữ U không có điện, khó phát hiện vị trí lỗi khi trần đã đóng kín.
• Tiếp xúc kém gây phát nhiệt cục bộ tại điểm nối, lâu dài có thể làm cháy xém nhựa, oxy hóa thanh dẫn, giảm tuổi thọ hệ thống.
• Đèn chập chờn, nhấp nháy khi có rung động nhẹ (đóng cửa, bước chân mạnh), ảnh hưởng trải nghiệm khách hàng trong shop, showroom, cafe, spa.

Để kiểm soát chất lượng, nên kiểm tra vận hành toàn bộ tuyến ray sau khi lắp xong nhưng trước khi hoàn thiện trần: lắp thử một số module đèn, di chuyển dọc tuyến, lắc nhẹ ray tại các mối nối để phát hiện sớm điểm tiếp xúc kém và xử lý ngay.

Cách lắp module đèn nam châm và chỉnh hướng chiếu sáng

Module đèn nam châm cho phép tạo hệ chiếu sáng linh hoạt, kết hợp ánh sáng nền, ánh sáng điểm nhấn và ánh sáng trang trí trên cùng một tuyến ray. Khi lắp đặt, cần xác định rõ vai trò từng loại: spotlight để nhấn tranh, kệ, logo; linear light tạo nền sáng mềm, đều; đèn thả tập trung cho bàn ăn, đảo bếp, quầy bar. Bố trí module dựa trên vị trí nội thất, khoảng cách tới tường, chiều cao trần và tầm nhìn người sử dụng, đồng thời chú ý góc chiếu, beam angle, CRI và nhiệt độ màu đồng nhất. Sau khi gắn chắc chắn lên ray, cần chỉnh góc xoay, gật gù và chiều cao đèn thả để tránh chói mắt, phản xạ trên kính, gương, tivi và bề mặt bóng.

Lắp spotlight nam châm vào vị trí cần nhấn tranh, kệ, logo, sản phẩm

Spotlight nam châm là nhóm đèn chuyên dùng để tạo điểm nhấn thị giác (accent lighting) cho tranh, kệ decor, logo thương hiệu, sản phẩm trưng bày trong showroom, cửa hàng hoặc không gian nhà ở cao cấp. Khác với linear light, spotlight tập trung quang thông vào một vùng hẹp, tạo độ tương phản sáng – tối rõ rệt, giúp chủ thể nổi bật hơn so với nền xung quanh.

Khi lắp đặt spotlight nam châm trên ray, cần kết hợp cả yếu tố kỹ thuật chiếu sáng và bố cục nội thất:

• Xác định vị trí module trên ray dựa trên vị trí chính xác của tranh, kệ, logo, sản phẩm:
  • Đo khoảng cách từ tường (hoặc bề mặt trưng bày) đến tuyến ray để ước lượng góc chiếu mong muốn.
  • Ưu tiên đặt spotlight lệch tâm so với đối tượng một chút để tránh bóng đổ thẳng đứng và hạn chế chói.
  • Với tranh hoặc logo treo tường, nên đặt module gần mép ngoài của tranh, chiếu xiên vào tâm tranh.
• Gắn module lên ray, để nam châm hút chặt, kiểm tra lực bám:
  • Đảm bảo ray đã được cấp nguồn và lắp đúng cực, sau đó đưa chân tiếp xúc của module vào đúng rãnh dẫn điện.
  • Đẩy nhẹ cho đến khi cảm nhận lực hút nam châm bám chắc vào thân ray, không bị lỏng hoặc xê dịch.
  • Lắc nhẹ module theo phương ngang và dọc để kiểm tra độ chắc chắn, tránh tình trạng rơi đèn khi ray gắn trên cao.
• Chỉnh góc xoay, gật gù để tia sáng không chiếu trực tiếp vào mắt người xem:
  • Sử dụng khả năng xoay ngang (pan) và gật dọc (tilt) của đầu đèn để điều chỉnh chính xác vùng sáng.
  • Hạn chế để trục chiếu sáng trùng với tầm nhìn của người đứng hoặc ngồi, đặc biệt trong phòng khách, phòng làm việc.
  • Nếu dùng nhiều spotlight cho cùng một bức tranh hoặc kệ, nên điều chỉnh sao cho vùng sáng giao nhau nhẹ, không chồng quá nhiều gây cháy sáng.

Với tranh treo tường, nên để tia sáng chiếu chéo khoảng 30–45° so với phương thẳng đứng. Góc này giúp:

• Tạo hiệu ứng nổi khối, làm rõ chất liệu bề mặt (vải canvas, gỗ, kim loại, sơn dầu…).
• Giảm hiện tượng bóng đổ gắt phía dưới tranh, tránh tạo mảng tối khó chịu.
• Hạn chế phản xạ chói trên tranh có kính hoặc bề mặt bóng, đặc biệt với tranh in, tranh ảnh.

Trong các không gian trưng bày chuyên nghiệp, có thể cân nhắc thêm các yếu tố chuyên môn sâu hơn:

• Góc chiếu (beam angle): chọn beam hẹp (10–24°) cho điểm nhấn mạnh, beam trung bình (24–36°) cho tranh vừa, beam rộng (>36°) cho mảng tường lớn.
• Chỉ số hoàn màu (CRI) nên >90 để màu sắc tranh, sản phẩm hiển thị trung thực, đặc biệt với thời trang, mỹ phẩm, đồ decor.
• Nhiệt độ màu 2700–3000K cho không gian ấm, thư giãn; 3500–4000K cho showroom, cửa hàng cần độ tươi sáng cao hơn.

Lắp linear light nam châm cho ánh sáng nền mềm và đều hơn

Linear light nam châm đóng vai trò ánh sáng nền (ambient lighting), tạo trường sáng mềm, đều, giảm bóng đổ gắt và giúp mắt dễ thích nghi hơn khi kết hợp với spotlight. Linear đặc biệt phù hợp cho các không gian sinh hoạt liên tục như:

• Ánh sáng chung phòng khách, phòng ngủ, bếp, phòng sinh hoạt chung.
• Chiếu sáng hành lang, lối đi, khu vực chuyển tiếp giữa các phòng.
• Kết hợp với spotlight để vừa có nền sáng, vừa có điểm nhấn cho tranh, kệ, vật trang trí.

Khi lắp linear trên ray nam châm, cần chú ý đến bố cục tổng thể và độ đồng đều ánh sáng:

• Phân bố đều dọc tuyến ray, tránh dồn quá nhiều một phía:
  • Với tuyến ray dài, nên chia linear thành nhiều đoạn, phân bổ cách đều để tránh vùng sáng – tối loang lổ.
  • Không nên tập trung toàn bộ linear ở một đầu ray, sẽ tạo cảm giác lệch sáng, mất cân bằng không gian.
  • Ở hành lang dài, có thể bố trí linear chạy gần như liên tục để tạo dải sáng dẫn hướng.
• Kết hợp với spotlight theo tỷ lệ hợp lý (ví dụ 60% linear, 40% spotlight) tùy nhu cầu:
  • Trong nhà ở: tỷ lệ 60–70% linear, 30–40% spotlight giúp không gian vừa đủ sáng nền, vừa có điểm nhấn.
  • Trong showroom, gallery: có thể giảm tỷ lệ linear xuống 50% để tăng độ tương phản cho sản phẩm.
  • Tỷ lệ ở đây không chỉ là số lượng module mà còn tính đến công suất và quang thông của từng loại đèn.
• Chọn nhiệt độ màu đồng nhất với các module khác để không bị lệch màu:
  • Nên dùng cùng một dải nhiệt độ màu (ví dụ toàn bộ 3000K hoặc toàn bộ 4000K) cho cả linear và spotlight trên cùng một không gian.
  • Tránh trộn quá nhiều nhiệt độ màu (3000K, 4000K, 6000K) trên cùng tuyến ray, sẽ gây cảm giác rối mắt, thiếu chuyên nghiệp.
  • Nếu bắt buộc phải trộn (ví dụ khu bếp – bàn ăn), nên phân vùng rõ ràng, không để hai tông màu chồng lấn trực tiếp.

Về mặt kỹ thuật, linear light nam châm thường có nhiều lựa chọn:

• Loại ánh sáng trực tiếp (direct) cho độ rọi cao, phù hợp chiếu sáng chính.
• Loại có tán quang mờ (diffuser) cho ánh sáng mềm, giảm chói, thích hợp phòng ngủ, phòng khách.
• Các phiên bản dimmable (có thể điều chỉnh độ sáng) giúp linh hoạt tạo kịch bản chiếu sáng theo thời điểm trong ngày.

Lắp đèn thả nam châm cho bàn ăn, quầy bar, bàn cafe, đảo bếp

Đèn thả nam châm lấy nguồn trực tiếp từ ray, cho phép thay đổi vị trí, số lượng và bố cục rất linh hoạt mà không cần đi lại dây điện. Đây là giải pháp tối ưu cho bàn ăn, quầy bar, bàn cafe, đảo bếp, nơi thường xuyên thay đổi cách sắp xếp nội thất hoặc phong cách decor.

• Xác định vị trí bàn, tâm bàn, chiều dài bàn trước khi gắn đèn:
  • Đo chính xác kích thước bàn (dài, rộng) và xác định tâm bàn để căn chỉnh trục đèn thả.
  • Với bàn ăn dài, có thể bố trí 2–3 đèn thả dọc theo trục giữa, cách đều nhau.
  • Với đảo bếp, nên ưu tiên chiếu sáng đều toàn bộ mặt đảo, tránh chỉ sáng ở giữa, tối hai đầu.
• Gắn module đèn thả lên ray tại vị trí mong muốn, điều chỉnh khoảng cách giữa các đèn nếu dùng nhiều bóng:
  • Đưa chân tiếp xúc của đèn thả vào ray, để nam châm hút chặt, sau đó trượt nhẹ dọc ray để tinh chỉnh vị trí.
  • Khoảng cách giữa các đèn nên tương quan với chiều dài bàn; thường khoảng 50–80 cm giữa tâm các đèn cho bàn dài.
  • Với cụm 3 đèn, có thể bố trí 2 đèn ngoài gần hai đầu bàn, 1 đèn ở giữa, tạo nhịp điệu thị giác cân đối.
• Điều chỉnh chiều cao đèn thả sao cho:
  • Không cản tầm nhìn giữa người ngồi đối diện, đặc biệt ở bàn ăn, bàn cafe.
  • Không chiếu trực tiếp vào mắt khi người dùng đứng lên, ngồi xuống hoặc di chuyển quanh bàn.
  • Không quá thấp gây vướng víu, dễ va chạm khi với tay, bưng bê đồ ăn, thức uống.

Chiều cao phổ biến từ mặt bàn đến đáy đèn thả thường khoảng 70–90 cm, tùy không gian và kiểu đèn:

• Khoảng 70–75 cm cho không gian trần thấp hoặc đèn thả nhỏ, dạng thanh mảnh.
• Khoảng 80–90 cm cho trần cao, đèn thả kích thước lớn hoặc cụm nhiều đèn.
• Nên thử ngồi tại vị trí sử dụng thực tế để kiểm tra cảm giác chói và tầm nhìn trước khi cố định chiều cao.

Về mặt chiếu sáng, có thể lựa chọn:

• Đèn thả ánh sáng tập trung (beam hẹp) cho bàn ăn, tạo vùng sáng ấm cúng, tách biệt với xung quanh.
• Đèn thả ánh sáng rộng cho đảo bếp, đảm bảo đủ độ rọi cho thao tác nấu nướng, chuẩn bị đồ ăn.
• Kết hợp dimmer để giảm sáng sau bữa ăn, chuyển sang chế độ thư giãn hoặc tiếp khách.

Chỉnh góc chiếu tránh mắt người ngồi, gương, kính, tivi và bề mặt bóng

Sau khi lắp xong module, bước quan trọng là chỉnh góc chiếu để tránh chói và tối ưu trải nghiệm thị giác. Đây là khâu thường bị bỏ qua nhưng lại quyết định cảm giác dễ chịu khi sử dụng không gian.

• Tránh để spotlight chiếu trực tiếp vào mắt người ngồi trên sofa, bàn ăn, bàn làm việc:
  • Xác định vị trí ghế ngồi cố định (sofa, ghế bàn ăn, ghế làm việc) và kiểm tra đường chiếu của từng spotlight.
  • Nếu tia sáng cắt ngang tầm mắt, xoay hoặc gật đầu đèn để tia sáng rơi xuống mặt bàn, mặt sàn hoặc đối tượng trưng bày.
  • Trong phòng làm việc, ưu tiên chiếu sáng từ phía sau hoặc bên hông người ngồi, tránh chiếu từ phía trước vào mặt.
• Tránh chiếu thẳng vào gương, kính, tivi, vì sẽ tạo phản xạ chói, gây khó chịu:
  • Với tivi, nên bố trí đèn lệch sang hai bên hoặc phía sau, không để ánh sáng phản chiếu trực tiếp lên màn hình.
  • Với gương lớn (gương phòng khách, gương trang trí), điều chỉnh góc chiếu sao cho điểm phản xạ không nằm trong vùng quan sát chính.
  • Các bề mặt kính lớn (cửa kính, vách kính) nên được chiếu sáng gián tiếp, hoặc dùng linear ánh sáng mềm để giảm độ chói.
• Với bề mặt bóng (đá bóng, gạch bóng, mặt bàn kính), nên chiếu chéo, không chiếu vuông góc:
  • Chiếu vuông góc sẽ tạo điểm sáng gắt (hotspot) và phản xạ gương, dễ gây lóa mắt khi di chuyển.
  • Chiếu chéo giúp ánh sáng “trượt” trên bề mặt, làm nổi vân đá, vân gỗ mà vẫn hạn chế chói.
  • Trong bếp, mặt đá đảo bếp bóng nên được chiếu từ phía trên lệch về một bên, không chiếu thẳng từ trần xuống.

Có thể bật toàn bộ hệ đèn, đứng ở nhiều vị trí khác nhau trong phòng để quan sát, chỉnh lại góc chiếu cho đến khi ánh sáng hài hòa, không gây lóa. Một số bước kiểm tra thực tế nên thực hiện:

• Ngồi thử tại sofa, bàn ăn, bàn làm việc, nhìn về các hướng khác nhau để phát hiện điểm chói.
• Quan sát màn hình tivi, bề mặt kính, gương khi đèn bật để nhận diện vùng phản xạ mạnh.
• Đi lại trên lối đi, hành lang để xem có xuất hiện vùng sáng gắt hoặc bóng đổ khó chịu hay không.

Nếu hệ đèn có chức năng dim hoặc chia kênh điều khiển, có thể tinh chỉnh thêm mức sáng của từng nhóm module (spotlight, linear, đèn thả) để đạt được sự cân bằng giữa độ sáng, độ tương phản và cảm giác thoải mái cho mắt.

Lỗi lắp đặt đèn rọi ray nam châm thường gặp và cách tránh

Trong thi công hệ đèn rọi ray nam châm, các lỗi lắp đặt thường xoay quanh ba nhóm chính: chuẩn bị kết cấu – kỹ thuật điện – lựa chọn đồng bộ thiết bị. Về kết cấu, nhiều công trình không chừa khe trần, không gia cường xương, bắt ray lên bề mặt yếu khiến ray võng, rung, phải cắt phá trần, giảm thẩm mỹ và độ bền. Về điện, các sai lầm như dùng nguồn 48V thiếu công suất, lắp quá nhiều module trên một tuyến ray hoặc chia tải không hợp lý dẫn đến nhấp nháy, nóng, sụt áp, giảm tuổi thọ. Ngoài ra, việc kết hợp ray, module, nguồn khác hệ gây lỏng tiếp điểm, chập chờn, thậm chí hỏng LED. Để tránh, cần thiết kế đồng bộ từ đầu, tính toán tải, tuân thủ khuyến cáo nhà sản xuất và ưu tiên một hệ thống thống nhất.

Lắp ray âm khi chưa chừa khe trần và vị trí nguồn từ đầu

Một lỗi rất phổ biến trong thi công hệ đèn rọi ray nam châm âm trần là quyết định lắp ray khi trần thạch cao đã hoàn thiện, không chừa khe, không bố trí xương, không tính trước vị trí nguồn và đường dây 48V. Về mặt kỹ thuật, ray âm cần một “hốc kỹ thuật” đủ chiều rộng, chiều sâu và có sẵn kết cấu chịu lực để bắt ray, nếu không sẽ phát sinh nhiều vấn đề:

• Phải cắt phá trần, tháo dỡ một phần khung xương, làm lại bả – sơn, gây bụi bẩn, tốn chi phí nhân công và kéo dài tiến độ hoàn thiện nội thất.
• Khe ray khó đạt độ thẳng, đều, phẳng như khi được thiết kế và thi công đồng bộ từ đầu; mép trần dễ bị mẻ, sứt, tạo đường line không sắc nét, làm giảm tính thẩm mỹ của hệ đèn rọi ray nam châm vốn được đánh giá cao về yếu tố “minimal”.
• Khó bố trí nguồn 48V và đường dây 48V ẩn: phải “chạy chữa” bằng cách đi dây vòng vèo, luồn dây qua các khoang trần chật hẹp, dễ gây nhiễu, khó bảo trì, thậm chí phải để lộ một phần dây hoặc hộp nguồn, đi ngược lại tiêu chí giấu kỹ thuật.
• Nguy cơ ảnh hưởng đến hệ thống khác trên trần như ống điều hòa, ống sprinkler, dây tín hiệu, vì việc cắt phá không được tính toán từ bản vẽ M&E ban đầu.

Cách tránh lỗi này là phải lên phương án ray âm ngay từ giai đoạn thiết kế trần. Một số nguyên tắc nên tuân thủ:

• Trên bản vẽ trần thạch cao, thể hiện rõ vị trí, chiều dài, khoảng lùi của từng tuyến ray so với tường, đồ nội thất, dầm… để đội thi công xương trần chừa khe chính xác.
• Bố trí xương gia cường hai bên khe ray, hoặc dùng khung thép hộp/nhôm định hình để đảm bảo ray được bắt vào kết cấu cứng, không bị xệ sau thời gian sử dụng.
• Xác định vị trí đặt nguồn 48V (trên trần kỹ thuật, trong tủ điện, trong hộc kỹ thuật) và đường đi dây 220V – 48V ngay từ đầu, tránh phải “chạy dây ngược” sau khi trần đã đóng kín.
• Nếu công trình đã hoàn thiện trần, nên cân nhắc sử dụng ray nổi hoặc ray treo (surface / pendant) để giữ nguyên kết cấu trần, chỉ xử lý lại bề mặt tại vị trí bắt ray, vừa an toàn vừa tiết kiệm chi phí.

Dùng nguồn 48V thiếu công suất khiến đèn nhấp nháy, nóng, sụt áp

Hệ đèn rọi ray nam châm 48V DC phụ thuộc rất nhiều vào chất lượng và công suất của bộ nguồn (driver / power supply). Một sai lầm thường gặp là chọn bộ nguồn 48V có công suất thấp hơn tổng công suất module gắn trên tuyến ray, hoặc chọn loại nguồn không phù hợp với chế độ làm việc liên tục. Điều này dẫn đến:

• Đèn nhấp nháy khi bật nhiều module cùng lúc, đặc biệt ở thời điểm khởi động hoặc khi dimming, do nguồn bị kéo quá dòng, mạch bảo vệ hoạt động liên tục.
• Nguồn nóng bất thường, nhiệt độ vỏ cao, làm giảm tuổi thọ tụ lọc và linh kiện bên trong, dễ gây hỏng nguồn, chập cháy nếu lắp trong không gian kín, thiếu thông gió.
• Sụt áp trên đường dây 48V, khiến các module ở cuối tuyến ray sáng yếu hơn, màu ánh sáng có thể lệch nhẹ so với đầu tuyến, tạo cảm giác không đồng đều.

Để tránh hiện tượng này, cần tiếp cận theo hướng tính toán kỹ thuật thay vì “ước lượng”:

• Tính tổng công suất module: cộng công suất danh định của tất cả module dự kiến gắn trên một tuyến ray (spot, linear, wallwasher, module decor…). Nên tính theo công suất thực tế ghi trên datasheet, không chỉ dựa vào kích thước.
• Chọn nguồn có dự phòng 20–30% so với tổng công suất. Ví dụ, tổng module là 80W thì nên chọn nguồn 100–120W. Mức dự phòng này giúp nguồn làm việc ở vùng hiệu suất cao, ít sinh nhiệt, tăng độ bền.
• Ưu tiên nguồn 48V có chứng chỉ an toàn, hệ số công suất (PF) tốt, dải điện áp vào rộng, bảo vệ quá dòng – quá áp – quá nhiệt, đặc biệt với công trình thương mại bật đèn nhiều giờ mỗi ngày.
• Với tuyến ray dài hoặc công suất lớn, nên chia thành nhiều nguồn cấp song song, cấp nguồn từ hai đầu ray hoặc từ giữa ray để giảm sụt áp dọc tuyến.

Kết hợp ray, module, nguồn khác hệ gây lỏng tiếp điểm hoặc không tương thích

Đèn rọi ray nam châm 48V không chỉ khác nhau về kiểu dáng mà còn về hệ cơ – điện. Mỗi hãng có thiết kế profile ray, chân module, tiếp điểm điện, chuẩn nam châm, thậm chí chuẩn điện áp và giao thức điều khiển riêng. Việc trộn lẫn ray, module, nguồn từ nhiều hãng, nhiều hệ khác nhau thường dẫn đến:

• Module không gắn chắc vào ray, khe hở cơ khí lớn, nam châm không “ăn” hết bề mặt, chỉ bám một phần, dễ rơi khi có rung chấn hoặc khi thao tác vệ sinh.
• Tiếp điểm điện không khớp hoàn toàn, chân đồng không chạm đủ lực vào thanh dẫn, gây hiện tượng chập chờn, lúc sáng lúc tắt, phát sinh tia lửa nhỏ tại điểm tiếp xúc, lâu dài làm cháy xém bề mặt tiếp điểm.
• Điện áp hoặc cấu trúc mạch không phù hợp: có hệ dùng 48V constant voltage, có hệ dùng 48V constant current hoặc tích hợp driver trong module; nếu kết hợp sai, module có thể bị quá áp, quá dòng, cháy LED hoặc giảm mạnh tuổi thọ.

Để đảm bảo độ ổn định và an toàn cho toàn bộ hệ thống, nên tuân thủ nguyên tắc một hệ đồng bộ:

• Chọn một hãng hoặc một hệ ray nam châm thống nhất cho toàn bộ công trình, bao gồm: ray, module đèn, nguồn 48V, đầu nối, phụ kiện nối góc, nắp bịt, thanh treo…
• Kiểm tra kỹ catalog hoặc datasheet: cùng là “48V magnetic track” nhưng có thể khác kích thước profile, khác cách bố trí cực dương – âm, khác chuẩn điều khiển (On/Off, DALI, 0–10V, Bluetooth, Zigbee…).
• Tránh “chế cháo” đầu nối, chân tiếp điểm, không tự ý mài, cắt, bẻ chân module để cố gắng lắp vào ray khác hệ; điều này không chỉ làm mất bảo hành mà còn tiềm ẩn nguy cơ mất an toàn điện.
• Nếu buộc phải dùng module của hãng khác (vì lý do thẩm mỹ hoặc tính năng), nên kiểm tra thực nghiệm trên mẫu, đo điện áp – dòng, kiểm tra độ chắc cơ khí trước khi triển khai hàng loạt.

Bắt ray vào trần yếu khiến ray võng, rung hoặc lệch module

Ray nam châm, dù bản thân khá nhẹ, nhưng khi gắn nhiều module kim loại, đặc biệt là các module spot công suất lớn hoặc linear dài, tổng tải trọng trên tuyến ray không hề nhỏ. Bắt ray vào tấm thạch cao mỏng, trần gỗ yếu mà không có xương hoặc thanh gia cường sẽ làm:

• Ray bị võng theo thời gian, nhất là ở đoạn giữa không có điểm treo hoặc bắt vít; khe ray không còn thẳng, gây cảm giác “cong vênh” khi nhìn dọc tuyến.
• Module đèn bị lệch, không giữ được góc chiếu mong muốn; với hệ ray nam châm, chỉ cần ray rung nhẹ là module cũng rung theo, ảnh hưởng đến trải nghiệm ánh sáng, đặc biệt trong không gian trưng bày, gallery.
• Mép trần nứt, lộ khe xấu, vít bị tuột khỏi tấm thạch cao hoặc gỗ, để lại lỗ hổng, phải xử lý lại bả – sơn, thậm chí phải tháo cả tuyến ray để gia cố lại kết cấu.

Giải pháp kỹ thuật cần tập trung vào kết cấu chịu lực thay vì chỉ chú ý đến bề mặt hoàn thiện:

• Luôn bắt ray vào xương trần (xương thép V, C, U, xương gỗ, thép hộp…) hoặc kết cấu bê tông phía trên, không bắt trực tiếp vào tấm thạch cao hay tấm gỗ mỏng.
• Với ray nổi hoặc ray treo, bố trí khoảng cách điểm treo/vít phù hợp với khuyến cáo của nhà sản xuất, thường 60–80 cm một điểm, tùy chiều dài và tải trọng module dự kiến.
• Trong trường hợp trần yếu, nên bổ sung thanh gia cường chạy song song hoặc vuông góc với ray, tạo thành khung đỡ riêng cho hệ ray nam châm, sau đó mới hoàn thiện bề mặt trần.
• Kiểm tra khả năng chịu tải của từng loại tắc kê, vít, ty treo; với trần bê tông nên dùng tắc kê nở thép hoặc nhựa chất lượng tốt, tránh loại rẻ tiền dễ tuột.

Lắp quá nhiều module trên một tuyến ray vượt tải khuyến nghị

Mỗi tuyến ray nam châm và bộ nguồn 48V đi kèm đều có giới hạn tải về điện và cơ. Nhiều người có xu hướng “nhồi” thêm module khi thấy ray còn chỗ trống, hoặc thay module công suất cao hơn mà không kiểm tra lại khả năng chịu tải. Hậu quả:

• Làm nguồn quá tải, nóng, nhấp nháy, giảm tuổi thọ; trong trường hợp xấu có thể kích hoạt bảo vệ, nguồn tự ngắt, đèn tắt toàn tuyến.
• Tăng dòng trên thanh dẫn điện bên trong ray, làm nóng profile, ảnh hưởng đến lớp cách điện, lâu dài có thể gây lão hóa vật liệu, giảm tuổi thọ hệ ray.
• Gây sụt áp đáng kể, đèn cuối tuyến mờ, màu ánh sáng lệch, không đạt tiêu chuẩn chiếu sáng thiết kế ban đầu.

Để kiểm soát tải trên mỗi tuyến ray, nên thực hiện các bước sau:

• Tham khảo khuyến cáo công suất tối đa trên mỗi tuyến ray của nhà sản xuất, thường được ghi trong catalog hoặc hướng dẫn lắp đặt. Con số này đã tính đến giới hạn dòng cho phép trên thanh dẫn và khả năng tản nhiệt của profile.
• Lập bảng thống kê module trên từng tuyến ray: loại module, công suất, vị trí, mục đích chiếu sáng (chiếu điểm, chiếu nền, chiếu nhấn) để dễ dàng kiểm soát tổng tải và phân bổ hợp lý.
• Chia tải ra nhiều tuyến hoặc nhiều nguồn nếu cần: thay vì dồn toàn bộ module vào một ray dài, có thể chia thành hai ray song song hoặc hai đoạn ray độc lập, mỗi đoạn có nguồn riêng.
• Khi có ý định nâng cấp, thay module công suất lớn hơn, cần kiểm tra lại tổng công suất và khả năng của nguồn hiện hữu, tránh tình trạng “thay đèn xong mới phát hiện nguồn không chịu nổi”.

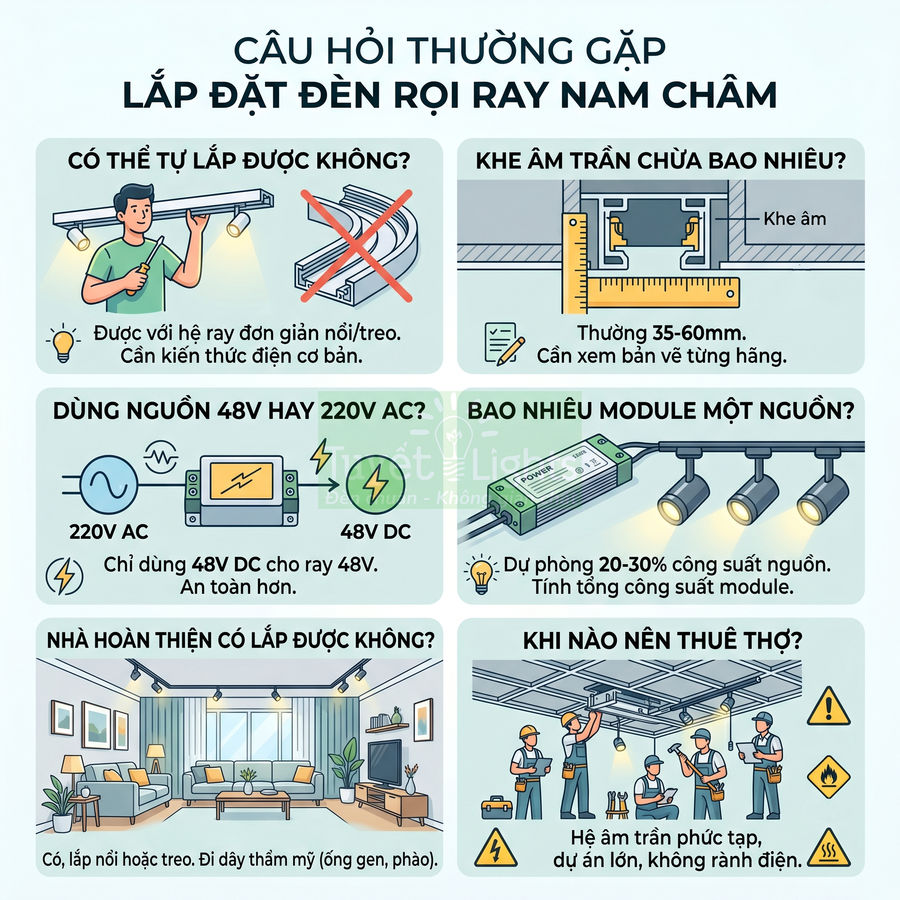

Câu hỏi thường gặp về lắp đặt đèn rọi ray nam châm

Phần câu hỏi thường gặp tập trung giải đáp các băn khoăn khi sử dụng đèn rọi ray nam châm, từ khả năng tự lắp đặt đến các yêu cầu kỹ thuật chi tiết. Nội dung làm rõ khi nào có thể tự thi công với hệ ray đơn giản và khi nào bắt buộc cần thợ chuyên nghiệp để đảm bảo an toàn điện, thẩm mỹ và độ bền. Người đọc được hướng dẫn cách chừa khe cho ray âm trần, nguyên tắc dùng nguồn 48V DC, cách tính số module theo công suất nguồn, cũng như giải pháp lắp cho nhà đã hoàn thiện. Bên cạnh đó, phần này còn nêu nguyên nhân đèn nhấp nháy, tầm quan trọng của việc bắt ray vào xương trần và các tiêu chí nên thuê đơn vị kỹ thuật chuyên ray nam châm.

Đèn rọi ray nam châm có tự lắp tại nhà được không?

Người dùng có kinh nghiệm cơ bản về điện, hiểu rõ khái niệm dây pha – dây trung tính – dây tiếp địa, biết sử dụng đồng hồ đo điện và các dụng cụ như khoan, tua vít, kìm điện… có thể tự lắp ray nổi, ray gắn tường với các hệ đơn giản, ít module, tuyến ray ngắn và sơ đồ cấp nguồn rõ ràng.

Với hệ đơn giản, quy trình cơ bản thường gồm:

• Xác định vị trí ray, đo và lấy dấu chính xác trên trần/tường.
• Khoan lỗ, bắt tắc kê, cố định ray bằng vít theo đúng khuyến cáo của nhà sản xuất (khoảng cách vít, loại vít).
• Đấu dây nguồn 220V vào bộ nguồn 48V, sau đó đấu dây 48V vào ray, kiểm tra phân cực nếu hệ yêu cầu.
• Lắp module đèn lên ray, kiểm tra tiếp xúc nam châm và tiếp điểm điện.

Tuy nhiên, với các hệ ray âm trần, ray treo, hệ nhiều tuyến, nhiều nguồn, hoặc có tích hợp điều khiển thông minh (Dim, DALI, Zigbee, Bluetooth Mesh…), nên thuê đơn vị kỹ thuật chuyên nghiệp vì các lý do:

• Đảm bảo an toàn điện: tính toán tiết diện dây, dòng tải, bảo vệ quá dòng, chống giật, nối đất.
• Đảm bảo độ thẳng, độ phẳng của ray, tránh cong vênh, hở khe, nứt mép trần.
• Đảm bảo thẩm mỹ tổng thể: căn tuyến ray song song với tường, đồ nội thất, khe trần; giấu dây, giấu nguồn hợp lý.
• Đảm bảo độ bền: chọn đúng phụ kiện, đúng loại ray, đúng công suất nguồn, tránh quá tải về lâu dài.

Trong mọi trường hợp, nếu không nắm chắc sơ đồ điện hoặc không tự tin về kỹ năng khoan – bắt vít trên trần bê tông/thạch cao, không nên tự lắp để tránh rủi ro chập cháy, rơi ray, hư hỏng trần.

Ray nam châm âm trần cần chừa khe bao nhiêu?

Chiều rộng khe ray âm trần phụ thuộc vào mặt cắt ray của từng hãng, thường dao động 35–60 mm, nhưng có hệ ray mini chỉ khoảng 25–30 mm và hệ công suất lớn có thể trên 60 mm. Mỗi hãng sẽ có bản vẽ mặt cắt (section) riêng, thể hiện rõ:

• Chiều rộng phủ bì của ray (bao gồm mép gờ, tai bắt).
• Chiều cao ray, vị trí tai bắt vào xương trần.
• Khoảng hở cần thiết để module đèn lắp – tháo không bị cấn trần.

Cần lấy bản vẽ kỹ thuật chi tiết từ nhà sản xuất hoặc nhà phân phối để chừa khe chính xác, không nên ước lượng theo cảm tính hoặc theo một mẫu ray khác. Việc chừa khe sai (quá hẹp hoặc quá rộng) sẽ dẫn đến:

• Ray không lọt được vào khe, phải cắt sửa trần, gây nứt, xấu mép.
• Khe quá rộng, lộ mép ray, lộ xương trần, mất thẩm mỹ, khó xử lý phào che.
• Module đèn khó tháo lắp, dễ cấn trần, trầy xước bề mặt ray.

Chiều sâu khe cũng phải đủ để ray lọt hoàn toàn và mặt ray phẳng với mặt trần. Thông thường, chiều sâu khe cần lớn hơn chiều cao ray khoảng 5–10 mm để:

• Có không gian đi dây 48V trong lòng trần.
• Có chỗ điều chỉnh cao độ ray khi căn phẳng với mặt trần.
• Hạn chế truyền lực trực tiếp từ ray lên tấm thạch cao, giảm nguy cơ nứt mép.

Với trần thạch cao, nên phối hợp chặt chẽ giữa đội trần và đội lắp ray: đội trần chừa khe theo bản vẽ, đội ray kiểm tra thử ray mẫu trước khi đóng hoàn thiện toàn bộ trần.

Đèn rọi ray nam châm dùng nguồn 48V hay 220V?

Hầu hết hệ đèn rọi ray nam châm trên thị trường hiện nay dùng 48V DC, cấp qua bộ nguồn hạ áp từ 220V AC. Lý do chọn 48V DC:

• Điện áp thấp, an toàn hơn khi tiếp xúc trực tiếp so với 220V AC.
• Giảm nguy cơ phóng điện, cháy nổ tại các tiếp điểm nam châm – ray.
• Phù hợp với cấu trúc module nhỏ gọn, driver tích hợp trong từng module.

Một số hệ đặc biệt có thể dùng điện áp khác (24V, 36V), nhưng không dùng trực tiếp 220V AC trên ray nam châm 48V. Tuyệt đối không đấu nhầm 220V AC vào ray hoặc module thiết kế cho 48V DC, vì sẽ gây cháy nổ, hỏng toàn bộ hệ thống.

Cần đọc rõ thông số trên:

• Thân ray: thường in hoặc dán tem ghi “48V DC”, “24V DC”…
• Module đèn: ghi rõ điện áp làm việc, công suất, dòng định mức.
• Bộ nguồn: ghi điện áp vào (Input 220–240V AC) và điện áp ra (Output 48V DC, 24V DC…).

Nếu trong cùng công trình có nhiều hệ điện áp khác nhau (ví dụ: một số khu dùng 24V, khu khác dùng 48V), cần đánh dấu, phân tuyến rõ ràng để tránh nhầm lẫn khi bảo trì, thay thế.

Một bộ nguồn 48V dùng được bao nhiêu module đèn?

Số lượng module phụ thuộc vào công suất từng module và công suất bộ nguồn. Công thức tính nhanh:

Số module tối đa ≈ Công suất nguồn / Công suất trung bình mỗi module × 0,7–0,8 (để chừa dự phòng).

Ví dụ: nguồn 150W, module trung bình 10W, thì số module an toàn khoảng 10–12 chiếc, không nên lắp đủ 15 chiếc. Lý do cần chừa 20–30% dự phòng:

• Công suất thực tế của module có thể cao hơn công suất danh định khi nhiệt độ môi trường tăng.
• Tránh làm việc liên tục ở 100% tải, giảm nhiệt độ và tăng tuổi thọ bộ nguồn.
• Dự phòng cho việc bổ sung thêm 1–2 module sau này.

Với hệ thống lớn, nên:

• Phân chia nhiều bộ nguồn theo tuyến ray, tránh dồn toàn bộ tải vào một nguồn duy nhất.
• Tính toán thêm sụt áp trên dây 48V nếu khoảng cách từ nguồn đến ray xa (dây dài, tiết diện nhỏ).
• Ưu tiên dùng nguồn có chứng chỉ chất lượng, bảo vệ quá dòng, quá áp, quá nhiệt.

Nếu có nhiều loại module với công suất khác nhau (ví dụ: spot 7W, downlight 12W, linear 20W), nên lập bảng tổng hợp công suất từng loại và tính tổng tải chính xác thay vì lấy trung bình ước lượng.

Nhà đã hoàn thiện có lắp được ray nam châm không?

Nhà đã hoàn thiện vẫn có thể lắp ray nam châm nổi trần, ray treo, ray gắn tường mà không cần làm lại trần. Giải pháp thường dùng:

• Ray nổi trần: bắt trực tiếp lên trần bê tông/thạch cao, bộ nguồn có thể đặt trong hộp kỹ thuật nhỏ hoặc gần đầu ray.
• Ray treo: dùng dây treo hoặc thanh treo từ trần, phù hợp với trần cao, không muốn can thiệp vào bề mặt trần.
• Ray gắn tường: lắp dọc tường, vừa chiếu sáng vừa tạo hiệu ứng trang trí.

Thách thức chính là xử lý đường dây cấp nguồn 220V và 48V sao cho kín đáo, thẩm mỹ. Có thể:

• Đi ống gen nổi cùng màu tường/trần, bố trí sát góc để ít lộ.
• Đi dây trong phào chỉ trang trí, nẹp kỹ thuật, len trần.
• Dùng hộp kỹ thuật nhỏ để chứa bộ nguồn và mối nối, đặt tại vị trí khuất (góc phòng, trên tủ, trong trần thả…).

Trước khi thi công, nên khảo sát kỹ hiện trạng: vị trí nguồn điện sẵn có, kết cấu trần (bê tông, thạch cao, gỗ), hướng chiếu sáng mong muốn, để chọn loại ray và phương án đi dây phù hợp, hạn chế tối đa việc đục phá.

Lắp ray nam châm có cần bắt vào xương trần không?

Với ray âm trần trên trần thạch cao, bắt vào xương trần là bắt buộc để tránh võng, nứt mép và đảm bảo ray không bị xê dịch theo thời gian. Nguyên tắc:

• Ray phải được liên kết cứng với hệ khung xương chính (xương C, xương V…), không chỉ bắt vào tấm thạch cao.
• Khoảng cách giữa các điểm treo/xương đỡ phải tuân theo khuyến cáo của nhà sản xuất trần và nhà sản xuất ray.
• Các đầu nối L, T, U, nối thẳng giữa các đoạn ray cũng cần có điểm đỡ gần đó để tránh võng tại mối nối.

Với ray nổi trên trần bê tông, có thể bắt trực tiếp vào bê tông bằng tắc kê nhựa hoặc tắc kê sắt phù hợp. Cần:

• Khoan lỗ đúng kích thước tắc kê, tránh lỗ quá rộng làm lỏng vít.
• Không khoan trúng ống điện, ống nước âm trần (nên dùng máy dò hoặc bản vẽ M&E nếu có).
• Bố trí vít đều, không để đoạn ray dài chỉ có 1–2 điểm bắt.

Với trần gỗ, nên bắt vào khung xương hoặc dầm gỗ chính, hoặc dùng vít gỗ phù hợp, tránh chỉ bắt vào lớp gỗ mỏng, ván ốp trang trí vì:

• Lớp gỗ mỏng có thể bị bong, nứt, không chịu được tải trọng lâu dài.
• Ray có thể bị xệ, cong, gây mất tiếp xúc điện tại một số điểm.

Trong mọi trường hợp, cần kiểm tra độ phẳng của ray sau khi bắt cố định, vì ray nam châm yêu cầu bề mặt tương đối phẳng để module bám chắc, tiếp điểm điện ổn định.

Đèn rọi ray nam châm bị nhấp nháy sau khi lắp do đâu?

Đèn ray nam châm bị nhấp nháy thường do một hoặc nhiều nguyên nhân sau:

• Nguồn 48V quá tải hoặc chất lượng kém: bộ nguồn làm việc gần hoặc vượt quá công suất danh định, nhiệt độ cao, điện áp ra không ổn định, gây nhấp nháy đồng loạt.
• Tiếp điểm module – ray không tốt, lỏng, bẩn, oxy hóa: một số module chập chờn, chỉ nhấp nháy cục bộ.
• Đầu nối ray (connector giữa các đoạn ray, đầu cấp nguồn) lỏng, tiếp xúc điện kém, gây sụt áp cục bộ.
• Sụt áp lớn do dây 48V quá nhỏ hoặc quá dài, đặc biệt ở cuối tuyến ray, làm điện áp đến module thấp hơn mức yêu cầu.

Quy trình kiểm tra nên ưu tiên:

• Ngắt điện, kiểm tra lại toàn bộ mối nối 220V – bộ nguồn – ray, siết chặt các vít kẹp dây.
• Thử giảm bớt số module trên tuyến để xem hiện tượng nhấp nháy có giảm hoặc hết không (kiểm tra khả năng quá tải nguồn).
• Tháo từng module bị nhấp nháy, vệ sinh nhẹ tiếp điểm, lắp lại chắc tay, kiểm tra độ bám nam châm.
• Dùng đồng hồ đo điện áp 48V tại đầu nguồn và tại cuối tuyến ray để đánh giá mức sụt áp.

Nếu sau khi kiểm tra vẫn còn hiện tượng nhấp nháy, có thể bộ nguồn bị lỗi nội tại (tụ lọc, mạch điều khiển) hoặc bản thân module đèn có driver kém chất lượng, cần thay thế bằng sản phẩm đạt chuẩn hơn.

Khi nào nên thuê thợ kỹ thuật lắp ray nam châm?

Nên thuê thợ kỹ thuật chuyên ray nam châm trong các trường hợp:

• Lắp ray âm trần cho công trình mới, cần phối hợp với đội trần, đội điện để chừa khe, bố trí xương, đi dây, đặt bộ nguồn đúng vị trí.
• Hệ ray phức tạp: nhiều tuyến, nhiều đầu nối L, T, U, vòng kín, có nhiều tầng cao độ khác nhau hoặc kết hợp ray treo – ray âm trần.
• Công trình thương mại, showroom, shop lớn yêu cầu độ ổn định cao, thời gian hoạt động dài (10–12 giờ/ngày), cần tính toán tải, phân nguồn, dự phòng kỹ lưỡng.
• Bản thân không có kinh nghiệm về điện, không quen sử dụng dụng cụ khoan, bắt vít, không nắm rõ quy định an toàn điện.

Đơn vị chuyên nghiệp thường hỗ trợ trọn gói:

• Tư vấn bố trí tuyến ray theo công năng không gian, góc chiếu, độ rọi, hạn chế chói lóa.
• Chọn loại module (spot, downlight, linear, wallwasher…) và công suất phù hợp từng khu vực.
• Tính công suất nguồn, phân tuyến, lựa chọn vị trí đặt nguồn, phương án bảo trì – thay thế sau này.
• Thi công, cân chỉnh, kiểm tra vận hành, bàn giao và bảo hành, giúp hệ đèn rọi ray nam châm vận hành ổn định, an toàn và đạt hiệu quả chiếu sáng tối ưu.
