Cách lắp thanh ray cho đèn rọi ray đẹp, chắc chắn

Cách lắp thanh ray cho đèn rọi đẹp, chắc chắn cần bắt đầu từ khâu khảo sát không gian, xác định khu vực cần chiếu sáng, hướng đi của ray và vị trí cấp nguồn sao cho vừa an toàn vừa thẩm mỹ. Nội dung này hướng dẫn tổng quát toàn bộ quy trình, từ chuẩn bị mặt bằng trần, tường, đo chiều dài ray, chọn phụ kiện phù hợp đến cách bố trí đèn theo mảng tường, quầy trưng bày, bàn ăn, đảo bếp hay lối đi. Người thi công cần chú ý loại trần bê tông, thạch cao, gỗ để chọn vít, tắc kê, điểm bắt cố định và phương án gia cố đúng kỹ thuật. Bên cạnh đó, việc chọn thanh ray đúng chuẩn chân đèn, đúng tải điện, màu sắc hài hòa với trần và kiểu lắp nổi, âm trần hoặc ray nam châm cũng quyết định độ bền và vẻ đẹp tổng thể. Quan trọng nhất, quá trình đấu điện phải được thực hiện sau khi ngắt aptomat, kiểm tra dây nóng, dây nguội, dây tiếp địa và cách điện đầy đủ các mối nối. Khi lắp đúng quy trình, hệ đèn rọi ray sẽ cho ánh sáng linh hoạt, gọn trần, dễ điều chỉnh, đồng thời hạn chế võng ray, chập điện, lỏng chân đèn và mất thẩm mỹ trong quá trình sử dụng.

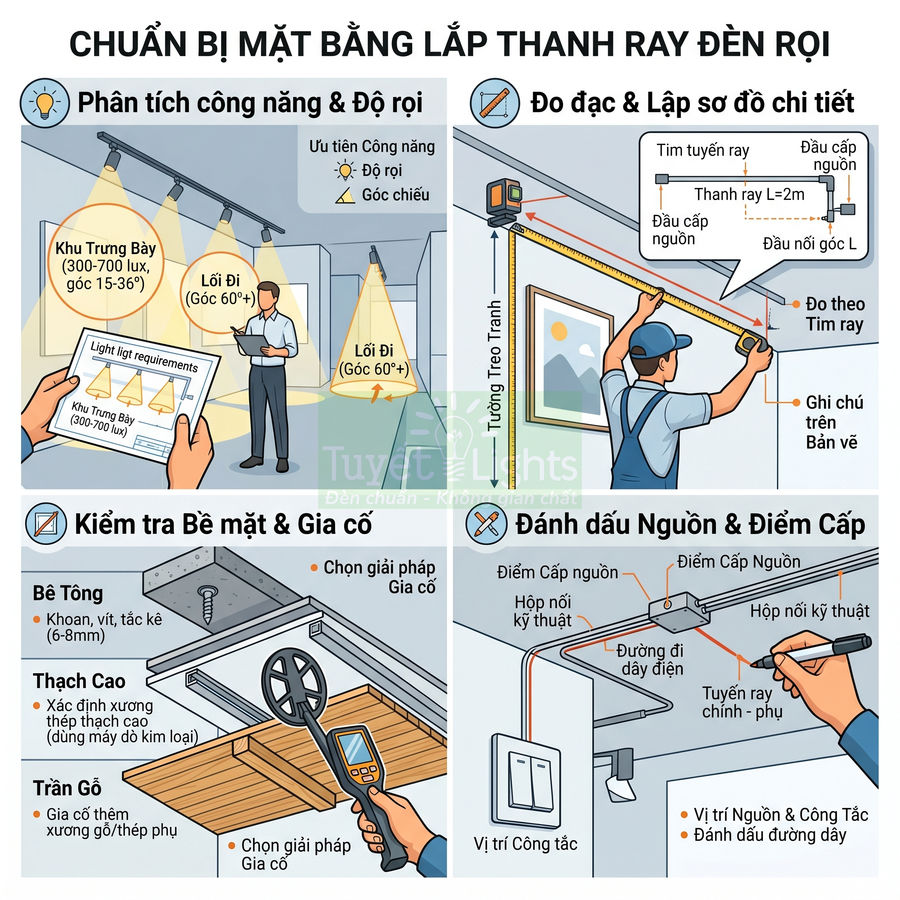

Chuẩn bị mặt bằng trần, tường và vị trí lắp thanh ray đèn rọi

Phần chuẩn bị mặt bằng tập trung vào việc tối ưu hóa hiệu quả chiếu sáng và độ an toàn khi lắp đặt. Trước hết, cần phân tích công năng từng khu vực để xác định tuyến ray chính – phụ, ưu tiên độ rọi, góc chiếu và tính đồng đều ánh sáng cho sản phẩm, tranh ảnh, lối đi hay khu sinh hoạt. Tiếp theo, đo đạc chi tiết theo trục tường, quầy, hành lang để chọn chiều dài ray, số đoạn, vị trí đầu nối và đầu cấp nguồn, đồng thời ghi chú đầy đủ trên bản vẽ. Công đoạn kiểm tra trần bê tông, thạch cao, gỗ và tường giúp lựa chọn vít, tắc kê, giải pháp gia cố phù hợp. Cuối cùng, đánh dấu rõ ràng vị trí nguồn điện, công tắc, đường dây và điểm cấp nguồn để hệ thống vận hành an toàn, thẩm mỹ và dễ điều chỉnh về sau.

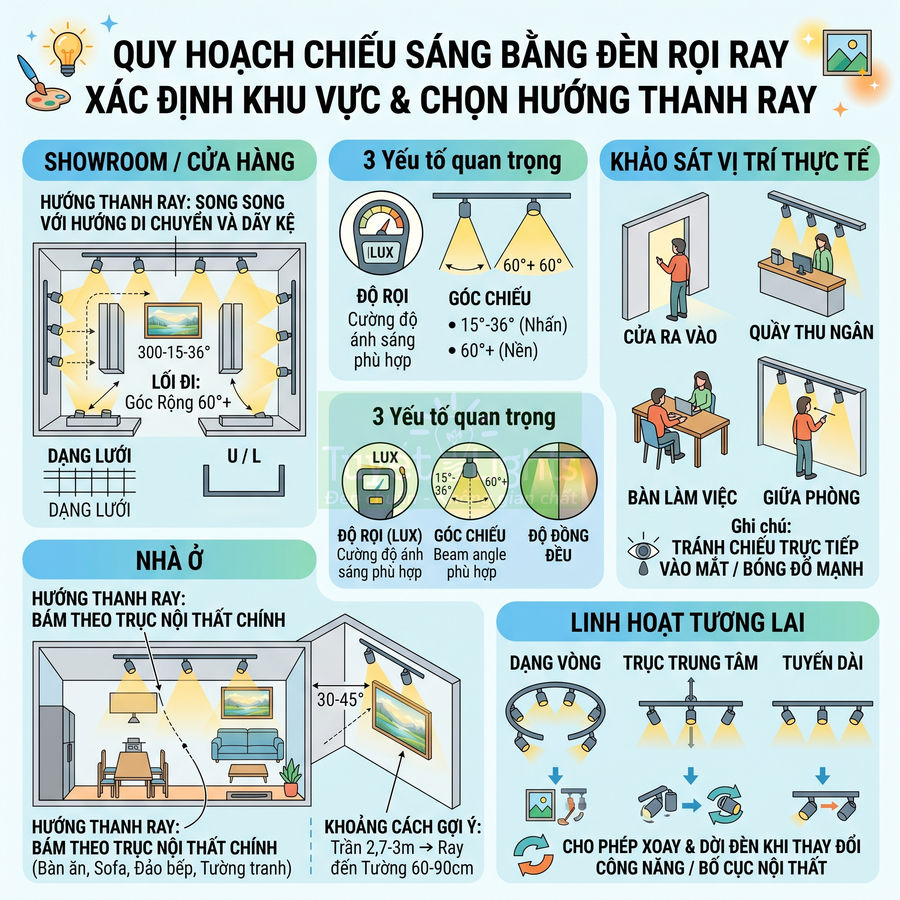

Xác định khu vực cần chiếu sáng trước khi chọn hướng đi thanh ray

Trước khi triển khai bản vẽ hay khoan bắt thanh ray, cần phân tích kỹ công năng không gian và đối tượng cần chiếu sáng. Không chỉ dừng ở việc “chiếu sáng đủ”, hệ thống đèn rọi ray còn phải đảm bảo ba yếu tố: độ rọi (lux), góc chiếu và tính đồng đều ánh sáng trên bề mặt trưng bày. Nên lập danh sách các khu vực chức năng: khu trưng bày sản phẩm chủ lực, khu sản phẩm phụ, mảng tường treo tranh, quầy thu ngân, bàn ăn, đảo bếp, khu đọc sách, khu tiếp khách, lối đi chính – phụ. Mỗi khu vực sẽ có mức độ ưu tiên chiếu sáng khác nhau, từ đó quyết định tuyến ray chính, tuyến ray phụ và số lượng đèn trên từng tuyến.

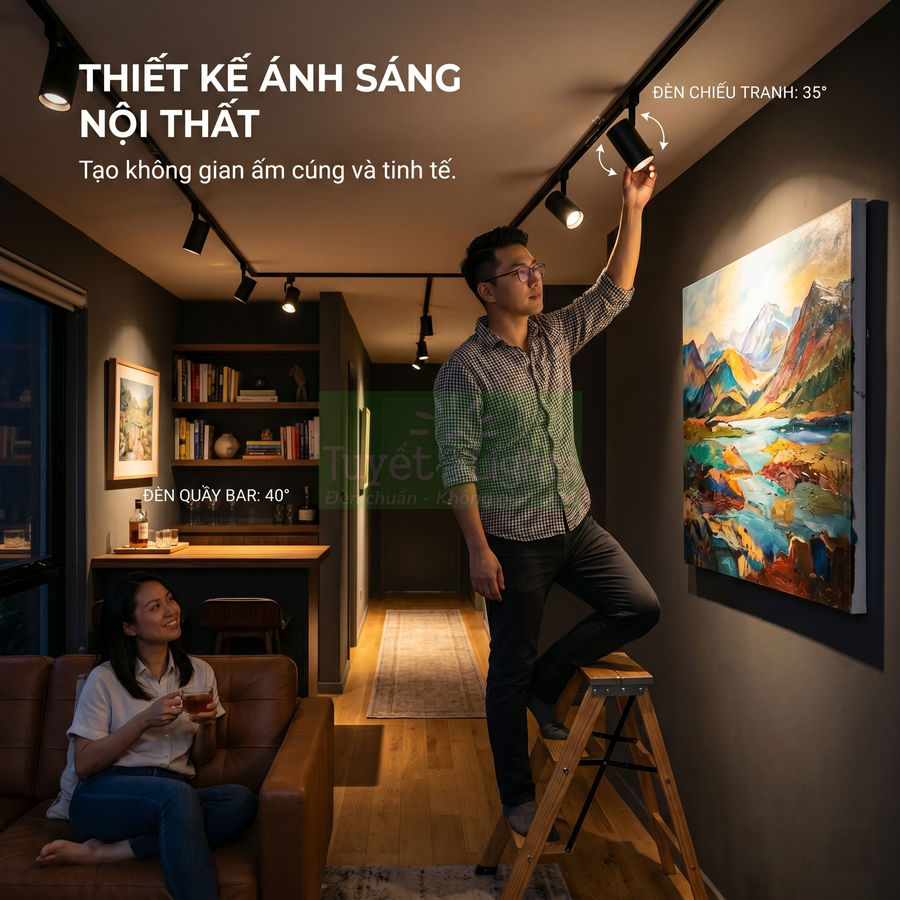

Với khu trưng bày sản phẩm hoặc tranh ảnh, cần ưu tiên độ rọi cao hơn (thường từ 300–700 lux tùy loại sản phẩm) và sử dụng góc chiếu hẹp đến trung bình (15°–36°) để tạo điểm nhấn. Ngược lại, với khu vực giao thông như lối đi, hành lang, có thể dùng góc chiếu rộng hơn (60° trở lên) để tạo nền sáng đều, giảm tương phản quá mạnh giữa vùng sáng – tối. Khi khảo sát, nên đứng ở nhiều vị trí: ngay cửa ra vào, giữa phòng, cuối phòng và tại vị trí người sử dụng thường đứng (quầy thu ngân, quầy bar, bàn làm việc) để hình dung hướng rọi của đèn, tránh ánh sáng chiếu trực tiếp vào mắt người nhìn hoặc tạo bóng đổ mạnh trên mặt, trên sản phẩm.

Trong không gian thương mại như showroom, cửa hàng thời trang, phòng trưng bày, hướng đi của thanh ray nên được thiết kế song song với hướng di chuyển chính của khách hoặc song song với các dãy kệ, dãy giá treo. Cách bố trí này giúp ánh sáng “dẫn hướng” khách hàng, tạo trục nhìn rõ ràng và làm nổi bật các dải sản phẩm. Ở các khu trưng bày theo module (kệ giữa nhà, đảo trưng bày), có thể bố trí ray theo dạng lưới hoặc dạng chữ U, chữ L để linh hoạt xoay đèn khi thay đổi layout trưng bày.

Trong nhà ở, hướng thanh ray thường bám theo trục nội thất chính: trục bàn ăn, trục sofa, trục đảo bếp, hoặc chạy song song với các mảng tường trang trí, tường treo tranh. Nên cân nhắc khoảng cách từ tim ray đến mép tường hoặc mép bàn sao cho khi xoay đèn, tia sáng rơi đúng vào bề mặt cần chiếu. Thông thường, với trần cao 2,7–3 m, khoảng cách tim ray đến tường treo tranh dao động 60–90 cm là hợp lý, giúp góc chiếu khoảng 30°–45° rọi vào tranh mà không gây chói.

Yếu tố quan trọng khác là khả năng thay đổi công năng trong tương lai. Ví dụ, khu vực hiện tại là bàn ăn nhưng có thể chuyển thành bàn làm việc hoặc khu đọc sách; phòng khách có thể thay đổi vị trí sofa, tủ tivi. Khi đó, nên thiết kế tuyến ray theo dạng tuyến dài hoặc dạng vòng, cho phép xoay và dời vị trí đèn trên ray mà không phải tháo lắp lại toàn bộ. Có thể ưu tiên bố trí ray theo trục trung tâm không gian thay vì bám quá sát một món nội thất cố định, giúp hệ thống linh hoạt hơn khi thay đổi bố cục.

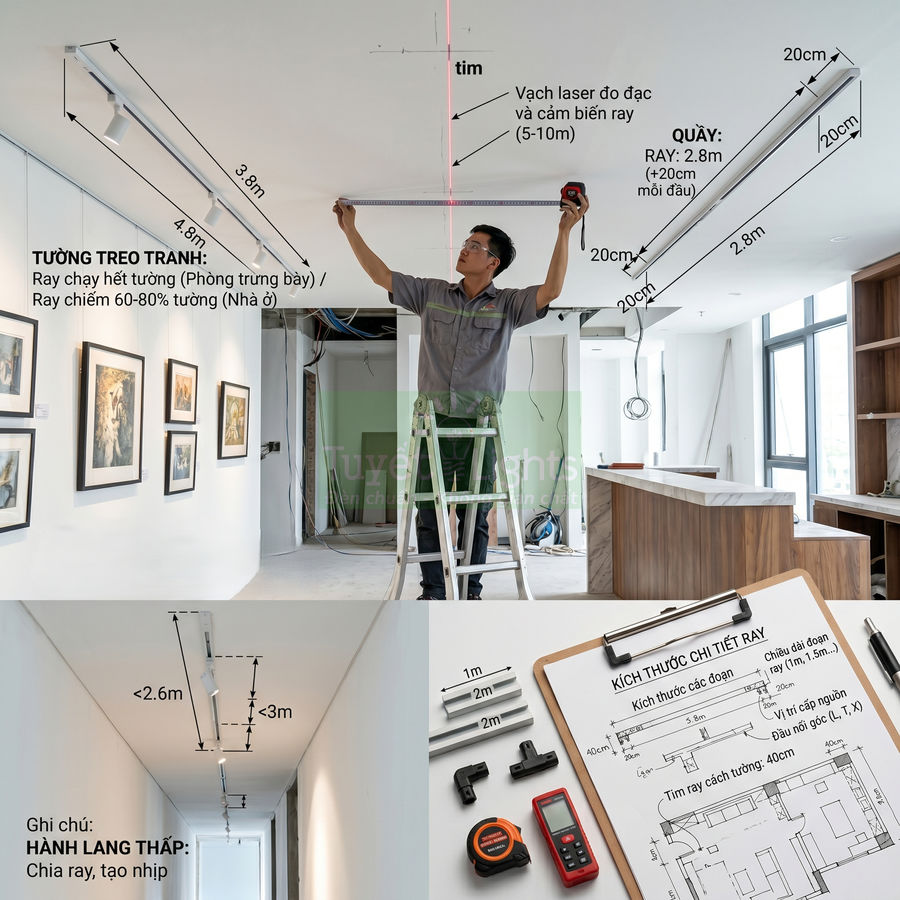

Đo chiều dài thanh ray theo mảng tường, quầy trưng bày hoặc lối đi

Sau khi xác định rõ các vùng chiếu sáng và hướng tuyến ray, bước tiếp theo là đo đạc chi tiết để lựa chọn chiều dài thanh ray và số đoạn ray cần sử dụng. Nên dùng thước dây loại dài (5–10 m), vạch chia rõ ràng, kết hợp thước thủy hoặc laser để đảm bảo độ thẳng. Khi đo, cần xác định trước “tim” của tuyến ray trên trần hoặc trên tường, sau đó đo theo tim này thay vì đo theo mép tường, tránh sai lệch khi tường không vuông hoặc không phẳng.

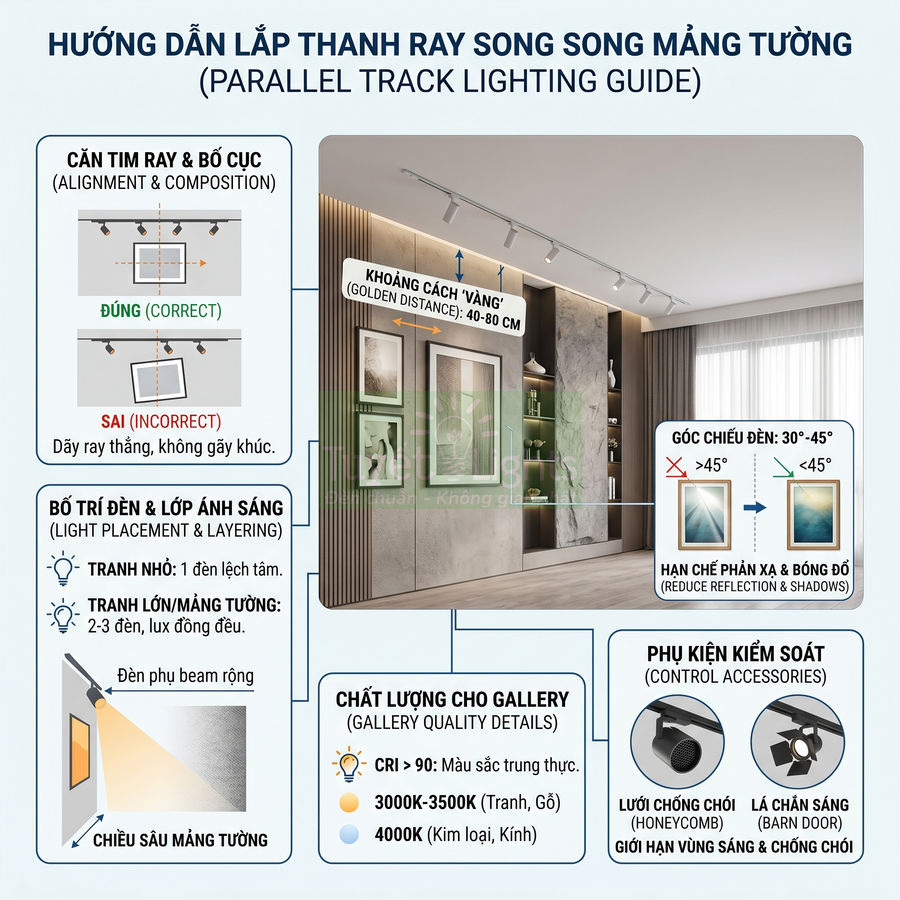

Đối với mảng tường treo tranh, có thể đo toàn bộ chiều dài mảng tường, sau đó quyết định phương án:

• Thanh ray chạy hết chiều dài tường để tạo cảm giác liền mạch, phù hợp với không gian trưng bày chuyên nghiệp, gallery.
• Thanh ray chỉ chiếm khoảng 60–80% chiều dài tường, chừa khoảng trống hai đầu để bố cục nhẹ hơn, phù hợp nhà ở hoặc không gian cần sự mềm mại. Khi đó, nên căn giữa thanh ray so với mảng tường để bố cục cân đối.

Với quầy trưng bày, quầy bar, quầy thu ngân, nên đo chính xác chiều dài quầy và cộng thêm khoảng 10–20 cm mỗi bên cho thanh ray. Phần “dư” này giúp vùng sáng phủ trọn quầy và tạo vùng chuyển sáng mềm ở hai đầu, tránh cảm giác ánh sáng bị cắt cụt. Khi quầy có khả năng mở rộng trong tương lai, có thể tính dư nhiều hơn hoặc thiết kế sẵn đầu nối để kéo dài ray khi cần.

Khi đo chiều dài cho lối đi, hành lang, cần xem xét đồng thời chiều cao trần, độ rộng lối đi và mật độ đèn dự kiến. Với trần thấp (dưới 2,6 m), nếu kéo thanh ray quá dài liên tục sẽ dễ tạo cảm giác trần bị “đè xuống”, nặng nề. Khi đó, có thể chia tuyến ray thành các đoạn ngắn hơn, kết hợp đầu nối thẳng hoặc đầu nối góc để tạo nhịp, đồng thời bố trí đèn theo cụm, tạo điểm nhấn ánh sáng theo từng đoạn hành lang.

Nên ghi chú lại từng kích thước trên bản vẽ tay hoặc bản vẽ kỹ thuật, kèm các thông tin:

• Chiều dài từng đoạn ray (1 m, 1,5 m, 2 m, 3 m hoặc chiều cắt thực tế).
• Vị trí dự kiến của đầu cấp nguồn (đầu cấp nguồn đầu ray, giữa ray hoặc tại đầu nối).
• Vị trí đầu nối góc (chữ L), đầu nối chữ T, đầu nối chữ X nếu có nhiều tuyến giao nhau.

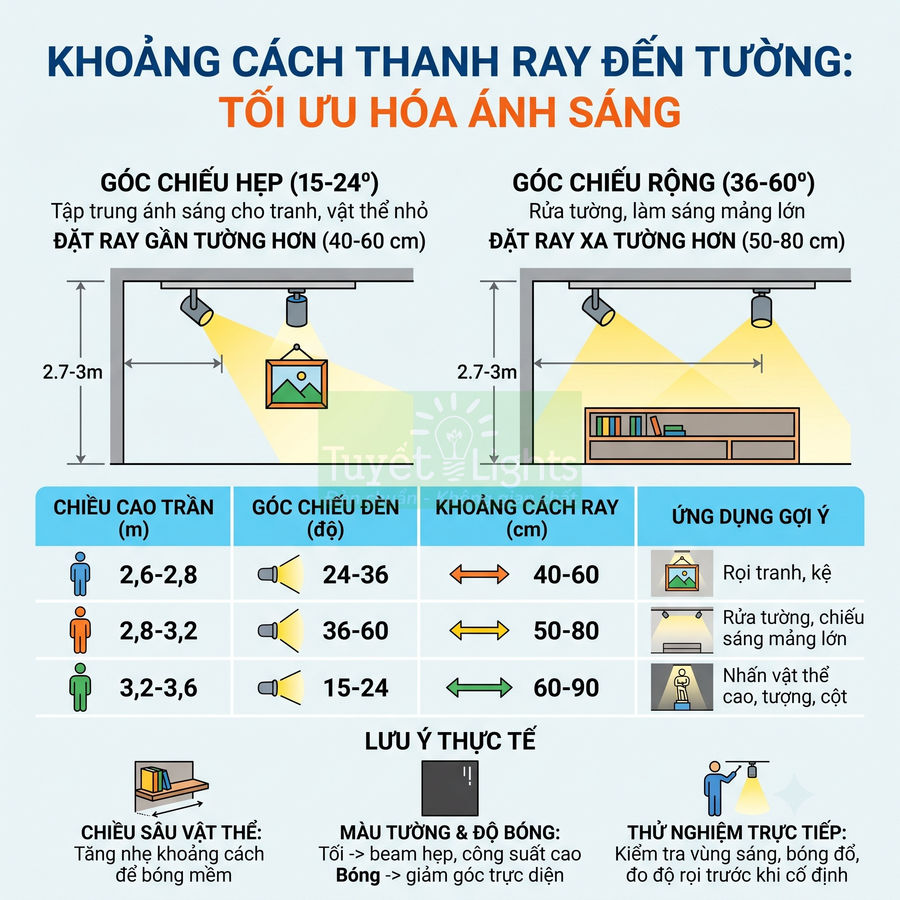

• Khoảng cách từ tim ray đến tường, đến mép quầy, đến trục bàn ăn, sofa, đảo bếp.

Việc đo chính xác và lập sơ đồ chi tiết giúp hạn chế tối đa việc phải cắt ray tại công trình. Cắt ray không đúng kỹ thuật có thể làm méo ray, giảm độ phẳng, ảnh hưởng tiếp xúc điện và tính thẩm mỹ. Nếu buộc phải cắt, nên tính toán vị trí cắt ở những đoạn ít lộ, tránh cắt ngay tại vị trí dễ nhìn thấy hoặc gần đầu cấp nguồn.

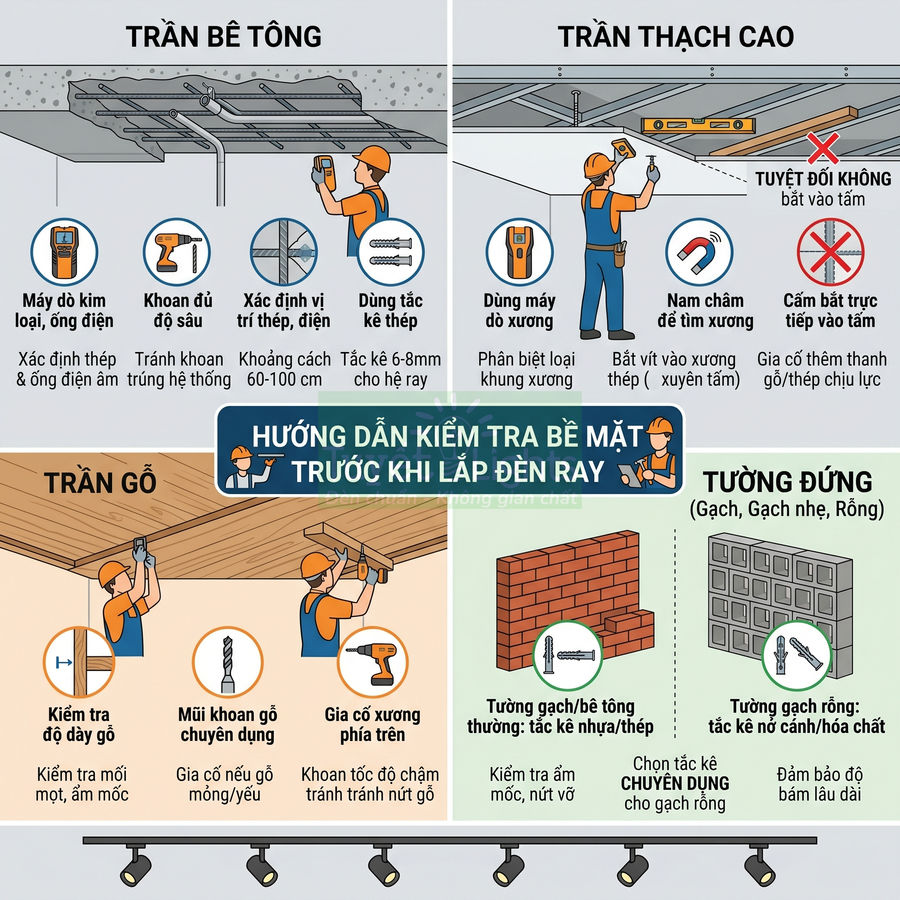

Kiểm tra bề mặt trần bê tông, trần thạch cao, trần gỗ và tường đứng

Bề mặt lắp đặt là yếu tố quyết định loại vít, tắc kê, khoảng cách điểm treo và phương án gia cố. Trước khi thi công, cần kiểm tra kỹ trần và tường về độ phẳng, độ cứng, tình trạng ẩm mốc, nứt vỡ, bong tróc sơn. Với trần bê tông, nên xác định vị trí thép, ống điện âm trần, ống điều hòa để tránh khoan trúng, gây nguy hiểm và hư hại hệ thống. Có thể sử dụng máy dò kim loại, máy dò dây điện hoặc tham khảo bản vẽ điện nước. Khi khoan bê tông, cần chọn mũi khoan chuyên dụng, đường kính phù hợp với tắc kê (thường 6–8 mm cho hệ ray dân dụng) và đảm bảo độ sâu khoan đủ để tắc kê bám chắc.

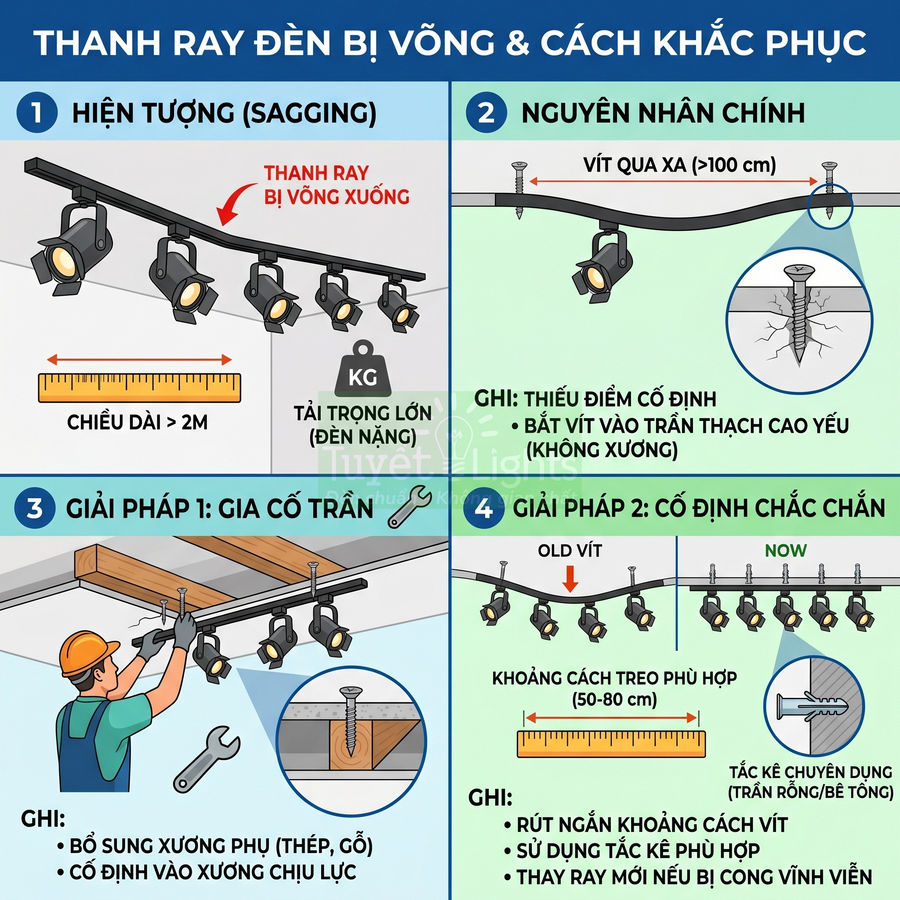

Khoảng cách giữa các điểm bắt vít trên thanh ray thường dao động 60–100 cm tùy chiều dài ray và trọng lượng đèn. Với tuyến ray dài, mật độ đèn dày hoặc sử dụng đèn công suất lớn, nên giảm khoảng cách điểm treo để tránh võng ray. Nên kiểm tra độ phẳng của trần bằng thước dài hoặc laser; nếu trần lượn sóng, cần cân nhắc dùng pat treo điều chỉnh cao độ để thanh ray nằm thẳng, tránh hiện tượng đèn rọi lệch hướng do ray bị xoắn.

Với trần thạch cao, cần phân biệt rõ loại khung xương: khung xương chìm, khung xương nổi, trần phẳng hay trần giật cấp. Thanh ray tuyệt đối không nên chỉ bắt vào tấm thạch cao vì khả năng chịu lực rất kém, đặc biệt khi treo nhiều đèn hoặc đèn nặng. Cần tìm vị trí khung xương thép bên trên bằng cách:

• Dùng máy dò kim loại hoặc nam châm để xác định vị trí xương.
• Tham khảo bản vẽ trần hoặc hỏi đơn vị thi công trần thạch cao.
• Khoan thăm dò tại một số vị trí ít lộ để xác định cấu trúc bên trong.

Sau khi xác định được xương, có thể bắt trực tiếp vít xuyên qua tấm thạch cao vào xương thép, hoặc bổ sung thanh gỗ, thanh thép phụ làm gân chịu lực, đặc biệt ở những đoạn ray dài hoặc nơi tập trung nhiều đèn. Với trần giật cấp, cần chú ý cao độ từng cấp trần để tránh ray bị “lọt” vào vùng khuất, gây che khuất ánh sáng hoặc khó thao tác khi xoay đèn.

Trần gỗ yêu cầu kiểm tra độ dày tấm gỗ, loại gỗ (gỗ tự nhiên, gỗ công nghiệp), tình trạng mối mọt, ẩm mốc. Nếu gỗ mỏng hoặc đã yếu, nên gia cố thêm xương thép hoặc gỗ cứng phía trên, tránh bắt vít trực tiếp vào phần gỗ yếu. Khi khoan gỗ, nên dùng mũi khoan gỗ chuyên dụng, khoan tốc độ vừa phải để tránh nứt, cháy gỗ. Với tường đứng (tường gạch, tường bê tông, tường gạch nhẹ), cần kiểm tra tương tự; với tường gạch rỗng hoặc gạch nhẹ, phải chọn loại tắc kê chuyên dụng (tắc kê nở cánh, tắc kê hóa chất) để đảm bảo lực bám lâu dài.

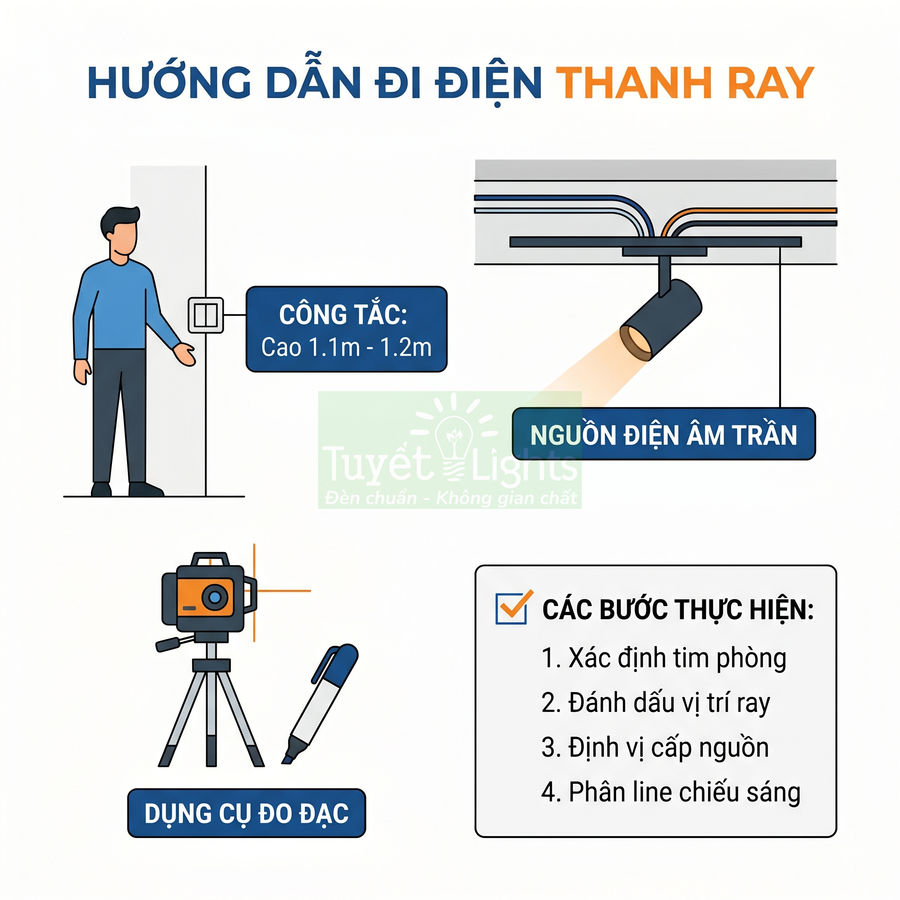

Đánh dấu vị trí nguồn điện, công tắc và điểm cấp nguồn cho thanh ray

Hệ thống thanh ray đèn rọi chỉ hoạt động an toàn và linh hoạt khi được thiết kế đường điện và công tắc điều khiển hợp lý. Trước khi lắp ray, cần xác định rõ:

• Vị trí nguồn điện âm trần hoặc nguồn nổi hiện có.
• Vị trí công tắc điều khiển trên tường, chiều cao lắp công tắc (thường 1,1–1,2 m so với sàn).
• Số lượng line công tắc (một line, hai line hoặc nhiều hơn) để phân vùng chiếu sáng: ví dụ tách riêng line chiếu tranh, line chiếu quầy, line chiếu nền.

Điểm cấp nguồn cho thanh ray nên được bố trí tại vị trí dễ che giấu bằng đầu cấp nguồn, hộp kỹ thuật hoặc nằm trong khoang trần thạch cao. Nên tránh để lộ dây điện hoặc đầu nối nổi trên trần, gây mất thẩm mỹ và khó bảo trì. Khi thiết kế nhiều tuyến ray trong cùng không gian, có thể gom dây nguồn về một số điểm kỹ thuật tập trung, sau đó phân phối ra từng tuyến qua các đầu cấp nguồn riêng, giúp hệ thống gọn gàng và dễ quản lý.

Khi đánh dấu, nên sử dụng bút dấu hoặc bút lông không phai, kết hợp thước dây, thước vuông và nếu có thể là laser để xác định tim trần, tim tường và các trục chuẩn. Các bước cơ bản:

• Xác định tim phòng hoặc trục nội thất chính (bàn ăn, sofa, quầy trưng bày).
• Đo và đánh dấu vị trí tim thanh ray theo khoảng cách đã tính toán đến tường, đến mép quầy.
• Đánh dấu chính xác vị trí đầu cấp nguồn trên tuyến ray (đầu ray, giữa ray hoặc tại đầu nối).
• Vẽ sơ đồ đường đi dây điện từ hộp nối, hộp kỹ thuật hoặc ống gen âm trần đến điểm cấp nguồn, ưu tiên đường đi ngắn, ít gấp khúc, hạn chế giao cắt với ống điều hòa, ống nước, ống PCCC.

Đối với hệ thống có nhiều line công tắc, nên ký hiệu rõ ràng trên bản vẽ và trên thực tế (dán nhãn dây, đánh số tuyến ray) để tránh nhầm lẫn khi đấu nối. Việc đánh dấu và lập sơ đồ chi tiết ngay từ đầu giúp quá trình khoan, bắt vít, luồn dây và đấu điện diễn ra chính xác, hạn chế phải tháo lắp lại nhiều lần, đồng thời giảm nguy cơ chập cháy do đấu sai hoặc ép dây quá căng trong ống.

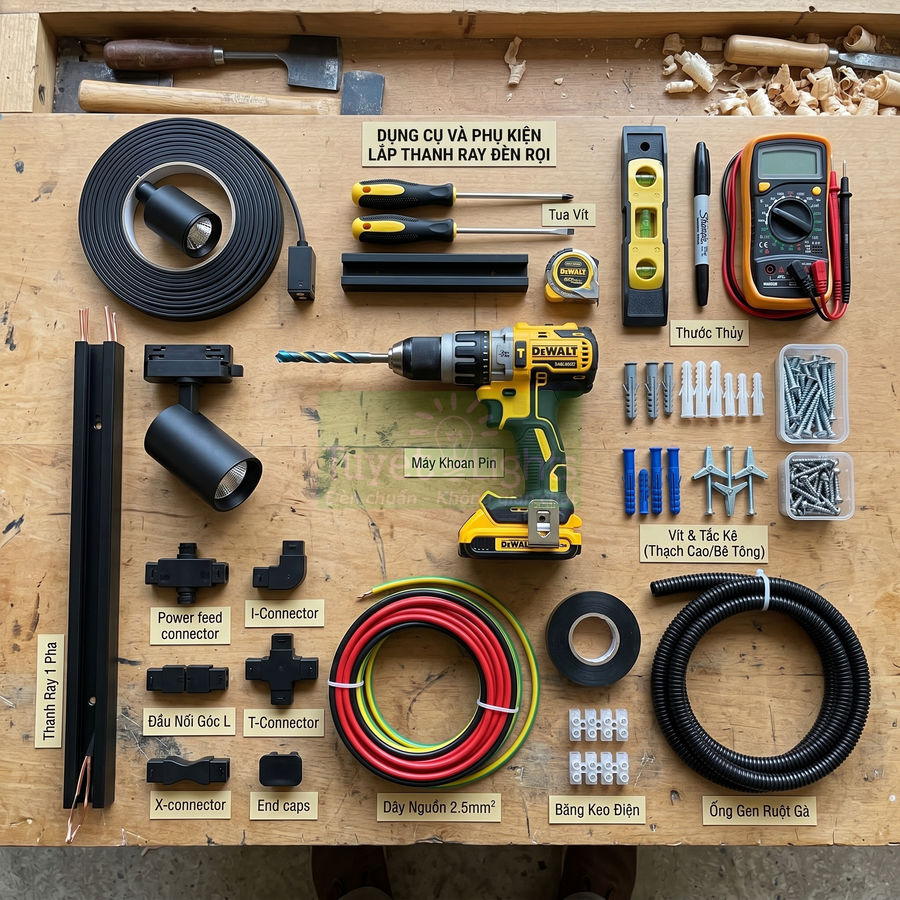

Dụng cụ và phụ kiện cần có để lắp thanh ray đèn rọi

Để lắp thanh ray đèn rọi an toàn và bền, cần chuẩn bị đầy đủ cả nhóm vật tư điện lẫn dụng cụ cơ khí. Về phần ray, phải chọn đúng chuẩn chân đèn (1 pha, 3 pha, nam châm), đúng khả năng chịu tải, tiết diện lõi đồng và chất lượng thân nhôm, lớp sơn, rãnh trượt; với không gian thương mại nên ưu tiên ray chịu dòng lớn, cách điện và tản nhiệt tốt. Hệ phụ kiện gồm đầu cấp nguồn, đầu nối thẳng, nối góc L, T, X và nắp bịt giúp tuyến ray liền mạch, đúng cực tính và thẩm mỹ. Bộ dụng cụ thi công gồm vít, tắc kê, khoan, tua vít, thước dây, thước thủy/laser, bút dấu, bút thử điện kết hợp dây điện đúng tiết diện, domino, băng keo điện và ống gen bảo vệ để hoàn thiện hệ thống.

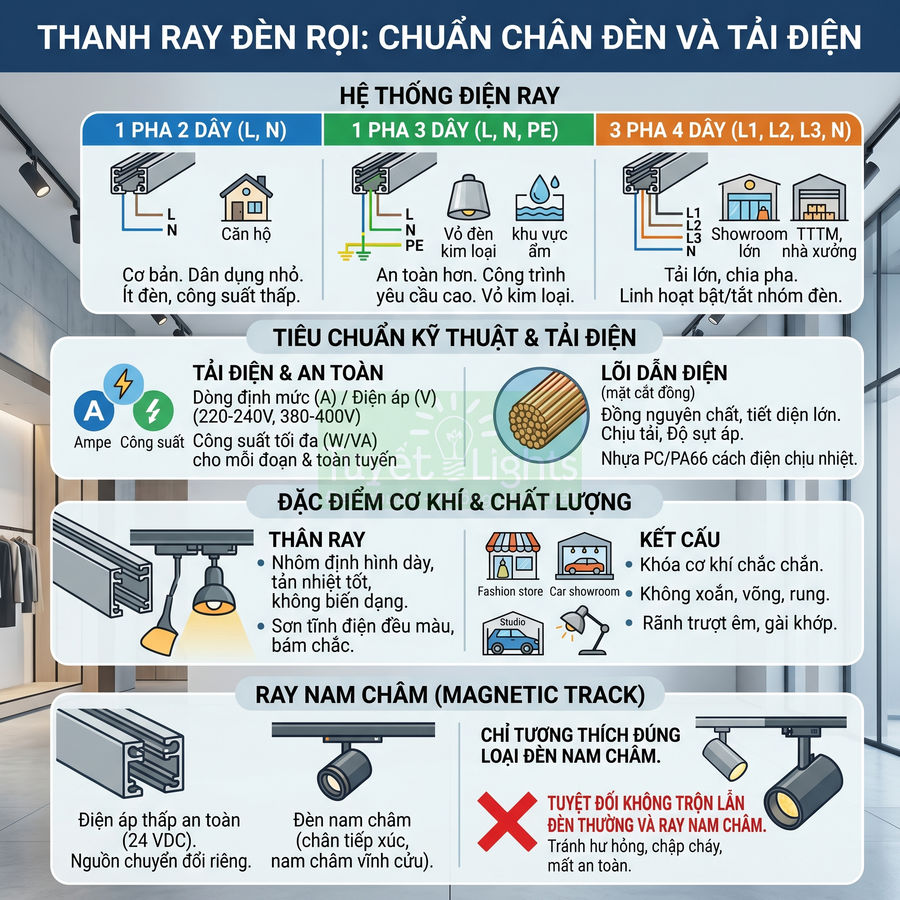

Thanh ray đèn rọi đúng chuẩn chân đèn và tải điện sử dụng

Thanh ray trong hệ đèn rọi ray không chỉ là giá đỡ cơ khí mà còn là “đường dây dẫn điện tích hợp”, vì vậy việc lựa chọn cần dựa trên cả yếu tố cơ – điện – an toàn. Về mặt điện, cần xác định rõ chuẩn hệ thống:

• Ray 1 pha 2 dây: chỉ có dây nóng (L) và dây trung tính (N), không có tiếp địa, thường dùng cho các hệ dân dụng nhỏ, ít đèn, công suất thấp đến trung bình.
• Ray 1 pha 3 dây: gồm L, N và dây tiếp địa (PE), phù hợp các công trình yêu cầu an toàn cao hơn, vỏ đèn kim loại, khu vực có khả năng chạm chập, ẩm hoặc có người thao tác thường xuyên.
• Ray 3 pha 4 dây: gồm 3 dây pha (L1, L2, L3) và N, cho phép chia tải theo từng pha, dùng trong trung tâm thương mại, showroom lớn, nhà xưởng, studio… nơi tổng công suất đèn lớn và cần linh hoạt bật/tắt từng nhóm đèn.

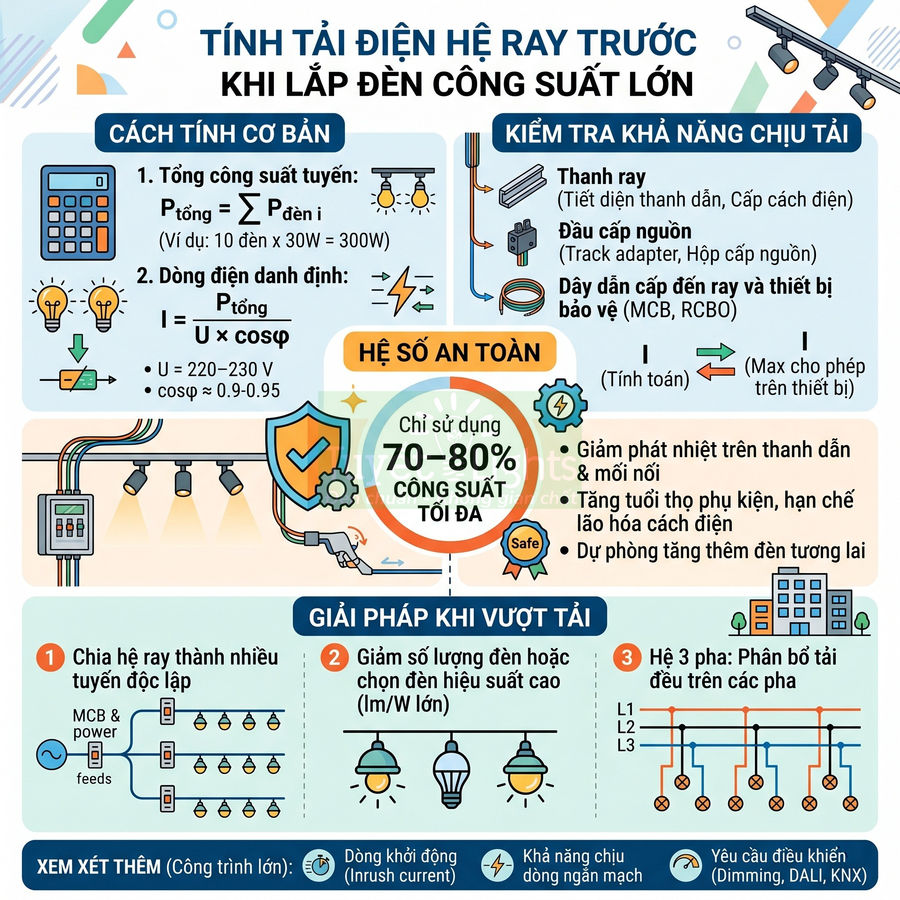

Khi chọn ray, cần đọc kỹ catalogue hoặc bảng thông số kỹ thuật của nhà sản xuất, tập trung vào các chỉ tiêu:

• Dòng điện định mức (A) và điện áp làm việc (V), thường 220–240 V cho hệ dân dụng, 380/400 V cho một số hệ 3 pha.
• Công suất tối đa cho mỗi đoạn ray (W hoặc VA) và tổng công suất cho toàn tuyến khi sử dụng nhiều đoạn nối với nhau.
• Tiết diện lõi dẫn điện (mm²) và vật liệu (đồng nguyên chất, hợp kim đồng mạ…), vì đây là yếu tố quyết định khả năng chịu tải và độ sụt áp.

Với không gian thương mại, studio chụp ảnh, showroom ô tô, cửa hàng thời trang cao cấp… nơi thường dùng nhiều đèn rọi công suất 20–40 W/đèn hoặc hơn, nên ưu tiên:

• Ray có lõi đồng tiết diện lớn, lớp cách điện dày, chịu nhiệt tốt (thường là nhựa kỹ thuật như PC, PA66 chịu nhiệt).
• Thân ray bằng nhôm định hình dày, tản nhiệt tốt, hạn chế biến dạng khi nhiệt độ tăng.
• Hệ khóa cơ khí chắc chắn, đảm bảo khi treo nhiều đèn, ray không bị xoắn, võng hoặc rung.

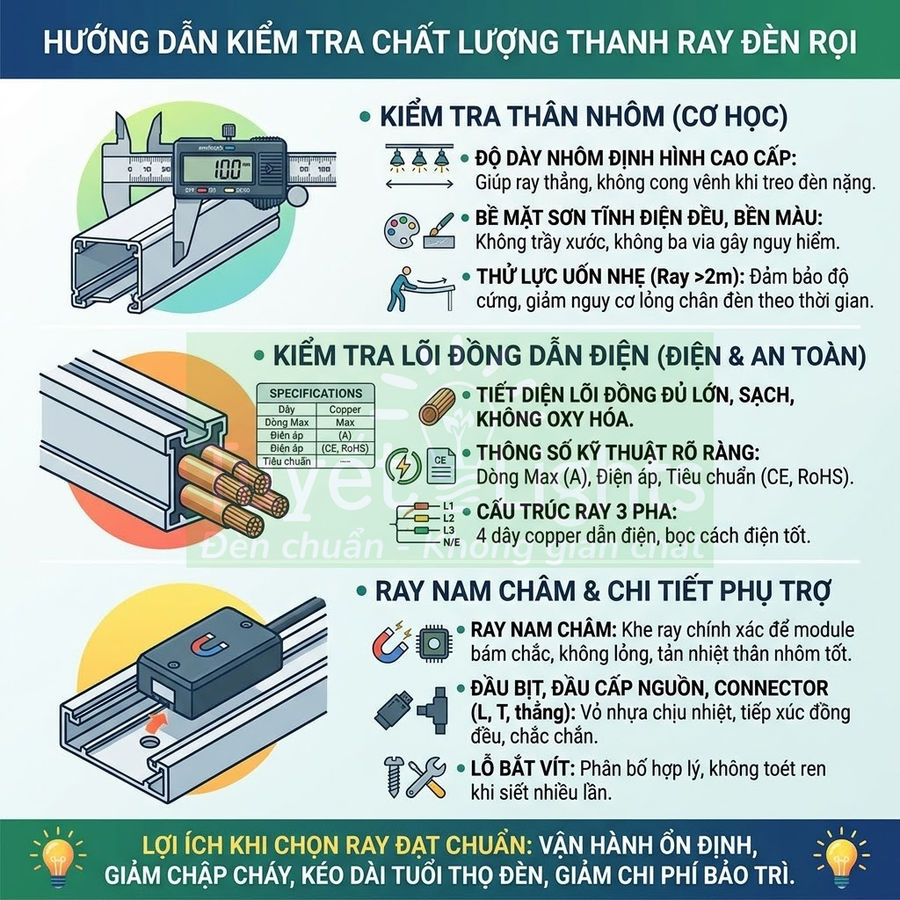

Về mặt cơ khí, thanh ray chất lượng tốt thường có:

• Thân nhôm định hình bề mặt sơn tĩnh điện đều màu, lớp sơn bám chắc, không bong tróc khi va chạm nhẹ hoặc khi siết vít.
• Biên dạng ray thẳng, không cong vênh, không xoắn; khi ghép nhiều đoạn phải khít, không tạo bậc hoặc khe hở lớn.
• Rãnh lắp chân đèn được gia công chính xác, đảm bảo chân đèn rọi trượt êm, khóa gài ăn khớp, không lỏng lẻo khi xoay hoặc di chuyển.

Đối với ray nam châm (magnetic track), cấu tạo và nguyên lý khác hoàn toàn ray thường:

• Điện áp làm việc thường là điện áp thấp an toàn (ví dụ 24 VDC), được cấp qua bộ nguồn chuyển đổi riêng.
• Đèn nam châm có chân tiếp xúc và cơ cấu nam châm vĩnh cửu, chỉ tương thích với đúng loại ray nam châm cùng hệ điện áp và chuẩn cơ khí.
• Tuyệt đối không trộn lẫn đèn ray thường vào ray nam châm hoặc ngược lại, tránh hư hỏng đèn, chập cháy hoặc mất an toàn điện.

Khi thiết kế, cần kiểm tra sự tương thích giữa:

• Chuẩn chân đèn rọi (1 pha, 3 pha, nam châm) và chuẩn ray.
• Công suất từng đèn, số lượng đèn tối đa trên mỗi đoạn ray, tổng công suất toàn tuyến so với khả năng chịu tải của ray và nguồn.
• Điều kiện môi trường (nhiệt độ, độ ẩm, bụi, dầu mỡ…) để chọn loại ray có lớp sơn, lớp cách điện và phụ kiện phù hợp.

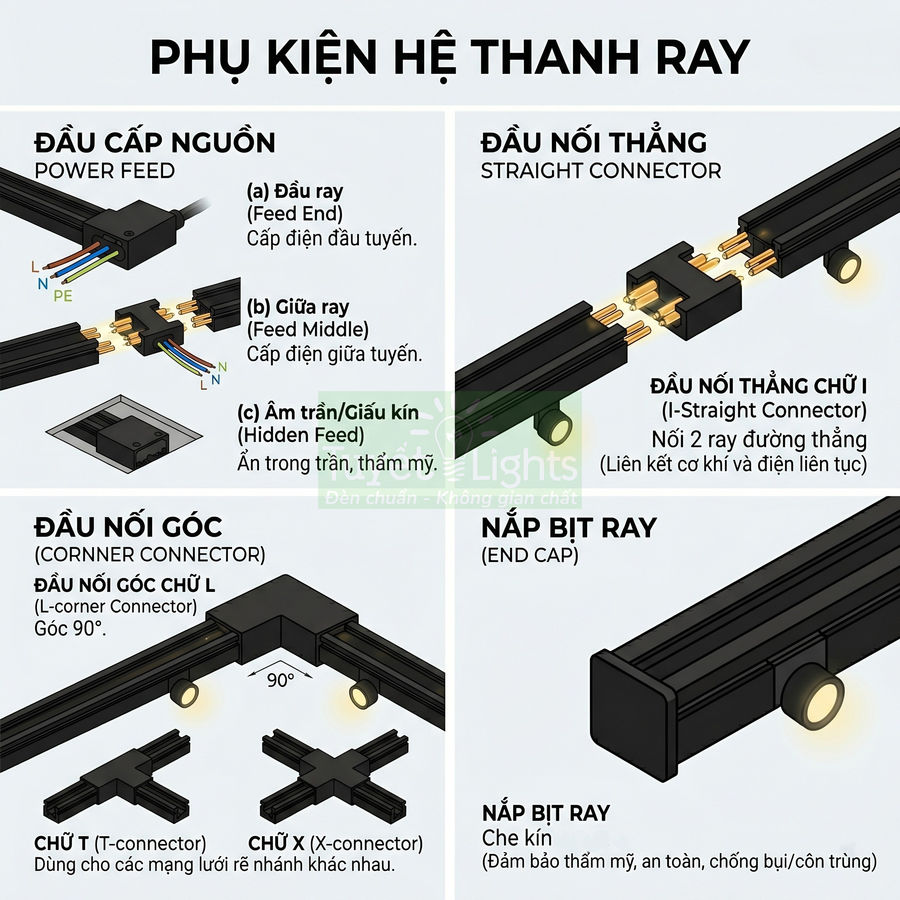

Đầu cấp nguồn, đầu nối thẳng, đầu nối góc và nắp bịt ray

Hệ thanh ray muốn hoạt động ổn định, liền mạch và đạt thẩm mỹ cao cần đầy đủ các phụ kiện kết nối, vừa đảm bảo dẫn điện liên tục, vừa cố định cơ khí chắc chắn. Các nhóm phụ kiện chính gồm:

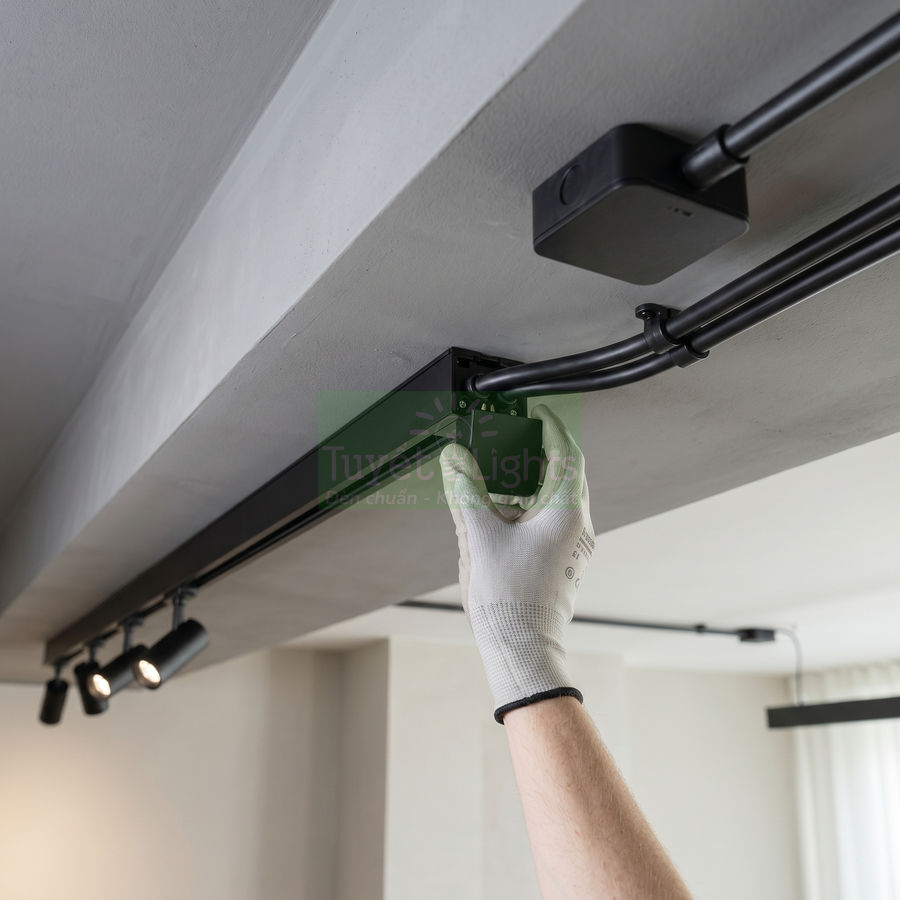

• Đầu cấp nguồn (Power feed)

Đây là điểm giao giữa dây điện nguồn và hệ thanh ray. Có các biến thể:

• Đầu cấp nguồn đầu ray: cấp điện từ một đầu tuyến, phù hợp tuyến ray ngắn, bố trí nguồn ở đầu mạch.
• Đầu cấp nguồn giữa ray: cấp điện tại vị trí bất kỳ trên tuyến, giúp giảm sụt áp cho tuyến dài hoặc khi nguồn nằm giữa không gian.
• Đầu cấp nguồn âm trần/giấu kín: phần đấu nối nằm trong hộp kỹ thuật hoặc khoang trần, chỉ lộ phần kết nối với ray, tăng tính thẩm mỹ cho các không gian cao cấp.

Khi chọn đầu cấp nguồn, cần đảm bảo:

• Chuẩn pha (1 pha, 3 pha) và loại ray (thường, nam châm) trùng khớp.
• Các chân tiếp xúc đồng thẳng, không cong vênh, lò xo tiếp xúc đàn hồi tốt.
• Vỏ nhựa chịu nhiệt, không nứt, không biến dạng khi siết vít hoặc khi ray nóng lên.

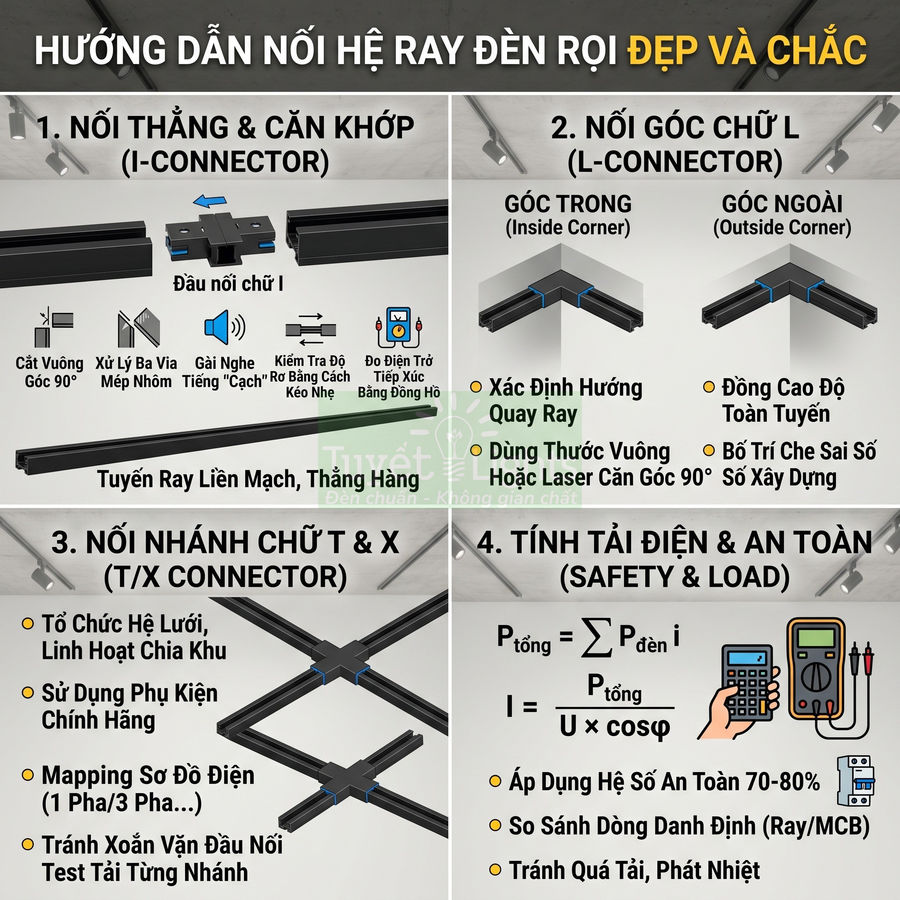

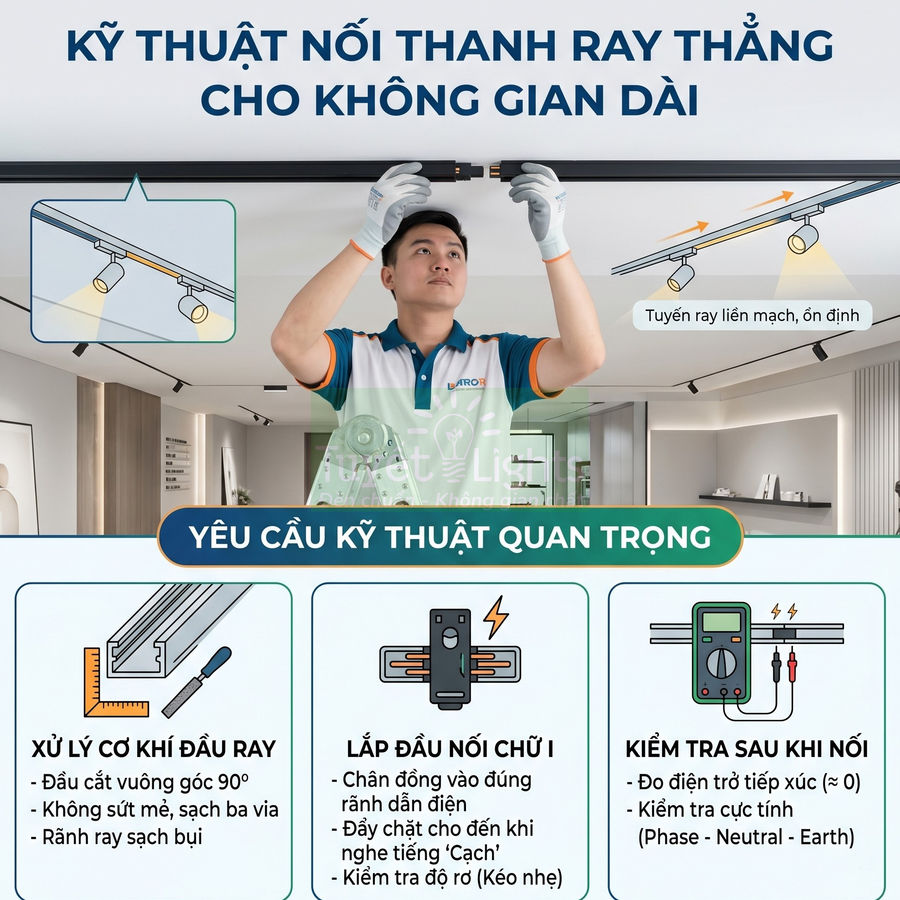

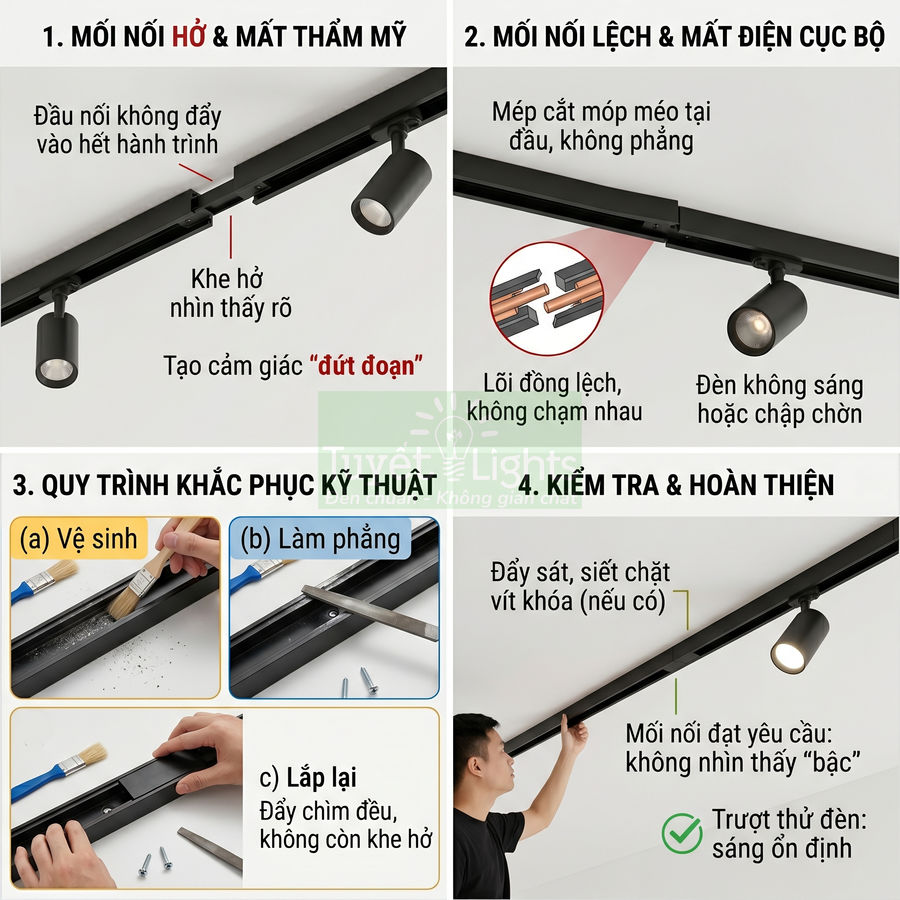

• Đầu nối thẳng (chữ I)

Dùng để nối hai đoạn ray theo đường thẳng, vừa đảm bảo liên tục cơ khí, vừa truyền điện giữa các đoạn. Khi lắp, cần:

• Đẩy khít hai đầu ray vào đầu nối, kiểm tra không hở lõi đồng.
• Siết vít cố định (nếu có) để tránh ray bị trượt khi có lực kéo từ đèn.
• Đảm bảo cực tính dây (L, N, PE hoặc L1, L2, L3, N) không bị đảo khi nối.

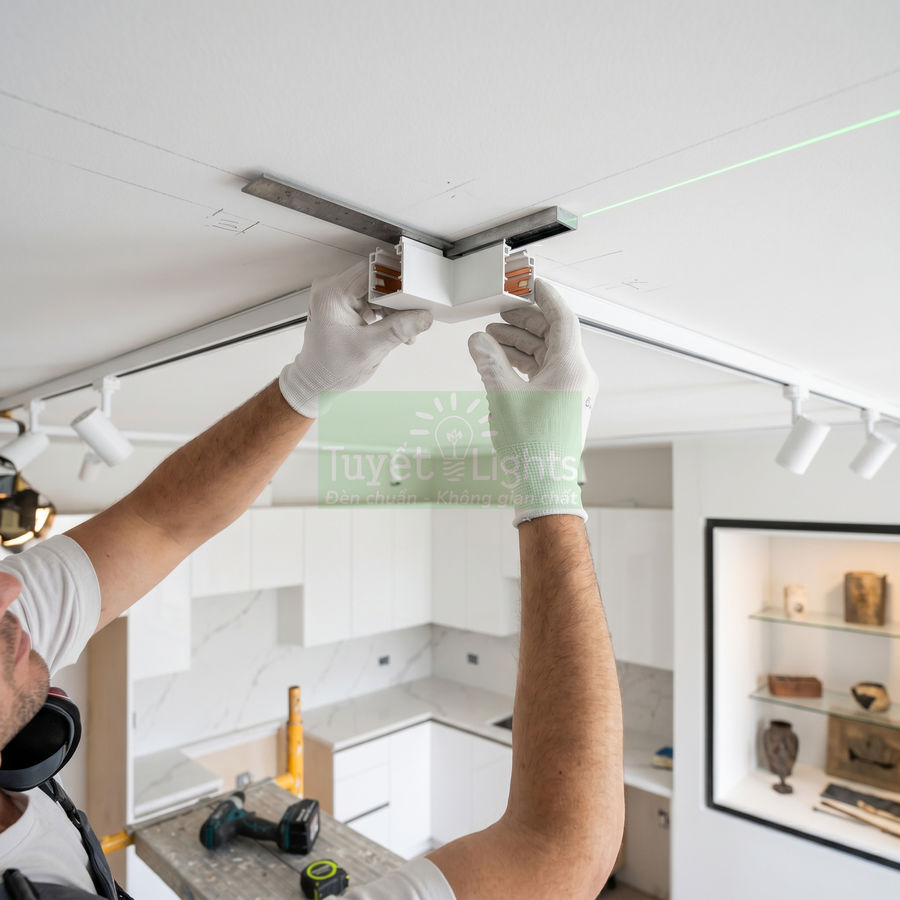

• Đầu nối góc chữ L

Cho phép chuyển hướng ray 90°, thường dùng ở góc tường, bếp chữ L, khu trưng bày vuông góc. Có hai dạng:

• Góc trong (inside corner) cho góc quay vào phía trong trần/tường.
• Góc ngoài (outside corner) cho góc quay ra phía ngoài.

Cần chọn đúng loại theo hướng quay và chuẩn ray, tránh trường hợp lắp được cơ khí nhưng sai cực điện.

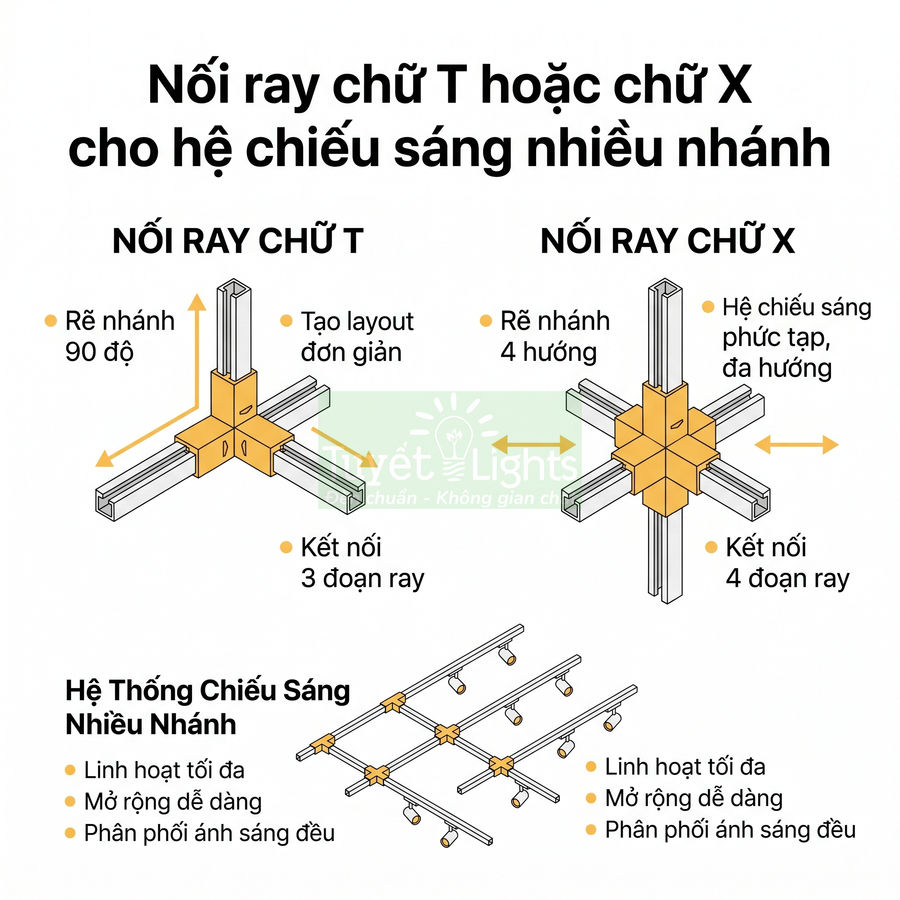

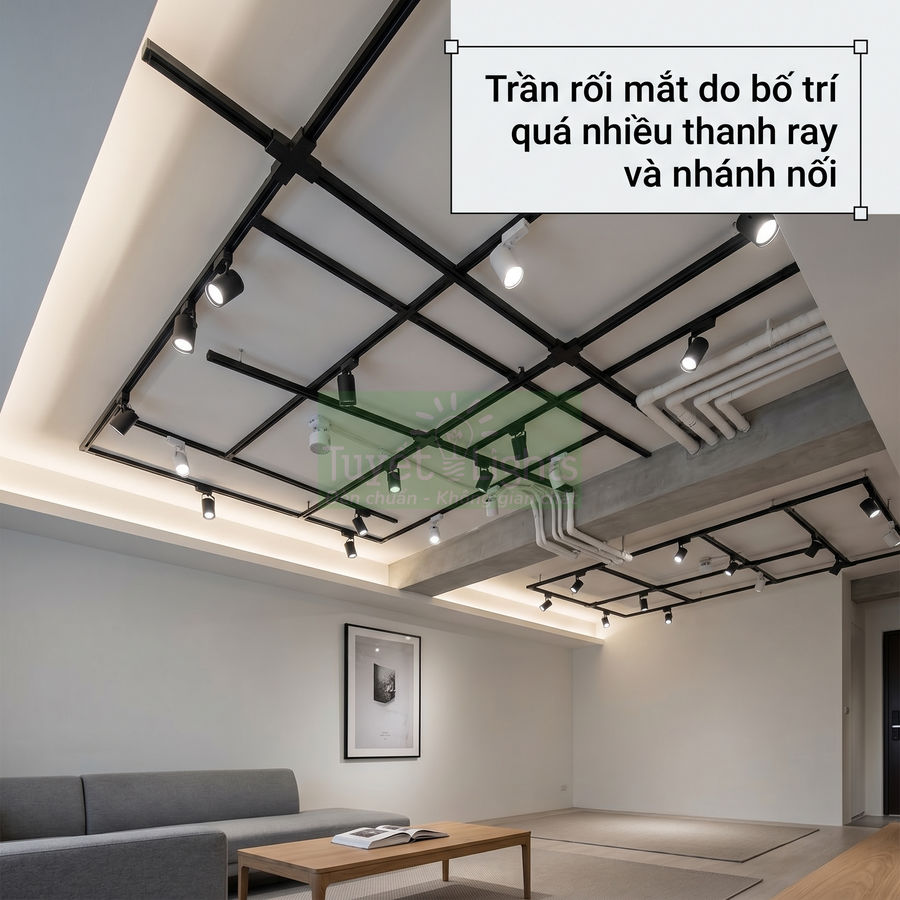

• Đầu nối chữ T và chữ X

Dùng khi cần chia nhiều nhánh ray từ một tuyến chính, tạo mạng lưới chiếu sáng linh hoạt cho không gian lớn như showroom, siêu thị, gallery. Khi thiết kế, cần tính toán:

• Dòng tải trên từng nhánh, tránh dồn quá nhiều đèn vào một nhánh gây quá tải cục bộ.
• Hướng cấp nguồn: có thể cấp từ tuyến chính hoặc từ một nhánh, nhưng phải đảm bảo không tạo vòng kín gây khó kiểm soát mạch.

• Nắp bịt ray (End cap)

Nắp bịt được lắp ở đầu hở của thanh ray để:

• Che kín phần lõi đồng, tránh chạm tay, bụi kim loại hoặc côn trùng gây chập.
• Tạo kết thúc gọn gàng, đồng màu với thân ray, tăng tính thẩm mỹ.
• Giảm nguy cơ oxy hóa đầu tiếp xúc do tiếp xúc trực tiếp với không khí ẩm.

Khi chuẩn bị phụ kiện, nên dựa trên bản vẽ bố trí ray chi tiết, xác định:

• Số lượng đoạn ray, vị trí nối thẳng, vị trí góc L, T, X.
• Số điểm cấp nguồn, hướng đi dây và vị trí hộp kỹ thuật.
• Dự phòng thêm một tỷ lệ nhỏ (khoảng 5–10%) cho các đầu nối, nắp bịt để xử lý phát sinh hoặc hư hỏng trong quá trình thi công.

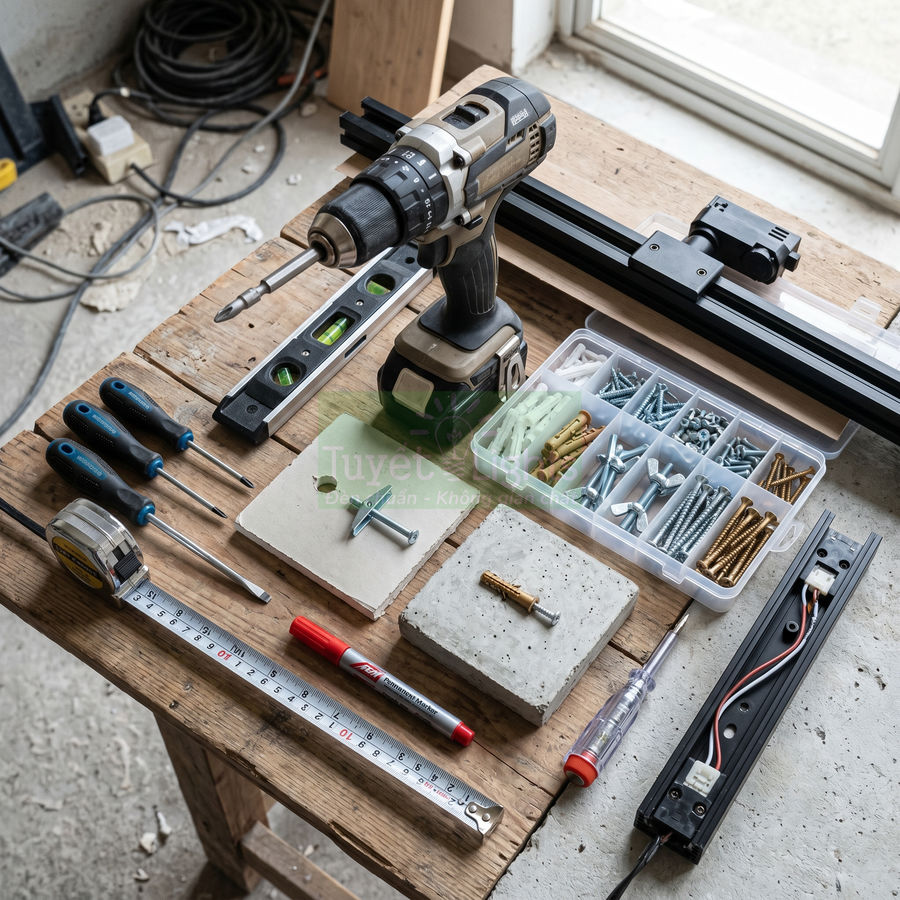

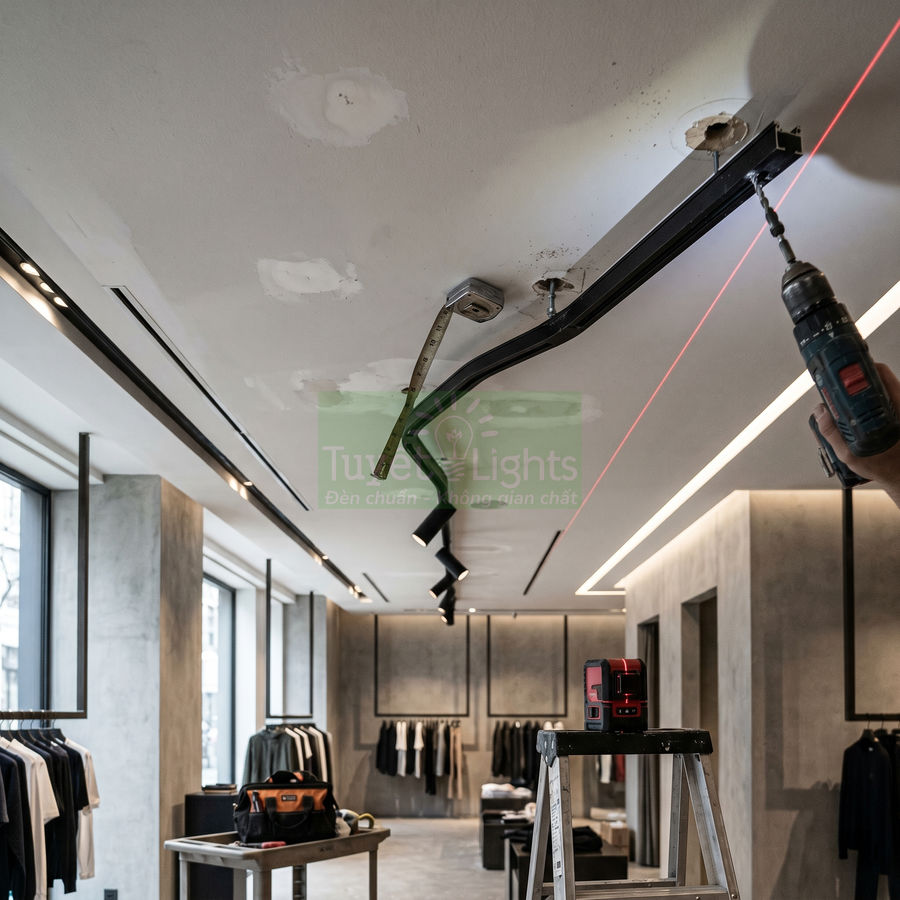

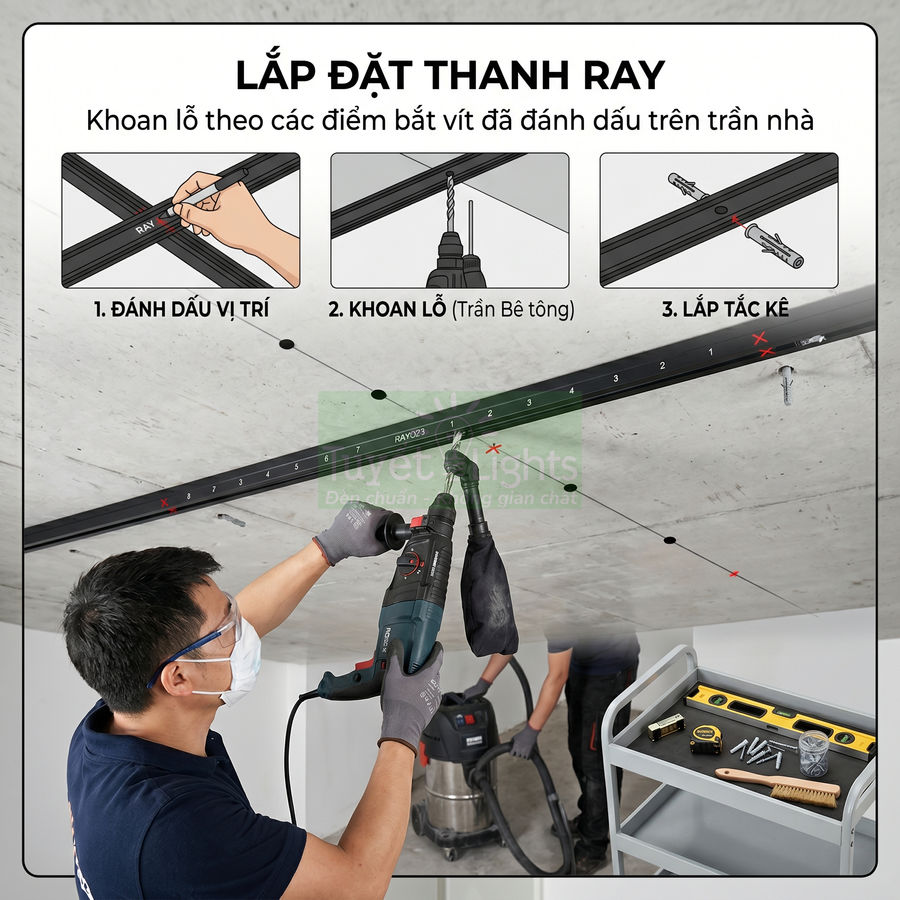

Vít, tắc kê, khoan, tua vít, thước dây, bút dấu và bút thử điện

Bộ dụng cụ cơ bản để lắp thanh ray cần được lựa chọn phù hợp với loại trần, tường và yêu cầu độ bền cơ học. Các thành phần chính gồm:

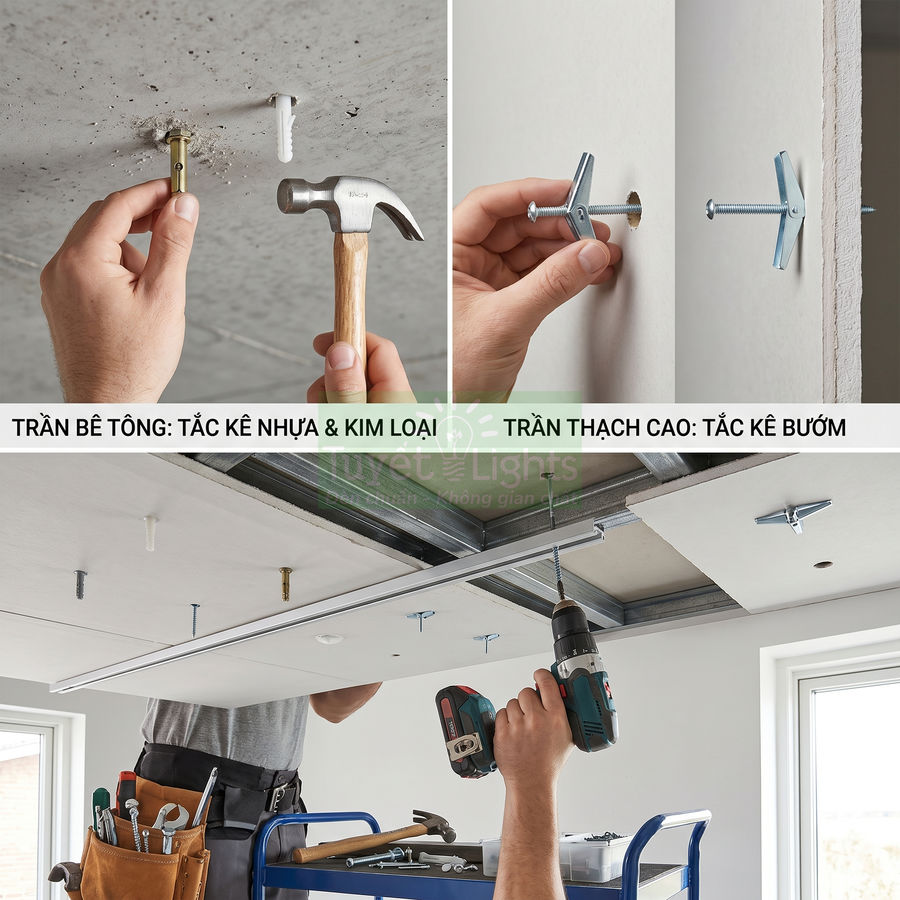

• Vít và tắc kê

Đây là bộ phận chịu lực trực tiếp, quyết định khả năng treo đèn an toàn lâu dài. Cần lưu ý:

• Chọn đúng loại tắc kê theo vật liệu nền:
  • Tắc kê nhựa hoặc tắc kê nở cho bê tông, gạch đặc.
  • Tắc kê bướm, tắc kê chuyên dụng cho trần thạch cao, giúp bám vào tấm và khung xương.
  • Vít gỗ hoặc vít tự khoan cho trần gỗ, ván MDF, OSB.
• Đường kính vít đủ lớn để chịu lực kéo của cả tuyến ray và số lượng đèn tối đa dự kiến.
• Chiều dài vít phải xuyên qua thân ray, lớp hoàn thiện trần và ăn sâu vào lớp chịu lực (bê tông, xương thép, gỗ) tối thiểu 25–30 mm tùy tải trọng.

• Máy khoan và mũi khoan

Máy khoan nên có:

• Chế độ khoan búa cho bê tông, gạch cứng.
• Chế độ khoan thường cho gỗ, thạch cao, gạch nhẹ.
• Điều chỉnh tốc độ để tránh làm vỡ bề mặt hoàn thiện.

Mũi khoan cần chọn đúng đường kính theo tắc kê, thường lớn hơn đường kính vít 1–2 mm. Với trần thạch cao, nên dùng mũi khoan sắc, tốc độ vừa phải để tránh rách mép lỗ.

• Tua vít (tay hoặc máy vặn vít)

Tua vít tay phù hợp các vị trí hẹp, cần cảm nhận lực siết. Máy vặn vít giúp tăng tốc độ thi công, nhưng cần điều chỉnh lực siết để không làm biến dạng thân ray hoặc tuôn ren tắc kê.

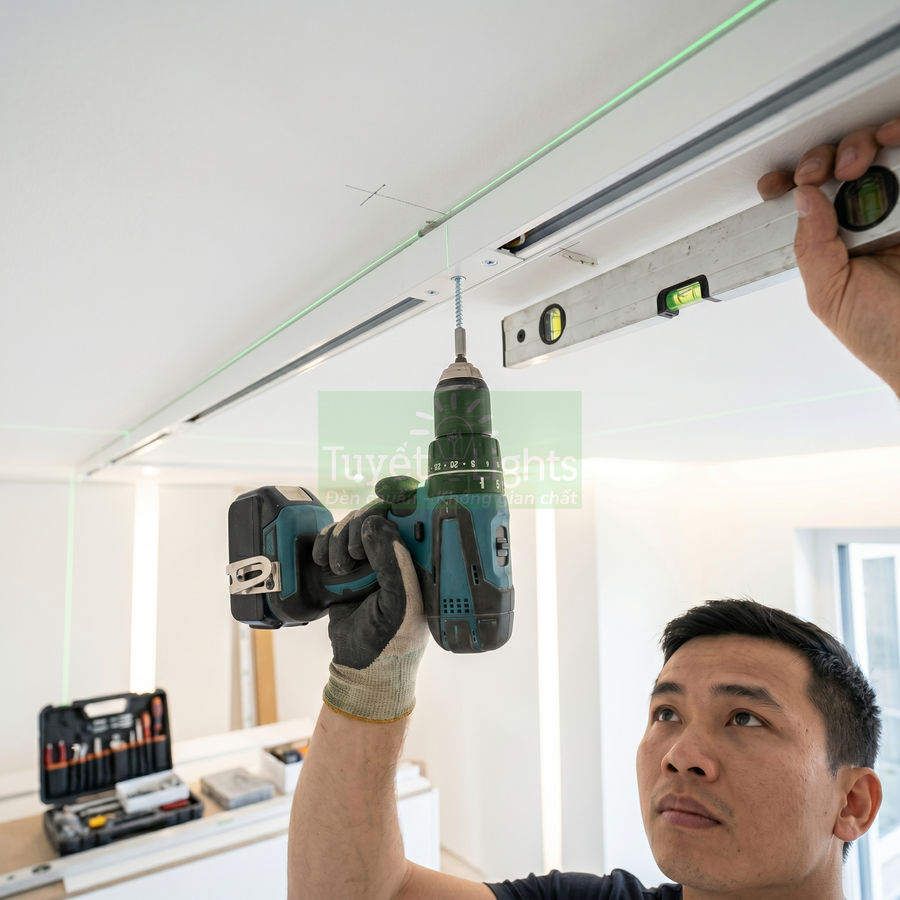

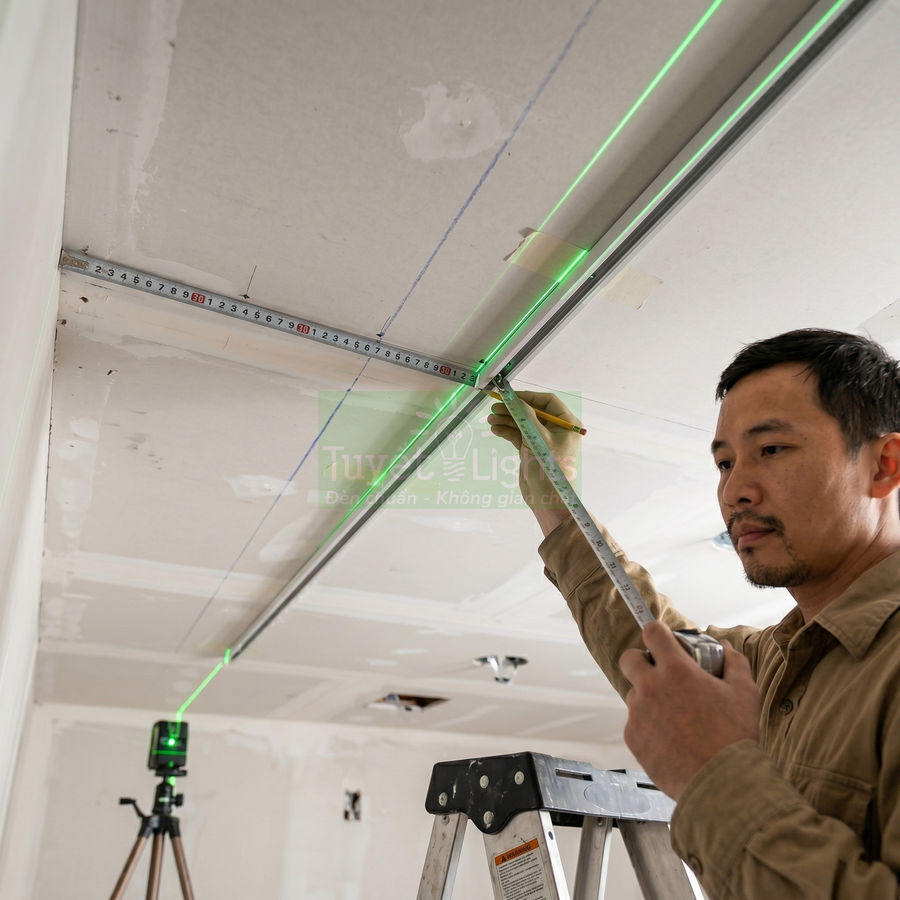

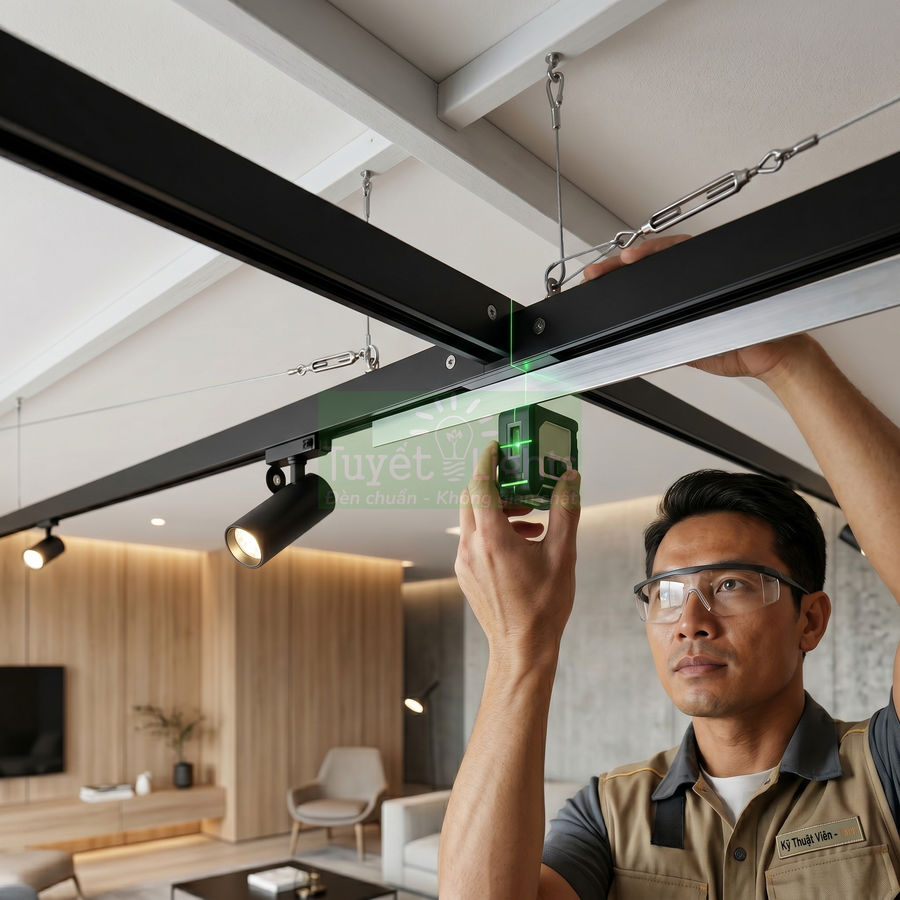

• Thước dây, thước thủy hoặc laser cân bằng

Thước dây dùng để đo chiều dài tuyến ray, chia đều khoảng cách giữa các điểm bắt vít (thường 60–100 cm tùy tải trọng và độ cứng trần). Thước thủy hoặc laser level giúp:

• Căn thẳng ray theo phương ngang, tránh bị xô lệch gây mất thẩm mỹ khi nhìn toàn cảnh.
• Đảm bảo các tuyến ray song song hoặc vuông góc chính xác, đặc biệt trong không gian trưng bày cao cấp.

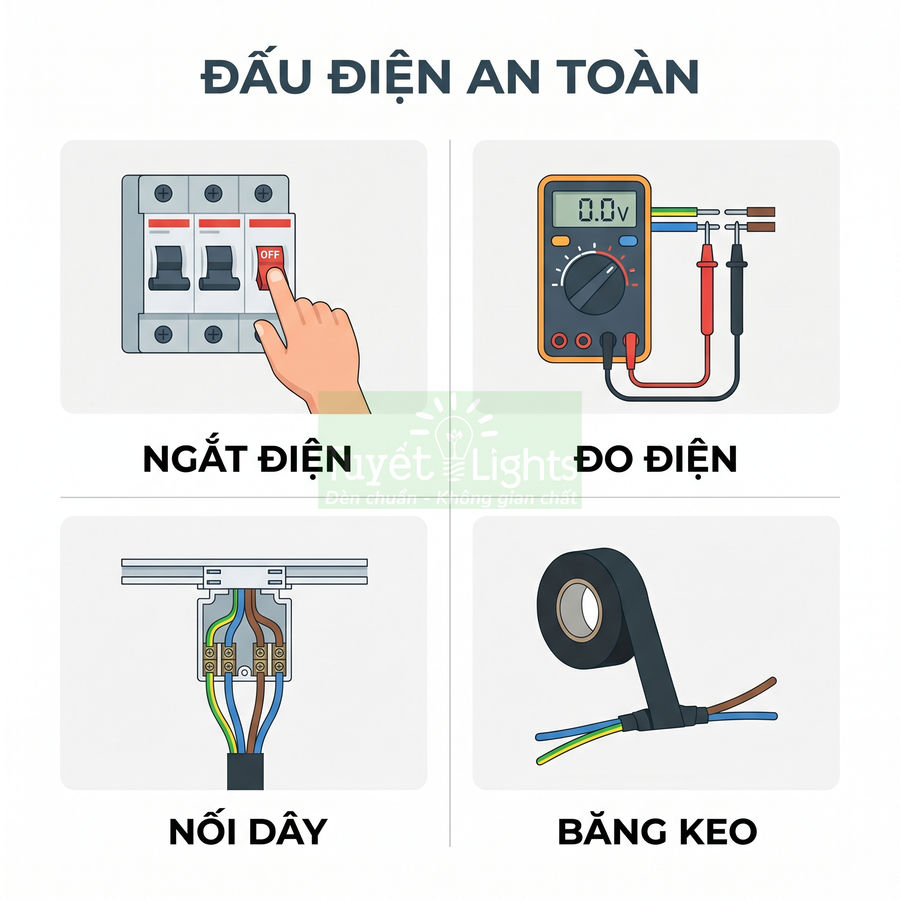

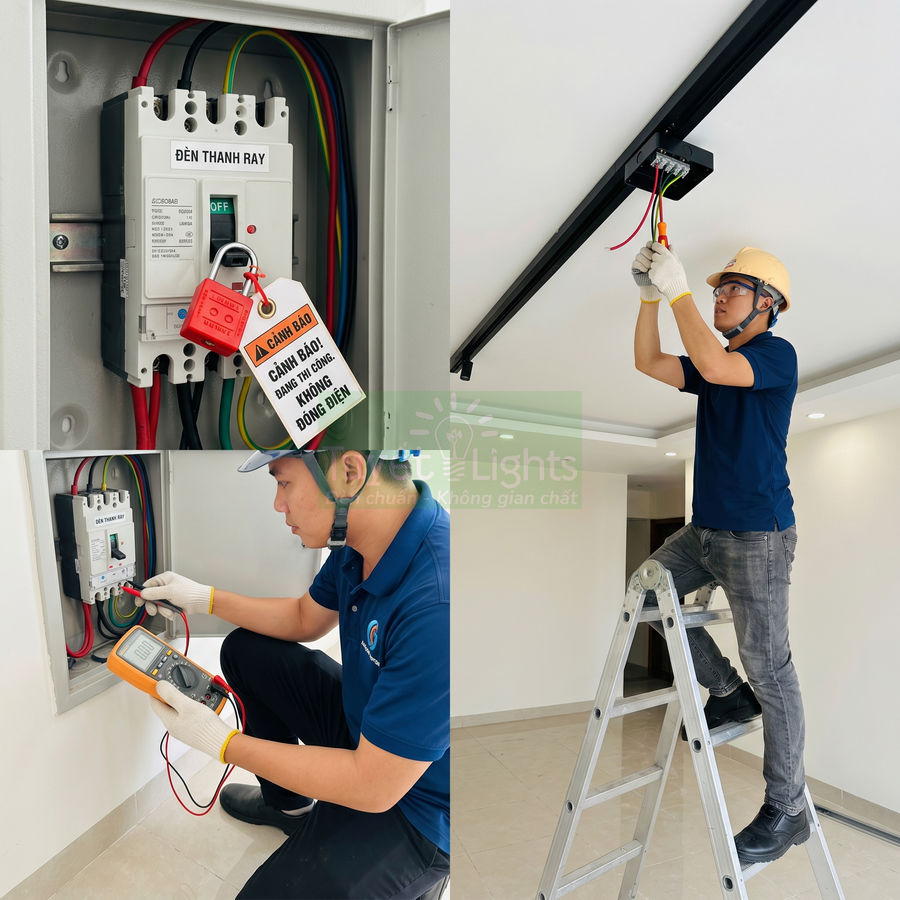

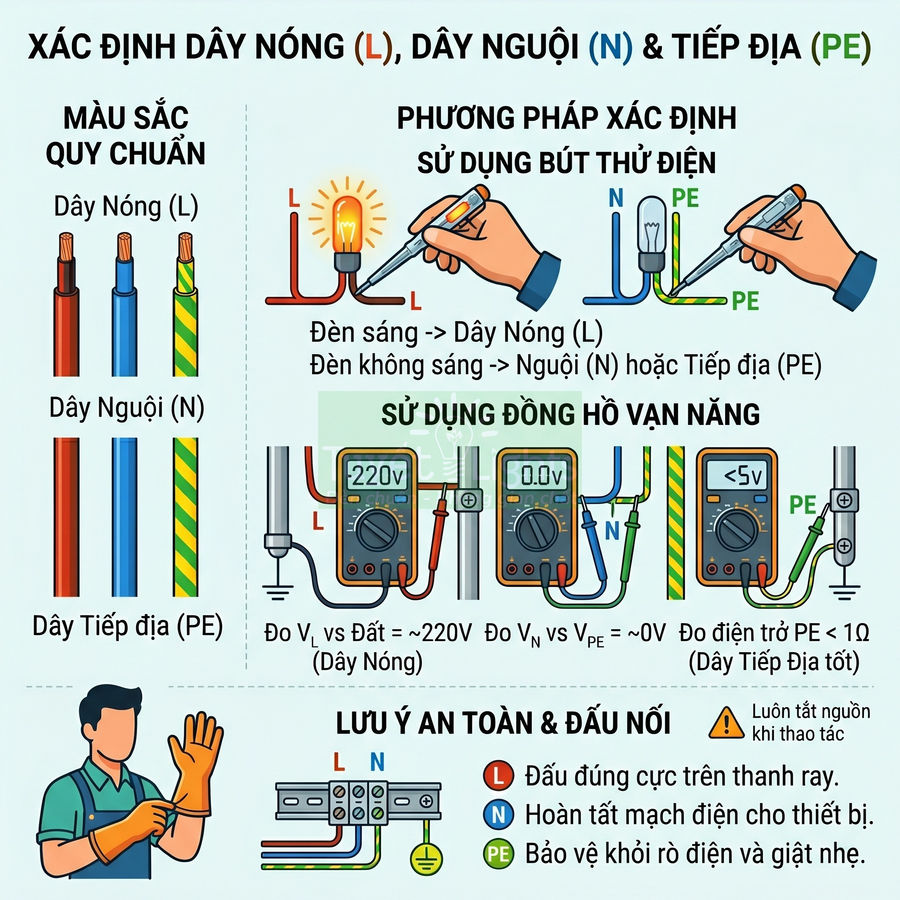

• Bút dấu và bút thử điện

Bút dấu (bút lông, bút chì kỹ thuật) dùng để đánh dấu vị trí khoan, tim ray, điểm giao giữa ray và xương trần. Nên dùng màu dễ nhìn trên nền trần (trắng, xám, bê tông…).

Bút thử điện là dụng cụ bắt buộc trước khi thao tác đấu nối:

• Kiểm tra đã ngắt hoàn toàn nguồn điện tại khu vực thi công.
• Xác định dây nóng, dây trung tính trong hộp kỹ thuật hoặc đầu chờ.
• Giảm tối đa nguy cơ điện giật, chập cháy trong quá trình lắp đặt và nghiệm thu.

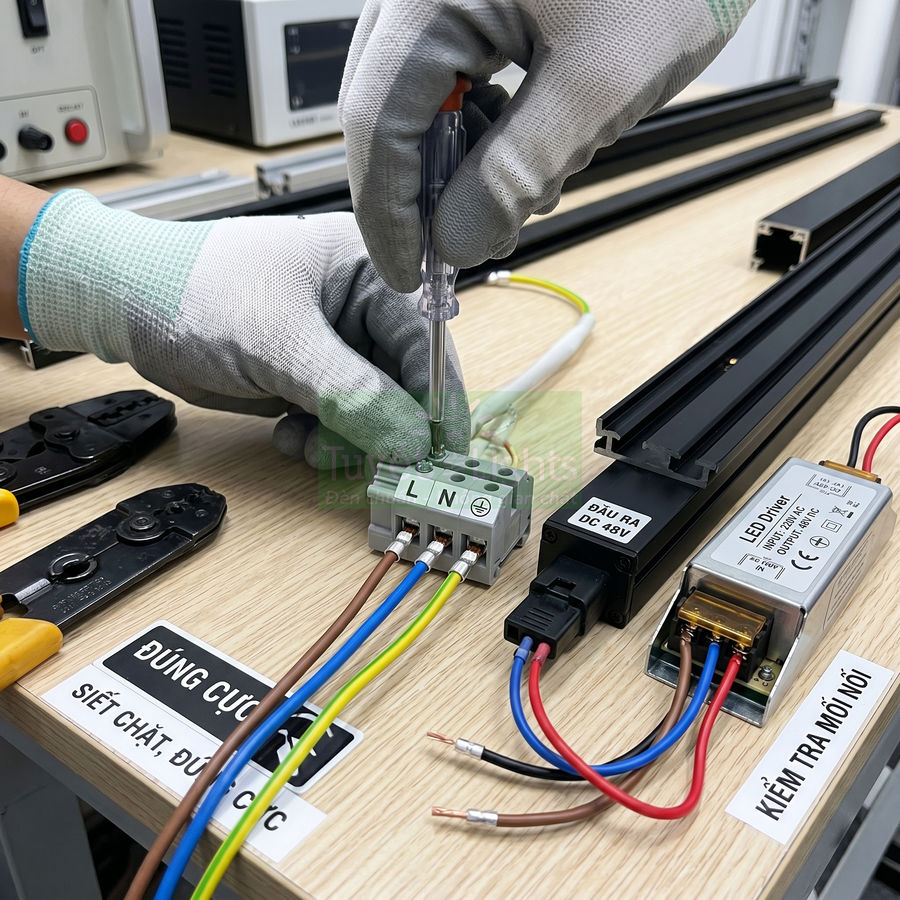

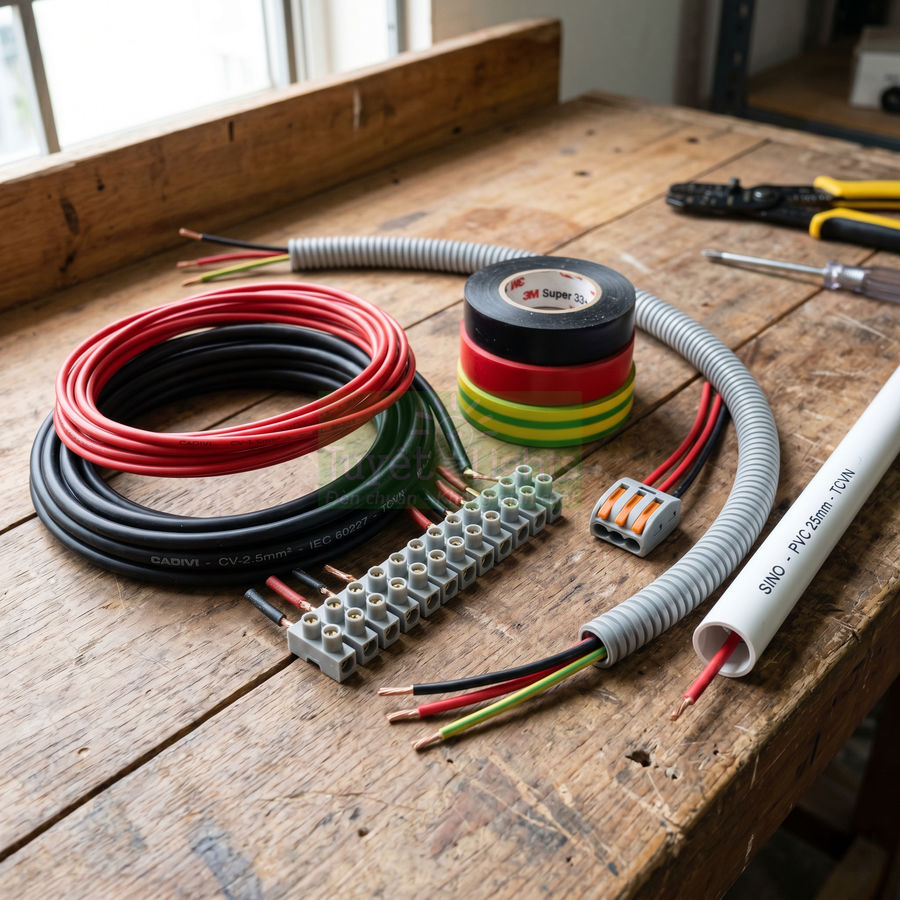

Dây điện, domino nối dây, băng keo điện và ống gen bảo vệ dây

Hệ thanh ray đèn rọi chỉ an toàn và bền khi phần cấp nguồn và đi dây được thiết kế đúng chuẩn. Các thành phần cần chú ý gồm:

• Dây điện cấp nguồn

Cần chọn tiết diện dây dựa trên tổng công suất tải và chiều dài tuyến, tham khảo các tiêu chuẩn điện hiện hành. Thông thường:

• Dây 1,5 mm²: phù hợp các tuyến nhỏ, công suất vừa phải (ví dụ dưới khoảng 2–3 kW tùy điều kiện lắp đặt và chuẩn áp dụng).
• Dây 2,5 mm²: dùng cho tuyến có công suất lớn hơn, chiều dài dây xa tủ điện, giảm sụt áp.
• Dây 4 mm² hoặc lớn hơn: áp dụng cho hệ công suất lớn, nhiều tuyến ray hoặc cấp nguồn tập trung cho cả khu vực thương mại.

Dây nên là loại có vỏ cách điện PVC hoặc XLPE chất lượng, chịu nhiệt, đạt tiêu chuẩn an toàn (TCVN, IEC…), ưu tiên dây có in rõ thông số trên vỏ.

• Domino nối dây, đầu nối nhanh (connector)

Dùng để nối dây nguồn với dây từ đầu cấp ray hoặc giữa các đoạn dây. Khi chọn cần đảm bảo:

• Dòng điện định mức của domino lớn hơn hoặc bằng dòng tải thực tế.
• Vật liệu tiếp xúc bằng đồng hoặc hợp kim đồng, có lớp mạ chống oxy hóa.
• Cơ cấu siết (vít hoặc lò xo) chắc chắn, không làm đứt sợi đồng khi siết mạnh.

Với các hệ thi công nhanh, có thể dùng connector dạng kẹp lò xo, nhưng vẫn phải kiểm tra lực giữ dây và khả năng chịu nhiệt.

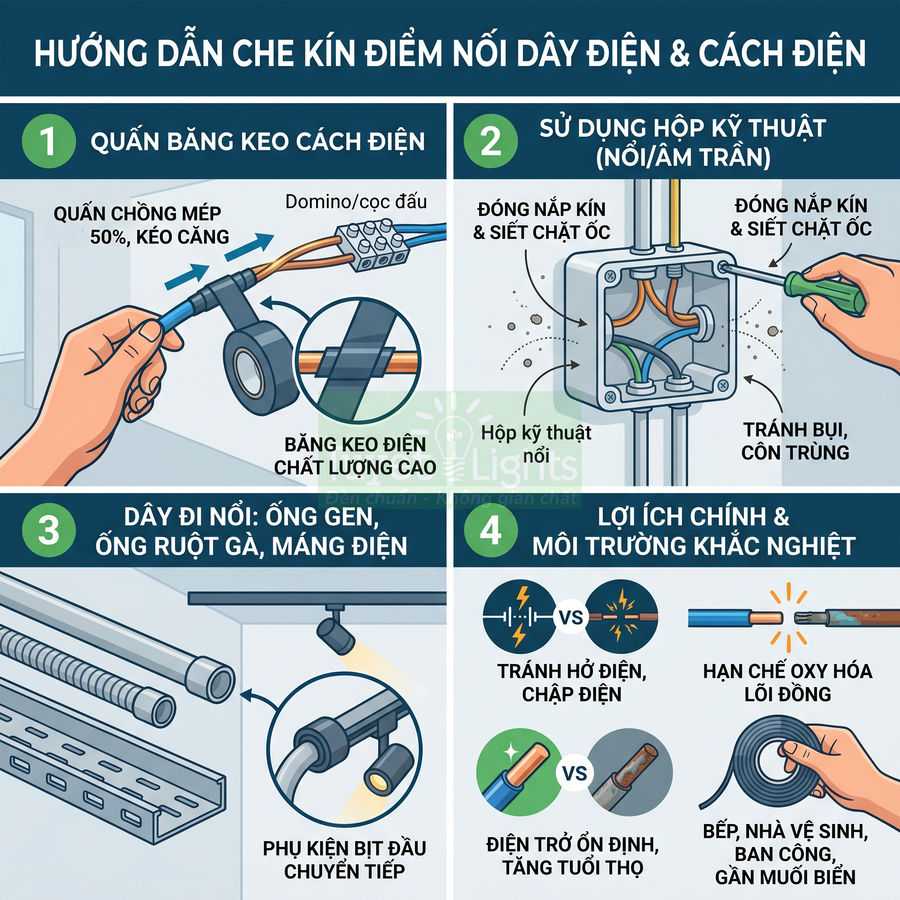

• Băng keo điện

Băng keo điện dùng để:

• Quấn kín các mối nối hở, tăng lớp cách điện, tránh chạm chập.
• Bảo vệ mối nối khỏi bụi, ẩm, hơi nước, đặc biệt ở khu vực gần cửa, gần hệ thống điều hòa.
• Đánh dấu màu dây (nóng, trung tính, tiếp địa) khi cần phân biệt rõ trong hộp kỹ thuật.

Nên chọn băng keo điện có độ dày và độ dính tốt, chịu nhiệt, không chảy keo khi nhiệt độ tăng.

• Ống gen bảo vệ dây (ống ruột gà, ống nhựa cứng, ống mềm)

Ống gen có vai trò bảo vệ cơ học và tổ chức đường dây gọn gàng:

• Giảm ma sát giữa dây và cạnh sắc của trần, tường, xương thép, tránh cắt rách vỏ dây theo thời gian.
• Hạn chế tác động của côn trùng, chuột bọ, đặc biệt trong khoang trần, khoang kỹ thuật.
• Tăng tính thẩm mỹ khi đi dây nổi, giúp đường dây thẳng, gọn, dễ bảo trì.

Với hệ âm trần, ống gen còn giúp định tuyến dây rõ ràng, thuận tiện cho việc kiểm tra, nâng cấp hoặc thay thế sau này. Đường kính ống cần đủ để kéo dây dễ dàng, không ép chặt, đảm bảo có khoảng trống cho tản nhiệt và thao tác kéo dây bổ sung nếu cần.

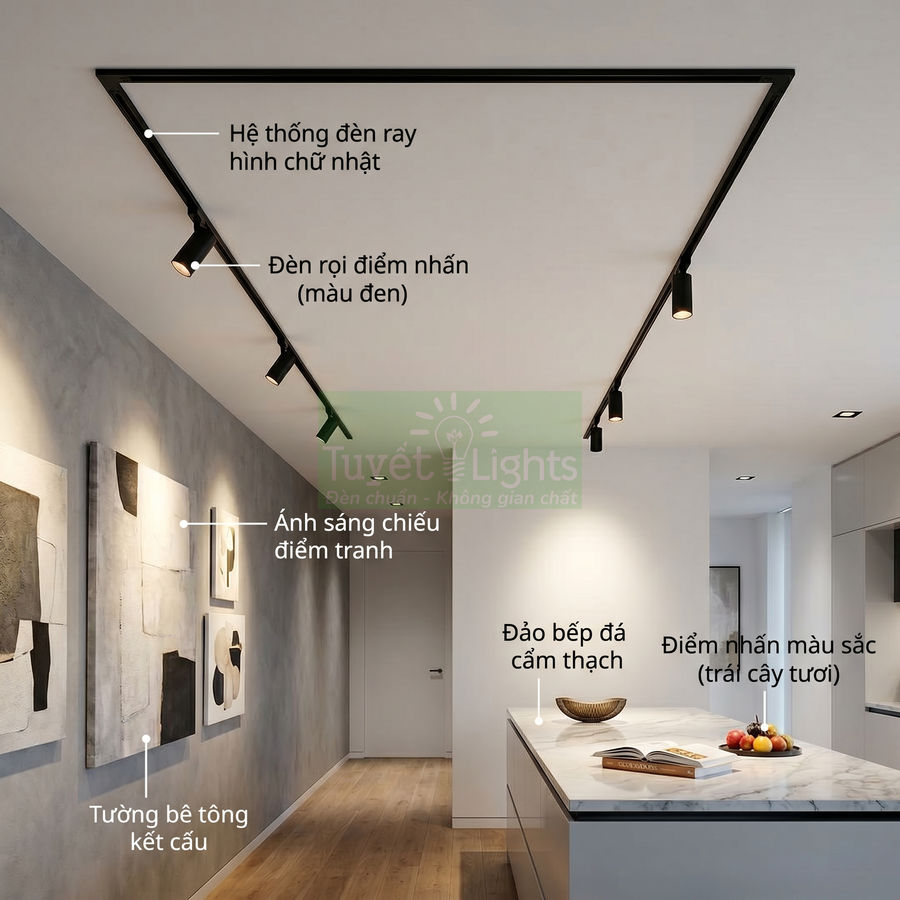

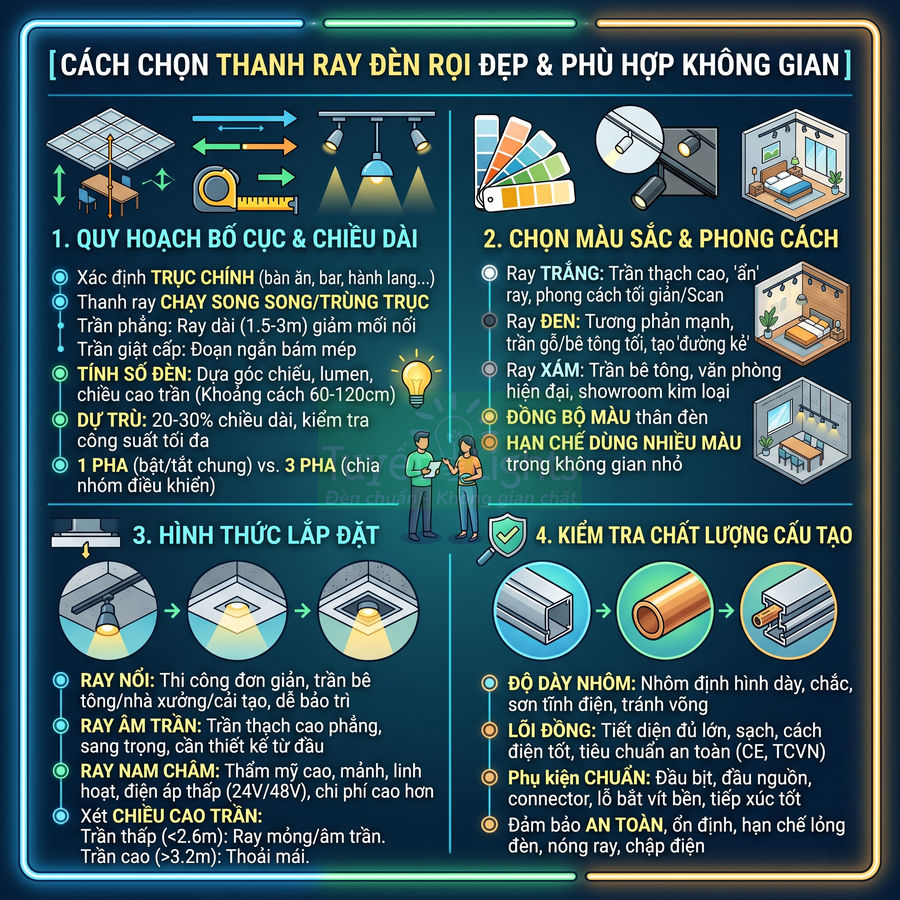

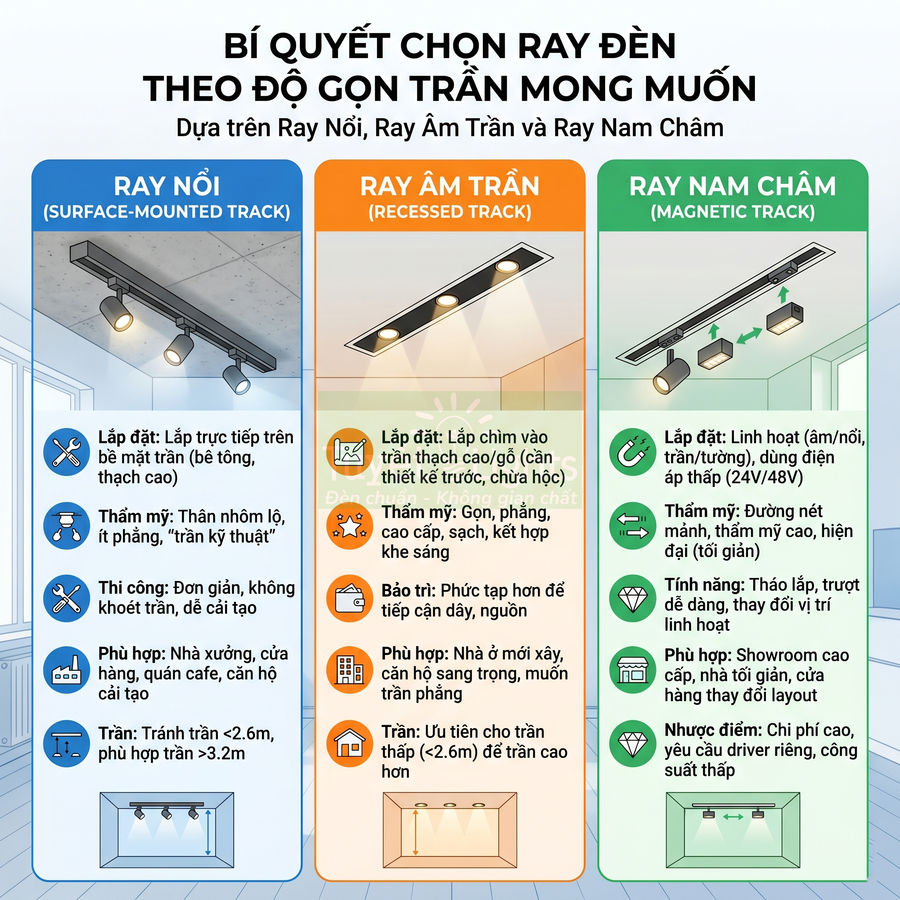

Cách chọn thanh ray đèn rọi đẹp và phù hợp không gian

Việc chọn thanh ray đèn rọi cần bắt đầu từ bố cục trần và công năng chiếu sáng, xác định các trục chính (bàn ăn, quầy bar, hành lang, tủ trưng bày, tranh) rồi chọn chiều dài ray, khoảng cách đèn theo góc chiếu, quang thông và chiều cao trần. Nên dự trù thêm chiều dài và công suất để dễ mở rộng về sau, đồng thời tính toán tải cho ray 1 pha hoặc 3 pha, đặc biệt trong showroom, cửa hàng.

Tiếp theo là màu sắc và kiểu lắp đặt. Ray trắng, đen, xám cần hài hòa màu trần, phong cách nội thất và đồng bộ thân đèn; tránh dùng quá nhiều màu trong không gian nhỏ. Về hình thức, cân nhắc giữa ray nổi, ray âm trần và ray nam châm theo mức độ gọn trần, khả năng thay đổi layout, chiều cao trần và chi phí đầu tư.

Cuối cùng, phải kiểm tra kỹ chất lượng cấu tạo: độ dày nhôm, bề mặt sơn, tiết diện và lớp cách điện của lõi đồng, phụ kiện đầu bịt, đầu nguồn, connector, lỗ bắt vít. Ray đạt chuẩn giúp hệ thống an toàn, bền, hạn chế võng, lỏng chân đèn, nóng ray hay chập điện, đặc biệt quan trọng với công trình thương mại và văn phòng yêu cầu vận hành ổn định lâu dài.

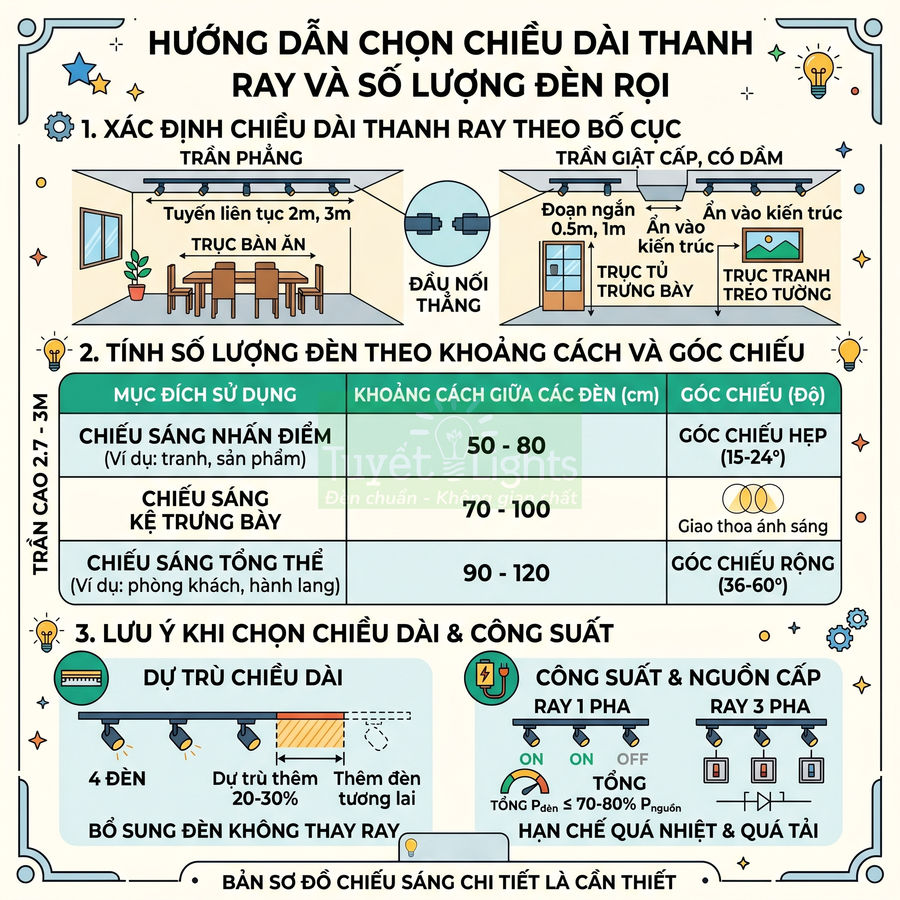

Chọn chiều dài thanh ray theo bố cục trần và số lượng đèn rọi

Chiều dài thanh ray cần được xác định dựa trên tổng thể kiến trúc trần, vị trí đồ nội thất và mục tiêu chiếu sáng (chiếu sáng chung, chiếu sáng nhấn, chiếu sáng trang trí). Không chỉ đo đơn thuần theo kích thước phòng, mà phải phân tích các trục chính của không gian: trục bàn ăn, trục quầy bar, trục hành lang, trục tủ trưng bày, hay trục tranh treo tường. Thanh ray nên chạy song song hoặc trùng với các trục này để ánh sáng “đi cùng” bố cục nội thất.

Với trần phẳng, đơn giản, có thể ưu tiên các đoạn ray dài 1,5–2–3 m để tạo tuyến liên tục, giảm số lượng mối nối, từ đó giảm điện trở tiếp xúc và hạn chế điểm yếu cơ học. Khi cần chiều dài lớn hơn 3 m, có thể nối nhiều đoạn ray bằng connector thẳng, nhưng nên tính toán sao cho mối nối không nằm đúng vị trí treo đèn nặng hoặc ngay giữa nhịp trần dễ võng. Với trần giật cấp, trần có dầm, trần chia ô, nên chia ray thành các đoạn ngắn 0,5–1,5 m, bám sát mép giật cấp, mép hộc đèn hoặc cạnh dầm để ray “ẩn” vào đường nét kiến trúc, tránh cảm giác lộn xộn.

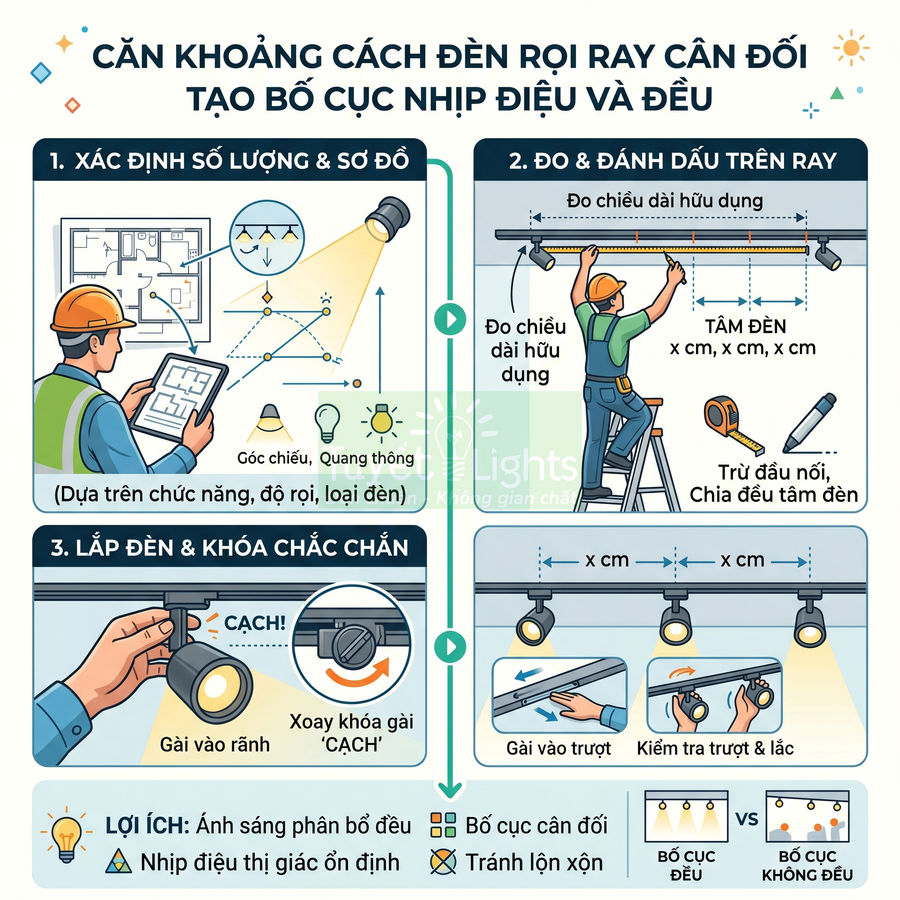

Số lượng đèn rọi trên mỗi đoạn ray cần được tính toán theo góc chiếu (beam angle), quang thông (lumen) và chiều cao trần. Ví dụ, với đèn góc chiếu 24–36°, trần cao 2,7–3 m, khoảng cách giữa các đèn rọi trên ray thường dao động từ 60–120 cm:

• Chiếu sáng nhấn cho tranh, tượng, sản phẩm nhỏ: khoảng cách 50–80 cm, ưu tiên góc chiếu hẹp 15–24° để tạo điểm nhấn mạnh, độ tương phản cao.
• Chiếu sáng kệ trưng bày dài: khoảng cách 70–100 cm, bố trí sao cho vùng sáng của các đèn giao nhau nhẹ, tránh vùng tối giữa các sản phẩm.
• Chiếu sáng tổng thể hành lang, phòng khách: khoảng cách 90–120 cm, dùng góc chiếu rộng 36–60° để ánh sáng phủ đều, giảm hiện tượng loang lổ.

Khi chọn chiều dài ray, nên dự trù thêm khoảng 20–30% chiều dài so với số đèn hiện tại để có thể bổ sung đèn trong tương lai mà không phải thay ray. Ví dụ, nếu hiện tại cần 4 đèn với khoảng cách 80 cm, có thể chọn ray dài 4 m thay vì 3,2 m để chừa vị trí cho 1–2 đèn bổ sung. Đồng thời, cần kiểm tra công suất tối đa mà thanh ray và đầu cấp nguồn chịu được. Tổng công suất đèn trên một tuyến ray không nên vượt quá 70–80% công suất danh định của nguồn để đảm bảo độ bền và hạn chế quá nhiệt.

Với hệ ray 1 pha, toàn bộ đèn trên ray sẽ bật/tắt cùng lúc, nên cần tính tổng công suất tất cả đèn trên tuyến. Với ray 3 pha, có thể chia đèn trên cùng một ray thành 2–3 nhóm điều khiển độc lập, nhưng tổng công suất trên mỗi pha vẫn phải nằm trong giới hạn cho phép. Trong các không gian thương mại, showroom, nên lập sơ đồ chiếu sáng chi tiết, thể hiện rõ chiều dài từng đoạn ray, số lượng đèn, công suất từng đèn và cách chia mạch để dễ thi công và bảo trì.

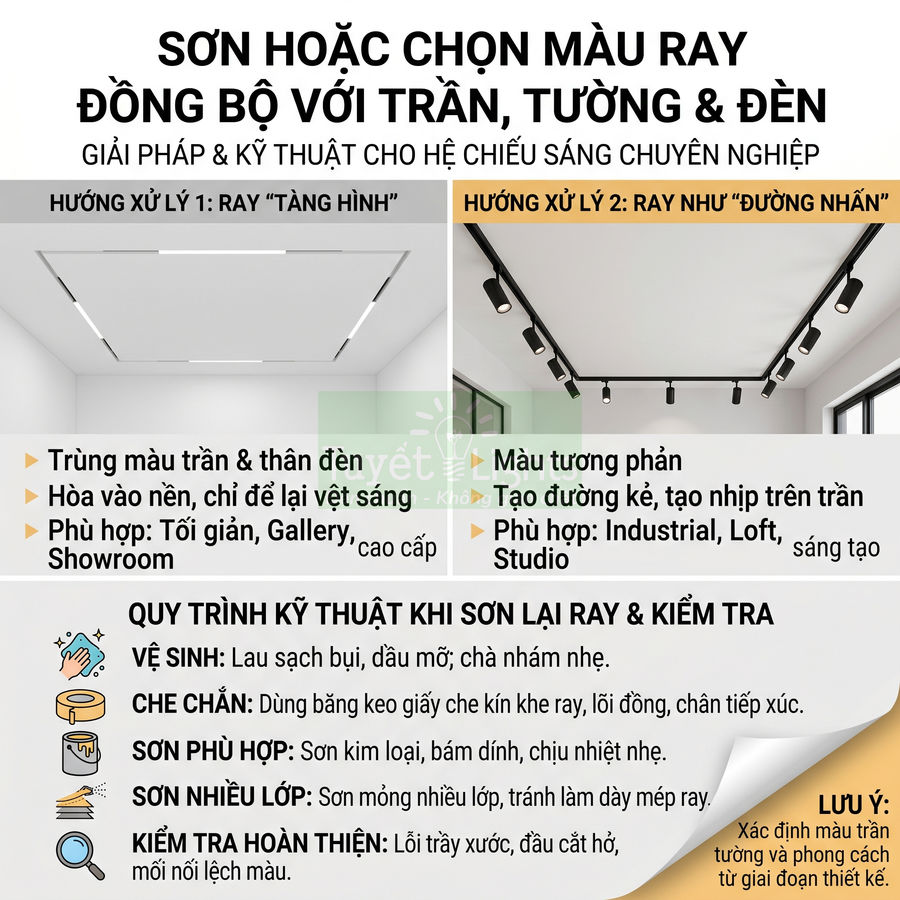

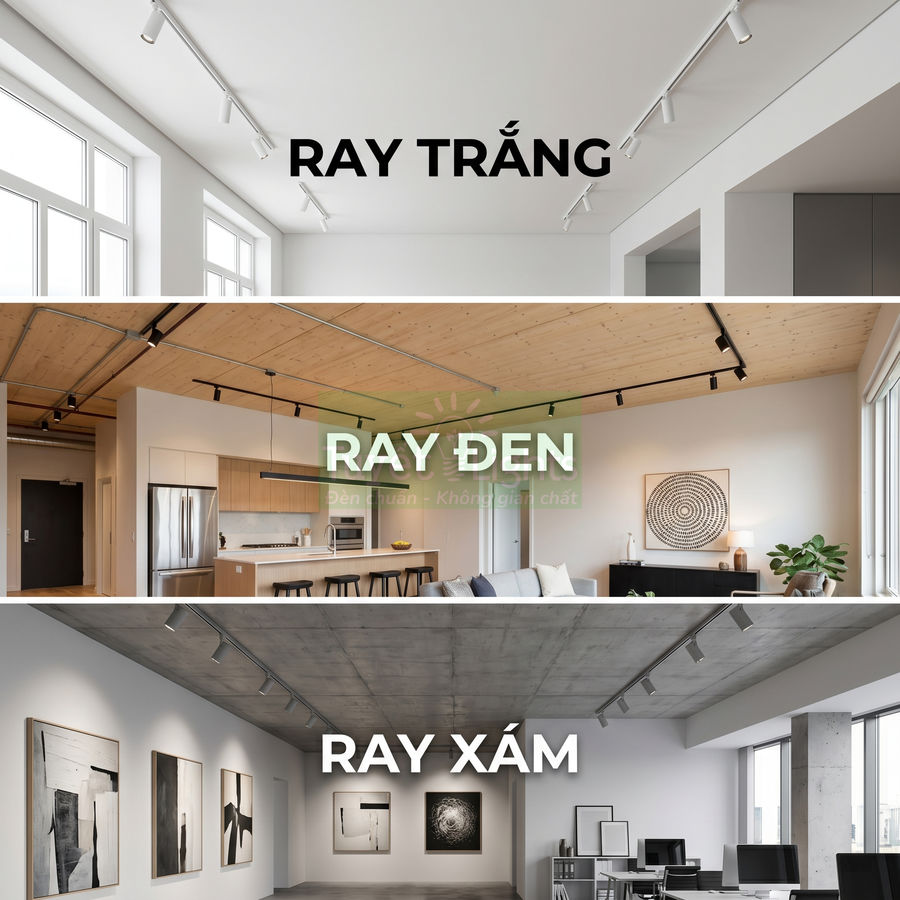

Chọn màu thanh ray đen, trắng hoặc xám theo màu trần và phong cách nội thất

Màu sắc thanh ray tác động trực tiếp đến cảm nhận về chiều cao trần và phong cách không gian. Ba màu phổ biến là đen, trắng và xám, mỗi màu phù hợp với những bối cảnh khác nhau:

• Thanh ray trắng: Phù hợp trần thạch cao trắng, trần sơn sáng. Ray trắng giúp hệ đèn gần như “ẩn” vào trần, giảm sự chú ý vào thiết bị, tập trung vào ánh sáng và nội thất. Thích hợp phong cách tối giản, Scandinavian, modern, các căn hộ chung cư cần cảm giác trần cao, thoáng.
• Thanh ray đen: Tạo tương phản mạnh trên trần trắng hoặc trần gỗ sáng, biến hệ ray thành một “đường kẻ đồ họa” trong không gian. Hợp với phong cách industrial, loft, studio, quán cà phê, gallery, nơi muốn nhấn mạnh tính kỹ thuật và đường nét. Ray đen cũng phù hợp trần sơn tối, trần bê tông mài, giúp hệ đèn hòa vào nền tối, chỉ còn lại “điểm sáng” của đèn.
• Thanh ray xám hoặc màu kim loại: Hợp với trần bê tông xám, trần gỗ màu trung tính, văn phòng hiện đại, showroom có nhiều vật liệu kim loại, kính. Màu xám tạo cảm giác trung tính, ít tương phản, phù hợp khi không muốn ray quá nổi bật nhưng cũng không cần “tàng hình” như màu trắng.

Khi chọn màu ray, nên ưu tiên đồng bộ với màu thân đèn rọi để hệ thống liền mạch, tránh cảm giác “chắp vá”. Trong các không gian dài như hành lang, showroom, việc giữ một màu ray xuyên suốt giúp không gian gọn gàng, chuyên nghiệp hơn. Tuy nhiên, trong một số trường hợp, có thể cố ý tạo tương phản giữa màu ray và màu trần để dẫn hướng thị giác, ví dụ:

• Ray đen trên trần gỗ sáng chạy dọc theo quầy bar, giúp nhấn mạnh khu vực phục vụ.
• Ray trắng trên trần bê tông sơn tối để tạo “đường sáng” dẫn lối trong hành lang khách sạn.

Cần tránh sử dụng quá nhiều màu ray khác nhau trong cùng một không gian nhỏ (ví dụ phòng khách – bếp liên thông) vì dễ gây rối mắt, chia cắt không gian. Nếu bắt buộc phải dùng nhiều màu do thay đổi vật liệu trần, nên giới hạn tối đa 2 màu và bố trí ranh giới rõ ràng, trùng với ranh giới chức năng (khu bếp, khu ăn, khu tiếp khách).

Chọn ray nổi, ray âm trần hoặc ray nam châm theo mức độ gọn trần mong muốn

Về hình thức lắp đặt, có ba nhóm chính: ray nổi, ray âm trần và ray nam châm. Mỗi loại có ưu, nhược điểm riêng về thẩm mỹ, kỹ thuật và chi phí, cần cân nhắc theo điều kiện công trình.

• Ray nổi: Lắp trực tiếp dưới bề mặt trần bê tông, trần thạch cao hoặc tường. Ưu điểm là thi công đơn giản, không yêu cầu khoét trần, phù hợp cả công trình mới và cải tạo. Dễ thay đổi vị trí, thêm bớt đèn, dễ kiểm tra, bảo trì. Nhược điểm là thân nhôm lộ ra ngoài, nếu bố trí không khéo có thể làm trần trông “kỹ thuật” hơn, ít phẳng. Phù hợp nhà xưởng, cửa hàng, quán cà phê, căn hộ cải tạo không muốn đục phá trần.
• Ray âm trần: Được lắp chìm vào trần thạch cao hoặc trần gỗ, chỉ lộ phần khe ray. Tạo cảm giác gọn, phẳng, cao cấp, đặc biệt khi kết hợp với các đường khe sáng. Tuy nhiên, yêu cầu thiết kế trần ngay từ đầu, cần chừa kích thước hộc ray, xử lý gia cố khung xương, và khó áp dụng cho trần bê tông đã hoàn thiện. Khi bảo trì, việc tiếp cận dây điện, nguồn cấp có thể phức tạp hơn.
• Ray nam châm: Sử dụng điện áp thấp (thường 24V hoặc 48V), đèn gắn bằng nam châm, có thể tháo lắp, trượt, thay đổi vị trí rất linh hoạt. Hệ này có thể là ray nổi, ray âm trần hoặc ray âm tường, mang lại thẩm mỹ cao, đường nét mảnh, phù hợp không gian hiện đại, showroom cao cấp, nhà ở phong cách tối giản. Nhược điểm là chi phí ray và đèn đi kèm cao hơn, yêu cầu driver riêng, công suất mỗi tuyến thường thấp hơn ray 220V truyền thống.

Khi lựa chọn, cần xác định rõ mức độ gọn trần mong muốn và khả năng thay đổi bố cục trong tương lai:

• Nhà ở, căn hộ mới xây, muốn trần phẳng, sang trọng: ưu tiên ray âm trần hoặc ray nam châm âm trần, kết hợp với thiết kế trần thạch cao ngay từ giai đoạn kiến trúc.
• Công trình cải tạo, trần bê tông sẵn có, hạn chế đục phá: chọn ray nổi 1 pha hoặc 3 pha, đi dây trong ống gen hoặc máng cáp, xử lý gọn tại vị trí cấp nguồn.
• Showroom, cửa hàng thường xuyên thay đổi layout sản phẩm: ray 3 pha nổi hoặc ray nam châm là lựa chọn linh hoạt, cho phép chia nhóm đèn, điều chỉnh vị trí chiếu sáng nhanh chóng.

Cần lưu ý chiều cao trần sau khi lắp ray. Với trần thấp (< 2,6 m), ray nổi quá dày có thể làm trần trông thấp hơn, nên ưu tiên loại ray mỏng, màu sáng hoặc giải pháp âm trần nếu có thể. Với trần cao (> 3,2 m), ray nổi không gây ảnh hưởng nhiều đến cảm giác không gian, thậm chí còn giúp “kéo” trần lại gần hơn, tạo cảm giác ấm cúng.

Kiểm tra độ dày, chất liệu nhôm và lõi đồng dẫn điện của thanh ray

Chất lượng thanh ray quyết định độ bền cơ học, độ ổn định điện và an toàn cháy nổ. Khi chọn ray, cần kiểm tra kỹ độ dày thân nhôm, chất liệu nhôm và lõi đồng dẫn điện bên trong.

Về cơ học, nhôm quá mỏng dễ cong vênh, võng khi lắp dài hoặc treo nhiều đèn nặng (đặc biệt là đèn rọi công suất lớn, thân đúc nhôm). Nhôm dày, chắc giúp ray thẳng, ít biến dạng khi siết vít, giảm nguy cơ lỏng chân đèn theo thời gian. Nên ưu tiên nhôm định hình có bề mặt sơn tĩnh điện đều, không trầy xước, không có ba via sắc cạnh gây nguy hiểm khi thi công. Với các tuyến ray dài trên 2 m, nên kiểm tra độ cứng bằng cách thử lực uốn nhẹ, quan sát độ võng.

Bên trong, lõi đồng dẫn điện cần có tiết diện đủ lớn, bề mặt sạch, không oxy hóa, được bọc cách điện tốt. Có thể yêu cầu nhà cung cấp cung cấp thông số kỹ thuật về tiết diện lõi đồng (mm²), dòng điện tối đa (A), điện áp làm việc và tiêu chuẩn an toàn (ví dụ: CE, RoHS, TCVN tương đương). Tổng dòng điện của tất cả đèn trên ray phải nhỏ hơn dòng điện tối đa cho phép, có hệ số an toàn. Với ray 3 pha, cần kiểm tra rõ cấu trúc 4 dây (3 dây pha, 1 dây trung tính hoặc tiếp địa) và cách bố trí trong ray để tránh nhầm lẫn khi đấu nối.

Với ray nam châm, ngoài lõi dẫn điện, cần kiểm tra lớp cách điện, độ kín của khe ray, khả năng tản nhiệt của thân nhôm. Do sử dụng điện áp thấp nhưng dòng có thể lớn hơn (vì cùng công suất), tiết diện thanh dẫn và chất lượng driver rất quan trọng. Khe ray phải đủ chính xác để module đèn gắn nam châm bám chắc, không lỏng lẻo, đồng thời không quá hở gây lọt bụi, côn trùng.

Nên kiểm tra thêm các chi tiết phụ trợ như:

• Đầu bịt ray, đầu cấp nguồn: vỏ nhựa chịu nhiệt, khớp nối chắc, không hở chân đồng.
• Connector thẳng, connector chữ L, chữ T: tiếp xúc đồng đều, không lỏng, không phải dùng lực quá mạnh mới gắn được.
• Lỗ bắt vít trên thân ray: phân bố hợp lý, đủ dày để không bị toét ren khi siết vít nhiều lần.

Việc chọn ray đạt chuẩn giúp hệ thống vận hành ổn định, giảm nguy cơ nóng ray, chập điện, đồng thời kéo dài tuổi thọ đèn rọi và hạn chế chi phí bảo trì. Trong các công trình thương mại, văn phòng, nên ưu tiên sản phẩm có chứng nhận rõ ràng, nguồn gốc xuất xứ minh bạch, kèm theo tài liệu kỹ thuật để đội thi công và thiết kế điện dễ dàng tính toán.

Cách bố trí thanh ray đèn rọi để ánh sáng đẹp và không rối trần

Bố trí thanh ray đèn rọi cần ưu tiên sự gọn gàng, đồng bộ với bố cục nội thất để ánh sáng đẹp mà trần không bị rối. Trước hết, nên xác định các trục chức năng như mảng tường treo tranh, kệ trưng bày, bàn ăn, đảo bếp, quầy bar, quầy trưng bày… rồi tổ chức ray bám theo các trục này, hạn chế vẽ thêm đường mới không cần thiết. Khoảng cách ray đến tường, đến mép bàn và cách chia đèn trên ray phải dựa vào chiều cao trần, beam angle, kích thước vật thể để vùng sáng phủ đúng, không loang lổ. Trong phòng nhỏ hoặc trần thấp, nên tối giản số tuyến ray, ưu tiên 1–2 tuyến chính, kết hợp thêm downlight, đèn tường để vừa đủ sáng vừa giữ trần sạch, nhẹ mắt.

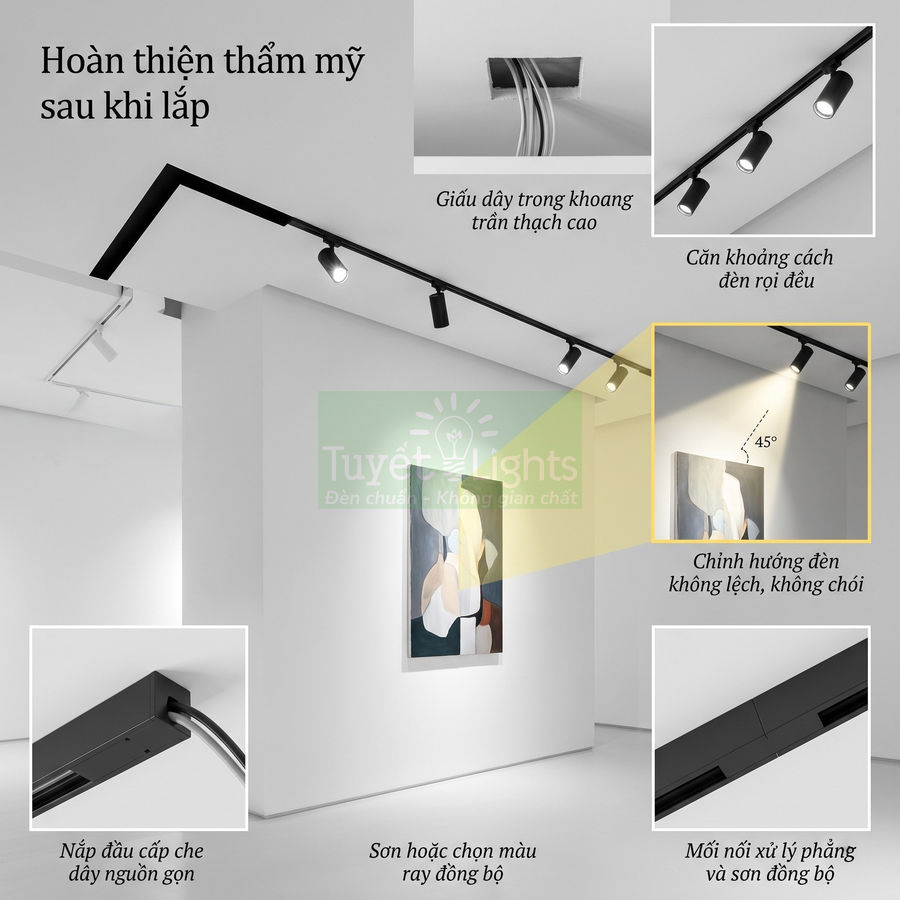

Lắp thanh ray song song mảng tường để rọi tranh, kệ và vách trang trí

Đối với các mảng tường treo tranh, kệ trưng bày, vách trang trí, bố trí thanh ray song song với mảng tường là cách hiệu quả để tạo ánh sáng nhấn có kiểm soát. Về mặt kỹ thuật chiếu sáng, mục tiêu là tạo được lớp ánh sáng accent lighting với độ chói vừa phải, không gây lóa và không làm phẳng bề mặt. Thanh ray nên được đặt cách tường một khoảng nhất định (thường 40–80 cm tùy chiều cao trần, chiều sâu không gian và góc chiếu đèn) để tia sáng từ đèn rọi tạo góc chiếu khoảng 30–45 độ lên bề mặt tường. Đây là khoảng góc chiếu “vàng” trong chiếu sáng tranh và vật trưng bày, giúp:

• Hạn chế bóng đổ mạnh phía dưới tranh hoặc phía sau vật thể.
• Giảm hiện tượng phản xạ gương trên mặt kính tranh, mặt gốm, kim loại bóng.
• Làm nổi bật chi tiết, chất liệu, độ sần, vân gỗ, vân đá trên bề mặt.

Khi lắp song song mảng tường, nên căn tim ray theo trục của mảng tường hoặc theo trục của dãy tranh, kệ để bố cục ánh sáng “ăn” đúng bố cục nội thất. Với tường dài, có thể chia thành nhiều đoạn ray nối thẳng, nhưng cần đảm bảo:

• Đường ray chạy thẳng, không bị “gãy khúc” hoặc lệch tim so với mảng tường.
• Các mối nối chữ I được bố trí trùng với khe trần, dầm hoặc đường chia trần nếu có, để giảm cảm giác rối.
• Màu ray (đen/trắng) đồng bộ với màu trần hoặc hệ khung kỹ thuật để “ẩn” ray tốt hơn.

Đèn rọi trên ray thường có khả năng xoay ngang 350° và ngửa/nghiêng 90°, vì vậy có thể tinh chỉnh sau khi lắp. Về nguyên tắc, nên bố trí sao cho:

• Mỗi tranh hoặc mỗi cụm sản phẩm có ít nhất một đèn chiếu trực tiếp, đặt lệch tâm nhẹ để tránh phản xạ gương.
• Với tranh lớn hoặc mảng tường có chiều ngang rộng, dùng 2–3 đèn chia đều theo chiều ngang, để độ rọi (lux) phân bố đồng đều, không bị “cháy” ở giữa và tối ở hai bên.
• Có thể kết hợp thêm đèn phụ (beam rộng hơn, công suất thấp hơn) để tạo lớp ánh sáng thứ hai, giúp bề mặt tường có chiều sâu, không bị “đốm sáng”.

Trong các không gian chuyên nghiệp như gallery, showroom, nên chú ý thêm:

• Chọn nhiệt độ màu phù hợp (thường 3000–3500K cho tranh, gỗ; 4000K cho sản phẩm hiện đại, kim loại, kính).
• Ưu tiên đèn có chỉ số hoàn màu cao (CRI > 90) để màu sắc tranh, vật trưng bày trung thực.
• Sử dụng phụ kiện như lưới chống chói (honeycomb), lá chắn sáng (barn door) để kiểm soát chói lóa và giới hạn vùng sáng.

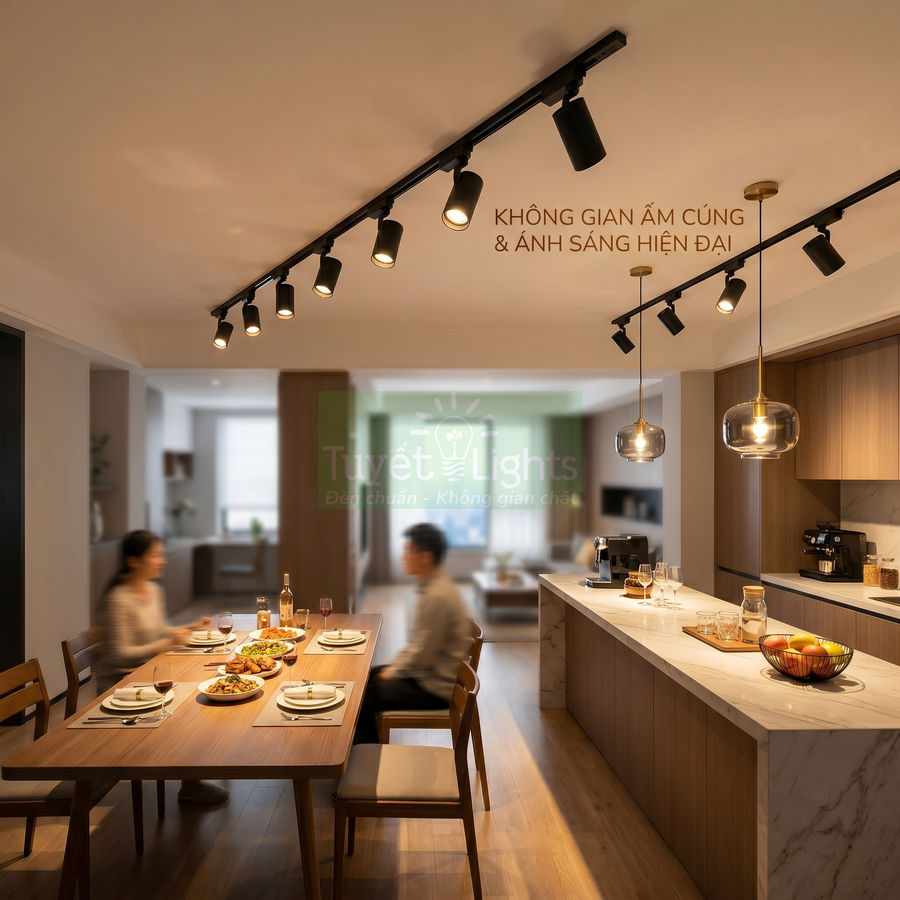

Lắp thanh ray theo trục bàn ăn, đảo bếp, quầy bar hoặc quầy trưng bày

Trong không gian nội thất nhà ở và F&B, thanh ray thường được bố trí theo trục của bàn ăn, đảo bếp, quầy bar, quầy trưng bày để tạo một “dải hoạt động” rõ ràng. Về mặt công năng, đây là vùng cần độ rọi cao hơn xung quanh, nhưng vẫn phải đảm bảo cảm giác ấm cúng, dễ chịu khi sử dụng lâu. Thanh ray có thể chạy dọc theo chiều dài bàn ăn hoặc đảo bếp, với các đèn rọi phân bố đều, chiếu xuống bề mặt bàn. Khoảng cách từ ray đến mép bàn cần được tính toán để:

• Ánh sáng tập trung trên mặt bàn, thức ăn, đồ vật, không chiếu trực tiếp vào mắt người ngồi.
• Không tạo bóng đổ quá mạnh từ đầu người xuống bề mặt bàn.
• Không làm lộ quá nhiều bề mặt sàn nếu không mong muốn (tránh cảm giác lạnh, trống trải).

Thông thường, ray được đặt ở tim bàn hoặc lệch nhẹ 5–15 cm về một phía tùy bố cục ghế, hướng nhìn chính và vị trí các thiết bị khác trên trần. Với bàn ăn dài, nên:

• Chia đều khoảng cách giữa các đèn rọi (thường 60–90 cm tùy beam angle và chiều cao trần).
• Chọn beam angle trung bình (24–36 độ) để vừa tạo điểm nhấn, vừa không quá “gắt” trên mặt bàn.
• Dùng nhiệt độ màu 2700–3000K để tạo cảm giác ấm, phù hợp không gian ăn uống.

Với quầy bar, quầy trưng bày, có thể kết hợp thanh ray với đèn thả trang trí. Khi đó, nên phân tách rõ hai lớp chức năng:

• Ray đèn rọi: đảm nhiệm chiếu sáng chức năng, cung cấp đủ độ rọi cho thao tác pha chế, bày đồ, thanh toán, xem sản phẩm.
• Đèn thả: tạo điểm nhấn thẩm mỹ, định hình phong cách, nhưng không nhất thiết phải cung cấp nhiều quang thông.

Khi phối hợp, cần bố trí ray sao cho:

• Không va chạm với vị trí đèn thả, không cắt ngang trục đèn thả gây cảm giác rối trần.
• Khoảng cách giữa ray và dây/đầu đèn thả đủ xa để thao tác bảo trì, thay đèn dễ dàng.
• Hướng chiếu của đèn rọi không “đánh” trực tiếp vào chao đèn thả gây chói hoặc tạo bóng đổ xấu trên mặt quầy.

Đối với quầy trưng bày sản phẩm, nên bố trí ray sao cho đèn có thể chiếu xiên từ phía trước hoặc phía trên, tạo chiều sâu cho sản phẩm. Tránh chiếu thẳng từ phía sau lưng người xem, vì:

• Người xem sẽ che mất vùng sáng, sản phẩm bị tối.
• Dễ tạo bóng đổ lớn, làm mất chi tiết sản phẩm.
• Gây khó chịu do ánh sáng chiếu trực tiếp vào mắt khi quay người lại.

Trong các quầy trưng bày cao (tủ kính, kệ nhiều tầng), có thể dùng kết hợp beam hẹp (15–24 độ) cho sản phẩm chủ lực và beam rộng (36–60 độ) cho nền, giúp phân cấp thị giác rõ ràng.

Giữ khoảng cách thanh ray đến tường để vùng sáng phủ đúng vật thể

Khoảng cách từ thanh ray đến tường là yếu tố kỹ thuật quan trọng để vùng sáng phủ đúng vật thể cần chiếu. Tham số này phụ thuộc đồng thời vào chiều cao trần, góc chiếu của đèn rọi, độ rộng chùm sáng (beam angle) và kích thước vật thể. Với trần cao 2,7–3 m, khoảng cách ray đến tường thường nằm trong khoảng 40–80 cm. Nguyên tắc cơ bản:

• Dùng đèn có góc chiếu hẹp (15–24 độ) để nhấn mạnh tranh, tượng, chi tiết nhỏ: đặt ray gần tường hơn để tia sáng tập trung, không bị “loãng”.
• Dùng đèn góc chiếu rộng (36–60 độ) để rửa tường (wall washing), làm sáng mảng lớn: đặt ray xa tường hơn để ánh sáng trải đều, giảm vệt sáng loang lổ.
• Với trần càng cao, khoảng cách ray đến tường có thể tăng lên để giữ được góc chiếu 30–45 độ.

Bảng tham khảo khoảng cách ray đến tường theo chiều cao trần và góc chiếu:

Khi áp dụng thực tế, ngoài các con số tham khảo, nên tính thêm:

• Chiều sâu của kệ, tủ, tranh (vật thể càng dày, càng nên tăng nhẹ khoảng cách ray để bóng đổ “mềm” hơn).
• Màu sắc bề mặt tường (tường tối màu cần nhiều quang thông hơn, có thể dùng beam hẹp và công suất cao hơn).
• Độ bóng bề mặt (tường bóng, tranh kính nên giảm góc chiếu trực diện để tránh phản xạ gương).

Khi bố trí thực tế, nên thử chiếu sáng mẫu với một vài đèn để điều chỉnh khoảng cách tối ưu trước khi cố định toàn bộ hệ ray, đặc biệt trong các không gian yêu cầu ánh sáng tinh chỉnh như gallery, showroom. Có thể:

• Dùng ray tạm hoặc kẹp đèn thử trên trần để kiểm tra vùng sáng, độ chói, bóng đổ.
• Đo độ rọi (lux) tại bề mặt tranh, sản phẩm để đảm bảo đạt mức khuyến nghị (ví dụ 150–300 lux cho tranh trong nhà ở, 300–500 lux cho sản phẩm trong showroom).
• Quan sát từ nhiều góc nhìn khác nhau (đứng, ngồi, di chuyển) để phát hiện điểm chói, vùng tối không mong muốn.

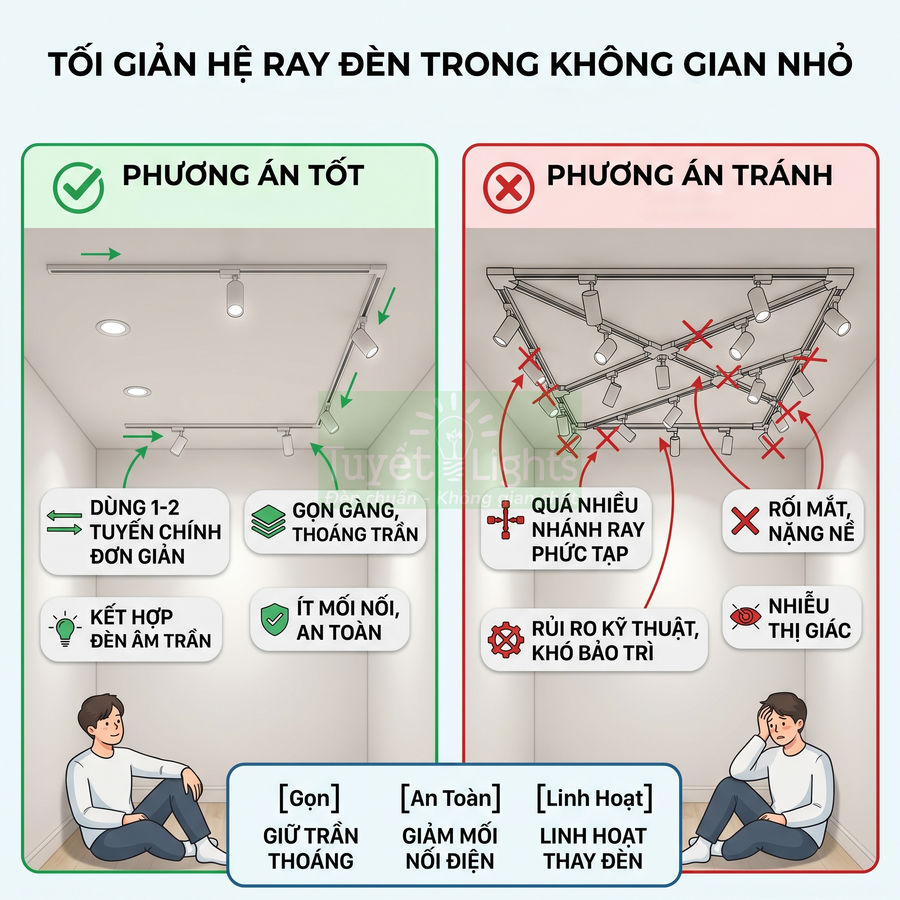

Hạn chế chia quá nhiều nhánh ray trong phòng nhỏ hoặc trần thấp

Trong phòng nhỏ hoặc trần thấp, việc chia quá nhiều nhánh ray, nhiều đầu nối chữ T, chữ X dễ khiến trần trở nên rối mắt, nặng nề. Hệ ray khi đó không còn là giải pháp gọn gàng mà trở thành yếu tố gây nhiễu thị giác. Về mặt thẩm mỹ, trần thấp cần được “làm nhẹ” bằng các đường nét đơn giản, ít phân mảnh. Về mặt kỹ thuật, càng nhiều mối nối, nguy cơ lỏng tiếp xúc, suy hao điện áp, khó bảo trì càng tăng.

Để tránh tình trạng này, nên ưu tiên một hoặc hai tuyến ray chính chạy gọn theo trục không gian, hạn chế phân nhánh ngang dọc. Nếu cần chiếu sáng nhiều khu vực, có thể:

• Tăng số lượng đèn trên cùng một tuyến ray, điều chỉnh góc chiếu để “vươn” sáng đến các vùng phụ.
• Kết hợp thêm các nguồn sáng khác như downlight âm trần, đèn tường, đèn bàn cho các khu vực không bắt buộc phải dùng ray.
• Dùng ray dạng chữ L hoặc chữ U đơn giản thay vì nhiều nhánh T, X phức tạp.

Trong trường hợp bắt buộc phải chia nhánh (ví dụ phòng có hai khu chức năng rõ rệt như khu tiếp khách và khu làm việc), nên bố trí nhánh ray sao cho song song hoặc vuông góc với tuyến chính, tránh các góc chéo phức tạp gây cảm giác “lưới điện” trên trần. Một số lưu ý:

• Đầu nối nên được đặt ở vị trí hợp lý, tránh nằm lộ rõ ở trung tâm trần nếu không cần thiết; có thể đẩy về gần dầm, gần tường hoặc trùng với đường chia trần.
• Giữ khoảng cách tối thiểu giữa các tuyến ray song song để không tạo cảm giác “dày đặc” (thường > 60–80 cm tùy kích thước phòng).
• Đồng bộ màu sắc và tiết diện ray, tránh trộn nhiều loại ray, nhiều màu trên cùng một trần.

Việc tối giản số lượng nhánh ray không chỉ giúp trần gọn hơn mà còn:

• Giảm số lượng mối nối điện, tăng độ ổn định và an toàn cho hệ thống.
• Giảm chi phí phụ kiện (đầu nối, hộp cấp nguồn, nắp che), tối ưu ngân sách.
• Giúp việc thay đổi bố trí đèn sau này (xoay, dời, thêm bớt đèn) linh hoạt hơn vì mọi đèn đều nằm trên vài tuyến chính.

Quy trình lắp thanh ray đèn rọi trên trần bê tông và trần thạch cao

Quy trình lắp thanh ray đèn rọi trên trần bê tông và trần thạch cao tập trung vào việc đảm bảo độ thẳng, độ chắc và an toàn cơ học lẫn điện. Trước hết, cần xác định tuyến ray theo bản vẽ, căn thẳng bằng thước dây, dây bật mực hoặc máy laser cân bằng, đồng thời kiểm soát cao độ để tránh cong võng. Tiếp theo, đánh dấu và khoan lỗ theo vị trí bắt vít đã tính toán, lựa chọn mũi khoan và phương án bắt vào bê tông, thạch cao hoặc khung xương phù hợp. Sau đó, đóng đúng loại tắc kê, bắt vít cố định ray theo trình tự hợp lý để ray áp sát trần, thẳng và không vênh. Cuối cùng, kiểm tra độ bám, gia cố các điểm yếu trước khi đấu điện và lắp đèn rọi nhằm đảm bảo an toàn lâu dài.

Căn thẳng thanh ray bằng thước dây, dây bật mực hoặc laser cân bằng

Trước khi khoan và bắt vít, cần xác định rõ tuyến ray trên bản vẽ hoặc sơ đồ bố trí chiếu sáng, sau đó mới tiến hành căn thẳng vị trí thanh ray trên trần. Dùng thước dây đo khoảng cách từ tường hoặc từ một cạnh chuẩn của trần đến tim ray, đo tại nhiều điểm (đầu, giữa, cuối tuyến) để hạn chế sai số. Nên đánh dấu rõ ràng bằng bút lông hoặc bút chì kỹ thuật, ghi chú thêm chiều dài từng đoạn ray, vị trí đầu cấp nguồn, vị trí mối nối để tránh nhầm lẫn khi thi công.

Với tuyến ray dài hoặc có nhiều đoạn nối, nên dùng dây bật mực để tạo đường thẳng trên trần. Căng dây đúng theo các điểm đã đo, kiểm tra lại bằng mắt và thước dây, sau đó bật mực một lần dứt khoát để tạo đường chuẩn sắc nét. Đường mực này đóng vai trò là “trục tim” để đặt ray, giúp hạn chế tình trạng ray bị lượn sóng hoặc lệch hướng khi nhìn xa.

Nếu có điều kiện, sử dụng máy laser cân bằng (laser line hoặc laser cross) sẽ cho độ chính xác cao hơn, đặc biệt khi cần lắp nhiều tuyến ray song song hoặc vuông góc với nhau. Đặt máy laser tại vị trí trung tâm phòng hoặc tại một góc chuẩn, cân chỉnh chân máy cho thăng bằng, sau đó chiếu tia laser theo hướng tuyến ray. Có thể kết hợp vừa dùng laser, vừa dùng dây bật mực để có đường chuẩn vĩnh viễn trên trần, tránh mất dấu khi di chuyển thiết bị.

Sau khi có đường chuẩn, đặt thanh ray lên trần theo đường đã đánh dấu, căn tim ray trùng với đường mực hoặc tia laser. Dùng thước thủy (thước nivo) hoặc chính tia laser để kiểm tra lại theo cả hai chiều: dọc tuyến ray và ngang qua các điểm giao với tường hoặc các tuyến ray khác. Nếu trần bị võng hoặc không phẳng, cần xác định trước cao độ chuẩn, tránh bám theo bề mặt trần gây cong ray.

Có thể dùng băng dính giấy, băng dính vải hoặc nhờ người phụ giữ tạm thanh ray trong khi đánh dấu vị trí lỗ bắt vít trên trần. Với trần cao, nên sử dụng giàn giáo hoặc thang chữ A chắc chắn, tránh đứng trên ghế hoặc vật kê tạm. Việc căn thẳng, căn cao độ ngay từ đầu giúp tránh tình trạng ray bị lệch, phải tháo ra khoan lại, gây mất thời gian, làm xấu bề mặt trần và có thể làm yếu kết cấu tại các lỗ khoan cũ.

Khoan lỗ theo điểm bắt vít đã đánh dấu trên thanh ray

Sau khi xác định vị trí thanh ray, cần đánh dấu các điểm bắt vít trên thân ray một cách có tính toán. Thông thường, khoảng cách giữa các điểm bắt vít dao động từ 60–100 cm tùy chiều dài ray, trọng lượng đèn dự kiến treo và độ cứng bề mặt trần. Với ray dài, treo nhiều đèn nặng hoặc trần yếu, nên bố trí điểm bắt vít dày hơn, khoảng 40–60 cm, để tránh võng và giảm tải cho từng tắc kê.

Quy trình cơ bản:

• Đặt ray đúng theo đường chuẩn đã xác định.
• Dùng bút chấm qua các lỗ bắt vít sẵn trên ray lên trần, đánh dấu rõ từng điểm.
• Nếu ray chưa có sẵn lỗ, cần xác định vị trí lỗ sao cho không trùng với vị trí mối nối ray, không trùng với vị trí đầu cấp nguồn hoặc phụ kiện điện.
• Tháo ray xuống, kiểm tra lại toàn bộ các dấu chấm, bổ sung ký hiệu (ví dụ: đánh số tuyến, đánh dấu vị trí đầu – cuối) để tránh nhầm khi khoan.

Với trần bê tông, sử dụng mũi khoan bê tông đường kính phù hợp với tắc kê (thường 6–8 mm). Nên dùng máy khoan búa (rotary hammer) để đảm bảo tốc độ và độ sâu ổn định. Cần khoan vuông góc với bề mặt trần, tránh nghiêng làm tắc kê không ăn đều. Độ sâu lỗ khoan nên lớn hơn chiều dài tắc kê khoảng 5–10 mm để tắc kê vào hết và có khoảng trống chứa bụi khoan, tránh làm tắc kê bị đội ra ngoài.

Với trần thạch cao, có hai trường hợp chính:

• Bắt vào khung xương: Xác định vị trí xương thép hoặc xương gỗ bằng máy dò xương, nam châm hoặc theo bản vẽ thi công. Khoan mồi lỗ nhỏ (2–3 mm) rồi dùng vít tự khoan hoặc vít bắt gỗ bắt trực tiếp vào xương. Chiều dài vít cần đủ để xuyên qua tấm thạch cao và ăn sâu vào xương ít nhất 15–20 mm.
• Dùng tắc kê bướm (tắc kê dù, tắc kê nở cho thạch cao): Cần khoan lỗ đủ lớn theo khuyến cáo của nhà sản xuất tắc kê, thường từ 8–12 mm. Lỗ khoan phải sạch, không sứt mẻ quá lớn để cánh tắc kê có điểm tựa khi bung phía sau tấm thạch cao.

Trong quá trình khoan, cần đeo kính bảo hộ, khẩu trang, găng tay để tránh bụi bê tông, bụi thạch cao và mảnh vỡ bắn vào mắt. Nên dùng máy hút bụi hoặc túi hứng bụi gắn vào mũi khoan khi làm việc trong không gian đã hoàn thiện nội thất để hạn chế bẩn. Trước khi chuyển sang bước tiếp theo, dùng chổi hoặc khí nén thổi sạch bụi trong lỗ khoan để tắc kê bám tốt hơn.

Đóng tắc kê phù hợp với bê tông, thạch cao hoặc khung xương trần

Sau khi khoan lỗ, tiến hành đóng tắc kê vào lỗ khoan trên trần. Việc lựa chọn đúng loại tắc kê là yếu tố quyết định đến độ an toàn cơ học của toàn bộ hệ ray.

Với trần bê tông, thường sử dụng tắc kê nhựa hoặc tắc kê nở kim loại:

• Tắc kê nhựa: phù hợp với tải trọng trung bình, dễ thi công, chi phí thấp. Chọn kích thước tắc kê tương ứng với đường kính vít (ví dụ: tắc kê 8 mm đi với vít 5–6 mm).
• Tắc kê nở kim loại: dùng cho tải trọng lớn hơn, các tuyến ray treo nhiều đèn nặng hoặc trong môi trường rung động. Khi siết vít, thân tắc kê nở ra, bám chặt vào thành lỗ khoan.

Khi đóng tắc kê, dùng búa gõ nhẹ, đều tay cho đến khi đầu tắc kê nằm phẳng hoặc hơi âm so với bề mặt trần. Tránh gõ quá mạnh làm vỡ mép lỗ khoan hoặc biến dạng tắc kê, gây giảm lực bám.

Với trần thạch cao, nếu dùng tắc kê bướm, cần gắn tắc kê vào vít trước, gập cánh tắc kê lại rồi đưa qua lỗ khoan. Khi cánh đã chui qua mặt sau tấm thạch cao, kéo nhẹ vít để cánh bung ra và tỳ sát vào mặt sau. Sau đó siết vít đến khi phần bích của tắc kê ép sát mặt trước tấm thạch cao. Không siết quá mạnh để tránh làm lún hoặc vỡ bề mặt tấm.

Nếu bắt vào khung xương, trong nhiều trường hợp có thể không cần tắc kê, chỉ dùng vít tự khoan bắt trực tiếp vào xương thép hoặc gỗ. Tuy nhiên, cần đảm bảo vít bắt đúng tâm xương, không lệch sang phần thạch cao rỗng. Với xương mỏng, nên chọn vít chuyên dụng cho khung trần để tránh tuôn ren.

Việc chọn đúng loại tắc kê giúp lực bám của vít ổn định, tránh tình trạng ray bị tuột hoặc rung lắc khi có lực tác động. Trong các khu vực có trần yếu, trần cũ, nên kiểm tra độ chắc của từng điểm tắc kê bằng cách kéo thử hoặc xoay nhẹ vít. Nếu thấy lỏng, cần khoan lại ở vị trí khác, dùng tắc kê lớn hơn hoặc gia cố thêm xương chịu lực phía sau.

Bắt vít cố định thanh ray chắc, thẳng và không cong vênh

Sau khi tắc kê đã được đóng chắc, đặt thanh ray lên trần, căn lại theo đường chuẩn, sau đó tiến hành bắt vít qua lỗ trên ray vào tắc kê. Nên đánh dấu thứ tự siết vít để kiểm soát độ thẳng của ray.

Trình tự khuyến nghị:

• Siết vít hai đầu ray trước để cố định vị trí tổng thể.
• Kiểm tra lại độ thẳng bằng thước thủy hoặc tia laser dọc theo thân ray.
• Tiếp tục siết các vít ở giữa, di chuyển từ hai đầu vào tâm, vừa siết vừa quan sát độ áp sát của ray với trần.

Lực siết vít cần vừa đủ để ray áp sát trần, không bị hở, nhưng không siết quá mạnh gây biến dạng thân ray, làm méo rãnh tiếp điện hoặc làm vỡ tắc kê. Với ray nhôm mỏng, nên dùng tô vít lực hoặc máy bắt vít có giới hạn mô-men xoắn để tránh siết quá tay.

Với các đoạn ray nối nhau, cần đảm bảo hai đoạn ray thẳng hàng, không bị lệch cao độ tại vị trí mối nối. Sử dụng phụ kiện nối ray chuyên dụng, siết chặt nhưng vẫn đảm bảo khe hở giãn nở nhiệt nếu nhà sản xuất khuyến cáo. Có thể dùng tay sờ dọc theo mép ray để cảm nhận độ phẳng; nếu có chênh lệch, cần nới vít, điều chỉnh lại vị trí tắc kê hoặc chêm mỏng (shim) tại các điểm cần thiết.

Khi ray đã được cố định, kiểm tra lại toàn bộ tuyến ray, đảm bảo không có đoạn nào bị cong, võng hoặc lắc khi tác động lực nhẹ. Với tuyến ray dài, nên quan sát từ nhiều góc khác nhau trong phòng để phát hiện các sai lệch nhỏ về cao độ hoặc độ thẳng mà thước thủy khó thể hiện.

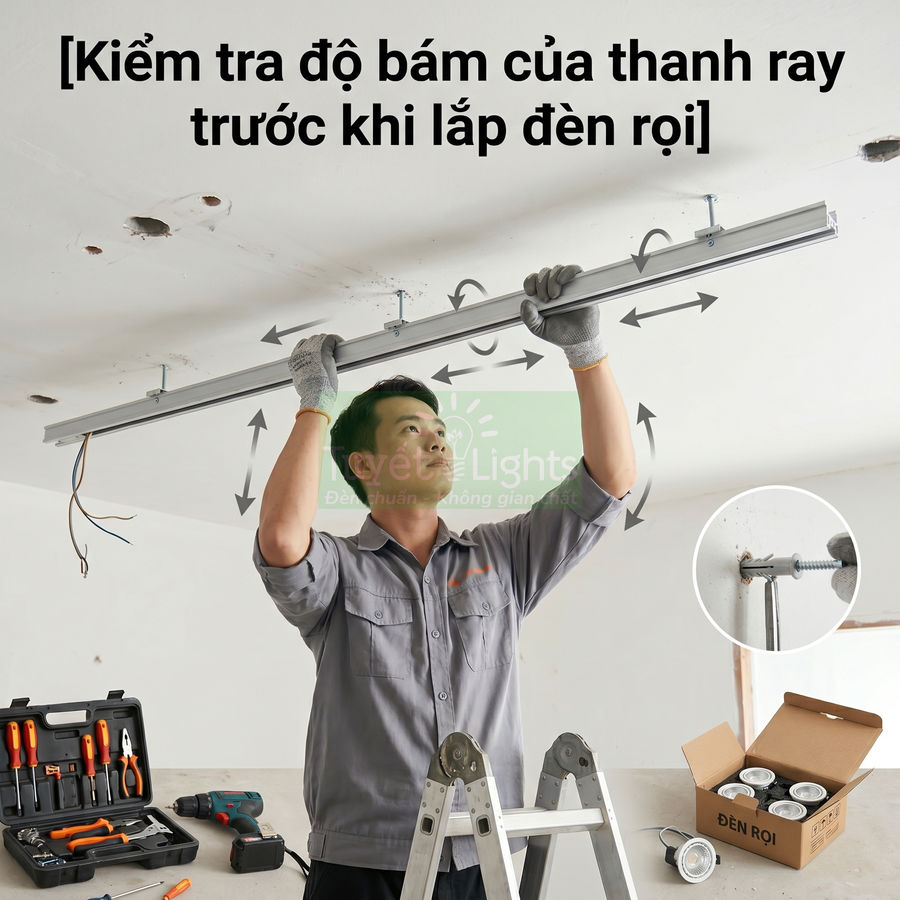

Kiểm tra độ bám của thanh ray trước khi lắp đèn rọi

Trước khi tiến hành đấu điện và lắp đèn rọi, cần kiểm tra kỹ độ bám của thanh ray để đảm bảo an toàn cơ học lâu dài. Dùng tay nắm vào ray, lắc nhẹ theo nhiều hướng (lên – xuống, trái – phải, xoay quanh trục) để xem có điểm nào bị rung, lỏng vít hoặc tắc kê không. Không nên giật mạnh đột ngột, nhưng lực kiểm tra phải đủ để mô phỏng tải trọng thực tế khi treo đèn.

Nếu phát hiện vị trí yếu, cần tháo vít, kiểm tra lại lỗ khoan, tắc kê và bắt lại. Một số biện pháp xử lý:

• Thay tắc kê lớn hơn hoặc loại tắc kê có lực bám cao hơn.
• Di chuyển điểm bắt vít sang vị trí trần còn tốt, không khoan lại đúng lỗ cũ đã bị phá rộng.
• Bổ sung thêm điểm bắt vít ở gần khu vực yếu để chia tải.

Đặc biệt với các đoạn ray dài, treo nhiều đèn nặng hoặc sử dụng đèn có thể di chuyển thường xuyên, việc kiểm tra này giúp phòng tránh nguy cơ ray bị võng hoặc rơi trong quá trình sử dụng. Nên ghi nhận lại các vị trí đã xử lý gia cố để tiện bảo trì sau này.

Sau khi kiểm tra cơ học, có thể tiến hành bước tiếp theo là đấu điện cho đầu cấp nguồn, kiểm tra cách điện, đo điện trở tiếp địa (nếu có) và thử đóng điện không tải. Chỉ nên lắp đèn rọi sau khi đã thử điện và đảm bảo hệ thống hoạt động ổn định, không có hiện tượng đánh lửa, chập chờn hoặc nóng bất thường tại các đầu nối. Việc tuân thủ quy trình từng bước giúp hệ ray vừa chắc chắn về cơ khí, vừa an toàn về điện trong suốt quá trình vận hành.

Cách đấu điện cho thanh ray đèn rọi an toàn

Quy trình đấu điện cho thanh ray đèn rọi an toàn cần tuân thủ chặt chẽ các bước từ chuẩn bị đến kiểm tra vận hành. Trước hết, phải ngắt hoàn toàn nguồn điện, kiểm tra không còn điện áp và áp dụng quy tắc lockout – tagout ở mức phù hợp để tránh vô tình đóng điện. Tiếp theo, xác định chính xác dây nóng, dây nguội, dây tiếp địa (và từng pha với hệ 3 pha) bằng bút thử điện hoặc đồng hồ đo, không chỉ dựa vào màu dây. Khi đấu dây vào đầu cấp ray, cần đấu đúng cực, tuốt dây vừa đủ, siết chặt đầu nối, ưu tiên dùng đầu cốt cho dây mềm và tuân thủ cực tính với hệ ray nam châm DC. Sau đó che kín, cách điện toàn bộ mối nối bằng băng keo, hộp kỹ thuật, ống gen để tránh chạm chập, ẩm, oxy hóa. Cuối cùng, cố định chắc thanh ray, đóng nắp đầu cấp, bật nguồn thử, kiểm tra hiện tượng bất thường và đánh dấu rõ khu vực điều khiển trên tủ điện để thuận tiện bảo trì.

Ngắt aptomat trước khi đấu dây nguồn vào thanh ray

Yêu cầu an toàn quan trọng nhất khi đấu điện cho thanh ray là phải ngắt hoàn toàn nguồn điện trước khi thao tác. Cần xác định đúng aptomat (CB) điều khiển nhánh điện cấp cho khu vực lắp ray, gạt về vị trí OFF, sau đó dùng bút thử điện hoặc đồng hồ đo điện áp để kiểm tra tại dây nguồn, hộp nối, hộp âm trần hoặc tủ điện nhánh, đảm bảo điện áp đã về 0 V. Không nên chỉ tắt công tắc đèn vì công tắc thường chỉ ngắt dây nóng, dây nguội vẫn có thể tồn tại điện áp so với đất hoặc với các phần kim loại khác.

Trong môi trường công trình, nên áp dụng quy tắc lockout – tagout ở mức đơn giản: sau khi ngắt aptomat, dùng băng dính hoặc thiết bị khóa chuyên dụng cố định tay gạt ở vị trí OFF, đồng thời treo biển cảnh báo “Không đóng điện – đang thi công”. Với nhà ở, tối thiểu cần thông báo rõ cho mọi người trong nhà, tránh trường hợp vô tình bật lại aptomat khi đang thao tác trên cao, tay ướt hoặc đứng trên thang kim loại.

Khi làm việc trên thang hoặc giàn giáo, nên sử dụng giày đế cách điện, hạn chế chạm tay trần vào các kết cấu kim loại lớn như xà gồ, khung trần, ống nước. Nếu bắt buộc phải thao tác trong điều kiện ẩm, nên dùng găng tay cách điện mỏng để giảm rủi ro. Việc tuân thủ quy trình ngắt điện và kiểm tra không điện áp là lớp bảo vệ đầu tiên, giúp giảm tối đa nguy cơ điện giật, đặc biệt khi phải thao tác ở vị trí khó, tầm với xa, dễ mất thăng bằng.

Xác định dây nóng, dây nguội và dây tiếp địa nếu hệ thống có sẵn

Trong hệ thống điện dân dụng, dây nóng (L), dây nguội (N) và dây tiếp địa (PE) thường được phân biệt bằng màu sắc: nâu/đỏ/đen cho dây nóng, xanh dương cho dây nguội, xanh vàng cho dây tiếp địa. Tuy nhiên, ở nhiều công trình cũ hoặc công trình tự thi công, màu dây có thể không chuẩn hoặc bị trộn lẫn, vì vậy cần dùng bút thử điện hoặc đồng hồ đo để xác định chính xác. Dây nóng là dây có điện áp danh định (thường 220 V) so với đất khi aptomat bật, dây nguội không có điện áp đáng kể so với đất, dây tiếp địa được nối trực tiếp với hệ thống tiếp đất hoặc thanh cái tiếp địa trong tủ điện.

Khi sử dụng đồng hồ vạn năng, có thể đo giữa từng dây với điểm đất (vỏ tủ điện, ống kim loại nối đất, thanh tiếp địa) để phân biệt. Dây có điện áp ~220 V so với đất là dây nóng, dây có điện áp gần 0 V là dây nguội hoặc dây tiếp địa; để phân biệt N và PE, đo tiếp giữa hai dây còn lại: nếu giữa chúng có điện áp gần 0 V và một dây đã xác định là nóng, dây còn lại thường là nguội; dây tiếp địa lý tưởng không mang điện và có điện trở rất thấp về hệ thống tiếp đất.

Việc xác định đúng dây nóng, dây nguội và dây tiếp địa giúp đấu nối vào đầu cấp nguồn của thanh ray đúng cực, đảm bảo an toàn cách điện, giảm nguy cơ rò điện, giật nhẹ khi chạm vào thân đèn hoặc thân ray (trong trường hợp có tiếp địa). Với hệ ray 3 pha, cần xác định rõ từng pha L1, L2, L3 nếu sử dụng để chia nhóm đèn theo pha, tránh nhầm lẫn gây mất cân bằng tải, chập pha hoặc làm nhảy aptomat tổng. Trong các hệ thống chiếu sáng lớn, việc phân pha hợp lý còn giúp giảm sụt áp và phân bố đều dòng tải trên từng pha.

Đấu dây nguồn vào đầu cấp điện đúng cực và siết chặt đầu nối

Sau khi xác định dây, tiến hành đấu dây nguồn vào đầu cấp điện của thanh ray. Thông thường, đầu cấp sẽ có ký hiệu L, N (và ký hiệu tiếp địa nếu có). Cần tuốt vỏ dây vừa đủ (khoảng 7–10 mm đối với domino hoặc cọc đấu thông dụng), không tuốt quá dài gây lộ lõi đồng ra ngoài, cũng không quá ngắn khiến lõi đồng không chạm hết vào bề mặt tiếp xúc. Nên dùng kìm tuốt dây chuyên dụng để tránh cắt phạm vào lõi đồng làm gãy hoặc giảm tiết diện chịu dòng.

Đưa lõi đồng vào cọc đấu, giữ thẳng, sau đó siết chặt ốc hoặc khóa kẹp, đảm bảo dây không bị tuột khi kéo nhẹ hoặc xoay nhẹ. Với dây mềm nhiều sợi, nên bấm đầu cốt (ferrule) trước khi đưa vào cọc đấu để tăng độ chắc chắn và giảm nguy cơ sợi đồng xòe ra. Nếu sử dụng domino hoặc đầu nối nhanh, cần chọn loại phù hợp tiết diện dây (ví dụ 1.0 mm², 1.5 mm², 2.5 mm²), không dùng chung một domino cho nhiều dây có tiết diện chênh lệch lớn.

Đối với hệ ray nam châm sử dụng nguồn điện áp thấp, đầu cấp thường là bộ driver hoặc bộ nguồn chuyển đổi từ 220V AC sang 24V/48V DC. Phần sơ cấp của driver đấu với lưới 220 V như bình thường (L, N, PE nếu có), phần thứ cấp đấu với thanh ray theo cực (+, -) được ký hiệu rõ trên thân driver hoặc trên đầu nối. Cần đấu đúng cực (+, -) theo hướng dẫn của nhà sản xuất, tránh đấu ngược cực gây hư hỏng driver, đèn hoặc làm hệ thống không hoạt động ổn định. Với các hệ DC công suất lớn, đấu ngược cực còn có thể gây tia lửa tại điểm tiếp xúc khi đóng điện.

Sau khi đấu xong, nên kiểm tra lại từng mối nối: dùng tay kéo nhẹ từng dây, quan sát xem có sợi đồng nhỏ nào bị xòe ra ngoài, có phần lõi đồng nào chạm gần vào thân kim loại của đầu cấp hoặc vỏ ray hay không. Các mối nối lỏng, tiếp xúc kém sẽ gây phát nhiệt cục bộ, lâu dài có thể làm chảy nhựa, cháy đen đầu nối hoặc gây mất điện cục bộ cho một đoạn ray.

Che kín điểm nối dây để tránh hở điện, chập điện và oxy hóa đầu dây

Các điểm nối dây sau khi đấu cần được che kín và cách điện cẩn thận. Dùng băng keo điện chất lượng tốt quấn kín quanh domino hoặc cọc đấu, đặc biệt ở những vị trí có khả năng tiếp xúc với bụi, ẩm hoặc gần khu vực có người dễ chạm phải. Khi quấn băng keo, nên chồng mép tối thiểu 50% chiều rộng băng, kéo căng vừa phải để băng bám chặt, tránh bong sau một thời gian sử dụng.

Nếu điểm nối nằm trong hộp kỹ thuật, hộp âm trần hoặc hộp nổi, cần đóng nắp hộp kín, siết chặt ốc cố định nắp để tránh bụi, côn trùng, hơi ẩm xâm nhập. Với hệ đi dây nổi, nên sử dụng ống gen cứng, ống ruột gà hoặc máng điện để che dây, vừa bảo vệ cơ học, vừa tăng tính thẩm mỹ. Ở các vị trí chuyển tiếp từ ống gen ra đầu cấp ray, nên dùng phụ kiện bịt đầu hoặc cổ dê để dây không bị cọ xát vào mép sắc của kim loại.

Việc che kín mối nối không chỉ ngăn ngừa nguy cơ chạm chập, hở điện mà còn hạn chế oxy hóa lõi đồng theo thời gian, giữ cho tiếp xúc điện ổn định. Trong môi trường ẩm, nhiều bụi, gần khu vực bếp, nhà vệ sinh, ban công hoặc nơi có hơi muối biển, việc bảo vệ mối nối càng quan trọng, giúp kéo dài tuổi thọ hệ thống. Với các công trình yêu cầu độ tin cậy cao, có thể cân nhắc dùng ống co nhiệt hoặc đầu nối có sẵn lớp keo chống ẩm để tăng cường khả năng chống oxy hóa và chống nước.

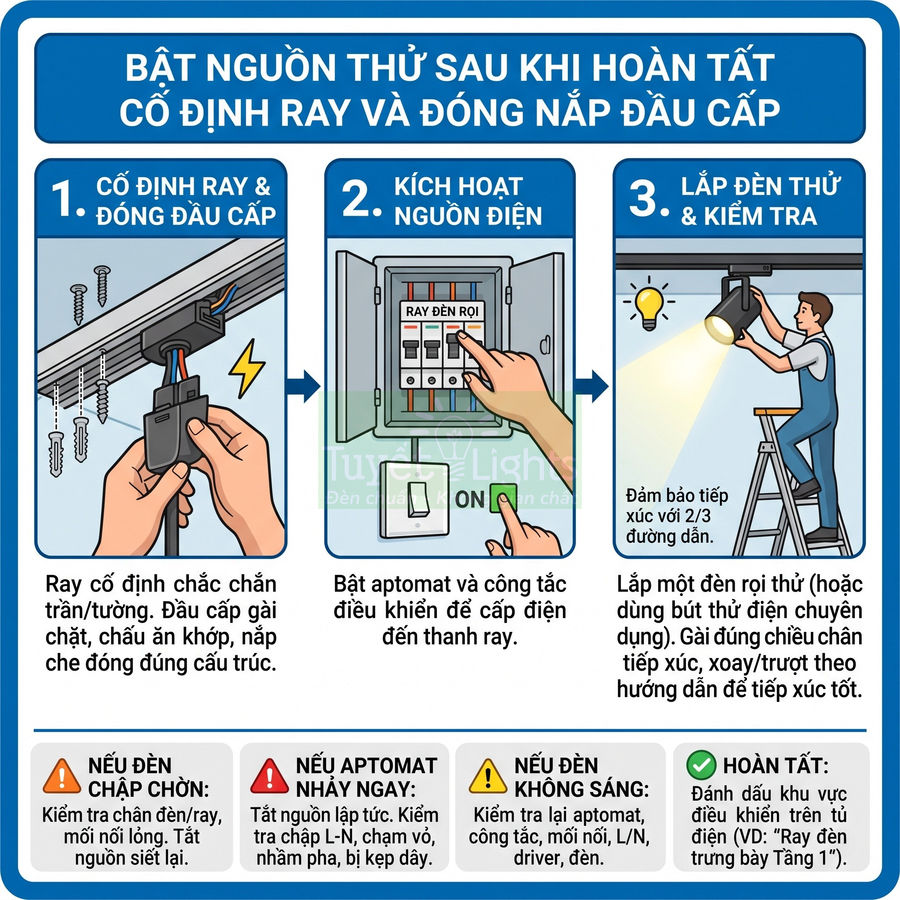

Bật nguồn thử sau khi hoàn tất cố định ray và đóng nắp đầu cấp

Sau khi đấu dây và che kín mối nối, lắp đầu cấp nguồn vào thanh ray, đóng nắp che theo đúng cấu trúc của phụ kiện. Đảm bảo đầu cấp gài chắc vào ray, các chấu tiếp xúc ăn khớp hoàn toàn với thanh dẫn điện bên trong ray, không lỏng lẻo, không bị lệch. Thanh ray cần được cố định chắc chắn lên trần hoặc tường bằng tắc kê, vít hoặc bộ treo chuyên dụng, khoảng cách giữa các điểm treo phải phù hợp với chiều dài và trọng lượng ray, tránh võng hoặc xoắn.

Tiếp theo, bật lại aptomat, sau đó bật công tắc điều khiển để kiểm tra nguồn điện đã cấp đến ray hay chưa. Có thể dùng bút thử điện chuyên dụng cho ray hoặc lắp thử một đèn rọi để kiểm tra. Khi lắp thử đèn, cần gài đúng chiều chân tiếp xúc, xoay hoặc trượt theo đúng hướng dẫn của nhà sản xuất để đảm bảo tiếp xúc tốt với hai hoặc ba đường dẫn điện trong ray.

• Nếu đèn sáng ổn định, không nhấp nháy, không phát ra tiếng kêu lạ từ đầu cấp hoặc ray, có thể tiếp tục lắp các đèn còn lại theo bố trí thiết kế.
• Nếu đèn không sáng, cần kiểm tra lại: aptomat, công tắc, mối nối tại đầu cấp, cực L/N, tình trạng driver (với ray nam châm) và chính bản thân đèn thử.

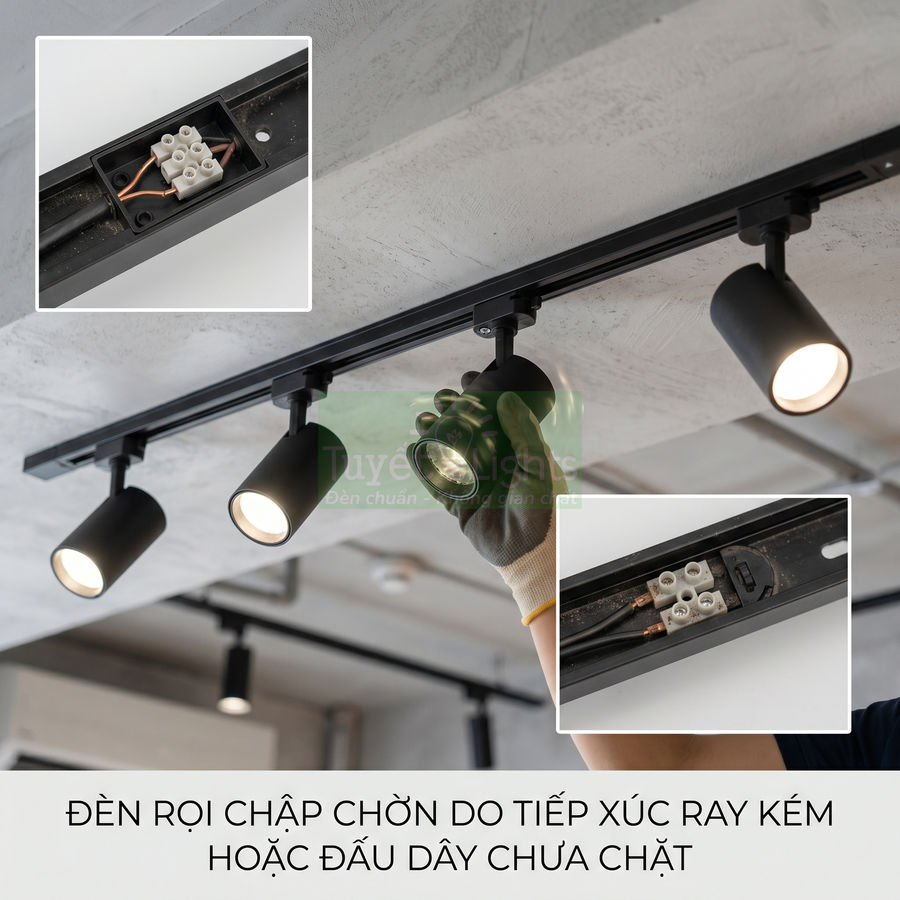

• Nếu đèn chập chờn, nhấp nháy khi chạm nhẹ vào ray, có thể do tiếp xúc giữa chân đèn và ray chưa tốt hoặc do mối nối trong đầu cấp bị lỏng, cần tắt nguồn và siết lại.
• Nếu aptomat nhảy ngay khi bật, phải lập tức tắt nguồn, kiểm tra khả năng chập giữa L và N, dây chạm vỏ kim loại, đấu nhầm pha (với hệ 3 pha) hoặc dây bị kẹp, cắt vào mép kim loại của ray.

Sau khi hệ thống hoạt động ổn định, nên đánh dấu lại trên tủ điện hoặc hộp công tắc khu vực điều khiển thanh ray (ví dụ: “Ray đèn rọi phòng khách”, “Ray đèn trưng bày tầng 1”) để thuận tiện cho việc bảo trì, sửa chữa sau này. Việc kiểm tra kỹ lưỡng ngay sau khi lắp đặt giúp phát hiện sớm các lỗi đấu nối, tránh sự cố trong quá trình sử dụng lâu dài.

Cách nối nhiều thanh ray đèn rọi thành hệ đẹp và chắc

Hệ ray đèn rọi muốn đẹp và chắc cần được thiết kế như một “xương sống” chiếu sáng, vừa đảm bảo thẩm mỹ, vừa ổn định cơ khí và an toàn điện. Các đoạn ray thẳng được nối bằng đầu nối chữ I để tạo tuyến liên tục cho hành lang, showroom, nhà xưởng; tại góc tường, bếp chữ L hay khu trưng bày vuông góc, đầu nối chữ L (góc trong, góc ngoài) giúp đổi hướng mà vẫn giữ đúng cực tính. Với không gian nhiều nhánh, đầu nối chữ T và chữ X cho phép tổ chức mạng ray dạng lưới, linh hoạt chia khu chức năng và pha điện. Mọi mối nối phải được căn thẳng trục, đồng cao độ, tiếp xúc tốt, đồng thời toàn hệ ray cần được tính tải điện kỹ lưỡng, áp dụng hệ số an toàn để tránh quá tải và phát nhiệt.

Nối thanh ray thẳng bằng đầu nối chữ I cho không gian dài

Trong các không gian dài như hành lang, showroom, nhà xưởng, việc tạo một tuyến ray liên tục, thẳng hàng và ổn định cơ khí là yếu tố quyết định đến cả thẩm mỹ lẫn độ bền hệ thống. Đầu nối chữ I (đầu nối thẳng) là phụ kiện tiêu chuẩn dùng để kết nối hai đoạn ray theo một trục, đồng thời đảm nhiệm vai trò dẫn điện liên tục giữa các lõi dẫn bên trong.

Về mặt cơ khí, trước khi nối cần kiểm tra kỹ hai đầu thanh ray:

• Đầu cắt phải vuông góc 90° với thân ray, không bị xéo, không cong vênh.
• Mép nhôm không sứt mẻ, không còn ba via; nên dùng dũa mịn xử lý mép cắt để tránh cấn khi gài đầu nối.
• Rãnh ray sạch bụi nhôm, không dính sơn, vữa hoặc dị vật làm cản trở tiếp xúc.

Về mặt điện, đầu nối chữ I thường có các thanh đồng hoặc lá đồng lò xo bên trong, ăn khớp với thanh dẫn của ray. Khi lắp, cần:

• Gài đầu nối vào một đoạn ray trước, đảm bảo các chân đồng vào đúng rãnh dẫn điện.
• Đẩy đoạn ray thứ hai vào cho đến khi nghe tiếng “cạch” hoặc cảm nhận được khóa gài đã khóa chặt.
• Kéo nhẹ hai đoạn ray theo hai hướng ngược nhau để kiểm tra: nếu có độ rơ lớn hoặc tuột ra dễ dàng, cần tháo ra kiểm tra lại chuẩn ray (1 pha, 2 pha, 3 pha, 4 dây) và chuẩn đầu nối có tương thích hay không.

Trong thi công chuyên nghiệp, kỹ thuật viên thường kết hợp thêm:

• Đo điện trở tiếp xúc giữa hai đầu ray sau khi nối (bằng đồng hồ đo) để đảm bảo tiếp xúc tốt, điện trở gần như bằng 0 so với thanh liền.
• Kiểm tra cực tính (phase – neutral – earth) liên tục trên toàn tuyến, tránh đảo cực do lắp sai chiều đầu nối.

Một tuyến ray nối thẳng chuẩn giúp:

• Đường ray liền mạch, không bị “gãy khúc” khi nhìn dọc trần.
• Đèn rọi trượt qua mối nối mượt, không bị khựng hoặc mất tiếp xúc chập chờn.
• Giảm nguy cơ phát nhiệt cục bộ tại mối nối do tiếp xúc kém, từ đó tăng tuổi thọ hệ thống.

Nối ray góc chữ L cho góc tường, bếp chữ L và khu trưng bày vuông góc

Ở các vị trí chuyển hướng 90° như góc tường, bếp chữ L, khu trưng bày vuông góc, đầu nối chữ L là giải pháp tiêu chuẩn để vừa đổi hướng tuyến ray, vừa duy trì liên tục mạch điện. Về cấu trúc, đầu nối chữ L thường có hai dạng:

• Góc trong (inside corner): dùng khi ray ôm vào phía trong góc tường hoặc hốc trần.
• Góc ngoài (outside corner): dùng khi ray chạy vòng ra phía ngoài, tạo góc lồi.

Trong giai đoạn thiết kế, cần xác định rõ:

• Hướng quay của ray (trái – phải, trong – ngoài) trên bản vẽ mặt bằng và mặt cắt.
• Chuẩn ray sử dụng (1 pha, 3 pha, 4 dây…) để chọn đúng loại đầu nối chữ L tương thích sơ đồ dẫn điện bên trong.

Nếu chọn sai loại (ví dụ dùng góc trong thay cho góc ngoài hoặc ngược lại), sẽ phải xoay ray, đảo cực hoặc thậm chí cắt lại, gây mất thời gian và dễ làm sai cực tính pha – trung tính. Đầu nối chữ L cũng có các chân tiếp xúc đồng bên trong, vì vậy:

• Cần kiểm tra bề mặt tiếp xúc sạch, không bị oxy hóa, không dính dầu mỡ.
• Nếu lưu kho lâu, nên lau nhẹ bằng khăn khô hoặc dung dịch vệ sinh tiếp điểm chuyên dụng.

Khi lắp đặt thực tế:

• Dùng thước vuông hoặc laser line để căn hai đoạn ray vuông góc chính xác, hạn chế sai số góc.
• Giữ cho hai đoạn ray nằm trên cùng một cao độ trước khi siết vít cố định lên trần hoặc khung xương.
• Trong trường hợp góc tường không vuông tuyệt đối (thường gặp trong công trình hoàn thiện), có thể:
  • Chia đều sai số cho hai nhánh ray để mắt thường khó nhận ra.
  • Hoặc bố trí ray lùi nhẹ khỏi mép tường, tạo “khoảng thở” giúp che sai số xây dựng.

Đối với các không gian có nhiều đường thẳng kiến trúc (trần thạch cao phẳng, trần bê tông mài, showroom cao cấp), một góc ray chữ L thẳng, chuẩn, không bị “vênh” là yếu tố quan trọng để tổng thể trông gọn gàng và chuyên nghiệp.

Nối ray chữ T hoặc chữ X cho hệ chiếu sáng nhiều nhánh

Trong các không gian lớn như trung tâm thương mại, showroom đa khu vực, nhà xưởng, việc chia nhiều nhánh ray từ một tuyến chính giúp linh hoạt bố trí đèn cho từng khu chức năng. Đầu nối chữ T và đầu nối chữ X là hai phụ kiện then chốt để tạo các nút giao ray:

• Đầu nối chữ T: tạo ba nhánh ray giao nhau, thường dùng để rẽ một nhánh từ tuyến chính.
• Đầu nối chữ X: tạo bốn nhánh, phù hợp cho các nút giao trung tâm hoặc bố cục dạng lưới.

Khi sử dụng các đầu nối này, cần quan tâm đồng thời đến hai khía cạnh: bố cục kiến trúc và sơ đồ điện.

Về bố cục kiến trúc:

• Xác định vị trí nút giao sao cho:
  • Không nằm quá gần tường hoặc dầm, tránh cảm giác “kẹt” và khó thao tác lắp đèn.
  • Không trùng với các chi tiết trần khác như miệng gió, sprinkler, camera… gây rối mắt.
• Ưu tiên đặt nút giao tại các trục chia không gian (trục lối đi, trục quầy kệ) để hệ ray đồng bộ với layout nội thất.

Về sơ đồ điện bên trong đầu nối:

• Một số hệ ray 3 pha hoặc 4 dây cho phép:
  • Chia pha khác nhau cho từng nhánh (ví dụ: pha A cho khu trưng bày, pha B cho lối đi).
  • Chia line điều khiển (on/off, dimming, DALI, 0–10V) độc lập giữa các nhánh.
• Cần đọc kỹ tài liệu kỹ thuật của nhà sản xuất để hiểu cách “mapping” các thanh dẫn bên trong đầu nối T/X, tránh đấu nhầm pha hoặc line điều khiển.

Việc nối nhiều nhánh ray đồng nghĩa với việc tăng số lượng mối nối điện, do đó:

• Chỉ sử dụng phụ kiện chính hãng, có chứng chỉ an toàn, tiết diện thanh dẫn đủ lớn cho tổng tải dự kiến.
• Trong quá trình lắp, hạn chế bẻ cong, xoắn vặn đầu nối gây lỏng tiếp xúc bên trong.
• Sau khi hoàn thiện, nên test tải từng nhánh độc lập, quan sát hiện tượng chập chờn, nhấp nháy khi rung nhẹ ray để phát hiện mối nối kém.

Trong thiết kế chiếu sáng chuyên nghiệp, sơ đồ bố trí ray luôn đi kèm sơ đồ điện chi tiết, thể hiện:

• Nhánh nào thuộc công tắc hoặc dimmer nào.
• Pha cấp cho từng nhánh, đảm bảo phân bổ tải đều trên các pha.
• Vị trí đầu cấp nguồn, đầu nối T/X, và hướng cấp điện (một đầu hay hai đầu tuyến).

Căn khớp mối nối để đường ray liền mạch, không lệch cao độ

Mối nối giữa các đoạn ray là nơi dễ lộ khuyết điểm nhất nếu thi công không chuẩn. Hai lỗi thường gặp là lệch cao độ (tạo bậc lên xuống) và lệch trục (hai đoạn không thẳng hàng). Cả hai đều làm xấu thẩm mỹ và gây khó khăn khi trượt chân đèn qua mối nối.

Để tránh lệch cao độ:

• Trong lúc gài đầu nối, luôn giữ hai đoạn ray trên cùng một mặt phẳng; có thể dùng:
  • Thước thủy hoặc laser để kiểm tra cao độ toàn tuyến.
  • Thanh nhôm thẳng áp dọc theo cạnh ray để phát hiện điểm “gồ” hoặc “võng”.
• Siết vít cố định ray vào trần hoặc khung treo gần vị trí mối nối để khóa cao độ, tránh võng về sau.
• Với hệ ray treo cáp, cần chỉnh đồng đều chiều dài tăng đơ/cáp treo tại hai bên mối nối.

Để tránh lệch trục ngang:

• Trước khi siết chặt, nhìn dọc theo tuyến ray từ một đầu để kiểm tra “độ thẳng” bằng mắt thường.
• Nếu có sai lệch, nới nhẹ vít, điều chỉnh lại vị trí ray trên bề mặt trần hoặc thanh xương, sau đó siết lại.

Sau khi hoàn thiện, nên dùng một chân đèn rọi mẫu để kiểm tra:

• Gắn chân đèn vào ray, trượt qua lại qua mối nối nhiều lần.
• Nếu cảm giác bị vướng, khựng hoặc phải dùng lực mạnh, cần:
  • Kiểm tra xem có ba via, mép nhôm bị móp, hoặc đầu nối chưa vào hết hành trình.
  • Kiểm tra xem ray có bị xoắn nhẹ quanh trục dọc, làm rãnh dẫn không còn đồng phẳng.

Mối nối được căn khớp tốt giúp tuyến ray nhìn như một đường liền mạch, không “đoạn khúc”, tạo cảm giác hoàn thiện cao cho công trình, đặc biệt quan trọng trong các không gian cao cấp, nơi ray đèn vừa là phần kỹ thuật vừa là chi tiết trang trí.

Tính tải điện toàn hệ ray trước khi lắp nhiều đèn công suất lớn

Trước khi bố trí số lượng lớn đèn rọi trên hệ ray, cần tính toán tổng công suất tải và dòng điện tương ứng để đảm bảo không vượt quá khả năng chịu tải của:

• Thanh ray (tiết diện thanh dẫn, cấp cách điện).
• Đầu cấp nguồn (track adapter, hộp cấp nguồn).
• Dây dẫn cấp đến ray và thiết bị bảo vệ (MCB, RCBO).

Cách tính cơ bản:

• Tổng công suất tuyến ray: P_tổng = Σ P_{đèn i} (cộng tất cả công suất đèn dự kiến lắp trên tuyến hoặc toàn hệ nếu dùng chung đầu cấp).
• Dòng điện danh định: I = P_tổng / (U × cosφ), với U thường là 220–230 V, cosφ của đèn LED thường khoảng 0,9–0,95.

Sau đó so sánh với:

• Dòng tối đa cho phép của thanh ray và đầu nối (ghi trong datasheet, ví dụ 10 A, 16 A…).
• Dòng định mức của MCB bảo vệ tuyến đó.

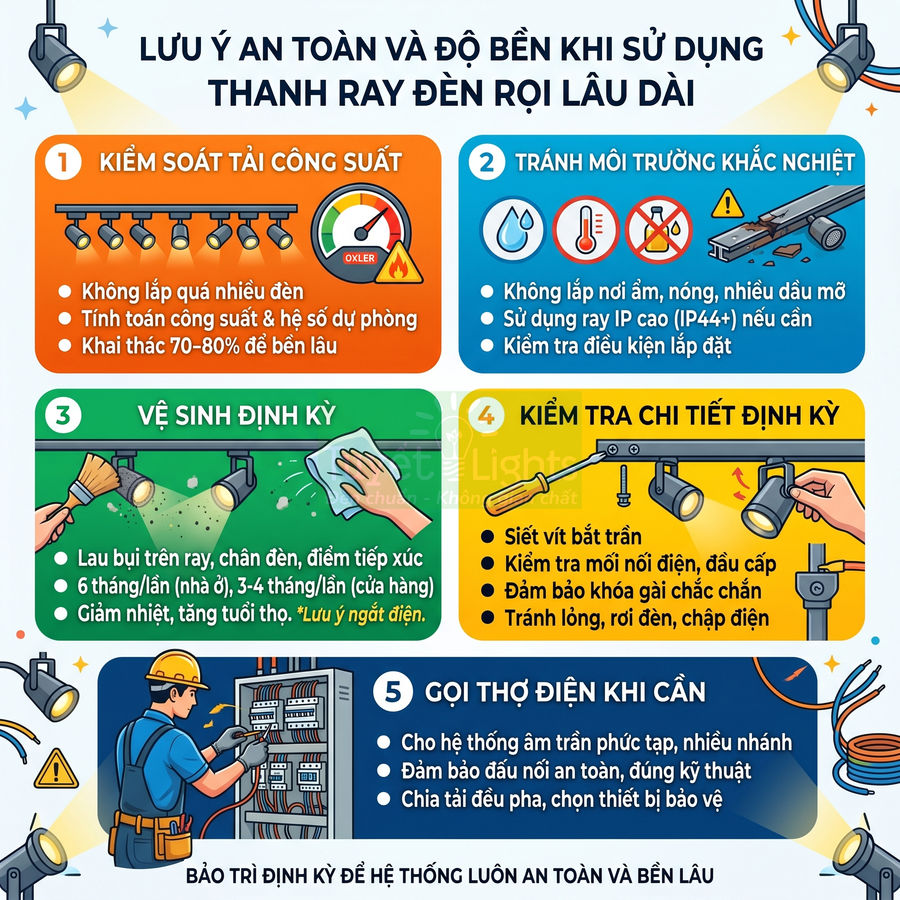

Trong thực hành, nên áp dụng hệ số an toàn:

• Chỉ sử dụng khoảng 70–80% công suất tối đa danh định của hệ ray.
• Phần “dư tải” giúp:
  • Giảm phát nhiệt trên thanh dẫn và mối nối.
  • Tăng tuổi thọ phụ kiện, hạn chế lão hóa cách điện.
  • Dự phòng cho việc tăng thêm vài đèn trong tương lai.

Nếu tính toán cho thấy tổng công suất vượt giới hạn:

• Chia hệ ray thành nhiều tuyến độc lập, mỗi tuyến có đầu cấp và MCB riêng.
• Giảm số lượng đèn trên mỗi tuyến hoặc chọn đèn công suất thấp hơn nhưng hiệu suất quang cao hơn (lm/W lớn hơn).
• Trong hệ 3 pha, phân bổ tải đều trên các pha để tránh quá tải cục bộ một pha.

Đối với công trình thương mại, showroom, nhà xưởng – nơi số lượng đèn lớn và thời gian vận hành dài – việc tính tải điện và chọn thiết bị bảo vệ phù hợp là yêu cầu bắt buộc theo tiêu chuẩn an toàn điện. Ngoài công suất, cần xem xét thêm:

• Dòng khởi động (inrush current) của driver LED nếu số lượng đèn bật cùng lúc rất lớn.
• Khả năng chịu dòng ngắn mạch của ray và phụ kiện.
• Yêu cầu về điều khiển thông minh (dimming, DALI, KNX…) để bố trí line điều khiển riêng nếu cần.

Hoàn thiện thẩm mỹ sau khi lắp thanh ray đèn rọi

Hoàn thiện thẩm mỹ sau khi lắp thanh ray đèn rọi tập trung vào việc giấu dây, xử lý bề mặt và bố cục ánh sáng sao cho gọn, sạch và chuyên nghiệp. Dây nguồn, mối nối, cọc đấu cần được che kín bằng nắp đầu cấp, ống gen, máng điện hoặc hộp kỹ thuật, ưu tiên đi dây thẳng, song song mép trần – tường, tận dụng khoang trần thạch cao hoặc góc giao trần – tường để giảm rối mắt. Màu ray, phụ kiện và thân đèn nên đồng bộ hoặc tương phản có chủ ý, có thể sơn lại bằng sơn phù hợp kim loại, tránh bám vào khe ray. Đèn rọi được căn khoảng cách đều, sau đó chỉnh hướng kỹ để vùng sáng chuẩn, không chói, tôn lên kiến trúc và vật thể trưng bày.

Che dây nguồn gọn bằng nắp đầu cấp, hộp kỹ thuật hoặc ống gen

Sau khi hệ ray đã được lắp chắc chắn, cân thẳng và đấu điện đạt yêu cầu an toàn, bước hoàn thiện thẩm mỹ cần được xử lý gần như ở cấp độ “thi công nội thất” chứ không chỉ là lắp điện cơ bản. Trọng tâm là che giấu dây nguồn, mối nối, cọc đấu và mọi chi tiết có thể gây rối mắt khi nhìn từ dưới lên.

Đầu cấp nguồn tiêu chuẩn của hệ ray thường đi kèm nắp che hoặc module đầu cấp có sẵn khoang giấu dây. Khi lắp, cần:

• Đưa dây nguồn vào đúng hướng thiết kế (từ trần, tường hoặc hộp kỹ thuật).
• Cắt dây vừa đủ, tránh để dư quá nhiều phải cuộn tròn trong đầu cấp gây khó đóng nắp.
• Siết chặt cọc đấu, sau đó đóng nắp che kín hoàn toàn, không để lộ lõi đồng hoặc đầu cos.

Nếu dây nguồn đi nổi trên trần hoặc tường, nên tổ chức lại hệ thống dây bằng các giải pháp:

• Ống gen tròn (PVC hoặc ruột gà bọc nhựa): phù hợp cho các đoạn dây ngắn, ít rẽ nhánh, dễ uốn theo góc trần – tường.
• Máng điện nhựa dạng hộp: phù hợp cho tuyến dây dài, nhiều nhánh rẽ, cần mở ra bảo trì; nên chọn loại có nắp bật chắc, bề mặt phẳng dễ sơn.
• Hộp kỹ thuật nhỏ: dùng tại các điểm giao, điểm nối hoặc chỗ chuyển hướng phức tạp; giúp gom nhiều dây, che mối nối, đồng thời tạo điểm kiểm tra sau này.

Nguyên tắc là không để dây chạy tự do, lượn sóng hoặc chéo qua các chi tiết kiến trúc. Dây nên được đi song song với mép trần, mép tường, dầm hoặc theo trục của thanh ray để tạo cảm giác trật tự, chuyên nghiệp.

Với trần thạch cao, có thể tận dụng khoang trần để giấu gần như toàn bộ dây và mối nối. Một số lưu ý chuyên môn:

• Đưa dây và mối nối vào trong khoang trần thông qua lỗ kỹ thuật hoặc lỗ đèn downlight có sẵn, tránh khoan thêm lỗ không cần thiết.
• Cố định dây trên xương trần hoặc trên bề mặt trần bê tông bằng kẹp, đinh ghim chuyên dụng, tránh để dây nằm tự do trong khoang trần gây võng hoặc chạm vào thiết bị khác.
• Chỉ để lộ phần đầu cấp ray và một đoạn dây rất ngắn (nếu bắt buộc), đoạn này cũng nên được bọc ống gen hoặc đi trong hộp nhỏ.

Với trần bê tông đã hoàn thiện, không thể đi dây âm, giải pháp thẩm mỹ phụ thuộc nhiều vào cách xử lý ống gen và máng điện:

• Ưu tiên chọn ống gen hoặc máng điện có màu trùng hoặc gần trùng với màu trần (trắng, xám, đen…).
• Nếu không có màu phù hợp, có thể sơn lại ống sau khi lắp bằng sơn nước hoặc sơn dầu mỏng, tránh sơn quá dày làm nứt, bong.
• Đi dây sát góc giao giữa trần và tường, hoặc sát theo dầm, để đường dây “ẩn” vào các đường kiến trúc sẵn có.

Trong các không gian thương mại, văn phòng, showroom, việc xử lý dây gọn gàng không chỉ là vấn đề thẩm mỹ mà còn là yếu tố nhận diện chất lượng thi công. Một hệ ray đẹp là hệ ray mà khi ngước lên, người xem gần như chỉ thấy đường ray và đèn, không bị phân tán bởi dây, mối nối, băng dính hoặc phụ kiện thừa.

Sơn hoặc chọn màu ray đồng bộ với trần, tường và thân đèn

Giai đoạn thiết kế nên xác định trước màu sắc chủ đạo của trần, tường và phong cách nội thất để chọn màu ray (thường là trắng, đen hoặc xám) và màu thân đèn tương ứng. Khi đã chọn đúng ngay từ đầu, bước hoàn thiện chủ yếu là kiểm tra chi tiết:

• Vết trầy xước trên bề mặt ray do vận chuyển hoặc cắt, khoan.
• Các đầu cắt ray chưa được mài phẳng, còn sắc hoặc lộ màu kim loại.
• Mối nối giữa các đoạn ray, đầu bịt, đầu cấp có khe hở hoặc lệch màu.

Trong các dự án yêu cầu đồng bộ màu sắc đặc biệt (trần màu xi măng, màu pastel, màu gỗ giả, hoặc concept công nghiệp), có thể sơn lại thanh ray để hòa vào tổng thể hoặc tạo đường nhấn có chủ ý. Một số điểm kỹ thuật quan trọng:

• Chỉ sử dụng loại sơn phù hợp với kim loại, bám dính tốt, chịu nhiệt nhẹ, không bị mềm hoặc chảy khi đèn hoạt động lâu.
• Trước khi sơn, cần vệ sinh bề mặt ray, lau sạch bụi, dầu mỡ; có thể chà nhám nhẹ để tăng độ bám.
• Tuyệt đối không để sơn bám vào khe ray, lõi đồng, chân tiếp xúc hoặc các điểm gài đèn. Nên dùng băng keo giấy che kín các vùng này trước khi phun hoặc lăn sơn.
• Sơn mỏng nhiều lớp thay vì một lớp dày, tránh làm dày mép ray khiến phụ kiện, đầu nối, đèn gài vào khó khăn.

Về mặt thiết kế ánh sáng, có hai hướng xử lý màu ray:

• Ray “tàng hình”: chọn màu ray trùng với màu trần, thân đèn cũng cùng tông, giúp hệ chiếu sáng hòa vào nền, chỉ còn lại “vệt sáng” trên vật thể. Cách này phù hợp với không gian tối giản, gallery, showroom cao cấp.
• Ray như đường nhấn kiến trúc: dùng ray màu đen trên trần trắng, hoặc màu tương phản có chủ ý, biến đường ray thành “đường kẻ” tạo nhịp trên trần. Cách này thường dùng trong phong cách industrial, loft, hoặc các quán cà phê, bar, studio sáng tạo.

Trong các không gian cao cấp, việc xử lý màu sắc tinh tế cho hệ ray (bao gồm cả màu phụ kiện, đầu nối, hộp cấp nguồn) là một phần quan trọng của thiết kế ánh sáng. Sự đồng bộ hoặc tương phản có kiểm soát giúp người dùng cảm nhận không gian một cách hoàn chỉnh, không bị “vướng mắt” bởi những chi tiết nhỏ nhưng lệch tông.

Căn khoảng cách đèn rọi đều trên thanh ray để bố cục cân đối

Sau khi ray đã được cố định, căn thẳng và hoàn thiện bề mặt, bước tiếp theo là lắp đèn rọi và bố trí khoảng cách giữa các đèn. Thay vì gài đèn ngẫu hứng, nên có một sơ đồ bố trí ánh sáng rõ ràng, dựa trên chức năng không gian và loại đèn sử dụng (góc chiếu, quang thông, màu ánh sáng).

Các bước cơ bản để căn khoảng cách đèn:

• Xác định trước số lượng đèn trên mỗi đoạn ray dựa trên tính toán độ rọi, vùng cần chiếu và ngân sách.
• Đo chiều dài hữu dụng của đoạn ray (trừ đi phần bị che bởi đầu nối, đầu bịt nếu có).
• Chia đều khoảng cách giữa các tâm đèn, có thể dùng thước dây và bút đánh dấu nhẹ trên ray hoặc trên trần.
• Gài đèn đúng vào các vị trí đã đánh dấu, sau đó mới tinh chỉnh nhỏ theo thực tế chiếu sáng.

Khoảng cách đều giúp bố cục ánh sáng cân đối, tạo nhịp điệu thị giác ổn định, tránh hiện tượng chỗ dày đèn – chỗ thưa đèn gây cảm giác lộn xộn. Tuy nhiên, với các bài toán chiếu sáng nhấn (accent lighting), có thể cố ý:

• Tập trung nhiều đèn vào khu vực trưng bày sản phẩm, tranh, tượng, quầy bar, quầy thu ngân.
• Giảm mật độ đèn ở các vùng giao thông phụ, khu vực ít sử dụng.
• Kết hợp đèn rọi ray với các nguồn sáng nền khác (downlight, panel, strip LED) để tổng thể vẫn cân bằng.

Khi gài đèn lên ray, cần đảm bảo chân đèn vào đúng rãnh, đúng cực, sau đó xoay khóa gài đến khi nghe tiếng “cạch” hoặc cảm nhận được lực khóa chắc. Có thể thử:

• Trượt nhẹ đèn dọc theo ray để kiểm tra độ trơn tru, tránh điểm kẹt do ray bị móp hoặc sơn dày.
• Lắc nhẹ thân đèn theo phương vuông góc với ray để chắc chắn đèn không bị lỏng, không dễ rơi khi có rung động.

Việc bố trí đèn hợp lý giúp ánh sáng phân bổ đều, giảm vùng tối, vùng quá sáng, đồng thời tạo nhịp điệu trên trần. Trong các không gian dài như hành lang, showroom, việc giữ nhịp khoảng cách đèn đều nhau còn giúp dẫn hướng thị giác, tạo cảm giác không gian được tổ chức tốt.

Chỉnh hướng đèn sau khi lắp để vùng sáng không lệch, không chói

Đèn rọi ray có ưu điểm lớn là khả năng xoay, gật linh hoạt, cho phép tinh chỉnh sau khi lắp đặt. Tuy nhiên, nếu không dành đủ thời gian chỉnh hướng, hệ đèn dù bố trí đẹp vẫn có thể gây chói, lệch vùng sáng hoặc tạo bóng đổ khó chịu.

Quy trình chỉnh hướng đèn nên thực hiện khi trời tối hoặc giảm tối đa ánh sáng tự nhiên để dễ quan sát hiệu ứng:

• Bật toàn bộ hệ đèn ray, đứng ở nhiều vị trí trong phòng (cửa ra vào, khu vực ngồi, lối đi) để quan sát tổng thể.
• Điều chỉnh từng đèn sao cho vùng sáng rơi đúng vào vật thể hoặc khu vực cần chiếu: tranh, kệ, bàn, quầy, lối đi.
• Kiểm tra từ góc nhìn của người sử dụng chính (người ngồi ở sofa, bàn ăn, quầy bar, nhân viên thu ngân…).

Một số nguyên tắc chuyên môn thường áp dụng:

• Đối với tranh, vật treo tường: dùng góc chiếu khoảng 30–45 độ so với phương vuông góc mặt tường để giảm bóng đổ mạnh và hạn chế chói lóa trên bề mặt kính.
• Đối với lối đi: hướng đèn dọc theo trục di chuyển, chiếu “trải dài” trên sàn, tránh chiếu ngang vào mặt người đi.
• Đối với khu vực làm việc, quầy thu ngân, quầy bar: tránh để tia sáng chiếu trực tiếp vào mắt người đứng lâu; nên chiếu chếch từ phía trước – trên hoặc phía sau – trên tùy bố trí.
• Trong không gian có màn hình (TV, màn hình máy tính, màn hình quảng cáo): điều chỉnh sao cho đèn không tạo phản chiếu gắt trên bề mặt màn hình, có thể xoay đèn lệch trục hoặc dùng góc chiếu hẹp hơn.

Trong quá trình tinh chỉnh, nên kết hợp thay đổi cả hướng xoay ngang và góc gật dọc của đèn, đồng thời quan sát vùng sáng trên bề mặt thực tế (tường, sàn, vật thể) thay vì chỉ nhìn vào vị trí đèn. Thường cần vài vòng điều chỉnh nhỏ, tắt – bật lại để mắt quen với bố cục ánh sáng mới.

Khi đã đạt được vùng sáng mong muốn, nên đánh dấu nhẹ hoặc ghi chú lại vị trí, góc chiếu của những đèn quan trọng (chiếu tranh, chiếu sản phẩm chủ lực) để sau này nếu có ai vô tình xoay đèn, có thể phục hồi lại cấu hình ban đầu một cách nhanh chóng.

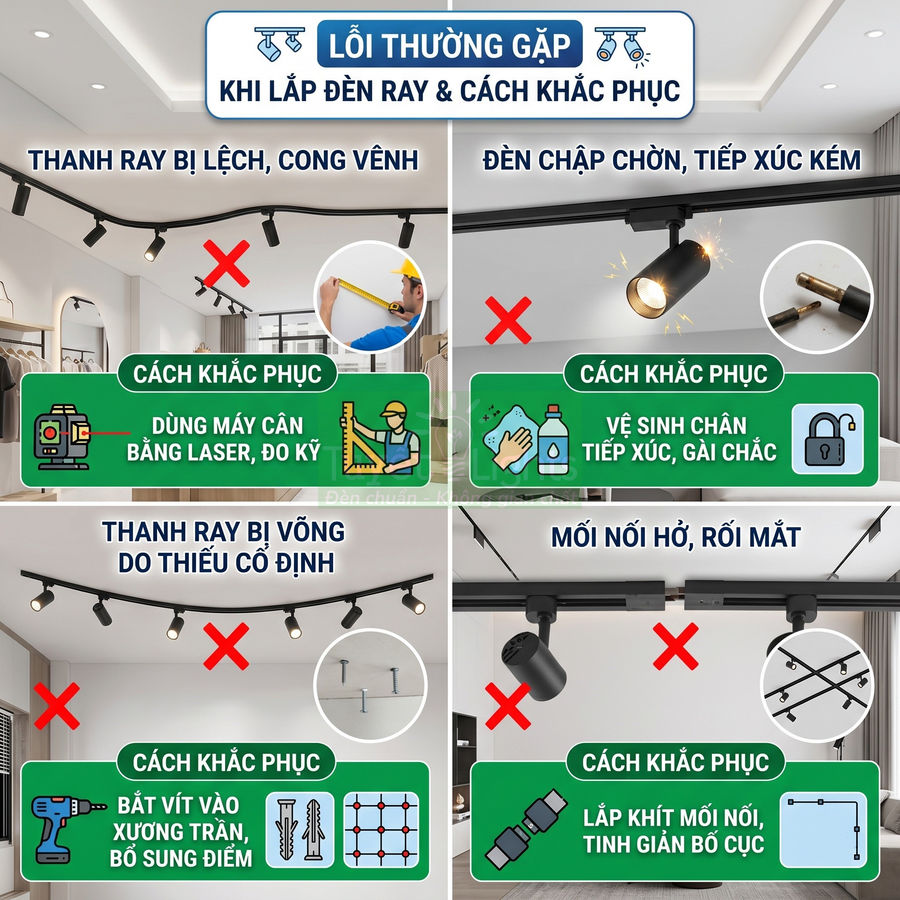

Lỗi thường gặp khi lắp thanh ray đèn rọi và cách khắc phục

Những lỗi thường gặp khi lắp thanh ray đèn rọi chủ yếu xuất phát từ khâu đo đạc, cố định cơ khí và xử lý tiếp xúc điện chưa chuẩn. Thanh ray có thể bị lệch tim, võng xuống hoặc tạo các mối nối hở, lệch, làm giảm cả thẩm mỹ lẫn độ an toàn. Về điện, tiếp xúc kém tại chân đèn, đầu cấp nguồn hay đầu nối khiến đèn chập chờn, phát nhiệt, tiềm ẩn nguy cơ hư hỏng. Ngoài ra, bố trí quá nhiều tuyến ray và nhánh nối còn khiến trần trở nên rối mắt, mất đi tính tối giản. Để khắc phục, cần tuân thủ quy trình kỹ thuật chặt chẽ, kết hợp kiểm tra – gia cố – tinh giản bố cục ngay từ giai đoạn thiết kế và thi công.

Thanh ray bị lệch do đo sai tim, khoan lệch hoặc bắt vít không đều

Thanh ray bị lệch trục là lỗi cơ bản nhưng ảnh hưởng trực tiếp đến thẩm mỹ tổng thể của trần và không gian. Về mặt kỹ thuật, lỗi này thường xuất phát từ các nguyên nhân sau:

• Đo sai tim tuyến ray so với tim phòng, tim trần thạch cao hoặc mép tường hoàn thiện.
• Sử dụng thước dây, thước rút kém chất lượng, bị giãn, cong hoặc không kiểm tra lại số đo.
• Khoan lỗ không đúng vị trí đánh dấu, mũi khoan bị trượt trên bề mặt trần bê tông hoặc trần sơn bả.
• Bắt vít không đều lực, siết quá chặt ở một đầu, quá lỏng ở đầu còn lại khiến thanh ray bị xoắn hoặc vênh.

Hậu quả là tuyến ray không song song với tường, không thẳng hàng với các đường gờ trần, khe trần – tường, hoặc bị “lượn sóng” khi nhìn dọc theo chiều dài. Trong các không gian có nhiều đường thẳng kiến trúc (trần phẳng, khe sáng, phào chỉ, hệ tủ âm tường), sai lệch chỉ 5–10 mm cũng đủ gây cảm giác khó chịu, thiếu chuyên nghiệp.

Quy trình khắc phục nên thực hiện theo các bước mang tính kỹ thuật hơn:

• Tháo toàn bộ thanh ray và phụ kiện treo, kiểm tra lại bề mặt trần tại các vị trí khoan cũ, xử lý lỗ khoan hỏng (trám bột bả, vữa hoặc keo trám chuyên dụng).
• Dùng thước dây, dây bật mực hoặc máy cân bằng laser để xác định lại tim tuyến ray, đảm bảo song song với tường chuẩn hoặc trùng với trục thiết kế.
• Đánh dấu rõ ràng từng điểm khoan bằng bút dạ hoặc bút chì kỹ thuật, hạn chế ước lượng bằng mắt thường.
• Khoan mồi với mũi khoan nhỏ trước, sau đó mới khoan đúng cỡ tắc kê để tránh trượt tâm.
• Khi bắt vít, siết lần lượt từ hai đầu vào giữa, mỗi lần siết chỉ tăng lực một chút, kết hợp kiểm tra bằng thước thủy hoặc tia laser để đảm bảo thanh ray không bị xoắn, nghiêng.

Để phòng tránh ngay từ đầu, đội thi công nên xây dựng quy trình kiểm tra hai bước: đo – đánh dấu – kiểm tra chéo trước khi khoan. Trong các công trình yêu cầu độ chính xác cao (showroom, gallery, cửa hàng thời trang), nên ưu tiên sử dụng máy laser line để căn tuyến ray theo trục không gian, thay vì chỉ dựa vào mép tường vốn có thể không thẳng tuyệt đối.

Thanh ray bị võng do thiếu điểm cố định hoặc bề mặt trần yếu

Hiện tượng thanh ray bị võng (sagging) thường xuất hiện sau một thời gian sử dụng, đặc biệt với các tuyến ray dài trên 2 m, treo nhiều đèn rọi công suất lớn hoặc đèn thân dài, nặng. Về cơ học, thanh ray nhôm hoạt động như một dầm chịu tải phân bố; nếu khoảng cách giữa các điểm cố định quá lớn, mô men uốn tại đoạn giữa sẽ tăng, gây biến dạng võng xuống.

Các nguyên nhân chính:

• Khoảng cách giữa các vít treo quá xa, chỉ bắt ở hai đầu hoặc thêm một vít ở giữa nhưng vẫn vượt quá giới hạn cho phép của tiết diện ray.
• Trần thạch cao không có xương chịu lực đúng vị trí, bắt vít trực tiếp vào tấm thạch cao khiến lực kéo tập trung, lâu ngày làm tấm trần nứt, lún, kéo theo thanh ray võng.
• Sử dụng loại ray mỏng, nhôm mềm, không phù hợp với tải trọng đèn thực tế (đặc biệt với ray nam châm, ray treo đèn track công suất cao).

Giải pháp khắc phục cần kết hợp cả gia cố cơ học và rà soát lại thiết kế tải trọng:

• Bổ sung thêm điểm bắt vít tại các đoạn đang bị võng, ưu tiên bắt vào xương thép hộp, xương V hoặc xương gỗ cứng phía trên trần thạch cao.
• Nếu không xác định được vị trí xương, nên dùng thiết bị dò xương hoặc mở cục bộ trần để bố trí thêm thanh xương phụ, sau đó bắt ray vào xương này.
• Thay tắc kê nhựa thông thường bằng tắc kê chuyên dụng cho trần rỗng hoặc tắc kê nở kim loại nếu bắt vào bê tông, giúp tăng khả năng chịu lực kéo.
• Trong trường hợp ray đã bị cong vĩnh viễn, nên thay mới đoạn ray, tránh cố nắn lại vì sẽ làm yếu tiết diện, dễ cong trở lại.

Về mặt thiết kế, cần tính toán sơ bộ tải trọng và khoảng cách điểm treo. Với ray nhôm tiêu chuẩn, khoảng cách giữa các điểm cố định nên nằm trong khoảng 80–100 cm, nhưng với:

• Ray nam châm (magnetic track) có nhiều module đèn nặng.
• Ray treo thấp bằng ty ren hoặc cáp thép.
• Hệ ray dùng cho đèn rọi công suất lớn, thân dài.

khoảng cách nên rút ngắn xuống 50–70 cm để đảm bảo độ cứng tổng thể. Việc bố trí đủ điểm cố định không chỉ giúp ray thẳng, chắc mà còn giảm rung lắc khi điều chỉnh đèn, tăng tuổi thọ cơ học của cả hệ thống trần và ray.

Đèn rọi chập chờn do tiếp xúc ray kém hoặc đấu dây chưa chặt

Đèn rọi chập chờn, lúc sáng lúc tắt là dấu hiệu điển hình của tiếp xúc điện không ổn định. Về kỹ thuật điện, đây là dạng tiếp xúc có điện trở tiếp xúc cao, gây sụt áp cục bộ, phát nhiệt tại điểm tiếp xúc, lâu dài có thể làm cháy đen chân tiếp xúc hoặc hỏng đầu ray.

Các nguyên nhân thường gặp:

• Chân đèn (contact pin) bị oxy hóa, bám bụi, dầu mỡ hoặc sơn, làm giảm diện tích tiếp xúc thực.
• Cơ cấu khóa gài của chân đèn không được xoay/gài hết hành trình, chân tiếp xúc không ép chặt vào thanh dẫn điện trong ray.
• Đầu cấp nguồn của ray (power feed) đấu dây lỏng, domino hoặc cọc đấu không được siết chặt, dây đồng bị tuột hoặc chỉ tiếp xúc một phần.
• Sử dụng đèn có chân không đúng chuẩn ray (ví dụ: chân chuẩn khác hệ, hàng gia công kém chính xác) khiến tiếp điểm không trùng vị trí.

Quy trình xử lý nên đi từ đơn giản đến phức tạp:

• Tháo từng đèn bị chập chờn, vệ sinh chân tiếp xúc bằng khăn khô, cồn isopropyl hoặc giấy nhám mịn nếu bị oxy hóa nặng.
• Kiểm tra cơ cấu xoay/gài: khi lắp lại, xoay đến khi nghe tiếng “tách” hoặc cảm nhận được điểm khóa, đảm bảo chân tiếp xúc đã ép sát.
• Nếu nhiều đèn trên cùng tuyến ray đều chập chờn, ưu tiên kiểm tra đầu cấp nguồn: mở nắp, kiểm tra domino, cọc đấu, siết lại vít, đảm bảo dây đồng được tuốt đúng chiều dài và kẹp chặt toàn bộ tiết diện.
• Quan sát xem có hiện tượng cháy xém, biến màu tại các điểm tiếp xúc; nếu có, nên thay mới phụ kiện liên quan để tránh rủi ro quá nhiệt.

Trong môi trường ẩm, bụi (nhà xưởng, quán ăn, khu vực gần biển), nên xây dựng lịch bảo trì định kỳ: vệ sinh ray, chân đèn, kiểm tra lại độ chặt của các mối nối. Khi lắp mới, cần đảm bảo:

• Đèn rọi và thanh ray cùng chuẩn hệ (ví dụ: 1 phase, 3 phase, hay hệ ray nam châm riêng).
• Không sử dụng đèn chân “độ chế”, hàng kém chất lượng, vì sai số cơ khí nhỏ cũng đủ gây lỏng tiếp xúc.

Mối nối ray hở, lệch hoặc không ăn điện giữa các đoạn ray

Trong các hệ thống ray dài, việc phải chia thành nhiều đoạn và nối bằng các đầu nối thẳng, nối góc, nối chữ T, chữ X là rất phổ biến. Mỗi mối nối vừa là điểm liên kết cơ khí, vừa là điểm truyền điện, nên bất kỳ sai sót nào cũng có thể gây ra hai nhóm vấn đề: mất thẩm mỹ và mất điện cục bộ.

Các lỗi thường gặp tại mối nối:

• Đầu nối không được đẩy vào hết hành trình, phần thân nhựa hoặc kim loại còn hở, tạo khe nhìn thấy rõ.
• Lõi đồng dẫn điện bên trong không trùng khít, bị lệch hoặc không chạm nhau do lắp sai chiều hoặc do ba via, dị vật cản trở.
• Thanh ray bị móp méo mép nhôm tại đầu cắt, không được mài phẳng, khiến đầu nối không thể vào sâu, tạo bậc cao thấp.
• Đầu nối bị lỏng cơ khí sau thời gian sử dụng, đặc biệt với các tuyến ray treo thấp, hay bị tác động khi chỉnh đèn.

Hậu quả là một đoạn ray không có điện, đèn không sáng hoặc sáng chập chờn khi trượt qua mối nối. Về mặt cơ khí, mối nối hở, lệch tạo cảm giác “đứt đoạn”, khó trượt đèn, dễ kẹt chân đèn tại vị trí nối.

Cách khắc phục mang tính kỹ thuật chi tiết hơn:

• Tháo rời hai đoạn ray và đầu nối, kiểm tra kỹ bên trong xem có bụi, mạt nhôm, ba via hay không; nếu có, vệ sinh sạch bằng chổi nhỏ hoặc khí nén.
• Kiểm tra mép cắt của thanh ray: nếu bị móp, méo, cần dùng giũa hoặc máy mài để làm phẳng, đảm bảo đầu ray vuông góc với trục.
• Lắp lại đầu nối đúng chiều theo ký hiệu trên sản phẩm (nếu có), đẩy đến khi phần thân đầu nối chìm đều vào trong lòng ray, không còn khe hở lớn.
• Nếu đầu nối có cơ cấu khóa hoặc vít siết, cần siết chặt để tránh lỏng sau này.

Nếu đầu nối đã bị cháy xém, biến dạng hoặc lỏng lẻo do chất lượng kém, nên thay mới hoàn toàn. Khi hoàn thiện, nên kiểm tra bằng cách:

• Lắp thử một đèn và trượt qua lại qua mối nối, quan sát xem đèn có sáng ổn định hay bị chớp tắt.
• Kiểm tra độ phẳng của tuyến ray bằng mắt dọc theo chiều dài; mối nối đạt yêu cầu khi gần như không nhìn thấy “bậc” giữa hai đoạn.

Trần rối mắt do bố trí quá nhiều thanh ray và nhánh nối

Khác với các lỗi thuần kỹ thuật, lỗi này thuộc về thiết kế ánh sáng và bố cục trần. Khi lạm dụng quá nhiều tuyến ray, nhiều nhánh nối chữ T, chữ X, hệ ray sẽ trở thành “mạng lưới” chi chít, làm trần bị chia nhỏ, gây cảm giác rối mắt, đặc biệt trong:

• Phòng diện tích nhỏ, chiều cao trần thấp.
• Không gian nhà ở, căn hộ cần sự tối giản, gọn gàng.
• Các khu vực đã có nhiều chi tiết trần khác như khe sáng, dầm, ống kỹ thuật.

Về mặt thị giác, quá nhiều đường ray song song, cắt nhau sẽ cạnh tranh với các yếu tố nội thất khác (bàn ghế, tranh, kệ, vật trang trí), khiến người nhìn khó tập trung vào điểm nhấn mong muốn. Ngoài ra, số lượng mối nối tăng cũng làm tăng nguy cơ lỗi cơ khí và lỗi điện.

Trong các công trình đã lắp, có thể xử lý theo hướng “tinh giản hệ thống”:

• Đánh giá lại nhu cầu chiếu sáng thực tế: khu vực nào thực sự cần đèn rọi, khu vực nào có thể dùng ánh sáng nền từ đèn khác.
• Tháo bớt các nhánh ray không cần thiết, ưu tiên giữ lại các tuyến ray chính chạy dọc theo trục không gian hoặc song song với các đường kiến trúc chính.
• Gom đèn về ít tuyến ray hơn, tận dụng khả năng xoay, gật, trượt của đèn rọi để chiếu sáng chéo sang các khu vực lân cận.
• Điều chỉnh lại góc chiếu, phân lớp ánh sáng (chiếu điểm, chiếu nhấn, chiếu nền) để vẫn đảm bảo độ rọi mà không cần quá nhiều tuyến ray.

Ở giai đoạn thiết kế, nên tiếp cận theo nguyên tắc tối giản có chủ đích:

• Ưu tiên ít tuyến ray nhưng bố trí chiến lược: dọc hành lang, dọc theo kệ trưng bày, song song với bàn ăn, quầy bar, quầy thu ngân.
• Kết hợp ray với các loại đèn khác như downlight âm trần, đèn ốp trần, đèn hắt gián tiếp, để tạo nhiều lớp ánh sáng mà không “nhồi” tất cả lên hệ ray.
• Hạn chế dùng quá nhiều đầu nối chữ T, chữ X trong không gian nhỏ; nếu cần phân vùng, có thể dùng nhiều tuyến ray độc lập, bố trí gọn gàng theo trục.

Cách tiếp cận này giúp trần thông thoáng, sạch sẽ, hệ ray trở thành một phần của ngôn ngữ kiến trúc chứ không phải “mạng lưới kỹ thuật” gây rối mắt.

Lưu ý an toàn và độ bền khi sử dụng thanh ray đèn rọi lâu dài

Để sử dụng thanh ray đèn rọi lâu dài, cần chú trọng đồng thời đến an toàn điện, an toàn cơ khí và điều kiện môi trường xung quanh. Trước hết, phải kiểm soát tải đúng giới hạn kỹ thuật, tính toán công suất và hệ số dự phòng, tránh thói quen gắn thêm đèn tùy tiện gây quá tải, tăng nhiệt và nguy cơ cháy nổ. Bên cạnh đó, cần đánh giá môi trường lắp đặt: độ ẩm, nhiệt độ, hơi dầu mỡ, bụi bẩn… để chọn đúng cấp bảo vệ IP, vật liệu vỏ và giải pháp che chắn, thông gió phù hợp. Việc vệ sinh bụi, kiểm tra vít, mối nối, khóa gài theo chu kỳ giúp phát hiện sớm hư hỏng. Với hệ ray nhiều nhánh hoặc nguồn âm trần phức tạp, nên nhờ thợ điện chuyên nghiệp để đảm bảo đấu nối an toàn và bền vững.

Không vượt tải công suất của thanh ray và đầu cấp nguồn

Về mặt kỹ thuật, mỗi tuyến thanh ray và đầu cấp nguồn đều có giới hạn dòng điện và công suất tối đa do nhà sản xuất quy định, thường được tính theo:

P tối đa (W) = U (V) × I tối đa (A)

Ví dụ, với hệ 220–240 V và đầu cấp cho phép dòng tối đa 6 A, công suất cho phép xấp xỉ 1300–1400 W. Tuy nhiên, trong thực tế vận hành lâu dài, nên chỉ khai thác khoảng 70–80% công suất danh định để tăng độ bền cho dây dẫn, đầu nối và bản cực đồng trong ray.

Khi bố trí đèn, cần lập bảng tính tải chi tiết cho từng tuyến ray:

• Tổng số đèn trên ray.
• Công suất từng đèn (W) theo thông số thực tế, không chỉ theo quảng cáo.
• Hệ số dự phòng (thường 1,2–1,3) để tính đến khả năng sau này thay đèn công suất cao hơn.

Tổng công suất tính toán nên thỏa mãn:

P tổng × hệ số dự phòng ≤ 0,8 × P tối đa của đầu cấp và thanh ray

Việc tự ý gắn thêm đèn khi “thấy còn chỗ trống” nhưng không kiểm tra lại tải sẽ làm:

• Dòng chạy trong thanh ray tăng, gây tăng nhiệt cục bộ tại các điểm tiếp xúc, mối nối, đầu cấp.
• Làm lão hóa nhanh lớp cách điện, nhựa chịu nhiệt, dẫn đến nứt, biến dạng.
• Tăng nguy cơ đánh lửa tại các tiếp điểm lỏng, có thể gây cháy âm ỉ.

Khi nhu cầu chiếu sáng tăng, nên ưu tiên các giải pháp:

• Lắp thêm một tuyến ray mới với đầu cấp nguồn riêng, được bảo vệ bởi aptomat/MCB riêng.
• Thay một số đèn công suất lớn bằng đèn LED hiệu suất cao hơn (lm/W lớn hơn), giữ độ sáng nhưng giảm tải.
• Phân tách tải theo khu vực, tránh dồn quá nhiều đèn vào một đầu cấp duy nhất.

Trong các công trình thương mại, nên yêu cầu đơn vị thiết kế cung cấp bản vẽ sơ đồ nguyên lý và bảng tính tải cho từng tuyến ray, để khi cải tạo, bổ sung đèn có thể kiểm tra nhanh mà không phải đo đạc lại từ đầu.

Không lắp thanh ray ở khu vực ẩm, nóng hoặc nhiều dầu mỡ nếu không có bảo vệ phù hợp

Thanh ray và đèn rọi tiêu chuẩn thường có cấp bảo vệ IP20–IP30, chỉ phù hợp cho môi trường trong nhà khô ráo. Khi lắp đặt ở khu vực có độ ẩm cao, nhiệt độ cao hoặc nhiều hơi dầu mỡ, cần đánh giá kỹ các yếu tố sau:

• Độ ẩm và hơi nước: Khu vực gần nhà tắm, ban công, cửa ra logia, khu vực ngoài trời có mái che nhưng hở gió.
• Nhiệt độ và bức xạ nhiệt: Gần bếp, lò nướng, khu vực trần gần mái tôn hấp nhiệt, khu vực gần đèn halogen công suất lớn.
• Hơi dầu mỡ, hóa chất: Bếp nhà hàng, khu chế biến thực phẩm, xưởng sản xuất có dung môi, dầu cắt gọt.

Trong các môi trường này, nên lựa chọn:

• Thanh ray và đèn có cấp bảo vệ IP cao hơn (IP44, IP54 hoặc hơn, tùy mức độ ẩm và bụi).
• Vật liệu vỏ và phụ kiện bằng nhôm sơn tĩnh điện, inox hoặc nhựa kỹ thuật chịu nhiệt, chống ăn mòn.
• Chân tiếp xúc và lõi dẫn bằng đồng hoặc hợp kim đồng được mạ chống oxy hóa.

Đồng thời, cần thiết kế thêm các giải pháp cơ khí và thông gió:

• Lắp ray cách xa nguồn nhiệt trực tiếp (bếp, lò, máy sấy) một khoảng an toàn, tránh vùng khí nóng bốc thẳng lên.
• Sử dụng máng che, hộp kỹ thuật hoặc trần giả để giảm tiếp xúc trực tiếp với hơi nước, dầu mỡ.
• Bố trí quạt hút, hệ thống thông gió để giảm tích tụ hơi ẩm và dầu mỡ quanh khu vực ray.

Nếu dùng ray tiêu chuẩn trong môi trường khắc nghiệt, các hiện tượng sau rất dễ xảy ra:

• Oxy hóa chân tiếp xúc, làm tăng điện trở tiếp xúc, gây chập chờn, nhấp nháy đèn.
• Bám bẩn, dầu mỡ trên bề mặt ray và trong khe ray, tạo lớp cách điện cục bộ, gây mất tiếp xúc hoặc phóng điện.
• Nhựa cách điện lão hóa nhanh do nhiệt và hóa chất, dẫn đến nứt, rò điện, nguy cơ giật điện khi chạm phải.

Trong các khu vực đặc biệt ẩm ướt (gần vòi sen, ngoài trời không mái che), nên cân nhắc giải pháp chiếu sáng khác như đèn âm trần, đèn gắn tường hoặc đèn chuyên dụng ngoài trời, thay vì cố gắng sử dụng thanh ray đèn rọi thông thường.

Vệ sinh bụi trên ray, chân đèn và điểm tiếp xúc định kỳ

Bụi bẩn, sợi vải, dầu mỡ li ti và hơi ẩm kết hợp lại có thể tạo thành lớp màng bám trên bề mặt ray, trong khe ray và trên chân đèn. Lớp bám này không chỉ làm xấu thẩm mỹ mà còn:

• Tăng điện trở tiếp xúc tại các điểm gài đèn, làm đèn chập chờn, dễ sinh nhiệt.
• Hấp thụ ẩm, tạo điều kiện cho phóng điện bề mặt khi điện áp tăng đột biến.
• Làm giảm hiệu quả tản nhiệt của thân đèn LED, khiến chip LED và driver nóng hơn, giảm tuổi thọ.

Chu kỳ vệ sinh nên được xác định theo môi trường:

• Nhà ở, văn phòng sạch: 6 tháng/lần.
• Cửa hàng, showroom, khu vực có nhiều người ra vào: 3–4 tháng/lần.
• Khu vực có bụi, dầu mỡ: 1–3 tháng/lần, tùy mức độ bám bẩn.

Quy trình vệ sinh an toàn:

• Cắt nguồn điện bằng aptomat/MCB, không chỉ tắt công tắc đèn.
• Dùng khăn mềm khô hoặc hơi ẩm lau bề mặt ray và thân đèn; nếu cần, có thể dùng dung dịch lau chùi trung tính, không chứa dung môi mạnh.
• Với khe ray và chân đèn, dùng chổi lông mềm, cọ nhỏ hoặc khí nén để thổi bụi, tránh dùng vật kim loại cứng gây trầy xước hoặc biến dạng tiếp điểm.
• Không dùng nước trực tiếp, không dùng khăn quá ướt để tránh nước thấm vào trong ray, đầu cấp, driver đèn.

Sau khi vệ sinh, nên kiểm tra nhanh:

• Các chân đèn có bị cong, lệch hoặc lỏng so với ray không.
• Các điểm tiếp xúc có dấu hiệu cháy xém, đổi màu, rỗ bề mặt hay không.
• Cáp nguồn, đầu nối có bị nứt vỏ, lộ lõi dẫn hay không.

Việc vệ sinh định kỳ kết hợp với kiểm tra trực quan giúp duy trì hệ ray luôn sạch, sáng, giảm nguy cơ sự cố điện và kéo dài tuổi thọ cho cả ray lẫn đèn.

Kiểm tra vít cố định, mối nối điện và khóa gài đèn sau thời gian sử dụng

Trong quá trình vận hành, hệ thanh ray chịu tác động của rung động, giãn nở nhiệt và trọng lượng đèn. Theo thời gian, các vít cố định, tắc kê, mối nối điện và khóa gài đèn có thể bị lỏng dần. Điều này ảnh hưởng trực tiếp đến cả an toàn cơ học và an toàn điện.

Các hạng mục cần kiểm tra định kỳ:

• Vít bắt ray lên trần/tường: Kiểm tra bằng cách lắc nhẹ tuyến ray; nếu có độ rung bất thường, cần siết lại vít, thay tắc kê nếu bị tuột hoặc không còn bám chắc vào nền.
• Mối nối giữa các đoạn ray: Kiểm tra độ phẳng, độ khít, tránh để khe hở cơ khí lớn gây võng, lệch ray; đồng thời đảm bảo tiếp điểm điện bên trong không bị lỏng.
• Đầu cấp nguồn và hộp nối: Quan sát dấu hiệu nóng bất thường như ố vàng, biến màu nhựa, mùi khét nhẹ; nếu có, phải tắt nguồn, mở ra kiểm tra, siết lại domino, thay mới phụ kiện nếu cần.
• Khóa gài đèn: Kiểm tra độ chắc chắn khi xoay, gài; nếu lẫy nhựa bị mòn, nứt, gãy, cần thay chân đèn hoặc thay cả đèn để tránh rơi đèn.

Trong các công trình thương mại, trung tâm thương mại, showroom, nơi hệ ray hoạt động nhiều giờ mỗi ngày, nên lập lịch bảo trì định kỳ (6–12 tháng/lần) với các nội dung:

• Siết lại toàn bộ vít cơ khí trên ray, giá treo, thanh phụ trợ.
• Mở ngẫu nhiên một số hộp nối, đầu cấp để kiểm tra chất lượng đấu nối, độ nóng.
• Kiểm tra ngẫu nhiên một số đèn về nhiệt độ vận hành, độ ổn định tiếp xúc.

Việc phát hiện sớm các điểm nóng, vít lỏng, khóa gài hỏng giúp tránh được các sự cố lớn như rơi đèn, cháy đầu nối, chập cháy lan sang vật liệu trang trí trần.

Gọi thợ điện khi nguồn âm trần phức tạp hoặc hệ ray nhiều nhánh

Hệ thống điện âm trần trong các công trình hiện đại thường có nhiều nhánh, nhiều pha, nhiều mạch chiếu sáng và ổ cắm đan xen. Khi kết hợp với hệ thanh ray có nhiều đầu cấp, nhiều nhánh nối, việc tự đấu nối nếu không có chuyên môn rất dễ dẫn đến:

• Đấu nhầm pha, trung tính, gây chập ngay khi cấp điện.
• Đấu sai mạch điều khiển, làm công tắc không tắt hết tải hoặc gây hồi nguồn.
• Chia tải không đều giữa các pha, gây quá tải cục bộ một pha.

Trong các trường hợp sau, nên gọi thợ điện chuyên nghiệp hoặc đơn vị thi công chiếu sáng có kinh nghiệm:

• Công trình có sơ đồ điện phức tạp, nhiều tủ điện nhánh, nhiều tầng.
• Hệ ray có nhiều tuyến, nhiều đầu cấp, cần chia tải theo khu vực hoặc theo pha.
• Cần tính toán lại tiết diện dây, lựa chọn thiết bị bảo vệ (MCB, RCBO) phù hợp với tổng tải.

Thợ điện có thể:

• Đọc và hiểu bản vẽ điện, xác định đúng dây pha, dây trung tính, dây tiếp địa.
• Tính toán dòng tải cho từng tuyến ray, chọn tiết diện dây dẫn và thiết bị bảo vệ tương ứng.
• Đảm bảo các mối nối được thực hiện đúng kỹ thuật, đúng tiêu chuẩn an toàn.

Ngay cả với công trình nhỏ, nếu người sử dụng không tự tin về kiến thức điện, nên chỉ tự thực hiện phần cơ khí (bắt ray, căn chỉnh, gài đèn) và để thợ điện đấu nối phần nguồn, đầu cấp, hộp nối. Sự phối hợp giữa thiết kế đúng, thi công cơ khí chuẩn và đấu điện an toàn là điều kiện tiên quyết để hệ thanh ray đèn rọi vận hành ổn định, thẩm mỹ và bền lâu.
