Đèn rọi ray nam châm có cần trần thạch cao không?

Không bắt buộc phải làm trần thạch cao mới lắp được đèn rọi ray nam châm, nhưng loại trần này là lựa chọn tối ưu nếu muốn dùng ray âm trần, giấu dây, giấu nguồn và tạo bề mặt hoàn thiện phẳng, liền mạch. Với công trình mới, căn hộ cao cấp, phòng khách, showroom hoặc không gian cần thẩm mỹ tối giản, trần thạch cao giúp bố trí ray, bộ nguồn 48V, đường dây và các lớp ánh sáng như đèn hắt, đèn âm trần, đèn chiếu điểm một cách gọn gàng ngay từ bản vẽ. Tuy nhiên, hệ ray nam châm vẫn có thể lắp trên trần bê tông, trần xi măng, trần gỗ, trần kim loại hoặc công trình cải tạo bằng giải pháp ray nổi, ray treo thả hoặc ray gắn tường. Khi không dùng trần thạch cao, yếu tố quan trọng là bề mặt lắp đặt phải đủ chắc, bắt vít đúng vào kết cấu chịu lực, đi dây trong ống gen hoặc máng điện an toàn và chọn kiểu ray phù hợp với chiều cao trần, ngân sách, phong cách nội thất. Ray âm trần đẹp và tinh gọn hơn, trong khi ray nổi, ray treo thả linh hoạt, dễ thi công và dễ bảo trì hơn. Dù chọn phương án nào, hệ thống vẫn cần tính đúng tải, bố trí nguồn 48V thông thoáng và thi công chuẩn kỹ thuật.

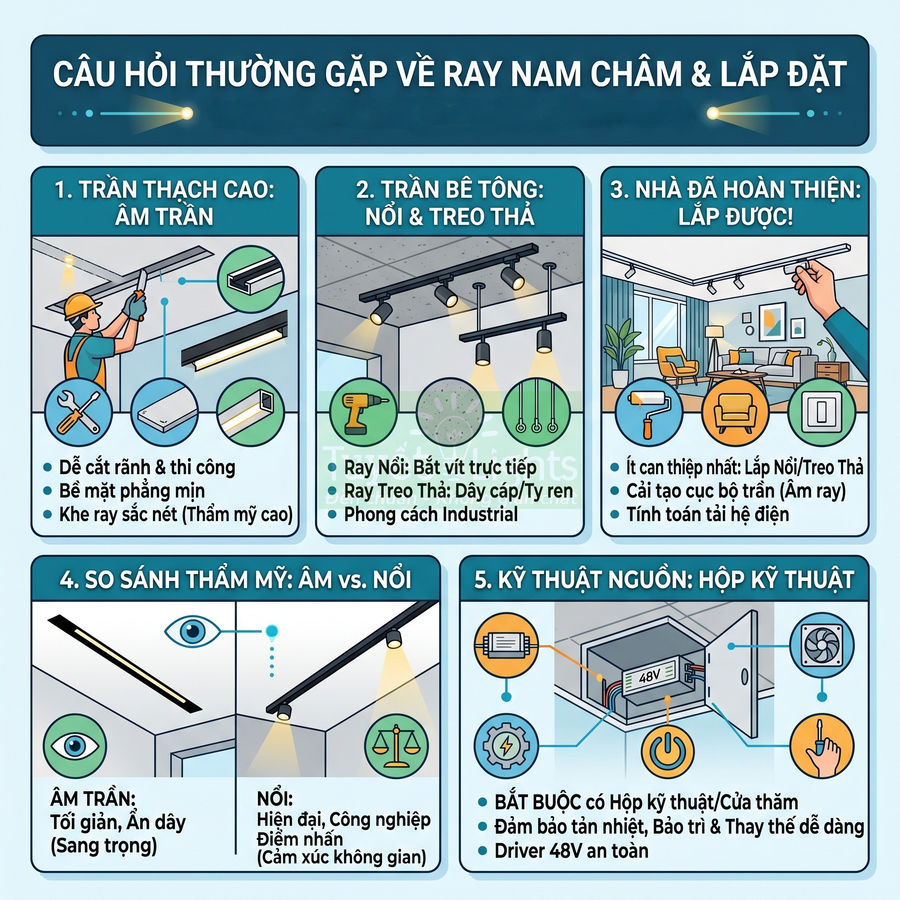

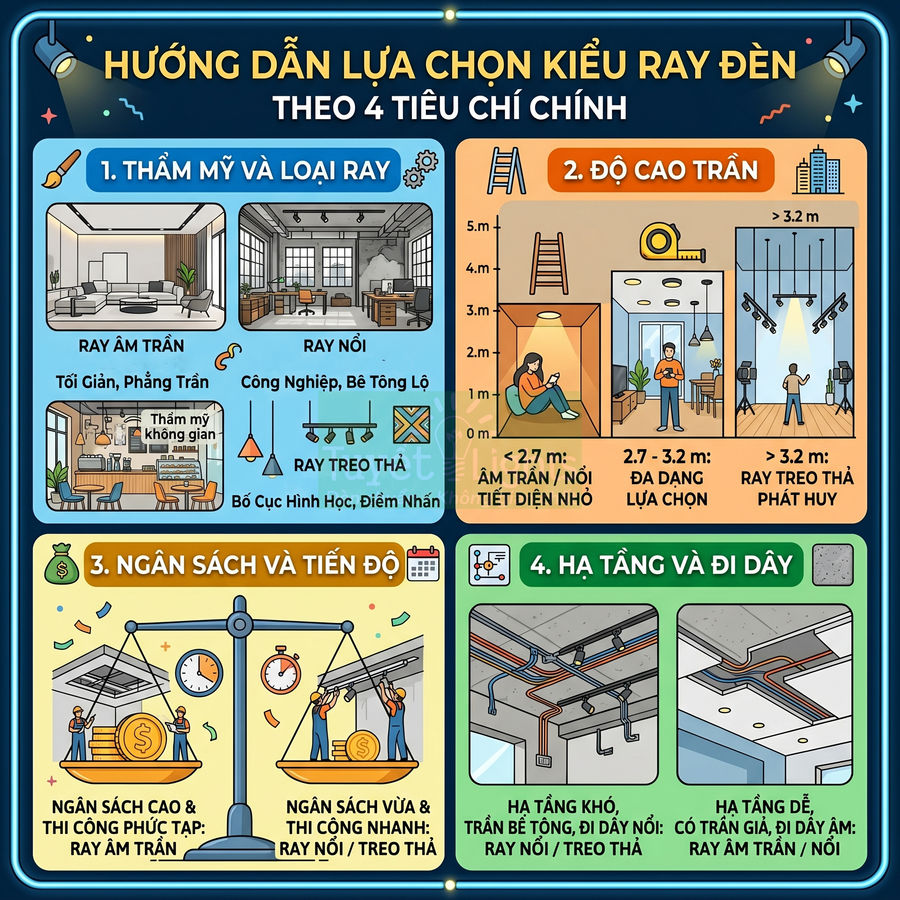

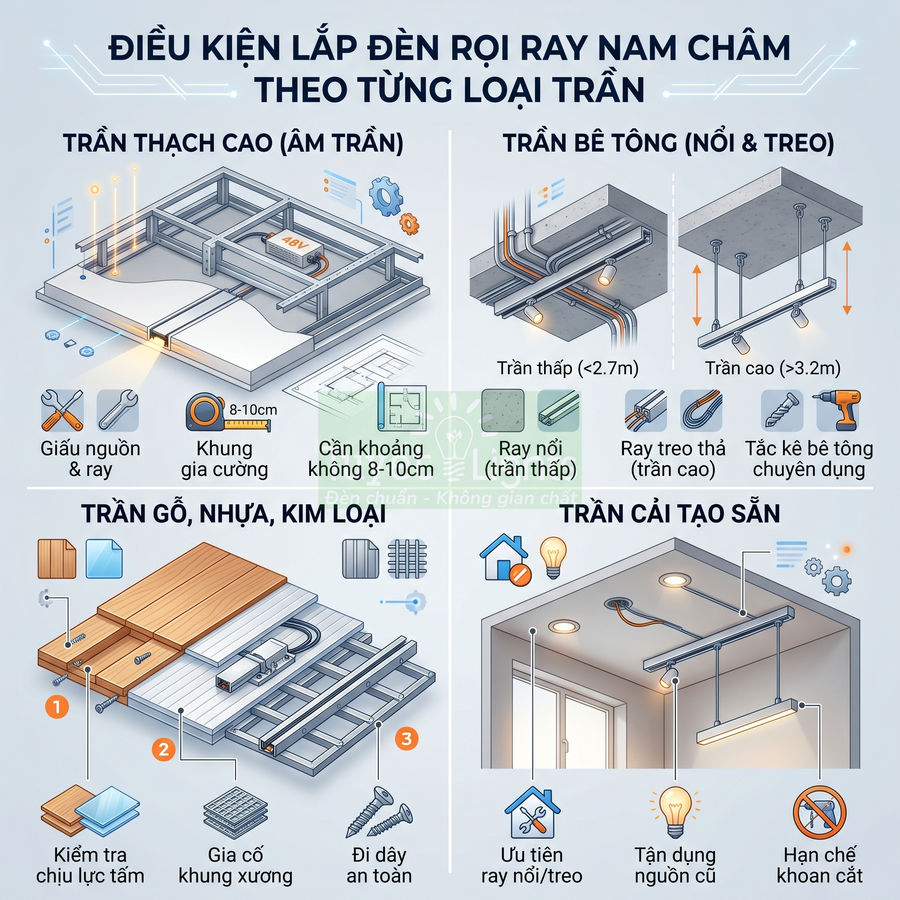

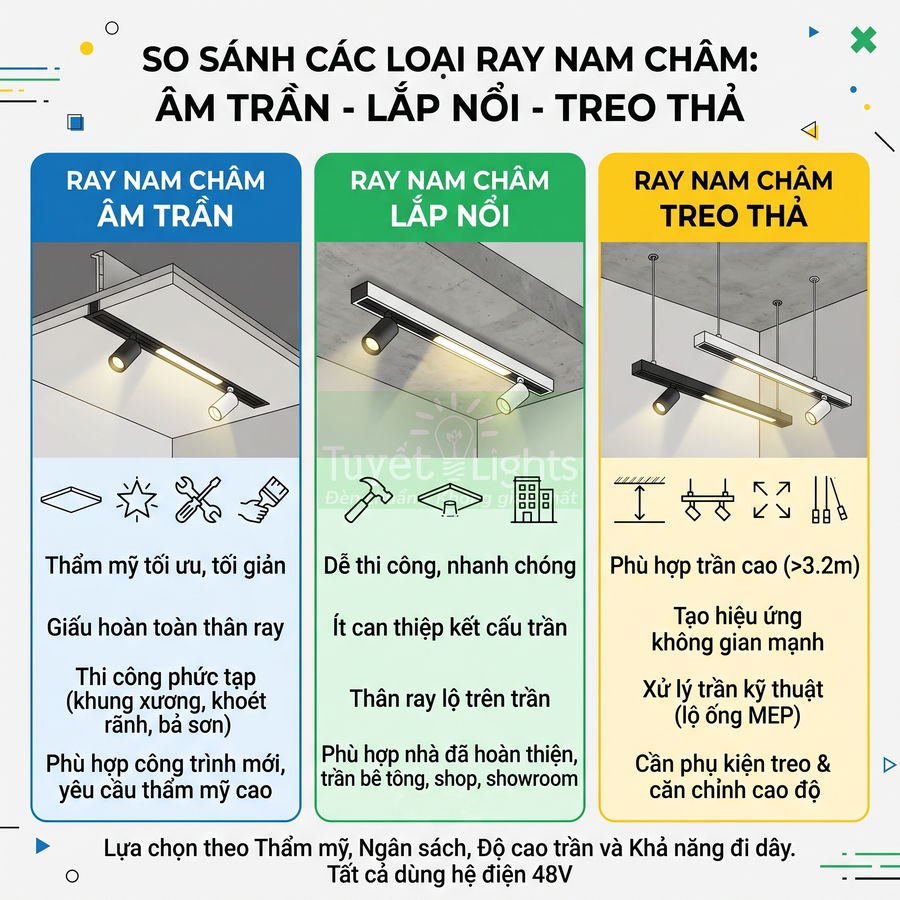

Điều kiện lắp đèn rọi ray nam châm theo từng loại trần

Việc lựa chọn kiểu ray nam châm phụ thuộc chặt chẽ vào kết cấu trần, khoảng không kỹ thuật và hiện trạng điện. Với trần thạch cao, ưu tiên hệ ray âm trần để giấu toàn bộ dây, nguồn, phụ kiện, tạo bề mặt phẳng, hiện đại; tuy nhiên cần đủ chiều cao trần thô, khung xương gia cường và bản vẽ bố trí chi tiết. Trần bê tông không làm trần giả phù hợp hơn với ray nổi hoặc ray treo thả, chú trọng giải pháp neo giữ, xử lý dây và phong cách kiến trúc (industrial, tối giản…). Các loại trần gỗ, nhựa, kim loại đòi hỏi kiểm tra kỹ khả năng bắt vít, chịu lực, hướng xương và đường đi dây. Với trần cải tạo sẵn, thường ưu tiên ray nổi/treo, tận dụng điểm cấp nguồn cũ, hạn chế khoan cắt, đồng thời chọn màu ray, ống gen hài hòa nội thất.

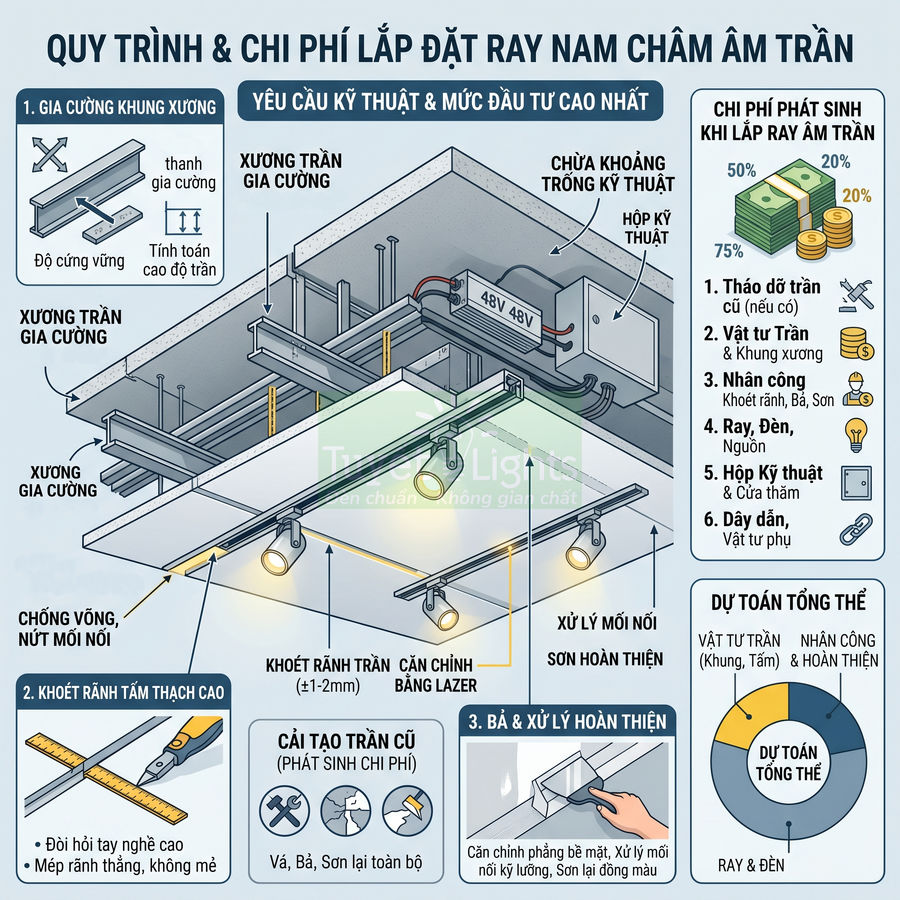

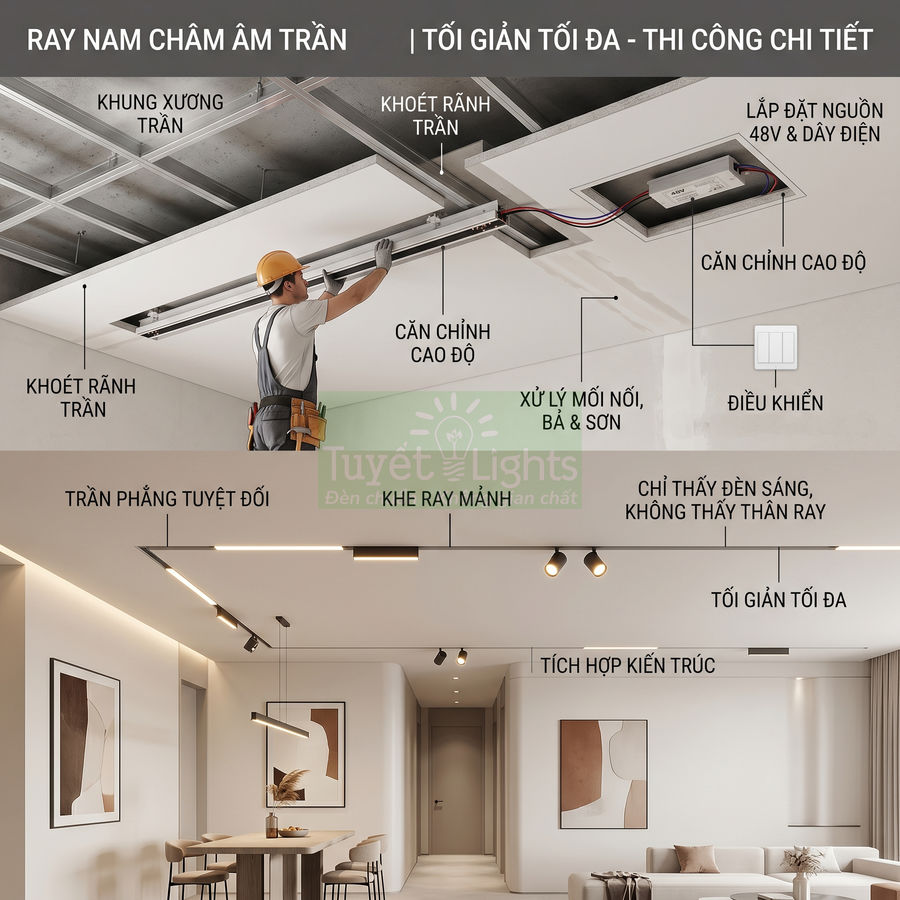

Trần thạch cao phù hợp ray nam châm âm trần, giấu ray và hoàn thiện phẳng

Với hệ đèn rọi ray nam châm âm trần, trần thạch cao gần như là lựa chọn tối ưu vì cho phép xử lý đồng thời cả yếu tố kỹ thuật lẫn thẩm mỹ. Toàn bộ thanh ray, dây dẫn, bộ nguồn, hộp nối, phụ kiện treo treo đều có thể được giấu phía trên lớp trần, chỉ để lộ một khe ray mảnh, phẳng và liền mạch. Khi thi công đúng kỹ thuật, khe ray gần như “chìm” vào bề mặt trần, tạo cảm giác ánh sáng xuất hiện từ một đường kẻ mảnh, rất phù hợp với phong cách hiện đại, tối giản.

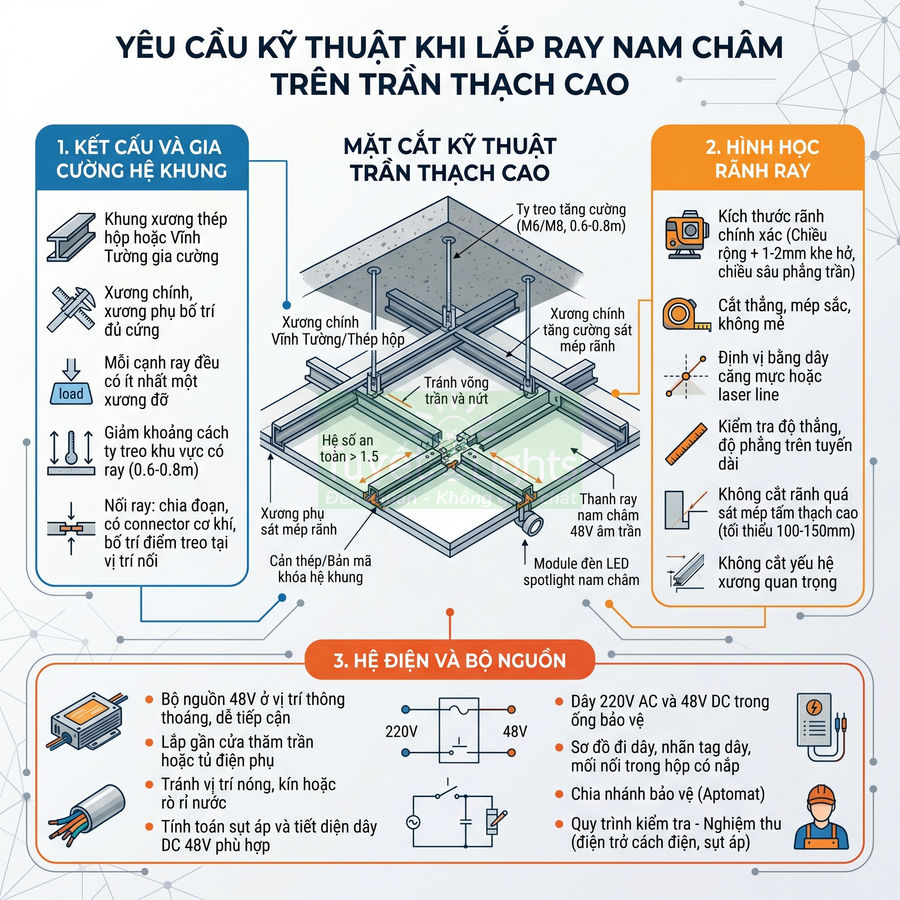

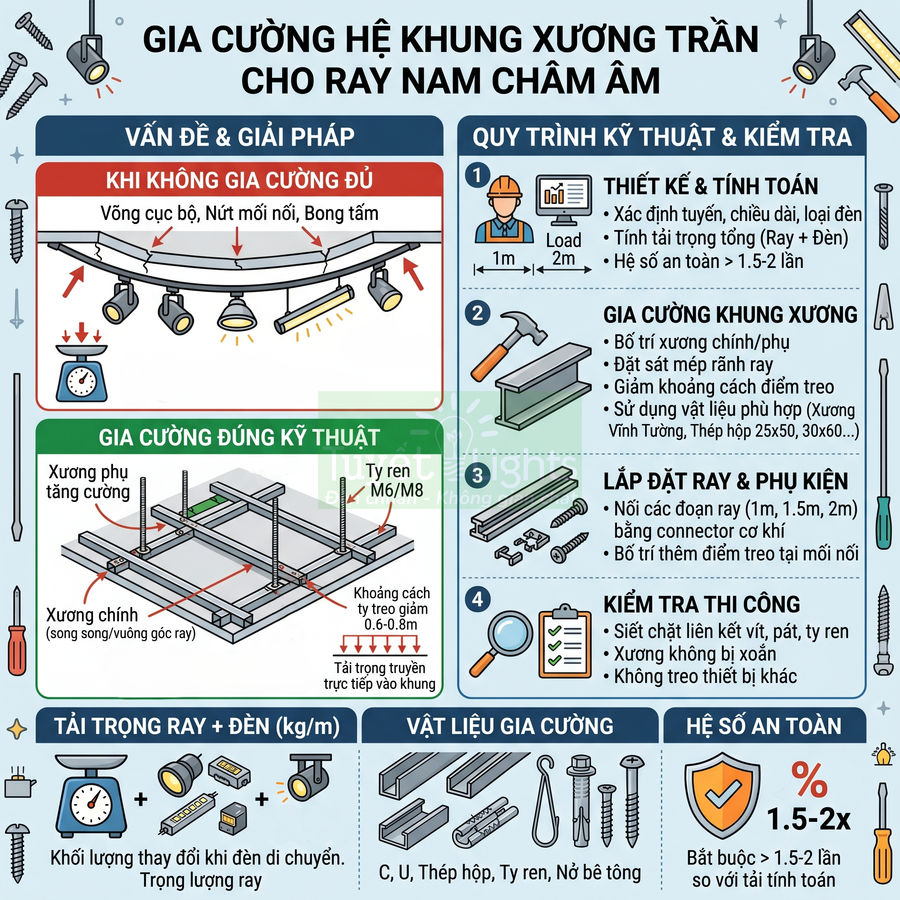

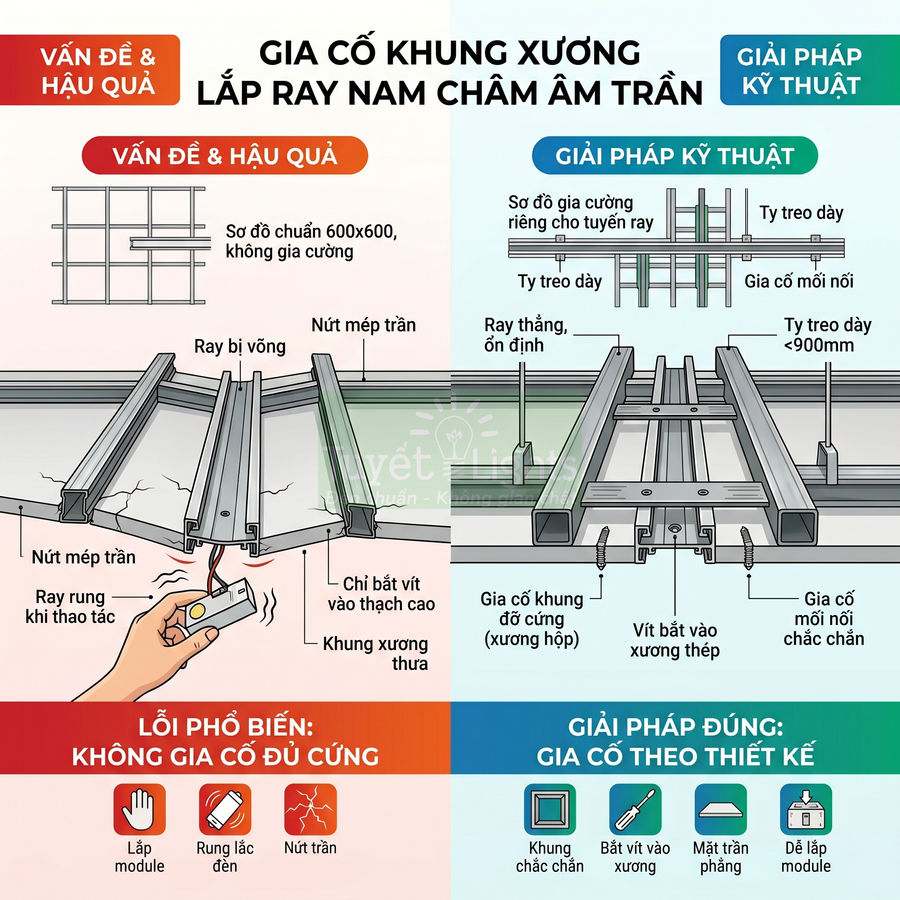

Về mặt kết cấu, trần thạch cao sử dụng hệ khung xương kim loại (Vĩnh Tường hoặc tương đương) nên có thể bố trí gia cường đúng vị trí ray. Kỹ thuật viên thường:

• Bố trí thêm thanh xương phụ hoặc thép hộp tại vị trí dự kiến đặt ray để tăng khả năng chịu lực.
• Tính toán tải trọng: tổng khối lượng thanh ray + số lượng module đèn + phụ kiện (góc nối, hộp nguồn) để đảm bảo xương không võng, không xoắn.
• Chọn loại vít, tắc kê, ty treo phù hợp với chiều dày trần và khoảng cách treo.

Khi thiết kế, kỹ sư ánh sáng thường yêu cầu bản vẽ trần thạch cao thể hiện rõ:

• Tuyến ray (thẳng, chữ L, chữ U, vòng kín, ray liên tục nhiều đoạn).
• Khoảng cách tới tường, tới đồ nội thất cố định (tủ bếp, tủ áo, bàn làm việc, đảo bếp) để tối ưu góc chiếu.
• Các điểm cấp nguồn 220V, vị trí đặt bộ nguồn 48V (trên trần, trong hộp kỹ thuật, trong tủ điện gần đó).

Điều kiện quan trọng khi dùng trần thạch cao cho ray âm là chiều cao trần thô. Thông thường, để lắp được ray âm 48V, cần tối thiểu 8–10 cm khoảng không kỹ thuật giữa trần bê tông và mặt dưới trần thạch cao để bố trí:

• Hệ khung xương chính và phụ.
• Thanh ray nam châm (cao 3–5 cm tùy hệ).
• Dây điện nguồn 220V và dây 48V nếu tách riêng.
• Hộp kỹ thuật cho bộ nguồn, thiết bị điều khiển (dim, DALI, Zigbee, Bluetooth… nếu có).

Nếu chiều cao trần thô quá thấp (dưới 2,7 m), việc hạ trần thêm 8–10 cm có thể làm không gian bị thấp, bí, tỷ lệ không gian mất cân đối. Khi đó nên cân nhắc:

• Dùng ray nổi 48V gắn trực tiếp lên trần thạch cao.
• Dùng ray treo thả cục bộ trên khu vực cần nhấn sáng (bàn ăn, đảo bếp, quầy bar) thay vì âm toàn bộ.
• Kết hợp ray âm ở khu vực trần cao hơn (phòng khách, sảnh) và ray nổi ở khu vực trần thấp (hành lang, phòng ngủ).

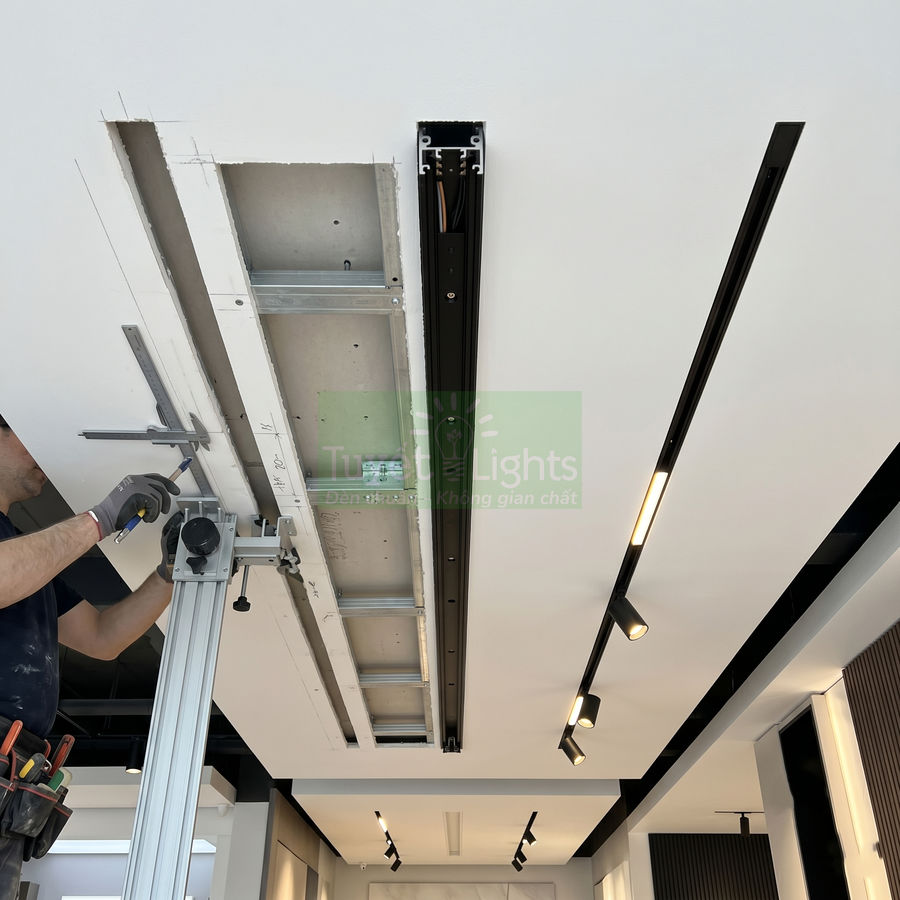

Bề mặt trần thạch cao sau khi khoét rãnh lắp ray cần được xử lý bả, sơn kỹ để mép ray phẳng, không nứt chân chim, không hở khe gây mất thẩm mỹ. Một số lưu ý chuyên môn:

• Khi khoét rãnh, nên dùng thước nhôm và máy cắt chuyên dụng để mép cắt thẳng, không mẻ.
• Sau khi cố định ray, dùng băng keo giấy che mép ray trước khi bả, sơn để tránh lem sơn vào lòng ray, ảnh hưởng tiếp xúc nam châm.
• Kiểm tra độ phẳng của ray bằng thước dài hoặc laser; ray bị cong, vênh sẽ làm module đèn khó gắn, dễ lỏng tiếp xúc.

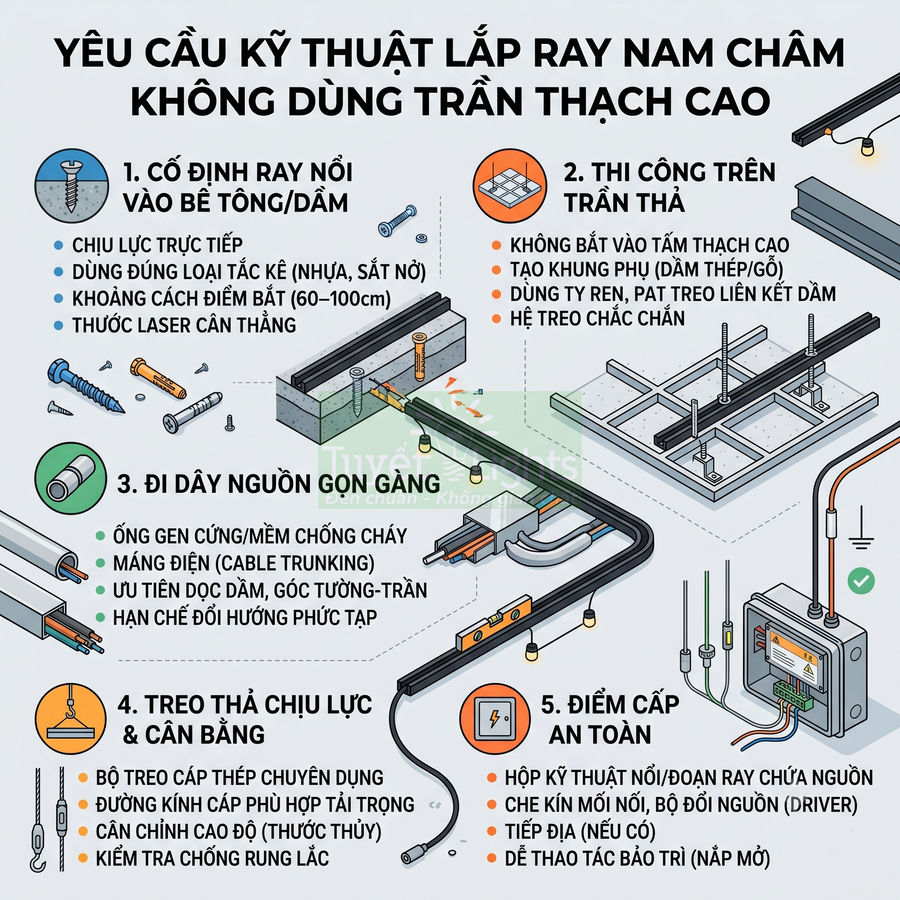

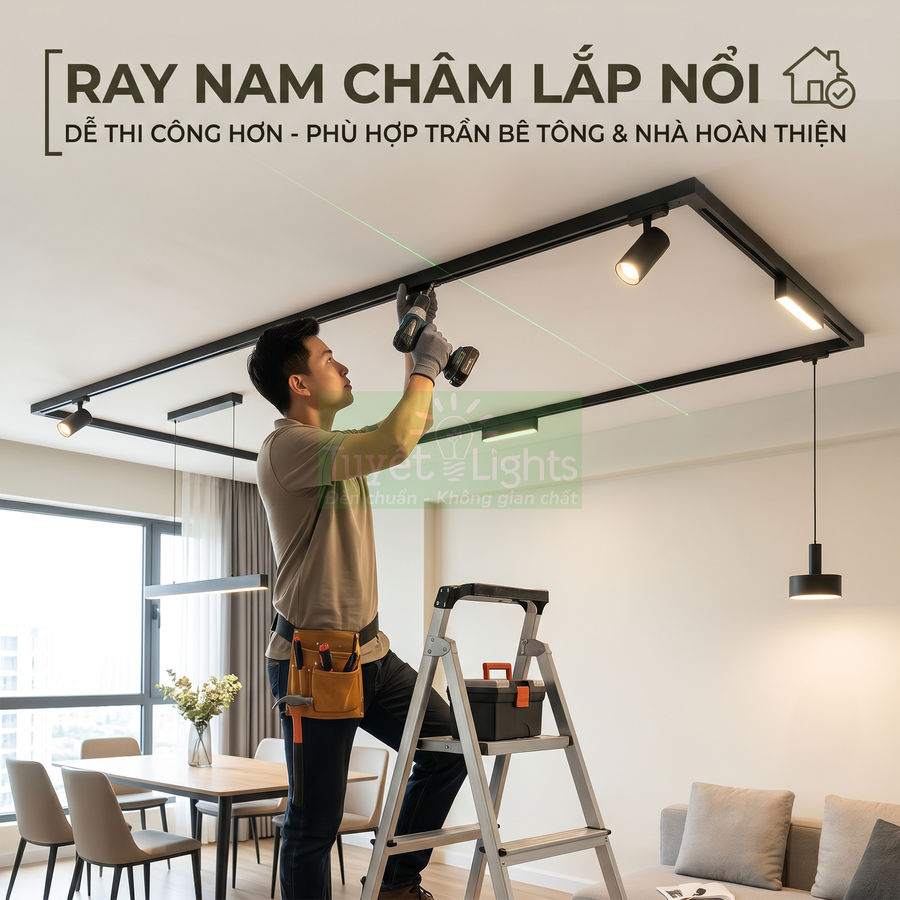

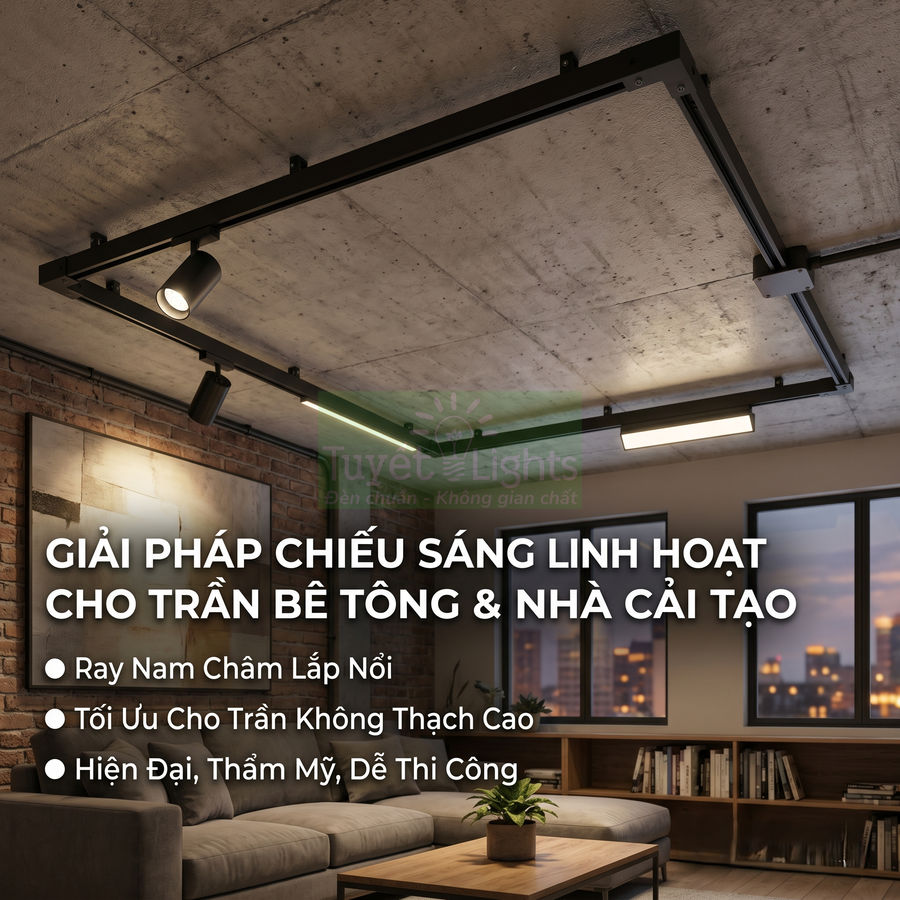

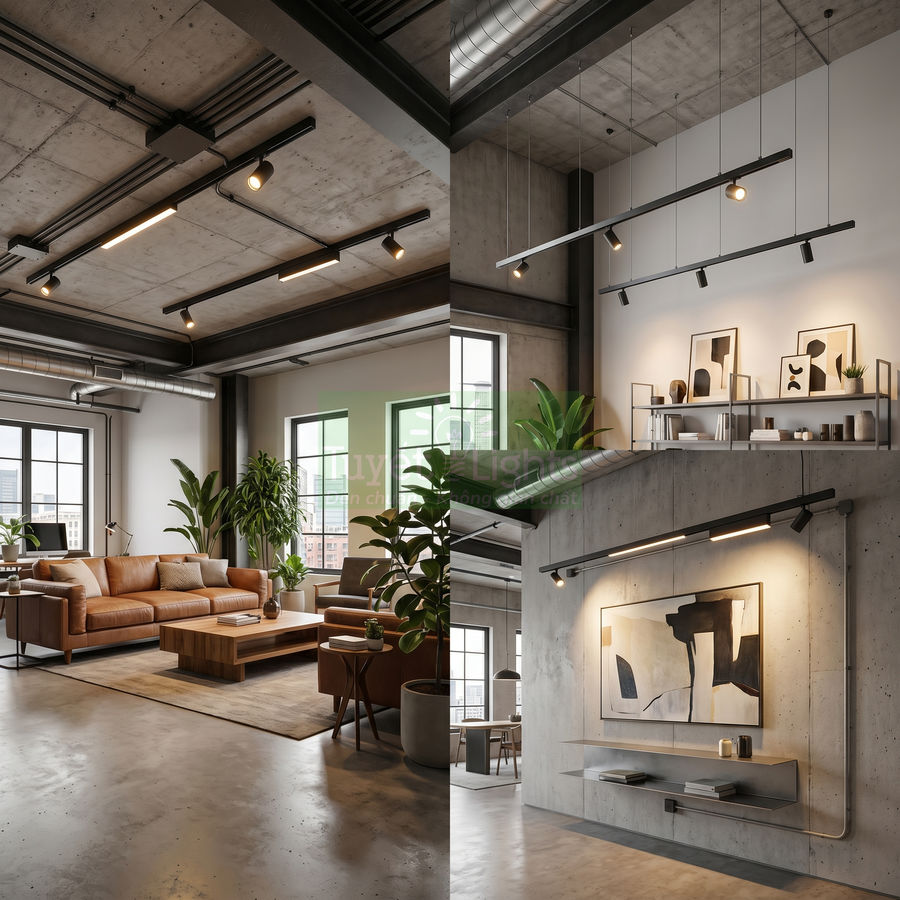

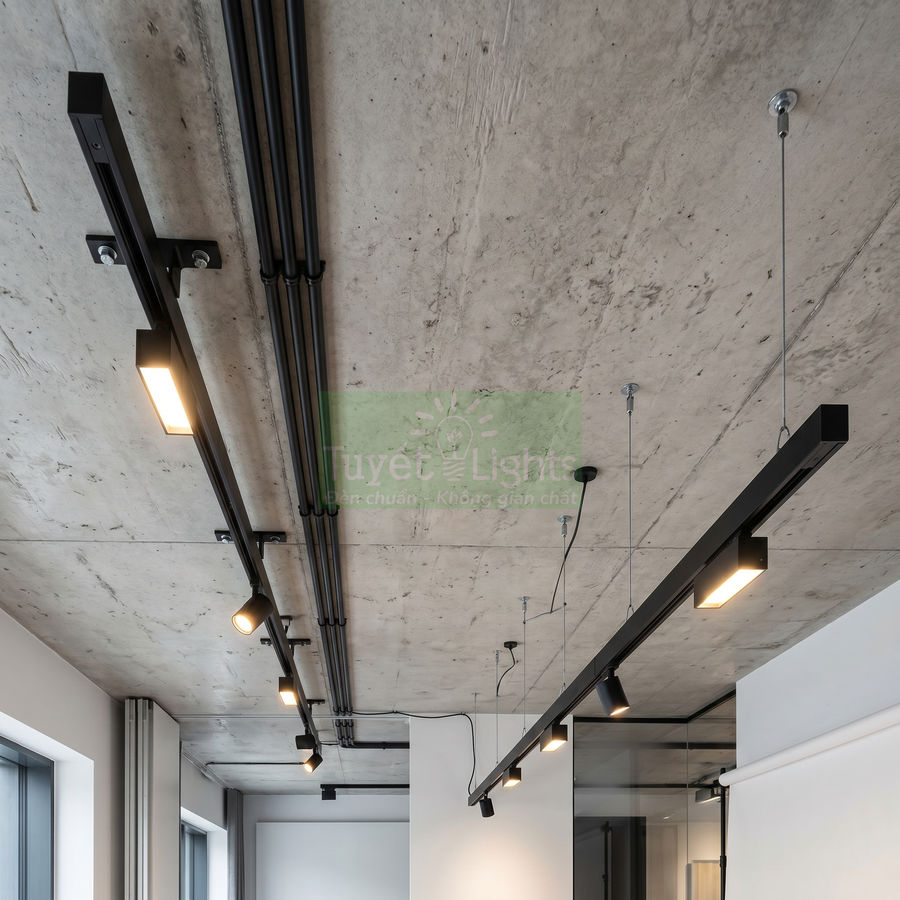

Trần bê tông phù hợp ray nam châm lắp nổi hoặc treo thả

Với trần bê tông không làm trần giả, việc lắp ray nam châm âm trần gần như không khả thi vì không có lớp trần để giấu ray, dây và bộ nguồn. Trong trường hợp này, giải pháp phổ biến là dùng ray nam châm lắp nổi hoặc ray nam châm treo thả, kết hợp xử lý đường dây sao cho vừa an toàn vừa hài hòa với phong cách kiến trúc.

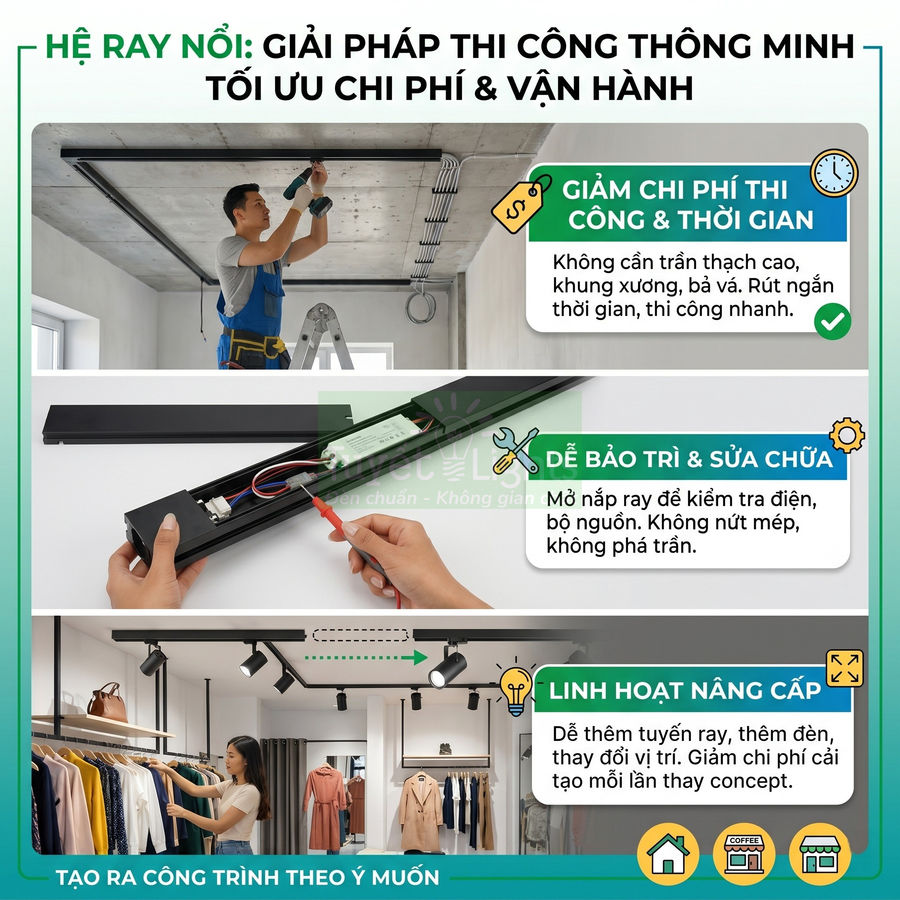

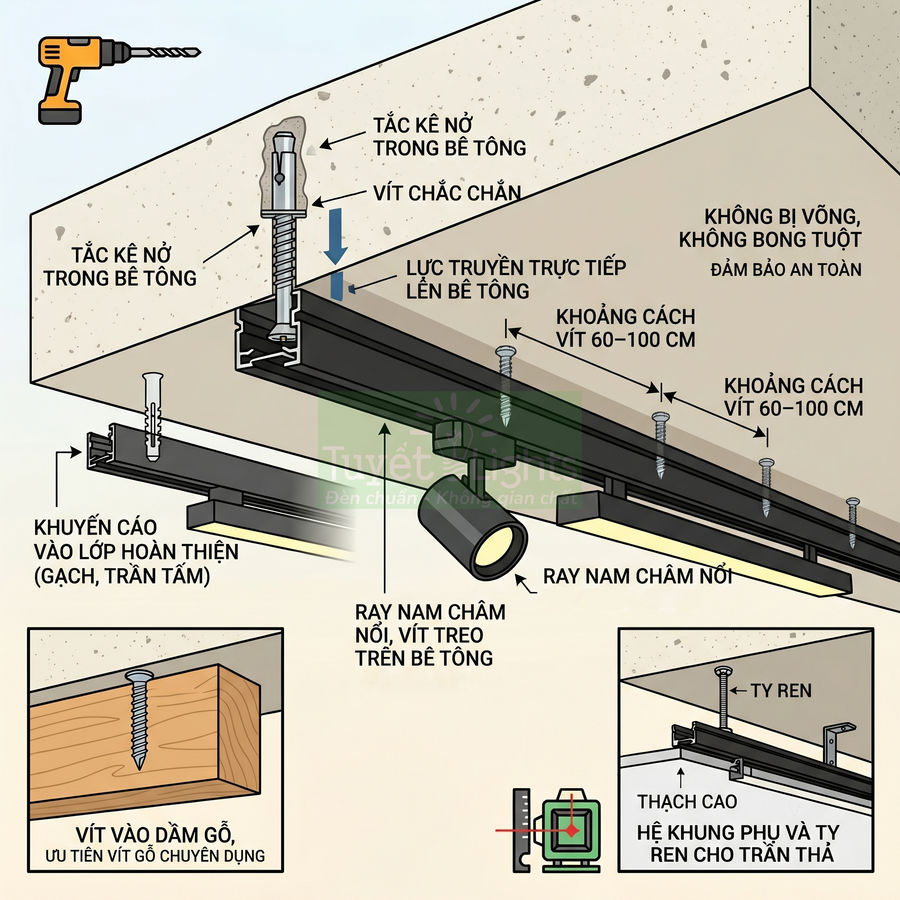

Ray nổi được bắt trực tiếp lên bề mặt bê tông bằng tắc kê nhựa, tắc kê thép, vít nở hoặc vít chuyên dụng cho bê tông. Một số điểm kỹ thuật quan trọng:

• Khoan lỗ bằng mũi khoan bê tông đúng đường kính tắc kê, tránh khoan quá rộng làm tắc kê lỏng, ray dễ xê dịch.
• Khoảng cách giữa các điểm bắt vít thường 60–100 cm tùy chiều dài ray và số lượng module đèn.
• Kiểm tra độ phẳng của trần; nếu trần bê tông bị võng hoặc gồ ghề, cần chêm đệm tại các vị trí bắt vít để ray không bị xoắn.

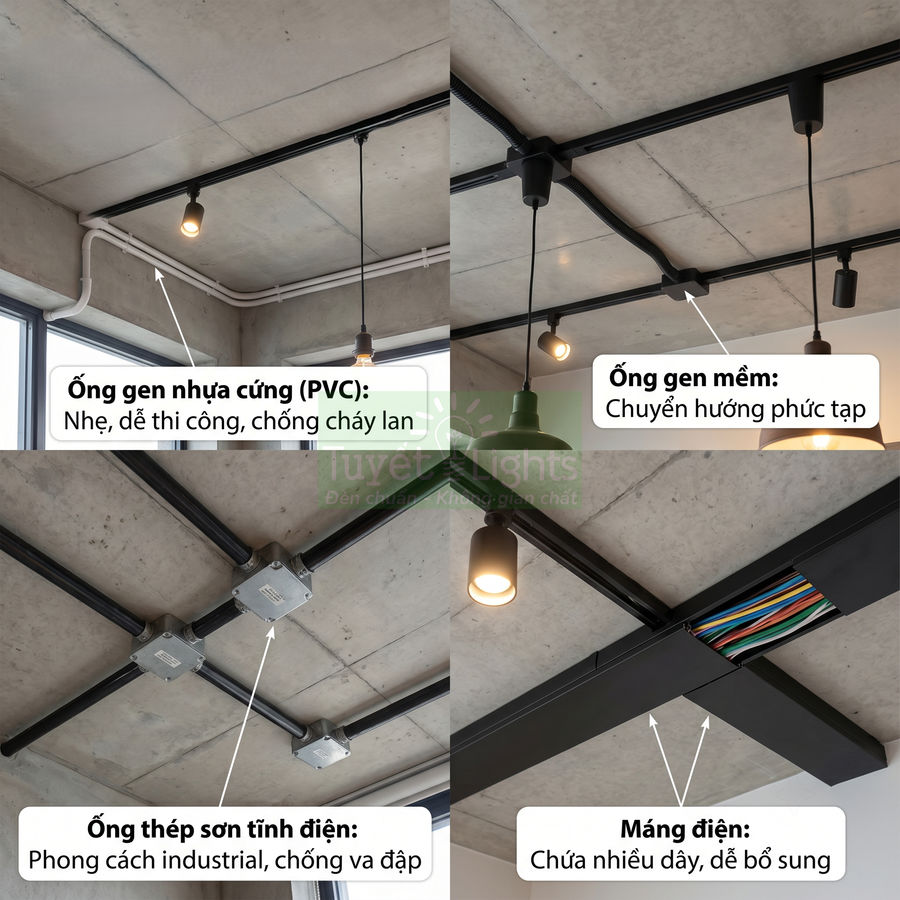

Dây điện có thể đi trong ống gen, máng điện hoặc hộp kỹ thuật chạy dọc theo ray để đảm bảo an toàn và thẩm mỹ. Với phong cách industrial, nhiều chủ nhà chấp nhận để lộ cả ống điện và ray như một phần của thiết kế, khi đó nên:

• Chọn màu ống gen, máng điện đồng bộ với màu ray (đen, trắng, xám).
• Bố trí tuyến ống song song, vuông góc rõ ràng, tránh đi dây chéo gây rối mắt.
• Dùng phụ kiện co, nối, hộp chia nhánh đồng bộ để tổng thể gọn gàng.

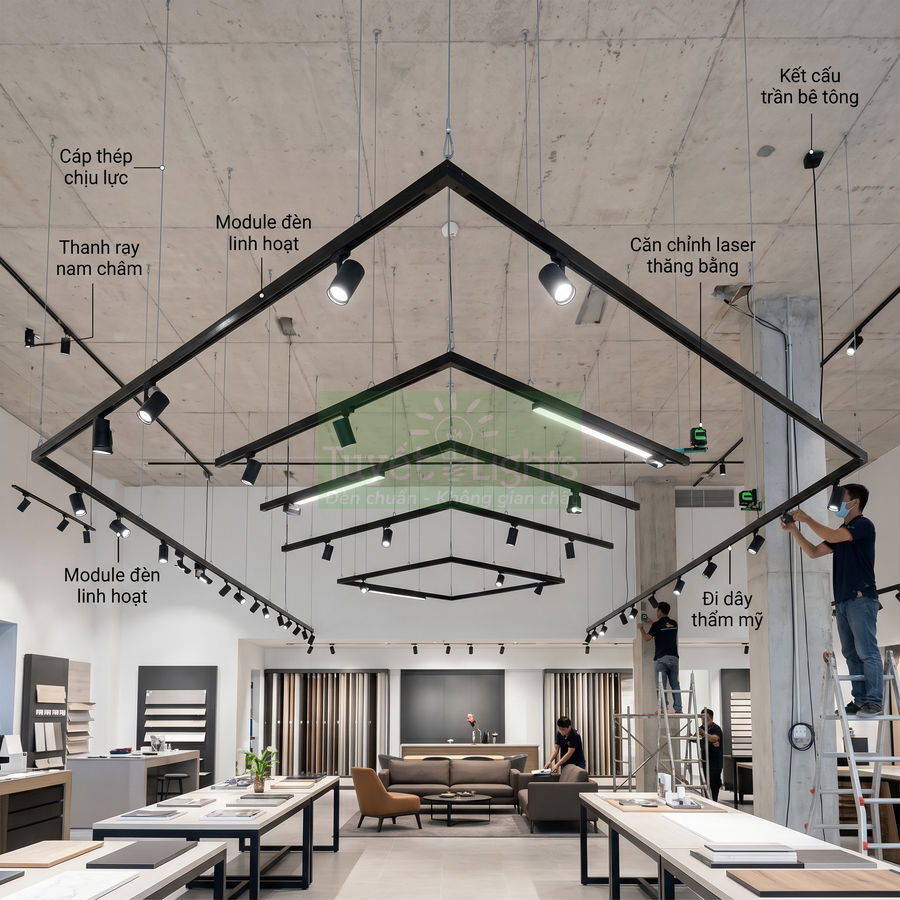

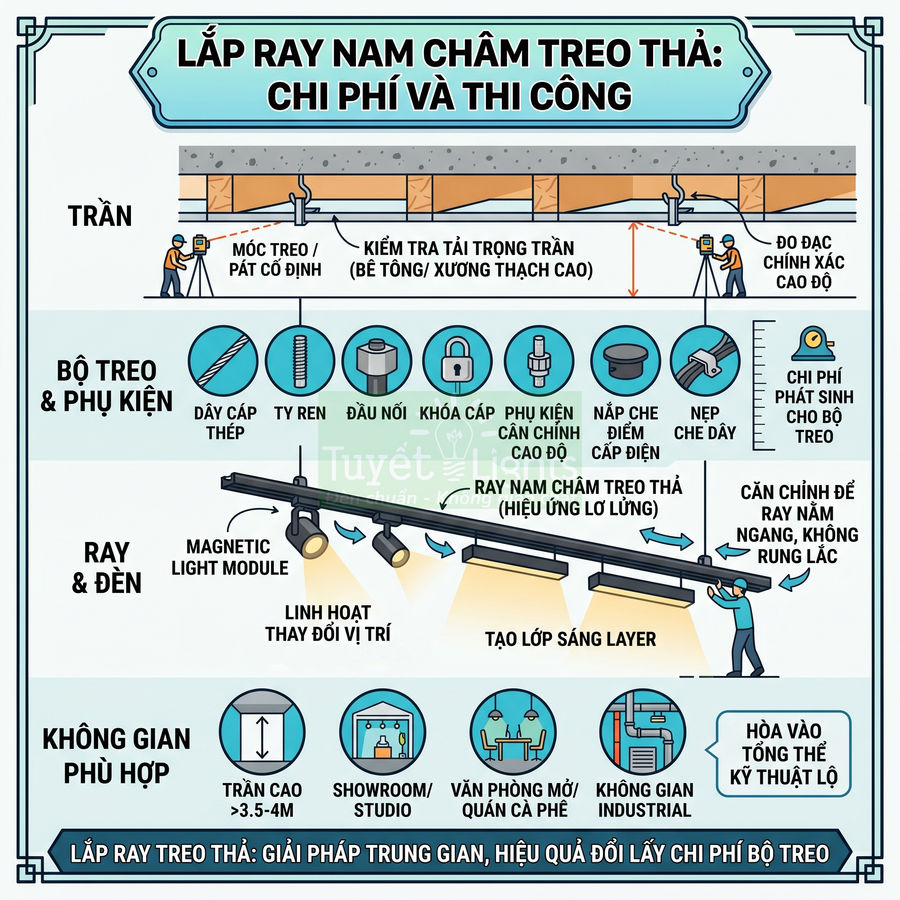

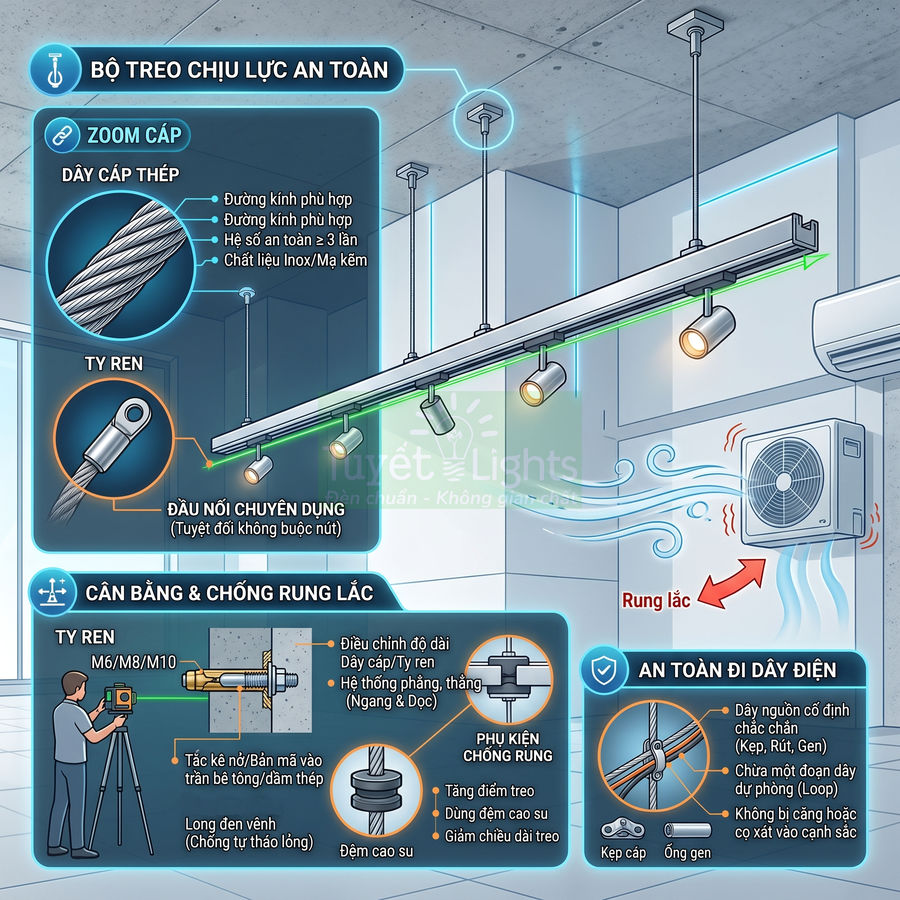

Đối với không gian có trần cao (trên 3,2 m), ray treo thả là lựa chọn hợp lý hơn vì đưa nguồn sáng xuống gần mặt làm việc, giảm hao hụt ánh sáng và tạo điểm nhấn kiến trúc. Ray được treo bằng bộ dây cáp thép hoặc ty ren, có thể điều chỉnh cao độ linh hoạt. Một số tiêu chí chuyên môn khi thiết kế ray treo thả:

• Chiều cao treo tối ưu thường 2,4–2,7 m tính từ sàn đến đáy ray, tùy công năng (bàn ăn, quầy bar, bàn làm việc, khu trưng bày).
• Số lượng điểm treo: tối thiểu 2 điểm cho đoạn ray ngắn < 1,5 m, 3–4 điểm cho đoạn 2–3 m để tránh võng.
• Kiểm tra tải trọng cho từng bộ cáp/ty treo, đảm bảo hệ số an toàn ≥ 2–3 lần tải thực tế.

Trần bê tông trong trường hợp này đóng vai trò là bề mặt chịu lực chính để neo giữ bộ treo. Kỹ thuật viên cần:

• Kiểm tra chất lượng bê tông, tránh khoan vào dầm chính hoặc khu vực có đường ống, dây điện âm sẵn (dùng máy dò hoặc theo bản vẽ kết cấu).
• Nếu trần đã sơn hoàn thiện, thao tác khoan bắt vít cần cẩn thận, dùng khoan có vòng chặn độ sâu, che chắn bụi để không làm bong tróc lớp sơn xung quanh.
• Trong trường hợp bê tông yếu, rỗ, nên dùng tắc kê hóa chất hoặc giải pháp gia cố khác thay vì tắc kê nhựa thông thường.

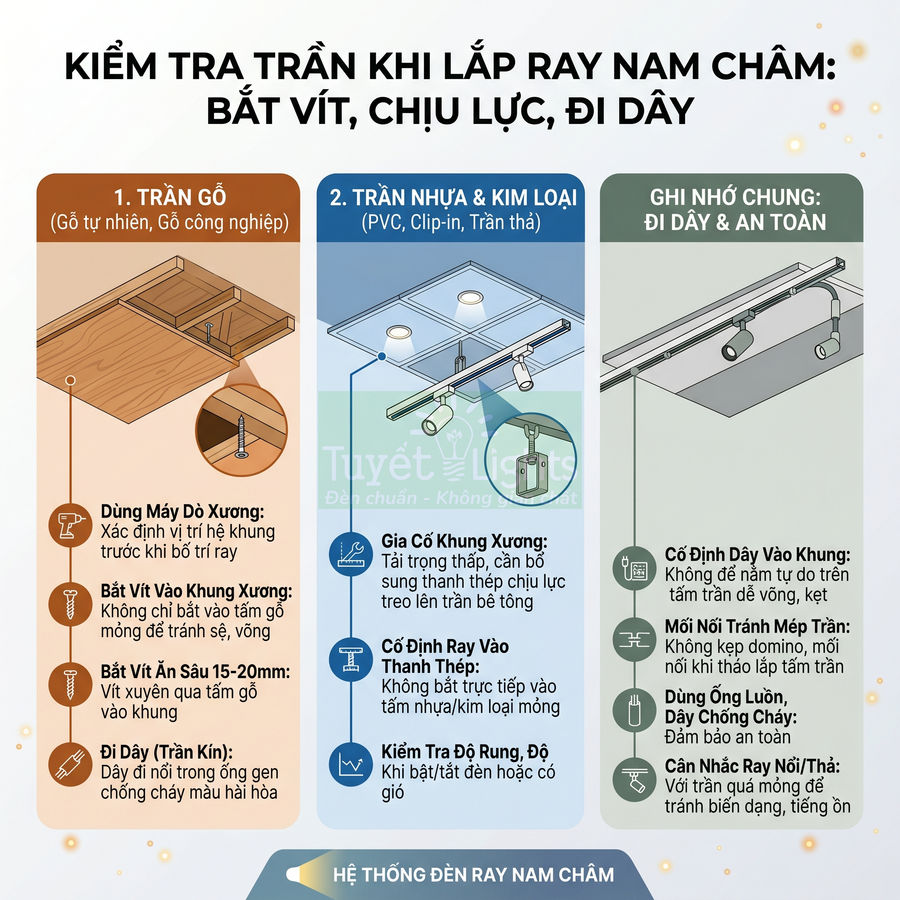

Trần gỗ, trần nhựa và trần kim loại cần kiểm tra khả năng bắt vít, chịu lực và đi dây

Với trần gỗ, trần nhựa, trần kim loại, điều kiện tiên quyết là đánh giá khả năng chịu lực và cách thức bắt vít của từng loại vật liệu. Trần gỗ tự nhiên hoặc gỗ công nghiệp thường được lắp trên hệ khung xương gỗ/kim loại; nếu muốn lắp ray nam châm, cần xác định chính xác vị trí xương để bắt vít xuyên qua tấm gỗ vào khung, tránh chỉ bắt vào tấm gỗ mỏng gây xệ, võng hoặc bong trần.

Một số lưu ý khi làm việc với trần gỗ:

• Dùng máy dò xương hoặc tháo cục bộ một tấm gỗ để quan sát hệ khung trước khi bố trí tuyến ray.
• Ưu tiên bắt ray song song hoặc vuông góc với hướng xương để có nhiều điểm bắt vào khung.
• Chọn vít gỗ hoặc vít tự khoan có chiều dài đủ xuyên qua tấm gỗ và ăn sâu vào khung ít nhất 15–20 mm.

Trần nhựa PVC hoặc trần kim loại (trần clip-in, trần thả kim loại) thường có tải trọng cho phép thấp hơn, nên nếu muốn lắp ray dài, nhiều module đèn, bắt buộc phải gia cố khung xương hoặc bổ sung thanh thép chịu lực riêng cho ray. Các bước thường gặp:

• Bổ sung thanh thép hộp hoặc thanh xương dày hơn tại vị trí ray, treo trực tiếp lên trần bê tông phía trên.
• Cố định ray vào thanh thép chịu lực, không bắt trực tiếp vào tấm nhựa hoặc tấm kim loại mỏng.
• Kiểm tra độ rung, độ võng khi bật/tắt đèn hoặc khi có gió từ điều hòa, quạt trần.

Vấn đề thứ hai là đường đi dây điện. Với trần gỗ kín, nếu không có khoảng không kỹ thuật phía trên, dây điện sẽ phải đi nổi trong ống gen hoặc máng điện, sau đó cấp vào đầu ray. Khi đó cần chú ý:

• Chọn ống gen chống cháy, màu sắc hài hòa với màu gỗ.
• Đi dây theo các đường biên, góc tường để giảm cảm giác rối mắt.
• Bịt kín các lỗ xuyên trần để tránh côn trùng, ẩm mốc.

Với trần nhựa hoặc trần kim loại dạng thả, có thể đi dây phía trên trần nhưng cần đảm bảo dây không bị cấn, kẹp bởi tấm trần, đồng thời phải dùng dây đúng chuẩn chống cháy lan. Một số điểm cần kiểm tra:

• Dây phải được cố định vào khung xương, không để nằm tự do trên tấm trần dễ gây võng, kẹt.
• Không để mối nối, domino nằm sát mép tấm trần, tránh bị kẹp khi tháo lắp.
• Sử dụng ống luồn hoặc máng cáp nếu đi dây dài, nhiều nhánh.

Trong nhiều trường hợp, giải pháp an toàn là dùng ray nổi hoặc ray treo thả gắn vào khung xương chính, hạn chế khoan cắt trực tiếp trên tấm trần mỏng để tránh biến dạng hoặc rung lắc khi bật/tắt đèn. Điều này đặc biệt quan trọng với trần kim loại mỏng, vì rung lắc có thể gây tiếng ồn, ảnh hưởng cảm giác sử dụng.

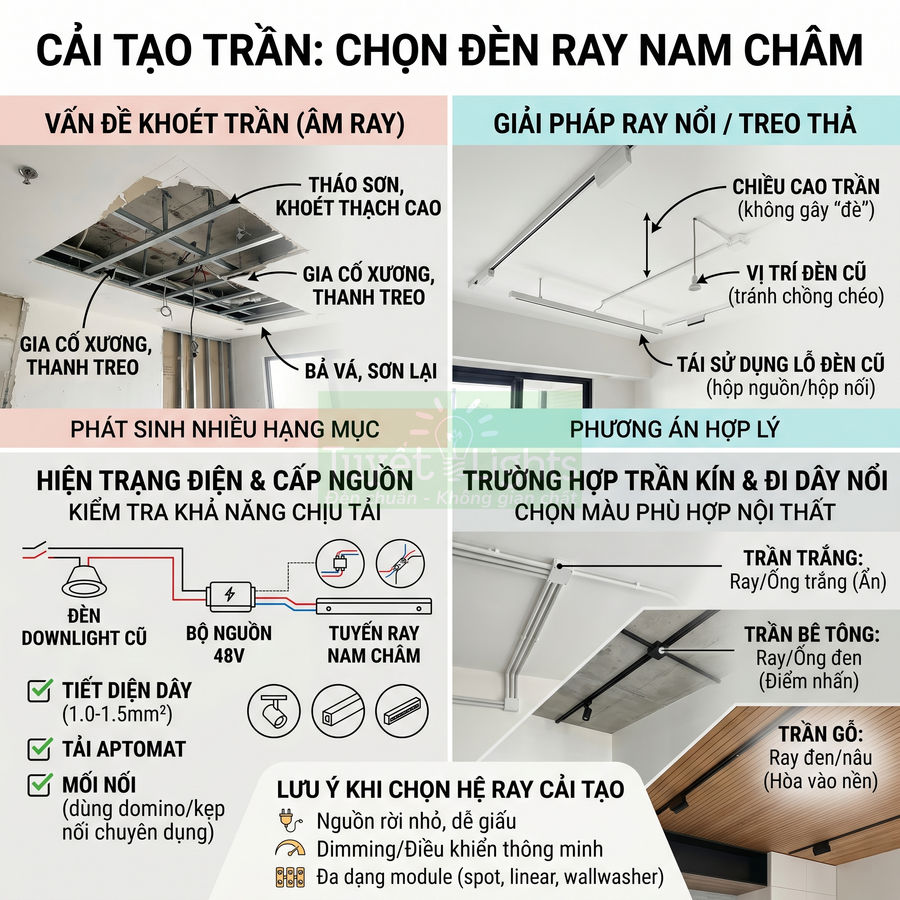

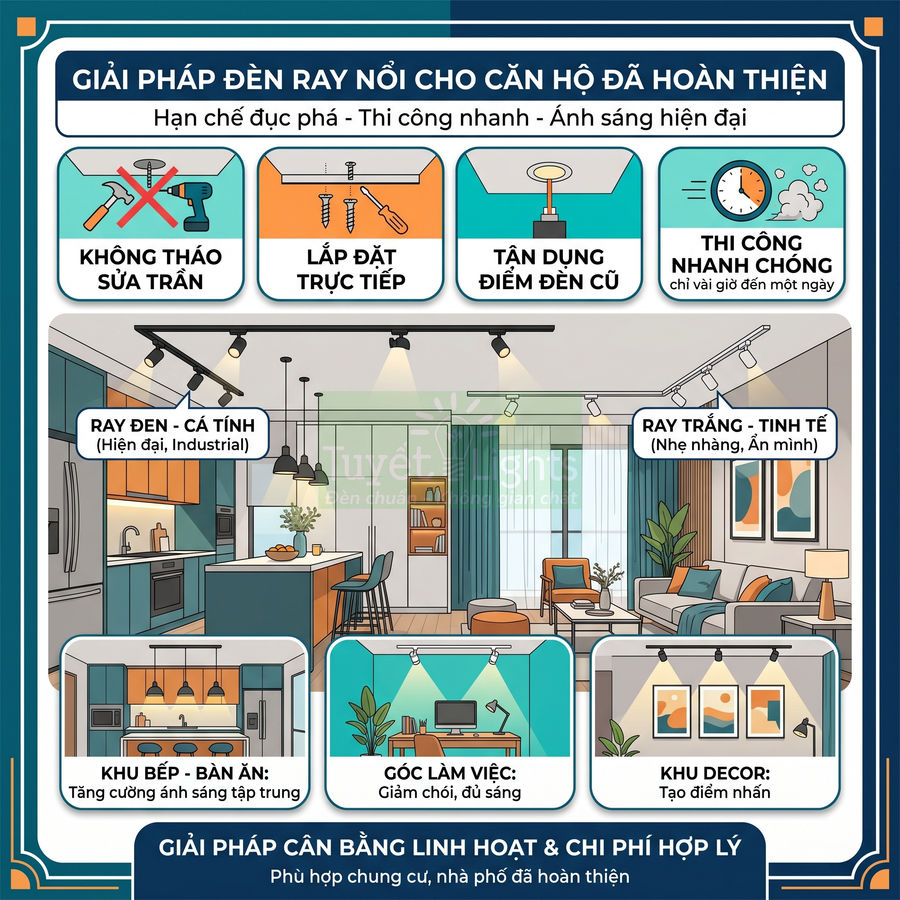

Trần cải tạo sẵn cần chọn kiểu ray theo hiện trạng điện và độ cao trần

Với nhà ở, căn hộ hoặc shop đã hoàn thiện, việc lắp thêm đèn rọi ray nam châm phải dựa trên hiện trạng trần và hệ thống điện có sẵn. Nếu trần đã làm thạch cao nhưng không chừa rãnh ray, không có hộp kỹ thuật cho bộ nguồn, việc khoét trần để âm ray sẽ phát sinh nhiều hạng mục:

• Tháo sơn, khoét tấm thạch cao theo tuyến ray.
• Gia cố xương, bổ sung thanh treo, xử lý lại bông cách âm nếu có.
• Bả vá, sơn lại toàn bộ mảng trần để tránh lộ vết sửa.

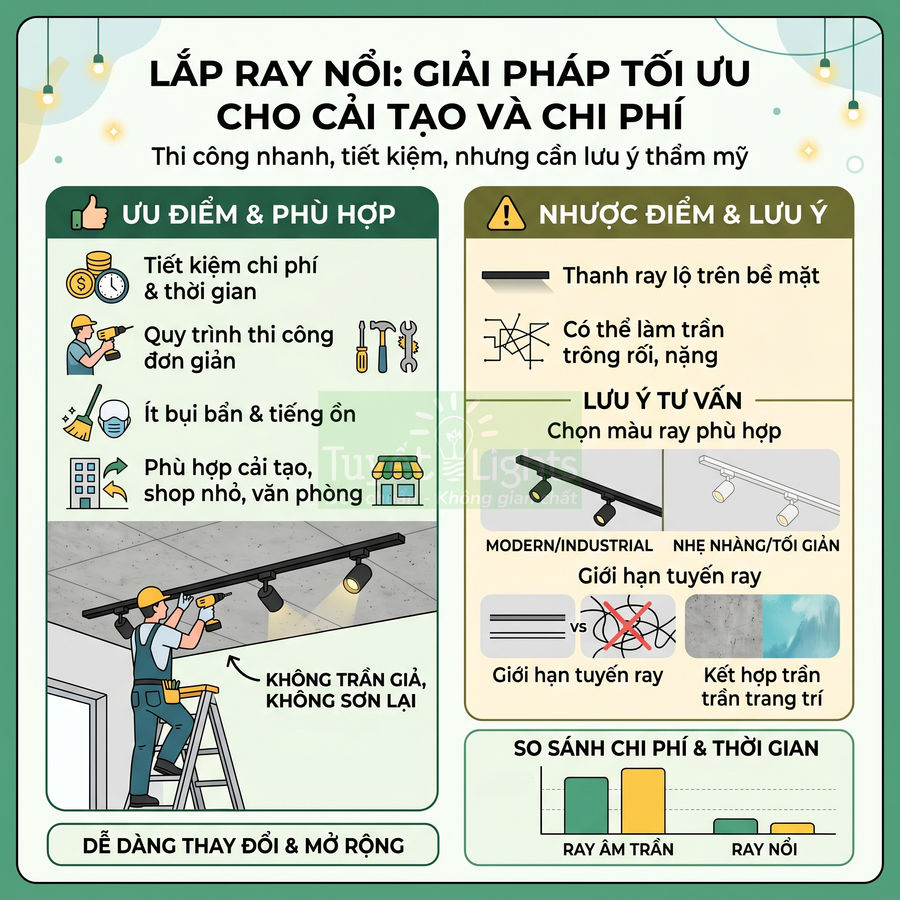

Trong trường hợp trần thấp hoặc gia chủ không muốn sửa chữa lớn, phương án hợp lý hơn là dùng ray nổi hoặc ray treo thả gắn trực tiếp lên trần hiện hữu. Khi đó, cần tính toán:

• Chiều cao sau khi lắp ray, đảm bảo không gây vướng tầm mắt hoặc cảm giác trần bị “đè”.
• Vị trí ray so với các đèn cũ (downlight, panel) để tránh chồng chéo, lóa chói.
• Khả năng tái sử dụng lỗ đèn cũ làm vị trí đặt hộp nguồn hoặc hộp nối.

Hiện trạng điện cũng là yếu tố quyết định. Nếu điểm cấp nguồn chỉ có tại vị trí đèn downlight cũ, thợ điện có thể tận dụng dây đó để cấp cho bộ nguồn 48V của ray nam châm, sau đó phân phối dọc theo tuyến ray. Tuy nhiên, cần kiểm tra:

• Tiết diện dây hiện hữu (thường 1.0–1.5 mm² cho chiếu sáng dân dụng) có phù hợp với tổng công suất dự kiến.
• Khả năng chịu tải của aptomat nhánh chiếu sáng, tránh quá tải khi thêm nhiều module đèn.
• Chất lượng mối nối cũ, thay thế bằng domino, kẹp nối chuyên dụng nếu cần.

Với những trần đã đóng kín, không còn khả năng đi dây âm, việc đi dây nổi trong ống gen hoặc máng điện là bắt buộc. Khi đó, nên chọn kiểu ray và màu sắc (đen, trắng, xám) phù hợp với màu trần và phong cách nội thất để giảm cảm giác rối mắt. Một số gợi ý:

• Trần trắng, tường sáng: chọn ray trắng, ống gen trắng để “ẩn” tối đa.

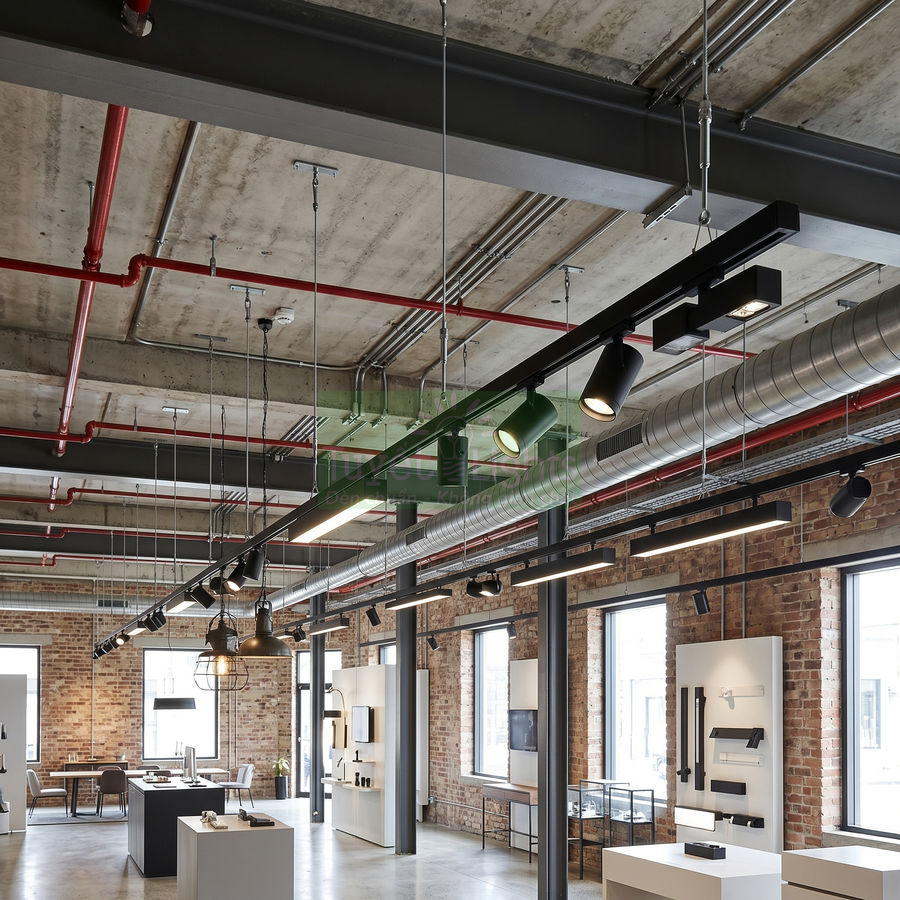

• Không gian industrial, trần bê tông thô: chọn ray đen, ống gen đen tạo điểm nhấn kỹ thuật.
• Không gian gỗ tối màu: ray đen hoặc nâu đậm, đi dây sát các đường gờ, phào để hòa vào nền.

Ngoài ra, với công trình cải tạo, nên ưu tiên các hệ ray nam châm có:

• Bộ nguồn rời, kích thước nhỏ, dễ giấu trong hộp kỹ thuật hoặc trần giả cục bộ.
• Khả năng dimming, điều khiển thông minh để tận dụng tối đa hệ thống chiếu sáng mới mà không phải thay đổi nhiều về dây dẫn.
• Đa dạng module (spot, linear, wallwasher) để thay thế linh hoạt cho các loại đèn cũ mà vẫn dùng chung một tuyến ray.

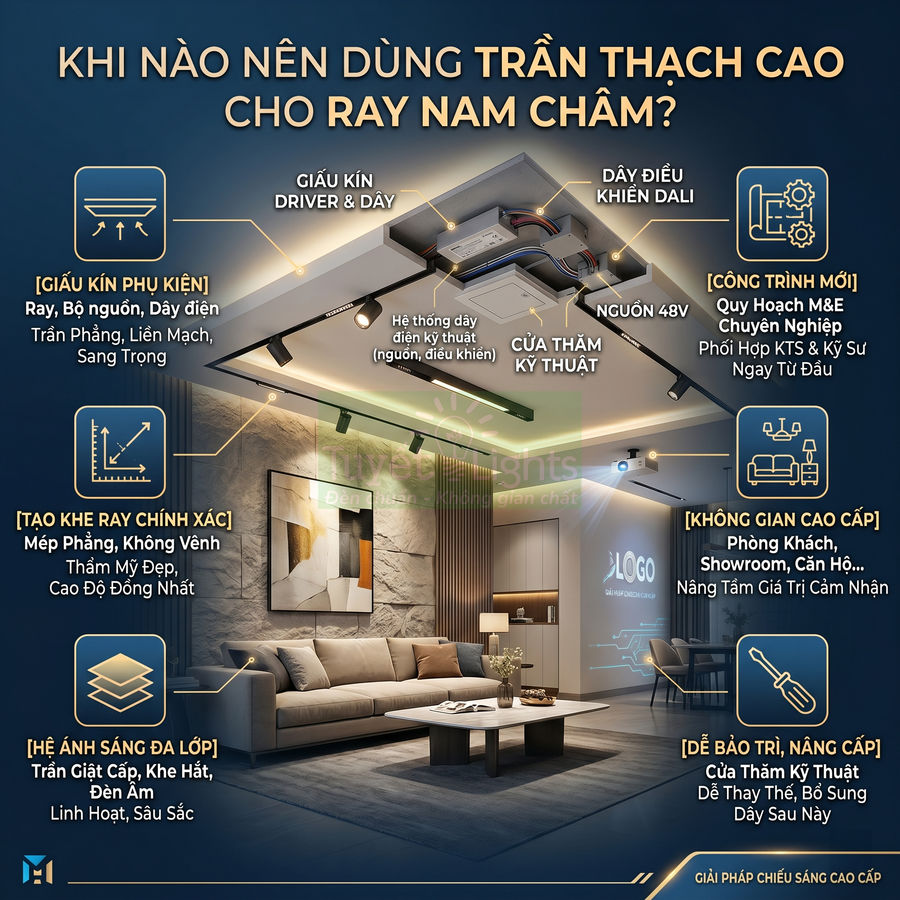

Khi nào nên dùng trần thạch cao cho ray nam châm?

Trần thạch cao phù hợp khi cần triển khai ray nam châm âm trần một cách chuyên nghiệp, giấu kín thanh ray, bộ nguồn và dây điện trong khoang trần để giữ bề mặt trần phẳng, liền mạch và sang trọng. Ở giai đoạn thiết kế, kiến trúc sư và kỹ sư M&E có thể phối hợp để quy hoạch sơ đồ chiếu sáng, vị trí ray, driver, tủ điện, đường dây cấp nguồn và dây điều khiển thông minh. Nhờ khả năng tạo khe ray chính xác, xử lý trần giật cấp, khe hắt và nhiều cao độ trần, trần thạch cao giúp tổ chức hệ ánh sáng đa lớp, đặc biệt hiệu quả cho phòng khách, showroom, căn hộ cao cấp hoặc các hệ ray nhiều tuyến cần thi công theo bản vẽ chi tiết ngay từ đầu.

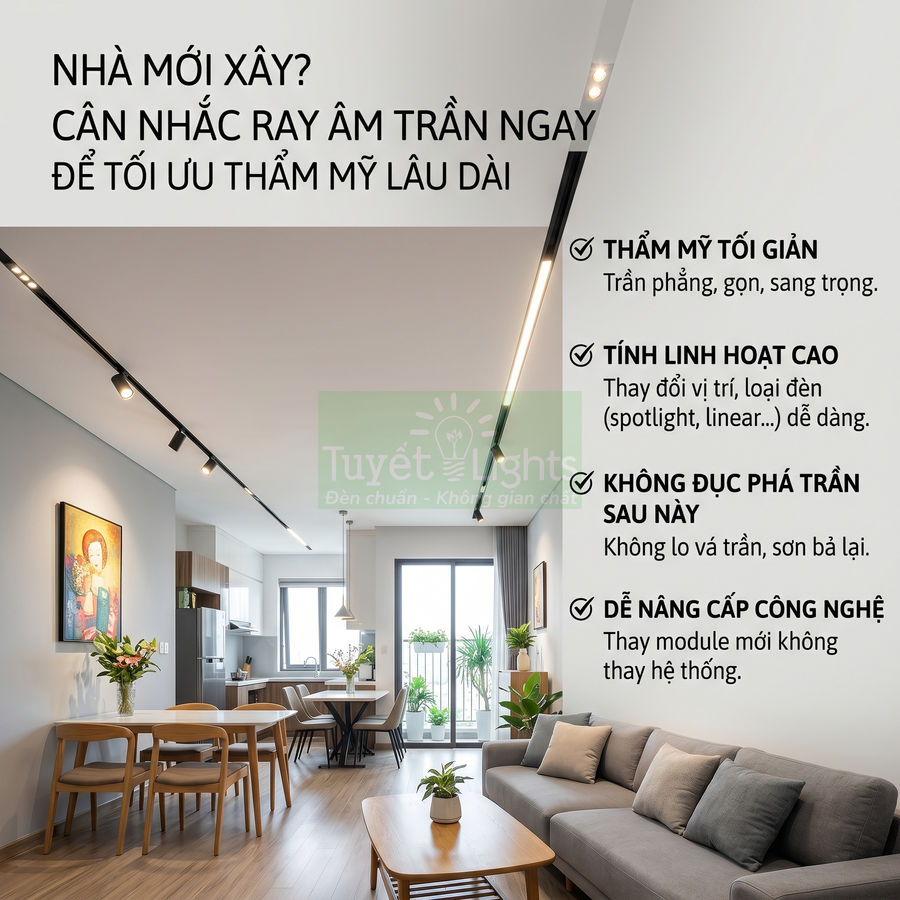

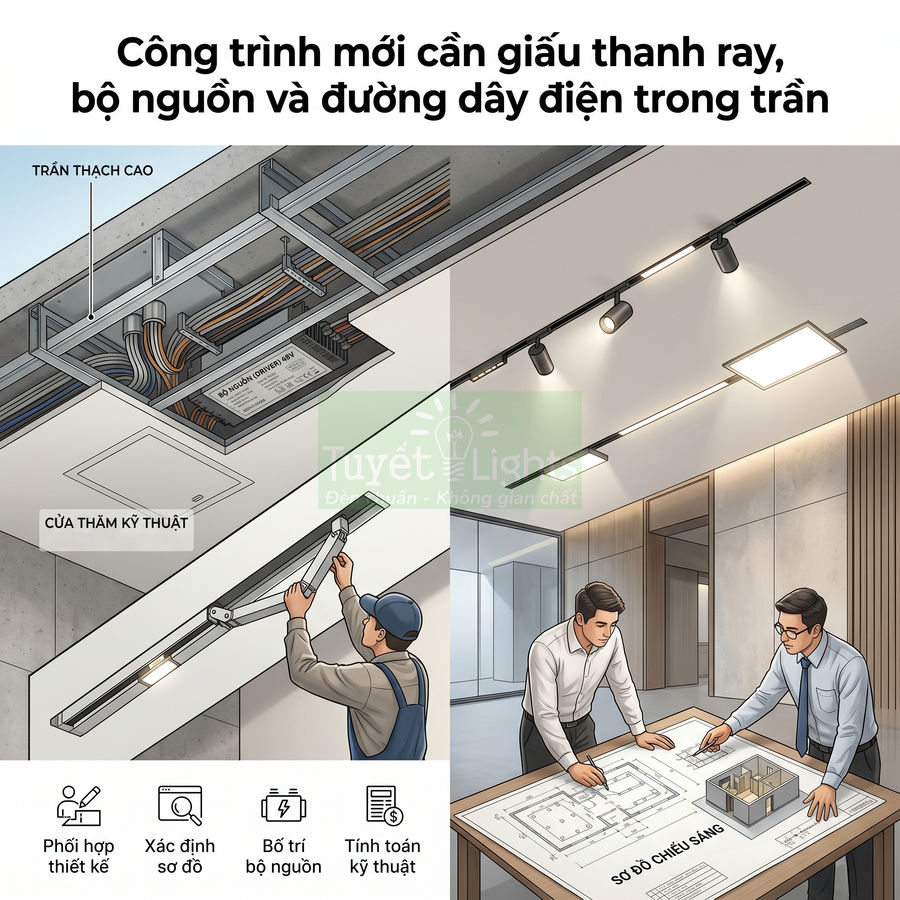

Công trình mới cần giấu thanh ray, bộ nguồn và đường dây điện trong trần

Với công trình mới xây hoặc đang hoàn thiện phần nội thất, trần thạch cao gần như là “hạ tầng kỹ thuật” tiêu chuẩn nếu mục tiêu là triển khai ray nam châm âm trần một cách chuyên nghiệp. Ngay từ giai đoạn thiết kế kiến trúc – nội thất, kiến trúc sư và kỹ sư M&E nên phối hợp chặt chẽ để:

• Xác định sơ đồ chiếu sáng tổng thể, vị trí các tuyến ray, góc chiếu, khu vực cần nhấn sáng.
• Bố trí vị trí bộ nguồn 48V (driver), hộp kỹ thuật, tủ điện phụ, điểm đấu nối và đường dây cấp nguồn.
• Tính toán tiết diện dây, chiều dài tuyến ray, giới hạn sụt áp cho phép để không bị suy hao ánh sáng ở cuối tuyến.
• Quy hoạch đường đi dây điều khiển (DALI, 0–10V, Zigbee, KNX…) nếu dùng hệ điều khiển thông minh.

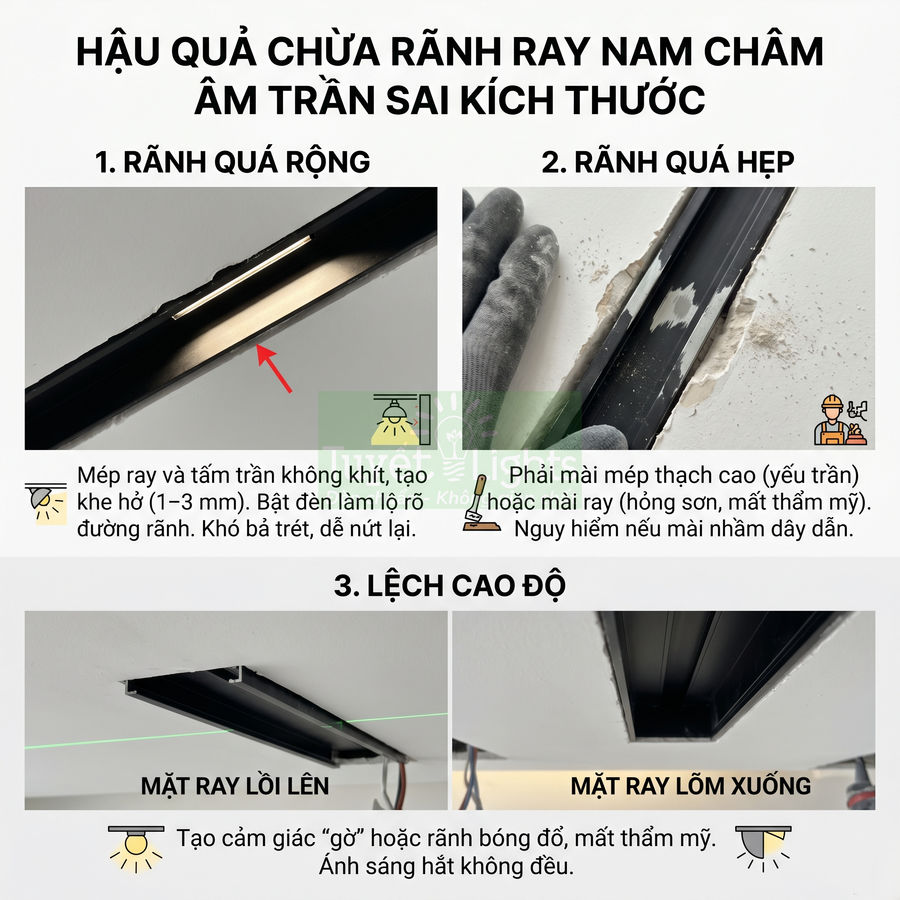

Trần thạch cao cho phép tạo các khe ray âm với kích thước chính xác theo profile ray (thường 35–55 mm tùy hệ), đảm bảo:

• Mép khe thẳng, phẳng, không bị “vênh” so với mặt trần hoàn thiện.
• Khoảng hở vừa đủ để lắp ray, che kín mép, không lộ xương trần hay dây điện.
• Cao độ ray đồng nhất trên toàn tuyến, tránh hiện tượng đoạn cao đoạn thấp gây mất thẩm mỹ.

Các tuyến ray có thể được thiết kế chạy dài liên tục, giao nhau theo dạng chữ L, chữ U, chữ H hoặc dạng lưới. Với trần bê tông trần, việc tạo các hình dạng phức tạp như vậy sẽ đòi hỏi nhiều thao tác đục phá, đi ống nổi, máng cáp… rất khó đạt độ tinh gọn. Trần thạch cao cho phép:

• Giấu hoàn toàn ống luồn dây, hộp nối, bộ nguồn trong khoang trần.
• Bố trí các hatch access (cửa thăm kỹ thuật) kín đáo để bảo trì driver, module điều khiển.
• Dễ dàng thay đổi, bổ sung dây điều khiển hoặc dây nguồn trong tương lai mà không phải phá trần lớn.

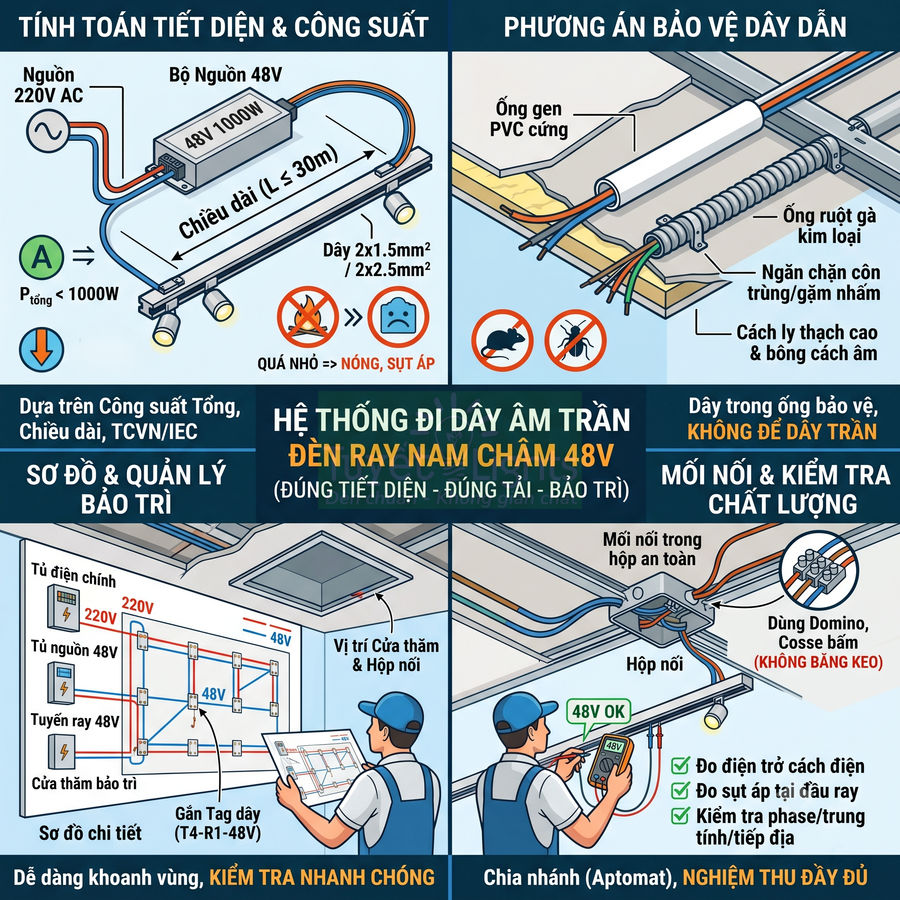

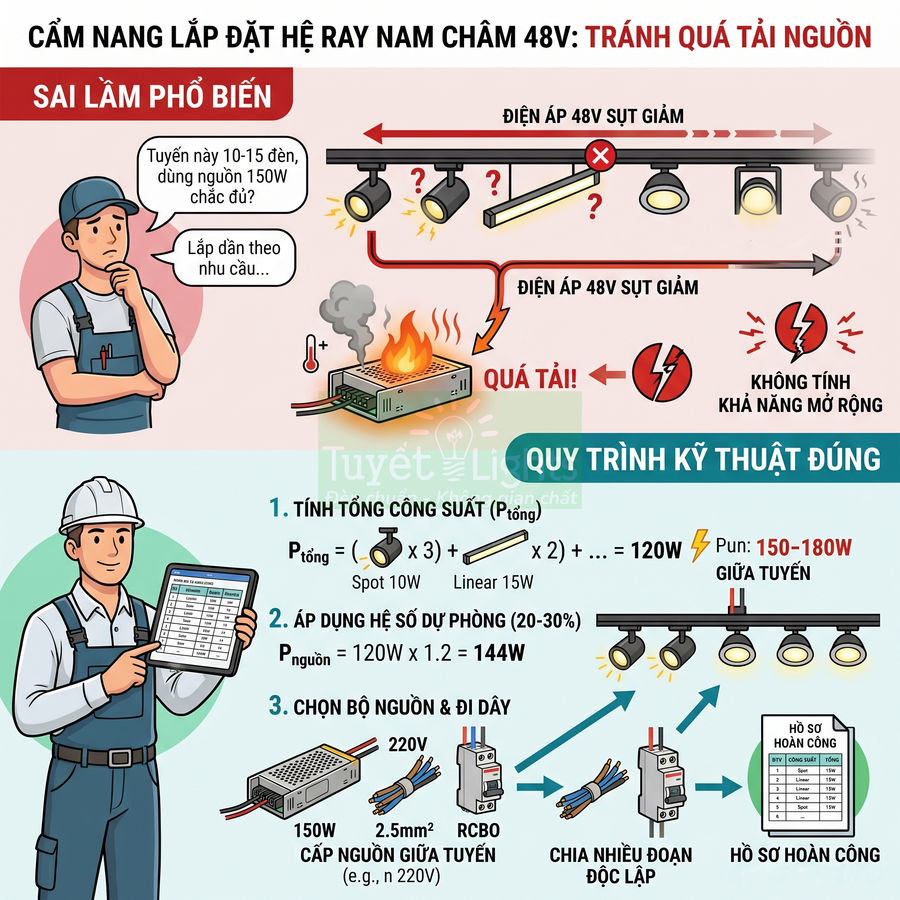

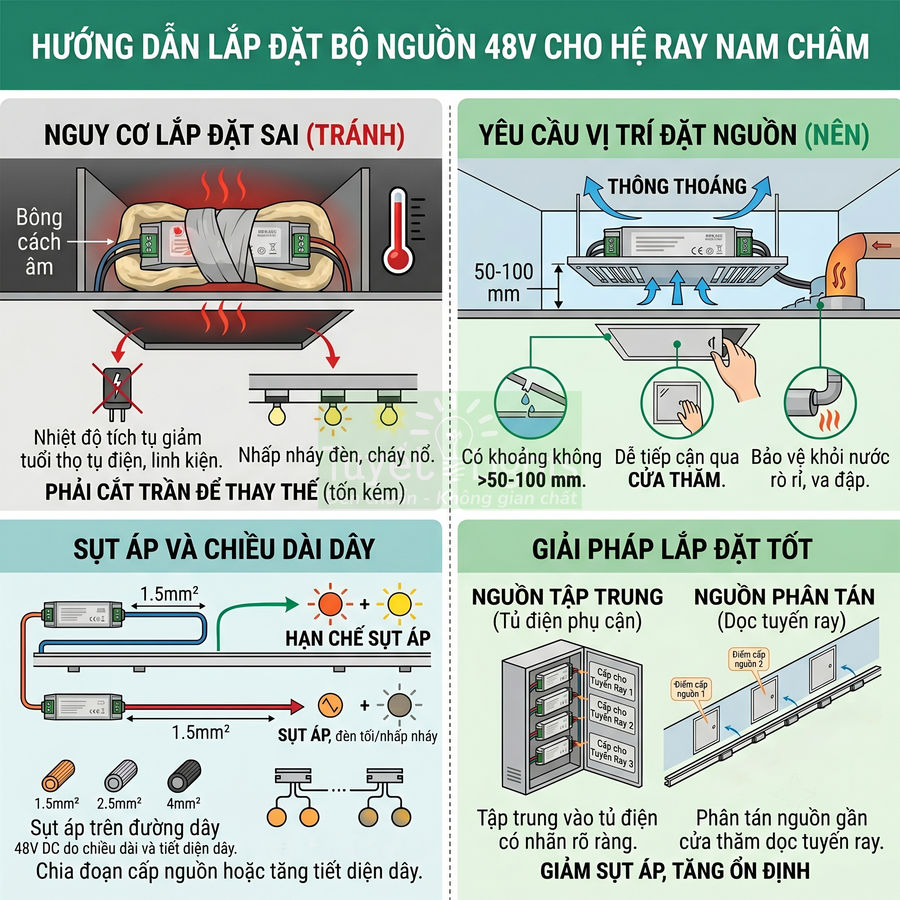

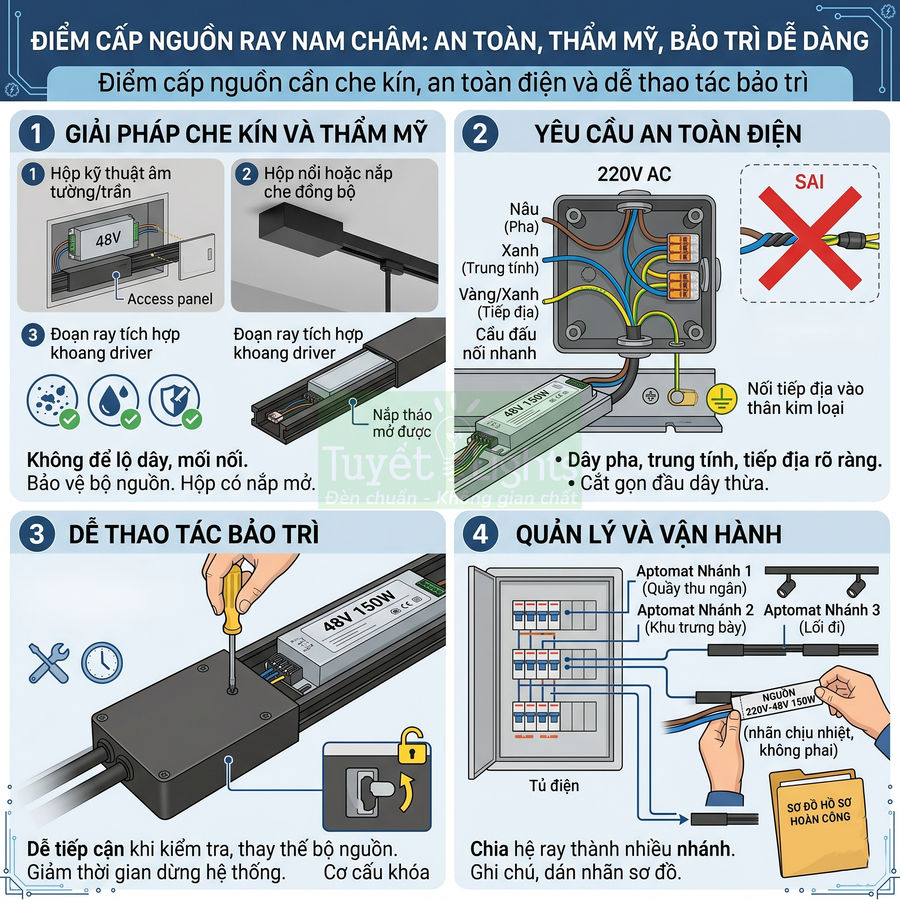

Bộ nguồn 48V có thể đặt trong hộp kỹ thuật trên trần, trong tủ điện hoặc trong hộc kỹ thuật gần đó. Kỹ sư điện cần tính toán:

• Khoảng cách từ bộ nguồn đến điểm cấp vào ray để sụt áp nằm trong giới hạn cho phép (thường < 3–5% tùy tiêu chuẩn).
• Phân chia nhiều bộ nguồn cho các tuyến ray dài hoặc tải lớn để tránh quá tải và dễ điều khiển theo khu vực.
• Thông gió, tản nhiệt cho driver, tránh đặt sát vật liệu cách nhiệt hoặc trong khoang kín hoàn toàn.

Khi mọi thành phần kỹ thuật được giấu kín trong trần thạch cao, người sử dụng chỉ nhìn thấy các khe ray mảnh và các module đèn trượt trên đó, tạo cảm giác rất gọn, phẳng và cao cấp, đồng thời vẫn đảm bảo khả năng bảo trì – nâng cấp về sau.

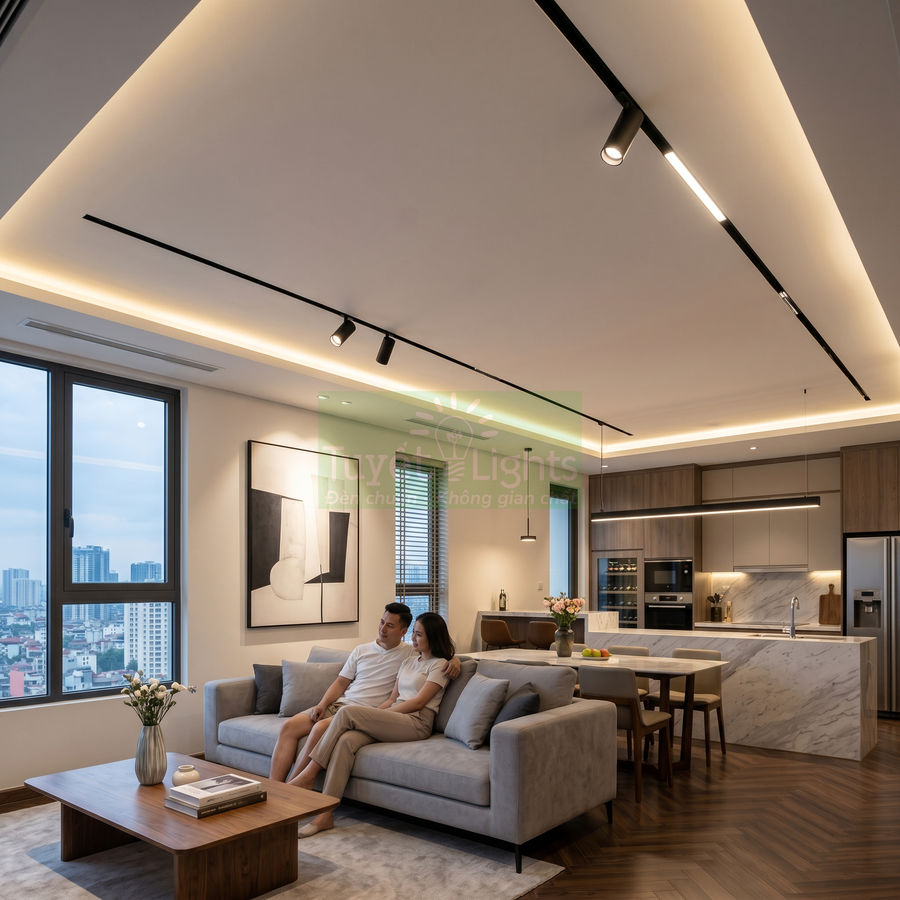

Phòng khách, showroom và căn hộ cao cấp cần bề mặt trần gọn, sang và liền mạch

Trong các không gian như phòng khách, showroom, căn hộ cao cấp, sảnh khách sạn, trần không chỉ là bề mặt che chắn mà còn là “phông nền” cho toàn bộ concept nội thất. Yêu cầu thường gặp:

• Trần phẳng, ít mảng chia, hạn chế tối đa đèn nổi, máng đèn, ống luồn lộ thiên.
• Không lộ hộp nối, không có các điểm “vá” trần do đục phá bổ sung.
• Ánh sáng linh hoạt, có thể thay đổi bố cục đèn theo thời gian mà không phải làm lại trần.

Trần thạch cao kết hợp ray nam châm âm trần đáp ứng tốt các tiêu chí này. Các tuyến ray có thể được bố trí:

• Song song với sofa, bàn trà để chiếu tranh, decor, tạo vùng sáng tập trung.
• Chạy dọc theo bàn ăn, quầy bar, đảo bếp để vừa chiếu sáng chức năng vừa tạo điểm nhấn.
• Chạy viền theo chu vi phòng, kết hợp với khe hắt trần để “kéo dài” cảm giác không gian.

Trong căn hộ cao cấp, ray nam châm thường phối hợp với đèn downlight âm trần, đèn hắt trần, đèn hắt tường để tạo hệ ánh sáng đa lớp:

• Lớp ánh sáng nền (ambient): dùng downlight hoặc hắt trần, độ rọi vừa phải, ánh sáng mềm.
• Lớp ánh sáng chức năng (task): dùng module spotlight, linear trên ray nam châm chiếu vào bàn ăn, bàn làm việc, khu bếp.
• Lớp ánh sáng nhấn (accent): dùng spotlight góc chiếu hẹp trên ray hoặc đèn hắt tường để làm nổi bật tranh, tượng, mảng tường trang trí.

Trần thạch cao cho phép xử lý các lớp trần giật cấp, khe hắt, khe ray một cách tinh tế:

• Tạo bậc trần để giấu nguồn sáng gián tiếp, chỉ cho ánh sáng “tràn” ra bề mặt.
• Kết hợp khe ray với khe hắt, ví dụ: ray nằm ở mặt trần thấp, khe hắt ở mặt trần cao hơn, tạo chiều sâu không gian.
• Giấu các chi tiết kỹ thuật như thanh treo đèn thả, hộp driver đèn trang trí trong khoang trần.

Nếu chỉ dùng trần bê tông trần hoặc trần nổi, việc đạt được bề mặt trần liền mạch, tối giản nhưng giàu lớp ánh sáng là rất khó. Với phân khúc cao cấp, chi phí đầu tư trần thạch cao để phục vụ hệ ray nam châm thường được xem là hợp lý vì:

• Tăng giá trị cảm nhận của không gian (perceived value) rõ rệt.
• Dễ nâng cấp hệ chiếu sáng (thay module, thêm tuyến ray) mà không phá vỡ thẩm mỹ trần.
• Tối ưu hóa trải nghiệm ánh sáng theo từng giai đoạn sử dụng căn hộ, showroom.

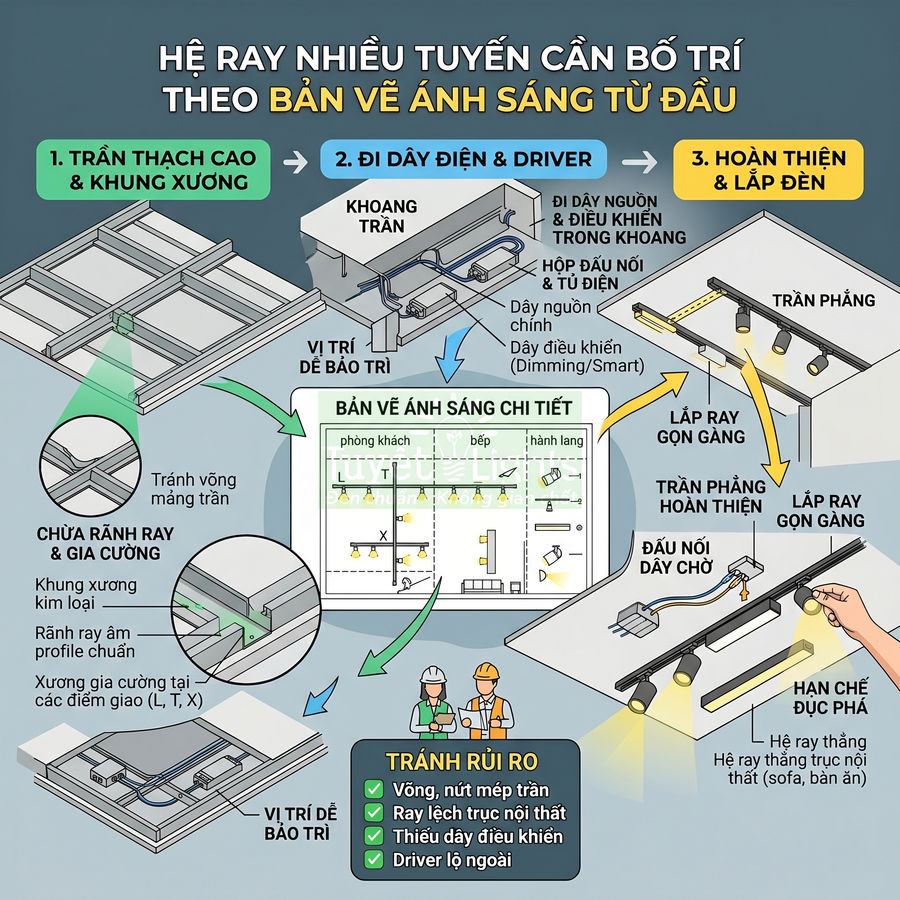

Hệ ray nhiều tuyến cần bố trí theo bản vẽ ánh sáng từ đầu

Với hệ ray nam châm nhiều tuyến (multi-track), trần thạch cao gần như là điều kiện tiên quyết để triển khai bản vẽ ánh sáng một cách chính xác và sạch sẽ. Khi số lượng tuyến ray tăng, các vấn đề kỹ thuật phát sinh gồm:

• Đường dây cấp nguồn chằng chịt nếu không có khoang trần để giấu.
• Điểm giao nhau giữa các tuyến ray khó xử lý gọn trên trần bê tông.
• Khó đảm bảo cao độ đồng nhất cho toàn bộ hệ ray nếu bề mặt trần gốc không phẳng.

Với trần thạch cao, kỹ sư có thể yêu cầu đội thi công:

• Chừa sẵn rãnh ray đúng kích thước theo profile của nhà sản xuất (chiều rộng, chiều sâu, khoảng hở hai bên).
• Định vị cao độ rãnh ray theo bản vẽ, đảm bảo song song với các trục nội thất (trục sofa, trục bàn ăn, trục hành lang).
• Bố trí xương gia cường tại:
  • Các điểm giao nhau của ray (L, T, X) để tránh võng, nứt mép trần.
  • Các đoạn ray treo module nặng như spotlight công suất lớn, đèn linear dài, module projector.

Bản vẽ ánh sáng cần thể hiện rõ:

• Sơ đồ tuyến ray, ký hiệu từng tuyến, chiều dài, công suất dự kiến.
• Vị trí bộ nguồn, tủ điện, hộp đấu nối, đường dây cấp nguồn chính và các nhánh phụ.
• Phân nhóm điều khiển (zone) cho từng khu vực: phòng khách, bàn ăn, bếp, hành lang, khu trưng bày.

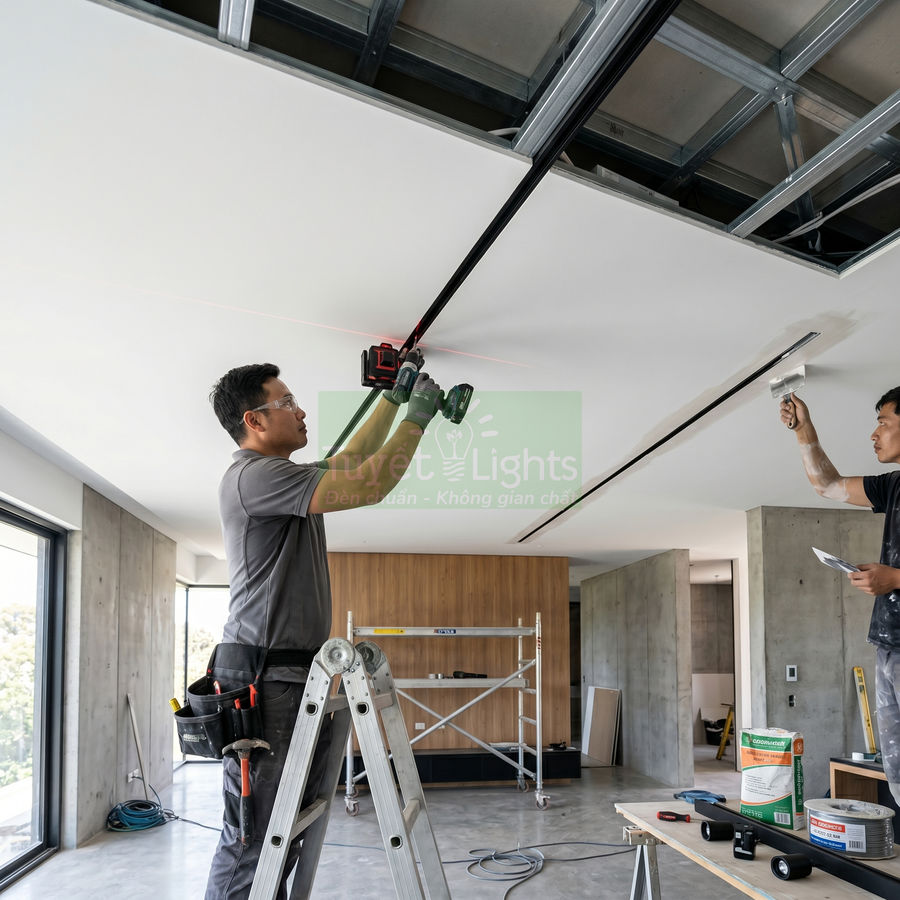

Nhờ trần thạch cao, quá trình thi công trở nên “có kịch bản”:

• Đội trần làm xương, chừa rãnh, gia cường theo đúng bản vẽ.
• Đội điện đi dây, đặt hộp kỹ thuật, kéo dây điều khiển trong khoang trần trước khi bắn tấm.
• Sau khi bả, sơn hoàn thiện, đội đèn chỉ việc lắp ray, đấu nối vào dây chờ, hạn chế tối đa đục phá.

Cách làm này giảm rủi ro phải sửa chữa sau khi trần đã sơn hoàn thiện, tránh các lỗi thường gặp như:

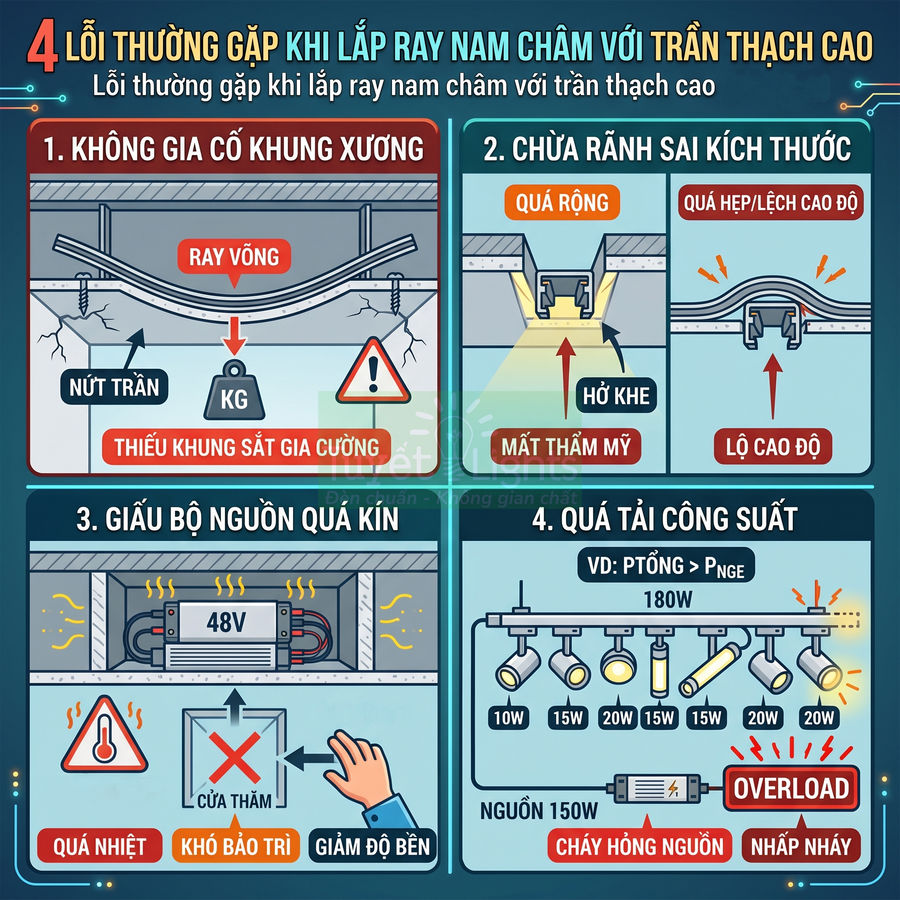

• Ray không thẳng trục với nội thất do không có bản vẽ phối hợp.
• Thiếu dây điều khiển cho các tuyến cần dimming hoặc điều khiển thông minh.

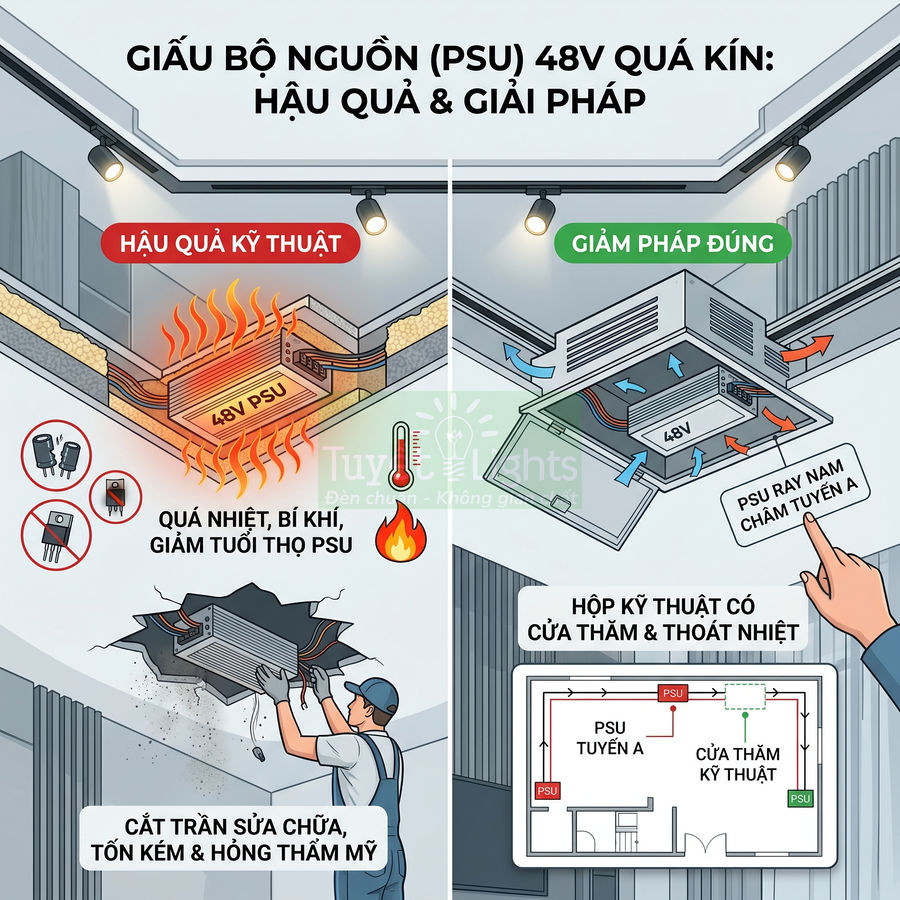

• Không đủ không gian cho driver, phải treo lộ hoặc đặt ở vị trí khó bảo trì.

Không gian cần phối ray nam châm với đèn âm trần, đèn hắt và trần giật cấp

Trong các thiết kế nội thất hiện đại, ray nam châm thường là một phần của chiến lược ánh sáng đa lớp, kết hợp với:

• Đèn âm trần chiếu chung (downlight, panel âm trần).
• Đèn hắt trần (cove light) tạo ánh sáng gián tiếp, mềm, không chói.
• Đèn hắt tường (wall washer, wall grazer) tạo mảng nhấn trên bề mặt tường.
• Đèn thả trang trí (pendant) cho bàn ăn, đảo bếp, khu vực tiếp khách.

Trần thạch cao giật cấp là công cụ rất hiệu quả để tổ chức các lớp ánh sáng này. Một số cấu hình điển hình:

• Ray nam châm ở lớp trần chính, chạy dọc trục sofa hoặc bàn ăn, dùng spotlight và linear để chiếu trực tiếp.
• Khe hắt trần ở lớp trần cao hơn, chạy quanh chu vi phòng, dùng LED strip để tạo ánh sáng nền dịu.
• Đèn downlight âm trần bố trí xen kẽ hoặc ở khu vực cần độ rọi cao (bếp, lối đi, khu làm việc).

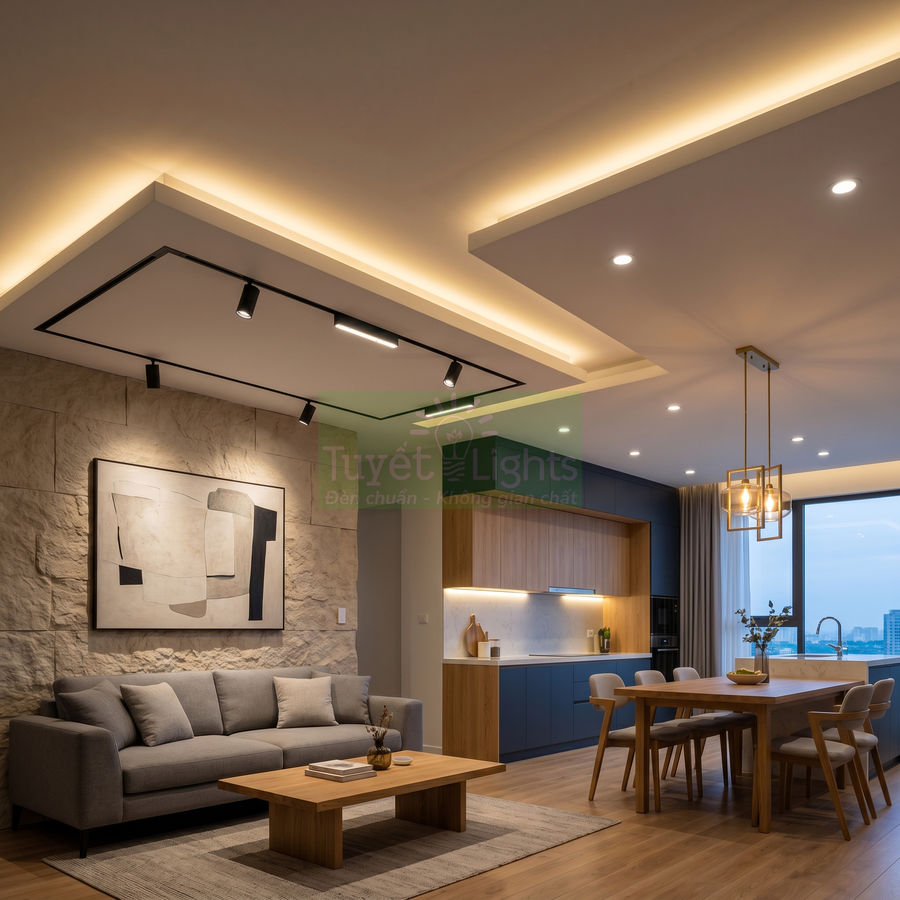

Ví dụ trong phòng khách:

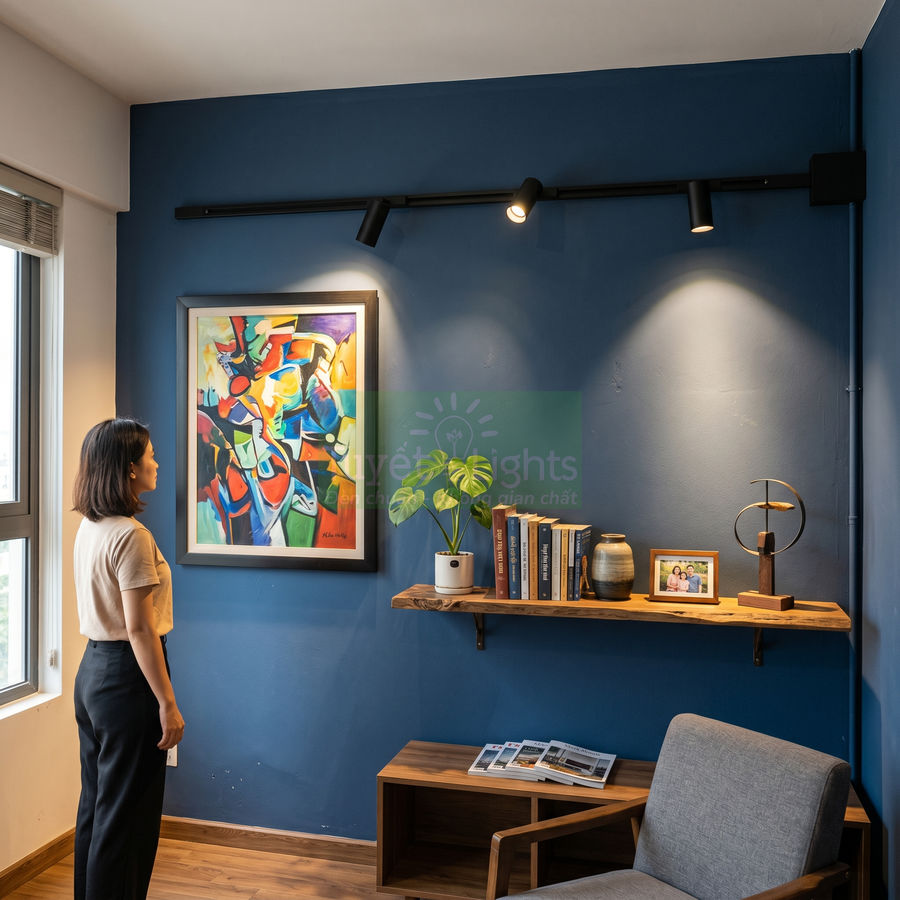

• Ray nam châm chạy dọc theo trục sofa, module spotlight chiếu vào tranh, kệ TV, bàn trà.
• Một khe hắt trần chạy quanh chu vi phòng, ánh sáng ấm nhẹ, tạo cảm giác trần cao hơn và không gian rộng hơn.
• Đèn thả trang trí ở vị trí bàn trà hoặc bàn ăn liền kề, driver được giấu trong khoang trần thạch cao.

Ở khu vực bếp – ăn:

• Ray nam châm chiếu trực tiếp xuống bàn ăn, có thể dùng module linear kết hợp spotlight để vừa chiếu đều mặt bàn vừa tạo điểm nhấn.
• Đèn downlight âm trần cung cấp ánh sáng chung cho khu vực bếp, đảm bảo độ rọi đủ cho thao tác nấu nướng.
• Khe hắt trần hoặc hắt tường ở khu backsplash bếp tạo lớp ánh sáng trang trí, giảm cảm giác “kỹ thuật” của khu bếp.

Trần thạch cao cho phép:

• Tạo nhiều cao độ trần khác nhau, giúp phân tách chức năng không gian (bếp – ăn – khách) mà không cần tường ngăn.
• Giấu toàn bộ dây cấp nguồn cho LED strip, driver của đèn hắt, bộ nguồn ray nam châm trong cùng một hệ trần.
• Đi dây điều khiển tập trung về một tủ điều khiển trung tâm, thuận tiện cho việc tích hợp smart home.

Nếu chỉ có trần bê tông phẳng, khả năng tạo hình ánh sáng sẽ bị hạn chế đáng kể: khó giấu nguồn sáng gián tiếp, khó tạo khe hắt chuẩn kỹ thuật (độ rộng, độ sâu, góc chắn chói), khó bố trí nhiều lớp trần với cao độ khác nhau. Trần thạch cao vì vậy là “nền tảng” để khai thác tối đa ưu điểm của hệ ray nam châm khi phối hợp với các loại đèn âm trần, đèn hắt và trần giật cấp trong các concept nội thất hiện đại.

Khi nào không cần trần thạch cao vẫn lắp được ray nam châm?

Giải pháp chiếu sáng bằng ray nam châm vẫn triển khai hiệu quả ngay cả khi không làm trần thạch cao, miễn là bề mặt lắp đặt đủ chắc chắn và có phương án đi dây hợp lý. Có thể lắp ray nổi trực tiếp lên trần bê tông, trần xi măng, trần tôn; treo thả từ trần cao trong studio, showroom, quán cà phê; hoặc gắn tường cho tranh, kệ trưng bày, mảng nhấn. Hệ ray nổi giúp tận dụng kết cấu sẵn có, giảm chi phí làm trần giả, rút ngắn thời gian thi công và dễ bảo trì. Đồng thời, việc để lộ ray, ống điện, dầm thép còn phù hợp phong cách industrial, tạo nên ngôn ngữ thiết kế riêng, linh hoạt thay đổi bố cục ánh sáng.

Ray nam châm lắp nổi cho trần bê tông, trần xi măng và nhà cải tạo

Trong thực tế thi công, rất nhiều công trình không có trần thạch cao hoặc chủ nhà không muốn làm trần giả nhưng vẫn cần một hệ chiếu sáng linh hoạt, hiện đại. Khi đó, giải pháp tối ưu là sử dụng ray nam châm lắp nổi trực tiếp lên trần bê tông, trần xi măng hoặc trần tôn có khung xương chắc chắn. Ray nổi được chế tạo từ nhôm định hình dày, thân kín, có khoang riêng cho dây dẫn và bộ nguồn, đảm bảo an toàn điện và tính thẩm mỹ.

Cấu tạo cơ bản của ray nổi gồm:

• Thân ray nhôm sơn tĩnh điện (thường màu đen hoặc trắng), có rãnh từ tính để gắn module đèn 48V.
• Nắp che dây hoặc máng kỹ thuật tích hợp, giúp giấu dây nguồn 220V và dây 48V bên trong.
• Đầu cấp nguồn, đầu bịt, co nối thẳng, co L, co T, co X để tạo hình tuyến ray theo mặt bằng kiến trúc.
• Bộ nguồn chuyển đổi 220V AC sang 48V DC, có thể đặt trong hộp kỹ thuật, trong trần kỹ thuật gần đó hoặc trong đoạn ray có khoang mở rộng.

Giải pháp này đặc biệt phù hợp với các dạng công trình sau:

• Trần bê tông, trần xi măng của nhà phố, nhà ống, nhà cấp 4 đã hoàn thiện.
• Nhà cải tạo, nhà phố cũ cần nâng cấp ánh sáng nhưng không muốn đập phá, làm lại trần.
• Căn hộ chung cư đã bàn giao mà chủ nhà không muốn hạ trần thạch cao vì sợ mất chiều cao sử dụng.

Quy trình thi công cơ bản:

• Khảo sát hiện trạng, xác định tuyến ray theo bố cục nội thất (bàn ăn, sofa, bếp, lối đi, quầy trưng bày…).
• Đánh dấu vị trí lỗ khoan trên trần bê tông, đảm bảo khoảng cách giữa các điểm bắt vít phù hợp với chiều dài ray (thường 60–100 cm một điểm).
• Khoan lỗ, đóng tắc kê nhựa hoặc tắc kê thép, sau đó bắt vít cố định ray lên trần.
• Dây điện 220V có thể lấy từ hộp đèn cũ, chạy trong ống gen hoặc máng điện tới vị trí đầu ray, sau đó đấu vào bộ nguồn 48V.
• Nếu muốn tăng tính thẩm mỹ, có thể dùng máng điện, ống thép luồn dây sơn tĩnh điện đồng màu với ray để che toàn bộ tuyến dây nổi.

Về mặt sử dụng, ray nổi vẫn cho phép gắn đầy đủ các loại module như:

• Đèn spotlight chiếu điểm với nhiều góc chiếu (15°, 24°, 36°, 60°).
• Đèn linear tạo dải sáng đều cho lối đi, bàn làm việc, quầy bar.
• Đèn wallwasher rửa tường cho mảng tranh, tường đá, tường gỗ.

Điểm khác biệt duy nhất so với ray âm trần là thân ray lộ ra ngoài. Tuy nhiên, trong các phong cách nội thất tối giản, hiện đại hoặc industrial, việc để lộ ray, ống điện, dầm thép lại tạo nên ngôn ngữ thiết kế riêng, giúp không gian có chiều sâu và cá tính hơn.

Ray nam châm treo thả cho trần cao, studio, showroom và phong cách industrial

Với các không gian có trần cao (thường từ 3,5 m trở lên) như studio chụp hình, showroom, nhà xưởng cải tạo thành văn phòng, quán cà phê trần bê tông, việc làm trần thạch cao để âm ray vừa tốn chi phí, vừa làm giảm chiều cao thông thủy. Khi đó, ray nam châm treo thả là lựa chọn tối ưu, vừa đảm bảo kỹ thuật chiếu sáng, vừa giữ được cảm giác thoáng và “thô mộc” của kết cấu hiện hữu.

Hệ ray treo thả thường bao gồm:

• Ray nam châm dạng nổi hoặc dạng chuyên dụng cho treo, có tai bắt cáp.
• Dây cáp thép hoặc ty ren M6–M8 để treo ray từ trần bê tông, dầm thép hoặc hệ khung kỹ thuật.
• Phụ kiện tăng đơ, khóa cáp để điều chỉnh cao độ ray, đảm bảo ray nằm thẳng và đúng cao độ thiết kế.
• Dây điện 220V đi kèm dây treo hoặc đi riêng trong ống gen, sau đó cấp nguồn vào một đầu ray hoặc nhiều điểm trên tuyến ray tùy công suất.

Ưu điểm của ray treo thả trong không gian trần cao:

• Đưa nguồn sáng xuống gần khu vực cần chiếu sáng (bàn làm việc, khu trưng bày, quầy bar, khu chụp hình), giảm thất thoát ánh sáng và tăng độ rọi.
• Cho phép tạo nhiều lớp ánh sáng: lớp ánh sáng nền từ đèn công nghiệp hoặc highbay trên cao, lớp ánh sáng trung gian từ ray treo, và lớp ánh sáng điểm từ đèn trang trí.
• Dễ dàng thay đổi bố cục: có thể kéo dài, rút ngắn, di chuyển tuyến ray khi thay đổi layout nội thất mà không phải can thiệp vào trần bê tông.

Trong phong cách industrial, việc để lộ dầm, ống gió, ống chữa cháy, ống điện và ray treo thả là một phần của ngôn ngữ thiết kế. Ray nam châm treo thả khi kết hợp với:

• Đèn thả trang trí (chao kim loại, chao bê tông, chao thủy tinh).
• Đèn công nghiệp chao lớn, đèn highbay cho khu vực sản xuất cải tạo thành không gian sáng tạo.
• Hệ ống gió tròn, ống PCCC sơn đỏ, dầm thép đen.

sẽ tạo nên bố cục ánh sáng đa lớp, vừa đáp ứng công năng, vừa mang tính tạo hình mạnh. Khi thiết kế, cần tính toán kỹ:

• Tải trọng của ray và tổng số module đèn trên mỗi tuyến để chọn đường kính cáp, kích thước ty ren phù hợp.
• Khoảng cách giữa các điểm treo (thường 1,0–1,5 m) để tránh võng ray, đặc biệt với tuyến ray dài trên 3 m.
• Khả năng chịu lực của trần bê tông hoặc dầm thép, tránh khoan vào vị trí có thép chịu lực chính hoặc khu vực yếu.

Ray nam châm gắn tường cho chiếu tranh, kệ trưng bày và mảng tường nhấn

Bên cạnh lắp trên trần, ray nam châm còn có thể gắn trực tiếp lên tường để tạo hệ chiếu sáng linh hoạt cho tranh, kệ trưng bày, tủ sách hoặc mảng tường nhấn. Trong cấu hình này, không cần trần thạch cao vì toàn bộ hệ ray được bố trí trên bề mặt tường, phù hợp với cả công trình mới lẫn công trình cải tạo.

Một số nguyên tắc bố trí ray tường:

• Cao độ lắp ray thường trong khoảng 2,2–2,4 m tính từ cốt sàn hoàn thiện, tùy chiều cao trần và kích thước tranh, sản phẩm trưng bày.
• Ray chạy ngang theo mảng tường treo tranh, kệ trưng bày hoặc tủ âm tường, có thể chạy liên tục hoặc chia đoạn theo từng khu vực.
• Với tường dài, có thể chia ray thành nhiều đoạn và nối bằng co thẳng hoặc co L để ôm theo kiến trúc.

Phương án đi dây điện cho ray tường:

• Thi công mới: đi dây âm tường, chờ đầu dây tại vị trí đầu ray hoặc giữa ray, sau đó đấu vào bộ nguồn 48V giấu trong hộp kỹ thuật hoặc hốc tường.
• Cải tạo: đi dây nổi trong ống gen hoặc máng điện chạy dọc góc tường – trần, sau đó hạ xuống đầu ray; có thể sơn đồng màu với tường để giảm cảm giác nặng nề.

Ứng dụng điển hình:

• Gallery, bảo tàng, không gian triển lãm: dùng ray tường để chiếu tranh, ảnh, tác phẩm nghệ thuật; module spotlight có thể trượt, xoay, thay đổi góc chiếu theo từng đợt trưng bày.
• Shop thời trang, showroom nội thất: chiếu sáng linh hoạt cho mannequin, kệ sản phẩm, mảng tường logo; dễ dàng thay đổi vị trí đèn khi thay layout.
• Nhà ở: chiếu sáng tủ sách, tủ rượu, mảng tường ốp đá, gỗ hoặc khu vực treo ảnh gia đình.

Khi thiết kế ray tường, cần chú ý:

• Màu sắc ray, phụ kiện và ống gen nên hòa với màu tường hoặc tương phản có chủ đích, tránh tạo cảm giác rối mắt.
• Góc chiếu của đèn spotlight (thường 24°–36°) để tránh chói mắt người đứng gần tường.
• Khoảng cách giữa ray và mặt tranh/kệ để đảm bảo ánh sáng phủ đều, không tạo bóng gắt.

Hệ ray nổi giúp giảm chi phí thi công trần và dễ bảo trì hơn ray âm

Một ưu điểm quan trọng của hệ ray nổi (bao gồm ray lắp nổi trên trần, ray treo thả và ray gắn tường) là khả năng giảm đáng kể chi phí và thời gian thi công so với giải pháp ray âm trần thạch cao. Không cần thi công khung xương, tấm thạch cao, không cần khoét rãnh, bả vá, sơn lại; đội thi công chỉ cần khoan bắt vít và tổ chức đi dây gọn gàng.

Lợi ích kinh tế và vận hành:

• Tiết kiệm chi phí vật liệu (thạch cao, khung xương, sơn bả) và nhân công hoàn thiện trần.
• Rút ngắn thời gian thi công, rất phù hợp với nhà cải tạo, nhà cho thuê, shop nhỏ, quán cà phê cần khai trương nhanh.
• Dễ mở rộng, nâng cấp: khi cần thêm tuyến ray, thêm module đèn, chỉ cần khoan bắt thêm ray và đấu nối nguồn, không ảnh hưởng kết cấu trần.

Về mặt kỹ thuật, hệ ray nổi cũng giảm nhiều rủi ro liên quan đến kết cấu trần thạch cao:

• Không phát sinh hiện tượng nứt mép ray, võng trần do tải trọng tập trung hoặc thi công khung xương không chuẩn.
• Không lo hỏng xương trần, bung tấm thạch cao khi cần tháo lắp, kiểm tra hệ thống điện.
• Khi có sự cố điện (mất nguồn, chập cháy cục bộ), kỹ thuật viên chỉ cần tháo nắp ray hoặc mở hộp kỹ thuật là có thể kiểm tra dây, bộ nguồn, không phải cắt trần, vá trần.

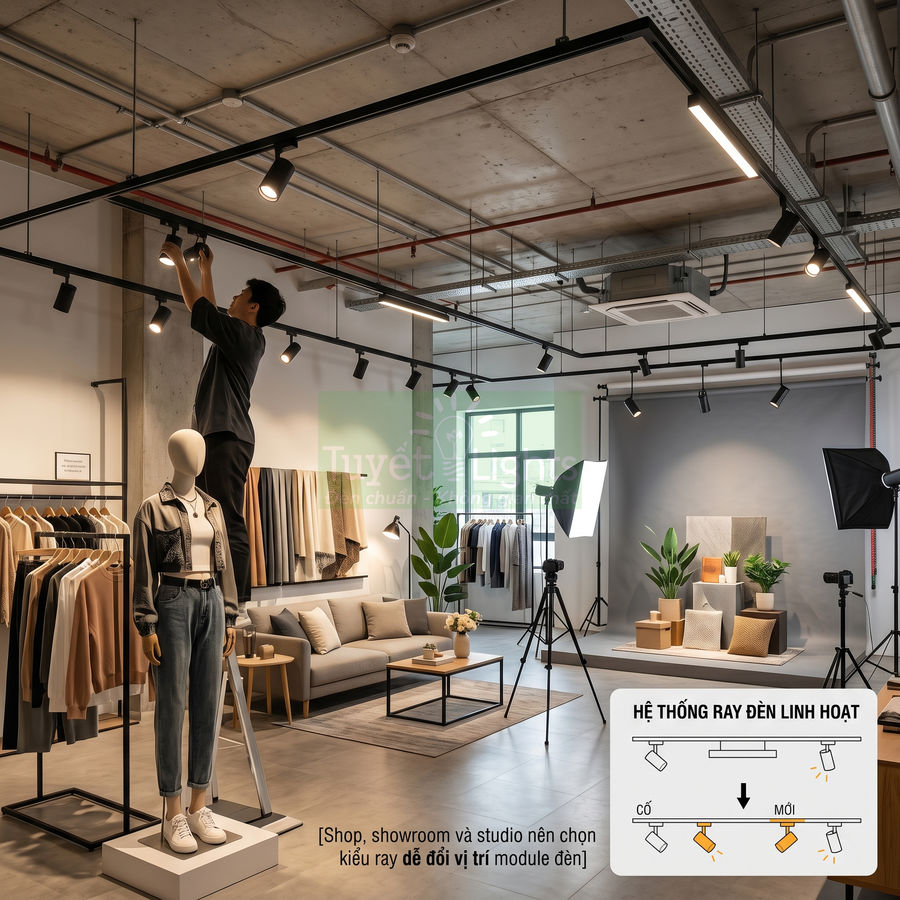

Đối với các công trình thương mại có tần suất thay đổi layout cao như shop thời trang, showroom, studio, co-working space, hệ ray nổi mang lại sự linh hoạt lớn:

• Dễ dàng thay đổi vị trí module đèn trên ray để phù hợp với cách trưng bày mới.
• Có thể bổ sung tuyến ray mới song song hoặc vuông góc với tuyến cũ mà không ảnh hưởng tới kết cấu trần phía trên.
• Giảm chi phí cải tạo mỗi lần thay đổi concept, giúp chủ đầu tư tối ưu ngân sách vận hành.

Nhờ những đặc điểm này, trong nhiều trường hợp, không cần trần thạch cao vẫn hoàn toàn có thể triển khai một hệ chiếu sáng bằng ray nam châm đạt yêu cầu về kỹ thuật, thẩm mỹ và khả năng vận hành lâu dài.

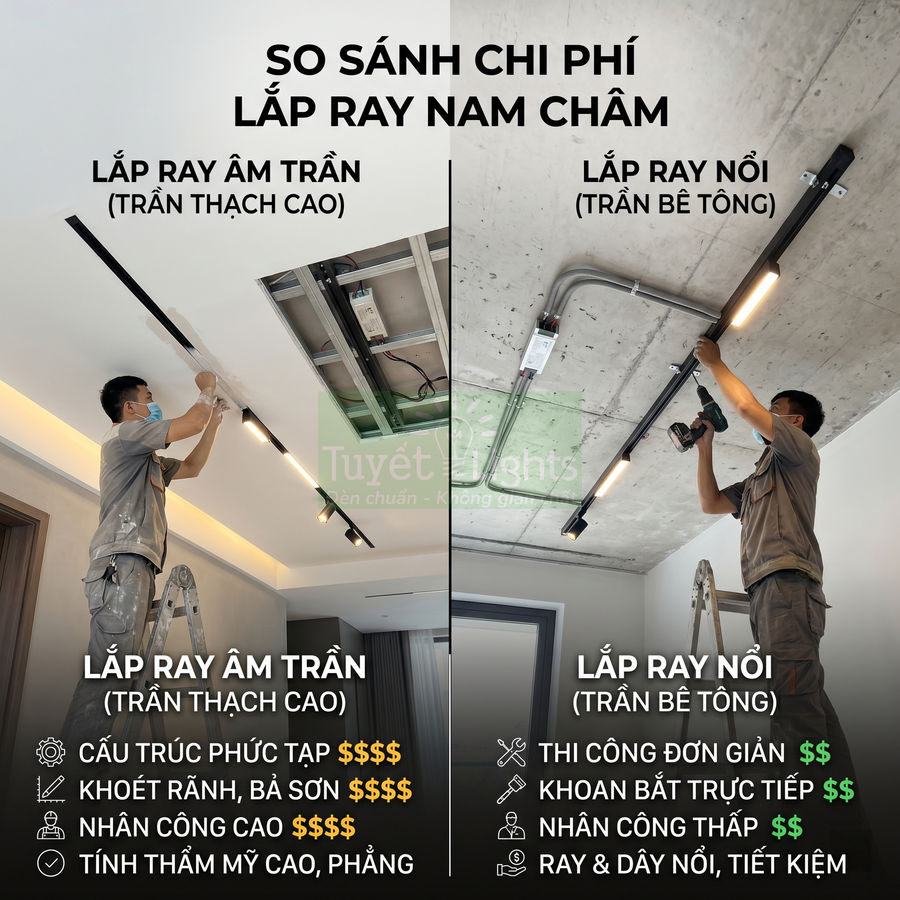

So sánh ray nam châm âm trần, lắp nổi và treo thả

Ray nam châm âm trần, lắp nổi và treo thả khác nhau chủ yếu ở mức độ can thiệp trần, hiệu ứng thẩm mỹ và tính linh hoạt sử dụng. Ray âm trần cho trần phẳng, tối giản, giấu hoàn toàn thân ray và dây, nhưng đòi hỏi thi công khung xương, khoét rãnh, xử lý hoàn thiện phức tạp, phù hợp công trình mới, yêu cầu thẩm mỹ cao. Ray lắp nổi dễ thi công, ít phá dỡ, thích hợp nhà đã hoàn thiện, trần bê tông, chi phí nhân công thấp hơn, đổi layout ánh sáng linh hoạt nhưng thân ray lộ trên trần. Ray treo thả tạo “mặt phẳng chiếu sáng” lơ lửng, xử lý tốt trần cao, không gian mở, thương mại, song chi phí phụ kiện treo và thời gian căn chỉnh cao độ cao hơn ray nổi.

Ray âm trần gọn nhất nhưng cần thi công khung trần, khoét rãnh và xử lý hoàn thiện

Ray nam châm âm trần thuộc nhóm giải pháp chiếu sáng tích hợp kiến trúc, trong đó thân ray được “giấu” hoàn toàn trong lớp trần giả, chỉ để lộ khe ray mảnh – nơi gắn các module đèn nam châm 48V. Về mặt thẩm mỹ, đây là phương án đạt mức tối ưu: trần phẳng, tối giản, không thấy dây dẫn, không thấy thân ray, chỉ xuất hiện các dải sáng hoặc điểm sáng đúng vị trí cần nhấn.

Để đạt được hiệu quả đó, cấu tạo và quy trình thi công phức tạp hơn nhiều so với ray nổi:

• Khung xương trần thạch cao phải được thiết kế ngay từ bản vẽ: xác định tuyến ray, cao độ ray, khoảng cách tới tường, tới các chi tiết nội thất (tủ, đảo bếp, bàn ăn…). Khung xương cần đủ cứng, khoảng cách ty treo và thanh chính – phụ phải đảm bảo để khi gắn ray không bị võng, xoắn.
• Tấm thạch cao được khoét rãnh theo đúng kích thước tiết diện ray (chiều rộng, chiều sâu, chiều dài). Sai số chỉ cần 2–3 mm cũng có thể khiến ray không lọt, hoặc lọt nhưng hở khe, mép không đều.
• Khi lắp ray vào rãnh, đội thi công phải căn chỉnh cao độ rất kỹ: mặt ray phải phẳng tuyệt đối với mặt trần hoàn thiện, tránh tình trạng ray lồi hoặc lõm gây bóng đổ, lộ khe, hoặc làm mép sơn dễ nứt chân chim.
• Sau khi cố định ray, tiến hành bả, xử lý mối nối, sơn hoàn thiện mép ray. Giai đoạn này đòi hỏi tay nghề thợ hoàn thiện cao, nếu không mép ray dễ bị nứt, hở, hoặc sơn lem vào lòng ray gây khó lắp đèn.

Về hệ thống điện, ray âm trần sử dụng bộ nguồn 48V (driver hoặc bộ nguồn trung tâm) đặt âm trong trần, hốc kỹ thuật hoặc tủ điện. Cần tính toán:

• Công suất tổng các module đèn trên tuyến ray, hệ số dự phòng, tổn hao trên đường dây để chọn công suất nguồn phù hợp.
• Vị trí đặt nguồn sao cho:
  • Thông thoáng, tản nhiệt tốt, tránh gần lớp bông cách nhiệt hoặc vật liệu dễ cháy.
  • Có cửa thăm hoặc vị trí có thể tháo tấm trần để bảo trì, thay thế nguồn khi cần.
  • Chiều dài dây 48V từ nguồn đến ray không quá giới hạn khuyến nghị của nhà sản xuất để tránh sụt áp.
• Phương án điều khiển: on/off, dimmer, DALI, Zigbee, Bluetooth Mesh… để tích hợp với hệ thống smarthome nếu có.

Quy trình này yêu cầu phối hợp chặt chẽ giữa kiến trúc sư, đơn vị thiết kế chiếu sáng, đội thi công trần và đội điện nước. Một số rủi ro thường gặp nếu không có bản vẽ chi tiết:

• Ray trùng với dầm, ống điều hòa, ống PCCC, không thể đặt nguồn hoặc không đủ chiều cao để âm ray.
• Khoét rãnh xong mới phát hiện tuyến ray không trùng với trục bàn ăn, đảo bếp, sofa… làm mất cân đối bố cục ánh sáng.
• Không chừa sẵn ống gen, hộp nối, dẫn đến phải đục trần, xử lý lại rất tốn kém.

Vì vậy, ray âm trần phù hợp nhất với:

• Công trình mới xây hoặc đang cải tạo tổng thể, có thể can thiệp vào kết cấu trần.
• Dự án yêu cầu thẩm mỹ cao, phong cách tối giản, hiện đại, ưu tiên trần phẳng, sạch.
• Chủ đầu tư chấp nhận thời gian thi công dài hơn, chi phí nhân công và thiết kế – giám sát cao hơn.

Ray lắp nổi dễ thi công hơn, phù hợp nhà đã hoàn thiện và trần bê tông

Ray nam châm lắp nổi có thân nhôm kín, hoạt động như một “thanh đèn kỹ thuật” gắn trực tiếp lên bề mặt trần hoặc tường. Về cấu tạo, ray vẫn là hệ 48V với hai thanh dẫn điện chạy dọc, nhưng toàn bộ thân ray nằm ngoài, không cần khoét trần. Điều này mang lại nhiều lợi thế về thi công và cải tạo.

Quy trình thi công cơ bản:

• Khảo sát bề mặt trần: bê tông, xi măng, gỗ, thạch cao… để chọn loại tắc kê, vít, khoảng cách bắt ray phù hợp.
• Xác định tuyến ray theo bố cục nội thất hiện hữu: trục bàn ăn, bếp, bàn làm việc, quầy thu ngân, kệ trưng bày… Có thể dùng laser để căn thẳng, vuông góc với tường.
• Khoan bắt vít cố định ray, đi dây nguồn 220V đến vị trí đặt bộ nguồn 48V (có thể đặt trong hộp kỹ thuật, trên trần giả cục bộ, hoặc tích hợp trong thân ray tùy model).
• Đấu nối, kiểm tra phân cực, test điện áp 48V trên ray trước khi gắn module đèn.

Ưu điểm nổi bật:

• Dễ thi công, ít can thiệp kết cấu: không cần khung xương, không cần khoét rãnh, không phải xử lý bề mặt trần phức tạp. Phù hợp với:
  • Căn hộ chung cư đã bàn giao hoàn thiện, không muốn tháo trần thạch cao.
  • Nhà phố, biệt thự có trần bê tông trần hoặc chỉ sơn bả, không làm trần giả.
  • Công trình thuê mặt bằng ngắn hạn (shop, showroom, pop-up store) cần lắp nhanh, tháo nhanh.
• Linh hoạt cải tạo: có thể bổ sung ray nổi để tăng sáng cho khu vực bếp, bàn ăn, bàn làm việc, góc đọc sách… mà không ảnh hưởng nhiều đến phần hoàn thiện hiện có.
• Chi phí nhân công và thời gian thi công thấp hơn đáng kể so với ray âm trần, do không phải xử lý trần, không cần đội thạch cao riêng.

Nhược điểm chính là thân ray lộ trên trần, nên yếu tố thẩm mỹ phụ thuộc nhiều vào lựa chọn:

• Màu sắc ray: thường là đen hoặc trắng. Trần trắng – ray đen tạo hiệu ứng kỹ thuật, phù hợp phong cách industrial, loft, minimal hiện đại. Trần trắng – ray trắng giúp “ẩn” ray tốt hơn, phù hợp nhà ở cần sự nhẹ nhàng.
• Kích thước tiết diện ray: ray nhỏ (20–30 mm) cho cảm giác tinh gọn; ray lớn (40–50 mm) dễ gây nặng trần nếu bố trí dày.
• Bố cục tuyến ray: nên gắn theo trục kiến trúc (song song, vuông góc tường, theo hình chữ L, U, vòng quanh đảo bếp…) để tạo cảm giác có chủ ý, tránh lắp rời rạc.

Trong không gian thương mại, ray nổi đặc biệt hữu ích:

• Shop thời trang, showroom nội thất, cửa hàng mỹ phẩm… có thể thay đổi layout ánh sáng theo mùa, theo bộ sưu tập bằng cách di chuyển, thêm bớt module đèn trên ray mà không phải đi lại dây.
• Văn phòng nhỏ, studio chụp ảnh, quán cà phê có thể tận dụng ray nổi để kết hợp chiếu sáng chung (downlight nam châm) và chiếu sáng điểm (spotlight, wallwasher).

Ray treo thả phù hợp trần cao, không gian thương mại và bố cục ánh sáng linh hoạt

Ray nam châm treo thả là biến thể của ray nổi, nhưng thay vì gắn sát trần, ray được treo bằng dây cáp thép hoặc ty ren, tạo thành một “mặt phẳng chiếu sáng” lơ lửng trong không gian. Giải pháp này giải quyết tốt bài toán trần cao và nhu cầu chiếu sáng linh hoạt trong không gian mở.

Ứng dụng điển hình:

• Không gian có trần cao trên 3,2–3,5 m như sảnh, showroom, văn phòng open space, studio, nhà hàng, quán cà phê trần bê tông trần. Nếu chỉ gắn đèn sát trần, ánh sáng xuống mặt làm việc sẽ yếu, góc chiếu không tối ưu, khó tạo điểm nhấn.
• Không gian thương mại cần tầng ánh sáng khác nhau: một lớp ánh sáng nền từ trần, một lớp ánh sáng chức năng từ hệ ray treo ở cao độ 2,6–3,0 m.
• Khu vực bàn làm việc dài, bàn họp, quầy bar, đảo bếp trong không gian lớn, cần đưa ánh sáng xuống gần mặt phẳng sử dụng mà không muốn làm trần giả toàn bộ.

Về thi công, ngoài các bước tương tự ray nổi (đi dây, đặt nguồn, đấu nối), ray treo thả yêu cầu chú ý thêm:

• Bộ treo chịu lực:
  • Dùng cáp thép, ty ren hoặc bộ treo chuyên dụng của hãng, có chứng chỉ chịu lực, khóa cáp an toàn.
  • Khoảng cách giữa các điểm treo phải được tính theo chiều dài ray, trọng lượng ray và số lượng module đèn, thường 0,8–1,2 m/điểm treo để tránh võng.
  • Điểm neo trên trần phải bắt vào kết cấu chắc chắn (dầm, sàn bê tông, thanh thép), không chỉ bắt vào tấm trần giả.
• Căn chỉnh cao độ và thăng bằng:
  • Dùng thước laser hoặc nivo để đảm bảo ray nằm ngang, không nghiêng, không xoắn.
  • Cao độ ray nên được tính toán theo công năng: trên mặt bàn làm việc 70–80 cm, trên mặt bàn ăn 75–90 cm, trong không gian chung 2,6–2,8 m tùy chiều cao trần.
• Đi dây điện:
  • Có thể đi dây chung với cáp treo (dây đôi bọc cách điện, đi song song cáp thép) hoặc đi riêng trong ống mềm, ống thép mạ kẽm.
  • Cần đảm bảo an toàn điện, tránh cọ xát, tránh lực kéo trực tiếp lên dây dẫn.
  • Trong không gian mở, dây nên được bố trí thẳng, gọn, đồng bộ màu với trần hoặc với cáp treo để đảm bảo thẩm mỹ.

So với ray âm trần, ray treo thả không cần xử lý trần phức tạp, không phải khoét rãnh, phù hợp với trần bê tông trần, trần kỹ thuật lộ hệ thống MEP. So với ray nổi, ray treo thả tạo hiệu ứng không gian mạnh hơn: các tuyến ray trở thành một phần của thiết kế nội thất, có thể sắp xếp song song, vuông góc, hình chữ nhật, zigzag… để nhấn mạnh các khu vực chức năng.

Chi phí tổng thể thường cao hơn ray nổi do cần thêm phụ kiện treo, thời gian căn chỉnh cao độ, nhưng vẫn thấp hơn nhiều so với việc làm trần giả toàn bộ trong không gian trần cao.

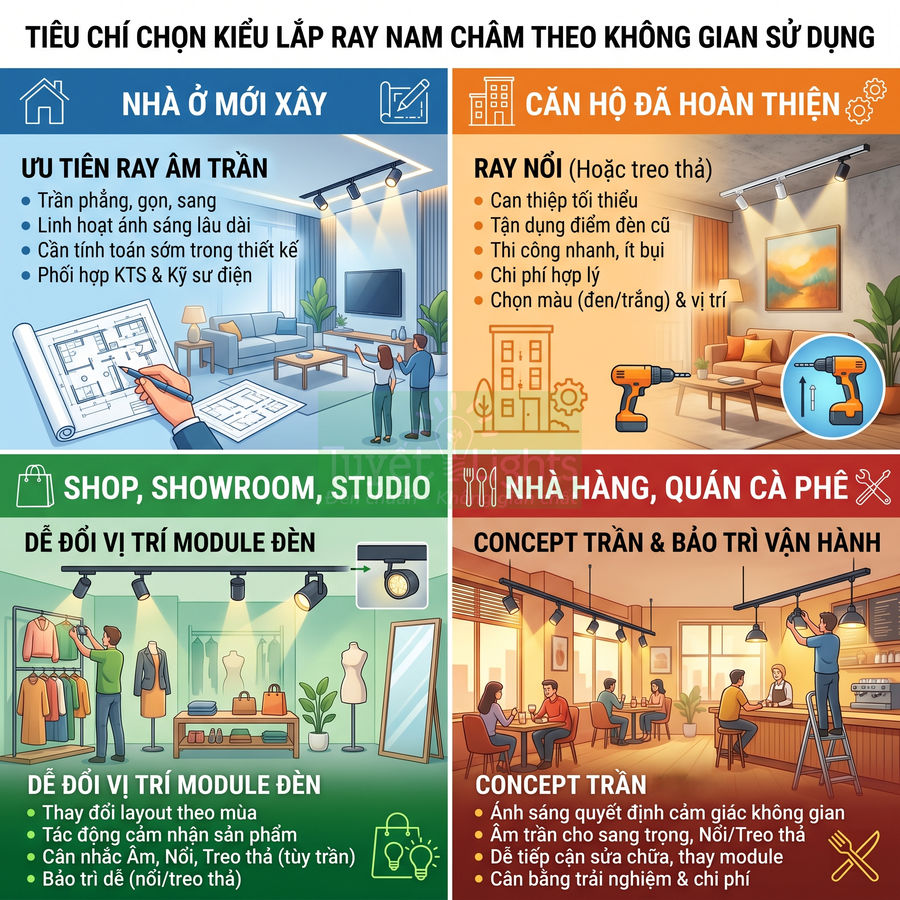

Lựa chọn kiểu ray theo thẩm mỹ, ngân sách, độ cao trần và khả năng đi dây

Việc chọn ray âm trần, ray nổi hay ray treo thả nên dựa trên một số tiêu chí kỹ thuật và thẩm mỹ chính, thay vì chỉ nhìn vào chi phí đầu tư ban đầu.

• Thẩm mỹ và phong cách thiết kế:
  • Không gian tối giản, trần phẳng, ưu tiên “ẩn” thiết bị: ray âm trần.
  • Không gian industrial, loft, kỹ thuật lộ: ray nổi hoặc ray treo thả màu đen, kết hợp ống gió, ống PCCC lộ.
  • Không gian thương mại cần hiệu ứng thị giác mạnh: ray treo thả với bố cục hình học rõ ràng.
• Ngân sách và tiến độ:
  • Ngân sách rộng, chấp nhận thi công lâu, có đội thiết kế – giám sát: ưu tiên ray âm trần cho khu vực chính (phòng khách, bếp, sảnh).
  • Ngân sách trung bình, cần thi công nhanh, ít phá dỡ: ray nổi.
  • Dự án thương mại cần linh hoạt, có khả năng thay đổi layout: kết hợp ray nổi và ray treo thả.
• Độ cao trần:
  • Trần thấp < 2,7 m: ray âm trần hoặc ray nổi tiết diện nhỏ, hạn chế treo thả để tránh cảm giác trần bị “đè”.
  • Trần trung bình 2,7–3,2 m: có thể dùng cả ba loại, tùy phong cách; ray treo thả nên treo ở cao độ hợp lý để không vướng tầm nhìn.
  • Trần cao > 3,2–3,5 m: ray treo thả phát huy hiệu quả rõ rệt, kết hợp thêm một lớp ánh sáng nền từ trần nếu cần.
• Khả năng đi dây điện và hạ tầng MEP:
  • Có thể đi dây âm trần, âm tường, có trần giả: ray âm trần là lựa chọn gọn gàng.
  • Chỉ có thể đi dây nổi, trần bê tông trần, không muốn làm trần giả: ray nổi hoặc ray treo thả.
  • Không gian có nhiều ống kỹ thuật, dầm, khó bố trí tuyến ray âm: ưu tiên ray nổi/treo thả để tránh xung đột với hệ MEP.
• Yêu cầu vận hành và bảo trì:
  • Ray âm trần: cần tính trước vị trí nguồn, cửa thăm để bảo trì; phù hợp công trình ổn định, ít thay đổi.
  • Ray nổi, ray treo thả: dễ tiếp cận, dễ thay nguồn, thay module đèn; phù hợp không gian thường xuyên thay đổi bố cục.

Trong thực tế, nhiều dự án kết hợp cả ba loại ray trong cùng một công trình: ray âm trần cho khu vực cần trần phẳng, ray nổi cho khu vực cải tạo hoặc trần bê tông, ray treo thả cho không gian trần cao hoặc khu vực nhấn mạnh. Việc phối hợp này nên được tính toán trên bản vẽ chiếu sáng tổng thể, có mô phỏng độ rọi (lux), góc chiếu và phân lớp ánh sáng để đảm bảo vừa đẹp vừa đáp ứng tiêu chuẩn chiếu sáng cho từng chức năng sử dụng.

Yêu cầu kỹ thuật khi lắp ray nam châm trên trần thạch cao

Khía cạnh kỹ thuật khi lắp ray nam châm trên trần thạch cao tập trung vào ba nhóm chính: kết cấu, hình học rãnh ray và hệ điện – nguồn. Về kết cấu, cần thiết kế khung xương trần đủ cứng, tính toán tải trọng ray và module đèn, bố trí xương chính – xương phụ, ty treo, điểm nối sao cho trần không võng, nứt hay bong tấm theo thời gian. Về rãnh ray, phải đảm bảo đúng kích thước, thẳng, phẳng, không cắt yếu hệ xương, không khoét quá sát mép tấm, đồng thời kiểm soát khe hở để đạt thẩm mỹ cao. Về điện, cần tổ chức bộ nguồn 48V ở vị trí thông thoáng, dễ bảo trì, tính toán tiết diện dây 220V và 48V DC, đi dây trong ống bảo vệ, có sơ đồ, nhánh bảo vệ và quy trình kiểm tra – nghiệm thu rõ ràng.

Khung xương trần cần đủ chắc để chịu tải thanh ray và module đèn

Khi lắp ray nam châm âm trần trên trần thạch cao, khâu quan trọng nhất về mặt kỹ thuật là thiết kế và gia cường hệ khung xương. Trọng lượng bản thân của thanh ray, cộng với tổng tải của các module đèn (spotlight, downlight, linear, wallwasher…) tạo thành tải trọng tập trung dọc theo tuyến ray. Với các tuyến ray dài, mật độ đèn dày hoặc sử dụng đèn công suất lớn (10–30W/spot, linear 20–40W/m), tải trọng này không hề nhỏ. Nếu chỉ bắt ray trực tiếp vào tấm thạch cao mà không có xương đỡ phía sau, trần rất dễ bị võng cục bộ, nứt mối nối, lộ vết nứt sơn hoặc thậm chí bong tấm theo thời gian.

Trong giai đoạn thiết kế, cần xác định rõ tuyến ray, chiều dài, vị trí nối ray, loại module đèn và công suất dự kiến. Từ đó, kỹ sư kết cấu hoặc kỹ thuật M&E sẽ tính toán tải trọng phân bố lên từng đoạn khung xương. Thông thường, tại vị trí ray, nên bố trí:

• Xương chính (C, U, Vĩnh Tường, xương thép hộp 25x50, 30x60…) chạy song song hoặc vuông góc với tuyến ray, đảm bảo mỗi cạnh ray đều có ít nhất một xương đỡ.
• Xương phụ tăng cường, đặt sát mép rãnh ray để khi bắt vít, lực được truyền trực tiếp vào khung, không dồn lên mép tấm thạch cao.
• Khoảng cách giữa các điểm treo ty ren/xương treo được giảm nhỏ hơn so với trần phẳng thông thường (ví dụ từ 1,0–1,2 m giảm xuống 0,6–0,8 m) tại khu vực có ray để tăng độ cứng tổng thể.

Trong thực tế, nhiều đơn vị thi công sử dụng xương thép hộp hoặc xương Vĩnh Tường gia cường tại vị trí ray, kết hợp bản mã, pat thép để khóa cứng hệ khung. Với ray dài trên 3–4 m, nên chia thành nhiều đoạn ray tiêu chuẩn (1 m, 1,5 m, 2 m) và nối với nhau bằng connector cơ khí, đồng thời bố trí thêm điểm treo xương ngay tại vị trí nối để tránh hiện tượng võng ở mối nối. Khi ray mang nhiều module đèn có thể di chuyển, tải trọng có thể thay đổi theo thời gian, vì vậy hệ số an toàn khi tính toán chịu lực nên lớn hơn 1,5–2 lần so với tải trọng tính toán.

Việc tính toán tải trọng tổng của ray và đèn, so sánh với khả năng chịu lực của hệ khung xương là bước bắt buộc trong thiết kế kỹ thuật. Các thông số cần quan tâm gồm:

• Khối lượng 1 mét ray (kg/m) theo catalogue của nhà sản xuất.
• Khối lượng từng loại module đèn và số lượng tối đa trên mỗi mét ray.
• Khả năng chịu tải của từng loại xương, khoảng cách treo ty, loại ty (M6, M8…), loại buloong nở neo trần bê tông.
• Điều kiện môi trường (ẩm, rung, gió điều hòa thổi trực tiếp…) có thể ảnh hưởng đến độ bền liên kết.

Khi thi công, cần kiểm tra thực tế: siết chặt toàn bộ liên kết vít, pat, ty ren; không để xương bị xoắn, cong; không treo thêm thiết bị khác (ống gió, ống PCCC, máng cáp) lên cùng hệ xương ray nếu chưa được tính toán tải trọng tổng hợp.

Rãnh ray phải thẳng, đúng kích thước và không làm yếu kết cấu trần

Rãnh ray trên trần thạch cao là phần “khuôn” để đặt thanh ray âm, nên mọi sai số về kích thước, độ thẳng, độ phẳng đều sẽ bộc lộ rất rõ sau khi hoàn thiện sơn bả và bật đèn. Ray nam châm thường có tiết diện phức tạp (có gờ, tai bắt vít, khoang chứa thanh dẫn điện, khoang tản nhiệt), do đó cần có bản vẽ chi tiết hoặc catalogue kỹ thuật của đúng mã ray sẽ sử dụng. Các kích thước cần xác định chính xác:

• Chiều rộng rãnh: phải tính cả khe hở lắp đặt (thường 1–2 mm mỗi bên) để ray có thể trượt vào, căn chỉnh mà không cọ sát mép tấm.
• Chiều sâu rãnh: đảm bảo sau khi lắp, mặt ray phẳng hoặc thấp hơn mặt trần theo đúng thiết kế (âm hoàn toàn hoặc âm bán phần).
• Vị trí mép gờ ray so với mép tấm thạch cao và xương phụ, tránh trường hợp vít bắt vào vùng tấm yếu, dễ vỡ.

Nếu rãnh khoét quá rộng, mép ray sẽ không khít với trần, tạo khe hở, bóng đổ xấu và dễ bám bụi. Nếu rãnh quá hẹp, ray không lắp được hoặc phải mài bớt, gây sứt mẻ mép tấm, làm yếu kết cấu trần. Vì vậy, trước khi khoét, cần đo kiểm nhiều lần, sử dụng thước nhôm dài, thước lá, máy cắt chuyên dụng (máy cắt thạch cao, máy cắt tay có ray dẫn hướng) để đảm bảo đường cắt thẳng, mép sắc, không mẻ.

Độ thẳng của rãnh đặc biệt quan trọng với các tuyến ray dài chạy xuyên suốt không gian hoặc tạo hình chữ L, chữ U, grid. Các sai lệch nhỏ 2–3 mm trên vài mét cũng có thể bị mắt thường phát hiện khi nhìn dọc tuyến ray. Khi định vị rãnh, nên:

• Dùng dây căng mực hoặc laser line để lấy trục chuẩn.
• Đánh dấu hai mép rãnh bằng bút mực rõ ràng, sau đó mới tiến hành cắt.
• Kiểm tra lại bằng thước nhôm dài sau khi cắt xong, chỉnh sửa ngay các đoạn bị “lượn sóng”.

Sau khi lắp ray, cần kiểm tra lại cao độ bằng nivo laser hoặc nivo nước, đảm bảo mặt ray phẳng với mặt trần, không bị lồi hoặc lõm cục bộ. Nếu phát hiện đoạn ray bị “gãy cốt”, cần điều chỉnh lại vị trí bắt vít, bổ sung đệm hoặc gia cường xương phía sau.

Về kết cấu, việc khoét rãnh không được làm yếu hệ trần:

• Không cắt rãnh quá sát mép tấm (thường nên cách mép tấm tối thiểu 100–150 mm) để tránh nứt mép, bong bột bả.
• Không cắt đứt xương chính hoặc xương phụ quan trọng; nếu bắt buộc phải cắt, cần thiết kế lại hệ xương, bổ sung thanh giằng, pat liên kết để chuyển tải lực.
• Không tạo rãnh quá rộng, kéo dài trên diện tích lớn mà không có xương gia cường song song hai bên rãnh.

Trong các không gian yêu cầu thẩm mỹ cao (showroom, gallery, nhà mẫu…), nên làm mẫu thử một đoạn rãnh ray khoảng 1–2 m, hoàn thiện sơn bả và lắp ray để kiểm tra độ khít, độ phẳng, sau đó mới triển khai đồng loạt.

Bộ nguồn 48V cần vị trí thông thoáng, dễ kiểm tra và thay thế

Hệ ray nam châm 48V sử dụng bộ nguồn (driver/PSU) chuyển đổi từ 220V AC sang 48V DC, thường là dạng nguồn xuyến, nguồn hộp kín hoặc nguồn thanh dài. Các bộ nguồn này sinh nhiệt trong quá trình hoạt động, đặc biệt khi làm việc gần mức tải tối đa hoặc trong môi trường nhiệt độ cao. Nếu đặt bộ nguồn trong khoang trần thạch cao kín, không có khe thoát nhiệt, nhiệt độ tích tụ sẽ làm giảm tuổi thọ tụ điện, linh kiện bán dẫn, dẫn đến suy hao dòng, nhấp nháy đèn, thậm chí cháy nổ.

Vị trí đặt bộ nguồn cần đáp ứng đồng thời các yêu cầu:

• Thông thoáng: có khoảng không xung quanh tối thiểu 50–100 mm, không bị bọc kín bằng bông cách âm, bông thủy tinh, không đặt sát nguồn nhiệt khác (ống gió nóng, ballast, biến áp lớn…).
• Dễ tiếp cận: bố trí gần cửa thăm trần, trong hộp kỹ thuật có nắp mở được, hoặc trong tủ điện phụ cận. Tránh đặt nguồn ở vị trí phải tháo nhiều tấm trần hoặc cắt trần mới tiếp cận được.
• Được bảo vệ cơ khí: tránh vị trí dễ bị nước rò rỉ từ mái, ống nước, dàn lạnh điều hòa; tránh nơi có khả năng bị va đập khi bảo trì các hệ khác.

Thực tế nhiều công trình giấu bộ nguồn sâu trong trần mà không chừa cửa thăm, khiến khi hỏng phải cắt trần, sửa chữa rất tốn kém và ảnh hưởng thẩm mỹ. Giải pháp tốt là:

• Tập trung các bộ nguồn vào một hộp kỹ thuật hoặc khoang trần có cửa thăm rộng, đánh dấu rõ ràng từng nguồn cấp cho tuyến ray nào.
• Hoặc phân tán nguồn dọc tuyến ray nhưng luôn đặt gần cửa thăm, có nhãn nhận diện.

Khoảng cách từ bộ nguồn tới ray cũng cần được tính toán để tránh sụt áp trên đường dây 48V DC. Với điện áp thấp, dòng điện lớn hơn nên tổn hao trên dây dẫn tăng. Các yếu tố cần xem xét:

• Chiều dài dây DC từ nguồn đến điểm cấp vào ray.
• Tiết diện dây dẫn (1,5 mm², 2,5 mm², 4 mm²…).
• Công suất tổng của các module đèn trên tuyến ray đó.

Với tuyến ray dài, công suất lớn, nên chia thành nhiều đoạn cấp nguồn hoặc sử dụng nhiều bộ nguồn phân tán dọc tuyến để giảm chiều dài dây DC, hạn chế sụt áp và tăng độ ổn định. Một số hệ ray cao cấp cho phép cấp nguồn từ nhiều điểm trên cùng tuyến, cần tuân thủ đúng sơ đồ đấu nối của nhà sản xuất để tránh đấu nhầm cực hoặc tạo vòng lặp dòng.

Dây điện âm trần cần đi đúng tiết diện, đúng tải và có phương án bảo trì

Dây điện cấp cho bộ nguồn 48V (nguồn 220V AC) và dây 48V DC chạy tới ray phải được tính toán tiết diện phù hợp với công suất tổng của hệ đèn và chiều dài đường dây. Nếu dùng dây quá nhỏ, dây sẽ nóng, sụt áp, làm giảm hiệu suất chiếu sáng, giảm tuổi thọ thiết bị và tiềm ẩn nguy cơ cháy nổ. Thông thường, với công suất dưới khoảng 1000W cho một tuyến, dây 2x1.5mm² hoặc 2x2.5mm² là phổ biến, nhưng cần tính toán cụ thể theo:

• Chiều dài đường dây từ tủ điện đến bộ nguồn và từ bộ nguồn đến ray.
• Dòng điện cực đại khi tất cả module đèn hoạt động đồng thời.
• Tiêu chuẩn, quy chuẩn điện hiện hành (TCVN, IEC…) và khuyến cáo của nhà sản xuất dây cáp.

Dây nên đi trong ống gen cứng hoặc mềm (PVC, ruột gà kim loại, ống thép luồn dây) để bảo vệ khỏi va chạm cơ học, cắn phá của côn trùng, gặm nhấm và tránh tiếp xúc trực tiếp với tấm thạch cao, bông cách âm. Không để dây trần nằm trên trần thạch cao, không để mối nối nằm tự do không hộp bảo vệ.

Về bảo trì, cần xây dựng sơ đồ đi dây chi tiết cho từng tầng, từng khu vực, thể hiện:

• Tuyến cấp nguồn 220V cho từng bộ nguồn 48V.
• Vị trí các hộp nối, hộp kỹ thuật, cửa thăm.
• Đường đi của dây 48V DC đến từng tuyến ray, ký hiệu rõ ràng trên bản vẽ và trên thực tế (nhãn, tag dây).

Khi có sự cố (mất điện một đoạn ray, nhấp nháy, chập cháy), kỹ thuật viên có thể dựa vào sơ đồ để khoanh vùng nhanh, kiểm tra đúng vị trí, không phải tháo dỡ nhiều tấm trần. Các mối nối phải dùng domino, kẹp nối chuyên dụng, cosse bấm, đặt trong hộp nối có nắp, không xoắn tay trần và bọc băng keo tạm bợ. Với các tuyến ray dài, nhiều module, nên chia thành các nhánh riêng với aptomat hoặc cầu dao riêng để:

• Dễ quản lý, bật/tắt từng khu vực độc lập.
• Bảo vệ từng nhánh khi có sự cố, tránh làm sập toàn bộ hệ thống chiếu sáng.
• Thuận tiện cho việc mở rộng, nâng cấp sau này (thêm module đèn, thêm tuyến ray).

Khi nghiệm thu, cần đo kiểm điện trở cách điện, kiểm tra thứ tự pha – trung tính – tiếp địa, đo sụt áp tại đầu ray khi tải cực đại, đảm bảo toàn bộ hệ thống dây dẫn, bộ nguồn và ray nam châm hoạt động ổn định, an toàn, đáp ứng đúng thiết kế kỹ thuật đã đề ra.

Yêu cầu kỹ thuật khi lắp ray nam châm không dùng trần thạch cao

Thi công ray nam châm trên trần bê tông, xi măng, gỗ hoặc trần thả đòi hỏi tính toán kỹ tải trọng, bề mặt chịu lực và phương án cố định. Ray nổi phải được bắt trực tiếp vào bê tông, dầm thép hoặc xương gỗ chắc chắn, dùng đúng loại tắc kê, vít, khoảng cách điểm bắt phù hợp để tránh võng, bong tuột và đảm bảo an toàn lâu dài. Với trần thả, cần tạo hệ khung phụ hoặc dùng ty ren, pat treo liên kết lên kết cấu chính thay vì bắt vào tấm hoàn thiện. Song song đó, dây nguồn phải được tổ chức gọn trong ống gen, máng điện hoặc hộp kỹ thuật, ưu tiên đi dọc dầm, góc tường – trần để vừa an toàn điện vừa giữ được tính thẩm mỹ tổng thể.

Ray nổi cần bắt vít chắc vào bê tông, dầm, khung gỗ hoặc bề mặt chịu lực

Khi lắp ray nam châm nổi trên trần bê tông, trần xi măng, trần gỗ hoặc dầm thép, yếu tố quan trọng nhất là toàn bộ lực của ray và đèn phải truyền trực tiếp lên bề mặt chịu lực, không qua các lớp vật liệu hoàn thiện mỏng. Điều này giúp hệ ray không bị võng, không bong tuột theo thời gian và đảm bảo an toàn cho người sử dụng.

Với trần bê tông hoặc trần xi măng, cần lựa chọn đúng loại tắc kê và vít:

• Tắc kê nhựa: dùng cho bê tông đặc, gạch đặc, kích thước phổ biến 6–8–10 mm; phù hợp cho các ray nhẹ, chiều dài ngắn.
• Tắc kê sắt, tắc kê nở: dùng cho bê tông cường độ cao, ray dài, nhiều module đèn, tải trọng lớn; khả năng chịu lực tốt hơn, hạn chế tuột nở khi chịu rung.
• Khoan lỗ bằng mũi khoan bê tông đúng đường kính tắc kê, độ sâu thường lớn hơn chiều dài tắc kê 5–10 mm để tắc kê nở hết và vít siết chặt.

Khoảng cách giữa các điểm bắt vít thường từ 60–100 cm, nhưng trên thực tế nên tính toán theo:

• Chiều dài ray: ray càng dài càng cần nhiều điểm bắt để tránh võng.
• Số lượng và trọng lượng module đèn: đèn spot công suất lớn, đèn linear dài làm tăng tải trọng tập trung.
• Độ cứng thân ray: ray nhôm dày, có gân tăng cứng cho phép khoảng cách bắt vít lớn hơn so với ray mỏng.

Với trần gỗ, cần ưu tiên bắt vít vào xương gỗ, dầm gỗ hoặc khung thép phía sau, tránh bắt vào tấm gỗ mỏng, ván ép, MDF vì các vật liệu này dễ bị bung vít khi chịu tải lâu dài. Có thể dùng vít gỗ chuyên dụng, ren sâu, đầu bắt chìm để ray áp sát bề mặt, không bị kênh.

Nếu trần là trần thả (tấm thạch cao, tấm nhựa, tấm kim loại) không có khả năng chịu lực, tuyệt đối không bắt ray trực tiếp vào tấm. Thay vào đó, cần:

• Xác định vị trí khung xương trần thả hoặc dầm bê tông, dầm thép phía trên.
• Dùng ty ren, pat treo hoặc thanh treo chuyên dụng liên kết từ dầm bê tông xuống khung xương hoặc trực tiếp xuống vị trí ray.
• Trong một số trường hợp, có thể dùng thanh thép hộp hoặc thanh nhôm định hình treo từ trần bê tông xuống, sau đó bắt ray vào thanh này để tạo thành một hệ khung phụ chịu lực.

Mục tiêu là đảm bảo ray không bị võng, không rung lắc khi thao tác gắn – tháo module đèn, đồng thời duy trì độ thẳng và độ phẳng của toàn bộ tuyến ray. Khi lắp đặt, nên dùng thước thủy hoặc laser để kiểm tra độ thẳng, tránh tình trạng ray bị “gãy khúc” tại các mối nối hoặc điểm bắt vít không đồng đều.

Dây nguồn cần đi gọn bằng hộp kỹ thuật, ống gen hoặc máng điện thẩm mỹ

Với hệ ray nổi hoặc treo thả, dây nguồn thường phải đi nổi trên bề mặt trần hoặc tường, do không có khoang kỹ thuật ẩn như trần thạch cao. Để đảm bảo an toàn điện và tính thẩm mỹ, dây cần được luồn trong ống gen, máng điện hoặc hộp kỹ thuật đạt chuẩn, hạn chế tối đa dây trần lộ ra ngoài.

Các giải pháp đi dây phổ biến:

• Ống gen nhựa cứng (PVC): nhẹ, dễ thi công, chi phí thấp, phù hợp nhà ở, cửa hàng nhỏ; cần chọn loại chịu nhiệt, chống cháy lan.
• Ống gen mềm: dùng cho các đoạn chuyển hướng phức tạp, khuất; nên kết hợp với hộp nối hoặc ống cứng ở các đoạn thẳng để tăng độ bền cơ học.
• Ống thép sơn tĩnh điện: phù hợp phong cách industrial hoặc các công trình yêu cầu chống va đập, chống gặm nhấm; có thể để lộ như một phần của thiết kế.
• Máng điện (cable trunking): thường dùng trong không gian thương mại, văn phòng, xưởng; cho phép chứa nhiều dây (chiếu sáng, ổ cắm, mạng, điều khiển) và dễ bổ sung dây mới khi cần.

Việc bố trí đường đi dây cần được tính toán để giảm tối đa độ rối mắt và tránh giao cắt phức tạp:

• Ưu tiên cho dây chạy dọc theo góc tường – trần, dọc theo dầm hoặc song song với ray để hòa vào bố cục kiến trúc.
• Hạn chế đổi hướng gấp khúc; nếu bắt buộc, dùng co nối, cút nối chuyên dụng để góc chuyển mềm và gọn.
• Màu sắc ống gen, máng điện nên đồng màu với trần hoặc ray (đen, trắng, xám) để giảm tương phản thị giác.

Các mối nối, hộp nối phải được che kín, không để lộ dây trần, không để mối nối nằm lộ trên bề mặt dễ bị va chạm. Với phong cách industrial, có thể cố ý để lộ ống thép và hộp nối như một phần của thiết kế, nhưng vẫn phải đảm bảo:

• Ống và phụ kiện đạt chuẩn cơ – điện, có tiếp địa nếu cần.
• Không để lộ lõi đồng, không dùng băng keo quấn tạm bợ cho mối nối chính.
• Các hộp nối phải có nắp, có thể mở lại để bảo trì nhưng không tự rơi hoặc bung khi rung.

Ray treo thả cần bộ treo chịu lực, cân bằng độ cao và chống rung lắc

Đối với ray nam châm treo thả, bộ treo (dây cáp, ty ren, pat treo) là thành phần quyết định tới độ an toàn, độ ổn định và tính thẩm mỹ của hệ thống. Toàn bộ tải trọng của ray, module đèn, phụ kiện đều dồn lên các điểm treo, vì vậy cần thiết kế và thi công theo đúng nguyên tắc cơ học và tiêu chuẩn an toàn.

Dây cáp thép cần được lựa chọn theo:

• Đường kính cáp: càng lớn khả năng chịu lực càng cao; nên tính tải trọng thực tế rồi nhân hệ số an toàn (thường ≥ 3 lần).
• Chất liệu và lớp mạ: cáp mạ kẽm hoặc inox cho môi trường ẩm, gần biển, khu vực có điều hòa công suất lớn gây ngưng tụ.
• Đầu cáp phải được cố định bằng kẹp cáp, đầu nối chuyên dụng hoặc đầu cốt ép, tuyệt đối không buộc nút thủ công.

Với ty ren, cần:

• Chọn đường kính phù hợp (M6, M8, M10…) theo chiều dài ty và tải trọng.
• Bắt ty vào tắc kê nở hoặc bản mã gắn chắc vào trần bê tông, dầm thép; không bắt vào lớp vữa trát hoặc vật liệu hoàn thiện.
• Dùng ê-cu, long đen, long đen vênh để chống tự tháo lỏng theo thời gian.

Khoảng cách giữa các điểm treo thường từ 1–1,5 m, tùy chiều dài ray và độ cứng của thân ray. Với ray dài, nhiều đoạn nối, nên bố trí điểm treo gần các mối nối để tránh “gãy khúc” tại vị trí này. Khi lắp đặt, cần cân chỉnh cao độ của từng điểm treo để ray nằm ngang, không bị nghiêng hoặc xoắn:

• Dùng thước thủy, laser hoặc máy cân bằng để kiểm tra cao độ theo cả hai phương dọc và ngang.
• Điều chỉnh tăng – giảm chiều dài dây cáp hoặc ty ren tại từng điểm cho tới khi toàn bộ tuyến ray phẳng, thẳng.
• Kiểm tra lại sau khi đã gắn đầy đủ module đèn, vì tải trọng thay đổi có thể làm ray võng nhẹ.

Trong không gian có gió hoặc rung (gần cửa, gần hệ thống điều hòa công suất lớn, gần quạt trần, khu vực có người qua lại nhiều), cần đánh giá độ rung lắc của ray. Nếu cần, có thể:

• Bổ sung thêm điểm treo ở các đoạn giữa để tăng độ cứng tổng thể.
• Dùng phụ kiện chống rung, đệm cao su tại điểm tiếp xúc giữa ray và pat treo.
• Giảm chiều dài treo tự do (khoảng cách từ trần đến ray) để hạn chế biên độ dao động.

Dây điện cấp cho ray có thể đi cùng dây treo hoặc đi riêng, nhưng phải được cố định chắc chắn bằng kẹp, rút dây hoặc ống gen nhỏ, tránh bị kéo căng hoặc cọ xát vào cạnh sắc của pat, dầm thép gây hỏng vỏ cách điện. Nên chừa một đoạn dây dự phòng (loop nhỏ) để khi điều chỉnh cao độ hoặc thay đổi vị trí ray không làm căng dây.

Điểm cấp nguồn cần che kín, an toàn điện và dễ thao tác bảo trì

Điểm cấp nguồn cho ray nam châm (nơi bộ nguồn 48V nhận điện 220V và cấp ra 48V DC) thường nằm tại đầu ray, giữa ray hoặc trong một đoạn ray chuyên dụng có khoang chứa driver. Dù lắp nổi hay treo thả, khu vực này luôn là điểm nhạy cảm về an toàn điện và thẩm mỹ, cần được xử lý kỹ thuật đúng chuẩn.

Giải pháp phổ biến là che kín điểm cấp nguồn bằng hộp kỹ thuật, nắp che hoặc đoạn ray có khoang chứa bộ nguồn:

• Hộp kỹ thuật âm tường/trần: dùng khi có thể khoét âm vào bê tông, gạch; giúp giấu bộ nguồn và mối nối, chỉ để lộ phần ray.
• Hộp nổi hoặc nắp che đồng bộ với ray: dùng cho hệ ray nổi, treo thả; màu sắc và kích thước tương đồng với ray để hòa vào tổng thể.
• Đoạn ray tích hợp khoang driver: cho phép đặt bộ nguồn bên trong thân ray, dễ dàng tiếp cận bằng cách tháo nắp kỹ thuật.

Mục tiêu là không để lộ dây, mối nối, đồng thời bảo vệ bộ nguồn khỏi bụi, ẩm và va chạm cơ học. Hộp kỹ thuật nên có nắp mở được, có vít hoặc cơ cấu khóa, để khi cần có thể kiểm tra, thay thế bộ nguồn mà không phải tháo toàn bộ ray, giảm thời gian dừng hoạt động của hệ thống chiếu sáng.

Về an toàn điện, tất cả các mối nối 220V phải được thực hiện trong hộp nối, dùng domino, kẹp nối hoặc terminal block đạt chuẩn, không xoắn tay, không quấn băng keo tạm bợ, không để lộ lõi đồng. Một số yêu cầu kỹ thuật quan trọng:

• Dây pha, dây trung tính, dây tiếp địa (nếu có) phải được nhận diện rõ ràng bằng màu sắc hoặc nhãn.
• Dây tiếp địa phải được nối đúng quy định tới thân kim loại của ray, hộp kỹ thuật hoặc máng kim loại liên quan.
• Các đầu dây thừa phải được cắt gọn, không để dài dư thừa gây rối hoặc chạm chập.

Với không gian thương mại, văn phòng, showroom, nên chia hệ ray thành nhiều nhánh với aptomat riêng để khi bảo trì một khu vực không ảnh hưởng tới toàn bộ hệ thống. Có thể bố trí:

• Mỗi khu vực chức năng (quầy thu ngân, khu trưng bày, lối đi) một nhánh riêng.
• Các tuyến ray dài chia thành nhiều đoạn cấp nguồn độc lập để giảm sụt áp và dễ kiểm soát.

Việc ghi chú, dán nhãn các nhánh nguồn, vị trí bộ nguồn, sơ đồ đi dây trong tủ điện hoặc trong hồ sơ hoàn công giúp quá trình vận hành và bảo trì sau này thuận tiện hơn, đặc biệt khi cần thay đổi bố trí đèn, nâng cấp công suất hoặc xử lý sự cố. Nên sử dụng nhãn chịu nhiệt, chịu ẩm, không phai để thông tin luôn rõ ràng trong suốt vòng đời công trình.

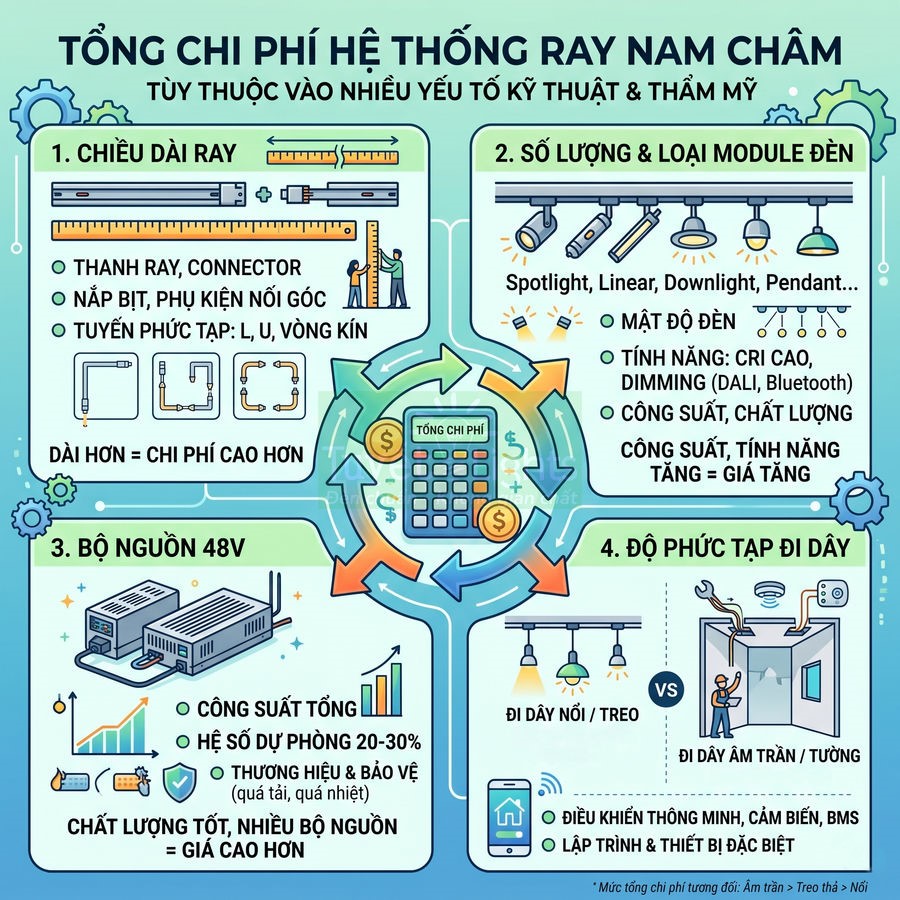

Chi phí lắp ray nam châm có trần thạch cao và không có trần thạch cao

Chi phí lắp ray nam châm phụ thuộc lớn vào việc công trình có trần thạch cao hay không và kiểu lắp đặt được lựa chọn. Với trần thạch cao, phương án âm trần thường tốn kém nhất do phải đầu tư khung xương riêng, khoét rãnh, bả sơn và xử lý hoàn thiện bề mặt, đặc biệt phức tạp ở công trình cải tạo. Ngược lại, khi không làm trần giả, ray nổi giúp tiết kiệm đáng kể nhân công và vật tư, chỉ cần bắt trực tiếp lên trần hiện hữu, đổi lại thanh ray và dây dẫn sẽ lộ trên bề mặt. Phương án treo thả nằm ở mức trung gian: phát sinh thêm chi phí bộ treo, đo đạc và căn chỉnh cao độ, nhưng giảm can thiệp vào kết cấu trần, phù hợp trần cao, không gian mở và phong cách industrial.

Lắp ray âm trần phát sinh chi phí khung trần, khoét rãnh, bả sơn và hoàn thiện

Ray nam châm âm trần là phương án có yêu cầu kỹ thuật và mức đầu tư cao nhất trong các kiểu lắp, vì liên quan trực tiếp đến kết cấu trần, hệ khung xương và hoàn thiện bề mặt. Về bản chất, ray âm trần hoạt động như một “khe sáng kỹ thuật” tích hợp trong trần thạch cao, nên mọi sai số về cao độ, độ phẳng, độ cứng của trần đều ảnh hưởng đến độ thẳng, độ kín khít của ray và cảm giác thẩm mỹ tổng thể.

Để thi công đúng chuẩn, cần thiết kế khung xương trần thạch cao riêng cho tuyến ray, thường là:

• Gia cường thêm thanh xương chính, xương phụ tại vị trí đặt ray để tránh võng, nứt mối nối về sau.
• Tính toán cao độ trần sao cho mặt ray âm phẳng với mặt trần hoàn thiện, không bị lồi hoặc lõm.
• Chừa sẵn khoảng trống kỹ thuật phía trên ray để bố trí dây dẫn, bộ nguồn 48V, hộp nối.

Sau khi hoàn thiện khung, thợ phải khoét rãnh trên tấm thạch cao theo đúng kích thước ray (thường sai số cho phép chỉ 1–2 mm). Công đoạn này đòi hỏi tay nghề cao để mép rãnh thẳng, không mẻ, không sứt. Tiếp theo là cố định ray vào khung, căn chỉnh thẳng tuyến, kiểm tra độ phẳng bằng nivo hoặc laser, rồi mới tiến hành bả, xử lý mối nối tấm và sơn hoàn thiện.

Nếu công trình đã có trần hoàn thiện, việc cải tạo để âm ray sẽ phát sinh thêm:

• Chi phí tháo dỡ một phần hoặc toàn bộ trần cũ tại khu vực cần đặt ray.
• Chi phí xử lý bề mặt, vá trần, bả lại toàn bộ mảng trần để tránh lộ vết chắp vá.
• Chi phí sơn lại toàn bộ khu vực trần liên quan để đảm bảo đồng màu, đồng độ bóng.

Bên cạnh đó, hệ ray âm trần thường yêu cầu bố trí hộp kỹ thuật, cửa thăm, bộ nguồn ở các vị trí hợp lý để dễ bảo trì. Điều này kéo theo:

• Thêm chi phí vật tư: hộp kỹ thuật, nắp cửa thăm, ống gen, máng cáp, dây dẫn loại tốt chịu nhiệt.
• Thêm chi phí nhân công điện: đi dây âm trần, đánh dấu tuyến, đấu nối, kiểm tra tải cho từng nhánh.
• Thêm thời gian căn chỉnh ánh sáng thử nghiệm trước khi bả sơn kín trần.

Với các công trình cao cấp (biệt thự, penthouse, showroom sang trọng, văn phòng hạng A), chủ đầu tư thường chấp nhận chi phí cao hơn để đổi lấy trần phẳng, gọn, tối giản, không thấy thiết bị chiếu sáng rối mắt. Khi lập ngân sách, cần tính tổng:

• Chi phí trần thạch cao (khung xương, tấm, phụ kiện).
• Chi phí nhân công đóng trần, khoét rãnh, bả, sơn hoàn thiện.
• Chi phí ray, module đèn, bộ nguồn, dây dẫn, hộp kỹ thuật.

Việc chỉ so sánh giá thanh ray và đèn mà bỏ qua các hạng mục hoàn thiện trần sẽ dẫn đến thiếu hụt lớn trong dự toán, đặc biệt ở các công trình cải tạo.

Lắp ray nổi tiết kiệm thời gian thi công nhưng thanh ray lộ trên bề mặt trần

Ray nam châm nổi là giải pháp tối ưu về chi phí – thời gian – mức độ can thiệp kết cấu, phù hợp với nhà ở cải tạo, shop nhỏ, văn phòng vừa và nhỏ, hoặc các không gian không muốn làm trần giả. Về kỹ thuật, ray nổi được bắt trực tiếp lên bề mặt trần bê tông, trần tôn, trần gỗ hoặc trần thạch cao có sẵn, nên quy trình thi công đơn giản hơn rất nhiều.

Các bước cơ bản thường gồm:

• Định tuyến ray trên mặt trần, cân nhắc vị trí chiếu sáng chính, phụ, điểm nhấn.
• Khoan bắt vít nở hoặc vít chuyên dụng, cố định ray theo tuyến đã đánh dấu.
• Đi dây nổi trong ống gen, nẹp nhựa hoặc máng cáp nhỏ, sau đó đấu nối với bộ nguồn 48V.
• Lắp module đèn, kiểm tra ánh sáng, tinh chỉnh góc chiếu.

Do không phải làm trần giả, không khoét rãnh, không bả sơn lại, chi phí nhân công và vật tư phụ giảm đáng kể. Thời gian thi công một tuyến ray nổi thường chỉ bằng một phần nhỏ so với ray âm trần, rất phù hợp cho các dự án cần hoàn thiện nhanh, ít bụi bẩn, ít tiếng ồn.

Nhược điểm chính là thanh ray lộ trên bề mặt trần. Nếu bố trí thiếu tính toán, ray có thể làm trần trông rối, nặng hoặc phá vỡ ý đồ nội thất. Để khắc phục, khi tư vấn nên chú ý:

• Chọn màu ray phù hợp: ray đen trên trần trắng tạo tương phản mạnh, hợp phong cách modern/industrial; ray trắng trên trần trắng cho cảm giác nhẹ hơn.
• Giới hạn số tuyến ray, ưu tiên tuyến thẳng, song song hoặc vuông góc rõ ràng, tránh quá nhiều nhánh nhỏ.
• Kết hợp ray với các mảng trần bê tông trần, trần sơn hiệu ứng hoặc trần kỹ thuật để biến ray thành yếu tố trang trí.

Với phong cách nội thất hiện đại, tối giản, industrial, việc để lộ ray nổi, dây dẫn, ống kỹ thuật có thể trở thành một phần của ngôn ngữ thiết kế. Khi cân nhắc cho khách hàng, cần so sánh:

• Mức tiết kiệm chi phí và thời gian thi công so với ray âm trần.
• Yêu cầu thẩm mỹ: trần cần “sạch” tối đa hay chấp nhận yếu tố kỹ thuật lộ thiên.
• Khả năng mở rộng, thay đổi bố cục ánh sáng trong tương lai.

Lắp ray treo thả cần thêm dây treo, đầu treo và phụ kiện cân chỉnh

Ray nam châm treo thả là giải pháp trung gian giữa ray âm trần và ray nổi, vừa tạo hiệu ứng thẩm mỹ mạnh, vừa không cần can thiệp sâu vào kết cấu trần. Ray được treo bằng dây cáp hoặc ty ren từ trần xuống, tạo cảm giác “lơ lửng” trong không gian, rất phù hợp với trần cao hoặc không gian mở.

So với ray nổi, ray treo thả phát sinh thêm chi phí cho bộ treo gồm:

• Dây cáp thép hoặc ty ren, pat treo, đầu nối, khóa cáp, phụ kiện cân chỉnh cao độ.
• Phụ kiện che đầu dây, nắp che điểm cấp điện, nẹp che dây nếu đi dây nổi.

Về thi công, thợ cần:

• Đo đạc và xác định chính xác cao độ treo, đảm bảo ray nằm ngang, không bị võng.
• Kiểm tra tải trọng trần tại điểm treo, đặc biệt với trần thạch cao, cần bắt vào khung xương hoặc kết cấu bê tông phía trên.
• Căn chỉnh từng điểm treo để ray không rung lắc khi có gió hoặc tác động nhẹ.

Thời gian thi công vì thế dài hơn ray nổi, nhưng vẫn thường thấp hơn đáng kể so với làm trần thạch cao để âm ray, nhất là trong các không gian:

• Trần cao trên 3,5–4 m, việc hạ trần toàn bộ sẽ tốn kém và làm mất tỷ lệ không gian.
• Showroom, studio, văn phòng mở, quán cà phê, nơi cần bố cục ánh sáng linh hoạt, có thể thay đổi theo layout nội thất.
• Không gian industrial, trần kỹ thuật lộ ống gió, ống chữa cháy, ray treo thả hòa vào tổng thể.

Chủ đầu tư thường chấp nhận chi thêm cho bộ treo để đổi lại:

• Hiệu ứng ánh sáng “lơ lửng”, dễ tạo lớp sáng (layer) khác nhau: chiếu bàn làm việc, quầy bar, khu trưng bày.
• Dễ thay đổi vị trí ray, thêm bớt module đèn khi thay đổi công năng.
• Giảm can thiệp vào trần hiện hữu, đặc biệt với trần bê tông trần hoặc trần kỹ thuật phức tạp.

Khi lập dự toán, cần tách riêng:

• Chi phí ray và module đèn.
• Chi phí bộ treo, phụ kiện cân chỉnh, vật tư phụ.
• Chi phí nhân công đo đạc, khoan bắt, căn chỉnh cao độ, thử rung lắc.

Tổng chi phí phụ thuộc chiều dài ray, số module đèn, bộ nguồn và độ phức tạp đi dây

Dù lựa chọn lắp âm trần, nổi hay treo thả, tổng chi phí hệ ray nam châm luôn là tổng hợp của nhiều yếu tố kỹ thuật và thẩm mỹ. Việc chỉ nhìn vào đơn giá thanh ray hoặc module đèn thường dẫn đến đánh giá sai lệch.

Các yếu tố chính cần xem xét gồm:

• Chiều dài ray: Chiều dài càng lớn, số lượng thanh ray, connector, nắp bịt, phụ kiện nối góc càng tăng. Với tuyến ray phức tạp (chữ L, U, vòng kín), số connector góc, T, X cũng làm chi phí đội lên đáng kể.
• Số lượng và loại module đèn:
  • Spotlight, linear, wallwasher, module downlight, module pendant… có giá và công suất khác nhau.
  • Đèn CRI cao, nhiệt độ màu ổn định, chống chói tốt, có dimming (DALI, 0–10V, Bluetooth) thường giá cao hơn loại cơ bản.
  • Tỷ lệ giữa chiều dài ray và số module đèn quyết định “mật độ sáng” và chi phí trên mỗi mét ray.
• Bộ nguồn 48V:
  • Công suất tổng phải đủ cho toàn bộ số module đèn trên tuyến, có hệ số dự phòng (thường 20–30%).
  • Bộ nguồn thương hiệu tốt, có bảo vệ quá tải, quá nhiệt, chống nhiễu, tuổi thọ cao sẽ có giá cao hơn nhưng giảm rủi ro hỏng hóc.
  • Số lượng bộ nguồn tăng khi chia nhiều nhánh ray độc lập hoặc yêu cầu điều khiển tách khu vực.
• Độ phức tạp đi dây:
  • Đi dây âm trần, âm tường, nhiều nhánh, nhiều hộp kỹ thuật tốn công và vật tư hơn đi dây nổi đơn giản.
  • Các yêu cầu đặc biệt như điều khiển thông minh, tích hợp hệ thống BMS, cảm biến hiện diện, cảm biến ánh sáng tự nhiên… làm tăng chi phí thiết bị và lập trình.
• Kiểu lắp: Âm trần (kèm trần thạch cao), nổi, treo thả có mức chi phí nhân công và phụ kiện khác nhau, như đã phân tích ở các mục trên.

Bảng so sánh tổng quan chi phí tương đối (mang tính tham khảo):

Tiêu chí chọn kiểu lắp ray nam châm theo không gian sử dụng

Việc chọn kiểu lắp ray nam châm cần dựa trên hiện trạng trần, mức độ hoàn thiện công trình và yêu cầu thẩm mỹ – vận hành. Với nhà ở mới xây, nên ưu tiên ray âm trần để tối ưu trần phẳng, gọn, sang và linh hoạt bố trí ánh sáng lâu dài, nhưng đòi hỏi tính toán sớm trong hồ sơ thiết kế, phối hợp chặt giữa kiến trúc sư và kỹ sư điện. Với căn hộ đã hoàn thiện, ray nổi là giải pháp can thiệp tối thiểu, tận dụng điểm đèn cũ, thi công nhanh, chi phí hợp lý. Không gian thương mại như shop, showroom, studio, nhà hàng, quán cà phê cần chú trọng khả năng đổi layout, chiều cao trần, concept nội thất và bảo trì, từ đó cân nhắc giữa ray âm trần, ray nổi hoặc ray treo thả để đạt được sự cân bằng giữa thẩm mỹ, linh hoạt và chi phí vận hành.

Nhà ở mới xây nên cân nhắc ray âm trần để tối ưu thẩm mỹ lâu dài

Với nhà ở mới xây, căn hộ đang hoàn thiện, việc định hình ngay từ giai đoạn thiết kế về loại trần (trần bê tông, trần thạch cao phẳng, giật cấp, trần hở kỹ thuật…) và phương án đi dây cho ray nam châm âm trần là yếu tố mang tính “quyết định sớm”. Khi đã hoàn thiện các lớp trần, sơn bả, sơn hoàn thiện và lắp đặt hệ đèn downlight, đèn ốp trần cố định, việc quay lại đục phá để âm ray sẽ kéo theo:

• Phá vỡ bề mặt trần, phải xử lý lại bột bả – sơn, dễ lộ vết vá.
• Phát sinh chi phí nhân công, vật tư, thời gian thi công và dọn vệ sinh.
• Nguy cơ ảnh hưởng tới hệ thống điện âm trần, ống điều hòa, ống sprinkler, loa âm trần…

Bởi vậy, nếu ngân sách cho phép và chủ nhà ưu tiên một không gian trần gọn, phẳng, sang và ít “lỗ đèn”, nên đưa phương án ray âm trần vào ngay hồ sơ thiết kế nội thất – điện nhẹ. Ở bước này, kiến trúc sư và kỹ sư điện sẽ phối hợp để:

• Xác định tuyến ray chính – phụ theo bố cục không gian (phòng khách, bếp – ăn, hành lang, phòng ngủ, khu làm việc).
• Tính toán tải công suất cho từng tuyến ray, vị trí cấp nguồn, hộp nối, bộ nguồn trung tâm hoặc bộ nguồn phân tán.
• Thiết kế chi tiết cấu tạo trần thạch cao: cao độ trần, vị trí xương chính – xương phụ, khe kỹ thuật để đặt ray, khoảng lùi ray so với tường.

Ray âm trần cho phép tạo các “tuyến sáng động” trong không gian: cùng một tuyến ray, chủ nhà có thể lắp kết hợp nhiều loại module như spotlight, module wallwasher, module linear, module downlight nhỏ… và thay đổi vị trí, số lượng theo cách bố trí nội thất. Khi đổi vị trí sofa, bàn ăn, giường ngủ, chỉ cần trượt lại module đèn trên ray, không phải khoan thêm lỗ trần hay xử lý lại bề mặt.

Về mặt kỹ thuật, hệ ray âm trần đòi hỏi:

• Độ phẳng và độ cứng của khung trần thạch cao đủ tốt để ray không bị cong võng theo thời gian.
• Khoảng hở kỹ thuật phía trên trần đủ để bố trí dây dẫn, bộ nguồn, hộp nối và thao tác bảo trì.
• Thi công đúng chuẩn chống cháy, chống nhiễu, chống chập điện, đặc biệt với các tuyến ray dài hoặc nhiều module công suất cao.

Về lâu dài, so với hệ đèn downlight cố định, ray âm trần mang lại:

• Tính thẩm mỹ cao: trần ít lỗ, đường ray tạo nhịp điệu kiến trúc, dễ kết hợp khe hắt, đèn thả.
• Tính linh hoạt: dễ thay đổi layout ánh sáng khi thay đổi nội thất, không phá trần.
• Tính nâng cấp: sau này có thể thay module đèn thế hệ mới, đổi nhiệt độ màu, đổi góc chiếu mà không thay toàn bộ hệ thống.

Tuy nhiên, để đạt được hiệu quả này, cần làm việc với đơn vị thiết kế – thi công có kinh nghiệm về thiết kế chiếu sáng và thi công trần thạch cao, tránh các lỗi thường gặp như: ray không thẳng, khe ray bị “nuốt” bởi trần, điểm cấp nguồn khó tiếp cận, không có cửa thăm kỹ thuật, hoặc không tính đủ tải cho bộ nguồn.

Căn hộ đã hoàn thiện nên ưu tiên ray nổi nếu không muốn tháo sửa trần

Với căn hộ đã bàn giao, đã sơn trần, đã lắp đèn, ưu tiên hàng đầu thường là hạn chế tối đa đục phá, tránh bụi bẩn, tiếng ồn và thời gian thi công kéo dài. Trong bối cảnh đó, ray nam châm nổi là giải pháp “can thiệp tối thiểu” nhưng vẫn nâng cấp mạnh mẽ chất lượng ánh sáng và thẩm mỹ.

Về nguyên tắc, ray nổi có thể:

• Tận dụng các điểm đèn cũ (đèn downlight, đèn ốp trần) để lấy nguồn, giảm việc đi lại dây mới.
• Lắp trực tiếp lên trần bê tông, trần thạch cao hoặc dầm, chỉ cần khoan bắt vít và xử lý gọn dây cấp nguồn.
• Thi công trong thời gian ngắn, thường chỉ vài giờ đến một ngày cho một phòng, ít ảnh hưởng tới sinh hoạt gia đình.

Ứng dụng điển hình của ray nổi trong căn hộ đã hoàn thiện:

• Khu vực bếp – bàn ăn: tăng cường ánh sáng tập trung cho mặt bàn, đảo bếp, khu sơ chế mà không phải đục trần để thêm đèn.
• Bàn làm việc, góc học tập: lắp một đoạn ray ngắn với module spotlight và linear để vừa đủ sáng, vừa tránh chói.
• Góc đọc sách, khu trưng bày tranh – kệ decor: dùng spotlight trên ray để tạo điểm nhấn, dễ chỉnh hướng chiếu.

Về thẩm mỹ, chủ nhà có thể chọn:

• Ray màu đen: tạo đường nét tương phản trên trần trắng, phù hợp phong cách hiện đại, industrial, minimal.
• Ray màu trắng: “ẩn” hơn trên trần trắng, phù hợp không gian cần sự nhẹ nhàng, ít nhấn mạnh vào thiết bị kỹ thuật.

Để giảm cảm giác “lộ ray”, có thể bố trí ray:

• Sát tường, chạy dọc theo chân dầm hoặc theo các đường kiến trúc sẵn có.
• Song song với mép tủ bếp, mép bàn ăn, mép sofa để ray trở thành một phần của bố cục nội thất.

Về chi phí, ray nổi thường:

• Tiết kiệm hơn so với việc tháo trần, làm lại trần thạch cao để âm ray.
• Giảm chi phí gián tiếp do không phải dọn dẹp, không phải tạm dừng sử dụng không gian quá lâu.

Đây là giải pháp cân bằng giữa tính linh hoạt, chi phí và mức độ can thiệp vào hiện trạng căn hộ, đặc biệt phù hợp với các căn hộ chung cư đã nhận bàn giao, nhà phố đã hoàn thiện nội thất nhưng muốn nâng cấp ánh sáng theo phong cách hiện đại.

Shop, showroom và studio nên chọn kiểu ray dễ đổi vị trí module đèn

Trong shop thời trang, showroom nội thất, studio chụp ảnh, ánh sáng là công cụ trực tiếp tác động đến cảm nhận sản phẩm, màu sắc chất liệu và trải nghiệm thị giác của khách hàng. Layout trưng bày thường xuyên thay đổi theo mùa, theo bộ sưu tập, theo chiến dịch marketing hoặc theo concept chụp hình, nên tiêu chí quan trọng nhất là dễ đổi vị trí module đèn và dễ thêm bớt đèn mà không phải can thiệp vào trần.

Cả ray âm trần, ray nổi và ray treo thả đều đáp ứng được tiêu chí này, nhưng lựa chọn cụ thể phụ thuộc vào:

• Hiện trạng trần: trần bê tông thô, trần thạch cao phẳng, trần giật cấp, trần kỹ thuật hở.
• Chiều cao trần: trần thấp nên ưu tiên ray âm trần hoặc ray nổi sát trần; trần cao có thể dùng ray treo thả để hạ thấp mặt chiếu sáng.
• Concept thiết kế: cao cấp – sang trọng, tối giản – hiện đại, industrial – thô mộc, nghệ thuật – studio.

Nếu không gian mới, trần cao vừa phải (khoảng 2,7–3,2 m) và chủ đầu tư muốn hình ảnh cao cấp, ray âm trần kết hợp trần thạch cao là lựa chọn tốt. Ray có thể được bố trí:

• Song song với các tuyến kệ treo đồ, kệ trưng bày sản phẩm.
• Chạy quanh khu vực mannequin, bục trưng bày trung tâm.
• Kết hợp với khe hắt trần – tường để tạo nền sáng mềm, spotlight trên ray tạo điểm nhấn mạnh.

Nếu trần bê tông thô, phong cách industrial, hoặc trần kỹ thuật lộ dầm, ống gió, ống chữa cháy, ray nổi hoặc ray treo thả sẽ phù hợp hơn. Ray treo thả cho phép:

• Điều chỉnh cao độ ray để tối ưu góc chiếu lên sản phẩm, tránh chói mắt khách.
• Tạo các “lớp” ánh sáng khác nhau: lớp gần trần, lớp trung gian, lớp gần sản phẩm.
• Biến ray thành một phần của ngôn ngữ thiết kế industrial với dây treo, thanh ray, ống kỹ thuật lộ.

Quan trọng là bố trí tuyến ray theo trục trưng bày sản phẩm, đảm bảo:

• Mỗi khu vực kệ, mannequin, bàn trưng bày đều có thể nhận đủ ánh sáng từ các module spotlight hoặc wallwasher.
• Có thể thay đổi góc chiếu, khoảng cách chiếu khi thay đổi layout mà không phải thêm điểm đèn mới.
• Độ rọi và nhiệt độ màu được tính toán phù hợp với từng nhóm sản phẩm (thời trang, nội thất, mỹ phẩm, đồ công nghệ…).

Với studio chụp ảnh, ray nam châm còn giúp:

• Dễ dàng di chuyển các nguồn sáng nhỏ, bổ trợ cho hệ thống đèn flash hoặc continuous light chính.
• Tạo các vùng sáng – tối linh hoạt trên phông nền, góc decor, khu vực chụp lifestyle.
• Giảm bớt tripod, chân đèn trên sàn, giúp không gian gọn gàng, an toàn hơn khi di chuyển.

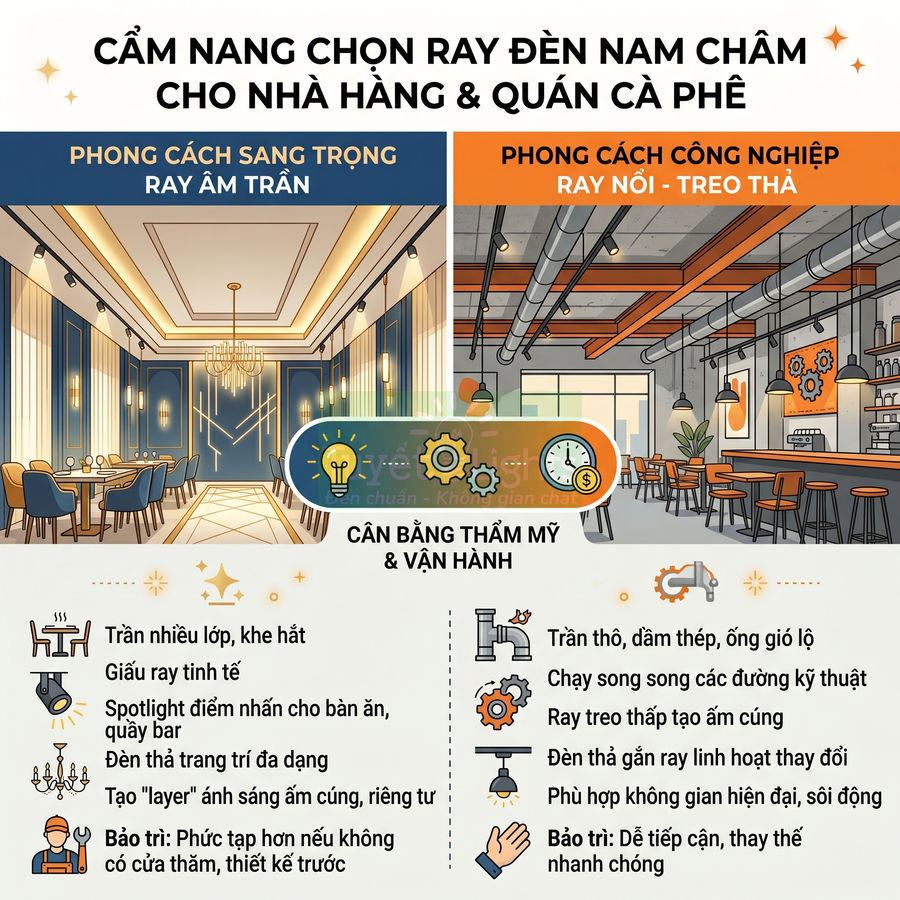

Nhà hàng, quán cà phê cần chọn ray theo concept trần, ánh sáng và bảo trì vận hành

Với nhà hàng, quán cà phê, hệ thống chiếu sáng là một phần của trải nghiệm thương hiệu: ánh sáng quyết định cảm giác ấm cúng, riêng tư, sôi động hay thư giãn. Khi chọn kiểu lắp ray nam châm, cần xem xét đồng thời concept trần, concept ánh sáng và khả năng bảo trì vận hành.

Nếu trần được thiết kế với nhiều lớp, nhiều khe hắt, phong cách sang trọng, ray âm trần có thể:

• Ẩn gọn trong các rãnh kỹ thuật, chỉ lộ khe ray mảnh, tạo cảm giác tinh tế.
• Kết hợp với đèn hắt trần – tường để tạo lớp sáng nền, spotlight trên ray làm điểm nhấn cho bàn ăn, quầy bar, khu trưng bày.
• Đi cùng đèn thả trang trí (chùm, đơn, linear) để tạo “layer” ánh sáng đa dạng, phù hợp từng khu vực chức năng.

Nếu trần bê tông thô, dầm thép, ống gió lộ, phong cách industrial, ray nổi hoặc treo thả sẽ hòa hợp hơn với ngôn ngữ thiết kế. Ray có thể:

• Chạy dọc theo dầm thép, song song với ống gió, ống PCCC, tạo cảm giác kỹ thuật có chủ ý.
• Được treo thả xuống thấp hơn trần để giảm chiều cao cảm nhận, tạo không gian ấm cúng hơn cho khách.
• Kết hợp với đèn thả trang trí dạng track-mounted (gắn trên ray) để dễ thay đổi vị trí khi đổi layout bàn ghế.

Về vận hành, nhà hàng, quán cà phê thường hoạt động liên tục, khó chấp nhận việc phải đóng cửa lâu để sửa đèn. Do đó, khả năng bảo trì là yếu tố kỹ thuật quan trọng:

• Ray nổi hoặc treo thả:
  • Dễ tiếp cận để kiểm tra, thay bộ nguồn, thay module đèn.
  • Dễ thêm bớt module khi thay đổi layout bàn ghế, khu vực decor theo mùa.
  • Giảm thời gian thi công sửa chữa, có thể xử lý ngoài giờ mở cửa.
• Ray âm trần:
  • Thẩm mỹ cao, phù hợp không gian cao cấp, fine dining, lounge.
  • Nhưng khi có sự cố điện, việc sửa chữa sẽ phức tạp hơn nếu không được thiết kế cửa thăm, hộp kỹ thuật hợp lý.
  • Cần tính trước vị trí cửa thăm, đường đi dây, vị trí bộ nguồn để kỹ thuật có thể tiếp cận mà không phải phá trần.

Chủ đầu tư nên trao đổi kỹ với đơn vị thiết kế – thi công về:

• Tần suất bảo trì dự kiến, tuổi thọ bộ nguồn, tuổi thọ module LED.
• Phương án thay thế khi một đoạn ray hoặc một nhóm module gặp sự cố.
• Khả năng mở rộng hệ thống trong tương lai (thêm khu vực ngồi, thêm quầy bar, thêm khu decor theo mùa).

Việc lựa chọn kiểu lắp ray nam châm trong nhà hàng, quán cà phê vì thế không chỉ là quyết định về thẩm mỹ, mà còn là bài toán vận hành dài hạn, cân bằng giữa hình ảnh thương hiệu, trải nghiệm ánh sáng và chi phí bảo trì.

Lỗi thường gặp khi lắp ray nam châm với trần thạch cao

Việc lắp ray nam châm với trần thạch cao đòi hỏi phải xử lý đồng thời cả yếu tố kết cấu, hoàn thiện và điện. Nếu khung xương không được gia cố đúng cách, ray dễ bị võng, rung, làm nứt mép trần và giảm tuổi thọ hệ trần. Khâu chừa rãnh cũng cần tính toán chính xác kích thước và cao độ, nếu sai lệch sẽ gây hở khe, lồi lõm, mất thẩm mỹ và khó xử lý bả sơn về sau. Về điện, bộ nguồn 48V phải được bố trí ở vị trí thông thoáng, có cửa thăm để bảo trì, tránh giấu kín gây quá nhiệt và khó sửa chữa. Đồng thời, cần tính toán tải công suất toàn tuyến ray, dự phòng mở rộng, chọn dây dẫn và aptomat phù hợp để hệ thống vận hành an toàn, ổn định lâu dài.

Không gia cố khung xương khiến ray bị võng, rung hoặc nứt mép trần

Một trong những lỗi phổ biến và mang tính “kết cấu” nhất khi lắp ray nam châm âm trần là không thiết kế và gia cố hệ khung xương đủ cứng tại vị trí đặt ray. Về bản chất, ray nam châm là một phần tử kim loại dài, có trọng lượng riêng, lại còn phải chịu thêm tải trọng động khi thao tác gắn – tháo module đèn, vì vậy nếu chỉ “treo” nó lên tấm thạch cao hoặc xương phụ thưa thì gần như chắc chắn sẽ phát sinh biến dạng theo thời gian.

Nhiều đội thi công vẫn giữ thói quen làm khung xương trần theo modul tiêu chuẩn (ví dụ 407 x 1220 mm hoặc 600 x 600 mm), sau đó mới khoét rãnh và bắt ray vào đúng vị trí mong muốn. Cách làm này dẫn đến các tình huống:

• Ray không nằm đúng trên trục xương chính, chỉ “ăn” được vào xương phụ hoặc thậm chí chỉ bắt vít vào tấm thạch cao.
• Khoảng cách giữa các điểm treo ty – tăng đơ quá lớn so với yêu cầu chịu lực của tuyến ray dài.
• Không có xương gia cường tại các vị trí nối ray, mối nối trở thành điểm yếu, dễ võng hoặc rung.

Hậu quả thường thấy sau vài tháng sử dụng:

• Ray bị võng xuống ở đoạn giữa nhịp, đặc biệt với tuyến dài trên 2–3 m.
• Khi thao tác tháo lắp module đèn, ray bị rung lắc, tạo cảm giác lỏng lẻo, thiếu chắc chắn.
• Mép trần quanh ray xuất hiện vết nứt chân chim hoặc nứt dọc theo tuyến ray do chuyển vị tương đối giữa ray (gắn vào xương) và tấm thạch cao (bị võng hoặc co ngót khác nhau).

Giải pháp đúng mang tính “thiết kế từ đầu”, không phải xử lý tình huống:

• Lập bản vẽ bố trí xương gia cường riêng cho tuyến ray, thể hiện rõ:
  • Loại xương sử dụng (xương chính C, xương hộp thép 25x25, 30x60, v.v.).
  • Khoảng cách giữa các xương song song với ray (thường dày hơn vùng trần thường, có thể 300–400 mm).
  • Vị trí ty treo, khoảng cách ty (nên giảm xuống 800–900 mm hoặc theo khuyến cáo của nhà sản xuất ray).
• Bố trí xương chính hoặc xương hộp thép chạy song song và sát hai bên thân ray, tạo thành “khung đỡ” cứng cho toàn tuyến.
• Tại các vị trí nối ray, tăng cường thêm xương ngang hoặc bản mã thép để phân tán lực, tránh tập trung ứng suất tại mối nối.
• Khi bắt ray, vít phải xuyên qua tấm thạch cao và bắt trực tiếp vào xương thép bên dưới, tuyệt đối không bắt “lơ lửng” chỉ vào tấm.

Với các tuyến ray dài (trên 4–5 m), nên chia thành nhiều đoạn ray tiêu chuẩn (ví dụ 1 m, 1,5 m, 2 m) và bố trí thêm điểm treo xương tại mỗi mối nối. Cách này vừa tăng độ cứng tổng thể, vừa thuận tiện cho việc thay thế từng đoạn ray nếu sau này có sự cố cơ khí hoặc hư hỏng bề mặt sơn.

Chừa rãnh sai kích thước khiến ray không khít, lệch cao độ hoặc mất thẩm mỹ

Lỗi thứ hai mang tính “hoàn thiện” nhưng ảnh hưởng trực tiếp đến thẩm mỹ là chừa rãnh sai kích thước cho ray nam châm âm trần. Ray nam châm thường có tiết diện phức tạp: phần thân chứa thanh dẫn điện, phần gờ tựa lên tấm trần, tai bắt vít, đôi khi còn có gờ che mép. Nếu chỉ đo sơ bộ kích thước miệng ray mà không tính đến toàn bộ cấu trúc, rãnh khoét sẽ không chuẩn.

Các tình huống thường gặp:

• Rãnh quá rộng:
  • Mép tấm thạch cao và mép ray không chạm khít, tạo khe hở 1–3 mm hoặc hơn.
  • Khi bật đèn, ánh sáng hắt vào khe, làm lộ rõ đường rãnh, đặc biệt với trần sơn màu tối hoặc ánh sáng có độ rọi cao.
  • Việc bả trét, xử lý khe hở rất khó vì ray là kim loại, tấm trần là vật liệu mềm, hệ số giãn nở khác nhau, dễ nứt lại sau một thời gian.
• Rãnh quá hẹp:
  • Thợ buộc phải mài bớt mép tấm thạch cao, làm yếu mép trần, dễ sứt mẻ, mẻ cạnh.
  • Trong nhiều trường hợp, thậm chí mài cả thân ray, làm tróc lớp sơn tĩnh điện, giảm khả năng chống ăn mòn, mất thẩm mỹ và có thể ảnh hưởng đến tiếp xúc điện nếu mài nhầm vào khu vực dẫn điện.
• Lệch cao độ:
  • Mặt ray bị lồi lên so với mặt trần, tạo cảm giác “gờ” chạy dọc theo tuyến, dễ thấy khi nhìn ngang.
  • Mặt ray bị lõm xuống, tạo rãnh bóng đổ, làm ánh sáng hắt không đều, đặc biệt với module linear hoặc wallwasher.

Quy trình chuẩn để hạn chế tối đa sai số:

• Trước khi khoét rãnh, đo đạc chi tiết kích thước thực tế của ray:
  • Chiều rộng miệng ray (phần lộ ra ngoài).
  • Chiều rộng tổng thể bao gồm gờ tựa, tai bắt.
  • Chiều cao ray, khoảng lùi so với mặt trần mong muốn.
• Dùng thước nhôm, dây căng hoặc laser để vạch đường cắt thẳng tuyệt đối, tránh “lượn sóng” theo tay thợ.
• Sau khi khoét thử một đoạn ngắn (0,5–1 m), đặt một đoạn ray mẫu vào:
  • Kiểm tra độ khít hai mép trần – ray.
  • Kiểm tra cao độ mặt ray so với mặt trần bằng thước nhôm dài hoặc nivo.
  • Nếu đạt yêu cầu mới khoét tiếp toàn tuyến, tránh sai hàng loạt.
• Khi bắt ray, sử dụng nivo nước hoặc laser line để căn mặt ray phẳng tuyệt đối với mặt trần xung quanh. Mỗi khi siết vít, cần kiểm tra lại vì lực siết có thể kéo ray lệch cao độ.

Nếu phát hiện sai lệch cao độ hoặc khe hở bất thường, phải điều chỉnh ngay ở giai đoạn lắp ray, không chờ đến khi bả sơn. Việc “chữa cháy” bằng bột bả hoặc silicon chỉ mang tính tạm thời, rất dễ nứt hoặc đổi màu theo thời gian, làm lộ khuyết điểm.

Giấu bộ nguồn quá kín làm khó sửa chữa và giảm độ bền thiết bị

Trong hệ ray nam châm 48V, bộ nguồn (driver, PSU) là thiết bị điện tử chuyển đổi từ 220V AC sang 48V DC, thường phát nhiệt đáng kể khi hoạt động. Nhiều công trình vì ưu tiên trần phẳng, không muốn thấy bất kỳ nắp kỹ thuật hay cửa thăm nào nên giấu bộ nguồn 48V quá kín trong khoang trần thạch cao, không có đường tiếp cận và không có giải pháp thoát nhiệt.

Hệ quả kỹ thuật:

• Bộ nguồn làm việc trong môi trường nhiệt độ cao, bí khí, nhiệt không thoát được, dẫn đến:
  • Giảm tuổi thọ linh kiện (tụ điện, MOSFET, IC điều khiển).
  • Giảm hiệu suất, tăng tổn hao, có thể gây sụt áp đầu ra khi tải lớn.
  • Nguy cơ hỏng sớm, cháy nổ trong trường hợp tản nhiệt kém và không có bảo vệ nhiệt phù hợp.
• Khi bộ nguồn hỏng, kỹ thuật viên buộc phải cắt trần để tiếp cận:
  • Làm hư hại bề mặt trần, phải sơn vá, rất khó khôi phục đồng màu với trần cũ.
  • Tốn chi phí nhân công, vật tư và thời gian, đặc biệt với các không gian đang sử dụng (văn phòng, nhà ở).

Giải pháp thiết kế – thi công đúng:

• Xác định rõ vị trí bộ nguồn ngay từ giai đoạn thiết kế chiếu sáng và trần:
  • Ưu tiên đặt trong hộp kỹ thuật có nắp mở được hoặc trong khoang gần cửa thăm trần.
  • Tránh đặt ngay phía trên khu vực có yêu cầu cách âm tuyệt đối (phòng thu, phòng ngủ) nếu hộp kỹ thuật phải đục lỗ thoát nhiệt.
• Thiết kế hộp kỹ thuật:
  • Có khe hoặc lỗ thoát nhiệt phía trên và/hoặc hai bên, tạo dòng đối lưu tự nhiên.
  • Không bọc kín bộ nguồn bằng bông cách âm, mút tiêu âm hoặc vật liệu dễ cháy; nếu cần cách âm, phải chừa khoảng hở cho luồng khí nóng thoát ra.
  • Nắp hộp có thể tháo lắp dễ dàng bằng tay hoặc bằng dụng cụ đơn giản, không dùng vít “chết” hoặc bả kín.
• Với hệ ray dài, công suất lớn:
  • Nên chia nhỏ thành nhiều tuyến với nhiều bộ nguồn phân tán, mỗi bộ nguồn cấp cho một đoạn ray hoặc một nhóm module đèn.
  • Giảm tải nhiệt trên từng bộ nguồn, tăng độ tin cậy tổng thể của hệ thống.
• Ghi chú rõ vị trí bộ nguồn trên bản vẽ hoàn công và dán nhãn tại thực tế (ví dụ: nhãn nhỏ trên trần gần cửa thăm, ghi “PSU ray nam châm tuyến A”). Điều này giúp đội bảo trì định vị nhanh, không phải dò tìm hoặc tháo dỡ nhiều vị trí.

Không tính tải công suất toàn hệ ray trước khi lắp nhiều module đèn

Hệ ray nam châm 48V cho phép linh hoạt gắn nhiều loại module: spotlight, linear, wallwasher, module downlight, thậm chí cả module cảm biến. Chính sự linh hoạt này khiến nhiều đơn vị thi công hoặc chủ đầu tư “lắp dần” theo nhu cầu mà không tính toán công suất tổng của toàn tuyến ray, dẫn đến quá tải bộ nguồn.

Các sai lầm thường gặp:

• Chọn bộ nguồn theo cảm tính, ví dụ: “tuyến này khoảng 10–15 đèn, dùng nguồn 150W chắc đủ”, mà không cộng chính xác công suất từng module.
• Không tính đến khả năng mở rộng trong tương lai, sau này thêm đèn mà không nâng cấp bộ nguồn.
• Không kiểm tra khả năng chịu tải của dây cấp 220V và aptomat, dẫn đến dây quá nhỏ, aptomat quá tải hoặc không phù hợp đặc tính (MCB thay vì RCBO, v.v.).

Hậu quả kỹ thuật:

• Bộ nguồn bị quá tải:
  • Xuất hiện hiện tượng nhấp nháy, tắt mở bất thường khi bật nhiều đèn cùng lúc.
  • Bộ nguồn nóng quá mức, kích hoạt bảo vệ nhiệt hoặc bảo vệ quá dòng, tự ngắt rồi tự khởi động lại.
  • Trong trường hợp không có bảo vệ tốt, có thể cháy bộ nguồn, gây mất an toàn điện.
• Điện áp 48V trên ray bị sụt áp đáng kể ở cuối tuyến, làm một số module đèn sáng yếu hơn hoặc không ổn định.

Quy trình kỹ thuật đúng:

• Tính tổng công suất các module đèn dự kiến lắp trên mỗi tuyến ray:
  • Lấy công suất danh định của từng module (ví dụ 10W, 15W, 20W) nhân với số lượng.
  • Cộng tất cả lại để có tổng tải P_tổng.
• Áp dụng hệ số dự phòng 20–30%:
  • Công suất bộ nguồn tối thiểu nên là P_tổng × 1,2 đến 1,3.
  • Ví dụ: tổng tải dự kiến 120W, nên chọn bộ nguồn 150–180W thay vì 120W đúng bằng.
• Nếu tuyến ray dài hoặc có khả năng mở rộng:
  • Chia tuyến thành nhiều đoạn độc lập về điện, mỗi đoạn có bộ nguồn riêng.
  • Có thể cấp nguồn ở giữa tuyến để giảm sụt áp về hai đầu, thay vì cấp một đầu duy nhất.
• Kiểm tra dây cấp nguồn 220V:
  • Tiết diện dây phải phù hợp với tổng công suất các bộ nguồn trên tuyến đó, theo tiêu chuẩn điện (thường tối thiểu 1,5–2,5 mm² cho chiếu sáng, tùy chiều dài và dòng tải).
  • Đảm bảo dây được đi trong ống hoặc máng phù hợp, tránh quá nhiệt hoặc nhiễu chéo với dây tín hiệu khác.
• Chọn aptomat bảo vệ:
  • Dòng định mức MCB phải lớn hơn dòng làm việc tính toán nhưng nhỏ hơn khả năng chịu tải của dây.
  • Cân nhắc sử dụng thiết bị bảo vệ chống giật (RCD/RCBO) cho các tuyến chiếu sáng có thân ray kim loại, tăng an toàn cho người sử dụng.

Việc lập bảng thống kê công suất từng tuyến ray, từng bộ nguồn và cập nhật vào hồ sơ hoàn công giúp kiểm soát tải trong suốt vòng đời công trình. Khi cần bổ sung đèn, kỹ sư chỉ cần đối chiếu bảng này để biết còn “dư” bao nhiêu công suất trên mỗi tuyến, tránh tình trạng lắp thêm tùy tiện rồi mới phát hiện quá tải.

Câu hỏi thường gặp về ray nam châm và trần thạch cao

Ray nam châm âm trần về bản chất luôn cần một lớp trần giả hoặc vật liệu trung gian để tạo khoang rỗng chứa thân ray, dây dẫn và bộ nguồn. Trần thạch cao thường được ưu tiên vì dễ thi công, dễ khoét rãnh theo layout chiếu sáng, bề mặt phẳng mịn và cho khe ray sắc nét, thẩm mỹ. Với trần bê tông, giải pháp phù hợp là ray nổi hoặc ray treo thả, tận dụng bề mặt bê tông chắc chắn để khoan bắt vít, đồng thời bố trí dây điện trong ống gen hoặc máng kỹ thuật. Nhà đã hoàn thiện vẫn có thể lắp ray nam châm bằng cách lắp ray nổi, treo thả hoặc làm lại cục bộ trần thạch cao, miễn tính toán kỹ hệ điện, tải bộ nguồn và chừa hộp kỹ thuật để bảo trì an toàn.

Ray nam châm âm trần có bắt buộc phải làm trần thạch cao không?

Ray nam châm âm trần về mặt kỹ thuật luôn cần một lớp trần giả hoặc một lớp vật liệu trung gian để tạo được khoang rỗng chứa thân ray, dây dẫn và bộ nguồn. Lớp trần này có thể là thạch cao, gỗ, nhựa PVC, nhôm – composite… miễn là:

• Có hệ khung xương hoặc kết cấu đỡ đủ cứng để bắt ray và bộ nguồn.
• Có thể khoét rãnh, cắt gọt chính xác theo kích thước ray (thường 35–55 mm tùy hệ).
• Cho phép bố trí dây điện, hộp nối, bộ nguồn phía trên mà vẫn đảm bảo an toàn điện và tản nhiệt.

Trong thực tế, trần thạch cao là lựa chọn tối ưu vì:

• Dễ thi công khung xương Vĩnh Tường hoặc tương đương, dễ gia cố tại vị trí lắp ray (bổ sung thanh xương, thép hộp).
• Dễ khoét rãnh thẳng, vuông góc, chữ L, chữ U, chữ H… theo layout chiếu sáng mà không ảnh hưởng kết cấu chính.
• Bề mặt phẳng, mịn, dễ xử lý mối nối và sơn hoàn thiện, giúp khe ray sắc nét, thẩm mỹ cao.

Nếu trần là bê tông đúc sẵn, không làm trần giả, gần như không thể lắp đúng chuẩn ray âm trần vì:

• Để âm được thân ray (cao khoảng 50–70 mm), phải đục sâu vào bê tông, làm suy giảm tiết diện kết cấu.
• Việc đục rãnh dài trên dầm, sàn có thể vi phạm quy định kết cấu, gây nứt, thấm, hoặc mất an toàn chịu lực.
• Khó bố trí dây điện, hộp nối, bộ nguồn và gần như không có không gian cho tản nhiệt.

Một số trường hợp đặc biệt, kỹ sư kết cấu có thể cho phép đục rãnh cục bộ trên lớp vữa trát hoặc lớp bê tông bảo vệ (không chạm tới cốt thép), nhưng giải pháp này:

• Thi công phức tạp, tốn kém, cần khảo sát và tính toán kỹ lưỡng.
• Rủi ro cao về nứt, thấm nước, lộ thép, ảnh hưởng tuổi thọ công trình.
• Khó bảo trì, sửa chữa khi bộ nguồn hoặc dây dẫn gặp sự cố.

Vì vậy, về nguyên tắc, ray nam châm âm trần gần như luôn gắn liền với trần thạch cao hoặc một dạng trần giả tương đương. Nếu không muốn làm trần giả, nên chuyển sang giải pháp ray nổi hoặc ray treo thả để đảm bảo an toàn và hiệu quả sử dụng.

Trần bê tông có lắp được đèn rọi ray nam châm không?

Trần bê tông hoàn toàn có thể lắp được đèn rọi ray nam châm, nhưng cấu hình phù hợp là ray nổi hoặc ray treo thả, không phải ray âm trần. Về cấu tạo, ray nam châm 48V vẫn là ray nhôm có thanh dẫn điện, chỉ khác ở cách cố định lên trần:

• Ray nổi trên trần bê tông:
  • Ray được bắt trực tiếp lên bề mặt bê tông bằng tắc kê nhựa hoặc tắc kê thép, kết hợp vít nở.
  • Dây điện có thể:
    • Đi âm trong ống gen cứng/ống ruột gà chôn sẵn trong bê tông, chờ đầu ra tại vị trí ray.
    • Hoặc đi nổi trong ống gen, máng điện kim loại/nhựa chạy sát trần, sau đó cấp vào ray tại một đầu.
  • Phù hợp với căn hộ đã đổ trần bê tông hoàn thiện, không muốn làm trần giả nhưng vẫn cần hệ chiếu sáng linh hoạt.
• Ray treo thả từ trần bê tông:
  • Ray được treo bằng dây cáp thép hoặc ty ren M6–M8 từ trần bê tông xuống, tạo một “trần kỹ thuật” thấp hơn.
  • Khoảng cách treo có thể từ 10–100 cm tùy chiều cao trần và ý đồ thiết kế.
  • Thích hợp cho:
    • Không gian trần cao (nhà xưởng cải tạo, showroom, quán cà phê, văn phòng loft).
    • Phong cách industrial hoặc semi-industrial, nơi hệ thống kỹ thuật được coi là một phần của thẩm mỹ.

Cả hai kiểu trên đều không yêu cầu trần thạch cao, chỉ cần trần bê tông đủ dày và chắc để khoan bắt vít, treo bộ treo. Tuy nhiên, cần lưu ý:

• Kiểm tra vị trí khoan tránh dầm chính, ống kỹ thuật, ống nước, ống điều hòa.
• Sử dụng tắc kê, vít, cáp treo đạt tiêu chuẩn tải trọng, có hệ số an toàn, đặc biệt với ray treo thả dài.
• Bố trí tuyến dây cấp nguồn hợp lý, tránh lộ dây lộn xộn, đảm bảo an toàn điện và thẩm mỹ.

Nhà đã hoàn thiện có lắp ray nam châm được không?

Nhà đã hoàn thiện (đã sơn bả, lắp đèn, nội thất cơ bản) vẫn có thể lắp ray nam châm, nhưng cần cân nhắc giữa mức độ can thiệp và yêu cầu thẩm mỹ. Các phương án thường gặp:

• Lắp ray nổi trên trần thạch cao đã hoàn thiện:
  • Tháo đèn cũ, tận dụng điểm cấp nguồn sẵn có (đèn downlight, đèn ốp trần) để cấp cho ray.
  • Bắt ray nổi trực tiếp lên bề mặt trần thạch cao, phía trên ray cần có khung xương hoặc gia cố bổ sung.
  • Ưu điểm: Ít phá vỡ bề mặt trần, thi công nhanh, chi phí thấp hơn so với làm lại trần.
• Lắp ray nổi hoặc treo thả trên trần bê tông hoàn thiện:
  • Dùng tắc kê, vít nở để cố định ray hoặc bộ treo lên trần bê tông.
  • Dây điện có thể:
    • Lấy nguồn từ vị trí đèn cũ, hộp nối cũ, sau đó đi nổi trong ống gen/máng điện tới vị trí ray.
    • Hoặc đi trong trần giả cục bộ (nếu có làm thêm một phần trần thạch cao).
  • Phù hợp với nhà phố, căn hộ đã sử dụng, muốn nâng cấp chiếu sáng mà không đập phá nhiều.
• Làm lại một phần trần thạch cao để âm ray:
  • Áp dụng khi chủ nhà ưu tiên thẩm mỹ cao, chấp nhận thi công lại.
  • Thường làm:
    • Trần giật cấp hoặc trần hộp chạy theo tuyến ray.
    • Khoang trần kỹ thuật cục bộ (ví dụ dải trần 40–60 cm chạy dọc hành lang, khu bếp, khu bàn ăn).
  • Chi phí cao hơn, thời gian thi công lâu hơn, có bụi và tiếng ồn, cần bảo vệ nội thất trong quá trình làm.

Khi cải tạo nhà đã hoàn thiện, cần chú ý:

• Khảo sát hệ thống điện hiện hữu: vị trí hộp nối, đường dây, aptomat, tải tổng.
• Tính toán công suất hệ ray nam châm, số lượng bộ nguồn, tránh quá tải đường dây cũ.
• Lên phương án đi dây sao cho:
  • Hạn chế tối đa việc đục phá tường, trần.
  • Vẫn đảm bảo an toàn, có dây tiếp địa nếu hệ thống yêu cầu.

Ray nam châm nổi có đẹp bằng ray âm trần không?

Về thẩm mỹ, ray âm trần thường được xem là cao cấp hơn vì chỉ thấy một khe đen mảnh trên trần, thân ray và dây điện hoàn toàn ẩn trong trần. Tuy nhiên, ray nổi không đồng nghĩa với “kém đẹp”; nếu được thiết kế đúng, nó có thể trở thành một yếu tố trang trí mạnh mẽ:

• Trong phong cách hiện đại, tối giản:
  • Ray nổi màu đen trên trần trắng tạo đường nét tương phản rõ ràng, nhấn mạnh trục không gian.
  • Có thể kết hợp với nội thất tối màu, khung cửa nhôm đen, tay vịn sắt để tạo ngôn ngữ thiết kế đồng bộ.
• Trong phong cách industrial / loft:
  • Ray nổi, dây cáp, ống gen, máng điện lộ thiên được coi là một phần của “hệ kỹ thuật phô bày”.
  • Kết hợp với trần bê tông thô, tường gạch trần, ống điều hòa lộ thiên tạo cảm giác xưởng, kho sáng tạo.
• Trong không gian thương mại (showroom, cửa hàng, gallery):
  • Ray nổi cho phép thay đổi layout đèn nhanh chóng khi thay đổi trưng bày.
  • Đường ray chạy dọc theo kệ, quầy, lối đi trở thành “đường dẫn thị giác”, không hề thua kém ray âm trần.

Về mặt kỹ thuật, chất lượng ánh sáng (độ rọi, CRI, nhiệt độ màu, góc chiếu) phụ thuộc vào module đèn chứ không phụ thuộc việc ray âm hay nổi. Do đó, nếu chọn đúng loại đèn rọi, đèn linear, đèn wallwasher, ray nổi vẫn có thể mang lại hiệu quả chiếu sáng và cảm xúc không gian tương đương, thậm chí linh hoạt hơn trong việc thay đổi, mở rộng hệ thống.

Lắp ray nam châm có cần chừa hộp kỹ thuật cho bộ nguồn không?

Với hệ ray nam châm 48V, luôn tồn tại bộ nguồn chuyển đổi (driver/transformer) từ 220V AC sang 48V DC. Bộ nguồn này thường có kích thước đáng kể, sinh nhiệt trong quá trình hoạt động và có tuổi thọ hữu hạn, vì vậy bắt buộc phải bố trí vị trí lắp đặt có thể tiếp cận được để:

• Kiểm tra, đo đạc khi có sự cố.
• Thay thế khi bộ nguồn hỏng hoặc xuống cấp.
• Đảm bảo tản nhiệt, tránh quá nhiệt gây giảm tuổi thọ hoặc mất an toàn.

Đối với ray âm trần trên trần thạch cao:

• Nên chừa hộp kỹ thuật hoặc cửa thăm (kích thước tối thiểu khoảng 200×200 mm, tốt hơn là 300×300 mm) gần vị trí bộ nguồn.
• Không nên giấu bộ nguồn hoàn toàn trong khoang trần kín, không có cửa thăm, vì khi hỏng sẽ phải:
  • Cắt trần, phá sơn bả, gây bụi bẩn và tốn chi phí sửa chữa.
  • Ảnh hưởng đến kết cấu khung xương và tuyến ray đang hoạt động.
• Cần tính toán tải cho mỗi bộ nguồn:
  • Tổng công suất module đèn trên một tuyến ray không vượt quá 70–80% công suất định mức của bộ nguồn.
  • Tránh đặt bộ nguồn quá xa ray, gây sụt áp trên đường dây 48V DC.

Đối với ray nổi hoặc ray treo thả:

• Bộ nguồn có thể đặt:
  • Trong hộp kỹ thuật trên trần (trần bê tông hoặc trần giả), có nắp che và cửa thăm.
  • Trong máng điện kỹ thuật chạy dọc trần hoặc tường, có nắp mở được.
  • Trong một đoạn ray chuyên dụng có khoang chứa bộ nguồn (một số hãng cung cấp loại ray tích hợp driver).
• Dù đặt ở đâu, vẫn phải đảm bảo:
  • Có khe thoáng hoặc lỗ thoát nhiệt, không bọc kín bằng bông cách âm, vật liệu dễ cháy.
  • Có khả năng ngắt điện cục bộ (aptomat, cầu dao) khi cần bảo trì.
  • Dây 220V và 48V được phân tách rõ ràng, đấu nối trong hộp nối đạt chuẩn.

Việc không chừa hộp kỹ thuật hoặc không dự trù vị trí tiếp cận bộ nguồn là một lỗi thiết kế nghiêm trọng. Hậu quả thường gặp:

• Khi bộ nguồn hỏng, phải cắt trần, tháo ray, ảnh hưởng lớn đến thẩm mỹ và sinh hoạt.
• Chi phí sửa chữa cao hơn rất nhiều so với việc chừa sẵn cửa thăm ngay từ đầu.
• Nguy cơ chủ nhà hoặc thợ tự ý “chèn” bộ nguồn vào vị trí không phù hợp, thiếu tản nhiệt, tiềm ẩn rủi ro cháy nổ.

Do đó, trong mọi dự án sử dụng ray nam châm 48V, cần thiết kế đồng thời ba yếu tố: tuyến ray – vị trí đèn – vị trí bộ nguồn và hộp kỹ thuật, thay vì chỉ tập trung vào layout ray và bỏ qua phần “hậu trường” kỹ thuật.
