Đèn rọi ray nam châm gồm những bộ phận nào?

Đèn rọi ray nam châm là một hệ chiếu sáng mô-đun gồm nhiều bộ phận đồng bộ, trong đó thanh ray, bộ nguồn, module đèn, chân đế nam châm và phụ kiện nối ray phối hợp để tạo nên khả năng lắp đặt linh hoạt, an toàn và thẩm mỹ. Thanh ray thường làm từ nhôm định hình, có lõi dẫn điện 48V DC, dải nam châm giữ đèn và các chuẩn kích thước như 20mm, 25mm, 35mm để tương thích với từng loại module. Bộ nguồn giữ vai trò chuyển đổi điện 220V AC sang 48V DC ổn định, ảnh hưởng trực tiếp đến độ bền, độ sáng và hiện tượng nhấp nháy. Phần đèn gồm chip LED, driver, thấu kính hoặc chóa phản quang, diffuser, thân nhôm tản nhiệt và khớp xoay để định hình vùng sáng, kiểm soát góc chiếu và bảo vệ linh kiện khi vận hành lâu. Ngoài ra, hệ còn có chân đế nam châm, chấu tiếp điện, khóa cơ phụ trợ, đầu nối I, L, T, X, nắp bịt, khung âm, ke bắt nổi, bộ treo thả và các phụ kiện hoàn thiện. Khi các bộ phận được chọn đồng bộ, đúng chuẩn ray và đúng công suất nguồn, hệ đèn sẽ vận hành ổn định, dễ mở rộng, dễ thay đổi bố cục ánh sáng và phù hợp nhiều không gian hiện đại.

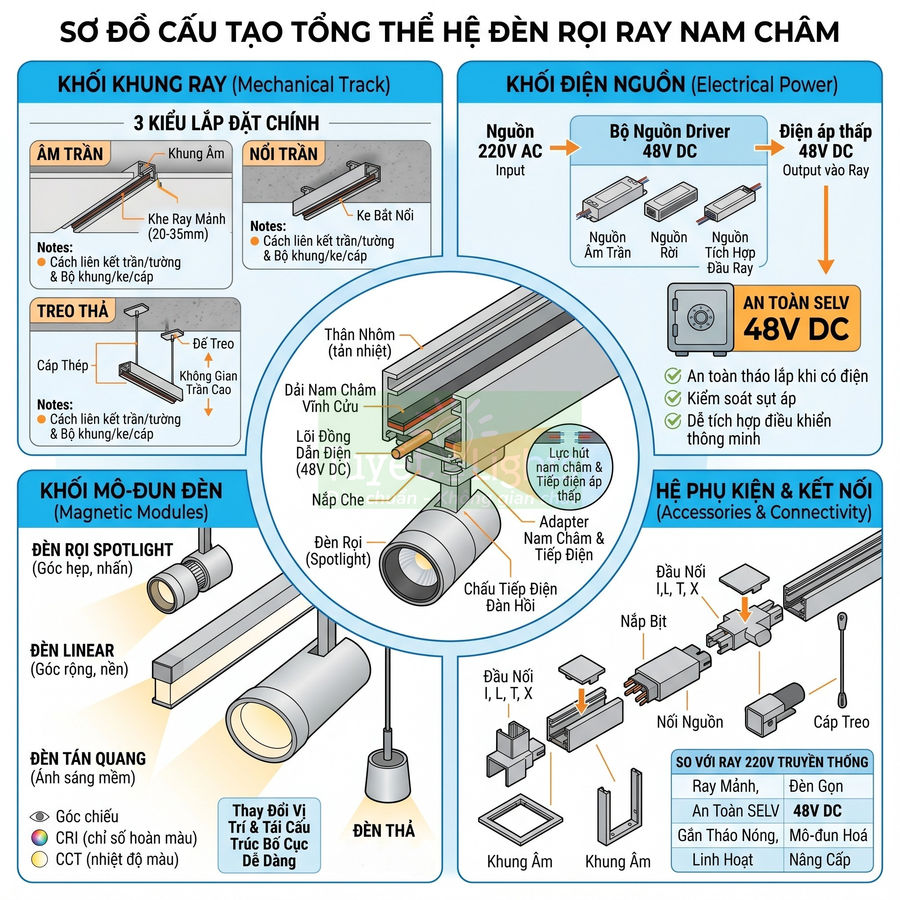

Cấu tạo tổng thể của hệ đèn rọi ray nam châm

Hệ đèn rọi ray nam châm là một nền tảng chiếu sáng mô-đun đồng bộ, trong đó thanh ray, bộ nguồn, module đèn và phụ kiện được chuẩn hóa về cơ – điện – quang. Thanh ray có thể triển khai theo ba kiểu: âm trần, nổi trần và treo thả, khác nhau chủ yếu ở cách liên kết với trần – tường và bộ khung, ke, cáp treo đi kèm, nhưng vẫn dùng chung chuẩn ray và module đèn để đảm bảo khả năng hoán đổi linh hoạt.

Toàn bộ hệ vận hành trên điện áp thấp 48V DC, kết hợp lực hút nam châm và chấu tiếp điện đàn hồi, cho phép gắn – tháo đèn nhanh, an toàn và tái cấu trúc bố cục chiếu sáng dễ dàng. So với ray 220V truyền thống, giải pháp này mang lại ưu thế về thẩm mỹ, an toàn, khả năng mở rộng và nâng cấp lâu dài cho các không gian hiện đại.

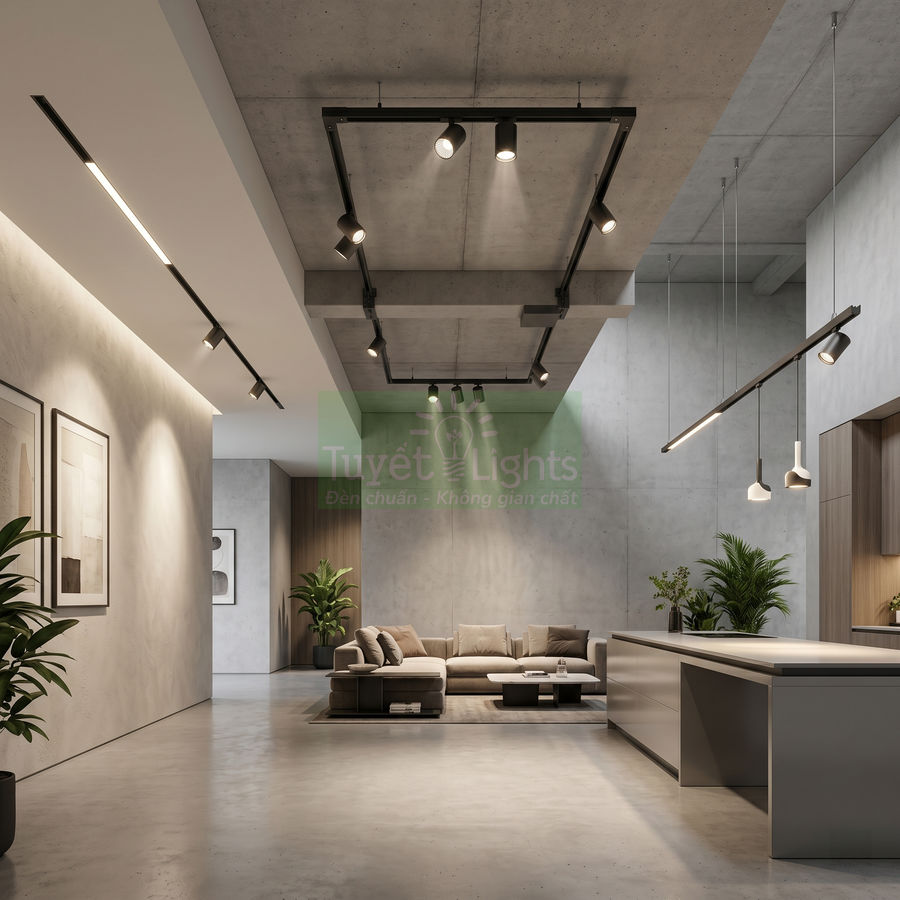

Hệ ray nam châm âm trần, nổi trần và treo thả trong thiết kế chiếu sáng hiện đại

Hệ đèn rọi ray nam châm trong các dự án chiếu sáng kiến trúc hiện đại thực chất là một hệ sinh thái chiếu sáng mô-đun, nơi mọi thành phần cơ – điện – quang học được thiết kế theo cùng một chuẩn kỹ thuật. Về mặt cấu trúc, hệ luôn xoay quanh ba khối chính: thanh ray nam châm dẫn điện (magnetic track), bộ nguồn chuyển đổi điện áp (48V driver / PSU) và các module đèn gắn nam châm. Mỗi khối lại có nhiều biến thể về kích thước, công suất, kiểu lắp đặt, nhưng vẫn tuân thủ chung một “ngôn ngữ cơ khí” (mechanical interface) và “ngôn ngữ điện” (điện áp, cực tính, dòng tối đa).

Về mặt kiến trúc, thanh ray có ba kiểu triển khai chính: âm trần, nổi trần và treo thả. Sự khác biệt chủ yếu nằm ở cách ray tương tác với kết cấu trần – tường và bộ phụ kiện đi kèm, trong khi phần lõi kỹ thuật (tiết diện ray, thanh dẫn điện, dải nam châm, chuẩn tiếp xúc) thường được giữ nguyên để đảm bảo khả năng hoán đổi module đèn.

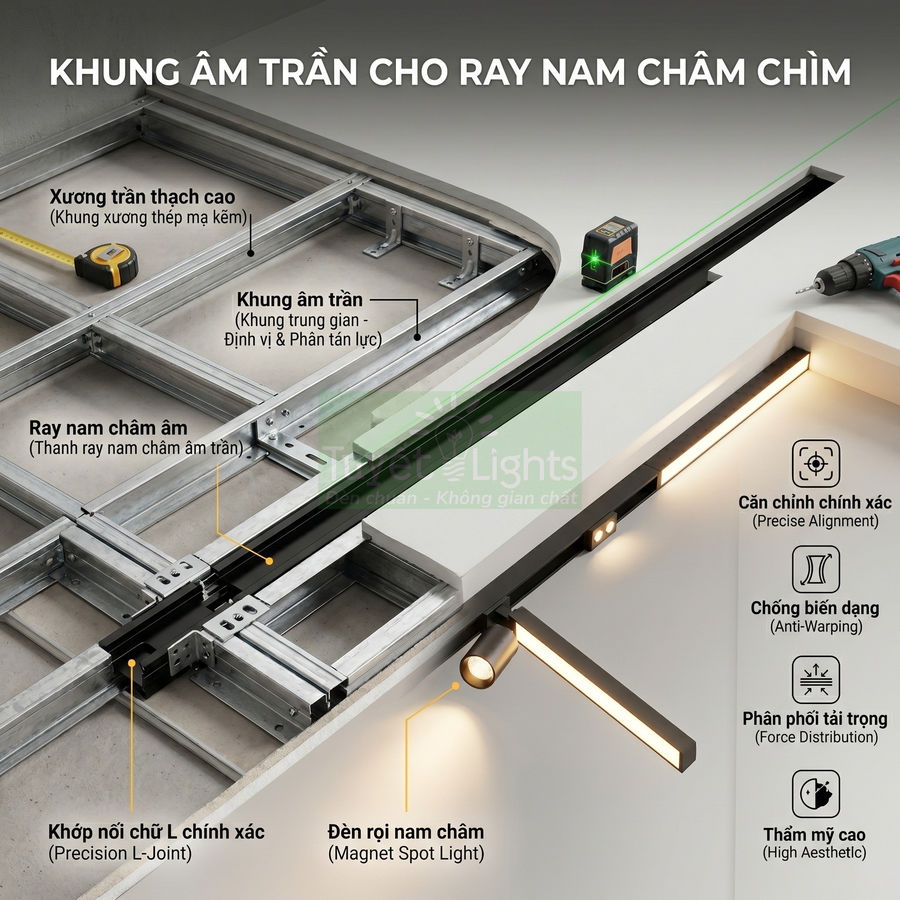

Ở dạng ray âm trần, thanh ray được gắn vào khung xương trần thạch cao hoặc trần giả thông qua khung âm chuyên dụng. Phần thân nhôm của ray nằm ẩn hoàn toàn trong lớp trần, chỉ để lộ một khe hở mảnh (thường 20–35mm) chạy dọc theo không gian. Khe này vừa là “cửa sổ” phát sáng, vừa là đường kỹ thuật cho phép gắn – tháo module đèn. Về mặt thi công, dạng âm trần đòi hỏi:

• Bố trí tuyến ray ngay từ giai đoạn làm khung trần, tính toán khoảng cách tới mép tường, đồ nội thất.
• Đảm bảo cao độ trần giả đủ để chứa chiều cao ray và khung âm (thường 50–80mm).
• Xử lý khe trần bằng sơn, bột trét để mép khe sắc nét, không bị “bể cạnh”.

Hiệu ứng thị giác của ray âm trần là ánh sáng như “lọt” ra từ một đường cắt mảnh trên trần, rất phù hợp với phong cách tối giản, hiện đại, các không gian gallery, showroom cao cấp hoặc nhà ở theo xu hướng “ẩn nguồn sáng – chỉ thấy ánh sáng”.

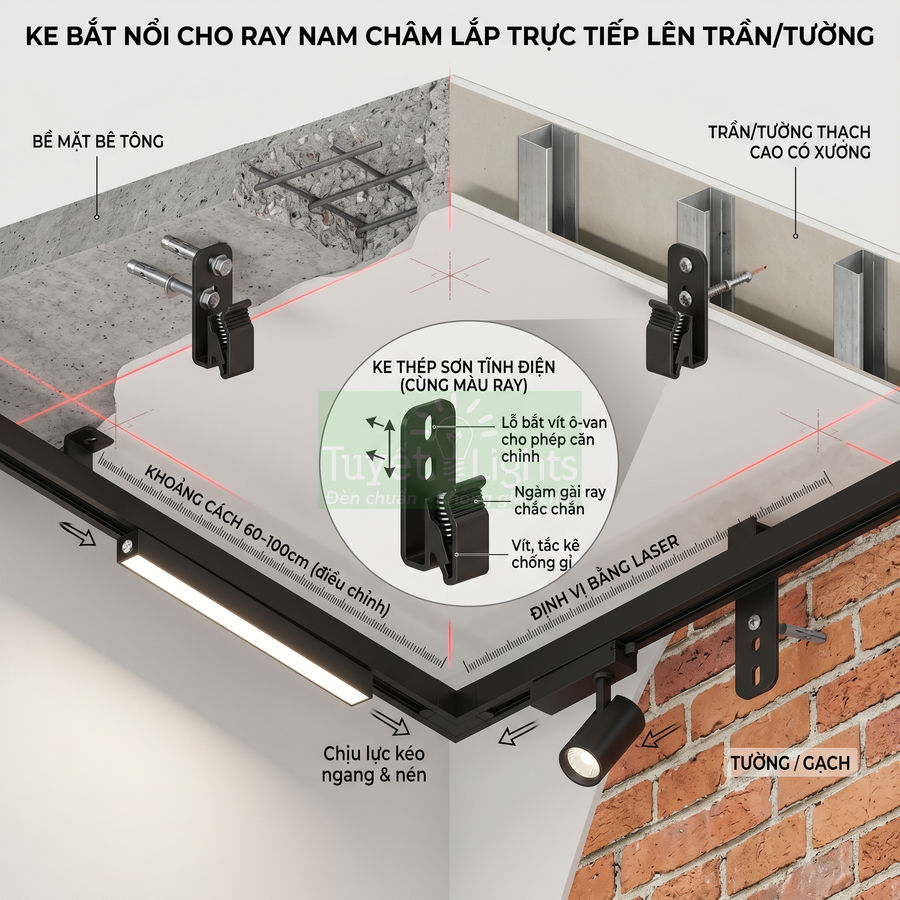

Dạng ray nổi trần được sử dụng khi trần là bê tông đúc sẵn, trần kỹ thuật lộ, hoặc khi không muốn can thiệp sâu vào kết cấu trần. Thanh ray được bắt trực tiếp lên bề mặt trần hoặc tường bằng ke bắt nổi và vít nở. Về mặt kỹ thuật, cần chú ý:

• Chọn loại ray có thân nhôm dày hơn để đảm bảo độ cứng vững khi lộ hoàn toàn.
• Bố trí tuyến dây nguồn đi trong ống gen hoặc máng cáp, đưa vào ray tại các điểm cấp nguồn được thiết kế sẵn.

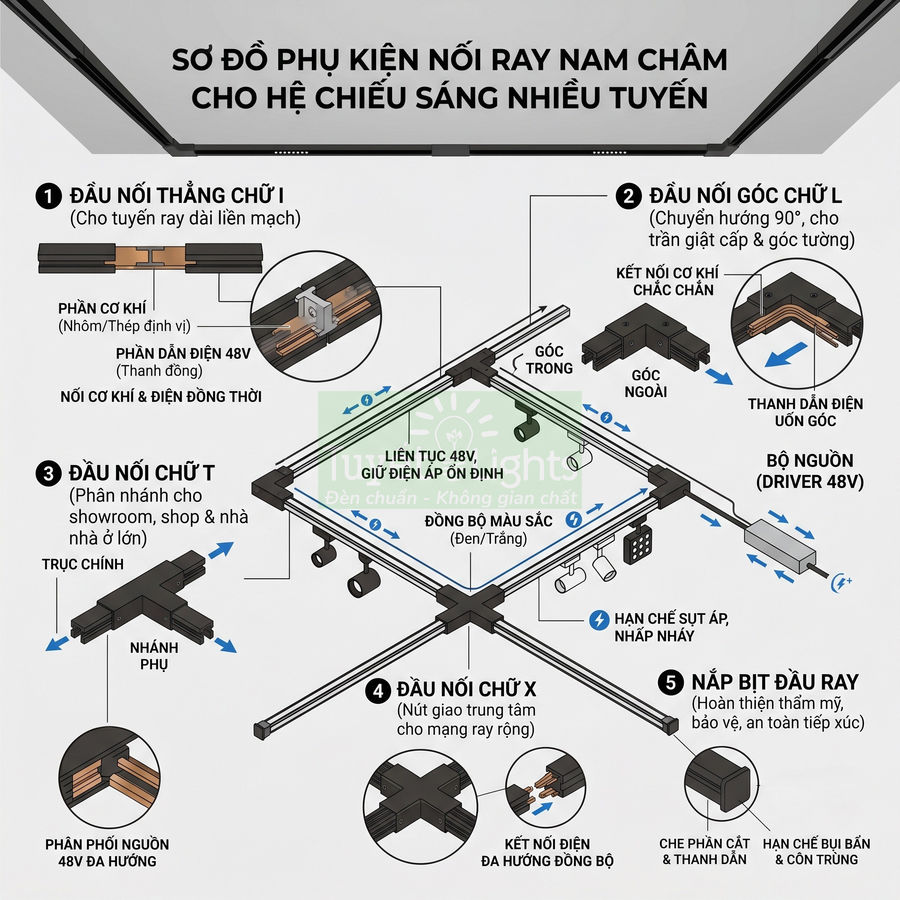

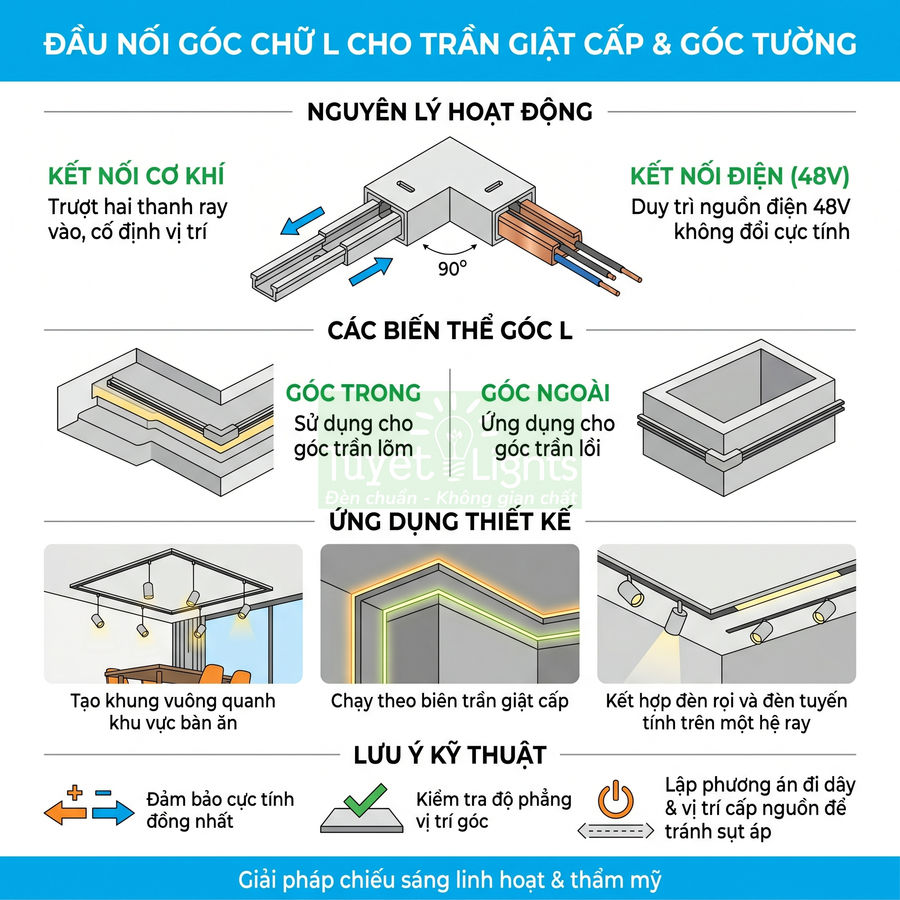

• Xử lý mối nối giữa các đoạn ray bằng đầu nối cơ – điện (I, L, T, X) sao cho thẳng hàng, không bị “gãy khúc” thị giác.

Ray nổi trần tạo thành một đường nhấn kiến trúc rõ ràng, có thể chạy dọc theo hành lang, bo theo chu vi phòng, hoặc tạo thành các hình học (vuông, chữ nhật, zigzag) trên trần, vừa là phần tử chiếu sáng vừa là chi tiết trang trí.

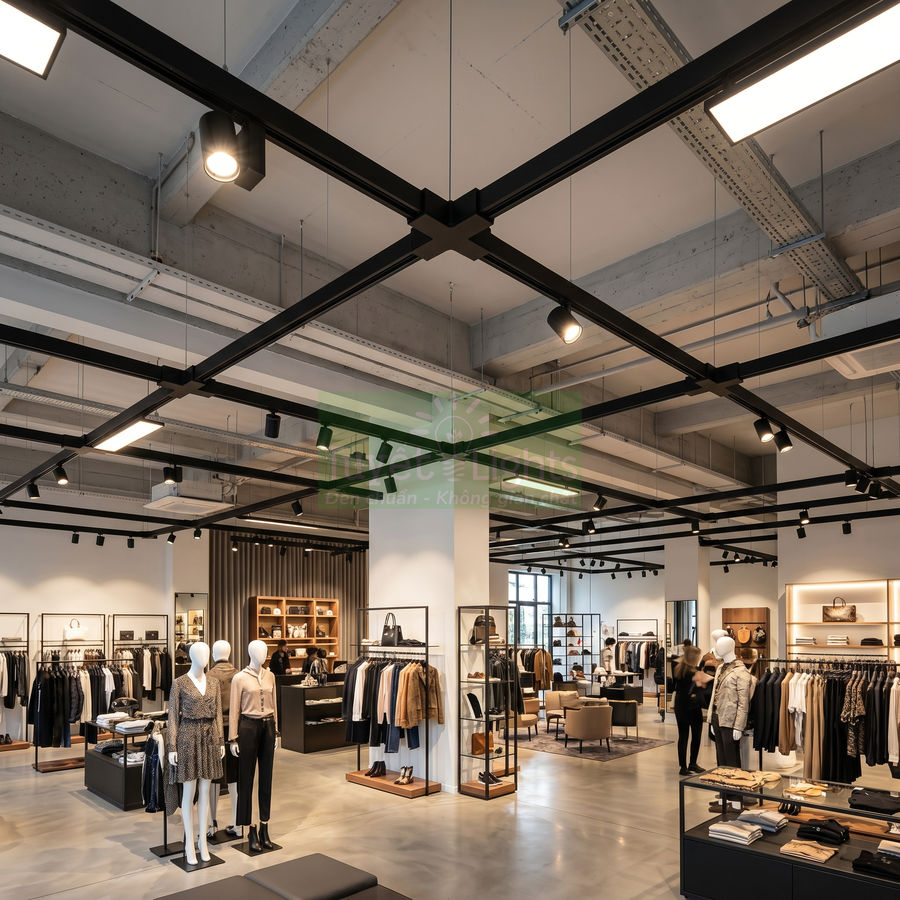

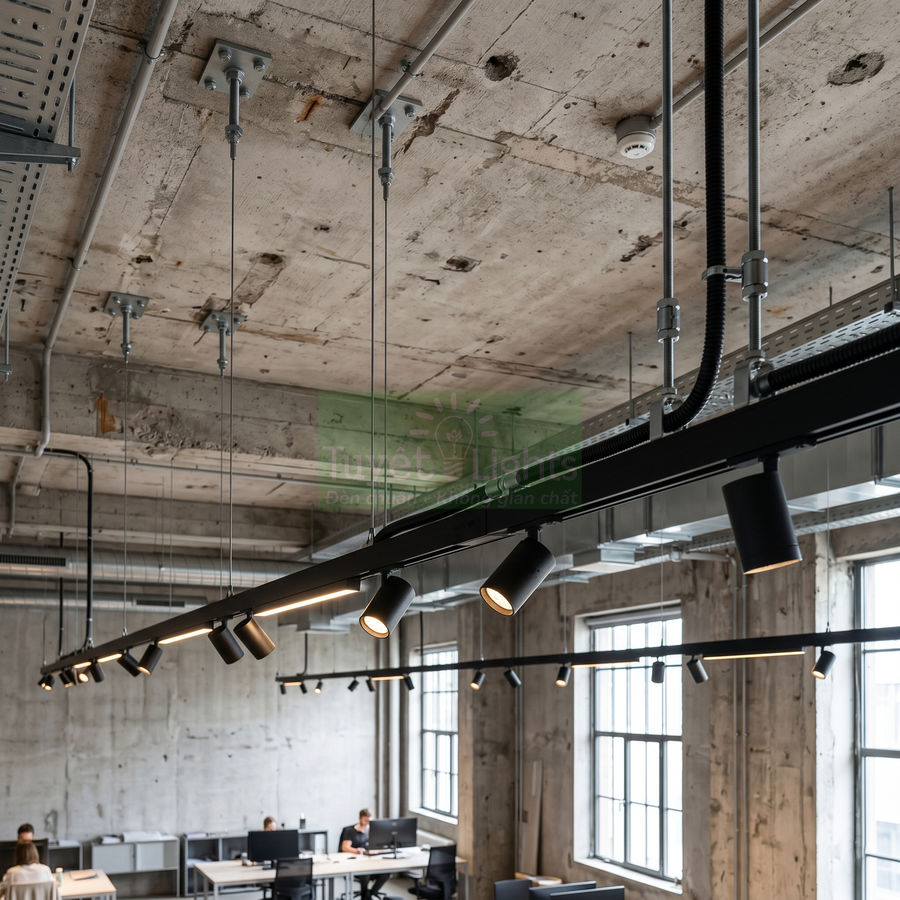

Với ray treo thả, thanh ray được treo bằng cáp thép mảnh hoặc ty ren từ trần bê tông hoặc trần kỹ thuật phía trên. Giải pháp này đặc biệt phù hợp cho:

• Không gian trần cao (3,5–6m) cần hạ thấp mặt chiếu sáng để tăng độ rọi hữu dụng.
• Phong cách industrial, loft, văn phòng mở, showroom xe, studio.
• Khu vực chức năng cần nhấn mạnh như bàn ăn, quầy bar, đảo bếp, bàn làm việc dài.

Về kỹ thuật, ray treo thả yêu cầu tính toán tải trọng cho từng điểm treo, khoảng cách giữa các điểm treo (thường 1–1,5m), độ võng cho phép của ray, cũng như xử lý dây nguồn đi kèm cáp treo sao cho gọn và thẩm mỹ. Trong nhiều thiết kế, ray treo thả còn đóng vai trò như một “thanh đèn thả đa năng”, trên đó có thể gắn đồng thời đèn rọi, đèn linear và cả module đèn thả trang trí.

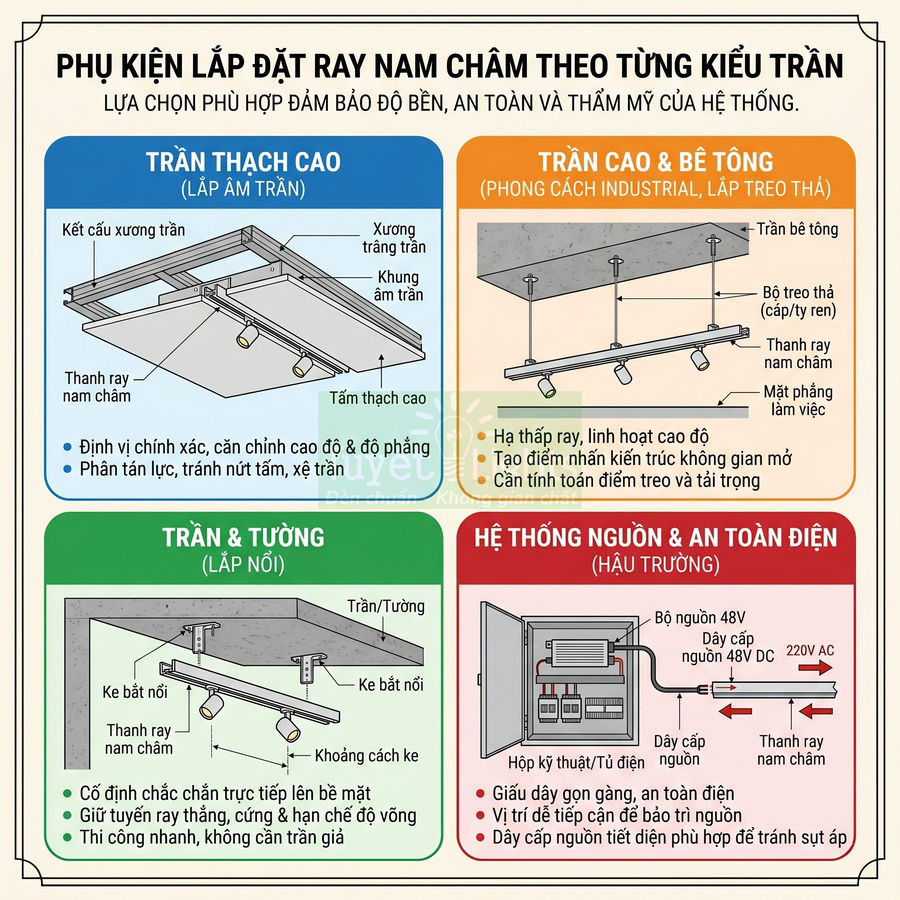

Điểm chung của cả ba kiểu là đều sử dụng cùng chuẩn thanh ray nam châm (20mm, 25mm, 35mm…) và cùng loại module đèn. Sự khác biệt chỉ nằm ở:

• Khung âm cho ray âm trần (profile bao ngoài, tai liên kết với khung xương trần).
• Ke bắt nổi cho ray nổi trần (ke L, ke chữ U, ke trượt).
• Bộ treo cho ray treo thả (cáp thép, tăng đơ, đế treo, đầu nối nguồn trên trần).

Nhờ đó, hệ đèn rọi ray nam châm trở thành một nền tảng chiếu sáng linh hoạt, có thể tái cấu trúc theo thời gian: thay đổi vị trí đèn, thay module đèn khác loại, thậm chí thay đổi cấu hình tuyến ray (nối thêm, cắt bớt) mà không phải can thiệp sâu vào hệ thống điện âm tường – âm trần ban đầu.

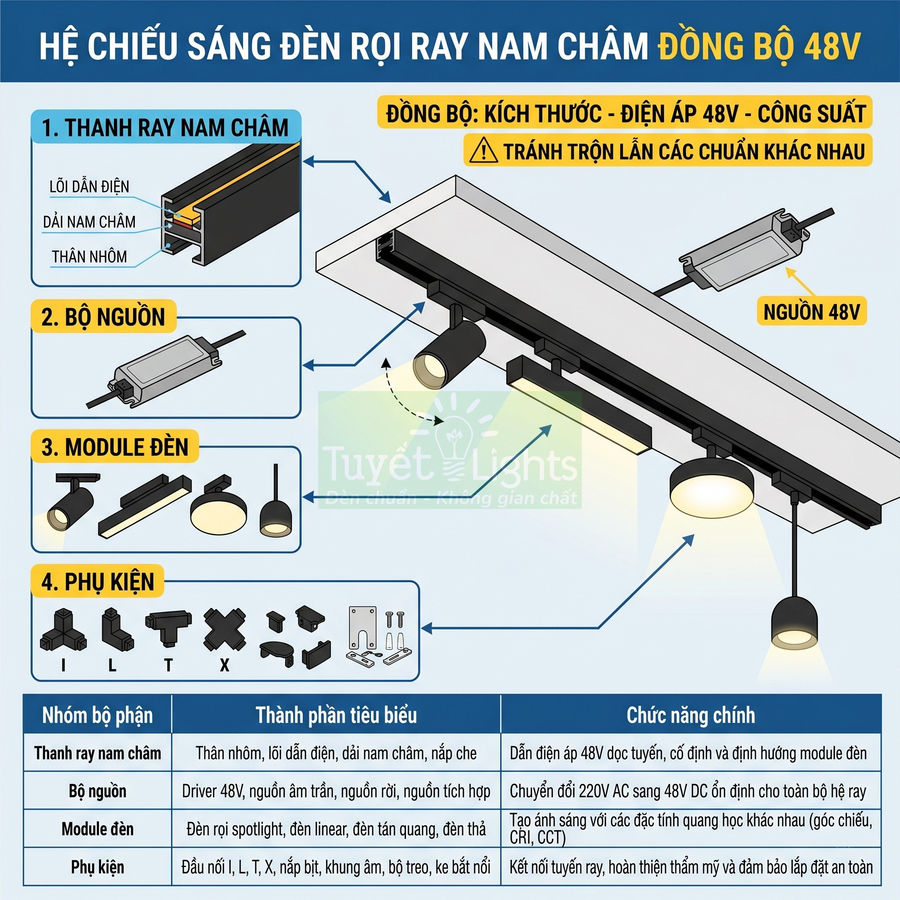

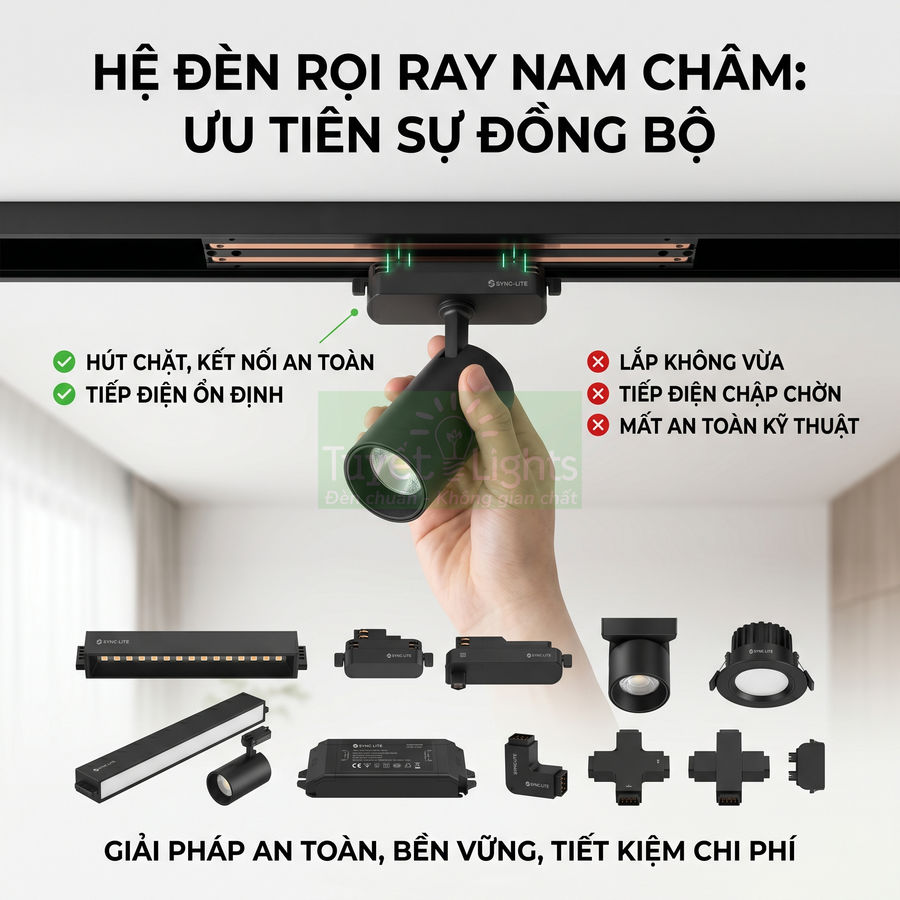

Đèn rọi ray nam châm, thanh ray, nguồn và phụ kiện tạo thành hệ chiếu sáng đồng bộ

Một hệ đèn rọi ray nam châm hoàn chỉnh luôn bao gồm bốn nhóm bộ phận chính: thanh ray nam châm, bộ nguồn 48V, các module đèn và phụ kiện lắp đặt – nối ray. Mỗi nhóm không chỉ có vai trò riêng mà còn phải tương thích chặt chẽ về:

• Kích thước cơ khí (bề rộng khe ray, chiều cao module, chuẩn chân tiếp điện).
• Tiêu chuẩn điện (điện áp danh định 48V DC, cực tính, dòng tối đa trên tuyến).
• Khả năng tải công suất (tổng công suất đèn trên một tuyến ray, trên một bộ nguồn).

Khi thiết kế hoặc lựa chọn, cần xem hệ thống như một “bộ kit đồng bộ”, tránh trộn lẫn ray, nguồn, đèn từ nhiều chuẩn khác nhau (ví dụ ray 20mm của hãng A với module 25mm của hãng B) vì có thể dẫn đến:

• Không lắp vừa cơ khí (chân đèn không lọt khe ray, hoặc lọt nhưng không tiếp xúc điện).
• Không tương thích điện (đèn 24V gắn vào ray 48V, hoặc ngược lại).
• Quá tải bộ nguồn (driver 150W nhưng tổng công suất đèn gắn lên tới 250W).

Bảng tổng quan dưới đây giúp hình dung nhanh vai trò từng nhóm bộ phận trong hệ:

Trong nhóm thanh ray nam châm, thân nhôm không chỉ là kết cấu cơ khí mà còn đóng vai trò tản nhiệt cho các module đèn gắn lên ray, đặc biệt khi mật độ đèn dày. Lõi dẫn điện thường là thanh đồng hoặc hợp kim dẫn điện có tiết diện được tính toán để chịu được dòng tối đa trên toàn tuyến (ví dụ 10–15A). Dải nam châm vĩnh cửu được bố trí sao cho lực hút đủ lớn để giữ module đèn chắc chắn, nhưng vẫn cho phép người dùng tháo lắp bằng tay.

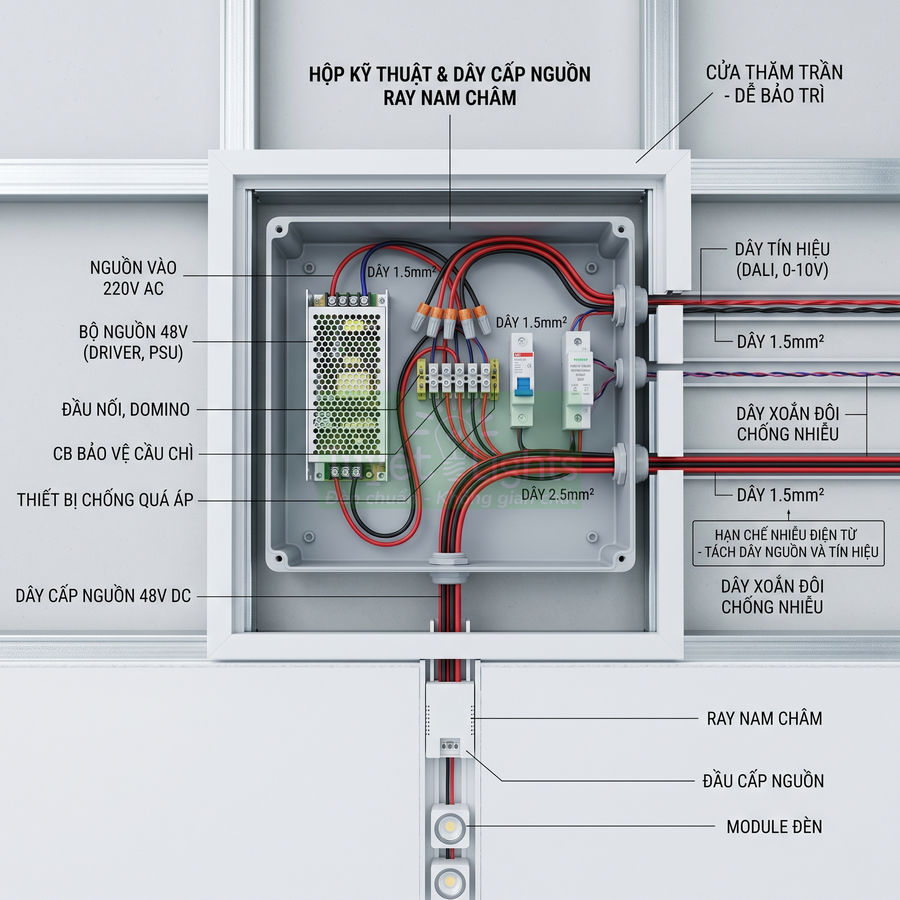

Bộ nguồn 48V có thể ở dạng nguồn âm trần (giấu trong trần thạch cao), nguồn rời (đặt trong tủ điện, hộc kỹ thuật) hoặc nguồn tích hợp vào đầu ray. Khi thiết kế, cần tính:

• Tổng công suất đèn trên mỗi tuyến ray (W).
• Dòng tiêu thụ tương ứng ở 48V (I = P / 48).
• Chiều dài tuyến ray để kiểm soát sụt áp (voltage drop) trên dây cấp nguồn.

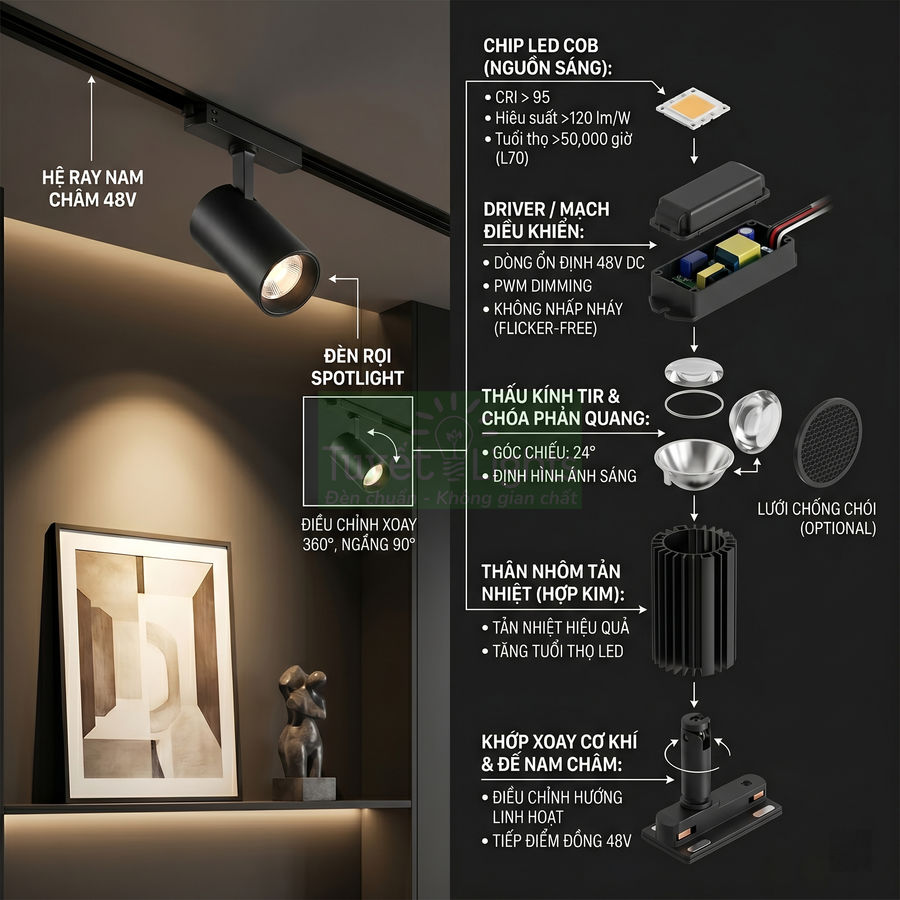

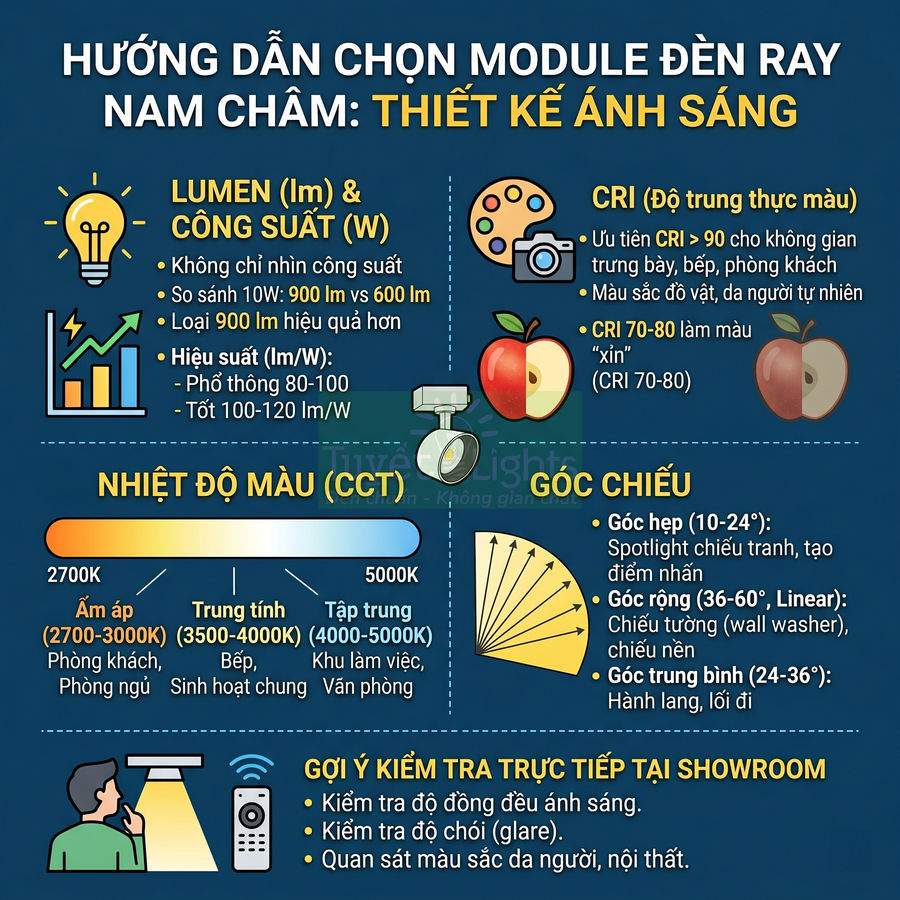

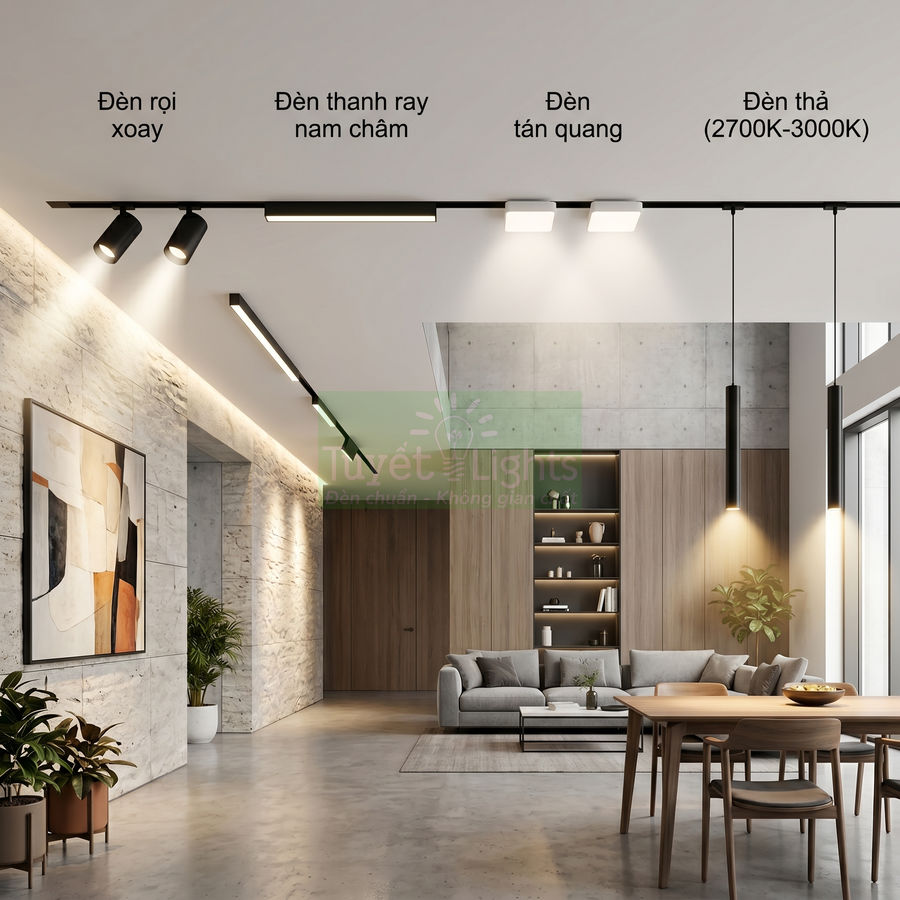

Các module đèn là phần “thể hiện” của hệ thống, quyết định chất lượng ánh sáng: CRI (chỉ số hoàn màu), CCT (nhiệt độ màu), góc chiếu (beam angle), độ chói, khả năng chống chói (UGR). Trên cùng một ray có thể kết hợp:

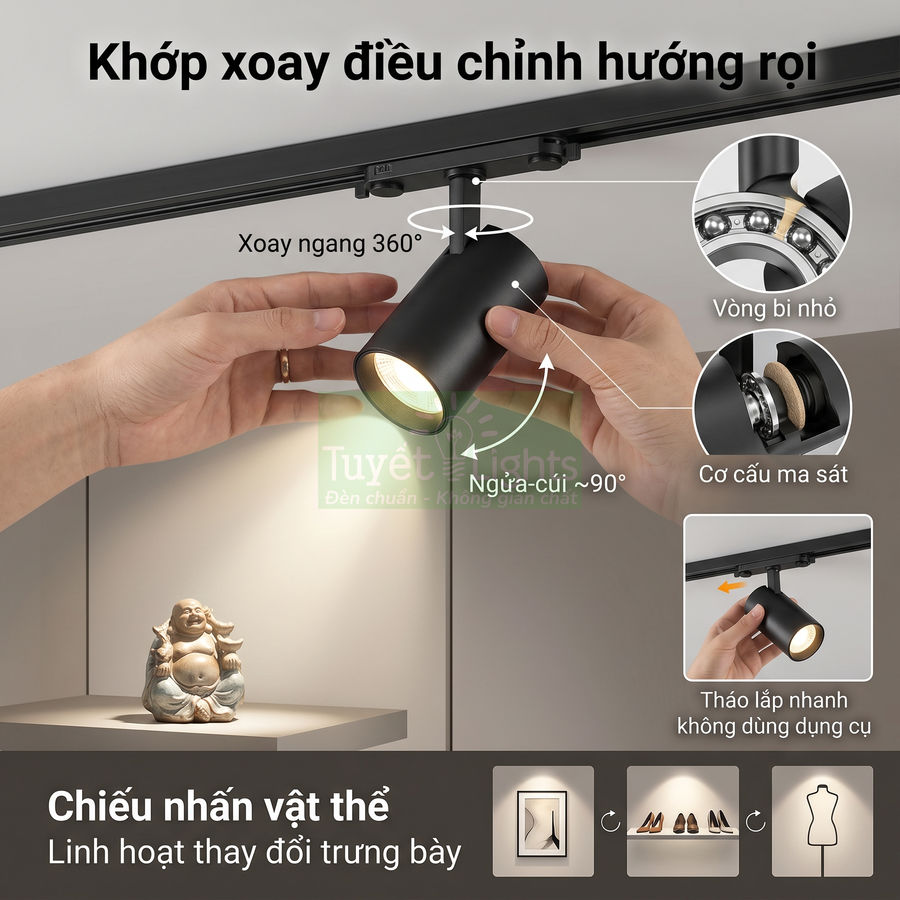

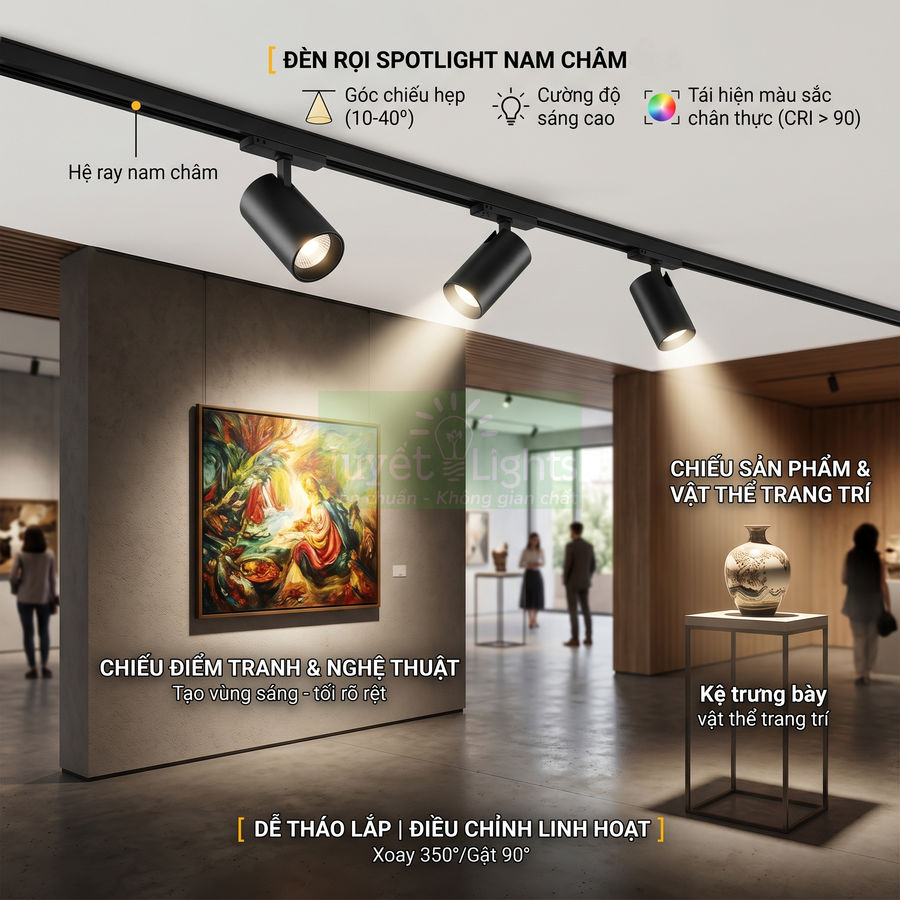

• Đèn rọi spotlight (góc hẹp 10–30°) để nhấn tranh, vật trưng bày.

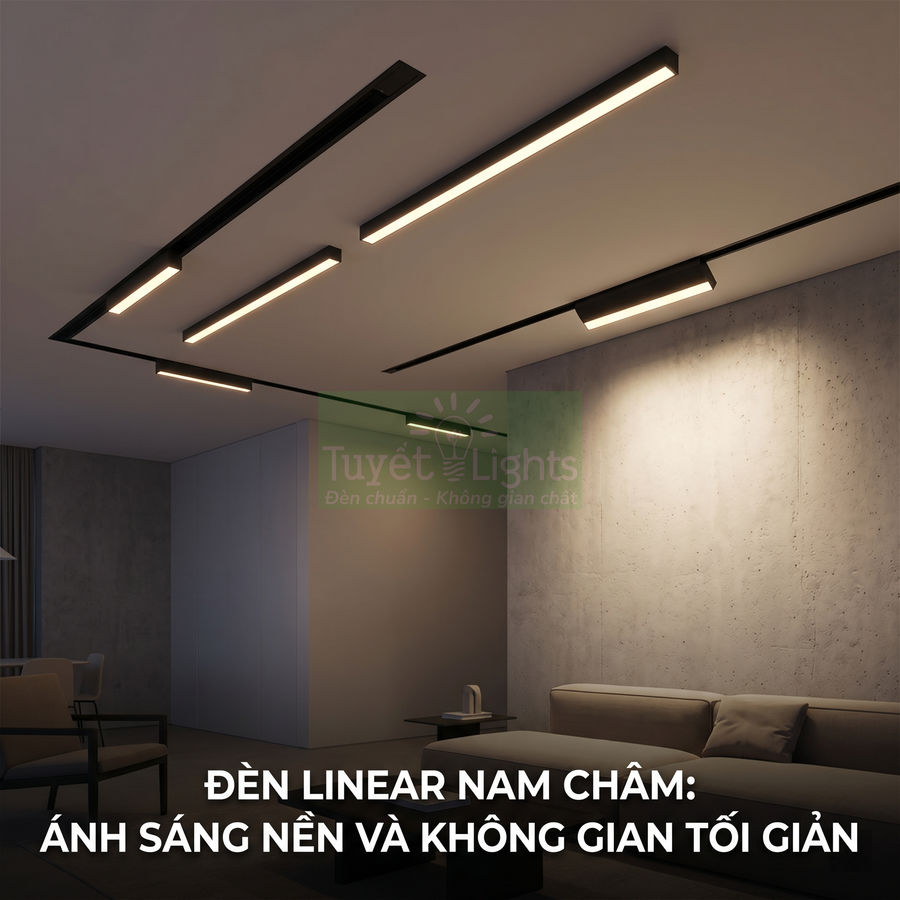

• Đèn linear (góc rộng 90–120°) để chiếu sáng nền.
• Đèn tán quang với diffuser mờ cho ánh sáng mềm, đều.

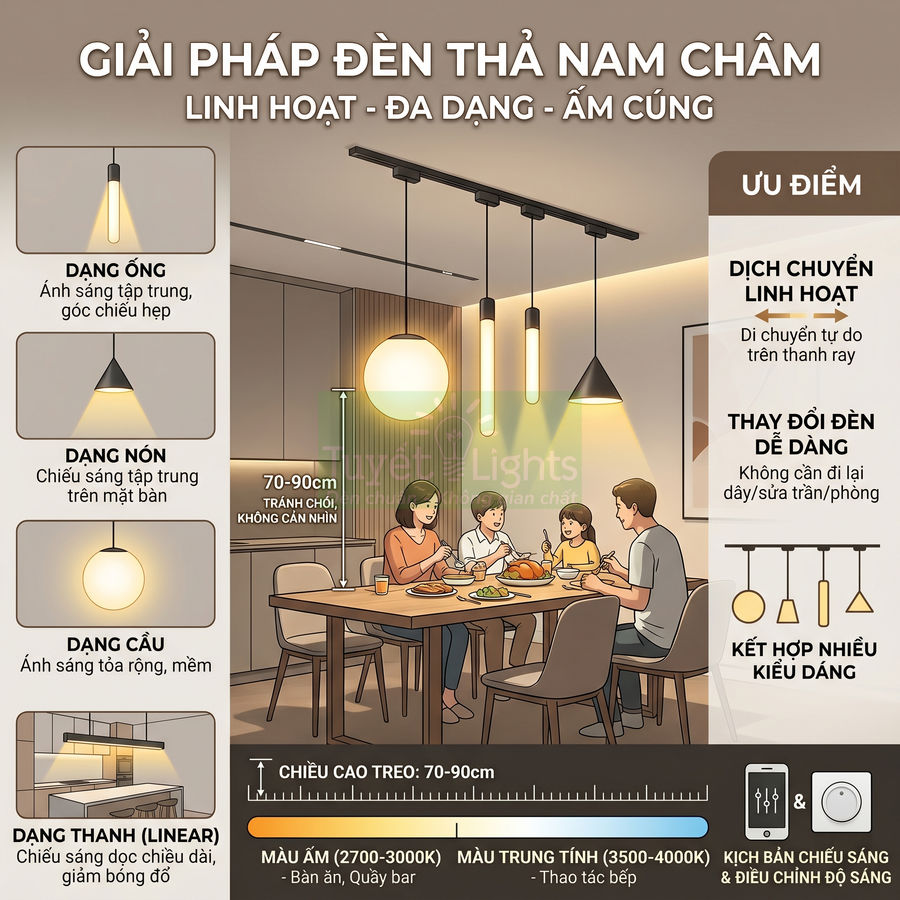

• Đèn thả (pendant) gắn qua adapter nam châm để tạo điểm nhấn trang trí.

Nhóm phụ kiện không chỉ là chi tiết phụ mà là “xương sống” giúp hệ ray vận hành như một mạng lưới: đầu nối I, L, T, X cho phép tạo các tuyến thẳng, góc vuông, ngã ba, ngã tư; nắp bịt đảm bảo an toàn điện ở đầu tuyến; khung âm, bộ treo, ke bắt nổi đảm bảo liên kết cơ khí với trần – tường đúng kỹ thuật.

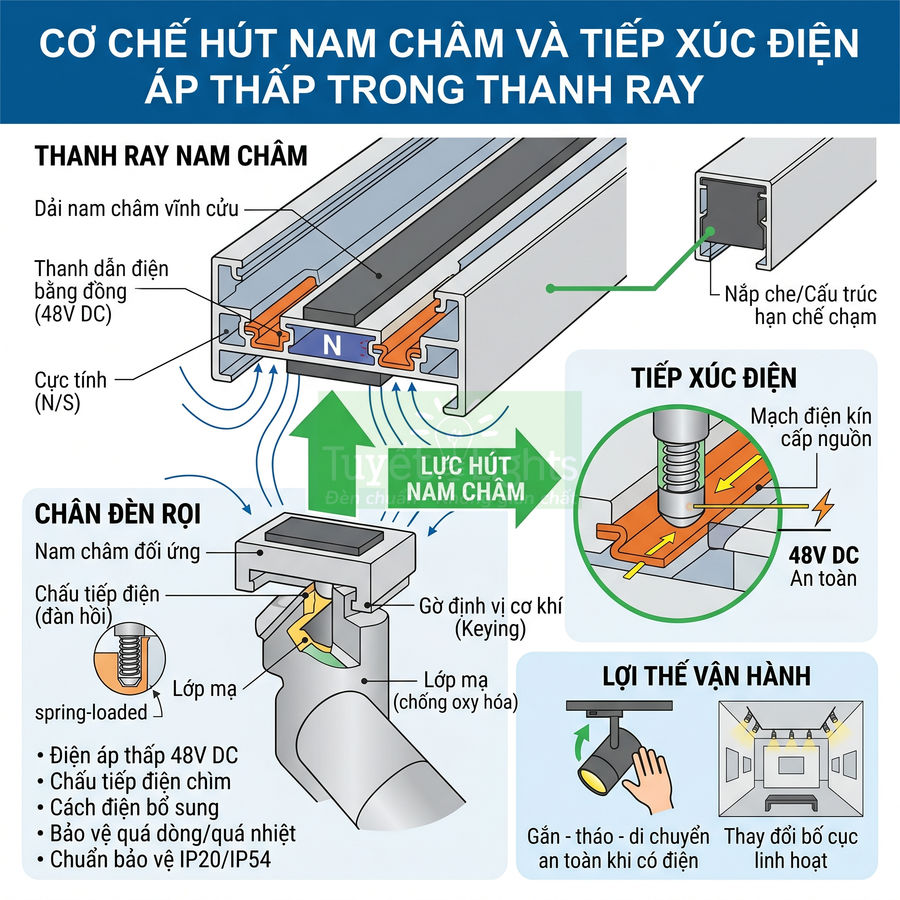

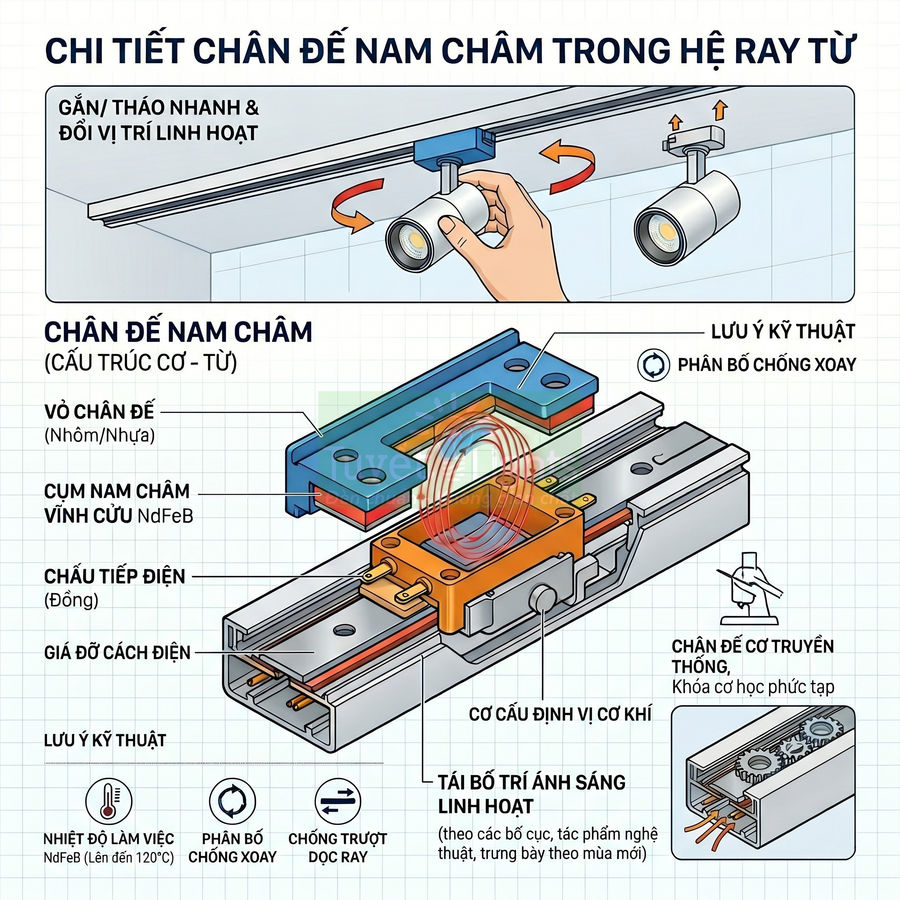

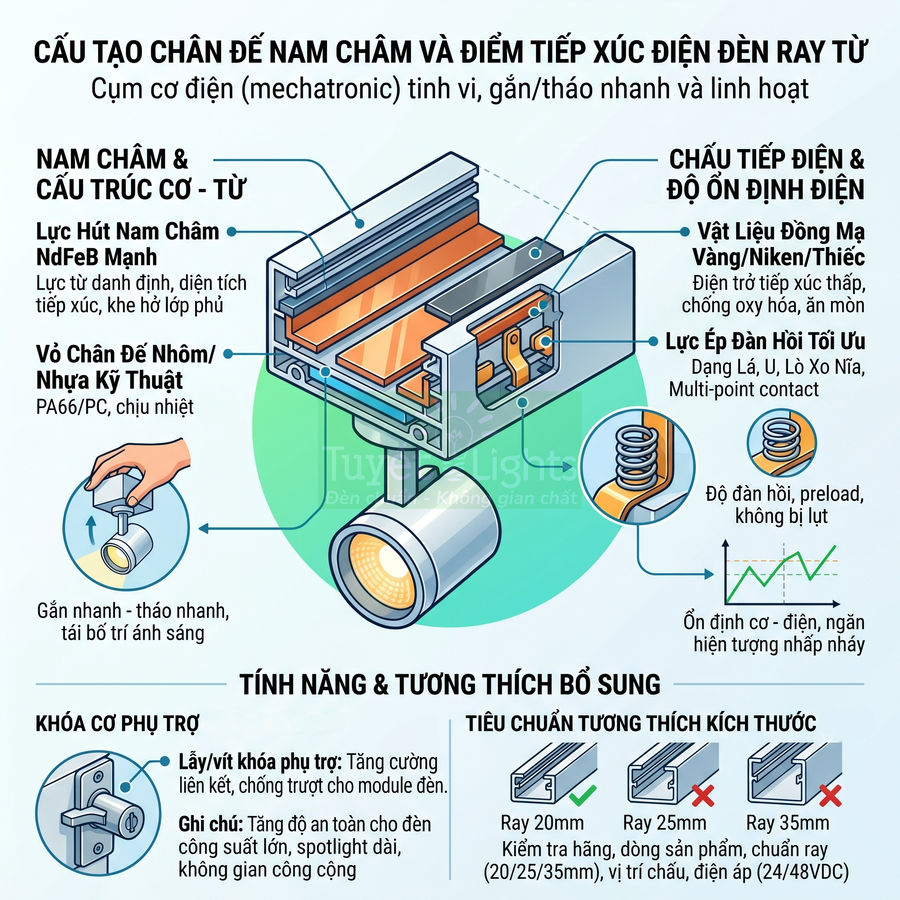

Cơ chế hút nam châm và tiếp xúc điện áp thấp trong thanh ray

Cốt lõi của hệ đèn rọi ray nam châm nằm ở cơ chế kết hợp giữa lực hút nam châm và tiếp xúc điện áp thấp. Bên trong thanh ray, ngoài hai (hoặc nhiều hơn) thanh dẫn điện bằng đồng hoặc hợp kim dẫn điện, nhà sản xuất bố trí thêm dải nam châm vĩnh cửu chạy dọc theo ray. Ở phía chân đèn, phần đế được tích hợp nam châm đối ứng và chấu tiếp điện (contact pins).

Khi đưa đèn lại gần ray, lực hút nam châm sẽ kéo chân đèn áp sát vào bề mặt ray, đồng thời các chấu tiếp điện trên chân đèn tiếp xúc với thanh dẫn điện trong ray, tạo thành mạch điện kín cấp nguồn cho driver và chip LED. Thiết kế thường đảm bảo:

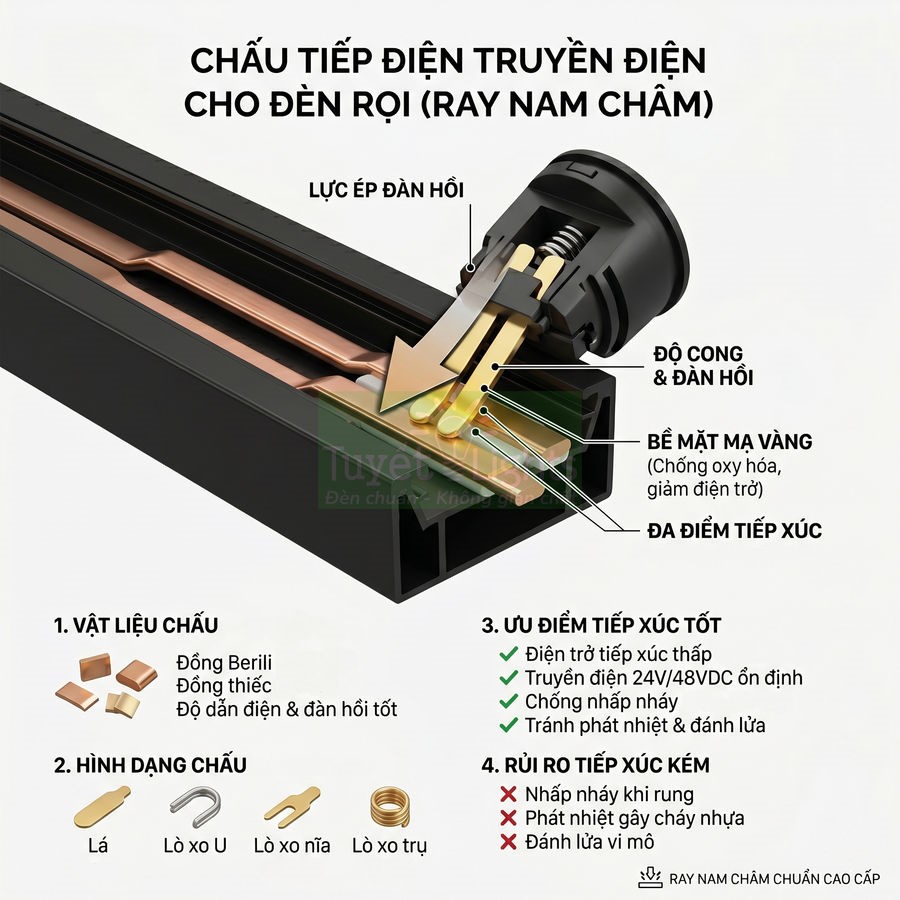

• Chấu tiếp điện có độ đàn hồi nhất định (spring-loaded) để bù sai số lắp đặt.
• Bề mặt tiếp xúc được mạ (thường là nickel hoặc tin) để giảm điện trở tiếp xúc và chống oxy hóa.
• Cực tính được định vị bằng cơ khí (keying) để tránh gắn ngược cực.

Do hệ sử dụng điện áp thấp 48V DC, việc gắn – tháo – di chuyển đèn trên ray trong trạng thái có điện được xem là an toàn trong điều kiện tay khô, không chạm trực tiếp vào phần dẫn điện lộ ra. Tuy nhiên, chuẩn an toàn vẫn yêu cầu thiết kế chấu tiếp điện chìm, có nắp che hoặc cấu trúc hạn chế người dùng chạm trực tiếp vào phần kim loại dẫn điện. Một số hệ còn bổ sung:

• Cách điện bổ sung giữa thanh dẫn điện và thân nhôm ray.
• Bảo vệ quá dòng, quá nhiệt trên bộ nguồn 48V.
• Chuẩn bảo vệ IP phù hợp với môi trường sử dụng (IP20 trong nhà, IP54 cho khu vực ẩm).

Cơ chế này cho phép thay đổi bố cục chiếu sáng cực kỳ linh hoạt: chỉ cần kéo đèn ra khỏi ray, di chuyển đến vị trí mới và “thả” vào, nam châm sẽ tự căn chỉnh và giữ đèn ở vị trí tối ưu. Về mặt vận hành, đây là lợi thế lớn trong các không gian thương mại, gallery, shop thời trang, nơi layout trưng bày thay đổi thường xuyên nhưng không muốn can thiệp lại hệ thống điện.

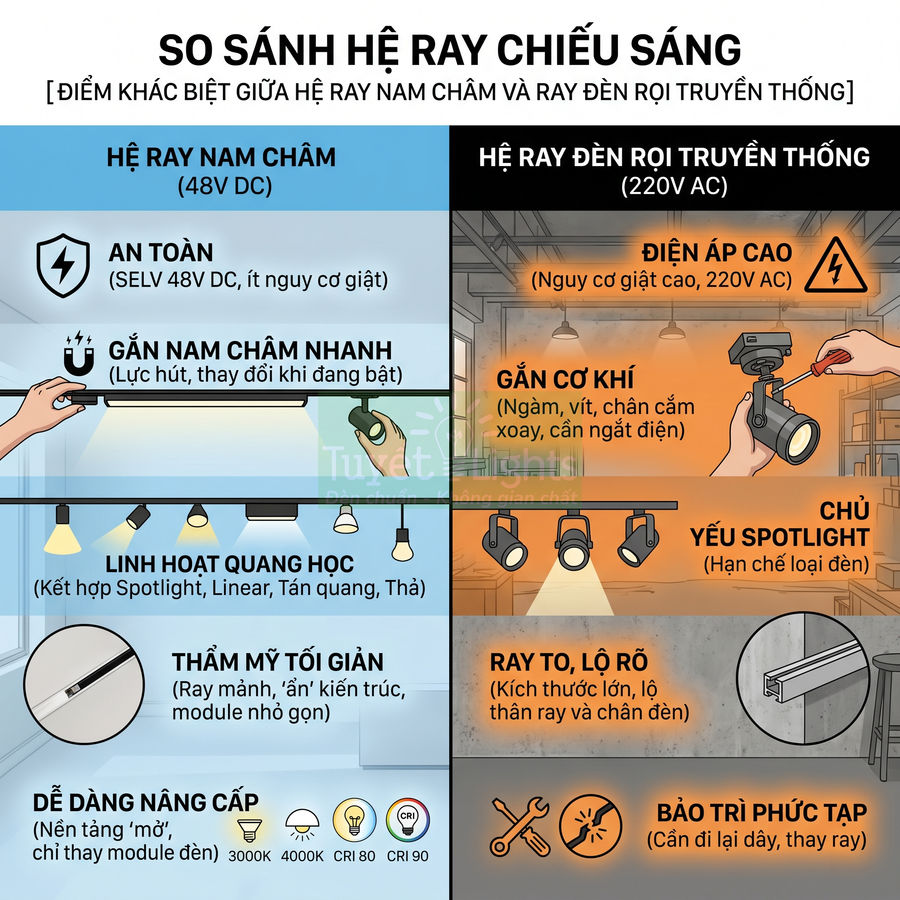

Điểm khác biệt giữa hệ ray nam châm và ray đèn rọi truyền thống

So với hệ ray đèn rọi truyền thống 220V, hệ ray nam châm có một số khác biệt quan trọng về cấu tạo, an toàn điện và trải nghiệm sử dụng. Ray truyền thống thường sử dụng điện áp lưới 220V AC chạy trực tiếp trong ray, đèn rọi gắn bằng cơ cấu cơ khí (ngàm, vít) và tiếp điện qua chân cắm xoay. Việc thay đổi vị trí đèn đòi hỏi thao tác xoay – khóa cơ, đôi khi phải ngắt điện để đảm bảo an toàn, đặc biệt trong môi trường ẩm hoặc khi người thao tác không chuyên.

Trong khi đó, ray nam châm dùng điện áp thấp 48V DC, chân đèn gắn bằng lực hút nam châm, thao tác nhanh hơn và ít rủi ro hơn. Về mặt kỹ thuật điện, 48V DC nằm trong dải SELV – Safety Extra Low Voltage, giảm đáng kể nguy cơ giật điện nguy hiểm cho người dùng so với 220V AC. Điều này cho phép:

• Thay đổi, thêm bớt đèn ngay cả khi hệ thống đang hoạt động.
• Giảm yêu cầu về khoảng cách cách điện, lớp bọc so với hệ 220V trong ray.
• Dễ dàng tích hợp dimming, điều khiển thông minh (DALI, 0–10V, Zigbee, Bluetooth) ở cấp nguồn 48V.

Về mặt thẩm mỹ, ray nam châm cho phép thiết kế khe ray mảnh, module đèn nhỏ gọn, tạo cảm giác “ẩn” trong kiến trúc, phù hợp với xu hướng tối giản. Ray truyền thống thường có kích thước lớn, lộ rõ thân ray và chân đèn, phù hợp hơn với không gian công nghiệp, kho bãi, xưởng, hoặc nơi không yêu cầu tính tinh tế cao.

Về tính linh hoạt quang học, hệ ray nam châm hỗ trợ đa dạng module đèn (spotlight, linear, tán quang, thả) trên cùng một ray, cho phép kết hợp chiếu sáng nền, chiếu sáng nhấn, chiếu sáng trang trí trong một “đường ray” duy nhất. Ray truyền thống chủ yếu dùng cho đèn rọi spotlight, ít khi tích hợp linear hoặc đèn thả một cách đồng bộ về cơ khí và thẩm mỹ.

Ở góc độ vận hành dài hạn, hệ ray nam châm còn mang lại lợi thế về bảo trì và nâng cấp: khi cần thay đổi concept chiếu sáng, chỉ cần thay module đèn (ví dụ từ 3000K sang 4000K, từ CRI 80 lên CRI 90, từ góc 36° sang 15°) mà không phải thay ray hay đi lại dây. Điều này biến hệ ray nam châm thành một nền tảng chiếu sáng “mở”, có thể thích ứng với nhiều giai đoạn sử dụng của công trình.

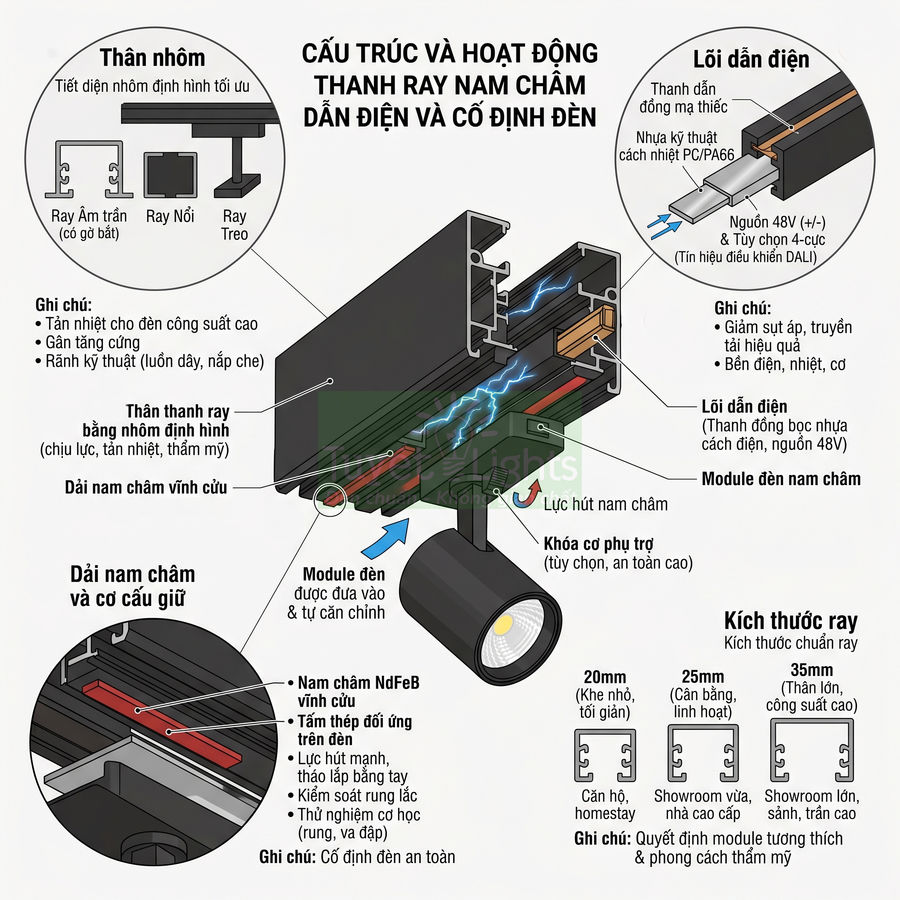

Thanh ray nam châm dẫn điện và cố định đèn

Thanh ray nam châm vừa đóng vai trò kết cấu cơ khí, vừa là hạ tầng điện – từ cho hệ đèn. Thân ray bằng nhôm định hình đảm nhiệm chịu lực, tản nhiệt và tạo hình thẩm mỹ, đồng thời tích hợp các rãnh kỹ thuật để bắt phụ kiện, luồn dây và cố định vào trần âm, nổi hoặc treo. Bên trong, lõi dẫn điện bằng đồng/hợp kim đồng bọc nhựa kỹ thuật cung cấp nguồn 48V, có thể mở rộng thêm đường tín hiệu cho các giao thức điều khiển thông minh. Hai bên khe ray bố trí dải nam châm vĩnh cửu (ferrite hoặc neodymium) tạo lực hút giữ module đèn, kết hợp khóa cơ ở các hệ cao cấp. Hệ kích thước ray 20mm, 25mm, 35mm quyết định loại module tương thích, khả năng tải công suất và phong cách thẩm mỹ của không gian.

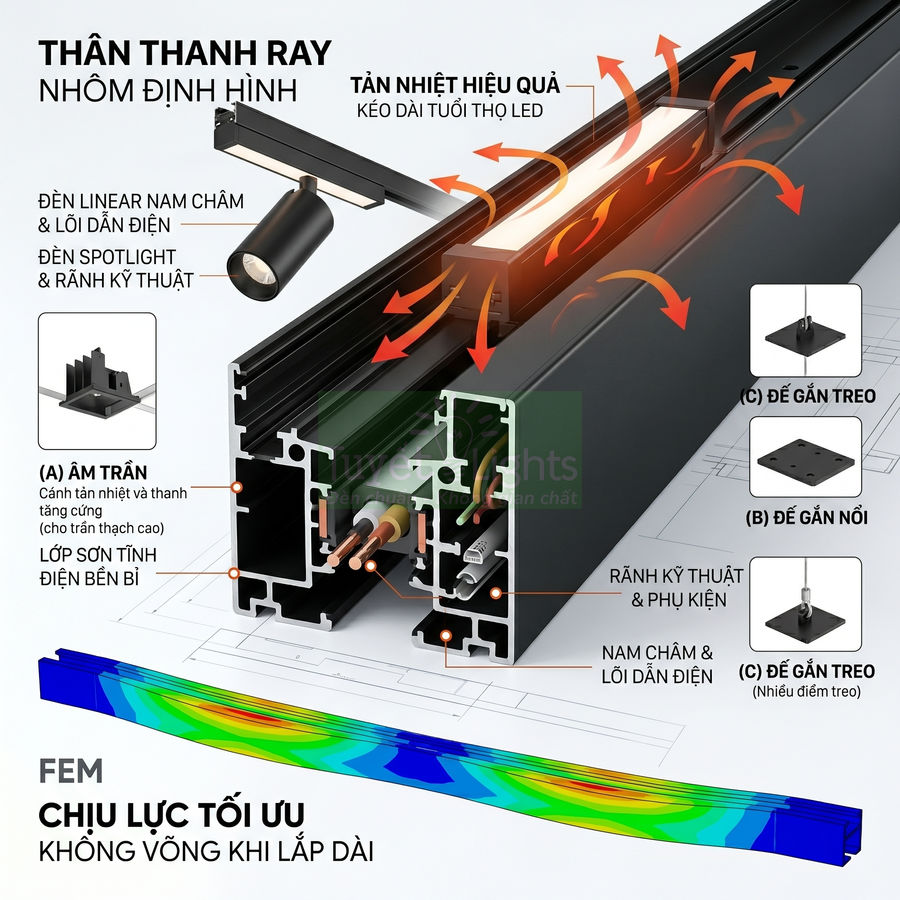

Thân thanh ray bằng nhôm định hình giúp chịu lực và tản nhiệt

Thân thanh ray nam châm thường được làm từ nhôm định hình (extruded aluminum) với tiết diện được thiết kế tối ưu cho cả khả năng chịu lực cơ học, tản nhiệt và bố trí lõi dẫn điện – dải nam châm. Trong thiết kế chiếu sáng kỹ thuật, nhôm định hình cho phép kiểm soát chính xác độ dày thành, vị trí gân tăng cứng, rãnh kỹ thuật và khe lắp phụ kiện, từ đó đảm bảo thanh ray vừa đủ độ cứng, không bị võng khi lắp dài, vừa tối ưu khối lượng và chi phí.

Nhôm có ưu điểm nhẹ, cứng, chống ăn mòn tốt và dẫn nhiệt tốt, giúp tản nhiệt cho các module đèn gắn trực tiếp lên ray, đặc biệt khi sử dụng nhiều đèn công suất cao trên cùng một tuyến. Khi các module spotlight hoặc linear hoạt động lâu ở công suất lớn, nhiệt lượng sinh ra được truyền qua chân đèn sang thân ray; tiết diện nhôm càng lớn, bề mặt tiếp xúc với không khí càng nhiều thì hiệu quả tản nhiệt càng cao, giúp kéo dài tuổi thọ LED và driver.

Bề mặt nhôm thường được sơn tĩnh điện màu đen hoặc trắng với lớp phủ có độ dày và độ bám tiêu chuẩn (thường 60–80µm), vừa tăng độ bền chống trầy xước, vừa tạo độ bám cho sơn và đảm bảo tính thẩm mỹ khi nhìn gần. Ở các hệ ray cao cấp, lớp sơn còn được xử lý bề mặt trước bằng anodizing hoặc chromate để tăng khả năng chống ăn mòn trong môi trường ẩm, gần biển hoặc khu vực có điều hòa hoạt động liên tục.

Tiết diện thân ray được thiết kế khác nhau tùy theo kích thước chuẩn ray (20mm, 25mm, 35mm) và kiểu lắp đặt (âm trần, nổi, treo). Với ray âm trần, thân nhôm thường có gờ hoặc tai để bắt vào khung âm trần, cho phép cố định chắc vào xương trần thạch cao hoặc trần nhôm. Hình dạng tai bắt được tính toán để khi hoàn thiện, mép ray gần như phẳng với mặt trần, tạo cảm giác khe sáng mảnh, tối giản.

Với ray nổi, thiết kế ưu tiên mặt đáy phẳng hoặc có rãnh bắt vít để dễ dàng bắt ke lên trần bê tông, trần gỗ hoặc tường. Một số profile ray treo được tích hợp sẵn lỗ hoặc rãnh để gắn bộ ty treo, tăng khả năng chịu lực theo phương thẳng đứng và hạn chế xoắn khi treo nhiều module đèn nặng.

Một số dòng ray cao cấp còn tích hợp rãnh kỹ thuật để luồn dây tín hiệu điều khiển (DALI, 0-10V, DMX) hoặc để gắn nắp che, tạo thành một hệ thống kín, hạn chế bụi bẩn xâm nhập vào khoang điện. Rãnh kỹ thuật cũng có thể dùng để:

• Gắn phụ kiện nối góc, nối chữ T, chữ X mà không lộ vít.
• Gắn clip giữ dây nguồn, dây tín hiệu, tránh chùng võng.
• Gắn nắp trang trí hoặc dải cao su che khe, tăng độ kín sáng.

Trong thiết kế chi tiết, các nhà sản xuất thường mô phỏng biến dạng thanh ray bằng phần mềm cơ học (FEM) để đảm bảo độ võng cho phép khi lắp các tuyến dài 3–5m chỉ cần đỡ ở hai đầu hoặc vài điểm giữa, đặc biệt với ray 35mm dùng cho không gian trần cao.

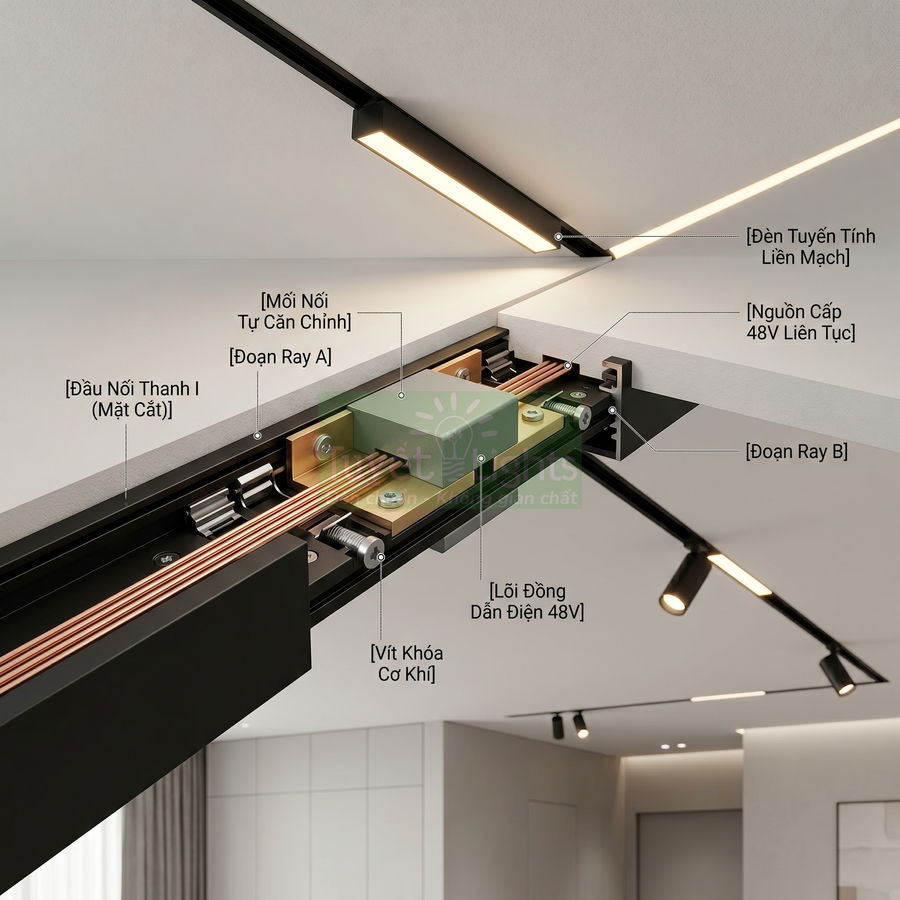

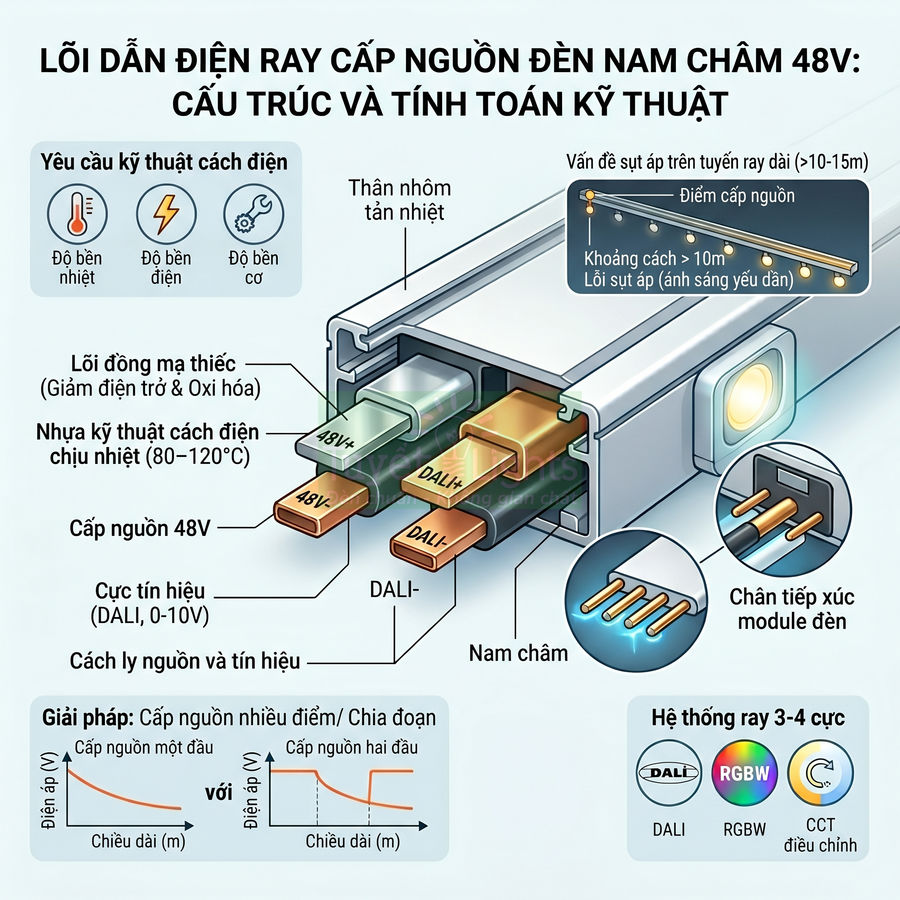

Lõi dẫn điện trong thanh ray cấp nguồn cho đèn nam châm

Bên trong thân nhôm, lõi dẫn điện là bộ phận chịu trách nhiệm truyền tải điện áp 48V dọc theo toàn bộ chiều dài ray. Lõi thường gồm hai thanh dẫn (dương và âm) bằng đồng hoặc hợp kim đồng, được định hình dạng thanh phẳng hoặc thanh chữ U, chữ T để tăng diện tích tiếp xúc với chân đèn. Đồng có điện trở suất thấp, giúp giảm sụt áp và tổn hao nhiệt, đồng thời bề mặt thường được mạ thiếc hoặc niken để hạn chế oxy hóa, đảm bảo tiếp xúc ổn định lâu dài.

Các thanh dẫn được bọc cách điện với thân nhôm bằng nhựa kỹ thuật chịu nhiệt (thường là PC, PA66 hoặc PBT có gia cường sợi thủy tinh). Vật liệu này phải đáp ứng các tiêu chuẩn về:

• Độ bền nhiệt: chịu được nhiệt độ làm việc liên tục 80–120°C mà không biến dạng.
• Độ bền điện: chịu được điện áp thử nghiệm cao hơn nhiều so với 48V để đảm bảo an toàn.
• Độ bền cơ: không nứt vỡ khi tháo lắp đèn nhiều lần, không co ngót gây lỏng tiếp điểm.

Một số hệ ray cao cấp có thể tích hợp thêm đường dẫn tín hiệu cho các hệ điều khiển thông minh, tạo thành ray 3 – 4 cực, cho phép điều khiển dimming, CCT tunable hoặc đổi màu RGBW. Trong trường hợp này, cấu trúc lõi dẫn điện được bố trí sao cho:

• Các cực nguồn 48V tách biệt rõ với cực tín hiệu để tránh nhiễu.
• Chân tiếp xúc trên module đèn được mã hóa vị trí, tránh cắm nhầm cực.
• Có thể mở rộng giao thức điều khiển (DALI, 0–10V, SPI, DMX) mà không phải thay đổi profile cơ khí.

Chất lượng lõi dẫn điện ảnh hưởng trực tiếp đến khả năng tải dòng và suy hao điện áp trên tuyến ray dài. Lõi quá nhỏ hoặc vật liệu kém dẫn điện sẽ gây sụt áp, khiến các đèn ở cuối tuyến sáng yếu hơn, đặc biệt khi tổng công suất đèn lớn. Trong thiết kế thực tế, kỹ sư chiếu sáng thường tính toán:

• Dòng tối đa cho phép trên mỗi tuyến ray dựa trên tiết diện đồng (mm²) và chiều dài.
• Mức sụt áp cho phép (thường <3–5% điện áp danh định) để đảm bảo độ đồng đều độ sáng.
• Phân đoạn cấp nguồn, chia tuyến hoặc cấp nguồn hai đầu để giảm chiều dài dòng chạy.

Do đó, với các tuyến ray dài trên 10–15m hoặc tải công suất cao, cần ưu tiên thanh ray có lõi đồng tiết diện đủ lớn và bố trí cấp nguồn ở nhiều điểm để giảm sụt áp. Ở các dự án lớn, việc bố trí tủ nguồn 48V, bộ nguồn dự phòng và dây cấp nguồn đến từng đoạn ray cũng được tính toán đồng bộ với lựa chọn lõi dẫn điện để đảm bảo an toàn và hiệu suất năng lượng.

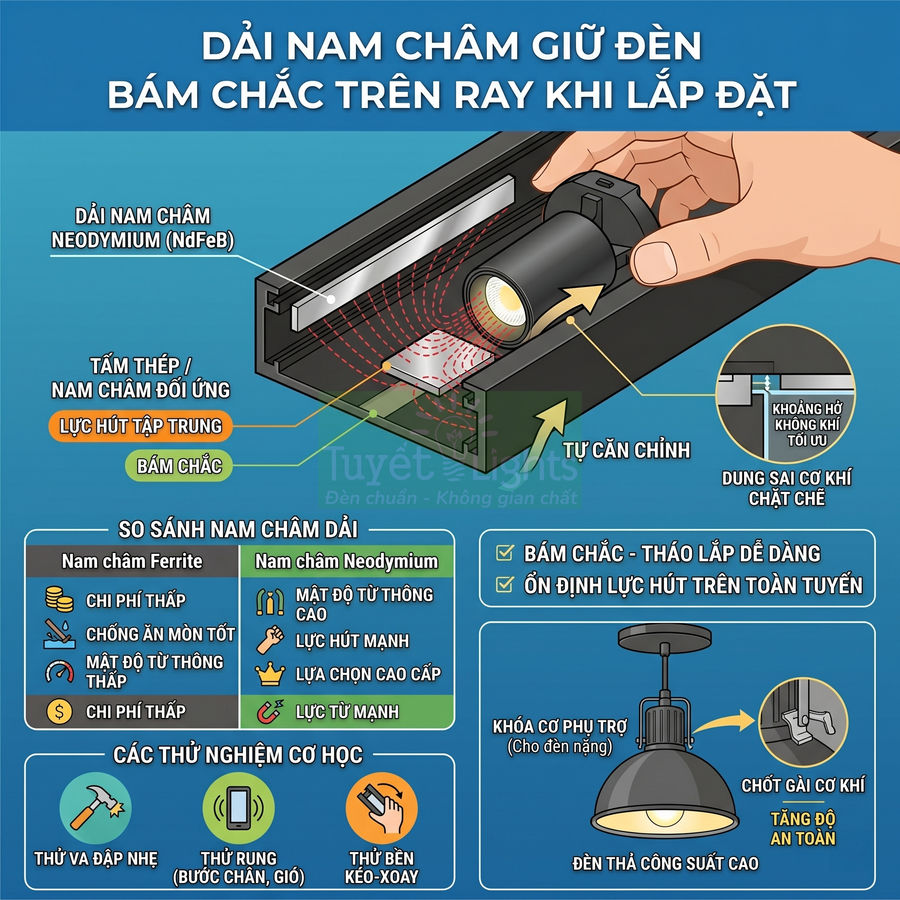

Dải nam châm giữ đèn bám chắc trên ray khi lắp đặt

Dải nam châm là thành phần tạo nên sự khác biệt của ray nam châm so với ray truyền thống. Thông thường, nhà sản xuất sử dụng nam châm vĩnh cửu dạng dải (thường là nam châm ferrite hoặc neodymium) được gắn cố định dọc theo hai bên khe ray. Vị trí và chiều dày dải nam châm được tính toán để tạo lực hút tập trung vào phần chân đèn, nơi có tấm thép hoặc nam châm đối ứng, giúp module tự căn chỉnh và bám chắc khi đưa vào ray.

Nam châm ferrite có chi phí thấp, chống ăn mòn tốt nhưng lực từ trên một đơn vị thể tích thấp hơn; trong khi đó nam châm neodymium (NdFeB) có mật độ từ thông cao, cho phép dùng dải mỏng mà vẫn đạt lực hút lớn. Các hệ ray chất lượng tốt thường sử dụng nam châm neodymium với lực hút ổn định, ít suy giảm theo thời gian nếu được bảo vệ bằng lớp mạ niken hoặc epoxy chống oxy hóa.

Lực hút của dải nam châm được tính toán để vừa đủ giữ chắc module đèn trong điều kiện rung lắc nhẹ, vừa cho phép người dùng tháo – lắp bằng tay mà không cần dụng cụ. Các thử nghiệm cơ học thường bao gồm:

• Thử rung ở tần số mô phỏng bước chân, đóng cửa, gió điều hòa.
• Thử va đập nhẹ khi vô tình chạm vào đèn.

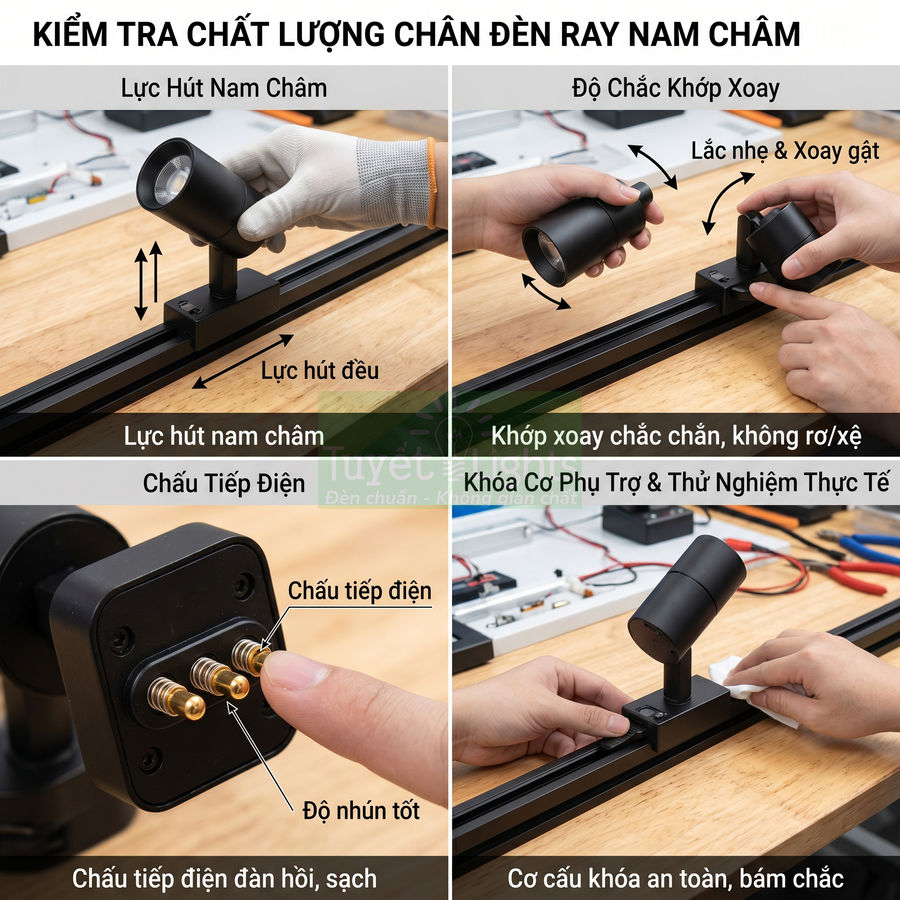

• Thử kéo – xoay module nhiều lần để đánh giá độ bền liên kết từ – cơ.

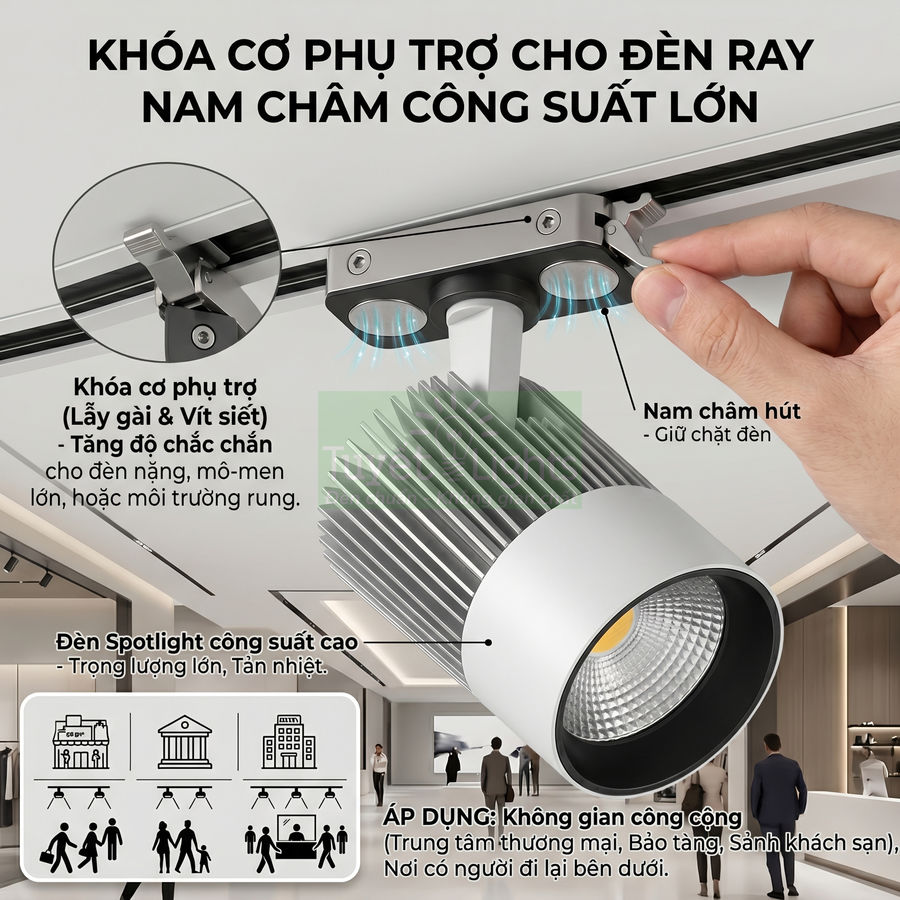

Đối với các module đèn công suất lớn hoặc trọng lượng nặng (đèn thả, đèn spotlight công suất cao), nhà sản xuất thường kết hợp nam châm với khóa cơ phụ trợ để tăng độ an toàn. Khóa cơ có thể là chốt gài, lẫy xoay hoặc vít ẩn, đảm bảo khi đã khóa, module không thể rơi ngay cả khi lực từ suy giảm một phần theo thời gian.

Lực hút nam châm cũng phải được kiểm soát để tránh tình trạng quá mạnh gây khó tháo lắp, hoặc quá yếu khiến đèn dễ xê dịch khi có va chạm. Trong thiết kế, việc lựa chọn cấp lực từ (grade) của nam châm, chiều dày, chiều dài dải và khoảng hở không khí giữa nam châm – tấm thép chân đèn là các tham số quan trọng. Các hệ ray tốt thường duy trì dung sai cơ khí chặt chẽ để khoảng hở này ổn định, từ đó lực hút ổn định trên toàn tuyến.

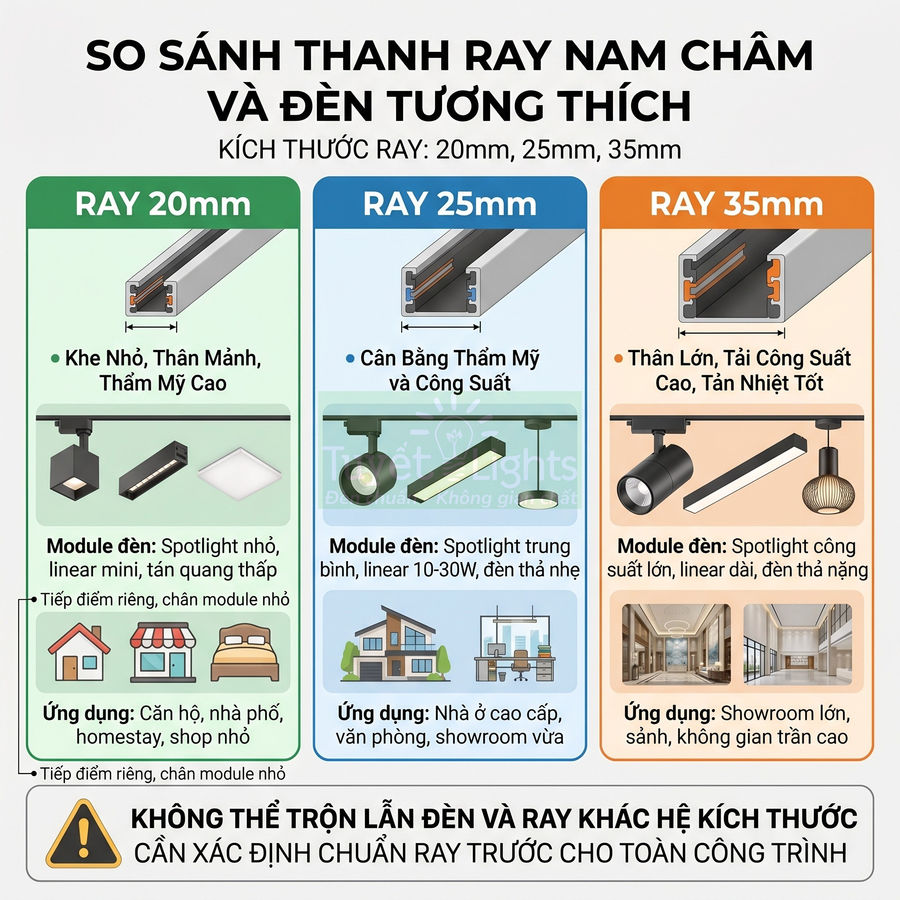

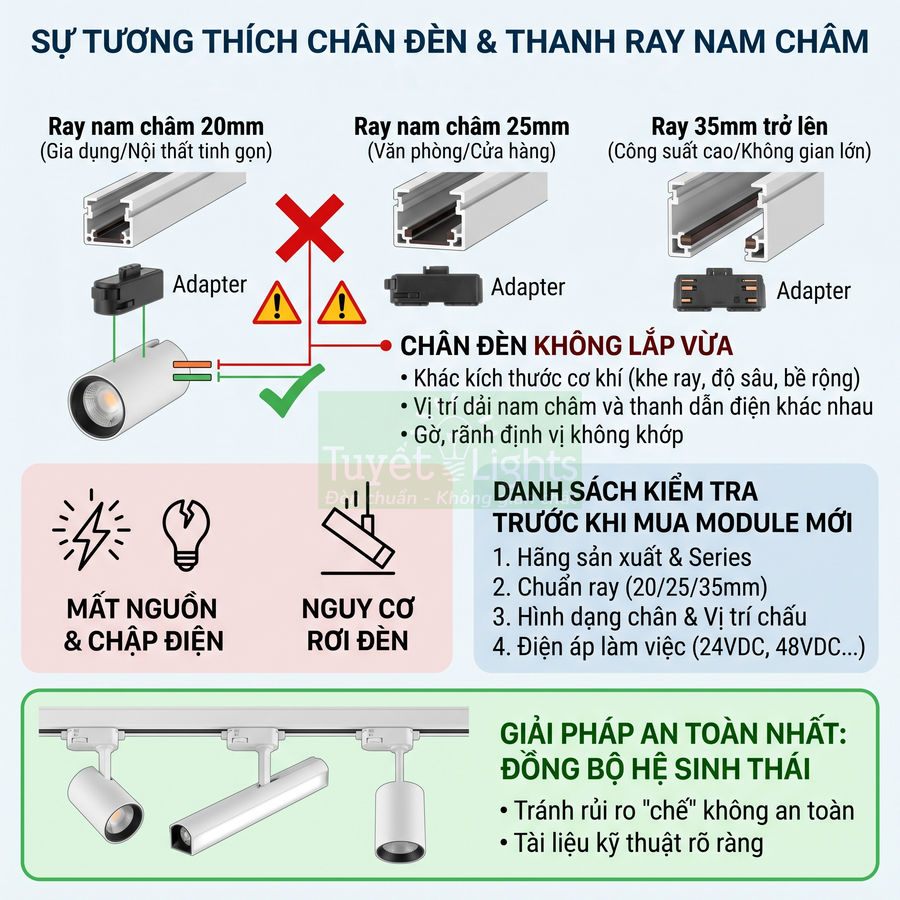

Kích thước ray 20mm, 25mm và 35mm ảnh hưởng đến loại đèn tương thích

Trên thị trường, thanh ray nam châm phổ biến nhất có ba chuẩn kích thước: 20mm, 25mm và 35mm (tính theo bề rộng khe ray hoặc bề rộng thân ray tùy hệ). Mỗi chuẩn kích thước kéo theo chuẩn chân đèn và kích thước module đèn tương ứng, do đó không thể tùy tiện trộn lẫn đèn của hệ 20mm với ray 25mm hoặc 35mm. Sự khác biệt không chỉ nằm ở bề rộng khe mà còn ở:

• Chiều sâu khe ray và vị trí tiếp điểm điện.
• Khoảng cách giữa hai dải nam châm và hình dạng chân module.
• Khả năng chịu lực cơ học của thân ray và giới hạn công suất khuyến nghị.

Khi thiết kế, cần xác định trước chuẩn ray sẽ dùng cho toàn bộ công trình để đảm bảo tính đồng bộ lâu dài, tránh tình trạng sau này muốn bổ sung đèn nhưng không tìm được module tương thích. Việc lựa chọn chuẩn ray thường dựa trên:

• Chiều cao trần và quy mô không gian.
• Mật độ công suất chiếu sáng yêu cầu (W/m²).
• Yêu cầu thẩm mỹ: khe nhỏ, tối giản hay nhấn mạnh yếu tố kỹ thuật.

Bảng so sánh khái quát giữa các chuẩn ray:

Trong thực hành, ray 20mm thường được ưu tiên khi cần khe sáng mảnh, ít gây chú ý, phù hợp phong cách tối giản trong căn hộ, nhà phố. Ray 25mm là lựa chọn linh hoạt cho các không gian vừa, nơi cần kết hợp spotlight, linear và một số đèn thả nhẹ mà vẫn giữ được tỷ lệ thẩm mỹ. Ray 35mm, với tiết diện lớn hơn, cho phép bố trí nhiều module công suất cao, tản nhiệt tốt và dễ dàng đi dây nguồn, dây tín hiệu trong thân ray, phù hợp cho showroom, sảnh khách sạn, không gian thương mại trần cao nơi yêu cầu độ rọi lớn và khả năng thay đổi bố cục chiếu sáng thường xuyên.

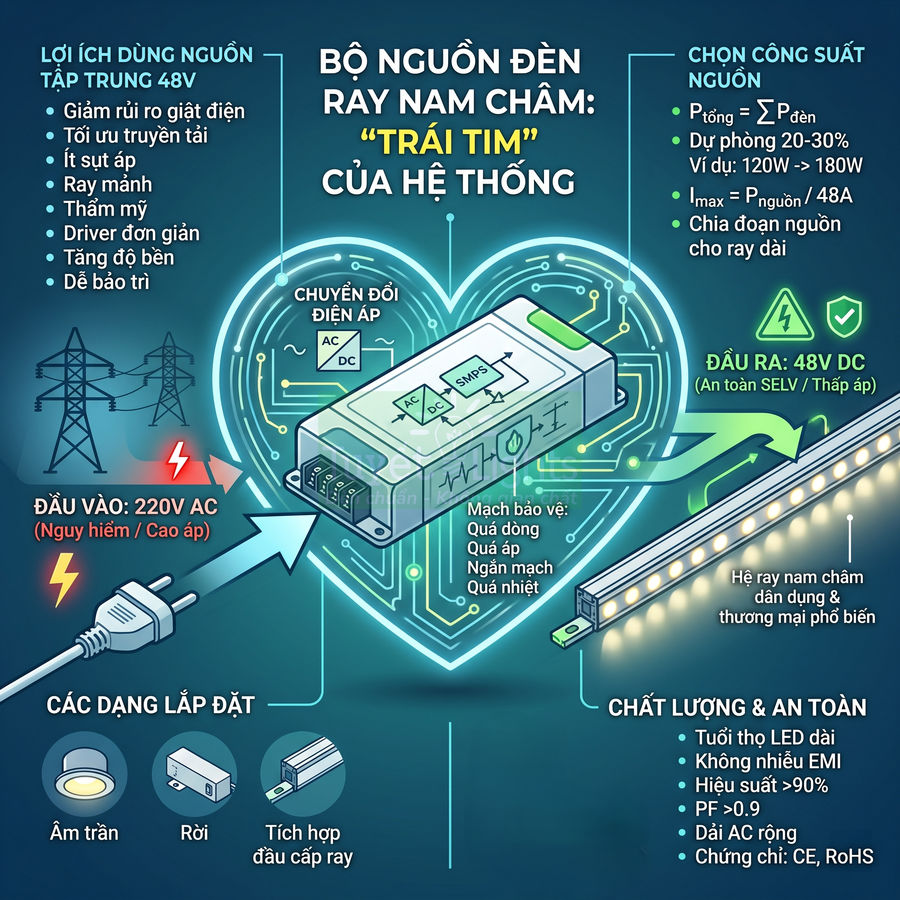

Bộ nguồn đèn ray nam châm và vai trò chuyển đổi điện áp

Bộ nguồn đèn ray nam châm giữ vai trò “trái tim” của hệ thống, đảm nhiệm việc chuyển đổi từ 220V AC nguy hiểm sang mức 48V DC an toàn theo chuẩn SELV, vừa giảm rủi ro giật điện vừa tối ưu truyền tải. Nhờ điện áp 48V, hệ ray có thể dùng dây dẫn nhỏ, ray mảnh, hạn chế sụt áp và đảm bảo độ sáng đồng đều trên toàn tuyến. Cách thiết kế driver tập trung giúp giảm số lượng linh kiện, tăng độ bền, đơn giản hóa bảo trì và nâng cao thẩm mỹ cho module đèn. Chất lượng bộ nguồn quyết định trực tiếp đến độ ổn định, hiện tượng nhấp nháy, tuổi thọ LED và mức độ an toàn, nên cần ưu tiên sản phẩm hiệu suất cao, có bảo vệ đầy đủ và chứng chỉ rõ ràng.

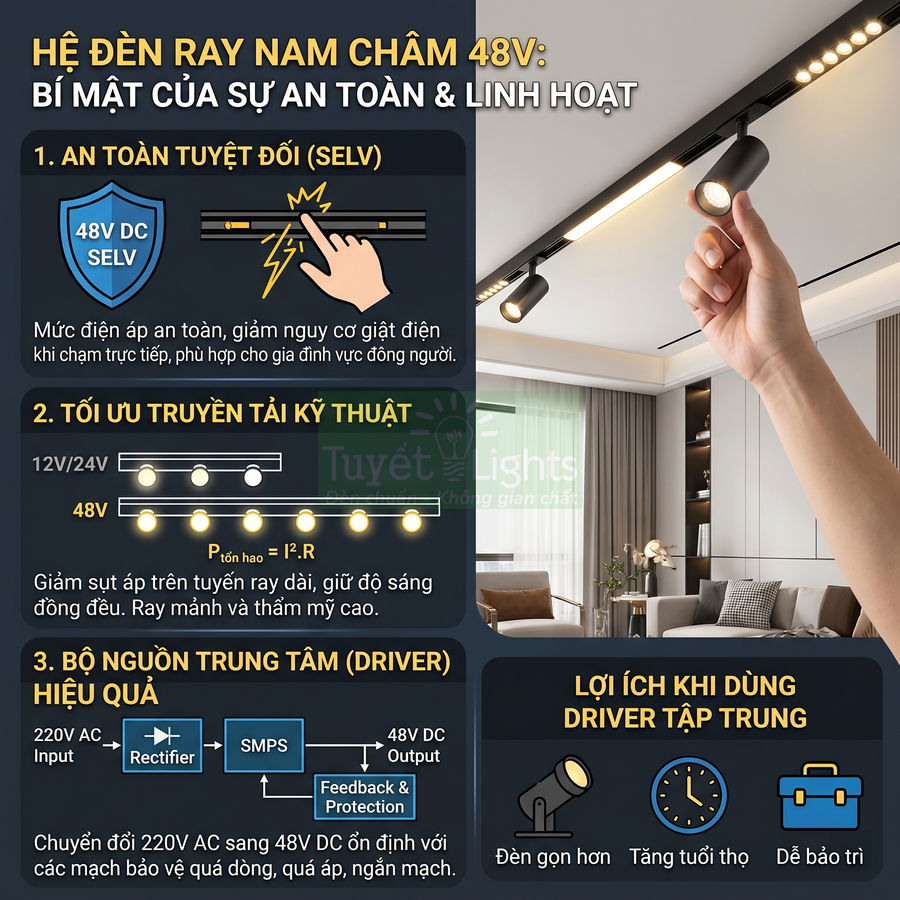

Nguồn 48V phổ biến trong hệ đèn ray nam châm dân dụng và thương mại

Trong các hệ đèn rọi ray nam châm hiện đại, chuẩn cấp nguồn gần như thống nhất là 48V DC (một chiều). Mức điện áp này nằm trong dải SELV – Safety Extra Low Voltage theo nhiều tiêu chuẩn an toàn điện, giúp giảm đáng kể nguy cơ giật điện trực tiếp so với điện áp lưới 220V AC. Ở mức 48V DC, ngay cả khi người dùng vô tình chạm vào phần ray hở (trong điều kiện hệ thống được thiết kế đúng chuẩn), rủi ro tai nạn điện giật nghiêm trọng được hạn chế rất lớn, đặc biệt quan trọng trong không gian dân dụng, thương mại, khu vực có trẻ em hoặc khách ra vào thường xuyên.

Bên cạnh yếu tố an toàn, 48V còn là mức điện áp tối ưu về mặt kỹ thuật truyền tải. Với cùng công suất, khi điện áp tăng thì dòng điện giảm, từ đó giảm tổn hao trên dây dẫn theo công thức P_{tổn hao} = I².R. So với các hệ 12V hoặc 24V, hệ 48V cho phép:

• Truyền tải công suất lớn hơn trên cùng tiết diện dây dẫn.
• Giảm sụt áp trên tuyến ray dài, giữ cho độ sáng các đèn đầu – cuối tuyến đồng đều hơn.
• Giảm yêu cầu về kích thước dây, thanh dẫn trong ray, giúp ray mảnh, thẩm mỹ hơn.

Bộ nguồn tổng (driver trung tâm) đảm nhiệm việc chuyển đổi điện áp lưới 220V AC sang 48V DC ổn định. Bên trong bộ nguồn thường gồm:

• Mạch chỉnh lưu và lọc để chuyển 220V AC sang DC cao áp.
• Khối chuyển đổi xung (SMPS) hạ áp từ DC cao áp xuống 48V DC.
• Mạch hồi tiếp (feedback) để giữ điện áp 48V ổn định khi tải thay đổi.
• Các mạch bảo vệ: quá dòng, quá áp, ngắn mạch, quá nhiệt.

48V DC sau đó được đưa vào hai thanh dẫn điện trong ray nam châm. Các module đèn gắn lên ray sẽ tiếp xúc với hai thanh dẫn này thông qua chân tiếp điểm, vừa được cố định bằng lực từ của nam châm, vừa nhận nguồn điện. Cách tổ chức này cho phép:

• Thay đổi vị trí đèn linh hoạt mà không phải đi lại dây.
• Thêm/bớt module đèn nhanh chóng trong quá trình vận hành.
• Tạo các layout chiếu sáng đa dạng cho nhà ở, cửa hàng, showroom, văn phòng.

Việc dùng chung một nguồn 48V cho toàn bộ tuyến ray giúp đơn giản hóa kiến trúc hệ thống điện. Thay vì mỗi đèn LED phải tích hợp một driver AC–DC riêng (220V AC xuống 30–40V DC, dòng không đổi), nhiều module đèn ray nam châm chỉ cần:

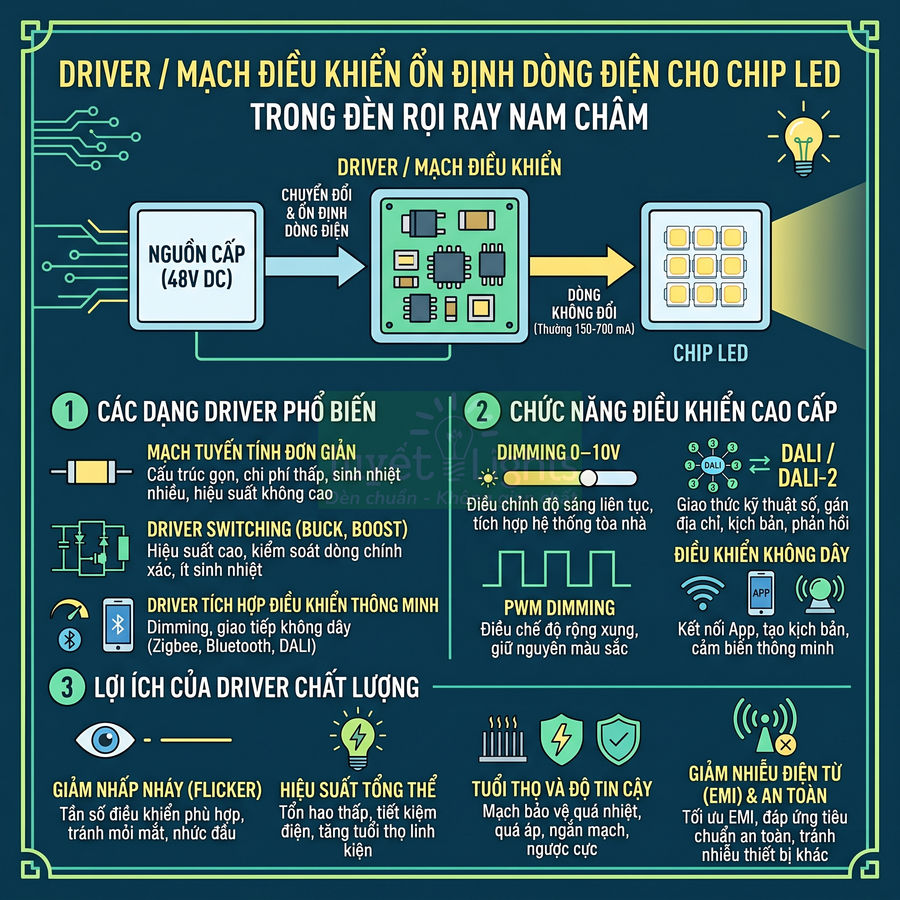

• Mạch điều khiển LED đơn giản dạng constant current lấy từ 48V DC.
• Hoặc mạch hạn dòng tích hợp ngay trên module, thậm chí dùng trực tiếp 48V với LED array được thiết kế phù hợp.

Cách tiếp cận “driver tập trung” này mang lại các lợi ích:

• Giảm số lượng linh kiện: ít driver phân tán, giảm điểm lỗi tiềm ẩn.
• Tăng độ bền tổng thể: bộ nguồn trung tâm thường được thiết kế tốt hơn, tản nhiệt tốt, linh kiện chất lượng cao.
• Giảm chi phí bảo trì: khi có sự cố, kỹ thuật viên chỉ cần kiểm tra một vài bộ nguồn thay vì hàng chục driver nhỏ trong từng đèn.
• Cải thiện thẩm mỹ: module đèn gọn hơn, không phải “phình” ra để chứa driver AC–DC.

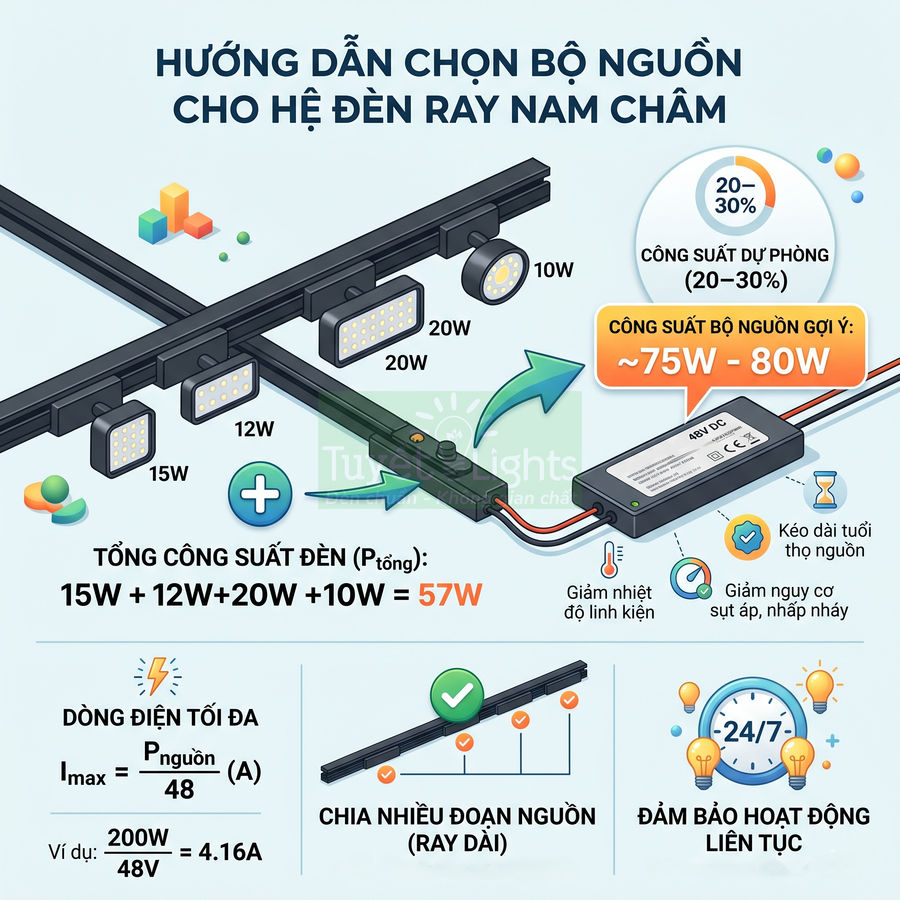

Công suất bộ nguồn cần phù hợp tổng watt của toàn bộ đèn trên ray

Thông số quan trọng nhất khi chọn bộ nguồn cho hệ ray nam châm là công suất tải tối đa (W). Về nguyên tắc, tổng công suất của tất cả module đèn gắn trên cùng một bộ nguồn không được vượt quá công suất danh định của bộ nguồn. Công suất tổng được tính bằng cách cộng công suất từng đèn:

P_tổng = Σ P_{đèn i}

Để bộ nguồn hoạt động bền, nên thiết kế với dự phòng 20–30%. Điều này giúp:

• Giảm nhiệt độ làm việc của linh kiện bên trong nguồn.
• Kéo dài tuổi thọ tụ điện, MOSFET, biến áp xung.
• Giảm nguy cơ sụt áp, nhấp nháy khi tải gần ngưỡng tối đa.

Ví dụ, nếu tổng công suất đèn dự kiến là 120W, nên chọn nguồn tối thiểu 150W, lý tưởng là 180W. Khi có kế hoạch mở rộng thêm đèn trong tương lai, nên tính luôn phần công suất dự phòng này ngay từ đầu để tránh phải thay nguồn.

Bên cạnh công suất, dòng điện đầu ra (A) cũng là thông số cần quan tâm. Với nguồn 48V DC, dòng tối đa được tính theo:

I_max = P_nguồn / 48 (A)

Ví dụ, nguồn 200W ở 48V sẽ có dòng tối đa xấp xỉ 4,16A. Khi thiết kế tuyến ray dài, cần kiểm tra:

• Dòng chạy trên từng đoạn ray có vượt quá khả năng chịu dòng của thanh dẫn không.
• Sụt áp dọc theo ray có làm giảm đáng kể độ sáng ở cuối tuyến không.

Với các tuyến ray dài hoặc phân nhánh phức tạp, giải pháp thường dùng là chia thành nhiều đoạn nguồn độc lập. Mỗi đoạn ray (hoặc mỗi khu vực) có một bộ nguồn riêng, giúp:

• Giảm tải cho từng nguồn, tăng độ bền.
• Giảm chiều dài đường truyền từ nguồn đến đèn, hạn chế sụt áp.
• Dễ dàng chia mạch điều khiển, bật/tắt hoặc dimming theo khu vực.

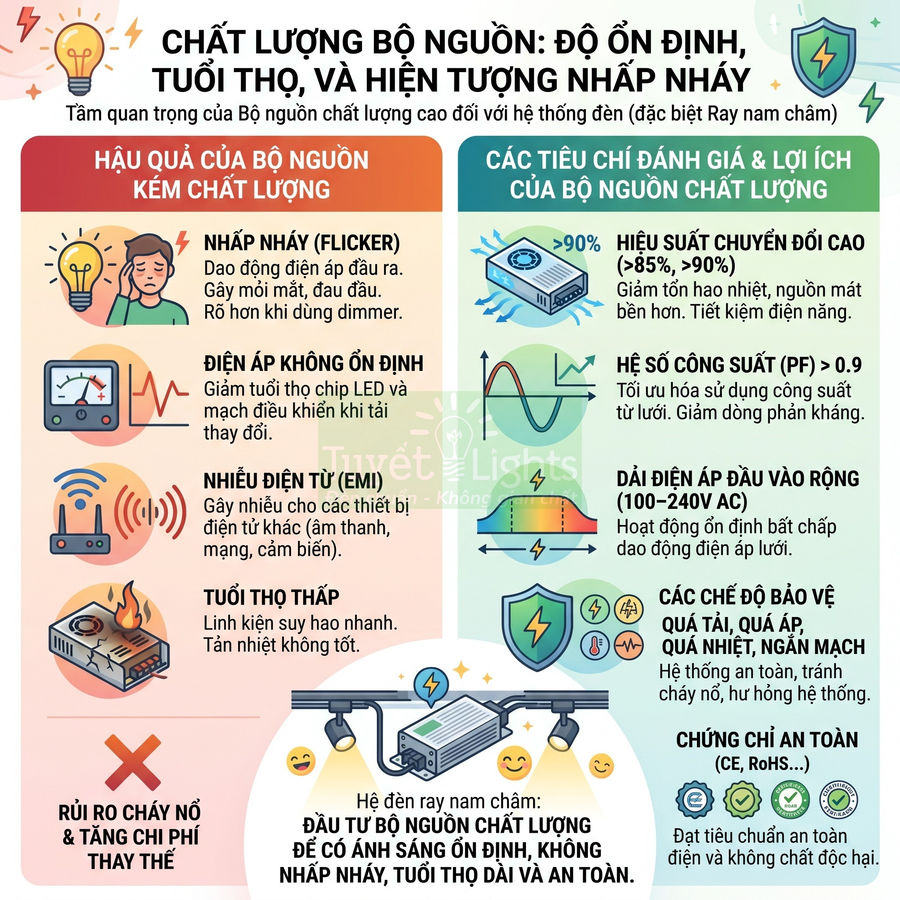

Khả năng làm việc liên tục của nguồn cũng rất quan trọng. Nhiều bộ nguồn giá rẻ ghi công suất danh định cao nhưng chỉ chịu được trong thời gian ngắn (công suất đỉnh). Khi vận hành liên tục ở mức tải cao, nguồn dễ:

• Quá nhiệt, kích hoạt bảo vệ hoặc tự ngắt.
• Giảm tuổi thọ nhanh, tụ phồng, linh kiện suy hao.
• Gây hiện tượng nhấp nháy, reset nguồn khi tải dao động.

Với các công trình thương mại, showroom, văn phòng, hệ đèn thường bật 8–12 giờ/ngày, thậm chí 24/7. Do đó, nên ưu tiên nguồn có rating rõ ràng cho chế độ làm việc liên tục, có ghi chú về temperature derating (giảm công suất theo nhiệt độ môi trường) để bố trí lắp đặt và thông gió phù hợp.

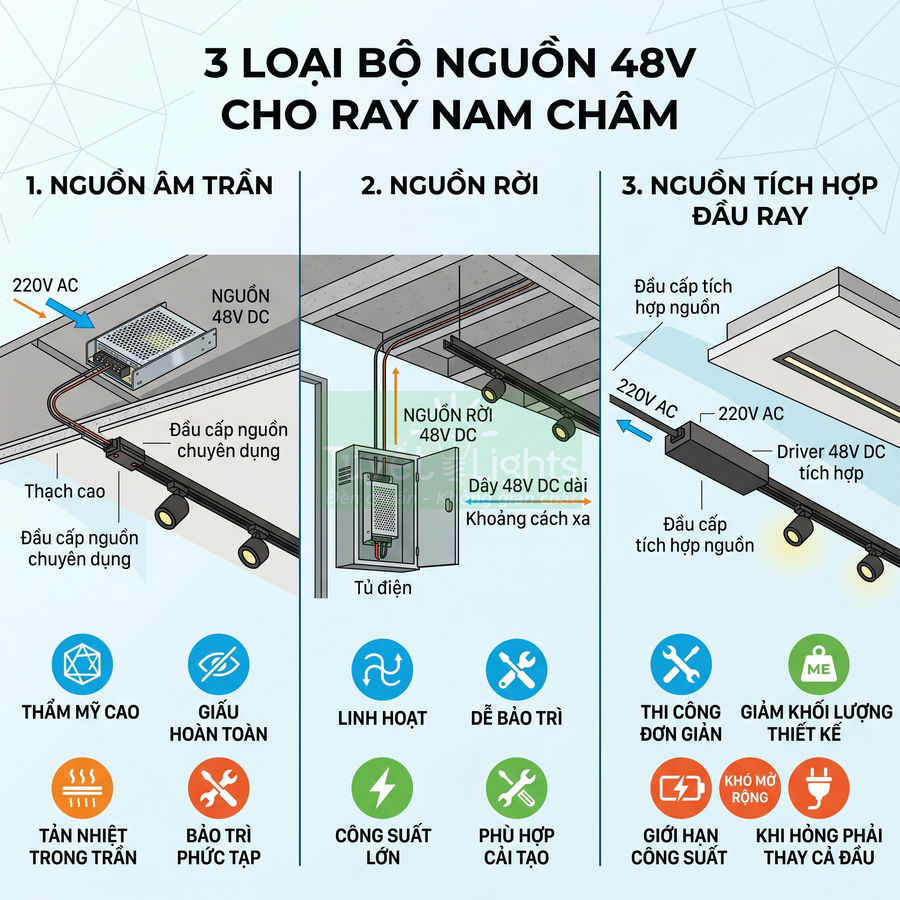

Nguồn âm trần, nguồn rời và nguồn tích hợp trong đầu cấp ray

Bộ nguồn 48V cho ray nam châm thường được triển khai theo ba dạng: nguồn âm trần, nguồn rời và nguồn tích hợp trong đầu cấp ray. Việc lựa chọn dạng nào phụ thuộc vào phương án thi công, điều kiện trần, yêu cầu thẩm mỹ và khả năng bảo trì.

• Nguồn âm trần: được đặt trong khoang trần thạch cao, hộp kỹ thuật hoặc trần giả. Dây 48V DC từ nguồn được đưa ra đầu ray thông qua đầu cấp nguồn chuyên dụng. Ưu điểm:
  • Thẩm mỹ cao, giấu hoàn toàn bộ nguồn, chỉ thấy ray và đèn.
  • Dễ bố trí nhiều nguồn cho nhiều tuyến ray khác nhau trong cùng một khoang trần.
  • Giảm nguy cơ bị tác động cơ học, va đập từ bên ngoài.
  Nhược điểm:
  • Yêu cầu có trần giả hoặc không gian kỹ thuật đủ rộng.
  • Cần tính toán thông gió, tản nhiệt trong khoang trần để tránh tích nhiệt.
  • Khi bảo trì, phải mở trần hoặc cửa kỹ thuật, đòi hỏi thi công ban đầu phải đánh dấu vị trí nguồn rõ ràng.
• Nguồn rời: dạng hộp hoặc thanh, có thể đặt trong tủ điện, hộp kỹ thuật, hoặc treo lộ thiên trên trần trong các không gian phong cách industrial. Ưu điểm:
  • Linh hoạt trong việc bố trí, dễ thay thế, bảo trì.
  • Phù hợp công trình cải tạo, trần bê tông không làm trần giả.
  • Có thể chọn các model công suất lớn, tản nhiệt tốt, dễ quan sát trạng thái hoạt động.
  Nhược điểm:
  • Thẩm mỹ kém hơn nếu không có giải pháp che chắn hoặc thiết kế đồng bộ.
  • Cần đi dây 48V từ nguồn đến ray, phải tính toán tiết diện dây và chiều dài để tránh sụt áp.
• Nguồn tích hợp trong đầu cấp ray: một số hệ ray thiết kế đầu ray có tích hợp sẵn driver 48V. Lúc này, chỉ cần cấp trực tiếp 220V AC vào đầu ray, phần driver bên trong sẽ chuyển đổi sang 48V DC và cấp cho toàn tuyến. Ưu điểm:
  • Thi công đơn giản, gần giống lắp một thanh ray 220V truyền thống.
  • Không cần bố trí vị trí đặt nguồn riêng, giảm khối lượng thiết kế cơ điện.
  • Phù hợp với tuyến ray ngắn, số lượng đèn ít, không gian nhỏ.
  Nhược điểm:
  • Giới hạn công suất do không gian trong đầu ray nhỏ, khó tản nhiệt.
  • Khi driver tích hợp hỏng, có thể phải thay cả đầu ray hoặc xử lý phức tạp.
  • Khó mở rộng công suất nếu sau này muốn tăng thêm nhiều đèn.

Khi lựa chọn dạng nguồn, cần cân nhắc đồng thời các yếu tố: kiến trúc trần, yêu cầu thẩm mỹ, khả năng tiếp cận để bảo trì, tổng công suất và chiến lược mở rộng trong tương lai.

Chất lượng bộ nguồn ảnh hưởng đến độ ổn định, tuổi thọ và hiện tượng nhấp nháy

Chất lượng bộ nguồn là yếu tố then chốt quyết định đến độ ổn định ánh sáng, tuổi thọ toàn hệ thống và trải nghiệm thị giác của người dùng. Một bộ nguồn kém chất lượng có thể gây ra nhiều vấn đề:

• Nhấp nháy (flicker): do mạch lọc và điều khiển kém, điện áp đầu ra dao động theo tần số lưới hoặc theo chu kỳ chuyển mạch. Khi kết hợp với dimmer, hiện tượng này càng rõ, gây mỏi mắt, đau đầu, khó chịu, đặc biệt trong môi trường làm việc, đọc sách, trưng bày sản phẩm.
• Điện áp không ổn định: khi tải thay đổi (bật/tắt nhiều đèn), nguồn không phản ứng kịp, gây dao động điện áp, làm LED bị “nháy” nhẹ, giảm tuổi thọ chip LED và mạch điều khiển trong từng module.
• Nhiễu điện từ (EMI): thiết kế lọc EMI kém có thể gây nhiễu cho các thiết bị điện tử khác, ảnh hưởng đến hệ thống âm thanh, thiết bị mạng, cảm biến.
• Tuổi thọ thấp: linh kiện chất lượng thấp, tản nhiệt không tốt dẫn đến suy hao nhanh, đặc biệt là tụ điện và linh kiện công suất.

Khi đánh giá bộ nguồn, nên chú ý các tiêu chí kỹ thuật sau:

• Hiệu suất chuyển đổi (thường >85%, với nguồn tốt có thể >90%): hiệu suất cao giúp giảm tổn hao nhiệt, nguồn mát hơn, bền hơn, đồng thời tiết kiệm điện năng.
• Hệ số công suất (PF): với các nguồn công suất lớn, PF cao (0,9 trở lên) giúp giảm dòng phản kháng, tối ưu hóa sử dụng công suất từ lưới, đặc biệt quan trọng trong các công trình thương mại, tòa nhà văn phòng.
• Dải điện áp đầu vào (thường 100–240V AC): dải rộng cho phép nguồn hoạt động ổn định ngay cả khi điện áp lưới dao động, phù hợp với nhiều khu vực có chất lượng điện không ổn định.
• Các chế độ bảo vệ: quá tải, quá áp, quá nhiệt, ngắn mạch. Những bảo vệ này giúp hệ thống an toàn hơn, tránh cháy nổ, hư hỏng dây dẫn và module đèn khi có sự cố.
• Chứng chỉ an toàn (CE, RoHS…): thể hiện sản phẩm đã được kiểm tra theo các tiêu chuẩn nhất định về an toàn điện, tương thích điện từ, vật liệu không chứa chất độc hại vượt ngưỡng.

Các thương hiệu nguồn uy tín thường công bố rõ ràng thông số kỹ thuật, đường cong derating, điều kiện thử nghiệm, đồng thời có chính sách bảo hành dài (2–5 năm). Ngược lại, nguồn trôi nổi trên thị trường thường:

• Ghi công suất “ảo”, không chịu được tải liên tục.
• Thiếu thông tin về hiệu suất, PF, bảo vệ, chứng chỉ.
• Giá rẻ nhưng rủi ro cao, chi phí thay thế và hậu quả khi hỏng có thể lớn hơn nhiều so với khoản tiết kiệm ban đầu.

Trong các hệ đèn ray nam châm, nơi bộ nguồn đóng vai trò trung tâm cho cả tuyến ray, việc đầu tư vào bộ nguồn chất lượng cao là yếu tố quyết định để đảm bảo ánh sáng ổn định, không nhấp nháy, tuổi thọ dài và an toàn cho toàn bộ công trình.

Đèn rọi ray nam châm và các linh kiện bên trong

Đèn rọi ray nam châm được cấu thành từ nhiều linh kiện phối hợp chặt chẽ để tạo nên hiệu suất chiếu sáng cao, độ bền và tính linh hoạt trong ứng dụng. Thành phần cốt lõi là chip LED quyết định hiệu suất phát quang, chỉ số hoàn màu, nhiệt độ màu và tuổi thọ, đặc biệt quan trọng với các không gian trưng bày, showroom, studio cần màu sắc trung thực. Driver hoặc mạch điều khiển giữ vai trò ổn định dòng, hỗ trợ dimming và kết nối thông minh, ảnh hưởng trực tiếp đến flicker và độ tin cậy. Hệ quang học gồm thấu kính, chóa, diffuser, lưới chống chói định hình góc chiếu, độ đồng đều và cảm giác chói. Thân nhôm tản nhiệt đảm bảo LED hoạt động trong dải nhiệt an toàn, còn khớp xoay và cơ cấu cơ khí cho phép điều chỉnh hướng rọi linh hoạt, phù hợp bố cục nội thất thay đổi.

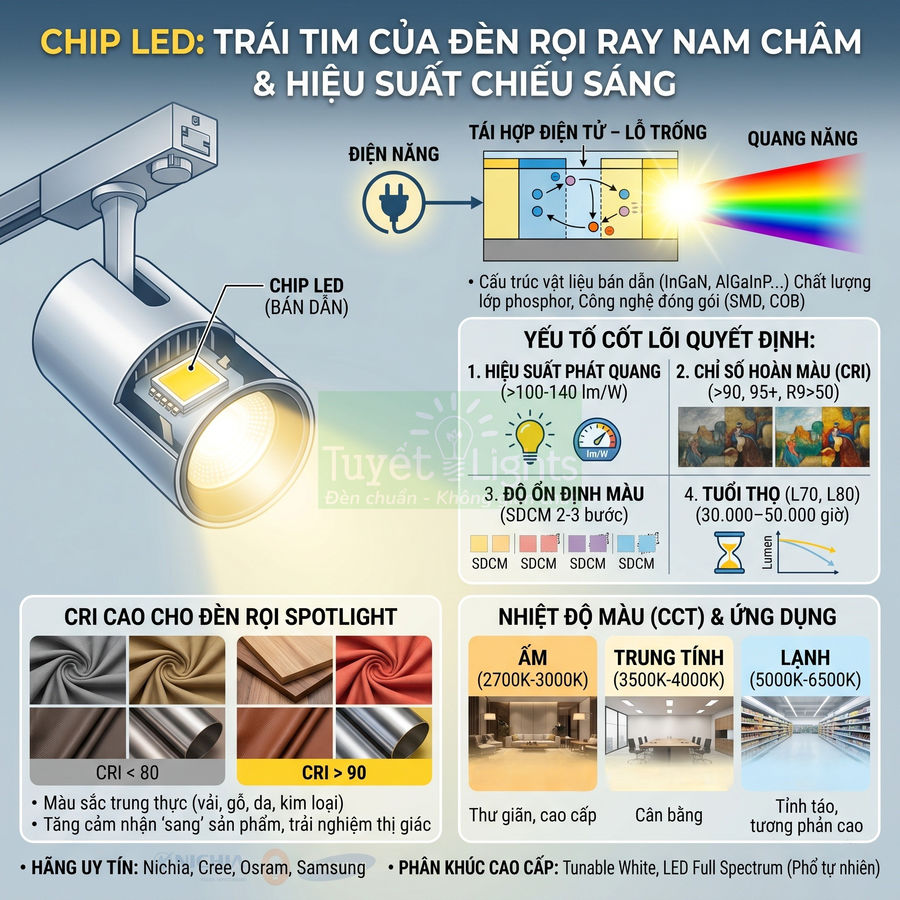

Chip LED tạo ánh sáng chính và quyết định hiệu suất chiếu sáng

Trong mỗi module đèn rọi ray nam châm, chip LED là phần tử bán dẫn phát quang, nơi diễn ra quá trình tái hợp điện tử – lỗ trống để chuyển đổi điện năng thành quang năng. Cấu trúc vật liệu bán dẫn (InGaN, AlGaInP…), chất lượng lớp phosphor, công nghệ đóng gói (SMD, COB, CSP) và quy trình kiểm soát nhiệt độ junction là những yếu tố cốt lõi quyết định hiệu suất phát quang (lm/W), chỉ số hoàn màu (CRI), độ ổn định màu và tuổi thọ L70, L80 của đèn.

Các hãng chip LED uy tín như Nichia, Cree, Osram, Samsung thường cung cấp dải sản phẩm có:

• Hiệu suất phát quang cao (thường > 100–140 lm/W ở điều kiện làm việc thực tế, không chỉ trên datasheet).
• CRI cao (CRI > 90, thậm chí CRI 95+), R9 > 50 giúp tái hiện tốt màu đỏ và các tông màu bão hòa.
• Độ suy giảm quang thông thấp theo thời gian, với tuổi thọ thiết kế có thể đạt 30.000–50.000 giờ ở nhiệt độ junction chuẩn.
• Độ lệch màu thấp giữa các lô sản xuất, được kiểm soát theo bước màu SDCM (Standard Deviation of Color Matching) 2–3 bước, hạn chế hiện tượng “loang màu” giữa các module.

Đối với đèn rọi spotlight, CRI cao là yếu tố then chốt để tái hiện màu sắc trung thực của tranh, sản phẩm, vật thể trang trí. Trong không gian trưng bày, showroom, cửa hàng thời trang, mỹ phẩm, nội thất, việc sử dụng LED CRI > 90, thậm chí CRI 95, giúp:

• Màu vải, chất liệu gỗ, da, kim loại hiển thị đúng tông, không bị xỉn hoặc lệch màu.
• Tăng cảm nhận về độ “sang” của sản phẩm, cải thiện trải nghiệm thị giác và thời gian dừng chân của khách.
• Hạn chế sai lệch màu khi khách mang sản phẩm ra môi trường ánh sáng tự nhiên.

Nhiệt độ màu (CCT) của chip LED trong hệ đèn rọi ray nam châm thường dao động từ 2700K – 6500K:

• 2700K–3000K: ánh sáng vàng ấm, phù hợp không gian cao cấp, nhà ở, lounge, F&B, tạo cảm giác thư giãn.
• 3500K–4000K: ánh sáng trung tính, cân bằng giữa ấm và lạnh, thường dùng cho văn phòng cao cấp, showroom, cửa hàng thời trang.
• 5000K–6500K: ánh sáng trắng lạnh, tăng độ tỉnh táo, phù hợp khu vực làm việc kỹ thuật, siêu thị, không gian cần độ tương phản cao.

Ở phân khúc cao cấp, một số module còn sử dụng tunable white (CCT thay đổi được) hoặc LED full spectrum, mô phỏng phổ ánh sáng tự nhiên, giúp màu sắc vật thể “sống” hơn, đồng thời hỗ trợ chiếu sáng theo nhịp sinh học (human-centric lighting).

Driver hoặc mạch điều khiển ổn định dòng điện cho chip LED

Bên cạnh chip LED, mỗi module đèn rọi ray nam châm đều tích hợp driver hoặc mạch điều khiển để chuyển đổi và ổn định dòng điện cấp cho LED. Mặc dù hệ ray nam châm thường sử dụng nguồn 48V DC an toàn, nhưng bản thân chip LED lại yêu cầu dòng điện không đổi với giá trị cụ thể (thường 150–700 mA tùy công suất và cấu hình chuỗi LED). Vì vậy, trong module luôn có mạch hạn dòng hoặc driver dòng không đổi.

Các dạng driver phổ biến trong module đèn rọi ray nam châm:

• Mạch tuyến tính đơn giản (linear current regulator): cấu trúc gọn, chi phí thấp, phù hợp module công suất nhỏ, nhưng hiệu suất không quá cao, sinh nhiệt nhiều trên linh kiện hạn dòng.
• Driver switching (buck, boost, buck-boost): hiệu suất cao hơn, kiểm soát dòng chính xác, ít sinh nhiệt, phù hợp module công suất trung bình – lớn.
• Driver tích hợp điều khiển thông minh: hỗ trợ dimming 0–10V, DALI, PWM, hoặc giao tiếp không dây (Bluetooth Mesh, Zigbee, RF), cho phép tích hợp vào hệ thống chiếu sáng thông minh.

Với các module đèn cao cấp, driver thường hỗ trợ:

• Dimming 0–10V: điều chỉnh độ sáng liên tục, phù hợp tích hợp với hệ thống điều khiển tòa nhà.
• DALI / DALI-2: giao thức số hai chiều, cho phép gán địa chỉ, nhóm, kịch bản chiếu sáng, phản hồi trạng thái.
• PWM dimming: điều chỉnh độ sáng bằng điều chế độ rộng xung, giữ nguyên màu sắc khi giảm sáng.
• Điều khiển không dây: kết nối với app, cảm biến chuyển động, cảm biến ánh sáng, tạo kịch bản chiếu sáng linh hoạt.

Chất lượng driver ảnh hưởng trực tiếp đến:

• Độ nhấp nháy (flicker): driver tốt sẽ có tần số và dạng sóng điều khiển phù hợp, giảm flicker, tránh mỏi mắt, nhức đầu, đặc biệt quan trọng trong môi trường làm việc, studio, quay phim.
• Hiệu suất tổng thể: tổn hao thấp giúp giảm nhiệt, tăng tuổi thọ linh kiện và tiết kiệm điện.
• Tuổi thọ và độ tin cậy: mạch bảo vệ quá nhiệt, quá áp, ngắn mạch, bảo vệ ngược cực, giúp hệ thống vận hành ổn định, hạn chế cháy hỏng dây chuyền.

Trong thiết kế chuyên nghiệp, driver còn được tối ưu để giảm nhiễu điện từ (EMI), đáp ứng các tiêu chuẩn an toàn và tương thích điện từ, tránh gây nhiễu cho các thiết bị điện tử khác trong cùng không gian.

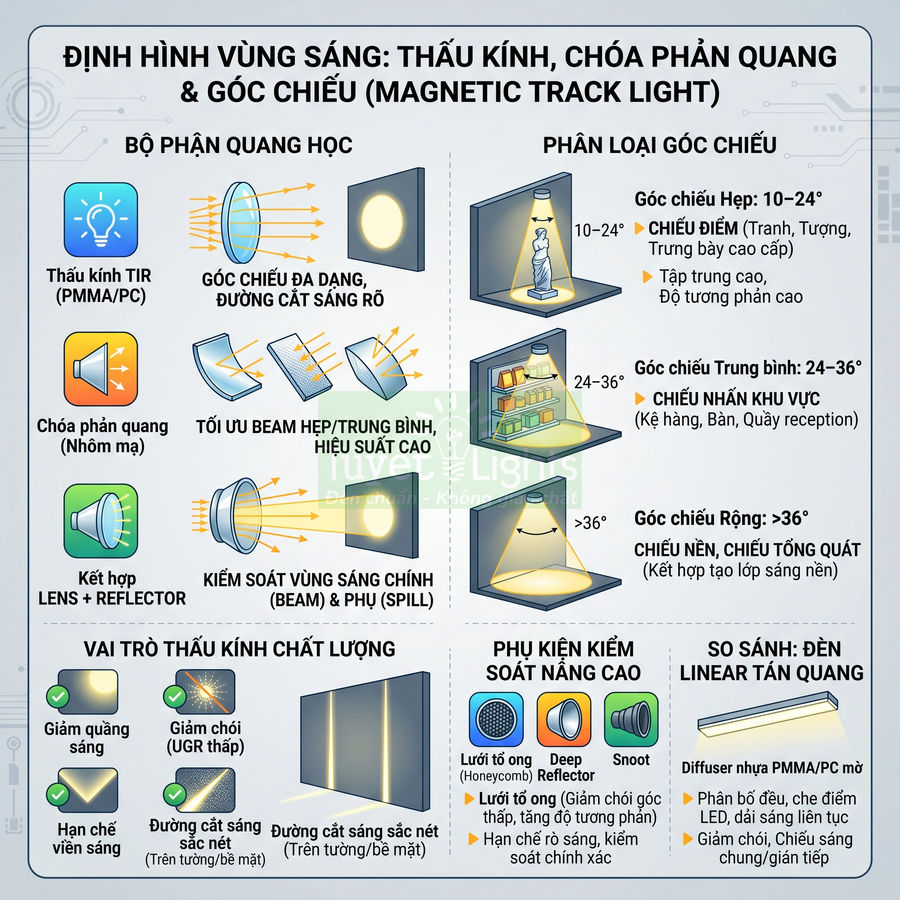

Thấu kính, chóa phản quang và góc chiếu định hình vùng sáng

Đối với đèn rọi spotlight nam châm, bộ phận quang học gồm thấu kính (lens) hoặc chóa phản quang (reflector) là nơi “định hình” ánh sáng, quyết định góc chiếu, độ đồng đều và cảm nhận chói. Tùy theo yêu cầu chiếu sáng, nhà sản xuất sử dụng:

• Thấu kính TIR (Total Internal Reflection) bằng PMMA/PC quang học, cho phép tạo nhiều góc chiếu khác nhau với đường cắt sáng rõ.
• Chóa phản quang nhôm mạ, bề mặt nhám hoặc gương, tối ưu cho beam hẹp hoặc trung bình.
• Kết hợp lens + reflector để kiểm soát tốt hơn cả vùng sáng chính (beam) và vùng sáng phụ (spill).

Phân loại theo góc chiếu:

• Góc chiếu hẹp (10–24°): tạo vùng sáng tập trung, độ tương phản cao, dùng chiếu điểm tranh, tượng, sản phẩm trưng bày cao cấp.
• Góc chiếu trung bình (24–36°): phù hợp chiếu nhấn khu vực, kệ hàng, bàn trưng bày, quầy lễ tân.
• Góc chiếu rộng (>36°): dùng chiếu nền, chiếu tổng quát, hoặc kết hợp với các đèn khác để tạo lớp sáng nền.

Thấu kính chất lượng cao giúp giảm quầng sáng, giảm chói, hạn chế viền sáng không mong muốn và tạo đường cắt sáng sắc nét, đặc biệt quan trọng khi chiếu lên tường, tranh hoặc các bề mặt có kết cấu. Một số module sử dụng honeycomb louver hoặc lưới tổ ong đặt phía trước nguồn sáng để:

• Giảm ánh sáng chói trực tiếp khi người dùng nhìn vào đèn ở góc thấp.
• Tăng độ tương phản cho vùng chiếu nhấn, làm nổi bật vật thể mà không gây khó chịu cho mắt.

Với đèn linear và đèn tán quang, bộ phận tán xạ (diffuser) bằng nhựa PMMA hoặc PC mờ có nhiệm vụ:

• Phân bố ánh sáng đều, che bớt điểm sáng LED, tạo dải sáng liên tục.
• Giảm độ chói, phù hợp chiếu sáng chung hoặc chiếu sáng gián tiếp.
• Ổn định màu sắc và hạn chế hiện tượng “vân sáng” trên bề mặt trần, tường.

Trong các ứng dụng cao cấp, có thể kết hợp thêm lưới chống chói, reflector sâu, hoặc phụ kiện che mép (snoot) để kiểm soát ánh sáng chính xác hơn, tránh rò sáng vào những vùng không mong muốn.

Thân nhôm tản nhiệt bảo vệ chip LED khi hoạt động lâu

Thân đèn bằng nhôm tản nhiệt là thành phần cơ – nhiệt quan trọng, đảm bảo chip LED hoạt động trong dải nhiệt độ an toàn. Khi LED phát sáng, nhiệt sinh ra tại junction (Tj) phải được dẫn qua lớp đế (MCPCB), truyền sang thân nhôm và tỏa ra môi trường. Nếu quá trình này không hiệu quả, nhiệt độ junction tăng cao sẽ làm giảm tuổi thọ, giảm quang thông, gây shift màu (biến đổi CCT) và có thể dẫn đến hỏng sớm.

Thân nhôm trong module đèn rọi ray nam châm thường được thiết kế với:

• Vật liệu nhôm đùn hoặc nhôm đúc áp lực, có độ dẫn nhiệt tốt.
• Các cánh tản nhiệt bố trí tối ưu để tăng diện tích tiếp xúc với không khí, hỗ trợ đối lưu tự nhiên.
• Lớp sơn tĩnh điện đen mờ, vừa tăng khả năng bức xạ nhiệt, vừa đồng bộ thẩm mỹ với thanh ray nam châm.

Đối với module đèn rọi công suất cao, kích thước thân nhôm và diện tích cánh tản nhiệt càng lớn thì khả năng tản nhiệt càng tốt. Khi lựa chọn, nên tránh các module có:

• Kích thước quá nhỏ nhưng công suất cao, vì thường phải “hy sinh” bề mặt tản nhiệt.
• Thiết kế kín hoàn toàn, không có khe thoát nhiệt, dễ gây tích tụ nhiệt bên trong.

Trong thiết kế chuyên nghiệp, nhà sản xuất thường tính toán nhiệt bằng mô phỏng (thermal simulation) để đảm bảo nhiệt độ vỏ đèn và nhiệt độ junction nằm trong giới hạn cho phép, từ đó đạt được tuổi thọ danh định (ví dụ L70 > 30.000 giờ). Ngoài ra, việc sử dụng keo tản nhiệt, pad dẫn nhiệt chất lượng cao giữa MCPCB và thân nhôm cũng góp phần giảm điện trở nhiệt tổng thể.

Khớp xoay điều chỉnh hướng rọi theo vật thể cần chiếu nhấn

Một đặc trưng của đèn rọi spotlight nam châm là khả năng xoay – gật linh hoạt, cho phép người dùng điều chỉnh hướng chiếu sáng theo bố cục nội thất hoặc thay đổi trưng bày. Phần thân đèn thường được gắn với chân đế (phần tiếp xúc ray nam châm) thông qua một hoặc nhiều khớp xoay, cho phép:

• Xoay theo phương ngang 350–360°, dễ dàng định hướng dọc theo kệ hàng, tường tranh, lối đi.
• Ngửa – cúi theo phương dọc khoảng 90° hoặc hơn, chiếu được cả lên trần, tường, sàn hoặc vật thể treo.

Cấu trúc khớp xoay phải đảm bảo chuyển động mượt, giữ vị trí ổn định sau khi chỉnh, không bị xệ hoặc lỏng lẻo theo thời gian. Các giải pháp cơ khí thường dùng:

• Vòng bi nhỏ hoặc bạc đạn mini cho chuyển động trơn tru, độ bền cao.
• Cơ cấu ma sát có tính toán mô-men xoắn, giúp khớp không quá cứng (khó chỉnh) cũng không quá lỏng (dễ xệ).
• Chốt giới hạn hành trình để tránh xoay quá mức gây đứt dây nguồn bên trong module.

Với các module có chức năng zoom (thay đổi góc chiếu), bên trong còn có cơ cấu quang học trượt hoặc xoay, cho phép điều chỉnh từ góc hẹp đến góc rộng. Điều này mang lại sự linh hoạt cao cho chiếu nhấn: cùng một đèn có thể dùng để chiếu điểm sản phẩm nhỏ hoặc mở rộng vùng sáng khi thay đổi layout trưng bày.

Trong hệ ray nam châm, ưu điểm lớn là khả năng tháo – lắp, di chuyển module rất nhanh mà không cần dụng cụ. Khi kết hợp với khớp xoay linh hoạt, người thiết kế ánh sáng có thể:

• Dễ dàng tái cấu trúc bố cục chiếu sáng khi thay đổi nội thất, trưng bày.
• Tạo nhiều lớp sáng (ambient – accent – decorative) chỉ bằng cách thay đổi vị trí và hướng rọi.
• Giảm chi phí cải tạo điện, vì không cần đi lại dây hay khoan cắt trần khi muốn thay đổi điểm sáng.

Chân đế nam châm và điểm tiếp xúc điện của đèn

Chân đế nam châm trong hệ ray từ là một cụm cơ điện tinh vi, kết hợp lực hút của nam châm NdFeB với cấu trúc vỏ, chấu tiếp điện và cơ cấu khóa cơ để tạo nên liên kết cơ – từ chắc chắn nhưng vẫn linh hoạt. Nhờ lực hút được tính toán theo lực từ danh định, diện tích tiếp xúc và khe hở lớp phủ, người dùng có thể gắn nhanh – tháo nhanh, dễ dàng tái bố trí ánh sáng theo thay đổi không gian. Bên trong chân đế, chấu tiếp điện bằng đồng hoặc hợp kim đồng, có lớp mạ niken, thiếc hoặc vàng, đảm bảo điện trở tiếp xúc thấp, ổn định trước rung động và nhiều chu kỳ tháo lắp. Với đèn công suất lớn, khóa cơ phụ trợ giúp tăng độ an toàn, trong khi chuẩn kích thước chân đèn – ray (20/25/35mm) quyết định khả năng tương thích hệ thống.

Nam châm trong chân đèn giúp gắn nhanh, tháo nhanh và đổi vị trí linh hoạt

Chân đế nam châm trong hệ ray từ là một cụm cơ điện (mechatronic) khá tinh vi, không chỉ đơn thuần là một cục nam châm gắn vào đế đèn. Cấu trúc cơ bản thường gồm:

• Vỏ chân đế bằng nhôm hoặc nhựa kỹ thuật (PC, ABS, PA66) chịu nhiệt.
• Cụm nam châm vĩnh cửu (thường là NdFeB – Neodymium Iron Boron) được bố trí tại các vị trí tối ưu lực hút.
• Cụm chấu tiếp điện và giá đỡ cách điện.
• Cơ cấu khóa cơ (nếu có) và chi tiết định vị cơ khí với thân đèn.

Khi đưa module đèn lại gần ray, lực hút giữa nam châm ở chân đèn và dải nam châm trong ray tạo nên một liên kết cơ – từ tức thời. Lực hút này được tính toán dựa trên:

• Lực từ danh định của nam châm (N hoặc kgf) ở khoảng hở làm việc thực tế.
• Diện tích bề mặt tiếp xúc giữa nam châm và phần thép/nam châm đối diện trong ray.
• Độ dày lớp sơn, lớp phủ trên ray và chân đế (ảnh hưởng đến khe hở không khí).

Nhờ đó, người dùng chỉ cần đưa đèn lại gần là chân đế tự “hít” vào đúng vị trí, không cần căn chỉnh quá chính xác. Cơ chế này cho phép gắn nhanh – tháo nhanh mà không cần vít, ngàm hay dụng cụ chuyên dụng, đồng thời giảm đáng kể thời gian thi công và bảo trì.

Về mặt vận hành, chân đế nam châm mang lại khả năng tái bố trí ánh sáng cực kỳ linh hoạt:

• Thay đổi vị trí đèn theo layout nội thất mới, di chuyển bàn ghế, quầy kệ.
• Điều chỉnh đèn chiếu tranh, chiếu điểm (spot) theo vị trí vật trưng bày thay đổi.
• Thêm bớt module đèn theo từng giai đoạn sử dụng: sự kiện, triển lãm, trưng bày theo mùa.

So với hệ đèn âm trần cố định hoặc ray cơ truyền thống (phải xoay – khóa cơ, tháo lắp đầu nối), hệ ray nam châm giảm thiểu thao tác cơ khí, hạn chế mài mòn cơ học và giảm nguy cơ hỏng hóc do người dùng không chuyên thao tác sai.

Ở góc độ kỹ thuật, khi thiết kế chân đế nam châm cần lưu ý:

• Phân bố nam châm sao cho mô-men chống xoay đủ lớn, tránh đèn bị xoay lệch khi có rung hoặc khi người dùng chạm vào.
• Nhiệt độ làm việc của nam châm NdFeB (thường 80–120°C). Nếu module đèn tỏa nhiệt cao, cần cách nhiệt hoặc bố trí nam châm xa vùng nóng để tránh suy giảm từ tính theo thời gian.
• Khả năng chống trượt theo phương dọc ray: bề mặt tiếp xúc, ma sát và mô-men do trọng tâm đèn lệch khỏi tâm chân đế.

Chấu tiếp điện truyền điện từ thanh ray vào đèn rọi

Bên trong chân đế, chấu tiếp điện (contact pins, spring contacts) là thành phần quyết định độ ổn định điện của toàn hệ. Thông thường, chấu được làm từ:

• Đồng hoặc hợp kim đồng (phổ biến là đồng berili – CuBe, đồng thiếc – CuSn) để đảm bảo độ dẫn điện cao và độ đàn hồi tốt.
• Lớp mạ bề mặt như nicken, thiếc, vàng mỏng nhằm chống oxy hóa, giảm điện trở tiếp xúc và hạn chế hiện tượng ăn mòn điện hóa.

Khi chân đèn được hút vào ray, chấu tiếp điện bị ép nhẹ vào thanh dẫn điện (busbar) trong ray. Lực ép này được tạo bởi:

• Độ cong ban đầu (preload) của lá chấu.
• Độ đàn hồi của vật liệu (modul đàn hồi, giới hạn chảy).
• Hình dạng tiết diện (lá, lò xo trụ, lò xo dạng U, dạng nĩa).

Lực ép phải được tối ưu để đạt:

• Điện trở tiếp xúc thấp (thường ở mức mili-ohm), giúp giảm tổn hao và tránh phát nhiệt cục bộ.
• Độ ổn định cơ học khi có rung, va chạm nhẹ hoặc khi người dùng xoay chỉnh góc chiếu của đèn.
• Độ bền mỏi sau nhiều chu kỳ tháo lắp, không bị “lụt” lò xo làm giảm lực ép.

Nếu chấu quá mỏng, lực ép yếu hoặc bề mặt bị oxy hóa, sẽ dễ xuất hiện:

• Hiện tượng nhấp nháy do tiếp xúc chập chờn, đặc biệt khi ray hoặc trần bị rung.
• Phát nhiệt tại điểm tiếp xúc, lâu dài có thể làm biến màu, cháy xém nhựa xung quanh.
• Nguy cơ đánh lửa vi mô (micro arcing) khi tiếp xúc kém, làm hư hại bề mặt chấu và thanh dẫn.

Các hệ ray cao cấp thường áp dụng:

• Lớp mạ niken hoặc vàng mỏng trên chấu để tăng độ bền tiếp xúc, giảm oxy hóa trong môi trường ẩm hoặc có hơi muối.
• Thiết kế chấu dạng đa điểm tiếp xúc (multi-point contact) để nếu một điểm bị bẩn hoặc oxy hóa, các điểm còn lại vẫn đảm bảo dẫn điện ổn định.
• Bố trí khoảng cách cách điện (creepage & clearance) phù hợp với cấp điện áp sử dụng (thường 24VDC hoặc 48VDC cho ray nam châm), đảm bảo an toàn điện.

Với các hệ dùng điện áp thấp (SELV 24/48VDC), nguy cơ giật điện cho người dùng rất thấp, nhưng chất lượng tiếp xúc vẫn phải được kiểm soát chặt để tránh lỗi nhấp nháy, đặc biệt khi kết hợp với driver LED nhạy cảm với dao động điện áp.

Khóa cơ phụ trợ giúp tăng độ chắc chắn cho đèn công suất lớn

Đối với các module đèn có trọng lượng lớn hoặc có mô-men lớn (đèn thả, spotlight công suất cao, đèn linear dài), chỉ dựa vào lực hút nam châm đôi khi chưa đủ an toàn. Các yếu tố ảnh hưởng gồm:

• Khối lượng đèn và vị trí trọng tâm so với mặt ray.
• Chiều dài tay đòn (khoảng cách từ chân đế đến tâm khối lượng), tạo mô-men xoắn lên chân đế.
• Điều kiện môi trường: rung do cửa đóng mở, quạt trần, hệ thống HVAC, gió mạnh trong không gian mở.

Vì vậy, nhiều nhà sản xuất bổ sung khóa cơ phụ trợ trên chân đèn, thường ở dạng:

• Lẫy gài bằng nhựa hoặc kim loại, bấm tay để khóa/mở.
• Vít nhỏ (thường là vít lục giác hoặc vít bake) siết nhẹ vào mép ray.
• Cơ cấu trượt – khóa, khi đẩy chân đế vào ray rồi trượt nhẹ để “khóa” vào vị trí.

Cơ cấu này không làm mất đi tính linh hoạt, vì vẫn có thể mở khóa bằng tay hoặc tua vít nhỏ khi cần tháo đèn. Tuy nhiên, nó tăng đáng kể độ an toàn cơ khí trong các trường hợp:

• Không gian công cộng: trung tâm thương mại, showroom, bảo tàng, sảnh khách sạn.
• Khu vực có người đi lại, đứng, làm việc trực tiếp bên dưới đèn.
• Các vị trí lắp cao, khó tiếp cận, nơi việc rơi đèn có thể gây nguy hiểm hoặc hư hại tài sản.

Về thiết kế, khóa cơ phụ trợ cần đảm bảo:

• Không làm biến dạng ray sau nhiều lần siết/mở.
• Không ảnh hưởng đến chấu tiếp điện (không đẩy chân đế lệch làm mất tiếp xúc).
• Khả năng thao tác rõ ràng, có phản hồi cảm giác (click, dừng cơ khí) để người lắp biết chắc đã khóa.

Khi lựa chọn module đèn cho các dự án có yêu cầu an toàn cao, nên ưu tiên các mẫu kết hợp nam châm + khóa cơ, đồng thời kiểm tra thông số tải trọng tối đa mà nhà sản xuất công bố cho từng loại ray và từng loại chân đế.

Tiêu chuẩn tương thích giữa chân đèn và kích thước thanh ray

Mỗi hệ ray nam châm thường được thiết kế như một hệ sinh thái khép kín, với chuẩn chân đèn riêng tương ứng với kích thước và cấu trúc thanh ray. Một số kích thước phổ biến trên thị trường:

• Ray nam châm dạng 20mm: nhỏ gọn, phù hợp không gian dân dụng, nội thất tinh gọn.
• Ray 25mm: cân bằng giữa kích thước và khả năng tải, dùng nhiều cho văn phòng, cửa hàng.
• Ray 35mm hoặc lớn hơn: cho hệ công suất cao, đèn lớn, không gian trần cao.

Chân đèn của hệ 20mm thường không lắp được vào ray 25mm hoặc 35mm, và ngược lại, do khác biệt:

• Kích thước cơ khí của khe ray, độ sâu, bề rộng.
• Vị trí dải nam châm và thanh dẫn điện bên trong.
• Hình dạng gờ, rãnh định vị cơ khí để chống xoay, chống trượt.

Ngoài kích thước, vị trí và khoảng cách giữa các chấu tiếp điện phải trùng khớp với thanh dẫn điện trong ray. Nếu sai lệch:

• Chân đèn có thể không cấp được nguồn (chấu không chạm vào busbar).
• Nguy cơ chập điện nếu chấu chạm nhầm giữa hai cực hoặc chạm vào phần kim loại không được cách điện.

Khi mua thêm module đèn cho hệ ray đã có sẵn, cần kiểm tra kỹ:

• Hãng sản xuất và dòng sản phẩm (series) của ray.
• Chuẩn ray (20/25/35mm hoặc chuẩn riêng của hãng).
• Hình dạng chân đèn, số lượng và vị trí chấu tiếp điện.
• Điện áp làm việc (24VDC, 48VDC…) để tương thích với driver và nguồn hiện hữu.

Giải pháp an toàn nhất là sử dụng đồng bộ ray – đèn – phụ kiện của cùng một hệ. Một số nhà sản xuất lớn xây dựng hệ sinh thái riêng, trong đó:

• Mọi module đèn (spot, linear, wallwasher, pendant) đều dùng chung chuẩn chân đế.
• Phụ kiện như connector, góc nối, nguồn tích hợp đều được thiết kế đồng bộ.
• Có tài liệu kỹ thuật rõ ràng về tải trọng tối đa, số lượng module tối đa trên một đoạn ray theo công suất.

Trong các dự án nâng cấp hoặc mở rộng hệ ray nam châm sẵn có, việc kiểm tra tương thích ngay từ khâu thiết kế và đặt hàng giúp tránh rủi ro phải thay toàn bộ ray hoặc chấp nhận giải pháp “chế” không an toàn, ảnh hưởng đến cả độ bền cơ khí lẫn an toàn điện.

Phụ kiện nối ray nam châm trong hệ chiếu sáng nhiều tuyến

Phụ kiện nối ray nam châm trong hệ chiếu sáng nhiều tuyến giữ vai trò then chốt trong việc tạo nên một mạng lưới chiếu sáng linh hoạt, liền mạch và an toàn. Các loại đầu nối thẳng, góc, phân nhánh cho phép mở rộng tuyến ray theo nhiều hướng, thích ứng với kiến trúc trần – tường và nhu cầu chiếu sáng đa dạng. Về kỹ thuật, chúng đồng thời đảm bảo liên tục cơ khí và dẫn điện 48V, hạn chế sụt áp, quá tải và hiện tượng nhấp nháy. Về thẩm mỹ, phụ kiện được giấu kín hoặc đồng bộ màu sắc, giúp tuyến sáng trông gọn gàng, chuyên nghiệp. Việc lựa chọn đúng loại đầu nối, tính toán tải và lắp đặt chuẩn quyết định độ bền, độ an toàn và khả năng nâng cấp của toàn bộ hệ ray nam châm.

Đầu nối thẳng chữ I cho tuyến ray dài và liền mạch

Đầu nối thẳng chữ I là phụ kiện chuyên dụng dùng để nối hai đoạn thanh ray nam châm theo đường thẳng, tạo thành một tuyến ray dài, liền mạch cả về cơ khí lẫn điện. Về cấu trúc, đầu nối I thường gồm hai phần chính:

• Phần cơ khí: khung hoặc thanh định vị bằng nhôm/ thép, có gờ hoặc ngàm để trượt vào lòng thanh ray, giúp căn chỉnh chính xác trục của hai đoạn ray, hạn chế sai lệch cao độ và độ xoay.
• Phần dẫn điện: các thanh đồng hoặc thanh hợp kim dẫn điện 48V, bố trí tương ứng với các cực dương/âm của hệ ray, đảm bảo duy trì liên tục mạch điện dọc theo toàn tuyến.

Khi lắp đặt, đầu nối I thường được giấu hoàn toàn bên trong thân ray, chỉ lộ phần khe ray để gắn module đèn, nhờ đó giữ được tính thẩm mỹ và cảm giác tuyến sáng liền mạch, không bị “đứt đoạn”. Một số hệ ray cao cấp còn thiết kế phần cơ khí của đầu nối có độ chính xác cao, giúp hai đoạn ray gần như không nhìn thấy khe ghép.

Trong thực tế thi công, việc sử dụng đầu nối I mang lại nhiều lợi ích kỹ thuật:

• Cho phép chia tuyến ray dài thành nhiều đoạn ngắn hơn, dễ vận chuyển qua thang máy, cầu thang, cửa hẹp.
• Giảm nguy cơ cong vênh, móp méo trong quá trình vận chuyển so với một thanh ray quá dài.
• Hỗ trợ thi công từng đoạn, thuận tiện cho việc căn chỉnh theo trần thạch cao, trần bê tông hoặc trần gỗ.

Tuy nhiên, điểm nối cũng là vị trí nhạy cảm về điện và cơ. Khi thiết kế và thi công cần chú ý:

• Đảm bảo tiếp xúc điện tốt: bề mặt tiếp xúc của thanh dẫn phải sạch, không bị oxy hóa, không dính sơn hoặc bụi thạch cao; nên kiểm tra độ siết và độ ăn khớp trước khi đóng trần.
• Tránh lỏng lẻo gây hiện tượng nhấp nháy, chập chờn khi module đèn di chuyển qua vùng nối, hoặc gây nóng cục bộ tại điểm tiếp xúc, làm giảm tuổi thọ hệ thống.
• Với các tuyến có dòng tải lớn, nên ưu tiên đầu nối I có tiết diện thanh dẫn đủ lớn để hạn chế sụt áp và phát nhiệt.

Nhiều hệ ray hiện đại thiết kế đầu nối I có khóa cơ hoặc vít siết, giúp cố định chắc chắn hai đoạn ray với nhau và với kết cấu trần. Cơ chế khóa này thường gồm:

• Ngàm gài lò xo hoặc chốt trượt, khi đẩy hai thanh ray lại gần sẽ tự khóa.
• Vít siết nhỏ nằm ẩn bên trong, siết vào thân ray hoặc vào thanh treo, tăng độ cứng toàn tuyến.

Nhờ đó, tuyến ray dài vẫn giữ được độ thẳng, hạn chế võng hoặc xoắn khi treo nhiều module đèn có trọng lượng lớn, đặc biệt trong các không gian thương mại hoặc trần cao.

Đầu nối góc chữ L cho trần giật cấp, góc tường và bố cục vuông góc

Đầu nối góc chữ L là phụ kiện cho phép chuyển hướng tuyến ray 90°, tạo nên các bố cục chiếu sáng vuông góc, bao viền hoặc chạy theo kiến trúc trần – tường. Về nguyên lý, đầu nối L vẫn tích hợp đồng thời:

• Kết nối cơ khí: hai nhánh vuông góc, mỗi nhánh trượt vào lòng một đoạn ray, cố định vị trí và góc quay.
• Kết nối điện: hệ thanh dẫn 48V được uốn hoặc ghép nối theo góc 90°, đảm bảo điện áp được truyền liên tục qua góc mà không làm thay đổi cực tính.

Đầu nối L thường có nhiều biến thể để phù hợp với từng kiểu trần và vị trí lắp:

• Góc trong: dùng cho các góc lõm, ví dụ góc trong của trần giật cấp, hoặc nơi ray chạy sát giao tuyến giữa trần và tường.
• Góc ngoài: dùng cho các góc lồi, ví dụ ray chạy bao quanh hốc trần, viền hộp kỹ thuật hoặc các khối trang trí nhô ra.

Trong thiết kế chiếu sáng, đầu nối L giúp tạo nên đường ánh sáng liên tục chạy quanh không gian, ví dụ:

• Tạo khung vuông hoặc chữ nhật bao quanh khu vực bàn ăn, sofa, quầy bar, đảo bếp.
• Chạy theo biên trần giật cấp, nhấn mạnh hình khối kiến trúc và tạo hiệu ứng “khung sáng”.
• Kết hợp với các đoạn ray thẳng để dẫn sáng từ khu vực này sang khu vực khác mà vẫn giữ bố cục gọn gàng.

Về mặt kỹ thuật, khi sử dụng đầu nối L cần lưu ý:

• Đảm bảo hướng cực tính của ray trước và sau đầu nối L là đồng nhất, tránh đấu ngược cực gây lỗi hoạt động của một số module đèn thông minh.
• Kiểm tra độ phẳng tại vị trí góc, đặc biệt với trần giật cấp nhiều lớp, để tránh ray bị xoắn hoặc hở khe.
• Với các tuyến dài có nhiều góc L liên tiếp, nên tính toán kỹ đường đi dây nguồn và vị trí cấp nguồn để hạn chế sụt áp ở nhánh xa.

Đầu nối L cũng mở ra khả năng bố trí module đèn ở nhiều hướng khác nhau trên cùng một hệ ray: đèn rọi tập trung vào tranh, kệ trưng bày ở một nhánh, trong khi nhánh còn lại dùng đèn tuyến tính tạo nền sáng chung, tất cả vẫn nằm trên một mạng ray liên tục.

Đầu nối chữ T và chữ X cho hệ ray nhiều nhánh trong showroom, shop và nhà ở lớn

Trong các không gian có diện tích lớn như showroom, shop thời trang, cửa hàng nội thất hoặc nhà ở cao cấp, nhu cầu chiếu sáng thường yêu cầu nhiều nhánh ray xuất phát từ một trục chính để phủ sáng đều và linh hoạt. Đầu nối chữ T và đầu nối chữ X là hai phụ kiện quan trọng để xây dựng cấu trúc mạng lưới này.

Đầu nối chữ T cho phép tạo thêm một nhánh vuông góc với tuyến chính, hình thành cấu trúc ba hướng. Về mặt kỹ thuật:

• Nhánh dọc thường đóng vai trò “trục xương sống” chạy xuyên suốt không gian.
• Nhánh ngang từ đầu nối T tỏa ra để chiếu sáng các khu vực chức năng: quầy thu ngân, khu trưng bày, lối đi phụ.
• Hệ thanh dẫn điện bên trong đầu nối T được thiết kế để phân phối nguồn 48V đa hướng, đảm bảo cả ba nhánh đều nhận được điện áp ổn định.

Đầu nối chữ X cho phép chia tuyến thành bốn hướng, tạo nút giao trung tâm của mạng ray. Cấu trúc này đặc biệt hữu ích trong:

• Showroom lớn, nơi cần chiếu sáng đồng đều theo bốn hướng từ một điểm trung tâm.
• Không gian mở (open space) trong nhà ở lớn, kết nối khu khách – bếp – ăn – hành lang.
• Các sảnh, hành lang giao nhau, cần một điểm nút chiếu sáng linh hoạt.

Cả hai loại đầu nối T và X đều tích hợp kết nối điện đa hướng, nhưng khi thiết kế hệ nhiều nhánh, cần đặc biệt chú ý đến các yếu tố điện – nhiệt:

• Tổng công suất tải trên từng tuyến: tính tổng công suất của tất cả module đèn trên mỗi nhánh, so sánh với công suất định mức của bộ nguồn và tiết diện thanh dẫn.
• Vị trí cấp nguồn: nên bố trí bộ nguồn ở vị trí trung tâm tương đối của mạng ray, hoặc sử dụng nhiều điểm cấp nguồn để giảm chiều dài đường dẫn từ nguồn đến nhánh xa nhất.
• Kiểm soát sụt áp: với hệ 48V, khi chiều dài tuyến lớn và dòng tải cao, sụt áp có thể khiến các đèn ở cuối tuyến bị giảm độ sáng; cần tính toán hoặc tham khảo biểu đồ sụt áp của nhà sản xuất.
• Tránh quá tải bộ nguồn: nên chừa biên an toàn (thường 70–80% công suất danh định) để bộ nguồn hoạt động bền bỉ, giảm phát nhiệt.

Về mặt bố cục, việc sử dụng đầu nối T và X giúp xây dựng mạng lưới ray nam châm có tổ chức, dễ mở rộng và tái cấu trúc. Khi thay đổi công năng không gian (thay đổi layout kệ hàng, bàn ghế), chỉ cần di chuyển hoặc thay module đèn trên các nhánh ray hiện hữu, hạn chế phải đi lại dây điện hoặc lắp thêm đèn mới ngoài hệ ray.

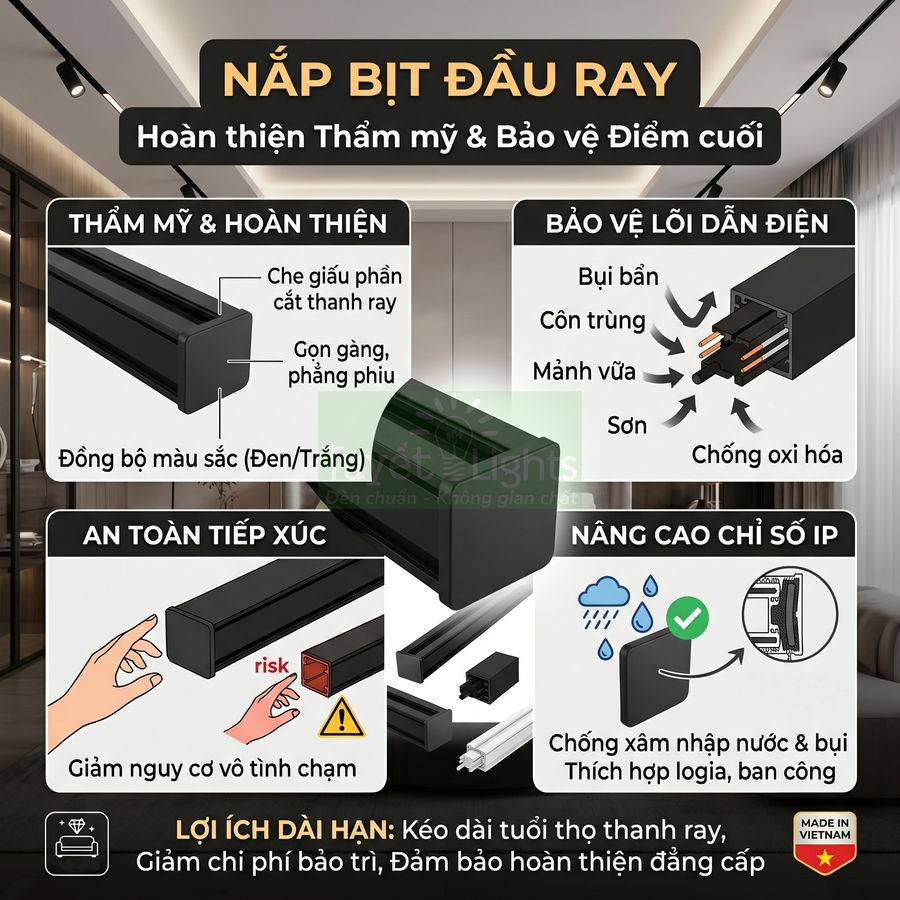

Nắp bịt đầu ray giúp hoàn thiện thẩm mỹ và bảo vệ điểm cuối thanh ray

Nắp bịt đầu ray là phụ kiện nhỏ nhưng có vai trò quan trọng trong việc hoàn thiện hệ ray nam châm cả về thẩm mỹ lẫn an toàn. Nhiệm vụ chính của nắp bịt là che kín đầu hở của thanh ray, nơi lộ ra lõi dẫn điện và các chi tiết cơ khí.

Về chức năng, nắp bịt đầu ray đảm nhiệm nhiều vai trò đồng thời:

• Thẩm mỹ: che giấu phần cắt của thanh ray, giúp đầu ray trông gọn gàng, phẳng phiu, đồng bộ màu sắc với toàn hệ thống.
• Bảo vệ lõi dẫn điện: hạn chế bụi bẩn, côn trùng, mảnh vữa, sơn… xâm nhập vào bên trong, tránh gây oxy hóa hoặc cản trở tiếp xúc điện.
• An toàn tiếp xúc: giảm nguy cơ người dùng vô tình chạm vào phần dẫn điện bên trong, đặc biệt ở các vị trí ray thấp, gần tay với.

Nắp bịt thường được làm bằng nhựa kỹ thuật hoặc nhôm, bề mặt sơn tĩnh điện cùng màu với thanh ray (đen, trắng là phổ biến). Cấu trúc gắn có thể là:

• Kiểu gài: có ngàm hoặc lưỡi gà, chỉ cần ấn nhẹ là nắp khóa vào đầu ray.
• Kiểu vít: dùng vít nhỏ cố định nắp vào thân ray, phù hợp với môi trường rung động hoặc cần độ chắc chắn cao.

Với các hệ ray lắp ngoài trời có mái che, ban công, logia hoặc môi trường ẩm, nắp bịt còn góp phần tăng khả năng chống xâm nhập của nước và bụi vào bên trong ray. Khi kết hợp với gioăng cao su, keo trám hoặc các giải pháp chống nước khác của nhà sản xuất, nắp bịt giúp nâng cao chỉ số bảo vệ (IP) tổng thể của hệ thống.

Trong quá trình thiết kế và thi công, nắp bịt đầu ray thường bị xem nhẹ, nhưng về lâu dài, việc sử dụng đầy đủ nắp bịt cho tất cả các đầu hở sẽ:

• Kéo dài tuổi thọ thanh ray và thanh dẫn điện bên trong.
• Giảm chi phí bảo trì, vệ sinh do hạn chế bụi và côn trùng xâm nhập.
• Đảm bảo tính hoàn thiện của công trình, đặc biệt trong các không gian cao cấp, showroom, khách sạn, nhà ở sang trọng.

Phụ kiện lắp đặt ray nam châm theo từng kiểu trần

Phụ kiện lắp đặt ray nam châm cần được lựa chọn theo từng kiểu trần để đảm bảo độ bền, an toàn và thẩm mỹ. Với trần thạch cao, khung âm trần đóng vai trò trung gian, giúp căn chỉnh cao độ, độ phẳng và phân tán lực từ ray và đèn lên hệ xương, tránh nứt vỡ, xệ trần. Ở không gian trần cao, trần bê tông hoặc phong cách industrial, bộ treo thả bằng cáp thép hoặc ty ren cho phép hạ ray về gần mặt phẳng làm việc, đồng thời tạo điểm nhấn kiến trúc. Khi lắp ray nổi trần hoặc tường, ke bắt nổi giúp cố định chắc chắn, giữ tuyến ray thẳng và hạn chế võng. Cuối cùng, hộp kỹ thuật và dây cấp nguồn quyết định độ an toàn điện, khả năng bảo trì và vận hành ổn định của toàn hệ thống.

Khung âm trần cho ray nam châm chìm trong trần thạch cao

Đối với giải pháp ray nam châm âm trần, khung âm trần đóng vai trò như một hệ khung trung gian, truyền lực và định vị chính xác giữa thanh ray và kết cấu xương trần thạch cao. Khung thường được chế tạo từ nhôm định hình hoặc thép mạ kẽm dày, có độ cứng tốt, hạn chế cong vênh trong quá trình thi công và sử dụng lâu dài. Khung được bắt trực tiếp vào hệ xương trần (xương chính, xương phụ) bằng vít hoặc ty treo, sau đó thanh ray nam châm mới được cố định vào khung này.

Cấu trúc hai lớp (xương trần → khung âm → ray) cho phép căn chỉnh cao độ, độ phẳng và độ thẳng tuyến ray trước khi bắn tấm thạch cao. Thợ thi công có thể điều chỉnh từng điểm treo của khung để bù lại sai số của trần thô, đảm bảo khe hở ray sau khi hoàn thiện thạch cao thẳng, đều, không bị “lượn sóng” hoặc vênh mép. Điều này đặc biệt quan trọng với các tuyến ray dài, chạy xuyên suốt không gian hoặc tạo hình chữ L, chữ U, grid.

Về mặt cơ học, khung âm trần giúp phân tán lực từ thanh ray và các module đèn (spot, linear, wallwasher, projector…) lên diện tích lớn hơn của hệ xương trần, tránh tập trung tải trọng tại một vài điểm bắt vít trên tấm thạch cao vốn khá yếu. Nhờ đó, hệ thống bền vững hơn, giảm nguy cơ nứt tấm, xệ trần hoặc bong ray theo thời gian.

Khi triển khai, cần có bản vẽ phối hợp giữa kiến trúc, điện và trần thạch cao, thể hiện rõ:

• Vị trí, kích thước, chiều dài từng tuyến ray âm trần.
• Cao độ hoàn thiện của trần và cao độ lắp khung âm.
• Khoảng cách từ ray đến tường, dầm, khe rèm, các chi tiết nội thất cố định.
• Vị trí giao cắt hoặc xung đột tiềm ẩn với ống điều hòa, ống sprinkler, ống PCCC, ống thông gió, loa âm trần, camera, cảm biến.

Trong giai đoạn lắp đặt, đội điện cần định vị chính xác tim tuyến ray trên trần thô, sau đó đội trần thạch cao bố trí xương và khung âm theo đúng tim này. Việc khoét tấm thạch cao tạo khe ray phải được thực hiện sau khi khung và ray đã được cố định, thử sáng và kiểm tra độ thẳng. Với các hệ ray có góc nối (L, T, X), cần chú ý độ vuông góc và khe hở tại vị trí nối để tránh lộ khuyết điểm sau khi sơn hoàn thiện.

Vật liệu khung nên được xử lý chống gỉ, đặc biệt trong môi trường ẩm hoặc gần khu vực có khả năng ngưng tụ hơi nước (gần cửa sổ, khu vệ sinh, logia). Với các dự án cao cấp, có thể sử dụng khung nhôm định hình chuyên dụng cho ray nam châm, cho phép lắp ray “khít” với mép thạch cao, tạo khe sáng sắc nét, hạn chế bóng đổ mép.

Bộ treo thả cho không gian trần cao, trần bê tông và phong cách industrial

Đối với không gian trần cao, trần bê tông không làm trần giả hoặc các không gian theo phong cách industrial, bộ treo thả là giải pháp linh hoạt để đưa thanh ray nam châm xuống gần mặt phẳng làm việc, đồng thời tạo hiệu ứng thị giác mạnh. Bộ treo thường bao gồm:

• Cáp thép bọc nhựa hoặc ty ren (M6, M8…) làm phần tử chịu lực chính.
• Đầu neo trần (anchor, tắc kê nở, buloong nở) để liên kết với trần bê tông hoặc dầm thép.
• Đầu kẹp ray hoặc ngàm treo chuyên dụng, cho phép siết chặt vào thân ray và điều chỉnh cao độ.

Cáp thép có ưu điểm là mảnh, tạo cảm giác “lơ lửng”, phù hợp phong cách industrial, tối giản hoặc không gian văn phòng mở. Ty ren cho cảm giác kỹ thuật, mạnh mẽ, thường dùng trong nhà xưởng, showroom, không gian có nhiều hệ treo kỹ thuật khác.

Khi thiết kế, cần tính toán số điểm treo và tải trọng cho phép của từng điểm. Các yếu tố cần xét:

• Trọng lượng bản thân của thanh ray (nhôm + thanh dẫn điện).
• Tổng trọng lượng tối đa của các module đèn dự kiến gắn trên đoạn ray đó.
• Chiều dài nhịp giữa hai điểm treo, giới hạn độ võng cho phép (thường < 3 mm trên mỗi mét).
• Hệ số an toàn cơ học (thường chọn > 2–3 lần tải trọng tính toán).

Với các tuyến ray dài hoặc mang nhiều module đèn nặng (projector công suất lớn, module linear dài), cần tăng mật độ điểm treo, có thể 0,8–1,2 m/điểm tùy cấu hình. Tại các vị trí nối ray, góc L, T, X, nên bố trí điểm treo gần vị trí nối để giảm mô-men uốn và tránh xoắn ray.

Đường dây cấp nguồn 48V có thể được giấu trong cáp treo (dạng cáp tích hợp dây điện) hoặc đi riêng trong ống ruột gà, ống thép mỏng chạy sát ray. Khi giấu dây trong cáp, cần dùng phụ kiện chuyên dụng để đảm bảo cách điện, không làm suy yếu khả năng chịu lực của cáp. Nếu đi dây riêng, nên bố trí tuyến dây song song, gọn, tránh tạo cảm giác rối mắt, đặc biệt trong không gian trần mở.

Liên kết đầu neo trần với bê tông phải sử dụng tắc kê nở hoặc hóa chất neo phù hợp cấp bền bê tông, chiều sâu khoan và tải trọng. Không nên bắt trực tiếp vào lớp vữa trát hoặc trần giả vì không đủ khả năng chịu lực lâu dài. Với kết cấu thép, có thể dùng kẹp dầm hoặc buloong xuyên, tránh khoan cắt làm suy yếu cấu kiện.

Ke bắt nổi cho ray nam châm lắp trực tiếp lên trần hoặc tường

Khi lắp ray nam châm nổi trần hoặc gắn trên tường, ke bắt nổi là phụ kiện chính để cố định thanh ray vào bề mặt hoàn thiện. Ke thường được dập hoặc gia công từ thép sơn tĩnh điện hoặc nhôm, có:

• Lỗ hoặc rãnh bắt vít vào trần/tường (cho phép điều chỉnh nhỏ vị trí).
• Ngàm hoặc rãnh gài để “bấm” thân ray vào, đảm bảo ray không bị tuột khi có lực kéo ngang hoặc rung động.

Khoảng cách giữa các ke được tính toán để đảm bảo độ thẳng, độ cứng và hạn chế độ võng của tuyến ray. Thông thường, khoảng cách này nằm trong khoảng 60–100 cm, nhưng với ray mỏng, dài hoặc tải trọng lớn, có thể giảm xuống 40–60 cm. Tại hai đầu ray và tại các mối nối, nên bố trí ke gần hơn để tránh hở khe hoặc xoay ray.

Ke bắt nổi cho phép thi công nhanh trên trần bê tông, tường gạch, tường thạch cao có xương chắc mà không cần làm trần giả. Quy trình cơ bản:

• Định vị tim tuyến ray trên bề mặt bằng laser hoặc thước dây, đánh dấu vị trí từng ke.
• Khoan lỗ, đóng tắc kê nhựa hoặc tắc kê thép phù hợp vật liệu nền.
• Bắt ke bằng vít nở, kiểm tra độ chắc chắn từng ke.
• Gài hoặc bấm thanh ray vào hệ ke, căn chỉnh lại độ thẳng, sau đó siết chặt nếu ke có cơ cấu khóa.

Bề mặt ke và vít nên được xử lý chống gỉ (mạ kẽm, sơn tĩnh điện) và sơn cùng màu với ray để giảm sự chú ý, tạo cảm giác ray “liền khối” với trần hoặc tường. Với các tuyến ray chạy dọc tường, ke không chỉ chịu lực nén vuông góc bề mặt mà còn chịu lực kéo ngang khi thao tác tháo lắp module đèn, do đó cần bắt chắc vào kết cấu tường (gạch đặc, bê tông, xương thép), tránh chỉ bắt vào lớp vữa mỏng hoặc tấm ốp trang trí.

Trong trường hợp tường thạch cao, cần xác định vị trí xương thép hoặc gỗ phía sau để bắt ke, hoặc gia cường thêm tấm backing (ván gỗ, tấm xi măng) phía sau tấm thạch cao tại khu vực lắp ray. Điều này giúp hệ thống ổn định, không bị rung lắc khi thao tác thay đèn.

Hộp kỹ thuật và dây cấp nguồn giúp giấu dây gọn, an toàn điện

Hộp kỹ thuật và dây cấp nguồn là phần “hậu trường” nhưng quyết định độ an toàn, độ ổn định và khả năng bảo trì của hệ ray nam châm. Hộp kỹ thuật thường được bố trí âm trần, âm tường hoặc nổi trên trần kỹ thuật, dùng để:

• Chứa bộ nguồn 48V (driver, PSU) chuyển đổi từ 220V AC sang 48V DC.
• Chứa các mối nối dây, domino, cosse, đầu nối nhanh.
• Chứa các thiết bị bảo vệ như cầu chì, CB tép, thiết bị chống quá áp, quá dòng nếu cần.
• Làm điểm chuyển tiếp giữa dây điện âm tường 220V và dây 48V cấp cho ray.

Vị trí hộp kỹ thuật cần được tính toán sao cho dễ tiếp cận bảo trì (qua cửa thăm trần, hốc kỹ thuật, tủ điện phụ) nhưng vẫn kín đáo, không ảnh hưởng thẩm mỹ. Không nên chôn kín hộp trong tường hoặc trần mà không có đường tiếp cận, vì khi bộ nguồn hỏng hoặc cần nâng cấp công suất, việc thay thế sẽ rất khó khăn.

Dây cấp nguồn 48V từ hộp kỹ thuật đến đầu ray nên sử dụng dây đôi cách điện tốt, tiết diện phù hợp với dòng tải và chiều dài tuyến để hạn chế sụt áp. Một số nguyên tắc cơ bản:

• Tính tổng công suất tối đa của các module đèn trên tuyến ray, từ đó suy ra dòng 48V.
• Chọn tiết diện dây (1.0, 1.5, 2.5 mm²…) sao cho mật độ dòng nằm trong giới hạn cho phép và sụt áp trên chiều dài dây không vượt quá mức chấp nhận (thường < 3–5%).
• Với tuyến rất dài hoặc tải lớn, có thể cấp nguồn nhiều điểm hoặc chia tuyến để tối ưu.

Với các hệ có dimming hoặc điều khiển thông minh (DALI, 0–10V, PWM, Zigbee, KNX…), có thể cần thêm dây tín hiệu đi kèm. Dây tín hiệu nên là loại xoắn đôi, có hoặc không có chống nhiễu (shield) tùy chuẩn giao tiếp. Việc bố trí dây phải tuân thủ quy chuẩn an toàn điện, đồng thời:

• Hạn chế chạy song song quá gần giữa dây nguồn 220V và dây tín hiệu yếu để giảm nhiễu điện từ.
• Nếu bắt buộc đi chung máng, nên tách lớp hoặc dùng dây tín hiệu có lớp chống nhiễu bọc ngoài.
• Đánh dấu rõ ràng từng tuyến dây, từng hộp kỹ thuật để thuận tiện cho việc kiểm tra, bảo trì sau này.

Trong một số thiết kế, bộ nguồn 48V có thể được tích hợp ngay trong thân ray hoặc trong module đầu cấp nguồn, nhưng với hệ công suất lớn hoặc nhiều tuyến ray, giải pháp dùng hộp kỹ thuật riêng vẫn linh hoạt và dễ quản lý hơn. Việc lựa chọn vị trí hộp, tuyến dây và phương án đi dây (âm tường, âm trần, nổi trong máng cáp) cần được thống nhất ngay từ giai đoạn thiết kế để tránh phải đục phá, chỉnh sửa khi công trình đã hoàn thiện phần thô.

Các loại module đèn dùng chung trên hệ ray nam châm

Module đèn dùng chung trên hệ ray nam châm thường bao gồm bốn nhóm chính, mỗi nhóm đảm nhiệm một vai trò quang học khác nhau để tạo nên hệ chiếu sáng nhiều lớp, linh hoạt và dễ tái cấu trúc khi thay đổi nội thất. Sự kết hợp giữa chiếu sáng nhấn, ánh sáng nền, ánh sáng tán quang và chiếu sáng trang trí – chức năng giúp vừa đảm bảo đủ độ rọi, vừa tạo chiều sâu thẩm mỹ cho không gian. Nhờ cơ chế gắn – tháo nhanh bằng nam châm, người dùng có thể điều chỉnh số lượng, vị trí, hướng rọi và kiểu module theo từng giai đoạn sử dụng, từ trưng bày sản phẩm, sinh hoạt gia đình đến làm việc tại nhà, mà không cần can thiệp lại hệ thống điện âm trần.

Đèn rọi spotlight nam châm cho chiếu điểm tranh, sản phẩm và vật thể trang trí

Đèn rọi spotlight nam châm là loại module phổ biến nhất trên hệ ray nam châm, chuyên dùng cho chiếu điểm các đối tượng cần nhấn mạnh như tranh, tượng, sản phẩm trưng bày, cây cảnh, mảng tường trang trí, niche tường hoặc các chi tiết kiến trúc đặc biệt. Đặc trưng của spotlight là góc chiếu hẹp đến trung bình, cường độ sáng cao, tạo vùng sáng – tối rõ rệt, giúp thu hút ánh nhìn và định hướng thị giác trong không gian.

Về mặt quang học, spotlight nam châm thường sử dụng thấu kính hoặc chóa phản quang chuyên dụng để tạo chùm tia có biên rõ, hạn chế tràn sáng. Một số dòng cao cấp cho phép thay đổi góc chiếu (zoomable) từ hẹp 10–15° đến trung bình 30–40°, giúp linh hoạt khi thay đổi layout trưng bày. Khi thiết kế chiếu sáng, việc lựa chọn góc chiếu phải dựa trên:

• Chiều cao trần và khoảng cách từ đèn đến vật thể
• Kích thước bề mặt cần chiếu (tranh, tượng, kệ sản phẩm…)
• Mức độ nhấn mạnh mong muốn (chiếu điểm mạnh hay chiếu phủ nhẹ)

Các thông số quan trọng khi chọn spotlight nam châm gồm: công suất (W), góc chiếu (beam angle), CRI, nhiệt độ màu và khả năng xoay – gật. Công suất thường dao động từ 5–7W cho các điểm nhấn nhỏ, 10–15W cho tranh, tượng cỡ vừa, đến 20–30W cho các mảng tường lớn hoặc sản phẩm trưng bày trong showroom. Thay vì chỉ nhìn công suất, nên quan tâm thêm đến quang thông (lm) và hiệu suất phát quang (lm/W) để đánh giá độ sáng thực tế.

Với không gian trưng bày chuyên nghiệp, nên ưu tiên spotlight CRI > 90 để tái hiện màu sắc trung thực, đặc biệt quan trọng với tranh nghệ thuật, thời trang, mỹ phẩm, đồ nội thất cao cấp. Nhiệt độ màu có thể lựa chọn:

• 2700–3000K: tạo cảm giác ấm, phù hợp cho tranh nghệ thuật, không gian sang trọng, vật liệu gỗ, đá tự nhiên
• 3500–4000K: trung tính, phù hợp showroom, cửa hàng thời trang, khu trưng bày sản phẩm đa dạng
• >4000K: chỉ nên dùng cho không gian cần cảm giác sáng rõ, kỹ thuật, tránh dùng cho tranh hoặc vật liệu ấm vì dễ làm “lạnh” màu

Khả năng xoay – gật là yếu tố then chốt của spotlight nam châm. Module tốt thường cho phép xoay ngang 350° và gật dọc 90°, giúp điều chỉnh chính xác điểm rọi mà không phải thay đổi vị trí ray. Kết hợp với ưu điểm của hệ ray nam châm là tháo – lắp nhanh, người dùng có thể:

• Dễ dàng thay đổi vị trí spotlight khi đổi layout nội thất hoặc trưng bày
• Thêm bớt số lượng đèn để tăng/giảm mức độ nhấn sáng
• Điều chỉnh hướng rọi để tránh chói mắt người ngồi, người xem tranh

Trong thiết kế chiếu sáng nhiều lớp, spotlight nam châm thường được dùng như lớp chiếu sáng nhấn (accent lighting), kết hợp với lớp chiếu sáng nền từ linear hoặc đèn tán quang. Tỷ lệ công suất giữa lớp nhấn và lớp nền thường được khuyến nghị ở mức 1:3 đến 1:5 để tạo tương phản đủ mạnh nhưng không gây chói gắt.

Đèn linear nam châm cho ánh sáng nền, ánh sáng đều và không gian tối giản

Đèn linear nam châm là module dạng thanh dài, phát sáng đều theo chiều dài, thích hợp cho ánh sáng nền, chiếu sáng chung hoặc tạo đường ánh sáng trong không gian tối giản. Linear có thể có góc chiếu rộng, tán quang mềm hoặc dạng asymmetric để rọi lệch về một phía (ví dụ rọi tường, rọi kệ), giúp tạo hiệu ứng wall-washing hoặc chiếu sáng gián tiếp.

Về cấu trúc, linear nam châm thường sử dụng dải LED liên tục kết hợp với diffuser mờ hoặc hệ thấu kính mini để kiểm soát chói. Một số dòng chuyên nghiệp có UGR thấp (Unified Glare Rating) giúp giảm chói khi nhìn trực tiếp, phù hợp cho văn phòng, phòng làm việc tại nhà. Linear dạng asymmetric được thiết kế với quang học lệch trục, cho phép:

• Rọi sáng đều bề mặt tường, làm nổi bật texture, tranh treo tường
• Chiếu sáng mặt kệ, tủ trưng bày mà không cần lắp đèn trực tiếp trên kệ
• Tạo hiệu ứng ánh sáng gián tiếp khi đặt sát tường hoặc khe trần

Linear nam châm thường có nhiều chiều dài tiêu chuẩn (300mm, 600mm, 900mm, 1200mm…), công suất tương ứng và có thể ghép nối nhiều module trên cùng tuyến ray để đạt độ sáng mong muốn. Khi tính toán, cần chú ý:

• Mật độ công suất W/m hoặc lm/m để đảm bảo độ rọi trung bình (lux) phù hợp công năng phòng
• Khoảng cách giữa các tuyến ray song song để tránh vùng tối trên trần hoặc sàn
• Khả năng dimming (0–10V, DALI, Bluetooth…) nếu cần điều chỉnh độ sáng linh hoạt

Khi kết hợp với spotlight, linear đóng vai trò ánh sáng nền, còn spotlight đảm nhiệm chiếu nhấn, tạo nên bố cục chiếu sáng nhiều lớp. Linear có thể được bố trí:

• Chạy dọc theo hành lang, lối đi để dẫn hướng
• Chạy song song bàn làm việc, bàn ăn để cung cấp ánh sáng đều
• Tạo hình học (chữ U, L, vòng kín) trên trần cho không gian tối giản, hiện đại

Nhiệt độ màu của linear thường chọn đồng bộ với hệ chiếu sáng chung (3000–4000K cho nhà ở, 4000K cho văn phòng). Với không gian đa chức năng, có thể dùng linear CCT adjustable (điều chỉnh nhiệt độ màu) để chuyển từ ánh sáng ấm sang trung tính tùy thời điểm trong ngày hoặc hoạt động.

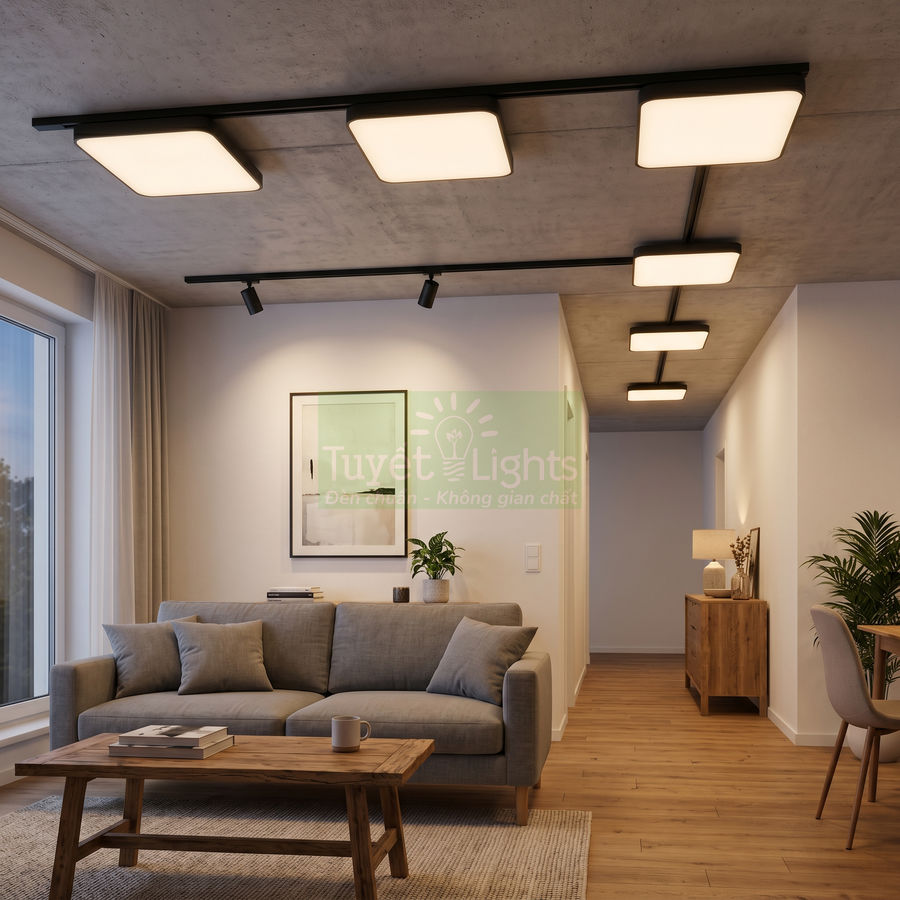

Đèn tán quang nam châm cho phòng khách, hành lang và khu sinh hoạt chung

Đèn tán quang nam châm (có thể là dạng panel nhỏ, module vuông/tròn tán quang) được thiết kế để tạo ánh sáng mềm, đều, giảm chói, phù hợp cho phòng khách, hành lang, khu sinh hoạt chung. Bề mặt tán quang bằng nhựa mờ giúp che điểm sáng LED, tạo cảm giác dễ chịu khi nhìn trực tiếp, đặc biệt khi trần thấp hoặc khoảng cách từ mắt đến đèn ngắn.

So với linear, đèn tán quang thường có hình khối rõ ràng (vuông, tròn, chữ nhật nhỏ), có thể bố trí xen kẽ trên ray để tạo nhịp điệu thị giác. Việc lặp lại các module tán quang theo nhịp đều hoặc theo cụm giúp:

• Phân chia không gian chức năng (khu sofa, khu đọc sách, khu hành lang)
• Tạo điểm nhấn hình học trên trần mà vẫn giữ tổng thể tối giản
• Giảm cảm giác “kỹ thuật” của hệ ray, mang lại vẻ mềm mại hơn

Về quang thông, đèn tán quang thường cho ánh sáng phân bố rộng, phù hợp làm lớp ambient lighting. Có thể kết hợp dimming để điều chỉnh độ sáng theo thời điểm: sáng hơn khi sinh hoạt chung, giảm bớt khi xem phim hoặc thư giãn. Nhiệt độ màu trung tính (3000–4000K) thường được ưa chuộng cho khu sinh hoạt, kết hợp với CRI cao để giữ màu sắc nội thất trung thực, đặc biệt với vật liệu gỗ, vải, da.

Khi thiết kế, cần chú ý:

• Khoảng cách giữa các module tán quang để tránh vùng tối trên trần hoặc sàn
• Chiều cao treo ray so với mặt sàn, nhất là trong hành lang hẹp
• Tránh đặt đèn tán quang ngay phía trên vị trí dễ nhìn trực diện trong thời gian dài (ghế sofa, ghế đọc sách) nếu không có dimming

Đèn tán quang nam châm cũng có thể kết hợp với spotlight trên cùng tuyến ray: tán quang đảm nhiệm chiếu sáng chung, spotlight dùng để nhấn tranh, kệ sách, cây xanh. Cách kết hợp này giúp giảm số lượng đèn âm trần truyền thống, đồng thời tăng tính linh hoạt khi thay đổi bố cục nội thất.

Đèn thả nam châm cho bàn ăn, quầy bar và đảo bếp

Đèn thả nam châm là các module đèn thả (pendant) được thiết kế với chân đế nam châm để gắn lên ray. Phần thân đèn được treo bằng dây hoặc thanh cứng từ chân đế, cho phép điều chỉnh vị trí thả linh hoạt dọc theo tuyến ray. Đây là giải pháp rất phù hợp cho bàn ăn, quầy bar, đảo bếp, nơi thường xuyên thay đổi bố cục nội thất hoặc kích thước bàn.

Về hình thức, đèn thả nam châm rất đa dạng: dạng ống nhỏ (tube), dạng nón, dạng cầu, dạng thanh dài… Mỗi kiểu dáng mang lại hiệu ứng ánh sáng khác nhau:

• Dạng ống, nón: góc chiếu hẹp đến trung bình, tạo vùng sáng tập trung trên mặt bàn, phù hợp cho bàn ăn, quầy bar
• Dạng cầu, chụp lớn: ánh sáng tỏa rộng, mềm, phù hợp cho khu sinh hoạt, bàn ăn gia đình
• Dạng thanh: chiếu sáng tuyến tính dọc theo chiều dài bàn hoặc đảo bếp, giảm bóng đổ khi thao tác

Ưu điểm của đèn thả nam châm là có thể thay đổi số lượng, vị trí và kiểu dáng đèn thả mà không cần can thiệp lại trần, chỉ cần tháo – gắn module trên ray. Người dùng có thể:

• Dịch chuyển cụm đèn thả theo vị trí mới của bàn ăn hoặc đảo bếp
• Thay đổi kiểu đèn thả theo phong cách nội thất mới mà không phải đi lại dây điện
• Kết hợp nhiều kiểu đèn thả (tròn, ống, nón…) trên cùng một tuyến ray để tạo điểm nhấn trang trí độc đáo

Về kỹ thuật, cần lưu ý chiều cao treo đèn thả so với mặt bàn (thường 70–90cm) để tránh chói mắt và không cản tầm nhìn giữa người ngồi đối diện. Nhiệt độ màu nên chọn 2700–3000K cho bàn ăn, quầy bar để tạo cảm giác ấm cúng, tăng độ hấp dẫn của món ăn. Với đảo bếp dùng cho cả nấu nướng và ăn nhanh, có thể kết hợp:

• Đèn thả ánh sáng ấm cho khu vực ngồi
• Linear hoặc spotlight ánh sáng trung tính 3500–4000K cho khu vực thao tác

Khi tích hợp vào hệ ray nam châm, đèn thả có thể được dimming đồng bộ với các module khác hoặc điều khiển theo nhóm riêng (group control), cho phép tạo nhiều kịch bản chiếu sáng: chỉ bật đèn thả khi ăn, bật cả linear và spotlight khi nấu nướng, giảm sáng đèn thả khi cần không khí thư giãn.

Cách kiểm tra chất lượng từng bộ phận trước khi mua

Trước khi quyết định mua hệ đèn ray nam châm 48V, cần đánh giá tổng thể từng bộ phận để đảm bảo cả độ bền cơ học lẫn an toàn điện. Thanh ray phải đủ dày, lớp sơn tĩnh điện bám chắc, bề mặt mịn và ray thẳng để việc lắp ghép, căn chỉnh với trần được chính xác, tránh cong vênh gây mất thẩm mỹ và giảm độ ổn định tiếp điện. Ở phần module đèn, nên chú ý lực hút nam châm, độ chắc của chân đèn, chấu tiếp điện đàn hồi tốt, khớp xoay không bị rơ. Bộ nguồn 48V cần đúng thông số, công suất dư hợp lý, điện áp ổn định. Cuối cùng, ưu tiên chọn hệ đồng bộ ray – nguồn – đèn – phụ kiện cùng chuẩn để hạn chế lỗi không tương thích.

Kiểm tra độ dày nhôm, lớp sơn và độ thẳng của thanh ray

Khi đánh giá thanh ray nam châm cho hệ đèn 48V, nên coi thanh ray như một “kết cấu chịu lực” và “kết cấu dẫn điện” đồng thời. Vì vậy, việc kiểm tra độ dày nhôm, chất lượng lớp sơn và độ thẳng hình học không chỉ mang tính thẩm mỹ mà còn liên quan trực tiếp đến độ bền cơ học, độ ổn định tiếp điện và tuổi thọ toàn hệ thống.

Về độ dày nhôm, với ray âm trần hoặc ray nổi dùng cho nhà ở và showroom, độ dày thành nhôm thường nên ở mức tối thiểu khoảng 1.0–1.2 mm, với các hệ cao cấp hoặc ray dài trên 2 m nên ưu tiên 1.2–1.5 mm. Có thể kiểm tra nhanh bằng thước kẹp (caliper) hoặc so sánh cảm quan: ray quá nhẹ, bóp tay thấy “mềm” thường là nhôm mỏng, dễ bị cong vênh khi vận chuyển, khoan bắt vít hoặc khi treo nhiều module đèn nặng (spotlight, projector công suất lớn). Nhôm mỏng cũng tản nhiệt kém hơn, làm tăng nhiệt độ vùng tiếp xúc, lâu dài có thể ảnh hưởng đến độ bền lớp sơn và linh kiện nhựa.

Lớp sơn tĩnh điện cần được kiểm tra ở cả góc độ thẩm mỹ và bảo vệ bề mặt. Một số điểm nên chú ý:

• Bề mặt phải mịn, đều màu, không loang lổ, không chỗ dày – chỗ mỏng.
• Dùng móng tay hoặc vật nhựa cứng miết nhẹ ở mép cắt, lỗ khoan: nếu sơn dễ bong từng mảng là dấu hiệu lớp sơn kém bám dính.
• Quan sát kỹ các góc cạnh, rãnh ray: nơi khó phun sơn thường lộ rõ chất lượng gia công; nếu thấy lộ nhôm, sần sùi, bọt khí nhỏ là quy trình sơn chưa chuẩn.
• Với màu đen mờ (black matte), nên kiểm tra dưới ánh sáng mạnh xem có bị “bạc màu” từng vùng hay không, vì điều này sẽ rất dễ lộ khi lắp trên trần trắng.

Độ thẳng của ray ảnh hưởng trực tiếp đến việc ghép nối nhiều đoạn ray và độ phẳng của khe sáng trên trần. Có thể kiểm tra theo hai cách:

• Đặt ray lên mặt phẳng chuẩn (bàn kính, mặt đá phẳng): quan sát xem có khe hở giữa ray và mặt bàn không, ray có bị “đá bụng” hoặc “vênh mép” không.
• Ghép nhiều đoạn ray với nhau bằng connector: nhìn dọc theo chiều dài, nếu thấy đường ray bị “gãy khúc”, lệch cao độ hoặc khe nối hở không đều là dấu hiệu ray bị cong hoặc gia công đầu cắt không chuẩn.

Ray cong vênh sẽ gây khó khăn khi căn thẳng với trần thạch cao, làm khe ray không đều, tạo cảm giác “lượn sóng” rất dễ nhận ra khi bật đèn. Ngoài ra, ray không thẳng còn khiến các module đèn nam châm không “ăn” đều, có vị trí hút chặt, có vị trí lỏng, làm giảm độ tin cậy khi sử dụng lâu dài.

Kiểm tra lực hút nam châm, chấu tiếp điện và độ chắc của chân đèn

Với chân đèn và thanh ray, phần cơ – điện tiếp xúc là yếu tố quyết định độ an toàn và sự tiện dụng. Lực hút nam châm cần được kiểm tra thực tế, không nên chỉ tin vào mô tả. Nên thao tác:

• Gắn – tháo module đèn nhiều lần, cảm nhận lực hút có đều trên toàn chiều dài chân đèn hay không.
• Lắc nhẹ module theo phương ngang và phương dọc: nếu đèn dễ xê dịch, trượt dọc ray hoặc rung lắc mạnh khi chạm nhẹ là lực hút chưa đủ hoặc thiết kế chân đế chưa tối ưu.
• Thử mô phỏng tình huống sử dụng thực tế: chạm tay khi vệ sinh, va quệt nhẹ khi thay bóng; đèn vẫn phải bám chắc, không rơi khỏi ray.

Lực hút lý tưởng là đủ mạnh để giữ đèn chắc trong điều kiện sử dụng bình thường, nhưng không quá mạnh đến mức phải dùng lực lớn mới tháo được, gây khó khăn cho việc bố trí lại ánh sáng. Với các module nặng (spotlight công suất cao, projector dài), nên ưu tiên loại có khóa cơ phụ trợ ngoài nam châm để tăng độ an toàn.

Chấu tiếp điện (contact pin) trong chân đèn là nơi truyền điện từ ray sang module. Một số điểm cần kiểm tra kỹ:

• Chấu phải có độ đàn hồi tốt, khi ấn nhẹ phải có cảm giác “nhún” và bật lại, không bị kẹt hoặc lỏng.
• Bề mặt chấu nên sáng, sạch, thường là mạ niken hoặc mạ vàng mỏng; nếu thấy xỉn màu, có vết oxy hóa, rỗ bề mặt là dấu hiệu vật liệu kém hoặc lưu kho lâu trong điều kiện ẩm.
• Khi gắn module lên ray, nên nghe và cảm nhận được “điểm chạm” rõ ràng, không phải lắc qua lắc lại mới sáng đèn.

Độ chắc chắn của khớp xoay giữa chân đế và thân đèn cũng rất quan trọng, đặc biệt với các module spotlight có thể xoay/gật. Nên:

• Xoay – gật nhiều lần ở các góc khác nhau, kiểm tra xem có bị rơ, xệ đầu đèn sau vài lần chỉnh hay không.
• Lắng nghe tiếng kêu: tiếng “cọt kẹt”, “rít” hoặc tiếng lạch cạch bất thường thường là do ma sát nhựa – nhựa kém chất lượng hoặc cơ cấu xoay lỏng lẻo.
• Đặt đèn ở góc chiếu lớn (gần ngang) và để một thời gian, nếu đầu đèn tự tụt xuống là khớp xoay không đủ ma sát giữ vị trí.

Với các module có khóa cơ phụ trợ (chốt gài, cần gạt), nên thao tác khóa – mở nhiều lần để đánh giá độ mượt, độ chắc tay và khả năng chống bung khi có rung động nhẹ. Cơ cấu khóa tốt sẽ giúp hệ ray nam châm an toàn hơn trong các không gian công cộng, khu vực có trẻ nhỏ hoặc nơi thường xuyên có rung chấn nhẹ.

Kiểm tra thông số nguồn, công suất tải và điện áp đầu ra

Đối với bộ nguồn 48V (driver hoặc power supply), đây là “trái tim” của toàn bộ hệ đèn ray nam châm. Cần xem kỹ nhãn thông số và đối chiếu với nhu cầu thực tế của công trình. Một số thông số quan trọng:

• Điện áp đầu vào: thường là 220–240V AC; với công trình đặc thù có thể cần dải rộng 100–240V.
• Điện áp đầu ra: danh định 48V DC; nên kiểm tra xem có ghi rõ dải điện áp (ví dụ 45–53V DC) hay không.
• Công suất tối đa (W) và dòng tối đa (A): phải tính tổng công suất các module đèn trên một nguồn, nên để dư tối thiểu 20–30% so với công suất danh định để nguồn không phải chạy “full tải” liên tục.
• Hiệu suất (Efficiency): càng cao càng ít hao phí nhiệt, thường nên trên 85–88% cho nguồn trong nhà.
• Hệ số công suất (PF): với công trình lớn, PF > 0.9 giúp giảm tổn hao trên hệ thống điện.
• Tiêu chuẩn bảo vệ: IP (chống bụi, nước), bảo vệ quá tải, quá áp, ngắn mạch, quá nhiệt… nên được ghi rõ.

Có thể dùng đồng hồ đo (multimeter) để kiểm tra điện áp đầu ra thực tế:

• Đo khi không tải: điện áp thường cao hơn chút so với 48V nhưng không nên vượt quá dải cho phép của nhà sản xuất.
• Đo khi có tải: gắn dần các module đèn đến gần công suất thiết kế, theo dõi điện áp; nguồn tốt sẽ giữ điện áp ổn định quanh 48V, không tụt áp quá nhiều khi gắn nhiều đèn.

Nên hỏi rõ chính sách bảo hành của nguồn: thời gian bảo hành 2–3 năm trở lên thường phản ánh mức độ tự tin của nhà sản xuất về độ bền sản phẩm. Với các công trình quan trọng (showroom, văn phòng cao cấp, nhà hàng, khách sạn), nên ưu tiên nguồn của các thương hiệu có uy tín, có chứng chỉ an toàn rõ ràng như CE, RoHS, thậm chí là CB, TUV… để giảm rủi ro sự cố điện và dễ dàng được chấp nhận trong hồ sơ nghiệm thu.

Kiểm tra lumen, watt, CRI, nhiệt độ màu và góc chiếu của module đèn

Khi chọn module đèn cho hệ ray nam châm, cần tiếp cận theo hướng “thiết kế ánh sáng” chứ không chỉ là “mua bóng đèn”. Không nên chỉ nhìn vào công suất (W), mà cần quan tâm đến quang thông (lumen), hiệu suất (lm/W), CRI, nhiệt độ màu (CCT) và góc chiếu.

Quang thông (lumen) cho biết tổng lượng ánh sáng phát ra. Hai module cùng 10W nhưng một loại cho 900 lm, loại khác chỉ 600 lm, thì loại 900 lm rõ ràng hiệu quả hơn. Hiệu suất (lm/W) là tỷ số lumen trên watt, phản ánh mức độ tiết kiệm điện; với LED hiện đại, hiệu suất 80–100 lm/W là mức phổ thông, 100–120 lm/W là khá tốt cho chiếu sáng nội thất.

CRI (Color Rendering Index) thể hiện độ trung thực màu sắc. Với không gian trưng bày sản phẩm, bếp, phòng khách, nên ưu tiên CRI > 90 để màu sắc đồ vật, thực phẩm, da người hiển thị tự nhiên, không bị ám màu. CRI thấp (70–80) thường làm màu sắc “xỉn”, thiếu sức sống, đặc biệt dễ nhận thấy ở các bề mặt gỗ, vải, tranh.

Nhiệt độ màu (CCT) cần được đồng bộ trong cùng một không gian để tránh cảm giác lộn xộn. Một số gợi ý:

• Phòng khách, phòng ngủ: 2700–3000K cho cảm giác ấm áp, hoặc 3000–3500K nếu muốn trung tính hơn.
• Bếp, khu sinh hoạt chung: 3500–4000K, vừa đủ sáng, vẫn giữ được sự ấm cúng.
• Khu làm việc, bàn học, văn phòng: 4000–5000K để tăng độ tập trung, hạn chế mỏi mắt.

Góc chiếu phải phù hợp với mục đích sử dụng:

• Spotlight chiếu tranh, vật trưng bày: góc hẹp 10–24°, tạo điểm nhấn, tập trung ánh sáng.
• Chiếu tường (wall washer) hoặc chiếu nền: góc rộng 36–60° hoặc dạng linear để ánh sáng phủ đều.
• Hành lang, lối đi: có thể kết hợp góc trung bình 24–36° để vừa dẫn hướng, vừa không gây chói.

Nếu có điều kiện, nên bật thử đèn trong showroom hoặc tại công trình mẫu, quan sát trực tiếp:

• Độ đồng đều ánh sáng trên bề mặt tường, mặt bàn.
• Độ chói (glare): nhìn trực diện vào đèn ở khoảng cách sử dụng thực tế, nếu quá chói, nên chọn loại có chóa sâu hơn hoặc lưới chống chói.
• Màu sắc da người, đồ nội thất, tranh ảnh dưới ánh sáng đó có dễ chịu, trung thực hay không.

Ưu tiên hệ ray, đèn và phụ kiện cùng chuẩn để tránh lỗi không tương thích

Một nguyên tắc quan trọng khi đầu tư hệ đèn rọi ray nam châm là ưu tiên đồng bộ hệ: thanh ray, bộ nguồn, module đèn và phụ kiện nên thuộc cùng một chuẩn, cùng một hệ sinh thái. Mỗi nhà sản xuất thường có thiết kế riêng về kích thước rãnh ray, vị trí chấu tiếp điện, kiểu chân đèn, nên việc trộn lẫn sản phẩm từ nhiều hãng rất dễ dẫn đến:

• Không lắp vừa: chân đèn quá rộng hoặc quá hẹp so với khe ray, phải dùng lực mạnh mới gắn được hoặc không gắn được.
• Tiếp điện không đúng: chấu tiếp điện không trùng với thanh dẫn điện trong ray, dẫn đến chập chờn, lúc sáng lúc tắt hoặc không sáng.
• Không đảm bảo an toàn: chân đèn “kẹt nửa vời”, vừa không hút nam châm đủ mạnh, vừa không tiếp điện tốt, dễ phát sinh tia lửa nhỏ tại điểm tiếp xúc, lâu dài gây oxy hóa, nóng cục bộ.

Nếu buộc phải kết hợp sản phẩm từ nhiều nguồn, cần kiểm tra kỹ bản vẽ kỹ thuật, kích thước chi tiết và vị trí chấu tiếp điện của từng thành phần. Nên yêu cầu nhà cung cấp cung cấp bản vẽ mặt cắt ray, kích thước chân đèn, khoảng cách giữa các cực tiếp điện, độ sâu khe ray… và so sánh trước khi đặt hàng số lượng lớn.

Tuy nhiên, giải pháp an toàn và bền vững nhất vẫn là chọn một hệ ray nam châm có nhà cung cấp uy tín, có đầy đủ module đèn (spotlight, linear, wall washer, downlight module…) và phụ kiện (connector, góc L, góc T, góc X, đầu bịt, bộ nguồn âm trần, nguồn rời…), đảm bảo khả năng mở rộng và thay thế trong tương lai. Khi cần nâng cấp, thay đổi bố cục ánh sáng, chỉ cần bổ sung module cùng hệ, không phải lo vấn đề tương thích cơ – điện, giúp tiết kiệm thời gian, chi phí và giảm rủi ro kỹ thuật.

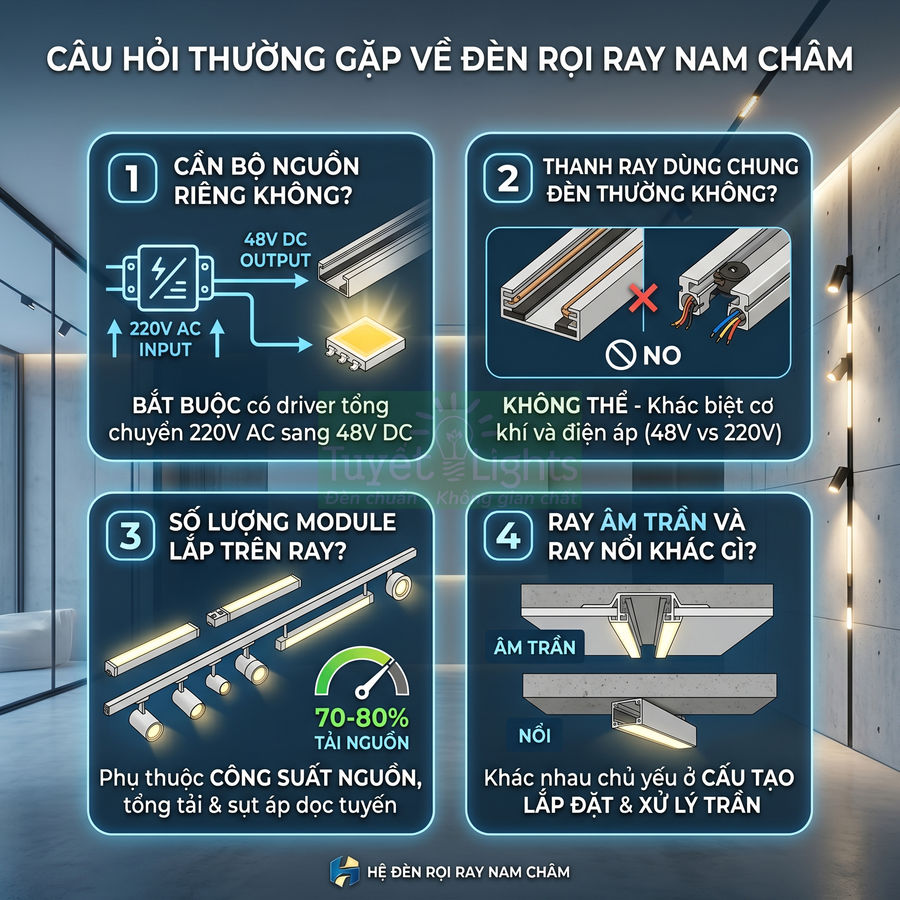

Câu hỏi thường gặp về bộ phận đèn rọi ray nam châm

Hệ đèn rọi ray nam châm vận hành dựa trên nguồn 48V DC thấp áp, vì vậy luôn cần driver tổng để chuyển đổi từ 220V AC, ưu tiên dạng ổn áp, có dự phòng công suất và hiệu suất cao. Thanh ray nam châm là một “hệ sinh thái” riêng, không tương thích cơ khí và điện với ray đèn rọi truyền thống 220V, tránh tuyệt đối việc dùng chung để đảm bảo an toàn. Số lượng module gắn trên ray phụ thuộc công suất nguồn, tổng tải và sụt áp dọc tuyến, thường chỉ nên khai thác 70–80% công suất driver. Ray âm trần và ray nổi khác nhau chủ yếu ở cấu tạo thân, phụ kiện lắp đặt và cách xử lý trần, nhưng vẫn có thể dùng chung module nếu cùng hệ chuẩn. Nam châm kết hợp khóa cơ (nếu có) đảm bảo giữ đèn chắc chắn khi ray được thi công đúng kỹ thuật.

Đèn rọi ray nam châm có cần bộ nguồn riêng không?

Hệ đèn rọi ray nam châm bắt buộc phải có bộ nguồn chuyển đổi từ 220V AC sang 48V DC vì đa số module đèn ray nam châm đều sử dụng điện áp một chiều thấp áp để đảm bảo an toàn và tăng tuổi thọ LED. Về bản chất, bộ nguồn (driver) sẽ thực hiện ba nhiệm vụ chính: hạ áp, chỉnh lưu – lọc nhiễu và ổn định dòng/áp cho toàn bộ tuyến ray.

Tuy nhiên, không nhất thiết mỗi đèn một nguồn. Trong thực tế thiết kế chiếu sáng, người ta thường sử dụng một bộ nguồn chung cấp 48V DC cho cả tuyến ray hoặc cho từng đoạn tuyến (zone). Từ tuyến ray này, từng module đèn sẽ lấy điện thông qua chân đế nam châm và chấu tiếp điện được thiết kế chuẩn theo hệ ray. Cách làm này giúp:

• Giảm số lượng driver, giảm chi phí và không gian lắp đặt.
• Dễ bảo trì: khi hỏng nguồn chỉ cần kiểm tra một vài bộ nguồn tổng thay vì từng driver rời.
• Tối ưu tản nhiệt: nguồn tổng thường có kích thước lớn hơn, tản nhiệt tốt hơn so với driver tích hợp trong từng đèn.

Một số hệ ray nam châm tích hợp nguồn vào đầu ray hoặc trong hộp kỹ thuật nối với ray, nhìn bề ngoài giống như ray dùng trực tiếp 220V. Tuy nhiên, về bản chất, vẫn luôn tồn tại một driver tổng để tạo ra điện áp 48V DC thấp áp an toàn. Khi thiết kế, cần lưu ý:

• Xác định rõ driver là loại ổn áp (CV – Constant Voltage) hay ổn dòng (CC – Constant Current). Hệ ray nam châm tiêu chuẩn gần như luôn dùng driver ổn áp 48V DC.
• Kiểm tra dải điện áp ra (ví dụ 48V ± 5%) và hệ số công suất (PF) để đảm bảo hiệu quả năng lượng.
• Dự phòng công suất nguồn từ 20–30% so với tổng tải để tránh quá tải khi nhiệt độ môi trường cao hoặc khi nâng cấp thêm đèn sau này.

Thanh ray nam châm có dùng chung với đèn rọi ray thường không?

Thanh ray nam châm và ray đèn rọi truyền thống sử dụng cấu trúc cơ khí và tiêu chuẩn điện hoàn toàn khác nhau, nên không dùng chung được trong mọi trường hợp. Sự khác biệt thể hiện ở các khía cạnh:

• Điện áp làm việc: Ray nam châm dùng 48V DC (thấp áp an toàn SELV), trong khi ray truyền thống dùng trực tiếp 220V AC. Việc cắm nhầm thiết bị 48V vào 220V có thể gây cháy driver, hỏng LED, thậm chí chập cháy.
• Cấu trúc tiếp điện: Ray nam châm có các thanh dẫn điện âm – dương bố trí song song, được cách điện với thân nhôm và kết hợp dải nam châm. Chân đế đèn là dạng trượt, tiếp xúc phẳng. Ray truyền thống lại dùng tiếp điểm dạng chấu xoay – khóa, thường là 2, 3 hoặc 4 dây (1 pha, trung tính, tiếp địa, đôi khi thêm dây điều khiển).
• Cơ cấu cơ khí: Ray nam châm sử dụng lực hút nam châm để giữ module, kết hợp rãnh dẫn hướng. Ray thường dùng ngàm xoay, khóa cơ học, không có nam châm.

Việc cố gắng gắn đèn rọi thường lên ray nam châm hoặc ngược lại không chỉ không lắp được về mặt cơ khí mà còn tiềm ẩn nguy cơ:

• Tiếp xúc điện không đúng cực, gây chập mạch.
• Đưa điện áp 220V lên hệ thống chỉ thiết kế cho 48V, dẫn đến đánh thủng cách điện, rò điện ra thân nhôm.
• Mất an toàn điện cho người sử dụng và nguy cơ cháy nổ.

Trong thiết kế chuyên nghiệp, mỗi hệ ray được xem như một “hệ sinh thái” riêng: ray – phụ kiện nối ray – bộ nguồn – module đèn phải đồng bộ theo cùng một hãng hoặc cùng chuẩn kỹ thuật. Không nên trộn lẫn linh kiện từ hệ ray nam châm với hệ ray 220V truyền thống nếu không có xác nhận tương thích từ nhà sản xuất.

Một thanh ray nam châm lắp được bao nhiêu module đèn?

Số lượng module đèn có thể gắn trên một thanh ray nam châm không bị giới hạn bởi bản thân ray (về mặt cơ khí) mà chủ yếu phụ thuộc vào công suất bộ nguồn, tổng công suất đèn và khả năng dẫn dòng của lõi dẫn điện. Về cơ khí, miễn là còn chiều dài trống trên ray, có thể gắn thêm module, nhưng về điện cần tính toán kỹ:

• Bước 1 – Tính tổng công suất đèn: Cộng công suất danh định của tất cả module (spotlight, linear, wallwasher, module treo…).
• Bước 2 – So sánh với công suất nguồn: Tổng công suất tải nên nhỏ hơn khoảng 70–80% công suất định mức của nguồn để chừa biên an toàn.
• Bước 3 – Xem xét sụt áp dọc tuyến: Với tuyến ray dài (trên 10–15 m) và dòng tải lớn, điện áp cuối tuyến có thể giảm, làm đèn cuối tuyến sáng yếu hơn.

Ví dụ, nếu dùng nguồn 200W và mỗi module spotlight 10W, về lý thuyết có thể gắn tối đa 20 đèn. Tuy nhiên, để chừa dự phòng 20–30%, số lượng hợp lý chỉ khoảng 16–18 đèn. Nếu gắn nhiều hơn, nguồn sẽ quá tải, dễ nóng, giảm tuổi thọ hoặc gây sụt áp, đèn cuối tuyến sáng yếu, nhấp nháy khi khởi động.

Trong các dự án lớn, kỹ sư chiếu sáng thường:

• Chia tuyến ray thành nhiều zone nguồn, mỗi zone có một driver riêng để giảm chiều dài dẫn dòng và sụt áp.
• Ưu tiên bố trí các module công suất lớn (linear dài, wallwasher) gần điểm cấp nguồn, module nhỏ hơn ở xa hơn.
• Kiểm tra dòng tải tối đa cho phép của thanh dẫn điện trong ray (thường do nhà sản xuất công bố, ví dụ 5A, 8A…).

Ngoài ra, nếu hệ thống có tích hợp dim DALI, 0–10V hoặc PWM, cần đảm bảo driver tổng tương thích với phương thức điều khiển, vì một số driver khi dim sâu có thể thay đổi đặc tính dòng, ảnh hưởng đến số lượng module tối đa trên tuyến.

Ray nam châm âm trần và ray nổi khác nhau ở bộ phận lắp đặt nào?

Ray nam châm âm trần và ray nổi thường dùng chung nguyên lý cấu tạo (thân nhôm, lõi dẫn điện, dải nam châm), nhưng khác nhau chủ yếu ở hình dạng thân ray, bộ phụ kiện lắp đặt và cách xử lý kết cấu trần.

Đối với ray âm trần:

• Cần khung âm trần hoặc tai bắt chuyên dụng để gắn vào xương trần thạch cao, trần nhôm hoặc trần bê tông đã xử lý. Thân ray thường có gờ, mép để giữ tấm trần, tạo khe ray chìm phẳng với bề mặt trần.
• Yêu cầu thi công chính xác về cao độ, độ thẳng và khe hở để đảm bảo thẩm mỹ, tránh hở mép hoặc cong vênh.
• Nguồn và dây cấp điện có thể được giấu trong khoang trần, dễ bố trí nhiều điểm cấp nguồn, hộp nối, bộ điều khiển dim.

Đối với ray nổi:

• Sử dụng ke bắt nổi hoặc giá đỡ để gắn trực tiếp lên bề mặt trần bê tông, trần thạch cao đã hoàn thiện hoặc tường. Thân ray thường có mặt đáy phẳng, không cần gờ giữ tấm trần.
• Thi công đơn giản hơn, phù hợp cải tạo công trình cũ, trần thấp hoặc không có khoang trần kỹ thuật.
• Giải pháp cấp nguồn và giấu dây thường phải dùng hộp kỹ thuật nổi, ống gen hoặc máng cáp để đảm bảo thẩm mỹ và an toàn.

Về mặt kỹ thuật điện, hai loại ray này có thể dùng chung module đèn và driver 48V nếu cùng hệ chuẩn của nhà sản xuất. Sự khác biệt chủ yếu nằm ở:

• Cách tổ chức kết cấu trần và đường dây.
• Yêu cầu về thẩm mỹ kiến trúc (âm trần cho cảm giác tối giản, ray nổi cho phong cách công nghiệp, linh hoạt).
• Khả năng bảo trì: ray nổi dễ tiếp cận hơn khi cần thay nguồn, thay dây hoặc mở rộng hệ thống.

Nam châm giữ đèn có đủ chắc khi lắp trên trần không?

Lực hút nam châm trong hệ ray nam châm được thiết kế để đủ chắc cho lắp trần trong điều kiện sử dụng bình thường. Các nhà sản xuất thường tính toán lực hút dựa trên trọng lượng tối đa của module đèn, hệ số an toàn cơ khí và điều kiện rung lắc thông thường trong công trình dân dụng – thương mại.

Với các module đèn công suất nhỏ và trung bình (spotlight 5–20W, linear ngắn), chỉ cần lực hút nam châm là đã đảm bảo an toàn. Tuy nhiên, với đèn nặng, công suất lớn hoặc đèn thả, nhiều nhà sản xuất bổ sung khóa cơ phụ trợ như:

• Ngàm cài cơ khí ẩn bên trong chân đế, chỉ mở được khi bấm hoặc gạt chốt.
• Vít hãm nhỏ siết vào thân ray để chống trượt khi có rung lắc.
• Dây treo phụ hoặc chốt an toàn cho các module treo dài, nặng.

Để đánh giá độ an toàn khi lựa chọn, nên:

• Kiểm tra trọng lượng module đèn so với thông số tải trọng cho phép của ray và chân đế do nhà sản xuất công bố.
• Thử lực hút thực tế khi gắn đèn lên ray: đẩy, kéo nhẹ theo nhiều hướng để cảm nhận độ chắc chắn.
• Ưu tiên các mẫu có kết hợp nam châm + khóa cơ cho các vị trí quan trọng, khu vực có gió mạnh (gần cửa, gần quạt trần) hoặc có khả năng rung (gần khu vực máy móc).

Đồng thời, cần đảm bảo thi công ray chắc chắn, bắt ray đúng kỹ thuật lên trần hoặc khung âm: sử dụng đúng loại tắc kê, vít, khoảng cách treo/bắt ray phù hợp với tải trọng tổng của hệ đèn. Một hệ ray được cố định tốt sẽ giảm đáng kể nguy cơ rung, xoắn, từ đó giúp lực giữ của nam châm và khóa cơ phát huy hiệu quả tối đa.
