Quy trình thi công đèn rọi ray nam châm âm trần từ A-Z

Quy trình thi công đèn rọi ray nam châm âm trần cần được triển khai theo đúng trình tự kỹ thuật, bắt đầu từ khảo sát hiện trạng trần, xác định nhu cầu chiếu sáng, lên bản vẽ bố trí ray – module – nguồn, đến dự toán vật tư, chuẩn bị dụng cụ, thi công khung trần, lắp ray, đấu nối điện và kiểm tra vận hành. Trước khi thi công, cần đo chiều cao trần, loại trần, khoảng không kỹ thuật, vị trí nội thất, lối đi, bàn ăn, sofa, kệ, tranh và các mảng tường cần rọi sáng để bố trí tuyến ray đúng công năng. Bản vẽ chi tiết là bước then chốt, thể hiện tim ray, cao độ, chiều dài từng tuyến, vị trí module spotlight, linear, wall washer, đèn thả, đầu nối, đầu cấp nguồn và hộp kỹ thuật bảo trì. Khi thi công, khung xương phải được gia cố tại vị trí ray để chống võng, rung, nứt mép trần; rãnh ray cần chừa đúng kích thước để thanh ray khít, thẳng và đồng cao độ với mặt trần. Phần điện phải dùng dây đúng tiết diện, bộ nguồn 48V có dự phòng công suất, đấu nối an toàn và kiểm tra điện áp trước khi lắp module. Làm đúng quy trình giúp hệ ray âm trần bền, đẹp, an toàn, dễ bảo trì và đạt hiệu quả ánh sáng như thiết kế.

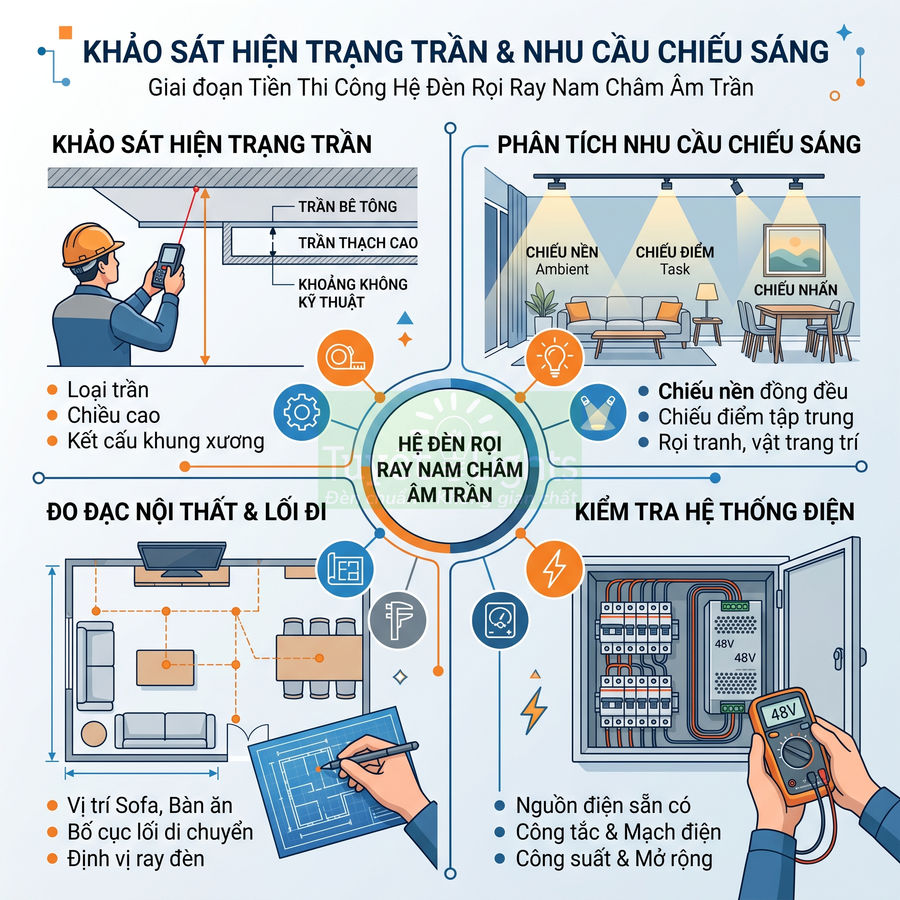

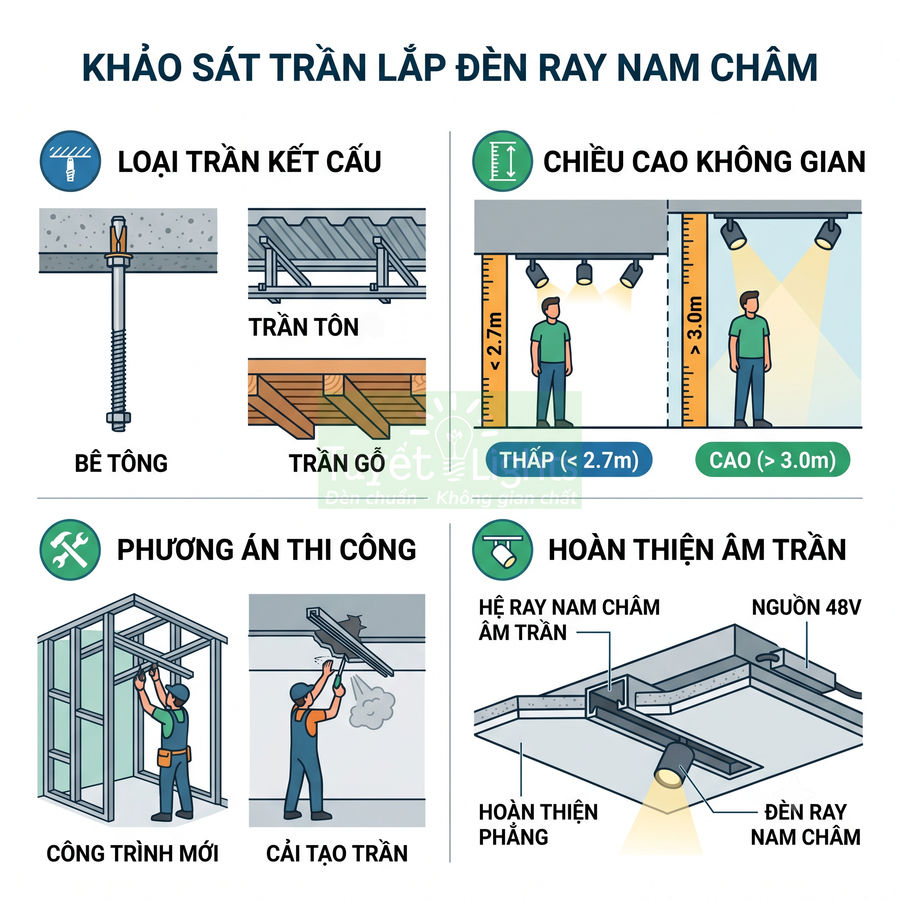

Khảo sát hiện trạng trần và nhu cầu chiếu sáng trước thi công

Giai đoạn khảo sát hiện trạng trần và nhu cầu chiếu sáng tập trung vào việc thu thập đầy đủ dữ liệu kỹ thuật để xây dựng phương án thi công tối ưu cho hệ đèn rọi ray nam châm âm trần. Trước hết, cần đánh giá loại trần, chiều cao trần, khoảng không kỹ thuật và khả năng làm mới hoặc chỉnh sửa trần thạch cao, vì chúng quyết định giải pháp cố định khung xương, bố trí ray, chiều sâu âm trần và mức độ can thiệp kết cấu. Song song, việc phân tích nhu cầu chiếu sáng theo chức năng giúp phân tách rõ các lớp chiếu nền, chiếu điểm, chiếu nhấn và chiếu trang trí. Kỹ thuật viên phải đo đạc vị trí nội thất, lối đi, mảng tường trang trí, đồng thời kiểm tra hệ thống điện, mạch cấp nguồn, công tắc và khả năng mở rộng công suất, nhằm đảm bảo hệ ray vận hành an toàn, linh hoạt và đạt hiệu quả thẩm mỹ cao.

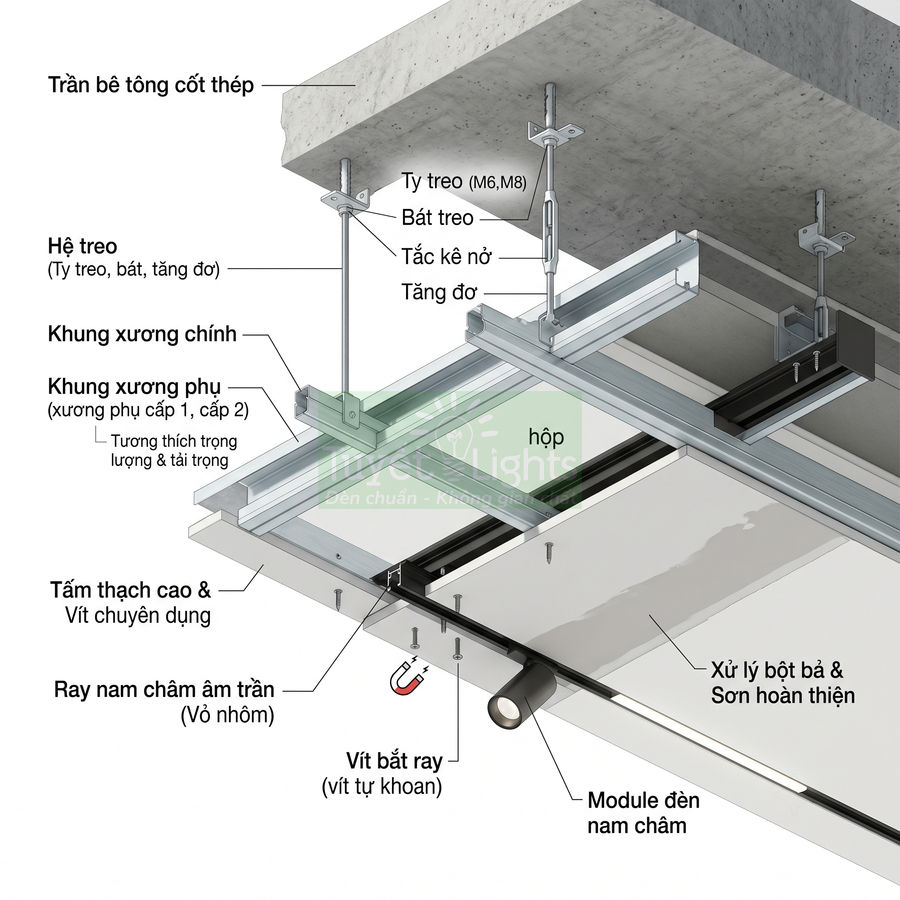

Kiểm tra loại trần, chiều cao trần và khả năng làm trần thạch cao

Khảo sát hiện trạng trần là bước nền tảng quyết định toàn bộ phương án thi công đèn rọi ray nam châm âm trần, đặc biệt ở các công trình yêu cầu độ chính xác cao như showroom, nhà phố cao cấp, căn hộ penthouse, văn phòng hạng A. Kỹ thuật viên cần lập biên bản khảo sát, chụp ảnh hiện trạng và đo đạc chi tiết để tránh sai số khi triển khai thi công thực tế.

Trước hết, cần xác định rõ công trình đang sử dụng trần bê tông, trần deck, trần tôn, trần gỗ hay trần thạch cao khung xương. Mỗi loại trần sẽ kéo theo giải pháp cố định khung xương, treo ty, neo giữ thanh ray và xử lý khe ray hoàn toàn khác nhau:

• Trần bê tông nguyên khối: Thường sử dụng khoan nở sắt, nở nhựa hoặc tắc kê hóa chất để treo khung xương và ty ren. Cần kiểm tra:
  • Chiều dày lớp bê tông, mật độ thép để tránh khoan trúng cốt thép chịu lực.
  • Khoảng cách giữa các điểm treo ty, đảm bảo độ võng khung xương trong giới hạn cho phép (thường < 1/360 khẩu độ).
  • Vị trí lỗ khoan tránh trùng với đường ống M&E (ống nước, ống điều hòa, ống chữa cháy).
• Trần deck, trần tôn: Bề mặt mỏng, dễ rung, khả năng chịu lực tập trung kém. Cần đánh giá:
  • Khả năng bắt ty trực tiếp vào xà gồ thép hay phải bổ sung thanh treo trung gian.
  • Độ rung khi có gió hoặc khi máy lạnh, quạt trần hoạt động, tránh gây nứt mép ray, nứt mối nối thạch cao.
  • Nguy cơ ngưng tụ ẩm, rỉ sét ảnh hưởng đến phụ kiện treo ty và khung xương.
• Trần gỗ: Thường là trần trang trí, không phải kết cấu chính. Cần kiểm tra:
  • Trần gỗ có treo trên khung sắt hộp hay khung gỗ, khoảng cách từ trần gỗ đến sàn bê tông.
  • Khả năng chịu lực của hệ khung hiện hữu nếu phải treo thêm khung xương thạch cao và ray nam châm.
  • Nguy cơ cong vênh, co ngót theo thời gian làm hở khe ray hoặc làm lệch cao độ.
• Trần thạch cao khung xương: Cần xác định là trần chìm hay trần thả, loại khung (Vĩnh Tường, khung U, C, V), khoảng cách treo ty, độ phẳng hiện tại. Với trần đã hoàn thiện, việc cắt rãnh để âm ray đòi hỏi:
  • Đánh giá lại bố cục khung xương, tránh cắt trúng thanh chính gây suy yếu kết cấu trần.
  • Kiểm tra lớp sơn, bả, chống nứt để dự trù khối lượng sơn sửa sau khi lắp ray.

Chiều cao trần là thông số quan trọng để quyết định chiều sâu âm trần, loại module đèn, công suất và cả mật độ bố trí ray. Cần đo chiều cao từ cốt sàn hoàn thiện đến đáy trần hiện hữu, đồng thời đo khoảng không kỹ thuật phía trên (từ mặt trần thạch cao đến sàn bê tông hoặc mái tôn). Một số nguyên tắc chuyên môn thường áp dụng:

• Với trần thấp < 2,7 m:
  • Ưu tiên module linear light, đèn tán quang, spotlight công suất vừa (5–12 W) với góc chiếu rộng (36°–60°) để giảm độ chói.
  • Hạn chế dùng quá nhiều spotlight góc hẹp vì sẽ tạo vùng sáng – tối gắt, gây mỏi mắt.
  • Chiều sâu âm trần cho ray và bộ nguồn cần được tối ưu, thường 60–80 mm là đủ, tránh hạ trần quá nhiều làm không gian bị thấp.
• Với trần cao > 3 m:
  • Có thể sử dụng spotlight công suất lớn hơn (10–20 W), góc chiếu hẹp (15°–30°) để tạo hiệu ứng chiếu điểm rõ nét.
  • Cần tính toán độ rọi tại mặt làm việc (lux) bằng phần mềm chuyên dụng (Dialux, Relux) hoặc theo kinh nghiệm để tránh thiếu sáng.
  • Khoảng không kỹ thuật phía trên thường lớn hơn, thuận lợi cho việc bố trí khung xương, thanh ray âm, bộ nguồn 48V và dây điện, nhưng vẫn phải kiểm tra xung đột với ống gió, ống PCCC, máng cáp.

Khả năng làm trần thạch cao mới hoặc chỉnh sửa trần hiện hữu phải được đánh giá sớm, kèm theo phương án xử lý chi tiết:

• Với công trình đang thi công mới:
  • Có thể chủ động thiết kế khung xương, cao độ trần, vị trí ty treo và rãnh ray ngay từ bản vẽ shopdrawing.
  • Cho phép tối ưu kích thước ray, bố cục ray liên tục, hạn chế mối nối và giảm chi phí xử lý hoàn thiện.
• Với công trình cải tạo:
  • Cần xem xét độ phẳng trần, tình trạng nứt, võng, ẩm mốc, các vị trí đã từng sửa chữa để đánh giá nguy cơ nứt lại sau khi cắt trần.
  • Đánh giá khả năng tháo dỡ một phần trần để lắp ray mà không ảnh hưởng kết cấu tổng thể, không làm sập mảng trần lớn.
  • Lập phương án che chắn bụi, bảo vệ nội thất hiện hữu khi cắt trần, khoan bê tông, đi lại dây điện.

Những yếu tố trên ảnh hưởng trực tiếp đến độ bền cơ học của hệ ray nam châm âm trần, độ phẳng bề mặt hoàn thiện, khe hở giữa ray và trần, cũng như tính thẩm mỹ tổng thể của không gian.

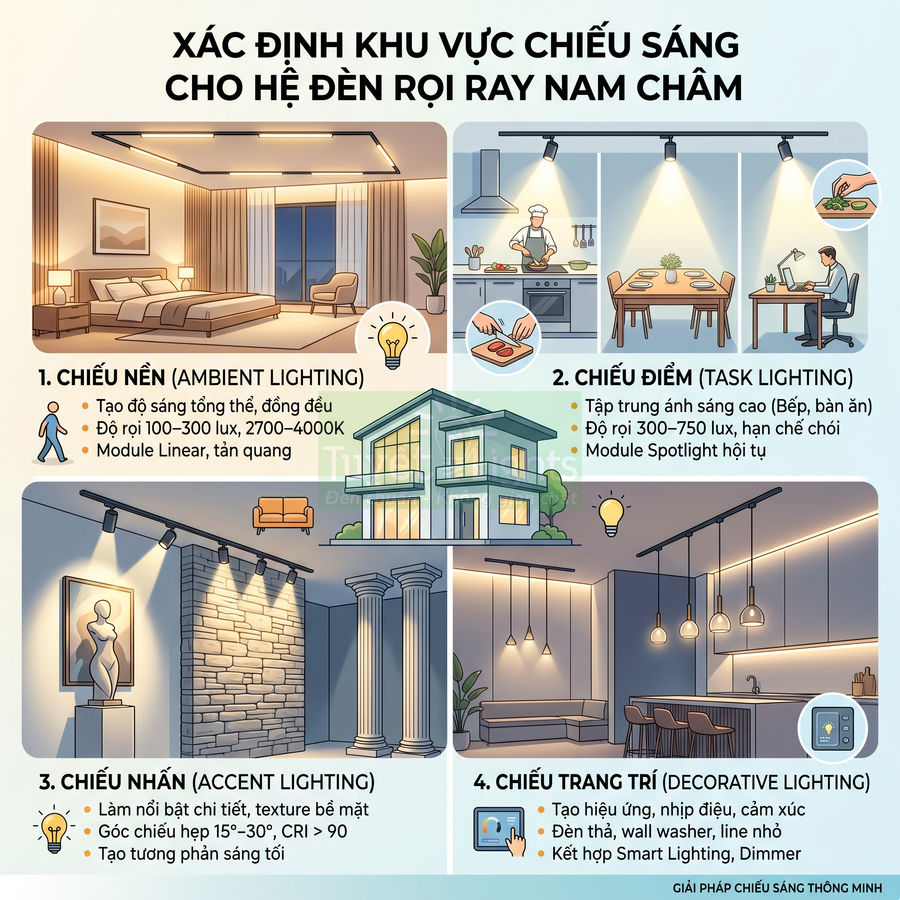

Xác định khu vực cần chiếu nền, chiếu điểm, chiếu nhấn và trang trí

Sau khi nắm rõ hiện trạng trần, bước tiếp theo là phân tích nhu cầu chiếu sáng theo chức năng không gian và thói quen sử dụng thực tế của gia chủ hoặc người dùng. Hệ đèn rọi ray nam châm âm trần thường được thiết kế theo triết lý “đa lớp ánh sáng”, kết hợp:

• Chiếu nền (ambient lighting)
• Chiếu điểm (task lighting)
• Chiếu nhấn (accent lighting)
• Chiếu trang trí (decorative lighting)

Chiếu nền thường được đảm nhiệm bởi module linear light, module tán quang hoặc các đoạn ray bố trí dọc theo trục chính của không gian. Mục tiêu là tạo độ sáng tổng thể đồng đều, đảm bảo an toàn di chuyển và cảm giác thoải mái cho mắt. Một số lưu ý chuyên môn:

• Độ rọi chiếu nền cho phòng khách, phòng ngủ thường 100–200 lux; bếp và khu làm việc chung 200–300 lux.
• Nên chọn nhiệt độ màu 2700–3000K cho không gian thư giãn, 3000–4000K cho không gian sinh hoạt, làm việc.

Chiếu điểm tập trung vào các khu vực làm việc, bàn ăn, quầy bar, bàn trang điểm, khu bếp, nơi cần độ rọi cao và ánh sáng tập trung. Ở các vị trí này, kỹ sư ánh sáng cần:

• Tính toán độ rọi mục tiêu (thường 300–500 lux cho bàn ăn, 500–750 lux cho bàn làm việc, khu bếp).
• Lựa chọn module spotlight hoặc linear có chóa phản quang tốt, hạn chế chói trực tiếp vào mắt.
• Bố trí ray sao cho tâm chiếu rơi đúng khu vực thao tác, không bị bóng đổ do người sử dụng che sáng.

Chiếu nhấn dùng spotlight góc hẹp rọi vào tranh, tượng, mảng tường ốp đá, gạch, gỗ, hoặc các chi tiết kiến trúc như cột, vòm, hốc tường. Mục tiêu là tạo tương phản sáng tối, làm nổi bật texture bề mặt. Một số nguyên tắc:

• Góc chiếu thường 15°–30°, CRI > 90 để tái hiện trung thực màu sắc vật thể.
• Khoảng cách từ ray đến tường và góc nghiêng đèn quyết định hình dạng vệt sáng (oval, tròn, dài).

Chiếu trang trí có thể kết hợp đèn thả nam châm, module wall washer, module line nhỏ để tạo hiệu ứng ánh sáng mềm, nhịp điệu, làm phong phú trải nghiệm thị giác. Các module này thường được điều khiển riêng bằng dimmer hoặc hệ thống smart lighting để thay đổi kịch bản ánh sáng theo thời điểm trong ngày.

Việc xác định rõ từng khu vực chiếu sáng giúp kỹ sư ánh sáng lựa chọn loại module, công suất, góc chiếu, CRI và nhiệt độ màu phù hợp. Đồng thời, tuyến ray sẽ được bố trí sao cho vừa đảm bảo công năng, vừa tạo bố cục ánh sáng hài hòa, tránh chồng chéo hoặc thiếu sáng cục bộ, và tối ưu chi phí bằng cách phân bổ đúng loại đèn cho đúng nhiệm vụ.

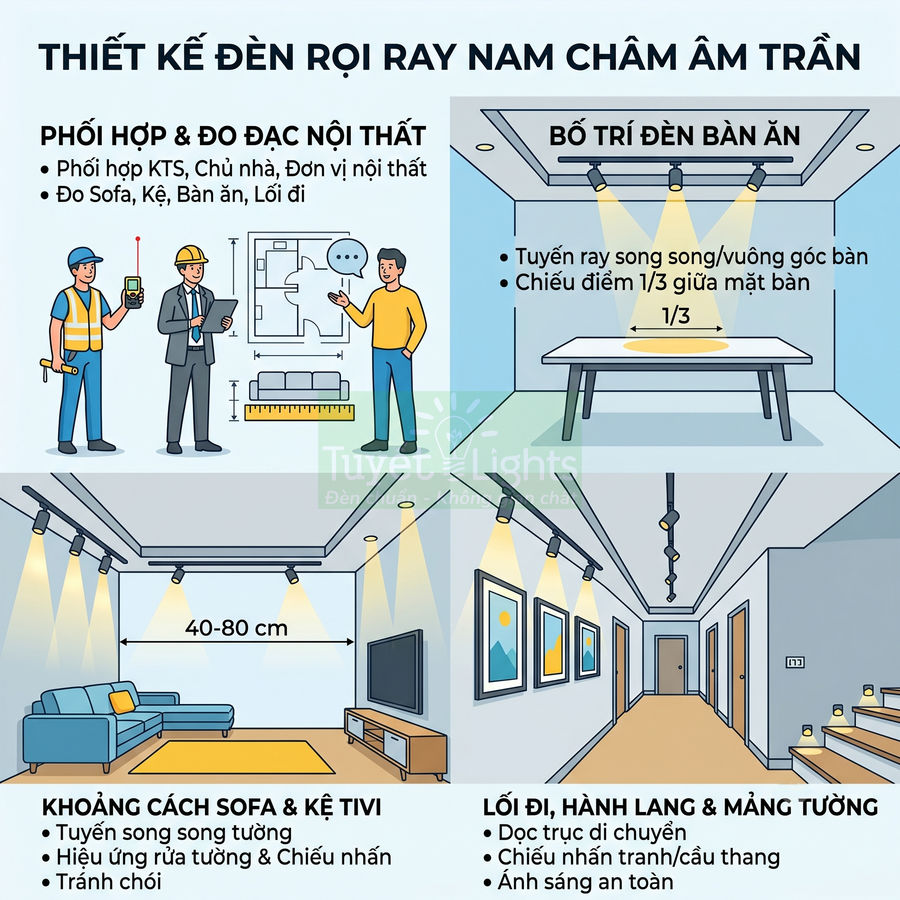

Đo vị trí nội thất, lối đi, bàn ăn, sofa, kệ và mảng tường cần rọi sáng

Đèn rọi ray nam châm âm trần chỉ phát huy tối đa hiệu quả khi được thiết kế gắn liền với bố trí nội thất thực tế và các trục di chuyển chính. Do đó, kỹ thuật viên cần phối hợp chặt chẽ với kiến trúc sư, đơn vị nội thất hoặc chủ nhà để chốt layout nội thất tương đối ổn định trước khi chốt vị trí ray.

Các đồ nội thất chính cần được xác định và đo đạc bằng thước thép, thước laser, sau đó ghi chú trực tiếp lên bản vẽ mặt bằng hoặc file CAD:

• Sofa, bàn trà, kệ tivi, tủ trưng bày phòng khách.
• Bàn ăn, đảo bếp, tủ bếp trên – dưới, quầy bar.
• Giường ngủ, tab đầu giường, bàn trang điểm, bàn làm việc.
• Lối đi chính, hành lang, sảnh vào, cầu thang, chiếu nghỉ.

Đối với bàn ăn và đảo bếp, tuyến ray nên được bố trí song song hoặc vuông góc với cạnh bàn, tùy theo ý đồ kiến trúc. Một số nguyên tắc:

• Tâm chiếu của module spotlight hoặc đèn thả nên rơi vào 1/3 giữa mặt bàn, tránh chiếu thẳng vào đầu người ngồi.
• Khoảng cách giữa các điểm sáng được tính theo chiều dài bàn và góc chiếu đèn để tạo dải sáng liên tục, không bị đứt đoạn.

Với sofa và kệ tivi, tuyến ray thường chạy song song với tường, cách mép tường một khoảng phù hợp (thường 40–80 cm tùy chiều cao trần) để ánh sáng rọi vào mảng tường phía sau hoặc bề mặt sofa mà không gây chói mắt người ngồi. Khoảng cách này cũng ảnh hưởng đến việc tạo hiệu ứng rửa tường (wall washing) hoặc chiếu nhấn (wall grazing).

Các mảng tường trang trí, tranh, kệ trưng bày cần được đo chính xác chiều rộng, chiều cao, vị trí tâm để tính toán góc chiếu và khoảng cách từ ray đến tường. Điều này giúp spotlight tạo vệt sáng đẹp, không bị loang lổ hoặc lệch tâm, đồng thời tránh hiện tượng bóng đổ khó chịu trên bề mặt tranh hoặc vật trưng bày.

Lối đi, hành lang, sảnh cần ánh sáng đều, tránh vùng tối; do đó tuyến ray nên chạy dọc theo trục di chuyển, kết hợp module linear hoặc spotlight góc rộng. Ở khu vực cầu thang, cần chú ý chiếu sáng bậc thang, chiếu sáng tay vịn và chiếu nhấn mảng tường cạnh thang để tăng an toàn và thẩm mỹ.

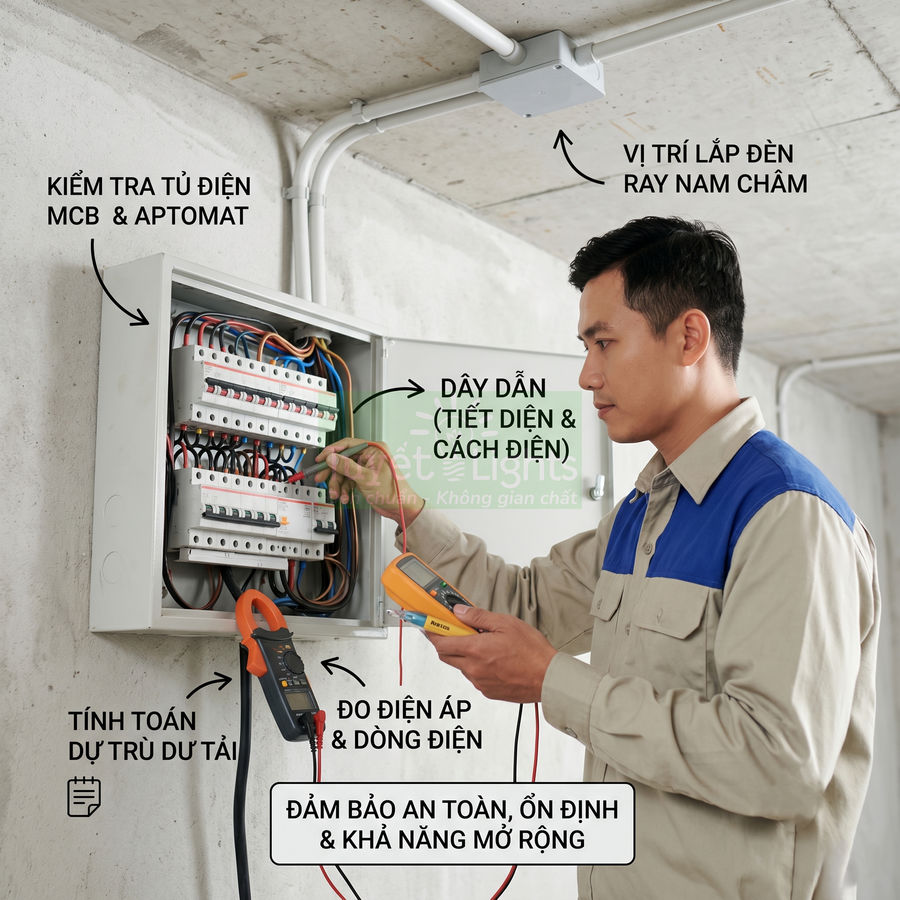

Kiểm tra nguồn điện sẵn có, công tắc và đường dây cấp cho hệ ray nam châm

Hệ đèn rọi ray nam châm âm trần sử dụng nguồn điện 48V DC cấp qua bộ nguồn chuyển đổi từ 220V AC. Vì vậy, việc kiểm tra hệ thống điện hiện hữu là bước bắt buộc để đảm bảo an toàn, độ ổn định và khả năng mở rộng trong tương lai.

Kỹ thuật viên cần xác định vị trí tủ điện, hộp nối, công tắc, ổ cắm trần, đường dây chiếu sáng hiện có và đánh giá khả năng tận dụng hay cần đi mới. Các bước chuyên môn thường bao gồm:

• Kiểm tra sơ đồ cấp điện hiện tại, xác định mạch chiếu sáng riêng biệt với mạch ổ cắm.
• Đo và ghi nhận số lượng mạch dự phòng, khả năng chịu tải của aptomat (MCB, RCBO) hiện hữu.

Cần kiểm tra tiết diện dây, loại dây, cách đi dây (trong ống gen, ống ruột gà, ống cứng PVC) và tình trạng cách điện. Những tuyến dây cũ, tiết diện nhỏ, không rõ nguồn gốc nên được thay thế để tránh quá tải, sụt áp hoặc chập cháy. Đặc biệt với hệ ray nam châm, tổng công suất có thể tăng dần theo thời gian khi bổ sung module, nên cần dự trù dư tải cho mạch cấp nguồn.

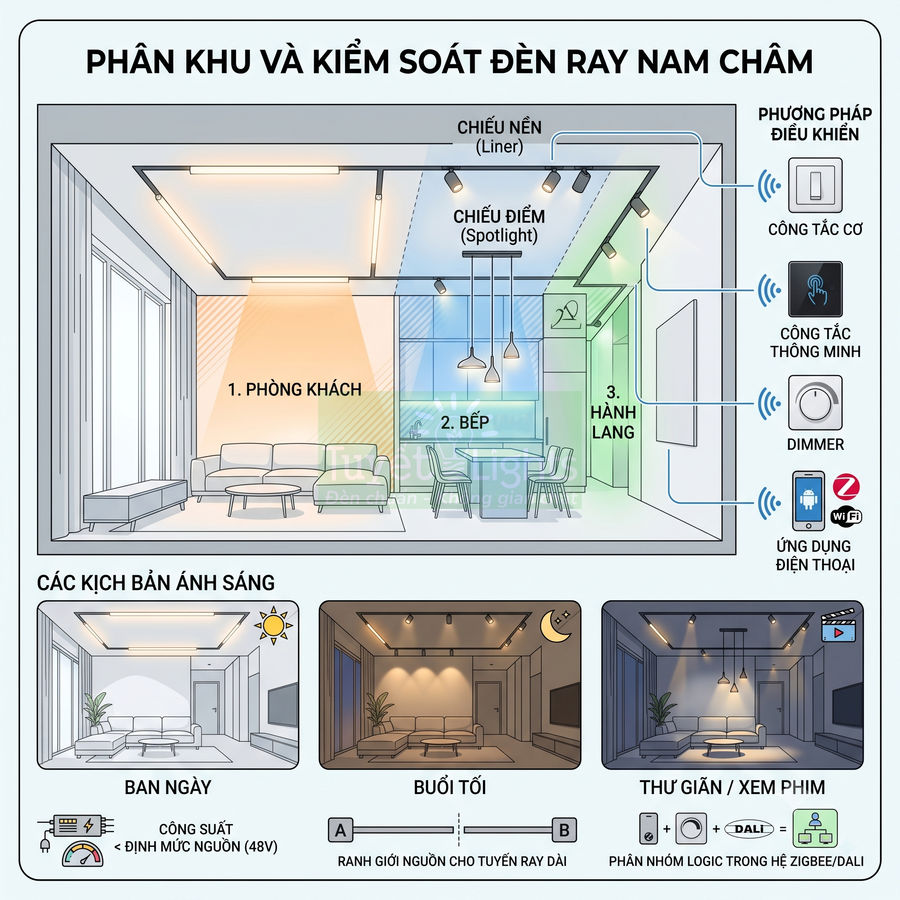

Đồng thời, cần xác định số lượng nhóm công tắc mong muốn và phương thức điều khiển:

• Mỗi tuyến ray điều khiển riêng để linh hoạt kịch bản chiếu sáng.
• Nhóm nhiều tuyến vào cùng một công tắc cho các khu vực có chức năng tương tự.
• Sử dụng dimmer, công tắc cảm ứng, hoặc hệ điều khiển thông minh (smart home) để điều chỉnh độ sáng, nhiệt độ màu (nếu dùng CCT tunable) và hẹn giờ.

Việc kiểm tra nguồn điện sẵn có cũng giúp tính toán vị trí đầu cấp nguồn 220V cho bộ nguồn 48V, tránh kéo dây lòng vòng, giảm tổn hao điện áp và đảm bảo mỹ quan. Vị trí bộ nguồn cần dễ tiếp cận để bảo trì (trên trần kỹ thuật, trong tủ điện phụ, trong hộc kỹ thuật), đồng thời đảm bảo thông gió, tránh quá nhiệt.

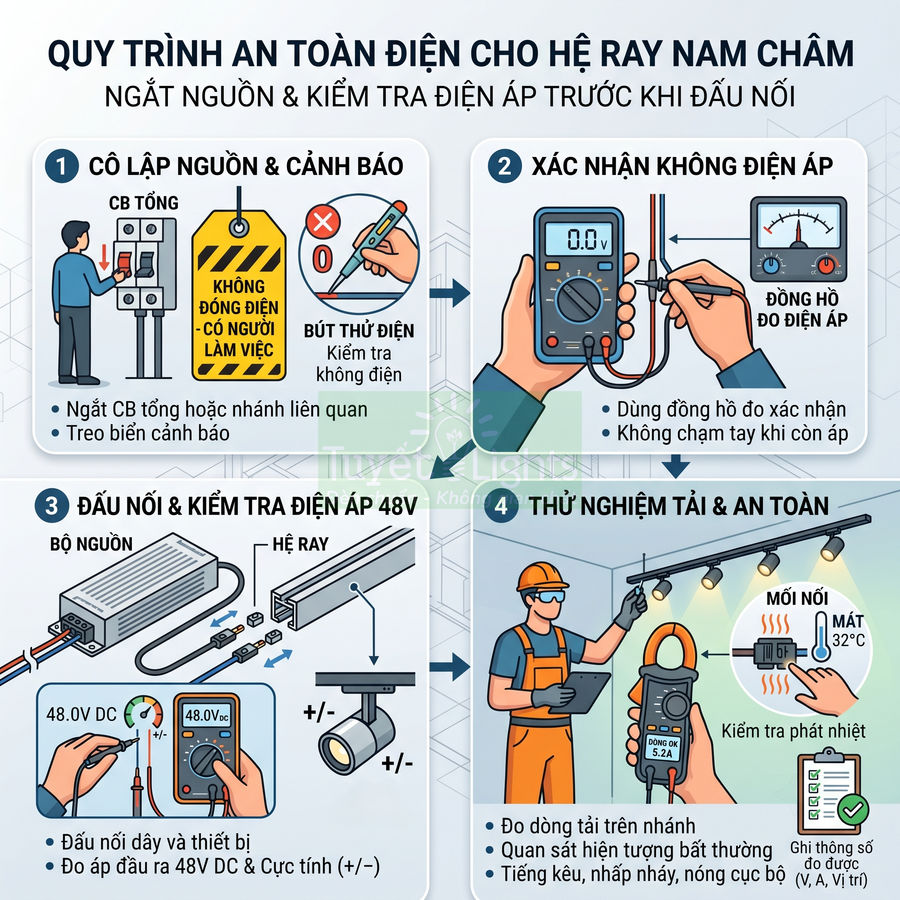

Tại bước này, kỹ thuật viên nên sử dụng bút thử điện, đồng hồ đo điện áp, ampe kìm để xác nhận điện áp thực tế, kiểm tra thứ tự pha – trung tính, phát hiện mạch bị quá tải hoặc sụt áp bất thường. Việc ghi chép đầy đủ thông số đo được sẽ hỗ trợ cho khâu tính toán công suất bộ nguồn, phân chia mạch và đảm bảo hệ ray nam châm vận hành ổn định, an toàn lâu dài.

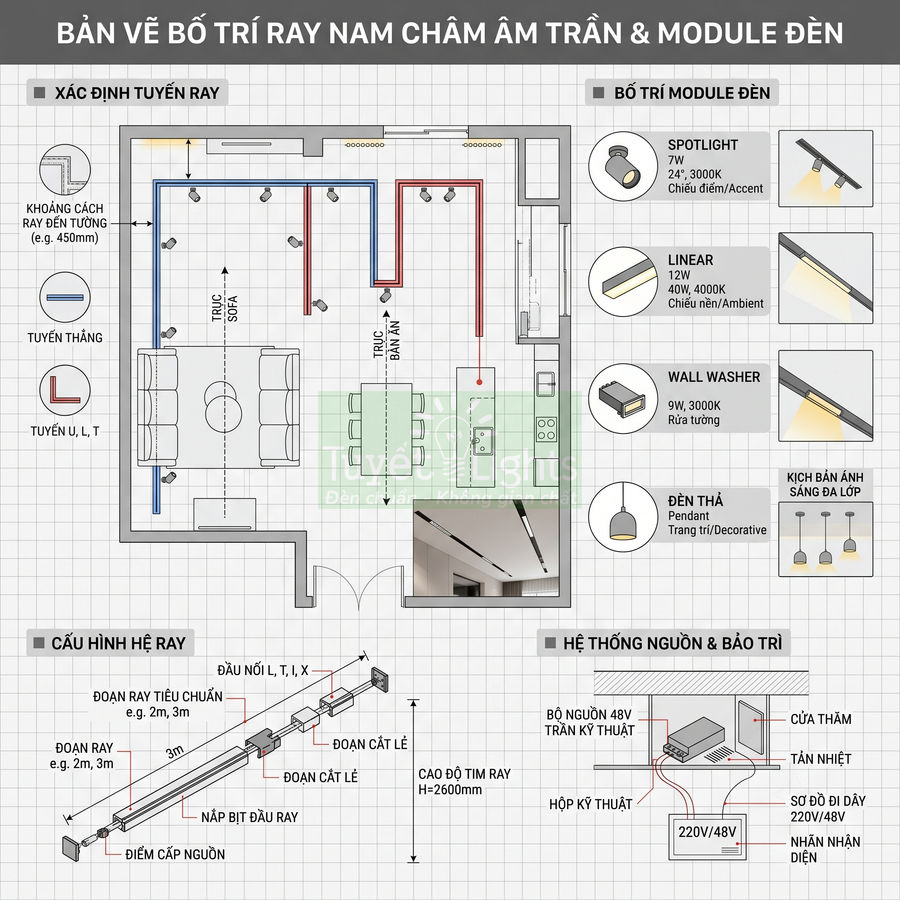

Lên bản vẽ bố trí ray nam châm âm trần và module đèn

Bản vẽ bố trí ray nam châm âm trần và module đèn cần thể hiện đồng thời yếu tố kỹ thuật, thẩm mỹ và vận hành. Trước hết, tuyến ray phải được nghiên cứu trên nhiều mặt bằng, kiểm tra xung đột với hệ MEP, đồng thời “ăn khớp” với trục nội thất, hướng nhìn chính và các đường line kiến trúc. Từ đó hình thành các tuyến chiếu sáng nền, nhấn và chức năng, có thể dạng thẳng, chữ U, L, T, lưới hoặc free-form, giúp phân vùng không gian phòng khách – bếp, phòng ngủ, văn phòng, showroom.

Tiếp theo, cần lựa chọn vị trí module spotlight, linear, wall washer và đèn thả sao cho đáp ứng độ rọi, độ đồng đều, hạn chế chói và tạo kịch bản ánh sáng đa lớp. Trên bản vẽ phải ghi rõ công suất, góc chiếu, nhiệt độ màu, CRI, mã sản phẩm và nhóm điều khiển để dễ thi công, vận hành linh hoạt.

Về cấu hình hệ ray, kỹ thuật viên tính chiều dài từng tuyến, chia thành các đoạn tiêu chuẩn 1–3 m, bố trí đầu nối chữ I, L, T, X và điểm kết thúc ray có nắp bịt, đồng thời xác định đoạn ray cấp nguồn. Cần ghi chú cao độ tim ray, vị trí so với tường, trục nội thất, dầm và khe điều hòa để đảm bảo thi công chính xác, ray thẳng và phẳng.

Cuối cùng, bộ nguồn 48V và đầu cấp nguồn phải được chốt vị trí tại trần kỹ thuật, hộp kỹ thuật hoặc tủ phụ, đảm bảo dễ tiếp cận bảo trì, đủ thông gió và đúng chiều dài dây cho phép để tránh sụt áp. Bản vẽ nên thể hiện sơ đồ đi dây 220V/48V, kích thước hộp kỹ thuật, vị trí cửa thăm, khoảng trống tản nhiệt và nhãn nhận diện từng bộ nguồn tương ứng với tuyến ray, giúp hệ thống vận hành ổn định, an toàn và thuận tiện bảo dưỡng lâu dài.

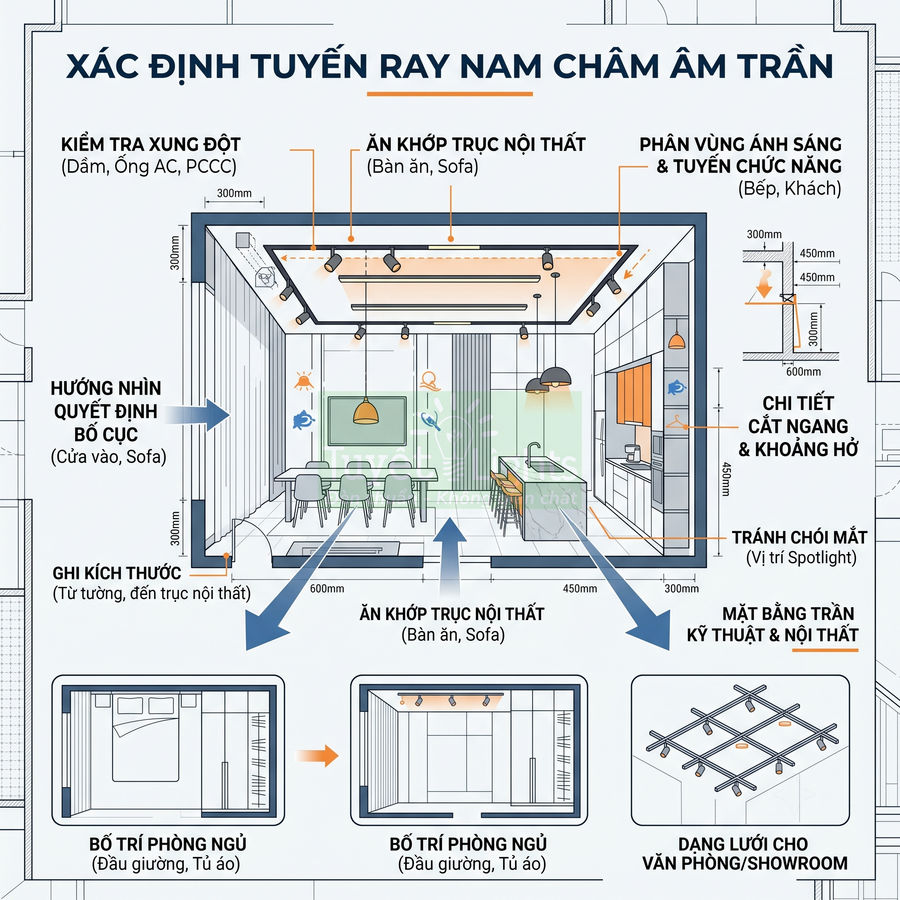

Xác định tuyến ray theo mặt bằng trần, bố cục nội thất và hướng nhìn chính

Bản vẽ bố trí ray nam châm âm trần ở mức chuyên nghiệp phải được triển khai đồng thời trên mặt bằng kiến trúc, mặt bằng nội thất, mặt bằng trần và nếu có thì cả mặt cắt trần. Kỹ sư chiếu sáng cần kiểm tra kỹ cao độ dầm, vị trí ống điều hòa, ống PCCC, loa, camera, khe điều hòa, giật cấp trần… để đảm bảo tuyến ray có thể thi công thực tế, không xung đột với hệ MEP.

Về mặt thẩm mỹ, tuyến ray nên được “đọc” như một phần của bố cục nội thất. Khi nhìn từ dưới lên, ray phải ăn khớp với:

• Trục bàn ăn, trục sofa, trục giường, trục đảo bếp.
• Trục cửa chính, cửa sổ lớn, mảng tường nhấn (tivi, tranh, kệ trang trí).
• Các đường line kiến trúc trên trần: khe sáng, trần giật cấp, gờ trang trí.

Hướng nhìn chính từ cửa vào, từ sofa, từ bàn ăn, từ giường ngủ sẽ quyết định cách sắp xếp tuyến ray: song song, vuông góc, dạng lưới, dạng chữ U, chữ L, chữ T hoặc dạng free-form. Ở mức thiết kế chi tiết, nên xác định rõ:

• Tuyến chiếu sáng nền: thường là tuyến song song với chiều dài phòng, tạo cảm giác không gian rộng và dẫn hướng di chuyển.
• Tuyến chiếu sáng nhấn: có thể vuông góc hoặc cắt chéo tuyến nền, tập trung vào khu vực tranh, kệ, mảng tường đặc biệt.
• Tuyến chức năng: bám theo bàn ăn, đảo bếp, bàn làm việc, lối đi.

Trong không gian phòng khách – bếp liên thông, có thể sử dụng một tuyến ray dài chạy xuyên suốt, kết hợp các nhánh rẽ để phân vùng ánh sáng. Tuy nhiên, cần kiểm soát:

• Độ liên tục thị giác: hạn chế “đứt đoạn” ray tại vị trí giật cấp trần, nên dùng đầu nối chữ I hoặc chữ L để duy trì đường nét.
• Ranh giới chức năng: tại khu bếp, có thể tách tuyến ray thành cụm riêng để điều khiển độc lập với khu sofa.
• Độ chói: tránh đặt tuyến ray quá sát tầm nhìn trực diện khi ngồi sofa, dễ gây chói nếu dùng nhiều spotlight.

Ở phòng ngủ, tuyến ray thường đơn giản hơn, tập trung vào khu vực giường, bàn làm việc, tủ áo. Một cấu hình phổ biến là:

• Tuyến ray dọc theo mép giường, bố trí spotlight rọi đầu giường và tranh.
• Tuyến ngắn hơn chạy dọc bàn làm việc, kết hợp linear light và vài spotlight.
• Tuyến sát tủ áo để gắn wall washer rửa cánh tủ hoặc gương.

Văn phòng, showroom, gallery có thể dùng hệ ray dạng lưới hoặc dạng vòng để linh hoạt thay đổi bố trí ánh sáng theo thời gian. Với dạng lưới, cần tính trước:

• Khoảng cách giữa các tuyến ray (grid spacing) để đảm bảo độ đồng đều chiếu sáng.
• Vị trí các “ô linh hoạt” cho phép thay đổi module spotlight khi thay đổi layout nội thất.
• Khả năng mở rộng: chừa sẵn đầu nối chữ T hoặc chữ X cho các giai đoạn sau.

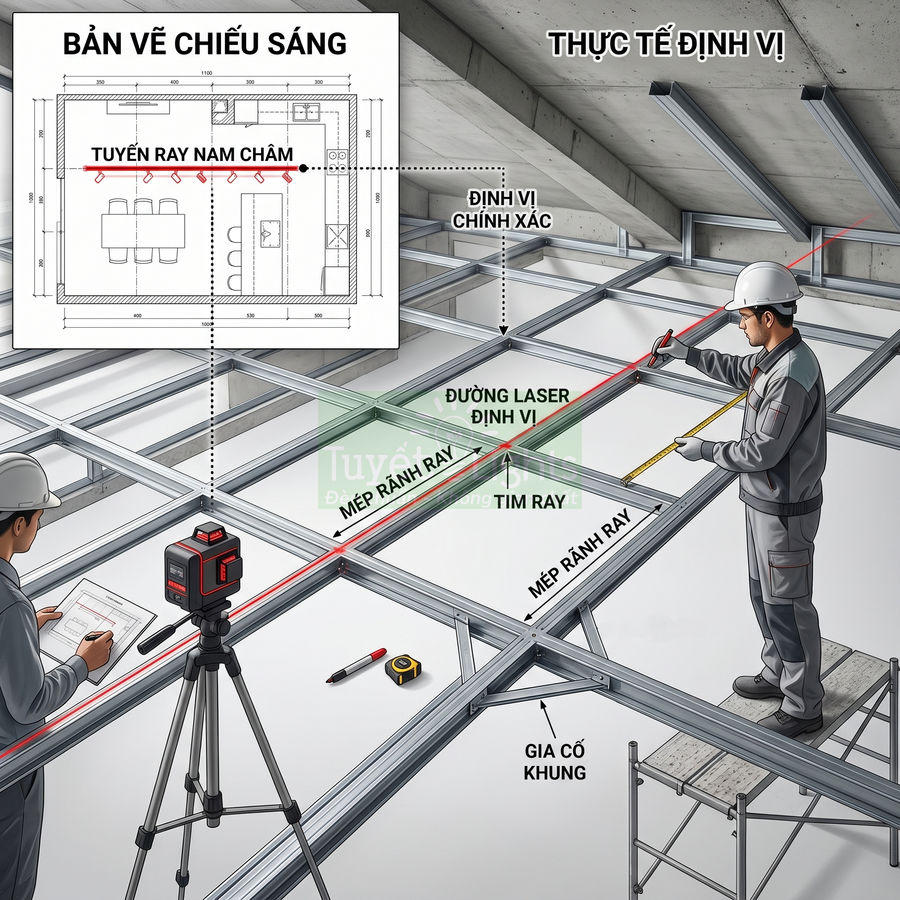

Việc xác định tuyến ray trên bản vẽ cần thể hiện rõ khoảng cách từ ray đến tường, đến trục nội thất, đến các điểm kiến trúc. Thông thường nên ghi kích thước:

• Từ mép tường hoàn thiện đến tim ray (ví dụ: 300 mm, 450 mm, 600 mm tùy mục đích chiếu).
• Từ tim ray đến tim bàn ăn, tim giường, tim đảo bếp (để đảm bảo đèn thả và spotlight rơi đúng vị trí).
• Từ tim ray đến trục dầm, trục khe điều hòa (tránh va chạm kết cấu và hệ thống kỹ thuật).

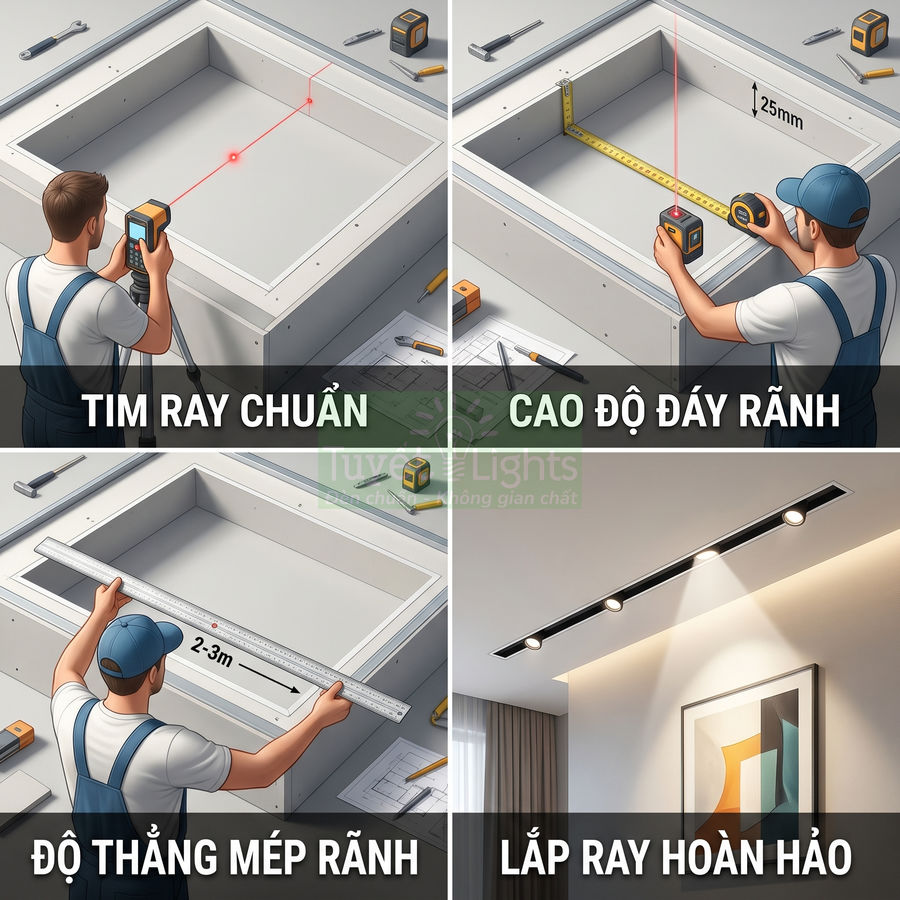

Những thông số này sẽ được chuyển thành kích thước thực tế khi thi công khung trần và chừa rãnh ray, giúp hạn chế sai lệch và chỉnh sửa tại công trình. Ở giai đoạn shopdrawing, nên bổ sung thêm:

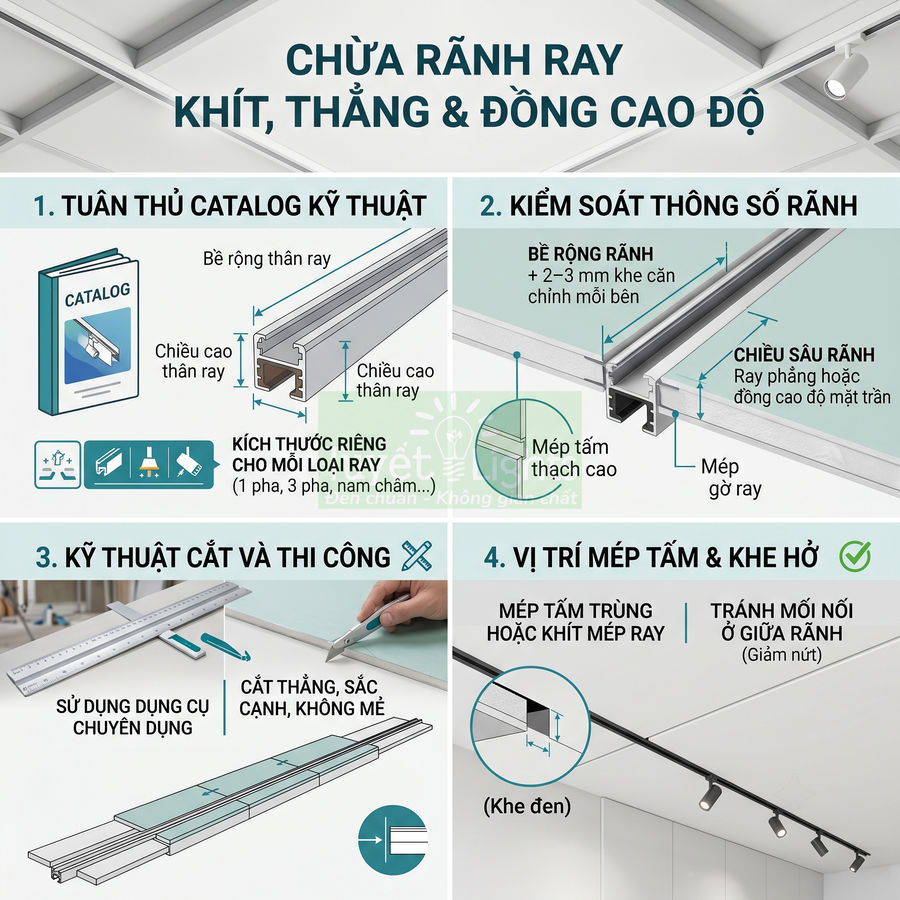

• Chi tiết cắt ngang rãnh ray: chiều rộng, chiều sâu, lớp hoàn thiện.
• Khoảng hở kỹ thuật tối thiểu phía trên ray để đi dây và đặt đầu nối.

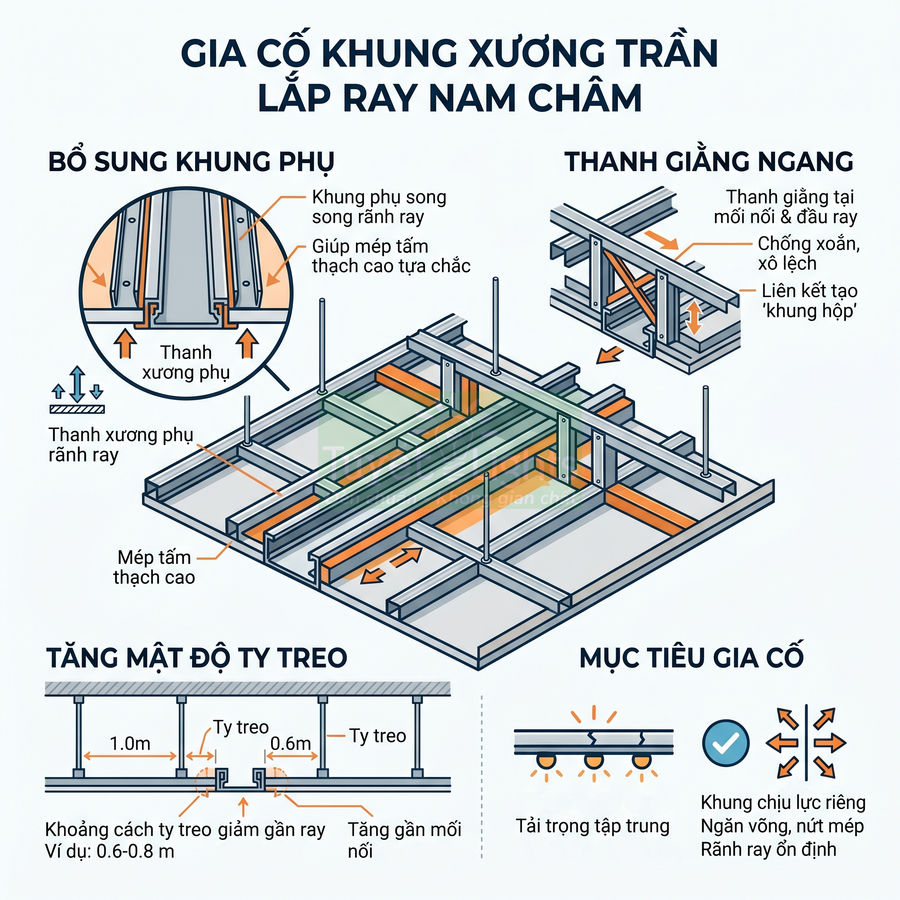

• Vị trí treo ty, khung xương trần liên quan đến ray để đảm bảo độ cứng.

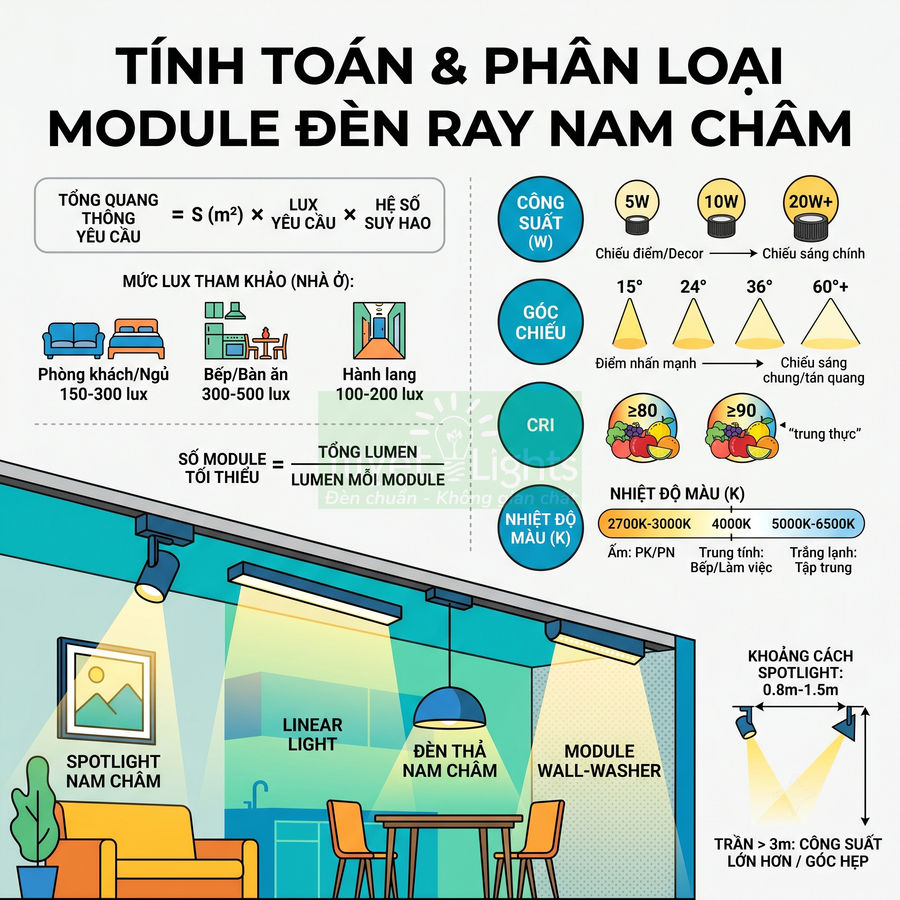

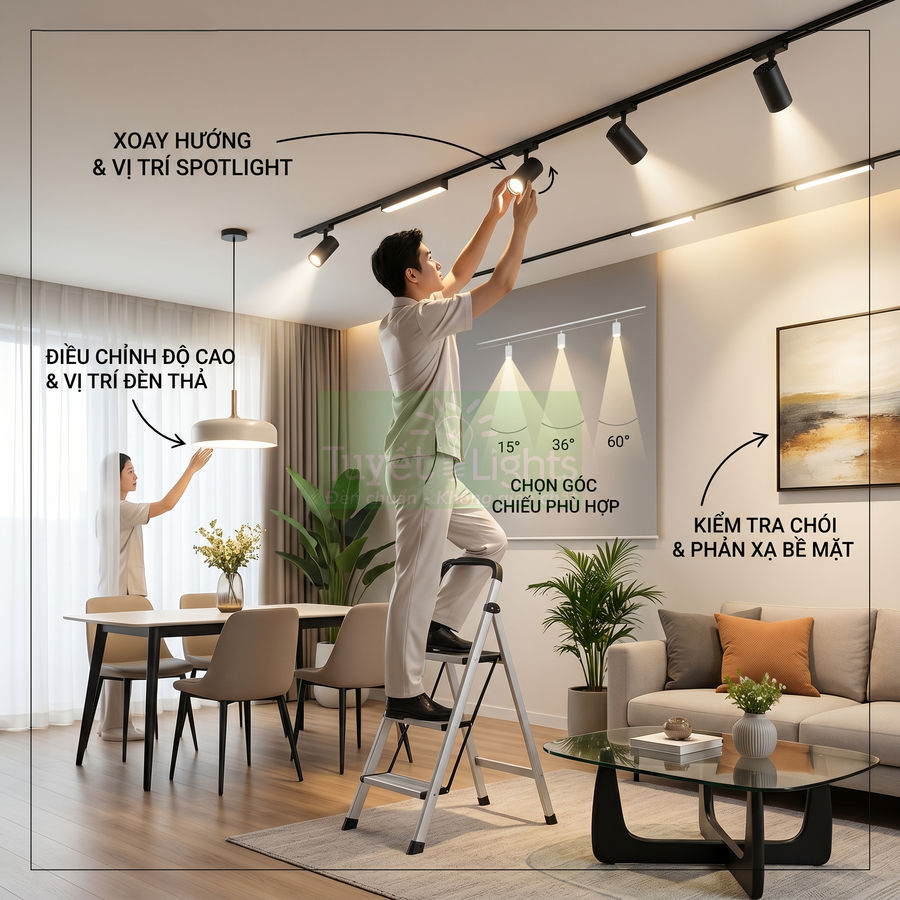

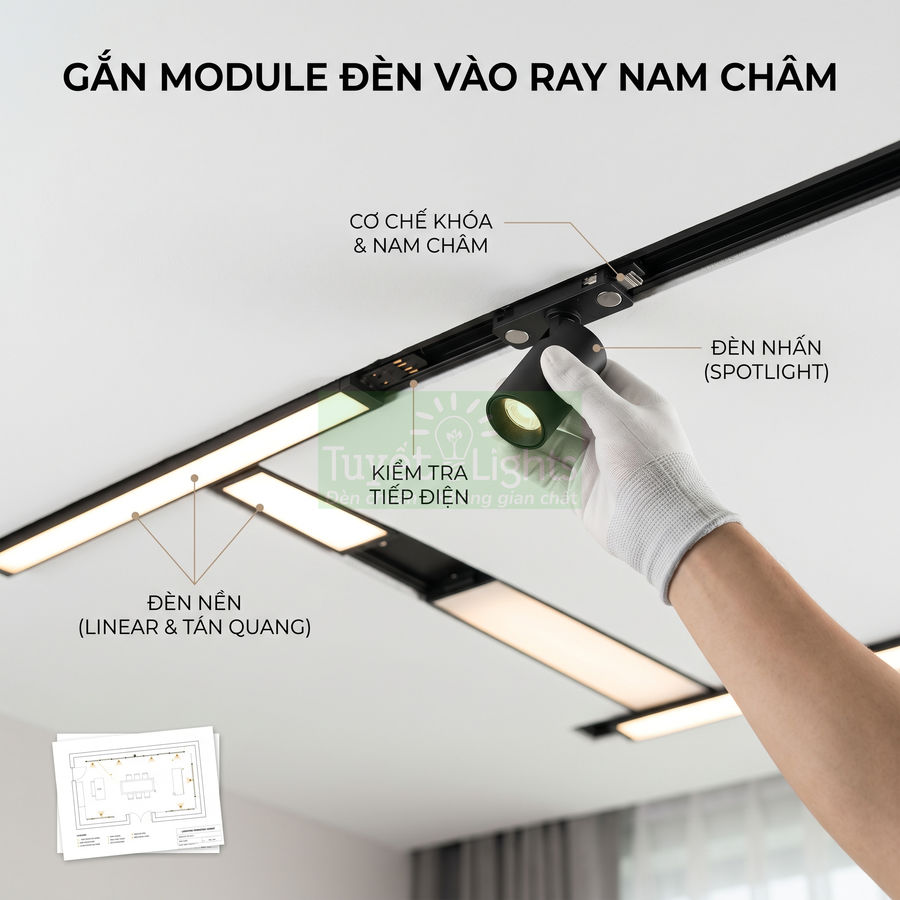

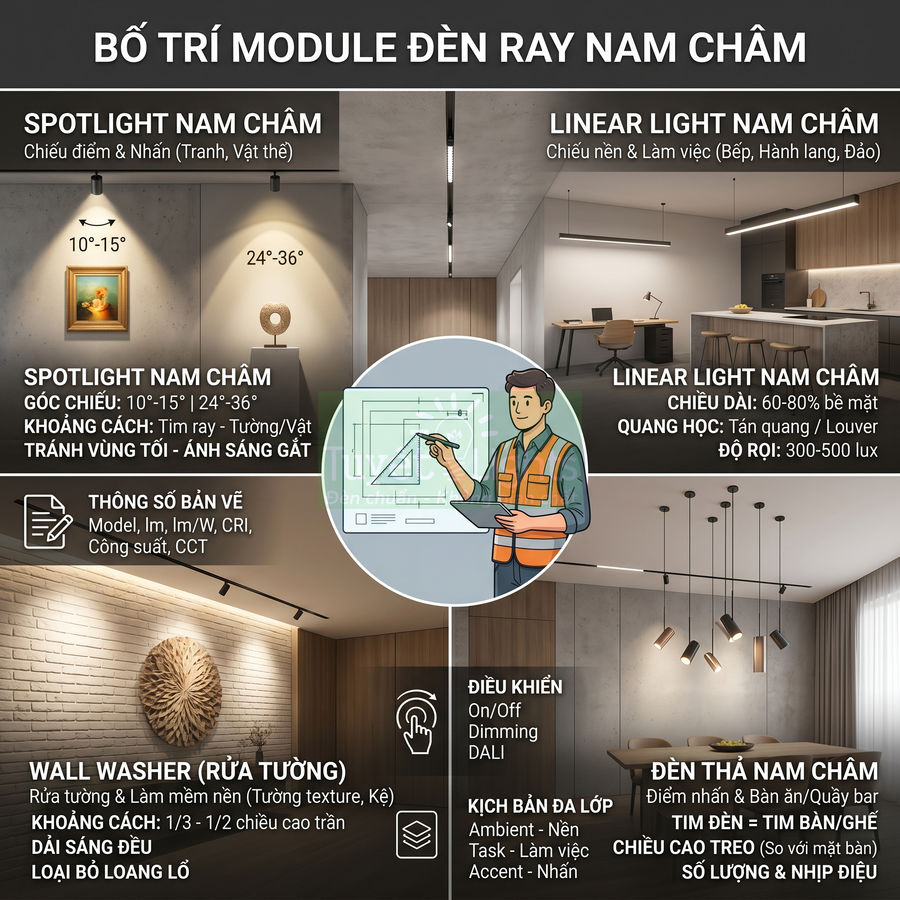

Chọn vị trí module spotlight, linear light, đèn tán quang và đèn thả nam châm

Sau khi có tuyến ray, kỹ sư ánh sáng sẽ bố trí các loại module đèn trên từng đoạn ray dựa trên yêu cầu độ rọi (lux), độ đồng đều và kịch bản sử dụng. Mỗi loại module có vai trò riêng và cần được tính toán theo khoảng cách, chiều cao trần và màu sắc bề mặt nội thất.

• Spotlight nam châm: dùng cho chiếu điểm, chiếu nhấn, rọi tranh, rọi vật thể, tạo tương phản. Cần xác định:
  • Góc chiếu (beam angle) 10°–15° cho chiếu điểm mạnh, 24°–36° cho chiếu nhấn mềm hơn.
  • Khoảng cách từ tim ray đến bề mặt tường hoặc vật thể để tia sáng rơi đúng vùng mong muốn.
  • Độ cao treo trần và khoảng cách giữa các spotlight để tránh vùng tối – vùng sáng quá gắt.
• Linear light nam châm: dùng cho chiếu nền, chiếu hành lang, chiếu dọc bàn ăn, đảo bếp, bàn làm việc. Cần chú ý:
  • Chiều dài module so với chiều dài bàn hoặc đảo bếp (thường 60–80% chiều dài bề mặt).
  • Kiểu quang học: tán quang đều hay có louver chống chói.
  • Độ rọi yêu cầu trên mặt làm việc (300–500 lux cho bếp và bàn làm việc).
• Đèn tán quang, wall washer: dùng để rửa tường, làm mềm ánh sáng, giảm chói, tạo nền cho mảng tường trang trí. Khi bố trí:
  • Khoảng cách từ tim ray đến tường thường bằng 1/3–1/2 chiều cao trần để tạo dải sáng đều.
  • Chọn loại quang học chuyên wall washer để tránh “vệt sáng” loang lổ.
  • Ưu tiên dùng cho tường có texture, tranh lớn, kệ trưng bày.
• Đèn thả nam châm: dùng cho bàn ăn, đảo bếp, quầy bar, khu vực cần điểm nhấn thị giác mạnh. Cần thể hiện:
  • Vị trí tim đèn trùng với tim bàn hoặc cụm ghế bar.
  • Chiều cao treo đèn (so với mặt bàn) để không chói mắt và không vướng tầm nhìn.
  • Số lượng module thả và khoảng cách giữa chúng để tạo nhịp điệu thị giác.

Vị trí từng module phải được thể hiện trên bản vẽ với ký hiệu rõ ràng, kèm theo thông số công suất, góc chiếu, nhiệt độ màu, CRI. Ở mức chuyên sâu, nên bổ sung thêm:

• Mã sản phẩm (model), quang thông (lm), hiệu suất (lm/W).
• Chế độ điều khiển: on/off, dimming, DALI, 0–10V, Bluetooth…
• Nhóm công tắc hoặc kịch bản điều khiển tương ứng từng cụm module.

Sự kết hợp hợp lý giữa các module giúp tạo nên kịch bản ánh sáng đa lớp (ambient – task – accent). Trên bản vẽ, có thể phân lớp bằng cách:

• Dùng layer khác nhau cho spotlight, linear, wall washer, đèn thả.
• Ghi chú từng lớp ánh sáng phục vụ hoạt động nào: xem tivi, đọc sách, tiếp khách, ăn uống, làm việc.
• Thể hiện sơ đồ nhóm điều khiển để người dùng có thể linh hoạt bật/tắt, dim từng lớp.

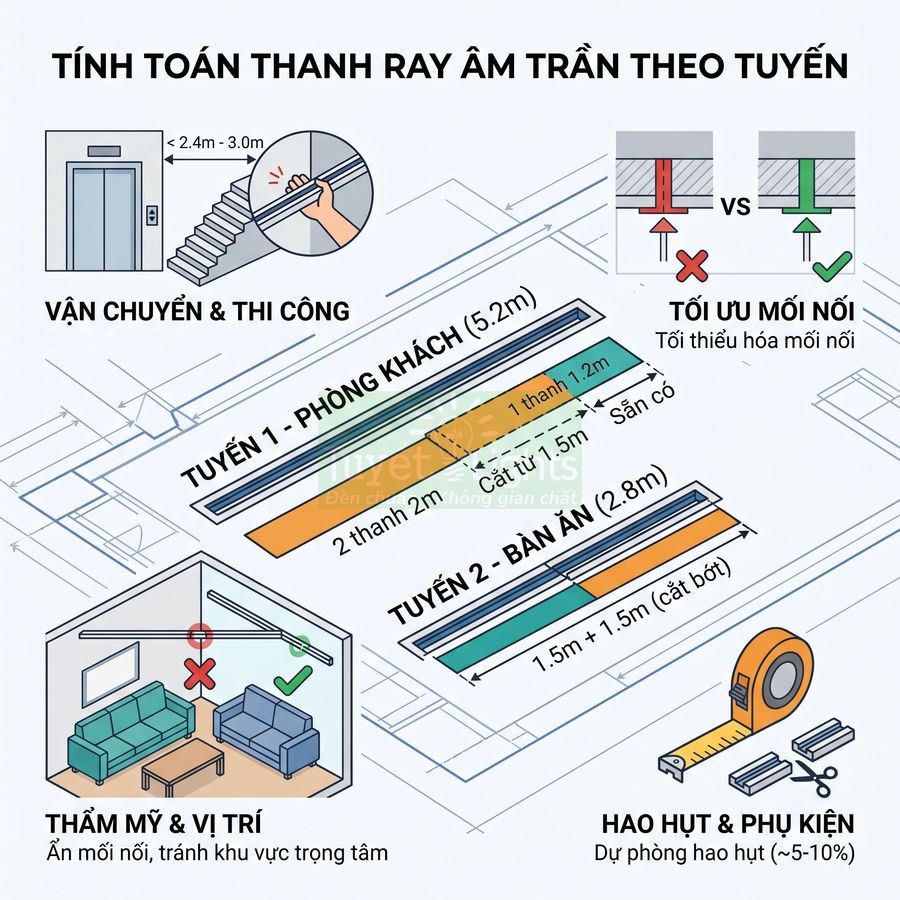

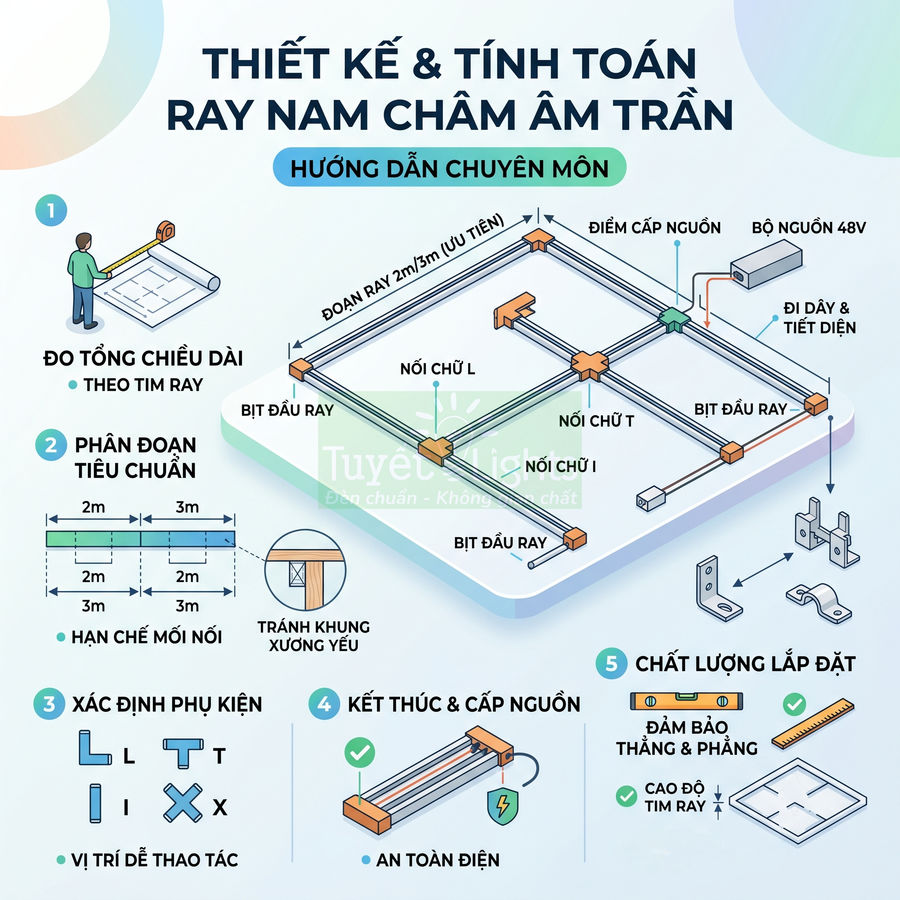

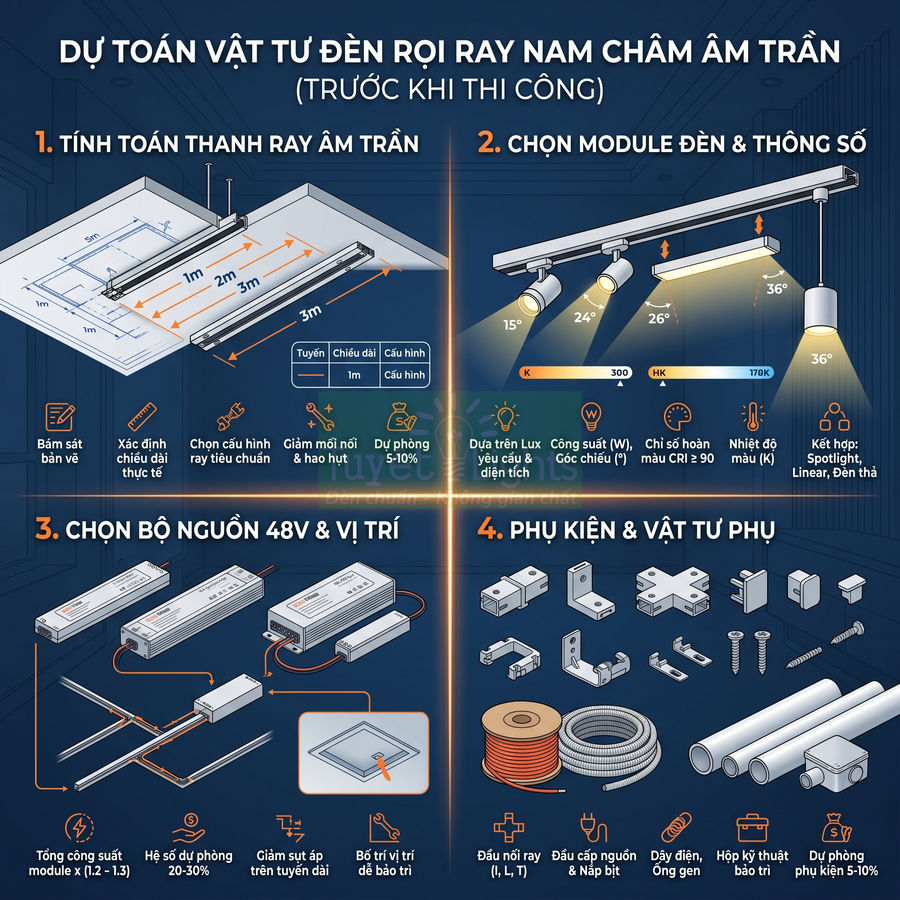

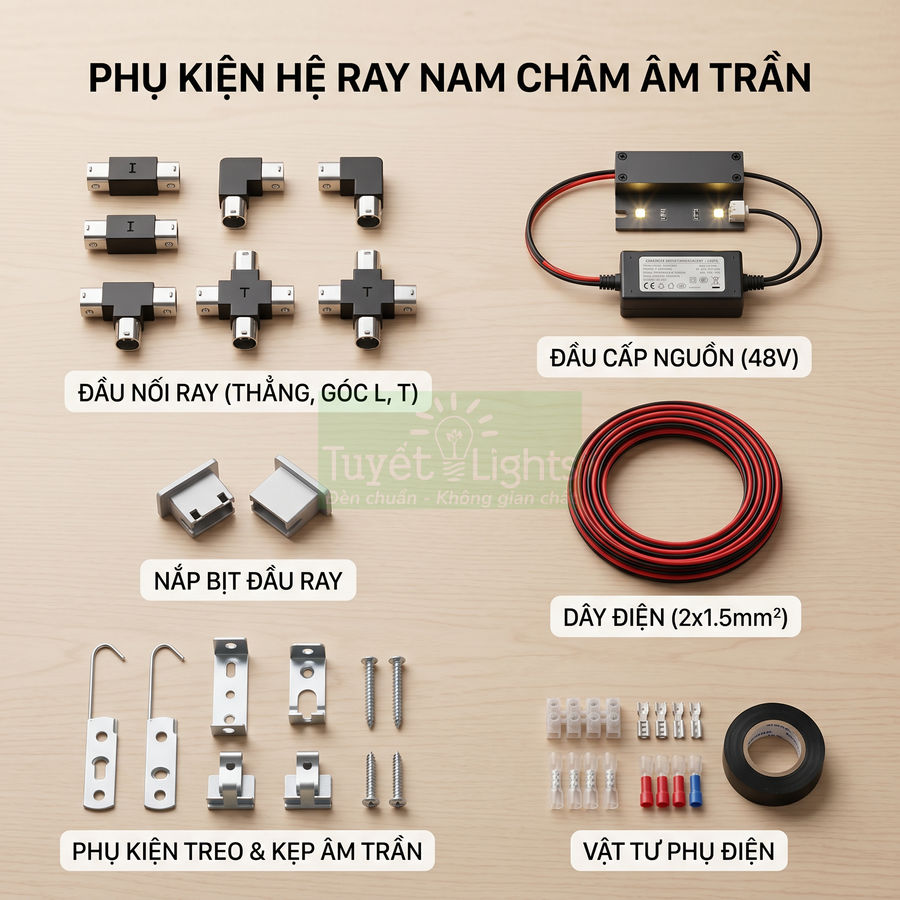

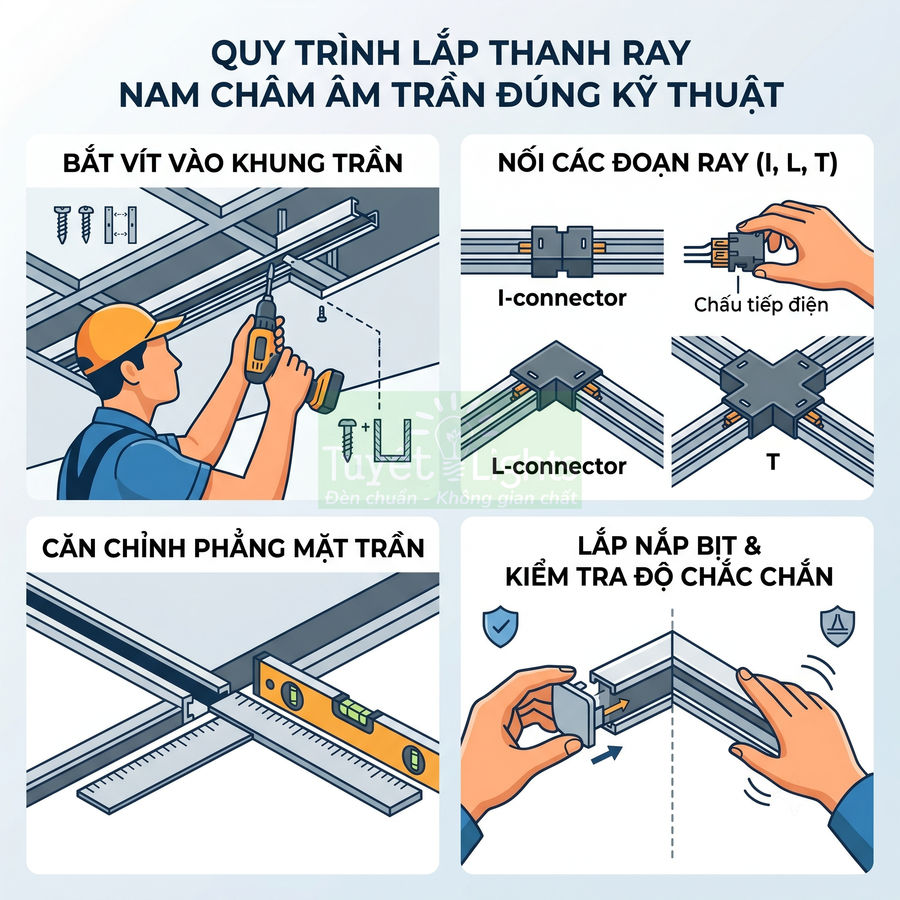

Tính chiều dài thanh ray, điểm nối chữ I, chữ L, chữ T và điểm kết thúc ray

Thanh ray nam châm âm trần thường có các kích thước tiêu chuẩn như 1 m, 1,5 m, 2 m, 3 m tùy hãng sản xuất. Dựa trên bản vẽ, kỹ thuật viên cần tính toán chiều dài từng tuyến ray, sau đó chia thành các đoạn tiêu chuẩn, kết hợp với đầu nối chữ I, chữ L, chữ T, chữ X nếu có. Quy trình chuyên môn thường gồm:

• Đo tổng chiều dài tuyến ray trên bản vẽ (theo tim ray).
• Chia tuyến thành các đoạn tiêu chuẩn sao cho:
  • Ưu tiên dùng đoạn 2 m, 3 m để giảm số mối nối.
  • Đoạn cắt lẻ nên đặt ở vị trí ít thấy hoặc trùng với khe trần.

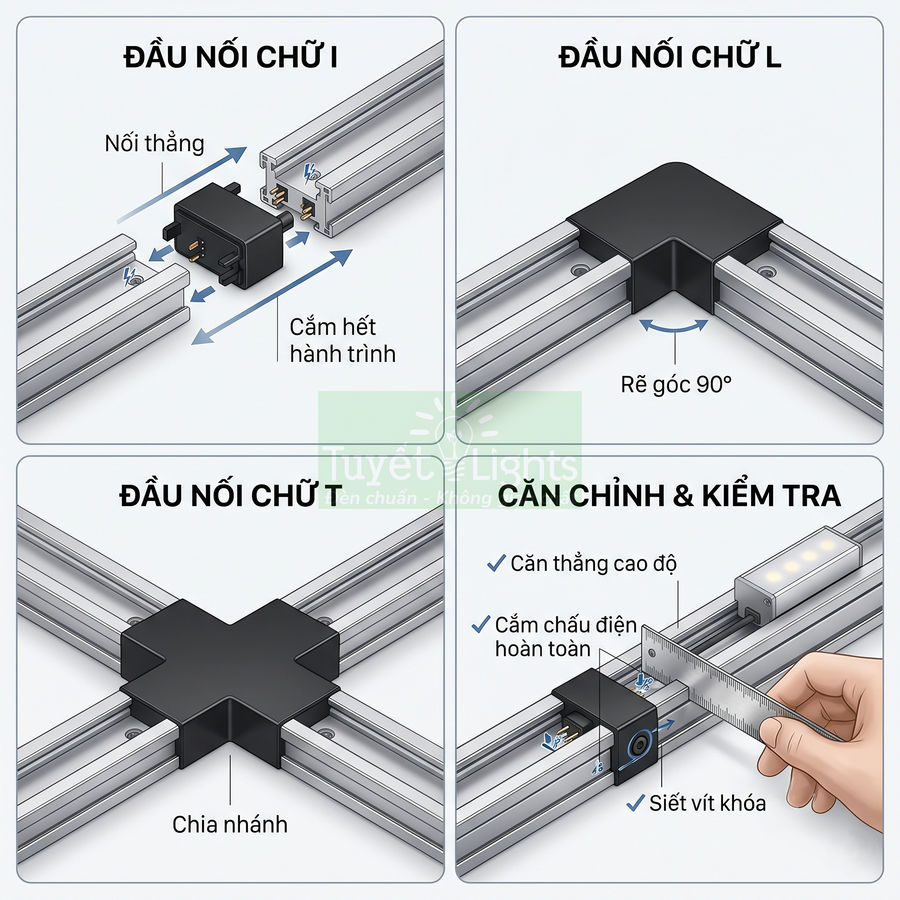

• Xác định vị trí các đầu nối chữ L, T, X theo sơ đồ bố trí ray.

Việc tính toán này phải đảm bảo:

• Hạn chế số lượng mối nối không cần thiết để tăng độ ổn định cơ khí và điện.
• Đặt mối nối ở vị trí dễ thao tác, không trùng với vị trí khung xương yếu hoặc ngay dưới dầm lớn.

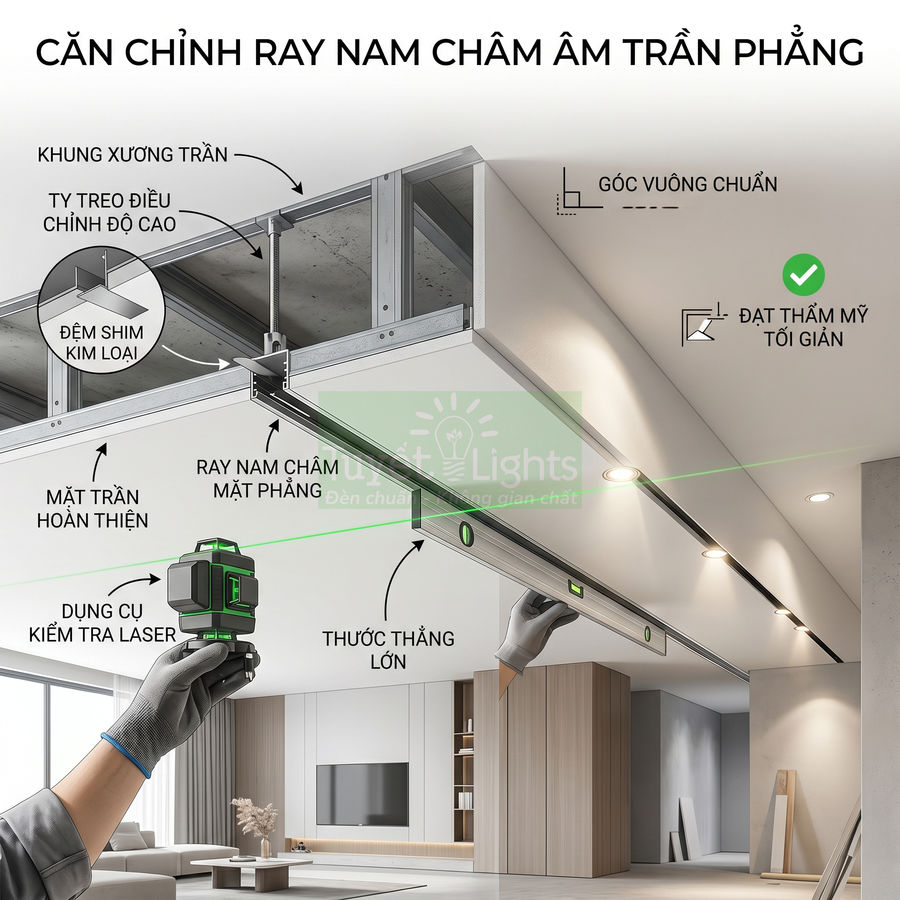

• Đảm bảo độ thẳng, độ phẳng và cao độ của toàn tuyến sau khi lắp; trên bản vẽ nên ghi rõ cao độ tim ray so với cốt sàn hoàn thiện.

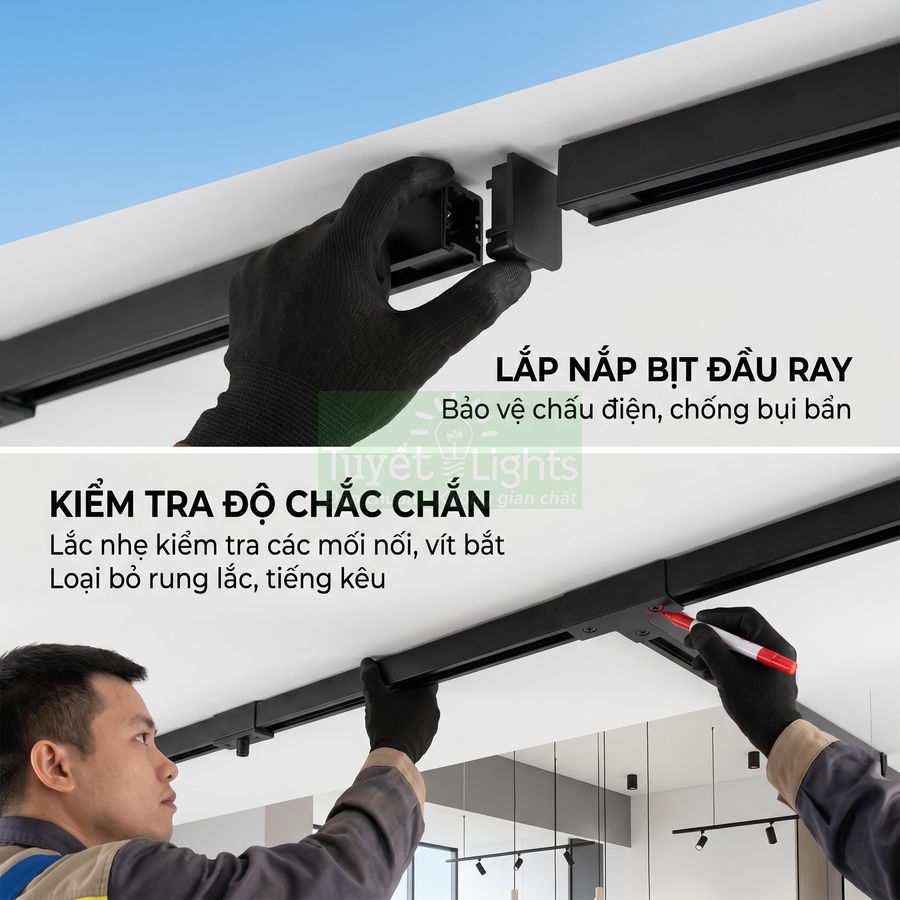

Các điểm kết thúc ray cần được đánh dấu để lắp nắp bịt đầu ray, tránh lọt bụi, côn trùng và đảm bảo an toàn điện. Đồng thời, cần xác định vị trí đầu cấp nguồn cho ray (thường là một đoạn ray có module cấp nguồn hoặc đầu nối nguồn riêng) để tính toán đường dây và vị trí bộ nguồn 48V. Nên thể hiện trên bản vẽ:

• Ký hiệu riêng cho đoạn ray có cấp nguồn.
• Chiều dài dây từ bộ nguồn đến điểm cấp nguồn, kèm tiết diện dây.
• Hướng đi dây trong trần để tránh giao cắt phức tạp với hệ MEP.

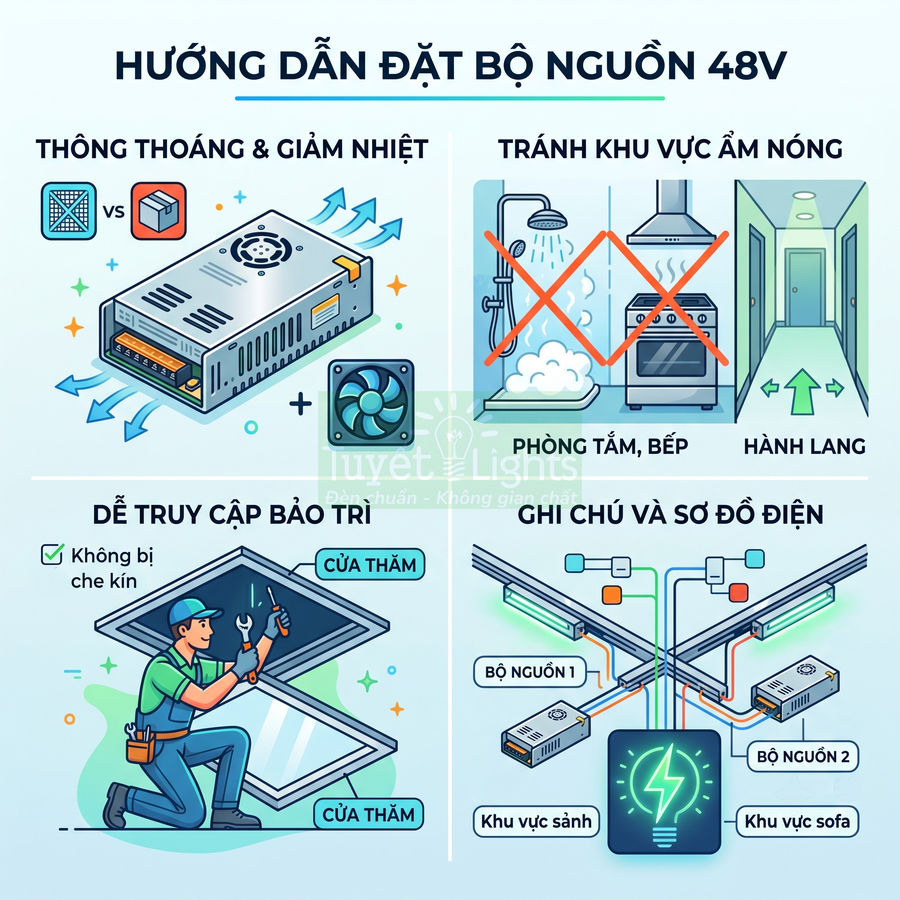

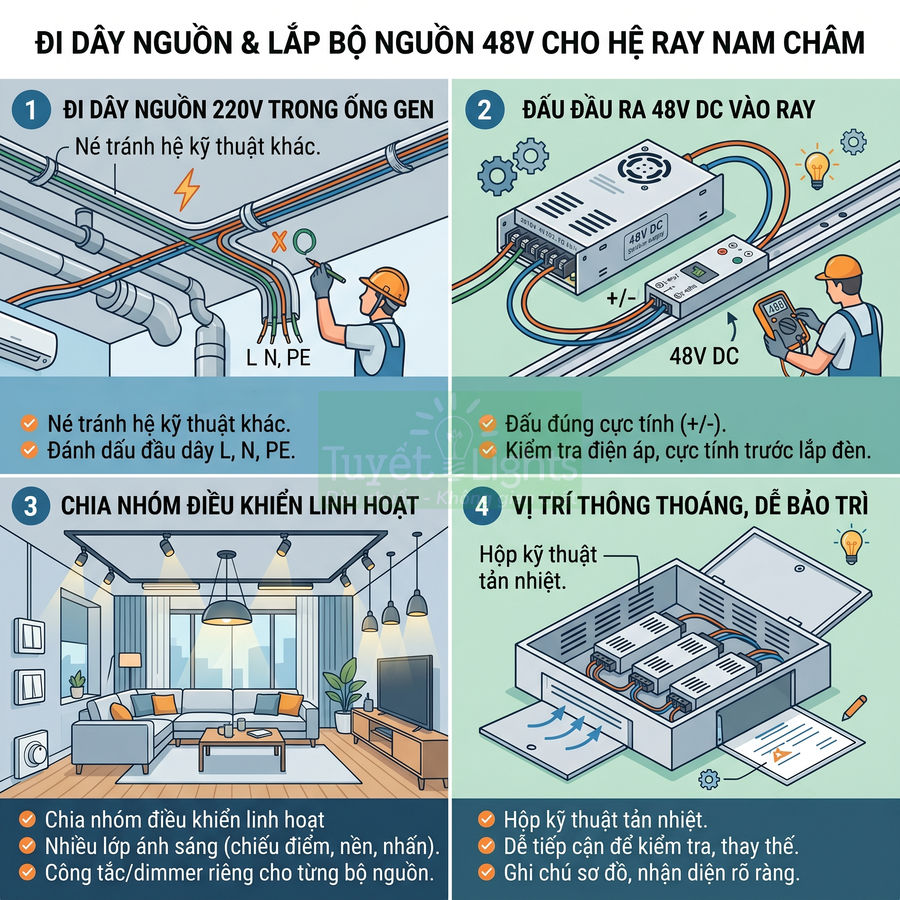

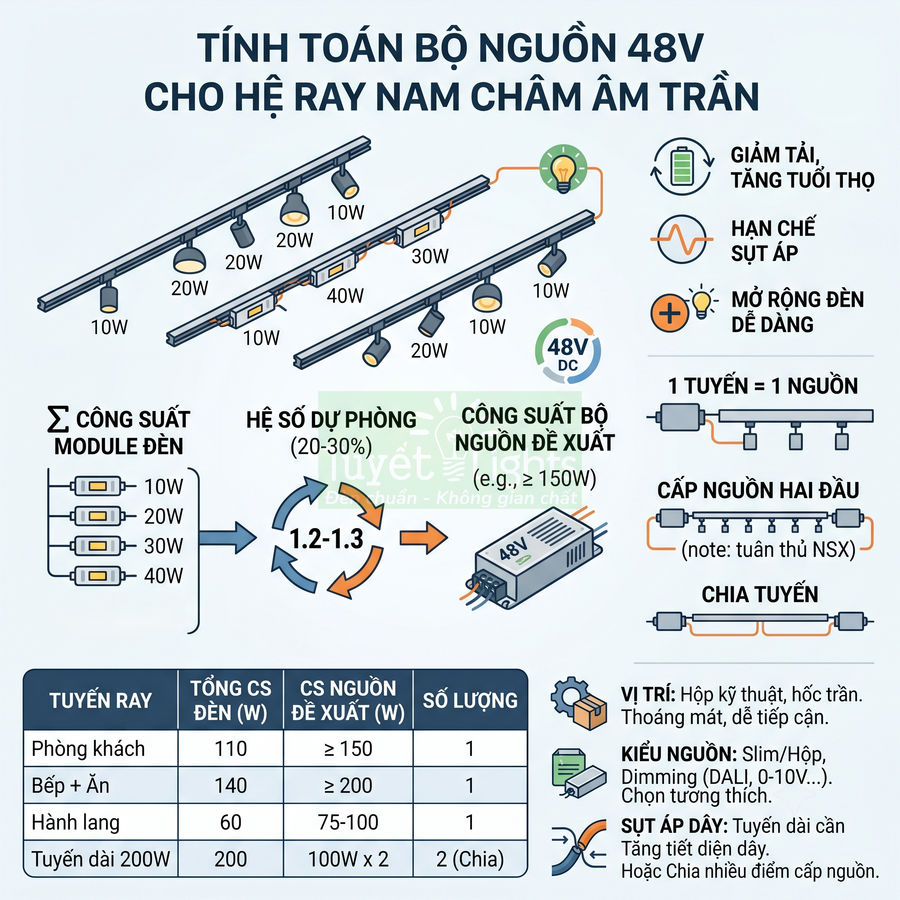

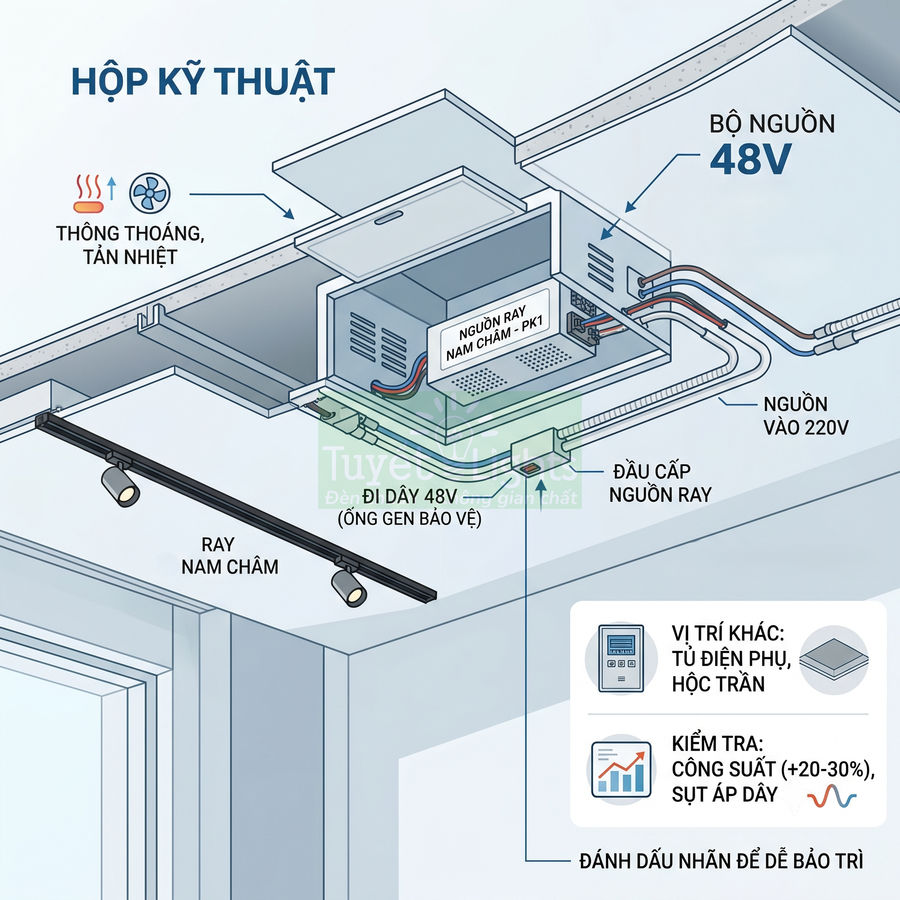

Chốt vị trí bộ nguồn 48V, đầu cấp nguồn và hộp kỹ thuật bảo trì

Bộ nguồn 48V là thành phần quan trọng, ảnh hưởng đến độ ổn định, tuổi thọ và an toàn của hệ ray nam châm. Trên bản vẽ, cần chốt rõ vị trí đặt bộ nguồn cho từng tuyến ray hoặc nhóm tuyến. Vị trí lý tưởng là trên trần kỹ thuật, trong hộp kỹ thuật, trong tủ điện phụ, trong hộc trần giật cấp hoặc khu vực dễ tiếp cận khi cần bảo trì. Khi bố trí, cần kiểm tra:

• Công suất tổng các module trên tuyến để chọn bộ nguồn có công suất dự phòng (thường 20–30%).
• Chiều dài dây 48V tối đa cho phép theo khuyến cáo hãng để tránh sụt áp.
• Điều kiện tản nhiệt: không đặt bộ nguồn trong khoang kín hoàn toàn, nhiệt độ cao.

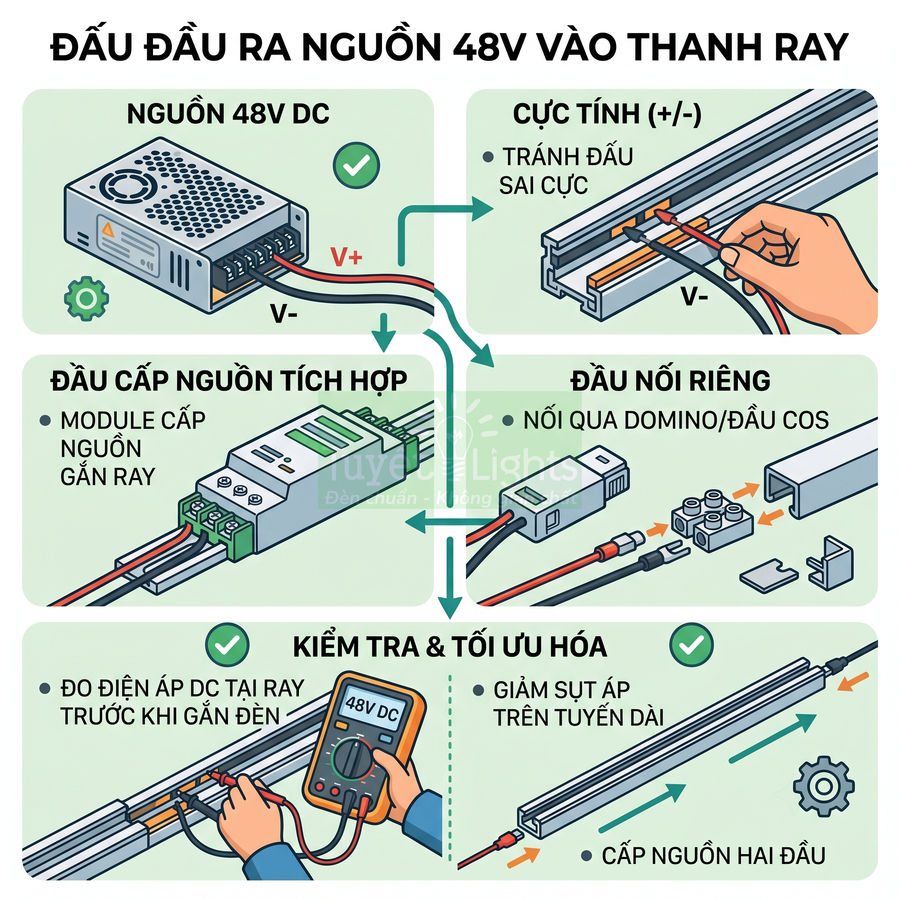

Đầu cấp nguồn cho ray có thể là đầu cấp nguồn trực tiếp trên thanh ray, module cấp nguồn gắn vào ray hoặc hộp nối riêng tùy hệ sản phẩm. Trên bản vẽ cần thể hiện rõ:

• Loại đầu cấp nguồn được sử dụng cho từng tuyến.
• Vị trí tương đối so với trần thạch cao, cửa thăm kỹ thuật.

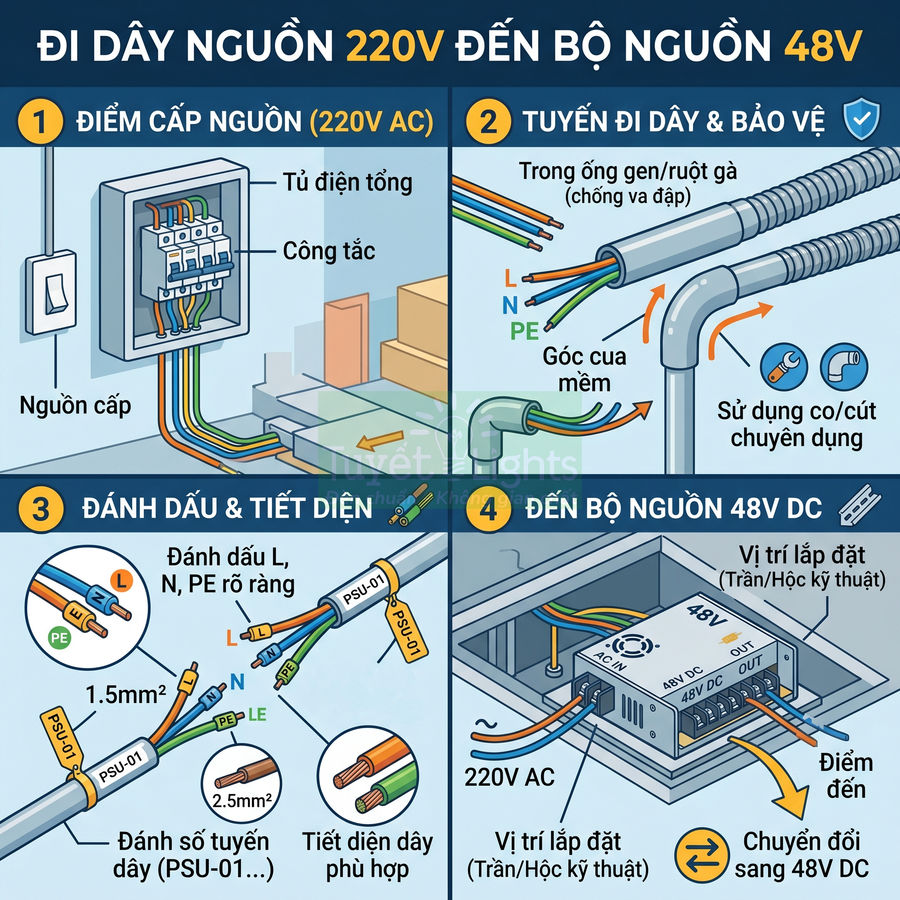

• Cách đấu nối với dây 220V và dây 48V (sơ đồ nguyên lý).

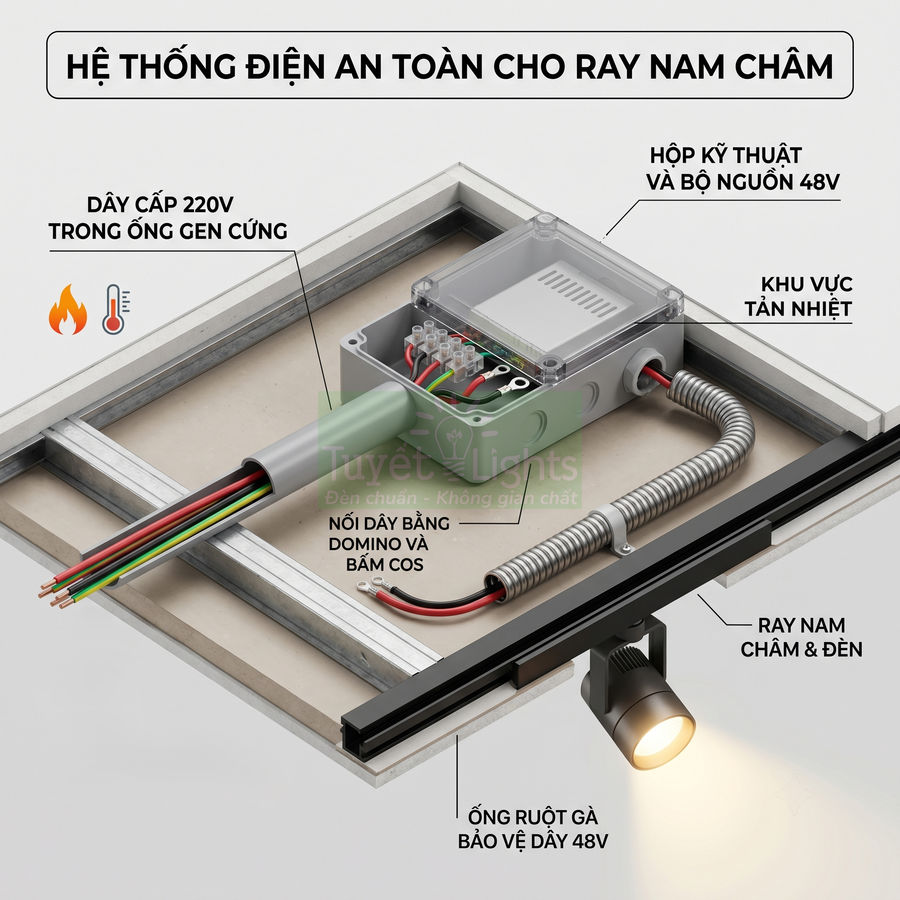

Từ bộ nguồn 48V đến đầu cấp nguồn phải được đi dây gọn, đúng tiết diện, có ống gen bảo vệ. Hộp kỹ thuật cần đủ kích thước để chứa bộ nguồn, domino nối dây, có nắp kiểm tra và không bị che kín hoàn toàn bởi kết cấu trần hoặc nội thất. Trên bản vẽ thi công nên ghi chú thêm:

• Kích thước hộp kỹ thuật (dài x rộng x cao) và vị trí cửa thăm.
• Yêu cầu khoảng trống tối thiểu xung quanh bộ nguồn để tản nhiệt.
• Yêu cầu đánh dấu nhãn (label) cho từng bộ nguồn tương ứng với tuyến ray nào để dễ bảo trì.

Dự toán vật tư đèn rọi ray nam châm âm trần trước khi thi công

Dự toán vật tư cho hệ đèn rọi ray nam châm âm trần cần bám theo bản vẽ chiếu sáng, xác định rõ từng tuyến ray, chiều dài thực tế và cấu hình thanh ray tiêu chuẩn để tối ưu mối nối, hạn chế hao hụt và vẫn đảm bảo thẩm mỹ. Từ cấu hình ray, kỹ thuật viên tính toán số lượng module đèn dựa trên lux yêu cầu, diện tích, chiều cao trần, rồi chọn công suất, góc chiếu, CRI và nhiệt độ màu phù hợp từng khu vực, kết hợp spotlight, linear, đèn thả, wall-washer để tạo nhiều lớp ánh sáng. Tiếp đó, tổng công suất từng tuyến được dùng để chọn bộ nguồn 48V với hệ số dự phòng 20–30%, bố trí tại vị trí dễ bảo trì. Cuối cùng là nhóm phụ kiện: đầu nối ray, đầu cấp nguồn, nắp bịt, dây điện, ống gen, hộp kỹ thuật và vật tư âm trần, luôn cộng thêm phần dự phòng nhỏ cho phát sinh thi công.

Số lượng thanh ray âm trần theo chiều dài từng tuyến ray

Dự toán vật tư cho hệ đèn rọi ray nam châm âm trần luôn bắt đầu từ việc tính toán chính xác số lượng và cấu hình thanh ray âm trần. Đây là “xương sống” của toàn bộ hệ thống, quyết định vị trí đèn, khả năng mở rộng, cũng như mức độ ổn định cơ – điện trong quá trình vận hành.

Trên bản vẽ chiếu sáng hoặc bản vẽ trần, kỹ thuật viên sẽ xác định từng tuyến ray theo chiều dài thực tế, bao gồm cả các đoạn chuyển tiếp qua dầm, hốc trần, hoặc khu vực giật cấp. Sau đó, chiều dài mỗi tuyến được quy đổi sang các đoạn ray tiêu chuẩn (thường 0,5 m, 1 m, 1,5 m, 2 m, 3 m tùy hãng) sao cho:

• Giảm tối đa số lượng mối nối cơ khí và điện.
• Tận dụng tốt nhất chiều dài tiêu chuẩn, hạn chế cắt bỏ gây hao hụt.
• Đảm bảo tính thẩm mỹ: mối nối không rơi vào vị trí dễ nhìn thấy, tránh ngay giữa khu vực trọng tâm như giữa bàn ăn, giữa sofa.
• Thuận tiện cho việc vận chuyển, bốc xếp, đưa vào thang máy hoặc cầu thang bộ.

Bảng dưới đây minh họa cách tính sơ bộ cấu hình thanh ray theo từng tuyến:

Trong thực tế, ngoài chiều dài thiết kế, cần cộng thêm tỷ lệ hao hụt, cắt chỉnh khoảng 5–10% tùy mức độ phức tạp của trần và số lượng góc, nhánh. Một số đoạn ray ngắn (0,3–0,5 m) nên được dự phòng để xử lý:

• Các vị trí giao cắt giữa hai tuyến ray vuông góc hoặc song song lệch trục.
• Các góc tường, góc cột, nơi cần “né” dầm hoặc hốc kỹ thuật.
• Đoạn chuyển tiếp giữa hai cao độ trần khác nhau (trần giật cấp, trần thạch cao kết hợp bê tông).

Khi chọn chiều dài thanh ray, ngoài yếu tố kỹ thuật, cần cân nhắc khả năng vận chuyển và thi công:

• Chiều dài tối đa có thể đưa vào thang máy (thường 2,4–3,0 m). Nếu ray dài hơn, phải vận chuyển bằng cầu thang bộ hoặc cẩu ngoài, làm tăng chi phí.
• Bán kính quay khi đi qua hành lang, cửa, chiếu nghỉ cầu thang.
• Khả năng thao tác trên cao: ray quá dài có thể khó căn chỉnh thẳng, dễ võng nếu trần yếu hoặc điểm treo thưa.

Về mặt kỹ thuật điện, mỗi tuyến ray cũng cần được tính toán chiều dài tối đa cho phép theo dòng 48V DC để tránh sụt áp quá mức, đặc biệt với tuyến dài trên 10–15 m và mật độ đèn cao. Trong trường hợp này, có thể phải chia tuyến thành hai đoạn cấp nguồn độc lập hoặc cấp nguồn từ hai đầu ray.

Số lượng module đèn theo công suất, góc chiếu, CRI và nhiệt độ màu

Sau khi cố định cấu hình ray, bước tiếp theo là tính số lượng module đèn dựa trên yêu cầu chiếu sáng. Cơ sở tính toán là mức độ sáng cần đạt (lux) trên mặt phẳng làm việc, diện tích không gian, chiều cao trần, màu sắc bề mặt nội thất và mục đích sử dụng từng khu vực.

Đối với nhà ở, mức độ chiếu sáng tham khảo:

• Phòng khách, phòng ngủ: khoảng 150–300 lux (chiếu sáng nền kết hợp điểm nhấn).
• Bếp, bàn ăn, bàn làm việc: khoảng 300–500 lux (ưu tiên độ rõ, hạn chế bóng đổ).
• Hành lang, sảnh: khoảng 100–200 lux (đủ định hướng, không gây chói).

Quy trình tính toán thường gồm các bước chuyên môn sau:

• Xác định tổng quang thông yêu cầu cho từng khu vực: Quang thông yêu cầu (lumen) ≈ Diện tích (m²) × Lux yêu cầu × Hệ số suy hao (1,2–1,4 tùy mức độ bám bụi, màu trần, tường).
• Lấy quang thông thực tế của từng module (theo datasheet nhà sản xuất), có xét đến hiệu suất driver và tổn hao trên ray.
• Chia tổng quang thông yêu cầu cho quang thông mỗi module để ra số lượng module tối thiểu, sau đó làm tròn lên và điều chỉnh theo bố trí kiến trúc.

Song song với số lượng, cần phân loại module theo các tiêu chí kỹ thuật:

• Công suất: 5W, 7W, 10W, 12W, 20W… Công suất nhỏ dùng cho chiếu điểm, tranh, decor; công suất lớn hơn cho chiếu sáng chính hoặc trần cao.
• Góc chiếu: 15°, 24°, 36°, 60°… – 15°–24°: tạo điểm nhấn mạnh, dùng cho tranh, tượng, mảng tường đặc biệt. – 36°: phổ biến cho chiếu sáng chung kết hợp nhấn nhẹ. – 60° hoặc góc rộng: dùng cho linear hoặc module tán quang chiếu nền.
• CRI (chỉ số hoàn màu): – ≥80: đủ cho nhà ở, văn phòng thông thường. – ≥90: khuyến nghị cho showroom, gallery, khu vực trưng bày, bếp mở cao cấp, nơi màu sắc vật liệu cần trung thực.
• Nhiệt độ màu: – 2700K–3000K (ấm): tạo cảm giác ấm cúng, thư giãn, phù hợp phòng khách, phòng ngủ, khu vực tiếp khách. – 4000K (trung tính): cân bằng giữa ấm và lạnh, phù hợp bếp, khu làm việc tại nhà, khu sinh hoạt chung. – 5000K–6500K (trắng lạnh): dùng cho khu vực cần tỉnh táo, tập trung cao hoặc không gian kỹ thuật, nhưng trong nhà ở thường hạn chế.

Trong hệ ray nam châm, thường kết hợp nhiều loại module trên cùng tuyến để đạt hiệu quả chiếu sáng và thẩm mỹ tối ưu:

• Spotlight nam châm: chiếu điểm, tạo layer ánh sáng nhấn.
• Linear light: tạo ánh sáng nền đều, giảm bóng đổ, làm “fill light”.
• Đèn thả nam châm: tạo điểm nhấn trang trí trên bàn ăn, đảo bếp, quầy bar.
• Module wall-washer: nếu có, dùng để rửa tường, làm nổi bật texture vật liệu.

Bảng ví dụ phân bổ module cho một phòng khách – bếp:

Khi bố trí, cần chú ý khoảng cách giữa các module spotlight (thường 0,8–1,5 m tùy chiều cao trần và góc chiếu), tránh tạo vùng tối hoặc chồng sáng quá mạnh. Với trần cao trên 3 m, nên ưu tiên công suất lớn hơn hoặc góc chiếu hẹp để đảm bảo độ rọi trên mặt phẳng sử dụng.

Số lượng bộ nguồn 48V theo tổng công suất từng tuyến ray

Hệ ray nam châm âm trần hoạt động trên nền tảng nguồn DC 48V, do đó việc tính toán số lượng và công suất bộ nguồn là bước quan trọng để đảm bảo an toàn, ổn định và khả năng nâng cấp sau này.

Mỗi tuyến ray hoặc nhóm tuyến ray có thể được cấp bởi một hoặc nhiều bộ nguồn 48V. Nguyên tắc chung: công suất bộ nguồn phải lớn hơn tổng công suất module đèn trên tuyến, có tính đến hệ số dự phòng 20–30% để:

• Giảm tải cho bộ nguồn, tăng tuổi thọ linh kiện.
• Hạn chế hiện tượng sụt áp khi tất cả đèn bật ở mức tối đa.
• Cho phép bổ sung thêm module đèn trong tương lai mà không cần thay nguồn.

Công thức cơ bản:

Công suất bộ nguồn ≥ (Tổng công suất module trên tuyến) × 1,2 đến 1,3

Ví dụ, một tuyến ray có tổng công suất module là 120W, nên chọn bộ nguồn khoảng 150–200W. Nếu hãng sản xuất chỉ có bộ nguồn 100W, có thể chia tuyến thành hai nhóm nguồn 100W, hoặc sử dụng hai bộ nguồn cấp vào hai đầu ray (nếu hệ thống cho phép, và phải tuân thủ hướng dẫn của nhà sản xuất để tránh cấp nguồn chéo không kiểm soát).

Bảng minh họa:

Khi thiết kế, cần lưu ý thêm các yếu tố chuyên môn:

• Vị trí đặt bộ nguồn: thường đặt trong hộp kỹ thuật trên trần, tủ điện phụ hoặc hốc trần dễ tiếp cận để bảo trì. Tránh đặt nơi quá nóng, ẩm hoặc không có khe thoát nhiệt.
• Kiểu bộ nguồn: dạng thanh (slim), dạng hộp, có hoặc không dimming (DALI, 0–10V, PWM…). Nếu hệ thống có yêu cầu điều khiển thông minh, phải chọn đúng loại tương thích.
• Sụt áp trên đường dây 48V: với tuyến dài, cần tăng tiết diện dây hoặc chia nhiều điểm cấp nguồn để đảm bảo điện áp cuối tuyến không giảm quá giới hạn cho phép của module.

Phụ kiện cần có: đầu nối ray, đầu cấp nguồn, nắp bịt, dây điện và phụ kiện âm trần

Hệ ray nam châm âm trần là một tổ hợp giữa cơ khí và điện, vì vậy ngoài ray và module đèn, cần dự toán đầy đủ phụ kiện cơ khí và điện để hệ thống vận hành an toàn, ổn định và đạt thẩm mỹ.

Các phụ kiện cơ bản cho phần ray gồm:

• Đầu nối ray chữ I: dùng để nối thẳng hai đoạn ray cùng trục, đảm bảo tiếp xúc điện liên tục và liên kết cơ khí chắc chắn.
• Đầu nối chữ L: tạo góc vuông 90°, dùng cho các tuyến ray chạy theo hai cạnh trần, quanh phòng hoặc ôm theo hình dạng nội thất.
• Đầu nối chữ T: chia nhánh ray, cho phép từ một tuyến chính tách ra tuyến phụ chiếu vào khu vực khác (ví dụ từ hành lang tách vào cửa phòng).
• Nắp bịt đầu ray: che kín hai đầu ray, vừa đảm bảo an toàn điện, vừa hoàn thiện thẩm mỹ, tránh bụi bẩn và côn trùng lọt vào.
• Đầu cấp nguồn: module hoặc đầu nối chuyên dụng để đưa 48V vào ray, có thể là đầu cấp một đầu, hai đầu hoặc cấp giữa tuyến tùy cấu hình.
• Phụ kiện treo, kẹp, vít chuyên dụng cho ray âm trần: bao gồm tai treo, pat liên kết với khung xương trần thạch cao, vít nở, thanh treo ren… tùy hệ sản phẩm và cấu trúc trần.

Về phần điện, cần chuẩn bị đầy đủ vật tư đúng tiêu chuẩn:

• Dây điện đúng tiết diện: – Thường dùng 2×1,5 mm² hoặc 2×2,5 mm² cho đường 220V cấp đến bộ nguồn. – Dây 2×1,0–1,5 mm² cho đường 48V từ bộ nguồn đến ray, tùy tổng công suất và chiều dài dây.
• Ống gen, ống ruột gà, ống cứng PVC để bảo vệ dây, đi âm trong trần hoặc tường, đảm bảo an toàn cơ – điện và dễ thay thế khi cần.
• Domino, cos, băng keo điện đạt chuẩn, chịu nhiệt tốt, đảm bảo mối nối chắc chắn, không đánh lửa, không oxy hóa nhanh.
• Hộp kỹ thuật, hộp nối để chứa mối nối và bộ nguồn, giúp việc bảo trì, kiểm tra sau này thuận tiện mà không phải phá trần.

Khi lập dự toán chi tiết, nên tách riêng phần vật tư chính (ray, module đèn, bộ nguồn) và phần phụ kiện – vật tư phụ (đầu nối, dây, ống, hộp, vít…) để dễ kiểm soát chi phí. Đồng thời, cần cộng thêm một tỷ lệ dự phòng phụ kiện (khoảng 5–10%) cho các tình huống phát sinh trong quá trình thi công như thay đổi tuyến ray, bổ sung module, điều chỉnh vị trí theo thực tế nội thất.

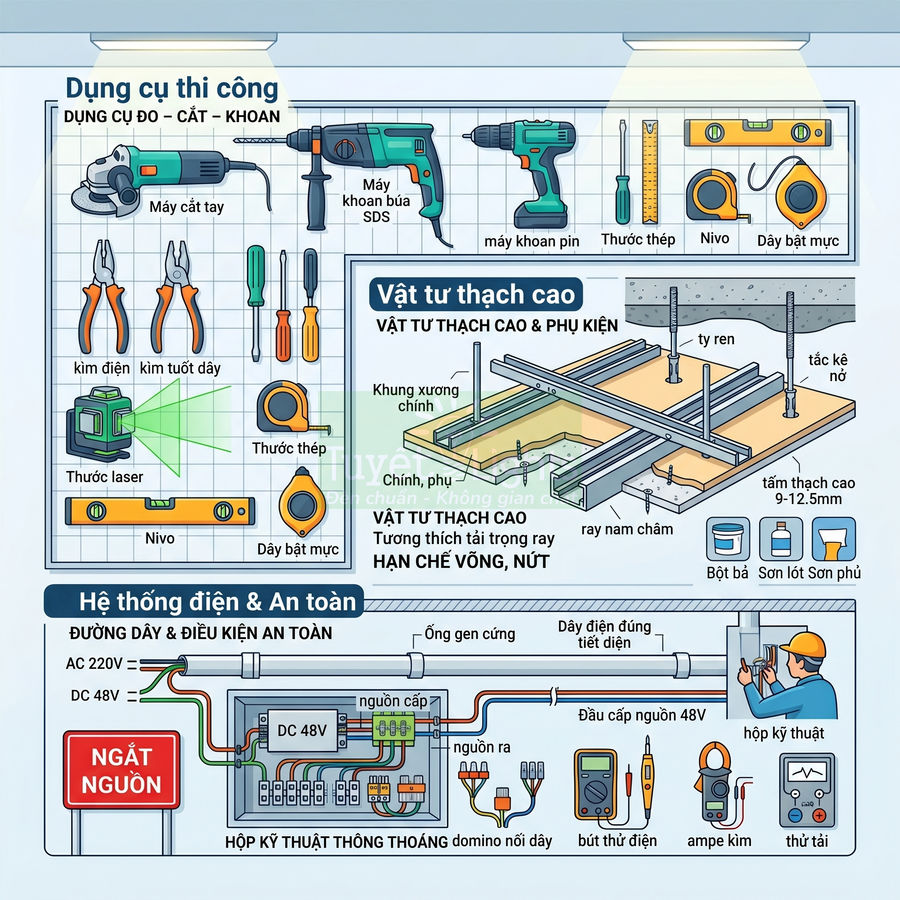

Chuẩn bị dụng cụ, vật tư và điều kiện an toàn điện

Khâu chuẩn bị cho thi công ray nam châm âm trần tập trung vào ba nhóm chính: dụng cụ đo – cắt – khoan, vật tư trần thạch cao và hệ thống điện. Bộ dụng cụ cơ – điện đầy đủ giúp thao tác chính xác, đảm bảo ray thẳng, phẳng và lắp đặt an toàn. Hệ khung xương, tấm, vít, ty treo phải được tính toán theo tải trọng ray và số lượng đèn, đồng thời tương thích với điều kiện môi trường để duy trì độ bền, hạn chế võng, nứt, hở sáng. Về điện, cần chọn dây đúng tiết diện, luồn trong ống bảo vệ, xử lý mối nối bằng domino, cos bấm trong hộp kỹ thuật thông thoáng. Trước khi đấu nối, bắt buộc ngắt nguồn, kiểm tra không điện, đo lại điện áp – cực tính và thử tải để bảo đảm an toàn điện lâu dài.

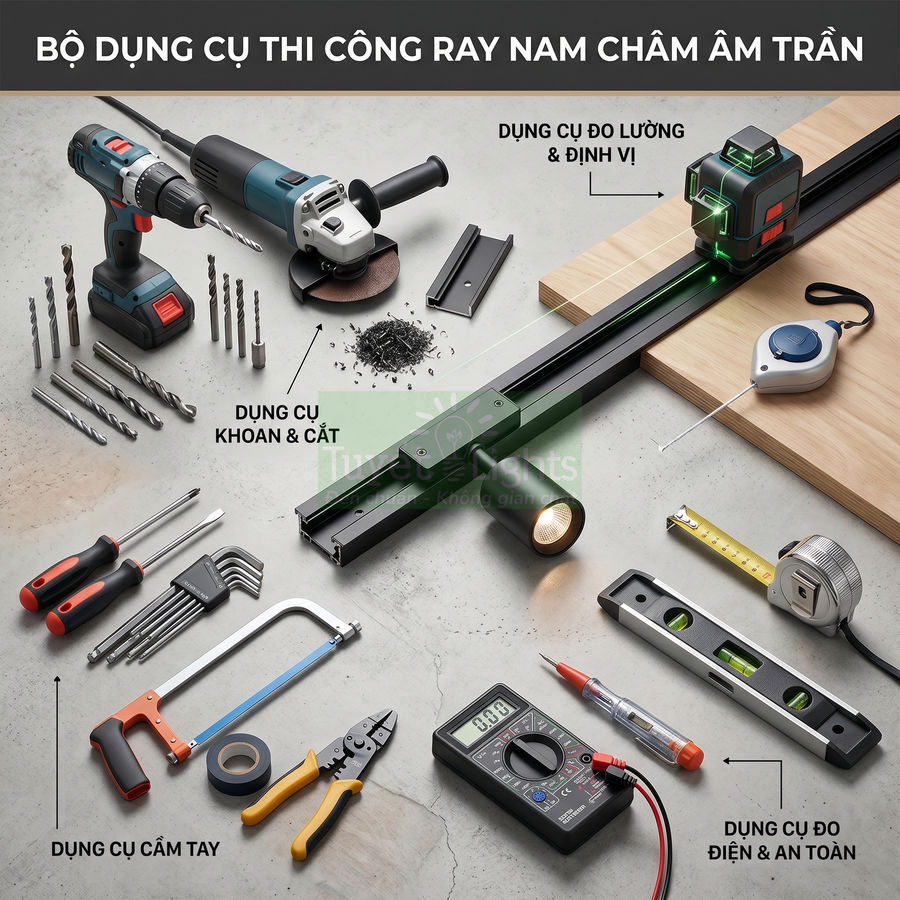

Máy cắt, khoan, tua vít, thước laser, dây bật mực và dụng cụ đo điện

Thi công ray nam châm âm trần là một hạng mục cơ điện – hoàn thiện có độ chính xác cao, đòi hỏi bộ dụng cụ chuyên nghiệp và quy trình thao tác chuẩn. Việc chuẩn bị đầy đủ, đúng chủng loại không chỉ giúp thi công nhanh mà còn quyết định độ thẳng, độ phẳng của ray, cũng như độ an toàn của toàn bộ hệ thống chiếu sáng.

Các dụng cụ cơ bản và nâng cao nên có gồm:

• Máy khoan bê tông, máy khoan bắt vít:
  • Máy khoan bê tông (khoan búa) dùng để khoan nở, khoan lỗ gắn ty treo, bát treo vào trần bê tông. Nên chọn máy có công suất > 700W, đầu kẹp SDS-plus, mũi khoan bê tông đúng đường kính tắc kê (thường 6–10 mm).
  • Máy khoan bắt vít (khoan pin hoặc khoan điện) dùng để bắt vít khung xương, vít bắt ray, vít bắt tấm. Nên sử dụng loại có điều chỉnh mô-men xoắn (torque) để tránh tuôn ren, vỡ mép tấm thạch cao.
  • Nên chuẩn bị nhiều loại mũi khoan: mũi khoan bê tông, mũi khoan sắt, mũi khoan gỗ, mũi khoan chuyên cho kim loại mỏng để thao tác trên khung xương và ray.
• Máy cắt tay, máy cắt sắt, cưa sắt:
  • Máy cắt tay (máy mài góc gắn lưỡi cắt) dùng để cắt khung xương, cắt thanh ray nhôm khi nhà sản xuất cho phép cắt tại công trình. Cần sử dụng lưỡi cắt chuyên dụng cho kim loại, hạn chế ba via.
  • Máy cắt sắt bàn giúp cắt khung xương và ray với góc cắt chính xác (90°, 45°), đảm bảo mối nối ray kín, không hở sáng, không lệch cao độ.
  • Cưa sắt hoặc cưa lọng dùng cho các vị trí cần cắt tinh, gần mép tường, hoặc khi không thể dùng máy cắt do không gian chật hẹp.
  • Sau khi cắt, cần dùng giũa hoặc giấy nhám mịn để xử lý cạnh sắc, tránh làm rách dây điện hoặc gây thương tích khi lắp đặt.
• Tua vít, bộ lục giác, kìm điện, kìm tuốt dây:
  • Tua vít 2 cạnh, 4 cạnh nhiều cỡ để siết vít domino, vít đầu nối, vít cố định module đèn, nắp hộp kỹ thuật.
  • Bộ lục giác (Allen key) phù hợp với ốc siết trên ray nam châm, đầu bịt, connector, một số loại module đèn dùng ốc lục giác nhỏ.
  • Kìm điện cách điện 1000V để cắt, giữ, uốn dây, đảm bảo an toàn khi thao tác gần nguồn điện.
  • Kìm tuốt dây chuyên dụng giúp tuốt lớp cách điện đúng chiều dài, không làm đứt gãy lõi dẫn, đảm bảo tiếp xúc điện tốt và giảm nguy cơ phát nhiệt tại mối nối.
• Thước laser, thước thép, nivo, dây bật mực:
  • Thước laser (laser line hoặc laser xoay) dùng để xác định cao độ trần, tim tuyến ray, đảm bảo toàn bộ hệ ray nằm trên cùng một mặt phẳng, không bị “gãy cốt” giữa các phòng hoặc các đoạn nối.
  • Thước thép (3–5 m hoặc 5–10 m) để đo khoảng cách, chia đều vị trí ray, xác định khoảng cách từ tường, từ trục kiến trúc đến tim ray.
  • Nivo (thủy bình cầm tay) dùng để kiểm tra lại độ cân bằng của từng đoạn ray, từng thanh khung xương, đặc biệt hữu ích khi không thể dùng laser trong suốt quá trình.
  • Dây bật mực để đánh dấu tuyến ray trên trần bê tông hoặc trên khung xương, giúp đội thi công bám theo đường chuẩn khi lắp khung và cắt tấm.
• Bút thử điện, đồng hồ đo điện áp, ampe kìm:
  • Bút thử điện dùng để kiểm tra nhanh xem dây, đầu cốt, vỏ kim loại có đang mang điện hay không trước khi chạm tay hoặc thao tác.
  • Đồng hồ đo điện áp (multimeter) dùng để đo:
    • Điện áp nguồn 220V AC cấp vào bộ nguồn.
    • Điện áp đầu ra 48V DC của bộ nguồn, kiểm tra có đúng dải cho phép của ray và module đèn hay không.
    • Liên tục mạch (continuity) để phát hiện đứt dây, chạm vỏ, chạm đất.
  • Ampe kìm dùng để đo dòng tải thực tế trên nhánh cấp cho ray, so sánh với dòng định mức của dây dẫn, CB, bộ nguồn, từ đó đánh giá an toàn vận hành và khả năng nâng cấp thêm đèn.

Khung xương trần, tấm thạch cao, vít, ty treo và vật tư hoàn thiện trần

Hệ ray nam châm âm trần chỉ đạt được độ thẩm mỹ và độ bền cao khi được tích hợp đúng kỹ thuật với hệ trần thạch cao. Việc lựa chọn khung xương, tấm, vít và phụ kiện phải tương thích với trọng lượng ray, số lượng module đèn, cũng như điều kiện môi trường (ẩm, nóng, có điều hòa, có hệ thống PCCC…).

• Khung xương chính, khung xương phụ (Vĩnh Tường hoặc tương đương):
  • Khung xương chính chịu lực chính từ trần bê tông, cần được bố trí với khoảng cách phù hợp (thường 800–1200 mm) tùy theo khuyến cáo của nhà sản xuất và tải trọng bổ sung từ ray.
  • Khung xương phụ (xương phụ cấp 1, cấp 2) tạo mặt phẳng để bắt tấm thạch cao và tạo “hộp” chứa ray âm. Cần tính toán sao cho mép ray trùng hoặc song song với xương, tránh tình trạng ray “treo lơ lửng” không có điểm tựa chắc chắn.
  • Nên ưu tiên khung xương mạ kẽm chất lượng cao, độ dày đạt tiêu chuẩn, hạn chế võng, xoắn sau thời gian dài sử dụng.
• Ty treo, tăng đơ, bát treo:
  • Ty treo (ty ren M6, M8…) dùng để treo khung xương chính từ trần bê tông. Khoảng cách ty treo cần được tính toán theo tải trọng tổng (trần + ray + đèn + các hệ khác như ống gió, ống PCCC nếu dùng chung cao độ).
  • Tăng đơ giúp điều chỉnh cao độ chính xác, đặc biệt quan trọng khi cần căn cốt ray thẳng hàng với các chi tiết kiến trúc khác (hốc đèn, khe rèm, khe điều hòa).
  • Bát treo, tắc kê nở phải đúng chủng loại, chịu lực tốt, lắp đặt đúng kỹ thuật (độ sâu khoan, vệ sinh lỗ khoan, siết lực vừa đủ) để tránh tụt trần, võng trần.
• Tấm thạch cao 9–12,5 mm:
  • Độ dày 9 mm thường dùng cho các khu vực ít yêu cầu về cách âm, chống cháy, tải trọng nhẹ.
  • Độ dày 12,5 mm hoặc lớn hơn phù hợp với khu vực cần cách âm, chống cháy tốt hơn, hoặc nơi có mật độ ray, đèn, thiết bị treo trần cao.

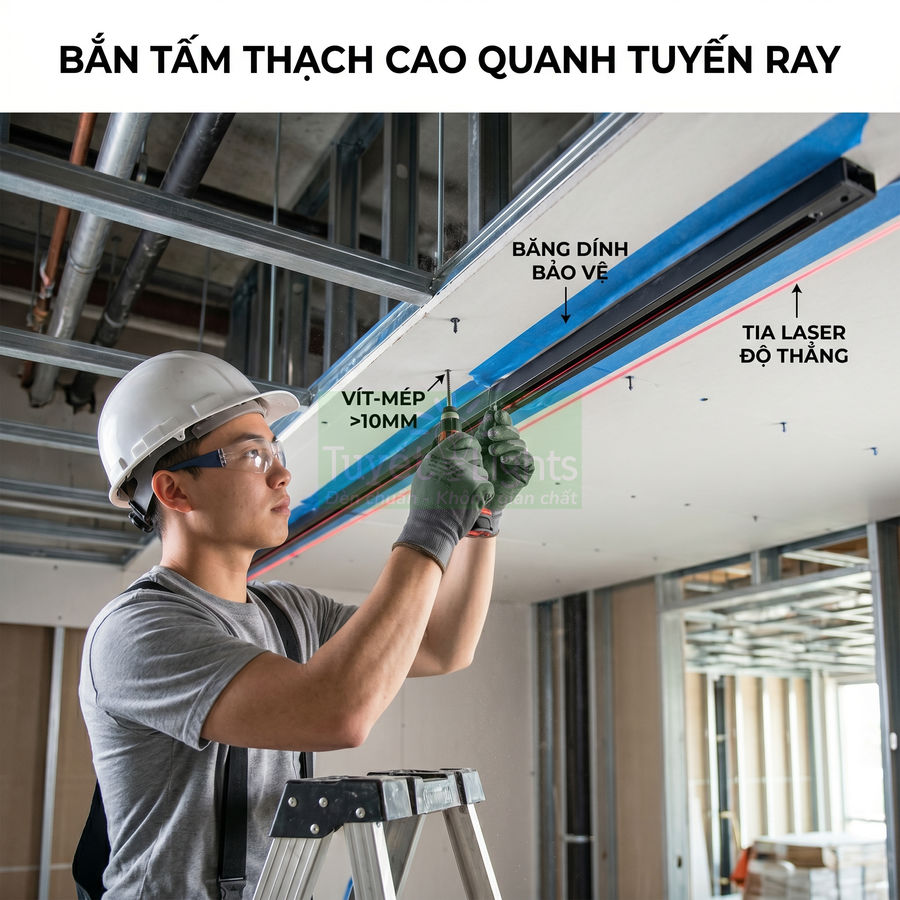

  • Cần tính toán khe hở, đường cắt tấm quanh ray sao cho mép tấm không quá sát ray (tránh nứt) nhưng cũng không hở rộng gây mất thẩm mỹ. Thường để khe kỹ thuật nhỏ, sau đó xử lý bột bả tinh.
• Vít bắt tấm, vít bắt khung, vít bắt ray:
  • Vít bắt tấm thạch cao: sử dụng vít chuyên dụng, mạ chống rỉ, chiều dài phù hợp (thường 25–35 mm), khoảng cách vít theo tiêu chuẩn để tránh phồng, võng tấm.
  • Vít bắt khung: dùng để liên kết xương chính – xương phụ, xương phụ – phụ kiện, cần đảm bảo siết chặt nhưng không làm biến dạng xương.
  • Vít bắt ray: phải tương thích với vật liệu ray (thường là nhôm) và khung xương. Nên dùng vít tự khoan hoặc vít có long đen để tăng diện tích tiếp xúc, tránh nứt, móp ray.
• Bột bả, sơn lót, sơn phủ:
  • Bột bả dùng để xử lý mối nối tấm, mép cắt quanh ray, che đầu vít, tạo bề mặt phẳng trước khi sơn.
  • Sơn lót chống kiềm, chống nấm mốc giúp tăng độ bám dính cho lớp sơn phủ, đồng thời bảo vệ tấm thạch cao khỏi ẩm mốc.
  • Sơn phủ nên chọn loại có độ bền màu cao, ít bám bụi, phù hợp với không gian nội thất. Khi thi công cần che chắn ray, module đèn để tránh sơn bám vào bề mặt ray, ảnh hưởng tiếp xúc nam châm.

Dây điện đúng tiết diện, ống gen, domino nối dây và hộp kỹ thuật

Hệ thống dây điện cấp cho ray nam châm âm trần phải tuân thủ tiêu chuẩn an toàn điện và các quy định hiện hành về phòng cháy chữa cháy. Việc lựa chọn tiết diện dây, loại vỏ cách điện, phương án luồn dây và xử lý mối nối có ảnh hưởng trực tiếp đến độ an toàn, độ ổn định của hệ thống chiếu sáng.

• Dây điện đúng tiết diện:
  • Cần tính toán tổng công suất đèn dự kiến trên mỗi tuyến ray, cộng thêm hệ số dự phòng (thường 20–30%) để chọn tiết diện dây phù hợp (1.0 mm², 1.5 mm², 2.5 mm²…).
  • Dây cấp 220V cho bộ nguồn nên dùng loại có vỏ cách điện chịu nhiệt, chống cháy lan, đạt tiêu chuẩn TCVN hoặc IEC tương đương.
  • Dây 48V DC từ bộ nguồn đến ray cần đảm bảo sụt áp thấp, đặc biệt với tuyến ray dài. Có thể phải tăng tiết diện dây hoặc chia nhỏ tuyến cấp nguồn.
• Ống gen cứng hoặc ống ruột gà:
  • Dây 220V nên đi trong ống gen cứng (PVC, HDPE, ống thép luồn dây) hoặc ống ruột gà kim loại/nhựa để tránh va chạm cơ học, tránh bị khoan cắt trúng khi bảo trì trần.
  • Đường đi ống cần được bố trí hợp lý, tránh giao cắt phức tạp với các hệ khác (ống nước, ống gió, ống PCCC), hạn chế gấp khúc quá nhiều gây khó kéo dây.
  • Các mối nối ống, co, cút phải kín, chắc chắn, tránh để dây bị kẹp, cấn, gây hư hại lớp cách điện.
• Domino nối dây, cos bấm và mối nối:
  • Các mối nối phải được thực hiện trong hộp nối, hộp kỹ thuật, không để mối nối trần nằm tự do trong trần thạch cao.
  • Sử dụng domino, cos bấm, kìm bấm cos chuyên dụng để đảm bảo tiếp xúc điện tốt, giảm điện trở tiếp xúc, hạn chế phát nhiệt tại mối nối.
  • Không xoắn tay trần, không quấn băng keo đơn thuần cho các mối nối chịu dòng lớn hoặc nằm trong vùng khó tiếp cận.
• Hộp kỹ thuật chứa bộ nguồn 48V:
  • Hộp kỹ thuật cần có khoảng trống thông thoáng xung quanh bộ nguồn để tản nhiệt, không bị bọc kín bởi bông cách âm, xốp, hoặc vật liệu dễ cháy.
  • Nên bố trí nắp kiểm tra có thể mở được khi cần bảo trì, thay thế bộ nguồn, kiểm tra mối nối. Vị trí nắp nên dễ tiếp cận (gần cửa, gần tường) và được đánh dấu trên bản vẽ hoàn công.
  • Cần phân biệt rõ khu vực đặt bộ nguồn 220V/48V với các thiết bị khác (driver đèn, thiết bị điều khiển thông minh) để tránh nhầm lẫn khi bảo trì.

Ngắt nguồn điện tổng và kiểm tra điện áp trước khi đấu nối hệ ray

Trong mọi quy trình thi công điện, đặc biệt với hệ ray nam châm âm trần có nhiều điểm đấu nối và kim loại lộ thiên, việc đảm bảo an toàn điện là bắt buộc. Kỹ thuật viên phải tuân thủ nghiêm ngặt các bước cô lập nguồn, kiểm tra không điện, sau đó mới tiến hành đấu nối.

• Ngắt nguồn điện tổng hoặc nhánh liên quan:
  • Trước khi thi công đấu nối, bắt buộc phải ngắt nguồn điện tổng hoặc ít nhất là nhánh điện liên quan tại tủ điện, đồng thời treo biển cảnh báo “Không đóng điện – Có người đang làm việc”.
  • Sau khi ngắt CB, cần kiểm tra lại bằng bút thử điện tại các đầu dây, đầu cốt, thanh ray (nếu có khả năng cảm ứng) để xác nhận không còn điện áp.
• Kiểm tra điện áp và cực tính:
  • Kỹ thuật viên dùng đồng hồ đo để xác nhận không còn điện áp trên dây trước khi chạm tay hoặc thao tác đấu nối.
  • Sau khi hoàn thành đấu nối bộ nguồn và đầu cấp nguồn, cần đo lại điện áp đầu ra 48V DC, kiểm tra cực tính (+/–) nếu hệ thống yêu cầu, đảm bảo phù hợp với thông số của ray và module đèn.
  • Việc kiểm tra cực tính đặc biệt quan trọng với các hệ ray có tích hợp điều khiển thông minh, dimming, hoặc module đèn có mạch điện tử nhạy cảm.

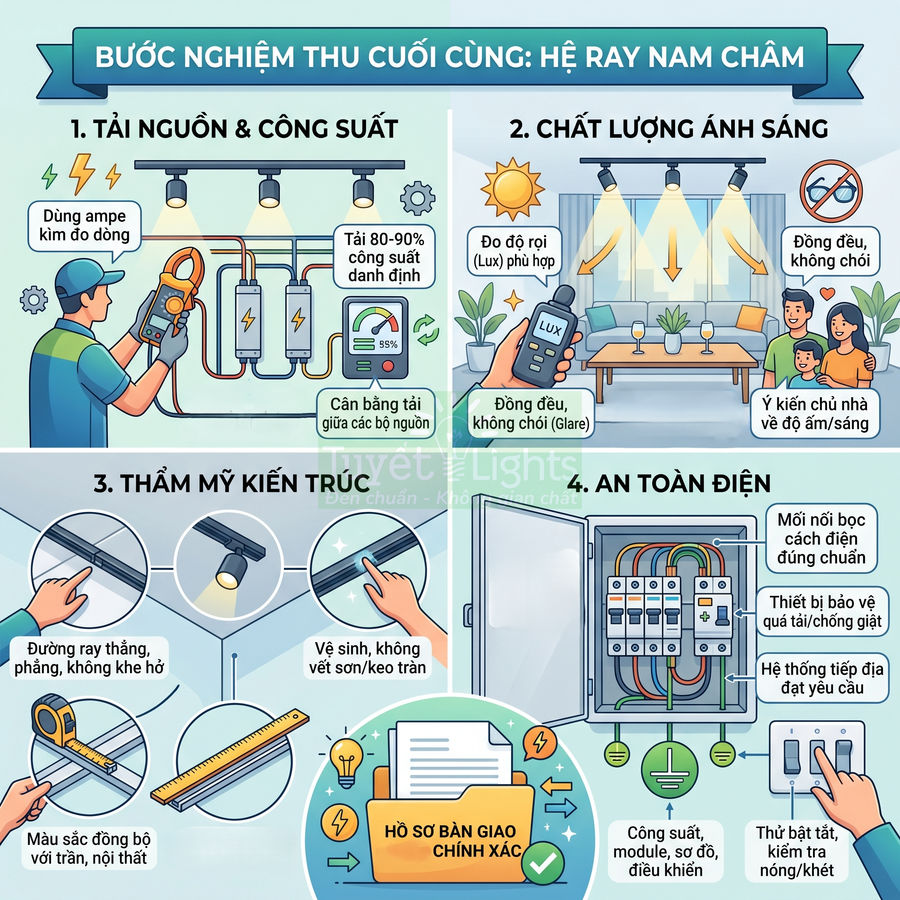

• Kiểm tra tải và thử nghiệm an toàn:
  • Sau khi cấp điện thử, nên dùng ampe kìm đo dòng tải trên nhánh cấp cho ray, so sánh với dòng định mức của bộ nguồn và dây dẫn.
  • Quan sát hiện tượng bất thường: nhấp nháy, phát nhiệt cục bộ tại mối nối, tiếng kêu lạ từ bộ nguồn, để kịp thời xử lý trước khi bàn giao.
  • Nên ghi lại thông số đo được (điện áp, dòng, vị trí hộp kỹ thuật, tuyến ray tương ứng) để phục vụ công tác bảo trì sau này.

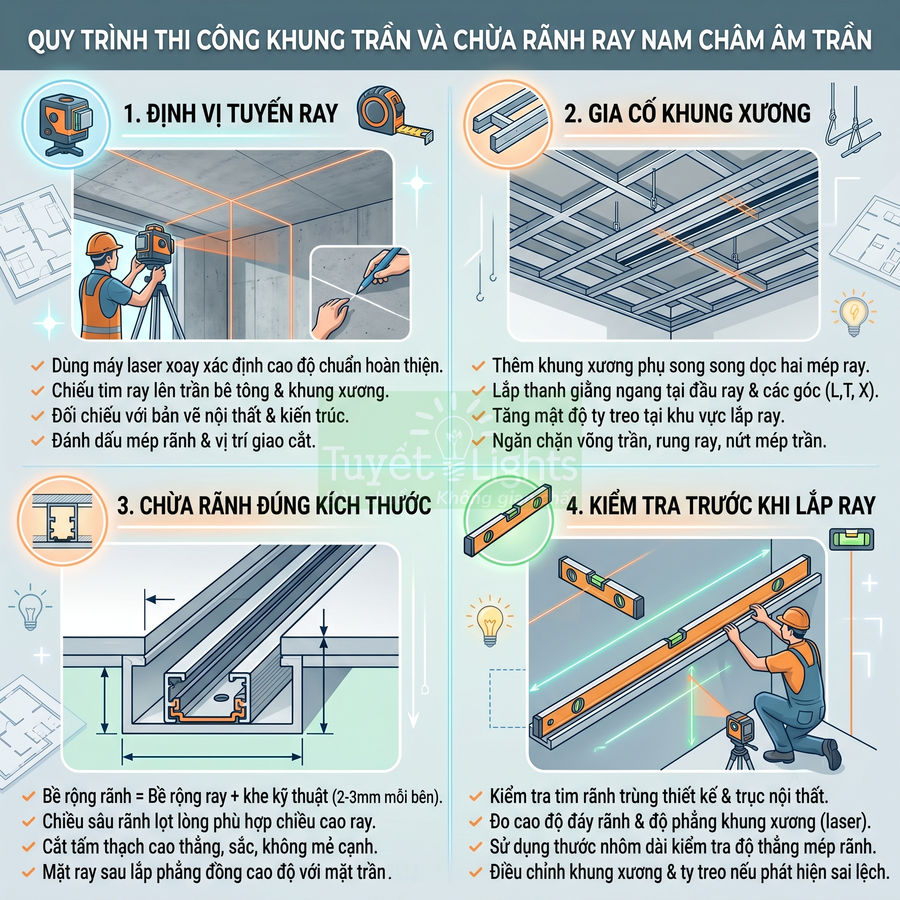

Thi công khung trần và chừa rãnh ray nam châm âm trần

Thi công khung trần và chừa rãnh ray nam châm âm trần đòi hỏi sự phối hợp chặt chẽ giữa thiết kế kiến trúc, nội thất và kỹ thuật thi công. Toàn bộ quá trình xoay quanh ba trục chính: định vị tuyến ray theo bản vẽ đã chốt, gia cố khung xương để chịu tải tập trung, và chừa rãnh đúng kích thước để ray lắp khít, thẳng, đồng cao độ với trần. Mỗi bước đều cần kiểm soát nghiêm ngặt tim ray, cao độ, khoảng cách tới tường và các chi tiết kiến trúc nhằm tránh xung đột và sai lệch thẩm mỹ. Khi khung xương, rãnh và cao độ được kiểm tra kỹ lưỡng trước khi lắp, hệ ray nam châm sẽ vận hành ổn định, hạn chế võng, rung và nứt mép trần, đồng thời đảm bảo hiệu ứng ánh sáng đúng ý đồ thiết kế.

Định vị tuyến ray trên khung xương theo bản vẽ đã chốt

Khi thi công trần thạch cao tích hợp ray nam châm âm trần, giai đoạn định vị tuyến ray được xem là bước “thiết lập hệ tọa độ” cho toàn bộ hệ thống chiếu sáng. Kỹ thuật viên không chỉ đơn thuần kẻ một đường trên trần bê tông, mà phải kiểm soát đồng thời các yếu tố: trục kiến trúc, trục nội thất, cao độ trần, khoảng lùi so với tường, cửa, vách kính và các chi tiết trang trí khác.

Quy trình chuẩn thường bao gồm:

• Dùng máy laser xoay hoặc laser line để xác định cao độ chuẩn của trần hoàn thiện, sau đó chiếu tim tuyến ray theo bản vẽ đã chốt.
• Sử dụng dây bật mực để chuyển tuyến ray từ trần bê tông xuống hệ khung xương, đảm bảo tim ray trên khung xương trùng với tim ray trên trần kết cấu.
• Đối chiếu với bản vẽ bố trí nội thất (bàn, ghế, giường, quầy bar, đảo bếp…) để đảm bảo tuyến ray rơi đúng vị trí cần chiếu sáng, tránh bị lệch so với tâm bàn hoặc trục không gian.
• Kiểm tra khoảng cách từ tuyến ray đến tường, phào, khe hắt sáng, dầm, cột… để tránh xung đột với các chi tiết kiến trúc khác.

Trên hệ khung xương, cần đánh dấu rõ ràng:

• Mép rãnh ray (mép trái, mép phải) để sau này cắt tấm thạch cao chính xác, không bị “ăn” vào thân ray.
• Vị trí giao cắt với khung chính, khung phụ nhằm xác định các điểm cần gia cố, bổ sung thanh giằng hoặc ty treo.
• Các đoạn ray nối, đoạn chuyển hướng (L, T, X) để tính toán trước giải pháp kết cấu và xử lý khe hở.

Việc định vị chính xác ngay từ đầu giúp hạn chế tối đa việc phải cắt chỉnh, tháo lắp lại khung xương và tấm thạch cao, tránh làm suy yếu kết cấu trần, giảm nguy cơ nứt gãy tại các vị trí đã xử lý.

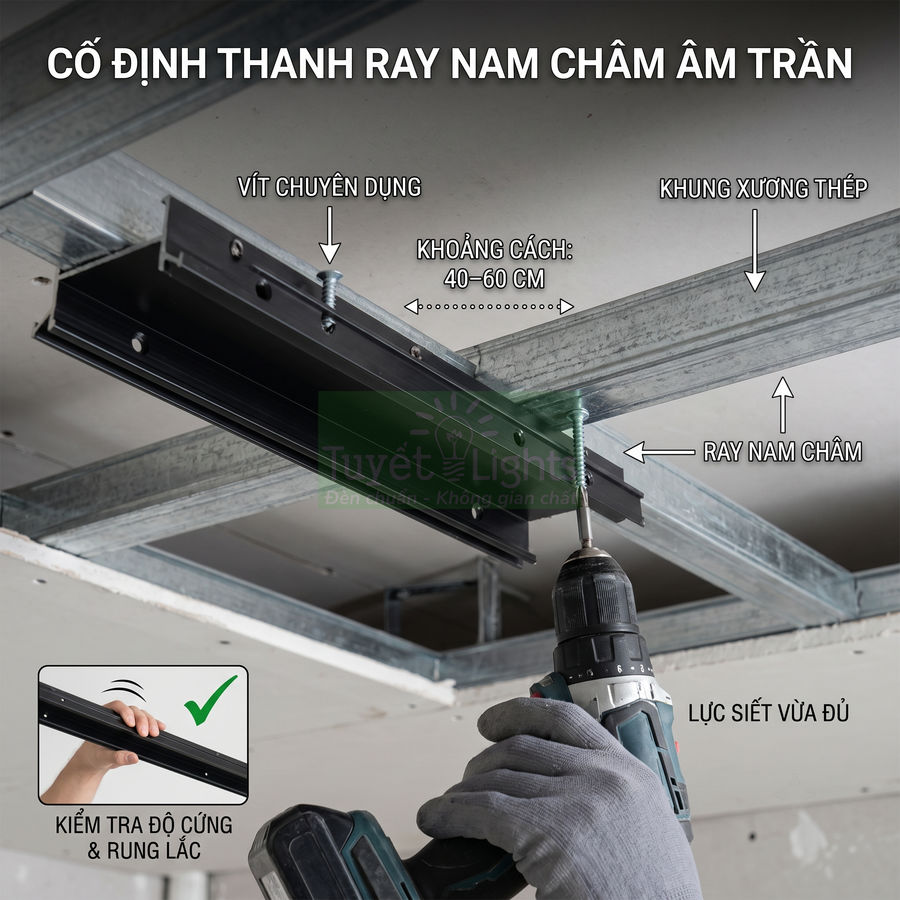

Gia cố khung xương tại vị trí lắp ray để chống võng, rung và nứt mép trần

Ray nam châm âm trần, đặc biệt là các hệ ray nhôm định hình dày, cộng với trọng lượng của module đèn, đầu nối, nguồn tích hợp, tạo ra tải trọng tập trung lên khu vực rãnh ray. Nếu chỉ sử dụng khung xương tiêu chuẩn như trần phẳng thông thường, sau một thời gian sử dụng rất dễ xuất hiện hiện tượng võng trần, rung ray khi thao tác thay đèn, và nứt mép rãnh do ứng suất tập trung.

Giải pháp gia cố khung xương chuyên nghiệp thường bao gồm:

• Bổ sung khung xương phụ song song hai mép ray:
  • Dùng thanh xương phụ (U, C hoặc V tùy hệ) chạy dọc theo hai bên mép rãnh, cách tim ray đúng bằng nửa bề rộng rãnh cộng với bề dày mép tấm.
  • Khoảng cách giữa hai thanh phụ được tính toán theo bề rộng ray + khe co giãn, đảm bảo khi lắp ray, mép tấm tựa chắc lên khung, không bị “treo lơ lửng”.
• Thêm thanh giằng ngang tại mối nối ray, đầu ray:
  • Tại các vị trí nối ray, chuyển hướng, đầu cụt, cần bố trí thanh giằng ngang liên kết hai thanh xương phụ để chống xoắn, chống xô lệch khi thao tác lắp đặt hoặc bảo trì.
  • Thanh giằng nên được bắt vít hoặc kẹp chuyên dụng vào khung chính để tạo thành một “khung hộp” vững chắc bao quanh rãnh ray.
• Tăng mật độ ty treo tại khu vực có ray:
  • Giảm khoảng cách giữa các ty treo so với vùng trần thường (ví dụ từ 1.0–1.2 m xuống 0.6–0.8 m tùy tải trọng và khuyến cáo của nhà sản xuất).
  • Bố trí ty treo gần các vị trí nối ray, đầu ray, đoạn ray có nhiều module đèn tập trung để giảm độ võng cục bộ.

Trong các công trình cao cấp, kỹ thuật viên còn có thể sử dụng thanh xương dày hơn, loại chịu lực tại khu vực ray, hoặc bổ sung bản mã, ke góc thép tại các điểm giao cắt quan trọng. Mục tiêu là tạo ra một “khung chịu lực riêng” cho tuyến ray, tách bớt tải trọng khỏi phần trần xung quanh, từ đó hạn chế tối đa hiện tượng nứt mép rãnh và rung ray khi tháo lắp module đèn nhiều lần.

Chừa rãnh đúng kích thước ray để thanh ray khít, thẳng và đồng cao độ

Kích thước rãnh ray phải tuân thủ nghiêm ngặt catalog kỹ thuật của nhà sản xuất ray. Mỗi hệ ray (1 pha, 3 pha, low-voltage, magnetic track…) có kích thước bề rộng, chiều cao thân ray, mép gờ khác nhau, nên không thể áp dụng một kích thước rãnh chung cho mọi loại. Sai số nhỏ ở giai đoạn chừa rãnh sẽ dẫn đến hàng loạt vấn đề ở giai đoạn hoàn thiện.

Các thông số cần kiểm soát khi chừa rãnh:

• Bề rộng rãnh:
  • Phải đủ để lắp lọt thân ray và chừa khe kỹ thuật tối thiểu cho việc căn chỉnh, nhưng không quá rộng gây yếu mép tấm.
  • Thông thường, bề rộng rãnh được tính bằng bề rộng thân ray + 2–3 mm khe mỗi bên, tùy yêu cầu hoàn thiện và loại bột xử lý mép.
• Chiều sâu rãnh:
  • Được tính theo chiều cao thân ray, bề dày tấm thạch cao và cao độ trần hoàn thiện mong muốn.
  • Mục tiêu là mặt ray sau khi lắp phải phẳng hoặc đồng cao độ với mặt trần, không bị lồi hoặc lõm gây bóng đổ xấu.
• Vị trí mép tấm thạch cao:
  • Mép tấm phải trùng với mép ray hoặc cách mép ray một khe nhỏ theo thiết kế xử lý chỉ, tránh để mối nối tấm rơi giữa rãnh.
  • Nên bố trí mối nối tấm lệch khỏi tim ray để giảm nguy cơ nứt do rung động khi tháo lắp module đèn.

Trong quá trình bắn tấm, thợ phải sử dụng thước nhôm dài, dao cắt chuyên dụng, máy cắt rãnh để đảm bảo đường cắt thẳng, sắc, không mẻ cạnh. Với các tuyến ray dài, nên cắt tấm theo từng đoạn nhưng vẫn đảm bảo mép rãnh thẳng hàng, tránh “gãy khúc” tại vị trí nối tấm.

Đối với các hệ ray yêu cầu khe hở trang trí (khe đen, khe shadow), cần tính toán trước bề rộng khe nhìn thấy sau hoàn thiện, từ đó điều chỉnh bề rộng rãnh và vị trí mép tấm. Việc này đòi hỏi sự phối hợp chặt chẽ giữa đội trần thạch cao và đội điện – chiếu sáng để không xảy ra tình trạng ray lắp đúng kỹ thuật nhưng hiệu ứng thẩm mỹ không đạt như thiết kế 3D.

Kiểm tra tim ray, cao độ trần và độ thẳng trước khi lắp thanh ray

Sau khi hoàn thiện khung xương và chừa rãnh, giai đoạn kiểm tra là bước “kiểm định chất lượng” trước khi lắp thanh ray. Nếu bỏ qua hoặc làm qua loa, các sai số nhỏ về tim, cao độ, độ phẳng sẽ bị “khóa cứng” khi lắp ray, rất khó chỉnh sửa về sau mà không phải tháo tấm hoặc cắt phá.

Các hạng mục cần kiểm tra chi tiết:

• Tim ray:
  • Dùng máy laser hoặc dây căng để kiểm tra tim rãnh có trùng với tim thiết kế trên bản vẽ hay không, đặc biệt tại các điểm giao với trục nội thất, trục kiến trúc.
  • Đo khoảng cách từ tim rãnh đến tường, đến các chi tiết cố định (cột, dầm, vách kính) tại nhiều điểm khác nhau để phát hiện sai lệch do “trôi tuyến”.
• Cao độ trần và cao độ đáy rãnh:
  • Dùng nivo laser kiểm tra cao độ khung xương quanh rãnh, đảm bảo không có điểm võng hoặc đội cục bộ.
  • Đo khoảng cách từ đáy rãnh (mặt dưới tấm) đến cao độ chuẩn để đảm bảo khi lắp ray, mặt ray sẽ đồng cao độ với mặt trần hoàn thiện.
• Độ thẳng và độ phẳng của mép rãnh:
  • Dùng thước nhôm dài 2–3 m áp dọc mép rãnh để kiểm tra độ thẳng, phát hiện các điểm “bóp eo” hoặc phình rộng.
  • Kiểm tra bề mặt mép tấm, xử lý các chỗ sứt mẻ, lượn sóng trước khi bả và sơn, tránh làm lộ khe hở không đều sau khi lắp ray.

Nếu phát hiện sai lệch, cần điều chỉnh ngay ở cấp độ khung xương và ty treo thay vì cố “chữa cháy” bằng bột bả hoặc ép ray. Việc chỉnh khung có thể bao gồm: nâng/hạ ty treo, thay đổi vị trí liên kết khung chính – khung phụ, bổ sung thanh giằng, hoặc trong trường hợp cần thiết, thay tấm thạch cao tại khu vực rãnh bị lỗi.

Khi các thông số tim, cao độ, độ thẳng đã đạt yêu cầu, việc lắp thanh ray nam châm sẽ diễn ra thuận lợi, ray bám khít vào rãnh, mặt ray thẳng, phẳng, không bị gợn sóng. Điều này tạo nền tảng vững chắc cho giai đoạn hoàn thiện bề mặt trần và bố trí module đèn, đảm bảo cả tính kỹ thuật lẫn giá trị thẩm mỹ của hệ thống chiếu sáng âm trần bằng ray nam châm.

Lắp thanh ray nam châm âm trần đúng kỹ thuật

Quy trình lắp thanh ray nam châm âm trần đúng kỹ thuật tập trung vào ba yếu tố chính: độ chắc chắn cơ khí, độ chính xác điện và tính thẩm mỹ hoàn thiện. Thanh ray phải được cố định vững vào khung xương hoặc hệ treo riêng bằng vít, ty ren, pat treo đúng chủng loại, đúng bước, đồng thời tránh siết quá lực gây biến dạng thân ray. Các đoạn ray được liên kết bằng đầu nối cơ – điện chữ I, L, T theo sơ đồ tuyến, bảo đảm căn thẳng, đủ hành trình, tiếp xúc điện tốt để không gây chập, nhấp nháy hay nhiễu tín hiệu điều khiển. Song song đó, cần căn chỉnh cao độ để mép ray phẳng với mặt trần, lắp nắp bịt đầu ray đồng bộ màu sắc và kiểm tra rung lắc, điện áp, khả năng tiếp điện trước khi vận hành chính thức.

Cố định thanh ray vào khung trần bằng vít và phụ kiện đúng chuẩn

Thanh ray nam châm âm trần được cố định trực tiếp vào khung xương thép bằng vít chuyên dụng hoặc kẹp đi kèm hệ sản phẩm. Ở giai đoạn thiết kế và bóc tách khối lượng, cần xác định rõ loại khung xương (Vĩnh Tường, U – C, khung hộp hàn, khung treo độc lập…) để lựa chọn đúng chủng loại vít, chiều dài và vật liệu (thép mạ kẽm, inox) nhằm đảm bảo khả năng chịu lực và chống ăn mòn lâu dài.

Khoảng cách giữa các vít phải tuân theo khuyến cáo của nhà sản xuất (thường 40–60 cm), đồng thời cần xét thêm các yếu tố như chiều dài tuyến ray, tải trọng dự kiến của hệ đèn, độ dày trần và điều kiện rung động của công trình (gần đường giao thông lớn, khu vực có thiết bị cơ khí…). Tại các vị trí mối nối, đầu ray, đoạn chuyển hướng hoặc nơi treo nhiều module đèn tập trung, nên giảm bước vít (ví dụ 25–30 cm) để tăng độ cứng vững cục bộ.

Khi bắt vít, cần tránh siết quá chặt gây biến dạng thân ray, đặc biệt với các loại ray nhôm định hình có thành mỏng. Biến dạng dù nhỏ cũng có thể làm lệch biên dạng rãnh nam châm, gây khó khăn khi lắp module đèn, hoặc làm kẹt, xước bề mặt tiếp xúc. Nên sử dụng máy bắt vít có chức năng giới hạn mô-men xoắn, đầu vít phù hợp (Phillips, Torx…) và kiểm soát lực tay, dừng ngay khi mặt bích ray vừa áp sát khung xương, không ép thêm.

Đồng thời, phải đảm bảo ray không bị lỏng, rung. Sau khi bắt xong một đoạn, kỹ thuật viên dùng tay nắm thân ray và lắc theo phương ngang, phương đứng để cảm nhận độ cứng. Nếu xuất hiện độ rơ, cần bổ sung vít hoặc điều chỉnh lại vị trí bắt. Với các trần có lớp vật liệu hoàn thiện dày (thạch cao hai lớp, tấm tiêu âm, gỗ ốp), nên tính toán trước độ dày tổng thể để vị trí bắt vít không làm nứt, vỡ hoặc làm yếu cấu trúc tấm.

Nếu hệ ray yêu cầu phụ kiện treo riêng (thanh treo, ty ren, pat treo chuyên dụng), cần lắp đúng vị trí, đúng số lượng, đảm bảo tải trọng và độ ổn định. Mỗi điểm treo phải được neo vào kết cấu chắc chắn (dầm bê tông, xà gồ thép, sàn bê tông) bằng tắc kê nở, nở sắt hoặc bulông hóa chất theo đúng tiêu chuẩn. Khoảng cách giữa các điểm treo phải đồng bộ với thiết kế khung trần, tránh tạo ra các điểm võng cục bộ trên tuyến ray.

Mọi thao tác phải được kiểm tra bằng tay sau khi hoàn thành, đảm bảo ray không xê dịch khi tác động lực vừa phải. Ở các công trình yêu cầu cao, có thể sử dụng thêm đồng hồ đo độ rung hoặc camera timelapse trong giai đoạn chạy thử để đánh giá độ ổn định khi bật/tắt hệ đèn nhiều lần hoặc khi có tác động cơ học từ môi trường.

Nối các đoạn ray bằng đầu nối chữ I, chữ L hoặc chữ T theo sơ đồ tuyến

Các đoạn ray được nối với nhau bằng đầu nối cơ – điện dạng chữ I, chữ L, chữ T tùy theo sơ đồ tuyến (tuyến thẳng, rẽ góc, chia nhánh). Trước khi lắp, cần đọc kỹ catalogue hệ ray để xác định đúng loại đầu nối tương thích về tiết diện, cấu trúc chấu tiếp điện, số cực (1 pha, 3 pha, DALI, 0–10V…) và hướng cấp nguồn. Việc dùng sai loại đầu nối có thể gây mất pha, đảo cực hoặc chập điện cục bộ.

Khi lắp đầu nối, cần đảm bảo:

• Hai đầu ray được căn thẳng, không lệch cao độ. Nên dùng thước thẳng hoặc thanh nhôm dài áp dọc mép ray để kiểm tra, tránh tình trạng một đầu ray bị “gãy khúc” so với đầu còn lại. Lệch cao độ chỉ vài milimet cũng có thể làm module đèn không trượt êm, hoặc tạo khe hở ánh sáng không đều.
• Đầu nối được cắm hết hành trình, chấu tiếp điện ăn khớp hoàn toàn. Khi đẩy đầu nối vào lòng ray, cần cảm nhận được điểm “khóa” cơ khí, đồng thời quan sát vạch chỉ thị (nếu có) trên thân đầu nối để biết đã vào hết hành trình. Không để tình trạng cắm dở, hở chân tiếp điện, dễ gây đánh lửa, phát nhiệt tại mối nối.
• Siết chặt vít khóa (nếu có) để tránh lỏng mối nối theo thời gian. Một số hệ ray sử dụng vít hãm nhỏ hoặc cơ cấu lẫy đàn hồi; cần kiểm tra kỹ từng điểm, đặc biệt ở các vị trí giao nhau chữ T, chữ L nơi có nhiều lực tác động khi lắp/ tháo module đèn.

Sau khi nối, nên dùng tay kiểm tra độ chắc chắn, đồng thời dùng mắt nhìn dọc tuyến để phát hiện các điểm gãy khúc, lệch thẳng. Ở các tuyến dài, có thể dùng dây cước căng song song với mép ray để so sánh, phát hiện sai lệch nhỏ. Những sai lệch nhỏ nếu không xử lý ngay sẽ ảnh hưởng đến khả năng tiếp điện và lắp module đèn sau này, gây hiện tượng:

• Module đèn khó gài, phải dùng lực mạnh, dễ làm hỏng chấu nam châm hoặc chân tiếp điện.
• Đèn không tiếp xúc đều, chập chờn, nhấp nháy khi có rung động nhẹ.
• Khe hở ánh sáng không đều, tạo cảm giác “gãy tuyến” về mặt thẩm mỹ.

Trong các hệ thống có điều khiển thông minh (DALI, DMX, 0–10V), mối nối điện không chuẩn còn có thể gây nhiễu tín hiệu điều khiển, làm một số nhóm đèn không nhận lệnh hoặc phản hồi sai. Vì vậy, ngoài kiểm tra cơ khí, nên kiểm tra điện trở tiếp xúc tại một số mối nối điển hình bằng đồng hồ đo chuyên dụng trong giai đoạn nghiệm thu kỹ thuật.

Căn chỉnh mép ray phẳng với mặt trần để hoàn thiện thẩm mỹ

Một trong những ưu điểm lớn của ray nam châm âm trần là mặt ray phẳng liền với mặt trần, tạo cảm giác tối giản, sang trọng. Để đạt được điều này, trong quá trình lắp ray, kỹ thuật viên phải liên tục kiểm tra cao độ mặt ray so với khung trần và so với cao độ hoàn thiện thiết kế. Ngay từ bước dựng khung xương, cần xác định rõ “cốt trần hoàn thiện” và tính toán bù trừ độ dày tấm trần, lớp bả, sơn để vị trí mép ray sau cùng trùng phẳng với bề mặt trần.

Nếu ray thấp hơn hoặc cao hơn mặt trần dự kiến, cần điều chỉnh khung xương hoặc vị trí bắt vít. Với khung xương treo, có thể tinh chỉnh bằng tăng/giảm chiều dài ty treo, pat treo; với khung hộp cố định, có thể phải bổ sung pat đỡ trung gian hoặc đệm shim kim loại để nâng/hạ ray từng milimet. Việc điều chỉnh nên thực hiện trước khi lắp kín tấm trần, tránh phải tháo dỡ nhiều lần gây tốn thời gian và làm hỏng bề mặt hoàn thiện.

Sau khi căn chỉnh, nên dùng thước thẳng dài, nivo để kiểm tra toàn tuyến. Thước thẳng (1,2–2 m) áp sát mép ray và bề mặt khung trần giúp phát hiện các điểm lồi, lõm cục bộ. Nivo bọt nước hoặc nivo laser giúp kiểm tra độ phẳng theo phương ngang trên toàn không gian, đặc biệt hữu ích với các tuyến ray dài hoặc bố trí song song nhiều tuyến.

Mặt ray phải phẳng, không bị vênh, không có đoạn nhô lên hoặc thụt xuống so với mặt trần xung quanh. Ở các góc giao nhau, cần chú ý:

• Đảm bảo mép ray vuông góc hoặc song song đúng với thiết kế kiến trúc, tránh cảm giác “xiên lệch” khi nhìn tổng thể.
• Giữ khe hở giữa ray và tấm trần ở mức tối thiểu, đồng đều trên toàn tuyến để tránh hiện tượng rò sáng, lộ khe đen không đều.
• Kiểm soát bề mặt hoàn thiện quanh ray (bả, sơn, ốp) không bị dày cục bộ làm “chôn” mép ray hoặc tạo bậc.

Trong các không gian cao cấp, có thể kết hợp kiểm tra bằng ánh sáng grazing (chiếu xiên dọc theo bề mặt trần) để dễ dàng phát hiện các sai lệch nhỏ về cao độ, độ phẳng, từ đó chỉnh sửa kịp thời trước khi bàn giao.

Lắp nắp bịt đầu ray và kiểm tra độ chắc của toàn bộ tuyến ray

Khi hoàn thành lắp đặt và căn chỉnh, cần lắp nắp bịt đầu ray cho tất cả các đầu hở. Nắp bịt không chỉ giúp bảo vệ chấu tiếp điện, tránh bụi bẩn, côn trùng xâm nhập mà còn hạn chế nguy cơ chạm phải phần dẫn điện khi thao tác bảo trì gần đó. Với các hệ ray có cấp bảo vệ cao (IP40, IP54…), nắp bịt còn là một phần của cấu trúc đảm bảo chỉ số IP, nên phải dùng đúng chủng loại đi kèm hệ sản phẩm.

Nắp bịt phải được gài hoặc bắt vít chắc chắn, không lỏng, không tạo khe hở lớn gây mất thẩm mỹ. Màu sắc, hoàn thiện bề mặt của nắp bịt cần đồng bộ với thân ray (sơn tĩnh điện đen, trắng, xám…) để tuyến ray liền mạch, không bị “đứt đoạn” về thị giác. Ở các đầu tuyến có cấp nguồn, cần phân biệt rõ nắp bịt thường và nắp có tích hợp đầu cấp nguồn để tránh nhầm lẫn trong quá trình bảo trì.

Sau đó, kỹ thuật viên kiểm tra toàn bộ tuyến ray bằng cách:

• Dùng tay lắc nhẹ từng đoạn ray để kiểm tra độ chắc. Nên kiểm tra cả tại các điểm giữa nhịp, điểm giao nhau chữ T, chữ L và các đoạn gần đầu cấp nguồn, nơi thường chịu nhiều thao tác lắp/ tháo module đèn.
• Kiểm tra lại tất cả các mối nối, vít bắt, đầu nối chữ I, L, T. Có thể đánh dấu (marker, bút sơn) lên các vít đã kiểm tra để dễ dàng rà soát, tránh bỏ sót. Với các mối nối điện quan trọng, nên mở nắp kiểm tra trực quan lần cuối trước khi cấp điện thử.
• Đảm bảo không có đoạn ray nào bị lỏng, rung hoặc phát ra tiếng kêu khi tác động. Nếu phát hiện tiếng “cạch”, “rè” khi gõ nhẹ hoặc lắc, cần xác định nguyên nhân (vít lỏng, khung xương yếu, đầu nối chưa khóa hết hành trình) và xử lý triệt để.

Sau bước kiểm tra cơ khí, có thể tiến hành cấp điện thử không tải (chưa gắn module đèn) để đo điện áp dọc tuyến, kiểm tra liên tục pha – trung tính – tiếp địa. Tiếp đó, lắp thử một số module đèn mẫu tại các vị trí khác nhau để đánh giá độ hút nam châm, độ ổn định cơ khí và chất lượng tiếp điện. Bất kỳ hiện tượng bất thường nào như đèn chập chờn, nóng cục bộ tại mối nối, tia lửa nhỏ khi gắn/ tháo đèn đều là dấu hiệu cho thấy cần rà soát lại toàn bộ tuyến ray trước khi đưa vào vận hành chính thức.

Đi dây nguồn và lắp bộ nguồn 48V cho hệ ray nam châm

Giai đoạn đi dây và lắp bộ nguồn 48V cho hệ ray nam châm tập trung vào ba yếu tố chính: an toàn điện, độ ổn định nguồn và khả năng bảo trì lâu dài. Dây 220V được dẫn từ tủ điện hoặc công tắc đến vị trí bộ nguồn theo đúng bản vẽ, luôn đi trong ống bảo vệ đạt chuẩn, hạn chế giao cắt với các hệ kỹ thuật khác và tuân thủ bán kính uốn, hệ số lấp đầy ống. Đầu dây được đánh dấu, gắn nhãn, lập bảng thống kê để dễ truy vết. Bộ nguồn 48V được đấu vào thanh ray đúng cực tính, kiểm tra điện áp, sụt áp và có thể chia nhiều điểm cấp nguồn cho tuyến dài. Nguồn được phân nhóm theo khu vực, chức năng, thời điểm sử dụng, gắn với từng bộ nguồn và công tắc/dimmer riêng. Vị trí lắp bộ nguồn phải thông thoáng, dễ tiếp cận, tránh ẩm nóng, có thông gió và sơ đồ nhận diện rõ ràng.

Đi dây từ công tắc, tủ điện hoặc điểm cấp nguồn đến bộ nguồn 48V

Giai đoạn đi dây nguồn 220V đến vị trí bộ nguồn 48V là bước nền tảng, quyết định độ ổn định và an toàn cho toàn bộ hệ ray nam châm. Từ tủ điện tổng, tủ nhánh hoặc hộp công tắc, kỹ thuật viên cần khảo sát tuyến đi dây đã được thiết kế trên bản vẽ, sau đó triển khai thi công bám sát thực tế công trình, tránh phát sinh giao cắt với các hệ khác như ống nước, ống điều hòa, ống PCCC.

Dây 220V bắt buộc phải đi trong ống gen, ống ruột gà hoặc ống cứng để đảm bảo cách điện cơ học, chống va đập, chống gặm nhấm và giảm nguy cơ chập cháy. Khi lựa chọn ống, cần chú ý:

• Đường kính ống phù hợp với số lượng và tiết diện dây, đảm bảo hệ số lấp đầy ống không vượt quá khuyến cáo (thường < 40–50%).
• Vật liệu ống đạt chuẩn chống cháy lan, chịu nhiệt tốt, đặc biệt với các tuyến đi âm tường, âm trần.
• Ống ruột gà nên dùng loại có lớp bọc nhựa hoặc kim loại, hạn chế dùng loại mỏng, dễ bẹp khi bị tác động cơ học.

Tại các điểm chuyển hướng, bắt buộc sử dụng co, cút hoặc hộp nối chuyên dụng để tránh gãy gập dây, giảm bán kính uốn quá nhỏ gây tổn hao cách điện hoặc đứt lõi. Góc cua nên được thiết kế mềm, hạn chế số lượng góc 90° liên tiếp để việc luồn dây và bảo trì sau này thuận lợi hơn.

Đầu dây tại vị trí bộ nguồn phải được đánh dấu rõ ràng cho từng lõi: pha (L), trung tính (N), tiếp địa (PE) nếu có. Có thể sử dụng ống gen màu, băng dính màu hoặc ống đánh số để phân biệt. Với công trình có nhiều tuyến cấp nguồn cho nhiều bộ nguồn 48V khác nhau, nên:

• Đánh số tuyến dây tương ứng với sơ đồ trên bản vẽ (ví dụ: PSU-01, PSU-02…).
• Gắn nhãn tại cả hai đầu: đầu tủ điện và đầu bộ nguồn, giúp truy vết nhanh khi kiểm tra sự cố.
• Lập bảng thống kê tuyến dây, chiều dài, tiết diện, vị trí cấp cho khu vực nào để phục vụ công tác nghiệm thu và bảo trì.

Tiết diện dây 220V cần được tính toán theo tổng công suất các bộ nguồn 48V trên tuyến, chiều dài đường dây và tiêu chuẩn sụt áp cho phép. Thông thường, với các tuyến cấp cho 1–2 bộ nguồn công suất nhỏ, có thể dùng dây 1.5–2.5 mm²; với tuyến dài hoặc nhiều bộ nguồn, nên tăng lên 4 mm² hoặc hơn, tùy theo tính toán chi tiết.

Đấu đầu ra bộ nguồn 48V vào đầu cấp nguồn của thanh ray

Bộ nguồn 48V là thiết bị chuyển đổi từ 220V AC sang 48V DC, thường là loại nguồn xung (switching power supply). Sau khi cố định bộ nguồn trong hộp kỹ thuật hoặc trên giá đỡ, kỹ thuật viên tiến hành đấu nối theo đúng sơ đồ của nhà sản xuất.

Ở phía đầu vào 220V AC, cần:

• Đấu dây pha (L) và trung tính (N) đúng vị trí, siết chặt đầu cos hoặc domino, tránh lỏng gây phát nhiệt.
• Nối tiếp địa (PE) của bộ nguồn với hệ thống tiếp địa chung của công trình nếu bộ nguồn có chân tiếp địa, giúp tăng an toàn chống giật và giảm nhiễu.
• Có thể bố trí thêm cầu chì, MCB hoặc RCBO riêng cho từng bộ nguồn để dễ cô lập khi bảo trì và tăng mức độ bảo vệ.

Ở phía đầu ra 48V DC, dây từ bộ nguồn sẽ được đấu vào đầu cấp nguồn của ray. Tùy theo hệ sản phẩm ray nam châm, đầu cấp nguồn có thể là:

• Module cấp nguồn gắn trực tiếp vào ray, có sẵn cực + và – để đấu dây.
• Đầu nối nguồn tích hợp trong thanh ray, thường nằm ở giữa hoặc một đầu thanh, có nắp che kỹ thuật.
• Đầu nối riêng nằm ở một đầu tuyến ray, kết nối với dây nguồn thông qua domino hoặc đầu cos.

Với các hệ thống yêu cầu phân cực, cần đảm bảo cực tính 48V (+/–) được đấu đúng theo hướng dẫn. Sai cực có thể làm hỏng module đèn, driver hoặc gây hiện tượng không sáng, chập chờn. Kỹ thuật viên nên:

• Sử dụng dây màu khác nhau cho cực dương và cực âm (ví dụ: đỏ cho +, đen cho –).
• Đánh dấu cực tính tại cả đầu bộ nguồn và đầu ray để tránh nhầm lẫn khi mở hộp kỹ thuật sau này.
• Hạn chế nối trung gian nhiều điểm, ưu tiên đi dây liền mạch từ bộ nguồn đến ray để giảm suy hao và điểm lỗi.

Sau khi đấu nối, dùng đồng hồ đo điện áp DC để kiểm tra tại đầu ray khi chưa gắn đèn:

• Điện áp phải nằm trong khoảng danh định của bộ nguồn, thường xấp xỉ 48V DC (có thể dao động ±5% tùy loại).
• Kiểm tra lại cực tính bằng thang đo DC, đảm bảo que đỏ tương ứng cực dương, que đen tương ứng cực âm.
• Nếu điện áp sụt thấp bất thường khi gắn tải, cần kiểm tra lại tiết diện dây, chiều dài tuyến và chất lượng mối nối.

Với tuyến ray dài hoặc nhiều module đèn công suất lớn, có thể cần cấp nguồn từ nhiều điểm (cấp nguồn hai đầu hoặc cấp giữa tuyến) để giảm sụt áp dọc ray. Khi đó, việc phân bố bộ nguồn và điểm đấu nối phải được tính toán kỹ, tránh tạo vòng lặp điện áp hoặc đấu song song không kiểm soát.

Chia nguồn theo tuyến ray, nhóm công tắc và vùng điều khiển ánh sáng

Chiến lược chia nguồn và nhóm công tắc cho hệ ray nam châm ảnh hưởng trực tiếp đến kịch bản sử dụng ánh sáng, khả năng linh hoạt khi thay đổi bố trí nội thất và mức độ tiết kiệm năng lượng. Thay vì gom toàn bộ đèn vào một mạch, nên thiết kế phân nhóm hợp lý ngay từ đầu.

Có thể chia nhóm theo các tiêu chí sau:

• Theo khu vực: phòng khách, bếp, hành lang, phòng ngủ, khu làm việc, khu trưng bày… Mỗi khu vực có thể sử dụng một hoặc nhiều tuyến ray, nhưng nên gom về cùng một nhóm điều khiển nếu chức năng sử dụng tương đồng.
• Theo chức năng: chiếu nền (general lighting), chiếu điểm (spot), chiếu nhấn (accent), đèn thả trang trí. Cách chia này cho phép tạo nhiều lớp ánh sáng, dễ dàng bật/tắt hoặc dim từng lớp để thay đổi không khí không gian.
• Theo thời điểm sử dụng: nhóm ánh sáng ban ngày (ưu tiên chiếu nền, độ sáng cao), nhóm ánh sáng buổi tối (ánh sáng ấm, dịu), nhóm ánh sáng thư giãn hoặc xem phim (chủ yếu chiếu nhấn, chiếu điểm).

Mỗi nhóm có thể được điều khiển bằng công tắc riêng, dimmer, công tắc thông minh, hệ điều khiển trung tâm hoặc kết hợp nhiều phương thức. Khi thiết kế, cần lưu ý:

• Tổng công suất đèn trên mỗi nhóm không vượt quá công suất định mức của bộ nguồn 48V tương ứng.
• Dòng tải trên mỗi mạch công tắc, dimmer, relay hoặc module điều khiển phải nằm trong giới hạn cho phép của thiết bị.
• Với hệ thống điều khiển thông minh (Zigbee, KNX, Wi-Fi, DALI…), cần phân chia nhóm logic ngay từ giai đoạn thiết kế để tối ưu số lượng thiết bị điều khiển.

Trong nhiều trường hợp, một tuyến ray dài có thể được cấp bởi nhiều bộ nguồn 48V khác nhau, mỗi bộ nguồn gắn với một nhóm điều khiển riêng. Khi đó, cần:

• Rõ ràng ranh giới giữa các đoạn ray thuộc các bộ nguồn khác nhau, tránh đấu chéo.
• Ghi chú trên bản vẽ và trên thực tế (nhãn trên ray, trên hộp kỹ thuật) để người vận hành dễ nhận biết.
• Tính toán sụt áp trên từng đoạn ray, đảm bảo các module đèn ở cuối tuyến vẫn nhận đủ điện áp làm việc.

Việc chia nhóm hợp lý không chỉ giúp tối ưu trải nghiệm ánh sáng mà còn hỗ trợ tiết kiệm điện năng, giảm tải cho từng bộ nguồn, kéo dài tuổi thọ thiết bị và đơn giản hóa công tác bảo trì, sửa chữa sau này.

Đặt bộ nguồn ở vị trí thông thoáng, dễ kiểm tra và thay thế khi bảo trì

Bộ nguồn 48V trong quá trình hoạt động luôn sinh nhiệt, đặc biệt khi tải gần mức tối đa hoặc làm việc liên tục trong thời gian dài. Vì vậy, vị trí lắp đặt phải đảm bảo thông thoáng, không bị bọc kín, có đủ không gian để không khí lưu thông tự nhiên hoặc hỗ trợ tản nhiệt cưỡng bức nếu cần.

Hộp kỹ thuật chứa bộ nguồn nên được thiết kế với:

• Khe thoáng hoặc lưới thông gió ở mặt trước, mặt bên hoặc phía trên, tránh bịt kín hoàn toàn bằng vật liệu cách nhiệt.
• Khoảng cách tối thiểu giữa bộ nguồn và các bề mặt xung quanh để không khí lưu thông, hạn chế đặt sát trần hoặc sát vách.
• Khả năng mở nắp, tháo lắp nhanh chóng bằng vít hoặc khóa, không bị che kín bởi trần thạch cao, tủ gỗ cố định hoặc các hạng mục nội thất khác.

Vị trí bộ nguồn cần dễ tiếp cận để kỹ thuật viên có thể đo kiểm, thay thế khi có sự cố mà không phải tháo dỡ nhiều hạng mục. Một số vị trí thường được ưu tiên:

• Hộp kỹ thuật trên trần hành lang, có cửa thăm.
• Tủ kỹ thuật điện nhẹ, tủ âm tường hoặc khoang kỹ thuật trong tủ âm trần.
• Khu vực trần giật cấp có cửa thăm hoặc panel tháo lắp được.

Cần tránh đặt bộ nguồn ngay phía trên hoặc quá gần các khu vực ẩm, nóng như phòng tắm, khu vực bếp nấu, máy nước nóng, hoặc nơi có nguy cơ thấm nước từ mái, ban công. Nếu bắt buộc phải bố trí gần các khu vực này, cần:

• Sử dụng hộp kỹ thuật có cấp bảo vệ IP phù hợp, có gioăng chống nước, chống ẩm.
• Bố trí bộ nguồn cao hơn mặt sàn, tránh vị trí có thể bị ngập nước hoặc đọng nước.
• Xem xét sử dụng bộ nguồn có dải nhiệt độ làm việc rộng, linh kiện chất lượng cao để tăng độ bền.

Ngoài ra, khi lắp nhiều bộ nguồn trong cùng một hộp hoặc cùng một khu vực, cần tính đến tổng nhiệt lượng tỏa ra. Khoảng cách giữa các bộ nguồn phải đủ lớn, có thể bố trí thêm khe thoáng hoặc quạt thông gió nếu mật độ công suất cao. Việc ghi chú sơ đồ đấu nối, đánh số từng bộ nguồn, ghi rõ khu vực và tuyến ray mà bộ nguồn đó cấp cũng rất quan trọng, giúp rút ngắn thời gian xử lý khi cần kiểm tra hoặc thay thế.

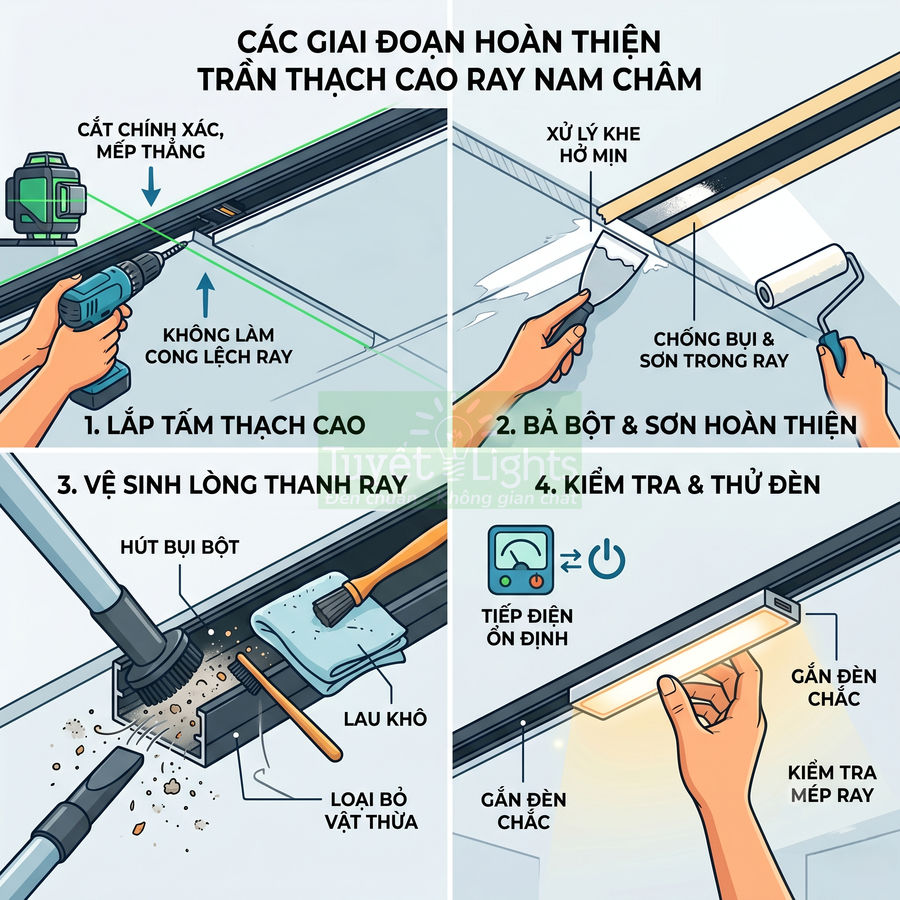

Hoàn thiện trần thạch cao quanh ray nam châm âm trần

Giai đoạn hoàn thiện trần quanh ray nam châm âm trần tập trung vào việc đảm bảo độ phẳng, độ thẳng và sự liền mạch giữa ray với mặt trần. Thợ thi công cần cắt, lắp tấm thạch cao chính xác, giữ mép cắt thẳng, không làm cong hoặc lệch ray, đồng thời tuân thủ khoảng cách bắt vít và bảo vệ bề mặt ray khỏi trầy xước, bụi bẩn. Khe hở quanh ray được xử lý bằng bột bả mịn, keo trám khe hoặc nẹp khe để tạo đường tiếp giáp mịn, không nứt. Sau bả và sơn, phải vệ sinh kỹ bụi bả, sơn, vật liệu thừa trong lòng ray, rồi kiểm tra lại mép ray, độ phẳng, mối nối và khả năng gắn module đèn chắc, tiếp điện ổn định trước khi vận hành.

Bắn tấm thạch cao quanh tuyến ray không làm cong, lệch hoặc che mép ray

Sau khi lắp ray, cố định giá đỡ và đi dây nguồn, giai đoạn bắn tấm thạch cao quanh tuyến ray là bước quyết định đến độ phẳng, độ thẳng và tính thẩm mỹ của toàn bộ hệ trần. Thợ thi công cần đo đạc, lấy dấu và cắt tấm với sai số cho phép thường không quá 1–2 mm so với kích thước rãnh ray. Mép cắt phải thẳng, vuông góc, không sứt mẻ để khi áp sát vào thân ray tạo được đường tiếp giáp sắc nét.

Khi thao tác đưa tấm thạch cao lên khung xương, cần có ít nhất hai người nâng đỡ, một người giữ tấm, một người canh mép tấm theo mép ray. Tấm phải được trượt nhẹ nhàng vào vị trí, không được tỳ, gác trực tiếp lên thân ray để tránh làm cong, xoắn hoặc làm lệch tuyến ray so với cao độ thiết kế. Với những đoạn ray dài hoặc có nhiều mối nối, nên kiểm tra lại cao độ bằng thước nivo hoặc tia laser trước khi bắn vít cố định tấm.

Vị trí bắt vít trên tấm thạch cao cần tuân thủ khoảng cách kỹ thuật (thường 150–200 mm dọc theo xương) và đặc biệt tránh bắt vít quá sát mép rãnh ray. Khoảng cách tối thiểu từ tâm vít đến mép rãnh nên từ 10–15 mm để hạn chế nguy cơ nứt, mẻ mép trong quá trình sử dụng hoặc khi bả, chà nhám. Vít phải được siết vừa đủ lực, đầu vít chìm nhẹ dưới bề mặt tấm, không làm rách giấy bề mặt.

Trong suốt quá trình bắn tấm, bề mặt ray cần được bảo vệ bằng băng dính giấy, màng PE hoặc nẹp bảo vệ chuyên dụng. Mục đích là tránh trầy xước lớp sơn tĩnh điện, tránh va đập mạnh vào thân ray và hạn chế bụi bột, mạt thạch cao rơi trực tiếp vào lòng ray. Nếu hệ ray có tích hợp nẹp hoàn thiện, viền trang trí hoặc khung che khe, cần đọc kỹ hướng dẫn của nhà sản xuất để xác định trình tự lắp: có loại yêu cầu lắp nẹp trước khi bắn tấm, có loại lắp sau khi đã hoàn thiện bả và sơn.

Với các tuyến ray chạy cắt qua nhiều tấm thạch cao, nên bố trí mạch tấm sao cho đường nối tấm không trùng hoàn toàn với mép ray để tránh tạo “điểm yếu” dễ nứt. Khi bắt buộc phải đặt mạch tấm sát ray, cần gia cường thêm xương phụ hoặc nẹp mép để tăng độ cứng cho khu vực này.

Xử lý khe hở, bả bột và sơn hoàn thiện để ray liền mạch với mặt trần

Sau khi toàn bộ tấm thạch cao quanh ray đã được cố định, công đoạn xử lý khe hở giữa mép tấm và thân ray quyết định trực tiếp đến cảm giác ray “liền mạch” với mặt trần. Khe hở lý tưởng thường từ 2–5 mm, đủ để bả, trám nhưng không quá lớn gây khó che kín. Thợ bả sẽ dùng bột bả mịn, keo trám khe đàn hồi hoặc phụ kiện nẹp khe tùy theo cấu tạo ray và yêu cầu thẩm mỹ.

Với khe nhỏ, có thể dùng bột bả kết hợp lưới hoặc băng giấy gia cường mép tấm để hạn chế nứt chân chim. Với khe lớn hoặc khu vực có dao động nhiệt, rung nhẹ (gần cửa, gần máy lạnh), nên ưu tiên keo trám khe có độ đàn hồi để bù giãn nở giữa thạch cao và thân ray kim loại. Mục tiêu là tạo được đường tiếp giáp mịn, không nứt, không lộ khe, không bị “bậc” cao thấp giữa mặt trần và mép ray.

Quy trình bả thường gồm:

• Vệ sinh bụi, mạt thạch cao quanh mép ray, đảm bảo bề mặt khô, sạch dầu mỡ.
• Trám đầy khe bằng bột bả hoặc keo, miết kỹ để vật liệu bám chặt vào mép tấm và cạnh ray.
• Gia cường bằng băng lưới hoặc băng giấy nếu mép tấm yếu hoặc có nguy cơ nứt.
• Bả phủ 1–2 lớp mở rộng ra xung quanh để “chết” dần bề mặt, tránh tạo gờ.

Sau khi bả khô hoàn toàn, bề mặt được chà nhám bằng giấy nhám mịn, dùng đèn rọi ngang để kiểm tra độ phẳng, đặc biệt dọc theo mép ray. Bất kỳ gợn sóng, gờ nổi hoặc vết nứt nhỏ nào cũng cần được xử lý lại trước khi sơn lót. Lớp sơn lót giúp ổn định bề mặt, tăng độ bám cho sơn phủ và làm lộ rõ các khuyết điểm còn sót.

Màu sơn trần thường là trắng hoặc các tông sáng trung tính nhằm tôn lên đường ray đen hoặc màu tương phản, tạo hiệu ứng đường dẫn ánh sáng rõ nét. Khi sơn, cần che chắn kỹ thân ray và đặc biệt là lòng ray, chấu tiếp điện bằng băng dính giấy, băng keo chuyên dụng hoặc nắp che do hãng ray cung cấp. Sơn bám vào lòng ray hoặc chấu tiếp điện có thể gây mất tiếp xúc, chập chờn hoặc làm kẹt cơ cấu trượt của module đèn.

Khi sử dụng súng phun, áp lực và góc phun phải được kiểm soát để hạn chế sương sơn bay vào trong ray. Với con lăn hoặc chổi, không được quệt trực tiếp lên mép trong của ray; nên dừng cách mép một khoảng nhỏ, phần tiếp giáp còn lại đã được xử lý phẳng từ khâu bả nên vẫn đảm bảo thẩm mỹ.

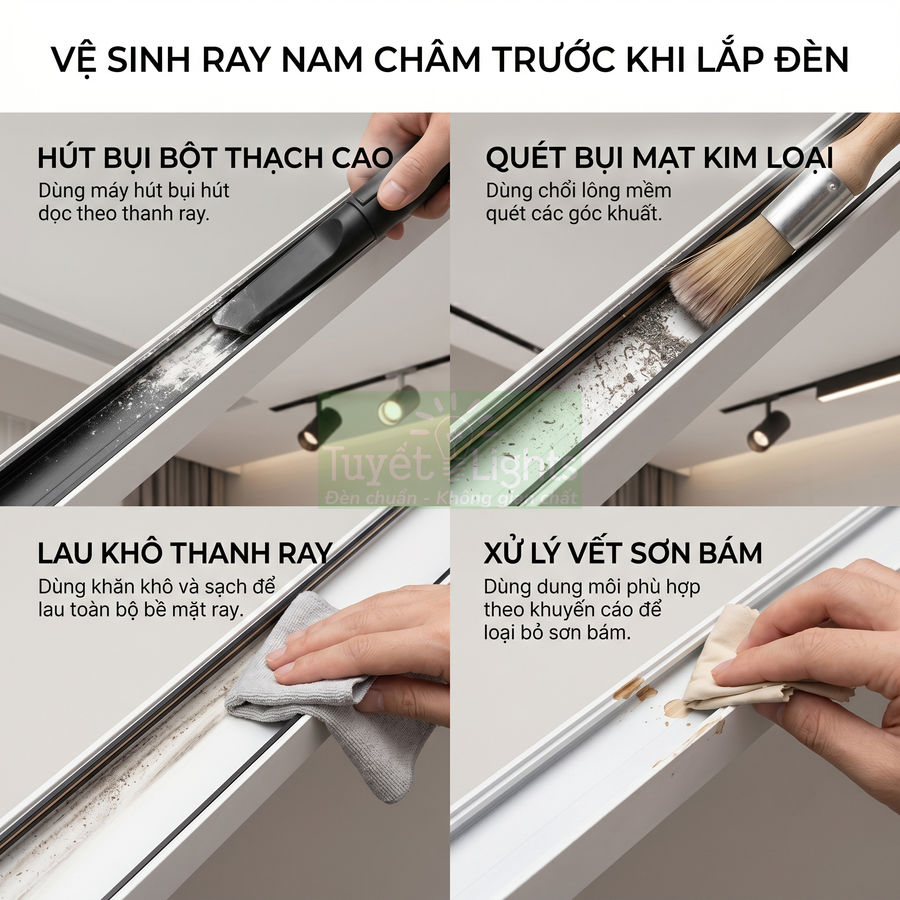

Vệ sinh bụi bả, sơn và vật liệu thừa trong lòng thanh ray

Sau khi hoàn thiện bả và sơn, trong lòng ray gần như luôn tồn tại một lượng bụi bột, bụi sơn, mảnh thạch cao nhỏ, mạt kim loại do quá trình cắt, mài, chà nhám. Nếu không được vệ sinh kỹ, các tạp chất này có thể bám vào chấu tiếp điện, nam châm, bánh trượt hoặc rãnh dẫn hướng của module đèn, gây khó gắn, tiếp xúc điện kém hoặc phát ra tiếng kêu khi di chuyển đèn.

Công đoạn vệ sinh nên được thực hiện theo trình tự:

• Dùng máy hút bụi có đầu hút nhỏ, mềm để hút dọc toàn bộ chiều dài ray, đặc biệt chú ý các mối nối, đầu bịt, đoạn chuyển hướng.
• Dùng chổi lông mềm hoặc cọ sơn khô quét nhẹ nhàng các góc khuất, rãnh sâu mà đầu hút không chạm tới.
• Dùng khăn khô, sạch lau lại bề mặt trong ray, tránh dùng khăn ướt nếu nhà sản xuất không cho phép vì có thể làm ẩm, oxy hóa các chi tiết kim loại.

Nếu phát hiện vết sơn bám trên mép ray hoặc trong lòng ray, cần sử dụng dung môi phù hợp theo khuyến cáo của nhà sản xuất ray. Thông thường, nên thử dung môi trên một đoạn nhỏ, khuất tầm nhìn để kiểm tra khả năng ảnh hưởng đến lớp sơn tĩnh điện. Không dùng các dung môi quá mạnh, vật sắc nhọn hoặc giấy nhám chà trực tiếp lên bề mặt ray vì có thể làm xước, bong sơn, dẫn đến gỉ sét hoặc mất thẩm mỹ.

Với những hệ ray có nắp che chấu tiếp điện hoặc gioăng cao su, cần tháo rời (nếu thiết kế cho phép) để vệ sinh từng phần, sau đó lắp lại đúng vị trí. Bất kỳ dị vật nào kẹt trong rãnh trượt cũng phải được loại bỏ hoàn toàn trước khi đưa module đèn lên thử.

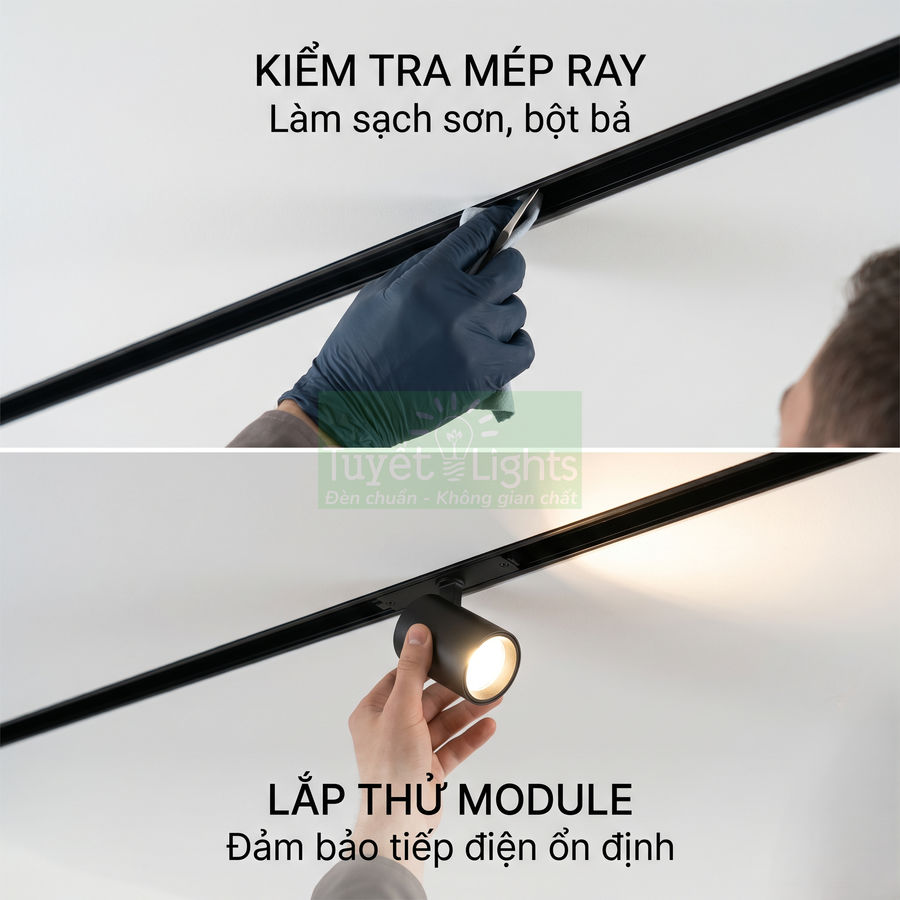

Kiểm tra mép ray sau hoàn thiện để module đèn gắn chắc và tiếp điện ổn định

Khi trần đã hoàn thiện bả và sơn, kỹ thuật viên cần tiến hành kiểm tra tổng thể hệ ray trước khi lắp module đèn. Công việc này bao gồm kiểm tra mép ray, độ phẳng, độ thẳng, độ đồng trục giữa các đoạn ray và tình trạng các mối nối, đầu cấp nguồn. Bất kỳ sai lệch nhỏ nào ở giai đoạn này đều có thể gây khó khăn khi gắn đèn hoặc làm giảm tuổi thọ hệ thống.

Mép ray phải hoàn toàn thông thoáng, không bị bít bởi bột bả, sơn hoặc keo trám. Nếu phát hiện mép bị “dính” nhẹ, cần dùng dao trổ sắc hoặc dụng cụ cạo chuyên dụng cạo sạch phần vật liệu thừa, nhưng vẫn phải giữ nguyên lớp sơn tĩnh điện của ray. Sau khi cạo, nên dùng khăn khô lau lại và hút bụi một lần nữa để đảm bảo rãnh gắn module đèn trơn tru.

Độ phẳng và độ thẳng của tuyến ray có thể được kiểm tra bằng thước nhôm dài, tia laser hoặc đơn giản là quan sát theo phương ngang dưới ánh sáng rọi xiên. Ray bị võng, gợn sóng hoặc lệch cao độ so với mặt trần sẽ làm module đèn không “ôm” sát, nam châm bám không đều, dễ rung lắc khi có tác động. Trong trường hợp phát hiện sai lệch lớn, cần xem xét lại hệ xương treo, giá đỡ ray và có thể phải điều chỉnh, gia cường cục bộ.

Các mối nối ray, đầu nối chữ L, T, X và đầu cấp nguồn phải được kiểm tra lại sau quá trình hoàn thiện trần để đảm bảo không bị lỏng, không bị kéo lệch do thao tác bắn tấm, bả, sơn. Nên dùng đồng hồ đo hoặc bút thử chuyên dụng để kiểm tra điện áp tại các điểm cấp nguồn, đảm bảo hệ ray nhận điện ổn định, đúng cực tính theo thiết kế.

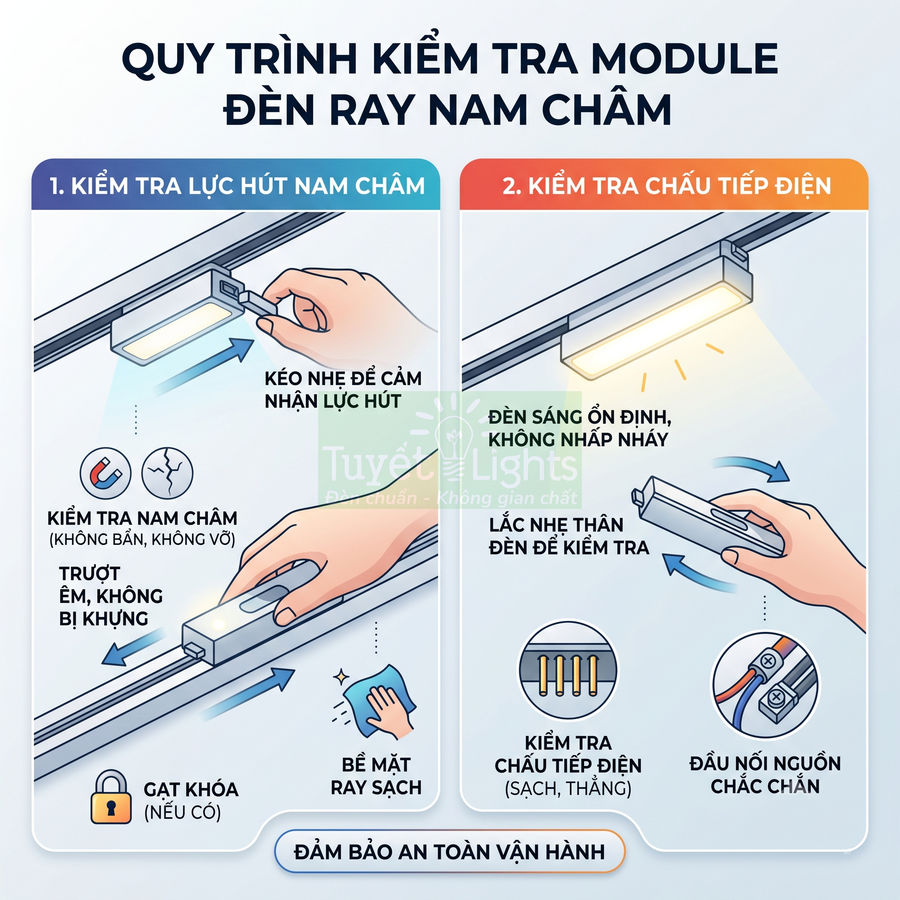

Trước khi lắp đồng loạt module đèn, nên thử gắn một vài module mẫu tại nhiều vị trí khác nhau trên tuyến ray: gần đầu cấp nguồn, giữa tuyến, tại mối nối. Việc này giúp kiểm tra khả năng gắn vào ray dễ dàng, nam châm bám chắc, tiếp điện ổn định, không chập chờn. Nếu phát hiện vị trí nào gắn khó, phải dùng lực mạnh bất thường hoặc đèn chập chờn, cần dừng lại để kiểm tra lại mép ray, lòng ray và mối nối điện tại khu vực đó.

Khi mọi thông số cơ khí và điện đã đạt yêu cầu, hệ ray nam châm âm trần mới sẵn sàng cho giai đoạn bố trí, cân chỉnh ánh sáng bằng các module đèn theo thiết kế chiếu sáng nội thất.

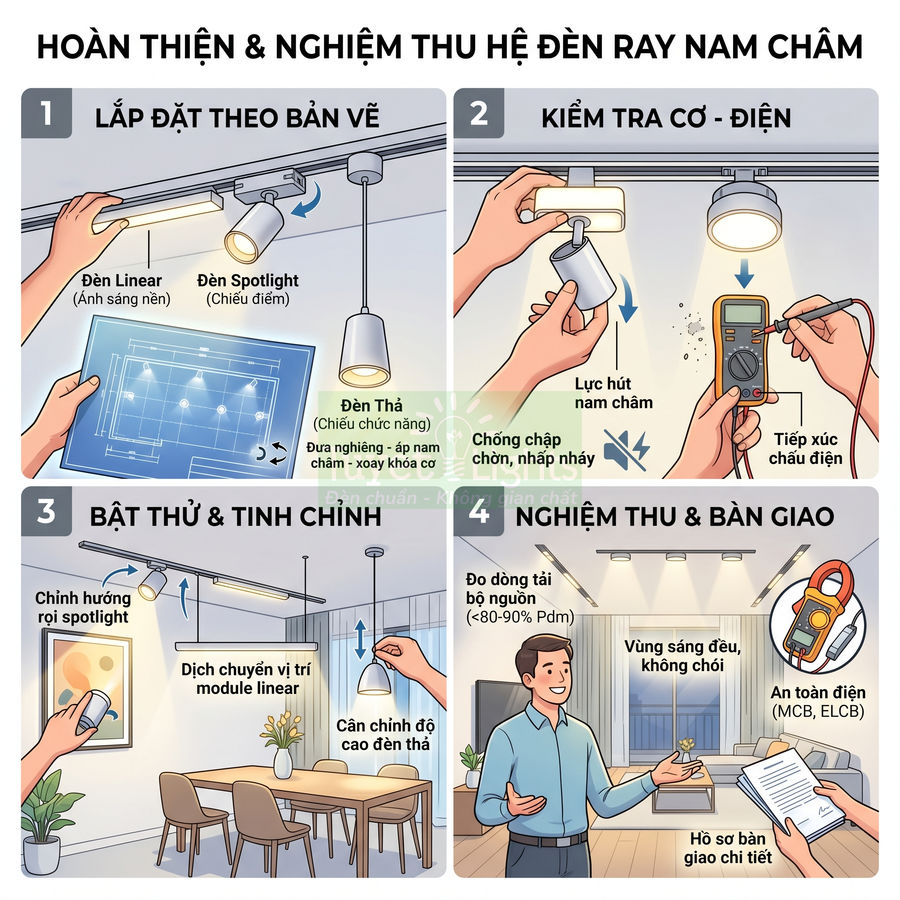

Lắp module đèn, test ánh sáng và nghiệm thu hệ ray nam châm

Quy trình lắp module đèn cho hệ ray nam châm tập trung vào việc gắn đúng chủng loại đèn theo bản vẽ, đảm bảo tiếp xúc cơ – điện ổn định và tối ưu hiệu quả chiếu sáng. Các module spotlight, linear, tán quang và đèn thả được bố trí theo lớp ánh sáng nền, chiếu điểm và chiếu chức năng, đồng thời cho phép điều chỉnh nhỏ theo thực tế nội thất. Sau lắp đặt, cần kiểm tra lực hút nam châm, chấu tiếp điện, hiện tượng nhấp nháy, sai màu, vùng tối và nhiệt độ làm việc. Bước tinh chỉnh cuối cùng là xoay hướng rọi, dịch chuyển vị trí module, cân chỉnh đèn thả, rồi nghiệm thu tải nguồn, vùng sáng, thẩm mỹ trần và an toàn điện, kèm hồ sơ bàn giao chi tiết.

Gắn module spotlight, linear light và đèn tán quang vào ray theo bản vẽ

Khi toàn bộ phần cơ – điện (ray, bộ nguồn, dây dẫn, đầu nối, hộp kỹ thuật) đã được kiểm tra xong về cơ khí và điện, bắt đầu bước gắn module đèn vào ray nam châm. Ở giai đoạn này, cần tuân thủ chặt chẽ bản vẽ thiết kế chiếu sáng, đồng thời kết hợp kinh nghiệm thực tế để tinh chỉnh. Thứ tự thao tác thường được khuyến nghị:

• Gắn các module linear, module tán quang theo tuyến chiếu nền, tạo lớp ánh sáng tổng thể (ambient layer) cho không gian.
• Gắn spotlight tại các vị trí chiếu điểm, chiếu nhấn (accent lighting) theo đúng trục chiếu đã thể hiện trên bản vẽ.
• Gắn đèn thả nam châm (nếu có) tại bàn ăn, đảo bếp, quầy bar, khu làm việc… để tạo lớp ánh sáng chức năng (task lighting) và điểm nhấn trang trí.

Mỗi module được đưa vào ray theo đúng hướng dẫn của nhà sản xuất, thông thường là thao tác đưa nghiêng – áp nam châm – xoay khóa hoặc gạt chốt cơ khí. Cần đảm bảo:

• Chấu tiếp điện của module tiếp xúc hoàn toàn với thanh dẫn điện trong ray, không bị lệch, không hở.
• Nam châm bám đúng bề mặt ray, không bị cấn bởi sơn, bột bả, ron trần hoặc dị vật.
• Không để dây nguồn, phụ kiện cơ khí khác chèn vào giữa module và ray.

Vị trí từng module phải bám sát bản vẽ bố trí đèn, đặc biệt với các tuyến chiếu nhấn tranh, mảng tường, kệ trưng bày. Tuy nhiên, do điều kiện thực tế (thay đổi nội thất, kích thước đồ rời, màu sơn tường) có thể khác so với giai đoạn thiết kế, nên cho phép điều chỉnh nhỏ vị trí module sau khi test ánh sáng để đạt hiệu quả thị giác tối ưu.

Kiểm tra lực hút nam châm, chấu tiếp điện và độ chắc của từng module

Sau khi gắn xong từng nhóm module, tiến hành kiểm tra cơ khí và tiếp xúc điện của từng đèn. Bước này nhằm đảm bảo an toàn vận hành lâu dài, tránh rơi rớt module và hiện tượng chập chờn do tiếp xúc kém.

Kiểm tra lực hút nam châm:

• Dùng tay nắm thân module, kéo nhẹ theo phương vuông góc với mặt ray để cảm nhận lực hút. Module phải bám chắc, không xê dịch khi tác động lực vừa phải.
• Thử trượt module dọc theo ray: module phải trượt êm, không bị khựng do nam châm bám lệch hoặc do bề mặt ray không phẳng.
• Nếu cảm thấy lỏng hoặc dễ rơi, cần kiểm tra lại:
  • Bề mặt ray có sạch bụi, sơn, bột bả, keo silicon hay không; nếu có phải vệ sinh sạch bằng khăn khô hoặc cồn isopropyl.
  • Nam châm trên module có bị bẩn, nứt vỡ, sứt mẻ, thiếu miếng hay không; module hỏng nam châm nên được thay thế, không cố sử dụng.
  • Cơ cấu khóa cơ khí (nếu có) đã được gạt đúng vị trí khóa hay chưa; tránh tình trạng nam châm bám nhưng khóa chưa cài, dễ tuột khi rung.

Kiểm tra chấu tiếp điện:

• Bật nguồn cho tuyến ray, quan sát module khi đứng yên và khi lắc nhẹ thân đèn. Module phải sáng ổn định, không chập chờn, không tắt mở bất thường.
• Nếu có hiện tượng chập chờn, nhấp nháy khi chạm tay hoặc lắc nhẹ:
  • Tháo module ra, kiểm tra chấu tiếp điện có bị oxy hóa, cong vênh, gãy hoặc bám bụi kim loại hay không.
  • Kiểm tra lòng ray, thanh dẫn điện có bị biến dạng, cháy xém, dính sơn hoặc dị vật làm cản trở tiếp xúc.
  • Kiểm tra đầu nối nguồn, cực đấu dây, siết lại ốc nếu lỏng; với hệ DC, cần đảm bảo đúng cực tính và không có mối nối hở.
• Với hệ ray có nhiều đoạn nối, nên test từng đoạn độc lập để khoanh vùng đoạn ray hoặc đầu nối bị lỗi.

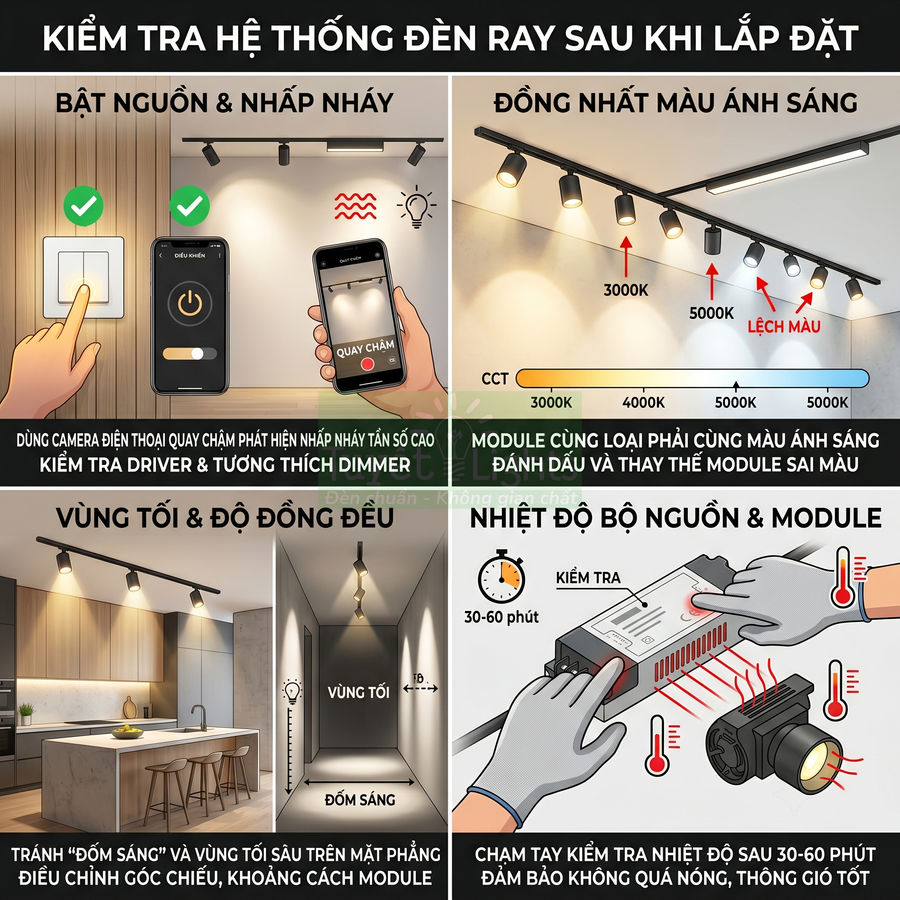

Bật nguồn thử, kiểm tra nhấp nháy, sai màu ánh sáng và vùng tối

Sau khi hoàn tất lắp đặt cơ khí và kiểm tra sơ bộ từng module, tiến hành bật nguồn thử toàn bộ hệ ray. Nên kiểm tra theo từng tuyến ray, từng nhóm công tắc hoặc từng kênh điều khiển (nếu dùng dimmer, DALI, 0–10V, Zigbee…).

Các điểm cần chú ý:

• Hiện tượng nhấp nháy, chập chờn:
  • Quan sát khi bật tắt công tắc, khi thay đổi mức dim (nếu có) và khi bật đồng thời nhiều tải trên cùng bộ nguồn.
  • Không được xuất hiện nhấp nháy liên tục hoặc nhấp nháy theo chu kỳ; nếu có, cần kiểm tra lại bộ nguồn, driver tích hợp trong module, hoặc tương thích giữa dimmer và driver.
  • Với camera điện thoại, có thể quay chậm để phát hiện nhấp nháy tần số cao khó thấy bằng mắt thường.
• Đồng nhất màu ánh sáng (CCT, CRI):
  • Các module cùng loại, cùng mã sản phẩm phải có màu ánh sáng đồng nhất; tránh trường hợp một số module ngả vàng, số khác ngả trắng xanh.
  • Trong không gian mở, nên giữ cùng nhiệt độ màu (ví dụ 3000K hoặc 4000K) cho toàn bộ tuyến ray chính để tránh cảm giác loang màu.
  • Nếu phát hiện module lệch màu rõ rệt, nên đánh dấu và đề xuất thay thế, không nên trộn lẫn trong cùng khu vực nhìn trực tiếp.
• Vùng tối, vùng quá sáng (độ đồng đều):
  • Kiểm tra trên mặt phẳng sử dụng chính: mặt bàn ăn, mặt đảo bếp, sàn lối đi, mặt quầy bar, khu làm việc…
  • Không để xuất hiện vùng tối sâu xen kẽ vùng quá sáng gây chói; nếu có, điều chỉnh lại khoảng cách giữa các module linear, thêm hoặc bớt spotlight, hoặc thay đổi góc chiếu.
  • Với không gian dài (hành lang, tủ trưng bày), nên đảm bảo độ chồng lấp chùm sáng giữa các module để tránh “đốm sáng” rời rạc.
• Kiểm tra nhiệt độ bộ nguồn và module:
  • Cho hệ thống hoạt động liên tục tối thiểu 30–60 phút, sau đó kiểm tra nhiệt độ bề mặt bộ nguồn, thân ray và thân module.
  • Bộ nguồn không được quá nóng đến mức khó chạm tay; nếu nhiệt độ cao, cần xem lại vị trí lắp (thông gió kém), công suất tải, hoặc chất lượng bộ nguồn.
  • Module spotlight công suất lớn cần được đảm bảo có không gian tản nhiệt, không bị che kín bởi trần, vách hoặc vật liệu cách nhiệt.

Chỉnh hướng rọi, góc chiếu và vị trí module theo thực tế sử dụng

Sau khi hệ thống vận hành ổn định, bước tiếp theo là tinh chỉnh ánh sáng theo thực tế nội thất. Kỹ sư ánh sáng hoặc người phụ trách thiết kế sẽ chỉnh hướng rọi của các spotlight, điều chỉnh vị trí module trên ray để đạt hiệu quả chiếu sáng và thẩm mỹ cao nhất.

• Chỉnh hướng rọi spotlight:
  • Xoay thân spotlight theo trục ngang và dọc để rọi chính xác vào tranh, mảng tường, tượng, kệ trưng bày hoặc khu vực cần nhấn.
  • Tránh để chùm sáng chiếu trực tiếp vào mắt người ngồi, đặc biệt ở khu sofa, bàn ăn, quầy bar; có thể hạ góc chiếu hoặc dịch module ra xa vị trí người ngồi.
  • Với spotlight có nhiều góc chiếu (15°, 24°, 36°, 60°…), nên chọn góc hẹp cho điểm nhấn nhỏ, góc rộng cho mảng tường lớn hoặc nhóm vật thể.
• Dịch chuyển module linear và đèn tán quang:
  • Điều chỉnh vị trí module linear sao cho ánh sáng phủ đều toàn bộ mặt bàn ăn, đảo bếp, lối đi, không bị lệch tâm hoặc cắt ngang mép bàn.
  • Với tuyến chiếu gián tiếp (hắt trần, hắt tường), đảm bảo khoảng cách từ tuyến ray đến bề mặt phản xạ phù hợp để ánh sáng lan đều, không tạo vệt sáng gắt.
  • Nếu có hiện tượng bóng đổ khó chịu trên mặt làm việc, cân nhắc thay đổi vị trí module hoặc bổ sung thêm điểm sáng phụ.
• Điều chỉnh độ cao, vị trí đèn thả nam châm:
  • Với hệ ray cho phép treo thả module, điều chỉnh độ cao đèn thả sao cho tỷ lệ với chiều cao trần và kích thước bàn; thông thường mép dưới đèn cách mặt bàn 70–90 cm tùy phong cách.
  • Canh tâm đèn thả với tâm bàn ăn, đảo bếp hoặc cụm ghế; nếu dùng nhiều đèn thả, giữ khoảng cách đều và trục thẳng hàng.
  • Tránh để đèn thả quá thấp gây chói mắt hoặc cản tầm nhìn giữa người đối diện.

Việc chỉnh sáng nên được thực hiện khi đã có đầy đủ nội thất, rèm, thảm, tranh, kệ, vì các vật liệu này ảnh hưởng mạnh đến độ phản xạ, độ hấp thụ và cảm nhận ánh sáng thực tế. Với không gian có nhiều bề mặt bóng (kính, đá bóng, kim loại), cần kiểm tra thêm hiện tượng phản xạ gương (glare) và điều chỉnh góc chiếu để giảm chói.

Nghiệm thu tải nguồn, vùng sáng, thẩm mỹ trần và an toàn điện

Bước nghiệm thu cuối cùng nhằm xác nhận hệ ray nam châm đáp ứng đồng thời các yêu cầu về kỹ thuật điện, chất lượng ánh sáng, thẩm mỹ kiến trúc và an toàn sử dụng.

Các nội dung chính cần kiểm tra và ghi nhận:

• Đo dòng tải trên từng bộ nguồn:
  • Sử dụng ampe kìm hoặc thiết bị đo chuyên dụng để đo dòng tải thực tế trên từng bộ nguồn hoặc từng nhánh cấp nguồn cho ray.
  • So sánh với công suất định mức của bộ nguồn; dòng tải không được vượt quá 80–90% công suất danh định để đảm bảo tuổi thọ và hạn chế quá nhiệt.
  • Kiểm tra phân bổ tải giữa các bộ nguồn, tránh dồn quá nhiều module vào một bộ nguồn trong khi bộ khác còn dư tải.
• Kiểm tra vùng sáng, độ đồng đều, độ chói:
  • Đánh giá bằng mắt thường kết hợp, nếu cần, dùng luxmeter để đo độ rọi tại các vị trí quan trọng (bàn ăn, bếp, bàn làm việc, lối đi).
  • Đảm bảo độ rọi đáp ứng tiêu chuẩn khuyến nghị cho từng khu vực chức năng, đồng thời giữ độ đồng đều hợp lý, không có vùng tối gây mất an toàn.
  • Quan sát từ các góc nhìn chính trong không gian để phát hiện điểm chói (glare) từ spotlight, đèn thả hoặc phản xạ trên bề mặt bóng; điều chỉnh lại góc chiếu hoặc loại module nếu cần.
  • Trao đổi và hỏi ý kiến chủ nhà hoặc đại diện chủ đầu tư về cảm nhận ánh sáng: độ ấm, độ sáng, mức độ dễ chịu khi sinh hoạt, làm việc.
• Đánh giá thẩm mỹ trần và tuyến ray:
  • Kiểm tra mép ray so với bề mặt trần: khe hở, độ phẳng, độ thẳng tuyến ray, sự liên tục giữa các đoạn ray và nắp che.
  • Đảm bảo không còn vết sơn lem, bột bả, keo tràn trên bề mặt ray hoặc module; nếu có, cần vệ sinh, sơn sửa lại.
  • Kiểm tra sự đồng bộ màu sắc giữa ray, module đèn và các chi tiết trần – nội thất xung quanh để đảm bảo tổng thể hài hòa.
• Kiểm tra an toàn điện:
  • Kiểm tra toàn bộ mối nối điện trong hộp kỹ thuật, trong trần: mối nối phải được bọc cách điện đúng chuẩn, dùng domino, connector hoặc hộp nối chuyên dụng, không xoắn tay trần.
  • Đảm bảo hệ thống có bảo vệ quá tải, ngắn mạch (MCB) và chống giật (RCD/ELCB) phù hợp với dòng tải và tiêu chuẩn địa phương.
  • Nếu hệ ray hoặc bộ nguồn yêu cầu tiếp địa, kiểm tra dây tiếp địa đã được đấu đúng, liên tục và có điện trở nối đất đạt yêu cầu.
  • Thử bật tắt nhiều lần, mô phỏng các tình huống sử dụng thực tế để đảm bảo không có hiện tượng đánh lửa, mùi khét, nóng bất thường.

Các thông số kỹ thuật quan trọng như công suất lắp đặt, số lượng và chủng loại module, vị trí bộ nguồn, sơ đồ đấu nối, tuyến công tắc – dimmer – kênh điều khiển nên được tổng hợp thành hồ sơ bàn giao. Hồ sơ này giúp việc bảo trì, thay thế, nâng cấp sau này diễn ra nhanh chóng, hạn chế phải tháo trần hoặc dò dây, đồng thời là cơ sở đối chiếu khi có sự cố hoặc cần mở rộng hệ thống chiếu sáng.

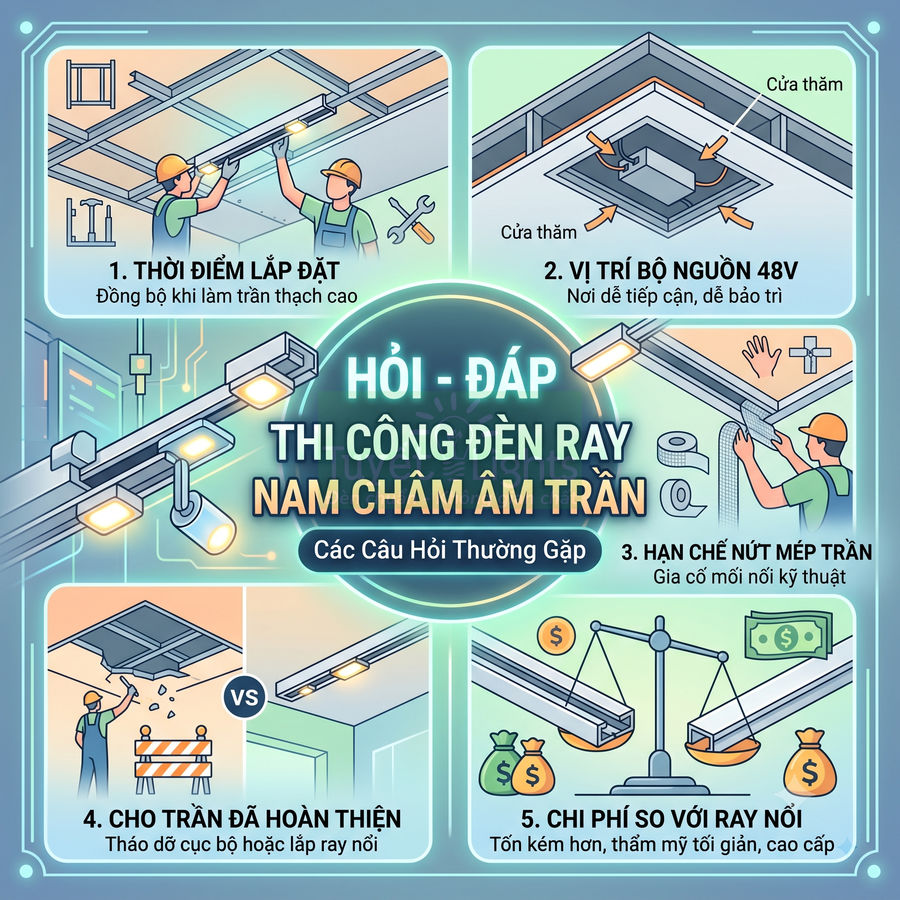

Câu hỏi thường gặp khi thi công đèn rọi ray nam châm âm trần

Thi công đèn rọi ray nam châm âm trần đòi hỏi phải được lên kế hoạch ngay từ giai đoạn làm trần thạch cao thô, vì ray âm là một bộ phận kết cấu – điện tích hợp trong trần. Việc bố trí ray, tuyến dây và bộ nguồn 48V cần được kiến trúc sư và kỹ sư điện phối hợp chặt chẽ để đảm bảo an toàn, hạn chế sụt áp và tối ưu kịch bản chiếu sáng. Khi nhà đã hoàn thiện trần, vẫn có thể lắp ray âm nhưng thường phải tháo dỡ cục bộ hoặc chuyển sang giải pháp ray nổi/bán âm. Để tránh nứt mép trần quanh ray, cần gia cố khung xương, dùng lưới thủy tinh và bột xử lý chuyên dụng. Hệ ray âm trần có chi phí cao hơn ray nổi nhưng mang lại thẩm mỹ tối giản, linh hoạt và cảm giác cao cấp.

Thi công ray nam châm âm trần cần làm trước hay sau trần thạch cao?

Ray nam châm âm trần bắt buộc phải được tích hợp ngay trong giai đoạn thi công trần thạch cao thô, không nên coi là hạng mục lắp thêm sau. Về bản chất, thanh ray âm là một “chi tiết kiến trúc – điện” nằm trong kết cấu trần, nên nếu xử lý muộn sẽ ảnh hưởng trực tiếp đến độ phẳng, độ bền và thẩm mỹ của toàn bộ trần.

Quy trình thi công chi tiết, chuyên nghiệp thường gồm các bước:

• Bước 1 – Thiết kế & định tuyến: Kỹ sư điện – kiến trúc sư thống nhất bản vẽ: vị trí ray, chiều dài, cao độ, vị trí bộ nguồn, tuyến dây cấp 220V và 48V, tải công suất từng tuyến. Giai đoạn này cần tính luôn kịch bản chiếu sáng (spot, wall-washer, linear, pendant…) để tránh thiếu tải hoặc dư tải.
• Bước 2 – Lắp khung xương trần, định vị tuyến ray: Khi dựng khung xương Vĩnh Tường hoặc khung sắt hộp, phải đánh dấu chính xác tim ray theo bản vẽ. Khoảng cách giữa các ty treo, thanh chính – thanh phụ quanh khu vực ray nên dày hơn so với vùng trần thường để hạn chế võng, rung.
• Bước 3 – Gia cố khung tại vị trí ray, chừa rãnh: Tại vị trí ray, bổ sung thanh xương gia cường hai bên mép rãnh, có thể dùng thép hộp hoặc xương chuyên dụng của hãng ray. Rãnh chừa phải đúng kích thước theo catalog (chiều rộng, chiều sâu), đảm bảo sau khi bắn tấm và bả sơn, mặt ray sẽ phẳng với mặt trần.
• Bước 4 – Lắp thanh ray, đi dây, lắp bộ nguồn: Lắp thanh ray nam châm âm trần lên khung đã gia cố, cố định bằng vít theo đúng khuyến cáo nhà sản xuất (khoảng cách vít, loại vít, có/không dùng nở). Đi dây 48V từ bộ nguồn đến ray, dây 220V đến bộ nguồn, kiểm tra phân cực, tiết diện dây, bảo vệ chống quá tải. Lắp bộ nguồn 48V tại vị trí đã thiết kế, test điện áp không tải và có tải.
• Bước 5 – Bắn tấm thạch cao quanh ray, xử lý mối nối: Bắn tấm thạch cao áp sát mép ray, chừa khe kỹ thuật theo yêu cầu. Tại mép tiếp giáp ray – tấm, dùng lưới thủy tinh, bột xử lý mối nối chuyên dụng để gia cường, tránh nứt chân chim. Sau đó bả, chà nhám, sơn hoàn thiện toàn bộ trần.
• Bước 6 – Lắp module đèn, cân chỉnh ánh sáng: Sau khi sơn khô, lắp các module đèn (spot, thanh linear, wall washer, đèn thả…) lên ray, cân chỉnh góc chiếu, kiểm tra độ chói, độ đồng đều ánh sáng, đo lại điện áp trên ray để đảm bảo trong dải cho phép.

Nếu đã hoàn thiện trần thạch cao rồi mới quyết định dùng ray âm trần, gần như chắc chắn phải đục phá, tháo dỡ một phần trần, xử lý lại khung xương, bả sơn lại. Điều này không chỉ tốn kém chi phí và thời gian, mà còn khó đạt độ phẳng, độ liền mạch và màu sơn đồng nhất như khi làm đồng bộ ngay từ đầu.

Bộ nguồn 48V nên đặt ở đâu để dễ bảo trì?

Bộ nguồn 48V là “trái tim” của hệ ray nam châm, vừa chuyển đổi điện áp 220V AC sang 48V DC, vừa bảo vệ hệ thống. Vị trí đặt bộ nguồn cần được tính toán kỹ ngay từ bản vẽ M&E để đảm bảo dễ tiếp cận, tản nhiệt tốt, an toàn điện và thuận tiện bảo trì.

Các vị trí bố trí bộ nguồn thường được ưu tiên:

• Hộp kỹ thuật trên trần có nắp kiểm tra: Đây là giải pháp phổ biến nhất. Bộ nguồn được đặt trong hộp kỹ thuật hoặc khoang trần có cửa thăm (cửa nhôm, cửa thạch cao), cho phép thợ dễ dàng mở ra kiểm tra, đo điện áp, thay thế khi cần. Nên bố trí hộp kỹ thuật gần tuyến ray để giảm sụt áp trên đường dây 48V.
• Tủ điện phụ hoặc tủ điều khiển chiếu sáng: Với công trình lớn (biệt thự, showroom, văn phòng), bộ nguồn có thể gom về tủ điện phụ từng khu vực. Cách này giúp quản lý tập trung, dễ lắp thêm thiết bị điều khiển (dimmer, DALI, KNX, Zigbee…). Tuy nhiên cần tính toán kỹ tiết diện dây và chiều dài tuyến 48V để tránh sụt áp, đặc biệt với ray dài và tải lớn.
• Hộc trần giật cấp, khoang kỹ thuật phía trên tủ bếp, tủ áo, kệ trang trí: Đây là các không gian “ẩn” nhưng vẫn có thể mở được khi cần. Bộ nguồn đặt tại đây vừa giấu được thiết bị, vừa dễ tiếp cận hơn so với việc chôn kín trong trần phẳng. Nên chừa cửa thăm hoặc panel tháo lắp được.

Các nguyên tắc kỹ thuật quan trọng khi bố trí bộ nguồn:

• Không đặt bộ nguồn trong khoang trần kín hoàn toàn, không có đường kiểm tra. Khi bộ nguồn hỏng, bắt buộc phải phá trần, rất tốn kém và ảnh hưởng lớn đến sinh hoạt.
• Tránh các vị trí ẩm, nóng, gần nguồn nhiệt như ống khói bếp, máy sấy, khu vực mái tôn hấp nhiệt. Nhiệt độ cao làm giảm tuổi thọ tụ điện, IC trong bộ nguồn, gây sụt áp, nhấp nháy hoặc cháy nổ.
• Đảm bảo có không gian tản nhiệt xung quanh bộ nguồn (không ép sát vật liệu cách nhiệt, không bọc kín bằng bông thủy tinh).
• Đánh dấu rõ ràng trên bản vẽ và thực tế (nhãn, sơ đồ trong tủ điện) vị trí từng bộ nguồn, tuyến ray tương ứng, công suất, mã nguồn để sau này bảo trì không phải dò tìm.

Nhà đã hoàn thiện trần có lắp ray nam châm âm trần được không?

Nhà đã hoàn thiện trần thạch cao vẫn có thể lắp ray nam châm âm trần, nhưng mức độ can thiệp và chi phí sẽ cao hơn nhiều so với thi công đồng bộ từ đầu. Về kỹ thuật, có hai hướng xử lý chính, mỗi hướng phù hợp với một nhóm nhu cầu khác nhau.

• Phương án 1 – Tháo một phần trần thạch cao để lắp ray âm:
  • Cắt, tháo tấm thạch cao tại các tuyến dự kiến đặt ray, kiểm tra và gia cố lại khung xương, bổ sung ty treo, thanh gia cường.
  • Lắp thanh ray âm, đi dây, bố trí bộ nguồn như một công trình mới, sau đó bắn lại tấm thạch cao, xử lý mối nối, bả, sơn lại khu vực bị can thiệp.
  • Ưu điểm: Giữ được thẩm mỹ âm trần tối giản, ray phẳng với trần, phù hợp không gian cao cấp, showroom, phòng khách, bếp – ăn hiện đại.
  • Nhược điểm: Tốn công, bụi bẩn, có nguy cơ lệch màu sơn giữa vùng cũ và vùng mới; thời gian thi công kéo dài, ảnh hưởng sinh hoạt.
• Phương án 2 – Chuyển sang dùng ray nam châm nổi hoặc bán âm:
  • Giữ nguyên trần hiện hữu, lắp ray nổi áp trần hoặc ray bán âm (một phần chìm, một phần lộ) tùy cấu trúc trần.
  • Dây nguồn có thể đi trong trần (nếu có sẵn đường ống) hoặc đi nổi trong ống gen, nẹp trang trí, sau đó đưa vào ray.
  • Ưu điểm: Thi công nhanh, ít phá dỡ, giảm bụi bẩn, phù hợp nhà đang ở, căn hộ chung cư đã bàn giao hoàn thiện.
  • Nhược điểm: Thẩm mỹ không tối giản bằng ray âm hoàn toàn; chiều cao trần hữu dụng giảm nhẹ tại vị trí ray; cần xử lý khéo léo đường dây để không bị rối mắt.

Việc lựa chọn phương án phụ thuộc vào ngân sách, mức độ chấp nhận phá dỡ, yêu cầu thẩm mỹ và tiến độ sử dụng. Với công trình đang ở, có đồ nội thất, thường ưu tiên ray nổi/bán âm để giảm rủi ro hư hại nội thất và rút ngắn thời gian thi công.

Ray nam châm âm trần có bị nứt mép trần sau thời gian sử dụng không?

Hiện tượng nứt mép trần quanh ray nam châm âm là lỗi khá phổ biến nếu khâu kết cấu và hoàn thiện không được xử lý đúng kỹ thuật. Về cơ bản, khu vực rãnh ray là một “điểm yếu” trên mặt trần, nơi tập trung ứng suất do co ngót vật liệu, rung động, lún công trình.

Các nguyên nhân chính gây nứt mép trần quanh ray:

• Khung xương không được gia cố đủ chắc tại vị trí ray: Khoảng cách ty treo thưa, thiếu thanh giằng hai bên mép rãnh, dùng xương mỏng, dẫn đến võng cục bộ, khi công trình rung hoặc thay đổi tải trọng sẽ tạo vết nứt tại mép tiếp giáp.
• Rãnh ray cắt quá sát mép tấm, không có giải pháp gia cường: Nếu mép rãnh trùng với mép tấm thạch cao hoặc cách mép tấm quá gần, vùng này rất dễ nứt do mối nối yếu. Đây là lỗi thiết kế và bố trí tấm, cần tránh ngay từ khâu chia tấm.
• Thi công bả, sơn không đúng kỹ thuật: Không dùng lưới thủy tinh, không xử lý mối nối nhiều lớp, dùng bột bả kém chất lượng, độ co ngót lớn. Khi nhiệt độ, độ ẩm thay đổi, lớp bả co lại, tạo vết nứt chân chim hoặc nứt dài theo mép ray.
• Công trình bị rung, lún, độ ẩm thay đổi lớn: Nhà gần đường lớn, công trình cao tầng, khu vực nền đất yếu… đều làm tăng nguy cơ nứt. Độ ẩm cao làm tấm thạch cao và bột bả trương nở – co ngót liên tục, phá vỡ liên kết tại vùng mép yếu.

Giải pháp kỹ thuật để hạn chế tối đa nứt mép trần:

• Gia cố khung xương quanh ray: Tăng mật độ ty treo, bổ sung thanh xương hai bên mép rãnh, dùng xương chất lượng tốt, đúng tiêu chuẩn. Với ray dài, nên có thanh giằng ngang định kỳ để giảm võng.
• Sử dụng lưới thủy tinh, keo chuyên dụng tại mép rãnh: Trước khi bả, dán lưới thủy tinh hoặc lưới giấy chuyên dụng dọc theo mép ray, sau đó dùng bột xử lý mối nối chất lượng cao, thi công nhiều lớp mỏng thay vì một lớp dày.
• Thi công bả, sơn đúng quy trình: Đảm bảo thời gian khô giữa các lớp, không bả – sơn khi độ ẩm không khí quá cao, chọn sơn và bột bả có độ đàn hồi tốt, ít co ngót. Kiểm soát độ dày lớp bả quanh mép ray để tránh chênh lệch quá lớn so với vùng trần còn lại.

Thi công ray nam châm âm trần mất nhiều chi phí hơn ray nổi không?

Ray nam châm âm trần gần như luôn tốn chi phí đầu tư ban đầu cao hơn so với hệ ray nổi truyền thống, cả về vật tư lẫn nhân công. Tuy nhiên, đổi lại là giá trị thẩm mỹ và trải nghiệm ánh sáng vượt trội, phù hợp với các không gian yêu cầu cao về thiết kế.

Các yếu tố làm tăng chi phí so với ray nổi:

• Vật tư hệ thống: Thanh ray âm, phụ kiện âm trần, nắp che, đầu bịt, bộ nguồn 48V, module đèn nam châm thường có giá cao hơn ray nổi 220V thông thường. Ngoài ra, cần thêm vật tư hoàn thiện như lưới thủy tinh, bột xử lý mối nối chất lượng cao quanh rãnh.
• Nhân công và kỹ thuật: Thi công ray âm trần đòi hỏi phối hợp chặt chẽ giữa đội trần thạch cao và đội điện, cần thợ có kinh nghiệm về cả kết cấu trần và hệ ray nam châm. Thời gian thi công dài hơn, nhiều công đoạn hơn (định tuyến, gia cố, xử lý mép, bả sơn tinh).
• Hoàn thiện thẩm mỹ: Để đạt được hiệu ứng “đường sáng” tối giản, mép rãnh phải thẳng, phẳng, không lộ vết nứt, không lem sơn lên ray. Điều này đòi hỏi tay nghề cao, kiểm soát chất lượng nghiêm ngặt, dẫn đến chi phí nhân công hoàn thiện cao hơn.

Ngược lại, lợi ích nhận được:

• Thẩm mỹ và cảm giác cao cấp: Ray âm trần tạo cảm giác trần phẳng, sạch, các module đèn như “mọc” ra từ trần, phù hợp phong cách tối giản, hiện đại, luxury.
• Linh hoạt chiếu sáng: Dễ dàng thay đổi vị trí, số lượng, loại module (spot, linear, wall washer, đèn thả) theo từng giai đoạn sử dụng mà không phải đục trần, đi lại dây.
• Ứng dụng đa dạng: Rất phù hợp cho nhà ở cao cấp, showroom, văn phòng thiết kế, khách sạn, resort, gallery… nơi ánh sáng là một phần quan trọng của trải nghiệm không gian và nhận diện thương hiệu.
