So sánh đèn rọi ray 1 pha, 2 pha, 3 pha: Loại nào phù hợp?

Đèn rọi ray 1 pha, 2 pha và 3 pha khác nhau chủ yếu ở số mạch điện độc lập trên cùng một thanh ray, từ đó quyết định khả năng chia nhóm đèn, điều khiển ánh sáng và mức độ linh hoạt khi sử dụng. Ray 1 pha có cấu trúc đơn giản nhất, toàn bộ đèn bật/tắt cùng lúc, phù hợp nhà ở, phòng khách, phòng ngủ, shop nhỏ, kiosk hoặc công trình cải tạo cần chi phí thấp, thi công nhanh và vận hành dễ. Ray 2 pha cho phép tách hai nhóm đèn độc lập, thường dùng để chia ánh sáng nền và ánh sáng nhấn, phù hợp shop, quán cà phê, spa, salon hoặc showroom vừa cần vài kịch bản chiếu sáng nhưng chưa quá phức tạp. Ray 3 pha hỗ trợ tối đa ba nhóm điều khiển, thích hợp showroom lớn, gallery, bảo tàng, cửa hàng flagship và không gian thương mại cần nhiều lớp sáng, thường xuyên thay đổi layout hoặc tích hợp điều khiển thông minh. Về chi phí và thi công, ray 1 pha tiết kiệm nhất, ray 2 pha cân bằng giữa linh hoạt và ngân sách, còn ray 3 pha đòi hỏi thiết kế điện bài bản, phụ kiện đồng bộ và đội ngũ thi công chuyên môn cao. Vì vậy, loại phù hợp nhất không phải loại “nhiều pha hơn”, mà là hệ ray đáp ứng đúng số nhóm sáng, kịch bản vận hành và quy mô không gian.

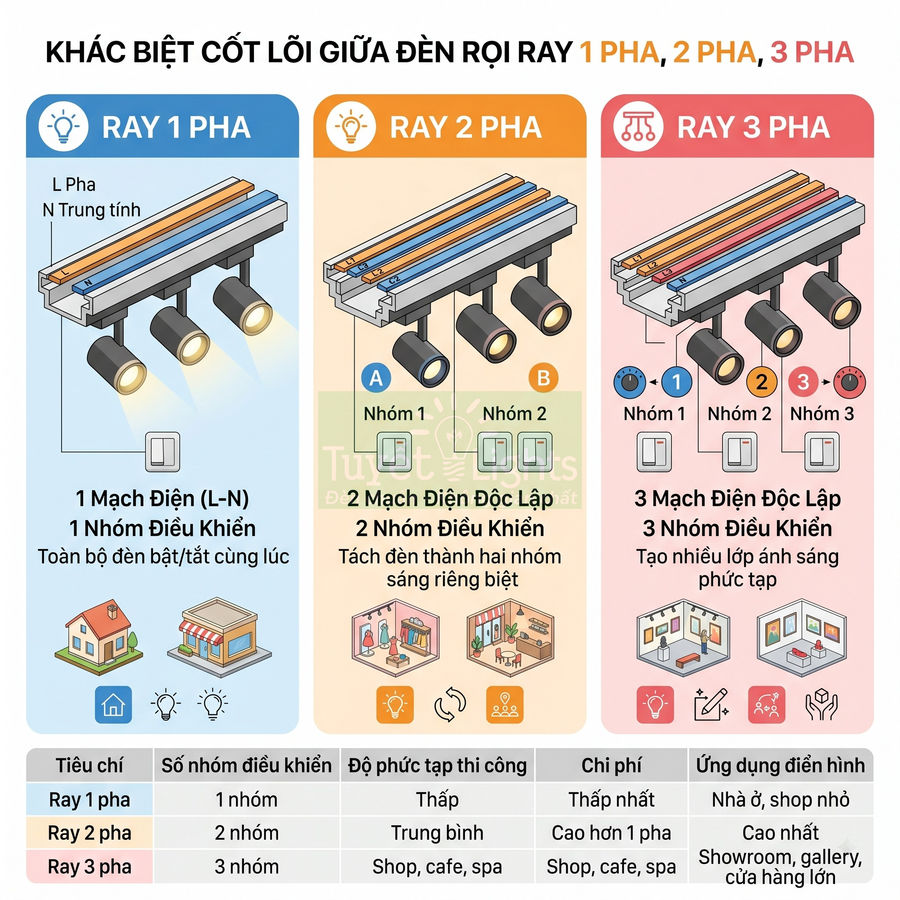

Khác biệt cốt lõi giữa đèn rọi ray 1 pha, 2 pha, 3 pha

Hệ đèn rọi ray được phân loại 1 pha, 2 pha, 3 pha chủ yếu dựa trên số mạch điện độc lập tích hợp trong cùng một thanh ray, từ đó quyết định số nhóm đèn có thể điều khiển riêng biệt. Ray 1 pha chỉ có một mạch L–N, toàn bộ đèn trên ray bật/tắt cùng lúc, phù hợp không gian nhỏ, nhu cầu chiếu sáng đơn giản, ưu tiên chi phí thấp và thi công nhanh. Ray 2 pha bổ sung thêm một mạch độc lập, cho phép tách đèn thành hai nhóm, tạo được hai lớp ánh sáng hoặc hai kịch bản vận hành khác nhau trên cùng tuyến ray, cân bằng giữa linh hoạt và chi phí. Ray 3 pha hỗ trợ tối đa ba nhóm điều khiển, thích hợp công trình lớn, showroom, gallery cần nhiều lớp sáng và kịch bản phức tạp.

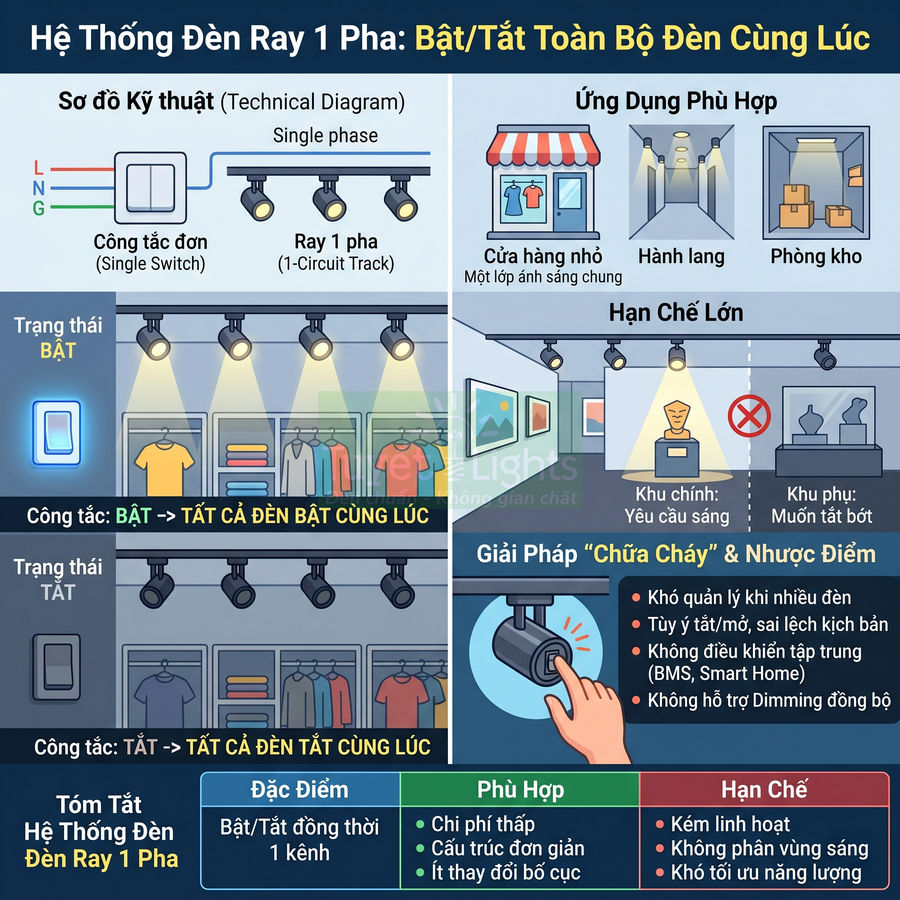

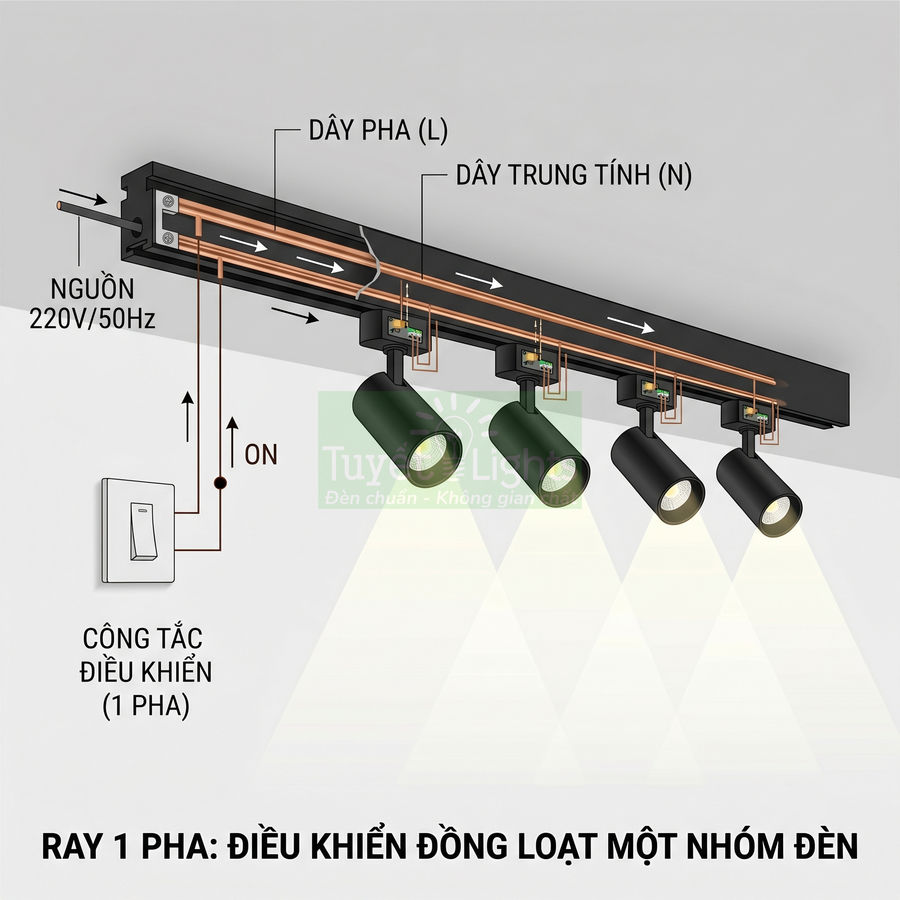

Ray 1 pha điều khiển một nhóm đèn trên cùng thanh ray

Ray 1 pha là cấu hình cơ bản và phổ biến nhất trong hệ đèn rọi ray, được thiết kế xoay quanh khái niệm một mạch cấp điện duy nhất chạy xuyên suốt toàn bộ chiều dài thanh ray. Về nguyên lý điện, toàn bộ các đầu đèn gắn trên cùng một thanh ray 1 pha đều được nối song song vào chung một cặp dây: dây pha (L) và dây trung tính (N). Hai dây này được đưa vào đầu cấp nguồn của ray, sau đó được dẫn dọc theo thân ray thông qua hai thanh dẫn điện kim loại được cách điện với vỏ ray.

Đặc trưng kỹ thuật quan trọng nhất của ray 1 pha là: tất cả đèn trên cùng một tuyến ray sẽ hoạt động như một tải duy nhất về mặt điều khiển. Khi công tắc cấp nguồn cho ray được bật, toàn bộ đèn trên ray đồng loạt sáng; khi tắt, tất cả cùng tắt. Không có khả năng chia nhỏ thành nhiều nhóm điều khiển độc lập trên cùng một thanh ray, trừ khi tách ray thành nhiều đoạn vật lý khác nhau và cấp nguồn riêng cho từng đoạn.

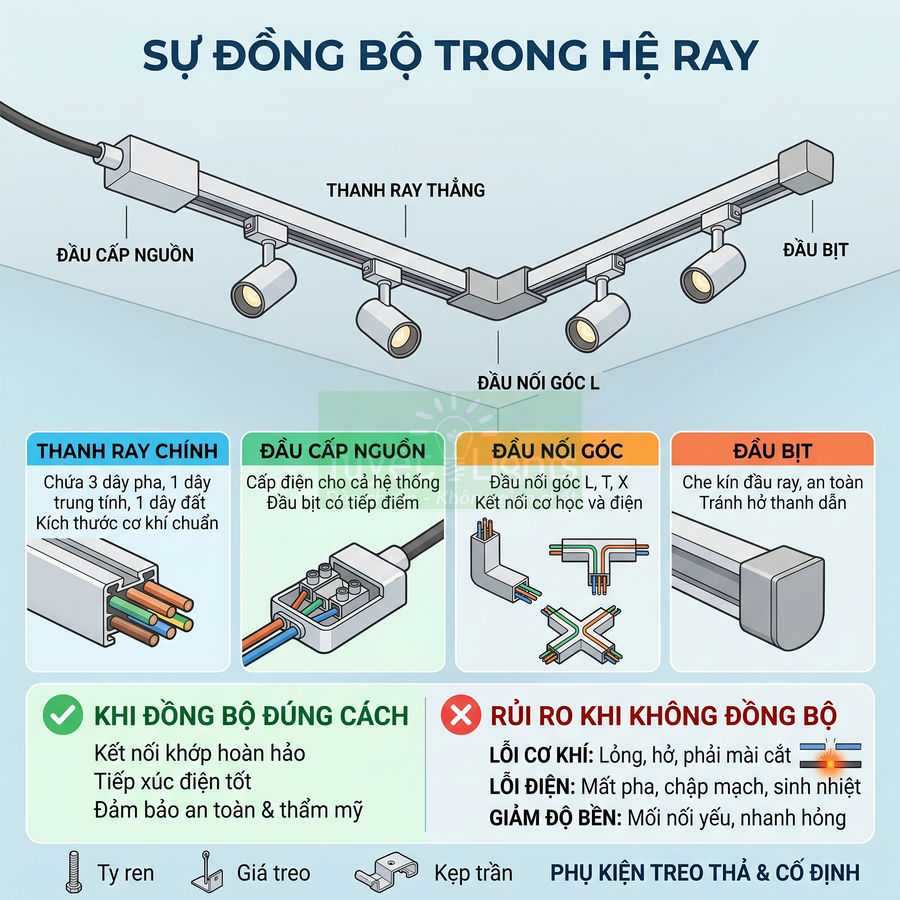

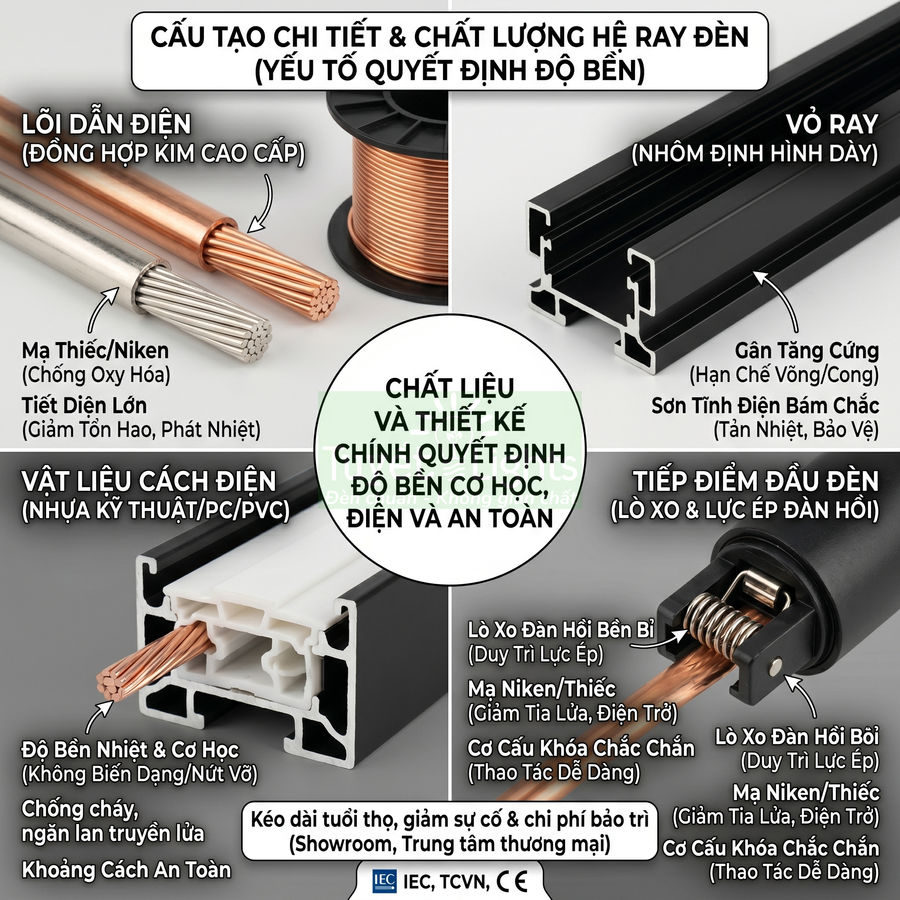

Về cấu trúc cơ khí, thanh ray 1 pha thường gồm:

• Vỏ ray bằng nhôm định hình hoặc thép sơn tĩnh điện, đóng vai trò khung chịu lực và bảo vệ.
• Hai thanh dẫn điện (busbar) chạy dọc: một cho pha (L), một cho trung tính (N), được bọc cách điện với vỏ.
• Hệ nắp che, đầu bịt, đầu cấp nguồn, nối thẳng, nối góc… tùy cấu hình lắp đặt.

Đầu đèn rọi ray 1 pha (adapter) có hai chân tiếp xúc lò xo hoặc dạng trượt, được bố trí sao cho khi xoay và khóa chặt vào ray, hai chân này ép sát vào đúng hai thanh dẫn L và N. Cơ chế này đảm bảo:

• Tiếp xúc điện ổn định, hạn chế phát nhiệt tại điểm tiếp xúc.
• Giảm nguy cơ đánh lửa, chập chờn khi có rung động cơ học.
• Dễ dàng tháo lắp, di chuyển vị trí đèn trên ray mà không cần can thiệp vào dây điện âm trần.

Về an toàn và thi công, ray 1 pha có ưu điểm là cấu trúc đơn giản, sơ đồ đấu dây ít nhầm lẫn. Thợ điện chỉ cần đưa đúng dây pha và trung tính vào đầu cấp nguồn, kiểm tra tiếp địa (nếu có) cho vỏ ray, sau đó có thể lắp đèn mà không phải quan tâm đến việc phân pha hay đánh dấu nhóm. Khi sử dụng phụ kiện đạt chuẩn, cách điện tốt, nguy cơ chập cháy chủ yếu đến từ quá tải công suất hoặc thi công sai quy cách, chứ không phải do bản thân cấu trúc ray.

Trong thực tế, ray 1 pha thường được kết nối trực tiếp với hệ thống điện dân dụng 220V/50Hz một pha. Người thi công không cần kiến thức chuyên sâu về hệ thống điện ba pha, cân bằng tải hay phân bổ pha. Điều này khiến ray 1 pha trở thành lựa chọn mặc định cho:

• Căn hộ, nhà phố, biệt thự với nhu cầu chiếu sáng trang trí, chiếu điểm đơn giản.
• Các shop nhỏ, quầy hàng trong trung tâm thương mại, kiosk.
• Các không gian tạm thời hoặc linh hoạt, nơi ưu tiên tốc độ thi công và chi phí thấp.

Hạn chế chính của ray 1 pha nằm ở khả năng điều khiển: chỉ có thể tạo một kịch bản sáng chung cho toàn bộ tuyến ray. Nếu muốn tách riêng nhóm đèn chiếu sản phẩm và nhóm đèn chiếu nền, thường phải lắp thêm một tuyến ray khác hoặc dùng giải pháp điều khiển tại từng đèn (ví dụ driver dimming riêng, smart bulb), làm tăng chi phí và phức tạp hệ thống.

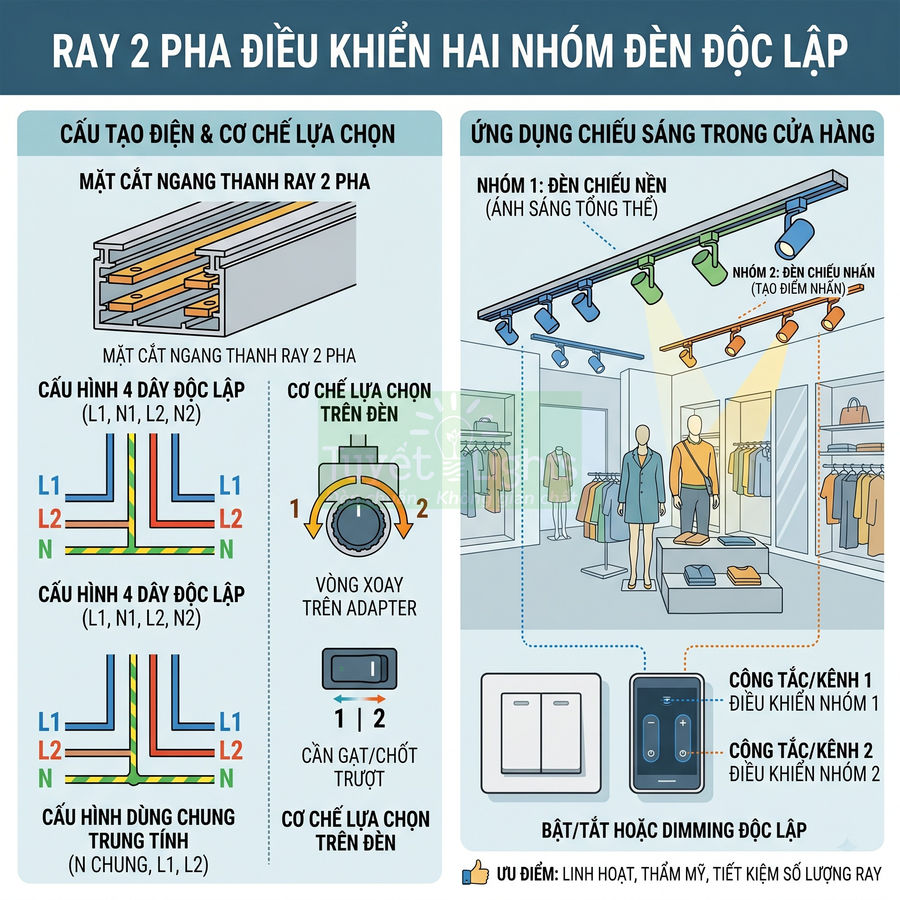

Ray 2 pha điều khiển hai nhóm đèn độc lập trên cùng thanh ray

Ray 2 pha, trong ngữ cảnh hệ đèn rọi ray, được hiểu là loại ray có hai mạch cấp điện độc lập cùng tồn tại trên một thanh ray vật lý. Mục tiêu thiết kế là cho phép chia các đèn gắn trên ray thành hai nhóm điều khiển riêng biệt, mỗi nhóm có thể được bật/tắt hoặc dimming theo một công tắc hay bộ điều khiển khác nhau, trong khi vẫn giữ được tính thẩm mỹ của một tuyến ray duy nhất trên trần.

Về cấu tạo điện, có hai cách triển khai phổ biến:

• Cấu hình 4 dây độc lập: L1, N1 cho nhóm 1 và L2, N2 cho nhóm 2. Mỗi nhóm là một mạch hoàn chỉnh.
• Cấu hình dùng chung trung tính: N dùng chung, còn L1 và L2 là hai đường pha riêng, giúp tiết kiệm vật liệu nhưng đòi hỏi tính toán kỹ hơn về dòng trung tính.

Trong cả hai trường hợp, thanh ray 2 pha thường có bốn thanh dẫn điện (busbar) được bố trí và cách điện trong thân ray. Đầu đèn rọi ray 2 pha được thiết kế với hệ tiếp điểm cho phép lựa chọn nhóm mà đèn sẽ kết nối. Cơ chế lựa chọn có thể là:

• Vòng xoay trên adapter, khi xoay sẽ chuyển tiếp điểm sang cặp L1–N1 hoặc L2–N2.
• Cần gạt hoặc chốt trượt nhỏ, có ký hiệu nhóm 1/2 trên thân adapter.

Nhờ đó, khi lắp đèn lên ray, kỹ thuật viên có thể quyết định từng đèn thuộc nhóm nào mà không cần thay đổi dây âm trần. Việc thay đổi nhóm sau này cũng rất linh hoạt: chỉ cần tháo đèn xuống, xoay hoặc gạt lại chốt chọn pha, rồi lắp lại.

Về ứng dụng chiếu sáng, ray 2 pha cho phép xây dựng hai lớp ánh sáng hoặc hai kịch bản vận hành trên cùng tuyến ray, ví dụ:

• Nhóm 1: đèn chiếu nền, tạo độ sáng tổng thể cho không gian.
• Nhóm 2: đèn chiếu nhấn vào sản phẩm, tranh, quầy bar, khu vực trưng bày đặc biệt.

Mỗi nhóm có thể được điều khiển bởi:

• Hai công tắc độc lập (bật/tắt đơn giản).
• Hai kênh dimmer riêng, cho phép điều chỉnh độ sáng từng nhóm.
• Hai kênh trong hệ thống điều khiển thông minh (DALI, Zigbee, Wi-Fi, v.v.) thông qua module trung gian.

Về thi công, ray 2 pha đòi hỏi:

• Phân biệt rõ ràng dây cấp cho từng nhóm (L1, N1, L2, N2 hoặc L1, L2, N chung).
• Đánh dấu trên tủ điện và trên trần để tránh nhầm lẫn khi bảo trì.
• Tính toán tổng công suất từng nhóm để chọn tiết diện dây, thiết bị bảo vệ phù hợp.

So với ray 1 pha, chi phí vật tư (ray, đầu đèn, phụ kiện) và công lắp đặt của ray 2 pha cao hơn, nhưng đổi lại mang lại sự linh hoạt đáng kể về mặt thiết kế ánh sáng và thẩm mỹ trần. Thay vì phải lắp hai tuyến ray song song để có hai nhóm điều khiển, chỉ cần một tuyến ray 2 pha duy nhất, giúp trần gọn gàng hơn, đặc biệt trong các không gian:

• Shop thời trang, cửa hàng mỹ phẩm, showroom nhỏ.
• Cafe, nhà hàng, spa, salon tóc với nhu cầu thay đổi không khí theo thời điểm trong ngày.
• Không gian đa năng, nơi cần chuyển đổi nhanh giữa chế độ “làm việc” và “trưng bày”.

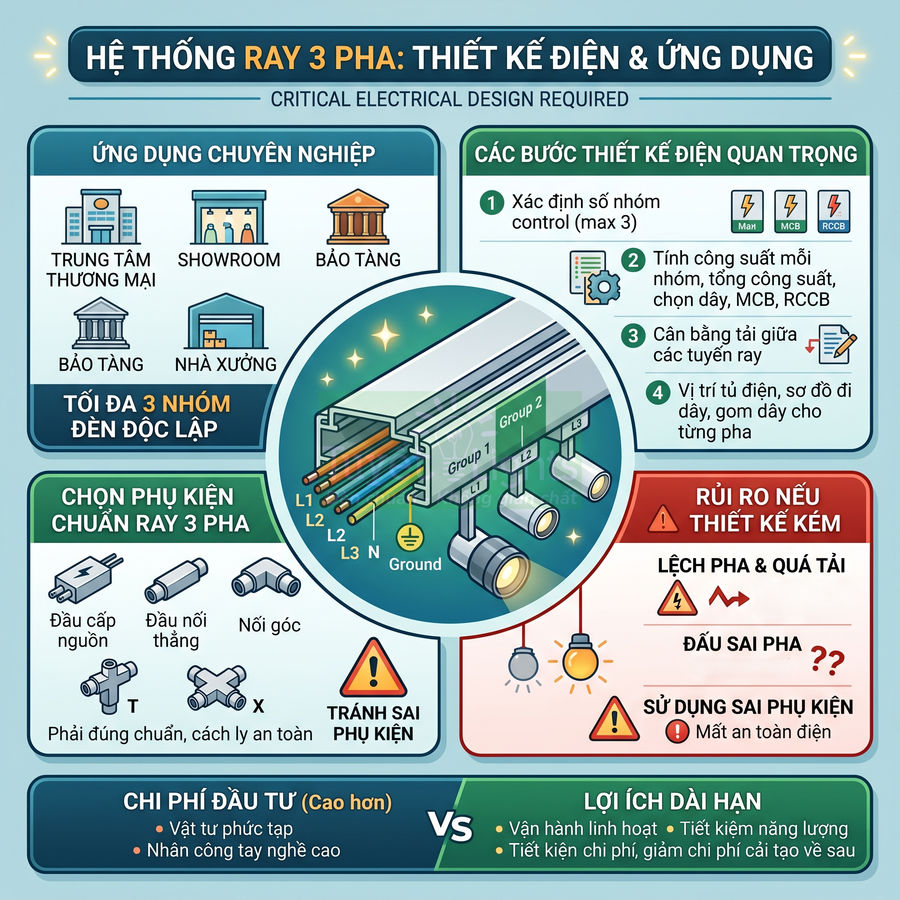

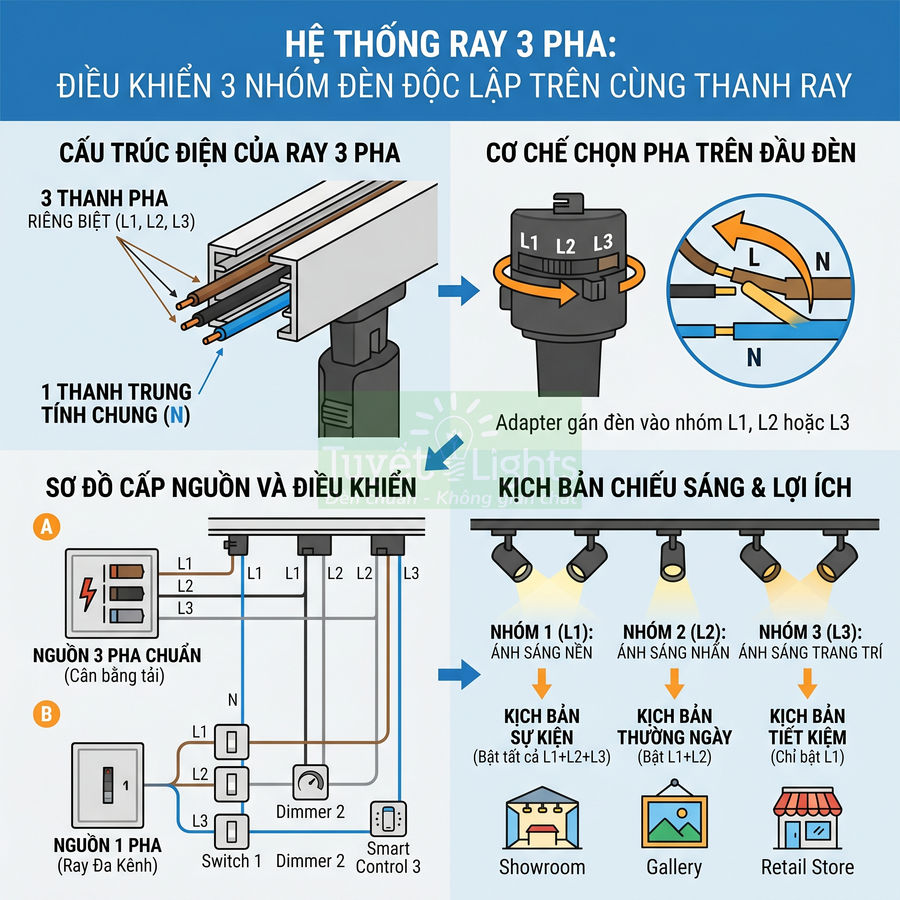

Ray 3 pha điều khiển ba nhóm đèn độc lập trên cùng thanh ray

Ray 3 pha là giải pháp ray chiếu sáng chuyên nghiệp hơn, được thiết kế để hỗ trợ tối đa ba nhóm đèn độc lập trên cùng một thanh ray. Về mặt cấu trúc điện, ray 3 pha thường có bốn thanh dẫn điện: ba thanh pha riêng biệt (L1, L2, L3) và một thanh trung tính (N) dùng chung. Một số hệ có thể thay đổi cách bố trí cơ khí, nhưng nguyên tắc vẫn là ba mạch pha tách biệt cùng chia sẻ một dây trung tính.

Đầu đèn rọi ray 3 pha được trang bị cơ chế chọn pha tinh vi hơn so với loại 2 pha. Thông thường, adapter có:

• Một vòng xoay chia 3 nấc, tương ứng với L1, L2, L3.
• Hoặc một cần gạt ba vị trí, có ký hiệu rõ ràng trên thân.

Khi xoay hoặc gạt, tiếp điểm pha của đèn sẽ chuyển sang tiếp xúc với một trong ba thanh L1, L2 hoặc L3, trong khi tiếp điểm trung tính luôn nối với thanh N chung. Nhờ đó, mỗi đèn có thể được gán vào một trong ba nhóm điều khiển độc lập mà không cần thay đổi dây âm trần hay cấu trúc ray.

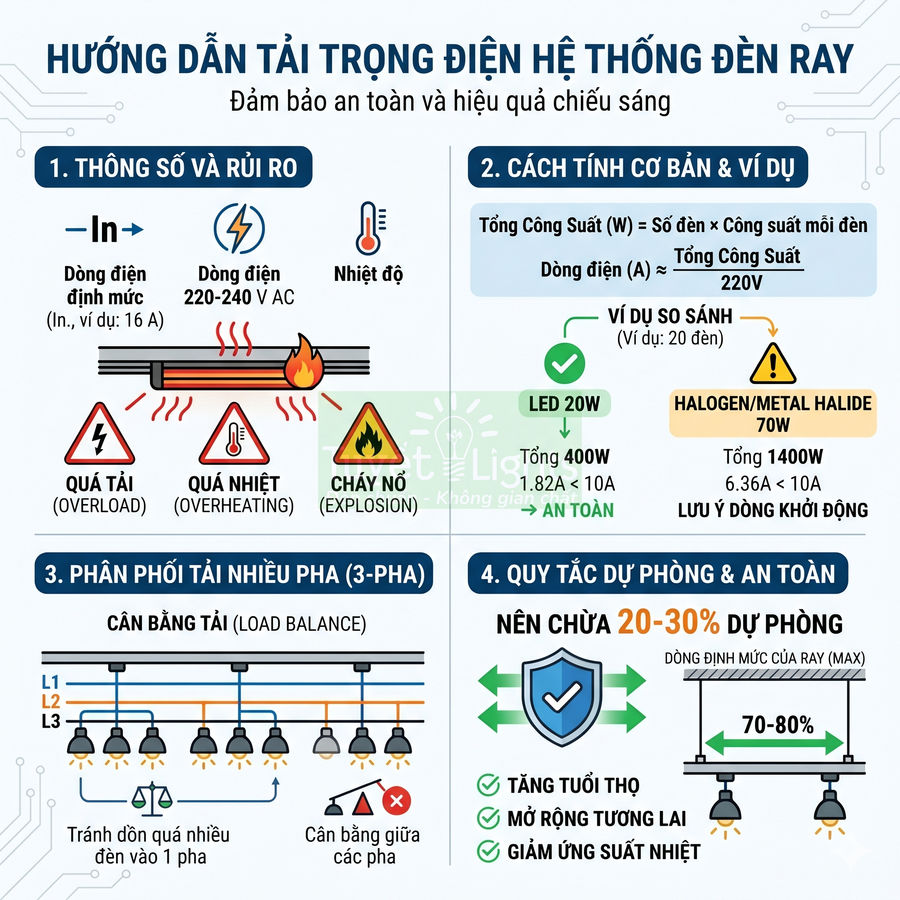

Trong hệ thống điện ba pha chuẩn 380/220V, ray 3 pha có thể được cấp trực tiếp từ tủ điện ba pha, mỗi pha L1, L2, L3 lấy từ một pha khác nhau của nguồn. Lợi ích kỹ thuật:

• Phân bổ tải đều hơn giữa các pha, giảm nguy cơ quá tải một pha.
• Giảm dòng trung tính nếu tải ba pha được cân bằng tốt.
• Tối ưu hiệu suất hệ thống điện cho các công trình thương mại lớn.

Tuy nhiên, trong nhiều công trình dân dụng hoặc thương mại vừa và nhỏ chỉ có nguồn một pha, ray 3 pha vẫn có thể được sử dụng như một “ray đa kênh”: L1, L2, L3 đều lấy từ cùng một pha nhưng đi qua ba thiết bị điều khiển khác nhau (ba công tắc, ba dimmer, ba kênh smart). Khi đó, ray 3 pha hoạt động như một hệ ray 3 nhóm độc lập, không tận dụng lợi thế cân bằng tải ba pha nhưng vẫn mang lại sự linh hoạt tối đa về điều khiển.

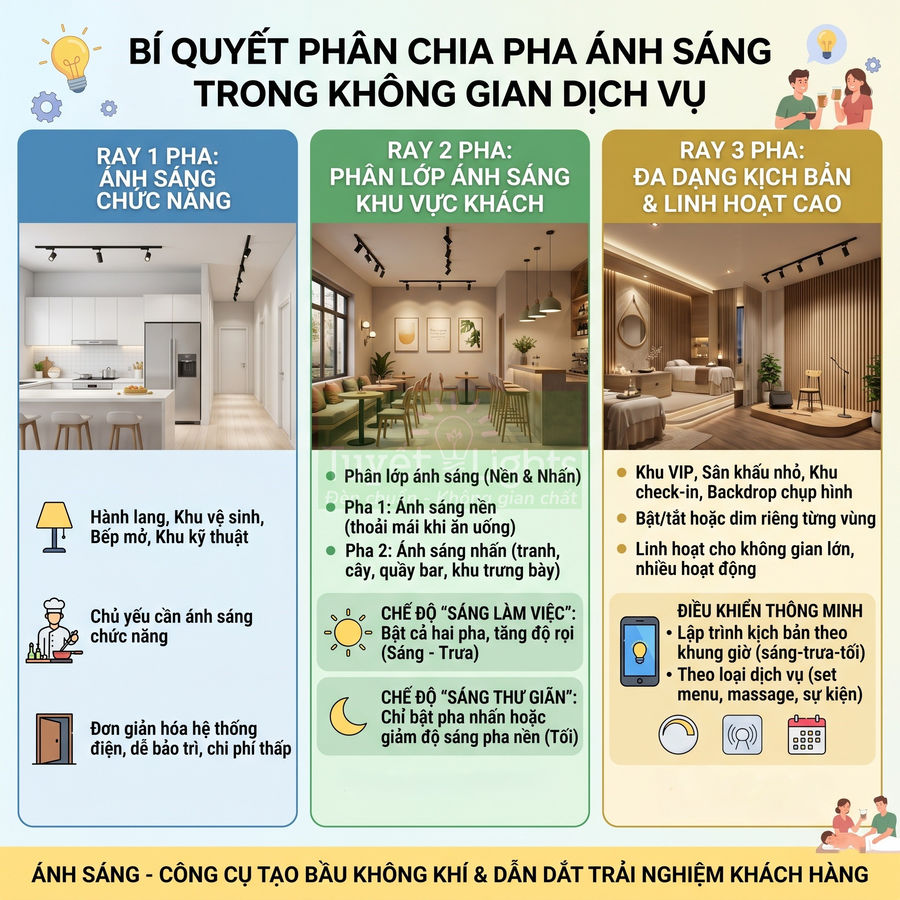

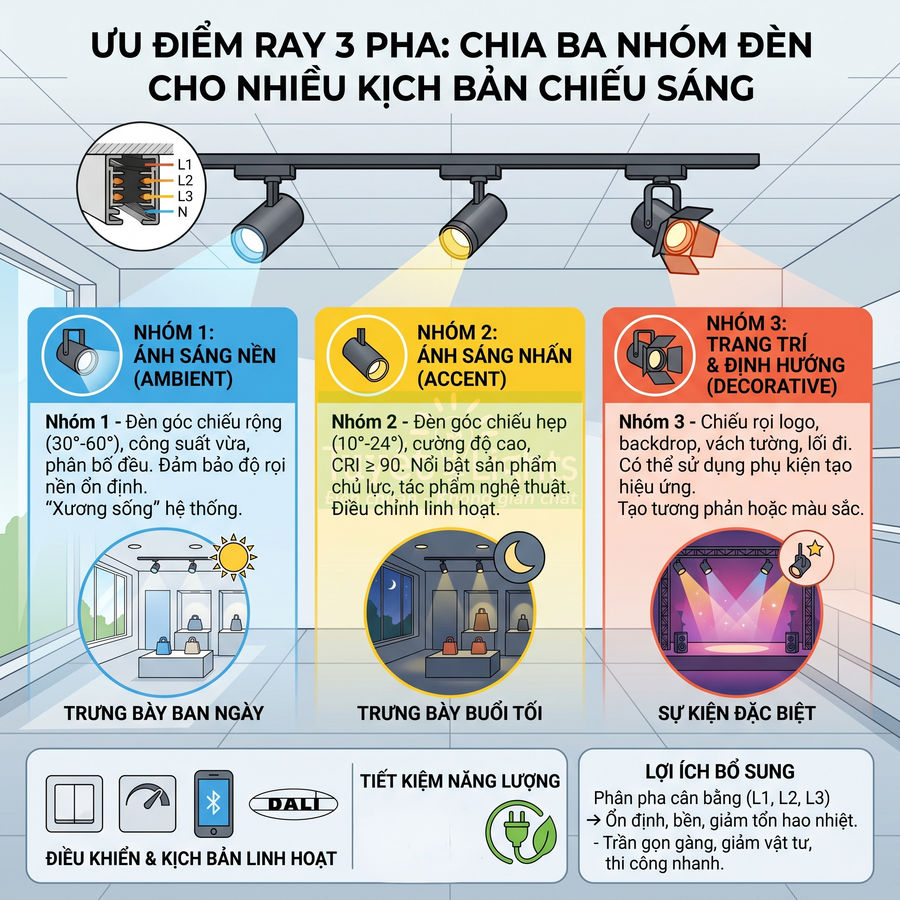

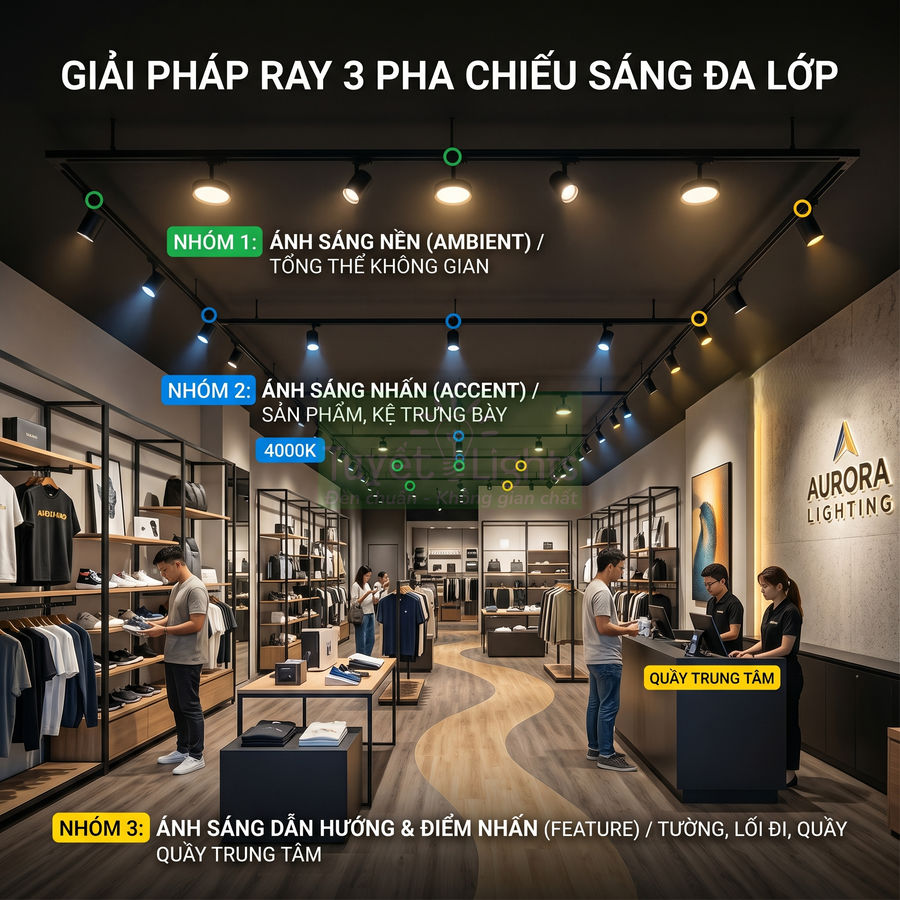

Về thiết kế chiếu sáng, ray 3 pha cho phép xây dựng nhiều lớp ánh sáng phức tạp trên cùng một tuyến ray, ví dụ:

• Nhóm 1 (L1): ánh sáng nền, độ rọi vừa phải, phủ đều không gian.
• Nhóm 2 (L2): ánh sáng nhấn sản phẩm, cường độ cao, góc chiếu hẹp.
• Nhóm 3 (L3): ánh sáng trang trí, màu sắc đặc biệt, chiếu vào backdrop, logo, khu vực sự kiện.

Nhờ ba nhóm điều khiển, người thiết kế có thể tạo nhiều kịch bản vận hành:

• Chế độ vận hành thường ngày: chỉ bật nhóm nền và một phần nhóm nhấn.
• Chế độ sự kiện, khai trương: bật tối đa cả ba nhóm, tăng độ rực rỡ.
• Chế độ tiết kiệm năng lượng: chỉ bật nhóm lối đi, quầy thanh toán, tắt bớt nhóm trang trí.

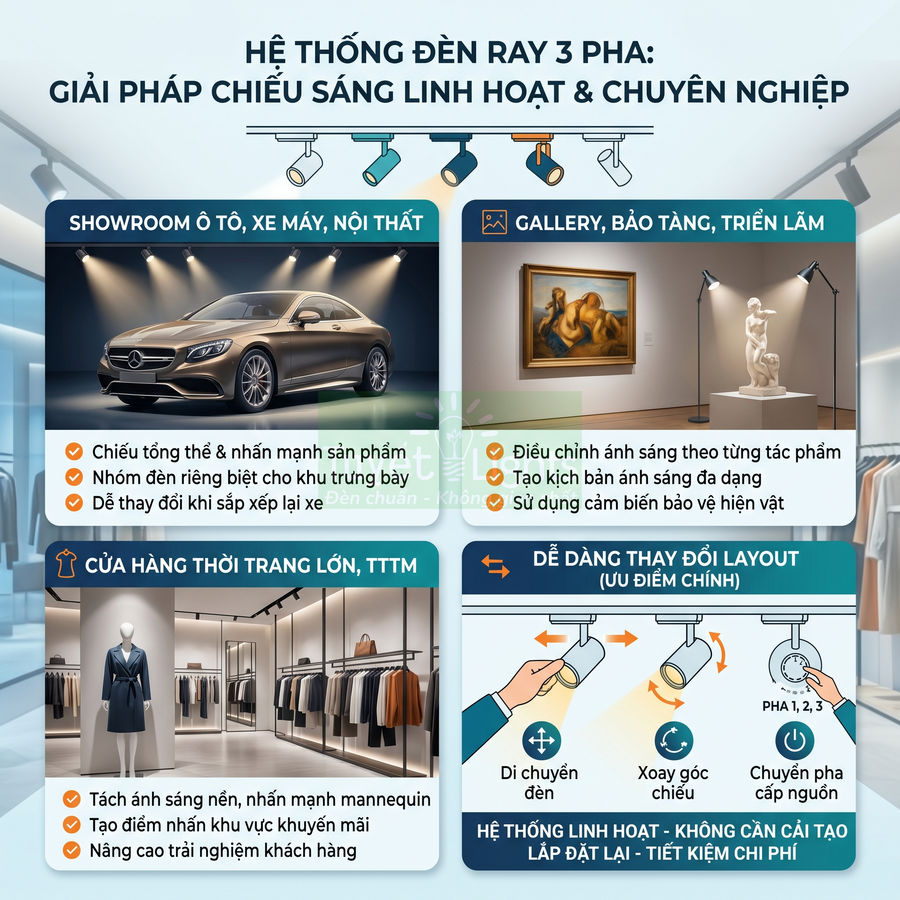

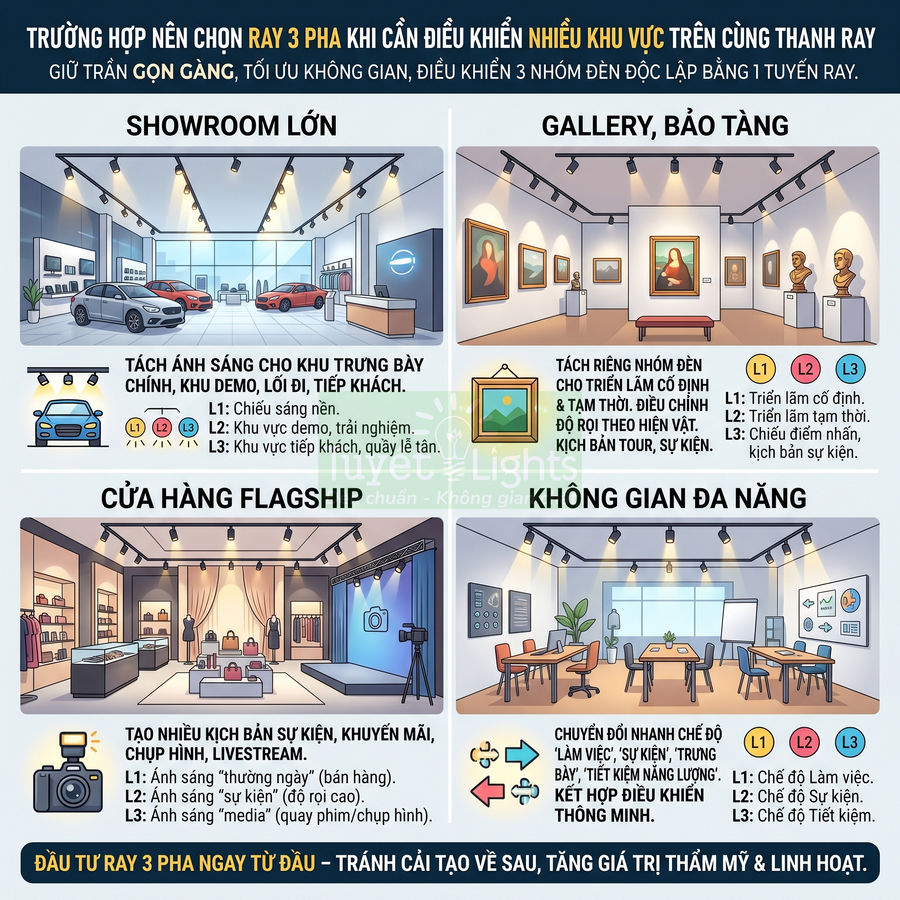

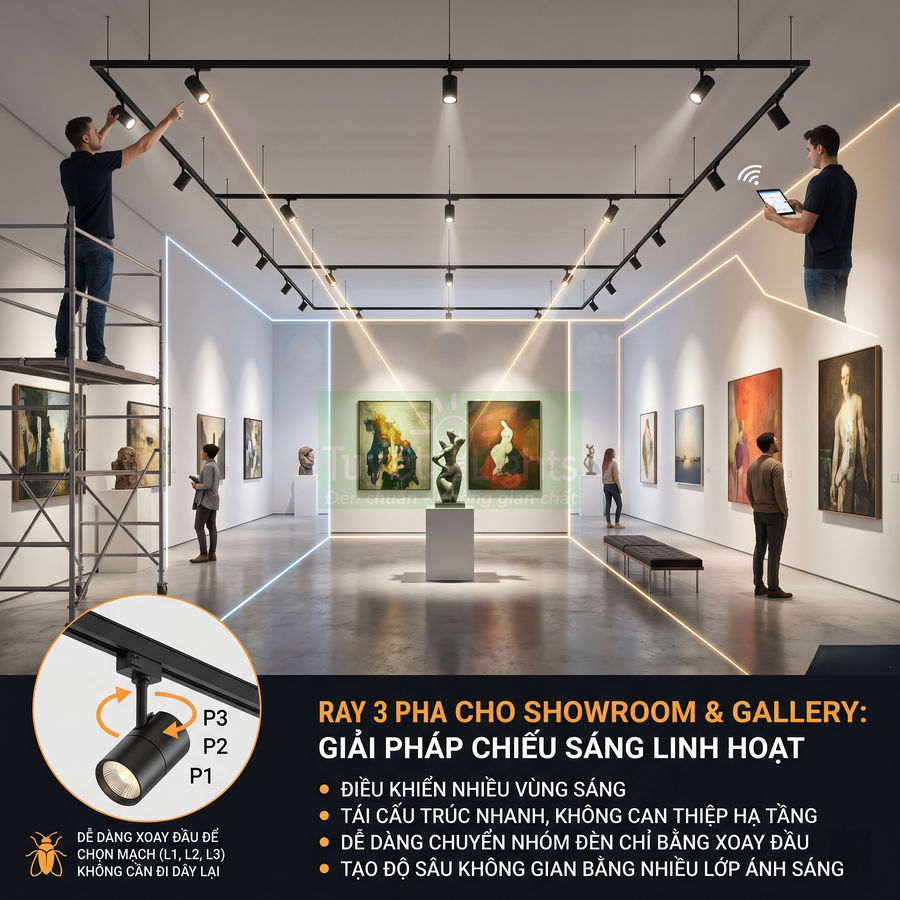

Ray 3 pha đặc biệt phù hợp với:

• Showroom ô tô, nội thất, vật liệu xây dựng, nơi cần thay đổi layout trưng bày thường xuyên.
• Gallery, bảo tàng, không gian triển lãm nghệ thuật với yêu cầu tinh chỉnh ánh sáng theo từng tác phẩm.
• Cửa hàng flagship, cửa hàng lớn trong trung tâm thương mại, siêu thị cao cấp.

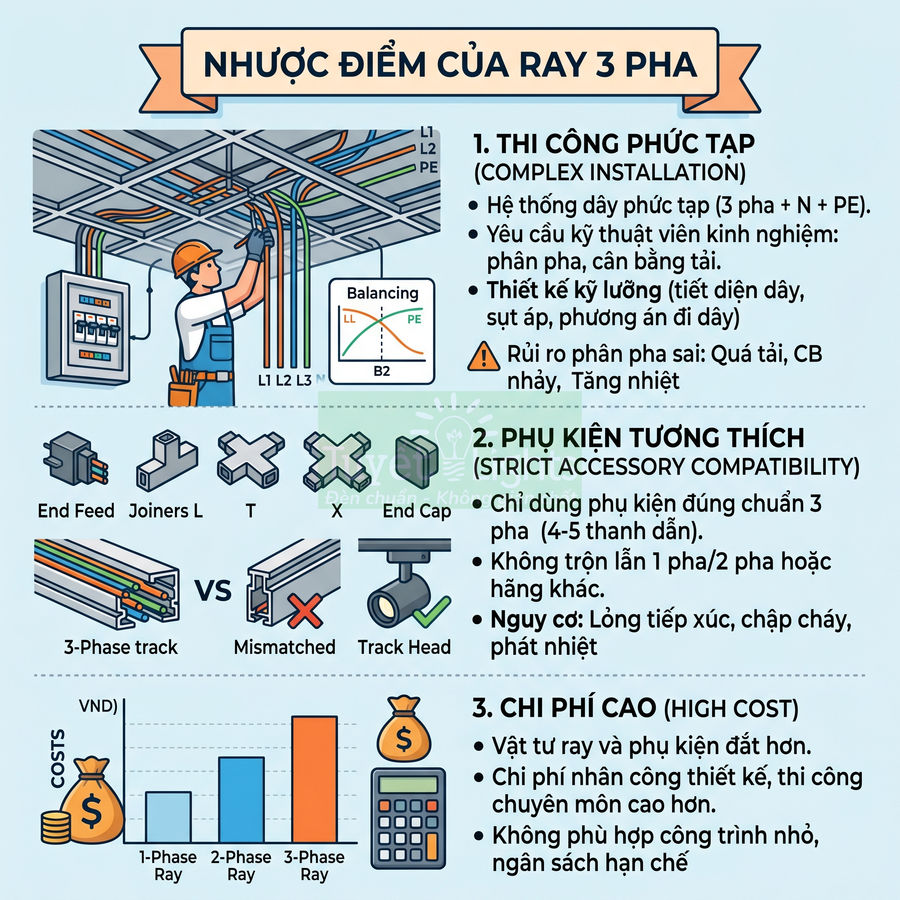

Đổi lại, hệ ray 3 pha đòi hỏi:

• Thiết kế điện ngay từ giai đoạn đầu dự án, có sơ đồ phân pha rõ ràng.
• Thi công chính xác, đánh dấu L1, L2, L3, N trên tủ điện, trên ray và trong tài liệu bàn giao.
• Sử dụng phụ kiện, đầu đèn, đầu nối, đầu cấp nguồn tương thích chuẩn 3 pha của cùng hệ sản phẩm.

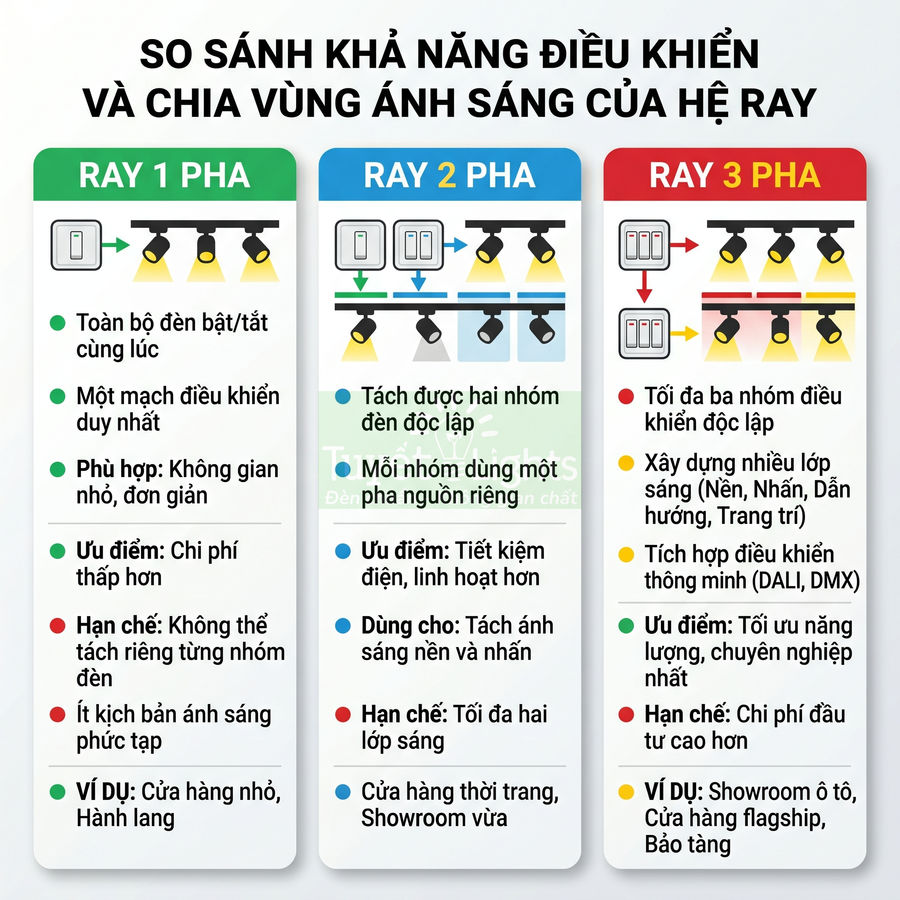

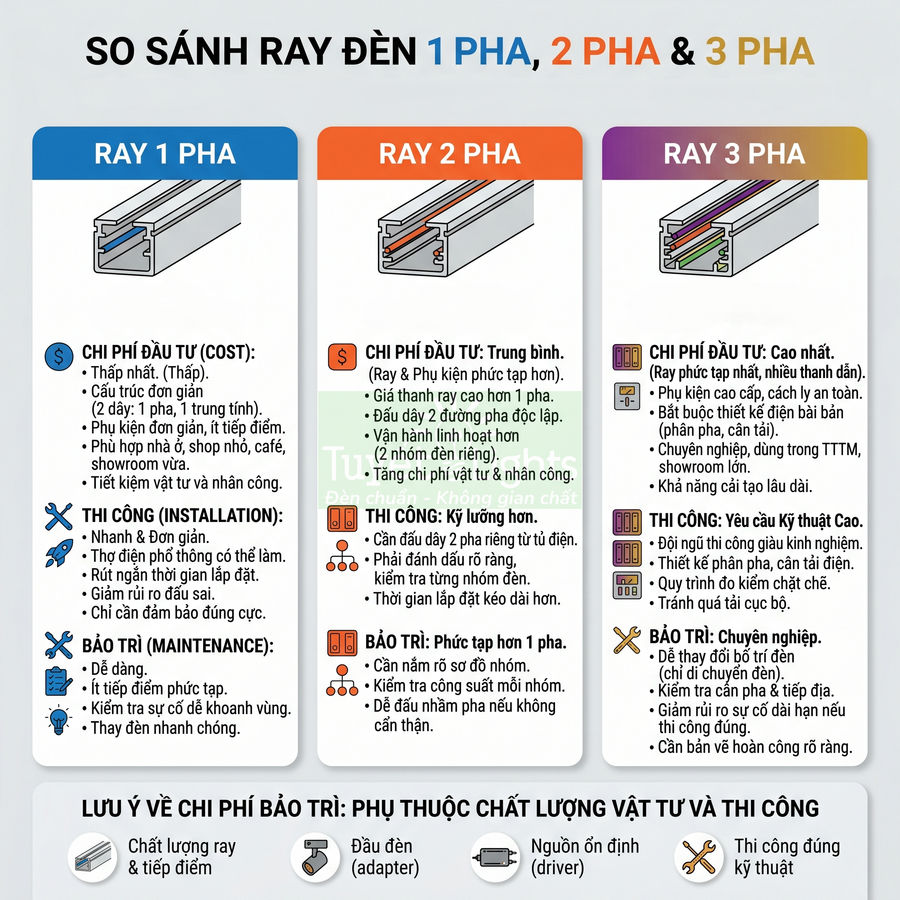

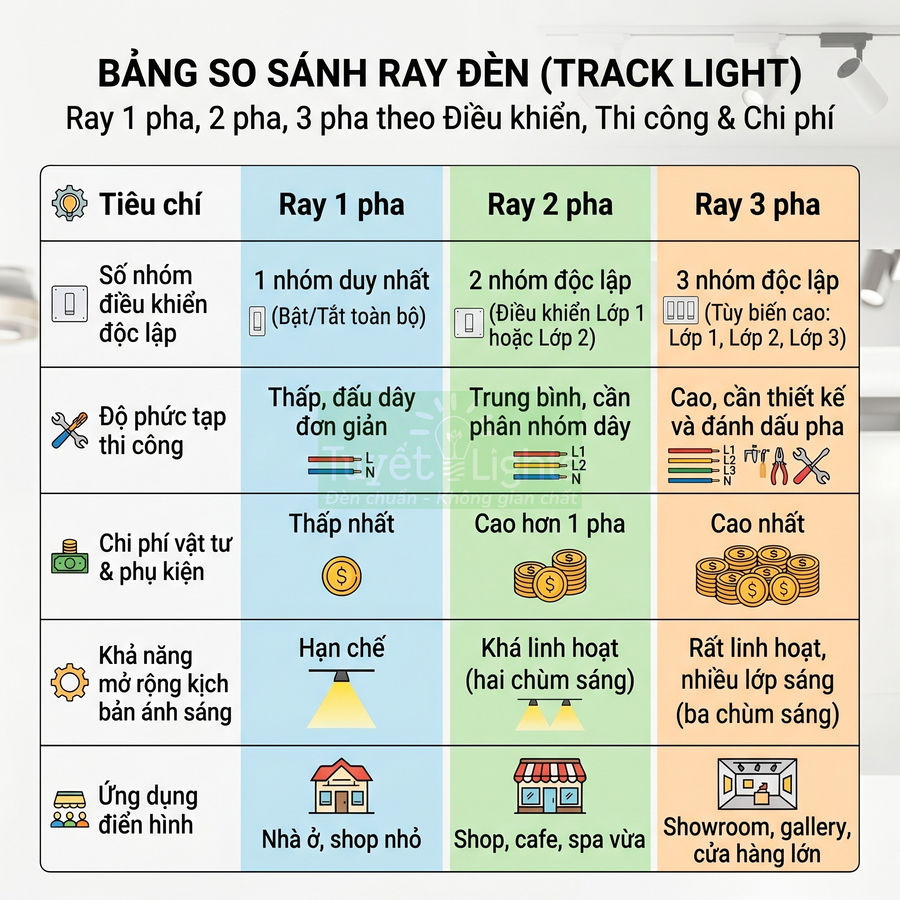

Bảng so sánh nhanh ray 1 pha, 2 pha, 3 pha theo điều khiển, thi công, chi phí

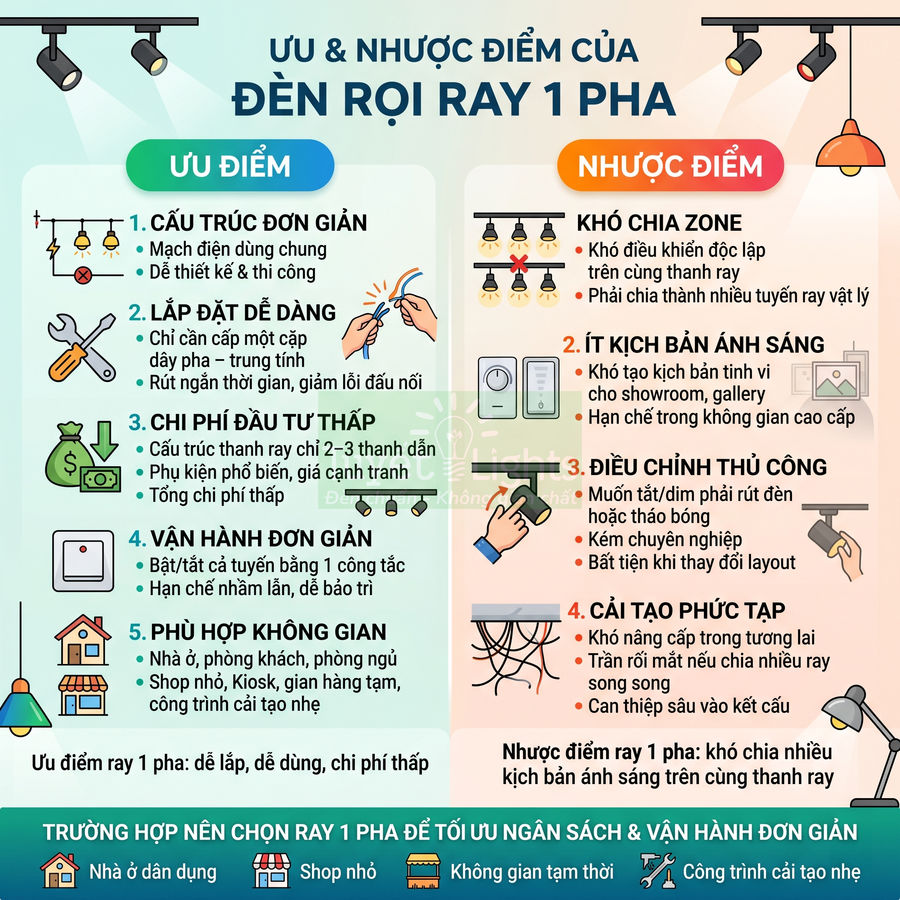

Ưu nhược điểm của đèn rọi ray 1 pha

Hệ ray 1 pha nổi bật nhờ cấu trúc điện đơn giản, toàn bộ đèn dùng chung một mạch nên thiết kế, thi công và vận hành đều dễ dàng. Thợ chỉ cần cấp một cặp dây pha – trung tính, không phải chia pha hay tính toán nhiều tuyến điều khiển, từ đó giảm lỗi đấu nối và rút ngắn thời gian lắp đặt. Chi phí đầu tư cũng thấp nhờ thanh ray ít thanh dẫn, phụ kiện phổ biến, nhiều nhà cung cấp cạnh tranh. Mô hình này đặc biệt phù hợp nhà ở, phòng khách, phòng ngủ, shop nhỏ, kiosk, gian hàng tạm, công trình cải tạo nhẹ – những nơi chỉ cần một kịch bản sáng chính. Nhược điểm lớn là khó chia zone, khó tạo nhiều kịch bản ánh sáng tinh vi trên cùng thanh ray, nên hạn chế trong showroom, gallery hoặc không gian cao cấp cần điều khiển linh hoạt.

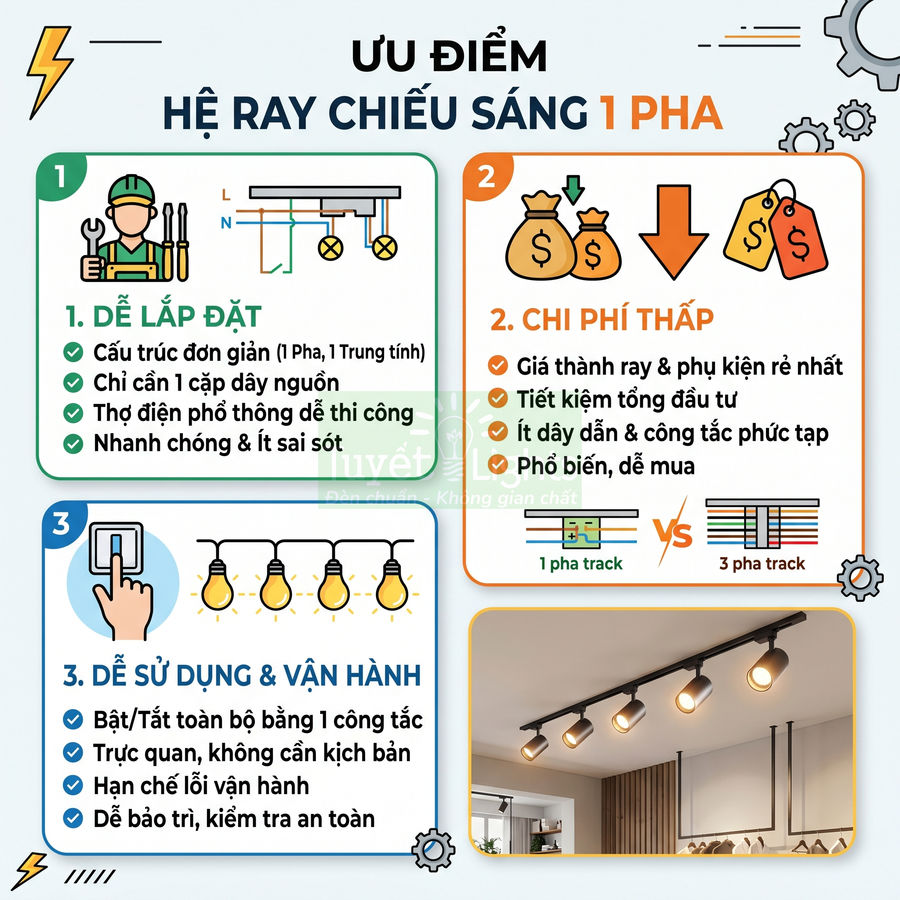

Ưu điểm ray 1 pha: dễ lắp, dễ dùng, chi phí thấp

Ray 1 pha là cấu hình cơ bản nhất trong hệ ray chiếu sáng, sử dụng một đường pha và một đường trung tính chạy xuyên suốt thanh ray. Về mặt kỹ thuật, toàn bộ đèn rọi gắn trên ray đều lấy nguồn từ cùng một mạch, không có dây điều khiển riêng cho từng nhóm. Cấu trúc này giúp hệ thống trở nên rất đơn giản trong thiết kế và thi công, đặc biệt phù hợp với các công trình dân dụng hoặc cửa hàng nhỏ không có đội ngũ kỹ thuật chuyên sâu.

Trong quá trình lắp đặt, thợ điện chỉ cần cấp một cặp dây pha – trung tính đến đầu cấp nguồn của ray, không phải tính toán phân pha, cân tải giữa nhiều đường pha hay bố trí nhiều kênh điều khiển. Điều này giảm đáng kể nguy cơ đấu nhầm dây, chập chờn tiếp xúc hoặc quá tải cục bộ do chia pha không đều. Với các đội thi công phổ thông, việc đọc sơ đồ và triển khai ray 1 pha gần như tương đương lắp một tuyến đèn thường, chỉ khác ở phần cơ khí là gắn thanh ray lên trần hoặc tường.

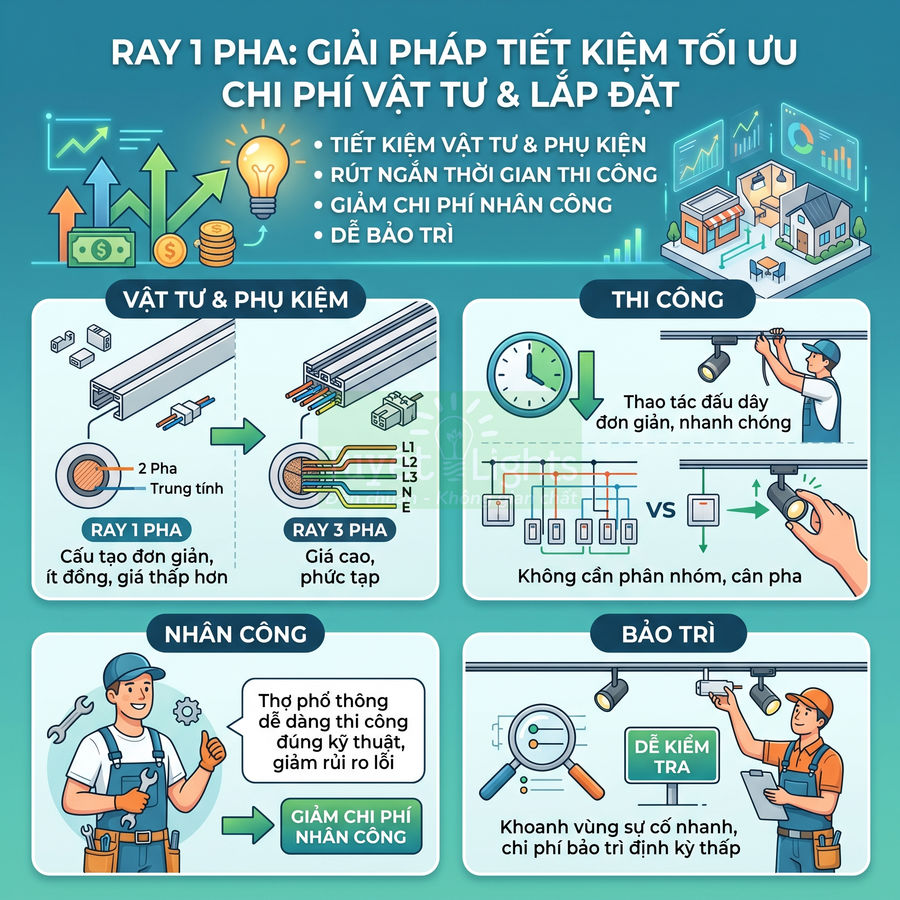

Về chi phí, ray 1 pha thường là lựa chọn có giá thành thấp nhất trong cùng dòng sản phẩm (cùng kích thước, cùng vật liệu nhôm, cùng kiểu sơn tĩnh điện). Cấu trúc thanh ray chỉ cần 2–3 thanh dẫn (pha, trung tính, tiếp địa) thay vì 4 hoặc 6 thanh dẫn như ray 2 pha, 3 pha nên chi phí vật liệu đồng, nhựa cách điện và gia công thấp hơn. Phụ kiện đi kèm như đầu cấp nguồn, đầu nối chữ I, L, T, đầu bịt, khớp nối mềm, cũng được sản xuất hàng loạt cho chuẩn 1 pha, mức độ phổ biến cao, nhiều nhà cung cấp cạnh tranh nên giá thành giảm.

Khi tính tổng chi phí hệ thống, cần cộng cả: thanh ray, đèn rọi ray 1 pha, phụ kiện cơ khí (ty ren, pat treo, vít nở), phụ kiện điện (đầu cấp nguồn, đầu nối), nhân công lắp đặt và chi phí bảo trì. Trong đa số trường hợp, tổng chi phí của giải pháp 1 pha thấp hơn đáng kể so với 2 pha hoặc 3 pha, vì không phải chia nhiều tuyến điều khiển, không cần tủ điện phức tạp, ít công tắc hơn, ít dây dẫn hơn. Điều này đặc biệt rõ rệt ở các công trình có nhiều tuyến ray nhưng chỉ cần một chế độ sáng duy nhất.

Về vận hành, ray 1 pha hướng đến người dùng muốn sự đơn giản, trực quan. Toàn bộ tuyến ray (hoặc nhóm ray được đấu chung) được bật/tắt bằng một công tắc hoặc một kênh trên bộ điều khiển. Người sử dụng không phải ghi nhớ nhiều kịch bản như “chỉ sáng khu trưng bày”, “chỉ sáng quầy thu ngân”, “chỉ sáng tranh tường”… mà chỉ cần một thao tác để không gian đạt độ sáng thiết kế. Điều này giảm sai sót trong vận hành, tránh tình trạng quên bật một nhóm đèn khiến khu vực bị tối, hoặc quên tắt một nhóm gây lãng phí điện.

Trong môi trường có nhiều người sử dụng luân phiên (nhà cho thuê, căn hộ dịch vụ, hành lang chung cư, khu vực công cộng nhỏ), việc chỉ có một công tắc điều khiển toàn bộ tuyến ray giúp hạn chế nhầm lẫn, giảm nhu cầu hướng dẫn sử dụng. Về bảo trì, kỹ thuật viên cũng dễ kiểm tra: chỉ cần cắt nguồn một mạch là có thể thao tác an toàn trên toàn bộ tuyến ray, không lo sót lại nhóm đèn nào vẫn còn điện.

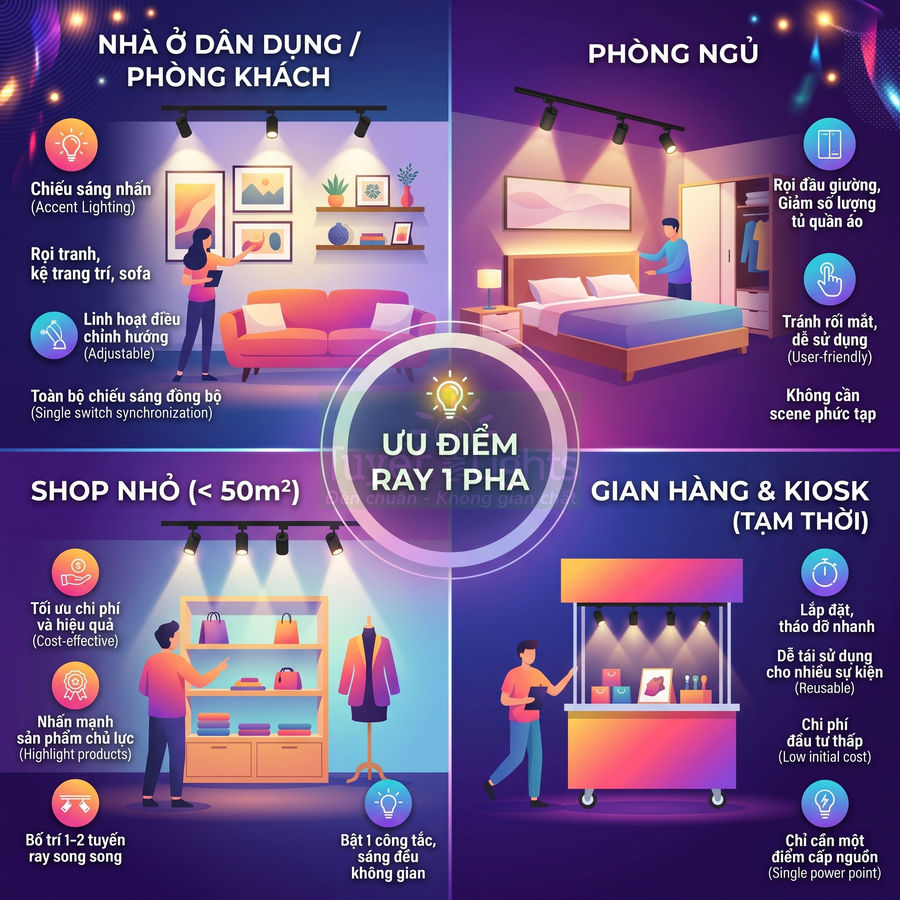

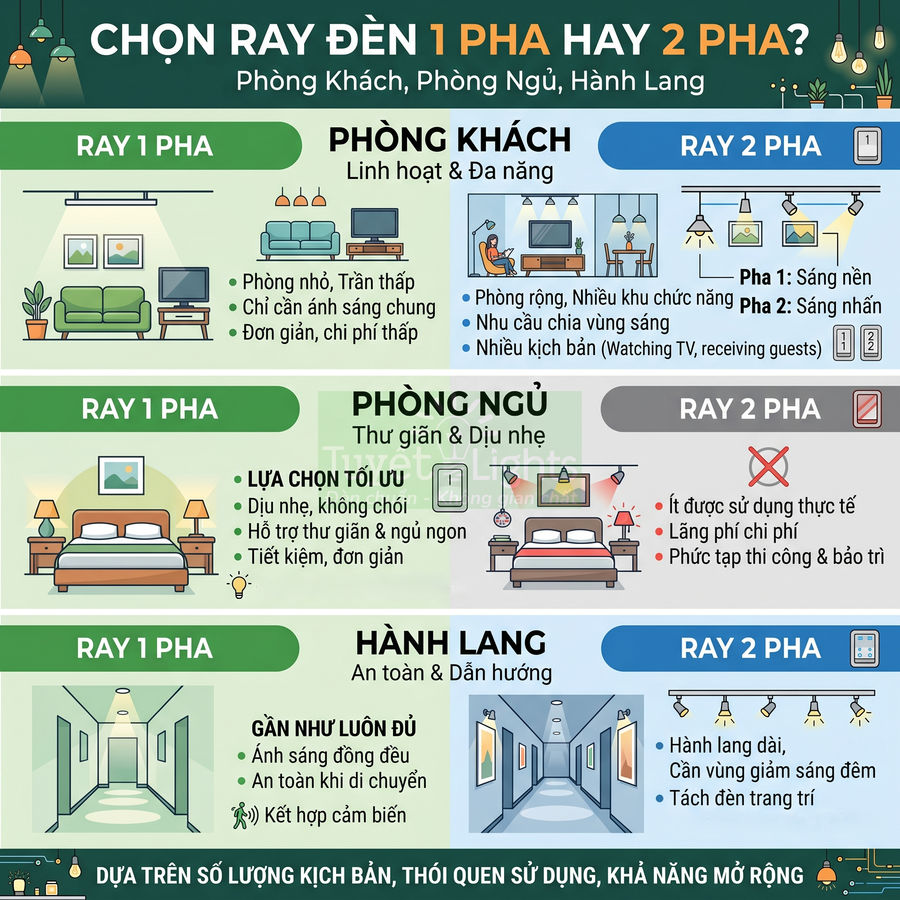

Ưu điểm ray 1 pha: phù hợp nhà ở, phòng khách, phòng ngủ, shop nhỏ

Trong nhà ở dân dụng, nhu cầu chiếu sáng bằng đèn rọi ray thường tập trung vào chiếu sáng nhấn (accent lighting) và chiếu sáng trang trí. Ray 1 pha đáp ứng tốt các kịch bản phổ biến như: rọi tranh treo tường, rọi kệ trang trí, rọi sofa, rọi khu vực bàn ăn, hoặc tạo vệt sáng dọc hành lang. Các khu vực này thường được sử dụng đồng thời, không yêu cầu tách riêng từng nhóm đèn để tạo nhiều “scene” phức tạp.

Ở phòng khách, một tuyến ray 1 pha có thể chạy dọc theo trần gần tường, cho phép gắn nhiều đèn rọi với góc chiếu khác nhau: một số đèn rọi vào tranh, một số rọi vào kệ tivi, số khác rọi vào mảng tường trang trí. Khi bật công tắc, toàn bộ không gian được chiếu sáng đồng bộ, tạo cảm giác liền mạch. Nếu cần thay đổi bố cục nội thất, người dùng chỉ việc trượt đầu đèn dọc theo ray và xoay hướng rọi, không phải can thiệp vào hệ thống dây điện.

Trong phòng ngủ, ray 1 pha thường được dùng để rọi tường đầu giường, rọi tủ quần áo hoặc góc làm việc nhỏ. Do phòng ngủ thường chỉ cần một mức sáng chính (kết hợp với đèn ngủ, đèn bàn), việc chia nhiều nhóm điều khiển trên cùng thanh ray là không cần thiết. Ray 1 pha giúp giảm số lượng công tắc trong phòng, tránh rối mắt và khó sử dụng, đặc biệt với người lớn tuổi hoặc trẻ em.

Đối với shop nhỏ, đặc biệt là cửa hàng diện tích dưới 40–50 m², số lượng đèn rọi thường không quá lớn (khoảng 6–20 đèn tùy công suất và độ cao trần). Cách trưng bày sản phẩm tương đối ổn định, ít thay đổi layout theo mùa. Trong bối cảnh này, ray 1 pha là lựa chọn tối ưu giữa chi phí và hiệu quả: chủ shop có thể bố trí 1–2 tuyến ray chạy dọc theo kệ hàng hoặc song song mặt tiền, điều chỉnh hướng rọi để nhấn mạnh sản phẩm chủ lực, mannequin, backdrop thương hiệu.

Khi mở cửa, nhân viên chỉ cần bật một công tắc là toàn bộ không gian bán hàng sáng đều, không mất thời gian thao tác nhiều nhóm đèn. Điều này đặc biệt hữu ích với cửa hàng có ít nhân sự, cần quy trình vận hành nhanh gọn. Nếu sau này muốn thay đổi điểm nhấn, chỉ cần xoay đầu đèn hoặc di chuyển vị trí trên ray, không phải đi lại dây hay thêm công tắc.

Ray 1 pha cũng rất phù hợp với các không gian tạm thời hoặc linh hoạt như gian hàng hội chợ, kiosk trong trung tâm thương mại, booth trưng bày ngắn hạn tại sự kiện. Các mô hình này thường yêu cầu: lắp đặt nhanh, tháo dỡ nhanh, chi phí đầu tư ban đầu thấp, dễ tái sử dụng cho nhiều sự kiện khác nhau. Hệ ray 1 pha đáp ứng tốt vì chỉ cần một điểm cấp nguồn, có thể đấu trực tiếp vào ổ cắm hoặc hộp kỹ thuật có sẵn, sau đó phân phối ánh sáng linh hoạt dọc theo thanh ray.

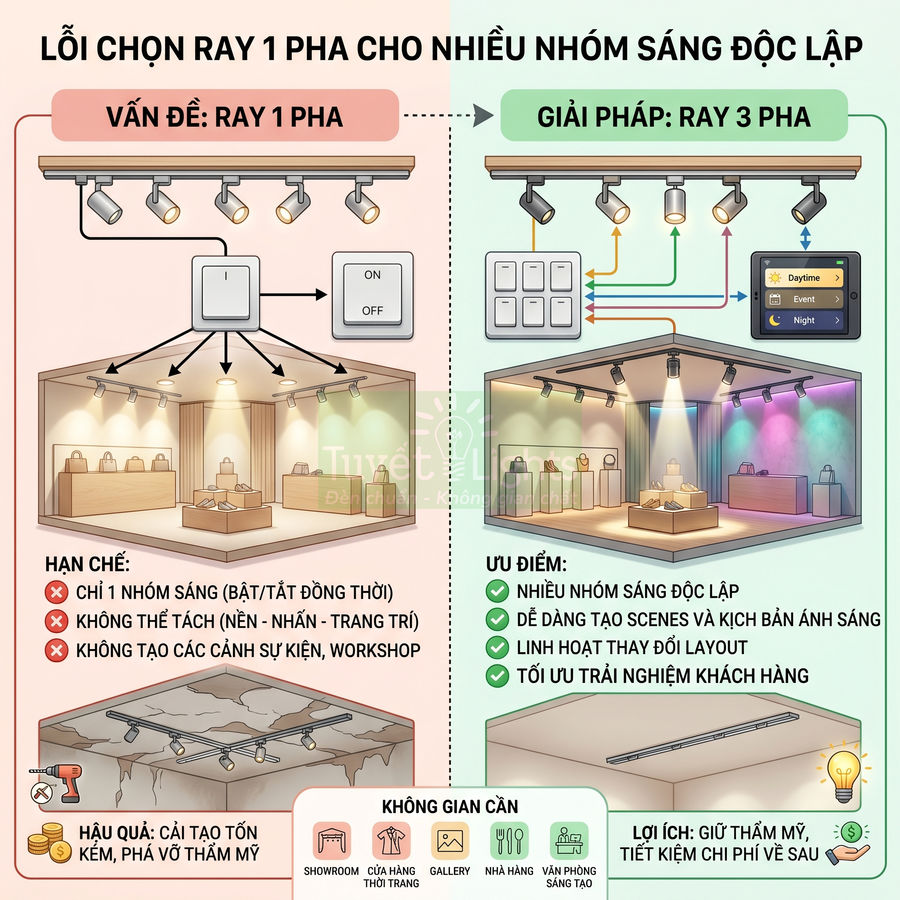

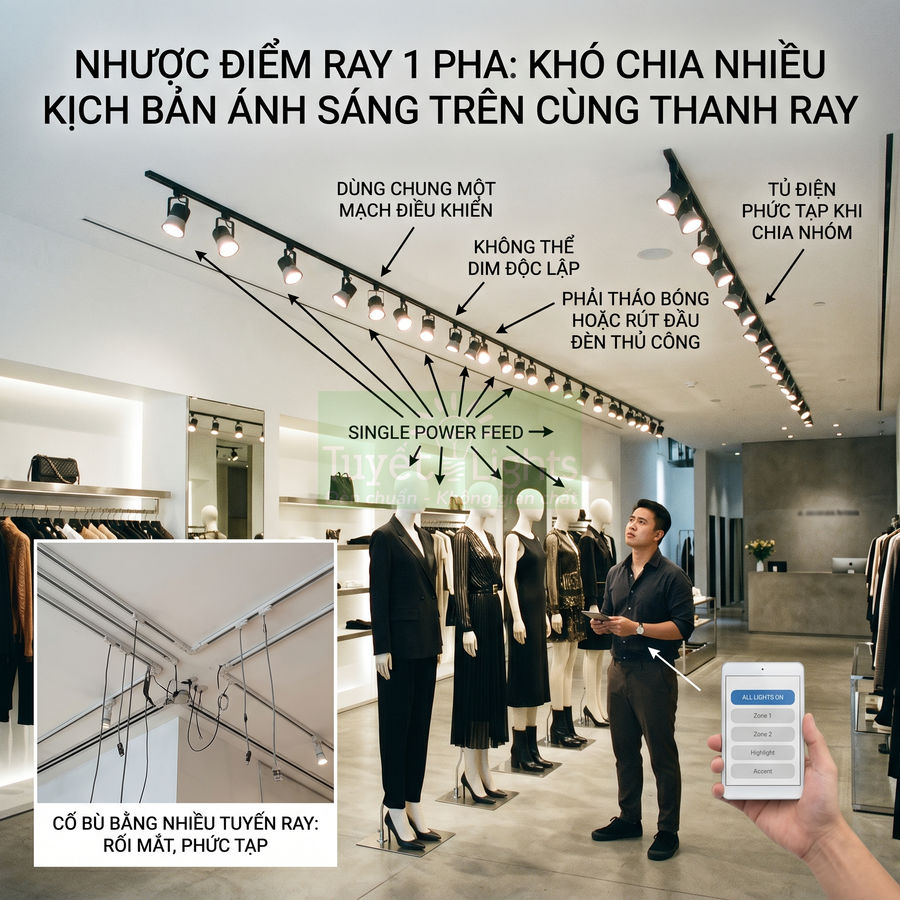

Nhược điểm ray 1 pha: khó chia nhiều kịch bản ánh sáng trên cùng thanh ray

Nhược điểm cốt lõi của ray 1 pha nằm ở cấu trúc điện: toàn bộ đèn trên thanh ray dùng chung một mạch điều khiển. Điều này đồng nghĩa với việc không thể chia nhóm điều khiển độc lập (zone) trên cùng một thanh ray chỉ bằng thao tác đấu nối thông thường. Nếu muốn có nhiều kịch bản ánh sáng, người thiết kế buộc phải chia thành nhiều tuyến ray vật lý khác nhau, mỗi tuyến đấu vào một công tắc hoặc một kênh điều khiển riêng.

Trong các không gian thương mại hoặc trưng bày cao cấp, nhu cầu thường gặp là: chế độ “sáng toàn bộ” khi mở cửa, chế độ “sáng một phần” khi ít khách, chế độ “chỉ sáng khu trưng bày đặc biệt” khi giới thiệu sản phẩm mới, hoặc chế độ “tiết kiệm năng lượng” vào cuối ngày. Với ray 1 pha, việc hiện thực hóa các kịch bản này trên cùng một thanh ray là gần như không khả thi nếu chỉ dùng công tắc cơ. Người dùng chỉ có thể tắt bớt đèn bằng cách rút đầu đèn ra khỏi ray, dùng đèn có công tắc riêng trên thân, hoặc tháo bóng – những cách làm thủ công, thiếu chuyên nghiệp và khó duy trì nhất quán.

Khi cần điều chỉnh độ sáng tổng thể, giải pháp thường là sử dụng dimmer cho cả tuyến ray. Điều này khiến tất cả đèn trên ray cùng dim lên hoặc dim xuống, không thể dim riêng nhóm đèn rọi sản phẩm cao cấp, trong khi giữ nguyên độ sáng nền. Với các không gian yêu cầu kiểm soát ánh sáng tinh vi (gallery, showroom xe, cửa hàng thời trang cao cấp), hạn chế này làm giảm đáng kể khả năng tạo trải nghiệm thị giác khác biệt.

Về mặt thẩm mỹ và kỹ thuật, nếu cố gắng “bù” cho hạn chế của ray 1 pha bằng cách chia nhiều tuyến ray độc lập, trần nhà có thể trở nên rối mắt với quá nhiều thanh ray song song hoặc cắt ngang nhau. Số lượng dây dẫn, hộp nối, công tắc trong tủ điện cũng tăng lên, làm phức tạp công tác thi công và bảo trì. Trong một số trường hợp, chi phí tổng thể của phương án dùng nhiều ray 1 pha có thể tiệm cận hoặc vượt phương án dùng ít ray 3 pha nhưng chia nhóm thông minh.

Về lâu dài, khi nhu cầu sử dụng không gian thay đổi – ví dụ mở rộng khu trưng bày, thêm khu vực nhấn, thay đổi luồng di chuyển khách – hệ ray 1 pha thiếu dư địa để nâng cấp. Để bổ sung kịch bản ánh sáng mới, thường phải: đi thêm dây nguồn, lắp thêm tuyến ray, hoặc thay đổi cấu trúc trần giả để che bớt dây và phụ kiện. Những can thiệp này gây gián đoạn hoạt động kinh doanh, phát sinh chi phí cải tạo và đôi khi làm mất tính đồng bộ thẩm mỹ ban đầu.

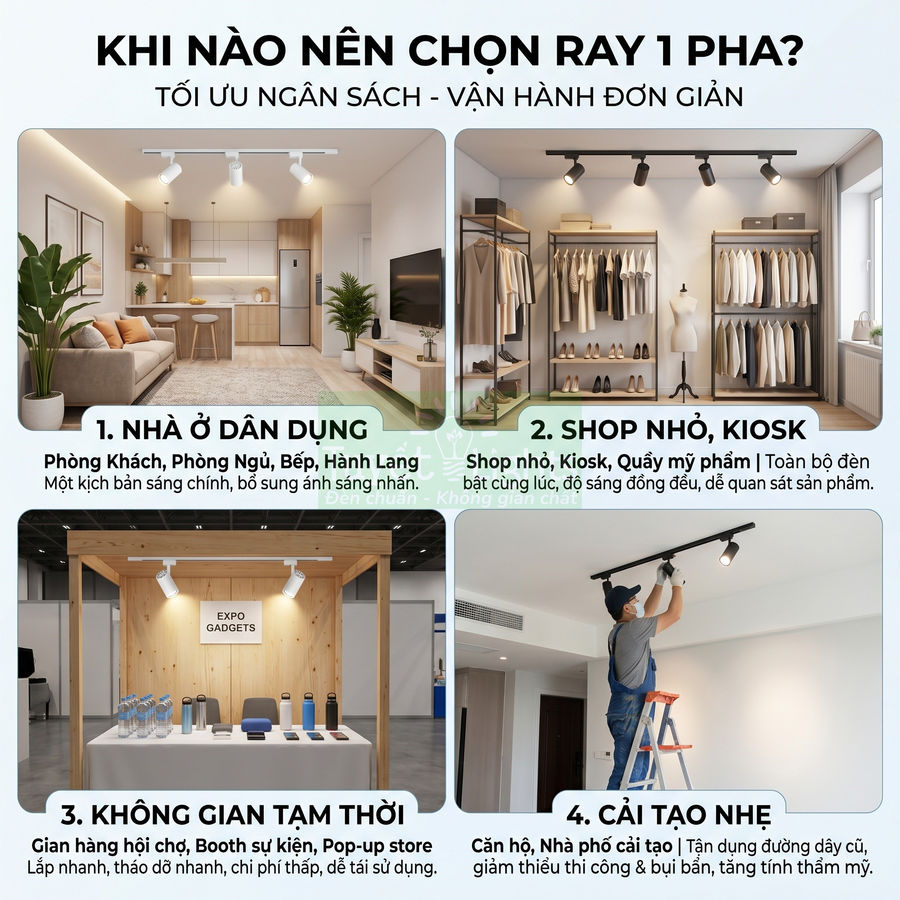

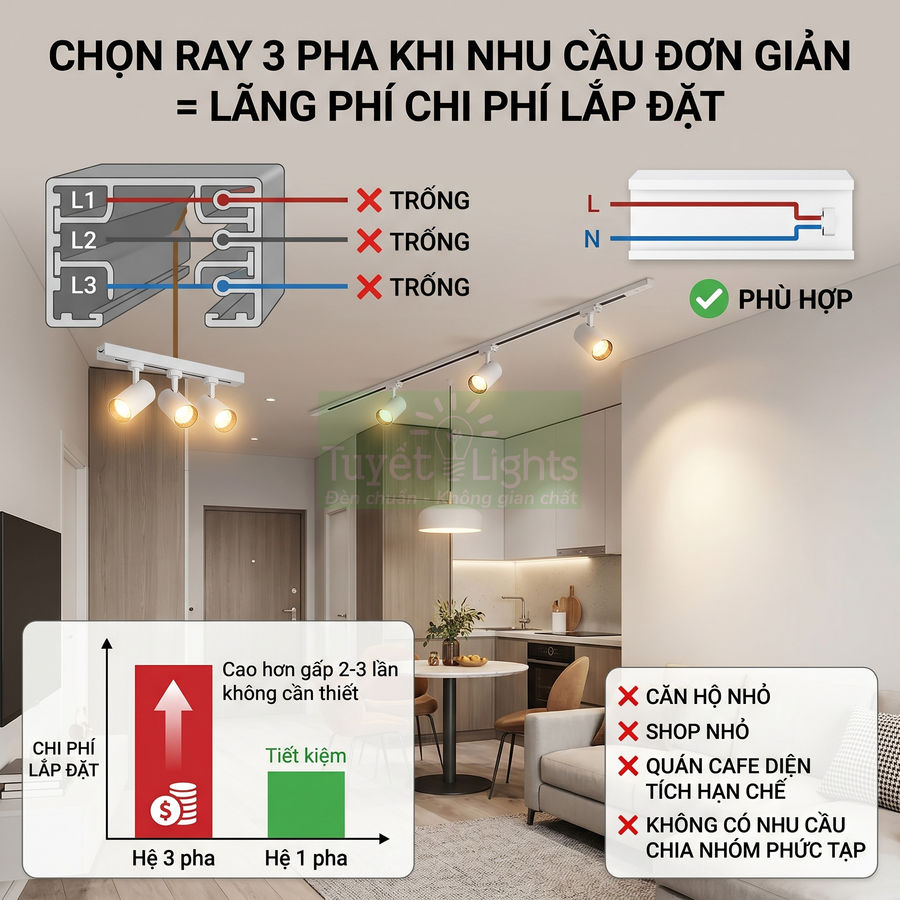

Trường hợp nên chọn ray 1 pha để tối ưu ngân sách và vận hành đơn giản

Ray 1 pha phù hợp nhất khi ưu tiên tối ưu ngân sách đầu tư ban đầu và đơn giản hóa vận hành, trong bối cảnh không gian không đòi hỏi chia nhiều kịch bản ánh sáng phức tạp. Một số tình huống điển hình có thể cân nhắc sử dụng ray 1 pha như sau:

• Nhà ở dân dụng: phòng khách, phòng ngủ, bếp, hành lang, phòng làm việc tại nhà, phòng đọc sách. Các không gian này thường chỉ cần một kịch bản sáng chính, kết hợp với một vài nguồn sáng phụ (đèn bàn, đèn cây, đèn hắt tủ). Ray 1 pha giúp bổ sung ánh sáng nhấn mà không làm hệ thống công tắc trở nên rối rắm.

• Shop nhỏ, kiosk: cửa hàng thời trang nhỏ, tiệm phụ kiện, quầy mỹ phẩm, kiosk trong trung tâm thương mại với diện tích hẹp, ít thay đổi layout trưng bày. Không cần tách riêng ánh sáng nền và ánh sáng nhấn theo nhiều zone; chỉ cần toàn bộ đèn bật cùng lúc để tạo độ sáng đồng đều, dễ quan sát sản phẩm.
• Không gian tạm thời: gian hàng hội chợ, booth sự kiện, showroom lưu động, pop-up store. Các mô hình này ưu tiên lắp đặt nhanh, tháo dỡ nhanh, chi phí thấp, dễ tái sử dụng. Ray 1 pha cho phép chuẩn hóa bộ kit chiếu sáng (1–2 thanh ray, vài đầu đèn, một đầu cấp nguồn) có thể mang đi nhiều địa điểm khác nhau mà không cần thiết kế lại hệ thống điện.
• Công trình cải tạo nhẹ: căn hộ, nhà phố, cửa hàng đang hoạt động muốn bổ sung ray rọi để tăng tính thẩm mỹ hoặc cải thiện chiếu sáng sản phẩm nhưng không muốn đục phá nhiều, không muốn can thiệp sâu vào đường dây âm tường. Ray 1 pha có thể đấu nối từ các điểm đèn trần sẵn có, tận dụng đường dây hiện hữu, giảm thiểu thời gian thi công và bụi bẩn.

Khi đã xác định rõ rằng không gian chỉ cần một nhóm đèn hoạt động đồng thời, không có kế hoạch chia nhiều kịch bản ánh sáng trong tương lai gần, việc chọn ray 1 pha mang lại lợi ích rõ ràng: chi phí đầu tư thấp, cấu trúc hệ thống đơn giản, ít rủi ro thi công, vận hành dễ hiểu cho mọi đối tượng người dùng. Trong nhiều dự án dân dụng và thương mại nhỏ, đây là giải pháp cân bằng tốt giữa tính linh hoạt cơ bản của ray và yêu cầu tối ưu ngân sách.

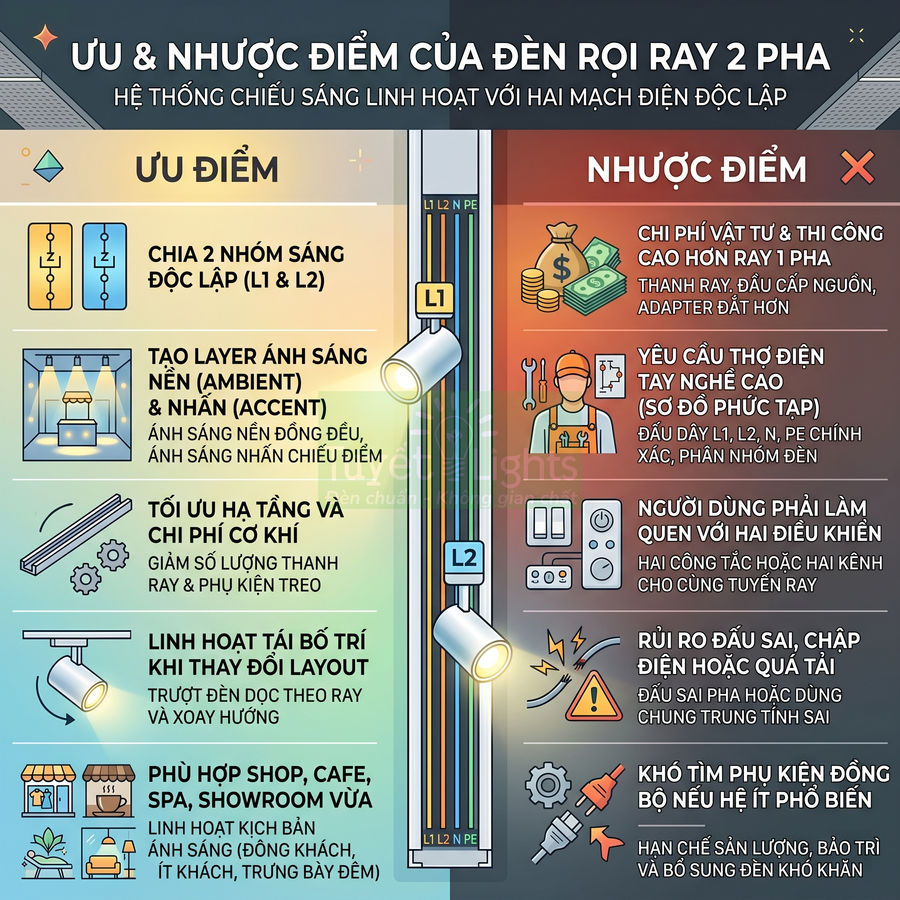

Ưu nhược điểm của đèn rọi ray 2 pha

Đèn rọi ray 2 pha cho phép tổ chức hai mạch đèn độc lập trên cùng một thanh ray, tạo hai lớp ánh sáng nền và ánh sáng nhấn với hạ tầng cơ khí chung. Cách này giúp tối ưu số lượng ray, giảm chi phí cơ khí, dễ tái bố trí đèn khi thay đổi layout, đồng thời tạo layer ánh sáng rõ ràng, kiểm soát tốt uniformity và contrast ratio. Hệ 2 pha đặc biệt phù hợp shop, quán cafe, spa, showroom vừa, nơi cần vài kịch bản ánh sáng linh hoạt nhưng không muốn đầu tư hệ nhiều kênh phức tạp. Nhược điểm là chi phí vật tư, phụ kiện, thi công và bảo trì cao hơn ray 1 pha, yêu cầu thợ hiểu rõ sơ đồ đấu dây, phân nhóm L1, L2, N, PE và người dùng phải làm quen với hai công tắc hoặc hai kênh điều khiển cho cùng một tuyến ray.

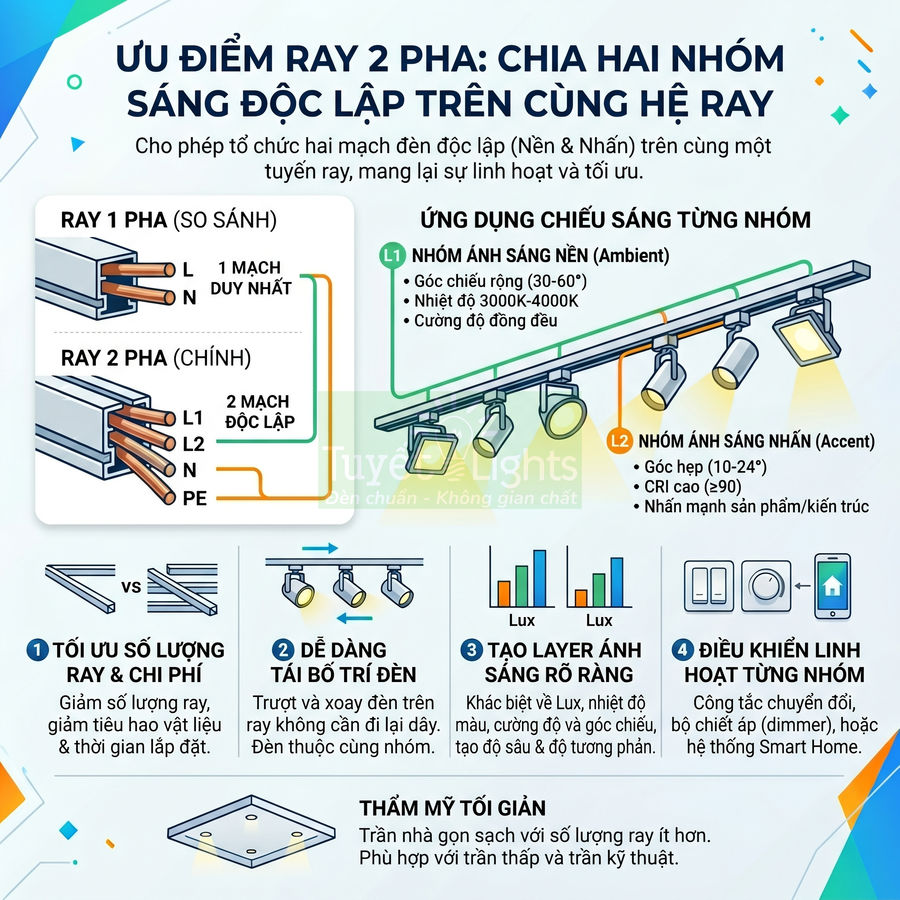

Ưu điểm ray 2 pha: chia hai nhóm sáng độc lập trên cùng hệ ray

Ray 2 pha là bước nâng cấp quan trọng so với ray 1 pha vì cho phép tổ chức hai mạch đèn độc lập trên cùng một thanh ray. Về cấu trúc, bên trong thanh ray 2 pha thường có 4 thanh dẫn điện (2 pha – 1 trung tính – 1 tiếp địa hoặc 2 pha – 2 trung tính tùy hệ), nhờ đó mỗi đầu đèn có thể “bắt” vào một trong hai mạch khác nhau. Điều này tạo ra hai lớp ánh sáng tách biệt nhưng vẫn dùng chung hạ tầng cơ khí (thanh ray, hệ treo, vị trí lắp).

Trong thiết kế chiếu sáng, hai nhóm đèn trên ray 2 pha thường được phân vai rất rõ:

• Nhóm ánh sáng nền (ambient): dùng đèn góc chiếu rộng (30–60°), công suất vừa, nhiệt độ màu trung tính (3000–4000K) để tạo độ sáng đồng đều, đảm bảo độ rọi tối thiểu cho không gian.
• Nhóm ánh sáng nhấn (accent): dùng đèn góc hẹp (10–24°), CRI cao (≥90), đôi khi nhiệt độ màu khác (ấm hơn hoặc lạnh hơn) để nhấn mạnh sản phẩm, chi tiết kiến trúc, tranh ảnh, logo.

Nhờ cấu trúc 2 pha, người thiết kế có thể:

• Tối ưu số lượng ray: thay vì phải lắp hai tuyến ray song song (một cho nền, một cho nhấn), chỉ cần một tuyến ray 2 pha, giảm mật độ thiết bị trên trần, giảm chi phí cơ khí và thời gian lắp đặt.
• Dễ dàng tái bố trí đèn: khi thay đổi layout trưng bày, chỉ cần trượt đèn dọc theo ray và xoay hướng chiếu; việc đèn thuộc nhóm nền hay nhóm nhấn vẫn giữ nguyên theo vị trí chân cắm trên ray, không phải đi lại dây.
• Tạo layer ánh sáng rõ ràng: hai lớp ánh sáng có thể khác nhau về độ rọi (lux), nhiệt độ màu, góc chiếu, từ đó tạo chiều sâu không gian, tăng độ tương phản thị giác, làm nổi bật vùng quan trọng.

Về vận hành, mỗi nhóm đèn thường được đưa về:

• Một công tắc riêng cho từng nhóm, phù hợp mô hình đơn giản.
• Một dimmer riêng (dạng triac, DALI, 0–10V hoặc Zigbee tùy hệ), cho phép điều chỉnh độ sáng độc lập của nhóm nền và nhóm nhấn.
• Một kênh trong hệ thống điều khiển thông minh (smart home, BMS, DMX cho ứng dụng cao cấp), giúp lập kịch bản ánh sáng theo thời gian, theo cảm biến hiện diện, hoặc theo sự kiện.

Người dùng có thể linh hoạt:

• Chỉ bật nhóm nền khi cần chiếu sáng cơ bản, tiết kiệm điện.
• Chỉ bật nhóm nhấn trong các khung giờ đặc biệt (event, ra mắt sản phẩm, chụp hình), tạo hiệu ứng tương phản mạnh.
• Bật cả hai nhóm khi cần độ sáng cao, ví dụ giờ cao điểm, vệ sinh, sắp xếp hàng hóa.

Về thẩm mỹ, việc dùng một thanh ray duy nhất nhưng chia hai nhóm sáng giúp:

• Giảm số lượng tuyến ray, đầu nối, đầu cấp nguồn lộ trên trần.
• Giảm “nhiễu” thị giác khi trần đã có nhiều hệ thống khác như ống gió, sprinkler, loa, camera, cảm biến.
• Phù hợp phong cách thiết kế tối giản, trần thấp, hoặc trần kỹ thuật mở (exposed ceiling) nơi mọi chi tiết cơ điện đều nhìn thấy.

Ở góc độ kỹ thuật chiếu sáng, ray 2 pha còn giúp kiểm soát uniformity (độ đồng đều) và contrast ratio (tỷ lệ tương phản) tốt hơn: nhóm nền đảm bảo độ rọi trung bình, nhóm nhấn nâng độ rọi cục bộ lên 3–5 lần tại vùng cần thu hút, đúng nguyên tắc thiết kế ánh sáng thương mại hiện đại.

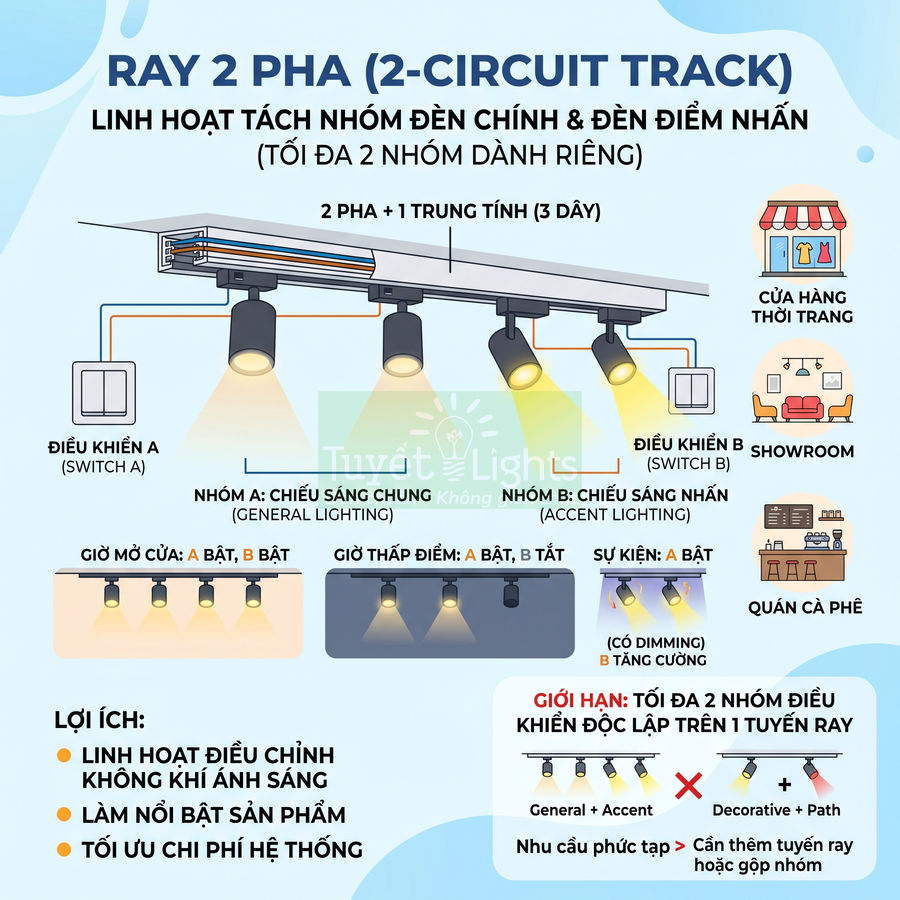

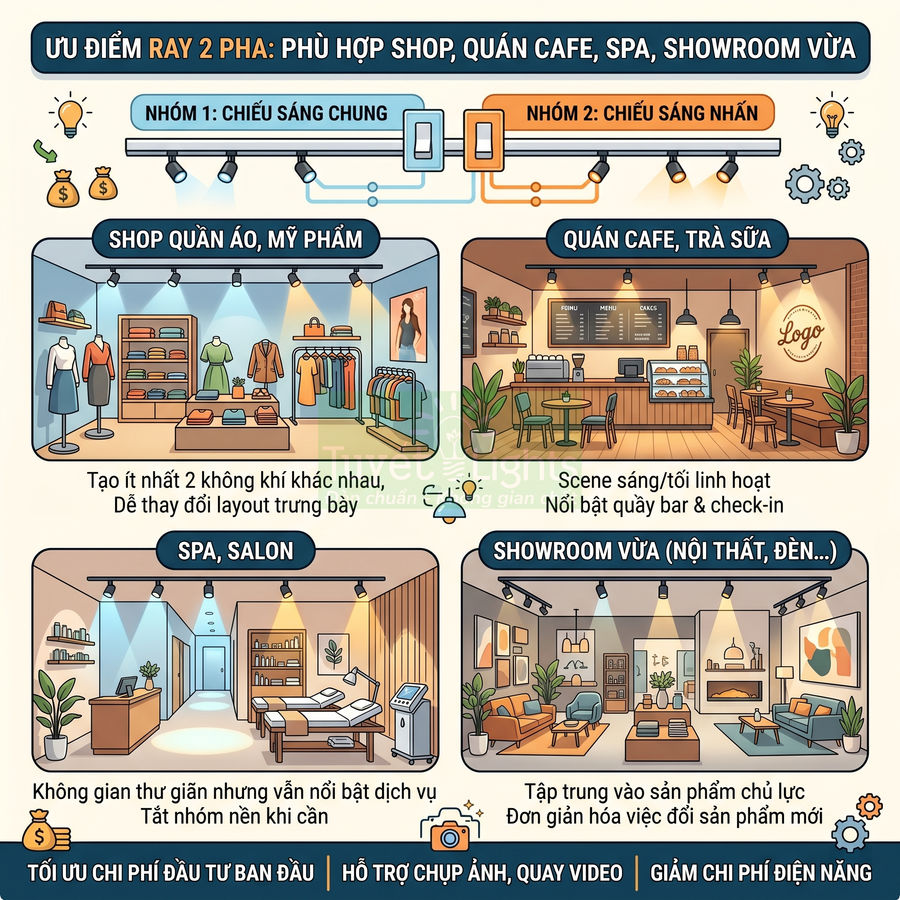

Ưu điểm ray 2 pha: phù hợp shop, quán cafe, spa, showroom vừa

Ray 2 pha đặc biệt phù hợp với các mô hình kinh doanh quy mô vừa, nơi yêu cầu chiếu sáng đã vượt mức “bật/tắt toàn bộ” nhưng chưa cần đến hệ thống nhiều kênh phức tạp như showroom lớn hay trung tâm thương mại. Ở phân khúc này, chủ đầu tư thường cần:

• Tối ưu chi phí đầu tư ban đầu.
• Linh hoạt thay đổi layout, concept trang trí theo mùa, theo bộ sưu tập.
• Tạo được ít nhất hai “không khí” ánh sáng khác nhau trong ngày.

Một số ứng dụng tiêu biểu:

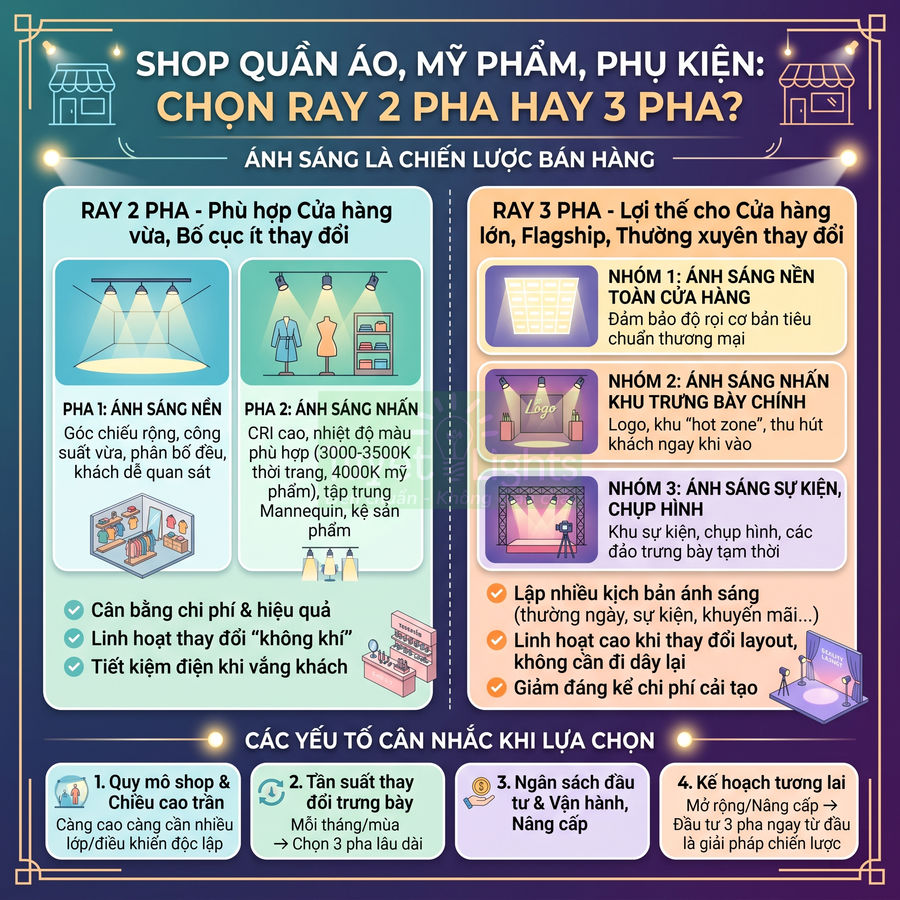

• Shop quần áo, mỹ phẩm, phụ kiện:
  • Nhóm 1: chiếu sáng chung toàn cửa hàng, đảm bảo khách nhìn rõ màu sắc, chất liệu.
  • Nhóm 2: nhấn vào mannequin, kệ sản phẩm mới, khu vực khuyến mãi, backdrop chụp hình.
  Việc tách hai nhóm giúp khi thay đổi bộ sưu tập, chỉ cần điều chỉnh hướng chiếu và vị trí đèn nhấn, không phải cải tạo lại hệ thống điện.
• Quán cafe, trà sữa:
  • Nhóm 1: ánh sáng nền dịu, phủ đều khu vực ngồi, tránh chói mắt.
  • Nhóm 2: nhấn vào quầy bar, khu vực check-in, tranh tường, cây xanh, logo thương hiệu.
  Chủ quán có thể tạo các “scene” ánh sáng: buổi sáng sáng hơn, buổi tối ấm và dịu, chỉ cần thao tác trên hai nhóm đèn.
• Spa, salon:
  • Nhóm 1: chiếu sáng chung hành lang, phòng chờ, khu vực di chuyển.
  • Nhóm 2: nhấn vào quầy lễ tân, tủ sản phẩm trưng bày, khu vực trị liệu đặc biệt, ghế làm tóc.
  Khi cần vệ sinh, dọn dẹp, có thể bật mạnh cả hai nhóm; khi phục vụ khách, giảm nhóm nền, giữ nhóm nhấn để không gian thư giãn nhưng vẫn nổi bật khu vực dịch vụ.
• Showroom vừa (nội thất, đèn trang trí, thiết bị vệ sinh, vật liệu hoàn thiện):
  • Nhóm 1: ánh sáng tổng thể đảm bảo khách quan sát toàn bộ không gian.
  • Nhóm 2: tập trung vào sản phẩm chủ lực, khu vực demo, khu vực “concept room”.
  Nhờ ray 2 pha, việc thay đổi sản phẩm trưng bày theo mùa, theo bộ sưu tập mới trở nên đơn giản, không phải bổ sung thêm ray hay ổ cắm trần.

Trong các không gian này, hai nhóm ánh sáng độc lập giúp:

• Tạo các chế độ vận hành: “đông khách” (bật cả hai nhóm, độ rọi cao), “ít khách” (giảm nhóm nền, giữ nhóm nhấn), “đóng cửa nhưng vẫn trưng bày” (chỉ bật nhóm nhấn ở khu vực mặt tiền, tủ kính).
• Hỗ trợ chụp ảnh, quay video sản phẩm với ánh sáng nhấn mạnh, trong khi vẫn giữ được ánh sáng nền đủ để không gian không bị tối.
• Giảm chi phí điện năng bằng cách tắt bớt nhóm không cần thiết trong các khung giờ thấp điểm.

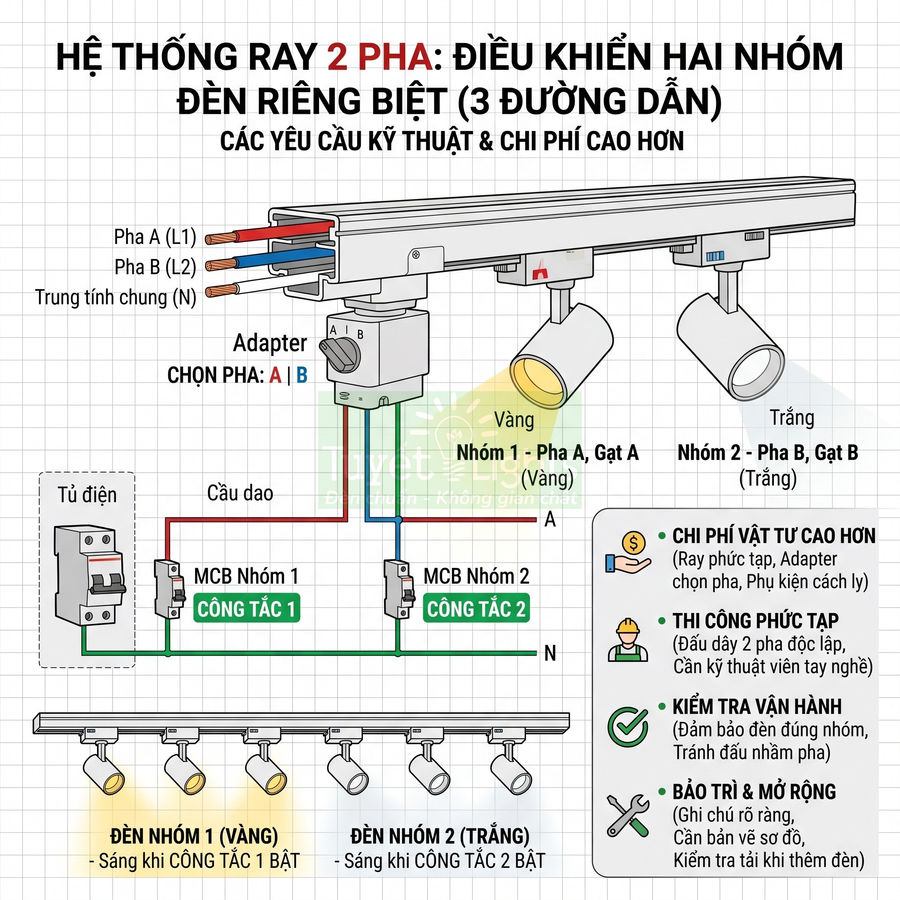

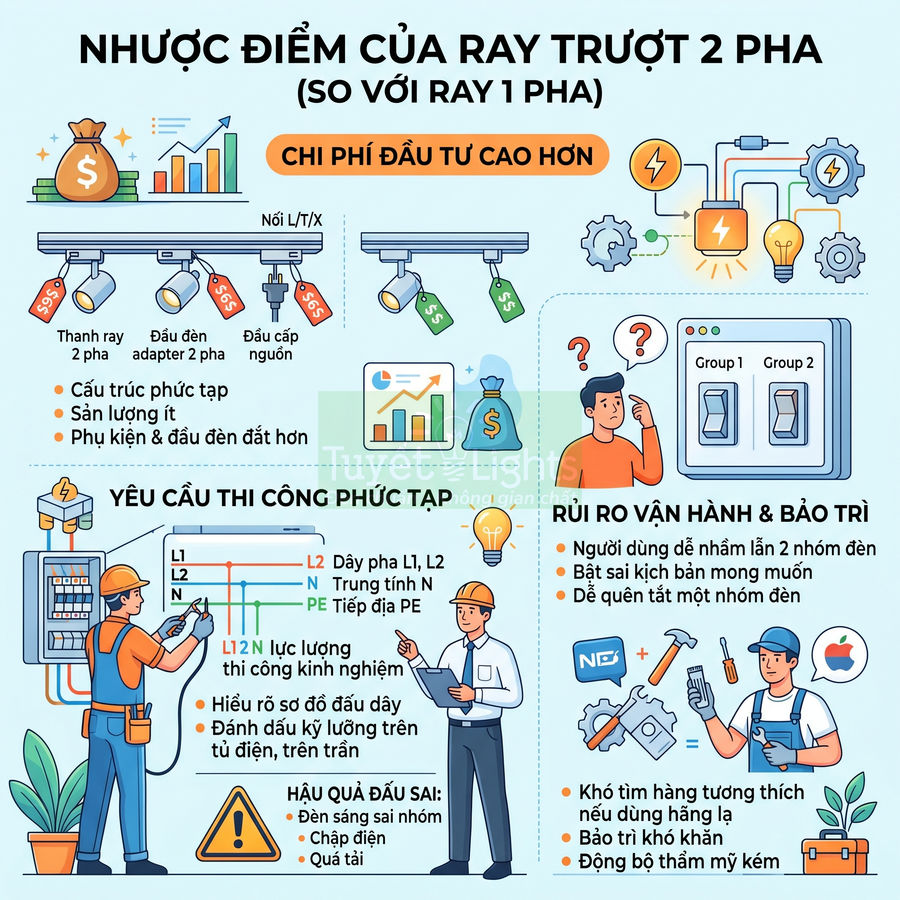

Nhược điểm ray 2 pha: chi phí và yêu cầu đấu dây cao hơn ray 1 pha

So với ray 1 pha, ray 2 pha có chi phí vật tư và thi công cao hơn do cấu trúc phức tạp hơn và sản lượng sản xuất ít phổ biến hơn. Các thành phần sau thường có giá cao hơn:

• Thanh ray 2 pha (profile nhôm + thanh dẫn điện nhiều cực).
• Đầu cấp nguồn 2 pha, đầu nối chữ L, T, X chuyên dụng.
• Đầu đèn (adapter) 2 pha tương thích với hệ ray.

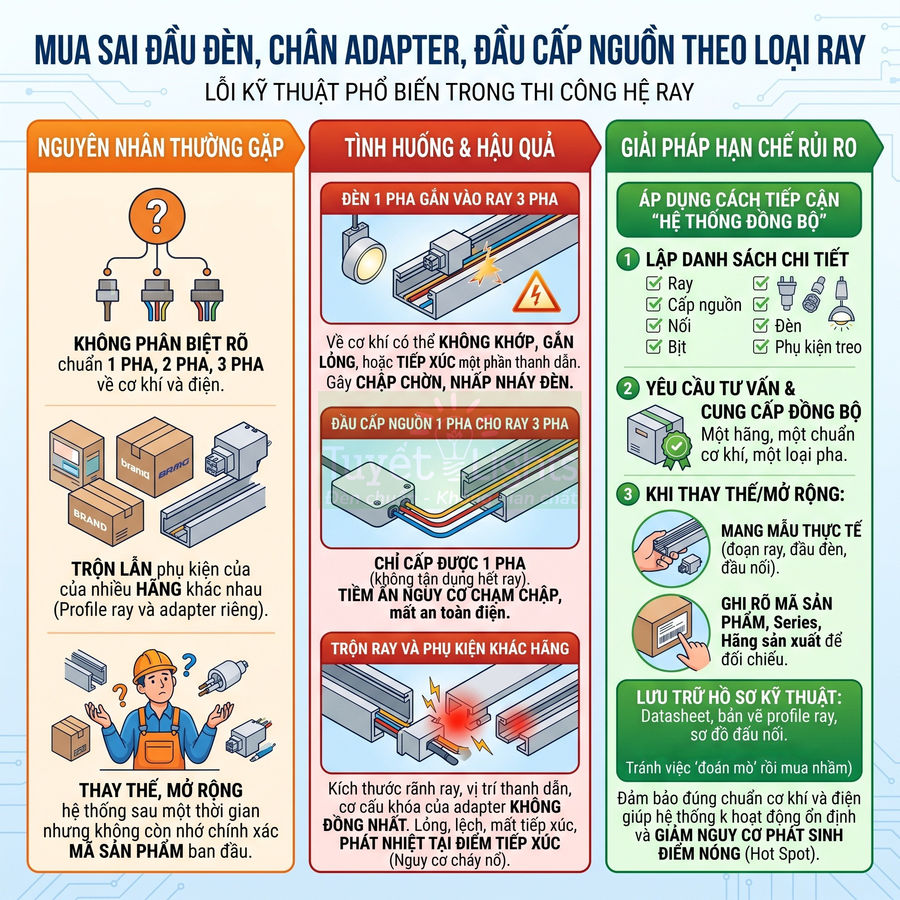

Không phải nhà cung cấp nào cũng có đầy đủ hệ phụ kiện đồng bộ cho ray 2 pha, nên cần chọn thương hiệu uy tín để đảm bảo:

• Tương thích cơ khí (đầu đèn ăn khớp chắc chắn, không lỏng lẻo).
• Tương thích điện (tiếp xúc tốt, không đánh lửa, không nóng cục bộ).
• Đồng bộ màu sắc, hoàn thiện bề mặt, tránh “lệch tông” trên trần.

Về thi công, yêu cầu kỹ thuật cao hơn ray 1 pha:

• Thợ điện phải hiểu rõ sơ đồ đấu dây 2 pha, phân biệt chính xác dây cấp cho từng nhóm (L1, L2, N, PE).
• Cần đánh dấu rõ ràng trên tủ điện, trên trần, trên bản vẽ hoàn công để tránh nhầm lẫn khi bảo trì, mở rộng sau này.
• Nếu đấu sai có thể dẫn đến:
  • Một số đèn không sáng hoặc sáng sai nhóm.
  • Hai nhóm đèn vô tình “gộp” vào một công tắc, mất ý nghĩa tách nhóm.
  • Nguy cơ chập, quá tải cục bộ nếu nối nhầm giữa các đường pha hoặc dùng chung dây trung tính không đúng chuẩn.

Vì vậy, hệ ray 2 pha nên được thi công bởi đội ngũ đã có kinh nghiệm với hệ ray nhiều pha, có giám sát kỹ thuật kiểm tra từng tuyến trước khi đóng trần. Việc thử tải, đo điện áp, kiểm tra phân nhóm đèn cần được thực hiện kỹ lưỡng.

Về vận hành, người dùng cần làm quen với việc có hai công tắc hoặc hai kênh điều khiển cho cùng một tuyến ray:

• Nếu không được hướng dẫn, nhân viên có thể bật nhầm nhóm, làm sai “kịch bản” ánh sáng mong muốn.
• Dễ quên tắt một nhóm đèn (thường là nhóm nhấn), gây lãng phí điện.
• Trong trường hợp tích hợp với hệ thống điều khiển thông minh, cần cấu hình giao diện điều khiển (app, keypad) rõ ràng, đặt tên nhóm dễ hiểu.

Chi phí bảo trì cũng có thể cao hơn nếu dùng hệ ray 2 pha của hãng ít phổ biến: khi cần bổ sung đèn hoặc phụ kiện, có thể khó tìm hàng tương thích, buộc phải thay cả tuyến ray hoặc chấp nhận “trộn hệ”, gây mất thẩm mỹ và tiềm ẩn rủi ro kỹ thuật.

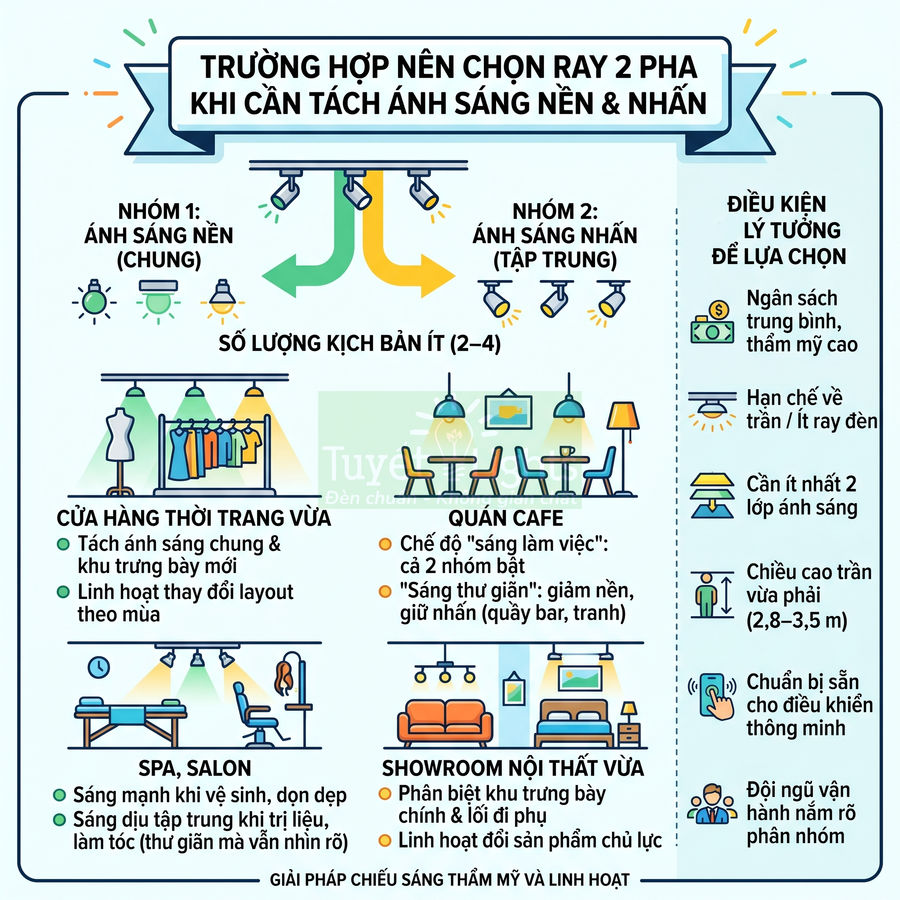

Trường hợp nên chọn ray 2 pha khi cần tách ánh sáng nền và ánh sáng nhấn

Ray 2 pha phát huy hiệu quả tối đa khi nhu cầu chiếu sáng có sự phân tách rõ ràng giữa ánh sáng nền và ánh sáng nhấn, nhưng số lượng kịch bản không quá nhiều (thường 2–4 kịch bản chính). Một số trường hợp điển hình:

• Cửa hàng thời trang vừa:
• Muốn tách ánh sáng chiếu chung toàn cửa hàng với ánh sáng nhấn vào khu trưng bày bộ sưu tập mới, khu “hot item”.
• Cần thay đổi layout trưng bày theo mùa, nhưng không muốn lắp thêm ray hoặc đèn âm trần cố định.

• Quán cafe:
  • Chế độ “sáng làm việc”: bật cả hai nhóm, độ rọi cao, phù hợp khách làm việc, đọc sách.
  • Chế độ “sáng thư giãn”: giảm hoặc tắt nhóm nền, giữ nhóm nhấn ở quầy bar, tranh tường, tạo không khí ấm cúng.
• Spa, salon:
  • Cần ánh sáng mạnh, đồng đều khi vệ sinh, dọn dẹp, kiểm tra chất lượng dịch vụ.
  • Cần ánh sáng dịu, tập trung vào khu vực trị liệu, ghế làm tóc, quầy lễ tân khi phục vụ khách, để khách cảm thấy thư giãn nhưng vẫn nhìn rõ gương mặt, mái tóc.
• Showroom nội thất vừa:
  • Muốn tách ánh sáng cho khu trưng bày chính (bộ sofa, bàn ăn, giường ngủ mẫu) và khu phụ trợ (lối đi, kho mở, khu tư vấn) trên cùng tuyến ray.
  • Cần linh hoạt thay đổi sản phẩm chủ lực mà không phải cải tạo lại hệ thống chiếu sáng.

Khi dự án có ngân sách trung bình, yêu cầu thẩm mỹ cao, trần không cho phép lắp quá nhiều tuyến ray hoặc đèn âm trần, và cần ít nhất hai lớp ánh sáng khác nhau, ray 2 pha là lựa chọn cân bằng giữa chi phí và tính linh hoạt. Hệ này đặc biệt phù hợp khi:

• Không gian có chiều cao trần vừa phải (2,8–3,5 m), cần tận dụng ray để vừa chiếu sáng nền vừa chiếu sáng nhấn.
• Chủ đầu tư muốn chuẩn bị sẵn khả năng nâng cấp điều khiển thông minh (dimmer, cảm biến, kịch bản) mà không phải thay đổi hạ tầng cơ khí.
• Đội ngũ vận hành có thể tiếp nhận hướng dẫn cơ bản về phân nhóm đèn, tránh nhầm lẫn trong sử dụng hàng ngày.

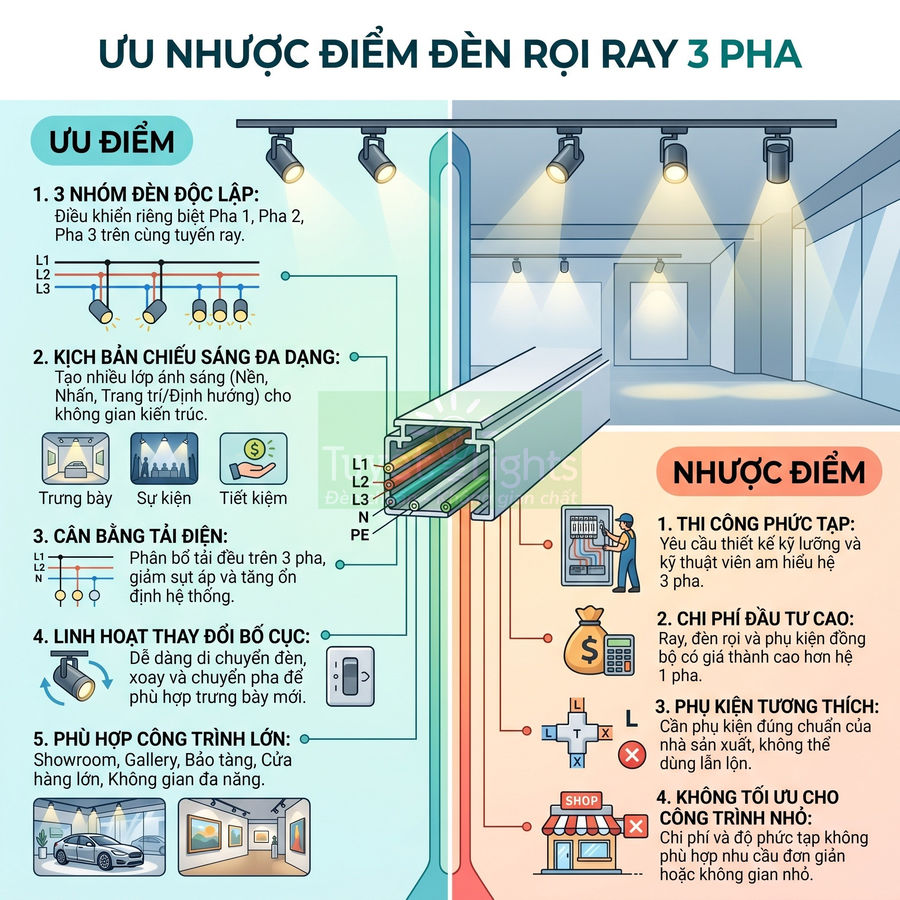

Ưu nhược điểm của đèn rọi ray 3 pha

Đèn rọi ray 3 pha nổi bật nhờ khả năng chia thành ba nhóm đèn độc lập trên cùng một tuyến ray, tạo ra nhiều kịch bản chiếu sáng và nhiều lớp ánh sáng trong không gian kiến trúc – thương mại. Cấu trúc ba pha giúp tối ưu trải nghiệm thị giác, dẫn hướng khách hàng, đồng thời hỗ trợ cân bằng tải điện, giảm sụt áp và tăng độ ổn định hệ thống. Giải pháp này đặc biệt phù hợp showroom, gallery, bảo tàng, cửa hàng lớn, không gian đa chức năng cần bố cục linh hoạt và thường xuyên thay đổi trưng bày. Tuy nhiên, ray 3 pha có thi công phức tạp, yêu cầu kỹ sư – kỹ thuật viên am hiểu hệ ba pha, phụ kiện đồng bộ và chi phí đầu tư cao, nên không tối ưu cho công trình nhỏ hoặc nhu cầu chiếu sáng đơn giản.

Ưu điểm ray 3 pha: chia ba nhóm đèn cho nhiều kịch bản chiếu sáng

Ray 3 pha là giải pháp chiếu sáng mang tính chuyên nghiệp và kỹ thuật cao cho các không gian cần nhiều kịch bản chiếu sáng và nhiều lớp ánh sáng trên cùng một tuyến ray. Về bản chất, ray 3 pha có ba đường pha độc lập (L1, L2, L3) và một dây trung tính (N), cho phép cấp nguồn và điều khiển ba nhóm đèn khác nhau trên cùng một thanh ray, mà không cần phải lắp ba tuyến ray riêng biệt.

Trong thiết kế chiếu sáng kiến trúc – thương mại, việc phân lớp ánh sáng (layering) là yếu tố cốt lõi để tạo chiều sâu không gian và dẫn dắt trải nghiệm thị giác. Ray 3 pha hỗ trợ rất tốt cho việc này, khi người thiết kế có thể phân chia rõ ràng:

• Nhóm 1 – ánh sáng nền (ambient): sử dụng đèn góc chiếu rộng (30°–60°), công suất vừa, phân bố đều để tạo độ rọi nền ổn định, đảm bảo độ sáng chung cho không gian. Nhóm này thường được bật xuyên suốt giờ hoạt động, đóng vai trò “xương sống” của hệ thống chiếu sáng.
• Nhóm 2 – ánh sáng nhấn (accent): dùng đèn góc chiếu hẹp (10°–24°), cường độ cao, CRI ≥ 90 để làm nổi bật sản phẩm chủ lực, tác phẩm nghệ thuật hoặc các điểm nhấn kiến trúc. Nhóm này có thể điều chỉnh linh hoạt theo bố cục trưng bày, giúp tập trung sự chú ý của khách hàng vào các khu vực quan trọng.
• Nhóm 3 – ánh sáng trang trí / định hướng (decorative & wayfinding): chiếu rọi vào tường, logo, backdrop, lối đi, quầy thu ngân, khu vực đặc biệt. Có thể sử dụng đèn với nhiệt độ màu khác (ấm hơn hoặc lạnh hơn) để tạo tương phản, hoặc dùng phụ kiện như barn door, filter, gobo để tạo hiệu ứng ánh sáng.

Mỗi nhóm có thể được điều khiển bằng công tắc riêng, dimmer riêng hoặc tích hợp vào hệ thống điều khiển thông minh (DALI, KNX, Zigbee, Wi‑Fi, Bluetooth Mesh…). Khi kết hợp với cảm biến hiện diện, cảm biến ánh sáng tự nhiên và bộ điều khiển trung tâm, ray 3 pha cho phép xây dựng nhiều kịch bản chiếu sáng phức tạp như:

• “Trưng bày ban ngày”: ưu tiên tận dụng ánh sáng tự nhiên, giảm công suất nhóm ánh sáng nền, tăng nhẹ ánh sáng nhấn để sản phẩm không bị “chìm” trong nền sáng.
• “Trưng bày buổi tối”: tăng độ rọi nền, tăng độ tương phản giữa vùng nhấn và vùng xung quanh, tạo cảm giác sang trọng, thu hút từ xa.
• “Sự kiện đặc biệt”: giảm ánh sáng nền, tập trung ánh sáng nhấn vào khu vực sân khấu, backdrop, khu trải nghiệm; nhóm trang trí có thể dùng màu sắc hoặc hiệu ứng để tạo không khí.
• “Tiết kiệm năng lượng”: tắt bớt nhóm nhấn và trang trí, chỉ giữ mức ánh sáng nền tối thiểu đáp ứng tiêu chuẩn an toàn và định hướng di chuyển.

Khả năng điều khiển độc lập ba nhóm trên cùng một tuyến ray giúp tối ưu trải nghiệm thị giác, dẫn hướng khách hàng theo “hành trình” mong muốn, làm nổi bật sản phẩm chủ lực và tăng giá trị cảm xúc của không gian. Đồng thời, việc không phải lắp nhiều tuyến ray riêng lẻ giúp trần gọn gàng, giảm chi phí vật tư cơ khí và rút ngắn thời gian thi công cơ bản.

Ở góc độ kỹ thuật điện, trong các hệ thống điện ba pha chuẩn, ray 3 pha còn giúp phân bổ tải đều trên ba pha. Khi thiết kế đúng, tải chiếu sáng được chia tương đối cân bằng giữa L1, L2, L3, nhờ đó:

• Giảm dòng điện trên mỗi pha, hạn chế hiện tượng quá tải cục bộ.
• Giảm sụt áp trên đường dây, đặc biệt quan trọng với các tuyến ray dài hoặc công trình có diện tích lớn.
• Tăng độ ổn định và tuổi thọ cho toàn bộ hệ thống chiếu sáng, giảm nguy cơ nhảy CB, giảm tổn hao nhiệt trên dây dẫn và thiết bị đóng cắt.

Trong các công trình thương mại lớn, nơi số lượng đèn rọi ray nhiều, công suất tổng lớn và thời gian vận hành kéo dài (10–16 giờ/ngày), việc phân pha hợp lý trên ray 3 pha không chỉ là vấn đề kỹ thuật mà còn là bài toán kinh tế, giúp giảm chi phí vận hành, bảo trì và tránh gián đoạn hoạt động kinh doanh.

Ưu điểm ray 3 pha: phù hợp showroom, gallery, cửa hàng lớn, không gian thương mại

Ray 3 pha được ứng dụng rộng rãi trong các không gian yêu cầu chiếu sáng chuyên nghiệp, linh hoạt cao và thường xuyên thay đổi bố cục. Đặc trưng của các không gian này là mật độ đèn lớn, yêu cầu phân vùng chiếu sáng rõ ràng và nhu cầu tạo nhiều kịch bản ánh sáng khác nhau trong ngày hoặc theo từng sự kiện.

• Showroom ô tô, xe máy, nội thất cao cấp: cần nhiều lớp ánh sáng để nhấn vào từng khu vực trưng bày, lối đi, quầy tư vấn, khu vực demo. Ray 3 pha cho phép:
  • Nhóm 1: chiếu sáng tổng thể khu trưng bày xe hoặc sản phẩm nội thất.
  • Nhóm 2: chiếu tập trung vào các mẫu xe chủ lực, khu vực xe mới ra mắt, khu “highlight”.
  • Nhóm 3: chiếu cho khu vực tiếp khách, quầy tư vấn, khu trải nghiệm công nghệ, tạo cảm giác sang trọng và khác biệt.
  Việc thay đổi bố trí xe hoặc sản phẩm chỉ cần xoay, trượt, đổi vị trí đèn trên ray và chuyển pha cấp nguồn cho đèn, không phải đi lại dây hay lắp thêm ray mới.
• Gallery, bảo tàng, triển lãm: thường xuyên thay đổi bố cục trưng bày, cần điều chỉnh nhóm đèn theo từng tác phẩm, từng khu vực chủ đề. Ray 3 pha cho phép:
  • Thiết lập nhóm đèn riêng cho từng khu vực chủ đề, có thể bật/tắt hoặc dim độc lập.
  • Điều chỉnh góc chiếu, khoảng cách, độ rọi theo kích thước và chất liệu tác phẩm (tranh sơn dầu, ảnh, điêu khắc, hiện vật…).
  • Kết hợp cảm biến và hệ điều khiển để giảm độ rọi khi không có khách, bảo vệ hiện vật nhạy cảm với ánh sáng.
• Cửa hàng thời trang lớn, trung tâm thương mại: cần tách ánh sáng cho khu trưng bày chính, khu thử đồ, lối đi, khu vực khuyến mãi, khu vực thương hiệu. Ray 3 pha hỗ trợ:
  • Nhóm ánh sáng nền cho toàn bộ khu mua sắm, đảm bảo độ sáng đồng đều.
  • Nhóm ánh sáng nhấn cho mannequin, kệ sản phẩm mới, khu “hot trend”.
  • Nhóm ánh sáng riêng cho phòng thử đồ, khu check-out, khu chụp hình, tạo trải nghiệm khác biệt và tăng khả năng nhận diện thương hiệu.
• Không gian đa chức năng: hội trường, không gian sự kiện, studio, co-working, nơi cần nhiều kịch bản ánh sáng cho các loại hoạt động khác nhau. Ray 3 pha cho phép:
  • Chuyển nhanh giữa chế độ “hội thảo”, “triển lãm”, “tiệc đứng”, “chụp hình” chỉ bằng việc thay đổi kịch bản điều khiển.
  • Kết hợp với hệ thống âm thanh, màn hình, rèm để tạo các “scene” đồng bộ.
  • Giảm thiểu số lượng đèn cố định trên trần, tăng tính linh hoạt khi bố trí lại không gian.

Nhờ khả năng chia ba nhóm, chủ đầu tư có thể linh hoạt thay đổi cách sử dụng không gian mà không phải lắp thêm nhiều tuyến ray mới. Khi thay đổi layout, chỉ cần:

• Di chuyển đèn dọc theo ray đến vị trí mới.
• Xoay đầu đèn để điều chỉnh hướng chiếu, thay đổi góc chiếu hoặc phụ kiện quang học nếu cần.
• Chuyển chân tiếp điểm của đèn sang pha tương ứng (nhóm 1, 2 hoặc 3) để gán lại vào kịch bản điều khiển phù hợp.

Cách làm này giúp giảm đáng kể chi phí cải tạo, hạn chế việc khoan cắt trần, không ảnh hưởng đến hoạt động kinh doanh và giữ được tính thẩm mỹ tổng thể của không gian.

Nhược điểm ray 3 pha: thi công phức tạp và cần phụ kiện tương thích

Ray 3 pha có độ phức tạp thi công cao nhất trong ba loại (1 pha, 2 pha, 3 pha). Hệ thống dây dẫn phải được thiết kế ngay từ giai đoạn đầu, đảm bảo đủ số lượng dây pha, trung tính và dây tiếp địa, đồng thời tuân thủ nghiêm ngặt các quy chuẩn an toàn điện và phòng cháy chữa cháy.

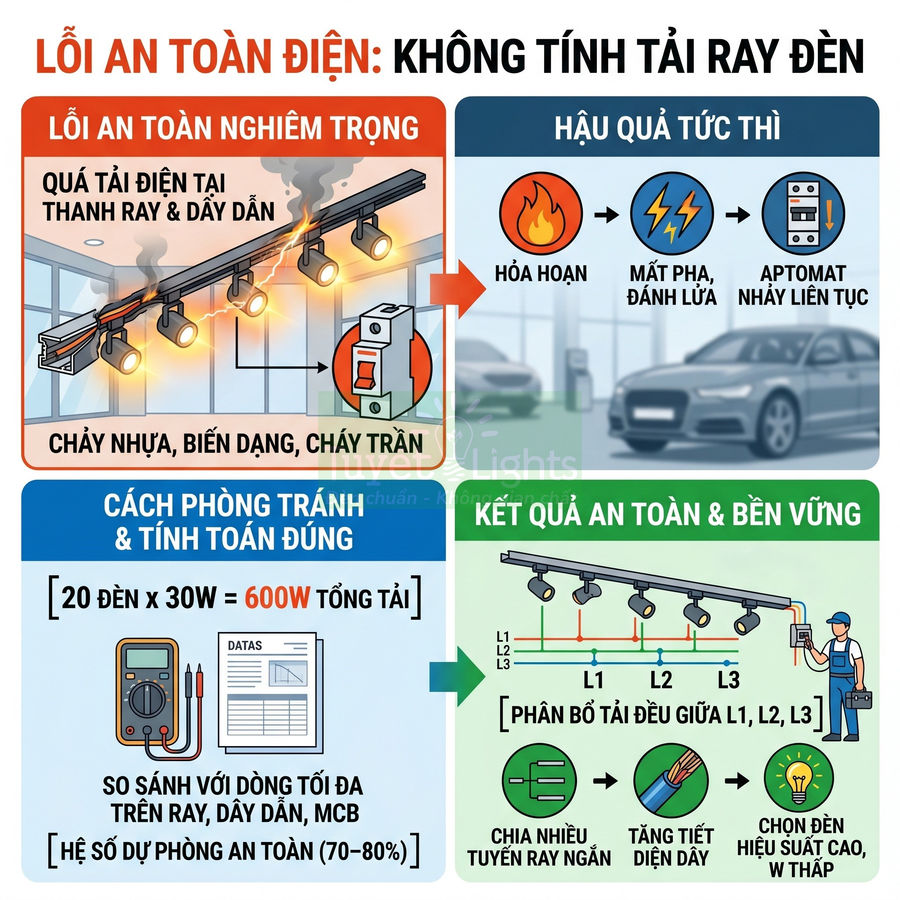

Trong thiết kế, kỹ sư điện cần tính toán:

• Tổng công suất chiếu sáng trên từng tuyến ray và trên từng pha (L1, L2, L3).
• Tiết diện dây dẫn phù hợp với dòng tải và chiều dài tuyến, đảm bảo sụt áp nằm trong giới hạn cho phép.
• Phương án đi dây (trên trần bê tông, trần thạch cao, máng cáp, ống thép, ống nhựa cứng…) sao cho dễ bảo trì và hạn chế giao cắt với các hệ khác (HVAC, PCCC, M&E).

Việc đấu nối cần kỹ thuật viên có kinh nghiệm với hệ ba pha, hiểu rõ cách phân pha, cân bằng tải và đánh dấu từng nhóm trên tủ điện cũng như trên trần. Nếu phân pha không hợp lý, có thể dẫn đến:

• Một pha bị quá tải trong khi các pha khác còn dư tải.
• CB nhảy cục bộ, gây mất điện một phần hệ thống chiếu sáng.
• Tăng nhiệt trên dây dẫn và thiết bị đóng cắt, giảm tuổi thọ hệ thống.

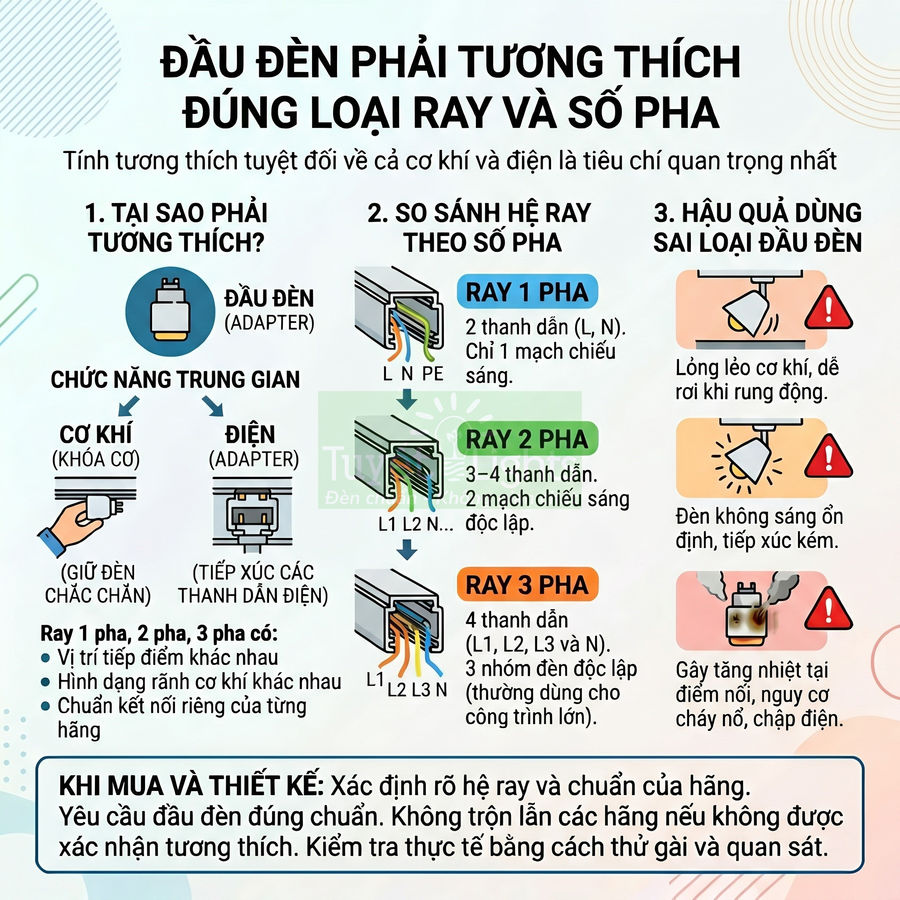

Phụ kiện cho ray 3 pha (đầu cấp nguồn, đầu nối chữ L, T, X, đầu bịt, đầu đèn) phải hoàn toàn tương thích với chuẩn ray 3 pha của nhà sản xuất. Không thể dùng lẫn phụ kiện 1 pha hoặc 2 pha, cũng không nên trộn phụ kiện của các hãng khác nhau nếu không chắc chắn về chuẩn cơ khí và chuẩn tiếp điểm. Cấu trúc ray 3 pha thường có 4 thanh dẫn (3 pha + 1 trung tính) hoặc 5 thanh dẫn (3 pha + N + PE), vị trí và hình dạng tiếp điểm của từng hãng có thể khác nhau.

Nếu dùng sai phụ kiện hoặc đầu đèn không đúng chuẩn:

• Có thể gây lỏng tiếp xúc, chập chờn, nhấp nháy khi rung động hoặc khi ray bị giãn nở nhiệt.
• Phát nhiệt tại điểm nối do tiếp xúc kém, lâu dài có thể làm biến dạng nhựa, oxy hóa tiếp điểm.
• Tăng nguy cơ phóng điện, chập cháy, đặc biệt trong môi trường có bụi, ẩm hoặc vật liệu dễ cháy gần khu vực trần.

Về chi phí, ray 3 pha và phụ kiện đi kèm thường có giá cao hơn đáng kể so với 1 pha và 2 pha, do cấu trúc phức tạp hơn, vật liệu dẫn điện nhiều hơn và yêu cầu gia công chính xác hơn. Ngoài chi phí vật tư, chi phí nhân công thiết kế, thi công, kiểm tra và nghiệm thu cũng cao hơn do yêu cầu kỹ thuật khắt khe, cần nhân sự có chuyên môn về hệ ba pha và điều khiển chiếu sáng.

Điều này khiến ray 3 pha không phù hợp cho các công trình nhỏ, ngân sách hạn chế hoặc nhu cầu chiếu sáng đơn giản, nơi chỉ cần một hoặc hai kịch bản chiếu sáng cơ bản. Trong các trường hợp đó, giải pháp ray 1 pha kết hợp dimmer, hoặc ray 2 mạch (2 pha) thường kinh tế và dễ triển khai hơn.

Trường hợp nên chọn ray 3 pha khi cần điều khiển nhiều khu vực trên cùng thanh ray

Ray 3 pha là lựa chọn tối ưu khi không gian có nhiều khu vực chức năng hoặc nhiều lớp ánh sáng cần điều khiển độc lập nhưng vẫn muốn giữ trần gọn gàng với ít tuyến ray nhất. Thay vì phải lắp 2–3 tuyến ray song song cho từng nhóm đèn, một tuyến ray 3 pha duy nhất có thể đảm nhiệm vai trò của cả ba, giảm mật độ thiết bị trên trần và tăng tính thẩm mỹ.

• Showroom lớn: cần tách ánh sáng cho khu trưng bày chính, khu demo, lối đi, khu vực tiếp khách trên cùng một tuyến ray chạy dọc không gian. Ray 3 pha cho phép:
  • Nhóm 1: chiếu sáng nền toàn bộ không gian.
  • Nhóm 2: chiếu nhấn cho khu vực demo, khu trải nghiệm sản phẩm.
  • Nhóm 3: chiếu riêng cho khu vực tiếp khách, quầy lễ tân, khu vực thương hiệu.
  Khi thay đổi layout trưng bày, chỉ cần điều chỉnh vị trí và pha cấp nguồn của từng đèn, không phải can thiệp vào hệ thống dây âm trần.
• Gallery, bảo tàng: mỗi nhóm đèn chiếu cho một bộ sưu tập hoặc một khu vực chủ đề, có thể bật/tắt linh hoạt theo chương trình triển lãm. Ray 3 pha giúp:
  • Tách riêng nhóm đèn cho triển lãm cố định và triển lãm tạm thời.
  • Điều chỉnh độ rọi theo yêu cầu bảo tồn của từng loại hiện vật.
  • Thiết lập các kịch bản chiếu sáng theo tour tham quan, sự kiện khai mạc, workshop…
• Cửa hàng flagship: muốn tạo nhiều kịch bản ánh sáng cho các sự kiện ra mắt sản phẩm, chương trình khuyến mãi, chụp hình, livestream. Ray 3 pha cho phép:
  • Nhóm ánh sáng “thường ngày” với mức sáng vừa phải, tập trung vào khu bán hàng chính.
  • Nhóm ánh sáng “sự kiện” với độ rọi cao, tập trung vào sân khấu mini, backdrop, khu trải nghiệm.
  • Nhóm ánh sáng “media” tối ưu cho quay phim, chụp hình, hạn chế bóng đổ và sai lệch màu sắc.
• Không gian đa năng: cần chuyển đổi nhanh giữa chế độ “làm việc”, “sự kiện”, “trưng bày”, “tiết kiệm năng lượng” mà không phải thay đổi phần cứng. Ray 3 pha kết hợp hệ điều khiển thông minh cho phép:
  • Lập trình sẵn các “scene” ánh sáng, chuyển đổi chỉ bằng một nút bấm hoặc lịch tự động.
  • Tích hợp với hệ BMS để tối ưu năng lượng theo thời gian trong ngày và mức độ sử dụng không gian.
  • Giảm thiểu việc tháo lắp, đi lại dây khi thay đổi công năng từng khu vực.

Khi dự án có tầm nhìn dài hạn, thường xuyên thay đổi cách sử dụng không gian và có ngân sách đủ lớn, đầu tư ray 3 pha ngay từ đầu giúp tránh phải cải tạo lại hệ thống chiếu sáng sau này. Ngoài lợi ích vận hành, việc sử dụng ray 3 pha còn nâng cao giá trị thẩm mỹ, tính linh hoạt và trải nghiệm cho người dùng, đặc biệt trong các không gian định vị ở phân khúc trung – cao cấp.

So sánh khả năng điều khiển và chia vùng ánh sáng

Khả năng điều khiển và chia vùng ánh sáng của hệ ray phụ thuộc trực tiếp vào số pha cấp nguồn và số nhóm công tắc có thể tách riêng. Ray 1 pha chỉ cho phép một mạch điều khiển duy nhất, toàn bộ đèn trên tuyến ray luôn bật/tắt cùng lúc, phù hợp không gian nhỏ, chức năng đơn giản, ưu tiên chi phí thấp hơn là kịch bản ánh sáng phức tạp. Ray 2 pha tạo được hai nhóm đèn độc lập trên cùng ray, thường dùng để tách ánh sáng nền và ánh sáng nhấn, giúp tiết kiệm điện và linh hoạt hơn nhưng vẫn bị giới hạn ở hai lớp sáng. Ray 3 pha cho phép tối đa ba nhóm điều khiển, dễ dàng xây dựng nhiều lớp sáng (nền, nhấn, dẫn hướng, trang trí), hỗ trợ tích hợp điều khiển thông minh và tối ưu năng lượng trong các không gian thương mại, trưng bày cao cấp.

Ray 1 pha bật tắt toàn bộ đèn cùng lúc trên một tuyến ray

Về mặt kỹ thuật, ray 1 pha là loại ray chỉ có một đường pha cấp nguồn duy nhất (kèm dây trung tính và tiếp địa nếu có), vì vậy toàn bộ đèn gắn trên tuyến ray đó sẽ dùng chung một mạch điều khiển. Điều này dẫn đến đặc điểm vận hành là chỉ có thể bật/tắt toàn bộ đèn trên tuyến ray cùng lúc thông qua một công tắc hoặc một kênh điều khiển duy nhất.

Cách điều khiển này phù hợp với các không gian có chức năng đơn giản, ví dụ:

• Cửa hàng nhỏ, diện tích hẹp, chỉ cần một lớp ánh sáng chung.
• Hành lang, lối đi ngắn, không yêu cầu phân lớp ánh sáng.
• Phòng làm việc nhỏ, phòng kho, khu vực kỹ thuật.

Trong các không gian này, việc chia nhỏ thành nhiều vùng điều khiển độc lập không mang lại nhiều lợi ích, thậm chí làm tăng chi phí đầu tư và phức tạp khi vận hành. Tuy nhiên, khi áp dụng ray 1 pha cho các khu vực trưng bày hoặc không gian thương mại có yêu cầu cao về trải nghiệm ánh sáng, hạn chế lớn nhất là không thể tắt riêng từng nhóm đèn trên cùng tuyến ray mà không ảnh hưởng đến toàn bộ tuyến.

Ví dụ, trên cùng một tuyến ray chạy dọc theo gian hàng, nếu muốn:

• Giảm bớt ánh sáng ở khu vực trưng bày phụ để tập trung sự chú ý vào quầy trung tâm.
• Tắt bớt đèn ở khu vực gần cửa kính vào buổi trưa để tránh dư sáng.

Người vận hành vẫn buộc phải tắt toàn bộ tuyến ray hoặc giữ nguyên tất cả đèn cùng bật, dẫn đến khó tối ưu hóa năng lượng và khó tạo kịch bản ánh sáng linh hoạt.

Trong một số trường hợp, người dùng có thể chọn loại đèn rọi ray có công tắc riêng trên thân đèn để tắt/mở từng đèn độc lập. Tuy nhiên, đây chỉ là giải pháp mang tính “chữa cháy” với nhiều hạn chế:

• Không thể điều khiển tập trung từ tủ điện hoặc hệ thống BMS, DALI, KNX, smart home.
• Khó quản lý khi số lượng đèn lớn, phải thao tác thủ công từng đèn.
• Dễ gây sai lệch bố cục ánh sáng do nhân viên tắt/mở tùy ý, không theo kịch bản thiết kế.
• Không hỗ trợ các chế độ dimming đồng bộ, lập lịch, hoặc tích hợp cảm biến.

Vì vậy, ray 1 pha thường được khuyến nghị cho các dự án ưu tiên chi phí đầu tư thấp, cấu trúc điều khiển đơn giản, ít thay đổi bố cục trưng bày và không yêu cầu phân vùng ánh sáng chi tiết.

Ray 2 pha tách nhóm đèn chính và đèn điểm nhấn linh hoạt hơn

Ray 2 pha (thường là ray 3 dây: 2 dây pha + 1 dây trung tính, hoặc cấu trúc tương đương tùy nhà sản xuất) cho phép tách hai nhóm đèn độc lập trên cùng một tuyến ray. Mỗi nhóm đèn sẽ được cấp nguồn từ một pha riêng, được điều khiển bởi một công tắc hoặc một kênh điều khiển riêng biệt.

Cách bố trí phổ biến trong các không gian thương mại vừa và nhỏ là:

• Nhóm A: đèn chiếu sáng chung (general lighting), tạo độ rọi nền đồng đều cho toàn bộ không gian, thường bật trong suốt thời gian hoạt động.
• Nhóm B: đèn chiếu sáng nhấn (accent lighting), tập trung vào sản phẩm, quầy trưng bày, poster, logo, chỉ bật khi cần làm nổi bật hoặc khi có chương trình khuyến mãi, sự kiện.

Nhờ cấu trúc này, người thiết kế có thể xây dựng các kịch bản vận hành cơ bản nhưng hiệu quả:

• Giờ mở cửa bình thường: bật Nhóm A + một phần Nhóm B ở các khu vực trọng điểm.
• Giờ thấp điểm: chỉ bật Nhóm A, tắt Nhóm B để tiết kiệm điện.
• Sự kiện, ra mắt sản phẩm: tăng cường Nhóm B, có thể kết hợp dimming để tạo tương phản cao hơn giữa nền và điểm nhấn.

So với ray 1 pha, ray 2 pha mang lại độ linh hoạt cao hơn rõ rệt trong việc điều chỉnh không khí ánh sáng, đặc biệt trong:

• Cửa hàng thời trang, mỹ phẩm, phụ kiện.
• Showroom nội thất, vật liệu xây dựng quy mô vừa.
• Quán cà phê, nhà hàng nhỏ cần phân biệt ánh sáng chung và ánh sáng trang trí.

Tuy nhiên, giới hạn lớn nhất của ray 2 pha là chỉ có thể tạo tối đa hai nhóm điều khiển độc lập trên cùng tuyến ray. Khi yêu cầu thiết kế chiếu sáng phức tạp hơn, ví dụ:

• Vừa cần ánh sáng nền.
• Vừa cần ánh sáng nhấn cho sản phẩm.
• Vừa cần ánh sáng dẫn hướng cho lối đi hoặc ánh sáng trang trí tường.

Ray 2 pha sẽ không đủ để tách riêng từng lớp sáng, buộc phải:

• Chia thành nhiều tuyến ray khác nhau, mỗi tuyến là một nhóm, làm tăng chi phí ray và phức tạp bố trí trần.
• Hoặc chấp nhận gộp chung một số lớp sáng vào cùng một nhóm, làm giảm khả năng tinh chỉnh kịch bản ánh sáng.

Do đó, ray 2 pha phù hợp với các dự án cần hai lớp ánh sáng cơ bản (nền + nhấn) nhưng vẫn muốn tối ưu chi phí và giữ cấu trúc ray tương đối đơn giản.

Ray 3 pha tạo nhiều lớp sáng cho sản phẩm, lối đi, mảng tường, quầy trung tâm

Ray 3 pha là giải pháp chuyên nghiệp nhất trong nhóm ray chiếu sáng, thường có cấu trúc 4 dây (3 dây pha + 1 dây trung tính) hoặc 5 dây (3 pha + N + PE) tùy tiêu chuẩn. Mỗi pha tương ứng với một nhóm điều khiển độc lập, cho phép tạo ra tối đa ba nhóm đèn khác nhau trên cùng một tuyến ray.

Một cấu hình điển hình trong showroom, cửa hàng lớn hoặc không gian bán lẻ cao cấp có thể được thiết kế như sau:

• Nhóm 1: ánh sáng nền (ambient/general lighting) cho toàn bộ không gian, đảm bảo độ rọi tiêu chuẩn theo quy chuẩn chiếu sáng.
• Nhóm 2: ánh sáng nhấn (accent lighting) cho sản phẩm, kệ trưng bày, mannequin, quầy demo.
• Nhóm 3: ánh sáng dẫn hướng và tạo điểm nhấn không gian (wayfinding & feature lighting) cho lối đi, quầy thanh toán, mảng tường trang trí, backdrop thương hiệu.

Với ba nhóm độc lập, nhà thiết kế ánh sáng có thể xây dựng nhiều kịch bản vận hành chi tiết hơn:

• Trong giờ hoạt động bình thường: bật Nhóm 1 + Nhóm 2, Nhóm 3 ở mức dim thấp để tạo chiều sâu không gian.
• Giai đoạn chuẩn bị đóng cửa: tắt Nhóm 2, giảm độ sáng Nhóm 1, chỉ giữ Nhóm 3 ở lối đi và quầy thanh toán để dẫn hướng khách.
• Khi tổ chức sự kiện, ra mắt sản phẩm: tăng độ sáng Nhóm 2, có thể giảm Nhóm 1 để tăng tương phản, Nhóm 3 tập trung vào khu vực sân khấu, backdrop.
• Chế độ vệ sinh, bảo trì: bật mạnh Nhóm 1, tắt hoặc giảm Nhóm 2 và Nhóm 3 để tiết kiệm điện.

Khả năng phân lớp này không chỉ giúp tối ưu trải nghiệm thị giác mà còn hỗ trợ quản lý năng lượng hiệu quả. Khi kết hợp với hệ thống điều khiển thông minh (dimming, cảm biến hiện diện, cảm biến ánh sáng tự nhiên, lập lịch thời gian), ray 3 pha cho phép:

• Tự động giảm độ sáng Nhóm 1 khi ánh sáng tự nhiên đủ, giữ Nhóm 2 và Nhóm 3 để duy trì điểm nhấn.
• Lập lịch bật/tắt từng nhóm theo khung giờ kinh doanh, giờ cao điểm, giờ trưng bày đặc biệt.
• Dễ dàng thay đổi bố cục trưng bày: chỉ cần di chuyển đèn trên ray và gán lại pha phù hợp, không phải đi lại dây nguồn.

Trong các dự án lớn như trung tâm thương mại, showroom ô tô, cửa hàng flagship, bảo tàng, gallery, ray 3 pha gần như là tiêu chuẩn vì:

• Cho phép nhiều lớp sáng phức tạp trên cùng một tuyến ray, giảm số lượng ray phải lắp trên trần.
• Đáp ứng yêu cầu thay đổi layout thường xuyên mà không cần cải tạo hệ thống điện.
• Dễ tích hợp với các giao thức điều khiển chuyên nghiệp (DALI, DMX thông qua driver tương ứng).

Tuy chi phí đầu tư ban đầu của ray 3 pha và phụ kiện (đầu nối, góc nối, đèn tương thích 3 pha) cao hơn so với ray 1 pha và 2 pha, nhưng xét trên vòng đời công trình, đặc biệt với các không gian liên tục thay đổi trưng bày, tổng chi phí sở hữu (TCO) thường thấp hơn nhờ giảm chi phí cải tạo, linh hoạt trong vận hành và tiết kiệm năng lượng.

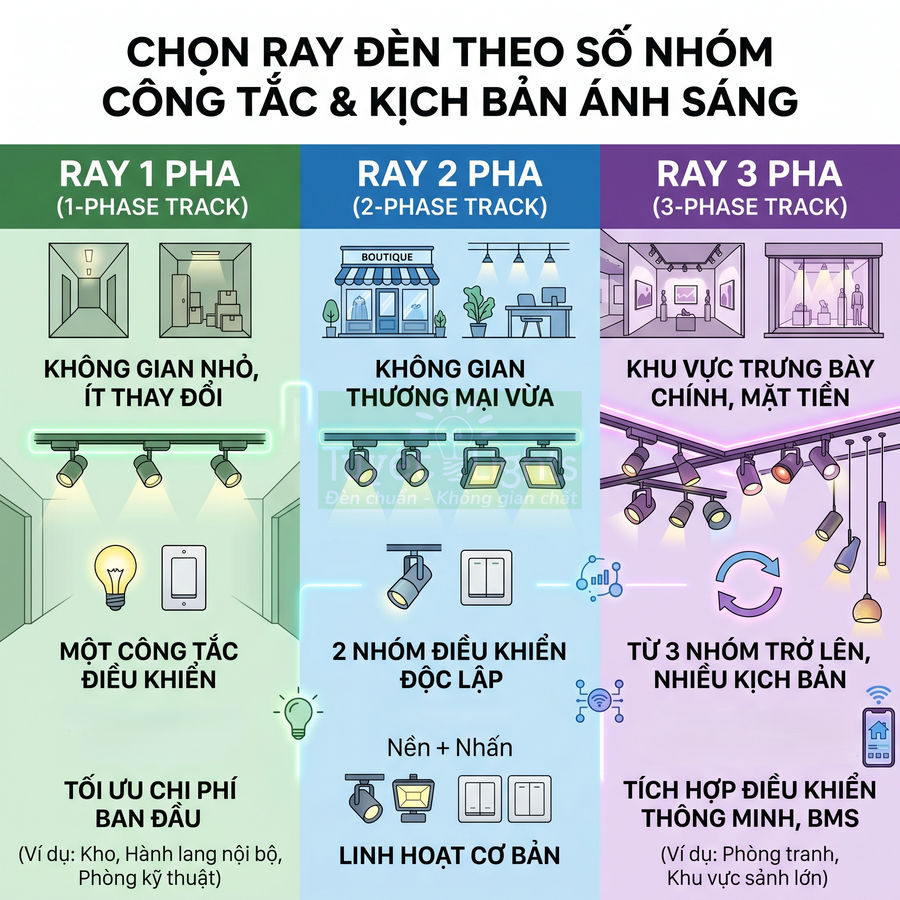

Chọn số pha theo số nhóm công tắc và kịch bản ánh sáng cần vận hành

Khi lựa chọn giữa ray 1 pha, 2 pha, 3 pha, tiêu chí quan trọng nhất không chỉ là giá thành mà là số nhóm công tắc và số kịch bản ánh sáng mong muốn trong suốt vòng đời sử dụng không gian. Việc xác định rõ ngay từ giai đoạn thiết kế giúp tránh phải thay đổi hệ ray sau này, vốn tốn kém và ảnh hưởng đến thẩm mỹ trần nhà.

Cách tiếp cận thực tế có thể dựa trên các câu hỏi kỹ thuật sau:

• Không gian có bao nhiêu lớp ánh sáng cần điều khiển độc lập (nền, nhấn, dẫn hướng, trang trí...)?
• Bố cục trưng bày có thay đổi thường xuyên không (theo mùa, theo chiến dịch marketing)?
• Có yêu cầu tích hợp với hệ thống điều khiển trung tâm, smart home, BMS không?
• Mức độ ưu tiên giữa chi phí đầu tư ban đầu và chi phí vận hành dài hạn?

Từ đó có thể rút ra nguyên tắc lựa chọn:

• Nếu chỉ cần 1 công tắc cho mỗi tuyến ray, không có nhu cầu chia nhóm, không gian nhỏ, bố cục ít thay đổi: ray 1 pha là đủ và tối ưu chi phí.
• Nếu cần 2 nhóm điều khiển độc lập (thường là nền + nhấn) trên cùng tuyến ray, không gian thương mại vừa, yêu cầu linh hoạt ở mức cơ bản: ray 2 pha là lựa chọn hợp lý, cân bằng giữa chi phí và tính linh hoạt.
• Nếu cần từ 3 nhóm trở lên, có nhiều kịch bản chiếu sáng, thường xuyên thay đổi bố cục trưng bày, hoặc cần tích hợp với hệ thống điều khiển chuyên nghiệp: ray 3 pha mang lại sự linh hoạt cần thiết và là giải pháp mang tính dài hạn.

Trong thực tế thiết kế chiếu sáng, nhiều đơn vị tư vấn sẽ ưu tiên sử dụng ray 3 pha cho các khu vực trưng bày chính, khu vực mặt tiền, nơi cần nhiều lớp sáng và kịch bản vận hành, trong khi vẫn có thể dùng ray 1 pha hoặc 2 pha cho các khu vực phụ trợ như kho, hành lang nội bộ, phòng kỹ thuật để tối ưu ngân sách tổng thể.

So sánh chi phí, thi công và bảo trì ray 1 pha, 2 pha, 3 pha

Hệ ray 1 pha nổi bật ở chi phí đầu tư thấp, cấu trúc đơn giản, thi công nhanh và bảo trì dễ, phù hợp nhà ở, cửa hàng nhỏ, không cần chia nhiều nhóm đèn. Ray 2 pha tăng chi phí vật tư và nhân công do có hai đường pha độc lập, yêu cầu đấu dây, đánh dấu và kiểm tra nhóm đèn kỹ hơn, đổi lại vận hành linh hoạt hơn với hai nhóm chiếu sáng riêng trên cùng tuyến ray. Ray 3 pha có chi phí cao nhất, bắt buộc phải thiết kế điện bài bản, tính toán tải, phân pha, chọn phụ kiện chuẩn và đội ngũ thi công giàu kinh nghiệm, nhưng mang lại khả năng chia nhiều vùng chiếu sáng, tiết kiệm năng lượng và giảm chi phí cải tạo về lâu dài.

Ray 1 pha tiết kiệm chi phí vật tư, phụ kiện và nhân công lắp đặt

Ray 1 pha là lựa chọn tối ưu cho các công trình có yêu cầu điều khiển đơn giản, không cần chia nhiều nhóm chiếu sáng. Về mặt chi phí, hệ ray 1 pha thường có:

• Giá thanh ray thấp hơn do cấu trúc chỉ gồm 2 đường dẫn (pha và trung tính), ít vật liệu đồng hơn.
• Đầu cấp nguồn, đầu nối, đầu đèn (adapter) có cấu tạo đơn giản, ít tiếp điểm, nên giá thành sản xuất và bán ra thấp.
• Số lượng dây dẫn từ tủ điện đến ray ít (thường chỉ cần 2–3 lõi: pha, trung tính, tiếp địa), giúp giảm chi phí dây cáp và phụ kiện đấu nối.

Về thi công, do chỉ có một đường pha, thợ điện không phải phân nhóm, không cần tính toán cân pha hay bố trí nhiều công tắc phức tạp. Điều này giúp:

• Rút ngắn thời gian lắp đặt vì thao tác đấu dây đơn giản, ít bước kiểm tra.
• Giảm chi phí nhân công do không cần kỹ thuật viên trình độ cao, thợ điện phổ thông có thể thi công đúng kỹ thuật.
• Giảm rủi ro đấu nhầm dây hoặc đấu sai nhóm, gần như chỉ cần đảm bảo đúng cực pha – trung tính – tiếp địa.

Trong các công trình như nhà ở, shop nhỏ, quán cà phê, showroom quy mô vừa, nơi chỉ cần bật/tắt toàn bộ tuyến ray cùng lúc, việc sử dụng ray 1 pha giúp tổng chi phí đầu tư ban đầu giảm đáng kể. Khi số tuyến ray tăng lên (nhiều dãy song song), lợi thế chi phí càng rõ vì mỗi tuyến vẫn giữ cấu trúc đơn giản, không phát sinh thêm chi phí điều khiển nhóm.

Về bảo trì, hệ 1 pha có ít điểm nối phức tạp, số lượng tiếp điểm trong ray và đầu đèn ít hơn, nên:

• Kiểm tra sự cố (đèn không sáng, chập chờn) dễ khoanh vùng: thường chỉ liên quan đến nguồn, ray hoặc chính bộ đèn.
• Thay thế đèn hoặc adapter nhanh chóng, không cần quan tâm đèn thuộc nhóm nào, chỉ cần đảm bảo tiếp xúc tốt với hai thanh dẫn.
• Thợ bảo trì phổ thông có thể xử lý mà không cần đọc sơ đồ phân pha hay hiểu về logic điều khiển nhiều nhóm.

Nhờ cấu trúc đơn giản, chi phí bảo trì định kỳ (vệ sinh tiếp điểm, kiểm tra siết ốc, thay adapter hỏng) cũng thấp hơn, ít tốn thời gian dừng hệ thống chiếu sáng.

Ray 2 pha cần đấu dây kỹ hơn để điều khiển hai nhóm đèn riêng

Ray 2 pha (thực chất là ray có 3 đường dẫn: 2 đường pha độc lập và 1 trung tính chung) cho phép điều khiển hai nhóm đèn riêng biệt trên cùng một tuyến ray. Điều này mang lại linh hoạt hơn về vận hành, nhưng kéo theo chi phí và yêu cầu kỹ thuật cao hơn so với ray 1 pha.

Về chi phí vật tư:

• Thanh ray 2 pha có cấu trúc phức tạp hơn, nhiều thanh dẫn hơn, lớp cách điện dày hơn, nên giá thành cao hơn ray 1 pha.
• Đầu đèn (adapter) 2 pha phải có khả năng chọn hoặc kết nối đúng với pha A hoặc pha B, số lượng tiếp điểm và cơ cấu cơ khí nhiều hơn, làm tăng giá.
• Đầu cấp nguồn, đầu nối, góc nối cho ray 2 pha cũng phải đảm bảo cách ly hai pha, nên chi phí phụ kiện tăng.

Về thi công, kỹ thuật viên cần:

• Đấu dây hai đường pha riêng từ tủ điện đến đầu cấp nguồn ray, thường tương ứng với hai công tắc hoặc hai kênh điều khiển.
• Đánh dấu rõ ràng trên tủ điện (ví dụ: Ray A – Nhóm 1, Ray A – Nhóm 2) và trên trần hoặc bản vẽ để tránh nhầm lẫn khi vận hành và bảo trì.
• Kiểm tra từng nhóm đèn sau khi lắp: bật công tắc nhóm 1 xem các đèn thuộc nhóm 1 có sáng đúng vị trí không, tương tự cho nhóm 2.

Thời gian lắp đặt kéo dài hơn do phải:

• Phân loại đèn theo nhóm ngay từ khâu bố trí.
• Đảm bảo adapter của từng đèn được gạt hoặc cắm đúng vào pha tương ứng (nếu adapter cho phép chọn pha).
• Test vận hành từng nhóm để tránh trường hợp đèn nhóm 1 lại sáng theo công tắc nhóm 2.

Trong bảo trì, kỹ thuật viên cần nắm rõ sơ đồ nhóm đèn. Nếu không có bản vẽ hoặc ghi chú rõ ràng, việc truy vết nhóm đèn có thể mất thời gian, đặc biệt khi:

• Số lượng đèn nhiều, bố trí xen kẽ giữa hai nhóm.
• Có nhiều tuyến ray 2 pha chạy song song, mỗi tuyến lại chia 2 nhóm khác nhau.

Khi mở rộng hệ thống (thêm đèn, kéo dài ray), cần kiểm tra:

• Đèn mới sẽ thuộc nhóm nào, đấu vào pha nào.
• Tổng công suất mỗi nhóm có vượt quá khả năng chịu tải của dây dẫn, MCB, hay không.

Nếu thao tác không cẩn thận, dễ xảy ra tình trạng đấu nhầm pha, khiến đèn sáng sai nhóm, hoặc dồn tải quá nhiều vào một pha trong khi pha còn lại ít tải.

Ray 3 pha cần thiết kế điện từ đầu để tránh sai dây, sai tải, sai phụ kiện

Ray 3 pha là hệ thống chuyên nghiệp nhất, thường dùng trong trung tâm thương mại, showroom lớn, bảo tàng, nhà xưởng hoặc các không gian cần nhiều kịch bản chiếu sáng. Ray 3 pha cho phép chia tối đa 3 nhóm đèn độc lập trên cùng một tuyến ray (3 pha + 1 trung tính), hoặc kết hợp với điều khiển thông minh để tạo nhiều vùng chiếu sáng linh hoạt.

Do độ phức tạp cao, ray 3 pha đòi hỏi thiết kế điện bài bản ngay từ đầu. Cần xác định rõ:

• Số lượng nhóm cần điều khiển trên mỗi tuyến ray (tối đa 3 nhóm độc lập).
• Công suất mỗi nhóm, tổng công suất toàn tuyến, để chọn tiết diện dây, MCB, RCCB phù hợp.
• Cách phân pha giữa các tuyến ray khác nhau để cân bằng tải trên 3 pha của hệ thống điện tổng.
• Vị trí tủ điện, đường đi dây, cách gom dây cho từng pha, từng nhóm để dễ quản lý và bảo trì.
• Loại phụ kiện sử dụng: đầu cấp nguồn 3 pha, đầu nối thẳng, nối góc, T, X… phải đúng chuẩn ray 3 pha của nhà sản xuất.

Nếu không thiết kế kỹ, có thể xảy ra các lỗi như:

• Phân bổ tải không đều giữa các pha, gây quá tải cục bộ trên một pha trong khi các pha khác nhàn rỗi, dẫn đến sụt áp, nhảy CB.
• Đấu nhầm pha, khiến đèn sáng sai nhóm, hoặc một số đèn không sáng do adapter không tiếp xúc đúng với thanh dẫn pha tương ứng.
• Dùng sai phụ kiện, không tương thích với chuẩn ray 3 pha (ví dụ dùng đầu nối của hệ 1 pha cho ray 3 pha), gây mất an toàn điện hoặc tiếp xúc kém.

Chi phí vật tư cho ray 3 pha và phụ kiện thường cao nhất vì:

• Thanh ray có nhiều thanh dẫn, lớp cách điện phức tạp, yêu cầu cơ khí chính xác.
• Adapter 3 pha có nhiều tiếp điểm, cơ cấu chọn pha hoặc nhóm phức tạp hơn.
• Phụ kiện nối, cấp nguồn, bịt đầu… đều phải đảm bảo cách ly 3 pha an toàn.

Chi phí nhân công cũng tăng do cần:

• Kỹ sư thiết kế điện tính toán tải, phân pha, lập sơ đồ nguyên lý và sơ đồ lắp đặt.
• Đội thi công có kinh nghiệm về hệ 3 pha, hiểu rõ quy tắc an toàn và cách đánh dấu pha.
• Quy trình nghiệm thu, đo kiểm (điện trở cách điện, liên tục dây tiếp địa, cân pha) chặt chẽ hơn.

Tuy nhiên, trong các công trình lớn, chi phí này được bù lại bằng:

• Khả năng vận hành linh hoạt: dễ chia vùng chiếu sáng, tạo nhiều kịch bản, giảm công suất hoạt động khi không cần thiết.
• Tiết kiệm năng lượng nhờ tắt bớt nhóm đèn theo thời điểm, khu vực sử dụng.
• Giảm chi phí cải tạo về sau: khi cần thay đổi bố trí đèn, chỉ cần di chuyển đèn trên ray và đổi nhóm pha, không phải đi lại dây.

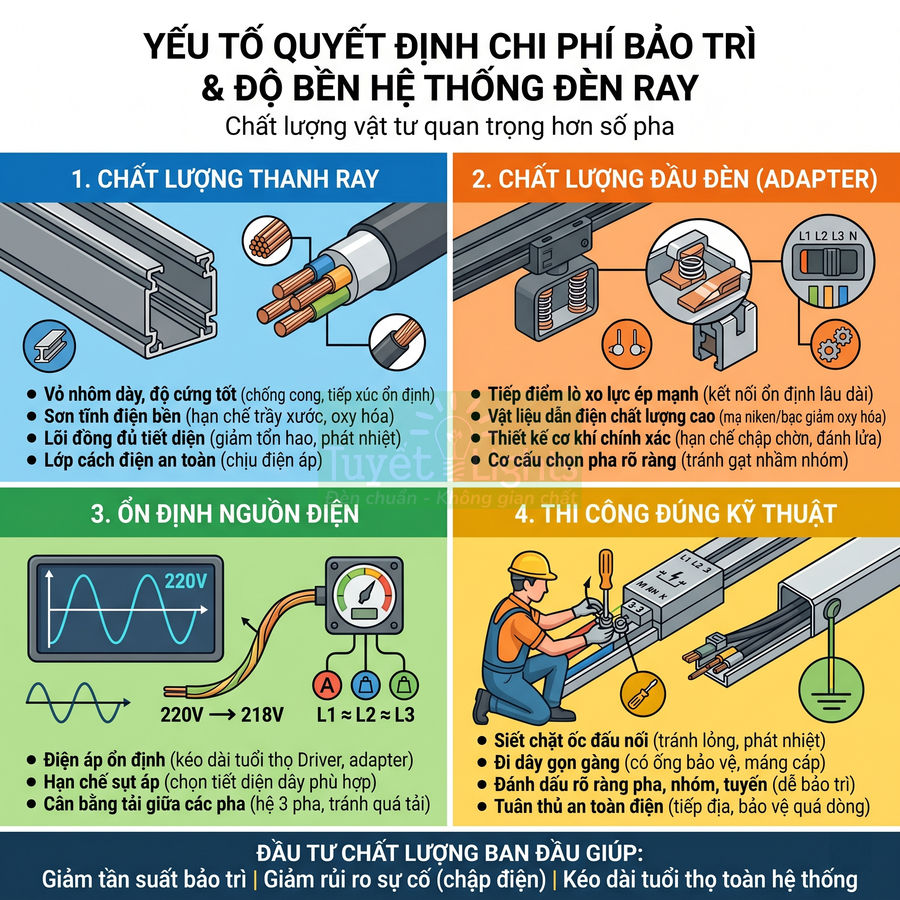

Chi phí bảo trì phụ thuộc chất lượng ray, đầu đèn, tiếp điểm và nguồn điện

Dù là 1 pha, 2 pha hay 3 pha, chi phí bảo trì và độ bền hệ thống phụ thuộc nhiều vào chất lượng vật tư và chất lượng nguồn điện hơn là số pha. Một số yếu tố quan trọng cần xem xét kỹ ngay từ giai đoạn lựa chọn thiết bị:

• Chất lượng thanh ray:
• Vỏ nhôm dày, độ cứng tốt giúp ray không bị cong vênh, giữ tiếp xúc ổn định giữa adapter và thanh dẫn.
• Sơn tĩnh điện đều, bám chắc, hạn chế trầy xước và oxy hóa bề mặt, đặc biệt trong môi trường ẩm hoặc có bụi.
• Lõi đồng đủ tiết diện, độ tinh khiết cao, giảm tổn hao điện năng và phát nhiệt tại điểm tiếp xúc.
• Lớp cách điện giữa các thanh dẫn phải chịu được điện áp làm việc và xung quá áp, tránh phóng điện bề mặt.

• Chất lượng đầu đèn (adapter):
  • Tiếp điểm lò xo có lực ép đủ lớn để duy trì tiếp xúc ổn định trong thời gian dài, kể cả khi ray bị rung nhẹ.
  • Vật liệu dẫn điện (đồng, hợp kim đồng) chất lượng cao, mạ niken hoặc bạc để giảm oxy hóa.
  • Thiết kế cơ khí chính xác, hạn chế lỏng lẻo, tránh hiện tượng đánh lửa, chập chờn khi bật/tắt nhiều lần.
  • Với ray 2 pha, 3 pha, cơ cấu chọn pha phải rõ ràng, có ký hiệu dễ nhận biết để tránh gạt nhầm nhóm.
• Ổn định nguồn điện:
  • Điện áp ổn định, ít dao động giúp kéo dài tuổi thọ driver LED và tiếp điểm trong adapter.
  • Hạn chế hiện tượng sụt áp trên đường dây bằng cách chọn tiết diện dây phù hợp với tổng công suất.
  • Trong hệ 3 pha, cần cân bằng tải giữa các pha để tránh quá tải cục bộ và giảm tổn hao.
• Thi công đúng kỹ thuật:
  • Siết chặt ốc tại các điểm đấu nối, đầu cấp nguồn, tủ điện để tránh lỏng tiếp xúc gây phát nhiệt.
  • Đi dây gọn gàng, có ống bảo vệ hoặc máng cáp, tránh đè ép, gập gãy dây.
  • Đánh dấu rõ ràng pha, nhóm, tuyến ray trên tủ điện và trên bản vẽ hoàn công để hỗ trợ bảo trì sau này.
  • Tuân thủ tiêu chuẩn an toàn điện, đặc biệt với hệ 3 pha: tiếp địa đầy đủ, bảo vệ quá dòng, chống giật.

Đầu tư vào ray và phụ kiện chất lượng ngay từ đầu giúp:

• Giảm tần suất phải vệ sinh, siết lại tiếp điểm do phát nhiệt hoặc oxy hóa.
• Giảm rủi ro sự cố như cháy tiếp điểm, nhảy CB, đèn chập chờn gây ảnh hưởng đến hoạt động kinh doanh.
• Kéo dài tuổi thọ toàn hệ thống, từ thanh ray, adapter đến đèn LED, bất kể là 1 pha, 2 pha hay 3 pha.

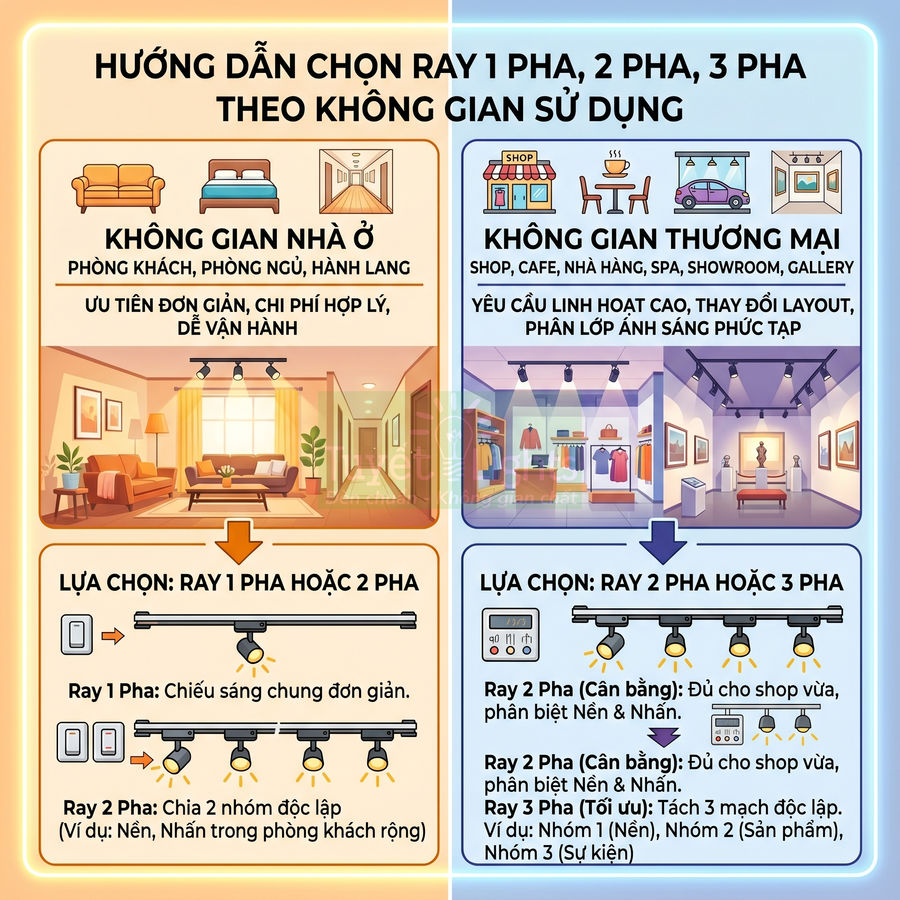

Cách chọn ray 1 pha, 2 pha, 3 pha theo từng không gian sử dụng

Việc chọn ray 1 pha, 2 pha hay 3 pha cần dựa trên chức năng không gian, số lượng kịch bản chiếu sáng và mức độ linh hoạt mong muốn. Không gian nhà ở (phòng khách, phòng ngủ, hành lang) thường ưu tiên sự đơn giản, dễ vận hành, chi phí hợp lý nên ray 1 pha hoặc 2 pha là chủ đạo, kết hợp chia nhóm đèn bằng công tắc riêng ở những khu vực cần nhiều chế độ sáng. Với không gian thương mại như shop, quán cafe, nhà hàng, spa, showroom, gallery, triển lãm, nhu cầu phân lớp ánh sáng, thay đổi layout và tạo kịch bản theo thời điểm cao hơn, vì vậy ray 2 pha và đặc biệt là ray 3 pha giúp tối ưu điều khiển vùng sáng, giảm số tuyến ray, hỗ trợ nâng cấp, cải tạo về sau mà không phải can thiệp sâu vào hệ thống điện.

Phòng khách, phòng ngủ, hành lang nên chọn ray 1 pha hay 2 pha?

Trong nhà ở, tiêu chí quan trọng không chỉ là “đủ sáng” mà còn là tính tiện dụng, thẩm mỹ và chi phí đầu tư. Vì vậy, việc chọn ray 1 pha hay 2 pha cần dựa trên số lượng kịch bản chiếu sáng thực sự cần dùng, thói quen sinh hoạt và khả năng mở rộng trong tương lai.

Đối với phòng khách, nếu không gian nhỏ, trần thấp, chỉ bố trí 1–2 tuyến ray dọc theo ghế sofa hoặc tivi, ray 1 pha thường đã đáp ứng tốt nhu cầu chiếu sáng chung. Tất cả đèn trên ray được cấp điện cùng một mạch, thao tác bật/tắt đơn giản, phù hợp với gia đình không có nhu cầu chia nhiều vùng sáng. Tuy nhiên, với phòng khách rộng, có nhiều khu chức năng (khu xem tivi, khu đọc sách, khu tiếp khách), việc dùng ray 2 pha sẽ mang lại hiệu quả sử dụng cao hơn:

• Pha 1: nhóm đèn chiếu sáng nền, phân bố đều, góc chiếu rộng, tạo độ sáng tổng thể cho cả phòng.
• Pha 2: nhóm đèn chiếu nhấn, dùng góc chiếu hẹp hơn, CRI cao, tập trung vào tranh treo tường, kệ tivi, mảng tường trang trí hoặc bàn trà.

Cách chia này cho phép tạo nhiều kịch bản: khi xem tivi chỉ bật pha nhấn để giảm chói, khi tiếp khách bật cả hai pha để không gian sáng sủa, khi cần không khí ấm cúng có thể chỉ bật một phần đèn nhấn. Về mặt kỹ thuật, ray 2 pha vẫn dùng chung một thanh ray nhưng có hai đường mạch độc lập, mỗi mạch nối với một công tắc hoặc một kênh dimmer riêng, giúp điều khiển linh hoạt mà không phải lắp thêm nhiều tuyến ray trên trần.

Với phòng ngủ, tiêu chí ưu tiên là ánh sáng dịu, không gây chói mắt, hỗ trợ thư giãn và ngủ ngon. Trong đa số trường hợp, ray 1 pha là lựa chọn hợp lý nhất vì:

• Nhu cầu chiếu sáng thường chỉ gồm một lớp sáng nền nhẹ nhàng, kết hợp với đèn ngủ, đèn bàn hoặc đèn hắt giường.
• Việc chia nhiều pha trên ray ít được sử dụng thực tế, dễ gây lãng phí chi phí dây dẫn, công tắc, thiết bị điều khiển.

Để tăng tính linh hoạt mà không cần ray 2 pha, có thể thiết kế:

• Ray 1 pha cho ánh sáng chung, dùng bóng có nhiệt độ màu 2700–3000K, độ chói thấp.
• Đèn ngủ hai bên giường, đèn bàn làm việc hoặc đèn hắt đầu giường, mỗi nhóm dùng công tắc riêng.

Cách tổ chức này vẫn tạo được nhiều chế độ sáng (đọc sách, thư giãn, ngủ) nhưng hệ thống điện đơn giản, dễ thi công và bảo trì.

Đối với hành lang, sảnh nhỏ, yêu cầu chính là dẫn hướng và đảm bảo an toàn khi di chuyển. Không gian thường hẹp, chiều cao trần không lớn, số lượng đèn ít, nên ray 1 pha gần như luôn đủ dùng. Tất cả đèn trên tuyến ray bật cùng lúc, đảm bảo độ sáng đồng đều dọc lối đi. Việc sử dụng ray 2 pha trong khu vực này chỉ thực sự có ý nghĩa khi:

• Hành lang dài, có đoạn cần giảm sáng vào ban đêm (ví dụ khu gần phòng ngủ) và đoạn cần sáng hơn (gần cầu thang, cửa chính).
• Cần tách nhóm đèn cho mục đích trang trí, như chiếu nhấn tranh treo tường hoặc niche tường.

Trong phần lớn công trình nhà ở, các tình huống trên không quá phổ biến, nên giải pháp tối ưu vẫn là ray 1 pha kết hợp với cảm biến chuyển động hoặc cảm biến ánh sáng để tiết kiệm điện.

Shop quần áo, mỹ phẩm, phụ kiện nên chọn ray 2 pha hay 3 pha?

Trong shop quần áo, mỹ phẩm, phụ kiện, ánh sáng là một phần của chiến lược bán hàng: vừa phải làm nổi bật sản phẩm, vừa tạo cảm xúc, định vị phong cách thương hiệu. Do đó, việc lựa chọn giữa ray 2 pha và 3 pha cần dựa trên mức độ phức tạp của bố cục trưng bày và tần suất thay đổi layout.

Với shop diện tích vừa phải, bố cục ít thay đổi, ray 2 pha thường là lựa chọn cân bằng giữa chi phí và hiệu quả:

• Pha 1: ánh sáng nền, dùng đèn góc chiếu rộng, công suất vừa, phân bố đều trên toàn không gian để khách dễ quan sát, di chuyển.
• Pha 2: ánh sáng nhấn, dùng đèn có CRI cao, nhiệt độ màu phù hợp với loại sản phẩm (ví dụ 3000–3500K cho thời trang cao cấp, 4000K cho mỹ phẩm), tập trung vào mannequin, kệ sản phẩm mới, khu vực khuyến mãi.

Cách chia này cho phép shop linh hoạt thay đổi “không khí” theo thời điểm: khi đông khách có thể bật cả hai pha để không gian sáng rõ, khi ít khách hoặc gần giờ đóng cửa có thể giảm bớt ánh sáng nền, chỉ giữ lại ánh sáng nhấn để tạo cảm giác ấm cúng, tiết kiệm điện. Về mặt kỹ thuật, ray 2 pha cũng giúp giảm số lượng tuyến ray so với việc dùng nhiều ray 1 pha riêng lẻ cho từng nhóm đèn.

Đối với cửa hàng lớn, flagship store hoặc shop trong trung tâm thương mại, nơi thường xuyên thay đổi trưng bày, tổ chức sự kiện, ra mắt bộ sưu tập mới, ray 3 pha mang lại lợi thế rõ rệt hơn về khả năng điều khiển vùng sáng:

• Nhóm 1: ánh sáng nền toàn cửa hàng, đảm bảo độ rọi cơ bản theo tiêu chuẩn chiếu sáng thương mại.
• Nhóm 2: ánh sáng nhấn cho khu trưng bày chính, tường logo, khu “hot zone” thu hút khách ngay khi bước vào.
• Nhóm 3: ánh sáng dành cho khu vực sự kiện, khu chụp hình, khu thương hiệu hoặc các đảo trưng bày tạm thời.

Với cấu hình 3 pha, nhà thiết kế ánh sáng có thể lập nhiều kịch bản: chế độ thường ngày, chế độ sự kiện, chế độ khuyến mãi, chế độ vệ sinh – chỉ bằng cách bật/tắt hoặc dim từng pha. Khi thay đổi layout, chỉ cần xoay đầu đèn sang pha khác hoặc di chuyển vị trí trên ray, không phải đi lại dây hay lắp thêm ray mới, giúp giảm đáng kể chi phí cải tạo.

Việc lựa chọn giữa 2 pha và 3 pha nên cân nhắc các yếu tố:

• Quy mô cửa hàng và chiều cao trần: trần càng cao, càng cần nhiều lớp ánh sáng và khả năng điều khiển độc lập.
• Tần suất thay đổi trưng bày: nếu layout thay đổi hàng tháng hoặc theo mùa, ray 3 pha sẽ phát huy hiệu quả lâu dài.
• Ngân sách đầu tư ban đầu so với chi phí vận hành, nâng cấp trong tương lai.

Nếu có kế hoạch mở rộng hoặc nâng cấp hình ảnh thương hiệu trong vài năm tới, đầu tư ray 3 pha ngay từ đầu thường là giải pháp chiến lược, tránh phải tháo dỡ, đi lại hệ thống chiếu sáng khi nâng cấp.

Quán cafe, nhà hàng, spa nên chia pha ánh sáng thế nào?

Trong quán cafe, nhà hàng, spa, ánh sáng là công cụ tạo bầu không khí và dẫn dắt trải nghiệm khách hàng. Không chỉ cần đủ sáng để nhìn rõ, mà còn phải kiểm soát độ tương phản, màu sắc ánh sáng, vùng sáng – tối để phù hợp với concept nội thất và phong cách phục vụ.

• Ray 1 pha: phù hợp cho các khu vực phụ như hành lang, khu vệ sinh, khu bếp mở, khu kỹ thuật. Các khu này chủ yếu cần ánh sáng chức năng, ít thay đổi kịch bản. Ray 1 pha giúp đơn giản hóa hệ thống điện, dễ bảo trì, chi phí thấp.
• Ray 2 pha: thường dùng cho khu vực khách ngồi – nơi cần phân lớp ánh sáng rõ ràng. Pha 1 có thể là ánh sáng nền, độ rọi vừa phải, tạo sự thoải mái khi ăn uống hoặc trò chuyện. Pha 2 là ánh sáng nhấn cho tranh tường, cây xanh, quầy bar, khu trưng bày bánh hoặc đồ uống, giúp không gian có chiều sâu và điểm nhấn thị giác.
• Ray 3 pha (khi không gian lớn hoặc có nhiều hoạt động): ngoài hai nhóm trên, pha 3 có thể dành cho sân khấu nhỏ, khu vực biểu diễn acoustic, khu vực check-in, backdrop chụp hình hoặc khu vực VIP. Nhờ đó, có thể bật/tắt hoặc dim riêng từng vùng mà không ảnh hưởng đến tổng thể.

Đối với quán cafe nhỏ, việc dùng ray 2 pha thường đủ để tạo hai chế độ vận hành cơ bản:

• Chế độ “sáng làm việc”: bật cả hai pha, tăng độ rọi, phù hợp khung giờ sáng – trưa khi khách làm việc, học tập.
• Chế độ “sáng thư giãn”: chỉ bật pha nhấn hoặc giảm độ sáng pha nền, tạo không khí ấm áp, riêng tư hơn vào buổi tối.

Với nhà hàng hoặc spa cao cấp, nơi trải nghiệm cảm xúc là yếu tố then chốt, ray 3 pha kết hợp hệ điều khiển thông minh (dimmer, cảm biến, lập trình theo thời gian) cho phép:

• Lập trình kịch bản ánh sáng theo khung giờ (sáng – trưa – tối), theo loại dịch vụ (set menu, tiệc, massage, chăm sóc da) hoặc theo sự kiện đặc biệt.
• Điều chỉnh độ sáng từng pha để thay đổi hoàn toàn bầu không khí mà không cần thay đổi nội thất.

Showroom, gallery, triển lãm nên dùng ray 3 pha để điều khiển nhiều vùng sáng

Showroom, gallery, triển lãm là những không gian có yêu cầu cao về tính linh hoạt và chất lượng ánh sáng. Bố cục trưng bày thường xuyên thay đổi theo từng bộ sưu tập, từng chủ đề triển lãm, nên hệ thống chiếu sáng phải cho phép tái cấu trúc nhanh mà không can thiệp sâu vào hạ tầng điện.

• Thường xuyên thay đổi bố cục trưng bày, cần điều chỉnh nhóm đèn linh hoạt: ray 3 pha cho phép gán từng đèn vào một trong ba mạch khác nhau chỉ bằng cách xoay đầu tiếp điểm, không cần tháo lắp phức tạp.
• Cần nhiều lớp ánh sáng: nền, nhấn, dẫn hướng, trang trí. Mỗi lớp có thể được gán vào một pha riêng, giúp curator hoặc nhà thiết kế ánh sáng dễ dàng tạo chiều sâu không gian, dẫn dắt tầm nhìn của khách tham quan.
• Cần tích hợp với hệ điều khiển thông minh để lập trình kịch bản cho từng sự kiện, từng bộ sưu tập, ví dụ: kịch bản khai mạc, kịch bản tham quan thường ngày, kịch bản workshop hoặc talkshow.

Ray 3 pha giúp giảm số lượng tuyến ray trên trần vì trên cùng một thanh ray có thể cấp nguồn cho ba nhóm đèn độc lập. Điều này giữ cho trần gọn gàng, hạn chế “nhiễu” thị giác, đặc biệt quan trọng trong gallery và triển lãm nơi trần thường được thiết kế tối giản để không cạnh tranh với tác phẩm trưng bày.

Khi thay đổi trưng bày, kỹ thuật viên chỉ cần:

• Di chuyển đèn đến vị trí mới trên ray để bám theo tác phẩm hoặc sản phẩm.
• Xoay đầu đèn sang pha khác nếu muốn chuyển đèn đó sang nhóm điều khiển khác (ví dụ từ ánh sáng nền sang ánh sáng nhấn).

Không cần đi lại dây, không phải khoan cắt trần, giảm tối đa thời gian đóng cửa không gian để thi công. Điều này đặc biệt có giá trị với các showroom ô tô, nội thất, thời trang cao cấp, nơi việc tạm dừng hoạt động gây tổn thất doanh thu đáng kể.

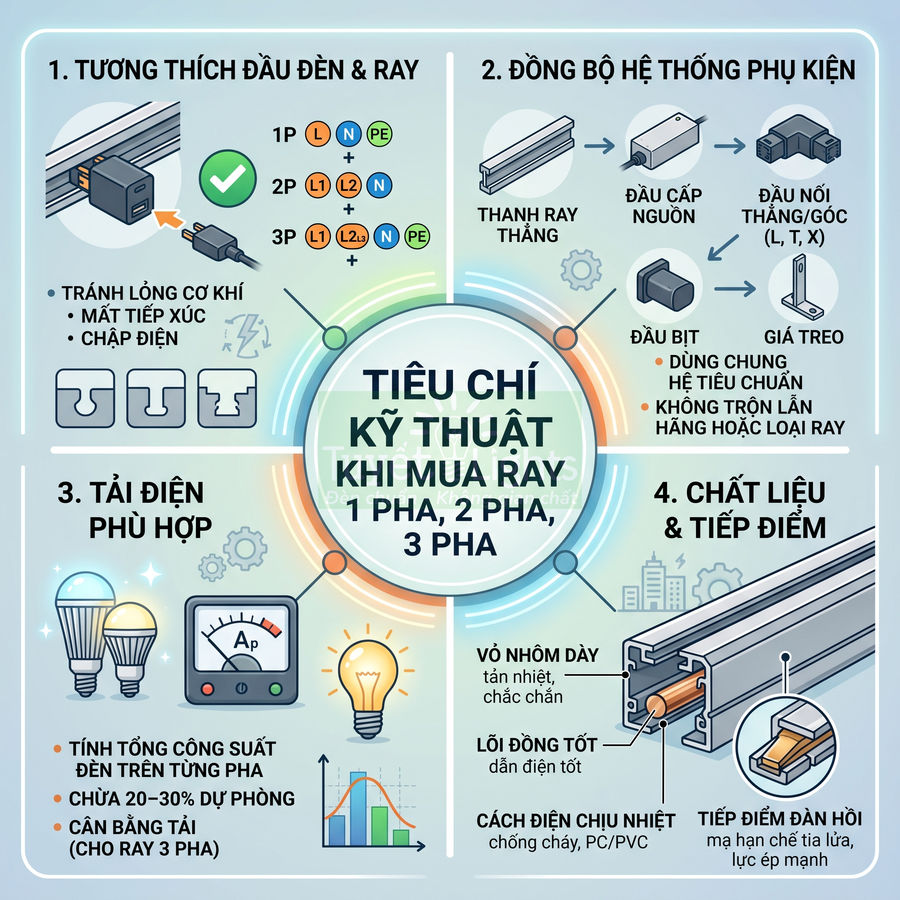

Tiêu chí kỹ thuật cần kiểm tra khi mua ray 1 pha, 2 pha, 3 pha

Khi chọn ray 1 pha, 2 pha, 3 pha cần tập trung vào các tiêu chí kỹ thuật then chốt để đảm bảo an toàn và độ bền. Trước hết, đầu đèn phải tương thích tuyệt đối với loại ray và số pha về số lượng tiếp điểm, hình dạng rãnh cơ khí và chuẩn kết nối của từng hãng, tránh lỏng cơ khí, mất tiếp xúc hoặc chập điện. Toàn bộ hệ thống gồm thanh ray, đầu cấp nguồn, đầu nối thẳng, nối góc, đầu bịt và giá treo phải dùng chung một hệ tiêu chuẩn, không trộn lẫn giữa các hãng hoặc giữa 1 pha, 2 pha, 3 pha. Đồng thời, cần tính toán tải điện theo tổng công suất đèn trên từng pha, chừa 20–30% dự phòng. Cuối cùng, ưu tiên ray có lõi đồng tốt, vỏ nhôm dày, cách điện chịu nhiệt và tiếp điểm đàn hồi, có chứng nhận chất lượng.

Đầu đèn phải tương thích đúng loại ray và số pha

Trong hệ thống chiếu sáng dùng ray, đầu đèn (adapter) là bộ phận trung gian vừa đảm nhiệm chức năng cơ khí (giữ đèn trên ray) vừa đảm nhiệm chức năng điện (tiếp xúc với các thanh dẫn điện trong ray). Vì vậy, tiêu chí quan trọng nhất là tính tương thích tuyệt đối giữa đầu đèn và thanh ray về cả cơ khí lẫn điện.

Mỗi hệ ray 1 pha, 2 pha, 3 pha có:

• Số lượng và vị trí tiếp điểm khác nhau:
  • Ray 1 pha: thường có 2 thanh dẫn (L, N) hoặc 3 nếu có thêm PE, nhưng chỉ sử dụng 1 mạch chiếu sáng.
  • Ray 2 pha: bố trí 3–4 thanh dẫn, cho phép tách 2 mạch chiếu sáng độc lập trên cùng một thanh ray.
  • Ray 3 pha: có 4 thanh dẫn (3 pha L1, L2, L3 và N), cho phép chia 3 nhóm đèn độc lập, thường dùng cho công trình lớn.
• Hình dạng rãnh cơ khí: chiều rộng, chiều sâu, biên dạng ngàm khóa, vị trí gờ trượt khác nhau giữa các hệ và giữa các hãng.
• Chuẩn kết nối riêng của từng hãng: cùng là ray 3 pha nhưng chuẩn cơ khí của hãng A có thể không khớp với đầu đèn của hãng B.

Nếu dùng sai loại đầu đèn so với ray:

• Đầu đèn không thể gài vào ray, hoặc chỉ gài được một phần, gây lỏng cơ khí, dễ rơi khi có rung động hoặc va chạm.
• Các chân tiếp điểm không chạm đúng vào thanh dẫn điện, dẫn đến:
  • Đèn không sáng hoặc chỉ sáng khi chạm tay, rung lắc.
  • Tiếp xúc kém, sinh nhiệt tại điểm nối, lâu dài gây cháy xém, biến dạng nhựa.
• Nguy cơ chập điện nếu chân tiếp điểm chạm nhầm giữa hai pha khác nhau hoặc giữa pha và vỏ kim loại.

Khi mua và thiết kế hệ ray, cần:

• Xác định rõ:
  • Hệ đang dùng là 1 pha, 2 pha hay 3 pha.
  • Chuẩn ray của hãng nào, dòng sản phẩm cụ thể (ví dụ: “ray 3 pha chuẩn châu Âu của hãng X”).
• Yêu cầu nhà cung cấp cung cấp đầu đèn đúng chuẩn ray, tốt nhất là cùng hãng, cùng dòng.
• Không trộn lẫn đầu đèn của nhiều hãng nếu không có tài liệu kỹ thuật xác nhận tương thích cơ khí và điện.
• Khi thay thế hoặc mở rộng, nên kiểm tra trực tiếp bằng cách:
  • Thử gài đầu đèn lên một đoạn ray mẫu.
  • Quan sát độ chắc chắn, không có độ rơ, không xoay lắc quá mức.
  • Kiểm tra đèn sáng ổn định khi xoay, trượt dọc ray.

Thanh ray, đầu cấp nguồn, đầu nối góc, đầu bịt cần cùng hệ tiêu chuẩn

Hệ ray không chỉ gồm thanh ray chính mà là một hệ thống đồng bộ bao gồm nhiều phụ kiện cơ khí và điện. Tất cả các thành phần này phải tuân theo cùng một hệ tiêu chuẩn về kích thước, số pha và cấu trúc thanh dẫn.

Các thành phần chính trong một hệ ray:

• Thanh ray thẳng: chiều dài tiêu chuẩn (1 m, 1,5 m, 2 m, 3 m…), chứa các thanh dẫn điện và vỏ nhôm.
• Đầu cấp nguồn:
  • Đầu cấp nguồn thẳng (đầu bịt có tiếp điểm cấp điện).
  • Đầu cấp nguồn giữa (nối nguồn ở giữa tuyến ray).
• Đầu nối thẳng: nối hai thanh ray theo đường thẳng, vừa đảm bảo liên kết cơ khí vừa nối tiếp các thanh dẫn điện.
• Đầu nối góc L, T, X:
  • L: đổi hướng 90°.
  • T: chia nhánh 3 hướng.
  • X: chia nhánh 4 hướng.
• Đầu bịt: che kín đầu ray không sử dụng, tránh hở thanh dẫn điện.
• Giá treo, ty ren, kẹp trần: cố định ray lên trần bê tông, trần thạch cao hoặc treo thả.

Nếu trộn lẫn phụ kiện của các hệ khác nhau (ví dụ: ray 3 pha của hãng A với đầu nối L của hãng B):

• Kích thước cơ khí có thể không khớp:
  • Không lắp được, phải mài, cắt, gây mất an toàn.
  • Lắp được nhưng lỏng, tạo khe hở, dễ võng, cong, mất thẩm mỹ.
• Các thanh dẫn điện không nối đúng:
  • Mất một hoặc nhiều pha, một số nhóm đèn không sáng.
  • Nhầm pha với trung tính, gây chập hoặc quá tải cục bộ.
• Độ bền cơ học suy giảm:
  • Liên kết yếu, dễ lỏng theo thời gian do rung, giãn nở nhiệt.
  • Tiếp xúc điện suy giảm, sinh nhiệt tại mối nối.

Khi thiết kế, nên:

• Chọn một hệ ray đồng bộ từ một nhà sản xuất uy tín, cùng số pha, cùng dòng sản phẩm.
• Lập danh mục phụ kiện đầy đủ:
  • Số lượng thanh ray theo chiều dài tuyến.
  • Số lượng đầu cấp nguồn, đầu nối thẳng, L, T, X.
  • Số lượng đầu bịt, giá treo, phụ kiện treo thả.
• Đảm bảo tất cả phụ kiện đều là 1 pha, 2 pha hoặc 3 pha đúng với thiết kế ban đầu, không trộn lẫn.
• Kiểm tra catalog kỹ thuật hoặc bản vẽ lắp đặt của hãng để đảm bảo tính đồng bộ.

Tải trọng điện của ray phải phù hợp tổng công suất đèn trên hệ thống

Mỗi thanh ray được thiết kế với giới hạn dòng điện và công suất tối đa mà nó có thể chịu được an toàn trong điều kiện làm việc bình thường. Vượt quá giới hạn này sẽ dẫn đến quá nhiệt, lão hóa vật liệu cách điện, biến dạng vỏ nhôm và tiềm ẩn nguy cơ cháy nổ.

Các thông số cần quan tâm:

• Dòng điện định mức (In) của ray, ví dụ: 10 A, 16 A.
• Điện áp làm việc, thường là 220–240 V AC cho hệ chiếu sáng dân dụng và thương mại.
• Nhiệt độ làm việc cho phép của vật liệu cách điện và vỏ nhôm.

Cách tính cơ bản:

• Tổng công suất đèn trên một tuyến ray (W) = số lượng đèn × công suất mỗi đèn.
• Dòng điện (A) ≈ Tổng công suất (W) / 220 (V) đối với lưới 220 V.
• So sánh với dòng tối đa cho phép của ray (theo tài liệu nhà sản xuất).

Ví dụ:

• Một tuyến ray 1 pha dùng 20 đèn LED, mỗi đèn 20 W:
  • Tổng công suất = 20 × 20 = 400 W.
  • Dòng ≈ 400 / 220 ≈ 1,82 A, nhỏ hơn rất nhiều so với ray 10 A → an toàn.
• Nếu dùng đèn halogen hoặc metal halide 70 W, 20 đèn:
  • Tổng công suất = 20 × 70 = 1400 W.
  • Dòng ≈ 1400 / 220 ≈ 6,36 A, vẫn trong giới hạn ray 10 A nhưng cần tính thêm dòng khởi động, hệ số dự phòng.

Với ray 2 pha và 3 pha, cần tính tải cho từng nhóm pha:

• Phân bổ số lượng đèn theo từng pha (L1, L2, L3) sao cho:
  • Không pha nào vượt quá dòng định mức của ray.
  • Cân bằng tải giữa các pha để giảm dòng trung tính và tránh lệch pha lớn.
• Đặc biệt với ray 3 pha:
  • Mỗi đầu đèn sẽ được đấu vào một trong ba pha, cần quy hoạch nhóm đèn theo khu vực hoặc chức năng.
  • Tránh dồn quá nhiều đèn công suất lớn vào cùng một pha.

Nên chừa 20–30% dự phòng so với dòng tối đa của ray để:

• Đảm bảo an toàn khi nhiệt độ môi trường cao, thông gió kém.
• Giảm ứng suất nhiệt lên tiếp điểm và vật liệu cách điện, kéo dài tuổi thọ.
• Cho phép mở rộng thêm một số đèn trong tương lai mà không phải thay toàn bộ hệ ray.

Chất liệu lõi đồng, vỏ nhôm, cách điện và độ bám tiếp điểm ảnh hưởng độ bền

Chất lượng vật liệu và thiết kế chi tiết của ray quyết định trực tiếp đến độ bền cơ học, độ ổn định điện và an toàn vận hành. Một hệ ray tốt không chỉ chịu được tải điện mà còn phải duy trì tiếp xúc ổn định trong nhiều năm, dưới tác động của nhiệt độ, độ ẩm và rung động.

• Lõi dẫn điện:
  • Nên sử dụng đồng hoặc hợp kim đồng chất lượng cao, có độ dẫn điện tốt và khả năng chống oxy hóa.
  • Tiết diện dây dẫn phải đủ lớn để:
    • Giảm tổn hao điện áp dọc theo tuyến ray dài.
    • Giảm phát nhiệt khi tải gần mức tối đa.
  • Bề mặt lõi dẫn thường được mạ (thiếc, niken…) để hạn chế oxy hóa, đảm bảo tiếp xúc ổn định với tiếp điểm đầu đèn.
• Vỏ ray:
  • Thường làm từ nhôm định hình dày, có gân tăng cứng để:
    • Chịu lực cơ học tốt khi treo nhiều đèn nặng.
    • Hạn chế võng, cong khi chiều dài tuyến lớn.
  • Sơn tĩnh điện đều, bám chắc, không bong tróc:
    • Tăng tính thẩm mỹ (màu trắng, đen, xám…).
    • Bảo vệ nhôm khỏi oxy hóa, ăn mòn.
  • Khả năng tản nhiệt tốt giúp giảm nhiệt độ tổng thể của hệ thống, đặc biệt khi dùng đèn công suất cao.
• Cách điện:
  • Vật liệu cách điện (thường là nhựa kỹ thuật, PVC, PC, hoặc vật liệu chịu nhiệt cao) nằm giữa lõi dẫn và vỏ nhôm.
  • Cần có:
    • Độ bền nhiệt tốt, không biến dạng, không chảy khi làm việc lâu dài ở nhiệt độ cao.
    • Độ bền cơ học, không nứt vỡ theo thời gian hoặc khi va đập nhẹ.
    • Khả năng chống cháy, hạn chế lan truyền lửa khi có sự cố.
  • Thiết kế rãnh cách điện phải đảm bảo khoảng cách an toàn giữa các pha và giữa pha với vỏ.
• Tiếp điểm đầu đèn:
  • Lò xo tiếp điểm phải có:
    • Độ đàn hồi tốt, không bị “lụt” sau nhiều lần tháo lắp.
    • Lực ép đủ mạnh để duy trì tiếp xúc ổn định, giảm điện trở tiếp xúc.
  • Bề mặt tiếp xúc thường được mạ (ví dụ: mạ niken, mạ thiếc) để:
    • Giảm hiện tượng tia lửa điện (arcing) khi bật/tắt hoặc khi có rung lắc.
    • Giảm phát nhiệt tại điểm nối, hạn chế cháy xém.
  • Thiết kế cơ cấu khóa của đầu đèn với ray phải:
    • Cho phép gài/khóa chắc chắn, thao tác dễ dàng.
    • Không làm xoắn, bẻ cong các chân tiếp điểm khi lắp sai góc.

Khi lựa chọn, nên ưu tiên ray và phụ kiện từ các thương hiệu có chứng nhận chất lượng (ví dụ: tiêu chuẩn IEC, TCVN, CE…) và có tài liệu kỹ thuật rõ ràng. Điều này giúp giảm rủi ro sự cố điện, kéo dài tuổi thọ hệ thống và giảm chi phí bảo trì trong suốt vòng đời công trình, đặc biệt với các dự án thương mại, showroom, trung tâm thương mại, nơi hệ thống chiếu sáng hoạt động cường độ cao.

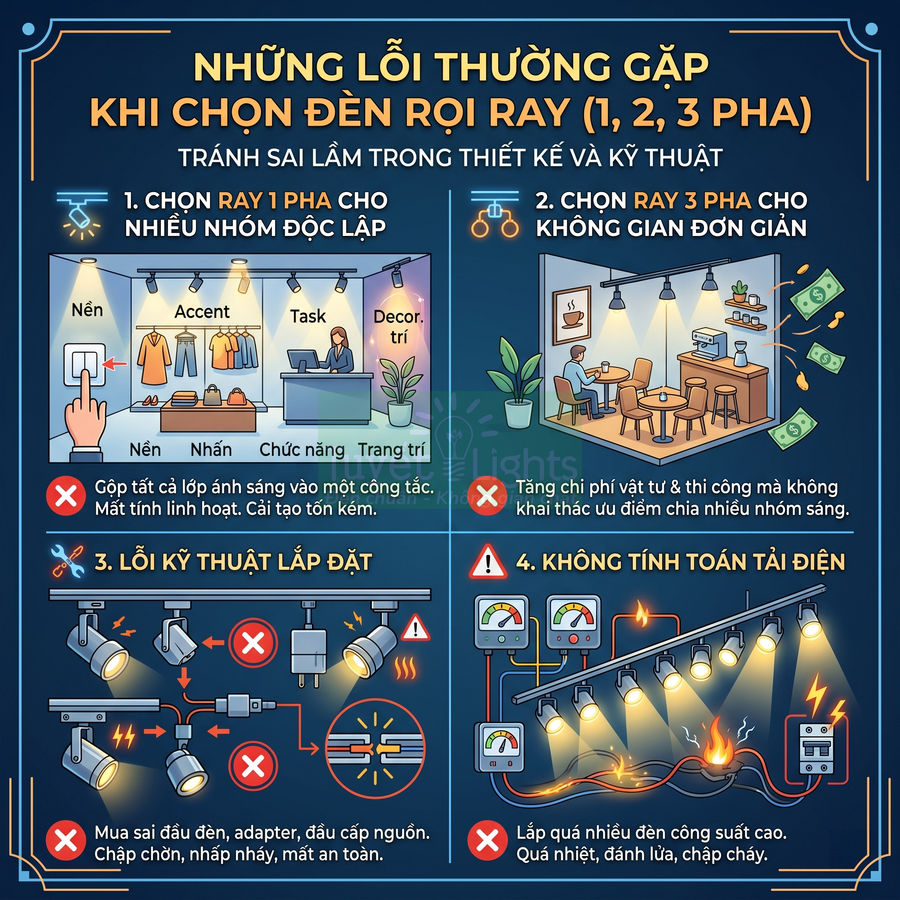

Những lỗi thường gặp khi chọn đèn rọi ray 1 pha, 2 pha, 3 pha

Việc lựa chọn sai loại ray 1 pha, 2 pha, 3 pha thường xuất phát từ việc không gắn thiết kế chiếu sáng với kịch bản sử dụng thực tế của không gian. Khi chỉ dùng ray 1 pha cho những khu vực cần nhiều nhóm sáng độc lập, toàn bộ lớp ánh sáng nền, nhấn, chức năng, trang trí sẽ bị “gộp” vào một công tắc, làm mất tính linh hoạt vận hành và buộc phải cải tạo tốn kém nếu muốn thay đổi sau này. Ngược lại, lắp ray 3 pha cho những không gian nhỏ, nhu cầu đơn giản lại khiến chi phí vật tư, thi công, bảo trì tăng lên mà gần như không khai thác được ưu điểm chia nhiều nhóm sáng. Bên cạnh đó, các lỗi kỹ thuật như mua sai đầu đèn, sai adapter, sai đầu cấp nguồn, trộn phụ kiện khác hãng, hay không tính toán tải điện cho tuyến ray dài, nhiều đèn công suất cao đều tiềm ẩn rủi ro nhấp nháy, quá nhiệt, mất an toàn điện. Cách tiếp cận đúng là thiết kế hệ ray như một hệ thống đồng bộ, được tính toán trước về số nhóm điều khiển, tải điện, khả năng mở rộng và tiêu chuẩn kỹ thuật, thay vì chỉ chọn theo thói quen hoặc giá thành ban đầu.

Chọn ray 1 pha cho không gian cần nhiều nhóm sáng độc lập

Một lỗi phổ biến nhưng thường chỉ lộ ra sau khi vận hành là chọn ray 1 pha cho không gian thực tế cần nhiều nhóm sáng độc lập. Về mặt kỹ thuật, ray 1 pha chỉ có hai thanh dẫn (pha và trung tính), toàn bộ đèn gắn trên cùng một tuyến ray sẽ bật/tắt đồng thời theo một công tắc hoặc một kênh điều khiển duy nhất. Điều này khiến việc chia nhóm chiếu sáng (lighting zoning) gần như không thể thực hiện nếu không can thiệp lại hệ thống điện.

Trong thực tế thiết kế chiếu sáng cho showroom, cửa hàng thời trang, gallery, nhà hàng, văn phòng sáng tạo…, nhu cầu phân tách các lớp ánh sáng thường rất rõ ràng:

• Ánh sáng nền (ambient): tạo độ sáng chung, đảm bảo độ rọi tối thiểu cho toàn bộ không gian.
• Ánh sáng nhấn (accent): tập trung vào sản phẩm, tranh, khu vực trưng bày, quầy bar, backdrop thương hiệu.
• Ánh sáng chức năng (task): phục vụ khu vực làm việc, quầy thu ngân, khu bếp mở, khu thử đồ.
• Ánh sáng trang trí (decorative / mood lighting): dùng cho các kịch bản sự kiện, chụp hình, livestream, thay đổi không khí.

Nếu ngay từ đầu chỉ dùng ray 1 pha, toàn bộ các lớp ánh sáng trên sẽ bị “trói” vào một nhóm điều khiển. Khi chủ đầu tư muốn:

• Tắt bớt ánh sáng nhấn để tạo không khí thư giãn vào buổi tối.
• Giảm ánh sáng nền, chỉ giữ lại ánh sáng nhấn cho sản phẩm trong các buổi ra mắt bộ sưu tập.
• Tách riêng ánh sáng cho khu vực sân khấu, khu trưng bày mới, khu chờ khách VIP.

thì hệ ray 1 pha không đáp ứng được, buộc phải:

• Lắp thêm tuyến ray mới với công tắc riêng, gây rối trần và phá vỡ bố cục kiến trúc.
• Hoặc thay toàn bộ sang hệ ray 2 pha, 3 pha, kéo theo chi phí tháo dỡ, đi lại dây, xử lý trần, sơn vá…

Để tránh lỗi này, cần tiếp cận theo hướng thiết kế chiếu sáng theo kịch bản ngay từ giai đoạn concept:

• Phân tích chi tiết các trạng thái sử dụng không gian: giờ mở cửa bình thường, giờ cao điểm, sự kiện, workshop, chụp hình, livestream, vệ sinh – bảo trì.
• Hỏi rõ chủ đầu tư về khả năng thay đổi layout trưng bày, luồng di chuyển khách, kế hoạch mở rộng khu vực kinh doanh, thay đổi concept nội thất trong 1–3 năm tới.
• Xác định số nhóm chiếu sáng tối thiểu cần độc lập: ví dụ 2 nhóm (nền + nhấn), 3 nhóm (nền + nhấn sản phẩm + nhấn backdrop), hoặc nhiều hơn.

Nếu có khả năng cần từ 2–3 kịch bản ánh sáng trở lên, hoặc không gian có tính linh hoạt cao (thường xuyên thay đổi trưng bày, tổ chức sự kiện), nên cân nhắc ray 2 pha hoặc 3 pha ngay từ đầu. Chi phí đầu tư ban đầu cao hơn một chút nhưng:

• Giảm đáng kể chi phí cải tạo về sau.
• Tối ưu trải nghiệm ánh sáng, dễ dàng tạo các “scene” khác nhau chỉ bằng công tắc hoặc hệ điều khiển thông minh.
• Giữ được tính thẩm mỹ trần, tránh phải bổ sung ray chắp vá.

Chọn ray 3 pha khi nhu cầu đơn giản khiến chi phí lắp đặt tăng không cần thiết

Ở chiều ngược lại, một lỗi cũng khá thường gặp là dùng ray 3 pha cho không gian chỉ cần một nhóm sáng đơn giản. Về cấu trúc, ray 3 pha có ba thanh dẫn pha và một thanh trung tính, cho phép chia tối đa ba nhóm đèn độc lập trên cùng một tuyến ray. Tuy nhiên, nếu toàn bộ không gian chỉ cần bật/tắt đồng loạt, hoặc cùng một kịch bản chiếu sáng, thì phần lớn khả năng của hệ 3 pha sẽ bị bỏ phí.

Trong các trường hợp sau, việc dùng ray 3 pha thường là dư thừa:

• Căn hộ, nhà phố với một tuyến ray chiếu sáng phòng khách hoặc bếp – ăn, không có nhu cầu chia nhóm phức tạp.
• Shop nhỏ, kiosk, quầy trưng bày diện tích hạn chế, layout ít thay đổi, chỉ cần một lớp ánh sáng nhấn sản phẩm.
• Quán cafe nhỏ, không tổ chức nhiều sự kiện, không cần tách riêng ánh sáng cho sân khấu, khu chụp hình, khu làm việc.

Việc chọn ray 3 pha trong các không gian này làm tăng:

• Chi phí thanh ray, đầu cấp nguồn, đầu nối, phụ kiện treo – cố định.
• Chi phí đèn rọi ray (nếu dùng loại đầu 3 pha chuyên dụng).
• Chi phí thi công, đấu nối, kiểm tra an toàn điện.

mà không mang lại lợi ích vận hành tương xứng. Về mặt kỹ thuật, nếu chỉ sử dụng một pha trên ray 3 pha, hệ thống gần như hoạt động như ray 1 pha nhưng với chi phí cao hơn.

Giải pháp là đánh giá trung thực và định lượng nhu cầu chiếu sáng:

• Xác định rõ số nhóm điều khiển thực sự cần thiết trong 3–5 năm tới, tránh “over-design” chỉ vì tâm lý phòng xa mơ hồ.
• Cân nhắc giữa chi phí đầu tư ban đầu và khả năng hoàn vốn từ việc linh hoạt chiếu sáng (tăng doanh số, tăng trải nghiệm khách hàng, tối ưu chi phí điện năng).
• Với không gian nhỏ, layout ổn định, chỉ cần 1–2 nhóm sáng, ray 1 pha hoặc 2 pha thường là lựa chọn hợp lý hơn nhiều so với 3 pha.

Trong một số trường hợp đặc biệt, có thể vẫn chấp nhận dùng ray 3 pha cho không gian hiện tại đơn giản nếu:

• Đã có kế hoạch mở rộng diện tích, thêm khu vực trưng bày, hoặc nâng cấp concept ánh sáng trong tương lai gần.
• Muốn đồng bộ hệ ray 3 pha với các khu vực khác trong cùng dự án để dễ quản lý vật tư, bảo trì.

Mua sai đầu đèn, sai chân adapter, sai đầu cấp nguồn theo loại ray

Lỗi kỹ thuật rất hay gặp trong thi công thực tế là mua sai loại đầu đèn, chân adapter hoặc đầu cấp nguồn so với hệ ray đang sử dụng. Nguyên nhân thường đến từ việc:

• Không phân biệt rõ chuẩn 1 pha, 2 pha, 3 pha về mặt cơ khí và điện.
• Trộn lẫn phụ kiện của nhiều hãng khác nhau, mỗi hãng có thiết kế profile ray và adapter riêng.
• Thay thế, mở rộng hệ thống sau một thời gian nhưng không còn nhớ chính xác mã sản phẩm ban đầu.

Một số tình huống điển hình:

• Dùng đầu đèn 1 pha gắn vào ray 3 pha: về cơ khí có thể không khớp, gắn lỏng, hoặc chỉ tiếp xúc với một phần thanh dẫn, gây chập chờn, nhấp nháy.
• Dùng đầu cấp nguồn 1 pha cho thanh ray 3 pha: chỉ cấp được một pha, hoặc đấu sai thanh dẫn, tiềm ẩn nguy cơ chạm chập, mất an toàn điện.
• Trộn lẫn ray và phụ kiện của nhiều hãng: kích thước rãnh ray, vị trí thanh dẫn, cơ cấu khóa của adapter khác nhau, dẫn đến lỏng, lệch, mất tiếp xúc, dễ phát nhiệt tại điểm tiếp xúc.

Để hạn chế tối đa rủi ro, nên áp dụng cách tiếp cận “hệ thống đồng bộ”:

• Lập danh sách chi tiết toàn bộ thành phần của hệ ray: thanh ray, đầu cấp nguồn, đầu nối thẳng, nối góc, nối chữ T, đầu bịt, đèn rọi ray, phụ kiện treo trần hoặc âm trần.
• Yêu cầu nhà cung cấp tư vấn và cung cấp đồng bộ theo một hệ duy nhất (một hãng, một chuẩn cơ khí, một loại pha).
• Khi thay thế hoặc mở rộng, luôn:
  • Mang mẫu thực tế (đoạn ray, đầu đèn, đầu nối) đến nơi mua.
  • Hoặc ghi rõ mã sản phẩm, series, hãng sản xuất để đối chiếu.

Với các dự án lớn, nên lưu trữ hồ sơ kỹ thuật (datasheet, bản vẽ profile ray, sơ đồ đấu nối) để đội bảo trì, đội M&E về sau có thể tra cứu, tránh việc “đoán mò” rồi mua nhầm phụ kiện. Việc đảm bảo đúng chuẩn cơ khí và điện không chỉ giúp hệ thống hoạt động ổn định mà còn giảm nguy cơ phát sinh điểm nóng (hot spot) tại tiếp điểm, vốn là nguyên nhân tiềm ẩn của cháy nổ.

Không tính tải điện khi lắp nhiều đèn công suất cao trên cùng tuyến ray

Một lỗi mang tính an toàn nghiêm trọng là không tính toán tải điện khi lắp nhiều đèn công suất cao trên cùng một tuyến ray, đặc biệt trong các showroom ô tô, cửa hàng nội thất, gallery nghệ thuật, siêu thị, trung tâm thương mại. Khi tổng công suất đèn vượt quá khả năng chịu tải của thanh ray hoặc dây dẫn cấp nguồn, các hiện tượng sau có thể xảy ra:

• Quá nhiệt tại thanh dẫn bên trong ray, làm chảy nhựa cách điện, biến dạng profile.
• Lỏng tiếp điểm giữa adapter đèn và thanh dẫn do giãn nở nhiệt, gây đánh lửa (arcing), nhấp nháy, mất pha.
• Quá tải dây dẫn cấp nguồn, aptomat nhảy liên tục, hoặc tệ hơn là cháy dây, cháy trần.

Về nguyên tắc, cần tuân thủ các bước tính toán cơ bản:

• Tính tổng công suất đèn trên mỗi tuyến ray: Ví dụ: 20 đèn x 30 W = 600 W trên một tuyến.
• So sánh với khả năng chịu tải tối đa của:
  • Thanh ray (theo datasheet của nhà sản xuất, thường quy đổi ra dòng tối đa A).
  • Dây dẫn cấp nguồn (tiết diện, loại cách điện, phương án đi dây âm trần hay nổi).
  • Thiết bị bảo vệ (MCB, RCBO) đang sử dụng cho mạch đó.
• Áp dụng hệ số dự phòng an toàn (thường không sử dụng quá 70–80% khả năng chịu tải danh định).

Với hệ ray 2 pha và 3 pha, ngoài tổng tải, còn phải chú ý phân bổ tải đều giữa các pha:

• Tránh dồn quá nhiều đèn vào một pha trong khi các pha còn lại gần như không tải, gây mất cân bằng pha, tăng dòng trung tính.
• Trong các hệ thống lớn, nên phối hợp với kỹ sư điện để tính toán phân pha hợp lý, đặc biệt khi kết hợp với các tải khác (máy lạnh, ổ cắm, thiết bị âm thanh).

Nếu sau khi tính toán thấy tải gần chạm ngưỡng, nên:

• Chia thành nhiều tuyến ray ngắn hơn, mỗi tuyến có điểm cấp nguồn riêng, phân tán tải.
• Tăng tiết diện dây dẫn cấp nguồn, chọn ray có khả năng chịu dòng cao hơn (theo khuyến cáo của nhà sản xuất).
• Giảm công suất từng đèn (chọn đèn LED hiệu suất cao hơn, quang thông lớn hơn với công suất nhỏ hơn).

Việc tính toán tải điện không chỉ là yêu cầu kỹ thuật mà còn là yêu cầu pháp lý trong nhiều tiêu chuẩn, quy chuẩn về an toàn cháy nổ. Một hệ ray được thiết kế đúng tải, phân pha hợp lý, sử dụng vật tư đạt chuẩn sẽ vận hành ổn định, giảm chi phí bảo trì, đồng thời bảo vệ an toàn cho người sử dụng và tài sản.

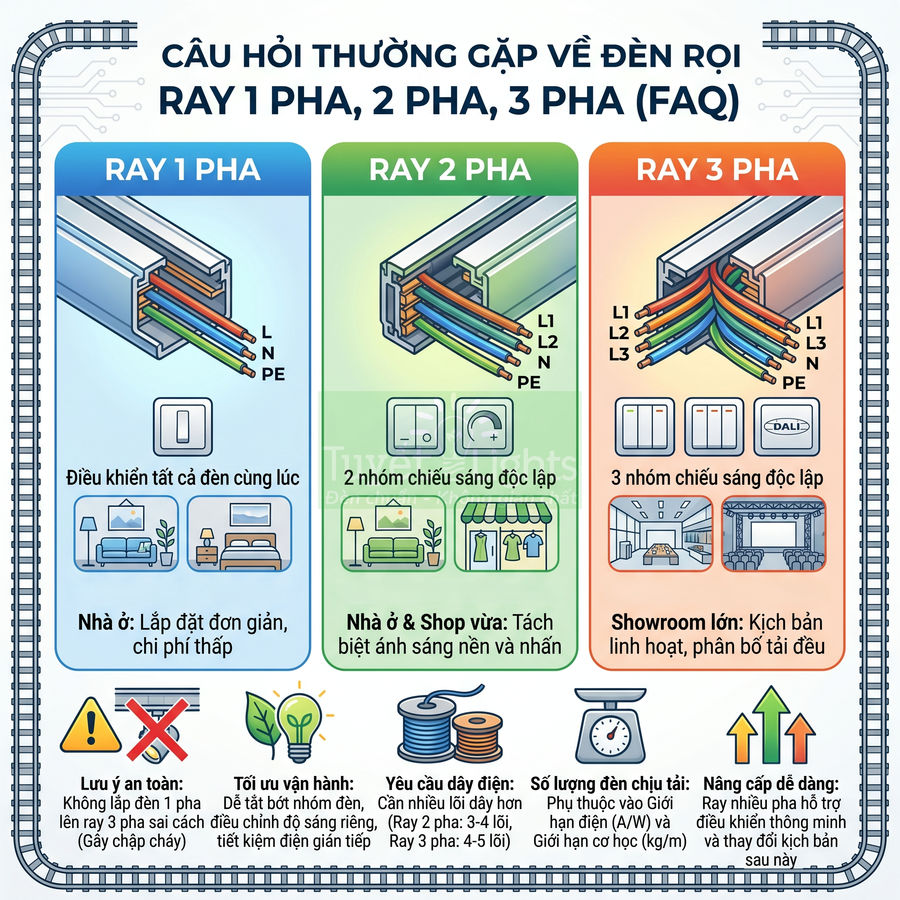

Câu hỏi thường gặp về đèn rọi ray 1 pha, 2 pha, 3 pha

Hệ ray 1 pha, 2 pha, 3 pha khác nhau chủ yếu ở số nhóm điều khiển độc lập, cấu trúc thanh dẫn và số tiếp điểm trên đầu đèn, từ đó quyết định mức độ linh hoạt khi chia nhóm chiếu sáng. Trong nhà ở, ray 1 pha thường đủ dùng nhờ lắp đặt đơn giản, chi phí thấp; ray 2 pha phù hợp khi cần tách ánh sáng nền và ánh sáng nhấn. Với shop quần áo, ray 2 pha đáp ứng tốt cửa hàng vừa, còn ray 3 pha tối ưu cho showroom lớn, cần nhiều kịch bản sáng. Về an toàn, không nên tự ý lắp đèn 1 pha lên ray 3 pha nếu không được nhà sản xuất xác nhận. Số pha không làm giảm trực tiếp điện năng tiêu thụ, nhưng ray nhiều pha giúp tối ưu vận hành, dễ tắt bớt nhóm đèn, phân bố tải đều và thuận lợi khi nâng cấp hệ điều khiển thông minh.

Ray 1 pha, 2 pha, 3 pha khác nhau ở điểm nào?

Về mặt kỹ thuật, sự khác biệt không chỉ nằm ở số nhóm điều khiển độc lập mà còn ở cấu trúc thanh dẫn, số lượng tiếp điểm trên đầu đèn và cách bố trí dây trung tính (N) – dây pha (L) bên trong ray.

Ray 1 pha thường có 2–3 thanh dẫn (tùy hệ): 1 thanh pha, 1 thanh trung tính và đôi khi 1 thanh tiếp địa. Tất cả đèn gắn trên ray đều lấy điện chung từ cùng một mạch, nên:

• Một công tắc điều khiển toàn bộ tuyến ray.
• Không thể chia nhóm đèn độc lập trên cùng một thanh ray.
• Cấu trúc đầu đèn đơn giản, chi phí thấp, dễ lắp đặt.

Ray 2 pha (thực chất là 2 mạch cấp điện độc lập trên cùng thân ray) thường có nhiều hơn 3 thanh dẫn, ví dụ: L1, L2, N (và có thể thêm PE). Mỗi đèn rọi ray có thể được đấu vào mạch L1 hoặc L2 thông qua vị trí tiếp điểm trên đầu đèn:

• Cho phép tạo hai nhóm chiếu sáng độc lập trên cùng một tuyến ray.
• Có thể điều khiển bằng 2 công tắc, 2 kênh dimmer hoặc 2 kênh điều khiển thông minh.
• Phù hợp với các không gian cần tách ánh sáng nền và ánh sáng nhấn.

Ray 3 pha có cấu trúc phức tạp hơn, thường gồm L1, L2, L3, N (và có thể thêm PE). Đầu đèn rọi ray 3 pha có 4–5 tiếp điểm, cho phép chọn một trong ba pha để cấp điện cho từng đèn:

• Tạo ba nhóm đèn độc lập trên cùng một tuyến ray.
• Hỗ trợ nhiều kịch bản chiếu sáng, lập trình linh hoạt theo thời gian, khu vực, loại sản phẩm trưng bày.
• Giảm tải đều trên các pha trong hệ thống điện 3 pha của công trình thương mại lớn.

Về cơ khí, ray 1 pha, 2 pha, 3 pha thường có kích thước, biên dạng nhôm và cấu trúc rãnh khác nhau. Đầu đèn của từng hệ được thiết kế riêng để đảm bảo:

• Tiếp xúc đúng vị trí các thanh dẫn điện.
• Đảm bảo lực giữ cơ khí, tránh lỏng lẻo, rung lắc.
• Đảm bảo khoảng cách cách điện, tránh phóng điện giữa các pha.

Nhà ở nên dùng đèn rọi ray 1 pha hay 2 pha?

Trong nhà ở, tiêu chí quan trọng thường là tính đơn giản, dễ sử dụng, chi phí hợp lý. Với các không gian như phòng khách, phòng ngủ, hành lang, bếp – ăn, nếu chỉ cần một mức sáng chung, ray 1 pha là lựa chọn phổ biến:

• Thi công đơn giản, chỉ cần một cặp dây pha – trung tính cấp cho tuyến ray.
• Dễ thao tác cho người dùng: một công tắc bật/tắt toàn bộ.
• Chi phí vật tư (ray, đầu đèn, phụ kiện) và nhân công thấp hơn.

Tuy nhiên, với các không gian sinh hoạt chung có nhiều hoạt động khác nhau, ray 2 pha mang lại trải nghiệm chiếu sáng tinh tế hơn. Ví dụ phòng khách:

• Nhóm 1 (L1): ánh sáng nền, chiếu rộng, độ rọi vừa phải, tạo sự thoải mái khi sinh hoạt, tiếp khách.
• Nhóm 2 (L2): ánh sáng nhấn, chiếu tập trung vào tranh, kệ trang trí, mảng tường TV, bàn trà.

Khi xem phim hoặc thư giãn, có thể tắt nhóm nền, chỉ giữ lại ánh sáng nhấn để tạo không gian ấm cúng, giảm chói lóa màn hình. Khi dọn dẹp hoặc sinh hoạt đông người, bật cả hai nhóm để đạt độ sáng tối đa.

Việc lựa chọn nên dựa trên:

• Mức độ linh hoạt mong muốn: nếu thường xuyên thay đổi cách sử dụng không gian, ray 2 pha đáng cân nhắc.
• Ngân sách: ray 2 pha và hệ điều khiển 2 kênh sẽ tốn chi phí cao hơn một chút so với 1 pha.
• Khả năng mở rộng: nếu dự kiến sau này lắp thêm đèn, thêm kịch bản sáng, nên chuẩn bị sẵn ray 2 pha ngay từ đầu.

Shop quần áo nên chọn ray 2 pha hay 3 pha?

Trong chiếu sáng bán lẻ, đặc biệt là shop quần áo, việc phân lớp ánh sáng (ambient – accent – decorative) ảnh hưởng trực tiếp đến trải nghiệm mua sắm và khả năng làm nổi bật sản phẩm.

Với shop diện tích vừa, layout ít thay đổi (ví dụ cửa hàng mặt phố, diện tích 30–80 m²):

• Ray 2 pha thường đáp ứng tốt:
  • Nhóm 1: ánh sáng nền cho toàn bộ không gian, đảm bảo độ rọi chung.
  • Nhóm 2: ánh sáng nhấn cho mannequin, khu vực new arrival, kệ sản phẩm chủ lực.
• Dễ điều khiển bằng 2 công tắc hoặc 2 kênh dimmer, không quá phức tạp cho nhân viên.
• Chi phí đầu tư hợp lý, không yêu cầu hệ thống điện 3 pha phức tạp.

Với cửa hàng lớn, flagship store, shop trong trung tâm thương mại, thường xuyên thay đổi layout, tổ chức event, ra mắt bộ sưu tập mới, ray 3 pha mang lại lợi thế rõ rệt:

• Có thể chia thành 3 lớp sáng:
  • Pha 1: ánh sáng nền cho lối đi, khu vực chung.
  • Pha 2: ánh sáng nhấn cho khu vực trưng bày chính, mannequin, backdrop.
  • Pha 3: ánh sáng sự kiện, khu chụp hình, khu vực khuyến mãi, POSM.
• Dễ dàng lập trình kịch bản:
  • Giờ cao điểm: bật cả 3 pha để tạo không khí sôi động.
  • Giờ thấp điểm: chỉ bật pha nền, tắt bớt pha nhấn và sự kiện để tiết kiệm điện.
  • Trong event: tăng cường pha nhấn và sự kiện, giảm pha nền để tạo điểm tập trung.
• Thuận lợi khi kết hợp với hệ thống điều khiển thông minh (DALI, KNX, DMX, Zigbee, v.v.) trong các trung tâm thương mại.

Đèn rọi ray 1 pha có lắp vào ray 3 pha được không?

Về an toàn điện, không nên cố gắng lắp đèn rọi ray 1 pha vào ray 3 pha nếu không có xác nhận tương thích từ nhà sản xuất. Các rủi ro kỹ thuật bao gồm:

• Không tương thích cơ khí: đầu đèn không khớp với rãnh ray, không khóa được chặt, dễ rơi, lỏng tiếp điểm.
• Tiếp xúc sai thanh dẫn: chân tiếp điểm của đèn 1 pha có thể chạm vào 2 pha khác nhau trên ray 3 pha, gây chập, nổ cầu dao, hư hỏng đèn.
• Không đảm bảo khoảng cách cách điện: nguy cơ phóng điện, rò điện, mất an toàn cho người sử dụng.

Một số hệ ray 3 pha trên thị trường được thiết kế dạng “universal”, cho phép gắn cả đèn 1 pha và 3 pha, nhưng chỉ khi:

• Đèn và ray thuộc cùng một hệ, cùng nhà sản xuất.
• Tài liệu kỹ thuật ghi rõ khả năng tương thích 1 pha/3 pha.
• Được thợ điện hoặc kỹ sư chiếu sáng kiểm tra, xác nhận trước khi lắp đặt hàng loạt.

Trong mọi trường hợp, nên ưu tiên sử dụng đèn và ray đồng bộ, đúng chuẩn, tránh tự ý “chế” hoặc chuyển đổi đầu đèn vì có thể làm mất bảo hành và tiềm ẩn nguy cơ cháy nổ.

Ray 3 pha có tiết kiệm điện hơn ray 1 pha không?

Về nguyên lý, số pha không làm thay đổi trực tiếp điện năng tiêu thụ. Điện năng (kWh) phụ thuộc vào:

• Tổng công suất đèn (W) trên hệ thống.
• Thời gian bật đèn (giờ).

Tuy nhiên, ray 3 pha cho phép chia nhiều nhóm đèn độc lập, kết hợp với bộ điều khiển, cảm biến, timer, từ đó gián tiếp giúp tối ưu hóa mức tiêu thụ:

• Dễ dàng tắt bớt các nhóm không cần thiết trong giờ thấp điểm.
• Điều chỉnh độ sáng khác nhau cho từng pha (nếu dùng driver dimmable), giảm công suất trung bình.
• Kết hợp với cảm biến hiện diện, cảm biến ánh sáng tự nhiên để tự động tắt/bớt đèn ở khu vực ít người qua lại.

Trong các công trình thương mại sử dụng nguồn 3 pha, việc phân bố tải đều trên 3 pha cũng giúp:

• Giảm sụt áp trên từng pha.
• Giảm tổn hao trên dây dẫn và thiết bị bảo vệ.
• Tăng độ ổn định cho toàn bộ hệ thống điện.

Lắp ray 2 pha, 3 pha có cần đi thêm dây điện không?

So với ray 1 pha, ray 2 pha và 3 pha thường yêu cầu nhiều lõi dây hơn để khai thác đầy đủ khả năng chia nhóm:

• Ray 1 pha: tối thiểu 2 lõi (L, N), có thể thêm 1 lõi PE nếu yêu cầu tiếp địa.
• Ray 2 pha:
  • Phổ biến: 3 lõi (L1, L2, N) hoặc 4 lõi (L1, L2, N, PE).
  • Một số hệ dùng 2 cặp L–N tách biệt, khi đó cần 4–5 lõi.
• Ray 3 pha:
  • Thường dùng 4 lõi (L1, L2, L3, N) hoặc 5 lõi (L1, L2, L3, N, PE).
  • Cần dây cáp phù hợp tiêu chuẩn cho hệ 3 pha của công trình.

Khi thiết kế, cần tính toán:

• Tiết diện dây theo tổng công suất và chiều dài tuyến ray, đảm bảo mật độ dòng cho phép.
• Đường đi dây trong trần, máng cáp, ống gen để tránh giao cắt phức tạp, dễ bảo trì.
• Thiết bị bảo vệ (MCB, RCCB, RCBO) tương ứng với số pha và dòng tải.

Nếu chỉ đi dây như ray 1 pha (1 cặp L–N) nhưng lại dùng ray 2 pha hoặc 3 pha, hệ thống sẽ không tận dụng được khả năng chia nhóm, biến ray nhiều pha thành “giả 1 pha”, lãng phí chi phí đầu tư.

Một thanh ray 1 pha, 2 pha, 3 pha chịu được bao nhiêu đèn?

Khả năng chịu tải của một thanh ray phụ thuộc vào hai yếu tố chính:

• Giới hạn điện: dòng tối đa (A) và công suất tối đa (W) do nhà sản xuất quy định.
• Giới hạn cơ học: tải trọng tối đa (kg/m) mà thanh ray và hệ treo có thể chịu.

Về điện, cần:

• Tính tổng công suất các đèn trên ray (hoặc trên từng pha đối với ray 2 pha, 3 pha).
• Quy đổi ra dòng điện: I ≈ P / (U × cosφ). Với đèn LED cosφ thường 0,9–0,95, có thể ước tính gần đúng I ≈ P / U.
• So sánh với dòng tối đa cho phép của ray (ví dụ 10A, 16A).
• Chừa dự phòng 20–30% để tránh vận hành sát ngưỡng, đồng thời có không gian mở rộng sau này.

Ví dụ: ray chịu được 16A ở 220V, công suất tối đa xấp xỉ 3500 W. Nếu mỗi đèn rọi ray LED 20 W:

• Về lý thuyết có thể gắn trên 150 đèn, nhưng thực tế không nên làm như vậy.
• Cần phân bố đều trên các đoạn ray, tránh tập trung quá nhiều đèn vào một điểm cấp nguồn.

Về cơ học, cần xem:

• Trọng lượng từng đèn (bao gồm thân đèn, driver, phụ kiện).
• Khoảng cách giữa các điểm treo ray, loại trần (thạch cao, bê tông, khung thép).
• Giới hạn võng cho phép để ray không bị cong, xệ theo thời gian.

Trong nhiều trường hợp, giới hạn cơ học và bố trí ánh sáng hợp lý sẽ quyết định số lượng đèn thực tế thấp hơn nhiều so với giới hạn điện.

Nên chọn ray mấy pha để dễ nâng cấp về sau?

Lựa chọn số pha nên được xem như một quyết định chiến lược trong giai đoạn thiết kế, đặc biệt với các dự án thương mại.

Với không gian nhỏ, nhu cầu đơn giản (căn hộ, nhà phố, shop nhỏ):

• Ray 1 pha thường đủ, dễ thi công, dễ vận hành.
• Nếu dự kiến chỉ có một vài kịch bản sáng cơ bản, không cần đầu tư hệ nhiều pha.

Với không gian có khả năng thay đổi bố cục, mở rộng trưng bày (cafe, studio nhỏ, shop thời trang vừa):

• Ray 2 pha là lựa chọn cân bằng giữa chi phí và tính linh hoạt.
• Có thể tách nhóm nền – nhấn, hoặc chia khu vực A – B độc lập.

Với showroom, gallery, cửa hàng flagship, không gian triển lãm:

• Đầu tư ray 3 pha ngay từ đầu giúp:
  • Dễ dàng thay đổi layout, di chuyển đèn, đổi nhóm pha mà không phải đi lại dây.
  • Tích hợp tốt với hệ điều khiển chiếu sáng chuyên nghiệp, lập trình nhiều cảnh sáng.
  • Giảm chi phí cải tạo về sau khi nâng cấp concept trưng bày.
• Đặc biệt hữu ích khi kết hợp với các loại đèn khác nhau (góc chiếu, nhiệt độ màu, CRI cao) trên cùng tuyến ray, nhưng điều khiển theo từng pha riêng.

Trong giai đoạn thiết kế sơ bộ, nên làm việc với đơn vị tư vấn chiếu sáng hoặc kỹ sư M&E để:

• Xác định kịch bản sử dụng hiện tại và tương lai.
• Ước lượng khả năng mở rộng, thay đổi công năng.
• Chọn cấu hình ray và hệ điều khiển phù hợp, tránh phải thay toàn bộ hệ ray khi nâng cấp.
