Cách đi dây đèn spotlight an toàn

Hệ thống đi dây đèn spotlight an toàn không chỉ dừng ở việc “đấu cho đèn sáng”, mà là sự kết hợp giữa đấu đúng chuẩn L–N–PE, chọn cấu hình mắc song song, tính đúng tải và bố trí vật tư bảo vệ đồng bộ cho từng môi trường sử dụng trong nhà lẫn ngoài trời. Nội dung bao quát từ sơ đồ cơ bản 1 công tắc – 1 đèn, hệ nhiều đèn 220V và 12V/24V, đến các mô hình tích hợp dimmer, cảm biến, timer, ray track light và spotlight âm trần thạch cao. Trọng tâm kỹ thuật nằm ở việc luôn ngắt dây pha qua công tắc, giữ trung tính đi thẳng, nối đất chắc chắn cho mọi thân đèn kim loại, đồng thời kiểm soát sụt áp bằng cách chia line theo khu vực, dùng hộp nối trung tâm và chọn đúng tiết diện dây, MCB, driver dư tải tối thiểu 20%.

Bài viết cũng nhấn mạnh các nguyên tắc quan trọng như không mắc nối tiếp spotlight LED, không đặt driver trong hốc kín, không để dây chạm vùng tản nhiệt và luôn ưu tiên RCCB/RCBO, hộp nối IP65–IP67, dây chống UV hoặc nguồn 12V SELV cho khu vực ngoài trời ẩm ướt. Từ quy trình thi công thực tế, checklist nghiệm thu đến các lỗi phổ biến gây chập cháy, toàn bộ nội dung hướng đến mục tiêu cuối cùng: hệ spotlight vận hành ổn định, không sụt áp, dễ bảo trì và an toàn điện lâu dài.

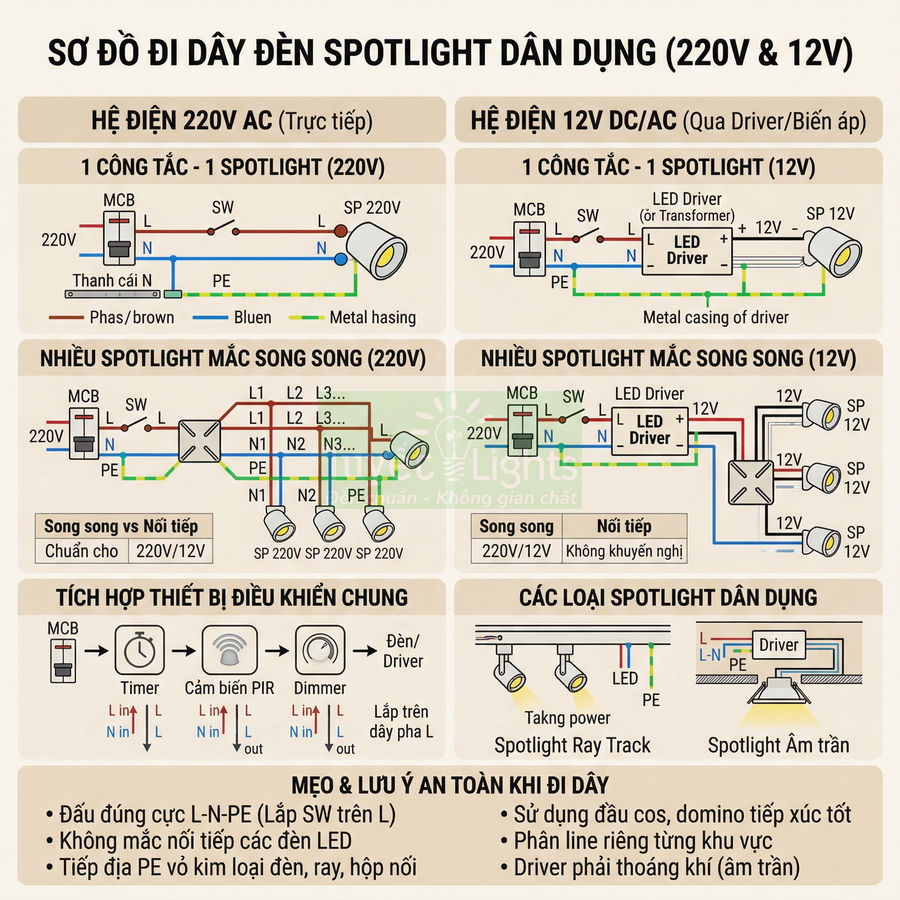

Sơ đồ đi dây đèn spotlight theo từng hệ điện dân dụng 220V và 12V

Hệ thống sơ đồ đi dây đèn spotlight cho điện áp 220V và 12V tập trung vào việc đảm bảo đấu đúng cực L–N–PE, lựa chọn cấu hình mắc song song và tích hợp linh hoạt các thiết bị điều khiển. Với mô hình 1 công tắc – 1 đèn, dây pha L luôn được ngắt qua công tắc, dây N đi thẳng và PE nối chắc chắn vào thân, máng, ray kim loại để tăng an toàn chống giật. Khi dùng nhiều spotlight, cách mắc song song giúp giữ điện áp ổn định trên từng đèn, cần tính toán dòng tổng, sụt áp và chia nhánh hợp lý. Các thiết bị như dimmer, cảm biến, timer đều được lắp trên dây L, tuân thủ cấu hình chân đấu của nhà sản xuất. Với spotlight ray và âm trần, việc tổ chức line, MCB riêng và hộp nối kỹ thuật giúp hệ thống vừa thẩm mỹ vừa dễ bảo trì.

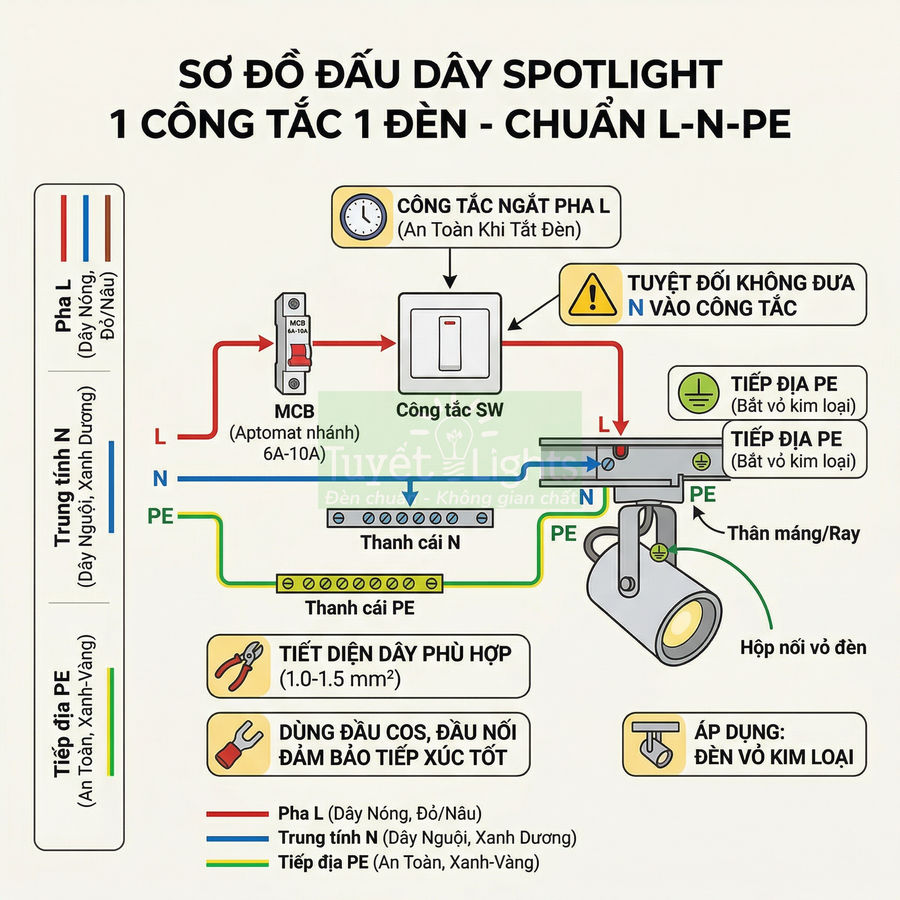

Đấu dây spotlight 1 công tắc 1 đèn đúng cực L–N–PE

Trong hệ điện dân dụng phổ biến tại Việt Nam, đa số đèn spotlight hoạt động trực tiếp ở điện áp 220V AC hoặc thông qua driver/biến áp hạ áp xuống 12V/24V DC/AC. Với cấu hình cơ bản 1 công tắc – 1 spotlight, yêu cầu quan trọng nhất là đấu đúng cực L (dây pha nóng), N (dây trung tính) và PE (dây tiếp địa) theo tiêu chuẩn. Việc đấu đúng cực không chỉ giúp đèn hoạt động ổn định mà còn đảm bảo an toàn khi thao tác bảo trì, giảm nguy cơ rò điện ra thân đèn, đặc biệt với spotlight vỏ kim loại.

Trong sơ đồ chuẩn, dây pha L đi từ MCB/aptomat nhánh đến công tắc, sau đó từ công tắc đi tiếp đến chân L của đèn hoặc driver. Dây trung tính N đi trực tiếp từ thanh cái N trong tủ điện đến chân N của đèn/driver, không đi qua công tắc. Dây PE đi từ thanh cái tiếp địa trong tủ điện đến vỏ đèn, thân máng, khung kim loại hoặc hộp nối kim loại. Cách đi dây này đảm bảo khi tắt công tắc, dây pha bị ngắt, giảm nguy cơ chạm tay vào đui đèn vẫn còn điện.

Ở mức chuyên sâu hơn, cần chú ý:

• Vị trí ngắt pha: công tắc luôn phải đặt trên dây L, tuyệt đối không đảo L–N tại hộp công tắc để “dễ đấu”. Điều này liên quan trực tiếp đến an toàn khi bảo trì.
• Tiếp địa PE: với spotlight thân kim loại, bắt buộc phải có điểm bắt dây PE bằng ốc hoặc cọc tiếp địa riêng, không siết chung với ốc cơ khí khác để tránh lỏng tiếp xúc theo thời gian.
• Tiết diện dây: line chiếu sáng dân dụng thường dùng 1.0–1.5 mm² đồng, nhưng nếu số lượng spotlight lớn hoặc chiều dài tuyến xa (>30 m) nên ưu tiên 1.5 mm² để giảm sụt áp.
• Thiết bị bảo vệ: MCB nhánh cho chiếu sáng thường chọn 6A–10A, đường đặc tính B hoặc C, tùy tổng công suất và tiêu chuẩn thiết kế.

Bảng mô tả sơ đồ đấu dây 1 công tắc – 1 spotlight 220V:

Khi thi công, cần tuân thủ mã màu dây: dây pha L thường dùng màu đỏ, nâu, đen, dây trung tính N dùng màu xanh dương, dây PE dùng màu xanh – vàng. Tại hộp công tắc, phải đảm bảo không đưa dây N vào công tắc, tránh nhầm lẫn và nguy cơ chạm chập khi sửa chữa. Nên sử dụng đầu cos, domino hoặc đầu nối nhanh để đảm bảo tiếp xúc tốt, hạn chế xoắn dây trần trực tiếp.

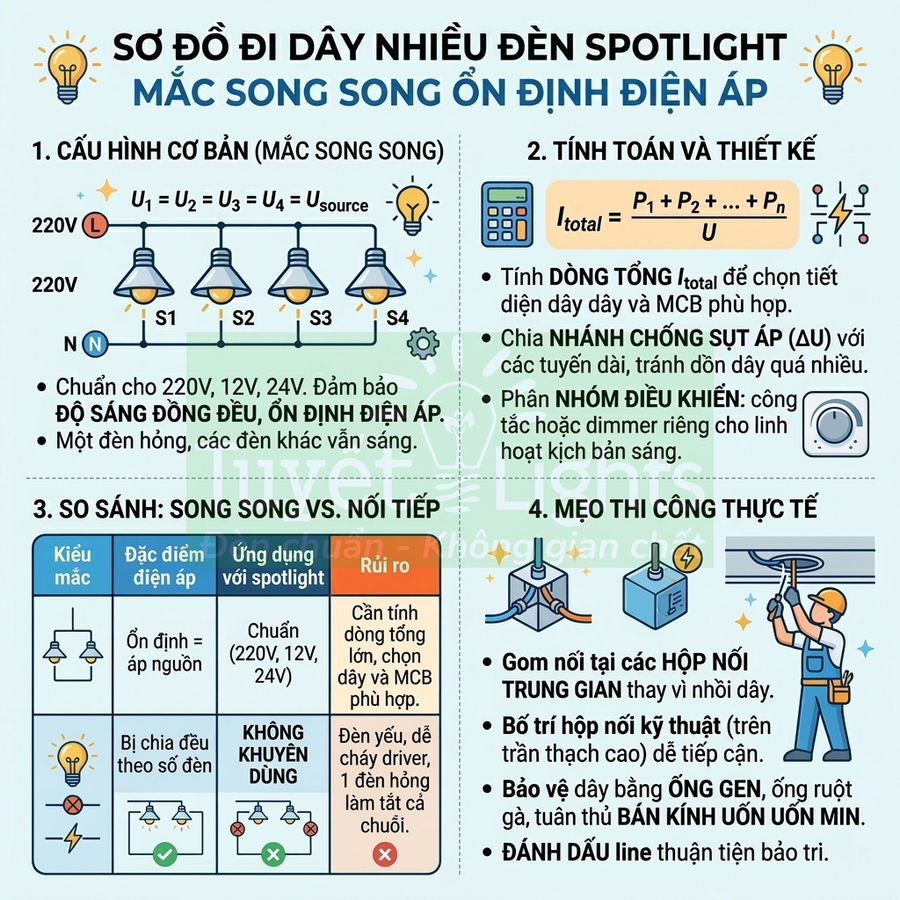

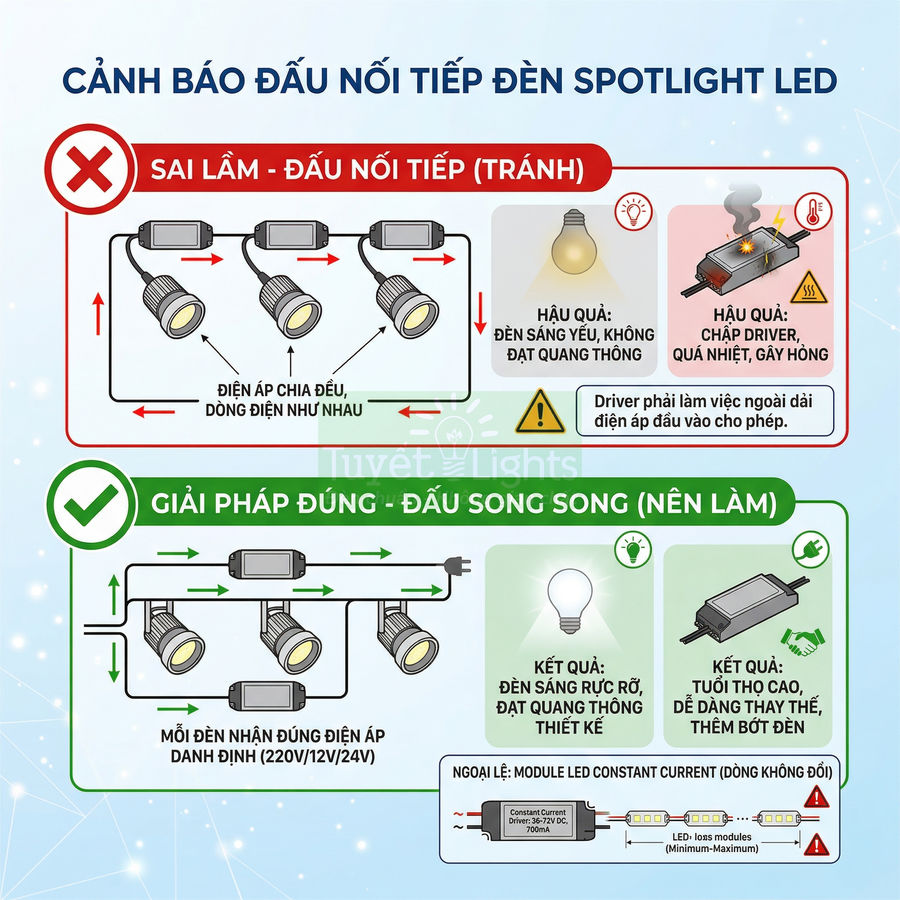

Sơ đồ đi dây nhiều đèn spotlight mắc song song ổn định điện áp

Với hệ thống chiếu sáng sử dụng nhiều spotlight trên cùng một line, cấu hình mắc song song là lựa chọn chuẩn để giữ điện áp trên mỗi đèn ổn định, đảm bảo độ sáng đồng đều và tránh hiện tượng đèn cuối line bị tối hơn do sụt áp. Trong sơ đồ song song, tất cả các chân L của spotlight được nối chung vào dây pha L của line, tất cả chân N nối chung vào dây N của line, và các điểm nối được gom trong hộp nối hoặc hộp kỹ thuật.

Đối với spotlight 220V, mỗi đèn được cấp trực tiếp 220V giữa L và N. Đối với spotlight 12V/24V, driver/biến áp sẽ cấp điện áp thấp áp ra hai dây + và –, các đèn cũng được mắc song song vào hai dây này. Điều quan trọng là không mắc nối tiếp các spotlight LED vì sẽ làm sai điện áp làm việc, gây nhấp nháy, cháy driver hoặc giảm tuổi thọ LED.

Ở góc độ thiết kế, cần tính:

• Dòng tổng Itotal: Itotal = (P1 + P2 + … + P_n) / U. Với U = 220V, tổng công suất càng lớn thì dòng càng cao, phải chọn tiết diện dây và MCB tương ứng.
• Sụt áp trên line: với tuyến dài, nên chia thành nhiều nhánh cấp từ hộp nối trung tâm, tránh kéo một line duy nhất quá xa gây ΔU lớn, làm đèn cuối tuyến yếu sáng.
• Phân nhóm điều khiển: có thể chia nhiều nhóm spotlight song song, mỗi nhóm một công tắc hoặc dimmer riêng để linh hoạt kịch bản chiếu sáng.

Bảng so sánh mắc song song và mắc nối tiếp spotlight:

Khi đi dây nhiều spotlight song song, nên chia nhánh tại các hộp nối trung gian, tránh dồn quá nhiều dây vào một domino hoặc đầu nối, đồng thời đánh dấu nhãn từng line để thuận tiện cho bảo trì. Đối với trần thạch cao, nên bố trí hộp nối kỹ thuật phía trên trần hoặc trong hốc kỹ thuật để dễ tiếp cận. Nên sử dụng ống gen, ống ruột gà hoặc ống cứng để bảo vệ dây, tuân thủ bán kính uốn tối thiểu để không làm gãy lõi đồng.

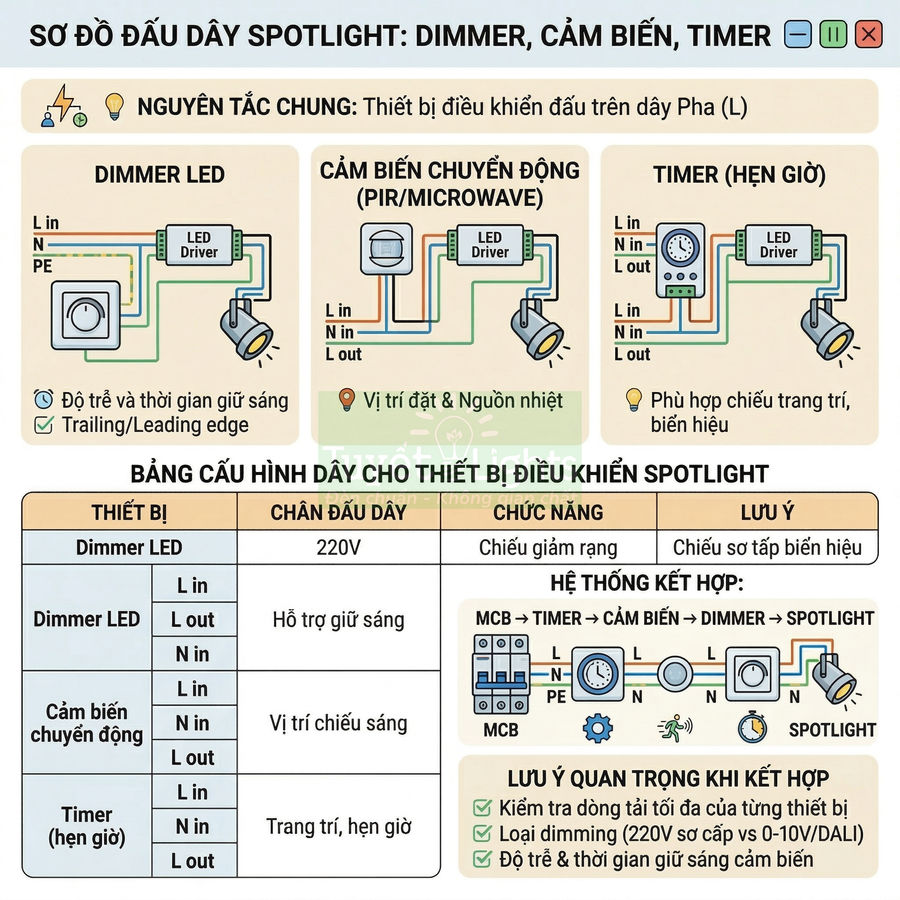

Đấu dây spotlight dùng dimmer, cảm biến chuyển động, timer

Khi tích hợp dimmer, cảm biến chuyển động (PIR, microwave), timer vào hệ spotlight, sơ đồ đấu dây sẽ phức tạp hơn nhưng vẫn tuân theo nguyên tắc chung: thiết bị điều khiển luôn nằm trên dây pha L, không can thiệp vào dây N và PE. Dimmer hoặc cảm biến sẽ đóng/cắt hoặc điều chỉnh mức điện áp/dòng trên dây L cấp cho spotlight hoặc driver.

Với dimmer cho spotlight LED, cần sử dụng dimmer tương thích LED (trailing edge hoặc leading edge tùy driver). Sơ đồ cơ bản: L từ MCB đi vào dimmer, L ra từ dimmer cấp đến chân L của driver/đèn, N đi thẳng từ MCB đến N của driver/đèn, PE nối như bình thường. Với cảm biến chuyển động, đa số cảm biến cần L in, N in, L out: L in và N in cấp nguồn cho cảm biến, L out là dây pha điều khiển cấp đến đèn khi có chuyển động.

Bảng cấu hình dây cho một số thiết bị điều khiển spotlight:

Khi kết hợp dimmer + cảm biến + timer trên cùng line spotlight, cần tuân thủ thứ tự: MCB → timer → cảm biến → dimmer → spotlight/driver hoặc cấu hình phù hợp theo hướng dẫn nhà sản xuất, đảm bảo không gây xung đột tín hiệu và không vượt quá dòng tải cho phép của từng thiết bị. Ngoài ra, nên kiểm tra:

• Dòng tải tối đa của từng thiết bị điều khiển so với tổng công suất spotlight trên line.
• Loại dimming (dimming phía sơ cấp 220V hay dimming phía thứ cấp 0–10V, DALI…) để chọn driver LED tương thích.
• Độ trễ và thời gian giữ sáng của cảm biến, tránh nhấp nháy khi có chuyển động liên tục.

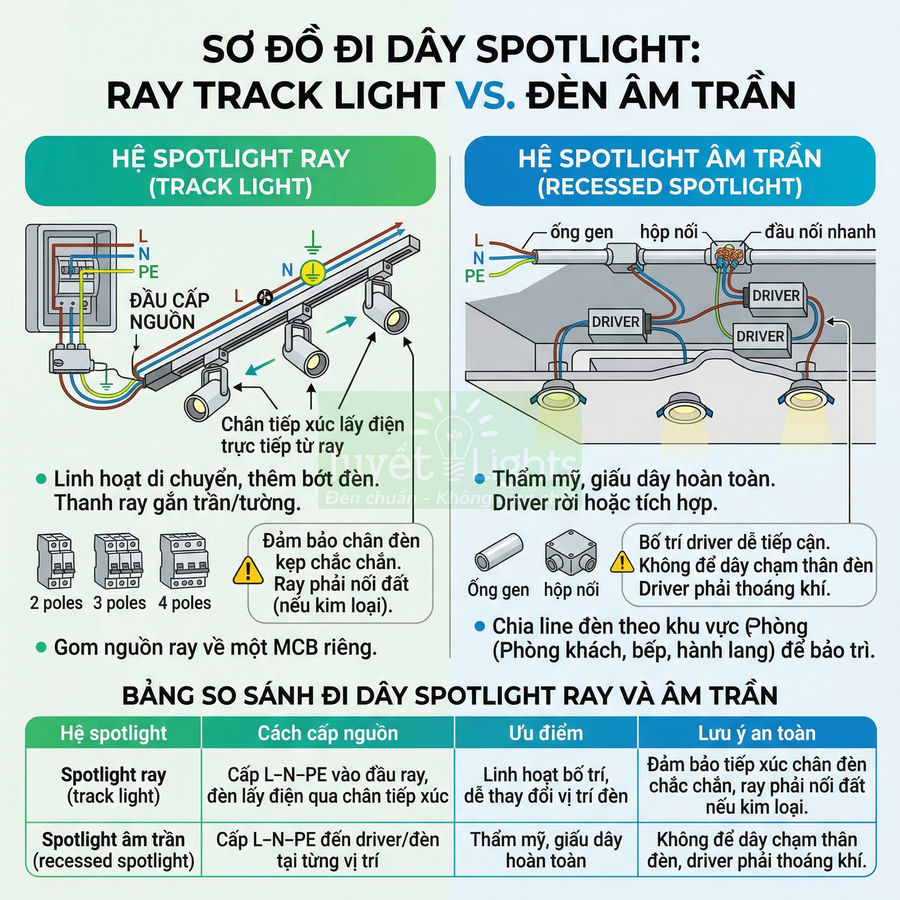

Sơ đồ đi dây spotlight ray track light và spotlight âm trần

Hệ spotlight ray (track light) sử dụng thanh ray dẫn điện gắn trên trần hoặc tường, cho phép di chuyển, thêm bớt đèn linh hoạt. Thanh ray thường có 2, 3 hoặc 4 cực (2 dây, 1 pha; 3 dây, 1 pha + PE; 4 dây, 3 pha hoặc 2 line điều khiển). Sơ đồ đi dây cơ bản: dây L, N, PE từ hộp nối hoặc tủ điện được đưa vào đầu cấp nguồn của ray, sau đó các chân tiếp xúc của chân đèn spotlight ray sẽ lấy điện trực tiếp từ ray.

Với spotlight âm trần, mỗi đèn thường có driver rời hoặc driver tích hợp. Sơ đồ đi dây tương tự spotlight thường, nhưng cần chú ý bố trí driver trong khoang trần sao cho dễ tiếp cận. Dây L, N, PE được đi trong ống gen hoặc ống cứng trên trần, chia nhánh tại các hộp nối hoặc tại từng vị trí đèn bằng đầu nối nhanh.

Bảng so sánh đi dây spotlight ray và spotlight âm trần:

Khi thiết kế sơ đồ, nên gom nguồn ray về một MCB riêng để dễ quản lý, còn spotlight âm trần nên chia thành các line theo khu vực (phòng khách, bếp, hành lang) để khi bảo trì không ảnh hưởng toàn bộ hệ thống chiếu sáng. Với ray 3 hoặc 4 cực, có thể khai thác thêm khả năng chia nhiều nhóm đèn trên cùng một thanh ray bằng cách cấp nhiều line pha khác nhau, nhưng phải tuân thủ chặt chẽ sơ đồ đấu dây của nhà sản xuất ray và chân đèn.

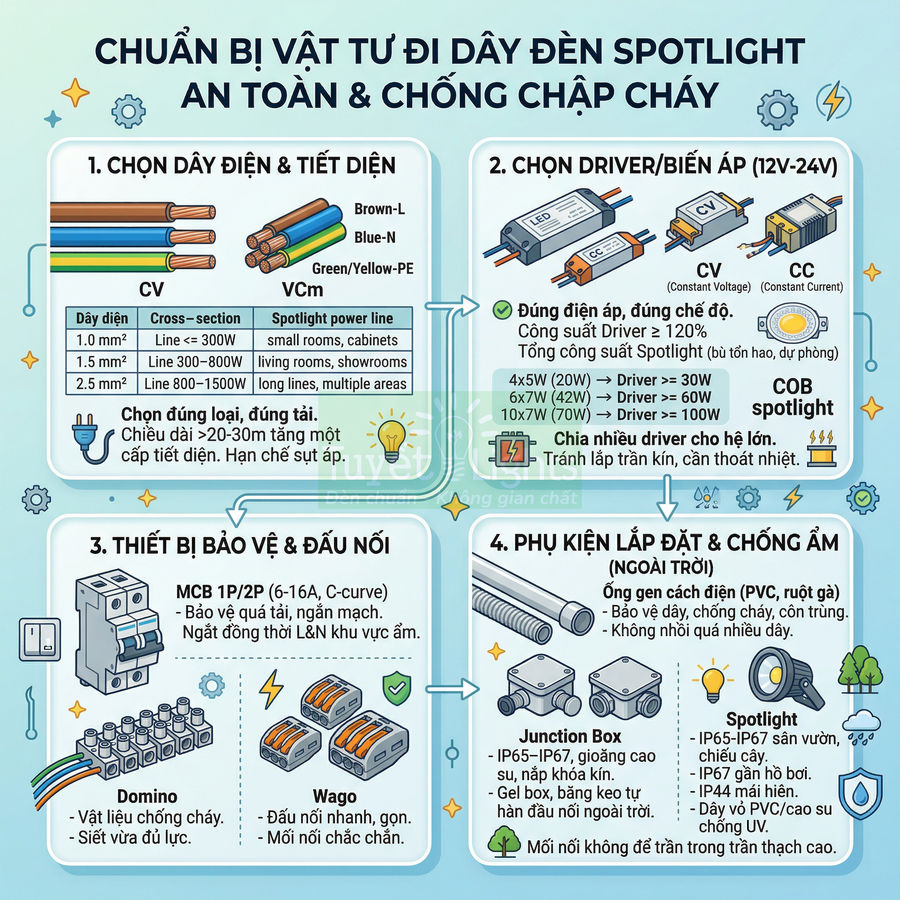

Chuẩn bị vật tư đi dây đèn spotlight đúng tải và chống chập cháy

Hệ thống spotlight an toàn và bền cần được chuẩn bị vật tư một cách đồng bộ, từ dây dẫn, driver đến thiết bị bảo vệ và phụ kiện chống ẩm. Dây điện phải chọn đúng loại (CV, VCm) và đúng tiết diện theo dòng tải, chiều dài line, cách lắp đặt, đồng thời áp dụng hệ số an toàn để hạn chế sụt áp, phát nhiệt và nguy cơ chập cháy. Với spotlight dùng điện áp thấp, driver/biến áp 12V–24V phải được chọn theo nguyên tắc đúng điện áp, đúng chế độ CV/CC và dư tối thiểu 20% công suất. Bên cạnh đó, MCB, cầu chì, domino, đầu nối nhanh, ống gen và hộp nối đạt chuẩn, kết hợp lựa chọn đúng cấp IP cho đèn và phụ kiện ngoài trời, sẽ tạo nên một hệ spotlight vừa thẩm mỹ vừa an toàn lâu dài.

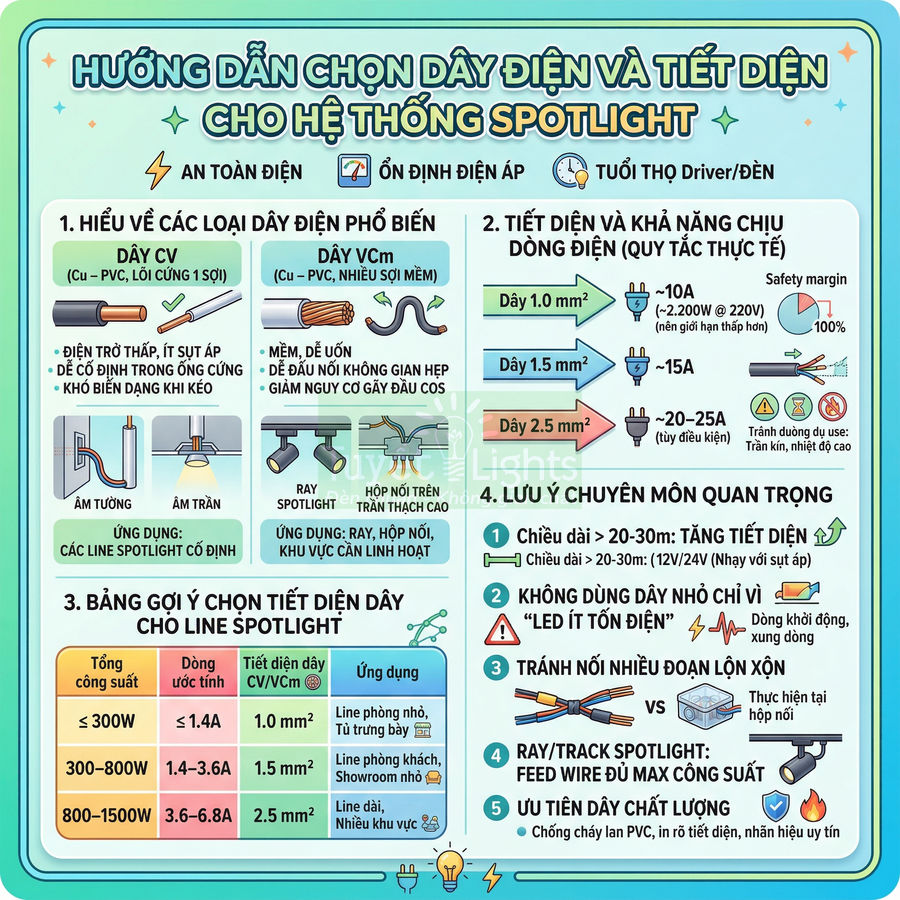

Chọn dây điện CV, VCm, tiết diện phù hợp công suất spotlight

Trong hệ thống spotlight, dây dẫn không chỉ đơn thuần là “nối cho sáng” mà là một thành phần kỹ thuật quyết định trực tiếp đến an toàn điện, độ ổn định điện áp và tuổi thọ driver/đèn. Khi thiết kế, cần xem xét đồng thời: loại dây, tiết diện, cách lắp đặt (âm tường, âm trần, trong ống hay đi nổi), nhiệt độ môi trường và số lượng dây đi chung ống.

Trong dân dụng và công trình nhỏ, hai nhóm dây thông dụng nhất là dây đơn cứng CV và dây mềm nhiều sợi VCm:

• Dây CV (Cu – PVC, lõi cứng 1 sợi):
  • Ưu điểm: điện trở thấp, ít sụt áp, ít bị “xơ” gãy, dễ cố định trong ống cứng, ít biến dạng khi kéo dài.
  • Ứng dụng: đi âm tường, âm trần, luồn trong ống cứng PVC, ống gen, ống thép; phù hợp cho các line spotlight cố định, ít thay đổi.
• Dây VCm (Cu – PVC, nhiều sợi mềm):
  • Ưu điểm: mềm, dễ uốn, dễ đấu nối trong không gian hẹp, giảm nguy cơ gãy gập tại đầu cos, domino.
  • Ứng dụng: đi dây trong hộp kỹ thuật, tủ điện, ray spotlight, hộp nối trên trần thạch cao, các đoạn cần linh hoạt hoặc có khả năng tháo lắp, bảo trì thường xuyên.

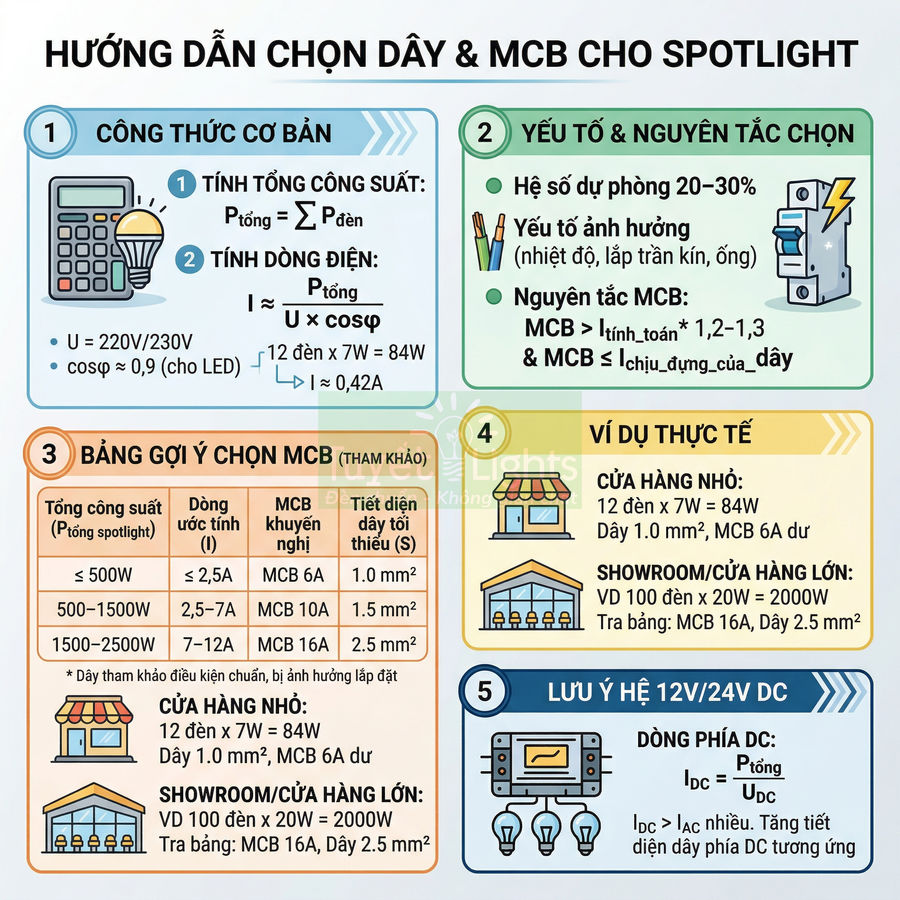

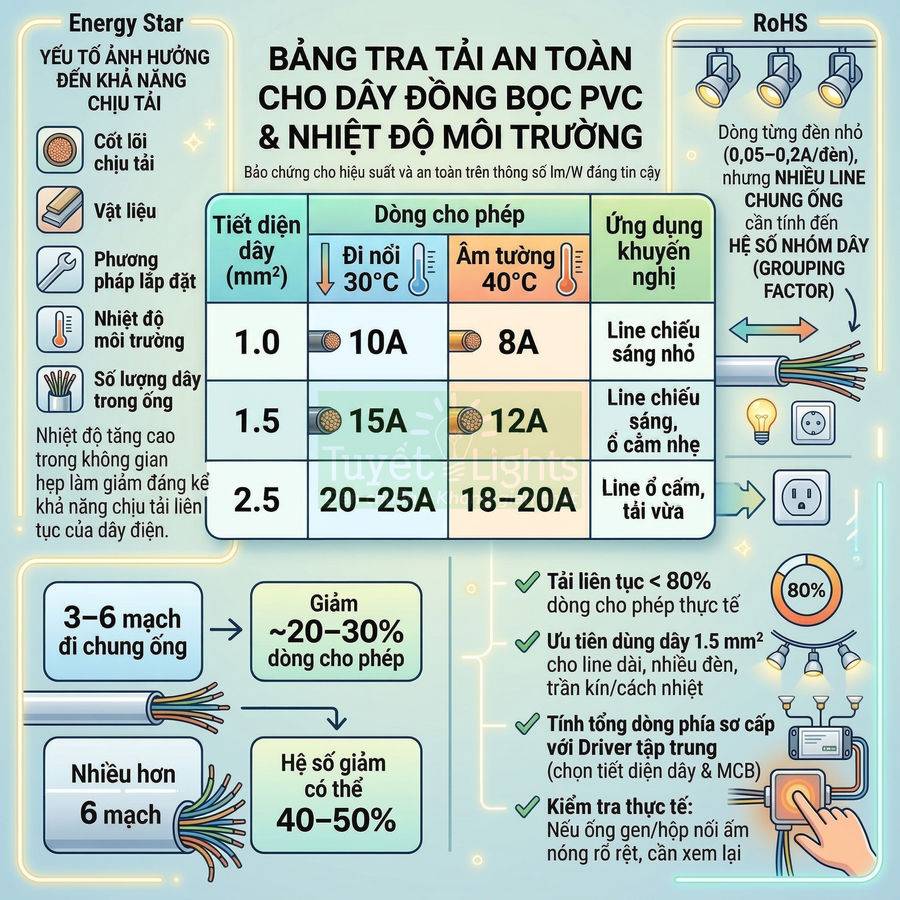

Tiết diện dây được chọn dựa trên dòng điện chạy qua, chiều dài đường dây, cách lắp đặt và hệ số đồng thời. Với spotlight LED, công suất mỗi đèn thường từ 5–20W, nhưng khi nhiều đèn trên cùng line, tổng công suất có thể lên đến vài trăm watt. Dòng điện tính gần đúng theo công thức: I ≈ P / (U × cosφ). Với LED, có thể lấy cosφ ≈ 0,9 để ước tính tương đối.

Quy tắc thực tế thường dùng trong dân dụng (đi trong ống, nhiệt độ môi trường chuẩn, không quá nhiều dây chung ống):

• Dây 1.0 mm²: chịu khoảng 10A (tương đương ~2.200W ở 220V, nhưng nên giới hạn thấp hơn để tăng độ bền).
• Dây 1.5 mm²: chịu khoảng 15A.
• Dây 2.5 mm²: chịu khoảng 20–25A tùy điều kiện lắp đặt.

Trong thực tế thiết kế spotlight, thường áp dụng thêm hệ số an toàn, không khai thác dây đến 100% khả năng chịu dòng, đặc biệt khi dây đi trong trần kín, nhiệt độ cao hoặc nhiều mạch đi chung ống.

Bảng gợi ý chọn tiết diện dây cho line spotlight:

Khi chiều dài line lớn hơn 20–30m, nên tăng một cấp tiết diện để giảm sụt áp. Với hệ 220–240V, sụt áp 3–5% thường vẫn chấp nhận được, nhưng với hệ 12V/24V, chỉ cần sụt áp vài phần trăm đã làm ánh sáng giảm rõ rệt, driver làm việc nặng hơn, dễ gây nhấp nháy.

Một số lưu ý chuyên môn khi chọn và thi công dây cho spotlight:

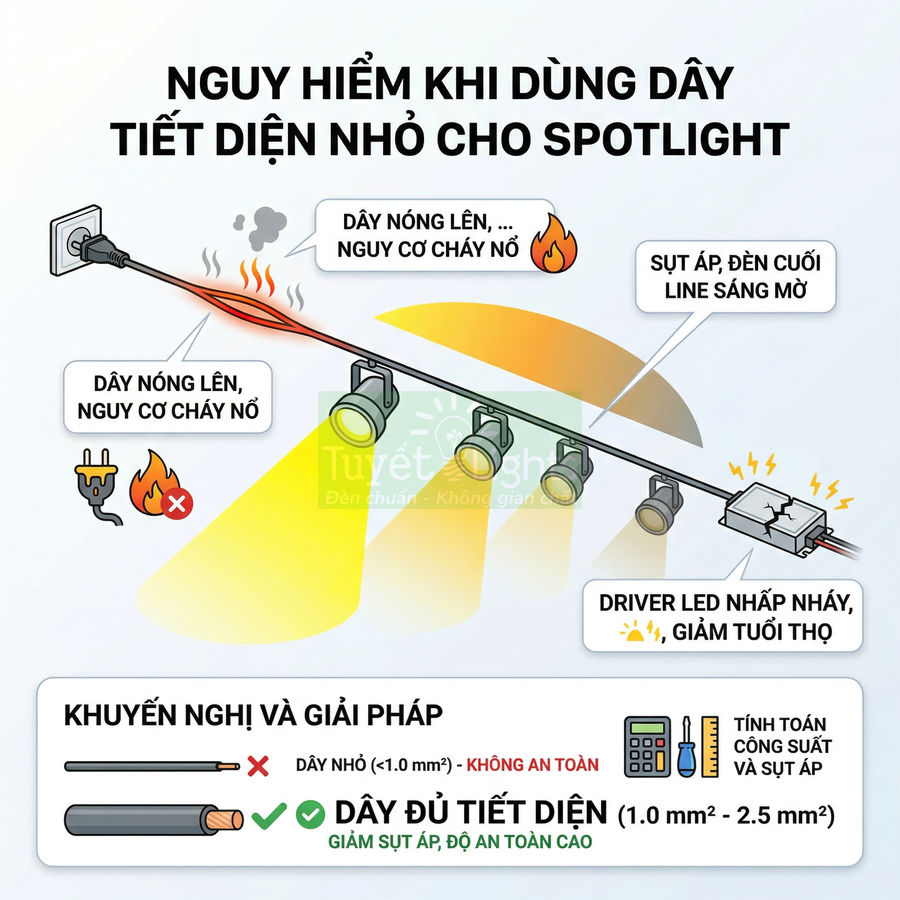

• Không dùng dây nhỏ hơn khuyến nghị chỉ vì “LED ít tốn điện”; dòng khởi động, xung dòng của driver vẫn có thể cao.
• Tránh nối nhiều đoạn dây nhỏ – to xen kẽ trên cùng line; nếu cần chuyển tiết diện, nên thực hiện tại hộp nối rõ ràng, có đánh dấu.
• Với ray spotlight, dây cấp cho ray nên chọn tiết diện đủ cho tổng công suất tối đa dự kiến, không chỉ theo số đèn hiện tại.

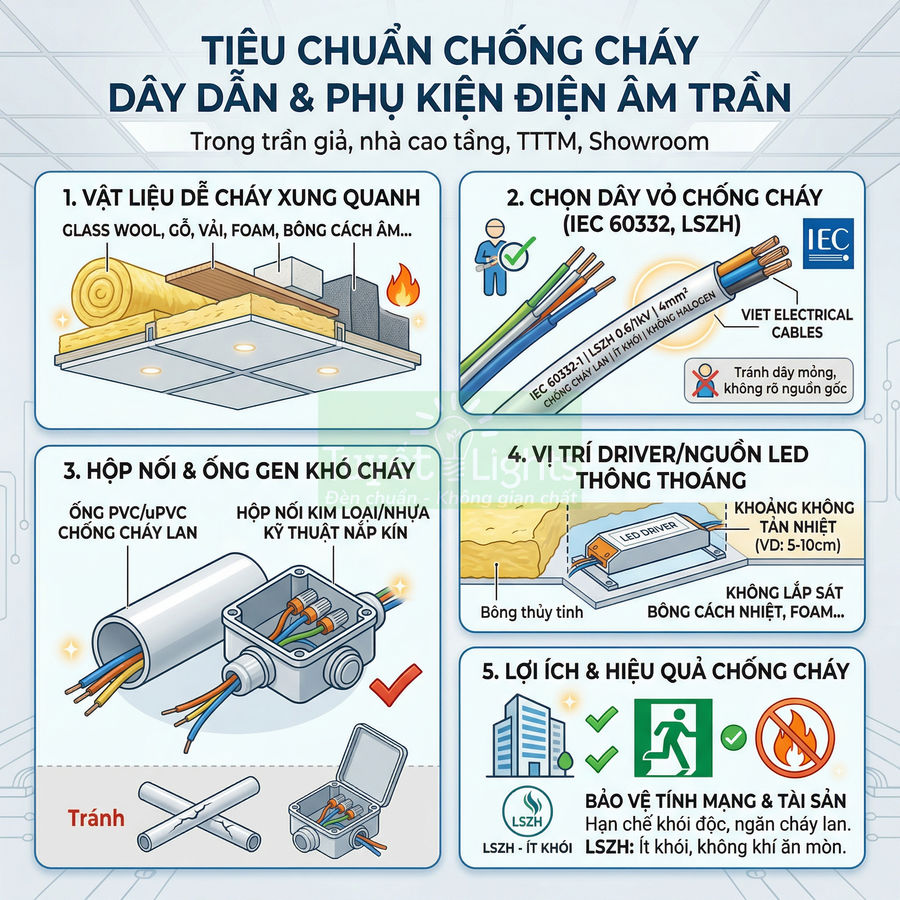

• Ưu tiên dây có vỏ PVC chống cháy lan, in rõ tiết diện, tiêu chuẩn sản xuất, thương hiệu uy tín.

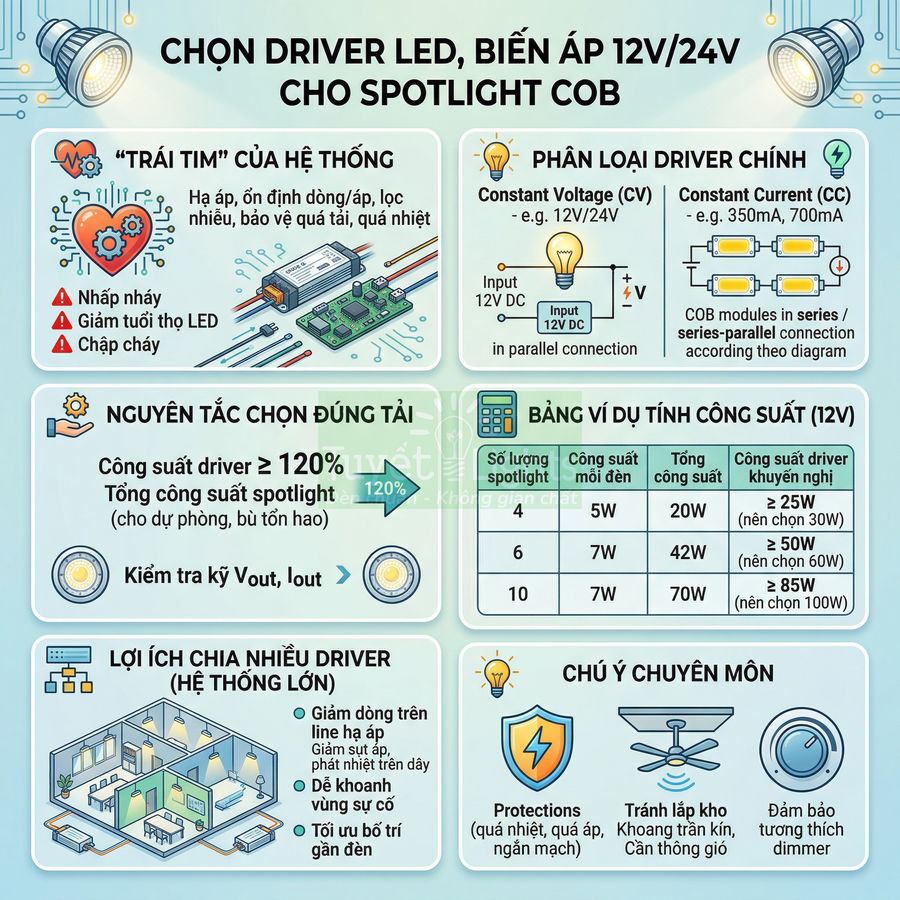

Chọn driver LED, biến áp 12V/24V đúng tải cho spotlight COB

Với spotlight COB, spotlight âm trần LED dùng điện áp thấp, driver LED hoặc biến áp 12V/24V là thành phần bắt buộc và là “trái tim” của hệ thống. Driver không chỉ hạ áp mà còn ổn định dòng/điện áp, lọc nhiễu, bảo vệ quá tải, quá nhiệt. Việc chọn sai driver có thể gây nhấp nháy, giảm tuổi thọ chip LED, cháy driver hoặc gây chập cháy lan sang dây dẫn.

Driver được chia thành hai nhóm chính:

• Constant Voltage (CV – điện áp không đổi, ví dụ 12V/24V):
  • Đầu ra giữ ổn định ở một mức điện áp danh định (12V, 24V…).
  • Spotlight/đèn LED tích hợp sẵn mạch hạn dòng, thường ghi rõ “Input 12V DC” hoặc “24V DC”.
  • Tất cả đèn được mắc song song vào đầu ra driver.
• Constant Current (CC – dòng không đổi, ví dụ 350mA, 700mA):
  • Driver giữ dòng ra ổn định, điện áp ra tự điều chỉnh trong một dải cho phép.
  • Dùng cho module COB, chip LED rời chưa có mạch hạn dòng.
  • Sơ đồ mắc (nối tiếp hay song song) phải tuân thủ hướng dẫn nhà sản xuất và dải điện áp làm việc của driver.

Nguyên tắc chọn driver:

• Công suất driver ≥ 120% tổng công suất spotlight để có dự phòng, bù tổn hao, tránh làm việc sát ngưỡng liên tục.
• Kiểm tra kỹ điện áp đầu ra (Vout) và dòng định mức (Iout) có phù hợp với thông số trên thân đèn/module COB.
• Với spotlight 12V/24V dạng constant voltage, tất cả đèn mắc song song vào đầu ra driver, dây cấp từ driver đến từng đèn phải đủ tiết diện để hạn chế sụt áp không đều giữa các nhánh.
• Với module COB dạng constant current, phải tuân thủ dòng định mức và sơ đồ mắc; không tự ý thay đổi số lượng COB nối tiếp/vsong song ngoài dải điện áp cho phép của driver.

Bảng ví dụ chọn driver cho spotlight 12V:

Với hệ thống lớn, nên chia nhiều driver thay vì dùng một driver công suất rất lớn, giúp:

• Giảm dòng trên mỗi line hạ áp, hạn chế sụt áp và phát nhiệt trên dây.
• Dễ khoanh vùng sự cố: một driver hỏng chỉ ảnh hưởng một nhóm đèn, không làm tắt toàn bộ khu vực.
• Tối ưu bố trí: đặt driver gần cụm đèn để rút ngắn chiều dài dây 12V/24V, giảm tổn hao.

Một số điểm chuyên môn cần chú ý:

• Ưu tiên driver có bảo vệ quá nhiệt, quá áp, ngắn mạch, vỏ chống cháy, đạt chuẩn an toàn (CE, RoHS…).

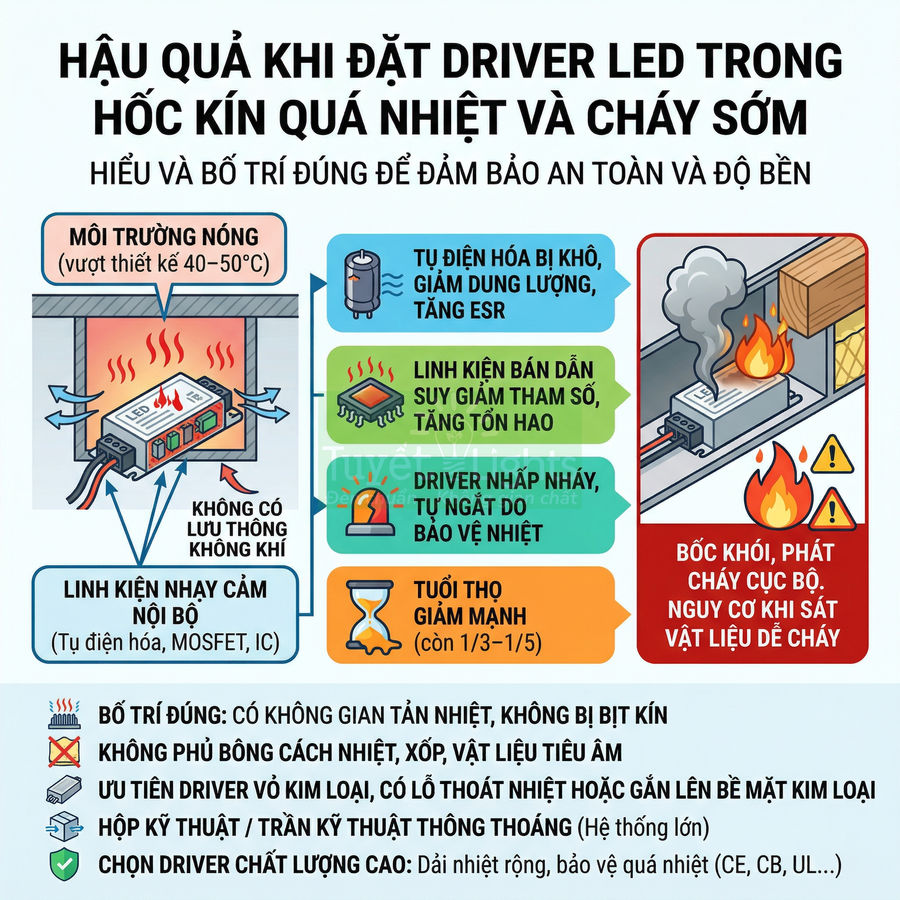

• Không lắp driver trong khoang trần quá kín, không có khe thoát nhiệt; nên chừa khoảng không thông gió xung quanh driver.
• Với driver dimmable (dimming 0–10V, DALI, TRIAC…), cần đảm bảo tương thích với dimmer và tổng tải nằm trong dải làm việc ổn định của cả driver và dimmer.

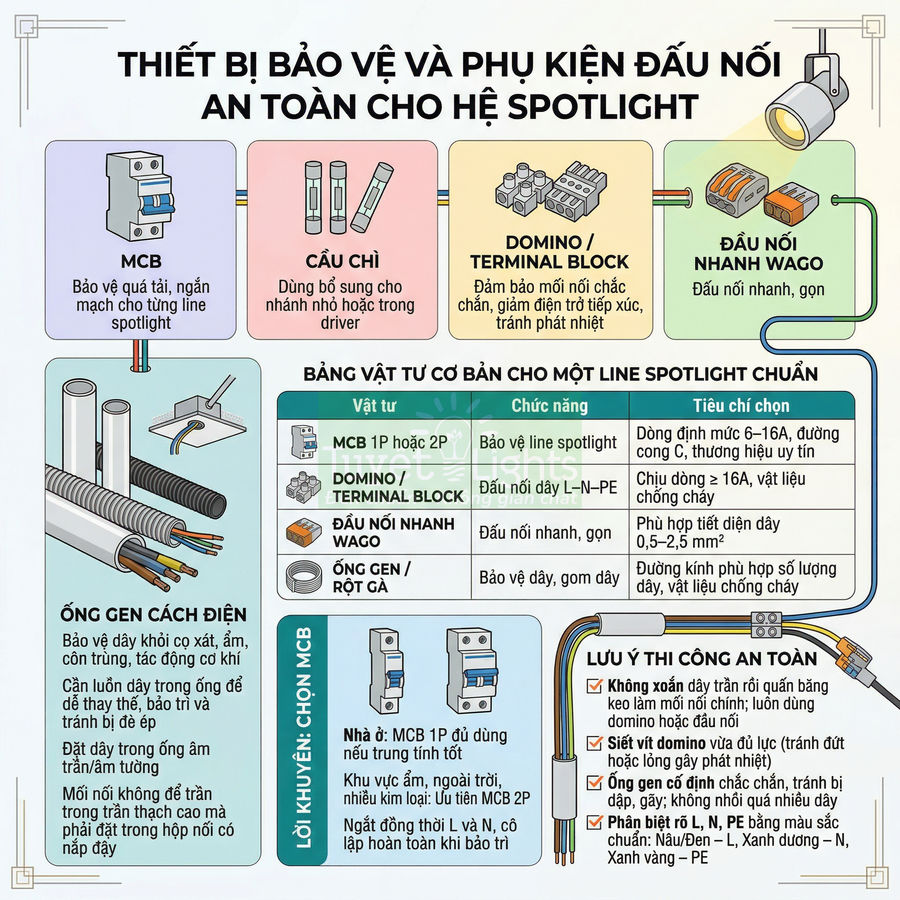

MCB, cầu chì, domino, đầu nối nhanh và ống gen cách điện

Hệ spotlight an toàn luôn cần thiết bị bảo vệ và phụ kiện đấu nối đạt chuẩn. MCB (Miniature Circuit Breaker) bảo vệ quá tải, ngắn mạch cho từng line spotlight; cầu chì có thể dùng bổ sung cho các nhánh nhỏ hoặc tích hợp trong driver; domino, terminal block, đầu nối nhanh (Wago, push-in) đảm bảo mối nối chắc chắn, giảm điện trở tiếp xúc, tránh phát nhiệt cục bộ.

Ống gen cách điện (PVC, ruột gà, ống cứng) bảo vệ dây khỏi cọ xát, ẩm, côn trùng, tác động cơ khí. Khi đi dây âm trần, âm tường, bắt buộc phải luồn dây trong ống để dễ thay thế, bảo trì và tránh dây bị kẹp, đè bởi kết cấu trần/tường. Các mối nối không được để trần trong trần thạch cao mà phải đặt trong hộp nối có nắp đậy.

Bảng vật tư cơ bản cho một line spotlight chuẩn:

Khi chọn MCB, nên ưu tiên loại 2P cho phép ngắt đồng thời cả L và N trong các khu vực nhạy cảm (ẩm ướt, ngoài trời, khu vực có nhiều kim loại), giúp cô lập hoàn toàn mạch khi bảo trì. Với nhà ở thông thường, MCB 1P cho từng line spotlight là đủ nếu hệ thống trung tính được quản lý tốt tại tủ điện tổng.

Một số lưu ý thi công:

• Không xoắn dây trần rồi quấn băng keo làm mối nối chính; luôn dùng domino, terminal block hoặc đầu nối nhanh.
• Siết vít domino vừa đủ lực, tránh siết quá mạnh làm đứt sợi hoặc quá lỏng gây phát nhiệt tại điểm tiếp xúc.
• Ống gen/ống ruột gà phải được cố định chắc chắn, tránh bị dập, gãy, đọng nước; không nhồi quá nhiều dây trong một ống.
• Phân biệt rõ dây L, N, PE bằng màu sắc chuẩn (nâu/đen – L, xanh dương – N, xanh vàng – PE) để dễ kiểm tra, bảo trì.

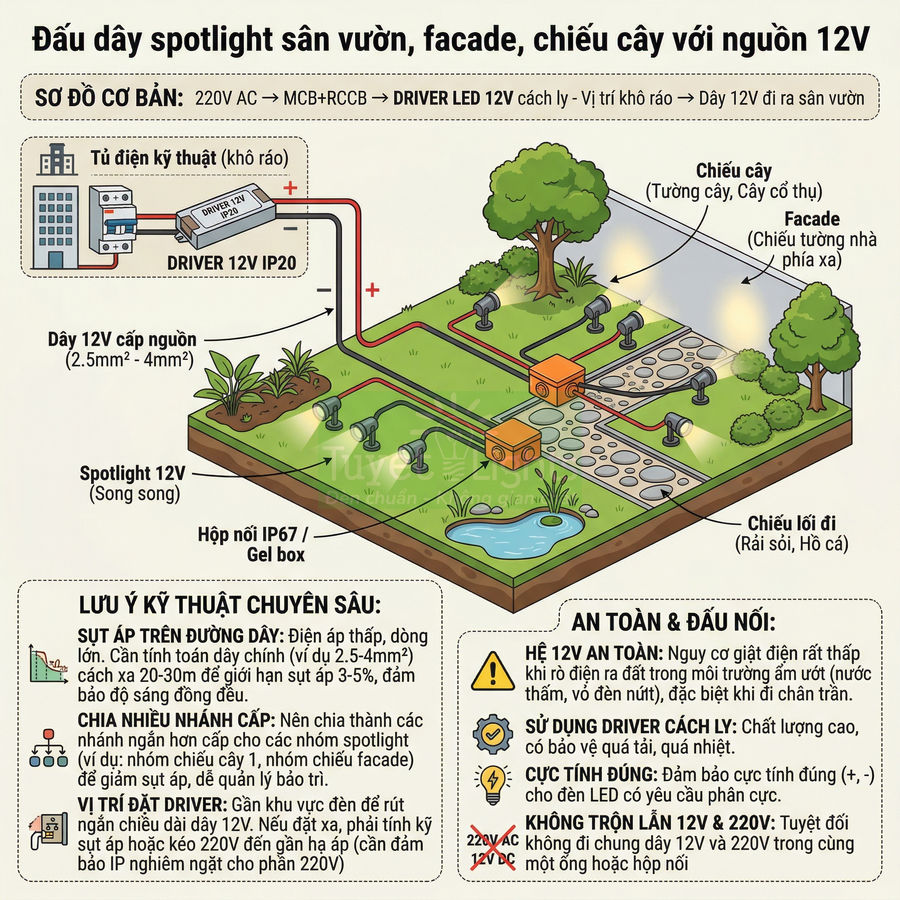

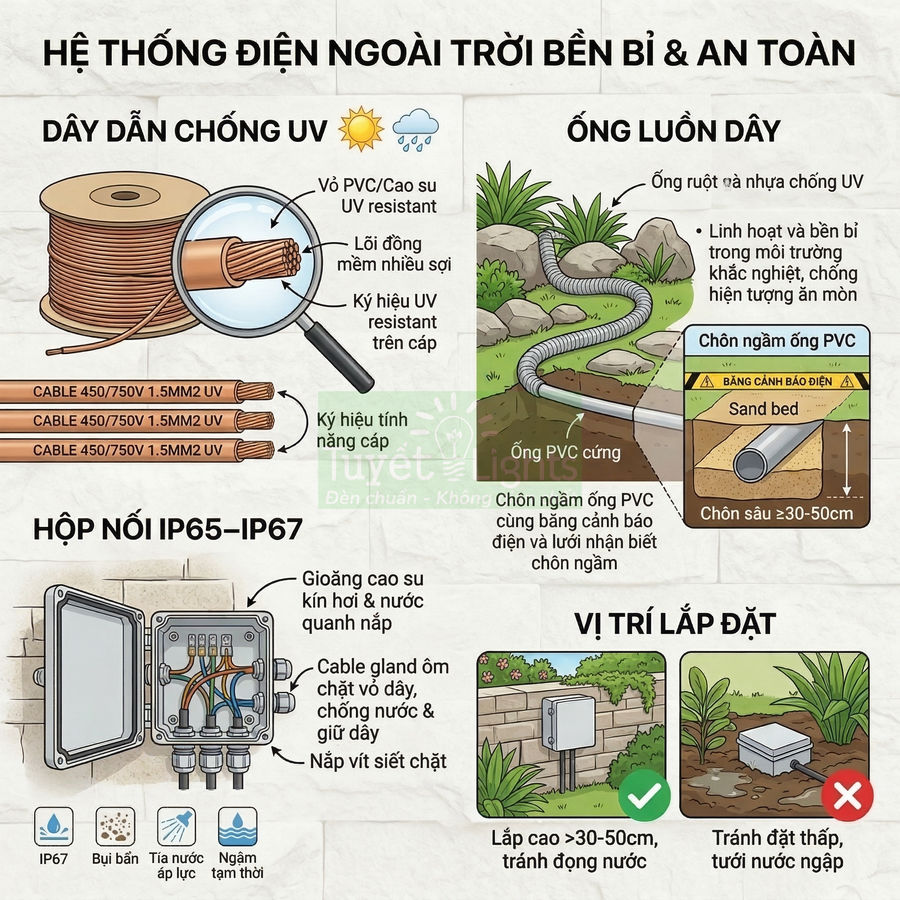

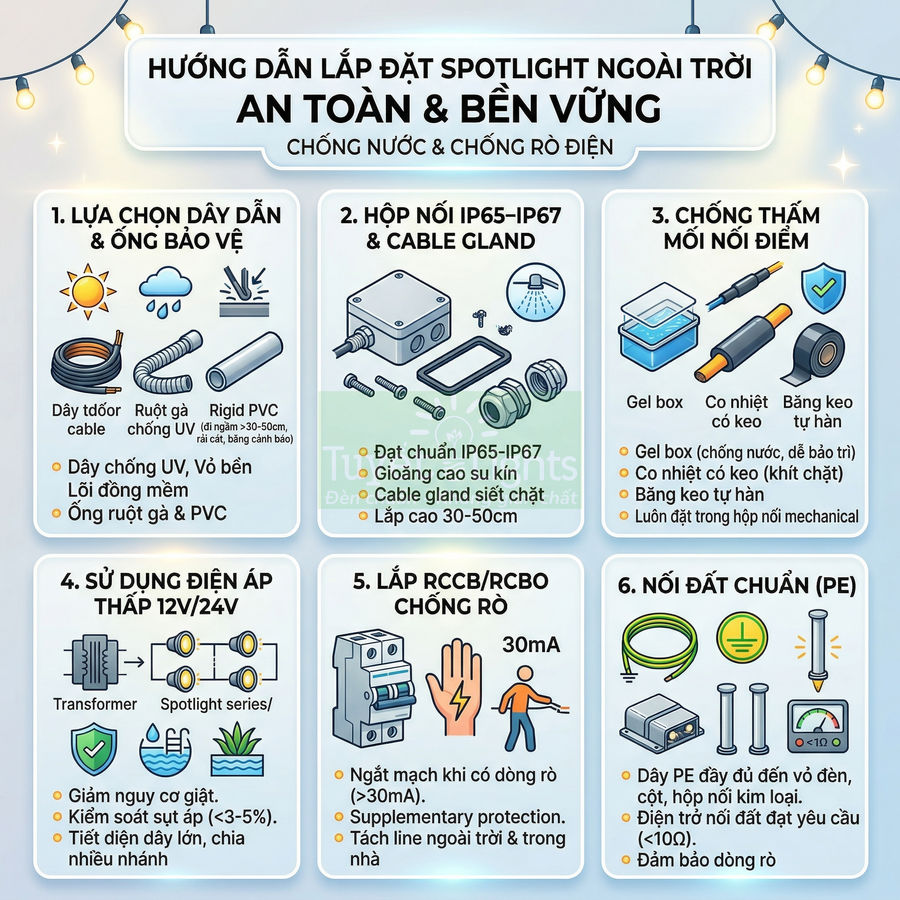

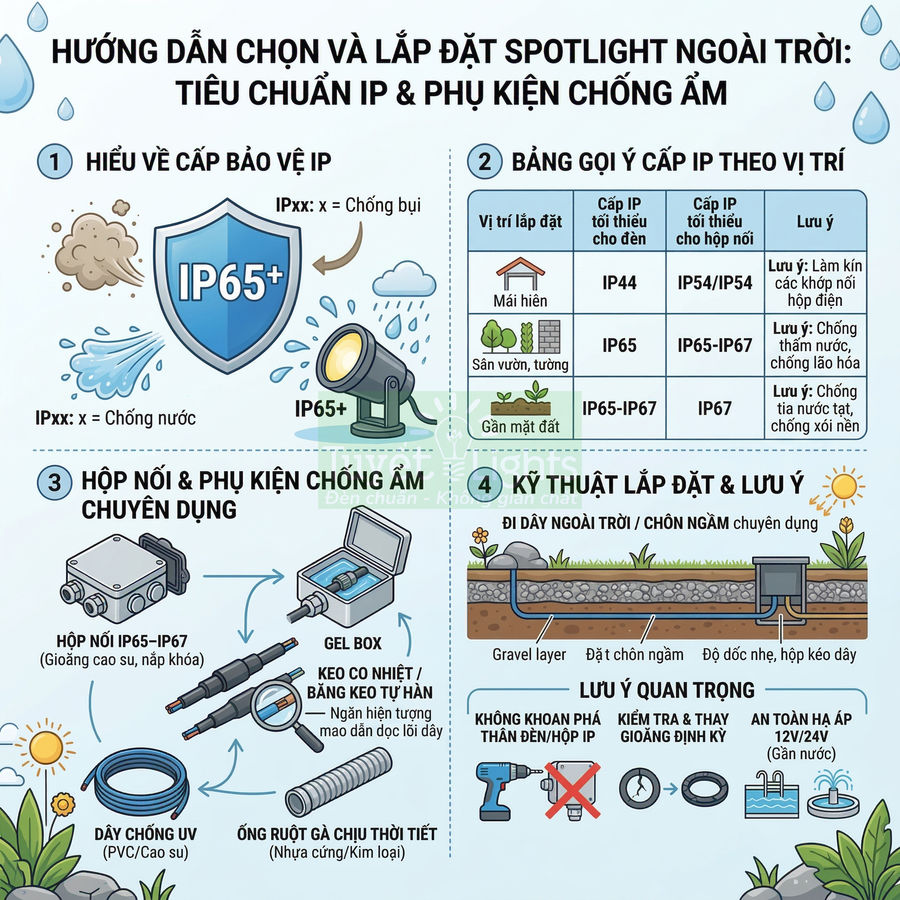

Tiêu chuẩn IP, hộp nối, phụ kiện chống ẩm cho spotlight ngoài trời

Với spotlight lắp ngoài trời, sân vườn, mặt tiền, yếu tố chống nước, chống bụi, chống ẩm là bắt buộc. Đèn và phụ kiện phải đạt cấp bảo vệ IP phù hợp với điều kiện môi trường: mưa tạt, phun nước, ngập tạm thời, bụi bẩn, bùn đất. Thông thường, spotlight ngoài trời nên có IP65 trở lên, hộp nối nên dùng loại IP65–IP67 có gioăng cao su, nắp khóa kín.

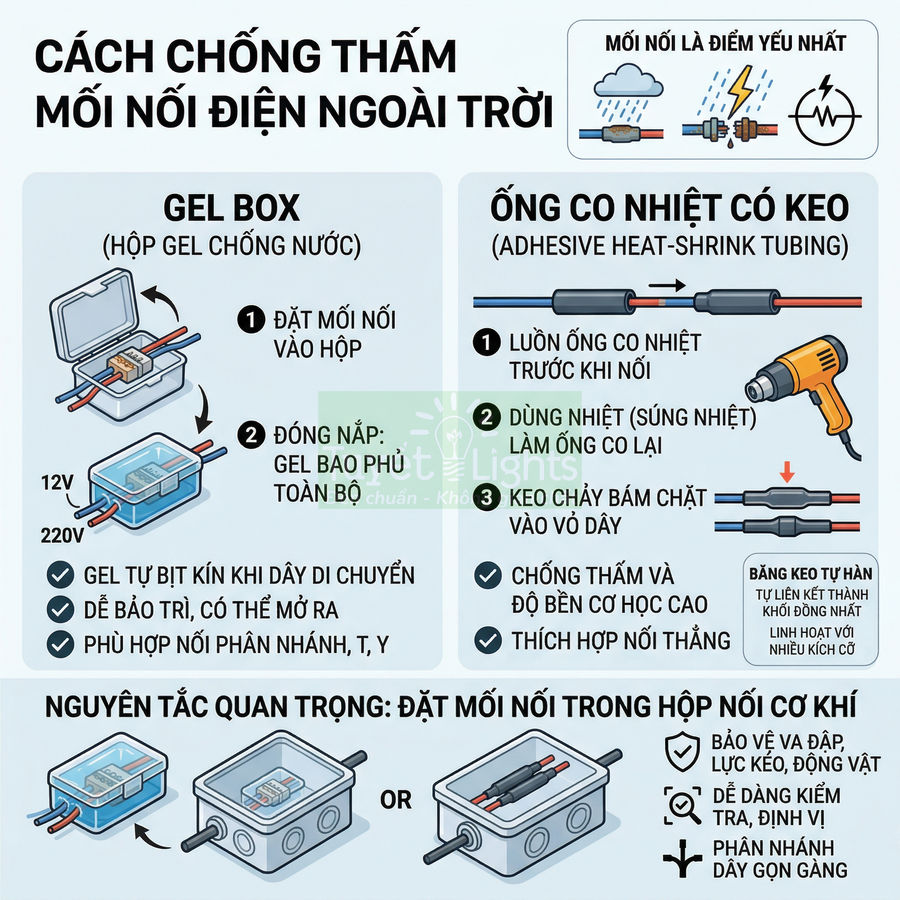

Các đầu nối ngoài trời cần được bảo vệ bằng gel box, keo co nhiệt, băng keo tự hàn để ngăn nước thấm vào theo đường capillary dọc theo lõi dây. Dây điện nên dùng loại vỏ PVC hoặc cao su chống UV, tránh lão hóa, nứt vỏ khi phơi nắng lâu ngày. Ống ruột gà ngoài trời nên dùng loại nhựa cứng hoặc kim loại mạ kẽm có khả năng chịu thời tiết, không giòn gãy.

Bảng gợi ý cấp IP cho từng vị trí spotlight:

Khi đi dây ngoài trời, nên tránh mối nối nằm dưới mặt đất; nếu bắt buộc, phải dùng hộp nối chôn ngầm chuyên dụng có gel chống nước và đặt trên lớp sỏi hoặc vật liệu thoát nước tốt để tránh đọng nước quanh hộp. Đường dây đi ngầm nên có độ dốc nhẹ để nước không đọng trong ống; tại các điểm chuyển hướng, nên dùng hộp kéo dây để dễ bảo trì và kiểm tra.

Một số lưu ý bổ sung:

• Không khoan, bắt vít xuyên qua thân đèn hoặc hộp nối IP cao, tránh phá vỡ kết cấu kín nước.
• Kiểm tra định kỳ gioăng cao su, nắp hộp nối; thay mới khi có dấu hiệu chai cứng, nứt, mất đàn hồi.

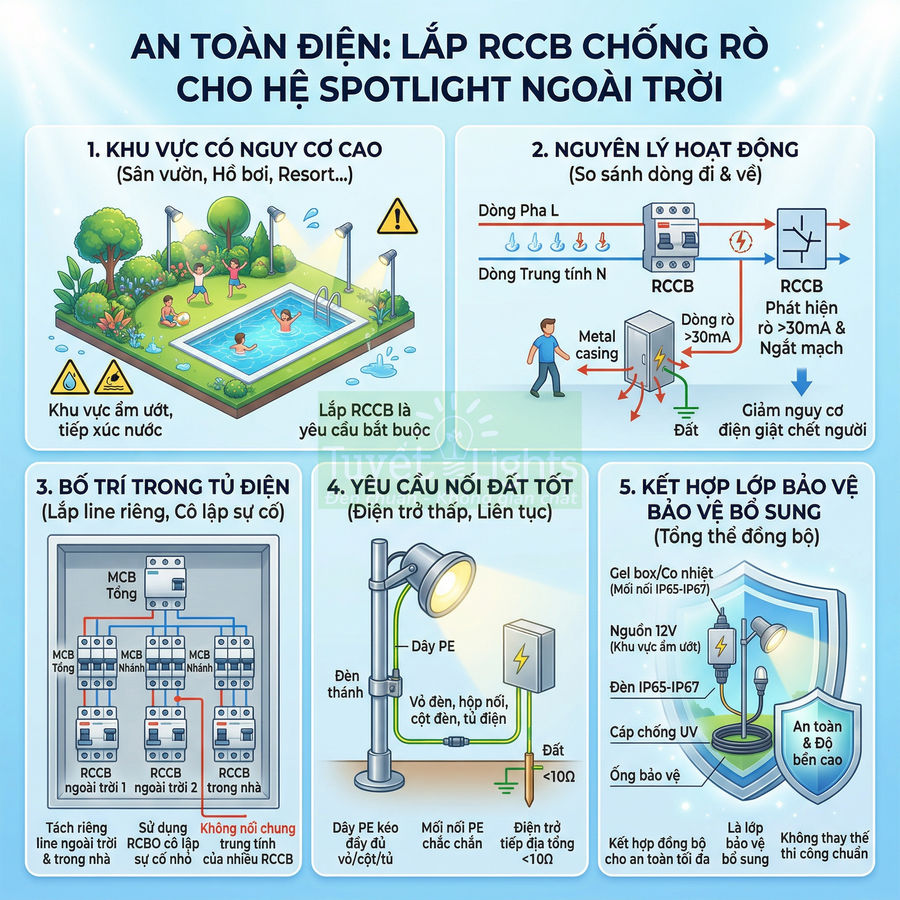

• Với khu vực gần hồ bơi, đài phun nước, nên ưu tiên nguồn hạ áp 12V/24V kết hợp IP cao để tăng mức độ an toàn.

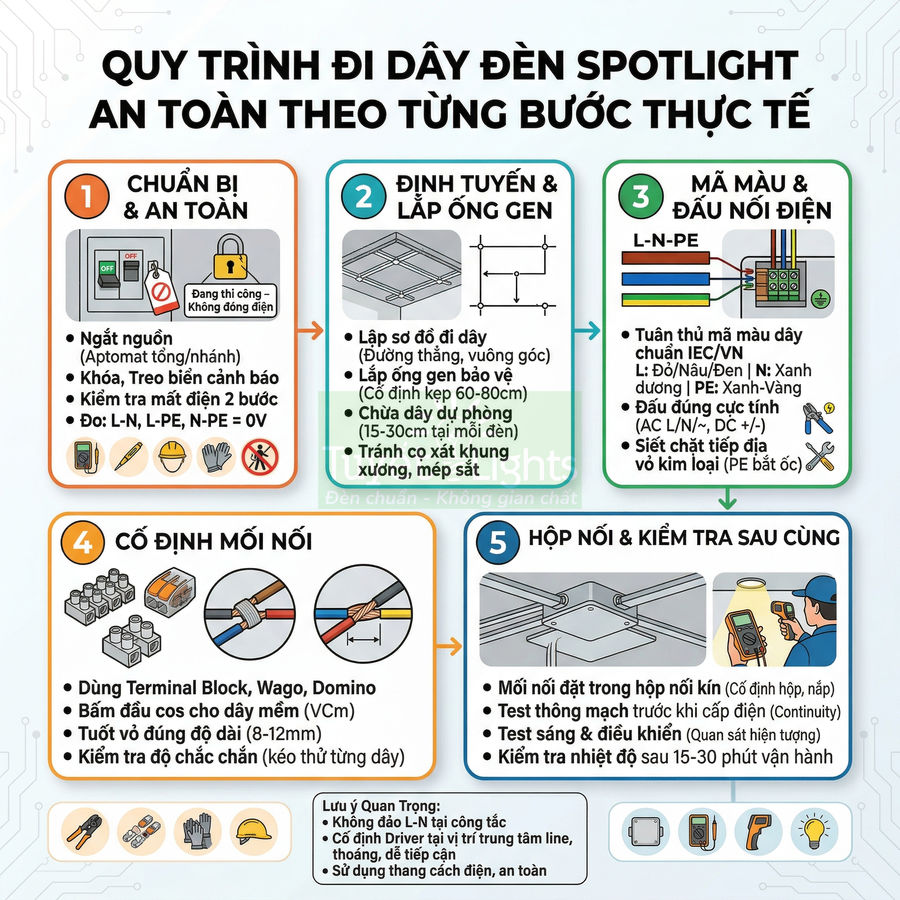

Quy trình đi dây đèn spotlight an toàn theo từng bước lắp đặt thực tế

Quy trình đi dây đèn spotlight an toàn cần được thực hiện tuần tự, kiểm soát rủi ro ngay từ khâu chuẩn bị đến khi vận hành. Trước hết phải ngắt nguồn, khóa – treo biển cảnh báo và kiểm tra mất điện hai bước bằng bút thử điện, đồng hồ đo để loại trừ mọi khả năng còn điện áp dư hoặc pha hồi. Tiếp theo là định tuyến dây âm trần, âm tường theo đường thẳng, vuông góc, luồn trong ống gen, tránh cọ xát, bố trí driver ở vị trí trung tâm, thoáng và dễ tiếp cận. Khâu đấu nối phải tuân thủ mã màu L–N–PE, đấu đúng cực AC/DC, siết chặt tiếp địa vỏ kim loại. Các mối nối được cố định bằng terminal block, Wago trong hộp nối kín. Cuối cùng, test điện áp, test sáng và kiểm tra nhiệt độ sau 15–30 phút để phát hiện sớm điểm nóng, quá tải, mối nối lỏng.

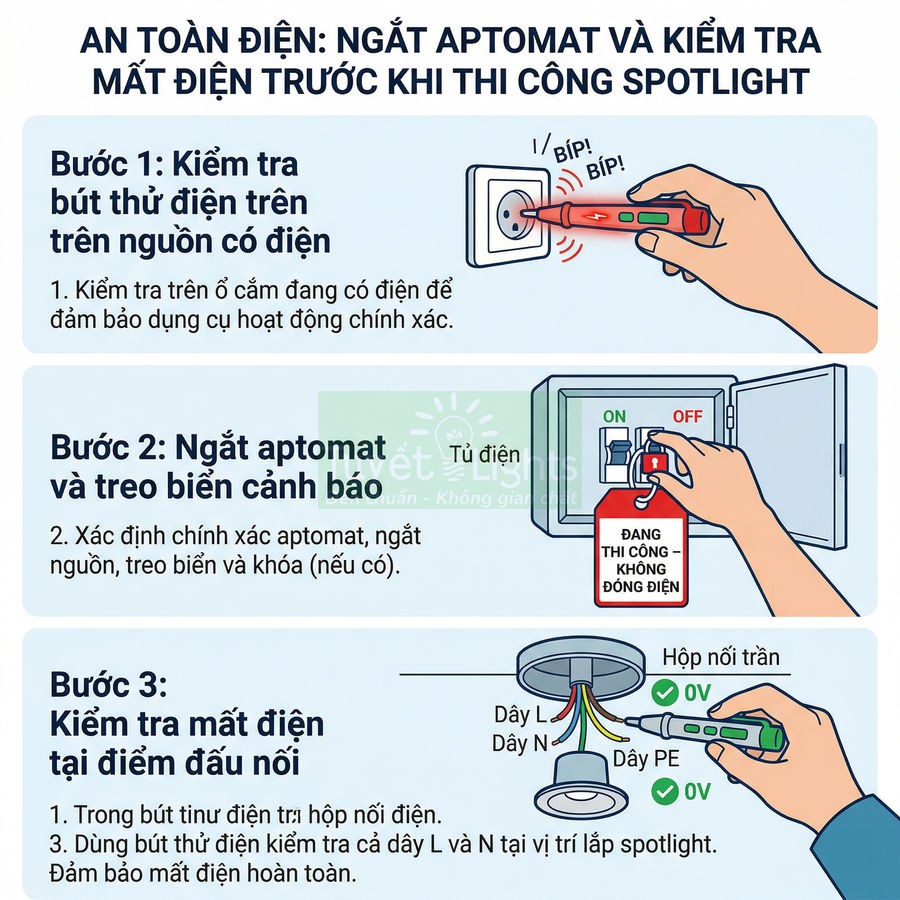

Ngắt aptomat và kiểm tra mất điện trước khi thi công

Bước đầu tiên trong mọi công việc điện là ngắt nguồn hoàn toàn và kiểm soát khóa – treo biển. Cần xác định chính xác aptomat tổng hoặc aptomat nhánh cấp cho khu vực thi công spotlight, đối chiếu với sơ đồ tủ điện (nếu có) để tránh nhầm lẫn giữa các nhánh chiếu sáng, ổ cắm, điều hòa. Sau đó gạt về vị trí OFF và, nếu có điều kiện, sử dụng khóa aptomat để tránh người khác vô tình đóng lại.

Không chỉ dựa vào cảm giác mà phải kiểm tra mất điện hai bước bằng bút thử điện, đồng hồ đo tại điểm đấu nối, hộp công tắc, hộp nối trần:

• Kiểm tra bút thử điện hoặc đồng hồ trên một nguồn chắc chắn đang có điện (ổ cắm đang sử dụng) để đảm bảo dụng cụ đo hoạt động chính xác.
• Dùng bút thử điện kiểm tra cả dây L và N, tránh trường hợp trung tính bị đứt, pha hồi hoặc có điện áp rò trên dây N.
• Với đồng hồ đo, đặt thang đo AC phù hợp (thường 250V hoặc 600V), đo giữa L–N, L–PE, N–PE để xác nhận điện áp đã về 0 hoặc trong ngưỡng an toàn.

Quy trình an toàn cơ bản:

• Ghi chú hoặc treo biển “Đang thi công – Không đóng điện” tại tủ điện, ưu tiên treo ngay trên cánh tủ hoặc tay gạt aptomat liên quan.
• Không làm việc một mình khi thao tác trên cao hoặc trong không gian hẹp; nên có người hỗ trợ phía dưới để xử lý khi có sự cố.
• Nếu làm việc trên thang, phải đảm bảo thang cách điện, đặt vững, góc nghiêng hợp lý, chân thang có đệm chống trượt, tránh gần các dây điện trần khác hoặc khu vực ẩm ướt.
• Không chạm tay trần vào dây dẫn, hộp nối trước khi đã kiểm tra mất điện; nên sử dụng găng tay cách điện mỏng khi thao tác.

Việc kiểm tra mất điện là bước bắt buộc, không được bỏ qua kể cả khi chỉ thay một spotlight đơn lẻ, nhằm loại trừ nguy cơ giật điện do nhầm line, do đấu nối sai trước đó hoặc do nguồn cấp từ mạch khác hồi về. Với các công trình cũ, thường có hiện tượng đấu tắt, đấu chéo, nên càng phải kiểm tra kỹ bằng nhiều điểm đo khác nhau.

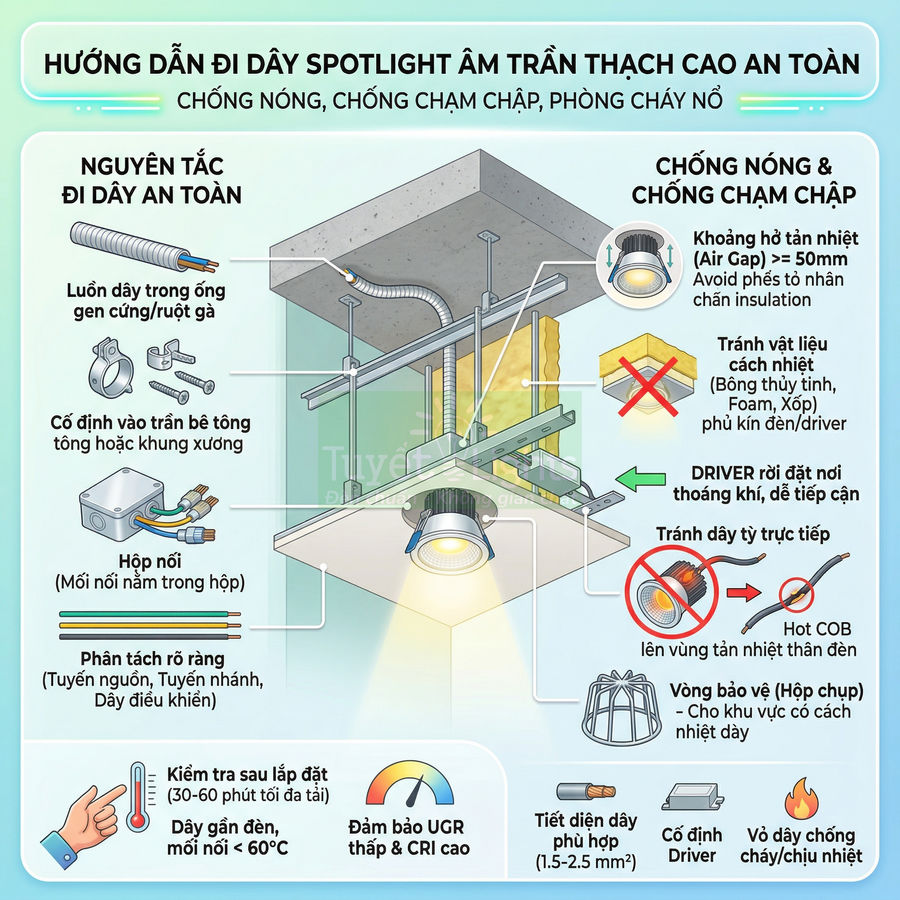

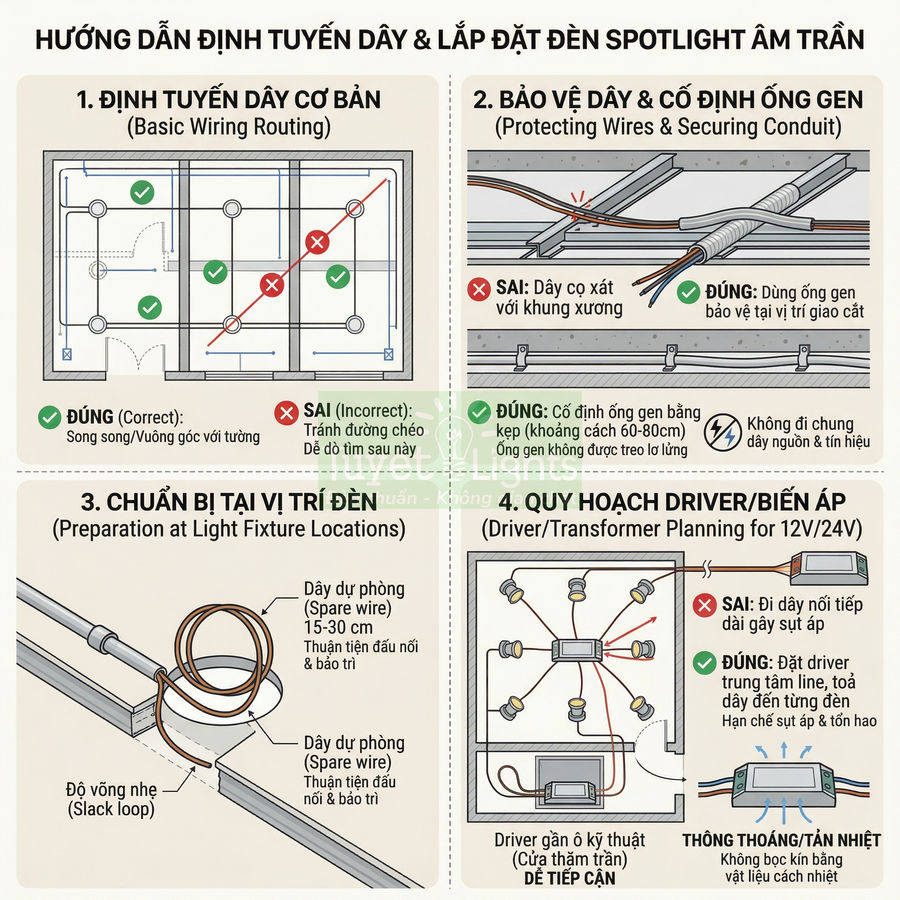

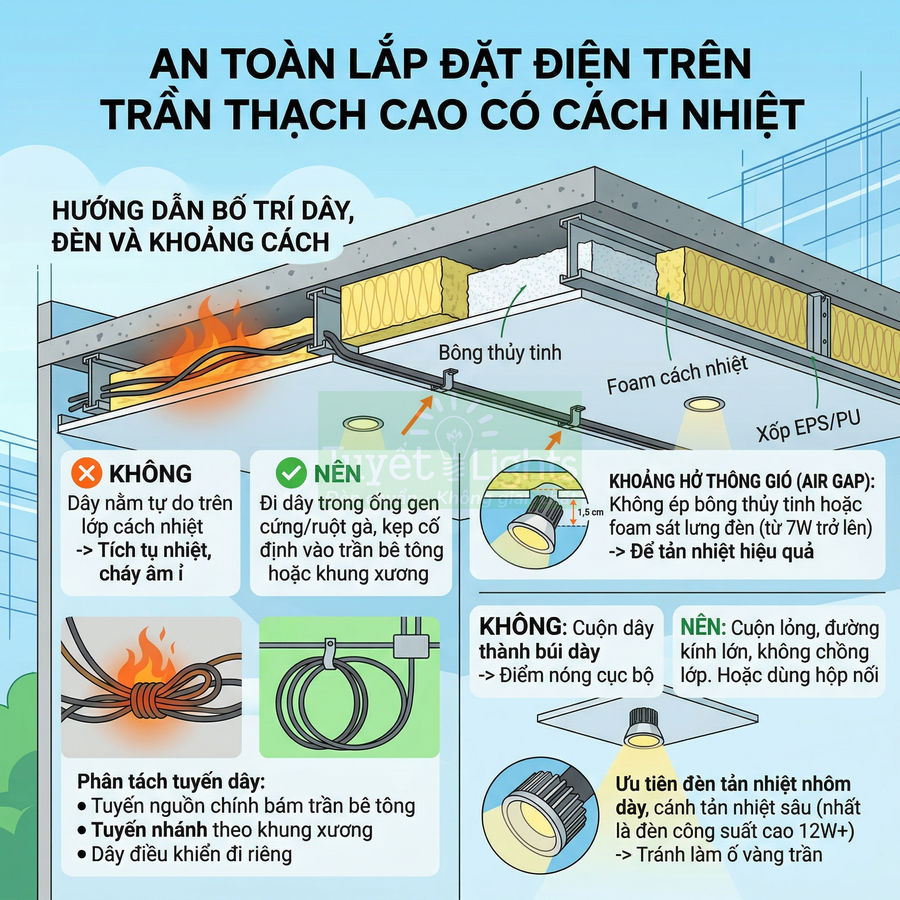

Định tuyến dây âm trần, âm tường, đi ống gen chống cọ xát

Sau khi đảm bảo an toàn, bước tiếp theo là định tuyến dây dựa trên bản vẽ chiếu sáng hoặc sơ đồ bố trí đèn. Với spotlight âm trần, dây thường đi trên trần thạch cao, trong ống gen mềm chịu nhiệt hoặc ống cứng PVC/HDPE. Với spotlight tường, dây đi âm tường trong ống PVC cứng hoặc ống ruột gà luồn trong rãnh xây.

Nguyên tắc cơ bản là đi dây thẳng, vuông góc, song song với tường, dầm, cột, hạn chế đường chéo để dễ dò tìm sau này bằng máy dò dây hoặc khi cần khoan cắt. Khoảng cách giữa các tuyến dây nên được quy hoạch để tránh chồng chéo, đặc biệt ở khu vực tập trung nhiều spotlight hoặc kết hợp với đèn downlight, đèn hắt.

Các điểm cần chú ý:

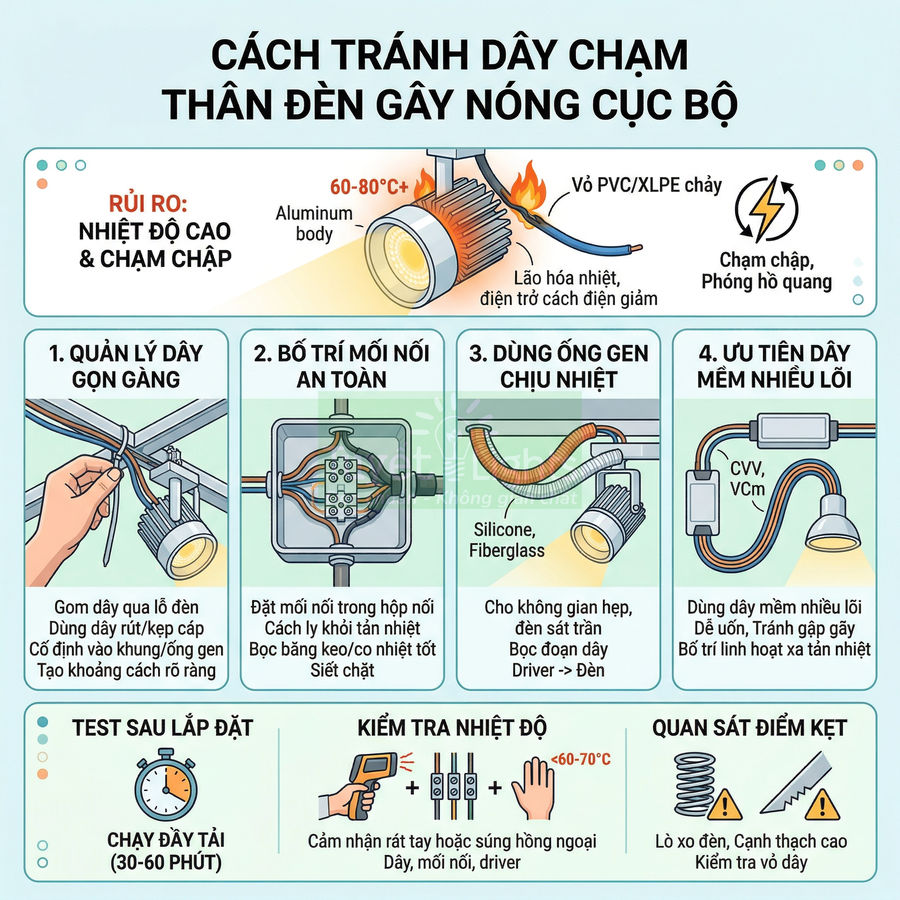

• Không để dây cọ xát trực tiếp với khung xương trần, mép tôn, mép gỗ sắc; tại các vị trí giao cắt với khung xương nên có ống gen hoặc ống bảo vệ riêng.
• Không kéo dây quá căng; nên chừa độ võng nhẹ và một đoạn dự phòng tại mỗi vị trí đèn (thường 15–30 cm) để thuận tiện đấu nối, thay thế driver hoặc chuyển vị trí đèn trong phạm vi nhỏ.
• Ống gen phải được cố định bằng kẹp vào trần bê tông hoặc khung xương, không để treo lơ lửng; khoảng cách kẹp phù hợp (khoảng 60–80 cm) để ống không bị võng.
• Không đi chung dây nguồn spotlight với dây tín hiệu yếu (âm thanh, mạng, camera) trong cùng một ống để tránh nhiễu và không đạt chuẩn an toàn.
• Tại các vị trí chuyển hướng 90°, nên dùng cút hoặc bo cong ống, tránh bẻ gấp làm gãy ống hoặc làm hỏng lớp cách điện của dây.

Với hệ spotlight 12V/24V, nên đặt driver/biến áp tại vị trí trung tâm line, sau đó tỏa dây thấp áp đến từng đèn, giúp giảm chiều dài dây thấp áp, hạn chế sụt áp và tổn hao. Khoảng cách từ driver đến đèn xa nhất nên được tính toán theo tiết diện dây và dòng tải để đảm bảo điện áp tại đèn vẫn nằm trong dải cho phép.

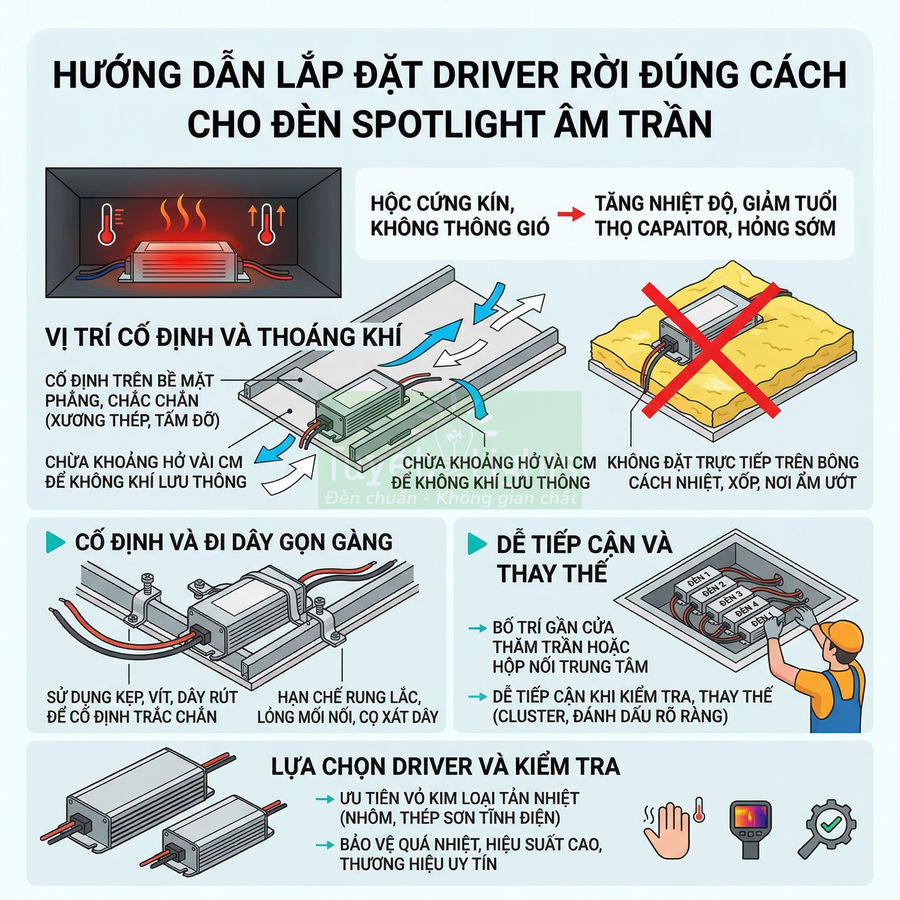

Driver nên được bố trí tại vị trí:

• Có thể tiếp cận được qua cửa thăm trần hoặc ô kỹ thuật, tránh đặt sâu trong vùng không thể mở trần.

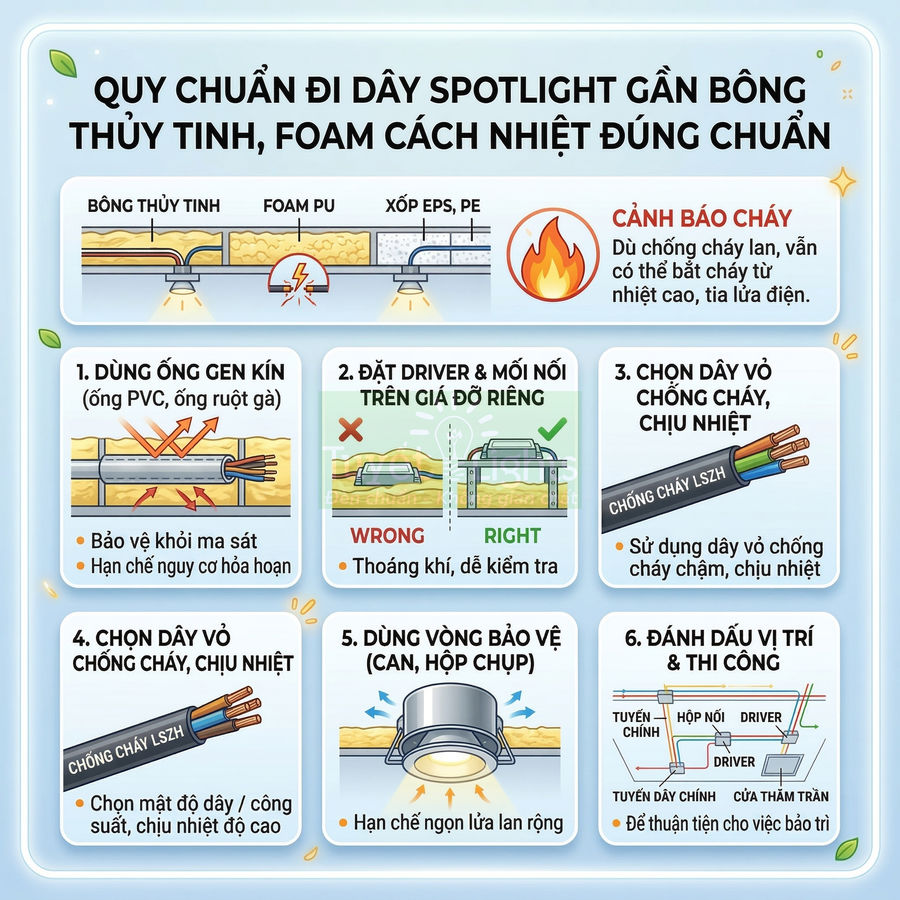

• Thông thoáng, không bị bọc kín bởi bông cách nhiệt hoặc vật liệu dễ cháy; nên chừa khoảng không xung quanh driver để tản nhiệt.
• Có điểm cố định chắc chắn, không để driver treo bằng dây điện hoặc đặt trực tiếp lên trần thạch cao mỏng.

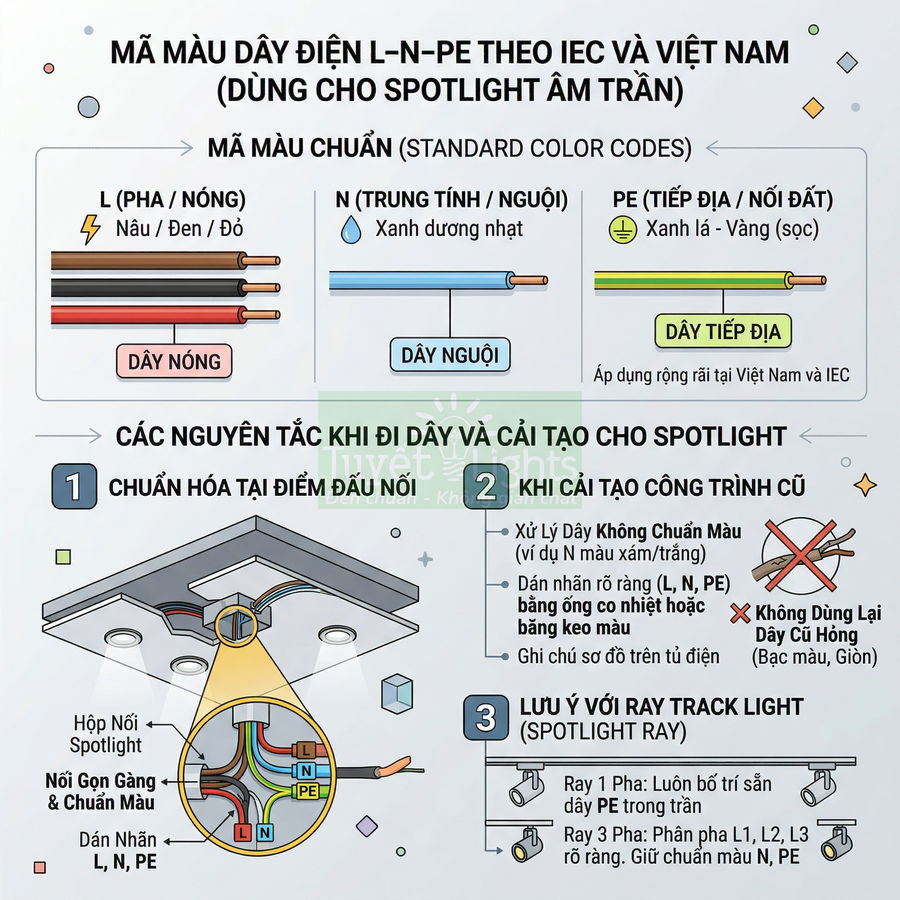

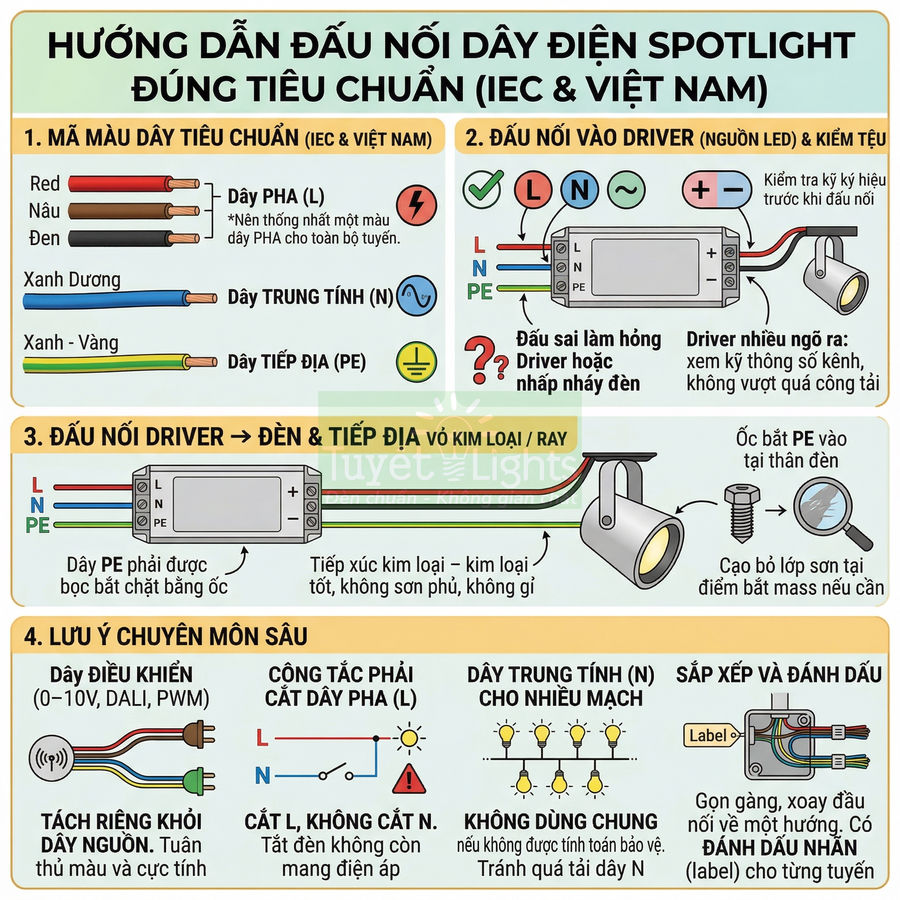

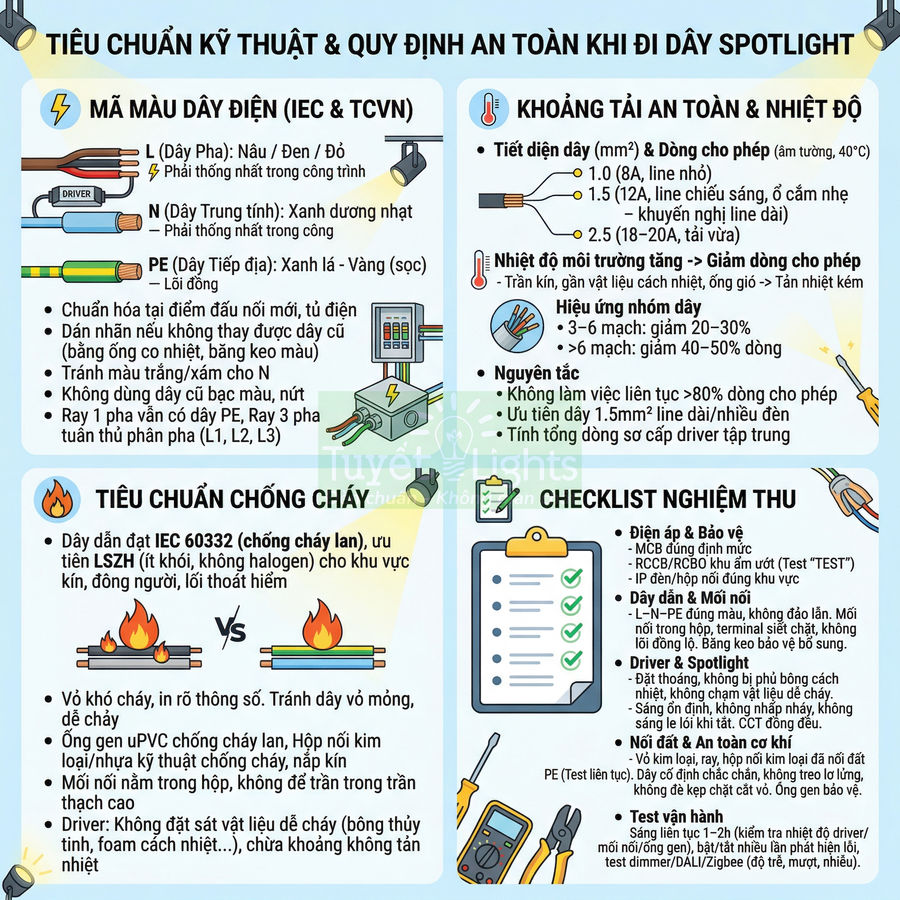

Đấu nối dây nóng, dây nguội, dây tiếp địa đúng màu tiêu chuẩn

Trong quá trình đấu nối, việc tuân thủ mã màu dây giúp người thi công và bảo trì sau này dễ nhận biết, giảm nhầm lẫn, đặc biệt khi hệ thống có nhiều line spotlight, nhiều công tắc điều khiển độc lập. Theo tiêu chuẩn IEC và thông lệ tại Việt Nam:

• Dây pha (L): màu đỏ, nâu, đen (nên thống nhất một màu cho toàn bộ tuyến để dễ quản lý).
• Dây trung tính (N): màu xanh dương.
• Dây tiếp địa (PE): màu xanh – vàng.

Tại hộp nối, cần tách biệt rõ ràng các nhóm dây L, N, PE, không để dây trần lộ ra ngoài domino hoặc đầu nối. Nên sắp xếp dây gọn, xoay đầu nối cùng một hướng, có đánh dấu nhãn (label) cho từng tuyến nếu hệ thống phức tạp.

Khi đấu vào driver hoặc đèn, phải kiểm tra ký hiệu trên thiết bị: L, N, hoặc ký hiệu “~” cho AC, “+ –” cho DC. Đấu sai cực có thể làm driver không hoạt động, gây nhấp nháy, giảm tuổi thọ hoặc hỏng ngay lập tức. Với các driver có nhiều ngõ ra, cần đọc kỹ thông số dòng và công suất tối đa cho mỗi kênh để không vượt tải.

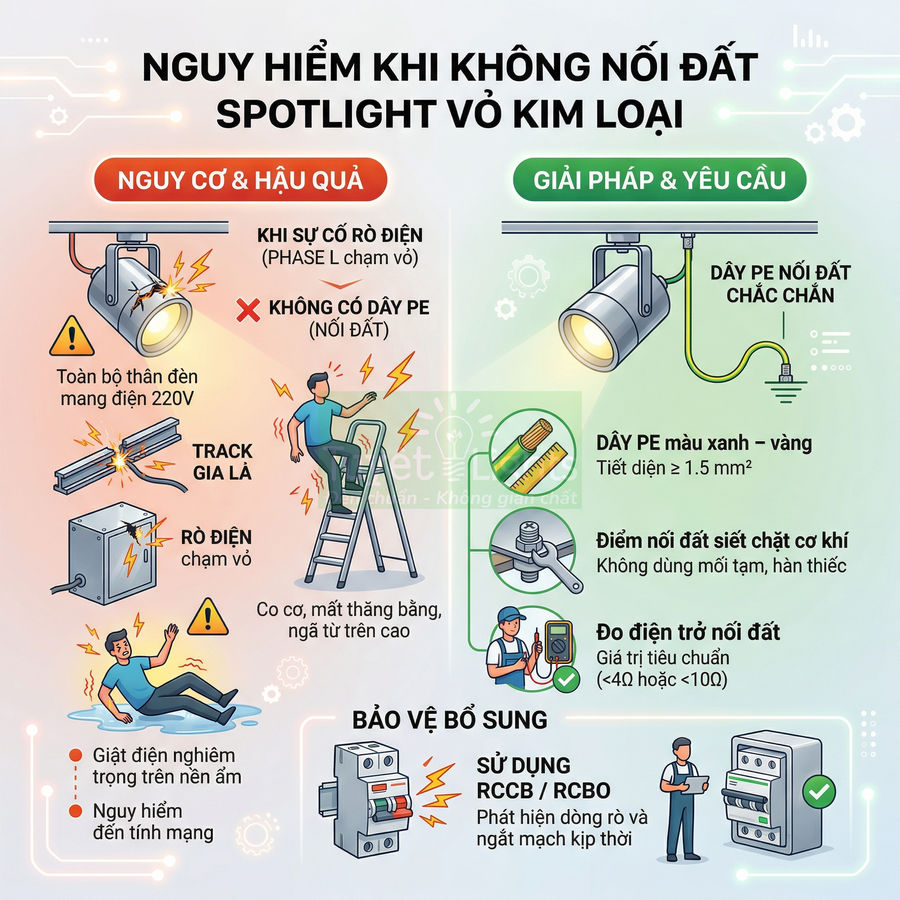

Với spotlight vỏ kim loại, dây PE phải được bắt chặt bằng ốc vào thân đèn hoặc ray, không chỉ xoắn tạm. Mối nối PE phải có tiếp xúc kim loại – kim loại tốt, không sơn phủ, không gỉ; nếu bề mặt có sơn, cần cạo bỏ lớp sơn tại điểm bắt mass để đảm bảo tiếp xúc. Dây PE nên có tiết diện không nhỏ hơn dây pha của mạch chiếu sáng tương ứng.

Một số lưu ý chuyên môn sâu:

• Không dùng chung dây trung tính cho nhiều mạch pha khác nhau nếu không được tính toán và bảo vệ phù hợp, tránh quá tải dây N.
• Với hệ thống dimming (0–10V, DALI, PWM), phải tách riêng dây điều khiển khỏi dây nguồn, tuân thủ màu sắc và cực tính theo hướng dẫn của nhà sản xuất.
• Không đảo L–N tại công tắc; công tắc phải cắt dây pha, không cắt dây trung tính, để khi tắt đèn, thân đèn không còn mang điện áp so với đất.

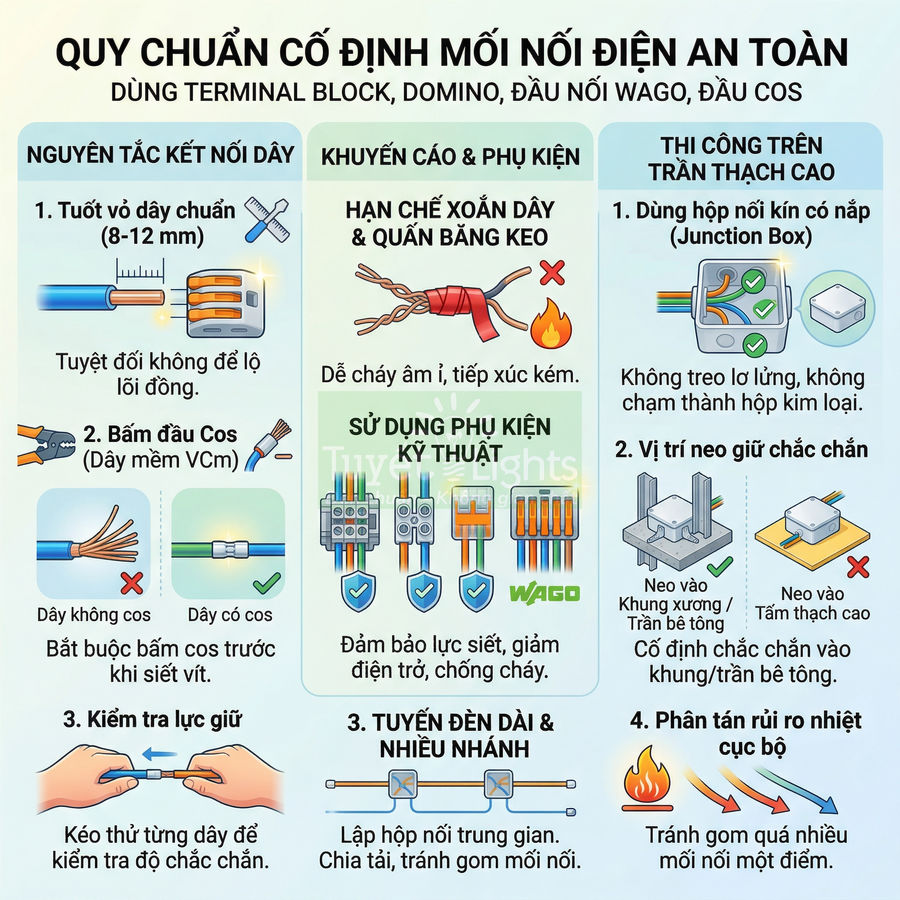

Cố định mối nối bằng terminal block hoặc đầu nối Wago

Mối nối là điểm dễ phát sinh nhiệt, tia lửa nếu không chắc chắn hoặc tiếp xúc kém. Thay vì xoắn dây trần và quấn băng keo, nên sử dụng terminal block, domino, đầu nối Wago, đầu cos. Các phụ kiện này đảm bảo lực siết ổn định, tiếp xúc tốt, giảm điện trở tiếp xúc và hạn chế nguy cơ cháy âm ỉ trong trần.

Các nguyên tắc khi cố định mối nối:

• Tuốt vỏ dây đúng chiều dài theo khuyến cáo của đầu nối (thường 8–12 mm), không để lõi đồng lộ ra ngoài; nếu lộ, phải cắt lại và tuốt ngắn hơn.
• Không nhét quá nhiều dây vào một lỗ domino; nếu cần, chia thành nhiều tầng hoặc dùng terminal block nhiều cực, hoặc đầu nối dạng thanh chuyên dụng cho nhiều dây.
• Với dây mềm VCm, nên bấm đầu cos trước khi siết vào domino để tránh xòe sợi, gãy sợi; dùng kìm bấm cos đúng chuẩn để đảm bảo lực kẹp.
• Sau khi siết vít, nên kéo thử từng dây để kiểm tra độ chắc chắn; nếu dây tuột dễ dàng là siết chưa đủ hoặc tuốt vỏ quá ngắn.

Trong trần thạch cao, các mối nối phải được đặt trong hộp nối kín, hộp có nắp để khi cần có thể mở ra kiểm tra, không để mối nối treo lơ lửng trên trần. Hộp nối nên được cố định vào khung xương hoặc trần bê tông, không để tựa trên tấm thạch cao. Bên trong hộp, dây nên được sắp xếp gọn, không gập gãy, không để đầu nối chạm trực tiếp vào thành hộp kim loại nếu không có lớp cách điện.

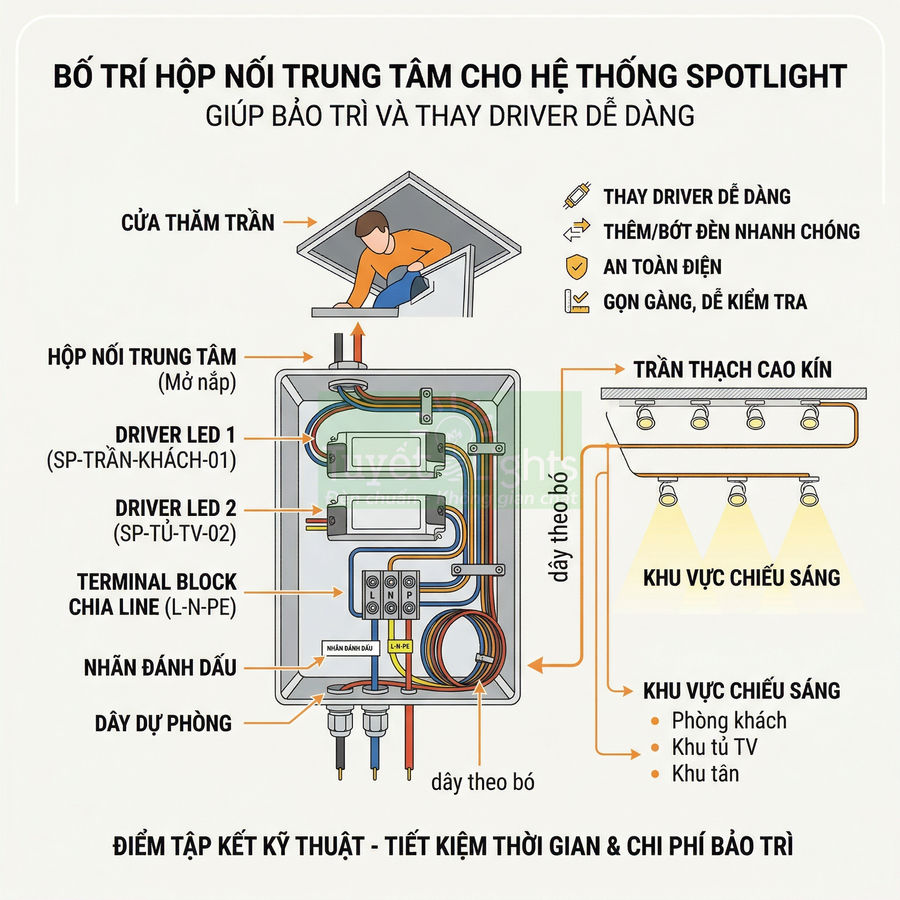

Với các tuyến spotlight dài, có nhiều nhánh rẽ, nên bố trí hộp nối trung gian tại các vị trí hợp lý để chia tải, tránh gom quá nhiều mối nối tại một điểm gây khó kiểm tra và tăng mật độ nhiệt cục bộ.

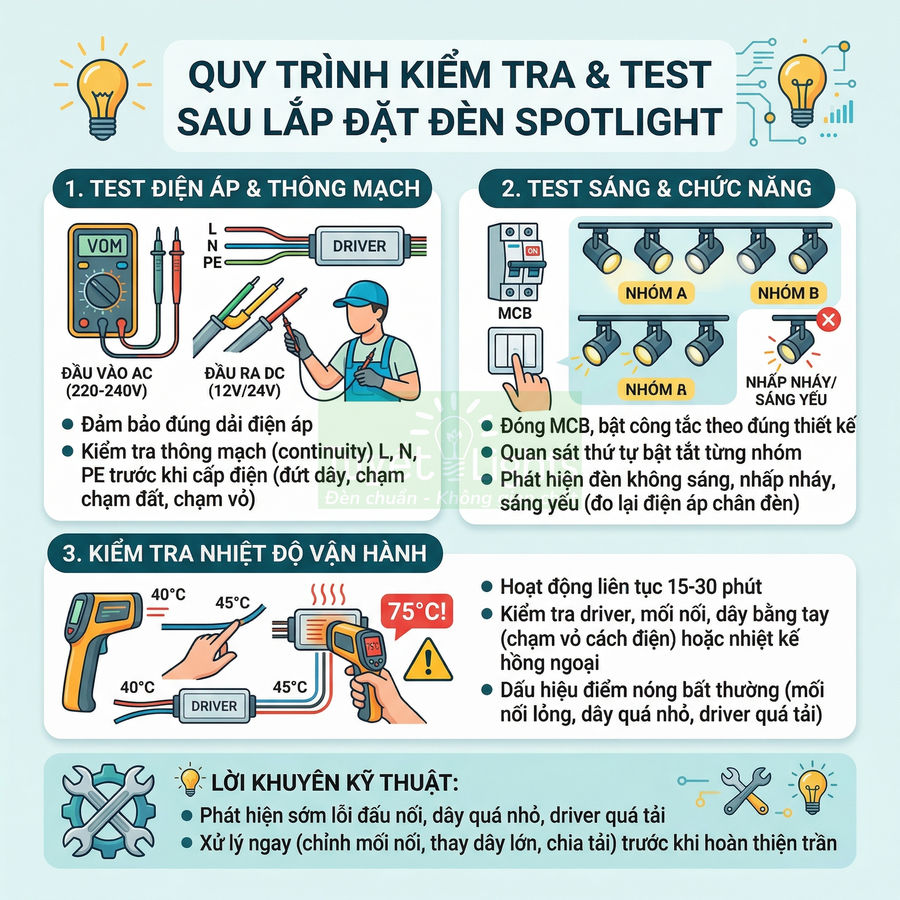

Test điện áp, test sáng và kiểm tra nhiệt độ sau lắp đặt

Sau khi hoàn tất đấu nối, cần kiểm tra lại toàn bộ trước khi cấp điện. Dùng đồng hồ đo để kiểm tra điện áp tại các điểm: đầu vào driver, đầu ra driver, chân đèn. Đảm bảo điện áp nằm trong dải cho phép của thiết bị (ví dụ 220–240V AC cho đầu vào, 12V DC hoặc 24V DC cho đầu ra tùy loại driver).

Quy trình test cơ bản:

• Kiểm tra thông mạch (continuity) giữa các điểm L, N, PE để phát hiện đứt dây, chạm đất, chạm vỏ trước khi cấp điện.
• Đóng MCB và bật công tắc để test sáng; quan sát thứ tự bật tắt của từng nhóm spotlight theo đúng thiết kế công tắc.
• Quan sát xem có đèn nào không sáng, nhấp nháy, sáng yếu so với các đèn khác trên cùng tuyến; nếu có, kiểm tra lại điện áp tại chân đèn và mối nối.

Sau khoảng 15–30 phút vận hành liên tục, kiểm tra nhiệt độ tại driver, mối nối, dây bằng tay (chỉ chạm vào vỏ cách điện, không chạm phần kim loại hở) hoặc nhiệt kế hồng ngoại. Nhiệt độ cao hơn đáng kể so với các điểm khác trên cùng tuyến là dấu hiệu của:

• Mối nối lỏng, tiếp xúc kém, gây phát nhiệt tại điểm tiếp xúc.
• Tiết diện dây quá nhỏ so với dòng tải, đặc biệt ở đoạn gần driver hoặc gần nguồn cấp.
• Driver làm việc gần hoặc vượt công suất định mức, không đủ thông gió, bị bọc kín trong vật liệu cách nhiệt.

Nếu phát hiện điểm nóng bất thường, cần tắt điện và kiểm tra lại mối nối, tiết diện dây, bố trí thông gió cho driver. Có thể phải thay dây lớn hơn, chia tải sang driver khác hoặc giảm số lượng spotlight trên một driver. Việc kiểm tra nhiệt độ ngay sau lắp đặt giúp phát hiện sớm các lỗi đấu nối lỏng, dây quá nhỏ, driver quá tải, tránh sự cố về sau khi trần đã hoàn thiện, khó can thiệp và chi phí sửa chữa cao hơn.

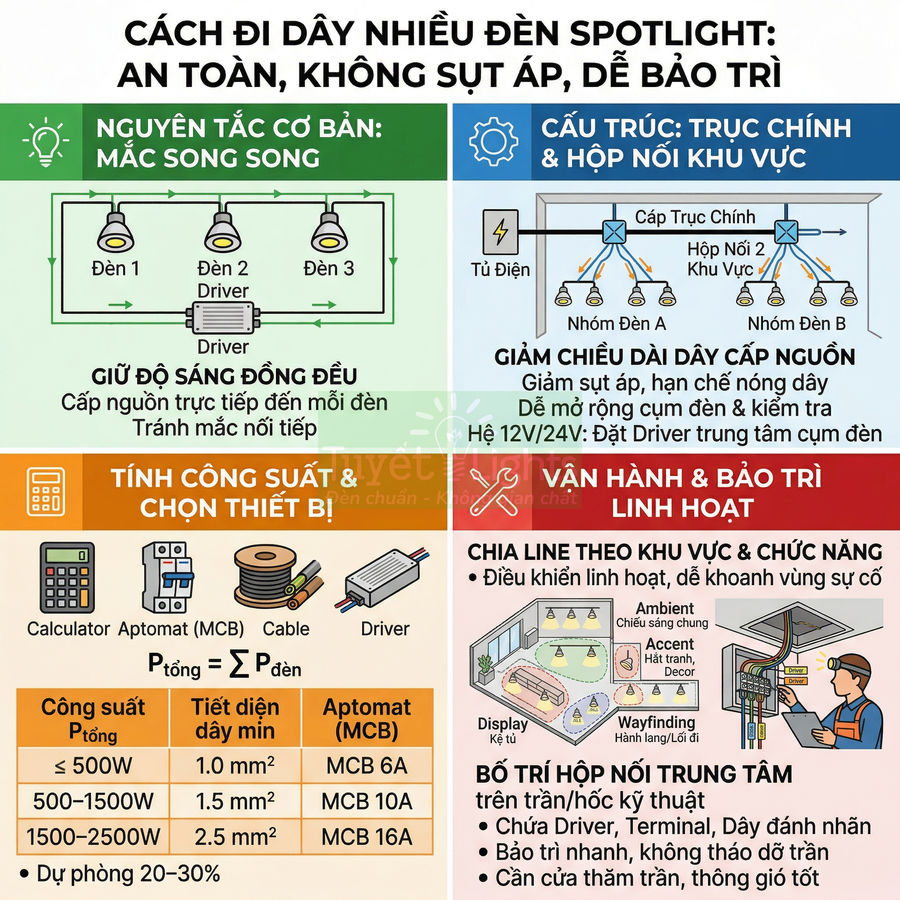

Cách đi dây nhiều đèn spotlight không sụt áp và dễ bảo trì

Hệ thống spotlight muốn vận hành ổn định, không sụt áp và dễ bảo trì cần được thiết kế theo nguyên tắc mắc song song, chia nhánh hợp lý và kiểm soát tải ngay từ đầu. Thay vì kéo một line dài duy nhất, nên tổ chức dây theo dạng “trục chính + các hộp nối khu vực”, từ đó tỏa ra các nhánh ngắn đến từng cụm đèn để giảm sụt áp, hạn chế nóng dây và dễ mở rộng. Với hệ 12/24V, cần chú ý hơn đến vị trí đặt driver, tiết diện dây và số đèn trên mỗi nhánh để giữ tỷ lệ sụt áp < 3–5%. Song song đó, phải tính tổng công suất, chọn đúng tiết diện dây, MCB và driver, đồng thời chia line theo khu vực, chức năng chiếu sáng và bố trí hộp nối trung tâm để việc kiểm tra, thay driver, thêm bớt đèn diễn ra nhanh, an toàn và không ảnh hưởng toàn bộ không gian.

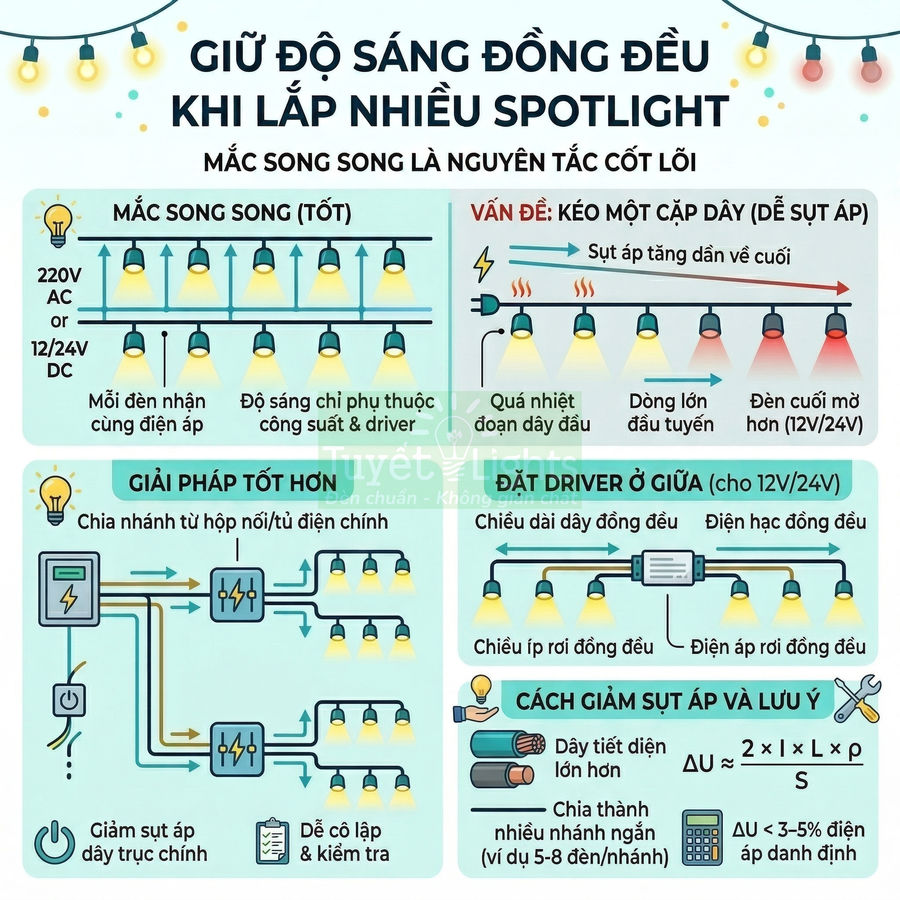

Mắc song song nhiều spotlight để giữ độ sáng đồng đều

Về nguyên tắc, để đảm bảo độ sáng đồng đều trên toàn tuyến, tất cả spotlight phải được mắc song song với nguồn cấp. Khi mắc song song, mỗi đèn nhận cùng một điện áp danh định (220V AC hoặc 12/24V DC tùy hệ thống), nên độ sáng của từng đèn chỉ phụ thuộc vào công suất, hiệu suất chip LED, chất lượng driver, không phụ thuộc vị trí trên line hay số lượng đèn phía trước.

Trong thực tế thi công, nếu chỉ kéo một cặp dây duy nhất chạy dọc toàn bộ tuyến rồi mới tách nhánh tại từng vị trí đèn, đoạn dây đầu tuyến sẽ phải gánh toàn bộ dòng của cả line, dẫn đến:

• Sụt áp tăng dần về cuối tuyến, đặc biệt rõ với hệ 12V/24V.
• Dòng tập trung trên một đoạn dây dài, dễ gây nóng cục bộ nếu tiết diện dây không đủ.
• Khó mở rộng thêm đèn ở giữa tuyến vì không có điểm chia nhánh hợp lý.

Giải pháp tốt hơn là chia nhánh song song tại các hộp nối được bố trí gần cụm đèn. Từ tủ điện hoặc hộp nối trung tâm, kéo dây “trục chính” đến từng hộp nối khu vực, sau đó từ mỗi hộp nối tỏa ra các nhánh ngắn đến từng spotlight. Cách làm này giúp:

• Giảm chiều dài dây mang dòng lớn, từ đó giảm sụt áp và tổn hao.
• Dễ cô lập, kiểm tra từng cụm đèn khi có sự cố.
• Dễ nâng cấp, thay đổi bố trí đèn mà không phải can thiệp toàn tuyến.

Với hệ 12V/24V dùng driver trung tâm hoặc nguồn tổ ong, sụt áp trên dây ảnh hưởng rõ rệt hơn vì điện áp làm việc thấp, chỉ cần mất 1–2V đã thấy đèn cuối tuyến mờ hơn. Có thể áp dụng kết hợp các giải pháp sau:

• Đặt driver ở giữa tuyến hoặc gần trọng tâm tải: chiều dài dây đến mỗi đèn gần như nhau, điện áp rơi trên từng nhánh tương đối đồng đều, hạn chế chênh lệch độ sáng.
• Dùng dây tiết diện lớn hơn cho đoạn từ driver đến hộp nối đầu tiên hoặc đến các hộp nối chính. Đoạn này mang tổng dòng của cả nhóm đèn nên cần ưu tiên tiết diện để giảm sụt áp và tránh quá nhiệt.
• Chia thành nhiều nhánh song song thay vì một nhánh dài duy nhất: mỗi nhánh chỉ cấp cho một số lượng đèn giới hạn (ví dụ 5–8 đèn), chiều dài dây trên mỗi nhánh ngắn, tổng sụt áp trên từng nhánh nhỏ hơn.

Khi thiết kế, nên ước tính sơ bộ sụt áp theo công thức ΔU ≈ 2 × I × L × ρ / S (với ρ là điện trở suất dây dẫn, S là tiết diện), hoặc sử dụng bảng tra sẵn của nhà sản xuất cáp. Mục tiêu là giữ tỷ lệ sụt áp < 3–5% điện áp danh định để tránh hiện tượng đèn cuối mờ hơn, đổi màu hoặc driver hoạt động không ổn định.

Tính tổng công suất để chọn dây và aptomat phù hợp

Trước khi đi dây, cần tính tổng công suất của tất cả spotlight trên cùng line để chọn tiết diện dây, MCB và driver (nếu dùng nguồn chung). Công thức cơ bản: P_tổng = Σ P_đèn. Sau đó ước tính dòng điện chạy trên line theo công thức:

I ≈ P_tổng / (U × cosφ), với U = 220V (hoặc 230V tùy tiêu chuẩn), cosφ ≈ 0,9 cho LED có driver chất lượng trung bình–khá.

Ví dụ: 12 spotlight, mỗi đèn 7W, P_tổng = 84W. Dòng I ≈ 84 / (220 × 0,9) ≈ 0,42A. Dòng này rất nhỏ, dây 1.0 mm² và MCB 6A là dư. Tuy nhiên, trong các ứng dụng như showroom, cửa hàng thời trang, phòng trưng bày với hàng chục đèn công suất lớn (10–20W/đèn), tổng công suất có thể lên đến 1000–2000W, khi đó cần tính toán kỹ hơn:

• Kiểm tra khả năng chịu dòng lâu dài của dây theo tiêu chuẩn (thường 1.0 mm² chịu khoảng 10–13A trong điều kiện lắp đặt chuẩn, 1.5 mm² khoảng 15–18A, 2.5 mm² khoảng 20–24A, tùy môi trường lắp đặt).
• Tính đến yếu tố lắp đặt trong ống, trong trần kín, nhiệt độ môi trường cao làm giảm khả năng tải của dây.
• Chừa hệ số dự phòng 20–30% cho khả năng mở rộng thêm đèn trong tương lai.

Bảng gợi ý chọn MCB cho line spotlight:

Khi chọn MCB, nên đảm bảo:

• Dòng định mức MCB lớn hơn dòng tính toán 20–30% để tránh nhảy MCB khi khởi động hoặc khi có dao động tải nhỏ.
• Không chọn MCB quá lớn so với khả năng chịu dòng của dây. Trong mọi trường hợp, dây phải cháy sau cùng, nghĩa là MCB phải nhảy trước khi dây bị quá nhiệt.
• Với hệ 12V/24V cấp qua driver trung tâm, cần tính dòng phía DC: I_DC = P_tổng / U_DC. Dòng phía DC thường lớn hơn nhiều so với phía AC, do đó tiết diện dây phía DC phải được tăng tương ứng.

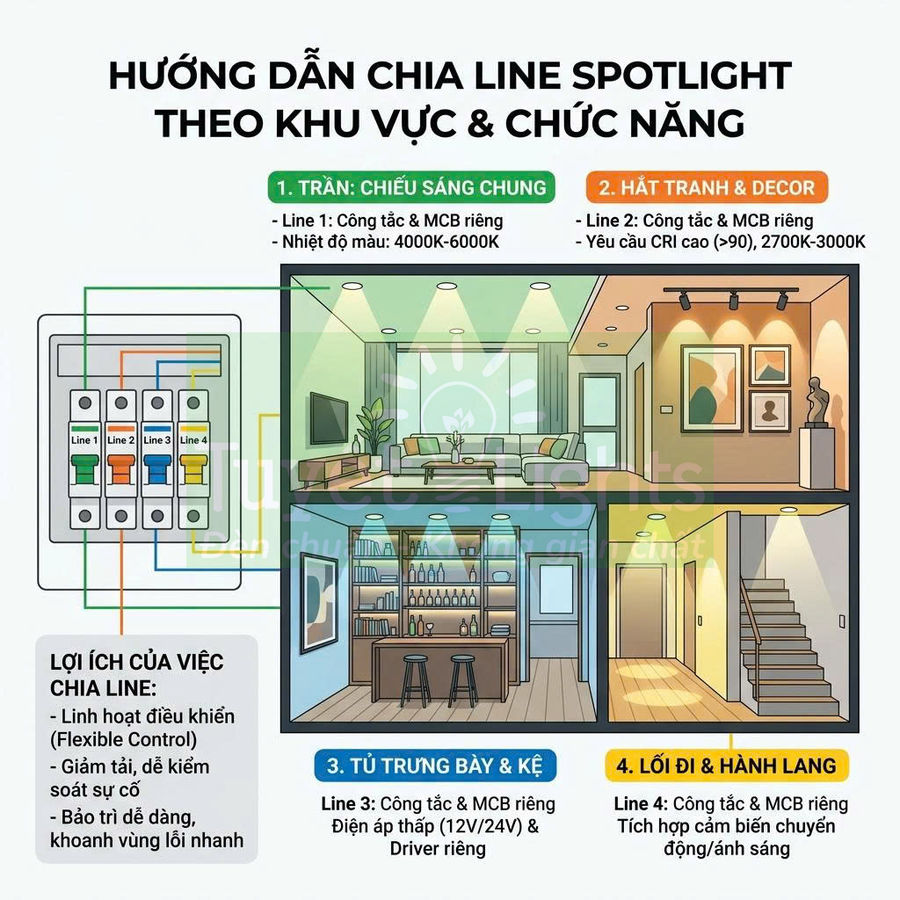

Chia line spotlight theo khu vực trần, tủ, hắt tranh, lối đi

Về mặt vận hành và bảo trì, hệ spotlight nên được chia line theo chức năng và khu vực thay vì gom tất cả vào một line duy nhất. Cách chia hợp lý giúp:

• Linh hoạt trong điều khiển chiếu sáng (bật/tắt từng khu vực, từng lớp ánh sáng).
• Giảm tải trên mỗi line, dễ kiểm soát khi có sự cố.
• Khoanh vùng nhanh khu vực lỗi khi MCB nhảy hoặc khi có đèn chập.

Ví dụ trong một phòng khách lớn hoặc không gian mở (open space) có thể có các nhóm sau:

• Spotlight âm trần chiếu sáng chung (general lighting) cho toàn bộ khu vực.
• Spotlight hắt tranh, chiếu điểm decor, chiếu tượng, mảng tường nhấn (accent lighting).
• Spotlight trong tủ trưng bày, tủ rượu, kệ sách (display lighting).
• Spotlight lối đi, hành lang, khu vực chuyển tiếp (wayfinding lighting).

Mỗi nhóm nên có công tắc riêng, MCB riêng hoặc tối thiểu là công tắc riêng. Với các công trình cao cấp, có thể kết hợp dimmer hoặc hệ thống điều khiển thông minh (DALI, 0–10V, Zigbee, KNX…) cho từng nhóm, nhưng về mặt đi dây cơ bản vẫn nên tách line vật lý rõ ràng. Một số lưu ý chuyên môn:

• Nhóm spotlight trong tủ, hốc tường thường dùng điện áp thấp (12V/24V) để an toàn, nên tách driver và line riêng với nhóm 220V âm trần.
• Nhóm hắt tranh, chiếu điểm thường có yêu cầu CRI cao, nhiệt độ màu khác (2700–3000K), nên việc tách line giúp dễ điều khiển độc lập với ánh sáng chung 4000–6000K.
• Nhóm lối đi, hành lang có thể kết hợp cảm biến chuyển động, cảm biến ánh sáng; việc tách line giúp tích hợp cảm biến mà không ảnh hưởng các nhóm khác.

Khi bảo trì, nếu cần tắt điện để thay driver hoặc thay đèn cho một nhóm, chỉ cần thao tác trên MCB hoặc công tắc của nhóm đó, các nhóm còn lại vẫn hoạt động bình thường. Điều này đặc biệt quan trọng trong các không gian thương mại, showroom, nhà hàng, nơi không thể tắt toàn bộ hệ chiếu sáng chỉ để sửa một vài đèn.

Bố trí hộp nối trung tâm giúp bảo trì và thay driver dễ dàng

Trong các công trình có nhiều spotlight, đặc biệt là trần thạch cao kín, nên thiết kế hộp nối trung tâm (junction box / maintenance box) trên trần hoặc trong hốc kỹ thuật. Từ hộp này, dây sẽ tỏa đi các nhóm spotlight theo từng line đã phân chia. Hộp nối trung tâm đóng vai trò như “điểm tập kết kỹ thuật” cho toàn bộ hệ spotlight.

Hộp nối trung tâm có thể chứa:

• Các terminal block hoặc thanh cái (busbar nhỏ) để chia line L–N–PE cho từng nhóm đèn, đảm bảo đấu nối gọn gàng, chắc chắn, dễ kiểm tra.
• Các driver LED cấp cho từng nhóm spotlight 12V/24V hoặc từng cụm đèn có yêu cầu điều khiển riêng (dimming, đổi màu).
• Nhãn đánh dấu từng line, từng khu vực, từng driver (ví dụ: “SP-TRẦN-KHÁCH-01”, “SP-TỦ-TV-02”) để kỹ thuật viên dễ nhận diện khi bảo trì.

Bố trí như vậy giúp khi cần thay driver, thêm bớt spotlight, thay đổi cách điều khiển, chỉ cần mở hộp nối trung tâm mà không phải tháo nhiều tấm trần hoặc lần dây trong tường. Một số điểm cần chú ý khi thiết kế hộp nối trung tâm:

• Hộp phải đủ rộng để chứa driver, terminal block và dây dự phòng, tránh nhồi nhét gây nóng và khó thao tác.
• Có nắp đậy chắc chắn, chống bụi, chống côn trùng, nhưng vẫn dễ mở bằng tay hoặc dụng cụ đơn giản.
• Đặt ở vị trí có cửa thăm trần hoặc hốc kỹ thuật đủ lớn để người thợ có thể đưa tay, thậm chí đưa đầu vào kiểm tra.
• Bên trong nên sắp xếp dây theo bó, dùng kẹp hoặc rãnh đi dây, tránh để dây chồng chéo, xoắn rối; các mối nối phải dùng domino, terminal block hoặc connector chuyên dụng, không xoắn tay trần.
• Đối với driver công suất lớn, cần đảm bảo thông gió, không đặt sát vật liệu dễ cháy, không bọc kín trong bông cách âm.

Việc chuẩn hóa hộp nối trung tâm ngay từ giai đoạn thiết kế giúp hệ thống spotlight đạt được các tiêu chí: ít sụt áp, dễ mở rộng, dễ bảo trì, an toàn điện, đồng thời giảm đáng kể thời gian và chi phí khi cần sửa chữa trong suốt vòng đời công trình.

Đi dây spotlight âm trần thạch cao an toàn chống nóng và chạm chập

Việc đi dây spotlight âm trần thạch cao cần chú trọng đến an toàn nhiệt và chống chạm chập trong toàn bộ không gian kỹ thuật. Dây điện phải được luồn trong ống gen, cố định vào trần bê tông hoặc khung xương, giữ khoảng cách an toàn với bông thủy tinh, foam, xốp EPS, PU để tránh tích tụ nhiệt, lão hóa vỏ dây và nguy cơ cháy âm ỉ. Thân đèn và driver luôn cần có khoảng hở thông gió, không bị vật liệu cách nhiệt phủ kín, không để dây tỳ trực tiếp lên vùng tản nhiệt. Driver rời nên đặt ở vị trí thoáng khí, dễ tiếp cận, được cố định chắc chắn, ưu tiên loại có bảo vệ quá nhiệt, quá tải. Toàn bộ tuyến nguồn, tuyến nhánh, dây điều khiển phải được phân tách rõ ràng, mối nối nằm trong hộp nối, thuận tiện kiểm tra và bảo trì.

Khoảng cách dây điện với trần thạch cao và vật liệu cách nhiệt

Trần thạch cao thường có khoảng không kỹ thuật giữa trần bê tông và tấm thạch cao, là nơi bố trí dây điện, driver, spotlight, ống gen, hộp nối… Trong không gian này thường xuất hiện các lớp bông thủy tinh, foam cách nhiệt, xốp EPS, PU để giảm thất thoát nhiệt và chống ồn. Nếu bố trí dây điện, driver, đèn không hợp lý, nhiệt tích tụ lâu ngày có thể làm tăng nhiệt độ lõi dây, lão hóa vỏ cách điện, thậm chí gây cháy âm ỉ trong lớp cách nhiệt.

Nguyên tắc chung về khoảng cách và bố trí:

• Dây điện nên đi trong ống gen cứng hoặc ống ruột gà và được kẹp cố định vào trần bê tông hoặc khung xương thép hộp/khung Vĩnh Tường, hạn chế tối đa việc để dây nằm tự do trên bông cách nhiệt hoặc tấm xốp.
• Khoảng cách giữa driver, spotlight với vật liệu cách nhiệt cần có khoảng hở thông gió (air gap) để tản nhiệt. Không ép bông thủy tinh hoặc foam áp sát lưng đèn, đặc biệt với đèn công suất từ 7W–12W trở lên.
• Không đặt cuộn dây thừa thành búi dày trên trần; cuộn dây thành vòng nhỏ, chồng nhiều lớp sẽ tạo thành điểm nóng cục bộ khi dòng tải lớn. Nếu dây quá dài, nên cắt bớt và đấu nối đúng kỹ thuật trong hộp nối; nếu bắt buộc phải cuộn, chỉ cuộn lỏng, đường kính lớn, không chồng nhiều lớp.
• Với các tuyến dây cấp nguồn cho nhiều spotlight, nên tính toán tiết diện dây phù hợp (thường dùng 1.5–2.5 mm² cho chiếu sáng dân dụng) để hạn chế sụt áp và giảm phát nhiệt trên dây.

Đối với spotlight công suất cao (từ 12W, 18W, 24W…), nên chọn loại có vành tản nhiệt nhôm dày, cánh tản nhiệt sâu, bề mặt sơn tĩnh điện tốt. Không nên lắp loại đèn tản nhiệt kém sát vào tấm trần thạch cao mỏng (9–12 mm) vì nhiệt độ cao kéo dài có thể làm ố vàng, cong vênh, nứt chân đèn. Trong các khu vực trần thấp, không gian kỹ thuật hẹp, nên ưu tiên đèn low profile có thiết kế tản nhiệt tối ưu, driver hiệu suất cao để giảm tổn hao nhiệt.

Khi bố trí dây trong khoảng không trần, nên phân tách rõ:

• Tuyến nguồn chính (từ tủ điện/hộp phân phối): đi trong ống gen riêng, bám sát trần bê tông, hạn chế giao cắt với khung xương.
• Tuyến nhánh ra spotlight: tách từ hộp nối hoặc hộp công tắc, đi theo khung xương, rẽ nhánh xuống từng vị trí đèn, tránh để dây treo lơ lửng.
• Dây điều khiển (nếu có dimmer, cảm biến): nên dùng dây đôi xoắn hoặc cáp tín hiệu riêng, không bó chung với dây nguồn công suất lớn để giảm nhiễu.

Cách tránh dây chạm thân đèn gây nóng cục bộ

Thân spotlight, đặc biệt là spotlight COB, spotlight âm trần có phần tản nhiệt bằng nhôm đúc hoặc nhôm ép, khi hoạt động lâu có thể đạt nhiệt độ bề mặt 60–80°C, thậm chí cao hơn với môi trường kín. Nếu dây điện tỳ trực tiếp lên phần tản nhiệt này, lớp vỏ PVC hoặc XLPE có thể bị lão hóa nhiệt, mềm, chảy, nứt sau một thời gian, làm giảm điện trở cách điện và tăng nguy cơ chạm chập, phóng hồ quang.

Các biện pháp phòng tránh chi tiết:

• Khi lắp đèn, gom dây gọn gàng ngay từ bước luồn dây qua lỗ đèn. Dùng kẹp nhựa, dây rút, kẹp cáp để cố định dây vào khung xương hoặc ống gen, tạo khoảng cách rõ ràng giữa dây và thân đèn. Tránh để dây bị kéo căng rồi bật ngược lại tỳ lên lưng đèn.
• Không để mối nối, domino, cos nằm sát thân đèn hoặc nằm trên phần tản nhiệt. Mối nối phải được đặt trong hộp nối nhựa hoặc hộp kim loại, hoặc ít nhất phải cách thân đèn một khoảng đủ để không bị ảnh hưởng bởi nhiệt. Mối nối nên được bọc băng keo điện loại tốt hoặc ống co nhiệt, siết chặt bằng domino/cos để tránh phát sinh tia lửa tại điểm tiếp xúc lỏng.
• Nếu không gian hẹp, đèn sát trần bê tông, khó tạo khoảng cách, có thể dùng ống gen chịu nhiệt (ống silicone, ống sợi thủy tinh bọc silicone, ống teflon) bọc đoạn dây gần thân đèn, đặc biệt là đoạn từ driver vào đèn. Điều này giúp tăng ngưỡng chịu nhiệt của đoạn dây dễ bị ảnh hưởng nhất.
• Ưu tiên sử dụng dây mềm nhiều lõi (VD: CVV, VCm) cho đoạn nối từ driver tới đèn để dễ uốn lượn, tránh bị gập gãy, đồng thời dễ bố trí tránh xa vùng tản nhiệt.

Trong quá trình test sau lắp đặt, nên:

• Bật toàn bộ hệ thống spotlight ở chế độ tải tối đa trong ít nhất 30–60 phút.
• Kiểm tra bằng tay (hoặc tốt hơn là dùng nhiệt kế hồng ngoại) xem vùng dây gần thân đèn, mối nối, driver có nóng bất thường không. Nếu cảm nhận nóng rát tay hoặc nhiệt độ vượt quá khoảng 60–70°C, cần điều chỉnh lại cách bố trí dây, tăng khoảng cách, bổ sung ống gen chịu nhiệt.
• Quan sát xem dây có bị kẹt vào lò xo cài đèn hay cạnh sắc của lỗ cắt thạch cao không; các điểm này vừa có nguy cơ cắt rách vỏ dây, vừa có thể truyền nhiệt cục bộ.

Đi dây spotlight gần bông thủy tinh, foam cách nhiệt đúng chuẩn

Bông thủy tinh, foam PU, xốp EPS, PE cách nhiệt thường được đặt trên trần thạch cao để cách nhiệt, cách âm. Dù một số loại được xử lý chống cháy lan, chúng vẫn có thể bắt cháy hoặc duy trì cháy nếu tiếp xúc với nguồn nhiệt cao, tia lửa điện hoặc hồ quang từ mối nối lỏng, dây chập. Vì vậy, khi đi dây spotlight trong khu vực có lớp cách nhiệt dày, cần tuân thủ chặt chẽ các nguyên tắc an toàn.

• Luôn luồn dây trong ống gen kín (ống PVC cứng, ống ruột gà lõi thép bọc nhựa, ống HDPE) khi đi xuyên qua hoặc nằm sát lớp cách nhiệt. Ống gen không chỉ bảo vệ dây khỏi nhiệt và ma sát với sợi bông thủy tinh mà còn hạn chế nguy cơ lửa lan dọc theo tuyến dây nếu xảy ra sự cố.
• Không đặt driver, mối nối, domino chìm trong lớp bông hoặc bị chôn vùi trong foam. Các thiết bị này phải đặt trên giá đỡ riêng (thanh thép, máng cáp nhỏ) hoặc treo vào khung xương bằng dây rút, kẹp chuyên dụng. Mục tiêu là luôn có không gian thoáng khí xung quanh, dễ kiểm tra, dễ thay thế.
• Chọn dây có vỏ chống cháy, chịu nhiệt (ví dụ dây có chứng nhận chống cháy chậm, vỏ LSZH hoặc PVC chống cháy) nếu khu vực có mật độ đèn dày, công suất tổng lớn, hoặc là khu vực yêu cầu cao về an toàn cháy nổ như hành lang thoát hiểm, khu thương mại, khách sạn.
• Không để bông thủy tinh hoặc xốp phủ kín lưng đèn và driver. Nếu bắt buộc phải có lớp cách nhiệt liên tục, nên dùng vòng bảo vệ (can, hộp chụp) bao quanh thân đèn, tạo một khoang không khí riêng cho đèn và driver, đồng thời ngăn vật liệu cách nhiệt tiếp xúc trực tiếp với bề mặt nóng.

Với spotlight âm trần, việc sử dụng vòng bảo vệ (can, hộp chụp) càng quan trọng nếu nhà sản xuất khuyến cáo hoặc trong các công trình có yêu cầu chống cháy lan, chống cháy xuyên tầng. Vòng bảo vệ thường làm bằng kim loại hoặc vật liệu chịu nhiệt, có lỗ thông gió, giúp:

• Tạo khoang kỹ thuật riêng cho đèn, tách biệt với lớp bông, foam.
• Hạn chế lửa lan từ khoang đèn sang khoang trần nếu xảy ra sự cố trong đèn hoặc driver.
• Giữ ổn định vị trí dây, mối nối, tránh bị vật liệu cách nhiệt đè nén, dịch chuyển theo thời gian.

Khi thi công, nên đánh dấu rõ trên bản vẽ và thực tế vị trí các cửa thăm trần, tuyến dây chính, vị trí hộp nối, driver, để sau này bảo trì không phải lật tung lớp bông thủy tinh hoặc xốp, tránh làm hỏng cấu trúc cách nhiệt và gây nguy hiểm cho người thao tác.

Lắp driver rời ở vị trí thoáng khí và dễ thay thế

Nhiều spotlight âm trần sử dụng driver rời, thường đặt trên trần, gần vị trí đèn. Driver là bộ nguồn chuyển mạch, chứa tụ điện, cuộn cảm, MOSFET… và là nguồn phát nhiệt đáng kể. Nếu đặt driver trong hốc kín, không thông gió, nhiệt độ bên trong có thể tăng cao, làm giảm tuổi thọ tụ điện, lão hóa linh kiện, gây nhấp nháy, suy giảm quang thông hoặc hỏng sớm.

Nguyên tắc lắp driver chi tiết:

• Đặt driver trên bề mặt phẳng, chắc chắn như thanh xương thép, máng cáp nhỏ hoặc tấm đỡ riêng, không để driver nằm trực tiếp trên bông cách nhiệt hoặc xốp. Bề mặt tiếp xúc nên khô ráo, không bám bụi dày để hỗ trợ tản nhiệt.
• Không đặt driver sát trần bê tông ẩm hoặc nơi có khả năng ngưng tụ nước (gần ống điều hòa, ống thoát nước). Nên chừa khoảng hở vài cm xung quanh driver để không khí lưu thông, tránh hiện tượng “nướng” linh kiện trong không gian kín.
• Driver nên được cố định bằng kẹp, vít, dây rút vào khung xương hoặc giá đỡ, tránh để driver treo lơ lửng theo dây. Việc cố định giúp hạn chế rung lắc, va chạm vào dây khác, giảm nguy cơ làm lỏng mối nối hoặc cọ xát vỏ dây.
• Bố trí driver gần cửa thăm trần hoặc hộp nối trung tâm để dễ tiếp cận khi cần kiểm tra, thay thế. Với hệ thống nhiều đèn, có thể gom driver theo cụm (cluster) tại các vị trí chiến lược, đánh dấu rõ ràng để bảo trì thuận tiện.

Khi chọn driver, nên ưu tiên loại có:

• Vỏ kim loại tản nhiệt tốt (nhôm, thép sơn tĩnh điện), có khe thoát nhiệt, giúp phân tán nhiệt nhanh hơn so với vỏ nhựa kín.
• Chức năng bảo vệ quá nhiệt, quá tải, quá áp, ngắn mạch; khi nhiệt độ vượt ngưỡng, driver tự giảm công suất hoặc ngắt để bảo vệ đèn và dây dẫn.
• Hiệu suất chuyển đổi cao (thường >85–90%), hệ số công suất tốt, giúp giảm tổn hao nhiệt nội tại, từ đó giảm nhiệt độ làm việc tổng thể.
• Thương hiệu uy tín, có thông số rõ ràng về nhiệt độ làm việc, tuổi thọ, tiêu chuẩn an toàn (VD: IEC, TCVN tương đương), giúp giảm nguy cơ sự cố trong suốt vòng đời công trình.

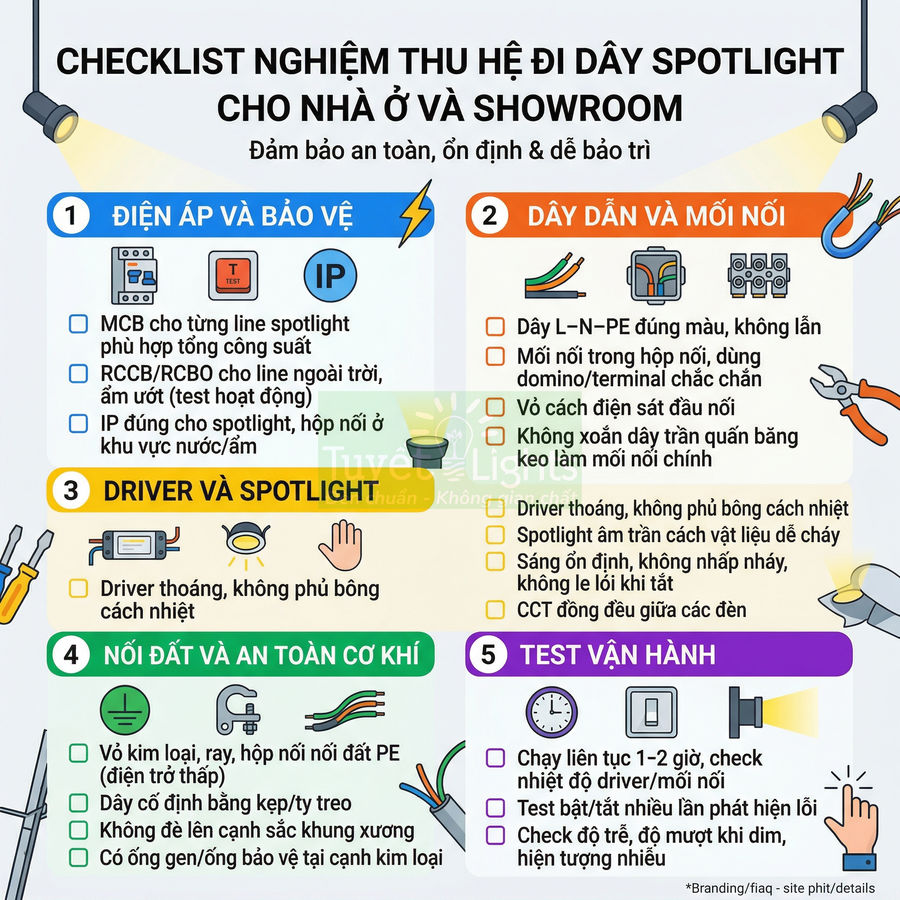

Trong giai đoạn nghiệm thu, nên kiểm tra:

• Nhiệt độ vỏ driver sau khi hệ thống hoạt động liên tục 1–2 giờ; nếu quá nóng (khó chạm tay), cần xem lại vị trí lắp, khả năng thông gió.
• Tình trạng cố định cơ khí: driver có bị xê dịch khi rung nhẹ trần, dây có bị kéo căng, mối nối có được bảo vệ trong hộp hay không.
• Sự phân bố driver: tránh tập trung quá nhiều driver công suất lớn trong một khoang trần nhỏ, gây tích tụ nhiệt cục bộ.

Đi dây spotlight ngoài trời chống nước và chống rò điện

Hệ thống spotlight ngoài trời cần được thiết kế như một tổng thể an toàn, bền vững trước môi trường khắc nghiệt. Trọng tâm là lựa chọn dây dẫn chống UV, đúng cấp cách điện và tiết diện, kết hợp ống ruột gà, ống PVC để bảo vệ cơ học, hạn chế nứt vỡ, thấm nước và phóng điện bề mặt. Các điểm nối phải được đặt trong hộp nối IP65–IP67, dùng cable gland, gel box, ống co nhiệt hoặc băng keo tự hàn để chống thấm triệt để. Ở khu vực ẩm ướt, ưu tiên hệ điện áp thấp 12V/24V nhằm giảm nguy cơ giật điện, đồng thời tính toán sụt áp và chia nhánh hợp lý. Cuối cùng, lắp RCCB/RCBO kết hợp nối đất chuẩn giúp tạo lớp bảo vệ bổ sung, đảm bảo an toàn lâu dài cho người và tài sản.

Dây điện chống UV, ống ruột gà, hộp nối IP65–IP67

Hệ thống spotlight ngoài trời làm việc trong môi trường có độ khắc nghiệt cao: bức xạ UV mạnh, mưa liên tục, hơi ẩm, biên độ nhiệt ngày–đêm lớn, sương muối, bụi bẩn. Nếu lựa chọn sai chủng loại dây và phụ kiện, sau một thời gian ngắn sẽ xuất hiện hiện tượng chai cứng, nứt vỏ, thấm nước, phóng điện bề mặt, gây chập cháy hoặc rò điện nguy hiểm.

Về dây dẫn, nên ưu tiên các loại dây chuyên dụng ngoài trời có:

• Vỏ PVC hoặc cao su tổng hợp chống UV: được nhà sản xuất công bố rõ ràng trên catalogue (ký hiệu UV resistant, outdoor cable…). Lớp vỏ này có phụ gia chống lão hóa, hạn chế nứt gãy khi phơi nắng lâu năm.
• Cấp cách điện phù hợp (thường 450/750V cho hệ 220V, 300/500V cho hệ 12–24V), lõi đồng mềm nhiều sợi để dễ thi công uốn lượn quanh cây, bồn hoa.
• Tiết diện dây được tính toán theo dòng tải và chiều dài tuyến, tránh vừa quá tải nhiệt, vừa gây sụt áp lớn. Với spotlight LED, thường dùng từ 1.0–2.5mm² cho nhánh chính, nhánh rẽ có thể nhỏ hơn nhưng vẫn nên tối thiểu 0.75mm².

Để tăng độ bền cơ học và chống tác động môi trường, dây nên được đi trong:

• Ống ruột gà nhựa hoặc ống ruột gà thép bọc nhựa: linh hoạt, dễ luồn quanh các khối cảnh quan. Nên chọn loại có công bố khả năng chống UV nếu lộ thiên.
• Ống PVC cứng: phù hợp cho các tuyến đi ngầm hoặc đi dọc tường, chân tường. Khi đi ngầm, nên chôn ống ở độ sâu tối thiểu 30–50cm, có lớp cát đệm và cảnh báo (băng cảnh báo điện) phía trên.

Hộp nối ngoài trời là điểm then chốt để đảm bảo an toàn điện. Hộp nên đạt tối thiểu IP65 (chống bụi hoàn toàn, chống tia nước áp lực thấp) và tốt hơn là IP67 (chịu được ngâm tạm thời trong nước). Các đặc điểm cần có:

• Gioăng cao su kín chạy quanh nắp, đảm bảo khi siết vít nắp sẽ ép chặt, không tạo khe hở cho nước và hơi ẩm xâm nhập.
• Nắp khóa vít hoặc khóa cài chắc chắn, tránh bị bung nắp do gió, rung hoặc va chạm cơ học.
• Các lỗ vào dây sử dụng đầu cáp (cable gland) đúng kích cỡ: khi siết, vòng cao su bên trong ôm chặt vỏ dây, tạo lớp đệm kín nước và đồng thời giữ dây, giảm lực kéo tác động trực tiếp lên mối nối.

Vị trí lắp hộp nối nên:

• Gắn trên tường, cột, chân trụ đèn ở cao độ tránh ngập nước, tối thiểu cao hơn mặt đất hoàn thiện 30–50cm.
• Tránh đặt trực tiếp trên nền đất, trong bồn cây dễ bị tưới nước ngập, hoặc nơi có khả năng đọng nước lâu ngày.
• Nếu bắt buộc phải đặt thấp, nên bố trí thêm giá đỡ, bệ đỡ và che chắn cơ khí (ví dụ hộp kỹ thuật âm đất có nắp kín, bên trong vẫn dùng hộp nối IP65–IP67).

Đấu dây spotlight sân vườn, facade, chiếu cây với nguồn 12V

Trong môi trường ẩm ướt như sân vườn, khu vực có cây cối, lối đi rải sỏi, hồ cá, việc sử dụng hệ điện áp thấp 12V hoặc 24V cho spotlight là giải pháp an toàn được áp dụng rộng rãi. Điện áp lưới 220V AC được hạ áp thông qua biến áp cách ly hoặc driver LED đặt ở vị trí khô ráo, dễ bảo trì, thường là trong nhà, tủ điện kỹ thuật hoặc hộp kỹ thuật kín ngoài trời.

Sơ đồ cơ bản:

• 220V AC → MCB + RCCB → biến áp/driver 12V → dây 12V đi ra sân vườn.
• Các spotlight 12V được mắc song song vào dây 12V, mối nối đặt trong hộp nối IP67 hoặc gel box.

Khi thiết kế hệ 12V, cần lưu ý một số điểm kỹ thuật chuyên sâu:

• Sụt áp trên đường dây: do điện áp thấp, cùng một công suất sẽ kéo dòng lớn hơn so với 220V, nên sụt áp trên dây trở nên đáng kể. Cần tính toán theo công thức ΔU = I × R × 2 (đi và về) và giới hạn sụt áp trong khoảng 3–5% để đảm bảo độ sáng đồng đều.
• Lựa chọn tiết diện dây lớn hơn so với trực giác, đặc biệt cho tuyến chính. Ví dụ, tuyến cấp cho nhiều đèn cách xa 20–30m có thể cần dây 2.5mm² hoặc 4mm², sau đó tách nhánh bằng dây nhỏ hơn gần vị trí đèn.
• Chia nhiều nhánh cấp: thay vì kéo một tuyến dài duy nhất, nên chia thành các nhánh ngắn hơn, mỗi nhánh cấp cho một nhóm spotlight. Điều này vừa giảm sụt áp, vừa dễ quản lý, bảo trì.
• Vị trí đặt biến áp/driver: nên đặt gần khu vực tiêu thụ để rút ngắn chiều dài dây 12V. Nếu phải đặt xa, có thể kéo 220V đến gần khu vực đèn rồi mới hạ áp, nhưng khi đó yêu cầu chống nước, cách điện cho phần 220V phải nghiêm ngặt hơn.

Ưu điểm nổi bật của hệ 12V là khi xảy ra rò điện ra đất (do nước thấm, vỏ đèn nứt, dây bị cắt), nguy cơ giật điện cho người là rất thấp so với 220V, đặc biệt khi người đi chân trần trên nền ẩm. Tuy vậy, vẫn cần đảm bảo:

• Sử dụng driver hoặc biến áp cách ly chất lượng, có bảo vệ quá tải, quá nhiệt.
• Đảm bảo cực tính đúng với các loại đèn LED yêu cầu phân cực, tránh đấu ngược gây hư hỏng.
• Không trộn lẫn dây 12V và 220V trong cùng một ống hoặc hộp nối nếu không có vách ngăn, để tránh nhầm lẫn và nguy cơ chạm chập.

Cách chống thấm đầu nối bằng gel box, keo co nhiệt

Các mối nối là điểm yếu nhất trong toàn bộ hệ thống spotlight ngoài trời. Dù dây và đèn có cấp bảo vệ cao, chỉ cần một mối nối hở, nước có thể thấm vào, gây oxy hóa lõi đồng, tăng điện trở tiếp xúc, phát nhiệt cục bộ, rò điện. Do đó, ngoài việc đặt mối nối trong hộp nối cơ khí, cần áp dụng thêm các giải pháp chống thấm chuyên dụng.

• Gel box: là hộp nhựa nhỏ đã được đổ sẵn gel chống nước hoặc có hai phần gel trộn sẵn, khi đóng nắp gel sẽ bao phủ toàn bộ mối nối.
  • Phù hợp cho các mối nối phân nhánh, nối T, nối Y trong hệ 12V hoặc 220V.
  • Gel có tính tự bịt kín, nếu dây hơi di chuyển, gel vẫn bám sát, không tạo khe hở cho nước.
  • Khi cần bảo trì, có thể mở hộp, lấy mối nối ra, vệ sinh và thay mới, sau đó dùng lại gel box (tùy loại).
• Ống co nhiệt có keo:
  • Sau khi nối dây bằng hàn thiếc hoặc cos nối, trùm ống co nhiệt có keo lên toàn bộ vùng nối, chừa mỗi bên một đoạn dây đủ dài.
  • Dùng nhiệt (súng nhiệt, bật lửa gas có kiểm soát) làm ống co lại, keo bên trong chảy ra, bám kín quanh vỏ dây, tạo lớp bọc chống nước và tăng độ bền cơ học.
  • Thích hợp cho các mối nối thẳng, ít cần tháo ra bảo trì.
• Băng keo tự hàn:
  • Là loại băng cao su hoặc silicone, khi quấn chồng lên nhau sẽ tự liên kết, tạo thành một khối đồng nhất, không có khe hở.
  • Ưu điểm là thi công nhanh, linh hoạt với nhiều kích cỡ dây, phù hợp cho các mối nối tạm hoặc cần xử lý tại chỗ.
  • Nên quấn nhiều lớp, kéo căng băng trong khi quấn để tăng độ nén và khả năng kín nước.

Dù sử dụng gel box, ống co nhiệt hay băng keo tự hàn, vẫn nên đặt mối nối trong hộp nối cơ khí để:

• Bảo vệ khỏi va đập, lực kéo, động vật gặm nhấm.
• Giúp dễ dàng định vị mối nối khi cần kiểm tra, sửa chữa, tránh phải đào bới hoặc tháo dỡ cảnh quan quá nhiều.
• Tạo không gian để phân nhánh dây gọn gàng, có thể đánh dấu, dán nhãn từng tuyến.

Lắp RCCB chống rò cho hệ spotlight ngoài trời

Trong các khu vực có nguy cơ tiếp xúc trực tiếp với nước và độ ẩm cao như sân vườn, hồ bơi, khu vui chơi ngoài trời, khu resort ven biển, việc lắp RCCB (Residual Current Circuit Breaker) hoặc RCBO cho line spotlight là yêu cầu gần như bắt buộc theo nhiều tiêu chuẩn an toàn điện.

RCCB hoạt động dựa trên nguyên lý so sánh dòng đi và dòng về trên dây pha và dây trung tính. Khi có dòng rò xuống đất (qua thân người, vỏ kim loại, nước), tổng dòng không còn cân bằng, RCCB sẽ phát hiện và ngắt mạch khi dòng rò vượt quá ngưỡng (thường 30mA cho bảo vệ chống giật). Điều này giúp giảm đáng kể nguy cơ điện giật gây tử vong.

Cách bố trí trong tủ điện:

• RCCB được lắp sau MCB tổng của tủ hoặc sau MCB nhánh cấp cho khu vực ngoài trời.
• Có thể sử dụng RCBO cho từng line spotlight, kết hợp cả bảo vệ quá tải, ngắn mạch và rò điện trong một thiết bị, giúp cô lập sự cố theo từng tuyến nhỏ.
• Nên tách riêng line ngoài trời và line trong nhà, mỗi line có RCCB/RCBO riêng để khi có sự cố ngoài trời không làm mất điện toàn bộ khu vực trong nhà.

Để RCCB phát huy hiệu quả, cần đảm bảo hệ thống nối đất tốt:

• Dây PE phải được kéo đầy đủ đến vỏ kim loại của đèn, hộp nối kim loại, cột đèn, tủ điện ngoài trời.
• Điện trở nối đất tổng thể của hệ thống phải đạt yêu cầu theo tiêu chuẩn áp dụng (thường <10Ω hoặc thấp hơn tùy quy định), giúp dòng rò có đường đi rõ ràng về đất, tạo điều kiện cho RCCB tác động nhanh.
• Không nối chung trung tính (N) của nhiều RCCB khác nhau một cách tùy tiện, tránh gây nhầm lẫn dòng và làm RCCB nhảy sai.

Việc lắp RCCB/RCBO là lớp bảo vệ bổ sung, không thay thế cho việc thiết kế, thi công đi dây đúng chuẩn, chống nước tốt, chọn thiết bị đúng cấp bảo vệ IP. Khi kết hợp đồng bộ: dây chống UV, ống bảo vệ, hộp nối IP65–IP67, mối nối chống thấm bằng gel box/ống co nhiệt, nguồn 12V cho khu vực ẩm ướt và RCCB/RCBO bảo vệ rò, hệ thống spotlight ngoài trời sẽ đạt mức an toàn và độ bền cao, giảm thiểu tối đa rủi ro cho người sử dụng và tài sản.

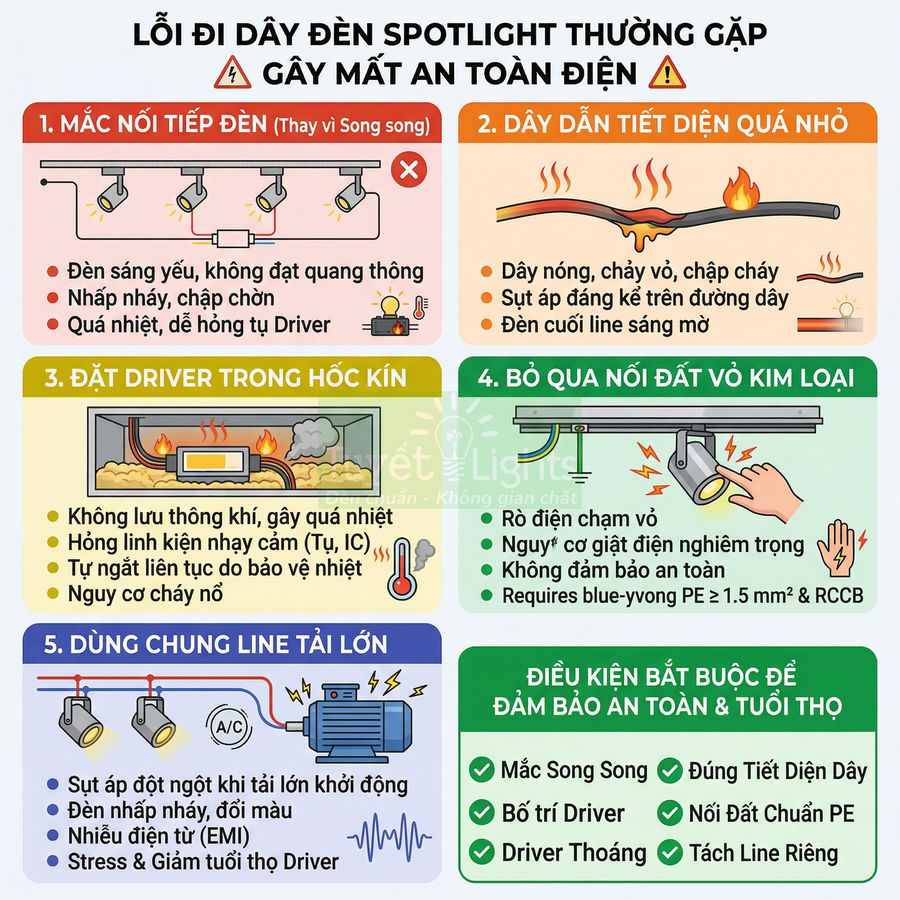

Lỗi đi dây đèn spotlight thường gặp gây mất an toàn điện

Hệ thống spotlight LED nếu đi dây sai kỹ thuật sẽ tiềm ẩn nhiều rủi ro về an toàn điện và độ bền thiết bị. Các lỗi thường gặp gồm mắc nối tiếp đèn thay vì mắc song song, chọn dây dẫn tiết diện quá nhỏ, đặt driver trong hốc kín gây quá nhiệt, bỏ qua việc nối đất cho vỏ kim loại và dùng chung line với các tải công suất lớn. Mỗi lỗi đều có thể dẫn đến hiện tượng nhấp nháy, sụt áp, chập driver, cháy nổ cục bộ hoặc nguy cơ giật điện cho người sử dụng. Thiết kế và thi công đúng nguyên tắc điện, chọn đúng tiết diện dây, bố trí driver thoáng, nối đất chuẩn và tách line chiếu sáng là điều kiện bắt buộc để đảm bảo an toàn và tuổi thọ cho hệ thống spotlight.

Đấu nối nối tiếp làm đèn yếu hoặc chập driver

Một lỗi khá phổ biến trong thi công hệ thống spotlight LED là đấu nối tiếp nhiều đèn với nhau, xuất phát từ thói quen cũ khi làm việc với bóng sợi đốt 12V hoặc halogen 12V. Về mặt nguyên lý, khi mắc nối tiếp, dòng điện qua các đèn là như nhau, còn điện áp sẽ chia đều (hoặc gần đều) cho từng phần tử trong mạch. Điều này hoàn toàn không phù hợp với đa số spotlight LED dân dụng vốn được thiết kế để hoạt động ở:

• Điện áp xoay chiều 220V (AC) – loại có driver tích hợp trong thân đèn.
• Điện áp một chiều 12V/24V (DC) – loại dùng kèm driver hoặc nguồn tổ ong.

Khi bị đấu nối tiếp, mỗi đèn chỉ nhận được một phần điện áp danh định, dẫn đến:

• LED sáng yếu, không đạt quang thông thiết kế.
• Dễ xuất hiện hiện tượng nhấp nháy, chập chờn khi điện áp lưới dao động.
• Driver phải làm việc ngoài dải điện áp đầu vào cho phép, gây quá nhiệt, rung điện áp nội bộ, dễ hỏng tụ lọc và IC nguồn.
• Trong một số trường hợp, driver có mạch bảo vệ sẽ tự ngắt, reset liên tục, gây nhấp nháy khó chịu.

Với spotlight dân dụng thông thường, nguyên tắc bắt buộc là phải mắc song song tất cả các đèn vào cùng một nguồn 220V hoặc 12V/24V, đảm bảo:

• Mỗi đèn nhận đúng điện áp danh định.
• Dòng điện phân bố theo công suất từng đèn, không ảnh hưởng lẫn nhau.
• Dễ dàng thay thế, thêm bớt đèn mà không làm thay đổi chế độ làm việc của các đèn còn lại.

Một ngoại lệ là các hệ thống dùng module LED constant current (LED dòng không đổi) chuyên dụng. Trong trường hợp này, nhà sản xuất có thể yêu cầu mắc nối tiếp nhiều module trên cùng một driver dòng không đổi. Khi đó cần tuân thủ nghiêm ngặt:

• Số lượng tối đa module trên một chuỗi (thường được ghi rõ: min – max LED in series).
• Dải điện áp ra của driver (VD: 18–54V DC, 36–72V DC…).
• Dòng định mức của driver (VD: 350 mA, 700 mA, 1050 mA…).

Nếu vượt quá số lượng module cho phép, tổng điện áp rơi trên chuỗi LED sẽ vượt dải làm việc của driver, gây quá áp, quá nhiệt, chập driver hoặc cháy LED. Ngược lại, nếu số lượng module quá ít, driver có thể không khởi động được hoặc làm việc trong vùng không ổn định, gây nhấp nháy và giảm tuổi thọ.

Dùng dây tiết diện nhỏ gây nóng dây và sụt áp

Trong nhiều công trình dân dụng và thương mại, để giảm chi phí, người thi công thường chọn dây điện tiết diện nhỏ hơn khuyến cáo cho các line cấp nguồn cho spotlight, đặc biệt là các tuyến đi xa, nhiều đèn. Về mặt kỹ thuật, mỗi dây dẫn chỉ cho phép một dòng tải tối đa phụ thuộc vào:

• Tiết diện lõi đồng (mm²).
• Loại cách điện (PVC, XLPE…).
• Cách lắp đặt (trong ống, trong tường, trên máng cáp, đi nổi…).
• Nhiệt độ môi trường xung quanh.

Khi dòng tải thực tế vượt quá khả năng chịu tải của dây, sẽ xảy ra:

• Dây nóng lên đáng kể, nhiệt độ lõi và vỏ tăng cao.
• Lớp vỏ PVC bị lão hóa nhanh, nứt, biến màu, mất khả năng cách điện.
• Trong trường hợp nghiêm trọng, có thể chảy nhựa, chập cháy với các dây lân cận.

Bên cạnh nguy cơ cháy nổ, dây tiết diện nhỏ còn gây sụt áp đáng kể trên đường dây, đặc biệt với các line dài hàng chục mét. Hậu quả:

• Các đèn ở cuối line sáng mờ hơn so với đèn đầu line.
• Driver LED phải làm việc trong điều kiện điện áp vào thấp, dễ bị reset, nhấp nháy.
• Tuổi thọ driver và LED giảm đáng kể do hoạt động trong vùng biên.

Về nguyên tắc thiết kế, cần tính toán tổng công suất của toàn bộ spotlight trên một line, quy đổi ra dòng điện theo công thức:

• Với nguồn 220V AC: I ≈ P_tổng / (U × cosφ).
• Với nguồn 12V/24V DC: I = P_tổng / U.

Sau đó chọn tiết diện dây theo bảng tải cho phép của nhà sản xuất cáp hoặc theo tiêu chuẩn điện. Đối với chiếu sáng cố định trong nhà:

• Không nên dùng dây nhỏ hơn 1.0 mm² cho bất kỳ line chiếu sáng nào.
• Với line dài, nhiều đèn, nên tăng lên 1.5–2.5 mm² để giảm sụt áp và tăng độ an toàn.

Trong các công trình lớn (showroom, nhà xưởng, trung tâm thương mại), việc tính toán sụt áp (voltage drop) trên từng tuyến dây là bắt buộc, đặc biệt với hệ thống spotlight chạy liên tục nhiều giờ mỗi ngày.

Đặt driver trong hốc kín gây quá nhiệt và cháy sớm

Driver LED là bộ phận chuyển đổi và điều khiển nguồn, chứa nhiều linh kiện nhạy cảm với nhiệt độ như tụ điện hóa, MOSFET, IC điều khiển. Khi driver bị đặt trong hốc kín, không có lưu thông không khí, nhất là gần mái tôn nóng hoặc sát lớp bông cách nhiệt, nhiệt độ làm việc có thể vượt xa mức thiết kế (thường 40–50°C môi trường).

Hậu quả của việc driver làm việc trong môi trường nhiệt độ cao kéo dài:

• Tụ điện hóa bị khô nhanh, dung lượng giảm, tăng ESR, gây gợn sóng điện áp lớn.
• Linh kiện bán dẫn suy giảm tham số, tăng tổn hao, sinh nhiệt nhiều hơn.
• Driver dễ xuất hiện hiện tượng nhấp nháy, tự ngắt khi nóng do mạch bảo vệ nhiệt kích hoạt.
• Tuổi thọ tổng thể của driver giảm mạnh, có thể chỉ còn 1/3–1/5 so với thiết kế.
• Trong trường hợp xấu, driver quá nhiệt có thể bốc khói, phát cháy cục bộ, đặc biệt khi đặt sát vật liệu dễ cháy.

Để đảm bảo độ bền và an toàn, cần tuân thủ các nguyên tắc:

• Bố trí driver ở vị trí có không gian tản nhiệt, không bị bịt kín hoàn toàn.
• Không để driver bị phủ bởi bông cách nhiệt, xốp, vật liệu tiêu âm.
• Ưu tiên driver có vỏ kim loại, có lỗ thoát nhiệt hoặc gắn trực tiếp lên bề mặt kim loại để tản nhiệt.
• Với hệ thống lớn, nên thiết kế driver tập trung trong hộp kỹ thuật hoặc trần kỹ thuật thông thoáng, dễ bảo trì.

Trong các ứng dụng công suất cao (tracklight công suất lớn, spotlight chiếu điểm cho showroom), nên chọn driver có dải nhiệt độ làm việc rộng, có bảo vệ quá nhiệt và được chứng nhận an toàn (VD: CE, CB, UL…) để giảm rủi ro cháy nổ.

Không nối đất spotlight vỏ kim loại gây nguy cơ giật điện

Các loại spotlight vỏ kim loại, ray kim loại, hộp nối kim loại đều được xếp vào nhóm thiết bị có phần dẫn điện có thể chạm tới (exposed conductive parts). Nếu các phần này không được nối đất (PE), khi xảy ra sự cố rò điện từ dây pha (L) chạm vào vỏ, toàn bộ thân đèn, ray, hộp nối sẽ mang điện áp 220V so với đất.

Người sử dụng hoặc kỹ thuật viên khi chạm vào có thể bị:

• Giật điện nghiêm trọng nếu đang đứng trên nền ẩm, dẫn điện tốt.
• Co cơ, mất thăng bằng, ngã từ trên cao khi đang thao tác trên thang.
• Trong trường hợp xấu, có thể gây nguy hiểm đến tính mạng nếu dòng qua cơ thể đủ lớn và kéo dài.

Để loại trừ nguy cơ này, mọi thiết bị kim loại có khả năng chạm tay phải được nối đất chắc chắn bằng dây PE màu xanh – vàng, với các yêu cầu:

• Tiết diện dây PE cho mạch chiếu sáng không nhỏ hơn 1.5 mm².
• Điểm nối đất phải siết chặt cơ khí, không dùng mối nối tạm bợ, không hàn thiếc.
• Hệ thống nối đất tổng thể phải được đo điện trở nối đất và đạt giá trị theo tiêu chuẩn áp dụng (thường < 4Ω hoặc < 10Ω tùy hệ thống).

Kết hợp với nối đất, việc sử dụng RCCB (Residual Current Circuit Breaker) hoặc RCBO cho line spotlight sẽ giúp phát hiện dòng rò xuống đất và ngắt mạch kịp thời, giảm đáng kể nguy cơ điện giật khi có sự cố chạm vỏ.

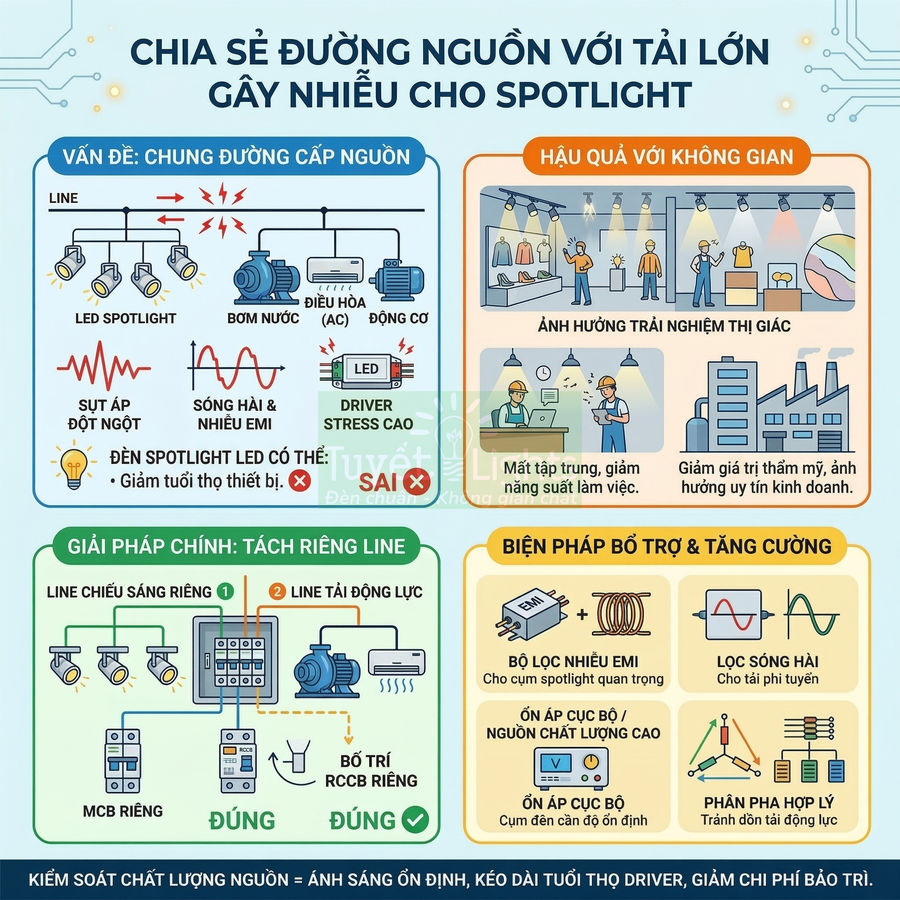

Dùng chung line spotlight với tải công suất lớn gây nhiễu

Khi hệ thống spotlight LED dùng chung đường cấp nguồn với các tải công suất lớn, biến thiên mạnh như máy bơm nước, máy lạnh, motor, máy nén khí…, chất lượng điện áp trên line sẽ bị ảnh hưởng đáng kể. Các hiện tượng thường gặp:

• Sụt áp đột ngột khi tải lớn khởi động (inrush current cao), làm đèn LED nhấp nháy hoặc tắt chớp.
• Sóng hài và nhiễu điện từ do các tải phi tuyến (biến tần, bộ khởi động mềm, nguồn xung công suất lớn) gây méo dạng sóng điện áp.
• Driver LED phải liên tục bù dao động điện áp, làm việc trong điều kiện stress điện – nhiệt cao, giảm tuổi thọ.

Trong các không gian như showroom, nhà xưởng, trung tâm thương mại, nơi spotlight LED thường được dùng để chiếu điểm sản phẩm hoặc tạo hiệu ứng ánh sáng, các hiện tượng nhấp nháy, đổi màu nhẹ, hoặc tắt mở bất thường sẽ ảnh hưởng trực tiếp đến trải nghiệm thị giác và tính chuyên nghiệp của không gian.

Giải pháp kỹ thuật phù hợp là:

• Tách riêng line chiếu sáng khỏi line cấp cho tải công suất lớn.
• Mỗi line có MCB riêng để bảo vệ quá tải, ngắn mạch độc lập.
• Trong nhiều trường hợp, nên bố trí RCCB riêng cho line chiếu sáng để tăng mức độ an toàn và giảm ảnh hưởng của dòng rò từ các tải khác.

Nếu điều kiện công trình không cho phép tách hoàn toàn, có thể áp dụng các biện pháp bổ trợ:

• Sử dụng bộ lọc nhiễu (EMI filter) cho nhánh cấp nguồn spotlight quan trọng.
• Bố trí ổn áp cục bộ hoặc bộ nguồn chất lượng cao cho các cụm spotlight yêu cầu độ ổn định cao.
• Thiết kế sơ đồ phân pha hợp lý, tránh dồn quá nhiều tải động lực lên cùng một pha với hệ thống chiếu sáng tinh tế.

Việc kiểm soát chất lượng nguồn cấp cho spotlight LED không chỉ giúp ổn định ánh sáng mà còn kéo dài tuổi thọ driver, giảm chi phí bảo trì, thay thế trong suốt vòng đời công trình.

Tiêu chuẩn kỹ thuật và quy định an toàn khi đi dây spotlight

Hệ thống spotlight âm trần phải tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật và an toàn để giảm rủi ro chập cháy, đấu nhầm dây và khó khăn khi bảo trì. Việc áp dụng đúng mã màu dây L–N–PE theo IEC và tiêu chuẩn Việt Nam giúp nhận diện nhanh, hạn chế sai sót khi thay driver, mở rộng line hoặc sửa chữa về sau. Bên cạnh đó, cần tính toán khả năng chịu tải của dây theo tiết diện, nhiệt độ môi trường và số mạch đi chung ống, tránh để dây làm việc gần ngưỡng tối đa gây quá nhiệt. Vật liệu dây dẫn, ống gen, hộp nối nên đạt chuẩn chống cháy lan, ưu tiên loại LSZH cho khu vực kín, đông người. Cuối cùng, sử dụng checklist nghiệm thu chi tiết giúp kiểm soát đồng thời điện áp, bảo vệ, mối nối, nối đất và vận hành thực tế.

Mã màu dây điện L–N–PE theo IEC và tiêu chuẩn Việt Nam

Tuân thủ mã màu dây điện là yêu cầu cơ bản trong mọi hệ thống điện, đặc biệt khi đi dây spotlight âm trần, nơi việc kiểm tra – bảo trì sau này khó khăn hơn rất nhiều. Theo IEC và áp dụng rộng rãi tại Việt Nam:

• Dây pha (L): màu nâu, đen, đỏ (tùy hãng và lô sản xuất, nhưng phải thống nhất trong cùng một công trình).
• Dây trung tính (N): màu xanh dương nhạt.
• Dây tiếp địa (PE): màu xanh lá – vàng (sọc hoặc xoắn hai màu).

Trong thực tế, nhiều công trình cũ sử dụng màu không chuẩn như: dùng dây màu trắng hoặc xám cho N, dùng cùng một màu cho cả L và N, hoặc hoàn toàn không có dây PE. Điều này gây khó khăn cho công tác đo kiểm, sửa chữa, và tiềm ẩn nguy cơ đấu nhầm dây, đặc biệt khi thay driver, thay spotlight hoặc mở rộng thêm line chiếu sáng.

Khi cải tạo, nên thực hiện các nguyên tắc sau:

• Chuẩn hóa lại màu dây ít nhất tại:
  • Các điểm đấu nối mới (hộp nối spotlight, hộp chia line).
  • Tủ điện tầng, tủ điện chiếu sáng.
  • Các đoạn dây lộ thiên trong trần kỹ thuật.
• Nếu không thể thay toàn bộ dây cũ, cần:
  • Dán nhãn rõ ràng cho từng dây tại điểm đấu nối (L, N, PE) bằng ống co nhiệt, băng keo màu hoặc tag nhựa.
  • Ghi chú sơ đồ trên nắp hộp nối hoặc bên trong tủ điện để thợ sau này dễ nhận biết.
• Không dùng lại dây cũ đã bạc màu, giòn, nứt vỏ, vì rất khó phân biệt màu và không đảm bảo cách điện.

Đối với hệ thống spotlight dùng ray (track light), cần chú ý:

• Ray 1 pha: thường chỉ có L và N, nhưng vẫn nên bố trí sẵn dây PE trong trần để có thể nâng cấp hoặc thay đổi thiết bị về sau.
• Ray 3 pha: phải tuân thủ phân pha rõ ràng, đánh dấu từng pha (L1, L2, L3) và vẫn giữ chuẩn màu N, PE theo IEC để tránh nhầm lẫn khi đấu nối nhiều nhóm spotlight trên cùng một ray.

Khoảng tải an toàn của dây theo ampere và nhiệt độ môi trường

Khả năng chịu tải của dây phụ thuộc vào tiết diện lõi, vật liệu, cách lắp đặt, nhiệt độ môi trường, số lượng dây đi chung ống. Khi đi dây spotlight âm trần, dây thường nằm trong không gian kín, gần vật liệu cách nhiệt, ống gió, hoặc trong ống gen chật, làm khả năng tản nhiệt kém hơn so với đi nổi trên máng cáp thoáng.

Trong điều kiện đi dây âm tường, âm trần, nhiệt độ môi trường cao hơn, khả năng tản nhiệt kém hơn so với đi nổi. Vì vậy, dòng cho phép phải giảm bớt so với giá trị danh định của nhà sản xuất hoặc bảng tra tiêu chuẩn.

Bảng tham khảo tải an toàn cho dây đồng bọc PVC trong dân dụng:

Với spotlight, dòng tải từng đèn thường nhỏ (0,05–0,2A/đèn tùy công suất và điện áp), nhưng khi nhiều line đi chung trong một ống hoặc bó chung trên máng, cần tính đến hiệu ứng nhóm dây (grouping factor):

• Khi có từ 3–6 mạch đi chung ống, nên giảm khoảng 20–30% dòng cho phép so với bảng tra.
• Khi có nhiều hơn 6 mạch, hệ số giảm có thể lên tới 40–50% tùy tiêu chuẩn áp dụng.

Nguyên tắc thiết kế an toàn cho line spotlight:

• Không để dây làm việc liên tục trên 80% dòng cho phép trong điều kiện lắp đặt thực tế.
• Ưu tiên dùng dây 1.5 mm² cho line spotlight dài, nhiều đèn, đặc biệt trong trần kín hoặc có bông cách nhiệt.
• Với các driver tập trung (một driver cấp cho nhiều spotlight), cần tính tổng dòng phía sơ cấp và chọn tiết diện dây, MCB tương ứng, tránh chỉ nhìn vào công suất từng đèn.
• Kiểm tra thực tế sau khi lắp đặt: sờ thử ống gen, hộp nối sau khi hệ thống hoạt động 1–2 giờ; nếu thấy ấm nóng rõ rệt, cần xem lại tiết diện dây, số lượng dây trong ống hoặc cách bố trí.

Tiêu chuẩn chống cháy dây dẫn và phụ kiện điện âm trần

Trong các công trình hiện đại, đặc biệt là nhà cao tầng, trung tâm thương mại, showroom, không gian tập trung đông người, yêu cầu về chống cháy lan rất nghiêm ngặt. Hệ thống spotlight thường nằm trong trần giả, gần vật liệu dễ cháy (gỗ, vải, foam, bông cách âm), nên dây dẫn và phụ kiện điện âm trần phải đạt các tiêu chuẩn như IEC 60332 (khả năng chống cháy lan), LSZH (ít khói, không halogen) trong một số trường hợp đặc biệt như lối thoát hiểm, hành lang kín.

Các điểm cần lưu ý:

• Chọn dây có vỏ chống cháy, có in rõ thông số trên vỏ (tiết diện, tiêu chuẩn, thương hiệu). Tránh dùng dây trôi nổi, không rõ nguồn gốc, vỏ mỏng, dễ cháy, dễ chảy nhỏ giọt khi gặp nhiệt.
• Hộp nối, ống gen nên dùng vật liệu khó cháy:
  • Ống nhựa PVC, uPVC đạt chuẩn chống cháy lan, không dùng ống mỏng, giòn, dễ biến dạng.
  • Hộp nối kim loại hoặc nhựa kỹ thuật chống cháy, nắp hộp kín, không để lộ mối nối ra ngoài.
• Không để mối nối trần trong trần thạch cao; mọi mối nối phải nằm trong hộp, có nắp đậy, dễ tiếp cận khi cần bảo trì.
• Không để driver, bộ nguồn LED nằm sát vật liệu dễ cháy như bông thủy tinh, bông khoáng, foam cách nhiệt; cần chừa khoảng không thông thoáng xung quanh để tản nhiệt.

Việc tuân thủ tiêu chuẩn chống cháy không chỉ bảo vệ tài sản mà còn bảo vệ tính mạng trong trường hợp xảy ra sự cố, giúp hạn chế khói độc và cháy lan qua hệ thống trần. Đặc biệt với dây LSZH, khi cháy sẽ sinh ít khói, không tạo khí halogen ăn mòn, giảm nguy cơ ngạt và hư hỏng thiết bị trong không gian kín.

Checklist nghiệm thu hệ đi dây spotlight cho nhà ở và showroom

Để đảm bảo hệ spotlight được lắp đặt an toàn, ổn định và dễ bảo trì, có thể sử dụng checklist nghiệm thu sau, áp dụng cho cả nhà ở, văn phòng nhỏ và showroom.

• Điện áp và bảo vệ:
  • MCB cho từng line spotlight đã lắp đúng dòng định mức, có tính đến tổng công suất và hệ số dự phòng. Không dùng chung MCB của line spotlight với line ổ cắm công suất lớn.
  • RCCB/RCBO cho line ngoài trời, khu vực ẩm ướt (ban công, sân vườn, khu trưng bày ngoài trời) đã hoạt động, test nút “TEST” đạt, thời gian cắt trong giới hạn cho phép.
  • Kiểm tra đúng cấp bảo vệ IP của spotlight và hộp nối ở khu vực có nguy cơ nước, hơi ẩm.
• Dây dẫn và mối nối:
  • Dây L–N–PE đúng màu, không đảo lẫn, không dùng lại dây cũ khác màu cho mục đích khác. Nếu bắt buộc, phải có nhãn đánh dấu rõ ràng.
  • Tất cả mối nối nằm trong hộp nối, dùng domino/terminal/đầu nối nhanh chất lượng tốt, siết chặt, không tuột khi kéo nhẹ.
  • Không có dây trần, lõi đồng lộ ra ngoài đầu nối; phần vỏ cách điện phải chạm sát vào thân domino hoặc terminal.
  • Không xoắn tay dây đồng trần rồi quấn băng keo làm mối nối chính; chỉ dùng băng keo như lớp bảo vệ bổ sung, không thay thế đầu nối chuyên dụng.
• Driver và spotlight:
  • Driver đặt ở vị trí thoáng, không bị phủ bông cách nhiệt, không nằm sát nguồn nhiệt khác (ống gió nóng, ballast, biến áp lớn).
  • Spotlight âm trần không chạm trực tiếp vào vật liệu dễ cháy; nếu nhà sản xuất yêu cầu khoảng cách tối thiểu phía sau đèn, phải tuân thủ đúng.
  • Tất cả spotlight sáng ổn định, không nhấp nháy khi bật/tắt, không có hiện tượng sáng le lói khi tắt (do rò điện, công tắc có đèn báo, hoặc dây đi song song gây cảm ứng).
  • Kiểm tra độ đồng đều màu ánh sáng (CCT) giữa các đèn trên cùng một khu vực, tránh trộn lẫn driver hoặc đèn khác series gây lệch màu.
• Nối đất và an toàn cơ khí:
  • Tất cả vỏ kim loại, ray, hộp nối kim loại đã nối đất PE, kiểm tra bằng đồng hồ đo liên tục (continuity test) để đảm bảo điện trở nối đất thấp.
  • Dây được cố định chắc chắn bằng kẹp, ty treo, hoặc dây rút; không treo lơ lửng trên trần, không đè lên cạnh sắc của khung xương, không bị kẹp chặt gây cắt vỏ.
  • Khoảng cách giữa dây và các cạnh kim loại phải có ống gen hoặc ống bảo vệ nếu có nguy cơ cọ xát khi trần rung hoặc khi thao tác bảo trì.
• Test vận hành:
  • Test sáng liên tục 1–2 giờ, kiểm tra nhiệt độ driver, mối nối, ống gen; nếu thấy quá nóng bất thường, cần đánh giá lại tải, tiết diện dây, hoặc thông gió trần.
  • Test bật/tắt nhiều lần để phát hiện lỗi driver, dimmer, cảm biến chuyển động, đặc biệt với hệ thống spotlight có điều khiển thông minh (dimmer, DALI, Zigbee, v.v.).
  • Kiểm tra độ trễ khi bật, độ mượt khi dim, và hiện tượng nhiễu (nhấp nháy) khi dùng chung nguồn với thiết bị công suất lớn.

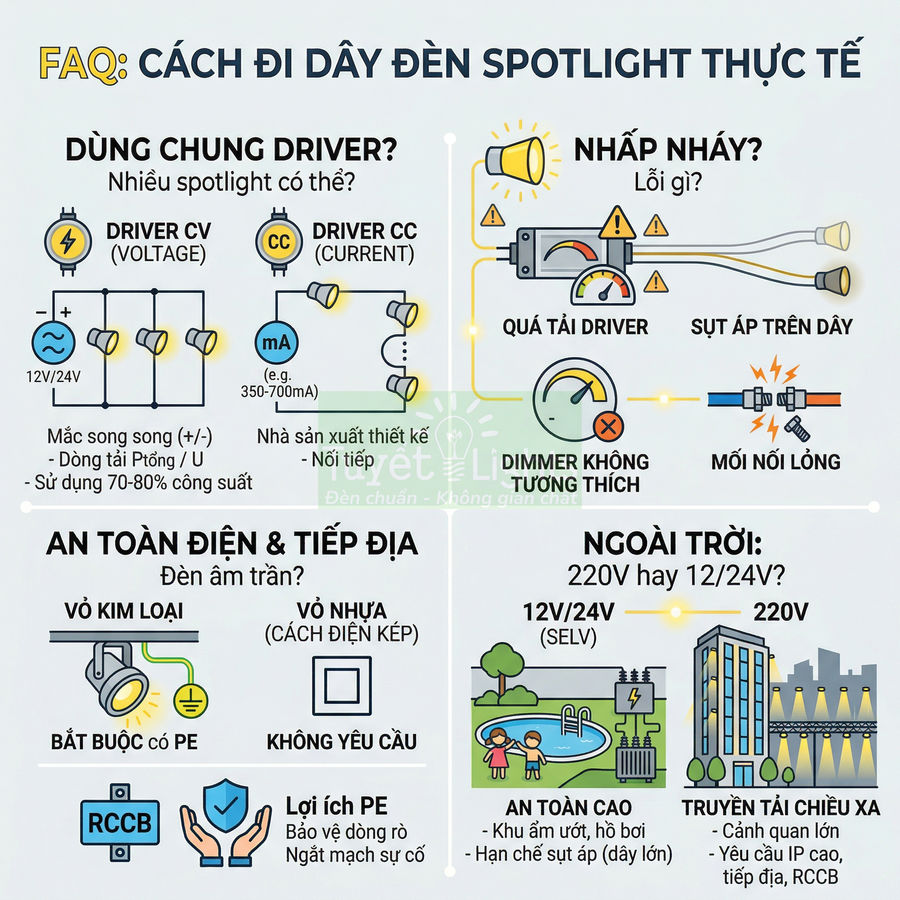

FAQ cách đi dây đèn spotlight theo tình huống thực tế

Các tình huống đi dây spotlight thực tế xoay quanh ba nhóm vấn đề chính: dùng chung driver, hiện tượng nhấp nháy và an toàn điện – tiếp địa, điện áp sử dụng. Với nhiều spotlight, cần phân biệt rõ driver constant voltage và constant current, tính đúng tổng công suất, dòng tải, chiều dài line và cách mắc (song song/nối tiếp) để tránh cháy driver, sụt áp, nhấp nháy. Hiện tượng chập chờn thường liên quan đến quá tải, sụt áp, dimmer không tương thích hoặc mối nối kém. Về an toàn, spotlight âm trần vỏ kim loại nên luôn có dây PE, còn ngoài trời phải cân nhắc giữa 220V và 12/24V, ưu tiên SELV cho khu vực ẩm ướt, dễ chạm tới.

Nhiều spotlight dùng chung 1 driver được không?

Nhiều spotlight có thể dùng chung một driver trong một số điều kiện kỹ thuật rất cụ thể, chủ yếu liên quan đến loại driver, điện áp làm việc và tổng công suất tải. Về nguyên tắc, với hệ LED dân dụng và công trình, có hai nhóm driver chính: constant voltage (CV – điện áp không đổi) và constant current (CC – dòng không đổi). Mỗi loại có cách đi dây và giới hạn sử dụng hoàn toàn khác nhau, nếu đấu sai có thể gây cháy driver, giảm tuổi thọ LED hoặc chập cháy dây.

Với driver constant voltage 12V/24V, nhiều spotlight có thể dùng chung một driver nếu:

• Driver được ghi rõ đầu ra là 12VDC hoặc 24VDC, thường ký hiệu “CV”, “constant voltage”, hoặc chỉ ghi điện áp cố định.
• Tổng công suất thực tế của tất cả spotlight chỉ nên sử dụng khoảng 70–80% công suất danh định của driver để đảm bảo dự phòng nhiệt và tuổi thọ. Ví dụ: driver 12V – 100W, tổng công suất các spotlight chỉ nên khoảng 70–80W, không nên chạy sát 100W.
• Tất cả spotlight phải có điện áp làm việc đúng với điện áp đầu ra của driver (đèn 12V dùng với driver 12V, đèn 24V dùng với driver 24V, tuyệt đối không trộn lẫn).
• Các spotlight phải được mắc song song vào hai dây + và – của driver, không mắc nối tiếp vì sẽ làm sai điện áp từng đèn, gây mờ, nhấp nháy hoặc cháy LED.

Khi thiết kế hệ nhiều spotlight dùng chung driver CV, nên tính toán thêm:

• Dòng tải tổng I = P_tổng / U (ví dụ: 80W/24V ≈ 3,3A) để chọn tiết diện dây phù hợp, tránh sụt áp và nóng dây.
• Chiều dài line từ driver đến cụm đèn xa nhất; với 12V, line dài sẽ gây sụt áp rất rõ, có thể phải tăng tiết diện dây hoặc chia nhiều nhánh.
• Vị trí driver nên đặt ở khu vực thông thoáng, dễ bảo trì, tránh đặt trong hốc trần kín gây quá nhiệt.

Với driver constant current, nguyên tắc hoàn toàn khác:

• Driver CC được thiết kế để cấp dòng không đổi (ví dụ 350mA, 500mA, 700mA…) cho một chuỗi LED hoặc module LED có dải điện áp phù hợp (ví dụ 18–36V, 27–42V…).
• Chỉ nên dùng driver CC cho cụm module LED hoặc spotlight mà nhà sản xuất đã thiết kế sẵn, ghi rõ “dùng driver dòng không đổi xxx mA”.
• Không tự ý ghép nhiều spotlight độc lập vào chung một driver CC nếu không có hướng dẫn cụ thể, vì:
  • Nếu mắc song song, dòng sẽ không phân bố đều, đèn sáng lệch, dễ cháy LED.
  • Nếu mắc nối tiếp sai dải điện áp, driver không khởi động được hoặc quá áp, gây hỏng LED.

Trong thực tế thi công, để an toàn và dễ bảo trì:

• Với spotlight âm trần 220V tích hợp driver trong thân đèn: mỗi đèn đã có driver riêng, chỉ cần cấp 220V, không dùng chung driver ngoài.
• Với hệ ray spotlight 12V/24V: nên dùng driver CV công suất lớn đặt tập trung, tất cả đèn trên ray mắc song song, tính toán kỹ tổng công suất và sụt áp.
• Với spotlight công suất lớn ngoài trời: ưu tiên dùng driver riêng cho từng đèn hoặc từng cụm nhỏ để dễ thay thế và cô lập sự cố.

Đèn spotlight nhấp nháy sau khi đấu dây do lỗi gì?

Spotlight nhấp nháy sau khi đấu dây là dấu hiệu hệ thống không ổn định về điện áp, dòng hoặc tiếp xúc cơ – điện. Hiện tượng có thể xuất hiện ngay khi bật đèn, sau vài phút hoạt động, hoặc chỉ xảy ra khi dim. Mỗi kiểu nhấp nháy gợi ý một nhóm nguyên nhân khác nhau, cần kiểm tra có hệ thống để tránh hỏng LED và driver.

Các nguyên nhân thường gặp:

• Driver quá tải hoặc kém chất lượng:
  • Driver bị chạy gần hoặc vượt công suất danh định, mạch bảo vệ nhiệt hoặc bảo vệ dòng hoạt động, gây tắt – bật liên tục.
  • Driver giá rẻ, không có mạch ổn định tốt, khi điện áp lưới dao động hoặc nhiệt độ tăng sẽ gây nhấp nháy.
  • Driver không đúng loại (dùng driver CV cho đèn yêu cầu CC hoặc ngược lại) cũng có thể gây chập chờn.
• Sụt áp trên dây dẫn:
  • Dây dẫn tiết diện quá nhỏ so với dòng tải, đặc biệt với hệ 12V/24V, làm điện áp tại đèn thấp hơn nhiều so với tại driver.
  • Line quá dài, nhiều mối nối trung gian, gây tổn hao và sụt áp cục bộ; đèn ở cuối line thường nhấp nháy hoặc mờ hơn.
  • Khi bật nhiều đèn cùng lúc, dòng tăng đột ngột, sụt áp lớn hơn, dễ thấy nhấp nháy trong vài giây đầu.
• Dimmer không tương thích:
  • Dùng dimmer dành cho bóng sợi đốt hoặc halogen (dimmer cắt pha truyền thống) với driver LED không hỗ trợ dimming.
  • Dùng sai chuẩn dimming: driver yêu cầu Triac dimming nhưng lại dùng 0–10V hoặc ngược lại.
  • Dimmer tải tối thiểu quá cao, khi chỉ bật ít đèn, dimmer không ổn định, gây nhấp nháy ở mức sáng thấp.
• Mối nối lỏng, tiếp xúc kém:
  • Đầu cos, domino, jack nối không siết chặt, bị oxy hóa hoặc lắp sai cực.
  • Dây bị kẹp, gãy lõi bên trong, chỉ còn vài sợi dẫn, gây tiếp xúc chập chờn khi có rung động hoặc giãn nở nhiệt.
  • Đầu nối nhanh (quick connector) chất lượng kém, sau thời gian sử dụng bị nóng, biến dạng, tiếp xúc không ổn định.

Các bước kiểm tra và xử lý nên thực hiện theo trình tự:

• Dùng đồng hồ đo điện áp tại đầu driver và tại chân đèn khi đang hoạt động; nếu chênh lệch lớn, cần xem lại tiết diện và chiều dài dây.
• Kiểm tra sau khi chạy 15–20 phút; nếu quá nóng, có thể đang quá tải hoặc đặt trong không gian kín.
• Tháo dimmer ra khỏi mạch, cấp nguồn trực tiếp cho driver:
  • Nếu hết nhấp nháy: vấn đề nằm ở dimmer hoặc tương thích dimming.
  • Nếu vẫn nhấp nháy: tập trung kiểm tra driver, dây và mối nối.
• Siết lại toàn bộ mối nối, thay thế các đầu nối có dấu hiệu cháy xém, oxy hóa hoặc lỏng.
• Nếu cần, thay driver chất lượng tốt hơn, đúng loại (CV/CC), đúng công suất và chuẩn dimming mà hệ thống yêu cầu.

Có cần dây tiếp địa cho spotlight âm trần không?

Spotlight âm trần là nhóm đèn thường được lắp trong không gian kín, gần vật liệu dễ cháy (trần gỗ, trần thạch cao, bông cách nhiệt). Về an toàn điện, việc có hay không dây tiếp địa (PE) phụ thuộc vào vật liệu vỏ đèn và kết cấu lắp đặt, nhưng trong thực hành chuyên nghiệp, luôn ưu tiên có tiếp địa cho mọi phần kim loại có thể chạm tới.

Với spotlight âm trần có vỏ kim loại hoặc lắp trên khung kim loại:

• Bắt buộc phải có dây PE nối vào thân đèn hoặc khung, theo đúng tiêu chuẩn an toàn điện (ví dụ IEC, TCVN tương ứng).
• Điểm nối đất thường được nhà sản xuất đánh dấu bằng ký hiệu tiếp địa; cần dùng cos và ốc siết chắc, tránh dùng vít tự khoan vào vỏ mỏng gây lỏng sau thời gian sử dụng.
• Dây PE phải được kéo liên tục từ tủ điện đến từng hộp nối, không cắt đứt hoặc nối tạm bợ; mọi khung, máng, ray kim loại liên quan đều phải được liên kết với dây PE này.

Với spotlight vỏ nhựa hoàn toàn (double insulation):

• Nhà sản xuất có thể không yêu cầu nối đất cho bản thân đèn, vì lớp vỏ cách điện đã đảm bảo an toàn chạm trực tiếp.
• Tuy nhiên, nếu đèn được gắn trên máng, ray, khung kim loại, toàn bộ kết cấu kim loại đó vẫn nên được nối đất để phòng trường hợp dây pha chạm vào khung.

Vai trò của dây PE trong hệ spotlight âm trần:

• Dẫn dòng rò xuống đất khi có sự cố chạm vỏ, giúp điện áp trên vỏ kim loại không tăng lên mức nguy hiểm.
• Khi dòng rò đủ lớn, MCB/RCCB sẽ tác động (ngắt mạch), cô lập phần mạch bị lỗi, bảo vệ người sử dụng và giảm nguy cơ cháy nổ.
• Giảm nhiễu điện từ và ổn định tham chiếu đất cho một số thiết bị điều khiển, dimmer, cảm biến đi kèm hệ chiếu sáng.

Trong thi công thực tế, một số lỗi thường gặp cần tránh:

• Bỏ qua dây PE vì “đèn nhỏ, công suất thấp”, dẫn đến toàn bộ khung trần kim loại không được bảo vệ.
• Nối PE chung với dây trung tính (N) tại nhiều điểm trong mạng phân phối, gây vòng lặp và làm RCCB hoạt động sai.
• Dùng dây PE tiết diện quá nhỏ, không đồng bộ với tiết diện dây pha – trung tính theo quy định.

Spotlight ngoài trời nên dùng 220V hay 12V an toàn hơn?

Trong hệ spotlight ngoài trời, lựa chọn giữa 220V AC và 12V/24V DC là bài toán cân bằng giữa an toàn điện cho người, hiệu quả truyền tải và chi phí hệ thống. Môi trường ngoài trời có độ ẩm cao, dễ ngập nước, nhiều khả năng người dùng tiếp xúc trực tiếp với đèn hoặc dây, nên tiêu chí an toàn cần được ưu tiên hàng đầu.

Về an toàn điện cho người:

• Hệ spotlight dùng 12V hoặc 24V được xem là điện áp an toàn rất thấp (SELV – Safety Extra Low Voltage), nguy cơ giật điện khi chạm trực tiếp thấp hơn rất nhiều so với 220V.
• Đặc biệt phù hợp cho:
  • Khu vực ẩm ướt, dễ đọng nước như sân vườn, bồn cây, lối đi ngoài trời.
  • Khu vực gần hồ bơi, đài phun nước, nơi người dùng có thể đi chân trần hoặc tiếp xúc nước.
  • Khu vui chơi trẻ em, nơi trẻ có thể chạm tay vào đèn, dây hoặc phụ kiện.

Tuy nhiên, hệ 12V/24V có một số yêu cầu kỹ thuật cao hơn:

• Cần biến áp/driver chuyển từ 220V xuống 12V/24V, phải đặt ở vị trí khô ráo, thông thoáng, dễ bảo trì.
• Dòng điện trên dây sẽ lớn hơn nhiều so với 220V cho cùng công suất, do đó:
  • Phải dùng dây tiết diện lớn hơn để hạn chế sụt áp và nóng dây.
  • Khoảng cách từ driver đến đèn càng xa, sụt áp càng lớn, dễ làm đèn mờ hoặc không đạt công suất thiết kế.
• Cần thiết kế phân nhánh hợp lý, có thể phải chia nhiều driver cho các khu vực khác nhau để tối ưu chiều dài dây và công suất.

Với hệ spotlight ngoài trời dùng 220V:

• Thuận tiện hơn về truyền tải khoảng cách xa, vì dòng nhỏ hơn, sụt áp ít hơn, có thể dùng dây tiết diện nhỏ hơn cho cùng công suất.
• Phù hợp cho:
  • Chiếu facade, mặt tiền cao tầng, nơi đèn đặt trên cao, xa tủ điện.
  • Hệ thống chiếu sáng cảnh quan quy mô lớn, trải dài trên diện tích rộng.
• Tuy nhiên, để đảm bảo an toàn, cần:
  • Sử dụng đèn và hộp nối có cấp bảo vệ IP cao (IP65, IP66, IP67 tùy vị trí lắp).
  • Nối đất tốt cho toàn bộ thân đèn, cột, máng, khung kim loại.
  • Lắp đặt RCCB (ELCB) bảo vệ dòng rò phù hợp, đảm bảo ngắt mạch khi có rò điện ra vỏ hoặc ra đất.

Việc lựa chọn giữa 220V và 12V/24V nên dựa trên các yếu tố:

• Môi trường sử dụng: độ ẩm, khả năng ngập nước, mức độ tiếp xúc trực tiếp của người với đèn và dây.
• Mức độ tiếp xúc của con người: khu vực công cộng, hồ bơi, sân chơi trẻ em nên ưu tiên 12V/24V; khu vực khó tiếp cận có thể dùng 220V.
• Khoảng cách dây và bố trí tủ điện: nếu khoảng cách rất xa, 220V sẽ kinh tế và kỹ thuật hơn; nếu tủ điện có thể đặt gần khu vực đèn, 12V/24V là lựa chọn an toàn.
• Yêu cầu kỹ thuật và ngân sách của công trình: hệ 12V/24V an toàn hơn nhưng chi phí dây và driver cao hơn; hệ 220V tối ưu truyền tải nhưng đòi hỏi kiểm soát chặt chẽ về IP, tiếp địa và bảo vệ dòng rò.
