Ký hiệu đèn spotlight là gì? Ý nghĩa trong bản vẽ kỹ thuật

3/3/2026 10:47:00 PM

Chia sẻ

5/5 - (0 Bình chọn )

Trong bản vẽ điện chiếu sáng, ký hiệu đèn spotlight không chỉ đại diện cho một điểm đèn mà là hệ thống thông tin cô đọng về ý đồ chiếu sáng, giải pháp kỹ thuật và cách tổ chức thi công. Thông qua ký hiệu, người đọc có thể nhận biết loại đèn (âm trần, gắn nổi, ray), vị trí – cao độ lắp đặt, hướng và vùng chiếu, cũng như mối liên kết với mạch điều khiển, công suất, nhiệt độ màu và CRI. Ở cấp độ thiết kế kiến trúc – nội thất, spotlight là công cụ tạo điểm nhấn, phân lớp ánh sáng và dẫn hướng thị giác; còn trong shopdrawing và hồ sơ thi công, ký hiệu trở thành “ngôn ngữ kỹ thuật” để kiểm soát chính xác việc khoan cắt trần, đi dây, lắp đặt và nghiệm thu. Việc hiểu đúng ký hiệu spotlight giúp tránh các lỗi phổ biến như nhầm với đèn chiếu sáng chung, lắp sai hướng chiếu, chọn sai thông số quang học hoặc xung đột với kết cấu và hệ MEP. Khi được đọc và sử dụng đúng cách, hệ thống ký hiệu này đảm bảo sự đồng bộ giữa thiết kế – thi công – vận hành, tối ưu hiệu quả chiếu sáng, giữ trọn ý đồ thẩm mỹ và giảm thiểu rủi ro phát sinh trong suốt vòng đời công trình.

Infographic ký hiệu đèn spotlight trong bản vẽ kỹ thuật, nêu thông tin kỹ thuật, vai trò thiết kế, thi công và lợi ích

Ký hiệu đèn spotlight được dùng trong những loại bản vẽ nào?

Ký hiệu đèn spotlight xuất hiện trong nhiều loại bản vẽ vì vừa phục vụ mục tiêu thẩm mỹ, vừa là dữ liệu kỹ thuật để thi công chính xác. Ở bản vẽ điện chiếu sáng dân dụng, ký hiệu giúp định vị điểm nhấn cho từng không gian và liên kết nhanh với cao độ, nhóm công tắc, hướng rọi. Trong bộ bản vẽ chiếu sáng kiến trúc – nội thất, spotlight trở thành “ngôn ngữ tạo hình” để tổ chức lớp ánh sáng, kiểm soát beam angle, CCT, CRI và khả năng dimming theo kịch bản. Khi chuyển sang shopdrawing và hồ sơ thi công, ký hiệu được chuẩn hóa như một mã thiết bị đầy đủ, gắn chặt với model, công suất, kiểu lắp, IP/IK, tuyến dây, hộp nối và điểm cấp nguồn, đảm bảo phối hợp MEP–nội thất–trần và hạn chế sai lệch khi lắp đặt, nghiệm thu.

Bản vẽ điện chiếu sáng dân dụng

Trong bản vẽ điện chiếu sáng dân dụng, ký hiệu đèn spotlight là một trong những lớp thông tin quan trọng trên mặt bằng chiếu sáng, đặc biệt ở các công trình nhà ở, căn hộ, biệt thự, shophouse, nhà phố kết hợp kinh doanh. Ký hiệu này không chỉ cho biết vị trí lắp đặt mà còn thể hiện rõ ý đồ chiếu sáng nhấn (accent lighting), tách biệt với hệ đèn chiếu sáng chung như đèn tuýp, đèn panel, đèn downlight âm trần.

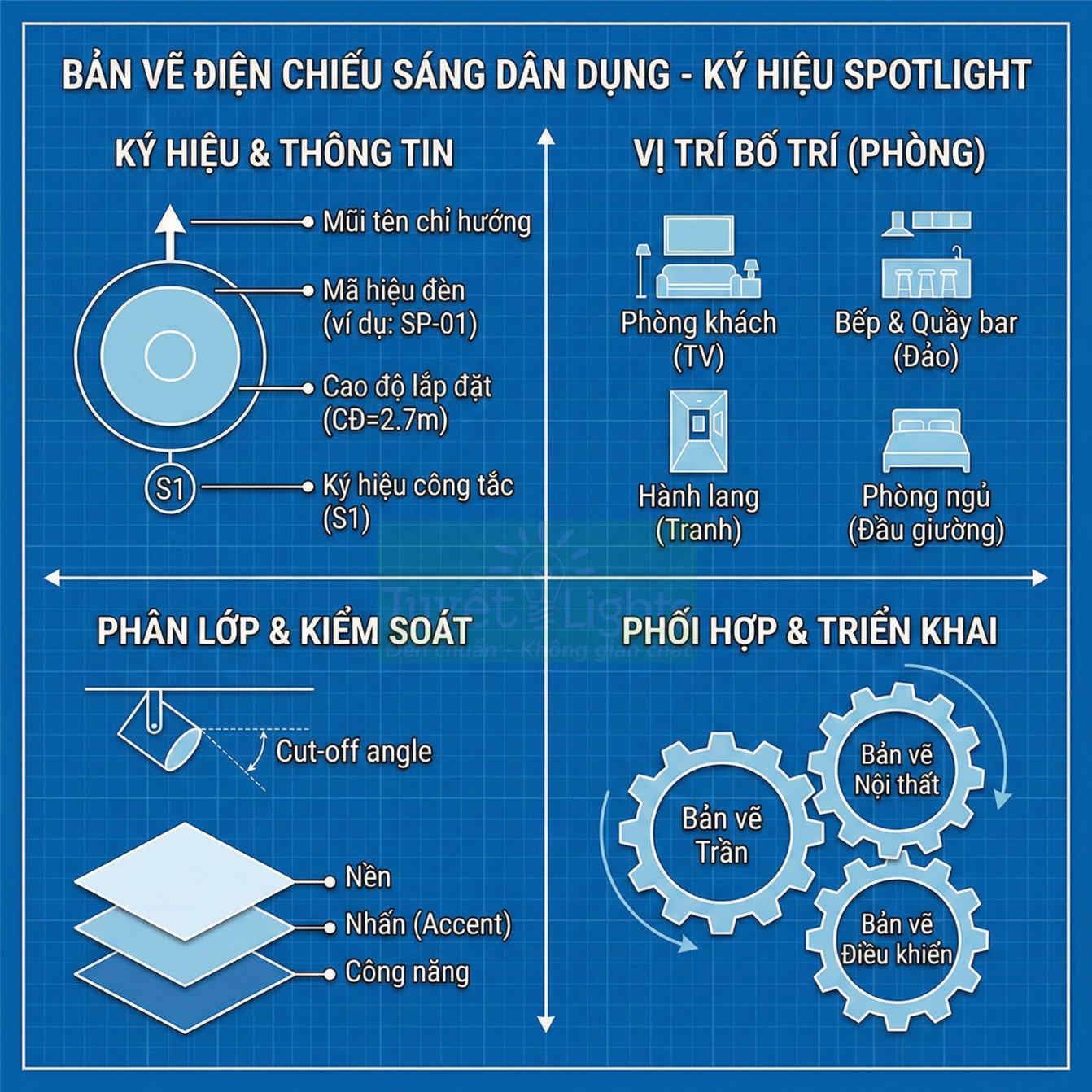

Bản vẽ hướng dẫn ký hiệu spotlight trong thiết kế điện chiếu sáng dân dụng cho các phòng trong nhà

Về mặt biểu diễn, trên bản vẽ 2D, spotlight thường được thể hiện bằng các ký hiệu hình tròn hoặc vuông nhỏ, có thể có thêm:

Mũi tên chỉ hướng chiếu (đối với đèn spotlight có khả năng xoay, chỉnh hướng).
Mã hiệu đèn (ký hiệu loại đèn, ví dụ: SP-01, SP-02…) liên kết với bảng thống kê thiết bị.
Cao độ lắp đặt (ký hiệu CĐ hoặc EL, ví dụ: CĐ = 2.7m, 3.0m).
Ký hiệu nhóm công tắc hoặc kênh điều khiển (ví dụ: S1, S2, Dim1…).

Trong bản vẽ dân dụng, spotlight thường được bố trí tại các khu vực:

Phòng khách: chiếu nhấn mảng tường TV, tường trang trí, niche tường, kệ trưng bày.
Bếp và quầy bar: chiếu tập trung lên mặt bàn bếp, đảo bếp, quầy bar, tủ rượu.
Hành lang, sảnh: chiếu nhấn tranh, ảnh, phù điêu, mảng tường ốp đá, gỗ.
Phòng ngủ: chiếu nhấn đầu giường, mảng tường sau giường, tủ quần áo trưng bày.

Ở mức độ chuyên môn, việc đọc đúng ký hiệu spotlight trong bản vẽ dân dụng liên quan đến:

Kiểm soát chói lóa (glare control): lựa chọn loại đèn có góc cắt (cut-off angle) phù hợp, tránh chiếu trực tiếp vào mắt người sử dụng.
Phân lớp chiếu sáng: phân biệt rõ giữa chiếu sáng nền (general/ambient), chiếu sáng nhấn (accent) và chiếu sáng công năng (task lighting).
Phối hợp với kiến trúc – nội thất: đảm bảo vị trí spotlight trùng với trục của vật thể cần nhấn (tranh, tủ, mảng tường), tránh rơi vào vị trí dầm, ống kỹ thuật hoặc khe trần.

Khi triển khai thi công, kỹ sư điện và đội thi công cần đối chiếu ký hiệu spotlight với:

Bản vẽ trần (reflected ceiling plan) để tránh xung đột với dầm, ống điều hòa, sprinkler.
Bản vẽ nội thất để đảm bảo tia sáng rơi đúng vị trí vật thể, đúng khoảng cách từ tường (thường 0.3–0.6m tùy chiều cao trần và góc chiếu).
Bản vẽ điều khiển để nhóm các spotlight theo kịch bản chiếu sáng (scene) phù hợp.

Bản vẽ chiếu sáng kiến trúc – nội thất

Trong bản vẽ chiếu sáng kiến trúc – nội thất, ký hiệu spotlight được sử dụng với mật độ dày hơn và mang tính định hướng thẩm mỹ, cảm xúc không gian rất rõ rệt. Ở giai đoạn này, spotlight không chỉ là thiết bị chiếu sáng đơn thuần mà là công cụ tạo hình ánh sáng, định hình không gian, dẫn hướng thị giác.

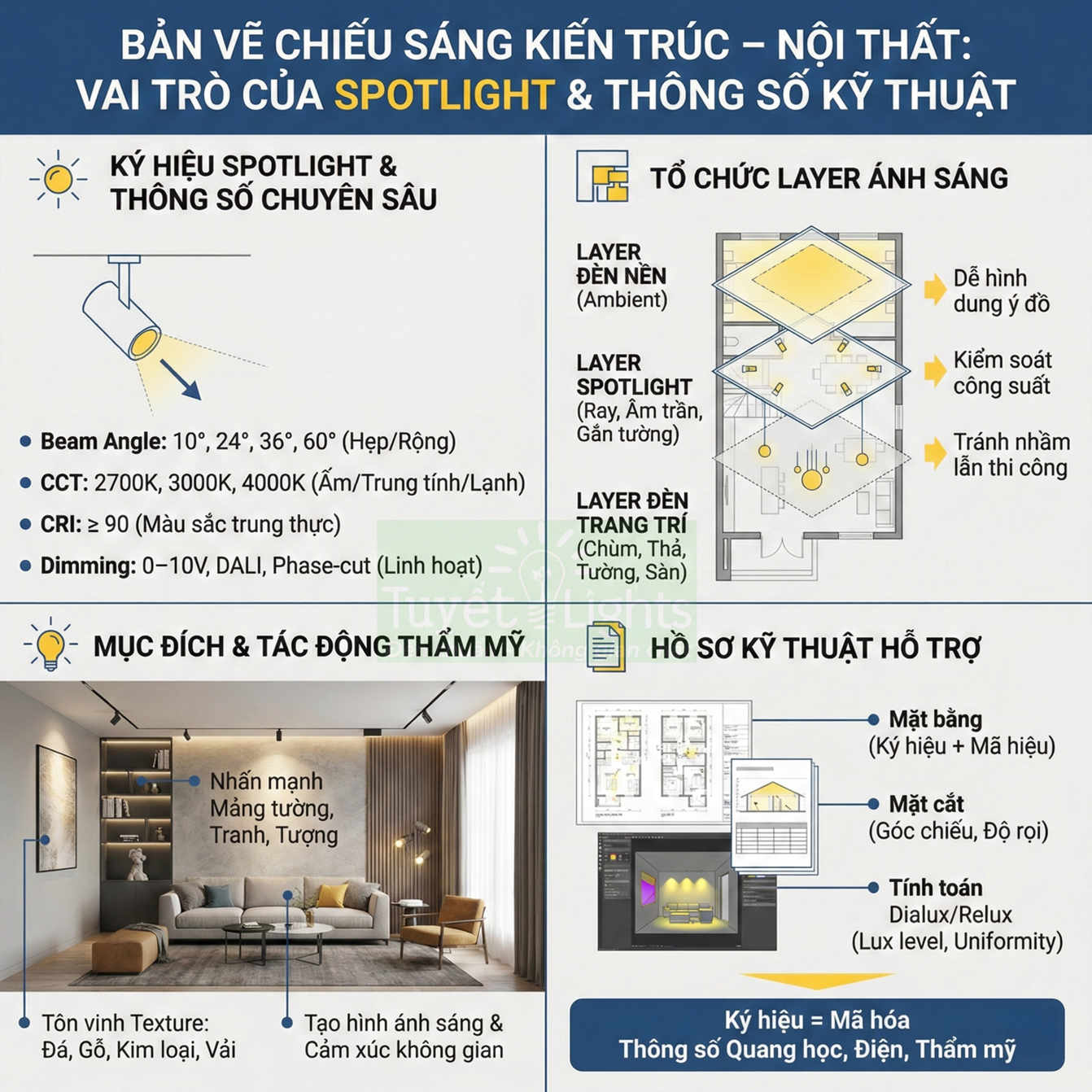

Infographic hướng dẫn chiếu sáng nội thất bằng đèn spotlight kiến trúc và thông số kỹ thuật chi tiết

Các kiến trúc sư ánh sáng và nhà thiết kế nội thất dùng spotlight để nhấn mạnh mảng tường trang trí, tranh, tượng, vật phẩm trưng bày, texture vật liệu như đá tự nhiên, gỗ, bê tông mài, kim loại, vải. Trên bản vẽ, ký hiệu spotlight thường đi kèm các thông số chuyên sâu hơn:

Góc chiếu (beam angle): ví dụ 10°, 24°, 36°, 60°; góc hẹp cho chiếu điểm, góc rộng cho chiếu mảng.
Hướng chiếu: thể hiện bằng mũi tên hoặc ký hiệu vector, cho biết đèn xoay về phía nào, có chiếu rọi tường (wall washing) hay chiếu nhấn (spot).

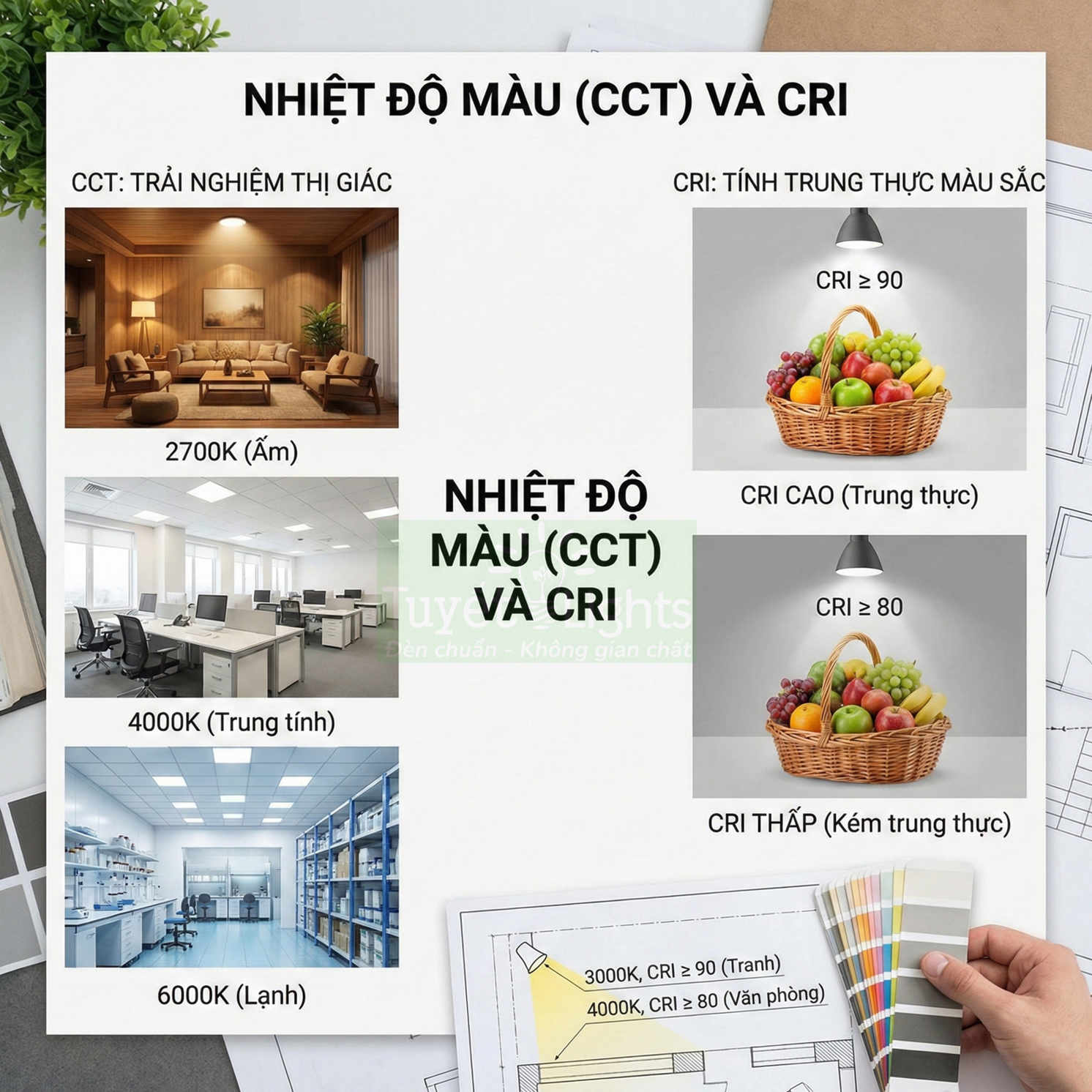

Nhiệt độ màu (CCT): 2700K, 3000K, 4000K… để kiểm soát cảm xúc không gian (ấm, trung tính, lạnh).
Chỉ số hoàn màu (CRI): thường ≥ 90 cho khu vực trưng bày, giúp vật thể lên màu trung thực, đặc biệt với tranh, gỗ, da, vải.
Có hoặc không có dimming (0–10V, DALI, phase-cut) để tạo kịch bản ánh sáng linh hoạt.

Trong bản vẽ chiếu sáng nội thất, hệ thống layer thường được tổ chức rõ ràng:

Layer đèn nền (ambient): panel, downlight, đèn cove gián tiếp.
Layer spotlight: đèn ray, đèn spotlight âm trần, spotlight gắn tường.
Layer đèn trang trí: đèn chùm, đèn thả, wall lamp, floor lamp.

Việc tách riêng layer spotlight giúp:

Chủ đầu tư dễ hình dung ý đồ chiếu sáng tổng thể, bật/tắt từng lớp ánh sáng để xem hiệu ứng.
Kỹ sư điện kiểm soát công suất, số lượng, phân nhóm điều khiển cho từng lớp đèn.
Đơn vị thi công tránh nhầm lẫn giữa đèn nhấn và đèn nền, đặc biệt khi số lượng đèn lớn.

Ở các công trình cao cấp, bản vẽ chiếu sáng kiến trúc – nội thất thường được hỗ trợ bởi:

Mặt bằng chiếu sáng có ký hiệu spotlight kèm mã hiệu chi tiết.
Mặt cắt thể hiện góc chiếu, độ rọi trên bề mặt tường hoặc vật thể.
Kết quả tính toán chiếu sáng (lux level, uniformity) từ phần mềm chuyên dụng như Dialux, Relux, AGi32.

Nhờ đó, ký hiệu spotlight trên bản vẽ không chỉ là biểu tượng vị trí mà còn là “mã hóa” của một tập hợp thông số quang học, điện và thẩm mỹ, đảm bảo khi thi công xong, hiệu ứng ánh sáng đạt đúng như mô phỏng và concept thiết kế.

Bản vẽ shopdrawing và hồ sơ thi công

Trong bản vẽ shopdrawing và hồ sơ thi công, ký hiệu đèn spotlight được triển khai chi tiết và mang tính kỹ thuật cao hơn nhiều so với bản vẽ thiết kế cơ sở hay bản vẽ concept. Mỗi ký hiệu spotlight trên mặt bằng thường liên kết chặt chẽ với bảng thống kê thiết bị, thể hiện rõ:

Mã sản phẩm cụ thể của nhà sản xuất (model, series).
Công suất (W), điện áp làm việc, hệ số công suất (PF).
Kiểu lắp: âm trần, nổi trần, gắn ray, gắn tường, âm sàn.
Cấp bảo vệ IP, IK (nếu lắp ngoài trời hoặc khu vực đặc biệt).
Tiêu chuẩn, chứng chỉ (CE, RoHS, TCVN, IEC…).

Trên bản vẽ shopdrawing, ngoài ký hiệu spotlight, còn thể hiện rõ:

Đường dây cấp điện, tiết diện dây, loại cáp, ống luồn (PVC, EMT, IMC…).
Vị trí hộp nối (junction box), hộp đấu nối trên trần hoặc trong tường.
Công tắc điều khiển, dimmer, module điều khiển DALI/KNX hoặc hệ BMS.
Cao độ lắp đặt chính xác, khoảng lùi từ tường, khoảng cách giữa các đèn trên ray.

Ký hiệu spotlight trong hồ sơ thi công là cơ sở để đội thi công:

Khoan cắt trần đúng vị trí, đúng kích thước lỗ theo catalogue đèn.
Bố trí ray đèn (track) thẳng hàng, đúng trục kiến trúc, tránh va chạm sprinkler, miệng gió.
Đi ống luồn dây, kéo dây, đấu nối theo đúng tuyến và sơ đồ nguyên lý.
Lập hồ sơ nghiệm thu khối lượng, đối chiếu số lượng đèn thực tế với bảng thống kê.

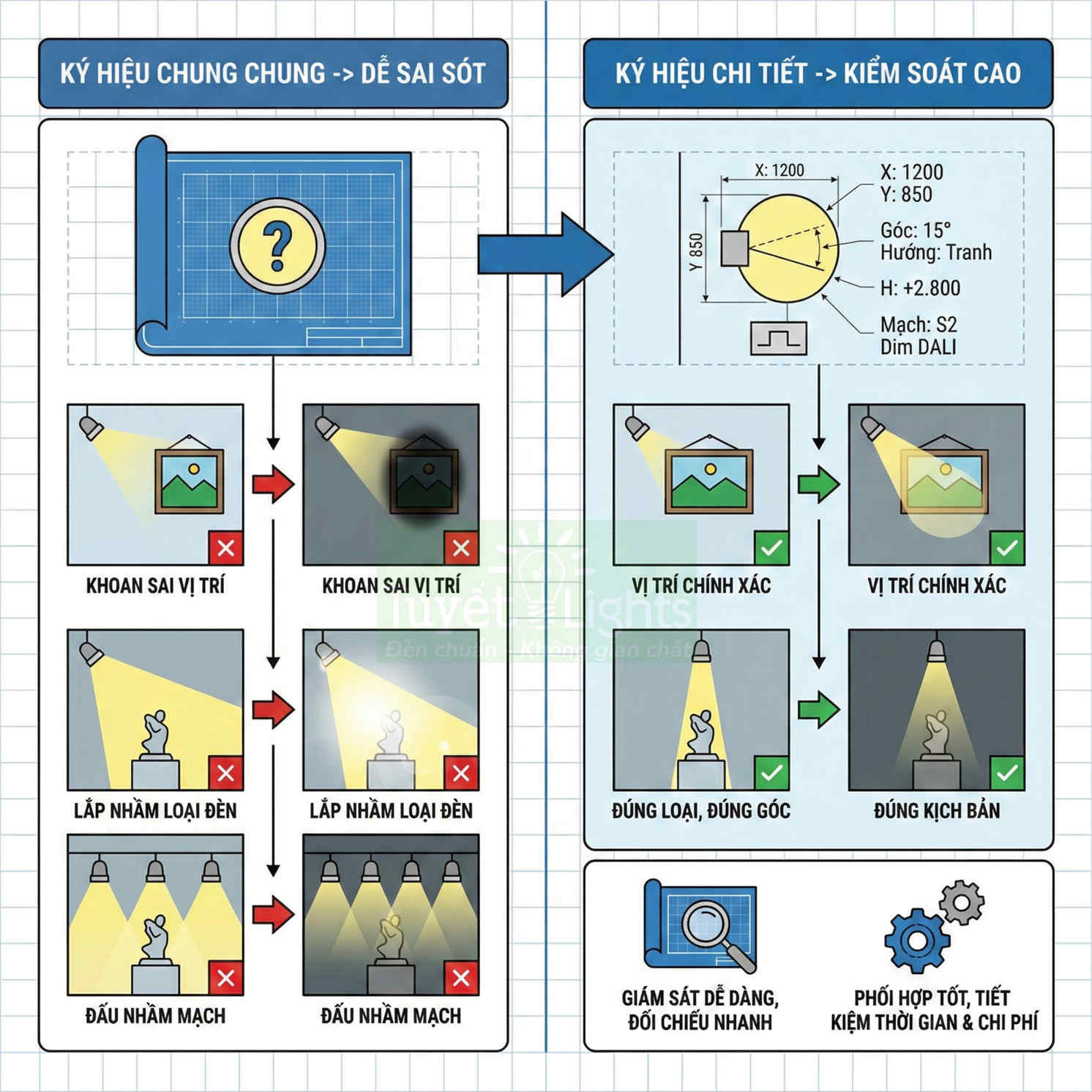

Ở giai đoạn này, việc đọc sai hoặc bỏ sót ký hiệu spotlight có thể dẫn đến:

Khoan sai vị trí, phải trám vá, sửa trần, ảnh hưởng thẩm mỹ và tiến độ.
Không đủ số lượng đèn nhấn, làm giảm hiệu quả chiếu sáng kiến trúc – nội thất.
Nhầm loại đèn (góc chiếu, CCT, CRI), khiến màu sắc vật liệu, tranh, sản phẩm trưng bày bị sai lệch.
Sai nhóm điều khiển, không tạo được kịch bản ánh sáng như thiết kế.

Để hạn chế sai sót, hồ sơ shopdrawing liên quan đến spotlight thường được kiểm tra chéo giữa:

Đơn vị thiết kế kiến trúc – nội thất (kiểm tra ý đồ thẩm mỹ, vị trí, góc chiếu).
Đơn vị thiết kế M&E (kiểm tra tải điện, tuyến dây, bảo vệ, điều khiển).
Nhà cung cấp đèn (kiểm tra tính khả thi lắp đặt, phụ kiện, driver, phương án dimming).

Trong các dự án lớn, ký hiệu spotlight trên shopdrawing còn được gắn với mã QR hoặc mã tham chiếu đến catalogue điện tử, giúp đội thi công và giám sát dễ dàng tra cứu thông số kỹ thuật ngay tại công trường, đảm bảo thiết bị lắp đặt đúng chủng loại, đúng tiêu chuẩn đã được phê duyệt.

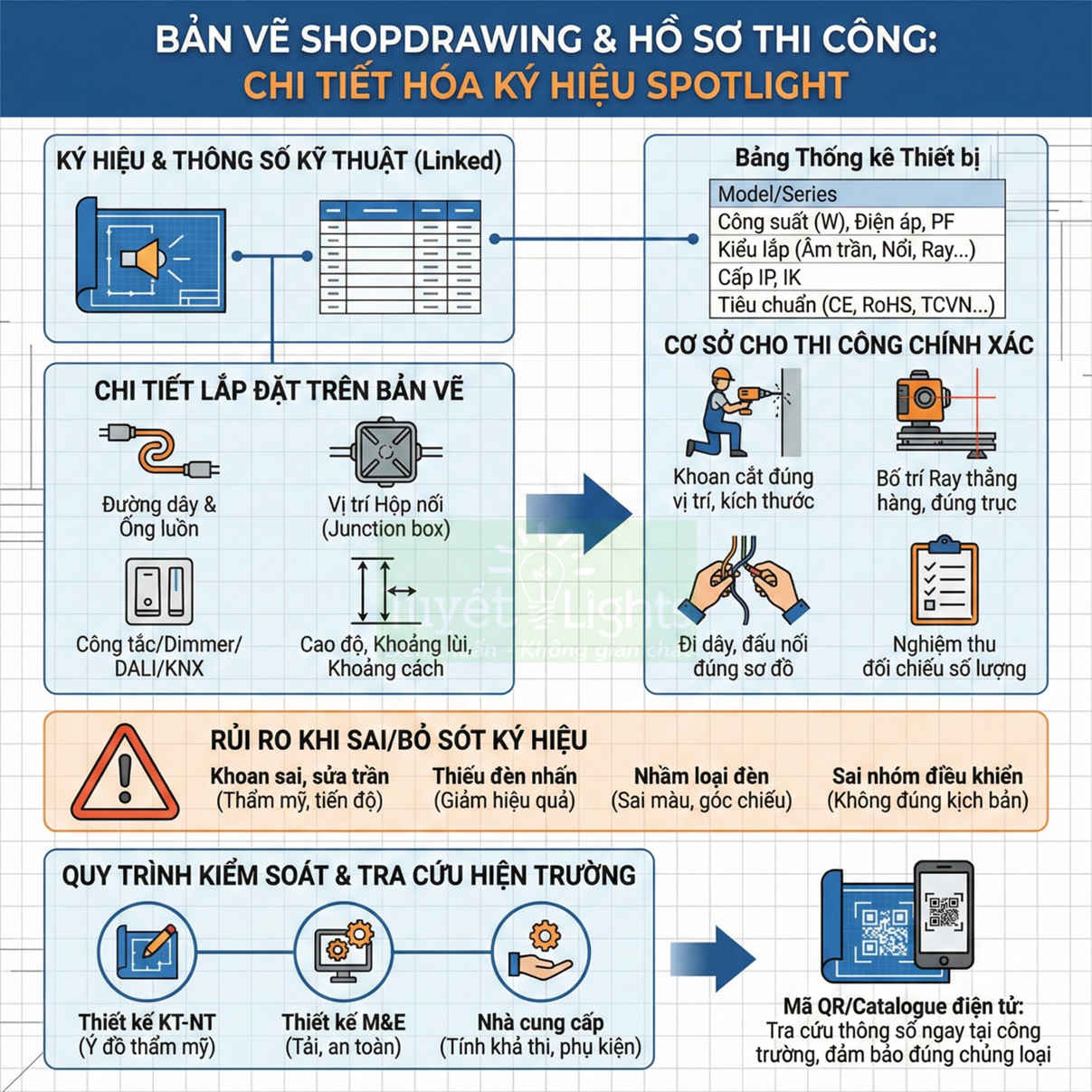

Hướng dẫn chi tiết hóa ký hiệu spotlight trên bản vẽ shopdrawing và hồ sơ thi công điện chiếu sáng

Ký hiệu đèn spotlight trong bản vẽ điện chiếu sáng thể hiện điều gì?

Trong bản vẽ điện chiếu sáng, ký hiệu đèn spotlight là lớp thông tin tổng hợp, phản ánh đồng thời vị trí vật lý, ý đồ chiếu sáng và cấu trúc điều khiển điện. Thông qua ký hiệu, người đọc có thể xác định chính xác tọa độ lắp đặt theo kiến trúc và nội thất, nhận biết hướng rọi, vùng chiếu, góc chiếu để tạo điểm nhấn và phân lớp ánh sáng hợp lý, đồng thời hiểu cách đèn được phân nhóm mạch, dimming và tích hợp kịch bản chiếu sáng. Các dữ liệu này là cơ sở để phối hợp giữa kiến trúc, MEP và thi công, kiểm soát chói lóa, tránh xung đột kỹ thuật, và đảm bảo hệ spotlight vận hành đúng vai trò từ khi lắp đặt đến khai thác lâu dài.

Vị trí lắp đặt đèn

Ký hiệu spotlight trên bản vẽ mặt bằng không chỉ là dấu chấm vị trí đơn thuần mà là kết quả của quá trình phối hợp giữa kiến trúc, kết cấu và điện. Mỗi ký hiệu thể hiện chính xác tọa độ lắp đặt theo trục lưới kiến trúc (Grid A-B, 1-2…) hoặc theo kích thước chi tiết từ tường, cột, mép trần, đồ nội thất cố định. Trong hồ sơ thi công, tọa độ này thường được thể hiện bằng:

Kích thước từ trục lưới đến tâm đèn (ví dụ: 1200 mm từ trục 1, 800 mm từ trục A).
Kích thước từ mép tường hoàn thiện đến tâm đèn (ví dụ: 600 mm từ tường, chạy song song theo hành lang).
Vị trí tương đối so với đồ nội thất: tâm đèn trùng với tâm bàn, tâm quầy bar, mép tủ bếp trên, mép giường ngủ…

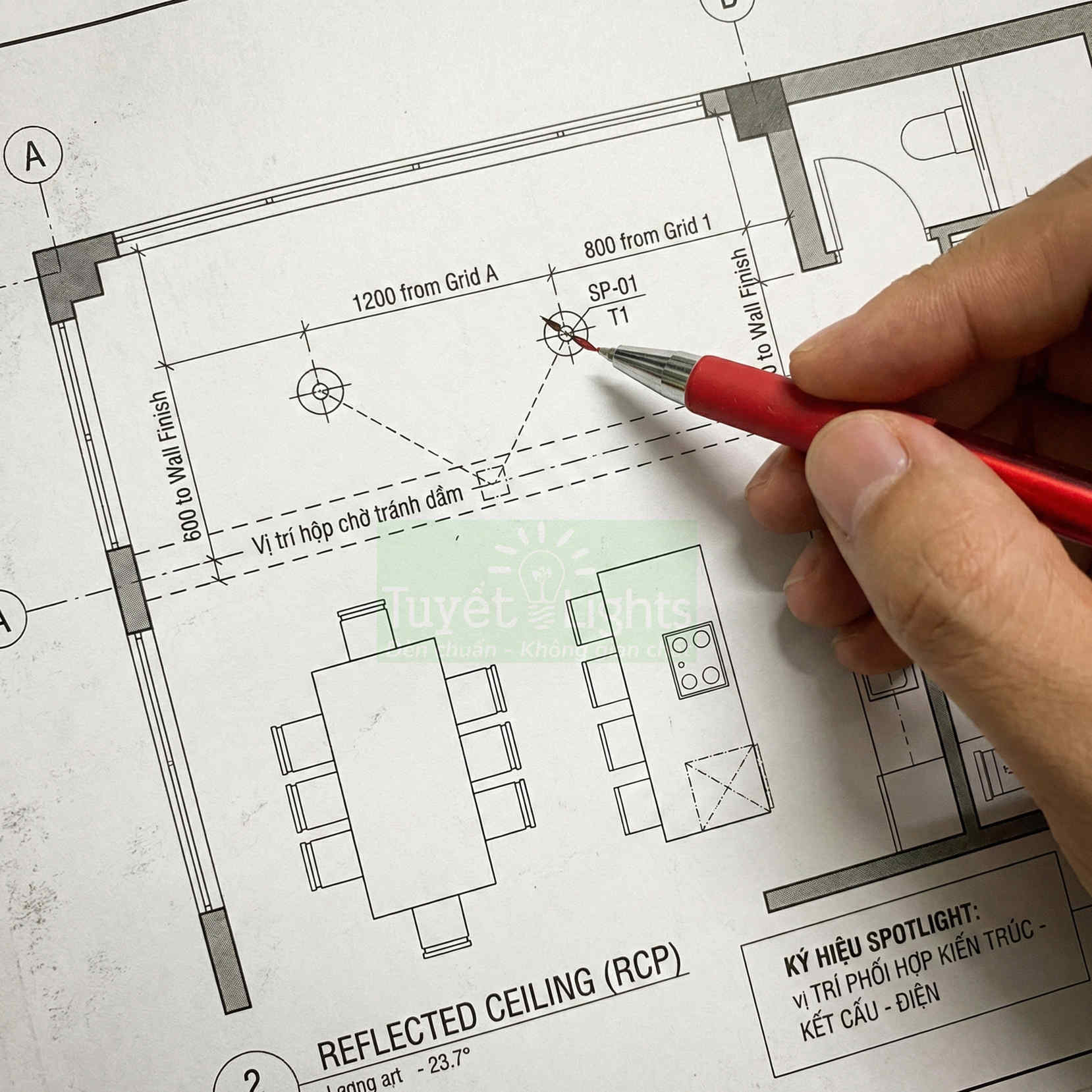

Bản vẽ thiết kế chiếu sáng nội thất với tay cầm bút đỏ chỉ vào vị trí lắp đèn spotlight

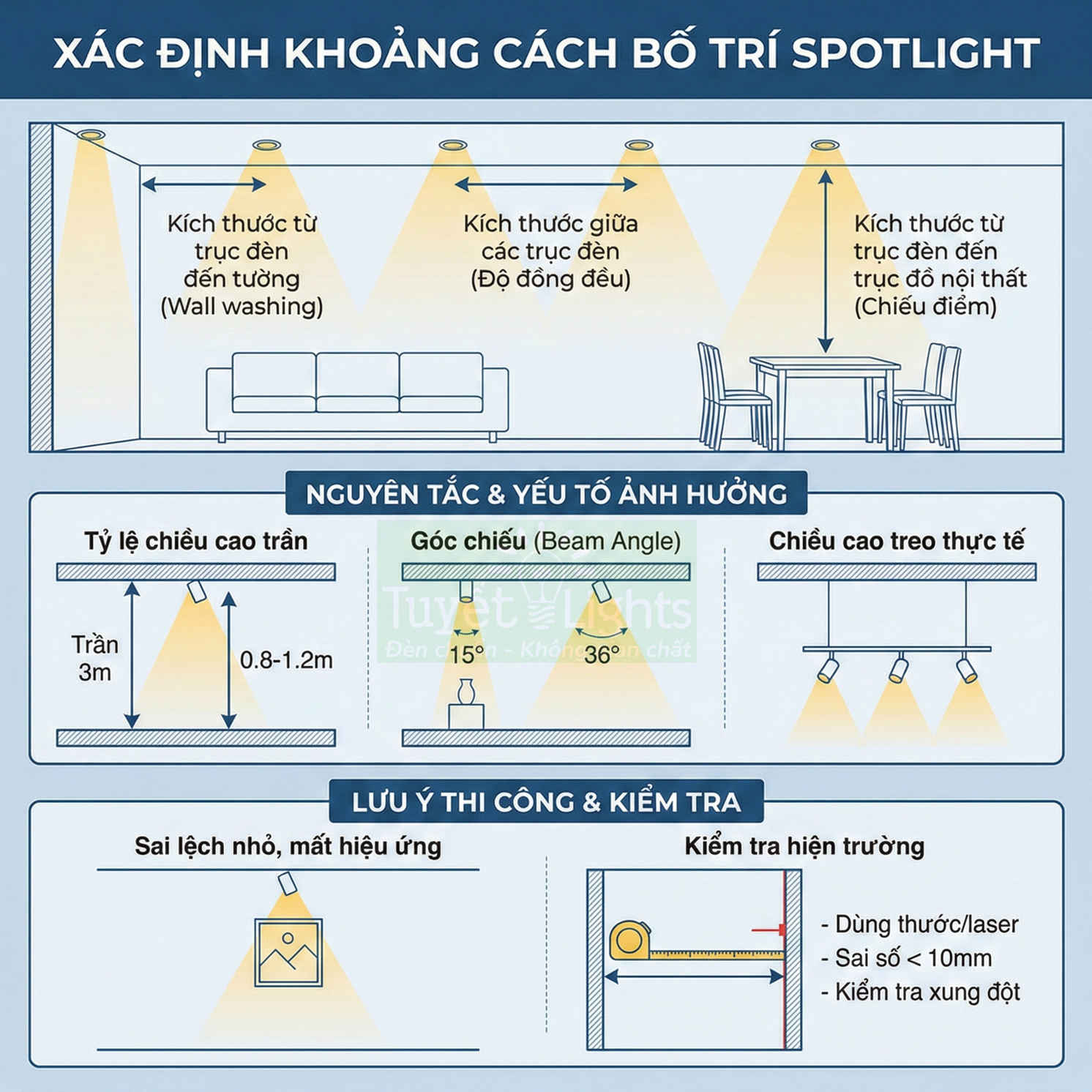

Vị trí này được xác định dựa trên trục chiếu sáng mong muốn, đảm bảo tia sáng rơi đúng vùng cần nhấn, hạn chế tối đa hiện tượng chói lóa trực tiếp vào mắt người sử dụng. Trong thiết kế chuyên nghiệp, kỹ sư thường tính đến:

Khoảng cách từ tường: với spotlight rọi tường (wall-wash), khoảng cách tâm đèn đến tường thường bằng 1/3–1/2 chiều cao trần để tạo dải sáng đều, tránh tạo vệt sáng gắt.
Khoảng cách giữa các đèn: phụ thuộc vào góc chiếu (beam angle) của đèn. Với góc chiếu 24°–36°, khoảng cách giữa các spotlight thường xấp xỉ bằng chiều cao trần để vùng sáng giao nhau hài hòa.
Vị trí so với trục giao thông: tránh đặt đèn ngay trên trục di chuyển chính nếu góc chiếu hẹp, vì dễ gây chói khi người dùng ngẩng đầu.

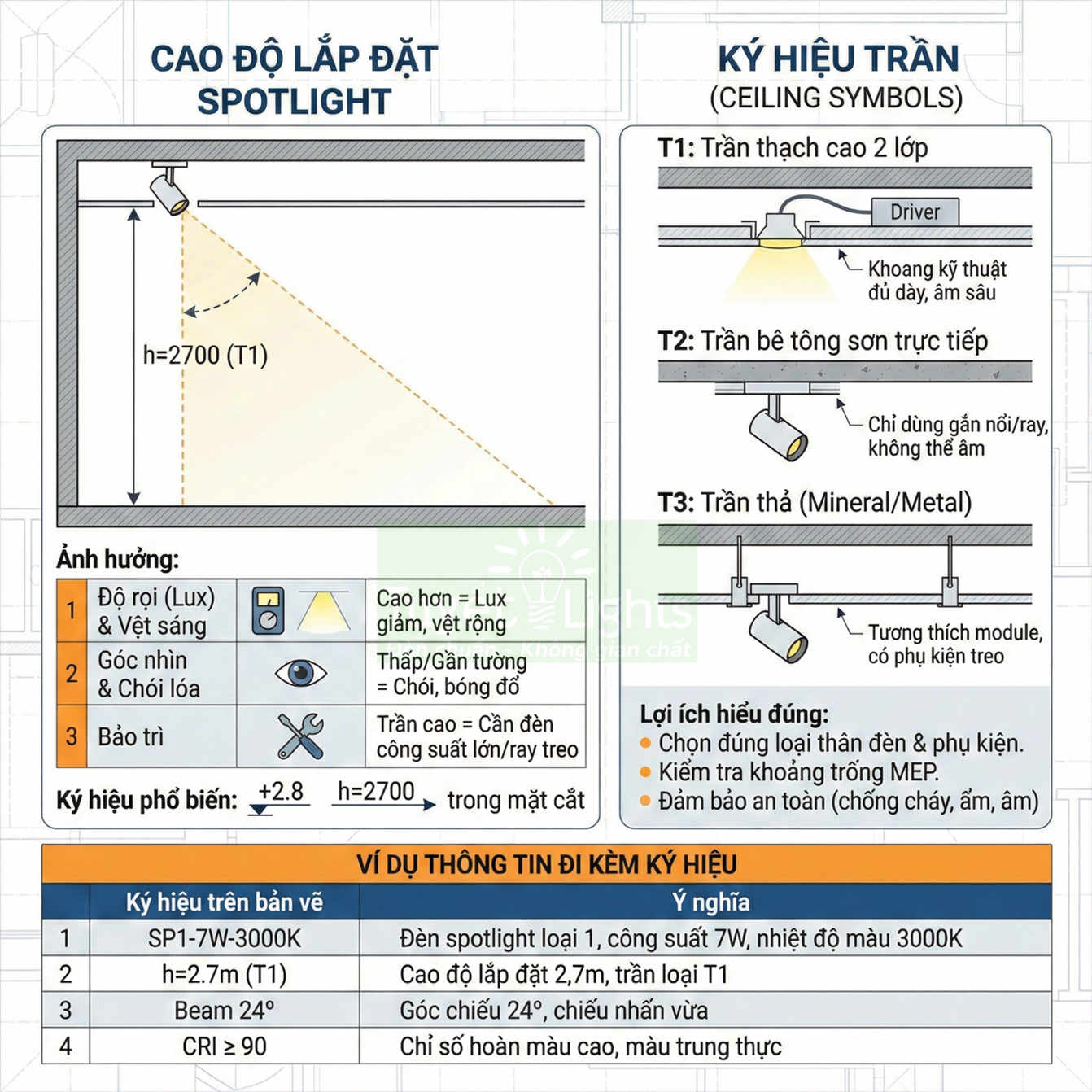

Trong nhiều bản vẽ, vị trí spotlight còn được gắn với ký hiệu trần (ví dụ T1, T2) để đảm bảo tương thích với cấu tạo trần thạch cao, trần bê tông hoặc trần kim loại. Điều này đặc biệt quan trọng với:

Trần thạch cao giật cấp: ký hiệu spotlight phải khớp với cao độ từng cấp trần, tránh lắp đèn vào phần trần không đủ chiều sâu âm.
Trần bê tông: cần xác định trước vị trí hộp chờ, ống luồn, tránh khoan cắt dầm hoặc thép chịu lực.
Trần kim loại hoặc trần kỹ thuật: phải kiểm tra khả năng cố định đèn, khoảng trống phía trên để bố trí driver, hộp nối.

Khi triển khai thi công, đội điện và đội trần phải đối chiếu vị trí ký hiệu spotlight với bản vẽ kiến trúc, kết cấu và MEP để tránh xung đột với dầm, ống gió, sprinkler, camera, loa âm trần. Thông thường, giai đoạn shop drawing sẽ thể hiện rõ:

Khoảng cách tối thiểu từ tâm đèn đến mép dầm hoặc ống gió để không bị che khuất vùng sáng.
Vị trí hộp nối, đường ống luồn dây so với khung xương trần thạch cao.
Cao độ lắp đặt so với cốt ±0.000, đảm bảo đồng bộ giữa các phòng, khu vực.

Đối với các dự án cao cấp, ký hiệu spotlight còn gắn với mã thiết bị cụ thể (ví dụ: SP-01, SP-02) tương ứng với chủng loại đèn trong bảng thống kê thiết bị. Nhờ đó, khi nhìn vào bản vẽ, kỹ sư có thể biết ngay tại vị trí đó là đèn âm trần, đèn ray, đèn downlight định hướng hay spotlight gắn tường, từ đó lựa chọn phương án lắp đặt và đi dây phù hợp.

Hướng và vùng chiếu sáng

Ký hiệu spotlight không chỉ thể hiện vị trí mà còn truyền tải hướng chiếu và vùng chiếu sáng, là phần cốt lõi của ý đồ thiết kế ánh sáng. Trên bản vẽ, điều này thường được thể hiện bằng:

Mũi tên nhỏ xuất phát từ ký hiệu đèn, chỉ hướng rọi vào tường, tranh, tượng hoặc vật thể trưng bày.

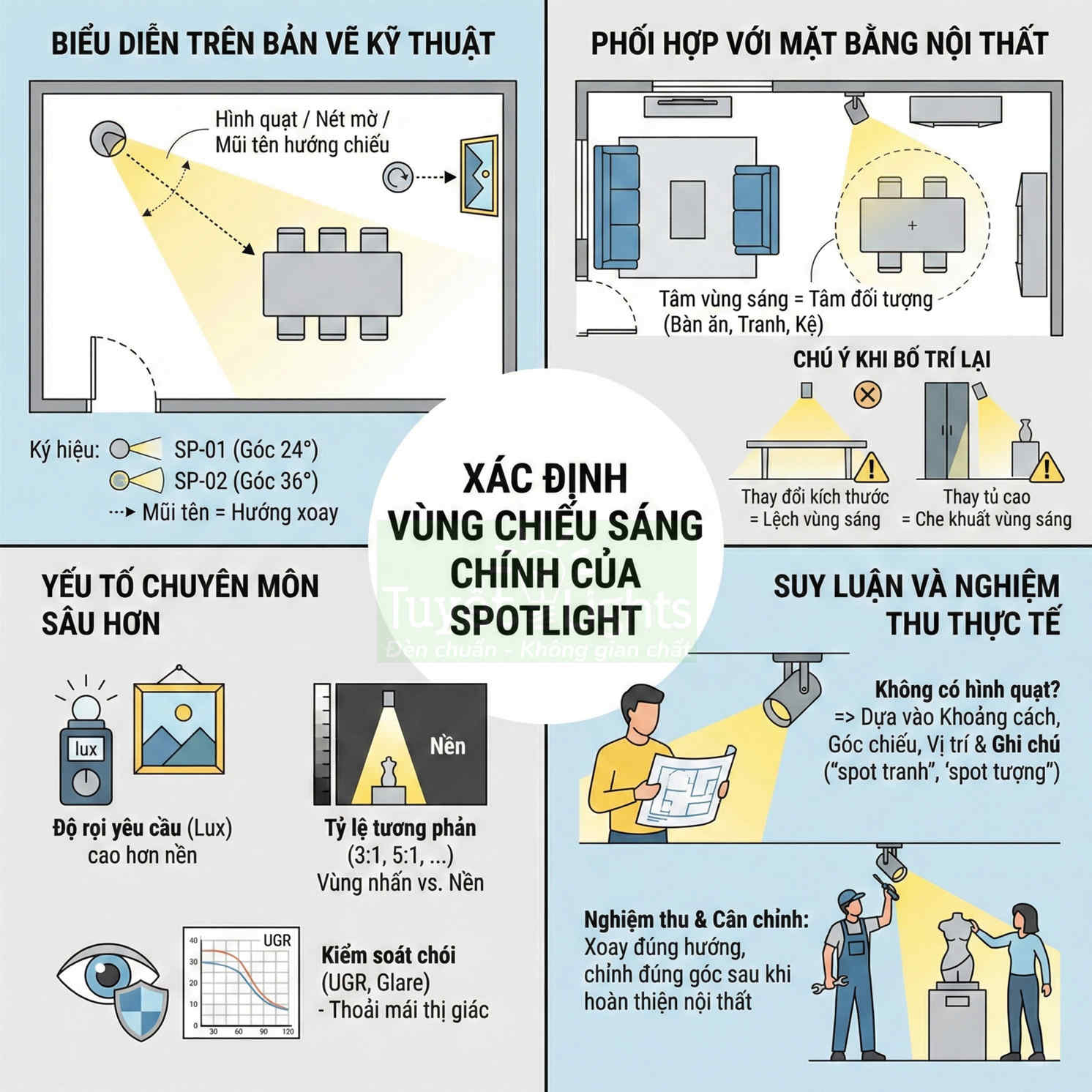

Cung tròn hoặc hình quạt mờ mô phỏng vùng sáng chính, cho thấy phạm vi chiếu sáng dự kiến.
Ghi chú về góc chiếu (beam angle) như 15°, 24°, 36°, 60° để người thi công hiểu được độ tập trung của chùm sáng.

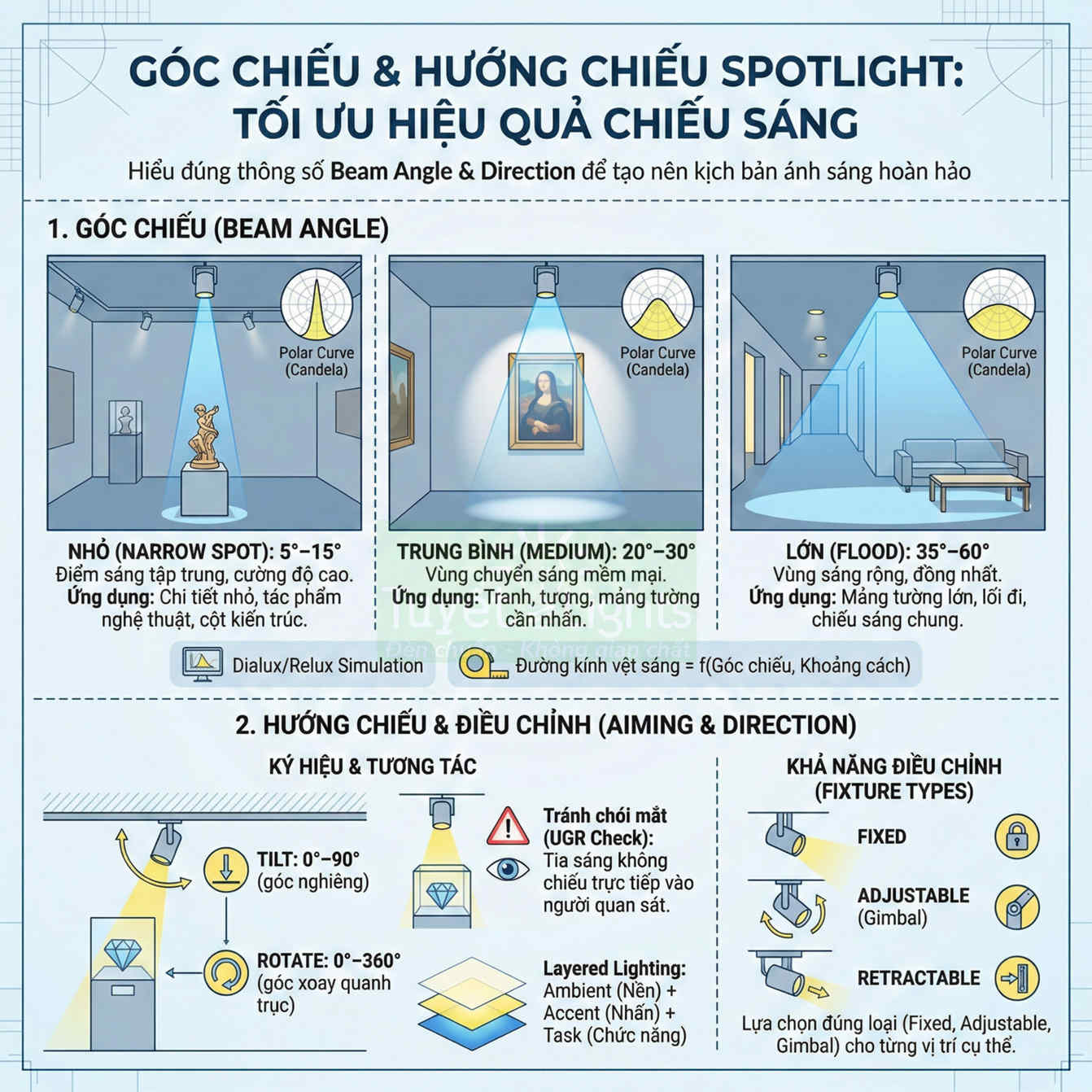

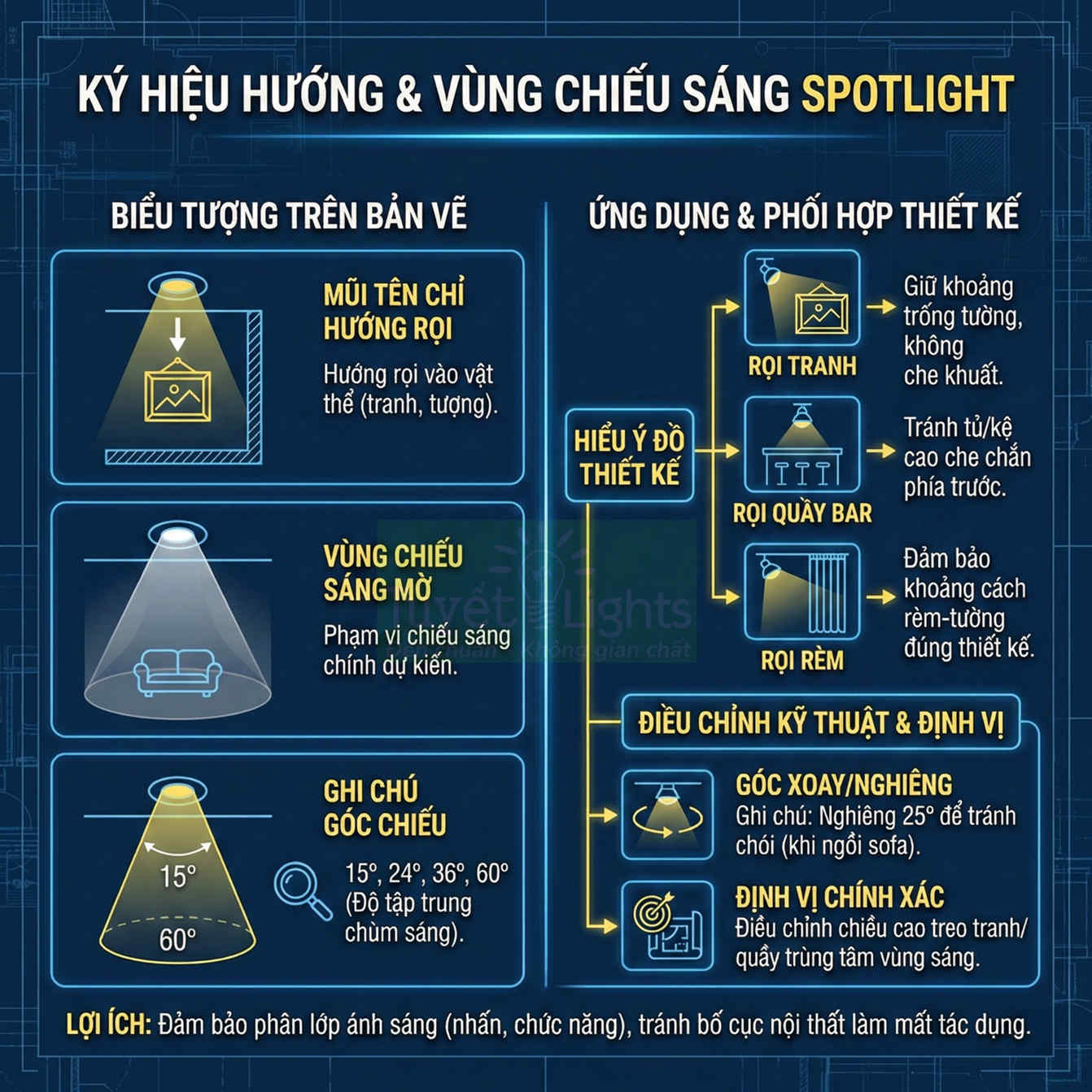

Hướng dẫn ký hiệu hướng và vùng chiếu sáng đèn spotlight, ứng dụng rọi tranh, quầy bar và rèm trong thiết kế nội thất

Thông tin này giúp người đọc bản vẽ hiểu rõ ý đồ tạo điểm nhấn, phân lớp ánh sáng (ambient – general, accent – nhấn, task – chiếu sáng chức năng), đồng thời tránh bố trí đồ nội thất che khuất vùng chiếu. Ví dụ:

Spotlight rọi tranh: mũi tên hướng vào bề mặt tường, vùng quạt sáng trùng với kích thước tranh; khi bố trí nội thất phải giữ khoảng trống tường tương ứng.
Spotlight rọi quầy bar: hướng chiếu xiên từ trên xuống, tập trung vào mặt bàn; không nên đặt tủ cao hoặc kệ che chắn phía trước.
Spotlight rọi rèm: vùng sáng trải đều theo chiều dài rèm, tạo hiệu ứng gợn sóng; cần giữ khoảng cách rèm – tường và vị trí thanh treo đúng như thiết kế.

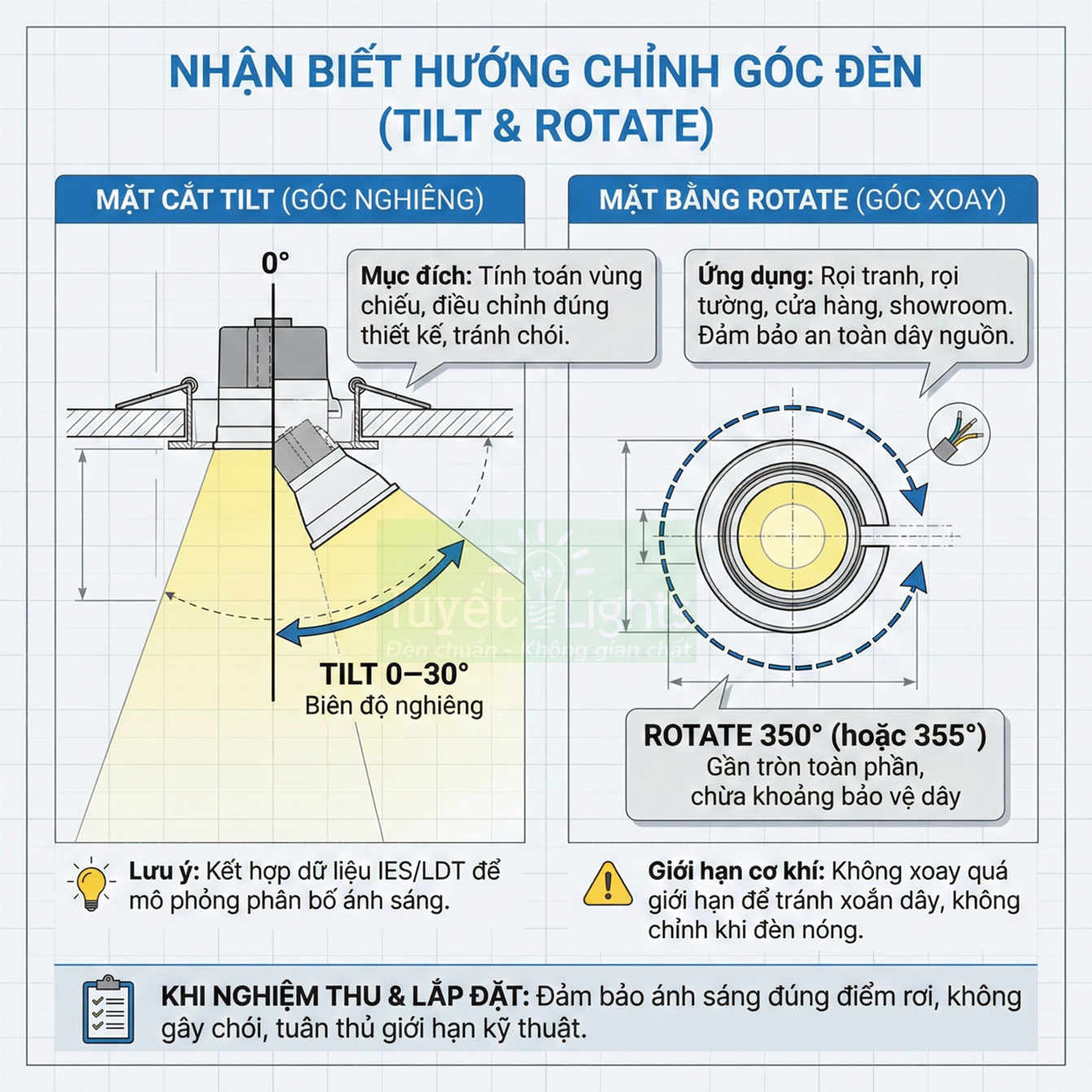

Đối với spotlight có khả năng xoay, ký hiệu có thể kèm chú thích về góc xoay tối đa, ví dụ 30°, 60°, 90°, giúp kỹ thuật viên điều chỉnh đúng sau khi lắp đặt. Trong một số hồ sơ, còn có ghi chú:

Góc nghiêng so với phương thẳng đứng (tilt angle), ví dụ: nghiêng 25° để tránh chói khi người dùng ngồi trên sofa.
Hướng xoay ưu tiên (pan direction), đặc biệt với đèn ray spotlight dùng cho showroom, gallery.

Về mặt kỹ thuật chiếu sáng, hướng và vùng chiếu sáng còn liên quan đến các tham số chuyên sâu như:

Độ rọi (lux) trên bề mặt cần chiếu: ký hiệu spotlight trong khu vực làm việc, bếp, bàn đọc sách thường được tính toán để đạt chuẩn 300–500 lux, trong khi vùng nhấn tranh, tượng có thể cao hơn.
Độ chói (luminance) và chỉ số UGR: hướng chiếu được lựa chọn để giảm độ chói trực tiếp trong tầm nhìn, đặc biệt ở văn phòng, phòng họp.
Góc cắt (cut-off angle) của chóa đèn: ký hiệu và ghi chú loại đèn (deep reflector, anti-glare) giúp đảm bảo người sử dụng không nhìn thấy trực tiếp nguồn sáng.

Trong các dự án có yêu cầu cao về mỹ thuật, ký hiệu spotlight còn thể hiện rõ lớp ánh sáng mà đèn thuộc về, thông qua chú thích như: Accent SP, Wall-wash SP, Display SP. Nhờ đó, kiến trúc sư nội thất và đơn vị thi công có thể phối hợp để:

Định vị chính xác các vật thể trưng bày (tranh, tượng, kệ sản phẩm) theo vùng sáng đã được thiết kế.
Điều chỉnh chiều cao treo tranh, cao độ mặt bàn, mặt quầy để trùng với tâm vùng sáng.
Tránh thay đổi bố cục nội thất làm mất tác dụng của hệ spotlight đã được tính toán.

Mối liên kết với hệ điều khiển điện

Ký hiệu spotlight trên bản vẽ luôn gắn với ký hiệu mạch điều khiển, thể hiện cách đèn được bật/tắt, dimming và tích hợp vào hệ thống điều khiển thông minh. Thông tin này thường bao gồm:

Số mạch hoặc tên mạch (ví dụ: C1, C2, SP-A, SP-B) ghi cạnh ký hiệu đèn.
Ký hiệu công tắc, dimmer hoặc keypad điều khiển tương ứng trên mặt bằng.
Ký hiệu kênh điều khiển trong hệ thống smart lighting (DALI address, kênh 0–10V, kênh DMX…).

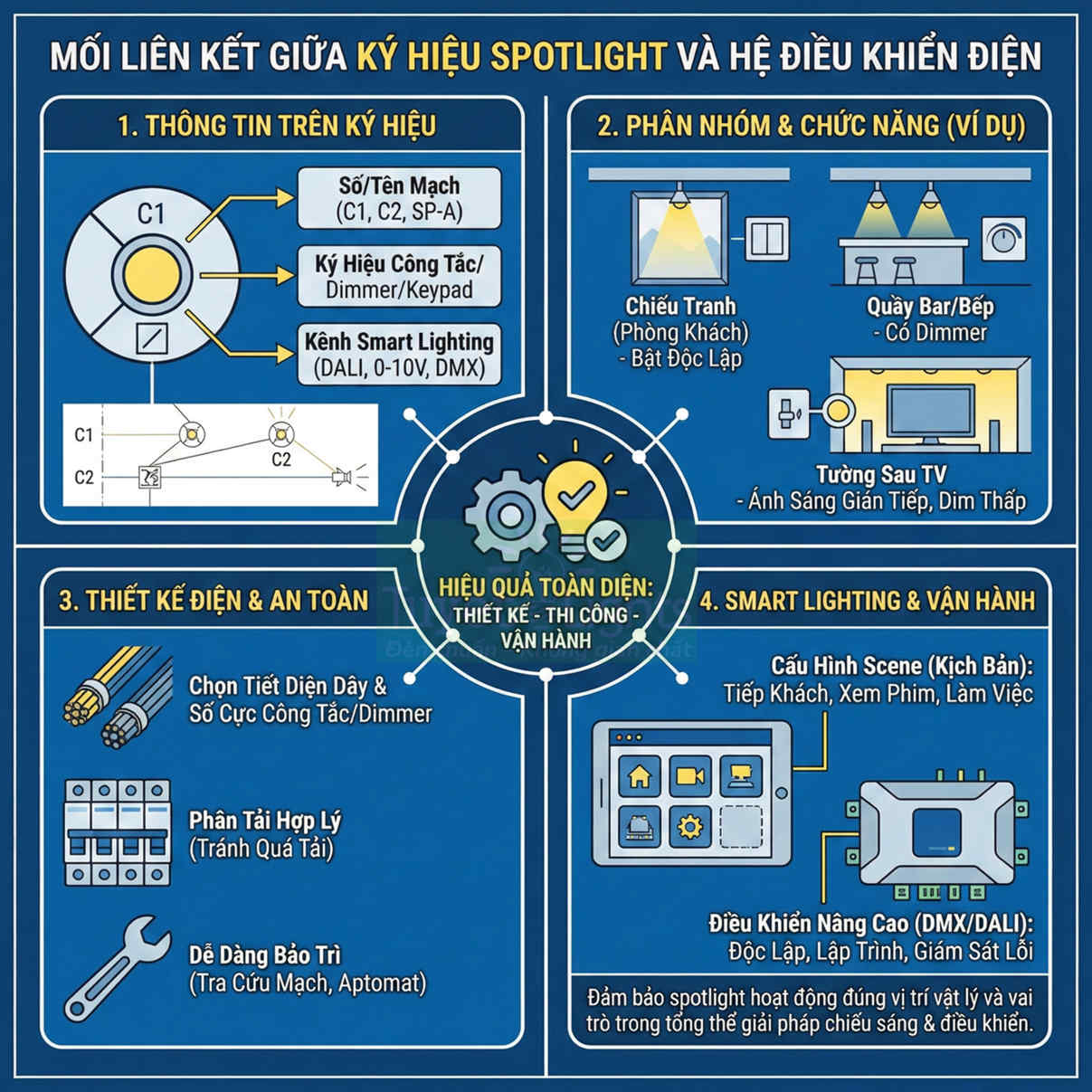

Sơ đồ hướng dẫn liên kết ký hiệu spotlight với hệ điều khiển điện và smart lighting trong thiết kế chiếu sáng

Trên bản vẽ, các spotlight cùng nhóm điều khiển có thể được nối bằng đường nét mảnh hoặc đánh cùng ký hiệu mạch (ví dụ C1, C2). Cách phân nhóm này cho phép tổ chức hệ chiếu sáng theo chức năng, chẳng hạn:

Nhóm spotlight chiếu tranh tường phòng khách: bật độc lập để tạo không gian trưng bày.
Nhóm spotlight chiếu quầy bar, đảo bếp: có dimmer để điều chỉnh độ sáng theo thời điểm.
Nhóm spotlight chiếu tường sau TV: ánh sáng gián tiếp, độ sáng thấp, tạo độ tương phản dễ chịu khi xem phim.

Khi lập sơ đồ nguyên lý, kỹ sư điện dựa vào ký hiệu này để:

Chọn tiết diện dây phù hợp với tổng công suất nhóm spotlight và chiều dài đường dây.
Xác định số cực công tắc, số kênh dimmer cần thiết cho từng phòng, từng khu vực.
Lựa chọn loại dimmer: dimmer cắt pha (leading/trailing edge), DALI, 0–10V, DMX… tương thích với driver của đèn.

Trong hệ thống smart lighting, ký hiệu spotlight còn liên quan đến cấu hình scene (kịch bản chiếu sáng). Mỗi nhóm spotlight được gán vào một hoặc nhiều kịch bản như:

Scene “Tiếp khách”: tăng độ sáng spotlight chiếu tranh, giảm đèn tổng.
Scene “Xem phim”: tắt spotlight trực tiếp trên sofa, giữ lại spotlight rọi tường sau TV ở mức dim thấp.
Scene “Làm việc”: tăng độ sáng nhóm spotlight chiếu bàn làm việc, bếp, đảo bếp.

Về mặt an toàn và vận hành, mối liên kết giữa ký hiệu spotlight và hệ điều khiển điện còn giúp:

Phân tải hợp lý trên các pha, tránh quá tải cục bộ khi nhiều spotlight công suất lớn cùng bật.
Dễ dàng bảo trì: khi cần kiểm tra hoặc thay thế, kỹ thuật viên có thể tra cứu nhanh mạch cấp nguồn, tủ điện, aptomat liên quan.
Đảm bảo tính linh hoạt: trong giai đoạn hoàn thiện, có thể điều chỉnh lại cách nhóm mạch (trong giới hạn cho phép) dựa trên nhu cầu thực tế mà không phải đi lại toàn bộ hệ thống dây.

Ở các công trình thương mại, showroom, gallery, ký hiệu spotlight còn gắn với mã kênh điều khiển chi tiết để phục vụ các hệ thống điều khiển phức tạp như DMX hoặc DALI. Khi đó, mỗi spotlight hoặc nhóm spotlight có thể:

Được điều chỉnh độ sáng độc lập, tạo hiệu ứng chuyển cảnh mượt mà.
Được lập trình thay đổi theo thời gian, sự kiện, hoặc cảm biến hiện diện, cảm biến ánh sáng tự nhiên.
Được giám sát trạng thái (bật/tắt, mức dim, lỗi driver) từ trung tâm điều khiển.

Nhờ hệ thống ký hiệu rõ ràng trên bản vẽ, toàn bộ chuỗi từ thiết kế – thi công – vận hành có thể phối hợp hiệu quả, đảm bảo spotlight không chỉ được lắp đúng vị trí vật lý mà còn hoạt động đúng vai trò trong tổng thể giải pháp chiếu sáng và điều khiển.

Các dạng ký hiệu đèn spotlight phổ biến trong bản vẽ kỹ thuật

Trong bản vẽ kỹ thuật chiếu sáng, ký hiệu đèn spotlight được chuẩn hóa theo từng hình thức lắp đặt và mục đích sử dụng để truyền tải chính xác cả ý đồ thẩm mỹ lẫn yêu cầu kỹ thuật. Mỗi dạng ký hiệu giúp phân biệt rõ spotlight âm trần, gắn nổi, ray hay chiếu điểm đặc biệt thông qua hình học, mã hiệu và chú thích đi kèm. Từ đó, người đọc bản vẽ có thể nhận biết nhanh cách đèn tương tác với trần, không gian và vật thể được chiếu, cũng như mức độ linh hoạt trong bố trí và điều chỉnh. Việc hiểu đúng các dạng ký hiệu spotlight là nền tảng để phối hợp hiệu quả giữa thiết kế kiến trúc, chiếu sáng và thi công, đảm bảo ánh sáng được triển khai đúng chủng loại, đúng vị trí và đúng vai trò trong tổng thể không gian.

Ký hiệu spotlight âm trần

Spotlight âm trần trong bản vẽ kỹ thuật chiếu sáng là một trong những nhóm ký hiệu dễ gây nhầm lẫn với đèn downlight, vì cùng là dạng âm trần và đều có hình học cơ bản là tròn hoặc vuông. Tuy nhiên, ở các bộ hồ sơ thiết kế chuyên nghiệp, ký hiệu spotlight âm trần thường được quy ước chi tiết hơn để thể hiện rõ tính chất “định hướng” của chùm sáng.

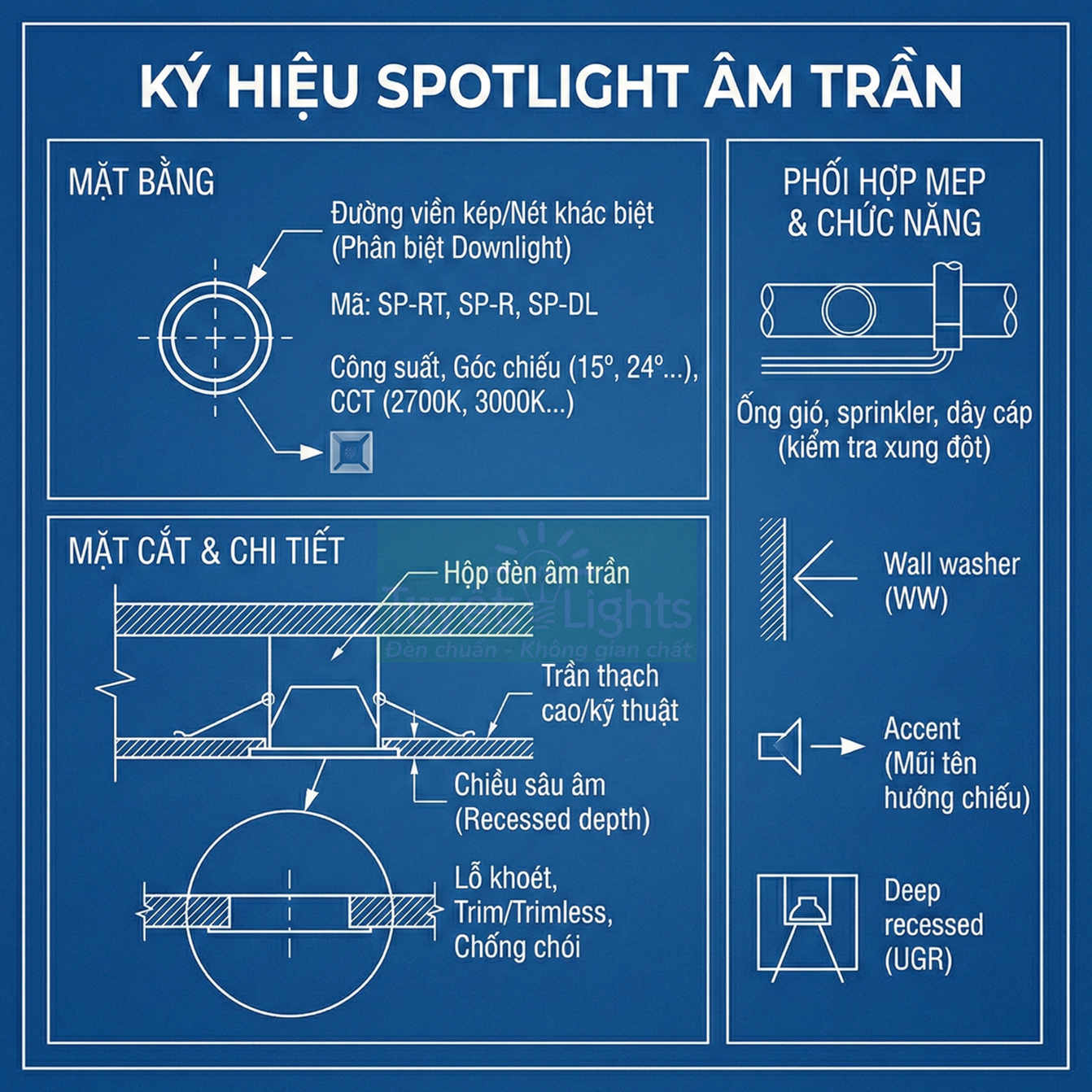

Bản vẽ kỹ thuật ký hiệu và cấu tạo đèn spotlight âm trần, hướng dẫn lắp đặt và phối hợp MEP

Trên mặt bằng, ký hiệu phổ biến là hình tròn nhỏ hoặc vuông nhỏ, có thể kèm:

Đường viền kép hoặc nét vẽ khác biệt (nét đậm hơn, nét chấm gạch) để phân biệt với downlight chiếu sáng chung.
Mã ký hiệu như SP-RT, SP-R, SP-DL hoặc mã riêng theo tiêu chuẩn nội bộ của đơn vị thiết kế.
Ghi chú công suất, góc chiếu (beam angle 15°, 24°, 36°…), nhiệt độ màu (CCT 2700K, 3000K, 4000K) nếu bản vẽ chi tiết mức thiết kế thi công.

Đặc trưng quan trọng của ký hiệu spotlight âm trần là thể hiện rõ việc thân đèn được giấu trong khoang trần, chỉ lộ viền hoặc lỗ chiếu sáng. Điều này thường được thể hiện rõ hơn ở:

Mặt cắt: có ký hiệu hộp đèn, thân đèn nằm trong lớp trần thạch cao hoặc trần kỹ thuật, thể hiện khoảng cách từ mép trần đến mép đèn.
Chi tiết phóng to: mô tả cấu tạo lỗ khoét trần, chi tiết gờ viền (trim), loại đèn có trim hay trimless, lớp sơn hoàn thiện, và cách xử lý khe hở chống chói.

Trong các bản vẽ phối hợp MEP, ký hiệu spotlight âm trần thường đi kèm các thông số:

Chiều sâu âm trần tối thiểu để lắp đèn (recessed depth), giúp kiểm tra xung đột với ống gió, ống chữa cháy, hệ thống sprinkler, ống cấp thoát nước.
Khoảng lùi đèn so với mép trần, mép tường hoặc mép hốc trần để tối ưu hiệu ứng rửa tường (wall washing) hoặc chiếu điểm.
Vị trí hộp nối điện, dây cáp mềm, driver rời (nếu có) để đội thi công điện có thể bố trí không gian bảo trì.

Ở các dự án cao cấp, ký hiệu spotlight âm trần còn có thể phân nhóm theo chức năng:

Spotlight chiếu rửa tường (wall washer) – thường đặt gần tường, ký hiệu có thể kèm chú thích “WW”.
Spotlight chiếu điểm (accent) – đặt lệch so với trục đối tượng, thể hiện rõ hướng chiếu trong mặt bằng hoặc mặt cắt bằng mũi tên.
Spotlight chống chói sâu (deep recessed) – ghi chú độ sâu lùi của nguồn sáng để kiểm soát độ chói (UGR).

Ký hiệu spotlight gắn nổi

Spotlight gắn nổi (surface mounted spotlight) có đặc điểm là toàn bộ thân đèn nằm dưới mặt trần, không cần khoét lỗ trần. Vì vậy, trong bản vẽ kỹ thuật, ngoài ký hiệu trên mặt bằng, phần thể hiện trên mặt cắt và chi tiết cấu tạo đóng vai trò rất quan trọng để tránh xung đột chiều cao sử dụng.

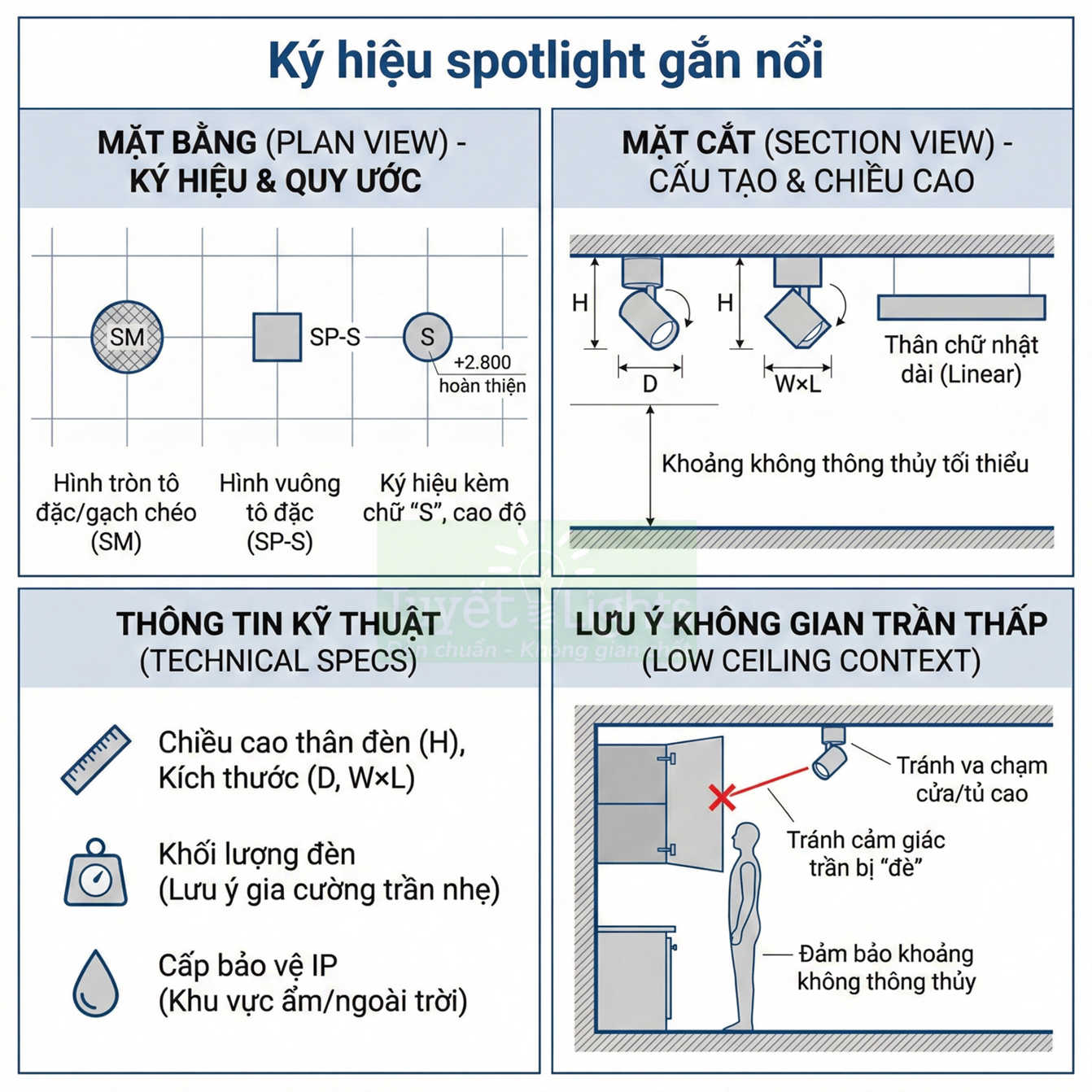

Hướng dẫn ký hiệu, cấu tạo và lắp đặt đèn spotlight gắn nổi, kèm thông số kỹ thuật và lưu ý cho trần thấp

Trên mặt bằng, ký hiệu spotlight gắn nổi có thể vẫn là hình tròn hoặc vuông tương tự spotlight âm trần, nhưng nhiều đơn vị thiết kế áp dụng quy ước riêng để phân biệt:

Hình vuông hoặc tròn tô đặc hoặc có đường gạch chéo bên trong.
Ký hiệu kèm chữ “S” (Surface), “SM” (Surface Mounted) hoặc mã riêng như SP-S, SP-SM.
Ghi chú chiều cao lắp đặt (ví dụ: +2.800 hoàn thiện) ngay cạnh ký hiệu để người đọc dễ kiểm tra.

Trong mặt cắt, spotlight gắn nổi được thể hiện với thân đèn lộ hoàn toàn dưới trần, có thể là dạng:

Thân trụ tròn, thân vuông, thân chữ nhật dài (linear spotlight dạng thanh).
Đế gắn trần (base) và phần đầu đèn xoay, thể hiện khả năng điều chỉnh góc chiếu.
Khoảng cách từ đáy đèn đến sàn hoàn thiện, giúp đánh giá nguy cơ va chạm trong không gian trần thấp.

Thông tin kỹ thuật thường đi kèm ký hiệu spotlight gắn nổi gồm:

Chiều cao thân đèn (H), đường kính hoặc kích thước cạnh (D, W×L).
Khối lượng đèn, đặc biệt với trần nhẹ hoặc trần thạch cao cần gia cường khung xương.
Yêu cầu về cấp bảo vệ IP nếu lắp ở khu vực ẩm, ngoài trời có mái che.

Trong không gian trần thấp (ví dụ căn hộ, shop nhỏ, hành lang kỹ thuật), việc ghi rõ chiều cao thân đèn trong bản vẽ là rất quan trọng để:

Tránh gây cảm giác nặng nề, trần bị “đè xuống” do đèn quá dày.
Tránh va chạm với cửa mở cao, cánh tủ, cửa cuốn, hoặc các thiết bị treo tường cao.
Đảm bảo khoảng không thông thủy tối thiểu theo tiêu chuẩn thiết kế kiến trúc.

Ký hiệu spotlight ray

Spotlight ray (đèn rọi ray) là hệ thống gồm thanh ray cấp điện và các đầu đèn spotlight gắn lên ray, có thể di chuyển linh hoạt. Trong bản vẽ kỹ thuật, ký hiệu của hệ này cần thể hiện đồng thời hai yếu tố: đường đi của ray và vị trí/khả năng thay đổi của đèn.

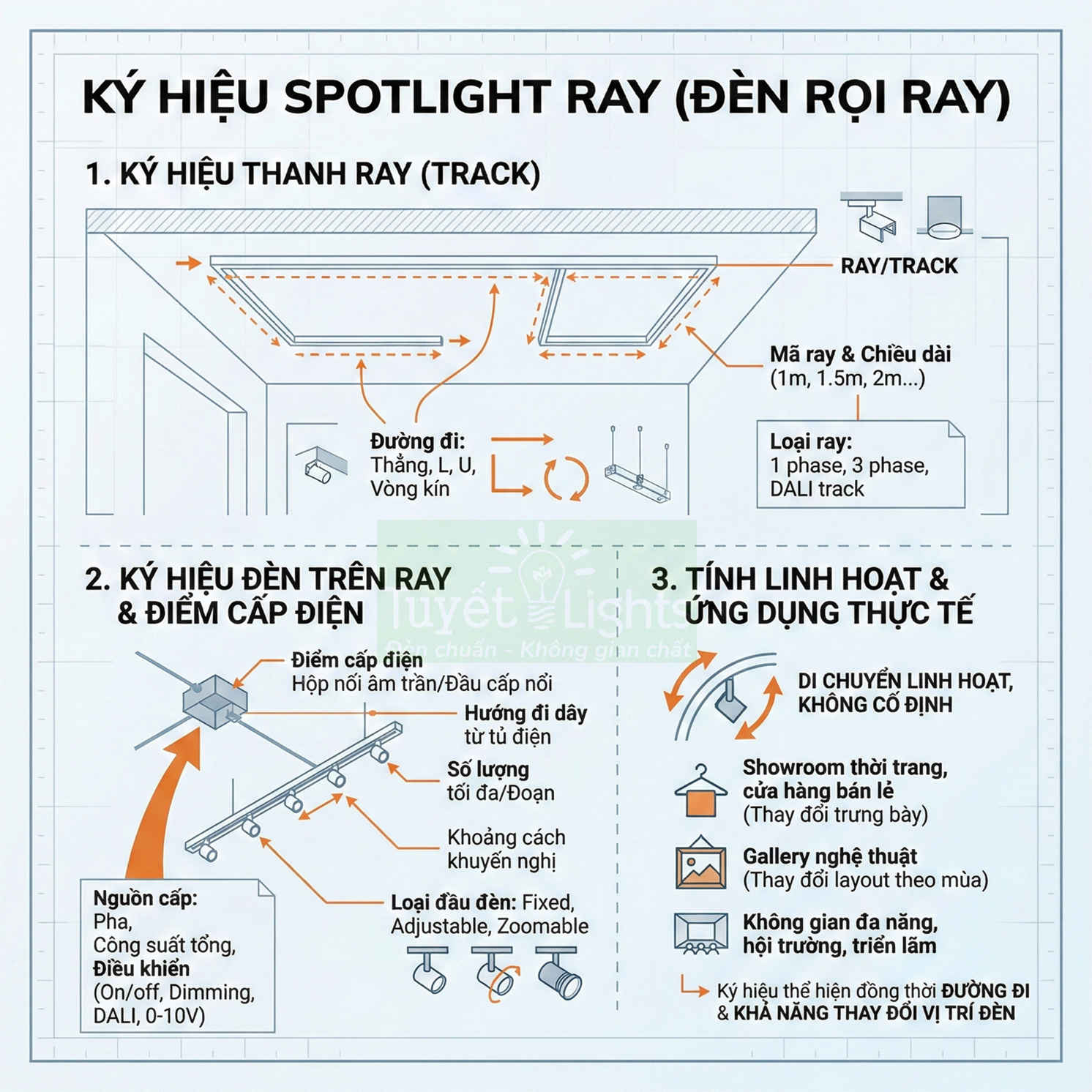

Sơ đồ hướng dẫn lắp đặt và ký hiệu đèn rọi ray spotlight cho trần nhà và không gian trưng bày

Trên mặt bằng, thanh ray thường được ký hiệu bằng:

Đường thẳng hoặc polyline thể hiện đúng hình dạng bố trí (thẳng, chữ L, chữ U, vòng kín…).
Nét vẽ riêng như nét gạch chấm, nét đôi mảnh, hoặc có ký hiệu “RAY”/“TRACK” ghi dọc theo đường.
Chú thích mã ray, chiều dài từng đoạn (1m, 1.5m, 2m…), loại ray (1 phase, 3 phase, DALI track…).

Trên ray, các ký hiệu đèn spotlight được thể hiện bằng các hình tròn/ vuông nhỏ lặp lại, đôi khi chỉ mang tính minh họa số lượng tối thiểu hoặc đề xuất. Một số bản vẽ ghi rõ:

Số lượng đèn tối đa cho phép trên mỗi đoạn ray, dựa trên công suất và tải của nguồn cấp.
Khoảng cách khuyến nghị giữa các đèn để đạt độ rọi yêu cầu trên mặt trưng bày.
Loại đầu đèn (fixed, adjustable, zoomable) nếu có sự khác biệt trong cùng một ray.

Mỗi đầu ray thường được nối với điểm cấp điện, thể hiện bằng:

Ký hiệu hộp nối âm trần hoặc đầu cấp nổi trên trần/bức tường.
Ghi chú nguồn cấp: pha, công suất tổng, phương thức điều khiển (on/off, dimming, DALI, 0–10V).
Hướng đi dây từ tủ điện đến điểm cấp ray, phối hợp với hệ thống MEP khác.

Ký hiệu spotlight ray giúp người đọc bản vẽ hiểu rằng vị trí đèn có thể linh hoạt dọc theo ray, không cố định như spotlight âm trần. Điều này đặc biệt quan trọng trong:

Showroom thời trang, cửa hàng bán lẻ, gallery nghệ thuật, nơi bố trí trưng bày thay đổi thường xuyên.
Khu vực cần thay đổi layout nội thất theo mùa, theo chiến dịch marketing.
Các không gian đa năng, hội trường nhỏ, khu triển lãm tạm thời.

Ở mức độ chi tiết cao, bản vẽ có thể phân biệt:

Ray gắn nổi trần, ray âm trần, ray treo từ trần bằng ty ren hoặc cáp.
Ray đơn lẻ và ray liên kết thành hệ thống, có phụ kiện nối góc, nối chữ T, nối chữ X.
Ray có cấp nguồn một đầu hoặc hai đầu, ảnh hưởng đến cách đi dây và tính toán sụt áp.

Ký hiệu spotlight chiếu điểm đặc biệt

Trong các công trình trưng bày, bảo tàng, showroom, khu vực quầy sản phẩm cao cấp, ký hiệu spotlight chiếu điểm đặc biệt thường được nhấn mạnh để phân biệt với hệ spotlight chiếu sáng chung. Nhóm đèn này có yêu cầu kỹ thuật cao hơn, đặc biệt về chất lượng ánh sáng và khả năng điều chỉnh.

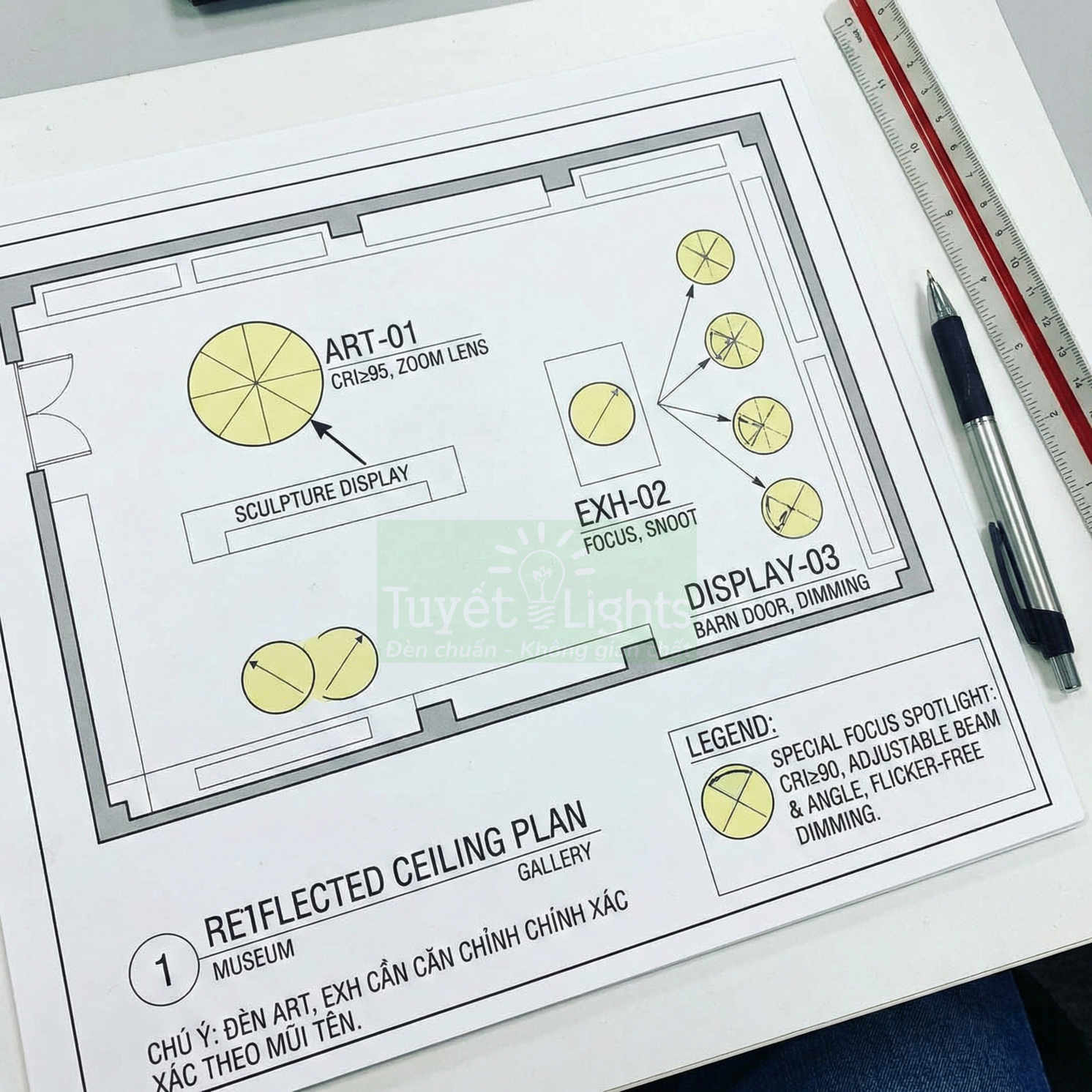

Bản vẽ thiết kế chiếu sáng trần phòng trưng bày sử dụng đèn spotlight Tuyet Light

Trên bản vẽ, các đèn chiếu điểm đặc biệt thường được:

Ký hiệu bằng hình dạng tương tự spotlight thông thường nhưng kèm chữ như “ART”, “DISPLAY”, “FOCUS”, “MUSEUM”, “EXH” ngay bên cạnh.
Đánh số riêng theo nhóm (ví dụ: ART-01, ART-02…) để dễ quản lý trong bảng thống kê thiết bị.
Gắn với chú thích chi tiết về thông số quang học và phụ kiện.

Các thông số kỹ thuật thường được nhấn mạnh cho spotlight chiếu điểm đặc biệt gồm:

CRI cao (≥90, ≥95) để đảm bảo tái hiện màu sắc trung thực cho tranh, hiện vật, sản phẩm thời trang, đồ trang sức.
Khả năng điều chỉnh góc chiếu rộng: xoay ngang, ngửa dọc, đôi khi có cơ chế zoom để thay đổi beam angle.
Phụ kiện quang học: lens tập trung, lens mềm, filter đổi nhiệt độ màu, snoot, barn door để kiểm soát chói và viền sáng.
Khả năng dimming mượt (flicker-free) phục vụ chụp ảnh, quay phim, hoặc tạo hiệu ứng ánh sáng tinh tế.

Việc phân biệt ký hiệu spotlight chiếu điểm đặc biệt trên bản vẽ giúp:

Đơn vị mua sắm thiết bị không nhầm lẫn với spotlight chiếu sáng chung có CRI thấp hơn hoặc góc chiếu không phù hợp.
Đảm bảo ngân sách được phân bổ đúng cho các khu vực cần chất lượng ánh sáng cao, tránh cắt giảm sai vị trí.
Đội thi công hiểu rõ vị trí cần căn chỉnh chính xác hướng chiếu, thường được thể hiện thêm bằng mũi tên chỉ hướng trên mặt bằng hoặc mặt cắt.

Trong bảo tàng và gallery, bản vẽ còn có thể thể hiện mối quan hệ giữa spotlight chiếu điểm đặc biệt và đối tượng trưng bày:

Khoảng cách từ đèn đến bề mặt tranh/tượng để đạt độ rọi và độ đồng đều mong muốn.
Góc chiếu tối ưu để tránh phản xạ gương trên mặt kính bảo vệ hoặc bề mặt bóng.
Vị trí đèn dự phòng cho các kịch bản trưng bày tương lai, vẫn được ký hiệu nhưng ghi chú là “reserve” hoặc “future”.

Trong showroom bán lẻ cao cấp, ký hiệu spotlight chiếu điểm đặc biệt thường gắn với các khu:

Quầy trưng bày sản phẩm chủ lực (hero product).
Vùng mannequin, backdrop thương hiệu, logo.
Vùng trải nghiệm sản phẩm, nơi khách hàng tương tác trực tiếp.

Nhờ hệ thống ký hiệu rõ ràng, kiến trúc sư, kỹ sư chiếu sáng, đơn vị cung cấp đèn và đội thi công có thể phối hợp chính xác, đảm bảo ý đồ thiết kế ánh sáng được hiện thực hóa đúng như mong muốn, đặc biệt trong các không gian đòi hỏi chất lượng trình bày sản phẩm và tác phẩm ở mức cao.

Phân biệt ký hiệu đèn spotlight và các ký hiệu đèn chiếu sáng khác

Trong bản vẽ kỹ thuật chiếu sáng, việc phân biệt ký hiệu spotlight với các loại đèn khác là yếu tố then chốt để hiểu đúng ý đồ thiết kế và triển khai thi công chính xác. Mỗi nhóm đèn đại diện cho một vai trò ánh sáng khác nhau: chiếu sáng nền, chiếu sáng nhấn, xử lý bề mặt hay tạo điểm nhấn trang trí. Ký hiệu vì thế không chỉ mang tính hình học mà còn mã hóa logic quang học, mức độ tập trung ánh sáng và mối quan hệ với không gian – vật thể. Nhận diện đúng spotlight giúp tránh nhầm lẫn với downlight, đèn rọi tường hoặc đèn trang trí, từ đó đảm bảo phân lớp ánh sáng rõ ràng, kiểm soát tương phản, màu sắc và trải nghiệm thị giác đúng như thiết kế đặt ra.

Spotlight và downlight

Spotlight và downlight tuy cùng thuộc nhóm đèn chiếu điểm từ trần, nhưng cách thể hiện trên bản vẽ kỹ thuật và ý nghĩa thiết kế lại khác nhau khá rõ. Về mặt ký hiệu, downlight thường được biểu diễn bằng vòng tròn hoặc hình vuông đơn giản, đôi khi kèm mã hiệu đèn ngay bên cạnh, nhưng không thể hiện rõ hướng chiếu vì giả định mặc định là chiếu thẳng đứng xuống sàn, tạo lớp ánh sáng nền hoặc ánh sáng chung.

So sánh đèn spotlight chiếu điểm tập trung và đèn downlight chiếu sáng nền chung bằng hình minh họa

Ngược lại, spotlight thường được thể hiện với ký hiệu có tính “động” hơn: có mũi tên, quạt góc chiếu, hoặc chú thích về beam angle (góc chiếu) ngay trong bảng legend. Một số bản vẽ chi tiết còn thể hiện thêm ký hiệu xoay hoặc ký hiệu gimbal để cho biết đèn có khả năng điều chỉnh hướng. Điều này phản ánh bản chất của spotlight là đèn chiếu tập trung, dùng để nhấn sáng vật thể hoặc khu vực cụ thể, chứ không chỉ tạo độ rọi nền.

Trong bảng legend, spotlight thường được mô tả với góc chiếu hẹp, ví dụ:

Spot 10°–15°: nhấn mạnh chi tiết nhỏ, tượng, vật trưng bày kích thước nhỏ;
Narrow spot 15°–25°: chiếu nhấn tranh, niche, mảng tường hẹp;
Medium 25°–35°: nhấn khu vực bàn, đảo bếp, quầy trưng bày.

Trong khi đó, downlight thường có góc chiếu rộng hơn:

Wide 60°–90°: chiếu sáng chung cho phòng khách, phòng ngủ, hành lang;
Extra wide 90°–120°: dùng cho trần thấp, cần ánh sáng tỏa đều, hạn chế vùng tối.

Khi đọc bản vẽ, kỹ sư và nhà thầu cần đối chiếu ký hiệu trên mặt bằng với bảng chú thích (legend) và bảng thống kê thiết bị chiếu sáng (lighting schedule). Một số điểm chuyên môn cần lưu ý:

Cùng một ký hiệu hình học nhưng khác mã hiệu (ví dụ DL-01, SP-01) sẽ tương ứng với loại quang học khác nhau (downlight vs spotlight);
Spotlight thường đi kèm thông số CRI, CCT và beam angle chi tiết hơn, vì ảnh hưởng trực tiếp đến hiệu ứng nhấn sáng và tái hiện màu sắc vật thể;
Downlight thường được bố trí theo lưới hoặc theo trục kiến trúc, trong khi spotlight bố trí theo trục của vật thể cần chiếu (tranh, bàn, tượng).

Việc nhầm lẫn ký hiệu, lắp downlight thay cho spotlight sẽ dẫn đến:

Mất hiệu ứng tương phản sáng – tối, không tạo được điểm nhấn thị giác;
Độ rọi trên bề mặt trưng bày không đủ, màu sắc vật thể bị “chìm”;
Không đạt được ý đồ thiết kế ánh sáng lớp (layered lighting) giữa ambient – accent – task.

Ở các dự án cao cấp, bản vẽ chiếu sáng thường có thêm mặt cắt hoặc phối cảnh thể hiện cone of light (hình nón ánh sáng) của spotlight, giúp người đọc hiểu rõ hơn mối quan hệ giữa vị trí đèn, độ cao trần và vùng sáng trên sàn hoặc trên tường. Khi bóc tách khối lượng, cần kiểm tra chéo giữa:

Mặt bằng bố trí đèn;
Bảng legend ký hiệu;
Bảng thông số kỹ thuật đèn (datasheet đính kèm hoặc mã sản phẩm).

Nhờ đó tránh được tình trạng đặt sai loại đèn, đặc biệt trong các khu vực yêu cầu chiếu nhấn chính xác như gallery, quầy trưng bày, khu vực logo thương hiệu.

Spotlight và đèn rọi tường

Đèn rọi tường (wall washer, wall grazer) là nhóm đèn chuyên dụng để xử lý bề mặt tường, tạo lớp ánh sáng đều hoặc nhấn mạnh texture. Về mặt ký hiệu, đèn rọi tường thường được bố trí sát tường trên mặt bằng, với mũi tên hoặc vùng chiếu hướng vào mảng tường lớn. Một số bản vẽ thể hiện chúng bằng dải dài song song với tường (đối với linear wall washer) hoặc chuỗi ký hiệu đèn liên tục sát tường.

Infographic so sánh spotlight và đèn rọi tường wall washer, hướng dẫn ký hiệu kỹ thuật và hiệu ứng chiếu sáng

Wall washer có nhiệm vụ “rửa sáng” bề mặt, nghĩa là tạo độ rọi tương đối đồng đều từ trên xuống dưới, hạn chế vệt sáng loang lổ. Ký hiệu thường đi kèm chú thích:

Khoảng cách từ đèn đến tường (offset 200–600 mm tùy chiều cao trần);
Góc chiếu và kiểu quang học (wall washer, asymmetric);
Chiều dài module (đối với đèn linear) hoặc khoảng cách giữa các đèn (spacing).

Spotlight tuy cũng có thể dùng để rọi tường, nhưng bản chất là chiếu vào điểm hoặc vùng cụ thể trên tường, như tranh, niche, tượng, logo. Trên bản vẽ, spotlight rọi tường thường được đặt cách tường một khoảng nhất định, và mũi tên hoặc ký hiệu góc chiếu chỉ vào vị trí vật thể, không “quét” toàn bộ mảng tường. Điều này tạo ra vùng sáng tập trung, độ tương phản cao, khác hẳn với hiệu ứng “tường sáng đều” của wall washer.

Phân biệt hai loại ký hiệu này có ý nghĩa kỹ thuật quan trọng:

Nếu dùng spotlight thay cho wall washer, tường sẽ xuất hiện các “vệt sáng” rời rạc, vùng sáng – tối không đều, dễ lộ khuyết điểm bề mặt;
Nếu dùng wall washer thay cho spotlight, tranh hoặc vật thể nhấn sẽ bị “chìm” trong nền sáng, mất điểm nhấn, độ tương phản không đủ;
Khoảng cách đèn đến tường và cao độ lắp đặt khác nhau, nên nếu đọc sai ký hiệu sẽ dẫn đến lắp đặt sai vị trí, gây bóng đổ xấu hoặc chói lóa.

Về chuyên môn, khi đọc bản vẽ cần chú ý:

Wall washer thường được ký hiệu liên tục dọc theo tường, có thể kèm chú thích “WW”, “WG” (wall grazer) hoặc ký hiệu quang học bất đối xứng;
Spotlight rọi tường thường có ký hiệu giống spotlight thông thường nhưng vị trí đặt lệch trục so với tâm phòng, ưu tiên trục của tranh, niche, cột trang trí;
Trong bảng legend, wall washer thường có đường phân bố cường độ sáng dạng bất đối xứng, trong khi spotlight có đường cong đối xứng quanh trục.

Đối với các không gian như sảnh khách sạn, gallery, showroom, việc đọc đúng ký hiệu đèn rọi tường và spotlight quyết định trực tiếp đến chất lượng ánh sáng kiến trúc. Sai lệch nhỏ về khoảng cách từ đèn đến tường (ví dụ 100–150 mm) cũng có thể làm thay đổi hoàn toàn hiệu ứng: từ “rửa sáng” thành “grazing” (nhấn mạnh texture, bóng đổ mạnh), hoặc ngược lại.

Spotlight và đèn trang trí

Đèn trang trí như đèn chùm, đèn thả, đèn tường, đèn bàn, đèn cây… thuộc nhóm thiết bị vừa chiếu sáng vừa tạo điểm nhấn thẩm mỹ. Trên bản vẽ, chúng thường được ký hiệu bằng biểu tượng mang tính minh họa hình dáng đèn: hình đèn chùm nhiều nhánh, biểu tượng đèn thả, ký hiệu đèn tường gắn trên mặt đứng. Ký hiệu này có tính “hình ảnh” hơn, giúp kiến trúc sư, chủ đầu tư và nhà thầu dễ hình dung phong cách và tỷ lệ của đèn trong không gian.

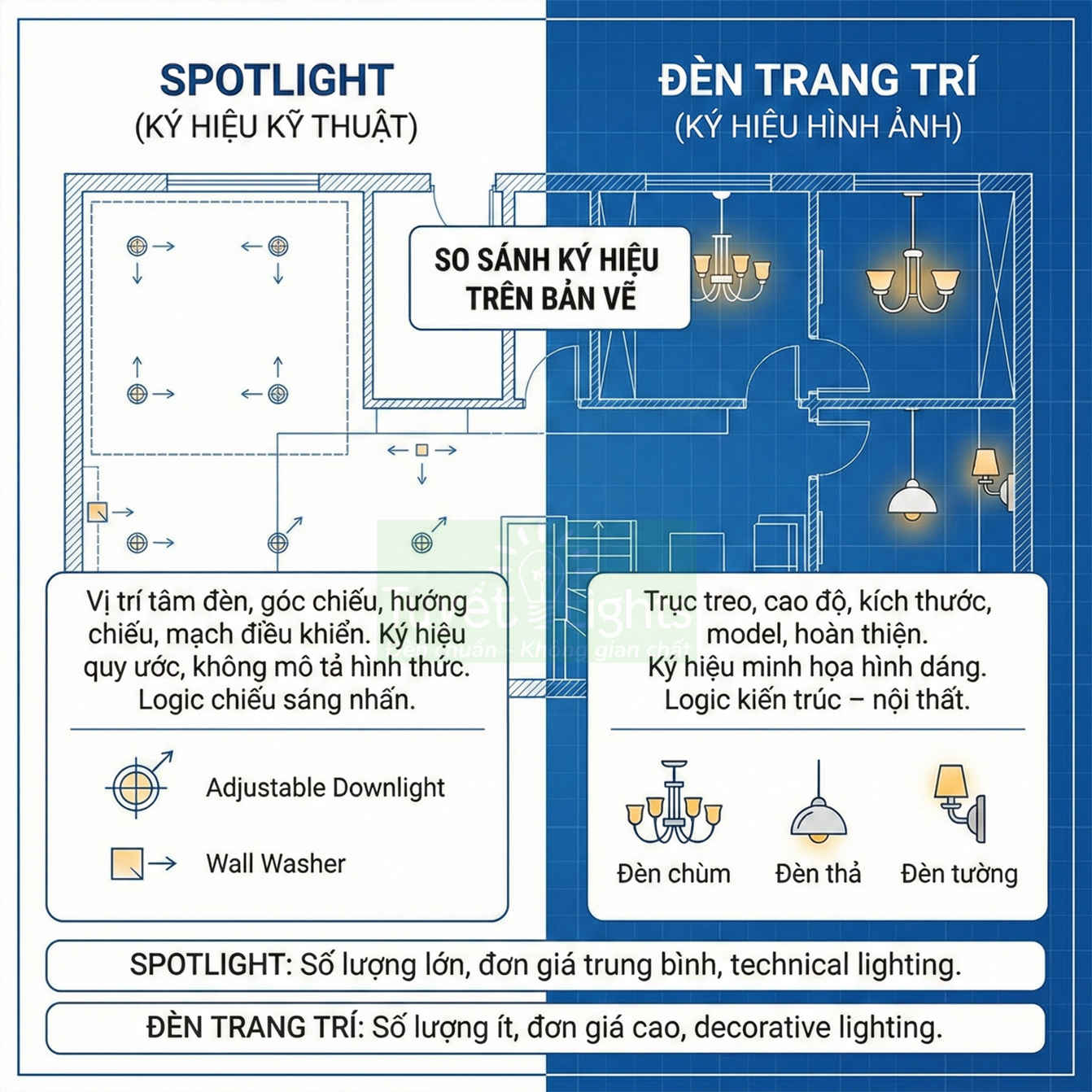

So sánh ký hiệu spotlight kỹ thuật và đèn trang trí trên bản vẽ thiết kế chiếu sáng nội thất

Spotlight là thiết bị kỹ thuật, ký hiệu mang tính quy ước, ít mô tả hình thức. Thông tin quan trọng của spotlight trên bản vẽ thường là:

Vị trí tâm đèn trên trần (tọa độ theo lưới trục hoặc kích thước từ tường);
Góc chiếu, hướng chiếu, khả năng xoay (fixed, adjustable, gimbal);
Mạch điều khiển: on/off, dimming, DALI, phân nhóm theo scene.

Ngược lại, đèn trang trí trên bản vẽ thường đi kèm nhiều thông tin về:

Trục treo hoặc điểm neo trên trần, tường;
Cao độ treo (so với cốt sàn hoàn thiện), chiều dài dây hoặc ty treo;
Kích thước tổng thể của đèn (đường kính, chiều cao, số nhánh);
Mã model, nhà sản xuất, hoàn thiện bề mặt (finish), màu sắc.

Trong hồ sơ thiết kế chiếu sáng, spotlight thường được liệt kê trong phần “technical lighting”, còn đèn trang trí nằm trong phần “decorative lighting” hoặc “feature lighting”. Tuy nhiên, trên mặt bằng tổng thể, nếu không đọc kỹ legend và bảng thống kê, rất dễ nhầm ký hiệu spotlight nhỏ với ký hiệu đèn downlight hoặc đèn thả kích thước nhỏ.

Một số lưu ý chuyên môn khi phân biệt ký hiệu spotlight và đèn trang trí:

Đèn trang trí thường có ký hiệu thể hiện hình dạng đặc trưng (ví dụ đèn chùm tròn, đèn thả line), trong khi spotlight chỉ là ký hiệu chuẩn hóa, không mô tả kiểu dáng;
Spotlight thường được bố trí theo logic chiếu sáng (trục tranh, trục bàn, vùng nhấn), còn đèn trang trí bố trí theo logic kiến trúc – nội thất (trục bàn ăn, trục sofa, trục giường);
Trong bảng khối lượng, spotlight thường có số lượng lớn, đơn giá trung bình, còn đèn trang trí số lượng ít nhưng đơn giá cao, ảnh hưởng mạnh đến ngân sách.

Khi bóc tách khối lượng và lập dự toán, việc nhầm lẫn ký hiệu spotlight với đèn trang trí có thể dẫn đến:

Đặt sai chủng loại thiết bị: chọn đèn kỹ thuật thay vì đèn trang trí hoặc ngược lại;
Chênh lệch lớn về chi phí: đèn trang trí cao cấp có thể đắt gấp nhiều lần spotlight;
Ảnh hưởng đến thẩm mỹ: thay đổi loại đèn sẽ làm thay đổi hoàn toàn ngôn ngữ thiết kế nội thất.

Trong giai đoạn thi công, nhà thầu cần đối chiếu đồng thời:

Bản vẽ mặt bằng chiếu sáng;
Bản vẽ trần (reflected ceiling plan) thể hiện trục treo đèn trang trí;
Bản vẽ chi tiết lắp đặt đèn trang trí (shopdrawing của nhà cung cấp);
Bảng legend và bảng thống kê thiết bị chiếu sáng.

Cách làm này giúp đảm bảo spotlight được lắp đúng vị trí, đúng góc chiếu, trong khi đèn trang trí được treo đúng cao độ, đúng tâm kiến trúc, không xung đột với các thiết bị kỹ thuật khác trên trần như sprinkler, cảm biến khói, loa, camera.

Ý nghĩa các thông số đi kèm ký hiệu đèn spotlight trên bản vẽ

Trong bản vẽ điện chiếu sáng, các thông số đi kèm ký hiệu đèn spotlight là lớp dữ liệu kỹ thuật quyết định việc đèn có được lắp đúng, vận hành ổn định và tạo ra hiệu ứng ánh sáng như mong muốn hay không. Những thông tin này liên kết trực tiếp giữa thiết kế chiếu sáng và hệ điện: từ công suất – điện áp, góc chiếu – hướng chiếu, đến nhiệt độ màu, CRI và cao độ lắp đặt. Khi được đọc đúng và hiểu đúng, chúng cho phép kiểm soát phụ tải, lựa chọn dây dẫn – thiết bị bảo vệ phù hợp, đồng thời đảm bảo ánh sáng đạt yêu cầu thẩm mỹ, tránh chói lóa và sai lệch màu sắc. Đây là nền tảng để phối hợp chính xác giữa thiết kế, thi công và vận hành lâu dài.

Công suất và điện áp

Bên cạnh ký hiệu spotlight, bản vẽ thường ghi chú công suất (W) và điện áp (V) của đèn, ví dụ “SP-10W-230V” hoặc “SP-7W-24VDC”. Ở mức độ thiết kế chi tiết, các thông số này không chỉ để nhận diện thiết bị mà còn là cơ sở cho nhiều bước tính toán kỹ thuật:

Tính phụ tải chiếu sáng: Tổng công suất các đèn spotlight trên một mạch hoặc một khu vực được dùng để tính công suất tác dụng (W), công suất biểu kiến (VA) và từ đó xác định công suất yêu cầu của tủ điện, UPS, máy phát dự phòng.
Chọn tiết diện dây dẫn: Dựa trên tổng công suất và chiều dài tuyến dây, kỹ sư tính dòng điện làm việc, kiểm tra sụt áp cho phép (thường < 3–5%) và chọn tiết diện dây phù hợp theo tiêu chuẩn (TCVN, IEC…). Spotlight công suất nhỏ nhưng số lượng nhiều có thể tạo ra dòng tổng đáng kể nếu không tính toán kỹ.
Chọn thiết bị bảo vệ: Thông số công suất và điện áp giúp chọn aptomat (MCB), cầu dao, cầu chì với dòng định mức và đặc tính cắt phù hợp, tránh hiện tượng nhảy MCB giả do dòng khởi động hoặc quá tải cục bộ trên một nhánh đèn.
Phân nhóm mạch chiếu sáng: Các đèn spotlight có công suất lớn hoặc tập trung tại một khu vực (ví dụ chiếu điểm cho showroom, gallery) thường được tách thành mạch riêng để dễ điều khiển, dimming và bảo trì.

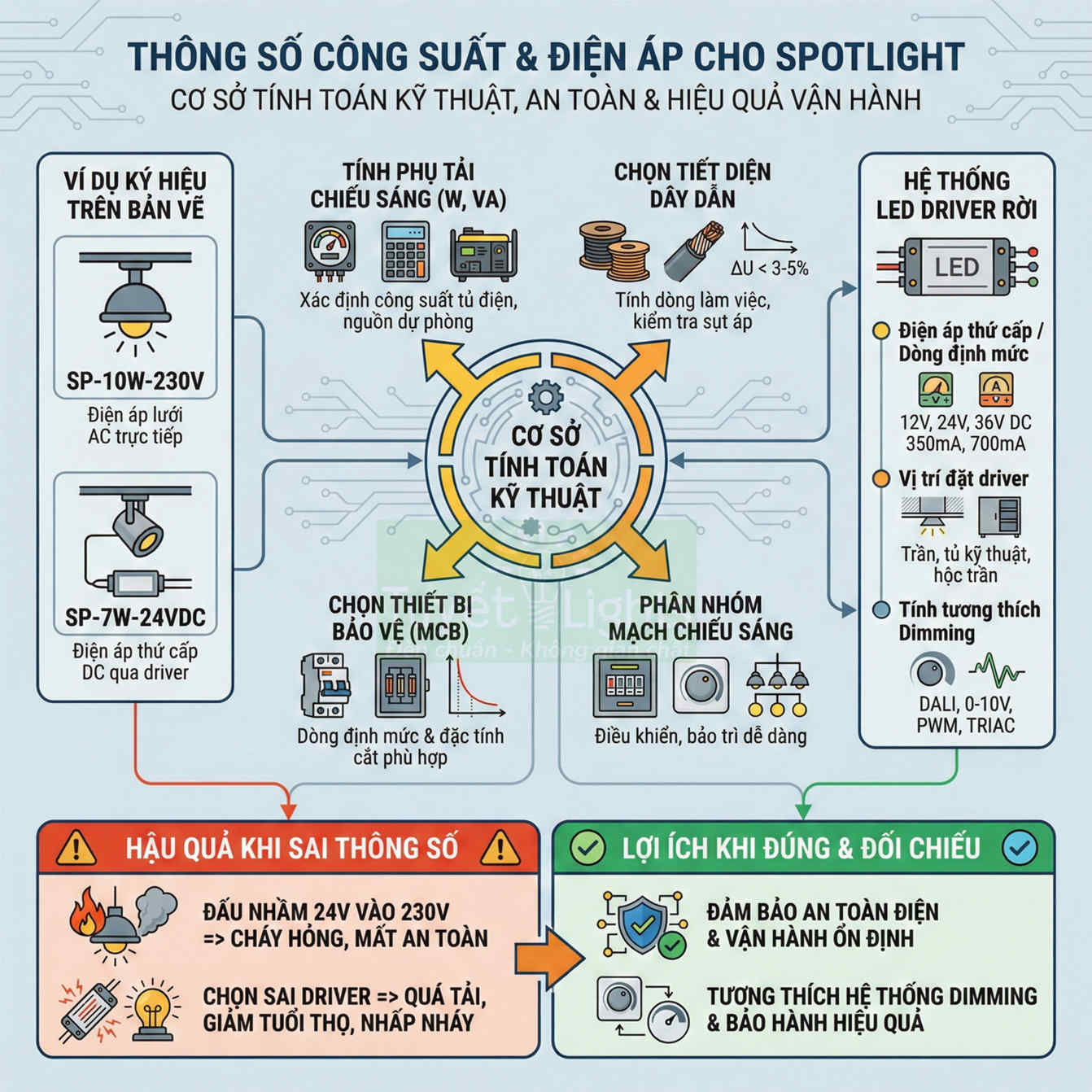

Infographic thông số công suất và điện áp cho đèn spotlight LED, hướng dẫn chọn driver, dây dẫn và thiết bị bảo vệ

Đối với hệ spotlight dùng nguồn LED driver rời, bản vẽ có thể ghi rõ:

Điện áp thứ cấp (12V, 24V, 36V DC/constant current) để phân biệt với hệ 230V AC trực tiếp.
Dòng định mức (ví dụ 350mA, 700mA) trong trường hợp dùng driver dòng không đổi cho module LED.
Vị trí đặt driver (trên trần, trong tủ kỹ thuật, trong hộc trần thả) nhằm đảm bảo điều kiện tản nhiệt, khả năng tiếp cận bảo trì và chiều dài cáp thứ cấp không vượt quá giới hạn nhà sản xuất.

Việc đọc đúng và đối chiếu thông số công suất – điện áp giữa bản vẽ, bảng thống kê thiết bị và catalogue nhà sản xuất giúp:

Tránh đấu nhầm đèn 24V vào lưới 230V, gây cháy hỏng thiết bị hoặc nguy cơ mất an toàn điện.
Tránh chọn driver công suất thấp hơn tổng công suất đèn, dẫn đến quá tải, giảm tuổi thọ hoặc nhấp nháy.
Đảm bảo tính tương thích giữa driver dimming (DALI, 0–10V, PWM, TRIAC) và loại spotlight được chỉ định trên bản vẽ.

Góc chiếu và hướng chiếu

Góc chiếu (beam angle) là thông số quan trọng của spotlight, thường được ghi kèm trong bảng legend hoặc ngay cạnh ký hiệu, ví dụ 15°, 24°, 36°. Ở mức chuyên sâu, góc chiếu cần được hiểu cùng với cường độ sáng theo phương (candela) và đường cong phân bố ánh sáng (polar curve) của đèn:

Góc chiếu nhỏ (5°–15°): Tạo điểm sáng rất tập trung, cường độ cao, dùng cho chiếu nhấn mạnh chi tiết nhỏ, tác phẩm nghệ thuật, cột kiến trúc. Trên bản vẽ, thường kết hợp với chú thích “spot” hoặc “narrow spot”.
Góc chiếu trung bình (20°–30°): Phù hợp chiếu tranh, tượng, mảng tường cần nhấn nhưng vẫn có vùng chuyển sáng mềm mại, thường ghi “medium” hoặc “flood vừa”.
Góc chiếu lớn (35°–60°): Tạo vùng sáng rộng, dùng cho chiếu mảng tường lớn, khu vực chức năng, lối đi; đôi khi thay thế downlight trong các không gian cần linh hoạt.

Infographic hướng dẫn chọn góc chiếu và hướng chiếu đèn spotlight để tối ưu hiệu quả chiếu sáng trong không gian nội thất

Trong bản vẽ chiếu sáng chuyên nghiệp, góc chiếu còn được phối hợp với khoảng cách từ đèn đến bề mặt chiếu để đạt được đường kính vệt sáng mong muốn. Kỹ sư thường kiểm tra bằng phần mềm mô phỏng (Dialux, Relux) hoặc dựa trên bảng dữ liệu photometric của nhà sản xuất.

Hướng chiếu được thể hiện bằng mũi tên hoặc ghi chú “tilt 30°”, “adjustable 0–60°”. Một số bản vẽ còn thể hiện ký hiệu xoay (rotate) để chỉ khả năng quay quanh trục đứng. Khi đọc bản vẽ, cần:

Liên hệ hướng chiếu với bố trí nội thất (tranh, tủ trưng bày, quầy kệ) để đảm bảo tia sáng rơi đúng vị trí cần nhấn.
Kiểm tra góc chói (UGR, cut-off angle) và vị trí người quan sát để tránh tia sáng chiếu trực tiếp vào mắt, đặc biệt trong không gian nhà hàng, khách sạn, showroom.
Xem xét khả năng điều chỉnh sau khi lắp đặt: spotlight âm trần có giới hạn tilt/rotate khác nhau; bản vẽ thường ghi rõ “fixed”, “adjustable”, “gimbal” để đội thi công chọn đúng chủng loại.

Khi kết hợp nhiều spotlight trên cùng một trần, việc đọc chính xác góc chiếu và hướng chiếu giúp tạo nên layer ánh sáng hợp lý: lớp chiếu nền (ambient), lớp chiếu nhấn (accent) và lớp chiếu chức năng (task), tránh hiện tượng vùng quá sáng – vùng tối hoặc đổ bóng không mong muốn.

Nhiệt độ màu và CRI

Nhiệt độ màu (CCT) và CRI (chỉ số hoàn màu) thường được ghi trong bảng thống kê thiết bị, nhưng đôi khi cũng xuất hiện ngay cạnh ký hiệu spotlight ở các khu vực quan trọng. Ở mức chuyên môn sâu, hai thông số này liên quan trực tiếp đến trải nghiệm thị giác và tính trung thực màu sắc của không gian:

Nhiệt độ màu thấp (2700K–3000K): Ánh sáng ấm, phù hợp không gian nghỉ ngơi, nhà ở cao cấp, nhà hàng, khu vực trưng bày vật liệu gỗ, đá tự nhiên cần cảm giác ấm áp.
Nhiệt độ màu trung tính (3500K–4000K): Tạo cảm giác sáng rõ, tỉnh táo, thường dùng cho khu vực làm việc, văn phòng, showroom sản phẩm cần nhìn rõ chi tiết.
Nhiệt độ màu cao (> 4000K): Ánh sáng lạnh, dùng hạn chế trong không gian nội thất cao cấp, nhưng có thể xuất hiện ở khu vực kỹ thuật, kho, hoặc các concept thiết kế đặc biệt.

Bảng so sánh nhiệt độ màu CCT và chỉ số CRI cho đèn chiếu sáng trong phòng khách, văn phòng, phòng thí nghiệm

Ví dụ, spotlight chiếu tranh có thể được ghi “3000K, CRI ≥ 90” để đảm bảo màu sắc tác phẩm trung thực, ấm áp. Với CRI cao, phổ ánh sáng của đèn gần với ánh sáng tự nhiên, giúp thể hiện chính xác sắc độ đỏ, xanh, vàng… Spotlight chiếu khu vực làm việc có thể dùng 4000K, CRI ≥ 80 để tạo cảm giác sáng rõ, nhưng với các ngành nghề yêu cầu phân biệt màu sắc tinh vi (thời trang, mỹ phẩm, in ấn), thường ưu tiên CRI ≥ 90.

Khi đọc bản vẽ, cần lưu ý:

Đồng bộ nhiệt độ màu trong cùng một không gian hoặc trong cùng một lớp ánh sáng để tránh hiện tượng “loang màu” (một số đèn 3000K, một số 4000K) gây khó chịu thị giác.
Kiểm tra mã CCT cụ thể trong catalogue (ví dụ 2700K, 3000K, 3500K, 4000K) vì một số nhà sản xuất dùng ký hiệu riêng (WW, NW, CW) có thể gây nhầm lẫn nếu không đối chiếu.
Chú ý các chỉ số mở rộng như R9 (độ hoàn màu với màu đỏ bão hòa) trong các ứng dụng cao cấp; tuy không luôn được ghi trên bản vẽ, nhưng CRI ≥ 90 thường hàm ý R9 ở mức chấp nhận được.

Đọc đúng thông số CCT và CRI giúp lựa chọn thiết bị phù hợp với concept thiết kế nội thất, tránh lắp nhầm nhiệt độ màu làm lệch tông vật liệu, màu sơn, hoặc làm sai màu sản phẩm trưng bày, đặc biệt trong retail, gallery, bảo tàng.

Cao độ lắp đặt và ký hiệu trần

Cao độ lắp đặt của spotlight thường được ghi bằng ký hiệu như “+2.8”, “h=2700” hoặc thể hiện trong mặt cắt với cao độ so với cốt hoàn thiện. Thông số này không chỉ để xác định vị trí đèn trên trần mà còn ảnh hưởng trực tiếp đến:

Độ rọi trên mặt phẳng làm việc: Cùng một loại spotlight, nếu cao độ lắp đặt tăng, độ rọi giảm và vệt sáng mở rộng; kỹ sư phải cân nhắc giữa độ rọi yêu cầu (lux) và mật độ đèn.
Góc nhìn và chói lóa: Đèn lắp quá thấp hoặc quá gần tường có thể gây chói, tạo bóng đổ mạnh; bản vẽ chi tiết thường thể hiện khoảng cách từ đèn đến mép tường để kiểm soát hiệu ứng wash wall.
Khả năng bảo trì: Với trần cao, có thể cần spotlight công suất lớn hơn, beam hẹp hơn, hoặc hệ thống treo, ray để dễ tiếp cận thay thế.

Hướng dẫn lắp đặt đèn spotlight âm trần với ký hiệu trần T1 T2 T3 và thông số kỹ thuật chi tiết

Ký hiệu trần (T1, T2, T3) cho biết loại trần tương ứng, liên quan đến cấu tạo, chiều dày và khả năng âm đèn. Ví dụ:

T1: Trần thạch cao 2 lớp, có khoang kỹ thuật đủ dày để âm spotlight dạng downlight sâu, driver đặt trên trần.
T2: Trần bê tông sơn trực tiếp, chỉ dùng spotlight gắn nổi hoặc spotlight ray, không thể âm sâu.
T3: Trần thả (trần mineral fiber, metal ceiling), spotlight phải tương thích module trần, có phụ kiện treo, kẹp chuyên dụng.

Việc hiểu đúng ký hiệu trần giúp:

Chọn đúng loại thân đèn (âm trần, nổi trần, gắn ray) và phụ kiện lắp đặt.
Kiểm tra khoảng trống kỹ thuật phía trên trần để bố trí driver, hộp nối, ống luồn dây, đảm bảo không xung đột với hệ thống MEP khác (ống gió, sprinkler, PCCC).
Đảm bảo yêu cầu chống cháy, chống ẩm, cách âm của hệ trần không bị ảnh hưởng bởi việc khoét lỗ lắp spotlight.

Bảng dưới đây minh họa cách thể hiện một số thông tin đi kèm ký hiệu spotlight:

Ký hiệu trên bản vẽ	Ý nghĩa
SP1-7W-3000K	Đèn spotlight loại 1, công suất 7W, nhiệt độ màu 3000K
h=2.7m (T1)	Cao độ lắp đặt 2,7 m tính từ cốt sàn hoàn thiện, lắp trên trần loại T1
Beam 24°	Góc chiếu 24°, phù hợp chiếu điểm nhấn vừa
CRI ≥ 90	Chỉ số hoàn màu cao, dùng cho khu vực yêu cầu màu sắc trung thực

Cách đọc ký hiệu đèn spotlight trên mặt bằng chiếu sáng

Xác định số lượng đèn

Trên mặt bằng chiếu sáng, số lượng spotlight được xác định bằng cách đếm trực tiếp ký hiệu trên từng không gian, sau đó đối chiếu với bảng thống kê thiết bị. Mỗi ký hiệu đèn (ví dụ: SP1, SP2, DL1…) thường được quy ước rõ trong legend hoặc bảng chú giải, kèm theo thông tin công suất, góc chiếu, kiểu lắp (âm trần, nổi trần, thanh ray), nhiệt độ màu… Việc nắm rõ mã hiệu giúp tránh nhầm lẫn giữa các loại spotlight có hình thức ký hiệu tương tự nhau.

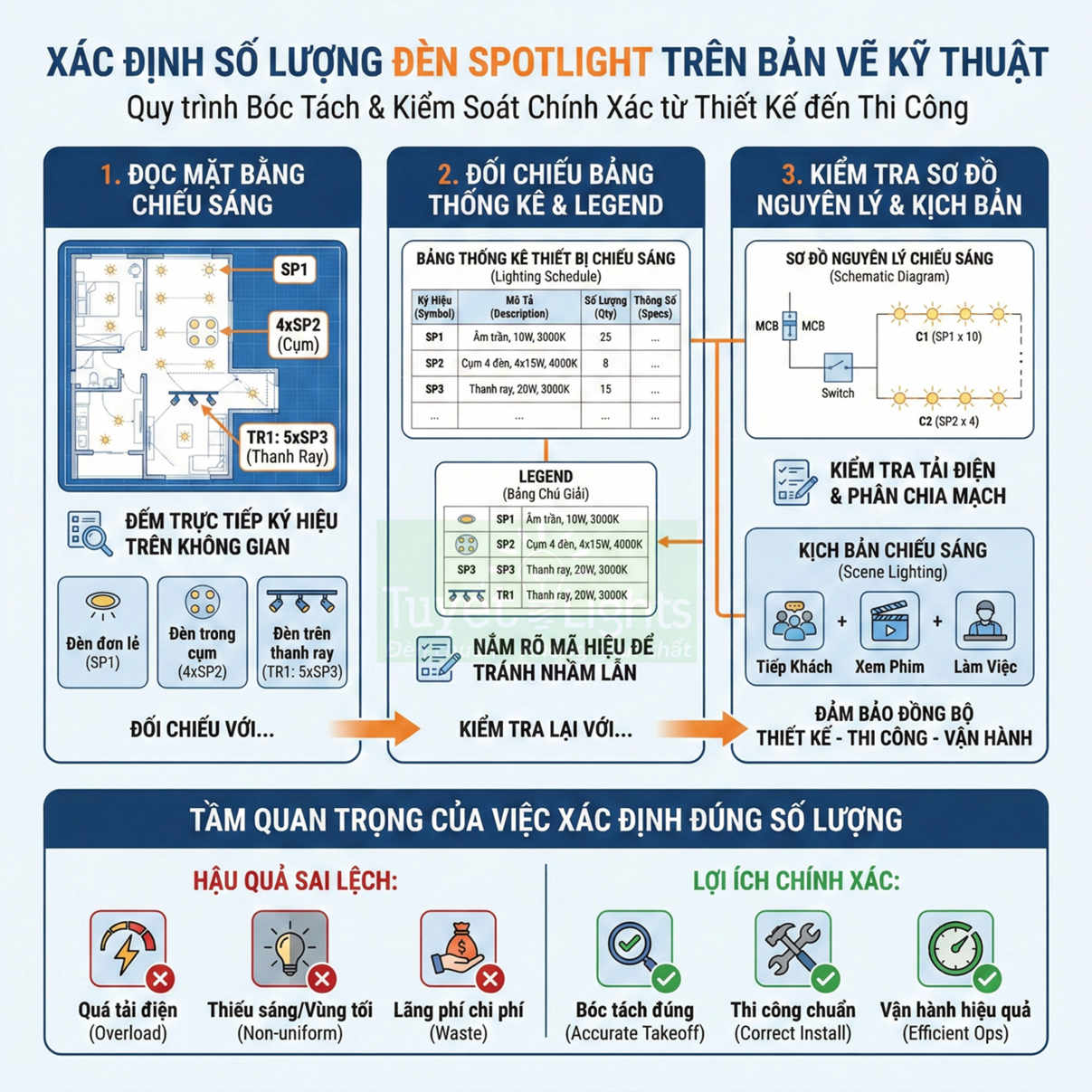

Hướng dẫn xác định số lượng đèn spotlight trên bản vẽ kỹ thuật và tầm quan trọng của việc bóc tách chính xác

Một số bản vẽ còn ghi số lượng ngay bên cạnh ký hiệu nhóm, ví dụ “4xSP1”, thể hiện có 4 đèn cùng loại trong cụm. Trong trường hợp dùng thanh ray, có thể gặp ký hiệu dạng “TR1: 5xSP3” nghĩa là trên thanh ray số 1 có 5 đèn spotlight loại SP3. Khi bóc tách khối lượng, cần phân biệt:

Số lượng đèn đơn lẻ: các đèn bố trí rời, không theo cụm, thường dùng để chiếu điểm các đối tượng riêng lẻ.
Số lượng đèn trong cụm: các cụm 2–4 đèn xoay được, thường ký hiệu bằng một nhóm duy nhất trên mặt bằng nhưng ghi rõ số lượng bên cạnh.
Số lượng đèn trên thanh ray: số lượng đèn có thể thay đổi theo thiết kế, cần đối chiếu kỹ với bảng thống kê vì đôi khi bản vẽ mặt bằng chỉ thể hiện vị trí thanh ray.

Việc xác định đúng số lượng giúp bóc tách khối lượng chính xác, tránh thiếu đèn khi đặt hàng hoặc dư thừa gây lãng phí. Trong thực tế thi công, sai lệch số lượng còn ảnh hưởng đến:

Tải điện của mạch chiếu sáng: số lượng đèn nhiều hơn thiết kế có thể làm quá tải dây dẫn hoặc MCB nếu không kiểm tra lại.
Độ đồng đều chiếu sáng: thiếu đèn dẫn đến vùng tối, không đạt tiêu chuẩn độ rọi theo TCVN hoặc tiêu chuẩn nội bộ của chủ đầu tư.
Chi phí vận hành: lắp dư đèn không cần thiết làm tăng công suất lắp đặt và chi phí điện năng lâu dài.

Khi đọc bản vẽ, nên kết hợp:

Mặt bằng chiếu sáng.
Bảng thống kê thiết bị chiếu sáng (Lighting Schedule).
Sơ đồ nguyên lý chiếu sáng để kiểm tra lại số lượng đèn trên từng mạch.

Cách làm này giúp kiểm soát được cả số lượng lẫn cách phân chia mạch, đặc biệt quan trọng với các hệ thống spotlight dùng để tạo nhiều kịch bản chiếu sáng khác nhau (scene lighting).

Xác định khoảng cách bố trí120

Khoảng cách giữa các spotlight thường được thể hiện bằng kích thước trên mặt bằng, tính từ trục đèn đến tường hoặc giữa các đèn. Các kích thước này có thể được ghi trực tiếp trên mặt bằng chiếu sáng hoặc thể hiện trong chi tiết phóng to (detail) ở các khu vực quan trọng như quầy bar, tranh treo tường, tủ trưng bày. Khi đọc bản vẽ, cần chú ý phân biệt:

Kích thước từ trục đèn đến tường: thường dùng cho chiếu tường (wall washing, wall grazing).
Kích thước giữa các trục đèn: dùng để đảm bảo độ đồng đều ánh sáng trên mặt phẳng làm việc hoặc trên bề mặt tường.
Kích thước từ trục đèn đến trục đồ nội thất: áp dụng khi spotlight chiếu chính xác vào bàn ăn, đảo bếp, bàn làm việc, tranh, tượng…

Hướng dẫn xác định khoảng cách bố trí đèn spotlight âm trần cho phòng khách và bàn ăn

Nguyên tắc bố trí có thể dựa trên tỷ lệ với chiều cao trần, ví dụ khoảng cách từ tường bằng 1/3–1/2 chiều cao trần khi chiếu tường. Với trần cao 3 m, khoảng cách từ tường đến trục đèn chiếu tranh thường nằm trong khoảng 0,8–1,2 m tùy góc chiếu (beam angle) của đèn. Với trần cao hơn (3,6–4 m), khoảng cách này có thể tăng lên để vùng sáng không bị cắt ở phần trên của tranh.

Trong thiết kế chiếu sáng chuyên sâu, khoảng cách bố trí spotlight còn phụ thuộc vào:

Góc chiếu (beam angle): góc hẹp (10°–15°) dùng để nhấn mạnh chi tiết nhỏ, cần bố trí chính xác hơn; góc rộng (24°–36° hoặc hơn) cho phép sai số vị trí lớn hơn mà vẫn đảm bảo vùng sáng bao phủ đối tượng.
Chiều cao treo đèn thực tế: với đèn gắn trên thanh ray treo thấp hơn trần, chiều cao tính toán là từ đèn đến mặt phẳng chiếu, không phải chiều cao phòng.
Loại bề mặt được chiếu: bề mặt bóng, phản xạ mạnh (kính, đá bóng) dễ bị lóa, nên điều chỉnh khoảng cách và góc chiếu để tránh phản xạ trực tiếp vào mắt người quan sát.

Khi đọc bản vẽ, cần chú ý các kích thước này để thi công đúng, vì chỉ cần sai lệch vài centimet cũng có thể làm vùng sáng lệch khỏi tranh hoặc mảng tường cần nhấn. Đặc biệt với các không gian trưng bày, gallery, showroom, sai lệch nhỏ có thể làm mất hoàn toàn hiệu ứng nhấn sáng, khiến sản phẩm hoặc tác phẩm không được làm nổi bật như ý đồ thiết kế.

Trong giai đoạn kiểm tra hiện trường, nên:

Dùng thước thép hoặc thước laser đo lại khoảng cách từ tường đến trục lỗ khoét đèn.
So sánh với kích thước trên bản vẽ, chấp nhận sai số trong giới hạn cho phép (thường < 10 mm với các vị trí chiếu điểm quan trọng).
Kiểm tra thêm khoảng cách đến các phần tử kiến trúc như dầm, khe trần, miệng gió để tránh xung đột.

Xác định vùng chiếu sáng chính

Vùng chiếu sáng chính của spotlight trên mặt bằng có thể được biểu diễn bằng hình quạt, đường nét mờ hoặc đơn giản là vị trí tương quan với đối tượng cần chiếu. Một số bản vẽ chiếu sáng chuyên nghiệp còn thể hiện hướng chiếu bằng mũi tên từ ký hiệu đèn đến đối tượng, giúp người thi công hiểu rõ đèn cần xoay về phía nào sau khi lắp đặt.

Infographic hướng dẫn xác định vùng chiếu sáng chính của đèn spotlight trong thiết kế nội thất phòng khách

Người đọc bản vẽ cần kết hợp mặt bằng chiếu sáng với mặt bằng nội thất, mặt bằng kiến trúc để hiểu rõ spotlight đang phục vụ cho khu vực nào: bàn ăn, sofa, quầy bar, tủ trưng bày. Khi đối chiếu, nên chú ý:

Vị trí tâm vùng sáng so với tâm bàn, tâm tranh, tâm vật trưng bày.
Chiều rộng vùng sáng so với kích thước đối tượng (bàn, tranh, kệ).
Hướng chiếu có gây chói cho người ngồi, người đứng quan sát hay không.

Điều này đặc biệt quan trọng khi bố trí lại nội thất, tránh vô tình đặt đồ che khuất vùng sáng hoặc làm mất tác dụng của spotlight. Ví dụ, nếu thay đổi kích thước bàn ăn lớn hơn so với thiết kế ban đầu mà không điều chỉnh lại vị trí đèn, vùng sáng có thể chỉ phủ một phần bàn, gây cảm giác thiếu sáng ở người ngồi mép ngoài. Tương tự, khi thay tủ trưng bày thấp bằng tủ cao, vùng sáng có thể bị cắt bởi đỉnh tủ, không còn chiếu được vào sản phẩm bên trong.

Ở mức độ chuyên môn sâu hơn, vùng chiếu sáng chính còn liên quan đến:

Độ rọi yêu cầu (lux) trên bề mặt được chiếu: tranh nghệ thuật, sản phẩm cao cấp thường yêu cầu độ rọi cao hơn khu vực xung quanh để tạo tương phản.
Tỷ lệ tương phản sáng – tối giữa vùng nhấn và nền: tỷ lệ 3:1, 5:1 hoặc cao hơn tùy mục tiêu thiết kế (nhà ở, thương mại, gallery).
Kiểm soát chói (UGR, glare): vùng chiếu sáng chính phải đạt được độ nhấn mà vẫn không gây khó chịu cho mắt.

Khi đọc bản vẽ, nếu không có biểu diễn hình quạt vùng sáng, có thể suy luận vùng chiếu sáng chính dựa trên:

Khoảng cách từ đèn đến đối tượng và góc chiếu của đèn (thường ghi trong bảng thống kê thiết bị).
Vị trí tương đối giữa đèn và đồ nội thất trên mặt bằng.
Các ghi chú chi tiết của kiến trúc sư hoặc kỹ sư chiếu sáng về mục đích sử dụng từng đèn (ví dụ: “spot tranh”, “spot tượng”, “spot bàn bar”).

Trong quá trình nghiệm thu, việc xác định đúng vùng chiếu sáng chính giúp kiểm tra xem đèn đã được xoay đúng hướng, chỉnh đúng góc chưa. Với spotlight có khả năng xoay trục, chỉ cần xoay sai vài độ cũng có thể làm vùng sáng lệch khỏi đối tượng, đặc biệt khi dùng góc chiếu hẹp. Do đó, ngoài việc lắp đúng vị trí trên trần, cần có bước cân chỉnh ánh sáng sau khi hoàn thiện nội thất, dựa trên ý đồ thiết kế thể hiện trên bản vẽ chiếu sáng.

Cách đọc ký hiệu đèn spotlight trong mặt cắt và chi tiết kỹ thuật

Đọc ký hiệu đèn spotlight trên mặt bằng chiếu sáng là quá trình giải mã mối quan hệ giữa bố cục không gian, ý đồ chiếu sáng và dữ liệu kỹ thuật. Thông qua ký hiệu, có thể xác định mật độ và số lượng đèn, khoảng cách bố trí cũng như vùng chiếu sáng mục tiêu gắn với đồ nội thất và trục sử dụng. Những thông tin này quyết định độ đồng đều, mức tương phản và hiệu quả nhấn sáng trong không gian. Khi được hiểu đúng, mặt bằng chiếu sáng trở thành công cụ kiểm soát từ khâu bóc tách khối lượng, phân mạch điện đến thi công và cân chỉnh ánh sáng sau lắp đặt, đảm bảo spotlight phát huy đúng vai trò mà không gây chói, thiếu sáng hay lệch ý đồ thiết kế.

Nhận biết kiểu lắp âm hay nổi

Trong bản vẽ kỹ thuật, đặc biệt là bản vẽ mặt cắt, việc đọc đúng ký hiệu spotlight âm trần và spotlight gắn nổi là bước đầu tiên để tránh sai sót trong khâu chọn thiết bị và thi công. Ở mức độ chuyên môn sâu hơn, không chỉ cần phân biệt “âm” hay “nổi”, mà còn phải hiểu được mối liên hệ giữa ký hiệu mặt bằng, mặt cắt và chi tiết lắp đặt.

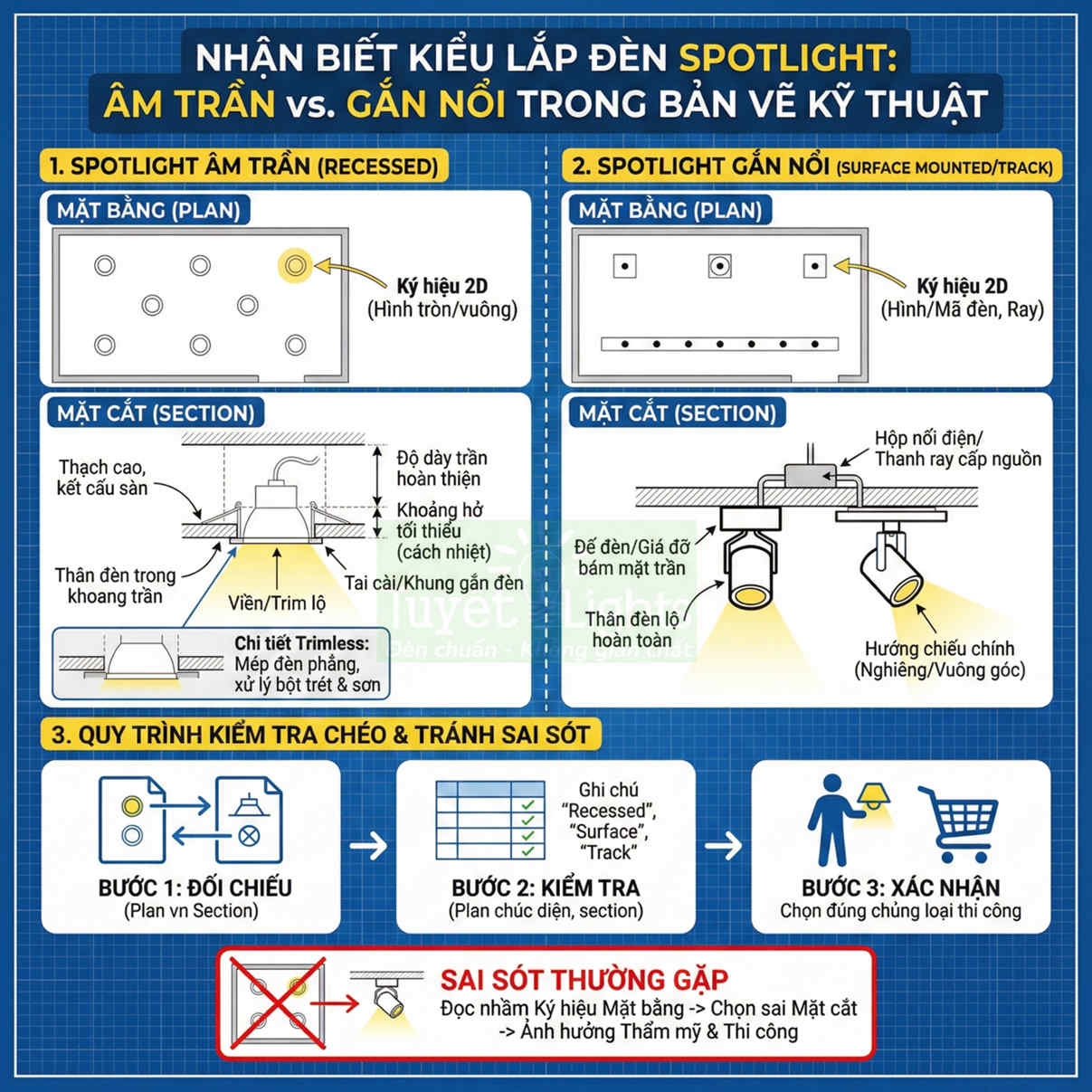

Hướng dẫn phân biệt đèn spotlight âm trần và gắn nổi trong bản vẽ kỹ thuật, quy trình kiểm tra lắp đặt

Với spotlight âm trần, trong mặt cắt, thân đèn được thể hiện nằm hoàn toàn trong khoang trần, chỉ lộ phần viền hoặc lỗ chiếu sáng. Thông thường, đường bao của thân đèn được vẽ bằng nét mảnh, nằm giữa lớp trần thạch cao và kết cấu sàn. Phần viền đèn (trim) có thể được nhấn bằng nét đậm hơn hoặc ký hiệu hình tròn/ vuông nhỏ tại mặt trần hoàn thiện. Một số bản vẽ chi tiết còn thể hiện thêm:

Độ dày trần hoàn thiện (thạch cao, gỗ, tấm kim loại…)
Khoảng hở tối thiểu giữa thân đèn và lớp cách nhiệt
Vị trí tai cài hoặc khung gắn đèn so với khung xương trần

Những chi tiết này giúp kỹ sư M&E và đội thi công trần hiểu rõ cách đèn “ngồi” trong hệ trần, tránh tình trạng lắp sai cao độ hoặc không đủ không gian cho thân đèn và driver.

Với spotlight gắn nổi, trong mặt cắt, thân đèn được vẽ lộ hoàn toàn dưới mặt trần. Đế đèn (base) hoặc giá đỡ thường được thể hiện rõ, bám trực tiếp vào mặt trần hoặc vào thanh ray (track). Một số dạng ký hiệu chuyên sâu hơn có thể cho thấy:

Độ dày đế gắn và khoảng cách từ đế đến thân đèn
Hướng chiếu chính của đèn (vuông góc trần hay nghiêng)
Vị trí hộp nối điện hoặc thanh ray cấp nguồn

Trong không gian có cả đèn âm và đèn nổi, việc đối chiếu giữa mặt bằng và mặt cắt là rất quan trọng. Mặt bằng thường chỉ thể hiện ký hiệu 2D (hình tròn, vuông, ký hiệu mã đèn), trong khi mặt cắt cho thấy cấu trúc lắp đặt thực tế. Kỹ sư thiết kế và nhà thầu cần:

So sánh mã đèn trên mặt bằng với chú thích trong mặt cắt/chi tiết
Kiểm tra ghi chú “recessed”, “surface mounted”, “track mounted” trong bảng thống kê đèn
Đảm bảo loại đèn chọn mua trùng với kiểu lắp thể hiện trên mặt cắt

Sai sót thường gặp là đọc nhầm ký hiệu trên mặt bằng (tưởng là đèn âm) nhưng mặt cắt lại yêu cầu đèn nổi, dẫn đến chọn sai chủng loại, ảnh hưởng thẩm mỹ và phải thay đổi phương án thi công. Đối với các dự án cao cấp, sự khác biệt nhỏ giữa đèn âm viền mỏng (trimless) và đèn âm viền nổi cũng được thể hiện trong chi tiết mặt cắt, ví dụ:

Đèn âm viền nổi: có đường viền nhô nhẹ dưới mặt trần, thể hiện rõ mép trim
Đèn âm viền mỏng/trimless: mép đèn gần như phẳng với mặt trần, thường kèm chi tiết xử lý bột trét và sơn hoàn thiện

Nhận biết chiều sâu âm trần

Chiều sâu âm trần là một trong những thông số quan trọng nhất khi đọc chi tiết spotlight âm trần. Nếu không kiểm tra kỹ, đèn có thể không lắp vừa khoang trần, chạm dầm, ống gió, ống chữa cháy hoặc hệ thống cơ điện khác. Trong bản vẽ chi tiết, chiều sâu âm trần thường được thể hiện bằng kích thước từ mặt trần hoàn thiện đến:

Đáy kết cấu sàn bê tông
Hoặc đáy thân đèn (điểm thấp nhất của housing)
Hoặc đáy driver/ hộp kỹ thuật nếu driver gắn liền với thân

Ở mức độ chuyên sâu, cần phân biệt rõ:

Chiều dày trần hoàn thiện (thạch cao, tấm trang trí…)
Chiều cao khoang kỹ thuật (khoảng trống giữa trần hoàn thiện và kết cấu)
Chiều cao thân đèn (từ mép viền đến đáy housing)
Chiều cao driver hoặc hộp cấp nguồn nếu tách rời

Sơ đồ lắp đặt đèn spotlight âm trần thể hiện chiều sâu âm trần và vị trí driver trong khoang kỹ thuật

Trong catalog đèn, nhà sản xuất thường ghi rõ “recessed depth” hoặc “minimum ceiling void”. Khi đưa vào bản vẽ, kiến trúc sư/ kỹ sư chiếu sáng sẽ thể hiện lại bằng kích thước cụ thể trên chi tiết mặt cắt. Đối với spotlight thân sâu (deep recessed) hoặc đèn có driver rời, bản vẽ chi tiết thường có thêm:

Vị trí đặt driver (trên trần, trong khoang kỹ thuật, trong hộp kỹ thuật riêng)
Kích thước và vị trí lỗ kỹ thuật để luồn dây, đặt driver hoặc hộp nối
Khoảng cách tối thiểu từ driver đến vật liệu dễ cháy, lớp cách nhiệt

Đọc kỹ các thông tin này cho phép đội trần thạch cao:

Bố trí khung xương trần sao cho không cắt vào vị trí đèn
Chừa lỗ đèn đúng kích thước “cut-out” theo catalog
Đảm bảo đủ không gian cho việc bảo trì, tháo lắp driver sau này

Một số lỗi kỹ thuật thường gặp khi không kiểm soát chiều sâu âm trần:

Đèn chạm dầm hoặc ống gió, buộc phải hạ thấp toàn bộ trần, ảnh hưởng cao độ không gian
Không đủ chỗ cho driver, phải để driver lộ hoặc treo lơ lửng, mất an toàn và thẩm mỹ
Lỗ đèn khoét sai vị trí so với khung xương, làm yếu kết cấu trần, phải gia cố lại

Với các công trình có mật độ hệ thống MEP dày (trung tâm thương mại, khách sạn, văn phòng lớn), việc phối hợp giữa bản vẽ chiếu sáng, HVAC, PCCC và kết cấu là bắt buộc. Chi tiết chiều sâu âm trần của spotlight cần được kiểm tra chéo với:

Vị trí miệng gió, sprinkler, đầu báo khói
Ống gió chính, ống chữa cháy, ống cấp thoát nước
Dầm, giằng, hộp kỹ thuật âm trần

Nhận biết hướng chỉnh góc đèn

Đối với các loại spotlight có khả năng chỉnh góc (adjustable/tiltable), chi tiết kỹ thuật thường thể hiện rõ biên độ xoay và nghiêng của đèn. Trong bản vẽ, đèn được vẽ kèm cung quay và ghi chú góc xoay tối đa, ví dụ: “tilt 0–30°”, “rotate 350°”. Các thông tin này không chỉ mang tính mô tả, mà còn là cơ sở để:

Nhà thiết kế chiếu sáng tính toán vùng chiếu sáng (beam spread) và điểm rơi ánh sáng
Kỹ thuật viên nghiệm thu điều chỉnh đèn đúng theo ý đồ thiết kế
Chủ đầu tư hiểu được mức độ linh hoạt của hệ thống chiếu sáng

Trong chi tiết mặt cắt, hướng chỉnh góc thường được thể hiện bằng:

Một vị trí đèn ở trạng thái “0°” (chiếu thẳng xuống)
Một vị trí đèn ở trạng thái nghiêng tối đa (ví dụ 30° hoặc 45°)
Cung tròn nối hai vị trí, kèm ghi chú “0–30° tilt”

Hướng dẫn điều chỉnh góc nghiêng và xoay cho đèn âm trần, tối ưu vùng chiếu sáng và tránh chói mắt

Đối với đèn có khả năng xoay quanh trục đứng (rotate), mặt bằng hoặc chi tiết 3D có thể thể hiện cung xoay 350° hoặc 355°, cho thấy đèn gần như xoay tròn toàn phần nhưng chừa lại một khoảng nhỏ để bảo vệ dây nguồn. Điều này đặc biệt quan trọng với:

Đèn rọi tranh, rọi tường (wall washer, wall grazer)
Đèn chiếu điểm trong cửa hàng bán lẻ, showroom
Đèn tracklight gắn trên thanh ray

Khi nghiệm thu, kỹ thuật viên cần dựa vào chi tiết này để điều chỉnh góc đèn sao cho:

Ánh sáng rơi đúng vị trí mong muốn (tranh, kệ trưng bày, điểm nhấn kiến trúc)
Tránh gây chói lóa trực tiếp vào mắt người sử dụng
Đảm bảo độ đồng đều ánh sáng trên bề mặt tường hoặc sàn

Ở mức độ thiết kế chuyên sâu, việc đọc ký hiệu góc chỉnh đèn còn liên quan đến:

Góc chiếu (beam angle) và góc nửa giá trị (FWHM) của đèn
Khoảng cách từ đèn đến bề mặt chiếu (tường, sàn, vật thể)
Chiều cao lắp đặt và độ dốc của bề mặt (ví dụ tường nghiêng, trần dốc)

Nhà thiết kế chiếu sáng thường kết hợp thông tin “tilt/rotate” trên bản vẽ với dữ liệu photometric (file IES, LDT) để mô phỏng phân bố ánh sáng. Từ đó, họ xác định được góc chỉnh tối ưu cho từng vị trí đèn. Nếu trong bản vẽ chi tiết có ghi chú cụ thể, ví dụ “tilt 20° hướng về tường”, kỹ thuật viên thi công cần tuân thủ để đảm bảo hiệu ứng ánh sáng đúng như thiết kế.

Trong một số trường hợp, chi tiết kỹ thuật còn thể hiện giới hạn cơ khí của đèn, chẳng hạn:

Không được xoay quá 350° để tránh xoắn dây
Không được nghiêng quá 30° khi lắp gần vật liệu dễ cháy
Không được chỉnh góc khi đèn đang nóng để tránh hư hỏng cơ cấu

Những ghi chú này thường nằm trong catalog hoặc bản vẽ shopdrawing của nhà thầu chiếu sáng. Khi đọc bản vẽ, việc nhận biết và hiểu đúng các ký hiệu về hướng chỉnh góc đèn giúp đồng bộ giữa ý đồ thiết kế, lựa chọn thiết bị và thao tác thực tế trên công trường, hạn chế tối đa sai lệch giữa bản vẽ và công trình hoàn thiện.

Vai trò của ký hiệu đèn spotlight trong thiết kế và thi công chiếu sáng

Ký hiệu đèn spotlight đóng vai trò như cầu nối kỹ thuật giữa ý đồ thiết kế ánh sáng và hiện thực thi công. Thông qua hệ ký hiệu này, toàn bộ thông tin về loại đèn, vị trí, hướng chiếu, cao độ, công suất và phương thức điều khiển được chuẩn hóa và truyền đạt nhất quán giữa các bên tham gia dự án. Nhờ đó, ánh sáng không còn là yếu tố cảm tính mà trở thành một cấu phần có thể kiểm soát, đo lường và tối ưu. Khi được xây dựng rõ ràng và đồng bộ, ký hiệu spotlight giúp giảm sai lệch trong lắp đặt, hạn chế xung đột kỹ thuật, đồng thời đảm bảo hiệu quả chiếu sáng bám sát thiết kế ban đầu, từ thẩm mỹ không gian đến hiệu quả vận hành và chi phí dài hạn.

Đồng bộ giữa thiết kế và thi côngư25

Ký hiệu spotlight trong bản vẽ chiếu sáng không chỉ là hình vẽ minh họa vị trí đèn, mà là một hệ thống “mã hóa” thông tin kỹ thuật, giúp đồng bộ toàn bộ chuỗi công việc từ thiết kế, thẩm tra, dự toán, mua sắm thiết bị đến thi công và nghiệm thu. Mỗi ký hiệu thường gắn với một mã đèn (code) cụ thể, liên kết trực tiếp với bảng thống kê thiết bị, catalogue nhà sản xuất và các tiêu chuẩn chiếu sáng áp dụng cho công trình.

Infographic quy trình đồng bộ thiết kế và thi công chiếu sáng spotlight với ký hiệu kỹ thuật và bản vẽ chi tiết

Trong giai đoạn thiết kế, kiến trúc sư và kỹ sư điện sử dụng ký hiệu spotlight để thể hiện rõ:

Loại đèn (downlight, spotlight ray, spotlight âm trần, spotlight âm sàn…)
Công suất danh định và quang thông dự kiến
Góc chiếu (beam angle) và dạng phân bố ánh sáng (spot, flood, wall-washer…)
Kiểu lắp đặt (âm trần, nổi trần, gắn ray, âm tường, âm sàn)
Vị trí tương quan với cấu trúc kiến trúc (trục trần, mép tường, điểm nhấn nội thất)

Nhờ đó, bản vẽ chiếu sáng trở thành “bản đồ” chung cho:

Kiến trúc sư: kiểm soát được hiệu ứng ánh sáng so với ý đồ không gian, vật liệu, màu sắc.
Kỹ sư điện: tính toán phụ tải, bố trí mạch, lựa chọn tiết diện dây, thiết bị bảo vệ, hệ điều khiển.
Đơn vị thi công: xác định chính xác vị trí khoan cắt, đi ống, kéo dây, lắp đặt đèn.
Nhà cung cấp thiết bị: đối chiếu mã ký hiệu với sản phẩm thực tế, tránh giao nhầm chủng loại.

Khi có thay đổi thiết kế (thay đổi loại đèn, công suất, vị trí, phương án điều khiển), việc cập nhật trực tiếp trên bản vẽ thông qua ký hiệu spotlight giúp:

Đảm bảo tất cả các bên sử dụng cùng một phiên bản thông tin, hạn chế tối đa thi công theo bản vẽ cũ.
Truy vết được lịch sử thay đổi, phục vụ công tác quản lý chất lượng và nghiệm thu.
Đồng bộ giữa bản vẽ kiến trúc, bản vẽ điện và bảng khối lượng dự toán.

Trong các dự án lớn hoặc cao cấp, ký hiệu spotlight thường được chuẩn hóa theo một legend (bảng chú giải ký hiệu) thống nhất cho toàn bộ hồ sơ. Legend này quy định rõ:

Hình dạng ký hiệu cho từng nhóm đèn spotlight.
Quy tắc đặt mã (ví dụ: SP-01, SP-02 cho spotlight; DL-xx cho downlight; TR-xx cho track light…).
Cách thể hiện thông tin bổ sung: cao độ lắp đặt, góc xoay, góc nghiêng, nhóm điều khiển.

Nhờ hệ thống hóa như vậy, việc đọc bản vẽ trở nên nhất quán giữa các giai đoạn thiết kế cơ sở, thiết kế kỹ thuật và thiết kế bản vẽ thi công, giảm thiểu rủi ro diễn giải sai ý đồ ánh sáng khi chuyển giao giữa các đơn vị tư vấn hoặc giữa các giai đoạn dự án.

Giảm sai sót khi lắp đặt

Ký hiệu spotlight càng chi tiết, khả năng kiểm soát thi công càng cao. Thay vì chỉ thể hiện một biểu tượng đèn chung chung, bản vẽ chuyên nghiệp thường gắn kèm các thông tin sau ngay tại ký hiệu hoặc trong bảng chú giải:

Vị trí chính xác: tọa độ theo trục lưới, khoảng cách đến tường, đến các chi tiết nội thất.
Cao độ lắp đặt: so với cốt hoàn thiện trần, sàn hoặc so với cao độ chuẩn ±0.000.
Hướng chiếu và góc nghiêng: đặc biệt quan trọng với spotlight chiếu tranh, chiếu tượng, chiếu điểm nhấn vật liệu.
Mạch điều khiển: ký hiệu nhóm công tắc, dimmer, hệ điều khiển DALI/0-10V/DMX, khu vực cảm biến.

Infographic hướng dẫn lắp đặt đèn chiếu tranh và đèn chiếu điểm chính xác, tránh khoan sai vị trí và lắp nhầm loại đèn

Những thông tin này giúp đội thi công hạn chế các lỗi thường gặp như:

Khoan sai vị trí dẫn đến đèn không chiếu đúng điểm nhấn kiến trúc hoặc nội thất.
Lắp nhầm loại đèn (ví dụ lắp spotlight beam rộng thay vì beam hẹp cho chiếu điểm).
Đấu nhầm mạch điều khiển, khiến các nhóm đèn không tách biệt theo kịch bản ánh sáng đã thiết kế.
Không đảm bảo khoảng lùi (setback) từ tường, gây hiện tượng loang lổ ánh sáng trên bề mặt cần nhấn.

Trong các công trình cao cấp như khách sạn 5 sao, showroom, bảo tàng, biệt thự hạng sang, spotlight thường là công cụ chính để tạo chiều sâu không gian, nhấn mạnh chất liệu và tạo “layer” ánh sáng. Ở những không gian này, chỉ cần sai lệch vài centimet vị trí hoặc vài độ góc chiếu cũng có thể:

Làm mất điểm nhấn trên tranh, tượng, quầy trưng bày.
Tạo bóng đổ không mong muốn trên tường, trần hoặc vật thể.
Làm lộ khuyết điểm bề mặt hoàn thiện do ánh sáng chiếu sai hướng.

Hệ thống ký hiệu spotlight rõ ràng trở thành công cụ kiểm soát chất lượng hiệu quả, cho phép:

Giám sát viên dễ dàng đối chiếu hiện trường với bản vẽ, phát hiện sai lệch ngay từ giai đoạn lắp đặt thô.
Nhà thầu cơ điện phối hợp tốt hơn với nhà thầu trần, nội thất để tránh xung đột vị trí (điểm đèn trùng xương trần, miệng gió, sprinkler…).
Chủ đầu tư và tư vấn giám sát có cơ sở kỹ thuật rõ ràng khi yêu cầu chỉnh sửa hoặc từ chối nghiệm thu các hạng mục lắp đặt sai.

Ở mức độ chuyên sâu hơn, ký hiệu spotlight còn có thể tích hợp thông tin về:

Khả năng xoay/nghiêng của thân đèn (fixed, adjustable, gimbal).
Chỉ số hoàn màu (CRI), đặc biệt quan trọng trong bảo tàng, cửa hàng thời trang, F&B cao cấp.
Khả năng tương thích với hệ điều khiển thông minh (DALI address, DMX channel…).

Những dữ liệu này, khi được mã hóa và thể hiện nhất quán trong bản vẽ, giúp giảm thiểu việc phải tháo lắp lại nhiều lần, tiết kiệm thời gian và chi phí cho cả chủ đầu tư lẫn nhà thầu.

Tối ưu hiệu quả chiếu sáng

Thông qua ký hiệu spotlight, người thiết kế có thể kiểm soát mật độ đèn, hướng chiếu, góc chiếu, nhiệt độ màu và nhiều tham số khác để đạt được hiệu quả chiếu sáng tối ưu với chi phí hợp lý. Mỗi ký hiệu trên bản vẽ không chỉ đại diện cho một điểm sáng, mà còn là một “điểm dữ liệu” trong bài toán tổng thể về kỹ thuật và thẩm mỹ.

Về mặt kỹ thuật chiếu sáng, ký hiệu spotlight cho phép:

Tính toán và phân bố mật độ đèn phù hợp với tiêu chuẩn độ rọi (lux) cho từng khu vực chức năng.
Điều chỉnh góc chiếu để kiểm soát vùng sáng – tối, tránh chồng chéo ánh sáng gây lóa hoặc lãng phí quang thông.
Quy hoạch hướng chiếu nhằm tạo chiều sâu không gian, nhấn mạnh kết cấu kiến trúc, vật liệu và điểm nhấn nội thất.
Phân lớp nhiệt độ màu (CCT) giữa các khu vực: 2700–3000K cho không gian ấm áp, 3500–4000K cho không gian làm việc, trưng bày.

Ở giai đoạn thiết kế chi tiết, kỹ sư chiếu sáng thường sử dụng phần mềm chuyên dụng (Dialux, Relux, AGi32…) để mô phỏng. Kết quả mô phỏng được “dịch” trở lại bản vẽ bằng hệ thống ký hiệu spotlight, trong đó mỗi ký hiệu gắn với một file dữ liệu quang học (IES, LDT) cụ thể. Nhờ vậy, khi triển khai thi công:

Việc thay đổi chủng loại đèn được kiểm soát chặt chẽ, tránh thay thế bằng sản phẩm có đường cong phân bố ánh sáng khác biệt.
Hiệu quả chiếu sáng thực tế bám sát kết quả mô phỏng, giảm rủi ro phải bổ sung đèn hoặc thay đổi layout sau khi hoàn thiện.

Khi cần cải tạo hoặc nâng cấp hệ thống chiếu sáng, việc đọc lại bản vẽ và ký hiệu spotlight giúp:

Đánh giá nhanh hiện trạng: số lượng, loại đèn, công suất, cách điều khiển, khu vực chiếu sáng.
Xác định các khu vực đang bị thiếu sáng, thừa sáng hoặc chưa đạt hiệu ứng mong muốn.
Lên phương án thay thế đèn (retrofit) sang LED hiệu suất cao hơn mà vẫn giữ nguyên layout, hạn chế can thiệp vào trần, tường.

Đặc biệt trong các hệ thống chiếu sáng thông minh, ký hiệu spotlight còn thể hiện:

Nhóm điều khiển (zone) cho từng kịch bản ánh sáng: tiếp khách, làm việc, trình diễn, vệ sinh, ban đêm.
Khả năng dimming và dải điều chỉnh (ví dụ: 1–100%, 10–100%).
Phân nhóm cảm biến hiện diện, cảm biến ánh sáng tự nhiên để tối ưu tiết kiệm năng lượng.

Nhờ đó, người vận hành có thể dựa vào bản vẽ và ký hiệu spotlight để:

Tinh chỉnh kịch bản chiếu sáng theo nhu cầu sử dụng thực tế.
Tối ưu hóa mức tiêu thụ điện năng mà không làm giảm chất lượng trải nghiệm ánh sáng.
Lập kế hoạch bảo trì, thay thế đèn theo từng nhóm, từng khu vực một cách có hệ thống.

Ở góc độ kinh tế, hệ thống ký hiệu spotlight chi tiết và chính xác giúp:

Giảm sai sót trong khối lượng dự toán, tránh mua thừa hoặc thiếu thiết bị.
Tạo điều kiện so sánh, chào giá giữa nhiều nhà cung cấp dựa trên cùng một bộ thông số kỹ thuật.
Hạn chế phát sinh chi phí do phải điều chỉnh, bổ sung đèn sau khi đã hoàn thiện trần, nội thất.

Khi toàn bộ các yếu tố trên được tích hợp trong một hệ thống ký hiệu spotlight chặt chẽ, bản vẽ chiếu sáng không chỉ là tài liệu thi công, mà còn là “cơ sở dữ liệu” phục vụ suốt vòng đời công trình: từ thiết kế, thi công, vận hành đến cải tạo, nâng cấp về sau.

Những lỗi thường gặp khi đọc ký hiệu đèn spotlight trên bản vẽ

Các lỗi thường gặp gồm: nhầm spotlight với đèn chiếu sáng chung do không đối chiếu bảng legend; bỏ qua ký hiệu hướng chiếu dẫn đến lắp đèn không đúng hướng; không đối chiếu bảng chú thích nên chọn sai công suất, nhiệt độ màu; hiểu sai cao độ và kiểu lắp đặt khiến khoan cắt trần sai vị trí hoặc chọn sai loại đèn âm/nổi. Việc kiểm tra chéo giữa mặt bằng, mặt cắt, bảng legend và bảng thống kê thiết bị là bước quan trọng để tránh các sai sót này.

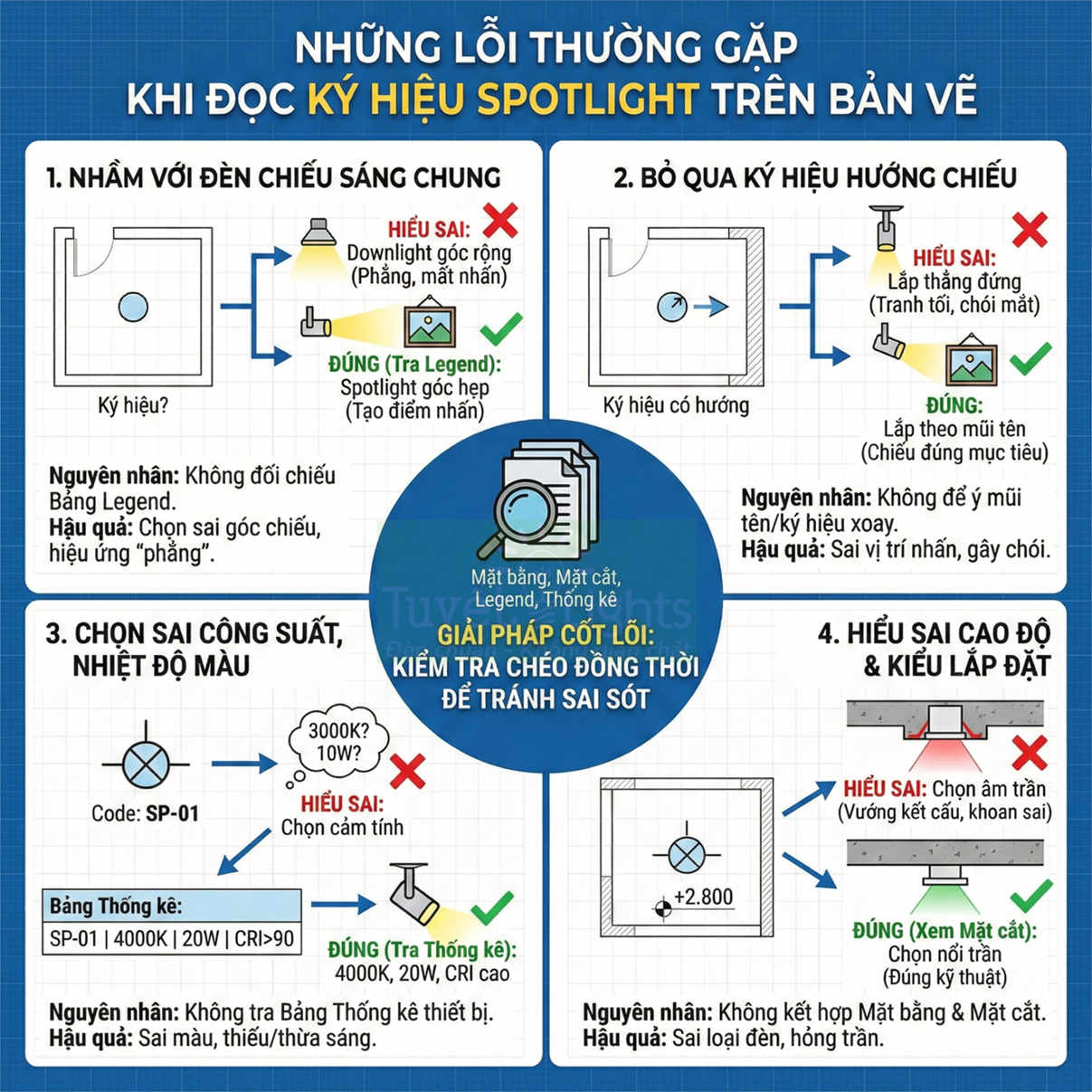

Infographic hướng dẫn tránh lỗi khi đọc ký hiệu spotlight trên bản vẽ chiếu sáng nội thất

Khi triển khai thi công hoặc thẩm tra bản vẽ M&E, các lỗi trên thường không xuất phát từ việc thiếu kiến thức về đèn, mà chủ yếu do đọc thiếu ngữ cảnh của ký hiệu spotlight. Ký hiệu trên mặt bằng chỉ là một phần; để hiểu đúng, cần kết hợp đồng thời: mặt bằng chiếu sáng, mặt cắt, chi tiết lắp đặt, bảng legend, bảng thống kê thiết bị và đôi khi cả catalogue của nhà sản xuất.

Một số bản vẽ kiến trúc – nội thất còn sử dụng hệ ký hiệu riêng cho spotlight (ví dụ: ký hiệu khác nhau cho đèn rọi ray, đèn spotlight âm trần, đèn spotlight điều chỉnh góc chiếu, đèn wall-washer). Nếu chỉ nhìn hình dạng ký hiệu mà không đối chiếu chú thích, rất dễ dẫn đến lựa chọn sai chủng loại, sai công suất hoặc sai phương án lắp đặt.

Nhầm spotlight với đèn chiếu sáng chung do không đối chiếu bảng legend

Lỗi này thường xảy ra khi trên bản vẽ có nhiều loại đèn có hình dạng ký hiệu tương tự nhau: đèn downlight âm trần, đèn spotlight âm trần, đèn panel, đèn ốp trần… Nếu không tra bảng legend, người đọc dễ mặc định rằng mọi ký hiệu tròn nhỏ trên trần đều là đèn downlight chiếu sáng chung.

Trong thực tế, spotlight thường được dùng cho chiếu điểm (accent lighting) như tranh, tượng, quầy trưng bày, backdrop, kệ sản phẩm… Nếu nhầm thành đèn chiếu sáng chung và thay bằng loại đèn có góc chiếu rộng, hiệu ứng ánh sáng sẽ bị “phẳng”, mất điểm nhấn, độ tương phản sáng – tối không đạt như thiết kế.

Ở góc độ kỹ thuật, việc nhầm lẫn này còn kéo theo:

Chọn sai góc chiếu (beam angle): spotlight thường 10°–30°, trong khi downlight chiếu chung có thể 60°–120°.
Chọn sai quang thông và độ rọi mục tiêu: chiếu điểm yêu cầu độ rọi cao hơn đáng kể so với chiếu sáng nền.
Không kiểm soát được độ chói và hiện tượng loá (glare) do dùng sai loại chóa hoặc sai vị trí lắp.

Để tránh lỗi này, khi thấy ký hiệu đèn có hình dạng tương tự nhưng ký hiệu chữ (code) khác nhau (ví dụ: DL-01, SP-01, SP-TR, WW-01…), cần bắt buộc tra bảng legend và bảng thống kê thiết bị để xác định rõ:

Loại đèn: downlight, spotlight, wall-washer, tracklight…
Ứng dụng: chiếu chung, chiếu điểm, chiếu rửa tường, chiếu nhấn vật thể.
Vị trí ưu tiên: khu vực trưng bày, tường trang trí, quầy lễ tân, bàn làm việc…

Bỏ qua ký hiệu hướng chiếu dẫn đến lắp đèn không đúng hướng

Spotlight khác với đèn chiếu sáng chung ở chỗ hướng chiếu là yếu tố quyết định hiệu quả. Trên bản vẽ, hướng chiếu thường được thể hiện bằng:

Mũi tên chỉ hướng từ vị trí đèn đến đối tượng được chiếu.
Cung tròn hoặc hình quạt thể hiện vùng chiếu sáng.
Ký hiệu lệch tâm so với trục phòng, thể hiện đèn được xoay về một phía.

Khi bỏ qua các ký hiệu này và lắp đèn theo hướng thẳng đứng xuống sàn, các lỗi sau thường xuất hiện:

Tranh, tượng, backdrop bị thiếu sáng hoặc hắt bóng xấu do góc chiếu không đúng.
Ánh sáng chiếu trực tiếp vào mắt người nhìn, gây chói, đặc biệt ở hành lang, quầy lễ tân, khu vực ngồi chờ.
Hiệu ứng wall-washer bị mất, tường không được “rửa sáng” đều mà chỉ có vài điểm sáng loang lổ.

Trong các không gian thương mại, showroom, gallery, việc lắp sai hướng spotlight có thể làm giảm đáng kể giá trị trưng bày. Về mặt kỹ thuật, điều này còn khiến thiết kế chiếu sáng không đạt các tiêu chí về độ rọi, độ đồng đều và độ tương phản đã tính toán trong giai đoạn thiết kế.

Khi đọc bản vẽ, cần chú ý:

Đối chiếu vị trí spotlight với đối tượng được chiếu trên bản vẽ kiến trúc – nội thất (tranh, tủ, kệ, logo, backdrop).
Kiểm tra xem ký hiệu spotlight có mũi tên hoặc ký hiệu định hướng hay không; nếu có, phải ghi chú rõ trong hồ sơ thi công để đội lắp đặt không bỏ qua.
Trong trường hợp dùng đèn rọi ray (tracklight), cần xác định trước hướng chiếu thiết kế để tránh lắp ray sai vị trí khiến đèn không thể xoay đúng góc mong muốn.

Không đối chiếu bảng chú thích nên chọn sai công suất, nhiệt độ màu

Nhiều bản vẽ sử dụng cùng một ký hiệu hình học cho nhiều loại spotlight khác nhau, chỉ phân biệt bằng mã hiệu và thông số trong bảng chú thích (legend) hoặc bảng thống kê thiết bị. Nếu chỉ nhìn ký hiệu trên mặt bằng mà không tra bảng, các sai sót sau rất dễ xảy ra:

Chọn sai công suất (W): lắp đèn quá yếu khiến điểm nhấn không đủ sáng, hoặc quá mạnh gây chói, lãng phí năng lượng.
Chọn sai nhiệt độ màu (CCT): dùng 3000K cho khu vực cần ánh sáng trung tính 4000K, hoặc ngược lại, làm sai lệch ý đồ không gian.
Bỏ qua yêu cầu về chỉ số hoàn màu (CRI): với khu vực trưng bày sản phẩm, thời trang, mỹ phẩm, thực phẩm, CRI cao là bắt buộc để màu sắc trung thực.
Không để ý đến góc chiếu và phụ kiện quang học (lens, reflector), dẫn đến hiệu ứng sáng không đúng như mô phỏng.

Trong bảng legend/bảng thống kê, mỗi mã spotlight thường đi kèm các thông số chi tiết: công suất, quang thông, CCT, CRI, góc chiếu, cấp bảo vệ IP, kiểu lắp đặt, hãng sản xuất, mã catalogue. Việc không đối chiếu đầy đủ khiến người chọn thiết bị hoặc nhà thầu dễ “thay thế tương đương” một cách cảm tính, làm sai lệch thiết kế ban đầu.

Để hạn chế lỗi này, khi đọc bản vẽ cần:

Luôn tra cứu mã đèn spotlight trong bảng thống kê, không suy đoán theo hình vẽ.
Ghi chú rõ các thông số quan trọng (CCT, CRI, beam angle) trong hồ sơ mua sắm và shopdrawing.
Yêu cầu catalogue hoặc datasheet của nhà sản xuất để đối chiếu với thông số trên bản vẽ, tránh chọn nhầm dòng sản phẩm.

Hiểu sai cao độ và kiểu lắp đặt khiến khoan cắt trần sai vị trí hoặc chọn sai loại đèn âm/nổi

Cao độ lắp đặt spotlight thường được thể hiện trên mặt cắt hoặc chi tiết trần, đôi khi có ghi chú trực tiếp trên mặt bằng (ví dụ: +2.800, +3.200…). Nếu chỉ nhìn mặt bằng mà không xem mặt cắt, các lỗi sau rất phổ biến:

Khoan cắt trần tại vị trí có dầm, ống kỹ thuật hoặc thiết bị khác, do không kiểm tra không gian kỹ thuật phía trên.
Chọn sai loại đèn: dùng đèn âm trần cho trần bê tông không có khoảng rỗng, hoặc dùng đèn nổi trong khi thiết kế yêu cầu âm trần để đảm bảo thẩm mỹ.
Lắp đèn ở cao độ khác với thiết kế, làm thay đổi hoàn toàn phân bố ánh sáng và độ rọi trên bề mặt cần chiếu.

Kiểu lắp đặt spotlight có thể là:

Âm trần (recessed spotlight).
Nổi trần (surface mounted spotlight).
Gắn ray (track spotlight).
Gắn tường hoặc âm tường cho chiếu rửa tường.

Trên bản vẽ, sự khác biệt này đôi khi chỉ thể hiện bằng ký hiệu nhỏ hoặc ghi chú bên cạnh, nên rất dễ bị bỏ qua nếu không đọc kỹ. Việc hiểu sai kiểu lắp đặt dẫn đến:

Chuẩn bị sai loại trần (không chừa lỗ, không gia cố khung xương, không chừa ray).
Không đủ chiều cao kỹ thuật để lắp đèn âm trần có thân sâu.
Phải thay đổi chủng loại đèn vào phút cuối, ảnh hưởng tiến độ và thẩm mỹ.

Đọc đúng cao độ và kiểu lắp đặt đòi hỏi phải:

Đối chiếu giữa mặt bằng chiếu sáng, mặt cắt trần, chi tiết trần và bản vẽ kết cấu.
Kiểm tra kích thước lỗ khoét (cut-out) và chiều sâu lắp đặt trong catalogue đèn.
Phối hợp với kiến trúc – nội thất để đảm bảo vị trí spotlight không xung đột với khe trần, khe điều hòa, loa, đầu báo cháy…

Việc kiểm tra chéo giữa mặt bằng, mặt cắt, bảng legend và bảng thống kê thiết bị không chỉ là thao tác hình thức mà là bước kỹ thuật bắt buộc để đảm bảo spotlight được lắp đúng loại, đúng vị trí, đúng hướng chiếu và đúng ý đồ thiết kế ánh sáng. Khi thiếu bước này, mọi tính toán về độ rọi, hiệu ứng ánh sáng, thẩm mỹ không gian đều có nguy cơ bị phá vỡ ngay trong giai đoạn thi công.

Checklist nhanh đọc đúng ký hiệu đèn spotlight trong bản vẽ

Khi đọc ký hiệu spotlight trong bản vẽ kỹ thuật chiếu sáng, kỹ sư và kiến trúc sư cần không chỉ nhận diện đúng ký hiệu mà còn phải hiểu đầy đủ các tham số quang học, điện và cơ khí liên quan. Checklist dưới đây giúp kiểm tra nhanh nhưng vẫn đảm bảo chiều sâu kỹ thuật, hạn chế sai sót khi triển khai thi công và nghiệm thu hệ thống chiếu sáng.

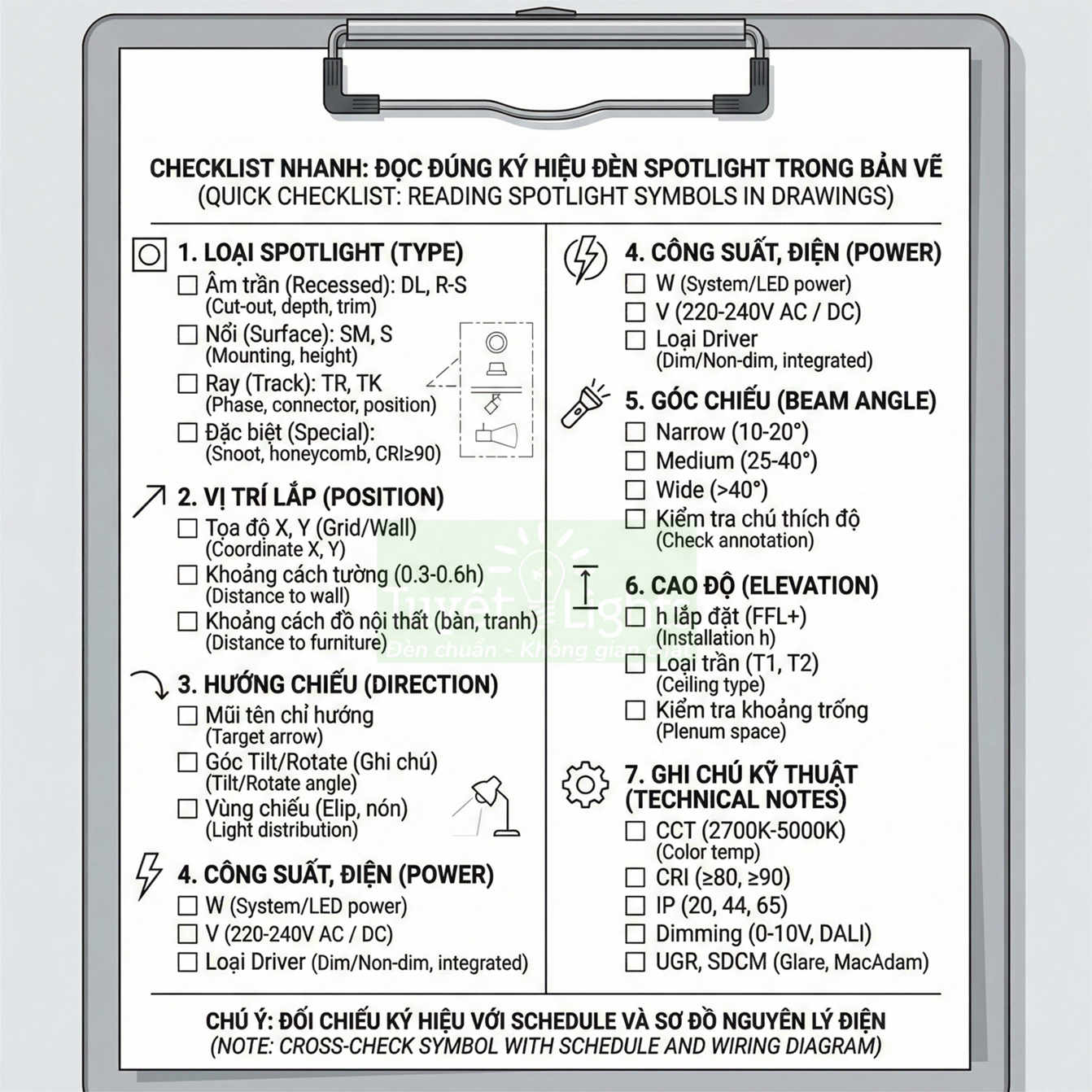

Checklist hướng dẫn đọc ký hiệu đèn spotlight trong bản vẽ kỹ thuật trên bảng kẹp giấy

Loại spotlight: âm trần, nổi, ray, chiếu điểm đặc biệt
Trên bản vẽ, loại spotlight thường được mã hóa bằng ký hiệu hình học kết hợp ký hiệu chữ (code thiết bị). Cần phân biệt rõ:
- Spotlight âm trần (recessed): ký hiệu thường là vòng tròn nhỏ hoặc hình vuông nhỏ nằm trong biên trần, kèm chú thích như DL, R, R-S. Thông tin quan trọng:
  - Yêu cầu khoét lỗ trần (cut-out size, ví dụ: Ø75, Ø90 mm)
  - Chiều sâu lắp đặt (recessed depth) để kiểm tra với kết cấu trần và hệ MEP phía trên
  - Loại viền: viền nổi, viền mỏng, trimless (âm viền, cần xử lý hoàn thiện trần kỹ hơn)
- Spotlight nổi (surface mounted): thường thể hiện bằng ký hiệu hình tròn/hình chữ nhật có đường viền rõ trên mặt trần, chú thích SM, S, SUR. Cần kiểm tra:
  - Cách cố định vào trần: bắt vít trực tiếp, thông qua đế, hay qua thanh phụ
  - Chiều cao thân đèn, ảnh hưởng đến thẩm mỹ và độ chói (UGR)
- Spotlight ray (track light): trên mặt bằng thường thể hiện bằng đường ray (line) và các chấm/biểu tượng đèn gắn trên ray, chú thích TR, TK. Cần lưu ý:
  - Loại ray: 1 phase, 3 phase, DALI track, hay track từ tính (magnetic track)
  - Vị trí cấp điện cho ray, điểm nối ray, phụ kiện góc L/T/X
  - Khả năng thay đổi vị trí đèn trên ray sau này (tính linh hoạt thiết kế)
- Spotlight chiếu điểm đặc biệt: dùng để chiếu tranh, tượng, quầy trưng bày, thường có ký hiệu riêng hoặc chú thích chi tiết. Nên kiểm tra:
  - Có sử dụng phụ kiện như snoot, honeycomb, barn door để giảm chói và kiểm soát vùng chiếu
  - Yêu cầu về độ hoàn màu CRI cao (≥90) cho trưng bày sản phẩm, tác phẩm nghệ thuật
Trong bản vẽ, mã đèn (fixture code) thường liên kết với schedule thiết bị chiếu sáng. Cần đối chiếu mã này với bảng thông số để đảm bảo loại spotlight được chọn đúng với ý đồ thiết kế và tiêu chuẩn chiếu sáng.
Vị trí lắp: tọa độ trên mặt bằng, khoảng cách tới tường, đồ nội thất
Vị trí lắp spotlight không chỉ là vị trí hình học trên mặt bằng mà còn liên quan trực tiếp đến hiệu quả chiếu sáng và thẩm mỹ không gian.
- Tọa độ trên mặt bằng:
  - Kiểm tra tọa độ X, Y so với trục lưới kết cấu (grid) hoặc so với tường hoàn thiện
  - Đảm bảo spotlight thẳng hàng với các yếu tố kiến trúc: trần giật cấp, khe sáng, dầm, cột
  - Đối với ray, cần kiểm tra chiều dài ray và vị trí điểm cấp nguồn trên trần
- Khoảng cách tới tường:
  - Spotlight rọi tường (wall washing / wall grazing) thường đặt cách tường khoảng 0.3–0.6 lần chiều cao trần, tùy mục đích:
    - Wall washing: tạo bề mặt sáng đều, khoảng cách thường lớn hơn
    - Wall grazing: nhấn mạnh texture tường, khoảng cách thường nhỏ hơn
  - Kiểm tra trên bản vẽ ghi chú khoảng cách từ tâm đèn đến tường hoàn thiện, tránh bị che khuất bởi rèm, tủ cao, vách trang trí
- Khoảng cách tới đồ nội thất và điểm nhấn:
  - Đối với chiếu điểm bàn ăn, bàn làm việc, quầy bar: tâm vùng chiếu nên trùng hoặc lệch rất ít so với tâm bàn/quầy
  - Đối với tranh treo tường: vị trí đèn phải tính đến chiều cao treo tranh và góc chiếu để tránh phản xạ chói trên mặt kính
  - Trong bản vẽ nội thất, cần cross-check giữa layout đèn và layout đồ nội thất để tránh đèn rơi đúng vị trí quạt trần, sprinkler, camera, hoặc lỗ thông gió
Hướng chiếu: mũi tên, ghi chú tilt/rotate, vùng chiếu
Hướng chiếu là yếu tố thường bị bỏ qua khi chỉ nhìn mặt bằng 2D, nhưng lại quyết định trực tiếp đến việc ánh sáng có đánh trúng đối tượng cần nhấn hay không.
- Mũi tên chỉ hướng:
  - Trên mặt bằng, spotlight xoay hướng thường có mũi tên chỉ hướng chiếu chính
  - Cần kiểm tra mũi tên có hướng về đúng đối tượng (tranh, tượng, kệ trưng bày, backdrop) hay không
- Ghi chú tilt/rotate:
  - Tilt: góc nghiêng so với phương thẳng đứng (ví dụ: tilt 30°, 45°)
  - Rotate: góc xoay trong mặt phẳng trần (ví dụ: rotate 90° so với trục phòng)
  - Trong bản vẽ chi tiết hoặc catalogue, cần đối chiếu khả năng xoay/tilt tối đa của đèn (ví dụ: tilt 0–30°, rotate 350°) để đảm bảo thiết kế là khả thi
- Vùng chiếu (light distribution):
  - Một số bản vẽ thể hiện vùng chiếu bằng hình elip hoặc hình nón trên mặt bằng, giúp hình dung phạm vi sáng
  - Cần kiểm tra vùng chiếu có trùng với bề mặt cần nhấn (mặt bàn, mặt tường, sản phẩm) và không gây chói trực tiếp vào mắt người sử dụng
Công suất: W, điện áp cấp, loại driver
Công suất và hệ điện là phần cốt lõi khi đọc ký hiệu spotlight, ảnh hưởng đến tải điện, chọn dây dẫn, thiết bị bảo vệ và khả năng điều khiển.
- Công suất (W):
  - Trên bản vẽ hoặc schedule thường ghi: 7W, 10W, 15W, 20W…
  - Cần phân biệt công suất hệ thống (system power) và công suất LED (LED power) nếu có ghi chú, để tính tải chính xác
- Điện áp cấp:
  - 220–240V AC trực tiếp: driver tích hợp trong thân đèn hoặc trong hộp nối
  - 24V DC, 48V DC (thường gặp ở magnetic track hoặc hệ low-voltage): cần driver/PSU riêng, thể hiện trong sơ đồ cấp nguồn
  - Cần kiểm tra sự tương thích giữa điện áp đèn và hệ thống điện tại công trình
- Loại driver:
  - Non-dimmable: không điều chỉnh được độ sáng
  - Dimmable: Triac, 0–10V, DALI, PWM…; loại dimming phải trùng với hệ điều khiển chiếu sáng được thiết kế
  - Driver rời hay tích hợp: ảnh hưởng đến không gian trong trần và phương án bảo trì
  - Cấp cách điện, bảo vệ quá nhiệt, hệ số công suất (PF) cũng thường được ghi trong catalogue, cần đối chiếu khi chọn thiết bị
Góc chiếu: beam angle, narrow/medium/wide
Góc chiếu quyết định độ tập trung của ánh sáng. Khi đọc ký hiệu spotlight, beam angle thường được ghi trực tiếp trong schedule hoặc chú thích cạnh ký hiệu.
- Phân loại cơ bản:
  - Narrow beam (spot, 10–20°): dùng để nhấn mạnh điểm nhỏ, tạo tương phản mạnh
  - Medium beam (flood, 25–40°): dùng cho chiếu điểm vừa, bàn ăn, khu vực trưng bày trung bình
  - Wide beam (>40°): dùng cho chiếu sáng chung hoặc vùng rộng, giảm độ tương phản
- Kiểm tra trên bản vẽ:
  - Beam angle thường ký hiệu: 15°, 24°, 36°, 60°…
  - Cần đối chiếu với chiều cao trần để ước lượng đường kính vùng sáng trên mặt phẳng làm việc, tránh vùng sáng quá nhỏ hoặc quá loang
- Phối hợp nhiều góc chiếu:
  - Trong cùng một không gian, có thể dùng kết hợp narrow + medium + wide để tạo layer ánh sáng
  - Trên bản vẽ, có thể cùng một ký hiệu đèn nhưng beam angle khác nhau, cần đọc kỹ chú thích hoặc bảng thiết bị để không nhầm lẫn khi đặt hàng
Cao độ: h lắp đặt, loại trần tương ứng
Cao độ lắp đặt spotlight liên quan đến hiệu quả chiếu sáng, khả năng bảo trì và xung đột với hệ thống kỹ thuật khác.
- Cao độ lắp đặt (h):
  - Thường ghi: h = 2.7 m, 3.0 m… hoặc ghi theo cao độ trần hoàn thiện (FFL +…)
  - Đối với spotlight âm trần, cần kiểm tra khoảng trống trên trần (plenum) có đủ cho thân đèn và driver không
- Loại trần tương ứng:
  - Trần thạch cao, trần gỗ, trần kim loại, trần bê tông để trần… mỗi loại có yêu cầu phụ kiện lắp đặt khác nhau
  - Trên bản vẽ kiến trúc thường có ký hiệu loại trần (T1, T2…), cần đối chiếu với vị trí đèn để chọn đúng loại housing, bracket
- Phối hợp với hệ MEP khác:
  - Kiểm tra xung đột với sprinkler, HVAC diffuser, camera, loa, cảm biến
  - Trong bản vẽ phối hợp (coordination drawing), vị trí và cao độ spotlight phải được điều chỉnh để tránh chồng lấn
Ghi chú kỹ thuật: CCT, CRI, cấp bảo vệ IP, yêu cầu dimming
Các ghi chú kỹ thuật là phần không thể bỏ qua khi đọc ký hiệu spotlight, vì chúng ảnh hưởng trực tiếp đến chất lượng ánh sáng, độ bền và khả năng điều khiển.
- CCT (Correlated Color Temperature):
  - Thường ghi: 2700K, 3000K, 3500K, 4000K, 5000K…
  - Cần đảm bảo CCT đồng nhất trong cùng một khu vực chức năng để tránh hiện tượng lệch màu giữa các đèn
  - Đối với không gian trưng bày, có thể dùng CCT khác nhau để nhấn mạnh chất liệu, màu sắc sản phẩm
- CRI (Color Rendering Index):
  - CRI ≥80: đủ cho đa số không gian sinh hoạt, văn phòng
  - CRI ≥90: khuyến nghị cho retail, gallery, F&B cao cấp, khu vực make-up, thời trang
  - Trên schedule thường ghi CRI80, CRI90; cần đối chiếu với yêu cầu thiết kế chiếu sáng
- Cấp bảo vệ IP:
  - IP20: dùng cho khu vực khô, trong nhà
  - IP44, IP54: dùng cho khu vực có ẩm, gần nhà vệ sinh, ban công có mái
  - IP65 trở lên: dùng cho khu vực ngoài trời, khu vực có nước bắn trực tiếp
  - Trong bản vẽ, IP có thể ghi cạnh mã đèn hoặc trong bảng thiết bị; cần kiểm tra kỹ cho khu vực wet area
- Yêu cầu dimming và điều khiển:
  - Ghi chú như: dimmable, 0–10V, DALI, phase-cut, smart control…
  - Cần đảm bảo driver và hệ điều khiển (dimmer, module DALI, hệ BMS) tương thích
  - Trên sơ đồ nguyên lý điện, nhóm đèn dimming thường được tách riêng; khi đọc ký hiệu spotlight phải liên kết với sơ đồ này để hiểu logic điều khiển
- Các ghi chú khác:
  - UGR (Unified Glare Rating) mục tiêu cho không gian làm việc
  - MacAdam step (SDCM) để kiểm soát độ lệch màu giữa các lô đèn
  - Tuổi thọ L70, L80 (giờ) để đánh giá độ bền hệ thống chiếu sáng

Câu hỏi thường gặp về ký hiệu đèn spotlight (FAQ)

Các câu hỏi xoay quanh ký hiệu đèn spotlight thường xuất phát từ sự giao thoa giữa thiết kế, kỹ thuật và thi công thực tế. Ký hiệu không chỉ mang tính minh họa mà còn hàm chứa thông tin về cách lắp đặt, phương thức điều khiển, mức độ linh hoạt và yêu cầu kỹ thuật của từng loại đèn. Việc hiểu đúng các quy ước này giúp người đọc bản vẽ tránh suy diễn theo thói quen, giảm rủi ro chọn sai thiết bị hoặc thi công lệch ý đồ chiếu sáng. Trong bối cảnh mỗi dự án có thể áp dụng hệ ký hiệu riêng, khả năng đọc – đối chiếu – kiểm chứng thông tin từ nhiều nguồn trở thành kỹ năng cần thiết để đảm bảo ánh sáng được triển khai chính xác, đồng bộ và đạt hiệu quả thẩm mỹ lẫn vận hành.

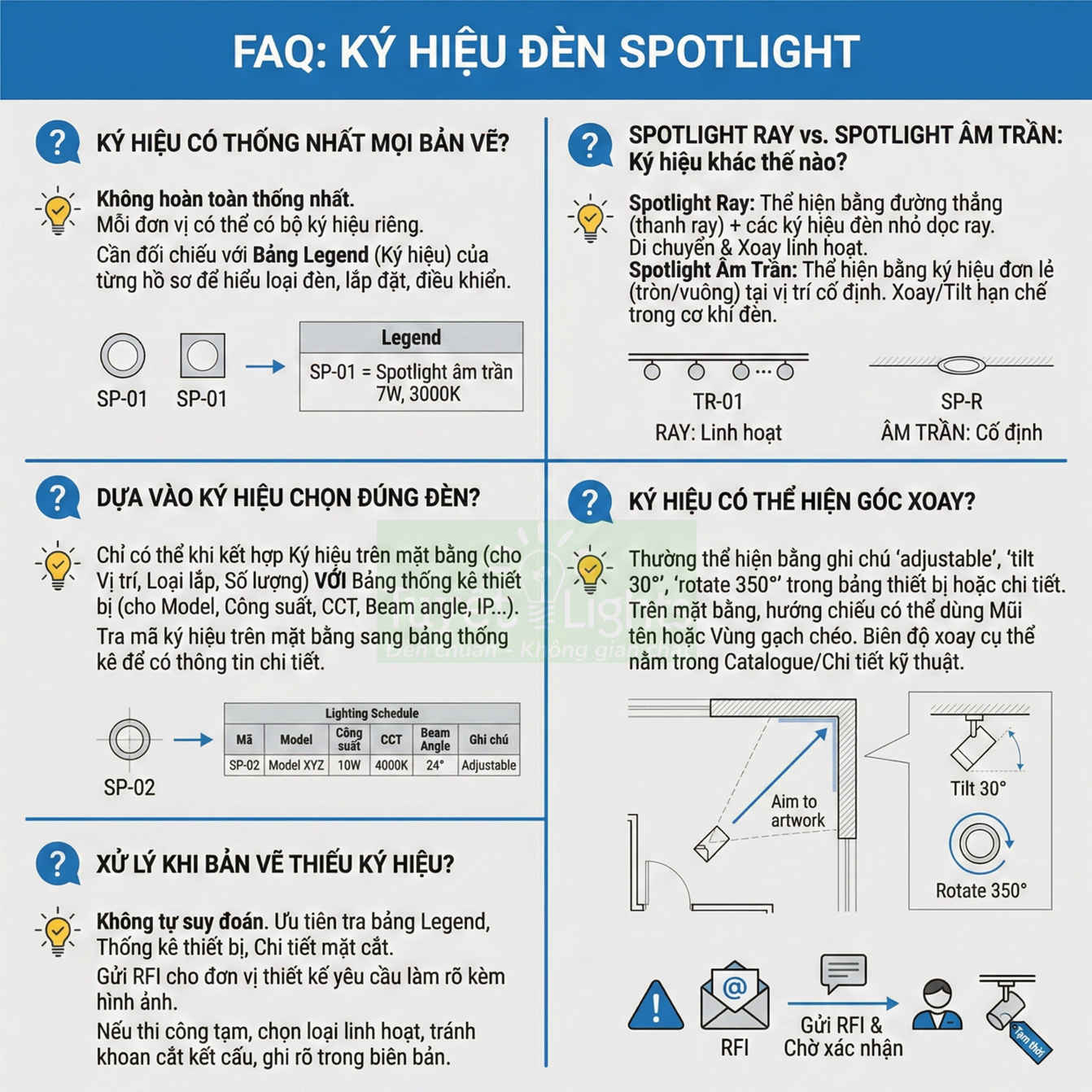

Hướng dẫn FAQ ký hiệu đèn spotlight âm trần và spotlight ray, cách đọc ký hiệu và chọn đúng loại đèn

Ký hiệu đèn spotlight có thống nhất trong mọi bản vẽ không?

Ký hiệu spotlight không hoàn toàn thống nhất giữa mọi đơn vị thiết kế, nhưng thường tuân theo các nguyên tắc chung của tiêu chuẩn điện, tiêu chuẩn chiếu sáng và quy ước ngành. Mỗi đơn vị, mỗi công ty tư vấn có thể xây dựng một bộ ký hiệu riêng, song vẫn phải đảm bảo tính nhất quán nội bộ và dễ hiểu cho các bên liên quan như chủ đầu tư, nhà thầu M&E, nhà thầu hoàn thiện nội thất.

Trong hồ sơ thiết kế, bảng legend (bảng ký hiệu) là tài liệu bắt buộc để giải thích ý nghĩa từng ký hiệu: loại đèn, cách lắp, cấp bảo vệ, đặc tính điều khiển (On/Off, dimming, DALI, 0–10V…), khu vực áp dụng. Khi đọc bản vẽ, cần:

Đối chiếu ký hiệu trên mặt bằng với legend của chính bộ hồ sơ đó, không suy luận theo kinh nghiệm từ dự án khác.
Kiểm tra xem legend có phân nhóm ký hiệu theo hệ: chiếu sáng chung, chiếu sáng nhấn (spotlight), chiếu sáng sự cố, đèn exit…
Lưu ý các ghi chú bổ sung ngay trên mặt bằng (ví dụ: “SP-01”, “SP-DIM”, “SP-ART”) vì chúng thường liên kết với bảng thống kê thiết bị.

Trong thực tế, cùng một loại đèn spotlight âm trần có thể được ký hiệu bằng hình tròn, hình vuông, hoặc ký hiệu cách điệu, miễn là được giải thích rõ trong legend. Một số tiêu chuẩn nội bộ còn quy định màu đường nét khác nhau cho đèn mới, đèn tháo dỡ, đèn giữ lại, vì vậy việc đọc sai màu hoặc lớp (layer) cũng có thể dẫn đến hiểu nhầm về loại đèn.

Đối với các dự án có yêu cầu cao về chiếu sáng kiến trúc, đơn vị thiết kế chiếu sáng chuyên biệt đôi khi sử dụng bộ ký hiệu chi tiết hơn, thể hiện cả loại chóa, góc chiếu, hoặc ký hiệu riêng cho đèn wall-washer, đèn accent, đèn track spotlight… Trong trường hợp này, việc nắm rõ quy ước ký hiệu nội bộ của họ là rất quan trọng để thi công đúng ý đồ thiết kế.

Spotlight ray được ký hiệu khác spotlight âm trần thế nào?

Spotlight ray (đèn spotlight gắn trên thanh ray) thường được ký hiệu bằng đường thẳng biểu diễn thanh ray kết hợp với các ký hiệu đèn nhỏ dọc theo ray. Đường thẳng này có thể đi song song tường, vuông góc, hoặc theo biên dạng kiến trúc (uốn cong, vát góc), tùy theo bố trí thực tế. Mỗi cụm ray thường được gán một mã, ví dụ “TR-01”, “TR-02”, để liên kết với bảng thiết bị.

Spotlight âm trần (recessed spotlight) lại được thể hiện như một ký hiệu đơn lẻ tại vị trí cố định, thường là:

Hình tròn hoặc vuông nhỏ, có hoặc không có đường chéo, thể hiện dạng thân đèn.
Ký hiệu chữ như “SP-R”, “DL”, “R-SP” đi kèm, thể hiện loại đèn âm trần.
Ghi chú cao độ lắp đặt nếu khác với trần chính (ví dụ: “h=2.8m”, “h=soffit - 0.1m”).

Trong bảng legend, hai loại này thường được phân biệt rõ bằng mô tả:

“SP-RAY”, “TRACK SPOT”, “SP-TRACK”: đèn spotlight gắn trên thanh ray, có khả năng di chuyển vị trí dọc ray và xoay hướng chiếu linh hoạt.
“SP-RECESSED”, “R-SPOT”, “DOWNLIGHT SPOT”: đèn spotlight âm trần, vị trí cố định, chỉ có thể xoay/tilt trong giới hạn cơ khí của thân đèn.

Một số bản vẽ còn thể hiện:

Chiều dài ray (ví dụ: “L=1500”, “L=3000”) ngay bên cạnh ký hiệu.
Số lượng đèn trên mỗi ray (ví dụ: “3xSP-01”, “4xSP-02”).
Hướng cấp điện cho ray (đầu cấp, trung tâm, hay hai đầu), phục vụ cho việc tính toán tải và đi dây.

Ngược lại, với spotlight âm trần, thông tin quan trọng thường là:

Khoảng cách giữa các đèn (spacing) để đảm bảo độ rọi và độ đồng đều.
Vị trí tương quan với trần thạch cao, dầm, ống gió, sprinkler để tránh xung đột.
Ghi chú về loại trần (trần bê tông, trần thạch cao, trần nhôm) vì điều này ảnh hưởng đến phụ kiện lắp đặt.

Có thể dựa vào ký hiệu để chọn đúng loại đèn không?

Có thể, nhưng chỉ khi kết hợp ký hiệu trên mặt bằng với bảng thống kê thiết bị (lighting schedule / luminaire schedule). Ký hiệu trên bản vẽ chủ yếu cho biết:

Vị trí lắp đặt và số lượng đèn.
Loại lắp (âm trần, nổi trần, gắn ray, gắn tường, âm sàn…).
Nhóm điều khiển (circuit, switch, dimming channel) thông qua ký hiệu mạch hoặc ký hiệu công tắc.

Trong khi đó, bảng thống kê thiết bị cung cấp các thông số kỹ thuật chi tiết:

Mã sản phẩm (model), nhà sản xuất, series.
Công suất (W), quang thông (lm), hiệu suất (lm/W).
CCT (nhiệt độ màu), CRI, SDCM, hệ số chói (UGR) nếu có.
Góc chiếu (beam angle), loại thấu kính/chóa (narrow, medium, wide, wall-washer).
Cấp bảo vệ IP, IK, cấp cách điện, tiêu chuẩn chống chói (anti-glare, darklight).
Kiểu điều khiển: On/Off, dimming, DALI, Bluetooth, Casambi, v.v.

Quy trình chọn đúng loại đèn từ ký hiệu thường bao gồm:

Xác định mã ký hiệu trên mặt bằng (ví dụ: “SP-01”, “SP-02”, “TR-SP-01”).
Tra mã tương ứng trong bảng thống kê để biết chính xác model và thông số.
Đối chiếu với catalogue của hãng để kiểm tra lại các thông số quan trọng như CCT, CRI, beam angle, khả năng tilt/rotate.
Nếu cần thay thế bằng hãng khác, sử dụng các thông số này làm tiêu chí so sánh để chọn model tương đương.

Việc chỉ nhìn ký hiệu trên mặt bằng mà không tra bảng thiết bị rất dễ dẫn đến:

Chọn sai công suất, gây thiếu sáng hoặc dư sáng.
Chọn sai CCT, làm lệch tông màu không gian (ví dụ: 3000K thay vì 4000K).
Chọn sai góc chiếu, khiến ánh sáng không tập trung đúng đối tượng cần nhấn (tranh, tượng, quầy trưng bày).

Ký hiệu spotlight có thể hiện góc xoay đèn không?

Nhiều bản vẽ thể hiện khả năng xoay của spotlight bằng ghi chú như “adjustable”, “tilt 30°”, “rotate 350°” trong bảng thiết bị hoặc trong phần chi tiết kỹ thuật. Đây là thông tin quan trọng để biết đèn có thể điều chỉnh hướng chiếu hay chỉ cố định.

Trên mặt bằng, hướng chiếu cụ thể đôi khi được biểu diễn bằng:

Mũi tên chỉ hướng từ vị trí đèn đến đối tượng chiếu (tường, tranh, quầy).
Vùng gạch chéo hoặc vùng hatch thể hiện khu vực được chiếu sáng nhấn.
Ghi chú “aim to artwork”, “aim to display”, “wall-wash” ngay cạnh ký hiệu đèn.

Tuy nhiên, biên độ xoay tối đa (tilt/rotate) thường không thể hiện trực tiếp trên mặt bằng vì sẽ làm bản vẽ rối, mà nằm trong:

Chi tiết kỹ thuật đèn (detail drawing) đính kèm hồ sơ.
Catalogue của nhà sản xuất, nơi mô tả rõ: tilt ±30°, ±45°, rotate 350°…
Bảng thiết bị, với cột ghi chú “adjustable” hoặc “fixed”.

Đối với spotlight ray, khả năng xoay và trượt dọc ray thường được hiểu là mặc định, nên bản vẽ có thể không ghi chi tiết góc xoay, mà chỉ ghi loại đèn “adjustable track spotlight”. Ngược lại, với spotlight âm trần, cần phân biệt:

Loại fixed: không xoay, không tilt, chỉ chiếu thẳng xuống.
Loại adjustable: có thể tilt và xoay trong giới hạn, dùng cho chiếu nhấn.

Khi thiết kế chiếu sáng cho tranh, tượng, quầy trưng bày, việc hiểu rõ khả năng xoay của đèn là rất quan trọng để đảm bảo:

Không bị chói mắt người xem.
Không tạo bóng đổ xấu trên bề mặt trưng bày.
Đạt được độ rọi và độ tương phản mong muốn trên đối tượng.

Khi bản vẽ không ghi rõ ký hiệu spotlight thì xử lý ra sao?

Khi gặp bản vẽ thiếu hoặc mơ hồ về ký hiệu spotlight, cần ưu tiên tra bảng legend, bảng thống kê thiết bị, chi tiết mặt cắt và trao đổi trực tiếp với đơn vị thiết kế. Việc tự suy đoán loại đèn, công suất, hay vị trí lắp có thể dẫn đến:

Sai lệch lớn giữa thực tế thi công và ý đồ thiết kế.
Không đạt tiêu chuẩn chiếu sáng, phải tháo lắp, thay thế tốn kém.
Khó khăn trong nghiệm thu, đặc biệt với các dự án có tư vấn giám sát và kiểm định độc lập.

Trình tự xử lý nên bao gồm:

Kiểm tra lại toàn bộ hồ sơ: mặt bằng chiếu sáng, sơ đồ nguyên lý, mặt cắt, phối cảnh 3D (nếu có) để tìm manh mối về loại đèn.
Đối chiếu với bảng legend xem ký hiệu đó có được giải thích ở vị trí khác hay không (nhiều khi legend nằm ở bản vẽ tổng hợp, không phải từng tầng).
Tra bảng thống kê thiết bị để xem có mã đèn nào chưa được gán rõ ràng trên mặt bằng.
Gửi RFI (Request For Information) hoặc email chính thức cho đơn vị thiết kế yêu cầu làm rõ, kèm hình ảnh chụp vùng bản vẽ đang bị mơ hồ.

Trong quá trình thi công, nếu buộc phải tạm thời lựa chọn giải pháp để không chậm tiến độ, cần:

Ghi rõ trong biên bản hiện trường rằng đây là giải pháp tạm, chờ xác nhận của tư vấn thiết kế/chủ đầu tư.
Ưu tiên chọn loại đèn linh hoạt (ví dụ: spotlight ray adjustable) để có thể điều chỉnh lại sau khi được duyệt.
Tránh khoan cắt trần, đục kết cấu cố định khi chưa có xác nhận chính thức, nhằm hạn chế rủi ro phải hoàn trả.

Về mặt quản lý chất lượng, việc kiểm soát chặt chẽ ký hiệu spotlight và thông tin đi kèm giúp:

Đảm bảo tính đồng bộ giữa thiết kế, mua sắm thiết bị và thi công lắp đặt.
Giảm thiểu sai sót trong quá trình nghiệm thu, bàn giao, vận hành.
Tạo điều kiện thuận lợi cho bảo trì, thay thế sau này, khi chỉ cần tra lại ký hiệu và bảng thiết bị để tìm đúng model tương ứng.

BÌNH LUẬN BÀI VIẾT

Nội dung ^*

Họ Tên

GỬI BÌNH LUẬN

DANH MỤC

TIN MỚI NHẤT
