Thanh ray đèn spotlight là gì? Cấu tạo chi tiết từng bộ phận

Thanh ray đèn spotlight trong hệ track light không chỉ là một thanh nhôm gắn trần mà là mô-đun phân phối điện chuyên dụng, kết hợp đồng thời kết cấu cơ khí và thanh dẫn điện theo chuẩn an toàn. Bên trong thân ray là lõi đồng dẫn điện (1 pha hoặc 3 pha), được cách điện bằng nhựa kỹ thuật chịu nhiệt – chống cháy, bên ngoài là vỏ nhôm định hình đảm nhiệm chịu lực, tản nhiệt và cố định phụ kiện. Toàn bộ hệ hoạt động theo cơ chế truyền điện song song, cho phép nhiều đèn rọi ray gắn dọc tuyến nhưng vẫn nhận điện áp ổn định, dễ tháo lắp và thay đổi vị trí mà không can thiệp hệ dây âm trần.

Tùy công trình, ray 1 pha phù hợp nhà ở và cửa hàng nhỏ; ray 3 pha đáp ứng showroom, trung tâm thương mại nhờ khả năng phân pha, chia nhóm điều khiển và cân bằng tải. Các phụ kiện như nối thẳng, nối góc, bộ treo ty ren hay đầu cấp nguồn quyết định tính linh hoạt và độ an toàn của toàn tuyến. Thông số kỹ thuật quan trọng gồm tiết diện lõi đồng, dòng định mức, chiều dài tiêu chuẩn, cấp bảo vệ IP và tiêu chuẩn IEC/CE. Việc lựa chọn đúng cấu tạo vật liệu, tiếp điểm và hệ treo không chỉ đảm bảo thẩm mỹ mà còn quyết định độ bền, khả năng chịu tải và an toàn vận hành lâu dài của toàn bộ hệ chiếu sáng.

Thanh ray đèn spotlight trong hệ chiếu sáng track light hiện đại

Thanh ray đèn spotlight là thành phần hạ tầng cốt lõi trong hệ chiếu sáng track light, hoạt động như một hệ thanh dẫn điện mô-đun ở cấp điện áp thấp, kết hợp đồng thời chức năng cơ khí và phân phối nguồn. Không trực tiếp phát sáng, thanh ray đóng vai trò giá đỡ và đường cấp điện liên tục cho nhiều đầu đèn rọi gắn dọc tuyến. Cấu trúc lõi dẫn, vật liệu cách điện và tiêu chuẩn an toàn quyết định khả năng chịu tải, độ bền cơ – điện và tính ổn định tiếp xúc. Trong thiết kế accent lighting hiện đại, thanh ray mang lại tính linh hoạt bố trí, khả năng mở rộng và tối ưu bảo trì, đồng thời đảm bảo tuân thủ yêu cầu kỹ thuật điện và thẩm mỹ không gian.

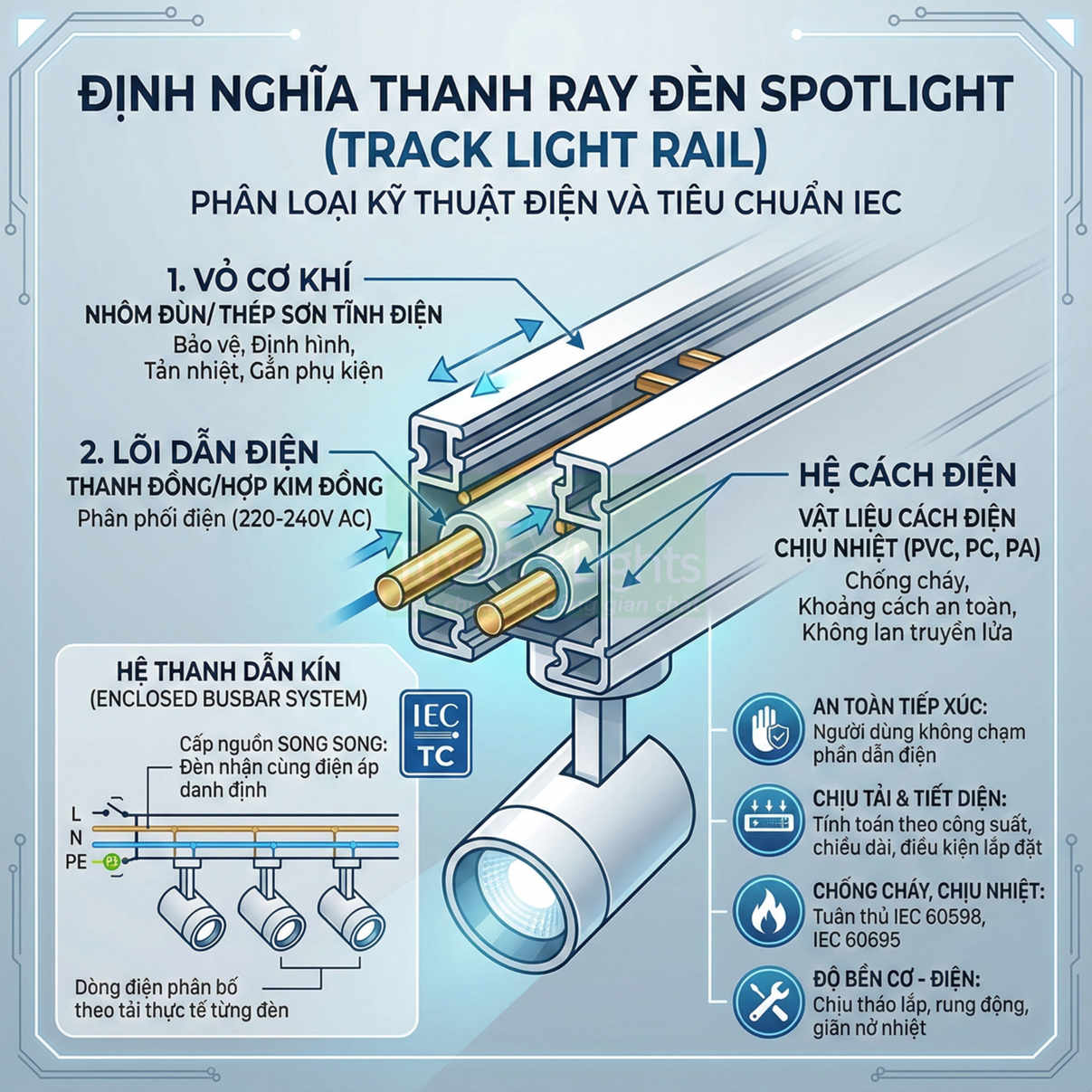

Định nghĩa thanh ray đèn spotlight theo tiêu chuẩn kỹ thuật điện

Thanh ray đèn spotlight (track light rail) trong hệ chiếu sáng hiện đại được xem như một mô-đun phân phối điện chuyên dụng, có hình dạng thanh thẳng, thanh nối hoặc thanh uốn góc, cho phép cấp nguồn liên tục cho nhiều đầu đèn rọi ray gắn dọc theo chiều dài. Ở góc độ kỹ thuật điện và tiêu chuẩn IEC/TC về hệ thống chiếu sáng, thanh ray được phân loại như một hệ thanh dẫn kín (enclosed busbar system) ở cấp điện áp thấp, tích hợp đồng thời chức năng cơ khí và điện.

Về cấu trúc cơ bản, thanh ray gồm:

• Vỏ cơ khí bằng nhôm đùn hoặc thép sơn tĩnh điện, đảm nhiệm vai trò bảo vệ cơ học, định hình tiết diện, tản nhiệt cục bộ và tạo rãnh để gắn phụ kiện, đầu đèn.
• Lõi dẫn điện là các thanh đồng hoặc hợp kim đồng được bọc, đỡ bởi hệ vật liệu cách điện (thường là nhựa kỹ thuật như PVC, PC, PA chịu nhiệt), đảm bảo khoảng cách rò, khoảng cách không khí theo tiêu chuẩn.
• Hệ cách điện – chống cháy được thiết kế để đáp ứng các yêu cầu về chịu nhiệt, không lan truyền ngọn lửa, giới hạn phát sinh khói độc theo các tiêu chuẩn IEC 60598, IEC 60695 hoặc tương đương.

Về mặt chức năng, thanh ray hoạt động như một “thanh cái mini” (mini busbar) ở cấp điện áp 220–240V AC, phân phối điện dọc theo tuyến lắp đặt. Tất cả các đầu đèn rọi ray được gắn trên cùng một thanh ray sẽ được cấp cùng một điện áp danh định, trong khi dòng điện được phân bố theo tải thực tế của từng đèn. Nhờ cấu trúc kín và cách điện, thanh ray đáp ứng các yêu cầu về:

• An toàn tiếp xúc: người sử dụng không chạm trực tiếp vào phần dẫn điện trong điều kiện lắp đặt đúng chuẩn.
• Chịu tải: tiết diện thanh dẫn được tính toán theo tổng công suất đèn, chiều dài ray, hệ số đồng thời và điều kiện lắp đặt (âm trần, nổi, thông thoáng hay kín).
• Độ bền cơ – điện: chịu được số lần tháo lắp đầu đèn, rung động nhẹ, giãn nở nhiệt và môi trường vận hành trong nhà.

Trong thiết kế chiếu sáng chuyên nghiệp, thanh ray đèn spotlight không chỉ là một phụ kiện cơ khí đơn thuần mà là một thành phần của hệ thống phân phối điện chiếu sáng mô-đun, cho phép cấu hình linh hoạt, mở rộng hoặc thay đổi layout mà vẫn tuân thủ các tiêu chuẩn an toàn điện.

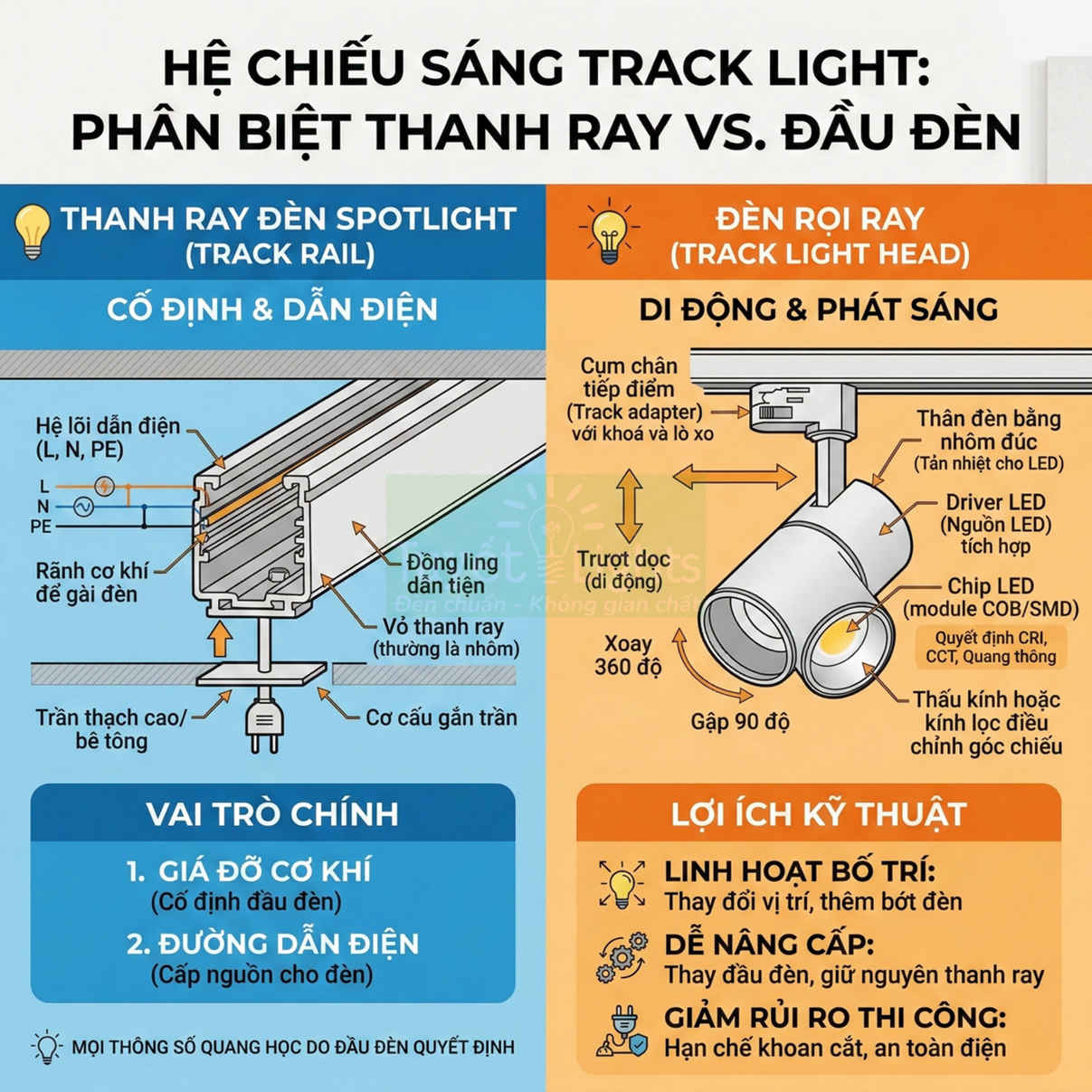

Phân biệt thanh ray đèn spotlight và đèn rọi ray (track light head)

Trong một hệ chiếu sáng track light hoàn chỉnh, cần phân biệt rõ hai thành phần: thanh ray đèn spotlight (track rail) và đèn rọi ray (track light head). Việc hiểu đúng vai trò của từng phần giúp kỹ sư thiết kế, kỹ thuật thi công và chủ đầu tư đưa ra lựa chọn tối ưu về kỹ thuật và chi phí.

Thanh ray đèn spotlight là phần cố định, được bắt trực tiếp lên trần bê tông, trần thạch cao, trần kim loại hoặc tường. Thanh ray chứa:

• Hệ lõi dẫn điện L, N và có thể có thêm PE hoặc các đường mạch điều khiển/đa pha.
• Các rãnh cơ khí để gài chân tiếp điểm của đầu đèn, gắn phụ kiện nối thẳng, nối góc, treo cáp, v.v.
• Các đầu bịt, đầu cấp nguồn, đầu nối trung gian để tạo thành tuyến ray liên tục.

Đèn rọi ray (track light head) là phần di động, có thể trượt dọc theo thanh ray và xoay, gập để điều chỉnh góc chiếu. Một bộ đèn rọi ray hoàn chỉnh thường gồm:

• Thân đèn bằng nhôm đúc hoặc nhôm ép, đóng vai trò tản nhiệt cho chip LED, đồng thời định hình thẩm mỹ.
• Chip LED hoặc module LED COB/SMD, quyết định quang thông, hiệu suất phát quang, độ hoàn màu (CRI) và độ suy giảm quang thông theo thời gian.
• Driver LED (nguồn LED) tích hợp trong thân đèn hoặc trong đế gắn ray, chuyển đổi điện áp 220–240V AC sang dòng/điện áp phù hợp với LED, có thể tích hợp dimming (Triac, 0–10V, DALI).
• Cụm chân tiếp điểm (track adapter) với cơ cấu lò xo, khóa cơ khí, đảm bảo tiếp xúc điện ổn định với thanh ray và cố định vị trí đèn.

Về mặt quang học, thanh ray không phát sáng; mọi thông số như quang thông (lm), góc chiếu (beam angle), CRI, CCT (nhiệt màu) đều do đầu đèn rọi ray quyết định. Thanh ray chỉ đảm nhiệm hai vai trò chính: giá đỡ cơ khí và đường dẫn điện. Sự tách bạch này mang lại các lợi ích kỹ thuật quan trọng:

• Linh hoạt bố trí: có thể thay đổi vị trí từng đèn, thêm bớt số lượng đèn mà không cần can thiệp vào hệ thống dây âm trần.
• Dễ nâng cấp: khi cần nâng cấp từ đèn halogen/metal halide sang LED, hoặc thay đổi CRI, CCT, chỉ cần thay đầu đèn, giữ nguyên thanh ray.
• Giảm rủi ro thi công lại: hạn chế việc khoan cắt, đi lại dây điện, từ đó giảm nguy cơ vi phạm tiêu chuẩn an toàn điện và làm hỏng kết cấu trần.

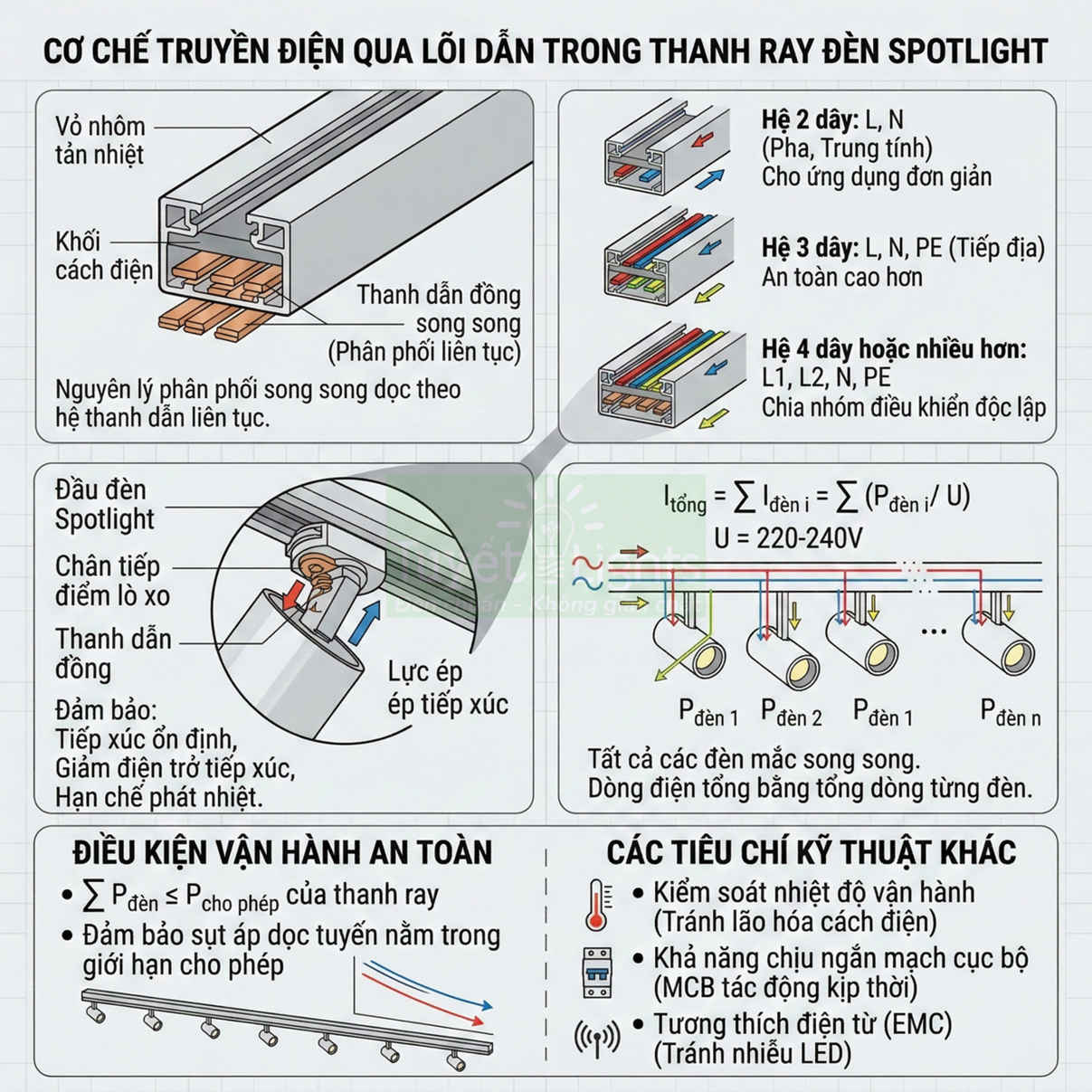

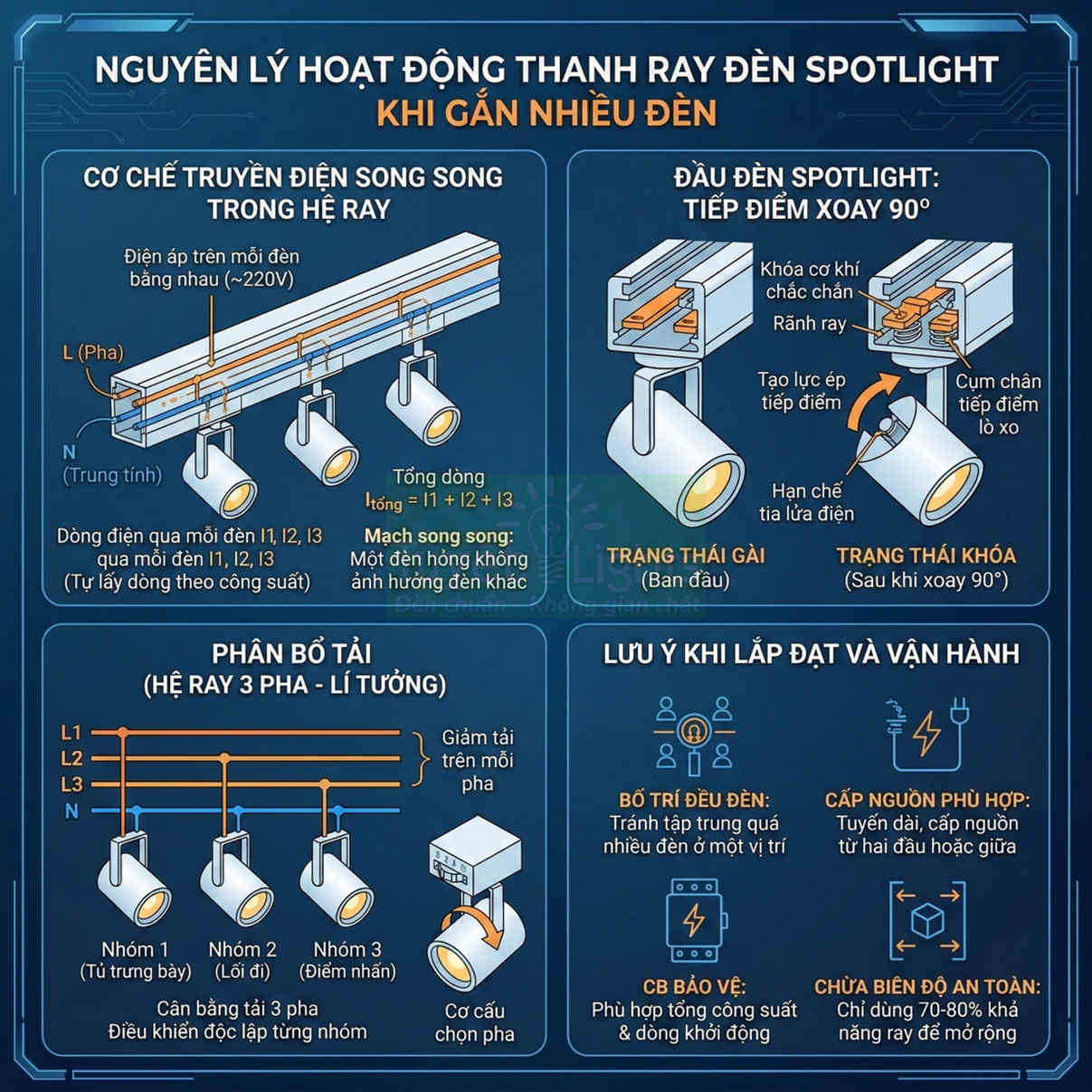

Cơ chế truyền điện qua lõi dẫn trong thanh ray đèn spotlight

Cơ chế truyền điện trong thanh ray đèn spotlight dựa trên nguyên lý phân phối song song dọc theo một hệ thanh dẫn liên tục. Bên trong thanh ray, các thanh dẫn bằng đồng/hợp kim đồng được bố trí song song, chạy suốt chiều dài, được cố định trong khối cách điện để đảm bảo khoảng cách và độ bền cơ.

Thông thường, cấu hình lõi dẫn bao gồm:

• Hệ 2 dây: L, N – dùng cho các ứng dụng đơn giản, không yêu cầu tiếp địa riêng hoặc điều khiển phức tạp.
• Hệ 3 dây: L, N, PE – bổ sung dây tiếp địa bảo vệ, phù hợp với yêu cầu an toàn cao hơn.
• Hệ 4 dây hoặc nhiều hơn: có thể là L1, L2, N, PE hoặc các đường mạch điều khiển/dimming, cho phép chia nhóm điều khiển độc lập trên cùng một thanh ray.

Khi đầu đèn rọi ray được gài vào thanh ray, cụm chân tiếp điểm lò xo sẽ ép sát vào bề mặt các thanh dẫn tương ứng. Lực ép này đảm bảo:

• Tiếp xúc điện ổn định, giảm điện trở tiếp xúc, hạn chế phát nhiệt cục bộ tại điểm tiếp xúc.
• Khả năng tháo lắp nhiều lần mà không làm suy giảm đáng kể chất lượng tiếp xúc, nếu sử dụng vật liệu đàn hồi và mạ bề mặt phù hợp (ví dụ mạ niken, mạ thiếc).

Về mặt mạch điện, tất cả các đầu đèn gắn trên cùng một tuyến ray được mắc song song với nhau trên cùng một nguồn 220–240V. Dòng điện tổng chạy trong thanh dẫn bằng tổng dòng của từng đèn:

I_tổng = Σ I_{đèn i} = Σ (P_{đèn i} / U)

Trong đó U là điện áp danh định của hệ thống. Điều kiện vận hành an toàn là:

• Tổng công suất đèn không vượt quá công suất cho phép của thanh ray (do nhà sản xuất quy định, dựa trên tiết diện thanh dẫn và điều kiện tản nhiệt).
• Chiều dài ray và cách bố trí tải phải đảm bảo sụt áp dọc tuyến nằm trong giới hạn cho phép, đặc biệt với các tuyến ray dài và mật độ đèn cao.

Các tiêu chí kỹ thuật khác cần được xem xét gồm:

• Nhiệt độ vận hành của thanh dẫn và vật liệu cách điện, tránh vượt quá giới hạn nhiệt độ cho phép gây lão hóa cách điện.
• Khả năng chịu ngắn mạch cục bộ trong trường hợp đầu đèn hoặc adapter bị lỗi, đảm bảo thiết bị bảo vệ (MCB, RCBO) tác động kịp thời.
• Khả năng tương thích điện từ (EMC) khi nhiều driver LED hoạt động trên cùng một tuyến ray, tránh gây nhiễu lẫn nhau hoặc nhiễu lên lưới điện.

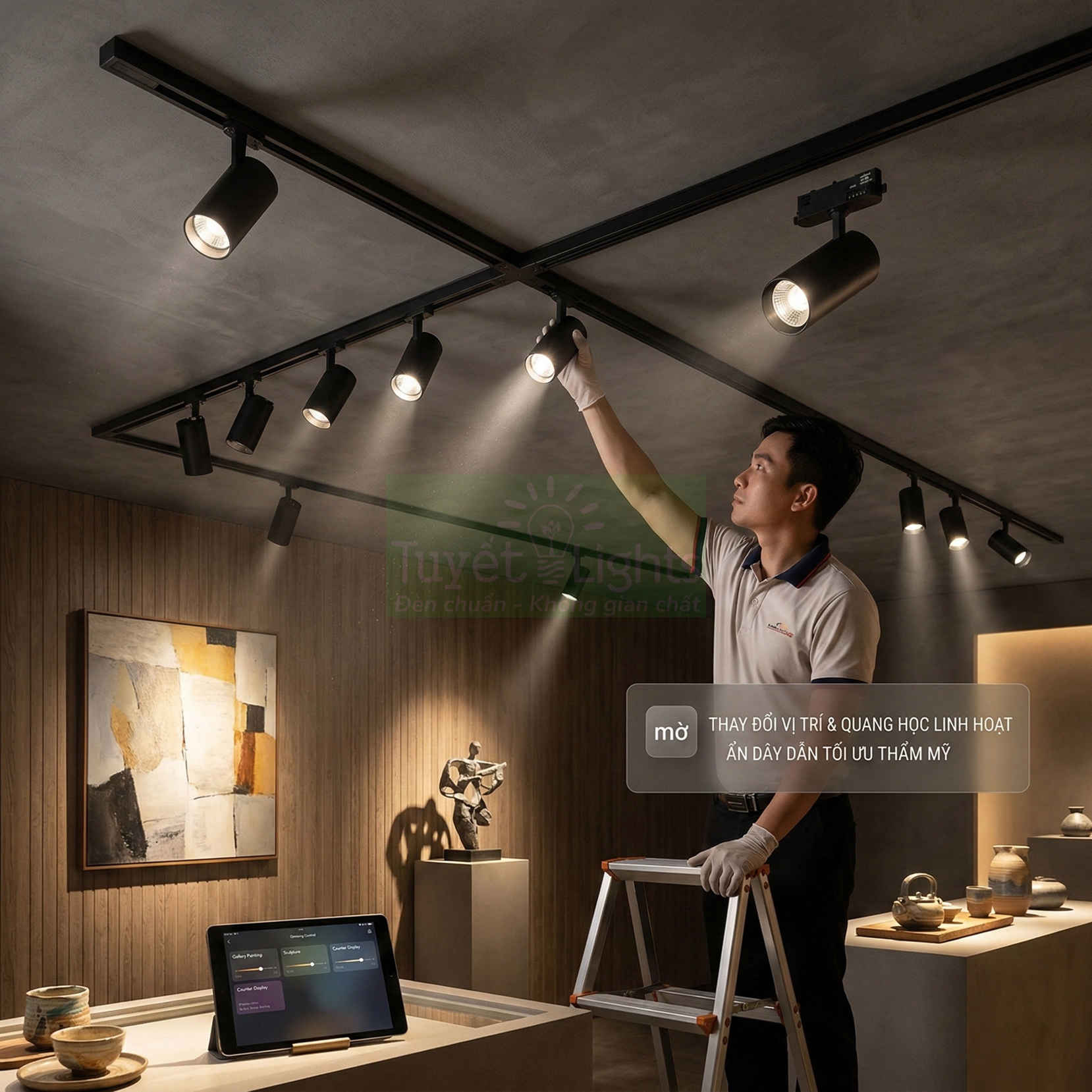

Vai trò thanh ray đèn spotlight trong hệ chiếu sáng chiếu điểm (accent lighting)

Trong thiết kế chiếu sáng chiếu điểm (accent lighting), thanh ray đèn spotlight là hạ tầng cơ bản cho phép triển khai các giải pháp chiếu sáng linh hoạt, đặc biệt trong các không gian thương mại, trưng bày, gallery, showroom, nhà hàng, khách sạn. Thay vì phải bố trí nhiều hộp nối, ống luồn và dây nổi cho từng vị trí đèn, thanh ray đóng vai trò như một “đường điện trên trần” có thể gắn đèn ở bất kỳ vị trí nào dọc theo tuyến.

Các vai trò kỹ thuật chính của thanh ray trong accent lighting gồm:

• Tập trung ánh sáng vào đối tượng: cho phép gắn nhiều đèn rọi với các góc chiếu khác nhau (hẹp, trung bình, rộng) trên cùng một tuyến, dễ dàng điều chỉnh để nhấn mạnh sản phẩm, tranh ảnh, quầy kệ, điểm nhấn kiến trúc.
• Linh hoạt trong suốt vòng đời công trình: khi thay đổi layout trưng bày, di dời quầy kệ, thay đổi concept nội thất, chỉ cần trượt lại vị trí đèn, thay đổi góc chiếu hoặc thay đầu đèn có quang học khác, không cần can thiệp vào hệ thống dây âm trần.
• Tối ưu chi phí bảo trì và cải tạo: giảm thiểu việc tháo dỡ trần, đi lại dây, lắp thêm hộp nối, từ đó giảm chi phí nhân công, vật tư và thời gian dừng hoạt động của không gian kinh doanh.
• Đảm bảo tính thẩm mỹ: hệ dây dẫn được “ẩn” trong thanh ray, chỉ còn thấy tuyến ray gọn gàng và các đầu đèn rọi, phù hợp với phong cách thiết kế hiện đại, tối giản.

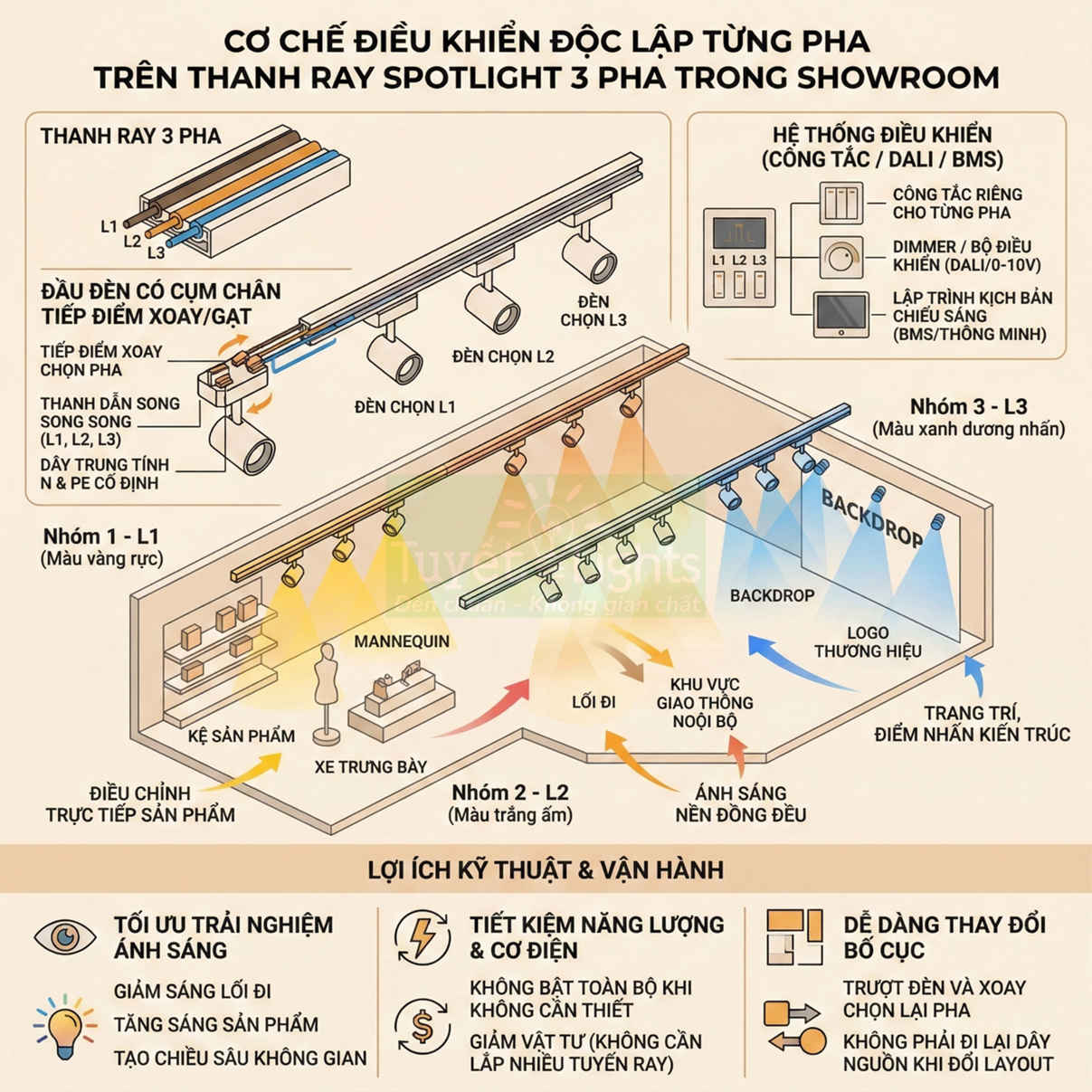

• Dễ dàng phân nhóm điều khiển (với các hệ ray nhiều mạch): có thể chia nhóm đèn trên cùng một tuyến ray để điều khiển độc lập (bật/tắt, dimming), phục vụ các kịch bản chiếu sáng khác nhau cho từng thời điểm trong ngày hoặc từng sự kiện.

Về mặt vận hành, việc sử dụng thanh ray đèn spotlight giúp giảm rủi ro vi phạm tiêu chuẩn an toàn điện trong quá trình cải tạo, bởi mọi thao tác chủ yếu diễn ra ở cấp thiết bị gắn ray (đầu đèn, adapter), không phải can thiệp sâu vào hệ thống dây dẫn cố định. Điều này đặc biệt quan trọng trong các công trình đang hoạt động, nơi yêu cầu hạn chế tối đa việc cắt điện, khoan cắt, và các can thiệp có thể ảnh hưởng đến kết cấu hoặc hệ thống M&E khác.

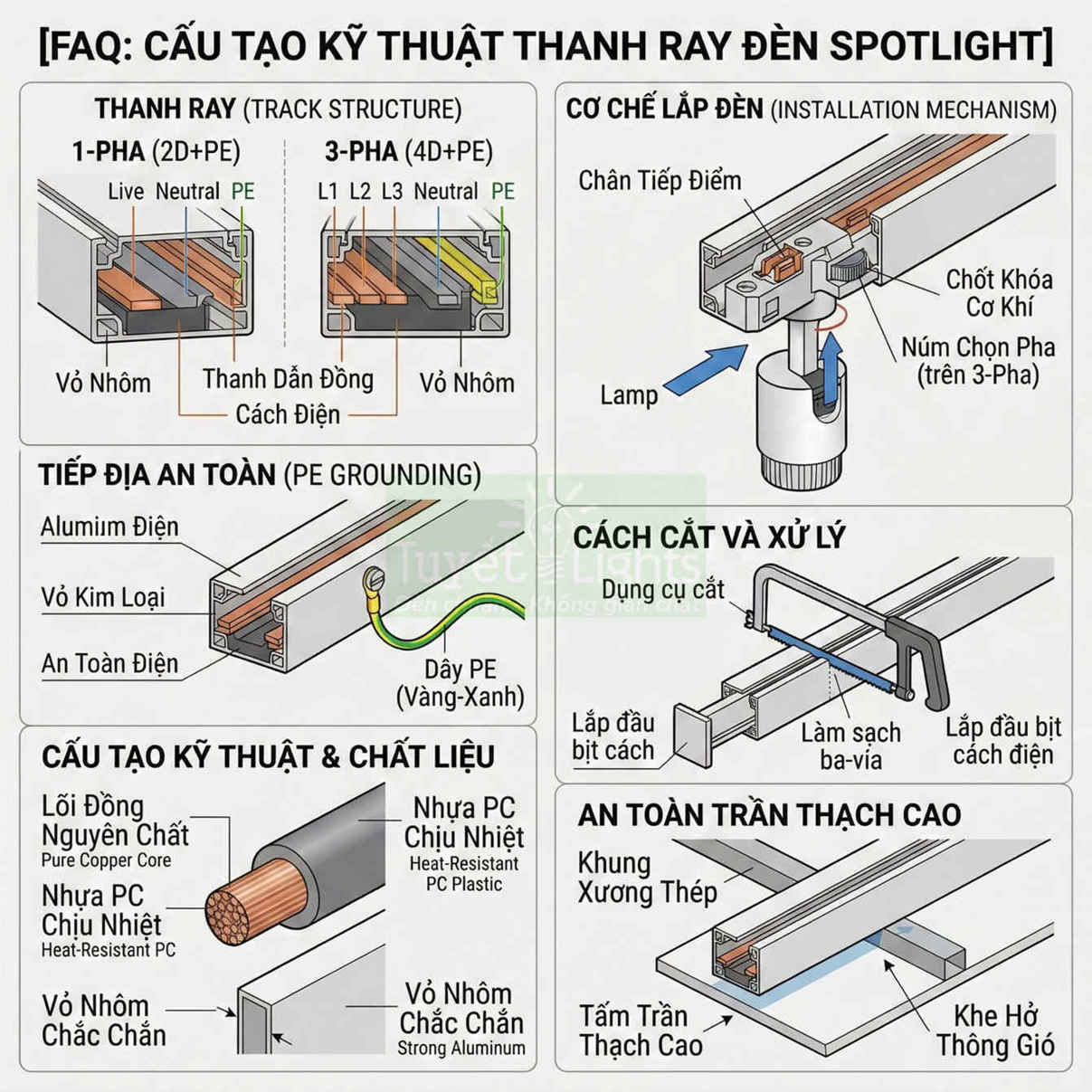

Cấu tạo tổng thể thanh ray đèn spotlight theo cấu trúc kỹ thuật

Cấu tạo tổng thể thanh ray đèn spotlight được hình thành từ hệ profile nhôm định hình, lõi dẫn đồng và các lớp cách điện đạt chuẩn kỹ thuật, tạo nên một cấu trúc vừa chịu lực vừa dẫn điện an toàn. Vỏ nhôm 6063 sơn tĩnh điện đảm nhiệm khung cơ khí và hỗ trợ tản nhiệt, trong khi lõi đồng nhiều pha quyết định khả năng chịu tải và độ ổn định điện áp. Thanh cách điện đạt chuẩn chống cháy, rãnh tiếp điểm tối ưu lực ép và đầu cấp nguồn đảm bảo truyền điện liên tục dọc tuyến ray. Sự kết hợp chính xác giữa vật liệu, tiết diện và cơ cấu khóa cơ khí tạo nên hệ ray có độ bền cơ học, an toàn điện và tính linh hoạt lắp đặt trong các không gian chiếu sáng chuyên nghiệp.

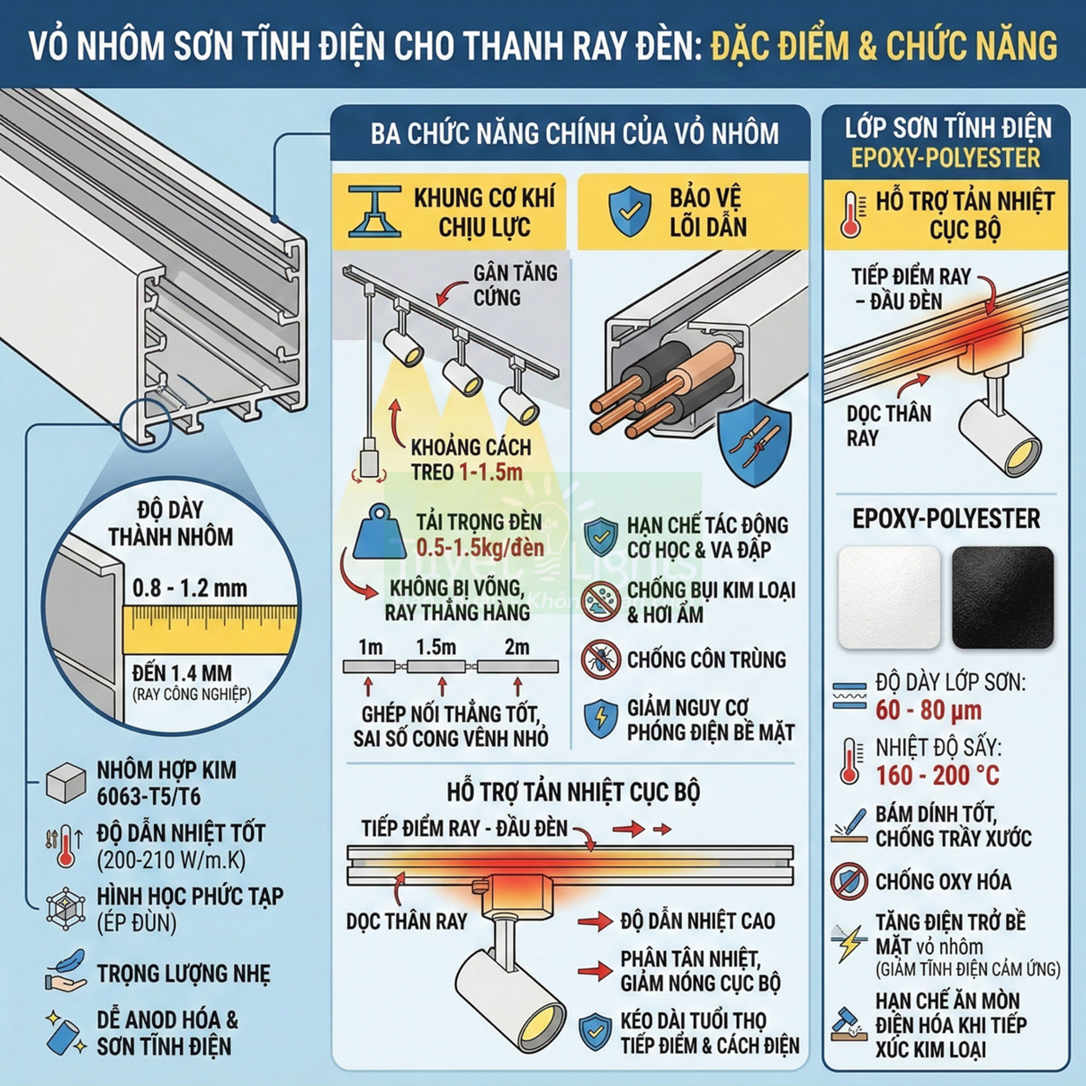

Vỏ nhôm sơn tĩnh điện: vật liệu, độ dày, khả năng tản nhiệt

Vỏ thanh ray thường sử dụng nhôm định hình hợp kim 6063-T5 hoặc 6063-T6, được ép đùn (extrusion) theo profile chuyên dụng cho ray đèn. Độ dày thành nhôm phổ biến 0,8–1,2 mm, một số dòng chịu lực cao hoặc ray công nghiệp có thể lên đến 1,4 mm nhằm tăng độ cứng uốn và khả năng chống xoắn. Hợp kim 6063 có ưu điểm là độ dẫn nhiệt tốt (khoảng 200–210 W/m.K), bề mặt dễ anod hóa hoặc sơn tĩnh điện, đồng thời trọng lượng nhẹ, phù hợp cho lắp đặt trên trần thạch cao hoặc hệ trần treo.

Lớp nhôm đảm nhiệm ba chức năng chính:

• Khung cơ khí chịu lực: profile được thiết kế có các gân tăng cứng, khoang rỗng và gờ liên kết giúp thanh ray không bị võng khi lắp trên các nhịp dài 1–1,5 m giữa các điểm treo. Mô men quán tính tiết diện được tính toán để ray vẫn giữ độ thẳng khi treo nhiều đèn spotlight có trọng lượng lớn (0,5–1,5 kg/đèn).
• Bảo vệ lõi dẫn và thanh cách điện: vỏ nhôm bao kín hệ lõi đồng và nhựa cách điện, hạn chế tác động cơ học, va đập, đồng thời tạo lớp che chắn khỏi bụi kim loại, hơi ẩm, côn trùng có thể gây phóng điện bề mặt.
• Hỗ trợ tản nhiệt cục bộ: mặc dù nguồn nhiệt chính nằm ở thân đèn, nhưng tại các điểm tiếp xúc điện (tiếp điểm ray – đầu đèn) vẫn phát sinh nhiệt do điện trở tiếp xúc. Nhôm với hệ số dẫn nhiệt cao giúp phân tán nhiệt này dọc theo thân ray, giảm nguy cơ nóng cục bộ tại một điểm, từ đó kéo dài tuổi thọ nhựa cách điện và tiếp điểm.

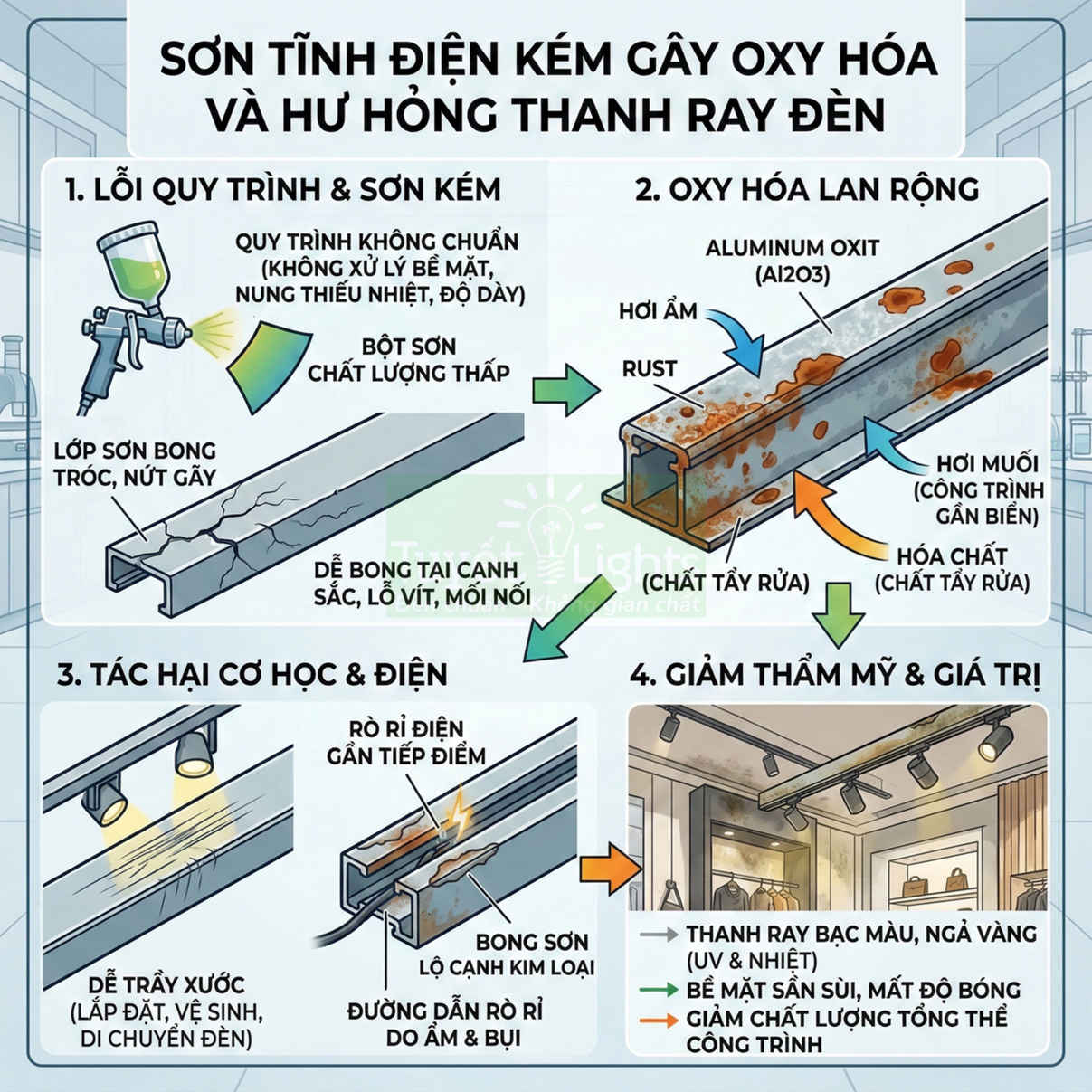

Lớp sơn tĩnh điện epoxy-polyester màu đen hoặc trắng có độ dày khoảng 60–80 µm, được sấy ở nhiệt độ 160–200 °C, tạo bề mặt bám dính tốt, chống trầy xước và chống oxy hóa. Sơn tĩnh điện còn giúp tăng điện trở bề mặt của vỏ nhôm, giảm nguy cơ cảm ứng tĩnh điện và hạn chế hiện tượng ăn mòn điện hóa khi ray tiếp xúc với các chi tiết kim loại khác trên trần. Vỏ nhôm chất lượng cao có độ phẳng và độ thẳng tuyến tính tốt, sai số cong vênh nhỏ, giúp khi ghép nhiều đoạn ray 1 m, 1,5 m hoặc 2 m vẫn đảm bảo tuyến ray thẳng hàng, không bị “gãy khúc” tại các mối nối.

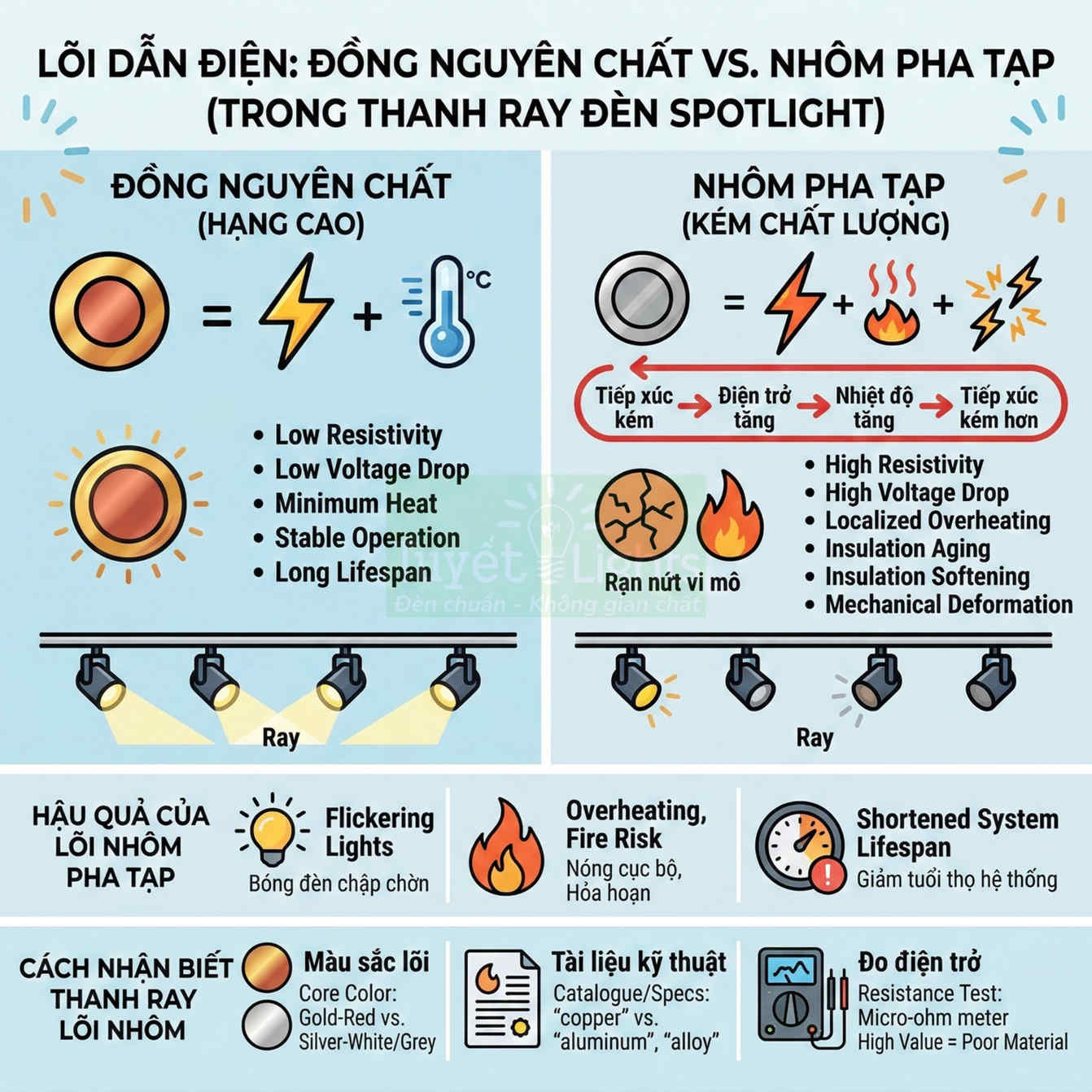

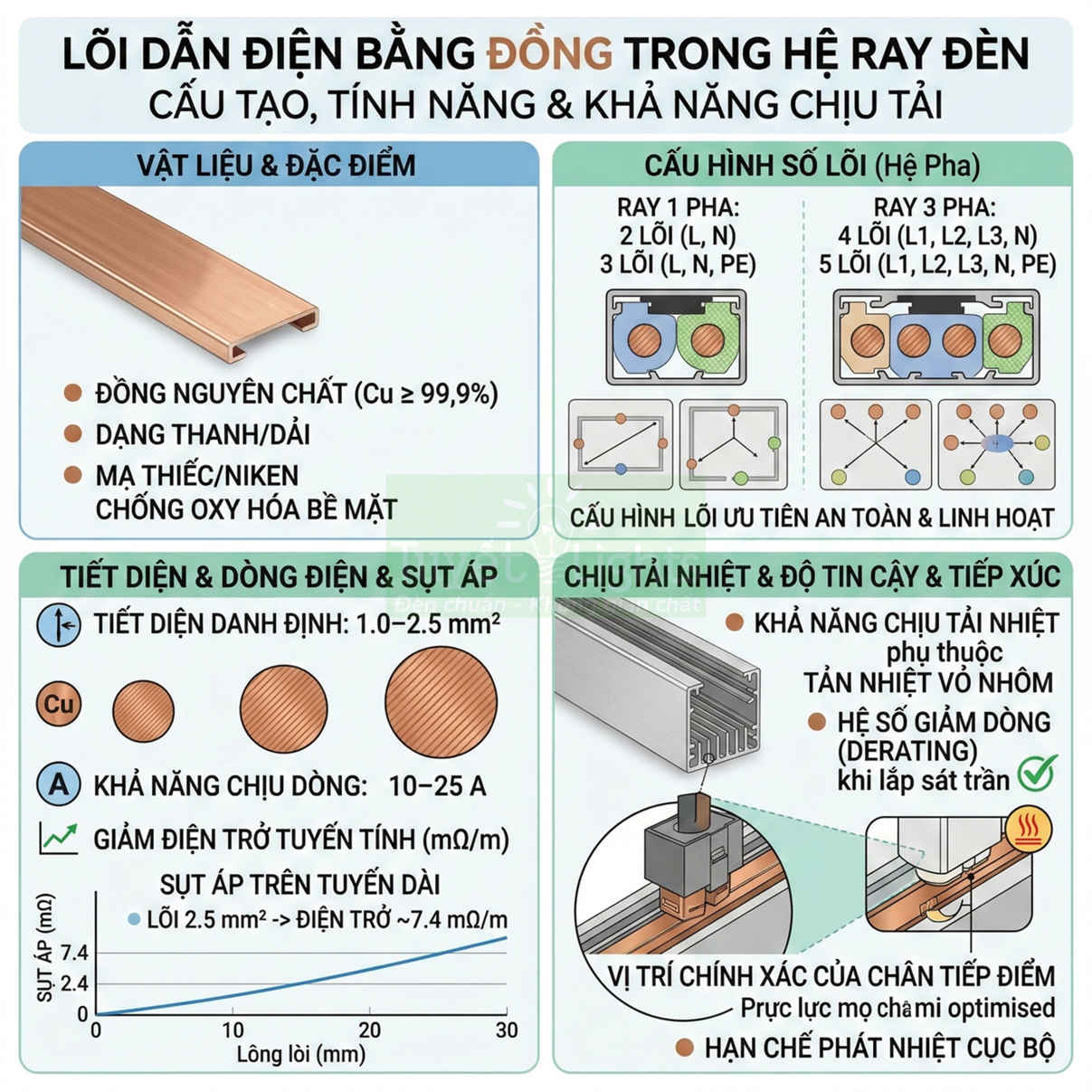

Lõi dẫn điện bằng đồng: số lõi, tiết diện, khả năng chịu tải

Lõi dẫn điện là thành phần quyết định trực tiếp đến khả năng chịu dòng và độ sụt áp của toàn bộ hệ ray. Vật liệu tiêu chuẩn là đồng nguyên chất (Cu ≥ 99,9%) dạng thanh hoặc dải, đôi khi được mạ thiếc hoặc mạ niken mỏng để tăng khả năng chống oxy hóa tại bề mặt tiếp xúc. Tiết diện danh định thường trong khoảng 1,0–2,5 mm², tương ứng với khả năng chịu dòng liên tục khoảng 10–25 A tùy theo điều kiện lắp đặt và tiêu chuẩn thiết kế.

Cấu hình số lõi phụ thuộc vào hệ pha và yêu cầu an toàn:

• Ray 1 pha: 2 lõi (L, N) cho hệ không nối đất, hoặc 3 lõi (L, N, PE) cho hệ có dây bảo vệ. Một số hệ ray mini trang trí có thể chỉ sử dụng 2 lõi, nhưng với ứng dụng thương mại – dịch vụ, cấu hình 3 lõi được ưu tiên để đảm bảo an toàn điện.

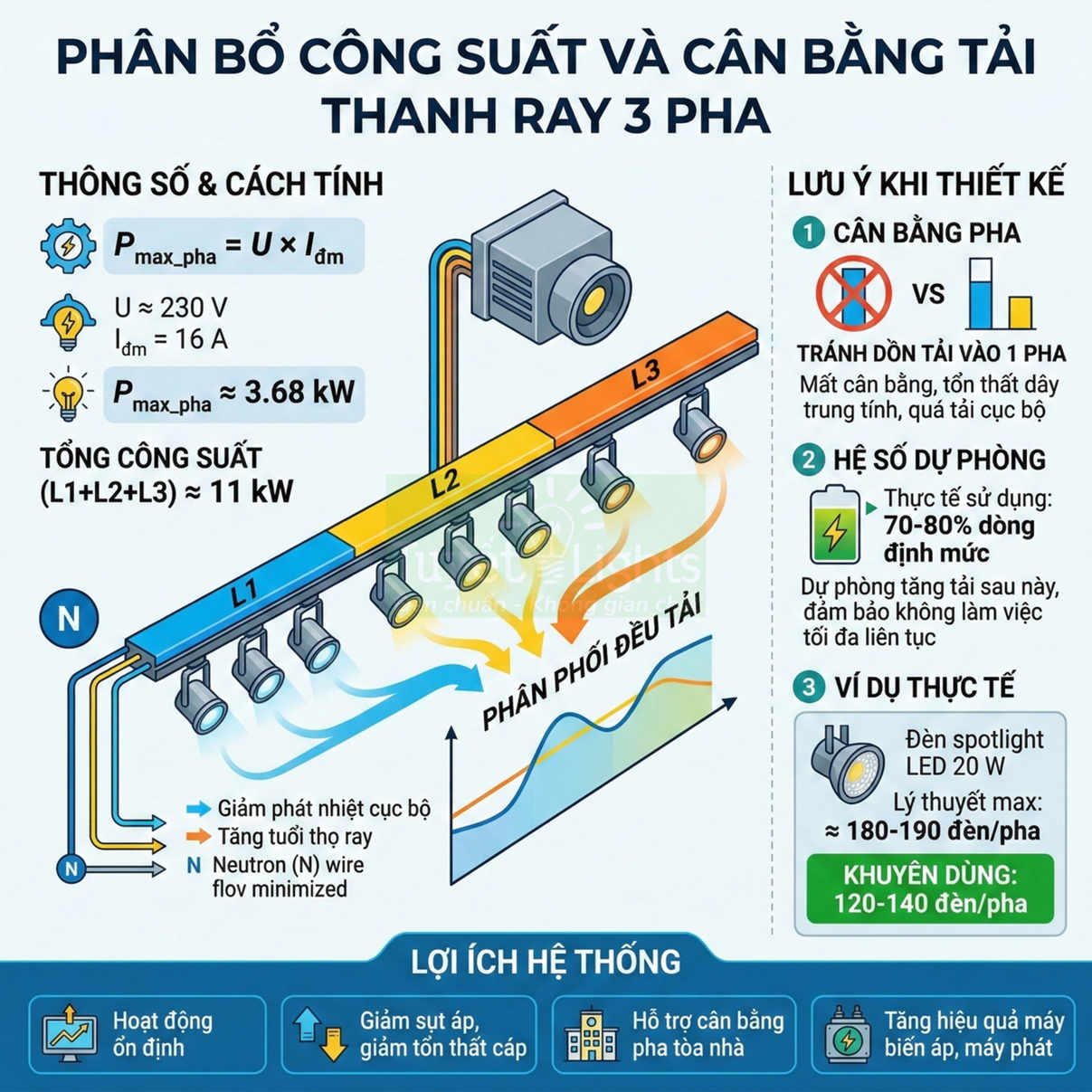

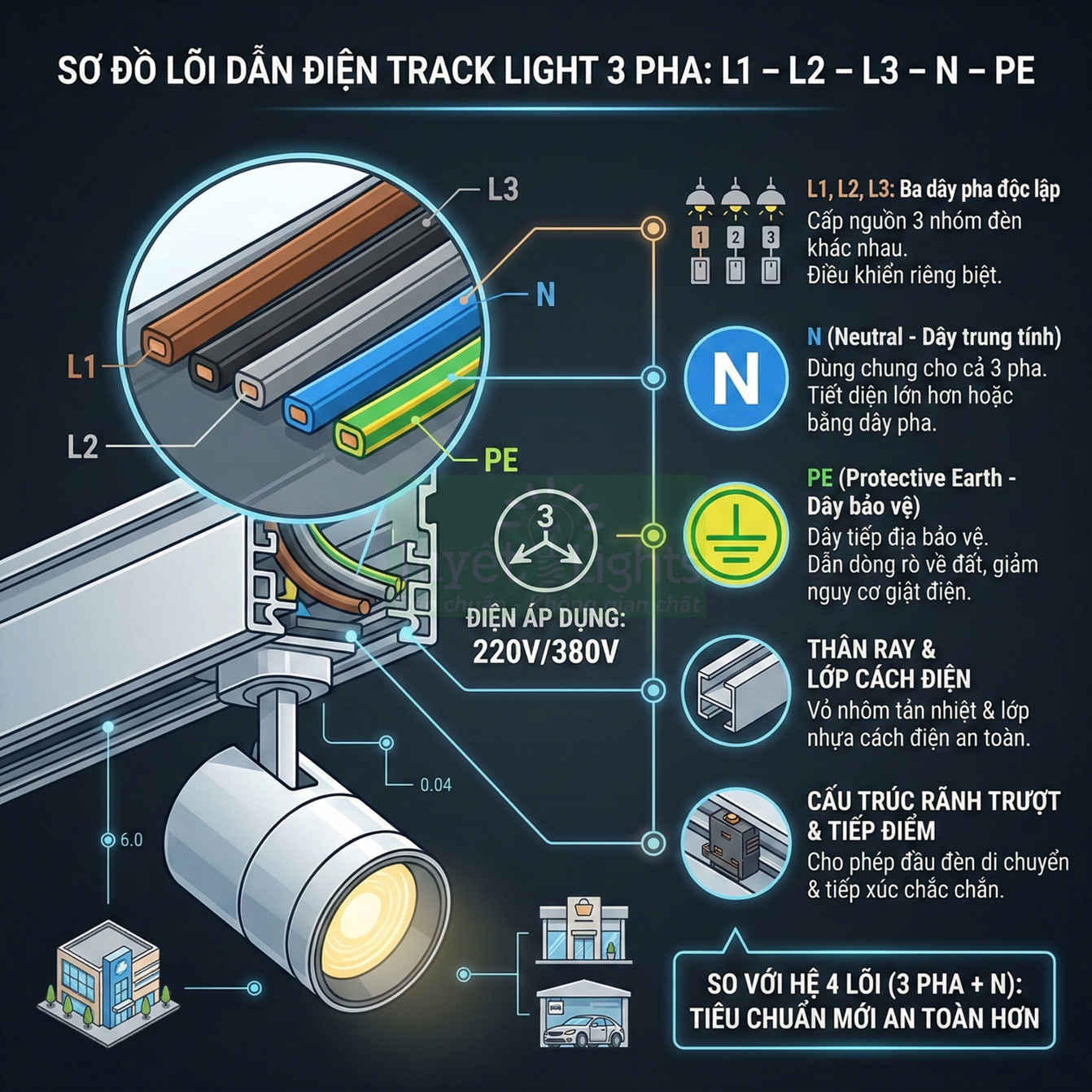

• Ray 3 pha: 4 lõi (L1, L2, L3, N) hoặc 5 lõi (L1, L2, L3, N, PE). Cấu hình 5 lõi cho phép phân pha linh hoạt cho từng nhóm đèn, đồng thời vẫn đảm bảo dây trung tính và dây bảo vệ riêng biệt.

Lõi đồng tiết diện lớn, độ tinh khiết cao giúp giảm điện trở tuyến tính (mΩ/m), từ đó giảm sụt áp trên các tuyến ray dài, đặc biệt khi tổng công suất đèn lớn. Ví dụ, với lõi 2,5 mm², điện trở khoảng 7,4 mΩ/m, nếu tải 16 A trên tuyến 20 m, sụt áp vẫn nằm trong giới hạn cho phép theo nhiều tiêu chuẩn chiếu sáng. Khả năng chịu tải nhiệt của lõi đồng còn phụ thuộc vào điều kiện tản nhiệt của vỏ nhôm và mật độ lắp đèn; trong thiết kế, thường áp dụng hệ số giảm dòng (derating) khi ray lắp sát trần kín hoặc trong không gian ít thông gió.

Để đảm bảo độ tin cậy lâu dài, các nhà sản xuất uy tín kiểm soát chặt chẽ độ đồng đều tiết diện, độ bám dính giữa lõi đồng và thanh cách điện, cũng như chất lượng bề mặt tiếp xúc tại rãnh conductive track. Lõi đồng được định vị chính xác để chân tiếp điểm của đầu đèn luôn tiếp xúc tại vùng có áp lực cơ học tối ưu, hạn chế hiện tượng phát nhiệt cục bộ do tiếp xúc kém.

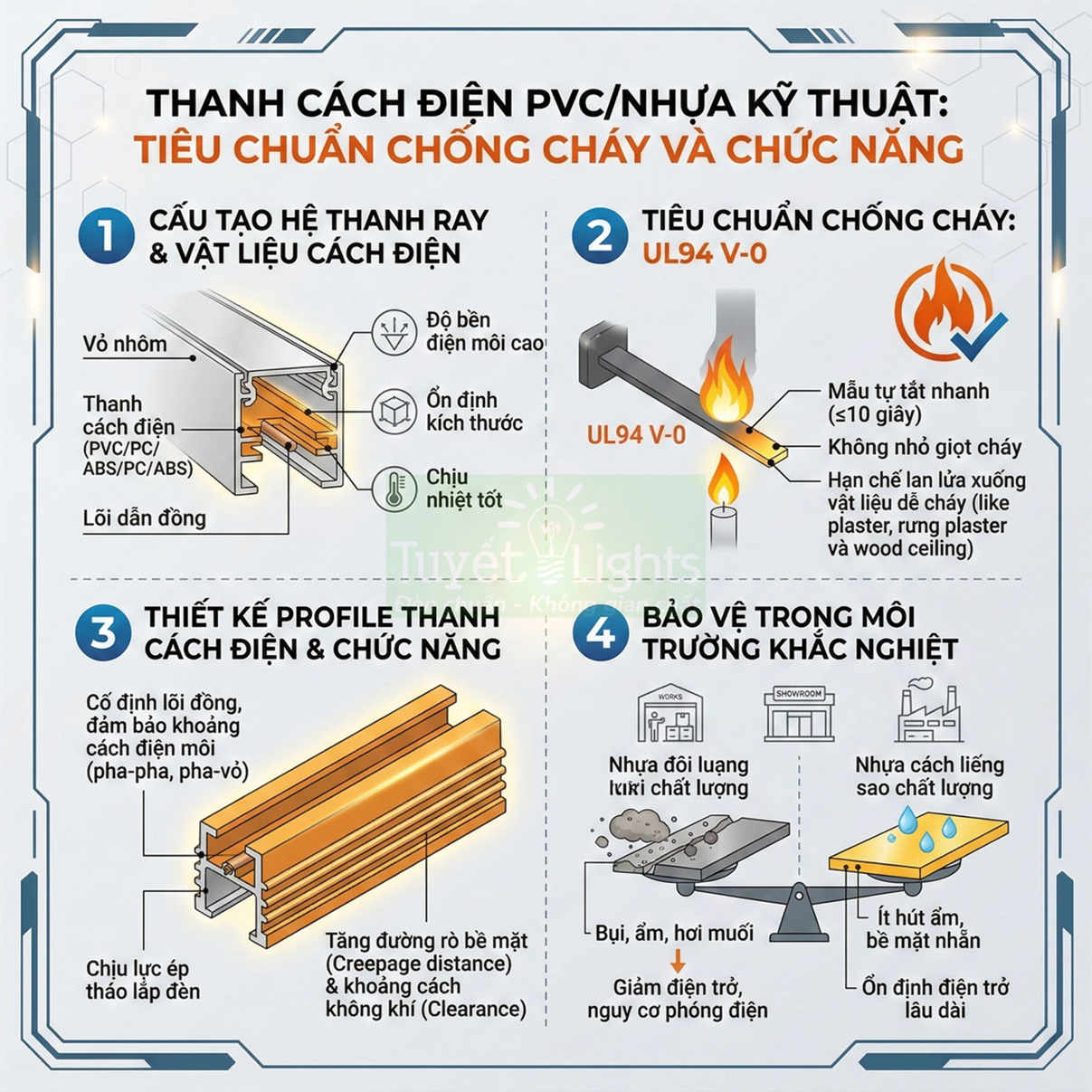

Thanh cách điện PVC/nhựa kỹ thuật: tiêu chuẩn chống cháy

Giữa lõi đồng và vỏ nhôm là lớp cách điện bằng PVC hoặc nhựa kỹ thuật như PC (polycarbonate) hoặc ABS chịu nhiệt, đôi khi là hợp kim PC/ABS để tối ưu cả độ bền cơ và khả năng chịu nhiệt. Vật liệu này phải đáp ứng đồng thời các yêu cầu: độ bền điện môi cao, ổn định kích thước theo thời gian, chịu nhiệt tốt và đạt chuẩn chống cháy.

Các tiêu chuẩn chống cháy thường được áp dụng là UL94 V-0 hoặc tương đương, nghĩa là mẫu vật liệu khi bị đốt cháy sẽ tự tắt trong thời gian rất ngắn, không nhỏ giọt cháy gây lan lửa xuống các vật liệu dễ cháy bên dưới. Điều này đặc biệt quan trọng khi thanh ray lắp trên trần thạch cao, trần gỗ hoặc gần vật liệu trang trí nội thất.

Thanh cách điện được thiết kế dạng profile chạy dọc theo thanh ray, có các rãnh và gờ để:

• Giữ cố định vị trí lõi dẫn đồng, đảm bảo khoảng cách điện môi tối thiểu giữa các pha và giữa pha với vỏ nhôm.
• Chịu được lực ép từ chân tiếp điểm của đầu đèn khi gài và xoay khóa, không bị nứt vỡ sau nhiều chu kỳ tháo lắp.
• Hạn chế đường rò bề mặt (creepage distance) và khoảng cách không khí (clearance) bị suy giảm do bụi, ẩm hoặc hơi muối trong môi trường khắc nghiệt.

Trong môi trường ẩm hoặc có bụi kim loại (xưởng cơ khí, showroom ô tô, nhà máy), thanh cách điện chất lượng thấp dễ bị bám bẩn, dẫn đến giảm điện trở bề mặt và nguy cơ phóng điện. Vì vậy, việc sử dụng nhựa kỹ thuật có tính ổn định cao, ít hút ẩm, bề mặt nhẵn và khó bám bụi là yếu tố quan trọng để đảm bảo độ bền điện lâu dài cho hệ ray.

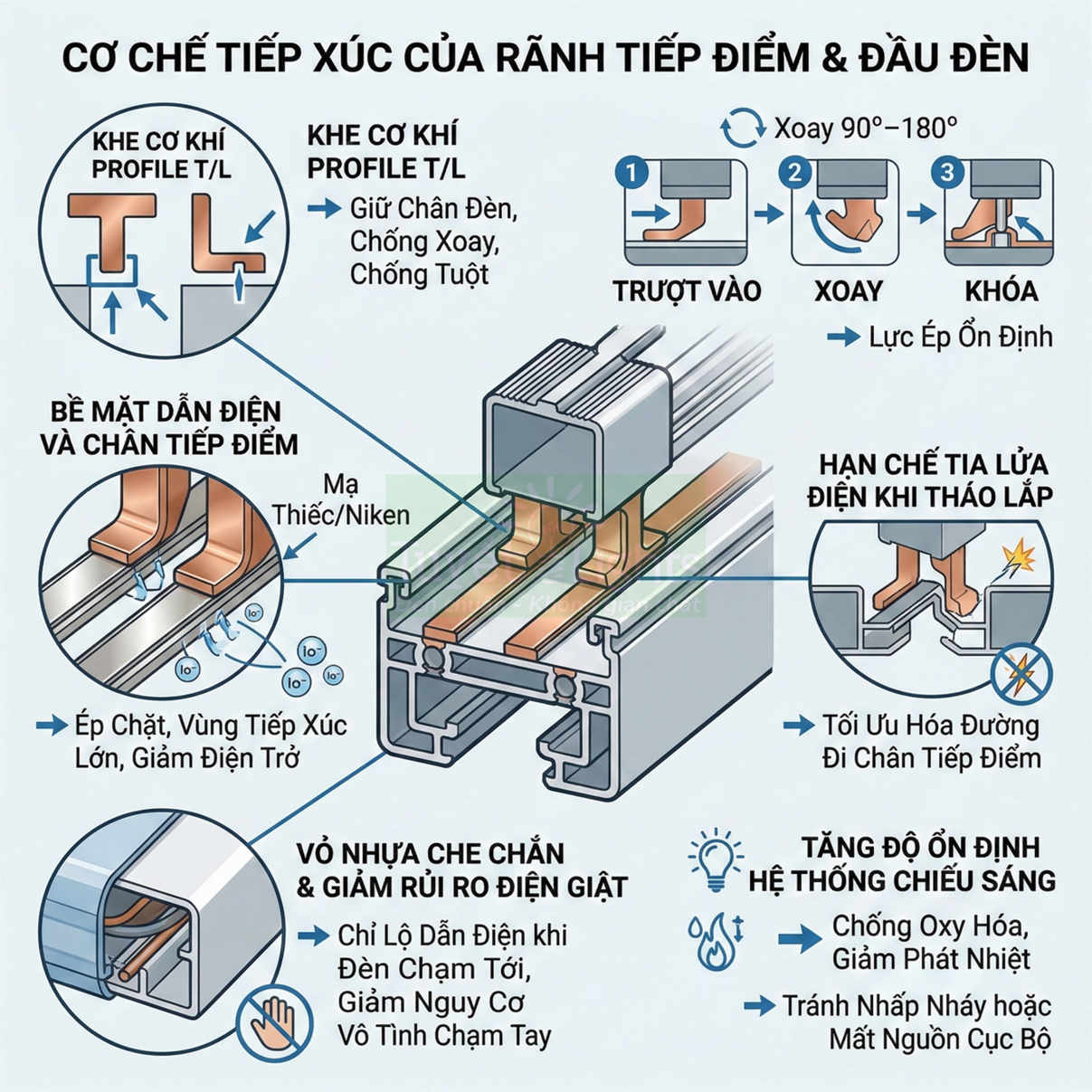

Rãnh tiếp điểm (conductive track): cơ chế tiếp xúc với đầu đèn

Rãnh tiếp điểm là phần hở trên bề mặt thanh ray, nơi chân tiếp điểm của đầu đèn rọi ray trượt vào và khóa lại. Cấu trúc rãnh được thiết kế đồng thời cho hai chức năng: dẫn điện và định vị cơ khí. Thông thường, rãnh gồm:

• Khe cơ khí có hình dạng đặc trưng (chữ T, chữ L hoặc profile riêng) để giữ chân đèn, chống xoay tự do và chống tuột khi có rung động.
• Bề mặt dẫn điện lộ ra một phần, được bố trí sao cho chân tiếp điểm bằng đồng hoặc hợp kim đồng của đầu đèn ép chặt vào, tạo vùng tiếp xúc có diện tích đủ lớn, giảm điện trở tiếp xúc.
• Các gờ định vị và chốt khóa, cho phép khi xoay đầu đèn khoảng 90°–180°, chân tiếp điểm sẽ chuyển từ trạng thái “trượt” sang trạng thái “khóa”, đảm bảo lực ép ổn định trong suốt quá trình vận hành.

Thiết kế rãnh tốt giúp hạn chế tia lửa điện (arcing) khi tháo lắp đèn dưới tải, nhờ tối ưu hóa đường đi của chân tiếp điểm và tốc độ tách tiếp xúc. Một số hệ ray cao cấp còn bổ sung các chi tiết nhựa che chắn, chỉ để lộ phần dẫn điện ở vị trí chân tiếp điểm có thể chạm tới, giảm nguy cơ người dùng vô tình chạm tay vào phần mang điện khi ray đang có điện áp.

Bề mặt conductive track có thể được xử lý mạ thiếc hoặc mạ niken để tăng khả năng chống oxy hóa, đặc biệt trong môi trường có độ ẩm cao hoặc có hơi hóa chất nhẹ (cửa hàng thực phẩm, nhà kho lạnh). Việc duy trì bề mặt tiếp xúc sạch, không bị oxy hóa giúp giảm hiện tượng phát nhiệt tại điểm tiếp xúc, từ đó nâng cao độ ổn định của hệ thống chiếu sáng, tránh nhấp nháy hoặc mất nguồn cục bộ cho một số đèn.

Đầu cấp nguồn (live end): cấu trúc và nguyên lý đấu nối

Đầu cấp nguồn là phụ kiện gắn ở một đầu thanh ray, đóng vai trò giao tiếp giữa dây nguồn từ hệ thống điện tòa nhà và lõi dẫn bên trong ray. Cấu trúc cơ bản gồm:

• Vỏ nhựa cách điện (thường là PC hoặc ABS) có khả năng chịu nhiệt và đạt chuẩn chống cháy tương tự thanh cách điện trong ray.
• Cầu đấu dạng vít hoặc lò xo (spring clamp), cho phép đấu dây cứng hoặc dây mềm với tiết diện thường từ 1,0–2,5 mm². Cầu đấu được thiết kế để đảm bảo lực kẹp ổn định, chống tuột dây khi có rung động hoặc co giãn nhiệt.
• Thanh tiếp điện hoặc cụm tiếp điểm được gài hoặc trượt vào rãnh ray, tiếp xúc trực tiếp với các lõi đồng chạy dọc thanh ray.

Nguyên lý đấu nối: dây nguồn 220–240 V AC từ tủ điện hoặc hộp nối trần được đưa vào đầu cấp nguồn, đấu vào các cực L, N, PE theo sơ đồ của nhà sản xuất. Khi lắp đầu cấp nguồn vào thanh ray, các thanh tiếp điện bên trong sẽ ép vào lõi đồng tương ứng, truyền điện áp dọc theo toàn bộ chiều dài ray. Với ray 3 pha, đầu cấp nguồn thường có ký hiệu rõ ràng cho từng pha L1, L2, L3, N, PE, cho phép lựa chọn pha cấp cho từng đoạn ray hoặc từng nhóm đèn thông qua cấu trúc đầu đèn.

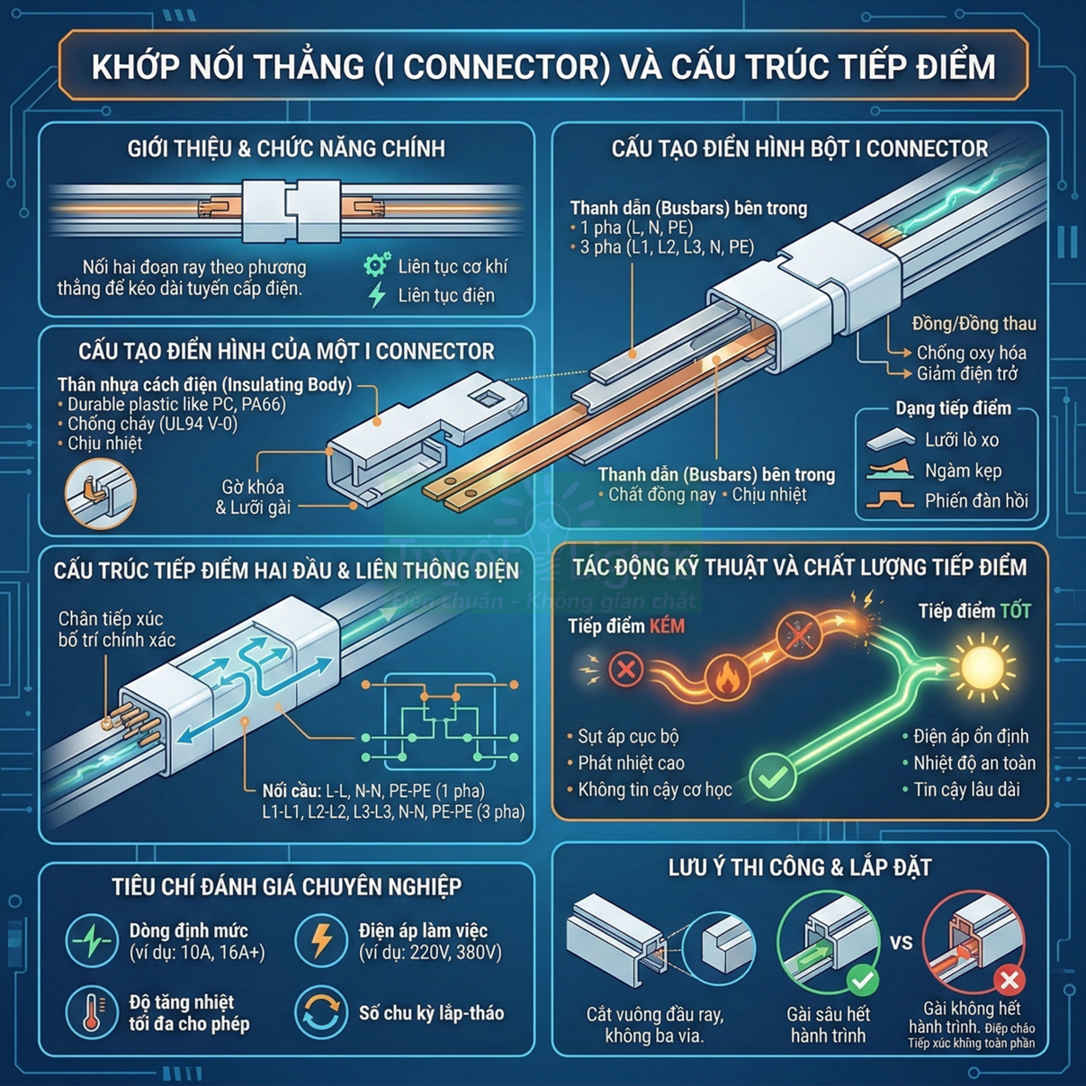

Một số hệ ray cho phép cấp nguồn từ giữa tuyến hoặc từ các khớp nối chữ T, chữ L, chữ X. Trong các trường hợp này, cấu trúc bên trong phụ kiện nối sẽ tích hợp cả chức năng cơ khí (liên kết hai đoạn ray) và chức năng điện (truyền pha, trung tính, dây bảo vệ). Tuy nhiên, nguyên lý vẫn tương tự: dây nguồn được đấu vào cầu đấu, sau đó truyền qua thanh tiếp điện đến lõi đồng của từng đoạn ray.

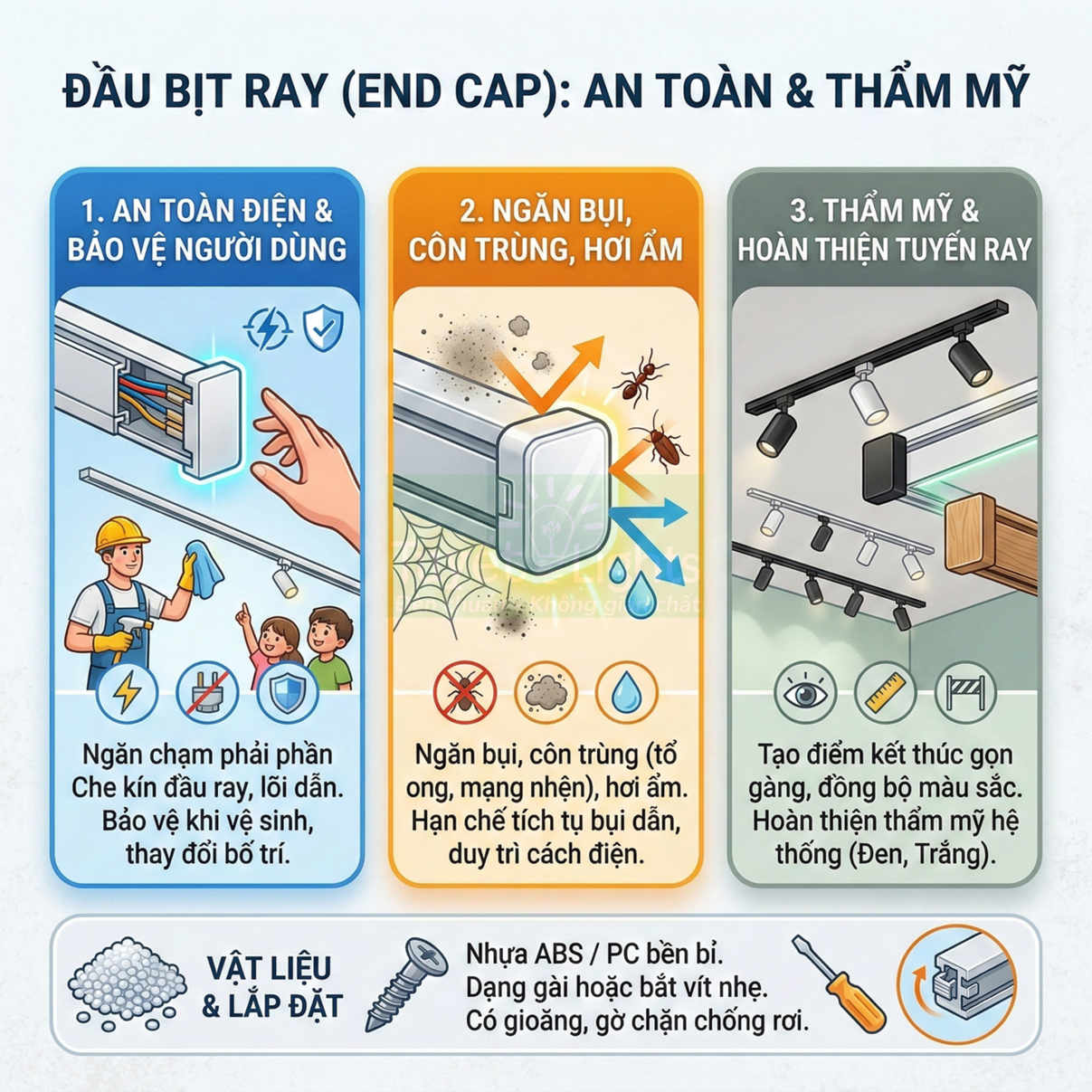

Đầu bịt ray (end cap): chức năng bảo vệ và an toàn điện

Đầu bịt ray là chi tiết nhỏ nhưng có vai trò quan trọng trong việc hoàn thiện hệ thống cả về an toàn điện lẫn thẩm mỹ. Đầu bịt che kín đầu còn lại của thanh ray, nơi lõi dẫn và thanh cách điện kết thúc, tránh để lộ các phần kim loại có thể mang điện nếu đấu nối sai hoặc nếu có sự cố.

Chức năng chính của đầu bịt gồm:

• Bảo vệ người dùng khỏi nguy cơ chạm phải phần dẫn điện, đặc biệt trong quá trình vệ sinh trần, thay đổi bố trí nội thất hoặc khi có trẻ em, nhân viên không chuyên tiếp cận khu vực trần thấp.
• Ngăn bụi, côn trùng, hơi ẩm xâm nhập vào bên trong khoang ray, hạn chế nguy cơ tích tụ bụi dẫn điện, tổ ong, mạng nhện… có thể ảnh hưởng đến cách điện và tiếp xúc cơ khí.
• Hoàn thiện thẩm mỹ cho tuyến ray, tạo điểm kết thúc gọn gàng, đồng bộ màu sắc với thanh ray (đen, trắng hoặc màu đặc biệt theo thiết kế nội thất).

Vật liệu thường là nhựa ABS hoặc PC, lắp dạng gài hoặc bắt vít nhẹ. Một số thiết kế có thêm gioăng nhỏ hoặc gờ chặn để đầu bịt không dễ rơi ra khi có rung động hoặc khi thao tác với các phụ kiện khác trên tuyến ray.

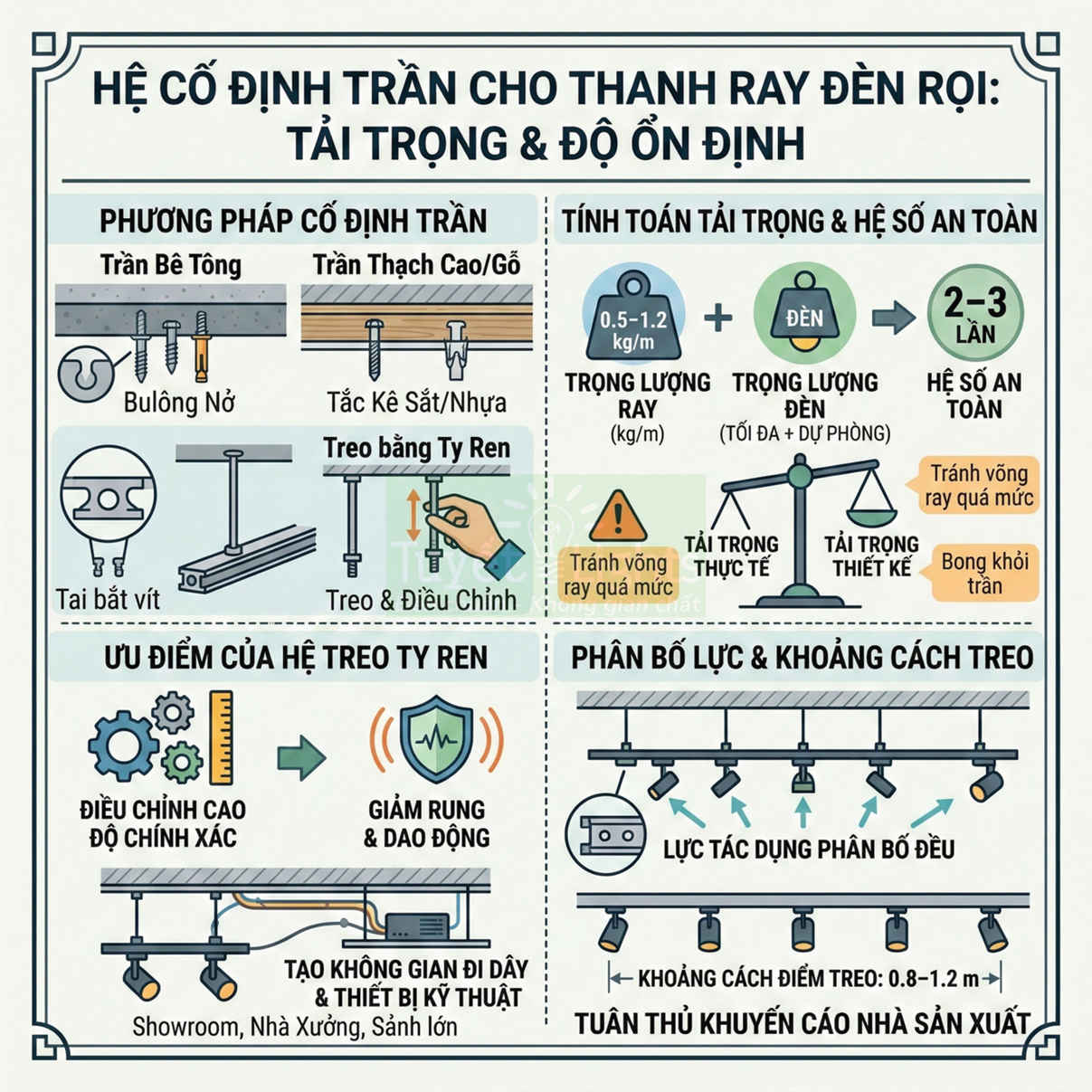

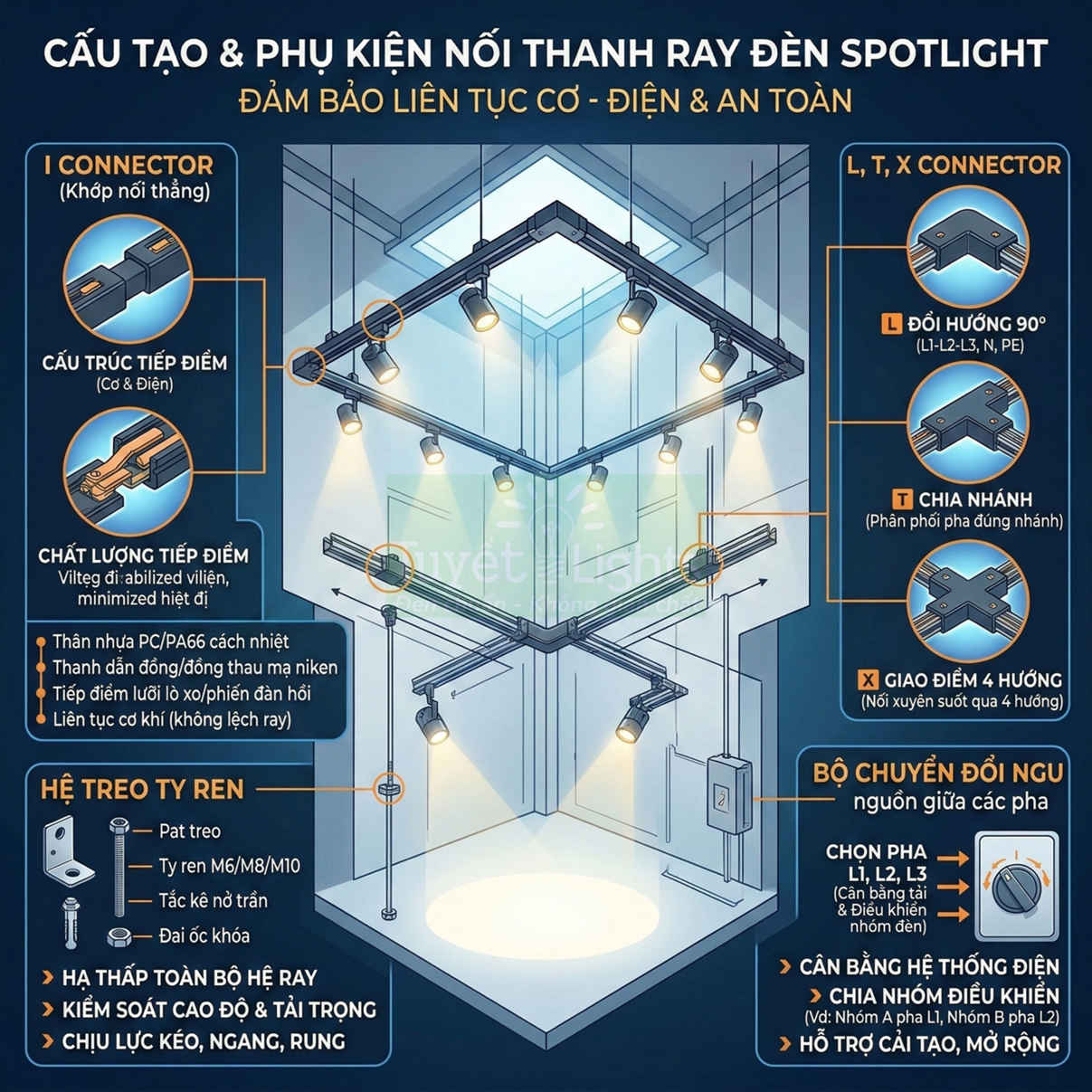

Tai bắt vít và hệ cố định trần: tải trọng và độ ổn định

Thanh ray có thể được cố định trực tiếp lên trần bê tông, trần thạch cao, trần gỗ hoặc treo bằng ty ren, tùy thuộc vào chiều cao trần và yêu cầu kiến trúc. Tai bắt vít là các lỗ hoặc ngàm trên thân ray hoặc trên pat treo, cho phép sử dụng vít nở, tắc kê nhựa, tắc kê sắt hoặc bulông nở để liên kết với kết cấu trần.

Hệ cố định phải được tính toán để chịu được tổng tải trọng gồm:

• Trọng lượng bản thân thanh ray (thường 0,5–1,2 kg/m tùy profile và độ dày nhôm).
• Trọng lượng tối đa của số lượng đèn dự kiến lắp trên mỗi mét ray, cộng với hệ số dự phòng cho việc tăng thêm đèn trong tương lai.
• Hệ số an toàn cơ học, thường từ 2–3 lần tải trọng làm việc, nhằm đảm bảo ray không bị võng quá mức hoặc bong khỏi trần khi có tác động bất thường.

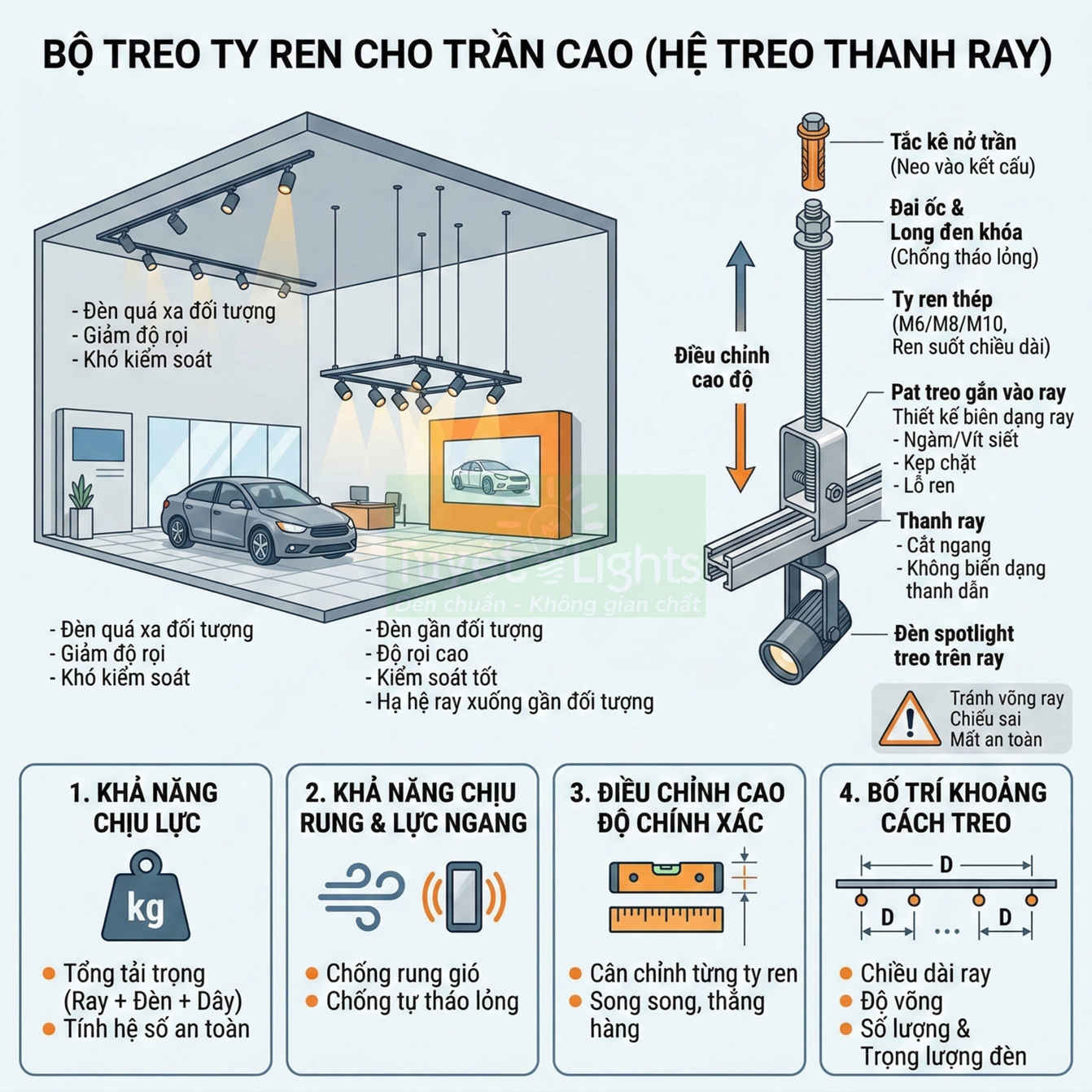

Với trần cao hoặc không gian mở (showroom, nhà xưởng, sảnh lớn), việc dùng ty ren và thanh treo giúp:

• Điều chỉnh cao độ chính xác, đảm bảo tuyến ray song song với mặt sàn và đồng bộ với các hệ trần, ống gió, máng cáp.
• Giảm rung và dao động khi có gió, khi đóng mở cửa lớn hoặc khi có tác động cơ học nhẹ trong quá trình bảo trì, thay đèn.
• Tạo khoảng không phía trên ray để đi dây, bố trí các thiết bị kỹ thuật khác mà không ảnh hưởng đến thẩm mỹ nhìn từ dưới lên.

Tai bắt vít và pat treo thường được thiết kế sao cho lực tác dụng phân bố đều dọc theo thân ray, tránh tập trung lực tại một điểm gây biến dạng profile nhôm. Khoảng cách giữa các điểm treo thường từ 0,8–1,2 m, tùy theo tải trọng và độ cứng của thanh ray. Việc tuân thủ đúng khuyến cáo của nhà sản xuất về khoảng cách treo, loại vít – tắc kê và phương án liên kết với kết cấu trần là yếu tố then chốt để hệ ray đèn spotlight vận hành ổn định, an toàn trong suốt vòng đời sử dụng.

Cấu tạo chi tiết thanh ray đèn spotlight 1 pha

Thanh ray đèn spotlight 1 pha được thiết kế theo cấu trúc điện tiêu chuẩn gồm 3 lõi L – N – PE, đảm bảo cấp nguồn ổn định và an toàn tiếp địa cho toàn hệ thống chiếu sáng. Cách bố trí thanh dẫn, tiếp điểm cơ khí và cơ chế khóa hướng giúp hạn chế đấu nhầm cực, đồng thời duy trì điện trở tiếp xúc thấp trong suốt quá trình vận hành. Khả năng chịu tải phụ thuộc vào tiết diện lõi đồng, chất lượng cách điện và tiêu chuẩn dòng định mức, cho phép ứng dụng linh hoạt trong nhà ở và không gian thương mại quy mô nhỏ. Sự kết hợp giữa an toàn điện, độ bền cơ học và tính linh hoạt lắp đặt tạo nên nền tảng kỹ thuật ổn định cho hệ ray 1 pha.

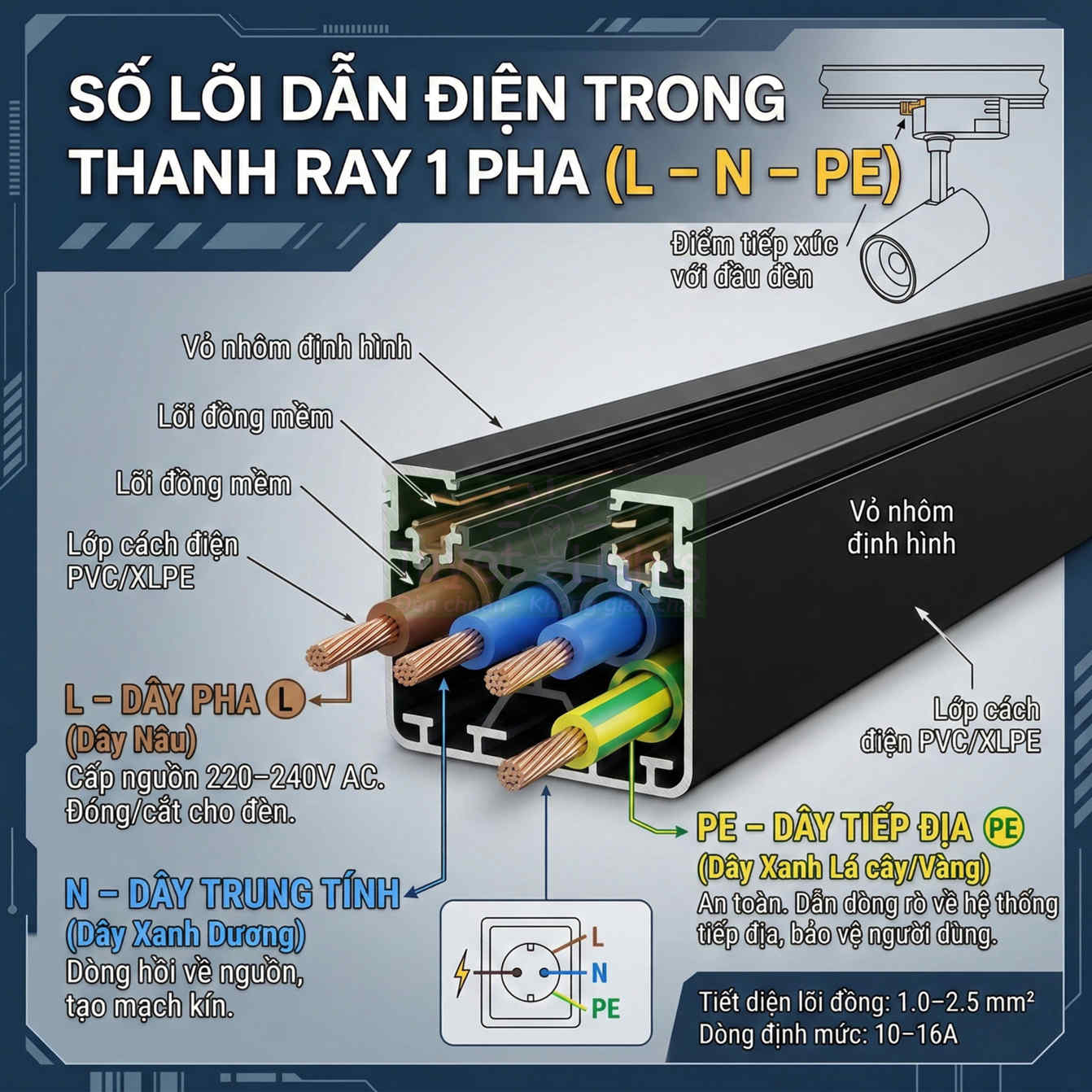

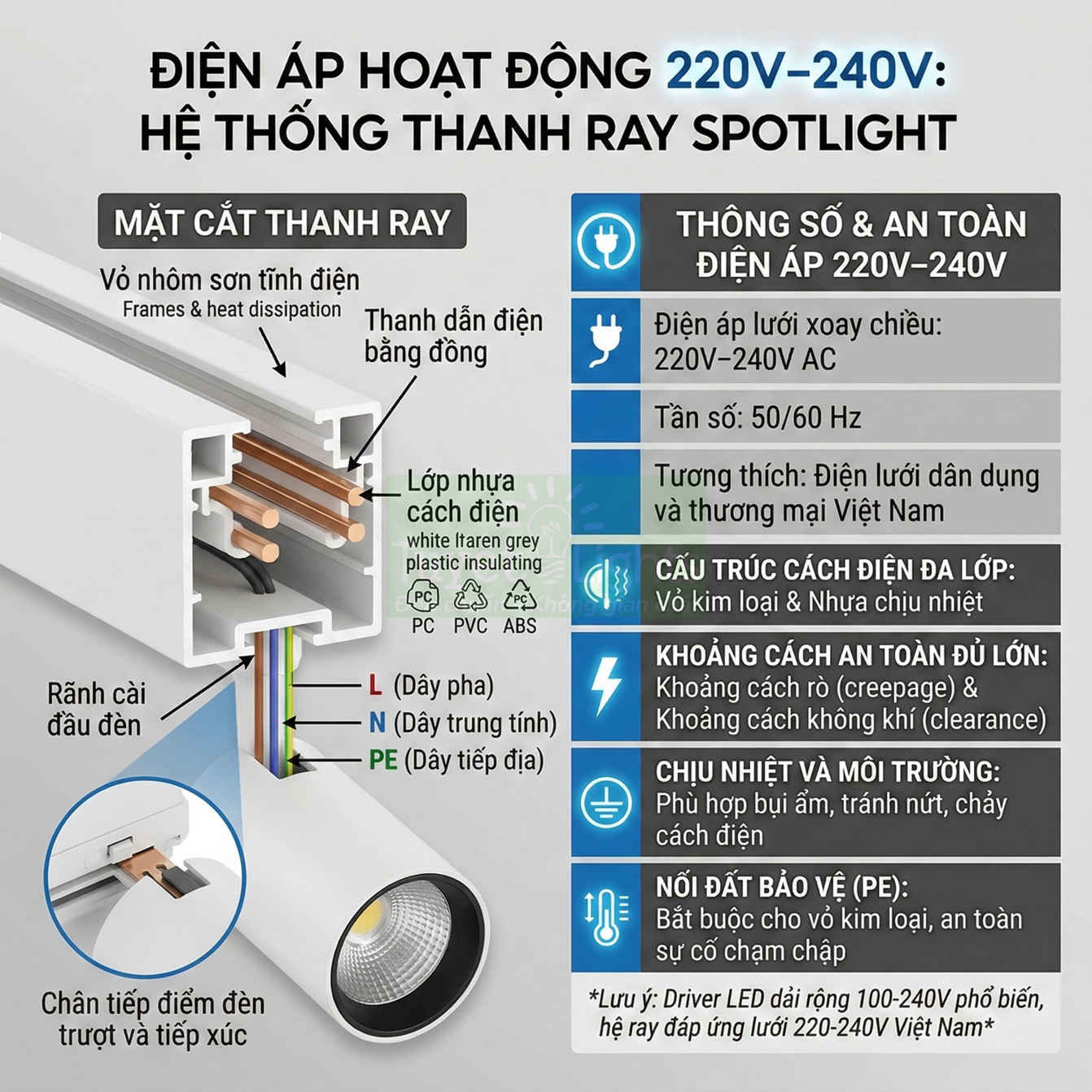

Số lõi dẫn điện trong thanh ray 1 pha (L – N – PE)

Thanh ray spotlight 1 pha tiêu chuẩn trong các hệ thống chiếu sáng hiện đại thường được thiết kế với 3 lõi dẫn điện riêng biệt: L (dây pha), N (dây trung tính) và PE (dây tiếp địa). Cấu trúc 3 lõi này tuân theo các tiêu chuẩn an toàn điện thông dụng như TCVN/IEC, nhằm đảm bảo hệ thống chiếu sáng không chỉ hoạt động ổn định mà còn an toàn trong suốt vòng đời sử dụng.

Về mặt cấu tạo, lõi dẫn thường là đồng mềm (copper conductor) dạng thanh hoặc dạng dây bọc trong lớp cách điện PVC hoặc XLPE, sau đó được đặt chìm trong thân ray bằng nhựa kỹ thuật hoặc nhôm định hình. Tiết diện lõi đồng phổ biến trong thanh ray 1 pha dân dụng nằm trong khoảng 1.0–2.5 mm², đủ để chịu được dòng định mức 10–16A mà không gây phát nóng quá mức. Lớp cách điện giữa các lõi được thiết kế có khoảng cách và độ bền điện môi phù hợp để tránh phóng điện, đặc biệt ở các điểm tiếp xúc với đầu đèn.

Một số mẫu thanh ray giá rẻ trên thị trường có thể lược bỏ lõi PE, chỉ còn 2 lõi L–N. Về mặt kỹ thuật, hệ thống vẫn có thể hoạt động bình thường, nhưng mức độ an toàn điện giảm đáng kể. Khi không có dây tiếp địa, mọi sự cố rò rỉ điện từ driver LED, bộ nguồn, hay từ thân đèn kim loại sẽ không được dẫn về hệ thống tiếp địa của công trình, làm tăng nguy cơ giật điện khi người dùng chạm vào thân đèn hoặc thân ray. Trong các công trình đạt chuẩn, đặc biệt là nhà ở cao cấp, showroom, cửa hàng có nhiều thiết bị kim loại, cấu trúc 3 lõi L–N–PE gần như là yêu cầu bắt buộc.

Vai trò của từng lõi trong vận hành hệ thống:

• L (Line – dây pha): mang điện áp xoay chiều 220–240V, là đường cấp năng lượng chính cho toàn bộ đèn gắn trên ray. Mọi thao tác đóng/cắt bằng công tắc, dimmer, cảm biến… đều tác động chủ yếu lên dây pha.
• N (Neutral – dây trung tính): tạo thành mạch kín với dây pha, giúp dòng điện quay về nguồn. Dây N thường được nối chung cho toàn tuyến ray, đảm bảo tất cả đèn trên ray có cùng điểm trung tính ổn định.
• PE (Protective Earth – dây tiếp địa): được nối với thân ray (nếu ray bằng nhôm) và thân đèn kim loại, tạo thành một “lớp bảo vệ” thứ cấp. Khi có rò rỉ, dòng rò sẽ đi theo đường PE về hệ thống tiếp địa, làm nhảy aptomat (MCB/RCD) và ngắt mạch, bảo vệ người dùng.

Trong thiết kế chuyên nghiệp, kỹ sư điện thường yêu cầu kiểm tra liên tục tính liên tục (continuity) của dây PE trên toàn tuyến ray bằng đồng hồ đo chuyên dụng. Điều này đảm bảo mọi đoạn nối ray, đầu bịt, đầu cấp nguồn đều duy trì được kết nối tiếp địa, không bị đứt hoặc lỏng, đặc biệt quan trọng khi ray được cắt nối nhiều đoạn hoặc lắp trên trần kim loại.

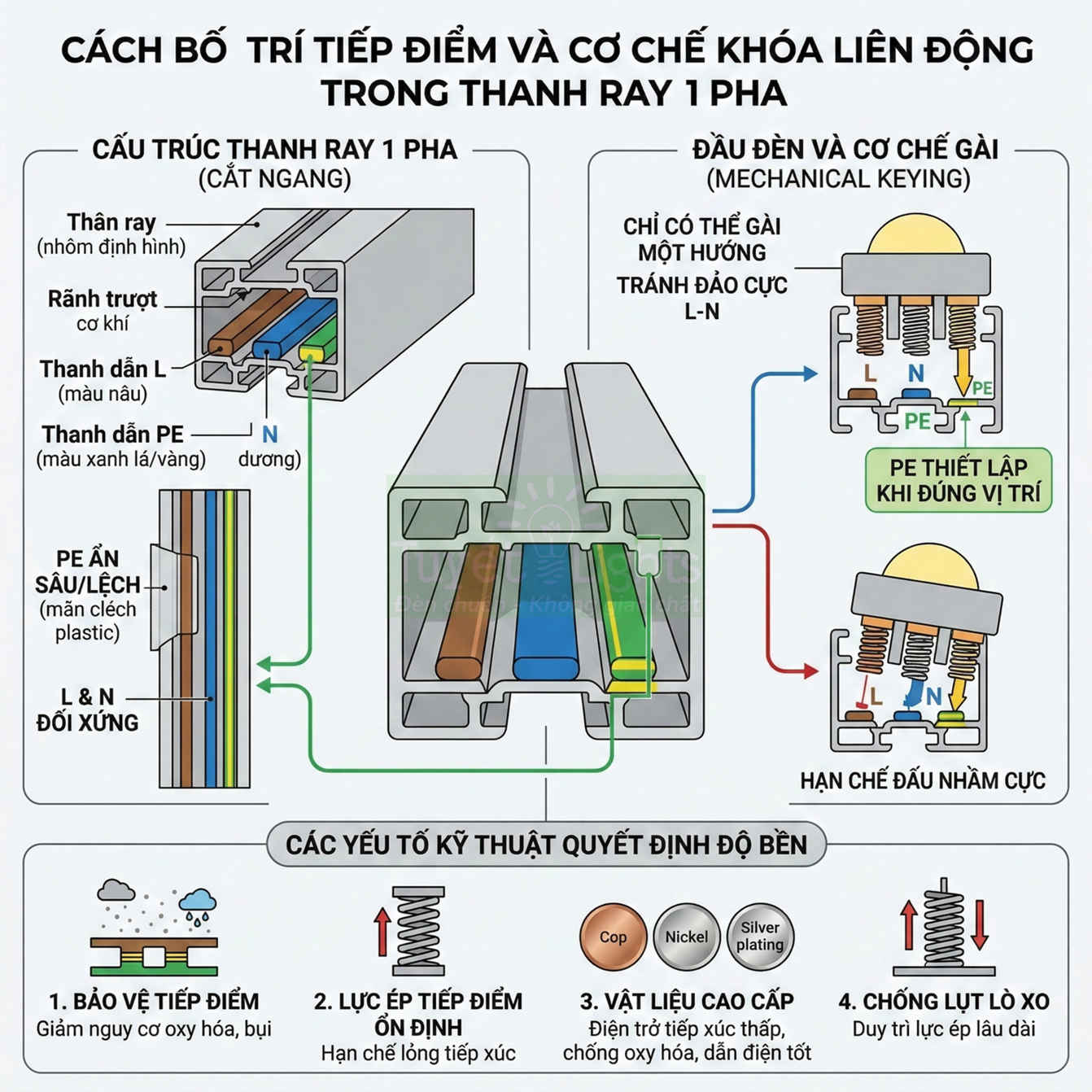

Cách bố trí tiếp điểm trong ray 1 pha

Trong thanh ray 1 pha, hai thanh dẫn L và N thường được bố trí đối xứng hai bên rãnh chính của ray, trong khi PE được đặt lệch hoặc ẩn sâu hơn. Cách bố trí này không chỉ mang tính cơ khí mà còn mang tính “khóa liên động” (mechanical keying), giúp hạn chế tối đa khả năng đấu nhầm cực khi lắp đầu đèn.

Cấu trúc điển hình của một thanh ray 1 pha:

• Thân ray bằng nhôm định hình hoặc nhựa kỹ thuật, tạo thành khung chịu lực và bề mặt lắp đặt.
• Hai thanh dẫn L và N đặt song song, thường nằm gần bề mặt rãnh để chân tiếp điểm của đèn dễ dàng tiếp xúc.
• Thanh dẫn PE đặt sâu hơn hoặc lệch sang một bên, đôi khi được che bởi gờ nhựa, chỉ để lộ tại vị trí tiếp xúc với chân PE của đầu đèn.
• Rãnh trượt cơ khí cho phép đầu đèn gài, xoay và cố định chắc chắn, đồng thời định hướng vị trí tiếp điểm.

Chân tiếp điểm của đầu đèn rọi ray 1 pha được thiết kế tương thích với cấu trúc này. Thông thường, đầu đèn có 3 chân tiếp xúc lò xo hoặc dạng lá đồng, được bố trí sao cho:

• Chỉ có thể gài vào ray theo một hướng duy nhất, tránh đảo cực L–N.
• Chân PE chỉ chạm được vào thanh PE khi đầu đèn đã gài đúng vị trí, đảm bảo tiếp địa được thiết lập đồng thời với tiếp xúc điện.
• Lực ép tiếp điểm đủ lớn để giảm điện trở tiếp xúc, hạn chế phát nhiệt tại điểm nối khi dòng tải cao.

Nhờ cơ chế “khóa hướng” này, thợ thi công và người dùng gần như không thể lắp sai cực tính, kể cả khi lắp số lượng lớn đèn trên nhiều tuyến ray trong cùng một không gian. Điều này đặc biệt hữu ích trong các dự án thương mại, nơi việc thay đổi, bổ sung đèn diễn ra thường xuyên và có thể do nhiều nhóm thợ khác nhau thực hiện.

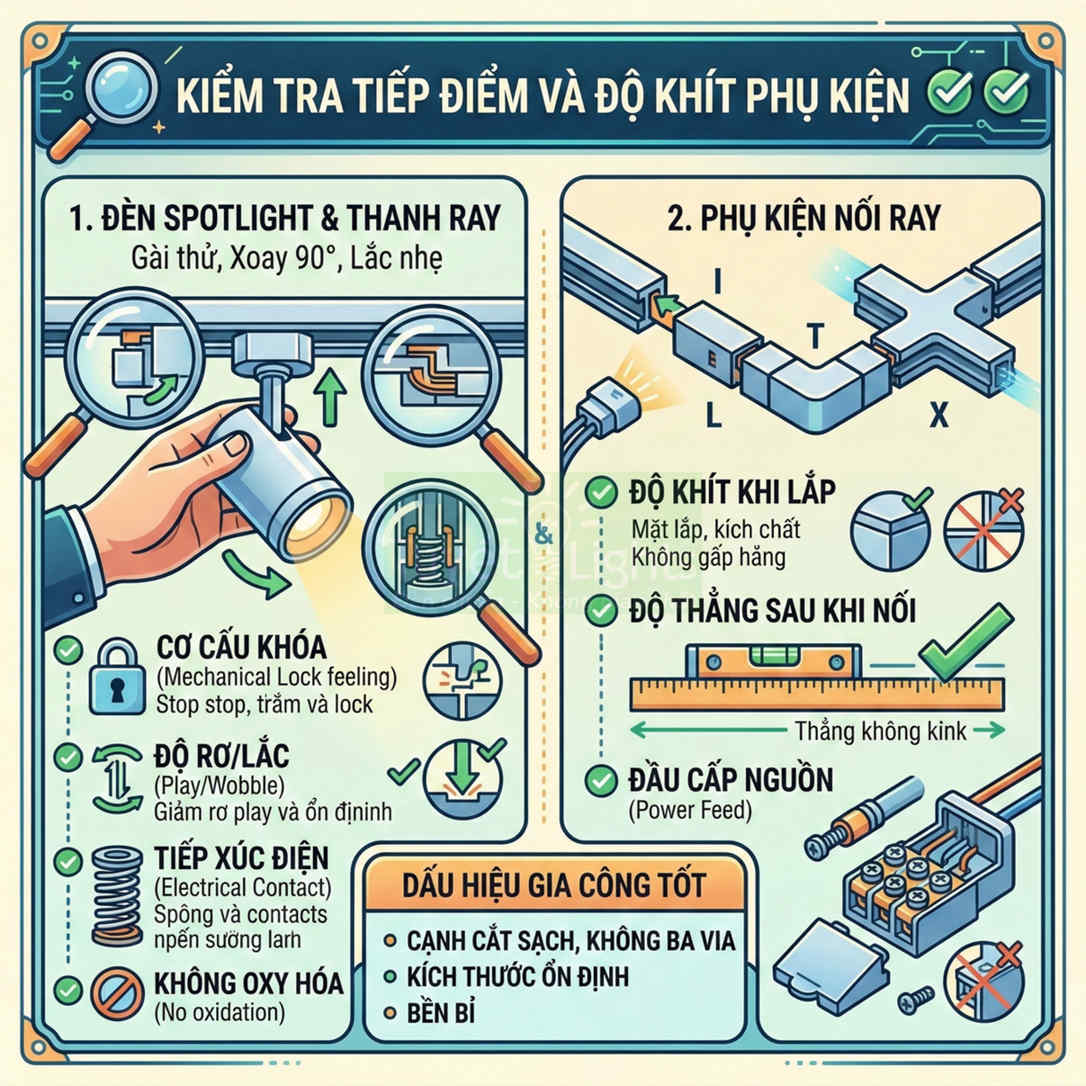

Ở góc độ kỹ thuật, chất lượng tiếp điểm là yếu tố quyết định độ bền của hệ thống ray:

• Tiếp điểm tốt có điện trở tiếp xúc thấp, giảm tổn hao công suất và hạn chế phát nhiệt cục bộ.
• Vật liệu tiếp điểm thường là đồng hoặc hợp kim đồng mạ niken, mạ thiếc, đôi khi mạ bạc ở các dòng cao cấp để tăng khả năng dẫn điện và chống oxy hóa.
• Cơ cấu lò xo hoặc lá đàn hồi phải duy trì được lực ép ổn định trong thời gian dài, không bị “lụt lò xo” gây lỏng tiếp xúc sau vài năm sử dụng.

Trong môi trường có bụi, ẩm hoặc hơi muối (gần biển), việc bố trí tiếp điểm sâu trong rãnh, có che chắn bằng nhựa, giúp giảm nguy cơ oxy hóa và bám bẩn, từ đó kéo dài tuổi thọ của cả ray và đầu đèn.

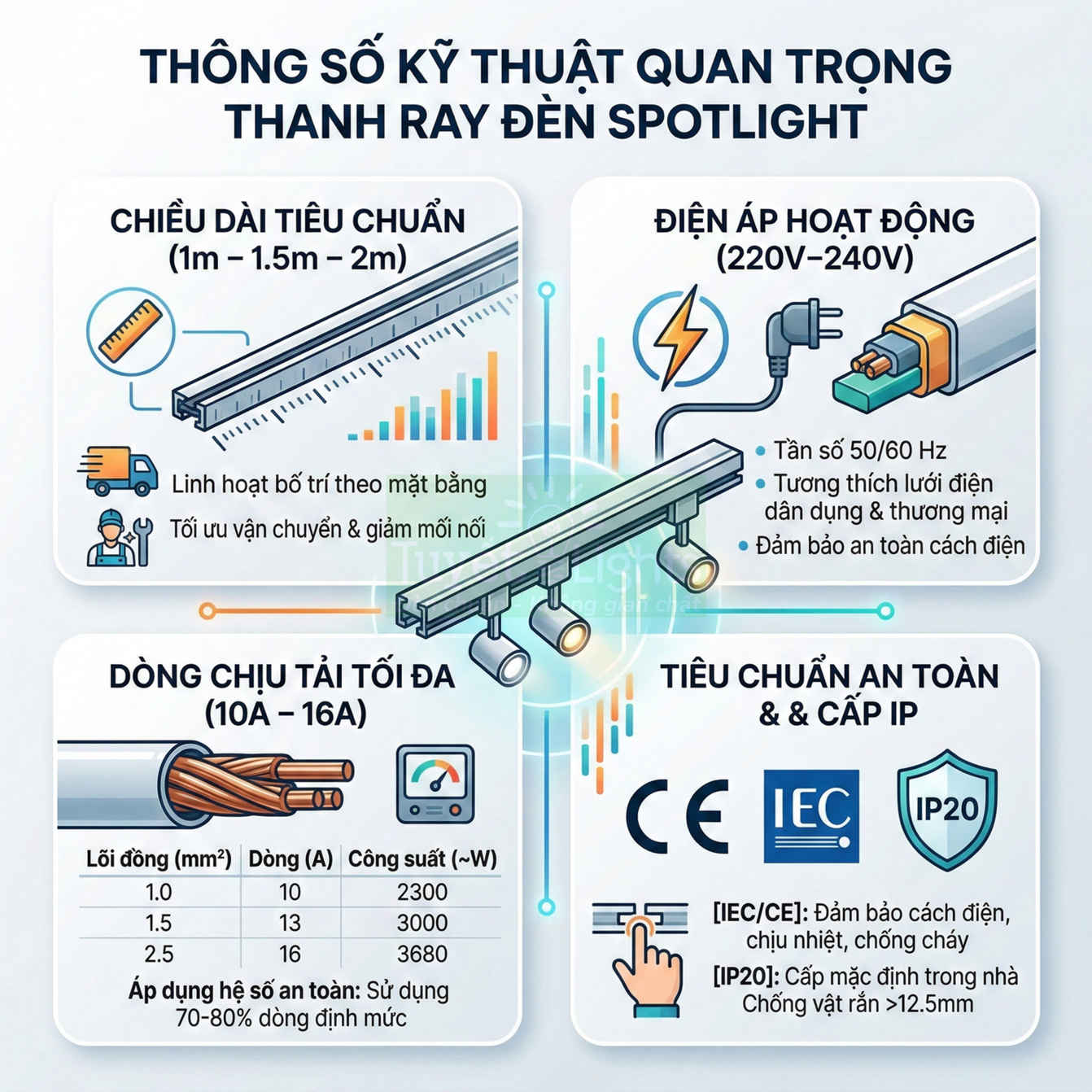

Công suất tải tối đa của thanh ray 1 pha

Công suất tải tối đa của thanh ray 1 pha phụ thuộc chủ yếu vào tiết diện lõi đồng, vật liệu cách điện, chất lượng tiếp điểm và tiêu chuẩn thiết kế của nhà sản xuất. Trong thực tế, các thanh ray 1 pha dân dụng và thương mại phổ biến được thiết kế cho dòng định mức khoảng 10–16A ở điện áp 220–240V, tương đương công suất 2200–3500W cho mỗi tuyến ray.

Để đảm bảo an toàn và độ bền, kỹ sư thiết kế thường không khai thác tối đa giá trị này mà áp dụng hệ số dự phòng, chỉ sử dụng khoảng 70–80% tải tối đa. Việc này nhằm:

• Giảm phát nhiệt trên lõi dẫn và tại các điểm tiếp xúc (đầu cấp nguồn, đầu nối ray, chân tiếp điểm đèn).
• Hạn chế suy giảm tuổi thọ của vật liệu cách điện do nhiệt độ cao kéo dài.
• Tạo dư địa cho việc bổ sung thêm đèn trong tương lai mà không cần thay đổi tuyến ray hoặc dây cấp nguồn.

Ví dụ, với một thanh ray có dòng định mức 16A ở 230V, công suất lý thuyết là khoảng 3680W. Tuy nhiên, khi thiết kế, người ta thường chỉ cho phép tải khoảng 2500–3000W. Với đèn LED spotlight công suất 10–20W/đèn, tuyến ray này có thể gắn từ 100–150 đèn về mặt lý thuyết, nhưng trên thực tế số lượng thường thấp hơn rất nhiều do giới hạn về bố cục chiếu sáng, khoảng cách đèn và thẩm mỹ.

Một số yếu tố cần xem xét thêm khi tính toán tải cho thanh ray 1 pha:

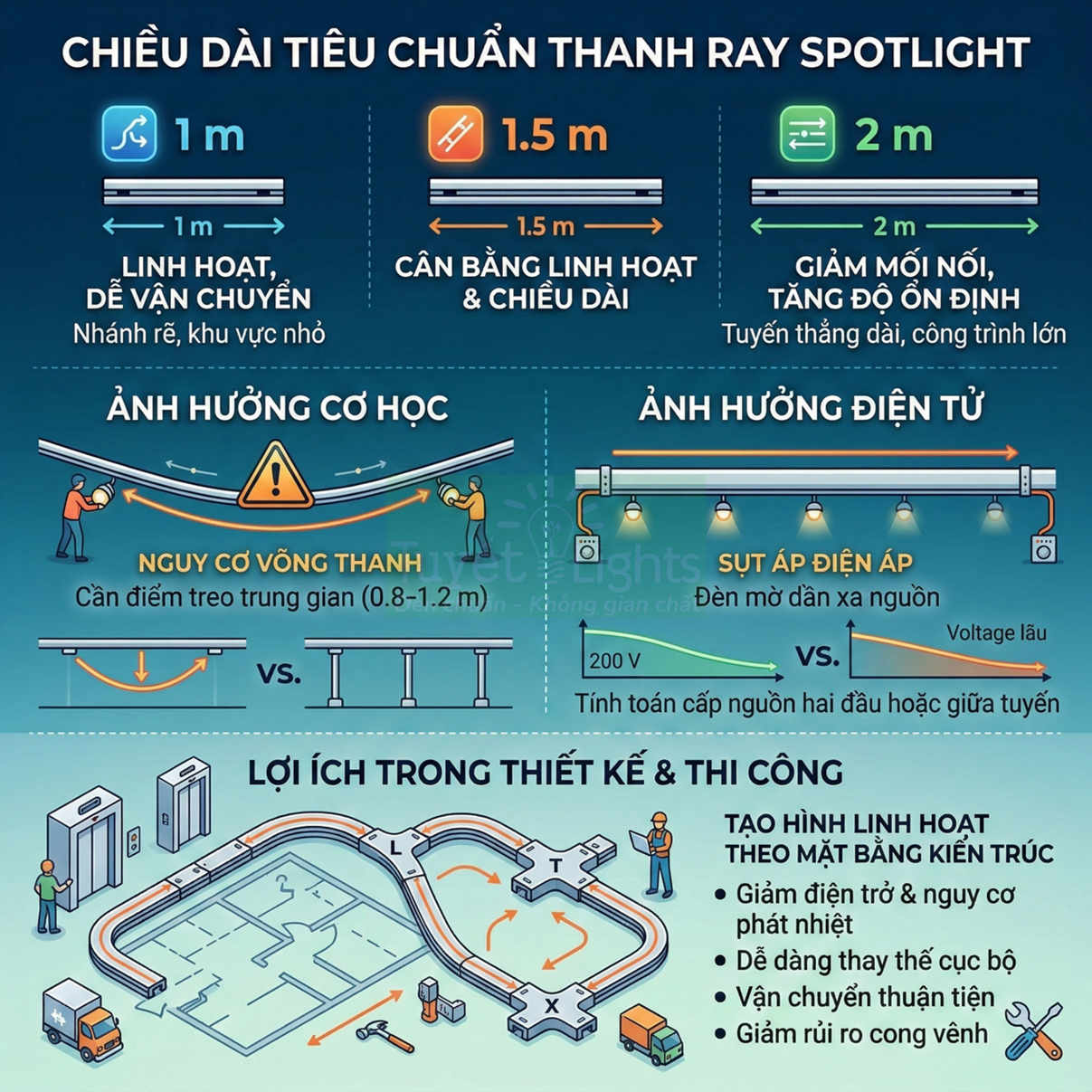

• Chiều dài tuyến ray: Ray càng dài, sụt áp trên lõi dẫn càng đáng kể, đặc biệt khi tải tập trung ở cuối tuyến. Với các tuyến trên 10 m, nên kiểm tra sụt áp nếu tải lớn.
• Môi trường lắp đặt: Lắp trong trần kín, ít thông gió sẽ làm nhiệt tích tụ, buộc phải giảm tải so với giá trị danh định.
• Chất lượng đầu nối: Các đoạn nối ray, đầu cấp nguồn, đầu bịt có tiếp điểm không tốt sẽ trở thành “điểm nóng”, giới hạn dòng tải an toàn.
• Loại đèn sử dụng: Đèn LED có driver chất lượng kém có thể gây dòng khởi động (inrush current) cao, làm tăng áp lực lên tiếp điểm và aptomat.

Trong các công trình chuyên nghiệp, kỹ sư thường kết hợp tính toán tải với việc lựa chọn aptomat bảo vệ phù hợp (MCB, RCBO) cho từng tuyến ray, đảm bảo khi có sự cố quá tải hoặc chập mạch, hệ thống sẽ ngắt đúng điểm, tránh lan truyền sự cố sang các tuyến khác.

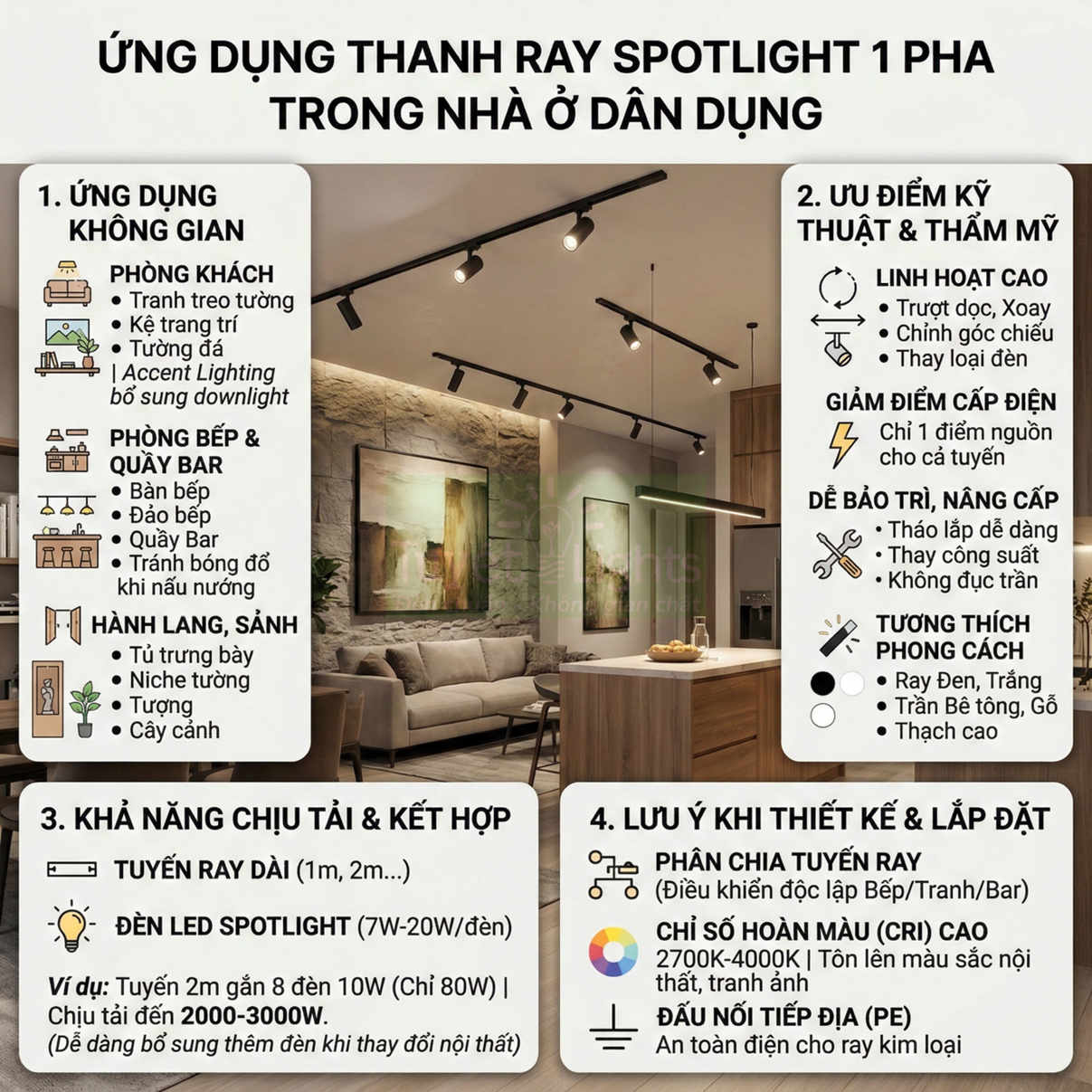

Ứng dụng thanh ray spotlight 1 pha trong nhà ở dân dụng

Trong nhà ở dân dụng, thanh ray spotlight 1 pha được ứng dụng rộng rãi nhờ cấu trúc đơn giản, dễ đấu nối với mạng điện 1 pha sẵn có và chi phí phụ kiện tương đối thấp. Hệ thống này đặc biệt phù hợp với các không gian cần linh hoạt về bố cục chiếu sáng, nơi nội thất có thể thay đổi theo thời gian.

Các khu vực ứng dụng điển hình:

• Phòng khách: Dùng ray để chiếu điểm vào tranh treo tường, kệ trang trí, mảng tường ốp đá, hoặc tạo lớp ánh sáng nhấn (accent lighting) bổ sung cho đèn downlight âm trần.
• Phòng bếp và quầy bar gia đình: Ray lắp dọc theo bàn bếp, đảo bếp hoặc quầy bar, cho phép điều chỉnh hướng chiếu để tránh bóng đổ khi nấu nướng, đồng thời tạo hiệu ứng ánh sáng hiện đại.
• Hành lang, sảnh, khu vực trưng bày: Dùng spotlight trên ray để chiếu vào tủ trưng bày, niche tường, tượng, cây cảnh trong nhà.

Với các tuyến ray dài 1–2 m, kết hợp đèn LED spotlight công suất 7–20W/đèn, thanh ray 1 pha hoàn toàn đáp ứng tốt về tải. Ví dụ, một tuyến ray 2 m gắn 8 đèn 10W chỉ tiêu thụ 80W, rất nhỏ so với khả năng chịu tải 2000–3000W của ray. Điều này cho phép gia chủ dễ dàng bổ sung thêm đèn khi thay đổi bố cục nội thất mà không lo quá tải tuyến ray.

Một số ưu điểm kỹ thuật và thẩm mỹ khi dùng thanh ray 1 pha trong nhà ở:

• Linh hoạt bố trí: Đèn có thể trượt dọc theo ray, xoay, chỉnh góc chiếu, thay thế loại đèn (góc chiếu hẹp/rộng, nhiệt độ màu khác nhau) mà không cần can thiệp vào trần.
• Giảm số lượng điểm cấp điện: Chỉ cần một điểm cấp nguồn cho cả tuyến ray, thay vì phải kéo dây và lắp nhiều đế âm cho từng đèn riêng lẻ.
• Dễ bảo trì, nâng cấp: Khi cần thay đèn, nâng cấp công suất, đổi kiểu dáng, chỉ cần tháo lắp trên ray, không phải đục trần hoặc xử lý lại bề mặt hoàn thiện.
• Tương thích với nhiều phong cách nội thất: Ray màu đen, trắng hoặc nhôm có thể kết hợp với trần bê tông trần, trần gỗ, trần thạch cao, phù hợp từ phong cách hiện đại, tối giản đến industrial.

Về mặt đấu nối, thanh ray 1 pha dễ dàng kết nối với mạng điện 1 pha 220V phổ biến trong nhà ở. Đầu cấp nguồn của ray thường có sẵn vị trí đấu dây L–N–PE, có thể nối trực tiếp với dây nguồn từ hộp nối trần hoặc từ công tắc điều khiển. Khi thiết kế, nên:

• Phân chia tuyến ray theo khu vực chức năng (ví dụ: ray chiếu tranh, ray chiếu bếp, ray chiếu quầy bar) để có thể điều khiển độc lập bằng nhiều công tắc hoặc dimmer.
• Lựa chọn đèn LED có chỉ số hoàn màu (CRI) cao, nhiệt độ màu phù hợp (2700–4000K) để tôn lên màu sắc nội thất, đồ gỗ, tranh ảnh.
• Đảm bảo dây tiếp địa PE được đấu nối đầy đủ từ tủ điện đến đầu cấp nguồn của ray, đặc biệt khi sử dụng nhiều đèn thân kim loại.

Nhờ sự kết hợp giữa tính linh hoạt, an toàn điện và khả năng chịu tải tốt, thanh ray spotlight 1 pha trở thành giải pháp chiếu sáng rất hiệu quả cho nhà ở dân dụng, vừa đáp ứng yêu cầu kỹ thuật, vừa mang lại giá trị thẩm mỹ và tiện nghi sử dụng lâu dài.

Cấu tạo chi tiết thanh ray đèn spotlight 3 pha

Cấu tạo chi tiết thanh ray đèn spotlight 3 pha phản ánh một hệ thống cấp nguồn linh hoạt và đạt chuẩn an toàn cho môi trường thương mại. Với cấu trúc lõi dẫn điện L1 – L2 – L3 – N – PE, thanh ray cho phép phân tách ba nhóm tải độc lập trên cùng một tuyến, đồng thời đảm bảo tách bạch trung tính và tiếp địa bảo vệ theo tiêu chuẩn hiện đại. Cơ chế chọn pha tại đầu đèn giúp tối ưu điều khiển chiếu sáng theo từng khu vực trưng bày. Bên cạnh đó, khả năng chịu tải, cân bằng pha và yêu cầu đấu nối chính xác đóng vai trò then chốt trong vận hành ổn định lâu dài. Thiết kế đúng kỹ thuật giúp hệ thống vừa an toàn, vừa dễ mở rộng và bảo trì.

Sơ đồ lõi dẫn điện L1 – L2 – L3 – N – PE

Thanh ray spotlight 3 pha trong các công trình thương mại, trung tâm mua sắm, showroom ô tô, cửa hàng thời trang cao cấp… thường được thiết kế theo cấu trúc lõi dẫn điện tiêu chuẩn: L1, L2, L3, N, PE. Mỗi lõi đảm nhiệm một chức năng điện riêng biệt, tạo thành một hệ thống cấp nguồn vừa linh hoạt vừa an toàn:

• L1, L2, L3: Ba dây pha độc lập, cho phép cấp nguồn cho ba nhóm đèn khác nhau trên cùng một thanh ray. Mỗi pha có thể được điều khiển bằng công tắc, dimmer hoặc hệ thống điều khiển thông minh riêng.
• N (Neutral – dây trung tính): Dây trung tính dùng chung cho cả ba pha, hoàn thành mạch điện cho từng đèn spotlight. N thường được thiết kế với tiết diện tương đương hoặc lớn hơn dây pha để đảm bảo khả năng chịu dòng trong các trường hợp mất cân bằng tải.
• PE (Protective Earth – dây bảo vệ): Dây tiếp địa bảo vệ, kết nối với thân ray và thân đèn kim loại, đảm bảo khi có sự cố chạm vỏ, dòng rò sẽ được dẫn về đất, làm tác động thiết bị bảo vệ (CB, RCCB, RCBO), giảm nguy cơ giật điện.

Cấu trúc 5 lõi L1 – L2 – L3 – N – PE giúp thanh ray đáp ứng đầy đủ các yêu cầu về an toàn điện theo tiêu chuẩn hiện hành, đặc biệt trong môi trường thương mại có mật độ người sử dụng cao. Một số hệ ray 3 pha đời cũ hoặc giá rẻ chỉ sử dụng 4 lõi (3 pha + N, không có PE riêng), trong đó dây trung tính đồng thời kiêm nhiệm một phần chức năng bảo vệ. Tuy nhiên, giải pháp này không còn được khuyến khích vì:

• Giảm mức độ an toàn khi xảy ra sự cố chạm vỏ hoặc rò điện.
• Khó đáp ứng các tiêu chuẩn lắp đặt hiện đại yêu cầu tách bạch rõ ràng giữa dây trung tính và dây bảo vệ.
• Hạn chế khả năng mở rộng, nâng cấp hệ thống chiếu sáng về sau.

Về mặt cơ khí, bên trong thân thanh ray thường có:

• Thanh dẫn bằng đồng hoặc hợp kim đồng, được bọc cách điện bằng nhựa kỹ thuật chịu nhiệt, chịu cháy.
• Cấu trúc rãnh trượt cho phép đầu đèn trượt dọc theo ray, đồng thời giữ cố định cụm tiếp điểm với các thanh dẫn L1, L2, L3, N.
• Lớp vỏ nhôm định hình, vừa làm kết cấu chịu lực, vừa hỗ trợ tản nhiệt cho toàn bộ hệ thống đèn gắn trên ray.

Thiết kế này cho phép vừa đảm bảo khoảng cách cách điện giữa các pha, vừa tối ưu không gian lắp đặt, hạn chế hồ quang điện khi cắm/rút đầu đèn dưới tải (trong giới hạn cho phép của nhà sản xuất).

Cơ chế điều khiển độc lập từng pha trong showroom

Trong ứng dụng thực tế tại showroom, ưu điểm lớn nhất của thanh ray spotlight 3 pha là khả năng điều khiển độc lập từng nhóm đèn trên cùng một tuyến ray. Mỗi đầu đèn rọi ray 3 pha được trang bị cụm chân tiếp điểm có thể xoay, gạt hoặc cài đặt vị trí để lựa chọn kết nối với một trong ba pha L1, L2 hoặc L3. Cơ chế này hoạt động theo nguyên tắc:

• Trong thân ray, ba thanh dẫn L1, L2, L3 được bố trí song song, cách điện với nhau.
• Đầu đèn có bộ tiếp điểm dạng lò xo hoặc dạng trượt, khi xoay núm chọn pha, vị trí tiếp xúc sẽ thay đổi, gắn vào thanh dẫn tương ứng.
• Dây trung tính N và dây PE thường được kết nối cố định, không thay đổi khi xoay chọn pha.

Nhờ đó, trên cùng một thanh ray chạy dọc theo trần showroom, kỹ sư chiếu sáng có thể chia đèn thành 3 nhóm điều khiển độc lập. Ví dụ cấu hình điển hình:

• Nhóm 1 – L1: Đèn chiếu trực tiếp vào sản phẩm trưng bày (kệ hàng, mannequin, xe trưng bày…).
• Nhóm 2 – L2: Đèn chiếu lối đi, khu vực giao thông nội bộ, tạo độ sáng nền đồng đều.
• Nhóm 3 – L3: Đèn chiếu backdrop, logo thương hiệu, khu vực trang trí, điểm nhấn kiến trúc.

Mỗi nhóm có thể được điều khiển bằng:

• Công tắc riêng cho từng pha, cho phép bật/tắt linh hoạt theo khung giờ hoạt động.
• Dimmer hoặc bộ điều khiển DALI/0–10V kết hợp với driver đèn tương thích, giúp điều chỉnh độ sáng từng nhóm độc lập.
• Hệ thống BMS hoặc điều khiển thông minh, lập trình kịch bản chiếu sáng (scene) cho các sự kiện, chương trình khuyến mãi.

Cách tổ chức này mang lại nhiều lợi ích kỹ thuật và vận hành:

• Tối ưu trải nghiệm ánh sáng: Có thể giảm sáng khu vực lối đi, tăng sáng khu vực sản phẩm nổi bật, tạo chiều sâu không gian.
• Tiết kiệm năng lượng: Không cần bật toàn bộ hệ thống đèn khi không cần thiết, đặc biệt ngoài giờ cao điểm.
• Giảm chi phí cơ điện: Không phải lắp nhiều tuyến ray song song chỉ để tách nhóm điều khiển, giảm vật tư và thời gian thi công.
• Dễ dàng thay đổi bố cục: Khi thay đổi layout trưng bày, chỉ cần trượt đèn dọc ray và xoay chọn lại pha, không phải đi lại dây nguồn.

Khả năng chịu tải và phân bổ công suất

Thanh ray 3 pha chất lượng thường sử dụng thanh dẫn đồng có tiết diện lớn hơn so với ray 1 pha, cho phép dòng định mức khoảng 16A cho mỗi pha (tùy theo tiêu chuẩn và nhà sản xuất). Khi thiết kế hệ thống, kỹ sư cần tính toán công suất trên từng pha riêng biệt, thay vì chỉ quan tâm tổng công suất toàn tuyến ray.

Cách tính cơ bản:

• Công suất tối đa lý thuyết trên mỗi pha: Pmaxpha = U × Iđm. Với U ≈ 230 V, Iđm = 16 A, Pmaxpha ≈ 3,68 kW.
• Tổng công suất cho cả ba pha trên một thanh ray: khoảng 11 kW, nhưng phải phân bổ đều, tránh dồn tải vào một pha.

Khi phân bổ tải, cần lưu ý:

• Giảm mật độ dòng trên từng lõi: Phân tán số lượng đèn giữa L1, L2, L3 giúp giảm phát nhiệt cục bộ trên thanh dẫn, tăng tuổi thọ ray và đầu đèn.
• Cân bằng pha cho toàn bộ công trình: Trong hệ thống điện 3 pha, nếu một pha bị tải nặng hơn hai pha còn lại, sẽ gây mất cân bằng, làm tăng tổn thất trên dây trung tính, có thể gây quá tải cục bộ và ảnh hưởng đến thiết bị khác.
• Hệ số dự phòng: Thực tế thiết kế thường chỉ sử dụng khoảng 70–80% dòng định mức để dự phòng tăng tải về sau và đảm bảo ray không làm việc liên tục ở ngưỡng tối đa.

Ví dụ, nếu mỗi đèn spotlight LED có công suất 20 W, trên một pha có thể lắp tối đa về mặt lý thuyết khoảng 180–190 đèn. Tuy nhiên, để đảm bảo an toàn và hiệu suất, thường chỉ bố trí khoảng 120–140 đèn/pha, tùy điều kiện tản nhiệt, chiều dài ray và cách bố trí nhóm đèn.

Việc phân bổ đều tải giữa L1, L2, L3 không chỉ giúp thanh ray hoạt động ổn định mà còn hỗ trợ cân bằng pha cho toàn bộ hệ thống điện của tòa nhà, giảm sụt áp, giảm tổn thất trên cáp cấp nguồn và tăng hiệu quả vận hành của máy biến áp, máy phát (nếu có).

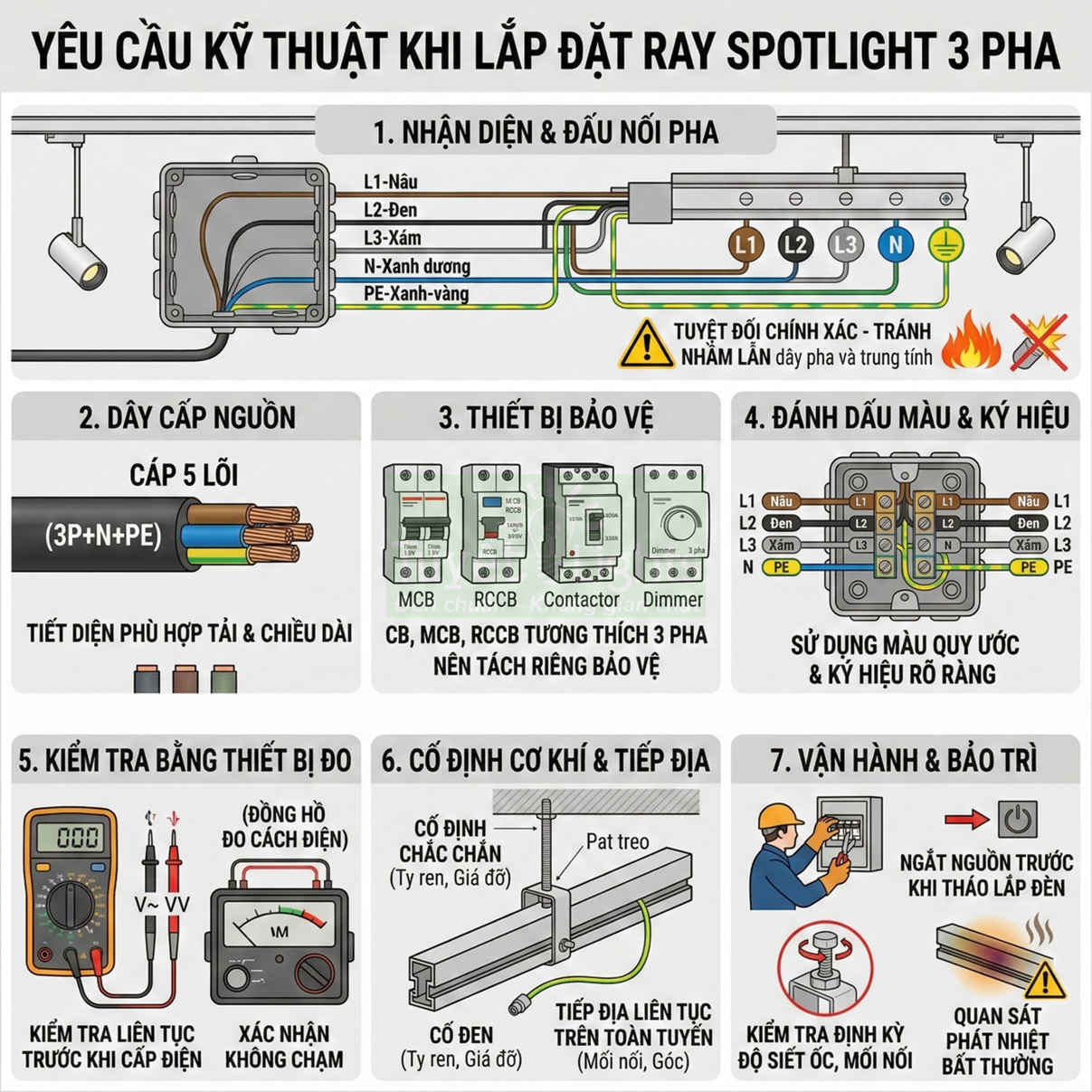

Yêu cầu kỹ thuật khi lắp đặt ray spotlight 3 pha

Lắp đặt ray spotlight 3 pha đòi hỏi đội ngũ thi công phải nắm vững sơ đồ pha và tuân thủ chặt chẽ các quy định an toàn điện. Một số yêu cầu kỹ thuật quan trọng:

• Nhận diện và đấu nối đúng L1, L2, L3, N, PE: Tuyệt đối tránh nhầm lẫn giữa dây pha và dây trung tính. Sai sót có thể dẫn đến chập cháy, làm hỏng đầu đèn hoặc gây nguy hiểm cho người sử dụng.
• Dây cấp nguồn: Phải sử dụng cáp 4 hoặc 5 lõi (tùy cấu trúc ray), với tiết diện phù hợp dòng tải dự kiến và chiều dài tuyến. Thông thường dùng cáp 3P+N+PE cho hệ 5 lõi.
• Thiết bị bảo vệ và điều khiển: CB, MCB, RCCB, RCBO, contactor, dimmer… phải tương thích với hệ 3 pha, có dòng cắt và dòng định mức phù hợp. Nên tách riêng bảo vệ cho từng tuyến ray hoặc từng nhóm ray để dễ quản lý.
• Đánh dấu màu dây và ký hiệu: Sử dụng màu dây theo quy ước (ví dụ: nâu/đen/xám cho pha, xanh dương cho N, xanh-vàng cho PE) và ghi rõ ký hiệu L1, L2, L3, N, PE tại hộp nối, đầu cấp nguồn, tủ điện.
• Kiểm tra bằng thiết bị đo: Trước khi cấp điện, bắt buộc kiểm tra liên tục bằng đồng hồ đo cách điện, đồng hồ đo điện áp, bút thử điện để xác nhận không có chạm chập giữa các pha, giữa pha với N hoặc PE.
• Cố định cơ khí chắc chắn: Thanh ray phải được bắt chặt vào trần hoặc khung treo bằng ty ren, pat treo, giá đỡ đạt tiêu chuẩn, đảm bảo không võng, không xoắn khi treo nhiều đèn.
• Đảm bảo tiếp địa liên tục: Thân ray kim loại phải được nối với dây PE một cách chắc chắn, liên tục trên toàn tuyến, kể cả tại các đoạn nối, góc nối, phụ kiện chuyển hướng.

Trong quá trình vận hành và bảo trì, cần:

• Ngắt nguồn hoàn toàn trước khi tháo lắp, thêm bớt đèn trên ray.
• Kiểm tra định kỳ độ siết chặt của ốc, kẹp nối, đầu nối ray – đặc biệt tại các điểm cấp nguồn và mối nối trung gian.
• Quan sát hiện tượng phát nhiệt bất thường, đổi màu vỏ nhựa, mùi khét… để kịp thời xử lý, tránh sự cố quá nhiệt tại tiếp điểm.

Tuân thủ đầy đủ các yêu cầu kỹ thuật trên giúp hệ thống thanh ray spotlight 3 pha vận hành ổn định, an toàn, đồng thời khai thác tối đa ưu điểm về linh hoạt điều khiển và phân bổ công suất trong các công trình thương mại hiện đại.

Cấu tạo phụ kiện nối thanh ray đèn spotlight

Phụ kiện nối thanh ray là thành phần quyết định tính liên tục cơ – điện và độ an toàn vận hành của hệ spotlight. Từ khớp nối thẳng duy trì tiếp điểm ổn định, đến connector chữ L, T, X định tuyến mặt bằng và phân pha chính xác, mỗi module đều phải đảm bảo tiết diện dẫn điện tương đương thân ray, hạn chế sụt áp và phát nhiệt. Hệ treo ty ren kiểm soát cao độ và tải trọng trong không gian trần cao, trong khi bộ chuyển đổi pha tối ưu cân bằng tải và linh hoạt điều khiển nhóm đèn. Thiết kế đúng chuẩn giúp hệ track light hoạt động bền vững, ổn định và phù hợp các cấu hình chiếu sáng chuyên nghiệp.

Khớp nối thẳng (I connector) và cấu trúc tiếp điểm

Khớp nối thẳng (I connector) là phụ kiện cơ bản nhất trong hệ thanh ray đèn spotlight, có nhiệm vụ nối hai đoạn ray theo phương thẳng hàng để kéo dài tuyến cấp điện. Về mặt cơ – điện, khớp nối này phải đồng thời đảm bảo:

• Liên tục cơ khí: giữ cho hai thanh ray thẳng trục, không bị xô lệch, không tạo bậc tại vị trí nối.
• Liên tục điện: duy trì tiết diện dẫn điện tương đương thân ray, hạn chế sụt áp và phát nhiệt cục bộ.

Cấu tạo điển hình của một I connector gồm các phần chính:

• Thân nhựa cách điện: thường sử dụng nhựa kỹ thuật như PC, PA66, ABS chịu nhiệt, có khả năng chống cháy (thường đạt chuẩn UL94 V-0 hoặc tương đương). Thân nhựa được thiết kế theo đúng biên dạng rãnh của thanh ray, có gờ và lưỡi gài để khi lắp sẽ khóa chặt vào lòng ray, tránh tuột hoặc xoay.
• Các thanh dẫn (busbar nhỏ) bên trong:
  • Với ray 1 pha: thường có 2–3 thanh dẫn tương ứng L, N và đôi khi có thêm PE.
  • Với ray 3 pha: có 4–5 thanh dẫn tương ứng L1, L2, L3, N và PE.
  Các thanh dẫn này thường làm bằng đồng hoặc đồng thau, bề mặt được mạ thiếc hoặc mạ niken để tăng khả năng chống oxy hóa, giảm điện trở tiếp xúc. Hình dạng tiếp điểm có thể là dạng lưỡi lò xo, dạng ngàm kẹp hoặc dạng phiến đàn hồi, đảm bảo lực ép ổn định lên thanh dẫn của ray.
• Cấu trúc tiếp điểm hai đầu: mỗi đầu khớp nối có các chân tiếp xúc được bố trí chính xác theo vị trí các thanh dẫn trong lòng ray. Khi trượt khớp nối vào, các chân này sẽ ăn khớp với thanh dẫn tương ứng, tạo thành cầu nối L–L, N–N, PE–PE (hoặc L1–L1, L2–L2, L3–L3, N–N, PE–PE) giữa hai đoạn ray.

Về mặt kỹ thuật, chất lượng tiếp điểm trong I connector ảnh hưởng trực tiếp đến:

• Độ ổn định điện áp trên toàn tuyến ray: tiếp điểm kém sẽ gây sụt áp cục bộ, làm đèn ở cuối tuyến bị mờ hơn hoặc chập chờn.
• Độ phát nhiệt tại điểm nối: điện trở tiếp xúc cao dẫn đến phát nhiệt, lâu dài có thể làm lão hóa nhựa, cháy xém thanh dẫn, thậm chí gây mất an toàn cháy nổ.
• Độ tin cậy cơ học: nếu lực ép tiếp điểm không đủ, rung động hoặc co giãn nhiệt có thể làm lỏng tiếp xúc, gây hiện tượng đánh lửa (arcing) khi tải lớn.

Trong thiết kế chuyên nghiệp, I connector thường được kiểm tra và đánh giá theo các tiêu chí:

• Dòng định mức (thường 10A, 16A hoặc cao hơn tùy hệ ray).
• Điện áp làm việc (thường 220–240V AC hoặc 380–415V AC với hệ 3 pha).
• Độ tăng nhiệt tối đa cho phép tại điểm nối khi mang tải định mức.
• Số chu kỳ lắp – tháo mà không suy giảm đáng kể chất lượng tiếp điểm.

Khi thi công, cần đảm bảo hai đầu ray được cắt vuông, không ba via, không cong vênh để khớp nối thẳng có thể gài sâu hết hành trình. Việc không gài hết hành trình thường dẫn đến tiếp xúc không toàn phần, làm giảm tiết diện dẫn điện hữu hiệu.

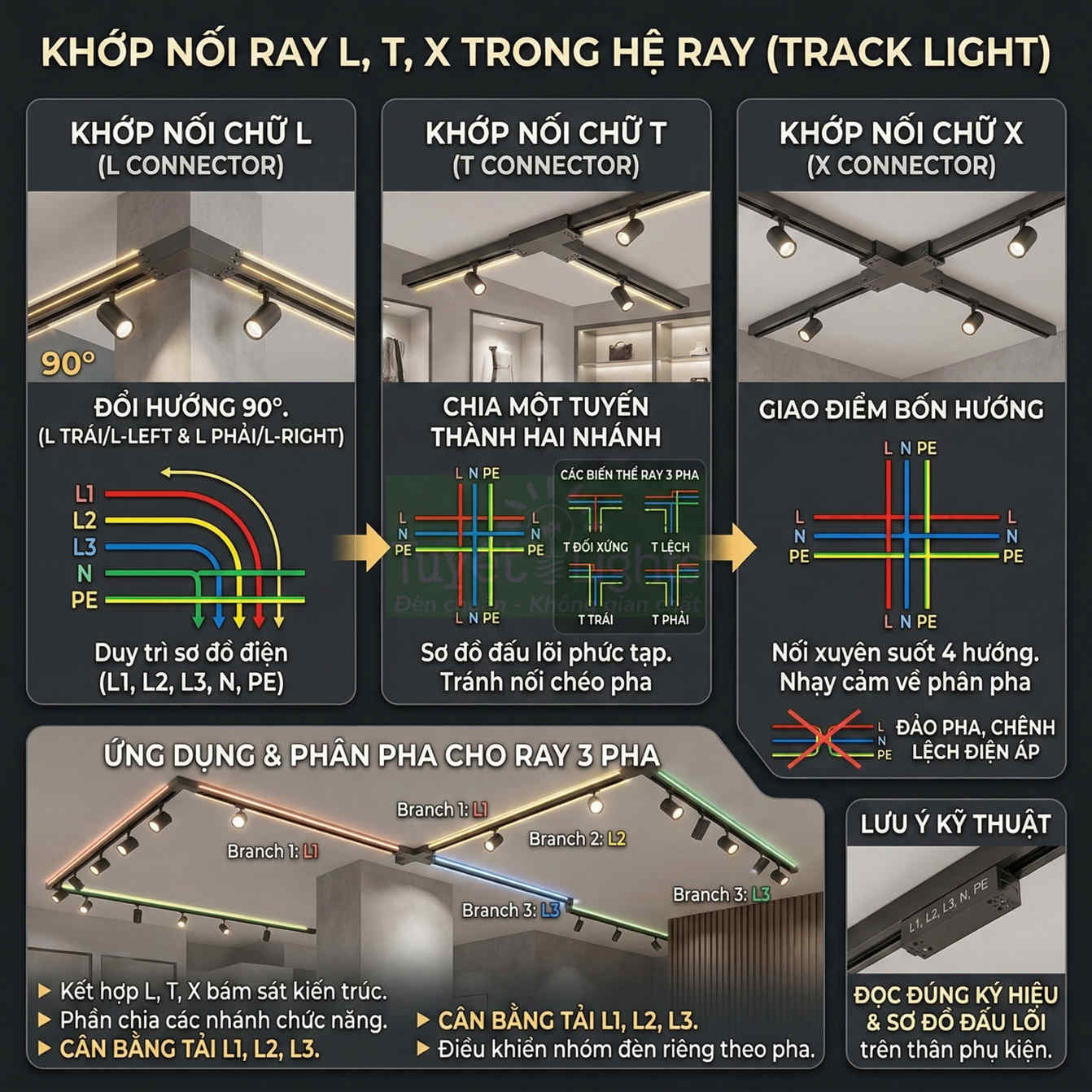

Khớp nối chữ L, chữ T, chữ X trong hệ ray

Các khớp nối chữ L, T, X được sử dụng để tạo hình tuyến ray theo mặt bằng kiến trúc, cho phép hệ track light bám sát bố cục không gian. Về bản chất, đây là các module nối ray có hình dạng khác nhau nhưng đều phải đảm bảo đồng thời hai yêu cầu: định tuyến cơ khí và duy trì sơ đồ điện bên trong.

Khớp nối chữ L (L connector):

• Dùng để đổi hướng tuyến ray 90°, thường chạy quanh tường, bo góc cột hoặc tạo khung chữ nhật.
• Cấu trúc bên trong gồm các thanh dẫn uốn góc, nối tương ứng các lõi L, N, PE (hoặc L1, L2, L3, N, PE) từ nhánh này sang nhánh kia.
• Với ray 3 pha, cần phân biệt loại L trái và L phải (hoặc L trong, L ngoài) để đảm bảo thứ tự pha không bị đảo khi đổi hướng. Nếu chọn sai loại, thứ tự L1–L2–L3 có thể bị đảo, gây nhầm lẫn khi phân nhóm đèn.

Khớp nối chữ T (T connector):

• Cho phép chia một tuyến ray thành hai nhánh, thường dùng để tách lối đi, chia khu vực trưng bày hoặc tạo một nhánh chiếu sáng phụ.
• Bên trong khớp nối chữ T có sơ đồ đấu lõi phức tạp hơn, vì phải đảm bảo:
  • Các pha và dây trung tính được phân phối đúng tới cả ba nhánh.
  • Không xảy ra hiện tượng nối chéo giữa các pha, đặc biệt trong hệ 3 pha.
• Với ray 3 pha, khớp nối chữ T thường có nhiều biến thể (T đối xứng, T lệch, T trái, T phải). Mỗi biến thể có sơ đồ phân pha khác nhau, cho phép kỹ sư thiết kế lựa chọn cách phân tải giữa các nhánh sao cho cân bằng.

Khớp nối chữ X (X connector):

• Dùng để tạo giao điểm bốn hướng, thường ở vị trí trung tâm không gian, nơi cần tạo một “ô chiếu sáng” lớn với nhiều nhánh tỏa ra.
• Cấu trúc thanh dẫn bên trong phải đảm bảo mỗi lõi (L, N, PE hoặc L1, L2, L3, N, PE) được nối xuyên suốt qua bốn hướng, đồng thời tránh mọi khả năng chạm chéo giữa các pha.
• Với hệ 3 pha, khớp nối chữ X đặc biệt nhạy cảm về phân pha: nếu sơ đồ đấu lõi không chuẩn hoặc lắp sai hướng, có thể dẫn đến:
  • Đảo pha giữa các nhánh, làm sai logic điều khiển nhóm đèn.
  • Tạo ra chênh lệch điện áp không mong muốn giữa các điểm nếu có thiết bị điều khiển riêng theo pha.

Trong thực tế thiết kế, kỹ sư chiếu sáng thường kết hợp L, T, X connector để:

• Tạo khung ray chạy quanh biên trần, sau đó chia nhánh vào các khu vực trưng bày trung tâm.
• Tách riêng các tuyến phục vụ từng nhóm sản phẩm, từng khu vực chức năng, đồng thời vẫn dùng chung một hệ ray 3 pha.
• Đảm bảo mỗi nhóm đèn có thể được cấp từ pha khác nhau, giảm tải cục bộ và tối ưu hóa hệ thống điều khiển.

Việc đọc đúng sơ đồ đấu lõi đi kèm từng loại khớp nối là bắt buộc. Nhiều nhà sản xuất in ký hiệu L1, L2, L3, N, PE ngay trên thân phụ kiện hoặc trong catalogue kỹ thuật; kỹ thuật viên cần đối chiếu với hướng lắp thực tế để tránh đảo pha.

Bộ treo ty ren cho trần cao

Trong các không gian trần cao như showroom ô tô, trung tâm thương mại, nhà xưởng cải tạo thành không gian bán lẻ, việc gắn thanh ray trực tiếp lên trần thường khiến đèn quá xa đối tượng chiếu sáng, làm giảm độ rọi và khó kiểm soát vùng sáng. Bộ treo ty ren được sử dụng để “hạ” toàn bộ hệ ray xuống gần mặt hàng trưng bày, đồng thời tạo một lớp trần kỹ thuật bằng hệ ray.

Cấu tạo cơ bản của bộ treo ty ren gồm:

• Pat treo gắn vào ray:
  • Được thiết kế theo biên dạng của thanh ray, có ngàm hoặc vít siết để kẹp chặt vào thân ray mà không làm biến dạng thanh dẫn bên trong.
  • Thường có lỗ ren hoặc lỗ tròn để bắt ty ren M6, M8 hoặc M10 tùy tải trọng và chiều cao treo.
• Ty ren thép mạ kẽm hoặc inox:
  • Ty ren là thanh thép tròn có ren suốt chiều dài, cho phép điều chỉnh cao độ bằng cách vặn đai ốc lên xuống.
  • Vật liệu phổ biến là thép mạ kẽm nhúng nóng hoặc mạ điện, trong môi trường ẩm hoặc gần biển có thể dùng inox 304/316 để tăng độ bền ăn mòn.
• Tắc kê nở trần:
  • Dùng để neo ty ren vào kết cấu trần (bê tông, dầm thép, panel…).
  • Loại tắc kê nở cơ khí hoặc hóa chất được lựa chọn dựa trên tải trọng tính toán, chiều dày kết cấu và tiêu chuẩn an toàn của công trình.
• Đai ốc khóa, long đen phẳng và vênh:
  • Được sử dụng ở cả hai đầu ty ren để cố định vị trí pat treo và tắc kê.
  • Long đen vênh hoặc đai ốc khóa giúp chống tự tháo lỏng do rung động hoặc dao động nhiệt.

Về yêu cầu kỹ thuật, bộ treo ty ren phải đáp ứng:

• Khả năng chịu lực kéo dọc trục lớn hơn nhiều lần tổng tải trọng của thanh ray, đèn spotlight, dây dẫn và phụ kiện đi kèm, có tính đến hệ số an toàn theo tiêu chuẩn xây dựng.
• Khả năng chịu lực ngang và lực rung, đặc biệt trong các không gian có hệ thống điều hòa gió mạnh, rung từ kết cấu hoặc khu vực có người thao tác thường xuyên.
• Khả năng điều chỉnh cao độ chính xác: bằng cách cân chỉnh từng ty ren, kỹ thuật viên có thể đưa toàn bộ tuyến ray về cùng một cao độ, đảm bảo các tuyến song song, thẳng hàng, tạo cảm giác chuyên nghiệp và thẩm mỹ cao.

Trong thiết kế chiếu sáng chuyên nghiệp, khoảng cách giữa các điểm treo ty ren được tính toán dựa trên:

• Chiều dài thanh ray và độ võng cho phép.
• Số lượng và trọng lượng đèn dự kiến treo trên mỗi đoạn.
• Điều kiện môi trường (rung, gió, nhiệt độ…).

Việc bố trí ty ren không hợp lý có thể dẫn đến võng ray, làm sai lệch góc chiếu của đèn, thậm chí gây mất an toàn nếu tải trọng vượt quá khả năng chịu lực của hệ treo.

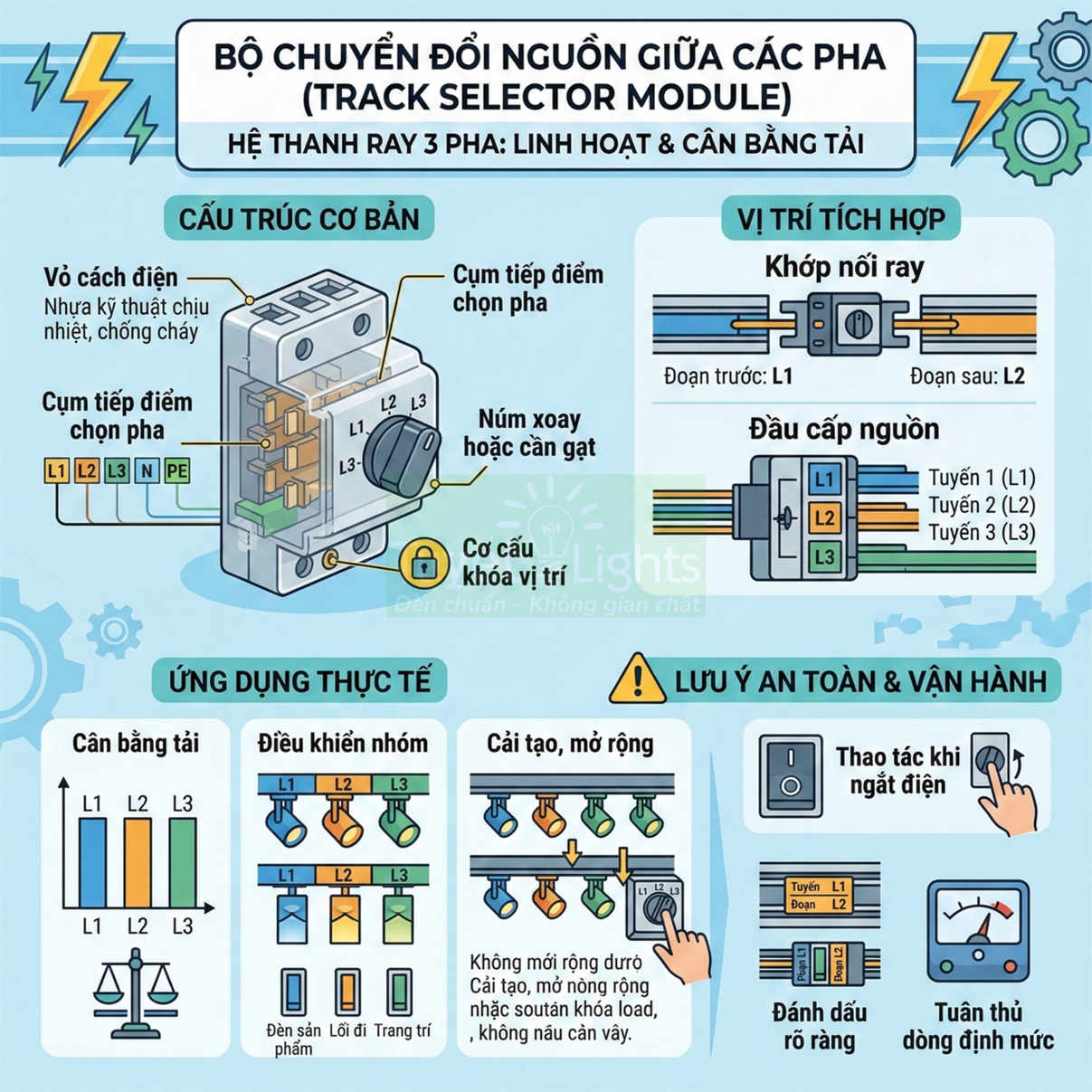

Bộ chuyển đổi nguồn giữa các pha

Trong hệ thanh ray 3 pha, một ưu điểm lớn là khả năng phân chia tải giữa các pha L1, L2, L3 để cân bằng hệ thống điện, đồng thời linh hoạt trong việc điều khiển nhóm đèn. Bộ chuyển đổi nguồn giữa các pha (hay module chọn pha) là phụ kiện cho phép thay đổi pha cấp cho một đoạn ray hoặc một nhóm đèn mà không cần đi lại dây nguồn từ tủ điện.

Cấu trúc cơ bản của bộ chuyển đổi pha thường bao gồm:

• Vỏ cách điện: tương tự các khớp nối khác, vỏ được làm từ nhựa kỹ thuật chịu nhiệt, chống cháy, bảo vệ người dùng khỏi các phần dẫn điện bên trong.
• Cụm tiếp điểm chọn pha:
  • Bên trong có các thanh dẫn hoặc phiến tiếp xúc tương ứng với L1, L2, L3, N và PE.
  • Một cơ cấu cơ khí (cần gạt, núm xoay hoặc thanh trượt) cho phép chọn kết nối đầu ra của module với một trong ba pha L1, L2 hoặc L3, trong khi N và PE vẫn được nối cố định.
• Cơ cấu khóa vị trí: đảm bảo sau khi chọn pha, cần gạt hoặc núm xoay không tự dịch chuyển do rung động hoặc thao tác vô ý. Một số thiết kế có thể cho phép niêm phong hoặc đánh dấu vị trí pha đã chọn.

Bộ chuyển đổi pha có thể được tích hợp trong:

• Khớp nối giữa hai đoạn ray: cho phép từ vị trí đó trở đi, toàn bộ đoạn ray phía sau được cấp từ pha khác so với đoạn trước.
• Đầu cấp nguồn đặc biệt: tại điểm cấp nguồn vào hệ ray, kỹ thuật viên có thể chọn pha cấp cho từng tuyến hoặc từng nhánh.

Ứng dụng thực tế của bộ chuyển đổi nguồn giữa các pha:

• Tối ưu phân pha trong các công trình có mật độ đèn spotlight cao, tránh dồn tải lên một pha gây mất cân bằng lưới điện.
• Cho phép chia nhóm điều khiển đèn theo pha: ví dụ, nhóm đèn chiếu sản phẩm, nhóm đèn chiếu lối đi, nhóm đèn trang trí có thể được cấp từ các pha khác nhau, thuận tiện cho việc tắt/mở theo khu vực bằng các thiết bị điều khiển riêng.
• Hỗ trợ cải tạo, mở rộng hệ thống: khi cần thêm đèn hoặc thêm tuyến ray, có thể chuyển một phần tải sang pha khác bằng cách điều chỉnh module chọn pha, không cần kéo thêm dây nguồn mới.

Về mặt an toàn và vận hành, khi sử dụng bộ chuyển đổi pha cần lưu ý:

• Thao tác chuyển pha chỉ được thực hiện khi đã cắt điện, tránh hiện tượng đánh lửa tại tiếp điểm.
• Ghi chú, đánh dấu rõ ràng pha đang sử dụng cho từng đoạn ray để kỹ thuật viên bảo trì, lắp thêm đèn có thể nhận biết chính xác.
• Tuân thủ dòng định mức của module chọn pha; không vượt quá khả năng chịu tải của tiếp điểm bên trong để tránh phát nhiệt và suy giảm tuổi thọ.

Việc sử dụng đúng và khai thác hiệu quả bộ chuyển đổi nguồn giữa các pha giúp hệ track light 3 pha phát huy tối đa ưu điểm: linh hoạt trong bố trí, dễ dàng phân nhóm điều khiển, đồng thời đảm bảo cân bằng tải và an toàn vận hành cho toàn bộ hệ thống điện.

Thông số kỹ thuật quan trọng của thanh ray đèn spotlight

Thanh ray đèn spotlight là hạ tầng kỹ thuật quyết định độ an toàn điện, khả năng chịu tải và tính linh hoạt bố trí chiếu sáng. Các thông số như chiều dài tiêu chuẩn, điện áp hoạt động, dòng chịu tải tối đa hay cấp bảo vệ IP không chỉ ảnh hưởng đến lắp đặt mà còn tác động trực tiếp đến độ bền cơ học, sụt áp và hiệu suất vận hành dài hạn.

Việc lựa chọn đúng tiết diện lõi đồng, cấu trúc tiếp điểm và tiêu chuẩn tuân thủ (IEC/CE) giúp hệ thống hoạt động ổn định, hạn chế phát nhiệt và rủi ro quá tải. Đồng thời, cân nhắc cấp IP và phương án treo đỡ phù hợp môi trường sử dụng sẽ đảm bảo tính bền vững, an toàn và khả năng mở rộng tuyến ray cho các không gian thương mại và dân dụng.

Chiều dài tiêu chuẩn 1m – 1.5m – 2m

Thanh ray spotlight trên thị trường thường có các chiều dài tiêu chuẩn: 1 m, 1,5 m, 2 m. Một số hãng cung cấp thêm kích thước 3 m cho công trình lớn. Việc dùng chiều dài chuẩn giúp tối ưu vận chuyển, lắp đặt và phối hợp với các khớp nối để tạo tuyến ray theo yêu cầu mặt bằng. Kỹ sư chiếu sáng thường kết hợp nhiều đoạn 1,5 m và 2 m để giảm số lượng khớp nối, hạn chế suy hao và điểm yếu cơ khí.

Về mặt kỹ thuật, chiều dài thanh ray ảnh hưởng trực tiếp đến:

• Độ võng cơ học: Thanh càng dài thì nguy cơ võng càng cao nếu không có điểm treo trung gian. Với ray nhôm mỏng, khoảng cách treo khuyến nghị thường 0,8–1,2 m để tránh cong, xoắn khi treo nhiều đèn công suất lớn.
• Độ sụt áp dọc thanh ray: Với hệ LED, dòng nhỏ nên sụt áp không lớn, nhưng ở tuyến ray dài trên 10–15 m, kỹ sư vẫn cần tính toán để bố trí cấp nguồn hai đầu hoặc cấp nguồn giữa tuyến nhằm cân bằng điện áp cho các đèn ở xa nguồn.
• Khả năng mở rộng tuyến ray: Sử dụng các đoạn 1 m, 1,5 m, 2 m kết hợp với khớp nối thẳng, nối chữ L, nối chữ T, nối chữ X cho phép tạo hình tuyến ray linh hoạt theo mặt bằng kiến trúc (chạy dọc hành lang, bo theo quầy trưng bày, tạo khung chữ nhật, ziczac,…).

Trong thiết kế chiếu sáng chuyên nghiệp, kỹ sư thường ưu tiên:

• Dùng đoạn 2 m cho các tuyến thẳng dài để giảm số lượng mối nối, từ đó giảm điện trở tiếp xúc và nguy cơ phát nhiệt tại điểm nối.
• Dùng đoạn 1 m hoặc 1,5 m cho các nhánh rẽ, khu vực cần điều chỉnh linh hoạt hoặc khi chiều dài thực tế không chia hết cho 2 m.
• Cân nhắc chiều dài thanh ray so với kích thước trần thạch cao, vị trí xương trần, dầm bê tông để tối ưu vị trí bắt vít, tránh khoan vào hệ thống cơ điện ẩn phía trên.

Với các công trình lớn như showroom, gallery, siêu thị, tuyến ray có thể dài hàng chục mét. Khi đó, việc chia tuyến thành các đoạn chuẩn 1–2 m giúp:

• Dễ dàng thay thế cục bộ khi một đoạn ray bị hỏng cơ khí hoặc cháy tiếp điểm.
• Thuận tiện vận chuyển bằng thang máy, xe tải nhỏ, hạn chế chi phí logistics.
• Giảm rủi ro cong vênh trong quá trình vận chuyển và lưu kho.

Điện áp hoạt động 220V–240V

Thanh ray spotlight được thiết kế cho điện áp lưới xoay chiều 220–240V, tần số 50/60 Hz, tương thích với hầu hết hệ thống điện dân dụng và thương mại tại Việt Nam. Điện áp này được đưa trực tiếp đến driver của từng đầu đèn LED, do đó yêu cầu cách điện và khoảng cách rò trên thanh ray phải đáp ứng tiêu chuẩn an toàn cho điện áp thấp đến trung bình.

Về cấu trúc, thanh ray thường gồm:

• Vỏ nhôm hoặc thép sơn tĩnh điện đóng vai trò khung cơ khí, đồng thời hỗ trợ tản nhiệt một phần cho tiếp điểm.
• Thanh dẫn điện bằng đồng hoặc hợp kim đồng được bọc trong lớp nhựa cách điện, bố trí dọc theo chiều dài ray.
• Rãnh cài đầu đèn cho phép chân tiếp điểm của đèn trượt vào và tiếp xúc với các thanh dẫn điện tương ứng với pha, trung tính và (nếu có) dây điều khiển.

Với điện áp 220–240V, các thông số quan trọng cần chú ý:

• Khoảng cách rò (creepage distance) và khoảng cách không khí (clearance) giữa các thanh dẫn phải đủ lớn để tránh phóng điện, đặc biệt trong môi trường có bụi, ẩm.
• Cấp cách điện của vật liệu nhựa (thường là PC, PVC, hoặc ABS chịu nhiệt) phải phù hợp với điện áp làm việc và nhiệt độ môi trường, tránh nứt, chảy khi hoạt động lâu dài.
• Khả năng chịu xung quá áp (do sét lan truyền, đóng cắt tải lớn) của hệ ray và đầu nối nguồn, đảm bảo không đánh thủng cách điện.

Trong thực tế, driver LED gắn trên đầu đèn thường là loại dải rộng 100–240V, nên thanh ray có thể sử dụng ổn định ở nhiều quốc gia có điện áp lưới khác nhau. Tuy nhiên, hệ thống vẫn phải được nối đất đúng kỹ thuật nếu ray có phần kim loại lộ ra, nhằm đảm bảo an toàn khi xảy ra sự cố chạm chập.

Dòng điện chịu tải tối đa

Dòng điện chịu tải tối đa thường nằm trong khoảng 10–16A, tùy theo tiết diện lõi đồng và tiêu chuẩn thiết kế của nhà sản xuất. Bảng tham khảo đơn giản:

Dòng chịu tải tối đa không chỉ phụ thuộc vào tiết diện lõi đồng mà còn liên quan đến:

• Nhiệt độ môi trường làm việc: Trong trần kín, ít thông gió, khả năng tản nhiệt kém, dòng cho phép nên giảm so với giá trị danh định.
• Chất lượng tiếp điểm giữa đầu đèn và thanh ray: Tiếp xúc kém gây phát nhiệt cục bộ, làm lão hóa nhựa, oxy hóa bề mặt đồng, từ đó giảm khả năng chịu tải an toàn.
• Chiều dài tuyến ray và phân bố tải: Nếu nhiều đèn công suất lớn tập trung ở một đầu tuyến, đoạn ray gần nguồn sẽ chịu dòng lớn hơn, cần được tính toán kỹ.

Khi thiết kế, kỹ sư chiếu sáng thường áp dụng hệ số an toàn, chỉ sử dụng khoảng 70–80% dòng định mức của thanh ray để:

• Giảm phát nhiệt, kéo dài tuổi thọ vật liệu cách điện và tiếp điểm.
• Cho phép bổ sung thêm đèn trong tương lai mà không phải thay toàn bộ tuyến ray.
• Hạn chế nguy cơ nhảy CB do quá tải khi nhiều đèn bật đồng thời hoặc khi dòng khởi động của một số driver LED cao.

Ví dụ, với thanh ray có lõi đồng 1,5 mm², dòng định mức tham khảo 13A (≈ 3000 W ở 230V), hệ thống thực tế có thể được thiết kế ở mức 2000–2400 W để đảm bảo dự phòng. Với đèn spotlight LED 20W, tuyến ray này có thể gánh khoảng 100–120 đèn về mặt lý thuyết, nhưng trên thực tế thường giới hạn thấp hơn để đảm bảo an toàn và chất lượng chiếu sáng.

Tiêu chuẩn an toàn điện IEC/CE liên quan

Các thanh ray chất lượng thường công bố tuân thủ các tiêu chuẩn như: IEC 60598 (bộ đèn chiếu sáng), IEC 60570 (hệ thống thanh ray dẫn điện), chứng nhận CE cho thị trường châu Âu. Việc đáp ứng các tiêu chuẩn này đảm bảo sản phẩm đã được thử nghiệm về cách điện, chịu nhiệt, độ bền cơ, khả năng chống cháy và an toàn tiếp xúc, giảm rủi ro sự cố trong quá trình vận hành dài hạn.

Một số khía cạnh kỹ thuật được các tiêu chuẩn này kiểm soát:

• Thử nghiệm điện môi: Kiểm tra khả năng chịu điện áp cao trong thời gian ngắn giữa các cực dẫn điện và giữa cực dẫn điện với phần kim loại có thể chạm được.
• Thử nghiệm tăng nhiệt: Đánh giá mức độ tăng nhiệt của thanh ray và tiếp điểm khi làm việc ở dòng định mức, đảm bảo không vượt quá giới hạn cho phép của vật liệu.
• Thử nghiệm cháy và tự tắt: Vật liệu nhựa phải đạt cấp chống cháy nhất định (ví dụ UL94 V-0, V-1 hoặc tương đương) để hạn chế lan truyền ngọn lửa khi xảy ra sự cố.
• Thử nghiệm cơ học: Kiểm tra độ bền khi va đập, lực kéo, lực xoắn tại các điểm bắt vít, khớp nối, đảm bảo không nứt gãy trong quá trình lắp đặt và sử dụng.
• Đánh giá an toàn tiếp xúc: Thiết kế rãnh ray và tiếp điểm phải đảm bảo người dùng không chạm trực tiếp vào phần dẫn điện khi thao tác lắp/ tháo đèn đúng quy trình.

Chứng nhận CE thể hiện sản phẩm đáp ứng các chỉ thị liên quan của châu Âu về an toàn điện, tương thích điện từ (EMC) và môi trường. Đối với nhà đầu tư và tư vấn thiết kế, lựa chọn thanh ray có công bố tuân thủ IEC/CE giúp:

• Tăng độ tin cậy của hệ thống chiếu sáng, giảm chi phí bảo trì, sửa chữa.
• Đáp ứng yêu cầu pháp lý, quy chuẩn xây dựng tại các dự án cao cấp, trung tâm thương mại, khách sạn quốc tế.
• Đảm bảo tính tương thích với các đầu đèn spotlight từ nhiều nhà sản xuất khác nhau, khi cùng tuân thủ chuẩn ray 1 pha, 3 pha hoặc 4 dây theo IEC 60570.

Cấp bảo vệ IP của thanh ray spotlight

Thanh ray spotlight dùng trong nhà thường có cấp bảo vệ IP20, nghĩa là chống vật rắn kích thước lớn hơn 12,5 mm, không chống nước. Với môi trường ẩm hoặc gần cửa ngoài trời, có thể sử dụng hệ ray có cấp bảo vệ cao hơn như IP40, nhưng vẫn cần kết hợp với đầu đèn có cấp IP tương ứng. Cấp IP cao hơn đòi hỏi cấu trúc rãnh tiếp điểm kín hơn, gioăng cao su và vật liệu cách điện tốt hơn.

Ý nghĩa chi tiết:

• Chữ số đầu tiên (2, 4,…): Mức độ bảo vệ chống xâm nhập của vật rắn (ngón tay, dụng cụ, bụi kích thước lớn). IP2x bảo vệ chống vật thể lớn hơn 12,5 mm, phù hợp cho lắp đặt trong nhà, ngoài tầm với trực tiếp.
• Chữ số thứ hai (0): Mức độ bảo vệ chống nước. IPx0 nghĩa là không có bảo vệ đặc biệt chống nước, do đó không được lắp ở nơi có khả năng mưa tạt trực tiếp hoặc nước bắn thường xuyên.

Khi lựa chọn cấp IP cho thanh ray spotlight, cần cân nhắc:

• Vị trí lắp đặt: Trong trần kín, hành lang khô, phòng khách, showroom trong nhà, IP20 là đủ. Khu vực gần cửa ra vào, nơi có thể bị ẩm, nên cân nhắc IP40 hoặc kết hợp giải pháp che chắn.
• Mức độ bụi: Trong nhà xưởng, kho hàng nhiều bụi, cấp IP cao hơn giúp hạn chế bụi bám vào tiếp điểm, kéo dài tuổi thọ và giảm hiện tượng đánh lửa, chập chờn tiếp xúc.
• Khả năng vệ sinh, bảo trì: Ray IP20 dễ vệ sinh, dễ thay đèn, nhưng cần tuân thủ quy trình cắt điện trước khi thao tác để đảm bảo an toàn.

Với hệ thống ray có cấp IP cao hơn (IP40,…), cấu trúc thường phức tạp hơn, chi phí cao hơn và việc lắp/ tháo đèn có thể ít linh hoạt hơn do phải đảm bảo độ kín. Do đó, trong đa số ứng dụng nội thất, IP20 vẫn là lựa chọn tối ưu giữa an toàn, chi phí và tính linh hoạt.

Nguyên lý hoạt động của thanh ray đèn spotlight khi gắn nhiều đèn

Thanh ray đèn spotlight vận hành dựa trên cơ chế phân phối điện song song, cho phép nhiều đèn hoạt động độc lập trên cùng một tuyến mà vẫn duy trì điện áp ổn định. Mỗi bộ đèn kết nối như một nhánh riêng, tự điều chỉnh dòng theo công suất định mức, trong khi tổng tải được kiểm soát ở cấp hệ thống. Cơ cấu tiếp điểm xoay 90° vừa đảm bảo tiếp xúc điện chắc chắn, vừa khóa cơ khí an toàn và linh hoạt khi thay đổi bố cục chiếu sáng. Khi lắp nhiều đèn, bài toán không chỉ là đủ công suất mà còn là phân bổ tải, kiểm soát dòng khởi động và cân bằng pha để duy trì độ bền, hiệu suất và an toàn lâu dài cho toàn bộ hệ ray.

Cơ chế truyền điện song song trong hệ ray

Trong hệ thống đèn rọi ray chuyên nghiệp, thanh ray thực chất là một “đường dây phân phối” dạng thanh, bên trong chứa các thanh dẫn điện song song chạy dọc toàn tuyến. Thông thường, với ray 1 pha sẽ có 2 thanh dẫn chính: L (dây pha) và N (dây trung tính). Với ray 3 pha sẽ có thêm các thanh dẫn L1, L2, L3 và một thanh N dùng chung. Tất cả các đèn rọi ray được gắn lên thanh ray đều kết nối điện theo kiểu song song với các thanh dẫn này.

Mỗi bộ đèn rọi ray gồm hai phần chính: thân đèn (chứa LED, tản nhiệt, vỏ) và driver (nguồn LED). Driver được thiết kế để nhận điện áp lưới 220–240V AC (hoặc theo tiêu chuẩn khu vực) từ thanh ray, sau đó chuyển đổi thành dòng điện DC ổn định phù hợp với cụm LED. Khi nhiều đèn được gắn trên cùng một ray, tất cả các driver đều được đấu vào cùng cặp L–N (hoặc vào từng pha tương ứng trong hệ 3 pha). Về mặt điện học, các driver này là các tải mắc song song:

• Điện áp trên mỗi driver là như nhau, xấp xỉ điện áp lưới.
• Mỗi driver tự “lấy” dòng theo công suất định mức của đèn (ví dụ 10W, 20W, 30W…).
• Tổng dòng chạy trong thanh ray bằng tổng dòng của tất cả các driver đang hoạt động.

Nhờ cơ chế song song, khi một đèn bị hỏng driver, cháy LED hoặc bị tháo ra khỏi ray, mạch điện của các đèn còn lại không bị hở mạch hay thay đổi điện áp. Các đèn khác vẫn hoạt động bình thường vì mỗi đèn là một nhánh độc lập, không phụ thuộc vào tình trạng của các nhánh còn lại. Điều này khác hoàn toàn với kiểu mắc nối tiếp, nơi một phần tử hỏng có thể làm mất điện toàn bộ chuỗi.

Về mặt kỹ thuật, thanh ray được thiết kế với tiết diện thanh dẫn đủ lớn để chịu được tổng dòng tối đa cho phép. Nhà sản xuất thường quy định:

• Dòng tối đa cho mỗi tuyến ray (ví dụ 10A, 16A).
• Chiều dài tối đa khuyến nghị cho một tuyến cấp nguồn một đầu.
• Khoảng cách tối đa giữa các điểm cấp nguồn bổ sung nếu tuyến ray quá dài.

Khi thiết kế, kỹ sư chiếu sáng phải tính tổng công suất P_tổng của tất cả các đèn trên tuyến, sau đó quy đổi ra dòng I theo công thức:

I = P_tổng / (U × cosφ)

Trong đó U là điện áp lưới, cosφ là hệ số công suất của driver (thường từ 0,9 trở lên đối với driver chất lượng tốt). Việc tính toán này giúp đảm bảo tổng dòng không vượt quá khả năng chịu tải của thanh ray, dây cấp nguồn và thiết bị bảo vệ (CB, MCB, RCBO…).

Một điểm quan trọng khác là khả năng chịu dòng khởi động (inrush current) của driver LED. Khi bật nguồn, một số loại driver có dòng khởi động rất lớn trong thời gian rất ngắn. Nếu trên cùng một tuyến ray có quá nhiều driver loại này, tổng dòng khởi động có thể gây tác động nhầm lên CB hoặc làm nóng cục bộ các tiếp điểm. Do đó, trong các hệ thống chuyên nghiệp, người thiết kế thường:

• Chọn driver có dòng khởi động thấp hoặc có cơ chế giới hạn inrush.
• Chia nhỏ số lượng đèn trên mỗi tuyến ray hoặc mỗi CB.
• Bố trí bật nguồn theo nhóm, tránh bật đồng thời toàn bộ tải lớn.

Tiếp điểm xoay 90° của đầu đèn rọi ray

Đầu đèn rọi ray là bộ phận trung gian giữa driver và thanh ray, đảm nhiệm cả hai chức năng: tiếp điện và khóa cơ khí. Cấu trúc điển hình của đầu đèn gồm:

• Khối nhựa cách điện, có thể xoay được so với thân đèn.
• Cụm chân tiếp điểm dạng lò xo, thường làm bằng đồng hoặc hợp kim dẫn điện tốt, được mạ để chống oxy hóa.
• Các gờ, lẫy cơ khí dùng để khóa đầu đèn vào rãnh ray.

Khi lắp đặt, kỹ thuật viên đưa đầu đèn vào rãnh của thanh ray theo phương vuông góc. Ở trạng thái ban đầu, các chân tiếp điểm được bố trí sao cho chưa chạm hoặc chỉ chạm rất nhẹ vào các thanh dẫn bên trong ray, hạn chế tối đa hiện tượng cọ xát gây tia lửa khi chưa cố định. Sau đó, kỹ thuật viên xoay đầu đèn một góc 90° theo chiều quy định (thường có ký hiệu trên đầu đèn). Động tác xoay này đồng thời thực hiện hai nhiệm vụ:

• Tạo lực ép tiếp điểm: Cơ cấu lò xo bên trong đẩy các chân tiếp điểm áp sát mạnh vào các thanh dẫn L, N (và các pha khác nếu là ray 3 pha). Lực ép đủ lớn giúp giảm điện trở tiếp xúc, hạn chế phát nhiệt tại điểm tiếp xúc và đảm bảo truyền tải ổn định trong thời gian dài.
• Khóa cơ khí: Các gờ hoặc lẫy trên đầu đèn ăn khớp với rãnh của thanh ray, tạo liên kết chắc chắn. Khi đã xoay đủ 90°, đầu đèn được “khóa” lại, khó bị rơi ra do rung động, va chạm hoặc thao tác vô ý.

Thiết kế xoay 90° mang lại nhiều lợi ích về an toàn và độ bền:

• Giảm nguy cơ tia lửa điện so với kiểu cắm rút trực tiếp, vì tiếp điểm chỉ thực sự ép chặt khi cơ cấu đã gần cố định, hạn chế trạng thái “nửa chạm nửa hở” dưới điện áp cao.
• Cho phép thao tác lắp/ tháo nhanh, không cần dụng cụ, phù hợp với môi trường thương mại, trưng bày, nơi thường xuyên thay đổi bố cục chiếu sáng.
• Giảm mài mòn cơ học trên bề mặt tiếp điểm, nhờ chuyển động xoay có kiểm soát và lực lò xo ổn định, từ đó kéo dài tuổi thọ tiếp xúc điện.

Ở các hệ ray 3 pha, đầu đèn còn có cơ cấu chọn pha (phase selector). Khi xoay hoặc gạt một chi tiết nhỏ trên đầu đèn, chân tiếp điểm pha có thể chuyển sang tiếp xúc với L1, L2 hoặc L3 trong thanh ray, trong khi chân N vẫn dùng chung. Cơ chế này cho phép trên cùng một thanh ray vật lý, các đèn có thể được cấp từ các pha khác nhau, phục vụ cho việc chia mạch, chia tải và điều khiển độc lập từng nhóm đèn.

Về mặt an toàn, các tiêu chuẩn thiết kế đầu đèn và thanh ray thường tuân theo các chuẩn quốc tế (ví dụ IEC) về:

• Khoảng cách cách điện và khe hở không khí giữa các cực.
• Khả năng chịu dòng ngắn mạch trong thời gian ngắn.
• Độ bền cơ học của cơ cấu xoay sau hàng nghìn chu kỳ lắp/ tháo.

Nhờ đó, hệ ray đèn spotlight có thể vận hành ổn định trong môi trường có tần suất thay đổi cao như showroom, cửa hàng thời trang, gallery, bảo tàng… mà vẫn đảm bảo an toàn điện và độ tin cậy lâu dài.

Phân bổ tải khi lắp nhiều đèn trên cùng một thanh ray

Khi lắp nhiều đèn trên cùng một thanh ray, ngoài việc đảm bảo tổng công suất không vượt quá giới hạn, việc phân bổ tải hợp lý đóng vai trò quan trọng để tránh quá nhiệt cục bộ, sụt áp và mất cân bằng pha (đối với hệ 3 pha). Quá trình thiết kế thường bao gồm các bước:

• Thống kê số lượng đèn, công suất từng đèn, vị trí dự kiến trên ray.
• Tính tổng công suất P_tuyến cho từng tuyến ray.
• So sánh với khả năng chịu tải của:
  • Thanh ray (dòng tối đa cho phép).
  • Dây cấp nguồn đến ray.
  • CB/MCB/RCBO bảo vệ tuyến đó.

Với ray 3 pha, việc phân bổ đèn theo từng pha giúp giảm tải trên mỗi lõi dẫn và cân bằng hệ thống. Một cách bố trí điển hình:

• Nhóm đèn chiếu tủ trưng bày sản phẩm: đấu vào pha L1.
• Nhóm đèn chiếu lối đi, hành lang: đấu vào pha L2.
• Nhóm đèn chiếu backdrop, logo, điểm nhấn: đấu vào pha L3.

Cách chia này mang lại nhiều lợi ích:

• Giảm dòng trên từng pha, tránh quá tải cục bộ một pha trong khi các pha khác nhàn rỗi.
• Cân bằng tải 3 pha, giúp hệ thống điện tổng thể (tủ điện, máy biến áp, dây trung tính) hoạt động hiệu quả hơn, giảm tổn hao và dao động điện áp.
• Cho phép điều khiển độc lập từng nhóm đèn theo chức năng (bật/tắt từng pha hoặc từng mạch), linh hoạt trong vận hành.

Một yếu tố quan trọng khác là phân bố vị trí đèn dọc theo thanh ray. Nếu tập trung quá nhiều đèn công suất lớn ở gần một đầu ray hoặc gần một khớp nối, dòng điện tại đoạn đó sẽ rất cao, dẫn đến:

• Phát nhiệt cục bộ tại điểm nối ray – ray hoặc ray – đầu cấp nguồn.
• Tăng nguy cơ lỏng tiếp điểm do giãn nở nhiệt lặp đi lặp lại.
• Giảm tuổi thọ vật liệu cách điện và lớp mạ tiếp xúc.

Để hạn chế các rủi ro này, nên:

• Phân bố đều các đèn công suất lớn dọc theo tuyến ray, tránh “dồn cục” tại một vị trí.
• Đối với tuyến ray dài, cân nhắc cấp nguồn từ cả hai đầu hoặc từ điểm giữa, nhằm giảm chiều dài đoạn mang dòng lớn nhất.
• Kiểm tra kỹ các khớp nối, đầu cấp nguồn, đảm bảo tiếp xúc tốt, không bị oxy hóa, cháy xém.

Trong các dự án quy mô lớn, việc mô phỏng sụt áp trên tuyến ray cũng được xem xét. Mặc dù dòng của từng đèn LED không quá lớn, nhưng khi số lượng đèn nhiều và chiều dài ray lớn, sụt áp có thể khiến các đèn ở cuối tuyến nhận điện áp thấp hơn một chút. Với driver chất lượng cao, khoảng dao động này thường vẫn nằm trong dải làm việc cho phép, nhưng trong thiết kế chuyên nghiệp, vẫn nên:

• Giới hạn chiều dài mỗi tuyến ray theo khuyến nghị của nhà sản xuất.
• Ưu tiên đặt các đèn công suất lớn hơn ở gần điểm cấp nguồn.
• Sử dụng dây cấp nguồn có tiết diện đủ lớn để giảm sụt áp trước khi vào ray.

Cuối cùng, cần lưu ý đến khả năng mở rộng trong tương lai. Khi thiết kế ban đầu, không nên “điền kín” 100% khả năng chịu tải của ray và CB. Nên chừa một biên độ an toàn (ví dụ chỉ sử dụng 70–80% công suất tối đa) để sau này có thể bổ sung thêm đèn mà không phải thay đổi toàn bộ hệ thống. Việc này đặc biệt quan trọng trong các không gian thương mại, nơi bố cục trưng bày, số lượng sản phẩm và yêu cầu chiếu sáng thường xuyên thay đổi.

Các lỗi cấu tạo thường gặp ở thanh ray đèn spotlight kém chất lượng

Các lỗi cấu tạo ở thanh ray đèn spotlight kém chất lượng thường xuất phát từ việc cắt giảm vật liệu và kiểm soát sản xuất lỏng lẻo. Những yếu tố như lõi dẫn điện không đạt chuẩn, vỏ nhôm mỏng, tiếp điểm gia công kém chính xác hay lớp sơn bảo vệ không bền đều ảnh hưởng trực tiếp đến độ an toàn điện, độ ổn định tiếp xúc và tuổi thọ hệ thống.

Trong môi trường vận hành liên tục, các sai lệch nhỏ về vật liệu và kết cấu có thể dẫn đến phát nhiệt cục bộ, oxy hóa, cong vênh hoặc chập cháy. Việc đánh giá thanh ray không chỉ dựa vào hình thức bên ngoài mà cần xem xét chất lượng lõi dẫn, độ cứng cơ học, độ hoàn thiện bề mặt và tiêu chuẩn gia công nhằm đảm bảo hiệu suất chiếu sáng bền vững và an toàn lâu dài.

Lõi nhôm pha tạp thay vì đồng nguyên chất

Ở các thanh ray đèn spotlight kém chất lượng, phần lõi dẫn điện thường bị cắt giảm chi phí bằng cách sử dụng nhôm hoặc hợp kim nhôm pha tạp thay cho đồng nguyên chất. Về mặt điện học, nhôm có điện trở suất cao hơn đồng, do đó với cùng tiết diện và cùng chiều dài, thanh ray lõi nhôm sẽ có tổn hao điện áp lớn hơn, phát nhiệt nhiều hơn khi làm việc ở dòng tải cao hoặc khi treo nhiều đèn công suất lớn trên cùng một tuyến ray.

Trong điều kiện vận hành thực tế, khi dòng điện tăng lên gần mức tải định mức, phần lõi nhôm pha tạp dễ bị nóng cục bộ tại các đoạn nối, khúc cua hoặc vị trí tiếp điểm với đầu đèn. Nhiệt độ tăng cao kéo dài làm lão hóa vật liệu cách điện xung quanh, làm mềm nhựa, gây biến dạng cơ học, từ đó làm lỏng thêm tiếp điểm và tạo thành một vòng lặp: tiếp xúc kém → điện trở tăng → nhiệt độ tăng → tiếp xúc càng kém.

Một vấn đề khác mang tính vật liệu là nhôm rất dễ bị oxy hóa trên bề mặt. Lớp oxit nhôm hình thành tại các điểm tiếp xúc điện có tính cách điện tương đối tốt, khiến điện trở tiếp xúc tăng lên đáng kể. Khi lớp oxit này không được phá vỡ hoàn toàn bởi lực ép cơ học đủ lớn, dòng điện sẽ chỉ đi qua một số điểm rất nhỏ, gây hiện tượng phát nóng cục bộ, nhấp nháy, chập chờn hoặc thậm chí mất nguồn cho một đoạn ray.

Đối với hợp kim nhôm pha tạp, nếu thành phần và quy trình luyện kim không được kiểm soát chặt chẽ, cấu trúc hạt không đồng nhất có thể tạo ra các vùng có điện trở cao, dễ nứt gãy vi mô khi chịu dao động nhiệt lặp lại. Về lâu dài, các vết nứt này lan rộng, làm suy giảm tiết diện dẫn điện hữu hiệu, tăng nguy cơ đánh lửa tại các điểm yếu.

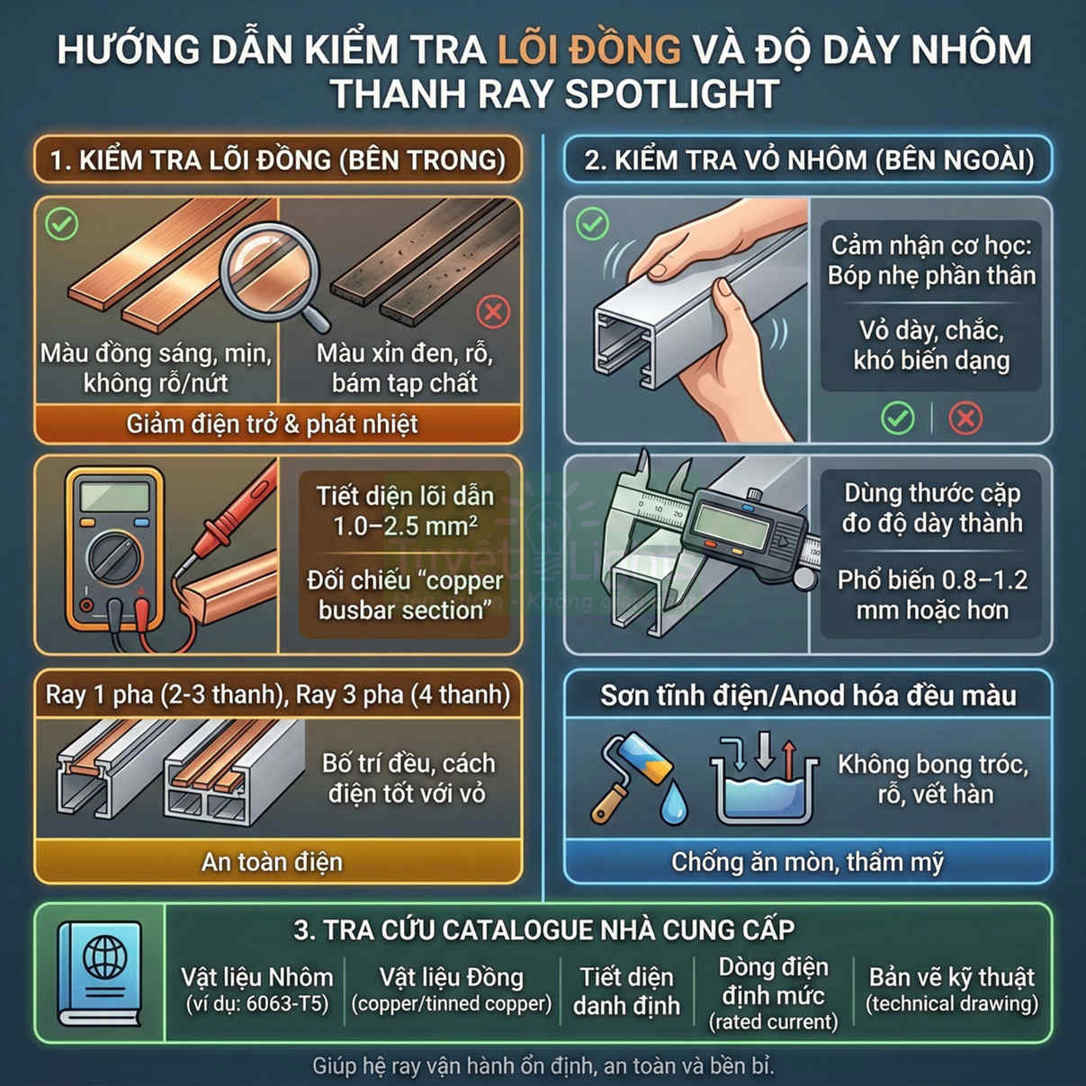

Nhận biết thanh ray sử dụng lõi nhôm pha tạp có thể thực hiện bằng một số cách:

• Cắt mẫu một đoạn ngắn và quan sát màu sắc lõi: đồng nguyên chất có màu đỏ ánh vàng, trong khi nhôm có màu trắng bạc, hợp kim nhôm thường xám mờ.
• Kiểm tra tài liệu kỹ thuật, catalogue hoặc thông số do nhà sản xuất công bố, chú ý các cụm như “copper conductor”, “pure copper” so với “aluminum conductor”, “alloy”.
• Đo điện trở trên một chiều dài chuẩn bằng micro-ohm meter để so sánh với giá trị lý thuyết của đồng cùng tiết diện; giá trị cao bất thường là dấu hiệu của vật liệu dẫn kém.

Trong các hệ thống chiếu sáng thương mại, nơi đèn spotlight thường được bật nhiều giờ liên tục, việc sử dụng thanh ray có lõi đồng nguyên chất, tiết diện đủ lớn, được mạ bề mặt (ví dụ mạ thiếc hoặc mạ bạc mỏng) là yếu tố quan trọng để đảm bảo độ ổn định, hạn chế phát nhiệt và kéo dài tuổi thọ toàn bộ hệ thống.

Vỏ nhôm mỏng gây cong vênh

Vỏ nhôm của thanh ray đóng vai trò là kết cấu chịu lực chính, đồng thời bảo vệ cơ học cho lõi dẫn và các chi tiết cách điện bên trong. Khi nhà sản xuất giảm độ dày vỏ nhôm xuống dưới mức tối ưu để tiết kiệm chi phí, độ cứng uốn và độ cứng xoắn của thanh ray giảm mạnh. Điều này đặc biệt dễ nhận thấy khi lắp đặt trên các tuyến trần dài, hoặc khi ray được treo bằng ty ren, cáp treo với khoảng cách treo lớn.

Vỏ nhôm quá mỏng khiến thanh ray dễ bị:

• Cong võng theo thời gian do trọng lượng bản thân và tải trọng của nhiều đèn spotlight treo trên ray.
• Xoắn vặn khi siết ốc treo không đồng đều, hoặc khi có lực tác động ngang trong quá trình căn chỉnh hướng chiếu của đèn.
• Biến dạng cục bộ tại các điểm bắt vít, điểm nối ray, làm méo tiết diện và lệch rãnh tiếp điểm.

Khi thanh ray bị cong vênh, các rãnh tiếp điểm không còn thẳng và đồng trục, dẫn đến chân đèn khó gài, phải dùng lực mạnh, hoặc chỉ gài được một phần. Tiếp xúc cơ khí không chuẩn kéo theo tiếp xúc điện không đều, một số cực tiếp điểm có thể không chạm hoàn toàn, gây hiện tượng mất pha, chập chờn hoặc nóng cục bộ tại các lò xo tiếp điểm của đầu đèn.

Về mặt an toàn, vỏ nhôm mỏng cũng làm giảm khả năng bảo vệ lõi dẫn trước các va đập trong quá trình vận chuyển, bốc xếp và thi công. Chỉ cần một lực va chạm vừa phải cũng có thể làm móp, gãy gập cục bộ, chèn ép vào phần cách điện, thậm chí làm hở lõi dẫn nếu lớp cách điện mỏng hoặc đã lão hóa. Những biến dạng này thường khó phát hiện nếu chỉ quan sát bên ngoài sau khi đã sơn tĩnh điện.

Trong các công trình yêu cầu độ thẳng thẩm mỹ cao như showroom, gallery, trung tâm thương mại, thanh ray bị võng hoặc xoắn còn gây mất thẩm mỹ, làm đường ray không song song với trần hoặc với các đường kiến trúc khác. Việc khắc phục sau khi đã lắp đặt hoàn thiện thường tốn kém, phải tháo dỡ và thay mới toàn bộ tuyến ray.

Tiếp điểm lỏng gây chập cháy

Tiếp điểm giữa đầu đèn spotlight và thanh ray là khu vực chịu nhiều chu kỳ thao tác cơ học: gài vào, xoay khóa, tháo ra, thay đổi vị trí. Nếu thiết kế cơ khí kém hoặc gia công không chính xác, các chi tiết như lò xo, lá đồng, chấu tiếp điểm sẽ không tạo được lực ép đủ lớn và ổn định lên thanh dẫn bên trong ray. Kết quả là tiếp điểm lỏng, diện tích tiếp xúc thực tế nhỏ, điện trở tiếp xúc tăng.

Khi dòng điện chạy qua một tiếp điểm có điện trở cao, công suất nhiệt phát sinh tại đó tỷ lệ với bình phương dòng điện. Ở các tuyến ray treo nhiều đèn công suất lớn, nhiệt độ tại điểm tiếp xúc kém có thể tăng rất nhanh, vượt quá ngưỡng chịu nhiệt của nhựa kỹ thuật xung quanh. Bề mặt tiếp điểm bị cháy xém, tạo muội than, làm bề mặt càng xấu đi, điện trở tiếp xúc càng tăng, tạo thành chuỗi suy giảm chất lượng tiếp xúc theo thời gian.

Trong những trường hợp nghiêm trọng, khi lớp muội than và bề mặt kim loại bị oxy hóa không còn đảm bảo dẫn điện liên tục, có thể xuất hiện hiện tượng phóng điện vi mô (micro arcing) khi bật tắt đèn hoặc khi có dao động cơ học nhẹ. Các tia lửa điện này, dù nhỏ, vẫn đủ khả năng đốt cháy bụi bẩn, sợi vải, mạt gỗ tích tụ xung quanh, đặc biệt trong môi trường có vật liệu dễ cháy như cửa hàng thời trang, showroom nội thất, kho hàng.

Tiếp điểm lỏng còn gây ra các biểu hiện vận hành khó chịu như:

• Đèn nhấp nháy khi có rung động nhẹ, khi đóng mở cửa, khi hệ thống điều hòa hoạt động.
• Đèn tự tắt rồi bật lại khi người dùng chạm vào thân đèn để chỉnh hướng chiếu.
• Xuất hiện tiếng lách tách nhỏ tại vị trí tiếp điểm khi bật tắt nguồn.

Để hạn chế rủi ro này, thiết kế tiếp điểm cần đảm bảo:

• Lực ép đủ lớn và ổn định trong suốt vòng đời sử dụng, sử dụng lò xo chất lượng cao, vật liệu đàn hồi tốt.
• Bề mặt tiếp điểm được xử lý, mạ lớp chống oxy hóa (ví dụ mạ thiếc, mạ niken hoặc mạ bạc mỏng) để duy trì điện trở tiếp xúc thấp.
• Độ chính xác gia công cao, đảm bảo khi khóa đầu đèn vào ray, các cực tiếp điểm luôn nằm đúng vị trí và áp sát hoàn toàn lên thanh dẫn.

Sơn tĩnh điện kém gây oxy hóa

Lớp sơn tĩnh điện trên bề mặt thanh ray không chỉ mang chức năng thẩm mỹ mà còn là một lớp bảo vệ chống ăn mòn cho phần nhôm hoặc thép bên dưới. Khi sử dụng bột sơn chất lượng thấp, quy trình sơn không chuẩn (độ dày không đủ, không xử lý bề mặt tốt, không nung đủ nhiệt độ), lớp sơn dễ bị bong tróc, nứt gãy, đặc biệt tại các cạnh sắc, lỗ bắt vít, mối nối ray.

Khi lớp sơn bị phá vỡ, bề mặt kim loại nền tiếp xúc trực tiếp với không khí ẩm, hơi muối (ở các công trình gần biển) hoặc hơi hóa chất (trong siêu thị, nhà xưởng, cửa hàng có sử dụng chất tẩy rửa mạnh). Nhôm sẽ hình thành lớp oxit nhôm, còn thép sẽ bị gỉ sét. Ban đầu, hiện tượng này có thể chỉ là các đốm nhỏ, nhưng theo thời gian, oxy hóa lan rộng, làm bề mặt sần sùi, đổi màu, mất độ bóng, ảnh hưởng rõ rệt đến thẩm mỹ tổng thể của hệ thống chiếu sáng.

Ở các khu vực gần rãnh tiếp điểm, nếu lớp sơn tĩnh điện không được kiểm soát tốt về độ dày và độ bám, việc bong tróc có thể làm lộ mép kim loại rất gần vùng tiếp xúc điện. Trong môi trường ẩm, sự kết hợp giữa lớp oxit, bụi bẩn và hơi ẩm có thể tạo thành các đường dẫn rò rỉ nhỏ, làm tăng nguy cơ phóng điện bề mặt, đặc biệt khi có chênh lệch điện áp giữa các cực dẫn trong ray.

Sơn tĩnh điện kém chất lượng còn ảnh hưởng đến:

• Độ bền cơ học của bề mặt: dễ trầy xước khi lắp đặt, khi trượt đầu đèn dọc theo ray, khi vệ sinh.
• Khả năng bám dính với phụ kiện: các kẹp, ngàm, nắp che có thể làm bong sơn tại điểm tiếp xúc, tạo ổ phát sinh oxy hóa.
• Tính ổn định màu sắc: lớp sơn dễ ngả vàng, bạc màu dưới tác động của tia UV từ ánh sáng mặt trời hoặc đèn có nhiệt độ màu cao.

Trong các không gian thương mại cao cấp, nơi hệ thống spotlight thường được bố trí lộ thiên, thanh ray trở thành một phần của ngôn ngữ thiết kế nội thất. Lớp sơn tĩnh điện không đồng đều, chỗ bóng chỗ mờ, xuất hiện vết rạn chân chim hoặc bong mép tại các mối nối sẽ làm giảm đáng kể cảm nhận về chất lượng tổng thể của công trình, dù các thiết bị chiếu sáng khác có thể vẫn hoạt động bình thường.

Vì vậy, khi lựa chọn thanh ray, cần ưu tiên các sản phẩm sử dụng bột sơn chất lượng cao, có chứng nhận về độ bền màu, độ bám dính, được xử lý bề mặt nhôm hoặc thép đúng quy trình (tẩy dầu, tạo nhám, xử lý hóa học) trước khi sơn, và được kiểm soát chặt chẽ về độ dày lớp sơn để vừa đảm bảo thẩm mỹ, vừa bảo vệ tốt phần kim loại nền, hạn chế tối đa nguy cơ oxy hóa lan rộng.

So sánh cấu tạo thanh ray đèn spotlight âm trần và gắn nổi

So sánh cấu tạo thanh ray đèn spotlight âm trần và gắn nổi cần nhìn dưới góc độ cơ khí, điện và ngôn ngữ thiết kế tổng thể. Ray âm trần tích hợp trực tiếp vào hệ khung thạch cao, yêu cầu độ chính xác cao về liên kết, cao độ và xử lý tiếp giáp vật liệu để đảm bảo độ cứng vững và tính thẩm mỹ liền mạch. Ngược lại, ray gắn nổi tập trung vào giải pháp neo bám bề mặt, phụ kiện cố định và chất lượng hoàn thiện thân nhôm do toàn bộ cấu trúc lộ ra ngoài.

Khả năng chịu lực của cả hai phụ thuộc vào hệ điểm neo và nền trần, trong khi tính linh hoạt thi công, bảo trì và thay đổi layout lại nghiêng về ray nổi. Việc lựa chọn cần cân bằng giữa tải trọng, điều kiện thi công và định hướng thẩm mỹ không gian.

Kết cấu khung âm trần thạch cao

Thanh ray âm trần là một phần tử kỹ thuật được “giấu” trong hệ khung xương trần thạch cao, vì vậy cấu tạo của nó không chỉ dừng ở phần thân ray nhôm mà còn bao gồm toàn bộ giải pháp liên kết với khung xương và tấm thạch cao. Về mặt hình học, thân ray thường là nhôm định hình có khoang rỗng để bố trí dây dẫn, rãnh tiếp điểm và các gờ liên kết. Phần lộ ra ngoài sau khi hoàn thiện chỉ là rãnh tiếp điểm (nơi gắn chân đèn spotlight) và mép trang trí tạo đường line thẳng, sắc nét trên bề mặt trần.

Trong hệ trần thạch cao, thanh ray âm trần thường được thiết kế với:

• Gờ hoặc tai liên kết chạy dọc thân ray, cho phép bắt vít trực tiếp vào khung xương chính (C, V, U) hoặc thanh phụ. Các tai này có thể được dập sẵn theo module, giúp thợ dễ căn chỉnh khoảng cách và cao độ.
• Khoang kỹ thuật bên trong đủ tiết diện để luồn dây điện, domino nối, đôi khi cả bộ nguồn (driver) của đèn spotlight công suất nhỏ. Khoang này phải đảm bảo khoảng cách an toàn điện, hạn chế phát nhiệt cục bộ.
• Rãnh tiếp điểm gồm hai hoặc ba thanh dẫn điện bằng đồng/đồng mạ, được cách điện với thân nhôm bằng nhựa kỹ thuật chịu nhiệt. Cấu trúc rãnh phải đảm bảo lực kẹp đủ lớn để chân đèn bám chắc, đồng thời cho phép tháo lắp nhiều lần mà không lỏng tiếp điểm.
• Mép trang trí (flange) ôm sát mặt dưới tấm thạch cao, tạo đường cắt gọn, che kín khe hở và sai số thi công. Mép này thường được sơn tĩnh điện đen hoặc trắng, đồng bộ với màu trần hoặc tạo điểm nhấn.

Quy trình thi công ray âm trần đòi hỏi phối hợp chặt chẽ giữa đội điện và đội trần thạch cao ngay từ giai đoạn dựng khung:

• Đội điện xác định chính xác vị trí ray theo bản vẽ chiếu sáng, bao gồm chiều dài, khoảng cách tới tường, trục đối xứng với đồ nội thất (bàn, quầy, kệ trưng bày…).
• Đội trần điều chỉnh bố trí khung xương để có thanh xương chạy song song hoặc vuông góc với ray, tạo đủ điểm bắt vít cho các tai liên kết. Nếu không tính trước, ray có thể rơi vào vùng “rỗng” giữa hai thanh xương, gây võng hoặc rung.
• Cao độ ray phải được căn chuẩn với cao độ đáy tấm thạch cao. Thông thường, ray được cố định xong, căn thăng bằng bằng nivo, sau đó mới tiến hành bắn tấm thạch cao áp sát mép ray.
• Đường dây cấp nguồn cho ray được luồn trong khoang trần, đi trong ống gen hoặc ống ruột gà, chừa sẵn đầu chờ tại vị trí hộp nối hoặc đầu ray. Việc này cần tuân thủ tiêu chuẩn an toàn điện và quy định chống cháy.

Do ray âm trần gần như “không thể thấy” toàn bộ thân sau khi hoàn thiện, yếu tố quan trọng nhất về mặt cơ khí là:

• Độ cứng vững của liên kết với khung xương, tránh hiện tượng ray bị xệ, cong hoặc xoắn sau thời gian sử dụng, đặc biệt khi treo nhiều đèn spotlight công suất lớn.
• Độ chính xác tuyến tính (thẳng, không gợn sóng) để khi nhìn dọc theo ray, đường line ánh sáng không bị “gãy khúc”. Điều này phụ thuộc vào cả chất lượng nhôm định hình lẫn tay nghề căn chỉnh của thợ.
• Khả năng tương thích với tấm thạch cao: mép ray phải được thiết kế sao cho khi bả, sơn, không tạo vết nứt tại tiếp giáp giữa nhôm và thạch cao do chênh lệch giãn nở nhiệt.

Về mặt kỹ thuật chiếu sáng, ray âm trần thường được ưu tiên trong các không gian yêu cầu thẩm mỹ cao như showroom, gallery, sảnh khách sạn, biệt thự… vì tạo cảm giác trần phẳng, chỉ xuất hiện các điểm sáng và đường ray mảnh. Tuy nhiên, việc sửa chữa, thay đổi vị trí ray sau khi trần đã hoàn thiện là khá phức tạp, thường phải tháo cục bộ tấm thạch cao, cắt vá, sơn lại.

Phụ kiện cố định ray nổi trên bê tông

Thanh ray gắn nổi có cấu trúc cơ bản tương tự về mặt điện (thanh dẫn, rãnh tiếp điểm, thân nhôm), nhưng toàn bộ thân ray được lộ ra ngoài, gắn trực tiếp lên bề mặt trần bê tông, trần thạch cao đã hoàn thiện hoặc thậm chí tường, dầm. Do không “ẩn” trong kết cấu trần, giải pháp cố định tập trung vào hệ phụ kiện cơ khí và chất lượng hoàn thiện bề mặt.

Các phụ kiện cố định ray nổi thường bao gồm:

• Tắc kê nở (nhựa hoặc kim loại) dùng cho trần bê tông, đảm bảo lực bám kéo và bám cắt đủ lớn. Với trần thạch cao, thường phải bổ sung thanh treo hoặc bắt vào khung xương phía trên, tránh bắt trực tiếp vào tấm.
• Vít thép mạ kẽm hoặc vít inox để chống rỉ sét, đặc biệt trong môi trường ẩm hoặc gần biển. Chiều dài vít được chọn theo chiều dày lớp hoàn thiện và yêu cầu lực neo.
• Pat chữ L dùng khi cần treo ray cách trần một khoảng nhất định, tạo hiệu ứng “ray lơ lửng” hoặc khi bề mặt trần không phẳng, cần điều chỉnh cao độ từng điểm.
• Pat chữ U hoặc bản mã phẳng cho phép ôm trọn thân ray, cố định từ hai bên hoặc từ đáy, phù hợp với các tuyến ray dài, nhiều đèn, cần tăng độ cứng tổng thể.

Cấu trúc ray nổi nhìn chung đơn giản hơn về mặt tích hợp với trần, vì không phải xử lý mép tiếp giáp với tấm thạch cao. Tuy nhiên, do thân ray lộ hoàn toàn, các yêu cầu sau trở nên quan trọng hơn:

• Chất lượng sơn tĩnh điện: lớp sơn phải đều, mịn, không rỗ, không đổi màu theo thời gian. Các màu phổ biến là đen mờ, trắng mờ, đôi khi là xám hoặc màu đặc biệt theo thiết kế.
• Độ thẳng và độ phẳng của vỏ nhôm: mọi độ cong, xoắn, móp nhẹ đều dễ bị phát hiện khi ray chạy dài trên trần phẳng. Nhà sản xuất cần kiểm soát tốt quá trình ép nhôm và cắt thanh.
• Chi tiết đầu bịt, mối nối: các nắp bịt đầu ray, connector nối thẳng, nối chữ L, chữ T… phải khít, không hở sáng, không lộ dây, đảm bảo tính thẩm mỹ khi nhìn gần.

Về thi công, ray nổi đặc biệt phù hợp cho:

• Cải tạo công trình cũ, khi trần đã hoàn thiện, không muốn đục phá nhiều.
• Không gian trần bê tông trần, phong cách công nghiệp (industrial), nơi các tuyến ray, ống điện, dầm thép được coi là một phần của ngôn ngữ thiết kế.
• Các dự án cần linh hoạt thay đổi layout chiếu sáng: có thể tháo ray, di dời, bổ sung tuyến mới mà không ảnh hưởng lớn đến kết cấu trần.

Khả năng chịu lực của ray nổi phụ thuộc trực tiếp vào:

• Số lượng và khoảng cách điểm treo (vít, pat): khoảng cách quá xa có thể gây võng khi treo nhiều đèn nặng.
• Chất lượng bề mặt nền (bê tông đặc, bê tông rỗ, trần thạch cao, trần gỗ…): mỗi loại yêu cầu loại tắc kê và phương án neo khác nhau.
• Chiều dài tuyến ray liên tục: tuyến càng dài càng cần nhiều điểm đỡ trung gian để tránh cộng hưởng rung khi có tác động cơ học.

Khả năng chịu lực và độ thẩm mỹ

Về nguyên tắc, cả ray âm trần và ray nổi đều không tự “chịu lực” độc lập mà truyền tải trọng về hệ kết cấu trần hoặc khung xương. Do đó, khả năng chịu tải của hệ thống phụ thuộc nhiều vào:

• Giải pháp cố định: loại pat, số lượng vít, khoảng cách giữa các điểm neo, cách liên kết với khung xương hoặc bê tông.
• Loại trần và kết cấu nền: trần thạch cao khung xương nhẹ sẽ có giới hạn tải trọng thấp hơn trần bê tông toàn khối; với trần treo, cần tính đến tải trọng tổng của đèn, ray, thiết bị khác trên cùng hệ khung.
• Khối lượng và số lượng đèn spotlight: đèn tracklight công suất lớn, thân đúc nhôm dày, có driver rời sẽ nặng hơn nhiều so với đèn nhỏ cho nhà ở; khi thiết kế cần tính toán tổng tải trên mỗi mét ray.

Về thẩm mỹ, hai giải pháp mang hai ngôn ngữ thiết kế khác nhau:

• Ray âm trần:
  • Tạo cảm giác gọn, phẳng, “ẩn” hệ thống kỹ thuật, chỉ nhấn mạnh vào điểm sáng và vật thể được chiếu.
  • Phù hợp không gian cao cấp, tối giản, nơi trần được xử lý như một mặt phẳng sạch: căn hộ cao cấp, biệt thự, showroom thời trang, gallery nghệ thuật.
  • Đòi hỏi độ chính xác cao trong thi công; mọi sai lệch về cao độ, độ thẳng, khe hở giữa ray và tấm thạch cao đều dễ lộ khi nhìn dọc tuyến.
• Ray nổi:
  • Tạo phong cách công nghiệp, kỹ thuật, nhấn mạnh vào cấu trúc và đường tuyến của hệ chiếu sáng.
  • Dễ thay đổi layout: có thể thêm, bớt, di chuyển tuyến ray, thay đổi hướng chiếu mà không can thiệp sâu vào trần.
  • Thích hợp cho văn phòng mở, quán cà phê, studio, cửa hàng bán lẻ, không gian sáng tạo, nơi việc “thấy” hệ kỹ thuật là một phần của thiết kế.

Lựa chọn giữa ray âm trần và ray nổi cần cân nhắc đồng thời:

• Ý đồ thiết kế nội thất: ưu tiên trần phẳng, tối giản hay phô bày cấu trúc kỹ thuật.
• Điều kiện thi công thực tế: công trình mới hay cải tạo, trần bê tông hay trần treo, thời gian và ngân sách cho phần hoàn thiện.
• Yêu cầu vận hành lâu dài: mức độ cần thay đổi bố trí đèn theo mùa, theo layout trưng bày, khả năng bảo trì, sửa chữa.

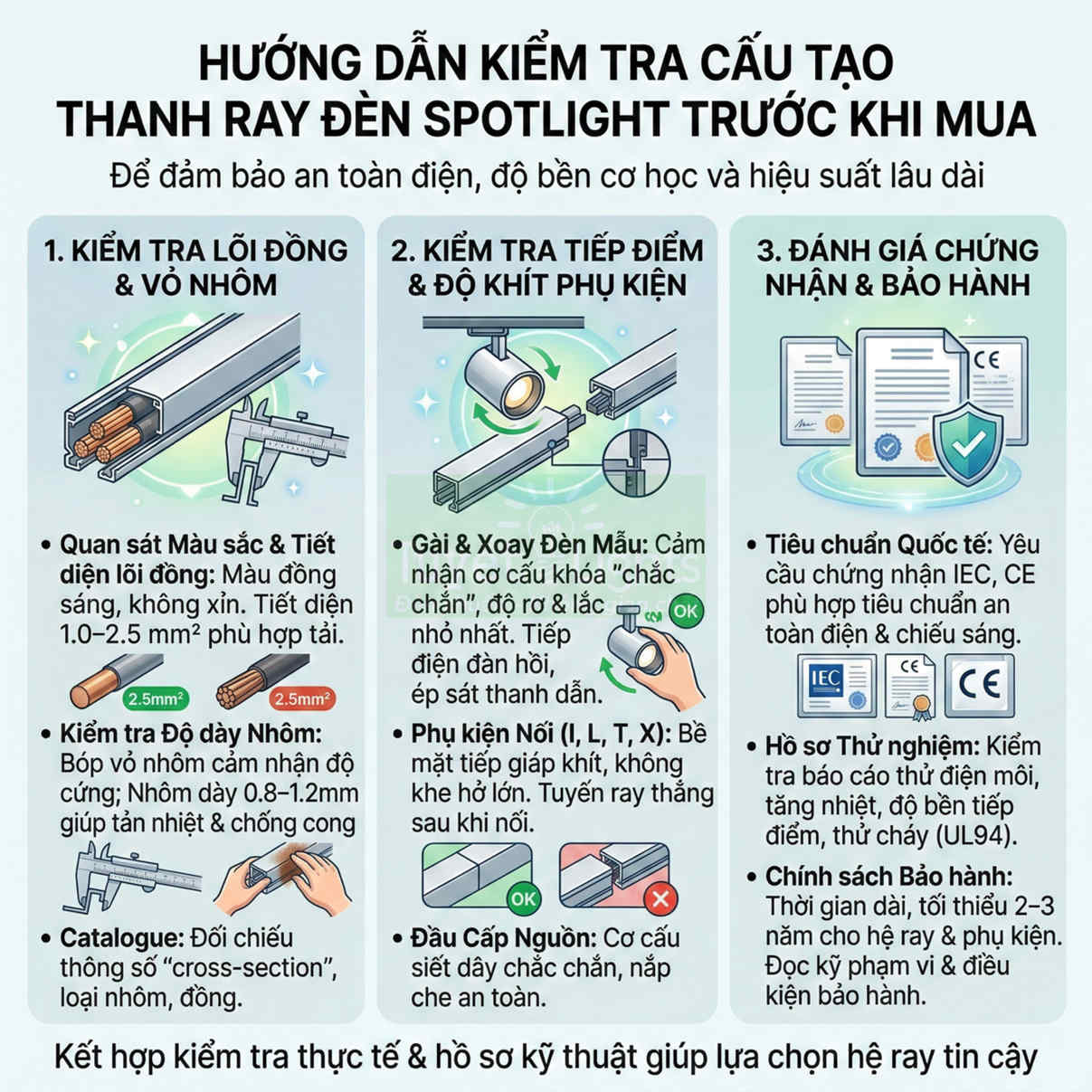

Cách kiểm tra cấu tạo thanh ray đèn spotlight trước khi mua

Kiểm tra cấu tạo thanh ray đèn spotlight trước khi mua là bước quan trọng để đảm bảo an toàn điện, độ bền cơ học và khả năng chịu tải lâu dài. Thanh ray không chỉ là khung treo đèn mà là hệ dẫn điện tích hợp, nơi lõi đồng, lớp cách điện và profile nhôm cùng quyết định hiệu suất vận hành. Đánh giá đúng cần xem xét tiết diện lõi dẫn, độ dày nhôm, cơ cấu tiếp điểm và độ khít phụ kiện nhằm hạn chế sụt áp, phát nhiệt hay lỏng lẻo cơ khí. Bên cạnh cấu trúc vật lý, chứng nhận tiêu chuẩn và chính sách bảo hành phản ánh mức độ kiểm soát chất lượng của nhà sản xuất. Lựa chọn kỹ lưỡng giúp hệ chiếu sáng vận hành ổn định và bền vững theo thời gian.

Kiểm tra lõi đồng và độ dày nhôm

Ở góc độ kỹ thuật, thanh ray đèn spotlight thực chất là một hệ thanh dẫn điện dạng profile nhôm, bên trong bố trí các thanh dẫn bằng đồng hoặc hợp kim đồng, được cách điện với vỏ nhôm bằng lớp nhựa kỹ thuật. Việc kiểm tra lõi đồng và độ dày nhôm không chỉ để “xem cho biết” mà nhằm đánh giá trực tiếp khả năng chịu dòng, độ sụt áp, độ bền cơ và tuổi thọ của toàn bộ hệ ray.

Khi có mẫu thực tế, có thể tháo đầu bịt hoặc đầu cấp nguồn để quan sát cấu trúc bên trong:

• Màu sắc và bề mặt lõi đồng: Lõi dẫn tốt thường có màu đồng sáng, bề mặt mịn, không bị xỉn đen, không có vết rỗ, nứt hoặc bám tạp chất. Điều này cho thấy vật liệu đồng có độ tinh khiết tương đối cao, ít lẫn tạp, giúp giảm điện trở suất và hạn chế phát nhiệt khi làm việc lâu dài ở dòng định mức.
• Tiết diện lõi dẫn: Với các hệ ray 1 pha, 3 pha phổ biến, tiết diện lõi đồng thường nằm trong khoảng 1.0–2.5 mm² tùy công suất thiết kế. Nếu có catalogue kỹ thuật, nên đối chiếu thông số “cross-section of conductor” hoặc “copper busbar section” với nhu cầu tải thực tế. Tiết diện quá nhỏ so với tổng công suất đèn có thể dẫn đến sụt áp lớn, nóng cục bộ tại các điểm tiếp xúc.
• Số lượng và bố trí thanh dẫn: Ray 1 pha thường có 2–3 thanh dẫn (pha, trung tính, đôi khi thêm dây điều khiển), ray 3 pha có 4 thanh dẫn (3 pha + trung tính). Bố trí phải đều, khoảng cách giữa các thanh dẫn và vỏ nhôm được cách điện rõ ràng, không có điểm nào mà lớp nhựa cách điện bị mỏng, nứt hoặc biến dạng.

Độ dày vỏ nhôm ảnh hưởng trực tiếp đến độ cứng, khả năng chống cong vênh và tản nhiệt của thanh ray:

• Cảm nhận cơ học: Có thể dùng tay bóp nhẹ phần thân ray (không bóp vào vùng có lõi đồng) để cảm nhận độ cứng. Vỏ nhôm quá mỏng sẽ dễ bị móp, biến dạng khi vận chuyển hoặc khi siết vít treo trần. Vỏ dày, profile thiết kế tốt sẽ cho cảm giác chắc, khó biến dạng.
• Đo bằng thước cặp: Trong các dự án yêu cầu kỹ thuật cao, có thể dùng thước cặp để đo độ dày thành nhôm tại vị trí không bị khoét rãnh. Độ dày phổ biến khoảng 0.8–1.2 mm hoặc hơn, tùy dòng sản phẩm. Nhôm dày hơn giúp tăng độ cứng và khả năng tản nhiệt, nhưng cũng làm tăng trọng lượng và chi phí.
• Chất lượng bề mặt nhôm: Bề mặt nhôm nên được sơn tĩnh điện hoặc anod hóa đều màu, không bong tróc, không lộ vết rỗ hoặc vết hàn thô. Lớp hoàn thiện tốt giúp tăng khả năng chống ăn mòn, đặc biệt trong môi trường ẩm hoặc gần biển.

Nhà cung cấp uy tín thường công bố rõ vật liệu và tiết diện lõi trong catalogue kỹ thuật, bao gồm:

• Loại nhôm (ví dụ: hợp kim 6063-T5 hoặc tương đương) và phương pháp xử lý bề mặt.
• Loại đồng (copper, tinned copper) và tiết diện danh định.
• Dòng điện định mức (rated current), điện áp làm việc, cấp cách điện.

Nên yêu cầu bản vẽ kỹ thuật (technical drawing) hoặc datasheet chi tiết để kiểm tra sự phù hợp với tiêu chuẩn thiết kế chiếu sáng và an toàn điện của công trình.

Kiểm tra tiếp điểm và độ khít phụ kiện

Tiếp điểm giữa đầu đèn spotlight và thanh ray là vị trí chịu tải điện và cơ lớn nhất, đồng thời cũng là điểm dễ phát sinh sự cố như đánh lửa, chập chờn, nóng cục bộ. Do đó, việc kiểm tra cơ cấu tiếp điểm và độ khít của phụ kiện là bước quan trọng để đánh giá chất lượng tổng thể của hệ ray.

Nên thử gài một đầu đèn mẫu vào ray, xoay 90° và lắc nhẹ để kiểm tra:

• Cảm giác “khóa” cơ khí: Khi xoay đầu đèn vào vị trí làm việc, cơ cấu khóa phải cho cảm giác rõ ràng, có điểm dừng chắc chắn. Nếu xoay quá nhẹ, không có cảm giác gài chặt, hoặc phải dùng lực quá mạnh mới gài được, đều là dấu hiệu của thiết kế cơ khí chưa tối ưu.
• Độ rơ và độ lắc: Sau khi gài, lắc nhẹ đầu đèn theo nhiều hướng. Hệ ray tốt cho phép một độ rơ rất nhỏ, đủ để thao tác nhưng không gây lỏng lẻo. Nếu đầu đèn lắc mạnh, dễ tuột hoặc thay đổi vị trí khi có rung động (ví dụ: gần khu vực có máy móc, cửa đóng mở mạnh), cần cân nhắc lại chất lượng.
• Tiếp xúc điện: Khi xoay đầu đèn, các chân tiếp điểm (thường bằng đồng hoặc hợp kim đồng mạ) phải trượt và ép sát vào thanh dẫn bên trong ray. Quan sát xem chân tiếp điểm có đàn hồi tốt, không bị cong vênh, không bị oxy hóa hoặc xỉn màu. Tiếp điểm tốt giúp giảm điện trở tiếp xúc, hạn chế phát nhiệt và tia lửa điện khi đóng cắt.

Các phụ kiện nối ray (I, L, T, X, đầu cấp nguồn, đầu bịt) cũng cần được kiểm tra kỹ:

• Độ khít khi lắp: Khi nối hai đoạn ray bằng khớp I, L, T, X, bề mặt tiếp giáp phải khít, không tạo khe hở lớn. Nếu nhìn ngang thấy hai đoạn ray lệch cao độ, hoặc có khe hở rõ rệt, đó là dấu hiệu của sai số gia công profile hoặc phụ kiện.
• Độ thẳng sau khi nối: Đặt mắt nhìn dọc theo chiều dài ray sau khi lắp nối. Hệ ray chất lượng cho đường thẳng đều, không bị “gãy khúc” tại vị trí nối. Điều này quan trọng với các công trình yêu cầu thẩm mỹ cao như showroom, gallery, trung tâm thương mại.
• Khả năng giữ dây dẫn bên trong phụ kiện: Với các đầu cấp nguồn, nên kiểm tra cơ cấu siết dây (terminal block, vít siết) có chắc chắn, phù hợp tiết diện dây sử dụng trong công trình, và có nắp che an toàn sau khi đấu nối.

Độ khít cơ khí phản ánh chất lượng gia công khuôn và kiểm soát chất lượng của nhà sản xuất. Các dấu hiệu cho thấy gia công tốt gồm:

• Các cạnh cắt, đột lỗ trên nhôm và nhựa sạch, không ba via sắc, không nứt.
• Kích thước lặp lại ổn định giữa nhiều mẫu ray và phụ kiện khác nhau.
• Không có hiện tượng “rơ” quá mức giữa ray và phụ kiện, kể cả sau khi tháo lắp vài lần.

Đánh giá chứng nhận chất lượng và bảo hành

Bên cạnh kiểm tra trực tiếp về cơ khí và điện, việc đánh giá chứng nhận chất lượng và chính sách bảo hành giúp giảm rủi ro trong vận hành lâu dài, đặc biệt với các dự án thương mại, công nghiệp hoặc công trình công cộng. Thanh ray nên có tài liệu kỹ thuật, chứng nhận phù hợp tiêu chuẩn IEC/CE hoặc tương đương, kèm chính sách bảo hành rõ ràng.

Các tiêu chí nên xem xét:

• Tiêu chuẩn áp dụng: Hệ ray và phụ kiện nên được thiết kế, thử nghiệm theo các tiêu chuẩn quốc tế như IEC liên quan đến hệ thanh dẫn, thiết bị đóng cắt và phụ kiện chiếu sáng. Chứng nhận CE cho thấy sản phẩm đáp ứng các yêu cầu an toàn cơ bản khi lưu hành tại thị trường châu Âu.
• Hồ sơ thử nghiệm: Với các dự án lớn, nên yêu cầu nhà cung cấp cung cấp:
  • Báo cáo thử nghiệm điện môi (dielectric test), thử nghiệm tăng nhiệt (temperature rise test) ở dòng định mức.
  • Thử nghiệm độ bền cơ, độ bền tiếp điểm sau số chu kỳ đóng cắt nhất định.
  • Thử nghiệm cháy, khả năng tự tắt lửa của vật liệu nhựa cách điện (ví dụ: phân loại V-0, V-1 theo UL94 nếu có).
• Chứng chỉ phòng thí nghiệm độc lập: Nếu nhà sản xuất công bố sản phẩm đã được kiểm tra bởi phòng thí nghiệm độc lập (third-party lab), nên yêu cầu bản sao chứng chỉ hoặc báo cáo thử nghiệm để đối chiếu. Điều này giúp xác thực rằng các thông số công bố không chỉ là nội bộ mà đã được kiểm chứng.
• Chính sách bảo hành: Thời gian bảo hành dài, tối thiểu 2–3 năm cho hệ ray, cho thấy nhà sản xuất tự tin vào độ bền cơ và điện. Cần đọc kỹ phạm vi bảo hành:
  • Bảo hành cho toàn bộ thanh ray, phụ kiện nối, đầu cấp nguồn hay chỉ một phần.
  • Điều kiện bảo hành: lắp đặt đúng hướng dẫn, sử dụng trong dải nhiệt độ và độ ẩm cho phép, không tự ý thay đổi cấu trúc.
  • Quy trình xử lý khi có lỗi: đổi mới, sửa chữa tại chỗ, hay yêu cầu gửi về nhà máy.

Đối với các chủ đầu tư, tư vấn thiết kế hoặc nhà thầu M&E, việc lưu trữ đầy đủ catalogue, datasheet, chứng nhận và hồ sơ thử nghiệm của hệ ray là cần thiết cho công tác nghiệm thu, bảo trì và mở rộng hệ thống sau này. Kết hợp kiểm tra thực tế cấu tạo (lõi đồng, vỏ nhôm, tiếp điểm, phụ kiện) với đánh giá hồ sơ kỹ thuật và bảo hành giúp lựa chọn được hệ thanh ray spotlight có độ tin cậy cao, phù hợp với yêu cầu vận hành lâu dài của công trình.

Tiêu chí kỹ thuật lựa chọn thanh ray đèn spotlight theo công trình

Tiêu chí kỹ thuật lựa chọn thanh ray đèn spotlight cần được xác định theo đặc thù từng loại công trình nhằm đảm bảo an toàn điện, khả năng chịu tải và độ bền cơ học lâu dài. Mỗi môi trường như nhà ở, cửa hàng, showroom hay trung tâm thương mại sẽ yêu cầu cấu hình pha, tiết diện lõi dẫn, khả năng phân nhóm và phụ kiện nối khác nhau. Bên cạnh yếu tố kỹ thuật điện, cấu trúc nhôm, hệ treo, tiêu chuẩn chống cháy và tính đồng bộ hạ tầng cũng ảnh hưởng trực tiếp đến hiệu suất vận hành và chi phí bảo trì. Lựa chọn đúng hệ ray không chỉ tối ưu công suất chiếu sáng mà còn tạo nền tảng linh hoạt cho mở rộng, thay đổi layout và điều khiển ánh sáng theo kịch bản chuyên nghiệp.

Thanh ray spotlight cho nhà ở dân dụng

Với nhà ở dân dụng, tiêu chí kỹ thuật quan trọng nhất khi chọn thanh ray spotlight là sự cân bằng giữa an toàn điện, tính thẩm mỹ và khả năng tương thích với nhiều loại đèn rọi ray LED công suất nhỏ đến trung bình. Thông thường, hệ ray 1 pha được ưu tiên vì cấu trúc đơn giản, dễ thi công, chi phí đầu tư thấp và phù hợp với hầu hết hệ thống điện dân dụng 220V – 1 pha.

Chiều dài ray phổ biến trong nhà ở là 1–2 m, đủ để bố trí 3–6 đèn/đoạn tùy công suất và khoảng cách giữa các đèn. Về vật liệu, thân ray nên sử dụng nhôm định hình sơn tĩnh điện để đảm bảo:

• Khả năng tản nhiệt tốt, hạn chế biến dạng khi hoạt động lâu dài.
• Bề mặt sơn bền màu, chống trầy xước, dễ vệ sinh.
• Trọng lượng nhẹ, giảm tải cho trần thạch cao hoặc trần giả.

Về cấu trúc điện, thanh ray 1 pha cho nhà ở thường có 2 thanh dẫn chính (L, N) và 1 đường tiếp địa (PE) tùy chuẩn nhà sản xuất. Cần chú ý:

• Tiết diện lõi đồng đủ lớn cho tổng công suất đèn trên mỗi đoạn ray (thường từ 1,5–2,5 mm² cho tải vài trăm watt).
• Khả năng chịu dòng khởi động của các driver LED, tránh hiện tượng nóng cục bộ tại tiếp điểm.
• Chất lượng tiếp xúc giữa chân đèn và thanh dẫn trong ray, hạn chế đánh lửa, chập chờn.

Về tải trọng cơ học, nhà ở dân dụng thường sử dụng đèn spotlight công suất 7–20 W, trọng lượng mỗi đèn tương đối nhỏ. Tuy tải trọng không quá lớn, vẫn cần kiểm tra:

• Khả năng chịu lực của ray khi gắn tối đa số lượng đèn theo khuyến nghị của nhà sản xuất.
• Khoảng cách giữa các điểm treo ray (ty ren, pat treo) để tránh võng, cong ray theo thời gian.
• Độ chắc chắn của ngàm khóa đèn với ray, tránh lỏng lẻo khi thao tác xoay chỉnh góc chiếu.

Về an toàn điện, cần ưu tiên thanh ray có:

• Lớp cách điện bên trong bằng nhựa chịu nhiệt, chịu cháy (thường là PC hoặc ABS chất lượng cao).
• Thiết kế che kín thanh dẫn, hạn chế chạm tay trực tiếp vào phần mang điện.
• Khả năng tương thích với các phụ kiện đầu cấp nguồn có cầu chì hoặc thiết bị bảo vệ phù hợp.

Khả năng tương thích với nhiều loại đèn rọi ray LED là yếu tố quan trọng. Nên chọn hệ ray sử dụng chuẩn chân cắm phổ biến trên thị trường, giúp:

• Dễ dàng thay thế, nâng cấp đèn khi thay đổi phong cách nội thất.
• Kết hợp được nhiều công suất (5–30 W) và nhiều góc chiếu (15°, 24°, 36°…) trên cùng một ray.
• Giảm phụ thuộc vào một nhà cung cấp duy nhất, linh hoạt về chi phí.

Về thẩm mỹ, màu sắc ray (trắng, đen, xám) nên đồng bộ với trần và phong cách nội thất. Bề mặt ray cần phẳng, không cong vênh, khe nối giữa các đoạn ray phải khít, tránh tạo đường gãy ánh sáng gây mất thẩm mỹ trong không gian nhỏ như nhà ở.

Thanh ray spotlight cho cửa hàng thời trang

Cửa hàng thời trang có yêu cầu cao về khả năng thay đổi layout trưng bày, do đó thanh ray spotlight phải đảm bảo tính linh hoạt, dễ di chuyển và bổ sung đèn. Tùy quy mô cửa hàng, có thể dùng ray 1 pha cho cửa hàng nhỏ hoặc ray 3 pha cho cửa hàng lớn, nhiều khu vực chiếu sáng khác nhau.

Về mặt thẩm mỹ, vỏ ray màu đen mờ thường được ưa chuộng vì:

• Dễ “ẩn” vào trần sơn đen hoặc trần công nghiệp, giúp người xem tập trung vào sản phẩm.
• Giảm phản xạ ánh sáng không mong muốn, tạo cảm giác chuyên nghiệp.
• Phù hợp với phong cách thiết kế hiện đại, tối giản thường thấy ở cửa hàng thời trang.

Về kỹ thuật điện, cửa hàng thời trang thường có mật độ đèn trung bình đến cao, mỗi đèn công suất 15–35 W, nên:

• Lõi đồng trong ray cần có tiết diện đủ lớn để chịu được tổng công suất trên một tuyến ray dài (có thể lên đến vài kW).
• Đảm bảo sụt áp trên đường ray không vượt quá giới hạn cho phép, tránh làm giảm độ sáng ở cuối tuyến.
• Với ray 3 pha, có thể chia nhóm đèn theo khu vực (mặt tiền, khu thử đồ, khu trưng bày chính) để điều khiển độc lập.

Tính linh hoạt bố trí đèn phụ thuộc nhiều vào hệ phụ kiện đi kèm. Hệ ray cho cửa hàng thời trang cần có:

• Đầu nối thẳng, nối chữ L, nối chữ T, nối chữ X để tạo layout ray bám theo kệ, giá treo quần áo.
• Đầu cấp nguồn đa dạng (cấp nguồn giữa tuyến, đầu tuyến, hoặc âm trần).
• Phụ kiện treo thả ray bằng cáp thép hoặc ty ren để điều chỉnh cao độ chiếu sáng.

Về tải trọng cơ học, số lượng đèn trên mỗi đoạn ray thường nhiều hơn nhà ở, nên cần:

• Thanh nhôm có độ dày lớn hơn, hạn chế xoắn, võng khi treo nhiều đèn.
• Khoảng cách treo ray ngắn hơn (ví dụ 0,8–1,2 m/điểm treo) để đảm bảo độ cứng vững.
• Ngàm khóa đèn chắc chắn, chịu được thao tác xoay chỉnh thường xuyên khi thay đổi layout.

Về vận hành, nhiều cửa hàng thời trang sử dụng dimmer hoặc hệ điều khiển chiếu sáng thông minh. Khi đó, cần ưu tiên:

• Ray và phụ kiện có khả năng làm việc ổn định với driver LED dimmable.
• Tiếp điểm ít sinh nhiễu, không gây nhấp nháy khi điều chỉnh độ sáng.
• Khả năng phân nhóm đèn theo pha (với ray 3 pha) để tạo các kịch bản ánh sáng khác nhau.

Thanh ray spotlight cho showroom ô tô

Showroom ô tô là môi trường có trần cao, không gian rộng, yêu cầu độ rọi lớn để làm nổi bật bề mặt sơn, đường nét chi tiết của xe. Do đó, hệ thanh ray spotlight phải đáp ứng đồng thời công suất lớn, mật độ đèn cao và độ bền cơ học vượt trội.

Về cấu hình điện, ray 3 pha gần như là lựa chọn bắt buộc vì:

• Mỗi đèn spotlight thường có công suất 30–70 W, thậm chí cao hơn với đèn chiếu điểm cường độ lớn.
• Mật độ đèn dày để đảm bảo độ rọi đồng đều trên bề mặt xe, hạn chế vùng tối.
• Cần chia tải đều trên 3 pha để tránh quá tải một pha, giảm tổn hao và tăng độ ổn định hệ thống.

Lõi đồng trong ray phải có tiết diện lớn (thường từ 2,5–4 mm² hoặc theo khuyến nghị của nhà sản xuất) để:

• Chịu được dòng điện lớn trong thời gian dài mà không quá nóng.
• Giảm sụt áp trên tuyến ray dài, đảm bảo độ sáng đồng đều giữa các khu vực.
• Tăng tuổi thọ tiếp điểm, hạn chế hiện tượng oxy hóa, đánh lửa tại điểm tiếp xúc.

Về cơ khí, do trần showroom thường cao, ray thường được treo bằng bộ ty ren hoặc cáp treo:

• Hệ treo phải đủ cứng, có khả năng chống rung do hệ thống điều hòa, quạt gió hoặc tác động môi trường.
• Khoảng cách giữa các điểm treo phải được tính toán theo tải trọng tổng (ray + đèn) và chiều dài tuyến.
• Thanh nhôm cần có kết cấu vững, thành dày, hạn chế biến dạng khi có rung động hoặc khi thao tác bảo trì.

Khả năng phân pha và điều khiển nhóm đèn độc lập là tiêu chí quan trọng:

• Có thể chia đèn theo khu vực trưng bày (xe mới, xe demo, khu tiếp khách) trên các pha khác nhau.
• Dễ dàng tắt/mở hoặc dim từng nhóm đèn để tạo kịch bản ánh sáng cho sự kiện, ra mắt xe mới.
• Giảm tải cục bộ, tối ưu hóa hiệu suất sử dụng điện năng.

Về an toàn và độ bền, hệ ray cho showroom ô tô cần:

• Vật liệu nhựa cách điện bên trong chịu nhiệt cao, không biến dạng khi làm việc với đèn công suất lớn.
• Khả năng chống cháy lan, đáp ứng các tiêu chuẩn an toàn cháy nổ tại không gian công cộng.
• Tiếp điểm và chân cắm đèn được thiết kế chắc chắn, chịu được số lần tháo lắp lớn trong quá trình thay đổi bố trí.

Thanh ray spotlight cho trung tâm thương mại

Trung tâm thương mại là tổ hợp nhiều không gian chức năng: hành lang, sảnh, khu gian hàng, khu ẩm thực, khu vui chơi… nên hệ thanh ray spotlight phải có độ tin cậy cao, khả năng mở rộng linh hoạt và dễ bảo trì. Yêu cầu kỹ thuật và tiêu chuẩn an toàn thường nghiêm ngặt hơn so với các loại công trình khác.

Về cấu hình, ray 3 pha là lựa chọn ưu tiên vì:

• Cho phép phân chia tải theo từng khu vực, từng tầng hoặc từng dãy gian hàng.
• Hỗ trợ điều khiển độc lập các nhóm đèn (chiếu sáng chung, chiếu sáng nhấn, chiếu sáng trang trí).
• Tối ưu hóa phân bố dòng điện, giảm nguy cơ quá tải và tăng tuổi thọ hệ thống.

Hệ ray cần có phụ kiện nối phong phú để đáp ứng nhiều kiểu layout kiến trúc:

• Nối thẳng, nối góc, nối chữ T, nối chữ X cho các tuyến hành lang dài, giao nhau nhiều hướng.
• Đầu cấp nguồn linh hoạt, cho phép cấp nguồn từ trần kỹ thuật, từ tủ điện tầng hoặc từ các hộp kỹ thuật.
• Phụ kiện treo thả, gắn nổi, gắn âm trần để phù hợp với từng khu vực có trần khác nhau.

Về tiêu chuẩn, hệ ray cho trung tâm thương mại cần có chứng nhận IEC/CE hoặc các chứng nhận tương đương, thể hiện:

• Khả năng cách điện, chịu điện áp, chịu dòng ngắn mạch theo tiêu chuẩn quốc tế.
• Độ bền cơ học, khả năng chịu va đập, rung động trong môi trường công cộng.
• Đặc tính chống cháy, chống lan truyền lửa, hạn chế sinh khói độc khi có sự cố.

Độ tin cậy cao còn thể hiện ở:

• Tuổi thọ hệ ray tương đương hoặc cao hơn tuổi thọ đèn LED sử dụng.
• Khả năng hoạt động ổn định trong dải nhiệt độ rộng do hệ thống điều hòa trung tâm thay đổi.
• Khả năng chịu được số lần tháo lắp, thay đổi gian hàng thuê trong suốt vòng đời trung tâm thương mại.

Một tiêu chí quan trọng khác là tính đồng bộ giữa các khu vực thuê khác nhau:

• Sử dụng cùng một chuẩn ray giúp các gian hàng dễ dàng lắp đặt đèn riêng mà không phải thay đổi hạ tầng.
• Giảm chi phí cải tạo khi thay đổi đơn vị thuê, chỉ cần thay đèn và layout, không phải thay toàn bộ hệ ray.
• Đảm bảo tính thẩm mỹ và kỹ thuật đồng nhất trên toàn bộ mặt bằng trung tâm thương mại.

Về bảo trì, hệ ray cần được thiết kế để:

• Dễ dàng kiểm tra, thay thế từng đoạn ray hoặc phụ kiện nối mà không ảnh hưởng toàn tuyến.
• Có sơ đồ phân pha, đánh dấu rõ ràng trên ray và phụ kiện để đội kỹ thuật thao tác nhanh, chính xác.
• Cho phép mở rộng thêm tuyến ray mới hoặc kéo dài tuyến hiện hữu khi trung tâm mở rộng hoặc thay đổi công năng.

FAQ về thanh ray đèn spotlight và cấu tạo kỹ thuật

Thanh ray đèn spotlight là “xương sống” của hệ rọi ray, quyết định mức độ tương thích điện – cơ khí và độ an toàn khi vận hành lâu dài. Việc lựa chọn đúng chuẩn ray, đúng adapter và đúng tải không chỉ giúp đèn hoạt động ổn định mà còn hạn chế rủi ro tiếp xúc kém, phát nhiệt cục bộ hay sự cố chập cháy. Ngoài yếu tố 1 pha/3 pha, cần xem xét đồng bộ tiêu chuẩn hệ (track system), kích thước rãnh, dòng định mức, tiếp địa PE và chất lượng vật liệu cách điện. Khi triển khai đúng từ khâu thiết kế đến thi công, hệ ray trở thành nền tảng linh hoạt để mở rộng số lượng đèn, phân pha tải và bảo trì thuận tiện theo vòng đời công trình.

Thanh ray đèn spotlight có dùng chung cho mọi loại đèn rọi ray không?

Không phải mọi loại đèn rọi ray đều dùng chung được; về mặt kỹ thuật, cần đảm bảo tối thiểu các yếu tố sau:

• Chuẩn ray (track system): phổ biến là ray 1 pha (2 dây + PE) và ray 3 pha (4 dây + PE). Đèn rọi ray 1 pha không thể gắn và vận hành đúng trên ray 3 pha nếu chân tiếp điểm không cùng chuẩn, và ngược lại.
• Chuẩn chân tiếp điểm (adapter): mỗi hãng có thể thiết kế chân cài (adapter) khác nhau về:
  • Khoảng cách giữa các tiếp điểm pha – trung tính – PE.
  • Hình dạng ngàm cơ khí, chốt khóa, lẫy xoay.
  • Độ sâu ăn khớp vào rãnh ray.
  Nếu không trùng chuẩn, đèn có thể vẫn “cài được” nhưng tiếp xúc điện không đủ, dễ sinh tia lửa, nóng cục bộ.
• Kích thước rãnh ray: chiều rộng, chiều cao lòng ray, vị trí gờ giữ adapter phải tương thích. Chỉ cần sai lệch 0,5–1 mm cũng có thể khiến đèn lỏng, dễ rơi hoặc tiếp điểm không chạm hết bề mặt.
• Điện áp và dòng định mức: đa số hệ ray thương mại dùng 220–240V AC, nhưng vẫn cần kiểm tra:
  • Dòng định mức ray (thường 10A–16A).
  • Dòng định mức adapter của đèn.
  • Khả năng chịu xung điện, cách điện tối thiểu (thường ≥ 2,5 kV).

Nên kiểm tra datasheet hoặc catalogue của nhà sản xuất để xác nhận: loại ray (1 pha/3 pha), chuẩn hệ (ví dụ: “Global Trac”, “Eurotrack”, hệ riêng của hãng), kích thước cơ khí và tiêu chuẩn áp dụng (EN 60570, IEC tương đương…). Khi thiết kế mới, nên chọn đồng bộ ray – đèn – phụ kiện từ cùng một hệ để tránh rủi ro không tương thích.

Thanh ray đèn spotlight 1 pha có nâng cấp lên 3 pha được không?

Không thể nâng cấp trực tiếp vì cấu trúc lõi dẫn và cách bố trí cách điện hoàn toàn khác nhau. Về bản chất, ray 1 pha chỉ có hai thanh dẫn chính (L, N) và có thể thêm một thanh PE, trong khi ray 3 pha có ba thanh pha độc lập (L1, L2, L3) cộng với N và PE, được bố trí trong kết cấu cách điện phức tạp hơn.

Để chuyển sang hệ 3 pha đúng chuẩn, cần thực hiện:

• Thay toàn bộ tuyến ray:
  • Thay thanh ray 1 pha bằng thanh ray 3 pha có tiết diện lõi đồng và lớp cách điện phù hợp.
  • Thay toàn bộ phụ kiện: đầu cấp nguồn, đầu nối chữ I, L, T, X, đầu bịt, khớp nối mềm… sang loại 3 pha tương thích.
• Cải tạo đường dây cấp nguồn:
  • Kéo đủ số lõi dây (thường 5 lõi: 3 pha + N + PE) từ tủ điện đến điểm cấp ray.
  • Phân pha hợp lý để cân bằng tải giữa L1, L2, L3, tránh quá tải cục bộ một pha.
  • Đảm bảo tiết diện dây dẫn, thiết bị bảo vệ (MCB, RCCB, RCBO) phù hợp với tổng công suất dự kiến.
• Thay hoặc kiểm tra lại đèn rọi ray:
  • Đèn dùng cho ray 3 pha thường có adapter cho phép chọn pha (gạt hoặc xoay chọn L1/L2/L3).
  • Đèn 1 pha cũ thường không có cơ chế này, adapter không tương thích, nên không thể tận dụng trên ray 3 pha.

Việc “độ” ray 1 pha thành 3 pha bằng cách thêm dây, khoan cắt, chèn lõi dẫn mới là không đạt chuẩn an toàn điện, vi phạm quy định kỹ thuật và tiềm ẩn nguy cơ chập cháy rất cao.

Thanh ray đèn spotlight chịu tải tối đa bao nhiêu watt?

Khả năng chịu tải của thanh ray phụ thuộc vào dòng định mức (A) và tiết diện lõi dẫn (mm²). Với điện áp 220–240V, các hệ ray thương mại thường có:

• Dòng định mức 10A → công suất xấp xỉ 2200–2400W cho mỗi tuyến ray.
• Dòng định mức 16A → công suất xấp xỉ 3500–3800W cho mỗi tuyến ray.

Các yếu tố kỹ thuật cần xem xét thêm:

• Tiết diện lõi đồng: thường từ 1,0–2,5 mm². Tiết diện càng lớn, khả năng chịu dòng càng cao, sụt áp và phát nhiệt càng thấp.
• Chiều dài tuyến ray: tuyến càng dài, sụt áp càng lớn, đặc biệt khi tải tập trung ở cuối tuyến. Với hệ chiếu sáng yêu cầu độ đồng đều cao, nên tính toán sụt áp < 3%.
• Điều kiện lắp đặt:
  • Lắp âm trần, ít thông gió → khả năng tản nhiệt kém, nên giảm tải so với định mức lý thuyết.
  • Lắp nổi, thông thoáng → có thể khai thác gần mức định mức của nhà sản xuất.
• Hệ số đồng thời: không phải lúc nào tất cả đèn trên ray cũng bật cùng lúc. Tuy nhiên, khi thiết kế nên giả định kịch bản xấu nhất: toàn bộ đèn hoạt động đồng thời ở công suất tối đa.

Cần tham khảo dòng định mức, tiết diện lõi đồng, tiêu chuẩn thử nghiệm nhiệt (ví dụ: thử tăng nhiệt ở 1,25 lần dòng định mức) do nhà sản xuất công bố, thay vì chỉ ước lượng theo công suất tổng.

Thanh ray đèn spotlight có cần dây tiếp địa không?

Có, nên sử dụng ray có lõi PE và đấu nối với hệ tiếp địa công trình để tăng mức độ an toàn, đặc biệt trong môi trường thương mại, nơi có nhiều người sử dụng và thường xuyên thao tác với đèn.

Về kỹ thuật an toàn điện:

• Vỏ ray thường bằng nhôm sơn tĩnh điện, bản chất là vật dẫn điện. Khi có sự cố chạm chập giữa dây pha và vỏ, nếu không có PE, vỏ ray có thể mang điện áp nguy hiểm.
• Lõi PE trong ray được nối với dây tiếp địa của hệ thống điện, đảm bảo:
  • Dòng sự cố được dẫn về đất, làm nhảy thiết bị bảo vệ (MCB, RCCB) nhanh chóng.
  • Giảm điện áp chạm xuống mức an toàn trong thời gian rất ngắn.
• Đèn rọi ray có thân kim loại cũng cần được nối PE thông qua adapter và thanh ray, tạo thành một hệ thống liên kết đẳng thế.

Trong các công trình thương mại, showroom, trung tâm mua sắm, tiêu chuẩn thường yêu cầu bắt buộc có tiếp địa cho toàn bộ hệ chiếu sáng kim loại. Do đó, nên ưu tiên ray có dây PE riêng biệt, tiết diện không nhỏ hơn dây pha và được đánh dấu màu xanh – vàng theo quy chuẩn.

Thanh ray đèn spotlight có bị nóng khi sử dụng lâu dài không?

Có thể ấm lên do dòng điện chạy qua lõi dẫn và tiếp điểm, nhưng nếu thiết kế đúng tải, nhiệt độ chỉ tăng nhẹ, không gây nguy hiểm. Về mặt kỹ thuật, một mức tăng nhiệt 20–30°C so với môi trường xung quanh thường được xem là chấp nhận được cho hệ ray chất lượng tốt.

Các nguyên nhân gây nóng bất thường:

• Quá tải: tổng công suất đèn vượt quá dòng định mức của ray hoặc adapter, dẫn đến:
  • Lõi đồng phát nhiệt mạnh, lớp cách điện lão hóa nhanh.
  • Vỏ nhôm nóng rõ rệt, có thể gây biến màu sơn tĩnh điện.
• Tiếp xúc kém tại điểm cài đèn:
  • Chân tiếp điểm bị oxy hóa, bám bụi, lỏng cơ khí.
  • Diện tích tiếp xúc nhỏ → mật độ dòng cao → phát nhiệt cục bộ, có thể gây cháy xém.
• Mối nối ray – ray (connector) lắp không chặt, hoặc dùng phụ kiện kém chất lượng, lõi dẫn nhỏ hơn lõi ray.
• Môi trường nhiệt độ cao, thông gió kém: lắp sát trần kín, gần nguồn nhiệt khác (đèn halogen, spotlight công suất lớn, thiết bị HVAC).

Nếu phát hiện ray nóng bất thường, có mùi khét, đổi màu, hoặc điểm cài đèn bị cháy xém, cần ngắt nguồn, kiểm tra tải, siết lại tiếp điểm, vệ sinh hoặc thay mới đoạn ray, phụ kiện liên quan.

Thanh ray đèn spotlight có thể cắt ngắn theo kích thước yêu cầu không?

Có thể cắt ngắn bằng dụng cụ phù hợp, nhưng cần thợ có kinh nghiệm để xử lý lại đầu cắt, đảm bảo lõi dẫn và thanh cách điện được bố trí đúng, lắp vừa đầu bịt hoặc đầu cấp nguồn.

Quy trình kỹ thuật cơ bản:

• Đo và đánh dấu chính xác chiều dài cần cắt, tính đến vị trí lỗ bắt vít, đầu nối, đầu cấp nguồn.
• Dùng dụng cụ cắt phù hợp:
  • Cưa sắt hoặc máy cắt chuyên dụng cho nhôm, lưỡi cắt mịn để tránh ba via.
  • Không dùng dụng cụ làm biến dạng lòng ray, tránh bóp méo rãnh giữ adapter.
• Xử lý lõi dẫn bên trong:
  • Cắt gọn từng thanh dẫn đồng, không để chạm vỏ nhôm.
  • Bọc lại đầu lõi dẫn bằng nắp cách điện hoặc phụ kiện đầu bịt chuyên dụng.
  • Đảm bảo khoảng cách cách điện tối thiểu giữa các thanh dẫn và giữa thanh dẫn với vỏ.
• Lắp đầu bịt hoặc đầu cấp nguồn:
  • Đảm bảo đầu bịt che kín phần nhôm và lõi dẫn, không để lộ kim loại.
  • Kiểm tra độ chắc chắn cơ khí, không lỏng, không xô lệch.

Việc cắt ray không đúng kỹ thuật có thể làm hở lõi dẫn, giảm khoảng cách cách điện, gây phóng điện, chập cháy. Vì vậy, nên để đơn vị thi công điện – chiếu sáng có kinh nghiệm thực hiện.

Thanh ray đèn spotlight có an toàn khi lắp trong trần thạch cao không?

An toàn nếu sử dụng ray đạt chuẩn, vật liệu cách điện chống cháy, lắp đúng kỹ thuật với khung xương trần và đảm bảo thông gió tối thiểu quanh tuyến ray.

Các điểm kỹ thuật cần lưu ý khi lắp trong trần thạch cao:

• Liên kết cơ khí:
  • Không bắt trực tiếp ray vào tấm thạch cao; phải bắt vào khung xương thép hoặc giá treo độc lập.
  • Khoảng cách giữa các điểm treo/bắt vít phải phù hợp với chiều dài ray (thường 0,8–1,2 m một điểm) để tránh võng.
• Khoảng cách an toàn với vật liệu dễ cháy:
  • Giữ khoảng hở tối thiểu giữa ray và vật liệu cách nhiệt, vật liệu trang trí dễ cháy phía trên trần.
  • Không để dây điện, ống nhựa, vật liệu xốp ép sát vào ray.
• Thông gió và tản nhiệt:
  • Tránh bít kín hoàn toàn khoang trần; nên có khe hở hoặc lỗ thông gió để nhiệt tích tụ được thoát ra.
  • Đặc biệt quan trọng khi dùng nhiều đèn spotlight công suất cao trên cùng tuyến ray.
• Kiểm tra sau lắp đặt:
  • Chạy thử hệ thống ở tải gần tối đa trong vài giờ, kiểm tra nhiệt độ vỏ ray, điểm nối, khu vực quanh trần.
  • Đảm bảo không có hiện tượng nóng cục bộ, mùi khét, đổi màu tấm trần.

Thanh ray đèn spotlight có chống cháy không?

Thanh ray không phải vật liệu chống cháy tuyệt đối, nhưng các thành phần như nhựa cách điện, vỏ nhôm, sơn tĩnh điện phải đạt chuẩn chống cháy nhất định, hạn chế lan truyền ngọn lửa khi có sự cố.

Về cấu tạo vật liệu:

• Vỏ nhôm:
  • Nhôm không cháy, nhưng có thể dẫn nhiệt, làm nóng lan sang khu vực lân cận.
  • Lớp sơn tĩnh điện cần đạt chuẩn khó cháy, không tạo khói độc quá mức khi gặp nhiệt độ cao.
• Nhựa cách điện bên trong:
  • Thường dùng nhựa kỹ thuật (PC, PVC đặc biệt, hoặc hợp chất tương đương) có cấp chống cháy như UL94 V-0, V-1.
  • Yêu cầu: tự tắt lửa trong thời gian ngắn, không nhỏ giọt cháy gây lan lửa.
• Lõi dẫn đồng:
  • Không cháy, nhưng khi quá nhiệt có thể làm cháy lớp cách điện xung quanh.

Ray không thay thế được các giải pháp hệ thống như: cảm biến khói, hệ thống chữa cháy, cáp chống cháy, ống luồn chống cháy. Vai trò của ray là hạn chế tối đa khả năng trở thành nguồn phát lửa hoặc đường lan truyền lửa trong hệ chiếu sáng.

Thanh ray đèn spotlight nhập khẩu và nội địa khác nhau ở cấu tạo nào?

Khác biệt chủ yếu ở chất lượng vật liệu (đồng, nhôm, nhựa), độ chính xác gia công, tiêu chuẩn thử nghiệm và hệ phụ kiện đi kèm. Sản phẩm nhập khẩu từ các thị trường khó tính thường có hồ sơ chứng nhận đầy đủ hơn.

Các khía cạnh kỹ thuật thường khác nhau:

• Chất lượng lõi dẫn:
  • Đồng tinh luyện, độ tinh khiết cao → điện trở thấp, ít phát nhiệt, tuổi thọ cao.
  • Độ dày và tiết diện ổn định trên toàn chiều dài, ít chỗ thắt cổ chai.
• Độ dày và chất lượng nhôm vỏ:
  • Nhôm dày, cứng vững → ít cong vênh, giữ thẳng tuyến ray, tăng độ bền cơ khí.
  • Bề mặt xử lý tốt, sơn tĩnh điện đều, bám chắc, khó bong tróc.
• Nhựa cách điện và chi tiết bên trong:
  • Nhựa kỹ thuật có cấp chống cháy rõ ràng, chịu nhiệt tốt, ít lão hóa.
  • Độ chính xác cao, giữ lõi dẫn đúng vị trí, đảm bảo khoảng cách cách điện.
• Độ chính xác cơ khí:
  • Kích thước rãnh, gờ, lẫy giữ adapter được gia công chính xác → đèn cài chắc, tiếp xúc tốt.
  • Phụ kiện nối ray ăn khớp chặt, giảm điện trở tiếp xúc tại mối nối.
• Tiêu chuẩn và chứng nhận:
  • Sản phẩm nhập khẩu từ EU, Nhật, Hàn… thường có chứng nhận CE, ENEC, hoặc tương đương, kèm báo cáo thử nghiệm điện – nhiệt – cơ.
  • Sản phẩm nội địa có thể đáp ứng tốt nhu cầu cơ bản, nhưng cần kiểm tra kỹ hồ sơ kỹ thuật, thử nghiệm độc lập (nếu có).

Thanh ray đèn spotlight nên thay mới sau bao lâu sử dụng?

Nếu vận hành đúng tải và môi trường phù hợp, thanh ray có thể sử dụng 10 năm hoặc lâu hơn. Tuy nhiên, tuổi thọ thực tế phụ thuộc vào chất lượng vật liệu, điều kiện môi trường (ẩm, bụi, hóa chất), số lần tháo lắp đèn và mức độ bảo trì.

Nên kiểm tra định kỳ các hạng mục sau:

• Tiếp điểm và khu vực cài đèn:
  • Quan sát có dấu hiệu cháy xém, đổi màu, chảy nhựa hay không.
  • Kiểm tra độ chắc chắn khi xoay, cài đèn; nếu lỏng, dễ tuột là dấu hiệu mòn cơ khí.
• Mối nối ray – ray và đầu cấp nguồn:
  • Kiểm tra vết nứt, biến dạng, oxy hóa tại vùng tiếp xúc.
  • Đo nhiệt độ khi hệ thống hoạt động lâu ở tải cao; điểm nối nóng hơn nhiều so với phần còn lại là dấu hiệu cần xử lý.
• Vỏ ray và lớp cách điện:
  • Kiểm tra cong vênh, móp méo, bong tróc sơn, nứt vỡ nhựa cách điện.
  • Trong môi trường ẩm, ven biển, nhà xưởng hóa chất: kiểm tra ăn mòn, rỉ sét phụ kiện.

Nếu phát hiện cháy xém, biến dạng, nứt vỡ cách điện hoặc oxy hóa nặng tại bất kỳ đoạn nào, nên thay mới đoạn ray liên quan cùng với phụ kiện nối, không chỉ xử lý cục bộ phần bề mặt. Việc thay thế chủ động sau một chu kỳ 8–12 năm (tùy điều kiện) thường kinh tế hơn so với rủi ro sự cố điện và gián đoạn vận hành.
