Ray đèn spotlight có những loại nào? Phân loại chi tiết

Ray đèn spotlight được phát triển thành nhiều nhóm khác nhau để đáp ứng yêu cầu điện, cơ khí và vận hành trong từng loại không gian. Việc phân loại không chỉ dựa trên hình thức bên ngoài, mà liên quan trực tiếp đến khả năng chịu tải, mức độ linh hoạt khi chia vùng chiếu sáng, chuẩn kết nối với đèn và khả năng mở rộng hệ thống về lâu dài. Tùy vào mục đích sử dụng – từ nhà ở, cửa hàng bán lẻ, quán café đến showroom hay gallery – các tiêu chí như số dây dẫn, số pha, vật liệu thân ray, hình thức lắp đặt và phụ kiện đi kèm sẽ đóng vai trò quyết định. Hiểu rõ các nhóm ray phổ biến giúp lựa chọn đúng ngay từ đầu, tránh xung đột kỹ thuật, hạn chế cải tạo về sau và đảm bảo hệ chiếu sáng vận hành ổn định, an toàn.

Trong hệ chiếu sáng hiện đại, đèn spotlight giữ vai trò tạo điểm nhấn thị giác, kiểm soát góc chiếu và cường độ sáng theo từng khu vực chức năng. Việc lựa chọn đúng chủng loại giúp tối ưu hiệu quả trưng bày, tăng chiều sâu không gian và đảm bảo tính đồng bộ với hệ ray điện sử dụng.

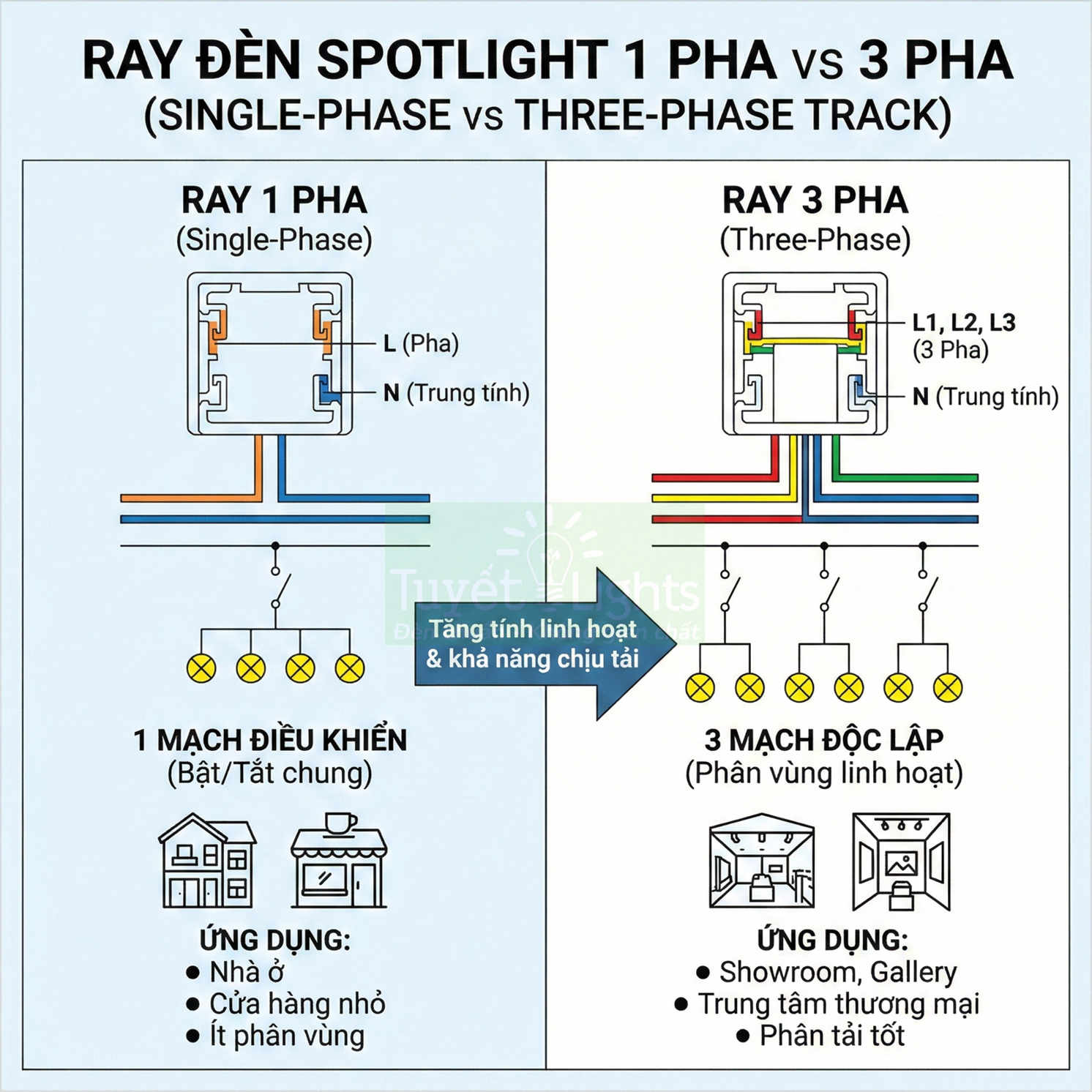

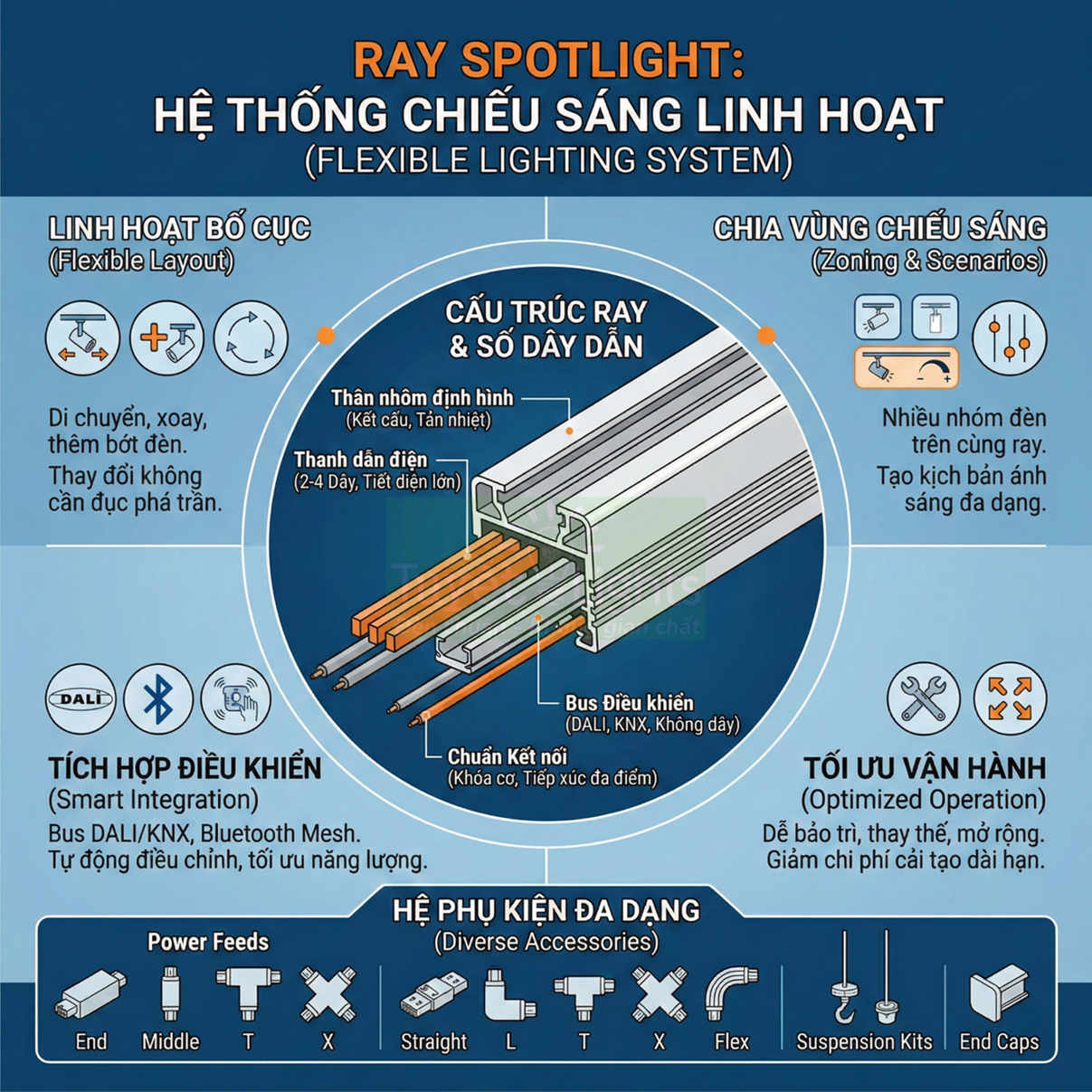

Phân loại ray đèn spotlight theo số dây dẫn điện

Phân loại ray spotlight theo số dây dẫn điện không chỉ là thao tác nhận diện cơ bản, mà còn là bước thiết kế quan trọng để đảm bảo tương thích điện – cơ – quang giữa ray, đèn spotlight và hệ thống cấp nguồn. Về mặt kỹ thuật, ray spotlight hoạt động như một “thanh bus” dẫn điện, trong đó:

• Số dây dẫn quyết định số pha và số mạch điều khiển độc lập.
• Tiết diện dây và vật liệu dẫn (thường là đồng hoặc hợp kim dẫn điện) quyết định khả năng chịu dòng, tổn hao và độ sụt áp.
• Cấu trúc cách điện, khoảng cách giữa các thanh dẫn và chuẩn tiếp điểm quyết định mức độ an toàn, chống phóng điện, chống chạm chập.

Khi thiết kế hệ thống chiếu sáng dùng ray, kỹ sư điện thường kiểm tra đồng thời các thông số:

• Số dây dẫn và sơ đồ đấu dây (1 pha – 2 dây, 1 pha – 3 dây, 3 pha – 4 dây).
• Dòng định mức (In) của ray và của từng đầu nối, so sánh với tổng công suất đèn và hệ số dự phòng.
• Chuẩn cơ khí của ray (chuẩn châu Âu, chuẩn Nhật, chuẩn riêng của hãng) để đảm bảo đầu nối đèn (adapter) tương thích.
• Cấp cách điện, cấp bảo vệ (IP), khả năng chống cháy lan của vỏ ray (thường là nhôm sơn tĩnh điện kết hợp nhựa kỹ thuật).

Việc lựa chọn sai số dây hoặc sai chuẩn ray có thể dẫn đến các vấn đề như: không gắn được đèn, không chia mạch theo ý muốn, quá tải cục bộ, tăng nhiệt độ trên thanh ray, gây nhấp nháy hoặc giảm tuổi thọ driver LED. Do đó, phân loại theo số dây dẫn là bước nền tảng trước khi đi sâu vào kiểu dáng, màu sắc hay công suất đèn. Trong hệ chiếu sáng sử dụng ray, đèn rọi ray là thiết bị trực tiếp tạo chùm sáng tập trung vào sản phẩm hoặc chi tiết kiến trúc. Cấu tạo adapter, khả năng tiếp điểm và chuẩn kết nối quyết định mức độ tương thích với từng loại ray theo số dây dẫn.

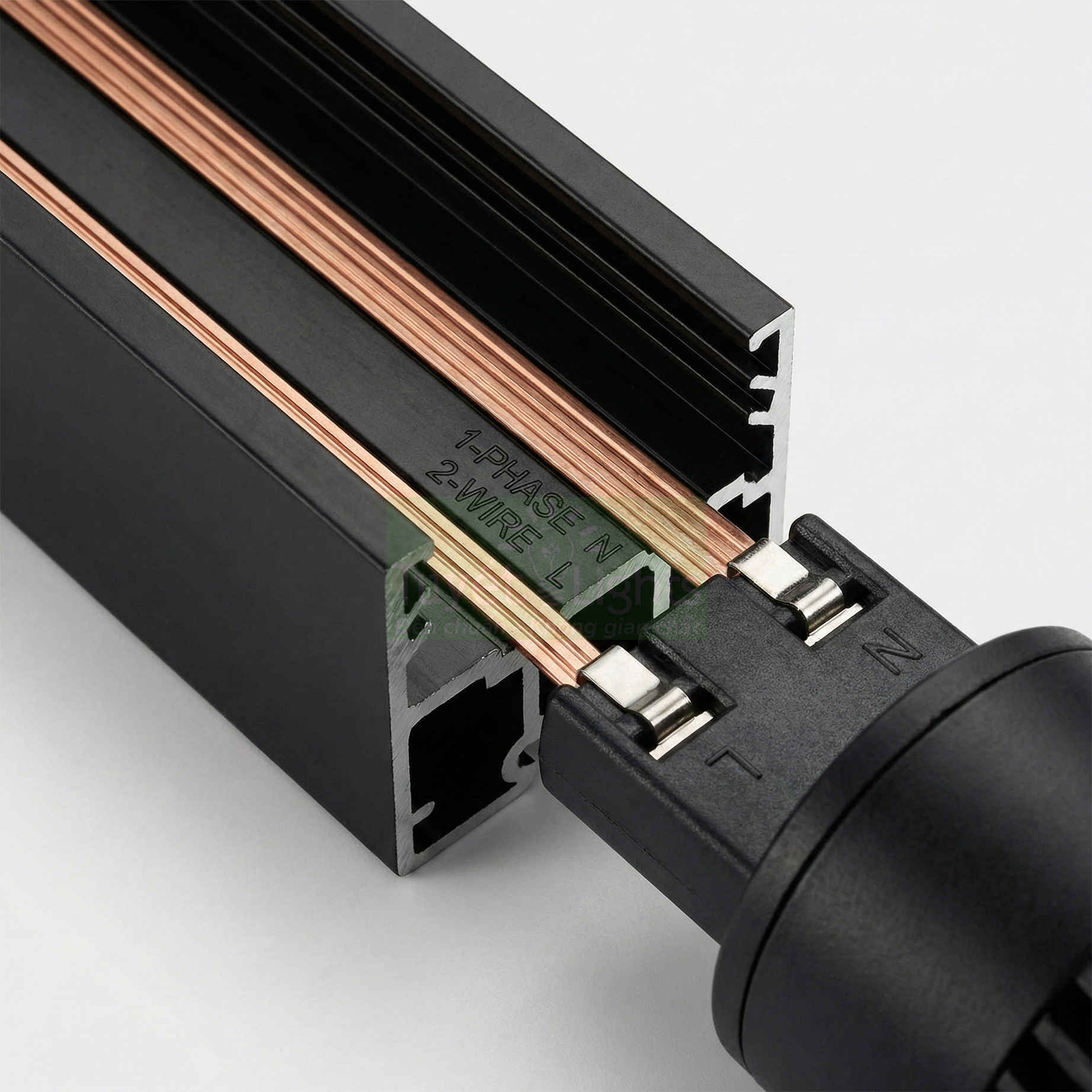

Ray đèn spotlight 1 pha – 2 dây

Ray spotlight 1 pha – 2 dây là loại cấu hình đơn giản nhất, gồm một dây pha (L) và một dây trung tính (N) chạy song song dọc thân ray. Về bản chất, toàn bộ thanh ray hoạt động như một đường dây 1 pha duy nhất, mọi đèn gắn trên ray đều được cấp nguồn từ cùng một mạch.

Đặc điểm kỹ thuật chính:

• Sơ đồ điện: L và N chạy liên tục, không có dây điều khiển riêng; công tắc thường đặt trên tường, điều khiển toàn bộ ray.
• Số mạch điều khiển: 1 mạch duy nhất, không thể chia vùng độc lập trên cùng thanh ray.
• Dòng định mức phổ biến: 10A – 16A tùy nhà sản xuất, đủ cho nhiều đèn LED công suất nhỏ đến trung bình.
• Chuẩn đầu nối: đa số đèn spotlight dân dụng sử dụng adapter 2 tiếp điểm, cắm xoay là khóa, rất dễ thao tác.

Ứng dụng điển hình:

• Phòng khách, phòng ngủ, bếp, hành lang trong nhà ở và căn hộ.
• Cửa hàng nhỏ, quầy bán lẻ diện tích hạn chế, không yêu cầu kịch bản chiếu sáng phức tạp.
• Các khu vực trang trí đơn giản: chiếu tranh, chiếu tủ kệ, chiếu điểm cho một vùng nhỏ.

Ưu điểm nổi bật của ray 1 pha – 2 dây:

• Chi phí đầu tư thấp: giá ray, phụ kiện nối, đầu bịt, thanh treo… đều rẻ hơn so với hệ nhiều dây.
• Thi công đơn giản: thợ điện dân dụng dễ dàng đấu nối, ít nguy cơ đấu nhầm pha hoặc nhầm mạch.
• Tính phổ biến cao: dễ tìm phụ kiện thay thế, dễ mở rộng thêm đèn về sau.

Hạn chế kỹ thuật:

• Không thể điều khiển độc lập từng nhóm đèn trên cùng thanh ray; muốn chia vùng phải tách thành nhiều tuyến ray hoặc dùng nhiều công tắc, làm tăng chi phí dây dẫn và công lắp đặt.
• Trong các không gian cần nhiều kịch bản chiếu sáng (ví dụ: chiếu sáng nền, chiếu nhấn, chiếu trang trí), cấu hình 1 pha – 2 dây trở nên thiếu linh hoạt.
• Nếu tổng công suất đèn tăng dần theo thời gian mà không kiểm soát, có nguy cơ vượt quá dòng định mức của ray, gây nóng cục bộ.

Ray 1 pha – 2 dây phù hợp khi ưu tiên tính đơn giản, chi phí thấp, ít thay đổi kịch bản chiếu sáng, và khi người dùng cuối không có nhu cầu điều khiển vùng phức tạp.

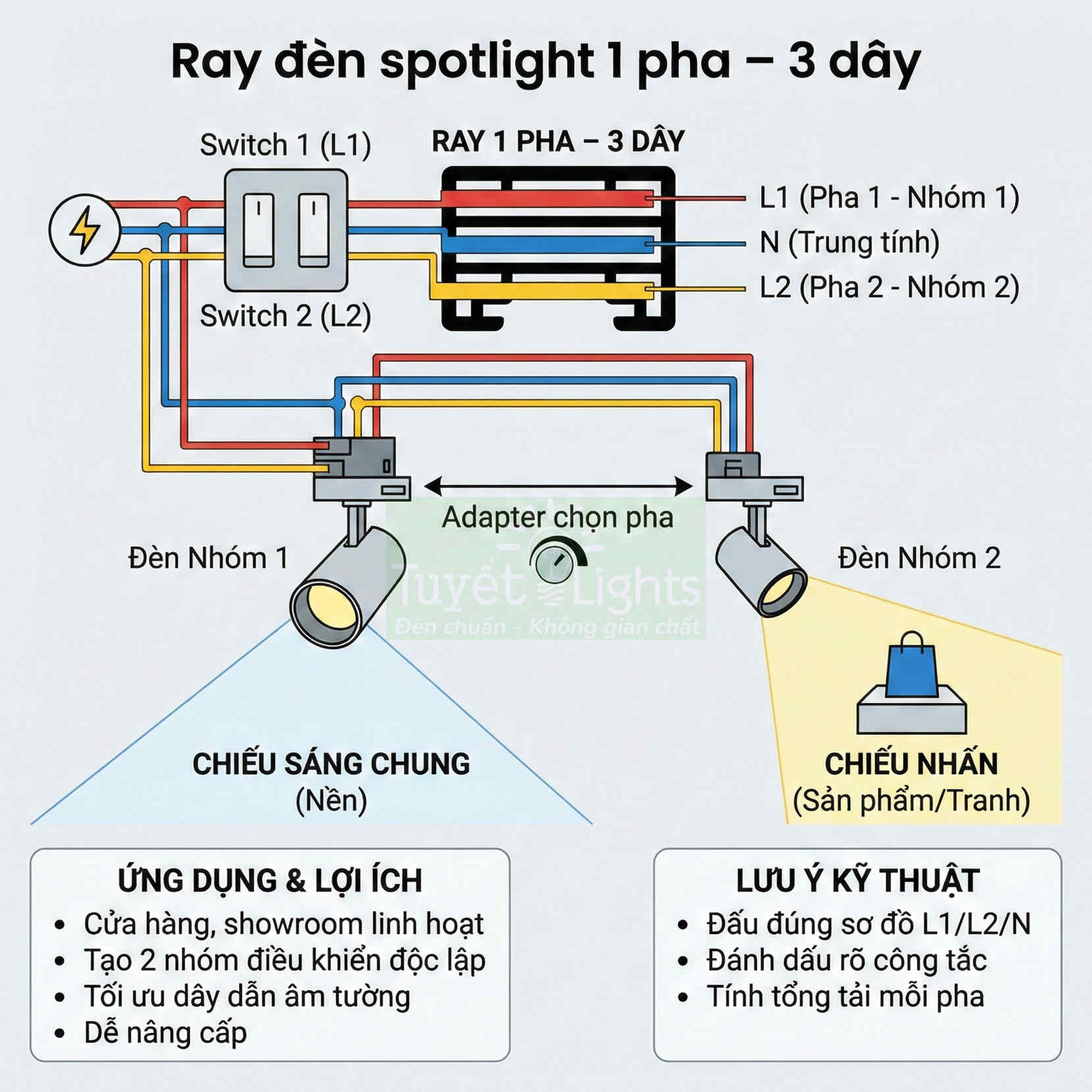

Ray đèn spotlight 1 pha – 3 dây

Ray 1 pha – 3 dây vẫn sử dụng nguồn 1 pha nhưng bổ sung thêm một dây nóng hoặc dây điều khiển, cho phép chia đèn trên cùng một thanh ray thành 2 nhóm điều khiển độc lập. Cấu hình thường gặp nhất là:

• 1 dây trung tính (N) dùng chung cho toàn bộ đèn.
• 2 dây pha riêng biệt (L1, L2), mỗi dây nối với một công tắc hoặc một kênh điều khiển riêng.

Về mặt nguyên lý, mỗi đèn spotlight có adapter với tiếp điểm chọn pha, cho phép gắn đèn vào L1 hoặc L2 tùy ý. Nhờ đó, trên cùng một thanh ray, có thể tạo ra hai nhóm đèn:

• Nhóm 1: chiếu sáng chung, tạo độ rọi nền cho không gian.
• Nhóm 2: chiếu nhấn sản phẩm, tranh ảnh, khu vực trưng bày đặc biệt.

Ứng dụng kỹ thuật và thực tế:

• Cửa hàng bán lẻ, shop thời trang, showroom nhỏ cần thay đổi kịch bản chiếu sáng theo mùa, theo chương trình khuyến mãi.
• Studio chụp ảnh, phòng trưng bày nhỏ, văn phòng linh hoạt, nơi cần tắt bớt một nhóm đèn để tạo không khí hoặc tiết kiệm năng lượng.
• Các không gian đa chức năng: ban ngày dùng toàn bộ đèn, buổi tối chỉ bật nhóm chiếu nhấn hoặc chiếu trang trí.

Ưu điểm kỹ thuật:

• Linh hoạt hơn 1 pha – 2 dây: chỉ với một thanh ray vẫn có thể chia 2 mạch điều khiển, giảm số lượng ray phải lắp.
• Tối ưu chi phí dây dẫn âm tường: thay vì kéo hai tuyến ray song song, chỉ cần một tuyến ray với 3 dây dẫn.
• Dễ nâng cấp: nếu ban đầu chỉ dùng một nhóm đèn, về sau có thể bổ sung nhóm thứ hai mà không thay ray.

Những điểm cần lưu ý khi thi công:

• Thợ điện phải nắm rõ sơ đồ chân tiếp điểm của ray và adapter đèn để tránh đấu nhầm L1, L2.
• Cần đánh dấu rõ ràng trên tủ điện hoặc hộp công tắc: công tắc nào điều khiển nhóm nào, tránh nhầm lẫn cho người sử dụng.
• Phải tính toán tổng công suất trên từng dây pha (L1, L2) để không vượt quá dòng định mức của ray và của mạch cấp nguồn.

So với ray 1 pha – 2 dây, loại 1 pha – 3 dây có chi phí cao hơn một chút và yêu cầu kỹ thuật thi công cao hơn, nhưng đổi lại mang lại khả năng điều khiển vùng chiếu sáng linh hoạt, rất phù hợp cho các không gian thương mại quy mô nhỏ đến trung bình.

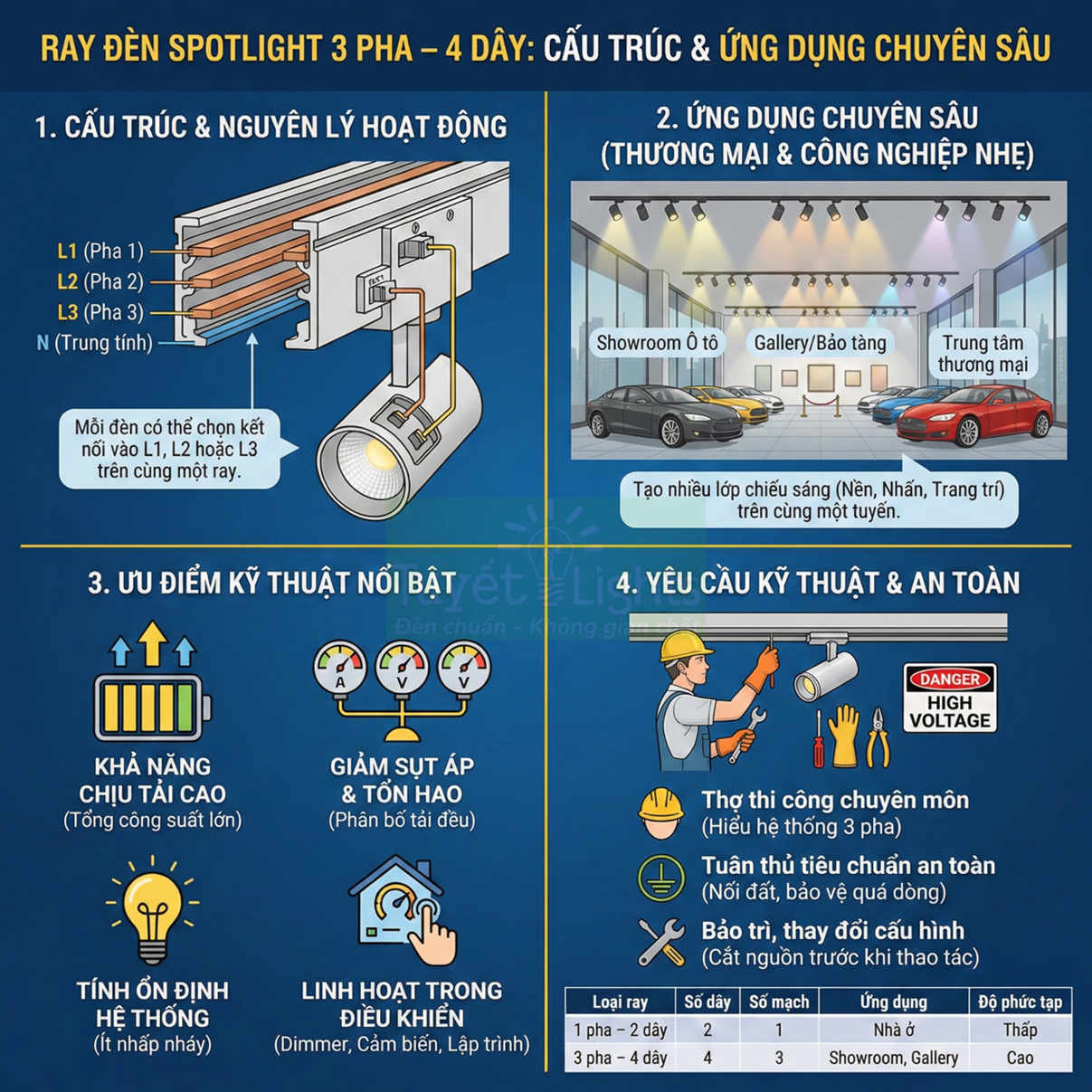

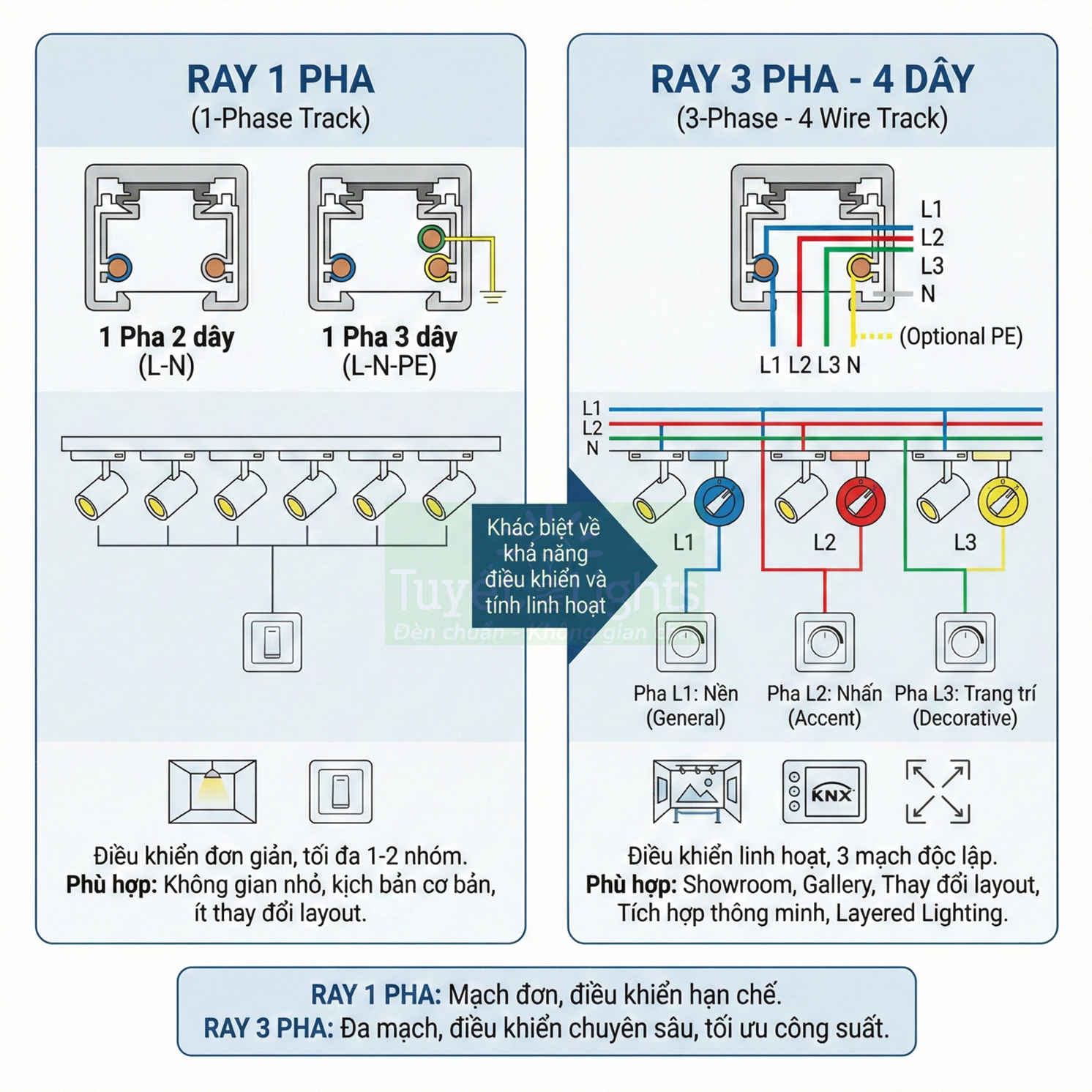

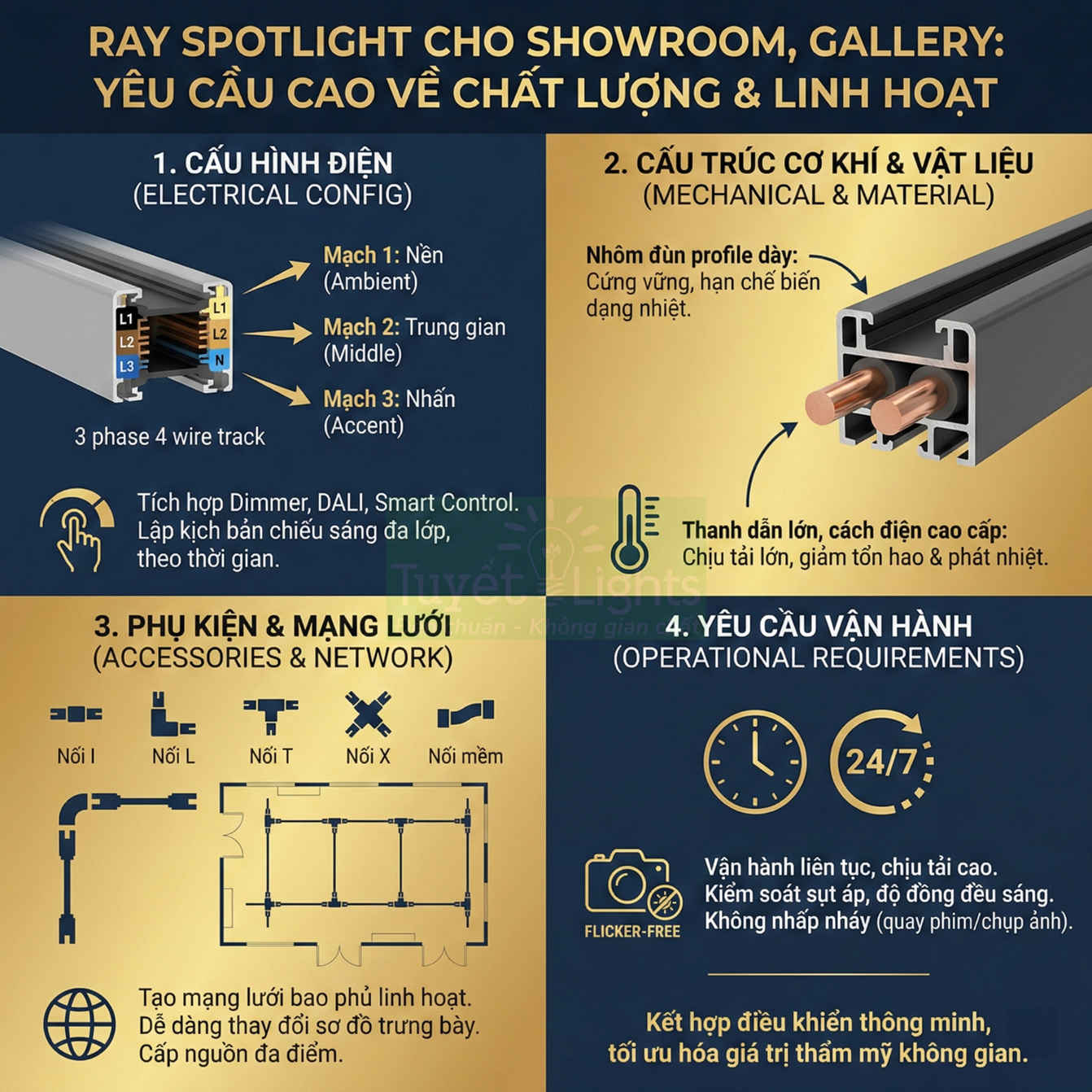

Ray đèn spotlight 3 pha – 4 dây

Ray spotlight 3 pha – 4 dây được thiết kế cho hệ thống chiếu sáng thương mại và công nghiệp nhẹ, nơi yêu cầu công suất lớn, nhiều kịch bản chiếu sáng và độ ổn định cao. Cấu trúc chuẩn gồm:

• 3 dây pha: L1, L2, L3.
• 1 dây trung tính: N.

Trên cùng một thanh ray, mỗi đèn spotlight có thể được đấu vào một trong ba pha thông qua chân tiếp xúc chọn pha. Điều này cho phép:

• Chia tối đa 3 mạch chiếu sáng độc lập trên cùng một ray.
• Phân bố tải đều trên 3 pha, giảm dòng trên từng pha, hạn chế sụt áp và giảm tổn hao.
• Tạo nhiều lớp chiếu sáng: chiếu nền (ambient), chiếu nhấn (accent), chiếu trang trí (decorative), chiếu trưng bày (display) trên cùng một tuyến cơ khí.

Ứng dụng chuyên sâu:

• Showroom ô tô, nội thất, thời trang cao cấp, nơi cần nhiều lớp ánh sáng để làm nổi bật vật trưng bày.
• Gallery, bảo tàng, trung tâm triển lãm, nơi thường xuyên thay đổi bố cục, vị trí tranh, hiện vật.
• Trung tâm thương mại, siêu thị, khu vực sảnh lớn của khách sạn, tòa nhà văn phòng.

Ưu điểm kỹ thuật nổi bật:

• Khả năng chịu tải cao: nhờ phân bố tải trên 3 pha, tổng công suất đèn trên một tuyến ray có thể lớn hơn nhiều so với hệ 1 pha.
• Giảm sụt áp: khi tải được chia đều, dòng trên mỗi pha giảm, từ đó giảm tổn hao I²R trên dây dẫn.
• Tính ổn định hệ thống: ít xảy ra hiện tượng nhấp nháy do sụt áp cục bộ khi nhiều đèn bật cùng lúc.
• Linh hoạt trong điều khiển: có thể kết hợp với các hệ thống điều khiển thông minh, dimmer 3 pha, cảm biến, hoặc kịch bản chiếu sáng lập trình.

Yêu cầu kỹ thuật và an toàn:

• Thợ thi công phải hiểu rõ hệ thống điện 3 pha, quy tắc cân bằng pha, quy chuẩn nối đất và bảo vệ quá dòng.
• Cần tuân thủ nghiêm ngặt tiêu chuẩn an toàn điện, đặc biệt trong môi trường công cộng có mật độ người cao.
• Việc bảo trì, thay đổi cấu hình đèn (chuyển đèn từ pha này sang pha khác) phải được thực hiện bởi người có chuyên môn, tránh thao tác khi chưa cắt nguồn.

Trong thực tế, ray 3 pha – 4 dây thường đi kèm với hệ phụ kiện chuyên dụng: đầu nối chữ L, chữ T, chữ X, đầu cấp nguồn giữa ray, đầu bịt, thanh treo trần, bộ treo cáp… Tất cả đều được thiết kế để đảm bảo liên tục điện – cơ – thẩm mỹ trên toàn tuyến chiếu sáng. Mặc dù chi phí đầu tư ban đầu và độ phức tạp thi công cao hơn, nhưng với các dự án thương mại lớn, đây là giải pháp mang lại hiệu quả vận hành và linh hoạt điều chỉnh trong dài hạn.

Phân loại ray đèn spotlight theo chuẩn kết nối quốc tế

Chuẩn kết nối của ray đèn spotlight là yếu tố kỹ thuật cốt lõi quyết định khả năng tương thích cơ – điện giữa ray và chân đèn. Về bản chất, mỗi hệ chuẩn quy định chi tiết về kích thước hình học của rãnh ray, cấu trúc và số lượng tiếp điểm, vị trí chân cắm, vật liệu dẫn điện – cách điện, cũng như các yêu cầu thử nghiệm an toàn. Trên thị trường hiện nay, hai nhóm chuẩn phổ biến là chuẩn châu Âu và chuẩn châu Á, mỗi nhóm lại có nhiều biến thể do từng nhà sản xuất phát triển dựa trên khung tiêu chuẩn chung.

Sự khác biệt giữa các chuẩn không chỉ nằm ở kích thước rãnh ray hay hình dạng chân cắm, mà còn ở:

• Khoảng cách cách điện (creepage & clearance) giữa các cực pha – trung tính – tiếp địa.
• Tiết diện và vật liệu thanh dẫn (đồng, hợp kim đồng, thanh dẫn mạ) quyết định khả năng chịu dòng và tổn hao.
• Cấu trúc khóa cơ khí giúp cố định chân đèn, chống lỏng, chống xoay ngoài ý muốn.
• Tiêu chuẩn thử nghiệm an toàn như chịu nhiệt, chịu cháy, thử phóng điện, thử rung – va đập.

Nếu lựa chọn sai chuẩn, đèn spotlight có thể không gắn được vào ray, hoặc gắn được nhưng tiếp xúc điện không ổn định, dẫn đến:

• Nhấp nháy do điện trở tiếp xúc thay đổi theo thời gian.
• Phát nhiệt cục bộ tại điểm tiếp xúc, làm lão hóa nhựa cách điện.
• Phát sinh tia lửa điện khi tháo lắp, đặc biệt với tải công suất lớn.
• Nguy cơ chập cháy, ảnh hưởng đến toàn bộ hệ thống chiếu sáng và an toàn công trình.

Vì vậy, trong giai đoạn thiết kế hệ thống chiếu sáng dùng spotlight ray, cần xem chuẩn kết nối như một tham số kỹ thuật bắt buộc, tương đương với việc chọn công suất đèn, nhiệt độ màu hay chỉ số hoàn màu.

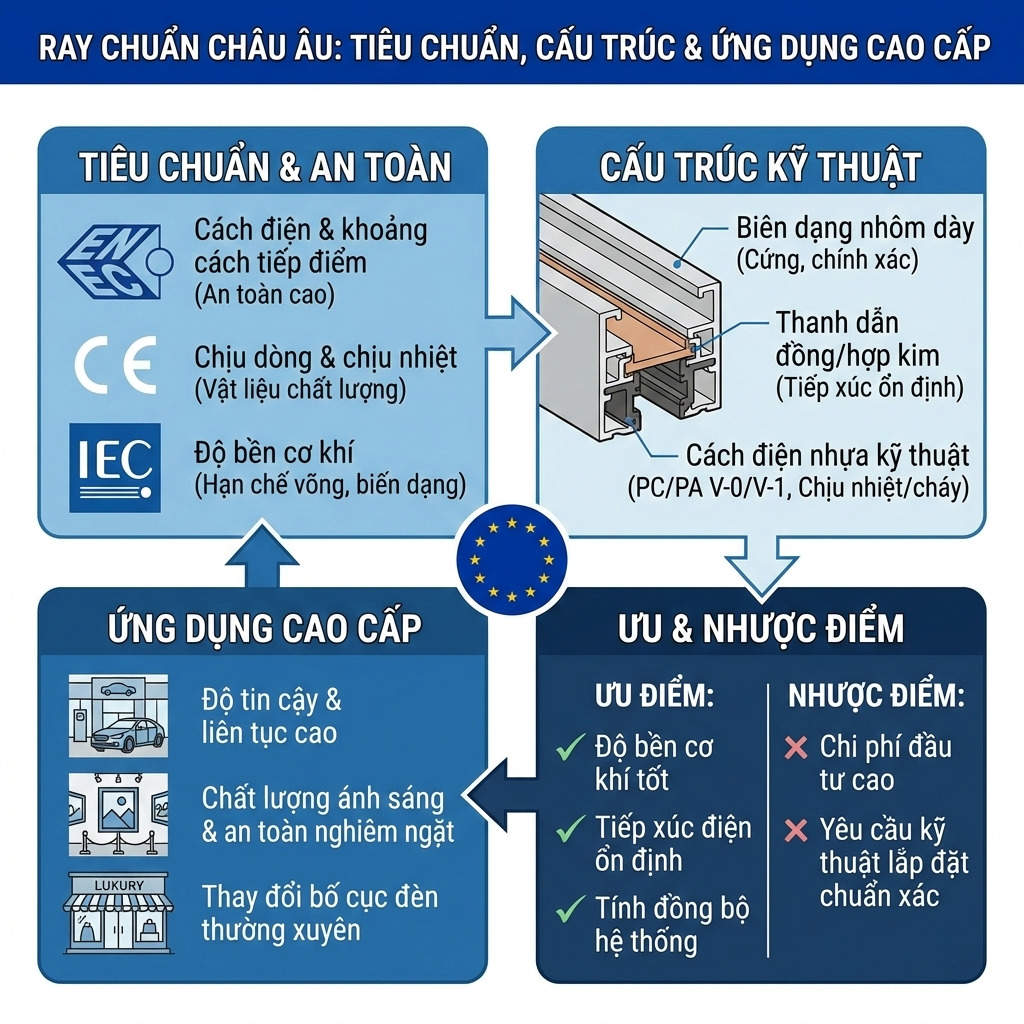

Ray chuẩn châu Âu

Ray chuẩn châu Âu thường được phát triển dựa trên các tiêu chuẩn và quy định như ENEC, CE, IEC, tập trung vào an toàn điện, độ tin cậy dài hạn và khả năng tương thích trong hệ sinh thái sản phẩm cao cấp. Các hệ ray này thường tuân thủ chặt chẽ các yêu cầu về:

• Cách điện và khoảng cách tiếp điểm: đảm bảo khoảng cách rò và khoảng cách không khí đủ lớn cho các cấp điện áp danh định, giảm nguy cơ phóng điện bề mặt và đánh thủng cách điện.
• Khả năng chịu dòng và chịu nhiệt: thanh dẫn có tiết diện đủ lớn, vật liệu nhựa chịu nhiệt độ cao, hạn chế biến dạng khi làm việc lâu dài ở tải gần định mức.

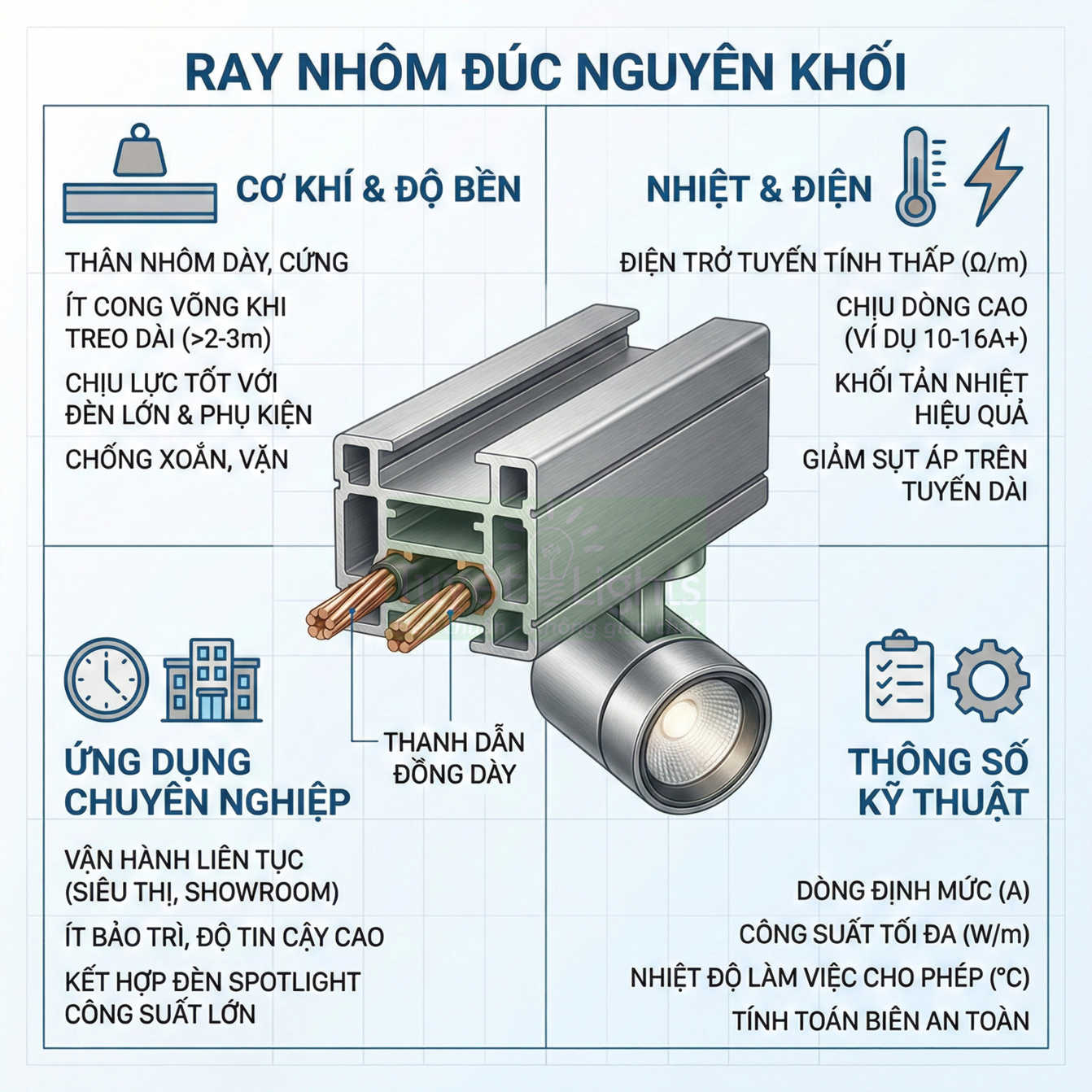

• Độ bền cơ khí: biên dạng nhôm dày, cứng, hạn chế võng khi treo dài; cơ cấu khóa chân đèn chắc chắn, cho phép tháo lắp nhiều lần mà không lỏng.

Về cấu trúc, ray chuẩn châu Âu thường có:

• Biên dạng nhôm được đùn chính xác, rãnh ray có dung sai chặt chẽ để đảm bảo chân đèn ăn khớp đều.
• Thanh dẫn đồng hoặc hợp kim đồng chất lượng cao, đôi khi được mạ để giảm oxy hóa, giúp tiếp xúc ổn định trong thời gian dài.
• Hệ thống cách điện bằng nhựa kỹ thuật (như PC, PA gia cường) có khả năng chịu nhiệt, chịu cháy theo các cấp V-0, V-1.

Nhờ các đặc điểm này, ray chuẩn châu Âu thường được sử dụng cùng các thương hiệu spotlight cao cấp trong những ứng dụng yêu cầu:

• Độ tin cậy và tính liên tục cao: showroom xe hơi, trung tâm thương mại cao cấp, chuỗi bán lẻ quốc tế.
• Chất lượng ánh sáng và an toàn nghiêm ngặt: gallery nghệ thuật, bảo tàng, không gian trưng bày sản phẩm giá trị cao.
• Khả năng thay đổi bố cục đèn thường xuyên mà không làm suy giảm chất lượng tiếp xúc.

Ưu điểm nổi bật của ray chuẩn châu Âu:

• Độ bền cơ khí tốt: ít cong vênh, ít biến dạng khi lắp đặt dài hoặc treo trần cao.
• Tiếp xúc điện ổn định: lực ép tiếp điểm được tính toán để hạn chế tia lửa khi cắm/rút, giảm hiện tượng nóng cục bộ.
• Tính đồng bộ hệ thống: nhiều dòng đèn, phụ kiện (connector, góc nối, nguồn tích hợp) được thiết kế đồng chuẩn, thuận tiện mở rộng.

Nhược điểm chính là chi phí đầu tư ban đầu cao hơn, yêu cầu kỹ thuật lắp đặt chuẩn xác hơn (cắt, nối, treo ray) để tận dụng hết ưu điểm của hệ chuẩn này.

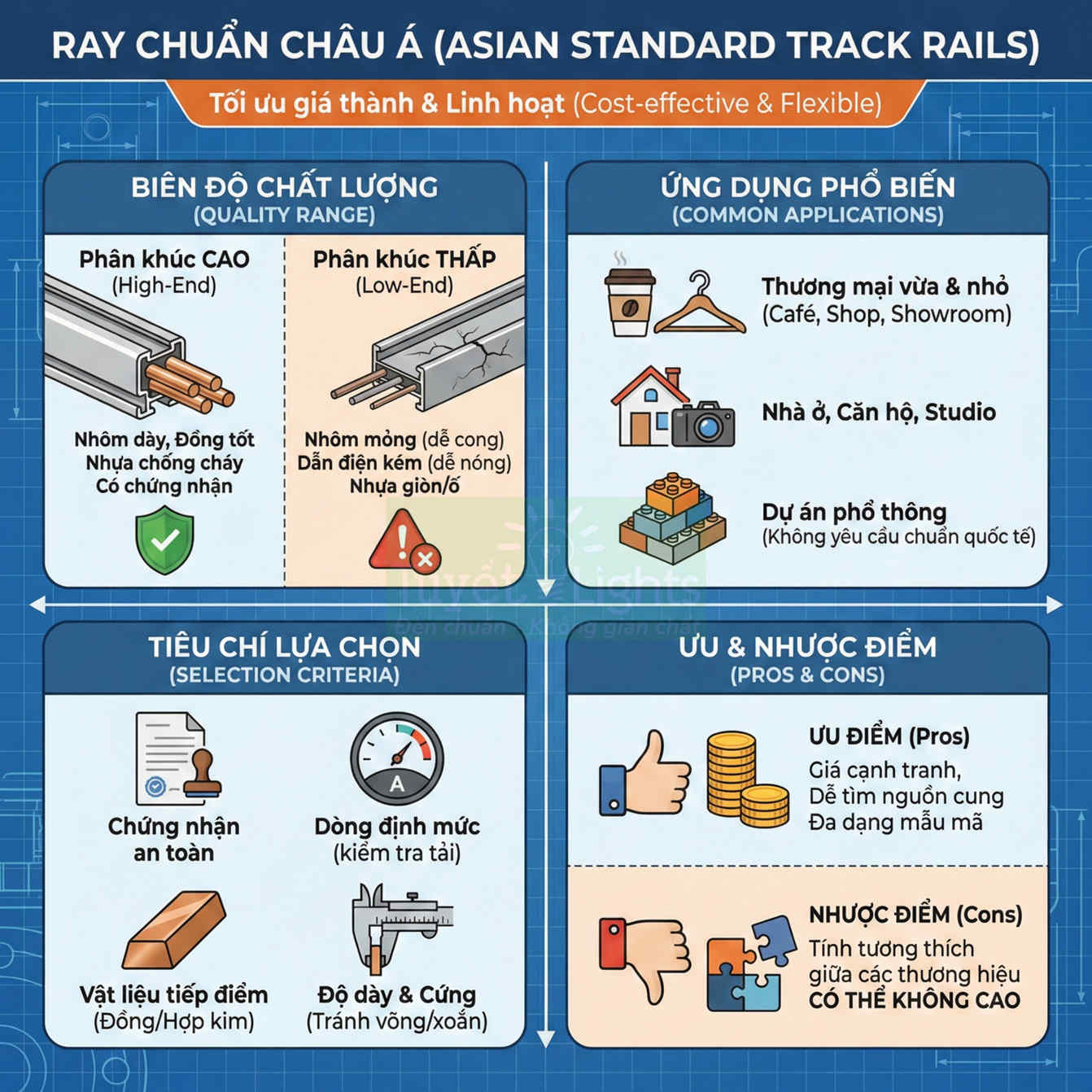

Ray chuẩn châu Á

Ray chuẩn châu Á được phát triển với định hướng tối ưu giá thành và tính linh hoạt cho thị trường phổ thông. Nhiều nhà sản xuất nội địa và khu vực sử dụng biên dạng riêng, nhưng vẫn xoay quanh một số kích thước và cấu trúc tiếp điểm phổ biến để dễ sản xuất và dễ thay thế.

Đặc trưng của nhóm chuẩn này là biên độ chất lượng khá rộng:

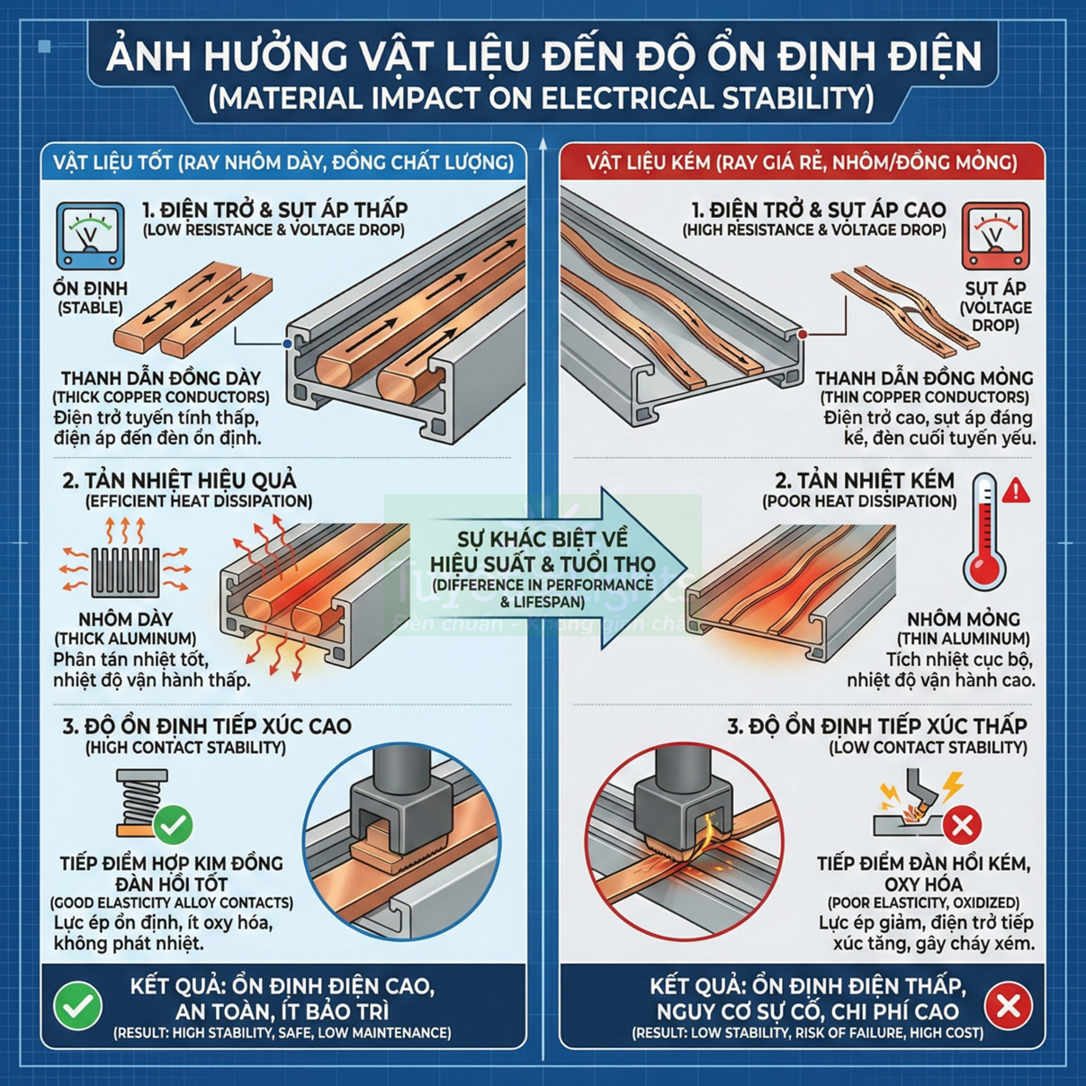

• Ở phân khúc trung – cao, ray dùng nhôm dày, thanh dẫn đồng hoặc hợp kim đồng tốt, nhựa cách điện đạt chuẩn chống cháy, có chứng nhận an toàn rõ ràng.
• Ở phân khúc giá rẻ, có thể gặp:
  • Nhôm mỏng, dễ cong khi treo dài hoặc khi siết vít quá lực.
  • Lớp dẫn điện mỏng, đôi khi dùng vật liệu chất lượng thấp, dễ nóng khi tải gần dòng định mức.
  • Nhựa cách điện kém chịu nhiệt, dễ ố vàng, giòn gãy sau thời gian sử dụng.

Ray chuẩn châu Á được ứng dụng rộng rãi trong:

• Các không gian thương mại vừa và nhỏ: quán café, nhà hàng, shop thời trang nội địa, showroom nhỏ.
• Nhà ở, căn hộ, homestay, studio chụp ảnh, nơi ưu tiên chi phí đầu tư ban đầu.
• Các dự án cần số lượng lớn nhưng không yêu cầu chuẩn quốc tế khắt khe.

Khi lựa chọn ray chuẩn châu Á, cần chú ý một số tiêu chí kỹ thuật:

• Chứng nhận an toàn: ưu tiên sản phẩm có công bố tiêu chuẩn, chứng nhận thử nghiệm (ví dụ: thử cháy, thử chịu dòng).
• Dòng định mức: kiểm tra rõ dòng tối đa cho phép trên mỗi đoạn ray, so sánh với tổng công suất đèn dự kiến.
• Vật liệu tiếp điểm: nên chọn loại dùng đồng hoặc hợp kim đồng, có xử lý bề mặt để hạn chế oxy hóa.
• Độ dày nhôm và độ cứng biên dạng: giúp ray không bị võng, xoắn khi treo dài hoặc khi gắn nhiều đèn.

Ưu điểm của ray chuẩn châu Á là chi phí cạnh tranh, dễ tìm nguồn cung, đa dạng mẫu mã. Tuy nhiên, do không phải lúc nào cũng tuân thủ một bộ tiêu chuẩn thống nhất, nên tính tương thích giữa các thương hiệu có thể không cao, ngay cả khi cùng được gọi là “chuẩn châu Á”.

Khả năng tương thích giữa các chuẩn ray

Khả năng tương thích giữa chuẩn châu Âu và chuẩn châu Á không được đảm bảo tuyệt đối, bởi mỗi hệ chuẩn có:

• Biên dạng rãnh ray khác nhau: chiều rộng, chiều sâu, vị trí gờ khóa cơ khí.
• Cấu trúc và khoảng cách tiếp điểm khác: số lượng thanh dẫn (1 pha, 2 pha, 3 pha), vị trí pha – trung tính – tiếp địa.
• Hình dạng và kích thước chân cắm trên đèn spotlight khác nhau.

Các tình huống thường gặp khi trộn lẫn chuẩn:

• Chân đèn chuẩn này không thể cắm vào ray chuẩn kia do vướng gờ hoặc sai kích thước rãnh.
• Cắm được nhưng tiếp xúc lỏng, đèn dễ bị mất nguồn khi rung, khi xoay chỉnh góc chiếu.
• Tiếp xúc chỉ chạm một phần bề mặt, gây tăng điện trở tiếp xúc, dẫn đến nóng, xém nhựa, thậm chí chảy nhựa cách điện.

Một số nhà sản xuất cung cấp adapter chuyển chuẩn để gắn đèn chuẩn này lên ray chuẩn khác. Tuy nhiên, về mặt kỹ thuật, giải pháp này có các hạn chế:

• Tăng thêm một tầng tiếp xúc cơ – điện, làm tăng nguy cơ lỏng, nóng, và suy giảm độ tin cậy.
• Khó kiểm soát tổng dòng qua adapter nếu dùng cho hệ thống công suất lớn hoặc mật độ đèn cao.
• Làm tăng chiều cao cụm đèn, ảnh hưởng thẩm mỹ và góc chiếu trong một số thiết kế trần thấp.

Adapter chỉ nên được xem như giải pháp tạm thời, dùng trong các trường hợp:

• Cần tận dụng lại hệ ray cũ khi thay đổi một phần đèn spotlight.
• Thử nghiệm mẫu đèn mới trước khi quyết định thay toàn bộ hệ thống.

Trong thiết kế và thi công chuyên nghiệp, nên xác định rõ ngay từ đầu:

• Chuẩn ray sẽ sử dụng (châu Âu hay châu Á, 1 pha hay 3 pha).
• Thương hiệu ray và đèn, ưu tiên hệ sinh thái đồng bộ để đảm bảo tương thích lâu dài.
• Loại chân đèn spotlight (biên dạng, số cực, khả năng chịu dòng) phù hợp với chuẩn ray đã chọn.

Cách tiếp cận này giúp tránh tình trạng sau này muốn nâng cấp hoặc thay thế đèn mà buộc phải tháo bỏ toàn bộ hệ ray, gây lãng phí chi phí vật tư và nhân công, đồng thời giảm thiểu rủi ro kỹ thuật liên quan đến an toàn điện và độ ổn định chiếu sáng.

Phân loại ray đèn spotlight theo hình thức lắp đặt

Hình thức lắp đặt ray spotlight phụ thuộc đồng thời vào kết cấu trần, chiều cao không gian, yêu cầu thẩm mỹ và tiêu chuẩn kỹ thuật chiếu sáng. Cùng một model đèn spotlight có thể sử dụng với nhiều loại ray khác nhau (1 phase, 3 phase, DALI, smart track…), miễn là chuẩn cơ khí và chuẩn điện tương thích. Việc lựa chọn đúng hình thức lắp đặt không chỉ giúp tối ưu góc chiếu, hạn chế chói lóa mà còn ảnh hưởng trực tiếp đến khả năng bảo trì, linh hoạt thay đổi layout trưng bày và hiệu quả đầu tư hệ thống chiếu sáng về lâu dài.

Khi thiết kế, cần xem xét song song các yếu tố:

• Chiều cao trần và khoảng cách tới mặt làm việc (bàn, sàn, kệ trưng bày) để tính toán độ rọi (lux) và góc chiếu phù hợp.
• Loại trần: bê tông, thạch cao, panel kim loại, trần kỹ thuật mở… vì mỗi loại cho phép phương án cố định ray khác nhau.
• Phong cách kiến trúc – nội thất: industrial, tối giản, luxury, retail, gallery… để quyết định nên “giấu” hay “khoe” hệ thống kỹ thuật.
• Yêu cầu vận hành: tần suất thay đổi layout, nhu cầu dimming, điều khiển nhóm đèn, mở rộng về sau.
• Quy chuẩn an toàn điện và phòng cháy: tiết diện dây, khả năng tản nhiệt, khoảng cách với vật liệu dễ cháy, tiếp địa.

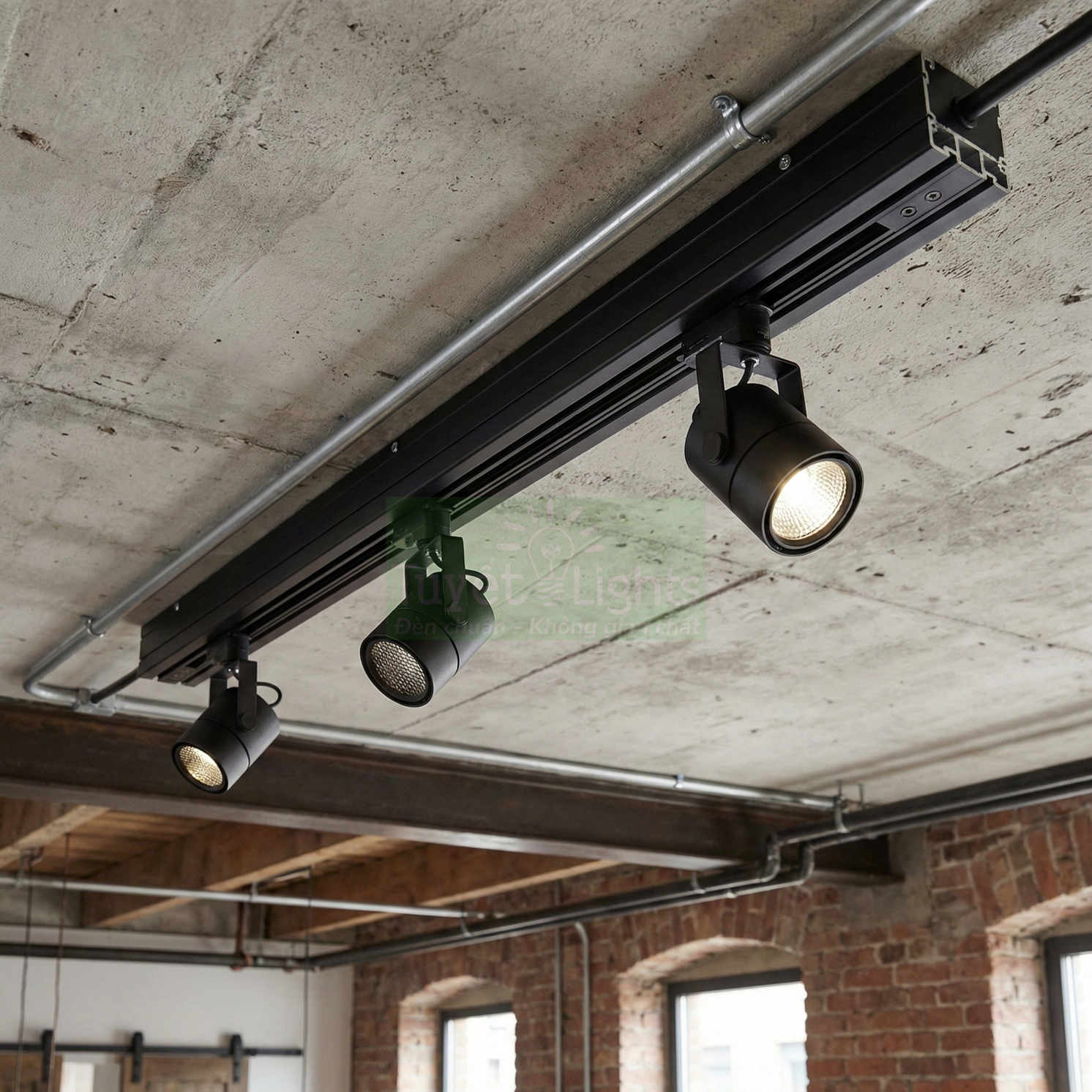

Ray đèn spotlight gắn nổi trần

Ray gắn nổi trần được bắt trực tiếp lên bề mặt trần bê tông, trần thạch cao hoặc khung thép, toàn bộ thân ray và phụ kiện cơ bản lộ ra ngoài. Đây là cấu hình “surface mounted track” phổ biến trong các công trình cải tạo hoặc không muốn can thiệp sâu vào kết cấu trần. Về cấu tạo, ray thường là profile nhôm sơn tĩnh điện, bên trong là thanh dẫn điện bằng đồng hoặc hợp kim đồng, có nắp che và đầu cấp nguồn riêng.

Ưu điểm kỹ thuật và ứng dụng:

• Thi công nhanh, ít phụ thuộc kết cấu trần: chỉ cần bề mặt đủ cứng để bắt tắc kê hoặc vít nở. Không cần hạ trần, không phải xử lý khung xương phức tạp.
• Dễ thay đổi tuyến ray và vị trí đèn: có thể tháo lắp, nối dài, rẽ nhánh bằng các connector chữ I, L, T, X mà không phải phá trần.
• Phù hợp không gian “lộ kỹ thuật”: industrial loft, quán café trần bê tông, xưởng sáng tạo, studio, cửa hàng thời trang phong cách mở, nơi đường ống – dây cáp được xem như một phần ngôn ngữ thiết kế.
• Chi phí đầu tư ban đầu thấp hơn so với giải pháp âm trần, do giảm hạng mục trần thạch cao và nhân công hoàn thiện.

Nhược điểm và lưu ý thiết kế:

• Yếu tố thẩm mỹ: nếu xử lý không khéo, người nhìn sẽ thấy dây dẫn, đầu nối, hộp đấu nối. Cần tổ chức tuyến ray thẳng, song song hoặc vuông góc với các đường kiến trúc chính (dầm, tường, mép trần) để tạo cảm giác trật tự.
• Quản lý dây nguồn: nên sử dụng ống gen, ống thép luồn dây hoặc máng cáp chạy dọc theo ray để che dây, đồng thời bảo vệ cơ học và tăng độ bền hệ thống.
• Chiều cao treo đèn: vì ray nằm sát trần, với trần quá cao (trên 4–5 m), cần chọn đèn có công suất và quang thông lớn hơn, hoặc góc chiếu hẹp để đảm bảo độ rọi trên mặt làm việc.
• Chói lóa (UGR): trong không gian thấp, đèn spotlight gắn trên ray nổi có thể nằm trong vùng nhìn trực tiếp. Nên ưu tiên đèn có optics sâu, viền chống chói, louver hoặc sử dụng phụ kiện chụp chống chói.

Gợi ý ứng dụng chuyên sâu:

• Retail thời trang: bố trí ray chạy song song mặt tiền kính, kết hợp ray ngang theo chiều sâu cửa hàng để linh hoạt chiếu nhấn mannequin, kệ trưng bày.
• Văn phòng sáng tạo: dùng ray nổi kết hợp đèn spotlight và linear tracklight, cho phép thay đổi cấu hình ánh sáng theo từng dự án.
• Không gian tạm thời (pop-up store, booth sự kiện): ray nổi dễ tháo dỡ, tái sử dụng cho nhiều lần thi công.

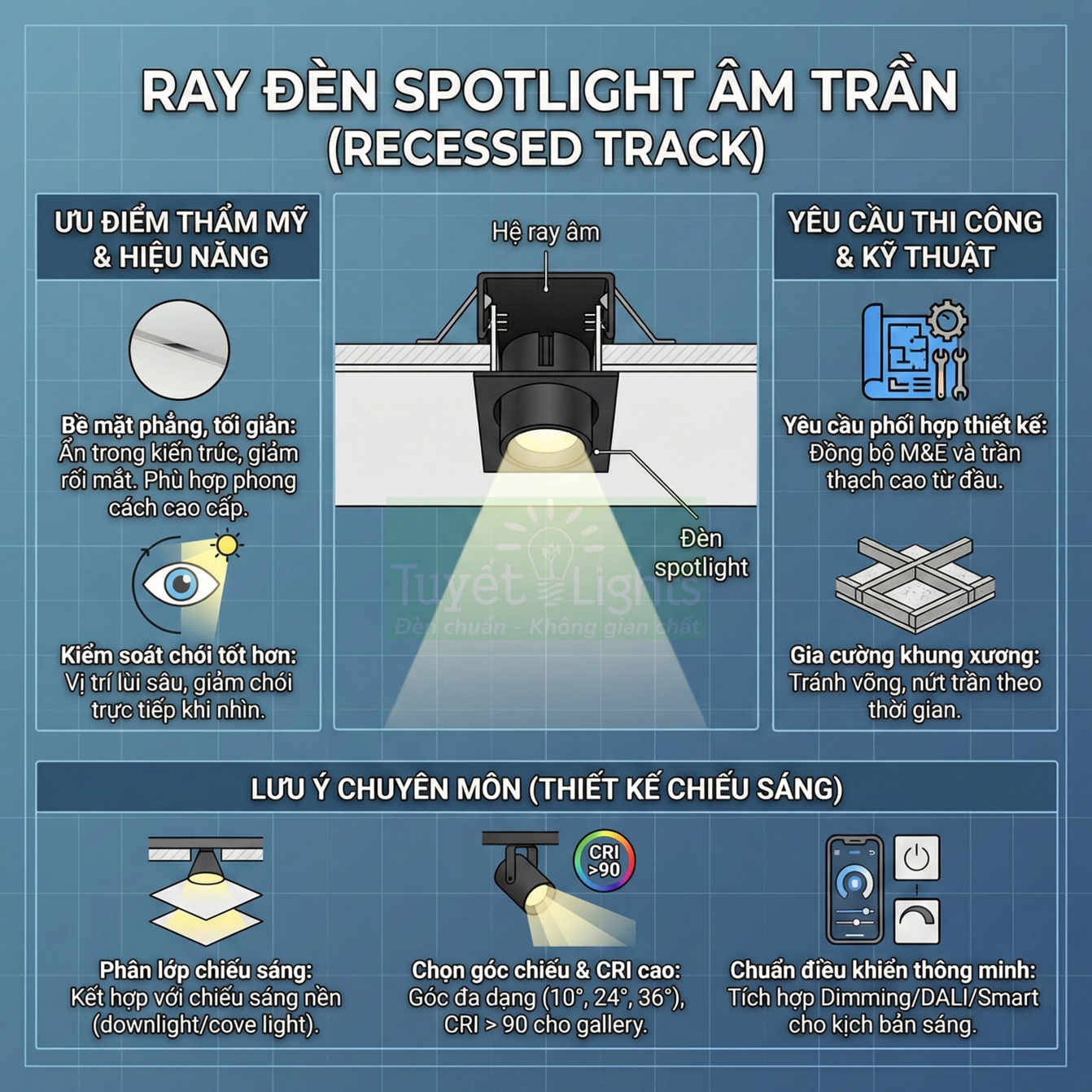

Ray đèn spotlight âm trần

Ray âm trần được lắp chìm vào trần thạch cao hoặc trần panel, chỉ lộ phần rãnh để gắn đèn, thường gọi là recessed track. Phần thân ray được neo vào khung xương trần, mép ray xử lý phẳng với bề mặt tấm thạch cao, tạo cảm giác hệ thống chiếu sáng “ẩn” trong kiến trúc. Đây là giải pháp ưu tiên trong các không gian yêu cầu tính thẩm mỹ và độ hoàn thiện cao.

Ưu điểm về thẩm mỹ và hiệu năng:

• Bề mặt trần phẳng, gọn: chỉ thấy khe ray và thân đèn, giảm tối đa cảm giác rối mắt do dây, hộp nối, phụ kiện.
• Phù hợp phong cách tối giản, cao cấp: căn hộ cao cấp, khách sạn, showroom, gallery, boutique, văn phòng hạng A, nơi ánh sáng cần “tàng hình”, chỉ nhấn mạnh vào vật thể được chiếu.
• Kiểm soát chói lóa tốt hơn: nhờ vị trí đèn lùi sâu trong rãnh ray, kết hợp với reflector sâu, giúp giảm độ chói trực tiếp khi người dùng ngẩng nhìn trần.
• Dễ tích hợp với các hệ khác: có thể bố trí ray âm trần song song với khe điều hòa, khe rèm, hoặc tích hợp cùng hệ trần bậc, tạo ngôn ngữ kiến trúc thống nhất.

Yêu cầu thi công và phối hợp kỹ thuật:

• Cần thiết kế từ giai đoạn hoàn thiện: vị trí ray, chiều dài, điểm cấp nguồn, điểm treo đèn phải được thể hiện rõ trên bản vẽ M&E và bản vẽ trần thạch cao để đội thi công phối hợp.
• Khoảng cách tới tường và đồ nội thất: thường tính theo nguyên tắc 0,3–0,5 lần chiều cao trần để đảm bảo góc chiếu 25–35° vào tranh, kệ, tường nhấn. Nếu bố trí sai, sau này thay đổi layout sẽ phải cắt lại trần, rất tốn kém.
• Kiểm soát độ võng và nứt trần: ray âm trần có trọng lượng nhất định, cần gia cường khung xương tại vị trí lắp ray, tránh tình trạng võng hoặc nứt mối nối tấm thạch cao theo thời gian.
• Khả năng bảo trì: phải chừa lỗ thăm trần hoặc tuyến trần kỹ thuật gần đó để có thể kiểm tra dây dẫn, đầu nối, thiết bị điều khiển (dimmer, DALI driver, bộ điều khiển smart).

Lưu ý chuyên môn khi thiết kế chiếu sáng với ray âm trần:

• Phân lớp chiếu sáng: ray âm trần thường đảm nhiệm chiếu nhấn (accent) và một phần chiếu chức năng. Nên kết hợp với chiếu sáng nền (downlight, panel, cove light) để đạt độ đồng đều và độ rọi yêu cầu.
• Chọn góc chiếu và CRI: với gallery, showroom, nên dùng CRI > 90, góc chiếu đa dạng (10°, 24°, 36°) để tạo chiều sâu cho vật trưng bày.
• Chuẩn điều khiển: nếu có nhu cầu dimming theo kịch bản (scene), nên chọn ray và đèn hỗ trợ DALI hoặc hệ điều khiển thông minh ngay từ đầu, tránh phải thay toàn bộ về sau.

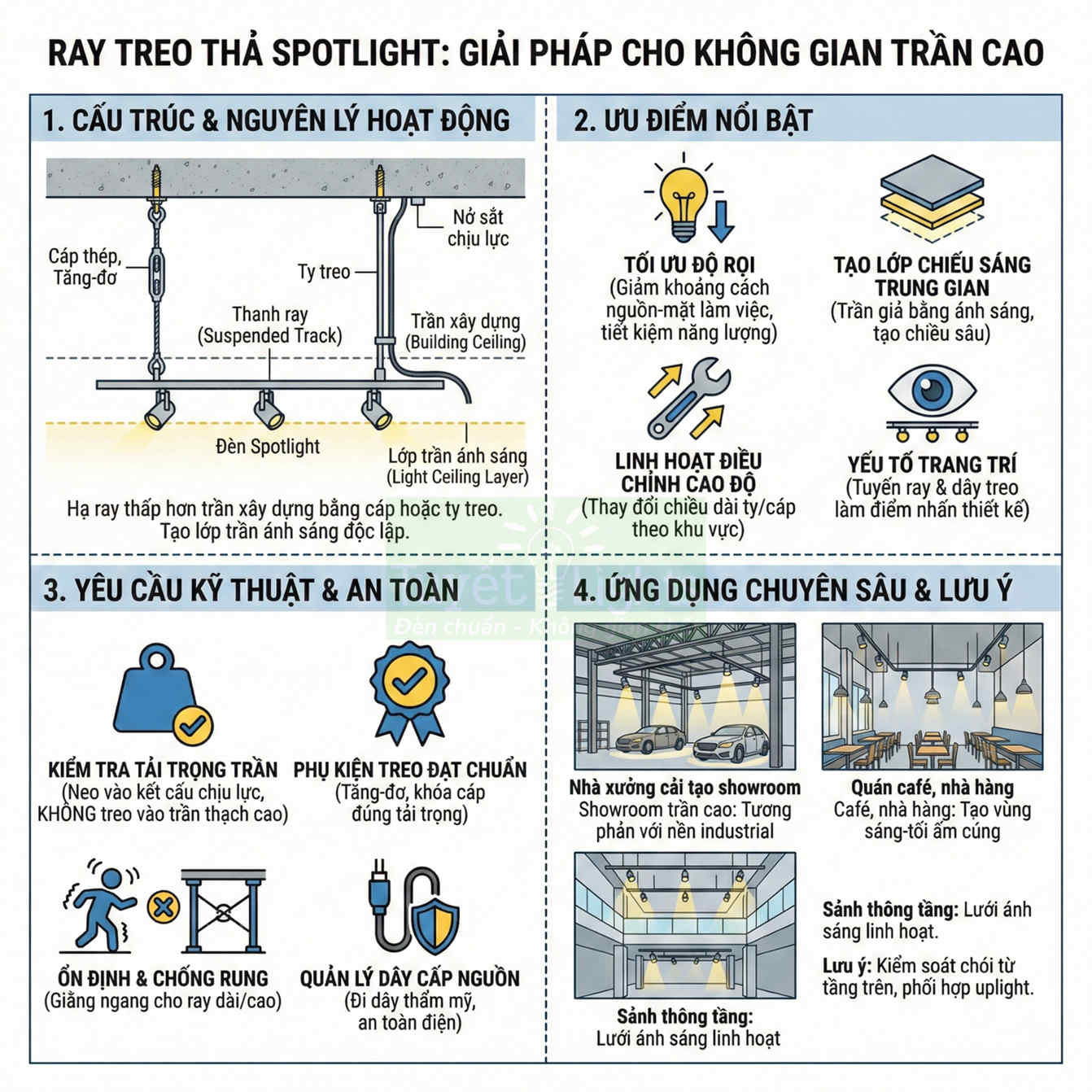

Ray treo thả spotlight

Ray treo thả sử dụng bộ ty treo hoặc cáp thép để hạ ray xuống thấp hơn so với trần, thường gọi là suspended track. Giải pháp này đặc biệt hiệu quả trong các không gian trần cao, trần kỹ thuật phức tạp hoặc muốn tạo một “lớp trần ánh sáng” mới độc lập với trần xây dựng. Ray có thể treo song song mặt sàn hoặc tạo hình theo concept thiết kế (ziczac, vòng cung, khung chữ nhật).

Ưu điểm nổi bật:

• Tối ưu độ rọi trong không gian trần cao: bằng cách hạ thấp ray, giảm khoảng cách từ nguồn sáng đến mặt làm việc, có thể dùng công suất vừa phải nhưng vẫn đạt lux yêu cầu, tiết kiệm năng lượng.
• Tạo lớp chiếu sáng trung gian: ray treo thả hoạt động như một “trần giả bằng ánh sáng”, tạo chiều sâu không gian giữa trần xây dựng và mặt sàn, đặc biệt hiệu quả trong sảnh thông tầng, nhà xưởng cải tạo thành showroom, quán café trần bê tông cao.
• Linh hoạt điều chỉnh cao độ: có thể thay đổi chiều dài ty treo hoặc cáp thép để tinh chỉnh cao độ ray theo từng khu vực chức năng (khu bàn ngồi, quầy bar, kệ trưng bày).
• Yếu tố trang trí: bản thân tuyến ray và dây treo, nếu được xử lý tinh tế, có thể trở thành chi tiết thiết kế, kết hợp với các loại đèn track khác (linear, pendant track) tạo nên bố cục ánh sáng đa lớp.

Yêu cầu an toàn và kỹ thuật treo:

• Kiểm tra tải trọng trần: cần xác định loại trần (bê tông, deck thép, dầm gỗ…) và khả năng chịu lực tại điểm treo. Ty treo hoặc cáp phải được neo trực tiếp vào kết cấu chịu lực, không treo vào tấm trần thạch cao.
• Phụ kiện treo đạt chuẩn: sử dụng tăng-đơ, khóa cáp, nở sắt, nở hóa chất… có chứng chỉ, đúng tải trọng thiết kế. Không dùng phụ kiện dân dụng không rõ nguồn gốc cho hệ thống trên cao.
• Ổn định và chống rung: với ray dài hoặc treo cao, nên bố trí thêm điểm treo trung gian, hoặc giằng ngang để hạn chế rung lắc do gió, rung động kết cấu.
• Quản lý dây cấp nguồn: có thể đi dây trong ống thép mỏng (EMT) chạy dọc ty treo, hoặc dùng cáp mềm chuyên dụng cho hệ treo, đảm bảo vừa thẩm mỹ vừa an toàn điện.

Ứng dụng chuyên sâu:

• Nhà xưởng cải tạo thành showroom: giữ nguyên trần kỹ thuật, ống gió, dầm thép; treo ray ở cao độ 3–3,5 m để chiếu sáng sản phẩm, tạo tương phản với nền industrial phía trên.

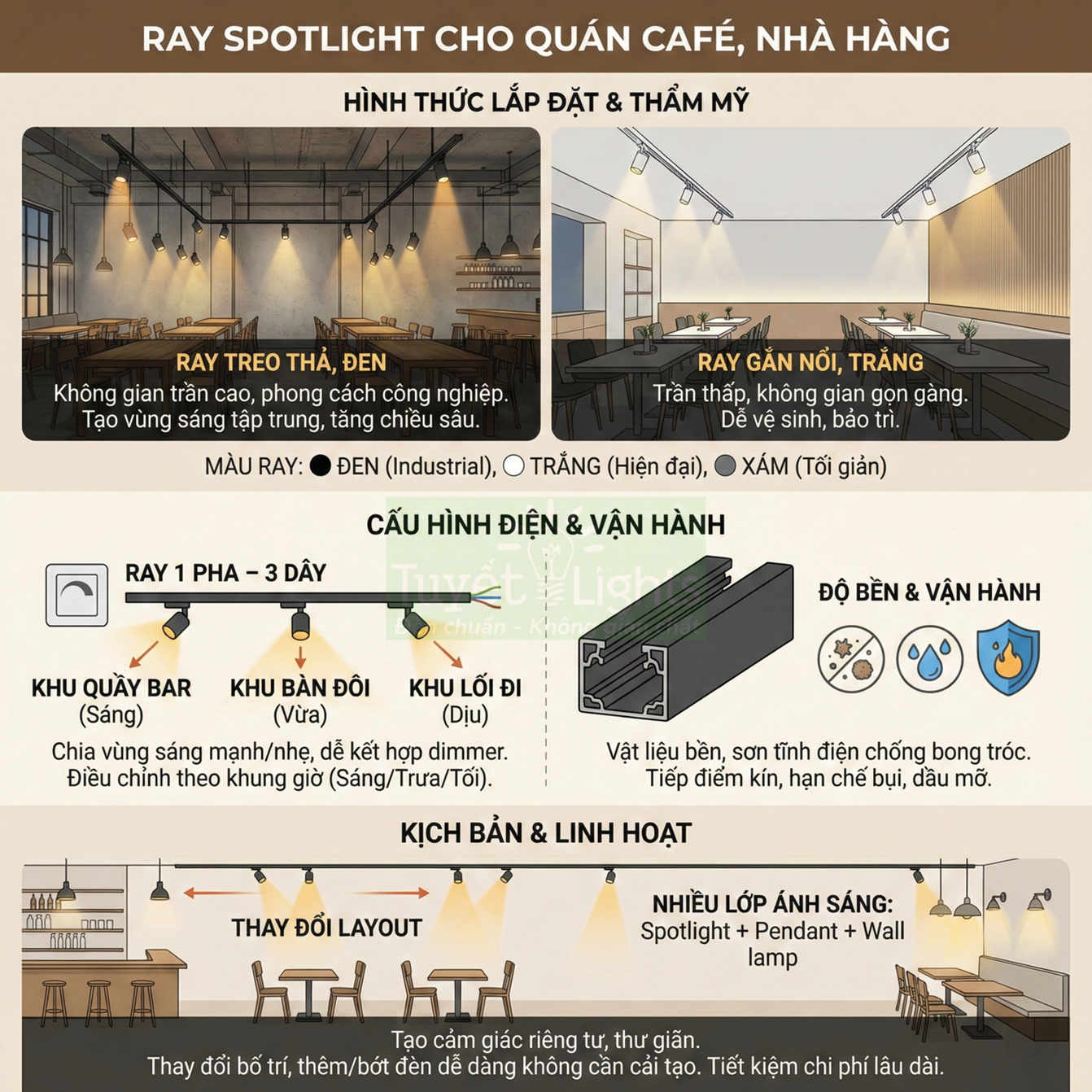

• Quán café, nhà hàng trần cao: ray treo thả kết hợp đèn spotlight chiếu bàn, đèn thả trang trí, tạo vùng sáng – tối rõ ràng, tăng cảm giác ấm cúng.
• Sảnh thông tầng, không gian triển lãm: dùng ray treo thả để tạo “lưới ánh sáng” linh hoạt, dễ thay đổi vị trí đèn theo từng chương trình trưng bày.

Lưu ý thiết kế chiếu sáng với ray treo thả:

• Chiều cao cảm nhận: hạ ray quá thấp có thể làm không gian bị “đè”, nhưng nếu xử lý tốt, có thể dùng để “thu nhỏ” cảm giác trần quá cao, tạo sự gần gũi.
• Phối hợp với các lớp ánh sáng khác: kết hợp uplight (chiếu ngược lên trần) để làm mềm bóng đổ, tránh cảm giác nặng nề khi chỉ có một lớp ánh sáng từ ray treo.
• Kiểm soát chói lóa khi nhìn từ tầng trên (với sảnh thông tầng): cần tính đến góc nhìn từ ban công, hành lang tầng trên để chọn loại đèn và góc chiếu phù hợp.

Phân loại ray đèn spotlight theo chiều dài và khả năng mở rộng

Chiều dài ray và khả năng mở rộng quyết định trực tiếp đến tính linh hoạt khi bố trí đèn, khả năng điều chỉnh kịch bản chiếu sáng và khả năng mở rộng hệ thống trong tương lai. Ở góc độ kỹ thuật, chiều dài ray không chỉ là thông số cơ khí mà còn ảnh hưởng đến sụt áp, mật độ tải, số lượng đèn tối đa trên một tuyến và phương án cấp nguồn. Nhà sản xuất thường cung cấp các kích thước tiêu chuẩn, đồng thời cho phép cắt nối theo yêu cầu để phù hợp từng mặt bằng cụ thể, từ căn hộ, cửa hàng nhỏ đến showroom, gallery hay trung tâm thương mại quy mô lớn.

Trong thiết kế chiếu sáng chuyên nghiệp, kỹ sư thường xem ray spotlight như một “hạ tầng phân phối điện và vị trí lắp đèn linh hoạt”. Vì vậy, việc lựa chọn chiều dài, cách chia tuyến, vị trí mối nối và phụ kiện không chỉ dựa trên yếu tố thẩm mỹ mà còn phải tuân thủ các nguyên tắc về an toàn điện, khả năng bảo trì và dự phòng mở rộng sau này.

Ray spotlight chiều dài tiêu chuẩn

Các chiều dài tiêu chuẩn phổ biến gồm 1m, 1.5m, 2m, 3m, được sản xuất sẵn với đầu bịt, rãnh dẫn điện và lớp sơn hoàn thiện đồng bộ. Những thanh ray tiêu chuẩn này thường được ép đùn từ nhôm định hình, bên trong bố trí 2–4 thanh dẫn điện bằng đồng hoặc hợp kim đồng, được bọc cách điện bằng nhựa kỹ thuật chịu nhiệt.

Sử dụng chiều dài tiêu chuẩn mang lại nhiều lợi ích về kỹ thuật và thi công:

• Giảm thời gian thi công: Ray được cắt sẵn, lỗ bắt vít và đầu bịt đã được chuẩn hóa, đội thi công chỉ cần bố trí, cân chỉnh thẳng hàng và cố định lên trần hoặc tường. Điều này đặc biệt quan trọng trong các dự án thương mại cần hoàn thiện nhanh.
• Đảm bảo độ thẳng và độ cứng cơ khí: Thanh ray nguyên bản từ nhà máy có độ chính xác cao về kích thước, hạn chế cong vênh. Độ cứng cơ khí tốt giúp ray không bị võng khi treo nhiều đèn spotlight, nhất là các mẫu đèn công suất lớn hoặc có thân dài.
• Độ đồng nhất thẩm mỹ: Các đoạn ray tiêu chuẩn có màu sơn, bề mặt hoàn thiện và tiết diện giống nhau, giúp tuyến ray liền mạch, không bị “gãy khúc” về màu hoặc độ bóng tại các vị trí nối.
• Hạn chế số điểm nối: Khi thiết kế, kỹ sư thường chia tuyến ray theo module tiêu chuẩn để tối ưu chi phí, đồng thời giảm số lượng phụ kiện nối. Ít mối nối hơn đồng nghĩa với ít nguy cơ tiếp xúc kém, phát nhiệt cục bộ và giảm suy hao điện áp trên tuyến.

Trong thực tế thiết kế, việc lựa chọn chiều dài tiêu chuẩn còn gắn với chiến lược cấp nguồn và phân đoạn điều khiển:

• Với không gian nhỏ (cửa hàng 10–20 m²), tuyến ray 1–2 m có thể được cấp nguồn một đầu, tải không lớn nên sụt áp không đáng kể.
• Với không gian dài như hành lang, showroom 10–20 m, thường kết hợp ray 2 m và 3 m, cấp nguồn ở giữa hoặc hai đầu để cân bằng tải và giảm sụt áp.
• Với hệ ray 3 pha, mỗi pha có thể được phân bổ cho một nhóm đèn (ví dụ: chiếu sáng chung, chiếu điểm sản phẩm, chiếu nhấn trang trí), do đó việc chia tuyến theo module tiêu chuẩn giúp dễ dàng bố trí mạch điều khiển riêng.

Khi sử dụng ray tiêu chuẩn, nhà thiết kế cũng cần tính đến khả năng nâng cấp: chừa sẵn một số đoạn ray trống hoặc ít đèn để sau này có thể bổ sung spotlight mà không phải thay đổi toàn bộ tuyến. Điều này đặc biệt hữu ích trong các cửa hàng thời trang, showroom nội thất, nơi bố cục trưng bày thay đổi thường xuyên.

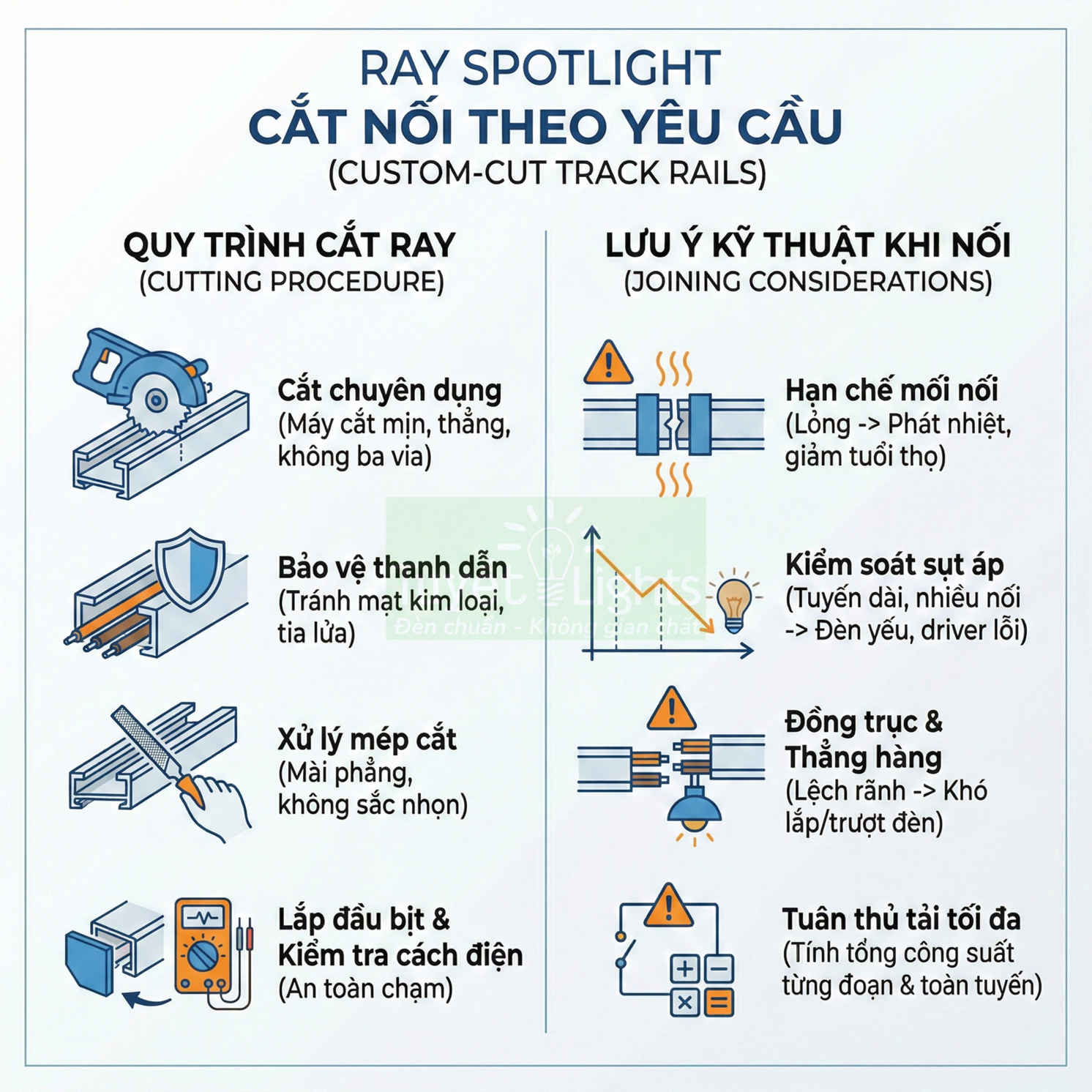

Ray spotlight cắt nối theo yêu cầu

Trong nhiều dự án thực tế, chiều dài không gian, vị trí cột, dầm, trần giật cấp hoặc các chi tiết kiến trúc không trùng với module tiêu chuẩn. Khi đó, ray có thể được cắt ngắn hoặc ghép dài bằng phụ kiện nối để bám sát kích thước thực tế, tránh khoảng hở hoặc đoạn thừa gây mất thẩm mỹ.

Quy trình cắt ray đòi hỏi tuân thủ các yêu cầu kỹ thuật chặt chẽ:

• Dụng cụ cắt chuyên dụng: Nên dùng máy cắt nhôm hoặc cưa chuyên dụng có lưỡi cắt mịn để đảm bảo mép cắt thẳng, không ba via. Tuyệt đối tránh dùng dụng cụ làm biến dạng thân ray, vì có thể làm lệch rãnh gắn đèn và làm hỏng thanh dẫn điện bên trong.
• Bảo vệ thanh dẫn điện: Trước khi cắt, cần tháo hoặc che chắn phần thanh dẫn điện nếu cấu trúc ray cho phép, tránh tia lửa hoặc mạt kim loại bám vào bề mặt dẫn điện, gây nguy cơ phóng điện hoặc chập sau này.
• Xử lý mép cắt: Sau khi cắt, phải mài hoặc giũ sạch ba via, đảm bảo mép nhôm phẳng, không sắc nhọn để không làm rách lớp cách điện hoặc gây khó khăn khi lắp đầu bịt.
• Lắp lại đầu bịt và kiểm tra cách điện: Đầu bịt không chỉ có chức năng thẩm mỹ mà còn giúp che kín phần thanh dẫn điện, đảm bảo an toàn chạm chạm. Sau khi lắp, nên kiểm tra điện trở cách điện giữa các cực và giữa cực với thân ray bằng đồng hồ chuyên dụng.

Giải pháp cắt nối cho phép tối ưu theo kích thước thực tế, tạo cảm giác tuyến ray “may đo” cho từng không gian. Tuy nhiên, về mặt kỹ thuật cần lưu ý:

• Hạn chế số lượng mối nối: Mỗi mối nối là một điểm tiếp xúc cơ khí và điện. Nếu lắp đặt không chuẩn, tiếp điểm có thể lỏng, gây phát nhiệt, đánh lửa vi mô (micro arcing) và làm giảm tuổi thọ hệ thống.
• Kiểm soát sụt áp: Với tuyến ray dài, nhiều mối nối liên tiếp, điện trở tổng tăng lên, dẫn đến sụt áp trên cuối tuyến. Điều này có thể làm đèn cuối tuyến sáng yếu hơn hoặc driver hoạt động không ổn định.
• Đảm bảo đồng trục và thẳng hàng: Khi ghép nhiều đoạn ray, nếu không căn chỉnh chính xác, rãnh gắn đèn có thể bị lệch, khiến việc trượt đèn, xoay đèn hoặc thay thế phụ kiện trở nên khó khăn.
• Tuân thủ tải tối đa cho phép: Mỗi tuyến ray (hoặc mỗi pha trên ray 3 pha) có giới hạn dòng điện. Khi chia tuyến bằng nhiều đoạn cắt nối, cần tính tổng công suất đèn trên từng đoạn và toàn tuyến để không vượt quá thông số nhà sản xuất.

Trong các dự án cao cấp, kỹ sư thường kết hợp ray tiêu chuẩn và ray cắt theo yêu cầu: các đoạn chính dùng chiều dài chuẩn để đảm bảo độ ổn định, các đoạn “chốt” ở cuối tuyến hoặc đoạn lượn theo kiến trúc sẽ được cắt chính xác theo kích thước đo đạc tại công trình.

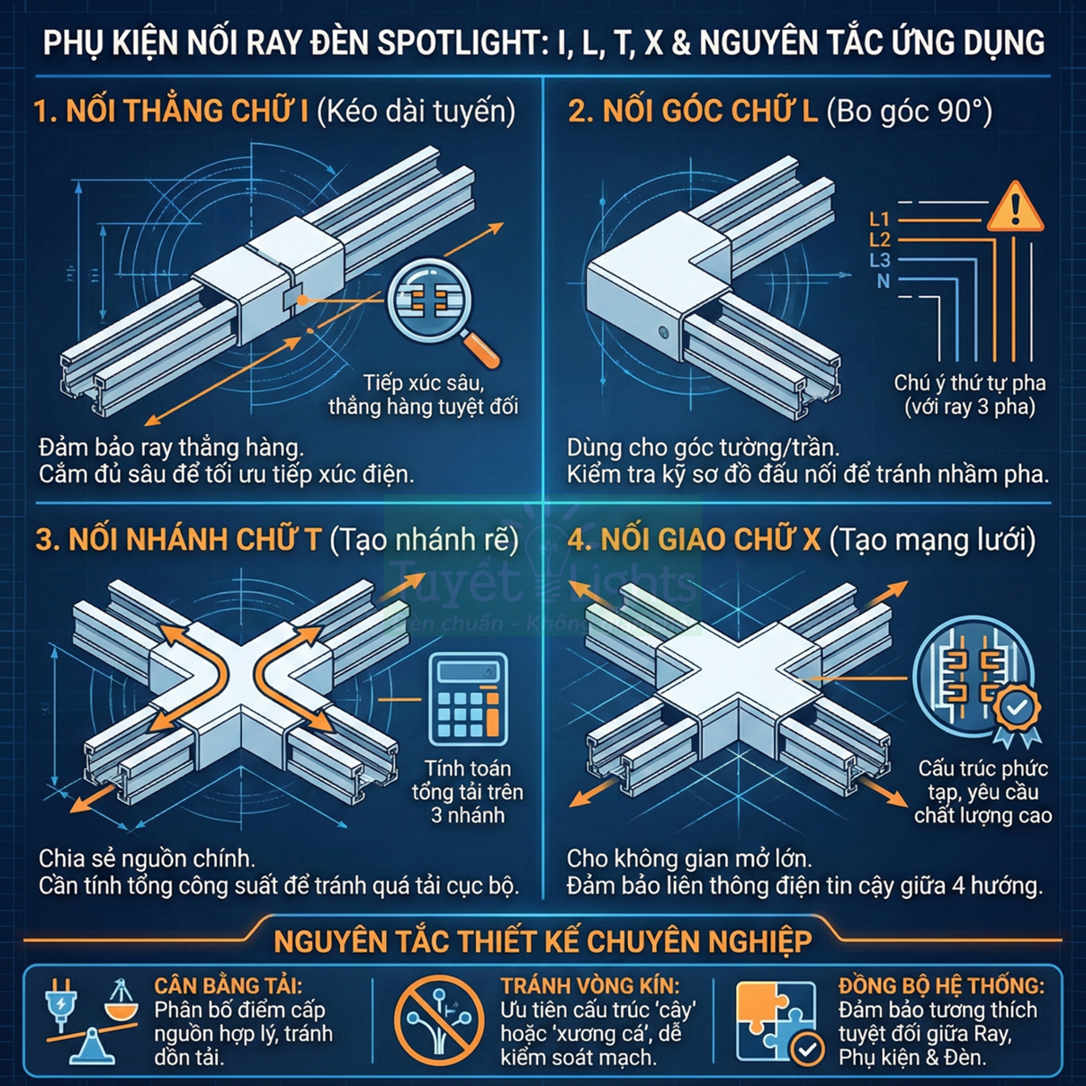

Phụ kiện nối ray: chữ I, L, T, X

Hệ phụ kiện nối ray gồm nối thẳng chữ I, nối góc chữ L, nối nhánh chữ T, nối giao chữ X, cho phép tạo thành nhiều cấu hình tuyến ray khác nhau: chạy dọc hành lang, bo góc theo tường, chia nhánh vào các khu trưng bày, tạo lưới chiếu sáng trong showroom hoặc không gian làm việc mở.

Mỗi phụ kiện vừa đóng vai trò cơ khí (liên kết thân ray) vừa là cầu nối điện, nên chất lượng tiếp điểm bên trong và khả năng chịu dòng là yếu tố then chốt. Về mặt ứng dụng, có thể phân tích sâu hơn từng loại:

• Nối thẳng chữ I: Dùng để kéo dài tuyến ray theo một đường thẳng. Yêu cầu quan trọng là đảm bảo hai đoạn ray thẳng hàng tuyệt đối, tránh “bậc” tại vị trí nối. Phụ kiện I thường có các chân tiếp xúc lò xo hoặc dạng cắm sâu vào thanh dẫn điện, cần được cắm hết hành trình để đảm bảo diện tích tiếp xúc đủ lớn.
• Nối góc chữ L: Cho phép ray bo góc 90° theo tường hoặc trần, thường dùng ở góc phòng, cột hoặc các chi tiết kiến trúc. Với ray 3 pha, phụ kiện L có thể có hai phiên bản: đổi hướng nhưng giữ nguyên thứ tự pha, hoặc đổi hướng kèm đảo pha; kỹ sư cần đọc kỹ sơ đồ đấu nối để tránh nhầm lẫn, đặc biệt khi kết hợp với hệ điều khiển nhiều kênh.
• Nối nhánh chữ T: Tạo một nhánh rẽ từ tuyến chính, rất hữu ích trong cửa hàng, showroom khi cần chiếu sáng thêm một khu trưng bày phụ. Về điện, nhánh T thường chia sẻ cùng nguồn với tuyến chính, nên phải tính toán tổng tải trên cả ba nhánh của chữ T, tránh dồn quá nhiều đèn vào một điểm cấp nguồn.
• Nối giao chữ X: Dùng để tạo mạng lưới ray dạng lưới hoặc giao cắt hai tuyến vuông góc. Cấu hình này thường gặp trong không gian mở lớn như gallery, sảnh triển lãm, nơi cần linh hoạt treo đèn ở nhiều vị trí. Phụ kiện X có cấu trúc tiếp điểm phức tạp hơn, do phải đảm bảo liên thông điện giữa bốn hướng, nên chất lượng sản xuất và lắp đặt càng phải được kiểm soát chặt.

Khi thiết kế hệ ray với nhiều phụ kiện nối, cần chú ý một số nguyên tắc chuyên môn:

• Tính toán hướng cấp nguồn: Nên xác định rõ điểm cấp nguồn chính (hoặc các điểm cấp nguồn nếu chia nhiều mạch), từ đó bố trí phụ kiện I, L, T, X sao cho dòng điện phân bố hợp lý, tránh tập trung tải quá lớn ở một nhánh.
• Tránh tạo thành vòng kín: Nếu vô tình bố trí các phụ kiện nối để các tuyến ray khép lại thành một vòng kín và được cấp nguồn nhiều điểm, việc kiểm soát mạch điện sẽ phức tạp, khó cô lập sự cố và có thể gây dòng vòng (loop current) trong một số kịch bản đấu nối. Thiết kế chuyên nghiệp luôn ưu tiên cấu trúc dạng “cây” hoặc “xương cá” thay vì vòng khép kín.
• Định vị hộp nối và điểm bảo trì: Hộp nối nguồn, bộ điều khiển dimming, driver trung tâm (nếu có) nên được bố trí ở vị trí dễ tiếp cận, gần các phụ kiện T hoặc X để thuận tiện phân phối mạch. Điều này giúp việc kiểm tra, bảo trì, thay đổi cấu hình chiếu sáng sau này trở nên nhanh chóng.
• Đảm bảo tương thích hệ ray – phụ kiện – đèn: Mỗi hãng có chuẩn ray riêng (1 pha, 3 pha, 4 dây, 6 dây, chuẩn châu Âu hay Mỹ). Phụ kiện I, L, T, X phải đồng bộ với loại ray và loại chân cắm của đèn spotlight. Việc trộn lẫn phụ kiện khác hệ có thể dẫn đến tiếp xúc kém hoặc sai pha.

Trong các dự án cao cấp, việc sử dụng linh hoạt các phụ kiện nối không chỉ nhằm mục đích “nối cho đủ chiều dài” mà còn để xây dựng một hệ sinh thái ray chiếu sáng có khả năng tái cấu hình: thay đổi vị trí đèn, thêm bớt nhánh chiếu sáng, chia lại khu vực chức năng mà không phải đi lại dây điện âm trần. Điều này giúp tối ưu chi phí vận hành dài hạn và nâng cao giá trị sử dụng của không gian.

Phân loại ray đèn spotlight theo vật liệu và độ bền

Vật liệu thân ray và chất lượng lớp dẫn điện ảnh hưởng trực tiếp đến độ bền cơ khí, khả năng tản nhiệt và độ ổn định điện. Ngoài yếu tố giá thành, đây là hai tham số kỹ thuật quyết định tuổi thọ toàn bộ hệ thống ray – đèn – đầu nối. Trong thực tế, cùng một kiểu ray 1 pha hoặc 3 pha nhưng vật liệu khác nhau có thể cho chênh lệch tuổi thọ và độ an toàn rất lớn. Hai nhóm vật liệu phổ biến là nhôm đúc nguyên khối và nhôm mỏng giá rẻ, mỗi loại có ưu nhược điểm riêng, đồng thời kéo theo khác biệt về dòng định mức, khả năng chịu nhiệt, độ võng cơ học và độ ổn định tiếp điểm.

Khi đánh giá một thanh ray, cần xem xét đồng thời ba lớp cấu trúc chính:

• Thân ray (profile nhôm): quyết định độ cứng, khả năng chống cong võng, tản nhiệt tổng thể và độ bền cơ học khi lắp đặt treo trần hoặc âm trần.
• Thanh dẫn điện (busbar): thường là đồng, hợp kim đồng hoặc đôi khi là thép mạ; quyết định điện trở, khả năng chịu dòng, mức sụt áp trên chiều dài ray.
• Lớp cách điện và vỏ nhựa: giữ vai trò cách ly pha – trung tính – đất, chịu nhiệt từ thanh dẫn và từ môi trường xung quanh.

Sự kết hợp giữa ba yếu tố này, cùng với chất lượng gia công tiếp điểm ở đầu nối và chân cắm đèn, tạo nên “chất lượng hệ thống” chứ không chỉ riêng từng chi tiết đơn lẻ.

Ray nhôm đúc nguyên khối

Ray nhôm đúc nguyên khối sử dụng thanh nhôm dày, độ cứng cao, thường là profile nhôm định hình có thành dày, khối lượng riêng lớn hơn đáng kể so với loại nhôm mỏng. Bề mặt thường được sơn tĩnh điện hoặc anot hóa, giúp tăng khả năng chống ăn mòn, chống trầy xước và ổn định màu sắc theo thời gian, đặc biệt trong môi trường ẩm hoặc có hơi muối.

Về cơ khí, nhôm dày cho mô men quán tính tiết diện lớn hơn, nên:

• Ít bị cong võng khi treo dài trên 2–3 m, nhất là khi gắn nhiều đèn spotlight công suất lớn (20–50 W/đèn hoặc hơn).
• Chịu lực tốt khi có thêm tải từ phụ kiện, biển bảng, hoặc khi ray được treo bằng ty ren ở khoảng cách lớn giữa các điểm treo.
• Giảm nguy cơ xoắn, vặn ray khi thao tác tháo lắp đèn nhiều lần, giữ cho tiếp điểm không bị biến dạng theo thời gian.

Về mặt nhiệt và điện, thân nhôm dày hoạt động như một “khối tản nhiệt” bổ sung cho thanh dẫn điện bên trong. Lớp dẫn điện trong nhóm ray này thường là đồng hoặc hợp kim đồng dày, tiết diện lớn, được cán hoặc ép định hình để tiếp xúc tốt với đầu nối. Các đặc điểm kỹ thuật nổi bật:

• Điện trở tuyến tính thấp (Ω/m), giúp giảm sụt áp trên tuyến ray dài, đặc biệt quan trọng khi:
  • Chiều dài ray tổng cộng trên 10–20 m.
  • Mật độ đèn dày, tổng công suất lớn.
• Khả năng chịu dòng cao, thường có dòng định mức lớn hơn (ví dụ 10–16 A cho ray 1 pha, cao hơn với ray 3 pha), cho phép cấp nguồn ổn định cho nhiều đèn mà không vượt quá giới hạn nhiệt độ cho phép.
• Khả năng tản nhiệt tốt: nhôm dày kết hợp với đồng dày giúp nhiệt lượng phát sinh tại thanh dẫn và tiếp điểm được phân tán nhanh ra toàn thân ray, giữ nhiệt độ vận hành ở mức thấp hơn, giảm ứng suất nhiệt lên nhựa cách điện.

Nhờ đó, ray nhôm đúc nguyên khối đặc biệt phù hợp cho các hệ thống chiếu sáng chuyên nghiệp, yêu cầu:

• Vận hành liên tục nhiều giờ mỗi ngày (siêu thị, showroom, trung tâm thương mại, nhà xưởng).
• Ít bảo trì, hạn chế tối đa việc phải ngắt điện, tháo ray để sửa chữa.
• Độ tin cậy cao khi kết hợp với đèn spotlight công suất lớn, driver chất lượng cao.

Ở phân khúc này, nhà sản xuất thường công bố rõ các thông số như:

• Dòng định mức (A) cho từng pha.
• Công suất tối đa khuyến nghị trên mỗi mét (W/m) hoặc trên mỗi tuyến ray.
• Nhiệt độ làm việc cho phép của vật liệu cách điện (ví dụ 90 °C hoặc 105 °C).

Khi thiết kế, kỹ sư chiếu sáng có thể dựa vào các thông số này để tính toán biên an toàn, tránh vận hành ray ở ngưỡng cực đại liên tục, từ đó kéo dài tuổi thọ cho cả ray và đèn.

Ray nhôm mỏng giá rẻ

Ray nhôm mỏng giá rẻ sử dụng thanh nhôm ép mỏng, thành profile mỏng hơn đáng kể, khối lượng nhẹ, chi phí vật liệu và gia công thấp. Loại này thường được tối ưu để giảm giá thành, phù hợp các công trình nhỏ, thời gian sử dụng không quá dài hoặc không yêu cầu tải lớn.

Về cơ khí, do tiết diện nhôm nhỏ, mô men chống uốn thấp nên:

• Thân ray dễ cong, võng khi treo dài, đặc biệt khi khoảng cách giữa các điểm treo lớn hơn 1–1,2 m.
• Khi gắn nhiều đèn nặng (đèn spotlight thân đúc, có driver rời hoặc công suất cao), ray có thể bị xoắn nhẹ, làm tiếp điểm không còn tiếp xúc tối ưu.
• Trong quá trình tháo lắp đèn nhiều lần, thân ray dễ bị biến dạng cục bộ, gây khó khăn cho việc cắm chân đèn về sau.

Lớp dẫn điện trong ray nhôm mỏng giá rẻ thường:

• Có tiết diện nhỏ, độ dày hạn chế, đôi khi dùng hợp kim đồng hoặc vật liệu có điện trở suất cao hơn đồng nguyên chất.
• Được cố định trong lòng nhựa với khoảng cách cách điện tối thiểu, ít dư địa cho giãn nở nhiệt.
• Có lớp mạ hoặc xử lý bề mặt đơn giản, dễ bị oxy hóa hơn trong môi trường ẩm hoặc có bụi bẩn.

Hệ quả là khi tải cao, thanh dẫn dễ phát nhiệt, đặc biệt tại các điểm:

• Đầu cấp nguồn, nơi dòng tổng lớn nhất.
• Vị trí tiếp xúc với chân cắm đèn, nơi có lực ép cơ học và khả năng vi dịch chuyển khi tháo lắp.

Trong thời gian dài, nhiệt độ tăng cao kết hợp với oxy hóa bề mặt có thể làm tăng điện trở tiếp xúc, gây hiện tượng:

• Phát nóng cục bộ, cháy xém nhựa xung quanh tiếp điểm.
• Đèn chập chờn, lúc sáng lúc tắt khi có rung động nhẹ.
• Giảm tuổi thọ driver đèn do nguồn cấp không ổn định.

Khi lựa chọn ray nhôm mỏng giá rẻ, cần đặc biệt chú ý đến các thông số mà nhà sản xuất công bố, tối thiểu gồm:

• Dòng định mức (A) cho toàn tuyến ray.
• Công suất tối đa (W/m) hoặc tổng công suất tối đa cho một tuyến.
• Khuyến nghị về khoảng cách tối đa giữa các điểm treo để hạn chế cong võng.

Việc sử dụng quá tải, ví dụ gắn quá nhiều đèn công suất cao trên một đoạn ray ngắn, hoặc cấp nguồn cho nhiều tuyến ray nối tiếp nhau từ một đầu duy nhất, có thể khiến ray làm việc vượt quá giới hạn thiết kế, dẫn đến suy giảm nhanh chất lượng tiếp điểm và nguy cơ mất an toàn điện.

Ảnh hưởng vật liệu đến độ ổn định điện

Vật liệu quyết định điện trở đường dẫn, khả năng tản nhiệt và độ ổn định tiếp xúc. Với ray nhôm dày, thanh dẫn đồng chất lượng tốt, điện trở tuyến tính thấp giúp giảm tổn hao công suất trên đường dây, đồng thời giữ nhiệt độ vận hành thấp hơn. Nhiệt độ thấp làm chậm quá trình lão hóa của nhựa cách điện, giảm nguy cơ nứt, giòn hoặc biến dạng do nhiệt.

Ở góc độ kỹ thuật, có thể xem xét ba yếu tố chính:

• Điện trở và sụt áp:
  • Thanh dẫn đồng dày có điện trở nhỏ, sụt áp trên mỗi mét thấp, đảm bảo điện áp đến từng đèn gần với điện áp danh định của hệ thống.
  • Với ray giá rẻ, thanh dẫn mỏng làm sụt áp tăng, đặc biệt khi tổng công suất lớn và chiều dài ray dài, có thể khiến các đèn ở cuối tuyến sáng yếu hơn hoặc driver hoạt động không tối ưu.
• Khả năng tản nhiệt:
  • Nhôm dày đóng vai trò như một “bộ tản nhiệt tuyến tính”, phân tán nhiệt từ thanh dẫn và tiếp điểm ra toàn thân ray.
  • Nhôm mỏng ít khối lượng, khả năng tích và truyền nhiệt kém hơn, dẫn đến nhiệt độ cục bộ tại thanh dẫn và tiếp điểm cao hơn trong cùng điều kiện tải.
• Độ ổn định tiếp xúc:
  • Với ray chất lượng cao, tiếp điểm thường dùng đồng hoặc hợp kim đồng đàn hồi tốt, lực ép ổn định, ít bị mỏi sau nhiều chu kỳ tháo lắp.
  • Ray giá rẻ có thể dùng vật liệu đàn hồi kém, lực ép giảm dần theo thời gian, cộng với oxy hóa bề mặt làm tăng điện trở tiếp xúc, gây phát nhiệt và cháy xém.

Ngược lại, ray giá rẻ với thanh dẫn mỏng dễ bị nóng cục bộ tại vị trí tiếp xúc đèn, lâu ngày gây cháy xém, chập chờn. Khi nhiệt độ tại tiếp điểm tăng cao, lớp nhựa cách điện xung quanh có thể bị biến dạng, làm thay đổi hình học tiếp xúc, càng làm tăng điện trở và tạo vòng lặp suy giảm chất lượng. Trong môi trường thương mại, nơi đèn hoạt động nhiều giờ mỗi ngày, chu kỳ bật/tắt liên tục, sự ổn định của tiếp điểm và khả năng tản nhiệt của ray là yếu tố then chốt để tránh các sự cố như:

• Mất pha cục bộ trên một đoạn ray.
• Đèn nhấp nháy, gây khó chịu cho người dùng và ảnh hưởng đến trải nghiệm không gian.
• Nguy cơ chập điện tại các điểm tiếp xúc bị cháy xém.

Trong hệ thống chiếu sáng thương mại, nơi đèn hoạt động nhiều giờ mỗi ngày, nên ưu tiên ray vật liệu tốt, thân nhôm dày, thanh dẫn đồng chất lượng cao, để đảm bảo an toàn, giảm chi phí bảo trì dài hạn và duy trì chất lượng ánh sáng ổn định cho toàn bộ không gian.

Phân loại ray đèn spotlight theo khả năng chịu tải và công suất

Khả năng chịu tải của ray spotlight không chỉ phụ thuộc vào công suất danh định của từng đèn mà còn liên quan chặt chẽ đến dòng điện tối đa cho phép, tiết diện thanh dẫn, chất lượng tiếp điểm cơ – điện, vật liệu vỏ ray và điều kiện tản nhiệt. Trong thiết kế chiếu sáng chuyên nghiệp, kỹ sư thường quy đổi toàn bộ hệ thống về dòng tải trên từng tuyến ray, sau đó so sánh với khả năng chịu tải liên tục (continuous current rating) của ray để đánh giá an toàn.

Về nguyên tắc, với nguồn 220–240V AC, dòng điện trên ray được tính gần đúng theo công thức:

I = P_tổng / (U × cosφ)

Trong đó P_tổng là tổng công suất các đèn trên tuyến ray, U là điện áp lưới, cosφ là hệ số công suất của driver LED (thường 0,9–0,95 với driver chất lượng tốt). Khi chọn ray, nên giới hạn mức tải thực tế khoảng 70–80% dòng định mức để dự phòng tăng tải, sai số thi công và điều kiện nhiệt độ môi trường cao.

Việc chọn sai loại ray so với tổng công suất đèn có thể dẫn đến:

• Quá nhiệt cục bộ tại các điểm nối, đầu cấp nguồn, khớp nối ray do mật độ dòng cao và tiếp xúc kém.
• Sụt áp dọc tuyến, làm giảm quang thông, gây sai lệch màu sắc (đặc biệt với driver kém chất lượng).
• Giảm tuổi thọ driver LED do phải làm việc trong điều kiện điện áp và nhiệt độ không ổn định.
• Nguy cơ phóng điện, chảy nhựa, cháy nổ nếu tiếp điểm bị oxi hóa, lỏng, kết hợp với quá tải kéo dài.

Bên cạnh dòng định mức, cần quan tâm đến tiết diện thanh dẫn (thường là thanh đồng hoặc hợp kim đồng), khoảng cách giữa các cực (ảnh hưởng đến khả năng chịu xung, chống phóng điện bề mặt) và chất lượng cơ khí của ngàm tiếp xúc trên chân đèn spotlight. Hệ ray chất lượng cao thường có lực ép tiếp điểm lớn, bề mặt mạ niken hoặc bạc, giúp giảm điện trở tiếp xúc và hạn chế phát nhiệt.

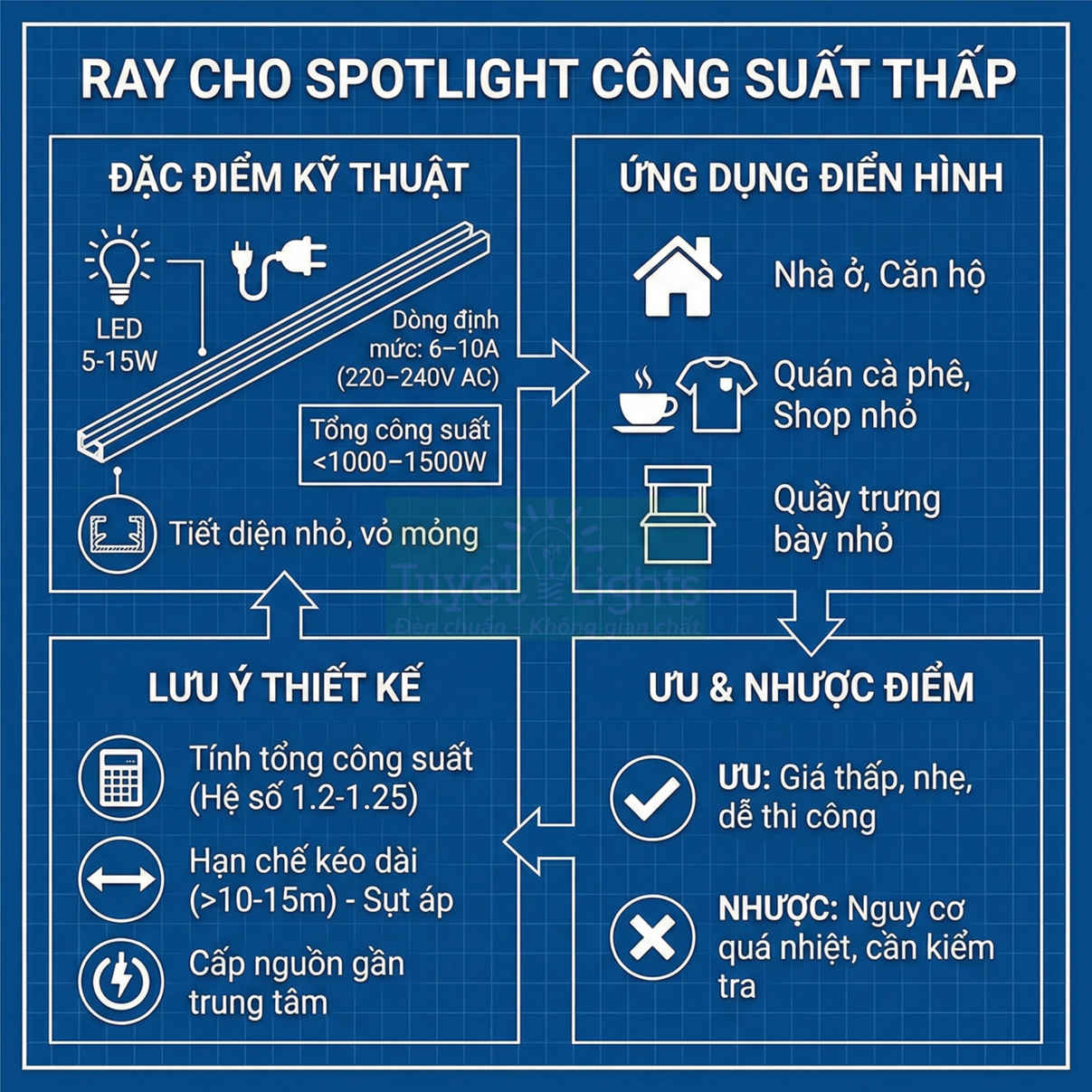

Ray cho spotlight công suất thấp

Ray cho spotlight công suất thấp thường được thiết kế cho đèn LED 5–15W, tổng tải trên mỗi tuyến ray không lớn, phù hợp cho các ứng dụng dân dụng và thương mại nhỏ. Ở phân khúc này, nhà sản xuất thường tối ưu chi phí bằng cách giảm tiết diện thanh dẫn, sử dụng vỏ nhựa mỏng hơn và đơn giản hóa cấu trúc cơ khí.

Đặc điểm kỹ thuật điển hình:

• Dòng định mức: khoảng 6–10A ở 220–240V AC.
• Tổng công suất khuyến nghị trên mỗi tuyến: thường dưới 1.000–1.500W, nhưng trong thực tế với đèn 5–15W, tải thường chỉ vài trăm watt.
• Tiết diện thanh dẫn nhỏ, phù hợp cho tuyến ray ngắn (ví dụ < 10–15 m) với mật độ đèn vừa phải.
• Vỏ ray mỏng, kích thước nhỏ gọn, dễ giấu trong trần thạch cao hoặc các hốc kỹ thuật hẹp.

Ứng dụng điển hình:

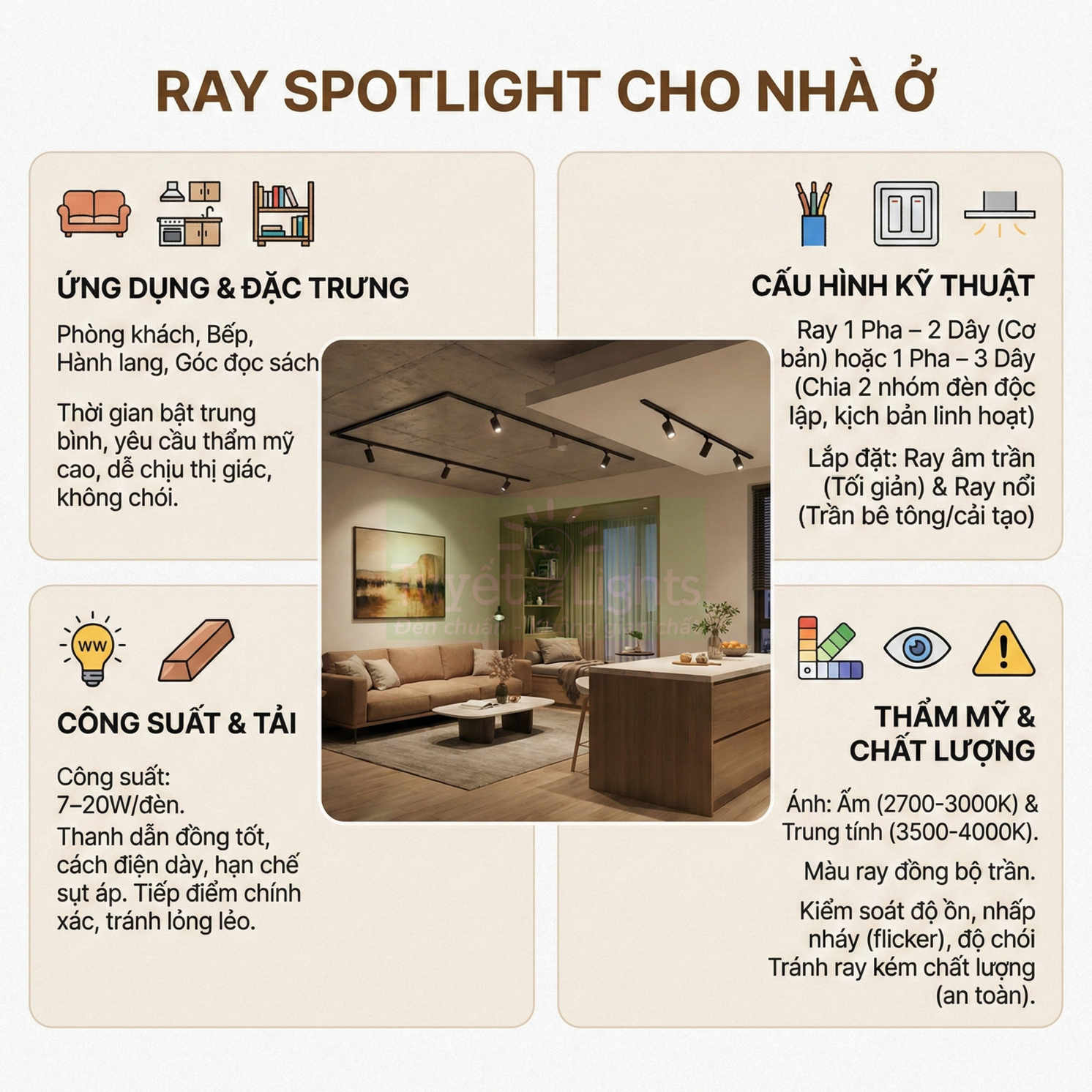

• Nhà ở, căn hộ, hành lang, phòng khách, bếp.
• Quán cà phê nhỏ, shop thời trang mini, quầy trưng bày nhỏ.
• Khu vực có thời gian bật không quá dài hoặc cường độ sử dụng trung bình.

Khi thiết kế tuyến ray công suất thấp, nên lưu ý:

• Tính tổng công suất các đèn trên tuyến, nhân với hệ số dự phòng (khoảng 1,2–1,25) để bù cho khả năng tăng số lượng đèn trong tương lai.
• Hạn chế kéo ray quá dài với tiết diện nhỏ, vì sụt áp dọc tuyến có thể làm các đèn ở cuối ray sáng yếu hơn.
• Ưu tiên bố trí điểm cấp nguồn ở gần trung tâm tuyến để giảm chiều dài dòng chạy và phân bố đều sụt áp.
• Chọn driver LED có cosφ cao, dòng khởi động thấp để giảm đỉnh dòng khi bật nhiều đèn cùng lúc.

Ưu điểm nổi bật của nhóm ray này là giá thành thấp, trọng lượng nhẹ, dễ thi công. Tuy nhiên, trong môi trường nhiệt độ cao (trần thấp, ít thông gió) hoặc khi số lượng đèn tăng dần theo thời gian, cần thường xuyên kiểm tra nhiệt độ tại các đầu nối và hộp cấp nguồn để tránh quá tải tiệm cận.

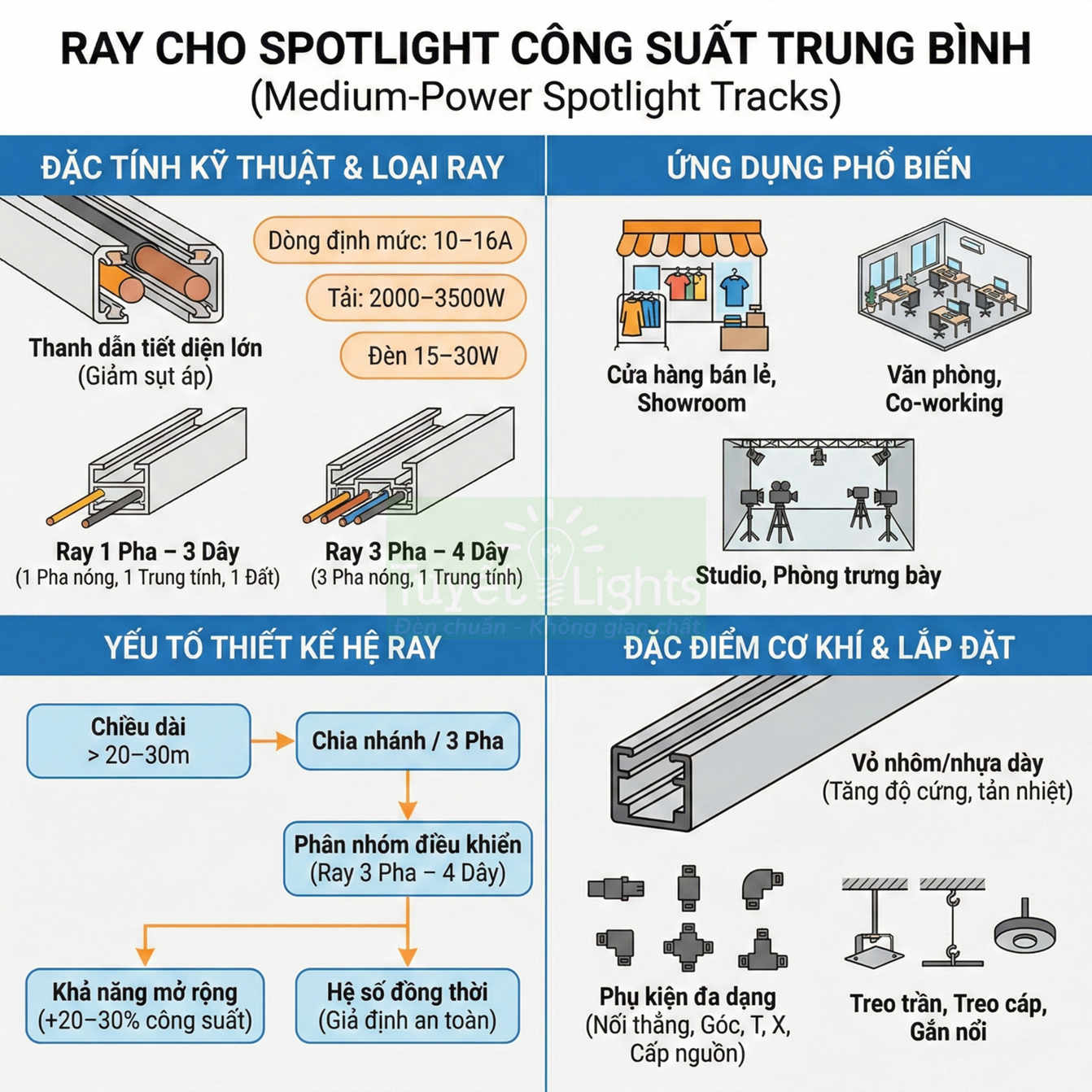

Ray cho spotlight công suất trung bình

Ray công suất trung bình phục vụ đèn 15–30W, số lượng đèn trên mỗi tuyến nhiều hơn, thường dùng trong các không gian thương mại và làm việc nơi yêu cầu độ tin cậy cao hơn. Ở mức này, dòng khởi động của driver và tổng dòng tải bắt đầu trở nên đáng kể, nên cấu trúc ray và tiếp điểm phải chắc chắn hơn.

Đặc tính kỹ thuật thường gặp:

• Dòng định mức: khoảng 10–16A, cho phép mang tải từ 2.000–3.500W tùy theo hệ số công suất và điều kiện lắp đặt.
• Thanh dẫn có tiết diện lớn hơn, giảm điện trở và giảm sụt áp trên các tuyến ray dài.
• Khả năng chịu được chu kỳ bật/tắt thường xuyên mà không làm lỏng tiếp điểm hoặc gây nóng cục bộ.

Loại này thường kết hợp với:

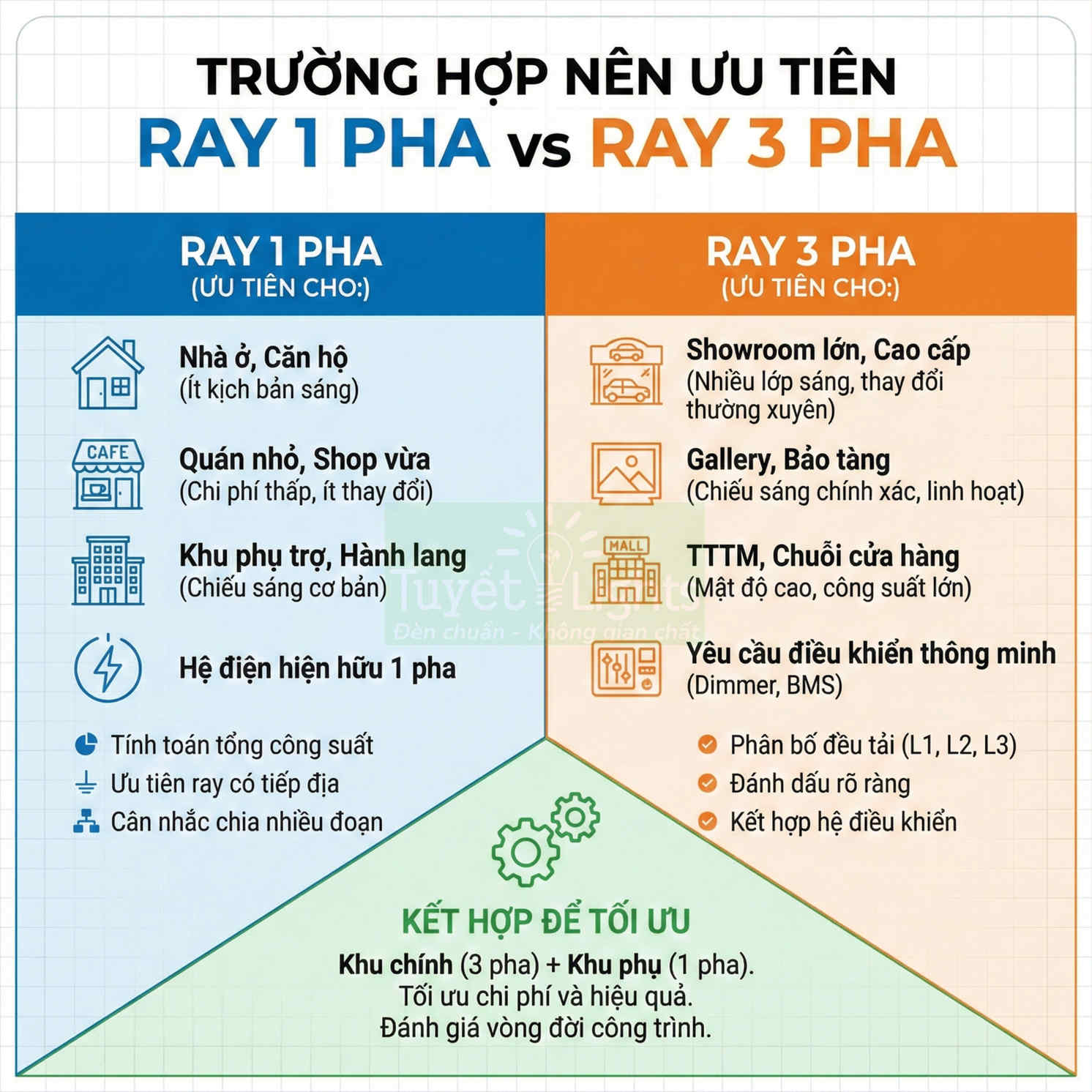

• Ray 1 pha – 3 dây: một pha nóng, một trung tính, một dây điều khiển hoặc nối đất, cho phép chia nhóm điều khiển cơ bản.
• Ray 3 pha – 4 dây: ba pha nóng, một trung tính, cho phép chia thành 3 nhóm chiếu sáng độc lập trên cùng một tuyến ray, giảm tải trên từng pha và linh hoạt trong điều khiển.

Ứng dụng phổ biến:

• Cửa hàng bán lẻ, showroom vừa, siêu thị mini.
• Văn phòng, co-working space, studio chụp ảnh, phòng trưng bày sản phẩm.
• Không gian cần chiếu sáng linh hoạt, thường xuyên thay đổi bố cục đèn theo layout trưng bày.

Khi thiết kế hệ ray công suất trung bình, nên xem xét sâu hơn các yếu tố:

• Chiều dài tuyến ray: với tuyến dài > 20–30 m, nên chia thành nhiều nhánh, cấp nguồn từ nhiều điểm hoặc sử dụng cấu hình 3 pha để giảm mật độ dòng trên từng dây.
• Hệ số đồng thời: không phải tất cả đèn đều bật ở mức công suất tối đa cùng lúc; tuy nhiên, trong thiết kế an toàn, nên giả định kịch bản bất lợi nhất cho các khu vực quan trọng.
• Phân nhóm điều khiển: tận dụng ray 3 pha – 4 dây để chia vùng chiếu sáng (ví dụ: ánh sáng nền, ánh sáng nhấn, ánh sáng trang trí) trên cùng một tuyến, giảm số lượng tuyến ray vật lý.
• Khả năng mở rộng: dự trù thêm 20–30% công suất trống trên mỗi tuyến để có thể bổ sung đèn mà không phải thay toàn bộ ray.

Về mặt cơ khí, ray công suất trung bình thường có:

• Vỏ nhôm hoặc nhựa dày hơn, giúp tăng độ cứng và hỗ trợ tản nhiệt.
• Hệ phụ kiện đa dạng (nối thẳng, nối góc, nối chữ T, chữ X, đầu cấp nguồn giữa tuyến) giúp triển khai layout phức tạp trong không gian thương mại.
• Khả năng treo trần, treo cáp hoặc gắn nổi linh hoạt, đáp ứng nhiều kiểu kiến trúc nội thất.

Ray cho spotlight công suất cao, nhiều đèn

Ray cho hệ spotlight công suất cao được thiết kế cho đèn 30–50W hoặc hơn, số lượng đèn lớn, vận hành liên tục trong các môi trường đòi hỏi độ ổn định và an toàn cao như showroom lớn, gallery, trung tâm thương mại, bảo tàng, khu triển lãm. Ở cấp này, bài toán không chỉ là chịu tải điện mà còn là quản lý nhiệt, độ bền cơ khí và độ tin cậy lâu dài.

Đặc điểm kỹ thuật chuyên sâu:

• Dòng định mức: từ 16A trở lên, một số hệ ray công nghiệp có thể đạt 25–32A tùy tiêu chuẩn.
• Thanh dẫn điện dày, thường là đồng hoặc hợp kim đồng chất lượng cao, đôi khi có lớp mạ đặc biệt để giảm oxi hóa.
• Tiếp điểm lớn, lực ép cao, thiết kế để giảm điện trở tiếp xúc và chịu được dòng khởi động lớn của nhiều driver công suất cao.
• Vỏ ray bằng nhôm định hình, hỗ trợ tản nhiệt và tăng độ cứng, hạn chế võng khi treo nhiều đèn nặng.

Hệ ray công suất cao gần như luôn kết hợp với hệ 3 pha để phân bố tải:

• Phân chia đèn theo pha để cân bằng tải giữa các pha, giảm dòng trung tính và hạn chế méo dạng sóng do driver LED.
• Cho phép điều khiển độc lập từng nhóm pha, phục vụ các kịch bản chiếu sáng khác nhau (sự kiện, trưng bày, bảo trì).

Khi thiết kế, kỹ sư cần tính toán chi tiết:

• Tổng công suất trên mỗi tuyến: bao gồm cả công suất dự phòng cho tương lai, tránh vận hành sát ngưỡng dòng định mức của ray và dây cấp nguồn.
• Chiều dài ray: với tuyến rất dài (ví dụ > 30–40 m), cần tính sụt áp dọc tuyến, có thể phải cấp nguồn từ nhiều điểm hoặc chia tuyến thành các đoạn độc lập.
• Hệ số đồng thời: trong các trung tâm thương mại, không phải mọi khu vực đều bật tối đa cùng lúc; tuy nhiên, với khu vực trưng bày quan trọng, thường áp dụng hệ số đồng thời gần 1 để đảm bảo an toàn.
• Điều kiện môi trường: nhiệt độ môi trường cao, khu vực gần trần mái, ít thông gió sẽ làm giảm khả năng chịu dòng liên tục của ray; cần giảm tải thiết kế tương ứng.

Một số lưu ý chuyên môn khi triển khai hệ ray công suất cao:

• Kiểm tra khả năng chịu dòng ngắn mạch của ray và phụ kiện, đảm bảo phù hợp với thiết bị bảo vệ (MCB, MCCB) ở đầu nguồn.
• Thiết kế đường dây cấp nguồn (cáp mềm, cáp treo, cáp trong máng) với tiết diện phù hợp, đồng bộ với khả năng chịu tải của ray, tránh tình trạng dây nguồn là điểm yếu nhất.
• Sử dụng thiết bị bảo vệ chống quá dòng, quá áp, chống sét lan truyền cho các tuyến ray dài, đặc biệt trong công trình có hệ thống điều khiển thông minh.
• Lập kế hoạch bảo trì định kỳ: kiểm tra nhiệt độ tại các đầu nối, siết lại ốc, vệ sinh tiếp điểm, đặc biệt ở các vị trí có mật độ đèn cao.

Về mặt vận hành, hệ ray công suất cao thường đi kèm:

• Các loại spotlight công suất lớn, CRI cao, góc chiếu đa dạng, có thể tích hợp dimming (DALI, 0–10V, TRIAC) hoặc điều khiển không dây.
• Yêu cầu cao về độ ổn định quang thông và màu sắc trong thời gian dài, nên việc đảm bảo điện áp và nhiệt độ ổn định trên ray là yếu tố then chốt.
• Khả năng thay đổi layout đèn thường xuyên theo từng đợt trưng bày, do đó hệ ray phải có độ bền cơ khí cao, chịu được thao tác tháo lắp nhiều lần mà không suy giảm chất lượng tiếp điểm.

Khi tổng hợp toàn bộ hệ thống, việc phối hợp giữa thiết kế điện (tính toán tải, chọn tiết diện dây, thiết bị bảo vệ) và thiết kế chiếu sáng (bố trí đèn, phân nhóm điều khiển, yêu cầu thẩm mỹ) là yếu tố quyết định để lựa chọn đúng loại ray spotlight, đảm bảo vừa an toàn điện, vừa đáp ứng yêu cầu ánh sáng và tính linh hoạt trong khai thác công trình.

Phân loại ray đèn spotlight theo mục đích sử dụng thực tế

Mục đích sử dụng và loại không gian quyết định yêu cầu về thẩm mỹ, linh hoạt điều khiển, độ bền cơ – điện và khả năng mở rộng hệ thống của hệ ray spotlight. Cùng một loại ray có thể dùng cho nhiều không gian, nhưng để tối ưu chi phí đầu tư, hiệu quả chiếu sáng và tuổi thọ, nên lựa chọn theo đặc thù từng ứng dụng, cường độ khai thác và yêu cầu điều khiển.

Khi phân loại theo mục đích sử dụng, có thể xem xét đồng thời các yếu tố kỹ thuật sau:

• Kiểu pha và số dây dẫn (1 pha – 2 dây, 1 pha – 3 dây, 3 pha – 4 dây) quyết định khả năng chia mạch, chia vùng chiếu sáng.
• Hình thức lắp đặt (âm trần, gắn nổi, treo thả) ảnh hưởng trực tiếp đến thẩm mỹ và độ linh hoạt khi thay đổi layout.
• Vật liệu thân ray (nhôm đùn, nhôm đúc, thép sơn tĩnh điện) chi phối độ bền cơ học, khả năng tản nhiệt và độ ổn định tiếp điểm.
• Chất lượng tiếp điểm dẫn điện, độ dày thanh dẫn và chuẩn kết nối với đầu đèn spotlight quyết định hiện tượng nhấp nháy, phát nhiệt cục bộ và an toàn điện.

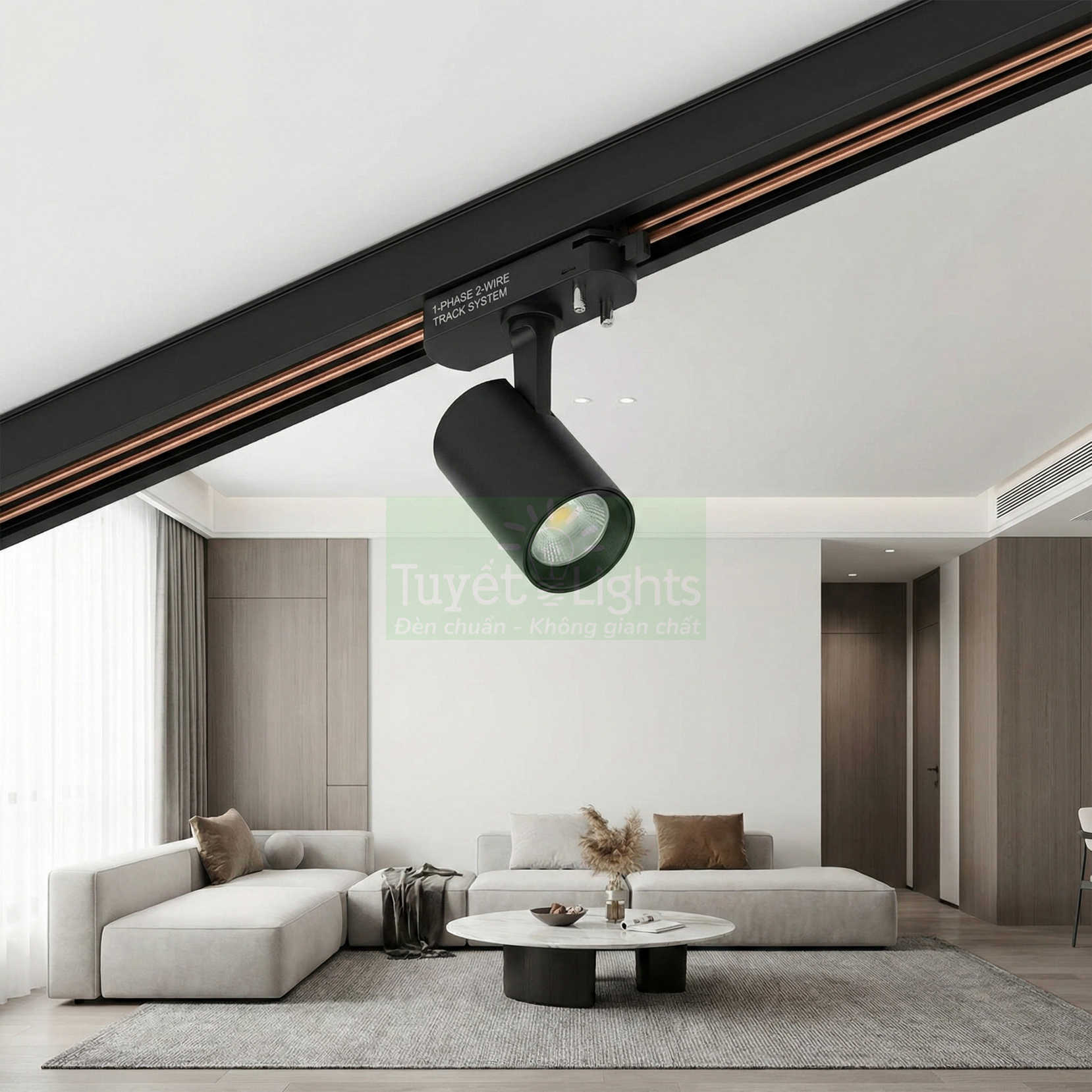

Ray spotlight cho nhà ở

Trong nhà ở, ray spotlight thường được ứng dụng cho phòng khách, bếp, hành lang, khu đọc sách, góc làm việc tại gia. Đặc trưng của nhóm không gian này là thời gian bật đèn trung bình, mật độ người sử dụng không quá cao, nhưng yêu cầu cao về thẩm mỹ, cảm giác thị giác dễ chịu và vận hành êm, không gây chói.

Về mặt kỹ thuật, hệ ray cho nhà ở thường ưu tiên:

• Cấu hình điện: Ray 1 pha – 2 dây hoặc 1 pha – 3 dây là đủ cho đa số căn hộ và nhà phố. Phiên bản 1 pha – 3 dây cho phép:
  • Chia 2 nhóm đèn độc lập trên cùng một tuyến ray (ví dụ: nhóm chiếu sáng chung và nhóm chiếu điểm tranh, kệ sách).
  • Kết hợp với công tắc đôi hoặc dimmer riêng cho từng nhóm, tạo kịch bản sáng – tối linh hoạt hơn.
• Hình thức lắp đặt:
  • Ray âm trần phù hợp trần thạch cao phẳng, phong cách tối giản, giấu gần như toàn bộ thân ray, chỉ lộ đầu đèn spotlight.
  • Ray gắn nổi phù hợp trần bê tông, trần không thể khoét; dễ thi công retrofit cho nhà cải tạo, ít can thiệp kết cấu.
• Công suất và tải: Đèn spotlight trong nhà thường ở mức công suất thấp đến trung bình (7–20W/đèn). Tuy tải không lớn, nhưng:
  • Nên chọn ray có thanh dẫn đồng hoặc hợp kim dẫn điện tốt, lớp cách điện dày, hạn chế sụt áp và phát nhiệt.
  • Khoảng cách giữa các tiếp điểm phải chính xác, tránh lỏng lẻo gây nhấp nháy sau thời gian dài sử dụng.
• Thẩm mỹ và màu ánh sáng:
  • Ưu tiên ánh sáng ấm (2700–3000K) cho phòng khách, phòng ngủ; trung tính (3500–4000K) cho bếp, khu làm việc.
  • Màu ray (đen, trắng) nên đồng bộ với màu trần hoặc hệ khung nội thất để giảm cảm giác rối mắt.

Với nhà ở, yếu tố độ ồn điện, độ nhấp nháy (flicker) và độ chói cần được kiểm soát tốt vì người dùng tiếp xúc trong thời gian dài. Ray chất lượng thấp, tiếp điểm kém có thể gây hiện tượng chập chờn khi xoay, chỉnh hướng đèn nhiều lần, làm giảm trải nghiệm sử dụng và tiềm ẩn nguy cơ mất an toàn.

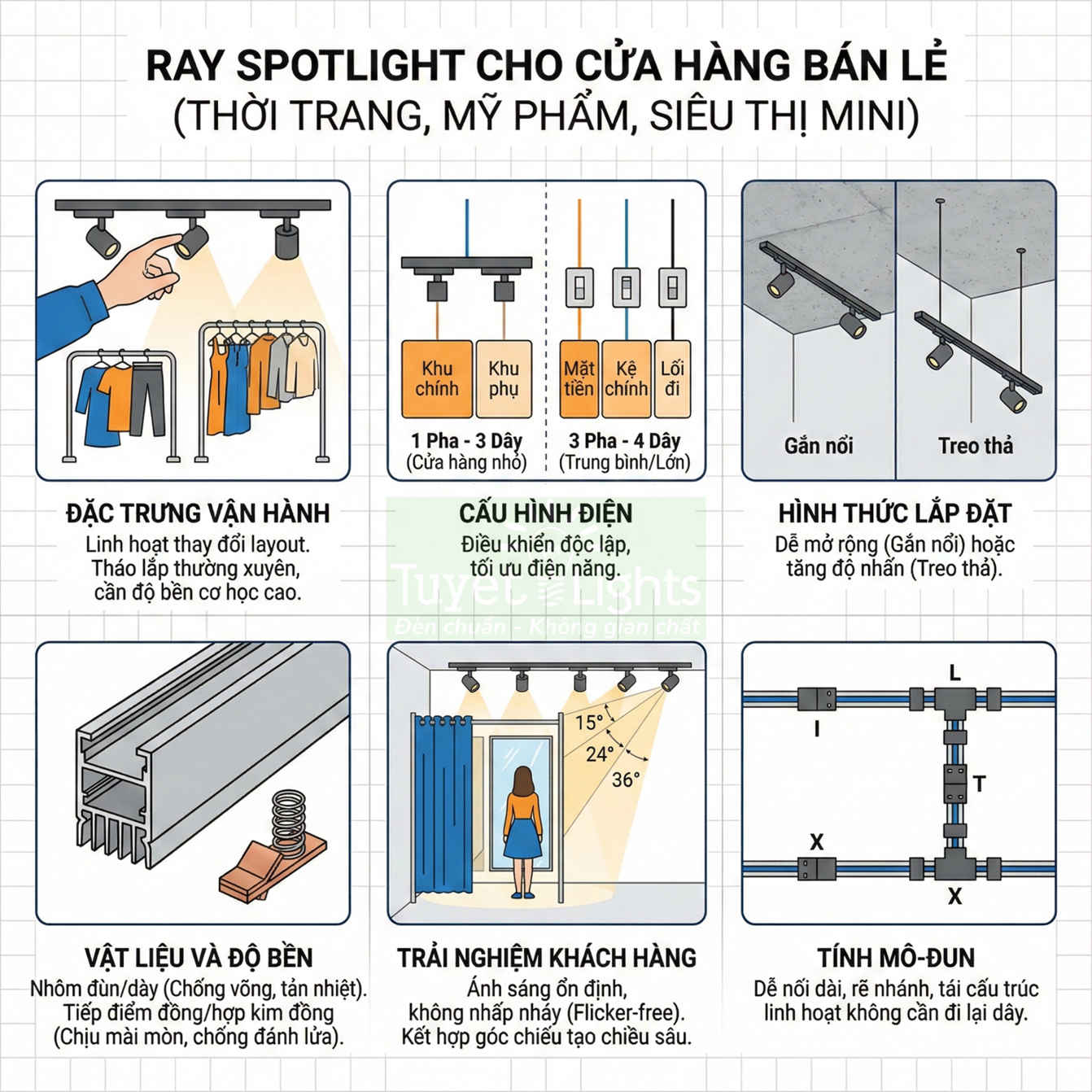

Ray spotlight cho cửa hàng bán lẻ

Cửa hàng bán lẻ (thời trang, mỹ phẩm, phụ kiện, siêu thị mini) cần chiếu sáng linh hoạt, dễ thay đổi bố trí đèn theo layout sản phẩm, đồng thời đảm bảo ánh sáng đủ mạnh để làm nổi bật hàng hóa nhưng không gây chói cho khách.

Đặc trưng vận hành của nhóm này là thay đổi trưng bày thường xuyên, số lần tháo lắp – xoay chỉnh đèn rất nhiều, nên hệ ray phải có độ bền cơ học cao, tiếp điểm chịu mài mòn tốt.

• Cấu hình điện:
  • Ray 1 pha – 3 dây phù hợp cửa hàng nhỏ, cần 2 vùng sáng cơ bản: khu trưng bày chính và khu phụ trợ.
  • Ray 3 pha – 4 dây thích hợp cửa hàng trung bình đến lớn, cho phép:
    • Chia 3 nhóm đèn độc lập trên cùng tuyến ray (ví dụ: mặt tiền, khu kệ chính, khu lối đi).
    • Điều khiển từng nhóm bằng công tắc hoặc dimmer riêng, tối ưu điện năng theo khung giờ.
• Hình thức lắp đặt:
  • Gắn nổi trên trần bê tông hoặc trần kỹ thuật, dễ mở rộng tuyến ray khi cửa hàng thay đổi layout.
  • Treo thả khi trần cao, cần đưa nguồn sáng xuống gần sản phẩm hơn để tăng độ nhấn và giảm thất thoát quang thông.
• Vật liệu và độ bền:
  • Thân ray nên bằng nhôm đùn hoặc nhôm dày, giúp:
    • Giữ độ thẳng, không võng khi treo thả dài.
    • Hỗ trợ tản nhiệt cho thanh dẫn, tăng tuổi thọ hệ thống.
  • Tiếp điểm bằng đồng hoặc hợp kim đồng, có lò xo đàn hồi tốt để:
    • Chịu được số lần gắn – tháo đèn lớn mà không bị lỏng.
    • Giảm nguy cơ đánh lửa, cháy xém tại điểm tiếp xúc.
• Trải nghiệm khách hàng:
  • Ánh sáng cần ổn định, không nhấp nháy để tránh gây mỏi mắt, đặc biệt ở khu thử đồ, soi gương.
  • Có thể kết hợp các góc chiếu khác nhau (15°, 24°, 36°) trên cùng tuyến ray để tạo chiều sâu cho kệ hàng.

Trong bán lẻ, tính mô-đun của hệ ray rất quan trọng: khả năng nối dài, rẽ nhánh bằng các phụ kiện nối chữ I, L, T, X giúp chủ cửa hàng dễ dàng tái cấu trúc ánh sáng khi thay đổi chiến lược trưng bày mà không phải đi lại toàn bộ hệ thống điện.

Ray spotlight cho showroom, gallery

Showroom, gallery, bảo tàng, không gian trưng bày nghệ thuật là nhóm ứng dụng có yêu cầu cao nhất về độ hoàn màu (CRI), độ ổn định quang thông, độ đồng đều ánh sáng và khả năng tạo nhiều kịch bản chiếu sáng cho từng đợt triển lãm.

Ở đây, ánh sáng không chỉ để nhìn rõ mà còn là một phần của ngôn ngữ trưng bày, tác động trực tiếp đến cảm nhận về chất liệu, màu sắc và chiều sâu của vật thể.

• Cấu hình điện:
  • Ray 3 pha – 4 dây gần như là tiêu chuẩn, cho phép:
    • Chia 3 mạch chiếu sáng độc lập trên cùng tuyến ray, dễ dàng tạo các lớp sáng: nền – trung gian – nhấn.
    • Kết hợp với hệ điều khiển dimmer, DALI, hoặc các bộ điều khiển thông minh để lập kịch bản chiếu sáng theo thời gian.
• Cấu trúc cơ khí và vật liệu:
  • Ưu tiên ray nhôm đúc nguyên khối hoặc nhôm đùn profile dày:
    • Đảm bảo độ cứng vững cho các tuyến ray dài, treo cao.
    • Hạn chế biến dạng do nhiệt khi hệ thống vận hành nhiều giờ liên tục.
  • Thanh dẫn điện kích thước lớn, lớp cách điện chất lượng cao để:
    • Chịu được tổng tải lớn khi nhiều đèn công suất cao hoạt động cùng lúc.
    • Giảm tổn hao và phát nhiệt, giữ ổn định nhiệt độ làm việc của hệ thống.
• Phụ kiện và khả năng tạo mạng lưới:
  • Cần hệ phụ kiện nối đa dạng (I, L, T, X, nối mềm) để:
    • Tạo mạng lưới chiếu sáng bao phủ toàn bộ không gian trưng bày.
    • Dễ dàng thay đổi hướng tuyến ray khi thay đổi sơ đồ trưng bày.
  • Các điểm cấp nguồn có thể bố trí linh hoạt, tránh tập trung tải vào một đầu ray.
• Yêu cầu vận hành:
  • Hệ thống thường vận hành nhiều giờ liên tục mỗi ngày, đôi khi gần như 24/7, nên:
    • Khả năng chịu tải liên tục và tản nhiệt của ray là yếu tố then chốt.
    • Cần kiểm soát chặt chẽ hiện tượng sụt áp trên tuyến ray dài để đảm bảo độ đồng đều sáng.
  • Độ nhấp nháy phải cực thấp (flicker-free) để tránh ảnh hưởng đến việc chụp ảnh, quay phim và trải nghiệm thị giác tinh tế.

Với showroom xe, nội thất cao cấp, gallery tranh, thường kết hợp ray spotlight với các giải pháp điều khiển thông minh, cho phép lập trình kịch bản ánh sáng theo từng khu vực, từng thời điểm trong ngày hoặc theo sự kiện, nhờ đó khai thác tối đa giá trị thẩm mỹ của không gian.

Ray spotlight cho quán café, nhà hàng

Quán café, nhà hàng chú trọng không khí, điểm nhấn không gian, cảm xúc của khách và khả năng thay đổi layout bàn ghế theo mùa, theo concept. Ánh sáng ở đây vừa phải đủ để nhìn rõ, vừa phải đủ mềm để tạo cảm giác thư giãn, riêng tư.

• Hình thức lắp đặt:
  • Ray treo thả rất phổ biến trong không gian trần cao, phong cách công nghiệp, giúp:
    • Đưa nguồn sáng xuống thấp, tạo vùng sáng tập trung trên bàn.
    • Tận dụng phần trần trên như một lớp nền tối, tăng chiều sâu không gian.
  • Ray gắn nổi phù hợp trần thấp hoặc không gian cần gọn gàng, dễ vệ sinh, bảo trì.
• Cấu hình điện:
  • Ray 1 pha – 3 dây thường được ưu tiên vì:
    • Cho phép chia vùng sáng mạnh – nhẹ: khu quầy bar, khu bàn đôi, khu nhóm đông, lối đi.
    • Dễ kết hợp với dimmer để điều chỉnh độ sáng theo khung giờ (sáng – trưa – tối).
• Thẩm mỹ và phối màu:
  • Màu ray (đen, trắng, xám) cần hài hòa với phong cách nội thất tổng thể:
    • Ray đen phù hợp phong cách industrial, vintage, không gian trần mở.
    • Ray trắng phù hợp không gian sáng, hiện đại, trần sơn trắng.
    • Ray xám hoặc metallic phù hợp phong cách tối giản, sang trọng.
  • Có thể kết hợp spotlight với các loại đèn trang trí khác (pendant, wall lamp) trên cùng không gian để tạo nhiều lớp ánh sáng.
• Độ bền và vận hành:
  • Không gian F&B thường có:
    • Độ ẩm, bụi, dầu mỡ (khu bếp mở, quầy bar) cao hơn nhà ở.
    • Tần suất bật tắt, điều chỉnh ánh sáng theo ca làm việc.
  • Vì vậy, vật liệu ray cần bền, lớp sơn tĩnh điện chống bong tróc, chống ăn mòn nhẹ; tiếp điểm kín, hạn chế bám bụi gây tiếp xúc kém.

Trong café, nhà hàng, việc thiết kế ray spotlight nên gắn liền với kịch bản vận hành: giờ cao điểm cần sáng hơn, giờ tối muộn cần ánh sáng dịu, tập trung vào từng bàn để tạo cảm giác riêng tư. Hệ ray được thiết kế tốt sẽ cho phép chủ quán thay đổi bố trí bàn ghế, thêm hoặc bớt đèn spotlight mà không phải cải tạo lại hệ thống điện trần, tiết kiệm đáng kể chi phí về lâu dài.

Ray đèn spotlight là thành phần quyết định khả năng chiếu sáng linh hoạt

Trong một hệ spotlight hoàn chỉnh, ray không chỉ là thanh treo đèn mà còn là xương sống điện và cơ khí. Khả năng di chuyển đèn, xoay góc, thêm bớt đèn, chia vùng chiếu sáng đều phụ thuộc vào cấu trúc ray, số dây dẫn, chuẩn kết nối và hệ phụ kiện. Một hệ ray được thiết kế tốt cho phép kiến trúc sư và chủ đầu tư thay đổi hoàn toàn bố cục ánh sáng mà không phải đục phá trần hay đi lại dây điện. Vì vậy, khi lập kế hoạch chiếu sáng, cần xem ray spotlight như một hạng mục kỹ thuật quan trọng, có tính chiến lược cho việc vận hành và nâng cấp không gian trong tương lai.

Về mặt kỹ thuật, ray spotlight là một hệ thống tích hợp giữa cơ khí, điện và điều khiển. Mỗi yếu tố trong ba nhóm này đều ảnh hưởng trực tiếp đến độ linh hoạt, độ an toàn và tuổi thọ của toàn bộ hệ chiếu sáng:

• Cấu trúc cơ khí quyết định khả năng chịu lực, độ cứng vững, độ thẳng và độ chính xác khi lắp đặt đèn.
• Cấu trúc điện (số cực, tiết diện thanh dẫn, cách điện, tiếp xúc) quyết định khả năng tải công suất, độ ổn định điện áp và mức độ an toàn.
• Hệ điều khiển (số đường mạch, bus điều khiển, giao thức dimming) quyết định khả năng chia vùng, điều chỉnh độ sáng, tạo kịch bản ánh sáng.

Ở góc độ thiết kế chiếu sáng chuyên nghiệp, ray spotlight cần được tính toán song song với sơ đồ chiếu sáng, chứ không phải chỉ là bước phụ sau khi đã chốt vị trí đèn. Việc lựa chọn loại ray 1 pha, 2 pha hay 3 pha; ray có tích hợp bus điều khiển DALI, DMX hay chỉ on/off; ray nổi hay ray âm trần… sẽ quyết định biên độ linh hoạt cho toàn bộ dự án trong suốt vòng đời khai thác.

Cấu trúc ray và số dây dẫn là yếu tố cốt lõi. Thông thường, ray spotlight hiện đại sử dụng từ 2 đến 4 thanh dẫn điện độc lập được bọc trong thân nhôm hoặc nhựa kỹ thuật:

• Ray 2 dây: chỉ đáp ứng cấp nguồn đơn giản, phù hợp không gian nhỏ, ít yêu cầu chia mạch.
• Ray 3 dây: thêm dây tiếp địa, nâng cao an toàn, phù hợp tiêu chuẩn điện hiện đại.
• Ray 4 dây: cho phép chia 2 mạch điều khiển độc lập trên cùng một ray, hoặc tích hợp thêm đường bus điều khiển.

Khi số dây dẫn tăng, khả năng chia vùng chiếu sáng và tạo kịch bản ánh sáng cũng tăng theo. Kiến trúc sư có thể bố trí nhiều nhóm đèn trên cùng một tuyến ray nhưng điều khiển tách biệt: nhóm chiếu tranh, nhóm chiếu hàng hóa, nhóm chiếu điểm nhấn kiến trúc… mà không cần lắp thêm ray mới. Điều này đặc biệt quan trọng trong các không gian thương mại, showroom, gallery, nơi bố cục trưng bày thay đổi thường xuyên.

Chuẩn kết nối giữa đèn và ray là yếu tố quyết định mức độ tương thích và độ an toàn khi thao tác. Mỗi nhà sản xuất có thể sử dụng profile cơ khí và cấu trúc tiếp điểm khác nhau, nhưng về nguyên tắc, một chuẩn kết nối tốt cần đảm bảo:

• Khóa cơ khí chắc chắn, chống rơi đèn khi có rung động hoặc va chạm nhẹ.
• Tiếp xúc điện đa điểm, lực ép ổn định, hạn chế phát nhiệt tại điểm tiếp xúc.
• Khả năng cắm/rút nhiều lần mà không làm lỏng tiếp điểm hoặc biến dạng vỏ ray.
• Định vị đúng cực tính, tránh cắm ngược gây chập hoặc hư hỏng driver.

Trong thực tế vận hành, kỹ thuật viên thường xuyên phải tháo lắp, di chuyển đèn để đáp ứng yêu cầu trưng bày mới. Nếu chuẩn kết nối không tốt, chỉ sau một thời gian ngắn sẽ xuất hiện hiện tượng chập chờn, nhấp nháy, nóng cục bộ tại chân đèn, thậm chí cháy đen bề mặt ray. Do đó, khi lựa chọn hệ ray, cần đánh giá cả độ bền cơ khí của ngàm đèn lẫn chất lượng vật liệu tiếp điểm (đồng, đồng mạ, lò xo thép không gỉ…).

Hệ phụ kiện ray là “bộ công cụ” giúp ray thích ứng với mọi cấu trúc không gian. Một hệ ray chuyên nghiệp không chỉ có thanh thẳng mà còn có:

• Đầu cấp nguồn nhiều kiểu (cấp đầu, cấp giữa, cấp chữ T, cấp chữ X) để tối ưu đường đi dây.
• Khớp nối thẳng, khớp nối chữ L, chữ T, chữ X, khớp nối linh hoạt để bẻ hướng ray theo kiến trúc trần.
• Phụ kiện treo cáp, treo ty ren cho các phương án ray thả trần, ray treo cao trong không gian công nghiệp hoặc thương mại.
• Đầu bịt, nắp che, phụ kiện chuyển tiếp giữa các cao độ trần khác nhau.

Nhờ hệ phụ kiện phong phú, ray spotlight có thể “đi theo” mọi đường nét kiến trúc: chạy dọc hành lang, uốn theo biên trần giật cấp, bám theo khung xương thép trong nhà xưởng, hay tạo thành các tuyến chiếu sáng song song trong showroom. Điều này mở ra khả năng thiết kế ánh sáng theo đường dẫn, dẫn hướng người dùng di chuyển, nhấn mạnh các trục nhìn chính trong không gian.

Về mặt cơ khí, thân ray thường được làm từ nhôm định hình, vừa đóng vai trò kết cấu, vừa hỗ trợ tản nhiệt cho các thanh dẫn điện bên trong. Độ dày nhôm, chất lượng sơn tĩnh điện, độ chính xác của profile ảnh hưởng trực tiếp đến:

• Khả năng chịu lực khi treo nhiều đèn công suất lớn trên cùng một đoạn ray.
• Độ thẳng và độ phẳng khi lắp dài liên tục qua nhiều khớp nối.
• Độ bám của phụ kiện treo, khả năng chống xoắn, chống võng theo thời gian.

Về mặt điện, tiết diện thanh dẫn và chất lượng vật liệu dẫn điện quyết định khả năng tải dòng. Khi thiết kế, kỹ sư cần tính tổng công suất tối đa có thể gắn trên một tuyến ray, cộng thêm hệ số dự phòng cho tương lai. Một sai lầm phổ biến là chỉ tính theo số đèn hiện tại, không dự trù khả năng tăng số lượng đèn khi không gian được mở rộng hoặc thay đổi công năng. Điều này dẫn đến tình trạng quá tải cục bộ, sụt áp, giảm tuổi thọ driver và chip LED.

Khả năng điều khiển và tích hợp thông minh là xu hướng mới của hệ ray spotlight. Thay vì chỉ cấp nguồn on/off, ray có thể tích hợp:

• Đường bus DALI hoặc KNX để điều khiển từng nhóm đèn hoặc từng đèn riêng lẻ.
• Module thu phát không dây (Bluetooth Mesh, Zigbee, Wi-Fi) gắn trên đèn hoặc trên ray.
• Cảm biến hiện diện, cảm biến ánh sáng môi trường để tự động điều chỉnh độ sáng.

Khi đó, ray trở thành “xa lộ dữ liệu” song song với “xa lộ điện”, cho phép triển khai các kịch bản chiếu sáng phức tạp: dimming theo thời gian trong ngày, đổi cảnh cho sự kiện, tối ưu năng lượng theo mật độ người sử dụng không gian. Việc lựa chọn ray có sẵn hạ tầng điều khiển sẽ giúp chủ đầu tư dễ dàng nâng cấp lên hệ chiếu sáng thông minh mà không cần thay đổi hạ tầng cơ khí.

Trong giai đoạn lập kế hoạch, việc xem ray spotlight như một hạng mục kỹ thuật chiến lược mang lại nhiều lợi ích dài hạn:

• Giảm chi phí cải tạo về sau: thay đổi bố cục ánh sáng chỉ cần di chuyển đèn trên ray, không phải đục trần, đi lại ống gen.
• Tăng tính linh hoạt cho kiến trúc: không gian có thể chuyển đổi công năng (văn phòng – showroom – sự kiện) mà hệ chiếu sáng vẫn đáp ứng được.
• Tối ưu vận hành: dễ bảo trì, dễ thay thế, dễ mở rộng số lượng đèn khi nhu cầu tăng.
• Nâng cao trải nghiệm ánh sáng: dễ dàng tạo các lớp ánh sáng (ambient, accent, task) trên cùng một hạ tầng ray.

Đối với kiến trúc sư, việc hiểu sâu về cấu trúc ray, giới hạn tải, khả năng chia mạch và hệ phụ kiện giúp chủ động hơn trong việc “vẽ” ánh sáng song song với “vẽ” kiến trúc. Đối với chủ đầu tư, đầu tư đúng vào hệ ray ngay từ đầu là cách bảo hiểm cho tương lai, khi nhu cầu trưng bày, bố trí nội thất, hay chiến lược kinh doanh thay đổi. Khi đó, ray spotlight thực sự phát huy vai trò là xương sống linh hoạt của toàn bộ hệ chiếu sáng, chứ không chỉ là một thanh treo đèn đơn thuần.

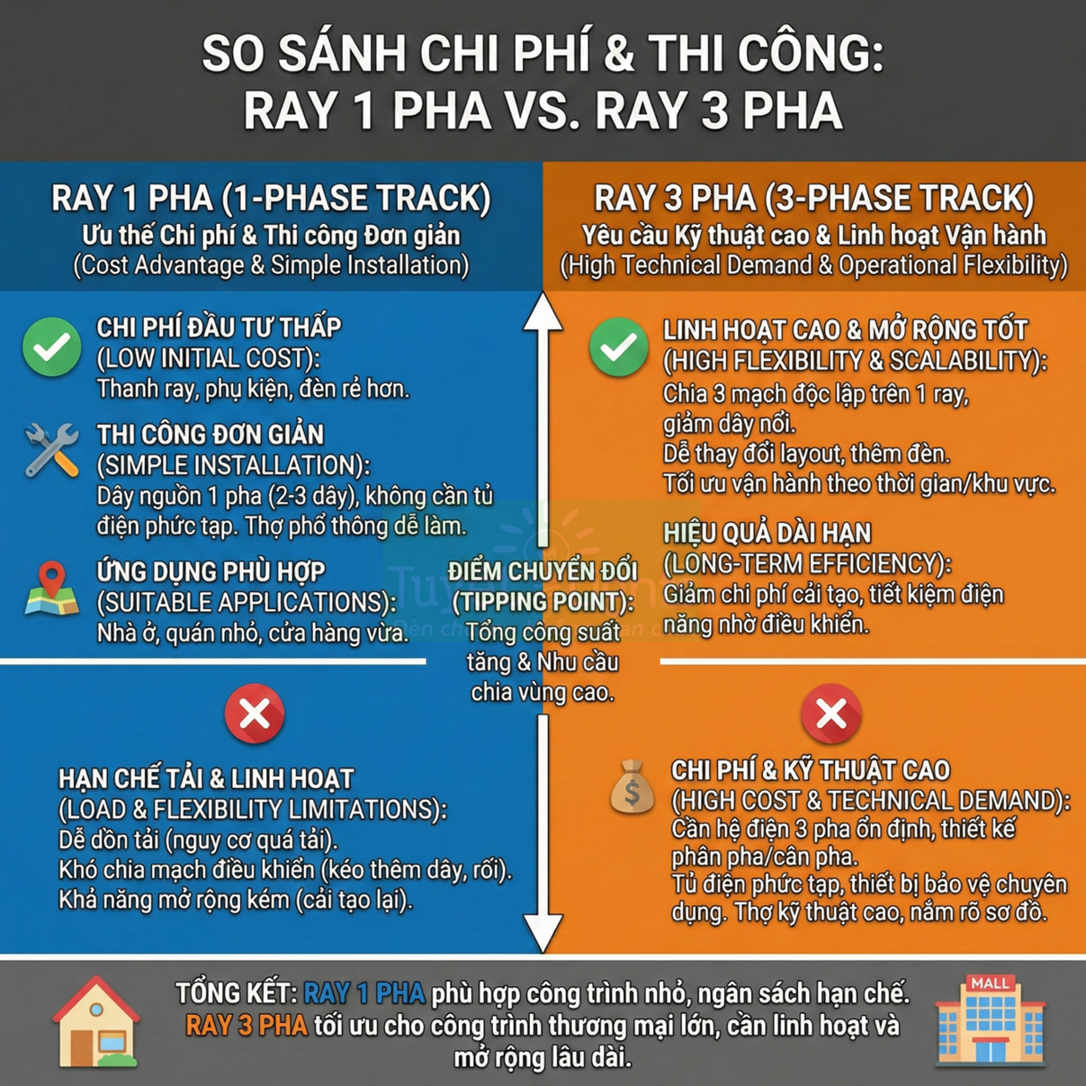

So sánh ray đèn spotlight 1 pha và 3 pha nên dùng loại nào?

Việc lựa chọn giữa ray 1 pha và ray 3 pha không chỉ dừng ở mức “công trình lớn dùng 3 pha, công trình nhỏ dùng 1 pha”, mà còn liên quan đến cách tổ chức hệ thống chiếu sáng, chiến lược vận hành, tối ưu chi phí điện năng và khả năng mở rộng trong tương lai. Ở góc độ kỹ thuật chiếu sáng, cần xem xét đồng thời: cấu trúc thanh ray, số mạch điều khiển, loại driver của đèn, hệ thống tủ điện – bảo vệ, cũng như tiêu chuẩn an toàn điện áp thấp và chống quá tải.

Về bản chất, ray 1 pha và 3 pha đều là hệ thanh dẫn cấp nguồn cho đèn spotlight, nhưng cách bố trí dây dẫn, số cực và khả năng tách mạch khác nhau dẫn đến sự khác biệt lớn về kịch bản chiếu sáng, độ linh hoạt điều khiển và yêu cầu về hạ tầng điện. Khi thiết kế chiếu sáng chuyên nghiệp cho showroom, gallery, shop thời trang hay nhà ở cao cấp, việc hiểu rõ ưu – nhược điểm kỹ thuật của từng loại ray giúp tránh được các lỗi phổ biến như: quá tải mạch, khó chia vùng chiếu sáng, hoặc phải cải tạo lại hệ điện khi mở rộng.

Khác biệt về điều khiển chiếu sáng

Ray 1 pha thường có cấu trúc 2 hoặc 3 dây dẫn (L – N – PE), trong đó:

• Ray 1 pha 2 dây: chỉ có dây pha (L) và dây trung tính (N), không có dây tiếp địa; thường dùng cho các hệ đèn công suất nhỏ, môi trường ít yêu cầu khắt khe về an toàn.
• Ray 1 pha 3 dây: gồm L – N – PE (tiếp địa), an toàn hơn, phù hợp tiêu chuẩn hiện đại, đặc biệt khi dùng với thân đèn kim loại.

Với cấu trúc này, ray 1 pha thông thường chỉ cho phép 1 mạch điều khiển chính. Một số hệ ray 1 pha “giả 2 mạch” thực chất là dùng thêm dây điều khiển hoặc công tắc/chiết áp riêng cho từng nhóm đèn, nhưng vẫn không đạt được mức độ tách mạch độc lập như ray 3 pha. Do đó, ray 1 pha phù hợp với:

• Không gian nhỏ đến trung bình, ít khu vực chức năng.
• Các kịch bản chiếu sáng cơ bản: bật/tắt toàn bộ hoặc chia tối đa 1–2 nhóm đơn giản.
• Hệ thống chiếu sáng không thay đổi layout thường xuyên.

Ngược lại, ray 3 pha – 4 dây có cấu trúc điển hình: 3 dây pha (L1, L2, L3) và 1 dây trung tính (N), đôi khi có thêm dây PE tùy chuẩn nhà sản xuất. Mỗi pha có thể coi như một “đường mạch” độc lập chạy dọc theo thanh ray. Khi kết hợp với đầu nối đèn spotlight có công tắc chọn pha, mỗi đèn có thể được gán vào L1, L2 hoặc L3 mà không cần thay đổi vị trí trên ray.

Điều này cho phép tạo tối đa 3 mạch chiếu sáng độc lập trên cùng một thanh ray, ví dụ:

• Pha L1: ánh sáng nền (general lighting) với công suất vừa phải, bật thường xuyên.
• Pha L2: ánh sáng nhấn (accent lighting) tập trung vào sản phẩm, tranh, mannequin.
• Pha L3: ánh sáng trang trí (decorative) hoặc ánh sáng sự kiện, chỉ bật khi cần tạo hiệu ứng.

Trong showroom, gallery, cửa hàng thời trang cao cấp, khả năng điều khiển linh hoạt này cho phép:

• Thay đổi “không khí” không gian chỉ bằng việc bật/tắt từng pha hoặc điều chỉnh dimmer theo pha.
• Thay đổi layout trưng bày (dời vị trí sản phẩm, tranh, kệ) mà không phải đi lại dây hay lắp thêm ray mới, chỉ cần xoay đầu chọn pha trên đèn.
• Tối ưu công suất vận hành: chỉ bật những pha cần thiết theo khung giờ (giờ cao điểm, giờ thấp điểm, sự kiện).

Ở mức chuyên sâu hơn, ray 3 pha còn dễ dàng tích hợp với các hệ thống điều khiển thông minh như DALI, KNX, hoặc các module dimming theo pha, giúp tạo nhiều lớp ánh sáng (layered lighting) đúng chuẩn thiết kế chiếu sáng chuyên nghiệp.

Khác biệt về chi phí và thi công

Về chi phí đầu tư ban đầu, ray 1 pha có ưu thế rõ rệt:

• Giá thanh ray, phụ kiện, đầu nối và đèn spotlight 1 pha thường thấp hơn so với loại 3 pha.
• Dây cấp nguồn đơn giản (1 pha – 2 hoặc 3 dây), không cần tủ điện phức tạp, không cần thiết kế phân pha.
• Thợ điện phổ thông dễ thi công, ít rủi ro nhầm pha, phù hợp cho nhà ở, quán nhỏ, cửa hàng diện tích vừa.

Tuy nhiên, khi tổng công suất tải tăng lên (nhiều đèn, công suất mỗi đèn lớn) hoặc khi cần chia nhiều vùng chiếu sáng, hệ ray 1 pha bắt đầu bộc lộ hạn chế:

• Dễ dồn tải vào một mạch duy nhất, dẫn đến nguy cơ quá tải nếu không tính toán kỹ tiết diện dây, aptomat bảo vệ.
• Khó chia mạch điều khiển độc lập, phải kéo thêm dây, thêm công tắc, gây rối hệ thống và mất thẩm mỹ.
• Khả năng mở rộng kém: khi muốn thêm kịch bản chiếu sáng, thường phải cải tạo lại hệ thống.

Ngược lại, ray 3 pha yêu cầu hạ tầng và kỹ thuật thi công cao hơn:

• Cần hệ điện 3 pha ổn định từ tủ điện tổng hoặc tủ điện tầng/khu vực.
• Phải thiết kế phân pha và cân pha hợp lý để tránh quá tải một pha, đặc biệt trong công trình thương mại lớn.
• Yêu cầu tủ điện, MCB/RCBO, thiết bị bảo vệ phù hợp cho từng pha, đảm bảo tiêu chuẩn an toàn.
• Thợ thi công phải nắm rõ sơ đồ đấu nối, đánh dấu pha, kiểm tra cách điện và tiếp địa.

Chi phí vật tư và nhân công của ray 3 pha thường cao hơn, nhưng bù lại mang lại:

• Khả năng chia mạch linh hoạt ngay trên cùng một thanh ray, giảm số lượng đường dây nổi/âm tường.
• Khả năng mở rộng: khi tăng số lượng đèn hoặc thay đổi layout, chỉ cần phân lại đèn theo pha, ít phải can thiệp vào hệ thống dây nguồn.
• Hiệu quả vận hành: dễ tối ưu công suất theo khung giờ, khu vực, loại sản phẩm trưng bày.

Trong các công trình thương mại lớn, chi phí đầu tư ban đầu của ray 3 pha thường được bù lại bằng:

• Giảm chi phí cải tạo khi thay đổi layout trưng bày.
• Giảm thời gian thi công bổ sung khi mở rộng khu vực.
• Tối ưu hóa chi phí điện năng nhờ điều khiển linh hoạt từng pha.

Trường hợp nên ưu tiên từng loại

Để lựa chọn hợp lý giữa ray 1 pha và 3 pha, cần xem xét đồng thời: quy mô công trình, mật độ đèn, tổng công suất, tần suất thay đổi layout và yêu cầu trải nghiệm ánh sáng. Một số gợi ý chuyên sâu hơn:

Ray 1 pha nên ưu tiên cho:

• Nhà ở, căn hộ, biệt thự: khu vực phòng khách, bếp, hành lang, phòng ngủ, nơi chủ yếu cần 1–2 kịch bản chiếu sáng (sáng toàn phần, sáng nhẹ).
• Quán nhỏ, quán cà phê, tiệm bánh, salon tóc diện tích vừa: số lượng đèn spotlight không quá nhiều, layout ít thay đổi, chủ quán ưu tiên chi phí đầu tư thấp.
• Cửa hàng diện tích vừa với hệ điện hiện hữu chỉ là 1 pha, không muốn nâng cấp lên 3 pha do chi phí và thủ tục.
• Các khu phụ trợ trong công trình lớn: kho, hành lang kỹ thuật, khu vực back-of-house không yêu cầu chia vùng chiếu sáng phức tạp.

Trong các trường hợp này, nên chú ý:

• Tính toán tổng công suất đèn trên mỗi ray và chọn aptomat, tiết diện dây phù hợp.
• Ưu tiên ray 1 pha 3 dây có tiếp địa để đảm bảo an toàn, đặc biệt với thân đèn kim loại.
• Cân nhắc chia thành nhiều đoạn ray, mỗi đoạn một mạch riêng nếu số lượng đèn lớn.

Ray 3 pha nên dùng cho:

• Showroom ô tô, nội thất, thời trang cao cấp: cần nhiều lớp ánh sáng (nền – nhấn – trang trí), thường xuyên thay đổi layout trưng bày theo mùa, theo bộ sưu tập.
• Gallery, bảo tàng, không gian triển lãm: yêu cầu chiếu sáng chính xác, linh hoạt, mỗi đợt triển lãm thay đổi vị trí tranh, tượng, hiện vật.
• Trung tâm thương mại, chuỗi cửa hàng lớn: mật độ đèn cao, tổng công suất lớn, cần chia vùng chiếu sáng theo khu vực, theo thương hiệu, theo khung giờ vận hành.
• Showroom điện máy, siêu thị, cửa hàng flagship: cần khả năng điều chỉnh ánh sáng theo từng khu sản phẩm, từng chiến dịch marketing.

Với ray 3 pha, một số lưu ý kỹ thuật quan trọng:

• Thiết kế sơ đồ phân pha ngay từ đầu: phân bố đều tải lên L1, L2, L3 để tránh quá tải cục bộ.
• Đánh dấu màu hoặc ký hiệu rõ ràng trên tủ điện, trên ray và trên đầu đèn để thợ bảo trì dễ nhận biết.
• Kết hợp với hệ điều khiển thông minh (timer, dimmer, cảm biến, BMS) nếu công trình có yêu cầu tiết kiệm năng lượng.

Trong một số dự án, có thể kết hợp cả hai loại ray để tối ưu chi phí và hiệu quả:

• Dùng ray 3 pha cho khu trưng bày chính, mặt tiền, khu vực có yêu cầu cao về trải nghiệm ánh sáng và thường xuyên thay đổi layout.
• Dùng ray 1 pha cho khu phụ trợ, kho, hành lang, khu vực văn phòng nội bộ, nơi chỉ cần chiếu sáng cơ bản.
• Tách riêng hệ thống bảo trì: khu 3 pha được giao cho đội kỹ thuật chuyên trách, khu 1 pha có thể do thợ điện phổ thông xử lý.

Khi lập kế hoạch đầu tư, nên đánh giá vòng đời công trình và khả năng thay đổi công năng trong tương lai. Nếu công trình có xu hướng mở rộng, thay đổi layout trưng bày thường xuyên, hoặc hướng tới tiêu chuẩn chiếu sáng chuyên nghiệp, việc đầu tư ray 3 pha ngay từ đầu thường mang lại lợi ích dài hạn, dù chi phí ban đầu cao hơn so với ray 1 pha.

Những sai lầm thường gặp khi chọn ray đèn spotlight

Nhiều sự cố chập chờn, quá nhiệt, thậm chí cháy nổ trong hệ spotlight bắt nguồn từ lỗi lựa chọn ray và thiết kế tải. Không chỉ gây mất an toàn điện, các sai lầm này còn làm giảm tuổi thọ đèn, hỏng ray, sập CB, ảnh hưởng thẩm mỹ không gian và chi phí bảo trì. Việc hiểu rõ cấu tạo ray, nguyên lý hoạt động và tiêu chuẩn kỹ thuật là điều kiện bắt buộc khi thiết kế hệ thống spotlight chuyên nghiệp cho showroom, cửa hàng, gallery, studio hay nhà ở cao cấp.

Một số sai lầm phổ biến cần tránh gồm:

• Chọn sai số pha so với đèn spotlight: mua ray 3 pha nhưng đèn chỉ hỗ trợ 1 pha, hoặc ngược lại, dẫn đến không gắn được hoặc phải dùng adapter kém an toàn.
• Không tính tổng tải công suất trên ray: gắn quá nhiều đèn công suất cao lên một tuyến ray chịu tải thấp, gây quá nhiệt thanh dẫn điện và tiếp điểm.
• Mua ray kém chất lượng gây chập chờn: tiếp điểm lỏng, thanh dẫn mỏng, sau thời gian ngắn sử dụng xuất hiện hiện tượng nhấp nháy, mất tiếp xúc khi chạm nhẹ vào đèn.
• Bố trí ray sai hướng chiếu sáng: đặt ray quá sát tường hoặc quá xa đối tượng cần chiếu, khiến góc chiếu không tối ưu, phải xoay đèn quá nhiều gây chói hoặc lộ nguồn sáng.

1. Chọn sai số pha so với đèn spotlight

Ray đèn spotlight phổ biến hiện nay gồm hai nhóm chính: ray 1 pha (2 dây dẫn) và ray 3 pha (thường 4 dây: 3 dây pha + 1 dây trung tính). Về mặt cơ khí, nhiều loại ray có kích thước tương tự, nhưng cấu trúc thanh dẫn và đầu tiếp xúc hoàn toàn khác nhau. Khi chọn sai số pha, các vấn đề kỹ thuật thường gặp là:

• Đầu chân đèn không khớp với rãnh ray, không thể gài hoặc khóa chặt, buộc phải thay ray hoặc thay toàn bộ đèn.
• Dùng adapter chuyển đổi tự chế hoặc không đạt chuẩn, làm tăng điện trở tiếp xúc, sinh nhiệt tại điểm nối, dễ gây cháy xém nhựa, chảy đầu ray.
• Mất ưu điểm phân pha của ray 3 pha: nếu đấu sai, toàn bộ đèn dồn về một pha, mất cân bằng tải, gây sụt áp cục bộ và nguy cơ quá tải dây dẫn.

Với hệ thống chuyên nghiệp, ray 3 pha thường được dùng để:

• Chia nhóm điều khiển đèn độc lập trên cùng một tuyến ray (ví dụ: nhóm chiếu sản phẩm, nhóm chiếu tường, nhóm chiếu điểm nhấn).
• Cân bằng tải giữa các pha trong hệ thống điện 3 pha của tòa nhà, giảm dòng trên từng pha, hạn chế sụt áp và quá nhiệt.

Do đó, trước khi mua ray và đèn, cần kiểm tra rõ:

• Thông số kỹ thuật của đèn: loại chân (1 phase track / 3 phase track), chuẩn ray tương thích của hãng.
• Thiết kế điều khiển: có cần chia nhóm on/off hoặc dimming độc lập trên cùng ray hay không.
• Hệ thống điện hiện hữu: nguồn cấp là 1 pha hay 3 pha, phương án đấu nối tại tủ điện.

Việc chọn sai số pha không chỉ là vấn đề “không gắn được”, mà còn liên quan trực tiếp đến an toàn điện và tính linh hoạt vận hành của toàn bộ hệ spotlight.

2. Không tính tổng tải công suất trên ray

Mỗi thanh ray đều có giới hạn về dòng điện cho phép và , phụ thuộc vào:

• Tiết diện thanh dẫn bằng đồng hoặc hợp kim.
• Chất liệu vỏ (nhựa, nhôm bọc nhựa, nhôm nguyên khối).
• Điều kiện lắp đặt: âm trần, nổi trần, trong hộp kỹ thuật hay không gian thông thoáng.

Khi gắn quá nhiều đèn công suất cao lên một tuyến ray, các hiện tượng nguy hiểm có thể xuất hiện:

• Thanh dẫn nóng lên vượt mức cho phép, làm lão hóa lớp cách điện, giảm tuổi thọ ray.
• Tiếp điểm giữa chân đèn và ray bị nóng cục bộ, gây cháy xém, biến dạng nhựa, dẫn đến chập chờn hoặc mất điện từng đoạn.
• CB nhánh cấp cho ray thường xuyên nhảy do quá dòng, gây gián đoạn hoạt động kinh doanh.

Để thiết kế tải đúng kỹ thuật, cần:

• Tính tổng công suất đèn trên mỗi tuyến ray: cộng công suất danh định của từng đèn (W).
• Quy đổi sang dòng điện: I = P / (U × cosφ), với U thường là 220–230 V, cosφ của đèn LED khoảng 0.9.
• So sánh với dòng cho phép của ray và dây cấp, áp dụng hệ số an toàn (thường chỉ nên sử dụng 70–80% khả năng tối đa).

Ví dụ: một tuyến ray cấp cho 12 đèn spotlight LED 20 W, tổng công suất 240 W. Với U = 220 V, cosφ = 0.9, dòng xấp xỉ: I ≈ 240 / (220 × 0.9) ≈ 1.21 A. Nếu ray được thiết kế chịu 6–10 A, tải này là an toàn. Tuy nhiên, trong thực tế, nhiều đơn vị sử dụng đèn 30–40 W, số lượng lớn, hoặc thay đèn công suất cao hơn sau này mà không kiểm tra lại tải, dẫn đến vượt ngưỡng thiết kế ban đầu.

Một sai lầm khác là dồn toàn bộ đèn của một khu vực lớn lên một tuyến ray dài, thay vì chia nhỏ thành nhiều tuyến ray độc lập. Điều này không chỉ gây rủi ro quá tải mà còn làm khó khăn trong việc bảo trì, khi một sự cố trên ray có thể làm tắt toàn bộ khu vực chiếu sáng.

3. Mua ray kém chất lượng gây chập chờn

Ray spotlight tưởng như chỉ là “thanh nhựa có rãnh”, nhưng về kỹ thuật, nó là một hệ thống dẫn điện và cơ khí tinh chỉnh. Ray kém chất lượng thường có các đặc điểm:

• Thanh dẫn mỏng, dùng hợp kim rẻ tiền, điện trở cao, dễ nóng và oxy hóa.
• Vỏ nhựa giòn, chịu nhiệt kém, dễ nứt khi siết vít hoặc khi ray nóng lạnh liên tục.
• Độ chính xác gia công thấp, rãnh ray không đều, khiến chân đèn không ăn khớp, lỏng lẻo.

Hậu quả thường thấy trong quá trình sử dụng:

• Đèn nhấp nháy khi chạm nhẹ, xoay đèn hoặc khi trần bị rung (do máy lạnh, cửa đóng mạnh).
• Mất tiếp xúc một phần, gây hiện tượng phát nhiệt tại điểm tiếp xúc, lâu ngày cháy đen chân đèn và ray.
• Khó thay đổi vị trí đèn, phải dùng lực mạnh mới trượt được, dễ làm gãy ngàm khóa.

Với hệ thống chiếu sáng yêu cầu độ ổn định cao như showroom, phòng trưng bày, studio chụp ảnh, việc đèn chập chờn không chỉ gây khó chịu mà còn ảnh hưởng trực tiếp đến cảm nhận sản phẩm và chất lượng hình ảnh. Vì vậy, khi lựa chọn ray, cần chú ý:

• Ưu tiên thương hiệu có thông số kỹ thuật rõ ràng, chứng nhận an toàn điện, vật liệu chống cháy.
• Kiểm tra thực tế độ dày thanh dẫn, độ chắc chắn của ngàm khóa, độ khít khi gài thử một mẫu đèn.
• Hạn chế trộn lẫn ray và đèn của nhiều hãng khác nhau nếu không có cam kết tương thích cơ khí và điện.

Một hệ ray chất lượng tốt kết hợp với đèn chuẩn sẽ cho cảm giác gài – xoay – trượt rất “chắc tay”, tiếp điểm bám đều, không lỏng lẻo. Đây là yếu tố quan trọng để hệ spotlight vận hành ổn định trong nhiều năm.

4. Bố trí ray sai hướng chiếu sáng

Ngay cả khi đã chọn đúng loại ray và tải, việc bố trí ray không hợp lý vẫn có thể làm hệ spotlight mất tác dụng. Sai lầm thường gặp trong thiết kế chiếu sáng nội thất và thương mại gồm:

• Đặt ray quá sát tường, khiến góc chiếu bị hẹp, đèn phải xoay gần như vuông góc với ray, lộ trực tiếp nguồn sáng vào mắt người nhìn.
• Đặt ray quá xa đối tượng cần chiếu (kệ hàng, tranh, mannequin), làm suy giảm độ rọi, tạo bóng đổ không mong muốn.
• Bố trí ray song song nhưng không tính toán chồng lấp vùng sáng, dẫn đến vùng quá sáng – vùng tối xen kẽ, độ đồng đều kém.

Về nguyên tắc, vị trí ray nên được xác định dựa trên:

• Chiều cao trần và góc chiếu tối ưu của đèn (thường 25–35° so với phương thẳng đứng để tránh chói).
• Khoảng cách từ tường đến ray để tạo “wash light” đẹp trên bề mặt trưng bày (thường 0.4–0.7 lần chiều cao trần, tùy loại không gian).
• Loại beam angle của đèn (hẹp, trung bình, rộng) để quyết định số lượng ray và khoảng cách giữa chúng.

Nếu bố trí sai, người dùng thường phải “chữa cháy” bằng cách:

• Xoay đèn quá mức, làm lộ chóa, gây chói mắt khách hàng.
• Dùng thêm phụ kiện che chói, đổi loại đèn beam hẹp hơn, làm tăng chi phí và phức tạp vận hành.
• Bổ sung thêm ray hoặc đèn ở vị trí khác, phá vỡ bố cục trần và tăng tải không cần thiết.

Thiết kế hướng chiếu spotlight nên được phối hợp chặt chẽ giữa kiến trúc sư, đơn vị chiếu sáng và chủ đầu tư ngay từ giai đoạn concept. Việc mô phỏng ánh sáng (lighting simulation) giúp xác định chính xác vị trí ray, số lượng đèn, công suất và góc chiếu, tránh phải chỉnh sửa nhiều sau khi hoàn thiện trần.

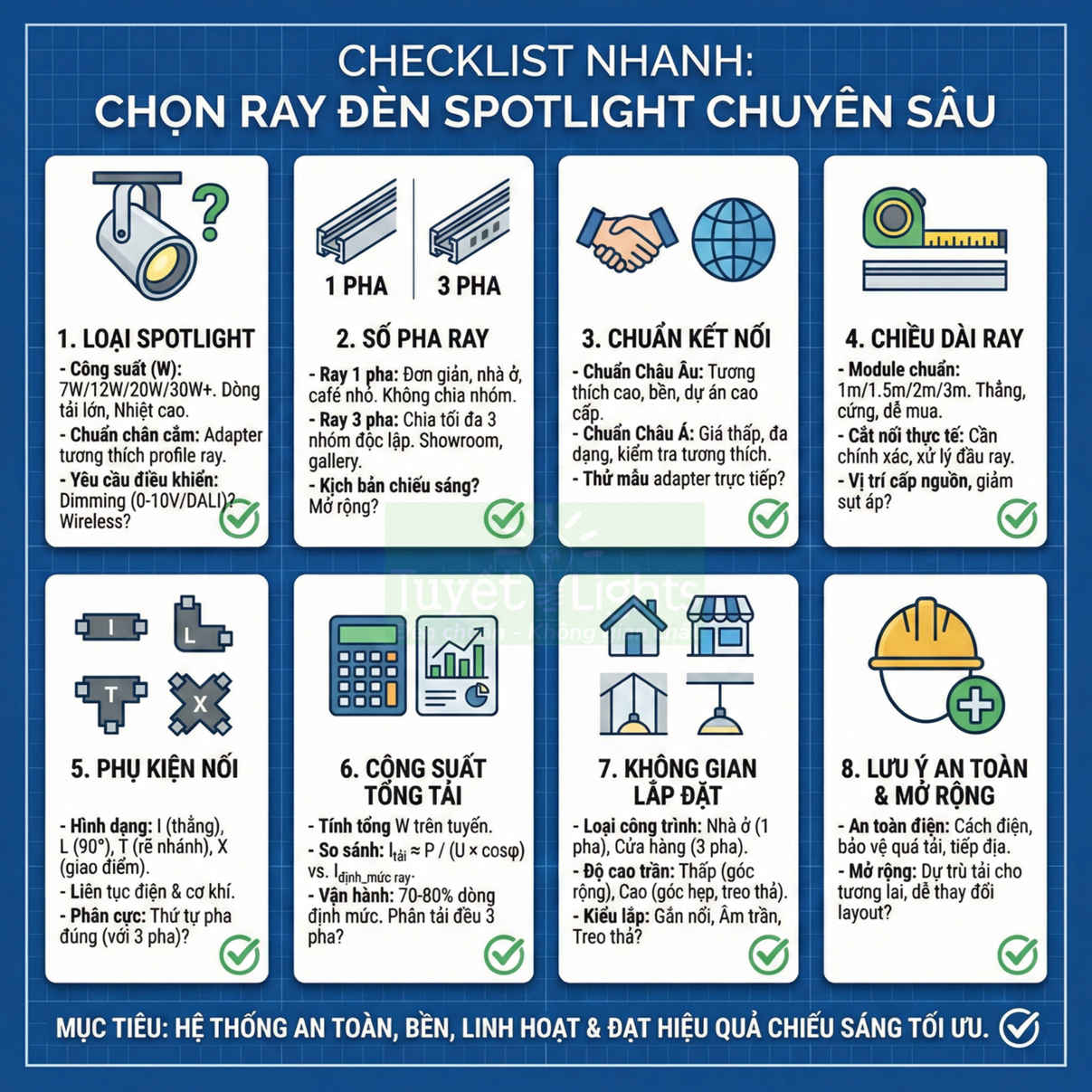

Checklist nhanh chọn ray đèn spotlight đúng nhu cầu

Để chọn đúng ray spotlight, có thể sử dụng checklist ngắn trước khi quyết định, nhưng ở mức chuyên sâu hơn cần hiểu rõ từng tiêu chí kỹ thuật, mối liên hệ giữa chúng và ảnh hưởng đến an toàn, độ bền cũng như khả năng mở rộng hệ thống chiếu sáng.

• Loại spotlight sử dụng: công suất, chuẩn chân cắm, yêu cầu điều khiển.

  Yếu tố đầu tiên luôn là chính chiếc spotlight sẽ gắn lên ray, vì ray chỉ là hạ tầng cấp nguồn và giữ cơ khí. Khi phân tích loại spotlight, nên làm rõ:

  • Công suất danh định (W): 7W, 12W, 20W, 30W… Công suất càng cao thì:
    • Dòng điện chạy trên ray càng lớn, yêu cầu ray có tiết diện dẫn điện và dòng định mức phù hợp.
    • Nhiệt lượng tỏa ra nhiều hơn, cần ray và phụ kiện có vật liệu chịu nhiệt tốt, hạn chế biến dạng.
    • Khoảng cách giữa các đèn nên được tính toán để tránh vùng quá nóng trên trần hoặc ray.
  • Chuẩn chân cắm / đầu nối:
    • Đèn spotlight dùng ray thường có adapter ray tích hợp, nhưng mỗi hãng có thể dùng chuẩn 2 dây, 3 dây hoặc 4 dây khác nhau.
    • Cần kiểm tra tương thích cơ khí giữa adapter của đèn và profile ray: kích thước rãnh, vị trí tiếp điểm, cơ chế khóa.
    • Với hệ thống nâng cấp từ halogen/metal halide sang LED, cần chú ý chuẩn cũ (ví dụ một số ray 2 dây đời cũ) có thể không tương thích với adapter LED mới.
  • Yêu cầu điều khiển:
    • Nếu chỉ bật/tắt đơn giản, ray 1 pha tiêu chuẩn thường đủ.
    • Nếu cần dimming (0–10V, DALI, Triac, PWM…) phải đảm bảo driver trong spotlight hỗ trợ, và dây điều khiển có thể đi kèm trong ray (thường là ray 3 pha hoặc 4 dây).
    • Với hệ thống smart lighting (Zigbee, Bluetooth Mesh, Wi-Fi), phần lớn điều khiển qua không dây, nhưng vẫn cần cấp nguồn ổn định và phân pha hợp lý để tránh nhiễu, sụt áp.
• Số pha ray: 1 pha hay 3 pha, cần bao nhiêu mạch điều khiển độc lập.

  Chọn số pha ray không chỉ là chọn 1 pha hay 3 pha, mà là quyết định số mạch điều khiển độc lập trên cùng một tuyến ray:

  • Ray 1 pha (2 dây hoặc 3 dây: L–N–PE):
    • Phù hợp nhà ở, căn hộ, quán café nhỏ, shop nhỏ với nhu cầu bật/tắt toàn bộ tuyến cùng lúc.
    • Cấu trúc đơn giản, dễ thi công, ít nhầm lẫn khi đấu nối.
    • Hạn chế: không chia được nhóm đèn độc lập trên cùng một tuyến ray, khó tạo kịch bản chiếu sáng linh hoạt.
  • Ray 3 pha (thường 4 dây: L1–L2–L3–N, có thể thêm PE):
    • Cho phép chia tối đa 3 nhóm đèn độc lập trên cùng một tuyến ray, mỗi nhóm điều khiển bằng một công tắc/CB riêng.
    • Rất phù hợp cho showroom, gallery, cửa hàng thời trang, siêu thị, nơi cần tách nhóm chiếu sáng: hàng hóa, backdrop, lối đi, quầy thu ngân…
    • Cần kỹ thuật thi công tốt để phân pha đều, tránh quá tải một pha, và đảm bảo an toàn cách điện giữa các pha.
  • Tiêu chí chọn số pha:
    • Số kịch bản chiếu sáng mong muốn (ví dụ: “trưng bày – sự kiện – vệ sinh”).
    • Yêu cầu tiết kiệm năng lượng: tắt bớt nhóm đèn không cần thiết theo thời điểm.
    • Khả năng mở rộng trong tương lai: nếu dự kiến tăng số lượng spotlight hoặc chia thêm nhóm, nên ưu tiên ray 3 pha.
• Chuẩn kết nối: châu Âu hay châu Á, có tương thích với đèn hiện có không.

  Chuẩn kết nối ray–đèn ảnh hưởng trực tiếp đến khả năng thay thế, nâng cấp và mua thêm đèn sau này.

  • Chuẩn châu Âu:
    • Thường tuân theo các tiêu chuẩn EN, có yêu cầu cao về cách điện, tiếp điểm, tiết diện dẫn điện.
    • Hình dạng profile, vị trí rãnh và tiếp điểm tương đối thống nhất giữa nhiều thương hiệu lớn, giúp dễ thay thế chéo.
    • Giá thành thường cao hơn, nhưng độ bền cơ khí và độ ổn định tiếp xúc tốt, phù hợp dự án cao cấp.
  • Chuẩn châu Á / nội địa:
    • Đa dạng về thiết kế, nhưng không phải lúc nào cũng tương thích lẫn nhau giữa các hãng.
    • Cần kiểm tra kỹ: cùng gọi là “ray 3 pha” nhưng cấu trúc rãnh và tiếp điểm có thể khác, khiến adapter không gắn được.
    • Ưu điểm: chi phí đầu tư ban đầu thấp, linh hoạt về mẫu mã.
  • Kiểm tra tương thích:
    • Nếu đã có sẵn hệ thống ray, nên mang mẫu adapter đèn mới đến thử trực tiếp trên ray hoặc yêu cầu bản vẽ kỹ thuật.
    • Với dự án lớn, nên thống nhất một chuẩn ray ngay từ đầu để tránh “khóa” vào một nhà cung cấp duy nhất.
• Chiều dài ray: dùng module tiêu chuẩn hay cần cắt nối theo kích thước không gian.

  Chiều dài ray ảnh hưởng đến bố trí đèn, thẩm mỹ trần và chi phí thi công.

  • Module tiêu chuẩn:
    • Thường có các kích thước: 1m, 1.5m, 2m, 3m…
    • Ưu điểm: dễ mua, dễ thay thế, độ thẳng và độ cứng tốt do sản xuất công nghiệp.
    • Giảm số điểm cắt, giúp hệ thống gọn và ít rủi ro lỗi tiếp xúc.
  • Cắt nối theo kích thước thực tế:
    • Cần khi không gian có kích thước đặc biệt, hoặc muốn ray chạy sát mép tường, hốc trần.
    • Việc cắt phải dùng dụng cụ phù hợp để không làm biến dạng profile, tránh ảnh hưởng đến lắp adapter.
    • Sau khi cắt, cần xử lý đầu ray bằng nắp bịt chuyên dụng để đảm bảo an toàn điện và thẩm mỹ.
  • Khoảng cách giữa các điểm cấp nguồn:
    • Với tuyến ray dài và tổng công suất lớn, nên bố trí cấp nguồn nhiều điểm để giảm sụt áp và nóng cục bộ.
    • Cần tính toán chiều dài tối đa cho phép theo tiết diện dẫn điện và dòng tải.
• Phụ kiện nối: cần nối chữ I, L, T, X để tạo tuyến ray theo mặt bằng.

  Phụ kiện nối quyết định khả năng “vẽ” tuyến ray theo mặt bằng kiến trúc, đồng thời ảnh hưởng đến tính liên tục điện và cơ khí.

  • Nối chữ I:
    • Dùng để kéo dài tuyến ray thẳng.
    • Cần đảm bảo phụ kiện I không chỉ nối cơ khí mà còn nối chắc tiếp điểm giữa hai đoạn ray, tránh đánh lửa tại mối nối.
  • Nối chữ L:
    • Tạo góc 90° cho tuyến ray, thường dùng theo biên trần, góc phòng.
    • Cần phân biệt loại L có dẫn điện và L chỉ mang tính trang trí (một số hệ ray decor).
  • Nối chữ T:
    • Cho phép rẽ nhánh từ một tuyến chính ra một tuyến phụ.
    • Thích hợp cho mặt bằng cửa hàng có lối đi chính và các nhánh vào khu trưng bày.
  • Nối chữ X:
    • Tạo giao điểm 4 hướng, thường dùng trong không gian lớn, trần mở.
    • Cần kiểm soát kỹ sơ đồ cấp nguồn để tránh cấp nguồn ngược chiều hoặc trùng pha không mong muốn.
  • Phân cực và pha trên phụ kiện:
    • Với ray 3 pha, phụ kiện nối phải giữ đúng thứ tự L1–L2–L3–N giữa các đoạn ray.
    • Lắp sai chiều có thể làm đảo pha, khiến một số đèn không sáng hoặc gây quá tải cục bộ.
• Công suất tổng tải: tính tổng W trên mỗi tuyến, so với dòng định mức của ray.

  Kiểm soát tổng tải là bước quan trọng để đảm bảo an toàn điện, tránh quá nhiệt và kéo dài tuổi thọ hệ thống.

  • Cách tính cơ bản:
    • Tổng công suất tuyến ray = tổng công suất tất cả spotlight gắn trên tuyến (W).
    • Dòng tải ước tính: I ≈ P / (U × cosφ). Với LED, cosφ thường 0.9–0.95, U = 220–240V.
  • So sánh với dòng định mức của ray:
    • Mỗi loại ray có dòng định mức (ví dụ 10A, 16A…).
    • Nên vận hành ở mức 70–80% dòng định mức để có hệ số an toàn, tránh vận hành sát ngưỡng.
  • Phân tải theo pha (với ray 3 pha):
    • Không chỉ quan tâm tổng tải toàn tuyến, mà còn tải trên từng pha L1, L2, L3.
    • Cố gắng phân bố đều để tránh một pha quá tải trong khi pha khác dư tải.
  • Ảnh hưởng đến lựa chọn CB, dây nguồn:
    • Tổng tải tuyến ray quyết định tiết diện dây cấp nguồn và dòng định mức CB bảo vệ.
    • CB nên chọn theo dòng làm việc và đặc tính khởi động (một số driver LED có dòng khởi động cao trong thời gian rất ngắn).
• Không gian lắp đặt: nhà ở, cửa hàng, showroom, café; trần thấp hay cao, cần gắn nổi, âm trần hay treo thả.

  Đặc điểm không gian quyết định cấu hình ray, cách lắp và cả loại spotlight phù hợp.

  • Loại công trình:
    • Nhà ở, căn hộ: ưu tiên ray 1 pha, chiều dài vừa phải, số lượng spotlight không quá dày, chú trọng thẩm mỹ và độ chói thấp.
    • Cửa hàng, café, nhà hàng: cần linh hoạt thay đổi layout, nên ưu tiên ray 3 pha, nhiều phụ kiện nối, dễ di chuyển đèn.
    • Showroom, gallery, bảo tàng: yêu cầu cao về chất lượng ánh sáng (CRI, CCT), điều khiển nhóm độc lập, thường dùng ray 3 pha chuẩn cao cấp.
  • Độ cao trần:
    • Trần thấp (< 2.7m):
      • Nên dùng ray gắn nổi hoặc âm trần, spotlight công suất vừa, góc chiếu rộng để tránh chói.
      • Chiều dài ray nên tối ưu để không làm trần bị “nặng” bởi quá nhiều tuyến.
    • Trần cao (> 3m):
      • Có thể dùng ray treo thả, kết hợp dây treo hoặc thanh treo để hạ ray xuống gần mặt phẳng chiếu.
      • Spotlight công suất cao hơn, góc chiếu hẹp hơn để tập trung ánh sáng.
  • Kiểu lắp đặt ray:
    • Gắn nổi:
      • Thi công đơn giản, phù hợp trần bê tông, trần thạch cao đã hoàn thiện.
      • Dễ bảo trì, thay đổi tuyến ray sau này.
    • Âm trần:
      • Thẩm mỹ cao, ray gần như phẳng với mặt trần, phù hợp không gian cao cấp.
      • Yêu cầu xử lý trần kỹ, tính toán trước khi đóng trần; khó thay đổi layout sau này.
    • Treo thả:
      • Phù hợp trần cao, trần kỹ thuật lộ, phong cách công nghiệp.
      • Cần tính toán độ võng của ray, khoảng cách điểm treo, và xử lý dây nguồn sao cho gọn.
  • Điều kiện môi trường:
    • Không gian có độ ẩm cao, bụi nhiều hoặc gần khu vực bếp cần ray và spotlight có cấp bảo vệ phù hợp (IP, chống ăn mòn).
    • Trong môi trường có rung động (gần máy móc, giao thông), cần chú ý cơ chế khóa của adapter trên ray để tránh lỏng, rơi đèn.

Câu hỏi thường gặp về ray đèn spotlight (FAQ)

Để lựa chọn và triển khai hệ ray đèn spotlight hiệu quả, cần nắm rõ những kiến thức nền tảng liên quan đến cấu trúc nguồn cấp, số mạch điều khiển, khả năng chịu tải và mức độ linh hoạt trong vận hành. Sự khác nhau giữa ray 1 pha và 3 pha không chỉ ảnh hưởng đến số lượng đèn có thể lắp, mà còn quyết định cách phân vùng chiếu sáng, khả năng mở rộng và tiêu chuẩn an toàn điện của công trình. Bên cạnh đó, hiểu đúng về khả năng tương thích giữa đèn và ray, giới hạn công suất trên mỗi tuyến, cũng như nguyên tắc cắt nối ray theo không gian thực tế giúp tránh quá tải, sụt áp và các rủi ro trong quá trình sử dụng. Đây là những yếu tố then chốt để hệ thống chiếu sáng vận hành ổn định, an toàn và đáp ứng tốt nhu cầu thay đổi layout lâu dài.

Ray đèn spotlight 1 pha và 3 pha khác nhau thế nào?

Ray đèn spotlight 1 pha và 3 pha khác nhau chủ yếu ở cấu trúc nguồn cấp, số mạch điều khiển độc lập, khả năng chịu tải và mức độ linh hoạt trong vận hành. Việc lựa chọn loại ray nào không chỉ phụ thuộc vào số lượng đèn, mà còn liên quan đến cách phân vùng chiếu sáng, yêu cầu điều khiển và tiêu chuẩn an toàn điện của công trình.

Ray 1 pha sử dụng nguồn điện 1 pha (thường là 220–240V, gồm dây pha L và dây trung tính N). Cấu trúc phổ biến của ray 1 pha là 2 hoặc 3 thanh dẫn bên trong, trong đó:

• 1 thanh dẫn cho dây pha (L)
• 1 thanh dẫn cho dây trung tính (N)
• Có thể có thêm 1 thanh cho dây tiếp địa (PE) tùy chuẩn của nhà sản xuất

Với cấu trúc này, toàn bộ đèn gắn trên cùng một tuyến ray thường cùng bật/tắt theo một công tắc. Một số hệ ray 1 pha “2 mạch” thực chất là giải pháp kỹ thuật cho phép tách hai nhóm đèn khác nhau trên cùng thanh ray, nhưng vẫn dùng chung nguồn 1 pha, phù hợp cho:

• Căn hộ, nhà phố, cửa hàng nhỏ
• Quán cà phê, studio nhỏ, văn phòng diện tích vừa
• Khu vực không yêu cầu phân vùng chiếu sáng quá phức tạp

Ray 3 pha sử dụng nguồn 3 pha (L1, L2, L3 + N, đôi khi thêm PE). Bên trong ray thường có 4 hoặc 5 thanh dẫn, cho phép:

• Tối đa 3 mạch chiếu sáng độc lập trên cùng một thanh ray (mỗi mạch tương ứng một pha L1, L2 hoặc L3)
• Phân bố tải đều trên 3 pha, giảm nguy cơ quá tải cục bộ
• Điều khiển linh hoạt: có thể bật/tắt từng nhóm đèn theo khu vực, theo kịch bản trưng bày hoặc theo thời điểm trong ngày

Ray 3 pha đặc biệt phù hợp cho:

• Showroom ô tô, thời trang, nội thất
• Gallery, bảo tàng, không gian triển lãm nghệ thuật
• Trung tâm thương mại, siêu thị, cửa hàng chuỗi
• Nhà xưởng, kho bãi cần chiếu sáng linh hoạt theo line sản xuất

Về chi phí và độ phức tạp:

• Ray 3 pha, phụ kiện nối, đầu cấp nguồn, tủ điện và dây dẫn đi kèm thường có giá cao hơn và yêu cầu kỹ thuật thi công chuẩn hơn.
• Hệ thống 3 pha đòi hỏi thiết kế điện bài bản, tính toán cân pha, chọn thiết bị bảo vệ (MCB, RCCB, RCBO) phù hợp.
• Đổi lại, ray 3 pha mang lại khả năng điều khiển linh hoạt, phân bố tải tốt, dễ mở rộng và thay đổi layout chiếu sáng mà không phải đi lại dây âm tường.

Về an toàn và vận hành, cả hai loại đều an toàn nếu lắp đặt đúng chuẩn, nhưng với hệ 3 pha, việc đấu nhầm pha, không cân tải hoặc bỏ qua dây trung tính có thể gây quá áp cục bộ, làm hỏng đèn hoặc thiết bị điều khiển. Do đó, với các công trình lớn, nên có bản vẽ thiết kế điện và nghiệm thu kỹ thuật rõ ràng.

Có thể dùng đèn 1 pha trên ray 3 pha không?

Đèn spotlight 1 pha hoàn toàn có thể sử dụng trên ray 3 pha trong nhiều hệ thống thương mại hiện nay, nhưng phải đáp ứng một số điều kiện kỹ thuật nhất định để đảm bảo an toàn điện và độ tin cậy lâu dài.

Điều kiện tiên quyết là chân đèn và ray phải cùng chuẩn cơ khí và chuẩn tiếp điểm. Trên thị trường có nhiều chuẩn khác nhau (ví dụ: chuẩn châu Âu, chuẩn riêng của từng hãng), nên dù cùng gọi là “ray 3 pha”, không phải lúc nào cũng cắm chéo được giữa các thương hiệu.

Về nguyên lý, đèn 1 pha chỉ cần:

• 1 tiếp điểm nối với một trong các pha: L1, L2 hoặc L3
• 1 tiếp điểm nối với dây trung tính N

Trong các hệ ray 3 pha phổ biến, chân đèn có thể xoay hoặc gạt để lựa chọn pha mà đèn sẽ sử dụng. Khi đó, mỗi đèn 1 pha thực chất đang “mượn” một pha trong hệ 3 pha, và vẫn hoạt động như một tải 1 pha bình thường.

Các điểm cần lưu ý khi dùng đèn 1 pha trên ray 3 pha:

• Đảm bảo đấu đúng dây trung tính. Nếu chỉ đấu giữa hai pha khác nhau (ví dụ L1–L2) mà không có N, điện áp giữa hai pha có thể là 380–400V, vượt xa mức chịu đựng của đèn 220V, dẫn đến cháy nổ.
• Không trộn lẫn đèn 1 pha và đèn 3 pha trên cùng một đoạn ray nếu không nắm rõ sơ đồ đấu nối của từng loại.
• Nên đánh dấu hoặc ghi chú trên bản vẽ, tủ điện xem nhóm đèn nào đang dùng pha nào (L1, L2, L3) để tiện bảo trì và cân pha.
• Trong môi trường thương mại, nên để thợ điện có kinh nghiệm hoặc kỹ sư điện thực hiện đấu nối, kiểm tra cách điện, đo điện áp trước khi vận hành chính thức.

Về mặt tải, khi dùng nhiều đèn 1 pha trên ray 3 pha, cần tính toán phân bố sao cho:

• Tổng công suất trên mỗi pha không vượt quá dòng định mức của ray và của aptomat bảo vệ.
• Các pha được phân bố tương đối cân bằng (chênh lệch công suất giữa các pha không quá lớn) để tránh quá tải cục bộ và giảm tổn hao trên dây trung tính.

Một thanh ray spotlight gắn được bao nhiêu đèn?

Số lượng đèn tối đa trên một thanh ray spotlight không có con số cố định, mà phụ thuộc vào công suất từng đèn, tổng tải cho phép của ray, dòng định mức của thiết bị bảo vệ và điều kiện lắp đặt thực tế. Việc chỉ tính toán “số bóng” mà bỏ qua các yếu tố điện là không an toàn.

Cách tiếp cận cơ bản:

• Xác định dòng định mức của ray (ví dụ: 10A, 16A) và điện áp hệ thống (thường 220–240V).
• Tính công suất tối đa lý thuyết: P = U × I. Ví dụ, ray 10A ở 220V cho công suất khoảng 2200W.
• Biết công suất mỗi đèn (ví dụ 20W, 30W, 40W), chia để ra số lượng tối đa về mặt lý thuyết.

Ví dụ: Ray chịu được 10A ở 220V (≈2200W), mỗi đèn spotlight LED 20W:

• Lý thuyết: 2200W / 20W ≈ 110 đèn.
• Tuy nhiên, trong thực tế không nên khai thác tới 100% tải. Thường chỉ nên dùng khoảng 70–80% công suất tối đa để dự phòng tăng tải, sai số công suất, nhiệt độ môi trường cao, và hệ số đồng thời.

Các yếu tố kỹ thuật cần tính đến:

• Chiều dài ray và sụt áp: Ray càng dài, dòng chạy càng xa, sụt áp trên cuối tuyến càng lớn. Với đèn LED, sụt áp có thể làm giảm độ sáng hoặc gây nhấp nháy nếu driver chất lượng kém.
• Hệ số đồng thời: Không phải lúc nào tất cả đèn cũng bật cùng lúc. Tuy nhiên, trong thiết kế chiếu sáng thương mại, thường giả định hệ số đồng thời khá cao (0,8–1) vì đa số đèn hoạt động đồng thời trong giờ mở cửa.
• Nhiệt độ môi trường: Nhiệt độ cao làm giảm khả năng tản nhiệt của ray và đèn, có thể buộc phải giảm tải so với lý thuyết.
• Giới hạn của driver đèn: Một số driver nhạy với dao động điện áp, nên không nên để tuyến ray quá dài với quá nhiều đèn ở cuối tuyến.

Thông thường, nhà sản xuất sẽ đưa ra khuyến nghị công suất tối đa trên mỗi tuyến ray (ví dụ: không quá 1500W cho mỗi đoạn 10m), hoặc số lượng đèn khuyến nghị cho từng loại công suất. Nên tuân thủ các khuyến nghị này, đồng thời:

• Không gắn thêm đèn vượt quá thiết kế ban đầu mà không tính toán lại tải.
• Kiểm tra định kỳ nhiệt độ tại các đầu nối, mối ghép ray, đặc biệt ở những tuyến gần chạm ngưỡng tải.

Với hệ ray 3 pha, cần lưu ý rằng tải được chia trên từng pha. Ví dụ, cùng một thanh ray nhưng nếu chia đều đèn cho 3 pha, mỗi pha chỉ gánh 1/3 tổng công suất, giúp hệ thống an toàn và ổn định hơn.

Ray spotlight có cắt nối theo kích thước không gian được không?

Ray spotlight được thiết kế để linh hoạt về chiều dài, có thể cắt ngắn hoặc ghép dài nhằm phù hợp với kích thước và bố cục thực tế của không gian. Đây là một trong những ưu điểm lớn của hệ ray so với việc đi dây âm trần cố định.

Khi cắt ngắn ray:

• Sử dụng dụng cụ cắt kim loại phù hợp (máy cắt, cưa sắt) để tránh làm biến dạng thân ray.
• Cắt sao cho không làm sứt mẻ, bong tróc lớp cách điện bên trong, đồng thời không để ba-via kim loại gây chạm chập.
• Sau khi cắt, cần lắp đầu bịt để bảo vệ phần thanh dẫn bên trong, tránh chạm tay, bụi bẩn, côn trùng hoặc vật kim loại rơi vào gây chập.
• Kiểm tra lại khoảng cách cách điện giữa các thanh dẫn và vỏ ray, đảm bảo không có mạt kim loại bám dính.

Khi ghép dài ray để tạo thành tuyến chiếu sáng liên tục hoặc theo hình dạng không gian, sử dụng các phụ kiện nối chuyên dụng:

• Nối thẳng chữ I cho các đoạn thẳng dài
• Nối góc chữ L cho các góc vuông
• Nối chữ T để rẽ nhánh sang một tuyến mới
• Nối chữ X cho các giao điểm bốn hướng trong không gian lớn

Mỗi phụ kiện nối không chỉ có chức năng cơ khí (giữ ray thẳng, đúng vị trí) mà còn đảm nhiệm truyền điện giữa các đoạn ray. Do đó, cần:

• Lắp đúng chiều theo ký hiệu của nhà sản xuất (thường có đánh dấu L, N, PE hoặc ký hiệu pha).
• Đảm bảo các tiếp điểm ăn khớp hoàn toàn, không lỏng lẻo, tránh phát sinh tia lửa điện hoặc nóng cục bộ khi tải lớn.

Khi ghép dài, cần tính toán lại:

• Tổng tải trên toàn tuyến để chọn điểm cấp nguồn hợp lý (có thể cấp nguồn từ một đầu, từ giữa tuyến, hoặc cấp nhiều điểm cho tuyến rất dài).
• Chiều dài tối đa cho phép theo khuyến nghị của nhà sản xuất để hạn chế sụt áp và đảm bảo độ sáng đồng đều.
• Vị trí treo, khoảng cách giữa các điểm treo ray để tránh võng, cong, đặc biệt với ray dài và nhiều đèn nặng.

Trong các công trình chuyên nghiệp như showroom, gallery, trung tâm thương mại, việc cắt – nối ray thường được thể hiện trên bản vẽ layout chiếu sáng, bao gồm:

• Chiều dài từng đoạn ray
• Vị trí và loại phụ kiện nối (I, L, T, X)
• Điểm cấp nguồn, hướng cấp nguồn
• Phân pha (với hệ 3 pha) cho từng đoạn hoặc từng nhóm đèn

Thực hiện đúng các bước này giúp hệ thống ray spotlight vừa đạt được tính thẩm mỹ, linh hoạt bố trí đèn, vừa đảm bảo an toàn điện và độ bền lâu dài trong quá trình sử dụng.
